Блок питания из трансформатора галогенных ламп. Как сделать блок питания из электронного трансформатора
Стандартные трансформаторы, собранные на электротехнической стали, давно уже не используются в современной электронной радиоаппаратуре. Все без исключения современные телевизоры, компьютеры, музыкальные центры и ресиверы имеют электронные трансформаторы в блоках питания. Причин тут несколько:Экономия . При нынешних ценах на медь и сталь, гораздо дешевле установить небольшую плату с десятком деталей и маленьким импульсным трансформатором на ферритовом сердечнике.
Габариты . Аналогичный по мощности электронный трансформатор будет иметь размер в 5 раз меньше, и на столько же меньший вес.
Стабильность . В ЭТ чаще всего уже встроена защита от замыканий и перегрузок по току (кроме дешёвых китайских), а диапазон входных напряжений составляет 100-270 вольт. Согласитесь — ни один обычный трансформатор не даст стабильности выходных напряжений при таком разбросе питания.
Поэтому не удивительно, что и радиолюбители стали всё чаще использовать эти импульсные преобразователи напряжения для питания своих самодельных конструкций. Как правило, такие ЭТ выпускают на напряжение 12В, но повысить или понизить его, а так-же добавить ещё несколько дополнительных напряжений (например при создании двухполярного источника питания УНЧ), можно домотав несколько витков на ферритовом кольце.
И вам не придётся тратить сотни метров провода, так как в отличии от обычного трансформатора на железе, здесь идёт примерно 1 виток на вольт. А в более мощных электронных трансформаторах пол витка и менее — смотрите на фото ниже, где показаны 60-ти и 160-ти ваттные трансформаторы.
В первом случае 12-ти вольтовая обмотка содержит 12 витков, а во втором всего 6. Следовательно чтоб получить допуустим 300 вольт выходного напряжения (для питания лампового усилителя), нужно будет домотать всего 150 витков. Если надо получить меньшее напряжение, чем 12В — делаем отвод от штатной обмотки. Типовая :
Только следует учесть, что большинство таких импульсных трансформаторов не запускаются с током нагрузки менее 1А. Для различных моделей минимальный ток может отличаться. А здесь читайте подробнее о доработках китайских ЭТ , позволяющих запускаться им даже при малых токах и не боятся КЗ.
О мощности электронных трансформаторов. Не слишком доверяйте написанному на корпусе ЭТ. Если он маркирован, как трансформатор 160 ватт, то уже при 100 ваттах нагрев будет такой, что возникнет риск выхода из строя выходных ключевых транзисторов. Поэтому мысленно делите её пополам. Или ставьте транзисторы на нормальные радиаторы не забывая про термопасту.
Цены на электронные трансформаторы сравнимы с аналогичными на железе. Так ЭТ 160 ватт стоит в нашем магазине электротоваров 5 долларов, а более слабый ЭТ на 60 ватт — 3 доллара. В общем единственным недостатком электронных трансформаторов можно считать повышенный уровень ВЧ помех и меньшую надёжность в работе. Если вы его спалили — чинить нет смысла, вероятность удачного ремонта не высока (если конечно проблема не в предохранителе на входе 220В). Дешевле просто купить новый.
Обсудить статью ТРАНСФОРМАТОР ЭЛЕКТРОННЫЙ ПОНИЖАЮЩИЙ
Хорошее и малогабаритное зарядное устройство для аккумуляторов можно собрать из обычного 12В электронного трансформатора. Как известно, электронный трансформатор можно использовать в самых разных конструкциях. Это достаточно неплохой импульсный блок питания, хотя уровень выходных помех несколько завышен.
При доработке электронного трансформатора, можно построить неплохой ИБП с весьма внушительными характеристиками. Для того, чтобы ответить на вопрос — можно ли ЭТ превратить в высококачественное импульсное ЗУ для автомобиля, пришлось переделать (перемотать) трансформатор.
Штатный трансформатор во вторичной обмотке содержит 8 витков, после измерения стало ясно, что обмотка дает 10,75 вольт, а я планировал регулируемое ЗУ 0…30 вольт.
Родной трансформатор был выпаян, снята вторичная обмотка и на ее место намотана новая. Обмотка состоит из 23 витков, намотка делалась 6-ю жилами с диаметром 0,5 мм каждая, то есть мы имеем обмотку с сечением провода 3 мм (этого должно хватить для зарядки даже автомобильного аккумулятора.
Related Posts
В этой статье я решил представить новинки этого года, речь пойдет о технологический изобретениях, которые уже можно найти на рынке. В основном все устройства представленные в данной статье связаны с […]
Электронные трансформаторы начали входить в моду совсем недавно. По сути, он является импульсным блоком питания, который предназначен для понижения сетевых 220 Вольт до 12 Вольт. Такие трансформаторы применяются для питания галогенных ламп 12 Вольт. Мощность выпускаемых ЭТ на сегодня 20-250 Ватт. Конструкции почти у всех схем подобного рода схожи друг с другом. Это простой полумостовой инвертор, достаточно нестабильный в работе. Схемы лишены защиты от КЗ на выходе импульсного трансформатора. Еще одним недостатком схемы является то, что генерация происходит только тогда, когда на вторичную обмотку трансформатора подключают нагрузку определенной величины. Я решил написать статью, поскольку считаю, что ЭТ может быть использован в радиолюбительских конструкциях в качестве источника питания, если внести некоторые простые альтернативные решения в схему ЭТ. Суть переделки — дополнить схему защитой от КЗ и заставить ЭТ включаться при подаче сетевого напряжения и без лампочки на выходе. На самом деле переделка достаточно проста и не требует особых навыков в электронике. Схема показана ниже, красным — изменения.
На плате ЭТ мы можем увидеть два трансформатора — основной (силовой) и трансформатор ОС. Трансформатор ОС содержит 3 отдельные обмотки. Две из них являются базовыми обмотками силовых ключей и состоят из 3-х витков. На этом же трансформаторе есть еще одна обмотка, которая состоит всего из одного витка. Эта обмотка последовательно подключена к сетевой обмотке импульсного трансформатора. Именно эту обмотку нужно снять и заменить перемычкой. Дальше нужно поискать резистор с сопротивлением 3-8 Ом (от его величины зависит срабатывания защиты от КЗ). Затем берем провод диаметром 0,4-0,6мм и мотаем два витка на на импульсном трансформаторе, затем 1 виток на трансформаторе ОС. Резистор ОС подбираем с мощностью от 1 до 10 ватт, он будет нагреваться, и достаточно сильно. В моем случае использован проволочный резистор с сопротивлением 6,2 Ом, но не советую использовать их, поскольку проволока имеет некоторую индуктивность, что может повлиять на дальнейшую работу схемы, хотя точно сказать не могу — время покажет.
При КЗ на выходе тут же сработает защита. Дело в том, что ток во вторичной обмотке импульсного трансформатора, а также и на обмотках трансформатора ОС резко спадет, это приведет к запиранию ключевых транзисторов. Для сглаживания сетевых помех на входе питания установлен дроссель, который был выпаян от другого ИБП. После диодного моста желательно установить электролитический конденсатор с напряжением не менее 400 Вольт, емкость подобрать исходя от расчета 1мкФ на 1 ватт.
Но даже после переделки, не стоит замыкать выходную обмотку трансформатора более 5 секунд, поскольку силовые ключи будут греться и могут выйти из строя. Переделанный таким образом импульсный БП включится без выходной нагрузки вообще. При КЗ на выходе генерация срывается, но схема не пострадает. Обычный же ЭТ при замыкании выхода, просто мгновенно сгорает:
Продолжая экспериментировать с блоками электронных трансформаторов для питания галогенных ламп, можно доработать сам импульсный трансформатор, например для получения повышенного двухполярного напряжения для питания автомобильного усилителя.
Трансформатор в ИБП галогенных ламп выполнен на ферритовом кольце, и по виду с этого кольца можно выжимать нужные ватты. С кольца были сняты все заводские обмотки и на их место были намотаны новые. Трансформатор на выходе должен обеспечивать двухполярное напряжение — 60 вольт на плечо.
Для намотки трансформатора использовался провод от китайских обычных железных трансформаторов (входили в комплект приставки сега). Провод — 0,4 мм. Первичная обмотка — мотается 14-ю жилами, сначала 5 витков по всему кольцу, провод не отрезаем! После намотки 5 витков делаем отвод, скручиваем провод и мотаем еще 5. Такое решение избавит от трудной фазировки обмоток. Первичная обмотка готова.
Вторичка мотается также. Обмотка состоит из 9-ти жил того же провода, одно плечо состоит из 20 витков, тоже мотается по всему каркасу, затем отвод и мотаем еще 20 витков.
Для очищения лака я просто поджег провода зажигалкой, затем очистил их монтажным ножом и вытер кончики растворителем. Должен сказать — работает великолепно! На выходе получил требуемые 65 вольт.
Блок питания из электронного трансформатора
Такой интересный компонент, как электронный трансформатор, так и просится для разнообразных радиолюбительских поделок. Цена его составляет всего пару долларов, и его легко можно приобрести и переделать в блок питания или компактное автомобильное зарядное устройство. Сегодня мы расскажем, как можно сделать блок питания из электронного трансформатора.
Блок питания из электронного трансформатора
Основу нашего блока питания составит китайский электронный трансформатор с защитой от короткого замыкания под названием Taschibra, мощностью 105 Вт, схема которого изображена ниже.
Использовать его как обычный блок питания без доделки практически невозможно т.к. основная проблема в том, что на выходе электронного трансформатор переменное напряжение высокой частоты. Также такой трансформатор не способен работать без минимальной нагрузки.
Мы расскажем о методе переделки, при котором электронный трансформатор даже не придется разбирать, достаточно к его выходу подключить небольшую плату. На схеме ее компоненты выделены красной рамкой.
Она состоит из диода (обязательно используется диод Шоттки и фильтрующего конденсатора). Для запуска блока к его выходу должна быть подключено небольшая лампочка.
Как подобрать диод Шоттки. Первым делом нужно знать выходное напряжение электронного трансформатора. Как правило, оно составляет 12 В, а также максимальную силу тока, у нашего трансформатора она будет порядка 8 А. В зависимости от этих параметров и подбирается диод Шоттки.
Подбирать диод нужно с максимальным обратным напряжением как минимум в 3 раза выше, чем напряжение на выходе электронного трансформатора. По току лучше выбрать диод, прямой ток которого как минимум в 1,5 раза больше максимально выдаваемого с Вашего БП.
Примерно так выглядит наша плата.
Как видим, БП из электронного трансформатора работает, и на выходе мы уже имеем постоянный сглаженный ток. Если есть желание и возможность, тогда лучше составить более качественный фильтр и не ограничиваться лишь одним электролитическим конденсатором на выходе. Также при эксплуатации транзисторы и диод Шоттки необходимо установить на радиатор.
Где применять такой мощный блок питания из электронного трансформатора, решать только Вам. Конечно, он не подойдет для питания приемников или высококачественных усилителей, но с легкостью справится со светодиодной лентой, небольшим двигателем или другими нетребовательными приборами.
Вконтакте
Одноклассники
comments powered by HyperCommentsЭксперименты с электронным трансформатором Taschibra (Ташибра, Tashibra)

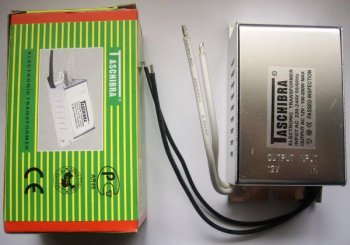

Думаю, что достоинства этого трансформатора оценили уже многие из тех, кто когда-либо занимался проблемами питания различных электронных конструкций. А достоинств у этого электронного трансформатора — не мало. Малый вес и габариты (как и у всех аналогичных схем), простота переделки под собственные нужды, наличие экранирующего корпуса, невысокая стоимость и относительная надежность (по крайней мере, если не допускать экстремальных режимов и КЗ, изделие, выполненное по аналогичной схеме, способно проработать долгие годы).
Диапазон применения блоков питания на базе «Tasсhibra» может быть весьма широким, сопоставимым с применением обычных трансформаторов.
Применение оправдано в случаях дефицита времени, средств, отсутсвия необходимости стабилизации.
Ну, что, — поэксперемтируем? Сразу оговорюсь, что целью экспериментов являлась проверка цепи запуска «Tasсhibra» при различных нагрузках, частотах и применении различных трансформаторов. Так же хотелось подобрать оптимальные номиналы компонентов цепи ПОС и проверить температурные режимы компонентов схемы при работе на различные нагрузки с учетом использования корпуса «Tasсhibra» в качестве радиатора.
Содержание / Contents
Несмотря на большое количество опубликованных схем электронного трансформатора, не поленюсь еще раз выложить ее на обозрение. Смотрим рис1, иллюстрирующий начинку «Tashibra».Схема справедлива для ЭТ «Tashibra» 60-150Вт. Издевательство же производилось на ЭТ 150Вт. Предполагается, однако, что ввиду идентичности схем, результаты экспериментов с легкостью можно проецировать на экземпляры как с меньшей, так и с большей мощностью.
И еще раз напомню, чего же не хватает «Tashibra» для полноценного блока питания.
1. Отсутствие входного сглаживающего фильтра (он же — противопомеховый, предотвращающий попадание продуктов преобразования в сеть),
2. Токовая ПОС, допускающая возбуждение преобразователя и его нормальную работу лишь при наличии определенного тока нагрузки,
3. Отсутствие выходного выпрямителя,
4. Отсутствие элементов выходного фильтра.
Попробуем исправить все перечисленные недостатки «Tasсhibra» и попытаемся добиться его приемлемой работы с желаемыми выходными характеристиками. Для начала даже не будем вскрывать корпус электронного трансформатора, а просто добавим недостающие элементы…
1. Входной фильтр: конденсаторы С`1, C`2 с симметричным двухобмоточным дросселем (трансформатором) T`1
2. диодный мост VDS`1 со сглаживающим конденсатором C`3 и резистором R`1 для защиты моста от зарядного тока конденсатора.
Сглаживающий конденсатор обычно выбирается из расчета 1,0 — 1,5мкФ на ватт мощности, а параллельно конденсатору следует подключить разрядный резистор сопротивлением 300-500кОм для безопасности (прикосновение к выводам заряженного относительно высоким напряжением конденсатора — не очень приятно).
Резистор R`1 можно заменить термистором 5-15Ом/1-5А. Такая замена в меньшей степени снизит КПД трансформатора.

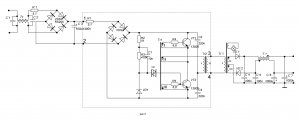

На выходе ЭТ, как показано в схеме на рис3, подсоединим цепь из диода VD`1, конденсаторов C`4-C`5 и дросселя L1, включенного между ними, — для получения фильтрованного постоянного напряжения на выходе «пациента». При этом, на полистироловый конденсатор, размещенный непосредственно за диодом, приходится основная доля поглощения продуктов преобразования после выпрямления. Предполагается, что электролитический конденсатор, «спрятанный» за индуктивностью дросселя, будет выполнять лишь свои прямые функции, предотвращая «провал» напряжения при пиковой мощности подключенного к ЭТ устройства. Но и параллельно ему рекомендуется установить неэлектролитический конденсатор.
После добавления входной цепи в работе электронного трансформатора произошли изменения: амплитуда выходных импульсов (до диода VD`1) несколько возросла за счет повышения напряжения на входе устройства за счет добавления C`3 и модуляция частотой 50Гц уже практически отсутствует. Это — при расчетной для ЭТ нагрузке.
Однако этого недостаточно. «Tashibra» не желает запускаться без существенного тока нагрузки.
Установка на выходе преобразователя нагрузочных резисторов для возникновения какого-либо минимального значения тока, способного запустить преобразователь, лишь снижает общий КПД устройства. Запуск при токе нагрузки около 100мА производится на очень низкой частоте, которую достаточно сложно будет отфильтровать, если блок питания предполагается для совместного применения с УМЗЧ и другим аудио-оборудованием с небольшим током потребления в режиме отсутствия сигнала, например. Амплитуда импульсов при этом также — меньше, чем при полной нагрузке.
Изменение частоты в режимах различной мощности — довольно сильное: от пары до нескольких десятков килогерц. Это обстоятельство накладывает существенные ограничения на использование «Tashibra» в таком (пока еще) виде при работе со многими устройствами.
Но — продолжим. Встречались предложения подключения дополнительного трансформатора к выходу ЭТ, как это показано, например, на рис2.
Предполагалось, что первичная обмотка дополнительного трансформатора способна создать ток, достаточный для нормальной работы базовой схемы ЭТ. Предложение, однако, заманчиво лишь тем, что не разбирая ЭТ, с помощью дополнительного трансформатора можно создать набор необходимых (по своему вкусу) напряжений. На самом деле тока холостого хода дополнительного трансформатора недостаточно для запуска ЭТ. Попытки увеличения тока (вроде лампочки на 6,3ВХ0,3А, подключенной к дополнительной обмотке), способного обеспечить НОРМАЛЬНУЮ работу ЭТ, приводили лишь к запуску преобразователя и зажиганию лампочки.
Но, быть может, кого-то заинтересует и этот результат, т.к. подключение дополнительного трансформатора справедливо и во многих других случаях для решения множества задач. Так, например, дополнительный трансформатор можно использовать совместно со старым (но рабочим) компьютерным БП, способного обеспечить значительную мощность на выходе, но имеющего ограниченный (зато — стабилизированный) набор напряжений.
Можно было бы и далее продолжать искать истину в шаманстве вокруг «Tashibra», однако, я счел для себя эту тему исчерпанной, т.к. для достижения необходимого результата (устойчивый запуск и выход на рабочий режим при отсутствии нагрузки, а, значит, и — высокий КПД; небольшое изменение частоты при работе БП от минимальной до максимальной мощности и устойчивый запуск при максимальной нагрузке) гораздо эффективней — влезть внутрь «Tashibra» и произвести все необходимые изменения в схеме самого ЭТ таким образом, как это показано на рис 4.
Тем более, чт ос полсотни подобных схем мною было собрано еще во времена эры компьютеров «Спектрум» (именно для этих компьютеров). Различный УМЗЧ, запитанные аналогичными БП, где-то работают и сейчас. БП, выполненные по этой схеме, проявили себя с наилучшей стороны, работая, будучи собранными из самых различных комплектующих и в различных вариантах.

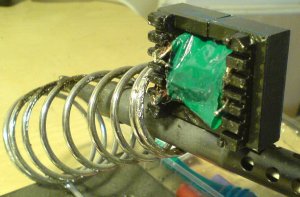

Выпаиваем трансформатор. Разогреваем его для удобства разборки, чтобы перемотать вторичную обмотку для получения желаемых выходных параметров так, как показано на этом фото или с помощью любых других технологий.
В данном случае трансформатор выпаян лишь для того, чтобы поинтересоваться его моточными данными (кстати: Ш-образный магнитопровод с круглым керном, стандартных для компьютерных БП габаритов с 90 витками первичной обмотки, намотанными в 3 слоя проводом диаметром 0,65мм и 7-ю витками вторичной обмотки с впятеро сложенным проводом диаметром приблизительно 1,1мм; все это без малейшей межслойной и межобмоточной изоляции — только лак) и освободить место для другого трансформатора.
Для экспериментов мне было проще использовать кольцевые магнитопроводы. Занимают меньше места на плате, что дает (при необходимости) возможность использования дополнительных компонентов в объеме корпуса. В данном случае использовалась пара ферритовых колец с внешним, внутренним диаметрами и высотой, соответственно 32Х20Х6мм, сложенных вдвое (без склеивания) — Н2000-НМ1. 90 витков первички (диаметр провода — 0,65мм) и 2Х12 (1,2мм) витков вторички с необходимой межобмоточной изоляцией.
Обмотка связи содержит 1 виток монтажного провода диаметром 0,35мм. Все обмотки наматываются в порядке, соответствующем нумерации обмоток. Изоляция самого магнитопровода — обязательна. В данном случае магнитопровод обмотан двумя слоями изоленты, надежно, кстати, фиксируя сложенные кольца.
Перед установкой трансформатора на плату ЭТ, выпаиваем токовую обмотку коммутирующего трансформатора и используем ее в качестве перемычки, запаяв туда же, но уже не пропуская через окно кольца трансформатора.
Устанавливаем намотанный трансформатор Tr2 на плату, запаяв выводы в соответствии со схемой на рис 4. и пропускаем провод обмотки III в окно кольца коммутирующего трансформатора. Используя жесткость провода, образуем подобие геометрически замкнутой окружности и виток обратной связи готов. В разрыв монтажного провода, образующего обмотки III обоих (коммутирующего и силового) трансформаторов, припаиваем достаточно мощный резистор (>1Вт) сопротивлением 3-10 Ом.

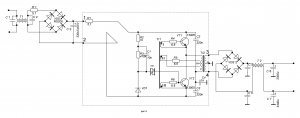

На схеме в рис 4 штатные диоды ЭТ не используются. Их следует удалить, как, впрочем, и резистор R1 в целях повышения КПД блока в целом. Но можно и пренебречь несколькими процентами КПД и оставить перечисленные детали на плате. По крайней мере, в момент проведения экспериментов с ЭТ, эти детали оставались на плате. Резисторы, установленные базовых цепях транзисторов следует оставить — они выполняют функции ограничения тока базы при запуске преобразователя, облегчая его работу на емкостную нагрузку.
Транзисторы непременно следует установить на радиаторы через изолирующие теплопроводящие прокладки (повзаимствованные, например, у неисправного компьютерного БП), предотвратив, тем самым их случайный мгновенный разогрев и обеспечив некоторую собственную безопасность в случае прикосновения к радиатору во время работы устройства.
Кстати, электрокартон, используемый в ЭТ для изоляции транзисторов и платы от корпуса, не является теплопроводным. Поэтому при «упаковке» готовой схемы БП в штатный корпус, между транзисторами и корпусом следует установить именно такие прокладки. Лишь в этом случае будет обеспечен хоть какой-то теплоотвод. При использовании преобразователя с мощностями свыше 100Вт на корпус устройства необходимо установить дополнительный радиатор. Но это, так, — на будущее.

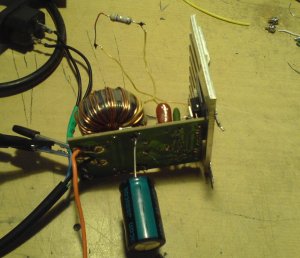

А пока, закончив монтаж схемы, выполним еще один пункт безопасности, включив его вход последовательно через лампу накаливания мощностью 150-200 Вт. Лампа, в случае нештатной ситуации (КЗ, например) ограничит ток через конструкцию до безопасной величины и в худшем случае создаст дополнительное освещение рабочего пространства.
В лучшем случае, при некотрой наблюдательности лампой можно пользоваться, как индикатором, например, — сквозного тока. Так, слабое (или несколько более интенсивное) свечение нити лампы при ненагруженном или слабо нагруженном преобразователе, будет свидетельствовать о наличии сквозного тока. Подтверждением может послужить температура ключевых элементов — разогрев в режиме сквозного тока будет довольно быстрым.
При работе исправного преобразователя видимое на фоне дневного света свечение нити 200-ваттной лампы проявится лишь на пороге 20-35 Вт.
Если запуска не произошло, то провод, пропущенный в окно коммутирующего трансформатора (отпаяв его предварительно от резистора R5), пропускаем с другой стороны, придав ему, опять же, вид законченного витка. Подпаиваем провод к R5. Вновь подаем питание на преобразователь. Не помогло? Ищите ошибки в монтаже: КЗ, «непропаи», ошибочно установленные номиналы.

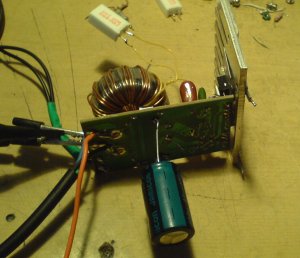

При запуске исправного преобразователя с указанными моточными данными, на дисплее осциллографа, подсоединенного к вторичной обмотке трансформатора Tr2 (в моем случае — к половине обмотки) будет отображена неизменяющаяся во времени последовательность четких прямоугольных импульсов. Частота преобразования подбирается резистором R5 и в моем случае при R5=5,1 Ohm, частота ненагруженного преобразователя составила 18 кГц.
При нагрузке 20 Ом — 20,5 кГц. При нагрузке 12 Ом — 22,3 кГц. Нагрузка подсоединялась непосредственно к контролируемой приборами обмотке трансформатора с действующим значением напряжения 17,5 В. Расчетное значение напряжения было несколько иным (20 В), но выяснилось, что вместо номинала 5,1 Ом, сопротивление установленного на плате R1=51 Ом. Будьте внимательны к подобным сюрпризам от китайсикх товарищей.
Впрочем, я счел возможность продолжить эксперименты без замены этого резистора, несмотря на его существенный, но терпимый нагрев. При отдаваемой преобразователем мощности в нагрузку около 25 Вт, мощность, рассеиваемая на этом резисторе не превышала 0,4 Вт.
Что же касается потенциальной мощности БП, то при частоте 20кГц установленный трансформатор сможет отдать в нагрузку не более 60-65Вт.
Попробуем частоту повысить. При включении резистора (R5) сопротивлением 8,2 Ом, частота преобразователя без нагрузки возросла до 38,5 кГц, с нагрузкой 12 Ом — 41,8 кГц.
При такой частоте преобразования с имеющимся силовым трансформатором можно смело обслужить нагрузку мощностью до 120Вт.
С сопротивлениями в цепи ПОС можно экспериментировать и дальше, добиваясь необходимого значения частоты, имея ввиду, однако, что слишком большое сопротивление R5 может приводить к срывам генерации и нестабильному запуску преобразователя. При изменении параметров ПОС преобразователя, следует контролировать ток, проходящий через ключи преобразователя.
Можно эксперементировать так же и с обмотками ПОС обоих трансформаторов на свой страх и риск. При этом следует предварительно произвести расчеты количества витков коммутирующего трансформатора по формулам, размещенным на страничке //interlavka.narod.ru/stats/Blokpit02.htm, например, или с помощью оной из программ г-на Москатова, размещенных на страничке его сайта //www.moskatov.narod.ru/Design_tools_pulse_transformers.html.
Можно избежать нагрева резистора R5, заменив его… конденсатором. Цепь ПОС при этом безусловно пробретает некоторые резонансные свойства, но каких либо ухудшений в работе БП не проявляется. Более того, конденсатор, установленный взамен резистора, нагревается значительно меньше, чем замененный резистор. Так, частота при установленном конденсаторе емкостью 220nF, возросла до 86,5кГц (без нагрузки) и составила при работе на нагрузку 88,1кГц.
Запуск и работа преобразователя оставались такими же стабильными, как и в случае с применением резистора в цепи ПОС. Заметим, что потенциальная мощность БП пи такой частоте возрастает до 220 Вт (минимально).
Мощность трансформатора: значения — приблизительны, с определенными допущениями, но не завышены.
К сожалению, у меня не было возможности для испытания БП с большим нагрузочным током, но, полагаю, что и описания произведенных экспериментов достаточно для того, чтобы обратить внимание многих на такие, вот, простые схемки преобразователей питания, достойных для использования в самых различных конструкциях.
Заранее приношу извинения за возможные неточности, недоговоренности и погрешности. Исправлюсь в ответах на ваши вопросы.
Камрад, смотри полезняхи!
Константин (riswel)
Россия, г. Калининград
C детства — музыка и электро/радио-техника. Перепаял множество схем самых различных по разным поводам и просто, — для интереса, — и своих, и чужих.За 18 лет работы в Северо-Западном Телекоме изготовил много различных стендов для проверки различного ремонтируемого оборудования.
Сконструировал несколько, различных по функционалу и элементной базе, цифровых измерителей длительности импульсов.
Более 30-ти рацпредложений по модернизации узлов различного профильного оборудования, в т.ч. — электропитающего. С давних пор все больше занимаюсь силовой автоматикой и электроникой.
Почему я здесь? Да потому, что здесь все — такие же, как я. Здесь много для меня интересного, поскольку я не силен в аудио-технике, а хотелось бы иметь больший опыт именно в этом направлении.
Блок питания из электронного трансформатора
Содержание:
- Технические условия изготовления
- Как создать импульсный блок питания не разбирая трансформатор
- Блок питания для использования в особых условиях
- Видео: Переделка электронного трансформатора в блок питания
В настоящее время существует немало электроинструмента, работающего от аккумуляторных батарей. Однако через определенное время ресурс батарей постепенно снижается и не обеспечивает инструменту достижение нужной мощности. В таких случаях не помогает даже более частая зарядка, поэтому приходится решать, что делать дальше: вообще отказаться от агрегата или перевести его на питание от общей сети. Поскольку новая батарея по цене может сравниться с самим инструментом, можно самостоятельно изготовить блок питания из электронного трансформатора, что обойдется значительно дешевле.
Технические условия изготовления
Переделать электронный трансформатор в импульсный блок питания не так просто, как это оказывается на практике. Помимо трансформатора потребуется установка выпрямительного моста на выходе и сглаживающего конденсатора. В случае необходимости используется стабилизатор напряжения и подключение нагрузки.
Необходимо учитывать, что запуск преобразователя невозможен без нагрузки или при недостаточной нагрузке. Это легко проверить с помощью светодиода, подключаемого к выходу выпрямляющего устройства с использованием ограничительного резистора. В итоге все дело закончится лишь одной вспышкой светодиодного источника света в момент включения.
Для того чтобы появилась еще одна вспышка, преобразователь необходимо сначала выключить, а затем снова включить в сеть. Добиться постоянного свечения вместо вспышек возможно путем подключения выпрямителя к дополнительной нагрузке, которая производит отбор полезной мощности с выделением тепла. Данная схема может использоваться только при постоянной нагрузке, управляемой через первичную цепь.
Если же нагрузка требует более 12 вольт, выдаваемых электронным трансформатором, необходимо перемотать выходной трансформатор. Существуют и другой вариант решения этой проблемы, более эффективный и менее затратный.
Как создать импульсный блок питания не разбирая трансформатор
Изготовление такого блока питания осуществляется в соответствии с представленной схемой. Его основой служит электронный трансформатор, мощность которого 105 ватт. Кроме того, переделка электронного трансформатора в блок питания потребует использования дополнительных элементов – выпрямительного моста VD1-VD4, выходного дросселя L2, согласующего трансформатора Т1 и сетевого фильтра.
Для изготовления трансформатора Т1 потребуется ферритовое кольцо с размерами К30х18х7. Провод в первичной обмотке уложен вдвое, скручен в жгут и намотан в таком виде в количестве 10 витков. Лучше всего подойдет провод диаметром 0,8 мм, например, ПЭВ-2. Вторичная обмотка состоит из такого же провода с такой же укладкой, намотанного в 2х22 витка. В итоге получается двойная симметричная обмотка с общей средней точкой, получаемой путем соединения начала одной обмотки с концом другой.
Дроссель L2 также изготавливается своими руками. Он состоит из такого же ферритового кольца, как и трансформатор. Для обмоток используются аналогичные провода ПЭВ-2, наматываемые по 10 витков. Сборка выпрямительного моста выполняется с помощью диодов КД213 или КД2997, которые могут функционировать при минимальной рабочей частоте 100 кГц. В случае использования других элементов, например, КД242, они будут лишь нагреваться, но не обеспечат требуемого напряжения. Площадь радиатора для установки диодов должна быть не меньше 0,6-0,7 м2. Радиатор используется вместе с изолирующими прокладками.
В цепочку электролитических конденсаторов С4, С5 включено три элемента по 2200 мкф, соединенные параллельно. Данный вариант используют все импульсные источники питания с целью снижения общей индуктивности электролитических конденсаторов. В некоторых схемах могут параллельно с ними подключаться керамические конденсаторы на 0,33-0,5 мкф для сглаживания высокочастотных колебаний.
Сетевой фильтр устанавливается на входе блока питания, хотя вся система сможет функционировать и без него. Входной фильтр оборудуется готовым дросселем марки ДФ50ГЦ, который можно взять в телевизоре. Все узлы и элементы блока монтируются на общую плату методом навесного монтажа. Для платы используется изоляционный материал, а вся готовая конструкция помещается в латунном или жестяном корпусе с вентиляционными отверстиями.
При правильной сборки источника питания, какая-либо дальнейшая наладка не требуется, поскольку устройство сразу начинает нормально функционировать. Однако, проверить работоспособность все-таки необходимо. С этой целью на выходе блока питания подключаются резисторы на 240 Ом и минимальной мощностью 5 ватт в качестве нагрузки.
Блок питания для использования в особых условиях
Довольно часто возникают ситуации, когда применение импульсного трансформатора становится проблематичным из-за специфических условий эксплуатации. Это может быть слишком малое потребление тока или его изменение в широком диапазоне, в результате, блок питания просто не запускается. Характерным примером становится люстра, в которую устанавливаются светодиодные лампы вместо галогенных, несмотря на то, что в приборе освещения имеется встроенный электронный трансформатор. Решить эту проблему поможет упрощенная схема этого трансформатора, представленная на рисунке.
На данной схеме обмотка управляющего трансформатора Т1, отмеченная красным, служит для обеспечения обратной связи по току. То есть, когда ток не идет через нагрузку или проходит в очень малом количестве, трансформатор просто не будет включаться. Это значит, что устройство не станет работать, если к нему подключить лампочку на 2,5 Вт.
Данная схема может быть доработана, что позволит устройству работать вообще без нагрузки. Прибор окажется защищен от короткого замыкания. Как все это осуществить на практике, показано на следующем рисунке.
Работа электронного трансформатора при минимальной нагрузке или вообще без нее, обеспечивается путем замены обратной связи по току, обратной связью по напряжению. С этой целью обмотка обратной связи по току убирается, а взамен ее в плату впаивается перемычка из проволоки, не затрагивая ферритовое кольцо.
Затем на управляющем трансформаторе TR1, установленном на малом кольце, следует намотать обмотку, состоящую из 2-3 витков. На выходном трансформаторе наматывается еще один виток, после чего выполняется соединение обеих дополнительных обмоток. Если устройство не начнет функционировать, рекомендуется поменять расположение фаз на какой-либо обмотке.
Резистор, устанавливаемый в цепь обратной связи, должен иметь сопротивление в диапазоне от 3 до 10 Ом. С его помощью определяется глубина обратной связи, определяющая значение тока, при котором наступает срыв генерации. Это и будет током срабатывания против короткого замыкания, в зависимости от сопротивления резистора.
ИБП из электронного трансформатора | Техника и Программы
September 29, 2012 by admin Комментировать »Я вообще не особенно любитель изготавливать блоки питания, если только он сам по себе не является целью всей конструкции. Однако на протяжении уже около 4х лет, в качестве блока питания или даже ЗУ для автомобильного аккумулятора я использую обычный электронный трансформатор для галогенных ламп. Подобный транс можно приобрести в любом магазине электро товаров.
В интернете уже есть кое какие статьи по переделке таких трансов в блок питания, кто то даже усиленно исследует этот девайс Да и в журнале Радио за какой то год есть статья по этой теме. Ну и я решил вставить свои пять копеек
Вообще все просто до нельзя, изготовить более простой и надежный ИБП да и еще купив детали для него в любом хоз магазине я думаю нереально
Итак, схема…. Схема это обычный автогенератор, имеющий обратную связь по току. Т.е. если нагрузки на выходе нет то и по сути весь электронный трансформатор не работает. Причем нагрузка должна быть довольно приличной. Бывали такие случаи, когда меня просили подобный девайс поремонтировать, мол не работает. При этом подключали к нему лампочку 0.25 Вт и делали вывод – устройство не фурычит, наипали в магазине
Опять же при увеличении нагрузки, весь наш трансик успешно превращается в угли. Очевидно, что все это как то не особо подходит для наших целей. Нам бы сделать так, чтобы все работало на холостом ходу, да и еще бы имело защиту от КЗ. Как ни странно, все это можно реализовать модернизировав простенькую схемотехнику электронного трансформатора. Причем сам ответ как это сделать лежит на поверхности.
Всего то нужно заменить ОС (обратную связь) по току, обратной связью по напряжению.
Красным цветом на схеме обозначены необходимые изменения. Сама схема может иметь некоторые вариации… например отсутствовать диод VD1. Токовую обмотку ОС, W3 удаляем и на ее место ставим перемычку. Наматываем на основном трансформаторе TV1 обмотку обратной связи Woc1 – 1 – виток, Woc2 – 2-3 витка на трансформаторе обратной связи Toc (маленькое колечко, кто не в курсе ). Следует соблюдать начало с концом обмоток, ну если не правильно то просто нет генерации. Резистором R4 регулируется глубина ОС, которая в свою очередь влияет на ток при которым происходит срыв генерации автогенератора, откуда мы собственно и получаем защиту от КЗ. При увеличении резистора R4, соответственно, при меньшем выходном токе будет происходить срыв генерации. Вместо резистора R4 можно поставить пленочный конденсатор, это даже более предпочтительно, если кого то раздражает нагрев R4. Величину конденсатора можно выбрать в пределах от 10n до 330n. Подбирается опытным путем.
Вторичку можно намотать со средней точкой, или же обычную. Тогда потребуются 4 диода в выпрямителе. Диоды разумеется с барьером Шотки. Сколько мотать, ориентируемся по вторичке которая была. Я ее как правило полностью удаляю. Дроссель L не обязателен, но весьма желателен. Величина не критична 10… 100 мкГн. Ну и по высокой стороне устанавливаем электролит C4, это улучшит качество выходного напряжения при нагрузке (не будет пульсаций, до определенного предела конечно). Выковырять подобный маленький электролит можно например из энергосберегающей лампочки. Да и еще забыл, нужно на ноги электролита (паралельно) поставить разрядный резистор 220К, мощностью 1Вт. НА схеме нарисовать забыл (дорисовывать лень ), он способствует ускоренной разрядке электролита, и без него преобразователь после выключения и быстрого повторного включения может не запускаться. Это связано с запускающим диаком DB3.
На выход выпрямителя, если требуется, лепим стабилизаторы напряжения… короче кто на что горазд)
Ну и весьма желательно поставить сетевой фильтр L1, C7, C6. Помех от подобных девайсов в сети море, вообще не понятно как китаезы проходят нормы по эл. совместимости. Судя по всему никак… Так что, ставим фильтр.
ПС: на фотке нет сетевого фильтра, на момент написания статьи он где то ехал по бескрайним просторам нашей страны в виде посылки…..
схема, принцип работы, переделка и устройство
Содержание статьи:
Электронный трансформатор (ЭТ) появился на отечественном рынке сравнительно недавно, но уже успел завоевать популярность у любителей и профессионалов. На страничках Интернета публикуется большое количество материалов по электронным преобразователям, представленным самодельными источниками и зарядными устройствами различного типа. В них подробно описывается принцип их работы и порядок подключения к сети. По своему составу эти приборы относятся к типовым сетевым модулям, в качестве основного узла в которых используется именно ЭТ. Благодаря своей простоте и универсальности эти изделия стоят не дороже китайского блока питания (БП). Подобно ему при зарядке они работают от промышленной сети 220 Вольт.
Устройство и принцип действия ЭТ
Электронный трансформатор
Конструктивно этот элемент схемы содержит в своем составе следующие узлы:
- мультивибратор – задающий генератор импульсов на мощных транзисторах;
- мост, собранный на высоковольтных катушках индуктивности;
- малогабаритный трансформатор напряжения 220 12.
Функцию генератора в схеме электронного трансформатора выполняет либо диодный тиристор, либо транзисторы, включенные по схеме коммутаторов мощных импульсов (их еще называют ключевыми). При работе этого электронного узла частота генерации задается с помощью переменного резистора и накопительной емкости (ее допускается регулировать в диапазоне от 30 до 35 кГц). Катушки индуктивности включены по частично мостовой схеме и намотаны на небольшом по размеру кольцевом сердечнике.
В этом модуле предусмотрена петля обратной связи, позволяющая повысить стабильность работы задающего генератора.
В составе схемы применены высоковольтные биполярные транзисторы (обычно – типа MGE 13001-13009). Конкретная марка выбирается в зависимости от мощности электронного трансформатора, основное назначение которого – понижать уровень выходного сигнала до заданной величины в 12 (24) Вольта. Его основное достоинство – небольшие габариты и малый вес, что позволяет снизить соответствующие параметры всего устройства.
Принцип работы трансформатора состоит в формировании генератором импульсного напряжения нужной амплитуды, которое после преобразования в трансформаторе снижается до требуемого уровня. Для нормальной работы галогенных ламп мощных токовых импульсов амплитудой 12 или 24 Вольта бывает вполне достаточно.
Блок питания на основе электронного трансформатора
Принципиальная схема электронного блока питания
При изготовлении полноценного блока питания на основе электронного трансформатора постоянного тока на 12 Вольт к его схеме добавляется выпрямительный мост с элементами фильтрации. Этот узел состоит из 4-х вентильных диодов средней мощности с обратным напряжением до 1 кВ и током порядка 1 Ампер. После них полученное в результате выпрямления постоянное напряжение сглаживается (фильтруется) электролитическим конденсатором и мощным индуктивным дросселем.
Благодаря этому узлу удается управлять зарядной цепочкой из переменного резистора и конденсатора, входящих в электронный трансформатор.
Достоинством блока питания, собранного по рассмотренной схеме является простота и безотказность. Основой недостаток – сложность получения на выходе импульсного тока достаточно большой амплитуды. Схема подходит только для маломощных галогенных ламп, устанавливаемых в небольших светильниках типа «ночник».
Достоинства электронных преобразователей
К числу основных достоинств устройств, построенных на основе ЭТ, относят следующие особенности работы схемы:
- выходной трансформатор блока питания не запустится без подсоединения к нему нагрузки – перейдет в активный режим, если только к нему подключен светильник с лампочкой;
- помимо щадящего режима работы элементов электронной схемы это свойство ЭТ позволяет экономить на расходуемой электроэнергии;
- в изделии легко реализуется система защиты от опасных перегрузок и коротких замыканий.
В качестве образца, используемого для самодельного изготовления блока питания на таком трансформаторе, нередко берутся более сложные полумостовые схемы. Обычно они построены на базе драйверов типа IR2153 или подобных ему электронных компонентов. В качестве дополнительной опции в них предусмотрен индикаторный светодиод, сигнализирующий о наличии высокочастотных колебаний.
Некоторые из достоинств электронных преобразователей относятся специалистами к недостаткам, мешающим самостоятельной переделке их в простейшие блоки питания.
Недостатки предлагаемых рынком моделей ЭТ
В дешевых моделях отсутствует специальная защита от перегруза
Несмотря на экономичную и хорошо отработанную схему блоки питания на ЭТ имеют целый ряд недостатков, к которым принято относить:
- отсутствие в простейших китайских моделях специальной защиты от перегруза;
- вызванная этим необходимость обязательной доработки схемы;
- во многих рыночных образцах отсутствует входное фильтрующее устройство, что вынуждает добавлять в нее сглаживающий электролитический конденсатор (он ставится после «мощного» дросселя).
К перечисленным недостаткам обычно относят «жесткий» режим работы высоковольтных транзисторов, включенных по ключевой схеме.
При случайном замыкании по выходу (КЗ) эти элементы просто «сгорают», что приводит к необходимости срочного обновления всего электронного модуля. Нередко при этом выходит из строя и выпрямитель на полупроводниковых диодах, также нуждающийся в замене.
Заниматься ремонтом ЭТ нецелесообразно, поскольку стоит он практически копейки. Гораздо проще и дешевле приобрести новый модуль и переделать его под свои нужды.
Мощность электронных трансформаторов
Под показателем мощности ЭТ понимается величина тока в нагрузке, умноженная на напряжение питания галогенной лампочки. На отечественном рынке встречаются различные образцы трансформаторных изделий с заявленными показателями от 25-ти и до нескольких сотен Ватт. Наиболее широко представлены модели, рассчитанные на выходную мощность порядка 50-80 Ватт. К таким преобразователям допускается подключать две или даже три 20-ти ватные лампы. Как правило, все они рассчитаны на выходное напряжение 12 Вольт.
Рассмотренные блоки питания используются только по своему прямому назначению – для питания галогенных источников света. Применять их для светодиодных ламп, например, запрещено прикладываемой к изделию инструкцией.
ПЕРЕДЕЛКА ЭЛЕКТРОННОГО ТРАНСФОРМАТОРА
Все больше и больше радиолюбители переходят на питание своих кострукций импульсыми источниками питания. На прилавках магазинов сейчас размещено очень много дешевых электронных трансформаторов (дальше просто ЭТ).
При небольших размерах они обеспечивают большую выходную мощность, да и малые размеры хорошо — это на тот случай, если упадет на ногу:) Радиолюбители пытаются использовать эти ЭТ, но у них есть определённые недостатки, такие как: нежелание запуститься без нарузки, выход из строя при КЗ, и сильный уровень помех. В этой статье хочу поделиться с вами переделками электронных трансформаторов, чтобы избавитса от вышеуказанных недостатков. Вот типовая схема ЭТ:
Проблема заключаетса в том, что в трансформаторе применена цепь обратной (дальше ОС) связи по току, то есть чем больше ток нарузки — тем больше ток базы ключей, поэтому трансформатор не запускается без нагрузки, или при малой нарузке напряжение меньше 12В, да и при КЗ базовый ток ключей растет и они выходят из строя, а часто еще и резисторы в базовых цепях. Устраняется всё это довольно просто — меняем ОС по току на ОС по напряжению, вот схема переделки. Красным отмечено то, что нужно изменить:
Итак, удаляем обмотку связи на коммутирующем трансформаторе и ставим вместо нее перемычку.
Потом наматываем 1-2 витка на силовом трансформаторе и 1 на коммутирующем, используем резистор в ОС от 3-10 Ом мощностью не меньше 1 ватта, чем выше сопротивление — тем меньше ток защиты от КЗ.
Если вас пугает нагрев резистора, вместо него можно использовать лампочку от карманного фонарика (2,5-6,3В). Но при этом ток срабатывания защиты будет очень мал, так как сопротивление горячей нити лампы довольно большое.
Трансформатор теперь спокойно запускается без нагрузки, и есть защита от КЗ.
При замыкании выхода ток на вторичке падает, соотвественно падает ток и на обмотке ОС — ключи запираются и срывается генерация, только во время КЗ очень сильно греются ключи, так как динистор пытаетса запустить схему, а ведь на ней КЗ и процес повторяетса. Поэтому данный электронный трансформатор может выдержать режим замыкания не болле 10 секунд. Вот видео работы защиты от КЗ в переделанном устройстве:
Сорри за качество, снимал на мобильник. Вот еще одно фото переделки ЭТ:
Но помещать фильтрующий конденсатор в корпус ЭТ не советую, я делал так на свой страх и риск, так как температура внутри и так немаленькая, да и места мало, может вздуть конденсатор и возможно вы услышите БА-БАХ:) Но не факт, пока что все работает отлично, время покажет… Позже мною были переделаны два трансформатора на 60 и 105 Вт, вторичные обмотки были перемотаны под свои нужды, вот фото, как разделить сердечник Ш-образного трансформатора (в блоке питания 105 Вт).
Также можно передлать импульсный блок питания малой мощности под большую, заменив при этом ключи, диоды сетевого моста, конденсаторы полумоста и конечно же трансформатор на феррите.
Вот немного фоток — переделан ЭТ на 60 Вт под 180Вт, транзисторы заменены на MJE 13009, конденсаторы 470 nF и трансформатор намотан на двух сложенных кольцах К32*20*6.
Первичка 82 витка в две жилы 0,4 мм. Вторичка по вашим требованиям.
И еще, чтоб не сжечь ЭТ при экспериментах или любой другой внештатной ситуации — лучше подключить его последовательно с ламой накаливания аналогичной мощности. В случае КЗ или другой поломки — загоритса лампа, а вы сбережёте радиодетали. С вами был AVG (Марьян).
