Печка ваз 2110 старого образца устройство ремонт

Содержание

Отопительная система автомобиля является необходимым элементом для наших суровых зим. Печка ВАЗ 2110 позволяет достаточно хорошо нагреть салон, чтобы не замерзнуть. Как показывает практика, надежность работы отопления отечественных автомобилей не может в полной мере удовлетворить требованиям автолюбителей. Она отказывает в самый неподходящий момент, когда за окном холод. Печка ВАЗ 2110 относится к таким устройствам, и поэтому умение отремонтировать ее самостоятельно помогает в сложной ситуации.

Особенности конструкции

Система отопления ВАЗ состоит из самого источника тепла (печки), системы распределения тепла по салону и системы управления. Система отопления и распределения тепла совмещена с системой вентиляции салона. Управление потоком тепла производится воздушной заслонкой (в старых конструкциях использовался кран). Воздух, который подается в салон, подогревается, проходя через радиатор печки ВАЗ 2110, и распределяется по распределительной системе.

Большая часть потока нацеливается на лобовое стекло и боковые стекла, через дефлекторы, снабженные заслонками, а также в центр салона. Другой поток направляется к ногам водителя и рядом сидящего пассажира (через две пары дефлекторов, размещенных на уровне пола и уровне колен человека), а также через тоннель на полу и два воздухоотвода под передними сидениями к заднему сидению, на уровне пола.

Вентилятор печки ВАЗ обеспечивает три режима: низкую и среднюю скорость и автоматический выбор скорости (по сигналу блока управления). Электродвигатель печного вентилятора — коллекторный, постоянного тока. Потребляемый ток при наибольшей скорости вращения — 14 А. Установка режима скорости электродвигателя производится путем изменения его подключения к аккумулятору автомобиля, напрямую (максимальная скорость) или через дополнительное сопротивление.

Этот резистор имеет изменяемое сопротивление 0,23 Ом и 0,82 Ом. Если в цепь подключается наибольшее сопротивление, то вентилятор вращается с низкой скоростью, а если меньшее (0,23 Ом) — то со средней скоростью. При ремонте печки ВАЗ 2110 не рекомендуется снимать лопасти вентилятора с вала электродвигателя: это может привести к нарушению балансировки. Электродвигатель ремонту не подлежит (кроме зачистки контактов коллектора), при выходе из строя его целесообразно заменять вместе с лопастями вентилятора.

Блок, отвечающий за температуру

Радиатор печки ВАЗ располагается ниже приборной панели и имеет пластиковый кожух. Он содержит два пластиковых бачка (один из них, левый, имеет штуцер для отвода пара) и два ряда алюминиевых трубок с пластинами. В зависимости от того как расположены заслонки, через радиатор пропускается изменяемый поток забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вовсе), а остальной воздух направляется в воздухоотводы, минует радиатор. Печка ВАЗ 2110 нового образца управляется сигналами, поступающими от электронного блока.

Блок получает информацию о температуре в салоне от датчика, размещенного на потолке и снабженного микровентилятором. При необходимости блок может задействовать микродвигатель, управляющий заслонками отопителя. Электрический микродвигатель имеет датчик положения заслонки печки (кольцевой резистор).

Информация от этого датчика направляется в блок управления, который выключает микродвигатель, если заслонка займет заданную позицию. Система отопления ВАЗ нового образца имеет автоматический режим (положение «А»), в котором блок управления обеспечивает, помимо контроля за редуктором двигателя, еще и контроль вращения вентилятора.

Причины ремонта и устранение неисправностей

Обычно неисправности печки выявляются при наступлении сезона отопления, хотя профилактику следует проводить в теплое время года. С наступлением зимы водители начинают замечать, что система отопления ВАЗ 2110 плохо работает или совсем не желает работать. Можно выделить несколько видов неисправностей, при которых потребуется ремонт печки:

1. Температура отопителя не поддается регулировке.
2. Неисправности заслонок или редуктора.
3. Протечка жидкости в радиаторе.
4. Поломка потолочного датчика температуры.
5. Выход из строя блока управления.

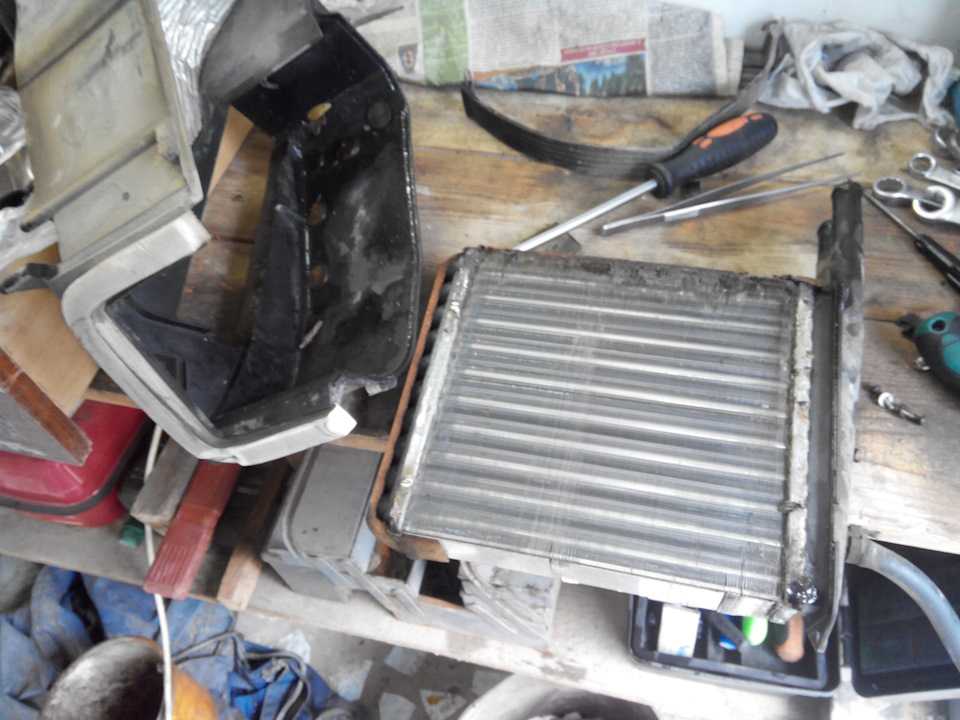

Часто отопитель ВАЗ 2110 греет плохо из-за своего радиатора. Следовательно, надо проверить, горячий ли радиатор. При необходимости производится его замена. Сложности с обогревом могут появиться по причине отсутствия жидкости в системе охлаждения двигателя автомобиля. В первую очередь следует замерить уровень жидкости. Чтобы проверить, в каком состоянии находится печка ВАЗ, придется снять центральные дефлекторы. Для этого отгибаются усики и сдвигается заслонка. Установка, замена или модернизация печки ВАЗ потребуют использования такого инструмента, как:

• отвертка;
• плоскогубцы;
• пинцет;
• набор торцевых и гаечных ключей;
• нож;
• ножницы;
• молоток;
• киянка;
• зубило;
• штангенциркуль.

Когда температуру в салоне не удается контролировать, причинами могут стать отклонения в работе блока управления или неисправность заслонки. Если виной всему стал контроллер печки, то не проходит команда на выдвижение заслоночного элемента. Надо сразу же проверить датчик температуры, размещенный на потолке.

Проверку можно провести неоднократным изменением положения рычага установки температуры. Прогрев потока воздуха можно проанализировать тактильным методом — путем определения работоспособности датчика в крайнем расположении ручки.

Для проверки самой печки придется извлечь центральные дефлекторы. Доступ к заслонке возникает через отсек двигателя. Модернизация печки ВАЗ в этом случае — это замена старой заслонки на алюминиевую взамен пластиковой. Наибольший объем усилий потребуется, когда нужна замена радиатора печки, так как должна быть снята вся система отопления ВАЗ.

В случае если вентилятор выдает только холодный воздух, можно считать, что неисправна печка; причем с вероятностью 90% виноват моторедуктор, и поможет только его замена. Система отопления ВАЗ при этом ремонтируется в следующем порядке:

1. Демонтируются дворники.
2. Жабо отстраняется в сторону.
3. Выкручиваются три крепежных шурупа.
4. Отодвигаются провода.
5. Извлекается старый и устанавливается новый моторедуктор.
6. Производится сборка в обратном порядке.

Замена и доработка печки

При плохом поступлении теплого воздуха по вине воздуховода напрашивается небольшая модернизация печки ВАЗ, каналов для воздуха. Доработка проводится двумя способами: посредством установки системы гофрированных шлангов и с помощью утепления боковых панелей, связанного в основном с заклеиванием щелей и зазоров. Гофры применяются диаметром 40 мм, а щели герметизируются монтажной пеной.

Система отопления ВАЗ, если она установлена до 2006 г. имеет печки старого типа. В связи с этим целесообразна замена на печки нового образца. Так, достаточно эффективно показали себя отопители 2112-01 и 2112-02. Можно установить предпусковые обогреватели, ускоряющие нагрев. Следует отметить особенности замены отопления ВАЗ 2110 инжектор, которое все чаще устанавливается на автомобилях.

Основное содержание такой системы — установка 6-дырочного термостата взамен штатного в системе охлаждения двигателя. Профилактика хорошей работы отопительной системы может включать кардинальные меры:

• замена отопителя на печку нового образца;
• доработка и модернизация печки ВАЗ;
• изменение схемы управления;
• новая система отопления ВАЗ 2110 инжектор.

Очень неприятно находиться в машине, когда в салоне холодно. Самостоятельная наладка и доводка печки ВАЗ позволит обеспечить нужный комфорт.

Если вы решили самостоятельно проводить ремонт своего автомобиля, вам необходимо хорошо знать устройство его узлов и уметь читать чертежи. Разумеется, что такие умения приходят с опытом эксплуатации и обслуживания ВАЗ 2110. В этот раз мы подробно изучим работу отопителя. Если система отопления функционирует исправно, значит внутри «десятки» комфортно будет и водителю, и его спутникам. В этом материале собраны схемы печки и описание к ним.

В руководстве по эксплуатации тоже присутствует эта информация, но мы стараемся описывать сложные процессы простым языком. Наша задача заключается в донесении важной информации начинающим и уже опытным автомобилистам.

Устройство печки

В устройство этого узла входит несколько приборов. Радиатор является основным элементом печки – он нагревает воздух, поступающий в салон. Расположен он под капотом. Следующий компонент – это распределитель воздуха, оснащенный специальными патрубками, которые проходят по салону 2110.

Если сравнить «десятку» с предыдущими моделями, в ее системе отопления появилась важное нововведение – испаритель (схема включает его в список). Прибор установлен в климатической установке. Не все владельцы знают о его существовании, так как он редко выходит из строя.

Чтобы управлять работой отопителя, в автомобиле ВАЗ 2110 установлен блок СУАО, который в техническом руководстве по эксплуатации называется контроллером. Блок работает сообща с датчиком температуры в салоне, его также называют потолочным. Датчик сообщает блоку температуру, затем происходит сравнивание этого показателя с выставленной температурой на рукоятке. Если показатели различаются больше чем на 2°, происходит подача теплого или охлажденного воздуха в салон ВАЗ 2110.

На рукоятке стоит остановиться подробнее, а точнее на ее крайних положениях – MAX и MIN. Если рукоятка печки выставлена на один из этих показателей, подача тепла осуществляется без работы датчика температуры в салоне. Схема включает в себя все вышеперечисленные элементы.

В устройство отопителя «десятки» входит еще один агрегат – моторедуктор, отвечающий за открытие и закрытие заслонки. Миниатюрный электромотор выполняют важную задачу в работе системе отопления, о чем говорит и схема. Если моторедуктор неисправен, система будет давать только холодный или горячий воздух. В случае, когда моторедуктор вышел из строя при закрытой заслонке, система перестанет функционировать.

Мы описали основные компоненты отопителя ВАЗ 2110, схема содержит более подробный список.

Выделим основные компоненты системы:

• Радиатор.
• Распределитель воздуха.
• Блок СУАО.
• Потолочный датчик.
• Рукоятка.
• Заслонка.
• Моторедуктор.

Радиатор

В системе отопителя радиатор установлен для нагрева, который поступает внутрь ВАЗ 2110. Также его называют теплообменником. Нагревание выполняется за счет тепла антифриза. С системой охлаждения мотора этот компонент соединен патрубками и шлангами. Через теплообменник печки постоянно циркулирует антифриз. Заслонка, исходя из команд блока, направляет входящий воздух на радиатор или сразу в салон. Если заслонка отопителя находится в промежуточном положении, то одна часть проходит через теплообменник, а вторая минует радиатор. Если сравнивать эту деталь печки с предыдущими поколениями ВАЗ, то у нее появилось ряд полезных доработок, демонстрирует это и схема.

СУАО и потолочный датчик

Эти компоненты отопителя ВАЗ 2110 связаны и работают по следующему принципу:

1. Датчик определяет температуру в салоне автомобиля;
2. Эти данные отправляются в блок СУАО;
3. Блок сравнивает температуру с положением, выставленным на рукоятке печки ВАЗ 2110;
4. После сравнения положение заслонки изменяется или остается прежним – это зависит от показателя;
5. Таким образом происходит контроль температуры в салоне;
6. Если на рукоятке печки выставлено значение MAX или MIN, то данные потолочного датчика не учитываются.

Все эти действия демонстрирует и схема. Блок представляет собой набор микросхем, от его исправности зависит нормальная работа печки. И датчик, и СУАО можно заменить.

Смотрите также

Заслонка и моторедуктор

Моторедуктор печки изменяет положение заслонки, за счет чего в салон осуществляется подача воздуха. Управляет этим компонентом блок СУАО. Если устройство неисправно, заслонка не будет двигаться. Агрегат представляет собой миниатюрный электромотор. При поломке его обычно меняют, так как отремонтировать его будет проблематично. Касается это и заслонки. Схема демонстрирует соединения между редуктором и блоком.

Схема и пояснения к ней

Ниже представлена схема деталей, из которых состоит система отопителя автомобиля ВАЗ 2110.

Стоит сказать, что в системе отопителя «десятки» действует рециркуляция, о чем сообщает нам и схема. Простыми словами: воздух циркулирует внутри ВАЗ 2110, а не забирается с улицы. Основное преимущество заключается в том, что с улицы в салоне не попадают пыль и неприятные запахи. Минусов у такой системы печки больше – стекла быстро запотевают. Рекомендуется почаще открывать окна, если температура на улице позволяет это делать. Застаивание воздуха негативно влияет на здоровье водителя и его спутников. Моторедуктор отопителя редко поддается ремонту, поэтому его сразу следует менять.

Для владельцев ВАЗ 2110, которые хотят доработать систему отопителя или провести ремонт электрики, будет полезна схема автоматического управления.

Не секрет, что исправно функционирующее устройство отопителя в «десятке» отечественного автопрома позволяет водителю и пассажирам чувствовать себя во время езды максимально комфортно. В статье рассмотрена схема подключения агрегата, представлено описание составляющих печку элементов. Информация может быть полезна не только начинающим механикам-любителям, но и опытным мастерам, у которых возникли сложности с ремонтом отопителя.

Устройство отопительного приспособления

Обогрев ВАЗ-2110, посредством которого автомобилист может чувствовать себя комфортно в своём движимом имуществе в любое время года, состоит из нескольких отдельных устройств, работающих в тесной связке. Центральным прибором агрегата считается радиатор, с помощью которого нагреваются потоки воздуха, идущие в салон. Чтобы была возможность отремонтировать или поменять радиатор, придётся искать к нему пути под капотом.

Вторым по важности приспособлением можно назвать распределитель воздуха, в котором есть несколько патрубков, проходящих по всему салону «десятки». По сравнению с моделями старого образца, которые предшествовали выпуску ВАЗ-2110, в новом автомобиле появился испаритель, который нашёл место в климатической установке.

Управление работой печки осуществляется посредством специального блока СУАО. В руководстве по эксплуатации ВАЗ-2110 этот прибор имеет другое название (контроллер). Функционирует блок вместе с датчиком температуры, расположенным в салоне. Датчик передаёт на блок информацию, касающуюся температуры, после этого сравниваются данные (в расчёт берётся информация, выставленная на рукоятке). Как только система фиксирует различие температур на 2°, сразу же начинается подаваться тёплый или охлаждённый воздух в салон.

Чтобы разобраться в том, как устроен отопитель, нужно обратить внимание на рукоятку устройства, особенного внимания заслуживают два крайних положения — MAX и MIN. Дело в том, что при выставлении рукоятки в одно из этих показателей, система начинает подавать тепло, не учитывая данные с датчика температуры.

Печка» ВАЗ-2110 предусматривает наличие такого устройства, как моторедуктор. Задача этого приспособления заключается в открытии и закрытии заслонки. Малогабаритный электрический моторчик крайне важен в работе отопителя. Даже при незначительной поломке моторедуктора система сможет обеспечить автовладельца только холодным или только горячим воздухом. Если это приспособление сломалось в тот момент, когда была закрыта заслонка, то вся система перестанет выполнять свою функцию. Главные составляющие отопительного приспособления:

• радиатор;
• устройство, распределяющее воздушные потоки;
• блок СУАО;
• потолочный датчик;
• рукоятка;
• заслонка;
• моторедуктор.

Предназначение радиатора

Печка ВАЗ-2110 нового образца имеет радиатор, посредством которого происходит нагрев воздуха, идущего внутрь транспортного средства. Достаточно часто в глобальной сети можно встретить схемы, на которых радиатор обозначен как теплообменник. Процесс нагревания в устройстве появляется за счёт поступления тёплого тосола. Радиатор связан с системой охлаждения силового агрегата посредством нескольких патрубков и шлангов. Внутри теплообменника всё время циркулирует охлаждающая жидкость. От расположения заслонки зависит объём входящего воздуха и его направление. При нахождении заслонки печки в промежуточном положении, часть воздуха идёт сквозь теплообменник, а оставшийся объём минует радиатор. На схеме можно заметить, что радиатор нового образца отличается от остальных моделей несколькими полезными доработками.

Принцип действия СУАО и потолочного датчика

Принцип работы печки ВАЗ-2110 можно понять, изучив такие компоненты, как СУАО и потолочный датчик.

Функция потолочного датчика заключается в определении температуры в салоне транспортного средства. Затем вся информация перейдёт в блок СУАО, где поступающее значение будет приравнено температуре, которая отражена на рукоятке отопительного приспособления ВАЗ-2110. В результате сверки положение заслонки будет изменено или останется прежним. Всё будет зависеть от разности сверяемых значений. Посредством такой нехитрой манипуляции контролируется температура в салоне авто.

При установке приспособления в любое из крайних значений информация потолочного датчика учитываться не будет. Блок СУАО является набором микросхем, от которого напрямую зависит функционирование отопителя. При возникновении неисправностей как датчик, так и СУАО, может быть заменён без особых трудозатрат.

Устройство заслонки и моторедуктора

За счёт моторедуктора происходит изменение положения заслонки, регулирующей подачу воздуха. Это составляющее системы управляется посредством блока СУАО. При отказе работоспособного устройства заслонка перестаёт двигаться. Сам по себе прибор имеет внешний вид маленького электрического моторчика. Чаще всего поломанное приспособление подлежит полной замене, так как ремонт произвести достаточно проблематично. Этот же принцип соответствует и работе заслонки.

Схема приспособления со всеми пояснениями

Схема работы печки ВАЗ-2110 может рассказать автомобилисту о наличии в ней рециркуляции, иными словами, двигающиеся воздушные потоки циркулируют внутри автомобиля, не забирая новые объёмы воздуха с улицы. Благодаря этому в агрегат не попадает пыль и неприятные запахи, в большом количестве присутствующие в уличном воздухе. Однако, стоит отметить основной недочёт такой системы — слишком быстрое запотевание стёкол. Специалисты рекомендуют часто открывать окна (при комфортной температуре на улице). В противном случае застаиваемый воздух будет негативно сказываться на здоровье всех, кто участвует в движении в этой машине. Ввиду сложности ремонта моторедуктор при неисправностях подлежит полной замене.

Заключение

Если обладатель отечественного ВАЗ-2110 хочет произвести модернизацию системы отопителя и провести ремонт штатной электрики, ему будет необходима схема автоматического управления.

>
