Замена панели ваз 2110 на евро: Установка европанели на ВАЗ 2110, 2111, 2112 — SJRacing — тюнинг комплектующие для вашего автомобиля

Содержание

Европанель на ВАЗ 2110 (фото)

Многим попросту не нравится старая панель приборов, а кто-то хочет европанель на ВАЗ 2110 потому, что старая уже потеряла вид, так сказать – поизносилась. В любом случае решившись на замену, нужно решить и еще пару вопросов: где взять подходящую панель и как будет происходить установка: своими силами, или же это дело поручат специалистам?

Накладка панели ВАЗ 2110 старого образца

Сразу определимся: в установке европанели собственноручно нет ничего сложного, поэтому вполне можно на это решиться. К тому же вы сами проконтролируете все этапы, возможно, захотите одновременно с этой работой провести и другие – по устранению шумов и скрипов во время езды, ветроизоляции и т.п.

Какими бывают накладки?

Если вам нужна именно евронакладка, тогда есть два варианта:

Накладка Евро-1, другое название которой – Каприз. У нее такая же комбинация приборов, как у ВАЗ 2110, единственно – нет полочки со стороны пассажира;
Накладка панели ВАЗ 2110 Евро-1
Евро-2 практически ничем, кроме наличия упомянутой полочки, не отличается.
Накладка панели ВАЗ 2110 Евро-2

Еще в продаже есть накладка Евро-3. Но она – для более поздних и продвинутых ВАЗовских автомобилей – Приоры, Калины. Дело в том, что в этом варианте предусмотрено больше приборов, например, здесь есть блок для климат-контроля, чего в десятке не наблюдается. Хотя, в принципе, при желании установка этого варианта тоже возможна.

Накладка панели ВАЗ 2110 Евро-3

Любая евронакладка из упомянутых – товар качественный, если, конечно, не является дешевой подделкой. Она более мягкая и даже, как утверждают, производители, менее травмоопасная, как старая. Кроме того, после ее установки должна улучшиться подача теплого воздуха на боковые стекла.

Распиновка панели приборов ВАЗ 2110 детально рассмотрены здесь: https://vazweb.ru/desyatka/elektrooborudovanie/raspinovka-paneli-priborov.html

Составляющие

При покупке вы получите то, что идет в комплекте, а именно:

Евронакладка;
Вставки для включателей (кнопок) приборов;
Отделка на щиток приборов;
Поскольку комбинация приборов у вас может отличаться от тех, установка которых предусмотрена конструктивно, также должны быть шесть заглушек, их можно вставить вместо кнопок;
Сами кнопки и две колодки для них :
• Сдвоенная – для ближнего света и габаритов;
• Для включения противотуманных фар;
• Обогрева заднего стекла.
Воздуховоды;
Колодка и жгут проводов, предназначенных для подключения сдвоенной кнопки на габариты и ближний свет;
Кронштейны, крепящие щиток приборов.

Кроме того, если вас не совсем устраивает такая комбинация, и нужны еще кнопки для других приборов, то их, а также колодочки к ним можно докупать отдельно.

: 1. Сама накладка

: 2. Вставки для кнопок, воздуховоды, отделка щитка приборов

: 3. Кнопки, колодки, заглушки, жгуты

Установка без полного разбора панели

Панель, как многим известно, состоит из трех частей, но европанель ВАЗ 2110 – это, собственно, только верхняя часть торпедо. И если цель – лишь ее замена, без каких-либо доработок и другого тюнинга, тогда смело можно делать частичный разбор, не снимая всего оборудования.

Понадобятся:

Дрель;
Отвертка;
Саморезы.

Процесс демонтажа проходит так:

Снимаем приборную панель;
Открываем бардачок, и изнутри откручиваем три самореза. Довольно сложно открутить саморез около ветрового стекла, но все же посильно;
Рядом с ЭБУ вытягиваем 4 кнопки и изнутри откручиваем саморезы;
Ослабляем крепление регулировки подсветкой. Можно открутить полностью, как удобнее;
Открыв блок предохранителей приборов также изнутри откручиваем 2 самореза;
Остаются еще два самореза, которые удерживают накладку панели, но открутить их не получится без полного разбора. Поэтому либо осторожно выламывают эти саморезы, либо даже выпиливают, приподняв накладку справа, используя пилку по металлу. При этом внешний вид будущего обновленного «лица» салона не пострадает, поскольку евронакладка перекроет эти места;
Теперь можно спокойно снять накладку.

Устанавливаем новую накладку

Установка новой накладки происходит после предварительной подготовки:

Нужно, замерив, обрезать излишки материала;
Но то, что, казалось, лишнее под панелью приборов, лучше не обрезать, иначе будет щель возле рулевой колонки, а сделать надрезы можно, чтобы при необходимости немного загнуть;
Возле боковых воздуховодов также подрезку производят уже во время установки, замеряя на месте;
Осуществляем примерку и регулируем обрезку;
Наклеиваем антискрип, чтобы избежать скрипа в дальнейшей эксплуатации;
Выбираем способ установки приборной панели с евронакладкой: использовать новые кронштейны, входящие в комплект либо высверлить их со старой накладки;
Остается установка нужной вам комбинации приборов и закрепление евронакладки саморезами, которые затем прячутся под пластиковой накладкой.

Статья, посвящённая самостоятельной шумоизоляции накладки на панель, находится здесь: https://vazweb.ru/desyatka/salon/nakladka-na-panel.html

С разбором панели

Первый этап осуществляется по уже описанному плану. Далее, действуем так:

Собираем накладку, устанавливая в нее свою комбинацию приборов, панели воздуховодов и те аксессуары, что в комплекте;
В основании панели аккуратно крепим жгут проводов;
К этому жгуту подсоединяем провода из евронакладки, стягивая все монтажными стяжками;
Осуществляем подключение приборов к нужным кнопкам с помощью разъемов;
Саморезами закрепляем накладку.

Этот метод, хоть и занимает больше времени, зато дает возможность качественной шумоизоляции для устранения всех раздражающих скрипов.

Быстро и аккуратно разобрать приборную панель поможет данный материал: https://vazweb.ru/desyatka/salon/kak-razobrat-panel.html

Также рекомендуем поменять лампочки на качественные аналоги или светодиоды. Так, обновленная панель будет выглядеть еще солиднее.

Где взять европанель?

Дело в том, что евронакладки, а также европанели в сборе стали дефицитом, поскольку их выпуск прекращен уже более пяти лет назад. Поэтому в основном продают б/у в хорошем состоянии, новую найти довольно сложно. Если вдруг предлагаемый товар вам не подходит, можно поставить Приоровскую, полностью разобрав старую.

Оцените статью: Поделитесь с друзьями!

Установка европанели на ваз 2110

Европанель на ВАЗ 2110 вместо старой торпеды

Часто задаваемый вопрос, где приобрести и как поставить своими руками евро панель или накладку на торпеду на ВАЗ 2110. Это не удивительно, древняя панель десятки уже надоела и охота, как то обновить салон. В данной статье я покажу, что надо для того, чтоб поменять старую торпеду ВАЗ 2110 на евро и много важных моментов с которыми столкнетесь при замене старой торпеды.

В начале давайте определимся, что такое «установка торпеды на ваз 2110». По сути различается лишь накладка на панель, а нижняя часть панели остается старой. Выходит, что торпеда разборная и состоит она из 3-х частей. Идет речь, как раз о самой верхней накладке, потому поставить ее не так трудно, как менять торпеду авто полностью.

Чтоб поменять накладку торпеды, снимать ее полностью не обязательно!

Итак приступим, останавливаемся на накладках панели, которые делятся на:

Евро-1, другое имя «Каприз» и имеет индекс 21104. Особенности данной накладки, что она без пассажирской полочки.

Евро-2, индекс 2110L, накладка но уже идет с пассажирской полочкой.

Евро-3, накладка без полочки, но под панель приборов Калины, Приоры, и имеет модуль климат-контроля с 3 ручками и клавишу аварийной остановки.

Присутствуют и эксклюзивные накладки на панель, которые делают салон ВАЗ 2110 схожим с Nissan Primera, где приборный щиток по центру.

Не считая этих евро-накладок есть накладки, которые устанавливают сверху них. К примеру, накладка панели Каштан.

Поставить накладку Каштан на торпеду не трудно, потому на этом останавливаться не будем, а вот поменять старенькую накладку панели на евро уже труднее.

Евронакладка на панель состоит из:

Сама на кладка
Вставки для кнопок (малая вставка 2110L-2120031, большая 2110L-2120032)
Воздуховоды (2114-81080623)

Отделка щитка устройств (2110L-5325124)
Сдвоенная клавиша включения габаритов и ближнего света фар
Клавиша включения задних фонарей противотуманок (с фиксацией)
Клавиша включения подогрева заднего стекла (с фиксацией)
Колодки для клавиш — 2 шт.
Заглушки заместо клавиш — 6 шт.

Жгут проводов для подключения сдвоенного выключателя габаритов и ближнего света фар
Колодка
Крепления щитка устройств
Возможно будет нужно докупить раздельно разные клавиши для ВАЗ-2114 и колодочки к ним.

Накладка создаёт впечатление высококачественного продукта. Она мягче, чем старая накладка и как говорят разработчики более травмобезопасная. Они также обещают улучшенную подачю воздуха на боковые стекла.

Сейчас идем к установке, и здесь можно выделить 2 способа, любой из которых имеет свои достоинства и недостатки:

Установка евронакладки без снятия торпеды

В этом варианте нужно иметь под рукой дрель и шурупы.

Опирайтесь на схему крепления накладки и начинайте по порядку:

Снять приборную панель.
Открыть бардачок и отвернуть три шурупа с внутренней стороны (позиции 1,2,3 схемы). Попробовать отвернуть шуруп (поз 9) изнутри возле лобового стекла, трудно, но реально.
Вынуть 4 клавиши (рядом с модулю управления) и отвернуть шурупы изнутри (поз 4,5)
Отвернуть либо ослабить крепление регулировкой подсветки (поз 8)
Отрыть модуль предохранителей и изнутри отвернуть 2 шурупа (поз 6 и7)
Сейчас накладка панели держится лишь на шурупах поз 10 и 11. Их открутить не удастся, потому выламываем либо приподнимаем накладку за правый край и отрезаем их пилкой. (Замечание: евро накладка закроет всю верхнюю часть панели до лобового стекла, потому можно не беспокоиться за внешний вид, когда будете отрезать либо разламывать шурупы)
Снимаем старую накладку на торпеду.

Подготовим новую накладку на торпеду к установке

Для этого срезаем остатки материала евро накладки. Места под приборной панелью вырезать не надо, иначе будет щель между управляющий колонкой и накладкой. В этом месте надо попросту сделать 2 надреза по бокам, чтоб данная часть накладки могла слегка загибаться по мере необходимости. Также не надо срезать по 10 мм с боков накладки в районе боковых воздуховодов, эти места надо подгонять по месту.

Меряем накладку на панель и по мере необходимости подгоняем. На этом шаге рекомендуется применять антискрип (звукоизоляция панели). Так, Вы застрахуете себя от скрипов в дальнейшем.

Чтоб поставить приборную панель в евро накладке, можно использовать один из методов:

Применять крепления из комплекта евро накладки.
Применять крепления со старенькой накладки (от сверлить).
Подключение разъемов, клавиш европанели делаем по инструкции:

Когда накладка готова, попробуем поставить ее. Крепления евронакладки в позициях 1-7 схемы. Сверху фиксируем 35миллиметров шурупами, которые после скрываются под пластиковой накладкой.

Преимущество такового способа во времени. Если Вы делали демонтаж панели, тогда на смену накладки Вы потратите не больше 3 часов. Если впервой сталкиваетесь с схожим видом работ, тогда порядка пяти часов.

Инструкция по установке европанели на ВАЗ 2110

Накладка панели ВАЗ 2110 старого образца

Какими бывают накладки?

Если вам нужна именно евронакладка, тогда есть два варианта:

Накладка Евро-1, другое название которой – Каприз. У нее такая же комбинация приборов, как у ВАЗ 2110, единственно – нет полочки со стороны пассажира;

Накладка панели ВАЗ 2110 Евро-1

Накладка панели ВАЗ 2110 Евро-2

Накладка панели ВАЗ 2110 Евро-3

Составляющие

При покупке вы получите то, что идет в комплекте, а именно:

Евронакладка;
Вставки для включателей (кнопок) приборов;
Отделка на щиток приборов;
Поскольку комбинация приборов у вас может отличаться от тех, установка которых предусмотрена конструктивно, также должны быть шесть заглушек, их можно вставить вместо кнопок;
Сами кнопки и две колодки для них :
• Сдвоенная – для ближнего света и габаритов;
• Для включения противотуманных фар;
• Обогрева заднего стекла.
Воздуховоды;
Колодка и жгут проводов, предназначенных для подключения сдвоенной кнопки на габариты и ближний свет;
Кронштейны, крепящие щиток приборов.

Установка без полного разбора панели

Процесс демонтажа проходит так:

Снимаем приборную панель;
Открываем бардачок, и изнутри откручиваем три самореза. Довольно сложно открутить саморез около ветрового стекла, но все же посильно;
Рядом с ЭБУ вытягиваем 4 кнопки и изнутри откручиваем саморезы;
Ослабляем крепление регулировки подсветкой. Можно открутить полностью, как удобнее;
Открыв блок предохранителей приборов также изнутри откручиваем 2 самореза;
Остаются еще два самореза, которые удерживают накладку панели, но открутить их не получится без полного разбора. Поэтому либо осторожно выламывают эти саморезы, либо даже выпиливают, приподняв накладку справа, используя пилку по металлу. При этом внешний вид будущего обновленного «лица» салона не пострадает, поскольку евронакладка перекроет эти места;
Теперь можно спокойно снять накладку.

Устанавливаем новую накладку

Установка новой накладки происходит после предварительной подготовки:

Нужно, замерив, обрезать излишки материала;
Но то, что, казалось, лишнее под панелью приборов, лучше не обрезать, иначе будет щель возле рулевой колонки, а сделать надрезы можно, чтобы при необходимости немного загнуть;
Возле боковых воздуховодов также подрезку производят уже во время установки, замеряя на месте;
Осуществляем примерку и регулируем обрезку;
Наклеиваем антискрип, чтобы избежать скрипа в дальнейшей эксплуатации;
Выбираем способ установки приборной панели с евронакладкой: использовать новые кронштейны, входящие в комплект либо высверлить их со старой накладки;
Остается установка нужной вам комбинации приборов и закрепление евронакладки саморезами, которые затем прячутся под пластиковой накладкой.

Статья, посвящённая самостоятельной шумоизоляции накладки на панель, находится здесь: https://vazweb.ru/desyatka/salon/nakladka-na-panel.html

С разбором панели

Первый этап осуществляется по уже описанному плану. Далее, действуем так:

Собираем накладку, устанавливая в нее свою комбинацию приборов, панели воздуховодов и те аксессуары, что в комплекте;
В основании панели аккуратно крепим жгут проводов;
К этому жгуту подсоединяем провода из евронакладки, стягивая все монтажными стяжками;
Осуществляем подключение приборов к нужным кнопкам с помощью разъемов;
Саморезами закрепляем накладку.

Где взять европанель?

Устанавливаем европанель и делаем шумоизоляцию на ВАЗ 2112, ВАЗ 2111, ВАЗ 2110

Сейчас мы попробуем разобраться в том, как же установить европейский вариант панели на отечественный автомобиль ВАЗ – 2110. Перед тем как начать процесс установки необходимо решить для себя необходимость присутствия шумовой изоляции кузова отечественного автомобиля. Все дело в том, что данные процедуры лучше и легче выполнять одновременно. Берем европейскую панель и тщательно рассматриваем ее. Как выглядит сама накладка и как выглядят вставки для самых разных кнопок и отверстий для хода воздуха. Кроме того, рассмотрите, как выглядят заглушки панели, кронштейн, а также кнопка для обогрева стекла задней части автомобиля.

В своем распоряжении мы имеем только заводской вариант отечественного автомобиля ВАЗ – 2110, который оснащен все той же заводской панелью. Прежде всего, не стоит забывать о бережном отношениик вашему автомобилю. Перед тем как начать процесс замены панели начинаем работу, которая связана с шумовой изоляцией вашего транспортного средства.

Для этого нам понадобится порядка шести листов БИМАСТ – ДОМС, а также примерно три – четыре листа сплена. Конечно, речь идет о материале, который рассчитан с запасом на неполадки. Кроме того, стоит приобрести и тонкий поролон, который может самостоятельно приклеиваться, в размере пяти листов будет вполне достаточно. Во-первых, необходимо снять передние сиденья своего автомобиля. Что касается верхней части тоннеля половой части, то его нужно снять при помощи отвертки. После этого снимаем и нижнюю часть тоннеля.

После этого принимаемся за снятие рулевого кожуха и руля, а для этого нужно открутить три самореза и всего четыре винта. После этого необходимо обязательно демонтировать переключатели под рулевой системы. Выполнив все вышеперечисленное, проводим работы, которые связаны демонтажем блока, реле и бардачка, после чего снимаем регулятор фар и приборную панель. И наконец, добравшись до крепежей заводской панели, откручиваем и их. Теперь остается вынуть ее из автомобильного кузова, а в процессе отсоединения необходимо открутить все, что связывает панель и приборы автомобиля. Помните о том, что заводскую систему шумовой изоляции также необходимо удалить, ведь теперь она у вас будет новая. Стандартная накладка отечественной панели должна быть удалена и нужно установить щиток универсальных приборов. Теперь нужно закрепить жгуты приборов, и уплотнить стыки воздушных отверстий. Стоит помнить и о том, что дополнительные функции потребуют дополнительных кнопок, которые найдут свое применение в европейской варианте автомобильной панели, и конечно, дополнительные провода, которые нужно подключить именно сейчас, так как потом это сделать будет невозможно.

После того, как проделано все вышеперечисленное, можно заняться тем, что завернуть в битопласт и все его разъемы, которые имеются в наличие у евро панели. Евро накладки также прикручиваем при помощи саморезов. После этого стоит отметить, что работа, которая связана с установкой новой панели, полностью завершена. Теперь можно наложить материалы, которые обеспечат полную шумовую изоляцию вашего транспортного средства. После того как на все необходимые места был наложен специальный материал моно провести работы, которые связаны с наклеиванием СПЛЭН. Помните о том, что специалисты отмечают тот факт, что СПЛЭН является довольно удобным материалом, а процесс работы с ним не займет большое количество времени и не потребует для этого много ваших сил.

И так, проделав сложную работу, наступила финальная часть нашего процесса. Устанавливаем панель на ее место в вашем автомобиле. Помните о том, что на всю работу вам не потребуется более двух дней, но из всего срока самую большую рабочую часть необходимо потратить на то, чтобы произвести новое подключение системы сигнализации.

Панель ВАЗ 2110, снятие установка торпедо, шумоизоляция панели ВАЗ 2110

Панель ВАЗ 2110 или торпедо “десятки” стало новым словом в дизайне интерьеров автомобилей Lada. Несмотря на интересную форму и эргономичный вид, панель 2110 со временем начинает издавать массу лишних звуков при движении автомобиля. Особенно это заметно на машинах с большим пробегом. Поэтому очень часто торпеду “десятки” полностью разбирают, что бы провести тотальную шумоизоляцию и устранить скрипы.

Сразу скажем, что разобрать панель ВАЗ 2110 в принципе не сложно, но это очень трудоемкая работа, требующая времени и внимания. Дело в том, что для снятия панели придется полностью открутить рулевое колесо и отсоединить массу электрических колодок. Что бы не испортить электрику перед разборкой торпедо ВАЗ 2110 обязательно отсоедините аккумуляторную батарею (АКБ). Вот так панель “десятки” выглядит схематично.

На этом рисунке подробно, в мельчайших деталях, показан весь крепеж панели ВАЗ 2110.

1 – панель
2 – боковое сопло вентиляции и отопления салона
3 – накладка панели приборов
4 – винты крепления накладки
5 – винты крепления панели
6 – коробка
7 – накладка консоли
8 – крышка
9 – щиток панели приборов
10 – крышка монтажного блока

Если снять панель полностью, то должно остаться только это, смотрим фото –

Красными стрелками указаны места креплений гаек и винтовых шурупов, а две большие белые стрелки указывают на специальные установочные штыри. При установке панели она должна быть установлена именно на них, они служат для центрирования торпедо относительно кузова.

Снятие установка панели ВАЗ 2110

Далее пошаговая инструкция по снятию торпедо “десятки”.

Отсоединяем аккумуляторную батарею
Снимаем рулевое колесо и подрулевые переключатели
Обязательно снимаем верхнюю облицовку туннеля пола
Снимаем бардачок и отвинчиваем винты крепления
Снимаем ручку гидрокорректора фар потянув на себя
Откручиваем гайку гидрокорректора и вынимаем его
Снимаем верхние боковые дефлекторы воздуховодов поддев их отверткой
Под дефлекторами обнаруживаем гайки крепления панели, откручиваем их
Откручиваем винты снизу торпедо, рядом с рычагом открытия капота, у монтажного блока, в нише вещевого ящика и т.д.
Теперь можно снимать уплотнители дверных проемов, снимаем накладки закрывающие передние стойки кузова
Отсоединяем колодки электропроводки
Можно снимать панель удерживая рычажок регулировки положения рулевой колонки, в нужном положении

Полностью открученная панель ВАЗ 2110 держится на двух направляющих штырях, (смотри на фото выше) на них указывают белые стрелки. Сборку панели проводим в обратном порядке.

Шумоизоляция панели ВАЗ 2110

Для шумоизоляции торпедо “десятки” в основном используют битопласт, моделин, герметик и даже монтажную пену.
Битопластом и моделином оклеивают пластиковые панели на разобранной торпеде, что устраняет скрипы и улучшает шумоизоляцию. Примерно вот так ка на фото далее –

Битопласт приклеивают на специальный клей, при установке на место в нужных местах этот материал, где нужно ужимается. Оклеивать рекомендуется панель естественно с внутренней стороны.

Некоторые умельцы превращают переднюю панель в неприступную крепость для вибраций и скрипов используя обычную монтажную пену. Однако использовать такой радикальный способ без некоторого опыта не рекомендуется. В итоге из под торпеды торчит вот это –

Кроме шумоизоляции панели ВАЗ 2110 необходимо провести подобную процедуру с полом, крышей, дверьми. Такая комплексная шумоизоляция обеспечит максимальный акустический комфорт в салоне.

В заключении хотелось бы сказать, что панелей устанавливаемых на “десятку” две, старого и нового образца. Фото старой версии можно найти в начале нашей статьи. Фотография новой версии панели прилагается далее.

Самое интересное, что панель нового образца или европанель на “десятку” можно поставить взамен панели старого образца. В принципе они взаимозаменяемы, однако стоит учитывать, что вместе с установкой новой панели придется ставить и новый щиток приборов в сборе, другой блок САУО (система автоматического управления отоплением салона) и добавить электропривод заслонки отопителя. Сами места крепления панели старого и нового образца совпадают, так что с монтажом проблем не возникает.

Добавить комментарий

Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Инструкция по установке европанели на ВАЗ 2110

Снятие и установка торпеды на Ваз 2110 своими руками

Необходимость снятия и замены торпедо на автомобиле ВАЗ 2110 может возникнуть при ремонте устройств и деталей, расположенных под ее поверхности. В частности, именно со снятием торпедо проводится ревизия воздухозаборников автомобиля. Иногда они могут засоряться и не обеспечивать нормальной работы систем отопления или кондиционирования. Процесс снятия и замены торпедо на ВАЗ 2110 не является особенно простым. Для его проведения вам нужно будет запастись терпением и освоить навыки виртуозной работы с инструментами.

В сегодняшней статье мы расскажем вам как снять заменить установить доработать и улучшить торпедо на Ваз 2110 своими руками. Плюс ко всему этому мы дадим вам фотоотчет о проделанной работе и покажем интересное тематическое видео.

Алгоритм действий

Сначала вам нужно удалить старую панель. Это делается, как и на других моделях автомобилей, выпускаемых ВАЗом.

Смотрите:

При установке необходимо заменить замок зажигания на десятичный или калиновский, в зависимости от того, сколько клемм на пэде блокируется. Вы можете оставить старый и переставить провода, но новый, работать и выглядеть лучше.

Необходимо заменить проводку приборной панели. Кроме того, подключите размеры дополнительных двух проводов в w4 / 13 и w3 / 13 на монтажном блоке. Это относится к старым блокам, с 11 местами под реле.

В зависимости от того, является ли инжектор или карбюратор, соединение имеет свои нюансы. Если вы купили целую фабричную панель, то она должна сопровождаться инструкцией. Вкратце, можно заметить, что датчик скорости не установлен на инжектор, учитывайте это при установке.

Электрическая схема автомобиля может оказать большую помощь. Если он не существует, вы можете найти его в Интернете. Между ВАЗ 21124, 2111 и другими вариантами машин есть определенная разница, поэтому найдите свой собственный.

Если приборная панель не работает после включения, проверьте правильность проводки. обычно это ошибка.

Доработка улучшение и тюнинг торпедо на Ваз 2110

Одним из самых популярных способов доработки приборной панели на Ваз 2110 является ее шумоизоляция. Для того, чтобы ее сделать необходимо выполнить следующие действия:

Снимаем приборку, как это сделать я уже вам рассказал ранее
Далее пеним, но не в коем случае не наваливайте разом огромную кучу пены, она у вас и за неделю потом не высохнет.

Не забываем примерить, чтобы потом не получилось, что у вас руль задевает за нее, либо просто слишком высокая поучилась.

В принципе вся работа заключается в двух вещах, вы режете, пените, снова режете и так очень много раз.

Дальше, мы наносим самую дешевую шпатлевку, которую смогли найти.

Далее обшиваем приборную панель шумкой.

Устанавливаем торпеду обратно.

Дорабатывать приборную панель Ваз 2110 можно по разному, кто то обшивает ее кожей, кто вставляет в нее ЖК монитор, в тюнинге автомобиля все зависит от вас и ваших фантазий и желаний.

Как снять торпедо на Ваз 2110 своими руками – пошаговая инструкция + фотоотчет

Для того, чтобы снять торпеду на Ваз 2110 необходимо выполнить следующий порядок действий:

Отвинчиваем 2 самореза справа и 2 слева на центральном тоннеле.
Далее снимаем крышки с обеих сторон.

Снимаем заглушку возле ручника.

Откручиваем шурупы слева и справа центрального тоннеля.

Откручиваем саморезы сзади центрального тоннеля.

Снятие пластика центрального тоннеля.

Разъединение проводов прикуривателя. Пометьте чтобы не запутаться при подключении на сборке.

Снимаем чехол ручки кпп.

Гаечным ключом откручиваем воздуховод обогрева салона.

Окончательно снимаем панель.

Свинчиваем саморезы бардачка.

Осуществляем снятие бардачка.

Отсоединяем провода подсветки бардачка.

Откручиваем шурупы внутри пространства на месте бардачка.

Откручиваем оставшиеся саморезы по сторонам торпеды.

Откручиваем болты торпеды следующим образом как на фото.

Снятие воздуховода.

Откручиваем гайку на торпеде под воздуховодом.

Спускаем торпеду со шпилек.

Отсоединяем провода от передней панели, помечаем чтобы не запутаться при сборке.

Как вы заметили, если действовать по нашей инструкции, то процесс упрощается в разы. Вам по силам осуществить снятие торпеды ВАЗ 2110, 2111, 2112 своими руками, но лучше это делать с помощником.

Установка торпеды на Ваз 2110 – пошаговая инструкция

Для того, чтобы установить панель приборов Ваз 2110 (торпеду) необходимо выполнить следующие действия:

Устанавливайте панель приборов таким образом, чтобы направляющие пальцы вошли в отверстия на панели приборов.
Одновременно выведите ручку регулировки положения рулевой колонки в отверстие на панели приборов.

С помощью отвертки выведите резьбовые шпильки в отверстия с обеих сторон панели.

Установите воздуховод обогрева ног таким образом, чтобы воздуховод вошел в отверстие корпуса воздухораспределителя.

Соедините все колодки с проводами в обратном порядке. Закрепите панель и установите обратно все узлы, которые сняли в процессе разборки. После завершения работ проверьте работу всех приборов.

Европанель на ВАЗ 2110 вместо старой торпеды

Подробнее:

Чтоб поменять накладку торпеды, снимать ее полностью не обязательно!

Итак приступим, останавливаемся на накладках панели, которые делятся на:

Евро-1, другое имя «Каприз» и имеет индекс 21104. Особенности данной накладки, что она без пассажирской полочки.

Евро-2, индекс 2110L, накладка но уже идет с пассажирской полочкой.

Евронакладка на панель состоит из:

Сама на~~кладка~~
Вставки для кнопок (малая вставка 2110L-2120031, большая 2110L-2120032)
Воздуховоды (2114-81080623)

Отделка щитка устройств (2110L-5325124)
Сдвоенная клавиша включения габаритов и ближнего света фар
Клавиша включения задних фонарей противотуманок (с фиксацией)

Клавиша включения подогрева заднего стекла (с фиксацией)
Колодки для клавиш — 2 шт.
Заглушки заместо клавиш — 6 шт.

Жгут проводов для подключения сдвоенного выключателя габаритов и ближнего света фар
Колодка
Крепления щитка устройств
Возможно будет нужно докупить раздельно разные клавиши для ВАЗ-2114 и колодочки к ним.

Установка евронакладки без снятия торпеды

В этом варианте нужно иметь под рукой дрель и шурупы.

Опирайтесь на схему крепления накладки и начинайте по порядку:

Снять приборную панель.
Открыть бардачок и отвернуть три шурупа с внутренней стороны (позиции 1,2,3 схемы). Попробовать отвернуть шуруп (поз 9) изнутри возле лобового стекла, трудно, но реально.

Вынуть 4 клавиши (рядом с модулю управления) и отвернуть шурупы изнутри (поз 4,5)
Отвернуть либо ослабить крепление регулировкой подсветки (поз 8)
Отрыть модуль предохранителей и изнутри отвернуть 2 шурупа (поз 6 и7)
Сейчас накладка панели держится лишь на шурупах поз 10 и 11. Их открутить не удастся, потому выламываем либо приподнимаем накладку за правый край и отрезаем их пилкой. (Замечание: евро накладка закроет всю верхнюю часть панели до лобового стекла, потому можно не беспокоиться за внешний вид, когда будете отрезать либо разламывать шурупы)
Снимаем старую накладку на торпеду.

Подготовим новую накладку на торпеду к установке

Чтоб поставить приборную панель в евро накладке, можно использовать один из методов:

Применять крепления из комплекта евро накладки.
Применять крепления со старенькой накладки (от сверлить).
Подключение разъемов, клавиш европанели делаем по инструкции:

Европанель на ВАЗ 2110 вместо старой торпеды

Morningex панель своими накладку как 2112 приборов ваз…

панель своими накладку как 2112 приборов ваз руками тегов на. как незавод н

Что означает восклицательный знак на панели приборов ваз 2112.

У Daewoo Matiz может появиться новая система оповещения. Что означают ламп

что означают лампочки на панели приборов ваз 2114 N2.

Продаю панель приборов подходит для ВАЗ 2110/2111/2112/2113/2114/2115 Панел

Приборная панель Ваз 2112 (Европанель) Контрольные лампы на панели приборов

Управление по ремонту ваз 2110-2112, лада priora, kalina. . Разъедините ко

Коды ошибок расшифровывают все БК Гамма.А изменение пороговой У меня рабоча

Выбор авто ВАЗ 2110 или ВАЗ 2112? Автофорум Клуб. школа моей мечты на англ

Zilot 16-03-2011 16:32 Разбери посмотри, у меня масло переставало гореть, п

Снятие и установка узлов и регулировка ручного тормоза Ваз 2110, Ваз 2111,

Часть 3. 6- тахометр. . Желтая зона шкаль обозначает режим работы двигател

Автотест панели приборов на Ваз 2112. . Получается, что после включения за

Ключ Что означают лампочки на щитку приборов фиат скудо? . Горит панель пр

Какие лампочки используются для приборной панели на ваз 2112.

карта схема метро москвы. Давайте рассмотрим схему предохранителей на ВАЗ

продам самодельный мини вездеход на гусеничном ходу. Ваз 2114 как поменять

что означает горящий на панели приборов воскличательный знак?при заводе маш

купить капот тюнинг на ланос. приборная панель отключается ваз 2112.

(рис.С ладой прожить, Главная ремонт замена лампочек в панелиприборовваз

Когда лампочка загорелась, а бензонасос не сделал деньги, данное означает,

ВАЗ 2112, 16 кл. . Начала гореть лампа заряда аккумулятора при заведенном

патрон для ваз 2111. замена подсветки панель лада 2112 тюнинг салона. яр

что означают лампочки на панели приборов N1.

почему горит лампочка восклицательный знак на ваз 2112 N6.

Если есть желание можно ее вытаскивать именно на этом этапе тюнинга ВАЗ 211

Приборная панель – Панель приборов ваз на 2109 – Накладка на Тюнинг панели

Купить катушки и модули зажигания по лучшим ценам в компании СтартВОЛЬТ Мод

Что означают значки на приборной панели BMW СТО BMW Sevice и.

Приборная панель ВАЗ 2110 VAZ 2111, 2112

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Снимите рулевое колесо (смотрите соответствующий раздел) и подрулевые переключатели (смотрите соответствующий раздел).

3. Снимите верхнюю облицовку туннеля пола (смотрите соответствующий раздел).

4. Откройте вещевой ящик, отверните снизу два винта крепления и снимите его, отсоединив провода от контактов фонаря освещения вещевого ящика.

5. Снимите монтажный блок и его крышку (смотрите соответствующий раздел).

6. Снимите ручку переключателя гидрокорректора, потянув ее на себя. 2. С помощью головки отверните гайку крепления переключателя и выньте переключатель с обратной стороны панели, оставив висеть его на шлангах. 3. Утопив отверткой пластмассовую защелку, поверните верхнее боковое сопло и снимите его. Аналогичным образом снимите сопло с противоположной стороны панели приборов.

9. Отверните с каждой стороны панели по одной гайке под верхними боковыми соплами. 10. Отверните винт крепления панели снизу слева. 11. Отверните винт крепления панели, находящийся в нише монтажного блока.

12. Отверните винт крепления панели с левой и…

13. …правой стороны консоли, удерживая ключом от проворачивания. 14. Отверните винт крепления панели, находящийся в нише вещевого ящика.

15. Отверните винт крепления панели снизу справа. 16. Снимите часть уплотнителя с передней стойки. 17. Подцепите отверткой декоративную накладку в трех местах так, чтобы пистоны крепления вышли из отверстий в стойке, и снимите накладку. Аналогичным образом снимите накладку с противоположной стойки.

18. Освободите или срежьте хомут крепления пучков проводов рядом с замком зажигания и разъедините колодку с проводами замка зажигания. 19. Разъедините колодку под панелью приборов. 20. В обратной колодке выключателя зажигания протолкните клемму черно-зеленого провода и выньте ее из колодки.

21. Отверните гайку крепления кронштейна колодки контроллера к усилителю панели. 22. Отверните гайку и отсоедините три «массовых» провода от кронштейна. 2Разъедините колодки с проводами на жгуте, расположенном рядом с педалью акселератора.

24. Подцепив фиксатор отверткой, разъедините черную колодку иммобилизатора. Аналогичным образом разъедините зеленую колодку иммобилизатора. 25. Отсоедините две колодки с проводами от контактов выключателя сигнала торможения. 26. Перекусите или разъедините хомут, стягивающий пучки проводов в нише блока реле и предохранителей.

27. Разъедините колодки с проводами на жгуте, расположенном слева под панелью приборов. Снимите со шпилек панель приборов и выньте ее из салона. 28. Установите панель приборов так, чтобы направляющие пальцы вошли в отверстия на панели приборов. 29. При этом выведите ручку регулировки положения рулевой колонки в отверстие панели.

30. Выведите с помощью отвертки резьбовые шпильки в отверстия с обеих сторон панели приборов. 31. Установите воздуховод обогрева ног так, чтобы… 32. …он вошел в отверстие корпуса воздухораспределителя.

3Соедините колодки с проводами в соответствии с ранее сделанной маркировкой. Далее закрепите панель и установите все узлы в порядке, обратном снятию. Проверьте работу приборов и выключателей.

Замена торпеды ваз 2110 на евро

Чтоб поменять накладку торпеды, снимать ее полностью не обязательно!

Итак приступим, останавливаемся на накладках панели, которые делятся на:

Евро-1, другое имя «Каприз» и имеет индекс 21104. Особенности данной накладки, что она без пассажирской полочки.

Евро-2, индекс 2110L, накладка но уже идет с пассажирской полочкой.

Евронакладка на панель состоит из:

Сама на кладка
Вставки для кнопок (малая вставка 2110L-2120031, большая 2110L-2120032)
Воздуховоды (2114-81080623)

Отделка щитка устройств (2110L-5325124)
Сдвоенная клавиша включения габаритов и ближнего света фар
Клавиша включения задних фонарей противотуманок (с фиксацией)
Клавиша включения подогрева заднего стекла (с фиксацией)
Колодки для клавиш — 2 шт.
Заглушки заместо клавиш — 6 шт.

Жгут проводов для подключения сдвоенного выключателя габаритов и ближнего света фар
Колодка
Крепления щитка устройств
Возможно будет нужно докупить раздельно разные клавиши для ВАЗ-2114 и колодочки к ним.

Установка евронакладки без снятия торпеды

В этом варианте нужно иметь под рукой дрель и шурупы.

Опирайтесь на схему крепления накладки и начинайте по порядку:

Снять приборную панель.
Открыть бардачок и отвернуть три шурупа с внутренней стороны (позиции 1,2,3 схемы). Попробовать отвернуть шуруп (поз 9) изнутри возле лобового стекла, трудно, но реально.
Вынуть 4 клавиши (рядом с модулю управления) и отвернуть шурупы изнутри (поз 4,5)
Отвернуть либо ослабить крепление регулировкой подсветки (поз 8)
Отрыть модуль предохранителей и изнутри отвернуть 2 шурупа (поз 6 и7)
Сейчас накладка панели держится лишь на шурупах поз 10 и 11. Их открутить не удастся, потому выламываем либо приподнимаем накладку за правый край и отрезаем их пилкой. (Замечание: евро накладка закроет всю верхнюю часть панели до лобового стекла, потому можно не беспокоиться за внешний вид, когда будете отрезать либо разламывать шурупы)
Снимаем старую накладку на торпеду.

Подготовим новую накладку на торпеду к установке

Чтоб поставить приборную панель в евро накладке, можно использовать один из методов:

Применять крепления из комплекта евро накладки.
Применять крепления со старенькой накладки (от сверлить).
Подключение разъемов, клавиш европанели делаем по инструкции:

Накладка панели ВАЗ 2110 старого образца

Какими бывают накладки?

Если вам нужна именно евронакладка, тогда есть два варианта:

Накладка панели ВАЗ 2110 Евро-1

Накладка панели ВАЗ 2110 Евро-2

Накладка панели ВАЗ 2110 Евро-3

Составляющие

При покупке вы получите то, что идет в комплекте, а именно:

Евронакладка;
Вставки для включателей (кнопок) приборов;
Отделка на щиток приборов;
Поскольку комбинация приборов у вас может отличаться от тех, установка которых предусмотрена конструктивно, также должны быть шесть заглушек, их можно вставить вместо кнопок;
Сами кнопки и две колодки для них :
• Сдвоенная – для ближнего света и габаритов;
• Для включения противотуманных фар;
• Обогрева заднего стекла.
Воздуховоды;
Колодка и жгут проводов, предназначенных для подключения сдвоенной кнопки на габариты и ближний свет;
Кронштейны, крепящие щиток приборов.

Установка без полного разбора панели

Процесс демонтажа проходит так:

Снимаем приборную панель;
Открываем бардачок, и изнутри откручиваем три самореза. Довольно сложно открутить саморез около ветрового стекла, но все же посильно;
Рядом с ЭБУ вытягиваем 4 кнопки и изнутри откручиваем саморезы;
Ослабляем крепление регулировки подсветкой. Можно открутить полностью, как удобнее;
Открыв блок предохранителей приборов также изнутри откручиваем 2 самореза;
Остаются еще два самореза, которые удерживают накладку панели, но открутить их не получится без полного разбора. Поэтому либо осторожно выламывают эти саморезы, либо даже выпиливают, приподняв накладку справа, используя пилку по металлу. При этом внешний вид будущего обновленного «лица» салона не пострадает, поскольку евронакладка перекроет эти места;
Теперь можно спокойно снять накладку.

Устанавливаем новую накладку

Установка новой накладки происходит после предварительной подготовки:

Нужно, замерив, обрезать излишки материала;
Но то, что, казалось, лишнее под панелью приборов, лучше не обрезать, иначе будет щель возле рулевой колонки, а сделать надрезы можно, чтобы при необходимости немного загнуть;
Возле боковых воздуховодов также подрезку производят уже во время установки, замеряя на месте;
Осуществляем примерку и регулируем обрезку;
Наклеиваем антискрип, чтобы избежать скрипа в дальнейшей эксплуатации;
Выбираем способ установки приборной панели с евронакладкой: использовать новые кронштейны, входящие в комплект либо высверлить их со старой накладки;
Остается установка нужной вам комбинации приборов и закрепление евронакладки саморезами, которые затем прячутся под пластиковой накладкой.

Статья, посвящённая самостоятельной шумоизоляции накладки на панель, находится здесь: https://vazweb.ru/desyatka/salon/nakladka-na-panel.html

С разбором панели

Первый этап осуществляется по уже описанному плану. Далее, действуем так:

Собираем накладку, устанавливая в нее свою комбинацию приборов, панели воздуховодов и те аксессуары, что в комплекте;
В основании панели аккуратно крепим жгут проводов;
К этому жгуту подсоединяем провода из евронакладки, стягивая все монтажными стяжками;
Осуществляем подключение приборов к нужным кнопкам с помощью разъемов;
Саморезами закрепляем накладку.

Где взять европанель?

В сегодняшней статье мы расскажем вам как снять заменить установить доработать и улучшить торпедо на Ваз 2110 своими руками. Плюс ко всему этому мы дадим вам фотоотчет о проделанной работе и покажем интересное тематическое видео.

Что следует учитывать при замене торпеды на Ваз 2110

Замена торпеды на Ваз 2110 не только предаст некий шарм автомобилю, но может довольно сильно повысить удобство езды не только для пассажира, но и для водителя. Ведь можно с торпедой заменить и приборную панель. При замене ее стоит учитывать следующие пункты:

Что именно владелец автомобиля хочет достичь заменой. Это может быть увеличение места в салоне перед передним сидением.
Просто придать, так сказать, дорогой вид автомобилю.
Организовать место для установки дополнительных приборов — магнитол, экранов и так далее.

В любом случае можно получить максимально полезный эффект от такой затеи.

Первое что нужно учитывать при подборе торпеды на Ваз 2110, ее размеры и форму салона автомобиля.

Стоит также учитывать и категорию людей, пассажиров, которые будут находится в автомобиле. Это позволит иногда повысить степень безопасности средства передвижения.

После того как определен вид торпеды, стоит подумать над тем, какие дополнительные функции она должна выполнять. Это может быть установка дополнительного оборудования, места под мобильные телефоны, место под систему автозвука — динамики, или магнитолу.

Следующий этап выбор покрытия. Его лучше всего добрать максимально универсальным и стараться установить торпеды с такими покрытиями:

Пластик. Торпеда выполнена полностью из пластика без лишних вставок.
Пластик с деревянными, или кожаными вставками.

Это два самых популярных вида торпед для Ваз 2110, которые наиболее практичны в использовании и максимально будут подходить практически к любому типу салона.

Как снять торпедо на Ваз 2110 своими руками – пошаговая инструкция + фотоотчет

Для того, чтобы снять торпеду на Ваз 2110 необходимо выполнить следующий порядок действий:

Отвинчиваем 2 самореза справа и 2 слева на центральном тоннеле.
Далее снимаем крышки с обеих сторон.
Снимаем заглушку возле ручника.
Откручиваем шурупы слева и справа центрального тоннеля.
Откручиваем саморезы сзади центрального тоннеля.
Снятие пластика центрального тоннеля.
Разъединение проводов прикуривателя. Пометьте чтобы не запутаться при подключении на сборке.
Снимаем чехол ручки кпп.
Гаечным ключом откручиваем воздуховод обогрева салона.
Снятие воздуховода.
Откручиваем крепления центральной панели спереди.
Откручиваем крепления центральной панели сзади.
Окончательно снимаем панель.
Свинчиваем саморезы бардачка.
Осуществляем снятие бардачка.
Отсоединяем провода подсветки бардачка.
Откручиваем шурупы внутри пространства на месте бардачка.
Откручиваем оставшиеся саморезы по сторонам торпеды.
Откручиваем болты торпеды следующим образом как на фото.
Снятие воздуховода.
Откручиваем гайку на торпеде под воздуховодом.
Спускаем торпеду со шпилек.
Отсоединяем провода от передней панели, помечаем чтобы не запутаться при сборке.

Как вы заметили, если действовать по нашей инструкции, то процесс упрощается в разы. Вам по силам осуществить снятие торпеды ВАЗ 2110, 2111, 2112 своими руками, но лучше это делать с помощником.

Видео: Снятие торпедо на Ваз 2110 своими руками

Установка торпеды на Ваз 2110 – пошаговая инструкция

Для того, чтобы установить панель приборов Ваз 2110 (торпеду) необходимо выполнить следующие действия:

Устанавливайте панель приборов таким образом, чтобы направляющие пальцы вошли в отверстия на панели приборов.
Одновременно выведите ручку регулировки положения рулевой колонки в отверстие на панели приборов.
С помощью отвертки выведите резьбовые шпильки в отверстия с обеих сторон панели.
Установите воздуховод обогрева ног таким образом, чтобы воздуховод вошел в отверстие корпуса воздухораспределителя.
Соедините все колодки с проводами в обратном порядке. Закрепите панель и установите обратно все узлы, которые сняли в процессе разборки. После завершения работ проверьте работу всех приборов.

Видео: Как установить торпеды на Ваз 2110 своими руками

Доработка улучшение и тюнинг торпедо на Ваз 2110

Одним из самых популярных способов доработки приборной панели на Ваз 2110 является ее шумоизоляция. Для того, чтобы ее сделать необходимо выполнить следующие действия:

Снимаем приборку, как это сделать я уже вам рассказал ранее
Далее пеним, но не в коем случае не наваливайте разом огромную кучу пены, она у вас и за неделю потом не высохнет.
Не забываем примерить, чтобы потом не получилось, что у вас руль задевает за нее, либо просто слишком высокая поучилась.
В принципе вся работа заключается в двух вещах, вы режете, пените, снова режете и так очень много раз.
Дальше, мы наносим самую дешевую шпатлевку, которую смогли найти.
Далее обшиваем приборную панель шумкой.
Устанавливаем торпеду обратно.

Дорабатывать приборную панель Ваз 2110 можно по разному, кто то обшивает ее кожей, кто вставляет в нее ЖК монитор, в тюнинге автомобиля все зависит от вас и ваших фантазий и желаний.

Европанель на ваз 2110 вместо старой торпеды

Неужели наступил тот момент когда все комплектующие пришли и установлены на авто, не малых трудов доставила данная доработка,

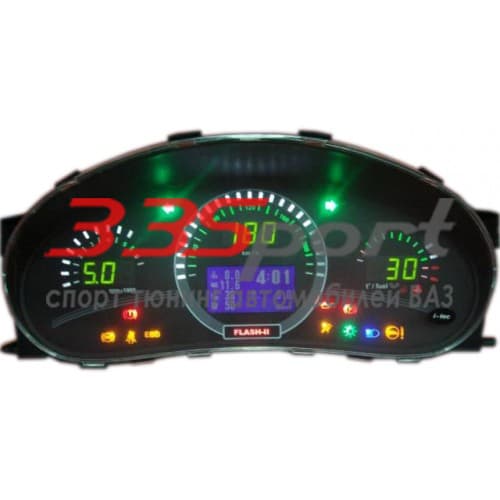

а в особенности переход от старой приборки VDO(2110-2112-2114-2115) к приборке VDO нового образца (евро- калина-приора)
Мой верный товарищ Planlable принимал очень активное участие в процессах
и скоро достигнет звания *Гуру* еще и в области пайки))

у меня с завода стояла панель под *евро* только со старой приборкой
отличие их только в том. что в моей не было кнопки аварийки, центральный дефлектор был под ручной переключатель положения отопителя и щиток приборки (заглушка) был под старую приборку.Но заглушка с ЕВРО накладки не взаимозаменяемая с той что стояла у меня.

Все бы ничего но старая приборка идет под два разъема по 13коннтактов, а новая 1разьем 32х контактный.
Используя схемы взятые в инете —

есть нюансы, если резать разъемы и паять провода, то все в принципе просто, большинство проводов сходятся по цветам, при наличии рук на месте трудностей не должно возникнуть, но если паять переходник, то с зеркальностью можно ошибиться (как произошло у нас)

Чтоб поменять накладку торпеды, снимать ее полностью не обязательно!

Итак приступим, останавливаемся на накладках панели, которые делятся на:

Евро-1, другое имя «Каприз» и имеет индекс 21104. Особенности данной накладки, что она без пассажирской полочки.

Евро-2, индекс 2110L, накладка но уже идет с пассажирской полочкой.

Евронакладка на панель состоит из:

Сама на кладка
Вставки для кнопок (малая вставка 2110L-2120031, большая 2110L-2120032)
Воздуховоды (2114-81080623)

Отделка щитка устройств (2110L-5325124)
Сдвоенная клавиша включения габаритов и ближнего света фар
Клавиша включения задних фонарей противотуманок (с фиксацией)
Клавиша включения подогрева заднего стекла (с фиксацией)
Колодки для клавиш — 2 шт.
Заглушки заместо клавиш — 6 шт.

Жгут проводов для подключения сдвоенного выключателя габаритов и ближнего света фар
Колодка
Крепления щитка устройств
Возможно будет нужно докупить раздельно разные клавиши для ВАЗ-2114 и колодочки к ним.

Установка евронакладки без снятия торпеды

В этом варианте нужно иметь под рукой дрель и шурупы.

Опирайтесь на схему крепления накладки и начинайте по порядку:

Снять приборную панель.
Открыть бардачок и отвернуть три шурупа с внутренней стороны (позиции 1,2,3 схемы). Попробовать отвернуть шуруп (поз 9) изнутри возле лобового стекла, трудно, но реально.
Вынуть 4 клавиши (рядом с модулю управления) и отвернуть шурупы изнутри (поз 4,5)
Отвернуть либо ослабить крепление регулировкой подсветки (поз 8)
Отрыть модуль предохранителей и изнутри отвернуть 2 шурупа (поз 6 и7)
Сейчас накладка панели держится лишь на шурупах поз 10 и 11. Их открутить не удастся, потому выламываем либо приподнимаем накладку за правый край и отрезаем их пилкой. (Замечание: евро накладка закроет всю верхнюю часть панели до лобового стекла, потому можно не беспокоиться за внешний вид, когда будете отрезать либо разламывать шурупы)
Снимаем старую накладку на торпеду.

Подготовим новую накладку на торпеду к установке

Чтоб поставить приборную панель в евро накладке, можно использовать один из методов:

Применять крепления из комплекта евро накладки.
Применять крепления со старенькой накладки (от сверлить).
Подключение разъемов, клавиш европанели делаем по инструкции:

Жаркий летний зной! Температура за бортом ВАЗ 2110 на поверхности кузова достигает 80 °С, выжигая краску и высушивая резиновые изделия падающими лучами солнца. Прямое испепеляющее воздействие лучей вызывает трещины в пластиковых и резинотехнических деталях. Тепло вызывает обратный процесс, проводимый при формовании пластиковых деталей, нарушая химический состав вещества в процессе постоянного нагрева, образуя дымку на лобовом стекле, уменьшающем видимость.

Особо негативно повышенный нагрев сказывается на приборной панели, главной части интерьера транспортного средства. На состояние панели автолюбители обращают внимание ежедневно. Класс бюджетных автомобилей комплектуется панелями из поливинилхлорида – термопластичной пластмассы. Внутренний стильный дизайн моделей такого типа не позволит скучать любителям авто, вспученным декором от нагрева солнцем. Хотя мягкая полиуретановая приборная панель ВАЗ 2111 тоже достойна бережного отношения в регионах с максимальным солнцестоянием. Избежать появления трещин и выцветания материала можно постоянным укрыванием панели любым предметом, что позволит защитить панель от прямых лучей, но не от нагрева в закрытом салоне.

Экономически обоснованный выход из ситуации с неприглядной приборной панелью представляет только замена изделия на люксовый вариант для ВАЗ 2112. Идея смены элемента заключена в воссоздании первозданных черт внутреннего интерьера транспортного средства в обновлённом дизайне европейского класса, где каждый элемент панели имеет функционально обоснованное расположение. Конфигурация панели приборов с вырезами для вентиляционных отверстий, размещением кнопок и оповещающих датчиков соответствует пожеланиям большей части автолюбителей.

Тюнинг ВАЗ 2112 должен заканчиваться обновлением внешнего вида интерьера, выделяющего и персонализирующего автомобиль, поднимая его до европейского класса, заменив старую панель приборов с неприглядными трещинами и выцветшей поверхностью деталью из современных композитных материалов. Привлекая взгляды изумлённых прохожих к авто, после того, как установлена европанель класса люкс для интерьера ВАЗ 2110 и модели ВАЗ 2112, автолюбитель способен заново влюбиться в своё транспортное средство и готов часами проводить время в салоне, ощущая аромат новизны и вид европейского стиля с максимальной и эргономичной функциональностью расположения элементов на панели приборов.

Функциональные характеристики замены старой панели на европанель класса люкс в интерьере ВАЗ 2110 и модели ВАЗ 2112:

особый обновлённый дизайн для моделей ВАЗ;
полная комплектация от кнопок до проводов;
оригинальная модель европейского стиля;
непревзойдённое состояние комплекта;
улучшенные характеристики материала;
монтаж изделия в штатные места без доработки и подрезки;
идеальное предложение для тюнинга транспортных средств;
замена панели с неприглядными трещинами и выцветшей поверхностью;
доступный приём предпродажного повышения стоимости автомобиля.

Никаких сомнений, что обновлённый комплект панели приборов европейского стиля добавит богатство и особой специфики в интерьер автомобиля ВАЗ 2110. Предлагаемый высококачественный комплект произведён в строгом соответствии с европейскими спецификациями, гарантируя плотное прилегание нового элемента на место штатного оборудования.

Как снять верхнюю часть торпеды ваз 2110

В интерьере ВАЗ 2110 торпедо является наиболее заметной частью. Каждому водителю хочется садиться в стильный и ухоженный салон. Но штатная панель выглядит угловато и серо. Особенно это заметно после длительной эксплуатации, когда на панели появляются потертости, царапины и трещины. Автомобилисты решают эту проблему разными способами – кто-то ставит другую штатную торпеду от ВАЗ 2110, другие водители предпочитают устанавливать европанель – так называется накладка от стороннего производителя. Накладка позволяет преобразить салон и превратить «десятку» в иномарку, хотя бы внутри. Что бы вы не выбрали, везде снятие панели является обязательным условием. В этом материале мы расскажем, как правильно демонтировать штатную панель и установить версию евро.

Альтернативная торпеда

Альтернативное торпедо мягче, чем штатное торпедо «десятки», но главное преимущество – это отсутствие неприятного скрежета и скрипа. Автомобилисты решают избавиться от штатной именно из-за скрипа. Для автомобиля ВАЗ 2110 предусмотрено несколько видов панелей, которые отличаются по дизайну.

Продается панель комплектом:

Сама панель, которая является альтернативой штатному пластику.
Кнопки, кронштейны и вставки для воздуходувов и приборных щитков.
Набор проводов и колодка для сдвоенного выключателя.
Кнопки для ближнего света, обогрева, габаритов и противотуманок.
Заглушки под кнопки, устанавливаются в местах, где клавиши не нужны.

Опыт владельцев «десятки» показывает, что правильное снятие и установка европанели способствуют улучшению шумоизоляции, повышают обдув и меняют внешний вид салона ВАЗ 2110 в лучшую сторону.

Снимаем торпеду

Снятие и установка новой торпеды на ВАЗ 2110 занимает много времени, также советуем запастись терпением, так как в этой части салона «десятки» множество соединений и проводов. Каждое действие должно быть аккуратным, так как крепления ВАЗ 2110 очень хрупкие, их можно легко сломать. После этого панель уже не встанет нормально, а в автомобиле заметно прибавиться скрипа во время движения.

В некоторых случаях полностью демонтировать штатную панель не нужно. В нашей статье предоставлено описание полного разбора.

Необходимый инструмент

Чтобы снять корпус, в вашем арсенале должны быть:

Этикеты с клеящейся основой.
Маркер или карандаш.
Набор отверток и ключей.

Главными помощниками в этой работе станут ключ на 10 и крестовая отвертка. Карандаш или смывающийся маркер нам нужен для того, чтобы помечать снятые элементы. Касается это и самоклеящихся этикеток. Проводов и деталей слишком много, после разбора вы уже забудете, где какой компонент стоят. Пометки и наклейки напомнят вам о местоположении проводов и деталей.

Подготовительные работы

Кто-то предпочитает проводить разбор без демонтажа других компонентов салона, но это существенно усложняет и продлевает работу. Мы рекомендуем подготовить салон, так как вам понадобится место для маневров. Снимите кресла и руль – соблюдайте эту последовательность. Также стоит разобрать туннель пола.

Для этого необходимо открутить саморезы и подвинуть деталь ВАЗ 2110 назад. С нижней частью проделываем такую же операцию. Следующий шаг – это демонтаж бардачка, теперь можно снять монтажный блок и реле. В процессе необходимо маркировать каждый провод. Особенно аккуратно нужно обращаться со спидометрами.

Снятие – пошаговая инструкция

Находим центральный панель, с правой стороны от него расположены два самореза – откручиваем их. То же самое проделываем и с противоположной стороной. Теперь с обоих сторон демонтируем щиток, как это показано на фото.

Готово, торпеда демонтирована, вы можете заменить отдельные ее компоненты, поставить другую панель от ВАЗ 2110 или провести тюнинг при помощи европанели. Сборка проходит в обратной последовательности. Вместо штатной панели будет установлена накладка? Тогда переходим к следующему разделу.

Установка накладки торпедо

Накладка будет установлена после полной разборки – это проще и удобнее. В инструкции сказано, что накладку необходимо обрезать по периметру. Теперь можно собирать корпус: помещаем в него аксессуары и приборные разъемы, которые шли в наборе. Аккуратно раскладываем проводку с основании накладки. Все стыки новой панели ВАЗ 2110 необходимо проклеить антискрипом.

К штатным проводам присоединяем дополнительные жгуты и стягиваем их при помощи стяжек. Обратите внимание, что на накладке есть дополнительные кнопки – к ним необходимо подсоединить штатные разъемы. Крепится накладка к родной панели при помощи саморезов. Теперь можно проводить установку в обратном порядке.

Заключение

Основное преимущество установки после полного разбора заключается в том, что мы можем провести качественную шумоизоляцию за пластиком, ведь именно оттуда доносится сильный шум работы силовой установки. Не жалейте антискрипа. Времени работа займет очень много, но оно того стоит.

АвтоНовости / Обзоры / Тесты

Как Снять Верхнюю Панель Ваз 2110

Европанель на ВАЗ 2110 заместо старенькой торпеды

Нередко задаваемый вопрос, где приобрести и как поставить своими руками евро панель либо накладку на торпеду на ВАЗ 2110. Это не удивительно, древняя панель десятки уже надоела и охота, как то обновить салон. В данной статье я покажу, что надо для того, чтоб поменять старую торпеду ВАЗ 2110 на евро и много важных моментов с которыми столкнетесь при замене старой торпеды.

В начале давайте определимся, что такое установка торпеды на ваз 2110. По сути различается лишь накладка на панель, а нижняя часть панели остается старой. Выходит, что торпеда разборная и состоит она из 3-х частей. Идет речь, как раз о самой верхней накладке, потому поставить ее не так трудно, как менять торпеду авто полностью.

Чтоб поменять накладку торпеды, снимать ее полностью не обязательно!

Итак приступим, останавливаемся на накладках панели, которые делятся на:

Евро-1, другое имя Каприз и имеет индекс 21104. Особенности данной накладки, что она без пассажирской полочки.

Евро-2, индекс 2110L, накладка но уже идет с пассажирской полочкой.

Присутствуют и эксклюзивные накладки на панель, которые делают салон ВАЗ 2110 схожим с Nissan Primera, где приборный щиток по центру.

Евронакладка на панель состоит из:

Сама на кладка
Вставки для кнопок (малая вставка 2110L-2120031, большая 2110L-2120032)
Воздуховоды (2114-81080623)

Замена накладки торпеды ваз 2110

Замена накладки торпеды ваз 2110.

Как

снять понель на ваз 2110

наша группа в вк .

Отделка щитка устройств (2110L-5325124)
Сдвоенная клавиша включения габаритов и ближнего света фар
Клавиша включения задних фонарей противотуманок (с фиксацией)
Клавиша включения подогрева заднего стекла (с фиксацией)
Колодки для клавиш 2 шт.
Заглушки заместо клавиш 6 шт.

Жгут проводов для подключения сдвоенного выключателя габаритов и ближнего света фар
Колодка
Крепления щитка устройств
Возможно будет нужно докупить раздельно разные клавиши для ВАЗ-2114 и колодочки к ним.

Установка евронакладки без снятия торпеды

В этом варианте нужно иметь под рукой дрель и шурупы.

Опирайтесь на схему крепления накладки и начинайте по порядку:

Снять приборную панель.
Открыть бардачок и отвернуть три шурупа с внутренней стороны (позиции 1,2,3 схемы). Попробовать отвернуть шуруп (поз 9) изнутри возле лобового стекла, трудно, но реально.
Вынуть 4 клавиши (рядом с модулю управления) и отвернуть шурупы изнутри (поз 4,5)
Отвернуть либо ослабить крепление регулировкой подсветки (поз 8)
Отрыть модуль предохранителей и изнутри отвернуть 2 шурупа (поз 6 и7)
Сейчас накладка панели держится лишь на шурупах поз 10 и 11. Их открутить не удастся, потому выламываем либо приподнимаем накладку за правый край и отрезаем их пилкой. (Замечание: евро накладка закроет всю верхнюю часть панели до лобового стекла, потому можно не беспокоиться за внешний вид, когда будете отрезать либо разламывать шурупы)
Снимаем старую накладку на торпеду.

Подготовим новую накладку на торпеду к установке

Чтоб поставить приборную панель в евро накладке, можно использовать один из методов:

Применять крепления из комплекта евро накладки.
Применять крепления со старенькой накладки (от сверлить).
Подключение разъемов, клавиш европанели делаем по инструкции:

Выходит, что торпеда разборная и состоит она из 3-х частей. Идет речь, как раз о самой верхней накладке, потому поставить ее не так трудно, как менять торпеду авто полностью. Чтоб поменять накладку торпеды, снимать ее полностью не обязательно! Итак приступим, останавливаемся на накладках панели, которые делятся на:
Евро-1, другое имя Каприз и имеет индекс 21104. Особенности данной накладки, что она без пассажирской полочки. Евро-2, индекс 2110L, накладка но уже идет с пассажирской полочкой.

Евро-3, накладка без полочки, но под панель приборов Калины, Приоры, и имеет модуль климат-контроля с 3 ручками и клавишу аварийной остановки. Присутствуют и эксклюзивные накладки на панель, которые делают салон ВАЗ 2110 схожим с Nissan Primera, где приборный щиток по центру. Не считая этих евро-накладок есть накладки, которые устанавливают сверху них.

К примеру, накладка панели Каштан. Поставить накладку КаштанPна торпеду не трудно, потому на этом останавливаться не будем, а вот поменять старенькую накладку панели на евро уже труднее. Вставки для кнопок (малая вставка 2110L-2120031, большая 2110L-2120032)
Колодки для клавиш 2 шт. Заглушки заместо клавиш 6 шт. Возможно будет нужно докупить раздельно разные клавиши для ВАЗ-2114 и колодочки к ним. Накладка создат впечатление высококачественного продукта.

Она мягче, чем старая накладка и как говорят разработчики более травмобезопасная. Они также обещают улучшенную подачю воздуха на боковые стекла. Сейчас идем к установке, и здесь можно выделить 2 способа, любой из которых имеет свои достоинства и недостатки:
В этом варианте нужно иметь под рукой дрель и шурупы.

Снять приборную панель. Открыть бардачок и отвернуть три шурупа с внутренней стороны (позиции 1,2,3 схемы). Попробовать отвернуть шуруп (поз 9) изнутри возле лобового стекла, трудно, но реально.

Вынуть 4 клавиши (рядом с модулю управления) и отвернуть шурупы изнутри (поз 4,5)
Сейчас накладка панели держится лишь на шурупах поз 10 и 11. Их открутить не удастся, потому выламываем либо приподнимаем накладку за правый край и отрезаем их пилкой. (Замечание: евро накладка закроет всю верхнюю часть панели до лобового стекла, потому можно не беспокоиться за внешний вид, когда будете отрезать либо разламывать шурупы)
PСнимаем старую накладку на торпеду. Для этого срезаем остатки материала евро накладки. Места под приборной панелью вырезать не надо, иначе будет щель между управляющий колонкой и накладкой. В этом месте надо попросту сделать 2 надреза по бокам, чтоб данная часть накладки могла слегка загибаться по мере необходимости.

Также не надо срезать по 10 мм с боков накладки в районе боковых воздуховодов, эти места надо подгонять по месту. Меряем накладку на панель и по мере необходимости подгоняем. На этом шаге рекомендуется применять антискрип (звукоизоляция панели). Так, Вы застрахуете себя от скрипов в дальнейшем. Чтоб поставить приборную панель в евро накладке, можно использовать один из методов:
Применять крепления из комплекта евро накладки. Применять крепления со старенькой накладки (от сверлить).

Подключение разъемов, клавиш европанели делаем по инструкции:
Когда накладка готова, попробуем поставить ее. Крепления евронакладки в позициях 1-7 схемы. Сверху фиксируем 35миллиметров шурупами, которые после скрываются под пластиковой накладкой. Преимущество такового способа во времени. Если Вы делали демонтаж панели, тогда на смену накладки Вы потратите не больше 3 часов.

Если впервой сталкиваетесь с схожим видом работ, тогда порядка пяти часов. .

Не работает приборная панель ВАЗ-2110: причины, методы устранения, советы

Случаи, когда не работает приборная панель на ВАЗ-2110, не редкость для владельцев отечественных автомобилей. У любого автомобиля есть недостатки, поэтому автовладельцам просто не остается ничего другого, как устранять постоянно возникающие неисправности. А что делать, когда перестала работать приборная панель на ВАЗ-2110, вы узнаете далее.

Комплектация

Итак, что можно увидеть на приборной панели в этой машине? Комбинация состоит из нескольких компонентов:

индикатор температуры антифриза по Цельсию;
тахометр — количество оборотов силового агрегата;
указатели правого и левого поворотов;
спидометр — скорость автомобиля;
резерв топлива — количество топлива в баке;
изображение АЗС — сигнал о необходимости заправки; Указатель пуска калибра
;
указатель уровня тормозной жидкости;
фары дальнего света;
ручка регулировки часов;
дисплей с индикатором общего и суточного пробега;
индикатор тревоги;
экран часов;
уровень заряда батареи;
check engine — указывает на неисправность двигателя;

индикатор включения стояночного тормоза;
уровень давления масла;
Лампа воздушной заслонки — доступна исключительно для карбюраторных двигателей.

Особенности панелей разных моделей ВАЗ-2110

На автомобилях разных годов выпуска ВАЗ-2110 можно увидеть различные варианты комбинаций приборов.

В первых моделях встроена электромеханическая панель с серийным номером 3801010. Визуально устройство легко опознается по механическому одометру, который установлен на шкале спидометра. Он приводится в движение двигателем, но остальные индикаторы работают по магнитному принципу.В задней части щита вы можете найти две силовые площадки, расположенные под прямым углом.
Чуть позже была выпущена десятка с электронным щитком, оснащенным дисплеем внизу спидометра. Иногда в одном и том же месте встречаются панели с индикатором всасывания или лампой подушки безопасности. Есть автомобили с двойным дисплеем — под спидометр и тахометр.
Десятки панелей с панелями, предназначенные для ВАЗ-21106, встречаются крайне редко. Такие охранники имеют технический номер 21106-3801010.Такую панель можно определить по дисплею внизу тахометра и расширенному диапазону спидометра.
Последние модели ВАЗ-2110 оснащены щитками унифицированными с моделью 2118. У них одно отличие — сочетание шкал. В отличие от старой модели, знаки на этих щитах расположены случайным образом и немного смещены вправо.

Причины

Не работает приборная панель ВАЗ-2110 — что делать в этом случае? Прежде всего, необходимо детально разобраться в ситуации и выявить первопричины проблемы.

Конечно, самая впечатляющая неисправность панели — это ее полный выход из строя. В такой ситуации перестают работать и сами устройства, и индикаторы, и световые индикаторы, а стрелки просто падают вниз. Чтобы решить эту проблему, первое, что нужно сделать, это проверить исправность пятнадцатиметрового предохранителя, что обозначено «F6». Часто именно он оказывается причиной того, что не работает приборная панель на ВАЗ-2110.

В целом, есть несколько наиболее частых проблем, присущих охранникам данной модели автомобиля.У каждой поломки есть свои особенности и способы устранения.

Перегорел предохранитель

Как уже было сказано, неисправность этого элемента щита часто приводит к выходу из строя всего щита. Вы можете найти предохранитель F6 в монтажном блоке. Если он все же перегорел, очень важно выявить причину выхода из строя. В противном случае новая деталь повторит судьбу предыдущей и сгорит точно так же. Часто причина поломки кроется в банальном замыкании схемы. После выявления и устранения первоначальной проблемы вам просто нужно заменить предохранитель на новую деталь.

Кстати, часто неисправность этой детали становится причиной того, что не работают приборная панель и поворотники на ВАЗ-2110. Так что, если вы столкнулись с такой проблемой, можете смело менять предохранитель.

Стрелки прыгают устройств

Часто бывает, что они просто начинают прыгать по шкале от минимума до максимума. Обычно причина такой неисправности — плохой контакт с массой. Его провод, идущий от щита, закреплен на перегородке, отделяющей моторный отсек от салона.Найти его можно, вынув магнитолу из розетки. Но если на вашем автомобиле была установлена сигнализация, скорее всего, крепление этого провода перенесли в более удобное место для большего удобства. Обычно специалисты переставляют его под обшивку салона, недалеко от левой ноги водителя.

Того же можно ожидать автовладельцам после установки магнитолы. Во время фиксации отрицательного кабеля, возможно, провод массового экранирования был плохо намотан. В результате такой оплошности под действием передаваемых на кузов автомобиля вибраций трос мог ослабнуть.Такое случается очень часто, и автовладельцы долго не могут понять, почему на ВАЗ-2010 не работает приборная панель. Стоит сказать, что даже специалисты часто плохо наматывают провод массы из-за того, что делать это не очень удобно.

Если крепление этого кабеля оказалось качественным, стоит проверить сам экран. Для этого его необходимо снять с места фиксации, чтобы не пришлось отсоединять провода, идущие к колодкам.

Нужно проверить провод массы на белом блоке Х1, идущий на первый контакт.Кроме того, стоит проверить напряжение на 9, 6 и 10 контактах — оно должно быть не менее 12 вольт. Кроме того, обязательно обратите внимание на состояние дорожек на обратной стороне экрана, по которым импульсы поступают к потребителям.

Прикуриватель

Именно его неисправность часто становится причиной выхода из строя щита. Дело в том, что через прикуриватель многие автовладельцы включают различные устройства, например, специальный пылесос, зарядные устройства, насосы и другие устройства.Из-за того, что этим гаджетам нужен сильный ток, часто ломается либо сама розетка, либо предохранитель F19, в результате чего не работает и приборная панель на ВАЗ-2110.

Кроме того, прикуриватель может выйти из строя из-за слишком долгого включения. В этом случае вернуть приборную панель в работоспособность можно, отсоединив колодку розеток. Но стоит сказать, что такая манипуляция будет успешной только в том случае, если предохранитель F19 исправен. Если он все же перегорел, его необходимо заменить.

Не работает подсветка приборной панели ВАЗ-2110

В такой ситуации первым делом следует проверить состояние контактов и проводки, идущей от подвески. Панель может не работать из-за банально перегоревших предохранителей. В этом случае их просто необходимо заменить. Причина также может заключаться в самих лампах, которые часто выходят из строя просто из-за износа. А иногда выход из строя экрана происходит из-за короткого замыкания. Но как бы то ни было, без тестера разобраться в том, что произошло, будет крайне сложно.

Тюнинг

Именно он часто становится причиной неисправности приборной панели. Возможно, новый щит был неправильно закреплен, поэтому на самом деле он не работает. Либо при установке проводки были подключены не все кабели, либо они просто гнулись. В таких случаях часто перестают функционировать только определенные элементы щита: например, дисплеи, индикаторы аккумулятора, ручного тормоза или давления масла, а также лампа воздушной заслонки карбюратора. Не работает приборная панель ВАЗ-2110 после настройки — что делать в этом случае? Первым делом замена проводов.Обычно это упрощает решение проблемы.

Диагностика

Неважно, не работает ли приборная панель ВАЗ-2110 с 8-клапанной форсункой или 16-клапанным карбюратором, первым делом проводится диагностика самого щита. Ведь его исправность не зависит от салона автомобиля.

Правильная диагностика предполагает выполнение нескольких простых манипуляций:

проверка лампы и замена вышедших из строя деталей;
проверка проводки с помощью индикатора или мультиметра;
проверка контактов и очистка их от окисления налета;
проверка предохранителей;
мониторинг работоспособности устройств.

Если не работает приборная панель ВАЗ-2110 с евро установкой, проверьте предохранители F18, F19 и F1. В случаях с бензиновыми агрегатами следует также обратить внимание на детали с номерами: F6 и F10.

Меры предосторожности

При ремонте приборной панели следует соблюдать некоторые правила:

предохранители можно заменять только при выключенном зажигании;
мониторинг устройств необходимо проводить максимально внимательно во избежание короткого замыкания;
припаять поврежденные элементы прибором с минимальной мощностью и тонкой насадкой;
снимите и закрепите щиток очень осторожно, чтобы случайно не повредить крепления.

Вывод

Большинство поломок, связанных с работой приборной панели, вполне возможно решить самостоятельно в домашних условиях. Особенно если речь идет об отечественном автомобиле ВАЗ-2110. Однако в том случае, если щит этого станка не работает, следует учесть некоторые нюансы, например, вероятные причины неисправности. В этом случае вам не потребуются какие-либо специальные знания в области электроники. Хотя, если вы все же сомневаетесь в своих силах, лучше обратиться к специалисту, который наверняка все сделает правильно.

светодиодов в панели ваз 2110

В этой статье я поделюсь опытом изменения цвета подсветки клавиш на панели приборов ВАЗ-2110. Рассмотрю принцип на выключателе задних противотуманных фар.

В первую очередь снимаем сам ключ и разбираем его.

Для этого потяните корпус и подвижную часть в стороны. Тогда мы увидим в корпусе лампу накаливания.

Тут все зависит от вашей ловкости: вытащить оттуда можно (у меня не получилось).Если усилия не дали результата, анализируем дальше. Для этого с помощью отвертки или ножа подденьте защелки с одной и второй стороны.

Перед нами раскрылся кнопочный механизм.

Наша цель — темный кронштейн, поддеваем отверткой и механизм рассыпается.

Так мы получаем возможность свободно вытаскивать лампу, например пинцетом с изолентой на концах для лучшего прилегания к лампе.Или между 6-м и 7-м контактами есть крохотное отверстие, в которое будет ползать игла, чтобы выдавить лампу

Все зависит от вашей фантазии и средств. Например, вы можете купить готовую светодиодную лампу любого цвета. Применил свой дизайн (первый опыт пайки smd компонента).

Если светодиоды, обратите внимание, что «+» — это пин №6, а «-» — №7 соответственно (смотрим на заднюю часть корпуса, куда вставляется колодка с проводами).

Проверяем работоспособность, все ли в порядке — переходим ко 2-й части, которая на тот момент заняла немного больше, чем первая.

(В целом процесс аналогичен для других клавиш, исключением может быть только положение контактов + и -, которые необходимо проверять в соответствии со схемой электрического оборудования. Эти цепи доступны в сети, отрицательный контакт обычно маркируется черным проводом, а положительный возможен любого цвета, но обычно он маркируется белым).

Теперь нам нужно избавиться от зеленоватого фильтра в пластике со значком противотуманной фары.Вначале пробовал орудовать паяльником, но потом отказался от этой идеи. На мой взгляд, наиболее разумно просверлить его очень узким сверлом диаметром 1 мм.

Отверстие нужно делать осторожно, чтобы сверло не пробило всю конструкцию. Для определения толщины просверлил первое отверстие тонкими слоями, пока не увидел белоснежный пластик. В итоге, сняв фильтр с конструкции, произведем сборку и проверим работоспособность.

ВАЗ «Десятка» за время своего существования успела покорить сердца многих автолюбителей, среди которых есть любители хорошего тюнинга. Эта статья также посвящена нюансам и основным моментам преображения салона автомобиля, а в частности — тюнингу приборной панели ВАЗ 2110 (ВАЗ 2112, ВАЗ 21111) своими руками. Этот вопрос интересует многих автовладельцев, ведь приборная панель, во-первых, всегда на виду, а, во-вторых, «десятки» функциональной торпеды заслуживают особого внимания с точки зрения дизайна.

Возможные способы изменить внешний вид панели приборов ВАЗ 2110 своими руками
О вкусах, конечно, не спорят, это всем известно. Каждый обустраивает свою машину в соответствии со своими представлениями о комфорте, комфорте, функциональности и красоте. Однако любой дизайн влияет на эмоции, даже внешний вид такого небольшого элемента, как приборная панель. Например, многие водители предпочитают иметь свободный и просторный салон вместе с массивными и надежными элементами управления.И салон должен полностью отражать простор личного пространства, быть уникальным и универсальным одновременно.

Правильная организация конструкции торпеды предполагает разделение на функциональные зоны всей поверхности, имеющие отличия по назначению. Рассмотрим интерьер открытого типа, не разделяющий функциональные зоны водителя и пассажиров. Как и на любой другой машине, можно покрасить приборную панель и отдельные ее элементы, обтяжку кожей и использовать рельефную накладку.
Сегодня существует множество различных накладных элементов для панели, большинство из которых можно найти в любом автомагазине. Панели делятся на марки — Евро1, Евро 2, (отличаются наличием полки, а на Евро 3 есть модуль климат-контроля), а также есть специфические модели.

Лучше всего использовать верхнюю и боковую крышки, в комплекте с которыми всегда продаются воздуховоды. Из оригиналов можно посоветовать отделку салона со вставками «под» деревом, придающими панели респектабельности, а также прекрасную двухпанельную накладку на панели приборов, которая сближает приборную панель ВАЗ 2110 с панелью Nissan Primera.Использование эксклюзивных накладок делает конструкцию «открытой», поскольку их использование предполагает вынос консоли с датчиками к центру. Известны два варианта таких накладок — «Примера» и унифицированный вариант с низкими открытыми полками. Все они оснащены механизмами крепления, воздуховодами и дополнительными деталями для подключения датчиков, не считая стилизованных кнопок и переключателей.

В процессе крепления колодок нет ничего оригинального, сначала нужно открутить 9 саморезов, при этом два из них останутся — без возможности их снять.Оба вверху, на горизонтальной части панели со стороны водителя. Избавиться от них можно двумя способами — сломать или, приподняв старую колодку, аккуратно отрезать ее. При этом волноваться не стоит, так как новая крышка закроет всю панель до стекла.

После снятия старой обшивки осталось подготовить новую к установке. Для начала необходимо аккуратно срезать остатки заводского материала, кроме боковых наростов, до приобретения ровной формы.Боковые стороны регулируются позже при установке. В месте стыка с рулевой колонкой лучше сделать 2 надреза, чтобы материал мог загнуться внутрь — так можно избежать трещин. При установке обшивки следует использовать звукоизоляцию, чтобы обезопасить себя в будущем от царапин в салоне. Любую площадку фиксируют в соответствии с инструкциями (прилагаемыми), используя новые крепления или крепления из старой панели.

Способы обшивки панели ВАЗ 2110 кожей или другими материалами ничем не отличаются от аналогичных процедур с другими моделями, все проводится в теплом помещении с разборкой и снятием панели приборов.Подробно процесс можно найти в статье «Тюнинг приборной панели ВАЗ 2114». Стоит отметить, что при первой разборке торпеды 2110 уходит около 5-6 часов, а опять же — вдвое меньше.

Смена элементов. Очень часто прибегают к замене некоторых функциональных деталей салона автомобиля, например, консоли датчиков скорости и скорости. Сегодня существует множество альтернативных видов таких приставок со стандартными разъемами для подключения датчиков.

Рассмотрим один пример настройки комбинации приборов ВАЗ 2110
Данный вид тюнинга не предполагает самостоятельного изменения принципов работы агрегатов и изобретения чего-то нового.За качество базы берется комбинация устройств, которые можно приобрести в магазине, эффект потрясающий.

Выбранная консоль с датчиками (электронный спидометр и тахометр, а также цифровые указатели + ЖК-монитор) имеет хороший агрессивный дизайн, приглушенную и равномерную подсветку.
Устройство датчиков несколько отличается от стандартных образцов АвтоВАЗа. Для обработки и отображения информации используют эффект Холла. Он заключается в том, что движение элемента с переменной скоростью генерирует электрический импульс с частотой, пропорциональной скорости.В датчике скорость оси колес (вращение троса) преобразуется в энергию соответствующей частоты и передается на контроллер, который показывает «оцифрованную» информацию.
Смена пульта, как всегда, начинается с обесточивания цепи путем отсоединения клеммы аккумулятора, и снятия старой консоли. Перед отсоединением троса привода спидометра проверьте положение датчика (отделяющего привод спидометра от конца гибкого вала) на коробке передач.Затем прикрепляется новый датчик со стержнем посередине троса (привода) и выполняется сборка.
Подсветка. Заводской способ сборки приборной панели ВАЗ 2110, а именно соединение деталей панели, имеет потенциал для создания неоновых огней по ее контурам. Неоновая лента также продается в автосалонах, для работы ей требуется 12 вольт.
Так же приводим пример смены подсветки в блоке САУО. Цвет лучше выбирать в зависимости от оттенка подсветки датчиков или магнитолы.Демонтаж агрегата ни для кого не представляет особой сложности, цель — извлечь стандартное волокно. Ее следует заменить пластиковой пластиной той же формы, в которой просверливаются отверстия в точках крепления светодиодов.

В примере использовались 8 синих и три красных светодиода, предварительно припаяв к ним сопротивление 1,1 и 1,5 Ом соответственно. Расположение выбирается по аналогии с декоративным светофильтром светофильтром, вставляя красный свет в соответствующие места, как показано на рисунке.

Можно предварительно наклеить фольгу на поверхность пластикового волокна для равномерного распределения света, дополнительно приклеив перегородки для красных ламп.

После того, как светодиоды вставлены и закреплены (например, с помощью клея), дорожки припаиваются и следует подключение к электрической цепи — к патрону штатной лампы. Затем осталось закрепить волокно, проверить, собрать блок.

Также возможна замена подсветки в окнах и других элементах, а также перенос элементов управления в другие, более удобные места.Еще горизонтальное пространство на крышке (без открытых полок) есть возможность установки компонентных динамиков. Также возможно создание подиумов для колонок из пенополиуретана.

Панельное устройство — неотъемлемая часть любого автомобиля. Благодаря ему автомобилист может быстро ориентироваться в дороге.

Приборы на панели указывают важные характеристики движения автомобиля, от которых зависит безопасность водителя и его комфорт во время движения.

Устройства должны иметь хорошую подсветку

Внешний вид панели играет важную роль, так как она всегда находится перед водителем. Ей нужен постоянный уход, независимо от того, новая машина или нет.

Штатная панель приборов ВАЗ 2110 довольно проста и лаконична, но большинство автовладельцев предпочитают что-то ультрасовременное и привлекательное. Единственный выход из этой ситуации — замена панели приборов. Для этого нужно найти устройство, которое можно установить самостоятельно, без использования специальных инструментов.

Основные инструменты, которые должны быть под рукой при замене панели:

плоскогубцы;
;
внимания, терпения и умелых рук.

Следует отметить, что выбор приборных панелей для ВАЗ 2110 достаточно широк. По ценовому фактору каждый также сможет найти подходящий вариант. Даже современные панельные устройства с цифровыми приборами можно приобрести по доступным ценам. Приобрести данное устройство на рынке автозапчастей, в интернет-магазинах вполне возможно, а также, вероятно, найти хороший вариант на досках объявлений.

Модернизация не займет много времени

Процесс обновления панельного устройства не займет много времени. Все, что нужно сделать, это разобрать и установить. Перед запуском обновления устройство необходимо удалить. Основные этапы указаны в инструкции по ремонту и обслуживанию авто.

Яркое разнообразие цветов

Набирают популярность современные модные тенденции замены панельных устройств .Практически в каждой машине есть неоновая лампа или внутренняя светодиодная подсветка. Стоит отметить, что подобные нововведения — удовольствие дорогое и доступны далеко не каждому.

Что касается замены заводской подсветки на разноцветный вариант, то здесь явных преград нет и это можно сделать своими руками. Первое, что нужно для начала — это разобрать панель приборов. Затем снимаем защитное стекло и стрелки. После этого необходимо удалить красочный слой с обратной стороны подложки, который служит светофильтром и обеспечивает цветовое оформление номеров устройств.Для этого отлично подойдет ацетон или любая другая жидкость, содержащая спирт.

Подсветку можно поменять самостоятельно

Далее обратите внимание на цвет подсветки. Начнем с одометра. В первую очередь необходимо разобрать экран устройства, а затем снять пленку и подсветку. Его можно заменить универсальным светодиодом, меняющим цвет. Прикрепляем его к патрону штатной лампочки, а затем обратно прикрепляем экран одометра.

Для того, чтобы приступить к полноценной замене подсветки, необходимо вывести светодиоды на рамку панели приборов.

Их можно приобрести в комплекте со специальным переключателем цвета.

Теперь осталось только установить световые элементы на место и подключить к штатным контактам подсветки приборной панели.

На следующем этапе стрелки тоже должны иметь разноцветную подсветку. В этом случае требуется удалить с них краску, а затем покрыть обычным белым лаком для ногтей. Этот цвет лучше передает цветовую насыщенность светодиодов.

На завершающем этапе необходимо закрепить переключатель цвета светодиодов, лучше всего в правой нижней части панели прибора.В итоге осталось установить все на свои места. Сначала монтируется подложка, а затем стрелки и защитное стекло.

Подсветка кнопок панели ВАЗ 2110

При модернизации щитового устройства ВАЗ 2110 помимо подсветки приборов можно придать элегантный вид кнопкам панели. Например, рассмотрите вариант настройки подсветки кнопки, предназначенной для включения заднего противотуманного фонаря. Для этого нам нужно его снять и разобрать.Имея доступ к лампе накаливания, ее необходимо снять и полностью удалить пинцетом. Далее все зависит от фантазии. Например, вы можете установить светодиодную лампу абсолютно любого цвета.

Для его установки важно знать, что контакт №6 — плюс, а №7 — минус. Полярность указана на обратной стороне корпуса кнопки.

Теперь вставляем колодку с проводами и проверяем работу подсветки. Если все работает правильно, можно переходить к этапу сборки.

Кнопки с подсветкой выглядят более изысканно

Установка пищалки в приборную панель ВАЗ 2110

Прекрасным дополнением к панели устройства является твиттер (твитер). Во время его установки основная проблема, которая может возникнуть, связана с просверливанием отверстий, так как лобовое стекло не позволяет это делать под прямым углом. Учитывая, что под пластиковой оболочкой расположена прочная металлическая пластина, в этом случае без дрели не обойтись. Поэтому необходимо заранее подготовить бумажный шаблон или трафарет.Теперь берем дрель и сверлим на отмеченном участке. Неровные края отверстий мы можем исправить с помощью специальной насадки для сверла .

Важно отметить, что отверстие необходимо делать на достаточном расстоянии от панельных устройств. Также важно отметить, что под металлической пластиной находятся провода и скобы.

Установите твиттер, он должен плотно входить в получившееся отверстие. Если он немного больше, свободное место можно заделать герметиком. Провода от устанавливаемого устройства закрепляются по краям воздуховода.Такой элемент акустической системы обеспечит качественное и полноценное звучание.

Стильная и современная подушка

Часто стандартная панель быстро надоедает. Поэтому многие автовладельцы решаются на приобретение нового панельного устройства. Однако стоит такой вариант довольно дорого. Прекрасная альтернатива — экономичный вариант настройки панели своими руками за счет покупки накладок.

В специализированных интернет-магазинах большой выбор накладок, среди которых можно найти подходящий вариант по очень приемлемым ценам.

Стильный чехол освежит вашу приборную панель без дополнительных затрат

Шумоизоляция панели ВАЗ 2110

Каждому владельцу ВАЗ 2110 знакома такая проблема, как скрип панельного устройства при управлении автомобилем. Единственный выход в этой ситуации — шумоизоляция.

Чтобы начать процесс модернизации панели, ее необходимо разобрать на три части, которые крепятся друг к другу с помощью крепежных болтов.

Modelin может использоваться как «антискрип», а битопласт будет служить материалом-поглотителем шума.

В тех местах, где части панели соприкасаются, нужны модели, им нужно закрыть все отверстия от болтов, чтобы уменьшить потери воздушного потока в печке. Тыльную сторону торпеды приклеиваем битопластом.

Часто черный ящик с предохранителем и перчаточный ящик подвержены скрипу. При этом под бортами ящика, а также в тех местах, где он плотно соприкасается с панелью, помещаем модель, а на дно бардачка — битопласт.Главное достоинство битопласта в том, что он хорошо измельчается, поэтому при повторной установке панели проблем возникнуть не должно.

Благодаря таким простым действиям можно легко устранить все раздражающие шумы и скрипы в салоне и обеспечить тишину в автомобиле.

Достаточно важные элементы салона автомобиля можно назвать панельным устройством. Этот элемент кабины необходим для отображения основной информации: скорости, количества оборотов, уровня заполнения бака и так далее.Именно поэтому довольно часто проводится тюнинг панели приборов.

Как и многие другие элементы салона автомобиля ВАЗ, существенно сохранилась панель приборов: информация отображается нечетко, подсветка не имеет нужной яркости, шкала имеет неприятный дизайн. Во многих случаях ВАЗ 2110 проводят именно для того, чтобы существенно изменить дизайн приборной панели.

Рассмотрим все самые популярные способы доработки рассматриваемого элемента интерьера отечественного авто.

Установка диодных лампочек

Нередко обычные лампы заменяют на светодиодные. Это связано с пунктами ниже:

Срок службы диодов намного дольше, чем у обычных лампочек. Поэтому, всего лишь однажды внося изменения, вероятность нарушения целостности конструкции может быть исключена.
Диоды, как правило, меньше по большой степени освещенности. Диоды, как правило, ярче при небольших размерах.
Значительно снижено потребление электроэнергии.Заменив все обычные лампы, можно значительно снизить нагрузку на электрический кабель, генератор и установленный аккумулятор.

В целом можно сказать, что установка светодиодов приводит к существенному изменению внешнего вида приборной панели. Работа довольно простая:

Демонтируется панель приборов.
Вместо обычных ламп ставятся избранные светодиоды.

В целом можно сказать, что в этом случае он существенно изменит свой дизайн.Работа не требует много времени и денег.

Изменение цвета одометра

Вы можете существенно доработать приборную панель, сняв защитную пленку с поверхности экрана. Это связано с тем, что такая пленка имеет зеленый цвет. Работа состоит из следующих этапов:

1. Установка будет производиться для того, чтобы попасть на экран.
2. Следующим шагом будет снятие пленки. Как правило, он крепится к поверхности экрана с помощью специального клея.
3. После снятия пленки следует потратить много времени на очистку клея. Для этого воспользуйтесь ножом.

В стандартном исполнении панель приборов имеет зеленоватый оттенок, после проведения рассматриваемых работ станет синеватой. Выполнять такую работу или нет — выбор за каждым.

Изменение цвета шкалы приборной панели

При желании можно также поменять щиток приборов, изменив цвет шкалы. Такая доработка также не требует много времени и сил.Рассмотрим следующие особенности такой работы:

Для начала, как и в предыдущих случаях, необходимо произвести демонтаж конструкции. Полностью разобрав конструкцию, можно ее существенно изменить.
Вы можете изменить циферблат, удалив ранее примененную шкалу. Сделать это можно ножом. Однако удалить все механическим способом невозможно — нужно использовать растворитель. При внимательном подходе к решению проблемы можно полностью удалить старую накипь без значительного повреждения основания.
После замены цоколя крепится светодиодная лента. В нашем случае была выбрана зеленая лента. Лента крепится и подключается непосредственно к патрону лампы.
Белый хорошо сочетается с зеленым. Поэтому необходимо разобрать стрелки, очистить их от зеленого и нанести белый лак. Если специального лака нет, то можно использовать тот, которым наносят на ногти.

Боковая панель: Важно: Рассматриваемый тюнинг позволяет значительно повысить читаемость приборной панели: днем все значения достаточно четко различимы, ночью подсветка глаз не режет.Именно поэтому сочетание белого и зеленого можно выбрать при обновлении панели приборов.

Регулируемая подсветка

В современных иномарках практически всегда устанавливается регулируемая подсветка приборной панели. Этот вариант позволяет регулировать яркость в зависимости от ваших предпочтений. Также позволяет доработать дизайн, сделать подсветку регулируемой. При желании можно изменить дизайн подсветки следующим образом:

1. Можно оставить стандартную и создать подсветку синего цвета, чтобы разнообразить дизайн.
2. Эта функция работает следующим образом: при включении подсветки она горит синим цветом, при уменьшении яркости цвет меняется на стандартный зеленый. Синий цвет довольно привлекателен, а когда устанете, можно сменить на стандартный цвет.

Такое изменение можно произвести установкой дополнительных синих диодов, а также электронного контроллера.

Установить приборную панель от другого автомобиля

С каждым годом создавались все более совершенные дашборды.Примером может служить модель с Приорс, у которой довольно привлекательный дизайн и экран навигации. При необходимости вы можете подогнать приборную доску под интересующий автомобиль. В целом можно сказать, что установить приборную панель от Приоры можно практически не меняя ее. Единственное, что следует учитывать:

Нужно выбрать питание для экрана навигации.
Для управления активным блоком установлен специальный джойстик, который установлен под рулем с правой стороны.
Для работы навигации установите антенну и подключите ее к устройству.

Все сложности заключаются в подключении питания. В ВАЗ 2110 не предусмотрена установка экрана, что определяет отсутствие сколов. Поэтому следует разбираться в особенностях работы электриков автомобиля, подбирать необходимые кабели с фишками.

Видео тюнинга панели приборов ВАЗ 2110

Куда подключен считыватель ошибок ВАЗ 2110.Диагностические разъемы ВАЗ

ВАЗ 2110, 1.6л 8кл, Январь 7.2, Евро-2. Владелец машины неоднократно обращался со своей проблемой в разные СТО (двигатель очень троит), где реальной помощи не было. В итоге, когда машина просто перестала ехать, ее на привязи потащили до ближайшего сервиса, где заменили катушку зажигания, но подвеска осталась. Подключаемся к сканеру, где видим следующие ошибки:

Во вкладке «Пробелы зажигания» почему-то показывает пропуски в 4-м цилиндре:

Пробуем задавать ошибки, картинка становится еще интереснее:

Перезагружаем комп и снова показывает по другому:

Хватит возиться, давайте диагностируем.Как обычно подключаем мотор-тестер, датчик вакуума на впуске, подключаю к ДПКВ, датчик синхронизации на провод 1-го цилиндра и емкостные датчики на провод ВВ.

Проверка работоспособности цилиндров показала, что на холостом ходу 1-й цилиндр почти не работает, но включен в работу с прогамными.

Похоже проблема с компрессией, из-за потерь в ЦПГ у цилиндра меньше отдача и меньше толкает коленвал, при сложении оборотов эти потери не так заметны и у цилиндра может быть отдача равная другим .Но следует отметить, что такое явление обычно бывает только на ранних стадиях перегорания и негерметичности клапана. Да и в столбике-столбце «Относительное сжатие» эти потери сразу видны, в данном случае в 1-м цилиндре их не видно.

Пример отставания 3-го цилиндра из-за потерь в ЦПГ на картинке ниже:

Может дело в нерабочей насадке? Нет, если форсунка не льет — не льет на всех оборотах и компрессия тоже тут ни при чем:

Проблема в системе зажигания? Также здесь есть более вероятные варианты — когда происходит пропуск зажигания под нагрузкой в поездке или резкая дозаправка на месте (Приора, индивидуальная катушка):

Неисправная свеча или катушка с закорачивающими катушками (не рабочий 2-й цилиндр из-за неисправности в системе зажигания):

Необходимо учитывать обстоятельство — если цилиндр не работает полностью, то тест эффективности покажет почти то же самое, что и проблема в системе зажигания или впрыска топлива, проблемы в аппаратной части будут видны по испытание на относительное сжатие.На фото ниже проблемы с подачей топлива:

Чтобы определить, какая из систем является проблемой, мы проводим анализ работы системы зажигания по вторичному напряжению (если это система DIS) или по первичному (если это ICZ, если проблема с эти катушки не «пойманы» первичной обмоткой, тогда 100% проблемы катушки «пойманы» на искровом промежутке). Например, на картинке выше, где показана неисправность сдвоенной катушки на Калине, Анализ взрывоопасной части показал, что проблема в системе зажигания:

Вернемся к первому баллону на «десятке».Вообще тут как-то не похоже ни на зажигание, ни на подачу топлива, но так как датчики висят на проводах, то посмотрите на вторичку несколько минут. Посмотрели, починили, проблем особых не видно:

Далее тестируем форсунки на весах, но он тоже ничего не дал, все форсунки сбрасывают давление в рейке одинаково.
Следующая ступень — дымогенератор:

И вот оно счастье! Утечка воздуха через уплотнительное кольцо форсунки:

Как по-другому найти утечку воздуха? Можно пойти по «дедовскому пути», сливая предполагаемые места всасывания, например, воду.Вжавшись в место всасывания, можно увидеть радостную реакцию системы: скорость подскочила, лямбда показала «богато», система даже пыталась сократить время впрыска:

Таким образом, с помощью дымогенератора была выявлена причина отрыва двигателя, перед которой вышли из строя крупные сервисы. Представьте старую иномарку с турбомотором, где масса всевозможных шлангов, гофрированных труб и соединений на входе, всегда найдется не одно место для утечки воздуха.Вот еще пример, воздушная заслонка ВАЗ 1119 (Лада Калина, заслонка МАК):

Как определить утечку воздуха рассказали, пора устранять проблему. Снимите рампу и обратите внимание, что уплотнительные кольца из очень плохой резины, которые сжались под воздействием температуры. Сами форсунки круто закоксовываются.

Промойте форсунки и замените уплотнительные кольца новыми. Еще неизвестно, как двигатель работает после устранения неисправности, сделав проверку эффективности:

По внешнему виду двигатель исправен и только диагностическая программа видит проблему второго цилиндра.Для подтверждения сказанного измеряем компрессию механическим компрессометром и красим датчик вакуума на осциллограмме. Необходимо учитывать, что компрессия при прокрутке стартером и в динамике может быть самой разной. Железный калибр не улавливает многие нюансы, возникающие при реальной работе двигателя.

В заключение можно сделать вывод, что сильное скопление жидкости в двигателе было признаком утечки воздуха. Если проблема вашего автомобиля не обнаруживается на СТО после диагностики, то вам стоит забрать свои деньги и обратиться в другой сервисный центр.

Добрый день, буду в Москве недели две, планирую выбирать БМВ Х5 в кузове Е70 2008-2010, ищу фирму которая может помочь с выбором, время будет двое суток, 1 -1,5 дня на поиск и остаток на продление ну или как идет. Скажите, а все, что вы написали на сайте о комплексной проверке автомобиля перед покупкой — актуально? А также интересует вопрос, как вы проверяете пробег и ходовую часть, при условии, что ваш диагност приедет на стоянку.Спасибо жду ответа.

Привет, Вит! Мы с радостью проверим для вас необходимое количество автомобилей, чтобы выбрать лучший вариант. Мы очень хорошо знаем BMW X5 E70, наш мастер хорошо знает их двигатели и слабые места, у нас есть все необходимое для проведения компьютерной диагностики BMW и проверки кузова. Все, что написано на нашем сайте — цены на диагностику и перечень услуг — актуально. По пробегу и ходовой — пробег проверяем на компьютере и визуально.Те. если мы не обнаруживаем неточностей на компьютере, то приходит опытный глаз мастера, определяющий, можно ли после

км «трясти» машину, ее ходовую часть, протереть сиденья, руль, заменить тормоз например, диски и другие детали, которые «ходят» намного дольше. Шасси — конечно, чтобы полностью оценить его состояние, нам нужен лифт, поэтому мы обычно стараемся его найти — он часто бывает в салонах, где есть машины, или мы посещаем ближайшую станцию и поднимаем машину, но если есть нет возможности поднять, тогда делаем тест-драйв, оценивая общее состояние рулевой рейки, амортизаторов, скрипы / стуки / шумы и тд.Если вы приехали в Москву из другого города в поисках машины — мы можем предложить встретить вас на вокзале или в аэропорту, по стоимости это будет как такси, но можем сразу поехать выбирать машину. У нас также есть служба удаленного осмотра автомобилей без вашего присутствия — если вы присмотрели подходящий автомобиль через Интернет, но у вас нет возможности увидеть его лично, мы можем проверить его самостоятельно, отправив вам всю информацию из место осмотра. Так что звоните перед отъездом или пишите на почту, в Skype, мы с радостью подберем для вас лучшую машину по указанным вами параметрам!

новости

отзывов компании

07.07.2017 Виктор
, BMW X1, техосмотр перед покупкой

Добрый день! Воспользовался услугами компании «Автозаяц» для проверки автомобиля BMW X1 2014 года выпуска. Авто было в автосалоне на Ленинградском шоссе. В 9 утра позвонил в компанию, к 11 часам мы встретили Василия в автосалоне. Проведены все необходимые проверки по кузову, электронике, подвеске, АКПП, проверен пробег. Все было сделано профессионально, я просто не мог найти повода усомниться в компетентности мастера.За честную работу пишу честный отзыв! Благодарить!

ВАЗ 2110

О модели

Серийное производство автомобиля «ВАЗ-2110» началось в 1996 году. В создание модели вложены новые оригинальные технологические разработки. Детали, наиболее подверженные коррозии в процессе производства, оцинковываются. Автомобиль укомплектован регулируемой рулевой колонкой, иммобилайзером, вентилируемыми тормозными дисками, бортовой системой управления, системой контроля паров бензина и так далее.Капот кузова крепится на газовых упорах.

Первые модели оснащались карбюраторными двигателями объемом 1,5 л. В настоящее время используются новые силовые установки с электронным управлением и распределенным впрыском. Эти силовые агрегаты отличаются большей мощностью и меньшим расходом топлива по сравнению с двигателями первого поколения.

Для более активных автолюбителей был разработан шестнадцатиклапанный бензиновый двигатель объемом 1,5 литра, благодаря которому автомобиль получил улучшенные динамические качества. Также доступна более дорогая модель «ВАЗ-21107», которая оснащена «опелевским» мотором «X20XEV», с максимальной скоростью 220 км / ч.

Автомобиль имеет современный дизайн и отличную аэродинамику. Багажник заслуживает особого внимания. Его объем составляет 480 литров. А чтобы можно было перевозить длинномерные грузы, на заднем сиденье есть люк, а крышка багажника доходит до бампера.

По сравнению с предыдущими автомобилями ВАЗ, модель «2110» отличается устойчивостью и плавностью хода. Разработчикам удалось добиться новых результатов, как по эффективности, так и по увеличению мощности.

Дополнительно автомобиль может быть оборудован электростеклоподъемниками, велюровыми сиденьями и дверями, установлен подголовником на заднем сиденье, литыми 14-дюймовыми колесами, подогревом передних сидений, бортовым компьютером, противотуманными фарами и боковыми зеркалами с подогревом и электроприводом , кондиционер, а так же сделаем цвет кузова эмалью на любой выбор.

Компьютерная диагностика «ВАЗ-2110»

Компьютерную диагностику ВАЗ-2110 рекомендуется проводить через 15–20 тысяч километров пробега или при плановом ремонте. Также диагностика должна проводиться при сбоях и сбоях в работе систем, в случае обнаружения неисправности и ухудшения работоспособности узлов, механизмов и узлов.

Кроме того, компьютерное тестирование следует проводить при покупке автомобиля, после завершения работ по замене деталей или ремонта, после длительных остановок и перед выездом на большие расстояния, а также для профилактического обслуживания.

Для контроля исправности электронных блоков управления «ВАЗ-2110» компьютерная диагностика проводится с использованием дилерского оборудования, рекомендованного производителем для данной модели, в том числе:

«Х-431 Мастер», мультибрендовый автомобильный сканер.

«Scan Master USB», универсальный адаптер.

DiSco Express, диагностический комплект.

«МТ Про4», блок измерительный.

«ТДЖГ» (А1003-1), измеритель давления топлива.

«ALC-1», алфавит.

16-контактный разъем серии OBD-II для подключения диагностического оборудования расположен на приборной панели справа от рулевой колонки.

Компьютерная диагностика «ВАЗ-2110» проводится в соответствии с технологическими картами, разработанными на основании руководства по эксплуатации автомобиля, и предусматривает выполнение следующих операций:

Проверить целостность предохранителей и проводки, а также надежность соединения всех разъемов.

Идентификация электронных блоков управления и программного обеспечения.

Чтение и расшифровка кодов.

Сбросить (стереть) ошибки.

Диагностика исполнительных механизмов.

Диагностика исправности датчиков.

Испытание электрических цепей и блоков.

Перепрограммирование электронных блоков (при необходимости).

Протоколы записи и печати.

Анализ результатов диагностики.

Разработка и согласование с клиентом плана устранения неполадок.

В конструкции автомобиля «ВАЗ-2110» предусмотрен электронный блок управления системами двигателя (контроллер). Как правило, этот блок устанавливается под приборной панелью и представляет собой мощный микропроцессор, который в соответствии с заданной программой контролирует работу систем и обрабатывает информацию с различных датчиков.Кроме того, возможна установка бортового бортового компьютера, который вместе с контроллером обеспечивает мониторинг работоспособности системы, состояния электрооборудования, условий движения, расхода топлива и т. Д. Работу бортового компьютера обеспечивает дополнительные датчики.

Диагностика двигателя «ВАЗ-2110»

Вариантов сборки автомобилей седан «ВАЗ-2110» Двигатели и трансмиссии:

Бензин: — 1,5 л, «ВАЗ-2111», 73 л.с., 5МКПП.

1.5 литров, «ВАЗ-2111», 78 л.с., 5МКПП.

1,5 литра, «ВАЗ-2111», 93 л.с., 5МКПП.

1,6 л, «ВАЗ-11183», 81 л.с., 5МКПП.

1,6 л, «ВАЗ-11183», 89 л.с., 5МКПП.

1,6 л, «ВАЗ-11183», 98 л.с., 5МКПП.

«21106»: бензин, — 2,0 л, «ВАЗ-11183», 150 л.с., 5МКПП.

«21108, Премьер»: бензин, — 1,5 л, «ВАЗ-2111», 98 л.с., 5МКПП.

Диагностика двигателя «ВАЗ-2110» проводится путем тестирования всех систем и механизмов с целью оценки их работоспособности, а также выявления скрытых дефектов и неисправностей.

Диагностика двигателя проводится последовательно, в несколько этапов. Сначала выполняется механическая проверка состояния электропроводки, предохранителей и свечей зажигания, надежности соединения разъемов и трубопроводов. Оценить состояние узлов, агрегатов и механизмов, датчиков, фильтров, насосов и др.

После этого проводится устранение неисправностей, а затем проводится компьютерная диагностика систем зажигания, подачи топлива, смазки, охлаждения и выхлопа.В первую очередь идентифицируется программное обеспечение и проверяется работоспособность электронных блоков, катушек зажигания, индикаторов, датчиков и т. Д. в статическом режиме.

После устранения всех неисправностей и неисправностей проводится компьютерная диагностика запущенного двигателя.

Анализ результатов компьютерной диагностики и составление плана устранения неисправностей проводится после распечатки протоколов.

Особенности работы двигателей «ВАЗ-2110»:

Периодичность ТО 15 тысяч километров.

Слабым местом 1,5-литровых двигателей является гидрораспределитель клапанного зазора, который выходит из строя раньше назначенного ресурса из-за различных дефектов и некачественного масла.

Слабым местом двигателей 2002-2003 годов является несоответствие осей гильз, посадочных мест и отверстий под чашки в головках блока цилиндров.

Самый частый дефект двигателя — перекос ремня ГРМ из-за выхода из строя ведущей шестерни, расположенной на коленчатом валу.

Срок службы до первого ремонта с заменой колец — 120–130 тыс. Км, до второго — 220–240 тыс. Км.

ЦПГ и валы исправно отработали не менее 300 тыс. Км пробега, за исключением конструктивных недостатков, которые возникают на двигателях 2002-2004 годов выпуска. В таких случаях выходят из строя СУЗ и валы при пробеге 20-50 тыс. Км.

Отказы пуска при низких температурах связаны с выходом из строя свечей зажигания или заклиниванием регуляторов холостого хода в положении «замкнуто».

Иногда возможны отказы датчиков системы впрыска.

Нередко выходят из строя датчики TPS (положение дроссельной заслонки) и DFID (массовый расход воздуха).

При пробеге 50-60 тыс. Км часто выходят из строя бензонасос из-за засорения сеточки фильтра. Во избежание этого рекомендуется производить замену или чистку при пробеге 30-40 тыс. Км.

Диагностика шасси «ВАЗ-2110»

Передняя подвеска ВАЗ-2110 выполнена по независимой схеме с телескопическими амортизирующими стойками, винтовыми пружинами, поперечными нижними рычагами, удлинителями и стабилизаторами поперечной устойчивости.

Задняя подвеска сконфигурирована на основе двух продольных рычагов, амортизаторов и винтовых пружин.

Регулярная диагностика шасси «ВАЗ-2110» позволяет постоянно контролировать работоспособность узлов и механизмов, оценивать их пригодность к эксплуатации, а также выявлять различные неисправности, поломки и дефекты. В процессе диагностики проводится проверка передней и задней подвески, рулевого управления, тормозной системы, а также трансмиссии автомобиля.

Особенности эксплуатации шасси «ВАЗ-2110»:

На автомобилях 2002-2003 годов выпуска иногда трескаются кронштейны в механизмах переключения передач.

Слабым местом редукторов являются пластиковые втулки, которые часто выходят из строя. Поэтому рекомендуется регулярно смазывать и регулировать коробку передач.

Для тормозной системы характерная неисправность — перекос тормозных дисков.

Тормоза задней подвески часто закисают и начинают протекать. Первый признак заклинивания поршня — это вибрация при торможении.

Чугунные тормозные барабаны могут быстро выйти из строя из-за перегрева, поэтому необходимо контролировать регулировку ручного тормоза, до упора должно быть более пяти щелчков.

Амортизаторы могут служить по-разному. В некоторых случаях они могут выйти из строя при пробеге 15-20 тыс. Км, а иногда и до 150 тыс. Км исправно работают.

Слабым местом подвески являются верхние опоры стоек и стойки стабилизатора. Если стойки просто изнашиваются, то опоры выходят из строя из-за отслаивания резины.

Существует несколько типов разъемов для диагностики автомобилей ВАЗ, в том числе EURO 3 (4). Чтобы подключить автомобиль к компьютеру или ноутбуку, необходимо приобрести или сделать интерфейс связи между COM-портом и диагностическим разъемом K-LINE.Это выглядит примерно так, как показано на рисунке ниже.

Диагностический разъем ВАЗ для моделей после 2002 года с разъемом OBD-II

B Диагностика L-линии

D Потенциометр CO (не всегда разводится)

H Питание + 12В (не всегда в разводе)

G Управление топливным насосом (не всегда разбавленным

M Диагностика двигателя K-line

Диагностический разъем автомобилей ВАЗ

H — 12 В.Постоянный c АКБ через предохранитель
A — GND
B — L-Line
M — K-Line
G — Управление топливным насосом.

Диагностический разъем EURO 3

2 — J1850 Bus +
4 — Заземление шасси
5 — Заземление сигнала
6 — CAN High (J-2284)
7 — ISO 9141- 2 K Line 14 — CAN Low (J-2284)
15 — ISO 9141-2 L Line
16 — Питание от аккумулятора

Расположение диагностических колодок

VOLGA — под капотом, вкл. стенка моторного отсека, со стороны пассажира
ВАЗ 2110 — справа от водителя, рядом с рулевой колонкой
ВАЗ 2109 Низкая панель — на полке под «бардачком», рядом с компьютером
ВАЗ 2109 Высокая панель — за центральной консолью.ВАЗ 2108-2115
«европанель» — на «торпеде», закрытый люк.
Chevrolet Niva — OBD-II, возле замка зажигания, частично прикрыта кожухом рулевого колеса. ВАЗ
11183 «Калина» — под нишу для мелочевки рядом с ручкой КПП. ВАЗ 21126
«Приора» — за «бардачок».

Это должен знать каждый автовладелец:

Устранение дребезга ручки переключения передач в российском автомобиле. Многие автомобилисты любят наезжать на российскую машину с…

ⓘ Энциклопедия — Lada Riva

1. История

Несмотря на то, что модель Rivas была представлена в 1979 году и впервые произведена в 1980 году, ее происхождение более старое: это модернизированная и рестайлинговая версия оригинального седана Жигули ВАЗ-2101 типа «Лада», который был представлен в 1970 году как модифицированный лицензионная копия Fiat 124. ВАЗ начал разработку модификации фейслифтинга еще в 1975 году, а первые прототипы были построены в 1977 году, хотя только в 1983 году — через три года после его выпуска в Советском Союзе — автомобиль был доступен на рынках Западной Европы.

Сама «Рива» официально обозначена — и известна на внутреннем рынке — как базовый седан ВАЗ-2105, универсал ВАЗ-2104 и салон люкс ВАЗ-2107, обозначенный большой хромированной решеткой радиатора. В России ВАЗ-2105, ВАЗ-2104 и ВАЗ-2107 считаются разными автомобилями, а не вариантами, но, тем не менее, все они являются частью единого семейства «Классика» наряду со старыми моделями, такими как ВАЗ- 2101. В народе они известны как Пятёрка «пятерка», Четверка «четверка» и Семёрка «семерка».

Механически автомобиль практически идентичен ВАЗ-2101 первого поколения, с механической коробкой передач от Fiat, подвеской со спиральными пружинами и барабанными тормозами из алюминиевого сплава с чугунными тормозными колодками на задних колесах. Вариант с меньшим двигателем, 65 л.с. 48 кВт; 66 л.с. 1,294 куб. См. 79,0 у.е. в версии ВАЗ-2105 был модернизирован рядный четырехцилиндровый двигатель по сравнению с оригинальной ВАЗ-2101 Lada 1200. В старой конструкции OHC распредвал приводился цепным приводом, а в новой — зубчато-ременным приводом. .Некоторые модификации более крупномоторной версии Rivas ВАЗ-2107 продолжались с 1,452-кубовым двигателем с верхним расположением цилиндров 88,6 куб. Двигатель -2106/21067. Еще одно изменение было внесено в двигатель в 1992 году, когда в соответствии с законодательством о выбросах были определены одноточечный впрыск топлива и каталитические нейтрализаторы.

Модель 2107 была анонсирована в 1982 году и предлагалась как роскошная и самая дорогая версия с улучшенным интерьером, включая передние подголовники, новую приборную панель и хромированную решетку радиатора; это было либо с 1.294 куб. См. 79,0 куб. См. В двигателях 21072 или 1,570 куб. См., 96 куб. См. В двигателях 21074. 21079 был версией с двигателем Ванкеля.

Первый универсал 2104 появился в 1984 году в трех моделях: 2104 с объемом 1,294 куб. См и 79,0 куб. Дюймов; 21041 с 1,198 куб. см 73,1 куб. дюймов; и 21043 с 1.452 куб.см 88.6 куб. с двигателем ВАЗ-2103.

Экспортные продажи в Восточной Европе оказались очень хорошими. На Западе Rivas имела ограниченное присутствие в таких странах, как Великобритания, Нидерланды, Новая Зеландия, где она использовалась в качестве такси, и Канада.В Финляндии у них было намного больше продаж из-за того, что Финляндия имела более тесные экономические связи с Советским Союзом. Канада была единственным рынком, предлагавшим шины для белых стен. Канадские 2107 «недолго продавались как Dennis Signet» после импортера, Peter Dennis Motor Corporation. Продажи в Канаде и на нескольких европейских рынках закончились 4 июля 1997 года.

Ужесточение законодательства о безопасности и выбросах в сочетании с экономической нестабильностью в бывшем Советском Союзе в 1990-х годах привело к тому, что Riva была снята с большинства западноевропейских рынков к 1997 году, хотя он оставался в производстве на заводе АвтоВАЗ в Российской Федерации и продавался как Lada Classic.Это был один из самых дешевых автомобилей, доступных на российском рынке, и он остается самым популярным подержанным автомобилем в России даже после прекращения его производства.

В 2002 году производство модели вагона было передано Иж, до того, как сборка была начата на заводе Богдан Групп ЛуАЗ, а затем в Черкассах, Украина. Модель 2107 производилась также на заводе ЗАЗ в Украине и на заводе Suzukis в Египте. В августе 2011 года ВАЗ 2107 российского производства перенесено в Иж. После тридцати лет производства 2105 были сняты с производства в 2010 году, за ними последовали 2104 и 2107 в 2012 году.

Электросхемы LADA Samara. Схема электрооборудования Особенности электрической сети

Электрооборудование всего семейства LADA Самары, а также Самары-2 имеет в целом идентичную схему, отличаясь только нюансами. Это касается как автомобилей с карбюраторным, так и инжекторным двигателями. ECM инжекторных двигателей не подключен к общей проводке, поэтому не зависит от него.

На всех схемах ниже изображена система зажигания карбюратора, но бояться этого не стоит: на инжекторных машинах просто нет «карбюраторных» элементов, а ЭСУД подключается отдельно своим подключением к АКБ и никак не связан с главной цепью автомобиля.

Данная электрическая схема

представлена в лучшем качестве . По сути это самая актуальная схема из оставшихся в эксплуатации ВАЗ-2108 (09). Также схема интересна наличием внутренней схемы монтажного блока.

Электрощит с «высоким щитком»

Другой вариант схемы. Схему можно использовать как вспомогательную, если из предыдущей что-то не ясно.

Электросхема с «низким щитком»

Детально показана монтажная схема — удобно для понимания принципа работы.

Схема электрооборудования с «европанелью»

Схема имеет как внутреннюю схему монтажного блока, так и схему подключения приборной панели типа «евро» (Самара-2).

0 0

Вадо 02.07.2019 09:49

а скажите — монтажные блоки старого и нового образцов идентичны по соединению, т.е. взаимозаменяемы?

0 0

Серж 02.07.2019 19:31

Все оговорки не делают никаких оговорок в отношении варианта монтажного блока, поэтому весьма вероятно, что они взаимозаменяемы.Но могут быть мелкие некритичные несоответствия, которые, скорее всего, не повлияют на работу.

0 0

Вадим 02.07.2019 22:48

0 0

Богдан 15.01.2019 19:50

есть схема электрооборудования Самары с малым вывозом — карбюраторная панель с самовсасыванием (два электроклапана в картере — xx внизу и еще 1 забытый как название.), Отдельно есть лампа в ряд, где кнопка аварийки, дополнительные задние габариты и обогрев стёкол — Check ENGINE, есть адсорбер и есть по ходу лямбда в выпуске коллектора после коллектора, но я точно не знаю для этого и мне нужна схема!

Представляем электрооборудование для ВАЗ 2110 1996+ г.в. Для более активных водителей предлагается 16-клапанная версия с бензиновым двигателем с рабочим объемом 1.На базе этого двигателя было разработано 5 литров. мощностью 94 л.с., с двухвальной ГБЦ, обеспечивающей повышенные характеристики по мощности (69 кВт) и крутящему моменту (130 Нм), что позволяет автомобилю иметь улучшенные динамические качества. Автомобиль, оснащенный таким мотором, имеет индекс ВАЗ 21103, максимальная скорость составляет уже 185 км / ч, а разгон до «сотни» занимает всего 12,5 секунды. Эти модификации на дорогах встречаются все чаще, как и 2-литровые 150-сильные версии ВАЗ-21106 CTi — достаточно экономичные, выразительные и дорогие.И все же двигатель Opel X20XEV с двухвальной 16-клапанной головкой блока цилиндров и системой точечного впрыска позволяет разгоняться до 205 км / ч. С ним сткилометровый барьер преодолевается всего за 9,5 с. Еще есть боевой 240-сильный (!) ВАЗ-21107 «Ралли» 2.0 V16 со специальным трубчатым каркасом безопасности, встроенным в кузов. Его максимальная скорость составляет 220 км / ч, а время разгона до 100 км / ч занимает всего 7 с! Но делают индивидуально, только по заказу спортсменов, а стоит — как раллийные иномарки: дорого (22 тысячи долларов).Надо сказать, что некоторые отечественные тюнинговые компании создают (даже без использования дорогих импортных комплектующих) вполне успешные по скорости или, наоборот, комфортные версии «десятки», динамика, управляемость которых значительно улучшается при движении.

Есть полноприводные версии «десятки» спортивной или вездеходной ориентации, но они либо экспериментальные, либо мелкосерийные, а потому дорогие.

Схема электрических соединений системы генератора

1 — аккумуляторная батарея;
2 — генератор;
3 — монтажный блок;
4 — выключатель зажигания;
5 — контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов

Подключение стартера — контур

1 — аккумуляторная батарея;
2 — генератор;
3 — стартер;
4 — выключатель зажигания

Схема системы зажигания на ВАЗ 2110

Основная особенность проводки ВАЗ 2106 электро в том, что она однопроволочная.Поэтому интересно посмотреть на разводку, которая выполняет 2 роли: плюс и минус. Также важно знать, что все электрическое оборудование в машине предназначено для определенного рабочего процесса.

Что касается самого автомобиля, то многие уже знакомы с функционалом автомобиля ВАЗ 2106, пространством как под капотом, так и в багажнике. Этот автомобиль можно кастомизировать, как только пользователю будет удобно. Но даже такая всем известная машина, как ВАЗ 2106, может снова чем-то вас удивить.

Элементы проводки, как и любой другой элемент, отвечающий за работу автомобиля, в полной мере обладает собственными характеристиками, а схема подключения в свою очередь:

активирует электрические цепи с помощью замка зажигания ВАЗ 2106;
подключается к АКБ через блок предохранителей;
проводит электрический ток ключевых узлов.

Исходя из вышесказанного, все неисправности следует искать от зажигания, ведь большая часть ответственности лежит на нем.Сам ключевой блок не только отвечает за управление всей системой зажигания в автомобиле, но и выполняет функцию безопасности. Это также позволяет буксировать автомобиль.

По каким причинам необходимо ремонтировать выключатель зажигания

Выключатель зажигания такого классического автомобиля, как ВАЗ 2106, имеет 4 режима работы, которые отличаются выполнением электрических функций.

Нулевой режим практически ни за что не отвечает, просто питает некоторые провода.
Первый режим позволяет работать не только с ходовыми огнями, но и с противотуманными фарами, щетками стеклоочистителей и поддерживает нагрев машины.
Второй режим отвечает за работу поворотников, панели приборов и системы зажигания.
Третья позиция питает клеммы.

Практически каждому водителю может потребоваться один раз заменить замок зажигания. Это можно объяснить тем, что некоторые водители теряют ключи зажигания, но как завести машину без ключей?

Ну а если говорить о классическом автомобиле, то, скорее всего, водитель ВАЗ 2106 уже имел дело с физическим износом некоторых деталей, в данном случае речь идет о личинке замка.Если провода в замке зажигания уже выглядят как-то подозрительно, то в этом случае проводку следует заменить как можно скорее, чтобы не привести к короткому замыканию.

Как поменять замок зажигания

Для замены замка зажигания необходимо выполнить следующие действия:

отсоединить аккумулятор;
откручиваем все винты кожуха под рулем и снимаем его;
переместите ключевой узел в положение «0»;
вставить шило в отверстие, чтобы снять защелку;
разметить контактные провода, чтобы в дальнейшем они не перепутались;
установите новый замок и снова следуйте инструкциям, но наоборот.

Удобно, что схема подключения сделана так, что для смены всей контактной группы не нужно снимать замок зажигания. Но в любом случае вам не обязательно «сдирать» все одной рукой, потому что вы не сможете переустановить все, что сняли ранее.

Что касается закупки запчастей, то в данном случае это нужно делать у проверенных поставщиков, ведь подделок на рынке сейчас достаточно. ВАЗ 2106 применяется только с качественными комплектующими.Необходимо помнить, что корпус оригинального выключателя зажигания сделан аккуратно, ровно по краям и сверху, и голограмму аккуратно порвать нельзя.

Отличительной особенностью подделки будет плавное и точное движение ключа в замке; в подделках это обычно не так просто.

Преимущества бесконтактного зажигания

Электросхему можно охарактеризовать иначе. Бесконтактное зажигание — популярный вид тюнинга для классических моделей автомобилей, и ВАЗ 2106 не исключение.У такого типа зажигания нет недостатков. Главное преимущество — экономия бензина, двигатель работает максимально чисто, а зима начинается более плавно, разгон автомобиля становится более комфортным. Но главным плюсом все же остается плавность работы двигателя.

Важно знать, что чем плавнее будет работать механизм, двигатель ВАЗа, тем дальше можно выехать на этой машине. А если знать, за что отвечают схемы, то ремонт основных деталей можно произвести своими руками.

Схема подключения ВАЗ 2106 такая же, за исключением некоторых элементов. Датчик здесь импульсный, он создает колебания, которые попадают в транзисторный ключ. Из-за этого питания в системе появляются другие импульсы.

Схема ВАЗ 2106 не такая сложная, как кажется. В машине есть масса других сложных сюрпризов, но это уж точно не электрическая схема. Нужно знать и понимать, насколько важно понимать, что такое электросхема ВАЗ и на что она влияет, и есть ли сходства с другими моделями, например, ВАЗ 21063.И независимо от того, сколько лет машине, какого года или века выпуска, информация об автомобиле всегда будет актуальной.

Схема подключения ВАЗ может быть идентичной другим его моделям, а также другим элементам и механизмам, например, схеме двигателя. Удобно, что запчасти к таким автомобилям продаются на каждом авторынке, это касается всего электрооборудования. В классических автомобилях очень легко запомнить, что из себя представляет электрическая схема, ведь ее аналоги достаточно распространены, поэтому во всей «классике» элементы электропроводки могут быть идентичными.Не бойтесь таких машин, здесь все элементы понятны простому русскому человеку. Поэтому многие не покупают новые автомобили, а проводят тюнинг старых агрегатов и активно ими пользуются уже много лет.

ЭЛЕКТРОПРОВОДКА АВТОМОБИЛЯ ВАЗ-2105

Напряжение аккумуляторной батареи подается большинству потребителей через выключатель зажигания. Независимо от положения ключа в замке зажигания Цепь питания звукового сигнала, прикуривателя, стоп-сигнала, внутреннего освещения, аварийного выключателя и патрона переносной лампы всегда остается включенным.Все плюсы запитаны по одному проводу, а корпус автомобиля — второй провод, соединяющий потребителей с источником питания. Автомобиль ВАЗ-2105 — это модернизация автомобиля ВАЗ-21011.

Схема электрооборудования:

1. Фара. 2. Боковые указатели поворота. 3. Аккумулятор. 4. Реле запуска стартера. 5. Пневматический клапан системы холостого хода карбюратора. 6. Датчик верхней мертвой точки поршня в первом цилиндре. 7. Стартер. 8. Микровыключатель карбюратора. 9. Электродвигатели дворников.10. Генератор. 11. Звуковые сигналы. 12. Свечи зажигания. 13. Лампа подкапотного пространства. 14. Датчик указателя температуры охлаждающей жидкости. 15. Датчик контрольной лампы давления масла. 16. Распределитель зажигания. 17. Электродвигатель омывателя лобового стекла. 18. Катушка зажигания. 19. Датчик недостаточного количества тормозной жидкости. 20. Электродвигатель омывателя фар. 21. Блок управления — пневмоклапан. 22. Блочная диагностика. 23. Реле стеклоочистителя. 24. Реле-прерыватель указателей поворота и аварийной сигнализации.25. Электродвигатель стеклоочистителя. 26. Патрон для переносной лампы. 27. Выключатель стоп-сигнала. 28. Электродвигатель отопителя ВАЗ 2105. 29. Дополнительный резистор электродвигателя отопителя. 30. Выключатель контрольной лампы стояночного тормоза. 31. Выключатель фонарей заднего хода. 32. Монтажный блок ВАЗ 2105. 33. Реле включения ближнего света фар. 34. Реле дальнего света фар. 35. Перемычка на месте реле включения звуковых сигналов. 36. Реле включения омывателя и очистителей фар.37. Реле включения обогрева заднего стекла. 38. Лампа бардачка. 39. Прикуриватель. 40. Выключатели света, расположенные в дверных полках. 41. Внутренний свет для кузова. 42. Выключатель аварийной сигнализации. 43. Выключатель указателей поворота. 44. Выключатель фар. 45. Выключатель звукового сигнала. 46. Выключатель омывателя и стеклоочистителя лобового стекла. 47. Блок контрольных ламп. 48. Выключатель зажигания. 49. Выключатель-регулятор осветительных приборов. 50. Обогрев заднего стекла. 51. Датчик указателя уровня и резерва топлива.52 Обогрев заднего стекла с сигнальной лампой. 53. Выключатель электродвигателя отопителя. 54. Спидометр. 55. Лампа освещения приборов. 56. Контрольная лампа дальнего света фар. 57. Контрольная лампа. 58. Контрольная лампа внешнего освещения. 59. Контрольная лампа стояночного тормоза. 60. Контрольная лампа включения задней противотуманной фары. 61. Контрольная лампа уровня тормозной жидкости. 62. Вольтметр. 63. Комбинация приборов. 64. Контрольная лампа заряда аккумуляторной батареи. 65. Индикатор уровня и запаса топлива.66. Контрольная лампа давления масла. 67. Указатель температуры охлаждающей жидкости. 68. Реле-прерыватель контрольной лампы стояночного тормоза. 69. Выключатель наружного освещения. 70. Выключатель противотуманных фар в задних фонарях. 71. Задние фонари. 72. Подсветка номерного знака. 73. Реле зажигания ваз 2105.

Чтобы автомобиль работал максимально эффективно и надежно, необходима слаженная работа всех его систем. Одна из ведущих ролей в этом вопросе — электромонтаж.

Сегодня мы поговорим о схеме подключения, которая применяется на автомобилях ВАЗ 2110, рассмотрим основные узлы, рассмотрим разницу между инжекторным и карбюраторным вариантами.

Основные принципы

Вне зависимости от типа используемого двигателя основа проводки, применяемой в ВАЗ 2110, одинакова. Схема легко найти, но не так-то просто разобраться.

Рассмотрим основные принципы электромонтажа.

Все оборудование и устройства, работающие от электричества в автомобиле ВАЗ 2110, построены по однопроводной схеме подключения. Конструкторы ВАЗа специально предусмотрели так, чтобы провода определенного цвета каждый отвечал за свои функции.Поэтому определенное оборудование подключается с помощью проводов своего цвета. Это позволяет самостоятельно разбираться в проводке, легче проводить ремонтные работы и не тратиться на автосервис.
Минус на ВАЗ 2110, то есть масса непосредственно кузова автомобиля.
Плюсовой провод аккумуляторной батареи на десятке всегда идет только красным. Поэтому при ремонте старайтесь не менять цвет провода, чтобы не запутаться.
Для каждой системы, подключенной к электрику, она оборудована отдельным отдельным жгутом проводов.
ВАЗ 2110 сконструирован таким образом, что при включении АКБ вся электрика, электрооборудование находится под напряжением. С этим связана самая распространенная рекомендация, которую вы неоднократно встречали в наших материалах, где мы описывали ремонт или замену тех или иных компонентов — отключение отрицательной клеммы от АКБ.
Не забывайте о существовании так называемой бесконтактной системы. Эта система требуется для создания качественной искры, которая просто необходима для обеспечения сгорания топливовоздушной смеси.Чтобы бесконтактная система работала, нельзя обойтись без высоковольтных систем.

Карбюраторные модели

Первые версии модели ВАЗ 2110, которые начал выпускать отечественный завод, оснащались исключительно карбюраторными двигателями. Лишь спустя некоторое время появились более современные инъекционные версии. Они объективно лучше. Но это не отменяет того факта, что у многих десятков карбюратор под капотом.

Есть ли существенные различия в проводке между карбюратором и форсункой? Вы можете сказать нет.Карбюраторные системы используются практически так же, как и на более современной версии.

Также вы не столкнетесь с серьезными проблемами в виде электропроводки, если вдруг захотите заменить карбюраторный двигатель на инжекторный или оснастить машину дополнительным электрооборудованием. В моторном отсеке вы даже найдете одинаковые заглушки.

Единственный нюанс перехода с карбюратора на инжектор — необходимость установки дополнительной проводки от бензонасоса к бортовому компьютеру.

Инжектор

Кроме проводки, идентичной для карбюратора и инжектора, последняя дополнительно оснащена предохранителями, датчиками.

На практике из-за большого количества регуляторов, обеспечивающих электронный блок управления двигателем впрыскивающего типа с 8 или 16 клапанами (на карбюраторе его нет), система оказывается более сложной. Чтобы отремонтировать его, нужно внимательно разобраться во всех компонентах и их расположении.

Электропроводка разделена на салонную и моторную.Предлагаем вам ознакомиться со схемой подключения при взгляде сверху, а также понять, что означает элемент на этой схеме.

Номер компонента	Что это значит
	Блок фары
	Датчик износа передних тормозных колодок
	Выключатель фонарей заднего хода
	Двигатель вентилятора охлаждения двигателя
	Клаксон или звуковой сигнал
	Электрозамок замка передней правой двери
	Реле стеклоподъемника
	Предохранитель 8 А

	Аккумулятор
	Генератор
	Электродвигатель омывателя лобового стекла
	Датчик уровня омывающей жидкости
	Электродвигатель замка передней левой двери
	Регулятор мощности, дверь передняя левая
	Датчик уровня охлаждающей жидкости
	Мотор щетки лобового стекла (дворники)
	Клапан рециркуляции
	Микромотор редуктора привода заслонки печки
	Электродвигатель печи
	Выключатель замка багажника
	Стеклоподъемник передней правой двери
	Электродвигатель стеклоподъемника передней правой двери
	Блок управления дверным замком
	Резистор электродвигателя печи
	Датчик уровня тормозной жидкости
	Электродвигатель стеклоподъемника передней левой двери
	Диммер
	Панель приборов
	Выключатель заднего противотуманного света
	Сигнальная лампа противотуманной фары
	Контрольная лампа обогрева заднего стекла
	Обогрев заднего стекла
	Рулевая колонка (переключатель)
	Выключатель подсветки приборной панели
	Замок зажигания
	Монтажный блок
	Переключатель клапана рециркуляции
	Контроллер нагревателя
	Выключатель аварийного освещения
	Лампа подсветки рычага управления отопителем
	Лампа освещения вещевого ящика
	Прикуриватель
	Блок индикации бортовой системы контроля
	Подсветка пепельницы
	Выключатель стоп-сигналов
	Электродвигатель замка задней левой двери
	Стеклоподъемник, дверь задняя левая
	Электродвигатель заднего левого стеклоподъемника
	Розетка для подключения переносной лампы

	Электродвигатель заднего правого стеклоподъемника
	Стеклоподъемник задней правой двери
	Электродвигатель замка задней правой двери
	Указатель поворота боковой
	Выключатель стояночного стоп-сигнала
	Датчик ремня безопасности водителя
	Светильник направленный
	Внутреннее освещение
	Датчик температуры салона
	Выключатель передней двери
	Выключатель задней двери
	Задний фонарь
	Внутренний задний фонарь
	Освещение номерного знака
	Освещение багажного отделения

поиск и устранение неисправностей

Поиск неисправности проводки всегда начинается с контактов.

Для проверки состояния контактов необходимо внимательно осмотреть провода, входящие в системный жгут. Делается это разными методами. А именно:

Проверка визуальной целостности;
Проверка прибора сопротивлениями;
Проверка надежности, целостности контактов и т. Д.

Обратите особое внимание на высотные провода. На них лежит большая ответственность за обеспечение работоспособности всего нестабильного оборудования. Но в то же время они находятся в довольно неблагоприятной среде.Именно поэтому проблема с электропроводкой становится частой причиной выхода из строя устройства.

Существует несколько основных признаков неисправности высоковольтных проводов:

При работе магнитолы шумы, которые ранее не были слышны;
При движении машина периодически дергается;
Повышенный расход топлива;
Двигатель начинает задыхаться на малых оборотах;
Значительно увеличивается токсичность выхлопных газов.

Профилактические мероприятия

Если вы заметили или подозреваете, что есть проблемы с проводкой, используйте мультиметр для проверки сопротивления высокого напряжения.Делается это следующим образом:

Черный провод вставлен в левое отверстие;
Красный провод установлен посередине;
Мультиметр включается в положение синей двадцатки;
Датчики близко друг к другу;
Если мультиметр показывает, что сопротивление равно нулю, то с высоковольтными приборами все нормально;
Если стрелка указывает на 1, значит сопротивление выше нормы. Это указывает на необходимость замены поврежденного провода.

Золотые правила

Есть два основных правила, связанных с проверкой и заменой высоковольтных проводов электросхемы вашего ВАЗ 2110. Обязательно на них полагайтесь.

Различные провода могут иметь разное сопротивление. Это связано с разницей в длине. Поэтому примите во внимание подсказки из инструкции по эксплуатации, в которой указаны нормальные значения сопротивления того или иного высокого напряжения.
Под капотом всегда наблюдается агрессивная среда, которая может привести к выходу из строя одного из высокого напряжения.Но если один провод дает повышенное сопротивление, все равно нужно все менять. Потому что со временем другие тоже потерпят неудачу, если один из них уже пострадал.

Перед тем, как пытаться поменять или отремонтировать проводку своими руками, обязательно отсоедините отрицательную клемму от АКБ. Невероятно важное правило, которое нельзя забывать.

Запчасти на Лада Нива 4х4 | Датчик кислорода, лямбда-зонд Lada Niva 21214, 1700ccm, Euro 3 и Euro 4, 1118-3850010

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива.В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое. У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска

Продольный стержень, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы

Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, рефлектор, лампа накаливания, задний фонарь, отражатели, стёкла, поворотники, габаритные огни, подсветка номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Уплотнения + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Прокладка коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 2 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Масляный фильтр, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива

Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали для салона Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все остекление, механизм стеклоподъемника, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер.Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, двигатель обогрева
Сцепление

Сцепление, шланг , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛЬНАЯ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветровой дефлектор, Mad Guard, Эмблема, Паспортная табличка, Спортивное рулевое колесо, Ступица рулевого колеса
Мыть Лада Нива

Бачок омывателя, насос для бачка омывателя, дворник, рычаг стеклоочистителя
Лада Нива Tool Shop

Инструменты, оборудование для мастерской
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, зажигание, катушка зажигания, зажигание, взорвано

В нашем интернет-магазине вы найдете практически все запчасти
для вашей Лада Нива всех моделей 2121, 21213, 21214.Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.

Руководство по профилактическому лечению ишемического инсульта и ТИА (I). Обновленная информация о факторах риска и образе жизни

Реферат

Цель

Обновить рекомендации Специального комитета Группы по изучению цереброваскулярных заболеваний Испанского неврологического общества по профилактике ишемического инсульта (ИИ) и транзиторной ишемической атаки (ТИА).

Методы

Мы рассмотрели имеющиеся данные о факторах риска и средствах их модификации для предотвращения ИИ и ТИА. Уровни доказательности и оценки рекомендаций основаны на классификации Центра доказательной медицины.

Результаты

В этом первом разделе обобщены рекомендации по действию на следующие факторы: артериальное давление, диабет, липиды, потребление табака и алкоголя, диета и физическая активность, кардиоэмболические заболевания, бессимптомный стеноз сонной артерии, заместительная гормональная терапия (ЗГТ) контрацептивы, гипергомоцистеинемия, протромботические состояния и синдром апноэ во сне.

Выводы

Для предотвращения ИИ рекомендуется изменение образа жизни и фармакологическое лечение гипертонии, сахарного диабета и дислипидемии в соответствии с критериями первичной и вторичной профилактики.

Resumen

Objetivo

Actualizar las guías terapéuticas del Comité ad hoc del Grupo de Estudio de Enfermedades Cerebrovasculares de la SEN en el tratamiento превентивно de ictus isquémico (II) y ataque).

Métodos

Revisión de Evidencias Disponibles sobre los factores de riesgo y la oportunidad de su modificación para previr el ictus isquémico y AIT. Los niveles de evidencia y grados de recomendación se han basado en la clasificación del Centro de Medicina Basada en la Evidencia.

Resultados

En esta primera parte se resumen las recomendaciones sobre la actación sobre los siguientes factores: Presión arterial, DM, lípidos Plasmáticos, Consumo de tabaco y алкоголь, диетическая и активная гормональная терапия, сердечная терапия, сердечная терапия y anticonceptivos, hiperhomocisteinemía, estados protrombóticos y síndrome de apnea del sueño.
