Пошаговое снятие коробки передач ВАЗ 2110 своими руками

Главная » ВАЗ 2110

Рубрика: ВАЗ 2110

Коробка переключения передач, или просто КПП – это один из важнейших модулей любого автомобиля. Она требует к себе тщательного ухода и ее следует периодически регулировать, чинить, а когда она поломается, то и купить новую. На автомобилях отечественного производства поломки случаются нередко, а поэтому каждому автолюбителю необходимо знать, как осуществляется снятие коробки передач на ВАЗ-2110.

Иногда снять коробку передач можно и без слива масла. Его не нужно сливать только в том случае, если вам необходимо починить сцепление, маховик или выжимной подшипник. В целом КПП реально снять также и без ямы, но ведь с ней всегда удобнее, ведь вы получаете больше пространства и можете встать в полный рост. И все же один способ без ямы есть – его то мы и рассмотрим. Двигатели на ВАЗ-2110 имеют либо 8 клапанов, либо 16 клапанов – принципиальной разницы нет.

Читайте также: Как произвести развал-схождение ВАЗ-2110 своими руками

Прежде всего, если есть возможность, поставьте машину на яму и заручитесь помощью еще одного человека, ведь снять коробку одному крайне проблематично, хотя и возможно. Однако здесь мы представим способ, как снять КПП без ямы.Решите, нужно вам сливать масло или нет, а перед тем снимите стартер и аккумулятор – теперь можно приступать уже к самой коробке передач.

  1. Изначально следует отсоединить трос сцепления. Здесь ничего сложного нет, просто ослабляем затяжки первой и второй гайки и легко его снимаем.
  2. Затем уже следует приступить к откручиванию гайки крепления. Как только она откручена, пора вынуть трос из кронштейна на КПП.
  3. Сжав пружинные зажимы, отсоединяем провода от датчика скорости.
  4. После следует открутить два болта, с помощью которых КПП крепится к двигателю и один болт, последним крепится кронштейн зажигания.
  5. Затем снимаем реактивную тягу, откручивая болты крепления и ослабляя хомут, после чего просто тянем ее назад.
  6. Далее важно снять левый привод колеса – правый трогать необязательно.
  7. После откручиваем все болты на поворотном кулаке, на нижнем правом креплении КПП, отвинчиваем гайку кронштейна, болты картера сцепления и болт левого нижнего крепления.
  8. После этого уже можно вывешивать двигатель и хорошенько его закрепить.
  9. Затем мы увидим уже и крайние крепления – их также снимаем.
  10. После откручиваем еще две гайки задней опоры двигателя.
  11. Теперь уже можно сдвигать коробку передач с направляющих втулок и не забывайте ее придерживать.
  12. Сдвинув ее максимально в левую сторону автомобиля, вы сможете полностью снять КПП со своего ВАЗ-2110.

После того как коробка полностью снята, вы можете проводить над нею все необходимые манипуляции: ремонт, регулировку, замену деталей, а то и вовсе заменить на новую. Сборка осуществляется в обратном порядке. Главное – нельзя забыть провести регулировку.

Читайте также: Как делается замена диодного моста генератора ВАЗ-2110 своими руками

Если опыта ремонта автомобиля у вас не было вовсе, то к такой сложной задаче, как снятие коробки передач, лучше не приступать самостоятельно. Заручитесь помощью знакомого специалиста или же заплатите деньги, отдав автомобиль в мастерскую, где профессионалы смогут заняться своими делом, починив или заменив вашу КПП.

Понравилась статья? Поделиться с друзьями:

Как самому снять и установить коробку передач на ВАЗ 2110 (инструкция)

Домой Ремонт своими руками Как самому снять и установить коробку передач на ВАЗ 2110 (инструкция)

Снятие и установку коробки передач на автомобиле ВАЗ 2110 необходимо производить с напарником.
Порядок действий при выполнении снятия КП
Снимаем аккумуляторную батарею
Трос привода сцепления нужно отсоединить от вилки выключения сцепления и вынуть его из кронштейна на самой коробке передач

Далее  нужно отсоединить колодку электрического жгута от датчика скорости. Сжимаем пружину и отсоединяем разъем

Откручиваем болт 1, он крепит кронштейн модуля зажигания к самой коробке передач ВАЗ 2110. Затем следующие 2 и 3 они служат для крепления КПП к двигателю автомобиля

Внизу коробки имеется еще один разъем подключения к датчику заднего хода. Его также нужно отсоединить

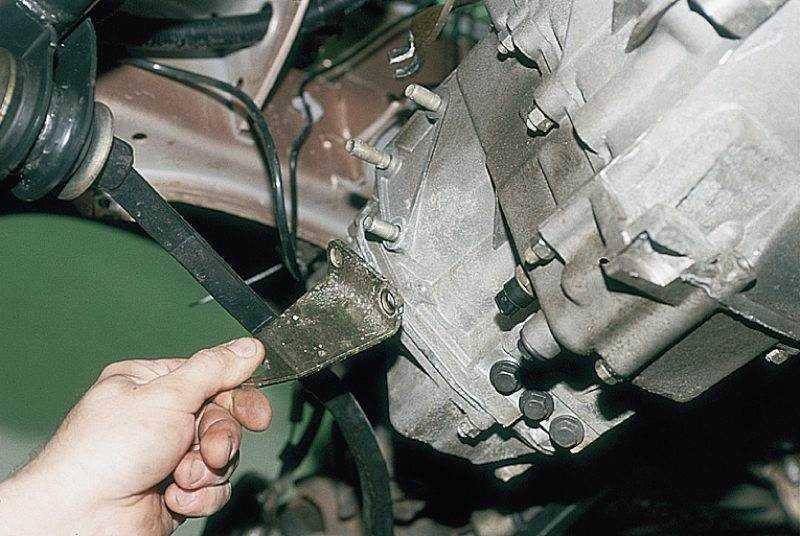

Затем нужно открутить два болта крепления реактивной тяги к КП

Ослабляем затяжку хомута крепления тяги переключения передач с последующим отсоединением ее от шарнира штока выбора передач, сдвинув ее назад.

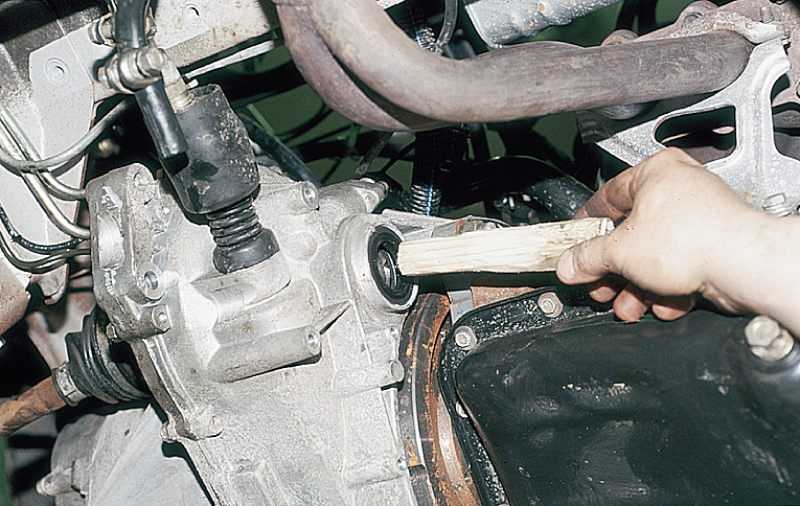

Затем снимаем приводы колес при этом вместо одного привода вставляем заглушку, которую перевяжем проволокой или веревкой, чтобы она не вылетела во время снятия коробки ВАЗ 2110. Правый привод полностью снимать не обязательно, можно его отвести в сторону и повесить.

Чтобы проще было снять КП рекомендую ослабить два болта крепления шаровой опоры  к поворотному кулаку

Откручиваем гайку нижнего правого крепления  коробки передач 1 к двигателю. Обратите внимание, что на моделях с системой впрыска топлива под этой гайкой установлен поддерживающий кронштейн 2 впускной трубы, который нужно снять со шпильки.

Если понадобится можно ослабить гайку крепления кронштейна указанную стрелкой.

Затем нужно открутить обозначенные на нижнем рисунке гайки, после этого снимите крышку (1 сцепления)  и (2 картера)

После этого откручиваем болт нижнего левого крепления коробки передач к двигателю

Вывешиваем двигатель.  Для этой процедуры используем  таль или доску

Снизу автомобиля отверните гайку крепления левой опоры силового агрегата.

Отверните две гайки крепления задней опоры силового агрегата к кузову.

Отверните два болта крепления задней опоры силового агрегата к коробке передач, удерживая вторым ключом гайки от проворачивания, и снимите опору.

Вставляя отвертку между картером сцепления и блоком цилиндров, сдвиньте коробку передач с направляющих втулок. При этом обязательно придерживайте ее

Сдвиньте коробку передач максимально назад, пропустив заднюю крышку коробки над растяжкой передней подвески (первичный вал должен выйти из сцепления).

Если первичный вал не удается вывести из сцепления, отожмите двигатель в сторону. Опустив передний конец коробки, выньте ее из-под автомобиля.

Установите коробку передач в порядке, обратном снятию.

  • ТЕГИ
  • ВАЗ

Предыдущая статьяCorvette — спортивная легенда от Chevrolet

Следующая статьяЕсли загорелся «Check Engine»…

ВЫБОР РЕДАКТОРА

ПОПУЛЯРНЫЕ СООБЩЕНИЯ

Замена сцепления ВАЗ 2110

Сцепление играет роль связующего звена между коробкой передач и двигателем автомобиля. Этот элемент двигателя внутреннего сгорания принимает на себя «стук» и все нагрузки, возникающие при передаче крутящего момента от двигателя к коробке передач. Поэтому сцепление условно можно отнести к расходным материалам, так как оно довольно часто изнашивается и требует немедленной замены. На износ сцепления повлиять невозможно, ну разве что без его участия можно будет переключать передачи, хотя в данном случае по отношению к другим частям двигателя бесследно это не пройдет.

Замена сцепления необходима в следующих случаях:

  • Если сцепление начинает «водить», то есть при снижении мощности двигателя.
  • Если сцепление включено не полностью, то есть «буксует».
  • Если при включении слышны посторонние звуки: щелчки, рывки и т.д.
  • В случае несанкционированного отключения.
  • Вибрация при нажатии на педаль сцепления.

В этой статье я расскажу как заменить сцепление ВАЗ 2110 в домашних условиях не снимая коробки и не сливая масло.

Для работы вам понадобится:

  1. Домкрат;
  2. Люк или лифт;
  3. Набор ключей торцевых и рожковых: «19», «17»;
  4. Монтажный или ламповый усилитель.

Замена сцепления ВАЗ 2110 пошаговая инструкция

1. «Завести» болты левого колеса, затем поднять перед автомобиля и поставить на домкраты.

2. Снимите колесо и открутите два болта крепления нижней шаровой опоры.

3. Снимите «-» клемму аккумуляторной батареи.

4. Снимите ДМРВ, затем ослабьте хомут гофры ДМРВ, снимите воздушный фильтр.

5. Теперь нужно снять трос сцепления с вилки сцепления. Ослабьте две стопорные гайки, которыми трос крепится к кронштейну коробки передач.

6. Отвинтите болт крепления стартера к коробке, затем отвинтите первый болт крепления КПП.

7. Перейти к ламповому усилителю «19». Рядом еще один болт крепления коробки передач.

8. Ослабьте эту гайку и болт верхнего крепления стартера.

9. Снимите разъем датчика скорости, затем открутите трос спидометра. Снимаем продольную распорку в паре с рычагом.

11. Теперь откручиваем нижний болт крепления стартера.

12. Откручиваем 3-й винт редуктора, в районе правого ШРУСа соединения есть еще одна гайка, которую нужно открутить.

13. Отверните два болта крепления реактивной тяги.

14. Отверните гайку, расположенную на хомуте тяги привода привода управления коробкой, затем снимите эту тягу с коробки.

15. Ставим упор под двигатель, затем откручиваем две гайки, которые держат заднюю подушку. Это сделано на всякий случай, чтобы при слишком сильном опускании двигателя его шланги не порвались.

16. Осторожно снимите редуктор с мотора и опустите на землю, он будет висеть на полуосях.

17. Одновременно рекомендую заменить выжимной подшипник.

Проведите оценку износа, замените диск и при необходимости корзину сцепления, проверьте, в норме ли лепестки.

Дополнительная сборка осуществляется в обратном порядке. Всем спасибо за внимание, это на самом деле такой простой «макар», что замена сцепления ВАЗ 2110 производится без снятия коробки и слива масла.

Замена сцепления ВАЗ 2110 своими руками видео:

Главная » Блог » Ремонт авто » Замена сцепления ВАЗ 2110

Замена ВАЗ-2110. Замена пыльника внешней гофры. Нужно ли сливать масло из коробки при замене вала?

Из статьи вы узнаете, что вам понадобится при замене ШРУСов на «девятках», «десятках» и более новых моделях. Эта процедура выполняется на переднеприводных автомобилях довольно быстро. Правда, для многих автомобилистов это становится проблемой, так как нет навыков и подходящего инструмента. Прежде чем приступить к ремонту самостоятельно, необходимо научиться правильно заменять петли. И многое зависит от качества подготовительных работ.

Начало ремонта

При замене ШРУСа лучше обращаться к опытным механикам, которые выполняют подобные процедуры гораздо чаще, чем вы. На СТО есть весь необходимый инструмент, не в каждом гараже его можно найти. Поэтому замена ШРУСов на СТО дело секунд (не в прямом смысле, но занимает совсем немного времени).

Если вы решили отремонтировать автомобиль самостоятельно, то следуйте инструкции. Во-первых, нужно установить автомобиль на максимально ровную поверхность. Во-вторых, под задние колеса необходимо подложить специальные противооткатные упоры. Если таковых нет, можно использовать подручные средства, даже кирпичи.

Слив масла и завершение подготовки

В-третьих, перед началом работы необходимо слить масло из коробки передач. Для замены ШРУСа не обязательно полностью сливать масло из коробки передач. Коробку снимать не обязательно, но из отверстий, в которых установлены гранаты, может вытечь около двух третей всего масла. Если вы задаетесь вопросом, нужно ли сливать масло из коробки при замене ШРУСа, не думайте, избавьтесь от него хотя бы на 2/3.

И последнее: вам необходимо приобрести необходимые инструменты и запчасти. Если меняется только наружный шарнир равных угловых скоростей, то в магазине вы получите ремкомплект. В него входит непосредственно ШРУС, трубка смазки, хомуты, стопорные кольца, гайка, пыльник. Именно эти элементы необходимо установить на привод автомобиля.

Начало разборки передней части автомобиля

Для замены гранаты необходимо поднять переднюю часть автомобиля домкратом. Все работы желательно проводить на смотровой яме, эстакаде, подъемнике. Но если этих удобств нет, ремонт займет немного больше времени. Перед подъемом автомобиля нужно сломать гайку, которая находится на ступице, без этого замена вариатора-2110 не получится.

Эта часть ремонта самая сложная, так как для этого резьбового соединения очень большой момент затяжки. Вам нужен ключ на 30, и у него должен быть большой рычаг. Даже на станциях техобслуживания используется насадка из отрезка трубы. С его помощью даже физически слабый человек быстро открутит гайку своими руками.

Но перед тем, как начать крутить, нужно открутить эту гайку. Эта процедура выполняется с помощью металлической выколотки, заостренной с одного конца, и молотка. При замене ШРУСов эту процедуру пропускать нельзя. Сразу полностью ступичную гайку не откручивайте, делать это нужно после того, как поднимете автомобиль. Но сначала сорвите болты, которыми колесо крепится к ступице.

Снятие привода с автомобиля

Теперь можно подобрать отремонтированный борт, снять колесо, чтобы заменить ШРУС CVZ-2110. Вы увидите ступицу, внизу она крепится к рычагу подвески при помощи шаровой опоры. Вам нужно будет открутить оба болта, которые крепят последний. В том случае, если шар вышел из строя, нужно с помощью съемника извлечь его палец из отверстия ступицы.

Далее необходимо снять шплинт, который находится в пальце рулевого наконечника. С ключом на 19, отверните гайку, затем установите съемник и извлеките наконечник из отверстия в шкворне амортизатора. После этого можно приступать к извлечению привода, для этой процедуры можно использовать как съемник, так и дедовский метод — хороший молоток.

Способы замены шарниров

Если замена наружного ШРУСа производится последним способом, то старайтесь не повредить ступицу и тормозной диск. Главное в этом деле следить за тем, чтобы внешняя граната спускалась из пазов. Внутренние ШРУСы гораздо проще снять с коробки переключения передач. Для этого нужно использовать два инструмента – долото и молоток.

Стамеска устанавливается между коробкой и внутренней гранатой так, чтобы она упиралась в специальный выступ на поверхности редуктора. Легкими ударами молота можно быстро извлечь внутреннюю гранату из редуктора. При этом удар следует наносить в сторону коробки передач, независимо от того, левый или правый привод вы снимаете. На этом снятие узла своими руками завершено, теперь необходимо приступить к замене петель.

Чем заменить гранату

Эту процедуру можно сделать своими руками очень быстро, вы потратите меньше времени, чем на подготовку. Последнее необходимо и в том случае, если осуществляется замена пыльника наружного ШРУСа. Так как планируется установка нового комплекта, можно и старые пыльники и хомуты испортить: хомуты сломать, а пыльник срезать ножом и ножницами. Это немного ускорит ремонт.

Теперь вам нужно вооружиться молотком и тисками. Зажмите привод как можно сильнее, чтобы извлеченный ШРУС был направлен вниз. Наносите по нему резкие и сильные удары молотком, чтобы полуось вышла из зацепления с гранатой. Если накопитель давно не ремонтировался, его извлечение может занять много времени.

Установка новой гранаты на привод

Если вам нужно заменить только пыльник наружного ШРУСа, то старайтесь работать аккуратно, чтобы не повредить детали. Установка нового производится в обратном порядке. Только перед этим необходимо тщательно вымыть полуось, чтобы на ней не осталось следов старой смазки и посторонних частиц. Сразу же меняете стопорное кольцо, но предварительно надеваете пыльник, под который впоследствии заливаете необходимое количество смазки. Теперь устанавливаем ШРУС на полуось.

Молотком, желательно из бронзы, забейте новую гранату. Старайтесь не повредить резьбу, иначе придется ее восстанавливать (в лучшем случае). После того, как стопорное кольцо вошло в канавку, можно считать работу почти законченной. Осталось только установить пыльник, заполнить его смазкой и зафиксировать хомутами, замена наружных шарниров на этом практически закончена.

Теперь устанавливаем диск на место, строго в обратном порядке. Обратите внимание, что одновременное извлечение обоих дисков запрещено. Причина кроется в том, что конические шестерни, входящие в конструкцию дифференциала, могут выйти из зацепления и попасть в картер коробки передач. Если необходимо снять оба диска, делать это нужно по очереди, а после снятия первого необходимо установить заглушку.
