Видеоинтерфейсы. Композитный и Компонентный | Другая аудиотехника | Блог

Чтобы создать цветную картинку на экране, от источника проводится передача данных о цвете и яркости каждой точки монитора или дисплея. Все обилие цветовой палитры передается путем «смешивания» 3-х основных цветов различной яркости (RGB). Само сокращение RGB расшифровывается как Red, Green, Blue (красный, зеленый, синий). Три цвета при максимальной яркости дают белую точку на экране, а их полное отсутствие — черную.

В зависимости от типа соединения (интерфейса) применяются разные форматы передачи этих данных на принимающее устройство. Оба интерфейса (композитный и компонентный) используют разъемы, получившие название RCA. Компания Radio Corporation of America (RCA) предложила его для стандарта соединений аудиоаппаратуры еще в далеком 1940 году. В России эти разъемы известны под названиями «тюльпаны» или «колокольчики».

Проводником между разъемами является коаксиальный кабель. В кабелях этого типа защитный экран от помех выполнен в одной оси с сердечником-проводником (co — совместно и axis — ось).

Сами по себе кабель и разъемы RCA идентичны (взаимозаменяемы) в обоих интерфейсах.

Композитный интерфейс

Интерфейс, в котором сигналы цветности и яркости не разделены, а передаются по одному каналу связи, называется «композитным» (т.е. многокомпонентный). Это один их самых первых упрощенных интерфейсов. Из-за «смешивания» сигнала на входе в кабель и его последующего разделения при прочтении на устройстве вывода, возникают паразитные перекрестные помехи. Исключить их полностью невозможно. Появляется «смазанность» картинки.

Это считается основным недостатком «композита», который ограничивает качество передаваемого видеосигнала. Композитный кабель, как правило, трехжильный. Желтым цветом обозначается разъем RCA для передачи видео, белым и красным (моно и 2-й канал стерео) — звуковые проводники. Технических различий в свойствах всех 3 жил кабеля нет. Цветовая маркировка необходима для прослеживания концов одного провода (вход-выход), чтобы пользователь их не перепутал.

Компонентный интерфейс

По мере развития видеоиндустрии повысились требования к качеству сигнала. Избалованный пользователь готов платить за картинку высокого качества. Так почему бы не предоставить ему желаемое? Интерфейс, в котором данные о цветности и яркости передаются каждый по своему каналу, не смешиваясь между собой, называется компонентным. Он выполнен аналогично 3х-жильному «композиту» с одним каналом для видео и двумя для стереозвука с разъемами RCA, но в «компоненте» по всем 3 каналам передается информация о видео. Для передачи аудиосигнала можно купить отдельный кабель или взять компонентный из 5 жил: 3 для видео, 2 для аудио.

В компонентном интерфейсе разделена яркость и цветность красного, синего. Разъемы имеют синюю, красную и зеленую маркировку соответственно. Несмотря на наличие зеленого «тюльпана» данные о цветности зеленого не передаются. По нему передаются данные о яркости. Цветность зеленого рассчитывается на принимающем устройстве по определенному алгоритму. В основе этих вычислений лежат данные об общей яркости и цветности синего и красного.

Выделение отдельной линии для яркости понадобилось для воспроизведения развивающегося цветного телевидения на старых черно-белых телевизорах. В компонентном кабеле смазывание картинки не возникает, так как тут отсутствует смешивание (мультиплексирование).

Остаются незначительные потери при передаче сигнала на его естественное затухание, в зависимости от длины и материалов проводника. Сильное затухание выражается в ухудшении яркости картинки на экране. Эти потери могут быть рассчитаны при помощи таблицы специальных коэффициентов, которая поможет подобрать максимальную длину кабеля между устройствами.

Отличие компонентного YPbPr от YCbCr

Сам компонентный разъем на устройствах может иметь 2 обозначения: YPbPr или YCbCr. По каналу, обозначаемому Y, передается сигнал уровня яркости. По каналу с обозначением b (blue) передается сигнал разности между яркостью и синим, а по каналу r (red) — сигнал разности между яркостью и красным цветом. Буквы P и С обозначают различные алгоритмы записи и считывания информации о цветовом пространстве изображения (последовательность и очередность кодирования). Разница между этими обозначениями заключается в типах формирования видео на экране. Их всего два: чересстрочная (i– interlaced, «интерлейс») и как альтернатива, прогрессивная развертки. При интерлейсе каждый кадр видео формируется из 2 «полукадров», напоминающих жалюзи. В первом полукадре проходит сигнал для «четных» строк изображения, во втором для «нечетных».

Это позволяет при одной и той же пропускной способности канала увеличить частоту изображения в 2 раза, по сравнению с прогрессивной разверткой.

При прогрессивной (p — progpessive) развертке каждый кадр передается целиком, построчно. Это убирает эффекты искажения. Пропадает «гребенка» при просмотре динамичных сцен. Нет половины строк, ожидающих обновления, но необходима удвоенная пропускная способность канала. Интерфейс YPbPr компонентного разъема означает, что это порт «универсал». Он поддерживает и прогрессивную, и интерлейс развертки.

Маркировка YCbCr говорит о том, что разъем поддерживает только чересстрочную развертку. На это стоит обратить особое внимание при подборе компонентов домашнего кинотеатра или при подключении видеокамеры к монитору/телевизору. В этом случае во время воспроизведения видео с неподдерживаемым типом развертки могут возникнуть искажения, а иногда просмотр вообще будет невозможен.

Так что же лучше?

При выборе компонентов аппаратуры следует основное внимание уделить «языку» (интерфейсу), на котором принимающие и передающие устройства будут «общаться» между собой. Он должен быть одинаков или полностью поддерживать возможности разъема сопрягаемого устройства.

Воспроизведение прогрессивного видео на интерлейсе будет с искажениями. Видео с чересстрочным типом развертки на приемнике с YPbPr интерфейсом будет выглядеть безукоризненно.

В споре компонентного и композитного интерфейсов несомненно лучше «не складывать все цвета в одну корзину» и выбрать YPbPr-компонент. Хотя с победным наступлением эры 4К оба эти интерфейса рано или поздно канут в лету, так как через «колокольчики» RCA максимум возможна передача сигнала только в HD-разрешении.

Как подключить к автомагнитоле усилитель и сабвуфер самостоятельно

Как подключить усилитель и сабвуфер к автомагнитоле

Многие владельцы автомобилей прекрасно знают, как недёшево обходится их укомплектование различными аксессуарами и техническое обслуживание. Кто-то в целях экономии, а кто-то из любви к технике, старается делать своими руками всё, что не требует применения специального дорогостоящего оборудования.
Инструкция и видео на страницах нашего сайта, расскажут вам, как подключить сабвуфер и усилитель к автомагнитоле. Этот вопрос читатели задают наиболее часто.

Для чего нужен усилитель

От того, насколько грамотно будет выполнено подключение, будет зависеть качество звука. Существуют различные варианты устройства звуковой стерео или аудио системы в салоне автомобиля.
Итак:

Если вас не устраивает мощность вашей автомагнитолы(см.Сравнить автомагнитолы и выбрать лучшую) или качество производимого ею звука, решить этот вопрос можно с помощью усилителя. Конечно, это совсем не то оборудование, которое используется в звуковых системах, работающих от электросети с напряжением 220 вольт.
В легковом автомобиле всего один аккумулятор, а в грузовике или автобусе два — по 12В.
Вот на такую маломощную сеть и рассчитаны усилители для автомобилей. Как же они повышают имеющееся напряжение?
Дело в том, что в автомобильный усилитель вмонтирован преобразователь напряжения. В зависимости от технических характеристик конкретного прибора, преобразователь, с помощью импульса, может повысить напряжение с 12 до 100 вольт.
Так что, усилитель самостоятельно обеспечивает себя нужным напряжением.

Критерии подбора усилителя

Как и любая другая техника, автомагнитола имеет определённые характеристики. Если учесть, что она подключается и работает в одной системе с другим оборудованием, их показатели должны максимально подходить друг к другу для совместной эксплуатации.
Поэтому, перед тем, как усилитель подключить к автомагнитоле, тщательно изучите и сопоставьте данные:

Одной из наиболее важных технических характеристик усилителя, является единица мощности на один канал. Так вот, при покупке усилителя, этот показатель необходимо сопоставить с соответствующими показателями остального оборудования.
Вам обязательно нужно знать, какова номинальная мощность вашей тыловой акустики, а так же динамика сабвуфера(см.Как сделать сабвуфер: дельные советы). Их показатели мощности должны немного превышать мощность одного канала усилителя.
Это позволит получить максимально качественный звук. К тому же, подобное распределение мощностей предупредит перегрузку динамиков, и хрипеть они точно не будут.
Ещё одна важная характеристика усилителя – это сопротивление нагрузке. Нагрузкой для усилителя является акустическая система.
Поэтому данная характеристика должна быть равной у динамиков и усилителя (например: а там, и там 4 Ом). Вполне нормально, если сопротивление нагрузке у динамиков будет несколько больше.
Но если окажется наоборот, есть все шансы, что в процессе эксплуатации и усилитель, и динамики выйдут из строя. Диапазон частот в автомобильном усилителе должен быть не менее 20 Гц – 20 КГц.
Хорошо, если этот диапазон будет ещё больше.

В современных автомобильных усилителях предусмотрен такой элемент, как кроссовер. Он позволяет работать усилителю в различных режимах, а так же частотах различного диапазона.
Иногда в них предусмотрен линейный транзитный выход, который позволяет подключить к нему, если это необходимо, ещё один усилитель.

Какой выбрать усилитель, если установлен сабвуфер

Существуют различные модификации этих приборов, и их выбор осуществляется в зависимости от конфигурации конкретной звуковой системы:

Допустим, у вас установлен сабвуфер. В этом случае нужен двухканальный усилитель, и приобретая его, необходимо убедиться, что он может работать при мостовом способе подключения. Кстати, таких усилителей большинство.

Мостовое подключение усилителя к сабвуферу

Мостовое подключение означает, что оба канала усилителя работают на один динамик сабвуфера. Если мостовое подключение для усилителя не предусмотрено, нужно подумать, как к автомагнитоле подключить усилитель и сабвуфер, сделав это так, чтобы сигнал был суммированным.
Специалисты по автозвуку нередко прибегают к определённым хитростям. Можно заставить оба канала работать как одно целое, суммируя сигнал на выходе. Такое подключение используется при подаче сигнала на сабвуфер со сдвоенной звуковой катушкой.
В таком случае, выходы каналов, с обязательным соблюдением полярности, соединяются с обмотками сабвуфера. Ну а если у него обмотка в единственном числе, используются специальные сумматоры.
В итоге, получается моносигнал, сила которого равна двойной мощности одного канала, за минусом потерь при суммировании.

Есть и более сложный вариант подключения усилителя к сабвуферу. При этом у каждого канала усилителя отдельная акустическая система, на которую он работает, и только потом сигнал суммируется.
Диапазоны частот каналов, в этом случае, не должны пересекаться, чтобы не перегрузить усилитель. Для этого на его выходе устанавливается пассивный фильтр.

Помехи при звучании

Подключение усилителя к автомагнитоле следует выполнить в том случае, если при высокой громкости звука появляются посторонние шумы, и колонки хрипят.
Итак:

Как правило, это происходит, когда они напрямую подсоединены к усилителю, встроенному в автомагнитолу. Он имеет малую мощность, и даже если производитель уверяет вас.
Что она достигает, к примеру, сорока ватт, имейте в виду, что это мощность пиковая, а не звуковая.
Исправить ситуацию может многоканальный усилитель. А ещё лучше, если подключить 2 усилителя – автомагнитола практически любого производителя, предусматривает выполнение подобной звуковой схемы.

Разъёмы RCA на задней панели

Для подключения, на задней панели магнитолы предусмотрены линейные выходы RCA, и их может быть как один, так и четыре, и даже более. Хотя, в наиболее простых и недорогих вариантах автомагнитол, выходов может и вовсе не быть.
В таком случае, усилитель подключают к динамикам(см.Как выбрать динамики для автомагнитолы своими силами), но не напрямую, а через специальное устройство, уменьшающее амплитуду звука. Называется оно – аттенюатор.
Копеечная цена этого устройства позволяет купить его в любом магазине радиоэлектроники. Хотя, можно использовать и старую деталь, благо, что аттенюатор встроен в каждый приёмник и телевизор.
Ответ на вопрос: «Как подключить 2 усилителя к автомагнитоле?» упрощается, если выходы всё же есть.
Проще всего, если имеется два выхода RCA. Они могут понадобиться для разделения подключения к фронтальной и тыловой акустике.

Разделение выходов с помощью разветвителей

Фронтальный и тыловой выходы, в свою очередь, тоже могут разветвляться — и тогда уже понадобится не два, а четыре разъёма. Если же выход на усилителе только один, приходится использовать специальный шнур с необходимым количеством разветвлений.
Такой шнур в народе называют «тюльпан», его вы видите на фото сверху. Но если подключить два усилителя, разделение на фронт и тыл можно и не делать.

Что нужно для подключения

Как подключить усилитель к автомагнитоле, а вернее, какие провода вам для этого потребуются? Этот вопрос очень важен, и мы постараемся ответить на него более подробно.
Итак:

Рассмотрим необходимый комплект проводов, которые могут вам понадобиться в процессе подключения. Самый толстый – это питающий провод.
Его мощность подбирается так: суммируется мощность всех каналов усилителя, если их два, то, естественно, учитывается и мощность второго.
Допустим, вы планируете установить два двухканальных усилителя: у одного из них мощность каналов по 40 Вт, а у другого, по 30 Вт. В этом случае, мощность всех каналов в сумме составляет: 40*2+30*2= 140 Вт.
Добавляем к этой цифре 30% на потери и получаем 182 Вт. Именно такую мощность будут выдавать усилители на максимальной громкости, и подбирать сечение питающего провода нужно, исходя из этой величины.
Делим суммарную мощность на напряжение в сети (182Вт/12В=15,17А), и получаем максимально потребляемую силу тока.

Комплект проводов для подключения усилителя

Сечение данного провода рассчитывается на определённую силу тока, существует таблица соответствия для всей кабельной продукции. Если вы назовёте консультанту в магазине свою цифру, вам сразу скажут, какой именно провод вам потребуется.
В нашем случае, для 15А необходим медный провод сечением 0,75 мм2. Можно взять кабель с чуть большим сечением.
Это будет запас — на случай подключения в будущем более мощного звукового оборудования.
Подача звука от автомагнитолы до усилителя, осуществляется с помощью межблочного кабеля. Именно от него зависит качество звука.
И если вы вдруг решите сэкономить, купив тонкий кабель, со слабой изоляцией и плохим экранированием, приятных ощущений от прослушивания музыки не ждите.

Межблочный или сигнальный, провод должен иметь сплошное экранирование, мощную изоляцию, толстую центральную жилку и качественный разъём RCA. Что касается длины любого кабеля, то её нужно рассчитать так, чтобы его хватило проложить по салону без натяжки.

Но и лишняя длина тоже не нужна — достаточно одного метра запаса. Межблочный кабель, той же длины, возьмите в двух экземплярах.
Второй провод будет дополнительным провод, и понадобится вам в процессе подключения. Об этом мы ещё скажем.

Держатель-колба для предохранителя

Ещё вам понадобится предохранитель. Его мощность должна быть выше расчётного показателя напряжения.
В нашем случае это 15А, значит, предохранитель нужно брать не менее чем на 20А. Ну а колбу-держатель для предохранителя можете покупать любой, исходя из ваших личных предпочтений.

Подключаем усилитель

Как правило, усилитель располагают в багажнике. Конкретное место вы выбираете на своё усмотрение.
Главное, чтобы там было сухо, и прибор не нагревался. После того, как место выбрано, приступаете к прокладке проводов.
Итак:

Сначала, под обшивкой авто, от усилителя до магнитолы прокладываете сигнальный кабель. Однозначного ответа тут быть не может, так как варианты прокладки выбираются, исходя из марки и модификации автомобиля.
Нужно только помнить, что межблочный кабель не должен соприкасаться с проводами бортовой сети, находящимися под напряжением. Дополнительный провод, о котором мы говорили выше, прокладывается вместе с сигнальным кабелем.

Схема подключения усилителя и сабвуфера

От АКБ к усилителю протягиваете провод питания. Его можно прокладывать параллельно проводке автомобиля.
Колбу-держатель с находящимся в нём предохранителем, располагайте как можно ближе к аккумулятору — проводок между ними должен быть максимально коротким.
Сигнальный кабель подсоединяете к разъёмам: на магнитоле он называется Line-Out, а на усилителе Line-in. Провод питания тоже подсоединяете к усилителю.
Что касается дополнительного кабеля, который протянут вместе с межблочным проводом: на усилителе он подсоединяется к разъёму Remote. Именно он включает усилитель при подаче тока +12А.
На автомагнитоле этот провод подсоединяется к контакту синего цвета B+Ant.

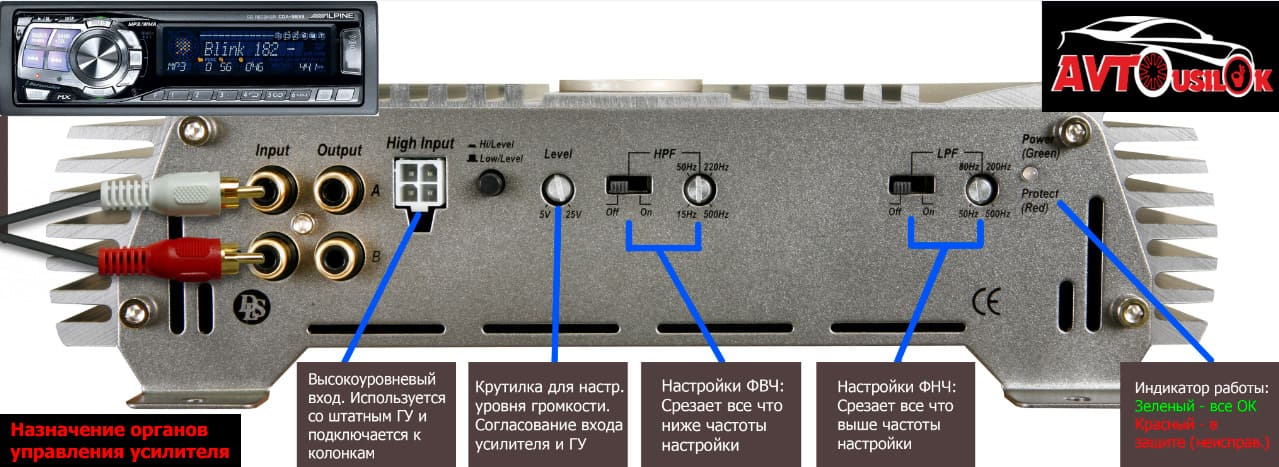

Подключения на задней панели усилителя

Последним в данном процессе осуществляется подключение к динамикам. При мостовой работе усилителя, первый канал усилителя подсоединяется к плюсовой клемме динамика, а второй – к минусовой.
Схема мостового подключения была приведена нами выше.
Рядом с усилителем монтируется небольшой прибор, который называется накопительный конденсатор. Это устройство помогает бортовой сети справиться с нагрузкой, возросшей от работы дополнительного звукового оборудования.
Главной задачей конденсатора является защита усилителя от перепадов напряжения в сети.
К примеру, при снижении напряжения, он подпитывает усилитель из собственного запаса, и тем самым улучшает качество воспроизводства звука. Подключают данное устройство на клеммы питания усилителя, максимально короткими проводками. Не забывайте про соблюдение полярности!

Кстати, такой же конденсатор устанавливается и на сабвуфер, ведь в нём есть встроенный усилитель. Далее вам останется только произвести настройку усилителя согласно инструкции производителя.
Процесс настройки индивидуален, и зависит не только от модификаций магнитолы и усилителя, но и от наличия или отсутствия в системе сабвуфера.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями!

Rca разъемы на магнитоле – АвтоТоп

Всем привет. Столкнулся с проблемой. На моей магнитоле одна пара RCA выходов. Был подключен к нему усилитель а на усилок саб, но как известно хочется большего и решил приобрести 4х канальник на колонки. Вот вопрос в следующем где взять вторую пару RCA?
1 вариант — Подключить 4х канальник к RCA выходу усилителя саба ибо там выход имеется.
2 вариант — раздвоить кабель RCA выходящий с магнитолы на два усилка элементарной подпайкой.

Товарищи профессионалы, подскажите новичку, самому не разобраться.
П.С. Головное ус-во менять не планирую

В качестве общепринятого европейского стандарта для подключения автомагнитол используется ISO. Распиновка магнитолы осуществляется в соответствии с ним.

Стандарты 1DIN и 2DIN

Отличия между ними заключаются в высоте магнитол. Цифра 2 в обозначении стандарта 2DIN говорит о том, что высота двухдинового ресивера в 2 раза больше, чем устройства, сделанного по стандарту 1DIN. Последние магнитолы сейчас являются наиболее востребованными и распространенными. Установка двухдиновых магнитол возможна не в любую машину, поскольку на передней панели должно быть предусмотрено соответствующее посадочное место.

Все автомагнитолы делятся на два типа: с фирменным коннектором, выполненным чаще всего в виде вилки, и расположенным на задней стенке, и с универсальным разъемом ИСО. В первом случае следует приобрести фирменный коннектор для магнитолы, распиновка которого подходит под нужную модель. Если на машине установлено гнездо ISO, то на другом конце фирменного кабеля тоже должна быть вилка ISO. Во втором случае подключение магнитолы осуществляется напрямую к гнезду ISO, находящемуся в автомобиле.

При замене магнитолы на другую следует посмотреть на заднюю стенку и определить, какая колодка там находится. После этого можно решить, приобретать ли фирменную вилку или можно подключить устройство к машине через уже установленное гнездо ISO. Распиновка разъема автомагнитолы осуществляется по стандарту ISO 10487.

Распиновка ISO

На многих новых магнитолах все чаще применяется евроразъем. Он представляет собой прямоугольный шестнадцатиконтактный штекер, состоящий из одной или двух равных частей. На автомобиле устанавливается вилка ISO, позволяющая подключить любую автомагнитолу, имеющую соответствующий коннектор. Распиновка ISO не зависит от модели магнитолы, оснащенной таким разъемом.

Верхний силовой разъем А

Он используется для подачи тока от бортовой сети автомобиля, а также для снятия питания на активную антенну или усилитель, для отключения звука и подачи сигнала управления подсветкой. Согласно стандарту, используется маркировка проводов по цветам:

желтый — прямое подключение к аккумулятору ТС, также по нему идет питание оперативной памяти ресивера, обеспечивающей хранение настроек, заданных пользователем;
красный — по нему подается основное питание;
черный — это масса, отрицательный полюс, соединенный с корпусом ГУ;
синий с белой полосой — когда автопроигрыватель включен, подается напряжение 12 В на усилитель активной антенны или контроллер дистанционного управления усилителя мощности автозвука;
оранжевый — на него подается сигнал с переключателя габаритных огней автомобиля для управления подсветкой клавиш и дисплея;
коричневый — используется для отключения звука, например, во время разговора по телефону.

Стоит учесть, что применяются две системы подачи питания. В первом случае желтый и красный провода на цоколевке соединяются вместе. Питание магнитолы не зависит от положения ключа зажигания.

Если оставить автопроигрыватель включенным при отсутствии таймера защиты, то аккумулятор автомобиля может быстро разрядиться.

Вторая система предусматривает подключение красного провода через замок зажигания, а желтого — напрямую к бортовой сети. Благодаря этому питание магнитолы связано с положением ключа. Когда зажигание выключено, можно извлечь или вставить компакт-диск. Также обеспечивается ход встроенных в аудиосистему часов и сохранение таких настроек, как параметры звука и радиоканалы.

Распиновка ISO-разъема магнитолы, предназначенного для подачи питания, осуществляется следующим образом. Контакты 1, 2 и 3 зарезервированы и используются некоторыми головными устройствами для задействования дополнительных функций. К контакту 4 присоединяется желтый провод, а к штырьку 5 — сине-белый. К контакту 6 подводится оранжевый провод. Штырек 7 соединен с красным проводом, а восьмой — с черным. Этот разъем нередко окрашен в коричневый цвет.

Нижний акустический разъем В

Он используется для подачи усиленного звука с автопроигрывателя на колонки. Провода, по которым непосредственно идет переменный ток с микросхемы, имеют сплошную окраску, а на провода, соединенные с массой, нанесены черные полоски. Цветовая маркировка осуществляется следующим образом:

белый провод присоединяется к левой передней колонке;
серый провод подключается к правой фронтальной колонке;
зеленый провод подключается к левой задней колонке;
фиолетовый провод соединяется с правым задним динамиком.

Распиновка фишки магнитолы, предназначенной для подключения колонок, производится следующим образом:

фиолетовые провода подключаются к контактам 1 и 2;
серые — к контактам 3 и 4;
белые — к контактам 5 и 6;
зеленые — к контактам 7 и 8.

Схемы распиновок магнитол популярных производителей

Распайка линейных выходов на штатной магнитоле может осуществляться с помощью двух разъемов RCA. Этот вариант — наиболее распространенный, поскольку на усилителях мощности стоят такие же гнезда. В распиновке разъемов автомагнитол Pioneer присутствуют от 10 до 20 контактов. Их назначение зависит от модели мультимедийного устройства. Например, в серии KEH первый контакт — это управление антенной, второй контакт — это напряжение от замка зажигания и т. д. Динамики присоединяются к контактам 3, 4, 5, 6, 8, 9, 10 и 11.

1 – B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от батареи.

2 – GND или GROUND или K31 или просто Указан минус = Общий провод (Масса).

3 – A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = Питание подаётся с замка зажигания.

4 – N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

5 – ILL или LAMP или Обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

6 – Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной (Mercedes) или на активную для других (не всегда).

7 – MUTE или Mut или mu или Изображение перечеркнутого динамика или TEL или TEL MUTE = Вход приглушения звука при приеме звонка телефона.

8 – GALA или GAL = Вход датчика скорости. Автоматическая регулировка уровня звука(увеличение) при увеличении скорости автомобиля (более современное применяется а магнитолах PIONEER DEH 945R функция компрессии звука, магнитола имеет измерительный микрофон).

Разъём акустики:
1 – R = Динамик правый.
2 – L = Динамик левый.
3 – FR+, FR- или RF+, RF- = Динамик передний – правый (Соответственно плюс или минус).
4 – FL+, FL- или LF+, LF- = Динамик передний – левый (Соответственно плюс или минус).
5 – RR+, RR- = Динамик задний – правый (Соответственно плюс или минус).
6 – LR+, LR- или RL+, RL- = Динамик задний – левый (Соответственно плюс или минус).
7 – GND SP = Общий провод динамиков.

Другие контакты:
1 – Amp = Контакт управления включением питания внешнего усилителя
2 – DATA IN = Вход данных
3 – DATA OUT = Выход данных
4 – Line Out = Линейный выход
5 – CL = .
6 – REM или REMOTE CONTROL = Управляющее напряжение (Сабвуфер, Усилитель)
7 – ACP+, ACP- = Линии шины (Ford)
8 – CAN-L = Линия шины CAN
9 – CAN-H = Линия шины CAN
10- K-BUS = Двунаправленная последовательная шина (К-line)
11- SHIELD = Подключение оплётки экранированного провода.
12- AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
13- ATX+ = .
14- ATX-MUT = .
15- CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
16- SW+B = Переключение питания +B батареи.
17- NAVI = .
18- SEC IN = Второй вход
19- DIMMER = Изменение яркости дисплея
20- ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
21- ASC IN и ASC OUT = .
22- SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
23- SDV или SDVC = .
24- SWC = Steering Weel Control, сигнал управления магнитолой с руля
25- LINE OUT, LINE IN = Линейный выход и вход, соответственно.
26- TIS = .
27- D2B+, D2B- = Оптическая линия связи аудиосистемы
28- BRAKE = Подключается к ручнику. Если посадить на массу то возможен просмотр видео при движении.
29- R, G, B = Красный, Зелёный, Синий сигналы соответственно.
30- KEY1 и KEY2 = steering wheel control – управление с рулевого колеса.

Если знаете другие обозначения, не вошедшие на страницу, указывайте. Допишу.

Распайка линейных выходов на штатной магнитоле – АвтоТоп

Купил усилитель 4-х канальник, а на магнитоле вообще нет выходов RCA (облом на мою голову). Денег на новую магнитолу НЕТ и что делать? Подумал и сделал самодельный RCA переходник ( подключается к выходам на динамики магнитолы!) Меня могут многие осуждать … Но это реально работает и нет ни единой помехи даже при заведённой машине и при разговоре по телефону.

Гнёзда RCA взял со старого видеомагнитофона, а корпус с реле поворотов и всё это залил эбоксидной смолой.

Штатная магнитола Lada XRAY (которая перекочевала от Renault) не имеет линейных выходов. Это значит, что добиться качественного звучания музыки при использовании усилителя и сабвуфера не получится. Выход есть – выпаять линейные выходы своими руками.

Потребуется: разъемы RCA (4 шт), конденсаторы емкостью 10мФ 16 Вольт (4 шт), паяльник, термопистолет.

Задача: найти на плате линейные выходы и припаять к ним разъемы RCA, используя конденсаторы.

Снимаем магнитолу и разбираем ее. Расположение линейных выходов на фото:

на магнитоле с кнопками.
на магнитоле Media Nav Evolution (определить Front и Rear можно «методом тыка»: баланс влево, звук назад и ищем, и так далее с каждым вариантом).

Припаиваем сначала конденсаторы, укладываем их боком и фиксируем каплей термоклея.

Далее припаиваем тюльпаны (разъемы RCA). Экраны от звуковых проводов были скручены попарно, затем к ним подпаиваем тонкие провода (0,5 мм 2 ) и в термоусадку. Подпаиваем на ближайший пятачок земли на плате. Далее процесс подпайки сигнальных проводов к выводам конденсаторов.

Если после такой доработки на заведенном двигателе в колонках появляется треск, значит на линейных выходах слишком низкое напряжение. В этом случае необходимо использовать усилитель линейного выхода.

Также можно выпаять линию Remout (нужна для автоматического включения усилителей после включения магнитолы), схема для реализации:

Управляющий сигнал с платы на Remout определялся мультиметром (3 или 4 контакт микросхемы, которая прикручена к корпусу через герметик, там + появляется после загрузки системы).

Перед обратной сборкой под основание микросхемы УМЗЧ не забываем намазать свежую термопасту. Провода выводим из корпуса магнитолы и фиксируем пластиковым хомутом.

Напомним, без линейных выходов подключение усилителя и сабвуфера на Lada XRAY можно выполнить к задним динамикам. Кстати, а вы знаете, что прошивку магнитолы Media Nav Evolution можно заменить. Это позволит смотреть видео, пользоваться другими навигационными программами и т.д.

Наличие магнитолы в автомобиле зависит от ее сборки. Но, как показывает практика, многие водители при приобретении транспорта отдают предпочтение вариантам с уже встроенной аудиосистемой. Она хорошего качества и обеспечивает чистое звучание музыки.

Процесс

Прогресс не стоит на месте, и регулярно появляются новые модели устройств. Они оснащены дополнительными функциями, позволяют повысить акустику. Такая система дает возможность прослушивать музыку без искажений с огромным динамическим диапазоном. В итоге музыкальные композиции звучат ярко, естественно и достоверно.

Линейный выход на штатной магнитоле: особенности

На практике доказано, что внешний усилитель мощности является основным дополнительным устройством к магнитоле, который помогает раскрыть и улучшить качество разнесения звука. Данную процедуру можно проводить несколькими способами. К самому простому и недорогому относят установку сабвуфера. Он улучшает качество звучания низкочастотных музыкальных композиций.

Еще один способ заключается в замене акустики и установке усилителя. Также можно провести более радикальные манипуляции. Они подразумевают установку нового кроссовера, процессора окружающего звука и прочего. Но это не весь перечень. Способов, которые помогут улучшить музыкальную картину в машине, довольно много.

Объединяет все эти методы то, что используются внешние устройства. Но можно применить для данной цели и линейный выход, который есть у многих магнитол. При этом качество сигнала будет намного выше и будет воспроизводиться через всю аудиосистему.

Как сделать линейный выход на штатной магнитоле?

Если магнитола не оборудована линейными выходами, то расстраиваться не стоит. Ведь ситуацию легко можно исправить. Для этого можно воспользоваться разными способами. Например, на самом устройстве выпаять линейный выход или использовать специальные приставки, которые помогут добиться требуемых сигналов. Если в первом случае применить дополнительный предусилитель, то звучание существенно улучшится.

Говоря об этих методах, их делят на две основные группы. К первой относят те устройства, с которыми не выполняют дополнительные действия. А вот вторая их предусматривает. Но не стоит забывать, что любые вмешательства в целостность головного оборудования приводят к потере возможности использовать гарантии, которые предусмотрены на магнитолу. Поэтому лучше отдавать предпочтение первому способу.

Линейный выход на штатной магнитоле Тойота

Выпайка линейных выходов из штатной магнитолы – не сложный процесс, но требует внимательности и ответственного подхода. Особенно если проводится своими руками. Первое, с чего необходимо начать, это подбор микросхемы. Ее вид предоставлен на фото. Причем она присоединяется к радиатору.

После того, как схема определена, необходимо установить маркировку. Далее можно приступать к поиску даташита. Это позволит определить, какая распайка уже есть на схеме, и какую можно применять в нашем случае. Данная информация крайне важна, так как с входа происходит поступление сигнала.

В последнее время особенно популярными становятся приставки, которые снижают уровень сигнала. Данная конструкция достаточно проста и не имеет особенностей. Поэтому с ее подготовкой и настройкой справится каждый. Достаточно воспользоваться соответствующей схемой.

Выпайка из магнитолы линейного выхода с использованием предусилителя очень схожа с предыдущей. Ход действий ничем не отличается. Поэтому выполняется так же.

Распайка линейных выходов на штатной магнитоле

Распайка линейных выходов заключается в проведении нескольких мероприятий. Для начала необходимо снять рамку, которая находится вокруг устройства. Это необходимо делать аккуратно, так как ее легко повредить. Далее раскручиваются и снимаются все венты, которые видны. Это позволит снять лицо магнитолы и разобрать ее на две части.

Разобрав устройство, внутри можно увидеть процессор и усилитель. Далее все становится проще. Так, вблизи усилителя расположена распиловка. Она отвечает за подключение. Потом необходимо отыскать четыре ножки, которые на входе усилителя. К ним проводится припайка, и выводятся линейки.

Можно воспользоваться другим методом. Он заключается в использовании дорожек на плате, которые идут от входа к усилителю. Одна направлена сначала в резистор, потом в конденсатор и усилитель. Такая конфигурация не позволяет передать всю акустику. Но исправить ситуацию можно. Для этого потребуется припаять конденсатор и резистор. Это позволит получить звук намного чище и естественнее.

Распайка вывода на Шевроле: инструкция

Еще один метод получения линейных выходов требует проведения таких действий:

Снятие рамки магнитолы;
Откручивание саморезов;
Извлечение устройства. Для этого необходимо отсоединить разъёмы и антенну;
Разборка магнитолы. Чтобы выполнить данный этап, необходимо раскрутить винты, снять крышку, которая расположена сверху, выкрутить винты, отвечающие за крепление CD-привода. При этом приподнимается устройство и отсоединяется шлейф от платы;
Подготовка разъемов RCA;
Припаивание разъемов и контактов. Данные элементы очень мелкие. Чтобы выполнить работу, необходимо использовать паяльник, который оснащен тонким жалом;
Крепление привода к плате.

Полученные таким образом линейные выходы позволяют получить левые и правые каналы, которые расположены впереди. При этом подающиеся сигналы регулируются громкостью и эквалайзером устройства. Чтобы получить задние каналы, необходимо использовать другие точки резистора.

Такими несложными действиями – выпаиванием линейных выходов из штатной магнитолы – можно сделать времяпровождение в автомобиле намного комфортнее и приятнее. Кроме этого, замечательный звук магнитолы способен улучшить настроение и зарядить позитивом. Ведь современный человек проводит достаточно много времени в своем авто, и крайне важно сделать его комфортным.

Лучшие магнитолы для машины 2020 года: рейтинг ТОП-15

Зачастую, не так просто выбрать лучшую магнитолу для авто в 2020 году. При установке автомобильной аудиосистемы необходимо учитывать несколько факторов, чтобы она работала должным образом. Наиболее важной частью музыкальной системы является магнитола. Они не только доступны по цене, но и получили очень высокое качество с развитием технологий. В сегодняшнем рейтинге мы рассмотрели ТОП-15 лучших магнитол для машины!

Читайте также: Как подключить телефон к магнитоле?

Какую магнитолу лучше выбрать?

Чтобы не ошибиться при покупке автомагнитолы и понять какая магнитола лучше, стоит обратить внимание на следующие параметры.

Стоимость. Ваш бюджет — самый важный фактор при покупке автомобильной магнитолы. Кстати, диапазон цен моделей, которые вошли в рейтинг, достаточно разнообразен. В ТОП-15 вошли некоторые надежные магнитолы до 100 долларов. Однако многие устройства с дополнительными функциями выходят за рамки такого бюджета. Earphones-Review.ru отобрали лучшие магнитолы 2020 года для автомобиля в различных ценовых категориях, чтобы дать вам возможность выбрать.

Bluetooth. Практически все представленные модели здесь моделей имеют функцию Bluetooth. Даже почти 5 лет назад наличие блютуз в магнитоле было редкостью. Но в настоящее время это довольно распространенное явление. В нашем рейтинги лучших магнитол с Bluetooth вы лучше узнаете такие модели.
Поддержка CD. С повсеместным распространением и постоянно растущей популярностью наших смартфонов, потоковых сервисов и технологии Bluetooth старые добрые компакт-диски становятся настолько нежелательными, что многие производители даже не встраивают CD-плееры в свои магнитолы! Некоторые популярные автомобильные стереосистемы не обеспечивают совместимость с CD или DVD, поэтому этот пункт очень важен при выборе.

Убедитесь, что магнитола подходит вашему авто. Сделать это заранее очень важно! Рекомендуем буквально измерить ее, а лучше дважды. Не хотелось бы купить новый ресивер и в последний момент выяснить, что он не подходит для авто!
1 DIN или 2 DIN? Это означает, что вам нужно будет определить, какой тип монтажного комплекта вам понадобится. Маленькие магнитолы, которые вы увидите ниже, имеют один DIN (передняя часть 18,28 см), а большие модели имеют двойной DIN (передняя часть 18,8 см).
Дополнительные функции. Сенсорный экран, видео, поддержка телефонных звонков, распознавание голоса, управление USB, DVD, входы HDMI и многое другое. Для кого-то это может оказаться излишним, но для других — весьма существенным. Что для вас важно и стоит ли того разберемся в рейтинге лучших магнитол.

Читайте также: Лучшие беспроводные наушники

Рейтинг лучших магнитол 2020 года для автомобиля

ТОП-15 магнитол с хорошим звуком
№	Название	Описание	Цена
1.	Pioneer SPH-10BT	Лучшая магнитола для авто 2020 года	105$
2.	JVC KD-X33MBTE	Одна из самых лучших автомагнитол	85$
3.	Pioneer MVH-280FD	Самая мощная автомагнитола	98$
4.	Sony DSX-A210UI	Отличная 1 DIN магнитола	46$
5.	Pioneer DEH-S5000BT	ТОП-5 лучшая магнитола	130$
6.	Alpine UTE-92BT	Лучшая магнитола с Android	165$
7.	DIGMA DCR-350G	Качественная MP3 для авто	19$
8.	Pioneer MVH-S520BT	Процессорная автомагнитола Pioneer	130$
9.	JVC KD-X155	Стильная магнитола с поддержкой FLAC и MOSFET	48$
10.	Alpine CDE-193BT	Стереосистема на Андроид и iOS	184$
11.	JVC KW-R520	Большая 2 DIN магнитола	71$
12.	Pioneer MVH-S510BT	Аудио с подключением 2 устройств	130$
13.	Pioneer MVH-X460UI	Магнитола с технологией MIXTRAX EZ	78$
14.	JVC KD-X165	Поддержка всех форматов аудиофайлов	48$
15.	Pioneer DEX-P99RS	Самая дорогая магнитола для машины	695$

ТОП-15 самых лучших автомагнитол 2020 года
15. Pioneer DEX-P99RS

Открывает наш рейтинг лучших магнитол — Pioneer DEX-P99RS. Это отличная автомобильная стереосистема, предлагающая множество высококлассных функций. К ним относятся тюнер для спутникового и HD-радио, режим приложений, подключение по Bluetooth, совместимость с Pandora Radio, iPod и iPhone. К тому же его визуальная эстетика просто великолепна.

Рекомендуем его как хороший вариант для истинных ценителей музыки. Про функционал и говорить не нужно!

Основные характеристики

Типоразмер: 1 DIN
Панель: съемная откидная
Типы носителей: компакт диски, USB-накопитель (тыловой), подключение iPod/iPhone
Количество полос: 31
Функция усиления баса (BassBoost): есть
Разрядность ЦАП: 24 бит

Подключение АС: ISO/RCA
Линейный выход: 4
AUX: есть
Аудиоформаты: MP3, WMA, WAV, AAC
Диапазоны тюнера: FM/AМ
Подсветка: белая

Комплектация

Стереосистема Pioneer DEX-P99RS
ISO-коннектор
Монтажный комплект
Документация

Видеообзор

Эта модель воспроизводит высокоточный, аутентичный и мощный звук
Сложная настройка
Минималистичный внешний вид
Качественная настройка помогает устранить отвлекающий шум

Не подходит некоторым моделям
Не самые удобные элементы управления

14. JVC KD-X165

Автопроигрыватель

JVC KD-X165 получил качественный звук с 3-полосным эквалайзером. Можно управлять магнитолой с помощью руля, однако и сама панель управления достаточно удобная. Она также получила подсветку: дисплей всегда белый, а кнопки можно регулировать и устанавливать разные цвета. JVC KD-X165 имеет типоразмер 1DIN. На передней панели есть линейный и USB входы. Важно отметить, что магнитола поддерживает все основные форматы аудио: MP3, WAV, WMA и FLAC.

Основные характеристики

Типоразмер: 1 DIN
Панель: съемная
Укороченный корпус: есть
Типы носителей: USB-накопитель (фронтальный), подключение Android
Количество полос: 3
Количество фиксированных настроек: 15
Функция усиления баса (BassBoost): есть
Мощность на канал: 50 Вт (4 канала)
Подключение АС: ISO/RCA
Линейный выход: 1
AUX: есть
Аудиоформаты: WAV, MP3, WMA, FLAC
Диапазоны тюнера: FM/MW/LW
Подсветка: RGB (можно выбрать)

Комплектация

Стереосистема JVC KD-X165
ISO-коннектор
Монтажный комплект
Документация

Видеообзор

Поддержка смартфонов USB
Большой регулятор громкости с функцией отключения звука при нажатии
Дизайн
Разнообразная подсветка
Мощный звук

USB порт всего 1А
Сильно нагревается
Небольшой люфт передней панели

13. Pioneer MVH-X460UI

Магнитола Pioneer MVH-X460UI — это качественная и приятная музыка с усилителями MOSFET. Для более высокой мощности есть возможность использования 2 RCA, подключив сабвуфер или дополнительный усилитель.

Производители MVH-X460UI разместили на передней панели USB порт и AUX-вход. Так что можно спокойно подключать телефон к USB ресивера и наслаждаться чистым звуком. Более того, ваш смартфон сможет заряжаться при подключении через кабель!

Технология MIXTRAX EZ подсвечивает приборную панель машины в зависимости от жанра и типа каждого трека.

Основные характеристики

Типоразмер: 1 DIN
Панель: съемная
Укороченный корпус: есть
Типы носителей: USB-накопитель (тыловой), подключение iPod/iPhone
Количество полос: 5
Мощность на канал: 50 Вт (4 канала)
Подключение АС: ISO/RCA
Линейный выход: 2
AUX: есть
Аудиоформаты: WMA, MP3, WAV
Диапазоны тюнера: FM/AМ
Подсветка: RGB (можно выбрать)

Комплектация

Магнитола Pioneer MVH-X460UI
Пульт ДУ
ISO-коннектор
Монтажный комплект

Футляр для съемной панели
Документация

Видеообзор

Цена
Простой и стильный дизайн
Небольшие габариты и вес
USB и AUX выведены с тыльной стороны
Пульт в комплекте
Поддержка русского языка

В комплекте нет AUX и USB кабеля
Небольшой выбор цветов подсветки
Нет поддержки SD карт

12. Pioneer MVH-S510BT

Автомагнитола Pioneer MVH-S510BT является отличным вариантом для тех, кто ценит чистое звучание. Аксессуар имеет 4-канальный усилитель звука Mosfet выходной мощностью 50 Вт. Для работы с акустической системой имеется 3 выхода RCA: передний, задний, на сабвуфер. Более того, устройство распознает и четко работает со всеми популярными форматами MP3, WMA, AAC, FLAC.

Благодаря Bluetooth вы можете подключаться к магнитоле прямо со смартфона Android и iOS (можно сопрягать 2 сразу).

Основные характеристики

Типоразмер: 1 DIN
Панель: съемная
Укороченный корпус: есть
Типы носителей: USB-накопитель (фронтальный), подключение iPod/iPhone, подключение Android
Количество полос: 13
Функция усиления баса (BassBoost): есть
Мощность на канал: 50 Вт (4 канала)
Подключение АС: ISO/RCA
Линейный выход: 3
AUX: есть
Аудиоформаты: FLAC, MP3, WAV, WMA, ACC
Диапазоны тюнера: FM/AМ
Подсветка: RGB (можно выбрать)

Комплектация

Автомагнитола Pioneer MVH-S510BT
ISO-переходник
Чехол для съемной лицевой панели
Выносной микрофон Bluetooth
Документация

Видеообзор

Процессорный ресивер
3 пары RCA
Кнопка навигатора удобная
Качество звучания
Загрузка ранее сохраненных настроек

Иногда не с первого раза видит флешку
Сложно найти кнопку выключения
Непростая настройка через приложение

11. JVC KW-R520

Автомагнитола с MP3 JVC KW-R520 работает как с дисками и флешками, так и с телефонами Android. Ну и конечно есть радиоприёмник с диапазонами частот AM, FM и УКВ. Благодаря мощному усилителю нет помех при громком прослушивании музыки. Имеется поддержка всех форматов аудио и даже FLAC — благодаря этому звук становится более детализированным.

К устройству можно подключить дополнительный усилитель или сабвуфер через RCA.

Основные характеристики

Типоразмер: 2 DIN
Типы носителей: компакт диски, USB-накопитель (фронтальный), подключение Android
Количество полос: 3
Количество фиксированных настроек: 12
Функция усиления баса (BassBoost): есть
Мощность на канал: 50 Вт (4 канала)
Подключение АС: ISO/RCA
Линейный выход: 1
AUX: есть
Аудиоформаты: WAV, MP3, WMA, AAC
Диапазоны тюнера: FM/AМ
Подсветка: RGB (можно выбрать)

Комплектация

Ресивер JVC KW-R520
ISO-коннектор
Документация

Видеообзор

Великолепное звучание
Широкие звуковые настройки
Поддержка с флешки Lossless
Богатая подсветка

Внешний вид и габариты
Маленький радиатор охлаждения

10. Alpine CDE-193BT

ТОП-10 рейтинга лучших автомагнитол открывает Alpine CDE-193BT. Она получила типоразмер 1 din и возможность работать с CD, CD-R, CD-RW. Аксессуар работает с Bluetooth и форматами AAC, FLAC, MP3, WMA с USB. В приложении Alpine TuneIt App для iOS и Android вы можете выполнять точные настройки звука и делиться ими с другими пользователями Alpine.

CDE-193BT имеет 4 аудиовыхода для стереосистем авто. Выходная мощность звука для каждого канала составляет 50 Вт.

Основные характеристики

Типоразмер: 1 DIN
Панель: съемная
Типы носителей: компакт диски, USB-накопитель (фронтальный), подключение iPod/iPhone, подключение Android
Количество полос: 9
Количество фиксированных настроек: 10
Функция усиления баса (BassBoost): есть
Мощность на канал: 50 Вт (4 канала)
Пульт ДУ: есть
Подключение АС: ISO/RCA
Линейный выход: 3
AUX: есть
Аудиоформаты: MP3, WMA, AAC, FLAC
Диапазоны тюнера: FM/MW/LW
Подсветка: RGB (можно выбрать)

Комплектация

Магнитола Alpine CDE-193BT
Микрофон
Установочный набор
ISO-коннектор
Документация

Видеообзор

Чистый звук
Совместимость с системой автомобиля Start-Stop
Понятные управление и настройки
Качество приема радио
Полноценный процессор
Возможность подключить штатные резистивные кнопки на руле, без адаптера

Неинформативность отображения на экране
Некачественное приложение для Android
При сбросе клеммы обнуляются задержки
Стоимость

Читайте также: Рейтинг Bluetooth наушников

9. JVC KD-X155

USB-автомагнитола JVC KD-X155 имеет возможность работы с флешками и телефонами на базе Андроид. Устройство также получило память для 24 станций и 3,5-мм порт для подключения внешних устройств. Плюс вы можете подключать усилители, сабвуферы, и подвести все управление к рулю.

Есть поддержка популярных форматов аудиофайлов, в том числе FLAC. Схема на транзисторах MOSFET позволяет вам слушать даже самые сложные музыкальные композиции без помех и на любой громкости.

Основные характеристики

Типоразмер: 1 DIN
Панель: съемная
Типы носителей: USB-накопитель (фронтальный), подключение Android
Количество полос: 3
Количество фиксированных настроек: 15
Функция усиления баса (BassBoost): есть
Мощность на канал: 50 Вт (4 канала)
Подключение АС: ISO/RCA
Линейный выход: 1
AUX: есть
Аудиоформаты: WAV, MP3, WMA, FLAC
Диапазоны тюнера: FM/MW/LW
Подсветка: RGB (можно выбрать)

Комплектация

Автомагнитола JVC KD-X155
Чехол для съемной лицевой панели
Установочный набор
ISO-коннектор
Документация

Видеообзор

Идеальны по цена/качество
Качество звука
Вариации подсветки
Разнообразие настроек

Сильно выпирает регулировка громкости
Иногда сильно греется

8. Pioneer MVH-S520BT

Процессорная автомагнитола Pioneer MVH-S520BT — это многофункциональная стереосистема для любого автомобиля. Установочный типоразмер магнитолы 1 DIN. Возможность работы с Bluetooth делает управление и контроль воспроизведения гораздо проще.

MVH-S520BT также получила многоцветный RGB экран. Дизайн простой и лаконичный, поэтому будет отлично смотреться в любой марке авто. USB-порт позволит использовать разные музыкальные носители + есть аудиоразъем для сабвуфера.

Основные характеристики

Типоразмер: 1 DIN
Укороченный корпус: есть
Панель: съемная
Типы носителей: USB-накопитель (фронтальный), подключение iPod/iPhone, подключение Android
Количество полос: 13
Функция усиления баса (BassBoost): есть
Мощность на канал: 50 Вт (4 канала)
DSP процессор: есть
Подключение АС: ISO/RCA
Линейный выход: 3
AUX: есть
Аудиоформаты: FLAC, MP3, WAV, WMA, ACC
Диапазоны тюнера: FM/AM
Подсветка: RGB (можно выбрать)

Комплектация

Магнитола Pioneer MVH-S520BT
Чехол для передней панели
Установочный набор
ISO-коннектор
Документация

Видеообзор

Четкий детализированный звук
Хорошо работает громкая связь
Быстрое включение и подключение к телефону
Широкий функционал
3 пары RCA

Запутанное и неудобное управление
Разные уровни громкости в разных режимах

7. DIGMA DCR-350G

Автомагнитола DIGMA DCR-350G имеет типоразмер 1 DIN. Черный корпус и зеленая подсветка прекрасно смотрятся в авто в ночное время суток. Производители также позаботились о воспроизведении с USB (на передней панели). Более того, есть поддержка работы с SD и MMC — для этого отведен специальный слот.

Имеется A2DP и Bluetooth с индикацией входящих вызовов. Экран монохромный, а мощность составляет 45 Вт на каждый усилитель.

Основные характеристики

Типоразмер: 1 DIN
Типы носителей: microSD, USB-накопитель (фронтальный)
Количество полос: 3
Мощность на канал: 45 Вт (4 канала)
Подключение АС: ISO/RCA
Линейный выход: 1
AUX: есть
Аудиоформаты: WMA, MP3
Диапазоны тюнера: FM/AW
Подсветка: зеленая

Комплектация

Ресивер DIGMA DCR-350G
ISO-коннектор
Документация

Прочный корпус и панель
Небольшая стоимость
Габариты и вес
Хороший эквалайзер

Нет автоматического подключения Bluetooth при посадке в машину
Разнится громкость при разном подключении
Слишком много мигающих элементов

6. Alpine UTE-92BT

Alpine UTE-92BT — это простая USB-автомагнитола, способная обеспечить звучание премиального уровня. Устройство получило USB и 3,5-мм аудиовходом на передней панели. Поддержка Bluetooth упрощает прослушивание музыки с телефона, а также дает возможность использования для громкой связи.

Экран приветствия можно настроить — достаточно вписать любое слово как приветственное, но не более 10 символов.

Основные характеристики

Типоразмер: 1 DIN
Панель: съемная
Типы носителей: USB-накопитель (фронтальный), подключение iPod/iPhone, подключение Android
Количество полос: 9
Количество фиксированных настроек: 10
Функция усиления баса (BassBoost): есть
Мощность на канал: 50 Вт (4 канала)
Подключение АС: ISO/RCA
Линейный выход: 3
AUX: есть
Аудиоформаты: MP3, WMA, ACC, FLAC
Диапазоны тюнера: FM/AM
Подсветка: RGB (можно выбрать)

Комплектация

Стерео Alpine UTE-92BT
Микрофон
Соединительный кабель
Монтажная рамка
Чехол для переноски
Документация

Видеообзор

Детализированный приятный звук
Возможность настройки из мобильного приложения
Трехполосный кроссовер
Хороший и многофункциональный ВТ, работает с Android и iOS

Старомодный дисплей
Сложная настройка для новичков
За такую сумму можно было бы сделать пульт ДУ

Читайте также: Рейтинг наушников для музыки

5. Pioneer DEH-S5000BT

ТОП-5 рейтинг лучших автомагнитол открывает CD-ресивер с AM/FM тюнером, Bluetooth и USB — Pioneer DEH-S5000BT. Встроенный звуковой процессор дает возможность поканально подключать акустику. Дополнительно имеет 3 RCA разъёма для усилителей. Благодаря функции Караоке есть возможность подключить микрофона через AUX и петь. В приложении Pioneer ARC можно регулировать громкость музыки.

Bluetooth-модуль позволит слушать музыку со смартфона на iOS или Android. При желании можете даже подключить сразу два телефона.

Основные характеристики

Типоразмер: 1 DIN
Панель: съемная
Типы носителей: USB-накопитель (фронтальный), подключение iPod/iPhone, подключение Android
Количество полос: 13
Функция усиления баса (BassBoost): есть
Мощность на канал: 50 Вт (4 канала)
DSP процессор: есть
Пульт ДУ: есть
Подключение АС: ISO/RCA
Линейный выход: 3
AUX: есть
Аудиоформаты: MP3, WMA, WAV, FLAC, AAC
Диапазоны тюнера: FM/AM
Подсветка: RGB (можно выбрать)

Комплектация

CD магнитола PIONEER DEH-S5000BT
Соединительный кабель
Пластиковый футляр
Микрофон
Документация

Видеообзор

Эффектный звук и басы
Много вариантов подсветки
Много функционала и настроек
Функция караоке

Баги при настройке Bluetooth
Нет пульта в комплекте

4. Sony DSX-A210UI

Автомагнитола Sony DSX-A210UI (без CD) имеет возможность работать как с Android, так и с iOS. Благодаря нескольким разъемам (в том числе USB) вы свободно можете подключать телефон, плеер или планшет. И как же без RCA — усилители можно подключать без проблем. Тюнер работает с сигналом в частотах диапазона 87.5-108 МГц. Мощность здесь немного больше, чем у других моделей — 55 Вт для каждого усилителя.

Эквалайзер позволяет грамотно и персонализировано настроить звук в зависимости от индивидуальных предпочтений. Дополнительно идет клавиша Extra Bass. Она создаст более насыщенный и мощный звук. Управлять устройством размера 1 DIN можно кнопками с красной подсветкой на передней панели.

Основные характеристики

Типоразмер: 1 DIN
Панель: съемная
Типы носителей: USB-накопитель (фронтальный), подключение iPod/iPhone
Количество полос: 10
Количество фиксированных настроек: 10
Мощность на канал: 55 Вт (4 канала)
Подключение АС: ISO/RCA
Линейный выход: 1
AUX: есть
Аудиоформаты: MP3, WMA, FLAC
Диапазоны тюнера: FM/AМ и УКВ
Подсветка: красная

Комплектация

Магнитола Sony DSX-A210UI
ISO-коннектор
Документация
Монтажный комплект

Видеообзор

Приятная стоимость
Быстрое подключение и считывание файлов
Стильный дизайн
Хорошая связь FM/AM
Мощные басы
Простое управление

Неудобная кнопка переключения
Поиск музыки отсутствует
Могут быть проблемы при подключении Galaxy

3. Pioneer MVH-280FD

Третье место рейтинга магнитол для машины занял самый мощный ресивер Pioneer MVH-280FD. USB-автомагнитола получила усилитель на 100 Вт на канал! Соответственно исключительный чистый и насыщенный звук гарантирован.

Само собой вы можете использовать для работы не только флешки, но и смартфоны на Android и iOS. Плюс можно воспроизводить все известные форматы аудио, в том числе FLAC. А технология Advanced Sound Retriever поможет повысить качество и детализацию звучания в MP3.

Основные характеристики

Типоразмер: 1 DIN
Панель: съемная
Типы носителей: USB-накопитель (фронтальный), подключение iPod/iPhone, подключение Android
Количество полос: 5
Количество фиксированных настроек: 7
Функция усиления баса (BassBoost): есть
Мощность на канал: 100 Вт (4 канала)
Подключение АС: ISO/RCA
Линейный выход: 2
AUX: есть
Аудиоформаты: MP3, WMA, WAV, FLAC
Диапазоны тюнера: FM/AМ
Подсветка: красная

Комплектация

Стереосистема Pioneer MVH-280FD
Установочный набор
Футляр для передней панели
ISO-коннектор
Пульт дистанционного управления
Документация

Видеообзор

Громкий и чистый звук
Настраиваемый сабвуфер
Богатая настройка программной части усилителя
Невероятная мощность
Быстрая работа с любым форматом файла

Хотелось бы больше 5 полос для эквалайзера
Подсветка только зеленого цвета
К управлению нужно привыкать

2. JVC KD-X33MBTE

Одной из лучших автомагнитол в нашем рейтинге стала JVC KD-X33MBTE. Это цифровой медиа-ресивер с беспроводной технологией Bluetooth, входами USB и AUX на передней панели, усилителем MOSFET 4 x 50 Вт, воспроизведением MP3, WMA, WAV и FLAC с тегами на русском языке.

Может подключать 2 внешних устройства сразу. Это могут быть и флешку, и смартфоны на Андроид и iOS. Максимальная выходная мощность достаточно стандартная 50 Вт на 4 канала.

Основные характеристики

Типоразмер: 1 DIN
Панель: съемная
Типы носителей: USB-накопитель (фронтальный), подключение iPod/iPhone, подключение Android
Количество полос: 13
Количество фиксированных настроек: 8
Функция усиления баса (BassBoost): есть
Мощность на канал: 50 Вт (4 канала)
Подключение АС: ISO/RCA
Линейный выход: 3
AUX: есть
Аудиоформаты: WAV, MP3, WMA, FLAC
Диапазоны тюнера: FM/AМ
Подсветка: синяя

Комплектация

Магнитола JVC KD-X33MBTE
Микрофон
ISO-коннектор
Документация

Лучшая магнитола по критерию цена/качество
Много различных настроек
Красивый внешний вид
Детализированный звук
Процессорный проигрыватель
Мягкое переключение

Непросто подключить к рулю
При звонке звук для звонящего глуховат

1. Pioneer SPH-10BT

И самой лучшей магнитолой для авто в ТОП-15 рейтинге 2020 года становится Pioneer SPH-10BT! Устройство работает с iPhone и гаджетами на Android. Для фиксации смартфона предусмотрен удобный держатель. Есть вариант подключения парктроника, что является большим плюсом в современных реалиях.

В приложении Pioneer Smart Sync вы можете управлять функциями подсветки, настройки и корректировки звука. А функция Mixtrax создаёт бесконечный микс на основе аудиотеки владельца, дополняя его диджейскими эффектами и яркой клубной светомузыкой.

Основные характеристики

Типоразмер: 1 DIN
Панель: съемная
Типы носителей: USB-накопитель (фронтальный), подключение iPod/iPhone, подключение Android
Подключение парктроника: есть
Количество полос: 13
Функция усиления баса (BassBoost): есть
Мощность на канал: 50 Вт (4 канала)
Управление: сенсорное
Подключение АС: ISO/RCA
Линейный выход: 2
AUX: есть
Аудиоформаты: MP3, WMA, WAV, FLAC, ACC
Диапазоны тюнера: FM/AМ
Подсветка: RGB (можно выбрать)

Комплектация

Стерео Pioneer SPH-10BT
Микрофон
ISO-коннектор
Футляр для передней панели
Документация

Видеообзор

Невероятный стильный дизайн
Удобный держатель
Разнообразные настройки звука в приложении
Хороший бас и звучание
Инновационная конструкция

Приложение иногда теряет связь
Само приложение устаревшее и вызывает вопросы при работе

Summary

Article Name

ТОП-15 лучших автомагнитол🎵 Рейтинг 2020 года магнитол с хорошим звуком🎧

Description

Самые лучшие магнитолы в рейтинге ТОП-15 2020 года🎵 Какие магнитолы для машины лучше выбрать? Помогаем подобрать лучшие автомагнитолы и ресиверы с отличным звуком: 1DIN, 2DIN ✔Характеристики ✔Рейтинги ✔Отзывы ✔Обзор

Author

Александр Устиненко

Publisher Name

earphones-review.ru

Publisher Logo

CVBS – Aux In выход на магнитоле: что это такое

Ежедневные поездки на работу, ожидания в пробках, длительные путешествия на машине не обходятся без радио, видео или музыкального сопровождения. Один из немногих доступных способов не заскучать в подобных ситуациях водителю и пассажирам – наличие в салоне установленной автомагнитолы. Замена неисправного устройства, либо установка нового требует элементарных знаний в подключении – где, какие обозначения и что собой представляет вход CVBS In и разъем Aux.

Что это

CVBS-IN – вход для композитного кабеля, при этом CVBS – аббревиатура от Composite Video Baseband Signal (Композитный Видеосигнал Базовой Полосы Частот). В числе основных задач – подключение камеры заднего вида. Есть и другое обозначение – PARKV.CVBS IN.

Вариант с подключением камер переднего вида указывают как «F.CCD CVBS IN».

С помощью CVBS-IN устройство передает видео. Механизм действия прост – при движении автомобиля назад на прибор подается напряжение +12 В и на экран выводится картинка с камеры. Если владельцу необходимо в настройках можно задать условие, когда при сдаче назад через определенное количество секунд выключался звук магнитолы.

Встречается и другое обозначение AUX CVBS IN – его применяют, чтобы указать внешний видео-вход, где AUX – линейный выход, разъем в магнитоле и вариант подключить другие источники звука.

Особенности

За счет AUX в автомагнитоле владельцы транспорта могут увеличить функционал и возможности устройства. Задействовать смартфон, подсоединить планшет или MP3-плеер – задача, которую решает линейный выход, при этом звук будет направляться на автомобильные динамики.

В некоторых моделях транспортных средств производитель учел запрос клиента на комфорт и объединил функции представив владельцу возможность одновременно подключить телефон и ответить на звонок.

На выход включенной автомагнитолы поступает сигнал 0,5-1 В.

При помощи AUX-входа к головному устройству подключают и bluetooth-адаптер, что решает аналогичные задачи посредством беспроводной передачи, если использование штатных переходников невозможно.

Автомагнитола – технически сложное устройство с множеством обозначений, выходов и кабелей. От знаний, что такое CVBS – Aux In вход и правильного подключения головной составляющей зависит не только работоспособность прибора, качество звучания радио, музыкальных композиций, но и безопасность – одна ошибка и можно спалить плату, ведь запитка некоторых предусматривает 12В.

Разъем RCA и описание кабелей

Я ссылаюсь на товары, которые мне нравятся. Если вы купите по ссылке в этом посте, я могу получить комиссию. Учить больше Обновлено: 4 сентября 2019 г.
Стерео аналоговые аудиоподключения можно найти на большинстве аудиовизуальных устройств.
Они будут использовать так называемый штекер RCA, также известный как фонокорректор.
Однако то, что они являются обычным типом подключения, не обязательно означает, что вы должны использовать их для подключения к вашей звуковой системе.
В этой статье я подробнее рассмотрю этот тип подключения. подробно и предложите несколько лучших альтернатив.
Как выглядит аналоговое стерео аудио соединение RCA?

Аналоговый аудиоразъем для стереоразъема RCA выглядит следующим образом:
Обычно обозначается как вход или выход.
Выход для отправки звука с этого устройства на другое. Вход предназначен для получение звука откуда-то еще.
Разъемы RCA обычно окрашены в белый цвет для левого канала и красный для правого канала.
Как выглядит стереофонический аналоговый аудиокабель RCA?
Аудиокабели
Stereo RCA выглядят так. Имеют два разъема RCA на каждом конце. Один для левого канала и один для правого канала.
Правый канал окрашивается в красный цвет, а левый — в красный. канал белый. Однако это просто поможет вам соединить ваше оборудование вместе.
Неважно, переключите ли вы это наоборот — до тех пор, пока один и тот же цвет подключен к левому и правому входам на каждом конце.
Вы также можете встретить этот тип кабеля, который не окрашен в красный и белый цвета.
Ничего страшного, они все равно будут отмечены слева и правильно, и их все еще можно использовать для этого типа подключения. Просто убедитесь, что вы подключили оба конца к правильному левый / правый разъемы на вашем устройстве.
Штекер RCA также широко известен как штекер или штекер фонокорректора. Так что, если вы слышите любой термин, они означают одно и то же.
Эти кабели также могут использоваться для аналогового многоканального звука.
Что делает аналоговое стерео аудио соединение?
Стерео аналоговое аудиосоединение используется для передачи 2-канальных аналоговых аудиосигналов между устройствами.
Поддерживает только стереозвук. Его также можно использовать для монофонического звука. Если да, то требуется только одно из соединений.
Когда мне следует использовать 2-канальный аналоговый звук?
Аналоговое стереофоническое аудиосоединение по-прежнему присутствует в большинстве аудиовизуальных устройств. Однако во многих случаях вам не нужно его использовать.
Если ваше устройство имеет порт HDMI, оптический цифровой звук или коаксиальный цифровой звук соединения, то это обычно будет лучший способ отправить аудио между вашими устройствами.
Эти типы подключений поддерживают многоканальный стереозвук и .
Однако, если они недоступны, стереофонические аудиокабели RCA являются надежным методом передачи звука между устройствами.
Во многих случаях вы найдете этот тип подключения в паре с видеовходом / выходом.
Например, соединение композитного видеосигнала обычно имеет стерео аналоговые аудиоразъемы рядом с ним. Эти порты будут передавать звук для видеосвязи.
Пример этого изображен ниже:
Что еще вы можете рассказать о разъемах RCA?
RCA означает Radio Corporation of America, которая разработала разъем в 1940-х годах.
Разъем RCA также используется для некоторых других типов AV-соединений. Мол, композитное и компонентное видео.
Что-нибудь еще?
Немного. Эй, это аналоговое стерео, что еще можно сказать? Старый друг, на которого всегда можно положиться, чтобы дать нам звук!
Приколи меня!
Руководство по домашнему кинотеатру
Пол запустил руководство по домашнему кинотеатру, чтобы помочь менее опытным пользователям максимально эффективно использовать современные аудиовизуальные технологии. Он проработал звукооператором, световым и аудиовизуальным инженером около 20 лет. Дома он потратил больше времени на установку, настройку, тестирование, демонтаж, починку, настройку, повторную установку (а иногда и использование) различных устройств Hi-Fi и домашнего кинотеатра.
Изображение предоставлено: fotum / Shutterstock.com
В начало
Руководство на приемную трубку
RCA, издание 1964 года — Engineering Radio
Я нашел это в большой уборной 2010 года, Бриджпорт, Коннектикут. Когда-то у меня была немного более новая версия этого, я думаю, 1972 года или около того. Эта версия выпущена в 1964 году и дает полный перечень самых маленьких трубок, которые производились тогда.
Есть что-то в хорошо спроектированной, ухоженной трубчатой передаче.Я помню старую ламповую консоль Collins, которая находилась в производственном помещении на небольшой станции AM. Консоль сдохла (скрепка закоротила B +), и я ее починил.
Я вспоминаю, как слушал тестовую запись собственного голоса с катушки на катушку, когда чинил консоль. Это звучало лучше, чем я когда-либо слышал, во всяком случае, у меня отличный голос по радио.
Лампа — это усилитель напряжения по сравнению с транзистором, который является усилителем тока. Лампа не имеет такой же точности, как транзистор, когда напряжение достигает своего пика, она становится немного размытой, добавляя некоторые искажения и гармоники.Ламповый механизм добавляет тепла, что музыкант назвал бы тембром. Комбинация основной частоты и различных амплитуд гармонических частот, которые позволяют слушателю отличить фортепиано от гитары, играющей одну и ту же ноту.
Это то, что пытается воспроизвести нынешний выпуск ламповых микрофонных предусилителей и другой ламповой продукции. Несколько компаний разработали усилитель, который в основном состоит из транзисторов и одной лампы, обычно 12AX7. К сожалению, по крайней мере, на мой взгляд, падение немного недолго.Если вы хотите получить «ламповый звук», он должен быть полностью пустым.
Что меня заинтриговало, так это схематические изображения в конце книги. Есть один для усилителя звука:
Принципиальная схема ручного усилителя звука приёмной лампы RCA, C 1964
Это одноканальный блок, для стерео его необходимо продублировать. Кроме того, я бы отказался от лампового выпрямителя в пользу твердотельного полноволнового моста, который несколько упростил бы T2. OA2 также можно было заменить на диод.Похоже на несимметричный звук, который можно изменить с помощью входного трансформатора.
Еще одна интересная схема, которую можно использовать в качестве микрофонного предусилителя:
Принципиальная схема микрофонного предусилителя. Руководство по приемной трубке RCA. C 196
. Это выглядит довольно солидно, есть несколько настроек здесь или там, чтобы добавить некоторое снижение усиления и какой-то тип регулировки выходного уровня, и я был бы действительно крутым устройством. Опять же, ламповый выпрямитель можно было заменить чем-нибудь твердотельным.Выходной трансформатор, вероятно, придется заменить примерно на 600 Ом.
Добавьте к этому что-то вроде этого, компрессор / лимитер Collins 26U, и вы получите отличный микрофонный процессор:
Ограничитель компрессора Collins 26U
Выглядит довольно круто. R10 используется для уравновешивания токов двух пластин. Мне были бы интересны значения трансформаторов, входные / выходные импедансы, напряжения и т. Д. Лампу 6386 очень трудно найти в наши дни, хорошей заменой была бы лампа 5670, которая все еще производится несколькими производителями.
Обновление
: это фотография Коллинза 26-U, сидящего на полу моего босса.
Ограничитель компрессора Collins 26-U
Отличный источник информации о лампах в Интернете: Электронные таблицы данных о лампах.
Если у меня будет немного времени этой зимой, это может быть забавный проект, над которым можно поиграться.
Как подключить 4-канальный усилитель к передним и задним динамикам
Добавление 4-х канального усилителя — отличная идея. Я годами наслаждаюсь мощным, кристально чистым звуком в своих автомобилях, используя собственные 4-канальные усилители.
Но как их подключить?
В этом руководстве я покажу вам, как подключить 4-канальный усилитель к передним и задним динамикам. После установки сотен усилителей в такие автомобили, как ваш, я поделюсь с вами фундаментальными советами, которые необходимы для достижения отличных результатов.
И не волнуйтесь … в большинстве случаев вы можете сделать это сами и получите профессиональные результаты при ограниченном бюджете!
Инфографика — Как подключить 4-канальный усилитель (советы и общее руководство)
Сначала основы
Если вы читаете это, скорее всего, вы не знакомы с установкой усилителя, подключением проводов и другими деталями, связанными с подключением 4-канального усилителя в автомобиле.
Не все раньше устанавливали автомобильную стереосистему, поэтому я буду как можно тщательнее и не буду делать никаких предположений о том, сколько вы знаете.
Что такое 4-канальный усилитель?
Сегодняшние 4-канальные усилители предлагают более новую технологию, лучший звук и более компактный размер, чем в старые времена. Отличным примером является модель Alpine MRV-F300 50W x 4. В нем используется технология класса D, чтобы работать очень холодно, и при этом он достаточно мал, чтобы поместиться под сиденьем автомобиля или грузовика.Очень хорошо!
Что такое 4-канальный автомобильный усилитель, на первый взгляд может показаться очевидным, но нужно знать еще немного. Кроме того, есть несколько интересных (и хороших) отличий от 2-канальных усилителей.
На самом деле, есть несколько преимуществ, которые вы получите, используя один 4-канальный усилитель вместо 2 стерео для питания ваших передних и задних динамиков.
4-канальный усилитель — это стереоусилитель с 2 дополнительными каналами, встроенными для повышения (усиления) слабых входных сигналов до сигнала с более высоким напряжением.Это приводит в движение звуковые катушки динамика, чтобы перемещать диффузор динамика и воспроизводить звук.
4-канальные усилители
добавляют больше каналов в более компактную и эффективную конструкцию, чем отдельные усилители.
Кроме того, они предлагают большую гибкость, так как большинство из них можно настроить для «мостовой» работы, что может дать больше мощности, когда вам не нужны все 4 канала.
Что такое «мостовое соединение» усилителя?
Возможность мостового режима — это особая конструктивная особенность, в которой создается «двухтактная» установка: один канал (обычно используется для левого динамика) производит сигнал, противоположный второму каналу (обычно используется для правого динамика). оратор).
Это приводит к тому, что динамик принимает форму звуковой волны напряжения, которая представляет собой разницу между двумя каналами, что приводит к большей доступной мощности для динамиков.
По сути, мостовой режим — это гибкий способ получить больше мощности, если вы не используете 4 динамика. Это означает, что 2 канала распределяют нагрузку на один динамик между собой и, следовательно, управляют им с большей мощностью.
2-канальная и 4-канальная схема усилителя
4-канальный автомобильный усилитель — это, по сути, расширенная версия 2-канального усилителя.Однако, поскольку они собраны вместе, а не 2 отдельных двухканальных усилителя, они более компактны. Это экономит место для установки и упрощает процедуру. Кроме того, большинство из них можно соединить мостом для использования 2 каналов (или 3, в зависимости от ваших потребностей), поэтому вы не ограничены их использованием только с 4 динамиками.
Преимущества использования усилителя для управления динамиками
Независимо от того, есть ли у вас заводская стереосистема или отличная послепродажная (не заводская), добавление усилителя — одно из лучших решений, которые вы можете принять.
Встроенные стереосистемы очень ограничены по мощности, которую они могут производить. Они не могут управлять динамиками с такой же четкостью и низким уровнем искажений, как хороший усилитель.
Максимальная громкость, которую вы можете получить из динамиков, тоже будет довольно низкой.
Обойти это просто невозможно — большинство встроенных стереосистем ограничено среднеквадратичной мощностью 15-18 Вт на каждый канал динамика. Это потому, что они работают напрямую от источника +12 В. Усилители уникальны тем, что они используют источник питания +12 В и повышают его до более высокого напряжения.
Когда сигнал усиливается и отправляется на динамики вашего автомобиля, напряжение намного выше, и динамик может получать гораздо больше мощности.
Вот почему с крошечными усилителями редко стоит возиться — если внутри нет специального блока питания, они просто не способны производить большую мощность.
Получение отличного звука
Питание громкоговорителей от усилителя имеет значение для , и я уже много лет наслаждаюсь отличным звуком таким образом.
Когда усилитель приводит в движение динамики вашего автомобиля, он часто даже не работает до предела.Звук, воспроизводимый в динамике, имеет меньшие искажения, не достигает дна при воспроизведении тяжелых басов, и вы также можете получить на много большей громкости!
Кроме того, использование усилителя со встроенными кроссоверами высоких частот означает, что вы можете блокировать низкие басы, которые вызывают искажения ваших динамиков и попытки воспроизвести музыкальные тона, для которых они не подходят.
В результате получается более чистый звук, меньше искажений и большая громкость — вы можете поднять музыку еще выше!
Только представьте, что вы едете по дороге с открытыми окнами и наконец можете включить любимую музыку.Я уверен, что вам это понравится так же, как и мне.
Что нужно знать перед запуском
Чтобы составить список деталей, проводов, инструментов и других деталей, которые вам понадобятся, потребуется всего несколько минут. Заблаговременное планирование может означать разницу между тем, чтобы ваша система работала без серьезных проблем, или разочаровывающим временем — или полным отказом! Я всегда организовываюсь и собираю свои вещи перед тем, как приступить к работе.
Перспективное планирование очень важно . Например, вы не хотите, чтобы у вас закончился провод или обнаружилось, что у вас нет прав. Это будет означать, что вы не можете завершить свой проект.
Это еще хуже , когда вам нужно ездить по городу в поисках товаров или вы не можете ничего сделать после закрытия магазинов. Поверьте, я был там, и это ужасно!
Примечания относительно проволоки, инструментов и некоторых других вещей
Когда дело доходит до установки, всегда планирует иметь больше, а не недостаточно проводов. Это касается провода динамика, а также кабелей RCA.
Комплекты усилителей, которые я рекомендую, имеют правильную длину для установки вашего усилителя, но в этом случае провода динамика и кабели RCA — другое дело.
Какой длины и размера мне нужен провод динамика?
Нет необходимости тратить слишком много денег на провода динамика. 18 калибра достаточно для многих установок, но калибр 16 тоже отличный выбор, если цена подходящая. Отличный пример — это 100-футовый рулон AmazonBasics.Я рекомендую 100-футовый рулон для многих установок с 4-канальным усилителем (почему ниже).
Вот пример наихудшего сценария для требуемой длины провода динамика. Я буду использовать пример установки усилителя с использованием входов уровня громкоговорителей со следующей стандартной установкой:
Усилитель находится в багажнике
Соединения сигналов уровня динамиков возле магнитолы (центральная консоль)
Давайте возьмем примерно 15 футов расстояния от радио до усилителя.По моему опыту, это хорошая оценка.
Итак имеем:
Провод от магнитолы к усилителю (сигнальный провод): 4 канала x 15 ′ = 60 футов
Провод от усилителя до динамика, проводка возле радио: 4 канала x 15 футов = 60 футов
Всего требуется провод: 120 футов.
Это означает, что вам понадобится 2 мотка проволоки длиной 100 футов. Или, по крайней мере, 1 рулон на 100 футов и 1 рулон на 50 футов. Если вы планируете использовать адаптер линейного уровня, ожидайте, что вы получите 100-футовый рулон.
Если в вашей установке используются разъемы RCA, также следует ожидать 100-футового рулона (4 канала x 15 футов для провода динамика от усилителя).
А как насчет кабелей RCA?
Если вы устанавливаете 4-канальный усилитель и используете кабельные соединения RCA, вам нужно будет купить вторую пару вместе с комплектом проводки усилителя, так как большинство из них включает только 2-канальный кабель.
Для большинства установок я рекомендую кабели длиной 18 футов. Обычно этого достаточно для большинства автомобилей, и у вас должно быть достаточно длины, чтобы спрятать кабели внутри салона, под задним сиденьем и т. Д.
Нет причин тратить слишком много денег. Просто возьмите качественные кабели хорошего качества. Даже такая пара, как эти недорогие, в большинстве случаев подойдет.
Инструменты, которые вам понадобятся.
Обжимные инструменты отлично подходят для монтажа проводки усилителя и динамика с профессиональными результатами. Если вы выполняете установку самостоятельно, вы можете обойтись недорогим инструментом, таким как обжимной инструмент Pros’Kit. Обжимные соединители продаются отдельно во многих магазинах автомобильных запчастей или обычных магазинах и очень доступны по цене.
Я рекомендую несколько инструментов. Если вы будете делать покупки осторожно, вы сможете избежать снижения цен на инструменты. При подключении проводки динамиков к заводской проводке проще использовать обжимные соединители, чем паять.
Никогда не скручивайте провода просто и не оборачивайте их изолентой. Всегда используйте надежное соединение.
В теплую погоду клей изоленты может выйти из строя, и лента может оторваться от провода. Это подвергает его возможному короткому замыканию и потенциальному повреждению вашего радио или усилителя.
Если у вас есть аккумуляторная дрель, это просто фантастика! Они отлично подходят для сверления отверстий в металле автомобиля для установки усилителя или подключения заземляющего провода к голому металлу.
Я также рекомендую следующее:
Кусачки (в некоторых обжимных инструментах он есть)
Рулон качественной изоленты
Проволочные стяжки («застежки-молнии»), длина 6 ″, 100 шт. В упаковке
Цифровой тестер для измерения напряжения
Измерительный прибор часто невероятно помогает при установке усилителя.Однако не нужно тратить много денег! Простая, но хорошая бюджетная модель, подобная той, что продается на Amazon , отлично подойдет.
Я рекомендую приобрести доступный, но хороший цифровой измерительный прибор, чтобы найти коммутируемый провод +12 В для передачи сигнала дистанционного включения на усилитель.
Они также очень полезны при устранении проблем с питанием, когда что-то не работает.
Составьте список покупок для установки
Вот общий, но довольно точный список того, что вам понадобится для подключения 4-канального усилителя к передним и задним динамикам.
Типы установки 1 или 2: Заводское радио или без RCA соединений
4-канальный усилитель с входами уровня динамиков или усилителем и линейным адаптером
Провод динамика длиной 120 футов или более, калибр 18 или больше
Комплект проводки усилителя
Инструмент для обжима и стыковые соединители (как минимум 25 или более)
Кусачки
Изолента
Проволочные стяжки, 6 ″, 100 шт. В упаковке
Измеритель
Тип установки 3: соединения RCA
4-канальный усилитель с входами уровня динамиков или усилителем и линейным адаптером
Рулонный провод динамика длиной 100 футов, калибр 18 или больше
Комплект проводки усилителя
Дополнительные кабели RCA, минимум 18 футов
Инструмент для обжима и стыковые соединители (как минимум 25 или более)
Кусачки
Изолента
Проволочные стяжки, 6 ″, 100 шт. В упаковке
Измеритель
Убедитесь, что вы хорошо спланировали и рассчитали количество проводов динамика, которые вам понадобятся.Для самой установки усилителя я настоятельно рекомендую использовать готовый комплект проводки усилителя, который вы найдете здесь в моем руководстве для покупателя комплекта усилителя.
Вам также понадобится вторая пара кабелей RCA. Я рекомендую длину 18 футов или больше. Не тратьте слишком много денег, но покупайте качественные.
Как получить сигнал на свой усилитель
Изображение послепродажной (не заводской) стереосистемы с разъемами RCA и проводкой выхода динамика. Любой из них можно использовать для передачи сигнала на усилитель, но разъемы RCA предлагают лучший вариант.Обычно они имеют меньшие искажения и позволяют использовать подключаемые кабели RCA. Если они недоступны, можно использовать усилитель с входами уровня динамиков или адаптер линейного уровня (уровень динамика).
Чтобы установить 4-канальный усилитель и управлять всеми 4-мя динамиками, во многих случаях самым большим препятствием является получение сигнала на усилитель. Как только это будет сделано, остальное, как правило, представляет собой стандартную установку усилителя.
Есть 3 основных способа получить сигнал на ваш 4-канальный усилитель:
Подключите выходы динамиков к входам уровня динамиков вашего усилителя
Подключите линейный адаптер к радио, затем используйте кабели RCA к усилителю
Подключите радио к усилителю напрямую с помощью кабелей RCA
ПРИМЕЧАНИЕ: Я не буду описывать заводские звуковые системы «премиум-класса» с заводским усилителем.Такие, как Bose, JBL и Mark Levinson, которые часто встречаются в роскошных автомобилях или моделях специального выпуска, намного сложнее и с ними труднее иметь дело.
В таком случае я советую сначала поговорить с хорошим установщиком и провести свое исследование.
Если вы считаете, что здесь также должны присутствовать заводские усиленные системы, отправьте мне сообщение или комментарий и дайте мне знать
В некоторых случаях доступны адаптеры для подключения усилителя к звуковой проводке штатной усиленной системы, но это часто бывает сложно или возникают препятствия, которые вы не найдете, пока не начнете.
Одна из причин этого заключается в том, что заводские системы с усилителем часто имеют нестандартные подключения проводов для аудиотракта и подвержены серьезным проблемам с шумом, если вы подключаете усилитель без соответствующего адаптера или проводки.
Какой тип подключения мне нужен?
Если у вас есть радио с разъемами RCA, переходите к следующему разделу.
Однако, если у вас есть стереосистема без разъемов RCA (что всегда бывает в случае стереосистем, установленных на заводе), вам придется купить один из следующих:
Преобразователь «линейного уровня»
Усилитель с входами уровня громкоговорителей («высокий уровень»)
1.Преобразователи линейного уровня
Линейные преобразователи уровня, такие как эта 4-канальная модель PAC LP7-4 , предназначены для получения выходов на динамики из стереосистемы без разъемов RCA и адаптации их к разъемам RCA. Используя это, вы можете подключить к усилителю кабели RCA.
Преобразователи линейного уровня
предназначены для подключения к входам RCA усилителя путем преобразования выходных сигналов громкоговорителей из стерео в сигнал низкого уровня, который может использовать усилитель.
Очень важно купить качественный линейный адаптер с хорошей конструкцией, чтобы избежать шума, плохого качества звука и других проблем. Не покупайте самую дешевую — вместо этого приобретите модель известного бренда, на которую вы можете положиться (например, модель выше).
2. Входы уровня динамика

Усилители с высокоуровневыми входами (уровня динамиков), подобные этому, позволяют подключаться к проводке динамика для источника сигнала. Это избавляет от необходимости покупать отдельный адаптер.
Входы уровня громкоговорителей являются общими для многих 4-канальных усилителей. Эти усилители содержат электронику, которая уменьшает сигналы проводки динамиков до более низкого уровня, безопасного для входной схемы усилителя.
Их просто подключить: обычно достаточно подключить как положительную (+), так и отрицательную (-) проводку для каждого канала динамика с помощью небольшого жгута проводов в комплекте. Затем он подключается к входному разъему уровня динамика.
Типичный входной жгут уровня динамика для 4-канального усилителя. Провода имеют цветовую кодировку, чтобы облегчить установку. Белый = слева спереди, серый = справа спереди, зеленый = слева сзади и фиолетовый = справа сзади.
Хотя это может сэкономить деньги (в этом случае вам не понадобится линейный адаптер), я часто рекомендую людям все равно подумать о покупке линейного преобразователя.
Это позволяет упростить модернизацию вашей стереосистемы позже, что очень часто бывает у людей. Использование преобразователя линейного уровня сейчас позволит вам подключить кабели RCA к 4-канальному усилителю, которые будут использоваться позже, если вы купите более качественную стереосистему (которая почти всегда будет включать разъемы RCA).
3. Разъемы RCA (линейного уровня)
Разъемы
RCA обеспечивают чистое соединение с низким уровнем шума, чем адаптеры уровня динамиков, но, честно говоря, это не заметно для обычного человека. Кабели RCA (линейные соединения) являются предпочтительным способом подключения сигнала к усилителю, если у вас есть такая возможность.
Разъемы RCA на задней панели головного устройства Pioneer. Это идеальный способ подключения сигнальных входов вашего усилителя, если таковые имеются. Для 4-канального усилителя вам понадобятся 2 стерео кабеля RCA. Белый представляет левый канал, белый красный — правый. Это стандартные цвета аудиовыходов как для автомобильной, так и для домашней стереосистемы.
Если в вашей стереосистеме есть разъемы RCA, поздравляю. Все стало немного проще — и, возможно, даже лучше!
Для подключения радио к 4-канальному усилителю вам понадобятся 2 стерео RCA-кабеля (всего 4 аудиоканала).Это 4 сигнальных канала: левый и правый передний, левый и правый задний.
Схема подключения сигнала 4-канального усилителя
Вот полезная диаграмма, показывающая наиболее распространенные соединения, которые вам понадобятся для выполнения одного из трех наиболее распространенных случаев, о которых я упоминал ранее:
Подключение к входам уровня динамиков вашего усилителя
Использование линейного преобразователя
Подключение усилителя к разъемам RCA радио

Вы также можете щелкнуть здесь, чтобы просмотреть.PDF-документ для печати или загрузки.
Подключение и запуск сигнальной проводки
Подключение уровня динамиков
Как упоминалось выше и как показано на схемах, если вы используете выходы уровня громкоговорителей для получения сигнала от радио, вам необходимо подключить провод. В идеале вы должны сделать это рядом с радио, а затем соединить провода жгутом.
Чтобы сохранить аккуратность и упростить установку, можно связать провод динамика вместе с помощью стяжки.
Оцените длину провода динамика, необходимого для подключения усилителя (или преобразователя линейного уровня) для каждого аудиоканала.Для этого протяните кусок провода от радио до места, где будет установлен усилитель, затем оставьте немного больше и достаточной длины для обхода изгибов и внутренних деталей.
Отрежьте еще 7 отрезков проволоки, всего 8:
4 канала (4 пары проводов), идущие на входы уровня динамиков усилителя
4 канала от усилителя до заводской разводки динамиков магнитолы
Я рекомендую подключаться к выходам уровня громкоговорителей с помощью обжимных разъемов и обжимного инструмента для надежного и прочного соединения.Синие разъемы обычно подходят для провода 18-16 калибра.
Заводские коды цветов стерео
Если у вас заводская стереосистема, вам нужно будет найти цвета проводки для проводки динамика.
Отличный ресурс для этого — The12Volt.com, где вы найдете электрические схемы для вашего автомобиля и цветовые коды.
Выполнение подключений
После снятия магнитолы вы найдете подобные разъемы для заводского жгута проводов стереосистемы.Вам нужно будет разделить провода динамиков, разрезать их и подсоединить провода, ведущие к усилителю.
Снимите радио и отсоедините заводские вилки проводов или жгут проводов послепродажного радио.
Обрежьте провода динамика, оставив длину, достаточную для перемещения провода, и достаточную длину для свободного подключения к проводу.
Зачистите небольшую часть провода стереосистемы и динамика усилителя. При использовании линейного адаптера подключите его к выходной стороне стереодинамика.Затем подключите 4 пары проводов к проводке динамика в жгуте.
Вставьте зачищенный провод (примерно 1/4 дюйма оголенного провода) в разъемы и осторожно обожмите их с помощью обжимного инструмента, если он у вас есть. Как вариант, вы можете скрутить провод, припаять его и аккуратно обернуть изолентой или использовать термоусадочную трубку для изоляции.
При использовании входов уровня громкоговорителей на вашем усилителе также подключите 4 пары проводов к выходу стерео.
Чтобы сделать установку более аккуратной и профессиональной, свяжите проводку громкоговорителей аналогичным образом с помощью проволочных стяжек.Я рекомендую использовать галстуки 6 дюймов, которые часто продаются упаковками по 100 штук.
После того, как вся проводка будет подключена, свяжите ее, используя проволочные стяжки или, по желанию, немного обернутой изоленты. В обоих случаях хорошо подходит расстояние между проволочными стяжками или лентой примерно через каждые 1 или 1,5 дюйма по длине проволоки.
Соединительный кабель RCA
Подключение кабелей RCA к неоригинальной стереосистеме для подключения к усилителю.
Если вы используете линейный преобразователь или стереосистему с разъемами RCA, подключите все 4 кабельных разъема к переднему и заднему выходам.
Кабели
RCA иногда обозначаются левым и правым символами («L» и «R»). В некоторых случаях для представления левого канала можно использовать белый, прозрачный или более светлый цвет.
Подключите кабели последовательно, чтобы можно было распознать, какой из них какой. Если передний и задний кабели RCA одинаковые, вы можете пометить передний и задний, используя клейкую ленту и маркер или ручку.
Подключите провод удаленного включения усилителя
Не забудьте дистанционный провод! В комплекты проводки усилителя входит небольшой провод, который используется для подключения усилителя, так что он включается и выключается с помощью вспомогательного положения переключателя зажигания.
Найдите провод +12 В, на который подается питание при переключении зажигания в положение «ACC» или подобное, но который выключается ключом. Вам также может повезти найти существующий цвет проводов на схемах электропроводки транспортных средств, о которых я упоминал ранее, или в поиске Google.
Я рекомендую проверить проводку, даже если вы уже нашли ее в Интернете, на всякий случай.
Перед повторной установкой магнитолы подключите этот провод и проложите его вместе с проводкой динамика.
Как подключить 2 ч.стерео на 4-канальный усилитель
Вы можете легко подключить головное устройство автомобильной стереосистемы только с 2 каналами (левым и правым) к 4-канальному усилителю. Обычно все, что вам нужно, это 2 переходных кабеля RCA Y. Разъем RCA левого канала головного устройства должен быть подключен к левому переднему и левому заднему входам усилителя. То же и для правого канала. При использовании входов уровня громкоговорителей на усилителе используйте соединения, показанные выше. ПРИМЕЧАНИЕ: Используйте только ОДНО из двух соединений, указанных выше! Никогда не подключайте оба типа одновременно! Выходы уровня громкоговорителей повредят соединения RCA.
Если ваше головное устройство (автомобильная стереосистема) имеет только 2 разъема RCA или две пары выходов на динамики, это не проблема.
Как показано на приведенной выше диаграмме, вы можете подключить 2 канала к 4-канальному усилителю, используя либо параллельные входы уровня динамиков, либо простые переходные кабели RCA.
Все, что вам нужно, это приличная пара (всего 2) переходников RCA типа «мама» и «вилка» типа «Y», таких как недорогие от Amazon.
Качество звука будет точно таким же.Современные усилители сконструированы таким образом, что нет ничего плохого в использовании Y-адаптера для подключения усилителя. Усилитель будет получать точно такой же сигнал с одинаковым качеством как в передних, так и в задних каналах.
Единственный недостаток в том, что здесь не будет управления фейдером спереди назад, как в головных устройствах с 4 выходными каналами.
После подключения стереосистемы к усилителю вам необходимо отрегулировать усиление тыловых каналов, чтобы установить необходимый уровень громкости для задних громкоговорителей для получения надлежащей громкости в зависимости от мощности сигнала стереосистемы.
Установка усилителя
Такой комплект проводки усилителя значительно упростит установку вашего 4-канального усилителя. Такой качественный, как этот Полный комплект Belva 8-го калибра включает не только проводку, но и многое другое. Вам также понадобится вторая пара кабелей RCA (если они используются) и достаточное количество проводов для динамика.
Вашему усилителю необходимо надежное прочное металлическое соединение с массой, и вам необходимо подключить положительный провод аккумуляторной батареи к моторному отсеку.В комплект проводки усилителя также входит держатель предохранителя, который также следует установить рядом с аккумулятором (кстати, в большинство комплектов есть инструкции).
Вам также необходимо подключить выходы динамиков усилителя к проводу, который вы проложили от радио.
Так же, как и для 4-х канальных усилителей, для установки усилителя вы можете следовать моим руководствам здесь:
Вот и основная диаграмма:
Настройка усилителя
После установки вы должны настроить уровни усиления и кроссоверы вашего усилителя для наилучшего звучания.На этом изображении вы можете увидеть регулируемые кроссоверы как для переднего, так и для заднего каналов. Включите кроссоверы высоких частот и установите значение, близкое к 50-60 Гц, чтобы обеспечить хорошие басы для музыки, но заблокировать низкие низкие частоты, которые искажаются.
После установки вам нужно будет настроить уровни усиления и кроссоверы вашего усилителя, если они доступны. У большинства продаваемых сегодня есть это. (См. Мои рекомендации по некоторым отличным моделям в конце)
Регулировка усиления — это степень усиления сигнала, выполняемого усилителем.В идеале, при хорошем входном сигнале, его можно поддерживать низким, чтобы уменьшить шипение или шум, которые могут появиться при повышении уровня сигнала.
Вот отличное практическое правило, как отрегулировать усиление для этого типа системы:
Регуляторы усиления на усилителе
Установите громкость стерео на 2/3 от максимальной
Медленно поднимите регуляторы усиления, пока громкость не станет достаточной
Когда закончите, у вас должно быть достаточно громкости стерео, но шум должен быть минимальным.Вам все равно придется немного подправить его, если громкость слишком высокая или слишком низкая.
Установка кроссовера
Как я уже упоминал в начале этого руководства, использование кроссоверов высоких частот позволит увеличить громкость с меньшими искажениями и поможет защитить динамики от тяжелых басов.
Для переднего и заднего каналов включите функцию высоких частот и, если имеется регулируемый диск, установите его в районе от 50 до 60 Гц. В некоторых моделях нет регулируемой частоты среза, но, скорее всего, для них задан хороший уровень.
Тест и настройка
После установки проверьте и настройте усилитель по мере необходимости. Отличный способ установить ваш 4-канальный усилитель — это установить на автомобиле плату, покрытую ковриком для динамика или другим материалом.
Включите музыку, которая вам хорошо знакома, и при необходимости отрегулируйте такие параметры, как низкие и высокие частоты, а также фейдер. Использование музыки, с которой вы хорошо знакомы (высокого качества), означает, что вы сможете довольно легко заметить любые проблемы со звуком.
Если у вас его еще нет, вы можете подумать о более позднем обновлении до головного устройства со встроенными функциями эквалайзера (EQ), которые помогут настроить звук.
Обзор и рекомендуемые продукты
Надеюсь, вы нашли этот пост полезным. Подключение 4-канального усилителя к передним и задним динамикам требует некоторой работы и времени, но это отличный способ получить звук, который вам понравится.
Думаете о покупке усилителя? Вы можете найти несколько отличных 4-канальных усилителей (включая Alpine MRV-F300, изображенный здесь) в моем руководстве для покупателя 4-канальных усилителей.
Вам также понадобится хороший комплект для подключения усилителя — у меня есть хорошее руководство для покупателя комплекта усилителя.
Если вы обнаружите, что чего-то не хватает или у вас есть предложения, просто оставьте комментарий ниже или отправьте мне сообщение!
Подробное руководство со схемами
4-канальные усилители
великолепны и по большей части обладают большой гибкостью. Однако они предназначены для использования с 4 динамиками или 2 динамиками и сабвуфером, а не с обоими.
Однако, это можно подключить 4-канальный усилитель к 4 динамикам и сабвуферу! Я собрал очень подробную информацию, чтобы сделать это максимально безболезненным (и недорогим).
Прочтите, чтобы узнать, как! Также есть множество подробных диаграмм, которые помогут вам.
Что нужно знать в первую очередь
Давайте разберемся с некоторыми вещами, прежде чем идти дальше. Чтобы управлять 4 динамиками и сабвуфером с помощью одного 4-канального усилителя, вам придется пойти на несколько компромиссов.
Я объясню здесь, что я имею в виду:
Вам, вероятно, придется отказаться от управления фейдером передних и задних каналов, поскольку вы отказываетесь от 2 каналов для задних динамиков для управления сабвуфером (2 передних / 2 задних).
Большинство современных автомобильных усилителей, но не все, могут выдерживать нагрузку на динамики до 2 Ом. Если у вас нет, вам понадобится обходной путь, который я вам покажу. Вам может понадобиться несколько дополнительных деталей.
Подключение 4 динамиков из 2 каналов означает, что динамики разделяют мощность усилителя, поэтому у вас будет меньше мощности для каждого из них.
При этом не беспокойтесь особо! Вы по-прежнему можете наслаждаться любимой музыкой с красиво звучащей системой из 4 динамиков и сабвуфера.
Что означает минимальное сопротивление (Ом) для усилителя?
Изображение, показывающее минимальную номинальную нагрузку динамика (Ом) типичного 4-канального усилителя.Большинство современных автомобильных усилителей имеют минимум 2 Ом на канал при стандартном (стерео) использовании и минимум 4 Ом при мостовом подключении. Никогда не включайте усилитель с нагрузкой на динамик ниже номинальной! Ваш усилитель перегреется и может выйти из строя.
Современные 4-канальные (и другие) автомобильные усилители имеют минимальную нагрузку на динамики, с которой они могут справиться. Громкоговоритель , , , импеданс, или номинальное значение «Ом» динамика (также называемое нагрузкой динамика) — это сопротивление потоку электрического тока, который усилитель видит на выводах динамика.
Усилители
рассчитаны на минимальную нагрузку на динамики. Рейтинг, указанный на усилителе или в руководстве пользователя, служит предупреждением.
Если вы подключаете динамик с нагрузкой ниже минимального номинала усилителя, он может нагреться и даже в какой-то момент выйти из строя.
Я видел, как это происходило, когда люди пытались «увеличить мощность», неправильно подключая динамики к усилителю. Не делай этого! Сгорание выходных каскадов вашего усилителя — не приятный сюрприз.
Минимальная нагрузка на динамики для подключения 4-канального усилителя к 4 динамикам и сабвуферу
Схема, показывающая, как сопротивление автомобильного усилителя работает с динамиками.Динамики обычно подключаются последовательно или параллельно (ну, на самом деле, чаще всего параллельно), что влияет на общее сопротивление усилителя. Это важно, потому что усилители рассчитаны на определенную минимальную нагрузку на динамик (номинальное сопротивление).
Как я упоминал выше, , большинство современных автомобильных усилителей могут выдерживать нагрузку 2 Ом на стереоканал (левый и правый каналы) и минимум 4 Ом при мостовом подключении для управления усилителем (так называемый «моно»).
Реальный ответ, однако, заключается в том, что это зависит от рейтинга вашего усилителя. Всегда проверяйте, чтобы убедиться. Для простоты я кратко опишу, что будет работать практически для всех систем и усилителей, которые вам встретятся.
Электропроводка усилителя, о которой я расскажу здесь
В этом посте я расскажу о трех типах систем, которые должны охватывать почти все усилители, которые вы найдете:
4-канальный усилитель с минимальной нагрузкой на динамик 2 Ом в стерео, 4 Ом в мостовом режиме (для сабвуфера)
4-канальный усилитель с минимальной нагрузкой на динамик 2 Ом в стерео или , мостовой
4-канальный усилитель с минимальной нагрузкой на динамик 4 Ом
# 3 встречается реже, но вы встретите его.Может быть, у вас есть старый усилитель, который валяется неиспользованным. Если это так, вы будете рады узнать, что я придумал обходной путь, который позволит вам подключить 4 динамика, не повредив усилитель.
Примеры подключения 4-канального усилителя
Вот схема подключения колонок и возможные нагрузки на колонки (в Ом) почти для всех усилителей, с которыми вы столкнетесь. Я опишу 3 основные настройки системы, о которых расскажу подробно.
Система 1: 2 динамика (параллельная проводка) к каждому переднему каналу = 2 Ом x 2 + 1 сабвуфер, подключенный на 4 Ом на задних каналах, соединенных мостом для большей мощности.Это первый и лучший выбор для большинства современных 4-канальных усилителей.
Система 2: 2 динамика, параллельные каждому переднему каналу = 2 Ом x 2 + 1 сабвуфер, подключенный к 4 или 2 Ом на задних каналах, соединенных мостом для большей мощности. 4-канальные усилители, работающие в режиме моста 2 Ом, менее распространены, но они существуют.
Система 3: 2 динамика на каждом переднем канале (параллельная проводка) с подключенными дополнительными частями для 4 Ом на канал + 1 сабвуфер с проводкой минимум 4 Ом. Поскольку такие усилители не справляются с нагрузкой 2 Ом, это немного сложнее и требует другого подхода.
Проверка сопротивления динамика мультиметром
Показано: Пример того, как измерить импеданс динамика (Ом) с помощью мультиметра. Это отличный способ узнать на 100%, с какими динамиками вы имеете дело, чтобы избежать проблем с 4-канальным усилителем.
Автомобильные стереосистемы и домашние громкоговорители очень похожи на , за исключением используемого импеданса , который они используют. Значение импеданса динамика, измеренное в Ом, — это всего лишь общее измерение электрического сопротивления, которое усилитель будет видеть от звуковой катушки динамика.
Отчасти из-за традиций в мире электроники и отчасти из-за различных других электрических причин, автомобильные стереосистемы обычно имеют номинальное сопротивление 4 Ом, а домашние стереодинамики — около 8 Ом.
Хорошо то, что все, что вам действительно нужно знать, — это примерно сопротивление динамика. Если вы можете измерить это, вы можете определить, какой рейтинг Ом нужно использовать!
Как измерить сопротивление динамика мультиметром
Чтобы измерить Ом (сопротивление) звуковой катушки динамика, поднесите щупы измерителя к клеммам динамика, убедившись, что они плотно прилегают к оголенному металлу. В противном случае краска, изоляция, грязь и припой могут испортить показания.
Например, у нас обычно есть этикетка на динамике, говорящая нам, если это 2 Ом, 4 Ом и так далее. Однако, как бы безумно это ни звучало, некоторые колонки этого не делают!
Вот почему хорошо иметь под рукой мультиметр — вы можете узнать на все 100%.
Измерение сопротивления динамика мультиметром
Установите мультиметр в положение Ом. Если у измерителя есть функция автоматического выбора диапазона, все должно быть в порядке. В противном случае установите минимальное значение, такое как диапазон 10 Ом или 200 Ом и т. Д.
При отключенном динамике прикоснитесь к клеммам динамика щупами измерителя. Обязательно прикасайтесь к неизолированному металлу клемм и устанавливайте хороший контакт.
Считайте измеренное значение. Общий диапазон покажет вам номинальное сопротивление динамика (пример: сопротивление 3,6 Ом будет означать динамик 4 Ом)
Важно убедиться, что вы не измеряете вещества, которые могут помешать вашим измерениям.
Следующие вещи могут вызвать проблемы (я видел это много раз!):
Флюс или покрытие припоя, оставшееся после производства
Сильное окисление
Сильная грязь, пыль или другие загрязнения, которые со временем накапливаются
Краска или другие покрытия, не проводящие электричество
В случае сомнений вы можете аккуратно протереть их кусочком наждачной бумаги или даже поцарапать щупами измерителя клеммы, чтобы улучшить электрический контакт.
Примечание: Если динамик «взорван» или сгорел в результате неправильного обращения или физического повреждения звуковой катушки, вы никогда не получите показания. Это потому, что для перегоревших динамиков звуковая катушка больше не имеет полного электрического пути, который вы можете измерить.
Мультиметры
показывают состояние разомкнутой цепи как «бесконечное» сопротивление, что означает, что показания не производятся.
Динамики не измеряют точно 4 или 8 Ом!
Автомобильные и домашние динамики оцениваются по их общему сопротивлению (сопротивлению).Например, громкоговорители с сопротивлением 2, 4 и 8 Ом никогда не могут быть точно измерены с помощью этих измерений Ом.
Это потому, что дизайн каждого динамика немного отличается от другого. Сопротивление, которое вы измеряете через динамик, связано с сопротивлением звуковой катушки благодаря длинному проводу, из которого она сделана.
Вот пример диаграммы, которая поможет вам узнать, чего ожидать при измерении параметров динамиков.
Рейтинг динамика Типовые измерения
2 Ом 1-1.8 Ом
4 Ом 3,2-3,6 Ом
8 Ом 6 Ом или более
16 Ом 12 Ом или более
Как видите, вы не измерите точно 4 Ом для динамика 4 Ом. Однако он будет в общем диапазоне и близок к заявленному рейтингу.
Что такое «мостовое соединение» усилителя? Почему это лучше всего подходит для сабвуфера?
Показано: Пример 4-канального усилителя, соединенного мостом между 2 каналами.
Мостовой режим (монорежим) — это встроенная функция усилителя, в которой создается «двухтактная» установка: один канал (обычно используемый для левого динамика) производит сигнал, противоположный второму каналу ( обычно используется для правого динамика).
Когда это произойдет, вы получите значительно больше мощности, работая вместе, чем с одним каналом.
Мостовой режим — это гибкий способ получить больше мощности от 2 каналов (в данном случае, например, тыловых каналов).Это особенно важно, потому что сабвуферы — это большие, тяжелые колонки, которым требуется больше энергии, чем маленьким колонкам, чтобы воспроизводить желаемые басы.
Схема
— Как подключить 4-канальный усилитель к 4 динамикам и сабвуферу
Примечание: Большинство стандартных автомобильных динамиков имеют сопротивление 4 Ом каждая, поэтому я буду использовать это предположение для своей схемы. Обязательно проверяйте динамики перед подключением их к усилителю, чтобы убедиться, что они совместимы.
(Или щелкните изображение, чтобы увеличить или увеличить)
Использование силовых резисторов для более сложных установок (4 Ом мин.амперы)
Показано: Резисторы большой мощности, которые можно использовать с 4-канальным усилителем при добавлении дополнительных динамиков. Их использование позволит вам поддерживать общую нагрузку на динамик (сопротивление динамика, которое видит усилитель) на безопасном уровне, чтобы усилитель не повредился. Они недороги и просты в использовании.
Силовые резисторы — это увеличенные версии резисторов, используемых во многих электронных продуктах. В отличие от своих младших братьев и сестер, они спроектированы так, чтобы выдерживать большое количество тепла.
Благодаря этому они отлично подходят для более сложных акустических систем и усилителей. В примере № 3, который я показал вам ранее, невозможно использовать два динамика на 4 Ом параллельно с усилителем, который не может выдерживать нагрузки 2 Ом.
Мы можем использовать 1 большой резистор для каждого динамика в качестве временного решения.
Этот обходной путь не понадобится для большинства современных автомобильных усилителей. Однако, поскольку некоторые усилители не могут справиться с нагрузкой 2 Ом (особенно старые усилители, которые вы, возможно, захотите использовать), я включил это на всякий случай.
В случае автомобильного усилителя, сопротивление которого не может быть ниже 4 Ом на канал, другого пути нет. Однако, если мы добавим один резистор мощности 4 Ом последовательно с каждым динамиком, мы сможем использовать математику в наших интересах.
Таким образом мы получим два параллельных измерения по 8 Ом, что даст нам хорошие и безопасные 4 Ом на канал!
Однако вы захотите купить резистор подходящего типа. Я рекомендую минимум 25 Вт (25 Вт) резисторы 4 Ом. Хотя вы не найдете их во многих местных магазинах, хорошая новость в том, что они доступны по цене. Я много раз использовал их для решения проблем с выступающими.
Я использовал такие на Amazon.
Как обойти отсутствие переднего / заднего фейдера
Как я уже упоминал в начале, если вы используете 4-канальный усилитель для управления обоими 4 динамиками и сабвуфером, вам придется идти на компромиссы. Обойти это просто невозможно.
Самая большая проблема, которая приходит на ум, — это потеря управления передним / задним фейдером. Тем не менее, я нашел решение, которое немного помогает!
Добавив линейные резисторы к тыловым динамикам, вы можете уменьшить их громкость, и это уже действует как «фейдер». Вы можете использовать сайт L-pad (ослабление громкости динамика), подобный этому, чтобы рассчитать номиналы резисторов для вас.
Я уже сделал за вас всю работу, и вот отличный пример. Если вы подключаете 4 динамика и сабвуфер к 4-канальному усилителю, добавив резисторы 60 Ом к задним динамикам, вы снизите громкость на 24 дБ (децибелы).
В результате звук будет «приглушенным» к передним, а задние динамики не будут слишком громкими.
Следуя примеру, который я привел на диаграмме выше, это довольно просто. Вам нужно будет подобрать резисторы мощностью 15–20 Вт (или выше). Я рекомендую около 60 Ом, так как это даст снижение громкости на 24 дБ.
В большинстве случаев этого должно быть достаточно: не совсем бесшумно сзади, но большая часть громкости направлена на передние динамики.
Какие настройки кроссовера я должен использовать на моем 4-канальном усилителе?
Поскольку большинство современных автомобильных усилителей включают в себя очень красивые дополнительные кроссоверы, для хорошего звука целесообразно воспользоваться ими.
Вот несколько хороших рекомендаций для 4 основных динамиков и сабвуфера:
Динамик Настройки кроссовера
4 основных динамика Flat (кроссовер выключен) или 56-60 Гц ВЧ
Сабвуфер 80 Гц ФНЧ
Используя фильтр верхних частот для 4 основных динамиков, вы можете увеличить громкость, когда вам нужно больше мощности и звука до появления искажений.При использовании сабвуфера очень важно не допускать попадания вокала и высокочастотной музыки на ваш сабвуфер.
Идея состоит в том, чтобы получить «чистый» басовый звук, поскольку это то, для чего лучше всего подходят сабвуферы: просто чистое воспроизведение великолепно звучащих басов, которые вам понравятся.
Что делать, если мой усилитель нельзя подключить мостом?
Хотя это правда, что сегодня почти все усилители с любой «реальной» мощностью можно соединить мостом с 2 каналов на 1 канал (так называемый «моно», или мостовой) для большей мощности, некоторые не могут.Это особенно актуально для некоторых старых усилителей «старой школы», которые у вас могут быть в шкафу, но которые вы все равно хотите использовать.
В этом случае, к сожалению, вы действительно ограничены. Сожалею! У вас есть всего несколько вариантов:
Купите еще один маленький усилитель только для сабвуфера / сабвуфера
Включите по одному небольшому сабвуферу от каждого из задних каналов
Проблема с вариантом № 2 заключается в том, что сабвуферам требуется намного больше мощности, чтобы они хорошо управлялись и звучали хорошо. Нет никакого способа обойти это.
8-дюймовые сабвуферы являются опцией, либо можно использовать сабвуфер с двойной звуковой катушкой на 4 Ом. Таким образом, вы можете безопасно управлять каждым каналом с нагрузкой 4 Ом, с которой могут справиться даже старые усилители. Однако в наши дни обычно проще просто купить дешевый бюджетный усилитель и избежать головной боли.
Как подключить 2 ч. стерео на 4-канальный усилитель
Если ваша стереосистема не имеет выходных каналов, ничего страшного! Вы по-прежнему можете легко подключить автомобильную стереосистему с головным устройством только с 2 каналами (левым и правым) к 4-канальному усилителю.В большинстве случаев вам понадобится всего 2 переходных кабеля RCA Y. Гнездо RCA левого канала головного устройства подключено к левому переднему и левому заднему входам усилителя. Потом то же самое для нужных каналов. При использовании входов уровня громкоговорителей на усилителе используйте соединения, показанные выше. ПРИМЕЧАНИЕ !: Используйте только ОДНО из двух показанных соединений. Никогда не подключайте одновременно разъемы уровня динамиков и RCA — сигналы уровня динамиков могут повредить выходы RCA вашего головного устройства.
Если вы хотите установить 4-канальный усилитель на 4 динамика и сабвуфер, но у вас есть только 2 стереоканала, это нормально.
Как показано на моей схеме, вы можете подключить 2 канала к 4-канальному усилителю, используя либо входы уровня динамиков, подключенные параллельно, либо с помощью переходных кабелей RCA «Y».
Все, что вам нужно, это пара приличного качества (всего 2) 1 гнездо на 2 штекерных Y-образных адаптера RCA, таких как эти недорогие от Amazon.
Качество звука будет точно таким же. Современные автомобильные усилители спроектированы таким образом, что все 4 входа будут получать одинаковый сигнал и никаких проблем не возникнет.
После подключения стереосистемы к усилителю вам необходимо отрегулировать регуляторы усиления как для 4 основных динамиков, так и для выхода сабвуфера. Мой совет — используйте качественную музыкальную дорожку, которую вы уже хорошо знаете, чтобы вы могли легко определить, когда музыка звучит правильно.
Дополнительные предложения и детали, которые могут вам понадобиться
Такой комплект проводки усилителя сделает вашу жизнь проще! Отличный (но доступный) комплект проводки усилителя, такой как этот полный комплект 8-го калибра Belva включает не только основы, но и многое другое.Вам также понадобится вторая пара кабелей RCA (если они используются) и, возможно, дополнительный провод для динамика.
Не могу не подчеркнуть, насколько важно быть готовым к установке 4-канального усилителя. Хотя есть и несколько способов сделать это, тратить газ, время и нервничать не стоит головной боли.
Лот лучше начинать с правильной ноги и быть готовым к моменту установки. Мой совет — заранее подберите хороший комплект для подключения усилителя и необходимые инструменты.
У меня также есть готовые отличные руководства, если вам нужны другие идеи:
Нужен совет по подбору правильной монтажной проводки? Прочтите мой пост с некоторыми из лучших комплектов проводки за такие деньги здесь. Вы не только сэкономите несколько долларов, но и избежите порки поддельного калибра проводов.
Комментарии, вопросы или что-то еще? Дай мне знать!
Я хотел бы услышать от вас и сделать этот пост еще более полезным. Дайте мне знать в комментариях ниже, если у вас есть вопросы или комментарии.
Вы также можете связаться со мной здесь через мою контактную страницу.
Устранение неполадок со звуком
Устранение основных проблем со звуком
Есть много способов устранить неисправность в системе. На этой странице будут показаны некоторые из распространенных способов устранения распространенных неисправностей. Вы можете найти способы устранения неполадок, которые подходят вам лучше. Если да, используйте их. Это только предложения, которые помогут вам понять основной процесс.
Система работает нормально:
Эта диаграмма показывает, что сигнал с выхода магнитолы на динамики в норме.Оба канала имеют выход.
Один канал не имеет выхода:
На этой диаграмме вы видите, что что-то не так с левым каналом радио.
Наведите указатель мыши на картинку ниже. Вы увидите, как перевернуты кабели RCA на головном устройстве. Это означает, что правая сигнальная линия теперь подключена к неисправному каналу головного устройства. Вы можете видеть, что выход на динамики теперь поменял стороны. Это потому, что зеленая сигнальная линия теперь подключена к исправному каналу головного устройства.Щелкните изображение, чтобы оптимизировать его положение.
Неизвестный разрыв сигнальной линии:
До сих пор вам было показано, где сигнальная линия была нарушена. В вашем автомобиле вряд ли будут крестики и проверки на всех сигнальных линиях. Чтобы предотвратить повреждение ваших усилителей и / или динамиков, я настоятельно рекомендую выключить усилитель перед подключением или отключением RCA. В противном случае из усилителя может выйти дым, что сделает его бесполезным.
Метод № 1:
Если у вас двойной разъем RCA с внутренней резьбой (цилиндрический разъем), это один из простейших способов устранения проблем со звуком.
Если один аудиоканал не работает должным образом и вы подозреваете, что проблема может быть в кроссовере или любом другом аудиокомпоненте, вы можете просто вставить цилиндрический соединитель вместо подозрительной части аудиооборудования. Если теперь воспроизводится ранее неработающий канал, вы знаете, что проблема была в отключенном оборудовании. Поскольку кроссовер имеет выходы, идущие на несколько усилителей, вам придется подключать каждый усилитель к цилиндрическому разъему индивидуально.
Метод № 2:
Если вы считаете, что кабель RCA, идущий от головного устройства к задней части автомобиля, неисправен, вы можете получить длинный соединительный кабель и вывести его за пределы автомобиля.Это позволит вам быстро определить неисправность кабеля, не прокладывая его под ковром. Я знаю, что запуск его вне автомобиля может быть очевиден для некоторых людей, но я подумал, что все равно упомяну об этом.
Метод № 3:
На этой диаграмме вы можете видеть, что один канал отсутствует. Проблема может быть вызвана любым из компонентов (головное устройство, кабели RCA, кроссовер, усилитель, провода динамиков или динамики). Если навести курсор на одну из ссылок (слева от диаграммы), изображение изменится с диаграммы с исходной проблемой на диаграмму, показывающую, как симптомы меняются (или не меняются) в зависимости от предпринятого действия. на новой диаграмме.Когда вы перемещаете курсор с ссылки, изображение возвращается к исходному изображению, поэтому вы можете увидеть, как каждый шаг (или действие) влияет на исходную проблему . Возможно, вам придется удерживать курсор мыши над каждым «шагом» в течение нескольких секунд, пока новое изображение не загрузится полностью.
Проверка кабелей RCA:
Когда возникает вопрос, является ли электронное оборудование или набор кабелей RCA неисправным, вы должны сделать следующее. Отсоедините ОБА разъема на ОБЕИХ концах кабеля.Теперь он полностью отключен от всего. Возьмите ОДНУ сторону домкратов (левую ИЛИ правую) и используйте ее для этого теста. Начнем с правой стороны кабеля RCA. Подключите правую сторону кабеля к правой стороне обеих частей оборудования (кроссовера и усилителя в этой ситуации). Если правая сторона усилителя начинает играть, вы знаете, что правая сторона кабеля RCA в порядке. Слегка переместите кабель с обоих концов, чтобы убедиться, что кабель не выходит из строя периодически.Если звук не прерывается, мы будем считать, что правая сторона кабеля действительно в порядке. Если звук пропадает или не проходит, попробуйте использовать другой канал RCA-кабелей. Теперь переместите разъем кабеля RCA из правого канала усилителя в левый канал усилителя. Если теперь играет левый канал усилителя, вы знаете, что оба канала усилителя в порядке. Теперь переместите разъем кабеля RCA из правого канала кроссовера в левый канал кроссовера.Если звук воспроизводится снова, мы знаем, что оба канала усилителя и оба канала кроссовера в порядке. Если звук не воспроизводится, это означает, что левый канал кроссовера или что-то в сигнальной линии левого канала до кроссовера неисправен. Теперь повторите процесс с левой стороной кабеля RCA. Если левый канал кабеля плохой, он не пройдет все тесты, как это было с правой стороной. Конечно, вы также можете проверить кабель RCA с помощью омметра, если он у вас есть.
Показания измерителя:
Демонстрация ниже показывает, как измеритель будет считывать показания с короткими (касающимися) или открытыми (не касающимися) проводами.
Перетащите указатель мыши на диаграмму ниже. Если экран кабеля подключен правильно, показания счетчика будут такими же, как если бы провода счетчика были соединены вместе. Если соединение экрана неисправно, счетчик будет показывать то же самое, что и когда провода разомкнуты (ни к чему не прикасаются). Проделайте то же самое с центральным проводником. Вам также нужно будет проверить другой канал кабеля RCA.Если вы проверите от экрана до центрального проводника, счетчик должен показать обрыв.
Шум двигателя
(вой генератора)
Это общие правила или советы, которые помогут предотвратить или уменьшить проблемы с шумом двигателя.
Проложите соединительные шнуры на стороне автомобиля, противоположной проводам основного питания и удаленного вывода.
Убедитесь, что все аудиокомпоненты надежно заземлены на участке, очищенном от краски, грунтовки и других защитных покрытий.
Не используйте заводскую проводку для заземления головного устройства (головного устройства). Заземлите головное устройство к шасси (кузову) автомобиля. Если головное устройство не установлено непосредственно на прочную ЗАЗЕМЛЕННУЮ металлическую конструкцию, заземлите корпус головного устройства в той же точке, что и заземляющий провод головного устройства.
Не удлиняйте заземляющие провода каких-либо компонентов, если это абсолютно необходимо. Если производитель устройства разработал высококачественную входную цепь, удлинение заземляющего провода только вызовет больше проблем.Если ничего не помогает, и у вас есть один аудиокомпонент, который пропускает шум в систему, вы можете попробовать разные точки заземления, чтобы увидеть, имеют ли они значение.
Если изоляция на коммутационном шнуре повреждена и может коснуться земли, это, вероятно, позволит шуму проникнуть в тракт аудиосигнала. Если патч-корд зажат под задним сиденьем или там, где он пересекает какой-либо острый металл (там, где он входит в багажник), это вызовет проблемы с шумом.
Как вы уже знаете, на выходе динамика усилителя обычно есть один провод динамика с аудиосигналом, а другой (эталонный) подключен к заземлению звука внутри усилителя.Если эталонный сигнал может соприкасаться с землей (в двери или на задней панели транспортного средства), может образоваться контур заземления, позволяющий шуму проникнуть в систему. Это не очень распространено, но такое случалось.
Правильно установите регуляторы усиления усилителя. Установка слишком высокого усиления только усугубит проблему с шумом.
ПРИМЕЧАНИЕ:
ЗАПРЕЩАЕТСЯ выполнять какие-либо соединения (RCA или другие) с включенной системой. Это может привести к повреждению динамиков или усилителей.
На изображении ниже представлена обычная система с головным устройством, эквалайзером, кроссовером и двумя усилителями.
Первый шаг — обойти все компоненты и подключить головное устройство напрямую к высокочастотному усилителю. Следует использовать высокочастотный усилитель, потому что твитеры, подключенные к усилителю, лучше всего воспроизводят частоты, которые связаны с войом генератора. Если шум уходит только при подключении головного устройства и высокочастотного усилителя, можно с уверенностью предположить, что эти два компонента в порядке.Вы также можете подключить головное устройство непосредственно к усилителю низкой частоты, чтобы увидеть, возвращается ли шум (хотя шум может быть трудно услышать, так как вуферы не очень хорошо воспроизводят высокие частоты). Если есть шум только с одним из усилителей, проблема, вероятно, кроется в зашумленном усилителе. Если шум присутствует на обоих усилителях, возможно, что-то не так с головным устройством.
Проверка заземления экрана головного устройства:
Если вы хотите проверить заземление экрана, используйте омметр и убедитесь, что есть непрерывность между корпусом головного устройства и экраном RCA.Убедитесь, что кабели RCA отключены от гнезд RCA на головном устройстве. Между выходными экранами RCA (блестящая внешняя часть разъема) и корпусом головного устройства должно быть меньше 1 Ом. Если сопротивление превышает несколько Ом, вы можете попросить КВАЛИФИЦИРОВАННОГО специалиста проверить его. Это только для головного устройства с несимметричными выходами предусилителя. Если вы обнаружите, что соединение экрана неисправно, оно, вероятно, было повреждено, когда источник питания 12 В был позволен контактировать с экраном в какой-то точке системы.
Следующим шагом будет установка остальных аудиокомпонентов (по одной). Если вы вставляете компонент, и шум возвращается, снова обойдите его, чтобы убедиться, что система снова свободна от шума. Если у вас есть еще компоненты, которые вы еще не вставили, вставляйте их по одному, чтобы между головным устройством и усилителем не было более одного компонента. Если один из компонентов позволяет шуму проникать в систему всякий раз, когда он находится на пути прохождения сигнала, проверьте его у квалифицированного специалиста.
После проверки всех компонентов (по отдельности) попробуйте повторно подключить головное устройство к кроссоверу, но оставьте все остальные процессоры вне очереди. Подключите кроссовер к усилителям. Если нет шума, когда высокочастотный усилитель (один) подключен к кроссоверу, но шум возвращается, когда оба усилителя подключены к кроссоверу, один из усилителей может не иметь достаточной электрической изоляции от заземления шасси. Изоляция от заземления шасси определяется конструкцией входной цепи усилителя.Если один усилитель вызывает проблемы, вам может потребоваться изолятор контура заземления, чтобы разорвать соединение заземления постоянного тока. Установка изолятора между выходом кроссовера и одним из усилителей должна значительно уменьшить или устранить шум.
Лучшие адаптеры для преобразователей HDMI в RCA в 2020 году
Лучшие адаптеры для преобразователей HDMI в RCA в 2020 году
Как правило, в прошлом вы получали аудиовизуальный сигнал непосредственно от American Radio Corporation.В наши дни HDMI (мультимедийный интерфейс высокой четкости) постепенно вытесняет сигнал RCA. Именно здесь преобразователи HDMI в RCA — удобный компонент, который поможет вам использовать старые устройства при покупке современных цифровых аксессуаров.
Товар
Tendak 3RCA AV CVBS Composite & S-Video R / L Audio to HDMI Converter Adapter Поддержка 720P / 1080P с кабелем S-Video 3RCA для NES SNES N64 PS2 PS3 HDTV
Конвертер AV в HDMI, RCA в HDMI, Адаптер композитного видео-аудио конвертера CVBS в HDMI, Поддержка PAL / NTSC с USB-кабелем для зарядки для Nintendo 64, ПК, ноутбука, Xbox, VHS, VCR, камеры, DV, HDMI Capture car
Rasfox Powered AV / RCA to HDMI Converter, композитный 3RCA Audio Video A / V Преобразователь CVBS в HDMI адаптер с адаптером питания, масштабирование 1080P 720P.Высококачественная металлическая коробка с гарантией 1 год
Товар
Tendak 3RCA AV CVBS Composite & S-Video R / L Audio to HDMI Converter Adapter Поддержка 720P / 1080P с кабелем S-Video 3RCA для NES SNES N64 PS2 PS3 HDTV
Товар
Конвертер AV в HDMI, RCA в HDMI, Адаптер композитного видео-аудио конвертера CVBS в HDMI, Поддержка PAL / NTSC с USB-кабелем для зарядки для Nintendo 64, ПК, ноутбука, Xbox, VHS, VCR, камеры, DV, HDMI Capture car
Товар
Rasfox Powered AV / RCA to HDMI Converter, композитный 3RCA Audio Video A / V Преобразователь CVBS в HDMI адаптер с адаптером питания, масштабирование 1080P 720P.Высококачественная металлическая коробка с гарантией 1 год
Последнее обновление: 11.04.2020 / Партнерские ссылки / Изображения из Amazon Product Advertising API
Чтобы помочь вам найти нужный, чтобы вдохнуть новую жизнь в вашу старую технологию для улучшения изображения и звука, оставьте некоторое время и продолжайте читать.Мы выбрали лучшие адаптеры HDMI-RCA в 2020 году, чтобы облегчить вам выбор. Также ознакомьтесь с Как преобразовать HDMI в RCA?
15. Друзья 2 штуки Переходник HDMI-RCA композитный видео-аудио преобразователь
Характеристика
Может широко использоваться.
Простота использования
Имеет функцию Plug and Play
Портативный
Последнее обновление 2020-07-02 / Партнерские ссылки / Изображения из Amazon Product Advertising API
Для работы не требуется драйвер, и им легко управлять.Он поддерживает широкий спектр цифровых форматов, таких как 720p, 1080p и 1080ip. Это позволяет использовать его на DVD, проекторе, домашнем кинотеатре и на большом количестве устройств. Однако это не работает с мобильными телефонами. Обратите внимание, что при использовании этого преобразователя необходимо прежде всего подключить порт питания. Также обратите внимание, что этот преобразователь не работает так же, как преобразователь RCA в HDMI.
14. DIGITNOW
Характеристика
Имеет поддержку звука
Установка Plug and Play
Совместим с широким спектром устройств
Поддерживает использование зарядного устройства для телефона и мобильного источника питания
Имеет встроенный преобразователь HDMI в AV на чипсете
Последнее обновление 2020-07-02 / Партнерские ссылки / Изображения из Amazon Product Advertising API
Это позволяет сэкономить больше денег за счет сокращения расходов на покупку дополнительного кабеля HDMI или кабеля RCA.Это также предотвратит использование нескольких компонентов. Имеет функцию All-in-One, поскольку сочетает в себе кабели HDMI и RCA с преобразователем набора микросхем HDMI в RCA. В комплект поставки входит конвертер HDMI в RCA и руководство пользователя.
13. NEWCARE Компонентный видео скейлер HDMI на 1080P (YPbPr)
Характеристика
Совместимость с большим количеством устройств
Питание от USB
Поддерживаются функции увеличения и уменьшения масштаба
Простота использования
Последнее обновление 2020-07-02 / Партнерские ссылки / Изображения из Amazon Product Advertising API
Он совместим с такими устройствами, как Blu-ray, PS4, PS3, Notebook и многими другими.Это преобразователь HDMI в компонентный, и его нельзя использовать в обратном порядке. Это позволяет просматривать цифровое видео на дисплее RGB. Этот продукт поддерживает функцию масштабирования от 420p до 1080p.
12. Dingsun Преобразователь HDMI в аудио-видео, преобразователь HDMI в RCA, совместимый с адаптером HDMI для старого ТВ
Характеристика
Подключи и работай
Портативный
Гибкий
Может использоваться с различными устройствами
Отверстия для охлаждения на сторонах преобразователя
Последнее обновление 2020-07-02 / Партнерские ссылки / Изображения из Amazon Product Advertising API
Преобразует высококачественный видеосигнал в обычный сигнал CVBS.При его установке убедитесь, что кабели RYW правильно подключены к соответствующим портам RCA. Хотя нормальная температура составляет от 0 ° C до 70 ° C, при использовании она может немного нагреваться. Когда это произойдет, не беспокойтесь, потому что охлаждающее отверстие по бокам поможет вам об этом. Он поддерживает широкий спектр устройств, таких как Apple TV, Blu-ray, проектор, монитор, DVD и многое другое. Однако он не поддерживает 3D и 4K.
11. Rui Puo
Характеристика
Двухпортовый преобразователь AV в HDMI
Двойной преобразователь RCA в HDMI
Не требует установки драйверов
Он поддерживает форматы ТВ, такие как PAL, SECAM, PAL / M и PAL / N
распродажа 2-портовый преобразователь AV в HDMI, адаптер RCA в HDMI, двойной преобразователь AV в HDMI, поддержка адаптера композитного сигнала в HDMI 16: 9/4: 3 Совместимость с WII, N64, PS1, PS2, PS3, VHS, DVD-плеерами VCR и т. Д. (2 AV в 1 HDM
Plug and Play, установка драйверов не требуется.Поддержка выхода 4: 3 и 16: 9, свободное переключение .; Поддержка стандартных ТВ-форматов PAL, NTSC3.58, NTSC4.43, SECAM, PAL / M, PAL / N.
Последнее обновление 2020-07-02 / Партнерские ссылки / Изображения из Amazon Product Advertising API
Его способность работать без использования драйверов дает ему своего рода функцию plug and play.
10. Tendak Tendak Адаптер преобразователя HDMI в композитный 3RCA AV S-Video R / L Audio Vdieo
Характеристика
К телевизору с ЭЛТ можно подключать только устройства, оснащенные выходом HDMI.
Кожух металлический
Преобразует HDMI в S-video
Имеет выходное видео сопротивление 75 Ом
Обычно применяется при тестировании AV-оборудования
Последнее обновление 2020-07-02 / Партнерские ссылки / Изображения из Amazon Product Advertising API
Он совместим с такими устройствами, как ноутбук, проектор, DVD, PS3, PS4, VCR, Blu-ray и многие другие. Используя кнопку переключения, вы можете выбрать один выход композитного видео.
9. Преобразователь GANA-HDMI в AV 3RCA
По цене
Апскейлер не требует дополнительных драйверов
Улучшает внешний вид вашего старого телевизора
Повышает контрастность
Последнее обновление: 11.04.2020 / Партнерские ссылки / Изображения из Amazon Product Advertising API
Если вы хотите преобразовать видеосигнал HDMI в стандартный AV-сигнал, используйте конвертер GANA. Этот адаптер можно использовать на вашем телевизоре, DVD, VHS VCR и других устройствах.Компонент несовместим с ТВ-стиками, мобильными телефонами и серией iPad. Нет необходимости устанавливать какие-либо дополнительные драйверы как конвертеры PnP. Устройство поддерживает форматы 1920 x 1080 при 60 Гц, NTSC и PAL. GANA имеет один порт RCA с входным портом HDMI.
8. ОБНОВЛЕНИЕ HDMI на RCA, 1080p HDMI на AV RCA CVBs Адаптер композитного видео-аудио конвертера.
Характеристика
Подключи и работай
Может использоваться с различными устройствами
Он поддерживает два выхода ТВ-формата: PAL и NTSC.
Портативный
Простота использования
Последнее обновление 2020-07-02 / Партнерские ссылки / Изображения из Amazon Product Advertising API
Он обеспечивает максимально реалистичное изображение в формате HD.Он поддерживает такие устройства, как ноутбуки, Apple TV, Xbox и многие другие.
7. Конвертер Musou-HDMI в RCA
По цене
Доступный
Годовая гарантия
Легкий
Простота использования
Ограничение
Вы не можете использовать его для просмотра 3D-контента
Musou 1080P HDMI to RCA Composite AV Video Audio Converter Поддержка NTSC / PAL для Xbox One, Blu-ray, DVD, PS4, Roku, Chromecast, ноутбука, Amazon Fire TV Stick, Apple TV, Black
Выбраны два формата вывода ТВ: обычно NTSC для Америки, PAL для других; HDMI 1.3, совместим с HDCP, поддерживает вход HDMI от 480i до 1080P, НЕ поддерживает 3D
Последнее обновление: 11.04.2020 / Партнерские ссылки / Изображения из Amazon Product Advertising API
Musou — еще один преобразователь HDMI в RCA с удобными опциями. Удивительно то, что адаптер RCA имеет цветовую маркировку, чтобы отличать правый звук от левого. Этот адаптер хорошо работает со старыми устройствами и работает с входом от 480i до 1080p.Дополнительные драйверы не требуются, они идут в комплекте с USB-кабелем. Musou даже предоставляет на продукт годовую гарантию.
6. Enbuer Преобразователь HDMI в RCA, Композитный адаптер HDMI в AV 3RCA CVBS

Характеристика
Поддержка записи по телевизору во время просмотра
Подключи и работай
Совместим с широким спектром устройств
Он поддерживает три стандартных ТВ-формата: HDMI, PAL и NTSC.
Последнее обновление 2020-07-02 / Партнерские ссылки / Изображения из Amazon Product Advertising API
Его можно использовать на таких устройствах, как DVD-рекордеры, VHS, TV, VCR и многих других.Он может напрямую питать источник питания, и вы также можете наслаждаться сигналом с помощью наушников. Он совместим с различными устройствами, некоторые из которых: Apple TV, Blu-ray, PS3, PC, Roku, и это лишь некоторые из них. Он может преобразовывать сигнал HDMI высокой четкости в обычный сигнал CVBS. Он также может преобразовывать цифровой видеосигнал HDMI в сигнал RCA. В комплект входит один преобразователь HDMI в RCA, один адаптер питания 5 В / 1 А и кабель, а также руководство пользователя.
5. TENDAK HDMI2AV
По цене
Отличный стереозвук
Превосходная пропускная способность
По разумной цене
Легко наносится
Ограничение
Нет поддержки 3D-форматов
Шнур питания коротковат
Последнее обновление: 11.04.2020 / Партнерские ссылки / Изображения из Amazon Product Advertising API
Конвертер TENDAK HDMI в RCA предлагает широкий выбор цветов, подходящих для ваших последних и старых устройств.Конвертер имеет компактный дизайн и подключается к большинству комплектов и мультимедийного оборудования. Адаптер поддерживает входные форматы PAL, NTSC и HDMI с разрешением от 480i до 1080p. Для простоты установки он работает с использованием PnP и не поддерживает 3D.
распродажа Конвертер AV в HDMI, RCA в HDMI, адаптер композитного видео-аудио конвертера CVBS в HDMI, поддержка PAL / NTSC с USB-кабелем для зарядки для Nintendo 64, ПК, ноутбука, Xbox, VHS, видеомагнитофона, камеры, DV, автомобиля с захватом HDMI
Скидка 20%, Код претензии: 46RLP67I; Композитный к HDMI: подключи и работай без драйверов, портативный и гибкий.
Последнее обновление 2020-07-02 / Партнерские ссылки / Изображения из Amazon Product Advertising API
Для правильной работы этого продукта необходимо подключить все кабели. Он может передавать только видеосигнал, но не может улучшить качество видео. Он только конвертирует AV в HDMI и не может быть выполнен в обратном порядке. Он поддерживает такие устройства, как ПК, ноутбук, VHS, камеру, DVD, Xbox и другие. В комплект входит конвертер RCA в HDMI, один кабель HDMI, один кабель USB и руководство пользователя.
1. Преобразователь TENDAK 3RCA в HDMI
По цене
Совместимость с Play Station и монитором компьютера
Без задержек и помех
Четкое изображение и звук
прочный
Последнее обновление: 11.04.2020 / Партнерские ссылки / Изображения из Amazon Product Advertising API
Конвертер TENDAK имеет композитный S-video RCA, аудиовыход R / L и выход HDMI.Вы можете использовать композитное видео и S-видео одновременно с кнопкой переключения. Настройки входного сигнала и выходного разрешения автоматически сохраняются при включении питания. Вы можете использовать конвертер с различными устройствами, от камер до игровых консолей.
В чем разница между HDMI к RCA и RCA к HDMI?
Прежде чем принять решение о том, какое соединение выбрать, важно знать разницу между HDMI и RCA. Основываясь на сигналах, передаваемых каждым из них, разница между ними заключается в том, что все сигналы, передаваемые через HDMI, являются цифровыми, а сигнал RCA — аналоговыми.Следовательно, это означает, что существует разница в способах, которыми компьютер считывает или интерпретирует свои сигналы. HDMI передает свои сигналы так же, как компьютер передает файл на другой компьютер, в то время как для RCA сигнал доставляется с помощью различных напряжений, которые интерпретируются в изображение. Поскольку HDMI является цифровым, он может передавать аудиосигналы, а также видеосигналы с использованием всего одного разъема. С другой стороны, RCA потребует другой шнур для передачи аудиосигналов. Это из-за его аналоговой природы.Преобразование из HDMI в RDA означает, что вы конвертируете цифровой сигнал в аналоговый сигнал, а RDA в HDMI означает, что вы конвертируете аналоговый сигнал в цифровой сигнал. Когда выполняются подобные преобразования, вы используете конвертер, а не просто кабель. Есть разные конвертеры, которые вы можете использовать.
При преобразовании из HDMI в RCA просто использование кабелей HDMI в RCA не будет эффективным для передачи видео. Существует потребность в активном преобразовании цифрового HDMI в аналоговый разъем RCA.
Аудио HDMI лучше, чем RCA?
Хотя и HDMI, и RCA хороши, и оба они передают цифровой звук с одного устройства на другое. Однако с точки зрения звука предпочтительнее HDMI. Основное различие между ними заключается в том, что HDMI может передавать аудио с более высоким разрешением, включая форматы, с которыми он отображается на Blu-ray, Dolby и некоторых других. Кабели HDMI также относительно дешевы, и, поскольку это всего лишь провод, они упрощают настройку и делают ее менее сложной. Он поддерживает не только аудио, но и видео, и, как следствие, предотвращает подключение слишком большого количества проводов к вашей системе.Все хотят удобства, и это то, что дает HDMI с его уникальными функциями. Это лучший вариант для всех AV-устройств, и этот факт трудно оспорить, если все комплекты в вашей системной цепочке оснащены этим разъемом. Будучи цифровым сигналом, звук HDMI обычно не зависит от качества кабеля или сигнала, в отличие от RCA. Важно уметь распознавать и различать различные типы аудиовыхода. Это особенно важно, если вы очень заботитесь о качестве звука. RCA — это стереофонический аудиовыход.Это означает, что они могут разделить звук на левый и правый каналы, давая два разных канала. Благодаря этой функции RCA расширяет возможности прослушивания, позволяя вам слушать более чем в одном направлении звука. Однако использование RCA приводит к слишком большому количеству кабелей, что усложняет задачу.
Что такое аудиовыход HDMI?
Аудиовыход HDMI — один из самых распространенных аудиовыходов и, как правило, наиболее предпочтительный. Некоторое высококачественное цифровое аудио, такое как Dolby TrueHD и DTS HD Master Audio, поддерживается аудиовыходом HDMI.Они бывают разных типов, которые также различаются по областям применения, от компьютеров до смартфонов. К их различным типам относятся выходы Mini, Micro и стандартные. Существуя с 2002 года, HDMI со временем претерпел различные улучшения, некоторые из которых были сделаны в области аудио-визуальных возможностей. Видеоформаты прогрессируют, и скорость передачи данных значительно улучшилась. Тем не менее, многие недавние постройки и сооружения нуждаются в регулировании. Чтобы не отставать от этих разработок, были разработаны различные версии HDMI.Эти версии HDMI выпускаются время от времени, и это должно позволить HDMI идти в ногу с технологиями и технологическими достижениями, которые начинают набирать популярность, гарантируя, что HDMI не будет удален или оставлен позади.
Благодаря постоянным инновациям разрабатываются новые и обновленные стандарты. Этот выход поддерживает не только звук, но и видеовыходы, это одна из причин, по которой его обычно предпочитают другим аудиовыходам. Другая причина в том, что он поддерживает высококачественное цифровое видео.Однако одним из недостатков является способность к дальности. Кабели HDMI не могут выходить за пределы 10 метров, и при использовании удлинителя существует риск плохой передачи данных.
Как включить звук через HDMI?
Включение звука через HDMI может происходить в несколько этапов. Для начала вы должны знать, что устройства HDTV обычно имеют более одного входного порта HDMI, поэтому очень важно, чтобы источник входного сигнала HDMI-дисплея был зафиксирован на том же порту HDMI, который подключен к вашему компьютеру, например, HDMI 2 к HDMI 2.Если ваш компьютер и устройство HDMI действительно используют одни и те же типы кабелей, вы можете компенсировать это, купив адаптеры.
На следующем этапе вы выбираете устройство HDMI в качестве устройства вывода по умолчанию. Настройки звука изменятся для динамиков и наушников вашего компьютера, если нет соединения между вашим компьютером и внешним звуковым устройством. Соединение между устройством HDMI и вашим компьютером изменяет настройки звука на устройство HDMI. Чтобы убедиться, что изменение было реализовано, нужно открыть настройки звука и проверить.
Вкратце, шаги для включения звука через HDMI:
1) Подключите кабель к компьютеру и к устройству вывода, которое вы хотите использовать
2) Щелкните Windows, найдите «Панель управления» и откройте ее.
3) Выберите «Звук», а затем выберите вкладку «Воспроизведение».
Когда откроется окно «Звук», следующим шагом будет выбрать «Динамик / наушники» или «Динамики и наушники» на вкладке воспроизведения, после чего нажмите «Установить по умолчанию». По умолчанию используется любое внешнее устройство, которое вы хотите подключить.
У вас есть старый телевизор или другое старое устройство? Если вы сделаете все возможное, вам помогут конвертеры HDMI в RCA, которые вы можете купить в 2020 году. Подключайтесь к своим современным цифровым устройствам за пару секунд. Теперь вы даже можете наслаждаться просмотром своих старых кассет прямо с записывающего устройства VHS.
С тех пор, как мы начали с потребности в цифровом преобразователе, мы также сделали все возможное, чтобы выделить лучшие преобразователи на рынке сегодня. Он также включает в себя свои функции и возможности, которые соответствуют их целям.Из приведенного выше обсуждения я уверен, что вы мудрее, когда дело касается преобразования HDMI в RCA.
