Как снять КПП на ВАЗ-2112 16 клапанов: демонтаж коробки передач
Выполнять работы по демонтажу коробки переключения передач, может потребоваться как для выполнения ремонтных работ с шестернями приводов, так и для замены сцепления. В выполнении подобных процедур ничего сложного нет, однако выполнять их следует на подъёмнике, либо на яме, и лучше всего в компании с помощником.
Подготовительные работы
Ручник + башмачки под задние колёса = безопасность прежде всего
Перед тем как приступить к демонтажу КПП, обеспечьте автомобилю ровное и устойчивое положение, позаботьтесь о том, чтобы под задние колёса были установлены противооткатные упоры. Рычаг ручника поднимите максимально вверх.
Снимаем коробку передач на ВАЗ-2112: пошаговый порядок работ
- Первым делом открываем капот и отключаем питание с аккумуляторной батареи.
- Далее, отцепляем трос сцепления от вилки, выводя его с места фиксации на самой коробке переключения передач.
Демонтаж троса сцепления
Вытаскиваем трос из кронштейна
- Отключаем колодку от датчика скорости.
Датчик скорости на посадочном месте.
- Следующим шагом будет слив трансмиссионного масла из картера, для этого откручиваем пробку сливного отверстия и подготавливаем заранее подготовленную емкость с общим объёмом не менее 5-ти литров. Запомните какой объём масла вы слили с КПП.
Старое масло сливается из КПП.
Потребуется ёмкость не менее 5 литров
- Затем выкручиваем болт который фиксирует модуль зажигания к самой КПП, а затем ещё два болта, которые служат для фиксации самой КПП к двигателю автомобиля.
- Отключаем разъём, расположенный в нижней части КПП, который служит для передачи информации к датчику заднего хода.
Датчик отмечен красным маркером.
Разъём с датчика снят
- Вывёртываем два болта, которые фиксируют реактивную тягу.
Сорванные болты убираем в сторону.
- Далее, ослабляем момент затяжки хомута фиксирующий крепление тяги рычага переключения передач, затем её необходимо сдвинуть назад, относительно штока шарнира выбора передачи.
Ослабленный рычаг отводим согласно схеме.
- Дальше необходимо вывести из мест фиксации внутренние ШРУСы (шарнир равных угловых скоростей — прим.). При этом обратите внимание, что на место левого ШРУСа необходимо вставить заглушку, во избежание проворачивания привода, а правый шарнир можно и не убирать полностью, достаточно убрать его в сторону и просто вывесить на верёвке.
Почти готово. Шрус уже на приводе.
- Для того, чтобы дальнейшие работы по демонтажу КПП проходили проще, необходимо ослабить болты фиксирующие шаровую опору к поворотному кулаку.

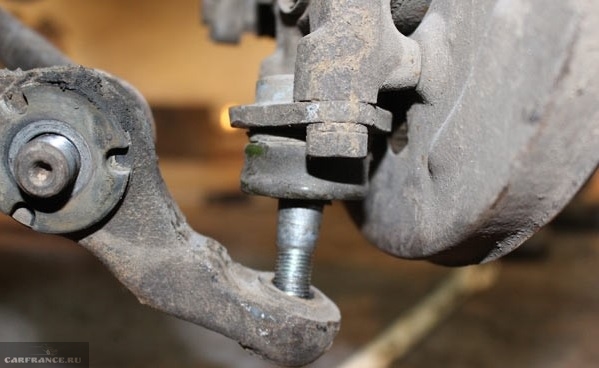

Откручиваем крепления и выводим с кулака шаровую опору
- Далее, откручиваем гайку, которая фиксирует нижнюю правую сторону коробку переключения передач. Обратите внимание, что на инжекторных моделях, под этой гайкой вмонтирован специальный кронштейн, который также необходимо снять с места крепления.
- Если будет необходимость, то гайку, (указанная красной стрелкой – прим.) можно ослабить.
- Выкручиваем 3 гайки которые держат крышку сцепления к картеру КПП.
Болты указаны стрелками. Под цифрой «1» — картер, «2» — корпус КПП.
- Затем демонтируем болт крепления КПП к двигателю с левой стороны. На этом этапе позаботьтесь о том, чтобы под КПП были установлены упоры, домкрат, либо иное другое поддерживающее устройство.
- Немного приподнимаем двигатель, очень удобно в таком случае при работе на смотровой яме использовать второй домкрат.
- Далее выкручиваем гайку крепления подушки двигателя с левой стороны. Заодно осмотрите её состояние и если потребуется замена, внимательно прочитайте эту статью.
- Далее выкручиваем две гайки «подушки» с задней стороны, при этом сначала демонтируем её переднюю часть, после чего переходим к её задней опоре.
Демонтаж задней подушки
- О том, как легко снять все подушки двигателя, прочитайте эту статью.
- При демонтаже этой опоры, выкручивая гайку и болт, следует фиксировать их при помощи двух ключей, дабы избежать фактов проворачивания.
- Когда все болты выкручены, а КПП крепко зафиксирована на фиксирующем её устройстве либо домкрате, вставьте отвёртку с толстым жалом прямо между картером сцепления и блоком цилиндров.
КПП надежно держит домкрат.
Фиксация двигателя на ВАЗ-2112
Отвёртка должна быть толстая и прочная.
- Сдвигайте коробку до тех пор, пока она не сойдёт с направляющих её втулок, при этом обязательно с помощью помощника придерживайте её от случайного опрокидывания. Процесс демонтажа проводите до тех пор, пока первичный вал не выйдет из сцепления.
Когда коробку ничего не держит, убираем её в сторону.
Теперь, когда эти работы выполнены, можно продолжать выполнять следующий этап в зависимости от ваших целей.
Монтаж и сборка
Монтаж и сборку КПП следует проводить в аналогичном порядке снятию.
