Что такое зависимая и независимая подвеска, и какая из них лучше

Зависимая подвеска отличается от других типов подвески наличием жесткой балки, связывающей правое и левое колеса, благодаря чему перемещение одного колеса передается другому. Зависимая подвеска применяется там, где нужна простота конструкции и недорогое обслуживание (легковые бюджетные автомобили), прочность и надежность (грузовые машины), постоянный клиренс и большие ходы подвески (внедорожники). Рассмотрим, какие преимущества и недостатки имеет этот тип подвески.

В определении термина заключена основная особенность механизма – жёсткая связь между колёсами одной оси. Любое изменение пространственного положения одного из них обязательно повлияет на второе. То есть колёса зависимы, что несколько упрощает конструкцию, но не всегда благотворно влияет на характеристики подвески.

Как и любой другой тип подвески, зависимая включает в себя:

При наезде на препятствие одним из колёс, второе, расположенное на той же оси, по причине своей связи с первым через жёсткую балку начинает изменять свой угол развала, сохраняя схождение.

При этом смещается пятно контакта, изменяется его форма и площадь, что с точки зрения управляемости на большой скорости очень нежелательно. Для ослабления данного эффекта применяются разные технические ухищрения, но полностью избежать этого невозможно.

Различаются схемы зависимой подвески для ведущих и свободных мостов автомобиля. При этом любой мост может быть управляемым, но рулевой привод не оказывает влияния на работу подвески и не относится к её узлам.

Наиболее просто выглядит зависимая подвеска неведущего моста. Чаще всего такое встречается на грузовых автомобилях, поскольку подобные конструкции на легковых давно ушли в прошлое, а у автомобилей повышенной проходимости, за которыми закрепилось фольклорное название джипов, все мосты являются ведущими.

Свободный мост представляет собой довольно мощную кованую профилированную балку, на концах которой смонтированы ступичные узлы колёс с подшипниками и тормозными механизмами.

В качестве упругого элемента могут быть применены рессоры или пружины. В первом случае достаточная прочность и жёсткость пакетов листовых рессор в продольном и поперечном направлении позволяет обойтись без прочих деталей направляющего аппарата, так как в вертикальном рессора обладает нужной упругостью.

Примерно так же устроен и ведущий мост с зависимой подвеской. Иногда его ещё называют неразрезным. Он представляет собой уже не швеллер, а полую трубу с картером (часто именуемым «яблоком») редуктора.

От редуктора по трубам балки (чулкам) к ступицам колёс идут жёсткие полуоси. Если мост является одновременно управляемым, то полуоси соединяются со ступицами через ШРУСы – шарниры равных угловых скоростей, что позволяет колёсам изменять положение своей плоскости вращения в повороте.

К яблоку моста подходит карданный вал. Подвеска всей балки с редуктором и колёсными узлами аналогична неведущему мосту. Те же рессоры, пружины и амортизаторы.

Зависимая подвеска обычно используется на задней оси автомобиля. Однако на многих моделях настоящих внедорожников она применена в качестве подвески спереди. Жаль только, что с каждым годом таких полноценных внедорожников становится все меньше и меньше. Такой тип подвесок являлся основным в первой половине 20 века, до 1930-х годов. Комплектация зависимой подвески включала еще рессоры или спиральные пружины. Проблемами, сопровождающими установку этих подвесок, являются:



  • большая масса неподрессоренных элементов, особенно для осей, на которых расположены ведущие колеса,
  • а также невозможность обеспечить оптимальность углов установки колес.

Этот тип подвески – самый старый, его история начинается еще от гужевых повозок и телег. Основным принципом ее работы является жесткая связь колес между собой единой балкой, которую еще называют мост.
Мост обычно закрепляется либо на рессорах, либо на направляющих рычагах и пружинах (такие конструкции встречаются чаще всего). В первом случае конструкция обладает высокой надежностью, но не комфортностью и управляемостью, а во втором – управляемость и комфорт на высшем уровне, лишь надежность немного ниже.
Применяют ее в тех случаях, когда необходимо прежде всего крепкое и исключительно надежное соединение. А крепче трубы из стали, внутри которой можно расположить, к примеру, приводные полуоси, трудно представить что-то еще.

Современные легковушки практически не имеют таких конструкций (конечно, есть исключения, яркий пример — Ford Mustang). В основном зависимой подвеской пользуются внедорожники (Land Rover Defender, Jeep Wrangler, Mercedes Benz G-Class, Mazda BT-50, Ford Ranger и другие). Однако всеобщая тенденция к переходу все-таки на независимые конструкции очевидна, потому что скорость и хорошая управляемость сегодня более востребованы, чем повышенная надежность конструкции.

Итак, преимущества зависимой подвески:

  • великолепная устойчивость и прочность,
  • простейшая конструкция,
  • неизменность колеи и клиренса, что на бездорожье является положительным фактором, вопреки расхожему мнению,
  • а также большие хода, что позволяет беспроблемно преодолевать препятствия.

Основной недостаток – жесткая связка колес, из-за чего они все время движутся вместе, по схожей траектории, в том числе при прохождении препятствий. Это в совокупности с неизбежно высокой массой моста очень серьезно сказывается на управляемости и стабильности движения автомобиля.

Подвеска на поперечной рессоре



Данный тип подвески, довольно простой и недорогой, имел широкое применение на протяжении нескольких десятилетий после появления первых автомобилей. По мере того, как прогресс шагал вперед, росли скорости движения, эти подвески практически из употребления исчезли.
Такая подвеска имела в своем строении неразрезную балку моста и поперечную рессору, расположенную над ним, и имеющую форму полуэллипса. В подвеске моста, выполняющего ведущие функции, появлялась необходимость расположения его довольно габаритного редуктора, поэтому рессора была выполнена в виде буквы Л. А для того, чтобы она была более податливой, применялись реактивные продольные тяги.
Подвесками данного типа оснащались такие автомобили, как Ford A и Ford T, а также ГАЗ-А. На моделях Ford они использовались по 1948 год. Что же касается автомобилей ГАЗ, то инженеры автозавода уже на модели ГАЗ-М-1 (а она создавалась на основе Ford B), перестали применять подвеску, полностью переоснастив ее, обеспечив продольными рессорами. В данном случае объяснением такого решения служит то обстоятельство, что подвеска на поперечной рессоре, как показал опыт эксплуатации ГАЗ-А, оказалась не приспособлена к отечественным дорожным условиям.

Подвеска с продольными рессорами



Этот тип подвески можно с уверенностью причислить к самым древним. Здесь балка моста подвешивается на две продольно расположенные рессоры. При этом мост может выполнять ведущие функции, и наоборот. В легковых автомобилях обычно он располагается над рессорой, а в грузовиках, кроссоверах и автобусах – под ней. Мост к рессоре крепится обычно с помощью хомутов из металла по ее центру или чаще с незначительным смещением вперед.
Классическая рессора выглядит как совокупность листов металла, скрепленных хомутами. Тот лист, где расположены ушки крепления, называют коренным, он обычно самый толстый.
В последнее время идет тенденция перехода к рессорам, состоящим из как можно меньшего количества листов, есть даже однолистовые рессоры. При этом и листы могут изготавливаться не из металла, а заменяющего его углепластика и других неметаллических композитов.

Подвеска с направляющими рычагами



Такие подвески имеют множество различных схем, отличающихся друг от друга количеством рычагов и их размещением. Довольно часто встречается зависимая подвеска с пятью рычагами и тягой Панара. Основное ее преимущество в том, что рычаги четко, стабильно и с высокой жесткостью задают направление движения ведущего моста – продольное, вертикальное и боковое. Подвески с меньшим количеством рычагов являются более примитивными.

Например, если рычагов в такой подвеске всего два, то при ее работе у них идет перекос. Появляется необходимость или делать рычаги более податливыми, или в соединении рычагов с балкой использовать особые шарниры, или добиваться податливости на кручение от самой балки. Как пример для первого случая – использование упругих пластинчатых рычагов в пружинной задней подвеске, как в начале 60-х годов было осуществлено на некоторых моделях Fiat, а также английских спорткарах. Что касается последнего случая – податливости балки добились созданием торсионно-рычажной подвески, имеющей сопряженные рычаги, которая до сих пор достаточно широко используется на автомобилях с передним приводом. Упругими элементами служат витые пружины или пневмобаллоны (особенно в автобусах и грузовых автомобилях).

Подвеска Де Дион



Была разработана в 1896 году фирмой Де Дион Бутон и представляла собой конструкцию, где корпус дифференциала отделен от оси. В подвеске Де Дион днище кузова автомобиля воспринимало крутящий момент, а ведущие колеса находились на жесткой оси. Таким образом, конструкция позволяла значительно снизить массу неамортизируемых деталей. Наиболее широко данную подвеску применяли в компании Alfa Romeo. Конечно, такая конструкция способна функционировать лишь на задней ведущей оси.
Вообще, подвеска Де Дион является промежуточным типом подвесок между зависимыми и независимыми. Только ведущий мост может быть оснащен данной подвеской, потому что изначально она разрабатывалась в качестве альтернативы ведущему мосту, и само собой подразумевалось, что на оси находятся ведущие колеса.
Соединение колес в подвеске Де Дион осуществлено легкой неразрезной подрессоренной балкой, редуктор основной передачи жестко прикреплен к кузову или раме, а вращение на колеса он передает через полуоси, на которых расположено по два шарнира. В итоге неподрессоренные массы сведены к минимуму, даже если сравнить эту подвеску с разными видами независимых вариантов. Иногда с целью усиления такого эффекта даже тормозные устройства переставляют ближе к дифференциалу, в результате чего неподрессоренными остаются лишь колеса и их ступицы.

Когда такая подвеска работает, длина полуосей изменяется. Это вынуждает конструировать их с шарнирами, имеющими равные угловые скорости и подвижность в продольном направлении (как на авто с передним приводом). В модели Rover 3500 были применены обычные карданные шарниры, поэтому для того, чтобы компенсировать это, балка была выполнена со скользящим шарниром специфической конструкции, который позволял увеличивать или сокращать свою ширину на определенную величину при отбое или сжатии подвески.
Таким образом, подвеску Де Дион можно считать одним из самых технически совершенных типов подвесок. Она по параметрам кинематики способна превзойти многие типы независимых конструкций. Уступить самым лучшим их представителям она могла бы, пожалуй, только на дороге с неровностями, да и то не по всем показателям. При этом, конечно, и стоимость ее превышает цены на многие типы независимых подвесок. Этим объясняется ее не слишком частое использование и преимущественно в спортивных автомобилях. К примеру, подвеску Де Дион содержали многие автомобили марки Alfa Romeo.
Что касается недавних новичков, то обладателем такой подвески стал Smart.

Что такое зависимая и независимая подвеска, и какая из них лучше

Современные тест-драйвы приучили нас к понятиям «зависимая и независимая подвеска», и вторая в большинстве случаев не остается без своей доли похвалы, а первая – без тени упрека. В отдельных случаях – например, у Renault Duster – она и вовсе может разниться даже у одной модели в разных исполнениях. Что же такое зависимая и независимая подвеска, чем они отличаются, каковы их достоинства и недостатки, и стоит ли уделять им такое внимание при выборе нового автомобиля?

Для начала, говоря о типах подвески, стоит понять, о какой «зависимости» и «независимости» идет речь. А речь в них идет прежде всего о зависимости друг от друга колес одной оси при прохождении неровностей. Соответственно, зависимая подвеска – это такая подвеска, в которой ось жестко связывает между собой два колеса.

Из конструкции зависимой подвески напрямую следуют одновременно ее главный недостаток и некоторое преимущество: недостаток заключается в том, что при наезде одного колеса оси на неровность наклоняется и другое колесо оси, что снижает комфорт передвижения и равномерность сцепления колес с поверхностью, а преимущество – в том, что при движении по ровной дороге колеса, жестко закрепленные на оси, не меняют своего вертикального положения при прохождении поворотов, что обеспечивает равномерное и постоянное сцепление с поверхностью.

Однако недостатки зависимой подвески на этом не заканчиваются. Кроме зависимости колес друг от друга, распространение такой подвески в современных легковых автомобилях было сведено к нулю из-за больших неподрессоренных масс, а также необходимости сильно поднимать пол автомобиля для обеспечения полноценной артикуляции подвески, особенно в случае с ведущим мостом.

Говоря о зависимой подвеске, стоит отметить несколько важных фактов. Во-первых, зависимая подвеска в современных автомобилях практически не встречается на передней оси – там ее вытеснила более совершенная, легкая и удобная схема МакФерсон. На улицах еще можно встретить автомобили с мостом спереди – но это либо старые полноприводные внедорожники с двумя ведущими мостами, либо грузовики и автобусы. Таким образом, говоря о зависимой подвеске при выборе современного автомобиля, мы имеем в виду ее применение на задней оси.

Во-вторых, зависимая подвеска может быть разной конструкционно и присутствовать как на ведущей, так и на ведомой задней оси. В первом случае это мост, подвешенный на продольных рессорах или продольных направляющих рычагах: такая схема еще встречается на некоторых современных внедорожниках и пикапах. Во втором случае – это задняя балка, которая применяется на недорогих переднеприводных автомобилях. Иногда в конструкции такой балки применены торсионы, работающие на скручивание, и речь идет о так называемой полузависимой балке – но конструктивно это все та же зависимая подвеска с несколько иным принципом работы.

Независимая подвеска – это такая подвеска, в которой колеса одной оси не связаны друг с другом, и изменение положения одного колеса не оказывает влияния на другое.

В противовес зависимой подвеске, одним из основных преимуществ независимой является именно то, что при наезде одного колеса на неровность другое не меняет своего положения. Эта независимость работы подвесок на разных сторонах оси обеспечивает больший комфорт и более равномерное сцепление с поверхностью при прохождении неровностей. Кроме того, независимая подвеска обеспечивает меньшие неподрессоренные массы, а также позволяет работать над их уменьшением за счет изменения конфигурации и материалов изготовления элементов подвески – к примеру, алюминиевые рычаги на сегодняшний день являются довольно популярным способом снижения неподрессоренных масс у дорогих автомобилей. Один из недостатков – то, что параметры положения колеса вроде развала, схождения и ширины колеи могут меняться при работе подвески.

Конструктивных вариаций независимых подвесок существует намного больше, чем зависимых – за многие годы были разработаны схемы на продольных, косых и поперечных рычагах, многорычажные, пневматические, гидропневматические и активные подвески, и даже вариации с магнитореологическими амортизаторами, заполненными ферромагнитной жидкостью, изменяющей свои свойства под воздействием магнитного поля. Однако принципиальные цели разработки всех этих конструкций остались теми же, что и раньше: это обеспечение максимального комфорта при передвижении, стабильности в поведении автомобиля и улучшения его управляемости.

При выборе автомобиля стоит учитывать потенциальные сценарии его эксплуатации и собственные пожелания к стоимости его обслуживания. В целом здесь работает простой принцип «чем сложнее, тем дороже».

Зависимая подвеска более проста по конструкции и, соответственно, ее обслуживание будет более простым и дешевым, а ремонт ей, скорее всего, потребуется позже, чем независимой у а

Ремонт задней подвески ваз 2101

Капитальный ремонт ходовой части ВАЗ 2101

Наличие отечественного автомобиля учит его владельца навыкам автомеханика. Подвеска в автомобиле ВАЗ одна из узлов, которая часто требует внимания в силу качества дорог и запчастей.

Конструкция ходовой части

Передняя подвеска классики независимая, состоящая из верхнего рычага. Между рычагами расположены амортизатор и пружины. Нижние рычаги сообщаются между собой стабилизатором поперечной устойчивости. Сзади неразрезной мост прикреплен к кузову при помощи 5 реактивных штанг, которые не позволяют мосту поперечное и продольное перемещение. На чулке моста расположены две чашки, на которых размещены винтовые пружины. Верхняя часть амортизатора крепится к днищу кузова, а нижняя к мосту.

Частые неисправности

Самая распространенная поломка – вырывание нижней шаровой опоры. В силу конструктивной особенности, при недолжном уходе за передней подвеской, шаровую опору при попадании в глубокую яму или на ухабах вырывает. Так как конструкция подвески ВАЗ 2101-2107 архаичная, то кроме неисправностей нижних шаровых опор, больше проблем в ней не имеется.Для долгой службы ходовой части потребуется ее капитальный ремонт с заменой следующих деталей:

  • сайлентблоки передних рычагов, а так же оси рычагов;
  • шаровые опоры;
  • амортизаторы передние и задние;
  • пружины передние и задние с подушками;
  • втулки стабилизатора переднего;
  • реактивные штанги заднего моста;
  • рулевой маятник;
  • рулевая трапеция.

Касательно производителей. Шаровые опоры фирмы ТРЕК показали себя с лучшей стороны. Для «классики» выпускается комплект усиленных шаровых опор, установка которых значительно уменьшает риск срывания опоры с рычага. Рулевая трапеция той же фирмы модификации «Sport». Пальцы трапеции выполнены из лучшего материала, а пыльники высокоустойчивы к агрессивной среде.Сайлентблоки и втулки стабилизатора хорошо показывают себя фирмы «Сэви», при правильном монтаже «ходят» долго.

Пружины и реактивные штанги фирмы «Белмаг», показывают себя с лучшей стороны в соотношении цены и качества.

Выбор амортизаторов широк. Если позволяют средства, то рекомендую приобрести фирму Hola или Kayaba газомасляные. Неплохо себя показывают оригинальные масляные амортизаторы ВИС. Максимальная стоимость вышеперечисленных деталей -250$. При желании можно вложиться в 150$.Инструмент и материал для ремонта:

  • съемник шаровых опор;
  • тиски;
  • набор гаечных ключей и трещотки с головками;
  • смазка для ШРУС;
  • стяжка пружин.

Диагностика и дефектовка

Так как в нашем случае капитальный ремонт ходовой части состоит в замене всех деталей, то осмотру подлежат рычаги, которые нужно менять только в случае наличия трещины.

Демонтажные работы передней подвески

Для ремонта подвески автомобиль нужно поставить на упоры или пеньки, если есть возможность поставить автомобиль на подъемник, то процесс ремонта пройдет быстрее. Начнем с передней подвески. Первым делом снимаем стабилизатор поперечной устойчивости. Что бы без проблем снять шаровые опоры, то гайки пальца следует сорвать и выкрутить, когда подвеска нагружена. После вывешиваем подвеску и устанавливаем съемник между пальцами верхней и нижней опоры. Съемник позволяет выпрессовать палец из кулака, так как из-за рулевой сошки подлезть гаечным ключом невозможно.

Когда пальцы шаровых опоры свободно «гуляют» в цапфе, снимаем наконечник рулевого редуктора, после чего откручиваем гайки опоры и откручиваем амортизатор со стороны подкапотного пространства и нижнего рычага. Теперь постепенно ослабляя домкрат, разжимаем пружину.

Рычаги передней подвески крепятся через оси. Нижняя ось крепится двумя гайками, а верхняя ось представляет собой длинный болт с гайкой. После демонтажа рычагов, при помощи тисков и обоймы, выпрессовываем сайлентблоки и снимаем шаровые опоры, которые крепятся 3 болтами.

Подготовка к сборке

В тисах запрессовываем новые сайлентблоки, предварительно смазываем наружную часть смазкой или мылом. Перед монтажом шаровых опор снимаем с них пыльник и набиваем смазки под палец, тем самым продлив срок службы, это касается и рулевой трапеции. Пальцы нужно хорошо разработать вручную.

Монтаж передних рычагов

Сначала ставим верхние рычаги, потом подставив пружину, устанавливаем нижний рычаг и поджимаем его домкратом, что бы сжалась пружина. Под пружину ставим новую опору. Монтаж проводим в обратной последовательности. Учтите, что окончательную затяжку рычагов нужно делать только в рабочем (нагруженном) состоянии сайлентблоков. Далее к цапфе присоединяем наконечник трапеции и при помощи новых резинок ставим стабилизатор.Важно! Перед установкой амортизаторов их следует вручную прокачать!

Задняя подвеска

Для работы по задней подвеске нужно вывесить мост и установить под него опоры. Сначала снимаем амортизаторы, для этого нужно окрутить нижний и верхний болт крепления. Для снятия пружины потребуется съемник. Штанги заднего моста снимаем при помощи ключа и трещетки. Монтаж проводится в обратной последовательности.Важно! Для монтажа нового комплекта реактивных штанг необходимо приобрести комплект крепления (болты и гайки).

Последние шаги

После того, как установили детали на авто, опускаем его на землю. В автомобиль должны сесть два человека, что бы затянуть их в рабочем положении. Через 500 км произвести протяжку болтовых соединений. Рекомендуется проверить подшипники передней ступицы, и при необходимости провести регулировку, регулируя конический подшипник гайкой.

Рекомендации

В случае возможности приобретения дорогих комплектующих, ходовую часть можно улучшить следующим образом:

  • установить кронштейн рулевого редуктора;
  • распорка передних стаканов;
  • стабилизатор поперечной устойчивости задней подвески;
  • необслуживаемая ступица передней подвески на базе ВАЗ 2108;
  • реактивные штанги с регулировкой.

Доказано, что как бы не ругали отечественную классику, но правильный подход, регулярный уход и установка качественных запчастей во много раз повысит надежность вашей машины.

Ремонт автомобилей ваз

Я приветствую всех кто зашел на наш сайт по ремонту автомобилей ВАЗ, сегодня мы узнаем, что такое задняя подвеска ВАЗ, ее устройство и принцип работы задней подвески Жигулей. Будем рассматривать ее на примере Жигулей первой модели 2101.

Назначение передней подвески

Служит она для мягкого соединения кузова автомобиля с ходовой частью при движении его по дорожному полотну. Также она сглаживает все неровности и выбоины, чем продлевает срок службы кузовных деталей и делает езду по не совсем ровным дорогам нашей родины, комфортнее.Пружины держат весь вес задней части авто, а амортизаторы гасят колебания их, что обеспечивает устойчивость на дороге, при движении. Я думаю вам будет интересно почитать про переднюю подвеску, о которой писалось ранее.Далее, рассмотрим из чего состоит задняя подвеска и все ее составные части на примере «Копейки».

Устройство задней подвески ВАЗ 2101

1 – распорная втулка; 2 – резиновая втулка; 3 – нижняя продольная штанга; 4 – нижняя изолирующая прокладка пружины; 5 – нижняя опорная чашка пружины; 6 – буфер хода сжатия подвески; 7 – болт крепления верхней продольной штанги; 8 – кронштейн крепления верхней продольной штанги; 9 – пружина подвески; 10 – верхняя чашка пружины; 11 – верхняя изолирующая прокладка пружины; 12 – опорная чашка пружины; 13 – тяга рычага привода регулятора давления задних тормозов; 14 – резиновая втулка проушины амортизатора; 15 – кронштейн крепления амортизатора; 16 – дополнительный буфер хода сжатия подвески; 17 – верхняя продольная штанга; 18 – кронштейн крепления нижней продольной штанги; 19 – кронштейн крепления поперечной  штанги к кузову; 20 – регулятор давления задних тормозов; 21 – амортизатор; 22 – поперечная штанга; 23 – рычаг привода регулятора давления; 24 – обойма опорной втулки рычага; 25 – опорная втулка рычага; 26 – шайба; 27 – дистанционная втулка. По сравнении с передней — независимой, задняя подвеска ВАЗ заднеприводных автомобилей зависимая. Из-за того что в ее конструкцию включен задний мост трансмиссии, на котором держатся колеса, при помощи него, на них передается вращательное движение, от коробки через две карданные передачи.Основные составные части задней подвески ВАЗ, их назначение и принцип работы:Направляющие устройстваДля крепления балки заднего моста, конструкторы использовали пять реактивных штанг, слева и справа верхняя-17, нижняя-3, плюс поперечная, на фото №22.

Штанги напоминают металлические трубки, на концах которых есть головки, в них запрессованы шарниры из резины, внутрь вставлена металлическая втулка, через нее проходят болты крепления. Резинометаллические шарниры, одинаковы по конструкции, разница только в размере.

На рисунке мы видим, что шарниры в себя включают:— резиновые втулки — 2, в проушинах штанг;— распорные втулки — 1;— болты и упорные шайбы. Задача поперечной штанги задней подвески ВАЗ, удерживать корпус от бокового перемещения, а продольные, ограничивают перемещение заднего моста относительно кузова, например при торможении автомобиля.Упругие элементы задней подвескиМы уже в начале статьи затронули эти элементы, сейчас разберем их тщательно.Упругие элементы включают:— пружины цилиндрические (левая и правая), бывают двух групп (А и Б), как на передней подвеске;— основные буферы сжатия, внутри пружин – 2 шт. №6;— дополнительный буфер сжатия 16, прикручен к днищу.Пружины задней подвески ВАЗ, верхним концом вставлены через прокладку 11 в опорную чашку 10, а она вставлена в чашку кузова, на рисунке под номером 12. Нижняя часть ее, через прокладку 4, вставлена в чашку 5 и давит на балку заднего моста.Гасящее устройство задней подвески автомобиляДля того чтобы задок машины не прыгал на ямах и не колебался при сжатии и разжимании пружин, были предусмотрены гидравлические амортизаторыPopularity: 10%

Задняя подвеска «классики» ВАЗ: неисправности и ремонт

Содержание

  • Конструкция
  • Неисправности и их признаки
  • Устранение неисправностей

Подавляющая масса машин на заре автомобилестроения была с задними ведущими колёсами. По этой причине, задний привод колёс получил название «классический».Хотя наибольшее распространение сейчас и получили автомобили с передними ведущими колёсами, «классика» всё-таки остаётся в строю. Яркий тому пример, большинство выпускаемых машин таких известнейших производителей, как BMW, или Mercedes.
Но в этой статье речь пойдёт не о них, а об отечественной вазовской «классике» и её задней подвеске.

Конструкция

ВАЗ начал свою историю в начале 70-х годов прошлого века с доработанной под наши условия эксплуатации лицензионной копии Fiat – 124. С конвейера тольяттинского завода она сходила под обозначением ВАЗ 2101. Заднеприводная компоновка в то время была довольно распространённой.Подвеска называется зависимой, так как задние колёса авто при переезде неровностей, которыми изобилуют наши родные дороги, движутся не независимо друг от друга, а перемещаются совместно с соединяющей их полуоси, жёсткой балкой заднего ведущего моста.С кузовом авто задний мост соединён пятью тягами (штангами) через резинометаллические шарниры (сайленблоки). Четыре из этих тяг продольные и одна поперечная.

Две продольные тяги крепятся к кронштейнам над балкой моста, ближе к её центру и две под ней, по её краям.

Они позволяют заднему мосту перемещаться вверх-вниз, но не позволяют проворачиваться ему вокруг своей оси. Верхние тяги короче нижних.Поперечная штанга ограничивает поперечные перемещения заднего моста. Правый её конец крепится через сайленблок к кронштейну кузова машины, а левый, к кронштейну ведущего моста, возле его левой полуоси.Резинометаллические шарниры по своей конструкции подобны сайленблокам передней подвески. Резиновая втулка шарнира с большим натягом посажена между металлическими наружной и внутренней обоймами. Внутренняя обойма сайленблока зажата болтом, являющимся осью, между стойками кронштейна. А вот наружными обоймами являются втулки, приваренные к концам продольных и поперечной тяг. Причём, как наружные обоймы, так и резиновые втулки имеют форму песочных часов, увеличивающую площадь контакта. Всего шарниров десять. Четыре шарнира нижних продольных штанг большего размера, чем шесть остальных.

Демпфирующими элементами задней подвески являются цилиндрические пружины, находящиеся между задним мостом и кузовом. Для них на концах балки ведущего моста и на лонжеронах кузова приварены опорные чашки.

Со стороны кузова над пружинами установлены резиновые проставки, снижающие вибрации, передаваемые на кузов от задней подвески. Там же, внутри пружин находятся отбойные резиновые буферы, предотвращающие удары витков пружин друг о друга.Между балкой заднего моста и кузовом, через резиновые втулки установлены два амортизатора.Наверх

Неисправности и их признаки

Глухие стуки сзади, хорошо слышные при трогании авто вперёд, или назад, могут служить признаком износа шарниров продольных штанг. Их причина, появившиеся зазоры между внутренними металлическими и резиновыми втулками продольных тяг. По причине износа шарниров поперечной штанги, задний мост приобретает излишнюю свободу перемещения, начинается поперечная раскачка задней части кузова авто и его неустойчивое поведение на дороге.

Неисправные амортизаторы также могут быть причиной раскачки задней части автомобиля, вплоть до невозможности движения со скоростью больше 40 км./ч. из-за невозможности поймать дорогу. Верным признаком их неисправности, могут служить свежие потёки масла на их корпусе.

Удары в кузов на неровностях дороги, даже при одном пассажире на заднем сиденье, свидетельствуют о севших пружинах.Наверх

Устранение неисправностей

На автосервисах, в последнее время, никто не хочет связываться с ремонтом тяг задней подвески «классики». Тем более что в большинстве своём, они имеют свои магазины автозапчастей. Т.е., им гораздо выгодней заменить штанги в сборе. Однако любой рукастый автовладелец может починить заднюю подвеску сам и без особых финансовых затрат. Для этого нужно всего лишь:

  • ремонтная канава;
  • слесарные тиски;
  • пара ключей на 19;
  • подходящий бородок;
  • что то типа «Фери»;
  • молоток не легче 2 кг;
  • набор резиновых и металлических втулок шарниров;
  • а также вездесущий и очень полезный «Мовиль».

В качестве подставки под конец тяги, при замене её шарнира, подойдёт обрезок подходящей по размеру трубы. Самым важным инструментом, без которого очень трудно обойтись, являются выколотка втулок и конус для выпрессовки-запрессовки внутренних металлических втулок. В свободном доступе полно чертежей с размерами, по которым их можно заказать знакомому токарю, или купить в автомагазине. Для комфортной замены пружин понадобятся:

  • домкрат;
  • подставка под автомобиль;
  • стяжки пружин, хотя можно обойтись и без стяжек, простой монтировкой.

В особо тяжёлых случаях может понадобиться «болгарка» с диаметром диска около 200 мм. Резинометаллические шарниры задней подвески ходят по нашим ухабам, в среднем 80 – 100 тысяч км. Для их замены достаточно ямы, или эстакады.При проведении этой работы машина остаётся стоять на колёсах. Что бы задний мост не смещался, продольные штанги нужно снимать по одной, менять сайленблоки и устанавливать её на место. И только после этого, снимать следующую тягу.

Для снятия тяг, откручиваем ключом на 19 гайки, удерживая за шестигранник оси (болты) сайленблоков от проворачивания вторым ключом на 19 мм. и вынимаем ось из шарнира с кронштейном. Часто случается, что ось намертво схватывается ржавчиной с внутренней металлической втулкой шарнира.

В этом случае, придётся «болгаркой», узким отрезным кругом обрезать концы оси в зазорах между штангой и стойками её кронштейна. При этом нужно принять все меры безопасности. Защитить глаза от металлической стружки очками, или прозрачной маской, а руки перчатками. Приготовить на всякий случай воды и убрать подальше от места работы всё легко воспламеняющееся, т. к. при резке металла, от камня «болгарки» летит мощный шлейф искр.Работая «болгаркой» нужно не забывать, что её камень вращается со скоростью 11000 об./мин. и способен при малейшем касании тела нанести глубокие раны.Конец снятой тяги помещаем на подставку из обрезка трубы. Главное условие, что бы выступ резиновой втулки проходил внутрь подставки, а наружная её поверхность и металлическая втулка, приваренная к штанге, нет.

По высоте, подставка должна быть не короче внутренней стальной втулки шарнира. Выколоткой и молотком выбиваем внутреннюю втулку из шарнира штанги. Когда шарнир изношен, внутренняя металлическая втулка, чуть ли не сама вываливается из резиновой, под своим весом.

Зажимаем штангу с удалёнными внутренними втулками шарниров в тисках и выковыриваем монтировкой резиновые втулки из их наружных обойм.Перед обратной сборкой надо зачистить внутреннюю поверхность наружных втулок от ржавчины. Если будут использоваться старые внутренние стальные втулки, то зачистить от ржавчины и их. Но лучше заменить их новыми, предварительно сравнив их длину и диаметр со старыми. Это надо сделать из-за того, что в продаже иногда попадается не кондиция.Начинаем сборку шарниров с обильной смазки «Фери» внутренних поверхностей наружных обойм и наружных поверхностей резиновых втулок. Можно использовать и любой другой мыльный раствор (гель), но ни в коем случае не моторное масло, или «литол». Резина втулок шарниров не бензомаслостойкая. От нефтепродуктов она разбухнет, потеряет упругость, и шарнир выёдет из строя.Укладываем конец тяги наружной обоймой на оправку, сверху ставим резиновую втулку и забиваем её одним ударом молотка, весом не меньше 2 кг. Главное, не перепутать резиновые втулки и не пытаться забить втулки нижних штанг в обоймы верхних, или в обоймы продольной. Как выше говорилось, шарниры нижних тяг и их втулки, больше шарниров верхних и продольной тяг.

Теперь вставляем во внутреннюю стальную обойму конус, смазываем их жидким мылом, конусом вперёд вставляем в резиновую втулку и молотком, через выколотку, забиваем до тех пор, пока кромка внутренней втулки шарнира не будет выступать на 1-1,5 мм. над резиной.

Устанавливаем тягу на место, смазав оси шарниров «мовилем», для предотвращения их коррозии и снимаем следующую. Нужно обратить внимание, что посредине нижних штанг приварены стойки, поддерживающие тросы ручного тормоза. На правильно установленной нижней штанге, стойка смотрит вверх. Окончательно затягивать гайки осей штанг надо после того, как во всех из них поменяны резинометаллические шарниры, а сами штанги установлены на место. Перед затяжкой, заднюю подвеску нужно продавить, что бы её шарниры заняли нейтральное положение.

Амортизаторы также меняются из ямы, или на эстакаде. Нижний его конец снимаем, открутив ключами на 19 болт с гайкой его крепления. На болту находится распорная втулка, которая может приржаветь к нему и мешать извлечению болта из кронштейна. В этом случае опять поможет «болгарка».

Верхний конец амортизатора снимаем, открутив ключом на 19, гайку его крепления. Конец резьбы, торчащий до гайки, перед её откручиванием лучше зачистить металлической щёткой и побрызгать WD-40, или подобной проникающей смазкой. Установка нового амортизатора в сборе производится в обратной последовательности.Для замены пружины подвески, надо снять колесо с нужной стороны машины, предварительно поставив её на надёжную подставку, а также открутив и вынув нижний болт амортизатора. Остаётся стянуть пружину стяжками, или просто надавить на вывешенный конец ведущего моста, поддеть плоской монтировкой нижний конец пружины, выведя его из чашки и снять пружину вниз. Новую пружину устанавливаем в обратной последовательности. После установки пружины на место, нужно её сориентировать так, что б её концы вошли в предназначенные для них углубления в чашке моста и резиновом демпфере у кузова. Остаётся установить на место колесо, убрать подставку, опустить авто и прикрутить нижний конец амортизатора к своему кронштейну.Всё, теперь радуемся, какой стал послушный на дороге автомобиль.Наверх

atxp

  • Оценка нематериальных активовКол-во материалов:0
    • Оценка нематериальных активовВ данной категории представлена глава из монографии А. Н. Асаул, Б. М. Карпов, В. Б. Перевязкин, М. К. Старовойтов Модернизация экономики на основе технологических инноваций СПб: АНО ИПЭВ, 2008. — 606 с.Кол-во материалов:5
  • Организация дорожного движенияКол-во материалов:0
  • НалогиКол-во материалов:0
    • НалогиВ данной категории представлено учебное пособие — Филина Ф.Н. Налоги и налогооблажение в Российской Федерации.Кол-во материалов:6
  • Экономика и оценка недвижимостиКол-во материалов:0
  • Цены и ценообразованиеКол-во материалов:0
    • Цены и ценообразованиеВ данной категории представлено учебное пособие по ценам и ценообразованию под редакцией В.Ю. Карабинцева.Кол-во материалов:5
  • МотоциклыКол-во материалов:0
    • Мотоциклы ИМЗ (Россия)В данной категории представлены материалы по мотоциклам Ирбитского мотоциклетного завода.Кол-во материалов:21
  • Каталоги On — LineКол-во материалов:0
  • Расшифровка идентификационных номеровКол-во материалов:0
  • Бухгалтерский учетКол-во материалов:11
    • Судебная бухгалтерияВ данной категории представлен краткий курс — Судебная бухгалтерия, Романов В. В.Кол-во материалов:2
    • Бухгалтерия — контрольВ данной категории представлена книга «Не дай себя надуть бухгалтеру! Книга для руководителя и владельца бизнеса». Автор Алексей Гладкий.Кол-во материалов:7
    • Баланс для начинающихВ данной категории представлена книга Баланс для начинающих. Автор ФеликсМедведевКол-во материалов:6
  • Железнодорожный транспортКол-во материалов:0
  • Проведение экспертизы и оценкиКол-во материалов:0
    • Проведение экспертизыВ данной категории представлены наши возможности по проведению технических экспертиз.Кол-во материалов:1
  • ПрограммаКол-во материалов:0
    • Программы НАМИ — Сервис 5В данной категории представлена информация по назначению, возможностям и условиям приобретения программы для расчета величины ущерба причиненного в результате ДТП, утраты товарной стоимости и восстановительного ремонта автомобиля.Кол-во материалов:4
  • Оценка оборудованияКол-во материалов:0
  • Финансовый менеджментКол-во материалов:0
    • Финансовый менеджментВ данной категории представлен конспект лекций по курсу «Финансовый менеджмент»  А. М. Литовских. Издательство Таганрог ТРГУ 1999 год.Кол-во материалов:6
    • Статьи по финансовому менеджментуВ данной категории представлены статьи по финансовому менеджменту и финансовому анализу.Кол-во материалов:1
  • Автобусы ГолАЗКол-во материалов:0
    • Автобусы ГолАЗВ данной категории представлен каталог автобусов Голицинского автобусного завода.Кол-во материалов:4
  • Наши партнерыКол-во материалов:0
    • Наши партнерыВ данной категории представлены сведения о Наших партнерах.Кол-во материалов:1
  • НефазКол-во материалов:0
    • Автобусы НефазВ данной категории представлен каталог техники Нефтекамского автомобильного завода.Кол-во материалов:16
  • Автобусы ПазКол-во материалов:0
    • Каталог автобусов ПаяВ данной категории представлен каталог автобусов Павлавского автобусного завода.Кол-во материалов:23
  • Автобусы ЛиазКол-во материалов:0
    • Автобусы ЛиазВ данной категории представлен каталог автобусов Ликинского автобусного завода. Кол-во материалов:12
  • Автомобили УазКол-во материалов:0
  • Импортные автомобилиКол-во материалов:0
  • Оценка кредитно — финансовых институтовКол-во материалов:0
  • Пожарная техникаКол-во материалов:0
  • КразКол-во материалов:0
  • Экономика предприятияКол-во материалов:0
    • Экономика предприятияВ данной категории представлено учебное пособие «Экономика предприятия» Грузинов В.П. и Грибов В.Д.Кол-во материалов:4
  • Оценка землиКол-во материалов:0
  • Экономическая теорияКол-во материалов:0
    • Экономика Липсиц И.В.В данной категории представлен учебник для 10 — 11 классов общеобразовательных школ Экономика Базовый курс Липсиц И.В.Кол-во материалов:16
  • ИнвестицииКол-во материалов:0
  • Микро и макро экономикаКол-во материалов:0
  • Оценка бизнесаКол-во материалов:0
  • БухгалтеруКол-во материалов:24
  • ЗаконодательствоКол-во материалов:0
    • Законодательство по оценкеВ данной категории собрано законодательные и нормативные акты по оценочной деятельностиКол-во материалов:7
    • Законодательство сопутствующее оценкеВ категорию входят распоряжения, информационные письма и постановления,  федеральные законы, указы, постановления Призидента России, правительств России и Москвы, приказы различных министерств и ведомств Российской Федерации. Кол-во материалов:28
    • Стандарты РОО и МСО, методики по оценкеВ данной категории собраны стандарты Российского общества оценщиков, международные стандарты оценки, методики оценки и постановление правительства №361Кол-во материалов:37
    • Законодательство по технической экспертизеВ данной категории собраны нормативные и законодательные документы регламентирующие техническую экспертизуКол-во материалов:1
    • Инструкции и другие нормативные документыВ данной категории собраны инструкции, перечни и другие нормативные документы касающиеся экспертизы и оценкиКол-во материалов:2
  • Нормативно — техническая документацияКол-во материалов:0
    • Масла для автомобильных двигателейВ данной категории собраны материалы по горюче — смазочным и другим эксплуатационным материалам для автомобилей и других транспортных средствКол-во материалов:5
    • Классификация транспортных средствВ данной категории приведены различные классификации транспортных средствКол-во материалов:4
    • Аккумуляторные батареиВ данной категории собраны материалы по аккумуляторным батареям (устройство, ремонт, обслуживание)Кол-во материалов:6
    • Соглашения стран СНГ. Автомобильный транспортВ данной категории собраны материалы соглашений стран СНГ касающиеся автомобильного транспортаКол-во материалов:1
    • Классификация подвижного состава РЖДВ данной категории приведены саведения по классификации подвижного состава железнодорожного транспорта России и стран СНГ.Кол-во материалов:1
    • Подвижной состав РЖДВ данной категории собраны материалы по вагонам и локомотивам эксплуатиющимся на Российских железных дорогах и железных дорогах стран СНГ.Кол-во материалов:3
    • Нормы расхода топлива УкраинаВ данной категории собраны статьи и нормативные документы касающиеся норм расхода топлива и других эксплуатационных материалов в Украине.Кол-во материалов:1
    • Нормы расхода топлива РоссияВ данной категории собраны статьи и нормативные документы касающиеся норм расхода топлива и других эксплуатационных материалов в России.Кол-во материалов:2
    • Нормы расхода топлива Минтранс Республики БеларусьВ данной категории собраны нормы расхода топлива согласно постановлению Министерства транспорта и коммуникаций Республики Беларусь. Кол-во материалов:70
  • ОценкаКол-во материалов:0
  • ЭкспертизаКол-во материалов:29
  • FAQКол-во материалов:0
    • Вопросы по оценкеВ данной категории будут аккумулироваться наиболее часто задаваемые вопросы по оценкеКол-во материалов:6
    • Вопрсы по экспертизеВ данной категории будут аккумулироваться наиболее часто задаваемые вопросы по различным видам экспертизКол-во материалов:29
  • НовостиВыберите тему новостей из приведённого списка. После этого вы увидите список новостей данной темы.Кол-во материалов:0
    • Последние новостиПоследние новости от команды разработчиков Joomla!.Кол-во материалов:18
  • Нормативы на ТО и ТР транспортных средствКол-во материалов:0
    • Типовые нормы времени на ремонт автомобилей УАЗВ данной категории собраны «Типовые нормы времени на ремонт автомобилей марок «УАЗ» в условиях автотранспортных предприятий»Кол-во материалов:4
    • Сборник нормативов трудоемкостей ЗАЗ и ЛуАЗВ данной категории представлен «Сборник нормативов трудоемкостей на техническое обслуживание и ремонт легковых автомобилей. Часть I. Техническое обслуживание и ремонт автомобилей ЗАЗ и ЛуАЗ».Кол-во материалов:16
    • Нормы времени на ремонт поуприцепов и прицеповВ данной категории представлены нормативы трудоемкостей на ремонт прицепов и полуприцепов иностранного производства.Кол-во материалов:1
    • Нормы времени на ремонт грузовых автомобилейВ данной категории представлены нормативы трудоемкостей на ремонт грузовых автомобилей отечественного производства.Кол-во материалов:5
    • Нормы расхода материалов на ремонт автомобилей УАЗВ данной категории собраны материалы по нормам расхода материалов и инструментов на ремонт и эксплуатацию автомобилей УАЗ-451М, -451ДМ, -452, -452Д.Кол-во материалов:1
    • Нормативы трудоемкости по ремонту КамазВ данной категории представлены нормативы трудоемкости по ремонту автомобилей Камаз.Кол-во материалов:2
    • Типовые нормы на ремонт грузовых автомобилейВ данной категории представлены Типовые нормы времени на ремонт грузовых автомобилей марок ГАЗ, ЗИЛ и КАЗ с карбюраторными двигателями и их агрегатов. Данный документ утратил силу, но нового документа не выпущено и потому эта информация крайне интересна как справо

Задняя подвеска на ВАЗ 2110: диагностика неисправности и ремонт своими руками, тюнинг

Содержание:

При возникновении неисправностей задней подвески на автомобиле ВАЗ 2110 определить это можно по характерным стукам или другим посторонним звукам, которые доносятся снизу сзади автомобиля.

Особенности конструкции

Рассмотрим основные нюансы конструкции задней подвески для отечественных десяток:

  • Основой подвески являются пара продольных рычагов, которые связаны между собой соединительной балкой;
  • Сзади сверху на рычаге приварена проушина на кронштейне для нижнего крепления амортизатора;
  • Снаружи вварен фланец, предназначенный для защиты оси колес и тормозных механизмов;
  • Впереди располагаются ризнометаллические сайлентблоки на рычагах втулки, которые зафиксированы с помощью болтов и кронштейнов на лонжеронах кузова;
  • Снизу пружины задней подвески упираются на чашку;
  • Сверху пружины упираются к приваренной специальной опоре на арке;
  • К опоре крепится шток амортизатора с помощью гайки через опорную шайбу и резиновую подушку;
  • Нижняя часть телескопического гидравлического амортизатора соединена с задней частью продольного рычага подвески;
  • Этот амортизатор работает на сжатие и отбой.

Стоит отметить, что конструктивно задняя подвеска на десятке устроена достаточно просто, но при этом надежно.

Схема конструкции

Самым слабым местом задней подвески выступают пружины, резинометаллические шарниры, а также стойки. В зависимости от условий эксплуатации автомобиля и пробега, их срок службы может существенно сократиться.

Возможные поломки

При движении автомобиля вы можете услышать посторонние стуки, которые могут быть вызваны несколькими причинами:

  • Перестал работать амортизатор из-за износа или поломки;
  • Крепление штока ослабло;
  • Разбилось место посадки штока;
  • Окончательно износили втулки, выполненные из резины;
  • Деформировалась, лопнула или сломалась чашка опоры пружины или сама пружина;
  • Произошло разрушение буфера-ограничителя, также выполненного из резины.

Наиболее ярким признаком неисправности амортизатора являются потеки из элемента.

Для проверки состояния подвески следует резко прижать заднюю часть с одного из углов авто вниз и так же резко отпустить. Посмотрите, как долго машина будет раскачиваться. Если с подвеской, стойками все хорошо, достаточно 1-2 циклов, чтобы движения остановились. Если раскачка длится дольше, тогда подвеска нуждается в ремонте.

Проверка

При выходе из строя амортизаторов самым рациональным решением будет его замена. Отремонтировать вышедший из строя элемент задней подвески можно, но для этого потребуется квалификация, опыт, знания.

Замена зачастую проводится проще и на нее требуется затрачивать меньше финансовых средств. Плюс выбор деталей на рынке сегодня огромен, от дешевых китайских изделий до дорогих, сверхнадежных импортных.

Приведем примеры проверки отдельных компонентов конструкции задней подвески на автомобиле ВАЗ 2110.

Компонент

Ваши действия

Верхняя точка крепежа стойки

Она располагается в багажнике. Чтобы визуально осмотреть элемент, необходимо снять полку и демонтировать резиновые заглушки

Втулки

Для их осмотра придется поднять автомобиль с помощью подъемника или же заехать на эстакаду. При проверке этих резино-металлических элементов убедитесь, что резина не выпирает, отсутствуют трещины на детали. Дополнительно можно покачать рычаги с помощью монтировки или лома

Буфер

Если буфер разрушен, тогда при загрузке задней оси или поездках по неровностям будет возникать стук. Определить это не сложно даже на слух. Но чтобы удостовериться, поднимите авто или заезжайте на яму

Пружины

Сломанные пружины также часто создают посторонние шумы, не редко приводят к тому, что автомобиль уводит в сторону. Звук должен быть достаточно необычным, резким, появляется не регулярно.

При замене амортизаторов и пружин, обязательно ремонт выполняется парно, то есть с левой с правой стороны одновременно. Так поступать следует даже в том случае, если элемент с одной из сторон остался цел, а второй сломался.

Разбираем и собираем

Проводить демонтажные работы на задней подвеске автомобиля следует для того, чтобы заменить или отремонтировать отдельные компоненты системы.

Предлагаем вам ознакомиться с инструкцией, которая поможет вам разобрать и обратно собрать этот узел вашего ВАЗ 2110.

  1. Ослабьте крепежные гайки амортизаторов, которые располагаются в багажнике. Удерживайте при этом шток, чтобы он не проворачивался.
  2. Вывесите заднюю часть кузова с помощью домкрата, чтобы снять колеса.
  3. Снимая тросы ручного тормоза, лучше это сделать в сборе — демонтировать тормозные барабаны, отключить наконечники тросов от привода колодки, а оболочку отсоединить от тормозного щита. Далее освобождаются крепежи к кузову и рычагам подвески.
  4. Следующий шаг — отсоединение шлангов и регулятора давления задних тормозных механизмов.
  5. Опустите машину на заготовленные подставки под кронштейны рычагов подвески.
  6. Освободите верхние крепежи амортизатора по отношению к кузову.
  7. Опять поднимите заднюю часть кузова, отверните нижние крепления.
  8. Не лишним, в зависимости от проводимых работ, будет снять пружины, отбойный буфер и стойки.
  9. Как только вы открутите крепежные болты балки к лонжеронам, балку задней подвески можно будет освободить.
  10. Чтобы отремонтировать или заменить тормозной щит или ступицу, потребуется открутить их крепежные болты. После этого элементы снимаются и делайте с ними, что потребуется.

Важные правила сборки

При сборке есть несколько ключевых правил, которых строго следует придерживаться.

  • Нижний конец пружины обязательно должен упираться в выступ чашки во время сборочных работ;
  • Пружины выбирают одинаковой группы жесткости. Определить группу жесткости можно по цвету, которым элемент подвески маркируется;
  • Окончательно затягивать амортизаторы необходимо опустив автомобиль на землю, чтобы на подвеску действовала статическая нагрузка от массы машины.

Замена задней балки

Тюнинг

Заводской вариант задней подвески для ВАЗ 2110 — это зависимая конструкция. Но современные автомобили в большинстве своем используют многорычажную независимую подвеску.

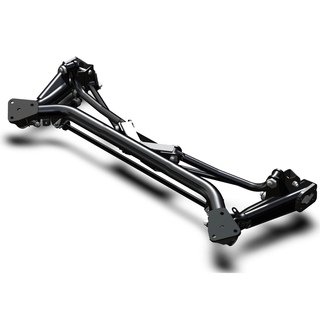

Сегодня несколько компаний в России занимаются выпуском комплектов, которые позволяют тюнинговать десятки, устанавливая сзади независимую конструкцию со стабилизаторами поперечной устойчивости. Основаны такие комплекты на немецких технологиях.

Плюс такой доработки еще в том, что комплект монтируется на штатные крепления. В процессе эксплуатации можно при желании отрегулировать развал, схождение, жесткость отработки стабилизатора.

Результаты тюнинга

Тюнинг из зависимой в независимую подвеску позволяет повысить комфорт, управляемость автомобилем, снизить время зависания колес над поверхностью дороги. Это дает возможность устанавливать энергоемкие, более жесткие стойки.

 Загрузка ...
Обзоры задней подвески

e61 - интернет-магазины и отзывы на задняя подвеска e61 на AliExpress

Отличные новости !!! Задняя подвеска e61 попала по адресу. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта лучшая задняя подвеска e61 в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели заднюю подвеску e61 на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в задней подвеске e61 и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести rear Suspension e61 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Комплект задней независимой подвески

- WE331050

ГАРАНТИЙНАЯ ПОЛИТИКА

EPI гарантирует, что в своей продукции отсутствуют дефекты материалов и изготовления в течение 1 года с даты первоначальной покупки.Этот код не распространяется на электрические компоненты, детали не марки EPI, первичные и вторичные муфты OEM, нормальный износ или условия, возникшие в результате неправильного использования, злоупотребления, небрежности, аварии, неправильного применения, неправильной установки или изменения. Эта гарантия распространяется только на ремонт или замену рассматриваемого продукта EPI и не покрывает затраты на оплату труда по снятию или установке части EPI или любой другой части или компонента, которые могут быть повреждены в результате дефектной части EPI. Заказчик несет ответственность за оплату любых трудозатрат, связанных с удалением и заменой дефектной детали, а также за транспортные расходы по возврату дефектной детали в EPI.

РЕМНИ: Если в течение 1 года с даты первоначальной ПОКУПКИ ремень EPI выйдет из строя из-за дефекта материала или изготовления, компания EPI предоставит замену ремня после проверки. При этом взимается плата за обработку в размере 20 долларов США и действуют определенные условия. См. Гарантийную форму на поясную гильзу EPI или свяжитесь с нашим отделом возврата по телефону 218-829-6036 для получения подробной информации и запросите гарантийный талон.

Value Line Clutches : Поскольку первичная муфта является элементом нормального износа и в экстремальных условиях эксплуатации, мы предлагаем ограниченную 30-дневную гарантию только на производственные дефекты.Если в течение 30 дней вы столкнетесь с какой-либо неисправностью этого сцепления, не связанной с нормальным износом и использованием, мы проверим и заменим сцепление, если определим, что это произошло из-за производственного дефекта. При возврате сцепления для проверки заказчик несет ответственность за транспортные расходы. Данная гарантия не распространяется на повреждения, вызванные отказом сцепления или затратами на рабочую силу.

КОЛЕСНЫЕ ВАЛЫ И ШРУСЫ: EPI Колесные валы и ШРУСы, у которых будет выявлен дефект материала или изготовления, будут заменены бесплатно в течение 60 дней с даты первоначальной покупки.По истечении 60 дней и до 1 года с даты первоначальной покупки взимается плата в размере 25 долларов США за замену. EPI Колесные валы и ШРУСы предназначены для использования на станках STOCK. Если ваша машина будет поднята каким-либо образом, это может привести к выходу из строя компонента, на который не распространяется гарантия. Поднятая машина приводит к более серьезному углу ШРУСа, и наши запасные части не рассчитаны на такое увеличение угла и могут выйти из строя. Гарантия аннулируется, если при осмотре присутствуют какие-либо признаки чрезмерно растянутых углов.Заказчик несет ответственность за отправку неисправного компонента в EPI для гарантийного осмотра. Эта годовая гарантия не распространяется на повреждения, вызванные снятием деталей, модификацией продукта, нормальным износом, повреждениями, вызванными авариями, неправильным использованием продукта, неправильной установкой продукта, неправильным использованием, небрежным или ненадлежащим обслуживанием. Один (1) год не распространяется на использование продукта для гонок или других соревнований. Гарантия не распространяется на аренду или использование в коммерческих целях.

На электрические компоненты не распространяется гарантия и они не могут быть возвращены после установки или подключения к источнику питания. Электрические компоненты включают, но не ограничиваются: переключатели, катушки зажигания, коробки CDI и регуляторы.

Элементы с нормальным износом : Элементы с обычным износом не покрываются гарантией, если в течение 1 года с даты первоначальной ПОКУПКИ деталь EPI выйдет из строя из-за дефекта материала или изготовления. В этом случае запасная часть будет предоставлена ​​EPI после проверки. Элементы нормального износа включают, помимо прочего: шаровые опоры, ремни, тормозные колодки и колодки, тормозные диски, подшипники, карбидные каретки, комплекты для восстановления сцепления, башмаки CV, уплотнения, пружины, комплекты и компоненты для восстановления подвески, салазки, концы рулевых тяг и шарниры.

ГАРАНТИЯ АННУЛИРУЕТСЯ на любой автомобиль, который был каким-либо образом изменен с целью улучшения рабочих характеристик двигателя, отличного от ДИЗАЙНА OE.

EPI оставляет за собой право определять, подвергалась ли деталь нормальному износу, неправильному использованию, неправильному обращению, небрежности, несчастному случаю, неправильному применению, неправильной установке или изменению, и все такие определения будут окончательными.

Все претензии по гарантии будут обрабатываться непосредственно EPI. Чтобы получить обслуживание в рамках данной гарантии, свяжитесь с EPI для получения разрешения на возврат. Стоимость демонтажа, переустановки, получения и доставки продукта полностью ложится на первоначального владельца. Розничные покупатели должны предоставить подтверждение покупки в течение 1 года для соблюдения гарантии. ВСЕ ВОЗВРАТЫ ПО ГАРАНТИИ ДОЛЖНЫ БЫТЬ ПРЕДВАРИТЕЛЬНЫ С НОМЕРОМ RA, ПОКАЗАННЫМ НА КОРОБКЕ. ПРОДУКТ ДОЛЖЕН БЫТЬ ПОЛУЧЕН В ТЕЧЕНИЕ 15 ДНЕЙ С ДАТЫ ВЫДАЧИ РАЗРЕШЕНИЯ НА ВОЗВРАТ.

EPI не контролирует использование каких-либо деталей. EPI ожидает, что заказчик проявит здравый смысл при правильном выборе, установке, использовании и техническом обслуживании любой детали. EPI не несет ответственности за повреждения или травмы любого рода в результате нормального износа, неправильного использования, злоупотребления, небрежности, несчастного случая, ненадлежащего применения, неправильной установки или изменения каких-либо частей любым лицом. EPI оставляет за собой право вносить изменения в гарантийную политику в любое время без предварительного уведомления.

PROP 65 ПРЕДУПРЕЖДЕНИЯ >

Комплекты сцепления:
ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергнуть вас воздействию химических веществ, включая никель, который, как известно в штате Калифорния, вызывает рак, и толуол, который, как известно в штате Калифорния, вызывает врожденные дефекты или другой вред репродуктивной системе. Для получения дополнительной информации посетите сайт www.P65Warnings.ca.gov.

Съемники сцепления:
ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергнуть вас воздействию химических веществ, включая хром, который, как известно в штате Калифорния, вызывает рак и врожденные дефекты или другой вред репродуктивной системе.Для получения дополнительной информации посетите сайт www.P65Warnings.ca.gov.

Пружины сцепления:
ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергнуть вас воздействию химических веществ, включая технический углерод, который, как известно в штате Калифорния, вызывает рак, и толуол, который, как известно в штате Калифорния, вызывает врожденные дефекты или другой вред репродуктивной системе. Для получения дополнительной информации посетите сайт www.P65Warnings.ca.gov.

Лифтовые комплекты:
ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергнуть вас воздействию химических веществ, включая хром, который, как известно в штате Калифорния, вызывает рак и врожденные дефекты или другой вред репродуктивной системе.Для получения дополнительной информации посетите сайт www.P65Warnings.ca.gov.

Пружины подвески:
ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергнуть вас воздействию химических веществ, включая технический углерод, который, как известно в штате Калифорния, вызывает рак. Для получения дополнительной информации посетите сайт www.P65Warnings.ca.gov.

инструментов:
ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергнуть вас воздействию химических веществ, включая хром, который, как известно в штате Калифорния, вызывает рак.Для получения дополнительной информации посетите сайт www. P65Warnings.ca.gov.

Вес нахлыста:
ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергнуть вас воздействию химических веществ, включая никель, который, как известно в штате Калифорния, вызывает рак. Для получения дополнительной информации посетите сайт www.P65Warnings.ca.gov.

Вес ролика:
ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергнуть вас воздействию химических веществ, включая хром, который, как известно в штате Калифорния, вызывает рак и врожденные дефекты или другой вред репродуктивной системе.Для получения дополнительной информации посетите сайт www.P65Warnings.ca.gov.

Volkswagen Jetta GLI 2020 с независимой задней подвеской

Спортивные, но не совсем спортивные компактные седаны снова в деле. Однако Civic Si и Elantra Sport не добьются успеха, поскольку Volkswagen планирует представить Jetta GLI в 2020 модельном году. И, конечно же, он будет отмечать все нужные поля. Представитель автопроизводителя сообщил Autoblog.com, что GLI прибудет в продажу «в течение года», а - возможно, в L.А. или Чикагский автосалон. Как вы узнали из заголовка, GLI будет стандартно оснащаться многорычажной задней подвеской.

Избавление от задней оси с торсионной балкой имеет решающее значение для этого приложения, поскольку усовершенствованный GLI ориентирован в первую очередь на впечатления от вождения. Затем идет 2,0-литровый четырехцилиндровый двигатель TSI с турбонаддувом, аналогичный двигателю Golf GTI.

В GTI четырехцилиндровый двигатель развивает 220 лошадиных сил и 258 фунт-футов крутящего момента. И по сравнению с 1.4-литровый TSI в базовой Jetta (147 лошадиных сил и 184 фунт-фута), у него есть всасывающий-сжатый-ударный удар, чтобы соответствовать ориентированному на водителя шасси. В дополнение к коробке передач с двойным сцеплением Volkswagen предложит клиентам, которые хотят, чтобы их опыт вождения был немного душевным, был старый добрый рычаг переключения передач.

Поступив в продажу в конце этого года, Volkswagen Jetta 2019 года будет стоить от 18 545 долларов за комплектацию S начального уровня. Переходя к SEL Premium, вы получаете 26 945 долларов. Это подводит нас к Volkswagen Jetta GLI 2020 года, стоимость которого оценивается менее чем в 30000 долларов.

Как это по сравнению с Civic Si и Elantra Sport? В Соединенных Штатах спортивный четырехдверный седан Honda продается по цене 24 100 долларов в самой спартанской конфигурации. Hyundai стоит 21 800 долларов, и, как и Honda, здесь не так уж много стандартного оборудования, о котором можно было бы говорить. Но в целом Jetta GLI будет самой дорогой из трех, на это вы можете поставить свои два цента.

Что касается популярной Jetta R, не верьте этой шумихе. Рынок слишком мал для такой машины, поэтому Golf R пока должно хватить.

Подвеска :: Задняя

  • Специальные
  • Калькулятор осей
  • Блог
Мой счет
  • Заказы
  • Список желаний

Отслеживать мои заказы

Отслеживайте мой заказ (а)

Войти Зарегистрироваться

Эл. адрес

Пароль Забыли пароль? Зарегистрируйте новую учетную запись Проверка антибота

войти в систему

Запомни меня

Корзина пуста

Корзина пуста

Посмотреть корзину и оформить заказ

  • Меню
  • Трансмиссия
    • Дана 60
    • Мопар 8 3/4 "
    • Другое Mopar / AMC
    • Форд
    • Дженерал Моторс
    • Составные части
  • Тормоза
    • Комплекты и сборки
    • Фронт
    • Задний
    • Составные части
  • Подвеска
    • Фронт
    • Задний
    • Составные части
  • Разное
    • инструменты
    • Одежда
    • Топливо
    • LL Музыкальный проект
Главная / Подвеска / Задняя

Продукты Продукты

  • Трансмиссия
  • Дана 60
  • Mopar 8 3/4 "
  • Другое Mopar / AMC
  • Форд
  • Дженерал Моторс
  • Компоненты
  • Тормоза
  • Комплекты и агрегаты
  • Передний
  • Задний
  • Компоненты
  • Подвеска
  • Передний
  • Задний
  • Компоненты
  • Разное
  • Инструменты
  • Одежда
  • Топливо
  • LL Музыкальный проект
Сортировать по алфавиту: от А до Я
  • Сортировать по новейшим товарам
  • Сортировать по алфавиту: от Я до А
  • Сортировать по цене: от низкой к высокой
  • Сортировать по цене: по убыванию
.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
