Предохранители и реле ВАЗ 2110

Предохранители и реле ВАЗ 2110 — 2112, электрические схемы

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Блок предохранителей и реле

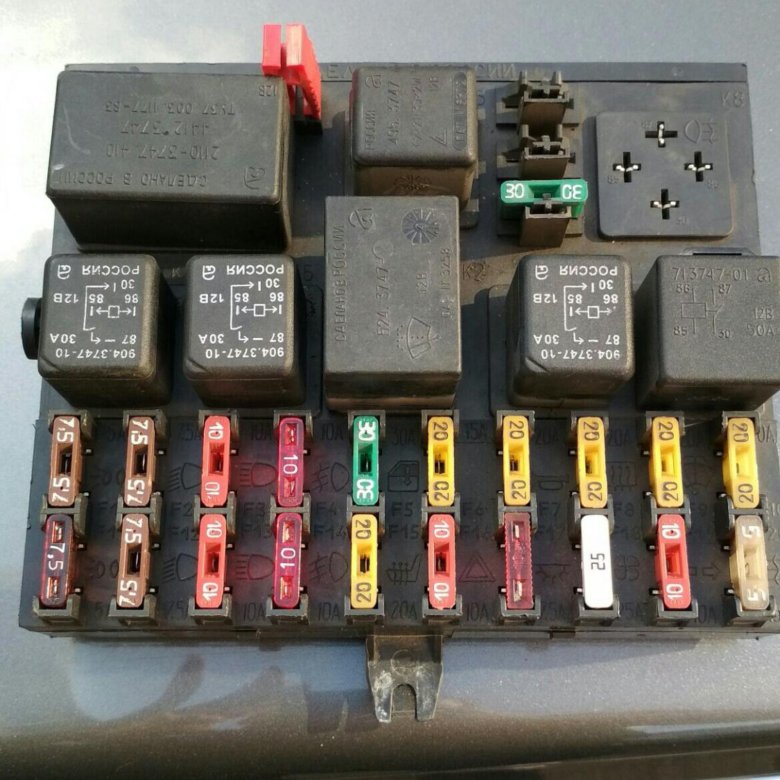

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света.
Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света.
Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников.
Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации.
Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера.
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар.
Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя.
Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла.
Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания.
Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре.
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре.
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны.
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников.
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент).
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла.
Если не работает обогрев, аналогично предыдущему.
Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель.

F11 (5 A) — габариты правой стороны.
Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре.
Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели.
Аналогично предохранителю F3 для правой фары.
Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

F14 (10 A) — передняя противотуманная фара с левой стороны.

Аналогично предохранителю F4 для правой «противотуманки».

F15 (20 A) — обогрев сидений, блокировка замка багажника.
Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки».
Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер.
Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель.
Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.

F20 (7,5 A) — задние противотуманные огни.

Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность. Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.

---

---

Схема и расположение предохранителей в блоке ваз 2108, 2109, 21099

Схемы

Предохранитель — это устройство, которое защищает, предохраняет, в данном случае, какое либо электронное устройство, от сгорания, замыкания. Предохранители устанавливаются так, чтобы они, в случае замыкания быстрее сгорали, чем устройство, которое они защищают. Тем самым, электрический ток прерывается и не поступает на устройство, если нить предохранителя прогорела.

«Девятки», то есть ВАЗ 2109 бывают двух видов:

• до 1998 года;
• после 1998 года.

Блок предохранителей с шифром 17.3722 устанавливался на машины этой модели до 1998 года. Внутри блока есть инженерная плата, к которой припаяны контакты электропроводки, реле и предохранители.

Если не работает подогрев заднего стекла, причина или в предохранителе, или в проводной цепи.

Блок предохранителей с маркировкой 2114-3722010-60 устанавливался на авто 2109 после 98 года. В этом блоке уже начали использовать плавки предохранители.

Блок предохранителей ВАЗ 2109 карбюраторного и инжекторного двигателей никак не отличается. Разделение идет только до и после 98 года.

Располагается БП тоже одинаково. Он находится под капотом, под лобовым стеклом слева.

Какие отличия блоков предохранителей старого и нового на 2109?

Отличия в следующем:

1. Обозначение.
2. Номинальная мощность.
3. В новом блоке предохранителей нет реле времени омывателя заднего стекла и нет реле моторчика вентилятора системы охлаждения.

Замена предохранителей автомобиля марки ВАЗ 2109

Замена предохранителей на ВАЗ 2109 выполняется в блоке, установленном в задней части отсека монтажа двигателя, со стороны водителя. Большинство электрических цепей авто защищаются плавкими предохранителями. Внутри блока предохранителей на крышке нанесены в амперах сила тока и номер предохранителя. Когда открыт блок предохранителей ВАЗ 2109, замена производится тех элементов, которые привели к неисправности автомобильный прибор. Определить его можно по прекращению или нестабильной работе узла, который питается электроэнергией. В автомобиле ВАЗ 2109 не подлежат защите предохранителями:

• Цепи зажигания.
• Генератора(см.).
• Пуска двигателя.
• Реле блокировки дверей.
• Включения фар.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент, могут выйти со строя.

Совет: Всегда нужно иметь с собой комплект с запасными предохранителями и при необходимости заменить своими руками.

• Каждому из блоков соответствуют только определенные предохранители.
• Значение силы тока, рассчитанное для предохранителя, указано на его корпусе.
• Извлекать предохранитель из блока нужно специальным пинцетом, закрепленным в блоке.
• Пинцетом захватывается предохранитель и вытаскивается.

• Запасные предохранители установлены впереди блока.
• Замена предохранителя ВАЗ 2109 производится установкой его в разъем гнезда и нажатием до фиксации.
• С левой стороны панели для приборов установлен на проводах дополнительный предохранитель, который защищает цепь противотуманных задних фонарей, с силой тока на 8 ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он сгорел, только после этого заменить новым.

Заменить предохранители на ВАЗ 2109 можно только теми, которые рассчитаны на эту же силу тока. В противном случае могут выйти из строя электрические приборы. На ранних моделях авто ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, отличаются они невысокой надежностью. Держатели предохранителей выполняются из пружин, а в том месте, где плохой контакт выделяется много тепла, которое может расплавить корпус блока, что вызывает шатание держателей и они плохо зажимают детали. Поэтому нужна замена блока предохранителей ВАЗ 2109 старого образца на новый, с вилочковыми элементами.

Совет: Если выполняется замена старого блока предохранителей, новый ВАЗ 2109 предусматривает, в системе охлаждения мотора, подключение электродвигателя вентилятора через реле. Иначе, могут на печатной плате сгореть дорожки, которые проводят ток. Помимо этого, нужно установить датчик на электровентилятор для его включения, из-за того, что на большее значение тока, рассчитаны его контакты.

Блок старого образца

Номер предохранителя:	Сила тока:	Что он защищает:
F1	10А	Резервный (дополнительный) предохранитель
F2	10А	Указатели поворотников, прерыватель аварийного сигнала (при включенной аварийке), контрольная лампочка аварийных сигналов
F3	10А	Задние фары стоп-сигнала, лампочки подсветки салона
F4	20А	Подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5	20А	Звуковой сигнал (клаксон), выключатель клаксона
F6	30А	Резервный предохранитель
F7	30А	Электромоторчик вентилятора печки, электромоторчик омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8	7,5А	Резервный предохранитель
F9	7,5А	Резервный предохранитель
F10	7,5А	Левая габаритная фара
F11	7,5А	Правая габаритная фара
F12	7,5А	Правая фара ближнего света
F13	7,5А	Левая фара ближнего света
F14	7,5А	Левая фара дальнего света, контрольная лампа включения дальнего света
F15	Правая фара дальнего света
F16	15А	Указатели поворотов и реле-прерыватель аварийки (при включенных поворотниках), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Блок предохранителей 17. 3722

Реле

Приведем в таблице номера реле и их функции:

Номер реле	Функции
1	Работоспособность элементов очистки передней оптики
2	Работоспособность двигателя омывателя заднего стекла
3	Защита от поломки лампы поворотных сигналов и световой сигнализации
4	Защита от выхода из строя моторчика стеклоочистителей лобового стекла
5	Позволяет определить работоспособность лампы
6	Защита от перенапряжения системы обогрева заднего стекла
8	Лампы дальнего света фар
9	Лампы ближнего света фар
11	Отвечает за работу вентилятора охлаждения ДВС. Если данное реле выходит из строя, мотор может перегреться
12	Работа звукового сигнала

Основные неисправности и способы их устранения

Несмотря на то, что коробка предохранителей для разных типов двигателей (инжектор или работающий с использованием карбюратора), имеет некоторые отличия, поломки их абсолютно аналогичны и зачастую, не столь сложны, как может показаться на первый взгляд. Справиться с ними вполне по силу даже для тех, кто лишь недавно стал владельцем автомобиля. Итак, наиболее часто встречаются такие ситуации:

• Перегорание предохранителя (например, того который отвечает за карбюратор и его работоспособность) – решение проблемы здесь заключается в замене вышедшей из строя детали на новую. Процедура эта довольно простая, главное следовать пошаговой инструкции , подготовленной производителем;
• Проблемы с реле – если смена предохранителей не дала требуемого эффекта, следует проверить исправность реле. При наличии проблем, необходимо просто установить новый элемент, благо подобная работа не отнимет много времени;
• Неисправность токопроводящих дорожек – одна из наиболее серьёзных неприятностей, обнаружить которую довольно проблематично. Лучше доверить её решение опытным мастерам-электрикам, поскольку непрофессиональный подход может вывести из строя весь блок предохранителей;
• Нарушение целостности контактов – в большинстве случаев замена компонентов не потребуется. Достаточно лишь очистить их от грязи и всё будет в порядке. Впрочем, если контакт отломился, выход из ситуации один – замена блока.

Блок предохранителей новый

В таблице приведем обозначение предохранителей, что они защищают и на какой ток рассчитаны:

Номер предохранителя	Номинальный ток	Функции
1.	8А	Резервный предохранитель
2.	8А	Резервный предохранитель
3.	8А	Резервный предохранитель
4.	16А	Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5.	3А	Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6.	8А	Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7.	8А	Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8.	16А	Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9.	8А	Лампа левых габаритов, лампа левых задних габаритов
10.	8А	Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11.	8А	Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийного сигнала
12.	16А	Прикуриватель, розетка для лампы переноски
13.	8А	Дальний свет правой фары
14.	8А	Дальний свет левой фары, контрольная лампа дальней оптики
15.	8А	Ближний свет правой фары
16.	8А	Ближний свет левой фары

Реле

В таблице приведем распиновку блока предохранителей нового образца 2109:

Обозначение реле	Что он делает:
К1	Без него двигатель омывателя заднего стекла работать не будет
К2	Отвечает за работу ламп поворотников и световую сигнализацию
К3	Обеспечивает работы стеклоочистителя лобового стекла
К4	Защищает лампы стоп сигналов и габариты автомобиля
К5	Обеспечивает работу фонарей дальнего света
К6	Гарантирует работу устройства омывателя оптики
К7	Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8	Звуковой сигнал или просто клаксон
К9	Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11	Отвечает за работу устройства обогрева заднего стекла
К12	Обеспечивает работу фонарей ближнего света

Функции предохранителей ВАЗ 2109

Предохранители находятся в двух блоках: один расположен под капотом, другой – внутри салона авто под панелью. Цель любого предохранителя – защита определенного прибора ВАЗ 2109 от перегрева и возгорания. При скоплении энергии в электрической цепи машины может возникнуть замыкание, а это приводит к поломке одного из приборов. В этом случае предохранитель берет весь удар на себя. Цена будет значительно меньше, чем любого другого устройства, который он предохраняет.

Расшифровка предохранителей ВАЗ 2109

Предохранитель №	За что отвечает:
F9	Правая противотуманная фара
F8	Левая противотуманная фара
F1	Омыватель для фар
F7	Вентиляторы отопителя и радиатора, мотора насоса омывателя, омыватель заднего стекла, лампа для бардачка, обогрев и омыватель заднего стекла.
F16	Задние фонари, лампочки для указания поворотов, щетки для ветрового стекла, датчика уровеня тормозной жидкости, генератор.
F16	Воздушная заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, открытие дверей, лампа «чек», уровень топлива, налитого в бак.
F3	Задние фары, свет в салоне.
F6	Стеклоподъемники
F10	Подсветка номера, освещение приборов и приборной панели, габаритов, прикуриватель.
F5	Звуковой сигнал
F11	Габарит правого заднего фонаря
F2	Аварийная ситуация
F4	Элемент, служащий для того, чтобы обогревать заднее стекло, реле для включения этого обогрева, прикуриватель, подключение патрона переносной лампы.
F15	Фара правая
F14	Фара левая
F13	Ближний свет фары левой
F12	Ближний свет фары правой

Снятие и замена

Если какое-либо устройство не работает, первым делом искать причину надо с самого легкого действия, а это — осмотр предохранителя. То есть, сначала ищем нужный предохранитель, отвечающий за конкретное устройство, дальше проверяем его, цел он или сгорел.

Как заменить предохранитель:

1. Открыть капот, отсоединить массу (-) аккумулятора.
2. Открыть БП.
3. На крышке блока изнутри есть обозначение, где и какой предохранитель располагается.
4. Снять предохранитель.
5. Поставить новый и проверить.

Реле | МАКСИМАРКЕТ

00000004239

Код: 4239

Заказать

Блок управл. электромагнитным клап. холостого хода карб. ЭПХ ВАЗ 2108-21099 Калуга АЭ 5003.3761

Код: 0725

164,11 руб. Заказать

Количество Блок управл. электромагнитным клап. холостого хода карб. ЭПХ ВАЗ 2108-21099 Калуга АЭ 5003.3761

Импульсный блок 5А (автоматическое включение и выключение противотуманных фар или ходов огней)+ вывод на ближн.

свет

Код: 8755

385,00 руб. Заказать

Количество Импульсный блок 5А (автоматическое включение и выключение противотуманных фар или ходов огней)+ вывод на ближн.свет

Регулятор напряжения (ВАЗ 2110,2112,2114,2123,ГАЗ-3302,31029 с генератором) г. Пенза

Код: 7502

89,96 руб. Заказать

Количество Регулятор напряжения (ВАЗ 2110,2112,2114,2123,ГАЗ-3302,31029 с генератором) г. Пенза

Регулятор напряжения 3-х уров. (Волга, Газ, Соболь) с проводами на генератор г. Калуга

Код: 6393

550,12 руб. Заказать

Количество Регулятор напряжения 3-х уров. (Волга, Газ, Соболь) с проводами на генератор г. Калуга

Пенза (Ромб)»>Регулятор напряжения электронный (ВАЗ 2108-21099, 2104,2105,2107 с генератором) г. Пенза (Ромб)

Код: 7503

94,23 руб. Заказать

Количество Регулятор напряжения электронный (ВАЗ 2108-21099, 2104,2105,2107 с генератором) г. Пенза (Ромб)

Резистор печки доб. (сопротивление) 12.3729 ВАЗ,ГАЗ,УАЗ «САТЭ» г. Старый Оскол

Код: 8206

58,19 руб. Заказать

Количество Резистор печки доб. (сопротивление) 12.3729 ВАЗ,ГАЗ,УАЗ «САТЭ» г. Старый Оскол

Реле контр. лампы зарядки аккумулятора аналог РС-702 ВАЗ 2101-2106 (Калуга)

Код: 3448

62,90 руб. Заказать

Количество Реле контр. лампы зарядки аккумулятора аналог РС-702 ВАЗ 2101-2106 (Калуга)

Реле 4-х контактное стартера Калина, Приора, ГАЗель бизнес, универсальное АВАР Псков

Код: 5079

87,56 руб. Заказать

Количество Реле 4-х контактное стартера Калина, Приора, ГАЗель бизнес, универсальное АВАР Псков

Реле 5-ти конт. с кронштейном (12 В 30А/20А) Псков

Код: 5767

44,57 руб. Заказать

Количество Реле 5-ти конт. с кронштейном (12 В 30А/20А) Псков

Реле 5-ти конт. с кронштейном 24 В 231.3787-01 30А20А РОССИЯ

Код: 9858

60,50 руб. Заказать

Количество Реле 5-ти конт. с кронштейном 24 В 231.3787-01 30А20А РОССИЯ

Реле 5-ти контактное Калина, Приора, АВАР универсальное

Код: 5080

96,90 руб. Заказать

Количество Реле 5-ти контактное Калина, Приора, АВАР универсальное

Реле 527 (света) ВАЗ 2101-2106 Калуга

Код: 3443

64,15 руб. Заказать

Количество Реле 527 (света) ВАЗ 2101-2106 Калуга

Реле 528 (сигнала) ВАЗ 2101-2106 ОАО «Автоприбор» Калуга

Код: 3445

77,00 руб. Заказать

Количество Реле 528 (сигнала) ВАЗ 2101-2106 ОАО «Автоприбор» Калуга

Реле замыкающее 4-х конт. “Авар” 24V 20A (Псков)

Код: 5687

64,99 руб. Заказать

Количество Реле замыкающее 4-х конт. «Авар» 24V 20A (Псков)

Реле замыкающее 4-х конт. 24V

Код: 5829

41,13 руб. Заказать

Количество Реле замыкающее 4-х конт. 24V

Реле замыкающее 4-х конт. Авар.12В, 40А, с кронштейном. Псков 754.3777

Код: 10676

62,99 руб. Заказать

Количество Реле замыкающее 4-х конт. Авар.12В, 40А, с кронштейном. Псков 754.3777

Реле замыкающее 4-х конт. Импульс , 12В. 40А с индикацией герметичное 7105

Код: 5319

53,06 руб. Заказать

Количество Реле замыкающее 4-х конт. Импульс , 12В. 40А с индикацией герметичное 7105

Реле замыкающее 4-х конт.”Импульс” 12 В 40А без индикации герметичное

Код: 5886

53,06 руб. Заказать

Количество Реле замыкающее 4-х конт.»Импульс» 12 В 40А без индикации герметичное

Реле замыкающее 4-х конт.”Импульс” 24 В 80А с индикацией герметичное PR-0320

Код: 11481

55,00 руб. Заказать

Количество Реле замыкающее 4-х конт. «Импульс» 24 В 80А с индикацией герметичное PR-0320

Реле замыкающее 5-х конт.”Импульс” 24 В 80А с индикацией герметичное PR-0321

Код: 11727

53,06 руб. Заказать

Количество Реле замыкающее 5-х конт.»Импульс» 24 В 80А с индикацией герметичное PR-0321

Реле контроля исправности ламп (тест-контроля) ВАЗ 2112 “Согдиана” Пенза

Код: 3457

114,18 руб. Заказать

Количество Реле контроля исправности ламп (тест-контроля) ВАЗ 2112 «Согдиана» Пенза

Реле переключающее 5-ти конт. “Авар” 24V 20A (Псков)

Код: 5689

84,18 руб. Заказать

Количество Реле переключающее 5-ти конт. «Авар» 24V 20A (Псков)

Реле поворота и аварийной сигнализации 2108,2110,1118,2170 “Авар””

Код: 9181

192,37 руб.

Заказать

Количество Реле поворота и аварийной сигнализации 2108,2110,1118,2170 «Авар»»

Реле поворотов 2101-07,2121,1111 4422.3787 “АвтоТрейд” (Калуга)

Код: 11594

149,28 руб. Заказать

Количество Реле поворотов 2101-07,2121,1111 4422.3787 «АвтоТрейд» (Калуга)

Реле поворотов 2101-07,2121,1111 4422.3787 “АвтоТрейд” (Калуга)

Код: 6265

65,24 руб. Заказать

Количество Реле поворотов 2101-07,2121,1111 4422.3787 «АвтоТрейд» (Калуга)

Реле прерыватель указателей поворота и аварийной сигнализации ВАЗ 2108-099 “Согдиана” Пенза

Код: 8205

45,82 руб. Заказать

Количество Реле прерыватель указателей поворота и аварийной сигнализации ВАЗ 2108-099 «Согдиана» Пенза

ВАЗ 2106 “Согдиана” Пенза»>Реле прерыватель указателя пововорота и аварийной сигнализации 4-х конт. ВАЗ 2106 “Согдиана” Пенза

Код: 5320

52,57 руб. Заказать

Количество Реле прерыватель указателя пововорота и аварийной сигнализации 4-х конт. ВАЗ 2106 «Согдиана» Пенза

Реле ручника РС-492 Россия

Код: 5077

55,00 руб. Заказать

Количество Реле ручника РС-492 Россия

Реле старт 4-х конт. с кронштейном 12В 30А с предохранителем ВАЗ 2101-2112 “Импульс”

Код: 4823

80,34 руб. Заказать

Количество Реле старт 4-х конт. с кронштейном 12В 30А с предохранителем ВАЗ 2101-2112 «Импульс»

Реле стартера (12V 70 А) ГАЗ,УАЗ ,2110 c кронштейном “Авар” 4-х конт.

Код: 3469

151,68 руб. Заказать

Количество Реле стартера (12V 70 А) ГАЗ,УАЗ ,2110 c кронштейном «Авар» 4-х конт.

Реле стартера 4-х конт. с кронш.70 А 12В (аналог 711-02) Волга, Газель Россия Энергомаш 411.3787

Код: 3441

93,50 руб. Заказать

Количество Реле стартера 4-х конт. с кронш.70 А 12В (аналог 711-02) Волга, Газель Россия Энергомаш 411.3787

зелёный Лада 2112 2007 хэтчбек 5-дверный 2007 года на Авто.ру

Продам бодренькую двенашку. Мотор 124. Причина продажи замена автомобиля. (ну жена просто сказала, что пора взрослеть и слезать с пацанаского таза) Автомобиль битый крашеный. Сколько владельцев в ПТС не помню, но место ещё есть. Еле нашёл время помыть быстренько свою ласточка. Так что простите за «мокрые» фотографии. Из нового: втулки стабилизатора поперечной устойчивости, стойки стабилизатора (яйца), масло в ГУРе, пыльник рулевой рейки, пыльник правого шруса, шаровые опоры, обойма рычага КПП, регулятор высокого давления, фильтра топливные менялись осенью, прошивка корректирована (полу спорт), выпускной коллектор на заказ и без катализатора, новый вентилятор охлаждения (Kraft, 8-9 лопастей и уже на подшипниках, а не как родной на втулках), подшипники генератора, контактные кольца генератора, реле регулятор напряжения (3 уровня), ремень гены и ГУРа менялся зимой, сцепление и выжимной менялись около года назад (установлено Kraftech), водительское сиденье с более сильной поддержкой спины и немного повыше родного, ПТФ, правая фара (заменена после небольшого ДТП. Оказываетя бампер на туксане крепче вазовской фары), тормозные диски, тормозные колодки вкруг, новая ноправляющая скоба на суппорте правого колеса, тяги дворников, трапеция, подшипники мотора печки, замок зажигания, аккумулятор (62Ач), стартер, ступечные подшипники (кроме заднего левого колеса), передние ступицы, датчик положения дросселя, датчик ХХ, воздушный фильтр, помпа (с двойной крольчаткой). Может что-то упустил. Не припомню всего. Установлена дополнительная электро помпа на радиатор печки, включается отдельно из салона. Система охлаждения промыта. Радиатор печки тоже снимался и промывался. Установлен вольтметр. ГРМ менялся вместе с роликами тыс 10 назад. Имеется заводской климат контроль (исправен). Разветвитель прикуривателя включается отдельно через клавишу рядом с вольтметром. Сигнализация с а/з и обратной связью, но пульт с дисплеем накрылся. Комплект новой зимней резины на штампах, откатала только одну зиму (Sava eskimo). Летняя резина на штампах Кама 217,передние покрышки новые, задние- износ процентов 20. Масло не кушает. Мотор зверь. Пружины вкруг «Комфорт», поэтому машина немного ниже чем на заводских. Имеется фаркоп с розеткой. Запуск двигателя с кнопки. Музыка 10 динамиков + саб. Простите за бардак в багажнике, гараж уж больно далеко от дома. Из того что нужно менять: масло моторное, масло в коробке всегда свежее))) так как требуется замена сальника кулисы и масло немного подтекает ну и я его доливаю. Имеются доводчики передних стеклоподъёмников. Давно уже купил, руки не доходят поменять. Правый рулевой наконечник требует замены, начал постукивать. Обшивка подрулевой рейки была снята для замены замка зажигания, убрана в багажник и в итоге была успешно сломана мешком с картошкой. Бывает похрустывает при включении вторая передача. Может что-то забыл упоминуть. Небольшой торг.

Где реле стартера ВАЗ-2112? Расположение, назначение, замена и устройство

Реле стартера выполняет важную функцию на любом автомобиле, независимо от модели. Повреждение этого устройства приводит к тому, что машина не запускается. Водителям, которые занимаются самостоятельным ремонтом автомобиля, необходимо знать, где находится реле стартера ВАЗ-2112 и как его исправить при возникновении неисправности.

Что такое реле стартера

Механизм предназначен для питания электродвигателя стартера.В этот момент происходит передача заряда аккумулятора. Одновременно с подачей энергии он выполняет функцию выталкивания изгиба, при этом элемент входит в зацепление с маховиком. От реле стартера на ВАЗ-2112 зависит, запустится ли основной механизм и запустится мотор, или нет. Если вдруг это устройство выходит из строя и не включается, нужно провести диагностику и ремонт. Для этого следует изучить подробную инструкцию по эксплуатации и узнать, где находится реле стартера на ВАЗ-2112.

Устройство

Изделие имеет вид небольшой квадратной коробки с четырьмя разъемами. Он состоит из якоря в корпусе, содержащего электромагнит с обмоткой. Его работу обеспечивают электрические контакты и возвратные пружины.

Электромагнит представлен двумя независимыми катушками с удерживающей и убирающей независимыми частями. Первое из устройств состыковано с корпусом и присоединено к управляющему входу. Катушка втягивания идет к клемме управления и сообщается с электродвигателем стартера.

Принцип работы

Реле необходимо для запуска системы двигателя, поэтому оно было установлено в бензонасосе. При подаче питания на контакт, сообщающийся с устройством управления, внутри катушки возникает электромагнитная индукция. Это происходит под действием тока, с помощью этого процесса возникает магнитное поле. Якорное усилие помогает сжать возвратную пружину.

При этом выдвигается бендикс, который соединяет двигатель и стартер с помощью маховика.Положительный вывод подает питание на втягивающую обмотку. В этом случае контакты замыкаются. Якорь в это время находится внутри катушки, в которой магнитное поле перестает генерироваться. При запуске силовой установки питание отключается, и якорь отправляется в исходное положение за счет возвратной силы. Контакты открываются. При этом бендикс перестает взаимодействовать с маховиком.

Конструктивные особенности

Такое устройство, как стартер, водители называют друг друга стартером, так как помогает запустить машину.Практически ничем не отличается от аналогичных механизмов. Однако, если вы хотите приобрести реле стартера на ВАЗ-2112, то вам нужно снять деталь с автомобиля и взять с собой в магазин. Этот товар отличается от аналогичного по размеру. Приобрести прибор можно от моделей ВАЗ-2111 или 2110, так как он полностью идентичен.

На двенадцатой модели Жигулей установленный стартер скромных размеров. Однако это небольшое устройство очень функционально. В технической документации описано, чем отличается устройство механизма и где находится реле стартера ВАЗ-2112.На фото можно рассмотреть основные и дополнительные блоки.

На этих автомобилях были установлены инжекторные силовые агрегаты по 16 клапанов каждый. Во избежание разницы в электрическом токе используется реле. При включении электрической цепи это устройство пропускает ток, постепенно выравнивая напряжение до значения 80-340 ампер. Такой разброс показателей объясняется тем, что первый параметр реле выдает в состоянии покоя, а второй — в рабочем режиме.Как только автомобиль останавливается, эта цепь размыкается и цепь выключается.

Где находится реле стартера ВАЗ-2112

Для того, чтобы диагностировать или отремонтировать этот механизм, нужно найти небольшую крышку в нижней части торпеды. Есть специальная кнопка для фиксации, которая откидывается вниз. Вы можете изучить схему, прилагаемую к инструкции по эксплуатации. Отметили, где находится реле стартера ВАЗ-2112 на 16 клапанов. Если вам предстоит снять или заменить этот элемент, то нужно провести ремонт, а затем установить все детали в обратном порядке.Рекомендуется пользоваться инструкцией от этого блока.

Глядя на реле стартера ВАЗ-2112 на фото, можно увидеть, что сверху блока были установлены дополнительные предохранительные устройства. Они были предназначены для защиты определенной группы устройств. Однако реле стартера по умолчанию расположено справа от второго по счету, если смотреть сверху.

Как проверить работу устройства

Когда какие-либо устройства на автомобиле перестают работать, водитель должен сначала проверить предохранители или цепь реле.После проведения полной диагностики можно будет сделать вывод, что именно стало неисправным и как устранить проблему. Диагностика проводится в следующем порядке:

1. Возьмите два небольших провода длиной 35-45 см и прикрепите их к АКБ
2. Непосредственно подключите провод, идущий от минусовой клеммы АКБ к реле, с учетом полярность. Проделайте то же самое с проводом, идущим от клеммы положительного заряда.
3. После подключения реле стартера ВАЗ-2112 убедитесь, что реле втянуло сердечник, и должен быть слышен характерный щелчок.
4. Если втягивания не произошло, значит реле неисправно.

Когда диагностика полностью проведена и причина неисправности определена, старое реле необходимо заменить. В профилактических целях рекомендуется осмотреть стартер и провести его техническое обслуживание. Для этого откручивают заднюю крышку после удаления с нее всей грязи. Затем определяется состояние щеток и вилок бендикса. Мастера советуют регулярно осматривать стартер, чтобы он не вышел из строя где-нибудь в дороге.

Причины поломок

Самая главная причина неисправности реле стартера ВАЗ-2112 — прогорание контактных пластин внутри.Другие сбои, которые также часто возникают в этом механизме, включают:

• короткое замыкание минусовой клеммы;
• забиты контакты
• неисправность якоря на соленоидном реле;
• Прогорание обмотки;
• Обрыв проводки.

Эти неисправности в реле связаны с тем, что используются некачественные расходные материалы. Они быстро выходят из строя и изнашиваются. Опытные водители уже по звуку двигателя определяют, когда происходит поломка.Например, после поворота ключа в замке зажигания стартер продолжает вращаться, но двигатель работает на холостом ходу или с характерным гудением, когда двигатель развивает средние обороты и стартер не выключается.

Как снять

Для того, чтобы снять реле стартера ВАЗ-2112, нужно разобрать всю систему. Поэтому этот механизм снимается со стартером. С другой стороны, это даже лучше, ведь одновременно с ремонтом можно проводить профилактику поломок стартера.Чтобы снять стартер, нужно заехать на эстакаду или смотровую яму. Далее снятие детали выполняется в следующем порядке:

1. Отсоедините аккумулятор, тем самым обесточив автомобиль.
2. Снимите брызговик или другую защиту.
3. Найдите гайку в нижней части стартера и открутите ее.
4. Отсоедините клемму, расположенную на электромагнитном реле.
5. Отверните верхнюю гайку, удерживающую стартер.
6. Открутите ленту с помощью плоской отвертки и снимите реле, слегка потянув за корпус.

Если этот блок снимается с усилием, то нужно немного приподнять его, чтобы отцепить от креплений. Необходимо следить за тем, чтобы пружина внутри механизма не потерялась. Часто она выскакивает и теряется. Теперь, когда устройство отключено от стартера, вы можете выполнить поиск неисправностей и выяснить, что стало причиной его поломки.

Ремонт

Когда уже известно, где находится реле стартера ВАЗ-2112, можно приступать к его ремонту. Необязательно сразу покупать новую деталь, опытные водители сначала пытаются это исправить.На устройстве всего три выхода, которые нужны для подключения проводов. Первый предназначен для подачи электричества на замок зажигания. При повороте ключа контакты замыкаются, и нужное напряжение передается на катушку реле.

Другие выходы имеют больший диаметр. Они предназначены для подключения к стартеру и аккумулятору. Чаще всего происходит засорение или окисление контактов на никелях. Чтобы устранить проблему, нужно открутить болты и снять гайку и шайбу, которая находится на выходе реле.

После этого нужно с помощью паяльника отсоединить выводы от обмотки. Шлам и другие забитые пятнышки удаляются мелкой наждачной бумагой. Если износ этих элементов слишком сильный, то реле стартера лучше заменить ВАЗ-2112. Нет необходимости заменять прибор с неисправной проводкой. В этом случае достаточно просто заменить провода, и реле снова заработает исправно.

Дополнительное реле стартера

Чтобы стартер прослужил дольше, устанавливается дополнительное реле стартера ВАЗ-2112.Это необходимо для контроллера, отвечающего за исправную работу автомобиля. Когда коленчатый вал разгоняется до 500 об / мин, контроллер дает дополнительную команду реле на включение стартера. Такой режим работы предотвращает произвольный запуск стартера и исключает перегрев двигателя даже при длительной работе.

Также необходимо дополнительное реле на стартере ВАЗ-2112, чтобы исключить случайное спекание контактов с замка зажигания. Часто это происходит из-за износа деталей.Кроме того, дополнительный элемент вовремя отключает питание стартера, если силовая установка уже работает, а ключ находится в режиме «стартер». Таким образом, контакты выключателя зажигания разгружаются и двигатель не выходит из строя.

Такое устройство устанавливалось не на всех моделях. Теперь мастера автосервиса при покупке автомобилей ВАЗ-2112 рекомендуют заранее проверять, есть ли он на машине. Для этого необходимо:

1. Осмотреть монтажный блок. Это реле навесного типа, поэтому его легко увидеть среди других предохранителей.
2. Начать продувку цилиндров. При наличии дополнительного реле стартер включится в автоматическом режиме.

В случае, если этот элемент отсутствует на автомобиле, вы можете установить его самостоятельно. Однако опытные ремонтники уверяют, что острой необходимости в этом нет. Более того, производители современных отечественных и иномарок часто отказываются от этого механизма.

Сервис

Эти детали не требуют постоянного обслуживания. Однако ресурс их работы небольшой — около 2-4 лет.Это устройство обслуживается по мере необходимости. Если водитель знает, где находится реле стартера на ВАЗ-2112, то его легко заменить на новое. Стоимость этих агрегатов невысока, поэтому вместо поврежденного реле лучше поставить исправное.

Крутит не заводится ВАЗ 2112. Что нужно знать о диагностике

ВАЗ 2110 не заводится, стартер крутит довольно часто владельцев отечественных машин Интересует вопрос, почему стартер крутит, а на ВАЗ 2110, 2112, 2114 нет Начало.Такой неприятный момент может возникнуть в самый неподходящий момент, в любое время года, вдали от сервисных центров или ремонтных мастерских. Каждому водителю этих моделей желательно познакомиться со списком. возможные неисправности. Это позволит в некоторых случаях самостоятельно найти проблему, а затем устранить ее и продолжить работу машины.

Стартер крутит, но ВАЗ 2110, 2112, 2114 и 2115 не заводятся. Чаще всего это происходит в холодное время года, а при отсутствии должного ухода и автосервиса может произойти в любой момент.В этой статье мы подробно опробуем все возможные проблемы с запуском двигателя в любое время года. Подобные неисправности могут возникать как с карбюраторными моделями, так и с инжекторными силовыми агрегатами.

Почему не заводится двигатель

Трудности с запуском или его невозможность могут возникнуть по разным причинам. Виновников следует искать в таких устройствах:

1. Неисправность топливной системы для всех типов двигателей;
2. Проблемы в электрооборудовании станка.

Следует учесть, что пуск двигателя в холодное время существенно отличается от этой работы при плюсовых температурах. Проблемы с АКБ И стартером касаться не будем, предполагаем, что с ними все в порядке, поэтому остановимся только на проблемах блока питания.

Топливная система, что с ней?

Принцип подачи топлива в карбюраторных и инжекторных моделях моторов различается, но периодически возникающие неисправности во многом схожи.Подача топлива в обе системы осуществляется от АЗС. В модели карбюратора он имеет механический привод, в моделях с впрыском — это электронасос, создающий высокое давление в топливной рампе. Оба типа насосов имеют встроенные топливные фильтры, засорение которых приводит к сбоям при попытке запустить двигатель.

Электроприводная АЗС может не работать из-за отсутствия напряжения питания на ее выводах. Виновником такой ситуации может быть перегоревший предохранитель или обрыв проводов. Проблемы могут возникнуть по вине карбюратора, слабые жиклеры не дадут запустить двигатель.Но большинство проблем в топливной системе заложены в форсунках.

В таких системах есть несколько датчиков, контролирующих и регулирующих работу силового агрегата. При выходе из строя ДПКВ запуск двигателя невозможен. Подобные неисправности могут возникнуть из-за неисправности регулятора давления в топливной системе. Невозможно исключить от организаторов плохой запуск форсунки двигателя.

А что может быть с электрооборудованием?

Если в рабочих цилиндрах есть что гореть, то нужно искать, что заставит смесь гореть.Это значит, что нужно обратить внимание на систему зажигания автомобиля. Это может быть распределитель зажигания, высоковольтная катушка и провода, свечи. Не бывает, чтобы при этом вышли из строя все устройства, поэтому о них стоит рассказать отдельно.

Предполагаем, что трамблер установлен правильно, в этом случае выход из строя может произойти через поломку крышки или бегунка, отказ датчика Холла. Однако чаще всего причина оказывается в плохом контакте в разъеме питания распределителя зажигания.Создавать проблемы способен модуль или катушка зажигания, которые не вырабатывают высокое напряжение, чтобы образовывать искры на свечах.

Форсунки работают вместе с модулями зажигания, которых обычно два на двигатель. Один обеспечивает работу 1 и 4 цилиндров, а второй 2 и 3 цилиндра. В этих системах может возникнуть проблема с электронным блоком управления, который формирует управляющие импульсы для всех систем, включая зажигание. Проверить этот блок можно только заменой. То же самое можно сделать и с модулями зажигания.

Иногда неисправность может быть вызвана высоковольтной катушкой. Он не создает напряжения, которое может вызвать искру для воспламенения топливно-воздушной смеси. Проверить ее работу можно, если вывернуть цилиндрическую свечу и вместе с высоковольтным проводом убедиться в ее контакте с массой мотора. В это время нужно пролистать стартер и посмотреть на свечу. Отсутствие искры подтверждает неисправность катушки зажигания.

Невозможно не остановиться на таких элементах систем зажигания, как свечи.Именно они воспламеняют топливную смесь в рабочих цилиндрах двигателя. В процессе их работы возникают металлические части их электродов, после чего зазор увеличивается, запуск двигателя затрудняется, и он становится невозможным вообще. Регулярно проверяйте состояние свечей, особенно их зазор. Тогда проблем удастся избежать.

Еще можно продолжить обзор ситуаций, когда крутит стартер, но ВАЗ 2110, 2112, 2114 не заводится. Абсолютно все случаи учесть просто невозможно, но, чтобы избежать таких ситуаций, своевременно выполняйте регламент обслуживания машин, применяйте только качественные эксплуатационные жидкости.

Не заводится ВАЗ 2110 Форсунка Крутил стартер

Ситуация, при которой не заводится твоя машина, досталась наверное каждому автомобилисту и удовольствия от этого мало, особенно если это случается в дороге.

Для начала рекомендуется провести общую диагностику двигателя и попытаться выявить неисправность. В этой ситуации для определения неисправности силовой установки ВАЗ 2110 рекомендуется проверить все рабочие системы двигателя, проследить от общего к частному.

Стартер крутит, но двигатель не цепляется.

То, что при повороте ключа двигатель под действием крутящего момента стартера начинает вращательное движение, — неплохой знак. В первую очередь указывается, что неисправность заключается в нарушении одной из систем, а именно системы подачи топлива, системы подачи воздуха или системы зажигания. (Включенные случаи поломки узлов кривошипно-шатунных и газораспределительных механизмов не учитываются, так как эти поломки крайне редки).

Возможные неисправности системы подачи топлива ВАЗ 2110

Рассматриваются одни из основных неисправностей системы гидроразрыва:

• Форсунки распределенного впрыска

Для диагностики работоспособности топливного насоса необходимо снять шланг с топливной рампой и проверить давление в системе. При необходимости давление измеряется специальным манометром. В случае, когда в топливной магистрали нет давления, необходимо проверить работу топливного насоса, а также правильность работы электрической схемы.

Заглушку форсунок топливных форсунок можно проверить, сняв топливную рампу. Топливная горелка конкурентов Должна распылять топливо в парообразном состоянии. Неисправна или забита форсунка, не распыляется, бензин вообще не течет, либо смывается струей.

Не проходимость всех форсунок, тоже может свидетельствовать о некорректной работе электронного блока управления.

Характеристика Системы зажигания ВАЗ 2110

При полной работоспособности системы подачи топлива и распределенного впрыска необходимо проверить систему зажигания автомобиля.

В данной системе нарушения возможны в следующих узлах:

1. Неисправность свечи зажигания. Как правило, на выходе 1-2 свечи зажигания машина заведется, но жестко или будет слышен сбор мотора.
2. Пробой высоковольтных проводов, замена П. Ундимэ Армированные провода могут выйти из строя. Соответственно и напряжение на свечи не потечет.
3. Неисправность модуля зажигания. Преобразователь электрического тока в момент заполнения искры может выйти из строя в такой ситуации, необходимо проверить выходное напряжение.

Возможные неисправности в ГРМ

Невозможность запуска двигателя на ВАЗ 2112 — стандартная проблема данной модели (особенно с мотором с 16 клапанами). Лучшее решение для определения основной проблемы — использование диагностического стенда.

При отсутствии такой возможности можно частично проверить руки на месте.

Неправильная работа электрооборудования

Чаще всего причина неисправности кроется в неправильной работе электрооборудования.Это самая частая проблема, связанная с отказом от запуска. Первое, что нужно проверить, это работоспособность электронного блока Control. Выглядит это так:

Часто в контактных группах, других узлах системы зажигания банально падает вода. Это приводит к окислению контактов, отсутствию подачи напряжения.

Проблемы могут быть связаны с реле бензонасоса, а также стартером. Не стоит забывать о проверке контактов, различных подключений. Часто проблема кроется в «массе» — ноль в проводке просто отсутствует.

Иногда причина невозможности запуска кроется в сигнализации — ее поломка, неправильная настройка часто приводит к невозможности запуска двигателя. При отсутствии необходимых инструментов опыт установки «Сигнала» самостоятельно справиться с задачей будет затруднительно.

Неисправность топливной системы

Принцип работы топливной системы ВАЗ 2112 мало чем отличается от аналогичных автомобилей с инжекторной системой Injection. Часто проблема чисто механическая — забивается сеть АЗС.

Что приводит к невозможности подачи топлива под нужным давлением в камеру сгорания. Нарезанная сетка топливного насоса выглядит так:

Важным фактором в двигателе автомобиля является именно общее состояние топливной системы. Если машина не заводится или плохо схватывается, она постоянно глохнет — проблема может быть в некорректной работе аппарели форсунок. Проверка довольно проста и ее можно сделать самостоятельно:

• открывание специальной пробкой — она ​​черная, расположена на одном из концов аппарели;
• наличие давления определяется просто — достаточно лишь поднести руку к отверстию.

Часто бывает, что давление в рампе присутствует. Но машина продолжает плохо заводиться. В этом случае стоит перейти к следующему этапу — проверке работы топливного насоса. Иногда проблема кроется в карбюраторе. Автомобили модели ВАЗ 2112 с такой системой впрыска сложно продать. Если запуск на холоде затруднен — ​​то проблема кроется, скорее всего, в электрике.

Проблемы в работе АЗС

В отличие от других моделей, выпущенных ранее ВАЗовскими заводами, топливный насос у модели 2112 расположен непосредственно в кабине на заднем сиденье.В первую очередь необходимо проверить, подается ли питание на помпу. Сделать это очень просто — достаточно использовать мультиметр:

• установить переключатель прибора в режим проверки напряжения отключения, до 20 В;
• снимаем специальную клемму с помпы;
• с помощью щупа проверить питание при включении зажигания.

Если питание есть, но бензин все равно не подан — то необходимо просто заменить деталь на новую.Ремонт не имеет экономического смысла.

Стоимость помпы на ВАЗ 2112 обычно не превышает 1,5 тысячи рублей. Если искра есть, но мотор глохнет на ходу (в том числе на холостом ходу) — проблема может быть в низком давлении.

Неисправность системы зажигания автомобиля

Часто невозможность запуска двигателя автомобиля кроется в поломке системы зажигания. Основные узлы, проверка которых будет необходима:

• аккумуляторная батарея;
• замок зажигания;
• свечей;
Катушки зажигания
• ;
• Датчик положения коленвала.

Часто проблема доставляет АКБ — особенно если дела идут зимой. Аккумулятор может выйти из строя из-за холодной погоды. Либо контакты окислились, есть обрыв одного из проводов питания. Все это может стать причиной серьезных неисправностей. Проверить аккумулятор сравнительно просто:

• с помощью тестера измеряется напряжение на контактах — оно должно быть не менее 12,6 В;
• используется отпариватель — измеряется плотность электролита (а нормальное значение этой величины зависит от температуры окружающей среды).

Еще одна слабость — замок зажигания. Стоя часто бывает контактной группой. Обычно просто выгорает. В результате просто перестают работать положительные контакты, питающие стартер. В этом случае вам потребуется заменить. Проверить работоспособность замка зажигания можно только одним способом — разобрать его.

Свечи зажигания

Первое, что нужно подумать о наличии питания и замка зажигания — это целостность свечей. Так как даже если есть искра — они могут работать некорректно.Проверить их достаточно просто:

Свеча

• выкручивается из башмака специальным ключом;
• им обедают в одном из повелов;
• Далее нужно «остудить» стартер.

Искра между центральным и боковым электродами должна быть синей. Если и красный — нет — свечу нужно заменить. Этот предмет является расходным материалом. По регламенту, вне зависимости от рекомендаций производителя, замену их нужно менять каждые 10 тыс. Км.

Проверка катушек зажигания

Часто отсутствие искры на одной из свечей связано не с ее выходом из строя, а с другими причинами. Например, проблема в катушке зажигания. Проверить относительно просто:

• необходимо снять катушку с места посадки;
• необходимо проверить внутреннее сопротивление — это можно сделать с помощью обычного тестера — значение должно быть от 0,0 до 0,3 Ом;
• далее идет первичная обмотка.

При отсутствии показаний или если они не соответствуют номиналу — катушку следует заменить на новую. Такие детали не предполагают ремонта.

Проверить стартер

Стартеры, устанавливаемые на ВАЗ 2112, относительно надежны. Но если после всех вышеперечисленных проверок не удалось выявить причину невозможности запуска, то ее следует удалить для диагностики.

Самостоятельно разобрать, проверить все его комплектующие будет крайне сложно.В первую очередь нужно проверить: поступает ли напряжение на силовые контакты? Часто именно обрыв кабеля, холла, окисления контакта и приводит к невозможности запуска мотора.

Так как на обмотке стартера нет напряжения. Процесс диагностики автомобиля может занять много времени. Поэтому начинать следует с очевидных и наиболее частых неисправностей.

Следует отметить — если есть проблемы с запуском до горячей неисправности, определить сложно.Если вы не можете справиться с ремонтом, стоит обратиться в квалифицированный сервис.

Стартерное устройство считается одним из основных механизмов системы зажигания в любом автомобиле, и автомат отечественного производства — не исключение. При выходе из строя водитель просто не сможет запустить двигатель, соответственно, полноценная эксплуатация автомобиля будет невозможна. По каким причинам в ВАЗ 2112 его нет и как поменять этот прибор при необходимости, мы расскажем ниже.

[Скрыть]

Возможные неисправности стартера: причины и признаки

Основные узлы элементов механизма

Итак, для начала разберемся с неисправностями, при которых не крутится стартер на ВАЗ 2112.

Если двигатель не запускается, это не значит, что проблема кроется в этом устройстве, поэтому для начала нужно убедиться, что проблема не в разряженном аккумуляторе:

1. Если при попытке запустить 2111 от ключа коленвала частые часы устройства выключаются один раз или устройство раздается, это как бы показывает разряд АКБ.Также причина может быть в плохом контакте клемм с аккумулятором или в отсоединении или плохой контактной массе механизма.
2. Если при крушении двигателя от ключа вы услышали всего один щелчок, при этом, соответственно, мотор не запустится, скорее всего, проблема кроется в сгоревших прочностных контактах. В частности, речь идет о реле втягивающего механизма. Из-за возгорания эти контакты не смогут проводить напряжение. Также бывает, что мотор от ключа на ВАЗ 2112 не крутит стартер, но контакты предназначены, если да, то причину следует искать в нерабочем электромоторе механизма или его приводе.
3. Появление нехарактерного шума при работе устройства может быть связано с износом втулок подшипников. Кроме того, причиной может быть ранение в износе шек на валу якоря.
4. Необходимо проверить качество монтажа устройства. Не исключено, что проблемы в его работе связаны с ослаблением саморезов саморезов. При этом следует учитывать, что вибрации могут негативно сказаться на работоспособности механизма.
5. Также причина может быть в повреждении приводных зубьев (автор видео — канал Lexin).

Окончательная диагностика стартера перед заменой

Если стартер на ВАЗ 2112 не позволяет запустить двигатель до того, как приступить к ремонту, следует провести полную диагностику устройства. Для начала потребуется открыть капот и демонтировать фильтрующий элемент воздуха, для этого следует открутить болт на корпусе и отбраковав ослабить хомут на шланге.

Сама старшая ВАЗ 2112 находится прямо под корпусом воздушного фильтра Процедура диагностики проводится следующим образом:

1. Для начала нужно проверить, насколько качественно провода подключены к механизму.Есть шанс, что проблема именно в электроосаждении.
2. Если проводка целая, то включите оптику. При разряженном аккумуляторе свет фонаря будет довольно слабым.
3. Отсоединить провода от разъемов замка зажигания, затем соединить их между собой (провода 30 и 50 в соответствии со схемой автомобиля). При кратковременном замыкании контактов механизм начнет крутиться, если так, то причина кроется в замке зажигания.
4. При оперативном замке подключается дополнительный провод с разъемом и реле, а также с плюсовым выводом АКБ.В том случае, если стартерный узел работает, это может указывать на проблемы в работе АКБ на реле.
5. Если эти действия не помогли выявить неисправность, то придется разобрать узел и проверить его более подробно (автор видео — автоэлектрик ВЧ).

Ремонт и замена механизма своими руками

Если силовой агрегат не запускается, нужно отремонтировать стартер ВАЗ.

Порядок действий следующий:

1. В первую очередь отключаем аккумулятор, после чего отключаем провод, подключенный к тяговому реле.
2. С помощью гаечного ключа на 13 нужно будет открутить гайку, фиксирующую положительный контакт кабеля, соединяющего аккумулятор с местом стартера. Сам провод можно после этого демонтировать.
3. Далее нужно будет открутить гайки, с помощью которых механизм крепится к сцеплению. Для откручивания гаек понадобится гаечный ключ на 15.
4. Выполнив эти действия, можно снять стартовый узел. Если вы планируете заменить его на новый, то на этом этапе можно произвести замену. При замене необходимо учитывать расположение проводов, перепутать их ни в коем случае нельзя. Поэтому перед отключением проводов желательно их промаркировать. Если вы не хотите менять механизм, и планируете его отремонтировать, то можете приступить к его разборке.
5. Для разборки понадобится гаечный ключ на 10, с его помощью можно открутить гайку на реле, и демонтировать провод, подключенный к стартеру.
6. Реле винта, фиксирующего его на узле стартера, нужно открутить при помощи ключа на 8.Сделав его, можно сделать разборку реле.
7. После снятия реле можно увидеть прокладку, которая находится между передней крышкой механизма и самим реле. Чтобы его разобрать, его тоже следует снять, но при разборке стоит обратить внимание на его состояние. Если вы видите, что уплотнительный элемент изношен и его качество достаточно низкое, лучше заменить этот элемент.
8. При демонтаже уплотнения необходимо будет снять пружины, а также анкер.
9. Следующим шагом будет устранение разливов на стоянках.
10. После выполнения данных действий возможен демонтаж механизма со шпильками с самим якорем. После этого необходимо произвести тщательную очистку внутренних деталей и узлов устройства. Для правильного ремонта следует произвести диагностику контактов, а также полностью разобрать щеточный узел и проверить его состояние. В целом процедура ремонта механизма довольно сложная, поэтому не каждый автомобилист выбирает этот способ — иногда проще просто заменить узел на новый.В частности, это будет необходимо, если процесс ремонта не дал результатов.

Если где-нибудь в пути ваш автомобиль ВАЗ 2112 заглох, на некоторое время заводится непродолжительно, а потом снова гаснет, неисправность в полевых условиях устранить вряд ли удастся. Хотя правил без исключения нет, бывает, что в баке банально кончилось топливо, а датчик врет. Но как ни странно, обнаружить поломку в автомобиле намного проще, когда он не подает признаков жизни. Удастся ли его реанимировать в дороге — вопрос сложный, но попробовать стоит.Есть несколько рекомендаций.

Что могло сломаться?

Если автомат не работает, значит сломался мотор. Это часто можно услышать от неопытного водителя. Но в машине, помимо двигателя, много разных элементов, от работы которых зависит силовой агрегат. Если автомобиль не до конца «умер» и при вращении стартера он подает признаки жизни, «чихает» или «стреляет» в выхлопную трубу, то неисправность найти сложнее.

Неисправность, вызвавшая остановку двигателя, скрыта в одной из трех систем ВАЗ 2112:

• Электрооборудование и электроснабжение;
• система подачи топлива;
• газораспределительный механизм и поршневая группа.

Следует понимать, что при низком уровне охлаждающей жидкости или масла в картере двигатель не заглохнет, может выйти из строя от перегрева или недостатка смазки. Поэтому важно вспомнить обстоятельства, предшествовавшие отказу двигателя. Одно дело, когда силовой агрегат просто остановился на ходу, другое — если до него были слышны посторонние стуки или выстрелы в выхлопе. В первом случае скорее всего виновата электрическая часть.

Признаком второй ситуации часто является обрыв ремня ГРМ, который легко обнаружить, сняв его верхний пластиковый кожух.Ремень можно менять в пути, если есть запасной, иначе придется искать деталь или буксировку. Если стартер не может провернуть коленчатый вал Двигатель при попытке запуска, причин может быть две:

• произошел сбой в цепи генератора, в результате чего послужила аккумуляторная батарея, которая в результате разрядилась;
• из-за отсутствия смазки заклинило коленвал.

В обеих ситуациях нужно искать способ доставить машину в ремонт, в дороге ничего не сделаешь.

Неисправность электрооборудования

Есть несколько причин, из-за которых двигатель может споткнуться:

• неисправность замка зажигания;
• сгорел предохранитель в цепи АЗС;
• свеча зажигания не подает напряжение;
• вышел из строя один из датчиков, от которого зависит работа силового агрегата.

В первую очередь рекомендуется проверить работу топливного насоса, при включении зажигания он издает негромкий гул (исходит из задней части машины).При отсутствии такого звука необходимо вскрыть блок предохранителей ВАЗ 2112 и проверить состояние плавкой вставки №3, замкнув цепь реле подачи топлива. Размывающий предохранитель необходимо заменить новым или временным «жучком» из медного провода и попробовать запустить мотор. Если машина завелась, смело продолжайте путь.

Без знания электрической части автомобиля выход из строя замка зажигания не удастся обойти, диагностировать его непросто.Поэтому рекомендуется проверить наличие искры на свечах, для чего необходимо открутить одну из них и надежно прикрепить к металлической части двигателя, подключив высоковольтный провод. Затем включите стартер и наблюдайте за искрообразованием. Если искра есть — ну нужно искать в другом направлении. При его отсутствии поломки могут быть следующие:

• Самая простая — это выход из строя высоковольтных проводов или свечей зажигания;
• неисправность замка зажигания либо соответствующего реле;
• выключатель или распределитель зажигания распределителя зажигания (на карбюраторных машинах) пришел в негодность;
• вышел из строя датчик положения коленвала (на автомобилях с инжектором).

Если есть высоковольтные провода или свечи можно заменить, то нужно точно диагностировать поломку других элементов, что вряд ли возможно посреди поля. Кроме того, датчик положения может сломать дроссельную заслонку или воздушный поток, в результате чего контроллер переведет форсунку в аварийный режим Работа. Тогда на холостом ходу автомобиль может часто заваливать.

Проблемы с подачей топлива

Причиной того, что двигатель глохнет на холостом ходу, может стать не только топливный насос, но и давно не меняющийся топливный фильтр.

Если элемент полностью забит, количества проходящего через него топлива просто не хватит для нормальной работы Силового агрегата.

В карбюраторных моделях ВАЗ 2112 недостатком топлива может быть износ механического привода топливного насоса или его диафрагм. Проверить несложно: отсоединить от карбюратора шланг подачи топлива и направить его в пластиковую емкость, после чего включить стартер. Бензиновый жиклер из шланга должен быть мощным и обязательно, когда бензин течет слабо, попробуйте временно убрать заправку под плавающий фланец.

Отсутствие топлива в карбюраторе проверяется снятием крышки воздушного фильтра и нажатием тяги акселератора. Из форсунки, выходящей в первичную камеру карбюратора, должен разбрызгиваться топливный жиклер. В противном случае необходимо очистить сетчатый фильтр, установленный на входе в установку, или проверить работу игольчатого клапана.

Что касается форсунки, то неисправность с подачей топлива в дороге обнаружить нереально. Даже если вам удастся добраться до форсунок и открутить их, проверять не будет.Чтобы форсунка почувствовала топливо, должен поступить сигнал с контроллера. Искусственно создать такой сигнал может только опытный электрик, поэтому разборка форсунки в пути не имеет смысла. Найти причину отсутствия искры, которая может скрываться в модуле зажигания или в катушке, будет сложно. Более точно можно разобраться в автосервисе.

Какой генератор ваз 2112 16 клап. Замена генератора: снятие и установка

В устройстве любого автомобиля предусмотрено наличие генератора — он необходим для выработки электрической энергии путем преобразования механической работы двигателя в электрическую.Благодаря этому устройству в автомобиле работают все устройства, которым требуется электричество. Как устроен генератор ВАЗ-2112? Сегодня мы узнаем его технические характеристики, а также то, как его обслужить и отремонтировать своими руками.

Устройство генераторной установки

Генератор ВАЗ-2112 состоит из крышек — передней и задней. Они изготовлены из алюминиевого сплава и имеют специальные гнезда для установки подшипников. На корпусе задней крышки есть клемма, служащая для подключения аккумулятора.Также есть разъем. Через него на обмотку возбуждения поступает напряжение. На задней крышке есть конденсатор — он служит для подавления электромагнитных помех. На устройстве есть места для установки и закрепления щеток.

Основной цилиндр в этом генераторе изготовлен из трансформаторного железа. Внутри него есть специальные бороздки, в которые аккуратно уложена обмотка. Также на цилиндре делаются выводы для подключения к выпрямительному блоку. Крышки прикручиваются к статору болтами.На валу, выполняющем роль ротора, расположена обмотка возбуждения. Он связан с медными кольцами. На переднем конце вала сделана специальная проточка, которая служит для установки ведущего шкива. Щетки выполнены в виде единой детали, которая совмещена с реле генератора. Он размещен в прочном металлическом корпусе и надежно прикреплен к щеткодержателю. На задней крышке внутри находится диодный блок — он включает в себя 6 основных элементов и три дополнительных. Они установлены на алюминиевых полукруглых пластинах, за счет чего диоды охлаждаются более эффективно.В автомобильной инструкции есть схема, с помощью которой можно разобраться, как работает генератор ВАЗ-2112.

Также используется для ремонтных работ.

Принцип действия

Ротор, основной задачей которого является создание магнитного поля, представляет собой вал, на котором расположена обмотка возбуждения. Каждая его половина помещается в специальные полюсные детали. Контактные кольца питают обмотку. Ротор вращается за счет привода. Статор представляет собой сердечник и обмотку. Он производит переменный ток, который проходит по кольцам дальше по электрической сети.Однако сначала его нужно снять с рамы. Для подачи тока на кольца используется щеточный узел. Затем идет выпрямительный блок, который преобразует переменное синусоидальное напряжение, генерируемое генератором. В разных случаях используют разные схемы подключения обмоток возбуждения. Например, используется другая отдельная пара. Ток просто не может протекать через батарею, если двигатель не запущен. При подключении обмотки по схеме «звезда» возможно увеличение мощности генератора на 15%.Реле генератора занимается поддержанием напряжения устройства в заданных пределах. Он изменяет частоту и длительность импульсов электрического тока. Реле представляет собой набор из нескольких датчиков и исполнительных механизмов. Их задача — определить, как долго обмотка возбуждения должна находиться в сети. Если реле неисправно, то на аккумулятор будет подано нестабилизированное напряжение.

Технические характеристики

Генератор ВАЗ-2112 отличается следующими техническими параметрами.

Итак, напряжение, которое генерируется на обмотке возбуждения, может варьироваться от 13,2 В до 14,7 В. Сам генератор способен генерировать ток до 80 А. Натяжение приводного ремня таково, что при давлении 10 кг прогиб будет равен не менее 8 мм.

Сервис генератора на автомобиле ВАЗ-2112

Этот элемент важно обслуживать вовремя — он имеет большой запас надежности, но иногда при несвоевременном обслуживании возникает необходимость ремонта автомобильного генератора.Прежде всего, важно очистить устройство снаружи.

Кроме того, во время сервисных событий проверяется надежность крепления генератора. Регулятор напряжения тоже нужно проверить. Специалисты рекомендуют проверить приводной ремень. Если он ослаблен, система не сможет правильно работать. Проверять ВАЗ-2112 рекомендуется каждые 10 тысяч километров пробега автомобиля — на его поверхности не должно быть дефектов. Далее проверяем состояние подшипников.Во время этой операции снимите ремень и вручную поверните ротор устройства. Если во время вращения чувствуется люфт или заедание во время движения, посторонний шум или другие звуки — подшипники вышли из строя и их необходимо заменить. Для генератора ВАЗ-2112, цена которого составляет около 4 тысяч рублей, такие детали можно найти в любом магазине или на рынке.

Возможные неисправности

Как и все другие системы в автомобиле, генератор тоже может выйти из строя. Иногда удается провести ремонт и устройство снова заработает.Но при некоторых неисправностях поможет только замена генератора ВАЗ-2112.

Диагностика этого узла выполняется при повышенном уровне шума во время работы. Часто шум возникает из-за сильного износа подшипников. Но часто выходит из строя только подшипник, который находится в передней крышке. Имеет повышенные радиальные нагрузки, поэтому служит относительно недолго. Если приводной ремень слишком натянут, это также влияет на скорость износа подшипника.

Электрические неисправности: методы диагностики

Есть несколько факторов, которые могут определить электрические проблемы в работе генератора.Итак, среди популярных симптомов — отсутствие заряда, низкое напряжение заряда или наоборот — высокое. Без мультиметра эти поломки определяют по основным признакам. Итак, на приборной панели лампочка аккумулятора будет гореть или мигать. Также при работающем двигателе фары светят очень тускло, дворники работают на малой скорости. О перенапряжении сообщит закипающий электролит в АКБ и очень яркая фара.

Диагностика поверхности может производиться без демонтажа. Для тестирования понадобится мультиметр.Измерять напряжение необходимо при работающем двигателе. Если счетчик показывает 12 В, генератор не заряжает аккумулятор. Если при выключенном всем электрооборудовании мультиметр выдает ниже 14 В, значит, уровень заряда недостаточен. Специалисты не рекомендуют проверять генератор с удалением плюсового контакта аккумуляторной батареи. Это может повредить реле.

Как снять генератор на ВАЗ-2112

Для более серьезной проверки прибор необходимо снять.Генератор держится на кронштейне на блоке двигателя. Для демонтажа установки потребуются ключи на 10 и 13, рожковый ключ на 17, а также крепление и головка на 15.

В первую очередь снимаем клеммы с АКБ. Затем ремень ослабляется и снимается, а затем снимается механизм натяжителя ремня. Далее — отсоединяются провода и отсоединяются разъемы. Устройство держится на длинном болте и гайке. Снять его не так-то просто. Поэтому сначала головкой откручиваются кронштейны на мотоблоке.Они расположены на задней панели устройства. Затем разворачивается генератор, который поможет беспрепятственно открутить ось крепления. Вытаскивается вместе с втулкой, после чего ось выбивается из кронштейна.

Неисправный узел щетки

Для проверки узла щетки вам понадобится источник питания, а также любая лампа на 12 В. Источник питания подключен к регулятору напряжения, лампа подключена к щетке — она ​​должна быть включена. Когда входное напряжение повышается до 15 вольт, лампочка гаснет.Если лампа горит при более высоком напряжении, то необходим ремонт автомобильного генератора ВАЗ-2112. Требуется замена реле. Что касается самих щеток, то на их неисправности указывает отсутствие заряда аккумулятора, слишком низкое напряжение в автомобильной сети, нестабильные напряжения заряда.

Длина щетки должна быть более 5 мм. Если он меньше, их нужно заменить. Также, чтобы проверить щетки, вы можете немного двигать их в пазах. Исправные щетки перемещаются свободно. Если они замерзли, их рекомендуется смазать.Также стоит убедиться, что контактные кольца исправны — смотрятся при отработке. Если есть следы, кольца шлифуют мелкой наждачной бумагой. После замены сразу заработает нормально. Важно следить за работой устройства и регулярно обслуживать генератор ВАЗ-2112 — цена за единицу невысока, но при качественном обслуживании нужно будет менять только щетки.

Диодный мост

Иногда возникают различные проблемы с выходом из строя силовых диодов, и при желании их можно заменить.О том, что мост вышел из строя, сообщает отсутствующий заряд, который выдает генератор ВАЗ-2112. Ремонт в этом случае — это замена пробитого диода.

Как известно, генератор на автомобиле предназначен для выполнения важнейших функций. В ВАЗ 2112 замена генератора — распространенный и распространенный процесс, с которым можно справиться своими руками.
Замена генератора ВАЗ 2112 — интересная и увлекательная экскурсия по системе автомобиля, способная дать новичку ценную базу знаний.

Для чего нужен генератор?

Как известно, генератор — это автомобильное устройство, которое снабжает электричеством различные элементы, преобразуя механическую энергию в ток. Это своего рода источник энергоснабжения, который часто заменяет стабильное центральное электроснабжение.
То есть заряжает аккумулятор при работающем двигателе.

Генератор Основная информация

Итак:

• Генератор находится на ВАЗ 2112, обычно перед двигателем.
• Приводится от коленчатого вала.

Как правило, различают два типа генератора, два его типа. Традиционный генератор и компактный.
Эти типы отличаются друг от друга расположением вентилятора, корпуса, шкива и многим другим.
А вот общие детали без изменений:

• ротор;
• статор;
• щеточный узел;
Регулятор напряжения
• ;
Выпрямительный блок
• .

Примечание.Все перечисленные предметы помещены в закрытый ящик.

Мы рассматриваем отдельно каждый элемент генератора.

Ротор

Эта деталь предназначена для создания вращающегося магнитного поля:

• На валу ротора имеется обмотка возбуждения, специально размещенная в двух полюсных половинках.

Примечание. Каждая из этих половинок полюса имеет 6 выступов.

• На валу ротора есть два контактных кольца, через которые запитывается обмотка возбуждения.

Примечание. Как правило, эти кольца делают из меди, а иногда из стали или латуни.

Статор

Этот элемент используется для создания переменной. электричество:

• Статор объединяет обмотку и металлический сердечник, состоящий из стальных пластин.

Примечание. В сердечнике сделано 36 пазов, куда умещаются три обмотки. Вместе они образуют трехфазное соединение. Кузов

Корпус генератора представляет собой элемент, состоящий из двух крышек.Передняя крышка расположена со стороны привода, а задняя — со стороны контактных колец.

Щетка в сборе

Благодаря этому блоку на контактные кольца подается ток. Две графитовые щетки, пружины и щеткодержатель — вот и все, из чего состоит щеточный узел.

Блок выпрямителя

Этот элемент преобразует синусоидальное напряжение в напряжение. постоянный ток. Блок выпрямителя состоит из пластин радиатора и диодов.

Регулятор напряжения

Предназначен для поддержания напряжения в генераторе.
На сегодняшний день известно несколько конструкций этих самых элементов:

• регуляторы напряжения гибридные;
Стабилизаторы напряжения
• в интегрированном исполнении.

Замена и ремонт генератора

Как выясняется, ни о какой нормальной работе ТС при неисправности генератора не может быть и речи. Эта деталь должна проходить технический осмотр каждые 15 тысяч километров.
Если замечания обнаружены на этапе диагностики, их необходимо срочно устранять.

Разборка генератора

Снять генератор самостоятельно несложно.
Рассмотрим алгоритм действий:

• В первую очередь отсоедините минусовой провод от аккумуляторной батареи.
• Берем ключи на 10 и 13.
• Найдите провод, идущий к генератору, и отсоедините его.
• Также откручиваем гайку, которая крепит провод к клемме на плюс.
• Снимите выходной провод.
• Теперь нужно снять натяжную планку генератора.

• Находим нижнее крепление генератора и с этой стороны откручиваем гайку, фиксирующую деталь.
• Снимаем болт крепления.
• Генератор снят с ВАЗ 2112.
• Осуществляем замену.

Примечание. После снятия генератора его обычно разбирают, чтобы определить причину поломки.

Генератор разбор

После снятия генератора проводится разбор устройства для определения причины неисправности:

• 3 пружинных зажима освобождаются.
• Защитная крышка генератора снята.
• Теперь следует открутить винты крепления регулятора напряжения (лучше всего для этого подойдет фигурная отвертка).
• Колодка с проводом также отключена от выхода реле-регулятора.
• Снимаем.

• Теперь нужно снять выпрямительный блок, или, как его еще называют, диодный мост. Вооружаемся гаечным ключом на 8, фигурной отверткой и гаечным ключом на 10.
• Откручиваем три болта, соединяющие выводы обмоток статора с диодным мостом.
• Выводы обмотки статора загнуты в сторону.
• Откручиваем винт крепления конденсатора с помощью фигурной отвертки.
• Снимите выпрямительный блок и конденсатор (см.).
• Теперь выкручиваем две гайки контактного болта, для этого воспользуемся ключом на 10.
• Снимите втулки.
• Демонтировать главный болт выпрямительного блока.

Обычно на этом этапе можно найти причину поломки. Если нет, то анализ продолжается до снятия подшипников.
Представленная выше инструкция дает практическое представление о том, как заменить генератор своими руками. В процессе рекомендуется изучать фото и видеоматериалы в качестве наглядных пособий.
Цена такого ремонта естественно будет невысокой, ведь все работы выполняются самостоятельно.

Часто многие автовладельцы ВАЗ 2110-2112 при первой неисправности генератора слишком спешат и предпочитают заменить его на новый, вместо того, чтобы просто выяснить причину поломки и устранить ее.В этом случае мы не будем рассматривать ремонт данного устройства, а просто рассмотрим процедуру, которую необходимо соблюдать для снятия и установки агрегата.

Итак, чтобы его без проблем разобрать нам понадобится такой инструмент как:

1. Розетки 10 и 13
2. Рукоятки или ключи с храповым механизмом

Обязательно отсоедините автомобильный аккумулятор перед началом ремонта, сняв отрицательную клемму. В противном случае вы рискуете получить короткое замыкание при отключении плюсовых проводов генератора.

Видео по замене

Специально для этого поста решил сделать видеоинструкцию, чтобы все понятно и понятно объяснил.

Если у вас есть вопросы по видеообзору, вы можете задать их на моем канале YouTube. Ниже все будет представлено в обычном формате.

Фото отчет о ремонте

Сразу хочу предупредить, что в данном примере моего ВАЗ 2110 генератор слегка зажат монтажным кронштейном, так как при аварии он откололся, поэтому порядок снятия показать во всех деталях не могу.Но все же основные моменты будут достаточно наглядно показаны на фото.

Отвинтите гайку натяжителя, показанную стрелкой ниже:

После этого толкаем генератор назад (в сторону салона), и снимаем ремень со шкивов. Теперь вы можете отключить все провода питания. Один «жгут» крепится шпилькой и гайкой, а другой штекер просто фиксируется коннектором:

Затем можно открутить нижнюю гайку крепления генератора, залезть сначала под машину и снять защиту двигателя (если установлена):

Обычно болт сидит плотно, поэтому его можно аккуратно и без чрезмерных усилий выбить рукояткой молотка:

Затем с обратной стороны пытаемся вывернуть этот болт до конца:

Если поменять устройство в сборе, то установим в обратном порядке.Но обратите внимание на то, что модель генератора должна по возможности быть той, которая была установлена ​​на заводе. То есть в первую очередь посмотрите на применимость конкретно к вашей машине, а потом уже на показатель силы тока.

Что касается цены генераторов на ВАЗ 2110-2112, то она может варьироваться в зависимости от типа и производителя. Но если взять модель КЗАТЭ, которая в большинстве случаев ставится на заводе, то стоимость может составить порядка 3500 рублей.Хотя, китайские варианты можно получить почти вдвое дешевле. Правда, не стоит гнаться за невысокой стоимостью, так как срок службы этих деталей может быть довольно низким.

Генератор в автомобиле является основным источником электроэнергии при работе двигателя. Отказ поставщика электроэнергии быстро остановит машину. Каким бы ни был качественный и надежный генератор, рано или поздно он выйдет из строя. Поэтому важно быстро выявить и устранить поломку.

В этой машине генератор расположен перед двигателем, и добраться до него не составит труда.Да и ремонт самого генератора ВАЗ 2110 доступен даже начинающим автолюбителям.

Как работает генератор

Для определения неисправности генератора, а также успешного ее устранения важно знать принцип работы устройства. Основные детали автомобильного генератора:

• корпус
• статор
• ротор,
• реле регулятора
• выпрямительный мост
• шкив.

По сути, генератор преобразует вращательное движение, передаваемое от работающего двигателя, в электрическую энергию.

Шкив генератора используется для ременной передачи. При вращении ротора образуется магнитный поток, сила которого регулируется релейным регулятором.

Напряжение передается с коллекторных колец на щетки. Выпрямительный мост, состоящий из диодов, заставляет электрический ток течь только в одном направлении.

Реле-регулятор или «шоколадка» ограничивает выходное напряжение до 13,6-14,7 В.

Вращение вала ротора происходит в подшипниках, от слаженной работы которых зависит легкость вращения.

Основные неисправности

Генераторы ВАЗ 2110 подвержены нескольким видам поломок. Они возникают из-за естественного износа или влаги и грязи.

1. Устройство не выдает электрический ток, при этом аккумулятор не получает зарядки.
2. Генератор вырабатывает ток высокого или низкого напряжения, опасный для всей бортовой системы.
3. При запуске мотора устройство издает скрип, визг и другие неприятные звуки.

В каждом случае требуется тщательная диагностика для точного определения причины неисправности.

Методы испытаний генератора

В специализированных автосервисах для проверки генератора используются дорогие стенды. Проверить исправность генератора ВАЗ 2110 самостоятельно можно только на машине. Для этого понадобится тестер или цифровой вольтметр.

1. Перед запуском двигателя необходимо измерить напряжение в электрической сети автомобиля. Обычно этот показатель находится в пределах 11-13 В.
2. Теперь машина заводится, и измерение повторяется. Если цифры на дисплее после 30-60 не меняются при работающем двигателе, генератор не заряжается.Работающий прибор увеличивает напряжение в бортовой сети до 14,2-14,7 В. Превышение этого порога свидетельствует о выходе из строя реле-регулятора.
3. Чтобы выяснить причину свиста в подкапотном пространстве, необходимо предварительно проверить натяжение приводного ремня. Если ременной привод ослаблен, необходимо произвести регулировку. Когда ремень не виноват в неприятном шуме, его необходимо снять со шкива. После запуска двигателя отсутствие шума будет свидетельствовать о том, что генератор является источником неприятных звуков.Удерживая шкив рукой, нужно сделать несколько сильных вращений и прислушаться. При быстром замедлении вращения и наличии шума необходимо приступить к снятию устройства и разборке.

Снятие генератора ВАЗ 2110

Разборка генератора с автомобиля ВАЗ 2110 не доставит автолюбителю особых проблем. На 8-клапанном двигателе удобнее заводить генератор сверху, а на 16-клапанном придется снимать кожух поддона и снимать устройство снизу.Для работы понадобится всего несколько ключей.

1. В первую очередь необходимо обесточить бортовую сеть автомобиля, для чего снять с АКБ отрицательную клемму.
2. Следующим этапом демонтажа будет ослабление гайки М 10 на плюсовой шпильке генератора.
3. Теперь отсоедините провода, которые подходят к задней части устройства.
4. Чтобы ослабить крепление, нужно взять ключ на 13 и ослабить верхнюю и нижнюю гайки.
5. Используйте ключ на 10, чтобы открутить натяжной болт, после чего можно будет снять ослабленный ремень.
6. Осталось полностью открутить верхний и нижний болты и снять планку натяжения.
7. Генератор вращается под прямым углом и вынимается из моторного отсека.

Перед разборкой протрите все устройство тряпкой, чтобы удалить загрязнения.

Разборка генератора

Чтобы не ошибиться при последующей сборке, нужно нанести две отметки на металлических крышках генератора маркером.

1. Демонтаж начинается со снятия заднего пластикового кожуха.Для этого отожмите три защелки.
2. Крестообразной отверткой откручиваются два винта, которые удерживают регулятор напряжения вместе со щетками.
3. Для снятия провода конденсатора необходимо открутить гайку М 10. Теперь осталось открутить винт отверткой и снять конденсатор.
4. Для снятия шкива генератора потребуются тиски, гаечный ключ на 21 и шестигранник на 8. Корпус генератора зажимается в тисках, а головка надевается на гайку.Через отверстие в головке вставляется шестигранник. Открутив гайку, можно снять шкив и шайбу.
5. Разделить две части генератора можно будет после откручивания 4 крепежных винтов.
6. В задней части корпуса ослаблены винты диодного моста и проводов статора.
7. Теперь можно снять диодный мост и обмотку генератора.
8. Ротор легко выдавливается пальцами из крышки вместе с подшипником.
9. Снять пластиковую втулку подшипника несложно.Но для демонтажа подшипника понадобится съемник.
10. Подшипник снимается с передней крышки с помощью подходящей оправки и молотка.

По окончании разборки остается выявить бракованные детали.

Выявление неисправных элементов генератора

• Чаще всего причиной необходимости ремонта генератора ВАЗ 2110 являются щетки. А точнее отсутствие такового. Если щетка выступает из щеткодержателя не более чем на 5 мм, регулятор меняется вместе с щетками.Важно, чтобы щетки свободно перемещались в гнездах держателя.
• Следует проявлять осторожность при осмотре подшипников, особенно если во время вращения шкива слышен шум или гул. При крутом вращении подшипники меняются.
• Проверить обмотку статора и ротора на пробой можно омметром. Этим же прибором определяется пригодность конденсатора к дальнейшей эксплуатации по шкале 1-10 МОм.
• Контактные кольца при наличии царапин, задиров или царапин отшлифовать мелкозернистой наждачной бумагой.

Сборка и установка генератора

Сборка производится в обратной последовательности.

• Перед установкой все детали необходимо тщательно протереть чистой тканью.
• При сборке важно сориентировать крышки генератора по ранее сделанным отметкам.
• Пружинная шайба шкива должна быть установлена ​​выпуклой поверхностью на гайку. Момент затяжки гайки 39-62 Нм.
• Собранный генератор устанавливают на свое место, натягивают ремень и прикладывают натяжение.
• Когда все крепежи скручены и провода подключены, мотор запускается.

Все работы по снятию и разборке генератора ВАЗ 2110 достаточно просты. Требуется только последовательно и точно выполнять каждую операцию. Тогда отремонтированный генератор отблагодарит автовладельца четкой работой.

Снятие и ремонт генератора ВАЗ 2110, 2112 Производится после того, как вы проверили генератор и обнаружили, что генератор не выдает достаточное напряжение.Методы проверки описаны в, и они одинаковы для всех автомобилей. Поэтому подробно останавливаться на этом не будем, а сразу приступим к снятию и разборке генератора ВАЗ 2110.

1. Сначала обесточьте автомобиль. Для этого снимите с АКБ отрицательную клемму.

2. Отсоедините провод идущий к реле зарядки.

3. Открутите ключ на 10 и снимите провода, идущие к клемме B +.

4. Теперь снимите ремень генератора.Ключом на 13 ослабьте нижнюю гайку.

6. Ключом на 10 ослабьте болт натяжителя генератора.

7. Снимите ремень генератора.

8. Теперь полностью открутите верхний и нижний болты крепления генератора и выньте их.

9. Полностью открутите регулировочный болт генератора и снимите натяжную планку генератора.

10. Генератор полностью выключен, осталось только его снять.

11. Теперь приступим к разборке генератора. Сначала снимаем задний пластиковый кожух, отжимаем защелки и снимаем.

12. Отверткой открутите винты крепления реле зарядки и снимите его.

13. Ключом на 10 откручиваем провод конденсатора.

14. Отверткой откручиваем сам конденсатор и снимаем его.

15. Через отверстие в головке на 21 (удерживается газовым ключом) вставьте шестигранник на 8, открутите гайку шкива.

16. Снимите шкив …

17. …. шайба

18. Перед отсоединением частей генератора желательно отметить их взаимное расположение. Отверткой откручиваем винты, которые стягивают крышки генератора.

19. Теперь вы можете снять переднюю крышку генератора.

20. С тыльной стороны генератора открутите провода статора и винт крепления диодного моста.

21.Снимаем диодный мост.

22. Снимите также обмотку генератора.

23. Пальцами сжимаем ротор генератора вместе с втулкой заднего подшипника.

24. Снимите втулку заднего подшипника.

25. Снимите задний подшипник съемником.

Сборка генератора осуществляется в обратной последовательности.

Установка передней крышки может вызвать затруднения. Когда вы надеваете переднюю крышку и начинаете затягивать детали генератора винтами, равномерно поворачивайте винты, вращая при этом ротор генератора.Если ротор начинает круто вращаться, значит, вы перекосили переднюю крышку, и вам необходимо выровнять ее, затянув другие винты.

В ВАЗ 2110 работает прикуриватель. Перестал работать прикуриватель в машине. Порядок замены подсветки в прикуривателе

Когда инженеры впервые оснастили автомобиль этим устройством, они надеялись, что водители будут использовать его по прямому назначению, то есть прикурить сигарету. Но особой популярностью аппарат не стал.Многие из тех, кто курит, предпочитают использовать для этого спички или свою любимую зажигалку.

Конструкторы уже начали думать о том, чтобы убрать устройство вообще.

Но вскоре прикуриватель обрел вторую жизнь. Со временем у каждого появилось большое количество различных электронных и электрических устройств. Естественно, для работы электроники требовалось электричество.

Из истории прикуривателя

Сегодня уже сложно вспомнить первую марку автомобиля, в стандартной комплектации которой была эта опция.Есть информация, что это было в 20-е гг. Дизайн этого первого устройства был довольно примитивным. Патрон находился внутри катушки. Когда его вытаскивали из гнезда, это замыкало цепь, и картридж становился горячим. Уже тогда водители сталкивались с тем, что прикуриватель не работал на автомобилях после длительного или неосторожного использования.

1924 год стал знаковым для этого небольшого, но полезного устройства. В этом году прикуриватель получил дизайн, который сегодня знают все.Он также был запатентован в этом году. Но в автомобилях прибор получил свое место только в 50-х годах. Это то устройство, на которое не повлияли современные технологии.

Как работает и работает прикуриватель?

Металлический картридж с удобной ручкой в ​​виде кнопки. В патроне установлена ​​специальная нихромовая спираль. На приборных панелях есть специальная розетка. Если вставить в эту розетку прикуриватель и закрепить его там, то он будет подключен к электрической сети автомобиля.

Положительный контакт подключается к центральному контакту розетки и спирали. «Масса» подается на цоколь розетки.

Электроэнергия проходит через нихромовую спираль, в результате чего она нагревается до красного цвета. В момент превышения температурного дефекта устройство выключится с помощью теплового реле. В этом случае водитель услышит специальный звуковой сигнал.

Казалось бы, почему не работает прикуриватель? Ведь его конструкция предельно ясна и проста.

Розетка защищена предохранителем на 10 А и находится в блоке предохранителей. Блок можно найти в разных местах. Это зависит от марки и модели автомобиля.

Плюсы и минусы аппарата

Главный и самый «жирный» плюс — в розетку можно подключить много электроники, даже мини-чайники, компрессоры и многое другое.

А минус, как многие считают, это ненадежная коммутация больших токов. Современные устройства имеют силу тока более 40 А.чем больше ток в цепи, тем надежнее должны быть электрические соединения. Это одна из причин, по которой не работает прикуриватель.

Здесь было бы здорово повысить надежность фиксации вилок в розетке, но стандарт на этот тип подключения не разработан. В вилке можно найти только один центральный контакт, который фиксируется пружиной, а также две прижимающие лапки. Положительную подушку можно зарыть очень глубоко. Из-за качества наших дорог при движении по неровностям и ямам электрический контакт между вилкой и розеткой может быть потерян.Некоторые водители даже наблюдали искрение между контактами. Существует опасность короткого замыкания и даже возгорания.

Не работает прикуриватель: причины

Иногда выходит из строя это важное и необходимое устройство. Это может быть связано и с конструкцией, и с блоком предохранителей, и даже с перегоревшей лампой подсветки.

Часто прикуриватель выходит из строя именно из-за предохранителя. Причина этого кроется в электроприборах, подключенных к розетке. Дело в том, что это гнездо не было рассчитано на длительное использование.Инженеры создали устройство для кратковременной подачи энергии.

Часто прикуриватель не работает из-за того, что к нему были подключены переносные компрессоры. Это приводит к нагреву проводки. Несколько маломощных устройств, подключенных к одной розетке, также приводят к поломке.

Также можно выделить механическую причину … Это ослабленные и разбросанные усики в гнезде. Они просто перестают держать вилку. В этом случае ремонт выполняется очень просто.

Прикуриватель на ВАЗ

Владельцы этих автомобилей часто сталкиваются с подобной ситуацией.Чтобы не столкнуться с этой напастью, не стоит запитать компрессоры от прикуривателя. Также не рекомендуется тыкать в розетку устройства, не подходящие под стандарт разъема. Кроме того, если не работает прикуриватель на ВАЗе, то следует проверить, не вставлял ли кто-нибудь в розетку какой-либо железный предмет. Не используйте устройства с металлическими кольцами с этой универсальной розеткой. Они часто вылетают со своих мест. Это может привести к короткому замыканию.

Ремонт прикуривателя ВАЗ

В первую очередь, если не работает прикуриватель, проверьте блок предохранителей.

Если вы нашли сгоревший, замените его. Однако иногда даже после этой процедуры напряжение может не появиться. Что делать? Разобрать гнездо.

Как проверить напряжение?

Необходимо полностью вынуть прикуриватель. Прикрепите к задней части патрона обычную лампочку и включите зажигание. Лампа горит? Можно приступать к разборке — причина в гнезде.

Как разобрать прикуриватель на ВАЗе?

Перед тем, как открутить гайку на тыльной стороне и приступить к полной разборке, запомните, а лучше сфотографируйте положение контактов.Это значительно облегчит возможные трудности при сборке.

А теперь можно приступить к полной разборке устройства. Вам нужно будет открутить гайку, а затем отогнуть металлические детали от пластика. Далее — отсоединяем металлические детали. Вы обязательно увидите тарелку слюды. Это полупроводник. Его нужно удалить.

Тогда приступим к сборке. Напильник поможет вам удалить излишки металла, которые мешают безопасно установить прикуриватель на место.

Если ничего не вышло, то можно попробовать проверить провода на целостность.Не поленитесь еще раз разобрать гнездо, возможно, вы где-то что-то упустили. Также не забывайте, что при замене элемента нужно убрать «минус» аккумулятора.

«Форд Фокус»

Не только в автомобилях от ВАЗа, но и в таких иномарках, как «Форд» можно наблюдать неработающий прикуриватель. Чаще всего перегорает предохранитель в сети. Он обозначен как F109 и окрашен в желтый цвет. Он рассчитан на ток до 20 А.

Прикуриватель Ford Focus чаще всего не работает из-за короткого замыкания в розетке или из-за потребителей, рассчитанных на ток, намного превышающий допустимый.

Короткие замыкания возникают из-за того, что большинство водителей не знают и никогда не думают, что в мире нет стандартов для гнезд геометрических размеров. Производители зарядных устройств и все, что вставляется в розетку, делается вилками разной длины и диаметра.

Перед тем, как вставлять что-либо в разъем, убедитесь, что разъем правильно вставлен. Немного меньший диаметр — риск короткого замыкания.

Как заменить предохранитель в автомобилях Ford?

Если прикуриватель Ford не работает, и вы решили заменить предохранитель, то сядьте на пассажирское сиденье и снимите защитную полку.Он расположен под бардачком. Поверните защелки и потяните устройство вниз. В левой полосе вы увидите требуемый предохранитель.

Он второй снизу. Лучше, если вы найдете схему своего Форда. Да, вытащить предохранитель вручную непросто, поэтому приготовьте плоскогубцы.

Как заменить прикуриватель?

Для замены необходимо снять правую крышку туннеля. В ногах пассажирского сиденья снимаем защелку и откручиваем саморез.Затем снимите заглушку. Вы увидите дыру. Положите туда руку и отсоедините провода от розетки. Их всего три.

Теперь остается только вытащить стакан из гнезда.

Если стекло просто так вытащить не получилось, то есть вариант сломать пластик каким-нибудь инструментом, а заодно снять стекло по частям.

«Тойота»

В том случае, если прикуриватель Тойота не работает, для начала нужно проверить предохранители.Автолюбители утверждают, что инструкция к этой машине ничего о них не говорит.

На большинстве моделей правильный блок предохранителей расположен под рулевой колонкой.

На некоторых моделях — под бардачком. Предохранитель рассчитан на 15 А. Многие люди пытаются установить предохранители на 20 А и обнаруживают, что система не работает.

Также многие владельцы заменяют все стекло целиком. Стекло имеет алюминиевую вставку. Часто выгорает.

Если ничего не работает

Еще бывает, что не работают прикуриватель и магнитола, в этом случае рекомендуется проверить монтажный блок.Тщательно проверьте все предохранители. Если ничего не обнаружите, внимательно проверьте реле. Часто виноват кислый контакт. После промывки или пайки монтажного блока все становится на свои места.

Современные автомобили оснащены одним или несколькими разъемами. Однако они давно используются не по прямому назначению. Автовладельцы подключают к прикуривателю дополнительные устройства. Среди самых распространенных:

• вентилятор;
• портативный электрический компрессор, накачивающий автомобильные шины;
Регистратор дорожного движения
• ;
Навигационная система
• ;
• зарядное устройство для электронных устройств (телефон, планшет, ноутбук).

Поэтому если перестанет работать прикуриватель, это чревато неудобствами и хлопотами. Информацию о том, почему не работает прикуриватель на модели ВАЗ 2112, как выявить причину неисправности и провести ремонт, можно найти в статье.

Из чего состоит прикуриватель и как он работает

Устройство на ВАЗ 2112 имеет простую конструкцию. Прикуриватель состоит из двух частей — металлической трубки, внутри которой находится нихромовая спираль, и гнезда для нее (розетки).К нижней части подключается плюс, а к кузову автомобиля или массой — кузов.

При нажатии на вставку начинает работать прикуриватель: контакты замыкаются, спираль нагревается. Когда температура достигает максимального значения, срабатывает термостат, и устройство возвращается в исходное положение.

Стоит ли обычного прикуривателя?

Сошедшие с конвейера модели ВАЗ 2112 комплектуются длинными приспособлениями старого образца.Их недостаток в том, что они не обеспечивают надежную фиксацию подключенных устройств, рассчитанных на европейские стандарты. В результате зажигалки иногда закрываются и перестают правильно работать.

Многие владельцы решаются на замену устройства на 2112 на новую модель (см. Фото). Стоимость такого прикуривателя колеблется от 600 до 1,5 тысячи рублей. Слишком низкая цена говорит о некачественных материалах, используемых при производстве детали. Поэтому от таких элементов стоит отказаться, они быстро сломаются.

Причины, по которым не работает прикуриватель

Есть несколько ситуаций, по которым устройство может выйти из строя. Наиболее частые причины, по которым не работает прикуриватель ВАЗ 2112:

• короткое замыкание;
• сломана проводка прикуривателя;
• перегоревший предохранитель;
• слабый контакт;
• неисправная спираль;
• перегорела лампочка подсветки.

Каждая аварийная ситуация подробно описана ниже.

Предохранители на прикуривателе

Если перестал работать прибор на ВАЗ 2112, то возможной причиной неисправности стал перегоревший защитный элемент.Автомобильная цепь в этой секции защищена предохранителем на 25 А. Это означает, что устройства общей мощностью более 300 Вт (12 вольт * 25 ампер = 300 ватт) нельзя подключать к розетке прикуривателя.

В противном случае сгорит защитный элемент. Намек на то, что «сдался» предохранитель — это выход из строя вентилятора отопителя. Если не работает, замените. Монтажный блок находится слева от рулевой колонки, за декоративными накладками.

Элемент с индексом F-18 подлежит замене. Предохранитель на 25 ампер. Запрещается ставить детали, рассчитанные на большую силу тока. Это может привести к короткому замыканию, повреждению электропроводки, возгоранию.

Обрыв или короткое замыкание в проводке

Надо проверить где предохранитель на прикуривателе ВАЗ 2110. Если он цел, но часто горит, то следует проверить исправность кабелей. Из-за несоответствия номинала защитного элемента или подключения слишком мощных устройств провода могут перегореть, что вызывает короткое замыкание или поломку прикуривателя.


Для диагностики необходим мультитестер, который должен прозвонить все подходящие к элементу провода, выяснив их состояние.

Дело в контактах или нити накала

Со временем или от интенсивного использования может нарушиться связь внутри устройства на ВАЗ 2112. Неправильное подключение устройств приводит к расшатыванию розетки и плохому контакту. Лечится загибанием металлических усиков на картридже, пайкой.

С возрастом на прикуривателе появляются окислы или ржавчина, что плохо сказывается на его работе.Исправить ситуацию можно, обработав точки контакта файлом. Необходимо их очистить и удалить все следы коррозии. Еще одна неисправность — перегоревшая нихромовая спираль. Здесь рекомендуется замена инструмента.

Лампа подсветки

Вокруг самого гнезда есть специальный световой элемент, позволяющий найти устройство в темное время суток. Лампа освещения может перестать гореть из-за обрыва нити накала. В этом случае необходимо разобрать прикуриватель, удалить неисправный элемент и заменить его новой лампочкой.

Диагностика неисправностей прикуривателя

В случае неисправности следует провести осмотр устройства для выявления причины поломки.

1. Включаем вентилятор отопителя. Если не работает, то предохранитель прикуривателя ВАЗ 2111 находится в монтажном блоке.
2. Осматриваем контакты на самом устройстве и его гнезде. Если есть окислы или ржавчина, удалите их напильником.
3. Визуально осматриваем кабели, идущие к устройству, на наличие переломов или обрывов.Обзываем провода мультитестером. Включаем его на сопротивление, а затем проверяем каждый из трех кабелей, идущих к устройству.

После обнаружения неисправности можно приступать к ремонту устройства.

Схема подключения прикуривателя ВАЗ 2110

Прежде чем вмешиваться в схему, следует разобраться с распиновкой. К устройству идут три провода.

1. Красный — положительный контакт, отвечающий за нагрев катушки.Питается от аккумулятора через предохранитель с индексом F18 (общий для моделей 2110, 2111, 2112).
2. Желтый — лампа подсветки, положительный контакт.
3. Черный — постоянный отрицательный провод. Масса соединена одним концом с корпусом устройства, а другим — с кузовом автомобиля.

Закоротил прикуриватель ВАЗ 2110

Если прибор вышел из строя, то следует искать причины поломки. Выяснить, что по цепи идет короткое замыкание, довольно легко.

1. Поворачиваем ключ в замке зажигания, выключая его.
2. Замеряем напряжение АКБ в выключенном состоянии.
3. Включаем зажигание, а потом снова измеряем напряжение. Если индикатор просел более 0,5 вольт, значит где-то пробой.

Чтобы узнать место обрыва, следует вооружиться тестером и прозвонить все провода на целостность. Можно предварительно визуально осмотреть кабели — перегибов и обрывов быть не должно.Дополнительно необходимо проверить герметичность фиксации картриджа в металлическом разъеме. Свисающее устройство также может вызвать короткое замыкание.

Схема автомобильного прикуривателя ВАЗ 2112

Распиновка данной модели технологически практически такая же, как описанная в предыдущем разделе. Схема подключения прикуривателя на автомобиле ВАЗ 2112 идентична 2110-й. Видео ниже содержит подробные инструкции.

Разборка и замена прикуривателя

Перед ремонтом нужно будет запастись подходящим инструментом.Требуется:

• крестовые и стандартные отвертки;
• перчатки защитные.

Для устранения поломок пригодится:

• мультитестер;
• паяльная лампа с припоем;
• трубки термоусадочные, изолента;
• кусачки;
• файл.

Порядок действий.

1. Открываем капот, снимаем минусовую клемму с АКБ. Также можно снять предохранитель с монтажного блока, который отвечает за прикуриватель ВАЗ 2110.
2. Откручиваем четыре крепления крышки тоннеля, снимаем обе части облицовки.
3. Отсоединить трехконтактную вилку от прикуривателя автомобиля.
4. Демонтировать колодку под рычагом ручного тормоза.
5. Снимите крышку рычага переключения передач.
6. Отодвигаем сиденья назад, после чего откручиваем три крепления верхней части тоннеля и снимаем его.
7. Вытаскиваем картридж.
8. С помощью плоской отвертки подденьте защелку прикуривателя, чтобы она вышла из сиденья.
9. Демонтируем гнездо от футеровки для последующего ремонта.

1. Вытаскиваем металлическую трубку.
2. С помощью отвертки или пинцета затяните контакты, расположенные внутри.
3. Вытаскиваем картридж, отсоединяем от него микросхему.
4. Осторожно вытащите светофильтр.

Любой автомобильный прикуриватель, в том числе ВАЗ-2110, изначально проектировался только для использования по прямому назначению. Однако со временем стали появляться «нужные» автомобильные гаджеты, которые нужно куда-то подключать.Поскольку заводом не предусмотрена установка розетки на 12 вольт в салоне автомобиля, прикуриватель служит источником питания для пылесосов, холодильников, телевизоров, видеомагнитофонов, компрессоров и зарядных устройств для телефонов. Это не приносит ему пользы, и довольно часто он в лучшем случае терпит неудачу.

В худшем случае оставленный без присмотра подключенный гаджет может привести к пожару.

Схема прикуривателя на ВАЗ-2110

Схема подключения прикуривателя.

Приступая к поиску какой-либо неисправности, для начала необходимо разобраться в принципе работы и устройстве механизма или схемы. С прикуривателем все относительно просто. Смотрим схему подключения устройства и ищем слабое звено.

Поиск поломки

В любом случае отказ может быть как механическим, так и электрическим.

Механическое повреждение гнезда прикуривателя встречается довольно редко, хотя может быть испорчено некачественной или неправильно подобранной вилкой.Исходя из схемы, представленной выше, прикуриватель стандартно подключается к одной розетке от монтажного блока с лампой освещения перчаточного ящика.

Это первая подсказка — если прикуриватель не работает, но горит лампа бардачка, то дело либо в самом механизме прикуривателя (спираль , контакты, резистор ), либо в обрыве провода в зоне от вывода питания до вывода 25 монтажного блока.

Автоматические выключатели

Предохранитель прикуривателя 25А, отмечен стрелкой

Однако в первую очередь подозревают предохранители.Если прикуриватель не прогревается в течение 20 секунд и не загорается лампа бардачка, скорее всего перегорел предохранитель F18 номиналом 25A … Он находится в монтажном блоке слева от водителя .

Есть другой предохранитель с номиналом 15 A , который подключен к цепи прикуривателя. Он имеет розетку и также может быть причиной неисправности. Этот предохранитель отмечен символом F6. В некоторых модификациях ВАЗ-2110 в зависимости от года выпуска и прикуриватель, и двигатель отопителя посажены на одну цепь предохранителя F18.

Следовательно, проверить целостность предохранителя в этих случаях также несложно — мотор не крутится, значит, предохранитель перегорел.

Почему предохранители на

Каждый потребитель электроэнергии на борту транспортного средства рассчитан на определенную мощность и определенный ток потребления, измеряемый в амперах … Если включить видеорегистратор, навигатор в прикуриватель через разветвитель, зарядить телефон, он Неудивительно, что предохранитель просто не выдерживает.Спасая нашу проводку от перегрева и коротких замыканий, она плавится, разрывая цепь.

Поэтому важно учитывать потребление тока дополнительными устройствами. — компрессор, холодильник и прочие архитектурные излишества. И мощность, и потребляемый им ток указаны на корпусе устройства. Крайне нежелательно включать в схему прикуривателя мощные устройства, а также использовать разветвители и вилки сомнительного качества.

В результате это может привести к возгоранию проводки.

Оплавленные провода прикуривателя.

Не зря во многих импортных автомобилях производитель полностью отказался от прикуривателя, а вместо него устанавливает 12-вольтовые розетки в передней части салона (как это сделано в том же Ford Focus второго поколения).

Проверка электропроводки

Если предохранитель исправен и мы не включали пылесосы в прикуриватель, скорее всего, дело в контактах или в проводке.

Чтобы проверить проводку питания от прикуривателя, нам нужно снять центральную консоль, открутив несколько винтов. Чаще всего контакт пропадает в контактных фишках, которые находятся слева от пассажира за крышкой консоли:

Осмотр прикуривателя

И последнее, но не менее важное: осматриваем сам прикуриватель.

Выходит редко, но если и будет, разбирать не будем, это не королевское дело.Покупаем новый.

Новый прикуриватель в сборе.

• Его цена примерно 400-500 рублей , а каталожный номер 2123-3725010 или 2123-3725 / 111.3725 , производитель обычно SOTE.

Удачных поисков всему и стабильной работы электрооборудования!

Видео о неисправностях прикуривателя

В последние годы автомобильный прикуриватель стал многофункциональным устройством.Если раньше он использовался только по прямому назначению, то теперь к нему подключают для зарядки и работы различных электронных устройств … Поэтому выход из строя прикуривателя может доставить массу неудобств современному автовладельцу.

Устройство и назначение прикуривателя ВАЗ 2107

В последнее время функции прикуривателя значительно расширились. Поэтому владелец 2107 должен знать алгоритм диагностики ее неисправности и ремонта.

Основные функции и принцип работы прикуривателя

Прикуриватель современного автомобиля представляет собой многофункциональное устройство. Помимо использования по прямому назначению, подключите к его розетке:

• телефон, смартфон или планшет для зарядки;
• видеорегистратор;
• навигатор;
• вентилятор;
• Компрессор для накачки шин.

Прикуриватель состоит из патрона (патрона) и головки (патрона).

Патрон представляет собой металлический корпус с пластиковой ручкой в ​​виде кнопки. В центре розетки находится металлический стержень, который действует как положительный контакт. Отрицательный контакт прикуривателя — это тело. Для предотвращения коротких замыканий корпус и шток отделены друг от друга слоем изолятора. Контакты соединены нихромовой спиралью, которая является нагревательным элементом и находится внутри картриджа. В момент подачи тока на спираль она нагревается до высокой температуры.Когда температура достигает определенного значения, срабатывает тепловое реле и подача тока прекращается.

Прикуриватель расположен на панели приборов в удобном для водителя месте. Гнездо выполнено в виде продолговатого металлического корпуса, выполняющего роль массы. Центральный контакт подключен к плюсу аккумулятора. Кроме того, в корпус прикуривателя встроена лампа подсветки, которая включается вместе с внешним освещением.

Для включения режима нагрева нужно надавить на картридж и зафиксировать его в нажатом состоянии.Патрон удерживается биметаллическими пластинами. При нажатии положительный и отрицательный контакты розетки соединяются с соответствующими контактами розетки. В результате начинается нагрев змеевика, который длится 15–20 секунд до достижения желаемой температуры. После этого биметаллические пластины расходятся, освобождая картридж, который за счет внутренней пружины возвращается в исходное положение.

Причины неисправностей прикуривателя ВАЗ 2107

Прикуриватель ВАЗ 2107 часто выходит из строя.Это происходит по разным причинам.

Перегорел предохранитель

Если прикуриватель используется в качестве розетки для работы нескольких мощных устройств через разветвитель, предохранитель прикуривателя, рассчитанный на максимальный ток 10 А, может перегореть. Из-за особенностей схемы подключения электрооборудования ВАЗ 2107 часы и магнитола перестанут работать вместе с прикуривателем.

Ненадежный контакт

Иногда окисляются контакты или разъемы прикуривателя и устройство перестает работать.В такой ситуации их необходимо очистить, предварительно отсоединив отрицательную клемму от аккумулятора. Последнее исключит возможность короткого замыкания. Кроме того, часто вилка устройства, подключенного к прикуривателю, не входит плотно в розетку. Такой ненадежный контакт может привести к короткому замыканию, оплавлению контактов и выходу из строя прикуривателя. Контакты могут расплавиться даже при установке предохранителя большего размера (например, 15 А). В таких случаях можно попробовать почистить и перепаять контакты.Если это не приведет к положительному результату, прикуриватель необходимо будет заменить на новый. Стоимость нового устройства на ВАЗ 2107 около 150 рублей.

Перегорел элемент накаливания

Иногда перегорает катушка прикуривателя. В этом случае устройство меняют на новое.

Обрыв электропроводки

Прикуриватель может перестать работать из-за защемления или натирания проводов с последующим разрывом контактов. Диагностировать такую ​​ситуацию можно с помощью мультиметра, прозвонив проводку цепи подключения прикуривателя.

После обнаружения поврежденного участка проводку меняют на новый. Особое внимание в этом случае обратите на целостность изоляции проводов — это снизит вероятность короткого замыкания и возгорания до минимума.

Видео: основные неисправности прикуривателя ВАЗ 2107

Схема подключения прикуривателя ВАЗ 2107

К прикуривателю ВАЗ 2107 подключаются три провода:

• красный провод идет на плюс АКБ и подает напряжение на Часы;
• желтый провод идет на плюс АКБ и подает напряжение на подсветку;
• черный провод отвечает за подключение земли.

В его электросхему, помимо самого прикуривателя, входит предохранитель с маркировкой F6, установленный в монтажном блоке.

Замена прикуривателя ВАЗ 2107

Для замены прикуривателя ВАЗ 2107 потребуются:

• набор отверток;
• плоскогубцы;
• щипцы маленькие или пинцеты;
• паяльник и расходные материалы для пайки;
• Фонарь переносной или фонарик;
• изолента;
• перчатки хлопковые;
• новый прикуриватель.

Эти инструменты используются для замены прикуривателя на всех классических моделях ВАЗ.

Порядок работы

Замена прикуривателя на ВАЗ 2107 осуществляется следующим образом:

1. Снимаем минусовую клемму с АКБ.
2. Для удобства отодвигаем водительское сиденье назад.
3. Вынимаем патрон прикуривателя из гнезда.
4. Осторожно подденьте дополнительную панель приборов с правой стороны. Освободив фиксаторы из пазов, снимаем эту панель вместе со всеми приспособлениями.
5. Отсоедините провода питания от прикуривателя.
6. Откручиваем гайку крепления прикуривателя.
7. Снимите корпус прикуривателя вместе с подсветкой.
8. Вынимаем гнездо прикуривателя наружу.
9. Установите новый прикуриватель в обратном порядке.

Видео: замена прикуривателя ВАЗ 2106

Выбор прикуривателя на ВАЗ 2107

Владельцы ВАЗ 2107 иногда меняют штатный прикуриватель.Причины замены:

• постоянно откручивая гайку крепления;
• желание установить более привлекательный аппарат;
• Невозможность одновременного подключения нескольких устройств.

Чаще всего монтируют прикуриватель от ВАЗ 2114/15 — так называемый прикуриватель евро, который несколько короче штатного. Установить его на ВАЗ 2107 довольно просто. После демонтажа штатного прикуривателя нужно лишь немного увеличить отверстие, в котором он был закреплен.

Для расширения отверстия можно использовать наждачную бумагу или круглый напильник.

Устройство монтируется в следующем порядке:

1. Светодиод установлен.
2. Гнездо прикуривателя зафиксировано.
3. Электропроводка подключена.

Таким образом, любые неисправности прикуривателя ВАЗ 2107 можно устранить самостоятельно. Для этого требуется лишь минимальный набор сантехнических инструментов и соблюдение инструкций специалистов. Установка нового прикуривателя также не доставит больших хлопот владельцу ВАЗ 2107.

Как сделать ваз 2112 мощнее и быстрее

Отечественные автомобили давно стали излюбленной тюнинговой площадкой. Одна из самых популярных серий автомобилей, которую совершенствуют водители, — ВАЗ десятого семейства. Для некоторых это один из способов выразить свое воображение, оснастив кузов различными обвесами, а для других — возможность улучшить технические характеристики за счет увеличения объема двигателя или смены коробки передач. Какие методы можно производить на отечественных автомобилях.Обо всем этом и многом другом читайте далее в нашей статье.

Экстерьер

В первую очередь автомобилисты начинают менять внешний вид своих «железных коней». Существует множество вариантов тюнинга, самые популярные из которых мы рассмотрим подробно отдельно.

Бамперы на ВАЗ-2112

Тюнинг с обвесами — идея не новость для отечественных автовладельцев. В России такая модернизация практикуется более десяти лет. Сейчас существует множество компаний, мастерских и СТО, занимающихся поставкой, производством, разработкой и установкой пластиковых обвесов для конкретных моделей автомобилей.Используя новый аэродинамический бампер, вы можете не только изменить внешний вид вашего автомобиля, но и улучшить характеристики аэродинамического сопротивления. Однако при этом автомобилистам следует знать, что большой массивный бампер не только делает машину красивой, но и существенно ограничивает ее проходимость. То есть о поездках на природу и в лес можно забыть. А в городе есть риск зацепиться за бордюр при парковке, поэтому к размеру будущего бампера и других обвесов, например пластиковых порогов, нужно относиться с особой осторожностью.Помните, что чем ниже расположен этот элемент, тем меньше будет клиренс вашей машины.

Оптика

В последнее время все больше автомобилистов стали устанавливать на ВАЗ-2112 так называемые альтернативные фары. Тюнинг с помощью такой оптики, в отличие от первого случая с бампером, не лишает ваш автомобиль проходимости, а также значительно увеличивает дальность действия фонарей.
Альтернативные фары на ВАЗ 2112 — тюнинг довольно популярен. Теперь в магазинах есть альтернативная подсветка как задних стоп-сигналов, так и фар.Ассортимент иногда поражает воображение — автовладельцам предоставляется возможность выбрать оптику на любой вкус и кошелек. Тюнинг ВАЗ-2112 с помощью альтернативных фар значительно улучшит внешний вид вашего автомобиля, при этом не лишив его других положительных качеств. Дополнительно экстерьер украсит новая решетка радиатора. Как видно на предыдущем фото, решетка с алюминиевыми сотами очень гармонично смотрится на общем фоне экстерьера. Также для большей подачи воздуха в моторный отсек в центре капота сделаны так называемые жабры.Они не только предотвратят возможный перегрев двигателя, но и сделают вашу машину серьезной, спортивной и агрессивной.

«Реснички» на фары

Тоже любимый тюнинговый вариант. В отличие от альтернативной оптики, «реснички» нетребовательны в уходе и очень просты в установке. Как показывает практика, внешний вид фар (и всего автомобиля в целом) существенно меняется при наложении на них такого пластикового элемента. Казалось бы, обычный кусок пластика — ну что здесь может быть красивого? Увидев такие «реснички» наяву, вы сразу почувствуете, насколько действенным может быть этот элемент.И стоит он в пять-десять раз дешевле, чем комплект альтернативной оптики. Так что как вариант тюнинга «реснички» можно рассматривать.

Аэрография

Она непременно сделает экстерьер вашего автомобиля неповторимым и выделит его из серой массы других автомобилей. На капот чаще всего наносят аэрографию, однако для полного эффекта можно украсить остальной кузов ВАЗа. Такого рода работы выполняются исключительно на профессиональных СТО, где специалисты подбирают рисунок и расцветку, а затем совмещают все это с вашим автомобилем в компьютерной программе.Вы заранее увидите, какой облик будет ваша машина в будущем. А благодаря тому, что рисунок сначала составляется на компьютере, у вас всегда есть возможность внести коррективы в аэрографию перед выполнением покрасочных работ.

Колеса и шины

Установка дисков на автомобиль ВАЗ-2112 — тюнинг уже классический. Литые диски теперь можно увидеть практически на любой «десятке» и других моделях ВАЗов, не говоря уже об импортных машинах.

Как показывает практика, наиболее подходящим вариантом для ВАЗ будет установка кованых или легкосплавных дисков на низкопрофильную резину.Такие тюнинговые детали (хэтчбек ВАЗ-2112) только украсят внешний вид салона вашего автомобиля. Благо, сегодняшний ассортимент позволяет выбрать наиболее подходящие колеса, которые будут гармонично смотреться на фоне любой аэрографической машины.

Интерьер

Тюнинг салона ВАЗ-2112 — дело непростое с точки зрения выбора стиля салона. Здесь главное помнить, что внутренняя часть «двенаха» должна гармонично сочетаться с внешней. А для этого иногда приходится полностью перебрать весь интерьер и поменять все детали (вплоть до приборной панели).

Стандартная схема тюнинга салона всегда начинается с замены заводских сидений и обшивки. Чаще всего автомобилисты устанавливают импортные сиденья, а салон обшивается алькантрой. Менять переднюю торпеду смысла нет, так как это повлечет за собой невероятные затраты и усилия. Вместо этого вы можете изменить его в мелочах. Центральная консоль на ВАЗ-2112 имеет довольно скудную конструкцию, поэтому лучше всего здесь установить пластиковые вставки под елку. Они продаются практически в любом специализированном магазине, и установить их довольно просто (каждая пластиковая деталь имеет самоклеящееся покрытие с обратной стороны).Наряду с этим желательно поменять штатную магнитолу и установить более мощные динамики. Однако монтировать сабвуфер в багажнике не рекомендуется, и на то есть объективные причины. Во-первых, он будет постоянно разряжать аккумулятор. Во-вторых, в Двенахе не так уж много места, чтобы разместить там сабвуфер. Но на этом внутренний тюнинг ВАЗ-2112 не заканчивается.

Приборная панель

Что касается приборной панели, здесь все намного проще. Дело в том, что сейчас в России несколько компаний занимаются серийным производством альтернативных охранников, которые можно приобрести по очень разумной цене.

В таких панелях уже есть неоновая подсветка, а на некоторых даже есть различные датчики температуры, давления и т. Д. Они хороши тем, что имеют стандартное место крепления, а это значит, что в приборной панели ничего нового сверлить не нужно. Панель подключается так же, как и штатная, поэтому обратиться за помощью на СТО нельзя. Тюнинг панели ВАЗ-2112 — отличный вариант для тех, кто ценит практичность, стиль и идет в ногу с современным миром.

Установка в машину

С рулем еще проще.Приобрести подобный товар можно практически везде, и с ассортиментом здесь проблем нет. По желанию вы можете приобрести такую, которая также станет небольшим дополнением к общему стилю интерьера. На этом тюнинг ВАЗ-2112 завершен. Теперь следующий шаг — техническая часть машины.

ВАЗ-2112 — тюнинг двигателя

Это, пожалуй, самый ответственный и серьезный этап для каждого автомобилиста. Автомобили ВАЗ десятого семейства не оснащены мощнейшими силовыми установками, которые имеют лишь усредненные технические характеристики.Поэтому, чтобы двигатель машины максимально отвечал требованиям владельца, его следует тщательно проработать. Классическая версия — это двигатель внутреннего сгорания с увеличенным объемом и ходом. Однако в последнее время большой популярностью пользуется другой вид тюнинга мотора — чип-тюнинг. Его отличительные черты — простота и эффективность. Суть этого процесса — перенастроить компьютер (блок управления двигателем), за счет чего можно значительно увеличить мощность силовой установки.

Но даже этот простой метод требует руки профессионала. Поэтому в любом случае придется ехать на СТО. Здесь мастер грамотно поменяет стандартную прошивку на спортивную. Это делается следующим образом. Сначала из ЭБУ двигателя считывается управляющая программа, которая затем редактируется с учетом всех скрытых резервов модели ДВС и ее характеристик. Для выполнения всех этих работ на СТО должно быть специальное программное обеспечение, специализирующееся на доработке двигателей.Без него чип-тюнинг будет невозможен.

На следующем этапе перенастроенная программа записывается в двигатель внутреннего сгорания вашего автомобиля. На этом чип-тюнинг ВАЗ-2112 завершен. По времени все эти работы с перенастройкой «мозгов» машины длятся не более нескольких часов. Сама стоимость услуг составляет от трех до четырех тысяч рублей.

Несмотря на такую ​​дороговизну, тюнинг стоит этих денег, потому что помимо увеличения мощности и динамики автомобиля вы получите вдобавок умеренный расход топлива.Как показывает практика, в итоге у 16-клапанного двигателя ВАЗ в среднем около восьми литров по городу и шести по трассе. Результат, как говорится, налицо. Единственный минус такой перепрошивки электронного блока управления — повышенная токсичность выхлопа. Но это, по мнению многих автолюбителей, несущественный недостаток.

Итак, мы выяснили, как произвести внешний и внутренний тюнинг ВАЗ-2112, а также как увеличить мощность и динамику разгона автомобиля перепрошивкой электронного блока управления двигателем.

Хэтчбек на базе «десятки». История и тюнинг ВАЗ 2112

Рассказ

Несомненно, у хэтчбека есть свои преимущества перед такими типами кузовов, как седан и универсал. И было бы немного глупо, чтобы ВАЗ 2110, являвшийся родоначальником нового поколения российских автомобилей конца 90-х, не стал основой для создания такой машины.

Появился хэтчбек. Им стал ВАЗ 2112 — последний в линейке автомобилей Lada, созданный на базе «десятки».Откровенно говоря, разные источники называют разные даты появления этой модели. В книге «ВАЗ: страницы истории» отмечается, что сборка первых «двенашек» началась 3 февраля 1998 года. На сайте дирекции АвтоВАЗа указан 1999 год. Но, в любом случае, официальные продажи ВАЗ 2112 начались в марте 2000 года. Именно тогда в российские автосалоны прибыла первая партия этих автомобилей.

Двенадцатая «Лада» была, пожалуй, самой удачной машиной из «троицы» ВАЗ 2110, 2111 и 2112.В некоторой степени он обязан этим строению тела. В этой версии машина стала короче (длина кузова уменьшилась до 4170 мм), а значит, стала более маневренной. По характеру управления ВАЗ 2112 максимально приближен к спортивному, машина стала более чутко реагировать на повороты руля, практически исчезли затухания при прохождении крутых поворотов. К тому же «двенашка» получила более комфортный салон, чем, скажем, другой тольяттинский хэтчбек — ВАЗ 2109.

При уменьшенных габаритах и ​​повышенной маневренности ВАЗ 2112 получил некоторые качества «универсала» в вопросах перевозки грузов.Багажник автомобиля имеет объем 400 литров. А заднее сиденье имеет откидную спинку, что позволяет получить небольшую грузовую площадку. Еще один момент — спинка сиденья состоит из двух частей. И они могут развиваться независимо друг от друга. Таким образом, в автомобиле можно компактно разместить как негабаритный груз, так и одного пассажира.

На ВАЗ 2112 используется 16-клапанный двигатель с многоточечным впрыском топлива с электронным управлением мощностью 94 л.с., что позволяет автомобилю развивать максимальную скорость 185 км / ч.Модификации, основанные на использовании 16-клапанного двигателя с распределенным впрыском топлива, имеют 14-дюймовые колеса, также в продаже можно найти вариант ВАЗ 21122 с восьмиклапанным двигателем и 13-дюймовыми колесами.

Как и предыдущие модели десятой серии, ВАЗ 2112 в настоящее время отсутствует на Волжском автозаводе. Его производство было перенесено в все те же Черкассы, где «двенашки» собирают на мощностях завода «Богдан».

Помимо базовой комплектации, пятидверного хэтчбека, АвтоВАЗ выпустил небольшую партию трехдверных модификаций — ВАЗ 21123 «купе».Изменения в конструкции кузова сделали его несколько более жестким. Сама машина позиционировалась как чисто спортивная. Это соответствовало измененному внешнему виду (грубо говоря, производитель выполнил стайлинг ВАЗ 2112), спортивному салону с установленными «ковшами». Улучшено рулевое управление — машина стала в этом плане напоминать «восьмерку».

Также существовала гоночная модификация ВАЗ 2112 — ВАЗ 2112-37. Автомобиль имел 1,5-литровый двигатель мощностью 100 л.с., пять дверей с одним сиденьем, каркас безопасности, внешний аэродинамический обвес и переднюю растяжку опорных чашек стоек.Завод настроил ВАЗ 2112, получив машину, предназначенную для участия в кольцевых гонках в зачетной группе Кубка Лады.

Тюнинг ВАЗ 2112

В целом автомобиль данной модели имеет очень самодостаточную конструкцию, которую можно дополнить удачным завершением стайлинга ВАЗ 2112. Как вы, наверное, уже знаете, в этой части работы используются различные надстройки для разнообразить внешний вид и улучшить аэродинамику автомобиля.В стайлинге установка обвесов, снятие шильдиков, установка неоновой или светодиодной подсветки под днище, установка воздухозаборников на капот и крышу. Тюнинг салона ВАЗ 2112 предполагает использование дополнительных устройств, установку спортивных сидений и руля. Если вы ознакомитесь с материалом на нашем сайте, то наверняка имеете представление о том, что можно сделать.

Часто говорят, что автомобиль — это мир его владельца. Поэтому, как только покупают машину, все стараются ее поменять.Одни стремятся к совершенствованию, другие — к индивидуальности. Но эти изменения сразу покажут, кто здесь главный. Тем более, что внешний вид машины может многое сказать о владельце. Точнее о его интересах, предпочтениях и многом другом.

Есть много способов выполнить наш план. Сегодня активно применяется тюнинг ВАЗ-2112. Реализацией его в основном занимаются специалисты. Для этого у них есть все необходимое: инструменты, оборудование и, конечно же, навыки и опыт. Но, как показывает практика, настройку можно сделать самостоятельно.Эта процедура не самая сложная. Перед тем, как начать, нужно подготовиться. В результате результат работы не будет уступать профессионалам, а будет оценен дороже, так как вы вложите частичку своей души в свою машину.

Характеристики

Перед настройкой необходимо определиться, для какой части она нужна. Конечно, можно улучшить сразу весь автомобиль, но в некоторых случаях достаточно одной его части, например, салона.

Этот вариант расширит ваше воображение.Реализуйте самые интересные и оригинальные идеи. Таким образом, вы можете создать свой собственный мир внутри машины. Он будет уникальным и индивидуальным. В этом случае можно использовать готовые шаблоны. Главное — определиться, какие цели вы преследуете, чего хотите в итоге получить.

Тюнинг салона позволяет поэкспериментировать по полной. В этом случае можно установить новые чехлы на сиденья. Выбирайте для них свой дизайн и цвет. Отличный вариант — изделия на заказ. Обратите внимание на другие элементы автомобиля, находящиеся в салоне.Например, дверные ручки, рычаг КПП и прочее.

Есть много способов их модернизировать.

Один из самых распространенных — использовать чехлы. Также для этого можно использовать специальные вставки. Найти их несложно. В большом ассортименте они представлены в магазинах, специализирующихся на продаже аксессуаров и прочего для автомобилей. Кроме того, вы можете сделать их своими руками. В этом помогут пластырь кожи или ее заменитель, ножницы и клей. Кроме того, вы можете заменить различные кнопки, обновив их таким образом.

Dashboard: варианты обновления

При входе в машину первое, что бросается в глаза, особенно справа от водителя, — это панель управления. Производитель автомобиля предлагает скучный и заурядный вариант. Мало кто из водителей любит такой консервативный подход к дизайну, так как панель управления постоянно находится в поле его зрения. Но не спешите расстраиваться, вы можете исправить ситуацию.

Сходите в магазин автомобильных аксессуаров. Ищите вставку в приборную панель.Их выбор огромен. Каждый сможет выбрать вариант, который будет соответствовать его требованиям и предпочтениям. Это изменит цвет и текстуру панели. Чтобы было ярче, используйте новую подсветку приборов. Светодиоды — отличный вариант. Они придадут панно ярко-синий цвет.

Если вы решили заменить лампочки на приборах своими руками, то вам потребуется выполнить несколько простых действий. Для начала нужно отпилить часть светодиода, которая находится сверху.Так как именно здесь установлена ​​линза, которая отвечает за фокусировку луча. Учтите, что эту процедуру нужно проводить предельно осторожно. В противном случае световой элемент будет поврежден.

Для дальнейших работ необходимы плоскогубцы. Используйте их для снятия светодиода с базы. И делайте это очень осторожно. Установите новые под картридж, соблюдая полярность. После завершения всей процедуры включите систему. Таким образом, вы проверяете исправность светодиодов. Если все в порядке, то замените ЖК.

Тюнинг отечественных автомобилей вызывает постоянный интерес у автомобилистов. С появлением на ВАЗ 2112 кузова хэтчбек, появилась возможность экспериментировать с этим типом автомобилей. Тюнинг ВАЗ 2112 (фото ниже) самый популярный, потому что в линейке таких автомобилей — это лучший вариант.

За счет того, что разработчики уменьшили кузов, управлять автомобилем стало удобнее. Также плюсом является маневренность в поворотах, которая делает ВАЗ 2112 похожим на спорткары.

Выгодно отличает данную модель и наличие более привлекательного дизайна внутреннего пространства. Автомобиль обладает универсальными свойствами, особенно при перевозке багажа и грузов. Примерно такой же, в котором он похож на тюнинг ВАЗ 2112. Удобная задняя часть автомобиля позволяет вместить достаточные объемы. А так как он складывается отдельно на две части, в спине может поместиться как пассажир, так и перевозимый груз.

Тюнинг ВАЗ 2112 проводим своими силами

Автомобиль ВАЗ 2112 — законченная и удобная модель, о которой нельзя сказать, например.Но, как известно, совершенству нет предела, и любой тюнер всегда найдет, что доработать. В этом случае стилизация автомобиля подойдет идеально. Для этого используйте дополнительные детали, позволяющие изменить внешний вид. Также можно улучшить аэродинамику автомобиля. Для тюнинга ВАЗ 2112 (фото) может быть установлена ​​подсветка. Обычно это делается под днищем автомобиля, тем более что этот автомобиль позволяет.

Также можно самостоятельно произвести тюнинг салона ВАЗ 2112, что подразумевает замену сидений на спортивную версию, установку некоторых приспособлений.Что касается улучшения технических показателей, то это зависит от типа двигателя. В зависимости от этого будет проводиться та или иная процедура.

ВАЗ 2112 довольно хорошо управляется, но рулевое управление можно доработать, чтобы добиться еще лучших результатов. Для этого можно установить гидроусилитель руля, а также новый рулевой механизм. Также заслуживает внимания и тормозная система. Для его улучшения нужно установить новые детали.

Внешний вид двенадцатой модели

Для видимых изменений автомобиля необходимо дополнить его новыми деталями.В качестве такого отличного дизайнерского решения можно сделать обвес. Они разные. В зависимости от предпочтений владельца автомобиля вы сможете выбрать подходящую модель. Есть спортивные варианты, но есть модели обвеса, подчеркивающие стиль и индивидуальность автомобиля. ВАЗ 2112 сразу станет похож на.

Таким образом, для ВАЗ 2112 это становится настоящим творческим процессом. Обвес спортивного плана поможет чувствовать себя максимально уверенно даже на высоких скоростях, благодаря продуманному дизайну.Зато стильный аэродинамический обвес, имеющий внушительный воздухозаборник, легко справится с охлаждением двигателя и тормозной системы.

Для улучшения внешнего вида можно также поработать над подсветкой. Выделить можно не только днище, но и задние фонари, установив в них диодную подсветку. Также практичным вариантом тюнинга может стать обогрев лобового стекла. Зимой это позволяет существенно сэкономить время на очистку стекла от снега. Летом такая система не даст машине запотеть.Таким образом получается эффективность и практичность в одном комплекте.

Тюнинг салона ВАЗ 2112

Что касается салона автомобиля, то это, пожалуй, самая любимая часть автомобиля для любителей тюнинга. Тут могут поэкспериментировать, тогда в общем все как и с. Очень часто люди любят выделять интерьер. Привычная подсветка приборов на панели никого не удивит. Слабо сделать звездное небо в салоне?

Оказывается, это посильная задача для всех.Достаточно установить на потолке большое количество светодиодов, и небо засияет. Такой интерьер не только послужит подсветкой, но и порадует и удивит пассажиров.

Также можно заменить потолок на идентичный потолок от Приоры. Он идеален по размеру. То же самое можно сделать и с обшивкой дверей. В этом случае для ВАЗа (2112) тюнинг своими руками — вполне выполнимая задача. Для любимых пассажиров можно установить зеркало в солнцезащитных козырьках. Вроде мелочь, но приятно.

Тюнинг технических деталей ВАЗ 2112

Чтобы произвести тюнинг двигателя ВАЗ 2112, необходимо увеличить его объем. Он определяется в зависимости от диаметра поршня и хода. Для увеличения этой громкости есть два варианта: использовать заводскую версию или сделать увеличение самостоятельно. В последнем случае необходимо изменить заводской пробег, но существенного увеличения объема не произойдет.

Также можно провести чип-тюнинг двигателя, выбрав между двумя вариантами экономичный и спортивный.Разумеется, спортивный вариант предполагает улучшение динамических показателей автомобиля при движении в городских условиях. В этом варианте нужно быть готовым к увеличению расхода топлива. Экономичный режим позволяет снизить расход топлива в городе. Кстати, специалисты тоже настоятельно рекомендуют это делать, ведь это очень благоприятно сказывается на расходе топлива ВАЗа.

Процедура проводится на спецтехнике, поэтому в этом случае для ВАЗ 2112 (купе) тюнинг должен проводить специалист в данной области.Если вы уверены в своих знаниях и навыках, то запросто все сделаете сами.

ВАЗ 2112 1.5 i (92 л.с.) — Технические характеристики

ВАЗ 2112 1.5 i (92 л.с.) комплектуется бензиновым двигателем А-95 объемом 1500 см3 мощностью 92 л.с. Модель была запущена в производство в 2000 году и остановлена ​​в 2004 году. Максимальная скорость для ВАЗ 2112 1.5 i (92 л.с.) составляет 185 км / ч, а для разгона до 100 км / ч с места требуется 12,5 секунд.

Ознакомьтесь с приведенными ниже техническими характеристиками и характеристиками ВАЗ 2112 1.5 i (92 л.с.):

Производительность

Двигатель	1.5 i (92 л.с.)
Мощность	92 л.с.
Максимальная скорость	185 км / ч
Ускорение 0-100 км / ч	12,5
Расход топлива Городской	9,8
Расход топлива вне города	6.1
Расход топлива в смешанном цикле	7,4
Тип топлива	Бензин (Бензин) А-95
Вес	1040 кг
Стандарт выбросов	н / д
Механическая коробка передач (# передач)	5
Автоматическая коробка передач (кол-во передач)	н / д

Автозапчасти

Найти и заказать различные автозапчасти для ВАЗ 2112 1.5 i (92 л.с.):

Шины	Колесные диски	Подвески
Кузовные детали	Смазочное масло	Форсунки
Турбина	Лобовое стекло	Лампочки

Общие сведения

Марка автомобиля	ВАЗ
Модель	2112
Поколение	2112
Тип корпуса	Хэтчбек
Кол-во дверей	5 марта
Количество мест	5

Размеры, масса, объемы

Длина	4170 мм
Ширина	1680 мм
Высота	1435 мм
Вес	1040 кг
Максимальный вес	1515 кг
Колесная база	2492 мм
Колея передняя	1400 мм
Колея задняя	1370 мм
Клиренс	н / д мм
Емкость топливного бака	43 литра
Максимальный объем багажа	400 л
Минимальный объем багажа	н / д l

Двигатель

Расположение двигателя	Передняя, ​​поперечная
Объем двигателя	1500 см3
Топливная система	Многоточечный впрыск
Турбина	н / д
Крутящий момент	128/3700 ​​Нм
Максимальная мощность, дюйм	5600 об / мин
Тип топлива	Бензин (Бензин) А-95
Количество цилиндров	4
Положение цилиндров	Рядный
Диаметр цилиндров	82 мм
Ход цилиндра	71 мм
Степень сжатия	10.5
Количество клапанов на цилиндр	4
Клапанный	DOHC
Модель двигателя	н / д

Колеса и тормоза

Колесный привод	Передняя
АБС	н / д
Тип рулевого управления	Рейка рулевая
Усилитель руля	н / д
Тормоза передние	Дисковые вентилируемые
Тормоза задние	Барабан
Передняя подвеска	Амортизирующая стойка
Подвеска задняя	Винтовая пружина
Размер шин	175/65 R14
Размер колесных дисков	н / д
Диаметр поворота	н / д

ВАЗ 2112 1.5 i (92 Hp) изображения

В гугле хороший ассортимент изображений ВАЗ — CLIKC ЗДЕСЬ для изображений ВАЗ 2112.

Приведенные выше данные для ВАЗ 2112 1.5 i (92 л.с.) могут содержать ошибки. AutoData.wiki не несет ответственности за неточности. Мы всегда стремимся улучшить нашу базу данных автомобилей, поэтому, если вы обнаружите какие-либо неправильные данные, свяжитесь с нами.

Генератор ВАЗ 2112: характеристики, ремонт и замена

В устройстве любого автомобиля предусмотрено наличие генератора — он необходим для выработки электрической энергии путем преобразования механической работы двигателя в электрическую.Благодаря этому устройству в автомобиле работают все устройства, которым требуется электричество. Как работает генератор ВАЗ-2112? Сегодня мы узнаем его технические характеристики, а также как его обслуживать и ремонтировать своими руками.

Устройство генераторной установки

Генератор ВАЗ-2112 состоит из крышек — передней и задней. Они изготовлены из алюминиевого сплава и имеют специальные гнезда для установки подшипников. На корпусе задней крышки имеется вывод, служащий для подключения аккумулятора. Также есть разъем.Через него на обмотку возбуждения подается напряжение. На задней крышке есть конденсатор — он служит для подавления электромагнитных помех. На устройстве есть места для установки и закрепления щеток.

Основной цилиндр в этом генераторе изготовлен из трансформаторного железа. Внутри него есть специальные бороздки, в которые аккуратно уложена обмотка. Также на цилиндре сделаны выводы для подключения к выпрямительному блоку. Крышки прикручиваются к статору болтами. На валу, выполняющем функции ротора, расположена обмотка возбуждения.Он связан с медными кольцами. На переднем конце вала имеется специальный паз, служащий для установки ведущего шкива. Щетки выполнены в виде единой детали, которая совмещена с реле генератора. Он находится в прочном металлическом корпусе и надежно закреплен на щеткодержателе. На задней крышке внутри находится диодный блок — он включает в себя 6 основных элементов и три дополнительных. Они установлены на полукруглых алюминиевых пластинах, за счет чего диоды охлаждаются более эффективно. В инструкции по эксплуатации автомобиля есть схема, по которой можно разобраться, как работает генератор ВАЗ-2112.

Это касается и ремонтных работ.

Принцип действия

Ротор, основная задача которого — создание магнитного поля, представляет собой вал, на котором расположена обмотка возбуждения. Каждая его половина помещается в специальные полюсные наконечники. Контактные кольца питают обмотку. Ротор вращается за счет ременной передачи от привода. Статор представляет собой сердечник и обмотку. Он производит переменный ток, который проходит через кольца дальше по электрической сети. Однако сначала его нужно снять с рамы.Для подачи тока на кольца используется щеточный узел. Затем идет выпрямительный блок, который преобразует переменное синусоидальное напряжение, генерируемое генератором. В разных случаях используют разные схемы подключения обмоток возбуждения. Например, используется еще одна пара. Ток просто не может протекать через аккумулятор в том случае, если двигатель не заведен. При подключении обмотки по схеме «звезда» возможно увеличение мощности генератора на 15%.Поддержанием напряжения устройства в заданных пределах занимается реле генератора. Он изменяет частоту и длительность импульсов электрического тока. Реле — это набор из нескольких датчиков и исполнительных механизмов. Их задача — определить, как долго обмотка возбуждения должна находиться в сети. Если реле неисправно, то на аккумулятор будет подано нестабилизированное напряжение.

Технические характеристики

Генератор

ВАЗ-2112 характеризуется следующими техническими параметрами.

Таким образом, напряжение, которое формируется на обмотке возбуждения, может изменяться от 13,2 В до 14,7 В. Сам генератор может производить ток, достигающий 80 А. Натяжение приводного ремня такое, что при давлении 10 кг прогиб будет равен не менее 8 мм.

Обслуживание генератора на автомобиле ВАЗ-2112

Важно вовремя обслуживать этот элемент — он имеет большой запас надежности, но иногда при несвоевременном обслуживании необходимо провести ремонт генератора автомобиля.В первую очередь важно очистить внешние поверхности устройства.

Кроме того, во время обслуживания проверяйте надежность крепления генератора. Также нужно проверить регулятор напряжения. Специалисты рекомендуют проверить приводной ремень. Если он слабо натянут, система не будет работать должным образом. Ремень генератора ВАЗ-2112 рекомендуется проверять каждые 10 000 км пробега автомобиля — на его поверхности не должно быть дефектов. Далее проверяем состояние подшипников.Во время этой операции необходимо снять ремень и вручную повернуть ротор устройства. Если в процессе вращения чувствуется люфт или заклинивание при движении, посторонний шум или какие-либо другие звуки — подшипники вышли из строя и подлежат замене. Генератор ВАЗ-2112, цена которого около 4 тысяч рублей, такие детали можно найти в любом магазине или на рынке.

Возможные неисправности

Как и все другие системы в автомобиле, генератор также может выйти из строя. Иногда удается провести ремонт, и устройство снова заработает.Но при некоторых неисправностях поможет только замена генератора ВАЗ-2112.

Диагностика этого узла выполняется, когда во время работы возникает высокий уровень шума. Часто шум возникает из-за сильного износа подшипников. Но часто выходит из строя только подшипник, который находится в передней крышке. На него действуют повышенные радиальные нагрузки, поэтому он служит относительно недолго. Если приводной ремень слишком натянут, это также влияет на скорость износа подшипника.

Электрические неисправности: методы диагностики

Выявить проблемы электрического характера в генераторе можно по нескольким факторам.Итак, среди популярных симптомов — отсутствие зарядки, низкое напряжение зарядки или наоборот — увеличилось. Без мультиметра эти сбои определяются по основным характеристикам. Значит, на панели приборов будет гореть или мигать заряд аккумулятора. Также при работающем двигателе фары светят очень тускло, дворники работают на малой скорости. О повышенном напряжении будут свидетельствовать кипящий электролит в аккумуляторе и очень яркие фары.

Диагностика поверхности может производиться без демонтажа.Для тестирования понадобится мультиметр. Необходимо измерить напряжение на выводах АКБ при работающем двигателе. Если прибор показывает 12 В, генератор не заряжает аккумулятор. Если при выключенном всем электрооборудовании мультиметр выдает ниже 14 В, значит, уровень заряда недостаточный. Специалисты не рекомендуют проверять генератор с снятием плюсового контакта аккумулятора. Это может повредить реле.

Как снять генератор на ВАЗ-2112

Для более серьезной проверки устройство нужно снять.Генератор держится на кронштейне на блоке двигателя. Для демонтажа установки потребуются ключи на 10 и 13, рожковый ключ на 17, а также крепление и головка на 15.

Сначала снимите клеммы с аккумулятора. Затем ослабьте и снимите ремень, а затем демонтируйте механизм натяжителя ремня. Далее — отсоединяются провода и отсоединяются разъемы. Устройство держится на длинном болте и гайке. Снять его не так-то просто. Поэтому сначала откручиваем кронштейны головки на моторном блоке.Они находятся на обратной стороне установки. Затем разворачивается генератор, который поможет открутить крепление оси. Вытаскивается вместе с гильзой, после чего ось выбивается из кронштейна.

Узел неисправной щетки

Для проверки щеточного блока понадобится источник питания, а также любая лампа на 12 В. Источник питания подключен к регулятору напряжения, лампа подключена к щетке — она ​​должна гореть. Когда входное напряжение повышается до 15 вольт, лампочка гаснет.Если лампа горит еще и при более высоком напряжении, то ремонт автомобильного генератора ВАЗ-2112 необходим. Требуется замена реле. Что касается непосредственно щеток, то на их неисправности указывает отсутствие заряда аккумулятора, слишком низкое напряжение в сети автомобиля, нестабильные напряжения заряда.

Длина щетки должна быть более 5 мм. Если он меньше, необходима их замена. Также, чтобы проверить кисти, вы можете немного подвигать их по канавкам.Исправные щетки перемещаются свободно. Если они свисают, их рекомендуется смазать. Также следует убедиться, что контактные кольца в хорошем состоянии — смотрят на проявку. Если есть следы, кольца шлифуют мелкой наждачной бумагой. После замены щеток генератор сразу же заработает нормально. Важно следить за работой устройства и регулярно обслуживать генератор ВАЗ-2112 — цена узла небольшая, но при качественном обслуживании нужно будет менять только щетки.

Диодный мост

Также иногда возникают различные проблемы с диодным мостом. Силовые диоды выходят из строя и при желании их можно заменить. О том, что мост вышел из строя, будет свидетельствовать недостающий заряд и высокое напряжение, которое выдает генератор ВАЗ-2112. Ремонт в этом случае — это замена пробитого диода.

.
