Ваз 21093 инжектор предохранители: Блок предохранителей ваз 21093 инжектор схема

Какой предохранитель идет на стопы ваз 2109?

Далее через предохранитель (№6, F3) в блоке на колодку Ш4 внутри салона на белый провод, идущий на датчик стоп-сигналов.

Предохранитель прикуривателя на ВАЗ 2109 находится в монтажном блоке. Под номером 12 в блоке старого образца и под номером F4 в блоке нового образца. Максимальная сила тока в цепях автомобилей с блоком старого образца и нового также различается, и составляет 16А и 20А соответственно.

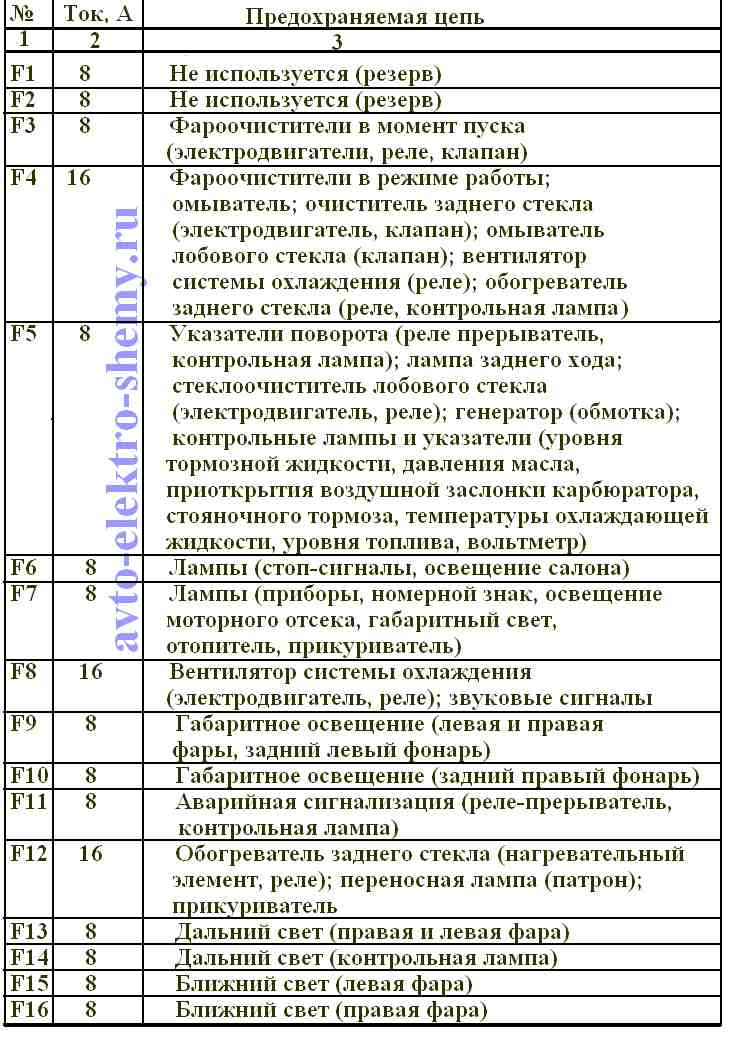

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны. F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Блок реле и предохранителей расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

Он монтируется там же, в моторном отсеке девяносто девятой модели. Демонтируйте черную крышку, чтобы получить доступ к деталям. Сами крепления крышки располагаются сбоку, рядом с крылом машины. На тыльной части крышки также есть схема.

Электрический ток поступает на него с вывода «30» генератора и предохранитель №12(8А) на автомобилях с монтажным блоком 17.3722 до 1998 года выпуска или предохранитель F7(16A) на автомобилях после 1998 года выпуска и монтажным блоком 2114.

Габариты (огни наружного освещения) автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 запитываются через предохранитель №9(8А), №10(8А) в монтажном блоке 17.3722 или F10(7,5А), F11(7,5А) в монтажном блоке 2114. При этом габариты правой стороны «висят» на предохранителях №10 (F11), левой стороны на №9 (F10).

Где находится блок предохранителей ВАЗ 2108-09-099 (карбюратор, инжектор). Блок реле и предохранителей расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

Система управления двигателем автомобилей ВАЗ 2108, 2109, 21099 имеет три реле и три плавких предохранителя, защищающие ее электрические цепи. Они вынесены в отдельный блок предохранителей и реле, который расположен под панелью приборов с правой стороны от водителя под вещевой полкой.

Предохранители в салонном монтажном блоке F1 (25 А) — вентилятор охлаждения радиатора. Если у вас не работает вентилятор, проверьте его двигатель, подав напрямую к нему напряжение 12 В с аккумулятора.

Для того чтобы проверить всю схему, важно найти, где находится реле вентилятора ВАЗ-21099 инжектор, так как именно оно отвечает за включение обдува. Находим эту деталь в салоне машины спереди, с пассажирской стороны, она установлена под бардачком, у ног пассажира.

Самое первое, что нужно сделать, если перестал работать генератор Ваз 2109 — это проверка щеток генератора. Понять, что неисправны или стерлись щетки просто. Включаем зажигание и смотрим на панель приборов. Если щетки неисправны, то при не заведенном двигателе не будет гореть лампочка зарядки аккумулятора.

На автомобиле ВАЗ 21083 (21093, 21099) реле включения ближнего света фар расположено в монтажном блоке реле и предохранителей. Для монтажного блока 17.3722 это реле К11. Для монтажного блока 2114 это реле К9.

Блок предохранителей (монтажный блок) на ВАЗ 2108, 2109, 21099, 2113, 2114, 2115
