Подогрев сидений как сделать самому: Подогрев сидений своими руками. 4 возможных варианта. Небольшой фотоотчет + видео

Содержание

Установка и подключение подогрева сидений своими руками, фотоотчет и видео

Большинство владельцев автомобилей стремятся создать более комфортные условия в салоне. Существует много вариантов усовершенствования интерьера транспортного средства. Один из них – это установка подогрева сидений. Своими руками провести такую модернизацию не составит особого труда. Если в автомобиле кожаный салон, то настоятельно рекомендуется установить подогрев: кожаные сидения зимой очень холодные.

Прежде чем узнать, как установить стационарный подогрев, перечислим необходимые материалы и инструменты. Для установки подогрева понадобится:

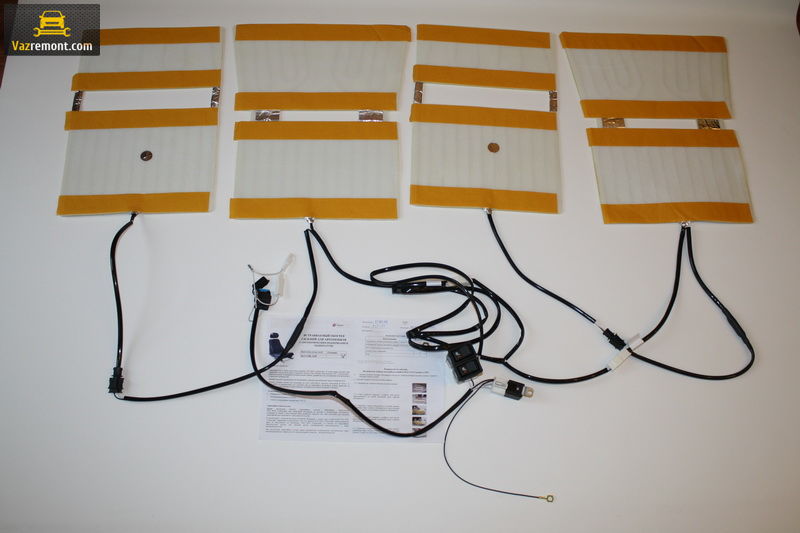

  • Установочный комплект подогрева автомобильных сидений.
  • Клей, лучше всего подойдёт «88».
  • Ножницы.
  • Плоскогубцы.
  • Мощный паяльник.
  • Мультиметр.
  • Набор инструментов.
  • Отвёртка.
  • Маркер.
  • Нож со сменными лезвиями.
  • Пластиковые хомуты.
  • Изоляционная лента.

Отдельно остановимся на установочном комплекте. На витринах многих интернет-магазинов представлено несколько производителей. Установка будет проще, если в состав входят нагревательные полотна на два сидения, кнопки управления подогревом, реле и комплект проводки.

Особо популярны среди автовладельцев стационарные подогревы российского производителя «Теплодом». Комплекты выпускаются под названием «Емеля». Есть несколько модификаций: УК-1, УК-2. Главное их отличие в том, что управление режимами подогрева реализовано по-разному.

Сами полотна могут быть изготовлены по-разному. В некоторых применяют тонкий провод, в других используют токопроводящие карбоновые нити. Последние более надёжны. Их установка намного проще. Выбирая полотна, обратите внимание на их ширину. Обычно она составляет от 25 до 35 сантиметров. Правильнее будет перед заказом измерить ширину средней части сидения, а потом подобрать требуемые полотна. Длина особой роли не играет, потому что нагреватели с карбоновыми нитями можно обрезать до необходимого размера.

Пошаговая инструкция по установке подогрева и фотоотчёт

  1. С помощью набора ключей открутите крепление передних сидений. Отсоедините все фишки. Они расположены под сидениями. Аккуратно извлеките сидения из автомобиля. Это лучше сделать вдвоём. В некоторых автомобилях передние сидения имеют большой вес. Будьте осторожны, чтобы не повредить пластик облицовки и лакокрасочное покрытие автомобиля.
  2. Теперь необходимо разобрать сидение. Это удобнее делать на столе. В первую очередь снимите подголовник и демонтируйте весь пластик. Он крепится несколькими винтами или с помощью пластмассовых защёлок. Демонтаж следует проводить аккуратно и не спеша, чтобы не сломать крепёж.

Демонтаж обшивки

  1. Снимите обшивку сидения. Она крепится к поролоновой основе с помощью металлических колец. Их надо сохранить. Кольца будут устанавливаться обратно.
Демонтаж обшивки сидений
Необходимые инструменты
Сиденье без обшивки

  1. Возьмите нагревательные полотна и примерьте их на поролоновую основу. Если необходимо, подрежьте их по длине. Наметьте маркером места крепления поперечных втяжек. В полотнах прорежьте отверстия в намеченный местах. Их размер примерно 15–20 миллиметров. Сверху и снизу лучше подклейте кусочки любого материала: ткани или кожзама. В самой ткани сделайте отверстия диаметром 10 мм. Эти кусочки защитят карбоновые нити от короткого замыкания при крепеже обшивки.
  2. Используя 88 клей, закрепите полотна на поролоновой основе низа и спинки сидения. Провода от полотен вывести сбоку: для водительского – справа, а для пассажирского – слева.

    Крепим полотно

Закрепление полотна

  1. Установите обшивку на основу из поролона. В местах крепления поперечных втяжек используйте капроновые хомуты. В остальных местах можно установить родные металлические скобы. Их зажмите с помощью плоскогубцев.
  2. Установите все пластмассовые детали на сидения.
  3. Теперь перебираемся в салон автомобиля. Проложите проводку, учитывая, что кнопки управления подогревами обычно размещают на центральной консоли, возле рычага переключения передач. Вырежьте посадочные места под кнопки. Для этого можно использовать мощный паяльник или нож со сменными лезвиями.

В установочном комплекте от фирмы «Теплодом» есть специальные шаблоны. Их необходимо приклеить на пластик и вырезать по контору рисунка.

Подключение электроники
Отверстия по шаблону
Готовая панель

  1. Для подключения подогрева к электрической системе автомобиля необходимо найти три цепи: постоянное питание в 12 вольт, цепь подсветки и цепь зажигания. Для измерения используйте мультиметр в режиме вольтметра.

В установочном комплекте есть инструкция по подключению к электрической системе. Если на этом этапе возникают сложности, то лучше обратиться за помощью к электрику.

  1. После подключения питания для подогрева необходимо заизолировать все контакты, чтобы исключить возможность короткого замыкания и утечки тока.
  2. Установите сидения в салон. Подключите все фишки. Если провода провисают, то закрепите их с помощью пластмассовых хомутов к каркасу сидения. Закрутите болты крепления водительского и пассажирского сидений.

При правильном подключении подогрев будет работать только при включённом зажигании. В этом случае он не будет разряжать аккумуляторную батарею, даже если вы забыли отключить его на кнопке управления.

Бывают случаи, когда автомобиль оснащён подогревами сидений, но они не работают. Скорее всего, из строя вышли сами нагревательные полотна. Имеется возможность купить их отдельно и самостоятельно заменить.

Следуя несложной инструкции, можно установить подогрев сидений в автомобиль любой марки. комфортная езда обеспечена, особенно в прохладное время года. Пусть вам всегда будет уютно и тепло в салоне вашего автомобиля!

Оцените статью: Поделитесь с друзьями!

Установка подогрева сидений на примере Лада Гранта ?

 С приходом зимы и соответственно времени года, когда нашу пятую точку начинает подмораживать в не прогретом авто, в нашу голову начинают приходить разные интересные мысли. Как на вроде той,  что неплохо было бы что-нибудь придумать, что грело нас, еще до того, как печка согреет салон. Здесь мы, прежде всего, говорим об альтернативных отопительных приборах. Будь то подогрев руля или подогрев сидений. Во многих машинах эти опции штатные, но если их нет, то можно их сделать самим. Именно об этом и будет наша статья, как сделать подогрев сидений своими руками. Пример будет приведен для Лады Гранта.

Установка нагревательных элементов для подогрева сидений

Прежде рассмотрим механическую часть, то есть то, что предстоит сделать для установки нагревающих элементов в сидения машины, а дальше рассмотрим и электрическое подключение подогрева сидений.
 Вначале необходимо снять сиденья. Тут всё просто. Только перед тем как откручивать водительское сиденье, загляните под него и вытащите разъём индикатора не пристёгнутого ремня. Для этого нажмите на фиксатор разъёма и потяните на себя.

Сиденья крепятся четырьмя болтами к кузову. Головка у болтов на Гранте под так называемую «евро» головку (Е10). Если у вас другая возьмите соответствующий ключ. Откручиваем эти болты и снимаем сиденья.

спереди…

сзади…

Для удобства снятые сидения заносим домой и начинаем с работать уже с ними дома. Разбираем сиденья. Нам необходимо снять спинку. Для этого переворачиваем кресло набок. Берём две плоские отвёртки. Вставляем их с двух сторон под барашек регулировки угла наклона спинки и поддевая его снимаем.

После этого, поддев плоской отвёрткой, разъединяем две половинки пластмассовых крышечек. Делаем это очень аккуратно, так как можно случайно сломать направляющие.

Выкручиваем саморез удерживающий декоративную накладку. Снимаем ее.

Берём ключ на 13 мм. и отворачиваем два болта М8 мм., крепящие спинку сиденья к основанию.

После этого аналогичные работы производим с противоположной стороны. Затем разъединяем половинки кресел. Теперь необходимо снять заводские чехлы сиденья. Начнём с нижнего каркаса кресла.
Переворачиваем его «вверх ногами». Чехол крепится к каркасу заводскими фиксаторами из жёсткой проволоки.

Они легко разжимаются плоскогубцами. Для разжима необходимо зажать плоскогубцами край проволоки, и прокрутить её круговым движением. На фото изображены места, где нужно разъединять эти самые фиксаторы.

После того, как все отмеченные на фото фиксаторы освобождены, отодвигаем чехол в сторону и видим пенолитьё.

Теперь необходимо освободить чехол спинки кресла. Внизу спинки есть пластиковый замок. Отсоединяем его по периметру и задираем вверх часть чехла. Переворачиваем спинку задней частью вверх. Под чехлом увидите такие же фиксаторы. Необходимо удалить четыре штуки, как на фото.

После того как пенолитьё оголено, берём наши грелки, примеряем их и крепим. Начнём со спинки. Грелка спинки имеет трапецевидную форму, как и место на спинке под обогрев нашего кресла. Но совпадает она с креслом лишь вверх тормашками, проводом вверх.

Пришлось крепить эту грелку проводом вниз, иначе провода не хватит. Но это ничего страшного, т. к. она ничему не мешает. Берём тканевый скотч и обклеиваем грелку по периметру примерно вот так.

Отрываем защитный слой скотча и приклеиваем грелку на пенолитьё.

 Теперь примеряем нижнюю часть, то есть на сиденья. Тут тоже без подводных камней не обошлось. Вроде всё подходит, но провода выходят с краю. А должны быть посередине в разрезе. Ну и в этом нет ничего страшного. Чтобы провода не торчали через обивку их необходимо немного утопить. Берём острый канцелярский нож и делаем в пенолитье канавку для провода, как на фотографии.

Теперь также как и на спинке, обклеиваем грелку скотчем. Далее приклеиваем грелку к пенолитью. Здесь есть несколько моментов, на которые следует обратить внимание. На месте разреза грелки нужно клеить её со складкой. Если не сделать этот запас, то проволока которая находится в чехле, будет натягивать нагревательный элемент. И он может со временем от этого порваться. И ещё момент, нужно подрезать в грелке два края как на фото.

Делаем это очень аккуратно. Прощупываем пальцами нагревательный элемент и не в коем случае не повреждаем его ножницами. Это нужно для того, чтобы поместились по краям два фиксатора крепления чехла.
Провод входа питания продеваем в центральное отверстие пенолитья, а провод соединения со спинкой пропускаем сзади.
 После приклейки обогревов, начинаем обратно натягивать чехлы сидений. Для фиксации чехла на каркасе, используем вместо заводских проволочных фиксаторов пластиковые хомутики.

Сначала продеваем хомут в чехол. Затем два конца хомута продеваем в пенолитьё и замыкаем хомут на застёжку. После закрепления чехлов и соединения двух грелок получаем примерно следующую картину с обратной стороны сидения.

Далее все собираем в обратной последовательности.

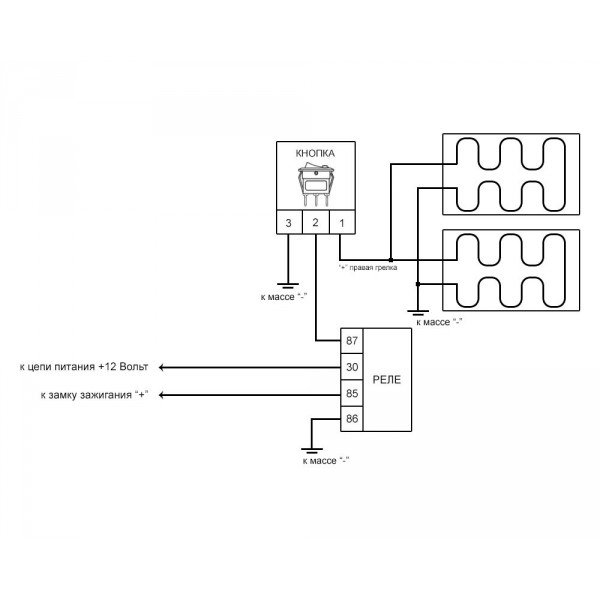

Подключение нагревательных элементов для обогрева сидений схема

 Теперь об электрическом подключении. Здесь все вроде кажется просто. Взял выключатель необходимого номинала по току и напряжению, да и подключил все последовательно. Но бы вас предостерегли от такого варианта. Все дело в том, что сущность человеческая все же иногда проявляется и в его забывчивости. А это значит, что один раз оставив подогрев сидений включенным, когда машина осталась на стоянке, вы можете полностью разрядить аккумулятор. Здесь лучше всего обеспечить зависимость от выключения замка зажигания. То есть если замок зажигания отключается, то и подогрев сидений тоже. Это легко сделать с помощью реле. Обмотка которого будет срабатывать от включения замка зажигания, и от последовательно установленной кнопки включения подогрева.
 У такой схемы будет два плюса. Первое, это как мы уже сказали отключение вместе с зажиганием в машине.
 Второе, независимое подключение по силовым токам после замка зажигания. То есть ток включения реле не будет значительно влиять  на токи после замка зажигания, а значит не будет причиной перегорания предохранителей в монтажном блоке.

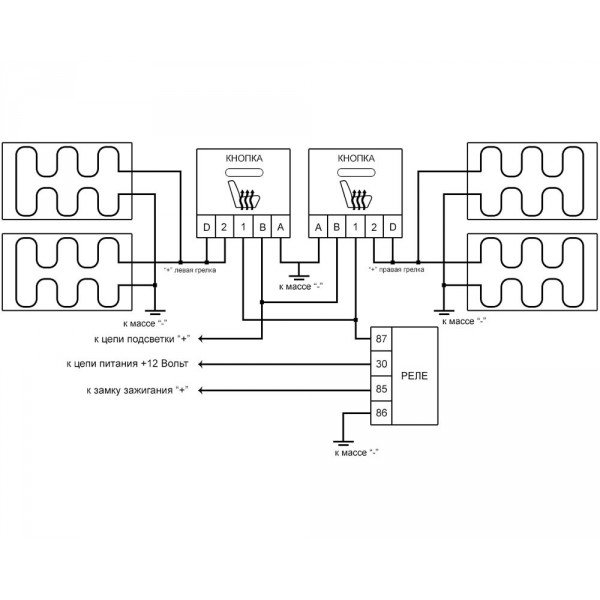

Итак, мы вам предлагаем следующую схему.



 Да, здесь есть минус. Это то, что схему вообще лучше сделать отключающуюся через какое-то время, но это усложнит ее. А значит, не все автолюбители смогут ее повторить. Однако, что самое главное, в целом и в общем схема вполне работоспособна.

Если же все-таки вы будете делать схему с отключением по времени, то об этом в статье «Таймер в автомобиле своими руками».  И даже видео на эту тему…

Узнаем как установить подогрев сидений Емеля УК-2. Схема правильного подключения и отзывы о Емеле УК-2

Подогрев сидений в автомобиле — это не роскошь, а удобство и комфорт. К сожалению, не все могут себе позволить приобрести машину с такой функцией. Как только наступают холодные дни, каждый водитель, садясь поутру в свое водительское кресло, думает о подогреве сидений. Для того чтобы исправить ситуацию, разработаны специальные системы, которые можно дополнительно подключить в автомобиле.

Они бывают в виде чехлов и накидок. А также существуют специальные скрытые конструкции. К таким относится система «Емеля УК-2».

Отличия встраиваемых систем подогрева от чехлов

Встраиваемый подогрев для сидений является более надежным, чем накидка с аналогичными функциями.

Основные его преимущества:

— внешний вид салона не нарушается, поскольку установка производится под обшивкой;

— встраиваемый вариант подогрева сидений абсолютно аналогичен стационарному, заводскому типу;

— надежная, безопасная и долговечная работа;

— прикуриватель остается свободным.

Особенности комплекта нагрева «Емеля»

Самым важным отличием от других аналогичных систем является конструкция нагревающего элемента.

На рынке подобных товаров нет таких обогревателей, в которых используется углеродное волокно.

Такое волокно очень прочное, выдерживает нагрузку до 100 кг, абсолютно не тянется и не ломается при использовании. Нити внутри нагревательных пластин подключены параллельно, что препятствует их полному отключению. При повреждении одной из них остальные продолжают работать. Нагрев поверхности происходит равномерно и в считанные минуты. Это выводит данный комплект в лидеры продаж не только в России. Его можно приобрести в интернет-магазинах, на авторынках, в специалзированных магазинах и на СТО. Товар сертифицирован и полностью соответствует требованиям безопасности.

Комплектация системы подогрева «Емеля УК-2»

Подключение «Емеля УК-2» рекомендуется выполнять профессионалам. Только в этом случае сохранится гарантия на обогреватель. При желании установку этого дополнительного оборудования можно произвести самостоятельно.

«Емеля УК-2» укомплектован 4-мя нагревателями, 2-мя блоками управления, которые можно разместить в разных местах. Эта система имеет 8 режимов обогрева, которые сопровождаются отдельной цветовой индикацией. Зеленый цвет означает слабый режим, желтый – средний, красный – сильный и красный мигающий – самый интенсивный.

Также в набор входят жгуты для монтажа проводов, инструкция и схема подключения «Емеля УК-2», а также гарантийный талон. Описания достаточно подробные и будут понятны не только специалисту.

Установочный комплект «Емеля УК-2» оснащен защитой от короткого замыкания и от искрения. Система автоматически выключается через 30 минут использования.

Один нагреватель потребляет до 70 Вт. Рабочая мощность составляет 57 Вт, сопротивление — 2,1 м. При обнаружении неисправности на блоке управления будет выведена соответствующая индикация.

Монтаж и крепление подогрева сидений

Установка «Емеля 2 УК» начинается с подготовки удобного места для установки блоков управления. Это может быть место на дверях, между сиденьями или на приборной панели. Для того чтобы правильно вырезать отверстие под кнопки управления, в комплекте есть наклейка-шаблон.

Следующий этап – снятие обшивки с сидений водителя и пассажира. Расположить нагревательные панели на сидениях необходимо таким образом, чтобы они не контактировали с металлической проволокой или каркасом в последних. Особое внимание необходимо обратить на сохранение целостности нагревательных нитей. Выбранные места на сидениях необходимо обработать обезжиривающим средством. После высыхания поверхности на эти участки приклеивают нагреватели. При оклейке необходимо максимально разровнять пластины, чтобы на них не образовалось складок.

После установки нагревательных элементов необходимо вывести проводку под сиденье вместе с колодками. Жгут питания должен пролегать в местах, в которых он будет целым и невредимым. 4 контактные колодки необходимо вывести в специальные отверстия для блоков управления.

Провода необходимо подключить следующим образом:

красный – к цепи питания (12 вольт) при помощи предохранителя 20А;

синий – к замку зажигания;

черный – к «массе»;

белый – к проводке подсветки.

Под сидением следует провести соединение колодок нагревателя и жгута и прирепить их при помощи пластиковых стяжек к каркасу сиденья. Контактные колодки и блоки управления совмещают, предварительно изолируя провода жгута изоляционной лентой.

После подсоединения всех контактов и их изоляции проверяют работу прибора при включенном двигателе. Если подогрев сидений нормально функционирует, необходимо надеть на сиденья чехлы.

При обнаружении неисправности пользователь должен отъединить четырехконтактную колодку от блока управления и обратиться в гарантийную службу.

Индикация на блоке управления

При нормальной работе нагрева интенсивность теплоподачи отражается отдельной цветовой индикацией. Зеленая лампочка означает слабый режим, желтый – средний, красный – сильный и красный мигающий – самый интенсивный.

При возникновении неполадок также необходимо обратить внимание на блок управления. Если произошло искрение, индикация будет мигать на обоих регуляторах желтым и красным цветом.

Если в проводке случилось короткое замыкание, то засветятся красная и зеленая лампочки одновременно на двух регуляторах.

Автолюбители о работе комплекта «Емеля»

Многие водители оставляют только положительные отзывы. «Емеля Ук-2» очень прост в установке. Необходимо четко следовать инструкциям, которые достаточно подробно объясняют всю последовательность действий.

По надежности и качеству пользователи отдают прибору первое место из существующих на рынке аналогичных образцов. После использования этого девайса в течение нескольких дней садиться на холодные сиденья не захочется никогда.

Специалисты станций технического обслуживания отмечают, что пользователи не возвращаются к ним с претензиями по сбою в работе оборудования.

Гарантия от производителя составляет 4 года, что также положительно характеризует данную систему подогрева.

Большинство водителей рекомендуют «Емелю» своим друзьям и знакомым.

Нагреватели для сидений китайского происхождения опасны для использования.
