Усовершенствование датчика включения вентилятора | Каталог самоделок
Рубрика: Датчики
Состояние двигателя автомобиля напрямую зависит от эффективной работы вентилятора охлаждения.
Особенно это актуально для автомобилей марки ВАЗ-2109 в летний период. В больших городах улицы перегружены транспортом, и водитель вынужден резко изменять режимы работы двигателя при движении, а это дает дополнительную нагрузку на внутренние системы машины. При этом остановиться для охлаждения двигателя нет возможности.
У модели ВАЗ-2109 большая часть поломок системы охлаждения приходится на датчик включения вентилятора. Сама деталь не очень надежная и нет гарантии, что новый образец будет работать исправно. Специалисты это связывают с большим количеством контрафактной продукции на рынке запчастей.
Поэтому информация об устройстве, положении и замене датчика включения вентилятора пригодится каждому владельцу «девятки».
Конструкция датчика очень проста. Его работа основана на деформации измерительного элемента (биметаллической пластины) под воздействием высоких температур. При этом замыкаются необходимые контакты, и идет сигнал на вентилятор.
Разные типы датчика имеют не одинаковую температуру срабатывания.
Некоторые современные модели могут выбирать даже скорость вращения вентилятора, они оснащены двумя дополнительными контактами.
Узнать, что вентилятор работает не адекватно, можно довольно просто. При высокой температуре охлаждающей жидкости он не запускается, а начинает работать сразу при включении холодного двигателя. Находится датчик на нижней части радиатора. Его легко идентифицировать по двум отходящим проводам.
Обычно сразу проводят замену детали и тем самым решают проблему. Однако чтобы закрепить результат и продлить срок службы датчика, можно выполнить ряд не хитрых манипуляций по поиску истинных причин поломки:
- Когда вентилятор не работает по штатной схеме, то специалисты рекомендуют перемкнуть провода датчика между собой. Такой датчик с дефектом, если его корпус нагрелся, а вентилятор так и не включился. Если поверхность устройства теплая, но при этом повысилась температура радиатора, то необходима дополнительная проверка уровня охлаждающей жидкости и состояния термостата;
- При замкнутых проводах и отсутствующем звуке запуска реле вентилятор может не включиться.
В таком случае дефект нужно искать на 4-м предохранителя, а также проверять исправность самого реле. - Если вентилятор не включается при замкнутых проводах, а реле срабатывает в штатном режиме, то, скорее всего, произошла поломка 8-го предохранителя.
- На холодном двигателей происходит запуск вентилятора. Такой дефект можно устранить путем отсоединения от датчика одного из проводов. При остановке вентилятора нужно осмотреть контакты датчика, возможно, они залипли. Если остановка вентилятора не произошла, то причину стоит искать в неисправности управляющего реле.
В таком случае дефект нужно искать на 4-м предохранителя, а также проверять исправность самого реле.В случае, если датчик включения вентилятора требует замены, то под рукой достаточно иметь только ключ на «30». Работы состоят из четырех этапов:
- Для начала нужно отключить зажигание;
- Охлаждающую жидкость сливают из бачка;
- Отсоединяют контакты от колодки устройства;
- Гаечным ключом устройство выворачивается из посадочного гнезда. При этом нужно прилагать не большое усилие.
Монтаж датчика после замены осуществляется в обратном порядке. Мастера рекомендуют перед установкой проверить работу устройства на холодном двигателе. При этом не придется сливать из бачка охлаждающую жидкость. Потери тосола будут не большими, если замену датчика выполнить быстро.
Понравилась статья? Поделиться с друзьями:
Как заменить реле вентилятора системы охлаждения на большинстве автомобилей
Как заменить реле вентилятора системы охлаждения на большинстве автомобилей | Совет вашего механикаЗадайте вопрос, получите ответ как можно скорее!
ЗАПРОСИТЬ ЦЕНУ
Стоимость замены реле вентилятора системы охлаждения
Место обслуживания
$102,53 — $190,57
Диапазон цен для всех автомобилей
Реле вентилятора системы охлаждения используется на автомобилях с электрическим вентилятором для охлаждения двигателя. Функция реле вентилятора системы охлаждения заключается в преобразовании сигнала низкого напряжения либо от электронного модуля управления (ECM), либо от датчика, управляемого термостатом.
Реле вентилятора охлаждения принимает сигнал низкого напряжения и внутренне включает реле, чтобы обеспечить подачу напряжения аккумуляторной батареи на вентилятор охлаждения радиатора. Использование сигнала более низкого напряжения для управления реле снижает нагрузку на остальную часть проводки и систему зарядки. Когда реле вентилятора не работает, соответствующий сигнал не будет получен, и вентилятор не сможет охладить систему.
Этот тип релейной системы также позволяет использовать проводку меньшего диаметра, которая занимает меньше места по всему автомобилю и может значительно уменьшить вес современных систем, которые все чаще управляются компьютером. Когда реле вентилятора системы охлаждения получает сигнал от ECM, электрическая схема обычно выглядит примерно так, как показано на следующем рисунке.
Реле вентилятора охлаждения обычно расположено либо в центре предохранителей и реле под капотом, либо установлено на блоке электровентилятора за радиатором. Чтобы заменить реле вентилятора охлаждения, есть два метода, которые мы рассмотрим для позиций, упомянутых выше.
Примечание : Некоторые производители также называют электронный модуль управления (ECM) модулем управления трансмиссией (PCM).
Предупреждение : Вентилятор охлаждения радиатора может работать, когда ключ зажигания находится в положении «выключено». Держите область вокруг лопасти вентилятора свободной, чтобы избежать травм. Если в какой-либо момент невозможно избежать контакта с узлом вентилятора радиатора, рекомендуется отключить аккумуляторную батарею, чтобы вывести вентилятор радиатора из строя.
Способ 1 из 2: Снятие реле вентилятора системы охлаждения в блоке реле/предохранителей под капотом
Необходимые материалы
- Клещи
- Маленькая отвертка

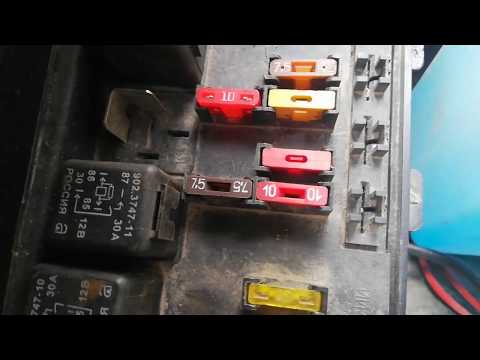

Шаг 1: Найдите блок предохранителей/реле под капотом . Визуально определите блок предохранителей/реле под капотом.
Ящик обычно располагается либо со стороны водителя, либо со стороны пассажира в моторном отсеке рядом с крылом.
Шаг 2: Снимите крышку блока предохранителей/реле . Снимите крышку с верхней части блока предохранителей/реле под капотом.
Это можно сделать, удалив или освободив любую комбинацию удерживающих зажимов или застежек.
Шаг 3: Определите реле вентилятора системы охлаждения . Теперь мы должны определить, какое реле является реле вентилятора охлаждения.
Большинство производителей печатают схему на одной стороне крышки блока предохранителей/реле под капотом, на которой показано расположение каждого из предохранителей и реле, содержащихся в блоке.
- Совет : Если на крышке блока предохранителей/реле под капотом нет схемы, проверьте в руководстве пользователя возможный список мест расположения предохранителей и реле.
Шаг 4: Убедитесь, что питание отключено . В этот момент убедитесь, что ключ зажигания находится в выключенном положении.
В целях безопасности выньте ключ из замка зажигания и поместите его либо на приборную панель, либо на центральную консоль (при наличии).
- Предупреждение : Важно, чтобы зажигание было выключено, чтобы гарантировать отсутствие скачков напряжения, которые могут привести к катастрофическому повреждению электронного модуля управления (ECM) при замене реле.
Шаг 5: Замена реле вентилятора охлаждения . Аккуратно сожмите реле пальцами и покачивайте вперед-назад, одновременно подтягивая реле.
Реле должно вытягиваться с номинальным усилием.
- Совет : Нередко реле со временем накапливает грязь и мусор, и поэтому его трудно удалить. Иногда необходимо использовать маленькую отвертку или плоскогубцы, чтобы осторожно вытащить реле из гнезда.
Шаг 6: Подберите сменное реле к оригинальному . После снятия реле вентилятора охлаждения сравните новое реле с реле, которое было снято.
Убедитесь, что реле имеет те же основные размеры. Переверните реле и сравните номер клеммы и ориентацию.
Шаг 7: Установите новое реле вентилятора охлаждения . Расположите реле над углублением, из которого был извлечен оригинал, и осторожно нажмите на него, чтобы оно встало на место.
Шаг 8: Убедитесь, что новое реле вентилятора системы охлаждения установлено правильно . Визуально осмотрите основание реле вентилятора системы охлаждения, чтобы убедиться, что основание реле полностью вошло в гнездо.
Зазор между основанием реле вентилятора охлаждения и блоком предохранителей/реле под капотом должен быть менее 1 мм.
Шаг 9: Проверьте работу сменного реле вентилятора системы охлаждения . Проверьте работу, подав питание на реле вентилятора охлаждения.
Это делается либо путем прогрева двигателя до рабочей температуры, либо путем включения системы кондиционирования воздуха.
Способ 2 из 2: Замена реле вентилятора системы охлаждения, установленного на блоке электровентилятора системы охлаждения
Шаг 1: Найдите реле вентилятора системы охлаждения .
Осмотрите узел электровентилятора системы охлаждения на наличие реле вентилятора системы охлаждения.
На приведенном выше рисунке показан типичный пример того, как реле может быть установлено на некоторых моделях.
- Совет : Если есть вопрос, является ли компонент реле вентилятора охлаждения, можно использовать руководство по ремонту для мастерских, чтобы найти место на данном автомобиле.
Шаг 2: Отсоедините электрический разъем . Реле вентилятора охлаждения имеет электрический разъем, который необходимо отсоединить и подключить к запасному реле вентилятора охлаждения.
Наиболее часто используемые соединители представляют собой нажимные соединители. Отсоедините разъем и снимите реле вентилятора системы охлаждения.
Шаг 3: Сравните сменное реле вентилятора системы охлаждения с удаляемым . Осмотрите сменное реле вентилятора охлаждения и сравните его со снятым реле.
Обратите особое внимание на физические размеры реле и, что более важно, на количество и ориентацию контактов при замене.
Шаг 4: Установите сменное реле вентилятора системы охлаждения . Вставьте электрический разъем в сменное реле вентилятора системы охлаждения и установите его на место.
- Примечание : Остальные шаги ниже одинаковы для любого из перечисленных выше методов.
Шаг 5: Проверьте работу сменного реле . Проверьте работу, подав питание на реле вентилятора охлаждения.
Это делается либо путем прогрева двигателя до рабочей температуры, либо путем включения системы кондиционирования воздуха.
- Примечание : Большинство, но не все производители имеют систему охлаждающего вентилятора, которая включается при включении кондиционера.
Замена реле вентилятора системы охлаждения является жизненно важным ремонтом для обеспечения нормальной работы автомобиля. Если в какой-то момент вы почувствуете, что вам не помешала бы замена реле вентилятора охлаждения, попросите одного из сертифицированных технических специалистов YourMechanic приехать к вам домой и выполнить ремонт для вас.
