Микросхемы TDA.Мой рейтинг 45 усилителей от слабых до самых мощных 100 Вт | Электронные схемы

микросхемы усилителей низкой частоты TDA

микросхемы усилителей низкой частоты TDA

В бытовой электронной технике,для усиления низких частот или звука,применяют готовые усилители выполненные в одной микросхеме.В этой статье я собрал 45 микросхем УНЧ популярной серии TDA и составил простой рейтинг от самых маломощных до мощных микросхем в различных корпусах.

Микросхемы в корпусе SIL9.Такие микросхемы можно выпаять из старых телевизорах на кинескопе.Самая маломощная это TDA1013B,имеет выходную мощность 4Вт при питании до 40В. Все микросхемы на фото имеют однополярное питание.Самая мощная tda7266l мощностью звука 7Вт.

микросхемы унч TDA 1013b,tda 2611a,tda1517,tda1015,tda7056b,tda7266l

микросхемы унч TDA 1013b,tda 2611a,tda1517,tda1015,tda7056b,tda7266l

В корпусе ТО-220-5,это пятивыводные усилители.Самый распространенный TDA2003,применялся в дешевых кассетных магнитолах в 90-х годах,аналог возможно худший является к174ун14 или непонятный MEV TDA2003.

Также был раньше а может еще и сегодня еще широко используется усилитель TDA2030A,имеет выходную мощность 18Вт.

микросхемы унч tda2003,tda2006,tda2030a

микросхемы унч tda2003,tda2006,tda2030a

Далее микросхемы в распространенном корпусе MULTIWATT.Такие усилители стояли в автомагнитолах 90-х и начала 2000-х. Наверно от них пошла эта надпись на корпусе магнитол:25W+25W SUPER STEREO и прочее.Все микросхемы,кроме выходной мощности различают еще по коэффициенту нелинейных искажений,по питанию-однополярное или двуполярное и других характеристик и функций.

микросхемы унч tda7496s,tda7377a,tda7266m,tda2004,tda7497,tda7297

микросхемы унч tda7496s,tda7377a,tda7266m,tda2004,tda7497,tda7297

Усилители в корпусе DBS.Можно их выпаять из телевизоров на кинескопе или из автомагнитол.Самая популярная TDA7057AQ, 8+8Вт и требующая однополярного питания.ите об этом можно узнать если в таблице будет указано +/-Вольт.Самые мощные TDA7294 и 7293,мощностью 100Вт на выходе,выходной каскад выполнен на полевых транзисторах,в даташите это указано как DMOS.

микросхемы tda2005,tda7495s,tda7269a,tda7265,tda7295S,tda7294 tda7293

микросхемы tda2005,tda7495s,tda7269a,tda7265,tda7295S,tda7294 tda7293

Усилители в корпусе DBS.Можно их выпаять из телевизоров на кинескопе или из автомагнитол.Самая популярная TDA7057AQ, 8+8 Вт и требующая однополярного питания.

микросхемы усилителей tda8944j,tda7057aq,tda1519a,tda2616q,tda1516bq,tda8947j

микросхемы усилителей tda8944j,tda7057aq,tda1519a,tda2616q,tda1516bq,tda8947j

TDA8927J имеет выход 80+80Вт и работает в D-классе.Из микросхем кадровой развертки тоже можно делать усилители низкой частоты,стоят они дешевле но качество не проверял.

унч tda157q,tda8560q,tda8927j-усилитель класса D

унч tda157q,tda8560q,tda8927j-усилитель класса D

Три микросхемы,которые вроде выпаял с телевизоров.

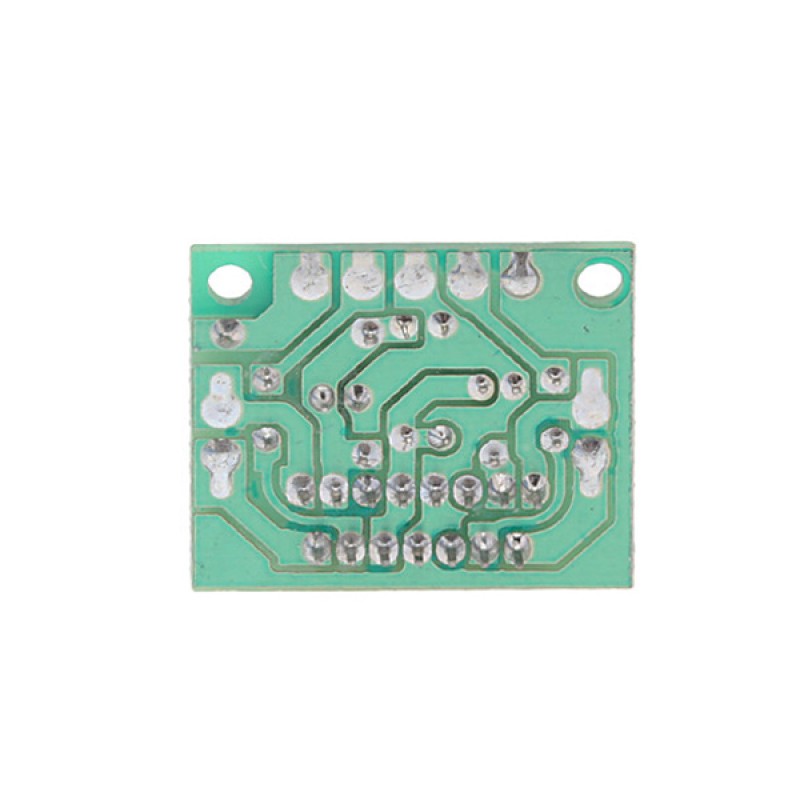

микросхемы tda7253,tda7263,tda7297sa

микросхемы tda7253,tda7263,tda7297sa

Далее идет более "тяжелая артиллерия".Из четырех микросхем на фото,только одной требуется двуполярное питание,это микросхема tda8920bj 100+100Вт и работает в классе D. Все остальные микросхемы требуют однополярный источник напряжения 6-18В.

микросхемы tda8567q,tda8568q,tda8571j,tda8920bj

микросхемы tda8567q,tda8568q,tda8571j,tda8920bj

Микросхемы в другом корпусе что на фото,тоже требуют однополярного питания кроме TDA 7490L,это 20+20Вт работающая в классе D.Также мощность может быть указана как при подключении по мостовой схеме,в итоге 20Вт на один канал и +20Вт в другом канале превращаются в 40Вт в один канал.

микросхемы tda 7490l,tda7381,tda7384,tda7454,tda7386,tda7388

микросхемы tda 7490l,tda7381,tda7384,tda7454,tda7386,tda7388

Еще есть в наличии одна микросхема-"плитка шоколада" TDA8588.Четыре выхода по 50Вт и много различных "наворотов",применяется в более современных магнитолах.

микросхема усилителя низкой частоты tda8588

микросхема усилителя низкой частоты tda8588

Микросхемы серии TDA.

Усилители низкой частоты.
   В настоящее время стала доступна широкая номенклатура импортных интегральных усилителей низкой частоты. Их достоинствами являются удовлетворительные электрические параметры, возможность выбора микросхем с заданной выходной мощностью и напряжением питания, стереофоническое или квадрафоническое исполнение с возможностью мостового включения.

   Для изготовления конструкции на основе интегрального УНЧ требуется минимум навесных деталей. Применение заведомо исправных компонентов обеспечивает высокую повторяемость и, как правило, дополнительной настройки не требуется.

   Приводимые типовые схемы включения и основные параметры интегральных УНЧ призваны облегчить ориентацию и выбор наиболее подходящей микросхемы.

   Для квадрафонических УНЧ не указаны параметры в мостовом стереофоническом включении.


TDA1010

Напряжение питания - 6. ..24 B

Максимальный потребляемый ток - 3 A

Выходная мощность (Un =14,4 В,.КНИ=10%):
RL=2 Ом - 6,4 Вт
RL=4 Ом - 6,2 Вт
RL=8 Ом - 3,4 Вт

КНИ (Р=1 Вт, RL=4 Ом) - 0,2 %

Ток покоя - 31 мА

Схема включения


TDA1011

Напряжение питания - 5,4...20 B

Максимальный потребляемый ток - 3 A

Выходная мощность (RL=4 Ом, КНИ=10%):
Un=16B - 6,5 Вт
Un=12В - 4,2 Вт
Un=9В - 2,3 Вт
Un=6B - 1,0 Вт

КНИ (Р=1 Вт, RL=4 Ом) - 0,2 %

Ток покоя - 14 мА

Схема включения


TDA1013

Напряжение питания - 10.

..40 B

Максимальный потребляемый ток - 1,5 A

Выходная мощность (КНИ=10%) - 4,2 Вт

КНИ (Р=2,5 Вт, RL=8 Ом) - 0,15 %

Схема включения


TDA1015

Напряжение питания - 3,6...18 В

Максимальный потребляемый ток - 2,5 А

Выходная мощность (RL=4 Ом, КНИ=10%):
Un=12В - 4,2 Вт
Un=9В - 2,3 Вт
Un=6B - 1,0 Вт

КНИ (Р=1 Вт, RL=4 Ом) - 0,3 %

Ток покоя - 14 мА

Схема включения


TDA1020

Напряжение питания - 6...18 В

Максимальный потребляемый ток - 4 А

Выходная мощность (Un =14,4 В, КНИ=10%):
RL=2 Oм - 12 Вт
RL=4 Ом - 7 Вт
RL=8 Ом - 3,5 Вт

Ток покоя - 30 мА

Схема включения


TDA1510

Напряжение питания - 6. ..18 В

Максимальный потребляемый ток - 4 А

Выходная мощность (Un=14,4B RL=4 Oм):
КНИ=0,5% - 5,5 Вт
КНИ=10% - 7,0 Вт

Ток покоя - 120 мА

Схема включения


TDA1514

Напряжение питания - ±10...±30 В

Максимальный потребляемый ток - 6,4 А

Выходная мощность:
Un =±27,5 В, R=8 Ом - 40 Вт
Un =±23 В, R=4 Ом - 48 Вт

Ток покоя - 56 мА

Схема включения


TDA1515

Напряжение питания - 6...18 В

Максимальный потребляемый ток - 4 А

Выходная мощность (Un =14,4 В, КНИ=0,5%):
RL=2 Ом - 9 Вт
RL=4 Ом - 5,5 Вт

Выходная мощность (Un=14,4 В, КНИ=10%):
RL=2 Oм - 12 Вт
RL4 Ом - 7 Вт

Ток покоя - 75 мА

Схема включения


TDA1516

Напряжение питания - 6. ..18 В

Максимальный потребляемый ток - 4 А

Выходная мощность (Un =14,4 В, КНИ=0,5%):
RL=2 Ом - 7,5 Вт
RL=4 Ом - 5 Вт

Выходная мощность (Un =14,4 В, КНИ=10%):
RL=2 Oм - 11 Вт
RL=4 Ом - 6 Вт

Ток покоя - 30 мА

Схема включения


TDA1517

Напряжение питания - 6...18 В

Максимальный потребляемый ток - 2,5 А

Выходная мощность (Un=14,4B RL=4 Oм):
КНИ=0,5% - 5 Вт
КНИ=10% - 6 Вт

Ток покоя - 80 мА

Схема включения


TDA1518

Напряжение питания - 6. ..18 В

Максимальный потребляемый ток - 4 А

Выходная мощность (Un =14,4 В, КНИ=0,5%):
RL=2 Ом - 8,5 Вт
RL=4 Ом - 5 Вт

Выходная мощность (Un =14,4 В, КНИ=10%):
RL=2 Oм - 11 Вт
RL=4 Ом - 6 Вт

Ток покоя - 30 мА

Схема включения


TDA1519

Напряжение питания - 6...17,5 В

Максимальный потребляемый ток - 4 А

Выходная мощность (Uп=14,4 В, КНИ=0,5%):
RL=2 Ом - 6 Вт
RL=4 Ом - 5 Вт

Выходная мощность (Un =14,4 В, КНИ=10%):
RL=2 Ом - 11 Вт
RL=4 Ом - 8,5 Вт

Ток покоя - 80 мА

Схема включения


TDA1551

Напряжение питания -6. ..18 В

Выходная мощность (Un =14,4 В, RL=4 Ом):
КНИ=0,5% - 5 Вт
КНИ=10% - 6 Вт

Ток покоя - 160 мА

Схема включения


TDA1521

Напряжение питания - ±7,5...±21 В

Максимальный потребляемый ток - 2,2 А

Выходная мощность (Un=±12 В, RL=8 Ом):
КНИ=0,5% - 6 Вт
КНИ=10% - 8 Вт

Ток покоя - 70 мА

Схема включения


TDA1552

Напряжение питания - 6...18 В

Максимальный потребляемый ток - 4 А

Выходная мощность (Un =14,4 В, RL=4 Ом):
КНИ=0,5% - 17 Вт
КНИ=10% - 22 Вт

Ток покоя - 160 мА

Схема включения


TDA1553

Напряжение питания - 6. ..18 В

Максимальный потребляемый ток - 4 А

Выходная мощность (Uп=4,4 В, RL=4 Ом):
КНИ=0,5% - 17 Вт
КНИ=10% - 22 Вт

Ток покоя - 160 мА

Схема включения


TDA1554

Напряжение питания - 6...18 В

Максимальный потребляемый ток - 4 А

Выходная мощность (Uп =14,4 В, RL=4 Ом):
КНИ=0,5% - 5 Вт
КНИ=10% - 6 Вт

Ток покоя - 160 мА

Схема включения


TDA2004

Сдвоенный интегральный УНЧ, разработанный специально для применения в автомобиле и допускающий работу на низкоомную нагрузку (до 1,6 Ом).

Напряжение питания - 8...18 В

Максимальный потребляемый ток - 3,5 А

Выходная мощность (Un=14,4 В, КНИ=10%):
RL=4 Ом - 6,5 Вт
RL=3,2 Ом - 8,0 Вт
RL=2 Ом - 10 Вт
RL=1,6 Ом - 11 Вт

KHИ (Un=14,4B, Р=4,0 Вт, RL=4 Ом)- 0,2%;

Полоса пропускания (по уровню -3 дБ) - 35...15000 Гц

Ток покоя - <120 мА

Схема включения


TDA2005

Сдвоенный интегральный УНЧ, разработанный специально для применения в автомобиле и допускающий работу на низкоомную нагрузку (до 1,6 Ом).

Напряжение питания - 8...18 В

Максимальный потребляемый ток - 3,5 А

Выходная мощность (Uп =14,4 В, КНИ=10%):

RL=4 Ом - 20 Вт
RL=3,2 Ом - 22 Вт

КНИ (Uп =14,4 В, Р=15 Вт, RL=4 Ом) - 10 %

Полоса пропускания (по уровню -3 дБ) - 40. ..20000 Гц

Ток покоя - <160 мА

Схема включения


TDA2006

Интегральный УНЧ, обеспечивающий большой выходной ток, низкое содержание гармоник и интермодуляционных искажений.Расположение выводов совпадает с расположением выводов микросхемы TDA2030.

Напряжение питания - ±6,0...±15 В

Максимальный потребляемый ток - 3 А

Выходная мощность (Еп=±12В,КНИ=10%):
при RL=4 Oм - 12 Вт
при RL=8 Ом - 6...8 Вт КНИ (Еп=±12В):
при Р=8 Вт, RL= 4 Ом - 0,2 %
при Р=4 Вт, RL= 8 Ом - 0,1 %

Полоса пропускания (по уровню -3 дБ) - 20...100000 Гц

Ток потребления:
при Р=12 Вт, RL=4 Ом - 850 мА
при Р=8 Вт, RL=8 Ом - 500 мА

Схема включения


TDA2007

Сдвоенный интегральный УНЧ с однорядным расположением выводов, специально разработанный для применения в телевизионных и портативных радиоприемниках.

Напряжение питания - +6...+26 В

Ток покоя (Eп=+18 В) - 50...90 мА

Выходная мощность (КНИ=0,5 %):
при Еп=+18 В, RL=4 Ом - 6 Вт
при Еп=+22 В, RL=8 Ом - 8 Вт

КНИ:
при Еп=+18 В Р=3 Вт, RL=4 Ом - 0,1 %
при Еп=+22 В, Р=3 Вт, RL=8 Ом - 0,05 %

Полоса пропускания (по уровню -3 дБ) - 40...80000 Гц

Максимальный ток потребления - 3 А

Схема включения


TDA2008

Интегральный УНЧ, предназначенный для работы на низкоомную нагрузку, обеспечивающий большой выходной ток, очень низкое содержание гармоник и интермодуляционных искажений.

Напряжение питания - +10...+28 В

Ток покоя (Еп=+18 В) - 65. ..115 мА

Выходная мощность (Еп=+18В, КНИ= 10%):
при RL=4 Oм - 10...12 Вт
при RL=8 Ом - 8 Вт

КНИ (Еп= +18 В):
при Р=6 Вт, RL=4 Ом - 1 %
при Р=4 Вт, RL=8 Ом - 1 %

Максимальный ток потребления - 3 А

Схема включения


TDA2009

Сдвоенный интегральный УНЧ, предназначенный для применения в высококачественных музыкальных центрах.

Напряжение питания - +8...+28 В

Ток покоя (Еп=+18 В) - 60...120 мА

Выходная мощность (Еп=+24 В, КНИ=1 %):
при RL=4 Oм - 12,5 Вт
при RL=8 Ом - 7 Вт

Выходная мощность (Еп=+18 В, КНИ=1 %):
при RL=4 Oм - 7 Вт
при RL=8 Ом - 4 Вт

КНИ:
при Еп= +24 В, Р=7 Вт, RL=4 Oм - 0,2 %
при Еп= +24 В, Р=3,5 Вт, RL=8 Oм - 0,1 %
при Еп= +18 В, Р=5 Вт, RL=4 Oм - 0,2 %
при Еп= +18 В, Р=2,5 Вт, RL=8 Ом - 0,1 %

Полоса пропускания (по уровню -3 дБ) - 20. ..80000 Гц

Максимальный ток потребления - 3,5 А

Схема включения


TDA2030

Интегральный УНЧ, обеспечивающий большой выходной ток, низкое содержание гармоник и интермодуляционных искажений.

Напряжение питания - ±6...±18 В

Ток покоя (Еп=±14 В) - 40...60 мА

Выходная мощность (Еп=±14 В, КНИ = 0,5 %):
при RL=4 Oм - 12...14 Вт
при RL=8 Ом - 8...9 Вт

КНИ (Еп=±12В):
при Р=12 Вт, RL=4 Ом - 0,5 %
при Р=8 Вт, RL=8 Ом - 0,5 %

Полоса пропускания (по уровню -3 дБ) - 10...140000 Гц

Ток потребления:
при Р=14 Вт, RL=4 Ом - 900 мА
при Р=8 Вт, RL=8 Ом - 500 мА

Схема включения


TDA2040

Интегральный УНЧ, обеспечивающий большой выходной ток, низкое содержание гармоник и интермодуляционных искажений.

Напряжение питания - ±2,5...±20 В

Ток покоя (Еп=±4,5...±14 В) - мА 30...100 мА

Выходная мощность (Еп=±16 В, КНИ = 0,5 %):
при RL=4 Oм - 20...22 Вт
при RL=8 Ом - 12 Вт

КНИ(Еп=±12В, Р=10 Вт, RL = 4 Ом) - 0,08 %

Максимальный ток потребления - 4 А

Схема включения


TDA2050

Интегральный УНЧ, обеспечивающий большую выходную мощность, низкое содержание гармоник и интермодуляционных искажений. Предназначен для работы в Hi-Fi-стереокомплексах и телевизорах высокого класса.

Напряжение питания - ±4,5...±25 В

Ток покоя (Еп=±4,5...±25 В) - 30...90 мА

Выходная мощность (Еп=±18, RL = 4 Ом, КНИ = 0,5 %) - 24. ..28 Вт

КНИ (Еп=±18В, P=24Bт, RL=4 Ом) - 0,03...0,5 %

Полоса пропускания (по уровню -3 дБ) - 20...80000 Гц

Максимальный ток потребления - 5 А

Схема включения


TDA2051

Интегральный УНЧ, имеющий малое число внешних элементов и обеспечивающий низкое содержание гармоник и интермодуляционных искажений. Выходной каскад работает в классе АВ, что позволяет получить большую выходную мощность.

Выходная мощность:
при Еп=±18 В, RL=4 Ом, КНИ=10% - 40 Вт
при Еп=±22 В, RL=8 Ом, КНИ=10% - 33 Вт

Схема включения


TDA2052

Интегральный УНЧ, выходной каскад которого работает в классе АВ. Допускает широкий диапазон напряжений питания и имеет большой выходной ток. Предназначен для работы в телевизионных и радиоприемниках.

Напряжение питания - ±6...±25 В

Ток покоя (En = ±22 В) - 70 мА

Выходная мощность (Еп = ±22 В, КНИ = 10%):
при RL=8 Ом - 22 Вт
при RL=4 Ом - 40 Вт

Выходная мощность (En = 22 В, КНИ = 1%):
при RL=8 Ом - 17 Вт
при RL=4 Ом - 32 Вт

КНИ (при полосе пропускания по уровню -3 дБ 100... 15000 Гц и Рвых=0,1...20 Вт):
при RL=4 Ом - <0,7 %
при RL=8 Ом - <0,5 %

Схема включения


TDA2611

Интегральный УНЧ, предназначенный для работы в бытовой аппаратуре.

Напряжение питания - 6...35 В

Ток покоя (Еп=18 В) - 25 мА

Максимальный ток потребления - 1,5 А

Выходная мощность (КНИ=10%): при Еп=18 В, RL=8 Ом - 4 Вт
при Еп=12В, RL=8 0м - 1,7 Вт
при Еп=8,3 В, RL=8 Ом - 0,65 Вт
при Еп=20 В, RL=8 Ом - 6 Вт
при Еп=25 В, RL=15 Ом - 5 Вт

КНИ (при Рвых=2 Вт) - 1 %

Полоса пропускания - >15 кГц

Схема включения


TDA2613

Интегральный УНЧ, предназначенный для работы в бытовой аппаратуре (телевизионных и радиоприемниках).

Напряжение питания - 15...42 В

КНИ:
(Еп=24 В, RL=8 Ом, Рвых=6 Вт) - 0,5 %
(Еп=24 В, RL=8 Ом, Рвых=8 Вт) - 10 %

Ток покоя (Еп=24 В) - 35 мА

Максимальный ток потребления - 2,2 А

Схема включения


TDA2614

Интегральный УНЧ, предназначенный для работы в бытовой аппаратуре (телевизионных и радиоприемниках).

Напряжение питания - 15...42 В

Максимальный ток потребления - 2,2 А

Ток покоя (Еп=24 В) - 35 мА

КНИ:
(Еп=24 В, RL=8 Ом, Рвых=6,5 Вт) - 0.5 %
(Еп=24 В, RL=8 Ом, Рвых=8,5 Вт) - 10 %

Полоса пропускания (по уровню -3 дБ) - 30...20000 Гц

Схема включения


TDA2615

Сдвоенный УНЧ, предназначенный для работы в стереофонических радиоприемниках или телевизорах.

Напряжение питания - ±7,5...21 В

Максимальный потребляемый ток - 2,2 А

Ток покоя (Еп=7,5...21 В) - 18...70 мА

Выходная мощность (Еп=±12 В, RL=8 Ом):
КНИ=0,5% - 6 Вт
КНИ=10% - 8 Вт

Полоса пропускания (по уровню-3 дБ и Рвых=4 Вт) - 20. ..20000 Гц

Схема включения


TDA2822

Сдвоенный УНЧ, предназначенный для работы в носимых радио и телеприемниках.

Напряжение питания - 3...15 В

Максимальный потребляемый ток - 1,5 А

Ток покоя (Еп=6 В) - 12 мА

Выходная мощность (КНИ=10%, RL=4 Ом):
Еп=9В - 1,7 Вт
Еп=6В - 0,65 Вт
Еп=4.5В - 0,32 Вт

Схема включения


TDA7052

Схема включения


TDA7053

Схема включения


TDA2824

Сдвоенный УНЧ, предназначенный для работы в носимых радио- и телеприемниках

Напряжение питания - 3. ..15 В

Максимальный потребляемый ток - 1,5 А

Ток покоя (Еп=6 В) - 12 мА

Выходная мощность (КНИ=10%, RL=4 Oм)
Еп=9 В - 1,7 Вт
Еп=6 В - 0,65 Вт
Еп=4,5 В - 0,32 Вт

КНИ (Еп=9 В, RL=8 Ом, Рвых=0,5 Вт) - 0,2 %

Схема включения


TDA7231

УНЧ с широким диапазоном напряжений питания, предназначенный для работы в носимых радиоприемниках, кассетных магнитофонах и т.д.

Напряжение питания - 1,8...16 В

Максимальный потребляемый ток - 1,0 А

Ток покоя (Еп=6 В) - 9 мА

Выходная мощность (КНИ=10%):
En=12B, RL=6 Oм - 1,8 Вт
En=9B, RL=4 Ом - 1,6 Вт
Еп=6 В, RL=8 Ом - 0,4 Вт
Еп=6 В, RL=4 Ом - 0,7 Вт
Еп=З В, RL=4 Oм - 0,11 Вт
Еп=3 В, RL=8 Ом - 0,07 Вт

КНИ (Еп=6 В, RL=8 Ом, Рвых=0. 2 Вт) - 0,3 %

Схема включения


TDA7235

УНЧ с широким диапазоном напряжений питания, предназначенный для работы в носимых радио- и телеприемниках, кассетных магнитофонах и т.д.

Напряжение питания - 1,8...24 В

Максимальный потребляемый ток - 1,0 А

Ток покоя (Еп=12 В) - 10 мА

Выходная мощность (КНИ=10%):
Еп=9 В, RL=4 Oм - 1,6 Вт
Еп=12 В, RL=8 Oм - 1,8 Вт
Еп=15 В, RL=16 Ом - 1,8 Вт
Eп=20 B, RL=32 Oм - 1,6 Вт

КНИ (Еп=12В, RL=8 Oм, Рвых=0,5 Вт) - 1,0 %

Схема включения


TDA7240

Мостовой УНЧ, разработанный для применения в автомобильных магнитолах. Имеет защиту от короткого замыкания в нагрузке, а также от перегрева.

Максимальное напряжение питания - 18 В

Максимальный потребляемый ток - 4,5 А

Ток покоя (Еп=14,4 В) - 120 мА

Выходная мощность (Еп=14,4 В, КНИ=10%):
RL=4 Ом - 20 Вт
RL=8 Ом - 12 Вт

КНИ:
(Еп=14,4 В, RL=4 Ом, Рвых=12 Вт) - 0,1 %

(Еп=14,4 В, RL=8 Ом, Рвых=12Вт) - 0,05 %

Полоса пропускания по уровню -3 дБ (RL=4 Ом, Рвых=15 Вт) - 30...25000 Гц

Схема включения


TDA7241

Мостовой УНЧ, разработанный для применения в автомобильных магнитолах. Имеет защиту от короткого замыкания в нагрузке, а также от перегрева.

Максимальное напряжение питания - 18 В

Максимальный потребляемый ток - 4,5 А

Ток покоя (Еп=14,4 В) - 80 мА

Выходная мощность (Еп=14,4 В, КНИ=10%):
RL=2 Ом - 26 Вт
RL=4 Ом - 20 Вт
RL=8 Ом - 12 Вт

КНИ:
(Еп=14,4 В, RL=4 Ом, Рвых=12 Вт) - 0,1 %
(Еп=14,4 В, RL=8 Ом, Рвых=6 Вт) - 0.05 %

Полоса пропускания по уровню -3 дБ (RL=4 Ом, Рвых=15 Вт) - 30...25000 Гц

Схема включения


TDA1555Q

Напряжение питания - 6...18 B

Максимальный потребляемый ток - 4 А

Выходная мощность (Uп =14,4 В. RL=4 Ом):
- КНИ=0,5% - 5 Вт
- КНИ=10% - 6 Вт Ток покоя - 160 мА

Схема включения


TDA1557Q

Напряжение питания - 6...18 В

Максимальный потребляемый ток - 4 А

Выходная мощность (Uп =14,4 В, RL=4 Ом):

- КНИ=0,5% - 17 Вт
- КНИ=10% - 22 Вт

Ток покоя, мА 80

Схема включения


TDA1556Q

Напряжение питания -6...18 В

Максимальный потребляемый ток -4 А

Выходная мощность: (Uп=14.4 В, RL=4 Ом):
- КНИ=0,5%, - 17 Вт
- КНИ=10% - 22 Вт

Ток покоя - 160 мА

Схема включения


TDA1558Q

Напряжение питания - 6..18 В

Максимальный потребляемый ток - 4 А

Выходная мощность (Uп=14 В, RL=4 Ом):
- КНИ=0.6% - 5 Вт
- КНИ=10% - 6 Вт

Ток покоя - 80 мА

Схема включения


TDA1561

Напряжение питания - 6...18 В

Максимальный потребляемы ток - 4 А

Выходная мощность (Uп=14В, RL=4 Ом):

- КНИ=0.5% - 18 Вт
- КНИ=10% - 23 Вт

Ток покоя - 150 мА

Схема включения


TDA1904

Напряжение питания - 4...20 В

Максимальный потребляемы ток - 2 А

Выходная мощность (RL=4 Ом, КНИ=10%):
- Uп=14 В - 4 Вт
- Uп=12В - 3,1 Вт
- Uп=9 В - 1,8 Вт
- Uп=6 В - 0,7 Вт

КНИ (Uп=9 В, P<1,2 Вт, RL=4 Ом) - 0,3 %

Ток покоя - 8...18 мА

Схема включения


TDA1905

Напряжение питания - 4...30 В

Максимальный потребляемы ток - 2,5 А

Выходная мощность (КНИ=10%)
- Uп=24 В (RL=16 Ом) - 5,3 Вт
- Uп=18В (RL=8 Ом) - 5,5 Вт
- Uп=14 В (RL=4 Ом) - 5,5 Вт
- Uп=9 В (RL=4 Ом) - 2,5 Вт

КНИ (Uп=14 В, P<3,0 Вт, RL=4 Ом) - 0,1 %

Ток покоя - <35 мА

Схема включения


TDA1910

Напряжение питания - 8...30 В

Максимальный потребляемы ток - 3 А

Выходная мощность (КНИ=10%):
- Uп=24 В (RL=8 Ом) - 10 Вт
- Uп=24 В (RL=4 Ом) - 17,5 Вт
- Uп=18 В (RL=4 Ом) - 9,5 Вт

КНИ (Uп=24 В, P<10,0 Вт, RL=4 Ом) - 0,2 %

Ток покоя - <35 мА

Схема включения


TDA2003

Напряжение питания - 8...18 В

Максимальный потребляемы ток - 3,5 А

Выходная мощность (Uп=14В, КНИ=10%):
- RL=4,0 Ом - 6 Вт
- RL=3,2 Ом - 7,5 Вт
- RL=2,0 Ом - 10 Вт
- RL=1,6 Ом - 12 Вт

КНИ (Uп=14,4 В, P<4,5 Вт, RL=4 Ом) - 0,15 %

Ток покоя - <50 мА

Схема включения

Усилители мощности — микросхемы наше всё (TDA или TPA)

Озадачился — а не сделать ли компактный усилок. Благо китайцы предлагают великое множество готовых и полуготовых решений. Более менее понятные характеристики это: номинальная мощность и класс усилителя. Если с мощностью более-менее понятно (для колонок нужно от 15 и выше), то «класс»-то какой мне нужен?

Про сами классы нашел дельную информацию.
А конкретно:

  • Класс А. Усилители этого класса обладают низкой эффективностью, но дают очень «чистый» сигнал. Большинство усилителей класса А имеют К.П.Д. равным 20-30%.
  • Класс В. Эффективность усилителя этого класса почти в два раза выше эффективности усилителя класса А.
  • Класс С. Усилители этого класса имеют К.П.Д. равным почти 75%, что делает их очень эффективными, но с увеличением К.П.Д. резко увеличиваются искажения.
  • Класс АВ. Большинство Hi-Fi усилителей принадлежат именно этому промежуточному классу. Они вобрали в себя возможности усилителей класса А — относительно «чистый сигнал» при относительно неплохой эффективности (немного ниже чем в классе В).
  • Класс D. Это самый современный класс усилителей, применяющие цифровую обработку сигнала.

Стало всё более понятней. Либо AB либо D.
В итоге пока выделили всего несколько вариантов микросхем, на базе которых есть смысл выбрать усилитель:
TPA3116: Усилитель класса D,
TDA7498: Усилитель класса D,
TDA7294: Усилитель класса AB,

Ну, а сравнивая мощности пришел к выводу. что не зря так популярна микросхема TDA7498.
По идее она мне и нужна. Хорошая мощность, хорошая энергоэффективность, хорошее качество в рабочих диапазонах.
Остался вопрос с питанием. Рабочее напряжение TDA7498 14-39 В. Это несколько выше легкодоступного в 12 В.

Купить можно, например, в Китае: «Отличное качество TDA7498 100 Вт + 100 Вт усилитель класса D»

Мощность указанна, конечно, предельная.

Если ориентироваться на доступность питания, то неплохо выглядит вариант конкурирующего предприятия TPA3116.
Эта микросхема питается 4,5-26 В.
Если брать комплектом с регулятором громкости и тона LM1036, который питается 9-16 В, то 12 хватит им обоим.

Поэтому, на данный момент присматриваюсь к связке

TPA3116D2 2x50W stereo digital power amplifier board
LM1036 volume-tone control board

Плата усилителя очень похожа на улучшенную энтузиастами и скопированную китайскими умельцами.
Выглядит, конечно, модно.

Самому собрать усилитель на микросхеме TDA, схемы усилителей. Схемы усилителей LA4425A.

Конструкция усилителя мощности НЧ, в схеме используется две микросхемы TDA7294 для получения выходной мощности в режиме стерео (2 х 80 Вт), а в режиме моно (1x 180 Вт), усилитель способен работать на разные сопротивления нагрузки.

Фото монтажа усилителя на односторонней печатной плате. Питание осуществляется от двухполярного источника напряжения по схеме мостового выпрямителя. Обычная схема питания с простым диодным выпрямителем на ток 6А и два больших электролитических конденсатора, емкости которых 10000μF и 22000μF/50v, позволяет добиться тем не менее хорошей симметрии.

Монолитная интегральная микросхема TDA7294 в корпусе MULTIWATT15, работает в качестве усилителя звука в режиме AB, обеспечивает высокое Hi-Fi звучание (стерео, активные акустические системы, в качестве автомобильного усилителя высокого класса).
Схема имеет очень низкий уровень шума и искажений, широкую полосу пропускания. Защита от короткого замыкания и тепловая защита, что намного повышает её надежность.
Несомненным преимуществом данной микросхемы - широкий диапазон напряжения, тока и мощности, способен выдать самые высокие параметры на нагрузке 4Ω или 8Ω, даже в условиях не очень качественного питания. Микросхеме не нужен высоковольтный источник питания. Встроенная функция приглушения (отключения) звука с задержкой, добавляет ей удобство в эксплуатации.

Схема усилителя на TDA7294.
Ёмкость электролитических конденсаторов С7, С9 может быть в пределах от 1000µF 50V до 4700µF 50 V.
Усилитель на микросхеме LA4425A.
Корпус микросхемы TO-126, SIP-5.
Напряжение питания микросхемы усилителя 5-16V.
Мощность усилителя 5 Вт.
Достаточно малое количество навесных элементов.
Широкий диапазон питания
Встроенная защита от перенапряжения.
Встроенная тепловая защита.
Встроенная защита от короткого замыкания по выходу.
Одна из схем имеющая минимальное количество навесных элементов.
Схема усилителя не требующая настройки.
Очень подходит для усилителя аудио в автомобиле, радио.
Технические характеристики LA4425A 100Kb.

Выбор схемы УНЧ

Какой лучше собрать УНЧ для самодельного трансивера. Для изготовления усилителей низкой частоты имеются разные микросхемы, в том числе 174УН14 (TDA2003). TDA 1013B -электронная регулировка громкости, возможность включить активных и пассивных фильтров по НЧ, выходная мощность 4 Вт. LA4425 - устанавливают в импортных трансиверах, схема включения очень простая, она лучше чем TDA2003. При испытаниях в радиолюбительских условиях микросхемы TDA2003, TDA1013, LA4425, LA4270 достаточно сильно шумят, в отличии от TDA1015 получилось намного лучше, так как на осциллографе 4мв шума, а все выше перечисленные давали более 10мв. По поводу регулятора громкости пробовалось на оптопарах ОЭП 12, 13, 2, показали в работе регулятора на отлично, давится сигнал в ноль.
Кому то очень нравятся 174УН31 и 174УН34 которые кажутся лучшие, по опыту любителей перепробовавших кучу мс: шумы меньше и лучшей оказалась связка нашей (Зеленоградской) 31й и К538УН1(в качестве предварительного усилителя) в железном корпусе.

Олег Занин RN1TO (ex UN8PBC)

Данный усилитель был специально разработан для трансивера высокого класса, тракт ПЧ которого выполнен полностью на полевых транзисторах подобных КП 327 А с пассивным детектором. УНЧ настолько малошумящий, что при отключении от тракта ПЧ, его работа вообще не ощущается. Усиление каскадов, как предварительного, так и оконечного можно регулировать раздельно. Имеется возможность задавать усиление каждого каскада в пределах примерно 10-200, так общее усиление достигает примерно 4000. Для улучшения шумовых характеристик приёмного тракта в целом между каскадами включён фильтр (по схеме Полякова), это практически низкочастотный ЭМФ. Для согласования НЧ фильтра с предварительным каскадом применён истоковый повторитель. Оба каскада выполнены на двух половинах одной микросхемы К548УН1А и трёх транзисторах.
Предварительный каскад выполнен на первой половине ОУ, сигнал подаётся через довольно большую керамическую ёмкость, это вызвано необходимостью понизить фликер-шумы и хорошего воспроизведения НЧ составляющей сигнала. Оконечный каскад собран на второй половине ОУ и двухтактном эмиттерном повторителе.
Выходная мощность усилителя довольно велика и составляет около 1,5 ватт, что более чем достаточно для хорошего трансивера. После сборки из заведомо исправных деталей УНЧ начинает работать сразу.
Настройка УНЧ не составляет большого труда - необходимо только выставить половину питающего напряжения на выводе 7, D1,1 подобрав резистор R2 и резистором R10 на эмиттерах Т2 и Т3. Усиление регулируют резисторами R1 и R2, а также емкостями С2 и С15.
Фильтр НЧ изготовлен в металлической коробочке и заливается эпоксидным клеем. Катушки намотаны на ферритовых кольцах К 12-5-5,5 из материала Ф 1500 НМ1. L1,L5 индуктивностью 22 mH и содержат 127 витков, L2 и L3 88 mH - 180 витков, L4 индуктивностью 44 mH и содержит 125 витков. Все катушки намотаны проводом 0,12 мм. После намотки желательно индуктивность подогнать по измерителю. Более подробно про этот фильтр можно прочитать в брашуре "Радиолюбителям о технике прямого преобразования" В.Т. Полякова. Изготовление фильтра довольно трудоемкое, но в конечном итоге оно того стоит, потратьте время и не пожалеете. И последнее о питании усилителя, оно без ухудшения характеристик может изменяться в широких пределах - от 9 до 24 вольт.

УНЧ на 80 Вт

Tda - Усилители / ресиверы

Лисичанск Вчера 14:58

TDA 2009А

Аудиотехника » Усилители / ресиверы

Кролевец 26 май

Днепр, Индустриальный 24 май

ST tda 7560

Аудиотехника » Усилители / ресиверы

Докучаевск 24 май

Усилитель на ТДА 7560 - RadioRadar

Можно спорить до хрипоты какой вариант усилителя лучше выбрать. С одной стороны перед любым УМЗЧ (усилителем мощности звуковых частот) стоят те или иные задачи, предъявляются критерии к качеству и другим параметрам. В качестве элементной базы можно выбрать транзисторы или даже лампы, но проще, быстрее и надёжнее (особенно для тех, кто собирает свой усилитель в первый раз), конечно, будут микросхемы.

  • С ними будет сложно ошибиться, так как основная "логика" уже выполнена в едином корпусе и оттестирована производителем.
  • Для самостоятельной сборки понадобится минимум деталей.
  • Качество конечного изделия будет ожидаемым.
  • Традиционно меньшие габариты.
  • А также меньшая сложность проектирования печатной платы.

Из-за расхождений в подходах к проектированию и различий в требованиях к выходным параметрам, производители реализуют большое количество разных микросхем. По выбору наиболее подходящего чипа можно написать отдельную книгу, но она устареет еще до того, как её напечатают.

Ниже остановимся на конкретном решении - ТДА 7560.



Характеристики TDA 7560

Данная микросхема представляет собой мостовой УМЗЧ класса AB, поддерживающий работу одновременно с четырьмя каналами звука.

Коэффициент усиления – до 27 дБ.

Мощность на выходе может достигать:

  • При нагрузке (динамике) 4 Ом – 45 Вт;
  • Для 2 Ом – 77 Вт.
  • Пиковое (кратковременное) значение – 80 Вт для 2 Ом и 50 Вт для 4 Ом нагрузки.

Коэффициент искажения – не более 0,006% (для мощности в 4 Вт).

Питающее напряжение – не более 28 В (для коротких импульсов, менее 50 мс – не выше 50 В), номинальное – 18 В.

Температура корпуса не должна превышать показателя в 150 °С.

Весьма неплохие характеристики, подходящие для широкого круга задач в бытовых условиях. Но наличие интерфейсов управления (Mute и Stand-By) и работа сразу с 4 каналами как-бы намекает на узкую нишу – автомобильная стереосистема.



Распиновка

Схема актуальна для корпуса flexiwatt25 при виде сверху.

Рис. 1. Схема корпуса flexiwatt25 (виде сверху)



Типовая схема реализации усилителя на TDA 7560

Производитель приводит одну схему, подходящую как для тестирования микросхемы, так и для реализации полноценного четырёхканального усилителя. Она ниже.

Рис. 2. Типовая схема реализации усилителя на TDA 7560



Производитель даже предлагает вариант готовой печатной платы (можно найти в даташите).

Если планируется эксплуатация на предельной мощности, обязательно стоит задуматься о хорошей системе охлаждения (пассивный радиатор с большой площадью или с принудительным охлаждением вентилятором).



Адаптированный вариант с регулировкой тембра

Рис. 3. Вариант схемы с регулировкой тембра



Как видно выше, сама схема не сильно отличается от рекомендуемой производителем.

Однако, здесь объединены входы попарно. Теперь о том, почему это сделано.

Дело в том, что входной сигнал будет пропускаться через темброблок, собранный на основе TDA1524, а она в свою очередь работает только с двумя каналами.

Конечно, можно реализовать два независимых темброблока, и тогда каналы можно будет не объединять.

Итак, сама схема блока регулировки.

Рис. 4. Схема блока регулировки



Подключать к питанию схему регулятора лучше всего через стабилизатор напряжения.



Пара слов о блоке питания

Максимальная мощность 77 Вт * 4 канала – получается уже более 300 Вт. Конечно, это далеко от реального потребления, но блок питания для схем, обозначенных выше, должен обеспечивать минимум 100 Вт на выходе.

Готовые варианты БП мы рассмотрели ранее, например:

Вы можете использовать свой вариант, актуальный для ваших условий эксплуатации.

Автор: RadioRadar

Лучший усилитель на микросхеме tda

Автор На чтение 18 мин. Опубликовано

Общение, наука и творчество

Озадачился — а не сделать ли компактный усилок. Благо китайцы предлагают великое множество готовых и полуготовых решений. Более менее понятные характеристики это: номинальная мощность и класс усилителя. Если с мощностью более-менее понятно (для колонок нужно от 15 и выше), то «класс»-то какой мне нужен?

Про сами классы нашел дельную информацию.
А конкретно:

  • Класс А. Усилители этого класса обладают низкой эффективностью, но дают очень «чистый» сигнал. Большинство усилителей класса А имеют К.П.Д. равным 20-30%.
  • Класс В. Эффективность усилителя этого класса почти в два раза выше эффективности усилителя класса А.
  • Класс С. Усилители этого класса имеют К.П.Д. равным почти 75%, что делает их очень эффективными, но с увеличением К.П.Д. резко увеличиваются искажения.
  • Класс АВ. Большинство Hi-Fi усилителей принадлежат именно этому промежуточному классу. Они вобрали в себя возможности усилителей класса А — относительно «чистый сигнал» при относительно неплохой эффективности (немного ниже чем в классе В).
  • Класс D. Это самый современный класс усилителей, применяющие цифровую обработку сигнала.

Стало всё более понятней. Либо AB либо D.
В итоге пока выделили всего несколько вариантов микросхем, на базе которых есть смысл выбрать усилитель:
TPA3116: Усилитель класса D,
TDA7498: Усилитель класса D,
TDA7294: Усилитель класса AB,

Ну, а сравнивая мощности пришел к выводу. что не зря так популярна микросхема TDA7498.
По идее она мне и нужна. Хорошая мощность, хорошая энергоэффективность, хорошее качество в рабочих диапазонах.
Остался вопрос с питанием. Рабочее напряжение TDA7498 14-39 В. Это несколько выше легкодоступного в 12 В.

Мощность указанна, конечно, предельная.

Если ориентироваться на доступность питания, то неплохо выглядит вариант конкурирующего предприятия TPA3116.
Эта микросхема питается 4,5-26 В.
Если брать комплектом с регулятором громкости и тона LM1036, который питается 9-16 В, то 12 хватит им обоим.

Поэтому, на данный момент присматриваюсь к связке

Плата усилителя очень похожа на улучшенную энтузиастами и скопированную китайскими умельцами.
Выглядит, конечно, модно.

Вступление

И это реально! Усилитель, несмотря на относительную простоту, обеспечивает довольно высокие параметры. Вообще-то, по правде говоря, у "микросхемных" усилителей есть ряд ограничений, поэтому усилители на "рассыпухе" могут обеспечить более высокие показатели. В защиту микросхемы (а иначе почему я и сам ее использую, и другим рекомендую?) можно сказать:

  • схема очень простая
  • и очень дешевая
  • и практически не нуждается в наладке
  • и собрать ее можно за один вечер
  • а качество превосходит многие усилители 70-х . 80-х годов, и вполне достаточно для большинства применений (да и современные системы до 300 долларов могут ей уступить)
  • таким образом, усилитель подойдет и начинающему, и опытному радиолюбителю (мне, например, как-то понадобился многоканальный усилитель проверить одну идейку. Угадайте, как я поступил?).

В любом случае, плохо сделаный и неправильно настроенный усилитель на "рассыпухе" будет звучать хуже микросхемного. А наша задача – сделать очень хороший усилитель. Надо отметить, что звучание усилителя очень хорошее (если его правильно сделать и правильно питать), есть информация, что какая-то фирма выпускала Hi-End усилители на микросхеме TDA7294! И наш усилитель ничуть не хуже.

Основные параметры

Я специально проведу замеры параметров микросхемы и опубликую отдельно (Работа усилителя на микросхеме TDA7293 (TDA7294) на "трудную" нагрузку). Здесь же скажу, что микросхема устойчиво работала на активную нагрузку 2. 24 ома, на активное сопротивление 4 ома плюс либо емкость

15 мкФ, либо индуктивность

1,5 мГн. Причем на емкостной и индуктивной нагрузках (не таких сильных, как описано выше) искажения оставались малыми. Нужно отметить, что величина искажений сильно зависит от источника питания, особенно на емкостной нагрузке.

Схема

Схема этого усилителя – это практически повторение схемы включения, предлагаемой производителем. И это неслучайно – уж кто лучше знает, как ее включать. И наверняка не будет никаких неожиданностей из-за нестандартного включения или режима работы. Вот она, схема:

Признаюсь сразу – никаких 80-ти ватт (и тем более 100 Вт) от нее не получишь. Реально 40-60, но зато это будут честные долговременные ваты. В кратковременном импульсе можно получить гораздо больше, но это уже будет РМРО мощность, кстати, тоже честная (80-120 Вт). В "китайских" ватах это будет несколько тысяч, если кого интересует. Тысяч пять. Тут все сильно зависит от источника питания, и позже, я напишу, как увеличить мощность, при этом улучшив еще и качество звучания. Следите за рекламой!

Описание схемы

Входная цепочка R1C1 представляет собой фильтр нижних частот (ФНЧ), обрезающий все выше 90 кГц. Без него нельзя – ХХI век – это в первую очередь век высокочастотных помех. Частота среза этого фильтра довольно высока. Но это специально – я ведь не знаю, к чему будет подключаться этот усилитель. Если на входе будет стоять регулятор громкости, то в самый раз – его сопротивление добавится к R1, и частота среза снизится (оптимальное значение сопротивления регулятора громкости

10 кОм, больше – лучше, но нарушится закон регулирования).

Далее цепочка R2C2 выполняет прямо противоположную функцию – не пропускает на вход частоты ниже 7 Гц. Если для вас это слишком низко, емкость С2 можно уменьшить. Если сильно увлечься снижением емкости, можно остаться совсем без низких. Для полного звукового диапазона С2 должно быть не менее 0,33 мкф. И помните, что у конденсаторов разброс емкостей довольно большой, поэтому если написано 0,47 мкф, то запросто может оказаться, что там 0,3! И еще. На нижней границе диапазона выходная мощность снижается в 2 раза, поэтому ее лучше выбирать пониже:

С2[мкФ] = 1000 / ( 6,28 * Fmin[Гц] * R2[кОм])

Резистор R2 задает входное сопротивление усилителя. Его величина несколько больше, чем по даташиту, но это и лучше – слишком низкое входное сопротивление может "не понравиться" источнику сигнала. Учтите, что если перед усилителем включен регулятор громкости, то его сопротивление должно быть раза в 4 меньше, чем R2, иначе изменится закон регулирования громкости (величина громкости от угла поворота регулятора). Оптимальное значение R2 лежит в диапазоне 33. 68 кОм (большее сопротивление снизит помехоустойчивость).

Схема включения усилителя – неинвертирующая. Резисторы R3 и R4 создают цепь отрицательной обратной связи (ООС). Коэффициент усиления равен:

Ку = R4 / R3 + 1 = 28,5 раза = 29 дБ

Это почти равно оптимальному значению 30 дБ. Менять коэффициент усиления можно, изменяя резистор R3. Учтите, что делать Ку меньше 20 нельзя – микросхема может самовозбуждаться. Больше 60 его также делать не стОит – глубина ООС уменьшится, а искажения возрастут. При значениях сопротивлений, указанных на схеме, при входном напряжении 0,5 вольт выходная мощность на нагрузке 4 ома равна 50 Вт. Если чувствительности усилителя не хватает, то лучше использовать предварительный усилитель.

Значения сопротивлений несколько больше, чем рекомендовано производителем. Это во-первых, увеличивает входное сопротивление, что приятно для источника сигнала (для получения максимального баланса по постоянному току нужно чтобы R4 было равно R2). Во-вторых, улучшает условия работы электролитического конденсатора С3. И в-третьих, усиливает благотворное влияние С4. Об этом поподробнее. Конденсатор С3 последовательно с R3 создает 100%-ю ООС по постоянному току (так как сопротивление постоянному току у него бесконечность, и Ку получается равным единице). Чтобы влияние С3 на усиление низких частот было минимально, его емкость должна быть довольно большой. Частота, на которой влияние С3 становится заметной равна:

f [Гц] = 1000 / (6,28 * R3 [кОм] * С3 [мкФ] ) = 1,3 Гц

Эта частота и должна быть очень низкая. Дело в том, что С3 – электролитический полярный, а на него подается переменное напряжение и ток, что для него очень плохо. Поэтому чем меньше значение этого напряжения, тем меньше искажения, вносимые С3. С этой же целью его максимально допустимое напряжение выбирается довольно большим (50В), хотя напряжение на нем не превышает 100 милливольт. Очень важно, чтобы частота среза цепи R3С3 была намного ниже, чем входной цепи R2С2. Ведь когда проявляется влияние С3 из-за роста его сопротивления, то и напряжеине на нем увеличивается (выходное напряжение услителя перераспределяется между R4, R3 и С3 пропорционально их сопротивлениям). Если же на этих частотах выходное напряжение падает (из-за падения входного напряжения), то и напряжение на С3 не растет. В принципе, в качестве С3 можно использовать неполярный конденсатор, но я не могу однозначно сказать, улучшится от этого звук, или ухудшится: неполярный конденсатор это "два в одном" полярных, включенных встречно.

Конденсатор С4 шунтирует С3 на высоких частотах: у электролитов есть еще один недостаток (на самом деле недостатков много, это расплата за высокую удельную емкость) – они плохо работают на частотах выше 5-7 кГц (дорогие лучше, например Black Gate, ценой 7-12 евро за штуку неплохо работает и на 20 кГц). Пленочный конденсатор С4 "берет высокие частоты на себя", тем самым снижая искажения, вносимые на них конденсатором С3. Чем больше емкость С4 – тем лучше. А его максимальное рабочее напряжение может быть сравнительно небольшим.

Цепь С7R9 увеличивает устойчивость усилителя. В принципе усилитель очень устойчив, и без нее можно обойтись, но мне попадались экземпляры микросхем, которые без этой цепи работали хуже. Конденсатор С7 должен быть рассчитан на напряжение не ниже, чем напряжение питания.

Конденсаторы С8 и С9 осуществляют так называемую вольтодобавку. Через них часть выходного напряжения поступает обратно в предоконечный каскад и складывается в напряжением питания. В результате напряжение питания внутри микросхемы оказывается выше, чем напряжение источника питания. Это нужно потому, что выходные транзисторы обеспечивают выходное напряжение вольт на 5 меньше, чем напряжение на их входах. Таким образом, чтобы получить на выходе 25 вольт, нужно подать на затворы транзисторов напряжение 30 вольт, а где его взять? Вот и берем его с выхода. Без цепи вольтодобавки выходное напряжение микросхемы было бы вольт на 10 меньше, чем напряжение питания, а с этой цепью всего на 2-4. Пленочный конденсатор С9 берет работу на себя на высоких частотах, где С8 работает хуже. Оба конденсатора должны выдерживать напряжение не ниже, чем 1,5 напряжения питания.

Резисторы R5-R8, конденсаторы С5, С6 и диод D1 управляют режимами Mute и StdBy при включении и выключении питания (см. Режимы Mute и StandBy в микросхеме TDA7294/TDA7293). Они обеспечивают правильную последовательность включения/выключения этих режимов. Правда все отлично работает и при "неправильной" их последовательности , так что такое управление нужно больше для собственного удовольствия.

Конденсаторы С10-С13 фильтруют питание. Их использование обязательно – даже с самым наилучшим источником питания сопротивления и индуктивности соединительных проводов могут повлиять на работу усилителя. При наличии этих конденсаторов никакие провода не страшны (в разумных пределах)! Уменьшать емкости не стОит. Минимум 470 мкФ для электролитов и 1 мкФ для пленочных. При установке на плату необходимо, чтобы выводы были максимально короткими и хорошо пропаяны – не жалейте припоя. Все эти конденсаторы должны выдерживать напряжение не ниже, чем 1,5 напряжения питания.

И, наконец, резистор R10. Он служит для разделения входной и выходной земли. "На пальцах" его назначение можно объяснить так. С выхода усилителя через нагрузку на землю протекает большой ток. Может так случиться, что этот ток, протекая по "земляному" проводнику, протечет и через тот участок, по которому течет входной ток (от источника сигнала, через вход усилителя, и далее обратно к источнику по "земле"). Если бы сопротивление проводников было нулевым, то и ничего страшного. Но сопротивление хоть и маленькое, но не нулевое, поэтому на сопротивлении "земляного" провода будет появляться напряжение (закон Ома: U=I*R), которое сложится со входным. Таким образом выходной сигнал усилителя попадет на вход, причем эта обратная связь ничего хорошего не принесет, только всякую гадость. Сопротивление резистора R10 хоть и мало (оптимальное значение 1. 5 Ом), но намного больше, чем сопротивление земляного проводника, и через него (резистор) во входную цепь попадет в сотни раз меньший ток, чем без него.

В принципе, при хорошей разводке платы (а она у меня хорошая) этого не произойдет, но с другой стороны, что-то подобное может случиться в "макромасштабе" по цепи источник_сигнала-усилитель-нагрузка. Резистор поможет и в этом случае. Впрочем, его можно вполне заменить перемычкой – он использован исходя из принципа "лучше перебдеть, чем недобдеть".

Источник питания

Усилитель питается двухполярным напряжением (т.е. это два одинаковых источника, соединенных последовательно, а их общая точка подключена к земле).

Минимальное напряжение питания по даташиту +- 10 вольт. Я лично пробовал питать от +-14 вольт – микросхема работает, но стОит ли так делать? Ведь выходная мощность получается мизерной! Максимальное напряжение питания зависит от сопротивления нагрузки (это напряжение каждого плеча источника):

Усилитель мощности НЧ на TDA7294

Статья посвящается любителям громкой и качественной музыки. TDA7294 (TDA7293) – микросхема усилителя низкой частоты производства французской фирмы THOMSON. Схема содержит полевые транзисторы, что обеспечивает высокое качество звучания и мягкий звук. Простая схема, мало добавочных элементов делает схему доступной для изготовления любому радиолюбителю. Правильно собранный усилитель из исправных деталей начинает работать сразу и в наладке не нуждается.

  • высокая выходная мощность,
  • широкий диапазон напряжения питания,
  • низкий процент гармонических искажений,
  • «мягкий» звук,
  • мало «навесных» деталей,
  • невысокая стоимость.

Применять можно в радиолюбительских аудиоустройствах, при доработке усилителей, акустических систем, устройств аудиотехники и т.д.

На рисунке ниже показана типовая принципиальная схема усилителя мощности для одного канала.

Микросхема TDA7294 это мощный операционный усилитель, коэффициент усиления которого устанавливается цепью отрицательной обратной связи, включенной между его выходом (14 выв. микросхемы) и инверсионным входом (выв. 2 микросхемы). Прямой сигнал поступает на вход (выв. 3 микросхемы). Цепь состоит из резисторов R1 и конденсатора С1. Изменяя значения сопротивлений R1 можно подстроить чувствительность усилителя под параметры предварительного усилителя.

Структурная схема усилителя на TDA 7294

Технические характеристики микросхемы TDA7294
Напряжение питания 7,5 — 40 вольт
Номинальное напряжение питания 30 вольт
Максимальная выходная мощность на нагрузке 4 Ом (пит +/-30В) 100 Ватт
Максимальная выходная мощность на нагрузке 8 Ом(пит +/-37В) 100 Ватт
Входное сопротивление 22 кОм
Чувствительность 750 мВ
Коэф.гармонических искажений, при мощности 60 ватт не более 0,5%
Частотный диапазон 40Гц — 20кГц
Сопротивление нагрузки 4 — 8 Ом
Технические характеристики микросхемы TDA7293
Напряжение питания 12 — 50 вольт
Номинальное напряжение питания 30 вольт
Максимальная выходная мощность на нагрузке 4 Ом( пит +/-30В) 110 Ватт
Максимальная выходная мощность на нагрузке 8 Ом( пит +/-45В) 140 Ватт
Входное сопротивление 22 кОм
Чувствительность 700 мВ
Коэф.гармонических искажений, при мощности 60 ватт не более 0,1%
Частотный диапазон 40Гц — 20кГц
Сопротивление нагрузки 4 — 8 Ом
Принципиальная схема усилителя на TDA7294

Для сборки этого усилителя понадобятся следующие детали:

1. Микросхема TDA7294 (или TDA7293)
2. Резисторы мощностью 0.25 вата
R1 – 680 Om
R2, R3, R4 – 22 kOm
R5 – 10 kOm
R6 – 47 kOm
R7 – 15 kOm
3. Конденсатор плёночный, полипропиленовый:
C1 – 0.74 mkF
4. Конденсаторы электролитические:
C2, C3, C4 – 22 mkF 50 volt
C5 – 47 mkF 50 volt
5. Резистор переменный сдвоенный — 50 kOm

На одной микросхеме можно собрать моно усилитель. Чтобы собрать стерео усилитель, надо сделать две платы. Для этого все необходимые детали умножаем на два, кроме сдвоенного переменного резистора и БП. Но об этом позже.

Печатная плата усилителя на микросхеме TDA 7294

Монтаж элементов схемы выполнен на печатной плате из одностороннего фольгированного стеклотекстолита.

Похожая схема, но немного побольше элементов, в основном конденсаторов. Включена схема задержки включения по входу «mute» выв.10. Это сделано для мягкого, без хлопков, включения усилителя.

На плату устанавливается микросхема, у которой удалены не использующиеся выводы: 5, 11 и 12. Производите монтаж проводом с сечением не менее 0,74 мм2. Саму микросхему необходимо установить на радиатор площадью не менее 600 см2. Радиатор не должен касаться корпуса усилителя так, как на нём будет отрицательное напряжение питания. Сам же корпус необходимо соединить с общим проводом.

Если использовать меньшую площадь радиатора, необходимо сделать принудительный обдув, поставив вентилятор в корпус усилителя. Вентилятор подойдёт от компьютера, напряжением на 12 вольт. Саму микросхему следует крепить на радиатор с помощью теплопроводной пасты. Радиатор не соединять с токоведущими частями, кроме шины отрицательного питания. Как писали выше, металлическая пластина сзади микросхемы соединена с цепью отрицательного питания.

Микросхемы для обоих каналов можно установить на один общий радиатор.

Блок питания для усилителя.

Блок питания представляет собой понижающий трансформатор с двумя обмотками напряжением 25 вольт и силой тока не менее 5 ампер. Напряжение на обмотках должно быть одинаковым и конденсаторы фильтра тоже. Нельзя допускать перекоса напряжения. При подаче двухполярного питания на усилитель, оно должно подаваться одновременно!

Диоды в выпрямителе лучше поставить сверхбыстрые, но в принципе подойдут и обычные типа Д242-246 на ток не менее 10А. Желательно параллельно каждому диоду припаять конденсатор ёмкостью 0,01 мкф. Также можно использовать готовые диодные мосты с такими же параметрами по току.

Конденсаторы фильтра C1 и C3 имеют ёмкость 22.000 мкф на напряжение 50 вольт, конденсаторы C2 и C4 имеют ёмкость 0,1 мкф.

Напряжение питания в 35 вольт должно быть только при нагрузке 8 Ом, если у вас нагрузка 4 Ома, то напряжение питания надо уменьшить до 27 вольт. В этом случае напряжение на вторичных обмотках трансформатора должно быть 20 вольт.

Можно использовать два одинаковых трансформатора мощностью 240 ватт каждый. Один из них служит для получения положительного напряжения, второй — отрицательного. Мощность двух трансформаторов составляет 480 ватт, что вполне подойдет для усилителя с выходной мощностью 2 х 100 Ватт.

Трансформаторы ТБС 024 220-24 можно заменить на любые другие мощностью не менее 200 Ватт каждый. Как писали выше питание должно быть одинаковое — транcформаторы должны быть одинаковые. Напряжение на вторичной обмотке каждого трансформатора от 24 до 29 вольт.

Схема усилителя
повышенной мощности на двух микросхемах TDA7294 по мостовой схеме.

По такой схеме для стерео варианта понадобится четыре микросхемы.

Технические характеристики усилителя:
  • Максимальная выходная мощность на нагрузке 8 Ом (пит. +/- 25В) — 150 Вт;
  • Максимальная выходная мощность на нагрузке 16 Ом (пит. +/- 35В) — 170 Вт;
  • Сопротивление нагрузки: 8 — 16 Ом;
  • Коэф. гармонических искажений, при макс. мощности 150 ватт, напр. 25В, нагр. 8 Ом, частоте 1 кГц — 10%;
  • Коэф. гармонических искажений, при мощности 10-100 ватт, напр. 25В, нагр. 8 Ом, частоте 1 кГц — 0,01%;
  • Коэф. гармонических искажений, при мощности 10-120 ватт, напр. 35В, нагр. 16 Ом, частоте 1 кГц — 0,006%;
  • Частотный диапазон (при нер. АЧХ 1 db) — 50Гц … 100кГц.
Вид готового усилителя в деревянном корпусе с прозрачной верхней крышкой из оргстекла.

Для работы усилителя в полную мощность нужно подать необходимый уровень сигнала на вход микросхемы, а это не менее 750мВ. Если сигнала не хватает, то нужно собрать для раскачки предварительный усилитель.

Схема предварительного усилителя на TDA1524A

Налаживание усилителя

Правильно собранный усилитель в налаживании не нуждается, но никто не гарантирует, что все детали абсолютно исправны, при первом включении нужно соблюдать осторожность.

Первое включение проводится без нагрузки и с отключенным источником входного сигнала (лучше вообще закоротить вход перемычкой). Хорошо бы в цепь питания (и в «плюс» и в «минус» между источником питания и самим усилителем) включить предохранители порядка 1А. Кратковременно (

0,5 сек.) подаем напряжение питания и убеждаемся, что ток, потребляемый от источника небольшой — предохранители не сгорают. Удобно, если в источнике есть светодиодные индикаторы — при отключении от сети, светодиоды продолжают гореть не менее 20 секунд: конденсаторы фильтра долго разряжаются маленьким током покоя микросхемы.

Если потребляемый микросхемой ток большой (больше 300 мА), то причин может быть много: КЗ в монтаже; плохой контакт в «земляном» проводе от источника; перепутаны «плюс» и «минус»; выводы микросхемы касаются перемычки; неисправна микросхема; неправильно впаяны конденсаторы С11, С13; неисправны конденсаторы С10-С13.

Убедившись, что с током покоя все нормально, смело включаем питание и измеряем постоянное напряжение на выходе. Его величина не должна превышать +-0,05 В. Большое напряжение говорит о проблемах с С3 (реже с С4), или с микросхемой. Бывали случаи, когда «межземельный» резистор либо был плохо пропаян, либо вместо 3 Ом имел сопротивление 3 кОм. При этом на выходе была постоянка 10…20 вольт. Подключив к выходу вольтметр переменного тока, убеждаемся, что переменное напряжение на выходе равно нулю (это лучше всего делать с замкнутым входом, или просто с не подключенным входным кабелем, иначе на выходе будут помехи). Наличие на выходе переменного напряжения говорит о проблемах с микросхемой, или цепями С7R9, С3R3R4, R10. К сожалению, зачастую обычные тестеры не могут измерить высокочастотное напряжение, которое появляется при самовозбуждении (до 100 кГц), поэтому лучше всего здесь использовать осциллограф.

Далее подключаем нагрузку и ещё раз проверяем на отсутствие возбуждения с нагрузкой.

Всё! Можно наслаждаться любимой музыкой!

П О П У Л Я Р Н О Е:

При конструировании ультразвуко­вого радара радиолюбители стал­киваются с проблемой создания высокочувствительного избиратель­ного усилителя. Автор предлагает использовать для этих целей микросхему К1056УП1 (импортный аналог ТВА2800) созданную специ­ально для усиления инфракрасного сигнала излучаемого пультом дис­танционного управления телеви­зионными приёмниками. Подробнее…

У кого без дела стоит старый сломанный телевизор, тому может пригодится эта статья. В телевизорах обычно устанавливают широкополосные динамики от 3 до 10 Вт. Вот из них мы сегодня и будем делать небольшие акустические системы — сателлиты. Сателлит (англ. satelitte) — это колонка небольших размеров (до 20 см в высоту), проигрывающая средние и высокие частоты.

Если у кого-то завалялись динамики от самой первой, легендарной колонки S-90, то из них можно сделать высококачественный сабвуфер.

Характеристики динамической головки 30ГД достаточно высоки. У этого динамика есть только один недостаток — низкая чувствительность, но зато доступность и дешевизна этой акустической системы позволяют её, после незначительной переделки, использовать в качестве хорошего сабвуфера!

Аудиоусилитель серии TDA Book

Усилитель серии TDA компании Philips, интегрированный для подготовки документа, был на рынке много tdaxxxx amp интегрировал подробную информацию о (мощность, рабочее напряжение, частота и т. Д.) И телевизорах, стереосистемах, Для аудиосистемы на принципиальных схемах приведены приведенные ниже схемы

000 9 0008 TDA1510AQ / 1515BQ или
1 Усилители BTL 22 Вт 07 9000 BTL9 TDA8547 (T) Усилитель 7 Вт с диагностикой 9000
TDA1010A / 1020 Предусилитель плюс усилитель мощности от 3,4 до 12 Вт
TDA1011 Усилитель 6,5 Вт
TDA100008 Усилитель от 4 Вт до 10 Вт с регулятором громкости постоянного тока
TDA1015 Усилитель 4 Вт
TDA1015T Усилитель 500 мВт
TDA1016 Предусилитель мощности 2 Вт и записи / воспроизведения

09 900

Драйвер для наушников / линейного выхода 2 × 60 мВт
24 Вт BTL или 2 усилителя по 12 Вт
TDA1514A Высокопроизводительный усилитель Hi-Fi мощностью 50 Вт
TDA1516BQ / 1516CQ / 1518BQ усилители
TDA1517 (P) / 1519 Усилители 2 × 6 Вт
TDA1519A / 1519B 22 Вт BTL или 2 × 11 Вт / 12 Вт BTL или 2 × 6 Вт усилители
TDA1521 (Q) / 2616 (Q) Усилители Hi-Fi 2 × 12 Вт
TDA1521A / 2615 Усилители Hi-Fi 2 × 6 Вт
TDA1552Q / 1553Q / 1553CQ / 1557Q
TDA1554Q / 1555Q / 1558Q Усилители BTL 2 × 22 Вт или 4 × 11 Вт
TDA1556Q Усилитель BTL 2 × 22 Вт с дифференциальными входами
TDA 0009 Усилитель класса H мощностью 40 Вт
TDA1561Q Высокоэффективный усилитель мощности 2 × 23 Вт
TDA2611A Усилитель от 4 Вт до 10 Вт
TDA2613 / 2614 9000- 6 Вт усилители fi
TDA7050 (T) 150 мВт BTL или 2 × 75 мВт низковольтный усилитель
TDA7052 / 7053 1 Вт / 2 × 1 Вт BTL усилители
TDA7052A (AT) / 7052B (BT) Усилитель BTL 1 Вт / 0,5 Вт с регулятором громкости постоянного тока
TDA7053A (AT) Усилитель BTL 2 × 1 Вт / 0,5 Вт с регулятором громкости постоянного тока
TDA7056 / 7057Q Усилители BTL 3 Вт / 2 × 3 Вт
TDA7056A / 7056B Усилитель BTL 5 Вт с регулятором громкости постоянного тока
TDA7057AQ Усилитель BTL 2 × 5 Вт с постоянным напряжением ume control
TDA8541 (T) Усилители BTL мощностью 1 Вт
TDA8542 (T) Усилители BTL 2 × 1 Вт
TDA8543 (T) 9000
Усилители BTL 2 × 1 Вт с выбором режима ожидания
TDA8551 (T) Усилители BTL 1 Вт с цифровым регулятором громкости
TDA8558 (T) Низковольтные усилители BTL
TDA8559 (T) Низковольтные стереоусилители BTL
TDA8560Q / 8563Q / 8563AQ BTL-усилитель 2 × 40 Вт с диагностикой
TDA8561Q / 85648Q
TDA8562Q / 8565Q Усилитель 4 × 12 Вт с диагностикой
TDA8566Q Усилитель мощности BTL 2 × 25 Вт с дифференциальными входами
TDA8567Q / 8568Q / 8569Q Усилители BTL 4 × 25 Вт
TDA8574 (T) Дифференциальные линейные драйверы с двойным синфазным подавлением
TDA8577 Драйвер дифференциальной линии с двойным синфазным подавлением
TDA8576T Драйвер двойной синфазной дифференциальной линии с подавлением
TDA8578 (T) Драйвер с двумя синфазными дифференциальными линиями
579
579
579 (T) Двойной дифференциальный линейный приемник с подавлением синфазных помех

усилитель tda - купить усилитель tda с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для усилителя tda.К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший усилитель tda вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели усилитель tda на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в усилителе tda и думаете о выборе аналогичного продукта, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести усилитель tda по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Интегральные схемы усилителя мощности звука

TDA2005 - Усилитель класса B мощностью 20 Вт

TDA2005 - двойной усилитель мощности звука класса B, специально разработанный для автомобильных радиоприемников . Усилители мощности , способные управлять нагрузками с очень низким импедансом (до 1.6 Ом) может быть легко сконструирован с помощью этого устройства с сильноточной способностью (до 3,5 А).

Техническое описание Tda2005 | Усилители мощности звука с TDA2005

TDA1013B - Усилитель мощности звука 4 Вт

TDA1013B представляет собой схему интегрированного звукового усилителя с регулятором громкости DC в 9-выводном одинарном пластиковом корпусе. Широкий диапазон напряжения питания делает эту схему идеальной для применения в устройствах с питанием от сети и от батарей, таких как проигрыватели и телевизионные приемники.Для этого устройства требуется всего несколько внешних компонентов, обеспечивающих стабильность и производительность .

Tda1013B Лист данных | Усилители мощности звука с TDA1013B

LM386 - Усилитель мощности звука низкого напряжения

LM386 - усилитель мощности звука IC , разработанный для использования в низковольтных бытовых устройствах. Внутреннее усиление установлено на 20, но добавление внешнего конденсаторного резистора между контактами 1-8 увеличит усиление до любого значения от 20 до 200.Выход автоматически смещается на половину напряжения питания. Потребляемая мощность в режиме покоя небольшая, всего 24 мВт при работе от 6 В. питание, что делает LM386 идеальным для работы от батареи .

LM386 Лист данных | Усилители мощности звука с LM386

TDA2040 - Усилитель мощности звука Hi-Fi 20 Вт IC

TDA2040 - высококачественный усилитель мощности звука класса AB в пентаваттном корпусе. Обеспечивает выходную мощность 22 Вт (при d = 0.5%) при Vs = 32 В / 4 Ом. Микросхема обеспечивает высокий выходной ток и имеет очень низкий уровень кроссовера и гармонических искажений . Устройство включает в себя систему теплового отключения и эффективную систему защиты от короткого замыкания, автоматически ограничивающую рассеиваемую мощность, чтобы рабочая точка выходных транзисторов оставалась в пределах их безопасной рабочей зоны.

TDA2040 Лист данных | Усилители мощности звука с TDA2040

TDA2003 - Усилитель мощности для автомобильного радио, 10 Вт

Усилители мощности, построенные на основе TDA 2003 , требуют очень небольшого количества внешних компонентов.Микросхема обеспечивает высокий выходной ток (до 3,5 А) с очень низким уровнем гармоник и перекрестными искажениями . Полностью безопасная работа гарантируется благодаря эффективной защите от коротких замыканий переменного и постоянного тока между всеми контактами и землей, скачков напряжения сброса нагрузки (до 40 В), теплового выхода за пределы диапазона и случайного открытого заземления.

Техническое описание TDA2003 | Усилители мощности звука с TDA2003

Другие микросхемы усилителя мощности:

TDA7480 - 10 Вт, класс D IC

LM4652 - 170 Вт, класс D IC

ЛМ388Н - 1.ИС с усилителем мощностью 5 Вт

LM4755T - ИС стереоусилителя мощностью 11 Вт

LM1896N - 2-ваттный усилитель звука

TA8251AH - 4-канальный усилитель звука 18 Вт

TDA7396 - автомобильный радиоприемник с мостом 45 Вт / 2 Ом

TDA8560Q - ИС стереоусилителя мощностью 40 Вт / 2 Ом

TDA1554Q - ИС усилителя мощности

KIA6221AH - ИС усилителя мощностью 30 Вт x 2 (стерео)

KIA6216H - ИС усилителя мощности звука BTLX2CH 15 Вт

TDA7240A - ИС мостового усилителя мощностью 20 Вт

Усилители TDA DIY проекты с TDA7377

В этой статье мы обсудим лучшие усилители TDA для использования в различных проектах DIY, и они полностью доступны по лучшей цене в UTsource.

Введение в TDA7377

Это двойной / четырехканальный усилитель мощности 2 * 30 Вт, который можно использовать для карты и радио. TDA7377 - это усилитель класса AB с новой технологией, который может работать в двухрежимном режиме. Это лучший выбор для источника питания с одним источником, который работает от 14 Вольт. 2 * 20 Вт мощности могут получить максимальное напряжение питания 18 вольт.

На рисунке выше показано физическое описание усилителя.

Распиновка Конфигурация th e TDA7377

Простая схема расположения выводов транзистора TDA7377 приведена ниже.

M Режимы работы TDA7377

Различные режимы работы TDA7377 перечислены ниже

  • Может работать в режиме Quad Stereo.
  • Это также можно использовать в режиме двойного моста.
  • Может также работать в стерео / мостовом режиме.

Технические условия Эксплуатации TDA7377

Различные рабочие характеристики TDA7377 перечислены ниже

  • Обеспечивает плавное короткое включение.
  • Поставляется с чипом с завышенной температурой и мягким термическим ограничителем.
  • В усилителе наблюдается скачок напряжения сброса нагрузки

Quad Stereo Connection of the TDA7377

На схеме ниже показано четырехъядерное стерео соединение с TDA7377

Введение в TDA7388

Это четырехмостовой автомобильный радиоусилитель 4 * 45 Вт. TDA7388 - это усилитель мощности звука класса AB, упакованный в Flexiwatt 25 и разработанный для высоких и автомобильных радиоприемников.

Он имеет небольшое количество внешних компонентов, внутреннее фиксированное усиление (26 дБ), не имеет внешней компенсации и конденсаторов начальной загрузки.

Технические условия Эксплуатации TDA7388

Различные рабочие характеристики TDA7388 перечислены ниже

  • Короткое замыкание выхода на массу на VS и проходит через нагрузку.
  • Это должны быть очень индуктивные нагрузки.
  • Чип имеет очень завышенную температуру чипа с мягким нормальным значением.
  • Также используется как ограничитель.
  • TDA7388 тоже можно сбросить.
  • Это также поддерживает перевернутую батарею.

Характеристики работы TDA7388

Различные функции работы TDA7388 перечислены ниже

  • Этот чип поддерживает очень высокую выходную мощность.
  • Эта микросхема также обеспечивает очень низкие искажения.
  • Эта микросхема также обеспечивает низкий выходной шум.
  • Это также обеспечивает функцию ожидания.
  • Также предусмотрена функция отключения звука.
  • Отключение звука происходит автоматически через мин.

Распиновка Конфигурация th e TDA7388

Простая схема распиновки транзистора TDA7388 представлена ​​ниже.

Введение в TDA1514A

Это высокопроизводительный усилитель Hi-Fi мощностью 50 Вт, который используется для тех же действий по усилению. Интегральная схема TDA1514A - это Hi-Fi усилитель мощности, используемый в качестве строительного блока в радио, телевидении и других устройствах усиления звука.

Высокая производительность микросхемы отвечает требованиям цифровых источников, таких как проигрыватели компакт-дисков и DVD-дисков. Схема полностью защищена, также имеет функцию отключения звука, которая может быть настроена на период после включения питания с задержкой, фиксируемой внешними компонентами

Характеристики работы TDA1514A

Различные функции работы TDA1514A перечислены ниже

  • Этот усилитель дает очень высокую выходную мощность.
  • Этот усилитель обеспечивает низкое распределение гармоник.
  • Усилитель с низким уровнем интермодуляционных искажений.
  • Этот усилитель дает очень низкое напряжение смещения.
  • Этот усилитель обеспечивает хорошее подавление пульсаций.

Схема работы TDA1514A

На рисунке ниже представлена ​​схема работы TDA1514A

.

Заключение

Итак, мы обсудили различные усилители, которые можно использовать в различных схемах.

tda% 20series% 20audio% 20 Паспорт усилителя и примечания по применению

саб 3013

Аннотация: IC tda 1571 TDA1506 sab3013 SAA5051 SAB3034 SAF 3019 Tda1533 SAA 1059 valvo halbleiter
Текст: нет текста в файле


Сканирование OCR
PDF Вертриб-117 ОТ-124 ОТ-138 ОТ-150 ОТ-32 ОТ-110 ОТ-131 ОТ-141 ОТ-108 ОТ-109 саб 3013 Микросхема tda 1571 TDA1506 sab3013 SAA5051 SAB3034 SAF 3019 Tda1533 SAA 1059 вальво халблейтер
2011 - ТДА 8250

Аннотация: Светодиодный драйвер TDA5150 TDA7110-TDA7210 5252
Текст: нет текста в файле


Оригинал
PDF TDA7210V TDA5230 434-USBUWLink 315/434/868/915 МГц 5/10 дБм.255V-UWLink TDA7255V-TDA7255V TDA 8250 TDA5150 TDA7110-TDA7210 5252 светодиодный драйвер
TDA4819

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Сканирование OCR
PDF 4С35бОС 005G077 П-ДИП-16 Q67000-A8323 П-ДИП-20-1 Q67000-A8324 П-ДСО-20-1 TDA4819 TDA4819
1999 - RS-шлепки

Абстракция: 16832G TDA18831-4 tda 16833 g Q67000-A9421 1411 6-контактная микросхема TDA16833 TDA16831 TDA168333 Q67000-A9420
Текст: нет текста в файле


Оригинал
PDF TDA16831-4 П-ДСО-14-11 Q67000-A9420 Q67000-A9422 Q67000-A9389 RS-шлепки 16832G TDA18831-4 tda 16833 г Q67000-A9421 1411 6-контактный ic TDA16833 TDA16831 TDA168333 Q67000-A9420
1996 - A 4714 8 PIN

Реферат: TDA 2525 рамповый генератор TDA 4716 C TDA 120 IC tda 2525 A8313 TDA 120 t dip-16-1 tda схема усилителя мощности
Текст: нет текста в файле


Оригинал
PDF П-ДИП-14-1 П-ДИП-16-1 Q67000-A8312 Q67000-A8313 A 4714 8 PIN TDA 2525 генератор рампы TDA 4716 C TDA 120 Микросхема tda 2525 A8313 ТДА 120 т дип-16-1 электрическая схема усилителя мощности tda
генератор рампы

Аннотация: A8313 tda smps TDA 2525 Функция генератора волн пилообразной формы tda ic 20 / TDA 4716 C tda принципиальная схема усилителя мощности TDA входные усилители TDA 4716 C
Текст: нет текста в файле


Оригинал
PDF П-ДИП-14-1 П-ДИП-16-1 Q67000-A8312 Q67000-A8313 генератор рампы A8313 tda smps TDA 2525 функция генератора волн пилообразной формы tda ic 20 / TDA 4716 C электрическая схема усилителя мощности tda Входные усилители TDA TDA 4716 C
1999 - OPTO SFH 617 А-2

Аннотация: spp n6055 N6055 TDA 16846 P diode mur4100 TDA 16847 Diode BYW 56 IC tda 16846 sfh diode 617
Текст: нет текста в файле


Оригинал
PDF 16846 / TDA MUR120 N6055 1N4007 F / 385 AES02738 П-ДИП-14-3 GPD05584 OPTO SFH 617 A-2 spp n6055 N6055 TDA 16846 P диод mur4100 TDA 16847 Диод BYW 56 Микросхема tda 16846 sfh диод 617
2003 - ТДА 16846 П

Аннотация: IC tda 16846 TDA 16846-2 P TDA 16847 T3D DIODE 16846 TDA 2000 ic tda 2003 TDA 16846 TDA 2003 A H
Текст: нет текста в файле


Оригинал
PDF 16846 / TDA 16846-2 / TDA 16847 / TDA TDA 16846 P Микросхема tda 16846 ТДА 16846-2 П TDA 16847 T3D ДИОД 16846 TDA 2000 ic tda 2003 TDA 16846 TDA 2003 A H
2003 - ТДА 16846 П

Аннотация: TDA 16846-2 P TDA 2000 TDA 16846 T3D DIODE IC tda 16846 16846 tda 16846-2 Q67000-A9377 tda16846
Текст: нет текста в файле


Оригинал
PDF 16846 / TDA GPD05584 П-ДИП-14-3 П-ДСО-14-3 TDA 16846 P ТДА 16846-2 П TDA 2000 TDA 16846 T3D ДИОД Микросхема tda 16846 16846 tda 16846-2 Q67000-A9377 tda16846
6-контактный ТРАНЗИСТОР SMD КОД XI

Аннотация: TDA4819
Текст: нет текста в файле


Сканирование OCR
PDF П-ДИП-16 Q67000-A8323 П-ДИП-20-1 Q67000-A8324 П-ДСО-20-1 Q67000-A8325 Q67000-A8326 6-контактный ТРАНЗИСТОР SMD КОД XI TDA4819
TDA4718

Аннотация: TDA 4718 Полномостовой ИИП постоянного тока в постоянный ток LA 4718 TDA4700A Q67000-Y639 Блок питания усилителя TDA TDA4718 4718 TDA4700
Текст: нет текста в файле


Сканирование OCR
PDF Q67000-Y595 С-ДИП-24 П-ДИП-24 С-ДИП-18 П-ДИП-18-1 Q67000-Y594 Q67000-Y638 С-ДИП-24 Q67000-Y639 TDA4718 TDA4718 TDA 4718 A полный мост SMPS DC to DC LA 4718 TDA4700A Q67000-Y639 TDA amp блок питания TDA4718 4718 TDA4700
2002 - 4863

Аннотация: FAN7527 AN-PFC-TDA4863-1 TDA 4863 4863-2 TDA 4863 G fan7527 application note L6561 TDA4863 application note KA7526
Текст: нет текста в файле


Оригинал
PDF TDA4863 MC33262, MC34262 4863 ВЕНТИЛЯТОР7527 AN-PFC-TDA4863-1 TDA 4863 4863-2 TDA 4863 G Примечание по применению fan7527 L6561 Примечание по применению TDA4863 KA7526
1996 - ТДА 4718 А

Аннотация: TDA4718 TDA datasheet, электрическая схема soft start 4718 tda схема усилителя мощности tda smps входные усилители TDA Q67000-Y639 tda4718a
Текст: нет текста в файле


Оригинал
PDF Q67000-Y594 П-ДИП-24-1 Q67000-Y639 П-ДИП-18-1 TDA 4718 A TDA4718 Технический паспорт TDA электрическая схема плавного пуска 4718 электрическая схема усилителя мощности tda tda smps Входные усилители TDA Q67000-Y639 tda4718a
2010 - TDA 2010

Резюме: 5101F TDA 5200 tssop-28 TDA 2010 Схема все tda tda 5230 TSSOP28 TDA5235 TSSOP-38
Текст: нет текста в файле


Оригинал
PDF 10 дБм ЦСОП-10 5101F 5100F 5111F 5110F 5116F 7110F 7116F TDA 2010 5101F TDA 5200 цСОП-28 Схема TDA 2010 все тда tda 5230 ЦСОП28 TDA5235 ЦСОП-38
2002 - ТДА 16846-2 П

Аннотация: TDA 16846 TDA 16846 P 16846 tda 16846-2 tda серии ICS s4495 TDA16847 TDA16847 эквивалент Q67040-S4496
Текст: нет текста в файле


Оригинал
PDF 16846-2 / TDA 16846-2 / TDA16847-2 16846 / TDA16847 Imp847-2 GPD05584 П-ДИП-14-3 П-ДСО-14-3 ТДА 16846-2 П TDA 16846 TDA 16846 P 16846 tda 16846-2 tda серии ics s4495 TDA16847 Эквивалент TDA16847 Q67040-S4496
2002 - IC TDA 2002

Аннотация: Номера контактов IC TDA 2002 TDA 2000 TDA6190S TDA6190T интегральная схема BOSCH DSA0048408
Текст: нет текста в файле


Оригинал
PDF D-81541 TDA6190 92 дБмкВ 36 МГц, 100 дБуВ IC TDA 2002 Номера контактов IC TDA 2002 TDA 2000 TDA6190S TDA6190T интегральная схема BOSCH DSA0048408
2002 - IC TDA 2002

Аннотация: Внутренняя схема усилителя IC TDA 2002 TDA16833-4 TDA16831 16831 Схема усилителя IC TDA 2002
Текст: нет текста в файле


Оригинал
PDF
2009 - ПГ-ЦСОП-16

Аннотация: 7110F 434 МГц передатчик Infineon TDA 7110 TDA7110F ASK модуляция TX 434 TDA7110 PG-TSSOP-10 TDA7110-TDA7210 приемник 442 МГц
Текст: нет текста в файле


Оригинал
PDF 7110F, 7116F 868 МГц 442 МГц, 884 МГц B142-H9370-X-X-7600 NB09-1039 ПГ-ЦСОП-16 7110F Передатчик 434 мГц Infineon TDA 7110 TDA7110F Спросите модуляцию TX 434 TDA7110 ПГ-ЦСОП-10 TDA7110-TDA7210 приемник 442 МГц
1999 - телетекст tda

Реферат: пила siemens matsua
Текст: нет текста в файле


Оригинал
PDF
все tda

Аннотация: функциональная схема телевизора tda video siemens matsua saw matsua saw tda audio все
Текст: нет текста в файле


Сканирование OCR
PDF
УСИЛИТЕЛЬ МОЩНОСТИ.PAL 007 B

Аннотация: TAA550 PAL 007 E TCA 3089 TCA 3189 TDA схемы звукового усилителя TDA HI-FI усилитель 2.1 система с tda tda звуковой усилитель TDA звуковой усилитель мощности
Текст: нет текста в файле


Сканирование OCR
PDF TAA550 / TBA271 О-180) 1170S / SH 1190Z О-1260) УСИЛИТЕЛЬ МОЩНОСТИ. PAL 007 B TAA550 PAL 007 E TCA 3089 TCA 3189 Схемы усилителя звука TDA TDA HI-FI усилитель 2.1 системы с tda tda аудио усилитель Усилитель мощности звука TDA
1996 - СХЕМА ПИН IC 4816

Аннотация: TDA 4816 A smps управляющая микросхема с 6-контактным sip smd 4816 tda 4816 TDA 4814 A 8-контактная SMD-микросхема для SMPS СХЕМА ДЕТЕКТОРА ВОЗДУШНОГО ПОТОКА 4817 6-контактная SMD IC для SMPS
Текст: нет текста в файле


Оригинал
PDF П-ДИП-14-1 П-ДСО-16-2 Q67000-A8163 Q67000-A8290 Схема контактов IC 4816 TDA 4816 А микросхема управления smps с 6-контактным разъемом sip smd 4816 tda 4816 TDA 4814 А 8-контактный SMD IC для SMPS СХЕМА ДАТЧИКА ПОТОКА ВОЗДУХА 4817 6-контактный SMD IC для SMPS
1996 - 6102-5X

Аннотация: усилитель 6151 smd code F18 2.1 система с драйвером tda k-46 TDA6151-5X TDA6151-5 SDA6102-5X tda 6160 входные усилители TDA
Текст: нет текста в файле


Оригинал
PDF 6151-5X 6102-5X П-ДИП-20-1 П-ДСО-20-1 Q67000-A5175 Q67000-A5074 V14 / 12 6151 smd код F18 усилитель 2.1 системы с tda водитель к-46 TDA6151-5X TDA6151-5 SDA6102-5X tda 6160 Входные усилители TDA
TDA4819

Аннотация: Микросхема управления TDA4818 TDA4815 Q 4819 smps с 6-контактными усилителями sip TDA Автоматические выключатели постоянного тока SIEMENS tda smps-микросхема управления smps с 6-контактным smd 6-контактным транзистором SMD CODE XI
Текст: нет текста в файле


Сканирование OCR
PDF П-ДИП-16 Q67000-A8323 Q67000-A8324 Q67000-A8325 Q67000-A8326 П-ДИП-20-1 P-DSQ-20-1 TDA4819 TDA4818 TDA4815 Q 4819 микросхема управления smps с 6-контактным разъемом sip Усилители TDA Автоматические выключатели постоянного тока SIEMENS tda smps микросхема управления smps с 6-контактным smd 6-контактный ТРАНЗИСТОР SMD КОД XI
1996 - P2462-J29

Аннотация: TDA 4600-2 Q63100-P2462-J29 ТВ обратный трансформатор Самоколебательные обратноходовые преобразователи TDA 4600 Обратно-осциллирующий обратный преобразователь Q67000-A2379 Q63100 Таблицы обратноходовых ТВ-трансформаторов
Текст: нет текста в файле


Оригинал
PDF Q67000-A2379 4601 / D P2462-J29 TDA 4600-2 Q63100-P2462-J29 Обратный трансформатор ТВ TDA 4600 Самоколебательные обратноходовые преобразователи Самоколебательный обратный ход Q67000-A2379 Q63100 Паспорта трансформатора обратного хода ТВ

Схема усилителя Hi-Fi со схемой и схемой с использованием TDA 2616 IC

Схема усилителя Hi-Fi - 2X12 Вт

HiFi или High fidelity - это термин, используемый для обозначения оборудования, воспроизводящего звук высокого качества.Изюминкой оборудования Hi-Fi является отсутствие шума или искажений и естественная частотная характеристика. Усилители Hi-Fi, как известно, создают звук с максимальной четкостью, поэтому любой меломан мечтает заполучить один из них.

Конечно, для получения звука без шума требуется не только усилитель. Но наш проект здесь предполагает создание только части усилителя, то есть схемы усилителя.

Описание

Вот схема усилителя HiFi мощностью 2х12 Вт с использованием микросхемы TDA 2616 от Phillips.Это довольно простая и надежная схема, в которой используется очень мало компонентов. Такой маленький размер делает схему идеальной для портативного усилителя мощности . Эта схема обеспечивает мощность 12 Вт на динамик 8 Ом на каждый канал при двойном питании +/- 12 В .

TDA2616 - это микросхема стереофонического усилителя мощности, которая поставляется в пластиковом блоке питания с 9 выводами в одну линию (SIL9) (SOT131). Эта ИС специально разработана для схем усилителя с питанием от сети, таких как стерео радио, магнитофон и телевидение.Микросхема имеет хороший баланс усиления обоих каналов и Hi-Fi в соответствии со стандартами IEC 268 и DIN 45500. Также в ИМС TDA 2616 встроена специальная схема подавления шумовых сигналов на входах при включении и выключении. Это предотвращает звуки щелчка при включении и выключении.

Принципиальная схема усилителя Hi-Fi

со списком деталей Принципиальная схема усилителя Hi-Fi

Банкноты
  • Все конденсаторы, кроме C10 и C9, керамические.
  • Все конденсаторы должны быть рассчитаны на 50 В.
  • Используйте хорошо регулируемый и фильтрованный двойной источник питания +/- 12 В, который может обеспечить постоянный ток не менее 2 А.

TDA 2616 Назначение и расположение контактов Схема контактов и конфигурация TDA 2616

На нашем веб-сайте есть другие аудиосхемы, которые вы, возможно, захотите прочитать;

1. Недорогой усилитель

2. Транзисторный усилитель мощностью 50 Вт

3.3-полосный графический эквалайзер

4. Цепь звукового переключателя

5. Схема усилителя речи

TDA2003 Распиновка 10 Вт усилителя звука, техническое описание, характеристики и аналоги

TDA2003 Усилитель звука 10 Вт

TDA2003 Усилитель звука 10 Вт

TDA2003 Усилитель звука 10 Вт

Распиновка TDA2003

нажмите на изображение для увеличения

TDA2003 - это усилитель звука IC от ST Microelectronics с максимальной выходной мощностью 10 Вт, обычно используемый для стереоусилителя в автомобильном радиоприемнике.Микросхема может выдавать максимальный ток 3,5 А и имеет очень низкие гармонические и кроссоверные искажения.

Описание штифта

Номер контакта

Имя контакта

Описание

1

Неинвертирующий вход

Неинвертирующий конец (+) усилителя

2

Инвертирующий вход

Инвертирующий конец (-) усилителя

3

Земля

Подключить к земле цепи

4

Выход

Этот вывод выводит усиленный сигнал

5

Напряжение питания

Напряжение питания, минимум 6 В и максимум 36 В

Характеристики
  • Низкочастотный усилитель класса AB, наиболее подходящий для усиления звука
  • Обеспечивает выходную мощность до 20 Вт
  • Рабочее напряжение: от 8 В до 18 В
  • Максимальная выходная мощность 12 В (при 1.6 Ом RL)
  • Усиление напряжения: 80 дБ
  • Отклонение напряжения питания: 36 дБ
  • Имеется защита от короткого замыкания и перегрева
  • Совместимость с макетными платами
  • Доступен в корпусе TO220 с 5 выводами

Примечание: Полную техническую информацию можно найти в таблице данных в конце этой страницы.

Альтернатива TDA2003: TDA2009

Другие усилители звука: LM386, TDA1554, TDA2030, TDA7294, TDA7265, TDA7279, TDA2005

Введение в TDA2003

TDA2003 - это интегральная схема усилителя общего назначения мощностью 10 Вт, которую можно использовать в схемах стерео или моно аудио.Усилитель может выдавать ток до 3,5 А на динамики, а также выдерживать большой ток до 5 А в течение более короткого времени без каких-либо повреждений. Он также может справляться с короткими замыканиями в шинах переменного и постоянного тока, не убивая себя. Он имеет рабочее напряжение 18 В, но может выдерживать высокое напряжение до 28 В. Это делает его надежным для использования в автомобильной аудиотехнике.

TDA2030 совместим с макетной платой и, следовательно, может быть легко протестирован на макетной плате. Ниже приведен пример схемы приложения для TDA2030.Таблица, приведенная внизу этой страницы, содержит более подробную информацию об этой конструкции.

TDA2003 - это 5-контактная микросхема усилителя. Выводы 5 и 3 используются для питания микросхемы усилителя, а аудиосигнал, который необходимо усилить, подается через вывод 1, который является неинвертирующим входом. Усиленный аудиовыход может быть получен через контакт 4. Значения компонентов, приведенные выше, являются значениями, рекомендованными производителями. Двумя важными компонентами являются Cx и Rx, которые задают полосу пропускания усилителя, используя формулы, показанные выше.Также резисторы R1 и R2 используются для настройки усиления усилителя.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
