Усилитель для радиоприемника – Усилители для приема Радио FM и УКВ для музыкальных центров и автомагнитол

Антенные усилители для радио и ТВ

Для увеличения чувствительности радиоприемных средств — радиоприемников, телевизоров используют различные усилители высоких частот (УВЧ). Включенные между приемной антенной и входом радио- или телеприемника, подобные схемы УВЧ увеличивают сигнал, поступающий от антенны (антенные усилители). Использование таких усилителей позволяет увеличить радиус уверенного радиоприема, в случае приемных устройств в составе приемопередатчиков (радиостанций), позволяет увеличить дальность работы, либо при сохранении той же дальности уменьшить мощность излучения радиопередатчика.

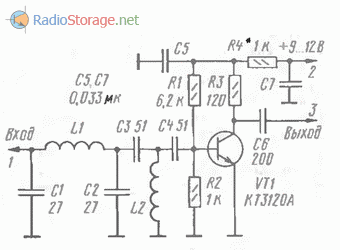

На рис. 1 приведена схема широкополосного УВЧ на одном транзисторе, включенном по схеме с общим эмиттером (ОЭ). В зависимости от используемого транзистора данная схема может успешно применяться до частот в сотни мегагерц. Значения используемых элементов зависят от частот (нижней и верхней) радиодиапазона.

Транзисторные каскады, включенные по схеме с общим эмиттером (ОЭ), обеспечивают сравнительно высокое усиление, но их частотные свойства относительно невысоки.

Транзисторные каскады с общей базой (ОБ), обладают меньшим усилением, чем транзисторные схемы с ОЭ, но их частотные свойства лучше. Это позволяет использовать те же транзисторы, что и в схемах с ОЭ, но на более высоких частотах.

На рис. 2а и 2б приведены схемы широкополосных УВЧ на одном транзисторе, включенном по схеме с общей базой. Отличие схем Рис. 2а и Рис. 2б в разнице проводимости применяемых транзисторов (n-p-n и p-n-p соответственно). В зависимости от используемого транзистора данная схема может успешно применяться до частот в сотни мегагерц.

Дроссель L1 в этих схемах для диапазона СВ намотан на 3 - 4 кольцах К7х4х2 (К10), проницаемостью 600НН и содержит 300 витков провода ПЭВ 0,1.

Большее значение коэффициента усиления схемы с ОЭ можно получить за счет применения составного транзисторного каскада, например, как на Рис.3:

Коэффициент усиления можно увеличить за счет применения каскодных схем, например, выполненные на основе усилителя ОК-ОБ (общий коллектор - общая база) на транзисторах разной структуры с последовательным питанием. Один из вариантов такой схемы УВЧ приведен на рис. 4.

Данная схема УВЧ обладает значительным усилением (десятки и даже сотни раз), однако каскодные усилители не могут обеспечить значительное усиление на высоких частотах, такие схемы, как правило, применяются на частотах ДВ- и СВ-диапазона. Однако при использовании транзисторов сверхвысокой частоты и тщательном исполнении, такие схемы могут успешно применяться до частот в десятки мегагерц.

Транзисторные УВЧ для телевизионного (метрового и дециметрового) диапазона, могут состоять из нескольких каскадов по схеме ОЭ, (как и на Рис. 1). Схема такого усилителя приведена на Рис. 5.

При изготовлении усилителя необходимо соблюдать все требования, предъявляемые к монтажу ВЧ-конструкций: минимальные длины соединяющих проводников, экранирование и т.д.

Используя описанные схемотехнические решения и современные высокочастотные транзисторы (СВЧ-транзисторы) можно построить антенный усилитель ДМВ-диапазона. Этот усилитель можно использовать как с УКВ радиоприемником, например, входящим в состав УКВ радиостанции, или совместно с телевизором.

На рис. 6 приведена схема антенного усилителя ДМВ-диапазона.

Полоса частот 470-790 МГц, усиление — 30 дБ, коэффициент шума — 3 дБ, входное и выходное сопротивления — 75 Ом, ток потребления — 12 мА. Одной из особенностей данной схемы является подача напряжения питания на схему антенного усилителя по коаксиальному кабелю, по которому осуществляется подача выходного сигнала от антенного усилителя к приемнику радиосигнала — УКВ радиоприемника, например, приемника УКВ-радиостанции или телевизора.

Антенный усилитель представляет собой два транзисторных каскада, включенных по схеме с общим эмиттером. На входе антенного усилителя предусмотрен фильтр верхних частот 3-го порядка (L1 C1), ограничивающий диапазон рабочих частот снизу. Это увеличивает помехозащищенность антенного усилителя.

Радиоэлементы для схемы Рис. 6:

  • Катушка L1 – бескаркасная Ø4 мм содержит 2,5 витка провода ПЭВ-2 диаметром 0,8 мм.
  • Дроссель L2 – ВЧ дроссель 25 мкГн.
  • Дроссель L3 – ВЧ дроссель 100 мкГн.
  • Транзисторы КТ3101, КТ3115, КТ3132…

Монтаж усилителя выполняется на двустороннем стеклотекстолите навесным способом, длина проводников и площадь контактных площадок должны быть минимальны. При повторении схемы, необходимо предусмотреть тщательное экранирование устройства.

Если Вам понравилась публикация, поделитесь со своими друзьями в соцзакладках ниже...

Усилитель для приёмника FM диапазона

Добавил: STR2013,Дата: 04 Июл 2017

Простой ВЧ усилитель для FM-диапазона своими руками

Для приёма удалённых станций FM-диапазона можно порекомендовать простую схему ВЧ-усилителя на одном транзисторе.

Схема УВЧ с общим эмиттером построена на транзисторе 2SC2570.

Для получения хорошего результата, схему нужно спаять на качественной стеклотекстолитовой печатной плате. Входной/выходной триммеры (VC1 и VC2) нужно отрегулировать по максимуму сигнала.

Входная катушка L1 состоит из четырех витков, намотанным с шагом на оправке 5 мм. с отводом от 1 витка. Катушка L2 имеет три витка, намотана с шагом на оправке 5 мм. Катушки намотаны медным проводом, покрытым эмалью диаметром 0,91 мм.

Цоколёвка выводов транзистора 2SC2570 показано на рисунке выше.

Этот активный FM усилитель питается напряжением 12В постоянного тока. Можно использовать для усиления сигнала в автомобиле.



ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ



П О П У Л Я Р Н О Е:

  • Цифровой синтезатор своими руками
  • Синусоидальный сигнал можно получить обычным аналоговым способом, но существуют и цифровые способы синтезирования сигналов. При использовании цифрового синтезатора искажения не зависят от частоты сигнала, а также стабильность частоты в этом случае гораздо выше. В статье, ниже  давайте подробнее рассмотрим схему и принцип действия цифрового синтезатора.

    Подробнее…

  • Простой усилитель мощности на TDA7294
  • Простой и достаточно мощный усилитель звуковой частоты [1] можно порекомендовать начинающим радиолюбителям. Его можно подключить к компьютеру, DVD-плееру или к другому аудиоустройству с НЧ-выходом около 1в., а так же использовать в качестве сабвуфера. Хочется достигнуть наилучших результатов с минимальными трудовыми затратами, поэтому УМЗЧ на микросхеме TDA7294 в этом смысле как раз то что нужно.
    Подробнее…

  • Ламповый усилитель 60Вт своими руками
  • Простой ламповый усилитель НЧ на 60Вт

    Всё большую популярность набирают усилители на лампах. Достоинством ламповых усилителей является качество звука. Звук усиливаемый ламповым усилителем получается мягким по сравнению с усилителем на биполярных транзисторах.

    Предлагаемая схема усилителя мощности низкой частоты А.Баева отличается тем, что она собрана из широко распространенных радиодеталей, схема отработана и легко настраивается.

    Подробнее…


Популярность: 3 635 просм.

Простой антенный усилитель для УКВ(FM) приемника

УКВ ЧМ радиоприемник стал непременным атрибутом дома, в автомобиле и на даче. И одна из проблем, которая возникает при его эксплуатации, - это обеспечение требуемого качества приема на большом удалении от радиовещательных станций.

К сожалению, не все радиоприёмники обладают хорошей чувствительностью, поэтому при удалении от радиостанций на несколько десятков километров, например во время пребывания на даче или поездках за город, качество п иема значительно ухудшается.

Установка же эффективных приемных антенн на автомобиле или переносной аппаратуре сопряжена с большим трудностями или просто невозможна.

Выходом из этой ситуации может быть использование на входе радиоприемника малошумящего антенного усилителя. Если радиоприемник многодиапазонный и имеет один антенный вход (например, автомобильный), то усилитель до ж н усиливать сигналы именно этого диапазона и пропускать без потерь сигналы других.

Кроме того, в условиях города, когда уровень сигналов радиостан ий и помех значителен, такой усилитель необходимо отключать во избежание возникновения перекрестных искажений.

Если пр ем осуществляется далеко за городом, то усилитель можно сделать неотключаемым. Схема усилителя показана на рис. 1. Он выполнен на малошумящем биполярном транзисторе. Коэффициент усиления составляет около 20 дБ.

Принципиальаня схема антенного усилителя для УКВ приемников

Рис. 1. Принципиальаня схема антенного усилителя для УКВ приемников.

На входе усилителя установлены последовательно включенные фильтр нижних частот (ФНЧ) C1L1C2 с частотой среза 115...120 МГц и фильтр верхних частот (ФВЧ) с частотой среза 60 65 МГц. Таким образом усилитель обеспечивает усиление сигналов радиостанций, работающих в обоих радиовещательных УКВ диапазонах.

Если усилитель планируется разместить в радиоприемнике, где используется одна антенна на все диапазоны (автомобильный вариант), то его схему на до доработать и ввести два реле, а так же дополнительный фильтр по питанию.

Схема устройства этого варианта показана на рис. 2. При подаче питающего напряжения реле К1 и К2 подключают усилитель А1 (показано на ем ) меж ду антенной и приемником, а при отключенном питании вход радиоприемника соединяется непосредственно с антенной.

Если усилитель будет устанавливаться в автомобиле то его надо обязательно разместить в металлическом корпусе и питание подать через проходной конденсатор (С9).

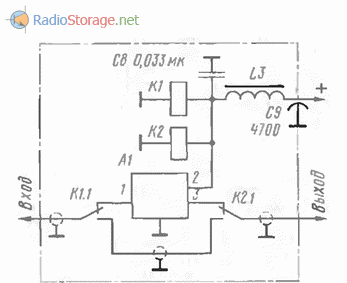

Схема подключения антенного усилителя

Рис. 2. Схема подключения антенного усилителя.

Элементы усилителя размещают на печатной плате из двусторонне фольгированного стеклотекстолита, рисунок печатных дорожек и расположение элементов показаны на рис. 3.

Вторая сторона печатной платы оставлена металлизированной и соединена фолы и по контуру с общим проводником первой стороны. Для автомобильного варианта печатную плату следует удлинить так, чтобы мож о было разместить реле и фильтр питания

В усилителе желательно применить малошумящий транзистор с нормированным коэффициентом шума лучше всего подойдут указанный на схеме КТ3120А, а также КТ382А, КТ382Б, КТ399А, КТ3101А-2, КТ3106А9 возможно применение транзистора КТ368А но результаты могут оказаться несколько хуже Конденсаторы КД, К10-17 и аналогичные импортного производства, С9 - К10П 4 КІО-51 КТП, Б23. Резисторы -МЯТ С2-33, Р1-4.

Печатная плата для антенного усилителя УКВ

Рис. 3. Печатная плата для антенного усилителя УКВ.

Катушки L1 и L намотаны проводом ПЭВ-2 0,4 на оправке диаметром 4 мм и содержат соответственно 3,5 и 4,5 витка. Катушка L3 намотана на кольце диаметром 8-10 мм из феррита марки 2000НН и содержит 20-30 витков провода ПЭВ-2 0.2.

Усилитель включают между антенным гнезд м и входом радиоприёмника. При этом соединение от усилителя до входа приемника необходимо выполнить коротким экранированным кабелем.

При установке в автомобиле все соединения следует выполнить экранированным кабелем, а усилитель разместить вблизи радиоприемника в экранированном отсеке.

Если усилитель будет коммутруемым (автомобильный вариант), то необходим выключатель питания, который размещают в любом удобном месте. Фильтры рассчитаны для работы на кабель с волновым сопротивлением 50 Ом при работе на кабель 75 Ом необходимо уменьшить емкости конденсаторов С1-С4 и увеличить индуктивность кату ек L1 и L2 в полтора раза

Налаживание усилителя сводится к установке ебуемо режима по постоянному току. Подбором резистора R4 устанавливают оптимальный ток коллектора транзистора, при котором коэффициент шума минимален.

Такие режимы обычно указывают в справочнике. Затем проводят проверку АЧХ входных фильтров, а в случае необходимости корректировки сдвигают и раздвигают витки катушек индуктивности.

Экспериментальная проверка усилителя проводилась в г. Фатеж на расстоянии 40-45 км от радиовещательных станций г Курска. Он был установлен в приемник имеющий УКВ диапазон с частотами 65,8...74 МГц.

Прием осуществлялся на внешнюю антенну. Без усилителя был возможен уверенный прием двух государственных радиостанций и одна коммерческая радиостанция принималась с плохим качеством. После установки усилителя оказался возможным уверенный прием шести радиостанций, работающих в этом диапазоне в г. Курске.

И. Нечааев, г. Курск, Н. Лукьянчиков, г. Фатеж Курской обл. Р2001, 1.

Антенный усилитель для УКВ ЧМ радиоприемника


Антенный усилитель для УКВ ЧМ радиоприемника

  УКВ ЧМ радиоприемник стал непременным атрибутом дома, в автомобиле и на даче. И одна из проблем, которая возникает при его эксплуатации, - это обеспечение требуемого качества приема на большом удалении от радиовещательных станций. К сожалению, не все радиоприемники обладают хорошей чувствительностью, поэтому при удалении от радиостанций на несколько десятков километров, например, во время пребывания на даче или поездках за город, качество приема значительно ухудшается. Установка же эффективных приемных антенн на автомобиле или переносной аппаратуре сопряжена с большими трудностями или просто невозможна. Выходом из этой ситуации может быть использование на входе радиоприемника малошумящего антенного усилителя. Если радиоприемник многодиапазонный и имеет один антенный вход (например, автомобильный), то усилитель должен усиливать сигналы именно этого диапазона и пропускать без потерь сигналы других. Кроме того, в условиях города, когда уровень сигналов радиостанций и помех значителен, такой усилитель необходимо отключать во избежание возникновения перекрестных искажений. Если прием осуществляется далеко за городом, то усилитель можно сделать неотключаемым.

  Схема усилителя показана на рис. 1. Он выполнен на малошумящем биполярном транзисторе. Коэффициент усиления составляет около 20 дБ. На входе усилителя установлены последовательно включенные фильтр нижних частот (ФНЧ) C1L1C2 с частотой среза 115...120 МГц и фильтр верхних частот (ФВЧ) с частотой среза 60...65 МГц. Таким образом усилитель обеспечивает усиление сигналов радиостанций, работающих в обоих радиовещательных УКВ диапазонах.

  Если усилитель планируется разместить в радиоприемнике, где используется одна антенна на все диапазоны (автомобильный вариант), то его схему надо доработать и ввести два реле, а также дополнительный фильтр по питанию. Схема устройства этого варианта показана на рис. 2. При подаче питающего напряжения реле К1 и К2 подключают усилитель А1 (показано на схеме) между антенной и приемником, а при отключенном питании вход радиоприемника соединяется непосредственно с антенной. Если усилитель будет устанавливаться в автомобиле, то его надо обязательно разместить в металлическом корпусе и питание подать через проходной конденсатор (С9).

  Элементы усилителя размещают на печатной плате из двусторонне фольги-рованного стеклотекстолита, рисунок печатных дорожек и расположение элементов показаны на рис. 3. Вторая сторона печатной платы оставлена металлизированной и соединена фольгой по контуру с общим проводником первой стороны. Для автомобильного варианта печатную плату следует удлинить так, чтобы можно было разместить реле и фильтр питания.

  В усилителе желательно применить малошумящий транзистор с нормированным коэффициентом шума, лучше всего подойдут указанный на схеме КТ3120А, а также КТ382А, КТ382Б, КТ399А, КТ3101А-2, КТ3106А9, возможно применение транзистора КТ368А, но результаты могут оказаться несколько хуже. Конденсаторы - КД, К10-17 и аналогичные импортного производства, С9 - К10П-4, К10-51, КТП, Б23. Резисторы -МЛТ, С2-33, Р1-4. Катушки L1 и L2 намотаны проводом ПЭВ-2 0,4 на оправке диаметром 4 мм и содержат соответственно 3,5 и 4,5 витка. Катушка L3 намотана на кольце диаметром 8—10 мм из феррита марки 2000НН и содержит 20—30 витков провода ПЭВ-2 0,2.

  Усилитель включают между антенным гнездом и входом радиоприемника. При этом соединение от усилителя до входа приемника необходимо выполнить коротким экранированным кабелем. При установке в автомобиле все соединения следует выполнить экранированным кабелем, а усилитель разместить вблизи радиоприемника в экранированном отсеке. Если усилитель будет коммутируемым (автомобильный вариант), то необходим выключатель питания, который размещают в любом удобном месте. Фильтры рассчитаны для работы на кабель с волновым сопротивлением 50 Ом, при работе на кабель 75 Ом необходимо уменьшить емкости конденсаторов С1—С4 и увеличить индуктивность катушек L1 и L2 в полтора раза.

  Налаживание усилителя сводится к установке требуемого режима по постоянному току. Подбором резистора R4 устанавливают оптимальный ток коллектора транзистора, при котором коэффициент шума минимален. Такие режимы обычно указывают в справочнике. Затем проводят проверку АЧХ входных фильтров, а в случае необходимости корректировки сдвигают и раздвигают витки катушек индуктивности.

  Экспериментальная проверка усилителя проводилась в г. Фатеж на расстоянии 40...45 км от радиовещательных станций г. Курска. Он был установлен в приемник, имеющий УКВ диапазон с частотами 65,8...74 МГц. Прием осуществлялся на внешнюю антенну. Без усилителя был возможен уверенный прием двух государственных радиостанций и одна коммерческая радиостанция принималась с плохим качеством. После установки усилителя оказался возможным уверенный прием шести радиостанций, работающих в этом диапазоне в г. Курске.

И. НЕЧАЕВ
г. Курск
Н. ЛУКЬЯНЧИКОВ
г. Фатеж, Курской обл.
Радио №1, 2001

Источник: shems.h2.ru

Схемы простых УНЧ, АМ-радиоприемника и ИК сигнализации на микросхеме 4069

Здесь буду описывать эксперименты с микросхемой 4069, представляющей собой набор из шести КМОП-инверторов. Но, прежде всего, учитывая замечания читателей, скажу, что идеяиспользования цифровых микросхем в аналоговых схемах не принадлежит мне лично. И вполне возможно, что где-то и когда-то, кто-то другой публиковал что-то более или менее похожее.

Более того, замечу, что имеются и промышленные образцы, в которых логические элементы работают в аналоговом режиме, например, многочисленные китайские радиозвонки, радиобрелки и прочие игрушки.

Ну, теперь покаявшись, и посыпав седую голову пеплом, перехожу к делу. Для начала, напомню, что для того чтобы логический инвертор МОП или КМОП логики перевести в аналоговый режим работы необходимо создать цепь отрицательной обратной связи, соединяющей его вход и выход.

При этом постоянное напряжение на выходе будет равно постоянному напряжению на входе, по уровню, находящемуся между нулем и единицей. И инвертор превращается в усилитель.

Усилительные каскады

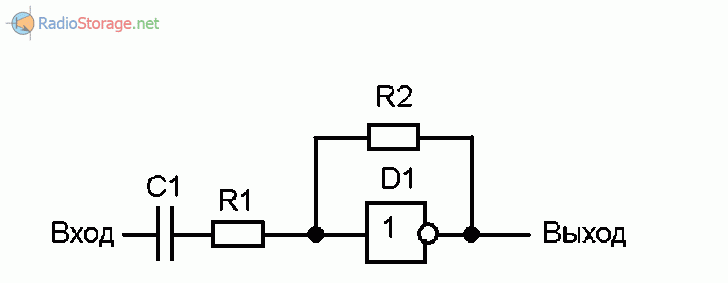

На рисунке 1 показана схема такого усилительного каскада, у которого коэффициент усиления зависит от отношения сопротивлений резисторов R1 и R2. В принципе, как у операционного усилителя, сигнал у которого подается на инвертирующий вход. В этом смысле, логический инвертор КМОП или МОП

Схема усилительного каскада на цифровом элементе

Рис.1. Схема усилительного каскада на цифровом элементе.

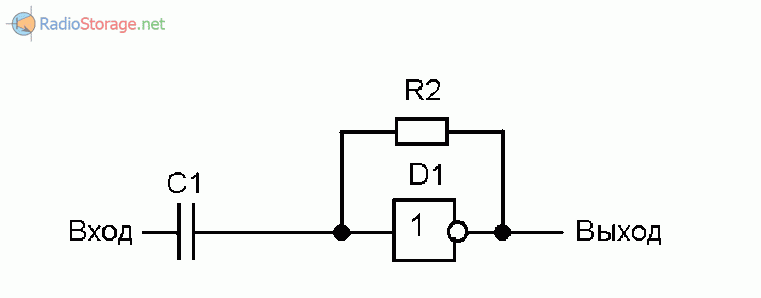

Схема усилительного каскада

Рис.2. Схема усилительного каскада.

логики, я позволю себе такую вольность, признать аналогом операционного усилителя, у которого есть только один вход - инвертирующий.

Впрочем, наличие резистора R1 совсем не обязательно, его можно принять за ноль Ом. Хотя это и математически неправильно (на ноль делить нельзя), однако, на практике работает.

В этом случае, касательно микросхемы 4069 коэффициент усиления будет зависеть только от R2 и напряжения питания, при этом весьма забавно то, что усиление возрастает со снижением напряжения питания. Так, при сопротивлении R2 равном 2 МОм и напряжении питания 3В коэффициент передачи у разных экземпляров микросхемы лежал в пределах от 150-200.

Но при напряжении питания 5V он упал примерно процентов на 20, а при питании от источника напряжением 12V снижение уже было на все 70%. Однако, при напряжении питания менее 2,4В работоспособность резко прекращалась полностью.

Стерео усилитель для головных телефонов

Возвращаясь к предыдущей статье, хочу продемонстрировать схему стереофонического УНЧ для головных телефонов, сделанного на микросхеме 4069 (рисунок 3).

В УНЧ каждого канала работает по три инвертора микросхемы. Инверторы включены в таком порядке, чтобы при монтаже входы были с одного торца микросхемы, а выходы с другого.

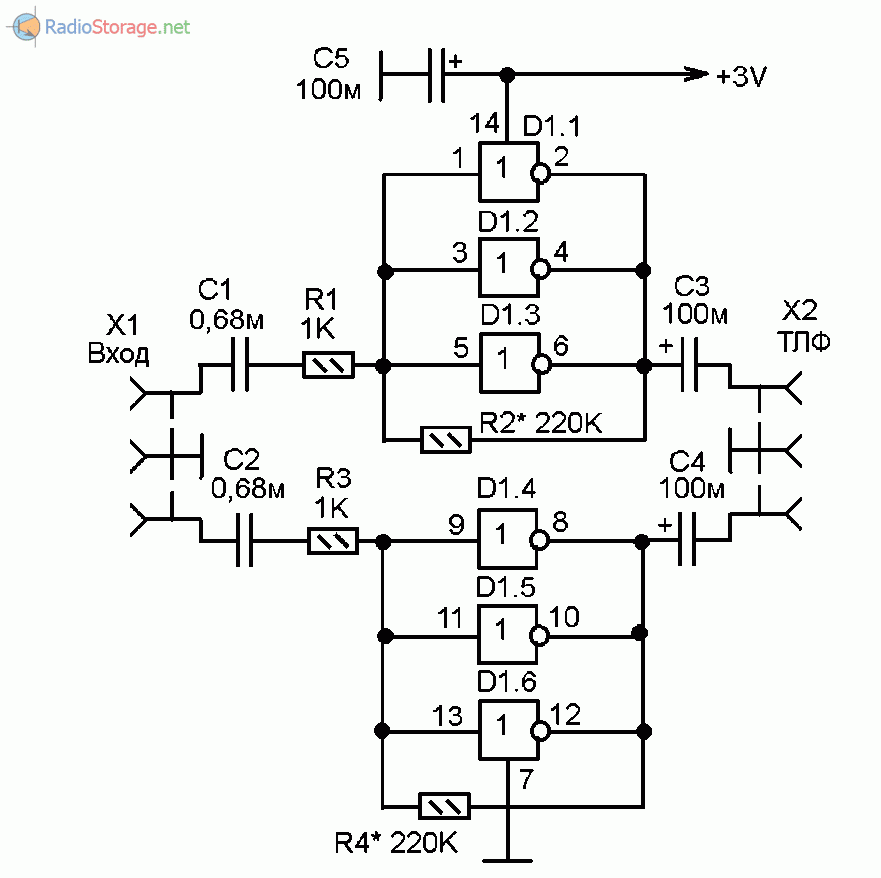

Стереофонический УНЧ для головных телефонов на микросхеме 4069

Рис. 3. Стереофонический УНЧ для головных телефонов на микросхеме 4069.

Основным усилителем по напряжению является первый каскад, выполненный для одного канала на D1.1, для другого на D1.4. Инвертор переведен в аналоговый режим с помощью ООС из RC цепей R1-C2-R2 и R3-C4-R4. Коэффициент усиления можно изменять подбором сопротивления резисторов R2 и R3.

На остальных четырех элементах сделаны усилители мощности.

Мощный УНЧ для наушников

Впрочем, если слишком большого усиления по напряжению не требуется, но хочется получить больше по мощности, можно сделать усилитель и по такой схеме, как показана на рисунке 4. Здесь три логических инвертора соединены параллельно, как бы один мощный, а потом уже на эту схему «повешена» цепь ООС состоящая для одного канала из резисторов R1 и R2, и для другого стереоканала, из резисторов R3 и R4.

Хочу заметить, что схема весьма неплохо работала на стандартные головные стереотелефоны сопротивлением 32 Ом.

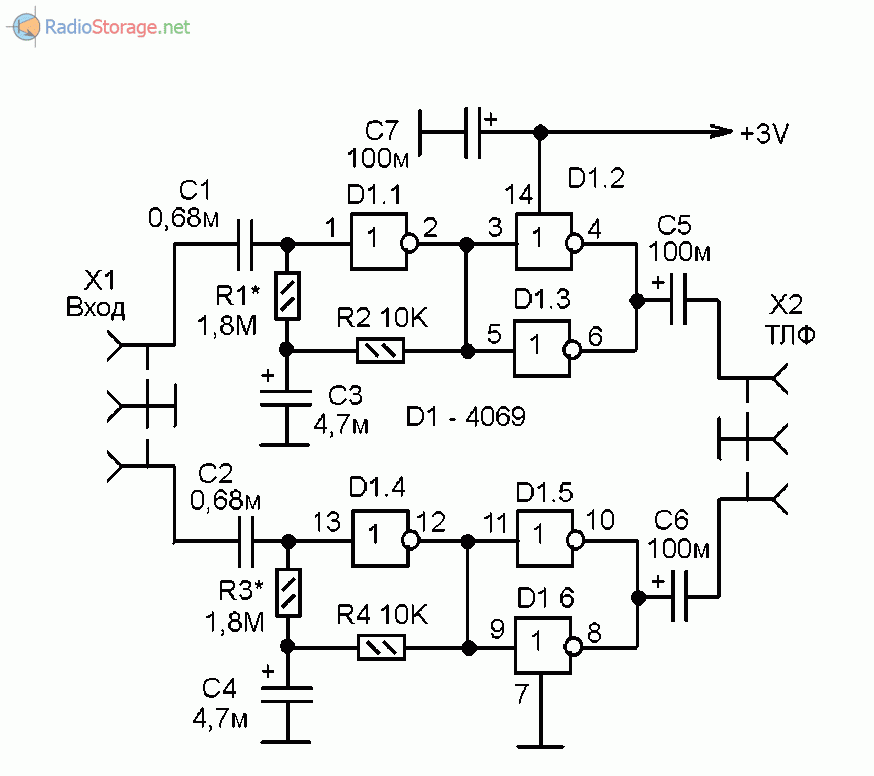

Принципиальная схема мощного усилителя НЧ для наушников на микросхеме 4069

Рис.4. Принципиальная схема мощного усилителя НЧ для наушников на микросхеме 4069.

Простой АМ приемник

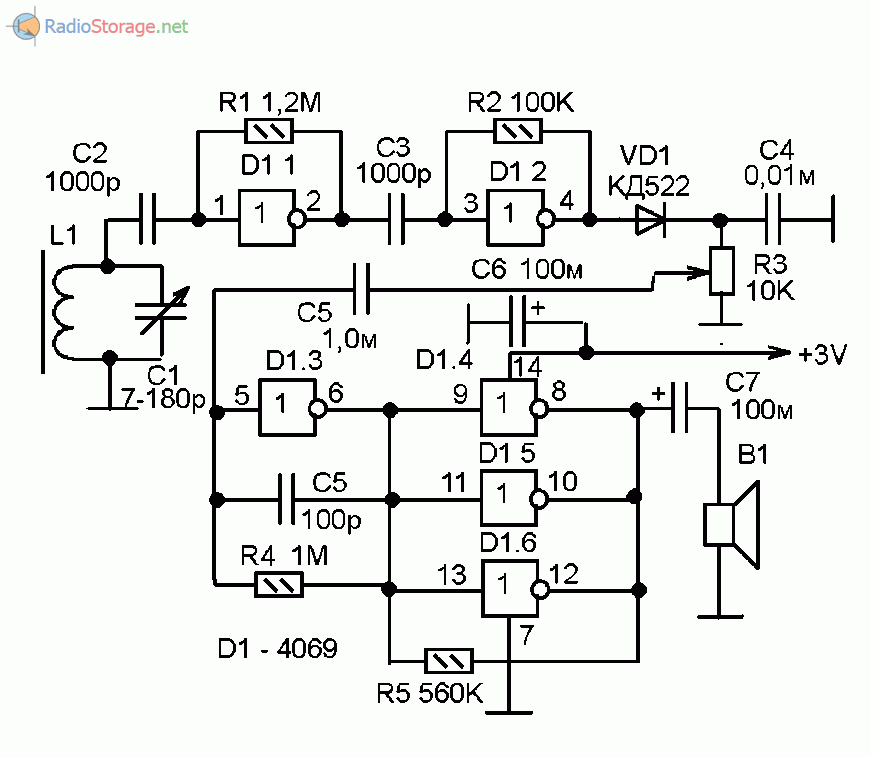

Возвращаясь к теме АМ приемника на цифровой микросхеме хочу представить на суд (и экспертизу) читателей другую схему, тоже проверенную в работе. Конечно, признаю, что AM сейчас не столь актуально, но это все-таки, эксперимент, так сказать, творчество ради творчества. Схема показана на рисунке 5.

Входной точкой является колебательный контур на катушке L1 и переменном конденсаторе С1. Переменный конденсатор, как и в прошлой статье - от набора для сборки приемника «Юность КП-101». Катушка точно так же, намотана на ферритовом стержне диаметром 8 мм и длиной 120 мм. Для приема средних волн обмотка должна содержать 80-90 витков, для длинных - 250.

Провод,практически любой обмоточный. Средневолновую катушку мотать виток к витку, длинноволновую - внавал, 5-6-ю секциями.

С этого контура сигнал поступает на первый усилительный каскад, построенный на элементе D1.1. В режим усилителя его переводит резистор R1. С него, через разделительный конденсатор С3, усиленный сигнал поступает на второй каскад на элементе D1.2.

Его усиление зависит от резистора R2.

Схема простого самодельного АМ приемника на цифровой микросхеме 4069

Рис.5. Схема простого самодельного АМ приемника на цифровой микросхеме 4069.

Детектор сделан на кремниевом диоде VD1. Кремний не очень хорош для детектора, потому что у кремниевых диодов больше прямое напряжение. Но здесь диод подключен анодом непосредственно к выходу элемента D1.2, на котором есть постоянное напряжение, достаточное для смещения точки детектирования в участок ВАХ диода с достаточной крутизной.

Резистор R3 - регулятор громкости. А на элементах D1.3-D1.6 сделан УНЧ. Мощности хватает для работы на миниатюрный динамик типа 50FL25R сопротивлением звуковой катушки 25 Ом.

Схемы усилителей на логических микросхемах типа 4069 широко используются в качестве УНЧ и формирователя импульсов в простых сверхрегенеративных приемниках систем радиоуправления игрушками и бытовыми приборами.

Усилитель-формирователь логических импульсов

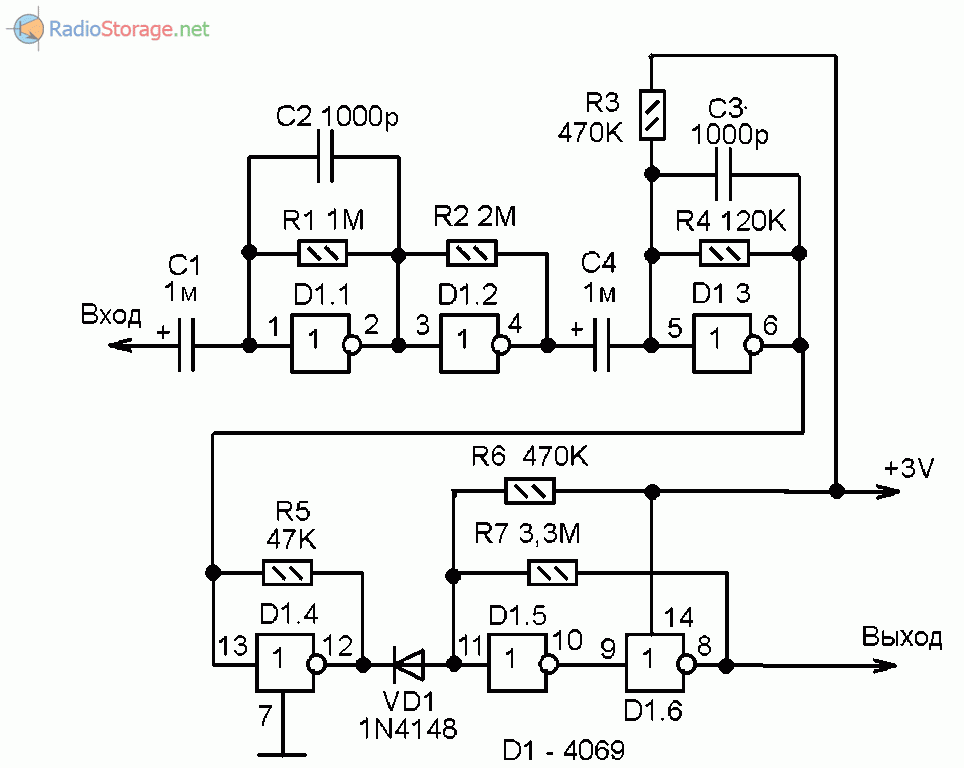

На рисунке 6 показана схема усилителя-формирователя логических импульсов, на вход которого подается сигнал с выхода «типового» однотранзисторного сверхрегенеративного детектора.

Схема усилителя-формирователя логических импульсов на микросхеме 4069

Рис.6. Схема усилителя-формирователя логических импульсов на микросхеме 4069.

С выхода сверхрегенеративного детектора на одном транзисторе сигнал поступает на усилитель - формирователь через конденсатор С1.

Первое звено усиления (каскадом назвать будет не очень правильно) сделано на элементах D1.1 и D1.2. Коэффициент усиления D1.1 задан резистором R1, коэффициент усиления D1.2 задан резистором R2. Конденсатор С2 снижает усиление на ВЧ, таким образом подавляя частоту суперного шума.

Далее, аналогичная схема на элементах D1.3 и D1.4. Логические импульсы формирует схема на диоде VD1 и триггере Шмитта на элементах D1.5 и D1.6.

Датчик пересечения ИК-луча

Другая сфера применения аналоговых усилителей на основе микросхемы 4069 - инфракрасный датчик или фотоприемник инфракрасного сигнала.

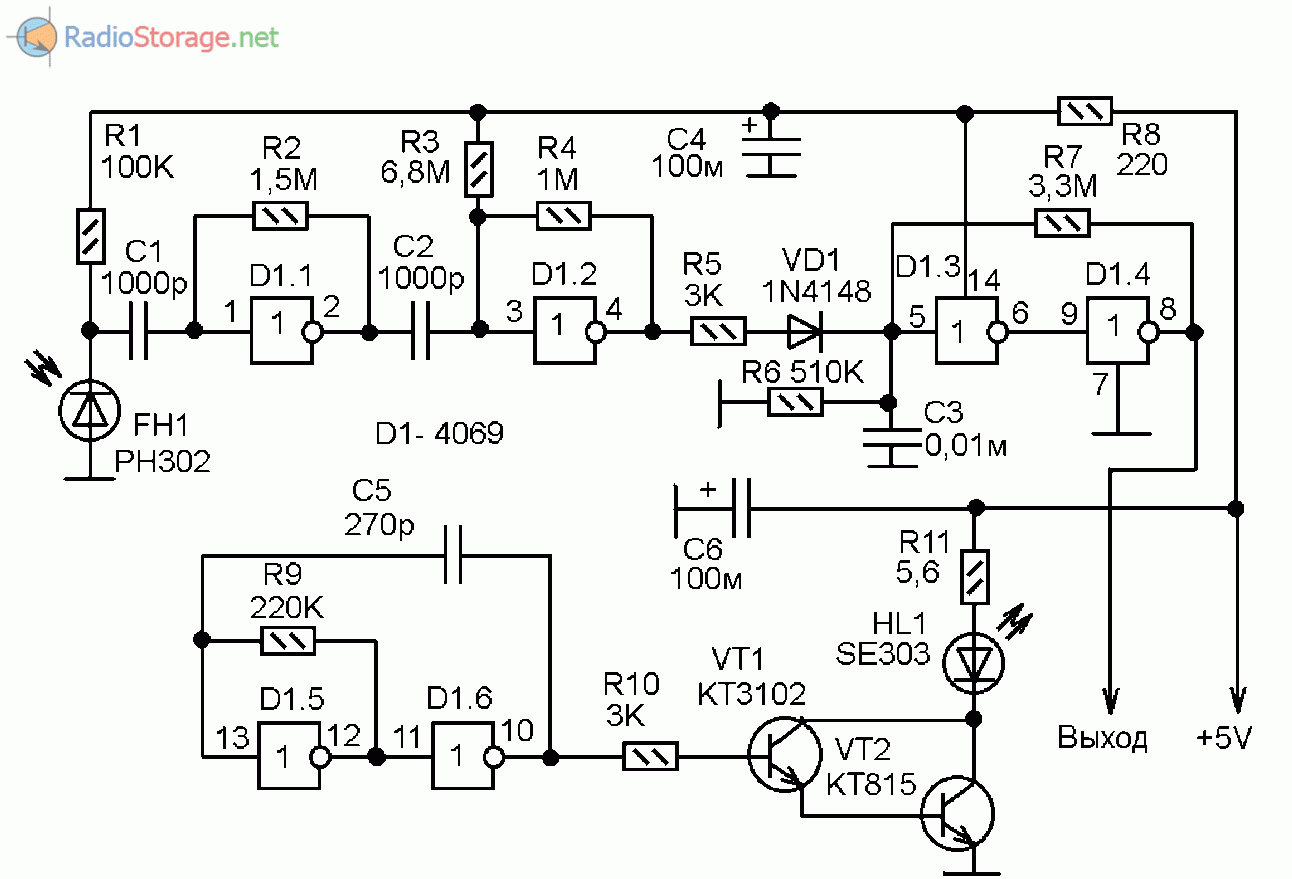

На рисунке 7 показана схема успешно эксплуатируемого уже несколько лет датчика, реагирующего на пересечение либо отражение инфракрасного луча. Интересно то, что в схеме нет широко используемых в таких случаях готовых интегральных фотоприемников. Сигнал принимается обычным ИК-фотодиодом, а усиление производится усилительными каскадами, выполненными на основе инверторов микросхемы 4069. Наличие шести инверторов в одном корпусе микросхемы 4069 позволяет весь датчик, как его приемную, так и передающую части выполнить на одной микросхеме 4069.

Схема датчика пересечения ИК-луча на микросхеме 4069

Рис. 7. Схема датчика пересечения ИК-луча на микросхеме 4069.

И так, схема показана на рис. 7. Как обычно, ИК-датчик работающий на отражение или пересечение луча состоит из передатчика ИК-луча и его приемника. Передатчик ИК-луча состоит из ИК-светодиода HL1 (здесь светодиод, такой как в пультах ДУ аппаратуры), токового ключа на транзисторах VТ1 и VТ2 и генератора импульсов частотой около 8-10 kHz. Импульсы с выхода мультивибратора на элементах D1.5 и D1.6 поступают через токовый ключ на VT1 и VT2 на ИК-светодиод HL1. Резистор R11 ограничивает ток через светодиод.

HL1 излучает ИК вспышки, следующие с частотой 8-10 kHz. Если существует видимость между HL1 и Fh2, излученные вспышки воздействуют на фотодиод Fh2 ив нем возникают импульсы тока. Благодаря резистору R1 они преобразуются в импульсы напряжения.

Переменное напряжение через конденсатор С1 поступает на первый усилитель на элементе D1.1. Его в усилительный режим переводит резистор R2. Далее, через С2 усиленное переменное напряжение поступает на усилитель на D1.2. В цепи ООС D1.2 есть резистор R3, который смещает его вход в сторону напряжения логической единицы.

В результате его выход смещен в сторону логического нуля. Поэтому, в отсутствие входного сигнала напряжение на С3 соответствует логическому нулю. Но при наличии входного сигнала за счет работы детектора на VD1 напряжение на С3 увеличивается до логической единицы.

Выходные импульсы формирует триггер Шмитта на элементах D1.3 и D1.4. Фотодиод РН302 можно заменить любым ИК-фотодиодом. Налаживание датчика сводится к подбору сопротивления R3, чтобы при отсутствии сигнала на выходе D1.4 был ноль, а при наличии сигнала - единица.

Везде вместо микросхемы 4069 можно попробовать микросхему К561ЛН2.

Тюльгин Ю.М. РК-2016-03.

УЛУЧШЕНИЕ ПРИЁМА FM ТЮНЕРОВ

Наверное, многие сталкивались с тем, что все автомобильные или стационарные FM тюнеры некоторые радиостанции принимают относительно неплохо, а другие – отвратительно, хотя уровень сигнала с антенны достаточно высокий. Обычно кажется, что это сама радиостанция передает некачественный сигнал, но дальнейшие эксперименты показали, что это не так. Оказалось, что это сам тюнер не может «переварить» сигнал конкретной радиостанции с индивидуальными особенностями в передаче сигнала. Так же бывает, что один тюнер эту радиостанцию принимает нормально, а другой плохо. Например все автомагнитолы JVC, которые у меня были, давали ужасный звук, а более половины радиостанций вообще невозможно было слушать – слишком большие были искажения звука. Стационарные же тюнеры дают звук более-менее неплохой, но все равно огрехов очень много. Вот и встала задача разобраться, что портит звук в тюнерах и как улучшить звук.

Для начала точно сформулируем – какие же это искажения, что так не нравится лично мне в звуке и стоит ли кому-то делать доработки тюнера, если для конкретно этого человека прием тюнера представляется нормальным. Это следующие типы искажений:

  • Искажения звуков «С» и шипящих, когда вместо звуков «С» слышится «Ч» или просто какой-то скрежет. И когда шипящие звуки и сибилянты превращаются в кашу. Иногда кажется, что при этих искажениях радиоприемный тракт просто запирается на доли секунды. Пожалуй это основные искажения, которые «бьют по ушам» и терпеть которые невозможно – как железом по стеклу. Радиостанцию приходится переключать, хотя уровень сигнала высокий.
  • Выпячивание звуков «С» и шипящих. Это когда звуки «С» и шипящие передаются не совсем плохо, но их уровень громкости явно больше естественного звучания. При этом хочется убрать тембр высоких частот, но это не помогает. На мой взгляд этими искажениями грешат все без исключения тюнеры автомагнитол, переносных магнитол, во всяком случае, которые у меня побывали. Вот эти «Цыкания» и «Сыкания» потихонечку начинают доставать.
  • Металлические высокие частоты – когда звук высоких частот явно не тот, что вживую. Но слушать можно.
  • Общие искажения, когда звук совершенно плоский, нет объемности, никакой сцены не чувствуется, никаких звуков выше или ниже колонок. Этим грешит большинство тюнеров – видимо это просто большие общие искажения.

Вот и встал вопрос доработки существующих тюнеров, ведь действительно качественный тюнер показывает, что при приеме качественного сигнала с радиостанции звук ничуть не уступает звуку неплохого СД-проигрывателя с качественным диском и значительно превосходит МП-3. У меня часто возникает вопрос: каким кодированием или каким источником пользуются на радиостанции, ведь даже многие СД диски не дают такого высокого качества, как радиоприем некоторых радиостанций. Вот и пришлось повозиться, чтобы вскрыть причины искажений и найти пути устранения этих искажений. Многое удалось. О чем, собственно, и статья. Так что читаем и наслаждаемся.

Конечно, в литературе можно найти сотни статей по радиоприему на FM, схемы тюнеров, рекомендации и т.д., однако все это не устраняет вышеуказанные искажения. Более того, подавляющее число современных тюнеров, а автомобильных – 100%, вообще неприемлемы для действительно высококачественного звука. Они построены на микросхемах с цифровой обработкой звука – а это тупик. Качество звучания этих микросхем  посредственное. Ну и никакого способа их доработки – в них просто нечего дорабатывать – в микросхему не залезть, а обвязки радиодеталями нет. Вот и получается, что доработке подлежат только тюнеры старого типа, их можно назвать аналоговыми с цифровой настройкой. А послушать качественный звук на FM можно только на тюнерах старого типа. Какие же это тюнеры старого типа (аналоговые) – это те у которых есть кварцевые пьезофильтры, катушки-трансформаторы смесителей, ну и вообще много радиодеталей вокруг микросхем. Промежуточная частота на FM 10,7 МГц. Обычно в автомагнитолах эти тюнеры заключены в отдельные экранированные корпуса, а микросхем может быть одна, две или три. В стационарных тюнерах в экране обычно только входник на транзисторах. Современный же цифровой тюнер часто даже на плате не всегда сразу увидишь – одна малюсенькая микросхема и больше почти ничего. Так что будем дорабатывать только старые добрые тюнеры с аналоговой обработкой звука.

Чуть отрываясь от темы хотелось бы сказать вот что. Качество звучания автомобильных тюнеров всегда будет чуть похуже стационарных. Причина – применение в автотюнерах балансного смесителя. Он совершенно необходим именно в передвигающихся объектах, но качество звука он сильно портит. Один транзистор - смеситель (в стационарных тюнерах) дает более чистый звук. Мне не удалось поднять качество балансного смесителя, но если кто-то из уважаемых читателей смог его улучшить – очень бы хотелось перенять опыт.

Но пойдем вперед. Давайте посмотрим на классическую схему аналогового стационарного тюнера и потихонечку будем дорабатывать конкретные места. Ниже – схема тюнера музыкального центра Panasonic SA AK630EE. Подобных схем сотни. Именно данная взята по причине хорошего качества печати и того, что показаны все необходимые узлы.

Рисунок 1

Давайте начнем доработку радиоприемной части «с конца», то есть от входа промежуточной частоты (ПЧ) в микросхему пойдем назад к антенне. Обвязку самой микросхемы дорабатывать не будем. Так что пойдем к антенне от вывода 1 микросхемы IC 2601. Это вход сигнала промежуточной частоты (ПЧ) 10,7 МГц. Обычно во всех тюнерах сигнал ПЧ идет сразу с кварцевого пьезофильтра на вход в какую-либо микросхему. Здесь с CF2602. Вот и поговорим про пьезофильтры.

Требования: по теории нагрузкой пьезофильтра должен быть резистор 330 Ом (то есть выход пьезофильтра на землю через 330 Ом) – этот резистор встроен в микросхему. Хорошо. Вход сигнала в пьезофильтр должен быть через резистор номиналом то же 330 Ом. Примерно вот так:

Это идеальная схема включения пьезофильтра CF. Микросхемы стационарные и автомобильные типа LA1833, LA1837, LA1780, TDA7540...

Практический пример

Это схема автомагнитолы Blaupunkt London MP-48. Три резистора и создают подобие 330 Ом на входе в пьезофильтр Z101. Они же нужны и для другой цели (пониже написано). В этой магнитоле отлично.

Рисунок 3

Рисунок 4

Но в нашей схеме тюнера рис.1 резистор R2607 = 330 Ом является как бы половинкой для сигнала, а вторая половинка сигнала идет с коллектора транзистора Q2601. Возникает несимметрия в подводе сигнала на пьезофильтор. А значит и качество работы самого пьезофильтра будет уже не самым лучшим. Желательно положительную и отрицательную полуволну сигнала подавать на пьезофильтр строго симметрично и только через 330 Ом (примерно как на рис.4).

Еще хуже обстоит дело с самим транзистором Q2601 (рис.1). Он является усилителем промежуточной частоты (УПЧ). Но: во сколько раз этот усилитель усиливает сигнал? Совершенно не определено. Такая схема (с эмиттером на земле) обладает самыми большими искажениями из всех возможных схем. Благо – сигнал у нас очень мал по амплитуде и модуляция частотная. Транзистор худо-бедно работает. Но очень слабенько.

Рисунок 5

Часто улучшают работу такого УПЧ постановкой резистора обратной связи в эмиттер транзистора – R3=10 Ом на этой схеме. Но практика показывает, что толку от этого очень мало. А при сопротивлении этого резистора ?24 Ома усиление этого УПЧ становится равным единице. То есть никакого усиления. Только добавляются искажения. Кстати на этой схеме есть резистор на первый пьезофильтр CF1 – R44 = 100 Ом. Это, конечно, не 330 Ом, но уже очень неплохо.

Рисунок 6

На этой схеме показан УПЧ с несколько лучшими характеристиками. Применяется в относительно дорогих тюнерах и в микросхемах. Но и здесь для положительной полуволны входного сигнала никак не определены параметры усиления. Так же для нормального режима по постоянному току желательны резисторы в эмиттерах транзисторов. В моей практике этот УПЧ особо себя не проявил. То же дает искажения. А других схем в общем-то и нет.

Теперь о самих пьезофильтрах

Каково входное сопротивление пьезофильтра? Оно очень хитрое, частотозависимое. На расчетной частоте 10,7 МГц все нормально: полезный сигнал проходит дальше. А все нерасчетные частоты пьезофильтр направляет в землю, тем самым входное сопротивление пьезофильтра становится значительно ниже. На нерасчетных частотах пьезофильтр как бы шунтирует предыдущий каскад усиления, утяжеляет работу этого каскада. И, если этот предыдущий каскад слабоват, то здесь возникают сильные дополнительные искажения.

Что делать для снижения именно этих искажений? Давайте для начала снизим нагрузку на УПЧ. Поставим свой простой, не вносящий искажений фильтр перед пьезофильтром, который будет отсекать все частоты ниже расчетной частоты, тем самым облегчая работу УПЧ, самого пьезофильтра и снижая ненужные амплитудные колебания. Это – простой конденсатор.

Рисунок 7

Вот какая получается схема. Это то же не 330 Ом, но что-то близкое, с отсечкой всех низких частот. УПЧ будет работать полегче. А в самом пьезофильтре уменьшится наложение частот, предположительно отражающихся и на звуковых частотах, формирующих звуки «С».

Рис.7 – это первая доработка нашего FM тюнера, будь он автомобильный, стационарный или какой – другой. Всегда перед пьезофильтром необходимо ставить цепочку R+C указанных номиналов.

Но и сами пьезофильтры бывают разные. Вот JVC KD G827.

Рисунок 8

На данном фото показаны выпаяные из  блока тюнера автомагнитолы пьезофильтры, дающие очень металлические высокие частоты. Не то, чтобы они давали искажения, но высокие частоты были неприятные, гасились призвуки, терялась объемность и очень высокие частоты. Эти пьезофильтры заменены.

Рисунок 9

На этом фото видна опытная работа по подбору пьезофильтров, дающих звук получше.

Надо заметить, что именно пьезофильтры дают значительно большее изменение звука, чем любые другие радиодетали во всем звуковом тракте – ОУ, конденсаторы, резисторы и т.д.

Ну и какие же пьезофильтры дают звук получше?

Рисунок 10

Вот эти с буквой «Е» дают самый качественный звук. Найти их бывает непросто. Вообще качество пьезофильтров отражается только на высоких частотах звука. Влияния на средние и низкие частоты практически не чувствуется. Именно с этими пьезофильтрами звук наиболее приближен к естественному. Обязательно надо смотреть на цвет точки, отмеченной краской. Красная или ее нет это частота точно 10,7 МГц. Другие цвета – частоты несколько отличаются от 10,7 МГц.

Рисунок 11

Такие пьезофильтры то же неплохи. Можно смело ставить в любые тюнеры. Здесь нет никакой буквы. Эти пьезофильтры наиболее часто ставятся даже в не самые дешевые тюнеры. Им – второе место.

Рисунок 12

Самые странные пьезофильтры. С буквой «L». Они ставятся только в недорогие китайские тюнеры. На солидных аппаратах я их не встречал ни разу. Однако им смело можно дать третье место. Сперва было подозрение, что это фильтры только для моно тюнеров, вроде бы чуть уменьшался стереоэффект. Но нет – просто чуть уменьшались призвуки высоких частот – звук несколько стерильный. Но этот звук будет нравиться всем. Он не имеет металлической окраски, естественный. Чего нельзя сказать о  следующих пьезофильтрах.

Рисунок 13

Здесь четкий металлический призвук, обрезаны послезвучия. Могут быть только в автомагнитолах. Слушать можно, но удовольствия не получите. Зато помех в тюнере возможно будет поменьше.

Рисунок 14

У этих частота несколько смещена от 10,7 MГц. Цвет точек не красный. Процессор должен быть настроен именно под эти пьезофильтры. Их менять непросто. Частота индикации может сместиться, да и процессор может барахлить. Лучше не связываться.

Таким образом замена пьезофильтров – это вторая доработка нашего тюнера. Желательно с буквой «Е». Так же желательно, чтобы все они были одинаковые, хотя можно и комбинацию.

Далее про УПЧ

Какой же ставить УПЧ, если оба вышеописанные плохи?

А вот он – лучший (заодно с пьезофильтрами). Именно длительная практика показала, что только такой УПЧ дает самый чистый звук. Пробовал разные другие схемы – все не то. Резисторами R4 и R7 регулируется коэффициент усиления. Напряжение в точке А должно быть 1/3…2/3 Uи.п. Само Uи.п. 6…12 В. Граничная частота транзисторов 400 МГц.

Т1 типа КТ3126, КТ326, КТ3109.  Т2 типа 2SC1923, 2SC2668, КТ316. В зависимости от типа транзисторов можно несколько менять номинал R3. Конденсаторы С2 и С3 небольшой емкости отсекают ненужные низкие частоты амплитудной и фазовой модуляции. Вот мы и получили третью доработку FM тюнера – новый УПЧ.

Этот новый УПЧ в стационарных тюнерах надо прямиком ставить в схему аналогично рис.1 на участке от вывода 7 смесителя входника (обведен пунктиром) и до входа 1 микросхемы. На нижеследующем рис.16 увеличено показан вывод 7 смесителя входника, дающий выход ПЧ с фильтра-трансформатора IFT (принадлежащего смесителю) на наш новый УПЧ.

Рисунок 16

Естественно, что после постановки нового УПЧ необходимо подстроить частоту настройки фильтра-трансформатора IFT вращением сердечника на слабых станциях по максимальному сигналу.

Также желательно проверить номинал резистора в коллекторе транзистора смесителя (на рис.16 это 10 кОм), т.к. наш новый УПЧ облегчит работу транзистора 2SC2620 и несколько увеличит амплитуду сигнала и, возможно его несимметрию. Номинал этого резистора более 10 кОм нежелателен. Его надо заменить на 7,5 кОм. Практически встречал 10…24 кОм. Но большое сопротивление вредно, т.к. транзистор с индуктивностью похож на лучника, выпускающего стрелу. Транзистор как бы натягивает тетиву на короткой длине, а индуктивность потом выпускает эту стрелу очень далеко. То есть несимметрия действия – несимметрия положительных и отрицательных полуволн нашего сигнала ПЧ. Резистор же 7,5 кОм приводит полуволны к симметрии. Конечно, залезать во входник не хочется – очень трудоемко. Тогда необходимо выход ПЧ входника (здесь вывод 7) послать на землю через резистор 3 кОм.

В автомагнитолах этого явления нет. Там фильтр-трансформатор балансный и симметрия сигнала получается автоматически.

Необходимо отметить еще один важный момент. Посмотрите на рис.16. Здесь нагрузкой фильтра-трансформатора IFT (стационарный тюнер) является частотозависимый пьезофильтр. Он – как конденсатор переменной (синхронно с сигналом) емкости. В результате совершенно не четко определена настройка самого фильтра – трансформатора и возможно обратное воздействие на транзистор. Могут появиться искажения сигнала ПЧ. Естественно, что нагрузка IFT ни в коем случае не должна быть частотозависимой (емкостной). Соответственно прямой выход IFT на частотозависимый пьезофильтр (как здесь) недопустим.

Например на рис.3, 4 сигнал с фильтра-трансформатора идет на пьезофильтр через резисторы R101/R102 – этим гасится частотная зависимость и излишняя амплитуда сигнала (несимметрия).

В нашей же новой схеме УПЧ рис.15 проблема частотной зависимости решена постановкой резистора R1 – как бы двойная радость получилась: и фильтру – трансформатору с транзистором хорошо и пьезофильтру хорошо (есть R входа 330 Ом). А может быть и тройная радость, ведь и все низкие частоты отфильтрованы конденсатором С1. Очень неплохо получилось.

В автомагнитолах с УПЧ чуть по другому. Старые автомагнитолы, в которые можно было вставить новый УПЧ уже не актуальны. Общее их качество и функции слабоваты, хотя именно старые микросхемы LA1140 + LA3370, мне кажется давали самый лучший звук, особенно со входниками на дискретных элементах. Потом пошли микросхемы входников со встроенным УПЧ – LA1175, LA1193, AN7243, AN7280 и другие. Но встроенные в них УПЧ дают очень большие искажения. Обход этих встроенных УПЧ с постановкой вышеописанного УПЧ давал хороший положительный результат, но все это уже неактуально. Затем пошла самая распространенная микросхема, где весь тюнер в одном корпусе – LA1780…1787. Полное барахло. Как ни пытался всеми способами улучшить звук – бесполезно. Искажения «С» не уходят. Что-то внутри не в порядке. Хотя, наверное, добрая половина автомобилей ездит именно с этой микросхемой или ее аналогом Mitsumi 0339-671, 026-710. Микросхемы в Пионерах и Сони – фирменные – то же не особо хороши. А когда появилась микросхема TDA7540 для меня это была некая революция. Такого качественного звучания давно не слышал, даже без доработки. Ну а с доработкой – почти как на стационарных тюнерах. Очень хорошее звучание.

Однако тут есть хитрости. Тюнеры в автомагнитолах Кенвуд, например KDC W4037, DPX502 и аналогичных на микросхеме TDA7540 дают исключительно качественный звук. А в JVC, например, KD G827, на той же микросхеме полный отстой. Причин две. Первая, видимо, другие номиналы радиодеталей, разводка платы и т.д. Вторая – явная ошибка на плате (в схеме), не соответствие даташиту и логике.

Рисунок 17

Вот схема из даташита TDA7540. Прямой путь сигнала с антенны (FMANT) на микросхему следующий:  18р – 15р – L6 – катушка Р2. (не учитываем коррекцию другими элементами). А вот плата тюнера JVC:

Рисунок 18

Рисунок 19

Посмотрите: на рисунке 19 сигнал антенны (вывод 3), если напрямую, проходит: конденсатор – потом направо индуктивность – вверх индуктивность – направо конденсатор – катушка типа Р2.

Две индуктивности подряд! Это очень странно. Сигнал значительно теряет амплитуду. При этом как таковой фильтрации не происходит. Она дальше – на катушке с варикапом. Чувствительность этого тюнера очень низкая. Да и вообще просто ослаблять слабый сигнал на самом входе совершенно нежелательно в любых устройствах. Пришлось править схему как в даташите. Но, видимо, где-то есть и другие ошибки – тюнер работает плоховато.

Четвертая доработка тюнера это исключение третьего по счету (если он есть) пьезофильтра. Обычно третий пьезофильтр бывает в автомагнитолах – сама микросхема его предусматривает. Но практически получается так, что третьему пьезофильтру уже не остается ничего фильтровать, а на звучание он отражается в худшую сторону. Он добавляет металл в звук. Так что вместо него (CF №3) лучше поставить следующую цепочку R +С.

Рисунок 20

А вот фото блоков FM на микросхеме TDA7540, где сразу стоит по два пьезофильтра вместо трех по даташиту. Очень хорошо.

Рисунок 20а

Вот, пожалуй, и все про доработки самого блока тюнера. Результат Вас обязательно обрадует. А одновременно и удивит. Вы услышите, что высоких частот стало меньше, как будто убрали тембр ВЧ. Но прислушавшись поймете, что они стали просто чище и рельефнее. А потом придет осознание того, что до этого Вы слушали не сами высокие частоты, а в большей степени продукты искажений этих высоких частот. Ну и общее восприятие музыки значительно улучшится. Все искажения, перечисленные в начале статьи, будут снижены в несколько раз. Чаще будет хотеться добавить громкость, чтобы насладиться музыкой.

Доработки устройства в целом

Естественно возникает вопрос: нельзя ли поднять чувствительность тюнера. Вероятно можно, но сделать это очень сложно и сугубо индивидуально для каждого тюнера. А, возможно, что ничего и не получится. Можно попробовать – уменьшением номиналов резисторов R4, R7 рис.15, но это не лучший вариант. Лучше бы где-то на входе в тюнер что-то улучшить.

Пятая возможная доработка это развести землю (нулевые провода) всего устройства по методу, описанному в статье «Разводка земли по методу Серебряного веера» Волкова И (есть в интернете).

Есть еще один (шестой) способ для автомагнитол улучшить радиоприем, особенно в условиях сильных радиопомех – это постановка в автомагнитолу второго тюнера с дополнительной антенной. Эта доработка описана в статье «Постановка второго тюнера в автомагнитолу» Волкова И (есть в интернете).

Следующий вопрос мне самому не вполне понятен. И нижеследующая рекомендация очень спорная. На мой взгляд в некоторых тюнерах, как будто специально, изготовители портят звук высокочастотными помехами. Просто парадокс. Давайте снова посмотрим на схему рис.1 нашего первоначального тюнера, или на его увеличенную входную часть (входник) на нижеследующем рис.21.

Рисунок 21

Здесь сигнал антенны (вход №1), если напрямую, идет цепочкой 22 р – 15 р – (1 р + варикапы) – 8 р - затвор. Да это прямой путь для высокочастотной помехи! Ничего не мешает этой высокочастнотной помехе попасть сразу на затвор транзистора! Никаких фильтров-преград!

Помеха прямо по конденсаторам так и пролезет в транзистор. Конечно, кто-то возразит, что вместе с варикапами есть индуктивность и это колебательный контур. Но он колебательный для нужных частот, а помеха-то все равно напрямую пойдет. С другой стороны, конденсаторы на землю (18 р и 8 р) несколько снизят амплитуду помехи, но незначительно. Какой-то технический ужас! Или мне что-то непонятно. Практически такая схема действительно дает помехи в виде тресков. Ни в коем случае такие схемы – такие входники применять нельзя. В стационарных тюнерах их надо просто заменять или какой-то фильтр ставить перед входником, а автомагнитолы отдавать пионерам. Никогда действительно качественного звука от таких схем не получишь.

Уверен, что многие слышали, при связи, рядом находящегося сотового телефона со станцией, специфические переливы из потрескиваний. Вот это и есть высокочастотная помеха. Другие же ВЧ помехи не слышны – они просто тихонько портят звук – постоянно усложняют работу транзистору и вносят уже непоправимые искажения. Мы эти помехи слышим в виде сужения стереобазы, отсутствии сцены, потери объема, ну и, возможно, в виде явных искажений и каши.

Рисунок 22

А теперь посмотрите на эту схему входника. Здесь никакая помеха ни ВЧ ни НЧ с антенны пройти не сможет. Примерно по такой схеме и нужны входники для стационарных тюнеров. Здесь входной колебательный контур на земле. Да еще индуктивная связь с антенной. Это идеальный вариант.

Ниже приведены фото некоторых блоков тюнеров стареньких автомагнитол.

Рисунок 23

Посмотрите, на верхнем слева хорошо видны две входные катушки. Это два колебательных контура, привязанных на землю. Да еще связь между ними индуктивная. Это один из немногих тюнеров автомагнитол за всю историю человечества, где ни одна помеха – ни высокочастотная, ни низкочастотная никогда не пройдет на входной транзистор! К этому надо стремиться.

Но, к сожалению немного фирм делали подобные тюнеры (здесь Кларион). 80% остальных автотюнеров, в том числе три оставшиеся на рис.23 построены по схеме рис.21. Это очень прискорбно. Плюс к этому все четыре тюнера построены на микросхеме LA1781, 1787. Никакого качества здесь не получишь. Одна радость – эти тюнеры уже в прошлом. Им на смену пришли тюнеры на более совершенных микросхемах TDA7540, 7541, Сони с длинным обозначением и, видимо некоторые другие, которых у меня не было. Но все они должны быть с ПЧ = 10,7 МГц. Сами эти микросхемы дают более качественный звук, а плюс к этому им не требуется усилитель высокой частоты на отдельном транзисторе, т.е. сигнал антенны после фильтра сразу идет на микросхему. Это очень хорошо, т.к. сейчас почти все автомобили имеют штатные антенны, в которых уже встроен УВЧ на транзисторе (а два их уже нежелательно). Здесь и сама антенна рядом с транзистором и сам транзистор включен по резонансной схеме, когда усиление идет только на частотах FM вещания. Эти моменты позволяют существенно поднять качество радиоприема. Так же продаваемые антенны с усилителем на стекло Бош и Блаупункт показывают очень высокое качество работы.

Ну и для разнообразия ниже приведены фото тюнера на котором давно какое-то время ездил. Это доработанный блок тюнера старого Пионера. На нем входной колебательный контур на земле – помех очень мало. Чувствительность великолепная. Качество звука после доработки очень высокое – значительно выше всех современных цифровых тюнеров, да и, пожалуй, лучше всех других старых аналоговых. Очень мне нравился звук. Браво старому Пионеру. Ездить бы да ездить. Но – ручная настройка крутилкой. Она надоедает.

Рисунок 24

Все более современные Пионеры уже не давали такого высокого качества звука. На фото видны доработки: УПЧ по рис.15 в обход УПЧ самой микросхемы тюнера, что-то еще и микросхема автоматической подстройки частоты гетеродина с индикацией расстройки светодиодами. Приятно вспомнить.

А вот доработка стационарного блока тюнера в ресивере Грюндиг R1.

Рисунок 25

Видно, что поставлен УПЧ на двух транзисторах по схеме рис.15. Резисторы в эмиттерах транзисторов 7,5 Ом. Транзисторы КТ3126 и 2SC1923. Параллельно так же выполнена доработка – разводка земли как платы самого тюнера, так и ресивера в целом. Описана в статье «Разводка земли по методу Серебряного веера» Волкова И.

Что в результате? В данном случае сразу же отметил, что возрос уровень  высокочастотных составляющих самих высоких частот. Раньше их не было. Для нормального восприятия несколько снизил тембр ВЧ. Так же высокие частоты стали более прозрачные. Не могу сказать, что звук резко изменился, но изменения явные. Сейчас ни на одной станции нет искажений «С». Похоже, что несколько возросла чувствительность, а точнее не она сама, а то, что можно применять в качестве антенны провод меньшей длины и на этом проводе ловятся все радиостанции. Уже не в первый раз встречаю это явление. Похоже, что снижение новым УПЧ шунтирующего действия на трансформатор смесителя блока FM распространяется и ближе к антенне, даже облегчая работу входного транзистора. Этот транзистор начинает принимать сигналы, которые значительно слабее. Так же с блока FM выходит сигнал большей амплитуды это видно по тому, что индикатор уровня стал показывать на 1 сегмент больше. Это примерно в 2 раза больше уровень сигнала. Звук стал боле объемным.

Каждая радиостанция приобрела свой характерный узнаваемый звук. Некоторые радиостанции передают очень качественный сигнал – и по глубине сцены, и по расположению инструментов с голосами и по тембровой окраске. Приятно послушать!

Интересно отметить, что за последние лет 35 промышленность не выпустила ни одной новой качественной микросхемы для стационарных тюнеров. В вышеуказанном тюнере стоит LA1266. Она вторая по качеству. А самая качественная и непревзойденная это LA1235. Более поздние LA1831…37…51 дают звук хуже. Так что тюнер этого Грюндига очень неплох. Если кто-то слушает что-то более крутое – напишите свое восприятие радиостанций. Ну и что за микросхемы стоят в более крутых тюнерах, по каким схемам собраны.

Мне приходилось дорабатывать несколько тюнеров и радиоприемников вышеуказанными методами, причем что-то можно сделать практически в полном объеме (все доработки), что-то нельзя (только часть). Но в любом случае всегда имелся только положительный эффект. Отрицательного эффекта не было никогда.

Ну, вот, пожалуй и все. На сем премудрости доработок закончились. Конечно все эти работы делаются на свой страх и риск. Необходимо иметь опыт подобных работ. И еще хочется сказать: уверен, что тот, кто хоть один раз применил данные доработки, тот уже всю жизнь будет ими пользоваться на других тюнерах и получать отличные результаты.

Буду рад прочитать отзывы, а так же о других доработках тюнеров и усовершенствованиях этих. Желаю удачи, Волков И., Пермь. 2019 г. Пишите на [email protected] и да прибудет с нами совершенство!
