Углы установки передних колес

Поведение автомобиля на дороге определяется многими факторами, основными среди которых можно назвать конструкцию его подвески, тип и размерность шин, а также углы установки передних колес. От последних, к слову, зависит не только то, как машина поведет себя на дороге, но и износ шин и элементов подвески.

Чтобы сопротивление качению было минимальным, передние колеса авто должны вращаться в вертикальных плоскостях, параллельно продольной оси машины. Однако для того, чтобы повысить устойчивость автомобиля, улучшить управляемость и обеспечить после поворота самостоятельный возврат управляемых колес в положение, которое соответствует прямолинейному движению, передние колеса устанавливают под определенными углами относительно друг друга и кузова автомобиля.

По мере эксплуатации автомобиля, значения углов меняются и выходят за допустимые пределы, установленные заводом-изготовителем. Если регулировки сбиты не сильно, водитель долгое время может этого не замечать.

По мере усугубления проблемы машину постоянно будет уводить в сторону при прямолинейном движении, начнется неравномерный износ резины и т.п.

Во избежание подобных проблем требуется периодическая проверка и регулировка углов установки передних колес. Желательно проводить эти процедуры не реже, чем раз в 30 тысяч км, а также после сильных ударов по ходовой (например, после попадания колесом в яму на высокой скорости).

Содержание

1. Какие углы нужно регулировать
2. Кастор
3. Схождение колес
4. Развал колес
5. Как выполняется проверка и регулировка углов установки колес
6. Как влияют углы установки передних колес на управляемость
7. Вариант первый: отрицательный кастор
8. Вариант второй: правильные настройки
9. Вариант третий: излишне положительный кастор
10. Вариант четвертый: спортивный
11. Какие настройки лучше?

Какие углы нужно регулировать

Проверка и регулировка углов установки колес проводится по трем параметрам, описанным ниже.

Кастор

Это угол продольного наклона оси поворота колеса относительно вертикали. Его значение может быть как положительным, так и отрицательным. Благодаря кастору, передние колеса стремятся самостоятельно вернуться в нейтральное положение. От него зависит изменение развала колес при повороте руля и стабилизация автомобиля при движении по дуге. Чем больше его значение, тем сильнее выражен стабилизирующий эффект.

При вывернутом руле колеса наклоняются в сторону поворота, обеспечивая вышеупомянутый стабилизирующий эффект. Значение кастора на современных заднеприводных машинах может достигать 10-12 градусов, на автомобилях с передним приводом кастор выставляют меньше, порядка 5-8 градусов.

Схождение колес

Эта величина также может быть как положительной, если линии, проведенные вдоль управляемых колес пересекутся перед автомобилем, так и отрицательной, если точка пересечения окажется позади. Следует отметить, что чем ближе к нулю угол схождения, тем меньшее сопротивление качению испытывает машина.

Отрицательное схождение – явление крайне нежелательное. Оно вызывает ухудшение управляемости, худший отклик на работу рулем приводит к рысканию автомобиля по дороге и повышает опасность возникновения неуправляемого заноса.

При положительном схождении управляемых колес машина лучше отзывается на работу рулем, легче входит в повороты, а, кроме того, обретает дополнительную поворачиваемость. Колеса задней оси также устанавливаются с положительным схождением, в результате машина становится более устойчивой при прямолинейном движении.

При сильном отклонении углов схождения от нормы, возникает повышенный пилообразный износ протектора шин:

• при положительном – его внешней части;
• при отрицательном – внутренней.

Развал колес

Развалом называется угол между вертикалью и плоскостью вращения колеса. Если колеса наклонены к центру автомобиля, угол развала отрицательный, при наклоне наружу угол положительный. Отклонение углов развала от нормы ведет к усиленному износу протектора, кроме этого, машину будет постоянно уводить в сторону колеса, имеющего больший угол развала.

Как выполняется проверка и регулировка углов установки колес

Многие недобросовестные автомастера сразу, как только автомобиль заехал на стенд, принимаются регулировать углы установки колес. В этом случае лучше сразу отказаться от услуг таких «специалистов». Первое, с чего начинается комплекс процедур – проверка технического состояния автомобиля, а именно:

1. наличие люфта в рулевом колесе и ступичных подшипниках;
2. наличие радиального и осевого биения колесных дисков;
3. исправность узлов подвески;
4. давление воздуха в шинах.

Кроме того, проверка и последующая регулировка должна выполняться только когда автомобиль полностью разгружен, т.е. ни в салоне, ни в багажнике не должно быть ничего лишнего, и если мастер не поинтересовался, полностью ли автомобиль разгружен, это серьезный повод усомниться в его квалификации.

Последний подготовительный этап – установка рулевой рейки в нейтральное положение. Вычисляется требуемое положение вручную путем вращения руля от упора до упора. Половина общего числа оборотов и будет серединой рулевой рейки. Если эту процедуру пропустить, радиусы поворота автомобиля влево и вправо будут различаться, что не добавит комфорта управлению.

После выполнения всех необходимых приготовлений можно приступать к регулировке углов установки управляемых колес. Процедура выполняется в три этапа со строгим соблюдением последовательности: установка кастора – установка развала – установка схождения.

В зависимости от типа подвески установка углов кастора и развала выполняется различными способами: добавлением или удалением регулировочных шайб, ползунковыми механизмами, эксцентриковыми болтами. Многие автомобили конструктивно лишены возможности регулировать развал и угол продольного наклона оси поворота колес, в их числе BMW, некоторые модели Mercedes и Daewoo.

Схождение управляемых колес на всех машинах регулируется единственным способом: изменением длины рулевых тяг.

Как влияют углы установки передних колес на управляемость

Для наглядной демонстрации влияния углов установки управляемых колес на поведение машины были проведены практические испытания на автомобиле ВАЗ-2114. Автомобиль новый, после предпродажной подготовки. Поездка со штатными регулировками выявила «легкий» руль и «ватные» отклики на его работу. Проверка казала, что все углы, за исключением кастора находятся в пределах заводских допусков.

Вариант первый: отрицательный кастор

Угол продольного наклона стоек был выставлен максимально отрицательным. Передние колеса при этом максимально смещаются назад. Подобное можно наблюдать на старых «ушатанных» автомобилях, либо на машинах с сильно задранной задней частью.

Тестовая «Самара» после регулировки стала четко реагировать на малейшие движения рулем, руль стал очень «легким», однако машина начала проявлять склонность к рысканию, поведение стало нестабильным, управление стало требовать от водителя максимальной концентрации. В поворотах необходимо постоянно подруливать, выполнить «переставку» на высокой скорости практически невозможно.

Вариант второй: правильные настройки

Кастор выставлен нормально-положительным, развал и схождение выставлены «в ноль». Характер ВАЗ-2114 резко изменился: руль стал упругим и информативным, для его вращения требуется больше усилий. Автомобиль сохраняет траекторию при движении по прямой, его поведение на дороге стало предсказуемым, и правильным.

Вариант третий: излишне положительный кастор

Продольный наклон стоек выставлен на максимально положительный угол. Поскольку такой угол без коррекции схождения выставлять опасно, угол схождения также выставляется «в плюс». На первый взгляд, в сравнении с предыдущим вариантом изменения не сильные: руль стал легче, кузов стал немного сильнее раскачиваться в поворотах, машина стала «ленивее» отзываться на работу рулем. Однако в быстрых поворотах переднюю ось начинает сносить, а скорость, на которой можно безопасно выполнить «переставку», снижается.

Вариант четвертый: спортивный

Кастор остается положительным, все остальные углы выставляются на отрицательные значения. В результате руль стал значительно «тяжелее», управление при этом четкое. Автомобиль входит в повороты и выполняет «переставку» на существенно больших скоростях, чем при всех предыдущих настройках.

Какие настройки лучше?

Предпочтительнее выбирать углы установки управляемых колес, рекомендованные заводом-изготовителем, поэтому для большинства автовладельцев самым приемлемым будет второй вариант. «Спортивные» параметры в повседневной жизни себя вряд ли оправдают, поэтому их можно рекомендовать только околоспортивной публике, любящей ставить эксперименты над автомобилями.

Углы установки передних колес — Устройство ходовой части — Ходовая часть — Автомобиль

Для обеспечения легкости управления автомобилем, его устойчивости и равномерного износа шин передние колеса и шкворни поворотных кулаков устанавливают в определенное положение. Конструкция передней оси позволяет получить развал и схождение передних колес, поперечный (боковой) и продольный углы наклона шкворней.

Развал колес — это наклон плоскости вращения колеса к вертикали. Если верхняя часть колеса наклонена от автомобиля наружу, развал положителен, если внутрь — отрицателен. У автомобиля ГАЗ-53А развал колес должен быть 1° ± 0,25°.

Поперечный наклон шкворня — это наклон его верхнего конца внутрь (к середине балки переднего моста). Угол, измеренный между осью шкворня и вертикалью в поперечной плоскости, должен быть 8° ± 0,5° (ГАЗ-53А).

Продольный наклон шкворня — это наклон верхнего конца шкворня назад от вертикали, он должен быть 2,5° ± 0,59 (ГАЗ-53А).

Схождение колес — это установка их в плоскости вращения под углом к продольной оси автомобиля. У автомобиля ГАЗ- 53А схождение колес (разность расстояний А и Б между внутренними краями шин, замеренных в одной горизонтальной плоскости) равно 1,5 — 3,0 мм.

---

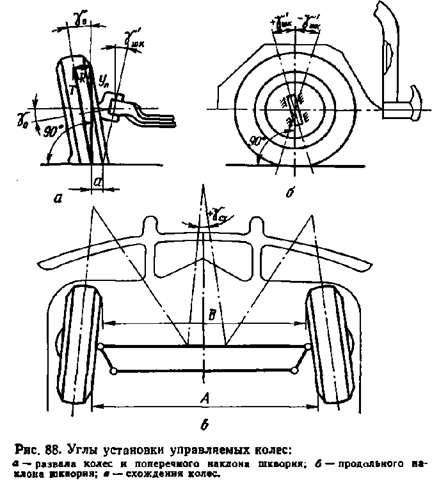

Углы установки передних колес автомобиля ГАЗ-53А

Углы установки передних колес автомобиля ГАЗ-53А:

а — развал колес и поперечный наклон шкворня;
б — продольный наклон шкворня;
в — схождение и наибольшие углы поворота колес.

---

Поперечный наклон шкворня и положительный развал колес облегчают управление автомобилем. Продольный наклон шкворня обеспечивает устойчивость движущегося автомобиля. Схождение предотвращает стремление колес, имеющих положительный развал, катиться по расходящимся дугам. У каждой модели автомобиля свои углы установки колес, значения которых указывают в технической характеристике автомобилей.

У описанных передних мостов, устанавливаемых на грузовых автомобилях, все указанные углы, кроме схождения колес, не регулируемые и обеспечиваются точностью изготовления соответствующих сопряженных деталей на заводе. У легковых автомобилей с независимой подвеской передних колес развал, схождение колес и углы наклона шкворней можно регулировать.

Передний мост автомобиля ГАЗ-51А такого же типа как у автомобиля ГАЗ-53А. Подвеска переднего моста автомобиля ГАЗ-53А (смотрите рисунок Рама и рессорная подвеска автомобиля ГАЗ-53А) осуществлена на продольных рессорах, смягчающих толчки, воспринимаемые колесами автомобиля от неровностей дороги. Каждая рессора состоит из стальных листов разной длины, соединенных стяжным болтом.

К концам двух наиболее длинных (коренных) листов приклепаны штампованные чашки, образующие опорные поверхности для резиновых подушек, при помощи которых концы рессор заделаны в кронштейны 5, приклепанные к раме.

Длина рессоры изменяется при прогибах за счет перемещения (скольжения) ее заднего конца между верхней и нижней подушками кронштейна. Хомутики, установленные вдоль рессоры, удерживают ее листы от расхождения.

Описанную подвеску, называемую зависимой, применяют на грузовых автомобилях, где необходимы простота устройства и прочность.

«Автомобиль», под. ред. И.П.Плеханова
