Как сделать повышающий трансформатор

Забыли пароль? Изменен п. Расшифровка и пояснения — тут. Автор: cd-printru1 , 18 января в Электроника. У меня есть задача, сделать повышающий трансформатор с или вольт на вольт для мощьной газоразрядной лампы.


Поиск данных по Вашему запросу:

Как сделать повышающий трансформатор

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Трансформатор для дома
  • Повышающий трансформатор – история создания знакового устройства и пошаговая инструкция.
  • Как сделать дома трансформатор своими руками?
  • Как сделать повышающий трансформатор в домашних условиях?
  • Как намотать трансформатор: пошаговая инструкция. Как сделать самому трансформатор
  • Особенности намотки трансформатора своими руками. Повышающий трансформатор своими руками
  • Самый простой инвертор 1,5 В – 220 В
  • Как из 12 вольт сделать 220 при помощи трансформатора
  • Как сделать повышающий трансформатор

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как сделать простой высоковольтный преобразователь всего из трёх деталей своими руками.

Трансформатор для дома


Мы официальные партнеры и дилеры ряда заводов производителей на территории Украины. На весь товар гарантия 2 года в официальном…. За последние годы во многих регионах России выросло потребление электроэнергии.

Большая часть трансформаторов и подстанций…. Трехфазный ток можно трансформировать тремя совершенно отдельными однофазными трансформаторами. В этом случае обмотки всех…. Главная Контакты Карта сайта. Недавно в интернете наткнулся на очень интересную вещь.

Она называется трансформатор Тесла. Это колебательный контур, состоящий из двух катушек, настроенных в резонанс. Устройство предназначено для получения токов большого номинала и частоты. Конструирование заняло у меня по меньшей мере неделю, так как с таким видом трансформаторов столкнулся относительно недавно — пришлось почитать немного теории и повозиться с деталями.

Выше показана схема, по которой собирал свою катушку. Источник питания — это обычная розетка В, 50Гц. Потом на схеме мы видим повышающий трансформатор. Сразу скажу, что работать будем с высоким напряжением, порядка 4кВ, так что соблюдайте предельную осторожность! Желательно, чтоб в комнате находились ещё люди. Он у меня выдает 4кВ и 1, 5 кВт. Использовал батарею конденсаторов, суммарная емкость около 39 нФ, каждый конденсатор емкостью 4, 7 нФ, в моей сборке 8 таких конденсаторов включены параллельно, каждый конденсатор рассчитан на 6, 3 кВ.

В качестве разрядника взял два болта с регулируемым зазором. Зазор составляет где-то 0, мм, расстояние подбирал экспериментальным путем. Первичная обмотка состоит из 7 витков медной трубки диаметром мм. Подключал свою катушку на 6 витке, так как резонанс достигается только в этом случае количество витков подобрано экспериментально.

Для начала намотал 7 витков и подключил, но работала Тесла слабо, затем просто начал изменять количество витков вторичной обмотки путем перемещения зажима.

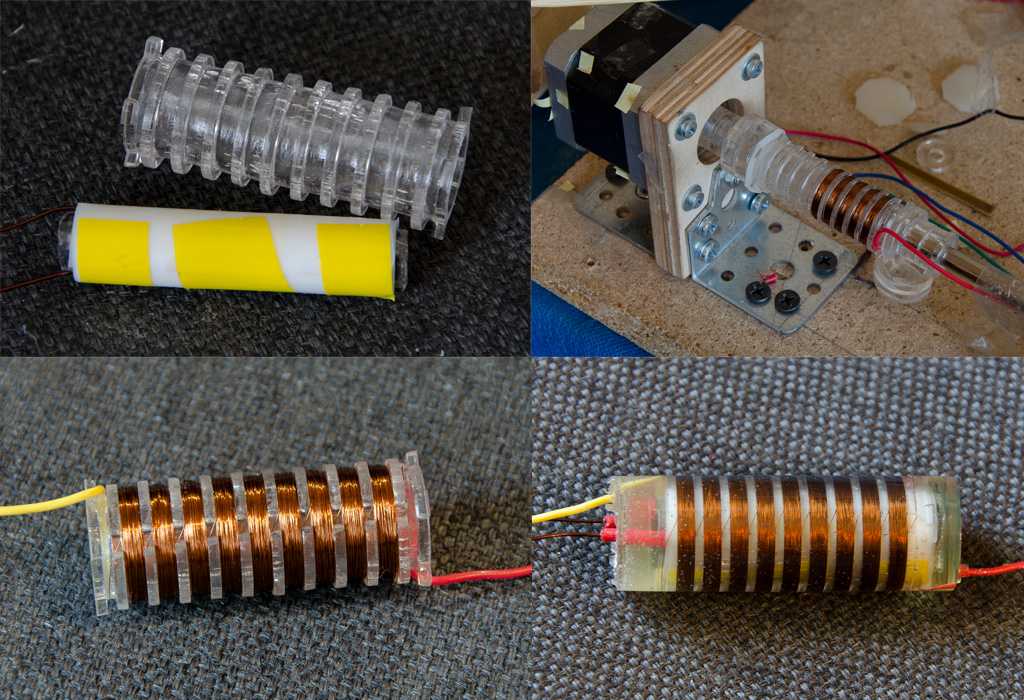

Вторичка доставила больше всего проблем, если вы мазохист и вам нравиться часами мотать виток к витку тысячи витков, то это занятие специально для вас: Намотка вторичной катушки трансформатора заняла у меня порядка 3-х часов, мотал на трубу ПВХ диаметром 6, 5 см. Поиск по сайту. Трансформатор Тм Цена Украина 1.

Трансформатор Напряжения Кв За последние годы во многих регионах России выросло потребление электроэнергии.

Трансформатор 1 Фазный Трехфазный ток можно трансформировать тремя совершенно отдельными однофазными трансформаторами.


Повышающий трансформатор – история создания знакового устройства и пошаговая инструкция.

Повышающие трансформаторы представляют собой силовые конструкции, предназначенные для монтажа в электрических бытовых и производственных цепях. Установка меняет напряжение в сторону повышения. Как работает повышающий тип трансформаторов, где используются такие установки, нужно рассмотреть подробнее. Чтобы понять, что такое трансформаторы повышающие напряжение, нужно вникнуть в принцип работы. Оборудование изготавливается для электростанций, схемы конструкции которых относятся к проходной категории. Повышающий трансформатор на электростанциях используется для обеспечения населенных пунктов, прочих объектов током с определенными техническими показателями.

Схема устройства однофазного трансформатора. При использовании отдельных.

Как сделать дома трансформатор своими руками?

В домашних условиях можно запросто сделать повышающий трансформатор. Надо только знать начальные данные для расчета трансформатора. Потом рассчитываете какое надо трансформаторное железо от его сечения зависит мощность трансформатора , каким проводом мотать обмотки и сколько витков должно быть в каждой обмотке. После этого берете и наматываете витки, собираете трансформатор, пропитываете лаком или краской чтобы не гудел. Все трансформатор готовый — можно испытывать его в работе. Чтобы самому не заморачиваться с расчетом в сети есть много онлайн-калькуляторов для расчета трансформаторов. Вот один из них.

Как сделать повышающий трансформатор в домашних условиях?

Чтобы сделать прибор с качественной синусоидой на выходе, обязательно должны быть учтены все требования электротехники. В бытовых условиях это устройство обеспечивает беспроблемное функционирование таких приборов, как газовый котел, холодильник, телевизор и другая сложная электротехника при невозможности использовать централизованную подачу электрической энергии на В. Особенности влияния параметров на электрические приборы:. Особенно часто устройство используется в домовладениях с системой автономного обогрева, где в качестве отопительного прибора устанавливается импортное газовое оборудование с электронным управлением и контролем. Работоспособность таких приборов полностью зависит от наличия бесперебойного напряжения в В и 50 Гц с правильной синусоидой.

Регистрация Вход. Ответы Mail.

Как намотать трансформатор: пошаговая инструкция. Как сделать самому трансформатор

Преобразование напряжения присутствует повсеместно в любой области нашей жизни и деятельности. Вырабатываемое на электростанции напряжение повышается до нескольких киловольт, чтобы быть переданным с наименьшими потерями через линии электропередач на многие тысячи километров. Повышающие трансформаторы не применяются для стабилизации напряжения в тех случаях, когда его значение в сети постоянно изменяется. Для домашнего применения используют только стабилизаторы. Рассмотрим принцип работы трансформатора напряжения подробнее, не погружаясь в излишние сложности. Все обмотки намотаны на общем сердечнике магнитопроводе.

Особенности намотки трансформатора своими руками. Повышающий трансформатор своими руками

Понижающий трансформатор года Мною дома был найден блок питания на 12 воль использовавшийся для зарядки аккумуляторов. Выглядит он вот так. Он состоит из понижающего трансформатора и диодного моста матрицы который выпрямляет переменный ток, идущий от трансформатора в постоянный. Вот они крупным планом. Соединительные провода используются очень большого сечения, все соединения осуществляются по средствам болтов и гаек, иначе при высоком токе может произойти возгорание изоляции или провода просто могут расплавится. Теперь перейдём к разборке отсека с трансформатором, верхняя крышка держится на двух болтах, выкручиваем снимаем крышку и вынимаем сам трансфориатор. На нем как на любом трансформаторе подобного типа имеется две обмотки, это первичная на которую подается в и вторичная с которой снимается 12 в Первичная обмотка состоит из медного провода сечение 1 мм к ней на прямую включается напряжение сети.

Сможет ли повышающий трансформатор напряжения обеспечить Если вовремя этого не делать, то при первом же скачке в.

Самый простой инвертор 1,5 В – 220 В

Как сделать повышающий трансформатор

Открытие в далёком году великим учёным Фарадеем принципа электромагнитной индукции позволило по-новому взглянуть на многие законы электротехники. Именно основываясь на взаимодействие электромагнитных полей, через 45 лет после этого великий русский учёный П. Яблочков получил патент на изобретение трансформатора. Классическое определение звучит так: трансформатор — это электрическое устройство , преобразующее ток первичной обмотки одного напряжения, в ток вторичной обмотки с другим напряжением.

Как из 12 вольт сделать 220 при помощи трансформатора

Я не встречал схемы инвертора проще чем эта. Для повторения вам понадобиться минимум деталей — их не более 10 штук. Для получения напряжения на выходе вольт нам понадобиться одна пальчиковая батарейка напряжением 1,5 вольта. Вернуться назад 80 1 2 3 4 5. Мощный преобразователь для питания сабвуфера от бортовой сети

Бывают в жизни ситуации, когда нужен трансформатор для конкретных случая.

Как сделать повышающий трансформатор

Трансформатор представляет собой агрегат, предназначенный для передачи электроэнергии с измененными показателями по сети к конечному потребителю. Это оборудование отличается определенной схемой. Трансформаторы могут понижать или повышать напряжение. Со временем сердечнику может потребоваться перемотка. В этом случае радиолюбитель сталкивается с вопросом, как намотать трансформатор. Этот процесс занимает достаточно много времени и требует концентрации внимания.

Мы официальные партнеры и дилеры ряда заводов производителей на территории Украины. На весь товар гарантия 2 года в официальном…. За последние годы во многих регионах России выросло потребление электроэнергии.


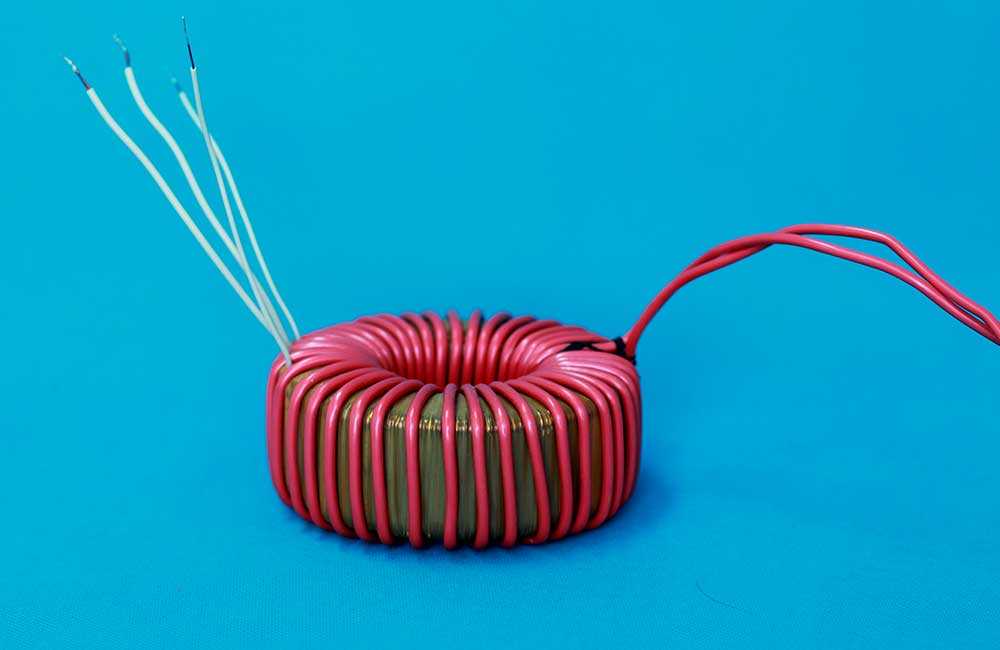

Трансформатор своими руками: пошаговая инструкция

Несмотря на многообразие электрооборудования на рынке, далеко не во всех ситуациях можно найти подходящий преобразовательный агрегат для решения конкретной задачи. Поэтому многие обыватели пытаются изготовить  трансформатор своими руками для получения определенных параметров работы. Стоит отметить, что намотать трансформатор может каждый, даже без специализированного оборудования и особых навыков, но этот процесс довольно трудоемкий и кропотливый. Поэтому изначально вам придется определиться с типом и характеристиками прибора.

Что понадобится для сборки?

Все преобразователи подразделяются на две основные категории – повышающие и понижающие трансформаторы.

В зависимости от предназначения, конструктивных особенностей и места установки их можно разделить на такие категории:

  • Силовые трансформаторы;
  • Измерительные трансформаторы;
  • Импульсные трансформаторы;
  • Сварочные трансформаторы;

Практически каждое из вышеперечисленных устройств вы можете воссоздать в домашних условиях. Наиболее простым вариантом является перемотка трансформатора из заводского изделия, так как он уже содержит необходимые элементы. Главное, чтобы первичная обмотка подходила по номиналу питающего напряжения и мощности. Куда хуже, если перематывать нужно обе обмотки, к примеру, если и первичная, и вторичная обмотка пробиты или получили механическое повреждение.

Для изготовления трансформатора своими руками вам понадобятся:

  • Магнитопровод – служит в качестве проводника магнитного потока, лучше взять из старого трансформатора, так как он изготовлен из электротехнической стали и обеспечивает необходимые параметры работы, характеризуется малыми потерями в железе.
  • Провода нужного вам сечения в лаковой, полимерной или стеклотканевой изоляции. Чем тоньше этот слой, тем плотнее прилягут витки к каркасу и друг к другу.
  • Каркас – служит в качестве основания для обмоток трансформатора, устанавливает габариты по ширине. Можно взять из старого трансформатора, а можно изготовить своими руками. Материалом для каркаса может послужить электротехнический картон, гетинакс или текстолит, важно чтобы он не занимал много места в зазоре между сердечником и проводом.
  • Изоляция – предназначена для электрического отделения токоведущих элементов друг от друга и от конструктивных элементов трансформатора. В промышленном производстве используется лакотканевая лента, фторопласт, парафиновая пропитка, но при самостоятельном изготовлении подойдет любой имеющийся у вас материал, главное, чтобы его диэлектрической прочности хватало для напряжения сети.
  • Намоточный станок – позволяет упростить процесс и обеспечить постоянное натяжение. Можно изготовить своими руками из ручной дрели или по принципу вертела на двух шарнирах. Важно, чтобы изготовленный станок имел как можно меньший люфт.

Помимо этого вам могут пригодиться: молоток с деревянной пресс-планкой, паяльник для соединения проводов, ножницы, пассатижи. Но перед изготовлением, обязательно рассчитайте параметры трансформатора.

Расчеты

Рис. 1: принципиальная схема трансформатора

Наиболее сложный вариант, если вы будете изготавливать трансформатор своими руками с нуля. В таком случае расчет электрической машины производится в зависимости от выходной мощности. Исходя из этого параметра, рассчитывается мощность первичной обмотки. Если вы используете заводской сердечник, то можно считать эти величины одинаковыми, если вы соберете его самостоятельно, то P2 = 0,9 * P1

Это приблизительный расчет с учетом потерь в сердечнике. В зависимости от качества шихтовки своими руками, разница мощностей может находиться в пределах от 5 до 20%.

В зависимости от мощности первички определяется сечение магнитопровода, которое вычисляется по формуле: S = √P1

Следует отметить, что мощность для вычислений берется в Ваттах, а размеры сердечника получаем в квадратных сантиметрах.

Далее определяется коэффициент передачи электромагнитной энергии: k = f/S,

Где k – коэффициент передачи, f – частота сетевого напряжения переменного тока, S – площадь сечения магнитопровода.

Исходя из полученного коэффициента, определяется число витков в обмотках по величине входных и выходных напряжений: N1 = k*U1, N2 = k*U2

Это приблизительные вычисления, предназначенные для бытового применения радиолюбителями. Заводские трансформаторы имеют более сложную процедуру расчета, которая производится по справочникам и зависит от их типа и назначения (силовые, измерительные, трехобмоточные, тороидальные устройства и т.д.)

Далее рассчитывается сила тока в первичной обмотке трансформатора: I1 = P/ U1

Соответственно, ток, протекающий по вторичной обмотке трансформатора, вычисляется по  формуле: : I2 = P/ U2

Исходя из величины тока в каждой обмотке, выбирается сечение жилы. Но заметьте, что проводник в обмотке значительно хуже охлаждается, поэтому запас сечения делается на 20 – 30%. Проще выполнять данную работу медными проводами, но это требование не критично.

Таблица: выбор сечения, в зависимости от протекающего тока

Медный проводник Алюминиевый проводник
Сечение жил, мм2 Ток, А
Сечение  жил. мм2 Ток, А
0,5 11
0,75 15
1 17
1.5 19 2,5 22
2.5 27 4 28
4 38 6 36
6 46 10 50
10 70 16 60
16 80 25 85
25 115 35 100
35 135 50 135
50 175 70 165
70 215 95 200
95 265 120 230
120 300

Сборка повышающего трансформатора

Особенностью повышающего трансформатора является большее сечение жил первичной обмотки трансформатора по отношению к вторичной. Ярким примером может служить любой агрегат, повышающий напряжение питания 220 Вольт до 400, 500, 1000 В и т.д., соответственно класс изоляции трансформатора выбирается по номиналу вторичной обмотки, как в сетевых трансформаторах.

Заметьте, что проводник большого сечения не получится намотать самодельным станком, поскольку вы не сможете выдать достаточное усилие. Определить это довольно просто – если первые витки свободно двигаются по каркасу катушки или хуже того, вы видите явный зазор между жилой и каркасом, переходите к ручной намотке.

Для сборки вам потребуется выполнить такую последовательность действий:

  • Соберите основание из диэлектрического материала, для этого можно вырезать его по лекалу из картона. Сборка каркаса производится внахлест при помощи клея. Рис. 2: изготовьте каркас для трансформатора

Если у вас имеется готовый образец, можете переходить к следующему этапу.

  • Сделайте отверстия в щеке катушки под выводы в электрическую сеть и к потребителю. Проденьте в них выводы. Рис. 3: проденьте вывод первичной обмотки

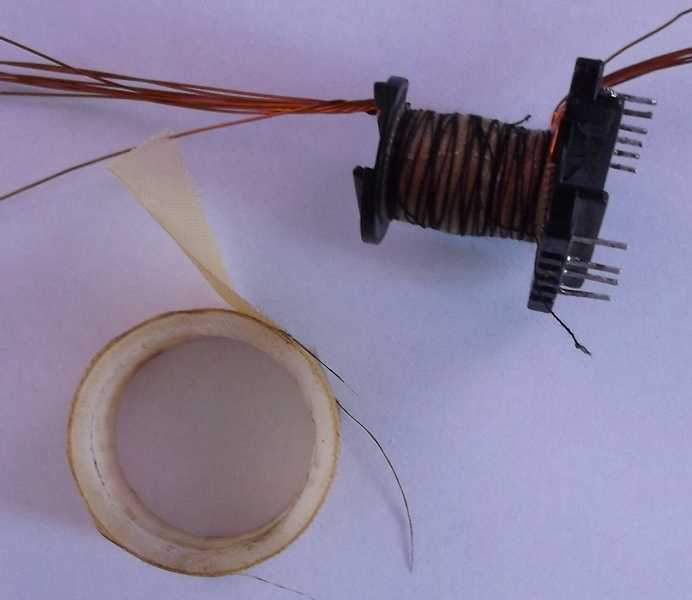

  • Уложите первый слой изоляции под первичку. Рис. 4: нанесите слой изоляции на катушку
  • Намотайте первичную обмотку трансформатора – если позволяет толщина, используйте станок, в противном случае, сделайте это руками. При намотке каждые 4 -5 витков проверяйте жесткость фиксации и плотность прилегания. Рис. 5: намотайте первичку

В случае наличия видимых зазоров рекомендуется придавливать витки деревянной пресс-плашкой или прибивать их через плашку молотком.

  • Посчитайте количество витков, оно должно соответствовать расчетному, выводы проденьте в отверстия. Уложите слой изоляции на первичку.
  • После слоя изоляции намотайте вторичку, так как здесь будет использоваться более тонкий провод, эту процедуру проще выполнять на станке. Рис. 6: намотайте вторичную обмотку

Периодически проверяйте плотность витков и их фиксацию на стержне. Хорошая фиксация не должна прогибаться и деформироваться при нажатии пальцами.

  • Если все витки не помещаются в один слой, их выкладывают в несколько, тогда важно соблюдать одно и то же количество витков в каждом из них. Слои перекладываются диэлектрическим материалом, заметьте, что толщина изоляции не должна существенно влиять на общие габариты катушек. Рис. 7: заизолируйте первый слой
  • Выведете концы вторичной обмотки на щечку каркаса.
  • Поместите магнитопровод в окно каркаса, сборка сердечника выполняется поочередно с каждой стороны, иначе потери окажутся слишком большими. Затем сердечник распирается для плотности фиксации. Рис. 8: поместите катушки на сердечник

Мощные трансформаторы на большой номинал напряжения дополнительно пропитывается парафиновой изоляцией. Такая процедура приводит к повышению емкостных потерь, но создает дополнительную защиту от электрического тока.

Сборка понижающего трансформатора

Понижающий трансформатор будет отличаться большим количеством витков на первичке. В быту их можно часто встретить в блоках питания, сварочных аппаратах и прочем оборудовании. Правда, в импульсных блоках используется другая технология, поэтому ремонт таких устройств производится без трансформаторов.

Так как изготовление сварочного трансформатора своими руками довольно актуально для домашних самоделок, рассмотрим на примере этот вариант. Требования к процессу сборки соответствует предыдущему. Отличительной особенностью такого агрегата является большое сечение провода во вторичной обмотке, так как сварочный ток может достигать сотен ампер.

Процесс изготовления заключается в следующем:

  1. Возьмите старое или изготовьте основание для катушки.
  2. Зафиксируйте на трансформаторном каркасе слой изоляции.
  3. Намотайте первичную обмотку с попеременной изоляцией слоев.
  4. Заизолируйте первичку и намотайте вторичную обмотку, так как большой диаметр проводов не позволит сделать это вручную, используйте слесарный инструмент.
  5. Зафиксируйте выводы обеих катушек.
  6. Установите пластины сердечника.

Испытание

Для проверки работоспособности П-образных или тороидальных трансформаторов в домашних условиях можно воспользоваться обычным мультиметром. Для этого переведите измерительный прибор в режим прозвона и проверьте целостность каждой из обмоток. Затем  проверьте изоляцию между каждой из обмоток и магнитопроводом и сопротивление между обеими обмотками. Это наиболее простой комплекс испытаний, который даст общее представление об исправности самодельного агрегата.

Для проверки отсутствия короткозамкнутых витков используется лампа, включающаяся последовательно к первичной обмотке.

Помимо этого электрические машины испытываются в режиме холостого хода и короткого замыкания. Такие проверки показывают, насколько качественно собран преобразователь, но выполнять их в домашних условиях не обязательно.

Список использованной литературы

  • Подъяпольский А. Н. «Как намотать трансформатор» 1953
  • Кислицын А.Л. «Трансформаторы» 2001
  • Родштейн Л.П. «Электрические аппараты» 1989
  • Бартош А.И. «Электрика для любознательных» 2019

Как сделать повышающий трансформатор

Что такое трансформатор?

Трансформатор представляет собой статическое устройство, которое используется в электрических или электронных схемах для изменения напряжения в электросети переменного тока. Он преобразует электрическую энергию из одной цепи в другую с помощью взаимной индукции между первичной и вторичной обмотками. Обычно частота входного сигнала не изменяется, но напряжение может быть увеличено или уменьшено в зависимости от необходимости.

Типы трансформаторов

Как упоминалось выше, существует два основных типа трансформаторов:

  • Повышающий трансформатор:  Повышающий трансформатор увеличивает выходное напряжение по отношению к входному напряжению. В этом типе трансформатора число витков вторичной обмотки больше числа витков первичной обмотки.
  • Понижающий трансформатор: Понижающий трансформатор снижает выходное напряжение по отношению к входному напряжению. Этот тип трансформатора противоположен предыдущему, число витков вторичной обмотки меньше числа витков первичной обмотки.



Части трансформатора

Прежде чем приступить к сборке повышающего трансформатора, давайте разберемся с основными частями трансформатора:

  • Первичная обмотка — изготовлена ​​из магнитной проволоки.
  • Магнитный сердечник – выбирается в зависимости от мощности и частоты входного сигнала
  • Вторичная обмотка – изготовлена ​​из магнитопровода

Вещи, необходимые для сборки простейшего повышающего трансформатора

Перед началом процесса строительства вам потребуются следующие компоненты:

  • Электроизоляционная лента
  • Медная проволока с покрытием (т. е. магнитная проволока)
  • Материал сердечника (т. е. стальной болт может использоваться для обозначения сердечника)
  • A резистивный элемент (например, лампочка)
  • Источник питания переменного тока

Создание электрического повышающего трансформатора

Следующие этапы подробно объясняют процесс сборки повышающего трансформатора:

  • Используйте большой стальной болт в качестве магнитного сердечника трансформатора. Сначала проверьте болт на намагниченность, прижав его к кухонному магниту. Если магнит прилипает, стальной болт можно использовать в качестве сердечника.

  • Оберните болт изоляционной лентой, чтобы изолировать обмотки от «сердечника». Разрежьте медный провод с покрытием на две неравные части и зачистите их на концах. Использование одного и того же провода поможет вам обеспечить сопоставимость количества витков катушки.

  • Обмотайте два медных провода несколько раз (не менее 12 витков) вокруг концов «жилы» (стальной болт). Эти проволочные катушки будут действовать как первичная и вторичная обмотки трансформатора. Убедитесь, что оголенные концы проводов остаются свободными. Также соблюдайте расстояние между первичной и вторичной обмотками. Закрепите изоляционной лентой.

  • Теперь подключите оголенные концы вторичной катушки к контактным клеммам резистивного элемента (лампы). Убедитесь, что они не касаются друг друга на контактах лампы, потому что короткое замыкание не позволит лампе загореться. При необходимости можно использовать электроизоляционную ленту, чтобы зафиксировать провода на месте.

  • Наконец, подключите оголенные концы первичной катушки к источнику питания переменного тока. Выбор источника питания переменного тока с выключателем питания, регулируемой настройкой напряжения и предохранителем на входе поможет обеспечить безопасность и изоляцию от «стены». Начните с мощности переменного тока на самом низком уровне и постепенно увеличивайте, чтобы увидеть изменение яркости лампы. Лампочка должна загореться при включении питания. Если нет, проверьте соединения и повторите попытку.

  • При появлении запаха гари немедленно отключите концы первичной обмотки от источника питания. Однако это маловероятная ситуация, поскольку трансформатор должен обеспечивать достаточное сопротивление, чтобы предотвратить прохождение слишком большого тока.

  • Если вы почувствовали запах гари, проверьте, не связано ли короткое замыкание с контактом оголенных проводов. Закройте оголенные провода электроизоляционной лентой и повторите попытку.

  • Обратите внимание, что светимость лампочки будет увеличиваться в ступенчатой ​​конфигурации. Более того, сердечник трансформатора начнет работать как электромагнит. Это можно проверить, приложив к нему металлические предметы.

Совет: Для изготовления промышленный повышающий трансформатор, необходимо, чтобы вторичная обмотка имела больше витков, чем первичная. Более того, если вы хотите, чтобы трансформатор имел удвоенное напряжение и вдвое меньший ток на вторичной обмотке, то во вторичной обмотке положите вдвое больше витков.

Сопутствующие товары



После успешного завершения повышающей конфигурации попробуйте изменить передаточное отношение катушки. Это позволит вам сравнить работу трансформатора в понижающем и повышающем режимах. Вы также можете протестировать обе конфигурации на различных резисторных нагрузках.

Повышающие, понижающие трансформаторы и обратное питание

Проще говоря, трансформаторы — это машины, которые повышают или понижают напряжение, чтобы электричество можно было перемещать и использовать более эффективно. В этой статье мы в первую очередь рассмотрим важность и различия повышающих и понижающих трансформаторов.

«Понижающий трансформатор» используется для понижения напряжения, а «повышающий трансформатор» — для повышения напряжения.

Напряжение, поступающее на трансформатор от источника питания, называется первичное напряжение , а напряжение, выходящее из трансформатора, называется вторичным напряжением .

Что такое понижающий трансформатор?

Понижающий трансформатор — это трансформатор, первичное напряжение которого выше вторичного напряжения.

Для иллюстрации предположим, что ваша компания получает 3-фазное питание 480 В от энергетической компании, но у вас есть оборудование, для которого требуется 3-фазное питание 208 В. Чтобы это работало, вам нужен понижающий трансформатор для преобразования мощности 480 В в 208 В, чтобы ваша машина работала с правильным напряжением.

Что такое повышающий трансформатор?

Повышающий трансформатор — это трансформатор, первичное напряжение которого ниже вторичного напряжения.

В этом случае, допустим, ваше здание подключено к сети 208 В, но вам нужно 480 В для питания большой машины, вам понадобится повышающий трансформатор для повышения напряжения с 208 В до 480 В.

Эти примеры относятся к небольшим промышленным приложениям. Но принцип применим независимо от размера. Например, энергетические компании используют массивные трансформаторы подстанций, называемые трансформаторами GSU (усилитель генератора), для повышения напряжения электростанций с 7200 В до сверхвысокого напряжения, такого как 345 000 В, для крупномасштабной передачи электроэнергии на многие мили. Как только мощность достигает места назначения, трансформатор подстанции используется для понижения напряжения для распределения.

Поскольку трансформаторы работают от переменного тока, технически все трансформаторы могут работать как в повышающем, так и в понижающем режиме. В этом смысле обозначения «повышающий» и «понижающий» просто относятся к способу использования трансформатора.

ПРИМЕЧАНИЕ. AC означает переменный ток, что означает, что направление тока, протекающего через систему, буквально меняет направление 60 раз в секунду. Эта частота изменения измеряется в герцах, поэтому системы переменного тока в США называются 60 герц. Узнайте больше об истории питания переменного тока и питания постоянного тока   здесь  .

Каковы конструктивные различия между повышающими и понижающими трансформаторами?

Теоретически любой трансформатор можно использовать как для повышающего, так и для понижающего режима. Но есть некоторые заметные различия в конструкции повышающих и понижающих трансформаторов. Это ни в коем случае не жесткие правила, а стандарты, которых придерживается трансформаторная промышленность. Кроме того, конструктивные различия, как правило, более выражены в трансформаторах низкого напряжения (<600 В) по сравнению с их аналогами среднего напряжения (> 2400 В).

ПРИМЕЧАНИЕ. Повышающие трансформаторы, разработанные специально для солнечных и ветряных электростанций, имеют собственный набор стандартов проектирования, которые мы рассмотрим в следующей статье.

Ниже приведены основные отличия конструкции в зависимости от типа трансформатора.

1. Расположение обмотки и отвода напряжения

Трансформаторы низкого напряжения

Низковольтные понижающие трансформаторы обычно имеют обмотки высокого напряжения снаружи, а обмотки низкого напряжения внутри. Повышающие трансформаторы имеют противоположную конфигурацию. Основная причина этого в том, что отводы регулировки напряжения обычно располагаются на первичных обмотках, а поскольку обмотки расположены концентрично (одна внутри другой), обмотки с отводами напряжения должны физически располагаться на внешних витках.

Ниже приведен пример, где обмотки высокого напряжения показаны красным цветом, а обмотки низкого напряжения — синим.

Трансформаторы среднего напряжения

Когда речь идет о трансформаторах среднего напряжения, практически нет разницы в расположении обмоток или ответвлений. Обмотки ВН всегда снаружи, а ответвления всегда на стороне ВН.

2. Векторная группировка

Векторная группировка трансформаторов низкого напряжения

Трансформаторы низкого напряжения обычно изготавливаются с векторной группой треугольник-звезда независимо от повышающего или понижающего режима, при этом треугольник является соединением на первичной стороне, а WYE — соединение на вторичной стороне.

Ниже приведен пример того же трансформатора низкого напряжения, но один предназначен для понижающего, а другой для повышающего.

Трансформаторы среднего напряжения с векторной группировкой

Трансформаторы среднего напряжения обычно изготавливаются с векторной группой треугольник-звезда, если они рассчитаны на понижающую операцию, и с векторной группой звезда-звезда, если предназначены для повышения.

Ниже приведен пример того же трансформатора среднего напряжения, но один рассчитан на понижающий, а другой на повышающий.

3. Обратное питание

Любой понижающий трансформатор технически может быть использован в качестве повышающего трансформатора путем «обратного питания» трансформатора.

Обратное питание — это просто вопрос подачи питания на обмотки низкого напряжения.

Учитывая большую доступность понижающих трансформаторов, реверсивное питание является обычной практикой в ​​отрасли. С учетом сказанного, вот несколько соображений при обратном питании понижающего трансформатора.

  • Соответствие нормам: Хотя в NEC нет ничего, что прямо запрещало бы обратное питание, ваш местный инспектор по электротехнике может решить, что он хочет видеть на паспортной табличке трансформатора такую ​​фразу, как «пригоден для работы с повышением», прежде чем одобрить установку.
  • Пусковой ток: Пусковой ток (величина тока, потребляемая трансформатором при начальном включении) больше при обратном питании, что может привести к срабатыванию выключателя. Это редкость, учитывая, что современные выключатели обычно имеют достаточную выдержку времени, чтобы выдержать пусковой ток без ложных срабатываний. Неприятное отключение обычно происходит только в том случае, если выключатель, питающий трансформатор, устарел и/или мощность трансформатора очень высока.

    Чем больше кВА, тем больше пусковой ток, поэтому некоторые производители рекомендуют только обратную подачу 75 кВА и ниже. Но пока прерыватель имеет достаточную выдержку времени, вы можете реверсивно питать более крупные трансформаторы.

  • Группировка по вектору / Без нейтрали: Наиболее распространенной векторной группой трансформатора является треугольник-звезда, где треугольник представляет собой конфигурацию на первичной стороне, а звезда на вторичной стороне. Следовательно, обратное питание трансформатора, изначально предназначенного для работы в режиме понижения, приведет к вторичному соединению треугольником, в котором отсутствует нейтраль. Если это ваша ситуация, вам необходимо убедиться, что нагрузка не требует нейтрали, а вторичную обмотку, возможно, необходимо заземлить в углу.

    См. статью Джеймса Столлкапа «Пусть наоборот» для получения дополнительной информации по этому вопросу.

ПРИМЕЧАНИЕ.   Клеммы трансформатора всегда маркируются буквой H для обмоток высокого напряжения и буквой X для обмоток низкого напряжения. Независимо от того, используется ли он в качестве повышающего или понижающего трансформатора. H всегда выше из двух напряжений, а X всегда ниже.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
