Tl074 datasheet: TL074 data sheet, product information and support

Содержание

Серия tl074 (STMicroelectronics)

Серия tl074 (STMicroelectronics)

STMicroelectronics

Общие характеристики

РазделОперационные усилители
Тип ОУ
Кол-во каналов ОУ
Напряжение питания
Ток собственного потребления
Программируемый коэффициент усиления
Частота единичного усиления
Максимальная скорость нарастания выходного сигнала

Документация на серию tl074

  • найти tl074.pdf

    Товары серии tl074

    НаименованиеiУпаковкаКорпусT раб
    TL074ACD (ST)



    SO-14 SOIC14
    TL074ACDT (ST)



    2500 шт SO-14 SOIC14
    TL074ACN (ST)



    DIP-14
    TL074BCDT (ST)



    TL074BCN (ST)



    DIP-14
    TL074CD (ST)



    50 шт SO-14 SOIC14
    TL074CDT (ST)



    в ленте 2500 шт SO-14 SOIC14
    TL074CN (ST)




    TL074CN (ONS-FAIR)
    в линейках 25 шт DIP-14
    TL074ID (ST)



    в линейках 50 шт SO-14 SOIC14
    TL074IDT (ST)



    в ленте 2500 шт SO-14 SOIC14
    TL074IN (ST)



    в линейках 25 шт DIP-14
    TL074IYDT (ST)



    2500 шт SO-14 SOIC14

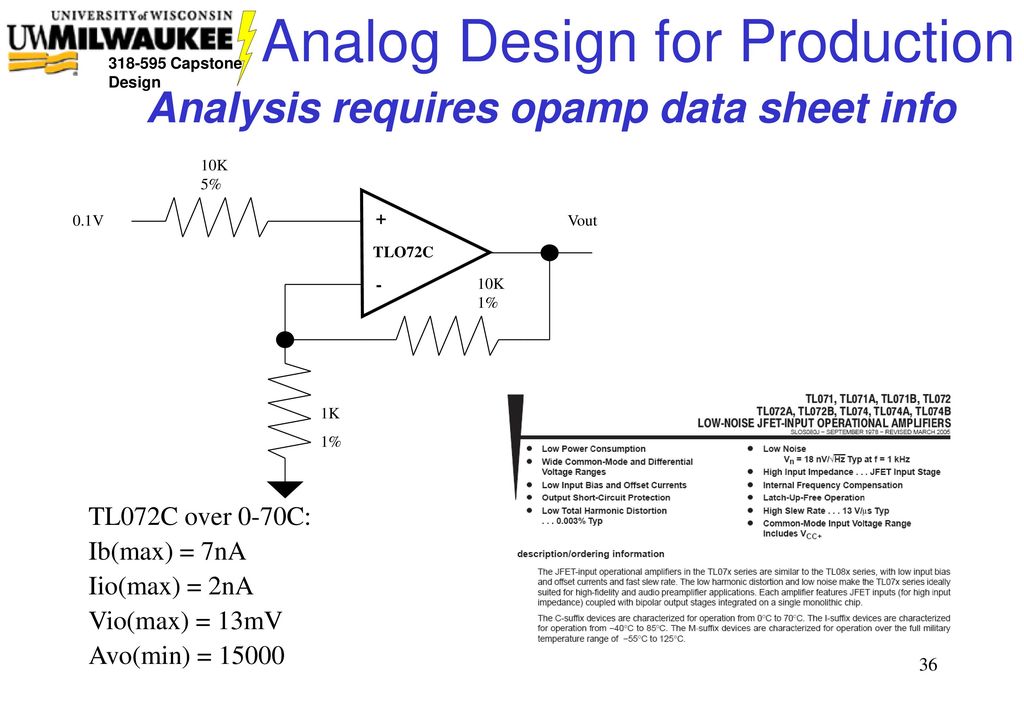

    Tl074 схема включения

    Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. ФНЧ для сабвуфера на TL Забыл еще добавить, теперь могу подключать любый портативные аудиоустройства, входного сигнала для этого ФНЧ хватает без проблем. S тем новичкам кто будет собирать фильтр, перед установкой микросхемы в панельку , рекомендую подключить сначала питание и проверить на наличие ваших косяков на плате. Поскольку СМД требует внимательной пайки.


    Поиск данных по Вашему запросу:

    Схемы, справочники, даташиты:

    Прайс-листы, цены:

    Обсуждения, статьи, мануалы:

    Дождитесь окончания поиска во всех базах.

    По завершению появится ссылка для доступа к найденным материалам.

    Содержание:

    • Операционный усилитель для чайников
    • 2.16. ОСНОВНЫЕ СХЕМЫ ВКЛЮЧЕНИЯ ОПЕРАЦИОННЫХ УСИЛИТЕЛЕЙ, ИСПОЛЬЗУЕМЫЕ В УСТРОЙСТВАХ РЗ
    • Предварительный усилитель для микрофона
    • Проверка работоспособности операционных усилителей
    • Уважаемый Пользователь!
    • Схемы металлоискателей MD4U
    • Clone PI-W
    • Простой самодельный стереоусилитель с сабвуфером 40-60Вт (TL074, LM3875)
    • Импульсный металлоискатель VINTIK-PI (ver. 2)
    • НЧ фильтр своими руками

    ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Схема включения стабилизаторов напряжения

    Операционный усилитель для чайников


    Дорога в десять тысяч ли начинается с первого шага. Дело было вечером, делать было нечего… И так вдруг захотелось спаять что-нибудь.

    Этакое… Электронное!.. Спаять — так спаять. Компьютер имеется, Интернет подключен. Выбираем схему. И вдруг оказывается, что схем для задуманного сабжа — вагон и маленькая тележка. И все разные. Опыта нет, знаний маловато. Какую выбрать? Некоторые из них содержат какие-то прямоугольнички, треугольнички. Усилители, да еще и операционные… Как они работают — непонятно. А вдруг сгорит? Выбираем, что попроще, на знакомых транзисторах! Выбрали, спаяли, включили… HELP!!!

    Не работает!!! Это как компьютер: самый быстрый и навороченный — игровой! А для офисной работы достаточно и самого простого. Так же и с транзисторами.

    Спаять на них схему мало. Надо еще уметь её настроить. А для этого зачастую требуется опыт отнюдь не начального уровня. Так что же, бросать увлекательное занятие?

    С ними работать, оказывается, во многих случаях намного проще, чем с отдельными транзисторами. Вот этим: пониманием, как работает операционный усилитель ОУ, или по-английски OpAmp мы сейчас и займемся. Для начала, в принципе, не так уж и важно, как именно ОУ устроен внутри. Пока что просто допустим, что параметры ОУ близки к идеальным и рассмотрим, только то, какой сигнал будет на его выходе, если какие-то сигналы подавать на его входы.

    Итак, операционный усилитель ОУ является дифференциальным усилителем постоянного тока с двумя входами инвертирующим и неинвертирующим и одним выходом. Кроме них ОУ имеет выводы питания: положительного и отрицательного. Эти пять выводов имеются в почти любом ОУ и принципиально необходимы для его работы. Существуют ОУ и не имеющие одного из входов. Либо инвертирующего инверторы , либо неинвертирующего повторители, буферы , но они применяются редко и мы их рассматривать не будем.

    ОУ может иметь и дополнительные выводы для балансировки и частотной коррекции, но эти выводы и их функции мы также сейчас рассматривать не будем. Это задача более продвинутого изучения как внутренней структуры ОУ, так и их работы.

    ОУ имеет огромный коэффициент усиления, как минимум, …, а реально — намного больше. Поэтому, в первом приближении, можно даже допустить, что он равен бесконечности.

    Верхний диапазон частот частотный диапазон , усиливаемых ОУ сигналов зависит от многих причин, таких, как частотные характеристики транзисторов, из которых он состоит, коэффициента усиления схемы, построенной с применением ОУ и т. Столь большое сопротивление входов означает, что на входной сигнал они практически не влияют. Поэтому с большой степенью приближения к теоретическому идеалу можно считать, что ток во входы ОУ не течет.

    Это — первое важное правило, которое применяется при анализе работы ОУ. Прошу хорошо запомнить, что оно касается только самого ОУ , а не схем с его применением! При тщательном поиске в Гугле, к своему великому удивлению, внятного толкования смысла этого термина в отношении аналогового сигнала в электротехнике я не нашел.

    Видимо, оно подразумевается настолько очевидным, что даже в пояснениях не нуждается. Один непонятный термин описывается другим, также непонятным термином.

    Поэтому попробуем всё же сформулировать данное понятие самостоятельно, не привязываясь к принципам работы собственно ОУ. Иными словами, инверсия — это зеркальное отражение отзеркаливание сигнала относительно горизонтальной оси Х оси времени.

    На Рис. Особо следует отметить, что к нулевой линии как на Рис. Сигналы могут быть инверсными и асимметрично. Например, оба только в области положительных значений Рис. Возможны и другие варианты. Главным условием является их взаимная зеркальность относительно какого-то произвольным образом выбранного уровня например, искусственной средней точки, о которой речь также будет вестись дальше.

    Иными словами, полярность сигнала тоже не является определяющим фактором. Изображают ОУ на принципиальных схемах по-разному. За рубежом ОУ раньше изображались, да и сейчас очень часто изображаются в виде равнобедренного треугольника Рис.

    Эти символы совершенно не означают, что на соответствующих входах потенциал должен быть более положительным или более отрицательным, чем на другом. Они просто-напросто указывают, как реагирует потенциал выхода на потенциалы, подаваемые на входы.

    При обозначении ОУ на схемах инвертирующий и неинвертирующий входы можно менять местами, если так удобнее, однако, традиционно инвертирующий вход изображается вверху, а неинвертирующий — внизу. Выводы питания, как правило, всегда располагают единственным способом положительный вверху, отрицательный — внизу. Часто выводы питания на схеме не рисуют, дабы не загромождать её несущественными деталями например, при изображении одного усилителя из микросхемы с несколькими ОУ с общими выводами питания.

    Все эти значки на реальной схеме соединены вместе одной шиной. Обратной связью называется эффект подачи части выходного напряжения усилителя на его вход, где оно алгебраически с учетом знака суммируется с входным напряжением. О принципе суммирования сигналов речь пойдет ниже. В зависимости от того, на какой вход ОУ, инвертирующий или неинвертирующий, подается ОС, различают отрицательную обратную связь ООС , когда часть выходного сигнала подается на инвертирующий вход Рис.

    В первом случае, поскольку выходной сигнал является инверсным по отношению ко входному, он вычитается из входного. В результате общее усиление каскада снижается. Во втором случае — суммируется со входным, общее усиление каскада повышается. На первый взгляд может показаться, что ПОС имеет положительный эффект, а ООС — совершенно бесполезная затея: зачем же снижать усиление?

    Именно так и посчитали патентные эксперты США, когда в г. Гарольд С. Блэк попытался запатентовать ООС. Однако, жертвуя усилением, мы существенно улучшаем другие важные параметры схемы, как, например, её линейность, частотный диапазон и пр. Глубина ООС показывает, во сколько раз изменяется коэффициент усиления схемы под её влиянием по сравнению с её отсутствием без ООС.

    Выражается обычно в логарифмическом масштабе — децибелах. Поскольку мы договаривались, что формул в данной статье почти не будет, отмечу только, что чем меньше её цифровое значение, тем глубже ООС. А вот ПОС учитывая собственное огромное усиление ОУ , имеет обратное влияние на характеристики схемы и самое неприятное — вызывает ее самовозбуждение. Она, конечно, тоже используется осознанно, например, в генераторах, компараторах с гистерезисом подробно об этом — далее и т.

    Для анализа работы этих схем следует учесть второе важнейшее правило , которому подчиняется работа ОУ: Выход операционного усилителя стремится к тому, чтобы разность напряжений между его входами была равна нулю. Вместе с тем, любая формулировка должна быть необходимой и достаточной , чтобы ограничить всё подмножество подчиняющихся ей случаев.

    Если внимательно рассмотреть схемы на Рис. Виртуальный объект ведет себя близко к поведению аналогичных объектов материальной реальности, т. При использовании однополярного питания о чем будет вестись речь ниже , да и во многих других схемах включения, ни на неинвертирующем, ни на инвертирующем входах ноля не будет.

    Поэтому давайте договоримся, что этот термин мы применять не будем, поскольку он мешает начальному пониманию принципов работы ОУ. Вот с этой точки зрения и разберем схемы, приведенные на Рис. Кроме того, анализ будет проводить по постоянному току, так как изменяющийся переменный сигнал в каждый момент времени тоже можно представить как выборку значений постоянного тока.

    Во всех случаях обратная связь через Rоос заведена с выхода ОУ на его инвертирующий вход. Различие заключается только в том, на какие из входов подается входное напряжение. Допустим, что сопротивления Rоос и Rвх равны друг другу и составляют 1 кОм в сумме их сопротивление равно 2 кОм. Исключительно для того, чтобы оперировать с целыми и круглыми величинами например, 1 кОм — 1 В — 1 мА.

    О том, какими они должны быть в реальности, речь пойдет отдельно. Согласно Правилу 2, на инвертирующем входе должно быть такой же потенциал, как и на зануленном неинвертирующем, т. Согласно закону Ома по нему будет протекать ток I вх. Направление протекания этого тока показано стрелкой. В электротехнике направление движения электрического тока традиционно принято обозначать от плюса к минусу. Хотя в действительности он обусловлен перемещением электронов, имеющих отрицательный заряд, но этот факт был открыт намного позже, чем само явление электричества.

    Так что не будем отходить от традиций. Поскольку Rоос и Rвх включены делителем, а согласно Правилу 1 входы ОУ тока не потребляют, то для того, чтобы в средней точке этого делителя напряжение составляло 0 В, к правому выводу Rоос должно быть приложено напряжение минус 1 В, а протекающий по нему ток I оос также должен быть равен 1 мА.

    Если на вход подать напряжение отрицательной полярности, на выходе ОУ будет напряжение положительной полярности. Всё то же самое, только стрелки, показывающие протекание тока через Rоос и Rвх будут направлены в противоположную сторону.


    2.16. ОСНОВНЫЕ СХЕМЫ ВКЛЮЧЕНИЯ ОПЕРАЦИОННЫХ УСИЛИТЕЛЕЙ, ИСПОЛЬЗУЕМЫЕ В УСТРОЙСТВАХ РЗ

    Войти на сайт Логин:. Сделать стартовой Добавить в закладки. Мы рады приветствовать Вас на нашем сайте! Мы уверены, что у нас Вы найдете много полезной информации для себя, читайте, скачивайте, все абсолютно бесплатно и без паролей. Периодически материал сайта пополняется, поэтому добавьте Komitart в закладки или подпишитесь на новостную рассылку RSS, так будет проще узнавать о публикуемых новинках.

    подробно показана схема входного каскада универсальной входной линейки . MONO INPUT . После включения компрессора, последний будет рабо- (Рис. ) собрано на счетверенном ОУ типа TL (TL, УД4) [Л].

    Предварительный усилитель для микрофона

    Конференция iXBT. Господа, имеется балансный источник аудио сигнала звуковушка juli Необходим усилитель для наушников, хотелось бы собрать самостоятельно. Посоветуйте пожалуста какую нибудь схему с качеством звука повыше. Проще всего приобрести на развалах радиорынка плату от CD-ROM и выпилить с нее усилитель для наушников. Или попереписывать названия микросхем и сравнить их характеристики. Jang , Pag , Такого маразма еще не видел.

    Проверка работоспособности операционных усилителей

    Что нового? Если это ваш первый визит, рекомендуем почитать справку по сайту. Для того, чтобы начать писать сообщения, Вам необходимо зарегистрироваться. Для просмотра сообщений регистрация не требуется.

    Регистрация Вход. Ответы Mail.

    Уважаемый Пользователь!

    Что нового? Если это ваш первый визит, рекомендуем почитать справку по сайту. Для того, чтобы начать писать сообщения, Вам необходимо зарегистрироваться. Для просмотра сообщений регистрация не требуется. Забыли пароль? Страница 14 из

    Схемы металлоискателей MD4U

    Доброго времени суток! В этой статье мы будем собирать СМУ для дома, дачи, клуба, то есть любого места где хотелось бы красивых световых эффектов На нашем сайте уже была статья о СМУ на контроллере, однако не у каждого есть возможность его прошить, у кого недостаточно знаний, кто просто лентяй, а кому оно и вовсе не надо собирать программатор ради одного устройства. Итак, далее речь пойдет о светомузыкальной приставке, которую можно будет использовать в комплекте с лампами, прожекторами, гирляндами, светодиодами, и т. Само устройство можно представить в виде нескольких блоков, это плата предварительно усилителя со смесителем, плата с регуляторами уровня каждого канала СМУ, плата активных фильтров ВЧ, 2 фильтра средних частот, НЧ , плата коммутации со светоизлучающими устройствами ну и самая главная это плата блока питания двухполярного от которого всё и будет работать!

    подробно показана схема входного каскада универсальной входной линейки . MONO INPUT . После включения компрессора, последний будет рабо- (Рис. ) собрано на счетверенном ОУ типа TL (TL, УД4) [Л].

    Clone PI-W

    В радиолюбительской практике нередко приходится применять ОУ, извлеченные из старых конструкций или печатных плат. Как показывает практика, совсем нелишней оказывается проверка и микросхем, приобретенных на радиорынке. Первый метод тестирования основан на использовании ОУ как повторителя напряжения.

    Простой самодельный стереоусилитель с сабвуфером 40-60Вт (TL074, LM3875)

    ВИДЕО ПО ТЕМЕ: UC3845 принцип работы, распиновка, параметры, схема включения.

    Устройство имеет активный фильтр НЧ, построенный на операционных усилителях, и сумматор, обеспечивающий ввод сигнала с выхода стерео. Поскольку сигнал для схемы берется с выходов на акустические системы, нет необходимости вмешательства в работающий усилитель. Получение сигнала с динамиков имеет еще одно преимущество, а именно — позволяет сохранить постоянное соотношение громкости сабвуфера к стереосистеме. Естественно, усиление канала сабвуфера можно регулировать с помощью потенциометра. Это дает возможность настройки выходной мощности басов по своему вкусу.

    Конструкция металлоискателя Клон или, как его еще называют, Слон вышла настолько удачной, что молва он нем распространилась далеко за пределы нашей страны и прибор заслуженно обрел международную славу.

    Импульсный металлоискатель VINTIK-PI (ver.2)

    Дорога в десять тысяч ли начинается с первого шага. Дело было вечером, делать было нечего… И так вдруг захотелось спаять что-нибудь. Этакое… Электронное!.. Спаять — так спаять. Компьютер имеется, Интернет подключен. Выбираем схему.

    НЧ фильтр своими руками

    Добавить в избранное. Выходные каскады электронной авто сигнализации Автоматический выключатель света Карманный стереоприемник Схема усилителя высокой частоты — трансивера Высокочастотная приставка к частотомеру Приемный тракт системы радиоуправления Люминисцентная линейная шкала Простой Hi-Fi усилитель мощности. Ру — Все права защищены.


    TL074 Op-Amp IC Pinout, Features, Equivalent & Datasheet

    23 июня 2018 — 0 комментариев

            TL074 ИС операционного усилителя
            Распиновка операционного усилителя TL074

        Конфигурация контактов TL074

        Номер контакта

        Название контакта

        Описание

        1,7,10,16

        Выходные контакты операционного усилителя

        Это выходные контакты четырех операционных усилителей

        2,6,11,15

        Входные инвертирующие контакты

        Это входные инвертирующие контакты четырех операционных усилителей.

        3,5,12,14

        Входные неинвертирующие контакты

        Это входные неинвертирующие контакты четырех операционных усилителей

        4

        Вкк (+)

        Положительная шина питания операционного усилителя

        13

        Вкк (-)

        Отрицательная шина питания операционного усилителя



        Характеристики и характеристики
        • Счетверенный входной операционный усилитель на полевых транзисторах
        • Типичное рабочее напряжение: от +15 В до -15 В
        • Максимальное рабочее напряжение: 36 В
        • Входной ток смещения: 65 пА
        • Коэффициент подавления синфазного сигнала CMRR: 100 дБ
        • Входное напряжение низкого уровня: 0,8 В (макс.)
        • Задержка распространения (Pd) / Время перехода: 29 нс (макс. )
        • Низкий входной ток смещения и смещения
        • Выход Защита от короткого замыкания
        • Доступен в 14-контактных корпусах PDIP, SO-14, TSSOP с такими вариантами, как TL74A, TL74AB, TL74AC и TL74L.



        Примечание. Полную техническую информацию по можно найти в техническом описании микросхемы TL074 , приведенном в конце этой страницы.



        TL074 Equivalent

        LM324



        Alternatives Op-Amps

        LM741A, LM741C, LM709C, LM201, MC1439, and LM748



        Where to use TL074 IC

        The TL074 — четырехкорпусный операционный усилитель , что означает, что внутри него четыре ОУ, и каждый ОУ можно использовать независимо.

        Основная отличительная черта операционного усилителя TL074 состоит в том, что они включают высоковольтный JFET и биполярные транзисторы, которые помогают транзистору иметь очень высокое входное сопротивление и низкий ток смещения. Кроме того, этот операционный усилитель имеет низкий уровень шума и гармонических искажений, что делает его идеальным выбором для предварительных усилителей звука. Так что, если вы ищете микросхему операционного усилителя с четырехъядерным корпусом и JFET, то эта микросхема может быть для вас правильным выбором.0003



        Как использовать операционный усилитель TL074

        TL074 очень похож на операционный усилитель LM324, они оба имеют четыре операционных усилителя внутри и имеют одинаковые выводы. Однако они немного отличаются по своим характеристикам, так как TL074 имеет внутри JFET. Если вам интересно узнать о нескольких прикладных схемах этой ИС, вы можете прочитать, как используется LM324, поскольку обе ИС используют одни и те же приложения.



        TL074 Рекомендации по проектированию операционных усилителей

        Операционные усилители, как мы знаем, являются рабочей лошадкой для большинства электронных схем. Существует множество схем применения операционных усилителей, каждая из которых имеет свои характеристики и значение по-своему. Но каждый проект ОУ будет иметь некоторые общие соображения или советы по проектированию, которые являются общими для них, и мы обсудим их далее.

        Входы: Операционные усилители известны своим высоким входным сопротивлением, что означает, что они не потребляют ток (или не нарушают) сигнал, подаваемый на входной контакт. Входной каскад операционного усилителя в основном сложен, поскольку включает в себя множество каскадов. Значение входного синфазного диапазона необходимо учитывать при подаче сигналов напряжения, потому что входное напряжение никогда не должно превышать напряжение на шине, иначе оно создаст условия фиксации, которые, в свою очередь, создадут короткое замыкание напряжения питания и, таким образом, повредят цепь. постоянно. Также разница между значениями напряжения на инвертирующем и неинвертирующем контакте не должна превышать номинального дифференциального входного напряжения.

        Выход: TL074 не является операционным усилителем, работающим от сети к сети, поэтому выходное напряжение не достигает максимального положительного или максимального отрицательного напряжения при насыщении. Оно всегда будет на ~2 В меньше напряжения питания, это падение напряжения происходит из-за падения напряжения Vce на транзисторах внутри операционного усилителя. Также помните, что насыщенный операционный усилитель потребляет сравнительно больше тока и, следовательно, приводит к потере мощности.

        Усиление/обратная связь: Операционные усилители известны своим очень большим коэффициентом усиления разомкнутого контура, но, к сожалению, этот коэффициент усиления сопровождается шумом, поэтому большинство схем спроектированы с использованием замкнутого контура. Система с обратной связью обеспечивает обратную связь на входе, что ограничивает значение усиления операционного усилителя и связанный с ним шум. Отрицательная обратная связь обычно предпочтительнее, поскольку она имеет предсказуемое поведение и стабильную работу.



        Заделка неиспользуемых контактов операционного усилителя

        Для ИС, таких как TL074 , которые имеют корпус в стиле четырех операционных усилителей, часто существует большая вероятность того, что в конструкции не используются все доступные четыре операционных усилителя. В этом случае очень важно правильно отключить неиспользуемый операционный усилитель. В противном случае неиспользуемые контакты будут создавать некоторую оставшуюся емкость, которая может улавливать шум и влиять на производительность, а также операционные усилители без оконечной нагрузки будут потреблять больше энергии, что снижает эффективность конструкции. Существует много способов окончить операционный усилитель в зависимости от вашей конструкции, но наиболее часто используемый метод показан ниже.

        Здесь операционный усилитель работает в диапазоне напряжений V dd и V ss . Для подключения операционного усилителя инвертирующий контакт операционного усилителя подключается к выходному контакту, а неинвертирующий контакт снабжается источником постоянного напряжения. Это постоянное напряжение может иметь любое значение, но должно находиться в пределах напряжения питания (диапазон напряжения общего режима). Следовательно, эти два резистора не являются обязательными, поскольку любое доступное напряжение в этом конкретном диапазоне от схемы может использоваться для согласования неинвертирующего вывода операционного усилителя.



        Применение
        • Цепь, требующая высокого входного сопротивления
        • Применение буфера
        • Цепи фильтров, повторители напряжения
        • Интегратор, дифференциатор, сумматор, сумматор, повторитель напряжения и т. д.,
        • Блоки усиления по постоянному току
        • Компараторы (контур управления и регулирования)



        2D-модель (CDIP)

          Теги

          Операционный усилитель



        Счетверенный операционный усилитель TL074: Знакомство с выводами, техническое описание

        Регулятор напряжения LM338: распиновка, техническое описание, схема [Часто задаваемые вопросы]

        Литиевая батарея CR2450 3 В: Подробное описание [Часто задаваемые вопросы]

        Автор: Миа

        Дата: 7 марта 2022 г.

        TL074 представляет собой JFET -вход четырехканальный операционный усилитель монолитная интегральная микросхема.


        Catalog

        TL074 Description

        TL074 Pinout

        TL074 Features

        TL074 Alternative

        Where to use TL074 op amp

        How to use TL074 op amp

        TL074 Package

        TL074 Applications

        TL074 Manufacturer

        Component Datasheet

        Часто задаваемые вопросы


        TL074 Описание

        TL074 представляет собой JFET с четырьмя входами, операционный усилитель , монолитную интегральную микросхему.



        Этот операционный усилитель IC состоит из четырех операционных усилителей. Он состоит из высоковольтных полевых транзисторов с переходом (JFET) и биполярных транзисторов с переходом (BJT). Кроме того, входное смещение и токи смещения малы. Наоборот, скорость нарастания очень высока.



        TL074 настоятельно рекомендуется для предварительного усиления звука, поскольку он имеет низкий уровень шума и гармонических искажений. Самое главное, возможна внешняя регулировка смещения входа с использованием специальных схем. Кроме того, возможна внутренняя компенсация частоты, а работа TL074 осуществляется без задержек.


        TL074 Распиновка

        TL074 TL074 Распиновка



        Номер контакта Детали
         выходной контакт 1-го операционного усилителя
         инвертирование входного напряжения на 1-й ОУ
         неинвертирующее входное напряжение для 1-го операционного усилителя
        4 (Вкк+)  подключить положительное напряжение питания
         неинвертирующее входное напряжение для 2-го операционного усилителя
        инвертирующее входное напряжение на 2-й ОУ
         выход 2-го ОУ
         выход 3-го ОУ
         инвертирующее входное напряжение для третьего операционного усилителя
        10  неинвертирующее входное напряжение на 3-й ОУ
        11 (Вкк-) подключение отрицательного напряжения питания
        12   неинвертирующее входное напряжение для 4-го операционного усилителя
        13  инвертирующее входное напряжение для 4-го операционного усилителя
        14  выход 4-го ОУ

        TL074 Особенности

        • Счетверенный входной операционный усилитель JFET

        • Типичное рабочее напряжение: от +15 В до -15 В

        • Максимальное рабочее напряжение: 36 В

        • Входной ток смещения: 65 пА

        • Коэффициент подавления синфазного сигнала CMRR: 100 дБ

        • Входное напряжение низкого уровня: 0,8 В (макс. )

        • Задержка распространения (Pd) / время перехода: 29 нс (макс.)

        • Низкое входное смещение и ток смещения

        • Выход Защита от короткого замыкания

        • Доступен в 14-контактных корпусах PDIP, SO-14, TSSOP с вариантами, такими как TL74A, TL74AB, TL74AC и TL74L


        TL074 Альтернатива

        LM741A, LM741C, LM709C, LM201, MC1439 и LM748


        , ​​где можно использовать op Amp

        . это и что каждый операционный усилитель можно использовать независимо.



        Главной отличительной чертой операционного усилителя TL074 является то, что он включает в себя высоковольтный JFET и биполярные транзисторы, которые помогают транзистору иметь очень высокий входной импеданс и низкий ток смещения. Этот операционный усилитель также имеет низкий уровень шума и гармонических искажений, что делает его идеальным выбором для предварительного усилителя звука. Поэтому, если вы ищете пакет Quad и JFET Управляемая микросхема операционного усилителя, эта микросхема может быть правильным выбором для вас.


        Как использовать операционный усилитель TL074

        TL074 очень похож на операционный усилитель LM324, оба из которых имеют четыре операционных усилителя внутри и имеют точно такие же выводы. Однако они немного отличаются по своим характеристикам, так как TL074 имеет внутри JFET .



        Если вам интересно узнать о нескольких прикладных схемах этой ИС, вы можете прочитать, как используется LM324, поскольку обе ИС используют одни и те же приложения.


        TL074 Пакет


        TL074 Приложения

        • Повторитель напряжения

        • Инвертирующий усилитель с единичным коэффициентом усиления

        • Двусторонний источник тока

        • Преобразователь переменного/постоянного тока

        • Инструментальный усилитель

        • Генератор прямоугольных импульсов

        • Компаратор напряжения

        • Блоки питания

        • Осцилляторы

        • Однополупериодные выпрямители


        TL074 Производитель

        Texas Instruments Incorporated (TI) — американская технологическая компания со штаб-квартирой в Далласе, штат Техас, которая разрабатывает и производит полупроводники и различные интегральные схемы, которые она продает разработчикам и производителям электроники по всему миру. Это одна из 10 крупнейших полупроводниковых компаний мира по объему продаж. Компания сосредоточена на разработке аналоговых чипов и встроенных процессоров, на долю которых приходится более 80% ее доходов. TI также производит технологии цифровой обработки света и продукты для образовательных технологий, включая калькуляторы, микроконтроллеры и многоядерные процессоры. По состоянию на 2016 г. компания владеет 45 000 патентов по всему миру.


        Спецификация компонентов


        Часто задаваемые вопросы

        • Почему операционный усилитель называется 741?

        Впервые он был изготовлен компанией Fairchild Semiconductors в 1963 году. Номер 741 указывает на то, что этот ИС операционного усилителя имеет 7 функциональных контактов, 4 контакта для ввода и 1 выходной контакт.



        • Является ли TL074 рельсовым?

        Выход: TL074 не является операционным усилителем с питанием от сети, поэтому выходное напряжение не достигает максимального положительного или максимального отрицательного напряжения при насыщении.



        • Из каких транзисторов состоит TL074?

        Высоковольтные полевые транзисторы



        • Из скольких операционных усилителей состоит TL074?

        Четыре

        Заказ и качество

        Фото Произв. Деталь № Компания Описание Пакет ПДФ Кол-во Цены
        (долл. США)
