Простой мощный стерео усилитель на одной микросхеме TDA7297. Схема

Главная » Звук » Простой мощный стерео усилитель на одной микросхеме TDA7297. Схема

В статье приведен проект по созданию усилителя на одной микросхеме TDA7297 простого мощного стерео усилителя 2 x 15 Вт с питанием от 12 вольт. Он имеет минимум деталей и очень компактен так же как и мини стерео усилитель.

Построение усилителя на микросхеме TDA7297 не требует много обвеса. Электронная схема построена по схеме предложенной производителем из datasheet с небольшими доработками. В частности, доработка типовой схемы усилителя TDA7297 заключается в добавлении регулятора громкости с использованием двойного логарифмического потенциометра на 10 кОм.

Технические характеристики TDA7297

• Вид монтажа: сквозное отверстие
• Выходная мощность: 15 Вт
• Выходной сигнал: дифференцированный
• Диапазон напряжения питания TDA7297: 6,5…18В
• Источник питания: однополярный
• Максимально потенциальное усиление: 32 дБ
• Максимальное рассеяние мощности: 33Вт
• Продукт: класс AB
• Рабочее напряжение питания: 9В, 12В, 15В
• Рабочий диапазон температур: 0…+ 70C
• Сопротивление динамиков: 8 Ом
• Суммарные нелинейные искажения + шум: 0,1%
• Тип выхода: 2 стерео канала
• Тип корпуса: Multiwatt-15
• Ток потребления: 2А

TDA7297 datasheet — скачать (70,7 KiB, скачано: 101)

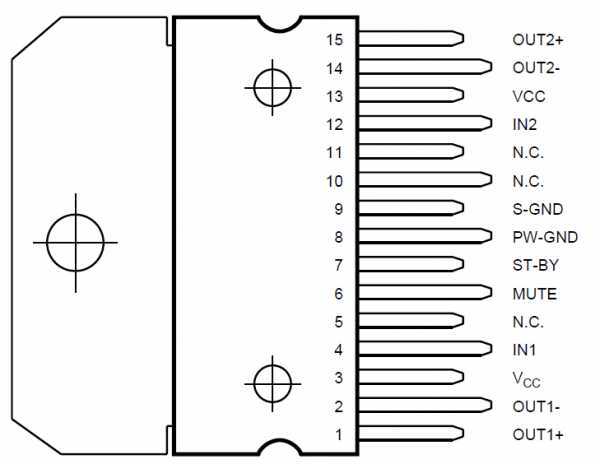

Распиновка TDA7297

TDA7297 — схема включения из datasheet

Данная схема из datasheet показывает как можно просто подключить TDA7297.

TDA7297 — схема усилителя мощности

Ниже приведена схема усилителя на TDA7297, который можно собрать своими руками. Усилитель TDA7297 является микросхемой с выходным мостом и, следовательно, подключаемые колонки должны быть снабжены электролитическими конденсаторами.

Конфигурация выходного моста проста — два одинаковых усилителя для каждого канала, работающие в противофазе. Каждый вывод выхода подключен к одному полюсу динамика. Подобное управление выходным напряжением позволяет получить высокую мощность с очень низким напряжением питания. Согласно заявленным параметрам микросхемы TDA7297, этот схема может работать при напряжении от 6,5 вольт до 18 вольт. В данном варианте использовалось напряжение в 12В.

Резистивный делитель, состоящий из двух сопротивлений 47 кОм  и электролитический конденсатор 10 мкф на 25 вольт служат для устранения искажений при включении питания.  Два конденсатора по 2,2 мкФ — полиэстер или керамические.

Усилитель на tda7297 — печатная плата

Микросхему TDA7297 необходимо разместить на радиаторе. В данной конструкции применен теплоотвод в виде листового алюминия толщиной 2 мм и площадью около 45 кв. см.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

Блок питания 0…30В/3A

Набор для сборки регулируемого блока питания…

Подробнее

Categories Звук

Отправить сообщение об ошибке.

Усилитель мощности звуковой частоты на микросхеме TDA2050 класса AB

 TDA2050 (усилитель класса AB)

 Тест, обзор, осциллограммы

---

Усилитель мощности звуковой частоты на микросхеме TDA2050 класса AB (1×32 W) — вечная молодость классической технологии!


Обзор посвящен одноплатному усилителю мощности звуковой частоты (УМЗЧ, УНЧ) класса AB на основе микросхемы TDA2050 номинальной мощностью 1×32 Вт.

В обзоре будут приведены технические характеристики микросхемы усилителя низкой частоты TDA2050, кратко разобрана схемотехника тестируемого одноплатного усилителя, показаны осциллограммы работы усилителя, а также сделаны полезные выводы и критические замечания.

Купить плату усилителя на основе TDA2050 можно на Алиэкспресс, например, здесь. Цена на дату обзора — около $3.5 с учётом доставки.

(усилитель низкой частоты на TDA2050 и схема его подключения; изображение с официального сайта AliExpress)

Небольшие пояснения к схеме подключения платы.

Ключевой элемент платы, усилитель мощности TDA2050, может работать как с однополярным, так и с двухполярным питанием.

Поскольку эта плата рассчитана на однополярный источник питания, то контакты «Power IN-«, «Audio IN-» и «Speaker-» соединены вместе, это — «Земля».

Усилитель (микросхема) TDA2050 — технические характеристики:

Вариант подключения TDA2050	Однополярное питание	Двухполярное питание
Максимальная выходная мощность на канал (RMS)*	32 Вт (VS = 44 V, RL = 8 Ohm)	32 Вт (VS = ±22, V RL = 8 Ohm)
Номинальное напряжение питания	9…50 В	±4. 5…±25 В
Максимально-допустимый пиковый ток выхода	5 А	5 А
Рекомендуемое сопротивление нагрузки	4…8 Ом	4…8 Ом
Коэффициент нелинейных искажений	< 0.5% (PO = 0.1…24 W, RL = 4 Ohm)	< 0.5% (PO = 0.1…24 W, RL = 4 Ohm)
Шум, приведённый ко входу	10 мкВ (макс.), 4…5 мкВ (тип)	10 мкВ (макс.), 4…5 мкВ (тип)
Полоса пропускания	20 Гц — 80 кГц	20 Гц — 80 кГц

Примечание:
  * RMS (Rated Maximum Sinusoidal) — Максимальная (предельная) синусоидальная мощность — мощность, при которой усилитель или колонка может работать в течение одного часа без физического повреждения.

Обычно именно она указывается как номинальная «приличными» производителями (а не пиковая — PMPO).

В дополнение к этим параметрам надо сказать, что максимальная мощность микросхемы может доходить до 35 Вт, но при нагрузке 4 Ом и коэффициенте нелинейных искажений 10%, что вряд ли заинтересует пользователей.

Нижнюю границу полосы пропускания (20 Гц) производитель микросхемы указал чисто формально. Фактически микросхема представляет собой низкочастотный операционный усилитель и может использоваться в качестве усилителя постоянного напряжения с полосой частот от 0 Гц.

Микросхема выпускается в двух модификациях в зависимости от направления изгиба выводов: TDA2050V — с вертикальной ориентацией (как в тестируемой версии) и TDA2050H — с горизонтальной ориентацией.

Эта микросхема имеет глубокую историю (выпускается уже около 20 лет) и позитивную репутацию, что и позволило ей столь долгое время оставаться актуальной.

Её историческая предшественница, TDA2030, имеет ещё более древнюю историю и совместима с TDA2050 по выводам, но имеет меньшую мощность.

Полностью все характеристики и типовая схема включения TDA2050 с однополярным и двухполярным питанием указаны в техническом описании (datasheet) TDA2050 (PDF, 3.2 Mb).

Теперь — углубимся в практику и обратимся к внешнему виду тестируемого усилителя.


Внешний вид и конструкция одноплатного одноканального усилителя класса AB на микросхеме TDA2050 с однополярным питанием

Никакой документации в комплекте усилителя не было, но осмотр показал полное совпадение схемы с той, которая приведена в datasheet на микросхему для варианта с однополярным питанием; добавлен только переменный резистор регулировки громкости.

Со схемой, приведённой в datasheet, совпадает даже нумерация резисторов. Нумерация конденсаторов, вероятно, тоже совпадает; но она на плате расположена под конденсаторами и различить её невозможно.

Посмотрим на плату усилителя в двух наклонно-диагональных ракурсах:

(кликнуть для увеличения, откроется в новом окне)

Вид с противоположной диагонали:

Здесь надо обратить внимание на несколько моментов.

Микросхема прикреплена к теплоотводу через прокладку. Это означает, что теплоотвод изолирован и на нём не будет того потенциала, который есть на металлической части микросхемы. В данном случае это — потенциал «Земли», но в двухполярном варианте это был бы потенциал источника отрицательного питания.

Все внешние подключения осуществляются без помощи пайки — с помощью клеммников под винт.

Задняя сторона платы:

Площадь радиатора составляет около 59 кв. см. Это — не так уж и много с учетом того, что с древних времён считается соответствующей манерам хорошего тона площадь в 10 кв. см на каждый Ватт рассеиваемой мощности.

Обратная сторона платы:

Обратная сторона платы почти полностью покрыта слоем металлизации, соединённым с «землёй» — это очень полезно для защиты от помех.

К сожалению, флюс отмыт не очень хорошо. Но мешать работе УНЧ это не должно.

В нижних углах платы видны отверстия для прикрепления платы в используемой конструкции. Лучше было бы, если бы этих отверстий было не 2, а 4 (по всем углам), но так — тоже сгодится.

В середине платы внизу видны 5 отверстий, расположенных под радиатором теплоотвода для улучшения циркуляции воздуха.

Сам радиатор закреплён на плате с помощью двух штырьков, припаянных к плате.

В следующей главе разберём, что к чему и зачем на этой плате усилителя.


Схемотехника одноплатного одноканального усилителя класса AB на микросхеме TDA2050 с однополярным питанием

Перед анализом схемы посмотрим на плату усилителя вертикально сверху:

Здесь отметим, что регулятор громкости припаян слегка кривовато. При наличии паяльника и «прямых рук» это — легко поправимо.

Теперь посмотрим на схему усилителя из даташит на микросхему TDA2050 (по сравнению с ней на плате добавлен только переменник регулировки громкости):

схема включения TDA2050 с однополярным питанием

Теперь — пробежимся по основным элементам платы.

1. R1, R2, C2 — схема создания искусственной средней точки питания (при двухполярном питании не требуется).

2. C3, C5 — блокировочные конденсаторы по питанию.

3. R5, C4, R4 — отрицательная обратная связь с выхода на инвертирующий вход TDA2050. Задаёт коэффициент усиления схемы. Рассчитывается как R5/R4 + 1, и в данном случае составляет 33.4.
   Конденсатор C4 предотвращает смещение уровня на инвертирующем входе относительно середины питания и заодно ограничивает полосу пропускания снизу. В данном случае полоса цепи обратной связи по уровню -3 дБ составляет около 11 Гц, что не будет критичным. Этот конденсатор должен присутствовать и в схеме с двухполярным питанием; иначе, из-за усиления постоянной составляющей возможно сильное смещение нуля на выходе.

4. Цепь R6C6 служит для предотвращения самовозбуждения усилителя.

5. C7 — конденсатор развязки между выходом микросхемы TDA2050 и нагрузкой. Необходим для предотвращения попадания постоянного напряжения с выхода микросхемы (равно половине питания) в нагрузку.
   Этот конденсатор попутно выполняет зловредную функцию: «режет» низкие частоты.
   При нагрузке 4 Ом частота среза по уровню -3 дБ составит 40 Гц, при нагрузке 8 Ом — 20 Гц.
   При двухполярном питании этот конденсатор не требуется.


Испытания УНЧ на микросхеме TDA2050

При измерениях использовались лабораторный блок питания LW-K3010D (обзор) и DDS-генератор сигналов FY6800 (обзор). Номинально источник питания может отдавать напряжение 30 В при токе до 10 А, но по факту напряжение может может составлять до 32 В.

Сначала было замерено потребление усилителя без подачи сигнала с установленным в «ноль» регулятором громкости. Ток потребления холостого хода менялся в зависимости от напряжения питания и составлял следующие значения:
     9 В — 14.5 мА
   12 В — 15.6 мА,
   20 В — 17.5 мА,
   32 В — 19.6 мА.
   Такие значения тока покоя — очень небольшие.

Шумы усилителя оказались очень малы и практически не заметны. Но надо отметить, что ручка регулятора громкости собирает наводки «из воздуха», поэтому желательно корпус этого переменника заземлить.

Малосигнальные испытания (амплитуда на выходе до 2 В, нагрузка 4 Ом)

Испытания проводились при напряжении питания 32 В.

Синус 20 кГц:

Синус — практически идеальный.

Повышаем частоту — синус 100 кГц:

На частоте 100 кГц заметны небольшие неровности вблизи перехода отрицательного спада через ноль. Также немного упала амплитуда.

Повышаем частоту до 200 (!) кГц:

Неровности уже очень хорошо заметны; они принимают выраженную пилообразную форму.

Этот же сигнал, растянутый по горизонтали:

Искажения видны уже очень хорошо, но они находятся далеко за пределами слышимого диапазона. То есть, этих страшных зазубрин совсем не надо пугаться. 🙂

Несколько слов о происхождении таких несимметричных искажений (только на спаде, на подъёме их нет).

Они связаны с тем, что в усилителях на обычных биполярных транзисторах все транзисторы усилителя не могут быть одной и той же полярности (n-p-n), в схеме должен быть хотя бы один транзистор другой полярности (p-n-p).

Транзисторы разных типов проводимости формируются на кристалле микросхемы по-разному. Чаще всего транзисторы p-n-p формируются в виде т.н. «боковых» транзисторов.

По этой причине эти транзисторы по-разному ведут себя в предельных режимах и возникают несимметричные искажения в разных полуволнах или на разных фронтах.

По итогам этой части испытаний можно сказать, что полоса пропускания усилителя в области высоких частот составила чуть более 200 кГц, что значительно превышает требования к аппаратуре высокого класса.

Теперь переходим на прямоугольный сигнал.

Частота сигнала — 10 кГц; вершины — плоские (как и должно быть), но фронты — явно не бесконечно-короткие.

Посмотрим на передний и задний фронт в увеличенном виде.

Передний фронт:



Теперь — задний фронт:

Здесь можно видеть те же пилообразные искажения, которые присутствовали на синусе 200 кГц.

В целом поведение усилителя на прямоугольном сигнале можно оценить положительно: «шероховатости» хотя и имеются, но сколь-нибудь существенно на воспроизведении сигналов звуковой часты не отразятся.


Испытания на сигналах высокой амплитуды (сравнимой с напряжением питания), нагрузка 4 Ом

Начать надо с того, что попытка раскачать максимум амплитуды при напряжении питания 32 В и сопротивлении нагрузки 4 Ом оказалась неудачной.

После 2-3 секунд работы в таком режиме в микросхеме TDA2050 срабатывала защита от перегрева, сигнал искажался, а затем амплитуда резко падала:



Проблема — не столько в малой площади радиатора, сколько в повышенном тепловом сопротивлении от микросхемы к радиатору, поскольку между ними находятся два препятствия: изолирующая прокладка и слой чёрной краски на радиаторе.

Стабильной работы с нагрузкой 4 Ом удалось добиться при напряжении питания 20 В:

В таком режиме мощность на выходе составила 5. 3 Ватт.

Кстати, на осциллограмме заметна небольшая несимметричность ограничения сигнала: верхняя полуволна уже немного ограничивается (клиппинг), а нижняя — ещё нет.

Тем не менее, и в таком режиме через несколько минут пришлось тест прекратить из-за подозрительно высокого нагрева радиатора.

Но в режиме прослушивания музыки перегрева быть не должно, поскольку средняя мощность музыкального сигнала ниже мощности синуса при равном пиковом уровне.

Подытоживая эту часть испытаний надо сказать, что работа с нагрузкой 4 Ом оказалась тяжела для усилителя.

И вот тут самое время проверить, как он будет работать с нагрузкой 8 Ом.


Испытания на сигналах высокой амплитуды (сравнимой с напряжением питания), нагрузка 8 Ом

На этот раз работа с напряжением питания 32 В оказалась успешной, поэтому именно при таком питании и проведены тесты.

Начинаем с банального синуса:

Здесь тоже заметна несимметричность ограничения сигнала.

За счёт увеличения напряжения питания увеличилась и мощность, отдаваемая в нагрузку, в данном тесте она составила 11 Вт.

Можно было бы, теоретически, и ещё больше поднять мощность, увеличив напряжение питания. Но дальше повышать напряжение питания нельзя: «большие» электролиты на плате имеют номинальное напряжение 35 В, и может получиться хороший «бабах!».

Теперь — прямоугольник с размахом «под потолок»:

Здесь тоже всё довольно красиво.

Рассмотрим детально фронты:

Здесь всё красиво.


А на этой осциллограмме видны всё те же зазубрины, которые мы уже видели раньше.

Нагрев радиатора через несколько минут снова дошел до опасной величины, тест был прекращён.

Последний эксперимент — определение минимального напряжения питания, при котором усилитель работоспособен. Оно составило 4.5 В (мощность в нагрузке не проверялась).



Промежуточный диагноз одноплатного усилителя мощности звуковой частоты на микросхеме TDA2050

Почему диагноз — промежуточный? Потому, что далее последует доработка усилителя, призванная устранить некоторые его недостатки. Но это — потом.

А сейчас начнём с того, что разберёмся, почему усилитель не смог отдать мощность, заявленную в технических параметрах на TDA2050.

Основных причин — две: недостаточно высокое напряжение питания и откровенно слабый теплоотвод.

По результатам испытаний можно рекомендовать использовать протестированный усилитель с напряжением питания до 32 Вольт при нагрузке в 8 Ом; а при использовании нагрузки 4 Ом — с питанием до 20 Вольт. В последнем случае можно, естественно, подключать и нагрузку 8 Ом, но мощность в нагрузке тогда будет значительно ниже.

Усилитель имеет крайне малые искажения в области звуковых частот и подходил бы для работы в составе высококачественных систем, если бы не ограничения полосы в области низких частот, что определяется используемыми компонентами.

В принципе, можно полосу поправить, установив разделительный конденсатор на выходе с большей ёмкостью, но для этого придётся доработать плату (подобрать совместимый по габаритам электролит и произвести перепайку).

В области высоких частот, наоборот, характеристика усилителя — очень хорошая и имеет хороший запас полосы пропускания.


Модернизация одноплатного усилителя мощности звуковой частоты на микросхеме TDA2050

Как отмечалось в разделе испытаний, усилитель плохо работает с нагрузкой 4 Ом при высокой выходной мощности; а причина этого — перегрев микросхемы и, как следствие, включение защиты от перегрева.

Для борьбы с этим усилитель был модернизирован: вместо штатного радиатора был применён другой, более крупный со значительно более высокой площадью оребрения.

В качестве такового радиатора был использован массивный кулер от процессора Intel Pentium IV со снятым вентилятором.

Микросхема TDA2050 была прикручена к радиатору без прокладки и с применением термопасты:



Теперь снова было установлено напряжение питания 32 В и подан сигнал на грани ограничения на выходе:

Теперь в таком режиме микросхема уже оказалась способной работать длительное время, не впадая в термозащиту.

Амплитуда сигнала на выходе составила 10.5 В, мощность на нагрузке — 13.8 Вт.

Несмотря на это, работу в таком режиме нельзя назвать успешной.

Остаточное напряжение на выходных транзисторах было довольно большим, из-за чего КПД остался низким (менее 50%), а нагрев даже нового массивного радиатора — высоким (разве что не доходил до срабатывания термозащиты).


Окончательный диагноз одноплатного усилителя мощности звуковой частоты на микросхеме TDA2050

Теперь уже можно подвести окончательные итоги тестирования.

Усилитель хотя и оказался работоспособен с нагрузкой 4 Ом, это — явно не его епархия. Низкий КПД и высокий нагрев — это не то, что украсит радиолюбительскую конструкцию.

В тоже время работа на нагрузке 8 Ом — весьма позитивна, и именно такой вариант применения усилителя можно рекомендовать.

В качестве философской части диагноза надо отметить, что самое лучшее применение микросхемы TDA2050 — в УНЧ с двухполярным питанием. В этом случае можно отказаться от разделительного конденсатора на выходе, что исправит характеристику в области низких частот и сделает усилитель вполне пригодным для истинно высококачественного воспроизведения.

А вариант с однополярным питанием следует оставить для тех случаев, когда нет возможности организовать двухполярное подключение.

Ещё одна возможность отказа от разделительного конденсатора на выходе — это построение усилителя на основе другой микросхемы, имеющей мостовой выход. В этом случае возможна работа и с однополярным питанием. Например, по такой схеме построен усилитель-плеер Kentiger HY-502S (обзор), в котором применёна микросхема УНЧ TDA7297SA c мостовым выходом.

Где купить УНЧ на TDA2050

Купить плату протестированного в этом обзоре усилителя на основе TDA2050 можно на Алиэкспресс по этой ссылке. Цена на дату обзора — около $3.5 с учётом доставки (в дальнейшем может меняться).

На Алиэкспресс есть ещё один интересный вариант усилителя 2.1 (стерео + сабвуфер + темброблок) на микросхемах TDA2030 (2 шт.) и TDA2050 (1 шт.) по этой ссылке. Но он требует двухполярного питания; либо может питаться непосредственно от трансформатора с отводом от средней точки выходной обмотки. Цена — около $11.5. Внимание — усилитель не протестирован!

Кроме того, можно купить отдельно микросхемы TDA2050 и впаять их в свой собственный вариант усилителя, благо расположение выводов — удобное для ручной пайки. Приобрести можно здесь, цена — $1.8 за десяток (!) с учётом доставки.


Обзоры других усилителей класса AB — здесь.


Обзоры усилителей класса D — здесь.


Весь раздел «Сделай сам! (DIY)» — здесь.

Вступайте в группу SmartPuls.Ru  Контакте! Анонсы статей и обзоров, актуальные события и мысли о них.

   Искренне Ваш,
   Доктор
   16 августа 2020 г.



                Порекомендуйте эту страницу друзьям и одноклассникам





При копировании (перепечатке) материалов активная ссылка на источник (сайт SmartPuls. ru) обязательна!

DataSheet PDF Search Site

Новые списки

Номер детали	Функция	Производители	ПДФ
1N3066	Диод (спецификация)	Американский микрополупроводник
1N3066M	Диод (спецификация)	Американ Микрополупроводник
1N3601	Диод (спецификация)	Американский микрополупроводник
1N626A	Диод (спецификация)	Американ Микрополупроводник
1N627A	Диод (спецификация)	Американский микрополупроводник
1N659AM	Диод (спецификация)	Американ Микрополупроводник
1N696	Диод (спецификация)	Американский микрополупроводник
1N793M	Диод (спецификация)	Американский микрополупроводник
1N794M	Диод (спецификация)	Американский микрополупроводник
1N810	Диод (спецификация)	Американ Микрополупроводник

TDA7297 Схема усилителя Стерео плата

TDA7297 схема усилителя стерео плата. Полная схема стереоусилителя, включая печатную плату, мощностью 2 × 15 Вт. Использование минимума компонентов в микросхеме TDa7297 ST Microelectronics. Внутри этой микросхемы находятся два мостовых усилителя, что делает ее полезной для использования там, где требуется простая сборка стереоусилителя. Может работать при напряжении 6-18 вольт и имеет защиту от перегрева. TDA7297 — это двойной мостовой усилитель, специально разработанный для телевизионных и портативных радиоприложений.

• Широкий диапазон напряжений питания (6 В -18 В)
• Минимальные внешние компоненты
• no SVR -конденсатор
• NO Bootstrap
• NO CLOTER
.
• защита от тепловой перегрузки

Схема платы усилителя TDA7297 Схема платы стерео

Схема платы TDA7297 Схема платы стерео

Предлагаемая печатная плата (PCB) для TDA7297 amplifier circuit diagram stereo board

Pcb Tda7297 Amplifier BoardPcb Component View Amplifier Circuit Diagram Stereo BoardPcb Component Silk Amplifier Circuit Diagram Stereo Board

BOM for assembling the circuit with TDA7297

99999999999999999999999999999999999999999999999999999999999999999999999999009н.0005

Part	Value
Resistors 1/ 4 Вт 5%
R1	1. 5K – коричневый, зеленый, красный, золотой
R2, R3	47K – желтый, фиолетовый, оранжевый, золотой
R4, R5	47K — Желтая, фиолетовая, оранжевая, золотая
R6, R7	2,2K — Red, Red, Red, Gold
.
C1	1000 мкф A 2200 мкф/25 В — поляризованный электролитический конденсатор
C2	100NF — Ceramic Compacitor
C3	10 мкф/25V — Pelarized Electrolytic	C4, C5	470nF /100V — Polyester Capacitor
C6, C7	220pF — Ceramic Capacitor
Semiconductors
IC1	TDA7297 or tda7297sa – Bridge stereo Интегральная схема аудиоусилителя -ST Microelectronics
Светодиод	Красный светодиод 5 мм
Разное
VCC	Клеммная колодка 2 контакта 5,08 мм — разъем питания.
в	3-контактный разъем 2,54 мм JST-XH-03-аудио входной разъем
OUT1	Терминальный блок 2 PIN 5 5.08 мм-разъем Audio Out 1
Out2	контакт 5,08 мм — разъем аудиовыхода 2
J1	J12MM — кусок провода 12 мм
P1	47K или 50K — двойной логарифмический или линейный потенциометр
Припой, провода, печатная плата, коробка, источник питания от 9 до 18 В/2 А* и т. д.

, Компоновка компонентов печатной платы, Шелк печатной платы, Схема.

Gerber добавил

Следуйте за нами в социальных сетях

Скачать PDF      Mirror

Скачать PDF техпаспорт TDA7297

Также ознакомьтесь с новой версией с регулятором тембра

Купить самодельный усилитель TDA7297 на AliExpress

Насколько полезен был этот пост?

Нажмите на звездочку, чтобы оценить!

Средний рейтинг / 5.
