Большая статья о маленьком усилителе на микросхеме TDA2822M

Старый друг лучше новых двух!
Пословица



Интегральная микросхема TDA2822M благодаря небольшому числу элементов обвязки относится к числу простых усилителей, которые можно собрать за короткое время, подключить к МР3 плееру, ноутбуку, радиоприемнику – и тут же оценить результат своей работы.

Вот как привлекательно выглядит описание микросхемы TDA2822M (ST, DIP8) на Датагорской ярмарке:
«TDA2822M - стереофонический, двухканальный низковольтный усилитель для портативной техники и пр.
Возможно мостовое включение, использование в качестве наушникового или контрольного усилителя и многое другое.
Рабочее напряжение питания: от 1,8 В до 12 В, мощность до 1 Вт на канал, искажения до 0,2%. Радиатор не требуется.
Вопреки суперминиатюрным размерам выдаёт честный бас. Идеальный чип для бесчеловечных опытов начинающих».

Своей статьёй я постарался помочь коллегам-радиолюбителям сделать эксперименты с этим интересным чипом более осознанными и гуманными.

Содержание / Contents

Различают две микросхемы: одну TDA2822, другую с индексом «М» - TDA2822М.
Интегральная микросхема TDA2822 (Philips) предназначена для создания простых усилителей мощности звуковой частоты. Допустимый диапазон питающих напряжений 3…15 В; при Uпит=6 В, Rн=4 Ом выходная мощность составляет до 0,65 Вт на канал, в полосе частот 30 Гц…18 кГц. Корпус микросхемы Powerdip 16.
Микросхема TDA2822M выполнена в ином корпусе Minidip 8 и имеет отличающуюся цоколевку при несколько меньшей максимальной рассеиваемой мощности (1 Вт против 1,25 Вт у TDA2822).приведена в документации [1]. Как видно из рис. 1, каждый канал усилителя по структуре близок к типовой схеме Лина.

Усилители имеют общие функциональные узлы: цепи задания опорного тока I REF для генераторов стабильного тока (ГСТ) в цепях эмиттеров дифференциальных каскадов, цепь задания смещения R3, D6 на базах ключей Q12, Q13 и цепи поддержания токов покоя I0 CONTROL выходных каскадов усилителя.

Данное решение способствует улучшению стабильности работы усилителя в мостовом режиме.

Каждый канал усилителя состоит из дифференциального каскада Q9…Q11 (Q14…Q16), усилителя напряжения Q7 (Q18) и выходного каскада Q1…Q6 (Q18…Q24).

Рис. 1. Функциональная схема TDA2822M из Datasheet

Дифференциальный каскад имеет динамическую нагрузку в виде токового зеркала на элементах Q8, D5 (Q17, D6).

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Обратите внимание, что другие цепи встроенной защиты выходного каскада отсутствуют, что сделано из соображений лучшего использования источника питания, к сожалению, в ущерб надежности.

Выводы 5 и 8 микросхемы соединяются с общим проводом по переменному току. В этом случае коэффициент передачи усилителя с отрицательной обратной связью составит:

Ku=20lg(1+R1/R2)= 20lg(1+R5/R4)=39 дБ.

Структурная схема ИС представлена на рис. 2.

Рис. 2. Структурная схема TDA2822M

Экспериментально определено, что сумма сопротивлений резисторов R1+R2 и R5+R4 равна 51,575 кОм. Зная коэффициент усиления, несложно вычислить, что R1=R5=51 кОм, а R2=R4=0,575 кОм.

Чтобы уменьшить коэффициент усиления микросхемы с ООС, обычно последовательно с R2 (R4) включают дополнительный резистор. В данном случае такому схемотехническому приему «мешают» открытые транзисторные ключи на транзисторах Q12 (Q13).

Но даже, если предположить, что ключи не оказывают влияния на коэффициент передачи с обратной связью, маневр по уменьшению коэффициента усиления незначителен – не более 3 дБ; в противном случае не гарантируется устойчивость усилителя, охваченного ООС.

Поэтому можно поэкспериментировать с изменением коэффициента передачи усилителя, учтя, что сопротивление дополнительного резистора лежит в пределах 100…240 Ом.

Широкий диапазон питающих напряжений 1,8…15 В позволяет «приспособить» микросхему для обширного круга портативных устройств с батарейным питанием.

Несложно изготовить как стереофонический усилитель, так и монофонический, с мостовым включением микросхемы.

При этом в стерео варианте выходная мощность при напряжении питания 6 В и использовании двух динамиков с сопротивлением 4 Ом составит 2х0,65 Вт, в мостовом варианте при напряжении питания 9 В и сопротивлении нагрузки 16 Ом позволяет получить 2 Вт выходной мощности. Во всех случаях коэффициент гармоник не превысит 0,2 %.

проводились в соответствии со схемами, изображенными на рис. 3 и 8.
Стереофонический усилитель, показанный на рис. 3, может использоваться как с небольшими акустическими системами, так и с наушниками.

Кратко о назначении элементов. Резисторы R1 и R2 определяют входное сопротивление усилителя.
Конденсаторы С1, С2 в цепи ООС включены последовательно с резисторами R5, R6, которые позволяют в небольших пределах уменьшить коэффициент усиления в каждом из каналов усилителя. Как уже указывалось выше, сопротивление резисторов R5, R6 может находиться в диапазоне 100…240 Ом.

Поскольку на выходах УМЗЧ присутствует постоянное напряжение, примерно равное половине напряжения источника питания, соединение с нагрузкой выполнено через разделительные конденсаторы С3, С4.

На выходе каждого канала включены цепи Зобеля R3, C6 и R4, C7, обеспечивающие устойчивую работу усилителя. Кстати, без указанных цепей усилитель неработоспособен.

По цепи питания усилителя установлены два конденсатора: керамический С8 и оксидный С5.

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 3. Принципиальная схема экспериментального стереофонического усилителя

Усилитель имеет следующие характеристики:
Напряжение питания Uп=1,8…12 В
Выходное напряжение Uвых=2…4 В
Потребляемый ток в режиме покоя Io=6…12 мА
Выходная мощность Pвых=0,45…1,7 Вт
Коэффициент усиления Ku=36…41 (39) дБ
Входное сопротивление Rвх=9,0 кОм
Переходное затухание между каналами 50 дБ.

С практической точки зрения для надежной эксплуатации усилителя целесообразно установить напряжение питания не более 9 В; при этом для нагрузки Rн=8 Ом выходная мощность составит 2х1,0 Вт, для Rн=16 Ом – 2х0,6 Вт и для Rн=32 Ом – 2х0,3 Вт. При сопротивлении нагрузки Rн=4 Ом оптимальным будет напряжение питания до 6 В (Pвых=2х0,65 Вт).

Коэффициент усиления микросхемы в 39 дБ даже с учетом небольшой корректировки резисторами R5, R6 в сторону уменьшения, оказывается чрезмерным для современных источников сигнала напряжением 250…750 мВ. Например, для Uп=9 В, Rн=8 Ом чувствительность со входа составляет около 30 мВ.

На рис. 4, а показана схема включения усилителя, позволяющая подключить персональный компьютер, MP3 плеер или радиоприемник с уровнем сигнала около 350 мВ. Для устройств с выходным сигналом 250 мВ сопротивления резисторов R1, R2 необходимо уменьшить до 33 кОм; при уровне выходного сигнала 0,5 В следует поставить резисторы R1=R2=68 кОм, 0,75 В – 110 кОм.

Сдвоенным резистором R3 устанавливают необходимый уровень громкости. Конденсаторы С1, С2 – переходные.

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 4. Схема подключения УМЗЧ: а) - к акустическим системам, б) – к головным телефонам (наушникам)

На рис. 4, б показано подключение к усилителю разъема для наушников. Резисторы R4, R5 устраняют щелчки при подключении стереотелефонов, резисторы R6, R7 ограничивают уровень громкости.

В процессе экспериментов я пытал

питал УМЗЧ как от стабилизированного блока питания (на интегральной микросхеме LM317 и транзисторе BD912), рис. 5, так и от аккумуляторной батареи емкостью 7,2 А•ч на напряжение 12 В с источником питания на фиксированные напряжения, рис. 6.

Напряжение питания подается по возможности короткой парой свитых вместе проводов.
Правильно собранное устройство в наладке не нуждается.

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 5. Принципиальная схема стабилизированного блока питания

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 6. Аккумуляторная батарея – лабораторный источник питания

Субъективная оценка уровня шумов показала, что при установке регулятора громкости на максимальный уровень шум едва заметен.
Субъективная оценка качества звуковоспроизведения производилась без сравнения с эталоном. Результат – звук неплохой, прослушивание фонограмм не вызывает раздражения.

Я ознакомился с форумами по микросхеме в Интернете, на которых встретил множество сообщений о поисках непонятных источников шумов, самовозбуждения и других неприятностей.
В результате разработал печатную плату, отличительной особенностью которой является заземление элементов «звездой». Фотовид печатной платы из программы Sprint-Layout показан на рис. 7.

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 7. Размещение деталей на экспериментальной печатной плате

При экспериментах на этой печатке ни с одним из описанных на форумах артефактов встретиться не удалось.

Детали стереофонического УМЗЧ на микросхеме TDA2822M
Печатная плата рассчитана на установку самых распространенных деталей: резисторов МЛТ, С2-33, С1-4 или импортных мощностью 0,125 или 0,25 Вт, пленочных конденсаторов К73-17, К73-24 или импортных МКТ, импортных оксидных конденсаторов.

Я применил недорогие, но надежные электролитические конденсаторы с низким импедансом, большим сроком службы (5000 часов) и возможностью работы при температуре до +105°С фирмы Hitano серий ESX, EHR и EXR. Следует помнить, что чем больше внешний диаметр конденсатора в серии, тем выше срок его службы.

Микросхема DA1 установлена в восьмивыводную панельку. Микросхему TDA2822M можно заменить на KA2209B (Samsung) или К174УН34 (ОАО «Ангстрем», г. Зеленоград) [2, 3]. ЧИП конденсатор С8 (SMD) размещен со стороны печатных дорожек.

DA1 - TDA2822M ST Корпус: DIP8-300 - 1 шт.,
SCS-8 Розетка dip узкая - 1 шт.,
R1, R2 - Рез.-0,25-10к (Коричневый, черный, оранжевый, золотистый) - 2 шт.,
R3, R4 - Рез.-0,25-4,7 Ом (Желтый, фиолетовый, золотистый, золотистый) - 2 шт.,
R5, R6 - Рез.-0,25-160 Ом (Коричневый, синий, коричневый, золотистый) - 2 шт.,
С1, С2 - Конд.100/16V 0611 +105°C - 2 шт.,
С3 - С5 - Конд.1000/16V 1021+105°C - 3 шт.,
С6, С7 - Конд.0,1/63V К73-17 - 2 шт.,
С8 - Конд.0805 0,1µF X7R smd – 1 шт.

Многие радиолюбители не без основания полагают, что лучше всего включать микросхемы в соответствии с Datasheet и использовать предлагаемые разработчиками печатные платы.

Ниже приведены схемы и печатные платы, выполненные на основе документации с единственной доработкой - для повышения устойчивости работы усилителя параллельно оксидному конденсатору по цепи питания включен пленочный (рис. 8, 9).

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 8. Типовая схема включения микросхемы в стереофоническом режиме

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 9. Размещение элементов типового стереофонического УМЗЧ

Детали типового стереофонического УМЗЧ
При установке элементов на печатную плату советую воспользоваться простыми технологическими приемами, описанными в Датагорской статье [4].

DA1 - TDA2822M ST Корпус: DIP8-300 - 1 шт.,
SCS-8 Розетка dip узкая - 1 шт.,
R1, R2 - Рез.-0,25-10к (Коричневый, черный, оранжевый, золотистый) - 2 шт.,
R3, R4 - Рез.-0,25-4,7 Ом (Желтый, фиолетовый, золотистый, золотистый) - 2 шт.,
С1, С2 - Конд.100/16V 0611 +105°C - 2 шт.,

С3 - Конд.10/16V 0511 +105°C (Емкость может быть увеличена до 470 мкФ) - 1 шт.,
С4, С5 - Конд.470/16V 1013+105°C - 2 шт.,
С6 – С8 - Конд.0,1/63V К73-17 - 3 шт.

проводились по схемам, показанным на рис. 10 и 12. На рис. 10 приведена схема экспериментального мостового усилителя.
Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 10. Принципиальная схема экспериментального мостового усилителя

В отличие от схемы стереофонического усилителя (рис. 3), в которой предполагается, что разделительные конденсаторы имеются на выходе предыдущего устройства, на входе мостового усилителя включен разделительный конденсатор, определяющий нижнюю частоту, воспроизводимую усилителем.

В зависимости от конкретного применения емкость конденсатора С1 может быть от 0,1 мкФ (fн = 180 Гц) до 0,68 мкФ (fн = 25 Гц) и более. При емкости С1, указанной на принципиальной схеме нижняя частота воспроизводимых частот составляет 80 Гц.

Внутренние резисторы, подключенные к инвертирующим входам усилителя через разделительный конденсатор С2 соединены между собой, что обеспечивает на выходах равные по величине, но противоположные по фазе сигналы.

Конденсатор С3 осуществляет коррекцию частотной характеристики усилителя на высоких частотах.

Поскольку потенциалы выходов усилителя по постоянному току равны, стало возможным непосредственное подключение нагрузки, без разделительных конденсаторов.

Назначение остальных элементов описывалось ранее.

Для стереофонического варианта потребуется два мостовых усилителя на микросхеме TDA2822M. Схему включения несложно получить, взяв за основу рис. 4.

Надежная работа усилителя в мостовом режиме обеспечивается выбором соответствующего напряжения питания в зависимости от сопротивления нагрузки (см. таблицу).

Все детали мостового усилителя размещены на печатной плате размерами 32 х 38 мм из односторонне фольгированного стеклотекстолита толщиной 2 мм. Чертеж возможного варианта платы изображен на рис. 11.

Рис. 11. Размещение элементов на плате мостового усилителя


DA1 - TDA2822M ST Корпус: DIP8-300 - 1 шт.,
SCS-8 Розетка dip узкая - 1 шт. ,
R1 - Рез.-0,25-10к (Коричневый, черный, оранжевый, золотистый) - 1 шт.,
R2, R3 - Рез.-0,25-4,7 Ом (Желтый, фиолетовый, золотистый, золотистый) - 2 шт.,
С1 - Конд.0,22/63V К73-17 - 1 шт.,
С2 - Конд.10/16V 0511 +105°C - 1 шт.,
С3 - Конд.0,01/630V К73-17 - 1 шт.,
С4 – С6 - Конд.0,1/63V К73-17 - 3 шт.,
С7 - Конд.1000/16V 1021+105°C - 1 шт.

Принципиальная схема типового мостового УМЗЧ и размещение элементов на печатной плате показаны соответственно на рис. 12 и 13.

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

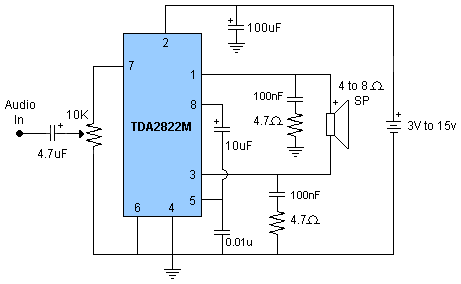

Рис. 12. Типовая схема включения микросхемы в мостовом режиме

Рис. 13. Размещение элементов типового мостового УМЗЧ

DA1 - TDA2822M ST Корпус: DIP8-300 - 1 шт.,
SCS-8 Розетка dip узкая - 1 шт.,
R1 - Рез.-0,25-10к (Коричневый, черный, оранжевый, золотистый) - 1 шт.,
R2, R3 - Рез.-0,25-4,7 Ом (Желтый, фиолетовый, золотистый, золотистый) - 2 шт. ,
С1, С3 - Конд.10/16V 0511 +105°C (Емкость С3 может быть увеличена до 470 мкФ) - 2 шт.,
С2 - Конд.0,01/630V К73-17 - 1 шт.,
С4 – С6 - Конд.0,1/63V К73-17 - 3 шт.

Несомненно, старая и добрая микросхема TDA2822M еще послужит радиолюбителям во многих интересных конструкциях.
Выбирайте любую из предложенных разводок печатных плат. Лично мне по душе печатные платы с радиальным расположением общих проводников.
В настоящее время имеется солидный список «последователей» TDA2822M: TDA7050, TDA7052, TDA7053, TDA7231, TDA7233, TDA7233D, K174УН31 и другие интегральные схемы.Схемы и печатные платы можно взять здесь:

▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте. 1. TDA2822M Dual low-voltage power amplifier
2. KA2209B
3. Нефедов А. Микросхема КР174УН34 // Ремонт & Сервис, 2002, №10, с. 63.
4. Датагорская статья Сделай сам автомобильный усилитель на TDA8560Q, TDA1557Q, TDA8563Q. Подробная инструкция для начинающих



Усилитель на TDA2822M с питанием от батареек

Приветствую, радиолюбители-самоделкины!

Тема построения усилителей звука едва ли когда-то перестанет быть актуальной - ведь музыку послушать любят практически все, к тому же, схемы многих маломощных усилителей просты и понятны, очень часто начинающие радиолюбители выбирают их в качестве самых первых для повторения. В тех случаях, когда нет необходимости воспроизводить звук с дискотечной громкостью, очень кстати приходятся именно маломощные усилители, рассчитанные на 1-2Вт - они обладают небольшим энергопотреблением, работают от низкого питающего напряжения (некоторые даже от 1,8В, как представленный в этой статье), а потому могут долгое время работать от автономных источников питания, батареек или аккумуляторов, солнечных панелей, различных генераторов. Также к их преимуществам можно отнести миниатюрный размер, ведь громоздкие радиаторы здесь не требуется, небольшая микросхемка в обычном DIP-корпусе сама справляется с рассеиванием всего тепла, которые неизбежно выделяется в процессе работы устройства.


Что касается громкости - на первый взгляд кажется, что 1-2Вт на канал очень мало, и этого хватит разве что в том случае, если динамики будет располагаться непосредственно возле ушей. На самом же деле, этой мощности на деле оказывается достаточно для озвучивания небольшой комнаты, например, для воспроизведения какой-нибудь фоновой музыки, радио. Конечно, если хочется, чтоб был большой запас громкости, или озвучивать нужно большое помещение, без мощных усилителей не обойтись - для них тоже есть немало вариантов конструкций. Также стоит упомянуть, что конечная громкость воспроизведения будет зависеть не только от усилителя, но и от используемых динамиков, в частности, от их чувствительности - это величина показывает, какое звуковое давление может отдать диффузор динамика при определённой подводимой мощности. Узнать наверняка чувствительность имеющихся под рукой динамиков не всегда возможно, поэтому можно ориентироваться по их размеры, как правило, чем большие диаметр диффузора динамика, тем громче он будет играть по сравнению с более маленьким, при одинаковой подводимой мощности. Также у всех динамиков есть такой параметр, как мощность, она измеряется также в ваттах и очень часто бывает написана на корпусе самого динамика. Это значение определяет, какую максимальную мощность усилителя может "переварить" динамик, например, если на динамик с мощностью 5Вт подать большой сигнал со 100 ваттного усилителя - динамик сгорит почти моментально. Для использования с маломощным усилителем, описанным ниже, подойдут практически любые динамики, даже самые маломощные на 1Вт.

Как можно увидеть, "сердцем" схемы является микросхема TDA2822M - весьма популярная, её ставят во многие компьютерные колонки, переносные акустические системы, игрушки с озвучкой. Популярность микросхемы обуславливается её низкой ценой, удобным корпусом без радиатора, а также простой схемой включения. В верхней левой части схемы можно увидеть диодный мост - этот элемент служит для выпрямления переменного напряжения с трансформатора, если используется трансформаторное питание. Собрать диодный мост можно практически из любых выпрямительных диодов, рассчитанных как минимум на 50В и 0,5А, например, 1N4007. Если используется питание от батареек или от готового блока питания - диодный мост исключается их схемы. Питать конструкцию весьма удобно практически любым сетевым адаптером, например, от роутера, либо USB выходом от телефонной зарядки либо power bankа. Напряжение питания может лежать в пределах 1,8 - 12В, подойдёт также батарейка крона на 9В, либо же несколько батареек формата АА или ААА, включенные последовательно, минимально необходимо две таких батарейки.

SA1 на схеме - выключатель, который необходим для разрыва цепи питания, чтобы была возможность отключать усилитель, когда он не используется, иначе он быстро посадит аккумулятор/батарейки. Здесь можно использовать практически любой тумблер либо кнопку с фиксацией, слишком большие, рассчитанные на 220В, брать не обязательно. Конденсаторы С9 и С10 стоят в цепи питания и служат для фильтрации помех, первый электролитический на 1000 мкФ, а второй подойдёт любой плёночный или керамический ёмкостью 47-220 нФ. Напряжение электролитического конденсатора должно быть не меньше 16В. После этих конденсаторов на схеме можно увидеть цепочку из светодиода VD2 и резистора R11 - светодиод зажигается сразу после того, как включено питание усилителя, показывает, что на схему подаётся питание, использовать можно любой светодиод с любым цветом, сопротивлением резистора задаётся яркость свечения. Также питающее напряжение подаётся на 2 вывод микросхемы - микросхема на схеме обозначена в виде большого прямоугольника, каждый их выводов микросхемы подписан своей цифрой от 1 до 8.

Микросхема TDA2822М двухканальная, то есть усиливает независимо и правый, и левый канал одновременно - это удобно тем, что для построения стерео-усилителя необходим лишь один экземпляр микросхемы. В левой части схемы можно увидеть входы для подачи аудиосигнала - левый и правый, а также земля. Сигналы подаются на схему через разделительные конденсаторы С1 и С2, роль конденсаторов заключается в отсекании постоянной составляющей сигнала, использовать можно любые неполярные керамические или плёночные конденсаторы, ёмкость может варьироваться от 470 нФ до 1 мкФ. Можно установить и электролитические, они подойдут чуть хуже, в этом случае их полярность нужно будет соблюдать согласно схеме. После конденсаторов сигналы поступают на регулятор громкости - он представляет собой сдвоенный переменный резистор. На схеме можно увидеть по одному переменному резистору на каждом канале, казалось бы, нужно использовать две штуки - но в этом случае громкость каждого канала будет регулироваться отдельно. Сдвоенный же резистор представляет собой, по сути, два одиночных, просто расположенных на одном валу, вращаются они синхронно и одинаково. Подойдут любые с сопротивлением 47-100 кОм, желательно логарифмической характеристики, она обеспечит плавную регулировку громкости. Через резисторы R3 и R4 сигналы подаётся уже непосредственно на саму микросхему.

Снимаются усиленных сигналы правого и левого каналов с 1 и 3 выводов микросхемы, и также через разделительные конденсаторы С5, С6 подаются уже на выход. В качестве С5 и С6 уже нужно использовать электролитические конденсаторы большой ёмкости, в диапазоне 330-1000 мкФ, напряжение также не меньше 16В. Снимаются сигналы относительно земли, таким образом, на выходе усилителя будет 4 контакта: выход правого канала и земля, выход левого канала и земля. Также в этой части схемы можно увидеть ещё несколько дополнительных цепочек, обратной связи и антизвонные, все они необходимы для правильной работы схемы, исключать их нельзя. Номиналы всех элементов могут варьироваться в пределах 20-30% в обе стороны, на работоспособность схемы это не повлияет, а потому, если под рукой нет резистора/конденсатора нужного номинала, без проблем можно заменить ближайшим.

Выполняется схемы на печатной плате, все элементы располагаются достаточно свободно, рисунок платы представлен на картинке выше. Изготовить её можно методом ЛУТ, либо с помощью фоторезиста. Обратите внимание, что на переменный резистор-регулятор громкости располагается прямо на плате, но при необходимости его всего можно вывести на проводах небольшой длины. Также плата не содержит места под диодный мост и предусматривает подачу только постоянного напряжения.

Автор собрал усилитель в корпусе от распределительной коробки - дешёвый и надёжный вариант. При этом в качестве источника питания он использует две пальчиковые батарейки, включенные последовательно в специальном держателе, но кроме этого корпус содержит также дополнительный разъём для подачи питания - его можно использовать, например, если сядут батарейки.

Встроенного динамика конструкция не содержит, зато на корпусе имеется клеммная колодка два подключения пары колонок. Таким образом, получился отличный вариант простого маломощного усилителя, собрать который можно всего за один вечер, используя только недорогие и доступные компоненты. Удачной сборки! Все вопросы и дополнения пишите в комментарии.
Источник (Source)

Схема стереоусилителя на популярной микросхеме TDA2822

Схема стереоусилителя: двухканальный усилитель мощности НЧ TDA2822


Схема стереоусилителя на популярной ИС TDA2822. Данный чип считается одним из самых распространенных категорий двухканальных стерео усилителейhttps://usilitelstabo.ru/hi-fi-stereo-usilitel-dlya-naushnikov.html, которые отлично подходит для установки в устройствах с незначительным значением звукового сигнала в выходном тракте, например в стереоусилителе.

Эта ИС обладает определенными свойствами, таких как доступность выбора 16-ти выводного DIP-корпуса с малым уровнем пересекающихся искажений и с достаточно небольшим током покоя. TDA2822 предназначена для работы с питающим напряжением в пределах от 3v до 15v.

Распространенные сферы использования этой микросхемы достаточно широки, например: компактные аудио устройства, предварительные усилители, портативные радио системы, приборы для усиления слухового звука, прибор для головных устройств и так далее. Схема стереоусилителя собранного с применением TDA2822 гарантирует отдачу в нагрузку общую выходную мощность в пределах 1,3 Вт.

Такой аппарат способен обеспечить мощность на выходе 0,65 Вт, каждого из двух каналов при сопротивлении нагрузки 4 Ом и питающем напряжении 6v в стерео-режиме и 1,35 Вт на нагрузку соединенной по мостовой схеме с сопротивлением 4 Ом.

Двухканальный стереоусилитель мощности НЧ TDA2822 в роли предварительного усилителя, это пожалуй наилучший выбор для создания качественного звука в каскадах предварительного стерео усиления. Структура данного чипа выполнена с двумя входными трактами и соответственно двумя выходными.

Интегральная схема прекрасно обеспечивает абсолютно тихую работу устройства. Динамические излучатели способны эффективно работать непосредственно с выходов микросхемы, подключенных через разделительные конденсаторы. Здесь показана структурная схема TDA2822 с обозначением выводов.

Принципиальная схема стереоусилителя собранного на TDA2822

ИС TDA2822 — спаренный низкочастотный усилитель, представлен ниже. Входной сигнал с левого канала УНЧ подается на вывод 1 микросхемы, который представляет собой неинвертирующий вход 1 фазы интегрированного усилителя, а сигнал с входа правого канала поступает на неинвертирующим вывод 16, являющейся входом 2-го канала интегрированного усилителя.

Первый и 16 выводы микросхемы соединены с корпусом (GND) через резистор R3 10k и R4 10k соответственно. В цепи выводов 3 и 14 установлены электролитические конденсаторы фильтров С5 100uF и C6 100uF соответственно. Выходные цепи обоих каналов 6 и 11, также обеспечены емкостными фильтрами C1 1000uF и C2 1000uF и развязывающими цепочками C3 0.1uF — C4 0.1uF.

Принципиальная схема стерео усилителя на TDA2822 включенного в мостовой режим

Для удвоения мощности на выходе усилителя используют схему мостового подключения нагрузки, то есть как изображено на представленном ниже рисунке.

Технические характеристики усилителя:

  • Напряжение питания: от 1. 8V до 15V.
  • Рекомендованное питания: 6V.
  • Ток потребления не более: 200мА.
  • Ток покоя: 6мА.
  • Выходная мощность: 0.65Вт.
  • Отношение сигнал/шум: 39дБ.
  • Размер печатной платы: 41×29мм.

TDA7386 простой усилитель мощности своими руками


TDA7386 — данная микросхема является усилителем мощности низкой частоты с четырьмя выходными каналами, работающими в классе АВ. Для работы микросхемы TDA7386 требуется напряжение питания одной полярности в пределах от 9v до 18v. Усилитель способен корректно работать с сопротивлением нагрузки 4 Ом или 8 Ом, развивая при этом выходную максимальную мощность до 40-45 Вт.

TDA7385 — схема четырех канального усилителя мощности

Также одним немаловажным фактором у TDA7386 является наличие эффективной системы защиты от короткого замыкания в нагрузке и перегрева. Кроме этого, у чипа есть функция MUTE, которая может, в случае необходимости отключать входные цепи микросхемы. На сегодняшний день такие четырех-канальные микросхемы как TDA7386 и TDA7385 очень востребованы радиолюбителями.

Особенно, такой четырех-канальный УМЗЧ популярен у тех, кто собирают собственными руками новые либо модернизируют штатные автомобильные усилители мощности. Здесь все дело в том, что усилитель в таком варианте значительно проще собрать и настроить, чем сделать схему на дискретных компонентах.

К тому же этот аппарат обладает превосходными электрическими характеристиками, имеет малые нелинейные искажения и эффективную защиту, следовательно, и воспроизводит звук высокого качества. Учитывая такие хорошие характеристики микросхемы и великолепное звучание, ее в большинстве случаев применяют как оконечный усилитель мощности в автомобильных магнитолах высокого качества и как следствие — дорогих.

Данная микросхема подключается почти также как указывает даташит с некоторым исключением. В целом эта схема выполнена с использованием минимума внешних электронных компонентов в обвязке чипа. Такой вариант построения усилителя мощности позволяет быстро собрать аппарат не только опытным радиолюбителям, но и тем, кто только начинает учится в этом деле. Что касается деталей используемых в обвязки микросхемы, то все резисторы являются металлопленочными с номинальной мощностью рассеивания 0.125 — 0.25 Вт.

Установленные в схеме конденсаторы должны быть с номинальном напряжением не менее 25v, подключаемая к УМЗЧ акустическая система может быть с динамиками имеющими сопротивление 4Ом либо 8Ом. Теплоотвод для охлаждения микросхемы, желательно поставить побольше, настолько, насколько позволяет корпус УМ, чтобы гарантировать надежный отвод тепла выделяемого чипом.

В случае, когда вам не требуется пользоваться функциями режима ожидания Stand By и временным отключением звука MUTE, то вам нужно будет сразу подключить эти выходы микросхемы к проводу положительного напряжения. Это будет означать, что в момент подачи напряжения питания, магнитола включится в автоматическом режиме, мягко и без щелчков. (ред)

Питающее напряжение усилителя составляет 12v — 18v, поэтому схема, собранная на TDA7386 может работать как в автомобиле, так и аудиосистемах для домашнего использования. Такое устройство можно свободно разместить, например в корпусе персонального компьютера, места там вполне хватит. Однако, сначала нужно убедится в достаточной мощности блока питания установленного в ПК, так чтобы он смог потянуть работу компьютера и усилителя мощности.

С такими звуковыми характеристиками, этот УМЗ отлично подойдет для геймеров, которые используют компьютерные игры многоканального звукового сопровождения. Если есть желание, то можно будет изготовить систему на восемь каналов с выходной мощностью каждого звукового тракта до 40 Вт, задействовав при этом только одну пару микросхем и один большой по площади рассеивания теплоотвод для охлаждения.

Скачать печатную плату TDA7386

cxema.org - Маломощный усилитель на TDA2822

После того, как разобрал свои компактные колонки к ноутбуку, стало ясно, что штатного динамика явно недостаточно для просмотра прослушивания музыки, просмотра фильмов и т. п. и только тогда решил на скорую руку изготовить компактный, маломощный усилитель на основе любимой микросхемы TDA2822М.

Несколько лет назад, когда только начинал свою радиолюбительскую практику, свои первые усилители мощности делал именно на этой микросхеме. С тех пор прошло много лет и звук микросхемы, который радовал меня в молодости уже казался совсем не таким качественным, каким я его помнил, но тем не менее для маломощной акустики, как вариант, такая микросхема подходит неплохо.

Характеристики:

  • Количество каналов: 2;
  • Напряжение питания: 3-15В;
  • Максимальный выходной ток: 1.5А;
  • Выходная мощность (на каждый канал)
    - на нагрузке 4 Ом (Uпит 4.5В): 350 мВт
    - на нагрузке 4 Ом (Uпит 6В): 450-650 мВт
    - на нагрузке 4 Ом (Uпит 9В): 1300-1700 мВт
  • Корпус DIP16.

Конечно, после сборки высококачественных транзисторных схем усилителей мощности, эта микросхема просто игрушка, но радовать своим звуком она еще будет многих радиолюбителей.

На куске макетной платы, буквально за 10-15 минут была собрана схема монофонического варианта подключения этой микросхемы, выходная мощность в районе 1-1,5 ватт.

Простая обвязка, широкий диапазон питающих напряжений (микросхему можно запитать даже от двух пальчиковых батареек), компактные размеры как самой микросхемы, также и платы с обвязкой, ненадобность теплоотвода и ничтожная цена делают микросхему лучшим вариантом как для усилителя к портативной акустике малой мощности, так и для довольно качественного варианта УНЧ к наушникам.

Сама микросхема двухканальная, выходная мощность на канал составляет 0,65 ватт. Наименьший номинал входного напряжения для работы микросхемы составляет 1,8 Вольт. Микросхема в ходе работы не нагревается и не требует дополнительного охлаждения, выпускается в 8-и выводном корпусе.

Работает как на высокоомную (наушники) так и на низкоомную нагрузку вплоть до 4-х Ом, думаю справиться и с 2-х Омными нагрузками.

Микросхема имеет высокую чувствительность по входу, поэтому звуковой сигнал можно подавать даже от выхода звуковой карты компьютера, этого достаточно, чтобы с питанием 5 Вольт (USB порт ПК) микросхема смогла развивать максимальную выходную мощность.

Максимальный ток потребления микросхемы составляет 1 Ампер, ток покоя всего 3-9 мА.

В качестве громкоговорителя подключил головку от портативной колонки к мобильному телефону (головка 3 ватт 6 Ом), играет довольно неплохо и это с питанием 3 Вольт, звук в несколько раз громче штатной головки ноутбука. В принципе микросхема может быть использована в качестве усилителя к любой портативной колонке.

Datashit TDA2822

С уважением - АКА КАСЬЯН

Миниатюрный усилитель на TDA2822L « схемопедия


Не так давно у меня возникла идея потренироваться в изготовлении миниатюрных девайсов. Недолго думая, я пошел на сайт регионального продавца радиокомпонентов и в процессе поиска наткнулся на замечательное решение в виде микросхемы TDA2822L. Теперь о наших баранах.

TDA2822L – это маломощный низковольтный интегральный УМЗЧ, который уже упоминался на данном сайте (вроде бы как даже не раз). Его особенности – два канала, возможность питания от напряжения в диапазоне 1.8 – 12 В (однополярное), малые потери, возможность включения по мостовой схеме и наличие решения в SOP-8 корпусе (не самый миниатюрный в природе, но все же достаточно компактно). И, к слову, «дури» у него 1 Вт на канал (при 4-омной нагрузке). То есть даже при больших мощных наушниках хватает за глаза (об этом позже). И стоит он $0.37. Сказка, да и только!

Обвязка для него минимальна, и схема УМЗЧ согласно даташиту имеет такой вот вид:

Ничего принципиально непонятного в этой схеме нет, детали типичны, поэтому перейдем сразу к интересному, а именно – к выбору деталей.

Поскольку мы собираем миниатюрный усилитель, то понятно, что максимальное количество деталей должны быть в smd исполнении, в частности у меня получилось сделать в smd все, кроме C4 и C5 (ну не возит наш магазин электролиты под smd монтаж). Насчет питания еще интереснее – сразу же с момента возникновения идеи я решил, что запитаю схему от таблетки типа CR2032, благо под них существует замечательный маленький держатель, а поскольку почти все элементы smd, то и экономия места получается хорошая. Но потом, на всякий случай я решил добавить два пятачка под провода на крону, просто про запас.

Итого наш список компонентов:

Микросхема TDA2822L в SOP-8 корпусе x1.

Танталовый конденсатор 100 мкФ x 10 В x3 (самая дорогая часть).

Резистор 10 кОм 0805 x2

Резистор 4.7 кОм 0805 x2

Конденсатор 0.1 мкФ х2

Конденсатор электролитический 470 мкФ >10 В (у меня 16 В) x2

[SMD-перемычка 1206 x1, об этом ниже]

В результате получился вот такой вот симпатичный «пупс»:

Оговорка: то что можно избавиться от перемычки R0, доставшейся в наследие от предыдущей ревизии платы я заметил уже после того, как запаял плату, посему исправлять поздно и лень

Как видно, размеры, кхм, маленькие. Сказать по правде я такого даже не ожидал, хотя первая версия платы была немного меньше и без маски, но уже после изготовления печатки оказалось, что электролиты придется оставить висеть в воздухе. В совокупности с плохим качеством платы первой версии я ее немножко увеличил и переделал, и все пошло как по маслу (по правде сказать почти как по маслу, один конденсатор все равно «висит»).

Примечание: на плате сама микросхема на самом деле стоит наоборот, по сравнению с проектом диптрейса.

Итак, имея на руках проект, изготавливаем печатную плату (кому как нравится, я использую ФР + персульфат аммония). Немножко фотографии о том как это делается в домашних условиях:

Далее, сверлим отверстия и приступаем к сборке. Фото на тему:

Немножко о том, как запаивал плату я – сначала держатель батарейки, потом стерео-разъемы, затем саму микросхему, затем мелкие смд элементы, под конец танталы и провода на крону. Самыми пакостными оказались танталы (микросхему паял феном, не в счет), т.к. пятачки под них находятся полностью под конденсатором – посему неудобно.

Вид снизу:

Вид сверху:

Конечная стоимость получилась порядка 3 у.е. (реактивы, текстолит я не считаю). Вот демонстрация того, что примерно может этот усилитель:

Даташит TDA2822L

Скачать печатную плату в формате DipTrace

Автор: Василий Воробей

TDA2822M

TDA2822M. TDA2822M.

-. 1,5В,,.

TDA2822M ДИП-8. .

,2 TDA2822M


, Q1 (). R5 C3. R1. TDA2822M C2 P1.

:

P1 = 10 К
R1 = 2. 2K
R2 = 330 К
R3 = 680R
R4 = 33R
R5 = 100R
R6 = 4,7R
R7 = 4,7R
R8 = 220R
C1 = 0,01 мкФ-10 В
C2 = 100 нФ-63 В
C3 = 47 мкФ-10 В
C4 = 10 мкФ-10 В
C5 = 0,01 мкФ-10 В
C6 = 100 мкФ-10 В
C7 = 100 нФ-63 В
C8 = 100 нФ-63 В
D1 =
Q1 = BC547
IC1 = TDA2822M
EP1 = 32R
SW1 = Вкл / Выкл


TDA2822M: JRC2073D, JRC2073D, KA2209B, L272M, L2722, NJM2073D, NJM2073M, TDA2822D,
S1A2209A01-D0B0, S1A2209A01-S0B0, U2822B, U2823B, 17434


AM

520
- 10661 (TDA7000)
TBA810 7


Максимальный изгиб искривления -


Arduino



















. ..






DS1868

5,1

2841

LM383


% PDF-1.4 % 67 0 объект > endobj xref 67 79 0000000016 00000 н. 0000002367 00000 н. 0000002448 00000 н. 0000002635 00000 н. 0000003325 00000 н. 0000003608 00000 н. 0000003880 00000 н. 0000004362 00000 п. 0000004650 00000 н. 0000004780 00000 н. 0000005267 00000 н. 0000005399 00000 н. 0000005435 00000 н. 0000005670 00000 п. 0000005892 00000 н. 0000006131 00000 п. 0000006443 00000 н. 0000006671 00000 н. 0000006956 00000 н. 0000007033 00000 н. 0000008517 00000 н. 0000008835 00000 н. 0000008959 00000 н. 0000009193 00000 п. 0000010335 00000 п. 0000011701 00000 п. 0000012754 00000 п. 0000013803 00000 п. 0000014704 00000 п. 0000015947 00000 п. 0000016309 00000 п. 0000016721 00000 п. 0000016952 00000 п. 0000017336 00000 п. 0000018310 00000 п. 0000021004 00000 п. 0000038352 00000 п. 0000038590 00000 н. 0000038801 00000 п. 0000055139 00000 п. 0000055382 00000 п. 0000055590 00000 п. 0000058889 00000 п. 0000059131 00000 п. 0000059348 00000 п. 0000059763 00000 п. 0000060124 00000 п. 0000060770 00000 п. 0000061475 00000 п. 0000061969 00000 п. 0000062780 00000 п. 0000063178 00000 п. 0000064174 00000 п. 0000064690 00000 н. 0000065208 00000 п. 0000065585 00000 п. 0000065859 00000 п. 0000066298 00000 п. 0000066468 00000 п. 0000066984 00000 п. 0000067412 00000 п. 0000067770 00000 п. 0000068128 00000 п. 0000068500 00000 н. 0000068677 00000 п. 0000069316 00000 п. 0000069769 00000 п. 0000069968 00000 н. 0000070166 00000 п. 0000070452 00000 п. 0000071053 00000 п. 0000071464 00000 п. 0000072189 00000 п. 0000072623 00000 п. 0000073003 00000 п. 0000073310 00000 п. 0000073510 00000 п. ​​7 / ҫr &)% UN94.07Qx N "B

Аудиокомплект: TDA2822M Усилитель для стереонаушников

TDA2822M Схема усилителя стереонаушников.
TDA2822M - это монолитная интегральная схема в 8-выводном корпусе Mini dip. Он предназначен для использования в качестве двойного усилителя мощности звука в портативных кассетных плеерах и радиоприемниках.

Это комплект модуля стереоусилителя мощностью 1 Вт, в котором используется микросхема TDA2822M от ST Microelectronics, , которая эквивалентна микросхеме KA2209 от Samsung. Он может работать от 3–12 В постоянного тока и будет работать от батареи, поскольку потребляемый ток покоя низкий.

Вход и выход имеют заземление. Максимальный выход будет достигнут с источником питания 12 В и динамиком на 8 Ом, однако он особенно подходит для подключения наушников от источника питания с напряжением всего 3 В.

TDA2822M Детали усилителя для стереонаушников

Технические характеристики:

Д. C. вход: 3 - 12 В при 200 - 500 мА макс.

Ток холостого хода: ~ 10 мА

Выходная мощность:> 1 Вт макс. 4-8 Ом, 12 В постоянного тока

> 500 мВт, 32 Ом, 12В

> 500 мВт, 4 Ом, 6 В

~ 0,4 Вт RMS, продолж. на канал

Freq. Респ. : ~ 40 Гц до 200 кГц, 8 Ом, G = 10 <20 Гц до> 50 кГц, 32 Ом
THD: <1% при 750 мВт, 4-8 Ом, 12 В <0,2% при 250 мВт, 4 -8 Ом, 12 В

Усиление : ~ x10 (20 дБ) ИЛИ x100 (40 дБ)

Отношение сигнал / шум: > 80 дБ, G = 20 дБ> 60 дБ, G = 40 дБ
Чувствительность: <300 мВ, G = 20 дБ

Вход Z: ~ 22 кОм

TDA2822M Печатная плата усилителя для стереонаушников 1

Инструкции по сборке:

Сборка очень проста, просто следуйте накладке на печатной плате.Убедитесь, что вы правильно установили интегральную схему и электролитические конденсаторы. Электролитические конденсаторы поляризованы, на них есть маркировка + или -, и они должны быть правильно вставлены в печатную плату. Микросхема и гнездо имеют выемку на одном конце, которая отмечена на накладке печатной платы. Если на ИС нет выемки, рядом с контактом 1 будет точка, которая является тем же концом.

Припаяйте гнездо сначала перед установкой самой ИС, затем резисторов, конденсаторов и контактов печатной платы.

TDA2822M Плата усилителя для стереонаушников 2


Перечень деталей
R1 = 22K 1/8 Вт

R2 = 22K 1/8 Вт

C1 = 47 мФ 16 В

C2 = 47 мФ 16 В

C3 = 220 мФ 16 В

.
