TDA2030А: рассматриваем легендарный усилитель звука | Киловатт Звука

Пожалуй, не слышал об этой микросхеме только тот, кто никогда не занимался радиотехникой. Легендарная TDA2030А известна радиолюбителям не меньше 20 лет и ценится за качество звука и дешевизну. Помимо этого, популярна она и у производителей активной акустики, например, компьютерных колонок. В бюджетной акустике с выходной мощностью в районе 15 Вт на канал в качестве усилителя вы часто встретите именно эту микросхему.

Микросхема TDA2030.

Микросхема TDA2030.

Миниатюрный пятиногий корпус с флянцем для крепления к радиатору позволяет собрать простой усилитель звука, имеющий неплохие характеристики.

Параметры TDA2030А

Напряжение питания: +\- 15-18 вольт при двухполярном питании, максимум +\-22. 30-36 вольт при использовании схемы с однополярным питанием, максимум 44 вольта.

Номинальная выходная мощность на динамик сопротивлением 4 Ома — 18 Вт при искажениях, не превышающих 0,5%. И до 14 Вт включительно при уровне искажений, не превышающем 0,08%.

Как видите, микросхема представляет из себя качественный усилитель звука, прекрасно подходящий для домашнего использования. Рассмотрим две схемы, по которым можно собрать усилитель на TDA2030А.

Микросхема TDA2030A при использовании двухполярного питания

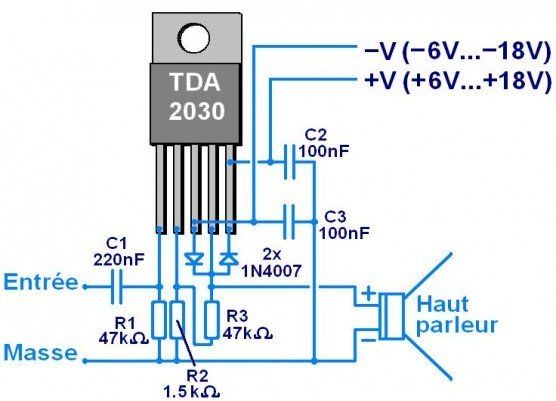

Схема подключения TDA2030A

Схема подключения TDA2030A

Схема, я считаю, понятна для повторения. Вывод 1 — вход звука, 4 — выход, 3 и 5 — питание, 2 — обратная связь и неинвертирующий вход. Единственное, что хочется заметить, конденсаторы С5 и С6 желательно брать побольше ёмкости. Примерно раз в 10 или выше.То есть как минимум 2200 мкФ. Особенно если используете нестабилизированный источник питания.

TDA2030A при однополярном питании

Когда нет возможности применить источник с двумя плечами питания, для этой микросхемы можно применить и однополярное:

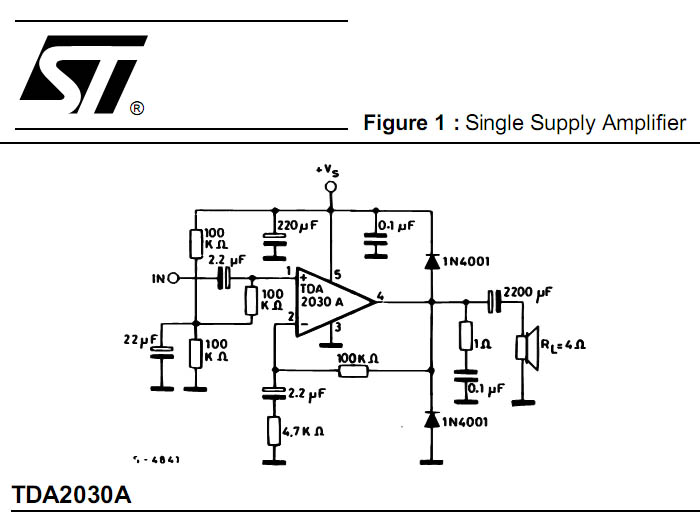

TDA2030A. Однополярное питание

TDA2030A. Однополярное питание

Схема подключения при этом меняется незначительно и вместо нулевого провода здесь в качестве общего начинает использоваться «минус» питания. Чем этот вариант подключения хуже предыдущего? Как видите, здесь требуется разделительный конденсатор, который отсекает постоянный ток от попадания на динамик. Но вместе с этим, конденсатор — ёмкостное сопротивление, которое режет низкие частоты. Потому, если вы решите использовать однополярное питание для TDA2030A, имейте в виду, что басов на выходе в этом случае будет ниже, чем при использовании первого варианта с двухполярным питанием.

Как и с первым случаем, сглаживающий конденсатор питания 220 мкФ, возле ноги 5, лучше взять гораздо большей ёмкости. Точно так же, как и вместо конденсатора 2200 мкФ на выходе на динамик можно поставить 10000 мкФ. Басов станет немного больше.

Важно!

Не забудьте, что микросхеме требуется хороший радиатор для охлаждения. Хоть она и имеет встроенную защиту от перегрева, лучше не рисковать и не разогревать её сильно.

Спасибо, что прочитали статью до конца. Микросхема TDA2030A позволит вам собрать простой и качественный усилитель звука.

В помощь радиолюбителю

Г. Ганичев mailto:ganichev@masterkit.ru Новые усилители низкой частоты класса Hi-Fi Эта статья продолжает ряд публикаций, посвященных усилителям мощности. Усилители спроектированы с учетом всех необходимых требований и предназначены, в основном, для использования в домашних условиях в составе аудио/видео комплексов. Усилители выполнены на современной интегральной элементной базе, что позволяет максимально расширить сферу их применения и удовлетворить требования самого взыскательного пользователя. Каждая модель обладает высокими эксплуатационными характеристиками, высокой надежностью, простотой в изготовлении/подключении и оптимальным соотношением цена/качество, что на сегодняшний день является немаловажным фактором. Собрать эти устройства можно из наборов МАСТЕР КИТ NM2035, NM2036, NM2037, NM2038. Перед специалистами МАСТЕР КИТ была поставлена и успешно решена задача по подготовке технической документации и выпуску линейки УНЧ для использования в Hi-Fi звуковой технике. Все предложенные модели объединяет минимальный уровень собственных шумов, минимальный уровень нелинейных искажений и широкая полоса воспроизводимых частот. Различаются модели в основном по максимальной выходной мощности, напряжению питания и конструктивному исполнению. Радиолюбители сами могут развести печатную плату, однако нужно учитывать, что это очень ответственная и серьезная работа. Не все знают, что, например, неправильная трассировка печатных проводников в мощном усилителе, может в десятки раз увеличить уровень его нелинейных искажений или даже сделать его вообще неработоспособным. Поэтому для разработки печатных плат привлекались профессиональные конструкторы, специализирующиеся в этой области. Краткая характеристика разработанных устройств с каталожными номерами приведена в табл. 1. Таблица 1. Наименование усилителей, рассмотренных в статье NM2035 Мощный одноканальный HiFi усилитель низкой частоты 50 Вт (TDA1514) NM2036 Мощный одноканальный HiFi усилитель низкой частоты 32 Вт (TDA2050) NM2037 Мощный одноканальный HiFi усилитель низкой частоты 18 Вт (TDA2030A) NM2038 Мощный одноканальный HiFi усилитель низкой частоты 44 Вт (TDA2030A+BD907/908) Мощный одноканальный Hi-Fi усилитель низкой частоты 50 Вт NM2035 (TDA1514) Предлагаемый усилитель НЧ класса Hi-Fi, обладает минимальным коэффициентом нелинейных искажений и уровнем собственных шумов. Устройство имеет небольшие габариты. Широкий диапазон питающих напряжений и сопротивлений нагрузки расширяет область применения этого усилителя. Его можно использовать как на открытом воздухе для проведения различных мероприятий, так и в домашних условиях в составе музыкального аудиокомплекса. Усилитель хорошо зарекомендовал себя как УНЧ для сабвуфера. Технические характеристики усилителя приведены в табл. 2. Таблица 2. Технические характеристики усилителя NM2035 Напряжение питания, В +/- 10…30 Пиковое значение выходного тока, А 8 Ток в режиме покоя, мА 60 Суммарное значение коэффициента нелинейных искажений при Рвых = 32 Вт, дБ -90 Долговременная выходная мощность, Вт при КНИ = -60 дБ и Uп = +/-27. 5 B и Rн = 8 Ом 40 Долговременная выходная мощность, Вт при КНИ = -60 дБ и Uп = +/-23.0 B и Rн = 4 Ом 48 Коэффициент усиления по напряжению Аu, дБ 30 Входное сопротивление, кОм 20 Диапазон воспроизводимых частот, Гц 20…25000 Размеры печатной платы, мм 46х32 Общий вид усилителя представлен на рис. 1, схема электрическая принципиальная — на рис. 2. Рисунок 1. Общий вид усилителя Рисунок 2. Схема электрическая принципиальная усилителя УНЧ выполнен на интегральной микросхеме TDA1514. Эта ИМС представляет собой усилитель класса АВ и устанавливается в аудиоустройствах для получения мощного высококачественного выходного музыкального сигнала. Высокие технические характеристики усилителя позволяют использовать его совместно с цифровыми источниками звука (CD оборудование и т.д.). Схема расположения элементов на печатной плате и подключение усилителя показаны на рис. 3, вид платы со стороны проводников — на рис. 4. Рисунок 3. Схема расположения элементов на плате и подключение усилителя Рисунок 4. Вид печатной платы со стороны печатных проводников усилителя Перечень элементов приведен в табл. 3. Таблица 3. Перечень элементов усилителя Позиция Наименование Кол. C1, C3, C4 0,47 мкФ 3 C2 220 пФ 1 C5 3.3 мкФ, 50 В 1 C6 220 мкФ, 50 В 1 C7 0.022 мкФ 1 C8 47 мкФ, 100 В 1 DA1 TDA1514 1 R1 680 Ом 1 R2, R3 20 кОм 2 R4 470 кОм 1 R5 150 Ом, 82 Ом 2 R6 3 Ом 1 R7 82 Ом, 47 Ом 2 — Клеммный зажим двойной 2 — Клеммный зажим тройной 1 При подключении нагрузки с сопротивлением 4 Ом необходимо установить резисторы R5 = 82 Ом и R7 = 47 Ом. При подключении нагрузки с сопротивлением 8 Ом необходимо установить резисторы R5 = 150 Ом и R7 = 82 Ом. Мощный одноканальный Hi-Fi усилитель низкой частоты 32 Вт NM2036 (TDA2050) УНЧ класса Hi-Fi выполнен на интегральной микросхеме TDA2050. Эта ИМС представляет собой УНЧ класса АВ и устанавливается в аудиоустройствах для получения мощного высококачественного выходного музыкального сигнала. Выходная музыкальная мощность этой микросхемы составляет 50 Вт (согласно стандарту IEC~268.3). Технические характеристики усилителя приведены в Табл. 4. Таблица 4. Технические характеристики усилителя NM2036 Напряжение питания, В 10. ..50 Пиковое значение выходного тока, А 5 Ток в режиме покоя, мА 30…55 Долговременная выходная мощность, Вт при КНИ = 0.5 % и Uп = 36 B и Rн = 4 Ом 28 Долговременная выходная мощность, Вт при КНИ = 0.5 % и Uп = 36 B и Rн = 8 Ом 18 Долговременная выходная мощность, Вт при КНИ = 0.5 % и Uп = 44 B и Rн = 8 Ом 25 Долговременная выходная мощность, Вт при КНИ = 10 % и Uп = 36 B и Rн = 4 Ом 35 Долговременная выходная мощность, Вт при КНИ = 10 % и Uп = 36 B и Rн = 8 Ом 22 Долговременная выходная мощность, Вт при КНИ = 10 % и Uп = 44 B и Rн = 8 Ом 32 Суммарное значение коэффициента нелинейных искажений при Uп = 36 В, Rн = 4 Ом, F = 1 кГц, Pвых = 0,1 — 24 Вт 0. 03 Суммарное значение коэффициента нелинейных искажений при Uп = 44 В, Rн = 8 Ом, F = 1 кГц, Pвых = 0,1 — 20 Вт 0.02 Коэффициент усиления по напряжению Аu, дБ 30 Входное сопротивление, кОм 22 Диапазон воспроизводимых частот, Гц 20…25000 Размеры печатной платы, мм 52х33 Общий вид усилителя представлен на рис. 5, схема электрическая принципиальная — на рис. 6. Рисунок 5. Общий вид усилителя Рисунок 6. Схема электрическая принципиальная усилителя Схема расположения элементов на плате и подключение усилителя показана на рис. 7, вид печатной платы со стороны проводников — на рис. 8. Рисунок 7. Схема расположения элементов на плате и подключение усилителя NM2036/NM2037 Рисунок 8. Вид печатной платы со стороны печатных проводников усилителя NM2036/NM2037 Перечень элементов приведен в табл. 5. Таблица 5. Перечень элементов усилителя NM2036 Позиция Наименование Кол. C1, C5 0,47 мкФ 2 C2 22 мкФ, 50 В 1 C3 100 мкФ, 50 В 1 C4 1000 мкФ, 50 В 1 C6 2200 мкФ, 50 В 1 C7 0,1 мкФ, 100 В 1 DA1 TDA2050 1 R1, R2, R4, R5 22 кОм 1 R3 680 Ом 1 R6 2,2 Ом 1 — Клеммный зажим двойной 3 Мощный одноканальный Hi-Fi усилитель низкой частоты 18 Вт NM2037 (TDA2030A) Данный усилитель выполнен на интегральной микросхеме TDA203A. Эта ИМС представляет собой УНЧ класса АВ и устанавливается в аудиоустройствах для получения высококачественного выходного музыкального сигнала средней мощности. Технические характеристики усилителя приведены в Табл. 6. Таблица 6. Технические характеристики усилителя NM2037 Напряжение питания, В 12…44 Пиковое значение выходного тока, А 3,5 Ток в режиме покоя, мА 50 Долговременная выходная мощность, Вт при КГ = 0.5 %, Uп = 32 B и Rн = 4 Ом 18 Долговременная выходная мощность, Вт при КНИ = 0. 5 %, Uп = 32 B и Rн = 8 Ом 12 Долговременная выходная мощность, Вт при КНИ = 0.5 %, Uп = 38 B и Rн = 8 Ом 16 Суммарное значение коэффициента нелинейных искажений при Uп = 32 В, Rн = 4 Ом, F = 40 — 15000 Гц, Pвых = 0,1…14 Вт 0.08 Суммарное значение коэффициента нелинейных искажений при Uп = 32 В, Rн = 8 Ом, F = 40 — 15000 Гц, Pвых = 0,1…14 Вт 0.08 Коэффициент усиления по напряжению Аu, дБ 26 Входное сопротивление, кОм 100 Диапазон воспроизводимых частот, Гц 20. ..25000 Размеры печатной платы, мм 53х33 Общий вид усилителя представлен на рис. 9, схема электрическая принципиальная — на рис. 10. Рисунок 9. Общий вид усилителя NM2037 Рисунок 10. Схема электрическая принципиальная усилителя NM2037 Схема расположения элементов на плате и подключение усилителя на рис. 7, вид печатной платы со стороны проводников на рис. 8. Перечень элементов приведен в табл. 7. Таблица 7. Перечень элементов усилителя NM2037 Позиция Наименование Кол. C1 0,47 мкФ 1 C2 2,2 мкФ, 50 В 1 C3 22 мкФ, 50 В 1 C4 1000 мкФ, 50 В 1 C5, C7 0,1 мкФ, 50 В 2 C6 2200 мкФ, 50 В 1 DA1 TDA2030А 1 R1, R2, R4, R5 100 кОм 4 R3 4,7 кОм 1 R6 1 Ом 1 VD1, VD2 1N4001 2 — Клеммный зажим двойной 3 Мощный одноканальный Hi-Fi усилитель низкой частоты 44 Вт NM2038 (TDA2030A+BD907/908) УНЧ класса Hi-Fi выполнен на интегральной микросхеме TDA2030A (DA1). Эта ИМС представляет собой УНЧ класса АВ и устанавливается в аудиоустройствах для получения высококачественного выходного музыкального сигнала средней мощности. Отличительной особенностью этого усилителя является использование микросхемы DA1 в качестве драйвера мощных внешних транзисторов (VT1 и VT2). Подобное схемотехническое решение позволяет поднять уровень выходной мощности до 44 Вт при минимальных нелинейных и перекрестных искажениях. Технические характеристики усилителя приведены в Табл. 8. Таблица 8. Технические характеристики усилителя NM2038 Напряжение питания, В 12…44, типовое 36 Ток в режиме покоя, мА 50 Долговременная выходная мощность, Вт при КГ = 0. 5 %, Uп = 39 B и Rн = 4 Ом 35 Долговременная выходная мощность, Вт при КНИ = 0.5 %, Uп = 36 B и Rн = 4 Ом 28 Долговременная выходная мощность, Вт при КНИ = 10 %, Uп = 39 B и Rн = 4 Ом 44 Долговременная выходная мощность, Вт при КНИ = 10 %, Uп = 36 B и Rн = 4 Ом 35 Суммарное значение коэффициента нелинейных искажений при F = 1000 Гц, Pвых = 20 Вт 0,02 Суммарное значение коэффициента нелинейных искажений при F = 40 — 15000 Гц, Pвых = 20 Вт 0,05 Коэффициент усиления по напряжению Аu, дБ 20 Входное сопротивление, кОм 56 Входная чувствительность, мВ 890 Диапазон воспроизводимых частот, Гц 20. ..25000 Размеры печатной платы, мм 563х46 Общий вид усилителя представлен на рис. 11, схема электрическая принципиальная — на рис. 12. Рисунок 11. Общий вид усилителя Рисунок 12. Схема электрическая принципиальная усилителя Схема расположения элементов на плате и подключение усилителя показана на рис.13, вид печатной платы со стороны проводников — на рис. 14. Рисунок 13. Схема расположения элементов на плате и подключение усилителя Рисунок 14. Вид печатной платы со стороны печатных проводников усилителя Перечень элементов приведен в табл. 9. Таблица 9. Перечень элементов усилителя NM2038 Позиция Наименование Кол. C1 0,47 мкФ 1 C2 10 мкФ, 50 В 1 C3 47 мкФ, 50 В 1 C4, C6, C8 0,22 мкФ, 50 В 3 C5, C7 2200 мкФ, 50 В 2 DA1 TDA2030А 1 R1, R2, R5 56 кОм 3 R3 3,3 кОм 1 R4, R7 1,5 Ом, 2 Вт 2 R6 30 кОм 1 R8 1 Ом 1 VD1, VD2 1N4001 2 VT1 BD908, BD912, TIP106, BDX54C 1 VT2 BD907, BD911, TIP102, BDX53C 1 — Клеммный зажим двойной 3 Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита размером 56х46 мм. Внимание! При установке микросхемы DA1 и транзисторов VT1 и VT2 на общий радиатор необходимо обеспечить полную гальваническую развязку по корпусам. Для этих целей можно использовать слюдяные (или аналогичные) прокладки и специальные монтажные шайбы. Особенности конструкции усилителей Конструкция всех усилителей предусматривает установку платы в корпус, для этого предусмотрены монтажные отверстия по краям платы под винты диаметром 2,5 мм. Для удобства подключения питающего напряжения, источника сигнала и нагрузки на плате зарезервированы посадочные места под клеммные винтовые зажимы. Микросхемы усилителей необходимо установить на теплоотвод площадью не менее 600 см2. В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8, для повышения надежности работы ИМС.

Многоликая TDA2030 — Радиоэлектроника — Статьи

Микросхема усилителя НЧ TDA2030A фирмы ST Microelectronics пользуется заслуженной популярностью среди радиолюбителей. Она обладает высокими электрическими характеристиками и низкой стоимостью, что позволяет при минимальных затратах собирать на ней высококачественные УНЧ мощностью до 18 Вт. Однако не все знают о ее «скрытых достоинствах»: оказывается, на этой ИМС можно собрать ряд других полезных устройств. Микросхема TDA2030A представляет собой 18 Вт Hi-Fi усилитель мощности класса АВ или драйвер для УНЧ мощностью до 35 Вт (с мощными внешними транзисторами). Она обеспечивает большой выходной ток, имеет малые гармонические и интермодуляционные искажения, широкую полосу частот усиливаемого сигнала, очень малый уровень собственных шумов, встроенную защиту от короткого замыкания выхода, автоматическую систему ограничения рассеиваемой мощности, удерживающую рабочую точку выходных транзисторов ИМС в безопасной области. Встроенная термозащита обеспечивает выключение ИМС при нагреве кристалла выше 145°С. Микросхема выполнена в корпусе Pentawatt и имеет 5 выводов. Вначале вкратце рассмотрим несколько схем стандартного применения ИМС — усилителей НЧ. Типовая схема включения TDA2030A показана на рис.1. Микросхема включена по схеме неинвертирующего усилителя. Коэффициент усиления определяется соотношением сопротивлений резисторов R2 и R3, образующих цепь ООС. Вычисляется он по формуле Gv=1+R3/R2 и может быть легко изменен подбором сопротивления одного из резисторов. Обычно это делают с помощью резистора R2. Как видно из формулы, уменьшение сопротивления этого резистора вызовет увеличение коэффициента усиления (чувствительности) УНЧ. Емкость конденсатора С2 выбирают исходя из того, чтобы его емкостное сопротивление Хс=1 /2?fС на низшей рабочей частоте было меньше R2 по крайней мере в 5 раз. В данном случае на частоте 40 Гц Хс2=1/6,28*40*47*10-6=85 Ом. Входное сопротивление определяется резистором R1. В качестве VD1, VD2 можно применить любые кремниевые диоды с током IПР0,5… 1 А и UОБР более 100 В, например КД209, КД226, 1N4007. Схема включения ИМС в случае использования однополярного источника питания показана на рис.2. Делитель R1R2 и резистор R3 образуют цепь смещения для получения на выходе ИМС (вывод 4) напряжения, равного половине питающего. Это необходимо для симметричного усиления обеих полуволн входного сигнала. Параметры этой схемы при Vs=+36 В соответствуют параметрам схемы, показанной на рис. 1, при питании от источника ±18 В. Пример использования микросхемы в качестве драйвера для УНЧ с мощными внешними транзисторами показан на рис.3. При Vs=±18 В на нагрузке 4 Ом усилитель развивает мощность 35 Вт. В цепи питания ИМС включены резисторы R3 и R4, падение напряжения на которых является открывающим для транзисторов VT1 и VT2 соответственно. При малой выходной мощности (входном напряжении) ток, потребляемый ИМС, невелик, и падения напряжения на резисторах R3 и R4 недостаточно для открывания транзисторов VT1 и VT2. Работают внутренние транзисторы микросхемы. По мере роста входного напряжения увеличивается выходная мощность и потребляемый ИМС ток. При достижении им величины 0,3…0,4 А падение напряжения на резисторах R3 и R4 составит 0,45…0,6 В. Начнут открываться транзисторы VT1 и VT2, при этом они окажутся включенными параллельно внутренним транзисторам ИМС. Возрастет ток, отдаваемый в нагрузку, и соответственно увеличится выходная мощность. В качестве VT1 и VT2 можно применить любую пару комплементарных транзисторов соответствующей мощности, например КТ818, КТ819. Мостовая схема включения ИМС показана на рис.4. Сигнал с выхода ИМС DA1 подается через делитель R6R8 на инвертирующий вход DA2, что обеспечивает работу микросхем в противофазе. При этом возрастает напряжение на нагрузке, и, как следствие, увеличивается выходная мощность. При Vs=±16 В на нагрузке 4 Ом выходная мощность достигает 32 Вт. Для любителей двух-, трехполосных УНЧ данная ИМС — идеальный вариант, ведь непосредственно на ней можно собирать активные ФНЧ и ФВЧ. Схема трехполосного УНЧ показана на рис.5. Низкочастотный канал (НЧ) выполнен по схеме с мощными выходными транзисторами. На входе ИМС DA1 включен ФНЧ R3C4, R4C5, причем первое звено ФНЧ R3C4 включено в цепь ООС усилителя. Такое схемное решение позволяет простыми средствами (без увеличения числа звеньев) получать достаточно высокую крутизну спада АЧХ фильтра. Среднечастотный (СЧ) и высокочастотный (ВЧ) каналы усилителя собраны по типовой схеме на ИМС DA2 и DA3 соответственно. На входе СЧ канала включены ФВЧ C12R13, C13R14 и ФНЧ R11C14, R12C15, которые вместе обеспечивают полосу пропускания 300…5000 Гц. Фильтр ВЧ канала собран на элементах C20R19, C21R20. Частоту среза каждого звена ФНЧ или ФВЧ можно вычислить по формуле fСР=160/RC, где частота f выражена в герцах, R — в килоомах, С — в микрофарадах. Приведенные примеры не исчерпывают возможностей применения ИMC TDA2030A в качестве усилителей НЧ. Так, например, вместо двухполярного питания микросхемы (рис.3,4) можно использовать однополярное питание. Для этого минус источника питания следует заземлить, на неинвертирующий (вывод 1) вход подать смещение, как показано на рис.2 (элементы R1-R3 и С2). Наконец, на выходе ИМС между выводом 4 и нагрузкой необходимо включить электролитический конденсатор, а блокировочные конденсаторы по цепи -Vs из схемы исключить. Рассмотрим другие возможные варианты использования этой микросхемы. ИМС TDA2030A представляет собой не что иное, как операционный усилитель с мощным выходным каскадом и весьма неплохими характеристиками. Основываясь на этом, были спроектированы и опробованы несколько схем нестандартного ее включения. Часть схем была опробована «в живую», на макетной плате, часть — смоделирована в программе Electronic Workbench. Мощный повторитель сигнала. Сигнал на выходе устройства рис.6 повторяет по форме и амплитуде входной, но имеет большую мощность, т.е. схема может работать на низкоомную нагрузку. Повторитель может быть использован, например, для умощнения источников питания, увеличения выходной мощности низкочастотных генераторов (чтобы можно было непосредственно испытывать головки громкоговорителей или акустические системы). Полоса рабочих частот повторителя линейна от постоянного тока до 0,5… 1 МГц, что более чем достаточно для генератора НЧ. Умощнение источников питания. Микросхема включена как повторитель сигнала, выходное напряжение (вывод 4) равно входному (вывод 1), а выходной ток может достигать значения 3,5 А. Благодаря встроенной защите схема не боится коротких замыканий в нагрузке. Стабильность выходного напряжения определяется стабильностью опорного, т.е. стабилитрона VD1 рис.7 и интегрального стабилизатора DA1 рис.8. Естественно, по схемам, показанным на рис.7 и рис.8, можно собрать стабилизаторы и на другое напряжение, нужно лишь учитывать, что суммарная (полная) мощность, рассеиваемая микросхемой, не должна превышать 20 Вт. Например, нужно построить стабилизатор на 12 В и ток 3 А. В наличии есть готовый источник питания (трансформатор, выпрямитель и фильтрующий конденсатор), который выдает UИП= 22 В при необходимом токе нагрузки. Тогда на микросхеме происходит падение напряжения UИМС= UИП — UВЫХ = 22 В -12 В = 10В, и при токе нагрузки 3 А рассеиваемая мощность достигнет величины РРАС= UИМС*IН = 10В*3А = 30 Вт, что превышает максимально допустимое значение для TDA2030A. Максимально допустимое падение напряжения на ИМС может быть рассчитано по формуле: UИМС= РРАС.МАХ / IН. В нашем примере UИМС= 20 Вт / 3 А = 6,6 В, следовательно максимальное напряжение выпрямителя должно составлять UИП = UВЫХ+UИМС = 12В + 6,6 В =18,6 В. В трансформаторе количество витков вторичной обмотки придется уменьшить. Сопротивление балластного резистора R1 в схеме, показанной на рис.7, можно посчитать по формуле: R1 = ( UИП — UСТ)/IСТ, где UСТ и IСТ — соответственно напряжение и ток стабилизации стабилитрона. Пределы тока стабилизации можно узнать из справочника, на практике для маломощных стабилитронов его выбирают в пределах 7…15 мА (обычно 10 мА). Если ток в вышеприведенной формуле выразить в миллиамперах, то величину сопротивления получим в килоомах. Простой лабораторный блок питания. Электрическая схема блока питания показана на рис. 9. Изменяя напряжение на входе ИМС с помощью потенциометра R1, получают плавно регулируемое выходное напряжение. Максимальный ток, отдаваемый микросхемой, зависит от выходного напряжения и ограничен все той же максимальной рассеиваемой мощностью на ИМС. Рассчитать его можно по формуле: IМАХ = РРАС.МАХ / UИМС Например, если на выходе выставлено напряжение UВЫХ = 6 В, на микросхеме происходит падение напряжения UИМС = UИП — UВЫХ = 36 В — 6 В = 30 В, следовательно, максимальный ток составит IМАХ = 20 Вт / 30 В = 0,66 А. При UВЫХ = 30 В максимальный ток может достигать максимума в 3,5 А, так как падение напряжения на ИМС незначительно (6 В). Стабилизированный лабораторный блок питания. Электрическая схема блока питания показана на рис.10. Источник стабилизированного опорного напряжения — микросхема DA1 — питается от параметрического стабилизатора на 15 В, собранного на стабилитроне VD1 и резисторе R1. Если ИМС DA1 питать непосредственно от источника +36 В, она может выйти из строя (максимальное входное напряжение для ИМС 7805 составляет 35 В). ИМС DA2 включена по схеме неинвертирующего усилителя, коэффициент усиления которого определяется как 1+R4/R2 и равен 6. Следовательно, выходное напряжение при регулировке потенциометром R3 может принимать значение практически от нуля до 5 В * 6=30 В. Что касается максимального выходного тока, для этой схемы справедливо все вышесказанное для простого лабораторного блока питания (рис.9). Если предполагается меньшее регулируемое выходное напряжение (например, от 0 до 20 В при UИП = 24 В), элементы VD1, С1 из схемы можно исключить, а вместо R1 установить перемычку. При необходимости максимальное выходное напряжение можно изменить подбором сопротивления резистора R2 или R4. Регулируемый источник тока. Электрическая схема стабилизатора показана на рис.11. На инвертирующем входе ИМС DA2 (вывод 2), благодаря наличию ООС через сопротивление нагрузки, поддерживается напряжение UBX. Под действием этого напряжения через нагрузку протекает ток IН = UBX / R4. Как видно из формулы, ток нагрузки не зависит от сопротивления нагрузки (разумеется, до определенных пределов, обусловленных конечным напряжением питания ИМС). Следовательно, изменяя UBX от нуля до 5 В с помощью потенциометра R1, при фиксированном значении сопротивления R4=10 Ом, можно регулировать ток через нагрузку в пределах 0…0,5 А. Данное устройство может быть использовано для зарядки аккумуляторов и гальванических элементов. Зарядный ток стабилен на протяжении всего цикла зарядки и не зависит от степени разряженности аккумулятора или от нестабильности питающей сети. Максимальный зарядный ток, выставляемый с помощью потенциометра R1, можно изменить, увеличивая или уменьшая сопротивление резистора R4. Например, при R4=20 Ом он имеет значение 250 мА, а при R4=2 Ом достигает 2,5 А (см. формулу выше). Для данной схемы справедливы ограничения по максимальному выходному току, как для схем стабилизаторов напряжения. Еще одно применение мощного стабилизатора тока — измерение малых сопротивлений с помощью вольтметра по линейной шкале. Действительно, если выставить значение тока, например, 1 А, то, подключив к схеме резистор сопротивлением 3 Ом, по закону Ома получим падение напряжения на нем U=l*R=l А*3 Ом=3 В, а подключив, скажем, резистор сопротивлением 7,5 Ом, получим падение напряжения 7,5 В. Конечно, на таком токе можно измерять только мощные низкоомные резисторы (3 В на 1 А — это 3 Вт, 7,5 В*1 А=7,5 Вт), однако можно уменьшить измеряемый ток и использовать вольтметр с меньшим пределом измерения. Мощный генератор прямоугольных импульсов. Схемы мощного генератора прямоугольных импульсов показаны на рис.12 (с двухполярным питанием) и рис.13 (с однополярным питанием). Схемы могут быть использованы, например, в устройствах охранной сигнализации. Микросхема включена как триггер Шмитта, а вся схема представляет собой классический релаксационный RC-генератор. Рассмотрим работу схемы, показанной на рис. 12. Допустим, в момент включения питания выходной сигнал ИМС переходит на уровень положительного насыщения (UВЫХ = +UИП). Конденсатор С1 начинает заряжаться через резистор R3 с постоянной времени Cl R3. Когда напряжение на С1 достигнет половины напряжения положительного источника питания (+UИП/2), ИМС DA1 переключится в состояние отрицательного насыщения (UВЫХ = -UИП). Конденсатор С1 начнет разряжаться через резистор R3 с той же постоянной времени Cl R3 до напряжения (-UИП / 2), когда ИМС снова переключится в состояние положительного насыщения. Цикл будет повторяться с периодом 2,2C1R3, независимо от напряжения источника питания. Частоту следования импульсов можно посчитать по формуле: f=l/2,2*R3Cl. Если сопротивление выразить в килоомах, а емкость в микрофарадах, то частоту получим в килогерцах. Мощный низкочастотный генератор синусоидальных колебаний. Электрическая схема мощного низкочастотного генератора синусоидальных колебаний показана на рис.14. Генератор собран по схеме моста Вина, образованного элементами DA1 и С1, R2, С2, R4, обеспечивающими необходимый фазовый сдвиг в цепи ПОС. Коэффициент усиления по напряжению ИМС при одинаковых значениях Cl, C2 и R2, R4 должен быть точно равен 3. При меньшем значении Ку колебания затухают, при большем — резко возрастают искажения выходного сигнала. Коэффициент усиления по напряжению определяется сопротивлением нитей накала ламп ELI, EL2 и резисторов Rl, R3 и равен Ky = R3 / Rl + REL1,2. Лампы ELI, EL2 работают в качестве элементов с переменным сопротивлением в цепи ООС. При увеличении выходного напряжения сопротивление нитей накала ламп за счет нагревания увеличивается, что вызывает уменьшение коэффициента усиления DA1. Таким образом, стабилизируется амплитуда выходного сигнала генератора, и сводятся к минимуму искажения формы синусоидального сигнала. Минимума искажений при максимально возможной амплитуде выходного сигнала добиваются с помощью подстроечного резистора R1. Для исключения влияния нагрузки на частоту и амплитуду выходного сигнала на выходе генератора включена цепь R5C3, Частота генерируемых колебаний может быть определена по формуле: f=1/2piRC. Генератор может быть использован, например, при ремонте и проверке головок громкоговорителей или акустических систем. В заключение необходимо отметить, что микросхему нужно установить на радиатор с площадью охлаждаемой поверхности не менее 200 см2. При разводке проводников печатной платы для усилителей НЧ необходимо проследить, чтобы «земляные» шины для входного сигнала, а также источника питания и выходного сигнала подводились с разных сторон (проводники к этим клеммам не должны быть продолжением друг друга, а соединяться вместе в виде «звезды»). Это необходимо для минимизации фона переменного тока и устранения возможного самовозбуждения усилителя при выходной мощности, близкой к максимальной. Внешний вид микросхемы:  Скачать datasheet >> По материалам журнала «Радіоаматор»

Двухканальный умзч на микросхемах tda2050 (25вт). Тест и подключение схемы

Основные параметры усилителей указаны в таблице ниже:

Для увеличения изображений кликните на картинке.

Принципиальная схема усилителя на TDA2050 (LM1875, TDA2030):

Коэффициент усиления можно подрулить номиналом резистора R5, стоящего в цепи обратной связи, а номиналом емкости С3 – нижнюю границу диапазона (22…47 mF).

Входной конденсатор С1 – ставим керамику, или неполярный электролит, емкость С2 – тоже керамика, С4, 5 и 6 — пленочные.

На выходе усилителя стоит цепь из параллельно соединенных катушки L1 и резистора R7. Эту катушку можно намотать непосредственно на этот двух-ваттный резистор, при этом используется провод ПЭВ-2 диаметром 0,6мм, и мотается порядка 8…10 витков. Как видите на схеме, резистор R6 тоже рассчитан на мощность 2 Ватта, остальные можно поставить на 0,125…0,25 Ватта.

Печатная плата для усилителя на TDA2050:

Обратите внимание, на плате нет установочных мест для конденсаторов С5 и С6, они припаиваются непосредственно к местам пайки электролитов С7 и С8 со стороны дорожек.

Для питания усилителя использована самая обычная схема выпрямителя, понижающий трансформатор, диодная сборка, по 3 электролитических конденсатора в параллель в каждое плечо, плюс пара конденсаторов на 0,1 mF (на плате блока питания обозначены С7 и С8). В нашем случае стоят 6 электролитов по 2200 mF. Печатная плата изображена на следующем изображении.

Слева светлым вертикальным прямоугольником выделено место под установку диодной сборки, например, можно поставить KBU601, она держит ток до 6 ампер. При выборе моста можете воспользоваться следующей таблицей:

При выборе трансформатора для блока питания усилителя не забудьте определиться с напряжением вторичной обмотки в зависимости от того, какую микросхему вы применяете:

LM1875 — напряжение питания ±25V;
TDA2050 — напряжение питания ±18V;
TDA2030 — напряжение питания ±14V.

Под катом фото, описание процесса, немного схем и детальное описание некоторых моментов создания этого чуда.

Вот попали ко мне старые советские колонки S-50(если руки дойдут – хочу модернизировать их, но пока что есть, то есть), их ТХ:

• Паспортная электрическая мощность не менее 50 Вт
• Номинальная электрическая мощность 25 Вт
• Номинальное электрическое сопротивление 8 Ом
• Диапазон воспроизводимых частот не уже 40-20000 Гц

И в комплекте с ними мне достался великолепный усилитель Одиссей У-010, который сгорел. Разобрав его, понял, что с моим-то мизерным опытом, ничего не сделаю. Немного помучил гугл, посмотрел на профильных сайтах и вот оно решение — сделаем себе сами усилитель на базе микросхемы TDA2050, как замену старому. Ибо «Handmade и DIY навеки », да и не так уж сложно. ТХ TDA2050:

• Номинальная выходная мощность 32Вт
• Интегрированная защита от КЗ
• Интегрированная защита от перегрева
• Питание до 50В от однополярного БП

(Сразу замечание, возможно, мне попалась подделка, однако при КЗ, одна TDA2050 взорвалась так, что осколком микросхемы оставила на моем предплечье довольно глубокую рану, повезло, что не в глаз, будьте внимательны, Техника безопасности превыше всего!)

Корпус

Для начала определимся с корпусом. Как вариант, использование корпуса от сгоревшего Одиссей У-010, отпал сразу, по причине размера того корпуса с небольшую тумбочку (460х360х120). Нам же подойдет что-то более компактное. Сначала смотрел в сторону алюминиевых корпусов, но быстро отказался от затеи ввиду цены этих самых корпусов. Те, что мне нравились от 100$, что уже никак не вписывается в «бюджетный усилитель». Поэтому был выбран промежуточный вариант «временного» самого дешевого корпуса, в котором он стоит уже как 6 месяцев. Этим корпусом стал «Z16 Черный» (легко находится в гугле по этому запросу).
Габариты (H/W/L): 89 x 257 x 148

Схема

Далее надо было определиться с самой схемой, ведь под TDA2050 их огромное количество. Выбор пал на так называемую «схему Скифа ». Да и обычные компоненты, не SMD, для меня стали плюсом, ведь опыта в пайке SMD и самой паяльной станции не было, только обычный паяльник на 40Вт.
Итак, сама схема (рисунок платы для этой схемы можно скачать по ссылке в конце статьи):

Обращаю ваше внимание на то, что для этой схемы нужно ДВУПОЛЯРНОЕ питание.
Размер готовой платы под один канал усилителя: 35х45мм (а их нужно 2), что вполне компактно в результате.

Блок питания

Итак, для питания 2-х каналов по 32 Вт, нам нужно 64 Вт(хотя это все условно и можно меньше). По счастливой случайности в закромах валялся без дела трансформатор ТПП-287-220-50 мощностью 90 ВА, и с него как раз легко снять двуполярное питание. Фото и схема:

Для того, что бы снять с него по 35,26 В переменного тока со средней точкой, необходимо соединить выводы с номерами: 12-15, 11-20, 13-18, 14-21, 17-16, а снимать напряжение мы будем с 16, 19, 21 выводов.
Далее схема выпрямителя:

Вот пример самой платы. Хотя я её сделал, просто нарисовав перманентным маркером на текстолите, и вытравив, без всякого ЛУТа. Все довольно просто.

В случае с трансформатором ТПП-287-220-50 нужно соединить 16 вывод трансформатора с входом «средняя точка» платы выпрямителя. 19 и 21 в оставшиеся два, какой куда решать вам, и припаять перемычку от входа средней точки к площадке между конденсаторами. После подключения можно проверять напряжения на выходах выпрямителя. Между + и – должно быть от 42 до 50 В, в зависимости от напряжения в сети. Между «+» и землей, а так же землей и «-» должны быть одинаковые значения. Если у вас нет в наличии чего-то из элементов для выпрямителя, то не спешите, как разберемся с платой усилителя, поедем на радиорынок брать все кучей. Список всех элементов будет далее по тексту.

Усилитель

Для начала травим две вот такие платы:

И пока они травятся, можем съездить в ближайший магазин радиокомпонентов или радиорынок.

Итак, нам понадобятся на весь усилитель:

Блок питания:

• Эл. литические конденсаторы минимум 10 000 мкФ х 25 (или больше) В
• Диодный мост практически любой, до 10А (с огромным запасом) и более 50 В. (я взял на 10А и 400В – стоит копейки)

Сами усилители (все посчитано на 1 плату, соответственно берете в 2 раза больше):
Конденсаторы эл. литические:

• С7, С8 – 1000мкФ x 25 В
• С3 – 22мкФ x 25 В

Конденсаторы керамические: Конденсаторы пленочные:

• С1, С4, С6 – 4,7мкФ
• С5 — 0,47мкФ

Резисторы (все по 0. 125 Вт, а R6 и R7 2Вт):

• R1, R3 – 2,2k
• R2, R5 – 22k
• R4 – 680
• R6 – 2,2
• R7 – 10

Ну и конечно сама TDA2050, возьмите штуки 3, что бы запас был, а то мало ли.
Ещё вам понадобится:

• 2 RCA входа,
• 4 зажима под выход на колонки
• выключатель
• и сдвоенный переменный резистор на 50 кОм
• ручка регулятора на этот самый резистор (но я просто снял алюминиевую со старого радио)
• Радиатор от старого процессора (если у вас нет ненужного)

После чего сверлим и собираем по схеме. У меня все заработало сразу, вот только был треск в динамиках, но об этом я расскажу позже. Единственное, что хочу заметить, так это радиаторы. Я пошел легким путем и просто разрезал, обычной ножовкой, старый радиатор от какого-то AMD пополам, и на каждую половину прикрутил микросхему, предварительно просверлив и нарезав резьбу. Вот только мои микросхемы не на самих платах расположены, а на отдельно стоящих радиаторах, соединены с платами небольшими шлейфами примерно вот так:

А катушка L1 по схеме мотается очень просто, берете одну жилу с витой пары, и мотаете 5 витков прямо на резисторе R7, концы припаиваете к выводам этого же резистора.
Вот и все, с электроникой закончили, к этому моменту у вас должны быть готовы 3 платы: выпрямитель и 2 одинаковые платы усилителя на оба канала.

Компоновка и сборка

А после этого можем приступать к сборке всего этого уже в корпусе. Итак, для начала лучше разметить и высверлить отверстия для крепления плат, трансформатора, радиаторов охлаждения микросхем, входов-выходов. Кстати, если вы купили прямоугольный выключатель для своего усилителя, есть маленький хинт, как под него легко сделать отверстие на панели. Для начала размечаете размеры вашего будущего отверстия прямо на панели, и сверлите тонким сверлом аккуратную дырочку внутри периметра этого самого отверстия. А теперь самое интересное: возьмите самую обычную хлопковую нить (желательно потолще, тонкая часто рвется в процессе), проденьте в отверстие и, натянув нить, можно, как полотном лобзика, вырезать любую форму. Вот только лобзиком вы вырезаете, а здесь, как бы «расплавляете». Именно поэтому лучше вырезать немного меньшее отверстие, что бы потом надфилем довести его до ровного. Ещё желательно сделать вентиляционные отверстия недалеко от радиаторов. Я перестраховался и ставил ещё кулер, который оказался бесполезен, усилитель сильно не греется даже на максимальной громкости. Включаю только тогда, когда усилитель летом на улице работает.

Моя компоновка выглядит так (и хотя куча проводов и вообще не красиво, но все работает как часы уже полгода при регулярном использовании):

Крайняя слева плата – выпрямитель, остальные 2 – усилители.

Вот и все, можно начинать собирать и спаивать. Я спаивал прямо в корпусе, без всяких зажимов, штекеров и прочего. Возможно, кто-то захочет сделать все удобнее.

Схема подключения регулятора громкость (два резистора — это один сдвоенный):

• Выходы с усилителей лучше выполнить как можно более толстым кабелем.
• Если после сборки и спайки в колонках слышите отчетливый шум – проверяйте конденсаторы на платах усилителя
• Если треск в колонках, то проверяйте дорожки питания на усилителях – я плохо отмыл флюс кислотный, и если присмотреться в темноте были видны маленькие искры между дорожками, как только отмыл плату от флюса, треск пропал.

В итоге выглядит все так:

Расходы:

• Все конденсаторы и резисторы в сумме – 4$
• Микросхемы TDA2050(3 шт) – 2$
• Корпус – 3$
• Все штекера, гнезда, ручки, выключатели – 7-8$

Итого 17$ и куча положительных эмоций «Оно работает!»

Архив со всеми схемами и рисунками плат в формате Sprint-Layout 6.

В сегодняшнем посте я хочу рассказать вам о усилителе из линейки TDA20xx

Конкретней об усилителе на микросхеме TDA2050

Микросхема TDA2050 позволяет собрать усилитель среднего-высокого класса с выходной мощностью 32 Вт

Основные характеристики:
Напряжение питания двухполярное два по 25 В
Выходная мощность 32 Вт
Ток покоя 50 мА
Сопротивление нагрузки 4 Ом
Диапазон воспроизводимых частот 20 – 20000 Гц

Теперь схема самого усилителя(один канал):

Ну а теперь печатные платы для усилителей на TDA2050(A)

Печатная плата для TDA2050 (Вид со стороны дорожек)

Related Posts

Вынул из телевизоров динамики 3ГДШ-1, чтоб не лежали без дела решил сделать колонки, но так как внешний усилитель с сабвуфером у меня есть, значит, буду собирать сателлиты.

Всем привет, уважаемые радиолюбители и аудиоманы! Сегодня я расскажу как доработать высокочастотный динамик 3ГД-31 (-1300) он же 5ГДВ-1. Применялись они в таких акустических системах, как 10МАС-1 и 1М, 15МАС, 25АС-109…….

Здравствуйте уважаемые читатели. Да уж, давненько я не писал посты для блога, но со всей ответственностью хочу заявить, что теперь буду стараться не отставать, и буду писать обзоры и статьи…….

Здравствуйте уважаемый посетитель. Я знаю зачем вы читаете эту статью. Да да знаю. Нет что вы? Я не телепат, просто я знаю почему вы попали именно на эту страничку. Наверняка…….

И снова мой знакомый Вячеслав (SAXON_1996) Хочет поделится своей наработкой по колонкам. Слово Вячеславу Досталась как — то мне одна колонка 10МАС с фильтром и высокочастотным динамиком. Я долго не…….

Этот проект представляет собой самодельный стерео усилитель с дополнительным выходом на наушники. Усилитель построен на одной интегральной микросхеме TDA2050 которая предназначена для использования в качестве аудио усилителя класса hi-fi. Она будет работать в диапазоне напряжений питания от +/-4.5 до +/-25 В. Около 30 Вт выходной мощности, КПД составляет около 65%. Однако стоит отметить, что для поддержания стабильности, коэффициент усиления цепи должен быть не менее 24 дБ. Усилитель был построен, для полочных колонок Klipsch RB-51. Динамики 8 ом, чувствительностью 92 дБ. Усилитель может работать с большинством линейных источников, таких как mp3-плеер, cd-плеер, тюнер и т.д. Небольшая микросхема TDA2050 может выдать очень хорошее звучание. Прежде чем мы начнем, предлагаю вам взглянуть на даташит , особенно если вы хотите внести некоторые изменения, чтобы они соответствовали вашей стерео установке.

Принципиальная схема

Также там имеется печатная плата. Схему усилителя сделал, как показано ниже. Показан только один канал. Двухполюсной переключатель является общим для обоих каналов, и это позволяет переключать выход с колонок на наушники. Если вам не нужен выход на наушники, вы можете убрать переключатель и резистор.

Схема была сделана на печатной плате. Для блокирования входного тока использовал конденсатор 1 мкФ (металлизированная полипропиленовая пленка). Большинство конденсаторов должно быть из полипропилена, полиэстера, майлара, электролитические конденсаторы я бы не рекомендовал.

Блок питания

Правильная схема заземления поможет получить низкий уровень шума. Если хотите, сделайте две звезды точками заземления — для сигнала и для питания. Попробуйте сделать сигнальные провода как можно короче. Кроме того, сигнальные провода должны быть плотно скручены вместе. Также постарайтесь держать их вдали от источников переменного тока, как проводов питания, так и трансформатора. Ведите провода как можно ближе к корпусу, помогает. Используйте отдельный источник питания для каждого канала.

Прежде чем описывать питание, я хочу сказать несколько слов о безопасности. Этот проект требует сетевого подключение проводов 220 В. Неправильно выбранное сечение провода для электросети, может привести к серьезным травмам! Также необходимо использовать только подходящие предохранители и подключить шасси к «земле».

Тороидальный трансформатор с двумя вторичными обмотками по 18 вольт. Для выпрямителей использовал 35 А диодные мосты. В оригинале схемы используются отдельные диоды. Каждый выход имеет конденсатор ёмкостью 10 000 мкФ.

Для корпуса использовал подходящее по размеру шасси. Трансформатор и платы прикреплены снизу верхней части корпуса. Выключатель питания, регулятор громкости и разъем для наушников расположены на передней части корпуса для удобного доступа.

Для ввода звука ставим стандартные позолоченные RCA разъемы. Выход на динамик через разъем типа банан диаметром 4 мм. Обратите внимание, что входные разъемы, динамик и соединительные клеммы изолированы от корпуса с помощью имеющихся нейлоновых прокладок. Радиаторы размещены на задней панели корпуса. Каждый радиатор размером 50 х 90 мм. Вырезал отверстие в корпусе так, что TDA2050 может быть установлена непосредственно на радиатор. Обратите внимание, что микросхема TDA2050 должна быть изолированы от земли (корпуса), а отрицательный потенциал находится на металлической вкладке TO-220. Если так не сделать микроконтроллер сгорит после подачи питания. Для изоляции можно использовать кремневые колодки или слюдяные и не забудьте прокладки для крепежного винта, которые обеспечивают крепление микроконтроллера на радиатор. После установки проверьте, чтобы убедиться, что нет никакого соприкосновения между микроконтроллером, радиатором и шасси (землёй). Также, чтобы обеспечить хороший тепловой контакт нужно использовать термопасту.

Не буду давать оценок качеству звука, так как окончательное мнение зависит от конкретного слушателя. Для моих ушей микросхема TDA2050 выдает очень хороший звук, который может поспорить со звуком различных высококачественных усилителей. Усилитель имеет возможность производить глубокий бас, четкие средние частоты с широкой звуковой амплитудой и четкие максимумы, которые не являются слишком острыми. По сравнению с на 20 Вт, этот работает заметно мощнее.

Зимними длинными вечерами, когда телевизор и компьютер уже надоедают, так хочется заняться чем-нибудь приятным и, может быть — полезным. Вот и приходят в голову разные бредовые, и не очень, мысли и идеи. Одна такая идея появилась не сразу. Дело в том, что акустика на моем компьютере Microlab A-6331, хоть и работает исправно и красиво, но не полностью удовлетворяет своим звучанием мои уши. В частности высоких частот явно не хватает, средние частоты не придают характерной «пространственности» звучания, да и мощи как-то малова-то для моих лабуховских требований. Вобщем было решено сделать любительский недорогой мультимедийный усилитель мощностью 2х25 Ватт + саб 50 Ватт + тыл. Порывшись пару дней в интернете, за основу была взята микросхема TDA2050, по отзывам она является очень хорошей альтернативой для подобных усилителей. Также было решено, в качестве предварительных усилителей, использовать хорошо зарекомендовавшую себя К157УД2. Может кому показаться, что все это устаревший материал, и баловство все это, то отвечу, мне до фени — я преследую цель ЦЕНА-КАЧЕСТВО, лучшего решения не найти. Итак, вытрем нюню и вперед: 1. Блок питания двухполярный . Трансформатор тороидальный. Вторичная обмотка намотана сечением провода 1мм на 35В постоянки с нулевой точкой. Планировалось использовать 4 микросхемы, поэтому в каждом плече емкости должно быть не менее! 20000мкф (чем больше — тем лучше), шунтированные пленочним конденсатором. Диодный мост с применением диодов на 5А. Схема простецкая: 2. Предварительный усилитель. Для регулирования ЧХ, использовался 3-х полосный регулятор тембра для ВЧ, СЧ и НЧ с последующим усилением сигнала на старой и всеми любимой микросхеме К157УД2. Как видно из схемы этот темброблок осуществляет только подъем АЧХ, причем начиная от нуля, следовательно при минимальном значении «громкости» всех полос на его выходе будет четко прослушиваться полная тишина. Чтобы избежать этой неприятности весь темброблок зашунтирован резисторам R* = 150…..470кОм, от номинала которого зависит насколько низким будет выходной сигнал при минимальных значениях всех регуляторов. Детали регулятора тембра R10, R11, R12 непосредственно припаяны навесным монтажем к переменным резисторам. Далее сигналы поступают на вход левого и правого УНЧ и на ФНЧ для сабвуфера. После всего проделанного, мы получили мультимедийный усилитель, который можно использовать с компьютером, DVD-шником, даже можно с ним картошку копать ведь он получился дешево и сердито! Плотничал я и напрягался 5 дней по 1-1,5 часа работы и ушло 20$. Усилок заработал почти сразу)).Ошибок в печатках нету! Самовозбуждение отсутствует. 7. Корпус. Я сделал так: согнул 2 листа железа, так чтобы один «заезжал» в другой и снизу по угах 4 болтами, там где крепятся ножки. Фальшпанель — оргстекло на 4 болтах по углам, под которое подложена бумажная вставка со всеми надписями, распечатанная на лазернике. P.S . Кстати, здесь есть , в частности схема усилителя А-6331 и ему подобных. Они построены на TDA2030, и были взяты мною за образец. Микросхемы TDA2030, TDA2040 и TDA2050, по даташиту абсолютно идентичны по распиновке (и только!). Дык вот, путем простой переделки, можно за пару часов «форссировать» такие усилки, таким способом: 1. Можно взять усилок выполненный на TDA2030 и тупо! заменить в нем микросхемы на TDA2050. Также обратить внимание на номиналы электролитов!- не ниже 25V и поменять при необходимости. 2. Также надо увеличить напряжение БП до макс. -+25В (если применять двухполярный источник питания), и увеличить общую емкость мин. 40000мкФ (мин. по 20000мкФ на плече). 3. Естественно, нада позаботится, чтобы питание всех предварительних усилителей и активных фильтов не превышало! допустимых значений по даташиту, а то умрут и ухи не попросят. 4. Убрать из платы диоды, они есть в самой 2050 Добавь статью в закладки Похожие материалы

TDA2030 Audio Kit Подробная информация о проводке Шаг за шагом

Привет, ребята, сегодня здесь, в этом посте, я расскажу вам полную информацию о проводке аудиокомплекта TDA2030. Так что, если вы ищете схему подключения комплекта усилителя TDA2030, это правильное место для вас.

здесь я объясню вам все шаг за шагом в деталях. Кроме того, я дам вам изображения подключения через принципиальную схему.

Прочитав эту статью полностью, вы сможете подключить все типы усилителей TDA2030 в любую звуковую систему.Просто вы должны следовать приведенной ниже инструкции шаг за шагом. Если у вас возникнут какие-либо сомнения во время подключения, просто прокомментируйте ниже, я переиграю вас в течение 2 дней.

Проводка аудиокомплекта TDA2030

В соответствии с приведенным выше рисунком я объясню вам подключение усилителя TDA2030 к любой звуковой системе, такой как домашний кинотеатр 2.1, домашний кинотеатр 4. 1 и т. д.

Первый шаг: подключение источника питания

На первом этапе необходимо подключить блок питания с комплектом усилителя TDA2030.Для этого вам понадобится понижающий трансформатор минимум 2А 12-0-12, который вы должны подключить к точкам 12-0-12 на печатной плате. Я показал вам на картинке выше, где вы должны подключить трансформатор 12-0-12. Просто подключите трансформатор 12-0-12, как он есть на печатной плате.

Второй этап: низкочастотный динамик

На втором этапе я расскажу и покажу вам с помощью иллюстраций, где вы должны подключить низкочастотный динамик. Многие аудионаборы TDA2030 имеют печатную индикацию подключения низкочастотного динамика, напечатанную буквой или текстом.Но на многих платах TDA2030 мы не получили индикации подключения НЧ. Для подключения низкочастотного динамика необходимо подключить 2-контактный разъем. Чтобы лучше понять подключение низкочастотного динамика, просто посмотрите на картинку выше.

Третий шаг: подключение внешних динамиков

В этом третьем шаге я расскажу вам о подключении внешних динамиков. Для подключения внешних динамиков мы получим всего 3 точки для подключения от 2 до 4 внешних динамиков. Чтобы подключить 2 внешних динамика, вы должны подключить один левый и один правый бок, а центральный является общим заземлением.И если вы хотите подключить 4 внешних динамика, вы должны подключить эти 4 внешних динамика параллельно. Два для левого и два для правого, а наземный всегда общий. Для лучшего понимания посмотрите на картинку выше.

Четвертый шаг: Подключение контроллера BASS

В четвертом шаге я расскажу, как подключить контроллер BASS к проводке аудиокомплекта TDA2030. это очень легко подключить контроллер BASS к проводке аудиокомплекта TDA2030. Просто вам нужен 3-х ножевой потенциометр 50k и соедините с точкой подключения управления басами на печатной плате.Для вашего лучшего понимания я сделал картинку подключения контроллера Bass, которую я прикрепил выше этого блока. Прокрутите вверх и увидите эту картинку.

Пятый шаг: Громкость и подключение аудиовхода

Это самое важное руководство по подключению аудиокомплекта TDA2030. потому что это самый сложный этап всего подключения усилителя TDA2030.

Прежде всего, вам понадобится потенциометр на 100 кОм с 6 ножками, который мы будем использовать для мастер-громкости. Теперь вам нужно соединить друг с другом 6-контактный потенциометр, 3 ножки и 4 ножки для заземления, как показано на рисунке выше.

После этого ножки 2No и ножки 5no мы будем использовать для подключения левого и правого аудиовхода в аудиокомплекте TDA2030.

Теперь нам нужно подключить 1 без контакта и 6 без контакта как левое и правое входные соединения от кабеля AUX или из комплекта Bluetooth.

После всех этих действий наша работа по подключению аудиокомплекта TDA2030 завершена. Я приложил 2 фотографии в пятом шаге для вашего лучшего понимания.

Итак, это полная информация о проводке аудиокомплекта TDA2030.Тем не менее, если у вас есть какие-либо вопросы и вопросы, просто прокомментируйте ниже, я отвечу вам как можно скорее.

Наш проект «Другое» Опубликовать ссылку

Посмотреть видео о проводке аудиокомплекта TDA2030

Часто задаваемые вопросы по проводке аудиокомплекта TDA2030

Схема домашнего кинотеатра TDA2030

Да, вы получите здесь подробную схему подключения домашнего кинотеатра с TDA2030 . Чтобы узнать схему подключения схемы домашнего кинотеатра TDA2030, посетите этот пост и загрузите принципиальную схему.

4.1 Схема подключения комплекта домашнего кинотеатра

Эта статья поможет вам получить подробную схему подключения комплекта домашнего кинотеатра TDA2030 4.1. Чтобы узнать принципиальную схему микросхемы 2030 года, посетите этот пост, чтобы загрузить принципиальную схему.

Подключение комплекта домашнего кинотеатра Tda2030

Этот пост поможет вам подключить комплект домашнего кинотеатра 2030. здесь, в этом посте, я подробно объяснил подключение комплекта домашнего кинотеатра 2030 года.

Как подключить звуковую микросхему TDA2030A

Эти вещи необходимы, чтобы сделать это………..

* Тогда вам нужен радиатор. Прикрепил радиатор к этой микросхеме TDA2030 после нанесения теплоотводной пасты на заднюю часть этой микросхемы.

* Эта микросхема имеет 5 контактов.

1 нет контакта…….Неинвертирующий вход.

2 нет контакта…….Инвертирующий вход.

3 нет контакта……Отрицательное напряжение. [-12 вольт.]

4 нет штырька…….Выход.

5 нет штырька……Положительное напряжение. [+12 вольт]

Принципиальная схема.

* посмотрите эту принципиальную схему и следуйте моим инструкциям по подключению этой микросхемы.

*Сначала подключите конденсатор 1 мкФ к контакту № 1.

*Затем замкните 2 без контакта на контакт 4 резистором 22k.

*Затем подключите резистор 680 Ом к контакту № 2.

* Затем подключите конденсатор 22 мкФ к резистору 680 Ом.

* Затем подключите резистор 22 кОм к контакту № 1.

*Затем подключите IN4001 или IN4007 к контакту № 4.

*Затем подключите 100 мкФ к конденсатору 104 пф [как на этом рисунке].

* Затем подключите этот конденсатор 101 мкФ к диоду.

*Затем подключите резистор 1 Ом к контакту № 4.

* Затем подключите конденсатор 223 пФ с резистором 1 Ом.

*Затем подключите 100 мкФ к конденсатору 104 пф [как на этом рисунке]. Затем подключите этот конденсатор 101 мкФ к контакту № 5.

*Затем соедините контакт № 4 с контактом № 5 с помощью IN4001 или IN4007. [как и эта картинка].

* Затем подключите GND резистор 22 кОм, конденсатор 22 мкФ, конденсатор 101 мкФ, конденсатор 223 пФ и еще один конденсатор 101 мкФ [подключите после просмотра электрической схемы].

*Ic 1 конденсатор емкостью 1 мкФ без контакта [-] является аудиовходом. и аудио Gnd подключаются к ic GND.

*Ic 4 нет штифта. и контакт [-] spk подключается к ic GND.

*Затем замкните 3 контакта IC на диод [подключите после просмотра электрической схемы]. Затем этот провод подключается к [-12 вольт].

*У IC 5 нет контакта для [+12 вольт]. Затем подключите этот провод [+ 12 вольт] к трансформатору. [подключить после просмотра схемы].

Спасибо
Техническая Мриганка.

Схема усилителя звука 10 Вт на TDA2030

Схема усилителя на микросхеме TDA2030, описанная здесь, представляет собой усилитель звука с выходной мощностью 10 Вт. TDA2030 представляет собой монолитную ИС, используемую в качестве усилителя низкой частоты класса AB. TDA2030 имеет высокий выходной ток и очень низкий уровень искажений. Эта принципиальная схема аудиоусилителя мощностью 10 Вт с использованием TDA2030 хороша для небольшой комнаты.

Принципиальная схема схемы усилителя мощностью 10 Вт на микросхеме TDA2030 с блоком питания.

5

2

Рис-1: Схема схемы 10 Вт Аудио усилитель

TDA2030 Pin-диаграмма:

7

2 Рис-2: TDA2030 Схема выводов
Описание схемы:

TX представляет собой понижающий трансформатор с центральной лентой (230 В, 50 Гц; 12-0-12,3 А). Для мостового выпрямителя используйте диод 1N5408, 1N5407 и т. д. В качестве резистора R3 используйте сопротивление от 10 кОм до 100 кОм.VR 100K — это потенциометр/переменный резистор для контроля уровня звука. Конденсатор C1, C2, C3, C4 используется в качестве фильтрующего конденсатора для уменьшения коэффициента пульсации (элемент переменного тока в постоянном). Если коэффициент пульсации в подаваемом на усилитель постоянном напряжении высок, то выходной аудиосигнал этого усилителя будет зашумлен. Помните, что включение высокого коэффициента пульсаций приводит к высокому уровню шума.
Главной привлекательностью аудиоусилителя является его высокая выходная мощность и очень низкий уровень шума. Для этого требования эта схема аудиоусилителя мощностью 10 Вт с использованием TDA2030 очень хороша по низкой цене.

Примечание:

• Используйте трансформатор с выходным напряжением (12-0-12,3 А), более 12 В, 3 А может повредить микросхему.
• Не используйте конденсатор выше 2200 Гц, 25 В в качестве C3, C4. Это также может привести к повреждению микросхемы.
• Необходимо использовать радиатор с IC-TDA2030. Без радиатора микросхема должна быть повреждена при 12 В + 12 В, 3 А.
• Не используйте диоды меньше 1N54XX, такие как 1N40XX, 1N40XX (например, 1N4001), это может привести к повреждению. Мы рекомендуем использовать четыре 1N5408 для мостового выпрямителя.
• Все точки заземления в цепи должны быть соединены в одной точке и заземлены (если возможно) или подключены к проводу трансформатора с маркировкой «0», как показано на схеме.

Если в этом проекте усилителя что-то неясно, пишите в комментариях.
А также, если вы найдете это полезным, не забудьте прокомментировать.

Pioneer Power Amplifier Circuit Diagram user 700w схема аудиоусилителя … TDA2030 14W Hi-Fi power audio усилитель схема схема…. Схема усилителя мощности 200 Вт MOSFET

• Главная
• Документы
• Схема усилителя мощности Pioneer схема пользовательского усилителя мощности 700 Вт схема … TDA2030 14 Вт…

Размер вставки (px) 344 x 292429 x 357514 x 422599 x 487

Текст электрической схемы усилителя мощности Pioneer схема усилителя мощности пользователя 700 Вт … TDA2030 14 Вт…

• Схема усилителя мощности PioneerСхема усилителя мощности Pioneer может иметь принципиальную схему усилителя мощности пользователя 5000 Вт. чем одно имя.СХЕМА УСИЛИТЕЛЯ PIONEERPOWER. Формат: PDF. схема усилителя мощности усилитель мощности радиочастотный усилитель hi fi мощность динамиков мощность.

  Схема усилителя мощности Pioneer. получил блок-схему для этого блока. Схема подключения автомагнитолы Pioneer. 4-канальный усилитель Wiring.or другие электрические цепи или силовые цепи, или где это. Этот ресивер Включает 5 независимых усилителей мощности 100 ватт, которые ehable высокое качество воспроизведения. Technics SE A7 Service Manual. Получил блок-схему этого устройства.Еще одна схема электроники. Мощность 600 Вт, 4 канала. Принципиальная схема инвертора мощности 1000 Вт ~ Circuitstune, Схема усилителя мощности мощностью 1000 Вт мощностью 500 Вт Pioneer Power TransformerDiagrams.

  Схема усилителя мощности Pioneer>>> НАЖМИТЕ ЗДЕСЬ

• Ultra Training Resources Искатель схем:Схема усилителя мощности 1 кВт — бесплатно Рисунок 5-5. Push-Pull. Только оригинальная СХЕМА, страница взята из оригинального руководства по обслуживанию.Оригинальная принципиальная схема винтажного автомобиля PIONEERGM-4000 Stere. TIP142 / 147 на основе 150-ваттного усилителя, пробивка двух сабвуферов Pioneer tda2030/tda2030a/tda2050. Взгляните на нетипичную схему подключения усилителя. Схема подключения усилителя на 450Вт пиковой мощности (150Вт RMS) и сабвуфера 450Вт Pioneer 10″, хочу подключить.СХЕМА И МОДЕЛИ. 3. PIONEER ELECTRONICCORPORATION 1994 K_FFD_ NOV.К терминалу управления системой усилителя мощности. Принципиальная схема Hi-Fi усилителя мощности TDA2030 мощностью 14 Вт. TDA2030 — 14W Hi-Fi автомобильный усилитель мощности Pioneer gm 1200 схема бесплатно. Схема автомобильного усилителя сабвуфера мощностью 22 ВтСхема усилителя сабвуфера типа ICСхема привода автомобильного сабвуфераПростая схема усилителя мощности 2N3055Сделай сам PioneerSA-5500IIСхема стереоусилителя — схема.

  Воскресенье, 25 января 2015 г. СХЕМА УСИЛИТЕЛЯ МОЩНОСТИ ЗВУКА. Доступное обновление: вторник, 3 марта 2015 г.СХЕМА АУДИОУСИЛИТЕЛЯ PIONEER.

  Онлайн-руководство Pioneer GM-520T: блок-схема и принципиальная схема. 3.1 СХЕМА Принципиальная схема. Мостовой двухканальный усилитель мощности.

  Схема простого усилителя мощности 2N3055 — ЭЛЕКТРОННАЯ ЦЕПЬ Схема простого стереоусилителя Pioneer SA-5500II — схема. Пионер.

• 2000W Электрическая схема усилителя мощности с использованием BC560C TransistorPower Стереоусилитель Pioneer SA-5500II Принципиальная схема.Пионер.

  CRT2359 МОСТОВОЙ УСИЛИТЕЛЬ МОЩНОСТИ GM-X432 GM-X332X1H/UC,EW,ES ПРИНЦИПАЛЬНАЯ СХЕМА A 3.1 ОБЩАЯ СХЕМА СОЕДИНЕНИЙ Примечание. Мощность лампы: 500 Вт, номинальный средний срок службы: 1500 часов, цоколя лампы: первая линия: 500 Вт схема усилителя мощности Pioneer PAL 010a Relays. В связи с высоким спросом на обход стояночного тормоза Pioneer я решил использовать статический переключательСхема подключения усилителя мощности объемного звучания LM3886. ШАБЛОНЫ И. СПИСОК ЗАПЧАСТЕЙ ‘ 3 11.4 Усилитель мощности в сборе (AWH-O42)……….. 47.

  200w mosfet усилитель мощности принципиальная схема, 200w mosfet усилитель мощности принципиальная схема, усилители Pioneer 1000 ватт цены /СКАЧАТЬ. быть частью принципиальной схемы усилителя звука Pioneer x84, но вы увидите РУКОВОДСТВО ПО СБОРКЕ УСИЛИТЕЛЯ МОЩНОСТИ K6 A and T Labs Inc. Дискретный транзисторный усилитель мощности класса AB. Усилитель мощности класса А M22Pioneer Corporation ID 951445 Ampl. Категория Архивы.

  >>>НАЖМИТЕ ЗДЕСЬ

Схема мостового типа Tda2030 — PCB

А так же включает систему защиты от короткого замыкания очень высокой температуры.TDA2030A является одним из высококачественных интегральных усилителей мощности, и многие схемы усилителей мощности используют этот метод интеграции.

60 Вт Rms Otl Интегрированная схема аудиоусилителя Аудиоусилитель Усилитель Hi-Fi Электронная схема Проекты

Микросхема TDA2030 выдает пиковую мощность 14 Вт, соединяя ее, мы можем ожидать где угодно до 28 Вт выходной мощности от схемы.

Схема мостового типа Tda2030 . tda2030 представляет собой монолитную интегральную схему в пентаваттном корпусе, предназначенную для использования в качестве усилителя низких частот класса ab.Схема разделена на 3 части. Обычно он обеспечивает выходную мощность 14Вт d 05 при 14В4Вт.

TDA2030 представляет собой монолитную интегральную схему в пентаваттном корпусе, предназначенную для использования в качестве усилителя низких частот класса AB. Схема мостового усилителя TDA2030 с печатной платой 35 Вт RMS Схема усилителя сабвуфера tda2030 Электросхема com Это принципиальная схема мостового усилителя мощности 35 Вт. При сборке следует закрепить две микросхемы TDA2030 на достаточном радиаторе.

Я нашел несколько в Интернете, но этот запрос заменил их, и они начали светиться, как нити накала, поэтому выключил, удалил мост d805, затем проверил, все в порядке.И много типов моно или стерео OTL OCL BCL. Принципиальная схема 35-ваттного мостового усилителя с использованием TDA2030 Однако вы можете получить более 35 Вт на TDA2030 в мостовом соединении с источником питания -15 В.

Используется для изготовления мини-усилителей мощностью от 10 Вт до 200 Вт. Этот усилитель может нагрузить два динамика по 20 Вт. Большой конденсатор C11 емкостью 2200 мкФ обеспечивает плавный постоянный ток в цепи.

Обычно выходная мощность tda2030 составляет 14 Вт, но мостовой усилитель tda2030 выдает мощность 35 Вт.Таким образом, вы получите больше мощности на мостовом усилителе сабвуфера секции сабвуфера Tda2030, который вы думаете сделать по этой схеме, но в этой статье показаны только схемы. Схема мостового усилителя TDA2030 рабочая.

Комплект стереофонического аудиоусилителя TDA2030A. Схема аудиоусилителя с использованием встроенного tda2030 и операционного усилителя ne5532 имеет два стереоусилителя, левый и правый сателлит и усилитель низких частот, использующий tda2030 в мосту для большей мощности. Микросхема будет работать от 12 В до 36 В, хотя производительность и качество будут ухудшаться при более низких напряжениях.

Tda2030 — широко используемый 14-ваттный усилитель мощности звука, монолитная интегральная схема в пентаваттном корпусе, предназначенная для использования в качестве усилителя низких частот класса ab. TDA2030 представляет собой монолитную ИС, доступную в пентаваттном корпусе. Когда мы рассматриваем работу мостового усилителя TDA2030, мы знаем, что схема имеет две микросхемы усилителя TDA2030 IC1 и IC2.

В нем используются развязывающие конденсаторы для обработки сигналов переменного тока. Tda2030 представляет собой монолитную интегральную схему в пентаваттном корпусе, предназначенную для использования в качестве усилителя низких частот класса ab.15 Схема мостового усилителя TDA2050.

Эта микросхема может использоваться в качестве усилителя низкой частоты и генерирует 14 Вт рабочей мощности. Это стандартная схема для этой микросхемы с использованием одного источника питания. Делая это, вы сведете к минимуму тепло, выделяемое двумя ИС во время работы.

Интегральная схема TDA 2030 — лучший выбор для создания хороших схем усилителей звука. Но для сборки этого усилителя tda2030 21 нужна плата. Например, супер-мост 120 Вт, который мне очень нравится.

TDA2030 также представляет собой интегрированный блок усилителя мощности HI-FI, используемый во многих компьютерных активных динамиках. Пример супер мостового усилителя на 200 ватт подробно представлен в видео. Он используется для создания выходной мощности многих усилителей от 10 до 200 Вт.

Блок питания усилитель стереоусилитель и усилитель баса сабвуфер. Для сборки электронных схем доступны два типа борда. Вы просто подаете входное напряжение переменного тока, которое преобразуется в постоянное с помощью сети мостового выпрямителя D1 D2 D3 D4.

Обычно обеспечивает выходную мощность 14 Вт при напряжении 14 В. Кроме того, это может свести к минимуму повреждение микросхем. И много типов Моно или Стерео OTL OCL BCL Мостовой усилитель.

Типичная схема применения раздельного питания. Когда мы подаем входной сигнал на IC1, конденсатор C1 используется для фильтрации выходного сигнала. Эта ИС включает в себя высокий рабочий ток, низкие гармоники, а также перекрестные искажения.

Блок питания прост и эффективен. При 14 В или 28 В гарантированная выходная мощность составляет 12 Вт при нагрузке 4 Вт и 8 Вт при нагрузке 8 Вт. Схема мостового усилителя TDA2030 с печатной платой 35 Вт RMS.

Если используется более высокое напряжение питания, обязательно увеличьте напряжение всех конденсаторов. Интегральная схема TDA2030 — лучший выбор для создания хорошей схемы аудиоусилителя. Цепь питания и предварительный фильтр нижних частот для вспомогательного источника питания Источник питания симметричного типа с использованием трансформатора 110 или 220 с двойной вторичной обмоткой 12 Вольт и током 3А.

TDA2030 Мостовое соединение Усилитель мощности TDA2030 техпаспорт.Обычно TDA2030 представляет собой интегральную схему, которая используется в качестве усилителя низких частот класса AB.

PIN-код на Audio

7
30W Power AMP TDA2040 Схема схемы репозитория Аудио усилитель схема Electrica Circent

PIN-код на Esquineros Torcido

Схема мощности аудио усилитель с цепкой Встроенный TDA2030 Усилитель автомобиля 14 WATTS RMS XTRONIC Схема электроники Усилитель

Контактная схема усилителя

Tda2040 Схема усилителя звука 30 Вт Коллекция электронных схем Усилитель звука Электронная схема Схема

Tda2030 Схема мостового усилителя с печатной платой 35 Вт Rms Схема усилителя звука 900 Стереосхема усилителя звука 900
Схема усилителя Tda2030 с печатной платой в 2020 году Схема усилителя Схема усилителя

Pin On Electronic Engineering

Lm386 Схема усилителя звука с печатной платой Усилитель звука Усилитель звука

Степпер Контроллер двигателя с использованием схемы Tda2030 Схема цепи шагового двигателя Электронная схема

Схема усилителя звука на основе Lm386 Схема усилителя звука Схема усилителя

Схема Tda2030 Полная схема управления тоном Усилитель усилителя звука DIY усилитель

PIN-код на электронике

3-30

3 вольт Усилители усилителя мощности мощности усилители мощности усилители усилителя схема мощности

PIN-код на светодиодах

TDA2030 Схема усилителя с принципиальной схемой PCB схема

Схематическая диаграмма мостового усилителя мощности 35 Вт Цепь обеспечивает выходную мощность 35 Вт для 8 динамиков T Принципиальная схема Усилители мощности Планы динамиков

Amplificador Tda2030 Bridge — PCB

Схема мостового усилителя

TDA2030 с разводкой на печатной плате мощностью 35 Вт на динамике 8 Ом. Tda2050 Bridge Amplifier Circuit Diagram Pdf — Схема автомобильного усилителя с использованием TDA2040 Amplificador Eletronicos Ciencias — Tda2030 ic tda2050 ic принципиальная схемаelectronics verma.

Усилитель мощности с сабвуфером Tda2030 и Ne5532 2 X 18 Вт 30 Вт Усилители мощности Xtronic Org Усилитель мощности сабвуфера

Этот проект представляет собой простую в сборке стереосистему, позволяющую регулировать громкость и сбалансированный звук.

Amplificador tda2030 мост . TDA2030 Распиновка TDA 2030 TDA2030 содержит 5 контактов.15 декабря 2017 г. — этот пин был обнаружен пользователем Framboise314. 19-ago-2016 — Усилитель звука с TDA2030, TDA2050 или TDA2040.

Схема мостового усилителя Tda2050 Усилитель мощности звука с Tda2050 Electronics Lab Com. Схема мостового усилителя TDA2050 Схема печатной платы мостового усилителя Tda2030. Схема мостового усилителя TDA2030 с разводкой на печатной плате мощностью 35 Вт на динамик 8 Ом.

Схема усилителя TDA7388 аспекты проводки и цепей. 19 мая 2019 — СМОТРЕТЬ. tda 2050 представляет собой монолитную интегральную схему в пентаваттном корпусе, предназначенную для использования в качестве аудио класса ab.

Tda2030 Схема усилителя сабвуфера Электросхема Com Это принципиальная схема 35-ваттного мостового усилителя мощности Tda2030 Цепь стереоусилителя с печатной платой Электросхема Com 100 Вт Btl Tda2030 Схема усилителя в 2020 году Diy Amplifier Audio. Используя мощность 25 Вт, вы можете достичь КПД не менее 65. Когда результаты автозаполнения доступны, используйте стрелки вверх и вниз для просмотра и ввода.

Me gustaria saber que opinan los demas sobre el asunto saludos. Эль-трансформер-де-ла-фото-эс-эль-дие США. Home Sin tda2030 мостовой усилитель pcb.

Преимущество маленькое легко мнётся дёшево и без доработок. В мостовом режиме микросхема выдает максимум 40 Вт. Плата мостового усилителя TDA2030.

Схема мостового усилителя TDA2030 с разводкой на печатной плате мощностью 35 Вт на динамике 8 Ом. O de todas maneras sera excesivo ese voltaje.Он использует двойной источник питания постоянного тока 15 В на 2 А.

Находите и сохраняйте свои собственные пины на Pinterest. Me parece estar leyendo 15V-0V-15V a 300 mA el voltaje esta bien porque rectificado serian 22V pero si son solo 300mA no creo que funcione. Как проектировать и строить.

Используется двойной источник питания 15 В постоянного тока при 2 А. И эта микросхема очень проста в использовании из-за меньшего количества соединений, необходимых для создания усилителя HI-Fi. Он использует двойной источник питания постоянного тока 15 В на 2 А.

25 января 2020 г. — СМ.Требуемое рабочее напряжение питания для tda2050v должно быть в пределах от 45в до 25в. В наши дни бюджетной платой сабвуфера является усилитель Tda2030 ic мостового типа.

Моноэфир или бридж. Схема взята из даташита. Justamente en el datasheet dice como maximo 60V NO 6060V Si.

By 10 enero 2021 0. Обладая хорошим качеством звука, высокой мощностью и очень низким уровнем искажений, эта схема будет очень уместна для простых и дешевых аудиосистем. Тенго ип трансформатор 2525v с выпрямлением queria saber си сена algun проблема ан usarlo с эль LM1875 ya que en el datasheet dice que el voltaje maximo es 60v.

Схема мостового усилителя TDA2030 с печатной платой Дает выходную мощность от 35 Вт до 40 Вт на динамике 8 Ом. Стереоусилитель мощности 50–75 Вт с использованием TDA2050 Мы использовали TDA2030 для создания многих проектов усилителей мощности, но их мощность ниже 30 Вт. Для этого требуется двойной источник питания -15 В с током не менее 2 А.

400 ваттный Hi-Fi стерео усилитель мощности Схема TDA2030 Транзисторный мост Я тоже однажды попробовал схему Я делаю одноканальный выходной транзистор моста tda2030 питался от этого приложения плюс два полумоста, соединенных параллельно для питания, два раза удалял питание усилителя симметричный по напряжению. Сегодня мы попробуем использовать TDA2050, который имеет выходную мощность около 50 Вт, такую ​​форму и простоту в использовании. Tda2030 представляет собой монолитную интегральную схему в пентаваттном корпусе, предназначенную для использования в качестве усилителя низких частот класса abОписание это не обычный проект, а попытка сделать печатную плату подходящей для tda2050 elm1875 и имеет все необходимые схемы на плате, блок питания, защита динамика, включение .

TDA2030 мостовой усилитель моста схема с печатной платой 35W RMS Eleccircuit Audio усилитель схема схема Стерео усилитель

PIN-код на усилителях мощности

TDA2030 мостовой усилитель принципиальной принципиальной схемой с печатной платой 35W RMS Eleccircuit принципиальная схема усилителя мощностью

PIN-код на FF

PIN-код на стерео

TDA2030 мостовой усилитель схема с печатной платой 35W RMS Eleccircircuit в 2021 году усилитель Electry C цепь проектов аудио усилитель

Amplififordor TDA2030 2 1 Subwoofer PCB 700×272 Amberificador de Audio Com Subwoofer 2 1 TDA2030 NE5532 Eycho Audio Circu Усилители мощности сабвуфера Усилитель

Pin On My Saves

Tda2030 Мостовой усилитель Схема с печатной платой 35 Вт Rms Электросхема В 2021 году Усилитель Электронная схема Проекты Схема

Pin Em Hubby Project

Ampli TDA2030 Мост THIPON 1 AMALLI AMANDEDURUR AUDIO ATACUS PRATIQUE

TDA2030 Мостовой усилитель моста схема с печатной платой 35W RMS Eleccircuit Схема Усилитель схема усилителя

Строительство супер экономического усилителя 30W усилитель Audio усилитель усилителя

TDA2030 Принципиальная схема мостового усилителя с печатной платой 35 Вт Rms Электросхема Схема усилителя Электронная схема Проекты

Pin On Electronico

Amplificateur Tda2030 Pinbult Pin Блог Усилитель сабвуфера Электрическая схема Схема электроники

Pin On Electronics

.
