4-Х КАНАЛЬНЫЕ УСИЛИТЕЛИ
4-Х КАНАЛЬНЫЕ УСИЛИТЕЛИ
На настоящее время изготовление хорошего квадроусилителя с автомобильным 12-ти вольтовым питанием представляется делом, простым даже для начинающих радиолюбителе. Тем более, что на рынке можно купить десятки типов 4-х канальных микросхем УНЧ, от таких известных производителей, как SANYO и TOSHIBA. Все эти микросхемы характеризуются простотой подключения, хорошей выходной мощностью — до 40 ватт на канал, низким коэффициентом гармоник. Усилители работают в классе АВ и содержат комплиментарную пару биполярных транзисторов на выходе. Имеется режим отключения звука (mute) и отключения питания (st-by).
Несмотря на большое разнообразие номенклатуры выпускаемых микросхем — около полусотни видов, все они имеют похожую схему подключения и технические характеристики. Благодаря простоте схемы включения и универсальном питании 12 вольт, эти УНЧ могут быть установлены и в музыкальные центры, и в отдельные 4-х канальные усилители, и в автомобиль.
Более подробно о параметрах 4-х канальных УНЧ читайте в статье про работу микросхемы TDA7388. Ниже приводится таблица параметров и назначений выводов микросхем для 4-х канальных усилителей.
| Микросхема | Мощность | Мощность макс. | Питание | 1 вывод | 10 вывод | 16 вывод | 25 вывод |
| LA47101 LA47102 LA4735 LA4742 LA4743A LA4743B LA4743J LA4743K LA4743KL LA47501 LA47503 LA47504 LA47505 LA47506 LA47507 LA47510 LA47511 LA47512 LA47514 LA47515 LA47532 LA47534 LA47536 LA4762 LA4763 TA8263AH TA8263BH TA8264AH TA8266H TA8268AH TA8268H TA8268HS TA8270H TA8271H TA8272H TA8273H TA8275H TA8276H TA8277H TA8283HQ TB2901H TB2903H TB2903HQ TB2905HQ TB2904HQ TB2906HQ TB2913HQ TDA7381 TDA7382 TDA7383 TDA7384A TDA7385 TDA7386 TDA7454 TDA7560 | 28 29 29 28 28 28 | 40 40 37 45 45 45 45 45 48 48 45 45 43 | 9-18 9-18 9-18 9-18 9-18 9-16 9-18 9-16 9-18 9-18 9-18 9-18 9-18 9-18 9-18 9-18 9-18 9-18 9-18 8-18 8-18 8-18 8-18 8-18 8-18 8-18 8-18 | TAB ACCONT1 TAB DET ON/OFF ACCONT1 TAB | RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE SVR SVR SVR SVR SVR SVR SVR SVR | ONTIME ONTIME ONTIME ONTIME ONTIME ONTIME ONTIME ONTIME ONTIME ONTIME ONTIME ONTIME AUX-IN | CLIP DET CLIP DET NC CLIP DET NC NC ACCONT2 NC OFFSET DET ACCONT2 DIAG MUTE2 DIAG HSD OFFSET DET OFFSET DET OFFSET/CLIP DET OFFSET DET OFFSET DET CLIP DET DIAG CLIP DET DIAG NC DIAG NC CLIP DET HSD |
Учитывая невысокую цену данных интегральных усилителей, покупка такой микросхемы окажется очень оправданной, особенно для ремонта многоканальных УНЧ в различной аудиотехнике.
ФОРУМ по усилителям.
Справочники радиодеталейУсилитель на микросхеме TA8277H — Звукотехника — Каталог статей
На настоящее время изготовление хорошего квадроусилителя с автомобильным 12-ти вольтовым питанием представляется делом, простым даже для начинающих радиолюбителе. Тем более, что на рынке можно купить десятки типов 4-х канальных микросхем УНЧ, от таких известных производителей, как SANYO и TOSHIBA. Все эти микросхемы характеризуются простотой подключения, хорошей выходной мощностью — до 40 ватт на канал, низким коэффициентом гармоник. Усилители работают в классе АВ и содержат комплиментарную пару биполярных транзисторов на выходе. У микросхемы TA8277H как и подобных автомобильных УНЧ имеется режим отключения звука (mute) и отключения питания (st-by).
Несмотря на большое разнообразие номенклатуры выпускаемых микросхем — около полусотни видов, все они имеют похожую схему подключения и технические характеристики. Благодаря простоте схемы включения и универсальном питании 12 вольт, эти УНЧ могут быть установлены и в музыкальные центры, и в отдельные 4-х канальные усилители, и в автомобиль. Ранее мы уже выкладывали несколько схем усилителей на подобных микросхемах, сегодня же мы рассмотрим схему усилителя на микросхеме TA8277H.
Схема усилителя TA8277H
Схема взята из даташита, обвязка стандартная как и для подобных усилителей. Максимальная мощность микросхемы составляет 43 Вт на канал при 4 Ом, питающее напряжение должно быть в пределах 14.4 В (минимальное 9 вольт, максимальное 18 вольт).
Файл печатной платы можно скачать как всегда в конце статьи, плата нарисована в программе SPLayout 5, плата спроектирована только под два тюльпана, то-есть вход на 2 канала а выход на 4 (микросхема является четырехканальной, два канала между собой запараллелены), фотография готовой платы представлена на рисунке ниже…
При подключении усилителя стоит быть крайне внимательным и не допускать коротких замыканий, так же будьте внимательны при подключении питания, не спутайте полярность и не превышайте напряжения. Для усилителя сгодится небольшой по площади радиатор, я же просто прикрепил к металлической стенке корпуса.
файл печатной платы (~6кб.)
Усилитель на микросхеме TA8277H — Звукотехника — Каталог статей
На настоящее время изготовление хорошего квадроусилителя с автомобильным 12-ти вольтовым питанием представляется делом, простым даже для начинающих радиолюбителе. Тем более, что на рынке можно купить десятки типов 4-х канальных микросхем УНЧ, от таких известных производителей, как SANYO и TOSHIBA. Все эти микросхемы характеризуются простотой подключения, хорошей выходной мощностью — до 40 ватт на канал, низким коэффициентом гармоник. Усилители работают в классе АВ и содержат комплиментарную пару биполярных транзисторов на выходе. У микросхемы TA8277H как и подобных автомобильных УНЧ имеется режим отключения звука (mute) и отключения питания (st-by).
Несмотря на большое разнообразие номенклатуры выпускаемых микросхем — около полусотни видов, все они имеют похожую схему подключения и технические характеристики. Благодаря простоте схемы включения и универсальном питании 12 вольт, эти УНЧ могут быть установлены и в музыкальные центры, и в отдельные 4-х канальные усилители, и в автомобиль. Ранее мы уже выкладывали несколько схем усилителей на подобных микросхемах, сегодня же мы рассмотрим схему усилителя на микросхеме TA8277H.
Схема усилителя TA8277H
Схема взята из даташита, обвязка стандартная как и для подобных усилителей. Максимальная мощность микросхемы составляет 43 Вт на канал при 4 Ом, питающее напряжение должно быть в пределах 14.4 В (минимальное 9 вольт, максимальное 18 вольт).
Файл печатной платы можно скачать как всегда в конце статьи, плата нарисована в программе SPLayout 5, плата спроектирована только под два тюльпана, то-есть вход на 2 канала а выход на 4 (микросхема является четырехканальной, два канала между собой запараллелены), фотография готовой платы представлена на рисунке ниже…
При подключении усилителя стоит быть крайне внимательным и не допускать коротких замыканий, так же будьте внимательны при подключении питания, не спутайте полярность и не превышайте напряжения. Для усилителя сгодится небольшой по площади радиатор, я же просто прикрепил к металлической стенке корпуса.
Скачать файл печатной платы (~6кб.)
Двухканальный усилитель на микросхеме TA8210AH — Звукотехника — Каталог статей
Эта ИМС представляет собой УНЧ класса В и устанавливается в авто-аудиоустройствах для получения высококачественного выходного музыкального сигнала средней мощности. Микросхема содержит два идентичных мостовых усилителя мощностью до 22 Вт на нагрузке 4 Ом. Напряжение питания усилителя стандартное для таких типов микросхем 6 — 18 В, типовое 14,4 В. Пиковое значение выходного тока составляет порядка 5А. Ток в режиме покоя 120 мА. Долговременная выходная мощность при Uп = 14,4 В, Rн = 4 Ом, Кг = 10% и F = 1 кГц: 22 Вт. Ну и воходное сопротивление около 30 кОм.
Схема усилителя TA8210AH
В техническом описании на TA8210AH производитель первым делом указывает на низкое тепловое сопротивления микросхемы с внешним радиатором (1.5oC/ W), за счет удлиненного корпуса. Действительно, это очень хорошо, так как за счет лучшей теплопередачи микросхема имеет меньшую температуру корпуса, что позволяет снизить деградацию полупроводников и, тем самым, увеличить общую надежность усилителя и неизменность его характеристик с течением времени.
Немного слов о замене микросхемы TA8210AH: полным аналогом является KIA6210AH. Вообще, многие микросхемы из серии TA82xxAH подходят для применения с данной печатной платой, например, TA8205AH, TA8215AH, TA8221AH и многие другие.
У таких микросхем как TA8220AH, TA8233AH и других, первый вывод имеет другую функциональность: клип-детектор (Clip-Det) — другими словами, индикатор перегрузки.
В конце статьи прикреплено несколько файлов печатных плат для усилителя, есть вариант печатной платы P-CAD 2006 (плата что на фотографиях выше), плюс несколько файлов ПП в программе SprintLayout.
Внимание! ИМС очень чувствительна к напряжению питания, не подавайте более 18 В. Переполюсовка источника питания приводит ИМС к выходу из строя (Uобр = 6 В максимум). Микросхему усилителя необходимо установить на теплоотвод. Существуют две версии этой микросхемы, отличающиеся расположением выводов: TA8210AHQ – в два ряда и TA8210ALQ – в один ряд Аналогом TA8210AH является KIA6210AH.
файл печатной платы в P-CAD 2006 (~18кб.)
Скачать файлы печатных плат в SLayout: архив , архив .
Мой первый усилитель на TA8221
Желание собрать усилитель возникло давно. Опыт радиолюбительства не значительный, поэтому какую схему выбрать и с чего начать не имел понятия. И вот «наткнулся» на одну не сложную схему, сразу возникло желание попробовать ее собрать. Закупив всё необходимое приступил к ёё сборке…
Содержание / Contents
Данный «агрегат» предполагалось использовать для усиления звука с компьютера, поэтому необходимость в использовании темброблока и регулятора усиления отпадала. Мой выбор остановился на усилителе, основой которого является м/с, так как эта реализация является наиболее простой и доступной, что является не маловажным фактором для начинающего радиолюбителя
.В качестве ИМС выбрана TA8221AH.
Принципиальная схема устройства выглядит следующим образом
Сие творение:
Под рукой оказался радиатор от старенького компа, его я задействовал в качестве охлаждения для м/с усилителя.
Для питания усилителя необходим мощный источник питания. Величина тока потребления зависит от величины сопротивления нагрузки (Rн). Так для усилителя на м/с ТА8221 при максимальной громкости: — для Rн=2 Ом ток потребления составит около 5А; — для Rн=4 Ом ток потребления составит около 3А; — для Rн=8 Ом ток потребления составит около 1,5А.
В качестве трансформатора для блока питания я использовал перемотанный ТС250. Данный экземпляр встречается достаточно часто и, на мой взгляд, его перемотка наименее трудоемкая. Принцип перемотки более чем доступно описан в статье Юрия(Yooree)
Корпус усилителя выполнен из того, что было под рукой.

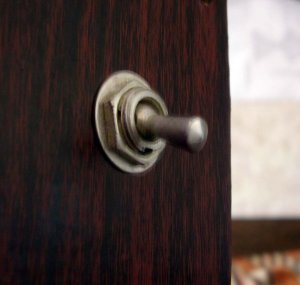

При необходимости вместо перемычки «MUTE» устанавливается переключатель. После подачи напряжения питания и при разомкнутом переключателе усилитель находится в дежурном режиме и потребление тока минимально. При замыкании переключателя происходит плавное, без щелчков, включение в рабочий режим.
Хотелось бы отметить, что при увеличении ёмкости конденсаторов в сглаживающих фильтрах блока питания, заметно улучшилось качество воспроизведения низких частот.
При правильной и аккуратной сборке усилитель работает сразу и не нуждается в настройке. Звуком вполне доволен, тем более если это первый опыт
