Ремонт стартера своими руками! Признаки неисправности

Заметив первые признаки неисправности, не отлаживайте ремонт стартера в долгий ящик. Затягивание с проверкой и восстановлением приведет к тому, что в один момент двигатель попросту не запустится. Покажем на видео и расскажем, как проверить втягивающее реле, заменить щетки, втулки стартера, чтобы своими руками устранить поломки и правильно собрать стартер автомобиля.

ПРИЗНАКИ НЕИСПРАВНОСТИ

Способов проверки неисправностей стартера всего 2: по характерным симптомам и по итогам дефектовки после разборки. Основные причины поломок и их признаки.

• Стартер крутит, но мотор не заводится. Исключив проблемы с системами питания, зажигания, ГРМ и иммобилайзером, можно сделать вывод об изношенных щетках стартера. Чаще всего при износе щеточного узла можно на слух ощутить, что коленчатый вал двигателя вращается медленней обычного. Но прежде чем снимать стартер для ремонта, проверьте надежность крепления клемм, отсутствие на них окислов и уровень зарядки аккумуляторной батареи.
• Стартер щелкает, но не крутит. Причиной поломки может быть как износ щеток, так и низкий заряд АКБ, окислы на клеммах питающего провода, гибкой массы.
• Стартер срабатывает, но коленчатый вал не вращается. Визуально слышно вращение якоря пускача, но маховик при этом стоит на месте. Поломка может проявлять себя лишь время от времени. Ремонт стартера своими руками заключается в замене бендикса. В очень редких случаях к подобным симптомам приводит слизывание зубьев на венце маховика или на шестерне бендикса.
• Не срабатывает втягивающее реле. Соленоид внутри тягового реле при подаче на него напряжения передвигает вилку, вводя в зацепление с венцом маховика шестерню бендикса, и замыкает контактной пластиной клеммы питания электродвигателя. Если после поворота ключа в положение Start не приходит напряжение на управляющий вывод втягивающего, или неисправно само втягивающее реле, контакты попросту не замкнутся для включения электродвигателя.
• Стартер не перестает вращаться после запуска двигателя. Причина в залипании контактной пластины втягивающего реле.

КАК ПРОВЕРИТЬ СВОИМИ РУКАМИ

Не снимая стартер с автомобиля, можно достоверно проверить лишь плохой контакт и факт неисправности цепи управления втягивающего реле. Если стартер не реагирует на поворот ключа в положение Start, перемкните напрямую отверткой силовые выводы втягивающего реле. Срабатывание стартера будет свидетельствовать о неисправности в цепи управления или самом тяговом реле.

Если вы знаете, как пользоваться мультиметром, в режиме измерения постоянного тока проверьте, приходит ли напряжение на управляющий вывод после поворота ключа зажигания в положение Start. Если напряжение поступает, но втягивающее не срабатывает (нет характерного щелчка), тяговое реле нуждается в ремонте либо замене.

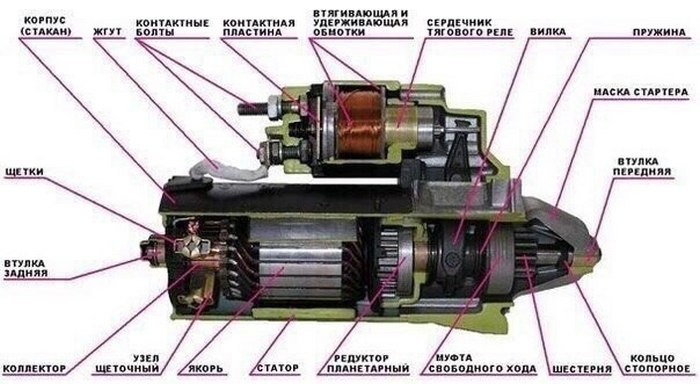

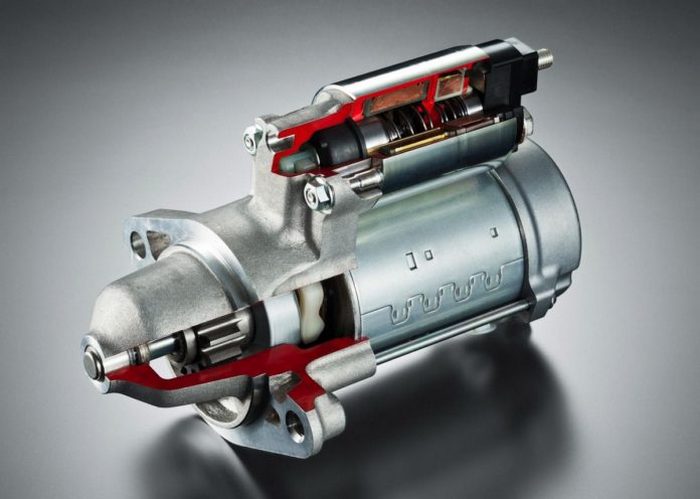

Перед разборкой рекомендуем изучить устройство и принцип работы автомобильного стартера. Также при ремонте важно понимать принцип работы и методы диагностики втягивающего реле, бендикса стартера.

ХАРАКТЕРНЫЕ ПОЛОМКИ

• Истирание щеток, которые изнашиваются вследствие плотного прижатия к вращающемуся якорю. Оценить степень износа можно визуально либо с помощью штангенциркуля. Достаточно сравнить толщину новых щеток с изношенными элементами.
• Износ коллекторных пластин. Щетки стираются намного быстрее, нежели контактные пластины якоря, но и они спустя несколько сотен тысяч километров пробега могут прийти в негодность. Степень износа определяется глубиной проточки, которая образуется от трения со щетками. При неплотном прилегании щеток в момент вращения якоря возможно появление искрового разряда, провоцирующего выгорание и дальнейшее отслоение частей ламелей. Среди прочих дефектов, которые возникают вследствие биения и осевого люфта вала якоря, – овальность, смещение зоны трения щеток.
• Нарушение изоляции контактов коллектора, приводящее к пробою на массу корпуса якоря; межвитковое замыкание.
• Износ втулок, фиксирующих вал якоря. Критическая выработка бронзовых либо меднографитовых втулок приводит к биению вала якоря, вследствие чего меднографитовые щетки гораздо быстрее выходят из строя, наблюдается неравномерное истирание коллектора. Также износ втулок может послужить причиной смещения пластин якоря, что приводит к межвитковому замыканию.
• Износ либо неправильный подбор дистанционных шайб, предотвращающих осевой люфт вала якоря.
• Обгорание контактной пластины втягивающего реле. Перегорание обмотки, межвитковое замыкание катушки соленоида.
• Износ шестерни вала якоря.
• Отклеивание магнитов от корпуса стартера.
• Переламывание клеммы плюсового провода, идущего от силовой клеммы втягивающего на щетку. Иногда клеммы из-за расположения в месте с агрессивной средой сильно корродируют.

РЕМОНТИРОВАТЬ ИЛИ ЗАМЕНИТЬ

Операции, которыми в большинстве случаев ограничивается собственноручный ремонт стартера:

• замена щеточного узла. Мы уже рассматривали, как заменить щетки стартера своими руками, поэтому останавливаться на этом не будем;
• очистка мелкозернистой наждачной бумагой рабочей зоны коллектора;
• смазка планетарного редуктора, вала якоря в месте перемещения вилки втягивающего реле;
• полная очистка всех деталей от продуктов износа графитовых щеток и коллектора, грязи.

Многие производители не предусматривают ремонт и обслуживания втягивающего реле, поэтому для разборки его развальцевать. Сделать это можно лишь с целью зачистки наждачной бумагой либо надфилем контактных областей болтов клемм, пластины. При обнаружении межвиткового замыкания либо пробоя на корпус ремонту своими руками рекомендуем предпочесть замену. Также нам кажется весьма сомнительной идея ремонта ламелей коллектора и перемотки якоря стартера. Для широко распространенных моделей стартеров такой ремонт попросту невыгоден, так как чаще проще отыскать исправную б/у деталь на разборке либо вовсе купить новый пускач.

ТЕХНИКА БЕЗОПАСНОСТИ И ПОЛЕЗНЫЕ СОВЕТЫ

• Перед снятием клемм для ремонта либо замены стартера обязательно снимите клемму с отрицательного вывода АКБ.
• При проверке снятого с автомобиля стартера надежно фиксируйте его в тисках.
• Даже для вращения якоря без зацепления с венцом маховика нужен немалый ток, поэтому при проверке после ремонта не используйте тонкие провода и обеспечьте надежный контакт на силовых выводах.
• Пределы допусков осевого, радиального люфта, минимального диаметра коллектора вы можете найти в технической документации. Еще перед началом ремонта рекомендуем узнать модель стартера, которая должна быть указана в нанесенной на корпусе идентификационной маркировке.
• При сборке соблюдайте последовательность установки дистанционных шайб, ограничивающих осевой люфт. Чтобы после ремонта своими руками собрать стартер правильно, еще в процессе разборки ставьте метки, делайте фотографии.
• Смазывать необходимо только планетарный редуктор. Для этих целей хорошо подойдет консистентная смазка для ШРУСов. Ни в коем случае не смазывайте рабочую поверхность меднографитовых втулок. Смазка будет собирать пыль, превращаясь таким образом в абразивную пасту.

ИЗМЕРЕНИЕ ОСЕВОГО И РАДИАЛЬНОГО ЛЮФТА

Люфт вала якоря следует проверять еще до разборки. Для этого достаточного пальцами пошатать в радиальном и осевом направлении сам вал. При значительном люфте нужно не только заменить втулки, но и измерить выработку на самом валу, так как в случае критического износа ограничение ремонта лишь заменой втулки особого результата не принесет. Измерить осевой люфт можно с помощью штангенциркуля. Для точной проверки радиального люфта используется индикатор часового типа со штативом.

ПРОВЕРКА ЯКОРЯ

На видео показан простой способ проверки межвиткового зажигания. Суть диагностики заключается в подключение одного из контактов лампочки на вал якоря. Вторым контактом следует провести по ламелям коллектора. Если пробой на корпус отсутствует, лампочка не загорится.

ВТУЛКИ, БЕНДИКС

Исправная обгонная муфта должна вращаться только в сторону вращения стартера. Сам бендикс ремонту не подлежит, поэтому в случае поломки его следует заменить. Для снятия муфты необходимо сдвинуть по валу ограничительно кольцо, после снять стопорное кольцо. При промывке старого бендикса не используйте очистители в аэрозолях, так как они способны вымыть внутреннюю смазку обгонной муфты.
На видео показано, как заменить втулки стартера своими руками.

Почему выходит из строя стартер? Рассмотрим основные причины

Сложно представить для водителя большее разочарование, чем то, когда при повороте ключа стартер не реагирует. Этому может быть довольно много причин, как довольно поверхностных, типа отсутствие контакта, так и поломка самого стартера. Для человека, хорошо изучившего систему запуска своего автомобиля и имеющего немалый опыт, найти причину такой поломки не составляет особого труда. Новичку же придется помучиться чтобы выявить и исправить проблему.

Нужно понимать, что в процессе запуска двигателя участвует 3 основных элемента: аккумулятор, который является источником энергии для стартера, провода, обеспечивающие соединение элементов зажигания, и стартер.

Рассмотрим основные причины того, что автомобиль перестал заводиться, и способы решения распространенных проблем со стартером.

Проверяем исправность аккумуляторной батареи

Чаще всего именно проблемы с аккумулятором приводят к тому, что автомобиль заводится с проблемами или вообще не заводится. Так что первым делом нужно проверить именно его.

Как понять, что проблемы именно в этом агрегате? Нужно руководствоваться следующим:

• Если стартер не крутит, втягивающая щелкает, но больше ничего не происходит, при том, при этом на приборной панели затухают лампочки – это прямое указание на проблемы с аккумулятором;
• Вместо одного щелчка, может происходить целая серия, которая также сопровождается затуханием ламп на приборах. Причина та же – слабый заряд или неисправности в аккумуляторе;
• Если при повороте ключа не происходит вообще ничего, это тоже может быть по причине отсутствия заряда в АКБ. Чтобы проверить, так ли это, нужно попробовать включить фары или какой-нибудь электроприбор. Если они также не включаются, то очевидно, что проблема именно с аккумулятором.

Чтобы решить проблему работы стартера в этом случае, нужно просто провести диагностику АКБ. Если все в порядке, то ее нужно зарядить и не допускать полного разряжения, а если нет – придется заменить устройство. Если проблема повторилась, хоть аккумулятор и однозначно исправный, то возможно проблема в работе генератора.

Соединения проводов

Частой причиной проблем в работе стартера является отсоединение каких-либо соединений, отвечающих за его работу. При больших нагрузках на автомобиль, большом пробеге, подобные неполадки происходят довольно часто.

Распространенные проблемы:

• Перегорание силового провода, соединяющего реле со стартером;
• Слабый или загрязненный контакт на каком-либо участке электрической цепи, в которую входит стартер;
• Проблемы с контактами в замке зажигания;
• Щеточный узел работает с проблемами;
• Перегорела обмотка на стартере;
• Проблемы с контактами во втягивающем реле.

Рассмотрим самые частые поломки подробнее.

Как проверить втягивающее реле

Если при попытке завести автомобиль, стартер не крутит втягивающая щелкает один раз, но не начинает вращаться, нужно тщательно проверить втягивающее реле. На нем имеется всего 3 контакта, 2 из которых большие: выходной непосредственно на стартер и входная с аккумуляторной батареи, и одна малая – управляющая.

Чтобы проверить работу реле, нужно с помощью отвертки или другого металлического предмета соединить большие клеммы. Если после этого стартер начал вращаться, значит проблема была именно во втягивающем реле. Стоит запомнить, что делая такую проверку, надо избегать прикасания к другим металлическим деталям под капотом.

Итак, если стартер после такой операции начал вращаться, то проблема была в том, что контакты в реле обгорели или покрылись грязью. У этой проблемы два варианта решения:

• Чистка контактов. Можно просто зачистить контакты на клеммах реле и автомобиль еще некоторое время будет заводиться нормально. Но данный вариант не надежен и поможет ненадолго;
• Заменить втягивающее реле полностью. Правильный вариант, который исправит проблему на длительное время. Дело в том, что контакты в реле покрываются специальным защитным слоем, предотвращающем преждевременную эрозию и окисление. Если, как в первом варианте, просто их почистить, то этот слой тоже уйдет и клеммы долго не прослужат.

Износ шестерни бендикса

В конструкции бендикса стартера имеется специальная шестерня, которая находится в контакте с маховиком двигателя. При ее включении и выключении происходит резкий контакт с зубьями маховика. Это приводит к тому, что после некоторого промежутка времени зубья постепенно стираются, а могут даже просто поломаться.

Если в шестерне стерты, отбиты зубцы везде или на некотором участке, то стартер может подолгу не заводится, пока нормальные зубья не поймают такие же в маховике. Именно поэтому встречаются случаи, когда стартер работает, что называется, через день – то заводится, то нет.

Помочь в этом случае может только замена вышедшей из строя шестерни.

Проблемы со щетками или обмоткой стартера

Срок службы щеток довольно небольшой и если стартер перестал заводится, а они давно не менялись – стоит проверить и это. Из-за изношенных щеток обмотка просто не получает необходимого напряжения со стороны аккумулятора. Это приводит к тому, что в ней не возникает необходимого магнитного поля и вращения не происходит.

Изнашивание втулок стартера

Без проведения своевременной профилактики и регулярных ремонтов, износ втулок в конструкции стартера также является причиной отказа его от работы.

Якорь вала, расположенный в стартере, вращается во втулках. Они выполняют роль его от быстрого износа, ведь он постоянно вращается и испытывает трение. Также втулки играют защитную роль для передней и задней частей корпуса стартера.

Если длительное время агрегат не подвергался никаким профилактическим работам, то постепенный износ втулок может стать главной причиной выхода его из строя.

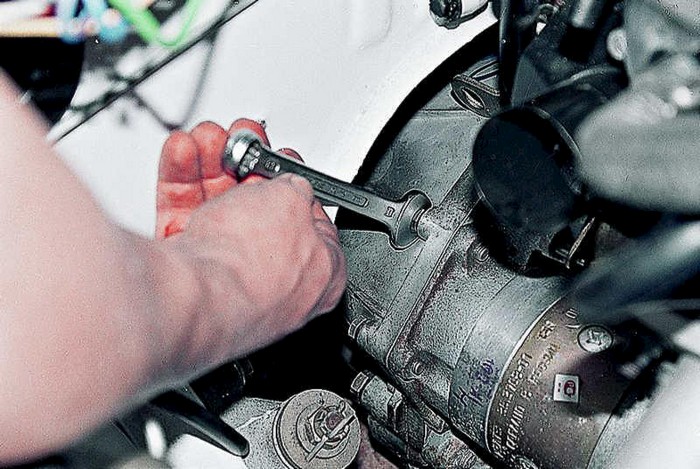

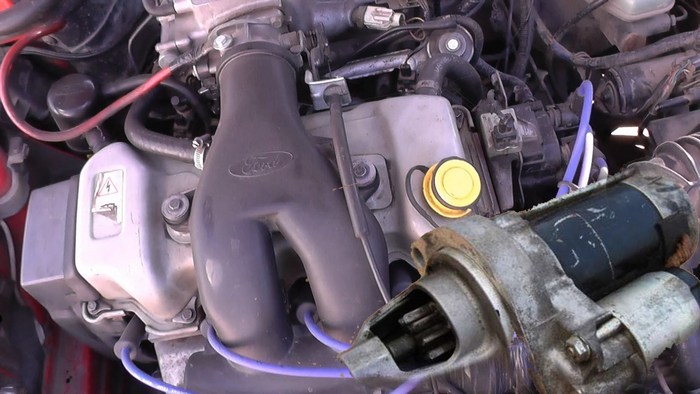

Чтобы исправить эту неполадку, нужно снять стартер с автомобиля, полностью его разобрать и установить новые втулки. Их нужно хорошо впрессовать на посадочное место.

Недостаточно хороший крепеж стартера

Абсолютно незначительная, но все же встречающаяся проблема – стартер недостаточно крепко затянут. Из-за этого его сцепление с двигателем ухудшается он и отказывается нормально работать. Решение проблемы очень простое – нужно крепко затянуть гайки, на которых присоединен стартер.

Смотрите, что делать если не крутит стартер

Так почему же почему плохо крутит стартер? Суммируя все вышесказанное, нужно отметить, что в большинстве случаев отказ стартера от работы объясняется довольно просто и исправить неполадки не составляет большой проблемы. Нужно тщательно пройтись по всем пунктам, начиная от проверки исправности аккумуляторной батареи и проводки из электрической цепи питания стартера, и заканчивая его снятием с автомобиля и полной проверкой внутренней структуры.

Такие проблемы, как обгоревшие щетки и обмотка, слизанные зубья шестерни бендикса и поломанные втулки, могут быть не единственными проблемами в агрегате. Чтобы найти и исправить причину неисправности, нужно полностью разобрать устройство и тщательно осмотреть все его составляющие детали. Проблемы могут быть с якорем, вилкой в приводе бендикса, замыкания на обмотке – всего перечислить просто невозможно. Внимательный осмотр же сразу покажет, в чем была неисправность.

Стоит помнить, что постоянные техосмотры, профилактические работы и мелкие ремонты помогут сохранить работоспособность любого агрегата автомобиля максимально долго и ремонт раньше времени просто не потребуется.

Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на наш канал в Яндекс-Дзен!
Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на наш канал в Яндекс-Дзен!

Как не сжечь стартер в автомобиле

Стартер можно сжечь как по нелепой случайности, так и по незнанию. Но чтобы не допускать таких неприятностей, стоит всегда помнить о важных вещах — причинах, по которым поломка может произойти. Предлагаем вашему вниманию «вредные советы», которые нужно обязательно заучить и никогда не допускать.

Когда стартер выходит из строя

Самая распространенная причина поломки стартера среди автомобилистов в шутку называется «классической». Очень часто этим «грешат» новички, которые еще не успели освоиться за рулем, особенно во время зимних холодов. Ошибка кроется в том, что во время запуска ключ длительное время удерживается в положении «Start». Если авто не запускается сразу, то водитель принимает решение для пущей уверенности «разогнать» движок до 2-3 тыс. оборотов путем нажатия на педаль газа. Все эти манипуляции неизбежно приводят к появлению характерных звуков. Понять, что стартер вконец испорчен можно по выходящему дымку из капота.

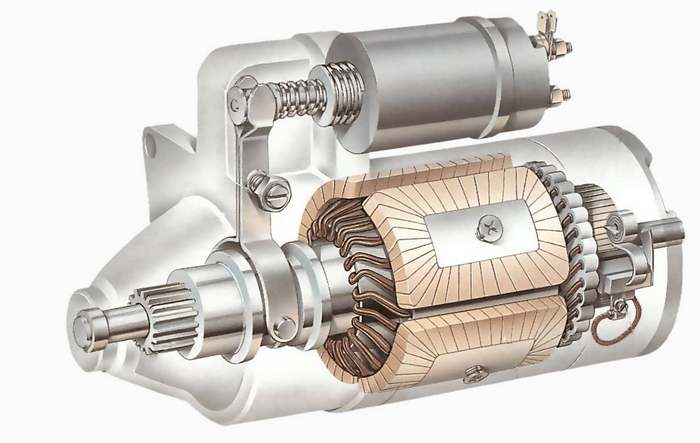

Чтобы понять, почему такие действия разрушающе сказываются на стартере, нужно иметь хотя бы образное представление о принципе его работы. В представленном выше случае, бендикс, стремясь поспеть за маховиком, чрезмерно нагревается и неизбежно клинит. Заклинившая деталь «цепляет» вал с редуктором и якорем, а если стартер безредукторный, то только якорь. Ну а дальше коллектор якоря на высоких оборотах практически моментально стирает в пыль остатки щеток, на планетарном редукторе приходит в негодность пластиковое колечко, а корпус стартера может и вовсе лопнуть.

Другой вариант больше характерен для транспортных средств с дизельным движком. Есть категория водителей, которые применяют специальные «разжижители» дизеля, подобие «эфира». Кстати, поэтому между собой этот вариант поломки автолюбители называют «эфирным». Из-за таких действий, в случае неверной регулировки ТНВД при запуске стартера может случиться детонация, по причине раннего воспламенения горючей смеси. Детонация приводит к тому, что венец маховика делает обратные толчки по бендиксу. Стартер на дизельных авто и без того испытывает увеличенные в три раза нагрузки, нежели в бензиновых, поэтому описанный случай приводит к поломке бендикса, а передняя область стартера, от избытка нагрузки, просто трескается. Кроме того, недееспособным может стать и стальной вал якоря.

Как не допустить поломки стартера

Первостепенно каждому водителю нужно помнить, что если авто не заводится сразу, то источник неприятности не обязательно кроется в стартере. В позиции «Start» ключ зажигания нужно держать не дольше пяти секунд, и если за это время движок не завелся, то, скорее всего, проблема в «умершем» аккумуляторе — стартеру просто не достает сил для того, чтобы завести движок.

В инструкции, которая идет от производителя и прилагается к каждому автомобилю, сказано, что удерживать ключ в положении «Start» нужно не дольше 5-20 сек. Каждая попытка должна сопровождаться 15-секундным периодом покоя, чтобы дать стартеру передохнуть и остыть. А после трех попыток, если движок так и не «ожил», перерыв должен быть дольше, примерно 40-60 сек. Контрольные цифры могут незначительно разниться, в зависимости от модели автомобиля, но принцип не меняется — ни в коем случае нельзя бездумно «накручивать» агрегат, если не хочется платить за дорогостоящий ремонт. Подобный вариант запуска может обернуться разряженным аккумулятором, а если проигнорировать правила работы со стартером, то это в один «прекрасный» момент просто выведет его из строя.

Предупредить остальные проблемы тоже просто. Нужно смотреть за тем, чтобы стартер не соприкасался с влагой. Сделать это несложно, просто не стоит автомобиль использовать как яхту и бороздить на нем глубокие лужи, и уж тем более броды. Если говорить про машины с дизельными движками, то водителям заранее стоит отказаться от применения «разжижителей».

В завершение стоит упомянуть, что стартер может прийти в негодность исключительно по вине самого владельца транспортного средства — его неумелых или неопытных манипуляций, о которых было сказано выше. Узнавайте о принципе работы всех систем в автомобиле, читайте инструкции и следуйте им, тогда все неприятности в виде поломок будут обходить стороной.
