Маркировка smd резисторов онлайн - РадиоСхема

Калькулятор маркировки smd резисторов онлайн

Этот простой калькулятор поможет вам определить параметр любого SMD резистора. Чтобы начать работу, введите 3 или 4-значный код и нажмите кнопку «Рассчет».

<<< Калькуляторы онлайн

<<< Все Калькуляторы

 Большой ассортимент SMD резисторов
 Измерительные цифровые тестеры

Большинство чип-резисторы маркируются с 3-значным или 4-значным кодом-числовой эквивалент привычной цветовой код для выводных компонентов. Недавно появилась новая система кодирования (в EIA-96) которая ориентируется на точности SMD компонентов.

3-значный код

Стандартные SMD резисторы маркируются с простым 3-значным кодом. Первые две цифры указывают на числовое значение, а третий будет множитель (сколько нулей добавить). Сопротивлений менее 10 ом, не имеют множителя, буква ‘R’ используется, чтобы указать положение десятичной точки.

3-значные примеры кода:

220 = 22 × 100 (1) = 22Ω (не 220Ω!)
471 = 47 × 101 (10) = 470Ω

102 = 10 × 102 (100) = 1000Ω или 1кОм
3R3 = 3.3 Ω

4-значный код

Этот 4-значный код используется для маркировки  точности резисторов поверхностного монтажа. Это похоже на предыдущую систему, единственное отличие-это количество значащих цифр: первые три цифры скажут нам значение цифр, а в четвертой будет множитель. Сопротивление менее 100 Ом маркируются при помощи буквы «R», что указывает позицию десятичной точки.

4-значные примеры кода:

4700 = 470 × 100 (1) = 470Ω (не 4700Ω!)
2001 = 200 × 101 (10) = 2000Ω или 2кОм
1002 = 100 × 102 (100) = 10000Ω или 10кОм
15R0 = 15.0 Ω

Онлайн расчёт сопротивления SMD-резистора по цифровой маркировке
smdresistor Онлайн-калькулятор для расчёта сопротивления резистора по цифровой маркировке работает в двух режимах:
1. Перевода из цифровой кодовой маркировки в значение сопротивления резистора.
2. Перевод значения сопротивления резистора в цифровую кодовую маркировку.
smdresistor



В связи с малыми размерами все типоразмеры SMD-резисторов, кроме резисторов типоразмера 0402 маркируются при помощи цифро-буквенной маркировки.
Правила маркировки SMD-резисторов зависят от допуска и типоразмера.
Резисторы всех типоразмеров с допуском 10%, 5% и 2% маркируются 3-мя цифрами, две первые из них обозначают мантиссу, а третья - показатель степени по основанию 10. Результирующее значение сопротивления получается в Омах.
Пример 3-х цифровой маркировки резистора: 473 имеет сопротивление 47*103 Ом = 47 Ком.
При маркировке малых сопротивлений для обозначения десятичной точки к значащим цифрам добавляется буква R. Например резистор с маркировкой 47R имеет сопротивление 47 Ом.
Четырьмя цифрами маркируются 1% SMD-резисторы типоразмеров от 0805 и выше. Первые 3 цифры обозначают мантиссу, а четвёртая - показатель степени по основанию 10.
Пример 4-цифровой маркировки: 5102 имеет номинал 510*102 Ом = 51Ком.
Резисторы типоразмера 0603 с допуском 1% маркируются с использованием таблицы EIA-96 (приведена ниже) двумя цифрами и одной буквой. Цифры обозначают код, по которому из таблицы определяют мантиссу, а буква - показатель степени по основанию 10. Например, маркировка 12D означает, что резистор имеет номинал 130x10
3
Ом = 130 КОм. smd-0603 Обсудить калькулятор сопротивления SMD-резисторов на Форуме

на Ваш сайт.

Расшифровка цифровой маркировки SMD резисторов: номиналы, мощности и размеры

Автор Aluarius На чтение 8 мин. Просмотров 547 Опубликовано

Что собой представляет маркировка smd резисторов

Резисторы smd – это постоянные детали, которые необходимы для поверхностного монтажа на плату. Если сравнивать smd резисторы и металлопленочные резисторы, то первые будут в несколько раз меньше, но есть и такие которые имеют большие размеры, именно поэтому существует маркировка smd резисторов. По форме они также отличаются, есть квадратные, прямоугольные и круглые и даже овальные. Внимательно изучая смд резистор маркировку, можно отметить, что маркировка бывает цифровая или буквенная.

SMD-резистор



Главным отличием смд резисторов является наличие небольших контактов, которые вставляются в печатную плату. Рассмотрим, для чего нужна маркировка резисторов.

Для чего нужна маркировка резисторов

Учитывая тот факт, что смд резисторы имеют небольшой размер, на них нельзя нанести цветовую маркировку, поэтому производителями был разработан иной способ маркировки. Как правило, обозначение smd резисторов содержат три или четыре цифры, могут присутствовать буквы.

  1. Цифровая маркировка резисторов необходима для того, чтобы указывать на численное значение сопротивления резистора, последняя цифра является множителем. Она же может указывать на степень, которую надо возвести 10, чтобы получить окончательный результат. Например, определить сопротивление можно таким образом: 450 = 45 х 10равно 45 Ом.
  2. Если маркировка имеет вид EIA-96, то это означает, что резисторы высокой точности. Этот стандарт предназначается для резисторов, которые имеют небольшое сопротивление в 1%. Такая система маркировки имеет три элемента: 2 цифры, которые указывают на код номинала, а буквы являются множителем. Цифры – это код, которое дает число сопротивления. Например, код 04 может указывать на 107 Ом.

Для удобного расчета применяется калькулятор, который поможет быстро найти величину сопротивления. Для расчета надо ввести код, который есть на компоненте и сопротивление сразу отобразиться внизу. Такой калькулятор подходит не только для стандарта. Чтобы более точно проверить сопротивление, лучше всего для расчета применять мультиметр. Какой лучше мультиметр выбрать, читайте здесь.

Какие характеристики показывает

Самой главной характеристикой деталей является величина номинального сопротивления, допуск на величину и коэффициент температуры. С любой из этих характеристик связана мощность smd резисторов и сопротивление между ним и окружающей температурой. В некоторых областях учитываются даже шумовые характеристики.

Цифровая маркировка резисторов

Важно! Характеристики компонентов включают в себя стабильность, напряжение, зависимость от сопротивления и частотные параметры.

Чтобы подробно разобраться в этом вопросе, надо внимательно изучить все характеристики:

  1. Величина номинального сопротивления. Допуск на величину номинального сопротивления задается в процентах. Такое значение указывает на сопротивление резистора при внешних воздействиях на него.
  2. Температура. Как правило, естественной температурой считается +20°С и должно быть нормальное атмосферное давление. СМД резисторы выпускаются с допуском на номинальное сопротивление в пределах от ±0.05% до ±5%.
  3. Точность. Самыми точными резисторами можно считать те, которые высчитываются по формуле ТКС=DR/(R*DТ). DR означает изменение сопротивления при перемене температуры на величину DТ, R – номинальное значение сопротивления.

Если компоненты можно просчитать по этой формуле, то это означает, что они обладают наивысшей точностью.

Разновидности маркировки SMD резисторов

Важной характеристикой резисторов считается типоразмер. Простыми словами говоря, это величина, длина и ширина корпуса. Именно учитывая эти элементы, удается подобрать соответствующие разводке платы.

Разновидности маркировки SMD резисторов

Справка! Все размеры смд резисторов в документации указываются при помощи специальных цифр и букв. Первые цифры могут указывать именно на размеры, которые подаются в миллиметрах, вторая пара символов – ширина, тоже в миллиметрах.

Рассмотрим, некоторые типовые размеры резисторов и их расшифровку по цифрам:

  1. SMD-резисторы 0201: длина =0,6 мм, ширина =0,3 мм, высота =0,23 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,05 Вт, напряжение максимум 50 В.
  2. SMD-резисторы0402: длина =1,0 мм, ширина =0,5 мм, высота =0,35 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,05 Вт, напряжение максимум 100 В.
  3. SMD-резисторы 0603: длина =1,6 мм, ширина =0,8 мм, высота =0,45 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,01 Вт, напряжение максимум 100 В.
  4. SMD-резисторы 0805: длина =2,0 мм, ширина =1,2 мм, высота =0,4 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,125 Вт, напряжение максимум 200 В.
  5. SMD-резисторы 1206: длина =3,2 мм, ширина =1,6 мм, высота =0,5 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,25 Вт, напряжение максимум 400 В.
  6. SMD-резисторы 2010: длина =5,0 мм, ширина =2,5 мм, высота =0,55 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,75 Вт, напряжение максимум 200 В.
  7. SMD-резисторы 2512: длина =6,35 мм, ширина =3,2 мм, высота =0,55 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 1 Вт, напряжение максимум 400В.

Из этого следует, что если увеличивается маркировка чип резисторов, то повышается и номинальная рассеиваемая мощность.

Трехзначные цифры

Если маркировка осуществляется при помощи 3-х цифр, то первые две указывают на количество Ом, а последняя – количество нулей. Именно таким образом маркируются резисторы из ряда Е-24, отклонение может составлять 5%. Например, типоразмер резисторов с маркировкой 0603, 0805 и 1206.

маркировка чип резисторов

Четырехзначные цифры

Если маркировка осуществляется при помощи 4-х цифр, то тогда первые 3 цифры – это количество Ом, а последняя – нули. Именно так составляется описание резисторов из ряда Е-96 с типоразмерами 0805, 1206. Если дополнительно еще можно рассмотреть буквенные значения, например букву R, то она играет роль запятой, которая делит доли. Например, если маркировка 4402, то это можно расшифровать, как 44 000 Ом или 44 кОм.

Стандарт EIA-96

Если резистор представлен комбинацией из букв и цифр, то первые два знака – значение Ом. Начинать маркировать детали могут с букв именно таким, и является стандарт EIA-96.

Примеры расшифровки цифровой маркировки СМД резисторов

Чтобы быстрее разобраться в расшифровке маркировок смд резисторов, необходимо рассмотреть несколько вариантов.

Резистор 103

Для расчета сопротивления, стоит с самого начала разобраться с цифрами. Если взять резистор 103, то первые две цифры будут указывать на числа, а третья цифра количество нулей, таким образом, получается, что 10 и 3 будет 10 000 Ом. Такие компоненты могут иметь небольшую погрешность, которая составляет от 2 до 10%.

Резистор 1206

В данном случае расчет сопротивления производиться другим образом. Первые три знака – это число, а последнее количество нолей или, как принято говорить – степень, в которую надо возвести множитель 10. Итак, рассчитаем номинал элемента с характеристикой 1206:

120*10 в 6 степени = 2,985984 × 10^12 кОм с погрешностью в 1%

Резистор 2r2

Если компонент имеет дробную величину, то в шифре вместо точки ставиться буква R. В таком случае, расчет для резистора 2R2 = 2,2 Ом.

Сложнее всего просчитать буквенные и цифровые коды, так как цифры содержат одну информацию, а буквы выступают в качестве множителя. Для быстрого расчета есть специальные онлайн–калькуляторы, которые помогают определить сопротивления SMD-резистора. Также существует таблица маркировки, которая пригодиться при расчетах.

Таблица маркировки SMD резисторов (код/номинал/размер/мощность) таблица

смд резисторы маркировка таблица:

Код Номинал, Вт Размер Мощность В
0402 0.062 Длина 1.0 ±0.1, ширина 0.5 ±0.05, высота 0.35 ±0.05 100
0603 0.1 Длина 1.6 ±0.1

ширина 0.85 ±0.1

высота 0.45 ±0.05

100
0805 0.125 Длина 2,1±0,1

ширина 1.3 ±0.1

высота0.5 ±0.05

200
1206 0.25 Длина 3.1 ±0.1

ширина1.6 ±0.1

высота0.55 ±0.05

400
1210 0.33 Длина 3.1 ±0.1

ширина 2.6 ±0.1

высота0.55 ±0.05

400
2010 0.75 Длина 5.0 ±0.1

ширина 2.5 ±0.1

высота 0.55 ±0.05

400
2512 1 Длина 6.35 ±0.1

ширина 3.2 ±0.1

высота 0.55 ±0.05

400
0075 0,02 Длина 0,3

Ширина 0,15

100
01005 0,03 Длина 0,4

Ширина 0,2

100
0201 0,05 Длина 0,6

Ширина 0,3

100
1218 1 ; 1,5 Длина 3,2

Ширина 4,8

150
1812 0,5; 0,75 Длина 4,5

Ширина 3,2

200

На сегодняшний день есть огромное количество узкоспециализированных деталей, которые отличаются своими преимуществами и недостатками. Например, существуют конденсаторы, которые могут работать при высоких температурах, практически при 230 °C, есть такие которые рассчитаны для работы в агрессивной среде, а также появились миллиомные чип-резисторы. Есть такие конденсаторы, которые могут применяться только в определенных цепях. Таблица, приведенная выше, указывает на стандартные варианты, но мощность рассеивания на самом деле может отличаться.

Как правильно подобрать SMD резистор

Резисторы, которые изготовляются по технологии surface mount device или кратко SMD устанавливаются на поверхность платы, чаще всего при помощи паяльника присоединяются к печатным проводникам. Технология именно такого монтажа дала возможность привести к автоматизму установки компонентов, при этом применяются разные способы пайки. Используя конденсаторы SMD можно уменьшить размеры аппаратуры, а также сократить время на изготовление элемента.

SMD резистор

Учитывая, что разновидностей существует много, необходимо знать, как их выбирать. В первую очередь стоит по достоинству оценить их преимущества и недостатки. Также нельзя выбирать компонент, не зная особенностей его применения и области, в которой он может пригодиться.

Рассматривая каждый резистор в отдельности, можно говорить о том, что он представляет собой двухвыводный компонент, который применяется для ограничения тока, распределения напряжения и формирования временных характеристик цепи. Вместе с пассивными компонентами применяются активные – это операционные контролеры, интегральные схемы, которые необходимы для того, чтобы контролировать и осуществлять смещение, фильтрацию и ввод-вывод.

Если используются переменные конденсаторы, то они необходимы исключительно для изменения параметров схемы. Такие компоненты чувствительны к току и измеряют напряжение в цепях. Что касается материала, из которого они могут изготавливаться, то тут выбор также огромен, применяется для изготовления: металлофольга, керамика, варистор, металлические, имеются фоторезисторы.

Важно! Четко знать, какая должна быть мощность и определиться перед выбором с областью применения.

Естественно, что лучше всего выбирать наиболее точные компоненты, которые отличаются эксплуатационными характеристиками, подбирать габариты. Следует четко понимать, что какие бы технические характеристики не использовались в качестве увеличения мощности, есть еще такое понятие, как отвод тепла. Некоторые детали могут работать при больших температурах, но энергию тепла отводить необходимо. Тогда дополнительно к таким резисторам предъявляются еще и дополнительные требования в отношении монтажа на плату. Чаще всего для отвода тепла применяются контакты медных проводников, за счет этого поверхность платы может охлаждаться.

Бывает так, что в печатных платах под поверхностный монтаж элементов отводят толщу платы и специальные оборудуют медные полигоны, которые выступают в роли радиатора. Иногда, оказывается, невозможно поступить по другому, кроме как применить принудительное внешнее охлаждение, например, устанавливаются микро – вентиляторы. Среди большого выбора следует подобрать компонент, который необходим.

Маркировка SMD компонентов: кодовые обозначения


SMD маркировка-01SMD маркировка-01

Маркировка SMD компонентов. Обозначения и расшифровка радиоэлектронных компонентов сейчас доступна не только в специальной литературе, интернете, но и в виде программного приложения. Кодовые обозначения этих миниатюрных приборов выполнены в сжатом формате, и чтобы все это расшифровать, нужно знать, что представляет из себя маркировка SMD элементов.

Кодовые обозначения и маркировка SMD компонентов для поверхностного монтажа

Сейчас промышленность выпускает большое количество миниатюрных элементов для поверхностного монтажа электронных схем. Корпуса таких приборов, также могут различаться как по форме так и по размеру, а также по окраске. Есть радиодетали с выводами и без выводов, есть маленькие и совсем маленькие, но при этом все они имеют свои кодовые обозначения. Однако, маркировка SMD компонентов непосвященному радиолюбителю ничего не скажет.

Немного о самих SMD приборах

Основное преимуществом SMD компонентов заключается в возможности их компактного использования на печатных платах, где компоновку, монтаж и пайку выполняют автоматы. При этом и маркировку SMD компонентов делают также роботы с особой быстротой и точностью. Поэтому, если вы решили собрать электронное устройство именно с использованием СМД компонентов для поверхностного монтажа, то в этом случае вам необходимо изучить как маркируются SMD элементы и как можно расшифровать их кодовые обозначения.

В этой статье мы представим варианты опознания номинальных значений различных электронных приборов из категории СМД с помощью вспомогательных таблиц. А в конце статьи есть ссылка на программу, использование которой можно значительно облегчить определение номиналов деталей и расшифровывать маркировку SMD приборов. Данное приложение содержит большую базу современных полупроводниковых приборов для поверхностного монтажа.

SMD маркировка-1SMD маркировка-1

Кроме этого, хотелось бы упомянуть здесь о еще одном важном преимуществе поверхностного монтажа (SMT), которое заключается в свойстве этих элементов работать не внося существенные искажения в схему. Обосновывается это тем, что эти миниатюрные электронные элементы ввиду своих компактных размеров, имеют очень маленькую паразитную емкость и индуктивность, соответственно и малые помехи.

Корпуса и SMD маркировка

Так как разновидностей таких приборов великое множество, их принято условно делить на несколько групп, исходя из количества контактных выводов на них и габаритов корпуса:

выводы/размер Очень-очень маленькие Очень маленькие Маленькие Средние
2 вывода SOD962 (DSN0603-2), WLCSP2*, SOD882 (DFN1106-2), SOD882D (DFN1106D-2), SOD523, SOD1608 (DFN1608D-2) SOD323, SOD328 SOD123F, SOD123W SOD128
3 вывода SOT883B (DFN1006B-3), SOT883, SOT663, SOT416 SOT323, SOT1061 (DFN2020-3) SOT23 SOT89, DPAK (TO-252), D2PAK (TO-263), D3PAK (TO-268)
4-5 выводов WLCSP4*, SOT1194, WLCSP5*, SOT665 SOT353 SOT143B, SOT753 SOT223, POWER-SO8
6-8 выводов SOT1202, SOT891, SOT886, SOT666, WLCSP6* SOT363, SOT1220 (DFN2020MD-6), SOT1118 (DFN2020-6) SOT457, SOT505 SOT873-1 (DFN3333-8), SOT96
> 8 выводов WLCSP9*, SOT1157 (DFN17-12-8), SOT983 (DFN1714U-8) WLCSP16*, SOT1178 (DFN2110-9), WLCSP24* SOT1176 (DFN2510A-10), SOT1158 (DFN2512-12), SOT1156 (DFN2521-12) SOT552, SOT617 (DFN5050-32), SOT510

Естественно, в эту таблицу невозможно уместить данные о всех существующих корпусов, так как выполнить такое просто не реально. Разработка и производство новых и модифицированных SMD компонентов не стоит на месте, поэтому периодически появляются новые геометрически видоизмененные корпуса с индивидуальной маркировкой, и занести их одномоментно в реестр, не предоставляется возможным.

Электронные приборы помещенные в корпус SMD, в зависимости от размеров и назначения имеют контактные выводы, но также есть и без выводов. В случае отсутствия на корпусе привычных нам выводов, то их функции выполняет контактная площадка, как правило расположенная в торце корпуса. Например: микросхемы типа BGA, используемые в микроэлектронике, содержат на корпусе множество небольших капелек припоя.

SMD маркировка-1aSMD маркировка-1a

Кроме этого, детали для поверхностного монтажа, могут отличаются от других производителей как размерами по высоте или ширине, так и SMD маркировка может быть другой, то есть кодовыми обозначениями.

SMD маркировка-2SMD маркировка-2

В подавляющем большинстве корпуса SMD деталей созданы для установки на печатную плату технологического оборудования выполняющего монтаж в автоматическом режиме. Конечно, простые радиолюбители такую технику для работы в домашних условиях никогда не смогут приобрести.

Да она в принципе и не нужна для дома, для этого есть другая аппаратура, не менее эффективная, но только для работы в домашней мастерской. Как бы там не было, но наши умельцы научились перепаивать BGA микросхемы своими силами и средствами, например: так называемой “перекаткой” шариков микросхемы.

Группа СМД корпусов по их названию

Название Расшифровка кол-во выводов
SOT small outline transistor 3
SOD small outline diode 2
SOIC small outline integrated circuit >4, в две линии по бокам
TSOP thin outline package (тонкий SOIC) >4, в две линии по бокам
SSOP усаженый SOIC >4, в две линии по бокам
TSSOP тонкий усаженный SOIC >4, в две линии по бокам
QSOP SOIC четвертного размера >4, в две линии по бокам
VSOP QSOP ещё меньшего размера >4, в две линии по бокам
PLCC ИС в пластиковом корпусе с выводами, загнутыми под корпус с виде буквы J >4, в четыре линии по бокам
CLCC ИС в керамическом корпусе с выводами, загнутыми под корпус с виде буквы J >4, в четыре линии по бокам
QFP квадратный плоский корпус >4, в четыре линии по бокам
LQFP низкопрофильный QFP >4, в четыре линии по бокам
PQFP пластиковый QFP >4, в четыре линии по бокам
CQFP керамический QFP >4, в четыре линии по бокам
TQFP тоньше QFP >4, в четыре линии по бокам
PQFN силовой QFP без выводов с площадкой под радиатор >4, в четыре линии по бокам
BGA Ball grid array. Массив шариков вместо выводов массив выводов
LFBGA низкопрофильный FBGA массив выводов
CGA корпус с входными и выходными выводами из тугоплавкого припоя массив выводов
CCGA СGA в керамическом корпусе массив выводов
μBGA  микро BGA массив выводов
FCBGA Flip-chip ball grid array. Массив шариков на подложке, к которой припаян кристалл с теплоотводом массив выводов
LLP безвыводной корпус

Все это большое разнообразие электронных элементов обычному радиолюбителю может и не потребоваться, но знать о них нужно, мало ли что. Для паяльщика, который творит у себя дома, вполне может хватить перечня из основных деталей, которыми обычно пользуются все радиолюбители. Чип-конденсаторы, как правило выполнены в форме многоугольника либо миниатюрного бочонка, который относится к группе электролитический емкостей. Конденсаторы формы параллелепипеда могут принадлежать группе керамических либо танталовых.

SMD маркировка-3SMD маркировка-3

Основные виды и размеры SMD приборов

Корпуса компонентов для микроэлектроники, имеющие одинаковые номинальные значения, могут отличаться друг от друга габаритами. Их габариты определяются прежде всего по типовому размеру каждого. К примеру: резисторы обозначаются типовыми размеры от «0201» до «2512». Данные 4 цифры в маркировке SMD компонента обозначают кодировку, которая указывает длину и ширину прибора в дюймовом измерении. В размещенной таблице, типовые размеры указаны также и в мм.

Маркировка SMD компонентов — резисторы

SMD маркировка-4SMD маркировка-4

Прямоугольные чип-резисторы и керамические конденсаторы
Типоразмер L, мм (дюйм) W, мм (дюйм) H, мм (дюйм) A, мм Вт
0201 0.6 (0.02) 0.3 (0.01) 0.23 (0.01) 0.13 1/20
0402 1.0 (0.04) 0.5 (0.01) 0.35 (0.014) 0.25 1/16
0603 1.6 (0.06) 0.8 (0.03) 0.45 (0.018) 0.3 1/10
0805 2.0 (0.08) 1.2 (0.05) 0.4 (0.018) 0.4 1/8
1206 3.2 (0.12) 1.6 (0.06) 0.5 (0.022) 0.5 1/4
1210 5.0 (0.12) 2.5 (0.10) 0.55 (0.022) 0.5 1/2
1218 5.0 (0.12) 2.5 (0.18) 0.55 (0.022) 0.5 1
2010 5.0 (0.20) 2.5 (0.10) 0.55 (0.024) 0.5 3/4
2512 6.35 (0.25) 3.2 (0.12) 0.55 (0.024) 0.5 1
Цилиндрические чип-резисторы и диоды
Типоразмер Ø, мм (дюйм) L, мм (дюйм) Вт
0102 1.1 (0.01) 2.2 (0.02) 1/4
0204 1.4 (0.02) 3.6 (0.04) 1/2
0207 2.2 (0.02) 5.8 (0.07) 1

SMD конденсаторы

Конденсаторы выполненные из керамики по размеру одинаковы с резисторами, что касается танталовых конденсаторов, то они определяются по своей, собственной шкале типовых размеров:

SMD маркировка-5SMD маркировка-5

Танталовые конденсаторы
Типоразмер L, мм (дюйм) W, мм (дюйм) T, мм (дюйм) B, мм A, мм
A 3.2 (0.126) 1.6 (0.063) 1.6 (0.063) 1.2 0.8
B 3.5 (0.138) 2.8 (0.110) 1.9 (0.075) 2.2 0.8
C 6.0 (0.236) 3.2 (0.126) 2.5 (0.098) 2.2 1.3
D 7.3 (0.287) 4.3 (0.170) 2.8 (0.110) 2.4 1.3
E 7.3 (0.287) 4.3 (0.170) 4.0 (0.158) 2.4 1.2

Катушки индуктивности и дроссели SMD

Индуктивные катушки могут быть выполнены в различных конфигурациях корпуса, но их значение индицируется также, исходя из типоразмеров. Такой принцип маркировки SMD и расшифровки кодовых обозначений, дает возможность значительно упростить монтаж элементов на плате в автоматическом режиме, а радиолюбителю свободнее ориентироваться.

dr>

Моточные компоненты, такие как катушки, трансформаторы и прочие, которые мы в большинстве случаев изготавливаем собственноручно, могут просто не уместится на плате. Поэтому такие изделия, также выпускаются в компактном исполнении, которые можно установить на плату.

СМД элементы-6СМД элементы-6

Определить какая именно катушка требуется вашему проекту, лучше всего воспользоваться каталогом и там подобрать требующийся вариант по типовому размеру. Типовые размеры, определяют с использованием кодового обозначения маркированного 4 числами (0805). Где значение «08» определяет длину, а число «05» показывает ширину в дюймовом измерении. Фактические габариты такого SMD компонента составят 0.08х0.05 дюйма.

Диоды и стабилитроны в корпусе SMD

Что касается диодов, то они также выпускаются в корпусах как цилиндрической формы так и в виде многогранника. Типовые размеры у этих компонентов задаются идентично индуктивным катушкам, сопротивлениям и конденсаторам.

СМД элементы-7СМД элементы-7

Диоды, стабилитроны, конденсаторы, резисторы
Тип корпуса L* (мм) D* (мм) F* (мм) S* (мм) Примечание
DO-213AA (SOD80) 3.5 1.65 048 0.03 JEDEC
DO-213AB (MELF) 5.0 2.52 0.48 0.03 JEDEC
DO-213AC 3.45 1.4 0.42 JEDEC
ERD03LL 1.6 1.0 0.2 0.05 PANASONIC
ER021L 2.0 1.25 0.3 0.07 PANASONIC
ERSM 5.9 2.2 0.6 0.15 PANASONIC, ГОСТ Р1-11
MELF 5.0 2.5 0.5 0.1 CENTS
SOD80 (miniMELF) 3.5 1.6 0.3 0.075 PHILIPS
SOD80C 3.6 1.52 0.3 0.075 PHILIPS
SOD87 3.5 2.05 0.3 0.075 PHILIPS

Транзисторы в корпусе SMD

СМД транзисторы выполнены в корпусах, которые соответствуют их максимальном мощности. Корпуса этих полупроводниковых элементов символично можно разделить на два вида: SOT и DPAK.

СМД элементы-8СМД элементы-8

Здесь нужно пояснить — корпуса такого типа могут содержать в себе не только одиночный транзистор, но и целую сборку компонентов.

Маркировка SMD компонентов

Маркировка электронных приборов в современной технике уже требует профессиональных знаний, и так просто, с кондачка в ней тяжело разобраться, особенно начинающему радиолюбителю. В сравнении с деталями выпускаемыми при Советском Союзе, где маркировка номинального значения и тип прибора наносилась в текстовом варианте, сейчас это просто мета паяльщика. Не надо было держать под рукой кипы справочной литературы, чтобы определить назначение и параметры того или иного прибора.

Однако, технологические процессы в промышленности не стоят на месте и автоматизация производства определяет свои правила. Именно SMD детали в поверхостном монтаже играют главную роль, а роботу нет никакого дела до маркировки деталей заправленных в машину, что туда поместили, то он и припаяет. Маркировка нужна специалисту, который обслуживает этого робота.

Скачать программу для расшифровки обозначения SMD деталей

РЕЗИСТОРЫ | Маркировка резисторов ⋆ diodov.net

Программирование микроконтроллеров Курсы

Резисторы относятся к наиболее простым, с точки зрения понимания и конструктивного исполнения, радиоэлектронным элементам. Однако при этом они занимают лидирующее место по применению в схемах различных электронных устройств. Поэтому очень важно научится применять их в практических целях, уметь самостоятельно рассчитать необходимые параметры и правильно выбрать резистор с соответствующими характеристиками. Этим и другим вопросам посвящена данная статья.

Резистор

Основное назначение резисторов – ограничивать величину тока и напряжения в электрической цепи с целью обеспечения нормального режима работы остальных электронных компонентов электрической схемы, таких как транзисторы, диоды, светодиоды, микросхемы и т.п.

Главнейшим параметром любого резистора является сопротивление. Именно благодаря наличию сопротивления электронам становится сложнее перемещаться по электрической цепи, в результате чего снижается величина тока. Ввиду этого, сопротивление выполняет не только положительную роль – ограничивает ток, протекающий через другие радиоэлектронные элементы, но также является и паразитным явлением – снижает коэффициент полезного действия всего устройства. К паразитным относятся сопротивления проводов, различных соединений, разъемов и т.п. и его стремятся снизить.

Первооткрывателей такого свойства электрической цепи, как сопротивление является выдающийся немецкий ученый Георг Симон Ом, поэтому за единицу измерения электрического сопротивления приняли Ом. Наиболее практическое применение получили килоомы, мегаомы и гигаомы.

килоом, мегаом, гигаом

Расширенный список сокращений и приставок системы СИ физических величин, используемых в радиоэлектронике. Максимальное значение 1018 – экса, а минимальное – 10-18 – атто. Надеюсь, приведенная таблица станет полезной.

приставки системы СИ

Условно резисторы подразделяются на два больших подвида: постоянные и переменные.

Постоянные резисторы

Постоянные резисторы могут иметь различное конструктивное исполнение, в основном отличающееся внешним видом и размерами. Характерной особенностью постоянных резисторов является постоянное значение сопротивления, которое не предусматривается изменять в процессе эксплуатации радиоэлектронной аппаратуры.

Резисторы

Подстроечные резисторы

Подстроечные резисторы применяются для тонкой настройки отдельных узлов радиоэлектронной аппаратуры на этапе ее окончательной регулировки перед выдачей в эксплуатацию. Чаще всего подстроечные резисторы не имеют специальной регулировочной рукоятки, а изменение сопротивления выполняется с помощью отвертки, что предотвращает самопроизвольное изменение положения регулировочного узла, а соответственно и сопротивления.

Подстроечный резистор

В некоторых устройствах после окончательной их регулировки на корпус и поворотный винт подстроечного резистора наносится краска, которая предотвращает поворот винта при наличии вибраций. Также метка, нанесенная краской, служит одновременно и индикатором самопроизвольного поворота регулировочного винта, что можно визуально определить по срыву краски в месте поворотного и стационарного элементов корпуса.

В современных электронных устройствах получили широкое применение многооборотные подстроечные резисторы, позволяющие более тонко выполнять регулировку аппаратуры. Как правило, они имеют синий пластиковый корпус прямоугольной формы.

Переменные резисторы

Переменные резисторы применяются для изменения электрических параметров в схеме устройства непосредственно в процессе работы, например для изменения яркости света светодиодных ламп или громкости звука приемника. Часто, вместо «переменный резистор» говорят потенциометр или реостат.

Переменный резистор

Также к переменным резисторам относятся радиоэлементы, имеющие всего два вывода, а сопротивление их изменяется в зависимости от освещенности или температуры, например фоторезисторы или терморезисторы.
Потенциометры применяются для изменения величины силы тока или напряжения. Регулируемый параметр зависит от схемы включения.

Если переменный либо подстроечный резистор используется в качестве регулятора тока, но его называют реостатом.

Ниже приведены две схемы, в которых реостат применяется для регулировки величины тока, протекающего через светодиод VD. В конечном итоге изменяется яркость свечения светодиода.

Схема включения реостата

Обратите внимание, в первой цепи задействованы все три вывода реостата, а во второй – только два – средний (регулирующий) и один крайний. Обе схемы полностью работоспособны и выполняют возлагаемые на них функции. Однако вторую цепь применять менее предпочтительно, поскольку свободный вывод реостата, как антенна, может «поймать» различные электромагнитные излучения, что повлечет за собой изменение параметров электрической цепи. Особенно не рекомендуется применять такую электрическую цепь в усилительных каскадах, где даже незначительная электромагнитная наводка приведет к непредсказуемой работе аппаратуры. Поэтому берем за основу первую схему.

Изменять величину напряжения потенциометром можно по такой схеме: параллельно источнику питания подключается два крайних вывода; между одним крайним и средним выводами можно плавно регулировать напряжение от 0 до напряжения источника питания. В данном случае, от нуля до 12 В. Потенциометр служит делителем напряжения, которому более подробно уделено внимание в отдельной статье.

Схема включения переменного резистора - потенциометра

Условное графическое обозначение (УГО) резисторов

На чертежах электрических схем в независимости от внешнего вида резистора его обозначают прямоугольником. Прямоугольник подписывается латинской буквой R с цифрой, обозначающей порядковый номер данного элемента на чертеже. Ниже указывается номинальное значение сопротивления.

Обозначение резисторов на схеме

Условное графическое обозначение резисторов

В некоторых государствах УГО резистора имеет следующий вид.

Схемное обозначение резистора

Мощность рассеивания резистора

Резистор, как и любой другой элемент, обладающий активным сопротивлением, подвержен нагреву при протекании через него тока. Природа нагрева заключается в том, что при движении электроны встречают на своем пути препятствия и ударяются об них. В результате столкновений кинетическая энергия электрона передается препятствиям, что вызывает нагрев последних. Аналогично нагревается гвоздь, когда по нему долго бьют молотком.

Мощность рассеивания нормируемый параметр для любого резистора и если ее не выдерживать, то он перегреется и сгорит.

Мощность рассеивания P линейно зависит от сопротивления R и в квадрате от тока I

P=I2R

Значение допустимой P показывает, какую мощность способен рассеять резистор не перегреваясь выше допустимой температуры в течение длительного времени.

Как правило, чем выше P, тем большие размеры имеет резистор, чтобы отвести и рассеять больше тепла.

Мощность рассеивания резистора

На чертежах электрических схем этот параметр наносится в виде определенных меток.

Обозначение мощности рассеивания резисторов на схеме

Если прямоугольник пустой – значит мощность рассеивания не нормирована, поэтому можно применять самый «маленький» резистор.

Резистор 5 Вт 39 Ом

Более наглядные примеры расчета P  можно посмотреть здесь.

Классы точности и номиналы резисторов

Ни один радиоэлектронный элемент невозможно выполнить со сто процентным соблюдением требуемых характеристик, так как точность связана с рядом параметров и технологических процессов, которым присуща погрешность, в основном связана с точностью производственного оборудования. Поэтому любая деталь или отдельный элемент имеют отклонение от заданных размеров или характеристик. Причем, чем меньший разброс характеристик, тем точнее производственное оборудование и выше конечная стоимость изделия. Поэтому далеко не всегда оправдано применение изделий с минимальными отклонениями характеристик. В связи с этим введены классы точности. В радиолюбительской практике наибольшее применение находят резисторы трех классов точности: I, II и III. Последним временем резисторы второго и третьего классов точности встречаются довольно редко, но мы их рассмотрим в качестве примера.

К I-му классу относится допуск отклонения сопротивления от номинального значения ±5%, II –му – ±10%, III –му – ±20%. Например, при номинальном значении сопротивления 100 Ом резистора I класса, допустимое отклонение может находиться в диапазоне 95…105 Ом; для II-го – 90…110 Ом; для III -го – 80…120 Ом.
Резисторы более высокого класса точности, с допуском 1% и менее, относятся к прецизионным. Они имеют более высокую стоимость, поэтому их применение оправдано только в измерительной и высокоточной технике.

Все стандартные значения сопротивлений I…III классов точности приведены выше в таблице, значения из которой могут умножаться на 0,1; 1, 10, 100, 1000 и т.д. Например, резисторы I-го класса изготавливаются со значениями 1,3; 13; 130; 1300; 13000; 130000 Ом и т.п.

Номиналы резисторов

В зависимости от класса точности, номинальные значения выпускаемых промышленностью резисторов строго стандартизированы. Например, если потребуется сопротивление 17 Ом I-го класса, то вы его не найдете, поскольку данный номинал не изготавливается в соответствующем классе точности. Вместо него следует выбрать ближайший номинал – 16 Ом или 18 Ом.

Маркировка резисторов

Маркировка резисторов служит для визуального восприятия ряда параметров, характерных для данных электронных элементов. Среди прочих параметров следует выделить три основных: номинальное значение сопротивления, класс точности и мощность рассеивания. Именно на эти параметры в первую очередь обращают внимание при выборе рассматриваемых радиоэлементов.

Маркировка резисторов

На протяжении долгих лет существовало много типов маркировки, однако постепенно, по мере развития технологических процессов, пару типов маркировки вытеснили все остальные.

На корпусах советских резисторов, которые все еще широко используются, наносится маркировка в виде цифр и букв. Латинские буквы «E» и «R», стоящие рядом с цифрами или только цифры, обозначают сопротивление в омах, например 21; 21E, 21R – 21 Ом. Буквы «k» и «M» означают соответственно килоомы и мегаомы. Например, если буква стоит перед цифрами или посреди них, то она одновременно служит десятичной точкой: 68к – 68 кОм; 6к8 – 6,8 кОм; к68 – 0,68 кОм.

Цветовая маркировка резисторов

Для большинства радиоэлектронных элементов сейчас применяется цветовая маркировка. Такой подход является вполне рациональный, поскольку цветные метки проще рассмотреть, чем цифры и буквы, поэтому хорошо распознаются даже на самых мелких корпусах.

Цветовая маркировка резисторов

Цветная маркировка резисторов наносится на корпус в виде четырех или пяти цветных колец или полос. В первом случае (4 полосы) первые две полосы обозначают мантису, а во втором (5 полос) – мантису обозначают три полосы. Третье или соответственно 4-е кольцо указывают множитель. Четвертое или пятое – допустимое отклонение в процентах от номинального сопротивления.

Цветовая маркировка резисторов 4 полосы

Цветовая маркировка резисторов 5 полос

По моему мнению и личному опыту, гораздо удобней, проще и практичней измерять сопротивление мультиметром. Здесь наименьшая вероятность допустить ошибку, поскольку цвета колец не всегда четко различимы. Например, красный цвет можно принять за оранжевый и наоборот. Однако, выполняя измерения, следует избегать касания пальцами щупов мультиметра и выводов резистора. В противном случае тело человека зашунтирует резистор, и результаты измерений будут заниженные.

Маркировка SMD резисторов

Характерной особенностью SMD резисторов по сравнению с выводными аналогами являются минимальные габариты при сохранении необходимых характеристик.

SMD резисторы

Маркировка SMD резисторов

В SMD компонентах отсутствуют гибкие выводы, вместо них имеются контактные площадки, посредством которых производится пайка SMD детали на аналогичные поверхности, предусмотренные на печатной плате. По этой причине SMD компоненты называют компонентами для поверхностного монтажа.

Благодаря смене традиционного корпуса на SMD упростился процесс автоматизации изготовления печатных плат, что позволило значительно снизить затраты время на изготовление электронного изделия, его массы и габаритов.

Маркировка SMD резисторов чаще всего состоит из трех цифр. Первые две указывают мантису ,а третья – множитель или количество нулей, следующих после двух предыдущих цифр. Например, маркировка 681 означает 68×101 = 680 Ом, то есть после числа 68 нужно прибавить один ноль.

Если все три цифры – нули, то это перемычка, сопротивление такого SMD резистора близкое к нулю.

Электроника для начинающих

Еще статьи по данной теме

SMD резисторы - устройство, параметры и характеристики

Резистор – пассивный элемент электрических цепей, обладающий определенным сопротивлением. С его помощью в электронике и электротехнике ограничивают ток или получают необходимые параметры напряжения. SMD-резисторы – это мелкие электронные компоненты, разработанные для поверхностного монтажа на печатную плату. Ранее при сборке радиоэлектронной аппаратуры осуществлялся навесной монтаж элементов или их продевание в печатную плату через предусмотренные отверстия. SMD-резисторы изготавливаются с контактными выводами, с помощью которых крепятся непосредственно на токопроводящую дорожку электронной схемы. Процесс может быть частично или полностью автоматизирован.

Характеристики

Форма СМД-резисторов – прямоугольная, квадратная, круглая, овальная, профиль – низкий. Низкопрофильные элементы размещаются на плате очень компактно и существенно экономят полезную площадь.

SMD-резисторы классифицируют по ряду параметров, таких как:

  • Номинальное сопротивление. Эта величина измеряется при определенных параметрах внешней среды, важнейшим из которых является температура. Обычно номинальным считается сопротивление, измеренное при температуре +20 °C и нормальном атмосферном давлении.
  • Допуск на номинальное сопротивление. Возможные допуски – от 0,05 до +5 %. Наиболее популярные и доступные по цене детали с допусками +/-1 % и +/-5 %. Более точные модели приходится предварительно заказывать, и стоят они значительно дороже менее точных аналогов.
  • Температурный коэффициент изменения сопротивления (ТКС). Этот параметр характеризует обратимое относительное изменение сопротивления детали при колебании температуры на 1 °C. Температурные изменения детали возможны из-за перепадов температуры окружающей среди или саморазогрева резистора. Единица измерения этой величины – ppm. Современные SMD-резисторы производят с ТКС, значение которого находится в пределах +/-5…+/-200 ppm. Если для составления схемы используются детали одного производителя, то значения их номинальных сопротивлений и ТКС ближе друг к другу, чем это отражено в паспорте на каждую деталь. Поэтому использование деталей одного производителя позволяет улучшить точность схемы как при постоянной температуре, так и при ее изменениях.
  • Мощность рассеивания. Этот параметр зависит от размера, его определяют по таблице.

Типовые размеры SMD-резисторов

Размеры и форму этих деталей определяет нормативный документ JEDEC. На корпус наносится маркировка, которая сообщает о длине и ширине резистора в дюймах. Это наиболее распространенный вариант, используемый производителями, поставщиками, продавцами.

Например, маркировка 0804 означает, что длина детали равна 0,08 дюйма, а ширина – 0,04 дюйма. В системе СИ размеры указываются в миллиметрах. Для перевода в миллиметры дюймы умножают на 2,54. Обозначение резистора 0804 в системе СИ – 2010. Длина – 2,0 мм, ширина – 1,0 мм.

Для подбора нужного вида детали, расшифровки кодов можно воспользоваться калькулятором SMD-резисторов или специальной программой «Резистор». С их помощью можно узнать номинальное сопротивление имеющегося резистора или, наоборот, выяснить, как выглядит маркирорвка для нужного номинала.

Типы маркировки SMD-резисторов

Резисторы для поверхностного монтажа – детали очень маленьких размеров, поэтому стандартная система, применяемая на проволочных сопротивлениях, для данного случая не подходит. Детали 0402 не маркируются, а резисторы остальных типоразмеров обозначаются различными, специально для них разработанными способами. Выбор конкретного варианта зависит от типоразмера и допуска.

Маркировка из трех или четырех цифр

Резисторы с допусками 2 %, 5 %, 10 % всех типоразмеров имеют обозначения, в которых первые две или три цифры характеризуют численное значение номинального сопротивления. Последняя – это множитель, показывающий, в какую степень необходимо возвести 10, чтобы получить окончательный результат. Например, 103 означает номинал 10 000 Ом или 10 кОм.

В обозначении резисторов с номинальным сопротивлением менее 10 Ом используется буква R, которая ставится на месте десятичной запятой. Например, 0R5 – обозначает номинальное сопротивление 0,5 Ом.

Маркировка из двух цифр и одной буквы

Этот вариант применяется для прецизионных (очень точных деталей с допуском по сопротивлению 1 % и менее), которые отличаются очень маленькими габаритами. Их маркируют в соответствии со стандартом EIA-96.

Такая маркировка состоит из двух элементов:

  • цифры – характеризуют код номинального сопротивления резистора;
  • буква – определяет множитель, показывающий степень, в которую необходимо возвести 10, чтобы получить конечный результат.

Маркировка с цифрами в начале и буквой после них может использоваться для деталей с допусками 2 %, 5 %, 10 %. Расшифровка таких маркировок осуществляется по таблицам.

Что такое SMD-резистор – внутреннее устройство

В конструкцию СМД-резистора входят:

  • Подложка, изготовленная из диэлектрика с хорошей теплопроводностью – оксида алюминия.
  • Резистивный слой – тонкая металлическая (хромовая) или оксидная пленка (оксид рутения) толщиной до 10 мкм. Материал резистивного слоя имеет низкий ТКС, обеспечивающий стабильность параметров при изменении температуры и возможность изготавливать прецизионные резисторы. Для изготовления деталей номинальным сопротивлением менее 100 Ом для резистивного слоя используется константан. Резистивный элемент определяет большинство электрических свойств SMD-резистора.
  • Контактные площадки. Их формируют из нескольких слоев. Внутренний слой изготавливают из драгметаллов – палладия или серебра. Промежуточный слой – никелевый, наружный – свинцово-оловянный. Использование этих материалов обеспечивает идеальную связанность слоев, которая определяет надежность контактов и уровень шумов.

Состав резистивного слоя, характер его обработки, технология нанесения на подложку чаще всего являются ноу-хау производителя и держатся в строжайшей тайне.

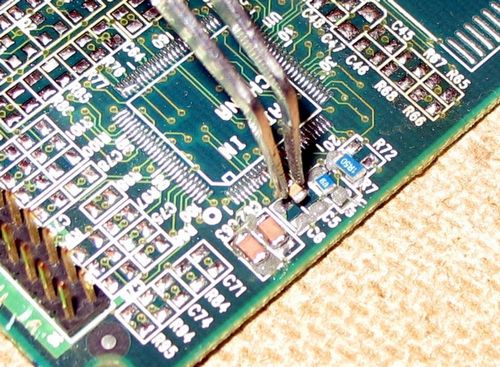

Технология поверхностного монтажа SMD-резисторов

Монтаж поверхностных резисторов в любительских мастерских осуществляется с помощью фена, а в производственных условиях происходит в специальных печах.

Этапы монтажа деталей на плату в серийном и массовом производстве:

  • На плате размещают небольшие прокладки из серебра или золота, свинцово-оловянные пластины, на которых будут закрепляться SMD-компоненты.
  • С помощью машины на подготовленные монтажные площадки наносится паяльная паста и смесь, состоящая из флюса и припоя.
  • После подготовки печатной платы в устройство (Pick-машину) подаются компоненты в лотках, на рулонах ленты или в трубках. Затем машины размещают их на плате. Производительность оборудования может достигать 60 000 элементов в час.
  • Собранная плата поступает в печь с температурой, достаточной для расплавления припоя.
  • После извлечения из печи платы охлаждают и очищают от рассеянных частиц припоя.

Качество проверяют визуальным осмотром, в ходе которого определяют отсутствующие детали и степень очистки.

Разработка и внедрение технологии поверхностного монтажа (SMT) позволили автоматизировать процесс сборки плат и ускорить его, сделать проще, дешевле и эффективней. На практике может встречаться гибрид технологий поверхностного и сквозного монтажа.

Применение резисторов поверхностного монтажа положительно сказывается на массе и размерах радиоэлектронных устройств, на их частотных параметрах.


Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?


Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.


SMD резисторы 0402 0603 0805 1206 2512 мощные низкоомные подстроечные терморезисторы
Cравнительные размеры чип резисторов

Сравнительные размеры чип резисторов

0402Resistor.jpgРезистор 0402 1%

2 Ом - 1 МОм, ряд Е24. Мощность 0,062 Вт

0402Resistor.jpgРезистор 0402 5%0 Ом - 10 МОм. Рабочее напряжение  25 В. Мощность 0,062 В 0603_Resistor.jpgРезистор 0603 1%6,8 Ом - 1 МОм, ряд Е24. 10 Ом - 1 МОм, ряд Е96. Мощность 0,1 Вт
0603_Resistor.jpgРезистор 0603 5%0 Ом - 10 МОм. Мощность 0,1 Вт 0805_Res.jpgРезистор 0805 1%1 Ом - 10 МОм, ряд Е24. Мощность 0,125 Вт 0805Res.jpgРезистор 0805 5%0 Ом - 10 МОм. Мощность 0,125 Вт
1206Res.jpgРезистор 1206 1%2,7 Ом - 2 МОм, ряд Е24. Мощность 0,25 Вт1206_Res.jpgРезистор 1206 5%0 Ом - 10 МОм. Мощность 0,25 Вт2512Res.jpgРезистор 2512 5%1 Ом -100 кОм. Мощность 1,0 Вт
2512_Res.jpgРезистор 2512 1%0,001 Ом, 0,005 Ом, 0,01 Ом, 0,025 Ом, 0,05 Ом,  0,1 Ом. Мощность 1,0 Вт или 2,0 Вт   metal_alloy_low_resistor_1206.jpgРезисторы Менее 1 Ом0603 0,01 – 0,1 Ом

0805 0,1 – 0,47 Ом

2512 0,001 – 0,1 Ом

0805Res.jpgРезисторы свыше 10 МОм0805  22 MOm

0805  47 MOm

Резисторные сборки

Подстроечные резисторы для поверхностного монтажа

ST32_1.jpgПодстроечные потенциометры Nidec ST32

Номиналом: 500 Ом, 1 кОм, 5 кОм, 10 кОм, 50 кОм, 100 кОм. Мощность 0,125 Вт.

PVZ3A.jpgПодстроечные потенциометры Murata PVZ3A

Номиналом:  200 Ом,500 Ом, 1,5 кОм, 2 кОм, 10 кОм, 15 кОм, 20 кОм,  50 кОм, 100 кОм,  500 кОм,  1  мОм, Мощность 0,1 Вт.

Терморезисторы

Маркировка SMD резисторов ряда E24 с отклонением номинала 5%

Маркир. Номинал I Маркир. Номинал I Маркир. Номинал I Маркир. Номинал
0 0 Ом I I I
1R0 1 Ом I 101 100 Ом I 102 1кОм I 104 100кОм
1R1 1,1 Ом I 111 110 Ом I 112 1,1кОм I 114 110кОм
1R2 1,2 Ом I 121 120 Ом I 122 1,2кОм I 124 120кОм
1R3 1,3 Ом I 131 130 Ом I 132 1,3кОм I 134 130кОм
1R5 1,5 Ом I 151 150 Ом I 152 1,5кОм I 154 150кОм
1R6 1,6 Ом I 161 160 Ом I 162 1,6кОм I 164 160кОм
1R8 1,8 Ом I 181 180 Ом I 182 1,8кОм I 184 180кОм
2R0 2,0 Ом I 201 200 Ом I 202 2,0кОм I 204 200кОм
2R2 2,2 Ом I 221 220 Ом I 222 2,2кОм I 224 220кОм
2R4 2,4 Ом I 241 240 Ом I 242 2,4кОм I 244 240кОм
2R7 2,7 Ом I 271 270 Ом I 272 2,7кОм I 274 270кОм
3R0 3,0 Ом I 301 300 Ом I 302 3,0кОм I 304 300кОм
3R3 3,3 Ом I 331 330 Ом I 332 3,3кОм I 334 330кОм
3R6 3,6 Ом I 361 360 Ом I 362 3,6кОм I 364 360кОм
3R9 3,9 Ом I 391 390 Ом I 392 3,9кОм I 394 390кОм
4R3 4,3 Ом I 431 430 Ом I 432 4,3кОм I 434 430кОм
4R7 4,7 Ом I 471 470 Ом I 472 4,7кОм I 474 470кОм
5R1 5,1 Ом I 511 510 Ом I 512 5,1кОм I 514 510кОм
5R6 5,6 Ом I 561 560 Ом I 562 5,6кОм I 564 560кОм
6R2 6,2 Ом I 621 620 Ом I 622 6,2кОм I 624 620кОм
6R8 6,8 Ом I 681 680 Ом I 682 6,8кОм I 684 680кОм
7R5 7,5 Ом I 751 750 Ом I 752 7,5кОм I 754 750кОм
8R2 8,2 Ом I 821 820 Ом I 822 8,2кОм I 824 820кОм
9R1 9,1 Ом I 911 910 Ом I 912 9,1кОм I 914 910кОм
10R(100) 10 Ом I 102 1кОм I 103 10кОм I 105 1МОм
11R(110) 11 Ом I 112 1,1кОм I 113 11кОм I 115 1,1МОм
12R(120) 12 Ом I 122 1,2кОм I 123 12кОм I 125 1,2МОм
13R(130) 13 Ом I 132 1,3кОм I 133 13кОм I 135 1,3МОм
15R(150) 15 Ом I 152 1,5кОм I 153 15кОм I 155 1,5МОм
16R(160) 16 Ом I 162 1,6кОм I 163 16кОм I 165 1,6МОм
18R(180) 18 Ом I 182 1,8кОм I 183 18кОм I 185 1,8МОм
20R(200) 20 Ом I 202 2,0кОм I 203 20кОм I 205 2,0МОм
22R(220) 22 Ом I 222 2,2кОм I 223 22кОм I 225 2,2МОм
24R(240) 24 Ом I 242 2,4кОм I 243 24кОм I 245 2,4МОм
27R(270) 27 Ом I 272 2,7кОм I 273 27кОм I 275 2,7МОм
30R(300) 30 Ом I 302 3,0кОм I 303 30кОм I 305 3,0МОм
33R(330) 33 Ом I 332 3,3кОм I 333 33кОм I 335 3,3МОм
36R(360) 36 Ом I 362 3,6кОм I 363 36кОм I 365 3,6МОм
39R(390) 39 Ом I 391 390 Ом I 393 39кОм I 395 3,9МОм
43R(430) 43 Ом I 431 430 Ом I 433 43кОм I 435 4,3МОм
47R(470) 47 Ом I 471 470 Ом I 473 47кОм I 475 4,7МОм
51R(510) 51 Ом I 511 510 Ом I 513 51кОм I 515 5,1МОм
56R(560) 56 Ом I 561 560 Ом I 563 56кОм I 565 5,6МОм
62R(620) 62 Ом I 621 620 Ом I 623 62кОм I 625 6,2МОм
68R(680) 68 Ом I 681 680 Ом I 683 68кОм I 685 6,8МОм
75R(750) 75 Ом I 751 750 Ом I 753 75кОм I 755 7,5МОм
82R(820) 82 Ом I 821 820 Ом I 823 82кОм I 825 8,2МОм
91R(910) 91 Ом I 911 910 Ом I 913 91кОм I 915 9,1МОм
106 10МОм
Электронный каталог Корзина

Корзина пуста

SMD резистор калькулятор кодов

SMD резистор калькулятор кодов

Этот простой калькулятор поможет вам определить значение любого резистора SMD. Для начала введите 3 или 4-значный код и нажмите кнопку «Рассчитать» или Введите .

Примечание: Программа была тщательно протестирована, но все же может иметь несколько ошибок. Поэтому, когда вы сомневаетесь (и когда это возможно), не стесняйтесь использовать мультиметр для двойной проверки критических компонентов.

См. Также калькулятор цветового кода на этой странице для MELF и стандартных сквозных резисторов.

Как рассчитать значение SMD резистора

Большинство чип-резисторов помечены трехзначным или четырехзначным кодом - числовым эквивалентом знакомого цветового кода для сквозных компонентов. Недавно на прецизионных SMD появилась новая система кодирования (EIA-96).

3-значный код

Резисторы SMD со стандартным допуском обозначены простым 9-значным трехзначным кодом .Первые два числа будут обозначать значащие цифры, а третье будет множителем, сообщая вам степень десяти, на которую нужно умножить две значащие цифры (или сколько нулей добавить). Сопротивления менее 10 Ом не имеют множителя, вместо этого используется буква «R» для указания положения десятичной точки.

Примеры 3-значного кода:

4-значный код

Четырехзначный код используется для маркировки прецизионных поверхностных резисторов.Она похожа на предыдущую систему, единственное отличие состоит в количестве значащих цифр: первые три числа сообщат нам значащие цифры, а четвертое будет множителем, указывающим степень десяти, на которую должны быть умножены три значащие цифры. (или сколько нулей добавить). Сопротивления менее 100 Ом помечены буквой «R», указывающей положение десятичной точки.

Примеры 4-значного кода:

EIA-96

Недавно на 1% SMD резисторах появилась новая система кодирования (EIA-96).Он состоит из трехсимвольного кода: первые 2 цифры сообщат нам 3 значащие цифры значения резистора (см. Таблицу поиска ниже), а третья отметка (буква) укажет множитель.

Код Значение Код Значение Код Значение Код Значение
01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 698
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261 65 464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976
Код Множитель
Z 0.001
Y или R 0,01
X или S 0,1
A 1
B или H 10
C 100
D 1000
E 10000
F 100000

Примеры кода EIA-96:

01Y = 100 х 0.01 = 1Ом
68X = 499 x 0,1 = 49,9 Ом
76X = 604 x 0,1 = 60,4 Ом
01A = 100 x 1 = 100 Ом
29B = 196 x 10 = 1,96 кОм
01C = 100 x 100 = 10 кОм

больше примеров EIA-96 SMD ...

Примечания:

  • SMD-резистор с маркировкой 0, 00, 000 или 0000 является перемычкой (нулевое сопротивление).
  • чип-резистор, помеченный стандартным трехзначным кодом, а короткая полоса под маркировкой обозначает прецизионный (1% или менее) резистор со значением, взятым из серии E24 (эти значения обычно зарезервированы для резисторов 5%).Например: 1 2 2 = 1,2 кОм 1%. Некоторые производители подчеркивают все три цифры - не путайте это с кодом, используемым на резисторах с низким значением тока.
  • SMD со значениями в порядке миллиом Ом, предназначенные для применения в текущих измерениях, часто помечаются с помощью букв M, m или L, показывающих местоположение десятичной точки (со значением в миллиомах). Например: 1M50 = 1,50 мОм, 2M2 = 2,2 мОм, 5L00 = 5 мОм.
  • Определяющие ток SMD также могут быть помечены длинной полосой сверху (1m5 = 1.5 мОм, R001 = 1 мОм и т. Д.) Или длинный столбец под кодом ( 101 = 0,101 Ом, 047 = 0,047 Ом). Подчеркивание используется, когда начальный «R» должен быть пропущен из-за ограниченного пространства на корпусе резистора. Так, например, R068 становится 068 = 0,068 Ом (68 мОм).

Номинальная мощность

Чтобы узнать приблизительную номинальную мощность вашего SMD-резистора, измерьте его длину и ширину. Несколько часто используемых размеров упаковки с соответствующими типичными номинальными характеристиками мощности представлены в таблице ниже.Используйте эту таблицу только в качестве руководства и всегда обращайтесь к спецификации компонента для точного значения.

Упаковка Размер в дюймах (ДхВт) Размер в мм (ДхВт) Номинальная мощность
0201 0,024 "x 0,012" 0,6 мм x 0,3 мм 1/20 Вт
0402 0,04 "х 0,02" 1,0 мм х 0,5 мм 1/16 Вт
0603 0.063 "x 0,031" 1,6 мм x 0,8 мм 1/16 Вт
0805 0,08 "х 0,05" 2,0 мм х 1,25 мм 1/10 Вт
1206 0,126 "х 0,063" 3,2 мм х 1,6 мм 1/8 Вт
1210 0,126 "х 0,10" 3,2 мм х 2,5 мм 1/4 Вт
1812 0,18 "x 0,12" 4,5 мм x 3,2 мм 1/3 Вт
2010 0.20 "x 0,10" 5,0 мм x 2,5 мм 1 / 2W
2512 0,25 "x 0,12" 6,35 мм x 3,2 мм 1 Вт

Допуск

Стандартный 3-х и 4-х значный код не позволяет нам определить допуск резистора SMD.

Однако в большинстве случаев вы обнаружите, что резистор для поверхностного монтажа, отмеченный 3-значным кодом, имеет допуск 5%, а резистор, отмеченный 4-значным кодом, или новый код EIA-96 имеет допуск 1%. или менее.

Из этого правила есть много исключений, поэтому всегда проверяйте технические данные производителя, особенно если допуск компонента имеет решающее значение для вашего приложения.

,

SMT Поверхностный монтаж »Электроника Примечания

Резисторы для поверхностного монтажа часто имеют небольшие коды для обозначения их значения - есть несколько различных схем кодирования, которые можно увидеть.


Учебное пособие по резисторам

Включает:

Обзор резисторов Углеродный состав Карбоновая пленка Металлооксидная пленка Металлическая пленка Проволочный SMD резистор MELF резистор Переменные резисторы Светозависимый резистор термистор варистор Цветовые коды резисторов Маркировка и коды резисторов SMD Технические характеристики резисторов Где и как купить резисторы Стандартные значения резисторов и серия E


Хотя не все SMD-резисторы или SMT-резисторы помечены своими значениями, некоторые из них, и ввиду недостатка места, кодовые системы SMD-резисторов могут не всегда обеспечивать явное указание значения резистора.

Системы кодов резисторов для поверхностного монтажа в основном используются для обслуживания, ремонта и поиска неисправностей. Во время изготовления резисторы удерживаются либо в намотанных лентах, либо в бункерах, используемых для машин поверхностного монтажа. Маркировка резисторов SMD может быть использована для проверки правильности установки правильных значений, но обычно барабаны или бункеры имеют соответствующую маркировку и кодирование.

SMD resistors on a printed circuit board Резисторы SMD на печатной плате вместе с другими компонентами
Резисторы SMD - это небольшие компоненты с цифрами на темном фоне

SMD схемы кодирования резисторов

Многие SMD-резисторы не имеют маркировки для обозначения их стоимости.Для этих устройств, как только они разболтались и вышли из упаковки, очень трудно определить их ценность. Соответственно, резисторы SMD обычно используются в барабанах или других упаковках, где нет шансов смешивания различных значений.

Многие резисторы имеют маркировку на них. Используются три системы:

  • Трехзначная SMD резисторная система кодирования
  • Четырехзначная SMD резисторная система кодирования
  • EIA96 SMD резисторная система кодирования

3-значный SMD резистор код системы

Трехзначная система кодирования резисторов SMT - это та, которая обычно используется для стандартных резисторов допуска.

Как видно из названия, эта система маркировки резисторов SMD использует три цифры. Первые две цифры в коде обозначают значащие цифры, а третья является множителем. Это то же самое, что цветные кольца, используемые для проводных резисторов, за исключением того, что вместо цветов используются реальные цифры.

Следовательно, резистор SMD с цифрами 472 будет иметь сопротивление 47 x 10 2 Ом или 4,7 кОм. Однако остерегайтесь резисторов, отмеченных цифрами, такими как 100. Это не 100 Ом, но оно точно соответствует схеме и составляет 10 x 10 0 или 10 x 1 = 10 Ом.

SMD surface mount resistors resistor marking code with three figures Трехзначный код маркировки резистора SMD

Если используются значения сопротивления менее десяти Ом, буква «R» используется для обозначения положения десятичной точки. Например, резистор со значением 4R7 будет 4,7 Ом.

4-значный SMD резистор код системы

Четырехзначная или четырехзначная схема маркировки резисторов SMT используется для маркировки резисторов SMD с высоким допуском. Его формат очень похож на схему изготовления трехзначных SMT-резисторов, но расширен, чтобы дать большее число значащих цифр, необходимых для резисторов с более высоким допуском.

В этой схеме кодирования первые три числа будут обозначать значащие цифры, а четвертый - множитель.

Поэтому резистор SMD с цифрами 4702 будет иметь сопротивление 470 x 10 2 Ом или 47 кОм.

SMD surface mount resistors resistor marking code with four figures Четырехзначный код маркировки резистора SMD

Резисторы со значениями менее 100 Ом помечены буквой «R», как и прежде, для обозначения положения десятичной точки.

EIA96 SMD резистор кодовая система

Начала использоваться дополнительная схема кодирования резисторов поверхностного монтажа или схема кодирования резисторов SMD, и она предназначена для резисторов SMD с допуском 1%, т.е.е. те, которые используют серии резисторов EIA96 или E-96. Поскольку используются резисторы с более высоким допуском, необходимы дополнительные цифры. Однако небольшой размер резисторов SMT затрудняет чтение цифр. Соответственно, новая система стремится решить эту проблему. Используя только три цифры, фактические символы могут быть сделаны больше, чем те из четырехзначной системы, которые в противном случае были бы необходимы.

Схема кодирования резистора EIA SMD использует трехсимвольный код: первые 2 цифры обозначают 3 значащие цифры значения резистора.Третий символ - это буква, обозначающая множитель. Таким образом, эту схему маркировки резисторов SMD не следует путать со схемой маркировки из трех цифр, поскольку буквы будут отличать ее, хотя буква R может использоваться в обеих системах.

Для создания системы была взята серия резисторов Е-96, и каждое значение или значащий набор цифр были последовательно пронумерованы. Поскольку в серии E-96 имеется только 96 значений, для нумерации каждого значения необходимы только две цифры, и в результате это является разумным способом сокращения требуемого количества символов.

Подробная информация о схеме кода резистора EIA SMD приведена в таблице ниже:


EIA SMD Схема кодов резисторов
код Множитель
Z 0,001
Y или R 0,01
X или S 0,1
A 1
B или H 10
C 100
D 1 000
E 10 000
F 100 000

Умножители схемы кодов резисторов EIA SMD
код Sig Figs код Sig Figs код Sig Figs код Sig Figs
01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 698
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261 65 464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976

Например, резистор с маркировкой 68X можно разделить на два элемента.68 относится к значащим цифрам 499, а X относится к множителю 0,1. Следовательно, указанное значение составляет 499 x 0,1 = 49,9 Ом.

Иногда может показаться, что может быть трудно различить разные коды маркировки резисторов SMD. К счастью, они настолько различны, что их можно отличить друг от друга, и нет никакой путаницы.

Когда резисторы SMD маркированы по их значению, это, безусловно, помогает при поиске неисправностей - обратиться к списку деталей может быть сложнее, так как это невозможно.Соответственно, знание того, как читать различные коды маркировки резисторов SMD, может быть очень полезным.

Больше электронных компонентов:
Резисторы Конденсаторы Индукторы Кристаллы кварца Диоды транзистор Фототранзистор FET Типы памяти тиристор Соединители РЧ разъемы Клапаны / Трубы батареи Выключатели Реле
Вернуться в меню компонентов. , ,

Резисторы - learn.sparkfun.com

Избранные любимец 44

Расшифровка маркировки резисторов

Несмотря на то, что они могут не отображать свое значение напрямую, большинство резисторов имеют маркировку, показывающую их сопротивление. Резисторы из ПТГ используют систему цветовой кодировки (которая действительно придает цепям немного изящества), а резисторы SMD имеют свою собственную систему маркировки значений.

Расшифровка цветовых полос

Осевые резисторы с сквозным отверстием обычно используют систему цветных полос для отображения их значения.Большинство из этих резисторов будут иметь четыре полосы цвета, окружающие резистор, хотя вы также найдете пять полосных и шесть полосных резисторов.

Четырехполосные резисторы

В стандартных четырехполосных резисторах первые две полосы обозначают двух старших значащих цифр значения резистора. Третья полоса - это значение веса, которое умножает двух значащих цифр на степень десяти.

Последняя полоса указывает на допуск резистора.Допуск объясняет, насколько больше или меньше фактического сопротивления резистора можно сравнить с его номинальным значением. Нет идеального резистора, и различные производственные процессы приведут к лучшим или худшим допускам. Например, 1 кОм; резистор с допуском 5% может быть где-то между 0,95 кОм; и 1,05 кОм.

Как узнать, какая группа первая и последняя? Последняя полоса терпимости часто четко отделена от полос ценностей, и обычно это либо серебро, либо золото.

Пяти- и Шести-полосные Резисторы

Пятиполосные резисторы имеют третью полосу значащих цифр между первыми двумя полосами и полосой умножения . Пять полосных резисторов также имеют более широкий диапазон доступных допусков.

Шесть полосных резисторов - это в основном пять полосных резисторов с дополнительной полосой на конце, которая указывает температурный коэффициент. Это указывает на ожидаемое изменение значения резистора при изменении температуры в градусах Цельсия. Как правило, эти значения температурного коэффициента чрезвычайно малы в диапазоне ppm.

Цвета Резистора Резистора Полосы

При декодировании цветовых полос резистора обращайтесь к таблице цветовых кодов резистора, как показано ниже. Для первых двух полос найдите соответствующее цифровое значение этого цвета. 4.7кОм; резистор, показанный здесь, имеет цветовые полосы желтого и фиолетового цвета, которые начинаются с цифр 4 и 7 (47). Третья полоса из 4.7кОм; красный, что означает, что 47 следует умножить на 10 2 (или 100). 47 раз 100 - это 4700!

4.7k & Ом; резистор с четырьмя цветными полосами

Если вы пытаетесь зафиксировать код цветовой полосы в памяти, может помочь мнемоническое устройство. Существует несколько (иногда сомнительных) мнемоник, помогающих запомнить цветовой код резистора. Хороший, который объясняет разницу между b недостатком и b rown:

" B ig b rown r abbits o ften y ield g reat b ig v ocal g roans w he g аккуратные s npped ,"

Или, если вы помните «ROY G. BIV», вычтите индиго (плохое индиго, никто не помнит индиго), и добавьте черный и коричневый спереди и серый и белый к задней части классического цвета радуги. ,

Таблица кодов цветов резисторов

Не можете видеть? Нажмите на изображение для лучшего просмотра!

Резистор Калькулятор цветового кода

Если вы хотите пропустить математику (мы не будем судить!) И просто использовать удобный калькулятор, попробуйте один из них!

Четырехполосные резисторы
Группа 1 Группа 2 Группа 3 Группа 4
Значение 1 (MSV) Значение 2 Вес Допуск
Черный (0) Коричневый (1) Красный (2) Апельсин (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (0) Коричневый (1) Красный (2) Апельсин (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (1) Коричневый (10) Красный (100) Апельсин (1к) Желтый (10 КБ) Зеленый (100 КБ) Синий (1M) Фиолетовый (10М) Серый (100 м) Белый (1G) Золото (± 5%) Серебро (± 10%)

Сопротивление: 1 кОм; ± 5%

Пяти- и шестиполосные резисторы
Примечание: Рассчитайте здесь ваш шестиполосный резистор, но обязательно добавьте температурный коэффициент к конечному значению резистора.
Группа 1 Группа 2 Группа 3 Группа 4 Группа 5
Значение 1 (MSV) Значение 2 Значение 3 Вес Допуск
Черный (0) Коричневый (1) Красный (2) Апельсин (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (0) Коричневый (1) Красный (2) Апельсин (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (0) Коричневый (1) Красный (2) Апельсин (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (1) Коричневый (10) Красный (100) Апельсин (1к) Желтый (10 КБ) Зеленый (100 КБ) Синий (1M) Фиолетовый (10М) Серый (100 м) Белый (1G) Золото (± 5%) Серебро (± 10%) Коричневый (± 1%) Красный (± 2%) Зеленый (± 0.5%) Синий (± 0,25%) Фиолетовый (± 0,1%) Серый (± 0,05%)

Сопротивление: 1 кОм; ± 5%

Расшифровка маркировки для поверхностного монтажа

Резисторы SMD

, как и в комплектах 0603 или 0805, имеют свой собственный способ отображения их значения. Есть несколько распространенных методов маркировки, которые вы увидите на этих резисторах. Они обычно имеют от трех до четырех символов - цифры или буквы - напечатанные в верхней части корпуса.

Если три символа, которые вы видите, это со всеми номерами , вы, вероятно, смотрите на резистор с маркировкой

E24 .Эти маркировки на самом деле имеют некоторое сходство с системой цветовых полос, используемой на резисторах ПТГ. Первые два числа представляют первые две наиболее значимые цифры значения, последнее число представляет величину.

На приведенном выше примере изображения резисторы имеют маркировку , 104, , , 105, , , 205, , , 751, и , 754, . Резистор с маркировкой 104 должен быть 100 кОм; (10x10 , 4 ), , 105, - 1 мОм; (10х10 , 5 ) и , 205, - это 2 мОм; (20х10 5 ). 751 - 750 Ом; (75x10 1 ) и 754 - 750 кОм; (75х10 4 ).

Еще одна распространенная система кодирования - E96 , и она самая загадочная из всех. Резисторы E96 будут отмечены тремя символами - двумя цифрами в начале и буквой в конце. Два числа сообщают вам первые три цифры значения, соответствующие одному из неочевидных значений в этой справочной таблице.

9024 9024 9024 908 9024 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 9024 908 Значение 681 787 866
код значение
код значение
код значение
код значение
01 100
17 147
33 215
49 316
65 464
81
02 102
18 150
34 221
50 324
66 475 82 9595 698
03 105
19 154
35 226
51 332
67 907 83 715
04 107
20 158
36 232
52 340
68 900 99 84 732
05 110
21 162
37 237
53 348
69 511 90 900 000 750
06 113
22 165
38 243
54 357
70 903 86 768
07 115
23 169
39 249
55 365
71 536
87
08 118
24 174
40 255
56 374
72 549 90 959 806
09 121
25 178
41 261
57 383
73 562 90 900 825
10 124
26 182
42 267
58 392
74 576 90 959 845
11 127
27 187
43 274
59 402
75 590 90 902 91
12 130
28 191
44 280
60 412
76 904 90 900 900 900 887
13 133
29 196
45 287
61 422
77 619
9395 9009 909
14 137
30 200
46 294
62 432
78 634 90 9002 94 931
15 140
31 205
47 301
63 442
79 649 90 9002 95 9002 953
16 143
32 210
48 309
64 453
80 665 90 9002 976

Буква в конце представляет множитель, соответствующий чему-то в этой таблице:

Буква Множитель Буква Множитель
Буква Множитель
Z 0.001 A 1 D 1000
Y или R 0,01 B или H 10 E 10000
X или S 0,1 C 100 F 100000

Итак, резистор 01C - наш хороший друг, 10 кОм; (100x100), , 01B, - 1 кОм; (100x10), а 01D - это 100 кОм.Это легко, другие коды не могут быть. 85A на рисунке выше - 750 Ом; (750x1) и 30C на самом деле 20 кОм.



← Предыдущая страница
Тип резисторов ,

Резистор SMD код »Resistor Guide

Что такое SMD резисторы?

SMD резисторы на плате от карты памяти USB

SMD означает «Устройство для поверхностного монтажа». SMD - это любой электронный компонент, который предназначен для использования с SMT или технологией Surface Mount. SMT был разработан для удовлетворения постоянного желания производителей печатных плат использовать меньшие компоненты и быть быстрее, эффективнее и дешевле.

SMD меньше, чем их традиционные аналоги.Они часто имеют квадратную, прямоугольную или овальную форму с очень низкими профилями. Вместо проводных проводов, которые проходят через печатную плату, SMD имеют небольшие выводы или контакты, которые припаяны к контактным площадкам на поверхности платы. Это устраняет необходимость в отверстиях на плате и позволяет использовать обе стороны платы более полно.

Производство печатных плат с использованием SMT аналогично производству компонентов с выводами. Небольшие подушечки из серебряной или золотой пластины или оловянно-свинцовой пластины размещены на плате для крепления компонентов.Паяльная паста, смесь флюса и маленьких шариков припоя, затем наносится на монтажные площадки машиной, аналогичной компьютерному принтеру. Как только печатная плата подготовлена, SMD помещаются на нее с помощью машины, называемой машиной захвата и размещения. Компоненты подаются на машину в длинных трубах, на рулонах с лентой или в лотках. Эти машины могут прикрепить тысячи компонентов в час; один производитель рекламирует скорость до 60 000 куб. Затем плату отправляют через печь для пайки оплавлением. В этой печи доска медленно нагревается до температуры, при которой припой плавится.После охлаждения плату очищают от остатков флюса припоя и рассеянных частиц припоя. Визуальный осмотр проверяет наличие отсутствующих или не на месте деталей и чистоту платы.

SMD резистор калькулятор

Этот калькулятор поможет вам найти значение сопротивления резисторов для поверхностного монтажа. Просто введите код, написанный на резисторе, и значение отобразится внизу.

Калькулятор можно использовать для 3-х и 4-х значных кодов, значений EIA и кодов, используя «R» или «m».Хотя мы сделали все возможное, чтобы проверить функцию калькулятора для всех различных кодов, мы не можем гарантировать, что она рассчитывает правильное значение для всех резисторов. Иногда производители могут использовать пользовательские коды. Чтобы быть абсолютно уверенным в значении, лучше всего измерять сопротивление с помощью мультиметра.

SMD резисторные блоки

Термин «пакет» относится к размеру, форме и / или конфигурации выводов электронного компонента. Например, микросхема, имеющая выводы в двух рядах на противоположных сторонах микросхемы, называется микросхемой с двумя встроенными пакетами (DIP).В резисторах SMD обозначения пакетов резисторов указывают длину и ширину резистора. Пакеты SMD могут быть указаны как в дюймах, так и в миллиметрах. Поэтому важно проверить документацию производителя. В таблице ниже наиболее распространенные пакеты даны в имперских единицах с метрическим эквивалентом. Кроме того, дано приблизительное значение для типичных значений мощности.

Резистор SMD Код

Из-за малого размера SMD-резисторов часто не хватает места для печати на них традиционного кода цветовой полосы.Поэтому были разработаны новые коды SMD резисторов. Наиболее часто встречающиеся коды - это трех- и четырехзначная система и система EIA (Electronic Industries Alliance), называемая EIA-96.

Трех- и четырехзначная система

В этой системе первые две или три цифры указывают числовое значение сопротивления резистора, а последняя цифра дает множитель. Номер последней цифры указывает мощность десяти, на которую нужно умножить данное значение резистора.Вот несколько примеров значений в этой системе:

  • 450 = 45 Ом x 10 0 - 45 Ом
  • 273 = 27 Ом x 10 3 - 27 000 Ом (27 кОм)
  • 7992 = 799 Ом x 10 2 - 79 900 Ом (79,9 кОм)
  • 1733 = 173 Ом x 10 3 - 173 000 Ом (173 кОм)

Буква «R» используется для обозначения положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 будет 0,5 Ом, а 0R01 будет 0,01 Ом.

Система EIA-96

Резисторы повышенной точности в сочетании с уменьшением размеров резисторов создали необходимость в новой, более компактной маркировке для резисторов SMD.Поэтому была создана система маркировки EIA-96. Он основан на серии E96 и предназначен для резисторов с допуском 1%.

В этой системе маркировка существует из трех цифр: 2 цифры для обозначения значения резистора и 1 буква для множителя. Два первых числа представляют код, который указывает значение сопротивления с тремя значащими цифрами. В таблице ниже приведены значения для каждого кода, которые в основном являются значениями из серии E96. Например, код 04 означает 107 Ом, а 60 означает 412 Ом.Коэффициент умножения дает конечное значение резистора, например:

  • 01A = 100 Ом ± 1%
  • 38C = 24300 Ом ± 1%
  • 92Z = 0,887 Ом ± 1%

Использование письма предотвращает путаницу с другими системами маркировки. Однако обратите внимание, потому что буква R используется в обеих системах. Для резисторов с допусками, отличными от 1%, существуют разные буквенные таблицы.

Как и в кодах упаковки, эти коды значений сопротивления являются общими, но производитель может использовать их вариации или даже нечто совершенно иное.Поэтому всегда важно проверять систему маркировки производителя.

,

Author:

Отправить ответ

avatar
  Подписаться
Уведомление о
