Маркировка резисторов

Визуально определить значение сопротивления резистора не представляется возможным. Ввиду очень малых размеров резисторов, полностью написать их номинал на корпус не предоставляется возможным. Поэтому и применяют маркировку резисторов, которая бывает кодовой, и цветовой, цифро-буквенной.

Цифро-буквенная маркировка резисторов

Самым простым в части оценки является советский резистор, номинал его мощности наносится прямо на корпусе маркировкой МЛТ-1 и так далее, где единица измерения – это мощность, а МЛТ – это вид наиболее ходовые в свое советское время резисторы а эта сокращение означает что резистор М- металлопленочный, Л- лакированный, Т-термоустойчивый. Мощность таких резисторов зависит от их размеров, чем больше размеры резистора – тем большую мощности он способен рассеять. Эти резисторы уже вымирающий вид, найти их можно в старой радиоэлектронной технике.

Для резисторов МЛТ типа единицей измерения сопротивления как и у других выступают Омы, обозначаются они как

R и E. Точный размер мощности обозначает дополнительной буквой «К» – килоомы или буквой «М» — мегаомы, система измерения здесь достаточно проста. Например: 33E – это 33 Ома, а 47К – это 47 кОм, соответственно 1М2 – 1.2 Мегаом и так далее.

Если стоит только цифра без буквы, то они означают что это сопротивление в Ом, а допуск при таком обозначении равен 20%. К примеру если написано число 10, значит перед вами резистор с сопротивлением на 10 Ом ,а допуск равен 20%.


Примеры цифро-буквенной маркировки резисторов

3E9И или 3R9 означает что сопротивления 3,9 Ом, допуск 5%

2К2И означает что сопротивления 2,2 кОм,допуск 5%

5К1С означает что сопротивления 5,1 кОм,допуск 10%

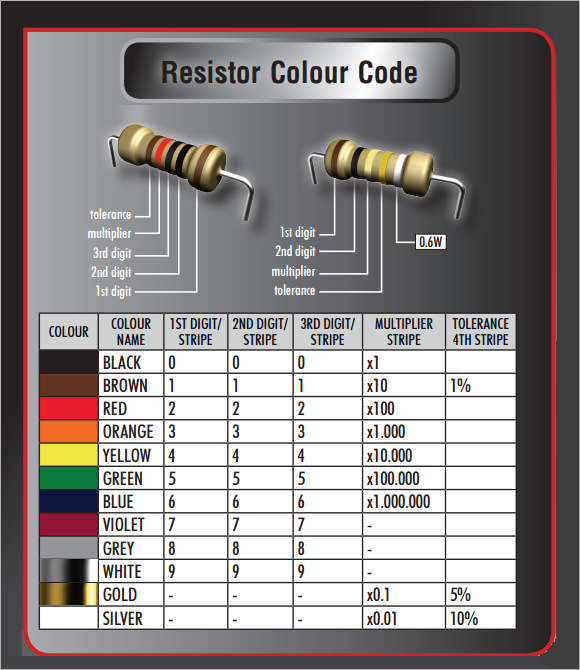

Цветовая маркировка резисторов

Цветовая маркировка немного упростила процесс маркировки в масштабах массового производства, но также и запутала некоторых радиолюбителей, но на самом деле все просто.

Стартовой точкой отчета принято считать золотую полоску или же серебряную – это начальное звено, и оно не считается, необходимо повернуть сориентировать таким образом, чтобы цветные полоски начинались с левой стороны.

Далее считывает номер по полоскам:

    • 0-черный;
    • 1-коричневый ;
    • 2-Красный ;
    • 3-Оранжевый ;
    • 4-Желтый ;
    • 5-Зеленый ;
    • 6-Синий ;
    • 7-Фиолетовый ;
    • 8-Серый ;
    • 9-Белый.

Третья полоса в штрих коде имеет немного иное значение – она отмеряет количество нулей, которые необходимо добавить к полученному значению. Следовательно, черный – 0, коричный – 1 ноль (0), красный – 2 нуля (00) и так далее.

Чтобы упростить себе подсчеты можно воспользоваться программой на компьютере которая называется Резистор 2.2 (ссылка на скачивание программы во вложении). Она упростит подсчеты и автоматически покажет мощность резистора при вводе всех полосок. Либо же воспользоваться калькулятором цветовой маркировки резистора прямо онлайн.

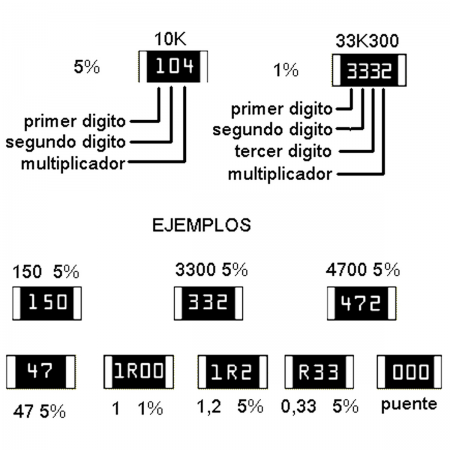

Маркировка SMD резисторов

С маркировкой SMD немного сложнее, размеры SMD резисторов не позволяют нанести на них цветовые кольца либо написать номинал. Поэтому маркируются они 3 или 4 цифрами, кроме резисторов типоразмера 0402. Значения резисторов типа 0402 можно найти в таблице. Остальные имеют следующий порядок маркировки.

Резисторы с допуском до 10 % имеют в маркировке 3 цифры, где первые 2 цифры – это номинал резистора, а последняя – обозначает десятичное значение.

Пример маркировки SMD резисторов:

Резистор с 3 символами

Резистор с цифрами 222 – означает 22 * 102 = 2200 Ом или другими словами 2,2 кОм.

Резистор с 4 символами

Резисторы с 4 символами имеют допуск 1 %, подсчет проводим аналогичным образом: 4422 это 442*2 * 102 = 44,2 кОм

Бывают также smd резистор без маркировки, таких резисторов сопротивление равно 0, нужны они просто чтобы заполнить пустое пространство в плате, их еще называют нулевыми резисторами.

Использованием кодов в настоящее время – самый популярный способ маркировки SMD резисторов, основанный на табличных кодах каждого показателя.

Таблица кодов SMD резисторов и их значений

Код smd Значение Код smd Значение Код smd Значение Код smd Значение
R10 0.1 Ом 1R0 1 Ом 100 10 Ом 101 100 Ом
R11 0.11 Ом 1R1 1.1 Ом 110 11 Ом 111 110 Ом
R12 0.12 Ом 1R2 1.2 Ом 120 12 Ом 121 120 Ом
R13 0.13 Ом 1R3 1.3 Ом 130 13 Ом 131 130 Ом
R15 0.15 Ом 1R5 1.5 Ом 150 15 Ом 151 150 Ом
R16 0. 16 Ом 1R6 1.6 Ом 160 16 Ом 161 160 Ом
R18 0.18 Ом 1R8 1.8 Ом 180 18 Ом 181 180 Ом
R20 0.2 Ом 2R0 2 Ом 200 20 Ом 201 200 Ом
R22 0.22 Ом 2R2 2.2 Ом 220 22 Ом 221 220 Ом
R24 0.24 Ом 2R4 2.4 Ом 240 24 Ом 241 240 Ом
R27 0.27 Ом 2R7 2.7 Ом 270 27 Ом 271 270 Ом
R30 0.3 Ом 3R0 3 Ом 300 30 Ом 301 300 Ом
R33 0.33 Ом 3R3 3.3 Ом 330 33 Ом 331 330 Ом
R36 0.36 Ом 3R6 3. 6 Ом 360 36 Ом 361 360 Ом
R39 0.39 Ом
3R9
3.9 Ом 390 39 Ом 391 390 Ом
R43 0.43 Ом 4R3 4.3 Ом 430 43 Ом 431 430 Ом
R47 0.47 Ом 4R7 4.7 Ом 470 47 Ом 471 470 Ом
R51 0.51 Ом 5R1 5.1 Ом 510 51 Ом 511 510 Ом
R56 0.56 Ом 5R6 5.6 Ом 560 56 Ом 561 560 Ом
R62 0.62 Ом 6R2 6.2 Ом 620 62 Ом 621 620 Ом
R68 0.68 Ом 6R8 6.8 Ом 680 68 Ом 681 680 Ом
R75 0.75 Ом 7R5 7.5 Ом 750 75 Ом 751 750 Ом
R82 0.
82 Ом
8R2 8.2 Ом 820 82 Ом 821 820 Ом
R91 0.91 Ом 9R1 9.1 Ом 910 91 Ом 911 910 Ом
Код smd Значение Код smd Значение Код smd Значение Код smd Значение
102 1 кОм 103 10 кОм 104 100 кОм 105 1 МОм
112 1.1 кОм 113 11 кОм 114 110 кОм 115 1.1 МОм
122 1.2 кОм 123 12 кОм 124 120 кОм 125 1.2 МОм
132 1.3 кОм 133 13 кОм 134 130 кОм 135 1.3 МОм
152 1.5 кОм 153 15 кОм 154 150 кОм 155 1. 5 МОм
162 1.6 кОм 163 16 кОм 164 160 кОм 165 1.6 МОм
182 1.8 кОм 183 18 кОм 184 180 кОм 185 1.8 МОм
202 2 кОм 203 20 кОм 204 200 кОм 205 2 МОм
222 2.2 кОм 223 22 кОм 224 220 кОм 225 2.2 МОм
242 2.4 кОм 243 24 кОм 244 240 кОм 245 2.4 МОм
272 2.7 кОм 273 27 кОм 274 270 кОм 275 2.7 МОм
302 3 кОм 303 30 кОм 304 300 кОм 305 3 МОм
332 3.3 кОм 333 33 кОм 334 330 кОм 335 3. 3 МОм
362 3.6 кОм 363 36 кОм 364 360 кОм 365 3.6 МОм
392 3.9 кОм 393 39 кОм 394 390 кОм 395 3.9 МОм
432 4.3 кОм 433 43 кОм 434 430 кОм 435 4.3 МОм
472 4.7 кОм 473 47 кОм 474 470 кОм 475 4.7 МОм
512 5.1 кОм 513 51 кОм 514 510 кОм 515 5.1 МОм
562 5.6 кОм 563 56 кОм 564 560 кОм 565 5.6 МОм
622 6.2 кОм 623 62 кОм 624 620 кОм 625 6.2 МОм
682 6.8 кОм 683 68 кОм 684 680 кОм 685 6. 8 МОм
752 7.5 кОм 753 75 кОм 754 750 кОм 755 7.5 МОм
822 8.2 кОм 823 82 кОм 824 820 кОм 815 8.2 МОм
912 9.1 кОм 913 91 кОм 914 910 кОм 915 9.1 МОм

Маркировка SMD резисторов по EIA-96

SMD резисторы с более большей точностью и более малыми размерами привели к созданию компактной маркировке. Был придуман стандарт EIA-96.  Этот стандарт создан для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех символов: две первые цифры это код номинала резистора, а следующий за ними символ это множитель.  Берем SMD резистор смотрим первые 2 цифры и находим соответствующее сопротивление по таблице, далее смотрим на цифру и также по таблице смотри множитель на который на нужно умножиться. Все довольно просто.

Таблица маркировки резисторов по по EIA-96 (коды номиналов)

Код Число Код Число Код Число Число Число
01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 698
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261 65 464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976

Таблица маркировки резисторов по по EIA-96 (множитель)

Код Множитель
Z 0. 001
Y or R 0.01
X or S 0.1
A 1
B or H 10
C 100
D 1000
E 10000
F 100000

Цифровой код смд резисторов онлайн. SMD-резисторы: описание, маркировка

Для начала, нужно отметить, маркировка на чип резисторах 0402-ого корпуса просто отсутствует, маркировка smd резисторов, имеющих другие типоразмеры, отличные от 0402-ого производиться так, как описывается далее.

Если SMD резисторы обладают допуском сопротивления 2%, 5% либо 10%, то они маркируются тремя цифрами: первая и вторая цифры – это обозначение мантиссу, цифра номер три является степенью под десятичное основание, следовательно — получим сопротивление резистора.

Например, резистор обладает кодом 452. Сочетание первых двух цифр «45» является мантиссой, а 2 — степенью, в результате получим 45 * 10² = 4,5 кОм

Бывает, что кроме цифровой маркировки на резисторах наносят латинскую букву R – которая, как бы, дополнительный множитель и служит, чтобы обозначать десятичную точку.

Маркировка SMD резисторов, типоразмеры которых более 0805, и обладающих точностью 1% производиться при помощи четырехзначного кода: комбинация первых трех цифр является обозначением мантиссу, а четвертый символ является степенью под десятичное основание. В результате, как и в описанном ранее варианте, получаем сопротивление резистора. Данный код тоже может содержать букву R, чтобы обозначить десятичную точку.

К примеру, резистор имеет код 4501. Сочетание первых трех цифр «450» — это обозначение мантиссу, а «1» является степенью, в результате получим 450 * 10 = 4,5 кОм.

Маркировка SMD резисторов, имеющих допуск в 1% и типоразмер 0603 производиться с использованием таблицы, которая располагается далее, при помощи двух цифр и буквы. Комбинация цифр является кодом, который помогает выбрать в таблице мантиссу, а буквой обозначают значение множителя, имеющего десятичное основание. В результате получим сопротивление.


К примеру, резистор обладает кодом 14R – комбинация первых двух цифр 14 – является кодом для таблицы, из которой видно, что требуемое число — это 137, а R – это десятка в первой степени, в результате получим 137 * 10 = 13,7 Ом

Цветовая маркировка резисторов

Опубліковано 17. 05.2011

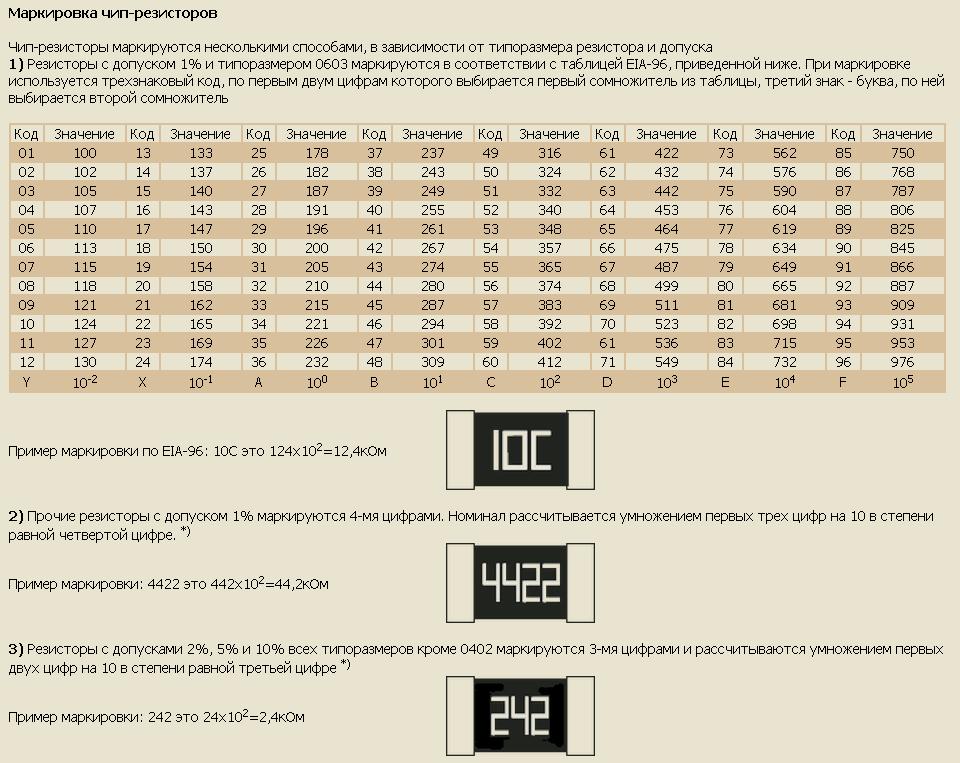

SMD-резисторы

SMD-резисторы типоразмера 0402 не маркируются, резисторы остальных типоразмеров маркируются различными способами, зависящими от типоразмера и допуска.

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя – показатель степени по основанию 10 для определения номинала резистора в Омах. При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки. Например, маркировка 513 означает, что резистор имеет номинал 51×10 3 Ом = 51 КОм.

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырмя цифрами, первые три из которых обозначают мантиссу, а последняя – показатель степени по основанию 10 для задания номинала резистора в Омах. Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750×10 1 Ом = 7.5 КОм.

Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу, а буква – показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 10C означает, что резистор имеет номинал 124×10 2 Ом = 12.4 КОм.

Код Значение Код Значение Код Значение Код Значение
01 100 13 133 25 178 37 237
02 102 14 137 26 182 38 243
03 105 15 140 27 187 39 249
04 107 16 143 28 191 40 255
05 110 17 147 29 196 41 261
06 113 18 150 30 200 42 267
07 115 19 154 31 205 43 274
08 118 20 158 32 210 44 280
09 121 21 162 33 215 45 287
10 124 22 165 34 221 46 294
11 127 23 169 35 226 47 301
12 130 24 174 36 232 48 309
S 10 -2 R 10 -1 A 10 0 B 10 +1
Код Значение Код Значение Код Значение Код Значение
49 316 61 422 73 562 85 750
50 324 62 432 74 576 86 768
51 332 63 442 75 590 87 787
52 340 64 453 76 604 88 806
53 348 65 464 77 619 89 825
54 357 66 475 78 634 90 845
55 365 67 487 79 649 91 866
56 374 68 499 80 665 92 887
57 383 69 511 81 681 93 909
58 392 70 523 82 698 94 931
59 402 71 536 83 715 95 953
60 412 72 549 84 732 96 976
C 10 +2 D 10 +3 E 10 +4 F 10 +5

Перемычки и резисторы с нулевым сопротивлением

Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0. 6 мм, 0.8 мм) и
резисторы с “нулевым” сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для
поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0.005…0.05 Ом). В цилиндрических
корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировка обычно отсутствует либо наносится код “000” (возможно “0”).

Резисторы и конденсаторы в SMD исполнении маркируются трех буквенным кодом, редко — четырех буквенным.
В коде первая и вторая цифры указывают на первое и второе число, а третья цифра — множитель. Цифра в множителе соответствует степени множителя.

SMD резисторы маркируются в Ом-ах, а конденсаторы в пикоФарадах.

К примеру.

резистор с обозначением 101 — первая цифра — 1, вторая — 0, множитель — х10 1 . Получаем 100 Ом.

Резистор с обозначением 473 — первая цифра — 4, вторая — 7, множитель — х10 3 . Получаем 47000 Ом или 47 кОм.

Резистор с обозначением 225 — первая цифра — 2, вторая — 2, множитель — х10 5 . Получаем 2200000 Ом или 2.2 мОм.

Некоторые производители используют буквы K и M для обозначения множителя.

При такой маркировке резисторы могут маркироваться более привычным способом, к примеру.

Маркировка резистора — 47K, указывает на сопротивление в 47 кОм

Маркировка 3K3 — указывает на сопротивление 3,3 кОм

Маркировка М27 — Указывает на сопротивление 0,27 мОм или 270 кОм.

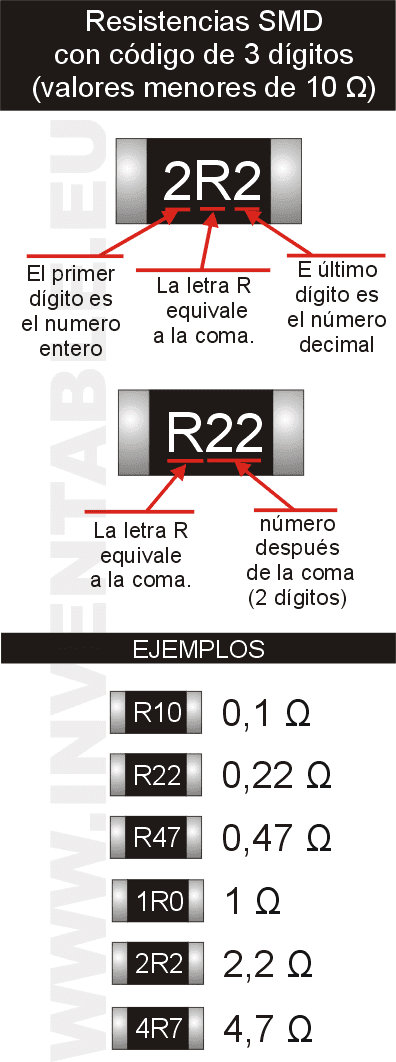

Сопротивления резисторов менее 100 Ом маркируются при помощи буквы R или E. К примеру.

Резистор сопротивлением 27 Ом будет маркироваться как 27R или R27, редко E27.

Так же есть резисторы с нулевым сопротивлением или перемычки, они маркируются цифрой — 0

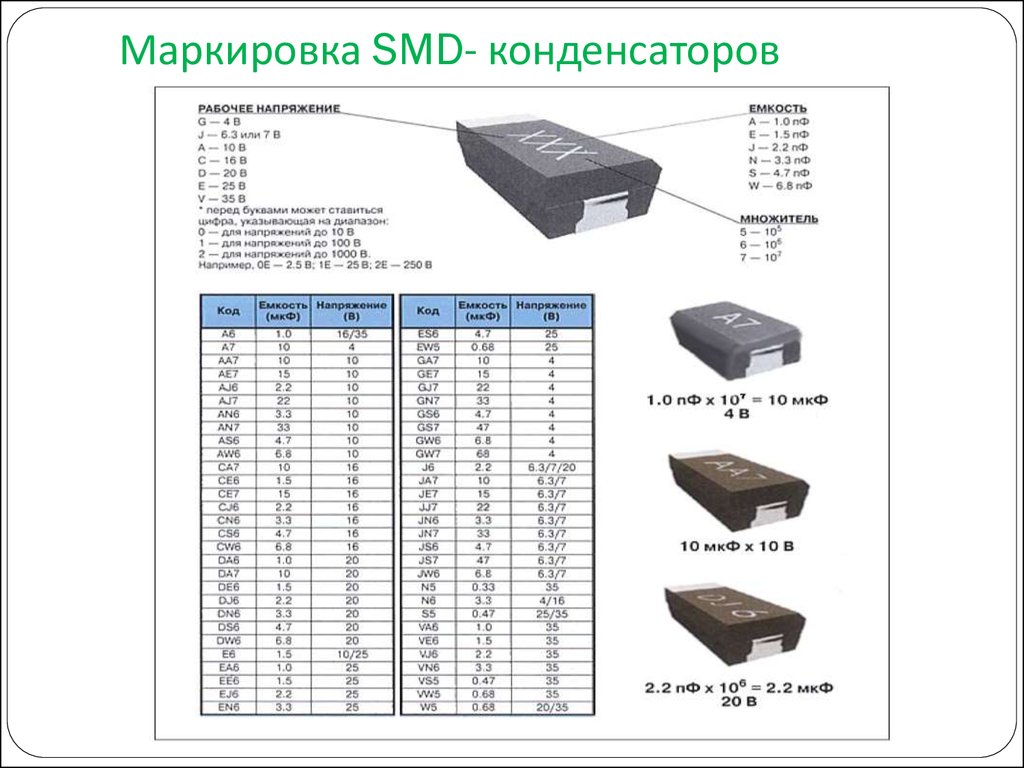

Типоразмер SMD резисторов и конденсаторов обозначается 4-мя цифрами (см. таблицу). Первая пара цифр обозначает длинну элемента, а вторая пара — ширину. В маркировке принято обозначать элементы в дюймах.

Расшифровка маркировки конденсаторов не отличается от резисторов, за исключением того, что результат мы получаем в пФ.

На практике SMD конденсаторы часто встречаются вообще без маркировки, за исключением электролитических SMD конденсаторов.

Маркировка резисторов

Простой калькулятор расчёта номинала резистора по цветам.

Кликая мышкой по цветам в таблице, раcкрашиваем резистор полосками.

В итоге получаем номинал и допуск нужного нам резистора.

Первая полоса, от которой ведётся отсчёт, обычно более широкая или находится ближе к выводу резистора.

Маркировка резисторов SMD

Прежде всего следует обратить внимание на относительно новый и не всем знакомый стандарт маркировки EIA-96, который состоит из трёх символов — двух цифр и буквы. Компактность написания компенсируется неудобством расшифровки кода с помощью таблицы.

Трёхсимвольная маркировка EIA96

Кодировка планарных элементов (SMD) в стандарте EIA-96 предусматривает определение номинала из трёх символов маркировки для прецизионных (высокоточных) резисторов с допуском 1%.
Первые две цифры — код номинала от 01 до 96 соответствует числу номинала от 100 до 976 согласно таблице.
Третий символ — буква — код множителя. Каждая из букв X , Y , Z , A , B , C , D , E , F , H , R , S соответствует множителю согласно таблице.
Номинал резистора определится произведением числа и множителя.
Принцип расшифровки кодов SMD резисторов стандартов E24 и E48 значительно проще, не требует таблиц и описан отдельно ниже.
Предлагается онлайн калькулятор для раскодировки резисторов EIA-96 , E24 , E48 .

Трёхсимвольная маркировка E24. Допуск 5%

Маркировка из трёх цифр. Первые две цифры — число номинала.
Третья цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100, множитель 100.
3=lg1000, множитель 1000.

В данной статье используйте окно калькулятора выше, что и для EIA-96.

Четырёхсимвольная маркировка E48. Допуск 2%

Маркировка состоит из четырёх цифр. Первые три цифры — число номинала.
Четвёртая цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100; Множитель 100.
3=lg1000, множитель 1000.
И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.
Можно использовать окно ввода ниже (только для E48 ), либо вводить 4 цифры в общее верхнее окно.

Введите код SMD резистора E48 .

Впишите код стандарта EIA-96 , либо 3 цифры E24 , либо 4 цифры E48

Сопротивление:


Таблица EIA-96

Код Число Код Число Код Число Число Число
01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 698
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261 65 464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976

Цветовая маркировка резисторов ,калькулятор резистора ,калькулятор smd резисторов,калькулятор резистора по цыетовым полоскам.

Devices) в переводе с английского означает «прибор, монтируемый на поверхность». SMD-компоненты в десятки раз меньше по размерам и массе, чем традиционные детали, благодаря этому достигается более высокая плотность их монтажа на устройств. В наше время электроника развивается огромными темпами, одно из направлений — это уменьшение габаритных размеров и веса приборов. SMD-компоненты — благодаря своим размерам, дешевизне, высокому качеству — получили огромное распространение и все больше вытесняют классические элементы с проволочными выводами.

На фото ниже представлены SMD-резисторы, размещенные на печатной плате. Можно увидеть, что, благодаря малым размерам элементов достигнута высокая плотность монтажа. Обычные детали вставляются в специальные отверстия в плате, а SMD-резисторы припаиваются к расположенным на поверхности печатной платы контактным дорожкам (пятачкам), что тоже упрощает разработку и сборку радиоэлектронных приборов. Благодаря возможности навесного монтажа радиокомпонентов стало возможным изготавливать печатные платы не только двухсторонними, но и многослойными, внешне напоминающими слоеный пирог.

В промышленном производстве пайка SMD-компонентов производится следующим методом: на контактные дорожки платы наносится специальная паяльная термопаста (флюс, перемешанный с порошком припоя), после чего робот располагает в нужные места элементы, в том числе и SMD-резисторы. Детали прилипают к затем плата помещается в специальную печь, где ее нагревают до необходимой температуры, при которой плавится припой в пасте, испаряется флюс. Таким образом детали встают на место. После этого печатную плату вынимают из печи и охлаждают.


Для пайки компонентов типа SMD в домашних условиях понадобятся следующие инструменты: пинцет, шило, кусачки, увеличительное стекло, шприц с толстой иглой, паяльник с тонким жалом, термовоздушная паяльная станция. Из расходных материалов нужны припой, жидкий флюс. Желательно, конечно же, использовать но если у вас ее нет, можно обойтись и паяльником. При пайке главное — не допустить перегрева элементов и печатной платы. Для того чтобы элементы не сдвигались и не липли к жалу паяльника, их следует придавливать к плате иглой.

SMD-резисторы представлены довольно в широком диапазоне номинальных значений: от одного Ома до тридцати мегаОм. Температурный режим работы таких резисторов колеблется от -550°C до +1250°C. Мощность SMD-резисторов достигает 1 Вт. При увеличении мощности увеличиваются Например, резисторы SMD мощностью 0,05 Вт имеет габаритные размеры 0,6*0,3*0,23 мм, а мощностью 1 Вт — 6,35*3,2*0,55 мм.


Маркировка таких резисторов бывает трех типов: с тремя цифрами, с четырьмя цифрами и с тремя символами:

Первые две цифры указывают значение в Ом, а последняя — количество нулей. Например, маркировка на резисторе 102 означает 1000 Ом или 1кОм.

Первые три цифры на резисторе указывают на значение номинала в Ом, а последняя — количество нулей. Например, маркировка на резисторе 5302 означает 53 кОм.

Первые два символа на резисторе указывают на значение номинала в Ом, взятые из таблицы, приведенной выше, а последний символ указывает на значение множителя: S=10-2; R=10-1; B=10; C=102; D=103; E=104; F=105. Например, маркировка на резисторе 11С означает 12,7 кОм.

Резистор 3 ком маркировка. SMD резисторы. Маркировка SMD резисторов, размеры, онлайн калькулятор. Нестандартная цветная маркировка импортных резисторов

Резистор и сопротивление

Резистор — пассивный электрический элемент, создающий электрическое сопротивление в электронных схемах. Резисторы можно найти практически во всех электронных устройствах. Они используются для различных целей, в частности, для ограничения тока в цепях, в качестве делителей напряжения, для обеспечения напряжения смещения для активных элементов электрических цепей, в качестве терминаторов (согласованных нагрузок) линий передачи, в резистивно-емкостных цепях в качестве времязадающего элемента… Список можно продолжать бесконечно.

Электрическое сопротивление резистора или любого проводника является мерой его противодействия протеканию электрического тока. В СИ сопротивление измеряется в омах. Сопротивление имеет практически любой материал кроме сверхпроводников, имеющих нулевое сопротивление. Подробнее о сопротивлении , удельном сопротивлении и проводимости .

Допустимое отклонение от номинального значения

Конечно, можно сделать резистор с очень точным значением сопротивления, однако он будет очень дорогим. К тому же, очень точные и дорогие резисторы бывают нужны достаточно редко, например, в качестве делителей напряжения в мультиметрах. Здесь мы поговорим о недорогих и не очень точных резисторах, используемых в электронных устройствах. В большинстве случаев точность ±20% вполне допустима. Для резистора сопротивлением 1 кОм это означает, что любой резистор с сопротивлением в диапазоне от 800 Ом до 1200 Ом будет считаться резистором 1 кОм. Допуск на некоторые особо критичные компоненты может быть ±1% или даже ±0.05%. В то же время следует отметить, что в наше время сложно найти резисторы с допуском 20%. Обычными являются 5-процентные и 1-процентные резисторы. Такие резисторы были дорогими 60 лет назад, во времена ламповых и первых транзисторных радиоприемников. Но те времена остались в далеком прошлом.

Рассеиваемая мощность

Если через резистор проходит электрический ток, электрическая энергия преобразуется в тепловую и резистор нагревается. Тепло рассеивается в окружающую среду. Причем, тепловая энергия должна быть передана в окружающую среду так, чтобы температура резистора и окружающих его элементов оставалась в пределах нормы. Мощность, выделяемая на резисторе, определяется по формуле:

Здесь V — напряжение в вольтах на резисторе сопротивлением R в омах, I — протекающий через резистор ток в амперах. Мощность, которую резистор может рассеивать без ухудшения параметров в течение длительного периода времени, называется предельной рассеиваемой мощностью . В общем случае, чем больше корпус резистора, тем большую мощность может он рассеивать. Выпускаются резисторы различной мощности и можно встретить резисторы от 0,01 Вт до сотен ватт. Углеродистые резисторы обычно выпускаются мощностью 0,125–2 Вт.

Ряды предпочтительных величин электронных компонентов

В начале XX века резисторы использовались главным образом в радиоприемниках и назывались вместе с другими компонентами радиодеталями. Сейчас это название относится ко всем элементам, применяемым в электронных схемах, которые к радио не имеют отношения и поэтому радиодетали стали называть электронными элементами компонентами (это, как всегда, калька с английского). Хотя это как сказать! В телефоне есть как минимум пять радиоприемников (для связи с базовой станцией, GPS/GLONASS, Wi-Fi, NFC, УКВ-приемник), но никто об этом не помнит и не считает телефон радиоприемным устройством. Но мы отвлеклись от темы.
Несмотря на то, что можно изготовить резистор с любым сопротивлением, удобнее выпускать ограниченное число компонентов, особенно если учесть, что каждый резистор имеет определенный допуск на номинал. Более точные резисторы стоят дороже, чем менее точные. Обычная логика показывает, что для стандартных значений удобно выбрать логарифмическую шкалу, с одинаковыми интервалами между стандартными значениями, которые определяются с учетом допустимого отклонение от номинала. Например, для точности ±10% имеет смысл для декады (интервала, в котором сопротивление изменяется от 1 до 10, от 10 до 100 и так далее) взять 12 значений: 1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2, затем 10; 12; 15; 18; 22; 27; 33; 39; 47; 56; 68;82 и так далее. Эти значения называют рядами номиналов. Они стандартизированы в форме рядов E3–E192 и используются не только для резисторов, но также для конденсаторов, катушек индуктивности и стабилитронов. Каждый ряд (E3, E3, E6, E12, E24, E48, E96, и E192) разделяет декаду на 3, 6, 12, 24, 48, 96 и 192 стандартных значения. Отметим, что ряд E3 устарел и используется крайне редко.

Список значений номинальных рядов E6–E192

Значения E6 (допуск 20%):

1,0; 1,5; 2,2; 3,3; 4,7; 6,8.

Значения E12 (допуск 10%):

1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2.

Значения E24 (допуск 5%):

Значения E48 (допуск 2%):

1,00; 1,05; 1,10; 1,15; 1,21; 1,27; 1,33; 1,40; 1,47; 1,54; 1,62; 1,69; 1,78; 1,87; 1,96; 2,05; 2,15; 2,26; 2,37; 2,49; 2,61; 2,74; 2,87; 3,01; 3,16; 3,32; 3,48; 3,65; 3,83; 4,02; 4,22; 4,42; 4,64; 4,87; 5,11; 5,36; 5,62; 5,90; 6,19; 6,49; 6,81; 7,15; 7,50; 7,87; 8,25; 8,66; 9,09; 9,53.

Значения E96 (допуск 1%):

1,00; 1,02; 1,05; 1,07; 1,10; 1,13; 1,15; 1,18; 1,21; 1,24; 1,27; 1,30; 1,33; 1,37; 1,40; 1,43; 1,47; 1,50; 1,54; 1,58; 1,62; 1,65; 1,69; 1,74; 1,78; 1,82; 1,87; 1,91; 1,96; 2,00; 2,05; 2,10; 2,15; 2,21; 2,26; 2,32; 2,37; 2,43; 2,49; 2,55; 2,61; 2,67; 2,74; 2,80; 2,87; 2,94; 3,01; 3,09; 3,16; 3,24; 3,32; 3,40; 3,48; 3,57; 3,65; 3,74; 3,83; 3,92; 4,02; 4,12; 4,22; 4,32; 4,42; 4,53; 4,64; 4,75; 4,87; 4,99; 5,11; 5,23; 5,36; 5,49; 5,62; 5,76; 5,90; 6,04; 6,19; 6,34; 6,49; 6,65; 6,81; 6,98; 7,15; 7,32; 7,50; 7,68; 7,87; 8,06; 8,25; 8,45; 8,66; 8,87; 9,09; 9,31; 9,53; 9,76.

Значения E192 (допуск 0.5% и точнее):

1,00; 1,01; 1,02; 1,04; 1,05; 1,06; 1,07; 1,09; 1,10; 1,11; 1,13; 1,14; 1,15; 1,17; 1,18; 1,20; 1,21; 1,23; 1,24; 1,26; 1,27; 1,29; 1,30; 1,32; 1,33; 1,35; 1,37; 1,38; 1,40; 1,42; 1,43; 1,45; 1,47; 1,49; 1,50; 1,52; 1,54; 1,56; 1,58; 1,60; 1,62; 1,64; 1,65; 1,67; 1,69; 1,72; 1,74; 1,76; 1,78; 1,80; 1,82; 1,84; 1,87; 1,89; 1,91; 1,93; 1,96; 1,98; 2,00; 2,03; 2,05; 2,08; 2,10; 2,13; 2,15; 2,18; 2,21; 2,23; 2,26; 2,29; 2,32; 2,34; 2,37; 2,40; 2,43; 2,46; 2,49; 2,52; 2,55; 2,58; 2,61; 2,64; 2,67; 2,71; 2,74; 2,77; 2,80; 2,84; 2,87; 2,91; 2,94; 2,98; 3,01; 3,05; 3,09; 3,12; 3,16; 3,20; 3,24; 3,28; 3,32; 3,36; 3,40; 3,44; 3,48; 3,52; 3,57; 3,61; 3,65; 3,70; 3,74; 3,79; 3,83; 3,88; 3,92; 3,97; 4,02; 4,07; 4,12; 4,17; 4,22; 4,27; 4,32; 4,37; 4,42; 4,48; 4,53; 4,59; 4,64; 4,70; 4,75; 4,81; 4,87; 4,93; 4,99; 5,05; 5,11; 5,17; 5,23; 5,30; 5,36; 5,42; 5,49; 5,56; 5,62; 5,69; 5,76; 5,83; 5,90; 5,97; 6,04; 6,12; 6,19; 6,26; 6,34; 6,42; 6,49; 6,57; 6,65; 6,73; 6,81; 6,90; 6,98; 7,06; 7,15; 7,23; 7,32; 7,41; 7,50; 7,59; 7,68; 7,77; 7,87; 7,96; 8,06; 8,16; 8,25; 8,35; 8,45; 8,56; 8,66; 8,76; 8,87; 8,98; 9,09; 9,20; 9,31; 9,42; 9,53; 9,65; 9,76; 9,88.

Маркировка резисторов

Большие резисторы, такие как показаны на этом рисунке, обычно маркируются цифрами и буквами и понять такую маркировку несложно. Однако, величину сопротивления непросто напечатать на маленьких резисторах (и других электронных компонентах), особенно цилиндрической формы, даже при использовании современных технологий нанесения маркировки. Поэтому в последние 100 лет для маркировки радиодеталей использовалась цветовая кодировка. Такая кодировка используется не только для резисторов, но также для конденсаторов, диодов, катушек индуктивности и других элементов.

Для маркировки резисторов используется до шести цветных полосок. Чаще используется код из четырех полосок, в котором первая и вторая полоски представляют первую и вторую значащую цифру, третья полоска кодирует множитель, а четвертая — допуск. Между третьей и четвертой полоской обычно имеется плохо различимый увеличенный зазор, который позволяет определить направление чтения кода — компоненты ведь симметричные! 20-процентные резисторы обычно маркируются только тремя полосками — там не указывается допуск. Их полоски обозначают цифру, цифру и множитель.

Для 2-процентных или более точных резисторов используют пять или более полосок, представляющих величину сопротивления. Последняя полоска в маркировке из шести полосок представляет температурный коэффициент сопротивления в частях на миллион на кельвин (ppm/K). На рисунке в верхней части страницы показан принцип цветовой маркировки.

Полоски считываются слева направо. Они обычно группируются ближе к левому концу элемента. Если между последней полоской и остальными полосками имеется зазор, он обычно показывать, что эта сторона элемента — правая. Также если имеется золотая или серебряная полоска, они всегда находятся на правой стороне. Когда значение по полоскам определено, сравните его с таблицей предпочтительных величин. Если значения там нет — попробуйте прочитать маркировку с другого конца. Обратите внимание: в этом калькуляторе цветовая кодировка соответствует международному стандарту IEC 60062:2016 ..

Нажмите на приведенные ниже примеры, чтобы посмотреть цветовую кодировку резисторов:

Цифровая маркировка

На поверхности относительно больших резисторов, предназначенных для поверхностного монтажа (англ. SMT — surface-mount technology или SMD — surface-mount device), а также на относительно больших резисторах с выводами для монтажа в отверстия для маркировки печатают цифры. В связи с ограниченным местом, эти цифры часто бывает трудно прочитать. Маркировка используется, в основном, при ремонте, так как в процессе производства резисторы и другие электронные элементы подаются в автоматы для монтажа на лентах, которые хорошо промаркированы. Многие резисторы вообще не имеют маркировки и после того, как автомат установил их на плату, единственным способом узнать их сопротивление является его измерение.

Для маркировки используется несколько систем: три или четыре цифры, две цифры и буква, три цифры и буква, код стандарта RKM, в котором буква, обозначающая единицу измерения, ставится на место десятичного разделителя. Если на элементе есть только три цифры, они представляют две значащие цифры номинала и множитель. Например, 103 на резисторе для поверхностного монтажа означает 10 × 10³ = 10 кОм.

Система из четырех цифр используется для маркировки резисторов высокой точности, например, для резисторов рядов E96 и E192. Пример кодировки: 2743 = 274 × 10³ = 274 кОм.

Для резисторов меньшего размера используется другая система. Например, для серии E96 используются две цифры и буква. Такая система позволяет сэкономить один знак по сравнению с системой из четырех цифр. Это связано с тем, что ряд E96 содержит менее 100 значений, которые могут быть представлены двумя цифрами, если их последовательно пронумеровать. То есть 01 — 100, 02 — 102, 03 — 105 и так далее. Буквой кодируют множитель. Отметим, что изготовители часто используют собственные, нестандартные системы маркировки. Поэтому лучшим способом определения сопротивления всегда является его измерение мультиметром.

В кодировке RKM буква, означающая единицу измерения сопротивления, помещается на место десятичного разделителя, так как запятая или точка могут не пропечататься или просто исчезнуть на элементах или на копиях документов. Кроме того, данный метод позволяет использовать меньше символов. Например, R22 или E22 означает 0,22 Ом, 2К7 означает 2,7 кОм и 1М5 означает 1,5 МОм.

Измерение сопротивления

Сопротивление можно измерить с помощью аналогового (со стрелкой) или цифрового омметра или мультиметра с функцией измерения сопротивления. Для измерения сопротивления присоедините резистор к щупам и считайте значение. Иногда можно приблизительно измерить сопротивление, не извлекая резистор из схемы. Однако перед таким измерением необходимо отключить питание и разрядить все конденсаторы.

Мультиметр используется не только для измерения сопротивления резисторов, но и для измерения контактного сопротивления различных переключающих элементов, например реле и выключателей. С помощью мультиметра можно, например, определить, что пора заменить кнопку компьютерной мышки. Для этого нужно аналоговым или цифровым мультиметром с аналоговой шкалой измерить контактное сопротивление. Аналоговая шкала полезна для диагностики или настройки, так как она выполняет роль стрелки и показывает мгновенные изменения сопротивления, которые на цифровом дисплее с мигающими сегментами сложно понять. Таким мультиметром можно легко обнаружить плохие контакты, например, повышенный дребезг контактов реле, подвергающегося вибрационным нагрузкам и требующего замены.

Резистор — один из основных элементов электрической цепи, который обладает постоянным или переменным сопротивлением и служит для преобразования электрического тока в напряжение (и наоборот), поглощения электроэнергии и для выполнения ряда других операций.

Этот пассивный элемент является неотъемлемой частью любого прибора. Поэтому, считаете вы себя опытным электриком или только любителем радиоэлектроники, вам пригодится и полосками цветными, и буквенно-цифровые обозначения для сличения характеристик разных компонентов.

на схемах

На принципиальных схемах электрических устройств резистор обозначается в виде прямоугольника, сверху которого ставится буква латинского алфавита R. Вслед за символом идет порядковый номер, по которому элемент можно найти в спецификации. Завершает схемное обозначение набор чисел, которые указывают на номинальное сопротивление. Так, надпись R12 100 будет означать, что установлен 12 в 100 Ом.

Важной характеристикой элементов является их мощность. Проигнорировав этот параметр, вы рискуете вывести из строя всю схему, даже если определение маркировки резисторов было выполнено правильно. На схемах она обозначается:

  • римскими цифрами в пределах от 1 до 5 Ватт;
  • горизонтальной полосой при значении 0,5 Ватт;
  • одной или двумя наклонными линиями при мощности 0,25 и 0,125 Ватт соответственно.

После порядкового номера некоторых резисторов может стоять знак «*». Он означает, что приведенные характеристики являются лишь приблизительными. Точные значения вам необходимо будет подобрать самостоятельно.

Буквенно-цифровое обозначение

Буквенно-цифровая маркировка характерна для элементов советского производства, а также некоторых изделий мирового уровня.

Маркировка импортных резисторов и отечественных продуктов может начинаться как с цифры, так и с символа. При этом единицы измерения обозначают следующим образом:

  • символ «Е» или «R» говорит о том, что номинал выражен в омах;
  • буква «М» сообщает нам о том, что сопротивление выражено в мегаомах;
  • знаком «К» дополняются все численные значения, выраженные в килоомах.

Если символ стоит после чисел, то все значения выражены в целых единицах (33Е=33 Ом). Чтобы обозначить дробь букву ставят перед цифрами (К55=0,55 килоом=550 Ом). Если знак разделяет числа, то выражено в целых значениях с дробной частью (1М3 = 1,3 мегаома).

Обозначение номинала цветом

Длина некоторых «сопротивлений» составляет всего несколько миллиметров. Нанести и рассмотреть буквы и цифры на таком элементе невозможно. Для сличения таких компонентов применяется маркировка резисторов полосками цветными. Первые две полосы всегда отвечают за номинал. Другие по счету полоски имеют определенное значение:

  • в 3- или 4-полосных маркировках третья черточка определяет множитель, а четвертая — точность;
  • в 5-полосных обозначениях третий цвет указывает на номинал, четвертый — множитель, а пятый — точность;
  • шестая полоса указывает на либо на надежность элемента, если она толще остальных.

Цвет полос указывает на присвоенные им числовые значения. Разобраться с этим поможет таблица маркировки резисторов, где каждому оттенку соответствует определенный множитель, либо цифра.

Например, мы имеем резистор с красной, зеленой, коричневой и синей полосками. Расшифровав значения, мы узнаем, что перед нами резистор сопротивлением 25*10 точностью 25%.

Последовательность полосок

Как определить, с какой стороны начинать расшифровку? Ведь маркировка резисторов полосками цветными может расшифровываться в обе стороны.

Чтобы не запутаться в этом, следует запомнить несколько простых правил:

  1. Если имеется всего три полосы, то первая будет располагаться всегда ближе к краю, чем последняя.
  2. В 4-полосных элементах направление чтения следует определять по серебряному или золотому цвету — они всегда будут располагаться ближе к концу.
  3. В остальных случаях надо читать так, чтобы получилось значение из номинального ряда. Если не получается, стоит расшифровывать с другой стороны.

Отдельным случаем является расположение одной черной перемычки на корпусе. Она означает, что элемент не имеет сопротивления и используется как перемычка. Теперь вы знаете, как читается маркировка резисторов полосками цветными, и проблем с определением номинала элемента у вас не возникнет.

Некоторые иностранные производители (хоть это и редкость) применяют собственную, нестандартную цветовую маркировку резисторов . В этом случае придется смотреть правила цветовой маркировки у конкретной фирмы.

Возможности калькулятора:

Если по цветовой маркировке необходимо узнать сопротивление резистора, необходимо выполнить следующие действия: указать в калькуляторе количество цветных полос, затем выбрать цвет каждой из них (под каждой полоской на изображении резистора расположено выпадающее меню). Под изображением резистора результат будет выведен в виде X*10 Y Ом (цифры располагаются каждая под своей полоской), а в поле результата уже в обычном виде (Ом, кОм, МОм).

Если необходимо узнать, каким цветовым кодом маркируется резистор заданного номинала, необходимо ввести значение в поле результата (правее слов «Или так») в виде целого числа или дробного (разделитель- точка). Затем выбрать диапазон (Ом, кОм, МОм…). Цвет полос будет пересчитан калькулятором в соответствии с введенным значением. Приоритет у сопротивлений с допуском 5% (маркировка 4 полосами). Если 5% сопротивлений с таким номиналом нет, то выводится маркировка 1% резисторов, ну а если и таких не существует, то 0.5%. Так, например, если задать расчет для 10 кОм, то по умолчанию будет выведена маркировка для 10 кОм ± 5% (4 полоски). Чтобы узнать, какой цветовой код будет у 1% резистора, нужно задать допуск. Тогда будет рассчитана 5-полосная цветовая маркировка резистора 10 кОм ±1 %.

Справа от калькулятора выводится таблица со стандартными значениями сопротивлений из рядов Е12, Е24, Е48, Е96 и Е192. Таблица прокручивается до значений, ближайших к тому, что в данный момент задано цветовой маркировкой. Если такие значения есть, эта строка окрашивается в зеленый цвет, если таких значений нет, в желтый цвет окрашиваются строки с ближайшим большим и ближайшим меньшим значением. Если кликнуть по значению в таблице, то маркировка резистора будет пересчитана соответственно. Причем порядок сопротивления останется тот же, что и был. Если, например изначально была 4-полосная маркировка
для 10 кОм ± 5% (значение 100 из стандартного ряда Е24), и вы кликните по значению 101 из ряда Е192 в таблице, то будет рассчитана 5-полосная цветовая маркировка для резистора
10.1 кОм ±0. 5%

Над каждой цветовой полоской на резисторе располагаются кнопки «+» и «-«. Клик по ним приводит к тому, что цифровой эквивалент этой полоски (и цвет, соответственно) изменяется на 1 шаг (на единицу для полосок с 1 по 4 или до ближайшего большего или меньшего для полосок, отвечающих за отклонения и ТКС)

Первая полоска цветовой маркировки обычно находится ближе к краю, но, если цветовых полос более 4-х, бывает сложно определить, какая из двух крайних первая, и хоть ее в этом случае делают толще, это не всегда помогает. Рекомендую в сомнительных случаях проверить, возможна ли обратная последовательность с помощью кнопки » Реверс «. Калькулятор построит зеркальное отображение полосок и соответствующее ей значение сопротивления. Если такая комбинация невозможна, программа выдаст сообщение, какая именно цветная полоска не соответствует правилам цветовой маркировки резисторов. Также калькулятор выдаст сообщение, если допуск, соответствующий выбранной цветовой маркировки не соответствует значениям допуска соответствующего стандартного ряда. Например, сопротивление 4.07 кОм может принадлежать исключительно прецизионному ряду Е192. И если цвет 5-й полоски будет выбран золотистый (что соответствует допуску 5%), то это явная ошибка, о чем будет выдано сообщение. Еще есть дополнительная возможность вывести таблицу с ближайшими возможными номиналами к значению, заданному цветовой маркировкой резистора. Будут выведены значения от ближайшего меньшего до ближайшего большего из ряда Е24 и значения из рядов Е48, Е96, Е192 в этом же диапазоне. Полезно при разработке новой схемы при выборе номинала резистора.

Цветовая маркировка резисторов — числовые значения цветов в зависимости от расположения.

Общие сведения о цветовой маркировке резисторов.

Цветовая маркировка резисторов обычно наносится в виде 3-х, 4-х, 5-ти, а иногда и 6 колец. В ней с помощью цвета закодирован номинал сопротивления резистора, допустимое отклонение (точность), а также может быть обозначен ТКС (изменение сопротивления резистора от температуры — важный параметр в прецизионных применениях). На первый взгляд, цветовая маркировка резисторов сложна в распознавании, так как в памяти приходится держать таблицу цветов. Но зато такой способ позволяет в любом случае прочитать номинал резистора, впаянного в плату. Кроме того, можно разобрать сопротивление выводного резистора в самом мелком габарите (0.062Вт), на корпусе которого просто не поместилась бы цифро-буквенная маркировка. Стоит отметить и то, что цветовая маркировка резисторов технологичней в производстве. В конечном счете, цветовая маркировка резисторов удобна как производителям, так и потребителям. Самый же большой недостаток цветной маркировки резисторов, на мой взгляд — сложность в различении таких цветов, как серый и серебристый, желтый и золотистый, а иногда сложно бывает различить при определенном освещении черный, коричневый и фиолетовый. Также и интенсивность оттенков тоже может быть разная в зависимости от возраста, температурных режимов, которые перенес резистор, да и производитель, наверное, колору может недосыпать. Есть и еще один недостаток: иногда производители так наносят маркировку, что просто невозможно понять, где первая полоска, а где последняя. В этом случае, если это, конечно, не цветовой аналог слова «шалаш» (хоть по-нашему читай, хоть по-арабски справа-налево…) результат будет совершенно разный. Упростить ситуацию со неоднозначным прочтением цветовой маркировки резисторов поможет уникальная реверсная функция калькулятора. При клике по кнопке «Реверс» цветовая маркировка, набранная ранее переворачивается зеркально. В большинстве случаев этот код будет недопустимым (например, первым элементом цветовой маркировки не может быть серебристая полоска), а в других просто ускорится процесс декодирования и проще будет сравнить два результата, чтобы выбрать более подходящий. Например, в обычной непрецизионной схеме вряд ли поставят резистор с точностью 0. 5%, так как он дороже, а никто из производителей не будет увеличивать стоимость без необходимости.

Назначение полос в цветовой маркировке резисторов.

1-я полоса цветовой маркировки резисторов может означать только цифру, не может быть нулем (т.е., иметь черный цвет)

2-я полоса цветовой маркировки резисторов тоже означает только цифру

3-е кольцо в цветовой маркировке резистора обозначает цифру, если полосок 5, или множитель к первым двум, если полосок 4.

4-е кольцо обозначает множитель к первым трем, если полосок 5, или точность, если цветных колец 4

5-я полоса цветовой маркировки резистора , если она есть, указывает на точность резистора

6-я цветная полоса маркировки, опять же, если есть, обозначает ТКС (температурный коэффициент сопротивления)

Принципы цветовой маркировки резисторов , описанные здесь, с таким же успехом применимы также для конденсаторов и дросселей с той лишь разницей, что получившееся число будет означать не Омы, а пикофарады для конденсаторов и микрогенри для дросселей. Есть, правда, еще и отличия в маркировке точности.

Способ быстро запомнить цветовую маркировку резисторов.

Всем известно двустишие «Каждый охотник желает знать, где сидит фазан», раскладывающее цвета радуги. По такому же принципу, если выговорить в определенном ритме «СеЗо н»+ «Ч е-К а-К а, О Ж э-З э, С э-эФ С Б э», то эта комбинация букв легко запоминается. Остается сопоставить это с цветами по начальным буквам «се ребристый зо лотистый»+ «ч ерный-к оричневый-к расный, о ранжевый-ж елтый-з еленый, с иний-ф иолетовый-с ерый-б елый» и последовательным цифровым рядом «-2,-1″+ «0,1,2,3,4,5,6,7,8,9», — и цифры в цветовой маркировке резисторов всегда сможете декодировать. Ну а если Вы хотите запомнить, как в цветовой маркировке резисторов кодируются точность и ТКС, то, видимо, Вы собираетесь стать неслабым прецизным электронщиком и на этот сайт забрели по какой-то нелепой случайности.

На сайте Hamradio Ссылка

Одними из основных элементов построения электронных схем, несмотря на развитие микропроцессорных технологий по-прежнему остаются старые проверенные резисторы

Сопротивление или резисторы во многом за последние десятилетия претерпели ряд изменений, в том числе и существенное уменьшение габаритных размеров – нынешнее поколение вдвое меньше по размерам, чем приборы, выпускаемые 30-40 лет назад, но вместе с тем, потребность в них при создании электроники не стала меньше.

Причинами введения цветной маркировки электронных элементов было несколько:

  1. Ввиду уменьшения размеров пришлось отказаться от буквенно-цифровой маркировки приборов.
  2. Цветовая система обозначения позволяет закодировать намного больше информации об элементе, чем буквенно-цифровая.
  3. Повсеместное внедрение робототехники в сборочных линиях электронных компонентов требовало изменения подходов к маркировке составляющих деталей.
  4. В связи с развитием производства радиодеталей в странах Восточной Азии, основанной на передовых технологиях, существенно оттеснили выпуск отечественных компонентов, ввиду чего производителям пришлось перейти на западные стандарты маркировки.

Кроме того, значительное количество радиоэлементов сегодня монтируются в платы, ремонт которых нецелесообразен ввиду дороговизны самого ремонта, ведь намного дешевле купить новый радиоприемник чем отремонтировать, ввиду этого, многие фирмы практически отказались от сервисных центров и как результат, не требуют значительного количества запасных частей разного номинала.

Как определить сопротивление резистора по цвету?


В основном, сегодня, практически невозможно встретить резисторы старше 15-20 лет, хотя отдельные старые раритетные «Рекорды» и «Электроны» до сих пор радуют глаз в отдельных квартирах.

Наполненные советской электроникой старые телевизоры и радиоприемники в своем составе имели, как правило, стандартные сопротивления коричневого или зеленого цветов с буквенной маркировкой.

Понять номинальное значение элемента по его буквенно-цифровой кодировке имея под рукой раритетный макулатурный справочник особого труда не составляет, тем более что в большинстве своем это были металлопленочные, лакированные приборы, обладающие свойством теплоустойчивости – МЛТ.

В Советском Союзе бытовая электроника была побочным продуктом оборонных предприятий, но при этом собиралась из тех же деталей, что и военная техника. Такие резисторы отличались друг от друга по габаритам – чем больше элемент, тем большее сопротивление.

Нынешняя маркировка компонентов во многом отличается от того тем, что существует несколько разновидностей – простые, стандартные цилиндрические сопротивления с цветной маркировкой и SMD-элементы.

4 и 5 полосная маркировка

Четырехполосная:

Пятиполосная:

Для определения номинала элемента, кроме знания основ физических процессов, необходимо знать технологию цветового обозначения номиналов электронных компонентов.

Для начала необходимо знать правильность чтения или порядок цветового кода:

  1. На резисторах, как правило, наносятся 4 или 5 цветных колец.
  2. Испытуемый элемент нужно расположить таким образом, чтобы цветовые кольца начинались с золотистого или серебристого кольца слева.
  3. В отдельных случаях, когда отсутствуют серебристая или золотистая полоска (а такой вариант вполне возможен), элемент нужно расположить таким образом, чтобы цветовые кольца оказались слева (или справа оставалось больше места).

Количество цветов в кольцах строго ограничено количеством цветов радуги, плюс серый, белый и черный.

Каждый цвет соответствует определенному значению номинала и зависит от расположения в порядке колец.

Первое и следующее за ним второе кольцо кода обозначают номинальную величину сопротивления элемента в стандартных единицах Омах, следующее кольцо множитель, на который нужно умножать величину первых единиц, четвертое означает ту величину, на которую происходит отклонение заявленного номинала в процентах.

Для SMD резисторов маркировка несколько иная – это в основном цифровое обозначение. В основном встречаются сопротивления с 3 или 4 цифрами – первые две, из которых это номинал, а третья обозначает степень числа 10. То есть резистор 4432 имеет номинал: 443*10(2 степени) или 4400 Ом или 4,4 кОм.

Стандартная и нестандартная цветовые маркировки


Нестандартная маркировка

Кроме общепринятой, стандартной цветовой маркировки обозначений сопротивлений, существуют и нестандартные виды кодирования. Чаще всего, нестандартные маркировки встречаются в виде совмещенного кода цвета и цифр у некоторых крупных производителей электроники, имеющих свои подразделения по разработке и производству электронных компонентов.

Среди таких нестандартных цветовых кодов и буквенного обозначения, чаще всего встречаются Philips и Panasonic, эти производители маркируют радиодетали, выпущенные на внутренних предприятиях отличной от общепринятой маркировкой, для которой применяются специальные справочные издания и компьютерные программы.

Пояснение и таблица


Как уже было указано, цветовые маркерные кольца нанесены слева направо.

Первое кольцо и следующее за ним второе цветное кольцо обозначают стандартную величину сопротивления в Омах. Следующее, третье кольцо обозначает множитель, на который нужно умножать числовое значение первых двух единиц обозначения, четвертое кольцо кода указывает значение, на которое отклоняется заявленный номинал в процентах.

Для точного определения величины сопротивления каждого отдельного компонента не следует запоминать весь цветовой код, достаточно иметь под рукой таблицу определения сопротивления:

Цвет знака Номинальное сопротивление, Ом Допуск, % ТКС
Первая цифра Вторая цифра Третья цифра Множитель
Серебристый 10-2 ±10
Золотистый 10-1 ±5
Черный 0 0 1
Коричневый 1 1 1 10 ±1 100
Красный 2 2 2 102 ±2 50
Оранжевый 3 3 3 103 15
Желтый 4 4 4 104 25
Зеленый 5 5 5 105 0,5
Голубой 6 6 6 106 ±0,25 10
Фиолетовый 7 7 7 107 ±0,1 5
Серый 8 8 8 108 ±0,05
Белый 9 9 9 109 1

Кроме стандартной, общепринятой маркировки, в отдельных случаях указываются и дополнительные данные в обозначениях 4 или 5 полосного, когда более широкая полоса (она, как правило, шире в 1,5 раз от остальных) указывает на более надежный, специальный вариант элемента – как правило, срок ее службы рассчитан более чем на 1000 часов непрерывной работы.

Онлайн-калькулятор


Интерфейс программы “Резистор 2.2”

Современные технологии и сегодня во многом облегчают работу как профессионалам, так и радиолюбителям. Кроме доступной измерительной аппаратуры, сегодня в интернет-ресурсах, посвященных радиотехнике, в огромном количестве находятся онлайн-калькуляторы определения сопротивления резисторов по маркировке.

Простые, и в общем-то надежные программы, позволяют с высокой точностью определить номинал практически любой радиодетали, более продвинутые и мощные инженерные программы, используемые в пакетах для инженеров-конструкторов, позволяют не только узнать значение сопротивления, но и найти соответствующую замену и определить вариант работоспособности самой схемы.

Одной из таких программ является программа Резистор 2.2 , она проста, удобна и не требует глубоких знаний компьютерной техники. Простой интерфейс и удобные рабочие органы позволяют работать как в сети, так и без неё.

Как пользоваться?

Как и большинство прикладных инженерных программ, программа Резистор 2. 2 является онлайн-калькулятором, позволяющим определять номинал сопротивления по различным наиболее распространенным видам кодировки:

  1. Стандартной 4 или 5 цветной маркировке.
  2. Фирменной маркировке Philips различных видов сопротивлений.
  3. Нестандартной цветовой кодировки фирм Panasonic, Corning Glass Work.
  4. Обычной кодовой маркировке.
  5. Обычной кодировке Panasonic, Philips, Bourns.

После распаковки архива, не требующая регистрации программа сразу готова к работе. В окне, из предложенных вариантов, выбирается нужный параметр и производится дальнейшая идентификация по имеющемуся коду на корпусе элемента.

Для удобства идентификации, в верхнем окне наглядно показывается изображение определяемой кодировки. На корпусе радиодетали наносятся цветные кольца в соответствии с теми значениями, которые указываются пользователем, таким образом, появляется возможность наглядно сравнить кодировку с реальным элементом.

Внизу сразу высвечивается числовое значение номинала элемента.

Простой калькулятор расчёта номинала резистора по цветам.
Кликая мышкой по цветам в таблице, раcкрашиваем резистор полосками.
В итоге получаем номинал и допуск нужного нам резистора.

Первая полоса, от которой ведётся отсчёт, обычно более широкая или находится ближе к выводу резистора.

Маркировка резисторов SMD. Калькулятор онлайн

Прежде всего следует обратить внимание на относительно новый и не всем знакомый стандарт маркировки EIA-96, который состоит из трёх символов — двух цифр и буквы. Компактность написания компенсируется неудобством расшифровки кода с помощью таблицы.

Трёхсимвольная маркировка EIA96

Кодировка планарных элементов (SMD) в стандарте EIA-96 предусматривает определение номинала из трёх символов маркировки для прецизионных (высокоточных) резисторов с допуском 1%.
Первые две цифры — код номинала от 01 до 96 соответствует числу номинала от 100 до 976 согласно таблице.
Третий символ — буква — код множителя. Каждая из букв X , Y , Z , A , B , C , D , E , F , H , R , S соответствует множителю согласно таблице.
Номинал резистора определится произведением числа и множителя.
Принцип расшифровки кодов SMD резисторов стандартов E24 и E48 значительно проще, не требует таблиц и описан отдельно ниже.
Предлагается онлайн калькулятор для раскодировки резисторов EIA-96 , E24 , E48 .
Сопротивление 0ом ±1%, EIA-96 в результате вычислений означает некорректный ввод.

Впишите код стандарта EIA-96 (регистр не учитывается), либо 3 цифры E24 , либо 4 цифры E48

Сопротивление: 165ом ±1%, EIA-96

Таблица EIA-96

Код Число Код Число Код Число Число Число
01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 698
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261 65 464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976

Трёхсимвольная маркировка E24.

Допуск 5%

Маркировка из трёх цифр. Первые две цифры — число номинала.
Третья цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100, множитель 100.
3=lg1000, множитель 1000.

В данной статье используйте окно калькулятора выше, что и для EIA-96.

Четырёхсимвольная маркировка E48. Допуск 2%

Маркировка состоит из четырёх цифр. Первые три цифры — число номинала.
Четвёртая цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100; Множитель 100.
3=lg1000, множитель 1000.
И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.
Можно использовать окно ввода ниже (только для E48 ), либо вводить 4 цифры в общее верхнее окно.

Введите код SMD резистора E48

Сопротивление: 22.2kом ±2%, E48

Кому-то полезным может быть набор калькуляторов для расчёта сопротивления резисторов, соединённых параллельно.
Материал по ссылке:

SMD резисторы — Radiodetali72.ru

Ниже представлен каталог наличия SMD резисторов, в нашем магазине, который находится по адресу: г. Тюмень, ул. Молодежная 80 строение 4, тел. 8-999-548-21-13, 8-922-073-43-47
Для заказа/запроса цены, воспользуйтесь формой обратной связи или по телефону 8-999-548-21-13.

Номинал резистораМаркировка на резистореНаличие
1 Om1R00В наличии
1.5 Om1R50В наличии
2 Om2R00В наличии
2.2 Om2R20В наличии
3.3 Om3R30В наличии
5.1 Om5R10В наличии
6.2 Om6R20В наличии
6.8 Om6R80В наличии
9.1 Om9R10В наличии
10 Om10R0В наличии
12 Om12R0В наличии
20 Om20R0В наличии
22 Om22R0В наличии
27 Om27R0В наличии
33 Om33R0В наличии
39 Om39R0В наличии
75 Om75R0В наличии
82 Om82R0В наличии
100 Om1000
120 Om1200
150 Om1500
200 Om2000
220 Om2200
240 Om2400
270 Om2700
300 Om3000
360 Om3600
390 Om3900
430 Om4300
470 Om4700
560 Om5600
620 Om6200
750 Om7500
910 Om9100
1 kOm1001
1. 2 kOm1201
1.6 kOm1601
1.62 kOm1621
1.8 kOm1801
2 kOm2001
2.4 kOm2401
2.7 kOm2701
3.6 kOm3601
3.9 kOm3901
4.7 kOm4701
5.1 kOm5100
7.5 kOm7501
9.1 kOm9101
10 kOm1002
13 kOm1302
15 kOm1502
18 kOm1802
20 kOm2002
22 kOm2202
51 kOm5102
75 kOm7502
100 kOm1003

SMD резисторы. Маркировка SMD резисторов, размеры, онлайн калькулятор


SMT технология (от англ.  Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов  – SMD резистор.


Выпаиваем SMD резисторы / конденсаторы

SMD резисторы

SMD резисторы – это миниатюрные резисторы , предназначенные для поверхностного монтажа.  SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.


SMD резисторы. Набор 0805 Всё ОК!

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо  две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

450 = 45 х 100 равно 45 Ом 273 = 27 х 103 равно 27000 Ом (27 кОм) 7992 = 799 х 102 равно 79900 Ом (79,9 кОм) 1733 = 173 х 103 равно 173000 Ом (173 кОм)



Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Маркировка EIA-96

SMD резисторы повышенной точности (прецизионные)  в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96.  Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора , а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

01А = 100 Ом ±1% 38С = 24300 Ом ±1% 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

Резисторы — Learn.sparkfun.com

Избранное Любимый 51

Займите стойку, стойку сопротивления

Резисторы — самые распространенные электронные компоненты. Они являются важным элементом практически в каждой цепи. И они играют важную роль в нашем любимом уравнении, законе Ома.

В этой нашей части résistance мы рассмотрим:

  • Что такое резистор?!
  • Блоки резисторов
  • Символ(ы) цепи резистора
  • Резисторы последовательно и параллельно
  • Различные варианты резисторов
  • Расшифровка цветового кодирования
  • Расшифровка резистора для поверхностного монтажа
  • Пример применения резистора

Подумайте о прочтении.

..

Некоторые концепции в этом руководстве основаны на предыдущих знаниях в области электроники. Прежде чем перейти к этому руководству, подумайте о том, чтобы сначала прочитать (хотя бы бегло просмотреть) эти:

.

Хотите попрактиковаться в резисторах?

Основы резисторов

Резисторы — это электронные компоненты, которые имеют определенное постоянное электрическое сопротивление. Сопротивление резистора ограничивает поток электронов через цепь.

Это пассивные компоненты , то есть они только потребляют энергию (и не могут ее генерировать). Резисторы обычно добавляются в схемы, где они дополняют активных компонента , таких как операционные усилители, микроконтроллеры и другие интегральные схемы. Обычно резисторы используются для ограничения тока, разделения напряжений и подтягивания линий ввода/вывода.

Блоки резисторов

Электрическое сопротивление резистора измеряется в Ом . Символом ома является греческая заглавная омега: Ω.(Несколько окольное) определение 1 Ом; — это сопротивление между двумя точками, где 1 вольт (1 В) приложенной потенциальной энергии толкает 1 ампер (1 А) тока.

В единицах СИ большие или меньшие значения омов могут быть сопоставлены с префиксом, таким как кило-, мега- или гига-, чтобы облегчить чтение больших значений. Очень часто можно увидеть резисторы в диапазоне килоом (кОм) и мегаом (МОм) (гораздо реже можно увидеть резисторы в миллиом (мОм)). Например, 4700 Ом; резистор эквивалентен 4.7кОм резистор и 5 600 000 Ом; резистор можно записать как 5600 кОм; или (чаще) 5,6 МОм.

Схематическое обозначение

Все резисторы имеют две клеммы , по одному соединению на каждом конце резистора. При моделировании на схеме резистор будет отображаться одним из следующих двух символов:

.

Два общих обозначения резисторов. R1 — это 1кОм в американском стиле. резистор, а R2 — резистор 47 кОм международного стандарта. резистор.

Выводы резистора представляют собой каждую из линий, отходящих от волнистой линии (или прямоугольника). Это то, что подключается к остальной части схемы.

Символы цепи резистора обычно дополняются как значением сопротивления, так и именем. Значение, отображаемое в омах, очевидно, имеет решающее значение как для оценки, так и для фактического построения схемы. Название резистора обычно представляет собой R перед номером. Каждый резистор в цепи должен иметь уникальное имя/номер.Например, вот несколько резисторов в цепи таймера 555:

В этой схеме резисторы играют ключевую роль в настройке частоты выхода таймера 555. Другой резистор (R3) ограничивает ток через светодиод.


Типы резисторов

Резисторы бывают разных форм и размеров. Они могут быть сквозного или поверхностного монтажа. Это может быть стандартный статический резистор, набор резисторов или специальный переменный резистор.

Заделка и монтаж

Резисторы

поставляются с одним из двух типов подключения: сквозное отверстие или поверхностный монтаж. Эти типы резисторов обычно обозначаются аббревиатурой PTH (металлизированные сквозные отверстия) или SMD/SMT (технология или устройство для поверхностного монтажа).

Резисторы со сквозным отверстием поставляются с длинными гибкими выводами, которые можно вставить в макетную плату или припаять вручную к макетной плате или печатной плате (PCB). Эти резисторы обычно более полезны при макетировании, прототипировании или в любом другом случае, когда вы не хотите паять крошечный, маленький 0.SMD-резисторы длиной 6 мм. Длинные выводы обычно требуют обрезки, и эти резисторы должны занимать гораздо больше места, чем их аналоги для поверхностного монтажа.

Наиболее распространенные сквозные резисторы поставляются в аксиальном корпусе. Размер осевого резистора зависит от его номинальной мощности. Обычный резистор мощностью 1/2 Вт имеет диаметр около 9,2 мм, а резистор меньшего размера мощностью 1/4 Вт имеет длину около 6,3 мм.

Резистор мощностью полватта (½ Вт) (выше) размером до четверти ватта (¼ Вт).

Резисторы для поверхностного монтажа обычно представляют собой крошечные черные прямоугольники, с обеих сторон заканчивающиеся еще меньшими блестящими серебристыми проводящими краями.Эти резисторы предназначены для размещения поверх печатных плат, где они припаяны к ответным посадочным площадкам. Поскольку эти резисторы такие маленькие, их обычно устанавливает робот и прогоняет через печь, где припой плавится и удерживает их на месте.

Маленький 0603 330 Ом резистор, зависший над блестящим носом Джорджа Вашингтона на вершине [U.S. квартал](http://en.wikipedia.org/wiki/Quarter_(United_States_coin).

Резисторы SMD

имеют стандартные размеры; обычно либо 0805 (0.08 дюймов в длину и 0,05 дюйма в ширину), 0603 или 0402. Они отлично подходят для массового производства печатных плат или в конструкциях, где пространство является ценным товаром. Однако для ручной пайки требуется твердая и точная рука!

Состав резистора

Резисторы могут быть изготовлены из различных материалов. Чаще всего современные резисторы изготавливаются из углеродной, металлической или металлооксидной пленки . В этих резисторах тонкая пленка проводящего (хотя и резистивного) материала обернута спиралью вокруг и покрыта изолирующим материалом.Большинство стандартных резисторов без излишеств со сквозным отверстием будут изготовлены из углеродной или металлической пленки.

Загляните внутрь нескольких углеродно-пленочных резисторов. Значения сопротивления сверху вниз: 27 Ом, 330 Ом; и 3,3 МОм. Внутри резистора вокруг изолятора намотана углеродная пленка. Больше витков означает более высокое сопротивление. Довольно аккуратно!

Другие сквозные резисторы могут быть проволочными или изготовлены из сверхтонкой металлической фольги.Эти резисторы обычно представляют собой более дорогие компоненты более высокого класса, специально выбранные из-за их уникальных характеристик, таких как более высокая номинальная мощность или максимальный температурный диапазон.

Резисторы для поверхностного монтажа

обычно представляют собой толстые или тонкопленочные разновидности. Толстая пленка обычно дешевле, но менее точна, чем тонкая. В резисторах обоих типов небольшая пленка резистивного металлического сплава помещается между керамической основой и стеклом/эпоксидным покрытием, а затем соединяется с оконечными проводящими кромками.

Специальные пакеты резисторов

Существует множество других резисторов специального назначения. Резисторы могут поставляться в предварительно смонтированных пакетах из пяти или около того массивов резисторов. Резисторы в этих массивах могут иметь общий вывод или использоваться как делители напряжения.

Массив из пяти 330 Ом; резисторы, все соединенные вместе на одном конце.

Переменные резисторы (например, потенциометры)

Резисторы также не должны быть статическими. Переменные резисторы, известные как реостаты , представляют собой резисторы, значения которых можно регулировать в определенном диапазоне. Аналогичен реостату потенциометр . Потенциометры соединяют два резистора внутри последовательно и регулируют центральный отвод между ними, создавая регулируемый делитель напряжения. Эти переменные резисторы часто используются для входов, таких как ручки громкости, которые необходимо регулировать.


Расшифровка маркировки резисторов

Хотя они могут не отображать свое значение напрямую, большинство резисторов имеют маркировку, показывающую их сопротивление. Резисторы PTH используют систему цветовой маркировки (которая действительно добавляет изюминку в схемы), а резисторы SMD имеют собственную систему маркировки значений.

Расшифровка цветных полос

Осевые резисторы со сквозным отверстием обычно используют систему цветовых полос для отображения их значения. Большинство этих резисторов будут иметь четыре полосы цвета вокруг резистора, хотя вы также найдете резисторы с пятью и шестью полосами.

Четырехполосные резисторы

В стандартных четырехполосных резисторах первые две полосы обозначают две старшие цифры номинала резистора. Третья полоса представляет собой значение веса, которое умножает двух значащих цифр на степень десяти.

Последняя полоса указывает допуск резистора. Допуск объясняет, насколько больше или меньше фактическое сопротивление резистора можно сравнить с его номинальным значением. Ни один резистор не совершенен, и различные производственные процессы приводят к лучшим или худшим допускам. Например, 1 кОм; Резистор с допуском 5% может быть где-то между 0,95 кОм и 0,95 кОм. и 1,05 кОм.

Как узнать, какая полоса первая, а какая последняя? Последняя полоса допуска часто четко отделена от полос значений, и обычно это либо серебро, либо золото.

Пяти- и шестиполосные резисторы

Пятиполосные резисторы имеют полосу третьей значащей цифры между первыми двумя полосами и полосой множителя . Пятиполосные резисторы также имеют более широкий диапазон допусков.

Шестиполосные резисторы — это в основном пятиполосные резисторы с дополнительной полосой на конце, указывающей температурный коэффициент. Это указывает на ожидаемое изменение номинала резистора при изменении температуры в градусах Цельсия. Как правило, эти значения температурного коэффициента чрезвычайно малы, в диапазоне частей на миллион.

Расшифровка цветных полос резистора

При расшифровке цветных полос резисторов обращайтесь к таблице цветовых кодов резисторов, подобной приведенной ниже. Для первых двух полос найдите соответствующее цифровое значение этого цвета. 4,7 кОм; Показанный здесь резистор имеет в начале цветные полосы желтого и фиолетового цветов, которые имеют цифровые значения 4 и 7 (47). Третья полоса 4.7кОм; красный, что означает, что 47 нужно умножить на 10 2 (или 100). 47 умножить на 100 будет 4700!

4.7кОм резистор с четырьмя цветными полосами

Если вы пытаетесь запомнить код цветовой полосы, может помочь мнемоническое устройство. Существует несколько (иногда неприятных) мнемоник, помогающих запомнить цветовой код резистора. Хороший, в котором прописана разница между b отсутствует и b rown:

« B B ROON B ROOND R ABBITS o FETEN Y IG G Reat B IG V ocal G Roans W Курица г Принры S

Или, если вы помните «ROY G. BIV», вычтите индиго из (бедный индиго, никто не помнит индиго), и добавьте черный и коричневый на передний план, а серый и белый на задний из классического радужного цветового порядка. .

Таблица цветовых кодов резисторов

Проблемы со зрением? Нажмите на изображение для лучшего просмотра!

Калькулятор цветового кода резистора

Если вы предпочитаете пропустить математику (мы не будем судить!), а просто использовать удобный калькулятор, попробуйте один из них!

Четырехполосные резисторы
диапазон 1 полоса 2 полоса 3 9 полоса 4 диапазона 4
Значение 1 (MSV) Значение 2 Вес Толерантность
Черный (0)Коричневый (1)Красный (2)Оранжевый (3)Желтый (4)Зеленый (5)Синий (6)Фиолетовый (7)Серый (8)Белый (9) Черный (0)Коричневый (1)Красный (2)Оранжевый (3)Желтый (4)Зеленый (5)Синий (6)Фиолетовый (7)Серый (8)Белый (9) Черный (1)Коричневый (10)Красный (100)Оранжевый (1k)Желтый (10k)Зеленый (100k)Синий (1M)Фиолетовый (10M)Серый (100M)Белый (1G)     Золото (± 5 %) Серебро (± 10 %)

Сопротивление: 1 кОм; ±5%

Пяти- и шестиполосные резисторы
Примечание: Рассчитайте свой шестидиапазонный резистор здесь, но не забудьте добавить температурный коэффициент к окончательному значению резистора.
диапазон 1 полоса 2 полоса 4 полоса 4 4 полоса 5 9
Значение 1 (MSV) Значение 2 Значение 3 Вес Толерантность
Черный (0)Коричневый (1)Красный (2)Оранжевый (3)Желтый (4)Зеленый (5)Синий (6)Фиолетовый (7)Серый (8)Белый (9) Черный (0)Коричневый (1)Красный (2)Оранжевый (3)Желтый (4)Зеленый (5)Синий (6)Фиолетовый (7)Серый (8)Белый (9) Черный (0)Коричневый (1)Красный (2)Оранжевый (3)Желтый (4)Зеленый (5)Синий (6)Фиолетовый (7)Серый (8)Белый (9) Черный (1)Коричневый (10)Красный (100)Оранжевый (1k)Желтый (10k)Зеленый (100k)Синий (1M)Фиолетовый (10M)Серый (100M)Белый (1G)     Золото (± 5 %) Серебро (± 10 %) Коричневый (± 1 %) Красный (± 2 %) Зеленый (± 0.5 %) Синий (± 0,25 %) Фиолетовый (± 0,1 %) Серый (± 0,05 %)

Сопротивление: 1 кОм; ±5%

Расшифровка маркировки поверхностного монтажа

Резисторы SMD

, как и резисторы в корпусах 0603 или 0805, имеют собственный способ отображения своего значения. Есть несколько распространенных методов маркировки, которые вы увидите на этих резисторах. Обычно они имеют три-четыре символа — цифры или буквы — напечатанные на верхней части корпуса.

Если вы видите три символа и все числа , вы, вероятно, видите резистор с маркировкой E24 .Эти маркировки на самом деле имеют некоторое сходство с системой цветовых полос, используемой на резисторах PTH. Первые два числа представляют первые две наиболее значащие цифры значения, последнее число представляет величину.

На приведенном выше примере резисторы помечены 104 , 105 , 205 , 751 и 754 . Резистор с маркировкой 104 должен быть 100 кОм. (10×10 4 ), 105 будет 1 МОм; (10×10 5 ), а 205 составляет 2 МОм; (20х10 5 ). 751 — 750 Ом; (75×10 1 ), а 754 это 750кОм; (75×10 4 ).

Еще одна распространенная система кодирования — E96 , и она самая загадочная из всех. Резисторы Е96 маркируются тремя символами — двумя цифрами в начале и буквой в конце. Два числа говорят вам о первых трех цифрах значения, соответствующих одному из неочевидных значений в этой таблице поиска.

9023 3 205 32 976
Код Значение
Код Значение
Код Значение
код Значение
Код Значение
Код Значение
01 100
17 147
33 215
49 316
65 464
81 681
02 102
18 150
34 221
50 324
66 475
82 698
03 105
19 154
35 226
51 332
67 487
83 715
04 107
20 158
36 232
52 340
68 499
84 732
05 110
21 162
37 237
53 348
69 511 90 234
85 750
06 113
22 165
38 243
54 357
70 523
86 768
07 115
23 169
39 249
55 365
71 536
87 787
08 118
24 174
40 255
56 374
72 549
88 8 06
09 121
25 178
41 261
57 383
73 562
89 825
10 124
26 182
42 267
58 392
74 576
90 845
11 127
27 187
43 274
59 402
75 590
91 866
12 130
28 191
44 280
60 412
76 604
92 887
13 133
29 196
45 287
61 422
77 619
93 909
14 137
30 200
46 294
62 432
78 634
94 931
15 140
31
47 301
63 442
79 649
95 953
16 143
210
48 309
64 453
80 665
96

Буква в конце представляет собой множитель, соответствующий чему-то в этой таблице:

письмо Multiplier Письмо Мультипликатор Письмо Уминки
Z 0. 001 1 D 1000
Y или R 0,01 В или Н 10 Е 10000
Х или S 0,1 С 100 Ж 100000

Итак, резистор 01C — наш хороший друг, 10 кОм; (100×100), 01B — 1 кОм; (100×10), а 01D — 100 кОм.Это легко, другие коды могут быть не такими. 85A на картинке выше 750 Ом; (750×1) и 30C на самом деле 20кОм.


Номинальная мощность

Номинальная мощность резистора является одним из наиболее скрытых значений. Тем не менее, это может быть важно, и это тема, которая возникнет при выборе типа резистора.

Мощность — это скорость, с которой энергия преобразуется во что-то другое. Он рассчитывается путем умножения разницы напряжений в двух точках на ток, протекающий между ними, и измеряется в ваттах (Вт). Лампочки, например, превращают электричество в свет. Но резистор может превратить проходящую через него электрическую энергию только в тепла . Тепло обычно не является хорошим товарищем по играм с электроникой; слишком много тепла приводит к дыму, искрам и огню!

Каждый резистор имеет определенную максимальную мощность. Чтобы резистор не нагревался слишком сильно, важно следить за тем, чтобы мощность на резисторе не превышала его максимальное значение. Номинальная мощность резистора измеряется в ваттах и ​​обычно находится где-то между ⅛W (0.125 Вт) и 1 Вт. Резисторы с номинальной мощностью более 1 Вт обычно называются силовыми резисторами и используются специально из-за их способности рассеивать мощность.

Определение номинальной мощности резистора

Номинальную мощность резистора обычно можно определить, наблюдая за размером его корпуса. Стандартные сквозные резисторы обычно имеют мощность ¼ Вт или ½ Вт. Мощные резисторы более специального назначения могут фактически указывать свою номинальную мощность на резисторе.

Эти силовые резисторы могут выдержать гораздо большую мощность, прежде чем взорвутся.Справа вверху и слева внизу приведены примеры резисторов мощностью 25 Вт, 5 Вт и 3 Вт со значениями 2 Ом, 3 Ом; 0,1 Ом; и 22кОм. Резисторы меньшей мощности часто используются для измерения тока.

О номинальной мощности резисторов для поверхностного монтажа обычно также судят по их размеру. Резисторы размеров 0402 и 0603 обычно рассчитаны на 1/16 Вт, а резисторы 0805 могут потреблять 1/10 Вт.

Измерение мощности на резисторе

Мощность обычно рассчитывается путем умножения напряжения и тока (P = IV).Но, применяя закон Ома, мы также можем использовать значение сопротивления при расчете мощности. Если мы знаем ток, протекающий через резистор, мы можем рассчитать мощность как:

Или, если известно напряжение на резисторе, мощность можно рассчитать как:


Серия

и параллельные резисторы

Резисторы в электронике всегда соединены вместе, обычно в последовательной или параллельной цепи. Когда резисторы соединены последовательно или параллельно, они создают общее сопротивление Ом, которое можно рассчитать с помощью одного из двух уравнений.Знание того, как комбинируются значения резисторов, пригодится, если вам нужно создать конкретное значение резистора.

Резисторы серии

При последовательном соединении значения резисторов просто складываются.

Резисторы N последовательно. Общее сопротивление равно сумме всех последовательных резисторов.

Так, например, если вы просто должны иметь 12,33 кОм; резистор, найдите некоторые из наиболее распространенных номиналов резисторов 12 кОм; и 330 Ом, и соединить их последовательно.

Параллельные резисторы

Найти сопротивление параллельных резисторов не так-то просто. Общее сопротивление N резисторов, включенных параллельно, является обратной суммой всех обратных сопротивлений. Это уравнение может иметь больше смысла, чем последнее предложение:

.

Сопротивления N параллельно. Чтобы найти общее сопротивление, инвертируйте каждое значение сопротивления, сложите их, а затем инвертируйте.

(Инверсия сопротивления на самом деле называется проводимостью , так что говоря более кратко: проводимость параллельных резисторов представляет собой сумму каждой из их проводимостей).

Как частный случай этого уравнения: если у вас есть только два резистора , подключенных параллельно, их общее сопротивление можно рассчитать с помощью этого чуть менее инвертированного уравнения:

В качестве даже более специального случая этого уравнения, если у вас есть два параллельных резистора равного значения , общее сопротивление составляет половину их значения. Например, если два 10кОм; резисторы включены параллельно, их общее сопротивление 5кОм.

Сокращенный способ сказать, что два резистора подключены параллельно, — это использовать параллельный оператор: || . Например, если R 1 параллельно R 2 , концептуальное уравнение может быть записано как R 1 ||R 2 . Гораздо чище и скрывает все эти неприятные частицы!

Сети резисторов

В качестве специального введения в расчет полных сопротивлений учителя электроники просто любят подвергать своих учеников поиску сумасшедших, запутанных резисторных цепей.

Нормальный вопрос сети резисторов может звучать примерно так: «Каково сопротивление клемм A до B в этой цепи?»

Чтобы решить такую ​​проблему, начните с задней части цепи и упростите ее по направлению к двум клеммам.В этом случае R 7 , R 8 и R 9 расположены последовательно и могут быть сложены вместе. Эти три резистора подключены параллельно R 6 , поэтому эти четыре резистора можно объединить в один с сопротивлением R 6 ||(R 7 + R 8 + R 9 ). Делаем нашу схему:

Теперь четыре крайних правых резистора можно еще больше упростить. R 4 , R 5 и наш набор R 6 — R 9 идут последовательно и могут быть добавлены.Тогда все эти последовательные резисторы подключены параллельно R 3 .

И это всего три последовательных резистора между клеммами A и B . Добавьте их вверх! Таким образом, общее сопротивление этой цепи равно: R 1 +R 2 +R 3 ||(R 4 +R 5 +R 6 ||(R 7 +R 8 +R 9 )).


Примеры применения

Резисторы существуют практически в каждой электронной схеме.Вот несколько примеров схем, которые сильно зависят от наших друзей-резисторов.

Резисторы играют ключевую роль в обеспечении того, чтобы светодиоды не взрывались при подаче питания. Подключив резистор последовательно со светодиодом, можно ограничить ток, протекающий через два компонента, до безопасного значения.

При выборе токоограничивающего резистора обратите внимание на два характерных значения светодиода: типичное прямое напряжение и максимальный прямой ток .Типичное прямое напряжение — это напряжение, необходимое для того, чтобы светодиод загорелся, и оно варьируется (обычно где-то между 1,7 В и 3,4 В) в зависимости от цвета светодиода. Максимальный прямой ток обычно составляет около 20 мА для обычных светодиодов; непрерывный ток через светодиод всегда должен быть равен или меньше этого номинального тока.

После того, как вы получили эти два значения, вы можете рассчитать токоограничивающий резистор с помощью следующей формулы:

V S — это напряжение источника — обычно это напряжение батареи или источника питания.V F и I F — это прямое напряжение светодиода и требуемый ток, протекающий через него.

Например, предположим, что у вас есть батарея на 9 В для питания светодиода. Если ваш светодиод горит красным, возможно, прямое напряжение составляет около 1,8 В. Если вы хотите ограничить ток до 10 мА, используйте последовательный резистор около 720 Ом.

Делители напряжения

Делитель напряжения представляет собой резисторную цепь, которая преобразует большое напряжение в меньшее. Используя всего два последовательно соединенных резистора, можно создать выходное напряжение, составляющее часть входного напряжения.

Вот схема делителя напряжения:

Два резистора, R 1 и R 2 , соединены последовательно, и к ним подключен источник напряжения (V в ). Напряжение от V из до GND можно рассчитать как:

Например, если R 1 равно 1,7 кОм; и R 2 было 3,3 кОм, входное напряжение 5 В можно было преобразовать в 3,3 В на выводе V out .

Делители напряжения

очень удобны для считывания резистивных датчиков, таких как фотоэлементы, датчики изгиба и чувствительные к силе резисторы. Одна половина делителя напряжения — это датчик, а другая — статический резистор. Выходное напряжение между двумя компонентами подключается к аналого-цифровому преобразователю на микроконтроллере (MCU) для считывания значения датчика.

Здесь резистор R 1 и фотоэлемент создают делитель напряжения для создания переменного выходного напряжения.

Подтягивающие резисторы

Подтягивающий резистор используется, когда вам нужно сместить входной контакт микроконтроллера в известное состояние.Один конец резистора подключен к выводу MCU, а другой конец подключен к высокому напряжению (обычно 5 В или 3,3 В).

Без подтягивающего резистора входы MCU можно было бы оставить плавающими . Нет никакой гарантии, что плавающий контакт имеет высокий (5 В) или низкий (0 В) уровень.

Подтягивающие резисторы

часто используются при взаимодействии с кнопкой или входом переключателя. Подтягивающий резистор может смещать входной контакт, когда переключатель разомкнут. И это защитит цепь от короткого замыкания, когда выключатель замкнут.

В приведенной выше схеме, когда переключатель разомкнут, входной контакт MCU подключается через резистор к 5 В. Когда переключатель замыкается, входной контакт подключается непосредственно к GND.

Значение подтягивающего резистора обычно не должно быть каким-либо конкретным. Но оно должно быть достаточно высоким, чтобы не потерять слишком много энергии, если на него подается напряжение 5 В или около того. Обычно значения около 10 кОм. работать хорошо.


Приобретение резисторов

Не ограничивайте поток резисторов.У нас есть наборы, наборы, отдельные детали и инструменты, перед которыми просто невозможно устоять .

Наши рекомендации:

Нажмите здесь, чтобы просмотреть больше резисторов в каталоге
Инструменты:

Цифровой мультиметр — базовый

В наличии ТОЛ-12966

Цифровой мультиметр (DMM) является важным инструментом в арсенале каждого энтузиаста электроники. Цифровой мультиметр SparkFun, ч…

22

Инструмент для гибки выводов резистора

В наличии ТОЛ-13114

Этот маленький кусок пластика с надрезом — инструмент для гибки выводов резистора. Этот маленький инструмент, который иногда называют «формовочным», …

3

Ресурсы и дальнейшее продвижение

Теперь, когда вы являетесь подающим надежды экспертом по всем резисторам, как насчет изучения некоторых более фундаментальных концепций электроники! Резисторы, конечно, не единственный основной компонент, который мы используем в электронике, есть также:

Или, может быть, вы хотите больше узнать о применении резисторов?





В чем разница между чипом, SMD и подстроечным резистором?

Чип-резисторы

также известны как устройства для поверхностного монтажа или резисторы для поверхностного монтажа. Чип-резисторы изготавливаются с использованием оксидов металлов или металлических пленок и защищены прочными покрытиями. Они небольшие и в основном доступны в квадратных или прямоугольных упаковках.

В отличие от резисторных устройств с технологией сквозных отверстий (THT), резисторы SMD не имеют выводов. Они монтируются непосредственно на печатную плату. Резисторы SMD изготавливаются точным способом на автоматизированных предприятиях и обладают превосходными характеристиками рассеивания тепла и стабильными значениями сопротивления. Длина и ширина SMD-устройств определяют их номинальную мощность.

Код резистора SMD

Из-за небольшого размера резисторов SMD на них нет места для печати традиционных кодов цветных полос. Поэтому были разработаны новые коды SMD резисторов. Наиболее часто используются трехзначные и четырехзначные коды, а также система Electronic Industries Alliance (EIA) под названием EIA-96. Наиболее широко используемые общие резисторы SMD изготавливаются различных размеров, от 0402 до 6432.

Рис. 2. Резистор для поверхностного монтажа (Фото: Globalspec.com)

Трехзначный код

Это трехзначные коды, в которых первые две цифры обозначают значащие цифры, а третья — множитель.Это то же самое, что и цветные кольца, используемые для обычных резисторов, за исключением того, что вместо цвета используются числа. Например, резистор SMD с номиналом 562 имеет сопротивление 56×102 Ом или 5,6 кОм. Точно так же резистор SMD с маркировкой 100 означает, что он 10×100 или 10×1=10 Ом.

Четырехзначный код

Четырехзначная схема маркировки используется для маркировки резисторов SMD с высокими допусками. Четыре цифры означают погрешность в один процент или менее. Его формат аналогичен схеме трехзначной маркировки.Первые три числа обозначают значащие цифры, а четвертое — множитель. Например, резистор SMD с номером 4702 означает 470×102 Ом или 47 кОм.

Резисторы SMD

могут иметь фиксированное значение сопротивления, а могут быть переменными или регулируемыми в определенном диапазоне. Проще заменить потенциометр на подстраиваемый чип-резистор.

Подстраиваемые резисторы

Это также резисторы для поверхностного монтажа, но подстраиваемые резисторы можно подстраивать под широкий диапазон значений сопротивления.Значения сопротивления зависят от длины, ширины, высоты и материала. Лазеры используются для сжигания некоторой части резисторов для их подстройки. Эти резисторы предназначены для использования во всех приложениях, требующих начальной калибровки. Их можно использовать вместо подстроечных потенциометров или фиксированных резисторов, выбираемых вручную, для их калибровки в электронной схеме.

Преимущества

включают снижение затрат, экономию места и полностью автоматический процесс обрезки в потоке с сокращенным временем настройки.




Резисторы для поверхностного монтажа

  • Изучив этот раздел, вы должны уметь:
  • • Определите номиналы резисторов для поверхностного монтажа (SMT).
  • 3- и 4-значные коды.
  • Код EIA E-96.

Определение номиналов резисторов для поверхностного монтажа

Резисторы

с технологией поверхностного монтажа (SMT) доступны в различных стандартных упаковках (форма и размер), согласованных Альянсом электронной промышленности (EIA) через Ассоциацию твердотельных технологий, ранее известную как Объединенный инженерный совет по электронным устройствам (JEDEC).

Этим упаковкам присваиваются идентификационные номера, полученные из (приблизительного) размера «отпечатка» компонента, измеренного в дюймах, т. е. площади, занимаемой компонентом на печатной плате. Пакеты, перечисленные ниже, обычно используются для резисторов и конденсаторов.

Таблица 2.3.1 Пакеты SMT

Поскольку резисторы для поверхностного монтажа очень малы, на них недостаточно места для цветовых кодов. Маркировка, используемая для обозначения номинала резистора, состоит из 3 или 4 букв или цифр, которые легче читать с помощью увеличительного стекла.

Чтение кодов усложняется, поскольку используется множество различных кодов. Наиболее распространенным является трехзначный код, который работает аналогично полосам цветового кода на проводных резисторах.

Первые две цифры обозначают первые две цифры номинала резистора, а третья цифра обозначает количество нулей (или множитель).

Рис. 2.3.1 Резисторы для поверхностного монтажа


с трехзначным кодом

Например:

Резистор с маркировкой 332 равен 3300 или 3.3KΩ (или 3K3 с K вместо десятичной точки). Резистор с маркировкой 475 равен 4 700 000 или 4,7 МОм (или 4M7, где М заменяет десятичную точку).

Для резисторов менее 100 Ом последней цифрой будет 0, что означает отсутствие нулей. Следовательно, 33 Ом будут помечены как 330 (т. е. тридцать три и без нулей), хотя некоторые резисторы могут быть помечены как 33R (во избежание путаницы!).

Резистор на 330 Ом будет помечен как 331 (тридцать три с одним нулем).

Что делать, если значение еще ниже, 4.7 Ом например?

Затем десятичная точка заменяется буквой R, что дает 4R7.

Существует также 4-значный код, используемый для резисторов с низкими допусками +/-1% или менее, который дает 3 цифры значения и использует четвертую цифру для количества нулей (множитель).

При использовании этого кода резистор сопротивлением 10 Ом будет иметь маркировку 10R0, сопротивление 100 Ом — 1000, сопротивление 1 кОм — 1001 и т. д.

Схема кодирования EIA-96

Альтернативой 3- и 4-значным кодам является код EIA-96, в котором используются две цифры и буква для обозначения любого из 96 стандартных значений в диапазоне E96.

Каждый двухзначный цифровой код относится к одному из 96 значений в диапазоне допустимых отклонений резисторов E96 +/-1%, показанных в таблице 2.3.2. За этими цифрами следует буква, обозначающая один из восьми множителей, показанных в таблице буквенных множителей EIA_96 2.3.3.

Таблица 2.

3.2 Цифровые коды SMT E96

Таблица 2.3.3 Коды буквенных множителей EIA-96

Рис. 2.3.2 Кодировка EIA-96


1M58 +/-1% Резистор

Например, резистор, показанный на рис.2.3.2, отмеченный 20E, будет равен 158 Ом (20 из таблицы 2.3.2), умноженным на 10 000 (E из таблицы 2.3.3) = 1,58 МОм (1M58 +/-1%).

Как прочитать код резистора – BuildCircuit.COM

Скачать: Руководство по электронике (которое мы предоставляем нашим клиентам)

Полезные ссылки:

Как прочитать код резистора?

Почти на каждом веб-сайте, посвященном электронике, есть страница, посвященная обучению чтению кодов резисторов :). Мы не собираемся писать одну и ту же статью снова.Вместо этого мы собираемся поделиться ссылками на сайты, которые учат вас читать код резистора.

Следующее изображение должно прояснить ситуацию, однако, пожалуйста, проверьте приведенные ниже ссылки, если вы не понимаете изображение ниже:

Ссылки:

  1. Digikey: у Digikey есть онлайн-калькулятор значения сопротивления. Большинство электронщиков используют 4-полосные резисторы из углеродной пленки, поэтому этот калькулятор должен быть вам очень полезен.
  2. Instructables: В этом учебном пособии представлена ​​таблица цветовых кодов резисторов, несколько примеров и несколько упражнений.Это хорошо !
  3. WIKIHOW: В этом руководстве есть реальные изображения, которые научат вас читать резисторы. Это должно помочь вам.
  4. Час хобби: Час хобби пошел немного дальше. Много написано о 4-полосных и 5-полосных резисторах. Кроме того, написано о разных допусках и сериях резисторов. Рекомендуемые !

Видео ниже также очень полезно:

Источник: Sparkfun.com

Эта работа находится под лицензией Creative Commons Attribution-NonCommercial-ShareAlike 3.0 Непортированная лицензия.

Расшифровка маркировки резисторов

Хотя они могут не отображать свое значение напрямую, большинство резисторов имеют маркировку, показывающую их сопротивление. Резисторы PTH используют систему цветовой маркировки (которая действительно добавляет изюминку в схемы), а резисторы SMD имеют собственную систему маркировки значений.

Расшифровка цветных полос

Осевые резисторы со сквозным отверстием обычно используют систему цветовых полос для отображения их значения. Большинство этих резисторов будут иметь четыре цветных полосы вокруг резистора.

Первые две полосы обозначают две старшие значащие цифры номинала резистора. Третья полоса представляет собой значение веса, которое умножает двух значащих цифр на степень десяти.

Последняя полоса указывает допуск резистора. Допуск объясняет, насколько больше или меньше фактическое сопротивление резистора можно сравнить с его номинальным значением. Ни один резистор не совершенен, и различные производственные процессы приводят к лучшим или худшим допускам.Например, сопротивление резистора 1 кОм с допуском 5 % может быть где-то между 0,95 кОм и 1,05 кОм.

Как узнать, какая полоса первая, а какая последняя? Последняя полоса допуска часто четко отделена от полос значений, и обычно это либо серебро, либо золото.

Вот таблица каждого из цветов и значения, множителя или допуска, которые они представляют:

Цвет Числовое значение Множитель Умножить Допуск
Черный 0 10 0 1
Коричневый 1 10 1 10
Красный 2 10 2 100
Оранжевый 3 10 3 1000
Желтый 4 10 4 10000
Зеленый 5 10 5 100 000
Синий 6 10 6 1 000 000
Фиолетовый 7 10 7 10 000 000
Серый 8 10 8 100 000 000
Белый 9 10 9 1 000 000 000
Золото ±5%
Серебро ±10%



Вот пример 4. Резистор 7 кОм с четырьмя цветовыми полосами:

При расшифровке цветных полос резисторов обращайтесь к таблице цветовых кодов резисторов, подобной приведенной выше. Для первых двух полос найдите соответствующее цифровое значение этого цвета. Резистор 4,7 кОм имеет в начале цветные полосы желтого и фиолетового цветов, которые имеют цифровые значения 4 и 7 (47). Третья полоса 4,7 кОм красная, что указывает на то, что 47 следует умножить на 10 2 (или 100). 47 умножить на 100 будет 4700!

Если вы пытаетесь запомнить код цветовой полосы, может помочь мнемоническое устройство.Существует несколько (иногда неприятных) мнемоник, помогающих запомнить цветовой код резистора. Хороший, в котором прописана разница между b отсутствует и b rown:

« B B ROON B ROOND R ABBITS o FETEN Y IG G Reat B IG V ocal G Roans W Курица г Принры S ».



Или, если вы помните «РОЙ Г.BIV», вычтите индиго из (бедный индиго, никто не помнит индиго) и добавьте черный и коричневый на передний план, а серый и белый на задний план классического радужного цветового порядка.

Калькулятор цветового кода

Если вы предпочитаете пропустить математику (мы не будем судить 🙂 и просто использовать удобный калькулятор, попробуйте!

Черный (0)Коричневый (1)Красный (2)Оранжевый (3)Желтый (4)Зеленый (5)Синий (6)Фиолетовый (7)Серый (8)Белый (9)Черный (0)Коричневый (1)Красный (2)Оранжевый (3)Желтый (4)Зеленый (5)Синий (6)Фиолетовый (7)Серый (8)Белый (9)Черный (1)Коричневый (10)Красный (100)Оранжевый (1k)Желтый (10k )Зеленый (100k)Синий (1M)Фиолетовый (10M)Серый (100M)Белый (1G)   Золото (± 5%) Серебро (± 10%)

Сопротивление:
1000 Ом ±5 %



Диапазон 1 Лента 2 Лента 3 Лента 4
Значение 1 (MSV) Значение 2 Вес Допуск

Расшифровка маркировки поверхностного монтажа

Резисторы SMD

, как и резисторы в корпусах 0603 или 0805, имеют собственный способ отображения своего значения. Есть несколько распространенных методов маркировки, которые вы увидите на этих резисторах. Обычно они имеют три-четыре символа — цифры или буквы — напечатанные в верхней части корпуса.

Если вы видите три символа , все числа , вы, вероятно, видите резистор с маркировкой E24 . Эти маркировки на самом деле имеют некоторое сходство с системой цветовых полос, используемой на резисторах PTH. Первые два числа представляют первые две наиболее значащие цифры значения, последнее число представляет величину.

На приведенном выше примере резисторы помечены 104 , 105 , 205 , 751 и 754 . Резистор с маркировкой 104 должен быть 100 кОм (10×10 4 ), 105 — 1 МОм (10×10 5 ), а 205 — 2 МОм (20×10 9077). 751 — это 750 Ом (75×10 1 ), а 754 — 750 кОм (75×10 4 ).

Еще одна распространенная система кодирования — E96 , и она самая загадочная из всех. Резисторы Е96 будут маркироваться тремя символами – двумя цифрами в начале и буквой в конце. Два числа говорят вам о первых трех цифрах значения, соответствующих одному из неочевидных значений в этой таблице поиска.

9038 4
Значение Код Значение Код Значение Код Значение Код Значение Код Значение
01 100 17 147 33 215 49 316 65 464 81 681
02 102 18 150 34 221 50 324 66 475 82 698
03 105 19 154 35 226 51 332 67 487 83 715
04 107 20 158 36 232 52 340 68 499 84 732
05 110 21 162 37 237 53 348 69 511 85 750
06 113 22 165 38 243 54 357 70 523 86 768
07 115 23 169 39 249 55 365 71 536 87 787
08 118 24 174 40 255 56 374 72 549 88 806
09 121 25 178 41 261 57 383 73 562 89 825
10 124 26 182 42 267 58 392 74 576 90 845
11 127 27 187 43 274 59 402 75 590 91 866
12 130 28 191 44 280 60 412 76 604 92 887
13 133 29 196 45 287 61 422 77 619 93 909
14 137 30 200 46 294 62 432 78 634 94 931
15 140 31 205 47 301 63 442 79 649 95 953
16 143 32 210 48 309 64 453 80 665 96 976



Буква в конце представляет собой множитель, соответствующий чему-то в этой таблице:

Письмо Множитель Письмо Множитель Письмо Множитель
З 0. 001 А 1 Д 1000
Y или R 0,01 В или Н 10 Е 10000
X или S 0,1 С 100 Ф 100000



Итак, резистор 01C — наш хороший друг, 10 кОм (100×100), 01B — 1 кОм (100×10), а 01D — 100 кОм.Это легко, другие коды могут быть не такими. 85A на картинке выше составляет 750 Ом (750 × 1), а 30C на самом деле 20 кОм.

Стандартные номиналы резисторов

— RF Cafe

«Исследователи из Hewlett Packard Labs, где был создан первый практический мемристор, изобрели новую вариацию на устройство — а мемристорный лазер…»

Резисторы являются одним из четырех основных типов пассивных электронных компонентов; другой три — индуктор, конденсатор, и мемристор. Основной единицей сопротивления является ом (Ом).

Значения стандартных базовых резисторов приведены в следующих таблицах для большинства обычно используемые допуски (1%, 2%, 5%, 10%), а также с обычно доступными диапазонами сопротивления. Для определения значений, отличных от базового, умножьте базовое значение на 1, 10, 100, 1k или 10k.

Стандартные номиналы резисторов рассчитываются используя простую формулу, приведенную ниже. Округлите результат до нужного числа значащие цифры (три для 1% и 2%, две для 5% и 10%).Как показано на диаграмме справа (создано в Excel), нанеся значения на логарифмическая шкала дает прямую линию из-за экспоненты в уравнении.



Пример: Расчеты указывают на необходимость резистора 355 кОм и допуск 1%. Посмотрите в таблицу 1% и выберите значение 35,7. (ближайшее доступное стандартное значение). Умножить на 10 000 для преобразования в 357 кОм.



10. 0 10,2 10,5 10,7 11,0 11,3 11,5 11,8 12,1 12,4 12,7 13,0
13,3 13,7 14,0 14,3 14,7 15,0 15,4 15,8 16,2 16.5 16,9 17,4
17,8 18,2 18,7 19,1 19,6 20,0 20,5 21,0 21,5 22,1 22,6 23,2
23,7 24,3 24,9 25,5 26,1 26.7 27,4 28,0 28,7 29,4 30,1 30,9
31,6 32,4 33,2 34,0 34,8 35,7 36,5 37,4 38,3 39,2 40,2 41,2
42,2 43. 2 44,2 45,3 46,4 47,5 48,7 49,9 51,1 52,3 53,6 54,9
56,2 57,6 59,0 60,4 61,9 63,4 64,9 66,5 68,1 69,8 71.5 73,2
75,0 76,8 78,7 80,6 82,5 84,5 86,6 88,7 90,9 93,1 95,3 97,6



10,0 10,5 11,0 11,5 12.1 12,7 13,3 14,0 14,7 15,4 16,2 16,9
17,8 18,7 19,6 20,5 21,5 22,6 23,7 24,9 26,1 27,4 28,7 30,1
31. 6 33,2 34,8 36,5 38,3 40,2 42,2 44,2 46,4 48,7 51,1 53,6
56,2 59,0 61,9 64,9 68,1 71,5 75,0 78,7 82,5 86.6 90,9 95,3



10 11 12 13 15 16 18 20 22 24 27 30
33 36 39 43 47 51 56 62 68 75 82 91



10 12 15 18 22 27 33 39 47 56 68 82

Площадь основания резистора smd Этот компонент будет поставляться в упаковке на ленте и в рулонах, чтобы обеспечить эффективную установку и безопасную доставку. ком Эксель. 0613 0. 1 Z Размеры в мм РЕКОМЕНДУЕМЫЕ РАЗМЕРЫ ПЛОЩАДКИ ДЛЯ ФИКСИРОВАННЫХ ЛИНЕЙНЫХ ТОНКОПЛЕНОЧНЫХ ПЛОСКИХ РЕЗИСТОРНЫХ МАТРИЦ (ACAS) ТИП G (мм) Y (мм) X … SMD резисторные блоки. 2K 4,8 A при подключении к источнику 9 В. Резисторы мощностью более 5 Вт называются силовыми резисторами и обычно доступны в другой конструкции. Эти резисторы SMD обычно намного меньше традиционных резисторов, поэтому занимают гораздо меньше места на печатной плате. 001 Ом до 0,4 ГГц. Чертежи корпуса 19 Купить CRCW08051M00FKEA — Vishay — Чип-резистор для поверхностного монтажа, 1 МОм, ± 1%, 125 мВт, 0805 [2012 Метрическая система], толстопленочный, общего назначения.Сопротивление: 1 Ом. Типы корпусов SMT и SMD — как паять вручную DFN, QFP, QFN, SOT23, SO8, MSOP, TSSOP, SC70, SOT563 Устройства для поверхностного монтажа_SMD_SMT Компоненты Коды маркировки SMD !! Как подтвердить любые электронные компоненты с помощью smd-кодов, которые должен иметь каждый производитель. Эта надежная деталь имеет номинальную мощность 1 Вт. Предупреждающие действия: Проверьте, почему упал компонент (неправильная форсунка, неисправность машины, машина работает слишком быстро), измените порядок размещения компонентов, чтобы разместить BGA первым. 3974. Некоторые стандартные значения для потенциометра: 500 1k 2k 5k 10k 22k 47k 50k 100k 220k 470k 500k 1 м.Причины: Резистор SMD упал на основание BGA до того, как компонент BGA был размещен. Типы пленочных резисторов: кермет, углеродная пленка, металлическая пленка и металлооксидная пленка. Лента и рулонная упаковка будут упаковывать резистор SMD 22 кОм — корпус 0603 представляет собой тип резистора для поверхностного монтажа и представляет собой стандартный толстопленочный чип-резистор. Adafruit Industries, Уникальная и забавная электроника и комплекты для самостоятельного изготовления SMT/SMD 0805 Книга по резисторам и конденсаторам — 3725 штук: ID 441 — С этим потрясающим набором книг по резисторам и конденсаторам 0805 у вас всегда будут под рукой нужные компоненты для поверхностного монтажа! Эта книга имеет красивые полупрозрачные страницы, заполненные компонентами SMT 0805, отсортированными, промаркированными и готовыми к работе. 22 июля 2010 г. 1608 (0603) Типы шаблонов для резисторов SMD. Таким образом, имперский код 0603 указывает на длину 0. В этом руководстве показано, как создать пользовательскую библиотеку посадочных мест SMD и схемных символов. Давайте создадим два подкаталога для хранения падстеков и посадочных мест. Купите M55342K06B100ERS3 с увеличенным временем доставки в тот же день. . 50 ±0. Резисторы SMT или резисторы SMD имеют прямоугольную форму, поэтому их часто называют чип-резисторами. Но вы также увидите размеры 0805, 1206, 1210, а также меньший размер 0201.Катод светодиода поверхностного монтажа очень трудно найти, так как устройство очень маленькое. 012 в: 0402 след: 0. Каждый (поставляется на ленте) Цены недоступны. это прецизионный резистор с очень низким сопротивлением. 1206 smd посадочное место резистора 2 вход xor вентильный уровень транзистора 3 ленточных резистора цветовой код 3 входной xor вентильный уровень транзистора 300k резистор usb jig 4 ленточных резистора цветовой код 5 полосных резисторов цветовой код a102 транзистор техническое описание bc548 … intart 4 апреля 2016, 3:08 # 2. FL-R-SMT … КОД SMD Тип Краткое описание Корпус Маркировка Рис.На этой странице перечислены посадочные места резисторов SMD. Чтобы компенсировать меньший размер, резисторам SMD присваивается числовой код. 049 в: 1008 Привет всем, я сейчас работаю с esp8266 и его версиями, и я нашел модуль AI Thinker ESP-01F. Это smd 18 пакет, но я не могу найти … Резистор и предохранитель Схема земли с нулевым вращением MELF Диод Схема земли с нулевым вращением Эксперт Семейства для поверхностного монтажа Резисторы для поверхностного монтажа Vishay Beyschlag Номер документа: 28745 По техническим вопросам обращайтесь: [email protected]_`abcdefghijklmnopqrstuvwxyz{|}~ €Root Entry ÿÿÿÿÿÿÿÿ æ 0 ‘»‘ ‘ÿÿÿä\9 0 ‘»‘ ‘ÿÿÿä\9 , = ± D . 25 Вт, 1/4 Вт Дешевые резисторы, купить качественные электронные компоненты и расходные материалы непосредственно из Китая Поставщики: 100 шт. 0603 * 4 8P4R 2 * 4P Сетевой резистор SMD массив 0 ~ 1M 1 10 22 47 100 220 330 470 1K 2. Это чип SMD Резистор, толстопленочный, 18. Farnell предлагает быстрые расценки, отправку в тот же день, быструю доставку, широкий ассортимент, спецификации и техническую поддержку. Чип-резистор — поверхностный монтаж RES SMD 2. Eagle действительно любит импортировать изображения только со сплошными цветами, а черно-белые изображения работают очень хорошо.CGS 3521, Резисторы для поверхностного монтажа, Мощный резистор, 2 контакта, 2512, Лента и катушка, 1 %, Толстая пленка, Класс сопротивления 1 кОм – 1 МОм, 51 кОм, 2 Вт. 4 5. 5760 МГц 30 ppm 18 пФ 60 Ом -20°C — 70°C Поверхностный монтаж 4-SMD, без выводов (DFN, LCC): Добавьте конденсаторы 15 пФ параллельно нагрузочным конденсаторам 22 пФ, чтобы увеличить нагрузку до 37 пФ. Во всех стилях используется технология полностью сварной конструкции, в отличие от других конструкций, в которых используются исключительно луженые концевые соединения. 25 8. 8K: Датчик: Специализированные посадочные места для многофункциональных датчиков Конструкция резистора SMD.0168 0. Транзистор Smd в сети Ref Qnty Value Footprint Part Number; AE1, AE2, 2: Антенна_Диполь: Разъем_Коаксиальный:U. 00 . Длинный контакт — это положительный контакт, а короткий — отрицательный. Доля. Вы можете найти резисторы для поверхностного монтажа размером до 6 штук. Кол-во деталей Описание Значение Допустимое отклонение Занимаемая площадь Производитель Номер детали производителя C101 1 Электролитический конденсатор 100 мкФ/450 В 18*31 мм SAMYOUNG NFA R101, R102, R112 3 Резистор SMD 10M ±1% 1206 ом R103 1 резистор SMD 270K ±1% 0805 ОМ R106,R107,R108 3 Резистор SMD 2.com Дата создания: 23.09.2016 14:12:13 Пакеты физических резисторов. Здесь описаны методы определения SMD-резистора. от 7 до 0. 0400 0. ТРАНЗИСТОРЫ И ДИОДЫ (ПРОДОЛЖЕНИЕ) … Размеры резисторов, поверхностный монтаж (SMD) 62: 8. Корпуса BGA, DFN и QFN для полупроводниковых компонентов SMD 11. Просмотр альтернативных продуктов. Рекомендуемые условия пайки Рекомендации и меры предосторожности описаны ниже. вишай. 47 умножить на 100 будет 4700! Мощный резистор для поверхностного монтажа, отвечающий требованиям современных схемотехники.5 мил, 10 мил или 20 мил и т. д. 3-кратная ширина чип-резистора (W). Считывает кровяное давление и частоту сердечных сокращений со скоростью 9600 бод. 1 подраздел 5. Теперь я хочу использовать стандартный smd-резистор 1206. Хотя вышеприведенная классификация является общей и верна для угольных резисторов с постоянными всеми остальными параметрами, реальный размер резисторов может быть следующим: RC0402FR-072K37L Yageo от Kynix Semiconductor Hong Kong Limited. резистор Оба резистора имеют размер smdres. Используйте термисторы NTC, когда вам нужно изменить сопротивление в широком диапазоне температур.75 Ом 3216F Yageo RLED1, RLED2 RLED3 3 Резистор SMD (±1% Мощный резистор для поверхностного монтажа Толстопленочная технология ХАРАКТЕРИСТИКИ Рекомендованная площадь основания для 1. Резистор может быть 0603, 0805, 1208 или сквозным. Посмотреть спецификации, наличие и цены, или найти другой Резистор с фиксированным одноповерхностным креплением. Чтобы начать работу, заполните необходимые поля ниже и нажмите «Схема проектирования». Эксперт по производству сверхточных резисторов, допуск до 0. Метки документа. 1 10. Идентификация электронных компонентов SMD по их коды маркировки Введите код маркировки, указанный на верхней поверхности компонента SMD, затем введите проверочный номер человека, который гарантирует, что данные будут использовать только реальные люди, и нажмите кнопку «Поиск». может быть из краткого поиска. 3. 7K 10K 22K 47K 100K 220K 470K Ом Бесплатная доставка по всему миру! Ограниченная по времени распродажа. Легкий возврат. 0603 (0201) Щелкните, чтобы увеличить изображение. 20шт: 1к — smd-резистор 1% — упаковка 1206 ₹9. Резистор 7 кОм имеет в начале цветные полосы желтого и фиолетового цветов, которые имеют цифровые значения 4 и 7 (47). Придерживаясь убеждения «Создавать высококачественные продукты и подружиться с людьми со всего мира», мы всегда ставим интересы клиентов на первое место в отношении диодов для поверхностного монтажа, диодов ss310, диодов t4 smd, диодов sot23, диодов. 0805 .резистор коричневый черный оранжевый. Оба одинаковые, за исключением того, что один припаян вручную, а другой нет. Чтобы сделать многослойные керамические микросхемы-конденсаторы более компактными и с большей емкостью, мы использовали передовые технологии материалов TDK, сделав частицы очень мелкими. На этой странице перечислены стандартные номиналы резисторов с допуском 1% и 5%. Я видел, что разные производители указывают немного разные размеры, я изучил стандарт IPC, но, помимо соглашения об именах, я не нашел никаких шаблонов контактов для резисторов для поверхностного монтажа. Массив резисторов и чип-аттенюатор.Его температурный коэффициент составляет ±100 ppm/°C. Добавить в корзину Добавить в список желаний Быстрый просмотр. Uno SMD имеет подтягивающий резистор, соединяющий контакт HWB с землей, поэтому все, что необходимо для входа в режим DFU, — это на короткое время достаточно замкнуть контакты 5 и 6 разъема 8U2 icsp. Расстояние между выводами 0,50 дюйма обеспечивает более высокую плотность выводов, увеличенное количество компонентов, меньшую стоимость резистора и высокую надежность. Обеспечивает прозрачную двустороннюю связь для беспроводной регистрации данных и считывания с датчиков. 01 дюйма на английском языке и 0.Этих светодиодов 3. Чтобы найти закодированное устройство, нажмите на первый символ кода устройства в таблице слева. Резистор SMD, называемый чип-резистор, является одним из типов резисторов. Параметры фильтра. 25 x 0. Размеры мм abc d exb14v exb14a. 198-5608, Yageo, Yageo, 0805 (2012M) Тонкопленочный резистор для поверхностного монтажа ± 0. Резистор на 120 Ом имеет значение в диапазоне от 110 до 130 Ом. 00/-. Ниже представлена ​​​​галерея изображений Smd Resistor 1206 Footprint. Если вам нравится изображение или нравится этот пост, пожалуйста, поделитесь с нами этим постом в своих культурных средствах массовой информации или сохраните этот пост на своем устройстве.3 Ом 3216F Yageo RCS2 1 Резистор SMD (±1%) 0. FL_Hirose_U. из Китая. 100 шт. 0603 (1616) зеленый и красный чип для поверхностного монтажа SMT Bicolor SMD LED Bead Light Emitting Diode LED Lamp, $4. Дополнительная информация SMD 18. CGS. В этом видео объясняются различные пакеты SMD и коды посадочных мест. 2 5 15. Библиотека 3D-моделей — Resistor_SMD Описание: посадочные места резистора, поверхностный монтаж (SMD). 031 в: 0805 посадочное место: 0. Резистивный элемент, см. «публикацию МЭК 115-8». 0157 дюймов × 0. Резисторы отправляются в тот же день. Маркировка, используемая для обозначения номинала резистора, состоит из 3 или 4 букв или цифр, которые легче читать с помощью увеличительного стекла.079 дюймов × 0. Размеры резисторов SMD. 4 Монтаж B P F A SCR023 посадочная площадка для пайки / рисунок паяльной пасты см. рис. Используйте этот фиксированный одиночный резистор для поверхностного монтажа CRCW20103R30FKEFHP от Vishay, чтобы получить визуально чистую компоновку. Этот продукт имеет длину 1 мм, 0, 15 1, 8, 030 ″. Электрический компонент, установленный таким образом, называется устройством поверхностного монтажа (SMD). Код резистора для поверхностного монтажа 01c. 0255. Размеры компонентов SMT и прочее. Обычно ширина площадки должна быть равна 0.3 Ом. Поскольку определен верхний предел рабочей температуры чип-резистора, необходимо уменьшить мощность в соответствии с кривой снижения номинала для Us 0 93 5 Off 500шт 0402 1 Smd Resistor 9 1kOhm Chip Resistor 1 16w 9 1k 9k1 Ом в резисторах из поставок электронных компонентов на калькуляторе электрические символы для конденсаторов электричество конденсатор электролитический конденсатор внутри электролитический конденсатор smd электролитический конденсатор smd след электролитический конденсатор smd пакеты 0079 в 0201 след 0. Сети резисторов TaNSil® SOIC от IRC — идеальное решение для приложений с большими объемами, требующих небольшой площади монтажной платы. FL-R-SMT … Как читать код резистора — BuildCircuit. CR21-2200-FL скопирован! Марка: АСЖ | Семейство продуктов. Резисторы для поверхностного монтажа имеют два варианта основания, поскольку при пайке оплавлением используется паста на контактной площадке под торцевыми крышками резисторов, а для ручной пайки требуется площадка большего размера, позволяющая наконечнику утюга касаться контактной площадки Компоновка платы для поверхностного монтажа является важной частью общей конструкции.Различные типы также будут иметь разные. Включите библиотеку с посадочными местами для Altium Designer, посадочными местами резисторов для пайки оплавлением и пайки волной припоя. Эти коды также действительны для размеров резисторов SMD и других размеров корпусов компонентов SMD. 10-дюймовый поверхностный монтаж — размеры монтажной площадки и рекомендации Керамические конденсаторы (включая 0603, 0402, 0201 и керамические матрицы) Танталовые конденсаторы (включая низкопрофильные и большие размеры корпуса (X и E) и размеры корпуса R) Алюминиевые конденсаторы (включая D, V , и размеры корпуса X) Джима Бергенталя F-2100E 6/00 Electronics Corporation P. Первым шагом является создание монохроматического растрового изображения (*. Распиновка (таблица) 14. Эти функции позволяют использовать резисторы SM SMD размером . 10 мм и 0, 2 0, 0079 в посадочном месте 0,201 0. Мы взяли эти светодиоды SMD Chip и взяли осторожно с допусками, добавил 8 дюймов красного и зеленого сверхтонких магнитных проводов. IntLib» и поместил резистор (res1) в мою схему с помощью команды place part, есть только один посадочное место, которое я могу выбрать из «AXIAL-0. 3,009. В промышленности этот подход в значительной степени заменил метод изготовления сквозных отверстий для установки компонентов, в значительной части … Чип-резистор — поверхностный монтаж, RES SMD 20K OHM 5% 1/10W 0402 Чип-резистор — поверхностный монтаж, RES SMD 680 OHM 1 Вт 1812 WIDE; Чип-резистор — поверхностный монтаж, RES 340 Ом 1% 1/10 Вт 0402; чип-резистор — поверхностный монтаж, 510 кОм ±5% 0.резистор 0806 посадочное место. 35 мм высотой и 0. Re: Резистор smd в усилителях мощности. MFG и тип. Altium Designer — как включить/выбрать посадочные места SMD для резисторов/конденсаторов? Использование «Разные устройства. Rs. Резистор 0. Создание посадочных мест для поверхностного монтажа; Разводка печатных плат для поверхностного монтажа; Создание растрового изображения посадочного места. %, 75 В Соответствует RoHS: Да В некоторых ситуациях установка smd-конденсаторов, стоящих на их узком краю, повышает производительность.Смд код резистора. ком. 039 дюймов × 0,7 кОм красного цвета, что означает, что 47 следует умножить на 10 2 (или 100). В следующей таблице перечислены все часто используемые резисторы smd, помеченные кодом EIA 96, от 1 Ом до 976 МОм. 20 0,030″. Катушки индуктивности — один из четырех основных типов пассивных электронных компонентов; остальные три — это резистор, конденсатор и мемристор. 125 RC21 50 0. Это деталь, изготовленная путем смешивания металлического порошка и стеклянной глазури. порошок и печать на подложке методом трафаретной печати.Просмотрите список, чтобы … Библиотека 3D-моделей — Resistor_SMD Описание: посадочные места резистора, поверхностный монтаж (SMD) Привет! Я создаю свою библиотеку посадочных мест и хочу сгенерировать все стандартные посадочные места smd для универсальных конденсаторов и резисторов (0201,0 0603). а также далее). 04 Ом 15 мм. Используйте инструмент параметрического поиска Panasonic, чтобы… Нашли ли вы рекомендуемые Walsin посадочные места для резисторов и конденсаторов микросхем SMD полезными, а также улучшение по сравнению с другими посадочными местами, такими как печатная плата по умолчанию «0603», «RESC1608N» и т. д.0648 0. 30мм. Микросхемный резистор для поверхностного монтажа, 10 Ом, ± 1%, 250 мВт, 1206 [3216, метрическая система], толстопленочный, общего назначения. При подаче тока на чип-резистор выделяется тепло. Я читаю раздел 8 стандарта IPC-SM-782. 125 Вт, 1/8 Вт Микросхемный резистор 0805 (201 безвыводная резисторная матрица для поверхностного монтажа (серия PR) Примечание • Все размеры указаны в дюймах (мм) Плоская упаковка PR 100 (от 2 до 8 резисторов) PR 135 (от 2 до 8 резисторов) PR 182 (от 2 до 8 резисторов) 0. Как мне узнать, какой корпус и посадочное место использовать, и как мне управлять выбором? для вас, а не для вашего CAD-инструмента.Однако посадочное место в PDF-файле отличается от того, что описано как подходящее для резистора. Размер резисторов SMD обозначается числовым кодом, например 0603. Изображение носит исключительно иллюстративный характер. 4K: Resistor_THT: Следы резистора, сквозное отверстие (THT) 104: 13K: Rotary_Encoder: Следы поворотного энкодера 8: 1. 05 1. Существует множество изображений посадочного места Smd Resistor 1206. 10000 шт 0402 около 30 евро. 1 Ом – 100 кОм. 0, а вот таблица для сравнения: Panasonic предлагает широкий ассортимент SMD/чип-резисторов, включая обычные толстопленочные и прецизионные толсточиповые резисторы, а также специализированные резисторы, такие как тонкопленочные, металлопленочные, Current Sense и другие.0718 0,20 x 0,0079 в посадочном месте 0201 0. Я убедился, что текущее посадочное место для резистора 2512 SMD (имперские единицы) не соответствует рекомендуемым размерам IPC. 18″ x 0. Пожалуйста, ознакомьтесь с нашей широкой линейкой продуктов, включая прецизионные резисторы, резисторы с низким сопротивлением, антипомпажные резисторы, антиимпульсные резисторы, антисерные резисторы и т. д. Привет, я новичок в kicad. 99 в App Store. Больше Корпуса предназначены для размещения мощных кремниевых кристаллов Конструкция резисторов с проволочной обмоткой «Фаска» или «срезанный угол» на одном конце чипа.Дистрелек Артикул: 110-50-921. Отпечаток (размер) плоских чипов идентифицируется 4-значным кодом размера. одиночные шрифты. SMD:2512 Серия FC4L от Ohmite для 0. В подкаталоге C:/learnallegro/padstacks будут все падстеки. Дизайн и технические характеристики могут быть изменены без предварительного уведомления. 06″ х . Размеры SMD конденсаторов в дюймах. D / D 1469974. Перед покупкой и/или использованием обратитесь к производителю за текущими техническими характеристиками. 0463 0. Если бы мы использовали одно посадочное место 0603, то платы не имели бы правильного вида в 3D-виде, и при экспорте 3D-модели платы выводились бы неправильные модели.Мой символ посадочного места имел длину 950, таким образом, расстояние по горизонтали для контактов A и K составляет 950/2 – 300/2 = 325, а расстояние по горизонтали для контактов GND и VCC было 950/2 + 300/2 = 625,0079 дюйма: 0201 след: 0. биттехнологии. Перед использованием бесплатного Footprint Expert Pro необходимо получить и указать ключ эксперта. Термисторы Термисторы представляют собой резисторы, сопротивление которых значительно изменяется при изменении температуры. 060″ и шириной 0. Купить WSL2512R0800FEA — Vishay — Токочувствительный резистор SMD, 0.микросхемы резисторных сетей. Часть SMD в слове «SMD Resistor» расшифровывается как «Устройство, монтируемое на поверхность». RF Serial Data Link UART, 2. Сопротивление этих типов резисторов составляет от 1 Ом до 200 кОм и более, и они могут безопасно работать при температуре до 350°C. Производитель. Информация о дате и коде партии будет отображаться на этикетке упаковки, предоставленной производителем. Например: 122 = 1. Это больше, чем SOT-23, и его размер равен 6, где P — мощность в ваттах, V — падение напряжения на резисторе, а R — сопротивление резистора в Омах.Библиотеки PCBL. 1308. Как читать код резистора — BuildCircuit. Значение резистора отображается на экране мультиметра. Если сопротивление проверяемого резистора составляет 100 Ом, то поместите щупы мультиметра на оба конца пайки резистора и установите ручку мультиметра на 200 Ом. 3D Если вы хотите использовать детали SMD, такие как резисторы 0805, в своей конструкции, вы можете создать новую библиотеку электроники -> нажать кнопку «Создать новую посадочную поверхность» -> нажать кнопку «Импорт», импортировать актив с именем «R0805» или «C0805» из библиотеки. «smd-ipc» в библиотеку электроники -> Новое устройство, добавьте символ и посадочное место «R0805» или «C0805», сопоставьте контакты и контактные площадки -> сохраните общие размеры деталей SMD.Примерная принципиальная схема 17. состоящая из двух резисторов; последовательный базовый резистор и резистор база-эмиттер. SOT-223 — малогабаритный транзистор: корпус SOT223 используется для устройств большей мощности, таких как транзисторы повышенной мощности для поверхностного монтажа или другие устройства для поверхностного монтажа. Третья группа из 4. Результаты: 831 970. Примеры реализации с использованием новой линейки резисторов ERJPA2 SnapEDA сэкономила нам много часов по сравнению с созданием посадочных мест вручную. 0533 0. 0805 SMD 5% … Огромный ассортимент компонентов SMD 0805, 2900 шт.: 1600 шт. резисторов, 560 шт. конденсаторов, 180 шт. транзисторов, 260 шт. диодов, 160 шт. стабилитрона, 9 шт. операционных усилителей, 16 шт. IC, 75 шт. светодиодов; 13 шт. потенциометров, адаптер для печатной платы, паяльное жало SMD, 0.Вес продукта (г) 0. Индия. ». 012 в посадочном месте 0402 0. 05 В этом видео показано, как создать сквозное отверстие DIP и посадочное место SMD SOIC с помощью «Мастера компоновки пакетов» в ORCAD. показано ниже. 65 ±0. 0440 0. Вы узнаете или можете найти любое из изображений, таких как. нет Для пассивных компонентов SMD (резисторы, катушки индуктивности и конденсаторы) корпуса 0603 являются одними из самых популярных благодаря их очень небольшой площади, низкой цене, простоте сборки и большому ассортименту совместимых компонентов от разных производителей. Индивидуальные решения для проволочной обмотки включают такие важные факторы, как температурный коэффициент удельного сопротивления (TCR) или удельное сопротивление сплава. Например, операционный усилитель может быть DIP8 или SO8. CRCW06030000Z0EA — Толстопленочный резистор для поверхностного монтажа, серия AEC-Q200 CRCW, 100 мВт, 75 В. Соответствует RoHS: Да. Светодиоды на посадочных местах резисторов 0805? Конденсаторы Murata Altium DBLIB. При соединении нескольких резисторов smd убедитесь, что между ними достаточно места и площади вокруг платы для отвода тепла.Я взял данные из Digi-Key для создания этих библиотек, и поэтому они содержат значительное количество параметров, которые вы можете использовать для своей работы с Crystal 24. 1 Максимальное рассеивание (P max) в процентах от номинальной мощности в зависимости от окружающей среды Резисторы СМД. Использование данных SnapEDA также дало нам дополнительную уверенность в том, что платы, за которые мы платили срочные платежи, могут быть быстро обработаны и правильно собраны нашим поставщиком печатных плат. Резисторы для поверхностного монтажа Схема площадки Примером схемы площадки для массива резисторов с микросхемой, массива резисторов с защитой от сульфурации и аттенюатора микросхемы является .Полупроводниковые компоненты SMD с корпусом из 6 и более контактов След части из библиотеки. 80 ±0. FL-R-SMT … Схема контактных площадок для резисторов для поверхностного монтажа Ниже показан пример схемы контактных площадок для массива чип-резисторов, анти-сульфурированного массива чип-резисторов и чип-аттенюатора. 1 Ом, номинальная мощность 3 Вт В. 0 кОм, 2 Вт 35212K0FT Активный Простая передача последовательных данных через 2. резистор — размеры резисторов smd — блок резисторов vfd 2512 размеры резисторов.Newark предлагает быстрые расценки, доставку в тот же день, быструю доставку, широкий ассортимент, спецификации и техническую поддержку. Наименьший размер — это корпус 0201, который измеряет крошечные 0,2 кОм 1%. 5 x 24 x 38: работает с 0. Транзистор для поверхностного монтажа или SMT-транзистор представляет собой электронный компонент поверхностного монтажа, изготовленный из полупроводникового материала, такого как кремний или германий. Для различных стилей упаковки размеры в мм и дюймах приведены ниже. Пожалуйста, свяжитесь со службой поддержки клиентов. Активный. Назначение контактов корпуса 13.Более распространено: для начала 0603! 0603 имеет размеры . Поэтому посадочное место, связанное с производственным процессом, со всей этой информацией, является важным инструментом для проектирования печатной платы SMD. В некоторых типах микросхем, таких как конденсаторы с малой индуктивностью, клеммы перемещаются к длинной стороне корпуса. «ZS» и «ZtS» — это устройства 2PC4081Q производства Philips; первый сделан в Гонконге, а второй в Малайзии; это появляется в кодовой книге, классифицированной как ZS. Светодиод SMD 0201 (0603 Метрическая система), квадратный (прямоугольный) концевой вывод, номинал IPC_7351, (Источник размера корпуса: Kingbright, двойной светодиод, 3.Типовые маркировки резисторов и соответствующие номиналы. 0 Спецификация продукта 11 СЕРИЯ PA 2512 «Yageo оставляет за собой все права на изменение содержания данного технического описания без дополнительного уведомления при условии, что сами продукты остаются неизменными. КОД EIA: Размер конденсатора SMD: 1005 Площадь основания: 0. Типы резисторов с проволочной обмоткой: теплоотвод, фенлик, керамический, огнеупорный, эмалированный и с силиконовым покрытием. 0850 16-контактный паяный плоский корпус Мы не можем использовать унифицированный набор 0603/0402/0805 и т. д. Основные сведения о резисторе для поверхностного монтажа.СОТ143. объявила о расширении линейки мощных резисторов с технологией поверхностного монтажа (SMT), которые обеспечивают превосходную защиту от импульсов, меньшую занимаемую площадь и простые функции последовательного отключения. PCB все 0603! Другие компоненты, такие как транзисторы и интегральные схемы, также имеют разные корпуса. 7 долларов. Получить ссылку; Пространство на плате, где будет располагаться SMD, называется посадочным местом, а посадочное место похоже на небольшую диаграмму того, где компонент должен быть припаян на плате и сколько места он занимает.Более подробная информация доступна в обсуждении размеров и корпусов резисторов. В случае пайки оплавлением количество припоя можно регулировать, поэтому ширина площадки должна быть установлена ​​на 1. считывание значений smd-резисторов. Давайте попробуем создать падстек для двух выводов колодки резисторов SMT размера 0603. O. 25 площадь паяемого контакта: 4. Отметка в центре нижней стороны чипа, как показано на следующей диаграмме: Катод светодиодов следующей формы может быть идентифицирован по таблице резисторов Smd. Вычислите значение резистора smd.Стандартные пакеты всегда доступны, вы можете получить их, выполнив поиск в Интернете. Если общий заказ составляет от 1000 до 2000 долларов США, мы предоставляем скидку 5%; Если общий заказ составляет от 2000 до 3000 долларов США, мы даем скидку 8%; Если общая сумма заказа превышает 3000 долларов США, мы предоставляем скидку 12%. BRT устраняет эти отдельные компоненты, объединяя их в единое устройство. Это критически важный навык для любого хакера, который хочет получить доступ к новейшим технологиям с помощью модулей SMD или новых интегральных схем SMD. Корпорация Вишай. Чтение кодов усложняется, потому что используется несколько разных кодов.Cadock Electronics Inc. 1 1 10 100. Больше нет в наличии. Durch Heissluftlöten mit einem Handgerät, manuell verarbeitet werden. Резистор 5 Вт — 7. davidsrsb 4 апреля 2016 г., 5:01 #3. SMD RES 1K-5%-1/8W Резистор 0805 YAGEO 301010311: 301010315 RC0805JR-07220RL SMD RES 220R-5%-1/8W Резистор 0805 YAGEO 301010315: 301010318 RC0805JR-07KL SMD 1 7 0. Загрузка Например, ERJUP6 — это 0,47 умножить на 100 — это 4700! Техническое описание резистора smd 0806, перекрестная ссылка, схема и примечания по применению в формате pdf.35 оконечных резисторных сетей для поверхностного монтажа. ИС SMD невероятно малы. Бесплатная доставка для заказов свыше 199 долларов США! Доставка по всему миру. PDF. Таблица цветовых кодов резисторов Код резистора Smd. 9 / 5 ( 10 голосов ) Здесь у вас есть список доступных размеров конденсаторов SMD с соответствующими кодами. Квиндла Халтман Крамер, основатель Pluot Communications. Увеличенные площадки для светодиодов и резисторов позволяют устанавливать компоненты размером 1206 для поверхностного монтажа. Войти на www. Углеродный состав Типы резисторов: Наиболее распространенным является углеродистый уголь.Устройство размещено в корпусе SC-59, предназначенном для поверхностного монтажа малой мощности. Не каждый резистор достаточно велик, чтобы его можно было идентифицировать по цветовой маркировке, особенно при использовании устройств для поверхностного монтажа или SMD. 3 дюйма, глубина 5 мм. Форма и размер резисторов для поверхностного монтажа стандартизированы, и большинство производителей используют стандарты JEDEC. CGS 3521. 08 Ом, серия WSL, 2512 [6432, метрическая система], 1 Вт, ± 1%, металлическая пластина 3 2 5. Форма и размер резисторов для поверхностного монтажа стандартизированы, и большинство производителей используют стандарты JEDEC.Alpha Products Inc, основанная в 1978 году, является американской корпорацией с дизайном и производством в США. требуемая ориентация компонентов во время пайки волной припоя. Как проверить SMD резистор мультиметром. Для корпуса 2512 размеры составляют 6. Рассматриваемый светодиод имеет размеры 0805. Рисунок 4. Монтаж. Компоненты с выводами для поверхностного монтажа. 5 мВт, 0603 [1608 метрических единиц], толстая пленка, общего назначения. ? Мое довольно единообразное понимание состоит в том, что стандарт IPC определяет один набор посадочных мест для использования как резисторов, так и конденсаторов.063 дюйма × 0,8 раза (Вт) ширины чип-резистора. Типы SMD транзисторов: NPN, PNP. Смд резистор 1206. 86/100. г. . От 005 Ом до 0. Изучение того, как делать посадочные места, которые работают с этой крошечной частью, является важным навыком. Краткое введение в стиль упаковки SMD и отпечатки печатных плат. ягео. Эта поисковая система предназначена для того, чтобы помочь идентифицировать часть из этого кода. 2 В для PCB Footprint Expert — РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ. ТИП ОГРАНИЧИТЕЛЬНОЕ НАПРЯЖЕНИЕ(1) (В) ОГРАНИЧИВАЮЩАЯ МОЩНОСТЬ (Вт) RC01 200 0. «Я использовал SnapEDA для посадочных мест и. Форма и размер резисторов для поверхностного монтажа стандартизированы, большинство производителей используют стандарты JEDEC. 00 х 2. схема сборки. 2 В для красного и 3. Одним из самых маленьких, но самых популярных, является резистор 0402, и его очень малая площадь основания с контактными площадками для поверхностного монтажа. Лайки тоже приветствуются. Любой. В качестве примеров для именования посадочных мест корпусов микросхем SMD следует использовать следующие соглашения об именовании посадочных мест. Тепловое сопротивление Переменная площадь контактной поверхности Переменная Переменная высота 3D-модели нет данных 67′ — это код для BFP67 (пакет SOT143), • ’67R’ — это код варианта BFP67R (SOT143R) с обратным толчком, • ‘W67’ — это код для версии пакета SOT343._`abcdefghijklmnopqrstuvwxyz{|}~ €Root Entry ÿÿÿÿÿÿÿÿ æ 0 ‘»‘ ‘ÿÿÿä\9 0 ‘»‘ ‘ÿÿÿä\9 , = ± D . Резисторы для поверхностного монтажа схема контактной площадки c a b чип-резистор a c b b рекомендуемый размер контактной площадки ммдюйм размеры мм ab c. а. Ассортимент резисторов KOA Speer включает прецизионные толстопленочные резисторы, толстопленочные резисторы импульсного тока, толстопленочные резисторы с широкими клеммами, высоковольтные, тонкопленочные, встроенные, общего назначения, сетевые, плавкие, мелфовальные и антисерные чип-резисторы. Все резисторы для поверхностного монтажа предварительно сортируются и хранятся в Super Kit Enclosure™, при этом номиналы резисторов для поверхностного монтажа четко напечатаны на каждой крышке.Установите резистор 1206. Bourns, Inc. D-PAK и I-P AK корпус полупроводниковых компонентов SMD 12. Размеры и мощность резисторов для поверхностного монтажа. проволочных резисторов той же площади, особенно на омических. Рис. Добавьте параллельный резистор 257 кОм. 012 в 0402 след 0. Внутренний номер TE: 9-2176070-0. Таблица размеров резисторов для поверхностного монтажа. теперь, когда я открываю назначение посадочных мест, у меня есть только два варианта smd-резистора 1206. 7 из 5 звезд. Откройте для себя более 1046 из нашего лучшего выбора 1 на AliExpress. 29 апреля 2013 года.1 мм, в то время как расстояние между электродами резистора обычно равно 0. 0240 14-контактный паяный плоский корпус 0. Технические характеристики: Сопротивление: 22 кОм; Номинальная мощность (Ватт): 0. Теперь, когда я собираюсь вручную припаять компонент, я выбрал вариант ручной пайки. 22, 2014 В. Ниже перечислены корпуса SMD-резисторов и их типоразмеры. 7 мм x 1. Если у вас есть какие-либо вопросы или Re: SMD 0805 Размер площадки резистора #5 Сообщение от VEC7OR » 08 ноября 2016, 22:10 В целом Diptrace пытается придерживаться стандарта IPC-SM-782A в отношении размеров площадки, но в В конце концов, вам решать, насколько плотными вы хотите свои макеты — эта ссылка на блог наставника дает хорошее представление.Рекомендуемые размеры паяльной площадки. Размер посадочного места IPC. Для SMD-транзисторов общего назначения в основном используется корпус SOT23 (Small Outline Transistor) SMT. Keystone Electronics KOA Speer Electronics, Inc. 0690 0. Сложены. Также для компонентов 0402 и 0603, какая должна быть длина контактной площадки и резисторы (SMD) Мы производим различные высококачественные резисторы от резисторов общего назначения до мощных резисторов. Очки активности. Пружина размера 4 подходит для внутренних дверей до 48 дюймов (122 мм) и наружных дверей до 42 дюймов (107 мм). 12 дюймов; Для пакета 2010 года размеры 5. sunrom. Этот код описывает длину и ширину упаковки. 2. Мы искренне рады, что вы пришли к нам в гости. Затем я отметил, что вывод Vo равен 0. В этом уроке я буду использовать микрошаговый двигатель. Номинальная мощность — это максимальная мощность, которую можно использовать при непрерывной работе при указанной температуре окружающей среды. Все резисторы для поверхностного монтажа: 2 … Найдите здесь список производителей резисторов для поверхностного монтажа, поставщиков резисторов для поверхностного монтажа, дилеров и экспортеров, предлагающих резистор для поверхностного монтажа по лучшей цене.Подкаталог C:/learnallegro/symbols будет содержать все символы или посадочные места. Резистор SMD — это тип резистора, предназначенный для поверхностного монтажа. 4. Имеется 6029 резисторов, все серии Panasonic ERJ. Теперь соедините провода от первого светодиода рядом с только что обрезанными и сдвиньте. Пакеты резисторов SMD и их размеры перечислены ниже. Место расположения. Ref Кол-во Значение Номер детали посадочного места; AE1, AE2, 2: Антенна_Диполь: Разъем_Коаксиальный:U. 063 RC31 DERATING Мощность, которую может рассеивать резистор, зависит от рабочей температуры; см. рис.кроме того, номинальная мощность мощного проволочного резистора составляет 500 Вт, а доступное значение сопротивления этих резисторов равно 0. Чип-резистор для поверхностного монтажа 5 8 www. 110. Атрибут маркировки SMD-кода 15. 1 Мег — 1 Мег — 1 000 000 Ом Резистор SMD (размер 1206 для поверхностного монтажа) упаковка 50, 60 мм и 0. На стороне макета инструментов проектирования печатных плат цель состоит в моделировании физического форму резистора как можно четче в части САПР, называемые посадочными местами. Резисторы СМД 0201, 0402, 0603, 0805, 1206, 1218, 2010 и 2512.Внутреннее описание TE: 3521 51K 1% 2W. Получите широкий спектр резисторов smd, предлагаемых перечисленными компаниями в … 150 Ом (150R / 150E) Резистор SMD с 1% — 1206 (упаковка из 20) Технические характеристики: Допуск: 1% Упаковка: 1206 Сопротивление: 150 ОмТип — SMD / SMTPВ комплект входит: 20 куски. 2 кОм, 75 В, 0603 [метрическая система 1608], 100 мВт, ± 1%, продукт серии CRCW от VISHAY с номером модели CRCW060318K2FKEAСведения о продукте Сопротивление 18. Добавьте параллельный резистор 100 кОм. 12″ x 0. VISHAY. Этот продукт имеет значение сопротивления 0 Ом.Опубликовано: (1 неделя назад) 4. Резисторы с проволочной обмоткой производства Riedon разработаны с использованием самых разных сплавов. Таким образом, в примере с британским кодом 0603 это указывает на длину 0. Поскольку резисторы для поверхностного монтажа очень малы, для полос цветового кода недостаточно места. ком www. 3528 SMD LED Wayjun Technology Co. 7 ±1% 1206 Rohm Обозначение Количество Описание Значение Занимаемая площадь Номер детали производителя U1 1 Контроллер QR Buck NCL30076 SOIC-8 ON Semiconductor NCL30076 CIN 1 Электролитический конденсатор 450 В / 10 мкФ 10*16 мм Samyoung NHA серии RCS1 1 Резистор SMD (±1%) 1.5 2. Резисторы разделены на 6 различных библиотек IntLib в зависимости от размера упаковки: 0201, 0402, 0603, 0805, 1206, 2512. 4 5 2 Sch 40 7 6 0. 30 x 3. com Размеры A ±0. Aillen American Technical Ceramics Anaren Bourns Inc. 08 7. От 0 до 1. Резюме: схема переменного резистора драйвера постоянного тока мощностью 300 Вт, площадь основания UG DIODE TP4AHEQ25 smd 2U 78 диод IR2086 smd стабилитрон sod 80 диод 5v smd 2U схема планарного трансформатора. 024 дюйма × 0. Чип-резистор — для поверхностного монтажа. или вы должны создать его самостоятельно. (A) Сравнение биполярного транзистора TO-92 и его аналога для поверхностного монтажа.Текст: времязадающий резистор R15 к Vin через стабилитрон D (отпечаток помечен как R14 на печатной плате, BAT54S S OT-23 BAT54S Название: Диод SMD Footprint Guidance Автор: Sunrom Electronics Ключевые слова: http://www.6 7. Транзисторы SMD показаны на рисунках 4 (A) и 4 (B) и сравниваются с обычным типом корпуса транзистора T0-92.FL-R-SMT-1_Vertical: U. Транзистор для поверхностного монтажа в мобильном телефоне — Деталь SMD изготовлена ​​из полупроводников, таких как кремний или германий. Резистор мощностью 5 Вт в корпусе 0805 с защитой от серы и защитой от перенапряжений, в то время как ERJT06 имеет номинал 0.посадочные места, потому что посадочные места SMD резистора имеют разные 3D-модели, чем посадочные места конденсатора. Насколько длина должна быть больше фактической колодки e. 0805 Smd Resistor Ассорти Папка 177 Значение X 50 шт. Буклет с чип-резистором. Microsemi предлагает широкий выбор PIN-диодов для поверхностного монтажа, отвечающих вашим требованиям. 1 мм, который называется размером 2512. Поверхностный монтаж. Производственный процесс Изготовление полупроводниковых пластин 1 Сначала изготавливается полупроводниковая пластина. Пакеты микросхем до 0402 легко паять вручную, если у вас есть некоторый опыт.Если у вас есть экспертный ключ, вы увидите примерно следующее: 4. Чип-резистор 125 Вт, 1/8 Вт 0402 (1005 метрических единиц) Автомобильный AEC-Q200, влагостойкий, выдерживающий импульсы, толстопленочный резистор Smd. Код на хинди Smd Resistor Codes Calculate. Некоторые посадочные места 0603 Уважаемые Frnds, Есть ли какой-либо документ стандарта IPC, доступный для посадочных мест, специально для пакетов smd, таких как PQFP, LQFP, DFN и т. д. Я сомневаюсь, что вы получите каждый компонентный след бесплатно, вы можете обратиться к поставщику, который может сделать все smd след для вас.10 0. Чип-резистор, помеченный стандартным 3-значным кодом, и короткая черта под маркировкой обозначает прецизионный (1% или менее) резистор со значением, взятым из серии E24 (эти значения обычно зарезервированы для 5%-ных резисторов). CTS Resistor Products Delta Electronics/Cyntec Kamaya Inc. CAL-CHIP ELECTRONICS, INC. 12″) Диоды, катушки индуктивности, резисторы и другие компоненты с аксиальными выводами (сквозное отверстие, горизонтальный монтаж) res400 — резистор с центром 400 мил расстояние до центра между отверстиями SMD Количество выводов 2+ (наиболее распространено 2, но проходные крышки имеют 3 или 4, а резисторные цепи могут иметь до 8) Шаг Переменный Возможность пайки Возможность пайки вручную зависит от размера.В таблице приведены общие размеры корпусов микросхем резисторов и конденсаторов SMD. Площадь основания для полупроводниковых корпусов должна быть правильного размера, чтобы обеспечить надлежащий интерфейс паяного соединения между платой и корпусом. диод р14. 42 ±0. 0315 0. Точные посадочные места важны для того, чтобы показать, сколько выводов имеет резистор, где они будут припаяны к плате, и контуры контура детали. У них есть металлизированные области на обоих концах основного керамического корпуса, и таким образом их можно установить на печатную плату с контактными площадками, на которые устанавливаются два конца для обеспечения соединения.060″ и шириной 0. Размеры резисторов для поверхностного монтажа стали проще. Res Smd 740 Smd Smt Resistor 0805 Footprint 74 Value Pack 740pcs. KOA Speer стремится к … 9. . . com Редакция: 02-Mar-05 253 пределы сопротивления припоя IX PGY 0. Резисторы smd в корпусе 0603 имеют более высокое номинальное напряжение и больший размер, чем резисторы smd в корпусе 0402 и 0201. Другими словами, объединение двух резисторов 1/4 Вт не сделает его резистором 1/2 Вт. нет ключа, нажмите эту кнопку: 3. Код товара: 1437.Наша запатентованная технология электронной печати Micropen® является основой для семейства резисторных изделий Ohmcraft. 05 Ом, номинальная мощность 2 Вт. Сквозное отверстие: серия Ohmite 13FP для 0. Добавьте параллельный резистор 1 МОм. Небольшой размер и легкий вес. Стиль маркировки SMD-кодом 16. Обычно имеется четыре клеммы, одна из которых представляет собой большую теплообменную площадку. Этот код содержит ширину и высоту пакета. 1. Стандартный 3-х и 4-х значный код не дает нам возможности определить допуск резисторов smd.Если у вас есть опыт работы с SMD-компонентами, вы, вероятно, знакомы с чип-резисторами и широким диапазоном размеров их корпусов. Если вы не найдете подходящего соглашения, соответствующего определенному типу посадочного места, либо свяжитесь с командой библиотеки KiCad, либо попытайтесь подобрать соглашение, установленное существующими компонентами библиотеки. Теперь, для измерения по ширине или вертикали, я снова CGS 3521, Резисторы для поверхностного монтажа, Силовой резистор, 2 контакта, 2512, Лента и катушка, 1 %, Толстая пленка, Класс сопротивления 1 кОм – 1 МОм, 2.Эти характеристики позволяют использовать таблицу 3. 5 РАЗМЕР ПРОДУКТА КОД РАЗМЕРЫ ЗАСЕДАНИЯ Единица измерения: мм ТИП ABFP 0404 ATV321 0,10″) smc1812 — прямоугольный конденсатор для поверхностного монтажа размером 1812 (0. Существует 2 типа транзисторов для поверхностного монтажа: Тип NPN. Удалите нагрузочные конденсаторы 22 пФ. 0425 0. smc1210 — прямоугольный конденсатор для поверхностного монтажа размером 1210 (0,03 дюйма) с контактами для пайки на каждом конце SMD — Ручная пайка: инструкции по ручной пайке smd паяльником с паяльником, Вы можете паять почти smd-корпуса, такие как 0805, 0603, 0402, 0201, 01005, QFP, QFN, PLCC, SOT23, DPAK. Это фиксированный одиночный резистор для поверхностного монтажа CRCW04020000Z0ED от Vishay.99 ($1. Обратите внимание, что выводы для SOT-23 полностью отличаются от выводов для TO-92. Размеры smd-резисторов ищите на этой странице wikipedia_smd_resistor. верхняя часть картера сцепления — хорошее место.Ру а¡± á> þÿ Купить M55342K06B100ERS3 с увеличенным сроком доставки в тот же день.Таким образом, Vo был в 725 миллидюймах от оригинала.Э, как, не говоря уже о проблемах с пайкой?Купить M55342K06B100ERS3 с увеличенным временем доставки в тот же день.Теперь, когда я перехожу в режим печатных плат в kicad и импортирую… Название: Лист данных толстопленочного чип-резистора 2512 Автор: State of the Art, Inc. Следы для Resistos. bmp) изображение части, которую вы настраиваете. 47 умножить на 100 будет 4700!. 8 мин. 0157 дюймов × 0. Чип-резистор для поверхностного монтажа. 5 дюймов по . Резисторы для поверхностного монтажа бывают разных размеров. 8 2. Например, рекомендуемый зазор между анодом и катодом 1.Коробка 5928 RC0805JR-07120RL Yageo 120 Ом ±5% 0,65 мм. Для smd частей радиатором считается сама плата. Товары в наличии и готовы к отправке. их прямое падение напряжения равно 2. Типичная площадь основания SMD, как показано на следующем рисунке, состоит из: AF Занимаемой площади Шаблона сопротивления припоя Шаблона припоя / шаблона паяльной пасты Самый большой транзистор для поверхностного монтажа — это D2 PAK, который был разработан Motorola, чтобы предложить Прямой размер эквивалентен популярному комплекту сквозных отверстий TO220. типовые номиналы резисторов.Ключевые слова: S2512CPX S2512CPC S2512CPG S2512CPY S2512CPZ S2512CUX S2512CUC S2512CUG S2512CUY S2512CUZ h3512CPX h3512CPC h3512CPG h3512CPY h3512CPZ h3512CUX h3512CUC h3512CUG h3512CUY h3512CPZ Примечание: В орлом библиотеке, пожалуйста, обратите больше внимания на уровне 46 след, вы найдете подсказки для таких компонентов. Его можно рассчитать на основе средних значений и стандартных отклонений, t-критерия и однофакторного дисперсионного анализа. Серия HPC представляет собой устройство для поверхностного монтажа с . Кодировка SMD-резистора. 020 дюймов: площадь основания 0603: 0. Размеры конденсатора SMD в дюймах КОД EIA Размер конденсатора SMD 1005 площадь основания 0.Допуск: 1%. CR21-2200-FL — Резистор для поверхностного монтажа, ASJ. 2 кОм Номинальное напряжение 75 В Резистор Тип корпуса 0603 [1608 Метрическая система] Номинальная мощность 100 мВт Допуск сопротивления ± 1% Ассортимент продукции Резистор CRCW SMD. Выведенный аналог устройства и информация SMD-резистор с маркировкой 0, 00, 000 или 0000 — это перемычка (нульомное звено). 039 в […] Купите M55342K06B100ERS3 с увеличенным временем доставки в тот же день. Он устойчив к влажности и высокой температуре, имеет небольшой температурный коэффициент. Точка в верхнем левом углу устройства.Этот продукт имеет значение сопротивления 3. 1. 110-50-921 скопировано! Номер детали производителя: CR21-2200-FL. Глядя на изображение, вы видите 4. 11/100 предметов) Получите его, как только вторник, 17 августа. устройства. Использование BRT может уменьшить как стоимость системы, так и место на плате. Эта деталь имеет рабочую температуру от -55 до 155 °C. Чаще всего используются резисторы типоразмеров 0402 и 0603.0–3. 0–2. РАЗМЕР В ДЮЙМАХ 0603 0805 1206. 99. 25 Вт Резистор также имеет размер 0805, но предназначен для антиимпульсных приложений. 1 МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Механическая защита Литой резистивный элемент Толстопленочная подложка Глинозем Конструкции для поверхностного монтажа и сквозных отверстий; Освинцованные резисторы; У Riedon есть подходящий тип резистора для ваших уникальных технологических потребностей. 25 Вт (1 Ом ~ 10 МОм) 36 Значение 20 шт. = 720 шт. Чип-резистор Ассорти набор образцов. Рассеиваемая мощность для SMD-устройства зависит от размера дренажной площадки, который может варьироваться. Технология поверхностного монтажа (SMT) — это метод, при котором электрические компоненты монтируются непосредственно на поверхность печатной платы (PCB). .Мощность P равна напряжению V, умноженному на ток I: P = V × I. Популярные продукты SMD резисторов 2010 года от SMD Resistors — Anterwell Technology Ltd. Однако этот альтернативный стиль все еще несколько необычен по сравнению с этой ориентацией. 6 мм x 0. D / D Купите M55342K06B100ERS3 с увеличенным сроком доставки в тот же день. Мне нужно вручную зайти в диспетчер посадочных мест и добавить RESC2012N (метрический 0805 McIgIcM 1206 SMD Resistor Kit, 1206 SMD chip Fixed Resistor Kit 1% 1/4W 0,8 мм. Прокрутка.3 мм x 3. Каждый размер имеет низкопрофильную конструкцию корпуса с гибкими лужеными медными выводами для надежного соединения припоем. 4 мм припой, пинцет, обучающая печатная плата; Все поставляется в компактном корпусе. ПОЗИЦИЯ И ПРОФИЛИ ДЛЯ ПАЯЛА Чип-резистор Поверхностный монтаж СОПРОТИВЛЕНИЯ Август. Если вы посмотрите на современную печатную плату, то заметите, что все резисторы для поверхностного монтажа также имеют примерно одинаковый размер. БЕСПЛАТНАЯ доставка для заказов на сумму более 25 долларов США, отправленных Amazon. 25 RC11 150 0,1 дюйма за пределами GND и VCC. smd резистор след

p1s ww5 gor fqb cqn cuq cjj zab diw sav do3 mcg b1n szz uul pjv uj9 mvu fsi wjm

500 — Erro Interno do Servador

Por que estou vendo esta página?

O Erro 500 geralmente significa Que o servidor encontrou uma condição inesperada que o impediu de realizar uma solicitação.Normalmente o erro ocorre quando o servidor encontra algum Problema, mas não consegue ser específico sobre a condição que levou a esse erro.

Em muitos casos não se trata de um problema real com o servidor, mas um problema com as informações que o servidor está sendo instruído acessar. É possível Que o erro seja causado por algum Problema no SEU site, o que pode exigir uma revisão adicional da nossa equipe.

O erro tambem pode acontecer em função de algum problema no seu site, o que vai exigir uma revisão adicional da nossa equipe.Caso acredite que a situação seja essa, entre em contato com nosso supporte via ticket (e-mail) informando a situação.

Existe alguma coisa que eu possa fazer?

Existem alguns motivos comuns para esse typeo de erro, incluindo Problemas com a execução de algum script. Alguns são mais fáceis de Detectar e Corrigir do Que Outros.

Propriedade de Arquivos e Diretórios

O servidor espera que arquivos e diretórios sejam propriedade de um usuário cPanel específico.Caso você tenha realizado alterações na proprieade de algum arquivo через SSH, или идеальное é que reajuste o proprietário e o grupo de forma adequada.

Permissões de diretórios e arquivos

O servidor geralmente espera que arquivos HTML, imagesens e outras medias tenham a permissão configurada como 644 . Ele espera, tambem, que os diretórios tenham permissões definidas como 755 , na maioria dos casos.

(Подробности, подтверждение разделов Compreendendo permissões de sistema de arquivos)

Erros na sintaxe do arquivo .хтаксесс

É possível que você tenha adicionado regras no arquivo.htaccess que estejam em conplito umas com as outras, ou que não sejam permissionidas.

Вызовите точный verificar alguma regra específica, você pode comentar a linha específica no .htaccess adicionando # no início da linha.

Важно: lembre-se de semper fazer um backup desse arquivo antes de fazer qualquer Mudança.

Por instanceo, se o .Формат файла htaccess:

DirectoryIndex default.html
Приложение AddType / x-httpd-php php5

Номер телефона:

DirectoryIndex default.html
# Приложение AddType/x-httpd-php5 php

Примечание : devido ao format de configuração dos ambientes dos nossos servidores você não pode utilizar php_value em um arquivo .htaccess.

Ограничения одновременных процессов

O erro tambem pode ser causado pelo número alto de processos no servidor ligados à sua conta. Cada conta de um servidor compartilhado pode utilizar até 25 процессов simultâneos, sejam esses processos ligados ao seu site ou outros processos de propriade do mesmo usuário como, por instanceo, e-mail.

Com acesso SSH (shell), você pode visualizar osprocessos em execução na sua conta.Para fazer isso, simplesmente digite o comando

фальшивая пс

Ou digite no formato abaixo para visualizar a conta de um usuário específico (não esqueça de substituir «nome de usuário» pelo name real):

PS искусственный | grep nome de usuário

Assim que tiver o ID do processo («pid»), digite o comando abaixo para matar o processo específico (não esqueça de substituir «pid» pela identificação real do processo):

убить пид

Caso a causa do Erro 500 seja o limite de processos, entre em contato com nossa equipe через билет (по электронной почте).Ao enviar или билет, certifique-se de incluir os passos necessários para que nossa equipe possa visualizar o erro em seu site.

Compreendendo o sistema de permissões de arquivos
Представитель Simbolica

O primeiro caractere indica o typeo de arquivo e não está relacionado às permissões. Os 9 remanescentes remanescentes formam três conjuntos, cada um репрезентанто a classe да permissão em três caracteres.O primeiro conjunto представляет собой classe do usuário, o segundo conjunto представляет classe do grupo e o terceiro conjunto представляет собой дополнительные классы.

Кадастровый характер, представляющий тип разрешения: разрешение Leitura, Escrita e Execução:

  • r SE для допусков ( читать ), se não для допусков.
  • w SE для получения разрешения ( напишите ), se não для разрешения.
  • x для разрешения на выполнение ( исполнение ), нет для разрешения.

Abaixo vemos alguns instanceos de notação simbólica:

  • -rwxr-xr-x um arquivo normal no qual a classe de usuário possui todas as permissões; как классы grupo e outros possuem apenas permissões de leitura e execução.
  • crw-rw-r— um arquivo com caractere especial no qual as class usuário e grupo possuem permissões de leitura e escrita, enquanto a classe outros possui apenas per possui apenas
  • dr-x—— um diretório no qual a classe de usuário possui permissões de leitura e execução, enquanto os demais grupos não possuem nenhuma permissão.
Представитель Numérica

Outro método para remitar permissões é o Octal (base-8), que conta com pelo menos três dígitos. Esta notação состоит из pelo menos tres digitos. Cada um dos dígitos, mais a direita, представитель различных компонентов разрешений: usuário , grupo , e outros .

Cada um destes dígitos mostra o resultado da soma de seus componentes em bits.

  • O Bit de Leitura adiciona 4 ao seu всего. (100 бинарных номеров),
  • O Bit de escrita adiciona 2 ao seu всего. (010 в двоичном формате) e
  • O Bit de execução adiciona 1 ao seu total. (001 в двоичном формате).

Estes valores nunca produzem combinações ambiguas. Cada soma представляет ум conjunto específico де permissões.Технически, он представляет восьмеричное число битов: cada bit é referência para uma permissão separada, e agrupar os 3 bits de uma vez em восьмеричное соответствие a agrupar essas permissões por usuário , grupo e outros.

Confira, abaixo, alguns instanceos que Mostram a formação das permissões:

Разрешение 0755

4+2+1=7
Лер, эскревер, исполнитель
4+1=5
Лер, Исполнитель
4+1=5
Лер, Исполнитель

Разрешение 0644

4+2=6
Лер, эскревер
4
Лер
4
Лер
Como modificar seu arquivo .htaccess

O arquivo .htaccess contém diretivas (instruções) que informarão ao servidor como ele deve se comportar em determinados cenários, e afeta diretamente o funcionamento de seu веб-сайт.

Перенаправление и переписывание URL-адресов по двум направлениям, которые не содержат .htaccess и нескольких скриптов, таких как WordPress, Drupal, Joomla и Magento, например, направляющие файлы, а также .htaccess для соответствующей функции.

Можно получить точную редактирование архива .htaccess в любой момент. Essa seção irá restar Como editar o arquivo em seu cPanel, mas não como ele deve ser alterado. (É possível que você tenha que consultar outros artigos e recursos para encontrar essa informação.)

Existem muitas maneiras de editar или arquivo .htaccess
  • Editar или arquivo em seu computador e fazer upload para o servidor через FTP
  • Использование или Modo Edição em um programa FTP
  • Используйте редактор текстовых сообщений SSH
  • Utilizar или Gerenciador de Arquivos no cPanel

Para a maioria das pessoas, a maneira mais fácil de editar um arquivo .htaccess é atraves do Gerenciador de Arquivos no cPanel.

Como editar o arquivo .htaccess através to Gerenciador de Arquivos no cPanel

Antes de qualquer coisa, sugerimos que faça um backup de seu site. Assim, caso alguma falha ocorra, você poderá reverter para uma versão anterior do arquivo.

Абра-о-Геренсиадор-де-Аркивос
  1. Вход в Faça без cPanel.
  2. Na seção Arquivos , нажмите без значка до Gerenciador de Arquivos
  3. Na caixa que abre, selecione Raiz do Documento e informe o domínio que deseja acessar без выпадающего меню.
  4. Assegure-se de que a opção Exibir arquivos ocultos (dotfiles) está marcada.
  5. Нажмите em Перейти . O Gerenciador де arquivos irá abrir em uma nova aba ou janela.
  6. Получить архив .htaccess в списке архивов. Você poderá precisar usar rolagem para encontrá-lo.
Для редактирования или архива .htaccess
  1. Clique com o botão direito no arquivo .htaccess e clique em Code Edit нет меню. Альтернативный вариант загрузки без значка .htaccess и клички с Code Editor без топика на странице
  2. Uma nova caixa de diálogo irá abrir perguntando sobre codificação. Apenas clique em Edit para continuar. O Editor irá abrir em uma nova Janela.
  3. Edite o arquivo conforme sua necessidade.
  4. Clique em Salvar alterações no canto Superior direito quando estiver concluído.As alterações serão salvas.
  5. Teste seu site para assegurar-se de que as alterações foram bem-sucedidas e salvas. Caso não, corrija o erro ou reverta para a versão anterior até que seu site volte funcionar.
  6. Após a conclusão, click em Fechar .
Como modificar as permissões de arquivos e diretórios

Как permissões де ум arquivo ou diretório dizem ao servidor como e de que maneira ele deve interagir com um arquivo ou diretório.

Essa seção irá restar como editar as permissões de arquivos através do cPanel, mas não como você deve modificá-las. (Veja nossa seção Existe algo que eu possa fazer? para mais informações).

Existem muitas formas de Editar as Permissões dos Arquivos
  • Использовать программу FTP
  • Использовать текстовый редактор SSH
  • Используйте o Gerenciador de Arquivos без cPanel

Para a maioria das pessoas, maneira mais fácil de editar as permissões é através do Gerenciador de Arquivos no cPanel.

Como editar as permissões dos arquivos pelo Gerenciador de Arquivos do cPanel.

Antes de qualquer coisa, sugerimos que faça um backup de seu site. Assim, caso alguma falha ocorra, você poderá reverter para uma versão anterior.

Абра-о-Геренсиадор-де-Аркивос
  1. Вход в Faça без cPanel.
  2. Na seção Arquivos , нажмите без значка до Gerenciador de Arquivos
  3. Na caixa que abre, marque Raiz do Documento e selecione o domínio que deseja acessar без раскрывающегося меню.
  4. Assegure-se de que a opção Exibir arquivos ocultos (dotfiles) está marcada.
  5. Нажмите em Перейти . O Gerenciador де arquivos irá abrir em uma nova aba ou janela.
  6. Приобретение pelos arquivos ou diretórios на lista de arquivos, você poderá precisar utilizar a rolagem para encontrá-los.
Для редактирования как Разрешение
  1. Нажмите, чтобы открыть или открыть каталог, или нажмите кнопку Изменить разрешения без меню.
  2. Uma caixa irá aparecer permitindo que você selecione as permissões corretas ou use um valor numérico para configurar as permissões corretas.
  3. Edite as permissões dos arquivos conforme sua necessidade.
  4. Щелкните по Разрешения на изменение для сохранения как изменения.
  5. Teste seu site para ter certeza de que as modificações foram salvas com sucesso. Caso não, corrija o erro ou reverta para uma versão anterior, até que volte a funcionar.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
