Схема светодиодной лампы на 220 в

Для многих многоквартирных домов актуальна проблема освещения лестничных площадок: хорошую лампу туда ставить жалко, а дешевые быстро выходят из строя.

С другой стороны качество освещения в данном случае не является критичным, так как люди находятся там очень недолго, то вполне можно поставить туда лапочки с повышенными пульсациями. А раз так, то схема светодиодной лампы на 220 В получиться совсем простой:

Список номиналов:

  • C1 – значение емкости по таблице, 275 В или больше
  • C2 – 100 мкФ (напряжение должно быть больше чем падает на диодах
  • R1 – 100 Ом
  • R2 – 1 MОм (для разряда конденсатора C1)
  • VD1 .. VD4 – 1N4007

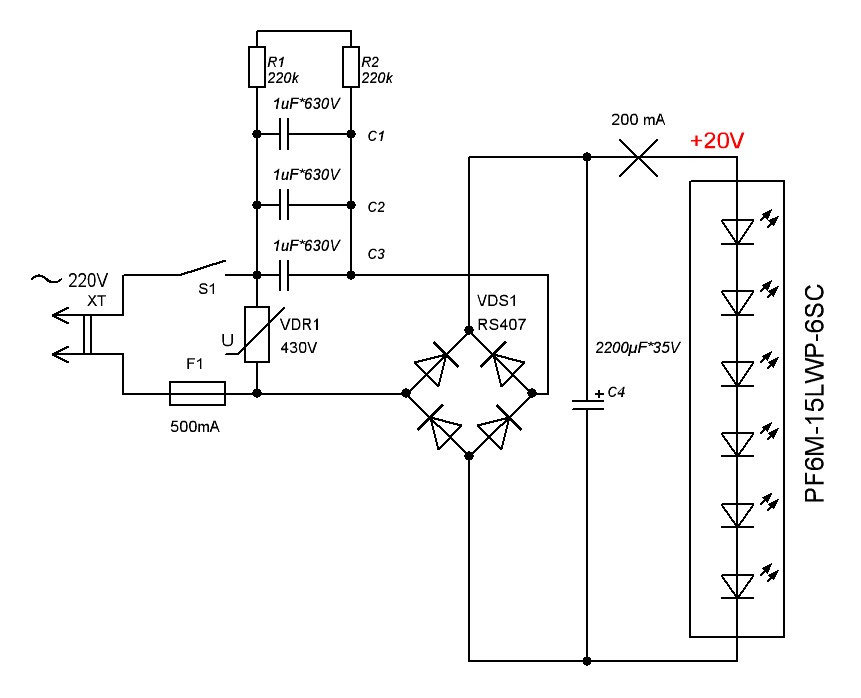

Я уже приводил схему подключение светодиодной ленты к сети 220В так вот её можно упростить выкинуть стабилизатор тока. Упрощенная схема не будет работать в широком диапазоне напряжений, это плата за упрощение.

Конденсатор C1 является тем компонентом, который ограничивает ток.

И выбор его значения очень важен, его величина зависит от напряжения питания, напряжения на последовательно включенных светодиодах и требуемого тока через светодиоды.

количество светодиодов последовательно, шт 1 10 20 30 50 70
напряжение на сборке из светодиодов, В 3,5 35 70 105 165 230
ток через светодиоды, мА (С1=1000нФ) 64 57 49 42 32 20
ток через светодиоды, мА (С1=680нФ) 44 39 34 29 22 14
ток через светодиоды, мА (С1=470нФ) 30 27 24 20 15
ток через светодиоды, мА (С1=330нФ) 21 19 17
14
ток через светодиоды, мА (С1=220нФ) 14 13 11

Для 1 светодиода в сборке фильтрующий конденсатор C2 следует увеличить до 1000мкФ, а для 10 светодиодов, до 470мкФ.

По таблице можно понять, что для получения максимальной мощности (чуть более 4 Вт) нужен конденсатор на 1мкФ и 70 последовательно включенных светодиодов на 20мА. Для более мощных источников света лучше подойдет схема светодиодной лампы на 220 в использующая широтноимпульсную модуляцию для преобразования и стабилизации тока через светодиоды.

Схемы на основе широтноимпульсной более сложные, но зато обладают преимуществами: им не требуется большой ограничивающий конденсатор, эти схемы обладают высоким КПД и широким диапазоном работы.

Я заказал несколько светодиодных светильников в Китае. В основе преобразователей этих ламп лежат микросхемы драйверов разработанных в том же Китае, конечно качество работы этих схем ещё не дотягивает до западных стандартов, но вот стоимость более чем демократичная.

Итак, конкретно в последних светодиодных лампах была установлена микросхема WS3413D7P, являющаяся светодиодным драйвером с активным корректором коэффициента мощности.

Что же мы видим на схеме? Все тот же диодный мост VD1 — VD4, сглаживающий конденсатор С1. Остальные же компоненты работают нужны для работы микросхемы D1. Резистор R1 нужен для питания самой микросхемы в начальный момент времени, а после запуска микросхема начинает питаться со своего выхода через цепочку R5, VD5. Конденсатор С2 фильтрует питания собственных нужд. Конденсатор С3 служит для задания частоты преобразования. Резистор R2 нужен для измерения тока через светодиоды. Делитель на резисторах R3, R4 позволяет микросхеме получать информацию о напряжении на светодиодной сборке. Катушка индуктивности L1 и конденсатор C4 нужны для преобразования импульсной энергии в постоянную.

Существует куча других разновидностей микросхем, но основных типов высоковольтных драйверов светодиодов всего три: на основе емкостного гасящего сопротивления, активный гасящий стабилизатор тока и импульсный стабилизатор тока.

ТРЕТЬЯ ЖИЗНЬ СВЕТОДИОДНОЙ ЛАМПЫ

Жизнь первая

История этой светодиодной лампы Gauss началась на заводе в далекой стране, жители которой называют её Срединным Государством (или проще — пуп земли). В общем была обычная лампа на 12 Вт 220 вольт, которая после долгих странствий на кораблях и грузовиках попала ко мне в дом. Несколько лет она освещала рабочий стол, или даже можно сказать «освящала творческое место», пока при очередном включении окончательно не погасла.

Можно конечно выкинуть и купить новую, но учитывая цену в 10 раз выше чем у ламп накаливания, есть смысл попробовать её реанимировать. К тому же интересно посмотреть что там внутри…

Жизнь вторая

Прежде чем начать операцию по спасению, нужно обзавестись парочкой полезных приспособлений — это кусок шнура с сетевой вилкой на 220 В и такой-же провод, но с патроном и кнопкой.

С ними очень удобно проводить измерение, проверку и перепайку лампочки прямо на столе, не бегая после каждого изменения к розетке (светильнику).

Для отделения пластиковой колбы от корпуса, можно на поставить в место стыка нож и несколько раз ударить по нему молотком, делаем это аккуратно, перемещая по кругу. Подробнее о ремонте было здесь.

Сняв колбу видно десяток SMD светодиодов, каждый из которых легко проверяется обычным блоком питания. Экспериментально установлено рабочее напряжение примерно 10 — 12 вольт. Как и ожидалось, один светодиод не выдержал суровой жизни и сгорел.

Можно конечно его выпаять и заменить на аналогичный, но это надо иметь подходящее оборудование (паяльную станцию), нужные диоды на замену, и желание всем этим заниматься. Проще содрать с него гелевый слой с кристаллом и замкнуть, банально залив припоем верхнюю часть.

До блока питания даже не пришлось добираться — всё заработало и лампа вновь заняла свое почетное место.

Жизнь третья

Не прошло и несколько месяцев, как вдруг лампа начала мерцать и погасла, при этом корпус на ощупь был заметно горячий. Неужели на этот раз вылетел драйвер?

Разбираю лампу. Прошлый раз не стал склеивать её как положено, а просто соединил парой кусочков скотча. После вскрытия сразу занялся импульсным блоком питания. На удивление он оказался абсолютно рабочим.

На эквиваленте нагрузки выдавалась положенное напряжение, около 90 вольт. И что, снова светодиоды подвели? Точно, ещё 3 LED элемента показались неисправны. Пришлось и их заливать припоем.

Схема типового LED драйвера мощной лампочки на 220 В

Для того чтобы снизить уровень выдаваемой мощности преобразователя (ведь по факту уже в 2 раза меньше нагрузка), пришлось вникнуть в схему драйвера и изменить токозадающим резистором значение выхода.

Можно конечно было просто перерезать дорожку на выходе и поставить туда резистор по-мощнее, но не факт что его мощность не расплавила бы пластиковый корпус лампы.

В общем найдя похожую по схемотехнике включение микросхемы преобразователя, удалось выяснить что ток задаётся парочкой низкоомных резисторов. Он был задан на 100 миллиампер сопротивлением 2 Ома. Поставив 4 Ома его значение изменилось на 60 миллиампер, а 5,6 Ом снизили его до 40 мА. На этом и остановился.

LED лампа вновь вернулась с респауна на своё законное место в настольном светильнике. Насколько хватит её теперь сказать трудно, но в любом случае получен превосходный опыт ремонта подобных устройств и при следующем перерождении просто придётся перепаять все SMD светодиоды, вновь подняв её мощность до 100%.

   Форум по ремонту диодных ламп

   Форум по обсуждению материала ТРЕТЬЯ ЖИЗНЬ СВЕТОДИОДНОЙ ЛАМПЫ



MINILED И MICROLED ДИСПЛЕИ

Что такое OLED, MiniLED и MicroLED телевизоры — краткий обзор и сравнение технологий.



SMD ПРЕДОХРАНИТЕЛИ

Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение.



Светодиодная лампа: устройство, принцип работы, применение

Светодиодные лампочки пользуются все большей популярностью у покупателей, что объясняется рядом достоинств этих источников света. В отличие от классических ламп накаливания и ламп дневного света их энергопотребление существенно ниже, да и рабочий ресурс заметно больше. При равной потребляемой мощности LED-лампочки обеспечивают лучшую освещенность комнат, чем те же люминесцентные аналоги. Все это вынуждает подробно ознакомиться с тем, что такое светодиодная лампа, какой у нее принцип работы и конструкция. Итак, обо всем по порядку.

Устройство LED-лампы

Пользователям, желающим ознакомиться с тем, что это такое, придется разобраться с конструкцией и принципом работы светодиодной лампочки. Прежде всего, классический LED светильник представляет собой сборное устройство, состоящее из следующих основных узлов (фото ниже):

  • Нескольких светодиодных излучателей, размещенных на теплоотводящей алюминиевой подложке (радиаторе).
  • Матового куполообразного рассеивателя, конструкция которого обеспечивает равномерность распределения светового потока.
  • Электронного преобразователя (драйвера), снабжающего LED светодиоды питанием нужного качества.
  • Стандартного цоколя (E14, E 27, E 40 и других типов).

Важно! В простейших моделях лампочек от китайского производителя может устанавливаться один мощный светодиод.

При рассмотрении различных вариантов исполнения светодиодных лампочек важно научиться различать их по величине питающего напряжения.

Принцип действия

Принцип работы лампочки на светодиодах представляется как ряд преобразований, обеспечивающих свечение входящих в ее состав излучателей. При подаче питающего напряжения на цоколь сначала оно поступает на драйвер, назначение которого как раз и состоит в приведении высокого напряжения к приемлемому для LED ламп виду.

Чтобы кратко описать этот способ энергообеспечения, достаточно обратиться к следующей схеме:

Если выражаться простыми словами – ее работа может быть представлена так:

  1. Сначала переменное напряжение подается на диодный мост, где частично выпрямляется.
  2. Следующая за ним электролитическая емкость предназначена для сглаживания пульсаций.
  3. После этого полностью выпрямленное напряжение подается на контроллер, управляющий работой LED лампы.
  4. С электронного модуля оно через развязывающий импульсный трансформатор поступает непосредственно на светодиоды.

Важно! При ответе на нередко задаваемый вопрос: для чего нужна такая развязка, ответим – ее наличие частично снижает угрозу поражения высоким напряжением при работе с цоколем лампы.

Принцип действия LED лампочки на 12 Вольт намного проще, поскольку для преобразования напряжения потребуется типовой блок питания и ничего больше. А это, в конечном счете, снижает стоимость всего изделия в целом.

Различия по типу питания

В соответствие с этим параметром известные образцы LED ламп подразделяются на следующие модификации:

  • со светодиодами, рассчитанными на 220 Вольт.
  • работающие от пониженного и выпрямленного напряжения 12 Вольт.

Первые в этом списке источники света работают в типовых электросетях и включаются подобно обычным лампам накаливания.

Светодиодные лампы, рассчитанные на 12 Вольт постоянного тока, благодаря низкому напряжению и широкому выбору цоколей, относятся к универсальным изделиям.

Для работы таких ламп потребуется специальный блок питания, понижающий переменное сетевое напряжение до постоянной величины 12 Вольт.

Область применения

При рассмотрении вопроса о том, где применяются светодиодные лампы, потребуется отдельный подход к различным образцам. Изделия, включаемые непосредственно в сеть 220 Вольт, эксплуатируются как обычные лампы (люминесцентные или накаливания) с соответствующим цоколем. В отличие от них низковольтные светодиодные осветители используются в самых различных целях, начиная от точечного освещения при обустройстве натяжных потолков и заканчивая организацией наружной и внутренней подсветки. Отдельные образцы позиционируются как автомобильные лампочки, устанавливаемые в большинстве моделей современного автотранспорта.

Важно! Сравнительно низкое по величие напряжение питания обеспечивает светодиодным лампам высокую электрическую и пожарную безопасность (исключает удар током и возгорание).

Указанные достоинства позволяют расширить область применения LED лампочек и устанавливать низковольтные модели в следующих ситуациях:

  1. В помещениях повышенной влажности (например, при обустройстве светодиодной подсветки зеркала в ванной).
  2. В условиях высокой пожарной и взрывоопасности.
  3. При обустройстве подсветок различного вида.
  4. В складах и подвальных помещениях.
  5. На улице под открытым небом.

В последнем случае такие лампы могут эксплуатироваться без специальных мер защиты и использования проводки с повышенными требованиями к надежности изоляции.

Обратите внимание: Универсальность светодиодных ламп подчеркивается тем, что в качестве блока питания в них нередко используется модуль от ленточных светодиодных подсветок.

Однако для надежности эксплуатации низковольтных ламп лучше всего воспользоваться специализированным блоком питания 12 Вольт, рассчитанным на работу со светодиодами.

Виды ламп и оценка их качества

С технической точки зрения все рассмотренные светодиодные лампы различаются по следующим показателям:

  • Вид питания (220 или 12 Вольт).
  • Тип цоколя.
  • Количества светодиодов.
  • Мощность освещения (световой поток).
  • Форма корпуса.

По конструктивным особенностям, влияющим на надежность данного образца и его стоимость, LED лампочки подразделяются на фирменные изделия и на дешевые китайские образцы. Последние из них имеют более простое устройство и не отличаются высокой надежностью.

Конструктивные отличия брендовых изделий от китайского ширпотреба проявляется в таких деталях как наличие «мощного» теплового отвода и качественно оформленные рассеиватель и цоколь.



Любая лампочка на светодиодах, представленная на рынке, рассматривается пользователем двояко: со стороны ее надежности (качества) и с точки зрения издержек на покупку. При таком подходе к приобретению осветителей выбор остается за самим покупателем. В заключение отметим, что светодиоды позволяют на практике реализовать принцип экономии электроэнергии в бытовых условиях. Благодаря особенностям их устройства и функционирования удается сберечь часть средств, расходуемых на осветительные нужды.

Теперь вы знаете, что такое светодиодная лампа, как она устроена и как работает. Надеемся, предоставленная информация была для вас понятной и полезной!

Материалы по теме:

Ремонт светодиодных ламп своими руками.

Фото 1. Самодельный сетильник
для светодиодной лампы.

 Я всегда говорил, что будущее за светодиодами. Это, прежде всего, благодаря их долговечности и экономии электроэнергии. Однако, сегодня, технология изготовления этих ламп ещё не совершенна, уже сама высокая цена говорит об этом, и приобретать это новшество ещё рано. Но ведь не слушает никто, и покупают, а потом с претензиями, — вот гляди, уже не работает.
 Но для меня это было похоже на разминку, когда на      мой стол положили пару бракованных ламп.

 Сказать по правде я впервые разглядывал эти лампы, сделанные из толстого стекла, они казались неразборными, что только подтверждало мою теорию об их несовершенстве, и пока я вслух  рассуждал об этом, один из слушателей взяв фен, просто нагрел по контуру стеклянный цилиндр и приклеенный круг стекла сам вышел из объятий. При высокой температуре увеличиваются линейные размеры, а клей становится эластичным.  В глаза сразу бросились два не запаянных светодиода (они были приподняты с одной стороны, такое бывает при падении). В другой лампе взорвался электролитический конденсатор. Но причина не только в нём, а в неисправности одного светодиода, который разорвав цепь, тем самым превратил напряжение на конденсаторе равное 100 вольтам в разность потенциалов 300 вольт, что и привело к взрыву.
Рис. 1. Электрическая схема светодиодной лампы.

 Один из вариантов схемы безтрансформаторного блока питания светодиодной лампы. Номинал конденсатора С1 зависит от количества светодиодов на ленте.

Рис. 2. Монтажная схема светодиодной лампы.
 Вот самая простая, а потому наиболее распространённая  электрическая схема светодиодных ламп без трансформаторов.  С неё и начнём. Но сначала немного теории.

 Конденсатор С1 играет роль гасящего резистора, поскольку на частоте переменного тока имеет сопротивление, но в отличие от резистора не рассеивает тепло и служит для уменьшения напряжения последовательной цепи. Иногда вместо одного конденсатора ставят два в параллель, для достижения необходимой яркости свечения. Для надёжной работы лампы их рабочее напряжение должно быть больше 450 вольт.

  Диодный мост служит для преобразования переменного тока в постоянный.

 Конденсатор С2 сглаживает пульсации 100 Гц выпрямленного напряжения моста. Его рабочее напряжение должно быть более 300 вольт.

Высокоомные резисторы R1, R2, параллельно конденсаторам С1 и С2, служат цели электробезопасности, для снятия зарядов с этих конденсаторов, чтобы не тряхнуло током, если коснуться цоколя только что снятой лампы.

Низкоомные резисторы R3, R4 — защитного назначения, ограничивающие броски тока, в ряде случаев срабатывают как предохранители, перегреваясь и выходя из строя, размыкая цепь питания при коротком замыкании.

 Из всех перечисленных радиокомпонентов меньше всего выходят из строя высокоомные резисторы и выпрямительные мосты.                                            Дедка за репку, бабка за дедку и т. д.


Рис. 3.

Терпеть не могу играть в шахматы, три хода, шах и мат, иногда это полезно, вдохновляет.  В то же время, чем не детская игра, «кто быстрее доберётся до цели».



 Как правило чаще выходит из строя один из светодиодов матрицы по причине короткого замыкания конденсатора С1. При замыкании этого конденсатора, увеличивается напряжение и ток на светодиодной матрице, и яркое свечение лампы длиться недолго, до момента, пока не выйдет из строя самый слабый элемент матрицы. Вышедший из строя светодиод, размыкает цепь, и напряжение на конденсаторе С2 достигает значения 300 вольт. Конденсатор С2 (его рабочее напряжение было 100 вольт) взрываясь, закорачивает цепь питания и выводит из строя низкоомные резисторы R3, R4, которые от предельно высокого тока моментально нагреваются, и их проводящий слой трескается, разрывая цепь питания.

Наверно это самая худшая сказка из моего детства, но намёк остаётся в силе – мало найти причину отсутствия свечения, необходимо также отыскать следствие.

Фото 2. Нечто похожее случилось с этой лампой. Замкнулся меньшего размера чип-конденсатор, а в результате большого тока выгорел чип-резистор (на нём можно заметить чёрную точку).

                                          Поиск неисправных компонентов


Это не планета солнечной системы, а паяное соединение светодиода с печатной платой. Горный пейзаж внизу снимка — сам припой или паяльная паста. Из-за нарушенной технологии процесса контактное соединение практически отсутствует.

 Итак, лампа вскрыта. Первое, что я сделал, тщательным образом посмотрел монтаж.

 1. Самое простое – провод отвалился от цоколя лампы. Такое уже было с энергосберегающими лампами.  Сам провод можно нарастить, а вместо паяного  или сварного соединения с алюминиевым цоколем можно применить резьбовое соединение.

 2. Разбухший или выгоревший электролитический конденсатор С2, я просто удалил. Для надёжности использовал конденсатор  с рабочим напряжением более 300 вольт. Лампа будет функционировать и без него.

 3. Тестером прозвонил низкоомные резисторы R3, R4, показания должны быть в пределах                 100 – 560 Ом (101 – 561 обозначение чип-резисторов). Один из резисторов не показывал своего значения, и я его  заменил.

 4. Теперь очередь конденсатора С1. Он заблокирован защитным резистором R1 от 100 кОм (104) и выше 510 кОм, (514, последняя цифра чип-резисторов подразумевает количество нолей) номинал которого покажет омметр, что говорит об исправности самого конденсатора, по крайней мере он не пробит. Этот конденсатор необходимо поставить на напряжение не менее 450 вольт. Иногда, в целях уменьшения габаритов, производители ламп ставят конденсаторы на меньшее рабочее напряжение, что приводит к их выходу из строя.

5. Теперь можно включить схему в сеть и измерить тестером постоянное напряжение на конденсаторе С2 или на токопроводящих площадках, где он стоял. Свечение отсутствовало, и при этом постоянное напряжение было 1,4 раза больше переменного напряжения сети 220 вольт и составило 308 вольт, что указывало на обрыв светодиодной матрицы, но на исправность диодного моста.

 6. Поиск неисправного светодиода начинаю с визуального осмотра, отключенной от сети лампы. Внешне такой элемент отличается от других черной точкой на поверхности кристалла.  Итак, подозреваемый элемент найден, но для уверенности можно воспользоваться тестером и сравнивать сопротивление перехода каждого светодиода в прямом включении. Оно должно составлять около 30 кОм.

 Если все элементы матрицы показывают одинаковое сопротивление, и при её подключении свечение отсутствует, а постоянное напряжение на конденсаторе С2 резко упало до единиц вольт, то это говорит о неисправности конденсатора С1. Скорее всего он будет в обрыве.

 Не советую делать так, как делал сам. Завернув свободную руку за спину, другой рукой, острым пинцетом у включённой лампы замыкал токопроводящие площадки каждого светодиода по очереди, до момента, пока не загорится вся матрица. Так легко отыскать элемент, из-за которого лампа будет тускло светить, моргать или включаться на непродолжительное время. Возможно, сам элемент будет просто иметь плохой контакт с проводящей дорожкой из-за плохой пайки.
Рис.4.
 Есть ещё один способ проверки светодиодной матрицы (рис. 4.).  С помощью питания от контейнера с двумя батарейками с общим напряжением 3 вольта или от одной батарейки  с таким напряжением. С помощью последовательно соединённого резистора R = 100 Ом подсоединяю выводы с напряжением 3 вольта в соответствующей полярности к каждому светодиоду D, не выпаивая его из схемы и убеждаюсь в его свечении (он будет светиться только в прямом включении).
                           Внимание!
 Прогресс не стоит на месте, и мне попалась светодиодная лампа, в которой светодиоды представлены в виде двух последовательно соединённых полупроводниковых кристаллов в одном корпусе, а это значит, что от напряжения 3 вольта они не загорятся. Для проверки используется та же схема (рис. 4), только с контейнером на 4-е батарейки, то есть необходимо иметь напряжение 6 вольт и резистор 100 Ом, ограничивающий ток.

Светодиодная лампа на 220 вольт с
 преобразователем напряжения.

 Эта лампа на 220 вольт выполнена с преобразователем на пониженное напряжение, что не даёт ей полностью погаснуть при выходе из строя одного светодиода. Что делать если её уровень освещённости упал и задрожал, словно от холода? Причина – в избытке тепла внутри цоколя. Жару не любят электролитические конденсаторы и сохнут от этого, их ёмкость падает, из-за чего и растёт пульсация выпрямленного диодным мостом напряжения, которая и вызывает дрожание света. Просто необходимо было заменить электролитический конденсатор.




Фото 3.
                                                   Светодиодная лампа на 12 вольт.


Рис. 5  Схема соединений.

            Мне попался такой вариант ее схемы.

                                                          Опять теория.

Диодный мост (D1-D4) на клеммах лампы делает её универсальной, что позволяет подключаться к постоянному напряжению, не беспокоясь о переполюсовке,  кроме того, даёт возможность использовать лампу с низковольтным источником переменного напряжения с интервалом от 6 до 20 вольт, (для постоянного с интервалом от 8 до 30 вольт).

 За такой большой разброс напряжения отвечает преобразователь (микросхема CL6807, R1, R2, L1, D5). Его задача ограничивать ток с ростом напряжения. В отличие от ограничивающего тока резистора, данный преобразователь, обладает высоким КПД = 95 процентам, он же экономит электроэнергию и, не выделяя излишки тепла, занимает меньше места, чем резистор.

Сами светодиоды — D6 — D9.

Фото 4. Лампа на 12 вольт. Достаточно снять линзу и перепаять светодиоды.

 Всё вроде хорошо, но лампы выходят из строя. Основная причина – некачественные светодиоды, (если точнее, некачественная сварка кристалла полупроводника к отводам для распайки). В этой схеме отключение будет парами, предварительно лампа будет подавать сигналы миганием.  Нахожу неисправный светодиод, поочерёдно подключаясь 3-х вольтовой конструкцией  (рис. 4) к каждому светодиоду отключенной лампы. Таким образом, из двух ламп можно восстановить одну, оставив запчасти для лучших времён, (кстати, красивые радиаторы для транзисторов).



Но как быть, если вы не смогли починить лампу? Не расстраивайтесь. Из сломанной лампы можно сделать массу разнообразных поделок.
Фото 5 Заходите на огонёк.
        Поделки из сломанных светодиодных ламп.

Устройство, схема подключения светодиодного светильника

Самым эффективным способом сокращения электропотребления в быту является переход на искусственное освещение помещений в доме или квартире с использованием светодиодов, которые из всех типов ламп являются самыми высокоэффективными. Например, по сравнению с обычной лампой накаливания их энергопотребление более чем в 10 раз меньше при одинаковом световом потоке.

А кроме того светодиодные лампы во много раз превосходят люминесцентные энергосберегающие по сроку службы. Устанавливая светодиодные светильники Вы содействуйте сохранению  окружающей среды благодаря тому, что сокращается выделение продуктов горения топлива  в атмосферу от работы электростанций.


К основным достоинствам светодиодов относятся: экономичность, компактность, простота установки и отсутствие вредного влияния как на человека, так и природу. Будущее именно за ними и Я уверен,  что они вскоре вытеснят популярные сегодня компактные энергосберегающие лампы, у которых КПД и срок службы гораздо меньше.

Главный недостаток, который сдерживает всеобщее применение светодиодных светильников- это их цена. В Минске качественный светодиодный светильник дешевле, чем за 50 у. е. не найти, но уже наметилась тенденция по снижению цен на светодиодную продукцию. На лампочки уже  значительно снизились цены и они приближаются к энергосберегающим. Например, месяц назад Я заказал на известном китайском аукционе светодиодные лампы по цене 6 у. е.  за штуку, которые светят как 75 Вт лампа накаливания, а потребляют всего 5 Ватт электроэнергии.

Устройство светодиодного светильника.

Светильник состоит из корпуса с отражателем и набора небольших светодиодов. Светодиоды сильно греются, поэтому для их охлаждения используются специальный радиатор. На место соприкосновения светодиода и радиатора наносится термопаста, улучшающая контакт между ними, а значит и отвод тепла. Перегрев приводит к преждевременной поломке светодиодов, поэтому всегда при установке своими руками учитывайте, что должно быть свободное место вокруг радиатора и желательно не замкнутое.

Не устанавливайте светодиодный светильник возле нагревающихся поверхностей, приборов  и т. п.

Сумма  мощностей всех светодиодов и будет составлять общую мощность светильника. Количество светодиодов может варьироваться от одного до нескольких десятков, которые включаются в одну общую электрическую цепь и управляемой специально собранной схемой, подключенной через блок питания.

Если Вам необходимо функция диммирования или изменение уровня яркости, то Вам понадобятся специальные регуляторы и лампы с функцией диммирования. Подробнее об этом читайте в следующей нашей статье.

При выборе светодиодного светильника необходимо учитывать доступность ламп для замены, особенно обращаем внимание на тип цоколя (патрона). Прежде чем отправляться за покупкой в магазин рекомендую прочитать нашу статью «Как правильно выбрать светильник или люстру для дома«.

Светодиодная лампа на 220 Вольт состоит, как правило из одного или нескольких сверхъярких светодиодов, которые защищает светорассеиватель или пластиковая колба. К патрону подключается драйвер или электронная схема преобразования электрического тока и питания светодиодов. За отвод тепла отвечает радиатор, который устанавливается под светодиодом.

Как подключить светодиодный светильник

Светодиоды работают на постоянном токе! Внимание! Обращайте внимание при покупке на рабочее напряжение светодиодной лампы, если рабочее напряжение равно 220 Вольт, то значит схема блока питания встроена в лампу и Вы можете напрямую подключить ее к электросети дома или квартиры по общей схеме подключения светильника или люстры.

А если светодиодный светильник или лампа на 12 или 24 Вольта, то  для нормальной его работы необходимо переменное напряжение 220 Вольт преобразовать в постоянное и уменьшить до необходимой величины, а для этого нужно собрать диодный мостик и установить гасящий резистор и емкость. Я рекомендую использовать вместо всего этого покупной блок питания заводской конструкции, который надежен, безопасен и долговечен.

При покупке блока питания главное, на что необходимо обратить внимание- это на величину выходного напряжения (12/24 В) и максимально допустимой величины тока (350 /  700 mA  и др. )

Необходимые данные Вы найдете в инструкции к светильнику или благодаря надписям на нем или лампе. Мощность блока питания лучше брать не меньше, чем с 20 процентным запасом. Для перевода в Ватты необходимо Миллиамперы умножить на 1000 для перевода в Амперы, а затем амперы умножить на рабочее напряжение, полученная величина и будет мощностью, потребляемой светильником или лампой.

Прежде, чем приступать к подключению светильника во избежание его поломки убедитесь, что блок питания не подключен к электросети.

Подключение производится к источнику питания со строгим соблюдением полярности «-» и «+».

Если необходимо подключить несколько светодиодных светильников к одному блоку питания, тогда соединяем их параллельно: плюсовые провода от всех светильников подключаются к  «плюсу» блока питания, а к «минусу»- минусовые выводы (как изображено на схеме).



Помните! Максимальное  количество  светильников, подключаемых к одному блоку питания в общей сумме не должно превышать его мощности! А сечение используемых электрических проводов или кабелей должно быть достаточным для прохождения соответствующей силы тока!

 Из своей многолетней практики электрика отмечу, что не стоит покупать светодиодные светильники или лампы на 12 или 24 В для дома. Гораздо проще купить и подключить своими руками обыкновенный накладной, встраиваемый светильник или люстру. Для них практически под все распространенные цоколи или патроны выпускаются светодиодные лампы на 220 Вольт, которым не нужен для подключения блок питания. Они подключаются на прямую к электропроводке, так же как и лампы накаливания или компактные энергосберегающие.

Устройство и схема подключения светодиодного светильника

Если вы хотите снизить финансовые затраты на электроэнергию, пожалуй самым эффективным способом будет являться переход с ламп накаливания или галогенных ламп на использование специальных светодиодов. Энергопотребление таких ламп по сравнению с лампами накаливания будет во много раз меньше, тогда как световой поток останется неизменным.

Если сравнивать светодиоды с люминесцентными энергосберегающими лампами, превосходство также будет на их стороне — срок службы таких ламп существенно больше. Если вы заботитесь об экологии окружающей среды, светодиодные источники света также будут здесь на первом месте.

Содержание статьи

Достоинства светодиодных ламп

Исходя из вышестоящего текста, светодиоды обладают такими достоинствами как экономичность, долгий срок службы и отсутствие негативного влияния на экологию планеты и человека. К этому можно добавить компактность таких ламп, простоту установки, а также отсутствие нагрева лампы во время работы. Светодиодные лампы обладают самыми лучшими характеристиками среди других популярных на сегодняшний момент.

Единственный недостаток, свойственный светодиодным лампам, часто сдерживающий человека от их покупки — цена. Качественный светодиодный источник света стоит гораздо дороже аналогов, однако тенденция снижения цен на рынке на светодиодную продукцию уже наметилась. Цены на светодиоды постепенно снижаются, благодаря этому они становятся доступными для любого человека. Светодиоды можно заказать в интернете, на популярных сейчас китайских аукционах, по довольно низкой цене. Такие лампы излучают свет как обычная 75 Вт лампочка, а потребляют энергии всего 5 Ватт.

Устройство светодиодной лампы (светильника)

Строение светодиодного светильника довольно просто: несколько светодиодов и корпус со специальным отражателем. Для охлаждения светодиодов в лампе присутствует специальный радиатор, в месте соприкосновения которого со светодиодом проложен слой термопасты, улучшающей контакт, а также отвод тепла. Если светодиод перегреется, поломки лампы не избежать, поэтому при ее установке обязательно оставляйте свободное незамкнутое пространство вокруг радиатора. Также нельзя устанавливать светодиодную лампу возле нагревающихся поверхностей и приборов.

Общая мощность светильника будет равна сумме мощности всех входящих в нее светодиодов. Светодиодов может быть как совсем небольшое количество, например один, так и несколько десятков. Все эти светодиоды включены в общую электрическую цепь и управляются специально собранной схемой, подключенной через блок питания.

Светодиодная лампа мощностью 220 В состоит из нескольких светодиодов, которые защищены пластиковой колбой или светорассеивателем. К патрону подключена электронная схема преобразования тока. Радиатор для отвода тепла установлен под светодиодом.

Функциональность светодиодной лампы

Для возможности регулировать яркость светового потока и подключения диммера, нужно приобрести специальные светодиодные лампы с возможностью такой регулировки, а также специальные регуляторы.

Обратите внимание также на тип цоколя (патрона), он должен подходить к выбранным вами корпусам (светильникам). Для удобства поика нужных ламп для замены в дальнейшем, можно сохранить упаковку.

Подключение светодиодного светильника

Для работы светодиодов нужен постоянный ток. Если вы покупаете светильник для использования в стандартной квартире или доме с рабочим напряжением сети 220 В, вам нужно искать светодиодную лампу, на упаковке которой будет указана мощность 220 В. Это означает, что схема блока питания уже встроена в лампу и она подключается напрямую к вашей электросети по схеме подключения светильника (люстры).

Если же на упаковке светодиодной лампы указано значение 12 или 24 В, это означает, что для нормальной ее работы нужен преобразователь напряжения. Для этого возможно использовать специальный заводской блок питания, продающийся в специализированных отделах. Такой блок прослужит вам долгое время, он безопасен и надежен.

Если вы решили приобрести такой блок, обратите внимание на необходимую для ваших светодиодных ламп величину входного напряжения — 12 или 24 Вольта и максимально допустимую величину тока — 350 mA, 700 mA или другие значения.

Все необходимые данные можно посмотреть на упаковке светильника или в инструкции. Мощность блока питания должна быть с запасом, не менее чем 20%. Для правильного подсчета мощности следует mA умножить на 1000 (для перевода в Амперы), а затем амперы умножить на рабочее напряжение. Таким образом вы получите число, составляющее потребляемую мощность вашего светодиодного светильника.

Перед подключением лампы следует убедиться в том, что блок питания отключен от электросети, иначе поломки не избежать.

Произведите подключение к источнику питания, строго соблюдая полярность.

Подключение нескольких светодиодных светильников

Можно подключить несколько светодиодных ламп к одному блоку питания, для этого потребуется соединить их параллельно, плюсовые провода от всех светильников подключаются к «плюсу» блока питания, а к «минусу»- минусовые выводы (используйте схему).

Обязательно нужно помнить, что мощность всех светильников, которые вы подключаете к одному блоку питания, не должны превышать его мощности. Также внимание следует обратить на сечение используемых электрических проводов — оно должно быть достаточным для прохождения соответствующей силы тока.

Однако если вы хотите использовать светодиодные лампочки в своем доме или квартире, лучшим вариантом будет приобрести лампу, подходящую к вашему рабочему напряжению. Подключение такого встраиваемого светильника не составит для вас никакого труда и займет минимальное количество времени.

Светодиодные лампы 220 Вольт в настоящее время весьма распространены и вы легко подберете лампу с подходящим для вашего светильника или люстры цоколем или патроном. Для подключения этой лампы не нужен дополнительный блок питания, ее подключают напрямую к электросети как обычные лампы накаливания, галогенные или энергосберегающие лампы. Такой светодиодный светильник будет радовать вас качеством долгое время.

Понравилась статья? Поделиться с друзьями:

Блок питания для светодиодных ламп и электронный трансформатор для галогенных ламп, в чем их отличия

Блок питания для светодиодных ламп и электронный трансформатор для галогенных ламп, в чем их отличия

Светодиодные лампы или светодиодные светильники в качестве источника света используют светодиоды, применяются для бытового, промышленного и уличного освещения.

При замене галогеновых ламп на 12В в точечных светильниках светодиодными часто возникает вопрос: «нужно ли менять источник питания?». Для галогенок использовали электронные трансформаторы с выходным напряжением 12 вольт, а для светодиодных ламп продаются специальные блоки питания (БП) с выходным напряжением также 12 вольт. В чем же их различие и взаимозаменяемы ли они? Давайте разбираться!

Что такое электронный трансформатор?

Электронным трансформатором называют схему импульсного источника питания на основе трансформатора и высокочастотного генератора на полупроводниковых ключах. Они питаются от сети 220В переменного тока, а на их выходе переменное напряжение с действующим значением порядка 12В.

Структурная схема устройства изображена на рисунке ниже.

Здесь мы видим, что питание 220В сначала поступает на выпрямитель, после чего выпрямленное пульсирующее с частотой 100Гц напряжение поступает на узел силовых ключей и генератора, рассмотрим пример типовой принципиальной электрической схемы электронного трансформатора.

Здесь изображена типичная автогенераторная двухтактная схема. Её особенностью является то, что для работы ключей в режиме коммутации (переключений) на высокой частоте им не требуется ШИМ-контроллеров или других специализированных ИМС. Говоря простыми словами работа автогенератора заключается в переключении транзистора в результате напряжений, наводимых на обмотках импульсного трансформатора и положительной обратной связи.

Что мы видим на схеме? Первое что бросается в глаза – отсутствие диодного моста на выходе, а значит, что выходное напряжение переменное, а также отсутствие цепей, предназначенных для стабилизации выходного напряжения. Вы можете подробнее ознакомится с принципом их работы посмотрев видео:

Подобная схема лежит и в основе большинства зарядных устройств для мобильных телефонов, ЭПРА для питания люминесцентных ламп, в том числе в энергосберегающих или компактных люминесцентных лампах в некоторых вариациях и некоторыми доработками.

Рассмотрим выходные осциллограммы.

Здесь видно, что переменное напряжение амплитуда которого пульсирует от нуля до + и – 17Вольт. Такие изменения амплитуды с течением времени – повторяют пульсации выпрямленного сетевого(100Гц). Получается интересная ситуация – есть высокочастотное выходное напряжение, изменяющееся с частотой в десятки тысяч герц, при этом его амплитуда изменяется от 0 до 17 вольт с частотой в 100 Гц или выпрямленные 50 Гц. Если растянуть ось времени и рассмотреть форму на уровне периодов, то картинка примет следующий вид.

Здесь видно, что сигнал по форме далёк от синусоиды, а скорее прямоугольник с небольшим уклоном в сторону заднего фронта.

Блоки питания для светодиодных ламп 12В

Их часто называют блоками питания для светодиодных лент, фактически для подключения и лент и ламп нужен любой источник постоянного стабилизированного напряжения 12В с минимальными пульсациями. На практике в современном мире используются импульсные источники питания, рассмотрим типовую схему.

Или другой вариант:

Что общего у этих двух, казалось бы, разных схем? Они построены на интегральном ШИМ-контроллера который управляет силовыми ключами – транзисторами, они могут быть и полевыми, и биполярными. Кроме того, в выходном каскаде схемы вы видите выпрямитель и конденсаторы для сглаживания пульсаций (фильтр). Всё это значит, что на выходе мы получаем стабилизированный DC источник питания. Величина его пульсаций будет зависеть от нагрузки и ёмкости фильтрующих конденсаторов.

Её также можно реализовать на автогенераторной схеме, подобной электронному трансформатору, добавив цепи обратной связи для стабилизации выходного напряжения. В результате получится схема наподобие такой.

Аналогичная конструкция используется в упомянутых выше зарядных для мобильны телефонов здесь за стабилизацию отвечает цепочка обратной связи на 11 вольтовом стабилитроне VD9 и транзисторной оптопаре U1.

Принцип работы подобных ИИП мы рассматривали в статье ранее — Схемотехника блоков питания светодиодных лент.

5 особенностей и отличий БП для LED-лент и ламп от электронных трансформаторов для галогенных ламп

Итак, подведем итоги и ответим на вопрос: «почему нельзя питать светодиодные лампы от электронного трансформатора?». Для этого мы перечислим основные особенности этих источников питания и требования для работы светодиодных изделий.

1. Для включения светодиодных лент и ламп на 12В нужно постоянное напряжение. Так как у светодиодов нелинейная вольтамперная характеристика – они очень чувствительны к отклонениям напряжения питания от номинального, и при его превышении быстро выйдут из строя.

2. Электронные трансформаторы выдают пульсирующее переменное высокочастотное напряжение. Величина всплесков и пиков может достигать и 40 вольт в некоторых случаях. Это может привести к выходу из строя светодиодов или драйверов, встроенных в LED-лампу, а также к их нестабильной работе.

3. У электронных трансформаторов есть такая характеристика как минимальная нагрузка (смотрите рисунок ниже). Это значит, что, если подключить нагрузку меньше указанной на блоке питания он может либо не запуститься, либо выдавать большие пульсации, а также отключаться или другим образом отклоняться от нормального режима работы. Это критично, поскольку галогенные лампы потребляют в разы большую мощность, чем светодиодные, поэтому электронный трансформатор может проявлять себя подобным образом.

Мощность указана от 20 до 105 Вт, что говорит об ограничении по минимальной подключаемой мощности.

4. У блоков питания для ламп на 12В выходное напряжение и постоянное, и стабилизированное при этом.

5. Для питания галогеновых ламп не разницы в роде тока (постоянный или переменный), которым её будут питать. Важно действующее значение напряжения на ней. Поэтому они подойдут под оба варианта источников питания.

Заключение

Нельзя использовать электронный трансформатор для питания светодиодных изделий. Подбирайте блок питания с постоянным стабилизированным выходным напряжением. В противном случае ваши светильники и лампы могут выйти из строя. Также будьте внимательны – сейчас популярны светильники, предназначенные для питания источником постоянного тока – драйвером, это отдельный вид устройств! Об этом читайте здесь — В чем отличие блока питания от драйвера для светодиодов.

Ранее ЭлектроВести писали, что в Киеве в пилотном режиме заработала система Smart lighting, которая управляет системой уличного освещения.

По материалам: electrik.info.

Делаем самодельное освещение проще, чем когда-либо

Работа со светодиодным освещением не должна быть сложной. Вы, вероятно, подумали о классной идее освещения, которую вы не пытались реализовать в прошлом. Почему нет? Я полагаю, что большинство людей, таких как вы, считают, что они недостаточно образованы или квалифицированы, чтобы самостоятельно реализовать идею светодиодного освещения.

Что ж, у меня для вас новость… Стоп, оставьте эту мысль «но я не могу». В этом посте я покажу вам, насколько легко можно настроить светодиодное освещение с помощью правильных продуктов!

Что нужно для создания светодиодной лампы

Вы когда-нибудь хотели построить светодиодную лампу? Теперь вы можете всего с 2 частями!

В связи с растущей популярностью светодиодного освещения многие искали и связывались со мной, спрашивая, как создавать небольшие светодиодные светильники, светодиодные лампы, светодиодные панели, потолочные светильники. .. что угодно.Это положит начало обсуждению различных компонентов, необходимых для завершения установки светодиодов:

.
  • Светодиоды или светодиодные модули для поверхностного монтажа (SMD)
  • Драйверы постоянного тока
  • Блоки питания переменного/постоянного тока
  • Радиаторы


Этот список может по понятным причинам сбить с толку новичка, и этот классный проект освещения покажется головной болью. Прежде чем бросить проект в кучу «Сохранить на потом/для кого-то еще», вы должны знать, что есть способ использовать все эти компоненты для одного простого источника света.Двигателям светодиодного освещения нужен только источник питания и немного воображения, чтобы создавать светодиодные фонари как для небольших, так и для крупных приложений.

Удобные светодиоды — «светодиодные двигатели»

Что такое светодиодный световой двигатель? Это светодиодный эквивалент обычной лампы. Световой двигатель обычно состоит из светодиода (LED), установленного на печатной плате с электрическими и механическими креплениями, что означает, что он готов к установке в светильнике.

Наши светодиодные осветительные приборы разработаны таким образом, чтобы брать перечисленные выше компоненты и объединять их в одном корпусе.Это устраняет входные барьеры для людей, которые, как и вы, хотят спроектировать систему светодиодного освещения, не залезая себе в голову. Звучит слишком хорошо, чтобы быть правдой? Посмотрите, как мы разработали эти светодиодные фонари.

Разработка универсальных светодиодных светильников

После множества звонков и запросов здесь, в LEDSupply, я понял, что нам нужно больше светодиодных световых двигателей, которые могли бы принимать постоянное входное напряжение 12-24 В постоянного тока и освещать. Гибкие светодиодные ленты отлично подходят для такого использования, но иногда требуется более компактный, прямой и качественный свет.

Я начал сотрудничать с LuxDrive, чтобы создать светодиодный светильник, который работал бы таким образом. В нашем сотрудничестве было 4 основные функции, которые я хотел, чтобы наши новые продукты имели.

Встроенные драйверы

При работе со светодиодами SMD необходим драйвер постоянного тока или токоограничивающий резистор. Электрические свойства светодиодных ламп меняются по мере их нагрева, водитель следит за тем, чтобы светодиод оставался на безопасном токе, вместо того, чтобы потреблять слишком много энергии и в конечном итоге перегорать.

Вместо использования внешнего драйвера, цель состояла в том, чтобы встроить небольшие встроенные драйверы в плату светодиодов. Эти небольшие драйверы действуют как переменные резисторы на плате, поэтому вы можете вводить постоянное напряжение постоянного тока (например, 12 вольт), а устройства будут ограничивать ток, протекающий через плату.



Это поможет вам тремя основными способами:

  1. Встроенные драйверы означают отсутствие необходимости во внешнем драйвере, который может стоить около 10-15 долларов.
  2. Встроенные драйверы намного меньше, что делает установку более компактной и дискретной.
  3. Устраняет необходимость согласования драйвера со светодиодной схемой.

Радиатор не требуется

Светодиоды с радиатором

— еще одна область, которая сбивает с толку, когда вы начинаете работать со светодиодным освещением. Светодиоды обычно имеют большое количество энергии, протекающей через очень маленький источник, что позволяет накапливать тепло. Радиатор необходим для рассеивания тепла, отводя его от светодиода, чтобы избежать необратимого повреждения.

Радиатор — всегда хорошая идея, но целью было создание небольших светодиодных фонарей, которым не требовалось ничего, кроме источника питания. Радиаторы, как правило, громоздки и значительно увеличивают размер вашей установки. Когда компания LuxDrive разработала светодиодную плату, мы проверили температуру и убедились, что эти световые двигатели могут работать без какого-либо радиатора.

Простое подключение светодиодов

«Как соединить несколько светодиодов?» Это частый вопрос, который я получаю каждый день. Для SMD-светодиодов существуют методы последовательного или параллельного подключения.Эти две разные схемы подключения будут сильно отличаться друг от друга в электронном виде.

Нашей целью было создать светодиод, который можно было бы просто соединить последовательно. Это упрощает соединительную часть, так как все, о чем вам нужно беспокоиться, это мощность и убедиться, что ваш источник питания обеспечивает достаточную мощность для системы.

Качественный световой поток по доступной цене

И, наконец, очень важно было иметь эффективный, яркий светодиод, который сделал бы световой двигатель доступным по цене.Этот последний шаг занял больше всего времени, так как нам нужно было найти диод, который был бы достаточно эффективным, чтобы излучать яркий свет, не перегружая систему.

Большая часть ассортимента LEDSupply — это мощные светодиоды, такие как семейство Cree XP и светодиоды Luxeon Rebel. Эти светодиоды излучают тонну света, но они также не подходят для нашего желаемого продукта, потому что:

  1. Слишком большая мощность (тепло) — Мощные светодиоды работают при более высоких токах возбуждения от 350 мА и выше. Большой ток требует больших драйверов, что приводит к слишком сильному нагреву светодиодного модуля и требует радиатора светодиода.
  2. Высокая стоимость. Светодиоды высокой мощности стоят дороже и требуют более дорогих деталей для сборки полноценного светодиодного источника света. Это сделает цену слишком высокой, особенно для тех, кто хочет использовать несколько источников света.

Заключение: использование светодиодов средней мощности

О светодиодах высокой мощности не может быть и речи из-за более высокого тока, что приводит к слишком большому нагреву и общей стоимости. Это заставило нас искать светодиод с низким током, который был бы более доступным. Наши поиски привели нас к светодиодам средней мощности.

Светодиоды средней мощности

работают при более низких токах возбуждения: максимум 180 мА по сравнению с максимальным значением 1000+ мА для мощных диодов. Светодиоды также примерно 1/10 от цены! Светодиоды средней мощности не такие яркие, но их низкая мощность и стоимость позволили добавить несколько диодов на плату, чтобы сделать их сравнимыми с выходной мощностью светодиодов высокой мощности.

Nichia 757 — светодиод, чтобы все это произошло

Nichia 757 — светодиод средней мощности, который показался мне наиболее привлекательным. Световой поток был выдающимся, учитывая цену и низкие ограничения мощности.Компания LuxDrive приступила к тестированию диодов средней мощности, построенных на печатных платах со встроенными драйверами.

Тестирование дало положительные результаты, которые успешно достигли всех наших целей. Это привело к появлению двух революционных новых продуктов для LEDSupply. Приведенные ниже светодиодные источники света обладают всеми четырьмя необходимыми функциями. Это помогает создать удобный светодиод: встроенные драйверы, отсутствие необходимости в радиаторе, простота подключения и качественный световой поток.

DynaSquare

DynaSquare — дискретный 12-вольтовый светодиодный фонарь, чрезвычайно простой в использовании.Квадратная печатная плата размером 1 дюйм содержит 3 светодиода средней мощности Nichia 757. Использование нескольких диодов средней мощности увеличивает светоотдачу до 150 люмен , что сравнимо со светоотдачей высокомощного светодиода 1-Up. DynaSquare идеально подходит для ламп и светильников, а также для светодиодных панелей и освещения дисплеев.

DynaSquare предлагается в белом цвете с цветовой температурой от 2700K до 6500K. Цвета доступны в красном, желтом, синем и зеленом цветах. Возможно, самые интересные варианты — DynaSquares Horticulture 3000K и 5000K.В DynaSquares для садоводства используется матрица с очень широким спектром действия, идеально подходящая для выращивания растений. Обязательно проверьте этот свет для небольших приложений для выращивания.

Соединение нескольких светодиодов вместе — создайте свою собственную схему!

DynaSquare позволяет легко соединять платы. Квадратная плата имеет площадки для пайки на каждой из четырех сторон. Это позволяет подавать питание на одну сторону DynaSquare, а затем последовательно подключать несколько светодиодов с любой из трех сторон, как показано ниже.Это обеспечивает гибкость перемещения плат в любом месте, где это необходимо для вашего приложения. Пожалуйста, свяжитесь с нами по адресу LEDSupply, прежде чем объединять более 20 DynaSquare вместе.

DynaSquare также можно подключить параллельно к источнику питания, как показано ниже. При параллельном подключении к одному источнику питания ограничений нет.

Мощность

DynaSquare обычно питается от 12 вольт, но может принимать 11-15 вольт постоянного тока. Это позволяет вам питаться от простого источника питания переменного/постоянного тока или даже от батареи! Один DynaSquare работает на 1.5 Вт. С выходной мощностью 150 люмен это высокоэффективный светодиод около 100 люмен на ватт!

Чтобы найти источник питания, просто убедитесь, что ваша мощность обеспечена. Для одного DynaSquare это будет легко. Если вы подключаете несколько светодиодов последовательно или параллельно, убедитесь, что мощность вашего источника питания соответствует требованиям. (1,5 Вт на каждый используемый DynaSquare)

Диммирование

DynaSquare поддерживает ШИМ-регулировку яркости. Это работает с нашим беспроводным диммером PWM или может работать с другими выходными сигналами PWM, просто см. Техническое описание здесь.

The Duo – светодиодная лента высокой яркости

DUO — это светодиодная лента на 24 В, которая является самой яркой светодиодной лентой на нашем сайте и может похвастаться более чем 100 люменами на ватт! Duo использует новейшую технологию светодиодов средней мощности, размещая 48 диодов Nichia 757 на 12-дюймовой жесткой полосе. Двухрядная светодиодная лента выдает 870 люмен на фут с высокой плотностью светодиодов, поэтому свет получается ровным, высококачественным линейным выходом.

Светодиодная лента DUO предлагается в белом цвете с цветовой температурой от 2700K до 6500K.Цвета доступны в красном, желтом, синем и зеленом цветах. Возможно, наиболее интересными вариантами являются полоски Horticulture 3000K и 5000K. В вариантах для садоводства используются диоды Nichia 757 с очень широким выходным спектром. Этот широкий спектр идеально подходит для выращивания растений, и это идеальное освещение для начала рассады и выращивания растений в помещении.

Модульная конструкция

Duo поставляется в виде 12-дюймовой детали шириной 0,95 дюйма. Модульная конструкция ленты позволяет разрезать ее на более мелкие части.Каждые 3 дюйма есть черная пунктирная линия, по которой вы можете разрезать ее, чтобы сделать несколько светодиодных двигателей из одного куска.

При самостоятельном разрезании полоски соблюдайте осторожность, разрезая ее по пунктирной линии. Обычно лучше всего подходят прочные ножницы, резак для бумаги или большие кусачки для проволоки. Если вы хотите поручить нам нарезку, мы предлагаем полосы размером 3, 6 и 9 дюймов в дополнение к стандартным 12-дюймовым полосам.

Подключение светодиодных лент

Duo сделан таким образом, что несколько полосок могут быть последовательно соединены вместе.Количество последовательно соединенных светодиодных лент не должно превышать 8 полных 12-дюймовых плат. Другими словами, не соединяйте вместе более 8 футов полос.

Мощность

Duo получает входное напряжение 24 В, которое может поступать от источника питания переменного/постоянного тока или от аккумулятора. 12-дюймовая деталь составляет 7,68 Вт (1,92 Вт на 3-дюймовую деталь). При такой мощности лента будет выдавать 870 люмен… то есть 113 люмен/Ватт! Эта лента высокой яркости обеспечивает самую высокую эффективность (люмен/ватт) из всей линейки светодиодных лент LEDSupply.

При поиске источника питания убедитесь, что источник выдает 24 В постоянного тока, и убедитесь, что учтена общая мощность.

Профессиональное крепление

С алюминиевым каналом для светодиодных лент эти полосы превращаются в готовый светильник. У нас есть полосовые дорожки шириной 1 дюйм квадратного или скошенного типа, которые идеально сочетаются с полосой DUO. Каждая дорожка оснащена линзой из матового поликарбоната, которая защищает полоски и равномерно распределяет свет. Проверьте их здесь.

В заключение

С этими двумя новыми продуктами вы можете убедиться, насколько простой может быть установка светодиодов.Просто найдите источник 12 или 24 В и начните воплощать в жизнь эту крутую идею освещения, которую вы так долго откладывали. Если вам нужна помощь от меня, звоните в LEDSupply или пишите по адресу [email protected]

Как всегда, присылайте нам свои творения с этими продуктами. Нам всегда приятно видеть, что делают наши читатели, чтобы воспользоваться преимуществами светодиодных ламп!

Как запустить светодиодную лампу постоянного тока 12 В или светодиодную лампу MCPCB на 220 В переменного тока

(Последнее обновление: 9 ноября 2021 г.)

Описание:

Светодиодная лампа постоянного тока 12 В. Как запустить светодиодную лампу постоянного тока 12 В или светодиодные лампы MCPCB на 220 В переменного тока. В этой статье вы узнаете, как использовать светодиодные лампы постоянного тока 12 В MCPCB «Печатная плата с металлическим сердечником» на 220 В переменного тока.Печатная плата Metalcore (MCPCB) является жизненно важным компонентом, который обеспечивает электрическую и тепловую поддержку для обеспечения хорошей работы светодиода «LED».

Узнайте, как ремонтировать светодиодную лампу на 110/220 В переменного тока:

Использование светодиодных лампочек MCPCB 12 В постоянного тока на батареях 12 В или солнечных панелях очень просто. Все, что вам нужно сделать, это соединить два провода + и – светодиодной лампы постоянного тока 12 В с клеммами + и – аккумулятора 12 В.

Но что, если вам нужно использовать эти светодиодные лампы постоянного тока 12 В от сети 220 В переменного тока?

Вот почему я пишу эту статью, чтобы помочь вам понять, как использовать светодиодные лампочки MCPCB различного напряжения и мощности на 220 В переменного тока.Мы пройдем все этапы проектирования. Мы будем использовать различные формулы для разработки собственной схемы драйвера для светодиодных лампочек MCPCB. Мы начнем с самых основ, так что; в конце концов, вы можете спроектировать схему драйвера для любого типа светодиодной лампочки.

Я собираюсь начать со светодиода 3 В, с которым вы хорошо знакомы, вы найдете эти типы светодиодов почти в 90% электронных устройств, сначала мы будем управлять этим светодиодом.

Светодиодные лампы и аксессуары доступны на Amazon:

Светодиодные лампы мощностью 60 Вт:

Светодиодные лампы мощностью 100 Вт:

3. Конденсаторы 3мкФ 400В:

ДВИГАТЕЛЬ 275 В переменного тока:

ДВИГАТЕЛЬ 150 В:

Светодиоды высокой мощности — многоцветная RGBW-подсветка на 4-канальной плате MCPCB:

Другие инструменты и компоненты:

Суперстартовый набор для начинающих

Цифровые осциллографы

Переменное питание

Цифровой мультиметр

Наборы для паяльника

Небольшие портативные сверлильные станки для печатных плат

* Обратите внимание: это партнерские ссылки. Я могу получить комиссию, если вы купите компоненты по этим ссылкам.Я был бы признателен за вашу поддержку на этом пути!

Допустим, у нас есть источник питания 5 В и 500 мА, и мы хотим включить этот светодиод 3 В. Для проектирования схемы драйвера вы должны знать электрические характеристики светодиода. Тип светодиода, который я собираюсь использовать, — 3 В и 10 мА.

Напряжение питания = Vin = 5 В

Влед = 3В

ILED = 10 мА

Из приведенных выше данных видно, что напряжение питания больше, чем напряжение светодиода. Если вы напрямую подключите этот светодиод к источнику питания 5 В, это полностью повредит светодиод 3 В.

Чтобы безопасно включить этот светодиод, нам нужно сбросить избыточное напряжение на резисторе. Мы можем найти значение резистора, используя закон Ома V = IR.

Р = В/Я

Мы просто вычитаем напряжение светодиода из входного напряжения питания, а затем делим его на ток светодиода.

R = ( 5 – 3) / 10 мА

R = 2/10 мА

Р = 2000 / 10

R = 200 Ом

Итак, чтобы защитить этот светодиод от повреждения и безопасно запустить этот светодиод от источника питания постоянного тока 5 В, нам нужно будет подключить резистор 200 Ом последовательно со светодиодом 3 В.На практике мы немного используем резистор большого номинала, что дополнительно обеспечивает безопасность светодиода. Из моего практического опыта я использовал резистор на 330 Ом, который вы можете видеть в моих предыдущих проектах. Итак, финальная схема,

Теперь давайте перейдем к другому уровню. Что, если мы будем управлять тем же светодиодом, используя источник питания 220 В переменного тока?

Вход Напряжение питания = Vin = 220 В переменного тока

Частота сети переменного тока = 50 Гц

Влед = 3В

ILED = 10 мА

На этот раз входное напряжение питания намного превышает напряжение светодиода, что может привести к его повреждению в кратчайшие сроки.Чтобы защитить этот светодиод от любых повреждений; нам нужно будет преобразовать 220 В переменного тока в 3 вольта.

Найдем номинал резистора, который мы можем использовать для сброса избыточного напряжения.

Как известно, V = IR

R = (220 – 3) / 10 мА

Решив это, мы получим

R = 21,7 кОм.

Теперь давайте найдем мощность резистора, это важно, так как больший ток может привести к перегреву резистора, что может привести к необратимому повреждению светодиода. У нас есть формула

Р = ВИ

Р = 217 х 10 мА

Р = 2170/1000

П = 2.170 Вт

Нам понадобится резистор номиналом 21,7К, который может рассеивать 2,170 Вт. Мы можем выбрать ближайшее значение 2,5 Вт.

Вместо этого резистора мы также можем использовать неполярный конденсатор. Значение неполярного конденсатора можно рассчитать по следующей формуле.

С = 1 / (6,28 х Д х Р)

6.28 — константа

F = частота = 50 Гц

R = 21,7 кОм

Подставляем эти значения в приведенную выше формулу.

С = 1 / (6,28 х 50 х 21,7 К)

Кл = 146 нФ

Если вы посмотрите в приведенную ниже таблицу, то обнаружите, что ближайшее значение равно 150 нФ. Таким образом, мы можем использовать 150 нФ.

Как вы можете видеть в списке, код 150 нФ — 154. Таким образом, схема станет.

Если вы выключите питание, конденсатор останется заряженным, что приведет к поражению электрическим током при прикосновении к конденсатору. Таким образом, чтобы разрядить конденсатор, мы подключим большой резистор параллельно конденсатору.Я обычно использую 1 МОм в этих типах цепей. Так схема станет.

Включение этого светодиода напрямую от сети переменного тока сократит срок службы светодиода. Чтобы сделать его долговечным, мы можем подключить мостовой выпрямитель для преобразования переменного напряжения в постоянное.

Эта схема дает пульсирующий постоянный ток, чтобы получить плавное постоянное напряжение, нам нужно будет использовать электролитический конденсатор. Я собираюсь выбрать электролитический конденсатор 100 мкФ 50 В, вы можете использовать любой другой конденсатор, например, 10 мкФ 25 В.Этот конденсатор должен быть подключен к выходной стороне мостового выпрямителя на + и – ногах. Теперь этот светодиод будет отлично работать от сети 220 В переменного тока.

Последнее, о чем нам действительно нужно позаботиться, это защита от перенапряжения. Что делать, если напряжение превышает 220 В переменного тока?

Допустим, напряжение повышено до 240 В переменного тока или даже выше, если это произойдет, это повредит светодиод и схему драйвера. Чтобы защитить всю схему от перенапряжения, мы можем добавить MOV (металлооксидный варистор). Варистор — это не что иное, как резистор, зависящий от напряжения. Его электрическое сопротивление уменьшается с увеличением приложенного напряжения. Это именно то, что нам нужно, поскольку мы хотим защитить наш светодиод и схему драйвера от высоких переходных напряжений.

MOV установлен на входах переменного тока мостового выпрямителя. MOV следует тщательно выбирать. Вы должны точно знать, при каком напряжении вы хотите активировать защиту по напряжению.

По этому поводу я позвонил своему другу инж.Кашиф, который в настоящее время работает помощником менеджера в Центре распределения электроэнергии. Он сказал мне, что стандартное системное напряжение составляет 220 В переменного тока, тогда как наша система электроснабжения на стороне НН колеблется от 190 до 235 В переменного тока, это колебание зависит от погодных условий и характера используемой нагрузки; он также добавил, что в очень редких случаях напряжение повышается до 240 Вольт.

Итак, согласно приведенной выше информации, теперь мне нужно выбрать MOV.

Вопрос в том, как узнать диапазон напряжений MOV? Это очень просто.Некоторые номера деталей напечатаны на MOV, как, например, следующие три типа.

471KD07

07D511K

561KD07

Информация MOV указана в номере детали. В МОВ 471КД07,

К = 10%

л = 15% и

М = 20%

Итак, MOV 471KD07 имеет допуск 10%.

Буква D в MOV 471KD07 означает, что этот MOV имеет дисковый тип, если вы видите букву S, это означает, что MOV имеет квадратный тип.

07 представляет собой размер в мм. MOV 471KD07 составляет 7 мм.

Трехзначное число 471 представляет собой напряжение. Последняя цифра 1 представляет собой количество нулей. Итак, это 470 вольт, что является максимальным диапазоном напряжения.

Пойду за 471KD07 MOV. Не путайте с 470 Вольт. Этот MOV подходит для защиты линии 220 В переменного тока в типичных электронных устройствах от скачков и скачков напряжения, например, вызванных переходными процессами при индуктивном переключении.

Вы можете подумать, что MOV говорит о 470 В, так как же он подходит для приложений 220 В?

Поясню
Напряжение сети переменного тока 220В СКЗ.Таким образом, пиковое напряжение составляет 308 В = 220 В x 1,4 (VPeak = VRMS × √2)

.

Этот MOV 7D471K имеет среднеквадратичное значение 300 В переменного тока. Таким образом, он подходит для сетей переменного тока 220 В. Финальная схема будет.

На данный момент мы рассмотрели все этапы проектирования. Теперь мы займемся проектированием платы MCPCB со светодиодной лампой 12 В постоянного тока 160 мА.

Теперь мы разработаем нашу собственную схему драйвера, чтобы мы могли использовать эту светодиодную лампу постоянного тока 12 В постоянного тока на 220 В переменного тока. Мы пройдем те же этапы проектирования.

Вх = 220 В переменного тока

Влед = 12В

Iled = 160 мА

Как видите, входное напряжение питания больше, чем напряжение светодиода. Итак, как обычно, сбросим избыточное напряжение на резисторе. Как известно, V = IR.

R = (220 – 12) / 160 мА

Р = (208 х 1000) / 160

R = 3466 Ом

R = 3,466 кОм

Поскольку этой светодиодной лампе требуется большой ток, нам нужно будет найти мощность резистора, чтобы выяснить, может ли резистор рассеивать такую ​​​​большую мощность.

Как известно

Р = ВИ

P = 208 х 160 мА

Р = 33,28 Вт.

Использование резистора такой высокой мощности кажется нецелесообразным. Таким образом, вместо резистора мы можем использовать неполярный резистор, который легко выдерживает такой большой ток. Чтобы найти емкость конденсатора, мы воспользуемся той же формулой, которую мы уже использовали выше.

С1 = I / (6,28 х F х Rc1)

6,28 — константа.

F = 50 Гц

Rc1 — рассчитанное нами сопротивление = 3.466 кОм

С1 = 1 / (6,28 х 50 х 3466)

С1 = 1/1088324

С1 = .0000009188

С1 = 918,8нф

Ближайший 1000nf, который вы можете найти в списке, приведенном выше. Код для 1000нф 105. Так что схема будет.

Если вы сравните эту схему со схемой выше, вы обнаружите, что изменилось только значение неполярного конденсатора, а все остальное осталось прежним.

Для дополнительной защиты цепи драйвера вы можете добавить плавкий предохранитель вместе с MOV.

Осторожно: При работе с высоковольтными цепями обязательно надевайте защитные перчатки. Такое высокое напряжение может вас убить!!! Не прикасайтесь к цепи при включенном питании.

Нравится:

Нравится Загрузка…

Как решить проблему мерцания светодиодов 12 В?

12-вольтовый светодиодный фонарь, известный энтузиастам-любителям как: (Светоизлучающий диод), приобретается в магазинах запчастей для ремонта электроники. Обычно вы можете видеть, как эти светодиоды появляются в приборах и гаджетах, которые указывают на то, что источник питания включен.В последние годы уровень передовых технологий позволил 12-вольтовым светодиодам играть более важную роль. Поскольку светодиоды на 12 В потребляют всего 3 Вт мощности, они стали идеальными для замены ламп накаливания.

1 Почему в светодиодных светильниках используется напряжение 12 В? Светодиодные системы

12 В более надежны, их можно ремонтировать и обслуживать. Помимо светодиодных чипов, светодиодный продукт с линейным напряжением также должен содержать сложную электронику, такую ​​​​как конденсаторы, которые преобразуют переменное линейное напряжение в постоянное, чтобы его можно было использовать. светодиоды.Для многих продуктов эти электронные компоненты должны быть сжаты и установлены на небольшой печатной плате, которая, в свою очередь, помещается внутрь лампы, где температура может резко возрасти из-за тепла, излучаемого светодиодами. Во многих случаях преждевременный выход из строя светодиодных ламп вызван выходом из строя не самих светодиодных чипов, а электроники, которая находится внутри. Как правило, конденсаторы выходят из строя, и светодиодная лампа начинает мигать.

Светодиодные системы

2 В имеют более низкий риск поражения электрическим током. Когда речь идет о безопасности светодиодных продуктов, часто учитываются оптические риски, риск поражения электрическим током и возгорания.Поскольку 12 В представляет собой гораздо более низкое напряжение по сравнению с линейным напряжением (120/240 В), электрическому току труднее преодолеть встроенное сопротивление кожи человека и других объектов. Это делает его более безопасным для любителей, которые хотят экспериментировать с такими продуктами, как светодиодные ленты. Как правило, если вы случайно создадите короткое замыкание, вы не увидите никаких искр или громких ударов, которые вы могли бы увидеть в системах сетевого напряжения.

Светодиодная система постоянного тока 12 В представляет собой платформу с общим напряжением. Многие электрические системы работают от 12 В постоянного тока, и вы, вероятно, уже знакомы с некоторыми из них.Многие аккумуляторы для транспортных средств, в том числе лодок и жилых автофургонов, работают от 12 В постоянного тока, что делает использование 12-вольтовой светодиодной системы легкой задачей для этих приложений, поскольку нет необходимости в каких-либо дополнительных трансформаторах или источниках питания для преобразования напряжения — ваши светодиодные фонари могут быть подключен напрямую.

2 Почему мигает светодиод?

Хорошо. Проще говоря, светодиоды мерцают, когда их выходная мощность светодиодного прожектора колеблется. Это колебание происходит потому, что ваши диммируемые светодиоды предназначены для включения и выключения с очень высокой скоростью.Даже если вы не всегда это видите, мерцают все питающиеся от сети источники света — будь то лампы накаливания, галогенные, люминесцентные или светодиодные.

Чтобы лучше понять мерцание света, рассмотрим театральный эффект, известный как стробоскопическое освещение. Это преднамеренный эффект мерцания, который излучает свет на определенных частотах, заставляя мозг интерпретировать движущиеся объекты так, как если бы они были в замедленном движении. Эти указанные частоты обычно составляют всего несколько вспышек в секунду, но они очень близки к частотам, вызывающим эпилептические припадки.

Непреднамеренное мерцание в осветительном оборудовании можно проследить до наших энергетических компаний, которые разработали поток электроэнергии для использования переменного тока (AC), а не постоянного тока (DC). При питании от сети переменного тока синусоидальная волна будет иметь как положительный, так и отрицательный пик. Это оставляет его восприимчивым к нахождению в диапазоне, который вызовет мерцание, а иногда и слышимый гул.

Светодиодные лампы

используются в точечных светильниках для обеспечения надежного, яркого и энергоэффективного наружного освещения.Светодиодные прожекторы могут мигать или мерцать по многим причинам. Общие причины включают:

а. Колебания напряжения в доме или здании, например, при использовании других приборов или электрических систем, вызывающие колебания нагрузки.
b.Высокие скачки мощности при включении прибора или электрической системы.
c. Ослабленные соединения между лампой и светильником или проводкой внутри светильника.
d.A Неисправен диммер. Светодиодные лампы должны работать с соответствующими диммерами — те же самые диммеры, которые вы используете с лампами накаливания или галогенными лампами, могут вызывать мерцание светодиодов.
Эти переключатели уменьшают напряжение для создания эффекта затемнения, что не подходит для светодиодных ламп.

3 Два вида мерцания

Существует два типа мерцания огнями – видимое мерцание и невидимое мерцание. Очевидно видимое мерцание — это то, что могут видеть наши глаза, когда световой поток от данного источника быстро меняется. Считается, что можно увидеть все, что ниже частоты 100 Гц.

Видимое мерцание вызывает проблемы со здоровьем.Кратковременное воздействие частот в диапазоне от 3 Гц до 70 Гц связано с эпилептическими припадками, с наибольшей вероятностью возникновения в диапазоне от 15 Гц до 20 Гц. Поскольку 1 из 4000 человек страдает светочувствительной эпилепсией, и многие другие люди не имеют диагноза, это стало проблемой общественной безопасности.

Невидимое мерцание — такая же проблема, если не больше. Это мерцание, которое присутствует, но мы его не видим. Симптомы включают головокружение, напряжение глаз, головные боли, мигрени, нарушение мышления и другие общие симптомы плохого самочувствия.

4 Как решить проблему мерцания?

Здесь представлено два основных типа: переход на высококачественный источник питания для светодиодов или правый диммер.

A. Переход на качественный блок питания для светодиодов

Для светодиодного освещения

требуется постоянный ток (DC), а не источник питания переменного тока. И это хорошая новость, потому что ключом к устранению мерцания светодиодов является тип источника питания, который вы используете для управления освещением.

Хотя в светотехнической промышленности источники питания (также известные как «драйверы») обычно известны просто как «светодиодные трансформаторы», на самом деле они представляют собой нечто большее.Драйвер светодиода не просто понижает (преобразует) напряжение. Он также преобразует ток из сети переменного тока в постоянный. Выбирайте качественный блок питания для светодиодов, и он также будет обеспечивать постоянный ток для ваших светодиодов. Таким образом, вы получите свет без видимого мерцания.

Однако низкокачественный драйвер светодиодов без излишеств не обеспечивает постоянный ток. Вместо этого он просто преобразует ток из переменного в постоянный. Этот самый простой тип преобразования источника питания создает колебательный ток, хотя он обычно удваивает частоту входного напряжения.

100 мерцаний в секунду, очевидно, намного лучше, чем 50 мерцаний в секунду. Но это все еще звучит как проблема, не так ли? К счастью, в большинстве ситуаций беспокоиться не о чем, потому что человеческий глаз недостаточно проницателен, чтобы это увидеть. Большинство из нас регистрируют только колебания света со скоростью значительно ниже 100 мерцаний в секунду — обычно 50 или медленнее. (Экраны компьютеров обычно мерцают в диапазоне от 60 до 70 герц, что мы едва замечаем.)

Таким образом, несмотря на то, что есть крошечное меньшинство людей, которые могут видеть более быстрое стробирование, для большинства из нас это не проблема.Во многих проектных инсталляциях вам нужен простой светодиодный «трансформатор» без излишеств. Есть даже некоторые приложения, в которых мерцание светодиодов действительно может быть желательным эффектом: подумайте, например, о ночных клубах или осциллирующих велосипедных фарах.

B. Замена на высококачественный диммер
Еще одна сложная переменная для светодиодных ламп, позволяющая избежать мерцания, — диммирование. Большинство стандартных настенных диммеров работают за счет фазовой резки, которая удаляет часть синусоиды и снижает напряжение. Однако это может оказать негативное влияние на схему светодиодов и фактически привести к усилению эффекта мерцания до потенциально опасного уровня (диапазон 3–15 Гц).

Это одна из основных причин, по которой трудно доверять старым системам диммирования с новыми светодиодными лампами. Единственный способ убедиться, что мерцания не будет, — это приобрести специальные решения для диммирования светодиодов для ваших светодиодных ламп. Все сводится к тому, что светодиод — это долгосрочная инвестиция.

В свою очередь, стоит провести исследование, чтобы убедиться, что вы получаете качественную светодиодную лампу, и что, если вы планируете диммировать с ее помощью, вы получаете систему диммирования светодиодов, которая была протестирована на совместимость со светодиодными лампами, которые вы собираетесь использовать.

5 Резюме – Методы прекращения мерцания светодиодов

За последнее десятилетие светодиоды были приняты в светотехнической промышленности как энергоэффективное решение для освещения будущего. Со всеми преимуществами, которые они предлагают, это неудивительно.

Но чтобы избежать эффекта мерцания светодиодов, вам и вашему электрику необходимо иметь общее представление о проблемах, стоящих за ним. Поэтому всегда помните об этих моментах:

a.Всегда управляйте светодиодными изделиями с помощью блока питания для светодиодов, предназначенного для данной работы.2 Не используйте светодиодные ленты, питающиеся от сети переменного тока!
b. Рассмотрите возможность использования драйвера светодиодов постоянного тока.
c.Для систем диммирования рассмотрите возможность использования системы диммирования от 0 до 10 В или цифровой системы диммирования по напряжению, а не альтернативы TRIAC.
d. Проверьте, нет ли ослабленной проводки и других неисправных соединений.
И убедитесь, что ваши светодиодные диммеры не перегружены.
e. Убедитесь, что все ваши светодиодные продукты совместимы с используемыми вами схемами управления и источником питания.
ф.При установке системы затемнения поэкспериментируйте, чтобы увидеть, существует ли минимальный уровень затемнения, ниже которого вам не следует опускаться.

Перечень схем светодиодов и осветительных приборов

В Ночная лампа на батарейках

Эту схему можно использовать в качестве ночного светильника, когда настенная розетка недоступна для подключения постоянно работающей небольшой неоновой лампы. Чтобы обеспечить минимальное потребление батареи, используется одна ячейка 1,5 В, а простые удвоители напряжения управляют пульсирующим сверхъярким светодиодом: потребление тока составляет менее 500 мкА.Дополнительный фоторезистор отключает цепь при дневном свете или при включении комнатных ламп, обеспечивая дополнительную экономию тока. Это устройство будет работать непрерывно в течение примерно 3 месяцев от обычной батареи размера AA или около 6 месяцев от батареи щелочного типа, но при добавлении схемы фоторезистора время работы будет удвоено или, скорее всего, утроено. IC1 генерирует прямоугольную волну с частотой около 4 Гц. C2 и D2 образуют удвоители напряжения, необходимые для повышения напряжения батареи до пикового значения, способного управлять светодиодом…. [подробнее]

Принципиальная схема танцующих светодиодов

Базовая схема последовательно включает до десяти светодиодов, следуя ритму музыки или речи, улавливаемой небольшим микрофоном. Расширенная версия может управлять до десяти полос, состоящих из пяти светодиодов каждая, при напряжении питания 9 В. IC1A примерно в 100 раз усиливает звуковой сигнал, принимаемый микрофоном, и управляет IC1B, действуя как детектор пикового напряжения. Его выходные пики синхронны с пиками входного сигнала и часов IC2, кольцевого счетчика декад, способного последовательно управлять до десяти светодиодов…. [подробнее]

Свет вежливости

Эта схема предназначена для того, чтобы пользователь мог выключить лампу с помощью выключателя, расположенного далеко от кровати, что дает ему достаточно времени, чтобы лечь до того, как лампа действительно выключится. .. [подробнее]

Схема регулятора яркости для небольших ламп и светодиодов

Это устройство было разработано по запросу; контролировать интенсивность света четырех ламп накаливания (т.е. кольцевой осветитель) с питанием от двух батареек типа АА или ААА для съемки крупным планом цифровой камерой. Очевидно, что его можно использовать и по-другому, по желанию. IC1 генерирует прямоугольную волну частотой 150 Гц с переменным рабочим циклом. Когда курсор P1 полностью повернут в сторону D1, выходные положительные импульсы, появляющиеся на выводе 3 IC1, очень узкие…. [подробнее]

Темный активированный светодиод или лампа-мигалка

В этой схеме используется довольно необычная схема мультивибратора с эмиттерной связью Боуза/Уайта.Частота колебаний составляет около 1 Гц и задается значением C1. Светодиод начинает мигать, когда фоторезистор едва освещен. Начало мигания можно установить подстройкой R2…. [подробнее]

Управляемое IC аварийное освещение с цепью зарядного устройства

Вот принципиальная схема аварийного освещения, управляемого ИС, с зарядным устройством или просто инверторной цепи от 12 В до 220 В переменного тока. Показанная здесь схема представляет собой схему аварийного освещения, управляемую ИС.Его основные функции: автоматическое включение света при сбое в сети и зарядное устройство с защитой от перезаряда. При отсутствии сети реле RL2 находится в обесточенном состоянии, подавая питание от батареи на секцию инвертора через свои размыкающие контакты и переключатель S1…. [подробнее]

Схема двух мигающих светодиодов

Вот принципиальная схема двух мигающих светодиодов для различных приложений (например, для создания моделей) и для отдыха.Имея регулируемую скорость мигания с двумя потенциометрами. Это набор нескольких активных и пассивных компонентов. Эта схема очень проста в сборке (хорошая идея для начинающих) и может быть построена на печатной плате общего назначения или на плате. Полная картина и схема этого проекта показаны ниже… [подробнее]

Кубики со светодиодами

Каждый уважающий себя домашний мастер делает свои электронные кубики со светодиодами в качестве точек. Тогда вам больше не придется бросать кости — просто нажмите на кнопку.Электроника также гарантирует, что никто не сможет попытаться улучшить свою удачу, играя в кости. Слишком плохо для воспаленных неудачников! Эта схема доказывает, что электронный кристалл, построенный из стандартных компонентов, можно сделать достаточно компактным. Ключевым компонентом здесь является цифровой счетчик типа 4060 (IC1)…. [подробнее]

Схема цепи заднего фонаря безопасности велосипеда

Эта схема была разработана для обеспечения четкого видимого света, образованного 13 высокоэффективными мигающими светодиодами, расположенными в порядке псевдовращения.Благодаря низкому напряжению, низкому разряду батареи и небольшому размеру устройство подходит для установки на велосипед в качестве фонаря или для использования бегуном/ходоком. IC1 представляет собой КМОП-версию микросхемы 555 IC, подключенную как нестабильный мультивибратор, генерирующий прямоугольную волну с рабочим циклом 50% и частотой около 4 Гц. [подробнее]

12В Диммер

Диммер довольно необычен в караване или на лодке. Здесь мы опишем, как вы можете сделать один. Так что, если вы хотите иметь возможность регулировать настроение, когда развлекаете друзей и знакомых, эта схема позволяет вам это сделать.Проектирование диммера на 12 В дело непростое. Диммеры, которые вы найдете в своем доме, предназначены для работы от переменного напряжения и используют это переменное напряжение в качестве основной характеристики своей работы. Поскольку теперь мы должны начать с 12 В постоянного тока, мы должны сами генерировать переменное напряжение… [подробнее]

Цепь мигающих ламп 220 В переменного тока

Эта схема задумана как надежная замена термовыключателям, используемым для мигания елочных ламп.Устройство, образованное Q1, Q2 и соответствующими резисторами, запускает SCR. Синхронизация обеспечивается R1, R2 и C1. Чтобы изменить частоту мигания, не изменяйте значения R1 и R2: вместо этого установите значение C1 от 100 до 2200 мкФ. [подробнее]

Ультраяркая светодиодная лампа

Эта ультраяркая белая светодиодная лампа работает от сети переменного тока 230 В с минимальным энергопотреблением. Его можно использовать для подсветки измерителей уровня громкости, измерителей КСВ и т. д. Доступные на рынке сверхъяркие светодиоды стоят от 8 до 15 рупий.Эти светодиоды излучают яркий белый свет 1000-6000 мКд, как сварочная дуга, и работают от 3 вольт, 10 мА. Максимальное напряжение у них 3,6 вольта, а ток 25 мА. При обращении со светодиодами следует соблюдать меры антистатической защиты…. [подробнее]

Двухсветодиодный контрольный свет

Эта схема разработана по запросу и может быть полезна тем, кто хочет, чтобы, скажем, красный светодиод загорался, когда прибор включен, и зеленый светодиод, когда тот же прибор выключен.Любое устройство, работающее от сети, может контролироваться этой схемой при условии, что для SW1 используется подходящий сетевой выключатель, способный выдерживать полный ток нагрузки. его просветление…. [подробнее]

Солнечная лампа с использованием PR4403

PR4403 является усовершенствованным двоюродным братом драйвера светодиодов PR4402 40 мА. Он имеет дополнительный вход, называемый LS, на который можно установить низкий уровень, чтобы включить светодиод.Это позволяет очень легко построить автоматическую светодиодную лампу с использованием перезаряжаемой батареи и солнечного модуля. Вход LS подключается непосредственно к солнечному элементу, что позволяет использовать модуль как датчик освещенности, одновременно заряжая аккумулятор через диод. С наступлением темноты снижается и напряжение на солнечном модуле: когда оно ниже порогового значения, включается PR4403. В течение дня аккумулятор заряжается, и при горящем светодиоде драйвер потребляет всего 100 мкА…. [подробнее]

Схема плавного мигалки

Обычные светодиодные мигалки резко включают и выключают светодиод, что через некоторое время может немного раздражать. Показанная здесь схема более щадящая для глаз: интенсивность света изменяется очень медленно и синусоидально, помогая создать расслабленное настроение. На схеме показан фазосдвигающий генератор с регулируемым источником тока на выходе. Схема способна управлять двумя светодиодами последовательно, не влияя на ток…. [подробнее]

Портативная лампа-мигалка

Вот портативная, мощная электрическая лампа накаливания.По сути, это двойная мигалка (переменная мигалка), которая может работать с двумя отдельными нагрузками 230 В переменного тока (лампочки L1 и L2). Схема полностью транзисторная и питается от батареек. Схема автономного генератора реализована на двух маломощных малошумящих транзисторах Т1 и Т2. Один из двух транзисторов всегда проводит, а другой блокирует…. [подробнее]

Один из девяти секвенсеров

Эта новая схема использует мигающий светодиод в качестве тактового входа для счетчика декад 4017.Типичные мигающие светодиоды (например, DSE cat Z-4044) мигают с частотой около 2 Гц, поэтому выходы Q0-Q9 будут переключаться с этой частотой. Например, Q0 включится на полсекунды, затем Q1, затем Q2 и т. д. до Q8, затем снова начнется с Q0. Можно использовать до девяти выходов. Если вам нужно меньше выходов, подключите более ранний выход к MR, контакт 15. Если MR не используется, подключите его к 0 В…. [подробнее]

Многоцветный HD-светодиод

В большинстве корпусов ПК имеется только один светодиод для индикации доступа к жесткому диску, при этом светодиод подключается к материнской плате через двухконтактный разъем.Однако этот индикатор работает только с дисками IDE, и если установлен контроллер диска SCSI, его активность не будет заметно. Эта небольшая схема решает эту проблему с помощью многоцветного светодиода. Светодиод активности для интерфейса IDE обычно управляется подключенным устройством через один или несколько каскадов с открытым коллектором…. [подробнее]

Схема светодиодной цепи, работающей от сети

Вот простая и мощная светодиодная схема, которая может работать напрямую от сети переменного тока 100 вольт до 230 вольт переменного тока. Схема может быть использована в качестве локатора сети или ночника и т.д. Резистор R1, R2 и конденсатор C1 обеспечивают необходимое ограничение тока. Схема достаточно невосприимчива к скачкам и скачкам напряжения…. [подробнее]

Цепь светодиода или лампы-мигалки

Эта схема была разработана для того, чтобы лампы постоянного свечения, уже включенные в цепь, становились мигающими. Просто вставьте цепь между существующей лампой и отрицательным источником питания.Это устройство особенно подходит для автомобильных или панельных сигнальных огней, оно может управлять лампами мощностью до 10 Вт…. [подробнее]

Светодиодная или ламповая схема пульсара

Эта схема управляет светодиодом в импульсном режиме, т. е. светодиод переходит из выключенного состояния, постепенно загорается, затем постепенно тускнеет и т. д. Этот режим работы достигается за счет генератора треугольных волн, образованного двумя операционными усилителями, содержащимися в очень дешевом 8-выводном корпусе. Корпус DIL ИС. Q1 обеспечивает буферизацию тока, чтобы получить лучшую нагрузку на диск.R4 и C1 — компоненты синхронизации: при использовании значений, указанных в списке деталей, общий период составляет около 4 секунд…. [подробнее]

Светодиодная сигнальная лампа высокой интенсивности

Эта схема была разработана как сигнальная лампа для предупреждения участников дорожного движения об опасных ситуациях в темное время суток. В качестве альтернативы он может работать как велосипедный фонарь (в соответствии с правилами дорожного движения и законодательством). Белые светодиоды рекомендуются только в том случае, если схема используется в качестве переднего фонаря велосипеда (т.е. для освещения дороги) и красные светодиоды только при использовании в качестве заднего фонаря. В течение дня два солнечных элемента на 1,6 В заряжают две батареи типа АА. В темноте напряжение солнечных элементов исчезает, и батареи автоматически питают цепь. Частота вспышек составляет около одной в секунду, а время работы светодиода составляет около 330 мс. [подробнее]

Мигающие глаза

Эта схема была специально разработана как забавный гаджет на Хэллоуин. Его следует размещать сзади значка или булавки с типичным изображением персонажа Хэллоуина, например.г. тыква, череп, черная кошка, ведьма, призрак и т. д. Два светодиода закреплены на месте глаз персонажа и будут светиться более или менее ярко в соответствии с ритмом музыки или речи, улавливаемой из окружения небольшим микрофоном. Два транзистора обеспечивают необходимое усиление и управляют светодиодами…. [подробнее]

Схема выцветания светодиодов

Эта схема управляет двумя светодиодными лентами в импульсном режиме, т.е. одна светодиодная лента выходит из выключенного состояния, постепенно загорается, затем постепенно тускнеет и т. д.в то время как другая светодиодная лента делает наоборот. Каждая лента может состоять из 2-5 светодиодов при напряжении питания 9В. Два операционных усилителя, содержащиеся в IC1, образуют генератор треугольных волн. .. [подробнее]

Автоматическое аварийное освещение с низким энергопотреблением

Вот аварийное освещение на основе белых светодиодов, которое предлагает следующие преимущества. 1-Он очень яркий из-за использования белых светодиодов. 2-Лампа включается автоматически при сбое сетевого питания и выключается при возобновлении сетевого питания.3-У него есть собственное зарядное устройство. Когда батарея полностью заряжена, зарядка прекращается автоматически. Секция питания зарядного устройства построена на 3-выводном регулируемом стабилизаторе IC LM317 (IC1), а секция драйвера светодиода построена на транзисторе BD140 (Q2)…. [подробнее]

12-ступенчатый неоновый секвенсор (NE-2 / NE-51)

Эта схема аналогична светодиодным часам, в которых вместо светодиодов используется 12 неоновых индикаторных ламп. Он работает от 2-х никель-кадмиевых аккумуляторов большой емкости (2.5 вольт), которые поддерживают его в течение пары недель. Высокое напряжение (70 вольт) для неоновых ламп получается от небольшого импульсного источника питания с использованием генератора прямоугольных импульсов с триггером Шмитта 74HC14, высоковольтного переключающего транзистора и катушки индуктивности с высокой добротностью 10 мГн. [подробнее]

Двухпроводная лампа-мигалка

Эта схема была разработана для того, чтобы лампы постоянного свечения, уже подключенные к цепи, начинали мигать. Просто вставьте цепь между существующей лампой и отрицательным источником питания.Это устройство особенно подходит для автомобильных или панельных сигнальных огней, оно может управлять лампами мощностью до 10 Вт…. [подробнее]

Тройной стробоскоп

Эта схема позволяет наблюдать за движением других стробоскопов. Генерация прямоугольного сигнала основана на NE555. Эта схема требует маломощного источника питания, состоящего из простого трансформатора TR1, традиционного выпрямительного моста и стабилитрона…. [подробнее]

Симисторный диммер

Эту небольшую схему можно использовать для приглушения света мощностью примерно до 350 Вт.Он использует простую стандартную схему TRIAC, которая, по моему опыту, выделяет очень мало тепла. Обратите внимание, что эту схему нельзя использовать с люминесцентными лампами. [подробнее]

светодиодная тестовая лампа

светодиодная тестовая лампа

Светодиодная тестовая лампа — очень удобное устройство. Это позволяет вам проверить, существует ли напряжение постоянного тока где-либо в цепи. Он идеально подходит для устранения неполадок в автомобилях, где у нас есть 12-вольтовые цепи. Просто прикрепите зажим типа «крокодил» к земле тела и наденьте зонд на любую часть, которую вы хотите определить, находится ли она под напряжением.Светодиодная тестовая лампа имеет множество применений. Я видел щупы с игольчатым острием, чтобы можно было проникнуть в изоляцию проводки в целях тестирования.



Пожалуйста, посетите книжную полку VK2TIP. Мой личные рекомендации, спасибо.

ПОСЛЕДНИЕ ИЗМЕНЕНИЯ:
Пятница, 29 июня 2018 г., 03:08:09 PDT

ВЫ ЗДЕСЬ: ГЛАВНАЯ  > ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ > СВЕТОДИОДНАЯ ТЕСТ-ЛАМПА

ЧТО ТАКОЕ СВЕТОДИОДНАЯ ТЕСТ-ЛАМПА?

Светодиодная тестовая лампа — очень удобное устройство. Это позволяет вам проверить, существует ли напряжение постоянного тока где-либо в цепи. Он идеально подходит для устранения неполадок в автомобилях, где у нас есть 12-вольтовые цепи. Просто прикрепите зажим типа «крокодил» к земле тела и наденьте зонд на любую часть, которую вы хотите определить, находится ли она под напряжением. Светодиодная тестовая лампа имеет множество применений.

Я даже видел щупы светодиодных тестовых ламп, которые были игольчатыми, чтобы можно было проникнуть в изоляцию проводки в целях тестирования.

BTW LED означает светоизлучающий диод.

КАК СОЗДАТЬ СВЕТОДИОДНУЮ ТЕСТ-ЛАМПУ?

Самый простой способ разместить тестовую светодиодную лампу — встроить ее в выброшенный пенал для ручек, как показано на рис. 1 ниже.

Рисунок 1 — Схема электрическая светодиодная контрольная лампа

МАТЕРИАЛЫ, НЕОБХОДИМЫЕ ДЛЯ СВЕТОДИОДНОЙ ТЕСТ-ЛАМПЫ

Для сборки тестовой светодиодной лампы вам понадобятся:

  • выброшенный пенал для ручек
  • красный светодиод
  • резистор малой мощности 560 Ом
  • подходящий материал металлического зонда — предпочтительно латунь или медь.
  • зажим типа «крокодил»
  • Соединительный провод от резистора к датчику
  • прочный соединительный провод от светодиодного катода к зажиму типа «крокодил»
  • клей для фиксации светодиода и зонда
  • паяльник, припой.

Лично я бы сделал прочный соединительный провод, идущий к зажиму типа «крокодил» вашей тестовой светодиодной лампы, длиной около 2 футов или 600 мм, чтобы дать вам немного гибкости.

СБОРКА СВЕТОДИОДНОЙ ТЕСТ-ЛАМПЫ

Здесь вы в значительной степени сами по себе, потому что это полностью зависит от того, что вы можете собрать или иметь в наличии.Футляры для ручек распространены, я бы попробовал прозрачный. Провод, безусловно, должен быть в состоянии быть восстановлен из выброшенного потребительского оборудования. То же самое может относиться к вашему резистору 560 Ом и светодиоду.

Если вы не знаете, как выглядит цветовой код резистора на 560 Ом, перейдите на мою страницу цветового кода резистора.

Помните, что для нового светодиода, купленного в магазине, анод является более длинным проводом. За спасенным вы сами. Если вы не знакомы с пайкой, то вот страница на тему пайки.[произошла ошибка при обработке этой директивы]

ВЫ ЗДЕСЬ: ГЛАВНАЯ  > ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ > СВЕТОДИОДНАЯ ТЕСТ-ЛАМПА

Copyright Ian C. Purdie © 2000 — 2001 — 2002, все права защищены. URL — https://www.electronics-tutorials.com/test-equip/led-test-lamp.htm

Все материалы на этом сайте могут использоваться частными лицами в личных некоммерческих целях. Отдельные копии моих страниц или файлов могут бесплатно распространяться среди других частных лиц, если на соответствующей странице не указаны иные требования.Однако все материалы остаются интеллектуальной собственностью Яна С. Пурди, отдельных участников или других источников, давших разрешение на использование своих материалов на этом сайте. Все авторские права и товарные знаки защищены мной или соответствующими владельцами. Материал не может быть переиздан без предварительного письменного разрешения, а также не может быть скопирован на другом сервере без моего предварительного письменного разрешения. За исключением случаев, предусмотренных на этих страницах или предоставленных разрешений, перевод на другой язык, кроме английского, и размещение страниц в другой стране строго запрещены.
Коммерческое использование запрещено без предварительного письменного разрешения www.electronics-tutorials.com

Создано 7 марта 2002 г.

Обновлено 8 марта 2002 г.

Связаться с VK2TIP

Как решить проблему мерцания светодиодов 12 В?

Если вам случится использовать 12-вольтовый светодиодный светильник дома или в офисе, мерцание является одной из распространенных проблем, с которыми вы можете столкнуться. Чтобы решить эту проблему, нам нужно понять, что такое 12-вольтовый светодиодный свет и мерцание. Затем мы можем посмотреть, как это исправить в этой статье.

Что такое светодиодное освещение 12 В и почему в светодиодном освещении используется напряжение 12 В?

12-вольтовый светодиодный фонарь, известный энтузиастам-любителям как: (Светоизлучающий диод), приобретается в магазинах запчастей для ремонта электроники. Обычно вы можете видеть, как эти светодиоды появляются в приборах и гаджетах, которые указывают на то, что источник питания включен. В последние годы уровень передовых технологий позволил 12-вольтовым светодиодам играть более важную роль. Поскольку светодиоды на 12 В потребляют всего 3 Вт мощности, они стали идеальными для замены ламп накаливания.

Что касается безопасности, то лучше всего использовать светодиодную лампу на 12 В. Как упоминалось ранее, 12-вольтовые светодиодные фонари были окончательным стандартным источником света для любителей. Поток электроэнергии 12 В был недостаточно сильным по сравнению с линейным напряжением 120/240 В. Это сделало его идеальным для хобби-приложений, которые не оставят вас в шоке. Точно так же благодаря более низкому напряжению искры или хлопки при других стандартных линейных напряжениях для лампочек полностью исключены. Светодиодная лампа 12 В не только безопаснее в использовании, чем обычные лампочки, но и потребляет меньше энергии.Это делает 12-вольтовый светодиод идеальным вариантом для экономичного домашнего освещения.

Мало того, инновация в виде сверхъярких светодиодов оказалась популярной именно для автомобилей. Затем энтузиасты начали повальное увлечение заменой стандартных лампочек везде, где только можно. Но с технологиями приходит и темная сторона реальности. Мигание, которое может исходить от светодиодных фонарей, по-прежнему является небольшой проблемой, которую необходимо решить.

Что такое мерцание? — Видимый против невидимого

Независимо от того, какую марку светодиодных ламп вы покупаете, мерцание будет присутствовать в каждой из них.Некоторые светодиодные лампы на 12 В будут иметь другие технические характеристики производителя и электронные конфигурации. Некоторые из них просто плохой выбор, которые были более дешевыми брендами. На рынке много поддельных светодиодных фонарей, и те, что подешевле, наверняка будут мерцать чаще. Мы разбили категорию на два раздела, чтобы вы могли видеть, что их отличает друг от друга.

1. Видимое мерцание

Мерцание, которое вы видите, очевидно, связано с частотой, излучаемой самой светодиодной лампой. Все, что имеет частоту 100 Гц, будет видно невооруженным глазом. Мерцание светодиода часто заставляет мозг интерпретировать это присутствие как эффект замедленного движения. И хотя у него есть возможные побочные эффекты (которые обсуждаются далее в этой статье), мы рассмотрим каждый из них. Поскольку все светодиоды мерцают, необходимо правильное напряжение, чтобы они мерцали менее заметно. Они бывают в виде удлинителей, которые используются для увеличения необходимого постоянного напряжения. Вы можете найти их в торговых точках, где легко доступны светодиодные лампы и продукты.

2. Невидимое мерцание

Хотя этот тип мерцания не виден невооруженным глазом, он вызван быстрыми колебаниями света. В течение нескольких секунд мерцание можно увидеть через электронные устройства. Камеры особенно могут видеть эффект слежения, называемый «след», который по определению является стробоскопическим. Его даже можно увидеть как вертикальную полосу на цифровых фотографиях, доказывающую наличие мерцания. Невидимое мерцание также является результатом правильного напряжения, подаваемого на светодиодную лампу.Вы не замечаете никаких вспышек, поскольку ваши глаза не устроены так, чтобы воспринимать количество вспышек в секунду. Если вы сделаете снимки на цифровую камеру, где есть светодиоды, вы можете просто поймать эту аномалию в действии.

Почему 12-вольтовые светодиодные фонари часто мерцают?

Существуют определенные причины мерцания светодиодов в различных приложениях. Либо используемые дома, либо в вашем автомобиле, они могут присутствовать по нескольким причинам. Все производители этих новых осветительных приборов будут иметь разные спецификации для работы с рекомендуемым электрическим током.Достаточно сказать, что мерцание наблюдается в любой лампочке, которую вы используете.

Лампы накаливания могут мерцать, потому что ток, который они используют, носит циклический характер. Вы редко видите все это, потому что нить накала постоянно горит, и нет времени увидеть видимые изменения света. Те из нас, кто использует эти 12-вольтовые светодиодные фонари в машине или дома, столкнутся с проблемой мерцания. Когда мы начнем, имейте в виду, что светодиодное освещение — это не точная наука. В настоящее время мерцание является проблемой, поэтому мы сделаем все возможное, чтобы описать, где это происходит и как это исправить.К концу этой статьи вы будете лучше понимать эту проблему, которую сможете решить самостоятельно.

1. В машине

Мерцание светодиодов в вашем автомобиле не является хорошим признаком, поэтому очень важно найти причину этого. Начиная с внутреннего освещения, если вы заменили лампы накаливания на 12-вольтовые светодиоды, вы могли заметить стробирование. Это может быть связано с несколькими причинами того, что это происходит. Проверьте все соединения или предохранители, которые включают внутреннее освещение.Если у вас ненадежное соединение для самого светодиода, вибрация от вождения будет вызывать всевозможные мерцания. Опять же, предохранитель, который стареет или выходит из строя, приведет к мерцанию светодиодной лампы.

Фары, стоп-сигналы и противотуманные фары могут работать от 12-вольтовой системы со сверхяркой мощностью. Существует также риск мерцания, которое может произойти по многим другим причинам. Одна из основных причин связана с самим автомобильным аккумулятором. Автомобильный аккумулятор — это то, что постоянно питает внешние огни.Многие автомобили очень быстро теряют мощность, если их забыть выключить. Разряженная батарея может быть ужасной для светодиодных налобных фонарей, которым для работы требуется точное количество энергии. Это также может означать, что ваш генератор начинает выходить из строя.

Кроме того, сверхъяркие фары или любые внешние светодиодные лампы для автомобилей имеют установленный срок службы. Когда приходит время уходить, знаки могут начинаться с мерцания, стробирования и даже моргания. Будьте готовы к тому, что в ближайшее время у вас появится новая замена.Избегайте любой потенциальной аварии, которая может привести к плохому обслуживанию светодиодных ламп для вашего автомобиля.

2. Дома

Польза от электричества в вашем доме будет варьироваться в зависимости от того, используется ли постоянный ток или переменный ток (AC/DC). Ваш дом обычно подключен к сети переменного тока. Эта форма переменного тока по понятным причинам считается более безопасной, чем постоянный ток. Спросите любого друга-электрика, и он скажет вам, почему, но в двух словах, вот причина. Переменный ток был хорошо зарекомендовал себя благодаря усилиям Николаса Теслы еще в 1896 году для питания Буффало, штат Нью-Йорк.В настоящее время он обеспечивает более стабильную форму тока для домов и предприятий по всей территории США.

Хотя это не очень хорошо подходит для светодиодных ламп, они предпочитают постоянный ток, чтобы полупроводник правильно светился. Переменный ток подается с частотой 50 Гц и непрерывно переключается назад 50 раз в секунду. Это может привести к мерцанию ваших светодиодных ламп из-за циклического прохождения электрического тока. Несмотря на то, что многие приборы преобразуют переменный ток в постоянный, многие люди, использующие светодиодные лампы, упускают это из виду. При неправильной установке в доме мерцание является постоянным напоминанием о том, что используется переменное напряжение. К счастью, есть способы решить эту проблему с помощью дополнительного оборудования, как вы читаете дальше.

См. также: Общие проблемы светодиодных фонарей

Что произойдет, если мы не решим проблему мерцания светодиодов?

Любое количество проблем, возникающих из-за мерцающего света, который может исходить от надоедливой светодиодной лампы. Привлекательность экономии денег с использованием 12-вольтовых светодиодов часто является ловушкой, в которую попадает большинство из нас.Так как же нам решить потенциальные головные боли, которые могут возникнуть? Вот некоторые распространенные проблемы, возникающие со светодиодными лампами, и способы их легкого устранения. Большинство из этих проблем не требуют дорогостоящего содержания или обслуживания, так как вы можете решить большинство из них самостоятельно. Потратьте некоторое время, чтобы ознакомиться с этими информативными советами, чтобы повысить безопасность в вашем доме или автомобиле.

1. В автомобиле

Вероятность аварии по вине водителя зависит от вашей осведомленности об окружающем вас транспортном средстве.Ваш автомобиль не является исключением, и каждый раз, когда вы едете, у вас должен быть контрольный список. Неисправное оборудование, такое как перегоревшие фары, задние фонари и фары дальнего света, ухудшает вашу видимость для других транспортных средств. Это должно быть дополнительным соображением, когда используются светодиодные лампы.

а. Безопасность для вас

Вам нужно начать с интерьера, так как это, по сути, кабина, которая управляет всем.

Убедитесь, что все освещение салона автомобиля находится в рабочем состоянии, даже замененные светодиодные фонари.У них могут быть проблемы, которые, несомненно, вернутся к техническим причинам, по которым светодиодный свет будет отвлекать. Мигающий или стробирующий светодиод представляет опасность для вашего внимания во время вождения. Одна неверная секунда, когда вы отводите взгляд от дороги, может быть опасной для вас и других людей в машине.

Внешний вид автомобиля представляет собой еще одну скрытую опасность, поскольку светодиодные фонари могут выйти из строя в любой момент. Мигающие фары могут раздражать, но если они не делали этого раньше, пришло время их починить. Проверьте кабели, которые их соединяют, и если проблема не исчезнет, ​​она может ухудшиться, если они внезапно выйдут из строя.На всякий случай всегда имейте запас каждого светодиодного фонаря в багажнике. Поскольку этот свет не так дорог, как десять лет назад, ваш «ремонтный комплект» также должен включать его. Всегда следите за тем, сколько времени они используются. Все они имеют расчетный срок службы.

б. Безопасность для других

Ночное вождение требует гораздо больше визуальных эффектов, чтобы другие автомобили знали, что вы находитесь на встречной полосе. Использование любой ультраяркой светодиодной лампы должно навредить водителям вокруг вас или рядом с вами.Не менее важно, чтобы ваши фары были направлены и сфокусированы на дороге. Вы никогда не захотите ослепить встречного водителя светодиодными фонарями, их интенсивность слишком яркая. Еще одна вещь, которую следует учитывать, это то, что мерцание светодиодов может даже вызвать светочувствительную эпилепсию, вызывая судороги.

Худшее, что может случиться, — это вызвать у другого водителя (или у вас самого) припадок и разбить машину. Прежде чем начать движение, проверьте все точки, чтобы убедиться, что светодиодные фонари в вашем автомобиле работают правильно.Если внутреннее освещение слишком яркое, вы можете использовать тонированную теплую желтую фольгу вокруг него, чтобы уменьшить резкие блики. Автосервисы охотно продают эти тонированные фольги в упаковках и не плавятся, так как светодиоды выделяют мало тепла. Еще один совет: всегда проверяйте светодиодные лампы, прежде чем использовать их в автомобиле. Ваш гараж — идеальное место для настройки и усовершенствования светодиодных фонарей до тех пор, пока они не будут соответствовать вашим предпочтениям.

2. Дома

Тем не менее, непредвиденные риски светодиодного освещения в вашем доме могут вызвать различные побочные эффекты, влияющие на ваше настроение и многое другое.Что еще хуже, из-за видимого мигания, которое может произойти из-за неправильной установки, эти возможные недуги могут быть вызваны. Они не происходят мгновенно, хотя длительное использование будет включать эти симптомы.

а. Дискомфорт в глазах

Если вы когда-либо работали под флуоресцентными лампами, вы могли заметить, как они утомляют ваши глаза. То же самое может произойти со светодиодными лампами в течение длительного времени. Конечно, эти лампы ярче и скорректированы по цвету, чтобы обеспечить более высокую температуру солнечного света, но… Неправильно установленные лампы для чтения или комнатные светильники могут в конечном итоге утомить глаза и даже привести к сухости и зуду в глазах.Выберите светодиодную лампу с правильной цветовой температурой, чтобы сбалансировать резкость. Новые 12-вольтовые светодиодные фонари имеют четыре разных оттенка, чтобы согреть комнату и защитить ваши глаза.

б. Головные боли

Как правило, светодиодные фонари по любой причине могут вызывать головную боль. Температура самого света также попадает в эту категорию вместе с молниеносным быстрым миганием. Чтобы этого не произошло, ответ заключается в том, чтобы не оставаться в одной и той же комнате весь день. Делайте перерывы и перемещайтесь из комнаты в комнату, чтобы приспособиться к различным источникам света.А еще лучше выйти на улицу на солнечный свет, чтобы проветрить голову в течение 5 минут. Таким образом, вы можете избежать постоянной вибрации светодиодного освещения, которая может возникнуть. Даже за непродолжительный поход на кухню можно избежать появления головной боли.

с. Усталость

Усталость от сидения на одном месте для некоторых неизбежна, когда вы находитесь дома. Это может произойти во время просмотра телевизора, видеоигр или даже сидения за компьютером. Большинство людей забудут, что светодиодные фонари могут отвлекать внимание из-за их белого свечения.Простой ответ — выключить их и наслаждаться естественным светом из окна. Воздействие естественного солнечного света заставляет наше тело чувствовать себя энергичным и живым. Если вы чувствуете усталость от светодиодной лампы, выключите ее.

Почему мерцают светодиоды 12 В и как решить проблему?

Если у вас возникли проблемы с мерцанием светодиодных ламп, есть решение, которое решит эту проблему. Вам не нужно изучать электронику, чтобы выяснить, в чем причина проблемы, эти советы помогут вам ее устранить.В большинстве случаев проблема не в самом светодиоде, а в работе альтернативных сил. В конце концов, каждую из перечисленных проблем можно легко остановить навсегда. Или, по меньшей мере, уменьшенный до более безопасного и здорового для вас уровня. Просмотрите эти варианты, чтобы найти проблему, которую хотите решить.

1. Неправильный диммер

Допустим, вы купили светодиодную лампу, которая вкручена в лампу с диммером и не работает. Это потому, что этот светодиод был сделан для работы с постоянной яркостью.Можно использовать только светодиодные лампы, которые помечены специально для диммирования, иначе они мерцают как сумасшедшие. После этого эти светодиодные светильники, совместимые с диммерами, будут работать с любым диммером.

2. Фликер без диммера

Когда вы покупаете новую светодиодную лампу, она будет немного мигать, когда она нагреется до нужной температуры. Но если мигание продолжается более минуты или двух, а может быть и дольше, лампочка неисправна. Это мигание является индикатором того, что он скоро умрет, поэтому лучше всего получить возврат или обмен.

3. Другие причины

Возможно, вы вовсе не виноваты в том, что лампочка вышла из строя или используется неправильный тип светодиода. Этот раздел предназначен для других вариантов, которые могут вызвать проблемы с миганием светодиодов.

4. Неправильный блок питания светодиода

Этот блок питания, к которому подключается большинство ламп, будет поддерживать мерцание светодиодов, видите вы это или нет. Вы можете уменьшить это, используя драйверы светодиодов PDV, которые предназначены для обеспечения постоянного напряжения на светодиодной лампе.Это улучшит то, как свет должен светиться правильно, значительно уменьшив мерцание, которое вы можете заметить.

5. При включении

Попробуйте сами и включите светодиодную лампу, чтобы увидеть количество вспышек, необходимых для запуска. В зависимости от вашего драйвера светодиода PDV, вы можете не подходить для подачи постоянного тока на лампу. Возможно, вам даже стоит проверить точки контакта и убедиться, что лампочка вкручена надежно.

6. Когда мерцают иногда

Это могут быть колебания в электросети, слишком слабый блок питания, встроенный в светодиодную лампу, или даже признаки того, что лампа скоро выйдет из строя.Попробуйте переключить лампу на другую розетку, чтобы увидеть, есть ли улучшение. Если это не исчезнет, ​​скорее всего, скоро наступит конец светодиодного индикатора. Тогда пришло время купить новую лампочку.

а. На датчик движения

Если вы видите, что ваш датчик движения что-то активно улавливает, это может быть мигание из-за неисправной светодиодной лампочки. Датчик использует датчик электронного переключателя для отслеживания движения, однако их также можно обмануть мигающим светодиодом. Извините, на этот раз это не призрак, а, возможно, вина вашей умирающей светодиодной лампы.

б. На переносные светодиодные лампы

Эти 12-вольтовые портативные лампы отлично подходят почти для всего, но потом они начинают вызывать у вас мурашки по коже. Неудивительно, если вы обнаружите, что батареи разряжены. Чтобы держать эти ручные фонарики под рукой, вы должны держать под рукой готовый запас батареек. Никогда не знаешь, когда отключится электричество. Таким образом, иметь один или два таких ручных фонаря все равно очень удобно.

с. На электрический трансформатор

Если у вас есть дом, в котором есть трансформатор, который включает и выключает все секции дома. Более новые трансформаторы имеют светодиодные индикаторы на 12 В, которые указывают, работает ли сеть на 120 В или нет. Если вы видите, что светодиоды быстро мигают, это может означать, что выход вашего трансформатора плохой. В этот момент необходимо будет вызвать электрика для замены трансформатора.

Почему светодиоды мигают при выключении?

Это может произойти, когда светодиодный индикатор выключен, и в течение некоторого времени все еще может мигать вскоре после этого. Причину нетрудно объяснить, так как срезанное напряжение не прекращается мгновенно.Оставшееся электричество также может попасть в электрический провод, если он подключен неправильно. Даже переключатель, управляющий ночным освещением, может вызвать временный скачок напряжения, из-за которого светодиодный свет начнет мерцать.

Что такое прерывистое мерцание светодиодов?

Это аномалия, связанная с использованием диммера или непостоянным напряжением. Без использования надлежащего драйвера светодиода PDV светодиодная лампа будет иметь проблемы с миганием, стробированием и миганием. Эти типы ламп нуждаются в постоянном напряжении, чтобы работать наилучшим образом.Это также может быть признаком того, что лампочка неисправна в проводке. Использование более дешевых светодиодных ламп, которые производятся за границей в Китае, является верным признаком того, что лампа готова умереть. Потратьте дополнительные деньги и купите надежную светодиодную лампу от качественных брендов. Доплата, которую вы платите за лучшую светодиодную лампу, стоит каждого часа, указанного на коробке.

Как вы тестируете светодиодные фонари 12 В? – М.В.Организинг

Как проверить светодиодные лампы на 12 В?

Чтобы проверить светодиод, прикоснитесь кончиком черного щупа к катоду или более короткому концу светодиода.Прикоснитесь кончиком красного зонда к аноду, который должен быть более длинным концом. Убедитесь, что два щупа не соприкасаются друг с другом во время этой проверки, и что катод и анод не соприкасаются друг с другом.

Как рассчитать падение напряжения на светодиоде?

Поскольку светодиоды соединены последовательно, полное падение напряжения равно сумме всех падений напряжения (n*Vd). Давайте используем 4 светодиода, соединенных последовательно с теми же характеристиками, что и раньше, в нашем примере. Очевидно, что напряжение питания должно быть выше 3.3 В или даже 5 В, поэтому для этого примера мы выбрали 12 В.

Сколько вольт может потреблять светодиод?

3,3 вольта

Сколько вольт может потреблять светодиод диаметром 5 мм?

2,0 В

Нужен ли резистор для светодиода?

Светодиод (светоизлучающий диод) излучает свет, когда через него проходит электрический ток. Простейшая схема питания светодиода представляет собой источник напряжения с последовательно соединенными резистором и светодиодом. Такой резистор часто называют балластным резистором. Если источник напряжения равен падению напряжения светодиода, резистор не требуется.

Нужен ли резистор для светодиода 12В?

1 Ответ. Насколько я знаю, нет или, по крайней мере, нет обычного светодиодного диода, который сам по себе обычно имеет прямое напряжение 12 В. 12-вольтовые светодиоды — это модули, состоящие из некоторой комбинации диодов и резисторов, что делает их подходящими для приложений с питанием 12 В без необходимости дополнительного ограничения тока.

Как узнать, какой резистор использовать со светодиодом?

Мы будем использовать следующую формулу для определения номинала резистора: Резистор = (Напряжение батареи – напряжение светодиода) / желаемый ток светодиода.Для типичного белого светодиода, требующего 10 мА при питании от 12 В, значения составляют: (12-3,4)/. 010=860 Ом. Чтобы использовать несколько светодиодов параллельно, суммируйте текущие значения.

Светодиоды подключены последовательно или параллельно?

В отличие от светодиодов, которые подключены последовательно, светодиоды, подключенные параллельно, используют один провод для подключения всех положительных электродов используемых вами светодиодов к положительному проводу источника питания и используют другой провод для подключения всех отрицательных электродов используемых вами светодиодов. к минусовому проводу блока питания.

Будет ли батарея на 9 В питать светодиод на 12 В?

вы можете использовать батарею 9 В для светодиода 12 В. Только яркость меньше чем у 12в батареи. если вам нужна только легкая цель, вы можете использовать 9 вольт вместо 12 вольт питания.

Можно ли подключить светодиод 12В к автомобильному аккумулятору?

Отвечая на ваш вопрос: вы не можете использовать аккумулятор 12 В для питания светодиодной ленты 12 В напрямую. полностью заряженная свинцово-кислотная батарея будет иметь напряжение 13,8 В, которое сожжет вашу светодиодную ленту, если вы это сделаете. Вам не нужно текущее ограниченное устройство.это понизит вашу батарею 13,8 В до 12.

Как подключить светодиодный выключатель на 12 В?

Как подключить свет на 12 В

  1. Подсоедините положительный провод к положительной клемме с предохранителем на распределительном щите.
  2. Подключите отрицательный провод к клемме на отрицательной шине в распределительном щите.
  3. Подсоедините положительный провод к положительному проводу фонаря с помощью рычажной гайки.

Как питать светодиодную ленту 12 В от аккумулятора?

Сначала нажмите кнопку питания на аккумуляторе и убедитесь, что выбран выход 12 В.Затем просто подключите один конец кабеля постоянного тока к порту аккумулятора с пометкой «выход постоянного тока». Затем подключите другой конец к штекерному разъему светодиодной ленты. Вот и все!

Как подключить светодиод к аккумулятору?

Подтяните провод питания светодиода к положительному полюсу аккумулятора. Поднесите ближе (но не касайтесь) второй провод, рядом с минусовой клеммой – провод заземления светодиода. Затем с помощью плоскогубцев снимите изоляцию с обоих концов провода. Светодиоды имеют два провода, один длиннее другого.

Можно ли подключить светодиод напрямую к батарее 9В?

Подключение светоизлучающего диода (LED) к более высокому напряжению обычно быстро разрушает светодиод, вызывая его перегорание. Пятивольтовые светодиоды можно подключить к девятивольтовой батарее, но также необходим внешний резистор, чтобы понизить напряжение до требуемых пяти вольт.

Сколько светодиодов может питать батарея 9В?

Типичные батареи 9 В обеспечивают 500-800 мА. Каждый светодиод потреблял около 20 мА, поэтому цифра составляет около 25-30 светодиодов.Конечно, чем больше светодиодов, тем быстрее разрядится батарея.

Что такое 3 провода на светодиодных фонарях?

Светодиодные фонари с 3 проводами будут многофункциональным светом. Их можно (в большинстве случаев) использовать в любой конфигурации, подходящей для вашего приложения. Например, бег и тормоз, бег и мигалка или тормоз и мигалка. Эти светодиоды обычно имеют черный, красный и белый провод.

Какой положительный провод светодиода?

анод

Нужна ли светодиодным лампам другая проводка?

У них будет трансформатор либо в потолке, либо в светильнике.Некоторые светодиодные лампы, такие как линейка Philips Master LED, имеют встроенную схему, которая может работать с большинством (но не со всеми) трансформаторами, поэтому вам не нужно их менять.

Что произойдет, если светодиод будет подключен наоборот?

Светодиоды

, будучи диодами, пропускают ток только в одном направлении. А когда нет тока, нет света. К счастью, это также означает, что вы не сможете сломать светодиод, подключив его наоборот. Перевернутый светодиод может препятствовать правильной работе всей цепи, блокируя протекание тока.

Имеет ли значение полярность для светодиода?

Светодиоды

электрически поляризованы и будут работать правильно только тогда, когда их положительный вывод (также известный как анод) подключен к плюсу питания, а их отрицательный вывод (также известный как катод) подключен к минусу питания. Необходимо строго соблюдать полярность подключения светодиодов!

Чувствительны ли 12-вольтовые светодиодные фонари к полярности?

Светодиоды

— это диоды, поэтому полярность вашего светильника должна быть правильной для работы со стандартным 12-вольтовым светодиодом, чувствительным к полярности.Например, мы обнаружили, что многие наружные светильники на крыльце имеют провода, установленные с обратной полярностью, и наши лампы, не чувствительные к полярности, все равно будут работать.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
