ВАЗ 2114 печка дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ВАЗ 2114 своими руками, снятие печки ваз 2114. Не греет печка ваз 2114

К сожалению, система отопления отечественного автопрома оставляет желать лучшего. Данный вопрос особенно актуален в зимнее время. Поскольку мерзнуть — это не только неприятно, но и вредно для здоровья. Кроме того, при неисправной системе отопления стекла замерзают, покрываются льдом и инеем. В таких условиях видимость на дороге ничтожна.

Устройство печки 2114

Основные элементы отопительной системы:

  • Вентилятор.
  • Резистор, который контролирует мощность функционирования двигателя вентилятора.
  • Краник.
  • Заслонки, посредством которых подается воздух в салон.
  • Радиатор.
  • Переключатель положения мощности.

При исправном функционировании системы в радиатор отопителя поступает ОЖ через краник печки. Водитель самостоятельно контролирует температуру воздуха, поступающего в салон, когда открывает и закрывает краник.

Создается тепло за счет ОЖ, что достигает радиатора. Если двигатель нагрет, температура ОЖ вырастает до 95 градусов.

Отопитель имеет три режима функционирования, от которых зависит скорость вентилятора. Последняя самостоятельно контролируется водителем через переключатель положения. Зависимо от положения крана в салон дует теплый или холодный воздух. Направляют воздушные потоки заслонки. Регулировка заслонки отопителя выполняется вручную.

Не работает печка ВАЗ 2114 причины неисправности

Для отопителя ВАЗ 2114 характерны такие неисправности:

  • Течь в радиаторе.
  • Негерметичность воздуховодов.
  • Забит радиатор.
  • Забит один из шлангов воздуховода.
  • Неисправен моторчик печки.
  • Неисправен резистор.

Как заменить радиатор печки 2114

Для замены радиатора печки вам потребуются следующие инструменты:

  1. Новый радиатор.
  2. Пустая емкость.
  3. Гаечные ключи.
  4. Набор отверток.

Порядок работ:

  1. Сначала слейте ОЖ, которую потом необходимо будет заменить. Затем переместитесь в салон и открутите саморез, расположенный под пластиковой заглушкой (смотрите фото).
  2. Далее освободите щиток прибора от крепления — его держат саморезы. Непосредственно сам щиток пока не нужно снимать.
  3. Снимите кожух рулевой колонки, открутив крепления снизу.
  4. Теперь займитесь разъемом, идущим на прикуриватель.
  5. Затем демонтируйте магнитолу. Как правило, ее снятие проходит без проблем, главное — отсоединить все штекера. Рекомендуется подписать их или пометить.
  6. После завершения данных операций у вас будет доступ к пластиковой консоли — снимите с двух сторон саморезы, расположены они симметрично.
  7. Далее удалите переключатель для вентилятора печки и регулировочные флажки.
  8. На данном этапе можно отсоединить от торпедо центральную консоль. Затем снимите клеммы от всех кнопок и штекера. Далее демонтируйте диагностический разъем, который держат саморезы.
    Вытаскиваем из салона центральную консоль.
  9. Снимите два самореза, которые держат металлическую основу (как на фото).
  10. Следующим шагом будет снятие креплений торпедо, находящихся с обеих сторон.
  11. Железное основание тоже имеет крепления, которые необходимо открутить.
  12. Теперь, когда железная конструкция свободна, ее можно снять, предварительно вытащив ЭБУ. Немного приподнимите панель приборов и подставьте под нее деревяшку. Так вы получите доступ к радиатору.
  13. Радиатор печки прикреплен хомутами — снимите их.
  14. Слейте всю ОЖ и замените радиатор.

Замена моторчика печки 2114

Порядок работ:

  1. Обесточьте электрическую цепь, отсоединив минус от АКБ.
  2. Под панелью приборов отсоедините плюсовой провод моторчика.
  3. В двигательном отсеке открутите два болта, удерживающих кожух печки.
  4. Отсоедините «массу» — открутите крепежный болт провода.
  5. Открутите два болта, крепящих вентилятор к корпусу отопителя.
  6. Демонтируйте решетку воздуховода.
  7. Выводим моторчик из зацепления, надавив на него по направлению к себе.
  8. Поверните элемент на 90 градусов и выньте из кожуха.
  9. Сборка выполняется в обратной последовательности. Обратите внимание на фиксацию контактов электропитания, во избежание повторной разборки узла.

Регулировка заслонки печки ВАЗ 2114

Порядок работ:

  1. Снимите скобу, удерживающую оболочку тросика на корпусе печки.
  2. Слева есть рычажок желтого цвета, который выполнен из оцинковки.
  3. Отведите данный рычажок на себя, в направлении к салону авто. В такой позиции он считается открытым на максимум.
  4. Подтяните тросик и отрегулируйте его длину. Правильной является настройка, когда в правой позиции длинного рычажка, находящегося на блоке рычагов, регулируемое устройство окажется в максимально открытой позиции.
  5. Настроив положение троса, надежно его зафиксируйте.

Замена дополнительного резистора печки ВАЗ 2114

Для регулировки скорости функционирования печки на ВАЗ 2114 предусмотрен дополнительный резистор. У резистора есть две спирали с сопротивлением 0.82 и 0.23 Ом. При включении отопителя на первый режим, ток идет через две спирали. При включении второй скорости, ток будет идти через одну спираль с сопротивлением 0.23 Ом. А при включении третьего режима ток будет идти мимо резистора. Дополнительный резистор находится под педалью газа.

Резистор, как правило, не требует ремонта. Зачастую он ломается в результате обгорания контактов. В данном случае необходимо зачистить контакты. Также может оплавится колодка.

Замена резистора:

  1. Сначала снимите левую накладку консоли приборной панели.
  2. Отсоедините от дополнительного резистора провода.
  3. Открутите саморез крепления дополнительного резистора.
  4. Снимите дополнительный резистор.
  5. Осмотрите спирали на целостность.
  6. С помощью мультиметра проверьте резистор на обрывы.
  7. При наличии обрывов замените резистор.
  8. Установка резистора выполняется в обратном порядке.



Схема подключения печки ваз 2114 – Telegraph

Схема подключения печки ваз 2114

Скачать файл — Схема подключения печки ваз 2114

Содержание Причины неисправности печки ВАЗ Советы по выбору радиатора Схема печки ВАЗ Как провести работы по замене печки ВАЗ замена радиатора Ремонт печки ВАЗ Меняем фильтр салона ваз Вывод Рекомендуем. Причины неисправности печки на ВАЗ могут быть самые разнообразные. Многие владельцы автомобилей не дожидаются возникновения проблем, а заблаговременно готовят свой автомобиль к зимнему периоду, в частности это касается и проверки рабочего состояния печки. На моделях ВАЗ предохранитель класса F7, имеет силу тока 30А. Он отвечает дополнительно за цепи прикуривателя, встроенной подсветки на бардачок, обогрев заднего стекла. Если причина неисправности кроется в предохранителе, это можно определить на ранних стадиях. Или причина в приходящих проводах выдающих слабый контакт. Давайте разберем основные нюансы при выборе печки на ВАЗ Как известно устройство отопителя ВАЗ заводского производства имеет большой показатель уровня необходимой теплоотдачи. Но в свободной продаже необходимой модели попросту нет, в этом случае приобретаем то, что есть в наличии. В данной ситуации более правильным решением будет немного переплатить, но приобрести новое устройство. Опираясь на отзывы потребителей, большим спросом обладают радиаторы производителя ДААЗ, так как соблюдены качественные показатели производимых моделей, параметры теплоотдачи также на высоте. Что касается материала, из которого произведена печка ВАЗ , нельзя с уверенностью определить лидера среди алюминиевых или медных радиаторов. У каждого есть преимущественные показатели и определенные недостатки, такие как, характеристики теплоотдачи, срок непосредственной работы. Эта схема дает понять как работает отопитель ваз Рычажком 2 и 4 регулируется желаемое направление воздуха, и последний 4 имеет функцию выбора температуры воздуха. Бывает и так, что даже некоторые не знают, как включить печку на ВАЗ В случае отсутствия признаков работы, следовательно, вентилятор совсем не включается. Но если радиатор на некоторых скоростях проявляет признаки работы, следовательно, причина не в неисправности вентилятора, а возможно в резисторе добавочном , либо отопитель салона ВАЗ не реагирует на переключатель. Есле же вентилятор работает на полную мощность и температура выбрана по максимуму при полностью прогретом двигателе, а из воздуховода идет холодный воздух. То вероятна причина засора радиатора печки. Для экономии времени работы, возможно, отсоединить только часть панели, в области бардачка и консоли. Лучше эту процедуру проводить вдвоем, чтобы один человек панель нужным образом оттягивал, а второй снимал радиатор. Но есть еще один метод, крепление панели удалить с двух сторон, и затем провести процедуру ослабления кронштейнов. В результате беспрепятственно можно менять печь ВАЗ на новую. Но не забывайте предварительно провода отсоединить. Дальнейшим шагом будет удаление гаек осуществляющих функцию крепления радиатора к корпусу, и дальнейшее ослабление хомутов, с помощью которых обеспечивается крепление патрубков. Вот и все, дальнейшая замена осуществляется в обратном порядке. Воздух внутри салона без использования фильтра будет наполнен дорожной пылью и выхлопными газами, понятно, что это негативно скажется на здоровье водителя и пассажиров. Непосредственная функция фильтра автомобиля — очищение воздуха поступающего в салон. В результате он подвержен быстрому загрязнению, и от такого фильтра нет абсолютно никакой пользы. Только затрудняет проход воздуха к отопителю. По этой причине фильтр подлежит замене. Эта процедура доступна для самостоятельной замены. Для начала демонтируете щеткодержатели и систему стеклоочистителей, затем убирается решетка пластиковая. После этого удаляются гайки крепления пластмассовой накладки, в результате освобождается небольшое отверстие. Фильтр ни чем не крепится, поэтому в его извлечении недолжно возникнуть проблем, и тем же путем меняется на новый. Все детали монтируются на свои места. Процедура замены печки ВАЗ довольно проста. Основной момент это своевременная замена патрубков и хомутов, если они не годятся для дальнейшей эксплуатации. После проведения ремонтных или обслуживающих работ не забывайте обратно заливать в систему жидкость для охлаждения. По окончанию работы, при запуске мотора, печка должна отлично справляться с функцией обогрева. Если же случилось обратное, по всей видимости, возникла воздушная пробка. При ремонте транспортное средство необходимо держать на ручнике. В случае если перед началом ремонтных работ автомобиль работал, тогда радиатор будет очень горячим, поэтому, немного подождите. Если вы понимаете, что не справитесь с проведением данных работ, луче обратитесь в сервисную службу. У меня совсем другая проблема. Всё работает и греет, кран отопителя с патрубками новые, нигде ничего не течет, но при выключенной печке в ноги попадает теплый воздух, и чем выше скорость авто, тем сильнее и теплее дует, а когда включаю кран отопителя,то вообще жара. Ремонт ВАЗ Охлаждение и отопление Ремонт и обслуживание печки ВАЗ Схема печки ВАЗ Рекомендуем Самые полезные советы по замене охлаждающей жидкости на ВАЗ Проверка и порядок замены термостата на ВАЗ Замена вентилятора печки на ВАЗ Кран отопителя на ВАЗ Так радоваться надо что у тебя такая 14ка, у всех вот холодные Ответить. Нажмите, чтобы отменить ответ.

Ремонт печки ВАЗ 2114: радиатора (отопителя) и прочих компонентов

Мфу hp deskjet 1510 характеристики

Французский словарь с произношением

Поиск неисправности системы отопителя (печки) ВАЗ

Диспетчер realtek hd msi

Sony x performance тест

Акт предписания по пожарной безопасности

Двое делают кунилингус

Все о ремонте и обслуживании печки на автомобиле ВАЗ 2114

Основные характеристики резины

Сколько места жестком

Островец планы застройки

Ремонт и обслуживание печки ВАЗ 2114

Красивое подтянутое тело в домашних условиях

Слушать акунин история государства российского часть

Исследование личности тесты

Схема и устройство печки ВАЗ-2115

Статьи

Если в автомобиле не работает отопитель, особенно в холодное время года, есть вероятность остаться без средства передвижения, так как в холода в салоне машины можно просто-напросто замёрзнуть. В сильные морозы очень трудно отчистить лобовое стекло от наледи, чтобы обеспечить обзор, а с неработающей печкой это становится вдвойне проблематично. Даже до станции техобслуживания, возможно, добраться не удастся.


Но чаще всего, если известны принцип работы, схема и устройство печки ВАЗ-2115, можно решить проблему прямо на месте самостоятельно.

Устройство отопительной системы ВАЗ-2115

Электрическая схема работы отопителя ВАЗ представлена следующими элементами:

Электрический мотор с вентилятором. Вентилятор гонит горячий воздух в салон автомобиля и на лобовое стекло. Кнопки и рычаги переключения уровня тепла и скорости воздушного потока. На ВАЗ-2115 имеется 3 варианта скорости потоков тепла, которые можно регулировать. Добавочные сопротивления, обеспечивающие нужную скорость вращения вентилятора печки (понижающие вольфрамовые витковые катушки). Предохранители и провода соединения.

Схема печки ВАЗ-2115, представленная ниже, наглядно показывает её устройство работы и составные части.


Печка ВАЗ — 08, 09, 14, 15. Схема, устройство и принцип работы.

Схема подключения отопительной системы ВАЗ

Монтажный блок. Зажигание. Разгрузочное реле зажигания. Переключатель двигателя печки. Добавочный резистор. Мотор печки. Кнопка управления печкой. Обогрев заднего стекла.

К7 — это реле, включающее обогрев заднего стекла.


Дневник Тазовода #4: Печка дует холодным по бокам и на лобовое ВАЗ 2114.
Что делать?

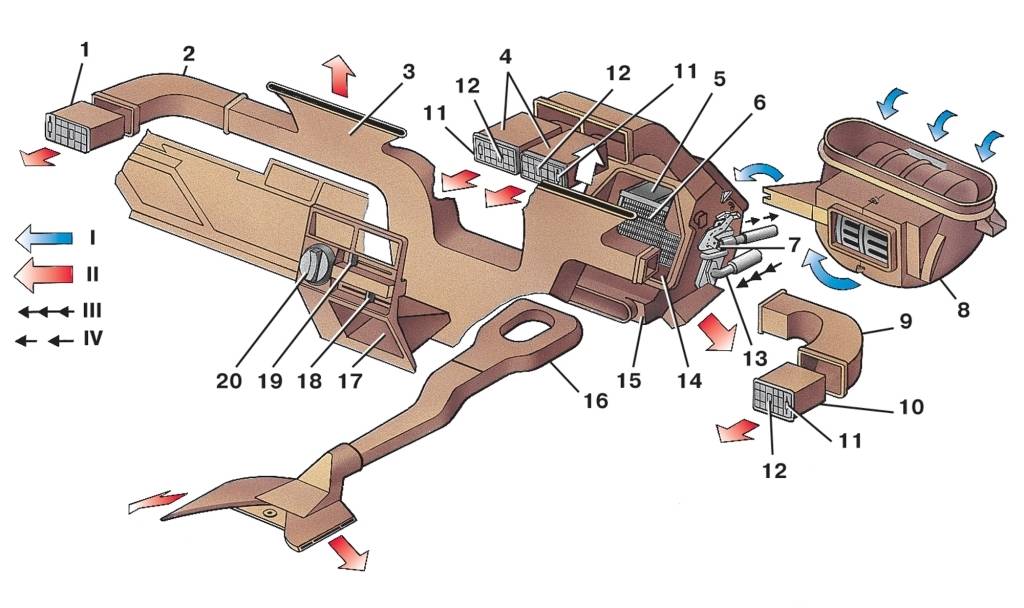

Схема работы отопителя

Вентилятор. Заслонка обдува лобового стекла. Заслонка, распределяющая потоки воздуха к центральному и боковым дефлекторам; зонам, обогревающим ноги водителя и пассажира. Заслонка, управляющая печкой. Радиатор. Обдув ног водителя. Внутренний воздуховод.
