IR2153 софтстарт, простой испульсный блок питания

Предлагаю вам простую схему импульсного блока питания для усилителя на основе легендарной микросхемы IR2153. Схем в сети очень много, но ни одна не имеет нормального софтстарта, из-за чего начинающие радиолюбители палят много полевых транзисторов и микросхем (я тоже с этого начинал).

ИИП IR2153

Характеристики:
— напряжение питания: 210-240в;
— напряжение на выходе (холостой ход): +38/-38в;
— мощность: 300вт;
— софтстарт: есть.
— защита от короткого замыкания: есть.

DA_Power IR2153 схема

Данная схема отличается от всех остальных тем, что в ней каждый полевик защищен от токовой перегрузки. Принцип работы защиты очень прост, рассмотрим схему управления нижним полевиком. С выхода LO микроcмы IR2153 поступаем меандр амплитудой 12в и частотой 44кГц, через конденсатор С11 и затворный резистор R8 этот сигнал открывает и закрывает полевик. Как только ток через шунт R10 хоть на мгновение превысит значение 7А, зарядится конденсатор С13, транзистор VT2 откроется и разрядит внутреннюю емкость полевика и конденсатор С11.

Трансзистор T2 закроется , и может быть открыт только поле следующего сигнала от IR2153. Ток через полевый транзистор будет иметь форму острой иголки (подобие ШИМ с малым заполнением импульса).

Рисунок платы

Скачать файлы: DA-Power-IR2153.zip (9503 Загрузки)

При 6А импульсы обычные:

При токе более 7А импульсы принимают следующую форму:

Первое включение нужно осуществлять при подаче на вход 12в вместо 220, установив перемычку на резистор R4. На плате подписаны +12 и -12в для проверки. Если все нормально работает и на выходе в плечах есть небольшое постоянное напряжение, значит все собрано верно и можно включать в сеть через лампочку, затем напрямую. Блок питания стартует очень мягко, можно смело ставить на выходе большие емкости, при коротком замыкании на выходе напряжение падает до нуля, затем снова поднимается до оптимального значения.

Фото собранного блока питания:

Осциллограммы на обмотках трансформатора:

Холостой ходДобавляем снаббер 100ом + 220пф стало поменьше звонаНагрузка 250вт, огромный DeadtimeУдалось зафиксировать работу софтстарта при включении, заряд емкостей по 1000мкф в плече происходит за 10мСУвеличиваем разверткуНачало пуска

Удачи в повторении….

Более надежный вариант с триггерной защитой: Собранный блока питания.

R17 и транзистор VT4 — датчик тока, VT1 и VT3 — триггер, VT2 — при защелкивании притягивает вывод (CT) микросхемы IR2153 к земле, мгновенно останавливая генерацию. При токовой перегрузке или КЗ ИИП выключается, дальнейшая работа возможна при обесточивании на 1 минуту. С9 — предотвращает ложное срабатывание защиты при первом пуске, когда заряжаются емкости во вторичке.

Печатная плата второй версии:

Скачать файл печатной платы: DA_Power_IR2153-v2.1.zip (5911 Загрузок)

Описание сборки данного блока питания.

Силовой трансформатор намотан на кольце R31*19*15 PC40.

Ферритовое кольцо.

Для надежности поверх лака уложен слой изоляции в 1 слой:

Слой изоляции.

Первичная обмотка содержит 52 витков проводом 0,75мм. Выводы дополнительно изолируются термоусадкой.

Первичная обмотка.

Далее накладываются 2 слоя изоляиции:

Двойной слой изоляции.

Вторичная обмотка содержит 11 витков, мотается разом 4-мя жилами провода 0,75мм (в диаметре). При 52 витках первички будет ровно 3в/виток, 11 витков вторички дадут нам +33/-33в на выходе.

Вторичная обмотка.

Те выводы, что снизу фиксируются нитками, также сразу надо зачистить все жилы:

Готовый трансформатор.

Синфазный дроссель, установлена перегодка для разделения обмоток:

Ферритовое кольцо для синфазного фильтра. R16*10*4.5 PC40

Обмотки выполнены проводом 0,5 мм длиной по 50см каждая, выводы также зачищаются:

Синфазный дроссель.

Проводом 0,75мм на оправке сделаны обмотки для силовых дросселей:

Намотка дросселя.

Далее на сердечниках 6*20 Zn600 с помощью клея крепятся обмотки:

Силовые дроссели.

Закупаем все необходимые детали:

Набор деталей.

Подложка от самоклейки с помощью скотчка крепится на лист бумаги А4:

Подложка.

Распечатываем на принтере рисунок платы, зеркалить ничего не надо!

Распечатанный рисунок.

Подготавливаем поверхность:

Чистка меди наждачкой.

Обезжириваем медь и кладем подложку рисунком вверх на полумягкую поверхность, например книгу:

До переноса рисунка обезжириваем поверхность меди.

Кладем текстолит медью вниз и выравниваем по отметкам:

Текстолит на рисунке.

Ставим сверху утюг, прижимаем сильно, не двигаем горячий утюг в течении 1 минуты:

Утюг — мощность на максимум.

После убираем утюг, приживаем сверху текстолит еще парочкой книг, и даем немного остынуть. Далее подложка легко отрывается, а рисунок остается на медной поверхности:

Отрываем подложку.

Кладем текстолит в раствор хлорного железа:

В растворе хлорного железа.

После травления сверлим отверстия и залуживаем:

Олово, паяльник с оплеткой и канифоль.

Вставляем резисторы и всякую мелочь:

Резисторы+перемычки.

Далее более габаритные элементы:

Остальное

Правильно фазируем обмотки, тут проще некуда, если провода заранее промаркировать:

Не забываем зачищать лак на проводах.

Вставляем трансформатор на место:

Установка трансформатора.

Загибаем выводы и запаиваем:

Осталось запаять.

Сверлим радиатор для крепления транзисторов, делаем прижимную планку, а снизу делаем отверстие сверлом на 2,5мм и метчиком на 3 нарезаем резьбу для крепления радиатора:

Сверловка отверстий и нарезка резьбы.

Устанавливаем радиатор на место:

Крепим радиатор.

Все тщательно проверяем:

Проверка на «сопли» с помощью подсветки платы фонариком.

Готовимся к проверке работоспособности от блока питания 12в:

Перед проверкой от 12 в ставим перемычку.

На вход вместо 230в подаем 12в ( +и- обозначены на плате) на выходе должно появится небольшое постоянное напряжение:

Проверка от 12в с перемычкой, на выходе около 1в в плече.

Смотрим форму сигнала на затворах транзисторов:

Форма сигнала на затворе полевика, питание 12в ( для безопасности).

А на обмотках трансформатора должен появится меандр частотой 45-47кГц:

Проверка меандра на первичке при питании от 12в.

Далее обязательно убираем перемычку с резистора снизу платы и включаем в сеть:

Первое включение от сети с резистором 200ом в разрыв.

Прижимаем транзисторы к радиатору изолировав их с помощью теплопроводных прокладок:

Крепление транзисторов к радиатору.

ИИП в сборе:

Силовые диоды при работе греются довольно сильно.Вид сверху.

Форма сигнала на вторичных обмотках на холостом ходу:

Холостой ход, питание 220в, вторичка.

Тоже самое, но нагрузка 180вт.

Нагрузка 180вт.

ИИП работает хорошо, софтстарт, триггерная защита от КЗ. Микры китайские с али, но работают нормально, частота 47кГц. IR2153 Deadtime бы поменьше, было бы круто, напряжение под нагрузкой падает на 15%.

Вариант ИИП на заводской печатной плате:

Удачи в повторении, вопросы задаем в комментариях, в группе вконтакте или vatsapp( в нижней правой части экрана жмем кнопку).



Импульсный блок питания усилителя на IR2151, IR2153

Импульсные блоки питания – наиболее эффективный класс вторичных источников питания. Они характеризуются компактными размерами, высокой надежностью и КПД. К недостаткам можно отнести лишь создание высокочастотных помех и сложность проектирования /реализации.

Все импульсные ПБ – это своего рода инверторы (системы, генерирующие переменное напряжение на выходе высокой частоты из выпрямленного напряжения на входе).
Сложность таких систем даже не в том, чтобы сначала выпрямить входное сетевое напряжение, или в последующем преобразовать выходной высокочастотный сигнал в постоянный, а в обратной связи, которая позволяет эффективно стабилизировать выходное напряжение.

Особо сложным здесь можно назвать процесс управления выходными напряжениями высокого уровня. Очень часто блок управления питается от низковольтного напряжения, что порождает необходимость согласования уровней.



Драйверы IR2151, IR2153

Для того, чтобы управлять независимо (или зависимо, но со специальной паузой, исключающей одновременное открытие ключей) каналами верхнего и нижнего ключа, применяются самотактируемые полумостовые драйвера, такие как IR2151 или IR2153 (последняя микросхема является улучшенной версией исходной IR2151, обе взаимозаменяемы).

Существуют многочисленные модификации данных схем и аналоги от других производителей.

Типовая схема включения драйвера с транзисторами выглядит следующим образом.

Рис. 1. Схема включения драйвера с транзисторами



Тип корпуса может быть PDIP или SOIC (разница на картинке ниже).

Рис. 2. Тип корпуса PDIP и SOIC



Модификация с буквой D в конце предполагает наличие дополнительного диода вольтодобавки.

Различия микросхем IR2151 / 2153 / 2155 по параметрам можно увидеть в таблице ниже.

Таблица



ИБП на IR2153 – простейший вариант

Сама принципиальная схема выглядит следующим образом.

Рис. 3. Принципиальная схема ИБП



На выходе можно получить двухполярное питание (реализуется выпрямителями со средней точкой).

Мощность БП можно увеличить за счет изменения параметров емкости конденсатора C3 (считается как 1:1 – на 1 Вт нагрузки требуется 1 мкф).

В теории выходную мощность можно нарастить до 1. 5 кВт (правда для конденсаторов такой ёмкости потребуется система soft-старта).

При конфигурации, обозначенной на принципиальной схеме, достигается выходная сила тока 3,3А (до 511 В) при использовании в усилителях мощности, или 2,5А (387 В) – при подключении постоянной нагрузки.



ИБП с защитой от перегрузок

Сама схема.

Рис. 4. Схема ИБП с защитой от перегрузок



В данном БП предусмотрена система перехода на рабочую частоту, исключающая броски пускового тока (софт-старт), а также простейшая защита от ВЧ помех (на входе и выходе катушки индуктивности).



ИБП мощностью до 1,5 кВт

Схема ниже может обеспечивать работу с мощными силовыми транзисторами, такими как SPW35N60C3, IRFP460 и т.п.

Рис. 5. Схема ИБП мощностью до 1,5 кВт



Управление мощными VT4 и VT5 реализовано через эмиттерные повторители на VT2 и VT1.



БП усилителя на трансформаторе из БП компьютера

Часто случается так, что комплектующие покупать практически и не нужно, они могут стоять и пылиться в составе давно неиспользуемой техники, например, в системном блоке ПК где-то в подвале или на балконе.

Ниже приведена одна из достаточно простых, но не менее работоспособных схем ИБП для усилителя.

Рис. 6. Схема ИБП для усилителя



Пример готовой печатной платы может выглядеть следующим образом.

Рис. 7. Печатная плата устройства



А полностью реализованный узел так.

Рис. 8. Внешний вид устройства



Автор: RadioRadar

Импульсный блок питания 1000 Ватт на IR2153 | Микросхема

Всем здравствуйте!

Здесь представлена схема ИБП 1000 Ватт. Хотя эта схема уже повторялась радиолюбителями не однократно, в интернете много видео и форумов по этой схеме. Но мне захотелось с вами поделиться как я сделал этот ИБП. Кстати скачивал эту схему и печатную плату с других ресурсов, в них были ошибки, на печатке перепутаны полярность некоторых электролитов , а на схема была не правильно указана проводимость одного транзистора. Может мне такие ресурсы попались, но тем не менее это был факт. Здесь выкладываю схему и печатку без ошибок.

В конце статьи ссылка на источник автора схемы.

Предыстория:

На сайте есть схема усилителей мощности звуковой частоты (УНЧ) 125, 250, 500, 1000 Ватт, я выбрал 500 Ватт вариант, так как кроме радиоэлектроники, немного увлекаюсь еще музыкой и поэтому хотелось что то по качественнее из УНЧ. Схема на TDA 7293 меня не как не устраивала, поэтому решил вариант на полевых транзисторах 500 ватт. С начала почти собрал один канал УНЧ, но работа остановилась по разным причинам (время, деньги и недоступность некоторых компонентов). В итоге докупил не достающие компоненты и закончил один канал. Также через определенное время и второй канал собрал, все это настроил и протестировал на блоке питания от другого усилителя, все работало на высшем уровне и качество очень понравилось, даже не ожидал что так будет. Отдельное, огромное спасибо радиолюбителям Boris, AndReas, nissan которые на протяжении всего времени пока собрал, помогли в его настройке и в других нюансах. Далее дело стало за блоком питания.

Конечно хотелось бы сделать на обычном трансформаторе блок питания, но опять же все останавливается на доступности материалов для трансформатора и их стоимости. Поэтому решил все-таки остановиться на ИБП.

Ну а теперь о самом ИБП:

Схема построена на микросхеме IR2153/

Микросхема IR2153 является драйвером управления полевыми и IGBT транзисторами полумоста. Разрабатывалась она для применения в схемах электронного балласта газоразрядных ламп, поэтому её функциональные возможности довольно ограничены. Об этих ограниченных возможностях следует помнить при создании на её основе ИИП. Микросхема позволяет создать простой блок питания, по своей сути это электронный трансформатор с выпрямителем. Если хотите построить более высшего класса ИБП, то смотрите в сторону ШИМ TL494, на этой микросхеме будет поинтереснее, так как можно сделать стабилизированный ИБП.

В этой схеме предусмотрен плавный пуск как по входу, так и по выходу при зарядке емкостей, а также защита от короткого замыкания и перенапряжения. По входу стоит варистор на 275 Вольт, при превышении питающего напряжении по входу, варистор закоротит вход и сгорит предохранитель.

Защита от КЗ, принцип работы: резисторы R11 и R12 служат в качестве датчика тока, при коротком замыкании или перегрузке на резисторах R11 и R12 образуется падение напряжения достаточной величины для открывания маломощного тиристора Т1, открываясь тиристор коротит плюс питания для микросхемы генератора на основную массу, таким образом на микросхему не поступает питающее напряжение и она прекращает работу. Питание поступает на теристор не напрямую а через светодиод HL1, светодиод будет гореть и свидетельствовать о наличии перегрузки или короткого замыкания (КЗ). Что бы вывести ИБП из защиты, нужно выключить его, устранить причину КЗ, дождаться пока погаснет светодиод HL1, только после включить блок питания. Есть схемы ИБП на IR2153 где реализована защита немного по другому, там можно не отключать блок питания для вывода из защиты, как только будет устранен перегруз или КЗ, ИБП выходит из защиты автоматически не отключая его.

В этих моментах есть как свои плюсы, так и минусы.

В этой разводке печатной платы предусмотрены еще выходы кроме основного двуполярного силового, маломощные двуполярное питание -+12 Вольт и 12 Вольт. Эти дополнительные выходы питание могут пригодится для питание предварительных схем, а также запитки вентиляторов охлаждения. Схема очень проста в повторении и если правильно сделана печатная плата (по схеме), правильно подобраны детали, а так же правильно намотан и рассчитан трансформатор, тогда все работает сразу. Только нужно настроить защиту регулируя переменный многооборотный резистор R9. Как по входу, так и по выходу в схеме предусмотрена фильтрация, стоят дросселя. Электролиты С4, С5 которые стоят по сетевому выпрямленному напряжению рассчитываются грубо говоря 1 ватт на 1 Мкф. Я поставил в параллель 2*470 Мкф, что примерно выходит 960 Ватт. Для надежности получается можно снять 850-900 Ватт, что при использовании УНЧ 2*500 Ватт вполне достаточно, так как УНЧ (нагрузка) имеет импульсный характер, а не активный типо утюга.

Печатная платы в LAY

Транзисторы я использовал IRFP 460, так как не нашел указанных на схеме. Пришлось транзисторы ставить наоборот развернув на 180 градусов, просверлить дырки под ножки больше и проводками спаять (на фото видно). Когда сделал печатную плату, то позже только понял что нужных как на схеме транзисторов мне не найти, поставил те что были (IRFP 460). Транзисторы и выходные выпрямительные диоды обязательно установить на теплоотвод через изолирующие тепло проводящие прокладки, а так же нужно охлаждать кулером радиаторы, иначе могут перегреться транзисторы и выпрямительные диоды, но нагрев транзисторов конечно зависит и от типа примененных транзисторов. Чем ниже внутреннее сопротивление полевика, тем меньше будут греться.

Также пока не установил Варистор 275 Вольт по входу, так как нет не в городе и у меня тоже, а через интернет дорого заказывать одну деталь. У меня будут стоять отдельно вынесенные электролиты по выходу, потому что нет в наличии на нужное напряжение и типоразмер не подходит. Решил поставить 4 электролита по 10000 Мкф * 50 Вольт по 2 последовательно в плечо, в сумме в каждом плече получится по 5000 Мкф *100 вольт, что будет в полне достаточно для блока питания, но лучше поставить по 10000 мкф * 100 вольт в плечо.

На схеме указан резистор R5 47 кОм 2 W по питанию микросхемы, его следует заменить  на 30 кОм 5 W  ( лучше 10 W ) для того что бы при большой нагрузке, хватило тока  микросхеме IR2153, иначе может уйти в защиту от недостатка тока или будет пульсировать напряжение что отразится на качестве. В схеме автора стоит 47 кОм, это много для такой мощности блока питания. Кстати, резистор R5 будет греться очень сильно, не переживайте, тип этих схем на IR2151, IR2153, IR2155 по питанию сопровождается сильным нагревом R5.

В моем случае я использовал ферритовый сердечник ETD 49 и он у меня очень тяжело влез на плату. При частоте 56 КГц, он по расчетам может отдать на этой частоте до 1400 ватт, что в моем случае имеет запас. Можно использовать и тороидальный или другой формы сердечник, главное что бы подходил по габаритной мощности, проницаемости и естественно что бы хватило место его расположить на плате.

Намоточные данные для ETD 49: 1-ка=20 витков проводом 0.63 в 5 проводов (обмотка 220 вольт). 2-ка= основная силовая двуполярная 2*11 витков проводом 0.63 в 4 провода (обмотка 2*75-80) вольт. 3-ка= 2.5 витка проводом 0.63 в 1 провод (обмотка 12 вольт, для софт старт). 4-ка= 2 витка проводом 0.63 в 1 провод (обмотка дополнительная для питания предварительных схем (темброблок и т.п.). Каркас трансформатора нужно вертикального исполнения, у меня горизонтального, поэтому пришлось городить. Можно намотать в бескаркасном исполнении. На остальных типах сердечником вам придется рассчитывать самому, можно с помощью программы которую я оставлю в конце статьи. В моем случае я использовал двуполярное напряжение 2*75-80 вольт для усилителя 500 ватт, почему меньше, потому что нагрузка усилителя будет не 8 Ом а 4 Ом.

Настройка и первый запуск:

При первом запуске ИБП обязательно установите в разрыв сетевого кабеля и ИБП лампочку 60-100 ватт. При включении если лампочка не горит, значит уже хорошо. При первом пуске может включиться защита от КЗ и загорится светодиод HL1, так как электролиты большой емкости и в момент включения берут огромный ток, в случае если это произошло, то надо многооборотный резистор перекрутить по часовой стрелке до упора, а потом ждать пока погаснет светодиод  в выключенном состоянии и пробовать включать заново что бы удостовериться в работоспособности ИБП, а потом регулировать защиту. Если все правильно спаяли и использовали правильные номиналы деталей, ИБП запустится. Далее когда удостоверились что ИБП включается и есть все напряжения на выходе, нужно установить порог срабатывания защиты. При настройке защиты обязательно нагрузите ИБП между двумя плечами основной выходной обмотки (которая для питания УНЧ) лампочкой 100 ватт. Когда при включении ИБП под нагрузкой (лампочка 100 ватт) загорается светодиод HL1, нужно по не многу крутить переменный многооборотный резистор R9 2.2 кОм против часовой стрелки пока не будет срабатывать защита при включении. Когда при включении будет загораться светодиод, нужно выключить и дождаться пока он погаснет и по понемногу подкручивая по часовой стрелке в выключенном состоянии и включая опять его пока не перестанет срабатывать защита,
только нужно крутить понемногу например 1 оборот и не сразу на 5-10 оборотов, т. е. выключил подкрутил и включил, сработала защита — опять такая же процедура в несколько раз пока не достигнете нужного результата. Когда вы установите нужный порог, то в принципе блок питания готов к использованию и можно убрать лампочку по сетевому напряжению и пробовать нагрузить блок питания активной нагрузкой ну например ватт 500. Там конечно можно поиграться с защитой уже кому как нравится, но не рекомендую устраивать тесты с КЗ, так как это может привести к неисправности хоть есть и защита, емкость некая не успеет разрядится, реле не отреагирует мгновенно или залипнет и может быть неприятность. Хотя я делал случайно и не случайно некоторое количество замыканий, защита работает. Но ничего вечного нет.

Измерения после сборки ИБП:

Измерения между плечами:
U вх — 225 вольт, нагрузка — 100 ватт, U вых +- = 164 вольта
U вх — 225 вольт, нагрузка — 500 ватт, U вых +- = 149 вольта
U вх — 225 вольт, нагрузка — 834 ватт, U вых +- = 146 вольта

Проседание есть конечно. При нагрузке 834 ватт перед входным выпрямителем напряжение проседает с 225 вольт до 220 вольт, после выпрямителя проседает аж на 20 вольт с 304 вольт на 284 вольт при нагрузке 834 ватт. Но в принципе проседание на выходе на каждое плечо получается 9 вольт, что в принципе допустимо, так как ИБП не стабилизированный.

Ниже по ссылке будет видео об этом ИБП, там может что то дополнится что здесь не сказал.

Спасибо всем за внимание.

Ссылка на видео в Youtube:  ИБП_1000_Ватт_ч1, ИБП_1000_Ватт_ч2, Усилитель 500 ватт

Ссылка на архив: Схема и печатная плата

Ссылка на программу: Lite-CalcIT 4.1

Схема взята с сайта: Питание усилителя D класса на IR2153

Автор Igor.

Обсуждайте в социальных сетях и микроблогах

Метки: 1000 Ватт, ИБП, Импульсный блок питания 1000 Ватт

Радиолюбителей интересуют электрические схемы:

Data-кабель для Samsung X120
Охранное устройство для мотоцикла

Простой импульсный блок питания на IR2153

Самодельный импульсный источник питания — полумост на специализированной микросхеме IR2153 на 120 — 150 Вт

Часто начинающие радиолюбители опасаются связываться с конструированием импульсных источников питания полагая, что это очень сложно. тем не менее, используя доступные современные специализированные микросхемы можно очень быстро и относительно легко построить простой ИБП на различные напряжения и мощности, который можно с успехом использовать для питания различных радиолюбительских конструкций.

Микросхема IR2153 представляет собой высоковольтный драйвер с встроенным генератором, аналогичным по структуре типовому генератору на таймере 555. Микросхема выпускается в 8-выводном корпусе типа DIP-8 или SOIC-8

Заказать микросхему IR2153 на Алиэкспресс

Типовая схема включения микросхемы приведена на рисунке ниже. (схема взята из документации на IR2153):

Функции выводов микросхемы:
1 — VCC — Напряжение питание логики и внутреннего драйвера
2 — Rt — Времязадающий резистор
3 — Ct — Времязадающий конденсатор
4 — COM — Земля
5 — LO — Выход драйвера верхнего уровня
6 — Vs — Возврат плавающего источника питания верхнего уровня
7 — HO — Выход драйвера нижнего уровня
8 — Vb — Плавающий источник питания ключей верхнего уровня

Частота преобразования, на которой работает блок питания на IR2153, определяется резистором, включенным между выводами RT(2) и CT(3) и конденсатором, включенным между выводом CT(3) и общим проводом COM(4).
Номиналы этих элементов можно определить, воспользовавшись специальной таблицей на рисунке ниже (нажмите чтобы увеличить):

Слева по оси Y видим значения частоты, внизу на оси X — значения сопротивления резистора RT. Кривые на графике соответствуют шести фиксированным значениям емкости конденсатора CT. Допустим у нас конденсатор емкостью 1000 пФ, смотрим что для этого с резистором сопротивлением 1 кОм частота преобразования будет около 80 кГц.

Предлагаемый блок питания обеспечивает нагрузочный ток около 3A при выходном напряжении около 12..50 В. Выходное напряжение можно легко изменить, изменив количество витков вторичной обмотки импульсного трансформатора. Как рассчитать трансформатор будет описано ниже. Подобный блок питания я успешно использовал совместно со звуковым стереофоническим усилителем мощности на двух микросхемах микросхемах TDA2050. Также можно использовать в гитарном комбо-усилителе с усилителем на тех же TDA2050 или для питания каких — то других устройств с похожими потребностями.

Схема блока питания приведена на рисунке ниже (кликните чтобы увеличить):

Преимущество этой схемы — она крайне проста и содержит минимум деталей. Недостатки — отсутствие стабилизации выходного напряжения и цепей защиты.
О деталях. Термистор NTC1 установлен последовательно с входом устройства и служит для уменьшения броска тока в момент включения блока питания. Сопротивление термистора при комнатной температуре — в районе 3 Ом. Бросок тока при включении блока в сеть 230 вольт возникает в момент заряда сглаживающего конденсатора C3. Терморезистор можно выпаять из платы старого компьютерного блока питания, как впрочем и некоторые другие компоненты этой схемы. Поэтому не выбрасывайте старые компьютерные блоки, из них можно добыть много полезного для радиолюбительской практики. В принципе, терморезистор можно исключить из схемы, заменив его постоянным резистором мощностью пару ватт и сопротивлением 3-5 Ом. Можно применить термистор типа NTC 5D-9 или других типов с подходящими параметрами, например вот эти с Алиэкспресс.

Предохранитель F1 удалять из схемы крайне нежелательно.

Компоненты С1, L1 и C2 образуют сетевой фильтр, который предотвращает проникновение высокочастотных помех от нашего блока в сеть 230 В. Конденсаторы C1 и C2 должны быть рассчитаны на напряжение не менее 250..275 вольт. На работу блока питания сетевой фильтр не оказывает влияния, а служит для защиты питающей сети. Этот узел можно исключить, а обмотки катушки на плате заменить перемычками.

Диодный мост D1 служит для выпрямления переменного напряжения 230 вольт, поэтому нужно применить мостик с соответствующими параметрами, например типа KBP307 рассчитанный на ток до 3A при напряжении до 1000V.

резистор R1 — гасящий, через него течет ток питания микросхемы. Нужно применить резистор мощностью не менее 2 ватт. резисторы R3 и R4 в цепях затворов ключевых транзисторов могут иметь номинал от 15 до 33 Ом. Ключевые транзисторы можно использовать любые на подходящую мощность и напряжение не менее 600 вольт. Отлично подойдут распространенные IRF840. Для увеличения надежности блока, а также если вы захотите увеличить мощность, ключевые транзисторы желательно установить на радиаторы.

Самой ответственной деталью является импульсный трансформатор. Его можно намотать, например, на кольцевом сердечнике от электронного трансформатора, на популярном среди радиолюбителей советском ферритовом кольце с проницаемостью 2000, а можно использовать трансформатор от компьютерного блока питания. В зависимости от нужного напряжения на выходе, такой трансформатор можно использовать без переделки. На рисунке ниже показана схема такого трансформатора и его внешний вид

Если нужно большее напряжение то придется разобрать трансформатор и перемотать вторичную обмотку. Разобрать такой трансформатор не всегда получится без его повреждения, поэтому в таком случае лучше намотать трансформатор самому, например, на ферритовом кольце. Для полумолстовой схемы в сердечнике трансформатора не требуется зазор, что упрощает задачу изготовления трансформатора в домашних условиях.

Расчет импульсного трансформатора

Предположим что мы хотим использовать самодельный трансформатор на основе советского ферритового кольца. Прежде всего нам нужно скачать программу для расчета. Будем использовать бесплатную программу Lite-CalcIT.

Программа очень маленькая и не нуждается в какой-либо инсталляции. Просто скачиваем архив по ссылке, разархивируем файлы программы в какую-нибудь папку и запускаем (можно запускать с флэшки).

Предположим что у нас есть ферритовое кольцо российского производства типа М2000НМ, с размерами 40х25х11.
Я хочу получить на выходе выпрямителя постоянное напряжение 40 вольт и мощность нагрузки 120 вт.
При этом у меня в наличии только провод диаметром 0.5 мм.

Итак, начинаем.

В окне программы справа вверху нажимаем кнопку «Выбор Сердечника»

Открывается дополнительное окно в котором выбираем следующие параметры:

включаем радиокнопку «Форма» — R (кольцо),
в верхнем выпадающем списке выберем R 40,0/25,0/11,0 2000НМ Россия,
дальше в списке «материал» выбираем 2000НМ Россия
После этого нажимаем на кнопку Применить.
Если появляется окно предупреждения то игнорируем его, так как мы еще не ввели правильные параметры обмоток трансформатора.
В основном окне программы задаем следующие параметры:

Схема преобразования: Выбираем Полумостовая.

Схема преобразования: Выбираем Полумостовая.

Напряжение питания: постоянное.
Минимальное: 266 В.
Номинальное: 295 В.
Максимальное: 325 В.
Тип контроллера: IR2153.
Частота генерации 41 кГц.
Стабилизации выходов – нет.
Принудительное охлаждение – нет.

Для вторичной обмотки выбираем:
Номинальное напряжение = 40 В.
Номинальная мощность = 120 Вт.
Диаметр провода указываем 0.5мм.
Для первичной обмотки также укажем диаметр провода = 0.5мм

Схему выпрямления выбираем типа 1.

У нас все готово и теперь нажимаем на кнопку Рассчитать!
В правой половине окна читаем данные нашего импульсного трансформатора.

Мы получили:

• Габаритная мощность трансформатора = 348. 7 Вт,
• Потребляемая нагрузкой мощность = 123.2 Вт,
• Коэффициент заполнения окна = 0.116,
• Число витков первичной обмотки = 70,
• Диаметр провода первичной обмотки = 0.5, намотка в один провод,
• Число витков вторичной обмотки = 22 + 22 (у нас обмотка из 2 частей, с отводом от середины),
• Диаметр провода вторичной обмотки = 0.5, намотка в ТРИ провода

Окно программы будет выглядеть вот так (кликните чтобы увеличить):

Как видим, размеры кольца более чем достаточны для наших целей. Перед намоткой трансформатора берем наждачную бумагу или надфиль и слегка притупляем острые грани ферритового кольца, чтобы при плотной намотке они не повредили изоляцию обмотки.

Наматываем на кольцо один слой изоленты или фторопластовой ленты, после чего наматываем 70 витков первичной обмотки, равномерно распределяя провод по кольцу.

После намотки первичной обмотки изолируем ее сверху, наматывая пару слоев изоленты (малярного скотча, фторопластовой лены, и т. д.) и сверху наматываем обе части вторичной обмотки по 22 витка каждая. Намотку вторичных обмоток необходимо производить жгутом из трех проводов, диаметром 0.5 мм. также стараемся равномерно распределять провод по кольцу. Это улучшит качество работы трансформатора.

Обычно собранный из исправных деталей блок начинает работать сразу. Первое включение в сеть производим через лампу накаливания мощностью примерно 60 ватт. Включаем лампу последовательно с блоком питания. При первом включении лампа должна вспыхнуть и погаснуть — это зарядился сглаживающий конденсатор. Если лампа горит постоянно, это означает что блок питания неисправен. Может быть замыкание в монтаже либо наличие некачественных деталей. Проверяем монтаж и детали, и включаем снова через лампу. если все хорошо, проверяем наличие выходного напряжения на выходе блока. Имейте в виду, что при включении блока в сеть через лампу накаливания, нагружать его каким-либо серьезным током блок нельзя. Если блок работает, можно попробовать включить его напрямую в сеть и проверить как он держит нагрузку. Если блок периодически запускается и сразу выключается, это может означать нехватку напряжения питания микросхемы IR2153, в таком случае можно немного уменьшить сопротивление резистора R1

При работе с импульсными блоками питания соблюдайте осторожность. На элементах схемы присутствует опасное для жизни напряжение!

Visits: 1686 Total: 261099

Импульсный блок питания на IR2153

Импульсный блок питания на IR2153

В данной статье опубликована схема блока питания на IR2153, который можно использовать в качестве блока питания для УНЧ. Также эту схему можно использовать в качестве источника питания для шуруповерта изменив выходной каскад и пересчитав силовой трансформатор на нужно напряжение.

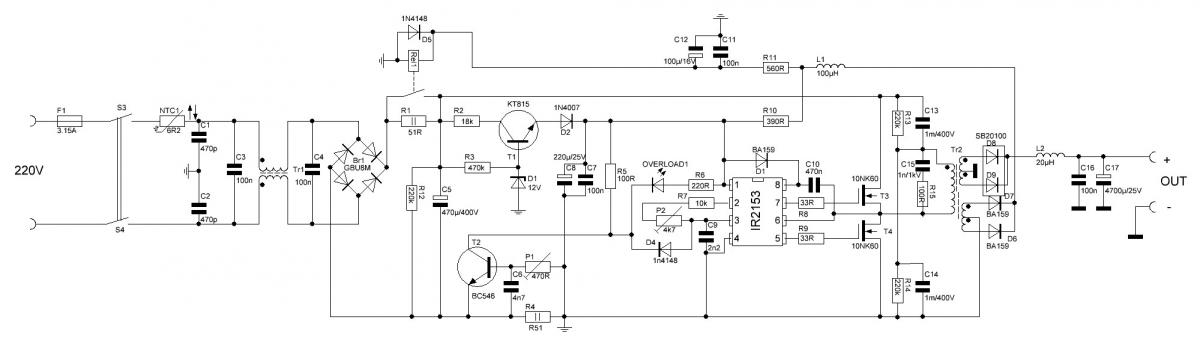

Схема импульсного блока питания на IR2153

Собственно схема блока питания на IR2153 с защитой от кз, приведена на следующем скрине.

Разъем XT1 на схеме — это подключение обмотки самопитания микросхемы, которая намотана на силовой трансформатор и рассчитана на 15 вольт. Запуск схемы производится через резистор R44 и диод VD17. После запуска схемы, микросхема начинает записываться от этой обмотки через диоды VD2 и VD4.

Сопротивление резистора R44 выбрано таким образом, чтобы схема надежно запускалась и в процессе работы сам резистор не сильно грелся.

Разъем XT2 на схеме — подключение вторичных обмоток трансформатора тока.

Пару слов о защите от кз. В схему введен трансформатор тока, первичная обмотка которого состоит из одного витка проводом диаметр 1 мм. На плату ставится трансформатор (кольцо) и через окно припаивается к плате перемычкой, эта перемычка и является витком первичной обметки.

Ниже, на фото печатной платы, стрелкой указано, как припаивается перемычка.

Вторичная обмотка токового трансформатора содержит две обмотки по 50 витков проводом 0,2 мм.

Резистором R50 подбираем нужный порог срабатывания защиты по току. Светодиод D2 сигнализирует нам, что схема находится в режиме защиты.

Также хотел отметить, схема защиты работает по «икающему» типу, то есть если выход закорочен, то защита отключает микросхему и на выходе блока питания нет напряжения, если выход не закорочен, то схема блока питания с защитой на ir2153 работает в штатном режиме.

Печатная плата блока питания на IR2153

На скрине представлен внешний вид печатной платы с обоих сторон. Также там указано место впайки перемычки (белая полоса), которая используется как первичная обмотка трансформатора тока (писал об этом выше).

Фото готовых печатных плат блока питания с защитой на IR2153 сделанных своими руками.

Данная статья опубликована на сайте whoby.ru. Постоянная ссылка на эту статью находится по этому адресу http://whoby.ru/page/blok-pitanija-na-ir2153

Читайте статьи на сайте первоисточнике, не поддерживайте воров.

Внешний вид импульсного блока питания на IR2153

После изготовления печатных плат, пора приступить к сборке этого мощного блока питания. Результат этой работы работы вы ведите на следующих фото.

Файлы для изготовления

Чтобы собрать данную схему источника питания на ir2153 с защитой, скачайте файл печатной платы по этой ссылке.

Если возникнут трудности с намоткой силового трансформатора, то как его правильно намотать, можно посмотреть в этой статье.

Заключение

Расчет силового трансформатора здесь не рассматривается, предполагается, что радиолюбитель рассчитает его сам, на нужные ему напряжения.

Собранная без ошибок и исправных элементов, плата источника питания запускается сразу. Остается только отрегулировать нужный ток срабатывания защиты и пользоваться устройством.

На этом я заканчиваю, всем стабильного напряжения.

Статью написал: Admin Whoby.Ru

Еще записи по теме

Простой импульсный блок питания на IR2153 своими руками

Простой импульсный блок питания на IR2153 своими руками

Импульсный источник питания на IR2153 с отдельной платой управления. Включение трансформатора полумост.

Понадобилось сделать печку для инкубатора от 12В. Решил БП собрать сам. Выбор пал на IR2153, так как стабилизация была не нужна. Перечитал много статей по этому БП, плавный старт на реле решил не делать, так как тестировал без реле и даже при КЗ ничего и так не сгорело.

Скачать схему и разводку в формате DipTrace.

Намотка трансформатора для ИБП.

Трансформатор намотал на колечке из неизвестной марки феррита диаметром 40 мм. Сначала обточил края. Затем обмотал термоскотчем.

Рассчитал в программке число витков для феррита марки 2000. Мотал проводом примерно 1 мм с втягивающего реле от авто. Измерив индуктивность показания примерно сошлись.

Вторичную обмотку мотал в 3 провода, рассчитывал на 200 Вт. Так же сделал еще одну обмотку на питание самой платы управления.

Схема силовой части ИБП на IR2153.

Тут все стандартно.

Начальное питание IR2153 берется сразу со входа. Это позволит запустить микросхему немного раньше, и уменьшить стартовый ток. То есть пока ток потечет через входной фильтр и будут заряжаться емкости на микросхему напряжение уже пойдет.

С15 будет зависеть от индуктивности рассеивания трансформатора + L1. Я путем подбора выяснил, что лучшие показатели для моего БП это 220 нФ.

C16, R7 — снаббер, я не ставил, т.к. нет осциллографа и наугад не вижу смысла ставить. И так работает.

R8 0.5 Ом, 5 Вт. Этот резистор для измерения тока, для защиты от перегрузки и КЗ.

R2, R3 — подтягивают гейты к земле во избежании открытия если контакт плохой или плату не установили. В конечном девайсе я установил на 23 кОм.

C17 — Y конденсатор.

Вот такая вышла плата.

Схема платы управления БП на IR2153.

Сразу после включения в сеть плата будет запитана через 1 и 6 вход J1. R1 5 Вт. Можно поставить на 18 кОм и более. В теории тока должно хватить для запуска. Я установил какой был, на 10 кОм.

На Q3, D1 собран линейный стабилизатор.  D1 на 12В. Этого напряжения достаточно для запуска микросхемы.

Когда с трансформатора пойдет ток через 7 ногу J1, напряжение будет ограниченно внутренним стабилитроном IR2153 до 15.6В. Расчетное напряжение обмотки 16В. Таким образом транзистор Q3 будет всегда закрыт и через R1 ток будет мизерный, через R6 на D1. R6 можно увеличить, я ставил более 100 кОм и работало. Тут зависит от характеристик стабилитрона, какой ток ему достаточен для работы.

D7, D8 я не ставил, это диоды Шоттки которые должны быстрей закрыть силовые ключи.

R10 для регулировки частоты. Я выставил смотря через логический анализатор частоту 40 кГц.

Я сделал два варианта, для DIP и SMD корпусов.



Защита от перегрузки и КЗ для БП на IR2153.

Схемы защиты от КЗ с прижатием питания к земле через светодиод показались странными. В ДШ на IR2153 сказано, что выключать тактирование нужно замыканием полевым транзистором 3 ноги на землю. Так и сделал.

Чем больше тока на R8 с силовой схемы, тем больше будет падение напряжение на данном резисторе. Допустим ток 2 А, резистор 0.5 Ом. Напряжение будет U = 2 * 0.5 = 1 В.

1 В прийдет на 5 ногу J1 платы управления. Чтобы открыть Q4, достаточно 0.6В на его базе. R12 выполняет роль делителя напряжения. С его помощью можно выставить при каком токе будет срабатывать защита.

Q4 откроет Q5 Который в свою очередь откроет Q1 и будет поддерживать открытым Q4. Таким образом Q4, Q5 образуют защелку, то есть даже если ток больше не превышает норму, БП будет отключен пока не будет обесточен.

Когда Q1 открыт, на 3 ноге IR2153 будет низкий уровень и микросхема не будет генерировать импульсы переключения силовых ключей.

Видео демонстрации работы защиты от КЗ:

При копировании материалов ссылка на https://terraideas.ru/ обязательна

Высоковольтный полумостовой драйвер с использованием IR2153 и IGBT

Это полумостовая плата IGBT , которая была разработана для различных приложений, таких как драйвер индукционного нагревателя , драйвер катушки Тесла , преобразователи постоянного тока , SMPS и т. д. Сильноточные и высоковольтные IGBT используются для удовлетворения высоких требований к мощности. Это полумостовая плата общего назначения со встроенным генератором, которая может быть сконфигурирована с множеством комбинаций компонентов в зависимости от требований приложения.

IGBT NGTB40N120FL2WG от ON semi и IR2153 от Infineon semiconductor являются важными частями схемы, IR2153 представляет собой микросхему драйвера затвора со встроенным генератором, а IGBT 40A/1200V может выдерживать большие токи. Схема драйвера затвора работает с напряжением 15 В постоянного тока и питанием нагрузки от 60 В до 400 В постоянного тока.

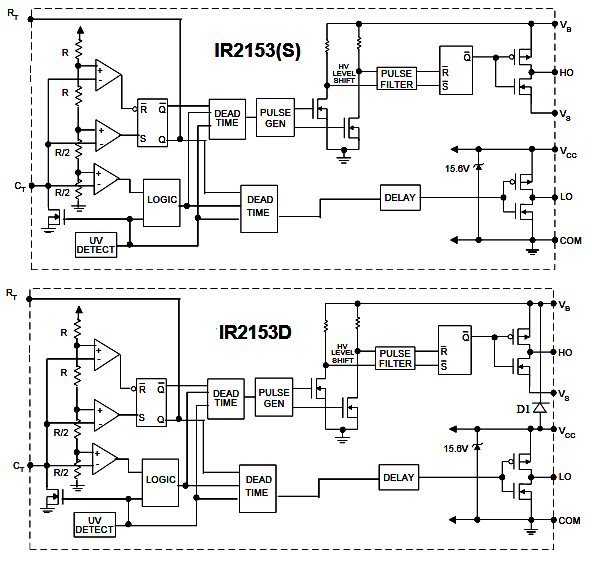

IR2153D(S) представляет собой улучшенную версию популярных ИС драйверов затворов IR2155 и IR2151 и включает в себя высоковольтный полумостовой драйвер затвора с входным генератором, аналогичным стандартному таймеру CMO 555.IR2153 обладает большей функциональностью и проще в использовании, чем предыдущие микросхемы. Функция отключения была встроена в вывод CT, так что оба выхода драйвера затвора могут быть отключены с помощью управляющего сигнала низкого напряжения. Кроме того, ширина выходного импульса драйвера затвора остается неизменной после достижения возрастающего порога блокировки при пониженном напряжении на VCC, что приводит к более стабильному профилю частоты в зависимости от времени при запуске. Помехоустойчивость была значительно улучшена как за счет снижения пикового значения di/dt драйверов затвора, так и за счет увеличения гистерезиса блокировки при пониженном напряжении до 1 В.Наконец, особое внимание было уделено максимальному повышению устойчивости устройства к защелкам и обеспечению всесторонней защиты от электростатических разрядов на всех выводах.

Рекомендации по источнику питания

Плата имеет два варианта питания для входного питания, поэтому пользователи могут выбрать источник питания входной нагрузки в соответствии с требованиями приложения:

• Источник питания нагрузки 60–400 В пост. тока
• Питание логики 15 В пост. тока для драйвера затвора

Если вы хотите использовать блок питания 230 В переменного тока в качестве источника питания, рекомендуется использовать эту плату источника питания, которая обеспечивает 330 В постоянного тока после выпрямителя + фильтрующего конденсатора.Тогда плата IGBT будет работать с однополярным питанием (питание логики не требуется), припаяв один резистор R2 33 кОм 5 Вт и заменив конденсатор C3 на 470 мкФ/25 В

.

Если вы используете другой изолированный источник питания постоянного тока высокого напряжения, не используйте R2 и используйте внешний источник питания логики 15 В постоянного тока.

Частота колебаний регулируется встроенным подстроечным потенциометром, диапазон частот прибл. От 12 кГц до 100 кГц с рабочим циклом 50%.

Тестирование

Мы протестировали эту плату до 500 мА/330 В постоянного тока без радиатора, если требуется больше мощности, вы должны использовать радиатор и вентилятор.

Если вы хотите протестировать эту плату с катушкой Тесла, рекомендуется использовать последовательную лампу мощностью 100 Вт на входе переменного тока. Это предотвратит перегрузку при тестировании платы.

Блок питания

400 В — 5 А для бесколлекторных двигателей — подходящий источник питания для этого драйвера.

Примечание: микросхема IR2153 снята с производства, новой заменой этой микросхемы является IR2153D. Удалите диод D2 1N5819 для этой новой микросхемы.

Пожалуйста, примите соответствующие меры предосторожности, так как в этом проекте используются смертельные напряжения! Не создавайте эту доску, если вы не уверены, что делаете!

Примечания

• Примечание 1: Цепь поставляется с несколькими дополнительными компонентами, которые могут использоваться в соответствии с требованиями приложения, другие компоненты могут быть исключены, как указано в спецификации
.
• Примечание 2: Диапазон частот определяется конденсатором ТТ (C8) и значением подстроечного потенциометра. Соответствующее значение для требуемого диапазона частот см. в таблице данных.C8 1Kpf, R5=7k5 и PR1=50K обеспечивают диапазон частот от 12 кГц до 100 кГц.
• Примечание 3:  Другие полевые МОП-транзисторы или IGBT могут использоваться в соответствии с вашими требованиями к току и напряжению
• Примечание 4: Эту плату также можно использовать в качестве полумоста с использованием IR2101 и MOSFET с высоким импульсом ШИМ и низким импульсом ШИМ или IR2104 с одним импульсом ШИМ. Для этой цели заголовок CN3 обеспечивает входной контакт Pin1 HIN и Pin2 LIN. Не используйте следующие компоненты R5, PR1, C8 для использования с IR2101/IR2105.
• Примечание 5. Для IGBT требуется радиатор большого размера.

Особенности

• Источник питания нагрузки от 60 до 400 В постоянного тока
• Питание драйвера затвора 15 В пост. тока
• Диапазон частот от 12 кГц до 100 кГц, возможен другой диапазон частот путем изменения R5, PR1, C8
• Рабочий цикл Прибл. 50%
• PR1: Подстроечный потенциометр для установки частоты
• CN3: питание логики 15 В пост. тока
• CN1: вход питания постоянного тока
• CN2: нагрузка L1

Приложения

• Драйвер катушки Тесла
• Индукционная плита
• Драйвер индукционного нагревателя
• Преобразователь постоянного тока в постоянный
• Преобразователь постоянного тока в переменный

Схема

Пример катушки Тесла

Схема с блоком питания

Список деталей

Соединения

Фото

Тестирование платы с лампой накаливания мощностью 100 Вт в качестве нагрузки и с входным напряжением 60 В постоянного тока между +V и -V.Нагрузка подключается между OP и GND. Подключение платы питания 400 В постоянного тока с модулем IGBT.

Видео

IR2153 Лист данных

ир2153

IR2101/IR2102 Лист данных

ир2101

SMPS 2 x 50V 350W Цепь для аудиоусилителей мощности

В этой статье будет показана простая процедура разработки нерегулируемого импульсного симметричного источника питания 50V SMPS мощностью 350W.Этот блок можно заменить стандартным блоком питания аудиоусилителя, чтобы снизить стоимость и вес. Предлагаемый блок питания работает как полумост без регулирования.

Автор и прислал: Dhrubajyoti Biswas

МОП-транзисторы в качестве силовых устройств

Мой блок питания состоит из двух N MOSFET и управляется интегральной схемой IR2153. IR2153 питается от резистора мощностью 27К 6Вт. Пульсации при полной нагрузке фиксируются ниже 2В.

Использование стабилитрона (15 В) обеспечивает стабилизацию напряжения, а рабочая частота устанавливается на 50 кГц (ок.).

На входе я разместил термистор, чтобы контролировать пиковый ток при зарядке конденсатора.

Такое же явление можно найти в блоке питания AT/ATX компьютера. Кроме того, чтобы обеспечить низкую индуктивность рассеяния и полное выходное напряжение, первая половина первичной обмотки намотана в 20 витков, за которой следует вторичная обмотка.

Также для обеспечения безопасности системы не забудьте подключить выход (центральный ответвитель 0 В) к земле.

Дроссели для фильтрации ВЧ

Дроссели, используемые в конструкции, облегчают устранение пульсаций на выходе ВЧ. Количество витков и сердечник, который есть в поставке ПК, не является критичным фактором.

Кроме того, резисторы 6k8 на выходной секции используются для разрядки конденсаторов после ее отключения, что помогает предотвратить повышение напряжения на холостом ходу.

Предлагаемый импульсный источник питания 2x 50В 350Вт работает в топологии прямого переключения с одним переключателем.Он имеет рабочую частоту 80-90 кГц и имеет схему управления IRF2153, очень похожую на схему US3842. Однако рабочий цикл меньше и ограничен 50%.

Перемотка трансформатора ATX

Трансформатор Tr1 был разработан путем перемотки трансформатора SMPS ATX, и его первичная индуктивность составляет 6,4 мГн (прибл.).

Сердечник системы не имеет воздушного зазора, а первичная индуктивность далее разбита на две части: первая половина — это ветер, а вторая — обмотка.

Кроме того, также можно развернуть оригинальную основную нижнюю половину без перемотки. Этот тип источника питания идеально подходит для усилителей мощности.

При необходимости он также может быть защищен от перегрузки или короткого замыкания, а выходное напряжение может быть стабилизировано. Обратная связь системы может быть включена с помощью оптопары.

Важно отметить, что при мощности 350 Вт необходимо следить за тем, чтобы в проводящем состоянии типичное сопротивление не превышало 0.8р. МОП-транзистор также можно использовать для снижения точки сопротивления.

Интересно, чем меньше сопротивление, тем лучше система.

Допуск по напряжению находится в диапазоне 900-1000В. В худшем случае можно использовать 800 В. Учитывая это, лучшим MOSFET, который я нашел, были SPP17N80C3 или IGBT на 900 В.

Принципиальная схема

Детали обмотки катушки:

1. Основной импульсный трансформатор, интегрированный с полевыми МОП-транзисторами, может быть намотан на стандартном ферритовом катушечном сердечнике размером 90 на 140 квадратных мм.
2. Первичная боковая обмотка состоит из 40 витков медной суперэмалированной проволоки диаметром 0,6 мм.
3. Не забудьте остановиться после 20 витков, наложите изоляционный слой изоляционной лентой и намотайте вторичную обмотку, как только вторичная обмотка будет намотана, снова изолируйте ее и продолжайте с оставшимися 20 витками поверх нее.
4. Это означает, что вторичная обмотка зажата между первичными 20 + 20 витками.
5. Центральный вывод этого 20+20 может быть соединен с корпусом SMPS для улучшения стабилизации и более чистого выхода с точки зрения ряби или жужжащих помех.
6. Вторичная обмотка состоит из 14 витков по 2 витка с ответвлениями посередине, намотанных из суперэмалированного медного провода диаметром 0,6 мм.
7. Катушки входного и выходного фильтра могут быть намотаны на ферритовых тороидальных сердечниках. Парная обмотка должна быть намотана на одни и те же тороидальные сердечники с использованием 0,6 мм суперэмалированного медного провода с 25 витками на каждом плече соответствующих клемм питания.

Обновление:

Вышеупомянутая схема 350-ваттного импульсного источника питания была усовершенствована одним из преданных участников этого веб-сайта, г-ном К.Айк Мланга. Полную схему же можно увидеть на следующем рисунке:

Печатные платы для блоков питания на ir2153 ir2155. Плата проектирования регулируемого блока питания или правильный блок питания должны быть тяжелыми

Как самому сделать полноценный блок питания с регулируемым диапазоном напряжения 2,5-24 вольта, очень просто, повторить может каждый, не имея опыта радиолюбителя.

Сделаем из старого компьютерного блока питания, ТХ или АТХ, не важно, за годы Эпохи ПК в каждом доме уже накопилось достаточно старой компьютерной техники и БП там наверняка тоже есть, так что стоимость самоделки будет незначительна, а у некоторых мастеров нулевая.

Приобрел данный блок АТ на переделку.

Чем мощнее БП, тем лучше результат, мой донор всего 250Вт при 10 ампер по шине +12в, но по факту с нагрузкой всего 4 А он уже не справляется , выходное напряжение полностью проседает.

Посмотрите, что написано на корпусе.

Поэтому смотрите сами какой ток планируете получать от своего регулируемого БП, донорский такой потенциал и закладывайте сразу.

Существует множество вариантов доработки штатного компьютерного БП, но все они основаны на изменении обвязки ИС микросхемы TL494CN (ее аналоги DBL494, КА7500, IR3М02, А494, MV3759, M1114EU, MPC494C и др.).

Рис. 0 Распиновка микросхемы TL494CN и ее аналогов.

Давайте посмотрим несколько вариантов исполнения схем питания компьютера, возможно один из них будет вашим и разобраться со жгутом станет намного проще.

Схема №1.

Приступаем к работе.
Для начала нужно разобрать корпус БП, открутить четыре болта, снять крышку и заглянуть внутрь.

Ищем на плате микросхему из списка выше, если не окажется, то можно поискать вариант доработки в интернете для своей ИМС.

В моем случае на плате обнаружена микросхема КА7500, так что можно приступать к изучению обвязки и расположения ненужных нам деталей, которые необходимо удалить.

Для удобства работы сначала полностью открутите всю плату и извлеките ее из корпуса.

На фото разъем питания 220в.

Отсоединяем питание и вентилятор, припаиваем или откусываем выходные провода, чтобы не мешать нашему пониманию схемы, оставим только нужные, по одному желтому (+12в), черному (общий) и зеленому* (НА старте), если он есть.

В моем блоке АТ нет зеленого провода, поэтому он запускается сразу при подключении.Если блок АТХ, то у него должен быть зеленый провод, его нужно припаять к «общему», а если вы хотите сделать на корпусе отдельную кнопку включения, то просто поставьте выключатель в разрыв этого провода.

Теперь надо посмотреть сколько вольт на выходе большие конденсаторы, если на них написано меньше 30в, то нужно заменить на аналогичные, только с рабочим напряжением не менее 30 вольт.

На фото — черные конденсаторы как вариант замены синих.

Это сделано потому, что наш доработанный блок будет выдавать не +12 вольт, а до +24 вольт, и без замены конденсаторы просто взорвутся при первом тесте 24в, через несколько минут работы. При выборе нового электролита не рекомендуется уменьшать емкость, всегда рекомендуется увеличивать емкость.

Самая ответственная часть работы.
В обвязке IC494 удалим все лишнее, а остальные номиналы деталей припаяем так, чтобы в результате получилась вот такая обвязка (рис. № 1).

Рис. №1 Изменение обвязки микросхемы IC 494 (схема доработки).

Нам понадобятся только эти ножки микросхемы №1, 2, 3, 4, 15 и 16, на остальные не обращаем внимания.

Рис. №2 Вариант доработки на примере схемы №1

Пояснение к условным обозначениям.

Нужно сделать примерно так , находим ножку №1 (где стоит точка на корпусе) микросхемы и изучаем что к ней подключено, все цепи надо снять, отсоединить .В зависимости от того, как будут располагаться дорожки и припаиваться детали в вашей конкретной модификации платы, выбирается оптимальный вариант доработки, это может быть пайка и поднятие одной ножки детали (разрыв цепи) или же будет проще срезать дорожку ножом. Определившись с планом действий, начинаем процесс переделки по схеме доработки.

На фото — замена резисторов на нужный номинал.

На фото — поднимая ножки ненужных деталей, разрываем цепи.

Некоторые резисторы, которые уже впаяны в схему обвязки, могут подойти без их замены, например, нам нужно поставить резистор на R=2,7к с подключением к «общей», а там уже R= 3к подключен к «общему», нас это устраивает и оставляем там без изменений (пример на рис. №2, зеленые резисторы не меняем).

На картинке — обрезаны дорожки и добавлены новые перемычки, старые значения написаны маркером, возможно нужно восстановить все обратно.

Итак, просматриваем и переделываем все цепочки на шести ножках микросхемы.

Это был самый сложный момент в переделке.

Производим регуляторы напряжения и тока.

Берем переменные резисторы 22к (регулятор напряжения) и 330Ом (регулятор тока), припаиваем к ним два провода 15см, остальные концы припаиваем к плате согласно схеме (рис. №1). Установить на переднюю панель.

Контроль напряжения и тока.
Для контроля нам понадобится вольтметр (0-30в) и амперметр (0-6А).

Данные приборы можно купить в китайских интернет магазинах по лучшей цене, мой вольтметр обошелся мне с доставкой всего в 60 рублей. (Вольтметр:)

Я использовал свой амперметр, из старых запасов СССР.

ВАЖНО  — внутри прибора есть Резистор Тока (Датчик Тока), который нам нужен по схеме (рис. №1), поэтому, если вы используете амперметр, то токорезистор устанавливать не нужно. резистор, нужно ставить без амперметра.Обычно ток R делают самодельным, провод D=0,5-0,6 мм наматывают на 2-ваттное сопротивление МЛТ, виток на всю длину катушки, концы припаивают к выводам сопротивления, и все.

Каждый сделает корпус устройства под себя.
Можно оставить полностью металл, вырезав отверстия под регуляторы и приборы управления. Я использовал обрезки ламината; их легче сверлить и пилить.

Здравствуйте. У каждого, кто занимается электроникой, должен быть такой.Если вам неохота паять или вы начинающий радиолюбитель — эта статья написана специально для вас. Просто расскажу о характеристиках блока питания и его отличии от популярных разновидностей БП на LM317 или LM338.

Модули блока питания

Соберем импульсный блок питания, но ничего паять не будем, просто купим у китайцев впаянный модуль регулирования напряжения с ограничением тока, такой модуль может выдать 30 вольт 5 ампер. Согласитесь, не каждый аналоговый БП на это способен, и какие потери в виде тепла, так как лишнее напряжение берет на себя транзистор или микросхема.Я не пишу про конкретный тип модуля и его схему — они всякие.

Теперь индикация — тут тоже ничего придумывать не будем, возьмем уже готовый модуль индикации, а так же с модулем контроля напряжения.

Что это все будет питаться от сети 220 В — читайте далее. Есть два способа.

1. Первый — поискать готовый трансформатор или намотать свой.
2. Второй — взять импульсный блок питания на нужное напряжение и ток, или доработать его под нужные характеристики.

И да, забыл сказать, что можно без последствий подавать 32 вольта на модуль управления, но лучше 30 вольт, чем 5 ампер, с током тоже надо быть осторожным, так как цепь управления терпит 5 ампер , но не более, а отдает все что есть из-за трансформатора, легко сгорает.

Блок питания в сборе

Сам процесс сборки еще более трудоемок. Расскажу, как я работаю с компонентами.

• Блок питания импульсный от ноутбука 19 вольт 3,5 ампера.
• Модуль управления.
• Дисплейный модуль.

Вот и все, да, ничего не забыл добавить, но, наверное, нам еще нужно какое-то старое здание. В дело пошел от советской автомагнитолы, пойдёт и любая другая, но отдельно хочу похвалить корпус от ПК DVD привода.

Собираем наш будущий блок питания, перед тем как крепить платы к корпусу, нужно их изолировать, подложку я дал толстой пленкой и тогда все платы можно крепить на двусторонний скотч.

А вот когда дело дошло до переменных резисторов для регулирования напряжения и ограничения тока, я понял, что у меня их нет, ну не то чтобы у меня их вообще нет — у меня нет нужного номинала, а именно 10 К. Но они есть на плате, и я сделал следующее: нашел два чередующихся сгоревших (чтоб не жалко), снял ручки и подумал припаять их к чередующимся, что были на плате , зачем они были — я их припаял, а винт залудил.

Но ничего не вышло, смог отцентровать только когда через усадку сделал эту ерунду. Но она работала, меня это устраивает, а сколько проработает — узнаем.

При желании можно покрасить корпус, у меня не очень получилось, но лучше чем просто металл.

В итоге мы получили очень компактный легкий лабораторный блок питания, который имеет защиту от короткого замыкания, ограничение тока, и, конечно же, регулировку напряжения.И все это делается очень плавно благодаря снятым с платы управления многооборотным резисторам. Регулировка напряжения получилась от 0,8 вольта до 20. Ограничение по току было от 20 мА до 4 А. Всем удачи, я был с вами Кальян.Супер.Бос

Обсудить статью Блок питания своими руками на готовых модулях

Схема регулируемого блока питания 0…24 В, 0…3 А,
с ограничителем тока.

В статье мы даем вам несложную принципиальную схему регулируемого 0 … Электропитание 24 Вольта. Ограничение тока регулируется переменным резистором R8 в диапазоне 0…3 Ампер. При желании этот диапазон можно увеличить, уменьшив номинал резистора R6. Этот ограничитель тока защищает блок питания от перегрузок и коротких замыканий на выходе. Значение выходного напряжения задается переменным резистором R3. И так, принципиальная схема:

Максимальное напряжение на выходе блока питания зависит от напряжения стабилизации стабилитрона VD5.В схеме использован импортный стабилитрон BZX24, его U стабилизация лежит в пределах 22,8…25,2 Вольта по описанию.

Скачать даташит на все стабилитроны этой линейки (BZX2…BZX39) можно по прямой ссылке с нашего сайта:

Также в схеме можно использовать отечественный стабилитрон КС527.

Перечень элементов цепи питания:

● R1 – 180 Ом, 0,5 Вт
● R2 – 6,8 кОм, 0,5 Вт
● R3 – 10 кОм, регулируемый (6.8…22 кОм)
● R4 — 6,8 кОм, 0,5 Вт
● R5 — 7,5 кОм, 0,5 Вт
● R6 — 0,22 Ом, 5 Вт (0,1…0,5 Ом)
● R7 — 20 кОм, 0,5 W
● R8 — 100 Ом, регулируемый (47…330 Ом)
● C1, C2 — 1000 x 35В (2200 x 50В)
● C3 — 1 x 35В
● C4 — 470 x 35В
● 100n — керамика (0,01…0,47 мкФ)
● F1 — 5 Ампер
● Т1 — КТ816, можно поставить импортный БД140
● Т2 — ВС548, можно поставить ВС547
● Т3 — КТ815, можно поставить импортный БД139
● Т4 — КТ819, можно импортный 2N3055
● T5 — КТ815, можно поставить импортный BD139
● VD1… VD4 — КД202, или импортная диодная сборка на ток не менее 6 Ампер
● VD5 — БЗХ24 (БЗХ27), можно заменить отечественными КС527
● VD6 — АЛ307Б (КРАСНЫЙ светодиод)

О выборе конденсаторы.

C1 и C2 параллельны, поэтому их емкости складываются. Их значения выбираются из приблизительного расчета 1000 мкФ на 1 ампер тока. То есть если вы хотите поднять максимальный ток блока питания до 5 … 6 Ампер, то номиналы С1 и С2 можно поставить по 2200 мкФ. Рабочее напряжение этих конденсаторов выбирается из расчета Uвх*4/3, то есть если напряжение на выходе диодного моста около 30 Вольт, то (30*4/3=40) конденсаторы должны быть рассчитаны на рабочее напряжение не менее 40 вольт.
Величина конденсатора С4 выбирается примерно из расчета 200 мкФ на 1 ампер тока.

Печатная плата блока питания 0 … 24 В, 0…3 А:

О деталях блока питания.

● Трансформатор — он должен быть соответствующей мощности, то есть если максимальное напряжение вашего блока питания 24 Вольта, и вы рассчитываете, что ваш БП должен обеспечивать ток около 5 Ампер соответственно (24*5=120 ), мощность трансформатора должна быть не менее 120 Вт. Обычно трансформатор выбирают с небольшим запасом мощности (от 10 до 50%). Подробнее о расчете читайте в статье:

Если вы решили использовать в схеме тороидальный трансформатор, его расчет описан в статье:

● Диодный мост — по схеме собран на отдельных четырех КД202 диоды, они рассчитаны на постоянный ток 5 Ампер, параметры в таблице ниже:

5 Ампер это максимальный ток для этих диодов, а то устанавливаются на радиаторы, так на ток 5 и более Ампер, лучше использовать импортные диодные сборки ампер на 10.

Как вариант можно рассмотреть диоды на 10 Ампер 10А2, 10А4, 10А6, 10А8, 10А10, внешний вид и параметры на картинках ниже:

На наш взгляд оптимальным вариантом выпрямителя будет использование импортного диода сборок, например, таких как КБУ-РС 10/15/25/35 А, они выдерживают большие токи и занимают гораздо меньше места.

Скачать параметры можно по прямой ссылке:

● Транзистор Т1 — может немного греться, поэтому его лучше установить на небольшой радиатор или алюминиевую пластину.

● Транзистор Т4 — точно будет греться, поэтому нужен хороший радиатор. Это связано с мощностью, рассеиваемой на этом транзисторе. Приведем пример: у нас на коллекторе транзистора Т4 30 Вольт, на выходе блока питания установлено 12 Вольт, а ток течет 5 Ампер. Получается, что на транзисторе остается 18 вольт, а 18 вольт умножить на 5 ампер получаем 90 ватт, это мощность, которая будет рассеиваться на транзисторе Т4. И чем меньшее напряжение вы устанавливаете на выходе БП, тем больше мощность рассеивания.Отсюда следует, что транзистор следует тщательно выбирать и обращать внимание на его характеристики. Ниже приведены две прямые ссылки на транзисторы КТ819 и 2N3055, их вы можете скачать себе на компьютер:

Регулировка ограничения тока.

Включаем блок питания, устанавливаем регулятор выходного напряжения на 5 вольт на выходе в холостом режиме, подключаем к выходу резистор сопротивлением 1 Ом мощностью не менее 5 ватт с последовательно включенным амперметром.
Подстроечным резистором R8 выставляем необходимый ток ограничения, а чтобы убедиться, что ограничение работает, поворачиваем регулятор уровня выходного напряжения в крайнее положение, то есть на максимум, при этом выходной ток должен быть неизменным .Если не нужно изменять ток ограничения, то вместо резистора R8 установите перемычку между эмиттером Т4 и базой Т5, и тогда при номинале резистора R6 0,36 Ом ограничение тока будет происходить при токе 3 Ом. Ампер.

Как увеличить максимальный ток блока питания.

● Применение трансформатора соответствующей мощности, способного непрерывно отдавать требуемый ток в нагрузку.

● Использование диодов или диодных сборок, способных выдерживать требуемый ток в течение длительного времени.

● Применение параллельного соединения управляющих транзисторов (Т4). Схема параллельного соединения ниже:

Мощность резисторов Rш1 и Rш2 не менее 5 Вт. Оба транзистора установлены на радиатор, компьютерный вентилятор для обдува лишним не будет.

● Повышение номиналов мощностей С1, С2, С4. (Если вы применяете блок питания для заряда автомобильных аккумуляторов, то этот пункт не критичен)

● Дорожки печатной платы, по которым будут протекать большие токи, залужить оловом потолще, либо припаять поверх дорожек провод дополнительного утолщения.

● Использование толстых соединительных проводов на сильноточных линиях.

Внешний вид платы блока питания в сборе:

Разъемы питания материнской платы: форм-факторы AT/LPX и ATX

Каждый блок питания для ПК имеет разъемы для подключения к материнской плате, обеспечивая питание материнской платы, процессора, памяти, набора микросхем, встроенных компонентов (таких как видео, сетевые адаптеры, контроллеры USB и FireWire), а также а также карты расширения.Эти разъемы блока питания имеют первостепенное значение не только потому, что они являются основным источником питания компьютера, но и потому, что их неправильное подключение может оказать разрушительное воздействие на систему, приведя к выходу из строя как материнской платы, так и блока питания. Так же, как и физическая форма блоков питания, эти разъемы обычно проектируются в соответствии с одной из нескольких отраслевых спецификаций, определяющих тип разъемов, их физическую форму, а также назначение и уровень напряжения отдельных выходов, расположенных на разъеме. .К сожалению, как и в случае с форм-факторами блоков питания, некоторые производители ПК используют блоки питания с оригинальным типом разъемов или, что еще хуже, используют стандартные разъемы с определенными изменениями отдельных выходов (уровня сигнала, напряжения, отличных от спецификаций). Подключение стандартного разъема от блока питания к такому модифицированному разъему на материнской плате может привести к выходу из строя материнской платы и блока питания.

Поскольку мы рекомендуем использовать блоки питания стандартных форм-факторов, это подразумевает рекомендацию использовать материнские платы с разъемами, полностью соответствующими спецификациям блока питания.Только используя стандартные комплектующие, вы можете гарантировать себе низкую стоимость ремонта или обновления вашего ПК.

На протяжении многих лет существовало два основных набора разъемов питания: AT/LPX и ATX. Каждая из них имела незначительные модификации. Например, стандарт ATX был усовершенствован, обзавелся новыми типами разъемов и модификациями существующих вариантов. В этой части нашей статьи мы поговорим о разъемах блока питания, предназначенных для подключения к материнской плате, которые соответствуют отраслевым стандартам, но остановимся на некоторых решениях, не соответствующих стандартам.

Разъемы для материнской платы блоков питания AT/LPX

Материнские платы

PC, XT, AT, Baby-AT и LPX используют один и тот же набор разъемов питания. Блоки питания AT/LPX оснащены двумя разъемами (P8 и P9) для подключения к материнской плате, каждый из которых имеет по шесть контактов. Эти контакты могут поддерживать токи до 5 А при напряжении до 250 В, хотя в ПК используется максимальное напряжение до +12 В. Эти разъемы показаны на следующих схемах:

Основными разъемами являются P8/P9 (также называемые P1/P2) для материнской платы на блоках питания AT/LPX. Вид сбоку, расположение контактов

Все блоки питания AT/LPX, в которых используются разъемы P8 и P9, требуют их соединения «ножка-нога», то есть черные провода, обеспечивающие заземление, на обоих разъемах после укладки в гнезда на плате должны быть обращены друг к другу разное. Обратите внимание, что маркировка P8 и P9 не полностью стандартизирована, хотя большинство из них использовали эти названия, потому что они использовались в оригинальных блоках питания IBM. Некоторые блоки питания используют маркировку P1/P2 вместо P8/P9.Так как эти розетки, как правило, имеют стопорную скобу, препятствующую установке их в противоположные розетки, то наибольшее внимание следует уделить правильной ориентации розеток и обеспечить точное совпадение контактов на розетке с розетками на плату, чтобы не было ослабленных контактов на гнезде от блока питания. Следуйте принципу «черный провод к черному» и следите за тем, чтобы разъем был закреплен ровно по центру розетки. Нужно убедиться, что после установки обоих разъемов не осталось ни одного свободного контакта. Правильно установленная вилка разъема четко фиксируется на плате и полностью закрывает гнездо. Если после подключения вы видите свободные контакты на разъеме материнской платы или между двумя разъемами P8 и P9 есть свободное пространство, это говорит о том, что разъемы были подключены неправильно и могли привести к выходу из строя как самой платы, так и всех подключаемых компонентов, сразу после включение питания. На следующей схеме разъемы P8 и P9 (или обозначенные P1/P2) показаны в правильной ориентации при подключении к материнской плате:

правильная ориентация при подключении к материнской плате

В следующей таблице показано назначение отдельных контактов разъемов P8 (P1) и P9 (P2) Блок питания AT/LPX:

Контакты разъема блока питания AT/LPX
Соединитель	Связаться с	Сигнал	Цвет
Р8 (или Р1)	1	Power_Good (+ 5 В)	Оранжевый
Р8 (или Р1)	2	+ 5В *	Красный
Р8 (или Р1)	3	+ 12 В	Желтый
Р8 (или Р1)	4	-12В	Синий
Р8 (или Р1)	5	Земля	Черный
Р8 (или Р1)	6	Земля	Черный
Р9 (или Р2)	1	Земля	Черный
Р9 (или Р2)	2	Земля	Черный
Р9 (или Р2)	3	-5 В	Белый
Р9 (или Р2)	4	+5 В	Красный
Р9 (или Р2)	5	+5 В	Красный
Р9 (или Р2)	6	+5 В	Красный

* Материнские платы и блоки питания PC/XT первого поколения не требуют этого напряжения, поэтому контакта может не быть на материнской плате, а разъем питания может быть лишен как самого контакта (P8 контакт 2), так и соответствующий провод на кабеле.

Некоторые производители не использовали стандартные цветные маркеры, но конфигурация контактов даже в этом случае должна быть такой же, как указано выше.

Хотя старые блоки питания  PC/XT не оснащены разъемом P8 pin 2 pin, вы все равно можете использовать их с материнскими платами стандарта AT (или, наоборот, использовать блок питания, имеющий разъем P8 pin 2 pin с материнская плата без него). Наличие или отсутствие тока +5 В на этом контакте не принципиально или вовсе не требуется для работы системы, так как оставшийся контакт +5 В поддерживает необходимую нагрузку).Обратите внимание, что все блоки питания AT/LPX используют одинаковую конфигурацию контактов на разъеме, и нам неизвестны исключения из этого правила.

Разъемы для материнской платы блоков питания ATX и ATX12V

Блоки питания, соответствующие начальным версиям форм-фактора ATX и ATX12V 1.x, а также варианты, реализованные на базе стандартов, имеют следующие три разъема для питания материнской платы:

• 20-контактный основной разъем питания .
• 6-контактный дополнительный разъем питания.
• 4-контактный разъем питания +12 В.

Основной разъем питания требуется всегда, а два других являются дополнительными и могут отсутствовать. Таким образом, блок питания ATX или ATX12V может иметь четыре комбинации набора разъемов:

• Только основной разъем питания.
• Первичный и вторичный разъемы.
• Основной разъем и разъем +12 В.
• Основной, вспомогательный и +12 В.

Наиболее распространены варианты, включающие только основной разъем питания, а также основной разъем и разъем +12 В.На большинстве материнских плат есть разъем +12 В, но нет возможности использовать дополнительный 6-контактный разъем или наоборот.

Основной 20-контактный разъем питания.

Основной 20-контактный разъем питания, стандартный для всех БП, соответствующих спецификациям ATX и ATX12V 1.x, оснащен разъемом Molex Mini-Fit Jr., контакты которого закреплены в штырьках на соответствующих гнездо на материнской плате. Розетка соответствует спецификации Molex 39-01-2200, а контакты соответствуют спецификации 5556.Таким образом, разъем представляет собой розетку с набором контактов, показанным на фотографии ниже. Цветовая маркировка проводов соответствует рекомендациям стандарта АТХ, однако производитель может использовать и другую маркировку, поскольку она не является обязательным условием, указанным в спецификации данного стандарта. На схеме мы изобразили розетку с проводами, что позволяет получить представление о том, как расположены провода с другой стороны розетки. Таким образом, мы можем видеть, как именно расположены провода при подключении разъема к материнской плате:

Основной 20-контактный разъем питания ATX

Назначение контактов на 20-контактном разъеме ATX
Цвет	Сигнал	Связаться с	Связаться с	Сигнал	Цвет
Оранжевый	+3. 3 В	11*	1	+3,3 В	Оранжевый
Синий	-12 В	12	2	+3,3 В	Оранжевый
Черный	Земля	13	3	Земля	Черный
Зеленый	PS_On	14	4	+5 В	Красный
Черный	Земля	15	5	Земля	Черный
Черный	Земля	16	6	+5 В	Красный
Черный	Земля	17	7	Земля	Черный
Белый	-5 В	18**	8	Power_good	серый
Красный	+5 В	19	9	+5 VSB (режим ожидания)	Фиолетовый
Красный	+5 В	20	10	+12 В	Желтый

* Контакт 11 может иметь дополнительный оранжевый или коричневый провод, используемый для возврата тока +3. 3 В. Блок питания использует этот провод для управления током +3,3 В.

** Контакт 18 не используется, поскольку -5 В было удалено из спецификаций ATX12V 1.3 и более поздних версий. БП без питания на пин 18 не рекомендуется использовать со старыми материнскими платами, имеющими шину ISA.

Блок питания ATX обеспечивает несколько типов сигналов и напряжений, которые не предусмотрены в более старых блоках питания AT/LPX, а именно: +3,3 В, PS_On и +5V_Standby. Поэтому невозможно как-то модифицировать БП форм-фактора LPX, чтобы он корректно работал с материнской платой АТХ, несмотря на то, что физическая форма и габариты блоков питания АТХ и более старых стандартов идентичны.

Однако, поскольку АТХ дополняет старые по набору сигналов и выходных напряжений блоков питания  LPX, то можно с помощью переходника заставить блок питания АТХ работать с материнской платой, предполагающей питание от старые разъемы AT/LPX.

Одним из важнейших вопросов, касающихся разъемов блока питания , является обеспечение необходимой мощности без нагрева контактов. Вряд ли вы сможете полноценно использовать блок питания на 500 Вт, если кабели и вилки рассчитаны на нагрузку не более 250 Вт, при превышении они начнут плавиться.Что касается кабелей и разъемов, то их номинальная мощность обычно указывается в амперах и отражает величину пропускаемого тока, при котором контакт нагревается до 30 градусов Цельсия при температуре окружающей среды 22 градуса. Другими словами, если нормальная температура составляет 22 °С, то при максимальной нагрузке температура проводников, из которых изготовлен провод и разъем питания, не должна превышать 52 °С. Так как нормальная температура внутри работающего ПК может достигать 40 ° C или выше, максимальный ток через разъем питания может нагреть разъемы до очень высокой температуры.

Максимальный уровень тока, на который рассчитаны провода и контакты на розетке, зависит не только от диаметра и материала проводов/контактов, но и от их количества в жгуте. Например, силовой контакт выдерживает ток 8 А при использовании в четырехжильном кабеле, но при использовании в 20-жильном силовом кабеле максимальный ток снижается до 6 А.

Все современные блоки питания АТХ имеют стандартизированные контакты Molex Mini-Fit Jr для основного разъема питания, а также дополнительный +12 В.разъем. Таким образом, количество контактов и проводов в жгуте может варьироваться от четырех до 24. Molex производит три типа контактов для этих разъемов: стандартная версия HCS и версия Plus HCS. Токовые характеристики этих контактов представлены в следующей таблице:

Расчетный ток для контактов Molex Mini-Fit Jr.
Контакты Mini-Fit Jr. Версия Molex / номер	2-3 штифта	4-6 контактов	7-10 контактов	12-24 контакта
Стандарт / 5556	9 А	8 А	7 А	6 А
УВК / 44476	12 А	11 А	10 А	9 А
Плюс HCS / 45750	12 А	12 А	12 А	11 А

Все значения указаны для 12-24 pin Mini-Fit Jr. при использовании проволоки 18 калибра (американская система классификации, соответствует диаметру 1 мм) и стандартной температуре.

Таким образом, основной 20/24-контактный разъем от блока питания АТХ выдерживает токи до 6 А на контакт при использовании стандартных контактов Molex. Если используются более качественные контакты версии HCS, то это значение увеличивается до 9 А, а при использовании версии Plus HCS — до 11 А на контакт.

До марта 2005 года во всех спецификациях для форм-фактора АТХ указывались контакты Molex стандартного типа, но в марте 2005 года были введены новые версии спецификаций, в которых среди требований к конфигурации силовой розетки появились контакты HCS.Если разъем блока питания перегревается в процессе эксплуатации, достаточно заменить штатные контакты в вилках на исполнение HCS или Plus HCS, что позволит увеличить мощность передаваемого через этот разъем тока на 50% и более.

Учитывая количество контактов для каждого уровня напряжения, можно определить способность разъема выдерживать необходимый уровень нагрузки, как показано в следующей таблице:

Максимальная мощность на 20-контактный разъем ATX
Напряжение	Связаться с	При использовании стандартных контактов Molex	При использовании контактов Molex HCS	При использовании контактов Plus HCS
+3. 3 В	3	59,4 Вт	89,1 Вт	108,9 Вт
+ 5В	4	120 Вт	180 Вт	220 Вт
+ 12 В	1	72 Вт	108 Вт	132 Вт
общая мощность	—	251,4 Вт	377,1 Вт	460,9 Вт

Стандартные контакты Molex рассчитаны на ток 6 А.

В современном мире развитие и устаревание компонентов персональных компьютеров происходит очень быстро. В то же время, один из основных компонентов ПК — форм-фактор АТХ — практически не менял своей конструкции последние 15 лет .

Следовательно, блоки питания как ультрасовременного игрового компьютера, так и старого офисного ПК работают по одному принципу, имеют общие методы диагностики неисправностей.

Материал, представленный в этой статье, можно применить к любому блоку питания для персональных компьютеров с минимумом нюансов.

Типовая схема блока питания ATX показана на рисунке. Конструктивно это классический импульсный блок на ШИМ-контроллере TL494, который срабатывает по сигналу PS-ON (Power Switch On) с материнской платы. Остальное время, пока выход PS-ON не замкнут на землю, активен только резервный источник питания с выходным напряжением +5 В.

Рассмотрим устройство блока питания ATX подробнее. Его первый элемент равен
:

.

Его задачей является преобразование переменного тока из сети в постоянную мощность для ШИМ-контроллера и резервного источника питания.Конструктивно состоит из следующих элементов:

• Предохранитель F1   защищает проводку и сам блок питания от перегрузки в случае отказа блока питания, приводящего к резкому увеличению потребляемого тока и, как следствие, к критическому повышению температуры, что может привести к огонь.
• В цепи нейтрали установлен защитный терморезистор, снижающий бросок тока при подключении блока питания к сети.
• Далее фильтр помех, состоящий из нескольких дросселей ( L1, L2 ), конденсаторов ( C1, C2, C3, C4 ) и встречной обмотки дросселя Tr1 .Необходимость такого фильтра обусловлена ​​значительным уровнем помех, которые импульсный блок передает в сеть электроснабжения – эти помехи не только улавливаются теле- и радиоприемниками, но в ряде случаев могут привести к некорректной работе чувствительной аппаратуры. .
• За фильтром установлен диодный мост, преобразующий переменный ток в пульсирующий постоянный. Пульсации сглаживаются емкостным индуктивным фильтром.

Резервный источник питания  — Это маломощный независимый импульсный преобразователь на основе транзистора Т11, формирующий импульсы, через разделительный трансформатор и однополупериодный выпрямитель на диоде Д24, питающий маломощный интегральный стабилизатор напряжения на чип 7805.Эта схема хоть и называется проверенной временем, но ее существенным недостатком является большое падение напряжения на стабилизаторе 7805, при большой нагрузке приводящее к его перегреву. По этой причине повреждение цепей с питанием от резервного источника может привести к его выходу из строя и последующей невозможности включения компьютера.

Основу импульсного преобразователя составляет ШИМ-контроллер . Эта аббревиатура неоднократно упоминалась, но не расшифровывалась. ШИМ — это широтно-импульсная модуляция, то есть изменение длительности импульсов напряжения при неизменной их амплитуде и частоте. Задачей блока ШИМ на базе специализированной микросхемы TL494 или ее функциональных аналогов является преобразование постоянного напряжения в импульсы соответствующей частоты, которые сглаживаются выходными фильтрами после разделительного трансформатора. Стабилизация напряжения на выходе преобразователя импульсов осуществляется регулировкой длительности импульсов, формируемых ШИМ-регулятором.

Важным преимуществом такой схемы преобразования напряжения является также возможность работы с частотами, значительно превышающими 50 Гц сети.Чем выше частота тока, тем меньшие размеры сердечника трансформатора и число витков обмоток требуются. Именно поэтому импульсные блоки питания намного компактнее и легче классических схем с входным понижающим трансформатором.

Для включения питания АТХ схема на транзисторе Т9 и следующих за ним каскадах. При включении блока питания в сеть на базу транзистора через токоограничивающий резистор R58 подается напряжение 5 В с выхода резервного источника питания, в момент замыкания провода PS-ON на землю, схема запускает ШИМ-контроллер TL494. В этом случае выход из строя дежурного источника питания приведет к неуверенности в работе схемы запуска источника питания и вероятному сбою переключения, о чем уже говорилось.

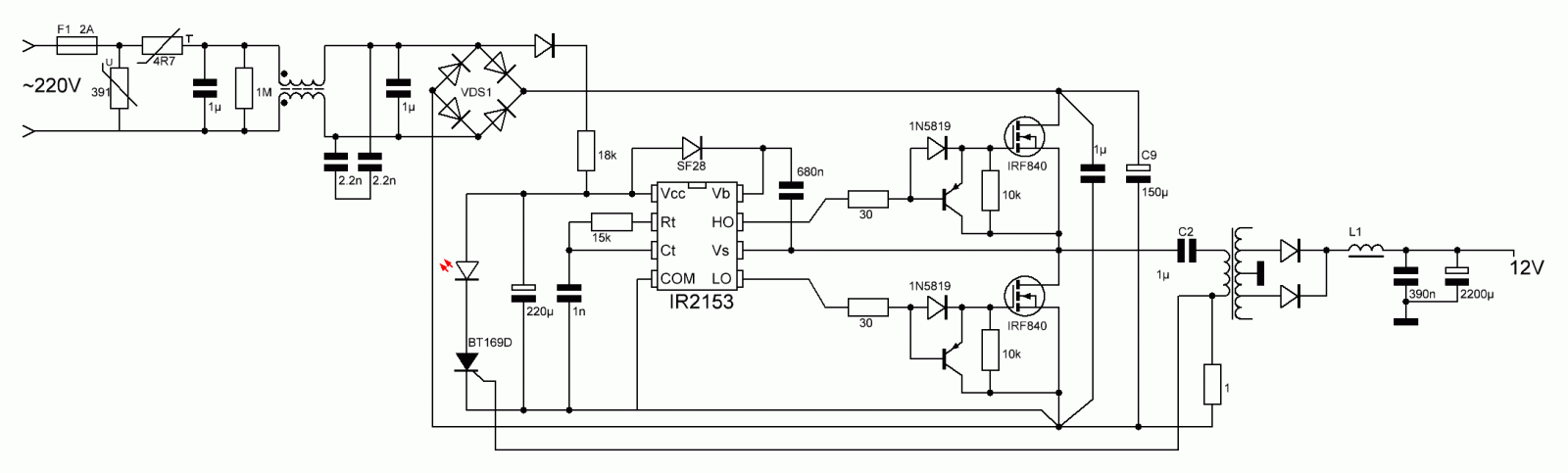

Импульсное зарядное устройство для автомобильного аккумулятора: схема, инструкция

Широкое распространение получили импульсные зарядные устройства

для автомобильных аккумуляторов. Схем таких устройств очень много – одни предпочитают собирать их из подручных элементов, а другие используют готовые блоки, например, от компьютеров. Блок питания персонального компьютера можно легко превратить во вполне качественное зарядное устройство для автомобильного аккумулятора.Всего за пару часов можно сделать прибор, в котором можно измерять напряжение питания и ток заряда. Необходимо лишь добавить в конструкцию измерительные приборы.

Основные характеристики зарядных устройств

Всего имеется два типа зарядных устройств:

1. Трансформатор — имеют очень большой вес и размеры. Причина — используется трансформатор — у него внушительные обмотки и сердцевины из электротехнической стали, которая имеет большой вес.
2. Импульсные зарядные устройства для автомобильных аккумуляторов. Отзывы о таких устройствах более положительные – габариты устройств небольшие, вес тоже небольшой.

Это для компактности и потребительской привлекательности импульсных зарядных устройств. Но помимо этого они имеют более высокий КПД по сравнению с трансформаторными. В продаже можно найти только этот тип импульсных зарядных устройств для автомобильных аккумуляторов. Схемы их в целом схожи, отличаются они только используемыми элементами.

Элементы дизайна зарядного устройства

С помощью зарядного устройства восстанавливается работоспособность аккумулятора.В конструкции используется только современная элементная база. В состав входят такие блоки:

1. Импульсный трансформатор.
2. Блок выпрямителя.
3. Блок стабилизатора.
4. Приборы для измерения зарядного тока и (или) напряжения.
5. Основной блок, позволяющий контролировать процесс зарядки.

Все эти элементы имеют небольшие размеры. Импульсный трансформатор небольшой, его обмотки намотаны на ферритовых сердечниках.

Простейшие конструкции импульсных зарядных устройств для автомобильных аккумуляторов Hyundai или других марок автомобилей можно выполнить всего на одном транзисторе.Главное сделать схему управления этим транзистором. Все компоненты можно приобрести в магазине радиодеталей или снять с блоков питания ПК, телевизоров и мониторов.

Рабочие характеристики

По принципу действия все схемы импульсных зарядных устройств для автомобильных аккумуляторов можно разделить на следующие подгруппы:

1. Напряжение зарядки аккумулятора, при этом ток имеет постоянное значение.
2. Напряжение остается прежним, но ток при зарядке постепенно уменьшается.
3. Комбинированный метод представляет собой комбинацию первых двух.

Самый «правильный» способ — менять ток, а не напряжение. Он подходит для большинства аккумуляторов. Но это в теории, так как зарядные могут регулировать ток только при постоянном выходном напряжении.

Особенности режимов зарядки

Если ток останется постоянным, а напряжение изменится, то вы получите массу неприятностей — пластины внутри аккумулятора раскрошатся, что приведет к его выходу из строя.В этом случае восстановить аккумулятор не получится, придется только покупать новый.

Наиболее щадящий режим комбинированный, при котором первый заряд происходит постоянным током. В конце процесса происходит изменение тока и стабилизация напряжения. При этом возможность закипания батареи сведена к минимуму, также меньше выделяется газов.

Как выбрать зарядное устройство?

Чтобы аккумулятор прослужил как можно дольше, необходимо правильно подобрать импульсное зарядное устройство для автомобильного аккумулятора.В инструкции к ним указаны все параметры: зарядный ток, напряжение, даже приведены некоторые схемы.

Обязательно имейте в виду, что зарядное устройство должно выдавать ток равный 10% от полной емкости аккумулятора. Вам также необходимо учитывать следующие факторы:

1. Обязательно уточните у продавца, сможет ли та или иная модель зарядного устройства полностью восстановить работоспособность аккумулятора. Проблема в том, что не все устройства способны на это.Если в вашем автомобиле аккумулятор на 100 Ач, а вы покупаете зарядное устройство с максимальным током 6 А, то его будет явно недостаточно.
2. Исходя из первого пункта, внимательно посмотрите, какой максимальный ток может выдавать устройство. Не лишним будет обратить внимание на напряжение – некоторые устройства могут выдавать не 12, а 24 вольта.

Желательно, чтобы функция зарядного устройства присутствовала при полной зарядке аккумулятора. С помощью этой функции вы избавите себя от лишних проблем — вам не нужно будет контролировать зарядку.Как только заряд достигнет максимума, устройство само выключится.

Несколько советов по работе с зарядными устройствами

Будьте уверены, при эксплуатации подобного рода устройств могут возникнуть проблемы. Чтобы этого не произошло, нужно следовать простым рекомендациям. Главное – следить, чтобы в банках аккумулятора было достаточное количество электролита.

Если недостаточно, то добавить дистиллированную воду. Заливать чистый электролит не рекомендуется. Обязательно учитывайте также следующие параметры:

1. Величина зарядного напряжения.Максимальное значение не должно превышать 14,4 В.
2. Величина тока — эта характеристика легко регулируется на импульсном зарядном устройстве для автомобильных аккумуляторов «Орион» и подобных. Для этого на передней панели установлены амперметр и переменный резистор.
3. Продолжительность зарядки аккумулятора. При отсутствии индикаторов сложно понять, когда батарея заряжена, а когда разряжена. Подключите амперметр между зарядным устройством и аккумулятором – если его показания не меняются и крайне малы, это говорит о том, что зарядка полностью восстановилась.

Какое бы зарядное устройство вы не использовали, старайтесь не переусердствовать — не держите батарею более суток. В противном случае может произойти короткое замыкание и закипание электролита.

Самодельные устройства

За основу можно взять импульсное зарядное устройство для автомобильных аккумуляторов «Аида» или аналог. Очень часто в самоделках используют схему IR2153. Его отличие от всех других, которые используются для изготовления зарядных устройств, в том, что конденсаторов установлено не два, а один электролитический.Но у такой схемы есть один недостаток — с ее помощью можно делать только маломощные устройства. Но эта проблема решается установкой более мощных элементов.

Во всех конструкциях используются транзисторные ключи, например 8N50. Корпус этих устройств изолирован. Диодные мосты для самодельных зарядных устройств лучше всего использовать те, что установлены в блоках питания персональных компьютеров. Если нет готового моста в сборе, его можно сделать из четырех полупроводниковых диодов. Желательно, чтобы величина обратного тока у них была выше 10 ампер.Но это для случаев, когда ЗУ будет использоваться с аккумуляторами емкостью не более 70-8-0 Ач.

Цепь питания зарядного устройства

В импульсных зарядных устройствах для автомобильных аккумуляторов Bosch и им подобных резистор используется для поглощения тока в цепи питания. Если вы решили сделать зарядное устройство самостоятельно, то вам потребуется установить резистор номиналом около 18 кОм. Далее по схеме расположен блок выпрямителя полуволнового типа. В нем используется только один полупроводниковый диод, после которого установлен электролитический конденсатор.

Необходим для того, чтобы отсекать переменную составляющую тока. Желательно использовать керамические или пленочные элементы. По законам Кирхгофа составляются схемы замещения. В режиме переменного тока конденсатор заменен в нем отрезком проводника. А когда схема работает на постоянном токе — обрыв. Следовательно, в выпрямленном токе после диода будет две составляющие: основная — это постоянный ток, а также остатки переменного тока, их надо убрать.

Импульсный трансформатор

В конструкции импульсного зарядного устройства для автомобильных аккумуляторов «Кото» используется специальный трансформатор. Для самоделок можно использовать готовые — снять с блока питания персонального компьютера. В них используются трансформаторы, идеально подходящие для реализации зарядных устройств — они могут создавать высокий уровень тока.

Также они позволяют обеспечить несколько значений напряжения на выходе зарядного устройства. Диоды, которые установлены после трансформатора, должны быть импульсными, другие просто не могут работать в схеме.Они быстро выходят из строя при попытке выпрямить высокочастотный ток. В качестве фильтрующего элемента желательно установить несколько электролитических конденсаторов и высокочастотный дроссель. Рекомендуется использовать термистор на 5 Ом, чтобы снизить уровень перенапряжения.

Кстати термистор можно найти и в старом блоке питания от компа. Обратите внимание на емкость электролитического конденсатора – ее нужно подбирать исходя из мощности всего устройства. На каждый 1 Вт мощности требуется 1 мкФ.Рабочее напряжение не менее 400 В. Можно применить четыре элемента по 100 мкФ, соединенных параллельно. При таком подключении емкости суммируются.

%PDF-1.4 % 1 0 объект > эндообъект 8 0 объект /Заголовок /Предмет /Автор /Режиссер /Ключевые слова /CreationDate (D:20220118171857-00’00’) /ModDate (D:20140506094115+02’00’) >> эндообъект 2 0 объект > эндообъект 3 0 объект > эндообъект 4 0 объект > эндообъект 5 0 объект > ручей приложение/pdf

batalie

2014-04-14T12:04:27Microsoft® Office Word 20072014-05-06T09:41:15+02:002014-05-06T09:41:15+02:00Microsoft® Office Word 2007uuid:eac88771-906e-42a9-b959- d7d28bae0498uuid: 517174e8-e0f4-42bb-b92d-de80f961a504 конечный поток эндообъект 6 0 объект > эндообъект 7 0 объект > эндообъект 9 0 объект > эндообъект 10 0 объект > эндообъект 11 0 объект > эндообъект 12 0 объект > эндообъект 13 0 объект > эндообъект 14 0 объект > эндообъект 15 0 объект > эндообъект 16 0 объект > эндообъект 17 0 объект > эндообъект 18 0 объект > эндообъект 19 0 объект > эндообъект 20 0 объект > эндообъект 21 0 объект > эндообъект 22 0 объект > эндообъект 23 0 объект > эндообъект 24 0 объект > эндообъект 25 0 объект > эндообъект 26 0 объект > эндообъект 27 0 объект > эндообъект 28 0 объект > эндообъект 29 0 объект > эндообъект 30 0 объект > эндообъект 31 0 объект > эндообъект 32 0 объект > эндообъект 33 0 объект > эндообъект 34 0 объект > эндообъект 35 0 объект > эндообъект 36 0 объект > эндообъект 37 0 объект > эндообъект 38 0 объект > эндообъект 39 0 объект > эндообъект 40 0 объект > эндообъект 41 0 объект > эндообъект 42 0 объект > эндообъект 43 0 объект > эндообъект 44 0 объект > эндообъект 45 0 объект > эндообъект 46 0 объект > эндообъект 47 0 объект > эндообъект 48 0 объект > эндообъект 49 0 объект > эндообъект 50 0 объект > эндообъект 51 0 объект > эндообъект 52 0 объект > эндообъект 53 0 объект > эндообъект 54 0 объект > эндообъект 55 0 объект > эндообъект 56 0 объект > эндообъект 57 0 объект > эндообъект 58 0 объект > эндообъект 59 0 объект > эндообъект 60 0 объект > эндообъект 61 0 объект > эндообъект 62 0 объект > эндообъект 63 0 объект > эндообъект 64 0 объект > эндообъект 65 0 объект > эндообъект 66 0 объект > эндообъект 67 0 объект > эндообъект 68 0 объект > эндообъект 69 0 объект > эндообъект 70 0 объект > эндообъект 71 0 объект > эндообъект 72 0 объект > эндообъект 73 0 объект > эндообъект 74 0 объект > эндообъект 75 0 объект > эндообъект 76 0 объект > эндообъект 77 0 объект > эндообъект 78 0 объект > эндообъект 79 0 объект > эндообъект 80 0 объект > эндообъект 81 0 объект > эндообъект 82 0 объект > эндообъект 83 0 объект > эндообъект 84 0 объект > эндообъект 85 0 объект > эндообъект 86 0 объект > эндообъект 87 0 объект > эндообъект 88 0 объект > эндообъект 89 0 объект > эндообъект 90 0 объект > эндообъект 91 0 объект > эндообъект 92 0 объект > эндообъект 93 0 объект > эндообъект 94 0 объект > эндообъект 95 0 объект > эндообъект 96 0 объект > эндообъект 97 0 объект > эндообъект 98 0 объект > эндообъект 99 0 объект > эндообъект 100 0 объект > эндообъект 101 0 объект > эндообъект 102 0 объект > эндообъект 103 0 объект > эндообъект 104 0 объект > эндообъект 105 0 объект > эндообъект 106 0 объект > эндообъект 107 0 объект > эндообъект 108 0 объект > эндообъект 109 0 объект > эндообъект 110 0 объект > эндообъект 111 0 объект > эндообъект 112 0 объект > эндообъект 113 0 объект > эндообъект 114 0 объект > эндообъект 115 0 объект > эндообъект 116 0 объект > эндообъект 117 0 объект > эндообъект 118 0 объект > эндообъект 119 0 объект > эндообъект 120 0 объект > эндообъект 121 0 объект > эндообъект 122 0 объект > эндообъект 123 0 объект > эндообъект 124 0 объект > эндообъект 125 0 объект > эндообъект 126 0 объект > эндообъект 127 0 объект > эндообъект 128 0 объект > эндообъект 129 0 объект > эндообъект 130 0 объект > эндообъект 131 0 объект > эндообъект 132 0 объект > эндообъект 133 0 объект > эндообъект 134 0 объект > эндообъект 135 0 объект > эндообъект 136 0 объект > эндообъект 137 0 объект > эндообъект 138 0 объект > эндообъект 139 0 объект > эндообъект 140 0 объект > эндообъект 141 0 объект > эндообъект 142 0 объект > эндообъект 143 0 объект > эндообъект 144 0 объект > эндообъект 145 0 объект > эндообъект 146 0 объект > эндообъект 147 0 объект > эндообъект 148 0 объект > эндообъект 149 0 объект > эндообъект 150 0 объект > эндообъект 151 0 объект > эндообъект 152 0 объект > эндообъект 153 0 объект > эндообъект 154 0 объект > эндообъект 155 0 объект > эндообъект 156 0 объект > эндообъект 157 0 объект > эндообъект 158 0 объект > эндообъект 159 0 объект > эндообъект 160 0 объект > эндообъект 161 0 объект > эндообъект 162 0 объект > эндообъект 163 0 объект > эндообъект 164 0 объект > эндообъект 165 0 объект > эндообъект 166 0 объект > эндообъект 167 0 объект > эндообъект 168 0 объект > эндообъект 169 0 объект > эндообъект 170 0 объект > эндообъект 171 0 объект > эндообъект 172 0 объект > эндообъект 173 0 объект > эндообъект 174 0 объект > эндообъект 175 0 объект > эндообъект 176 0 объект > эндообъект 177 0 объект > эндообъект 178 0 объект > эндообъект 179 0 объект > эндообъект 180 0 объект > эндообъект 181 0 объект > эндообъект 182 0 объект > эндообъект 183 0 объект > эндообъект 184 0 объект > эндообъект 185 0 объект > эндообъект 186 0 объект > эндообъект 187 0 объект > эндообъект 188 0 объект > эндообъект 189 0 объект > эндообъект 190 0 объект > эндообъект 191 0 объект > эндообъект 192 0 объект > эндообъект 193 0 объект > эндообъект 194 0 объект > /ProcSet [/PDF /Text /ImageC /ImageB /ImageI] >> эндообъект 195 0 объект > ручей xڝXn6)HEE{[4x&KŞ%EQgmc,m ;Ebs+MB_ǧg;Y70=5ht&>MO?czhYcNu%RC3!JiA2OM??=$9#A Jr Икс Х^#i`֢я yR(͆Eә1!3XQ]b3Ld[͜WC Д 5

.
