IR2153 софтстарт, простой испульсный блок питания

Предлагаю вам простую схему импульсного блока питания для усилителя на основе легендарной микросхемы IR2153. Схем в сети очень много, но ни одна не имеет нормального софтстарта, из-за чего начинающие радиолюбители палят много полевых транзисторов и микросхем (я тоже с этого начинал).

ИИП IR2153

Характеристики:
— напряжение питания: 210-240в;
— напряжение на выходе (холостой ход): +38/-38в;
— мощность: 300вт;
— софтстарт: есть.
— защита от короткого замыкания: есть.

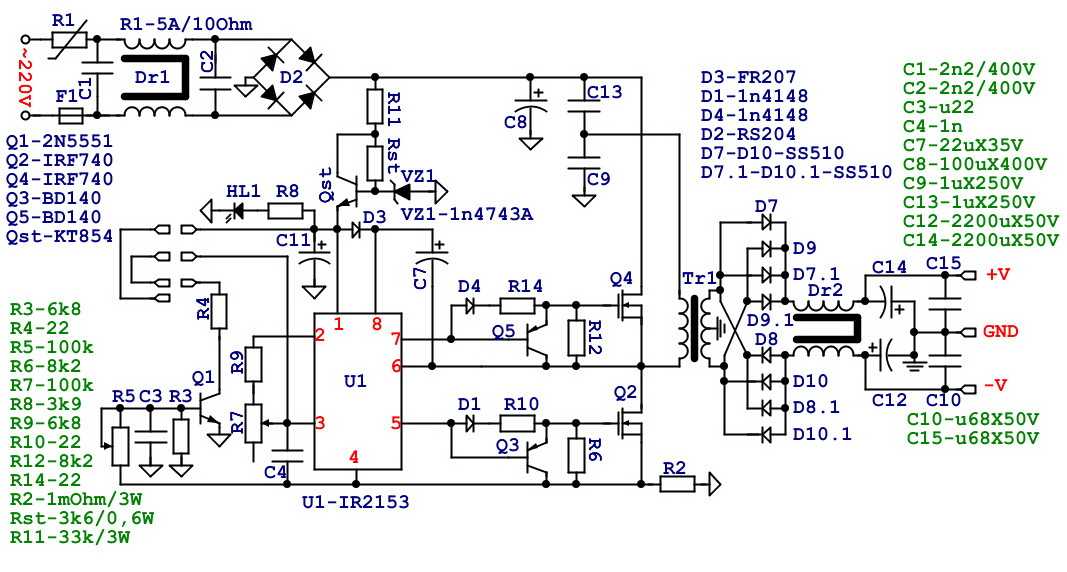

DA_Power IR2153 схема

Данная схема отличается от всех остальных тем, что в ней каждый полевик защищен от токовой перегрузки. Принцип работы защиты очень прост, рассмотрим схему управления нижним полевиком. С выхода LO микроcмы IR2153 поступаем меандр амплитудой 12в и частотой 44кГц, через конденсатор С11 и затворный резистор R8 этот сигнал открывает и закрывает полевик. Как только ток через шунт R10 хоть на мгновение превысит значение 7А, зарядится конденсатор С13, транзистор VT2 откроется и разрядит внутреннюю емкость полевика и конденсатор С11.

Трансзистор T2 закроется , и может быть открыт только поле следующего сигнала от IR2153. Ток через полевый транзистор будет иметь форму острой иголки (подобие ШИМ с малым заполнением импульса).

Рисунок платы

Скачать файлы: DA-Power-IR2153.zip (10856 Загрузок)

При 6А импульсы обычные:

При токе более 7А импульсы принимают следующую форму:

Первое включение нужно осуществлять при подаче на вход 12в вместо 220, установив перемычку на резистор R4. На плате подписаны +12 и -12в для проверки. Если все нормально работает и на выходе в плечах есть небольшое постоянное напряжение, значит все собрано верно и можно включать в сеть через лампочку, затем напрямую. Блок питания стартует очень мягко, можно смело ставить на выходе большие емкости, при коротком замыкании на выходе напряжение падает до нуля, затем снова поднимается до оптимального значения.

Фото собранного блока питания:

Осциллограммы на обмотках трансформатора:

Холостой ходДобавляем снаббер 100ом + 220пф стало поменьше звонаНагрузка 250вт, огромный DeadtimeУдалось зафиксировать работу софтстарта при включении, заряд емкостей по 1000мкф в плече происходит за 10мСУвеличиваем разверткуНачало пуска

Удачи в повторении….

Собранный блока питания.

R17 и транзистор VT4 — датчик тока, VT1 и VT3 — триггер, VT2 — при защелкивании притягивает вывод (CT) микросхемы IR2153 к земле, мгновенно останавливая генерацию. При токовой перегрузке или КЗ ИИП выключается, дальнейшая работа возможна при обесточивании на 1 минуту. С9 — предотвращает ложное срабатывание защиты при первом пуске, когда заряжаются емкости во вторичке.

Печатная плата второй версии:

Скачать файл печатной платы: DA_Power_IR2153-v2.1.zip (6988 Загрузок)

Описание сборки данного блока питания.

Силовой трансформатор намотан на кольце R31*19*15 PC40.

Ферритовое кольцо.

Для надежности поверх лака уложен слой изоляции в 1 слой:

Слой изоляции.

Первичная обмотка содержит 52 витков проводом 0,75мм. Выводы дополнительно изолируются термоусадкой.

Первичная обмотка.

Далее накладываются 2 слоя изоляиции:

Двойной слой изоляции.

Вторичная обмотка содержит 11 витков, мотается разом 4-мя жилами провода 0,75мм (в диаметре). При 52 витках первички будет ровно 3в/виток, 11 витков вторички дадут нам +33/-33в на выходе.

Вторичная обмотка.

Те выводы, что снизу фиксируются нитками, также сразу надо зачистить все жилы:

Готовый трансформатор.

Синфазный дроссель, установлена перегодка для разделения обмоток:

Ферритовое кольцо для синфазного фильтра. R16*10*4.5 PC40

Обмотки выполнены проводом 0,5 мм длиной по 50см каждая, выводы также зачищаются:

Синфазный дроссель.

Проводом 0,75мм на оправке сделаны обмотки для силовых дросселей:

Намотка дросселя.

Далее на сердечниках 6*20 Zn600 с помощью клея крепятся обмотки:

Силовые дроссели.

Закупаем все необходимые детали:

Набор деталей.

Подложка от самоклейки с помощью скотчка крепится на лист бумаги А4:

Подложка.

Распечатываем на принтере рисунок платы, зеркалить ничего не надо!

Распечатанный рисунок.

Подготавливаем поверхность:

Чистка меди наждачкой.

Обезжириваем медь и кладем подложку рисунком вверх на полумягкую поверхность, например книгу:

До переноса рисунка обезжириваем поверхность меди.

Кладем текстолит медью вниз и выравниваем по отметкам:

Текстолит на рисунке.

Ставим сверху утюг, прижимаем сильно, не двигаем горячий утюг в течении 1 минуты:

Утюг — мощность на максимум.

После убираем утюг, приживаем сверху текстолит еще парочкой книг, и даем немного остынуть. Далее подложка легко отрывается, а рисунок остается на медной поверхности:

Отрываем подложку.

Кладем текстолит в раствор хлорного железа:

В растворе хлорного железа.

После травления сверлим отверстия и залуживаем:

Олово, паяльник с оплеткой и канифоль.

Вставляем резисторы и всякую мелочь:

Резисторы+перемычки.

Далее более габаритные элементы:

Остальное

Правильно фазируем обмотки, тут проще некуда, если провода заранее промаркировать:

Не забываем зачищать лак на проводах.

Вставляем трансформатор на место:

Установка трансформатора.

Загибаем выводы и запаиваем:

Осталось запаять.

Сверлим радиатор для крепления транзисторов, делаем прижимную планку, а снизу делаем отверстие сверлом на 2,5мм и метчиком на 3 нарезаем резьбу для крепления радиатора:

Сверловка отверстий и нарезка резьбы.

Устанавливаем радиатор на место:

Крепим радиатор.

Все тщательно проверяем:

Проверка на «сопли» с помощью подсветки платы фонариком.

Готовимся к проверке работоспособности от блока питания 12в:

Перед проверкой от 12 в ставим перемычку.

На вход вместо 230в подаем 12в ( +и- обозначены на плате) на выходе должно появится небольшое постоянное напряжение:

Проверка от 12в с перемычкой, на выходе около 1в в плече.

Смотрим форму сигнала на затворах транзисторов:

Форма сигнала на затворе полевика, питание 12в ( для безопасности).

А на обмотках трансформатора должен появится меандр частотой 45-47кГц:

Проверка меандра на первичке при питании от 12в.

Далее обязательно убираем перемычку с резистора снизу платы и включаем в сеть:

Первое включение от сети с резистором 200ом в разрыв.

Прижимаем транзисторы к радиатору изолировав их с помощью теплопроводных прокладок:

Крепление транзисторов к радиатору.

ИИП в сборе:

Силовые диоды при работе греются довольно сильно. Вид сверху.

Форма сигнала на вторичных обмотках на холостом ходу:

Холостой ход, питание 220в, вторичка.

Тоже самое, но нагрузка 180вт.

Нагрузка 180вт.

ИИП работает хорошо, софтстарт, триггерная защита от КЗ. Микры китайские с али, но работают нормально, частота 47кГц. IR2153 Deadtime бы поменьше, было бы круто, напряжение под нагрузкой падает на 15%.

Вариант ИИП на заводской печатной плате:

Удачи в повторении, вопросы задаем в комментариях, в группе вконтакте или vatsapp( в нижней правой части экрана жмем кнопку).



Схема импульсного сетевого блока питания для усилителей НЧ на 100-500Вт (IR2153, IR2155)

Для получения полноценного усилителя мощности НЧ требуется хороший источник питания, приведена схема простого блока питания для УМЗЧ. От параметров источника питания качество звучания зависит не чуть не меньше, чем от самого усилителя и относится халатно к его изготовлению не следует.

Описаний методик расчетов типовых трансформаторов более чем достаточно. Поэтому здесь предлагается описание импульсного источника питания, который может использоваться как с усилителями на базе TDA7293 (TDA7294), так и с любым другим усилителем мощности ЗЧ как на микросхемах,так и на транзисторах.

Основой данного блока питания (БП) служит полумостовой драйвер с внутренним генератором IR2153 (IR2155), предназначенный для управления транзисторами технологий MOSFET и IGBT в импульсных источниках питания.

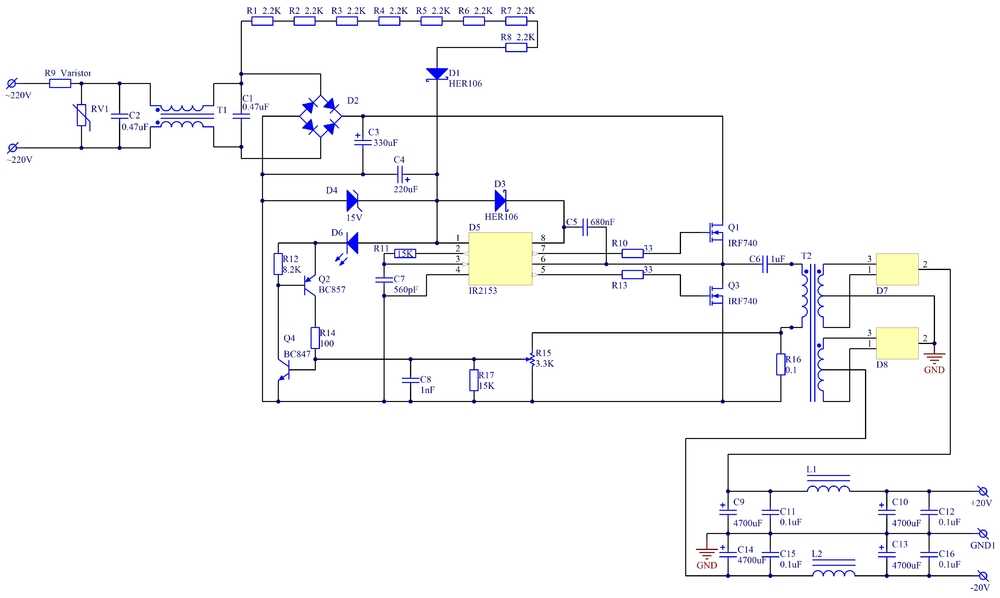

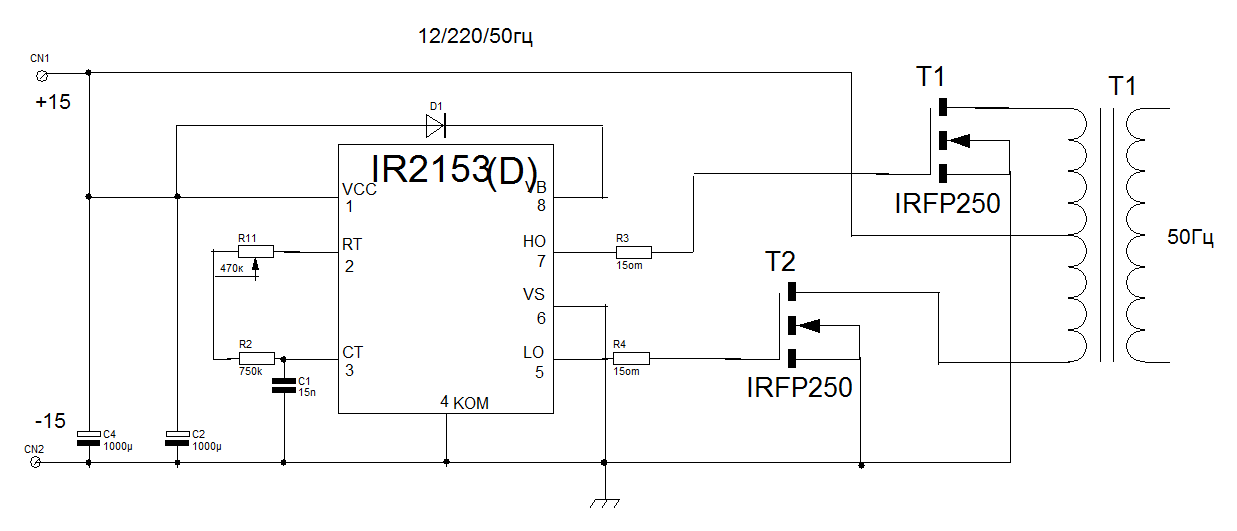

Принципиальная схема

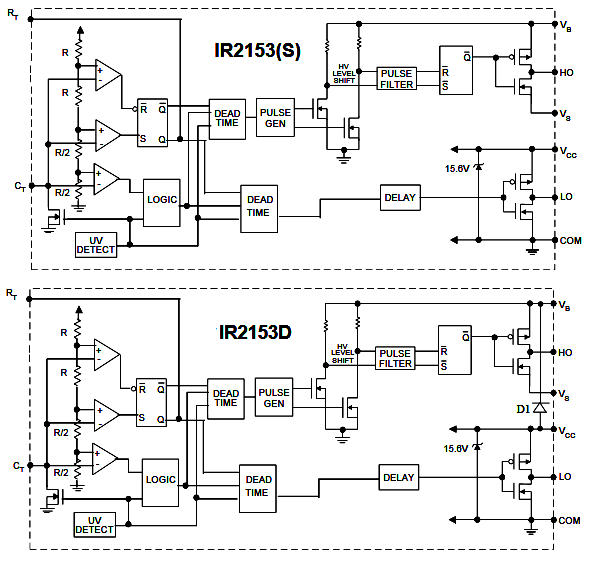

Функциональная схема микросхем приведена на рисунке 1, зависимость выходной частоты от номиналов RC-задающей цепочки на рисунке 2.

Микросхема обеспечивает паузу между импульсами «верхнего» и «нижнего» ключей в течении 10% от длительности импульса, что позволяет не опасаться «сквозных» токов в силовой части преобразователя.

Рис. 1. Функциональная схема микросхем IR2153, IR2155.

Практическая реализация БП приведена на рисунке 3. Используя данную схему можно изготовить БП мощностью от 100 до 500Вт, необходимо лишь пропорционально увеличивать емкость конденсатора фильтра первичного питания С2 и использовать соответствующий силовой трансформатор ТV2.

Рис. 2. Графики зависимости выходной частоты от номиналов RC-задающей цепочки для микросхемы IR2153.

Емкость конденсатора С2 выбирается из расчета 1… 1,5 мкФ на 1 Вт выходной мощности, например при изготовлении БП на 150 Вт следует использовать конденсатор на 150…220 мкФ.

Рис. 3. Принципиальная схема импульсного сетевого блока питания для усилителей НЧ на 100-500Вт.

Диодный мост первичного питания VD можно использовать в соответствии с установленным конденсатором фильтра первичного питания, при емкостях до 330 мкФ можно использовать диодные мосты на 4…6А, например RS407 или RS607.

При емкости конденсаторов 470… 680 мкФ нужны уже более мощные диодные мосты, например RS807, RS1007.

О трансформаторе

Об изготовлении трансформатора можно разговаривать долго, однако вникать в глубокую теорию расчетов слишком долго и далеко не каждому нужно.

Поэтому расчеты по книге Эраносяна для самых ходовых типоразмеров ферритовых колец М2000НМ1 просто сведены в таблицу 1.

Таблица 1. Габаритная мощность трансформатора при разной частоте преобразования, количество витков для первичной обмотки.

  тип   40кГц 50кГц 60кГц 70кГц 80кГц 90кГц 100кГц
ДЛЯ КОЛЬЦА К40х25х11
1 КОЛЬЦО К40х25х11 мощность 100 130 160 175 200 220 250
витки 180 145 120 105 90 80 72
2 КОЛЬЦА К40х25х22 мощность 200 230 280 330 370 420 470
витки 90 72 60 52 45 40 36

ДЛЯ КОЛЬЦА К45х28х8
1 КОЛЬЦО К45х28х8 мощность 110 135 150 180 200 230 240
витки 217 174 145 124 110 97 87
2 КОЛЬЦА К45х28х16 мощность 200 240 290 340 390 440 480
витки 109 87 73 62 55 49 44
3 КОЛЬЦА К45х28х24 мощность 290 360 440 510 580 660 730
витки 82 66 55 47 41 36 33
4 КОЛЬЦА К45х28х32 мощность 380 490 580 680 780 870 970
витки 62
50
41 35 31 28 25
5 КОЛЕЦ К45х28х40 мощность 500 600 700 850 950 1100 1200
витки 50 40 35 30 25 22 20
6 КОЛЕЦ К45х28х48 мощность 550 700 850 1000 1150 1300 1450
витки 41 33 28 24 21 19 17
7 КОЛЕЦ К45х28х56 мощность 650 850 1000 1150 1350 1500 1700
витки 35 30 24 20 18 16 14
8 КОЛЕЦ К45х28х64 мощность 750 950 1150 1350 1550 1750 1950
витки 31 25 21 18 16 14 13
9 КОЛЕЦ К45х28х72 мощность 850 1000 1300 1500 1750 1950 2200
витки 28 22 18 16 14 13 11
10 КОЛЕЦ К45х28х80 мощность 970 1200 1450 1700 1950 2200 2400
витки 25 20 17 14 12 11 10

Как видно из таблицы габаритная мощность трансформатора зависит не только от габаритов сердечника, но и от частоты преобразования.

Изготавливать трансформатор для частот ниже 40 кГц не очень логично — гармониками можно создать не преодолимые помехи в звуковом диапазоне. Изготовление трансформаторов на частоты выше 100 кГц уже непозволительно по причине саморазогрева феррита М2000НМ1 вихревыми токами.

В таблице приведены данные по первичным обмоткам, из которых легко вычисляются отношения витков/вольт и дальше уже вычислить, сколько витков необходимо для того или иного выходного напряжения труда не составит.

XLS-таблица, для помощи в расчетах (изменять только желтые ячейки) — Скачать.

Следует обратить внимание на то, что подводимое к первичной обмотке напряжение составляет 155 В — сетевое напряжение 220 В после выпрямителя и слаживающего фильтра будет составлять 310 В постоянного напряжения, схема полу мостовая, следовательно к первичной обмотке будет прилагаться половина этого значения.

Так же следует помнить, что форма выходного напряжения будет прямоугольной, поэтому после выпрямителя и слаживающего фильтра величина напряжения от расчетной отличаться будет не значительно.

Таблица приведена до мощностей 2400 Вт (на будущее, для более мощных вариантов схем блока питания).

Диаметры необходимых проводов рассчитываются из отношения 5 А на 1 кв мм сечения провода. Причем лучше использовать несколько проводов меньшего диаметра, чем один, более толстый провод.

Это требование относится ко всем преобразователям напряжения, с частотой преобразования выше 10 кГц, так как начинает уже сказываться скин-эффект — потери внутри проводника, поскольку на высоких частотах ток течет уже не по всему сечению, а по поверхности проводника и чем выше частота, тем сильнее сказываются потери в толстых проводниках.

Поэтому не рекомендуется использовать в преобразователях с частотой преобразования выше 30 кГц проводники толще 1 мм. Следует так же обратить внимание на фазировку обмоток — неправильно сфазированные обмотки могут либо вывести силовые ключи из строя, либо снизить КПД преобразователя.

О мощности БП и транзиаторах

Но вернемся к БП, приведенному на рисунке 3. Минимальная мощность данного БП практически ни чем не ограничена, поэтому можно изготовить БП и на 50 Вт и меньше. Верхний же предел мощности ограничен некоторыми особенностями элементной базы.

Для получения больших мощностей требуются транзисторы MOSFET более мощные, а чем мощнее транзистор, тем больше емкость его затвора.

Если емкость затвора силового транзистора довольно высокая, то для её заряда-разряда требуется значительный ток. Ток транзисторов управления IR2153 довольно не велик (200 мА), следовательно, эта микросхема не может управлять слишком мощными силовыми транзисторами на больших частотах преобразования.

Исходя из вышесказанного становится ясно, что максимальная выходная мощность преобразователя на базе IR2153 не может быть более 500…600 Вт при частоте преобразования 50…70 кГц, поскольку использование более мощных силовых транзисторов на этих частотах довольно серьезно снижает надежность устройства.

Список рекомендуемых транзисторов для силовых ключей VТ1, VТ2 с краткими характеристиками сведен в таблицу 2.

Таблица 2

Наименование Емкость
затвора,
пкФ
Сопротивление
открытого
перехода, Ом
Максимальное
напряжение,
В
Максимальный
ток, А
IRF740 1600 0,55 400 10 А
IRF840 1300 0,85 500 8 А
STP10NK60Z 1370 0,75 600 10 А

Выпрямительные диоды вторичных цепей питания должны иметь наименьшее время восстановления и как минимум двукратный запас по напряжению и трехкратный току.

Последние требования обоснованы тем, что выбросы напряжения самоиндукции силового трансформатора составляют 20…50 % от амплитуды выходного напряжения. Например при вторичном питании в 100 В амплитуда импульсов самоиндукции может составлять 120. ..

150 В и не смотря на то, что длительность импульсов крайне мала ее достаточно чтобы вызвать пробой в диодах, при использовании диодов с обратным напряжением в 150 В.

Трехкратный запас по току необходим для того, чтобы в момент включения диоды не вышли из строя, поскольку емкость конденсаторов фильтров вторичного питания довольно высокая, и для их заряда потребуется не малый ток. Наиболее приемлемые диоды VD4-VD11 сведены в таблицу 3.

Таблица 3.

Наименование Максимальное
напряжение, В
Макс.
ток, А
Обратное
время
восстанов.,
нС
Примечания
16CTQ100 100 8   2 диода Шотки по 8 А
в корпусе ТО-220
20CTQ150 150 10   2 диода Шотки по 10 А
в корпусе Т0-220
30CPQ100 100 15   2 диода Шотки по 15 А
в корпусе ТО-247
30CPQ150 150 15   2 диода Шотки по 15 А
в корпусе ТО-247
40CPQ100 100 20   2 диода Шотки по 20 А
в корпусе ТО-247
60CPQ150 150 30   2 диода Шотки по 30 А
в корпусе Т0-247
15ETH06FP 600 15 35 1 диод 15 А в корпусе ТО-220
30EPF06 600 30 40 1 диод 30 А в корпусе Т0-247
30ETH06PBF 600 30 40 1 диод 30 А в корпусе ТО-220
80EBU02 200 80 35
HER308 1000 3 30 DO-201
HER605 400 6 50 DO-201
HFA06TB120 1200 6 26 ТО-220
HFA08TB120 1200 8 28 ТО-220
HFA15TB60 600 15 60 ТО-220
HFA16TB120 1200 16 30 ТO-220
HFA25PB60 600 25 23 ТО-247
HFA30PB120 1200 30 37 ТО-247
MUR2020CT 200 10 25 2 диода по 10 А
в корпусе ТО-220
MUR820 200 8 25 ТО-220
SF54 300 5 35 DO-201
SF56 600 5 35 DO-201
SF84 400 8 35 ТО-220

Емкость фильтров вторичного питания (С11, С12) не следует увеличивать слишком сильно, поскольку преобразование производится на довольно больших частотах.

Для уменьшения пульсаций гораздо актуальней использование большой емкости в первичных цепях питания и правильный расчет мощности силового трансформатора.

Во вторичных же цепях конденсаторов на 1000 мкФ в плечо вполне достаточно для усилителей до 100 Вт (конденсаторы по питанию, установленные на самих платах УМЗЧ должны быть не менее 470 мкФ) и 4700 мкФ для усилителя на 500 Вт.

Печатная плата

На принципиальной схеме изображен вариант выпрямителей вторичного силового питания, выполненный на диодах Шотки, под них и разведена печатная плата (рисунок 4).

Рис. 4. Печатня плата для импульсного блока питания к УМЗЧ — сторона дорожек.

Рис. 5. Печатня плата для импульсного блока питания к УМЗЧ — сторона деталей.

На диодах VD12, VD13 выполнен выпрямитель для вентилятора принудительного охлаждения теплоотводов, на диодах VD14-VD17 выполнен выпрямитель для низковольтного питания (предварительные усилители, активные регуляторы тембра и т.д.). На том же рисунке приведен чертеж расположения деталей и схема подключения.

В преобразователе имеется защита от перегрузки, выполненная на трансформаторе тока ТV1, состоящая из кольца К20х12х6 феррита М2000 и содержащего 3 витка первичной обмотки (сечение такое же как и первичная обмотка силового трансформатора и 3 витка вторичной обмотки, намотанной двойным проводом диаметром 0,2…0,3 мм.

При перегрузке напряжение на вторичной обмотке трансформатора ТV1 станет достаточным для открытия тиристора VS1 и он откроется, замкнув питание микросхемы IR2153, тем самым прекратив ее работу. Порог срабатывания защиты регулируется резистором R8.

Об остальных деталях:

  • конденсатор С5 — пленочный на 0,33… 1 мкФ 400В;
  • конденсаторы С9, С10 — пленочные на 0,47…2,2 мкФ минимум на 250В;
  • индуктивности L1…L3 выполнены на ферритовых кольцах К20х12х6 М2000 и наматываются проводом 0,8… 1,0 мм до заполнения виток к витку в один слой;
  • С14, С15 — пленочные на 0,33. ..2,2 мкФ на напряжение не менее 100 В при выходном напряжении до 80 В;
  • конденсаторы С1, С4, С6, С8 можно керамические, типа К10-73 или К10-17;
  • С7 можно и керамический, но лучше пленочный, типа К73-17.

Налаживание

Регулировку производят без нагрузки начиная с максимальной чувствительности и добиваясь устойчивого запуска преобразователя.

Принцип регулировки основан на том, что в момент запуска преобразователя он нагружен максимально, поскольку требуется зарядить емкости фильтров вторичного питания и нагрузка на силовую часть преобразователя максимальная.

Автор: Дмитрий.

Первоисточник: РК-07-08.

Литература:

  1. interlavka.su.
  2. Даташит на микросхему IR2153 — Скачать (157 КБ).

ir2153%20перегрузки по току%20защита, спецификация и примечания по применению

с использованием IR2153

Аннотация: Приложение ir2153 Блок питания IR2153 с использованием IRS2153 Блок питания ir2153 Приложение IR2153 Блок питания IR2153 СХЕМА СХЕМЫ с использованием IR2153 Примечание к приложению ir2153 Отключение ir2153
Текст: Нет доступного текста файла

1998 г. — блок питания с использованием IR2153

Резюме: приложение ir2153 ir2153 защита от жесткого переключения ir2153 отключение IR2153 полумостовая схема с использованием IR2153 приложение IR21531 приложение IR2153 перекрестная проводимость балласт IR215X автоколебательный
Текст: Нет доступного текста файла

1998 — приложение ir2153

Реферат: IR2153 APPLICATION перекрестная проводимость приложение IR2153 ir2153s замечание по применению ir2153 полный источник питания IR2153 с использованием IR2153 ir2153 замечание по применению IR2153D принципиальная схема IR2153D
Текст: Нет доступного текста файла

1998 г. — блок питания с использованием IR2153

Аннотация: приложение ir2153 IR2153 ir2153 выключение SCR TL431 спецификация приложение IR21531 полумостовая схема с использованием IR2153 IR2153 APPLICATION перекрестная проводимость схема IR2153D схема жесткого переключения ir2153
Текст: Нет доступного текста файла

СХЕМА С IR2153

Аннотация: СХЕМА С защитой IR2153 Конструкция защиты от перегрузки по току ir2153 ТАЙМЕРА УПРАВЛЕНИЯ ПРОЦЕССОМ с использованием 555 ic ЭЛЕКТРОННЫЙ БАЛЛАСТ 6 СХЕМА ЭЛЕКТРОННОГО БАЛЛАСТА 2 ЛАМПЫ СХЕМА БАЛЛАСТА IR2153 конструкция электронного балласта с электронным балластом печатной платы с 555 ic балластом на IR2153
Текст: Нет доступного текста файла

2005 — Драйвер ворот

Реферат: IR2153 IR2153 КОНТРОЛЬНАЯ СХЕМА IR2153PBF
Текст: Нет доступного текста файла

1997 — приложение ir2153

Резюме: IR2153 IR2153 APPLICATION источник питания с перекрестной проводимостью с использованием IR2153 ir21538 приложение IR2153 ir2153s замечание по применению ir2153 выключение ir2153 замечание по применению IR2153
Текст: Нет доступного текста файла

Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла

1998 — электронный балласт ir2155 40 Вт

Аннотация: приложение ir2153 ИНВЕРТОР с использованием источника питания IR2153 с использованием схемы инвертора люминесцентной лампы IR2153 мощностью 40 Вт Тороидальный электронный балласт IR2153 с балластом 555 ic с использованием электронного балласта ir 2153 IR2153 Электронный балласт 40 Вт
Текст: Нет доступного текста файла

Каталог, спецификация MFG и тип ПДФ Теги документов

Оригинал
PDF Ан-1085ревС IRS2153 ИР2153 /IR2153 блок питания с использованием IR2153 приложение ir2153 блок питания с использованием IRS2153 блок питания ир2153 приложение IR2153 IR2153 блок питания СХЕМА ЦЕПЕЙ с использованием IR2153 замечание по применению ir2153 отключение ir2153
2005 — блок питания с использованием IR2153

Резюме: Приложение IR2153 ir2153 Источник питания ir2153 IC ДРАЙВЕР Источник питания IR2153 СХЕМА ЦЕПЕЙ с использованием IR2153 ir2153 отключает источник питания IR2153 с помощью IR2155
Текст: Нет доступного текста файла


Оригинал
PDF PD60062 ИР2153 50 нс ИР2153Д) ИР2153 ИР2153С ИР2153С IR2153D IR2153D блок питания с использованием IR2153 приложение ir2153 блок питания ир2153 ДРАЙВЕР ИС IR2153 блок питания СХЕМА ЦЕПЕЙ с использованием IR2153 отключение ir2153 IR2153 блок питания с использованием IR2155 СХЕМА IR2153

Оригинал
PDF IR215x ИР2155 500 мА. блок питания с использованием IR2153 приложение ir2153 ir2153 защита от жесткого переключения отключение ir2153 ИР2153 полумостовая схема на IR2153 Приложение IR21531 IR2153 ПРИМЕНЕНИЕ перекрестная проводимость балласт Автоколебательный
2009 — блок питания с использованием IR2153

Резюме: СХЕМА ЦЕПИ питания с использованием IR2153 ir2153 приложение ir2153 источник питания IR2153 IC DRIVER IR2153 ir2153 отключение защиты IR2153 IR2153 irs2153
Текст: Нет доступного текста файла


Оригинал
PDF PD60062 ИРС2153D) ИР2153 50 нс ИР2153Д) ИР2153 ИР2153С ИР2153С IR2153D блок питания с использованием IR2153 блок питания СХЕМА ЦЕПЕЙ с использованием IR2153 приложение ir2153 блок питания ир2153 ДРАЙВЕР ИС IR2153 отключение ir2153 IR2153 защита IR2153 irs2153

Оригинал
PDF 062-Г ИР2153/ИР2153Д IR2153D ИР2153/ИР2153Д приложение ir2153 IR2153 ПРИМЕНЕНИЕ перекрестная проводимость приложение IR2153 примечания по применению ir2153s ir2153 полный ИР2153 блок питания с использованием IR2153 замечание по применению ir2153 Схема IR2153D
2006 — блок питания с использованием IR2153

Аннотация: Блок питания IR2153 СХЕМА СХЕМЫ с использованием IR2153 IR2151 IR2153D IR2153S Блок питания ir2153 IC ДРАЙВЕР IR2153 Блок питания приложения ir2153 с использованием IR2155
Текст: Нет доступного текста файла


Оригинал
PDF PD60062 ИРС2153D) ИР2153 50 нс ИР2153Д) ИР2153 ИР2153С ИР2153С IR2153D блок питания с использованием IR2153 блок питания СХЕМА ЦЕПЕЙ с использованием IR2153 ИР2151 блок питания ир2153 ДРАЙВЕР ИС IR2153 приложение ir2153 блок питания с использованием IR2155

Оригинал
PDF IR215x ИР2155 500 мА. блок питания с использованием IR2153 приложение ir2153 ИР2153 отключение ir2153 Спецификация SCR TL431 Приложение IR21531 полумостовая схема на IR2153 IR2153 ПРИМЕНЕНИЕ перекрестная проводимость Схема IR2153D ir2153 защита от жесткого переключения
Приложение ir2153

Реферат: приложение IR2153 ir2153 замечание по применению ir2153, ширина импульса Q SONIC 3
Текст: Нет доступного текста файла


OCR-сканирование
PDF 062-Г IR2153D приложение ir2153 приложение IR2153 замечание по применению ir2153 ir2153, ширина импульса Кью Соник 3

Оригинал
PDF ИР2157 ИР2159 ИР2153, СХЕМА С IR2153 СХЕМА С защитой IR2153 ir2153 защита от перегрузки по току разработка ТАЙМЕРА УПРАВЛЕНИЯ ПРОЦЕССОМ с использованием 555 ic ЭЛЕКТРОННЫЙ БАЛЛАСТ НА 6 ЛАМП СХЕМА СХЕМА ЭЛЕКТРОННОГО БРАЛАСТА 2 ЛАМПЫ БАЛЛАСТ IR2153 конструкция электронного балласта с печатной платой электронный балласт с 555 ic балласт на IR2153
2008 — блок питания с использованием IR2153

Резюме: источник питания ir2153 с использованием источника питания IR2155 СХЕМА ЦЕПЕЙ с использованием IR2153 ir2153 выключает драйвер IR2153 IC IR2153 СХЕМА IR2153 источник питания ir2153 ir2153pbf
Текст: Нет доступного текста файла


Оригинал
PDF PD60062 ИР2153 50 нс ИР2153Д) ИР2153С IR2153D IR2153D блок питания с использованием IR2153 блок питания с использованием IR2155 блок питания СХЕМА ЦЕПЕЙ с использованием IR2153 отключение ir2153 IR2153 ДРАЙВЕР ИС IR2153 СХЕМА IR2153 блок питания ир2153 ир2153пбф

Оригинал
PDF PD60062 IRS2153 ИР2153 50 нс ИР2153Д) ИР2153 ИР2153С ИР2153С IR2153D Драйвер ворот СХЕМА IR2153 ИР2153ПБФ
2004 — блок питания с использованием IR2153

Резюме: ir2153 12v стабилитрон код IR2153D ir2153s ir2153 приложение IR2155 ir2153 выключение IR2153D схема бесплатно IC 555
Текст: Нет доступного текста файла


Оригинал
PDF ПД60062-Л IR2153D 50 нс ИР2153Д) ИР2153 ИР2153 ИР2153С ИР2153С IR2153D блок питания с использованием IR2153 Код стабилитрона 12В приложение ir2153 ИР2155 отключение ir2153 Схема IR2153D бесплатно IC 555
ir2153 замечание по применению

Аннотация: приложение ir2153 ir2153
Текст: Нет доступного текста файла


OCR-сканирование
PDF 062-Г IR2153D МС-012АА. замечание по применению ir2153 ир2153 приложение ir2153
Блок питания
с использованием IR2153

Резюме: приложение ir2153 IR2153 IR2153 ПРИЛОЖЕНИЕ перекрестная проводимость ir2153 выключение IGBT драйвер с таймером 555
Текст: Нет доступного текста файла


Оригинал
PDF ИР2153 ИР2153 блок питания с использованием IR2153 приложение ir2153 IR2153 ПРИМЕНЕНИЕ перекрестная проводимость отключение ir2153 драйвер igbt с таймером 555 СХЕМА IR2153 примечания по применению ir2153s IR2153 приложение IR2153
1999 — блок питания с использованием IR2153

Аннотация: приложение ir2153 IR2153 источник питания ir2153 8-контактный источник питания IR2153 D207 СХЕМА ЦЕПИ с использованием источника питания IR2153 с использованием IR2155 ir2153 выключение IR2155
Текст: Нет доступного текста файла


Оригинал
PDF PD60062J ИР2153/ИР2153Д 50 нс ИР2153Д) блок питания с использованием IR2153 приложение ir2153 ИР2153 блок питания ир2153 IR2153 D207 8-контактный блок питания СХЕМА ЦЕПЕЙ с использованием IR2153 блок питания с использованием IR2155 отключение ir2153 ИР2155

Оригинал
PDF ИР2153 ИР2153 приложение ir2153 IR2153 ПРИМЕНЕНИЕ перекрестная проводимость блок питания с использованием IR2153 ир21538 приложение IR2153 примечания по применению ir2153s отключение ir2153 замечание по применению ir2153 IR2153
1997 — схема электронного балласта для лампы 40Вт

Реферат: схема электронного балласта для лампы 40 Вт л СХЕМА С IR2153 40 Вт схема электронного балласта схема схема лампового балласта для 40 Вт лампы л СХЕМА С IR2153 защитой ir2153 защита от перегрузки по току источник питания с использованием IR2153 электронный балласт 40 Вт схема схема электронный балласт 40 Вт
Текст: Нет доступного текста файла


Оригинал
PDF 2X32WT8 2X40WT12 90-275 В переменного тока) 50 кГц) 60 кГц) ИР2153 схема электронного балласта для лампы 40Вт схема электронного балласта для лампы 40Вт л СХЕМА С IR2153 Схема электронного балласта 40 Вт схема лампового балласта для трубки 40Вт л СХЕМА С защитой IR2153 ir2153 защита от перегрузки по току блок питания с использованием IR2153 схема электронного балласта 40Вт Электронный балласт 40Вт

OCR-сканирование
PDF PD60062J ИР2153/ИР2153Д 50 нс ИР2153Д)
1997 — IRPLLNR1

Реферат: СХЕМА С IR2153 СХЕМА С IR2153 защита блок питания с использованием IR2153 IR2153 40w схема электронного балласта ir2153 защита от перегрузки по току ir2153 применение балласта на IR2153 балласт IR2153
Текст: Нет доступного текста файла


Оригинал
PDF 2X40WT12 90-255 В переменного тока) 40 кГц) ИР2153 ИР2153 ИРПЛЛНР1 СХЕМА С IR2153 СХЕМА С защитой IR2153 блок питания с использованием IR2153 Схема электронного балласта 40 Вт ir2153 защита от перегрузки по току приложение ir2153 балласт на IR2153 БАЛЛАСТ IR2153
2001 — блок питания с использованием IR2153

Аннотация: источник питания IR2153 ir2153 источник питания приложения ir2153 СХЕМА ЦЕПЕЙ с использованием IR2153 ir2151 IR2153D и IR2153 IR2153S IR2155
Текст: Нет доступного текста файла


Оригинал
PDF ПД60062-К ИР2153 50 нс ИР2153Д) блок питания с использованием IR2153 блок питания ир2153 приложение ir2153 блок питания СХЕМА ЦЕПЕЙ с использованием IR2153 ир2151 IR2153D IR2153 ИР2153С ИР2155

Оригинал
PDF АН-998 100-120 В переменного тока 85 В переменного тока 280 В переменного тока 130 В переменного тока 180-280 В переменного тока. электронный балласт ir2155 40w приложение ir2153 ИНВЕРТОР с использованием IR2153 блок питания с использованием IR2153 Схема инвертора люминесцентной лампы 40w IR2153 тороид электронный балласт с 555 ic балласт с использованием ir 2153 ИР2153 Электронный балласт 40Вт
Схема инвертора люминесцентной лампы 40 Вт

Резюме: электронный балласт ir2155 40 Вт irf014 ИНВЕРТОР с использованием IR2153 тороид IR2153 приложение ir2153 электронный балласт IR2153 с 555 ic Электронный балласт 40 Вт источник питания с использованием IR2153
Текст: Нет доступного текста файла


Оригинал
PDF 85 В переменного тока 280 В переменного тока 130 В переменного тока 180-280 В переменного тока. 100 мА/дел) Схема инвертора люминесцентной лампы 40w электронный балласт ir2155 40w irf014 ИНВЕРТОР с использованием IR2153 IR2153 тороид приложение ir2153 ИР2153 электронный балласт с 555 ic Электронный балласт 40Вт блок питания с использованием IR2153
1999 — IR2153

Реферат: приложение ir2153 IR2153D ir2153, ширина импульса IR53HD420 ir2153 источник питания IR2153 СХЕМА приложения IR2153
Текст: Нет доступного текста файла


Оригинал
PDF PD60140J ИР53Х ИР2153 приложение ir2153 IR2153D ir2153, ширина импульса IR53HD420 блок питания ир2153 СХЕМА IR2153 приложение IR2153
1998 — электронный балласт ir2155 40 Вт

Аннотация: блок питания приложения ir2153 с использованием электронного балласта IR2153 с электронным балластом 555 ic
Текст: Нет доступного текста файла


Оригинал
PDF АН998 85 В переменного тока 280 В переменного тока 130 В переменного тока 180-280 В переменного тока. 100 мА/дел) электронный балласт ir2155 40w приложение ir2153 блок питания с использованием IR2153 электронный балласт с 555 ic irf014 Схема инвертора люминесцентной лампы 40w приложение IR2153 ИР2155 555 таймер ic электронный балласт 40 Вт
1999 — Схема инвертора люминесцентной лампы 40 Вт

Реферат: irf014 ir2155 40 Вт электронный балластный источник питания с использованием IR2153 ir2153 приложение IR2153 свет ЛЮМИНЕСЦЕНТНАЯ ЛАМПА балласт на IR2153 ИНВЕРТОР с использованием IR2153 электронный балласт 40 Вт
Текст: Нет доступного текста файла


Оригинал
PDF 85 В переменного тока 280 В переменного тока 130 В переменного тока 180-280 В переменного тока. 100 мА/дел) Схема инвертора люминесцентной лампы 40w irf014 электронный балласт ir2155 40w блок питания с использованием IR2153 приложение ir2153 ИР2153 свет ЛЮМИНЕСЦЕНТНАЯ ТРУБКА балласт на IR2153 ИНВЕРТОР с использованием IR2153 Электронный балласт 40Вт

Предыдущий 1 2 3 4 Next

Audio Amplifier IMPS Circuit IR2153 — Electronics Projects Схемы

Я поделился многими схемами SMPS, сделанными с IR2153. IR2153 особенно подходит для использования в блоках питания усилителей, даже в усилителях мощности в крупных компаниях, в микшерах Блок питания использует IR2153 на полу SMPS. (Руководство по обслуживанию микшера Yamaha EMX5000 ir2153)

Я работаю над схемой SMPS Я применяю в течение длительного времени, когда могу, она была разработана с использованием схем SMPS различных устройств. Были проведены испытания на перегрузку, короткое замыкание, длительную нагрузку (200 Вт). Диапазон мощности схемы SMPS может быть расширен, в зависимости от материала и сердечника трансформатора, он может обеспечивать мощность от 100 до 800 Вт. Вы можете использовать трансформаторы блока питания AT-ATX, чтобы использовать его в маломощных приложениях, не имея дело с обмоткой трансформатора SMPS, как это сделал я. Блоки питания ПК также имеют трансформаторы разной мощности. 9
ERL35 – 250…300 Вт Трансформатор нужно охлаждать на пределе, хотя это зависит от того, как долго вы используете усилитель на большой мощности. О проблеме мощности я расскажу в конце статьи. Вентиляторная система охлаждения в блоках питания ПК охлаждает трансформатор, а также силовые транзисторы, выходные диоды. Собственно нагрев, КПД и т.д. Дело еще и в рабочей частоте схемы..

В тестах я использовал стереомодуль LM3886. Вместо динамика подключены нагрузочные резисторы. В конце видео краткий аудио тест с модулем TDA7294 200Вт. На данный момент у меня нет мощного динамика… Я быстро коснулся многих деталей в видео. Дополнительная обмотка и каскад регулятора, обеспечивающий питание микросхемы IR2153
3. IR2153 Драйверный каскад
4. Обнаружение перегрузки по току, каскад защиты
5. Вторичный выходной каскад постоянного тока
6. Дополнительный выход напряжения 12 В для охлаждающего вентилятора

4 9 нет конденсаторов 100nf 275VAC во входе 220V, схема работает ровно, но эти материалы находятся в пределах возможностей, необходимых для фильтра или вы не можете использовать их для тестирования, но резисторы, включенные параллельно конденсаторам NTC 10 Ом и 220 мкФ, необходимы потому что IR2153 может выйти из строя в цепях высокой мощности вместо NTC в цепях высокой мощности. Пусковые цепи или сильноточные NTC используются путем их параллельного соединения.

Моя любимая часть ИС IR2153 заключалась в том, что напряжение питания можно было обеспечить простыми способами, обычно ограничивая его резистором 5…10Вт.. но этот метод производит много тепла и занимает место, поэтому я сделал 4 витки провода 0,30мм снаружи трансформатора, около 20…23В постоянного тока после выпрямления постоянного тока. Это напряжение снижается примерно до 16 В с помощью транзистора и стабилитрона.

Рабочая частота схемы ИИП около 37КГц, а частота IR2153 определяется значениями элементов R17 и C16. Частоту лучше иметь повыше, но сильно увеличить мы ее не можем, так как используем готовый трансформатор АТХ.

Для первого теста; Перед сборкой трансформатора, полевых транзисторов IRF730 и микросхемы IR2153 измерьте каскад регулятора. На катоде стабилитрона 16в должно появиться напряжение около 16в на выводе 1 16,8В IR2153. Резистор 100К 2Вт обеспечивает необходимое напряжение для запуска. Если все в порядке, то при запуске схемы после сборки на выходе резистора F+ 100 Ом должно быть напряжение 18…20 В.

Для мосфетов IRF730, как видно на картинках, достаточно небольшого радиатора, греются они очень мало.

В соответствии с падением напряжения на резисторе 0,47 Ом 3 Вт в слое защиты от перегрузки и короткого замыкания транзистор T5 2N5551 переключает слой защиты, чтобы снизить частоту питания IR2153.

Схема защиты от перегрузки по току может срабатывать при малой мощности в зависимости от внутреннего сопротивления транзисторов, значения hfe и допуска материалов, таких как конденсаторы и резисторы, и может переключаться на защиту (или наоборот). В этом случае нужно уменьшить номинал резистора R15 5,6К.

Говорят УФ1010 вместо МУР160 можно использовать диоды ХЕР107. Вместо диодов SR5100 5A 100V во вторичном каскаде можно использовать более мощные диоды оболочки TO220. PCB design was made accordingly

common anode diodes

MUR1620CTR
U12C20A
h26C20A
U16C20A
NTE6244

common cathode diodes

h26C20C
MUR1620
NTE6240

In the ATX transformer , I evaluated the 5V outputs for 12V fan питания, кроме того, я добавил схему управления вентилятором с датчиком NTC. Вы должны закоротить его.

Если вы хотите, чтобы вентилятор не работал при нормальной температуре, вы можете использовать сопротивление R35 20K…22K. С этими значениями вентилятор начинает работать при температуре выше 50 градусов, и если вы хотите, чтобы он работал медленно при нормальной температуре, вы можете использовать значение сопротивления между 33K…39K. Он будет установлен на кулер усилителя 10K NTC.

IR2153 Схема SMPS готова Выход от блока питания ПК С трансформатором ERL35 он может дать 2X30V 300W. Для более высоких мощностей, конденсаторов высоковольтных фильтров, мосфетов, трансформатора, мощности шунтирующего резистора и входного значения, выходных диодов, номиналы конденсаторов необходимо изменить в файле Harbinger, руководства по эксплуатации Титана, это даст вдохновение..

ExcellentIT Программа расчета трансформатора SMPS сделает вашу работу по расчету трансформатора. Не забудьте программу расчета частоты IR2153, все документы и программы находятся в файле.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
