Мощный двухполярный стабилизатор напряжения и схема защиты от перегрузки по току. | Разрабатываем электронные устройства сами.

Стабилизатор выполнен по компенсационной схеме последовательного типа, но с некоторыми особенностями, которые рассмотрим далее.

Напряжение с выпрямителя поступает на источник тока ИСТ нагрузкой которого служит стабилитрон и стабилизирует ток протекающий через стабилитрон что существенно повышает коэффициент стабилизации в отличие от того если бы применялся балластный резистор. Далее опорное напряжение со стабилитрона поступает на базу регулирующего элемента выполненного по схеме тройного составного транзистора на транзисторах разной проводимости, который сконструирован таким образом чтобы разность напряжений на стабилитроне и на нагрузке была практически постоянной (0,6в) при любых токах протекающих через нагрузку. Для удобства монтажа схема разработана так чтобы коллекторы мощных дарлингтонов были соединены с общим проводом, который в свою очередь соединён с корпусом устройства и который может выступать в роли теплоотвода.

При необходимости стабилизатор можно дополнить устройством защиты от перегрузок и коротких замыканий, принцип её работы на примере одного плеча рассмотрим далее. Датчиком тока выступает проволочный резистор 0,1 ом, который включён на входе стабилизатора специально для того чтобы не влиять на величину напряжения на нагрузке. При перегрузке падение напряжения на датчике открывает транзистор VT1 и через светодиод начинает протекать ток вызывая его свечение, которое сигнализирует о перегрузке стабилизатора. Напряжение со светодиода прикладывается к переходу БЭ транзистора VT2 и он открывается шунтируя собой стабилитрон, регулирующий элемент начинает закрываться и напряжение на нагрузке падает, ограничивая тем самым ток в нагрузке. Резистор R3 задаёт ток через светодиод, резистор R4 ограничивает базовый ток VT2 на безопасном уровне. При указанных на схеме элементах максимальный ток стабилизатора равен 6А. Для увеличения порога максимального тока добавляют резистор R1 (изображён пунктиром), который совместно с резистором R2 представляет собой делитель напряжения с датчика тока. При R1=R2 максимальный порог увеличивается вдвое и равен 12А. Нужный порог срабатывания защиты задаётся расчётом делителя R1, R2. Для его регулировки от 6А и выше можно применить переменный резистор. Для уменьшения порога срабатывания увеличивают сопротивление датчика тока.

Для второго плеча стабилизатора всё выполняется по аналогии учитывая полярность.

В заключении можно сказать что транзисторы в схемах можно применить любые подходящие по параметрам, а так же отечественные типов кт502, кт503, кт825, кт827. Стабилитроны выбирают исходя из требуемого выходного напряжения, а так же можно ввести регулировку напряжения подключив параллельно стабилитрону переменный резистор исходя из расчёта 0,8-1 кОм на вольт, а средний вывод подключив к базе регулирующего элемента. Светодиоды любые с прямым напряжением 1,5-2 вольт. Если требуется получить однополярное стабилизированное выходное напряжение, то используем схему одного из плеч, при этом конструкция упрощается.

Схема двуполярного источника напряжения на к142ен12, кр142ен18 практические схемы



Схема двуполярного источника напряжения на к142ен12, кр142ен18 практические схемы.

ЛАБОРАТОРНЫЙ ИСТОЧНИК ПОСТОЯННОГО НАПРЯЖЕНИЯ И ТОКА А. МУЗЫКОВ, г. Пенза (в описании могут быть ошибки из-за неправильной работы программы распознавания текста, любой более менее опытный радиолюбитель исправит ошибки сразу на глаз)

Этот лабораторный источник питания радиоаппаратуры — результат практической деятельности небольшой группы ребят из подросткового радиотехнического клуба «Радар» (г. Пенза). Он представляет интерес для тех, кто занимается разработкой аппаратуры на операционных усилителях и современных микросхемах, требующих одно- и двуполярного напряжения питания, регулируемого в достаточно широком диапазоне.

Особенностью этого лабораторного источника питания является узел защиты.

Известно, что для некоторых микросхем, рассчитанных на питание от источника двуполярного напряжения, недопустима ситуация, когда одно из них отсутствует. Для исключения таких ситуаций в предлагаемом блоке предусмотрена система защиты, блокирующая работу любого из плеч питающего устройства при замыкании в другом плече. После устранения причины замыкания источник питания автоматически переходит в нормальный режим работы.

Технические характеристики устройства:

Пределы регулирования выходного напряжения. В .. .+1,25…18 Интервал регулирования ограничения тока нагрузки, А .. .0.01… 1,2
Уровень пульсаций в режиме источника тока при 1н = = 0.1 А. мВ…10
Напряжение порога срабатывания устройства блокировки. В….1

Параметры устройства в режиме источника напряжения соответствуют справочным данным на используемые в нем микросхемные стабилизаторы напряжения [1.

2].

Конструктивно оно состоит из двух функционально законченных блоков: двуполярного источника питания нагрузок и узла защиты от замыкания, смонтированных на отдельных печатных платах.

Схема первого из этих блоков показана на рис. 1. Обмотки II и III сетевого трансформатора Т1, диодные мосты VD1 — VD4 и VD5 — VD8 образуют источник двуполярного нестабилизированного напряжения +23…24 В. питающего все узлы и блоки устройства. Источником питания микросхемы DA1 по ее минусовому выводу служит стабилизатор напряжения R11VD14, а микросхемы DA3 — стабилизатор R1VD9.

По функционированию и схемотехнике оба плеча источника питания симметричны. поэтому более подробно рассмотрим работу лишь одного из них — плюсового.

Нестабилизованное однополярное напряжение (не более +25 В), пульсации которого сглаживают конденсаторы С1 и С2. через измерительный резистор R5. входящий в измерительный мост, образованный резисторами R2. 1 — R5 и стабилитронами VD10 и VD11. подается на вход (вывод 2) микросхемного стабилизатора DA2 с выходным напряжением, регулируемым переменным резистором R10. Питание измерительного моста обеспечивает источник тока, выполненный на полевом транзисторе VT1.

Пока выходной ток стабилизатора меньше установленного значения, падение напряжения на резисторе R5 мало. напряжение на прямом выходе DA1 больше, чем на инверсном, и на выходе 6 ОУ напряжение близко к +21 В. Диоды HL1 и VD13 закрыты и не оказывают влияния на работу стабилизатора DA2.

Если выходной ток становится равным пороговому значению, устаноленному резистором R2.1, в работу включается измерительный мост. ОУ DA1 переходит в линейный режим, при котором выполняется равенство U<2 > + UR3 = Urs + UcVDIO.

В таком случае выходное напряжение плеча будет зависеть от напряжения на выходе ОУ, который в свою очередь отслеживает падение напряжения на резисторе R5. т. е. ток нагрузки, при котором выполняется указанное выше равенство. Следовательно, при выполнении соотношений R3/R4 = 1

и UcrVDIO = Ue. VOI1

lH = R2.1/R4-UCfVou/R5.

Этой упрощенной формулой можно воспользоваться, если возникнет необходимость пересчитать параметры измерительного моста с учетом имеющейся элементной базы или иных требований. Для более точного отслеживания меньших токов нагрузки сопротивление резистора R5 желательно увеличить. При этом соответственно снизится верхний предел ограничения тока нагрузки.

Принципиально так работает и минусовое плечо источника питания.

Схема блока защиты устройства от замыкания на его выходе или в нагрузке приведена на рис. 2. При подаче на его входы двуполярного выходного напряжения транзисторы VT4 и VT7 открываются и тем самым шунтируют: транзистор VT4 — цепь, образованную светодиодом HL3, резистором R25 и излучающим диодом оптрона U1, а транзистор VT7 — цепь HL4, R29 и светодиод оптрона U2. , и излучатель оптрона U1. В результате резко возрастает ток фотодиода этого оптрона. открывается транзистор VT8 и током коллектора блокирует работу стабилизатора DA4 минусового плеча устройства.

Так работает и аналогичная часть блока защиты при замыкании в нагрузке минусового плеча устройства. Порог же срабатывания блока защиты по напряжению определяется суммарным падением напряжения на диоде VD19 (VD22), эмиттерном переходе транзистора VT4 (VT7), резисторе R20 (R26) и в нашем случае составляет примерно 1 В. Повысить напряжение срабатывания можно заменой диодов соответствующими стабилитронами и подбором резисторов R20 и R26 по надежному открыванию транзисторов VT4, VT7.

Поскольку напряжение на выходе блокированных стабилизаторов DA2 и DA4 не превышает 1,3 В, резисторы R21, R23, R24, диод VD20, стабилитрон VD21 и транзистор VT3 плюсового плеча, а также аналогичные элементы минусового плеча можно исключить, так как взаимной блокировки плеч не произойдет. Предусмотрены же эти элементы для случая, когда необходимо повысить (для минусового плеча — уменьшить) напряжение порога срабатывания защиты. При этом желательно предусмотреть отключение от него и питающего напряжения +10 В. Иначе невозможно установить выходное напряжение меньшое, чем значение порога срабатывания, поскольку блок защиты будет фиксировать замыкание в нагрузке и блокировать противоположное плечо. Блок питания будет работать и без системы защиты.

Его печатная плата выполнена из одностороннего фольгированного стеклотекстолита. Размещение деталей показано на рис. 3. Все постоянные резисторы — МЯТ. переменные R2.1 и R2.2 — сдвоенный резистор СПЗ-4аМ группы A. R10 и R17 — той же группы А. но одинарные. Оксидные конденсаторы С1. С2 и С5. С6 — К50-35, С4 и С8 — серии К53. СЗ и С7 — любые керамические. например КМ-6. Диоды КД208А (V01-VD8) заменимы на аналогичные серии КД226. а КД105А (VD12, VD18) — на любые из серии КД208. КД209, КД226, диоды VD13 и VD17 — любые маломощные кремниевые. Номинальное напряжение стабилизации стабилитронов VD10, VD11 и VD15. VD16 (Д818Е или серии КС 190) можно выбрать в пределах 9… 11 В с минимальным тепловым дрейфом.

Полевые транзисторы VT1 и VT2 (КП303 с буквенным индексом А. В. Ж или И) желательно отобрать по начальному току стока — в пределах 2…4 мА.

Сетевой трансформатор Т1. использованный в устройстве от разобранного блока питаний зарубежного производства. Подойдет любой другой, в том числе самодельный, обеспечивающий на каждой из его вторичных обмоток переменное напряжение 17… 18 В при токе нагрузки не менее 1.4 А.

Стабилитроны VD11 и VD15 расположены со стороны печатных проводников платы. Стабилизаторы DA2 и DA4 установлены на ребристые теплоотводы, которые винтами укреплены на печатной плате со стороны других деталей. Для лучшего теплового контакта стабилизаторы предварительно покрыты слоем теплопроводной пасты.

Налаживание основного блока устройства производится при отключенном блоке защиты и состоит в тщательной проверке монтажа и всех соединений и. если надо, подгонке напряжений, обеспечивающих работу микросхем, и настройке измерительного моста.

Сразу после подключения устройства к сети следует прежде всего измерить напряжение на фильтрующих конденсаторах CI, С2 и С5, С6, сглаживающих пульсации двуполярного выпрямителя. и стабилитронах VD9, VD14, обеспечивающих питанием ОУ DA1 и DA3. Напряжение на конденсаторах не должно превышать +25 В, а на стабилитронах — быть в пределах +9,5… 10,5 В. При вращении валов резисторов R10 и R17 напряжения на соответствующих выходах плеч блока питания должны плавно изменяться от 1,25 до 18 В, а светодиоды HL1 и HL2 при этом не гореть. Максимальные знамения этих напряжений устанавливают подборкой резисторов R8 и R18.

Рис 3.

Рис 4.

Рис 5, 6

Функционирование измерительных мостов плеч устройства контролируют высокоомным вольтметром постоянного тока, подключая его к входным выводам ОУ DA1 и DA3. Напряжение на инверсном входе каждого из ОУ (относительно общего провода) должно быть отрицательнее напряжения на неинвертирующем входе. Разница в уровнях этих напряжений будет изменяться пропорционально сопротивлениям резисторов R2.1 и R2.2 «Ограничение
При равенстве напряжений устройство должно переключаться из режима источника напряжения в режим источника тока (или наоборот).

Начального значения ограничения тока нагрузки (0,01 А) добиваются подбором соответствующих резисторов (R3 и R13) измерительных мостов при положении вала переменного резистора R2 в положении минимального сопротивления.

Печатная плата блока защиты, размещение деталей на ней и подключение к плате блока питания изображены на рис. 4. Все резисторы — МЛТ-0.25. Транзистор VT3 — любой из серии К361, a VT6 — любой из серии КТ315. Коэффициент передачи тока базы транзисторов КТ3102Е (VT4, VT5) и КТ3107К (VT7. VT8) должен быть не менее 400.

Монтажные платы блока питания, скрепленные наподобие этажерки (рис. 5), и сетевой трансформатор размещены в корпусе с внутренними размерами 210×90*90 мм из пластин текстолита толщиной 5 мм. Все элементы и органы управления блоком, а также гнезда-зажимы для подключения нагрузок и заземления вынесены на лицевую панель корпуса (рис. 6). Там же находится и вольтметр постоянного тока (PV1 на рис. 7). позволяющий контролировать напряжение на выходе любого из плеч блока питания.

ЛИТЕРАТУРА

1. Нефедов А., Головина В. Микросхемы КР142ЕН12. — Радио, 1993, № 8, С. 41.42; Т994. № 1.e. 45.

2. Нефедов А., Головина В. Микросхемы КР142ЕН18А. КР142ЕН18Б. — Радио. 1994. № 3. С. 41.42.

3 Хоровиц П., Хилл У. Искусство схемотехники, том 1. — М.. Мир. 1986. (рекомендую, классные книги, 3 тома)

От редакции

 Мощность, рас свиваемая микросхемами 0А2 и DA4, не должна превышать 10 Вт. Эго ограничивает максимальный выходной ток источника значением 1,2 А при выходном напряжении более +15 В. При меньшем выходном напряжении падение напряжения на указанных микросхемах увеличивается, допустимый выходной ток уменьшается и при выходном напряжении 1.25 В составляет 10/(24-1,25) = = 0,44 А. Каждую пару стабилитронов VD10, VD11 и VD15, VD16 можно заменить на один стабилитрон на напряжение 10… 15 В. Половину напряжения стабилитрона для подачи на неинвертирующие входы ОУ DA1 и DA3 при этом следует получить с помощью делителя из двух одинаковых резисторов сопротивлением 68 кОм, включенных так, как стабилитроны на схеме рис. 1. применение термостабильных стабилитронов не оправдано, поскольку таковыми они являются лишь при рабочем токе 10 мА, в здесь ток через них значительно меньше.

При работе блока в режиме стабилизации напряжения при выходном напряжении 1,25 В закрывающее смещение на саетодиодах HL1 и HL2 составляет около 20 В, что для них недопустимо. Поэтому последовательно с каждым из них следует включить любой маломощный кремниевый диод или просто не устанавливать резисторы R9 и R19. Стабилитроны VD21 и VD24 для надежного закрывания транзисторов VT3 и VT6 должны иметь гарантированно большее напряжение стабилизации, чем VD9 и VD14, поэтому лучше использовать их с индексами Г или Д. Для того чтобы транзисторы VT5 и VT8 не открывались обратными токами неосвещенных фотодиодов U 1.2 и U2.2, их переходы база- эмиттер следует зашунтировать резисторами 510…680 кОм.

Читать далее про стабилизатор К142ЕН6, КР140ЕН6. ..

  По материалам журнала радио.

Полезные ссылки

Читать про стабилизаторы серии к142, к1114, к1145, к1168, 286

На предыдущую страницу  На главную страницу  На следующую страницу



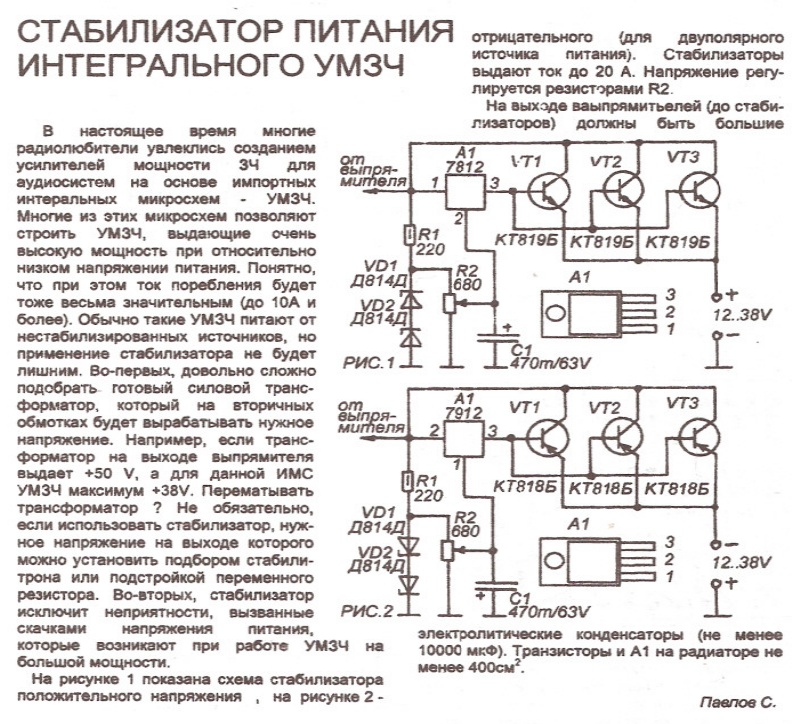

Двухполярный источник питания УМЗЧ со сверхнизким уровнем пульсаций и токовой защитой

В каждом канале предлагаемого источника питания со стабилизированным выходным напряжением +/- 14 В сумма выходных напряжений обоих каналов, дополнительно стабилизированная интегральным стабилизатором, использована для питания ОУ, управляющего регулирующим транзистором. Это позволило получить на обоих выходах источника размах пульсаций не более 0,25 мВ при токе нагрузки 9 А.

Интересная особенность двухканального сетевого источника питания, описанного автором в [1, рис. 7], — изолированные одна от другой вторичные обмотки сетевого трансформатора. Это натолкнуло на идею соединить выходы стабилизаторов напряжения разной полярности так, чтобы их регулирующие элементы (полевые транзисторы) находились в цепи общего провода нагрузки. Это позволило добавить к напряжению питания ОУ, помимо входного напряжения одного стабилизатора, ещё и входное напряжение другого.

Их сумма даже после дополнительной стабилизации с помощью интегрального стабилизатора значительно превышает значение, необходимое, чтобы надёжно открывать и закрывать регулирующий полевой транзистор при условии, что нестабилизированное входное напряжение подано на его сток. Это легко обеспечить, применяя в каждом канале стабилизации полевой транзистор с соответствующим типом проводимости канала.

Однако, как это часто бывает, такая идея пришла в голову не только автору. Как оказалось, она хорошо известна, и стабилизаторы на её основе уже разработаны и опубликованы в [2] и [3]. Причём в [2] регулирующие транзисторы стабилизаторов биполярные, а в [3] — полевые. Правда, стабилизаторы собраны из дискретных компонентов без микросхем ОУ Автор решил проверить эту идею с использованием ОУ.

В [3] устранены недостатки стабилизатора, описанного в [2], — высокий уровень пульсаций выходного напряжения при малом токе нагрузки, нестабильность запуска, ненормированный порог защиты от перегрузки по току.

Основной недостаток описанного в [3] стабилизатора — сложность схемы, что привело к огромным размерам платы устройства (175×80 мм). Ктомужепе-чатные проводники размещены на обеих её сторонах. Изготовить такую плату в домашних условиях весьма проблематично. Печатные платы стабилизаторов, которые я предлагаю в настоящей статье, значительно меньше (51×16,5 мм и 40×16 мм). Печатный монтаж на них односторонний, они вполне могут быть изготовлены своими силами.

Принципиальная схема предлагаемого источника питания изображена на рис. 1. Он содержит сетевой понижающий трансформатор T1 с двумя изолированными вторичными обмотками и два выпрямительных моста на сборках диодов Шотки VD1-VD8 со сглаживающими конденсаторами C1-C4. Схемы стабилизаторов напряжения +14 В и -14 В на рис. 1 упрощены. Показаны только регулирующие транзисторы VT1 и VT2, управляющие ими ОУ DA3.1 и DA6.1, стабилизаторы напряжения питания этих ОУ DA2 и DA5.

Рис. 1. Принципиальная схема источника питания



Стабилизатор напряжения +14 В выполнен по классической схеме с регулирующим транзистором VT1 в минусовом проводе, а напряжения -14 В — по такой же схеме с регулирующим транзистором VT2 в плюсовом проводе.

Узел питания ОУ DA3.1 от интегрального стабилизатора отрицательного напряжения 24 В DA2 построен таким образом, что на вывод +U этого ОУ поступает напряжение +14 В, а на вывод -U поступает -10 В. Оба напряжения измерены относительно истока транзистора VT1. В результате напряжение на выходе ОУ и затворе транзистора может, изменяясь приблизительно в указанных пределах, обеспечить как открывание, так и закрывание канала транзистора VT1.

Аналогично устроен и узел питания ОУ DA6.1, только на его выводе +U напряжение + 10 В, а на выводе -U напряжение -14 В.

Вместо интегральных стабилизаторов DA2 и DA5 можно было бы применить, как в [2, 3], обычные стабилитроны с гасящими резисторами. Но, во-первых, стабильность выходного напряжения интегральных стабилизаторов значительно выше. Во-вторых, как это ни странно, применённые стабилизаторы 79L24 и 78L24 заметно дешевле стабилитронов с резисторами и занимают меньше места на плате.

Полная схема стабилизатора напряжения + 14 В изображена на рис. 2. Исток транзистора VT1 здесь соединён с общим проводом нагрузки источника через резистор-датчик тока R7. Образцовое напряжение, полученное с помощью стабилизатора тока DA1 и стабилитрона VD9 (подробное описание этого узла можно найти в [1]), поступает на неинвертирующий вход Оу DA3.1, a часть выходного напряжения, снятого с делителя R9-R11, подана на его инвертирующий вход. Усиленное напряжение рассогласования поступает на затвор транзистора VT1 через резистор R5, ограничивающий ток нагрузки ОУ.

Рис. 2. Полная схема стабилизатора напряжения + 14 В



Если, например, выходное напряжение стабилизатора по какой-либо причине возросло, это приводит к увеличению напряжения, поступающего на инвертирующий вход ОУ DA3. 1 с движка подстроечного резистора R10. Напряжение на выходе ОУ и между затвором и истоком транзистора VT1 падает и частично закрывает транзистор, что ведёт к увеличению падения напряжения на его канале сток-исток. В результате выходное напряжение стабилизатора возвращается к исходному значению.

Диодная сборка VD11 обеспечивает питание ОУ DA3, когда напряжения на выходе нижнего по схеме рис. 1 выпрямителя недостаточно и стабилизатор DA2 не работает. Это бывает необходимо при запуске источника.

Конденсатор C8 препятствует самовозбуждению стабилизатора. Он необходим, если крутизна характеристики транзистора VT1 более 100 А/В. Конденсатор C6 устраняет самовозбуждение интегрального стабилизатора DA2. Узел защиты от превышения тока нагрузки, собранный на ОУ DA3.2 и оптосимисторе U1, подробно описан в [1].

Поскольку выходное напряжение ОУ DA3.1 всегда находится в интервале, границы которого довольно далеки от потенциалов выводов его питания, этот усилитель не обязательно должен быть класса rail-to-rail. Но требуется, чтобы максимально допустимое напряжение его питания было достаточно велико. Снимаются и требования к напряжению отсечки транзистора VT1. Он должен иметь лишь достаточно большие предельные значения напряжения сток- исток и тока стока.

Вместо стабилизатора тока LM334Z (DA1) и резистора R1 может быть применён диодный ограничитель тока J511. Его анод подключают вместо вывода 1 LM334Z, а катод — вместо вывода 3.

Стабилизатор напряжения -14 В, полная схема которого изображена на рис. 3, отличается от рассмотренного лишь тем, что в нём использован n-канальный полевой транзистор и из-мененаполярность подключения оксидных конденсаторов, стабилитрона, стабилизатора тока и излучающего диода оптосимистора. Вместо интегрального стабилизатора отрицательного напряжения установлен аналогичный стабилизатор положительного напряжения. Диодная сборка заменена аналогичной с противоположной полярностью соединения диодов.

Рис. 3. Полная схема стабилизатора напряжения -14 В



Рис. 4. Чертёж печатной платы



Чертежи печатных плат стабилизаторов в масштабе 1:1 представлены в двух вариантах: с использованием сдвоенных ОУ MC33072PG (рис. 4) и MC3407AMTTBG (рис. 5). Расположение деталей на них показано соответственно на рис. 6 и рис. 7 в масштабе 2:1. Внешний вид собранных стабилизаторов приведён на рис. 8 и рис. 9.

Рис. 5. Чертёж печатной платы



Рис. 6. Расположение деталей на плате



Рис. 7. Расположение деталей на плате



Рис. 8. Внешний вид собранного стабилизатора



Рис. 9. Внешний вид собранного стабилизатора



Методика испытаний стабилизаторов подробно описана в [1], поэтому повторять её не буду. Осциллограммы пульсаций их входных и выходных напряжений показаны на рис. 10 (+14 В) и рис. 11 (-14 В). Скорость развёртки в обоих случаях — 2 мс/дел. Жёлтыми линиями изображены осциллограммы входного напряжения, а голубыми линиями — выходного напряжения при токе нагрузки 9 А.

Рис. 10. Осциллограмма пульсаций входного и выходного напряжения стабилизатора



Рис. 11. Осциллограмма пульсаций входного и выходного напряжения стабилизатора



Размах пульсаций выходных напряжений стабилизаторов не превышает 240 мкВ (0,24 мВ). По сравнению с аналогичным параметром конструкции, описанной в [1] (1,84 мВ), он уменьшен в 1,84 мВ / 0,24 мВ ≈ 7,7 раза. Коэффициент подавления пульсаций входного напряжения стабилизаторов достигает 1320 мВ / 0,24 мВ = 5500 (около 75 дБ).

При изменении тока нагрузки от 0 до 9 А выходное напряжение изменяется менее чем на 10 мВ. Порог защиты по току установлен равным 10 А. Эти характеристики не отличаются от аналогичных характеристик стабилизаторов, описанных в [1].

Вероятно, у читателя могут возникнуть сомнения в целесообразности использования двухполярного источника со сравнительно низкими выходными напряжениями (+/-14 В) и максимальным током нагрузки 9 А по каждому из выходов для питания высококачественного УМЗЧ, поскольку мощность усилителя при этом может оказаться недостаточной для озвучивания помещения. Напомню, что в [2] выходные напряжения источника +/-19 В, а в [3] — +/-35 В.

Чтобы развеять сомнения, рассмотрим УМЗЧ на базе хорошо известной микросхемы LM3886 или её сдвоенного аналога LM4780. При питании напряжениями +/-14 В микросхема LM3886 способна без искажений воспроизвести сигнал амплитудой на 2,5 В меньше напряжений питания, т. е. 14 В — 2,5 В = 11,5 В. Если собрать усилитель по мостовой схеме, то при амплитуде сигнала на выходе одного плеча 9 В (запас ещё 11,5 — 9 В = 2,5 В) и нагрузке сопротивлением 4 Ом амплитуда тока нагрузки достигнет 4,5 А, а синусоидальная мощность — 40,5 Вт. Ток, потребляемый двухканальным (стереофоническим) усилителем, будет 9 А, что как раз соответствует возможностям описанного источника. Для справки, предельная синусоидальная мощность акустической системы 35 АС-016 с номинальным сопротивлением 4 Ом по паспорту — 35 Вт. Так что усилителя мощностью 40,5 Вт вполне хватит. К тому же средняя мощность музыкального звукового сигнала с теми же максимальными мгновенными значениями, как у синусоидального, значительно меньше.

Файл печатных плат в формате Sprint Layout 6.0 имеется  здесь.

Литература

1. Кузьминов А. Двухканальный сетевой источник питания с низким уровнем пульсаций и токовой защитой. — Радио, 2018, № 4, с. 21-25.

2. Орешкин В. Стабилизатор напряжения питания УМЗЧ. — Радио, 1987, №8, с. 31.

3. Муравцев М. Стабилизированный блок питания УМЗЧ. — Радио, 2017, № 2, с. 25-27; № 3, с. 17-19.

Автор:  А. Кузьминов, г. Москва

Читать «Стабилизаторы напряжения и тока на ИМС (СИ)» — Успенский Б. — Страница 1

Стабилизаторы напряжения и тока на ИМС

Задача создания стабильного источника питания встает всякий раз, когда необходимо обеспечить независимость параметров электронного устройства от изменений питающего напряжения. Современная аппаратура, работающая на цифровых и аналоговых микросхемах, всегда предусматривает наличие стабилизаторов напряжения и тока, как правило, нескольких. С распространением интегральных операционных усилителей (ОУ) появилась возможность решить эту задачу просто и эффективно с точностью регулировки и стабильности в диапазоне 0,01…0,5 %, причем ОУ легко встраивать в традиционные стабилизаторы напряжения и тока.

Простейший стабилизатор напряжения представляет собой усилитель постоянного тока, на вход которого подано постоянное напряжение стабилитрона или часть его. Нагрузочная способность такого стабилизатора определяется силой максимального выходного тока ОУ.

Следящие стабилизаторы, как известно, работают на принципе сравнения опорного и выходного напряжений, усиления их разности и управления электропроводностью регулирующего транзистора.

Стабилизатор по схеме рис. 1 выдает напряжение Uвых большее, чем опорное напряжение стабилитрона VD1, а стабилизатор по схеме рис. 2 — меньшее.

Рис. 1.Стабилизатор с делителем выходного напряжения

Рис. 2.Стабилизатор с делителем опорного напряжения

Стабилизаторы питаются от одного источника. С помощью эмиттерного повторителя VT2 увеличивают ток нагрузки, в нашем примере — до 100 мА, но можно и более с составным повторителем на мощном транзисторе. Транзистор VT1 защищает выходной транзистор VT2 от перегрузок по току, причем датчиком тока служит резистор R8 небольшого сопротивления, включенный в цепь эмиттера транзистора VT2. Когда падение напряжения на нем превысит Uб–э=0,6 В, откроется транзистор VT1 и зашунтирует эмиттерный переход транзистора VT2. При токах нагрузки до 10… 15 мА резисторы R7, R8 и транзисторы VT1, VT2 можно не ставить. Отметим, что в стабилизаторах по схемам рис. 1 и 2 входное напряжение не должно превышать максимально допустимой для ОУ суммы напряжений питания.

Если проектируемый источник питания имеет выходное напряжение, не меньшее чем сумма минимально допустимых напряжений питания для имеющегося ОУ, то его лучше включить в стабилизатор таким образом, чтобы усилитель питался стабилизированным напряжением. Схема подобного стабилизатора приведена на рис. 3.

Рис. 3. Улучшенный стабилизатор напряжения:

a — принципиальная схема, б — нагрузочная характеристика

Здесь дополнительно включены несколько элементов, улучшающих работу стабилизатора напряжения. Потенциал выхода О У DA1 смещен в сторону положительного напряжения с помощью стабилитрона VD3 и транзистора VT1. Выходной эммитерный повторитель — составной (VT2, VT3), а к базе защитного транзистора VT4 подключен делитель R4R5, что позволяет создать «падающую» характеристику ограничения тока перегрузки. Ток короткого замыкания не превышает 0,3 А, хотя нормальный рабочий ток составляет 0,5 А. Термоком–пенсированный источник опорного напряжения выполнен на микросхеме К101КТ1А (DA2). Выходное напряжение стабилизатора, равное +15 В, изменяется всего на 0,0002 % при изменении входного напряжения в пределах 19…30 В; при изменении тока нагрузки от нуля до номинального выходное напряжение падает лишь на 0,001 %. В этом стабилизаторе подавление пульсаций входного напряжения частотой 100 Гц составляет 120 дБ. К достоинствам стабилизатора следует отнести также и то, что в отсутствии нагрузки потребляемый ток составляет около 10 мА. При скачкообразном изменении тока нагрузки выходное напряжение устанавливается с погрешностью 0,1 % за время не более 5 мкс.

Практически нулевые пульсации напряжения на выходе может обеспечить стабилизатор по схеме рис. 4.

Рис. 4.Источник питания с компенсированными пульсациями

Если движок переменного резистора R1 находится в верхнем (по схеме) положении, амплитуда пульсаций максимальна. По мере перемещения движка вниз амплитуда будет уменьшаться, так как напряжение пульсаций, поданное на инвертирующий вход ОУ через конденсатор С2, в противофазе складывается с выходным напряжением пульсаций. Примерно в среднем положении движка резистора R1 пульсации будут компенсированы.

Стабилизаторы по приведенным выше схемам рассчитаны на положительное выходное напряжение. Чтобы получить отрицательное, надо в качестве повторителя применить р–n–р транзистор, а также заземлить положительную шину питания ОУ. Но можно поступить по–другому, если в аппаратуре требуются стабилизированные напряжения разной полярности. На рис. 5 приведены две упрощенные схемы соединения стабилизаторов для получения выходных напряжений разного знака.

Рис. 5. Схема образования двуполярного стабилизированного напряжения:

а — на разнополярных стабилизаторах, б — на одинаковых стабилизаторах

В первом случае входная и выходная цепи имеют общую шину. Пусть, например, имеются только положительные стабилизаторы. Тогда в стабилизаторе по второй схеме их можно применить, если оба канала по входным цепям гальванически развязаны, чтобы можно было заземлять положительный полюс нижнего (по схеме) стабилизатора. Источником опорного напряжения для одного из каналов служит стабилитрон, а для второго — выходное напряжение первого стабилизатора. Для этого необходимо включить делитель из двух резисторов между выводами +UСT и — UCT стабилизаторов и подвести напряжение средней точки делителя к неинвертирующему входу ОУ второго стабилизатора, заземлив инвертирующий вход ОУ. Тогда выходные напряжения двух стабилизаторов (несимметричные в общем случае) связаны и регулирование напряжений осуществляется одним переменным резистором.

Если для питания устройства используется одна батарея, а необходимы два питающих напряжения с заземленной средней точкой, тр можно применить активный делитель на ОУ с повторителями для увеличения нагрузочной способности (рис. 6).

Рис. 6. Преобразование однополярного напряжения в симметричное двуполярное

Если R1 = R2, то равны и выходные напряжения относительно заземленной средней точки. Через выходные транзисторы VT1 и VT2 протекают полные токи нагрузки, а падения напряжения на участках коллектор — эмиттер равны половине входного напряжения. Зто надо иметь в виду при выборе радиаторов охлаждения.

Ключевые стабилизаторы напряжения зарекомендовали себя наилучшим образом с точки зрения экономичности, так как КПД таких устройств всегда высокий. Несмотря на их сложность по сравнению с линейными стабилизаторами-, только за счет уменьшения размеров теплоотводящего радиатора проходного транзистора ключевой стабилизатор позволяет уменьшить габариты регулируемого мощного источника питания в два–три раза. Недостаток ключевых стабилизаторов заключается в повышенном уровне помех. Однако рациональное конструирование, когда весь блок выполнен в виде экранированного модуля с расположенной непосредственно на теплоотводе мощного транзистора платой управления, позволяет свести помехи к минимуму. Устранить «пролезание» высокочастотных помех в не–стабилизиоованный источник первичного питания и нагрузку можно путем включения последовательно радиочастотных дросселей, рассчитанных на постоянный точ 1…3 А. Имея в виду эти замечания, подготовленный радиолюбитель может браться за создание ключевых стабилизаторов напряжения, в которых с успехом работают интегральные компараторы.
