Блок управления ЭПХХ 5013.3761



Общие сведения:

Блок управления экономайзером принудительного холостого хода (ЭПХХ) 5013.3761 предназначен для включения/отключения электромагнитного клапана ЭПХХ с целью повышения экономии топлива и снижения токсичности выхлопных газов автомобиля.

Применяемость: автомобили ВАЗ-2104, ВАЗ-2105, ВАЗ-2107, ВАЗ-2121 и др. с карбюратором “Солекс”.

Блок управления ЭПХХ 5013.3761 обеспечивает:
— управление электромагнитным клапаном экономайзера принудительного холостого хода;
— защиту цепи управления клапаном экономайзера от короткого замыкания на “массу” автомобиля * ;

— защиту от понижения сопротивления цепи клапана ЭПХХ * .

Блок управления ЭПХХ выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. Режим работы блока по ГОСТ 3940 — продолжительный, номинальный S1.

Блок 5013.3761 устанавливается на предусмотренное для него место в автомобиле при помощи штатных крепежных деталей и штатного разъема.

Гарантийный срок эксплуатации — 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.



Технические данные:

  Номинальное напряжение питания, В

12,0

  Допустимые пределы напряжения питания, В

6,0 . . 18,0

  Максимальный ток коммутации, А

1,0 ± 0,2

  Частота вращения коленчатого вала 4-тактного 4-цилиндрового двигателя, об/мин (Гц):
  — соответствующая включению клапана ЭПХХ

1709 ± 85,5
(56,9 ± 2,85)

  — соответствующая выключению клапана ЭПХХ

1900 ± 96
(63,3 ± 3,2)

  Превышение частоты выключения клапана ЭПХХ над частотой включения (гистерезис), об/мин (Гц), не менее

191 (6,37)

  Максимально допустимое воздействие повышенного напряжения питания до 5 мин.
, В

25,0

  Максимально допустимые перенапряжения положительной и отрицательной полярности, В

160,0

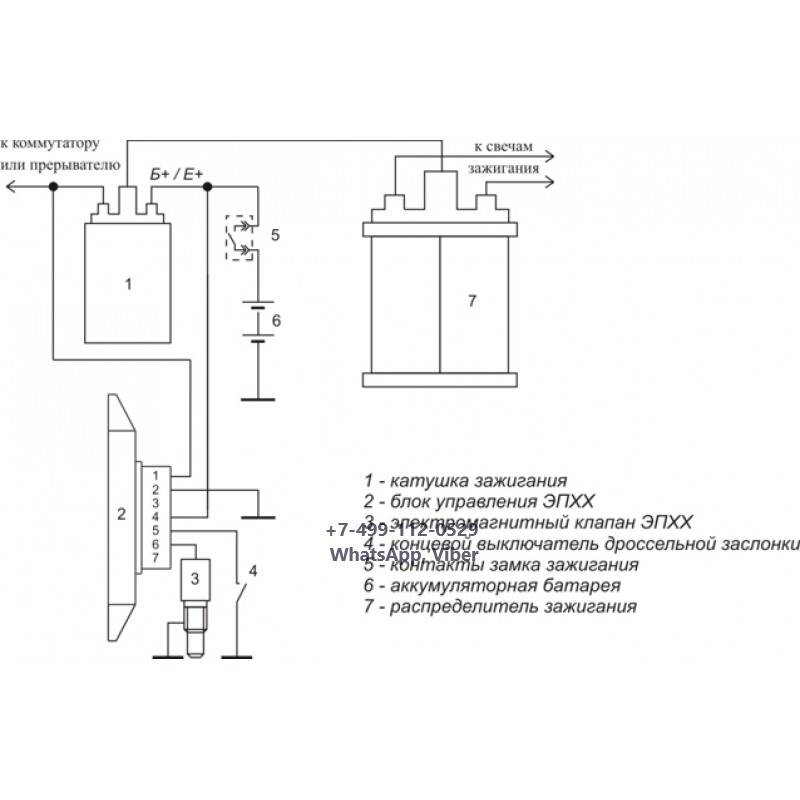

Схема включения:





Габаритный чертеж:



Cхема электрическая принципиальная:

Эпхх расшифровка.

Система управления экономайзера принудительного холостого хода на УАЗ, принцип работы блока управления, клапана, микровыключателя

Для управления клапаном ЭПХХ в карбюраторных двигателях автомобилей ВАЗ 2108 — 2110 используется блок управления ЭПХХ 50.3761. В качестве датчика положения дроссельной заслонки используется датчик-винт, представляющий из себя пластмассовый винт с металлическим наконечником, вкручивающийся в кронштейн, закреплённый на карбюраторе.

При открытии дроссельной заслонке наконечник винта, с прикреплённым к нему проводом, не упирается в рычаг дроссельной заслони. Это приводит к разрыву цепи вывода 5 блока управления с массой. При этом закрывается транзистор VT7, а транзистор VT5 открывается, открывая в свою очередь транзистор VT8. Транзистор VT8 подаёт питание на электромагнитный клапан независимо от числа оборотов коленвала.

На вывод 3 блока управления подходит провод, соединяющий его с выводом первичной катушки зажигания, передающий импульсы, которые поступают на вывод 4 микросхемы А1. На выводе 3 микросхемы формируются импульсы постоянной длительности, повторение которых соответствует импульсам от трамблёра. Транзисторы VT1 и VT2 разряжают времязадающий конденсатор С1. Если частота вращения коленвала меньше 1100 об./мин., то напряжение на конденсаторе не поднимается, при повышении числа оборотов напряжение возрастает и когда оно превысит 8 В, происходит открытие транзисторов VT3 и VT4 которые через микросхему А2 открывают транзистор VT6 и соответственно VT8.

Блока управления ЭПХХ 25.3761

Схема блока управления ЭПХХ 25.3761 отличается в основном только работой при оборотах коленчатого вала более 1100 об./мин. Это обусловлено применением в качестве датчика положения дроссельной заслонки микропереключателя, подающего питание на электропневматический клапан при открытой заслонке. Работа блока управления на холостом ходу идентична блоку 50.3761.

Блок ЭПХХ 1402.3733.

Блок ЭПХХ 1402.3733 устанавливается на автомобили семейства ГАЗ и УАЗ. Принцип его работы такая же как и блока 50,3761. Отличие блоков только в схеме.


Неисправность блока управления ЭПХХ.

При неисправности блока ЭПХХ двигатель не будет работать на холостом ходу или при отпущенной педали газа, обороты скачут от 900 до 1200. Для поиска неисправности достаточно просто удалить сердечник на клапане или соединить трубки на карбюраторе помимо «баллончика».

Система ЭПХХ предназначена для прекращения подачи топлива при следовании автомобиля в режиме принудительного холостого хода. Этот режим характеризуется частотой вращения коленвала двигателя, который превышает обороты холостого хода при закрытой дроссельной заслонке. Такой режим применяется в городском цикле и следовании под гору в режиме торможения двигателем.

На инжекторных двигателях прекращение подачи топлива осуществляет электронная система управления двигателем, а в карбюраторных двигателях блок управления ЭПХХ.

Из чего состоит система ЭПХХ.

В состав система ЭПХХ входит блок управления, электромагнитный клапан или электромагнитный пневмоклапан, датчик положения дроссельной заслонки. В качестве датчика числа оборотов часто используется прерыватель трамблёра.

Датчиком положения дроссельной заслонки может быть микропереключатель, контакты которого размыкаются при закрытой дроссельной заслонке либо датчик-винт на конце, которого крепится провод соединяющий вывод блока управления с массой при открытой дроссельной заслонке.

Датчиком оборотов в карбюраторном двигателе выступает прерыватель трамблёра.

Прекращение подачи топлива осуществляется электромагнитным клапаном или электропневматическим клапаном, в зависимости от конструкции карбюратора. Электромагнитный клапан устанавливается на карбюраторе и перекрывает, при отсутствии питания на нём, своим сердечником канал холостого хода. Электропневматический клапан устанавливается на корпусе автомобиля в разрыве трубки соединяющей впускной коллектор с модулем экономайзера, при включении отключает экономайзер от коллектора и соединяет его с атмосферой.В результате этого клапан экономайзера прекращает подачу топлива.

Принцип работы система ЭПХХ.

При частоте вращения коленвала более 1100 об/мин. и закрытой дроссельной заслонке, блок управления отключает питание с клапана, что прекращает подачу топлива, что позволяет экономить топливо на 2-3% и снизить токсичность выхлопных газов на 15-30%. Кроме этого система ЭПХХ предотвращает детонацию двигателя при отключении двигателя, то есть детонационное сгорание топлива при выключенном зажигании.

Необходимость системы ЭПХХ.

Езда автомобиля с применением принудительного холостого хода происходит крайне редко, в основном в гористой местности. По этому даже обещанные 2-3% практически не достижимая цель. Но предотвращение детонации двигателя это очень часто необходимо. Но для реализации предотвращения детонации при отключении зажигания не обязательно подключения всей схемы. Для этого достаточно просто подать питание на клапан при включении зажигания и снятие его при выключении.

Экономайзер принудительного холостого хода или ЭПХХ позволяет в значительной мере уменьшить выброс токсических веществ в атмосферу. Также он понижает потребление топлива.

Что собой представляет экономайзер

Устройство и схема подключения экономайзера


Устройство ЭПХХ не представляет особой сложности, несмотря на это эффективность системы не поддаётся сомнениям. Стандартная конструкция состоит из таких элементов, как:

  • катушка зажигания,
  • изолированный наконечник,
  • винт,
  • электромагнитный клапан,
  • блок управления ЭПХХ.

Каждая из этих деталей взаимодействует друг с другом. Результатом подобного процесса является повышенная производительность мотора и существенное увеличение экономии топлива. Но для того чтобы достигнуть такого результата всё должно быть правильно подключено. О том, как это сделать вы можете узнать из схемы подключения ЭПХХ ниже.

Принцип работы

Есть такое понятие, как торможение двигателем. Проще говоря, это ситуация, когда автомобиль продолжает своё движение по инерции. При этом передача всё ещё включена, а педаль, отвечающая за карбюратор отпущена. Подобное состояние также называется принудительным холостым ходом. Отсюда, собственно, и аббревиатура.

При этом внутри двигателя происходят очень интересные и важные процессы. Естественно, топливная смесь в цилиндрах продолжает воспламеняться. Но при этом эффективность работы системы падает в несколько раз. Как результат отработанные газы имеют повышенное содержание оксида углерода и углеводородов.

Внимание! На принудительном холостом ходу топливо расходуется крайне неэкономно.

Естественно, автомобильные инженеры не могли просто так оставить подобный дефект. Результатом долгих исследований и экспериментов стало изобретение системы ЭПХХ. Она позволяет отключить подачу топлива при работе в режиме холостого хода, тем самым решив ряд описанных выше проблем.

Отключение подачи топлива стало возможным благодаря электромагнитному клапану, который монтируется в крышке карбюратора. В данной конструкции за подачу тока отвечает блок управления. Он вместе с клапаном создаёт одну электрическую цепь, в которую также входит:

  • источник питания;
  • датчик, фиксирующий положение дроссельной заслонки;
  • катушка зажигания,
  • масса.

Информация передаётся посредством электрического импульса, который идёт от катушки зажигания. Обычно он содержит данные о частоте вращения. О том, что карбюратор перешёл в режим холостого хода сигнализирует датчик. Это третий контакт, который подключается к одному из винтов. Замыкание делается на массу.

Система ЭПХХ работает таким образом, что на холостом ходу обмотка пятого электромагнитного клапана обесточивается. Результатом этого действия является прекращение подачи топлива.

Для того чтобы подача топлива возобновилась система ЭПХХ при помощи второго блока должна зарегистрировать два изменения:

  • Частота вращения коленвала должна превысить отметку в 2000 оборотов за минуту.
  • Дроссельная заслонка должна находиться в закрытом положении.

Только тогда, когда эти два условия будут выполнены, система ЭПХХ сможет возобновить подачу топлива. Но не всё так просто. Если с пониманием внутренних процессов никаких сложностей возникнуть не должно, то возникает другой закономерный вопрос, а что для этого нужно сделать водителю?

В действительности всё довольно просто. Чтобы система ЭПХХ возобновила подачу топлива водителю нужно совершить некоторые действия. Вначале необходимо уменьшить скорость движения . При этом нельзя нажимать на педаль, которая контролирует положение дроссельной заслонки.

Есть ещё один способ дезактивировать систему ЭПХХ. Для этого вам также нужно вдавить в пол педаль, отвечающую за дроссельную заслонку. Но частота вращения должна быть высокой. Чтобы этого добиться нужно продолжать движение.

Внимание! Система ЭПХХ включает подачу топлива при 150—200 оборотах в минуту.

Отдельно нужно упомянуть особенности работы электромагнитного клапана. Он обесточивается, когда включается зажигание. Подобная предосторожность позволяет исключить то, что двигатель начнёт свою работу с воспламенения.

Неисправности и диагностика ЭПХХ

Система ЭПХХ не отличается особенной сложностью. Именно этот факт выступает гарантией долгой работы. Но даже эта деталь может выйти из строя при больших нагрузках и длительной эксплуатации автомобиля.

Обычно при выходе из строя системы — двигатель не запускается при отпущенной педали. Он просто глохнет. Начать диагностику нужно с проверки шланга, который соединяет пневматический электрический клапан и клапан ЭПХХ.

Внимание! Двигатель может глохнуть из-за того, что в шланге происходит подсос.

Также нужно при диагностике системы ЭПХХ с большим вниманием отнестись к электрическим контактам. Вы должны проверить надёжность соединений. Довольно часто из строя выходит пневматический электрический клапан. Поэтому очень важно осмотреть и его. Следующими на очереди идут ЭБУ и микропереключатель. Проверку можно проводить только при включённом зажигании и неработающем моторе!

Признаком работоспособности пневматического электроклапана будет характерный щелчок, раздающийся при отсоединении и подключении кабеля. Если же этого нет, то дальнейшую проверку нужно осуществлять при помощи контрольной лампы. Это поможет определить есть ли подача тока. При его отсутствии дальше проверяется ЭБУ и микропереключатель.

Итоги

ЭПХХ позволяет добиться значительной экономии топлива. Это крайне выгодное конструктивное решение, позволяющее при минимальных затратах повысить производительность мотора. Отдельным бонусом идёт снижение токсичности отработанных газов.

При движении автомобиля в городе, двигатель около 25 % времени работает на принудительном холостом ходу, когда коленчатый вал двигателя вращается за счет кинетической энергии автомобиля и он движется с включенной передачей и отпущенной педалью управления дроссельной заслонкой. В таких режимах двигатель управляется с помощью экономайзера принудительного холостого хода.

Система управления экономайзера принудительного холостого хода УАЗ, блок управления, клапан, микровыключатель.

На принудительном холостом ходу двигатель расходует топливо, не выполняя полезную работу, в результате быстрого закрытия дроссельной заслонки горючая смесь переобогащается и токсичность отработавших газов увеличивается. Для снижения расхода топлива и токсичности отработавших газов на автомобилях УАЗ установлена электрическая система управления экономайзера принудительного холостого хода (ЭПХХ).

Система управления и электрооборудование экономайзера принудительного холостого хода на автомобилях УАЗ с двигателями УМЗ включает в себя блок управления 1422.3733, электромагнитный клапан 1902.3741 и концевой выключатель карбюратора (микровыключатель) 421.3709.

Принцип работы системы управления экономайзера принудительного холостого хода на автомобилях УАЗ.

Режим принудительного холостого хода характеризуется двумя признаками: частота вращения коленчатого вала двигателя больше частоты холостого хода и дроссельная заслонка карбюратора закрыта. Информация о частоте вращения коленчатого вала двигателя поступает в блок управления ЭПХХ с датчика, в качестве которою используется первичная обмотка катушки зажигания, а информация о закрытии дроссельной заслонки — с концевого выключателя, микровыключателя или датчика-винта .

При отпускании педали акселератора, в следствии переключения контактов концевого выключателя карбюратора блок управления ЭПХХ вырабатывает сигналы управления электромагнитным (электропневматическим) клапаном подачи топлива в зависимости от частоты вращения коленчатого вала двигателя. Если частота вращения коленчатого вала выше частоты холостого хода, то блок управления снимает напряжение с электроклапана, и подача топлива в двигатель прекращается.

При этом частота вращения коленчатого вала снижается, и когда она станет меньше частоты холостого хода, блок управления подключит напряжение бортовой сети к электроклапану. Подача топлива возобновится и частота вращении коленчатого вала возрастет.

При частоте вращения коленчатого вала, снова ставшей больше частоты холостого хода, блок управления опять отключит электроклапан. Процесс повторяется. Периодической отключение подачи топлива в этом режиме снижает расход бензина на 2-3%, а токсичность отработавших газов уменьшается на 15-30%

При нажатии на педаль акселератора контакты концевого выключателя переключаются таким образом, что на электроклапан будет постоянно подаваться напряжение бортовой сети. Топливо при этом будет подаваться независимо от частоты вращения коленчатого вала двигателя.

Блок управления 1422.
3733 экономайзера принудительного холостого хода на автомобилях УАЗ, принцип работы.

На автомобилях УАЗ с двигателями УМЗ применяются четырехштырьковые блоки управления 1422.3733 экономайзера. В качестве датчик положения дроссельной заслонки используется микровыключатель 421.3709. При закрытой дроссельной заслонке импульсы напряжения пропорциональные частоте вращения коленчатого вала, поступают с первичной обмотки катушки зажигания 1 на вход полупроводникового ключа, собранного на транзисторе VT1.

Во время действия импульса ключ открывается и конденсатор СЗ разряжается. В паузах между импульсами конденсатор СЗ заряжается. Время заряда, а следовательно, и напряжение на СЗ увеличивается с уменьшением частоты вращения коленчатого вала. При частоте больше частоты холостого хода напряжение на СЗ мало, транзисторы VT2, VT4, VT5, VT6 закрываются. На электромагнитный (электропневматический) клапан напряжение не подается.

Клапан закрывается и подача топлива прекращается. Частота вращения коленчатого вала падает. При частоте меньше частоты холостого хода конденсатор СЗ во время паузы между импульсами успевает зарядиться до напряжения, превышающего опорное напряжение порогового элемента, собранного на транзисторах VT2, VT4. Транзисторы VT2 и VT4 при этом открываются, что обеспечивает открытие транзисторов VT5 и VT6. На электропневмоклапан при этом подается напряжение.

Клапан срабатывает и включает подачу топлива. При открытии дроссельной заслонки контакты микропереключателя S1 замыкаются и напряжение бортовой сети постоянно поступает на электропневмоклапан. Клапан постоянно открыт независимо от сигналов блока управления 1422.3733 экономайзера принудительного холостого хода.

ЭПХХ и его принцип работы. Как работает ЭПХХ?

Эх, давненько я не видал машины с карбюратором! Даже забыл, что имеется такая деталь в автомобиле. Однако ездят еще автомобили, где горючая смесь, которая сгорает в цилиндрах двигателя, приготавливается в специальном приборе, карбюраторе. Название этого прибора происходит от французского слова «carburant» – «топливо». В карбюраторе с помощью специального устройства, жиклёра, в поток воздуха, который засасывается в цилиндр, разбрызгиваются мелкие капли бензина. Капли тут же испаряются, образуя легко воспламеняющуюся бензиново-воздушную смесь. Которая, в соответствии с названием, уже через доли секунды легко воспламеняется в цилиндре двигателя.

 Мощность двигателя зависит от концентрации бензина в бензиново-воздушной смеси. В свою очередь, эта концентрация возрастает, если уменьшить количество воздуха, поступающего в карбюратор. Увеличение или уменьшение потока воздуха регулирует дроссельная заслонка, установленная в воздуховоде. Поворачиваясь вокруг своей оси, она закрывает или открывает воздуховод. При закрытии заслонки воздуха становится меньше, а концентрация бензина возрастает. Более богатая бензином смесь сгорает в цилиндре, выделяя больше энергии, двигатель работает на повышенных оборотах. При открытии заслонки количество воздуха в смеси становится больше, и соответственно двигатель начинает работать менее энергично. Поворот дроссельной заслонки определяется нажатием на педаль газа. Чем сильнее нажимают на педаль, тем больше закрывается заслонка, тем более богатая бензиновая смесь вылетает из карбюратора, тем напряженнее работает двигатель. Водитель и пассажиры это слышат.

 Есть у двигателя два режима, когда он работает по-особому. Первый называется холостым ходом. Во время холостого хода двигатель работает, но автомобиль стоит на месте. Педаль газа отпущена, дроссельная заслонка почти закрыта. При этом бензина для образования бензиново-воздушной смеси должно подаваться очень небольшое количество, такое, чтобы не дать автомобилю заглохнуть. Такую концентрацию бензина в горючей смеси (от 1 : 12 до 1 : 14.5) обеспечивает специальная система холостого хода.

 Второй особый режим работы двигателя – это режим принудительного холостого хода (ПХХ). Иногда это называют режимом торможения двигателем. Например, автомобиль спускается с горки на высокой скорости. Работающий двигатель будет только разгонять автомобиль. В этом случая передачу автомобиля оставляют включенной, а педаль газа отпускают. Что при этом происходит? Колеса, вращаясь, через включенную передачу крутят двигатель. Не двигатель крутит колеса, а наоборот, энергия движущегося автомобиля через посредство колес и коробки передач тратится на проворот всех деталей двигателя. При отпущенной педали газа дроссельная заслонка карбюратора закрыта, обеспечивая минимальную подачу топлива в цилиндры двигателя.

 Но в режиме принудительного холостого хода в цилиндры вообще не следует подавать бензин. Зачем нам разгонять и без того быстро вращающийся двигатель? Для того, чтобы прекратить подачу топлива в режиме ПХХ создан экономайзер принудительного холостого хода (ЭПХХ).

 Экономайзер состоит из электромагнитного клапана, который перекрывает подачу топлива в воздуховод, датчика крайнего положения дроссельной заслонки и блока управления клапаном.

 Датчик крайнего положения дроссельной заслонки представляет собой контактный винт. Когда дроссельная заслонка карбюратора достигает крайнего положения (педаль газа отпущена, как при холостом ходе), датчик отключается.
 Датчик связан с блоком управления клапаном. На блок управления попадает сигнал с катушки зажигания и с датчика крайнего положения дроссельной заслонки. Частота сигнала, поступающего с катушки зажигания, пропорциональна скорости вращения двигателя.

 Блок управления подает сигнал электромагнитному клапану, когда обороты двигателя повышены, а дроссельная заслонка закрыта. По получении сигнала, клапан перекрывает подачу бензина в воздушный поток. Двигатель, вращаясь, «перемалывает» воздух, в котором паров бензина нет, и который поэтому не взрывается от искры, вспыхивающей «вхолостую».

 При снижении оборотов двигателя ниже некоторого предела блок управления подает сигнал, открывающий электромагнитный клапан. Теперь топливо подается в воздушную смесь, как при холостом ходе.

 Если педаль газа нажата, дроссельная заслонка приоткрыта, и датчик крайнего положения дроссельной заслонки включен. В этом случае блок управления никогда не станет подавать сигнал на закрытие электромагнитному клапану. При любой частоте вращения коленчатого вала бензин будет поступать в воздушную смесь и мотор будет работать.

 Экономайзер принудительного холостого хода (ЭПХХ) экономит топливо. В зависимости от стиля вождения эта экономия может быть в пределах от 0.2 до 0.5 литров на 100 километров пробега. Но главное, он снижает вероятность детонации при торможении двигателем. В результате эффективность торможения двигателем возрастает, а количество продуктов неполного сгорания топлива в отработавших газах уменьшается до нуля. В самом деле, при торможении двигателем, в нем ничего не сгорает!

 Вся эта система – довольно устаревшая. С 1980-х годов на автомобилях внедряется инжекционная система впрыска топлива в цилиндры двигателя. При этом карбюратор становится не нужным. Система газораспределения, хотя и усложняется, но легко поддается автоматизации и управлению с помощью бортового компьютера. Компьютер также следит за соблюдением экономического режима и, кстати, экономит гораздо больше топлива, чем экономайзер электро-механический.

 Так что, если Вы не катаетесь на «Ладе», забудьте все, что я Вам только что рассказал!

Полезные ссылки:

Схема блока управления эпхх 5003 3761. Система управления экономайзера принудительного холостого хода на УАЗ, принцип работы блока управления, клапана, микровыключателя

Несмотря на повальное вытеснение карбюраторных систем инжекторными, огромное количество двигателей старой конструкции еще на ходу. Многие модели классики ВАЗ оснащены карбюраторами Солекс или ДААЗ. Для регулировки мощности мотора, в зависимости от нагрузки, устанавливаются так называемые экономайзеры. Эти устройства работают по аналогии с электронными блоками управления инжекторных моторов. Разумеется, добиться таких же параметров экономичности и экологичности двигателя не получится, но качество работы карбюраторного мотора существенно улучшается.

По сути, любой экономайзер – это клапан, который приводится в действие электромагнитом или пъезоэлементом. Он управляется несложным программируемым компьютером (скорее контроллером), и позволяет корректировать основные настройки. Назначение экономайзера исходит из названия: повысить экономичность силового агрегата без потери мощности, снимаемой с коленчатого вала.

Отметим, что установить экономайзер на карбюратор, не предназначенный для этого, нельзя. Конструкция камер специально рассчитывается для работы с управляемыми клапанами.

Система экономайзеров также нуждается в периодическом обслуживании, как и остальные клапана и жиклеры карбюратора. Для понимания механизма работы, разберем популярные карбюраторы, устанавливаемые на классике и переднеприводных моделях ВАЗ.

Устройство экономайзера карбюратора

Узел выполнен в виде отдельного модуля в собственном корпусе. Исполнительный механизм находится внутри, и не подлежит обслуживанию. С наружной стороны электрическая часть с контактами разъема подключения, с внутренней (находящейся в полости камер карбюратора) головка клапана. Если экономайзер имеет механический привод, проводов подключения нет.

Служит он для контроля подачи топлива. Модуль управления получает данные с различных датчиков (система работает почти как на инжекторе), и на основе установленной заводской программы, дает команду исполнительным механизмам. Соответственно, механический агрегат работает при создании условий срабатывания привода. На большинстве карбюраторов устанавливаются следующие виды устройств:

Экономайзер принудительного холостого хода (аббревиатура: ЭПХХ)

Прибор разработан, как техническое развитие клапана холостого хода. При этом у него есть и уникальные функции. Клапан может полностью перекрывать поступление топлива по жиклеру холостого хода. Контроллер управления получает два сигнала: определенное количество оборотов коленчатого вала, и отсутствие движения педали акселератора. Система позволяет существенно экономить топливо при торможении двигателем. Компрессия цилиндров гасит обороты коленвала, при этом бензин в камеры сгорания не поступает. Соответственно, отсутствует негативный эффект, когда несгоревшее топливо попадает в глушитель, и в нем сгорает. Раньше водители переходили на нейтральную передачу, для экономии на затяжных спусках. Это небезопасно, к тому же в автомобиле перегреваются и изнашиваются тормоза. В режиме движения на передаче, управление автомобилем более предсказуемо, и всегда есть возможность притормозить холодными колодками, чего нельзя сделать при спуске накатом.

При общении с профессиональными мастерами сервиса, вы можете услышать аббревиатуру ЭМК (электромагнитный клапан). Это сленговое наименование ЭППХ.

На фото видно, как расположен ЭППХ, и как его демонтировать.

Экономайзер мощностных режимов (ЭМР).

Технически выполнен, как вакуумный регулятор. Работает в механическом режиме, что делает его надежным и неприхотливым в обслуживании. Диафрагма экономайзера обеспечивает нормально открытый клапан (по принципу электромагнитных реле). Только вместо катушки и сердечника, применяется шарик и пружина.

Расположение и составные части ЭМР можно увидеть на иллюстрации:

Открытый шариковый клапан свободно пропускает бензин по каналу жиклера. При умеренных нагрузках, в камере карбюратора возникает естественное разряжение, приводящее в движение мембрану (диафрагму) экономайзера. Это усилие больше, чем сопротивление пружины шарика, Дополнительный приток бензина прекращается, возникает экономия топлива. При более сильном нажатии на акселератор, разряжение снижается, мембрана переходит в режим покоя. Система снова открывает дополнительный поток бензина, обеспечивая дополнительный подхват мощности за счет принудительного обогащения смеси.

Неисправности экономайзеров

Как и любой иной узел, экономайзер подвержен износу и поломкам. Признаки, по которым можно определить его неисправность:

  • Вне зависимости от нагрева двигателя, возникают перебои на холостых оборотах;
  • Прогретый двигатель плохо заводится;
  • Неоправданно высокий расход бензина;
  • Двойной признак – и расход повысился, и мощность упала. Особенно это заметно при движении в горной местности;
  • Экономайзер мощностных режимов «потеет» бензином (характерно для карбюратора Солекс)

Любой из этих признаков говорит о неисправности одного из экономайзеров, но лишь при условии, что остальные системы двигателя исправны.

К сожалению, экономайзеры отремонтировать невозможно, для замены придется покупать новый. Некоторые производители выпускают запасные клапана, например, для карбюратора Солекс, а вот ДААЗ предлагает приобретать целый карбюратор. Однако с учетом огромного количества выпущенных двигателей, найти б/у карбюратор с исправным экономайзером не составит труда.

Не стоит сразу бежать за новой (или исправной б/у) запчастью. В большинстве случаев помогает небольшая регулировка, или даже просто очистка подвижных элементов прибора. Нужно регулярно осматривать и анализировать работу экономайзеров, тогда вы не столкнетесь с внезапной поломкой.

Разобравшись, как работает экономайзер, можно легко восстановить проблемный узел, если нет поломки внутри корпуса.

Замена и профилактический ремонт

Экономайзер принудительного холостого хода карбюратора имеет электрический привод, поэтому при его отказе в первую очередь смотрим проводку и состояние контактов. Затем аккуратно демонтируем прибор с помощью рожкового ключа.

Сам карбюратор снимать необязательно, достаточно осушить камеру от топлива.

Важно! Подобные работы связаны с опасностью возгорания бензина!

Следовательно никаких сигарет во время работы, и в зоне доступности должен находиться исправный огнетушитель.

Открутив ЭППХ, промываем его карбклинером, и проверяем работоспособность с помощью аккумулятора. Исправный клапан должен срабатывать на 5 мм. Если нет – пробуем промыть место входа штока во втулку. Не помогло – ставим новый прибор.

Для профилактики не помешает промыть и отверстие жиклера экономайзера, расположенное в карбюраторе. После промывки все узлы продуваются сжатым воздухом.

Экономайзер мощностных режимов чинить бесполезно, его надо сразу менять. Собственно ремонт и заключается в замене мембраны и пружинки, которые являются основными узлами. Крышка не ломается. Снимается он с помощью отвертки.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Система ЭПХХ предназначена для прекращения подачи топлива при следовании автомобиля в режиме принудительного холостого хода. Этот режим характеризуется частотой вращения коленвала двигателя, который превышает обороты холостого хода при закрытой дроссельной заслонке. Такой режим применяется в городском цикле и следовании под гору в режиме торможения двигателем.

На инжекторных двигателях прекращение подачи топлива осуществляет электронная система управления двигателем, а в карбюраторных двигателях блок управления ЭПХХ.

Из чего состоит система ЭПХХ.

В состав система ЭПХХ входит блок управления, электромагнитный клапан или электромагнитный пневмоклапан, датчик положения дроссельной заслонки. В качестве датчика числа оборотов часто используется прерыватель трамблёра.

Датчиком положения дроссельной заслонки может быть микропереключатель, контакты которого размыкаются при закрытой дроссельной заслонке либо датчик-винт на конце, которого крепится провод соединяющий вывод блока управления с массой при открытой дроссельной заслонке.

Датчиком оборотов в карбюраторном двигателе выступает прерыватель трамблёра.

Прекращение подачи топлива осуществляется электромагнитным клапаном или электропневматическим клапаном, в зависимости от конструкции карбюратора. Электромагнитный клапан устанавливается на карбюраторе и перекрывает, при отсутствии питания на нём, своим сердечником канал холостого хода. Электропневматический клапан устанавливается на корпусе автомобиля в разрыве трубки соединяющей впускной коллектор с модулем экономайзера, при включении отключает экономайзер от коллектора и соединяет его с атмосферой.В результате этого клапан экономайзера прекращает подачу топлива.

Принцип работы система ЭПХХ.

При частоте вращения коленвала более 1100 об/мин. и закрытой дроссельной заслонке, блок управления отключает питание с клапана, что прекращает подачу топлива, что позволяет экономить топливо на 2-3% и снизить токсичность выхлопных газов на 15-30%. Кроме этого система ЭПХХ предотвращает детонацию двигателя при отключении двигателя, то есть детонационное сгорание топлива при выключенном зажигании.

Необходимость системы ЭПХХ.

Езда автомобиля с применением принудительного холостого хода происходит крайне редко, в основном в гористой местности. По этому даже обещанные 2-3% практически не достижимая цель. Но предотвращение детонации двигателя это очень часто необходимо. Но для реализации предотвращения детонации при отключении зажигания не обязательно подключения всей схемы. Для этого достаточно просто подать питание на клапан при включении зажигания и снятие его при выключении.

Экономичность работы двигателя и уровень токсичности отработавших газов обеспечиваются электронной системой управления ЭПХХ. Эта система отключает подачу топлива в двигатель на режимах принудительного холостого хода, когда педаль управления дроссельной заслонкой отпущена, а двигатель, оставаясь соединенным с трансмиссией, имеет повышенную частоту вращения коленчатого вала по сравнению с ре¬жимом холостого хода. При этом происходит торможение двигателем. При отсутствии системы ЭПХХ двигатель на этом режиме работы продолжает потреблять топливо, причем его расход пропорционален расходу на режиме холостого хода с учетом повышенной частоты вра¬щения коленчатого вала.

При использовании на автомобиле системы ЭПХХ после отпускания педали акселератора, несмотря на увеличенную частоту вращения дви¬гателя, подача топлива отключает¬ся. С отключением подачи топлива на режиме принудительного холо¬стого хода происходит прекращение горения топливной смеси в цилинд¬рах двигателя, и торможение двига¬телем становится более эффектив¬ным. Это особенно важно при движе¬нии автомобиля в условиях горных дорог, где торможение двигателем используется наиболее часто.

Положительным качеством систе¬мы ЭПХХ является также автомати¬ческое отключение подачи топлива после выключения зажигания, что исключает неконтролируемую рабо¬ту двигателя при самовоспламенении топливной смеси в цилиндрах двига¬теля, которая встречается при эксплуатации автомобилей, не обору-анных системой ЭПХХ.

Принцип действия и устройство систем ЭПХХ на обеих моделях автомобилей индентичиы и разли¬чаются лишь конструктивным испол¬нением отдельных элементов. В част¬ности, на двигателе 2106 для опре¬деления положения дроссельной за¬слонки карбюратора применен мик¬ропереключатель типа 421. 3709, а на двигателе 331-датчик-винт. От¬ключение подачи топлива на дви¬гателе 2106 производит пневмо-клапан ЭПХХ, входящий в состав карбюратора. Управление пневмо-клапаном осуществляет электромаг¬нитный клапан, на который,воздей¬ствуют блок управления и микропе¬реключатель. Подача топлива в цилиндры двигателя осуществляется только при наличии напряжения на электромагнитном клапане.

Электромагнитный клапан на дви¬гателе 331 . встроен непосредст¬венно в карбюратор и выполнен нормально закрытым: при обесточен¬ной обмотке игла клапана перекры¬вает подачу топлива, тогда как при протекании тока по обмотке клапана его запорный элемент1 не препятствует подаче топлива.

Управление электромагнитным клапаном происходит с помощью микропереключателя или датчика-винта, которые установлены на карбюраторе и работают в зависимости от положения дроссельной заслон¬ки, а также с помощью электронного блока управления. Микропе¬реключатель или датчик-винт подает напряжение на обмотку электро¬магнитного клапана после нажатия на педаль акселератора, т. винта — при разгоне автомобиля. При движении автомобиля в режиме торможения двигателем, т. е. при отпущенной педали акселератора, и вращении коленчатого вала с ча¬стотой более 1500 об/мин для двигателя 2106 и 2100 об/мин для 331 (порог срабатывания блока уп¬равления ЭПХХ), напряжение на клеммах электромагнитного клапана отсутствует и топливо в систему холо¬стого хода карбюратора не подается. Подача топлива возобновляется при падении частоты вращения колен¬чатого вала двигателя до 1140 об/ мин на двигателе 2106 и 1900 об/мин на двигателе 331 (за счет действия блока управления ЭПХХ) или после нажатия на педаль акселератора (за счет действия микропереключа¬теля или датчика-винта).

Блок управления ЭПХХ

Устройство и работа. Для управ¬ления электромагнитным клапаном по сигналам системы зажигания (в зависимости от частоты вра¬щения коленчатого вала двигателя) и датчика-винта положения дрос¬сельной заслонки (в зависимости от нагрузки двигателя) на двигателе 331.10 используется электронный блок управления 50. 3761. Контроль частоты вращения двигателя про¬изводится блоком управления ЭПХХ путем измерения частоты повто¬рения импульсов системы зажигания, которые снимаются с катушки зажи¬гания и подаются на вывод «1» блока управления. Одновременно с датчика-винта на блок управления подается сигнал, позволяющий раз¬личать открытое и полностью за¬крытое положение дроссельной за¬слонки карбюратора. Выводы «4» и «6» блока ЭПХХ, обеспечиваю¬щие протекание тока через обмотку электромагнитного клапана, имеют электрическую связь независимо от сигнала датчика-винта при частоте вращения коленчатого вала двига¬теля меньше 1900 об/мин. В то же время при открытой дроссельной за-

слонке, когда подвижный и непод¬вижный контакты датчика-винта ра¬зомкнуты, выводы «4» и «6» блока управления имеют электрическую связь независимо от частоты вра¬щения коленчатого вала двигателя.

После замыкания контактов дат¬чика-винта при отпускании акселе¬ратора с частотой вращения колен¬чатого вала свыше 2100 об/мин (на режиме торможения двигателем) электрическая связь выводов «4» и «6» блока управления нарушает¬ся, электромагнитный клапан обесто¬чивается и подача топлива в систе¬му холостого хода карбюратора прекращается. Возобновление пода¬чи топлива происходит при восста¬новлении электрической связи меж¬ду выводами «4» и «6» бло¬ка управления либо после сниже¬ния частоты вращения коленчатого вала двигателя до 1900 об/мин, либо -после размыкания контактов датчика-винта при нажатии на аксе¬лератор.

Возможные неисправности блока управления, их причины и способы устранения приведены в табл. 11.19.

Если электромагнитный клапан исправен, а снижения частоты вра¬щения коленчатого вала при этом не происходит, то блок управления ЭПХХ нуждается в замене.

Проверка блока может быть так¬же проведена путем непосредствен¬ного контроля частоты вращения ко¬ленчатого вала двигателя, при кото¬рой происходит срабатывание блока, по показаниям контрольного тахо¬метра. Для этого следует отсоеди¬нить от вывода электромагнитного клапана штекерный наконечник про¬вода, не связанного с массой авто¬мобиля, и соединить его с одним из выводов маломощной (1-3 Вт) контрольной лампы (12 В), второй вывод которой соединить с массой автомобиля. Для обеспечения рабо¬тоспособности электромагнитного клапана его освободившийся вывод с помощью вспомогательного прово¬да соединить с положительным по¬люсом бортсети автомобиля.

На режиме холостого хода двига¬теля снять штекер с датчика-винта. Контрольная лампа при этом должна гореть. Постепенно открывая дрос¬сельную заслонку карбюратора, уве¬личить частоту вращения коленчато¬го вала двигателя примерно до 2100 об/мин. Штекерный наконечник про¬вода, снятого с вывода датчика-винта, соединить с массой автомоби¬ля. Контрольная лампа при этом дол¬жна погаснуть. Затем, плавно закры¬вая дроссельную заслонку, снизить частоту вращения коленчатого ва¬ла двигателя. В момент загорания контрольной лампы замерить показа¬ния тахометра, которые должны быть в пределах 1900 об/мин ±5 %.

Датчик-винт положения дроссельной заслонки карбюратора

На двигателе 331 для регистра¬ции полностью закрытого положе¬ния дроссельной заслонки на карбю¬раторе установлен датчик-винт. Вы¬вод датчика-винта, связанный с не¬подвижным контактом при пол¬ностью закрытой дроссельной за¬слонке, соединяется с массой авто¬мобиля, а при всех остальных положениях дроссельной заслонки он такого соединения не имеет.

Для проверки работоспособности датчика-винта на автомобиле нужно снять с его вывода штекерный наконечник соединительного провода и освободившийся вывод соединить с одним из выводов контрольной лампы, второй вывод которой соеди¬нить с положительным полюсом бор¬товой сети автомобиля (+ 12 В). При полностью закрытой дроссельной за¬слонке контрольная лампа должна гореть. Если лампа не горит, то необходимо довернуть датчик-винт по часовой стрелке до момента заго¬рания контрольной лампы, после чего проконтролировать частоту враще¬ния коленчатого вала по тахомет¬ру, показания которого должны находиться в пределах (850+50) об/мин. При открывании дроссель¬ной заслонки контрольная лампа должна гаснуть. Если этого не происходит, то датчик-винт неисп¬равен (короткое замыкание непод-

вижного контакта на массу) и нуждается в замене.

В табл. 11.20 приведены возмож¬ные неисправности датчика-винта, их причины и способы устранения.

Проверка системы ЭПХХ с помощью специальных приборов

Схема проверки блока управления

1 – блок управления;
2 – вольтметр
А – к жгуту проводов автомобиля

Схема подключения ЭПХХ

1 – катушка зажигания;
2 – соединительная колодка блока управления;
3 – изолированный наконечник винта «количества»;
4 – винт «количества»;
5 – электромагнитный клапан.

ПОРЯДОК ВЫПОЛНЕНИЯ

Для проверки системы ЭПХХ необходимо иметь вольтметр с пределом измерений до 15 В и тахометр (если автомобиль не оборудован тахометром). Также желателен омметр для проверки целостности электрических цепей.
Наиболее характерный признак неисправности системы ЭПХХ — остановка двигателя после резкого сброса «газа» на частоте вращения коленчатого вала выше средней. Если на других режимах двигатель работает устойчиво, следует проверить функционирование блока управления системы ЭПХХ. Для этого…


…отсоединяем колодку провода от вывода электромагнитного клапана.

Снимаем изоляционную колодку с наконечника провода, соединяющего блок управления с электромагнитным клапаном. Наконечник надеваем на вывод электромагнитного клапана и подсоединяем к нему «плюсовой» щуп вольтметра. Второй вывод прибора соединяем с «массой». Пускаем двигатель и прогреваем его до рабочей температуры. На холостом ходу, при закрытой дроссельной заслонке, на выводе клапана должно быть не менее 10 В.
Открывая дроссельную заслонку, увеличиваем частоту вращения коленчатого вала до 4000 мин -1 . Затем резко закрываем заслонку. От момента закрытия дроссельной заслонки (наконечник винта «количества» замыкается на «массу») и до падения частоты вращения коленчатого вала примерно до 1900 мин -1 напряжение на выводе клапана должно быть не более 0,5 В.
При снижении частоты вращения коленчатого вала до 1900 мин -1 блок управления вновь должен подать напряжение на вывод электромагнитного клапана.
Если все указанные условия выполняются, а двигатель глохнет при сбросе «газа», то чаще всего это связано с очень обедненной смесью на холостом ходу или регулировкой на слишком низкую частоту вращения коленчатого вала на этом режиме. В любом случае требуется проверить и отрегулировать холостой ход с проверкой содержания СО в отработавших газах.
Если в результате проверки установлено, что напряжение на выводе электромагнитного клапана при закрытии дроссельной заслонки остается неизменным, то…


. ..разъединяем колодку провода наконечника винта «количества»

Замыкаем на «массу» наконечник провода, соединенного с блоком управления. Если после повышения частоты вращения коленчатого вала выше 2100 мин–1 напряжение падает до 0,5 В и ниже,


…значит, нарушен контакт наконечника винта «количества» (1) с рычагом привода дроссельных заслонок, поврежден или окислился наконечник провода (2) или оборван сам провод.

В противном случае неисправны блок управления или его соединительные провода.
Если в результате описанной выше проверки выяснится, что на вывод электромагнитного клапана постоянно поступает напряжение не ниже 10 В, то неисправен блок управления. В этом случае при сбросе «газа» топливоподача не отключается; такая неисправность на работе двигателя никак не отразится, кроме того что немного возрастет расход топлива (на величину около 0,5 л/100 км) и, возможно, появится «дизелинг» после выключения зажигания.
Отсутствие холостого хода может быть связано с неисправностью электромагнитного клапана, блока управления или соединительных проводов. Для определения причины неисправности необходимо убедиться в наличии напряжения на выводе электромагнитного клапана. Когда напряжение отсутствует после включения зажигания или оно значительно ниже 10 В при полностью заряженной аккумуляторной батарее, следует снять наконечник провода с вывода клапана и замерить величину напряжения на нем. Если напряжение на наконечнике составляет около 12 В, то неисправен электромагнитный клапан (короткое замыкание обмотки). Если напряжение значительно ниже или отсутствует, неисправен блок управления или повреждена проводка.
Отсутствие повреждений соединительных проводов блока управления проверяем омметром при выключенном зажигании. Для этого отсоединяем колодки проводов от блока управления, электромагнитного клапана и винта «количества». При проверке используем схему системы ЭПХХ. После включения зажигания на вывод «4» соединительной колодки блока управления должно подаваться напряжение. Для проверки к выводу подключаем вольтметр.
Омметром также можно проверить контакт, состояние провода винта «количества» и обмотку электромагнитного клапана. Касаясь щупом прибора наконечника провода винта «количества», замеряем сопротивление. При открытой дроссельной заслонке первой камеры прибор должен показывать бесконечно большое сопротивление, а при закрытой — короткое замыкание. Сопротивление обмотки электромагнитного клапана должно быть в пределах 70–80 Ом.

При движении автомобиля в городе, двигатель около 25 % времени работает на принудительном холостом ходу, когда коленчатый вал двигателя вращается за счет кинетической энергии автомобиля и он движется с включенной передачей и отпущенной педалью управления дроссельной заслонкой. В таких режимах двигатель управляется с помощью экономайзера принудительного холостого хода.

Система управления экономайзера принудительного холостого хода УАЗ, блок управления, клапан, микровыключатель.

На принудительном холостом ходу двигатель расходует топливо, не выполняя полезную работу, в результате быстрого закрытия дроссельной заслонки горючая смесь переобогащается и токсичность отработавших газов увеличивается. Для снижения расхода топлива и токсичности отработавших газов на автомобилях УАЗ установлена электрическая система управления экономайзера принудительного холостого хода (ЭПХХ).

Система управления и электрооборудование экономайзера принудительного холостого хода на автомобилях УАЗ с двигателями УМЗ включает в себя блок управления 1422.3733, электромагнитный клапан 1902.3741 и концевой выключатель карбюратора (микровыключатель) 421.3709.

Принцип работы системы управления экономайзера принудительного холостого хода на автомобилях УАЗ.

Режим принудительного холостого хода характеризуется двумя признаками: частота вращения коленчатого вала двигателя больше частоты холостого хода и дроссельная заслонка карбюратора закрыта. Информация о частоте вращения коленчатого вала двигателя поступает в блок управления ЭПХХ с датчика, в качестве которою используется первичная обмотка катушки зажигания, а информация о закрытии дроссельной заслонки — с концевого выключателя, микровыключателя или датчика-винта .

При отпускании педали акселератора, в следствии переключения контактов концевого выключателя карбюратора блок управления ЭПХХ вырабатывает сигналы управления электромагнитным (электропневматическим) клапаном подачи топлива в зависимости от частоты вращения коленчатого вала двигателя. Если частота вращения коленчатого вала выше частоты холостого хода, то блок управления снимает напряжение с электроклапана, и подача топлива в двигатель прекращается.

При этом частота вращения коленчатого вала снижается, и когда она станет меньше частоты холостого хода, блок управления подключит напряжение бортовой сети к электроклапану. Подача топлива возобновится и частота вращении коленчатого вала возрастет.

При частоте вращения коленчатого вала, снова ставшей больше частоты холостого хода, блок управления опять отключит электроклапан. Процесс повторяется. Периодической отключение подачи топлива в этом режиме снижает расход бензина на 2-3%, а токсичность отработавших газов уменьшается на 15-30%

При нажатии на педаль акселератора контакты концевого выключателя переключаются таким образом, что на электроклапан будет постоянно подаваться напряжение бортовой сети. Топливо при этом будет подаваться независимо от частоты вращения коленчатого вала двигателя.

Блок управления 1422.3733 экономайзера принудительного холостого хода на автомобилях УАЗ, принцип работы.

На автомобилях УАЗ с двигателями УМЗ применяются четырехштырьковые блоки управления 1422.3733 экономайзера. В качестве датчик положения дроссельной заслонки используется микровыключатель 421.3709. При закрытой дроссельной заслонке импульсы напряжения пропорциональные частоте вращения коленчатого вала, поступают с первичной обмотки катушки зажигания 1 на вход полупроводникового ключа, собранного на транзисторе VT1.

Во время действия импульса ключ открывается и конденсатор СЗ разряжается. В паузах между импульсами конденсатор СЗ заряжается. Время заряда, а следовательно, и напряжение на СЗ увеличивается с уменьшением частоты вращения коленчатого вала. При частоте больше частоты холостого хода напряжение на СЗ мало, транзисторы VT2, VT4, VT5, VT6 закрываются. На электромагнитный (электропневматический) клапан напряжение не подается.

Клапан закрывается и подача топлива прекращается. Частота вращения коленчатого вала падает. При частоте меньше частоты холостого хода конденсатор СЗ во время паузы между импульсами успевает зарядиться до напряжения, превышающего опорное напряжение порогового элемента, собранного на транзисторах VT2, VT4. Транзисторы VT2 и VT4 при этом открываются, что обеспечивает открытие транзисторов VT5 и VT6. На электропневмоклапан при этом подается напряжение.

Клапан срабатывает и включает подачу топлива. При открытии дроссельной заслонки контакты микропереключателя S1 замыкаются и напряжение бортовой сети постоянно поступает на электропневмоклапан. Клапан постоянно открыт независимо от сигналов блока управления 1422.3733 экономайзера принудительного холостого хода.

Справочник по устройству и ремонту электронных приборов автомобилей. Часть 3 — Автоэлектрика — — Каталог файлов


Настоящий справочник содержит данные о различных устройствах, используемых в автомобильной технике.
Материал систематизирован таким образом, чтобы читатель мог обеспечить грамотную эксплуатацию, применение, ремонт и даже изготовление автомобильного электрооборудования в домашних условиях.
Помимо этого приводится информация об отечественных и импортных микросхемах, транзисторах и диодах, применяемых в приборах для автомобилей, указаны возможные замены этих элементов.
В книге также представлено множество принципиальных схем и печатных плат электронных блоков управления ЭПХХ используемых в автомобилях.
Рассмотрены вопросы модернизации и оригинального использования описываемых приборов.
Книга будет полезна широкому кругу автомобилистов и радиолюбителей, а также работникам ремонтных служб и заводов изготавливающих электрооборудование для автомобилей.

Содержание:

Введение
Система обозначений приборов электрооборудования применяемая в автомобильной промышленности
Сокращения, принятые в справочнике
1. Система автоматического управления экономайзером принудительного холостого хода (САУ ЭПХХ)
1. 1. Общие сведения
1.2. Система автоматического управления экономайзером принудительного холостого хода легковых автомобилей
1.2.1. Система автоматического управления экономайзером принудительного холостого хода «Каскад»
— клапан экономайзера принудительного холостого хода
— микропереключатель
— пневмоэлектроклапан
— электронный блок управления
1. Электронный блок управления ЭПХХ 25.3761
2. Электронный блок управления ЭПХХ 1402.3733 и его модификации 1412.3733, 1422.3733
3. Аналог блоков управления 25.3761 и 1402.3733 и их модификаций
1.2.2. Система автоматического управления экономайзером принудительного холостого хода для автомобилей с электромагнитным клапаном
— электромагнитный клапан
— блоки управления электромагнитным клапаном
1. Электронный блок управления на микросхемах К511 серии
2. Электронные блоки управления на микросхемах К140 серии
3. Электронный блок управления на микросхеме К553 серии
4. Электронные блоки управления на микросхемах К548 серии
5. Электронный блок управления на микросхемах К561 серии
1.2.3. Система автоматического управления экономайзером ЭПХХ с семиштырьковыми электронными блоками
— датчик-винт
— электромагнитный клапан
— электронный блок управления
1. Электронный блок управления ЭПХХ 50.3761 и его модификации на микросхемах К425 серии
2. Электронный блок управления ЭПХХ 50.3761 и его модификации на микросхемах К554 серии
3. Электронный блок управления ЭПХХ 50.3761 и его модификации на микросхемах К561 серии
4. Электронный блок управления ЭПХХ 5013.3761 и его модификации на микросхемах КР1086 серии
1.2.4. Система дополнительного (ступенчатого) впуска воздуха автомобиля ГАЗ — 3102
1.3. Система автоматического управления экономайзером принудительного холостого хода грузовых автомобилей
2. Микросхемы, применяемые в электронных блоках управления ЭПХХ
2.1. Микросхемы серии К425
2.2. Микросхемы серии К511
2.3. Микросхемы серии К561
2.4. Микросхемы серии К140
2. 5. Микросхемы серии К548
2.6. Микросхемы серии К553
2.7. Микросхемы серии К554
3. Проверка и замена радиоэлементов
4. Справочный материал
4.1. Международная система единиц
4.2. Параметры тиристоров
4.3. Кодовая и цветовая маркировка транзисторов
4.7. Замена зарубежных транзисторов

Название: Справочник по устройству и ремонту электронных приборов автомобилей. Часть 3
Автор: Ходасевич А. Г., Ходасевич Т. И.
Издательство: Антелком
Год: 2003
Страниц: 160
Формат: DJVU
Размер: 2,86 МБ
ISBN: 5-93604-005-4
Качество: Хорошее
Серия или Выпуск: Автомобильная электроника



Блоки предохранителей ГАЗ 3110

Номер Номинальный ток, A Назначение предохранителя

Левый блок предохранителей в салоне
1 25 Резерв
2 15 Дальний свет — правая фара
3 15

Дальний свет — левая фара

Индикатор дальнего света фар

4 10

Ближний свет — правая фара

Корректор фар

5 10 Ближний свет — левая фара
6 10

Электровентилятор (ЗМЗ-4062)

Обогрев сидений — реле

Стояночный тормоз — индикатор

Стеклоомыватель (жиклеры)

7 20 Резерв
8 20

Прикуриватель

Звуковой сигнал

9 15 Задние противотуманные огни
10 10 Аудио/радио
11 5 Резерв
12 15 Освещение подкапотного пространства, вещевого ящика и салона
13 10 Стеклоочиститель

Правый блок предохранителей в салоне
1 25 Противотуманные фары и фонари
2 15

Отопитель

Обогрев заднего стекла

3 15

Задние ходовые огни

Панель приборов

Датчик спидометра

4 10

Стоп-сигнал

Розетка 12 В для переносной лампы

5 10 Аварийно-световая сигнализация
6 10

Габаритные огни-левый борт

Индикатор габаритных огней

Противотуманные фары — реле

7 20 Обогрев заднего стекла
8 20 Резерв
9 15 Электрический топливный насос
10 10 Блок управления двигателем (Блок ЭПХХ)
11 5

Указатели поворотов

Индикаторы указателей поворотов

12 15 Обогрев сидений водителя/пассажира
13 10

Габаритные огни — правый борт

Освещение багажника

Освещение номерного знака

Освещение панели приборов и прикуривателя

Причины, признаки и выбор свечей – Основные средства

А. Дмитриевский, к.т.н., ГНЦ РФ НАМИ

В предыдущем номере нашего журнала было дано описание признаков и причин появления детонации. Но наиболее опасным аномальным процессом сгорания является калильное зажигание, возникающее еще до появления искры от перегретого источника воспламенения. Так начинается неуправляемый процесс сгорания. Преждевременное воспламенение приводит к увеличению давления и температуры в цилиндре. Из-за этого воспламенение в следующих циклах начинается все раньше и раньше и так до тех пор, пока что-то не выйдет из строя. В лучшем случае сгорит электрод свечи или расколется изолятор (при этом на короткий промежуток времени может появиться стук в двигателе, затем поршень раздробит осколок изолятора и стук прекратится). В худшем случае произойдет «задир» поршня или прогорит его днище (рис.1 и 2).

Вероятность появления калильного зажигания, так же как и других видов аномального сгорания, зависит от химического состава бензина, наличия в нем ароматических углеводородов, его фактического октанового числа (ФОЧ), степени сжатия конкретного двигателя, угла опережения зажигания, температурного режима двигателя, температуры и состава рабочей смеси. В отличие от детонации калильное зажигание возникает при высокой частоте вращения (конечно при большой нагрузке) и сопровождается глухими стуками, которые даже опытный водитель обычно не слышит из-за общего высокого уровня шума при движении с высокими скоростями. При этом на 10–15% снижается мощность. По падению мощности установить появление калильного зажигания можно только при движении с полностью открытой дроссельной заслонкой (при подъеме, движении с максимальной скоростью, когда скорость автомобиля неожиданно уменьшается). Но при движении по ровной дороге установить начало калильного зажигания сразу не удается.

К числу аномальных процессов сгорания в бензиновых двигателях относится и работа двигателя с самовоспламенением всего заряда рабочей смеси при выключении зажигании (процесс аналогичен дизельному). Его часто неправильно называют калильным зажиганием (калилкой). Из-за низкой частоты вращения коленчатого вала (100-200 об/мин) работа происходит с резкими рывками и стуками. Появление такого рода воспламенения может косвенно свидетельствовать об ухудшении теплоотдачи, например из-за чрезмерного отложения нагара в камере сгорания или повышенной склонности топлива к самовоспламенению. Для устранения этого явления большинство зарубежных карбюраторов и некоторые отечественные (ДААЗ-2103, 2106) снабжены специальными электромагнитными клапанами (Антидизель), отключающими подачу топлива через систему холостого хода при выключении зажигания. Большинство отечественных карбюраторов, таких как К-131, К-151 ( малотоннажные автомобили ГАЗ и УАЗ), ДААЗ-2105, 2107, 2108 и их модификации оснащены экономайзером принудительного холостого хода (ЭПХХ) для отключения подачи смеси при торможении двигателем. При выключении зажигания клапан ЭПХХ также отключает подачу смеси, предотвращая работу двигателя с самовоспламенением. Если двигатель, оснащенный этой системой, все же работает с самовоспламенением, необходимо ее проверить (обычно заедает клапан ЭПХХ или бывает прорвана мембрана). В двигателях без клапана ЭПХХ или Антидизеля самовоспламенение иногда удается устранить путем регулирования карбюратора. Необходимо уменьшить частоту вращения на холостом ходу. За счет уменьшения количества подаваемой смеси ее температура и давление в цилиндре падают и самовоспламенения при работе на нормальном бензине не происходит.

Ну а теперь вернемся к калильному зажиганию. Чтобы предотвратить появление калильного зажигания, важно не допускать работы на топливе с октановым числом ниже рекомендованного инструкцией, систематически проверять, правильно ли установлено зажигание, устанавливать свечи, соответствующие только данному двигателю.

При слишком раннем зажигании во время разгона на низкой частоте работы двигателя появляется детонация, которую водитель хорошо слышит и переходит на понижающую передачу. Но это является одновременно предупреждением о низком качестве бензина, перегреве двигателя или неправильно установленном зажигании, что при высоких числах оборотов может привести к появлению калильного зажигания. Поэтому необходимо установить более позднее зажигание. Бывают случаи неожиданного перехода на слишком раннее зажигание, например, если отваливается контактная пластина у прерывателя, угол опережения зажигания увеличивается на 10–15 градусов, а двигатель может продолжать работать некоторое время, достаточное для сгорания свечи или прогара поршня.

Определение появления калильного зажигания в лабораторных условиях производится специальным прибором, фиксирующим изменение сопротивления искрового промежутка свечи за счет ионизации при воспламенении смеси еще до появления искры от катушки зажигания. Но в отличие от датчика детонации таких приборов в эксплуатации еще нет.

Одной из наиболее вероятных причин появления калильного зажигания является слишком высокая температура центрального электрода свечи или ее изолятора. Их температура зависит прежде всего от поверхности (длины) юбки изолятора — чем больше поверхность, тем «горячее» свеча. В двигателях с высокой литровой мощностью, особенно с турбонаддувом, а также в двигателях с воздушным охлаждением и в двухтактных двигателях приходится ставить более «холодные» свечи.

Для надежной работы двигателя необходимо устанавливать свечи в соответствии с рекомендацией завода-изготовителя двигателя. Но при эксплуатации автомобиля часто возникают ситуации, требующие квалифицированного подбора ее марки. Прежде всего – это желание поставить более надежные свечи специализированных зарубежных фирм. Второе – это вынужденная необходимость использовать время от времени бензин с пониженным против рекомендованного октановым числом. Наконец, нельзя не учитывать эксплуатационные условия, приводящие к работе двигателей длительное время на повышенных оборотах.

Причиной появления калильного зажигания может быть производственный разнобой в фактических степенях сжатия. Степень сжатия часто увеличивается в процессе капитального ремонта двигателей, например, при расточке цилиндров, при фрезеровании нижней плоскости головки цилиндров. Кроме того, за счет появления накипи в системе охлаждения повышается температурный режим поверхности камеры сгорания. Все это приводит к увеличению вероятности появления не только детонации, но и калильного зажигания. А следовательно, необходимо установить и более «холодные» свечи.

Как же разобраться во всем многообразии свечей, появившихся последнее время в продаже? Для выбора свечи следует воспользоваться каталогом ведущих фирм, в котором приводятся марки свечей для всех основных моделей автомобилей (включая и отечественные), мотоциклов, двигателей для сельхозтехники и даже для снегоходов и моторных лодок. Ну а если каталога нет, можно воспользоваться приведенной ниже таблицей 1 и расшифровкой обозначений свечей отечественного и зарубежного производства, приведенной в конце статьи.

Основным параметром, характеризующим тепловой режим работы свечи, а, следовательно, и склонность к калильному зажиганию, является ее калильное число. Наиболее удобное обозначение калильного числа, которое раньше было принято большинством европейских фирм, по времени в секундах, после которого начинается калильное зажигание при испытании свечи на специальной одноцилиндровой установке. Чем больше калильное число, тем свеча «холоднее» и может устанавливаться на форсированные двигатели. Последние годы большинство фирм все запутало, перейдя на условные обозначения свечей. Калильное число отечественных свечей маркируется по среднему индикаторному давлению в цилиндре специальной установки, при котором начинается калильное зажигание (от 9 до 26 кгс/см2). Это число примерно в 10 раз меньше, чем старое обозначение в секундах.

Как проверить, соответствует ли поставленная свеча вашему двигателю? После пробега примерно 1000 километров, следует вывернуть свечи, пометив, из какого цилиндра каждая из них. Они много расскажут вам о состоянии двигателя. Когда изолятор светло-коричневый, бурый или светло-серый – значит калильное число выбрано правильно (рис.5). Черный матовый нагар на изоляторе и корпусе (рис.6) – признак работы на переобогащенной смеси или калильное число свечи слишком высокое. В этом случае необходимо проверить регулировку карбюратора или системы впрыска (например по газоанализатору). Если с регулировкой все в порядке – вашему двигателю требуется более «горячая» свеча. Блестящий маслянистый черный нагар (рис.7) свидетельствует о попадании в цилиндр смазки через поршневые кольца, направляющие втулки впускного клапана или систему вентиляции картера. Увы! Двигателю необходим ремонт. Изолятор снежно-белой окраски (рис.8) – признак работы свечи на предельно допустимом тепловом режиме. Причина: слишком раннее зажигание, очень горячая свеча или переобеднение смеси. Проверьте регулировки системы питания, характеристики автомата опережения зажигания и, если они в норме, подберите более холодную свечу.

Таблица 1 Момент затяжки свечей
Диаметр
резьбы
Материал головки
  Чугун Алюминий
мм Нм кгсм фунт•сила•фут Нм кгсм фунт•сила•фут
18 35-45 3,5-4,5 25,3-32,5 25-35 2,0-3,5 14,5-25,3
14 25-35 2,5-3,5 18,0-25,3 25-30 2,5-3,0 18,0-21,6
12 15-25 1,5-2,5 10,8-18,0 15-20 1,5-2,0 10,8-14,5
10 10-15 1,0-1,5 7,2-10,8 10-12 1,0-1,2 7,2-8,7
18 20-30 2,0-3,0 14,5-21,6 20-30 2,0-3,0 14,5-21,6
14 10-20 1,0-2,0 7,2-14,5 10-20 1,0-2,0 7,2-14,5

Но даже в одном двигателе свечи могут оказаться в различном состоянии. Это бывает от неравномерного распределения смеси по цилиндрам, повышенного износа в одном из цилиндров, перегрева (обычно последнего цилиндра), «разброса» между цилиндрами углов опережения зажигания и фактической величины степени сжатия. Чтобы иметь запас по калильному числу, можно посоветовать иметь два комплекта свечей: для лета – более холодные, для зимы – горячие.

А почему бы не поставить заведомо более «холодные» свечи? Дело в том, что у «холодной» свечи, имеющей короткий конус изолятора и, следовательно, низкую температуру, не происходит его самоочищения. Постепенно изолятор покрывается нагаром, при пуске, прогреве и после длительной работы на режиме торможения двигателем, например при спуске с горы, на нем выпадает конденсат, он шунтируется, и начинаются перебои зажигания. Результат – повышенный выброс углеводородов и увеличенный расход топлива.

Температура центрального электрода свечи, вызывающего калильное зажигание, зависит от длины конуса изолятора, длины резьбы, материала головки (алюминий или чугун), способа охлаждения (жидкостное или воздушное) и особенностей конструкции свечи. Последнее время большинство фирм выпускают свечи с биметаллическим центральным, а иногда и боковыми электродами свечи (медный электрод, покрытый жаростойким материалом)(рис.9). Это позволяет снизить температуру электрода при достаточно большой поверхности конуса изолятора и его повышенной температуре, обеспе-чивающей самоочищение при работе. В результате одна марка такой свечи охватывает по тепловым характеристикам две-три марки свечей старой конструкции. Другим оригинальным решением является изготовление миниатюрного центрального электрода из платины, не выступающего из изолятора. Особо холодные свечи с калильным числом от 300 и выше для форсированных двигателей изготавливаются с серебряным (а иногда и золотым) электродом и очень короткой юбкой изолятора.

Зачем делают несколько боковых электродов? Дело в том, что при этом упрощается обслуживание двигателя за счет увеличения пробега между регулировками искровых промежутков свечей. Например, при исходном искровом промежутке 0,5 мм перебои в зажигании начинаются лишь при его увеличении до 0,9–1,0 мм. У свечей с несколькими электродами пробег до достижения такого же зазора увеличивается в несколько раз. Поэтому можно сразу устанавливать больший исходный зазор (0,8 мм), что улучшит работу двигателя на режимах пуска и прогрева. Заметных улучшений мощностных и экономических показателей не наблюдается.

При боковом расположении электрода массы, его рабочая поверхность часто выполняется цилиндрической, чтобы искровой промежуток имел постоянную величину.

Несколько практических советов

Не рекомендуется очищать свечи в пескоструйном аппарате, так как при этом разрушается поверхность изолятора. Лучше опустить ее на некоторое время в растворитель, бензин или применить специальный аэрозоль. Затем деревянной палочкой очистить изолятор, электроды, корпус и продуть их сжатым воздухом.

При регулировке искрового промежутка свечей следует пользоваться только круглыми щупами, ведь из-за неравномерного выгорания электродов или при цилиндрической поверхности электродов от пользования плоскими щупами фактический зазор может оказаться больше замеренного (рис. 10).

Не стоит слишком сильно затягивать свечу. Для свечей с резьбой 14х1,25, устанавливаемых в алюминиевую головку цилиндров, момент затяжки должен быть в пределах 20–30 Н•м (2–3 кгс•м) – при плоском седле и 10–20 Н•м – при коническом. При короткой резьбе (9,5–12,7 мм) момент затяжки берут ближе к нижнему пределу, при длине резьбы 19 мм – ближе к верхнему. Если нет под рукой динамометрического ключа, то свечу с новой прокладкой заворачивают до упора без усилия, а затем поворачивают ключом с усилием на 80–90 градусов. При старой прокладке угол поворота ключа с усилием должен быть меньше. У свечей с коническим уплотнением поворот ее с усилием производится только на 15 градусов. При затягивании и отворачивании свечей желательно пользоваться ключами, имеющими приспособления для захвата ее за верхний контакт и карданное сочленение, предупреждающее поломку изолятора.

Длина резьбы корпуса свечи и способ его уплотнения (по торцу с прокладкой или по конической поверхности) должны соответствовать конструкции головки цилиндров.

При покупке следует опасаться свечей, выпускаемых «по лицензии ведущих фирм» в других странах или просто подделок под известные марки. Как правило, такие свечи имеют меньший ресурс работы и большой разброс по калильным числам, что может привести к выходу из строя всего двигателя.

По внешнему виду отличить подделку можно по плохо выполненной упаковке, смазанному рисунку на ней, плохо обработанному шестиграннику свечи, чуть перекошенной надписи. Но лучше всего покупать свечи в «солидных» магазинах и всегда иметь пару надежных свечей в запасе.

Таблица 2

IC Crack and Clone and IC Unlock Поставщик услуг в Китае и Индии

IC Crack также хорошо известен как IC Attack или IC Break, но, откровенно говоря, эти типы вызовов научно не доказаны, скорее, это стало тенденцией называть это так. Мы грубо определяем расшифровку CPLD или расшифровку DSP как IC Crack. MCU — единственный тип микросхем, который может загружать программу. IC, которые могут эффективно загружать программы, а также могут быть зашифрованы, включают DSP, CPLD, PLD, AVR, ARM и т. д.Есть также некоторые хорошо известные микросхемы ИС с особым алгоритмом шифрования для микросхем ИС с проверкой кода производителя. Микросхема этого типа позволяет предотвратить копирование электронных свойств и продуктов.

Компания Fu-Hsing Technologies является ведущим поставщиком услуг по взлому и разблокировке микросхем в Китае и Индии. имеет репутацию на национальном и международном уровнях. Вы можете инициировать контакт с нами для любого типа работы по взлому микросхем любой сложности в любое время.

Разблокировка кремниевой микросхемы;
Извлечение кода IC TI;
кряк NXP Mcu;
трещина чипа Samsung;
Извлечение кода Altera IC;
Извлечение кода Dallas MCU;
Holtek IC Crack;
Разблокировка микросхемы микроконтроллера STC;
SyncMOS MCU Crack ;
Winbond IC Attack;
Извлечение кода ST MCU; Серия
· Расшифровка чипа ALTERA FPGA/CPLD
· Расшифровка чипа Cypress FPGA/CPLD
· WINBOND (HuaBang) Расшифровка SCM
· HOLTEK (hetai) Расшифровка SCM
· CYPRESS, CYPRESS) Расшифровка SCM
· MASK (MASK) Расшифровка SCM009 · Расшифровка
SCM SYNCMOS (новые квасцы) · Расшифровка микроконтроллеров серии smart (NTK)
· Расшифровка SCM Sonix (pine John)
· Расшифровка микроконтроллеров серии Tenx (TENX)
· Расшифровка SCM HITACHI (HITACHI)
· PuTai (PORTEK) Расшифровка микроконтроллера серии
· Расшифровка микроконтроллера серии ZiLOG
· Расшифровка микроконтроллера серии Xilinx («дух мысли»)
· Расшифровка микроконтроллера MSP430 TI (Texas tools)
· Расшифровка чипа DSP серии TI (Texas tools)
· Микроконтроллер серии ST (stmicroelectronics) расшифровка
· Расшифровка SST SCM
· PHILIPS () Расшифровка SCM
· Расшифровка одночипового микрокомпьютера серии MXIC
· Чувство (летать в лесу) Расшифровка SCM ион

2019_3 — Journal of research-American Journal-Issn 2471-9986

Американский журнал исследований, образования и развития 2 ISSN 2471-9986 2019/3

Американский журнал исследований, образования и развития 3 ISSN 2471-9986 2019/3 СОДЕРЖАНИЕ Искусственный интеллект и общество будущего I. Геревич Янош; Национальный университет государственной службы Имре Недьеши, Венгрия Шаги по перехвату Bluetooth Петер Торок; Янош Рикк Национальный университет государственной службы, Венгрия Программно-технологическая интерпретация процесса повышения военного потенциала НАТО Геревич Янош Национальный университет государственной службы, Венгрия

Американский журнал исследований, образования и развития 4 ISSN 2471-9986 2019/3 Искусственный интеллект и будущее общество И. Геревич Янош; Imre Négyesi National University of Public Service, Венгрия Резюме За последнее десятилетие мы стали свидетелями значительных изменений в сфере модернизации информационных технологий.Эти изменения в основном стали возможными благодаря постоянной эволюции технических решений и тому факту, что вычислительные возможности, которые до сих пор казались недоступными, становились все более и более доступными для всех. Первоначально исследования были сосредоточены на обработке больших данных, указывая на то, что наши предыдущие решения не могли эффективно обрабатывать и обрабатывать огромные объемы данных. Вскоре обострился вопрос о возможностях «машинного обучения», и в последнее время все большее внимание уделяется области искусственного интеллекта, что создаст проблемы для каждого крупного игрока, действующего в настоящее время в области технических наук.Тематические слова: Искусственный интеллект, Интеллект, Этика искусственного интеллекта

Американский журнал исследований, образования и развития 5 ISSN 2471-9986 2019/3 Введение «Нет лекарства от развития», — сказал Янош Нойманн в 1950-х годах. Убежденные сторонники цифровой грамотности используют лозунг «Сохранять ценности прошлого, адаптироваться к настоящему, влиять на будущее».1 Наряду с цитатой и лозунгом теперь мы можем сказать, что искусственный интеллект (ИИ) это путь вперед.Развитие информационного общества требует эффективного применения систем ИИ во всех сферах жизни. Исходя из вышеизложенного, стоит рассмотреть роль ИИ в повседневной жизни, его влияние на общество в целом и в этих рамках этические, социальные и человеческие аспекты ИИ как области исследований. ИНТЕЛЛЕКТ, ИСКУССТВЕННЫЙ ИНТЕЛЛЕКТ, ЭТИКА Отправной точкой может быть человеческий интеллект и его определение. Вообще говоря, человек с древнейших времен стремился расширить, заменить и постоянно совершенствовать свои способности и способности, полученные от природы, с помощью искусственно созданных средств.Поскольку определений бесчисленное множество, давайте рассмотрим всего один-два примера, которые лучше всего относятся к теме статьи. Среди определений интеллекта: • Элейн Рич: «Интеллект — это единственное общее, общее качество в человеческой деятельности, которое позволяет нам быть лучше компьютера в любое время»2. • Дэвид Векслер: «Интеллект — это совокупность или глобальная способность человека, позволяющая ему или ей действовать целесообразно, мыслить рационально и эффективно справляться с окружающей его или ее средой.\»3 Определения искусственного интеллекта гораздо более технические: • Edit Sántáné Tóth: «Искусственный интеллект — это область информатики, которая занимается разработкой интеллектуальных компьютерных систем. И это аппаратно-программные системы, способные решать сложные проблемы «человеческим способом»: они решают сложные проблемы с помощью умозаключений, присущих человеческому образу мышления, решают проблемы совершенно независимо или общаются со своим окружением, учатся на своем опыте и т. д.4 • Джихан Х. Дагли (цитируя Барра и Фейгенбаума): «Машинный интеллект эмулирует или воспроизводит обработку человеческого стимула (сенсорную обработку) и принятие решений с помощью компьютеров. Интеллектуальный 1 Общество компьютерных наук Яноша Неймана 2 http://www.cs.utexas.edu/users/ear/ 3 http://www.psych.usyd.edu.au/difference5/scholars/wechsler.html 4 Edit Sántáné- Tóth: Технология, основанная на знаниях, экспертные системы — Улучшенное и расширенное издание, Издательство колледжа Дунауйварош, Дунауйварош, 2007 г.

Американский журнал исследований, образования и развития 6 ISSN 2471-9986 2019/3 способны адаптироваться к неопределенным или частично известным условиям.5 Таким образом, единого научного определения не существует, но из любой из формулировок ясно, что в век информационного общества на развитие всех слоев общества решающее влияние оказывает ИИ. Следовательно, должны быть рассмотрены как этические, так и человеческие аспекты. Ожидания общества в отношении искусственного интеллекта теперь показывают более последовательную картину: • Создано человеком; • моделировать человеческое мышление; • Уметь оценивать, что происходит в вашем окружении; • Уметь реагировать на то, что с ним происходит; • Способность принимать оптимальные решения.С учетом этих принципов и определений разработка искусственного интеллекта началась и продолжается. Наконец, давайте посмотрим, как можно классифицировать ИИ, поскольку внутри этих классов требуется тестирование: Области применения: • логические игры; • доказательство теорем; • автоматизированное программирование; • символьные алгебраические вычисления; • зрение, обработка изображений; • робототехника; • распознавание голоса; • обработка естественного языка; • удовлетворение ограничений; • формирование планов действий, • экспертные системы; 5 http://веб.umr.edu/~dagli/

Американский журнал исследований, образования и развития 7 ISSN 2471-9986 2019/3 • искусственные нейронные сети; • сбор данных; • агенты, мультиагенты (агенты, мультиагенты). Группы приложений: • задача представления; • Представление знаний; • извлечение знаний; • методы обучения; • методы логического вывода; • методы поиска; • эволюционные методы; • управление неопределенностью; • символьное программирование; • Знание восстановления. В статье также рассматривается связь между ИИ и этикой, поэтому давайте проясним понятие этики.В широком смысле этики этика есть не что иное, как рациональное и рациональное решение, принятое на основе здравого смысла. Если мы хотим исследовать отношения между ИИ и этикой в ​​этой форме, можно сразу же спросить, что означает здравый смысл. Понятие здравого смысла описывает убеждение или мировоззрение, которое кажется большинству людей рациональным и свидетельствует о правильном суждении, исключающем эзотерическое знание. Соответственно, здравый смысл пропорционален масштабу и величине человеческого существа и, таким образом, пытается связать события с человеческим опытом.Если мы возьмем это определение за основу, то увидим, что отношения между ИИ, человеком и этикой представляют собой чрезвычайно сложный вопрос. Однако, к счастью, определение понятия может быть дополнено разделом, который поможет согласовать понятия. На самом деле понятие этики можно упростить так, что этика является решением, наилучшим образом рассматриваемым здравым смыслом среди заданных вариантов. ИИ первого поколения мог бы «найти» лучшее решение, если бы он был должным образом заряжен.базу данных поиска. Конечно, мы не рассматриваем все области этики. Однако мы уже можем сказать, что в рамках нормативной этики, эпистемологической, онтологической и мотивационной этики есть группы, которые могут вызывать вопросы при создании и использовании ИИ. (этика долга, этика последствий и т. д.)

American Journal of Research, Education and Development 8 ISSN 2471-9986 2019/3 ИСКУССТВЕННЫЙ ИНТЕЛЛЕКТ И РАБОТНИКИ (СОЦИАЛЬНЫЕ ЭФФЕКТЫ ИСКУССТВЕННОГО ИНТЕЛЛЕКТА) Опросы показывают, что использование ИИ становится все более распространенным , с растущим процентом сотрудников, уже использующих его в той или иной форме, и процент использования неуклонно растет.Китай и Индия лидируют в этом отношении, так как в этих двух странах количество рабочих мест, где внедрена технология ИИ, более чем в два раза больше, чем, например, во Франции или Японии. ИИ изменил отношение людей к использованию технологий на рабочем месте и меняет корпоративное управление, чтобы находить, удерживать и развивать таланты. Опросы показали, что большинство сотрудников с оптимизмом смотрят на использование ИИ и благодарны за возможность работать с роботами. Почти четверть сотрудников говорят, что работать с искусственным интеллектом — это радость и удовольствие.Опросы обычно проводятся в корпоративном секторе, но их результаты и статистика могут быть полезны и в других сферах. Еще один большой страх людей (работников) заключается в том, что они могут потерять работу. После того, как это исследование доказывает пользу применения ИИ6, давайте посмотрим, как люди думают: «Какие новые рабочие места может создать искусственный интеллект?», используя другой недавний опрос. По данным исследовательской компании Gartner, в ближайшие 5 лет искусственный интеллект создаст на 2 миллиона рабочих мест больше, чем потеряет. Новые рабочие места в основном будут созданы в сфере государственной службы, здравоохранения и образования, в то время как сокращение рабочих мест и транспортный сектор пострадают больше всего.Ожидаемое увеличение количества рабочих мест подтверждается тем фактом, что в прошлом было много примеров, когда технологические достижения уничтожали определенные профессии, в то время как рождались новые. С другой стороны, ожидаемый с тревогой спад не материализовался. Электронная почта резко урезала почту, но в то же время интернет-торговля требовала новых работников для доставки посылок. С появлением банкоматов кассиры боялись своей работы, но по мере того, как банкоматы снижали эксплуатационные расходы, открывались новые отделения и требовалось больше кассиров.Изучив причины, можно сделать вывод, что есть одна, в которой люди превосходят даже самых совершенных роботов. Люди более креативны, лучше работают в команде, лучше проявляют лидерские и социальные навыки. Эти качества могут значительно повысить шансы человека на трудоустройство в государственном секторе. (Правда, роботы быстрее, надежнее и могут обрабатывать гораздо больше работы и данных.) Из-за этой разницы роботы и люди хорошо дополняют друг друга. Когда они работают вместе, они усиливают хорошие качества друг друга и работают намного лучше, чем поодиночке.Такое сотрудничество также создает новые рабочие места. Эти факты также должны быть отражены в исследуемой стратегии. Давайте посмотрим, какие типы профессий вы можете создать и какие ваши потребности больше, чем сегодня. Одной из таких областей является обеспечение аппаратных условий, необходимых для работы ИИ. Чтобы обучить искусственный интеллект, необходимы и каким-то образом собраны огромные объемы данных.Например, для строительства умного города требуется масса механиков, которые встраивают датчики в уличные фонари. Они измеряют шум, качество воздуха, количество автомобилей на парковках и т. д. Есть компании, которые нанимают дизайнеров и менеджеров IoT для использования Интернета вещей (IoT)7. Еще одна область, требующая такого вмешательства человека, — это обучение ИИ. Искусственный интеллект нужно научить взаимодействовать с людьми. Среди прочего, чтобы проявить искреннее (кажущееся) сострадание. Когда в такой ситуации ИИ дает шаблонную реакцию, тренер ее корректирует, так робот медленно учится правильной реакции.8 Объяснение результатов задач ИИ особенно важно в отраслях, где работают специалисты, не знакомые с роботами, например в здравоохранении. Это создает рабочие места для специалистов, знакомых с отраслью и миром искусственного интеллекта. Обеспечьте ответственное использование ИИ третьей области. Ответственное использование означает, среди прочего, что роботы не должны причинять вред людям и, в частности, они не должны нарушать их права на неприкосновенность частной жизни при обработке данных. Люди должны контролировать и контролировать это.Люди в цифровом мире также должны быть защищены от Общего регламента ЕС по защите данных (GDPR), который создает много рабочих мест. Рабочие места с помощью ИИ, которых раньше не существовало в такой форме. Это рабочие места, которые уже существуют, но для примера. помогите медсестрам, медсестрам, ИИ и удаленным врачам диагностировать и рекомендовать лечение пациентам. Хотя измеряется и оценивается умными часами для похудения и здорового образа жизни, предложения есть, но нет мотивации, поэтому последнее будет задачей фитнес-тренеров дистанционно, онлайн.В мире цифрового банкинга, блокчейна, консультантов по робототехнике клиентам банков становится все труднее видеть свои сборы и управлять своими финансами, поэтому потребуются тренеры, которые могут объяснять клиентам. ЭТИЧЕСКИЕ АСПЕКТЫ ИСПОЛЬЗОВАНИЯ ИСКУССТВЕННОГО ИНТЕЛЛЕКТА В предыдущем разделе я перечислил аргументы в пользу использования ИИ, но, конечно, мы не должны пренебрегать упоминанием и контраргументов. Илон Маск, президент успешной компании Tesla, сказал: «Чем более продвинутый робот, тем меньше уважения он будет иметь к своему создателю».\» Self- 7 IoT: Интернет вещей 8 Например, «личность» искусственного интеллекта Microsoft, Cortana, предназначена для того, чтобы быть уверенной, заботливой и полезной, но не хочет становиться боссом. Команда поэтов, писателей и драматургов. машина может «выглядеть как спам, фильтровать и стирать людей с лица земли» как нежелательное сообщение.9 Астрофизик Стивен Хокинг также разделял мнение о том, что мыслящие машины представляют угрозу самому нашему существованию. Хокинг сказал Би-би-си в репортаже: «Полный искусственный интеллект может стать концом человеческой расы»10. Хокинг также сказал, что «такой искусственный интеллект мгновенно персонализируется и перестраивается со все возрастающей скоростью. В то время как мы, люди, поскольку наше развитие ограничено медленной биологической эволюцией, мы неумолимо отстаем и в конечном итоге вне конкуренции.Центр машины убивает нас»11. Эти взгляды довольно крайние, но мы, конечно, не можем их игнорировать. Но повода для паники нет даже на этих основаниях. Потенциал развития и опасность, заложенная в искусственном интеллекте, вообще преувеличены во всех информационных каналах. Мир приложений искусственного интеллекта должен быть связан с роботами, которые на данный момент все еще считаются «глупыми» структурами механического действия. (Конечно, в любой момент можно привести контрпримеры.) Эволюция отношений человека и робота может заключаться в стремлении к более быстрому пониманию, лучшему пониманию, более быстрому решению и решениям, казалось бы, неразрешимых проблем. (Отсюда ясно, что гибридные решения (человек + ИИ) могут представлять будущее, где, например, понимание явно связано с человеческим фактором.) Ханс-Дитрих Крефт12, например. На рубеже тысячелетий он назвал «гуманным» тренд, согласно которому даже сенсорный, программный и инженерный мир автономных систем должен решаться исключительно благодаря его встроенной и обогащающей природе.(К счастью, несколько ученых согласились и последовали его взглядам.) РЕЗЮМЕ, ВЫВОДЫ Искусственный интеллект вызывает все больше споров. Неоднократно было доказано, что он может помочь работать во многих сферах жизни общества, и, несмотря на опасения (например, потери работы), признание ИИ продолжает расти! Целью данной статьи было заложить основы (используемые понятия, этика, социальные аспекты). Во второй части статьи мы сосредоточимся на стратегии ИИ и конкретной реализации. В заключение, развитие информационного общества Венгрии и сохранение нашей конкурентоспособности является интересом всего общества, что может быть достигнуто только при полном сотрудничестве.Это также может быть девизом для дальнейших исследований. 9 http://www.vanityfair.com/online/daily/2014/10/elon-musk-artificial-intelligence-fear 10 http://www.origo.hu/techbazis/20141203-hawking-szerint-a-gepagy -vegul-vegez-velunk.html 11 http://www.origo.hu/techbazis/20141009-spamnek-nezik-es-torlik-az-emberiseget-a-robotok.html 12 Humatics Corporation, http://сайт. humatics.com

Американский журнал исследований, образования и развития 11 ISSN 2471-9986 2019/3 ССЫЛКИ [1] www.origo.hu/techbazis/20141203-hawking-szerint-a-gepagy-vegul-vegez-velunk.html [2] SHIRAI, Y., TSUJII, J.: Искусственный интеллект (принципы применения), Novotrade, Budapest, 1987. [3] SÁNTÁNÉ-TÓTH E.: Технология, основанная на знаниях, экспертные системы — Улучшенное и расширенное издание, Издательство колледжа Дунауйварош, Дунауйварош, 2007 г. [4] ДЖЕКСОН, П.: Введение в экспертные системы, издательство Addison-Wesley Pub (SD), Харлоу, Англия, 1998 г. [5] www.vanityfair.com/online/daily/2014. /10/elon-musk-искусственный интеллект-страх [6] www.origo.hu/techbazis/20141009-spamnek-nezik-es-torlik-az-emberiseget-a-robotok.html [7] www.cs.utexas.edu/users/ear/ [8] www.psych.usyd.edu.au/difference5/scholars/wechsler.html [9] www.pbs.org/wgbh/aso/databank /entries/dh05te.html [10] www.cyberbiology.org/sloman.html [11] www.web.umr.edu/~dagli/

Шаги для перехвата Bluetooth Péter Török; Янош Рикк Национальный университет государственной службы, Венгрия Резюме Наиболее распространенным протоколом для использования BAN1 и WPAN2 является Bluetooth. Такое можно найти практически в каждом смарт-устройстве. Хотя оно хорошо известно и широко используется, оно имеет несколько критических уязвимостей.Цель моего исследования — выяснить, насколько серьезна эта угроза, особенно в мирный период в военной среде. Первый шаг — представить реальный эксплойт, представив, как можно перехватить и декодировать трафик данных. В этой статье я представляю простой неспецифический способ создания надлежащей среды для перехвата пакетов BT. Ключевые слова: информационная безопасность, Bluetooth, Ubertooth IoT 1 Body Area Network 2 Беспроводная персональная сеть

Американский журнал исследований, образования и развития 13 ISSN 2471-9986 2019/3 Преамбула В наши дни сеть электронных устройств является частью нашей жизни .Поскольку никто не хочет быть неподвижным, большинство этих устройств общаются друг с другом по радиочастоте. Для этой связи был выделен диапазон ISM3, и большую часть времени использовалась частота 2,4 ГГц. Эта частота используется Wi-Fi, пультами дистанционного управления дроном и т. д. Хотя это очень удобно, но также несет в себе определенный уровень риска. Поскольку для перехвата проводной связи требуется физический доступ к системе, для радиосвязи этого не требуется. Хотя BT является эффективным протоколом, он не особенно безопасен.Поэтому его использование сопряжено с потенциальным риском. Почти каждое электронное оборудование имеет встроенную функцию Bluetooth. Это может быть планшет, наушники для смартфона, камера видеонаблюдения, смарт-часы и т. д. В военных системах эта проблема может вызвать еще более серьезную проблему безопасности. Ноутбук, планшет, беспроводной микрофон, система фитнес-мониторинга — все это часть современного цифрового припоя [1]. С другой стороны, оборона и разведка могут воспользоваться уязвимостью системы наблюдения и расследования [2].Цель и вопросы: Цель этой статьи — продемонстрировать различные способы перехвата BT-пакетов. Цель состоит в том, чтобы использовать простое, легкодоступное и удобное в использовании оборудование. Вопросы, на которые я пытаюсь найти ответы: 1/ Можно ли отделить поток данных BT от остальных 2/ Можно ли его использовать для перехвата потока данных BT 3/ Можно ли извлечь полезную информацию из захваченного потока данных? из всего мы анализируем синтез протокола BT. Затем мы представляем оборудование, которое мы использовали. Мы подробно рассматриваем программную среду и описываем, как проводился эксперимент.В следующей статье мы подробно продемонстрируем техническую оценку полученных результатов. BLUETOOTH и BLUETOOTH LOW ENERGY Основная роль BT заключается в обеспечении эффективной и экономичной беспроводной связи на небольшом расстоянии. Связь происходит в диапазоне 2,4 ГГц. Радиочастота между 2042 МГц и 2480 МГц была разделена на 79 полос шириной 1 МГц. Все полосы имеют нечетные и четные временные интервалы. Отправка и получение пакетов происходят в пределах этих диапазонов.Каждый пакет отправляется на разной частоте с использованием переворота расширенного спектра. Эта частота определяется мастером. Он генерируется часами BT с использованием собственного специального адреса. 3 Промышленный, научный, медицинский

Американский журнал исследований, образования и развития 14 ISSN 2471-9986 2019/3 Ведомое устройство настраивается автоматически. Ведущий передает пакеты в четных временных интервалах, а ведомый передает в нечетных временных интервалах. Игнорирование шланговых каналов, которые уже используются какими-либо другими устройствами.Он пропускает каналы, на которых присутствуют радиосигналы. С помощью этого метода мы можем устранить помехи между устройствами, использующими один и тот же диапазон [3]. Основная цель версии BT.4 — обеспечить долгосрочное использование любого данного устройства. Это может быть достигнуто за счет низкого энергопотребления устройства. Параллельно с низким энергопотреблением снижается и выходная мощность. Следовательно, BT4.0 в основном используется в специальных приложениях, таких как датчики. Функция BT4.0 в основном такая же, как у обычного BT.Однако он имеет только 40 рабочих диапазонов 2 МГц. Был заменен ряд протоколов более высокого уровня. Были введены новые протоколы, способные обрабатывать связь и передавать данные между устройствами. Как пульсометр, который передает пульс в смарт-часы [4]. Угроза безопасности Американский поставщик спутниковых услуг Strava опубликовал глобальную тепловую карту. На этой карте в цвете показано положение людей, использующих поддерживаемые приложения (Fitbit, Vitoft). Хотя эта карта имеет непрерывные цветные области в американском и европейском регионах, она показывает только цветные точки в районе Ближнего Востока.И большинство этих точек представляют собой смарт-часы, которыми пользуются солдаты в регионе. И это большая проблема безопасности. Таким образом можно определить точное местоположение военной базы и объектов. Также маршрут военных конвоев. Например, в Сингапуре стали доступны для анализа критически важные инфраструктуры, такие как министерство обороны. С помощью данного программного обеспечения было намечено движение стажеров и других сотрудников, которые использовали смарт-часы. [5] Имея такую ​​информацию, можно точно спланировать любой диверсионный рейд или нападение.Мягкие точки можно легко определить, если персонал оснащен интеллектуальным оборудованием. Очевидно, что все данные будут храниться на центральном сервере. Существует вероятность того, что все эти данные на основе профиля будут украдены. Из-за неквалифицированного системного администратора, небрежности или случайной кибератаки.

American Journal of Research, Education and Development 15 ISSN 2471-9986 2019/3 Рисунок 1. Действия, показанные на авиабазе Кандагар4 1. ПРИБОРЫ, ИСПОЛЬЗУЕМЫЕ ДЛЯ ИЗМЕРЕНИЙ. Для адекватного осуществления подслушивания было получено или предоставлено несколько инструментов.В основном подслушивающее устройство работало только в системе Linux. Но программное обеспечение помогло настроить тестовую среду. Аппаратная часть позволила эффективно реализовать процесс. (Рисунок 2) Рисунок 2. Оборудование, использованное в тесте 4 https://www.telegraph.co.uk/news/2018/01/28/fitness-tracker-data-reveal-locations-military-bases-personnel/

Американский журнал исследований, образования и разработок 16 ISSN 2471-9986 2019/3 1.1 Поддержка программного обеспечения  (Постоянная) Операционная система Kali Linux В качестве тестовой среды использовалась версия Kali.Это потому, что под Linux Ubertooth работает только с помощью bash. После перезагрузки изменения в операционной системе сохраняются. В отличие от CD в постоянном режиме. Такие изменения относятся к конкретной установке программного обеспечения или любой конфигурации на уровне системы. Решением является порционная флешка, состоящая из двух частей. Одна часть — загрузочная, другая — фиксированный диск. В случае операционной системы Linux это файловая система EXT. Следуя этим шагам, мы можем сделать портативную операционную систему, избегая критических ошибок, которые могут быть вызваны двойной операционной системой. Wireshark Задачей графического программного обеспечения является захват пакетов, отправляемых через различные интерфейсы, и предоставление подробной информации. Ubertooth — это устройство с внешним подключением. Многие люди сталкивались с ошибками при попытке настроить интерфейс Bluetooth в Wireshark. Очевидно, он не видел никакого трафика данных. Методы, которые можно использовать, будут подробно объяснены позже в моей экзаменационной работе. 1.1 Поддержка оборудования в комплекте со специальным программным обеспечением Аппаратное обеспечение Ubertooth и связанные с ним программные элементы для перехвата и сбора данных.Установка и правильная настройка позволяют с помощью простой команды выполнить захват пакетов и разрешить резервное копирование для последующего анализа. Умные часы Garmen Fenix ​​2 на базе BLE, использовалась начальная фаза этого эксперимента. По сути, во время своих тестов я контролировал с его помощью собственный процесс синхронизации телефона. Polar M-400 és Пульсометр Polar H7 Умные часы на основе BLE с пульсометром. В своем исследовании я рассмотрел подключение этих двух устройств и их синхронизацию со смартфоном.Позже я представлю возможности военного использования и ограничения. Интеллектуальное оборудование Amazon Firephone Мобильные устройства Bluetooth 4.0 с предустановленным программным обеспечением POLAR Flow и GARMIN Connect. Роль телефона заключалась в установлении связи со смарт-часами через Bluetooth. После того, как процесс синхронизации будет завершен, на вашем телефоне появятся все данные измерений тренировки, записанные на часах.Эту прослушку и анализ перехваченного контента я представлю в своей следующей статье. 2./ Шаги для перехвата В этом подразделе я покажу вам шаг за шагом, как выполнять перехват пакетов, начиная с настройки необходимых элементов тестовой среды и заканчивая программным обеспечением для запуска. 2.1 Операционная система Linux Сначала нам нужна операционная система Linux. Для тестирования использовал флешку на 8гб, с преднастроенным персистентным дистрибутивом kali. 2.2 необходимая настройка для работы Ubertooth Как только мы создали тестовую среду и установили операционную систему, можно приступать к установке и настройке необходимого программного обеспечения.Шаги следующие: 1. Первый шаг — установить необходимое программное обеспечение через терминал Linux [6]. Рисунок 3. Команды, необходимые для установки программного обеспечения.5 2. Для того, чтобы устройство Ubertooth-one декодировало пакеты, необходимо создать каталог для уровня основной полосы частот. Эта библиотека baseband помогает вам интерпретировать пакеты, полученные Ubertooth. Рисунок 4. Конфигурация LIBTBB6 3. Кроме того, необходимо скачать программный пакет, связанный с Ubertooth, который мы интегрируем в систему аналогичным способом установки.Он содержит код хоста, который фактически позволяет прослушивать пакеты [6]. 5 https://github.com/greatscottgadgets/ubertooth/wiki/Build-Guide 6 https://github.com/greatscottgadgets/ubertooth/wiki/Build-Guide

Американский журнал исследований, образования и развития 18 ISSN 2471- 9986 2019/3 Рисунок 5. Конфигурация программного обеспечения Ubertooth7 4. Затем мы должны проверить версию (прошивку) Ubertooth на совместимость с ранее загруженным программным приложением. Для этого необходимо подключить устройство к ПК.Затем с помощью простой команды «ubertooth-util v» мы можем распечатать версию подключенного устройства. Если, например, это 2015 год, то вам нужно обновление. Здесь мы входим в библиотеку Ubertooth 2017-03 — r2 и находим ее, а затем входим в папку ubertooth-one-firmware-bin и здесь запускаем команду «ubertooth-dfu –d bluetooth_rxtx.dfu –r». Программа сразу же обнаружит устройство и обновится до последней версии. Затем вы хотите в другой раз запустить команду ubertooth-util v, чтобы убедиться, что процедура обновления прошла успешно [6].2.3 Замечание Эксперимент теперь сосредоточен на интеллектуальном соединении BLE/Bluetooth. Перехват. Во время моего исследования я также экспериментировал с традиционным перехватом Bluetooth. Эти анализы были сохранены для последующего анализа. Разница заключалась в том, что нам пришлось интегрировать необходимые плагины, чтобы прочитать пакет BT BR/EDR 16. В случае Low Energy эта функция была интегрирована по умолчанию в Wireshark версии 1.12 и выше [6]. Рисунок 6. Необходимые для установки плагина шаги для традиционного захвата пакетов BT8 7 https://github.com/greatscottgadgets/ubertooth/wiki/Build-Guide 8 https://github.com/greatscottgadgets/ubertooth/wiki/Build-Guide

Американский журнал исследований, образования и развития 19 ISSN 2471-9986 2019/3 2.4 Подслушивание Bluetooth методы Вскоре после того, как вы завершили необходимые процессы настройки и инструмент правильно подключен к компьютеру, ничего не остается делать, кроме как выдавать правильные команды и наблюдать за потоком пакетов. Есть два метода, которые мы можем выполнить. Оба метода основаны на программном обеспечении Wireshark, но во многих аспектах отличаются друг от друга.Оба метода основаны на программном обеспечении Wireshark, но во многих аспектах отличаются друг от друга. 2.4.1 метод прямого перехвата Дело в том, что содержимое пакета, который вы слушаете, немедленно отображается в интерфейсе Wireshark через так называемый Wireshark. Лично я не предпочитаю эту версию, потому что во многих случаях она не могла адекватно реализовать перехват пакетов. Однако я кратко рассматриваю эти этапы процесса [7]. 1./ В качестве первого шага мы должны подготовить трубу. Поместите команду «mkfifo /tmp/pipe» в командную строку для реализации.2./Затем откройте программу Wireshark и введите параметры захвата. Отобразятся все доступные интерфейсы. (18) 3./Выберите опцию управления интерфейсами 4./Выберите вкладку Pipe, с символом + создайте новый Pipe. 5./ Следующим шагом в опции просмотра введите /tmp/pipe к имени файла. При этом ранее созданный канал будет активирован. 6./ После утверждения интерфейс находится в доступе к трубе, но только на переходный период. После перезапуска программы повторите предыдущие шаги.7./ В терминале введите команду — ubertooth-btl f c tmp pipe — и перехваченные пакеты сразу на подготовленный интерфейс будут перенаправлены. 1.1.1 традиционный метод В методе, используемом после четко определенной команды, данные могут быть соответствующим образом скопированы для последующего анализа. Для этого мы должны сделать 1./определен ubertooth-btl, перехват будет направлен против BLE-устройства 2./ -f- определить, что перехват установит вновь установленное соединение 3./ -p- в случае всех установленных соединения мы можем видеть 4./ -r/név.pcap/- сохраняет захваченный контент в выбранный нами файл PCAP

American Journal of Research, Education and Development 20 ISSN 2471-9986 2019/3 Рисунок 7. При необходимости требуется пакет BLE. отремонтировано Эксперимент Во время эксперимента я сам носил пульсометр Polar и продолжал двигаться, чтобы изменить частоту сердечных сокращений. Этот аксессуар связывался с часами, которые постоянно показывали мой текущий пульс. В конце концов, чтобы не только иметь свои рекламные пакеты9, я скачал на свое мобильное устройство приложение, специально разработанное для часов Polar.Затем почасовые данные синхронизировались с моим устройством, а пакеты с большей полезной нагрузкой поступали параллельно. На следующем рисунке показано начало потока пакетов. Два данных в желтом поле представляют отправляющую станцию ​​и пункт назначения. В данном случае это часть LAP адреса Bluetooth монитора сердечного ритма Polar или нижняя часть адреса, которая идентифицирует устройство, включая эту информацию в код доступа отправляемого пакета. Получатель является широковещательным, что означает, что каждый распространяет информацию о себе.Я отметил протокол синим цветом, что подтверждает, что я действительно тестировал Bluetooth Low Energy. Я отметил красным для типа пакета ADV_NONCONN_IND. Это неподключаемый пакет, который предоставляет информацию о состоянии в среду. Эти так называемые «рекламные» пакеты обычно распределяются по трем каналам 37, 38 и 39. В нашем случае 37 канал обведен черным (Рисунок 8). Если мы лучше проанализируем рекламные данные, мы сможем легко прочитать с их помощью полный MAC-адрес устройства (Рисунок 9). 9 Широковещательные сообщения датчика для предоставления информации о датчике и обеспечения видимости и подключения к центральным устройствам (устройствам с более высокими техническими характеристиками, таким как смарт-часы, телефоны)

American Journal of Research, Education and Development 21 ISSN 2471-9986 2019 /3 Рисунок 8.Извлечение базовой информации с помощью Wireshark Рисунок 9. Извлечение MAC-адреса Начиная с пакета 189 пульсометр запускается и передает информацию в пакетах (ADV_IND), которые уже позволяют установить соединение между периферийным устройством (в нашем случае пульсометром) и центральным устройство (часы). Он постоянно отправляет информацию об изменившейся частоте сердечных сокращений. Поскольку это BLE (Bluetooth с низким энергопотреблением), уровень GATT10 на верхнем уровне отвечает за определение различных характеристик и услуг.Они отличаются назначением различных уникальных 10 GATT наверху иерархии протокола BLE, предназначенных для различения ролей сервера и клиента. Он также хранит все сохраненные характеристики для нас. Каждая функция имеет такие характеристики, как измерение частоты сердечных сокращений для службы частоты сердечных сокращений и местоположение датчика тела. По практическим соображениям эти значения могут отображаться на идентификаторах устройства с различными характеристиками.И разные комбинации номеров для услуг. Для пульсометра это 0x180D. Вы можете получить эти идентификаторы на официальном сайте Bluetooth. ASCII-перевод шестнадцатеричных значений не совпадает, но при нажатии на РЕКЛАМНЫЕ ДАННЫЕ мы получаем искомое значение (Рисунок 10) [8]. Рисунок 10. Идентификатор в захваченной упаковке и на официальной странице11 На следующем этапе я синхронизировал и соединил часы с программным обеспечением на своем телефоне. Здесь мне в первую очередь пришлось соединить два устройства.Также на рисунке (Рисунок 10) показано, что мое центральное устройство, то есть мой телефон, отправляет пакет Scan REQ и ожидает SCAN RSP от 11 https://www.bluetooth.com/specifications/gatt/services

.

Американский журнал исследований, образования и развития 23 ISSN 2471-9986 2019/3 периферийное устройство. Практически мое устройство сканирует, пока не найдет устройство, которое постоянно разбрасывает свои данные. Как только это будет сделано, мы позаботимся о том, чтобы ваша трансляция была предназначена только для нашего устройства. Затем следует инициализация CONNECT REQ для установления реального соединения с периферийным устройством и передачи данных.На картинке также видно, что MAC-адреса источника и получателя уже различаются. Пакет CONNECT REQ также содержит информацию о карте каналов, которая показывает, какой канал занят. Бит «0» указывает на свободный канал, а бит «1» указывает на занятый канал (Рисунок 11). Рисунок 10. Сочетание телефона и полярных часов Рисунок 11. Карта каналов 9986 2019/3 Затем выполняется процесс синхронизации. Здесь следует подчеркнуть роль протокола ATT12.Он основан на клиент-серверной архитектуре. Его задачей является реализация процессов чтения и записи между клиентом и сервером. Это не следует понимать традиционно, но в нашем случае сервер — это часы, а клиент — телефон. На практике клиент хочет, чтобы сервер знал, какие значения ему нужно отображать. Они хранятся под идентификационными номерами, предоставленными вышеупомянутым ГАТТ. Понятно, например, что если у нас есть среда IoT, датчики температуры постоянно отправляют данные на центральное устройство, такое как цифровой термометр, для измерения температуры.То же самое происходит во время синхронизации. Он отправляет данные, которые могут быть обработаны программным обеспечением, оптимизированным для конкретного смарт-устройства (Рисунок 12) [10]. Затем начинается фактическая передача данных. Все данные в часах синхронизируются с телефоном и записываются. После этого мы можем четко видеть наши спортивные занятия в интерфейсе программного обеспечения. Что здесь стоит отметить, так это то, что размер пакета не превышает 50 байт, так как L2CAP сегментирует диапазон данных до таких размеров? (Рисунок 13) Здесь, очевидно, происходит пакетный переход между каналами.В качестве продолжения своего исследования я хотел бы разобраться с расшифровкой этих типов пакетов. Степень, в которой синхронизированные данные могут быть расшифрованы, и какая важная информация может быть извлечена. Рис. 12 Протоколы АТТ и GATT 12 Протокол АТТ отвечает за операции чтения-записи, которые происходят между периферийным устройством (датчиком) и центральным устройством (в нашем случае смарт-часами). Это позволяет считывать требуемые значения, которые суммируются одним из вышеперечисленных протоколов, GATT.Например, во время тестирования появление моего постоянно меняющегося пульса в часах является результатом этого. [9]

American Journal of Research, Education and Development 25 ISSN 2471-9986 2019/3 Рис. 13. Фрагментация L2CAP В заключение я хотел бы объяснить сопряжение двух устройств. В основном состоит из 3-х частей. В первой, PAIRING REQ и RESP, они обмениваются такой информацией, как возможности ввода-вывода, размер ключа шифрования и т. д. Вторая часть — это аутентификация, которая зависит от первого шага.Здесь генерируется временный ключ. У него есть 3 варианта: нет, число от 0 до 999999 или третий вариант — 128-битный ключ. Это зависит от того, о каком устройстве мы говорим. Например, кардиостимулятор или наушники на базе Bluetooth не имеют графического интерфейса, поэтому для них не предусмотрена какая-либо процедура аутентификации. Пользователь подключен, и запрашиваемая им услуга работает. Третий шаг — распространение различных ключей через зашифрованные пакеты SMP. Заключение В этой статье я обрисовал наиболее важные аспекты Bluetooth и Bluetooth Low Energy и проиллюстрировал два примера их узких мест в плане безопасности.Короче говоря, я представил стандартные основные особенности, объяснил тестовую среду прослушивания и необходимые шаги. Реализация процесса не занимает много времени, и мы можем получить большой объем данных даже за один перехват. Это более подробное изложение следует в моей статье. Моя главная цель состояла в том, чтобы показать вам, как легко провести процесс, позволяющий перехватывать различную критически важную информацию в военной среде. Кроме того, мое стремление уникально, и я хотел первым опубликовать научную статью по теме.Будущая цель состоит в том, чтобы получить больше данных, чтобы я мог расшифровать наблюдения, чтобы выяснить, как проще всего манипулировать этими значениями, а также вмешиваться в эти процессы

American Journal of Research, Education and Development 27 ISSN 2471-9986 2019/ 3 Список литературы [1] Négeesi I.: «Информатикай Rendszerek és alkalmazások a védelmi szférában,» dunaújvárosi főiskola közleményi, (2010), в: szerk.: Cserny László informatika korszerű technikái konferencia 2010. dunaújváros: dunaújvárosi főiskola (df), 2010.п. 1-10.. [2] NÉGYESI I.: A megfigyelés az információgyűjtés múltja, jelene és jövője, Szakmai Szemle 2009/3, 2009. p. 35-50. [3] ТАНЕНБАУМ А.С.; WETHERALL D. J.: Számítógépes Hálózatok Budapest: Panem, 2013. [4] COLLOTTA, M.; ЛО БЕЛЛО, Л.; MIRABELLA, O.: Инновационный механизм управления скачкообразной перестройкой частоты для промышленных сетей на основе Bluetooth; 2010. с. 45–50. [5] CRILLY, R.: Данные фитнес-трекера «раскрывают местоположение военных баз и личного состава» (2019.04.28) https://www.telegraph.co.uk/news/2018/01/28/fitness-tracker-data -reveal-locations-military-bases-personnel/ [6] github.com, Ubertooth/Руководство по сборке (2019.04.30) https://github.com/greatscottgadgets/ubertooth/wiki/Build-Guide [7] ПАТТИСОН, Дж.: Захват BLE в Wireshark (2019.04.15) https://github .com/greatscottgadgets/ubertooth/wiki/Capturing-BLE-in-Wireshark [8] https://www.bluetooth.com/specifications/gatt/services [9] https://epxx.co/artigos/bluetooth_gatt.html [10] https://github.com/greatscottgadgets/ubertooth/wiki/One-minute-to-understand-BLE-connection-data-package

Программно-технологическая интерпретация процесса повышения военного потенциала НАТО Геревич Янош Национальный общественный университет Служба, Венгрия Резюме Разработка программного обеспечения для военных целей является частным случаем развития военного потенциала, которому посвящена настоящая статья.С большой вероятностью при развитии различных военных возможностей мы можем увидеть широко применяемые информационные системы. Такими приложениями могут быть системные модули, программные средства поддержки, а также информационные и рабочие системы как различные компоненты военного потенциала. НАТО создала всеобъемлющую структуру документации для оборонных систем, чтобы поддерживать управление жизненным циклом и способствовать развитию военного потенциала. Он также решает связанные с этим технологические задачи и позволяет применять возможные решения.В этой статье автор дает нам обзор основной концепции управления жизненным циклом системы НАТО. Наконец, мы можем найти некоторые соответствующие существенные требования к программной технологии, основанные на регулярных военных потребностях. Ключевые слова: военный потенциал, модернизация, обслуживание, стандарт НАТО, программное обеспечение, технология. Организация Североатлантического договора также признала эту проблему и разработала Политику управления жизненным циклом систем НАТО [1] (далее: Политика SLCM).Задача Политики SLCM состоит в том, чтобы определить стандартный процесс, который мог бы гарантировать соответствие конкретным требованиям к военному потенциалу – как результат инвестиций. Кроме того, в политике SLCM подчеркивается необходимость регулируемой структуры, поскольку затраты на обслуживание военных систем после развертывания могут намного превышать первоначальные затраты. [1, 2] SLCM основан на международных стандартах управления качеством, что способствует реализации своевременных, рентабельных и доступных проектов для участников.[1, 3-3.1] В ходе реализации Программы развития военного потенциала НАТО (теперь именуемой Программой НАТО) этапы жизненного цикла описывают рабочий процесс выполнения программ/проектов. Соответствующие публикации НАТО включают соответствующие процессы и шаблоны документации, которые должны применять заинтересованные стороны. Для достижения стратегических целей НАТО в области безопасности и достижения военного успеха требуются сложные оперативные возможности, которые в значительной степени зависят от имеющихся навыков.В политике КРМБ также говорится, что отсутствие регулирования и проверок может привести к недостаточности военного потенциала Североатлантического союза. [2, 1.1] Достаточные оперативные возможности, развертывание, мобильность и живучесть, необходимые как людям, так и инфраструктуре для успеха. Для развития вышеупомянутых возможностей требуются военные системы, включая военное программное обеспечение, обладающие перечисленными ниже характеристиками. [2, 1.1] Элементы списка являются уникальными атрибутами и определяют общие военные возможности.Однако в данном случае они были интерпретированы как требования к информатике. В дальнейшем мы предполагаем, что проанализированные военные возможности реализуются ИТ-системой, особенно в форме системы «программное обеспечение как услуга» (далее: SaaS). 1. Эффективность — выполнение функциональных требований при минимально возможных общих затратах. Это ожидание также можно интерпретировать в случае ИТ-систем. Статья «Эффективность проектов разработки программного обеспечения» [3] могла бы помочь нам глубже понять проблему.В документе обсуждаются языки программирования, методы разработки, инструменты поддержки и отношения управления проектами друг к другу с точки зрения эффективности.

American Journal of Research, Education and Development 30 ISSN 2471-9986 2019/3 2. Возможность развертывания – атрибут ИТ-системы, который описывает сложность подготовки и операций, необходимых для достижения полностью функционального состояния данной ИТ-системы. или обслуживание. Анализируемая система хорошо развертывается, если требуемые процессы повторяются бесчисленное количество раз, а результат позволяет проверить работоспособность системы.В настоящее время метод непрерывного развертывания (CD) применяется в ИТ-индустрии для достижения наилучших мер развертывания. [4] 3. Надежность, способность к выживанию — этот атрибут также можно интерпретировать для программной службы, для ее модулей и компонентов, которые описывают работоспособность всей системы. Проверяемая ИТ-служба является надежной, если она может выполнять требуемые функции системы даже при большой нагрузке. При этом выход из строя отдельных компонентов системы не означает краха всей системы.Соответствующие методы автоматизированного тестирования являются наиболее полезными инструментами для достижения высокой надежности. [5] 4. Надежность – безошибочная, непрерывная работа и хорошее качество при целевом использовании ИТ-системы. К сожалению, «надежность программного обеспечения нельзя измерить напрямую, поэтому для оценки надежности программного обеспечения и сравнения ее между продуктами измеряются другие связанные факторы». [6] С другой стороны, можно ввести соответствующие факторы измерения, которые могут показать уровень зрелости системы с точки зрения надежности.5. Ремонтопригодность — этот атрибут ИТ-системы описывает возможность модификации и развития системы. ИТ-система имеет хорошие навыки сопровождения, если внедрение необходимых изменений поддерживается стандартными процессами, а выполнение процесса обновления может быть выполнено с низким риском. Сегодня поддерживаемое программное обеспечение является одной из самых больших проблем в разработке программного обеспечения. Существуют различные методы измерения [7] для расчета этого атрибута для программных услуг. Однако при выборе применяемых методов необходимо учитывать характеристики системы.6. Устойчивость – гарантирует доступность системы/услуги в течение длительного периода или всего ее жизненного цикла. Несмотря на изменения в экологическом, технологическом, экономическом, политическом и правовом аспектах, данная система может соответствовать требованиям и выполнять заданные функции в течение всего срока их службы. Определение устойчивости для программного проекта может иметь особые интерпретации от производства до использования с разными акцентами. [8]

Американский журнал исследований, образования и развития 31 ISSN 2471-9986 2019/3 7.Интероперабельность — возможность разрабатывать двунаправленные интерфейсы с другими системами или встраивать в систему существующие модули или компоненты. Для достижения этой цели при реализации могут помочь четко определенные описания интерфейсов, открытый исходный код или открытые стандарты [9]. В ходе анализа Политики SLCM нам удалось найти дополнительные актуальные и характерные технологические требования к программному обеспечению. Заинтересованные стороны должны соблюдать перечисленные принципы на протяжении всего жизненного цикла систем защиты от первоначального планирования до вывода из эксплуатации в случае услуг, подобных SaaS.Политика SLCM использует выражение «Система интереса» (далее: SOI) для систем/подсистем, которые создаются в ходе развития военного потенциала. Однако новая программа развития военного потенциала может означать параллельную разработку нескольких систем, чтобы инженеры могли выполнять разработки SOI в одно и то же время. Термин «жизненный цикл системы» (далее: SLC) охватывает весь процесс разработки от концептуального проекта до разработки и развертывания до вывода системы из эксплуатации.Тем не менее, интегрированным и экономически эффективным инструментом развития обороноспособности является сама КРМБ, которая требует от участников эффективного и действенного сотрудничества. Одним из важнейших принципов политики НАТО в отношении КРМБ является осуществление надлежащего сотрудничества и оперативной совместимости между системами НАТО и странами-членами. Эффективное и действенное использование национальных ресурсов и ресурсов НАТО жизненно важно для устойчивости военных операций Североатлантического союза. Использование гражданских стандартов обеспечивает прочную опору для достижения этой цели, поскольку позволяет сотрудничать с промышленностью и экономическими субъектами.Применение одобренных технологий в промышленности и использование новых технологий в оборонных системах открывают перед компаниями-участниками отличные возможности для развития военного потенциала. Достижение функциональных и качественных показателей, соответствующих военным ожиданиям, возможно только при комплексном системном подходе. Для поддержки интегрированного системного подхода на разных уровнях исполнения Управление стандартизации НАТО предоставляет нам несколько типов документов. Соглашение о стандартизации НАТО (сокращенно: STANAG) Административная публикация союзников НАТО (сокращенно: AAP) Публикация НАТО об обеспечении качества (сокращенно: AQAP) В дополнение к принципам в Политике КРМБ также содержатся важные требования к развитию военного потенциала с точки зрения исследований .[2, (6)] Цель и задачи SLCM

American Journal of Research, Education and Development 32 ISSN 2471-9986 2019/3 изложены в документе следующим образом: использовать и поддерживать возможности НАТО». [2, (6.1)] Следующий список содержит анализ военных ожиданий с точки зрения технологии программного обеспечения. \»Имейте общее представление обо всех аспектах SLCM, включая эксплуатационные и логистические требования, доступность, время, график, качество и риски.\» [2, (6.1.1)] — Это требование к разработке общевойсковых систем. Тем не менее, с некоторыми модификациями, его можно интерпретировать и как требование управления проектами по разработке программного обеспечения: доступность, сроки, сроки, качество и Факторы риска должны быть объяснены вместе для разработки военной ИТ-системы. «Создайте интегрированные и бесшовные методы управления бизнесом, которые простираются от первоначальной концепции до вывода из эксплуатации». [2, (6.1.2)] — последнее требование излагает общие ожидания. , но его можно принять так же, как требование управления проектом для разработки программного обеспечения.«Установить эффективное сотрудничество между всеми заинтересованными сторонами с четко определенными обязанностями на протяжении всего жизненного цикла». [2, (6.1.3)] – Для проектов разработки программного обеспечения это требование применимо без каких-либо изменений. \»Облегчение внедрения технологии, обновления промежуточного жизненного цикла и решение проблемы устаревания на основе соображений жизненного цикла\» [2, (6.1.4)] — ожидание, которое также можно интерпретировать как требование к программной технологии. \»Определить и применить интегрированный системный подход к разработке, использованию и поддержке систем, отвечающий заданным требованиям, чтобы минимизировать время приобретения, максимизировать эффективность и минимизировать затраты на жизненный цикл.\» [2, (6.1.5)] – Первую половину реквизита до ожидания выполнения требований можно рассматривать как реальную цель для программной технологии. Однако вторая часть запроса касалась времени приобретения, эффективности и затраты, которые трудно сочетать вместе. Связанная с этим экономическая проблема [10] выходит за рамки этой статьи. К сожалению, не существует единой серебряной пули для ее решения. внешние интерфейсы, интегрированная логистика и поддержка в процессе эксплуатации, а также минимизация воздействия производства, эксплуатации и утилизации на окружающую среду.\» [2, (6.1.6)] – Заявленное требование касается в основном физически существующих военных возможностей, поэтому его дальнейшее обсуждение не требуется.

Американский журнал исследований, образования и развития 33 ISSN 2471-9986 2019/3 Документы AAP описывают взаимосвязь между SLCM и ранее упомянутым семейством стандартов AQAP. AAP-20 [11] определяет модель жизненного цикла с этапами. Документ AAP-48 [12] содержит расширение модели жизненного цикла до уровня рабочего процесса. Эта публикация определяет процессы, связывает их с каждым этапом, а также шаблоны документации, связанные с процессами и доступными применимыми стандартами AQAP.Рисунок 1: Компоненты КРМБ НАТО (от редактора) Из рисунка 1 видно, что КРМБ использует три различных уровня вспомогательных документов. Первый общий уровень — это политика SLCM, за которой следуют публикации AAP-20 и AAP-48 вместе для поддержки этапов и процессов жизненного цикла. Наконец, библиотека документов SLCM предоставляет специализированные шаблоны документации для различных программ развития военного потенциала. Эти шаблоны документов можно использовать и для проектов разработки программного обеспечения, если это позволяет применяемая методология.

American Journal of Research, Education and Development 34 ISSN 2471-9986 2019/3 Выводы В результате анализа политики SLCM мы обнаружили двенадцать требований, связанных с программными технологиями. Во-первых, мы определили некоторые новые требования к ИТ-разработкам, которые имеют реальное значение в технологии программного обеспечения. Позднее мы обнаружили дополнительные требования к управлению проектами и технологиям; их интерпретация также может быть использована для проектов по развитию военного потенциала с интенсивным использованием программного обеспечения.Эти результаты служат критериями для будущих стандартов разработки программного обеспечения не только для вооруженных сил. Требования к программной технологии 1. Эффективность 2. Возможность развертывания 3. Надежность 4. Надежность 5. Ремонтопригодность 6. Устойчивость 7. Совместимость Требования к управлению проектами 1. Доступность, время, график, качество и факторы риска должны быть объяснены вместе для разработки ИТ-систем. 2. Применяйте интегрированные и бесшовные методы управления бизнесом, которые простираются от первоначальной концепции до вывода из эксплуатации.[2, 6.1.2] 3. Стремиться к эффективному сотрудничеству между всеми заинтересованными сторонами с четко определенными обязанностями на протяжении всего жизненного цикла. [2, 6.1.3] Технологические ожидания 1. Необходимо разрешить технологическое расширение, модификацию жизненного цикла и управление устареванием. 2. Проекты разработки программного обеспечения должны определять интегрированный системный подход, поддерживающий использование и облегчающий соблюдение требований.

Американский журнал исследований, образования и развития 35 ISSN 2471-9986 2019/3 Ссылки: [1] Политика НАТО в отношении управления жизненным циклом систем.Записка Генерального секретаря, 2006. 01. 13., Североатлантический совет, с. 1. http://www.army.cz/assets/files/7284/policy.pdf (дата обращения: 15.11.2019) [2] Политика НАТО по управлению жизненным циклом систем, ПРИЛОЖЕНИЕ 1, CM(2005)0108, 2006 г. 01. 13., стр. 1-1–1-3 http://www.army.cz/assets/files/7284/policy.pdf (дата обращения: 15.11.2019.) [3] Аниш Чинубхай: Эффективность в Проекты по разработке программного обеспечения. В: Международный журнал разработки программного обеспечения и его приложений Vol. 5 № 4, октябрь 2011 г. стр. 171-179 https://pdfs.semanticscholar.org/1d43/513975d8b5d1af932f98ff983b78cfeaaa10.pdf (дата обращения: 2019. 11. 20) [4] Pilar Rodrígueza, Alireza Haghighatkhaha, Lucy Ellen Lwakatarea, Susanna Teppolab, Tanja Suomalainenb, Juho Eskelib, Teemu Karvon, Teemu Karvon , Маркку Ойвоа: Непрерывное развертывание программно-интенсивных продуктов и услуг: систематическое картографическое исследование. http://jultika.oulu.fi/files/nbnfi-fe201

5288.pdf (дата обращения: 2019. 11. 21) [5] Али Шахрокни и Роберт Фельдт: Систематический обзор надежности программного обеспечения.Департамент компьютерных наук и инженерии, 2013 г., Технологический университет Чалмерса, Гётеборг, Швеция Университет Карнеги Меллон. Надежные встроенные системы. 1999 https://users.ece.cmu.edu/~koopman/des_s99/sw_reliability (дата обращения: 2019. 11. 23) [7] Малхотра, Ручика и Чаг, Анурадха: Сопровождение программного обеспечения: систематический обзор литературы и современные тенденции.Международный журнал программной инженерии и инженерии знаний. 26. С. 1221-1253. (2016) https://www.researchgate.net/publication/309522651_Software_Maintainability_Systematic_Literature_Review _and_Current_Trends (дата обращения: 2019. 11. 27) [8] Биргит Пенценштадлер. Что означает устойчивость в программной инженерии и для нее? Январь 2013 г. Конференция: 1-я Международная конференция по ИКТ для устойчивого развития (ICT4S)12. 02) [9] Фернандо Алмейда1, Хосе Оливейра и Хосе Круз: ОТКРЫТЫЕ СТАНДАРТЫ И ОТКРЫТЫЙ ИСТОЧНИК: ОБЕСПЕЧЕНИЕ ВЗАИМОДЕЙСТВИЯ, Международный журнал разработки программного обеспечения и приложений (IJSEA), Том 2, № 1, январь 2011 г. http:/ /airccse.org/journal/ijsea/papers/0111ijsea01.pdf (дата обращения: 2019. 12. 20) [10] НЬЮЭЛЛ М.В., ГРАШИНА М.Н.: Книга вопросов и ответов по управлению проектами. Нью-Йорк, США, AMACOM, 2003. с. 8. [11] СТАНДАРТ НАТО AAP-20, издание C, версия 1, 2015 г. 10. БЮРО СТАНДАРТИЗАЦИИ НАТО (NSO) [12] СТАНДАРТ НАТО AAP-48, издание B, версия 1, 2013 г.03. АГЕНТСТВО СТАНДАРТИЗАЦИИ НАТО (АНБ)


Результаты поиска по запросу «1905» — Adafruit Industries — Создатели, хакеры, художники, дизайнеры и инженеры!

ICYMI (на случай, если вы пропустили) — вышел во вторник информационный бюллетень Python on Microcontrollers от AdafruitDaily.com — если вы его пропустили, подпишитесь прямо сейчас!

Следующий информационный бюллетень выходит через неделю, и подписка — лучший способ быть в курсе всего, что касается Python для аппаратного обеспечения.

Более 6600 подписчиков по всему миру!

SIPB 50: Физические вычисления — Дэн Халберт

В эти выходные было 50-летие MIT SIPB с нашим собственным Дэном Халбертом, sipb50.мит.эду. Дэн провел личную ретроспективную беседу, а затем рассказал об Adafruit и демо-версии CircuitPython — YouTube.

«Последние 50 лет Совет по обработке студенческой информации удовлетворял вычислительные потребности сообщества Массачусетского технологического института. Услуги, которые мы оказываем на протяжении многих лет, улучшают жизнь окружающих нас людей. Политика, за которую мы выступали, помогла сформировать цифровой ландшафт Массачусетского технологического института. Занятия и свалки, которые мы организуем, открыли двери бесчисленному количеству студентов.Нам как сообществу важно задуматься о влиянии, которое мы оказали здесь, в Массачусетском технологическом институте, и за его пределами».

Библиотеки CircuitPython на любом компьютере с FT232H

Мощные компьютеры теперь могут использовать возможности библиотек CircuitPython. В этом руководстве показано, как использовать FT232H для подключения к датчикам I2C и SPI и отводам с вашего настольного ПК под управлением Windows, Mac OSX или Linux. FT232H также обеспечивает цифровой ввод и вывод общего назначения (GPIO) для таких вещей, как кнопки и светодиоды.

Самое интересное в этом то, что вы можете использовать любую из библиотек CircuitPython, которые были написаны для многочисленных датчиков и коммутационных выводов — Learn.adafruit.com.

ДАЙТЕ КОНФЕТКУ!

Зачем бродить со скучным ведерком для тыквы, когда можно собирать вкусные конфеты с роботизированной головой Ксеноморфа? Это роботизированное ведерко для конфет выстреливает из небольшого сосуда, чтобы достать конфеты и вернуть их обратно в ведерко.

Система обучения Adafruit содержит 2000 руководств! Спасибо всей нашей команде, Джастину, Тайлеру, Шихану и всем в Adafruit, кто строит и учит.adafruit.com — один из лучших онлайн-ресурсов для обучения. Спасибо всем нашим авторам и участникам за то, что они поделились своим умом, чтобы многие могли воплотить свои мечты. Спасибо нашим командам и друзьям, которые фотографируют, снимают видео, пишут код и помогают сделать что-то особенное для многих.

Прежде всего, спасибо людям, которые читают, изучают и делятся сайтом Learn.adafruit.com и используют его, чтобы помогать другим.

Вот некоторые статистические данные о Learn.adafruit.com и скриншот.Самый ранний экземпляр, полученный на сайте archive.org, датируется 20 июля 2012 года. Первым руководством было одно из руководств ladyada.net, которые мы перенесли на сайт Learn.adafruit.com, и это была серийная камера TTL, созданная по адресу: «2012-06». -12 16:12:29” Автором с наибольшим количеством гайдов на данный момент является Ladyada с 333 гайдами. Ноэ и Педро находятся в 252 гидах, а Джон Парк — в 144 гидах. Похоже, что за последние 60 дней мы в среднем публиковали более 1 нового руководства в день. В настоящее время 266 авторов могут создавать руководства.В 2000 справочниках опубликовано более 14 000 страниц. Все направляющие содержат 140 680 отдельных элементов. Загружено 77 870 изображений.

Лучшие гиды!

  • Представляем Adafruit Feather: total_views 1357330, weekly_views 4940
  • Adafruit NeoPixel Общий рейтинг: total_views 1136769, weekly_views 4554
  • Adafruit Motor Shield: total_views 749630, weekly_views 3182
  • Adafruit IO: total_views 676145, weekly_views 2784
  • Датчик движения PIR: total_views 654223, weekly_views 3491
  • Raspberry Pi от Adafruit, урок 3.Настройка сети: total_views 620811, weekly_views 836
  • BeagleBone: total_views 596319, weekly_views 1750
  • Многозадачность Arduino — Часть 1: total_views 453961, weekly_views 1675
  • RGB светодиодные ленты: total_views 444626, weekly_views 1632
  • Датчики DHT11, DHT22 и AM2302: total_views 3

    , weekly_views 1108
  • Adafruit Ultimate GPS: total_views 364775, weekly_views 1174
  • Arduino Урок 13. Двигатели постоянного тока: total_views 363623, weekly_views 1004
  • 90 161 Монохромные OLED-дисплеи: всего просмотров 337 109, еженедельных просмотров 1 237 90 162
  • Добро пожаловать в CircuitPython!: total_views 330549, weekly_views 2063
  • Аналого-цифровые преобразователи Raspberry Pi: total_views 328492, weekly_views 1501

Adafruit не требует займов, венчурного капитала, рекламы и поддерживается вашими покупками в Adafruit.ком. Спасибо всем клиентам, которые вместе с нами заправляли Learn.adafruit.com! К моменту выхода этого информационного бюллетеня будет более 2010 руководств. https://learn.adafruit.com/guides/latest

MONSTER M4SK 10 из 10 — HACKSPACE

)

)

MONSTER M4SK — журнал HackSpace Бена Эверарда … 10 из 10!

«Качество экрана и анимации потрясающе хорошее. Первоначальное название этой анимации глаз (когда Фил Берджесс впервые закодировал ее для работы над Teensy) было Uncanny Eyes, и они действительно сверхъестественные.Для нас именно анимация, а не реалистичность изображения (хотя это тоже впечатляет) придает настоящую индивидуальность».

Подробнее на страницах с 126 по 127, скачать PDF, купить сейчас, подписаться.

Существует более 28 000 000 единиц Raspberry Pi

Компания Farnell продала 15 МИЛЛИОНОВ единиц Raspberry Pi, общее количество единиц Pi? 28+ миллионов по состоянию на сентябрь 2019 года. 28 миллионов причин, по которым Adafruit создала BLINKA для Linux.

Полный обзор – Adafruit.

CircuitPython скользит к Pimoroni

Мы очень рады видеть все продукты, проекты и код, связанные с CircuitPython и Feather, на Pimoroni! – Гитхаб.

CircuitPython и Bluefruit прокладывают себе путь к… СВЯЗИ!

PythonSmartTie, код CircuitPython для использования приложения Bluefruit для управления цепью NeoPixel. Используется в проекте носимого «умного галстука» — GitHub и YouTube.

Обновления и видео GLIDER

Glider — приложение для беспроводного редактирования Python на мобильных устройствах, некоторые обновления кода и демо-видео! — YouTube.

Feather взлетает с Particle Squared в GroupGets

Particle Squared @ GroupGets —

«Particle Squared — это датчик качества воздуха «все-в-одном» для отладочных плат на основе Particle и Feather (отладочная плата не входит в комплект) . Он объединяет три датчика, чтобы предоставить вам как можно больше точек данных. Таким образом, вы ничего не пропустите, когда будете измерять воздух в своем доме или на рабочем месте».

Программирование CircuitPython на iOS

Мы писали о том, как теперь можно программировать на ходу с помощью iOS и CircuitPython, у Энди есть отличная установка и отличный пример — Twitter.

Интервью с одним из создателей BOGLINS Тимом Кларком

Посмотрите наше интервью с Тимом Кларком, мастером-дизайнером игрушек «King of Gross» — YouTube.

««Более 30 лет Тим ​​изобретает, проектирует и лепит одни из самых необычных игрушек, которые когда-либо продавались в США и за рубежом. Когда-то известный как «Король валового сбора» после совместного создания в 80-х Sectaurs (Coleco) и Boglins (Mattel). Теперь Тим запускает свою новую линию ужасов TOTIMS.Я люблю создавать свою собственную мифологию. Мир наполнен современными мифологическими существами, которых вы можете найти в каждом уголке вашей спальни. Тим начал свою карьеру с проектирования и изготовления кукол для кукол. Наиболее заметными были Мистики и Рабы, которых он вылепил и нарисовал для фильма «Темный кристалл», руководствуясь невероятными рисунками Брайана Фрауда. Он также работал над куклами для «Улицы Сезам», «Маппет-шоу» и «Фрэггл-Рок», для которых создал «Путешествующего Мэтта». После того, как Dark Crystal был запущен, он получил свою первую работу по лепке игрушек с Hasbro, создав игрушки Garthim, Mystics и Lanstrider.Он также создал игрушки для игрушек Melissa и Doug, EK Success, Hasbro, Mattel, Coleco, Kenner, Ideal Lossirs, и это лишь некоторые из них».

Посетите сайт Тима, totims.com и Instagram @timclarketoys.

Мы познакомились с Тимом после того, как внимательно посмотрели на MONSTER M4SK на базе CircuitPython, и сообщество отметило каждого из нас в Instagram. Интернет иногда может работать!

«Боглины — это серия игрушечных марионеток, распространяемых Mattel.Они были созданы Тимом Кларком, Морин Тротто и Ларри Массом и лицензированы Seven Towns. Первоначальный выпуск Boglins был выпущен в 1987 году, что совпало с повальным увлечением «существами», в которое входили вурдалаки, твари и гремлины. Боглины были ручными марионетками в стиле гоблинов, сделанными из гибкой резины, и ими можно было манипулировать, чтобы они представляли речь и выражения лица. До 1994 года было выпущено несколько серий больших и маленьких боглинов, а позже в линейку были выпущены дополнительные боглины на водную, хэллоуинскую и детскую тематику.Также выпускались небольшие твердые «мини-боглины», похожие на M.U.S.C.L.E. цифры также из 1980-х годов».

Hacker & Restomodder – Gear Patrol

Наша Layada была в журнале Gear Patrol, ознакомьтесь с превью выше и выберите выпуск – gearpatrol.

Изучение IoT с помощью Python и Raspberry Pi от E.I. Хорват, Э.А. Horvath

Изучение IoT с помощью Python и Raspberry Pi от E.I. Хорват, Э.А. Хорват –

Разработка приложений, работающих в сфере Интернета вещей, требует, помимо владения языком программирования, понимания сетей, понимания того, как использовать различные платформы, понимания основных электронных схемы и знакомство с базами данных. Благодаря встроенной функции Wi-Fi и сорока контактам ввода/вывода общего назначения компьютер Raspberry Pi является идеальным устройством для обучения студентов написанию кода, управляющего электронными схемами, независимо от того, выполняется ли код с клавиатуры, подключенной непосредственно к компьютеру. Raspberry Pi или выполняется со смартфона.Один из самых популярных языков программирования в мире, Python, устанавливается вместе с операционной системой Raspbian. Несколько пакетов Python позволяют программисту писать код, который включает светодиод или зуммер, получает данные от датчика, управляет двигателями и так далее.

  • Код протестирован на Raspberry Pi 3 и новом Raspberry Pi 4
  • Цветные фотографии и принципиальные схемы
  • Более 300 листов кода иллюстрируют концепции программирования Python
  • Более 250 домашних заданий, от коротких сценариев Python до проектов настройки веб-сайтов
  • Примеры цепей
  • Лабораторные работы по измерению напряжения, тока и сопротивления с помощью мультиметра
  • Отправить текстовое сообщение, если уровень освещенности, обнаруженный схемой LDR, падает ниже порогового значения
  • Отправка сообщения электронной почты при обнаружении движения с помощью схемы датчика PIR
  • Используйте ультразвуковой датчик в цепи оповещения о приближении и позвоните по телефону, если злоумышленник подойдет слишком близко
  • Используйте GPS HAT для получения путевых точек и сохранения их в файле
  • Используйте аналого-цифровой преобразователь для считывания данных с датчиков
  • Управление сервоприводом с помощью классов
  • Загрузить данные в облако
  • Узнайте, как получить доступ к базе данных с помощью операторов SQL
  • Разверните систему домашнего монитора, в которой используется камера Raspberry Pi и схема датчика PIR.Загружайте изображения на веб-сервер в облаке и получайте доступ к изображениям на веб-странице.
  • Управление роботом с помощью многопоточного приложения

Подробнее, видео и сайт https://learningiot.net/

Более 79 плат CircuitPython

В настоящее время имеется более 79 плат CircuitPython, вот некоторые из последних! Мы постоянно обновляем CircuitPython и библиотеки. Некоторое время у нас была стабильная версия CircuitPython 4.0.1, а недавно мы выпустили 5 альфа-версий, а это значит, что пришло время для нового пакета библиотеки CircuitPython! 4.x и 5.x теперь доступны для загрузки на сайте Circuitpython.org/libraries. Мы прекратили поддержку пакетов 2.x и 3.x, но вы всегда можете получить доступ к окончательным сборкам здесь — GitHub.

ВСЯ ДОСКА!

Pyboard Дэмиена Джорджа.

Serpente от arturo182.

Feather STM32F405 Express от Adafruit.

Обновления BLINKA

В настоящее время существует 23 платы, которые поддерживают Blinka.Blinka — это API CircuitPython для версий Python, отличных от CircuitPython, таких как CPython в Linux и MicroPython. Проверьте их все — Circuitpython.org/blinka

Истории с открытым исходным кодом, весь месяц

Октябрь — месяц аппаратного обеспечения с открытым исходным кодом! Каждый божий день в октябре мы будем публиковать некоторые истории с открытым исходным кодом за последнее десятилетие (и даже больше!) об оборудовании с открытым исходным кодом, программном обеспечении с открытым исходным кодом и не только! У вас есть история успеха аппаратного (или программного) программного обеспечения с открытым исходным кодом? Человек, компания или проект для празднования? Задача с открытым исходным кодом? Пишите здесь в комментариях или по электронной почте [email protected], будем искать, а также использовать тег #OHM2019 онлайн! Следите за всеми происходящими событиями!

Товарный знак MicroPython

Похоже, в Китае есть компания, которая пытается «владеть» товарным знаком MicroPython — форумы MicroPython. Мы связались с фондом Python и Дэмиеном, создателем MicroPython, и предложили свою помощь, чтобы определить следующие шаги по этой проблеме.

Новости со всего интернета!

Дэн работает над контроллером печи оплавления с использованием CircuitPython на PyPortal.Он использует порт I2C для термопары и цифровой контакт для управления питанием тостера — Twitter.

CircuitPython работает на плате StringCar M0 Express! – Твиттер.

Наклейка для родителей, наклейка для дочери – Instagram.

Еще больше произведений искусства из книги CircuitPython & Mu в Японии — Twitter.

«Благодаря CircuitPython на программирование ушло всего пару минут» — проект Shred.zone Premium Wall Bias Lighting.

CircuitPython-BLEAcceleration — это простой монитор ускорения UART, работающий с устройством CircuitPython Circuit Playground Bluefruit — ALPHA — Bluetooth с низким энергопотреблением, которое отображает данные в терминале UART — GitHub.

Веселье с ЖК-глазами Monster M4sk. Добавлены пользовательские текстуры и более резкие движения глаз, чтобы оживить койота из папье-маше – Twitter.

Симпатичные фурсьюты с ЖК-глазами от Adafruit – Twitter.

Наклонные арпеджио, проект с CircuitPython Circuit Playground Express – YouTube.

Что вы получите, когда пойдете на CircuitPython? Много бесплатно – Твиттер.

Операция от папы Кейтлин – Твиттер.

Сэнди хотела новый значок для Buffalo Makers, поэтому Сэнди сделала забавную лицевую панель для HalloWing, работающего на CircuitPython, и загрузила его слайд-шоу с фотографиями некоторых детей из Makercamp — Twitter.

Microcontroller Monday – Serpente – bigl.es

У Нины один из лучших бейджей для мероприятий! – Твиттер.

PyBadge Энтони! – Инстаграм.

Самая чистая сборка! Совершенно нормально мыть Adafruit Grand Central — Adafruit.

Устанавливаемые значки и десятичные элементы управления теперь доступны для элементов Gauge и Text! Теперь в прямом эфире — io.adafruit.com

TinyPICO — плата для разработки ESP32 — в магазине Adafruit! Самая маленькая и многофункциональная плата разработчика ESP32 уже здесь! TinyPICO обладает невероятной вычислительной мощностью для платы, которая короче щелочной батареи.Благодаря создателю-создателю Сеону Розенблюму вы можете возиться с крошечной, мощной, бескомпромиссной платой с 4 МБ дополнительной оперативной памяти, встроенным RGB-светодиодом и регулятором 700 мАч 3,3 В. Прошивка MicroPython предварительно загружена, а благодаря поддержке Arduino IDE и Espressif IDF вы получаете возможность программировать по-своему — Adafruit.

NRF52SPI и NRF52840 могут появиться в MakeCode — GitHub.

MicroPython и Интернет вещей, часть VI: работа с экраном, Мигель Гринберг.

Как летать на Air:bit, используя другой micro:bit в качестве пульта – YouTube.

Виртуальный BBC Micro подключился к Twitter — @bbcbasicbot.

НОВОСТИ ESP, сентябрь 2019 г. – Espressif.

Это код, инструкция, описание, руководство, вики и планирование проекта для доклада и семинара по многомодовым датчикам, представленных на PyConDe 2019 — GitHub.

Майкл Веллинг начал работу над портом MicroPython для SparkFun Artemis — GitHub.

Вышла вторая ежеквартальная инженерная версия SiFive, включающая несколько замечательных новых функций трассировки и отладки.Статический анализ исходного кода может не дать полного представления о реальных операциях. Анализ в реальном времени с помощью трассировки позволяет глубже понять взаимодействие программного и аппаратного обеспечения для ускорения разработки, отладки и проверки современных конфигурируемых систем на кристалле — SiFive.

Сделай сам: Рюкзак для потоковой передачи IRL с использованием Raspberry Pi использует Circuit Playground Express — hackaday.io

evo — это пакет Python для оценки одометрии и SLAM — evo.

Bluebird Программируемое Bluetooth-устройство plug-and-play – teknikio.

12 Python для любых нужд программирования. Будь то скорость, безопасность памяти, мобильность, микроразмер, инструменты для работы с данными или что-то еще, у одного из этих дистрибутивов Python это, вероятно, есть — Inforworld.

Репозиторий шаблонов для конфигураций GitHub Actions CI — GitHub.

Патентный иск против GNOME – LWN.net.

Нужно ли нам переосмыслить, что такое свободные программы? – Мэтью Гаррет.

Новый репозиторий ресурсов для обучения запуску вычислений, сообщения в блоге и ресурсы — techcomputing.org

ipwndfu — это инструмент для джейлбрейка с открытым исходным кодом для многих устройств iOS — GitHub.

Вот как Amazon Alexa распознает, когда вы расстроены — OneZero и обсуждение.

Alibaba представляет новый ИИ-чип, предназначенный для ускорения задач электронной коммерции и облачных вычислений — South China Morning Post.

Pytorch — Глубокое обучение с Python — YouTube.

REPL на основе Интернета, это было здесь раньше, но стоит добавить снова – repl.it

Камера Facemoji – facemoji.co/formac

Марк Гаррисон Соучредитель и технический директор Saleae – YouTube.

Newton Connection для Mac OS X (NCX) позволяет выполнять резервное копирование информации с устройства Newton на рабочий стол Mac, импортировать и экспортировать даты, имена, заметки и NewtonWorks, устанавливать пакеты и использовать клавиатуру рабочего стола Mac для ввода текста на ваше устройство Newton. На самом деле функции предоставляет Apple Newton Connection Utilities (NCU), а на macOS — Newton Connection 3.0

Подходит ли к концу эра графического калькулятора стоимостью более 100 долларов? Компания Texas Instruments почти три десятилетия пользовалась почти монополией на графические калькуляторы. Но новые технологии могут угрожать империи компании — The Hustle.

Стипендиаты Макартура 2019 г. — Фонд Макартура.

Джо Декуир Инженерная записная книжка Atari 1978 — archive.org

Журнал MITERS — PDF.

Кодекс поведения сообщества Python обновлен — python.org

Запрос на вытягивание Кодекса поведения MicroPython — GitHub.

Лицензия Гиппократа – firstdonoharm.dev

Последний информационный бюллетень PyCon здесь! PyCon 2020. Если вы хотите получать новости PyCon 2020 по электронной почте, создайте учетную запись на странице us.pycon.org/2020 и зарегистрируйтесь. , в информационном бюллетене за последнюю неделю? Введение в пайку Макс Холлидей.

Еженедельник CircuitPython от 30 сентября 2019 г. на YouTube и на диоде.zone

Сделано с Mu — Улучшение обучения программированию и Башня алхимика

Тестирование и код — Тестирование и разработка Python 89: Улучшение обучения программированию — Николас Толлерви. Николас Толлерви работает над улучшением методов обучения программированию. Среди его проектов Mu Editor, PyperCard и CodeGrades. Многие из нас говорят о проблемах с программным образованием. Николас что-то делает.

Прослушайте и MP3.

Башня алхимика (видео) —

«Прохождение» моей записи PyWeek 28.Приносим свои извинения за качество звука. Моя цель была проста: создать впечатление, напоминающее о таинственных исследованиях, найденных в подобных играх прошлого, таких как Myst. Для меня это также возможность попробовать свою библиотеку PyperCard (простая прокладка вокруг Kivy, которая работает как HyperCard)».

Смотрите больше – YouTube.

Почему Му? Mu пытается максимально упростить начало работы с программированием, но стремится помочь вам перейти к «настоящим» инструментам разработки вскоре после этого.Все в «Му» является «настоящим», но представлено настолько простым и очевидным образом, насколько это возможно. Это похоже на стадию ползания в обучении ходьбе: вы находите свои ноги, и как только вы почувствуете себя уверенно, вы должны двигаться дальше и исследовать! Проще говоря, Му стремится способствовать автономии. Попробуйте Му сегодня! – codewith.mu

TEAM CIRCUITPYTHON

Чем занимается команда на этой неделе? Посмотрим!

Bryan

«На этой неделе я написал драйвер Arduino для 6-осевого гироскопа и акселерометра MPU-6050, и очень скоро я напишу драйвер CircuitPython.Мне также удалось заставить APDS-9500 выполнять базовое определение жестов, хотя код — это лишь очень грубый первоначальный прототип в CircuitPython. Интересно, что я проводил это тестирование на своем ноутбуке в CPython, используя поддержку FT232H, недавно добавленную в Blinka. Руководство по датчику температуры PCT2075 выпущено, и он уже в магазине!»

Dan

«Я начал работать над частью связывания с постоянным хранилищем, добавив незавершенный PR MicroPython в CircuitPython, который добавляет LittleFS в качестве поддерживаемой файловой системы.Но текущий код файловой системы как для FAT, так и для LittleFS не использует стиль общих привязок / общих модулей CircuitPython для отделения интерфейса Python от реализации. Это технический долг, и я его исправлю. Тогда будет проще вызывать операции с файловой системой из ядра CircuitPython. Я все еще решаю проблемы с поддержкой геймпада HID. Недавно что-то изменилось, из-за чего он перестал работать».

Kattni

Путеводитель по HalloWing M4 уже доступен! Ознакомьтесь со всем, что вам нужно, чтобы начать работу с HalloWing M4.Николас Толлерви написал прекрасный инструмент под названием CircUp, который проверяет и обновляет библиотеки CircuitPython на вашей плате. Он использует информацию о версии в каждой библиотеке, чтобы проверить их актуальность. Было несколько библиотек, в которых не было информации об этой версии, поскольку они были созданы до того, как наша текущая установка была на месте. Я обновил эти библиотеки, чтобы заставить их работать с CircUp. В руководстве для MONSTER M4SK больше нет страницы для загрузки — теперь доступны ссылки на техническое описание, файлы печатных плат и объект Fritzing, а также изображения схем и потрясающих распечаток.Далее идут примеры Bluetooth для Circuit Playground Bluefruit — код для палитры цветов готов, так что скорее ищите эту страницу руководства!»

Lucian

«На прошлой неделе мы успешно добавили поддержку STM32 F405, популярного MCU, используемого в Pyboard и в новом, готовящемся к выпуску Feather F405. На этой неделе я работаю над завершением поддержки SPI для порта STM32, что позволит использовать как расширенную библиотеку, так и улучшенную флэш-память как на усовершенствованных платах Discovery, так и на будущих платах Feather.Я также буду работать над некоторой очисткой структуры портов, что должно упростить настройку различных типов пакетов и различий в функциях линейки STM32».

Мелисса

«На этой неделе я работал над обновлением некоторых руководств по монохромным дисплеям, таких как руководство Adafruit FeatherWing OLED и руководство по монохромным OLED-дисплеям. Это дало мне возможность ознакомиться с Pillow на Raspberry Pi, который является современным ответвлением Python Imaging Library.Вы можете увидеть оба этих руководства здесь и здесь. Я обновил некоторые примеры учебных пособий, которые изначально были написаны для HalloWing M0, чтобы они работали с HalloWing M4, и получил от этого массу удовольствия. Это было особенно важно, потому что это были некоторые из примеров, на которые я смотрел, когда начал изучать CircuitPython. Я также обновил свое руководство по панели сообщений Stream Deck и добавил вертикальное центрирование сообщения, исправил цвета, добавил 3D-модель с одним телом для печати на больших 3D-принтерах и обновил соответствующее руководство.Я продолжаю обновлять некоторые из старых руководств, так как это необходимо, поскольку мы разрабатываем более совершенные системы, и некоторый код начинает немного отставать. После того, как я закончу обновление руководств по отображению, я буду работать с TFT Gizmo и создавать пример кода для следующего руководства».

Скоро

ЗНАЧОК EDGE!

Новый STM32F405 Feather (видео), разработанный Adafruit, работает на CircuitPython с молниеносной частотой 168 МГц — нашей самой быстрой плате CircuitPython! Мы поместили порт STEMMA QT / Qwiic на конец, чтобы вы могли легко подключать датчики I2C и работать с ними.С основами CircuitPython, работающими на этой плате, можно быстро заставить все наши драйверы работать, а затем использовать встроенный плоттер в Mu для мгновенного отображения данных датчика в течение 3 минут после распаковки.

ЧТО ТАКОЕ СТЕММА? STEMMA — это не оригинальная идея, мы работаем в экосистеме многих других систем plug and play. Мы запустили STEMMA в 2014 году и намеревались обеспечить совместимость только с Grove (потому что это все, что существовало в то время), но затем, когда в 2017 году появился Qwiic, мы добавили разъем меньшего размера, чтобы мы могли работать и с этими частями! STEMMA пытается быть максимально совместимым как с Grove, так и с Gravity (совместимые разъемы и питание/логика 3–5 В).STEMMA QT совместим с Qwiic — разъем/кабель STEMMA QT такой же, как у Qwiic. Вы можете использовать устройства STEMMA QT с устройствами/контроллерами Qwiic. Adafruit STEMMA и STEMMA QT: возможность подключения Plug & Play — Learn.adafruit.com Если вы ищете различия между каждым из них и тем, что работает (а что нет), перейдите на страницу сравнения.

Подробнее STEMMA & STEMMA QT – Adafruit.

Новые обучающие руководства!

Броня из светящейся чешуи от Erin St.Blaine

Налобный фонарь LEGO со звуком от Noe and Pedro

Adafruit PCT2075 Датчик температуры от Bryan Siepert

Программа CircuitPython USB-устройства с iPhone и iPad от Collin Cunningham

Библиотеки CircuitPython на любом компьютере с FT232H от Carter Nelson

— Теперь с большим количеством Python!

Вы можете использовать библиотеки CircuitPython на Raspberry Pi! Мы обновляем все наши руководства по CircuitPython, чтобы показать, как подключить датчики к вашему Raspberry Pi, и загрузить необходимые библиотеки CircuitPython, чтобы начать использовать их с Python.Мы будем добавлять обновления сюда, чтобы вы могли легко отслеживать, какие датчики готовы к работе. Проверьте это!

Следите за обновлениями руководств!

Библиотеки CircuitPython!

Поддержка CircuitPython для оборудования продолжает расти. Мы постоянно добавляем поддержку новых датчиков и прорывов, а также улучшаем уже имеющиеся драйверы. Поскольку мы добавляем больше библиотек и обновляем текущие, вы можете быть в курсе всех изменений прямо здесь!

Для получения последних версий драйверов загрузите пакет библиотеки Adafruit CircuitPython.

Если вы хотите внести свой вклад, библиотеки CircuitPython — отличное место для начала. Есть идея для нового водителя? Сообщите о проблеме на CircuitPython! Заинтересованы в помощи с текущими библиотеками? Ознакомьтесь с этим выпуском GitHub на CircuitPython, чтобы получить обзор состояния библиотек CircuitPython, обновляемый каждую неделю. Мы включили открытые проблемы из списков проблем библиотеки и подробности о проблемах на уровне репозитория, которые необходимо решить. У нас есть руководство по участию в CircuitPython с помощью Git и Github, если вам нужна помощь в начале работы.Вы также можете найти нас на канале #circuitpython в Adafruit Discord. Не стесняйтесь обращаться к Kattni (@kattni) с любыми вопросами.

Вы можете просмотреть этот список всех доступных библиотек и драйверов CircuitPython.

Текущее количество библиотек CircuitPython: 187 !

Обновлены библиотеки!

Вот обновленные библиотеки CircuitPython за эту неделю:

Статистика загрузки PyPI!

Мы написали специальную библиотеку Adafruit Blinka, которая позволяет использовать библиотеки CircuitPython на Raspberry Pi и других совместимых одноплатных компьютерах.Adafruit Blinka и все библиотеки CircuitPython были развернуты в PyPI для очень простой установки в Linux! Вот 10 самых популярных библиотек CircuitPython, загруженных из PyPI за последнюю неделю, включая общее количество загрузок этих библиотек:

Библиотека На прошлой неделе Всего
Адафрут-Блинка 1454 44899
Adafruit_CircuitPython_BusDevice 880 22424
Adafruit_CircuitPython_MCP230xx 444 7353
Adafruit_CircuitPython_SSD1306 154 2141
Adafruit_CircuitPython_Register 147 6743
Adafruit_CircuitPython_ServoKit 105 3548
Adafruit_CircuitPython_PCA9685 100 4735
Adafruit_CircuitPython_NeoPixel 99 5962
Adafruit_CircuitPython_Motor 96 4983
Adafruit_CircuitPython_ESP32SPI 78 1905

Ближайшие события!

IndieWebCamp NYC, 5-6 октября 2019 г. – Нью-Йорк, штат Нью-Йорк, США.IndieWebCamp NYC — это совместная творческая работа всех уровней, организованная Университетом Пейс на Манхэттене в течение двух дней с основными докладами, мозговым штурмом, созданием, обучением и помощью в получении большего контроля над нашими данными и жизнью в Интернете! Один из нескольких IndieWebCamp 2019 года и седьмой IndieWebCamp в Нью-Йорке! – 2019.indieweb.org/nyc

Хактоберфест открыт для всех членов мирового сообщества. Независимо от того, являетесь ли вы разработчиком, студентом, изучающим программирование, организатором мероприятий или компанией любого размера, вы можете способствовать развитию открытого исходного кода и вносить положительный вклад в постоянно растущее сообщество.Приглашаем всех с опытом и уровнем навыков выполнить задание — https://hacktoberfest.digitalocean.com

Октябрь — месяц открытого оборудования @ Open Source Hardware Association.

Октябрь — месяц открытого оборудования! Посетите веб-сайт Open Hardware Month. Организуйте мероприятие, найдите местное мероприятие или сертифицируйте свое оборудование для поддержки оборудования с открытым исходным кодом. Мы предоставляем ресурсы и просим вас, сообщество, проводить небольшие локальные мероприятия во имя оборудования с открытым исходным кодом.Расскажите нам о своем мероприятии в октябре, заполнив форму ниже. Ваше мероприятие будет размещено на странице OSHWA Open Hardware Month (при условии, что вы следовали правилам OSHWA, перечисленным на странице «Что можно и чего нельзя делать»).

Подробнее, твит для спикеров в 2020 г. и месяц открытого оборудования на http://ohm.oshwa.org/

8 октября 2019 г. отмечается День Ады Лавлейс (ALD), международный праздник достижений женщин в науке, технике, технике и математике (STEM).Он направлен на повышение авторитета женщин в STEM и, таким образом, на создание новых образцов для подражания, которые будут поощрять больше девочек к карьере STEM и поддерживать женщин, уже работающих в STEM – findada.com.

PyCon DE & PyData Berlin, Germany // 9 – 13 октября 2019. Основная конференция, 3 дня докладов и мастер-классов. Более 100 сессий, посвященных темам PyData (искусственный интеллект, машинное обучение, этика…) и Python (программирование, DevOps, Web, Django…) — de.pycon.org.

micro:bit Live 2019 пройдет в BBC MediaCityUK, Большой Манчестер, Англия, 4-5 октября. Это будет первое ежегодное собрание глобального сообщества педагогов и партнеров micro:bit — micro:bit.

Суперконференция Hackaday пройдет 15, 16 и 17 ноября в Пасадене, Калифорния, США. Суперконференция Hackaday возвращается, чтобы провести еще 3 полных дня технических переговоров, взлома бейджей и практических семинаров: Eventbrite & hackaday.io

Последние выпуски

Стабильная версия CircuitPython — 4.1.0, а нестабильная версия — 5.0.0-alpha.4. Новичок в CircuitPython? Начните с нашего руководства «Добро пожаловать в CircuitPython».

201

— это последний пакет библиотеки CircuitPython.

v1.11 — это последняя версия MicroPython. Документация по нему здесь.

3.7.4 — это последняя версия Python. Последняя предварительная версия — 3.8.0b4.

1408 Звезд Нравится CircuitPython? Пометьте его на GitHub!

Позовите на помощь — сообщения CircuitPython на других языках!

Недавно мы опубликовали в блоге Adafruit сообщение о переносе обмена сообщениями CircuitPython на другие языки, что является одной из интересных функций CircuitPython 4.x — это переведенные управляющие сообщения и сообщения об ошибках. Сообщения на родном языке помогут тем, для кого английский язык не является родным, понять, что происходит в CircuitPython, хотя ключевые слова и API-интерфейсы Python по-прежнему будут на английском языке. Если вы хотите помочь, отправьте сообщение в основной выпуск на GitHub и присоединяйтесь к нам в Discord.

Мы сделали это изображение с переведенным текстом, нам нужна ваша помощь, чтобы убедиться, что мы правильно поняли текст, пожалуйста, проверьте текст на изображении – если есть что-то, что мы не поняли правильно, сообщите нам об этом.Дэн прислал мне и этот удобный сайт.

jobs.adafruit.com вернулся, и люди публикуют свои навыки (включая CircuitPython), а компании ищут талантливых разработчиков, чтобы присоединиться к своим компаниям — от Digi-Key до Hackaday, Microcenter, Raspberry Pi и других.

14 295 спасибо!

Сообщество Adafruit Discord, где мы делаем всю нашу разработку CircuitPython открыто, достигло более 14 295 человек, спасибо! Вступайте сегодня! https://адафру.it/discord

ICYMI – Если вы пропустили

Чудесный мир Python на оборудовании! Это наш первый видео-рассылка-подкаст, который мы запустили! Новости исходят от сообщества Python, Discord, сообществ Adafruit и других. Это часть еженедельного информационного бюллетеня, затем у нас есть сегмент «СПРОСИТЕ ИНЖЕНЕРА», и это фрагмент видео из него! Полный плейлист еженедельных видеотрансляций Python on Hardware находится здесь.

Этот видеоподкаст есть в iTunes, YouTube, IGTV (Instagram TV) и XML.

Еженедельный чат сообщества на сервере Adafruit Discord Канал CircuitPython — аудио/подкаст — аудио из чата Discord для CircuitPython, собрания обычно проходят по понедельникам в 14:00 по восточноевропейскому времени, это аудиоверсия в iTunes, Pocket Casts, Spotify и XML-канале. .

И, наконец, мы работаем над созданием единого места для всего, что можно подкастировать, — podcasts.adafruit.com

МАСКА МОНСТРА! Музыкальный!

МАСКА МОНСТРА! Музыкальный! — YouTube.

Посмотрите ADABOX 13 с JP – YouTube.

Codecademy «Изучайте аппаратное программирование с помощью CircuitPython»

Codecademy, онлайн-платформа интерактивного обучения, используемая более чем 45 миллионами человек, объединилась с ведущим производителем электроники STEAM, Adafruit Industries, для создания курса программирования, « Изучите аппаратное программирование с помощью CircuitPython». Курс теперь доступен в каталоге Codecademy.

Python — универсальный, простой в освоении язык программирования, который широкий круг людей, от голливудских художников по визуальным эффектам до центра управления полетами в НАСА, использует для быстрого решения задач.Но вам не нужно быть ученым-ракетчиком, чтобы делать с ним удивительные вещи. Этот новый курс знакомит программистов с Python посредством микроконтроллера — CircuitPython — языка программирования на основе Python, оптимизированного для использования на оборудовании.

Готовая к работе аппаратная часть CircuitPython упрощает программирование различных одноплатных компьютеров, и этот курс поможет вам перейти от отсутствия опыта к работе с прототипом быстрее, чем когда-либо прежде. Интерактивная учебная среда Codecademy в сочетании с высоко оцененной программой Circuit Playground Express от Adafruit предоставляет начинающим аппаратным хакерам невиданную ранее возможность беспрепятственно изучать аппаратное программирование онлайн.

Будь то для тех, кто плохо знаком с программированием, или для тех, кто хочет расширить свой набор навыков, включив в него физические вычисления, этот курс познакомит студентов с Python и создаст невероятные проекты. К концу учащиеся соберут свои собственные велосипедные фонари, драм-машину и даже датчик влажности, который может сказать, когда пора поливать растение.

Посетите Codecademy, чтобы получить доступ к курсу Learn Hardware Programming with CircuitPython, и Adafruit, чтобы приобрести Circuit Playground Express.

Codecademy помогла более чем 45 миллионам человек во всем мире повысить свою карьеру с помощью технических навыков. Онлайн-платформа интерактивного обучения компании широко известна тем, что предоставляет доступный, гибкий и увлекательный опыт как для начинающих, так и для опытных программистов. Codecademy привлекла в общей сложности 43 миллиона долларов от инвесторов, включая Union Square Ventures, Kleiner Perkins, Index Ventures, Thrive Capital, Naspers, Юрия Мильнера и Ричарда Брэнсона, последний раз привлекая свою серию C на 30 миллионов долларов в июле 2016 года.

Внесите свой вклад!

Еженедельный информационный бюллетень CircuitPython — это информационный бюллетень CircuitPython, который рассылается по электронной почте каждый вторник. Полный архив здесь. В нем освещаются последние новости, связанные с CircuitPython, со всего Интернета, включая разработки Python и MicroPython. Чтобы внести свой вклад, отредактируйте черновик на следующей неделе на GitHub и отправьте запрос на внесение изменений. Присоединяйтесь к нашему Discord или пишите на форум, если у вас возникнут дополнительные вопросы.

]]>

результатов поиска по запросу «oled+ssd1306» — Adafruit Industries — Создатели, хакеры, художники, дизайнеры и инженеры!

ICYMI (на случай, если вы пропустили) — информационный бюллетень Python on Microcontrollers за вторник от AdafruitDaily.com исчез — если вы пропустили его, подпишитесь прямо сейчас!

Следующий информационный бюллетень выходит через неделю, и подписка — лучший способ быть в курсе всего, что касается Python для аппаратного обеспечения.

Более 6670 подписчиков по всему миру!

День Ады Лавлейс (ALD) — 8 октября 2019 года, это международный праздник достижений женщин в науке, технологиях, инженерии и математике (STEM). Он направлен на повышение роли женщин в STEM и, таким образом, на создание новых образцов для подражания, которые будут поощрять больше девочек к карьере STEM и поддерживать женщин, уже работающих в STEM – findada.ком.

Спасибо, Мицухару Аояма, вышла книга CircuitPython!

Вышла книга CircuitPython и Mu для начинающих с Circuit Playground Express на японском языке, и автор прислал нам эти замечательные подарки, спасибо!

Уроки, извлеченные из создания пользовательской платы CircuitPython

От Теи Флауэрс @theavalkyrie … Подключите это к компьютеру, чтобы отправить MIDI, и он также показывает код, созданный с помощью CircuitPython — Twitter и пост о «Уроках, извлеченных из создание пользовательской платы CircuitPython.

Serpente скользит по паутине…

CircuitPython скользит на новую плату, но эта плата выглядит немного знакомой! – bigl.es

CircuitPython прокладывает себе путь к Python

Блинка и Ральф – Twitter. CircuitPython прокладывает себе путь к Python, эти заголовки пишутся сами собой.

1000 Спасибо! Приложение Adafruit AR с платами CircuitPython

Наше приложение Adafruit AR скачали более 1000 раз! У нас более 1000 загрузок нашего приложения Adafruit AR! УРА! Теперь мы хотели бы выразить ВАМ 1000 благодарностей за загрузку приложения.Если еще нет, то что вас останавливает. Обязательно загрузите приложение Adafruit AR, доступное только на мобильных устройствах iOS. Познакомьтесь с вашим виртуальным помощником инженера, Adabot, прямо на вашем рабочем столе. Также просматривайте интерактивные наложения на реальных и многое другое! Приложение Adafruit AR постоянно развивается. Посмотрите, что у нас впереди! — YouTube.

10 Years of Programming Language Evolution, Python № 1

Небольшой репост, но теперь с дополнительной информацией и небольшим количеством Python на оборудовании…

«IEEE Spectrum опубликовал свой ежегодный рейтинг языков программирования в прошлом месяце и многие были удивлены, увидев, что Python сохранил свое первое место.Python, скриптовый язык, занимает первое место в рейтинге IEEE Spectrum с 2017 года. Это не удивительно. IEEE оценивает языки по взвешенной шкале. В прошлом году у Python было 100 баллов, у C++ — 99,7, у Java — 97,5, а у C — 96,7. Однако в этом году ландшафт языков изменился. Python сохранил свое первое место с оценкой 100, но Java занял второе место с оценкой 96,3 — значительное падение. C занял третье место с 94,4 баллами, C++ опустился на четвертое место с 87 баллами.5, а язык статистического программирования R занял пятое место с результатом 81,5 балла. Места с 6 по 10 заняли JavaScript, C#, MATLAB, Swift и Go от Google, именно в таком порядке… Python, Java, JavaScript и C — универсальные языки, благодаря которым они широко используются. Говоря конкретно о Python, существует множество специализированных библиотек, поддерживающих машинное обучение, глубокое обучение (Theano), искусственный интеллект, а также библиотеки для создания микроконтроллеров и крошечных компьютеров, таких как Adafruit…» Команда 2019 – всего для просмотра доступно 133 видео.Все видеоролики EuroPython, в том числе с предыдущих конференций, доступны на YouTube-канале EuroPython.

Доклады включают: Радомир Доперальски — Разработка игр с помощью CircuitPython, Николас Толлерви — Торговые инструменты: Создание редактора кода, Флориан Валь — Создание логистических приложений с микроконтроллерами MicroPython и ESP32, и Бен Наттолл — Astro Pi: Python на Международная космическая станция.

Feather взлетает на Wio Lite RISC-V (GD32VF103) ESP8266 в Seeed Studio

Feather взлетает на Seeed!

«Wio Lite W600 WiFi и Wio Lite MG126 Bluetooth, теперь на подходе третий брат семейства Wio Lite — Wio Lite RISC-V.Wio Lite RISC-V — это плата для разработки RISC-V с форм-фактором Feather, основанная на GD32VF103, со встроенным ядром Wio ESP8266, а также с функцией WiFi. GD32VF103CBT6 — это ядро ​​Bumblebee, основанное на технологии Nuclei System. Поддержка набора инструкций RV32IMAC и функции быстрого прерывания ECLIC. Энергопотребление ядра составляет всего 1/3 от традиционного Cortex-M3. Встроенное ядро ​​​​WiFi ESP8266 и схема зарядки Lipo делают его идеальной платой управления IoT. На задней стороне этой платы также есть слот для микро SD, который может расширить системные ресурсы.Между тем, как Wio Lite Board, Wio Lite RISC-V определенно может работать с Grove Shield для Wio Lite. С этим экраном более 200 датчиков, исполнительных механизмов и дисплеев Grove станут вашими. Например, вы можете выбрать любой OLED-экран Grove, который вам нравится, и превратить его в визуальную доску для разработки».

День производства 2019

День производства 2019 был 4 октября 2019 года. Вот наши посты, а вот твиты с тегом #MFGDay19, которые поступали в течение всего дня. Ранее мы публиковали информацию о некоторых национальных и внутренних тенденциях, а также о том, как у нас дела на данный момент.

В мире производителей / электроники мы слышали от друзей и по обычным сплетням, некоторые компании упали на 50% в годовом исчислении до нуля (то же самое), может быть, до 10% или около того по сравнению с прошлым годом. Для Adafruit в сентябре 2019 года мы получили +22,2% в годовом исчислении и на +3,1% больше заказов, чем в прошлом году за то же время. Еще один пункт данных, который мы хотели добавить сюда: у ADABOX более 4000 подписчиков, 1/3 исходной базы подписчиков получили каждого из них, более 172 имеют все 13 ящиков из текущих 4000+ подписок.

Мы на 100% сосредоточены на выпуске нового оборудования с открытым исходным кодом, публикации открытого исходного кода, руководств, видеороликов, усилиях сообщества, хранении популярных товаров на складе и подготовке к тому, что может стать отличным праздничным сезоном. Большое спасибо членам команды Adafruit, нашему сообществу, нашим партнерам и клиентам за участие в этом приключении вместе с нами. Мы остаемся без венчурного капитала, без кредитов, с открытым исходным кодом, в собственности женщин и с производством в США. Впереди наверняка будут проблемы, мы с нетерпением ждем возможности преодолеть их вместе.

Аманда «w0z» Возняк на Embedded.fm

У людей ужасные характеристики — Аманда «w0z» Возняк была на Embedded.fm и рассказала о своей карьере в области биомедицинской инженерии и стартапов. На фото все мы в «квартире Adafruit» в 2010 году….

«Аманда «w0z» Возняк (@kainzowa) рассказала нам о своей карьере в области биомедицинской инженерии и стартапов. Аманда написала главу в книге «Создание оборудования с открытым исходным кодом: производство своими руками».(Книга, о которой мы говорили с Алисией Гибб в № 289.) Глава Аманды называлась «Процесс проектирования: как перейти от ничего к чему-то». Для получения дополнительной информации о компаниях, которые мы обсуждали, посетите страницу Аманды в LinkedIn».

Читайте дальше и слушайте!

Месяц аппаратного обеспечения с открытым исходным кодом уже здесь!

Октябрь — месяц аппаратного обеспечения с открытым исходным кодом! Каждый день в октябре мы будем публиковать истории с открытым исходным кодом за последнее десятилетие (и даже больше!) об оборудовании с открытым исходным кодом, программном обеспечении с открытым исходным кодом и не только!

Сам CircuitPython, помимо всех плат CircuitPython, является программным и аппаратным обеспечением с открытым исходным кодом.

Вот несколько историй!

Открытый аппаратный саммит – Limor «Ladyada» Fried keynote 2010 – Youtube.

Что такое определение оборудования с открытым исходным кодом? – OSHWA.org

MP3-плеер Teuthis с открытым исходным кодом 2001 г. – Daisy от Рафаэля Абрамса – Adafruit.

Сертификаты оборудования с открытым исходным кодом и многое другое! — Адафрут.

Что ДЕЙСТВИТЕЛЬНО такое открытый исходный код? Это вино из Нью-Джерси — Adafruit.

У вас есть история успеха аппаратного (или программного) обеспечения с открытым исходным кодом? Человек, компания или проект для празднования? Задача с открытым исходным кодом? Электронная почта [email protected], мы также будем искать и использовать тег #OHM2019 онлайн! Следите за всеми событиями, происходящими здесь! Следите за новостями в течение всего месяца.

Новости со всего интернета!

Baby Groot звучит лучше, если к его CPX добавлен динамик Stemma. Этот простой проект можно адаптировать, чтобы все токопроводящие предметы (растения, тыквы) звучали при прикосновении, и все это с помощью CircuitPython — Twitter и GitHub.

Струнный вагон ТАК БЛИЗКО! Дефы платы готовы, платы на месте, все тесты пройдены — Twitter.

Эмми в ключе кода — это светящийся знак CircuitPython — Instagram и Twitter.

Это милый томатный друг Circuit Playground Express — Twitter.

Смотри, что пришло по почте! Первая доска Брайана OSH Park After Dark. Это клавиатура, использующая CircuitPython — Twitter.

Фоторамка День Мертвых – Форумы Adafruit.

В этом учебном пособии по CircuitPython показано, как создать пульт дистанционного управления Bluetooth BLE с батарейным питанием для управления периферийным устройством BLE с соленоидом и спектрально-селективным детектором света, руководством и YouTube.

Amie DD сняла видео о том, как она сделала туманно-дымовую броню для своих наплечников Ursula, используя Gemma M0 и CircuitPython – Twitter.

Код для смарт-галстуков MakerSnack Python Smart Tie без пайки. Это закодировано в CircuitPython и работает на Circuit Playground Express Bluefruit — pastebin и YouTube.

Обновление Maker: Glass Eye for the Spooky Guy [Обновление Maker № 143] — YouTube.

Сделайте что-нибудь крутое: Превращение Паундленда в технологии, слайды урока micro:bit от Леса – Документы Google.

Похоже, эта шапка Feather Bluefruit будет вращаться, когда код будет зафиксирован – Twitter.

Hallowing M4 емкостное сенсорное управление клыками + новое поведение: радуга – Twitter.

Подключите динамик и играйте в футбол с Circuit Playground Express на платформе CircuitPython – GitHub.

CircuitPython SOM от Кевина, OSH Park и GitHub.

Вот краткий обзор контроллера, который Нина собирает для светодиодной куртки CircuitPython. OLED-дисплей покажет активный шаблон, а три крошечные кнопки позволят вам переключаться между шаблонами и переключать яркость. Использует Adafruit Feather M4, OLED FeatherWing и аккумулятор LiPo емкостью 2000 мАч — Twitter.

Мфлетчеркристиан сделал своему папе Майка Вазовски на предстоящий день рождения – Twitter.

Симпатичный бот, созданный с помощью CPX – Twitter.

Глазное яблоко Monster M4sk наблюдает за вами – Twitter.

Дайте волю своим устройствам умного дома: робот-пылесос Hacking — почему мой пылесос такой же мощный, как мой смартфон? Обзор и GitHub.

GridEYE plus Monster M4SK, движение глаз с поиском по теплу — сообщения на форуме и руководство.

Тёмный Кристалл Физзгиг от Эрин – Твиттер.

От Элли, это снова то время!!! Полные правила «вызова мейкера» в Instagram @hackapumpkinchallenge или в описании на YouTube.Призы спонсирует Digi-Key – Twitter.

nRF Connect для iOS: Что такое выпуск с исправлением ошибок — Nordic.

PDF-файл выступления Гвидо ван Россума о MyPy в Dropbox – PDF.

Выпущена версия Picolibc 1.0. PicoLibc — это библиотека, предлагающая стандартные API-интерфейсы библиотеки C, предназначенные для небольших встроенных систем с ограниченным объемом оперативной памяти. PicoLibc был сформирован путем смешивания кода Newlib и AVR Libc — GitHub.

«AngelFace — поиск ангелов и венчурных капиталистов с помощью распознавания лиц» — информационный бюллетень Product Hunt.

MicroPython на Adafruit Feather STM32F405 — GitHub.

Поиск IP из фавикона с помощью Shodan — GitHub.

Выпущена версия/платформа Atmel SAM 3.9.0, включающая в себя еще несколько плат Adafruit – platform.io

Генеративный клип-обложка для бейджа CARD10, смоделированный в OpenSCAD – GitHub.

Python 3.7.5rc1 — предварительная версия пятого отладочного выпуска Python 3.7. Серия Python 3.7 является последней основной версией языка Python и содержит множество новых функций и оптимизаций — Python.org

Используете небольшие ЖК-дисплеи TFT с Raspberry Pi, BeagleBone и другими платами Linux? Вы когда-нибудь задумывались, как это работает? Затем посмотрите отчет о стажировке Меганы Мадхьястха на конференции xdc2019 по рефакторингу подсветки и помощников SPI в tinydrm — Youtube через Twitter.

Скрапинг содержимого Википедии с помощью 10 строк кода от Ankit — GitHub.

Взлетно-посадочная полоса и беспроводное использование платы Feather Huzzah с использованием потенциометра для навигации по скрытому пространству BigGAN — GitHub через Twitter.

Под эту музыку ты танцуешь? Это Код. Коллективы в городах по всему миру приносят компьютерные языки в клуб – NY Times.

ESPboy: Игры, IoT, STEM для обучения и развлечения.

Характеристики: ESP8266, 80/160Mhz, 4/8Mb, WiFi, ЖК-дисплей 128×128, светодиод RGB, HQ-динамик, 8 кнопок, аккумулятор 600 мАч, 30x70x15 мм — Hackaday.io

mutantC-Handheld – mutantc.gitlab.io

Поздравляем ребят из MicroPython, участвовавших в объединении межпортовой низкоуровневой поддержки BLE с основной веткой! В настоящее время нацелены на nRF5x, ESP32 и STM32 — GitHub через Matt.

Твиты и многое другое от micro:bit LIVE! – Твиттер.

Во вторник, 8 октября, впервые новый выпуск 2600 будет выпущен в цифровом формате в формате PDF без DRM – 2600.

«Я думаю, что каждый в этой стране должен научиться программировать компьютер. и выучить компьютерный язык.Потому что учит думать. Я рассматриваю информатику как свободное искусство. Это должно быть то, чему все учатся». Стив Джобс, 1955-2011 через Твиттер.

Как сделать простого робота-паука на Хэллоуин — инструкции и YouTube.

Последние новости от adafruit.io – Ежемесячный выпуск Adafruit IoT: буква S в IoT означает безопасность, Amazon анонсирует Sidewalk и многое другое! – adafruit.io

Зондирование окружающей среды на воздушном шаре IoT выходит в воздух – Роб Фалуди.

Производители чипов начинают смешивать свои датчики с машинным обучением, чтобы получить распознавание жестов и отслеживание движения — Adafruit.

TTN-Mapper-GPS — git.unixweb.net/jhummel/TTN-Mapper-GPS

«Производственная активность в США упала до 10-летнего минимума» — Adafruit.

QWIIC/STEMMA/STEMMA QT добавлен в Pimoroni EAGLE – GitHub.

TensorFlow 2.0.0 уже здесь — GitHub.

TensorFlow 2.0 Tutorial 01: Basic Image Classification — Lambda.

Первая часть руководства по обнаружению объектов TensorFlow Lite, содержит пошаговые инструкции по обучению, преобразованию и запуску модели TF Lite — GitHub.

Приложение iOS для распознавания логотипов с использованием машинного обучения и Flask API. Сравнение 5 популярных архитектур нейронных сетей на iOS: VGG16, ResNet50, InceptionV3, GoogleNet и SqueezeNet с использованием PyTorch — сердцебиение.

Больше Supercon Talks – Штурм мира аппаратного обеспечения – Hackaday.УРА, СОФИ!

Интервью: Йозеф Пруса о производителях, бьющих рекорды и избегающих шумихи вокруг 3D-печати – журнал TCT.

Он говорит, что продано 130 000 принтеров и сейчас производится около 6 000 в месяц.

Встроенные ПК: масштабируемая конструкция для игр в казино – Встроенная вычислительная конструкция. Всегда интересовало аппаратное обеспечение во всех этих…

Hackster News – На Hackster.io появился новый раздел, посвященный новостям. Вот канал ATOM, и у них есть опрос, который нужно заполнить, поэтому скажите им, какие новости вы хотите там видеть.Это хорошо, в мире электроники и производителей появилось много новинок, которым может понадобиться помощь в привлечении к ним внимания и усилении хороших голосов.

MyPyBuilder — это конструктор графического интерфейса с поддержкой перетаскивания, обертывающий библиотеку tkinter — GitHub.

Вот украшение WalMart на Хэллоуин за 4 доллара с добавленным HalloWing M0 Express – Twitter.

RISC-V: Слишком открыт для успеха, Брэндон Льюис — Embdeed Design. О, да ладно, еще слишком рано говорить, что это слишком открыто, чтобы преуспеть.

Невоспетая красота аналоговых устройств Спецификации – neil.computer

Встречи TinyML ПРОИСХОДЯТ, 26 сентября было две встречи, одна в районе залива, другая в Остине, штат Техас. Ссылки на слайды и ссылку на видео для встречи Bay Area — tinymlsummit.org

Возможно, хорошая функция для всех устройств. Смарт-часы MARQ Premium GPS Smartwatch стоимостью 1950 долларов США от GARMIN оснащены функцией экстренного отключения от сети, которая удаляет все данные.

Компания поздравительных открыток заставляет Бэнкси открыть магазин товаров для дома, чтобы сохранить свою торговую марку? — Адафрут.Цитата Бэнкси звучит как управление компанией по производству аппаратного обеспечения с открытым исходным кодом. См. наш предыдущий репортаж о торговой марке MicroPython в Китае.

«Я по-прежнему призываю всех копировать, брать взаймы, воровать и исправлять мои работы для развлечения, научных исследований или активной деятельности. Я просто не хочу, чтобы они получили единоличную опеку над моим именем».

Genuino удаляется из имен в Arduino — GitHub.

Это изображение «первого света» с моего «нового», подержанного микрофокусного рентгеновского аппарата — Flickr.

Проводник интерфейса Глазго. Высокопроизводительный и чрезвычайно гибкий мультитул с открытым исходным кодом для цифровой электроники — Crowd Supply & GitHub.

Эти ретро-дизайнерские предметы электроники, которые robertom60 продает на eBay, великолепны — Adafruit.

Пришли многострочные комментарии! Теперь вы можете выделить несколько строк в diff запроса на вытягивание и добавить комментарий сразу — GitHub.

Новый редактор рабочих процессов для GitHub Actions — GitHub.

NXP открывает эру гигагерцовых микроконтроллеров – NXP.

«NXP продемонстрирует новую рекордную производительность CoreMark микроконтроллера i.MX RT1170 и продемонстрирует недавно выпущенное семейство i.MX RT1010 на Arm TechCon 2019 на стенде NXP № 731. Семейство микроконтроллеров i.MX RT1010 — это недорогие, высокопроизводительные кроссоверные микроконтроллеры по цене менее 1 доллара США. Кроме того, начиная с 10.10.19, MIMXRT1010-EVK будет доступен по рекламной цене 10,10 долларов США — только в течение ограниченного времени». … RT1010 — это 80 lqfp, 500 МГц и 128 КБ оперативной памяти.

Мы поддерживаем PSF, делая пожертвования для финансирования семинаров, конференций и оплаты собраний. PSF не мог бы работать без такой финансовой поддержки. Подумайте о пожертвованиях ежемесячно. Присоединяйтесь к нам в поддержке PSF, сделав пожертвование.

#ICYDNCI Какая ссылка была самой популярной и самой посещаемой в информационном бюллетене за последнюю неделю? Библиотеки CircuitPython на любом компьютере с FT232H: Мощные компьютеры теперь могут использовать возможности библиотек CircuitPython..

PyDev недели: Пол Иванов — Мышь против Python.

Еженедельная встреча CircuitPython от 7 октября 2019 г. на YouTube.

Скоро

Площадка Testing Circuit Передача изображений Bluefruit — мы тестируем последнюю версию TestFlight приложения Bluefruit Connect — мы добавили инструмент для передачи изображений с вашего телефона или планшета. Я могу отправить изображение из своей фотопленки или даже сделать красивое селфи для передачи. Мы проделали большую работу, чтобы изображения передавались с хорошей скоростью. Мы выпустим это в ближайшее время, чтобы люди могли попробовать его с bluefruit TFT Gizmo + Circuit Playground — YouTube.

BrainCraft rev EDGE BADGE.

E-Ink Feather Friend, ThinkInk.

E-Ink Feather Friend, ThinkInk.

2,13-дюймовые электронные чернила, ThinkInk.

Задняя часть STM Feather.

E-Ink ThinkInk Gizmo.

Реле STEMMA!

Новые обучающие руководства!

Сделайте ужасный, но вкусный мясной череп для следующей вечеринки в честь Хэллоуина! MONSTER M4SK — это наш универсальный набор для анимации глазного яблока с двумя дисплеями, который вы можете легко использовать, чтобы оживить эту вкусную обезглавленную голову! Линзы и держатели линз заставят эти гляделки действительно выскочить из их мясистых глазниц — учитесь.adafruit.com

Adafruit Circuit Playground TFT Gizmo от Мелиссы ЛеБлан-Уильямс

Adafruit STEMMA Speaker от Kattni

Обновленные руководства — теперь еще больше Python!

Вы можете использовать библиотеки CircuitPython на Raspberry Pi! Мы обновляем все наши руководства по CircuitPython, чтобы показать, как подключить датчики к вашему Raspberry Pi, и загрузить необходимые библиотеки CircuitPython, чтобы начать использовать их с Python. Мы будем добавлять обновления сюда, чтобы вы могли легко отслеживать, какие датчики готовы к работе.Проверьте это!

Следите за обновлениями руководств!

Библиотеки CircuitPython!

Поддержка CircuitPython для оборудования продолжает расти. Мы постоянно добавляем поддержку новых датчиков и прорывов, а также улучшаем уже имеющиеся драйверы. Поскольку мы добавляем больше библиотек и обновляем текущие, вы можете быть в курсе всех изменений прямо здесь!

Для получения последних версий драйверов загрузите пакет библиотеки Adafruit CircuitPython.

Если вы хотите внести свой вклад, библиотеки CircuitPython — отличное место для начала.Есть идея для нового водителя? Сообщите о проблеме на CircuitPython! Заинтересованы в помощи с текущими библиотеками? Ознакомьтесь с этим выпуском GitHub на CircuitPython, чтобы получить обзор состояния библиотек CircuitPython, обновляемый каждую неделю. Мы включили открытые проблемы из списков проблем библиотеки и подробности о проблемах на уровне репозитория, которые необходимо решить. У нас есть руководство по участию в CircuitPython с помощью Git и Github, если вам нужна помощь в начале работы. Вы также можете найти нас на канале #circuitpython в Adafruit Discord.Не стесняйтесь обращаться к Kattni (@kattni) с любыми вопросами.

Вы можете просмотреть этот список всех доступных библиотек и драйверов CircuitPython.

Текущее количество библиотек CircuitPython: 187 !

Обновлены библиотеки!

Вот обновленные библиотеки CircuitPython за эту неделю:

Статистика загрузки PyPI!

Мы написали специальную библиотеку Adafruit Blinka, которая позволяет использовать библиотеки CircuitPython на Raspberry Pi и других совместимых одноплатных компьютерах.Adafruit Blinka и все библиотеки CircuitPython были развернуты в PyPI для очень простой установки в Linux! Вот 10 самых популярных библиотек CircuitPython, загруженных из PyPI за последнюю неделю, включая общее количество загрузок этих библиотек:

Библиотека На прошлой неделе Всего
Адафрут-Блинка 1244 44199
Adafruit_CircuitPython_BusDevice 819 22854
Adafruit_CircuitPython_MCP230xx 455 7677
Adafruit_CircuitPython_NeoPixel 139 5824
Adafruit_CircuitPython_Register 127 6503
Adafruit_CircuitPython_PCA9685 106 4568
Adafruit_CircuitPython_ServoKit 94 3451
Adafruit_CircuitPython_Motor 91 4807
Adafruit_CircuitPython_SSD1306 89 2161
Adafruit_CircuitPython_seesaw 86 2165

КОМАНДНАЯ ЦЕПЬ!

Чем мы занимаемся на этой неделе? Давайте зарегистрируемся!

Bryan

LSM6DSOX — милое маленькое сочетание акселерометра и гироскопа от ST.У нас также есть «простой» 3-осевой акселерометр от хороших ребят из Bosch, BMA456: продолжая тему датчиков движения, у меня на столе есть обновленная плата STEMMA QT LSM303, я тестирую ее и работаю над водители. Если вы хорошо чувствуете движение и вместо этого чувствуете небольшое давление, чтобы ощущать что-то портативным способом, у нас есть датчик давления с портом LPS33W. Я обновил пакет драйверов Adafruit для Windows для ряда новых плат и добавил определения-заполнители для других плат, которые еще не анонсированы или даже не думали о них.Пакет драйверов не нужен для Windows 10, но по-прежнему необходим для Windows 7 и Windows 8.1. В последних версиях CircuitPython были проблемы с поддержкой геймпада HID, но теперь они устранены благодаря исправлениям в коде TinyUSB, который мы используем. Мы со Скоттом несколько раз говорили о работе Скотта, направленной на то, чтобы сделать BLE API более универсальным и простым в использовании. Следите за дальнейшими улучшениями. Я все еще работаю над бондингом для BLE. При подготовке нужно выполнить много реорганизации кода. Как упоминалось в нашем информационном бюллетене Python, я выступил на собрании обслуживающей организации Массачусетского технологического института с докладом о своем раннем личном опыте использования компьютеров, а затем продемонстрировал CircuitPython — YouTube.

Kattni

На этой неделе было много работы по руководству и создание сложных объектов Fritzing. Я опубликовал новое руководство для Adafruit STEMMA Speaker, которое упрощает добавление лучшего звука в ваш проект. Я добавил две новые страницы в руководство Circuit Playground Bluefruit: Playground Color Picker и Playground Bluetooth Plotter. На новых страницах показано, как с помощью CircuitPython использовать мобильный телефон для управления NeoPixels на игровой площадке Circuit Playground Bluefruit (CPB) и как отображать уровни температуры и освещенности с CPB на мобильный телефон с помощью Adafruit Bluefruit LE. Подключить мобильное приложение.Я создал объекты Fritzing для TFT Gizmo Circuit Playground, динамика STEMMA и 2,9-дюймового дисплея eInk. Я также успешно протестировал переход USB-GPIO FT232H в VMWare Fusion — так что, если у вас есть причина использовать его с этой настройкой, вам повезло!

Hacktoberfest начался 1 октября, и я просмотрел все текущие проблемы с библиотекой, чтобы определить проблемы, которые являются хорошими первыми проблемами. Я нашел несколько и создал ряд новых вопросов. У нас уже было много активности! Спасибо всем, кто впервые присоединился к нам на GitHub — добро пожаловать в наше сообщество!

Lucian

Я работал над поддержкой SPI на STM32, а также SPI Flash, который значительно упрощает загрузку библиотек на новый Feather F405 и многие другие платы разработки STM32.Теперь, когда реализована поддержка внешней флэш-памяти, необходимо выполнить некоторую работу по очистке STM32, а также оставшихся модулей, таких как цифро-аналоговое преобразование (ЦАП), последовательный порт UART и флэш-память QSPI, которая в 4 раза превышает SPI, объединенные вместе, с Вопрос!

Мелисса

Я работал над добавлением TFT Gizmo в CircuitPython и Arduino. Вместе с этим возник ряд проблем, включая добавление дополнительных тестов для Circuit Playground Bluefruit и обеспечение того, чтобы все предыдущие платы по-прежнему проходили соответствующие тесты.Добавление загрузки растровых изображений в библиотеку ImageLoader также доставило массу удовольствия. Большинство этих обновлений являются следствием работы над написанием руководства для TFT Gizmo. Следите за этим.

Скотт

Я провел неделю глубоко в _bleio и библиотеке BLE. Я объединил классы Central и Peripheral в класс Connection , чтобы улучшить совместное использование кода и показать, что соединения после установления симметричны.Я также переместил сканирование и рекламу в адаптер , чтобы лучше представить процесс обнаружения устройств. В пятницу я понял, что сканирование должно возвращать итератор, а не список. Это позволит получать результаты намного быстрее, чем ждать тайм-аут, прежде чем можно будет прочитать результаты. Это также позволит бесконечное сканирование, которое можно использовать для создания более умных циклов навсегда . Например, цикл навсегда может прослушивать трансляции смены цвета и постоянно обновлять свой цвет.Разместите этот код на нескольких устройствах, и вы сможете синхронизировать цветную анимацию на них всех одновременно. На этой неделе я отлаживаю эти изменения, надеюсь запустить демоверсии и разослать PR другим, чтобы они попробовали.

Ближайшие события!

Хактоберфест открыт для всех членов мирового сообщества. Независимо от того, являетесь ли вы разработчиком, студентом, изучающим программирование, организатором мероприятий или компанией любого размера, вы можете способствовать развитию открытого исходного кода и вносить положительный вклад в постоянно растущее сообщество.Приглашаем всех с опытом и уровнем навыков выполнить задание — https://hacktoberfest.digitalocean.com

Октябрь — месяц открытого оборудования @ Open Source Hardware Association.

«Октябрь — месяц открытого оборудования! Посетите веб-сайт Open Hardware Month. Организуйте мероприятие, найдите местное мероприятие или сертифицируйте свое оборудование для поддержки оборудования с открытым исходным кодом. Мы предоставляем ресурсы и просим вас, сообщество, проводить небольшие локальные мероприятия во имя оборудования с открытым исходным кодом.Расскажите нам о своем мероприятии в октябре, заполнив форму ниже. Ваше мероприятие будет размещено на странице OSHWA Open Hardware Month (при условии, что вы следовали правилам OSHWA, перечисленным на странице «Что можно и чего нельзя делать»)».

Подробнее, твит для спикеров в 2020 г. и Open Hardware Month @ http://ohm.oshwa.org/

PyCon DE & PyData Berlin, Germany // 9–13 октября 2019 г. Основная конференция, 3 дня лекций и мастер-классов. Более 100 сессий, посвященных темам PyData (искусственный интеллект, машинное обучение, этика…) и Python (программирование, DevOps, Web, Django…) — de.pycon.org.

Суперконференция Hackaday пройдет 15, 16 и 17 ноября в Пасадене, Калифорния, США. Суперконференция Hackaday возвращается, чтобы провести еще три полных дня технических переговоров, взлома бейджей и практических семинаров: Eventbrite & hackaday.io

Последние выпуски

Стабильная версия CircuitPython — 4.1.0, а нестабильная версия — 5.0.0- альфа.4. Новичок в CircuitPython? Начните с нашего руководства «Добро пожаловать в CircuitPython».

201

— это последний пакет библиотеки CircuitPython.

v1.11 — это последняя версия MicroPython. Документация по нему здесь.

3.7.4 — это последняя версия Python. Последняя предварительная версия — 3.8.0rc1.

1412 звезд Нравится CircuitPython? Пометьте его на GitHub!

Позовите на помощь — сообщения CircuitPython на других языках!

Недавно мы опубликовали в блоге Adafruit сообщение о переводе сообщений CircuitPython на другие языки. Одной из замечательных функций CircuitPython 4.x является перевод управляющих сообщений и сообщений об ошибках.Сообщения на родном языке помогут тем, для кого английский язык не является родным, понять, что происходит в CircuitPython, хотя ключевые слова и API-интерфейсы Python по-прежнему будут на английском языке. Если вы хотите помочь, отправьте сообщение в основной выпуск на GitHub и присоединяйтесь к нам в Discord.

Мы сделали это изображение с переведенным текстом, нам нужна ваша помощь, чтобы убедиться, что мы правильно поняли текст, пожалуйста, проверьте текст на изображении – если есть что-то, что мы не поняли правильно, сообщите нам об этом. Дэн прислал мне и этот удобный сайт.

jobs.adafruit.com вернулся, и люди публикуют свои навыки (включая CircuitPython), а компании ищут талантливых разработчиков, чтобы присоединиться к своим компаниям — от Digi-Key до Hackaday, Microcenter, Raspberry Pi и других.

Новое замечательное дополнение, теперь у нас также есть списки вакансий для некоммерческих организаций. Для начала, вот несколько отличных вакансий на EFF!

14 360 спасибо!

Сообщество Adafruit Discord, где мы делаем всю нашу разработку CircuitPython открыто, охватило более 14 360 человек, спасибо! Вступайте сегодня! https://адафру.it/discord

ICYMI – Если вы пропустили

Чудесный мир Python на оборудовании! Это наш первый видео-рассылка-подкаст, который мы запустили! Новости исходят от сообщества Python, Discord, сообществ Adafruit и других. Это часть еженедельного информационного бюллетеня, затем у нас есть сегмент «СПРОСИТЕ ИНЖЕНЕРА», и это фрагмент видео из него! Полный плейлист еженедельных видеотрансляций Python on Hardware находится здесь.

Этот видеоподкаст есть в iTunes, YouTube, IGTV (Instagram TV) и XML.

Еженедельный чат сообщества на сервере Adafruit Discord Канал CircuitPython — аудио/подкаст — аудио из чата Discord для CircuitPython, собрания обычно проходят по понедельникам в 14:00 по восточноевропейскому времени, это аудиоверсия в iTunes, Pocket Casts, Spotify и XML-канале. .

И, наконец, мы работаем над созданием единого места для всего, что можно подкастировать здесь — podcasts.adafruit.com

Codecademy «Изучайте аппаратное программирование с помощью CircuitPython»

Codecademy, интерактивная обучающая онлайн-платформа, используемая Более 45 миллионов человек объединились с ведущим производителем электроники STEAM, Adafruit Industries, для создания курса программирования «Изучите аппаратное программирование с помощью CircuitPython».Курс теперь доступен в каталоге Codecademy.

Python — универсальный, простой в освоении язык программирования, который широкий круг людей, от голливудских художников по визуальным эффектам до центра управления полетами в НАСА, использует для быстрого решения задач. Но вам не нужно быть ученым-ракетчиком, чтобы делать с ним удивительные вещи. Этот новый курс знакомит программистов с Python посредством микроконтроллера — CircuitPython — языка программирования на основе Python, оптимизированного для использования на оборудовании.

Готовая к работе аппаратная часть CircuitPython упрощает программирование различных одноплатных компьютеров, и этот курс поможет вам перейти от отсутствия опыта к работе с прототипом быстрее, чем когда-либо прежде. Интерактивная учебная среда Codecademy в сочетании с высоко оцененной программой Circuit Playground Express от Adafruit предоставляет начинающим аппаратным хакерам невиданную ранее возможность беспрепятственно изучать аппаратное программирование онлайн.

Будь то для тех, кто плохо знаком с программированием, или для тех, кто хочет расширить свой набор навыков, включив в него физические вычисления, этот курс познакомит студентов с Python и создаст невероятные проекты.К концу учащиеся соберут свои собственные велосипедные фонари, драм-машину и даже датчик влажности, который может сказать, когда пора поливать растение.

Посетите Codecademy, чтобы получить доступ к курсу Learn Hardware Programming with CircuitPython, и Adafruit, чтобы приобрести Circuit Playground Express.

Codecademy помогла более чем 45 миллионам человек во всем мире повысить свою карьеру с помощью технических навыков. Онлайн-платформа интерактивного обучения компании широко известна тем, что предоставляет доступный, гибкий и увлекательный опыт как для начинающих, так и для опытных программистов.Codecademy привлекла в общей сложности 43 миллиона долларов от таких инвесторов, как Union Square Ventures, Kleiner Perkins, Index Ventures, Thrive Capital, Naspers, Юрия Мильнера и Ричарда Брэнсона, а последний раз в июле 2016 года привлекла 30 миллионов долларов в серии C.

Внесите свой вклад!

Еженедельный информационный бюллетень CircuitPython — это информационный бюллетень CircuitPython, который рассылается по электронной почте каждый вторник. Полный архив здесь. В нем освещаются последние новости, связанные с CircuitPython, со всего Интернета, включая разработки Python и MicroPython.Чтобы внести свой вклад, отредактируйте черновик на следующей неделе на GitHub и отправьте запрос на внесение изменений. Присоединяйтесь к нашему Discord или пишите на форум, если у вас возникнут дополнительные вопросы.

]]>

Android GNSS Driver User Guide

Примечание по применению QuecLocator

Замечания по применению QuecLocator Серия модулей GSM/GPRS Rev.QuecLocator_Application_Note_V3.3 Дата: 08.06.2013 www.quectel.com Наша цель — предоставлять клиентам своевременные и комплексные услуги. Для любого

Дополнительная информация

Замечания по применению M95 с двумя SIM-картами

Замечания по применению M95 с двумя SIM-картами Серия модулей GSM/GPRS, версия 3.0 Дата: 29 января 2013 г. www.quectel.com Наша цель — предоставлять клиентам своевременные и комплексные услуги. Для любой помощи, пожалуйста, свяжитесь с

Дополнительная информация

Сотовый двигатель Quectel

GSM FTP AT-команды GSM_FTP_ATC_V1.1 Название документа GSM FTP AT Commands Version 1.1 Date 2010-12-28 Status Document Control ID Release GSM_FTP_ATC_V1.1 General Notes предлагает эту информацию

Дополнительная информация

Сотовый двигатель Quectel

Cellular Engine Руководство пользователя по запуску GPRS GPRS_Startup_UGD_V1.01 Название документа Руководство пользователя по запуску GPRS Версия 1.01 Дата 16.11.2009 Статус Контрольный идентификатор документа Выпуск GPRS_Startup_UGD_V1.01 Общие примечания

Дополнительная информация

Сотовый двигатель Quectel

Замечания по применению порта GSM UART для сотовой связи GSM_UART_AN_V1.01 Название документа Порт GSM UART Замечания по применению Версия 1.01 Дата 16.11.2009 Идентификатор документа о состоянии Выпуск GSM_UART_AN_V1.01 Общие

Дополнительная информация

Сотовый двигатель Quectel

Cellular Engine Замечания по применению GSM-мультиплексора GSM_MUX_AN_V1.00 Название документа Замечания по применению GSM-мультиплексора Версия 1.00 Дата 27.06.2009 Идентификатор управления документом состояния Версия GSM_MUX_AN_V1.00 General

Дополнительная информация

AN4156 Примечание по применению

Замечания по применению Уровень аппаратной абстракции для Android Введение В этом примечании к применению приведены рекомендации по успешной интеграции датчиков STMicroelectronics (акселерометр, магнитометр, гироскоп

). Дополнительная информация

Wi-Fi роутер Хуавей Е5.Гид пользователя

Wi-Fi роутер Huawei E5 Руководство пользователя 1 Содержание Описание модема Спецификация Руководство по установке ПО Руководство пользователя Устранение неполадок Термины 2 Описание модема Huawei E5830 HSDPA Wifi-маршрутизатор и USB-модем вместе

Дополнительная информация

Python для платформы Series 60

F O R U M N O K I Начало работы с Python для платформы Series 60, версия 1.2; 28 сентября 2005 г. Python для платформы Series 60 Copyright 2005 Nokia Corporation.Все права защищены. Нокиа и Нокиа

Дополнительная информация

Сотовый двигатель Quectel

AT-команды службы HTTP Cellular Engine GSM_HTTP_ATC_V1.00 Название документа AT-команды службы HTTP Версия 1.00 Дата 06.07.2009 Состояние Идентификатор управления документом Выпуск GSM_HTTP_ATC_V1.00 Общие примечания предложения

Дополнительная информация

Запуск программы на AVD

Запуск программы на AVD Теперь, когда у вас есть проект, который создает приложение, и AVD с образом системы, совместимым с целью сборки приложения и требованиями уровня API, вы можете запустить

. Дополнительная информация

Руководство пользователя оценочного комплекта MN1010 v3

1 Оценочный комплект Введение Оценочный комплект MN1010 предназначен для того, чтобы пользователь мог быстро оценить модуль GPS-приемника Micro Modular Technologies MN1010.Этот набор можно использовать как в лаборатории

Дополнительная информация

Справка диспетчера системных файлов M100

Авторское право (с) Vuzix Corporation 2013-2014. Все права защищены. Справка M100 System File Manager Раздел I) Установка M100 Раздел II) Общая информация Раздел III) Устранение неполадок Раздел IV)

Дополнительная информация

Руководство Стоунсофт. Руководство по модему 3G

Руководство по Stonesoft Руководство по 3G-модему Copyright 2013 Stonesoft Corporation.Все права защищены. Все спецификации могут быть изменены. Редакция: Stonesoft_3G Modem_ 20130620 2 Введение Спасибо за выбор

Дополнительная информация

Демонстрация моста Qualcomm IR-I 2 C

Руководство пользователя, июнь 2012 г. UG63_01.0 Демонстрационная установка Qualcomm IR-I2C Bridge Demo Демонстрационная установка Qualcomm IR-I2C Bridge состоит из платы ice-dragon, которая включает в себя ИК-приемник, сопряженный с мобильным процессором ice40 mobilefpga.

Дополнительная информация

Руководство по обновлению планшета Colorfly

Руководство по обновлению планшета Colorfly (PhoenixSuit) 1.Загрузка прошивки и средства обновления 1. Посетите официальный веб-сайт http://www.colorful.cn/, выберите 产 品 > 数 码 类 > 平 板 电 脑 и щелкните продукт, который должен быть

. Дополнительная информация

Утилита Caplio для Windows

Caplio Utility для Windows Руководство по эксплуатации Английский язык Чтобы обеспечить правильное использование продукта, внимательно прочитайте это руководство перед использованием. Держите руководство под рукой для дальнейшего использования. Введение Благодарим вас за покупку

Дополнительная информация

3D реставрация (Kine3D-3)

3D реставрация (Kine3D-3) SKUA 2009.4 и GOCAD 2009.4 Rock & Fluid Canvas 2009 Epos 4.0 Rollup 3 Руководство по настройке 2007 2011 Paradigm Ltd. или ее филиалы и дочерние компании. Все права защищены.

Дополнительная информация

F2103 GPRS DTU РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

F2103 GPRS DTU РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Добавить: J1-J2, 3rd Floor, No.44, GuanRi Road, Software Park, XiaMen, China 1 Почтовый индекс: 361008 Содержание Глава 1 Краткое введение в продукт… 3 1.1 Общие… 3 1.2 Особенности продукта…

Дополнительная информация

Пример стандартного API

16 Пример реализации стандартного системного вызова API Как правило, номер, связанный с каждым системным вызовом Интерфейс системного вызова поддерживает таблицу, индексированную в соответствии с этими номерами Интерфейс системного вызова

Дополнительная информация

Руководство пользователя оценочного комплекта MN3310 v1

1 Оценочный комплект Введение Оценочный комплект MN3310 предназначен для того, чтобы пользователь мог быстро оценить модуль GPS-приемника Micro Modular Technologies MN3310.Оценочный комплект можно использовать либо в

Дополнительная информация

USB-HSPA-модем. Руководство пользователя

Руководство пользователя модема USB HSPA Поздравляем вас с приобретением модема USB HSPA. Файл readme поможет вам путешествовать по Интернету, отправлять и получать SMS, управлять контактами и использовать многие другие функции с

. Дополнительная информация

Руководство пользователя FLoader

Руководство пользователя FLoader, версия 1.0.07 Сборка 12 февраля 2002 г. Copyright Topcon Positioning Systems, Inc. 2002 г. Все права защищены Последняя редакция 14 февраля 2002 г. ВВЕДЕНИЕ / ПОЛОЖЕНИЯ И УСЛОВИЯ Спасибо

Дополнительная информация

НАСТРОЙКА USB-ДРАЙВЕРА AN220

НАСТРОЙКА USB-ДРАЙВЕРА Соответствующие устройства Эти указания по применению относятся к следующим устройствам: CP2101/2/3/4/5/8, C8051F320/1/6/7, C8051F340/1/2/3/4/5/6/7/ 8/9/А/Б/К/Д, К8051Ф380/1/2/3/4/5/6/7, К8051Т320/1/2/3/6/7,

Дополнительная информация

Рисунок 1.8-битный USB-адаптер отладки

8-БИТНЫЙ USB-АДАПТЕР ОТЛАДКИ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 1. Введение 8-битный USB-адаптер отладки (UDA) обеспечивает интерфейс между USB-портом ПК и системой отладки/программирования 8-битного целевого устройства Silicon Labs

. Дополнительная информация

Руководство разработчика Newton2

Руководство разработчика Newton2 Дата: январь 2015 г. Руководство разработчика Newton2 История выпусков Дата Редакция История редакций Янв.12, 2015 1.0 — выпущена впервые Отказ от ответственности Эта документация предназначена для использования с

Дополнительная информация

Руководство пользователя. Серия PePWave Surf / Surf AP для помещений: Surf 200, E200, AP 200, AP 400. Сетчатый коннектор PePWave, серия для помещений: MC 200, E200, 400

Руководство пользователя PePWave Surf / Surf AP Серия для помещений: Surf 200, E200, AP 200, AP 400 Сетчатый разъем PePWave Серия для помещений: MC 200, E200, 400 Серия PePWave Surf AP: Surf AP 200-X, E200-X, 400-X PePWave Surf

Дополнительная информация

Установка PMOD в системах Linux

Руководство пользователя Установка PMOD в системах Linux версии 3.7 Установка PMOD Technologies Linux Установка для всех типов систем PMOD начинается с извлечения программного обеспечения из установки

. Дополнительная информация

Васпмот. Инструкция по началу работы

Указатель краткого руководства по Waspmote Версия документа: v4.3-11/2014 Libelium Comunicaciones Distribuidas S.L. УКАЗАТЕЛЬ 1. Введение… 3 2. Общие сведения и информация о безопасности… 4 3. Настройка оборудования Waspmotes…

Дополнительная информация

Использование оценочных плат последовательного интерфейса RS232 через порт USB

Информация о документе Информация Содержание Ключевые слова Серийная оценочная плата, PN512,PN532, MFRC663, MFRC522, MFRC523, MFRC52x, MFRD522, MFRD523, MFRD52x Эталонный проект бесконтактного считывателя смарт-карт MIFARE, MIFARE

Дополнительная информация

ИНФОРМАЦИОННЫХ ПОТОКОВ (ГРУППА 15) и НАУЧНЫЕ ВОЙНЫ….анализ базы данных трагических событий — анализ военных новостей Herb Zinser’s Social Science

Блок-схемы информационных строк, составленные Хербом Зинсером, рассматривают словесные подсказки LANGUAGE о подмножествах словесных подсказок по математике и естественным наукам в книгах, газетах, журналах и т. д.

Ниже список предметов, упомянутых …..

Страница 1 – Фредди Грей …. BAL –> Baltimore COMPUTER SCIENCE военная зона
Страница 2 – убийство Сэма Хенгеля в порту ввода/вывода Портерфилда, штат Висконсин
Страница 3 – судебное разбирательство по делу об убийстве SISK и CLERC  из Portage Wisconsin
Страница 4 – Baltimore Basic ОШИБКИ языка ассемблера
стр. 4.5 – Джанет Рино и Уэйко, Техас,
Страница 4.6 – Министерство юстиции и Сигнал Фрейд ….. модель айсберга
Страница 5 – Сэмюэл ДюБоз, возраст 43 года, смерть
Страница 6 – урановая база 16 Шестнадцатеричные военные коды
Страница 7 – СТАНДАРТНАЯ МОДЕЛЬ зоны боевых действий
Страница 8 – База 16 коды еды
Страница 9 – Книга 1984 и кислород 16 = 2000 Y2K Законы о биологии
Страница 10 – убийство второго пилота Germanwings Любица
Страница 11 – Стрельба на западной дороге и западных воротах
Страница 12 – нападение на базу 16 Член HEX FFA Мэтт Андерсон
Страница 13 – ROC – Регион конвергентных войн
Страница 16 – Фрэнк Заппа и Балтиморская музыка, информатика
Страница 17 – Геометрия оси Z
Страница 18 – Zero and Packed
Страница 19 – Музыкальные импульсы плазмидов крови
Страница 20 – Проблемы со звуком в Саудовской Аравии
Страница 21 – Ментальные ОШИБКИ музыки
Страница 22 – Месть бомбардировке Босбии – бомбардировка Бостона
Страница 24 – ОТКРЫТАЯ инструкция
Страница 25 – Эмили Хилшер
Страница 26 – Carl Jung
Страница 27 – Милуоки в радиопроблемах
Стр. 28 – убийство Трэвиса Зеллика и Харун Хана
Стр. 29 – BAL subroutine language hunters code …Balayage
Стр. 30 – встраивание программистов BAL
Стр. — Мистер.CHO English
Страница 33 – Битва матриц Дирака на озере Ривер
Страница 35 – Фермы Пабста …..Измененный тег данных  Убийство Глории Тотцке
Страница 36 – Microsoft DOS-убийство Джеймса Лутца из Вокеши
Страница 39 – Испанская DOS и Microsoft DOS  проблемы в хвастовстве
Страница 40 – Секретный атомный агент Карла Юнга Майкл Юнгблат из West Allis
Страница 41 – война VTOC в VT = Вирджиния TECH
Страница 43 – Ла-Кросс, Висконсин не прошел тест взаимной корреляции
Страница 44 – Криптология Алисы
Страница 45 – Джефф Вуд и войны логических микросхем Чиппева Фолс
Страница 47 – Джефф Вуд за рулем в состоянии алкогольного опьянения ЧИПС ТВ в его мозговом компьютере.. Калифорнийский дорожный патруль
Страница 48 – эти проблемы ресторана Chipotle гражданами/правительством Медный атомный номер 29, убийства на шоссе 29 и в штате Вирджиния, электронная ложь и сокрытие города электричества WAES

Эволюция живого языка с математическими и физическими уравнениями, блок-схемами информатики, диаграммами биохимии.и т. д. привело к появлению новой версии ЯЗЫКА…… известной под разными названиями как
Универсальный Язык Мышления,

 Язык СИМВОЛИЧЕСКОЙ МАШИНЫ Природы,

Карл Юнг коллективное бессознательное ГРУППОВОЙ РАЗУМ системы выражения поведения и чувств, которые иногда поднимаются на поверхностный уровень отображения информации (преступления, протесты, демонстрации и т.д.) и другие механики языка/поведения.

Книги и печатные новостные статьи могут содержать подмножества сообщений, встроенных в более широкий контекст письменного текста.

читать между строк – Словари Коллинза

http://www.collinsdictionary.com › English Dictionary
Примеры предложений, включая «читать между строк».
Ничего не прописано, но все есть для тех, кто умеет читать между строк. Эшфорд …

В этом сообщении блога …… мы предоставим информационные строки, используя СЛОВА и подмножества СЛОВ, и увидим их связь с событиями РЕАЛЬНОСТИ.

СИМВОЛИЧЕСКАЯ МАШИНА

Nature состоит из существительных, глаголов, понятий, математических уравнений, блок-схем и т. д.Идеи, содержащиеся в учебниках по математике и естественным наукам BASIC, являются частью СИМВОЛИЧЕСКОЙ МАШИНЫ.

Используя предложения Галилея о «двух ГЛАВНЫХ СИСТЕМАХ МИРА», мы теперь воспринимаем экзистенциализм Сартра как разделенный на 2 или более пространств данных……. 2 ГЛАВНЫХ экзистенциальных сущности

1) физическая реальность объектов: бетонные дороги, железные автомобили, целлюлозные деревья, гуманоиды, атомы, молекулы, гравитационные поля, железное ядро ​​ЗЕМЛИ и др.

2) Мир символов, понятий, блок-схем АСУТП, биохимических диаграмм, математических и физических уравнений и т.д.

Карты и территории — Рейнландмодель

Язык в мыслях и действиях, С.И. Хаякава.
Глава 2 Символы Карты и территории
В некотором смысле все мы живем в двух мирах.

Например  ………… Чарльз Диккенс » СКАЗКА о двух городах» …..  о двух мирах на поверхности ЗЕМЛИ.

Что такое 2-й мир?

Теперь у нас есть  3-е слово.

Третий мир – Википедия, бесплатная энциклопедия

Термин «третий мир» возник во время холодной войны для обозначения стран,  которые не присоединились ни к НАТО, ни к коммунистическому блоку.США …

Первый, Второй и Третий мир  Страны , общее объяснение терминов.

Таким образом, у нас есть исходная область СИМВОЛ ЖИЗНИ и МЫСЛИ, которая может получить
математическо-физическое сопоставление с целевым диапазоном физической биологии с человеческими именами собственными, человеческой деятельностью и т. д. на географической поверхности ЗЕМЛИ …….
, то есть …… поверхность ЗЕМЛИ как поверхность отображения информации с использованием трехмерных вертикальных людей, их поведения и повседневной деятельности.

Учитывая базовые понятия ……  давайте посмотрим на некоторые математические и научные информационные строки … очень полезные эмпирические данные о структуре РЕАЛЬНОСТИ и ее описательных словах   ……

данные
для тех, кто в
GUT (Теория Великого Объединения ….. включает Гранд-авеню от военно-морского пирса до пирса Оддоне и теоретиков Великого объединения в FermiLAB, которым необходимо признать существование кодов сообщений ключевых слов Природы -> Гранд, Пирс и символы GUT проекта печати GUTENBERG и оптического нерва с 1435 по 1453 год)

и

TOE (системы входа с временным порядком теории всего .. и СЛОВО все, что включает ВАС).

Информационная строка …….

Смерть Фредди Грея – Википедия, свободная энциклопедия

12 апреля 2015 года Фредди Карлос Грей -младший, 25-летний мужчина, был арестован полицейским управлением Балтимора за хранение того, что, по утверждениям полиции, было незаконным выкидным ножом. Во время перевозки в полицейском фургоне Грей впал в кому и был доставлен в травмпункт.

Арест(ы) ‎: 7 (6 полицейских и Фредди Грей)

Причина ‎: Травма спинного мозга

Дата ‎: ‎12 апреля 2015 г. (происшествие) 19 апреля …

Местоположение ‎: ‎Балтимор, Мэриленд, США

Дело Фредди Грея: Уильяму Портеру приказано дать показания – CNN.com

6 января 2016 г. — Офицер полиции Балтимора Уильям Портер должен будет дать показания по делу двух других офицеров, обвиняемых в смерти Фредди Грея , судья …

21 декабря 2015 г. — (CNN) Уильям Портер , один из шести полицейских Балтимора, обвиненных в связи со смертью Фредди Грея , предстанет перед повторным судебным разбирательством 13 июня, сказал …


Уильям Портер

Мотив Сэмюэля Хенгеля, 15 лет, во время захвата заложников в школе …

30 ноября 2010 г. — Сэмюэл Хенгель умер во вторник утром в Грин-Бей, штат Висконсин., больница… Возле дома Хенгеля по адресу Porterfield висела большая вывеска с надписью «мы делаем…



».

Сотни людей пришли на похороны похитителя заложников в Висконсине — WCCO

minnesota.cbslocal.com/…/hundreds-attend-wisconsin-hostage-tak…

5 декабря 2010 г. — второкурсник Сэмюэл Хенгель застрелился после того, как полиция штурмовала… Хенгель из Портерфилд удерживал большинство студентов и их социальных …


Сотни людей пришли на похороны похитителя заложников в Висконсине — WCCO

ОБНОВЛЕНИЕ

: Висконсин.Суд оставил в силе обвинительный приговор по делу о пытках

29 сентября 2011 — Полиция нашла мальчика запертым в туалете и тело Гарлина в неглубокой могиле за арендованным бандой домом в Portage . Сиск признал себя виновным в …

Звездный путь: Глубокий космос 9 – Википедия, бесплатная энциклопедия

Star Trek: Deep Space Nine (иногда сокращенно DS9 ) — научно-фантастический телесериал, действие которого происходит во вселенной Star Trek в галактике Млечный Путь, в …

Исходная сеть ‎: Syndication

21 июня 2007 г. — Сестра мальчика, Фелисия Гарлин , и мать, Тэмми Гарлин , принимали участие в пытках… Джош Гуахардо сказал, что сдал дом Сиску и Кларку в Гранд… Они расстались в прошлом году , Portage Полицейский детектив лейтенант.— сказал Марк Хан.

Милуоки Журнал Страж

24 июня 2007 г. — И она почти обвинила Сиска в том, что он задушил Гарлина , … и Висконсин в районе Деллс, прежде чем арендовать дом в Портедж в …

Фэнтези обвиняют в насилии Portage

История персонажа

Молодость и карьера

Бенджамин родился в 2332 году в Новом Орлеане, штат Луизиана, в семье Джозефа Сиско, шеф-повара и владельца ресторана «Креольская кухня Сиско», сокращенно «Сиско».Его биологической матерью была человеческая женщина по имени Сара. Однако Сара была одержима одним из баджорских пророков (формы жизни, которые существуют внутри баджорской червоточины), и ею манипулировали, чтобы она вышла замуж за Джозефа, чтобы зачать Бенджамина. Сара и Джозеф были счастливы в браке, пока Сара не исчезла через два дня после первого дня рождения Бена, когда форма жизни покинула ее тело. Через несколько лет она погибла в результате несчастного случая. В конце концов Джозеф встретил и женился на другой женщине, которая воспитала Вениамина как собственного сына.Бенджамин не знал об этих событиях до тех пор, пока не стал взрослым, и еще долго после того, как он каким-либо иным образом вступил в контакт с баджорскими Пророками. [1] У Бена есть сестра по имени Джудит и как минимум два брата.
Сиско поступил в Академию Звездного Флота в 2350 году. На втором курсе он был в полевых условиях на Звездной базе 137. Он встретил женщину по имени Дженнифер в Вавилоне, штат Нью-Йорк, на Гилго-Бич, вскоре после окончания Академии. В конце концов они поженились, и у них родился сын по имени Джейк. [2]

Как офицер Звездного Флота, продвигающийся по служебной лестнице, Сиско был наставником Керзона Дакса, присоединившегося к Триллу, служившего послом Федерации в Клингонской Империи, когда они оба находились на борту военного корабля США Ливингстон в начале карьеры Сиско. Симбиотическая природа присоединившейся Трилл становится важным аспектом более поздних отношений Сиско с его научным сотрудником DS9 Джадзией Дакс и советником DS9 Эзри Даксом.

Сиско служил на борту USS Okinawa под командованием капитана Лейтона, который увидел в молодом офицере командный потенциал; Лейтон повысил Сиско до лейтенанта-коммандера и сделал его своим старшим помощником.Именно во время этого задания Сиско и Лейтон сражались в войне между Федерацией и Ценкети. [3]

Кира Нерис

Кира Нерис – Википедия, свободная энциклопедия

Кира назначается старшим баджорцем Офицером милиции на борту Deep Space … Кира завязывает роман с Ведеком Барейлом, видным баджорским священником .

Заметной Клерик Bajoran
Заметной Bajoran Cleric
Замечательный Клерик Bajoran -> CLERC

CLERC получает 37-летний тюремный приговор в CLERC -> Джеймс Клерк Максвелл Электромагнитное телевидение

PORTAGE (WKOW) — Суд округа Колумбия приговорил Микаэлу Клерк к 37 годам тюремного заключения за участие в жестоком обращении с одиннадцатилетним мальчиком, …

Дом ужасов Висконсина – Демон снов

-> Максвелл ДЕМОНЫ

27 июня 2007 г. — Никто в районе Portage , Wisconsin не мог себе представить … Фелиция Garlin призналась, что Sisk выкопал яму на заднем дворе.

Недавно опубликованная стенограмма раскрывает глубины жизни мальчика из Сэнфорда…

article.orlandosentinel.com/…/hellhouse21_1_ portage -…

21 ноября 2007 г. — … после того, как власти спасли Эндрю Гарлина из дома в Висконсине, где … этим летом Эндрю был найден в туалете, когда полиция обыскивала Portage , Wis ., …
Michael Sisk ; отец 2-летнего ребенка, избил его деревянным …

       Майкл Сиск ; отец 2-летнего ребенка, избил его деревянным …

       Майкл Сиск ; отец 2-летнего ребенка, избил его деревянным …

       Микрофон

Атомик …человек ….атомная социальная наука WAR

article.orlandosentinel.com/…/hellhouse21_1_ portage -…

Орландо Страж

article.orlandosentinel.com/…/hellhouse21_1_ portage -…

Орландо Сентинел

Орландо Отправлено по телефону

Orl -> Orbital Отправленные информационные элементы

Демон Максвелла – Википедия, свободная энциклопедия

В философии тепловой и статистической физики Демон Максвелла — это мысленный эксперимент, созданный физиком Джеймсом Клерком Максвелла , в котором он предположил, как гипотетически может быть нарушен второй закон термодинамики.В мысленном эксперименте демон управляет маленькой дверью между двумя газовыми камерами.

 Джанет Рено – Уравнение ренормализационной группы с группой Дэвида Кореша – Википедия, бесплатная …

Уравнение ренормализационной группы может относиться к: Бета-функции … На этой странице значений неоднозначности перечислены статьи, связанные с заголовком Уравнение ренормализационной группы .

Биньямин Нетаньяху – Википедия, бесплатная энциклопедия

Родившийся в Тель-Авиве у светских еврейских родителей, Нетаньяху является первым израильским премьер-министром, родившимся в Израиле после создания государства. Нетаньяху присоединился к …

ОШИБКИ выравнивания слов клеток головного мозга на


сайте RD атома оксида двухвалентного железа …
FermiLAB  с маршрутом 64 и линиями потока магнитного поля Северного полюса

https://www.cs.umd.edu/…/aligned….
Мэрилендский университет, Колледж-Парк

Чтобы сохранить слово в памяти с байтовой адресацией (т. е. где каждый элемент памяти … Количество двойных слов (64 бита) часто сохраняется с выравниванием по двойному слову …

ОБНОВЛЕНИЕ

: Убит студент — NBC15.ком

7 сентября 2009 г. — Зеллик убил Хана и украл автомобиль. … 31-летнего студента Университета Висконсин-Милуоки и бизнесмена Haroon Khan , … многочисленные агентства, Милуоки PD, Watertown PD, UW-Milw PD, Town of Emmett PD, …

22 октября 2008 г. — Согласно уголовному делу, Зеллик убил Хана, чтобы украсть его машину, и ЛаФав считала, что ей пришлось…… Новая статья об убийстве из Харун Хан  …

Семейство IBM CICS

www. ibm .com/software/htp/ cics /

CICS ( Система управления информацией о клиентах ) — это семейство серверов приложений и коннекторов, которые обеспечивают промышленное управление онлайн-транзакциями …

Customer Information Control System ( CICS ® ) — это семейство смешанных языковых серверов приложений, которые обеспечивают промышленное управление транзакциями в режиме онлайн и подключение для критически важных приложений на мейнфреймах IBM под управлением z/OS и z/ ВСЕ.

Что такое логическая единица (LU)? – Определение из WhatIs.com

whatis.techtarget.com › Темы › Сеть › Сетевое программное обеспечение

Логическая единица (LU)

Часть словаря сетевого программного обеспечения: В IBM Systems Network Architecture ( SNA ) логическая единица (LU) идентифицирует конечного пользователя в сети SNA .

Логическая единица — это устройство или прикладная программа, с помощью которых конечный пользователь (прикладная программа, терминальный пользователь или механизм ввода/вывода) получает доступ к …

Стрельба в торговом центре Westroads – Википедия, бесплатная энциклопедия

Westroads Mall Стрельба была массовой стрельбой , которая произошла 5 декабря 2007 года в универмаге Von Maur в Westroads Mall в Омахе, …

Смертей ‎: 9 (включая преступника)

Дата ‎: 5 декабря 2007 г .; 13:43м. – 1:49 …

Оружие ‎: ‎AKM 7,62×39 мм полуавтоматический…

Дата ‎: 5 декабря 2007 г .; 13:43 … Макс Планк война времени код

Нападение на торговый центр Westgate – Википедия, бесплатно …

Массовая стрельба , теракт, терроризм, стрельба, осада… 15) напали на торговый центр Westgate , самый престижный торговый центр в Найроби, в его районе Вестлендс.

19 июля 2015 г. — Торговый центр Westgate в Кении вновь открывается почти через два года после кровавого террора… На видеозаписи из торгового центра видно, как боевики небрежно стреляют в  …

Порядок поиска, используемый системой для программ — IBM

По умолчанию список ссылок начинается с SYS1 .LINKLIB … см. раздел о поиске загрузочного модуля в z/OS MVS Programming: Assembler Services Guide.

Контрольный список предотвращения плановых отключений z/OS

guide.krzn.de/G90_Oct06/Oct06_Planned_Outage_Checklist.pdf

2.1.18 Динамическое обновление System Symbols . …. 5.1.5 IBM Тиволи Омегамон. …… SYS1 .V1R3M0. LOADLIB — это набор данных программного обеспечения. Пользователи ссылаются на этот набор данных …

Фракционирование плазмы крови – Википедия, свободная энциклопедия

Плазма крови Фракционирование относится к общим процессам разделения различных компонентов плазмы крови , которая, в свою очередь, является компонентом крови …

Отчество – Википедия, свободная энциклопедия

Юридически человек имеет одно или несколько заданных имен (имен) и одну фамилию.Использование девичьей фамилии матери в качестве данного имени , как правило, недопустимо, если только это имя не принимается в качестве первого имени ; использование первого имени родителя в качестве второго имени ребенка разрешено, но редко.

Муэдзин – Википедия, свободная энциклопедия

https://en.wikipedia.org/wiki/Muezzin
Википедия

Муэдзин ( / muːˈɛzɪn / ; турецкий : müezzin от арабского : مؤذن , muʾaḏḏin ) или музим — это человек, назначенный в мечети руководить и читать призыв к молитве для каждого события молитвы и поклонения в мечети. .
‎Описание – ‎История – ‎Известные муэдзины – ‎См. также

Стрельба в Вест-Эмблер-Джонстоне

Чо был замечен у входа в West Ambler Johnston Hall, общежитие с совместным обучением, в котором проживало 895 студентов, [1] , примерно в 6:47 утра по восточному поясному времени. [3] :25 [4] Обычно до 10:00 холл был доступен только его обитателям по магнитным картам; Студенческий почтовый ящик Чо находился в вестибюле здания, поэтому у него был пропуск, разрешающий доступ после 7:30.м., но непонятно, как он попал в здание раньше. [8] :77 [18] :13

Чо застрелил своих первых жертв в Вест-Эмблер-Джонстон-холле. Около 7:15 утра Чо вошла в комнату, которую первокурсница Эмили Дж. Хилшер делила с другим студентом. Хилшер, 19-летний парень из Вудвилля, штат Вирджиния, был смертельно ранен.

Герц – Википедия, свободная энциклопедия

герц (обозначение Гц ) — это единица измерения частоты в Международной системе единиц … Одно из наиболее распространенных применений этой единицы — описание синусоидальных волн и …

В основных единицах СИ ‎: ‎s -1

Символ ‎: ‎㎐

Оператор

OPEN — IBM

www-01.ibm.com/support/knowledgecenter/…/rlpsopen.htm?…
IBM

Оператор OPEN инициирует обработку файлов. …. Дополнительные сведения о доступности файлов см. в Руководстве по программированию на языке COBOL для AIX.

Этикет Эмили Пост для Эмили Хилшер – Институт Эмили Пост, Inc.

emilypost .com/book/ emily post s-etiquette/

Этикет Эмили Пост, 18-е изд., является исчерпывающим руководством по этикету в Америке.Авторы Пегги Пост, Анна Пост, Лиззи Пост и Дэниел Пост Сеннинг.

Пост родился Эмили Прайс в Балтиморе, штат Мэриленд, возможно, в октябре 1872 года (точная дата оспаривается). Ее отцом был архитектор Брюс Прайс, а ее …

Стрельба в храме сикхов в Висконсине – Википедия, бесплатно …

5 августа 2012 г. в сикхском храме в Оук-Крик, штат Висконсин, произошла бойня, где 40-летний Уэйд Майкл Пейдж смертельно застрелил шесть человек и …

Загробная жизнь BASE 16 HEX/ проклятие Верования в Африке | Блог SevenPonds

блог.Sevenponds.com/culture-perspectives/ африканец загробная жизнь

8 августа 2013 г. — В некоторых традиционных африканских взглядах на загробную жизнь и погребение считается, что мертвые ближе к «единственному высшему существу», чем …

Язык ассемблера IBM Basic и последующие версии — Википедия …

Базовый язык ассемблера ( BAL ) — общеупотребительный термин для языка программирования низкого уровня, используемого в IBM System/360 и последующих мейнфреймах.

«Убийства на дереве» рассказывает о человеке Святого Павла в Висконсине…

21 марта 2015 г. – 14 марта 2005 г., Хейуорд , Висконсин Ванг был осужден по шести пунктам обвинения в убийстве первой степени 21 ноября 2004 г., стрельбе в отдаленных лесах в …

22 ноября 2004 г. — Ванг предположительно застрелил пятерых охотников и ранил еще троих в… Многие из жертв были родственниками — все примерно из Райс-Лейк , Висконсин.… Джим Дойл отправился в Хейворд , чтобы предложить свою поддержку и расширить… Когда вы охотитесь, вы не ожидаете, что кто-то попытается застрелить вас и убить вас.

DF] Автоматическое управление 1 — управление с обратной связью по линейному состоянию

cse.lab.imtlucca.it/~bemporad/teaching/ac/pdf/05b-pole-placement.pdf

Лекция: Линейное состояние Обратная связь Управление . Состояние обратная связь управление .Стабилизация по состоянию обратной связи. Основная идея: спроектировать устройство, которое выполняет процесс (A,B,C) …

Перейти к Линейные системы — Представление блок-схемы линейного состояния уравнений пространства… называется «входным (или управляющим ) вектором», mathbf{u}(t) ​​в …

Линейное управление (пространство состояний) — epxx.co

Линейное управление ( состояние -пробел). В статье о ПИД-регуляторах мы стремились показать, как работает «аналоговое» или «классическое» управление с обратной связью.Простой водонагреватель …

Славные дни фермы Pabst Holsteins

http://www.wis ферма er.com/…/the-glory-days-of- пабст ферма голштины —–jcpg-…

31 января 2013 г. — «Люди все еще помнят Pabst Farms ?» он спросил. «Давным-давно было продано молочное стадо». Оги Пабст казался искренне …

В то время участок Pabst Farms площадью 1500 акров был излюбленным местом для обладателей призов голштинской породы , а также чемпионских лошадей породы першерон и хакни.

Университет Висконсин-Мэдисон

Лошади породы

хакни и першерон были основой ферм Pabst до… развития и разведения высокопродуктивного молочного скота породы голштинской породы .

Устранение неполадок программ на основе MS-DOS в Windows в Waukesha

Корпорация Майкрософт

В этой статье описывается, как устранять неполадки программ на основе MS-DOS в Windows. … Первое, что нужно проверить, если у вас возникли проблемы с программами на основе MS-DOS, — это подсистема Windows Virtual Dos Machine (NTVDM).… Проверьте файлы Config.nt и Autoexec.nt в %SystemRoot …

Устранение неполадок на базе MS-DOS

Лютеранский дом Bethesda – Историческое общество Уотертауна

www. уотертаун history.org/articles/ bethesda .htm

1903. 07 14 Дом для слабоумных детей и детей с эпилепсией будет построен в Уотертауне в течение следующего года под эгидой корпорации, созданной в …

Bethesda Lutheran Communities, Watertown , Висконсин.4822 лайков · 199 разговоров об этом. Оказание услуг и поддержки людям с интеллектуальными и…

Капитан Джеймс Лутц, Полицейское управление Вокеша, Висконсин

http://www.odmp.org/…/16751-captain-jam…
Мемориальная страница офицера Дауна, Inc.

28 апреля 1994 г. — капитан Джеймс Лутц был застрелен при попытке задержать двух подозреваемых, ограбивших Bank One в…

Капитан Джеймс Лутц был застрелен при попытке задержать двух подозреваемых, ограбивших банк One на пересечении шоссе 18 и шоссе 83 в Уэльсе, штат Висконсин.

После ограбления банка подозреваемые бежали в сторону Вокеши, преследуемые полицейскими. Капитан Лутц присоединился к преследованию на Медоубрук-роуд в Вокеше. Он был застрелен в перестрелке во время преследования подозреваемых. Подозреваемые, которые были отцом и сыном, бросили машину и скрылись пешком. Когда офицеры подошли к машине, подозреваемые угнали другую машину и скрылись.

Подозреваемые были вынуждены бросить свою вторую машину, когда свернули на тупиковую дорогу. Они бежали пешком и ворвались в дом, где держали в заложниках хозяйку дома.Затем подозреваемые заставили женщину отвезти их в своем фургоне в еще одной попытке побега. Когда фургон подъехал к блокпосту полиции, подозреваемые и полиция перестреляли, и заложница смогла выпрыгнуть из фургона. Подозреваемые смогли пройти около 300 ярдов от блокпоста, прежде чем разбить свой фургон.

Затем они были взяты под стражу офицерами. Отец и сын были осуждены за убийство и приговорены к пожизненному заключению с возможностью условно-досрочного освобождения через 100 лет.

Человек получает жизнь в результате убийства топором — Свободная Республика

30 ноября 2007 г. — Вокеша, Висконсин — Заявление о том, что убийство топором Глории Джин Тоцке ее сыном может быть самым жестоким, жестоким и ужасным преступным деянием, которое он когда-либо видел …

СОВЕРШЕННО СЕКРЕТНАЯ Элис Уэст Эллис … .. полицейский уйдет на пенсию в этом году — WestAllisNOW

http://www.westallisnow.com › Новости и особенности

20 февраля 2012 г. — Начальник полиции Уэст-Эллис Майкл Юнгблут уйдет в отставку в конце года, проработав почти 30 лет в полицейском управлении Уэст-Эллис.

Ошкош, Висконсин – Википедия, бесплатная энциклопедия

Википедия

Ошкош — город в округе Виннебаго, штат Висконсин, США, расположенный там, где река Фокс впадает в озеро Виннебаго с запада. Население составляло …

человек.

Две культуры – Википедия, бесплатная энциклопедия

Две культуры — это первая часть влиятельной лекции 1959 года, написанной британским ученым и писателем С. П. Сноу.Его тезис заключался в том, что «интеллектуальная жизнь … 90 003

Зои Брукс — 67-я Алиса в молочной стране — Farm Progress
farmprogress.com/story-zoey-brooks-67th-alice-dairyland-9-112786

21 мая 2014 г. — Зои Брукс из Уопаки была выбрана 67-й Алисой в Молочной стране штата Висконсин. В роли Алисы Брукс будет работать связным…

Мейнфреймы IBM — системы z

IBM z Systems и мейнфрейм нового поколения обеспечивают совершенную инфраструктуру для безопасного облака, корпоративной мобильности и бизнес-аналитики.

Chipotle вновь открывает бостонский ресторан, связанный с норовирусом …

28 декабря 2015 г. — Chipotle Mexican Grill Inc заявила, что вновь открыла свой ресторан Boston , который был связан со вспышкой норовируса, от которой заболело более 130 человек …

28 декабря 2015 г. — BOSTON — Ресторан Chipotle рядом с Boston College вновь открылся через несколько недель после того, как 136 посетителей заболели норовирусом.Здоровье города …

22 декабря 2015 г. — Знак, показывающий, что Chipotle Mexican Grill, замеченный по адресу 1924 Beacon St., был закрыт 8 декабря 2015 г. в Бостоне . (Фото Скотта …

Route 29 Stalker – Unsolved Mysteries Wiki – Wikia

unsolvedmysteries.wikia.com/wiki/ Маршрут _ 29 _Stalker

Композиция Route 29 Stalker. Настоящее имя: Неизвестно Псевдонимы: Ларри Бриден Разыскивался: Убийство , Покушение Убийство , Похищение Пропал без вести с: марта …

12 мая 2014 г. — (WJLA) — Вдоль Route 29 в Калпепере, штат Вирджиния, лежит деревянный крест, выветренный временем, и несколько искусственных цветов.«Все, что мы можем сделать, это молиться за нее …

Землетрясение Николы Теслы — Исключенная середина

http://www.excludedmiddle.com/earthquake.htm

В последние годы 19-го века технологический алхимик Никола Тесла может … Вибрация, посылаемая через землю, возвращает «эхо-сигнатуру» с помощью того же …

Таким образом … в этом сообщении в блоге у вас есть некоторые информационные строки ….. ткань языка и его ССЫЛКИ на физическую реальность и события.

Черные дыры и искажения времени | В.У. Нортон и компания

books.wwnorton.com › Наука › Астрономия
W. W. Norton & Company

Черные дыры, в которые может упасть что угодно, но из которых ничего не может вернуться; … Кип Торн вместе с коллегами-теоретиками Стивеном Хокингом и Роджером Пенроузом … гобелен взаимосвязанных тем, наконец, пришел к уникально обоснованному ответу на …

 гобелен взаимосвязанных тем, который в конце концов приводит к однозначно обоснованному ответу на …

 гобелен взаимосвязанных тем, который в конце концов приводит к однозначно обоснованному ответу на …

 гобелен взаимосвязанных тем, который в конце концов приводит к однозначно обоснованному ответу на …

Две культуры – Википедия, бесплатная энциклопедия

Две культуры — название первой части влиятельной лекции Rede 1959 года британского ученого и писателя К.П. Сноу. Его тезис заключался в том, что «интеллектуальная жизнь всего западного общества» была разделена на две названные культуры — а именно — естественную и гуманитарную — и что это было серьезным препятствием для решения мировых проблем. …

Позицию Сноу можно резюмировать часто повторяющейся частью эссе:

Много раз мне доводилось присутствовать на собраниях людей, которые по меркам традиционной культуры считаются высокообразованными и которые с большим удовольствием выражали свое недоверие к безграмотности ученых.Один или два раза меня провоцировали, и я спросил компанию, сколько из них могут описать второй закон термодинамики. Реакция была холодной: тоже отрицательной. И все же я спрашивал что-то, что является научным эквивалентом: Вы читали произведение Шекспира? [5]
Теперь я считаю, что если бы я задал еще более простой вопрос, например, что вы подразумеваете под массой или ускорением, что является научным эквивалентом высказывания: Вы умеете читать?  — не более чем каждый десятый высокообразованный человек почувствовал бы, что я говорю на том же языке.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
