Как подключить ДХО через ручник на автомобилях LADA

 18 октябрь 2017  LadaOnline    26 873

На автомобилях LADA дневные ходовые огни (ДХО) включаются автоматически при запуске двигателя. Некоторых владельцев такой режим работы фар не устраивает (например, свет может быть не нужен во время автозапуска/прогрева двигателя ночью). Рассмотрим несколько доработок, которые позволят сделать отключение ДХО при поднятом ручнике.

Процесс доработки показан на примере автомобиля Lada XRAY и Vesta. На других современных автомобилях LADA (Largus, Priora, Granta, Kalina, Lada 4×4) все действия выполняются аналогично.

В зависимости от комплектации автомобиля схема работы ходовых огней может быть реализована по-разному:

• Если в блоке предохранителей есть предохранитель ДХО (см. монтажный блок: Vesta, XRAY, Largus, Priora, Granta, Kalina, Lada 4×4), то можно воспользоваться первой доработкой.
• Когда нет соответствующего предохранителя, значит включение ДХО реализовано через специальный блок управления электроникой, смотрите 2-ую часть статьи.

Доработка через предохранитель ДХО

Потребуется:

• 4-х контактное реле (артикул: 75.3777).
• Провода.
• Разъем для установки дополнительного предохранителя (есть в каталоге Алиэкспресс).
• Разъемы, которые одеваются на предохранитель.

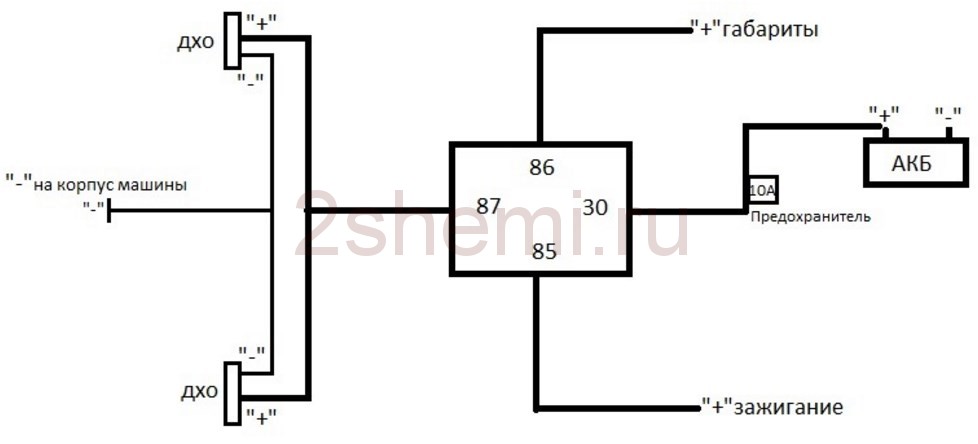

Схема подключения ДХО через ручник:

Описание схемы:

• 85 контакт — это «минус» с ручника (под ручником стоит размыкатель на «-»), тянем провод от размыкателя до реле.
• 86 контакт — это постоянные +12 В (можно взять с прикуривателя).
• 30 контакт — это +12 В с предохранителя ДХО.
• 87 контакт — это плюс от реле, который следует подключить во второе гнездо предохранителя ДХО.

То есть, при подключении реле предохранитель ДХО из монтажного блока удаляется и устанавливается в колодку схемы.

В итоге, при поднятом ручнике будет выключение ДХО. Снимаем машину с ручного тормоза — ДХО включаются.

Преимущество данной схемы подключения в том, что в любой момент (например, во время визита официального дилера) можно убрать провода из разъемов монтажного блока и на их место вставить штатный предохранитель.

Доработка через блок управления электроникой

Было выявленно, что иногда после такого подключения блок кузовной электроники ухдит в защиту (перестают работать ДХО и т.д), поэтому пока схемы спрятаны:

 Показать / Скрыть текст

На Лада Веста в комплектации «Люкс» управление ДХО выполняется при помощи дополнительного блока кузовной электроники (EMM или блок комфорта), который находится за бардачком.

Схема №1: ДХО работают только в режиме левого подрулевого переключателя — «AUTO». Чтобы отключить ДХО следует установить переключатель в положение — «0».

Схема №2: ДХО отключены, пока есть масса на доп.канале автосигнализации или пока поднят ручник (в зависимости от подключения).

Следует запрограммировать дополнительный канал автосигнализации:

• минус появляется после запуска двигателя, и машина стоит на охране.
• минус пропадает после отпускания ручника.

Соответственно, после опускания ручника ДХО начинает работать в штатном режиме.

Все подключения производятся на блоке EMM:

• Точки 1 и 2 (разорваны). Точки 3 и 4 (разорваны).
• Разорванные провода: S1-C1 и S1-C2 на схеме — питание на лампы ДХО.
• Точка 5 (контакт S2 D15 на схеме).

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

5. ДХО от ручника Лада Гранта — Лада Гранта, 1.6 л., 2012 года на DRIVE2

Давно хотел сделать ДХО от ручника на Гранте. Нужную информацию по подключению брал с разных источников, в том числе и на форуме Лада Гранта. У Гранты в комплектации Норма ДХО светят от зажигания. Сейчас когда поднят ручник, то ДХО не горят, опущен ручник ДХО горят. Взял колодку под реле с креплением в монтажный блок 10р, реле обычную 5-контактную НЗ (Нормально замкнутую) 50р, провода, клеммы ножевые авто(розетка/мама), 3 диода FR207 — Диод импульсный 2А 1000В 1,70р за 1шт (вместо диода FR207 можно использовать диод 1N4007 1A 1000В, но у 1N4007 ножка тонкая и гнется), паяльник, термоусадку, и изоленту.

колодка под реле с креплением в монтажный блок 2110

Схема подключения ДХО через ручник Лада Гранта

Контакт реле 87 — не используется. Можно обойтись одним диодом на 85 контакте реле, работать будет, но правильнее сделать как на схеме, чтобы обезопасить приборную панель и сигнализацию. Провод ручника коричневый с синей полосой (можно взять в левом пороге, или возле приборной панели). Я нашел соединение (провод ручника), где мне скрутили сигнализацию с приборной панелью, разорвал соединение, и спаял с диодами.

Примечание: Оригинальные ДХО в Ладе Гранте установлены фирмы Toshiba Тип ламп: W21/5W.У меня как то перегорели ДХО, и были взяты на замену лампочки ДХО LYNXauto L15621 12В 21/5Вт 2-конт. без цоколя, в экзисте 50-60р за 1шт. вполне нормальная цена учитывая, что LYNXauto бренд — Япония. 7 мес уже трудится около 10ткм и езжу чаще всего на ДХО. Лампочка LYNXauto только что сгорела, т.е. хватило на 8 мес 10ткм.

Если вы ставите в ДХО светодиоды вместо ламп накаливания, то не забудьте позаботиться о стабилизаторе напряжения для светодиодов, иначе быстро сгорят, и деньги будут потрачены зря, т.к. светодиоды любят постоянный ток, и не более указанного для них. Для авто обычно это 12В, а генератор выдает 13,5-14,7в и более (зависит от авто) то без стабилизатора, светодиодов обычно хватает на срок до года (хотя срок службы светодиодов примерно 50т часов).

Цена вопроса: 70 ₽ Пробег: 28500 км

Как подключить ДХО через ручник на автомобилях LADA

 18 октябрь 2017  LadaOnline    26 873

На автомобилях LADA дневные ходовые огни (ДХО) включаются автоматически при запуске двигателя. Некоторых владельцев такой режим работы фар не устраивает (например, свет может быть не нужен во время автозапуска/прогрева двигателя ночью). Рассмотрим несколько доработок, которые позволят сделать отключение ДХО при поднятом ручнике.

Процесс доработки показан на примере автомобиля Lada XRAY и Vesta. На других современных автомобилях LADA (Largus, Priora, Granta, Kalina, Lada 4×4) все действия выполняются аналогично.

В зависимости от комплектации автомобиля схема работы ходовых огней может быть реализована по-разному:

• Если в блоке предохранителей есть предохранитель ДХО (см. монтажный блок: Vesta, XRAY, Largus, Priora, Granta, Kalina, Lada 4×4), то можно воспользоваться первой доработкой.
• Когда нет соответствующего предохранителя, значит включение ДХО реализовано через специальный блок управления электроникой, смотрите 2-ую часть статьи.

Доработка через предохранитель ДХО

Потребуется:

• 4-х контактное реле (артикул: 75.3777).
• Провода.
• Разъем для установки дополнительного предохранителя (есть в каталоге Алиэкспресс).
• Разъемы, которые одеваются на предохранитель.

Схема подключения ДХО через ручник:

Описание схемы:

• 85 контакт — это «минус» с ручника (под ручником стоит размыкатель на «-»), тянем провод от размыкателя до реле.
• 86 контакт — это постоянные +12 В (можно взять с прикуривателя).
• 30 контакт — это +12 В с предохранителя ДХО.
• 87 контакт — это плюс от реле, который следует подключить во второе гнездо предохранителя ДХО.

То есть, при подключении реле предохранитель ДХО из монтажного блока удаляется и устанавливается в колодку схемы.

В итоге, при поднятом ручнике будет выключение ДХО. Снимаем машину с ручного тормоза — ДХО включаются.

Преимущество данной схемы подключения в том, что в любой момент (например, во время визита официального дилера) можно убрать провода из разъемов монтажного блока и на их место вставить штатный предохранитель.

Доработка через блок управления электроникой

Было выявленно, что иногда после такого подключения блок кузовной электроники ухдит в защиту (перестают работать ДХО и т.д), поэтому пока схемы спрятаны:

 Показать / Скрыть текст

На Лада Веста в комплектации «Люкс» управление ДХО выполняется при помощи дополнительного блока кузовной электроники (EMM или блок комфорта), который находится за бардачком.

Схема №1: ДХО работают только в режиме левого подрулевого переключателя — «AUTO». Чтобы отключить ДХО следует установить переключатель в положение — «0».

Схема №2: ДХО отключены, пока есть масса на доп.канале автосигнализации или пока поднят ручник (в зависимости от подключения).

Следует запрограммировать дополнительный канал автосигнализации:

• минус появляется после запуска двигателя, и машина стоит на охране.
• минус пропадает после отпускания ручника.

Соответственно, после опускания ручника ДХО начинает работать в штатном режиме.

Все подключения производятся на блоке EMM:

• Точки 1 и 2 (разорваны). Точки 3 и 4 (разорваны).
• Разорванные провода: S1-C1 и S1-C2 на схеме — питание на лампы ДХО.
• Точка 5 (контакт S2 D15 на схеме).

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Управление ДХО через ручник. — Ford Mondeo, 1.6 л., 2012 года на DRIVE2

Я езжу на Ford Mondeo Донецк, Украина

Данная доработка была придумана и опробована лично мнойСегодня, наконец-то осуществил свою давнюю задумку управление штатными ДХО через ручник. Т.е. когда ручник поднят ДХО не горят, когда ручник отпущен ДХО горят. Для данной доработки потребовалось 2 автомобильных реле, 4-х и 5-ти контактные.Для удобства в работе снимаем бардачок. На ГЕМе находим зеленый разъем и вытаскиваем его из ГЕМа, в нем находим провода:— бело/сиреневый-зелено/оранжевыйЭто «+» для полного накала ДХО. Перерезаем эти провода и соединяем их вместе. Перерезанные провода, выходящие из зеленого разъема подключаем к контактам «30» и «85» 4-х контактного реле, к контакту «87» этого же реле подключаем перерезанные провода, идущие к ДХО. Контакт «86» подключаем к 5-ти контактному реле к контакту «88». Контакт «30» 5-ти контактного реле подсоединяем на массу. К контакту «86» 5-ти контактного реле подключаем «+» который берем от контакта «30» 4-х контактного реле. К контакту «85» 5-ти контактного реле подключаем «-» ручника бело/сиреневый провод синего разъема.

Схема прилагается.ДА, САМОЕ ГЛАВНОЕ ПОВТОРЯТЬ ЗА МНОЙ НЕ ОБЯЗАТЕЛЬНО!

Помните, всё, что вы будете переделывать в своей машине, вы будете делать на свой страх и риск, и если есть сомнения в своих навыках, то лучше обратиться к специалистам. Автор не несёт никакой ответственности за любой вред, который вы можете нанести себе, машине или окружающим.

И еще, забыл предупредить, после отключения разъемов придется заново устанавливать время и обучать стеклоподъемники,

06.03. 2017 упростил схему

Полный размер

Упрощенная схема



Установить на солярис дхо от ручника – Защита имущества

В первую очередь хочу поблагодарить bri555 , за консультацию, терпение, из которого мне стало все понятно.

Недавно вот исполнил свою давнюю мечту, сделал себе отключение ДХО ручником, описывать много не буду, так как на драйве куча инфы на счет этого, сам делал из них, добавлю пару фото))) Меня очень раздражало, особенно после того когда я установил сигнализацию с автозапуском, раннее утро, тебе на работу, на улице ещё темно, машина стоит во дворе, и ты как обычно заводишь авто с автозапуска, и вот в этот самый не ловкий момент загораются ДХО автоматически, весь двор светится от этого, меня постоянной не опускали сомнения как бы кто не пустил чем нибудь на верхних этажах((

Всё это дело заготавливается сначала дома, в гараже или где вам угодно, нужны прямые руки, паяльник, изолента, крестовая отвертка, диод (1N4007),

реле и провода. После чего всё это чудо устанавливается в авто за пол часа времени. Сложного ничего нет, для начала конечно же я сомневался, так как делал это дело впервые, боялся спалить чего либо, но всё прошло удачно. Я рад очень, до сих пор не могу нарадоваться!
Всем удачи, ставим лайки кому понравилось)))

Выражаю благодарность AndrewLED за консультацию!
Выражаю благодарность bri555 за толковые фотографии из которых все понятно!

Сделал себе отключение ДХО ручником что-бы на себя внимание не обращать. Мотивация сильнейшая!))) Мотивация 1: Зима, холодно, ночь, решил погреться завел тачку, включились ДХО, свет лупил в окна домов, жители суетятся и лупятся на тебя, переставить машину, ну ты уже пива попил, заложат, страхово как-то! Мотивация 2: Лесистый берег реки, вид красивый, романтика, тискаешь дочку начальника ГИМС… это грустная история.

Удобно то что все нужно делать в одном месте, без большого количества разборов!

На автомобилях LADA дневные ходовые огни (ДХО) включаются автоматически при запуске двигателя. Некоторых владельцев такой режим работы фар не устраивает (например, свет может быть не нужен во время автозапуска/прогрева двигателя ночью). Рассмотрим несколько доработок, которые позволят сделать отключение ДХО при поднятом ручнике.

Процесс доработки показан на примере автомобиля Lada XRAY и Vesta. На других современных автомобилях LADA (Largus, Priora, Granta, Kalina, Lada 4×4) все действия выполняются аналогично.

В зависимости от комплектации автомобиля схема работы ходовых огней может быть реализована по-разному:

• Если в блоке предохранителей есть предохранитель ДХО (см. монтажный блок: Vesta, XRAY, Largus, Priora, Granta, Kalina, Lada 4×4), то можно воспользоваться первой доработкой.
• Когда нет соответствующего предохранителя, значит включение ДХО реализовано через специальный блок управления электроникой, смотрите 2-ую часть статьи.

Доработка через предохранитель ДХО

• 4-х контактное реле (артикул: 75.3777).
• Провода.
• Разъем для установки дополнительного предохранителя (есть в каталоге Алиэкспресс).
• Разъемы, которые одеваются на предохранитель.

Схема подключения ДХО через ручник:

• 85 контакт — это «минус» с ручника (под ручником стоит размыкатель на «-»), тянем провод от размыкателя до реле.
• 86 контакт — это постоянные +12 В (можно взять с прикуривателя).
• 30 контакт — это +12 В с предохранителя ДХО.
• 87 контакт — это плюс от реле, который следует подключить во второе гнездо предохранителя ДХО.

То есть, при подключении реле предохранитель ДХО из монтажного блока удаляется и устанавливается в колодку схемы.

В итоге, при поднятом ручнике будет выключение ДХО. Снимаем машину с ручного тормоза – ДХО включаются.

Преимущество данной схемы подключения в том, что в любой момент (например, во время визита официального дилера) можно убрать провода из разъемов монтажного блока и на их место вставить штатный предохранитель.

Доработка через блок управления электроникой

Было выявленно, что иногда после такого подключения блок кузовной электроники ухдит в защиту (перестают работать ДХО и т.д), поэтому пока схемы спрятаны:

На Лада Веста в комплектации «Люкс» управление ДХО выполняется при помощи дополнительного блока кузовной электроники (EMM или блок комфорта), который находится за бардачком.

Схема №1: ДХО работают только в режиме левого подрулевого переключателя — «AUTO». Чтобы отключить ДХО следует установить переключатель в положение — «0».

Схема №2: ДХО отключены, пока есть масса на доп.канале автосигнализации или пока поднят ручник (в зависимости от подключения).

Следует запрограммировать дополнительный канал автосигнализации:

• минус появляется после запуска двигателя, и машина стоит на охране.
• минус пропадает после отпускания ручника.

Соответственно, после опускания ручника ДХО начинает работать в штатном режиме.

Все подключения производятся на блоке EMM:

• Точки 1 и 2 (разорваны). Точки 3 и 4 (разорваны).
• Разорванные провода: S1-C1 и S1-C2 на схеме – питание на лампы ДХО.
• Точка 5 (контакт S2 D15 на схеме).

Напомним, есть более простой способ отключить ДХО без вмешательства в проводку. Владельцы автомобилей без ДХО могут установить их самостоятельно.

Фото: бортовые журналы gim11 и Phantom70

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter. .

Подключение к «Ручнику» | dho-light

Сайт постоянно модернизируется — почаще обновляйте страницу

​

Подключение к сигналу от стояночного тормоза

При подключении устройства к сигналу от стояночного тормоза, режим ДХО будет не активен при поднятом «Ручнике».

​

 — например это будет полезно, если автомобиль оборудован сигнализацией с автозапуском

​

Подключиться к сигналу от стояночного тормоза совсем не сложно и сделать это можно различными способами:

(Для подключения можно использовать дополнительный провод для ДДМ или дополнительный короткий провод при его самостоятельном удлиннении)

​

1. Подключение можно произвести непосредственно к концевому выключателю ручного тормоза, зажав ленточный контакт провода под клемму идущую от выключателя.

​

2. Подключение можно произвести, в любом доступном месте, к проводу идущему от концевого выключателя стояночного тормоза, проследив этот провод согласно электрической схемы на автомобиль, проткнуть его иглой, входящей в комплект провода, после чего иглу вставить обратно под термоусадку провода и место подключения заизолировать.

​

3. Так-же подключение к сигналу от ручного тормоза можно произвести в любом переходном штепсельном разъёме, проследив конкретную клемму разъёма, согласно электрической схемы на автомобиль. Используя «ленточный контакт» провода подключитесь к требуемой клемме и вставьте разъём обратно.

На фото пример подключения к сигналу от стояночного тормоза в переходном ШР (Автомобиль Лада Приора).

Подключите провод к устройству нужно в любое из двух гнёзд «-» на колодке «запрещающих сигналов», желательно закрепить провод пластиковым хомутом, прижав его к основным проводам устройства.

ВНИМАНИЕ!

1. Дополнительные действия с настройками устройства не требуются.

2. Если при подключении провода, ДХО не стали включаться, то сделайте развязку провода, идущего от сигнала ручного тормоза к блоку сигнализации, с помощью обычного диода (например 1N4007), минусом к «ручнику» (в некоторых сигнализациях не предусмотрен диод развязки и устройство «ДХО-Light» «видит» минус через блок сигнализации), при установке диода, функции сигнализации не нарушаются.
