Съёмник для подшипников своими руками

     Во время ремонта часто бывают ситуации, когда какого-то нужного инструмента нет «под рукой». В этом случае есть три выхода из положения: купить этот инструмент, взять у знакомых или сделать его своими руками. Все 3 способа имеют право на существование и используются от случая к случаю. Например, в моей истории срочно понадобился съёмник для снятия подшипника с ротора электродвигателя пылесоса Samsung. В этой статье рассмотрим, как можно выйти из этой ситуации.



   Предыстория такова: двигатель пылесоса внезапно начал работать с посторонними шумами. Разобрав корпус и осмотрев его, стало понятно, что развалился верхний подшипник ротора. Снять его без специального съёмника, не повредив при этом ротор, не представляется возможным, поэтому были предприняты попытки найти съёмник у знакомых, которые не увенчались успехом. Покупать этот инструмент в магазине из-за разовой работы я посчитал излишней тратой денег.

В дальнейшем так оно и вышло – сделать простой съёмник своими руками оказалось очень легко. На это ушло 20 минут времени и минимум деталей. Единственное условие – наличие сварочного аппарата и умение хотя бы немного им пользоваться.

   Итак, по порядку. Есть ротор двигателя с подшипниками, один из которых необходимо заменить.



   Чтобы снять подшипник с вала, под него надо подвести какой-нибудь упор. Причём этот упор должен быть определённой прочности и минимальной толщины, так как расстояние между подшипником и якорем составляет несколько миллиметров. Для этого подошла обычная металлическая шайба. Чтобы её можно было завести под подшипник, сделаем в ней вырез. Для этого зажмём шайбу в тисках и болгаркой вырежем четверть от её окружности.



   Проверяем на роторе – подходит.



   Теперь подумаем, из чего сделать корпус съёмника. В сарае нашёлся кусок профильной трубы. Отрежем от неё 5-ти сантиметровую часть. Чтобы съёмник можно было подвести под подшипник, необходимо в трубе прорезать одну стенку, причём ширина выреза должна быть больше диаметра подшипника. Зажимаем трубу в тиски и болгаркой вырезаем полосу.



   Дальше ставим трубу на торец, кладём на неё подготовленную шайбу и привариваем электросваркой. Соединение должно быть прочным, чтобы во время работы шайба не отвалилась.



   Переворачиваем корпус съёмника, установив его шайбой вниз. Сверху надо приварить гайку, в которую будет вкручен болт, чтобы выдавить подшипник. Гайка диаметром меньше размера трубы, поэтому под неё нужно установить какую-нибудь опору. Подойдёт всё, что угодно: шайба, любая пластина, отрезанная стенка трубы. В моём случае шайбы подходящего диаметра не нашлось, поэтому под шайбу меньшего диаметра подложил 2 гвоздя и сваркой приварил их к корпусу съёмника.

Сверху уложил гайку и всё тщательно обварил. Съёмник для подшипника готов.



   Осталось установить съёмник на роторе, закрепить его в тисках, ввернуть в гайку болт и, закручивая болт ключом, выдавить подшипник. На валу ротора, в которую упирается болт, нарезана резьба. Чтобы её не повредить, перед съёмом надо накрутить на неё гайку, и уже в гайку упереть болт.



   На изготовление съёмника у меня ушло всего 20 минут, и за пару минут был снят подшипник с ротора.

   В завершении покажу, как можно быстро и просто запрессовать новый подшипник на вал. Для этого понадобятся тиски, кусок трубы и шайба.



   Устанавливаем на вал подшипник, следом к нему прижимаем шайбу, потом кусок трубы и зажимаем эту конструкцию в тисках.



   Когда сжимаются тиски, труба давит на шайбу, та — на подшипник. Под действием силы сжатия деталь насаживается на вал ротора. Здесь главное – установить конструкцию ровно, следить за тем, чтобы вал ротора попал в отверстие шайбы и трубы, а не упирался в их стенки, и не согнуть ротор чрезмерным усилием.



   Вот так быстро можно сделать съёмник для подшипника своими руками, использовав минимум материалов, практически бесплатно.  Конструкция простая, надёжная, главное – рабочая. Недостатком данного устройства является то, что этот съёмник можно применять только для маленьких подшипников. Для больших необходимо изготовить более мощную конструкцию.


Надежный простой съемник для подшипников своими руками

Такой инструмент желательно иметь в гараже каждому мужчине. Иногда возникают ситуации, когда необходимо отремонтировать электроинструмент, а именно заменить подшипники, которые подвержены высокой степени износа. Вы конечно можете снять подшипник с помощью молотка и отвертки, но есть риск, что при съеме может повредиться резьба или ось, как правило, так обычно и происходит. Или есть вариант, что подшипник так уселся на детали, что его не может снять даже специальное устройство.

Содержание

  • Разберем, что представляет собой конструкция съемника для подшипника
  • Перейдем к самому процессу работы. Этап первый
  • Второй этап
  • Третий этап
  • Четвертый этап

Разберем, что представляет собой конструкция съемника для подшипника

Съемник для подшипника — это приспособление, как правило, выполненное из стали и состоящее из нескольких лап захвата и металлического стержня. Такой вид инструментов применяется для жесткого захвата подшипника с целью снять его. Процесс снятия подшипника происходит за счет стягивающего усилия. От качества конструкции зависит легкость работы съемника и отсутствие риска травм.

Виды механических съемников:

  1. Съемники с двумя лапами захвата.
  2. Съемники с тремя лапами захвата.
  3. Внутренние съемники.

Съемники с двумя лапами захвата это довольно простой и надежный механизм. Выполнен из сплавов стали высокой прочности. Позволяет легко контролировать процесс работы.

Съемники с тремя лапами захвата это те же съемники с двумя лапами, но усовершенствованные. Как правило, выполнены из инструментальной стали твердых сплавов.

Внутренние съемники используются для снятия валов муфт, когда деталь прочно прикреплена к конструкции.

Также существует еще один негласный вид съемника — это специальный. Как правило, с помощью него снимают генераторы, цилиндры, моторы. Такие съемники эксклюзивные, изготовлены по вашим конкретным размерам. В этом главный плюс такого изделия, вы можете быть уверены, что съемник на все сто процентов выполняет свои обещания.

Сегодня мы разберем, как сделать надежный, а главное простой съемник, который вас выручит в трудную минуту. Для этого нам понадобятся:

  • Кусок толстой трубы.
  • Пластина из стали.
  • Гайка, болт.
  • Краска.
  • Стержень.
  • Сварочный аппарат.
  • Болгарка.
  • Дрель.
  • Токарный станок.
  • Шлифовальный диск.

Перейдем к самому процессу работы. Этап первый

Основанием съемника выступает кусок толстой металлической трубы, это наша рама. Труба обязательно должна быть прочной, с толстыми стенками, иначе ее легко может загнуть. Толщина трубы от трех миллиметров. Отрезаем нужный кусок с помощью болгарки. Вырезаем в трубе отверстие в виде окна. Это также можно осуществить при помощи болгарки, однако придется запастись терпением это долгий и трудоемкий процесс.

Второй этап

Будем делать нижнюю и верхнюю опоры. Нам понадобиться кусок листовой стали максимальной толщины. Вырезаем в нем круг, также можно сделать с помощью болгарки. Для упрощения работы, нужно сначала вырезать из листа прямоугольник, а потом зашлифовать острые края и круг готов. Нужно всего два таких круга.

Последние штрихи по работе над опорами. Вырезаем отверстие для болтового соединения в середине верхней опоры. Отверстие легко можно сделать с помощью дрели и далее рассверлить отверстие до нужных размеров токарным станком. Перейдем к нижней опоре. Там также нужно просверлить отверстие посередине. Размеры отверстия должны быть чуть больше осей, с которых вы будете демонтировать подшипники. После вырезаем деталь в виде треугольника. На этом этап работы над опорами закончен.

Третий этап

Теперь нужно сварить две опоры к корпусу. Шов должен быть прочным, герметичным. Приступаем к работе по закреплению гайки. Заворачиваем болт в отверстие и продеваем гайку. Закрепляем все сварочным швом, но не переусердствуйте с током, иначе гайка может расплавиться. Ее можно прикрепить снаружи или изнутри. При внутреннем расположении гайки общая конструкция съемника кажется более прочной надежной. Резьбовой стержень будет выступать в качестве рукояти. Так намного удобнее демонтировать подшипники.

Четвертый этап

Все сварочные швы необходимо будет тщательно зачистить. С этим заданием легко справится шлифовальный диск. Остаточный шлак удобно будет собрать проволочной щеткой. Все изделие готово, осталось только покрыть его специальной антикоррозионной краской. Для обеспечения долгого срока службы конструкции. Перед использованием съемника нужно будет смазать резьбу, для улучшения качества работы.

Протестируем нашу самоделку. В качестве испытаний подойдут подшипники с дрели. Как мы видим, изделие справляется с заданием. Теперь вы без страха и риска можете ремонтировать ваши инструменты, не боясь испортить их. Также конструкция подойдет для демонтажа втулок. Если в процессе использования съемника вы замечаете что ось слишком тонкая, то под снимаемый подшипник можно подложить подставку или сделать съемник меньшего размера. Все в ваших руках.

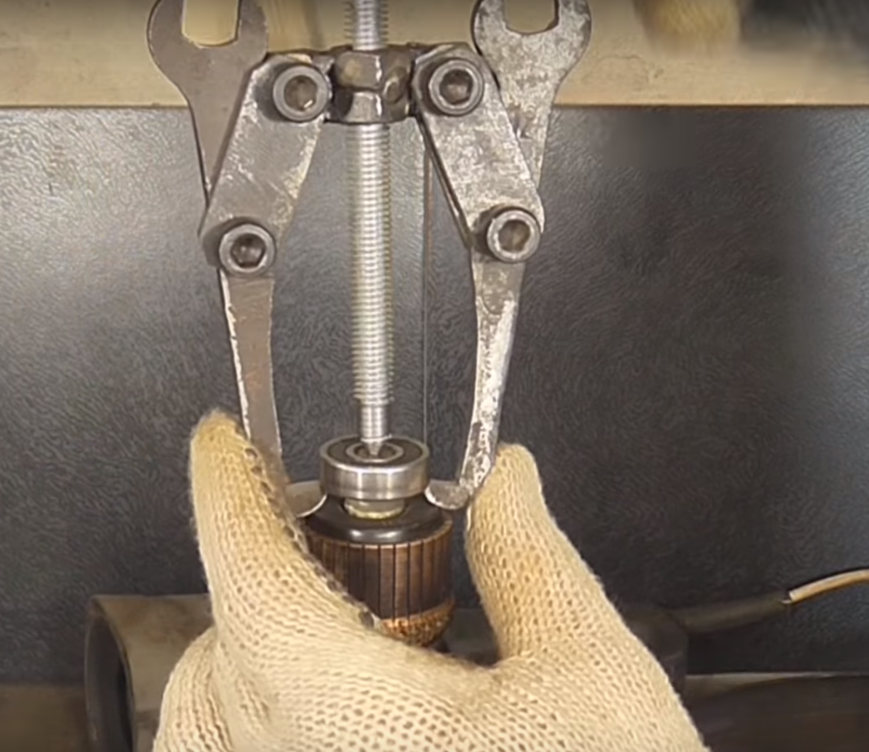

Изготовить съемник подшипников якоря | Съемник шестерни
