Рулевая тяга описание устройство замена недостатки фото видео типы.



Есть немало современных автолюбителей, которые очень часто игнорируют проблемы, возникающие с рулевым управлением. И вроде пока машине ездит, всё нормально, а как только возникают неполадки – просто отправляют своего «железного коня» в сервис. Тем не менее, проблемы с управлением не стоит откладывать в долгий ящик, поскольку именно они могут привести к серьёзным ДТП.



Рулевая тяга – ее функции и уязвимости

В конструкции рулевого управления рулевая тяга обеспечивает передачу усилия от поворота руля на поворотные кулаки колес. Конструктивно рулевая тяга может иметь рулевые наконечники с обоих ее концов, как например, у средней тяги, либо резьбовое окончание с одной стороны и рулевой наконечник с другой. Посредством резьбы, через соединительную втулку, соединяются короткий и длинный рулевые наконечники, образуя регулируемую боковую рулевую тягу. Шарниры на рулевых тягах (рулевые наконечники) необходимы для того, чтобы все подвижные элементы в рулевом приводе могли свободно, относительно друг друга и кузова, поворачиваться в различных плоскостях.

Рулевой привод в свою очередь, необходим для передачи на управляемые колеса автомобиля усилия от рулевого механизма, при этом обеспечивая поворот на неодинаковые углы. Так, если оба колеса будут повернуты на одинаковый угол, то внутреннее колесо при этом будет скользить боком (скрестись по дороге) снижая при этом эффективность рулевого управления. Помимо этого скольжение будет создавать дополнительный нагрев колеса и его износ. Устранить подобный недостаток удается путем поворота внутреннего колеса на больший угол относительно внешнего колеса.

При прохождении поворота каждое колесо идет по своей окружности, отличной от другой, при этом внешнее колесо проходит по большему радиусу, чем внутреннее. При этом центр поворота у обоих колес общий, и внутреннее колесо соответственно нужно повернуть на больший угол, относительно внешнего колеса. Это достигается особой конструкцией рулевой трапеции, включающей в себя рулевые тяги с шарнирами и поворотные рычаги. Задать необходимый угол поворота колес удается путем подбора угла наклона рулевых рычагов, касательно продольной оси автомобиля и длины рулевых тяг. Например, после удара о какое – либо препятствие, повлекшее деформацию либо рычагов, либо рулевых тяг, наблюдается недоворот автомобиля в одну из сторон.

Другими словами удается развернуться на дороге, скажем в левую сторону, но не удается в правую. Это свидетельствует о том, что от удара заданная геометрия подвески автомобиля нарушена. Чаще всего в негодность приходят шарниры, а если точнее, резиновый вкладыш, это, кстати, приводит в негодность и все управление. Происходит такое в результате длительной эксплуатации. Вследствие попадания пыли и грязи может также испортиться пыльник рулевой тяги. Сами же тяги становятся неисправны, в основном, только после механического воздействия. Это может быть наезд колес на края глубоких ям либо же прямой удар о камень и прочее.

Типы рулевого управления

На автомобилях может быть установлено либо рулевое управление с рулевым редуктором червячного типа, либо рулевая рейка. Рулевое управление с механизмом червяк-ролик отличает небольшая склонность к передаче ударов от неровностей дороги, возможность передачи большего усилия и большие углы поворота колес. Но, в то же время в конструкции предусмотрено большое количество рулевых тяг и шарнирных соединений, что способствует «накоплению» люфтов и делает малоинформативным и «тяжелым» руль. Отрицательных моментов, при эксплуатации червячных рулевых механизмов, получается больше, чем положительных и современные автомобили в своем большинстве оснащаются реечным рулевым механизмом. Рулевое управление с реечным рулевым механизмом отличает компактность, минимальное количество рулевых тяг и шарниров и невысокая цена. Все эти факторы способствуют его широкому применению.

Рулевая рейка идеально совмещается с подвеской McPherson в переднеприводной компоновке, обеспечивая точность и легкость рулевого управления. Но и реечное рулевое управление не лишено минусов в эксплуатации. Это передача любого толчка на рулевое колесо, что обусловлено простотой конструкции, что собственно не приемлемо для тяжелых машин.

Характерные признаки неисправности рулевого управления в целом:

— различные внештатные стуки в рулевом управлении;

— характерное биение руля;

— стук при повороте руля;



— увеличенный люфт руля: люфт при вертикальном покачивании руля, говорит о неисправности подшипника ступицы или шаровой опоры, люфт при горизонтальном покачивании

– неисправности рулевого наконечника;

— рулевое колесо стало туго вращаться;

— автомобиль во время движения начинает менять прямое направление движения. Один из этих признаков присутствует, значит, пора на диагностику рулевого управления. При диагностике своими силами, или первоначальной диагностике, обратите внимание на следующие характерные моменты:

— перемещение рулевых наконечников вдоль оси пальцев должно быть не более 1,5 мм. Помощник поворачивает руль, а вы пальцами (наощупь) определяете наличие люфта на шаровых наконечника. Есть люфт или стук – наконечник с шарниром нужно менять. — Проверить затяжку хомута регулировочной муфты на боковой тяге. — Проверить исправность (отсутствие механических повреждений) защитных чехлов шарового шарнира наконечника. Трещины и разрыва есть, чехол меняется.

Когда нужна замена рулевой тяги?

Информация к размышлению: вы должны знать о том, что самая распространенная и характерная неисправность рулевого привода – выход из строя (износ) шарового шарнира наконечников рулевых тяг. И еще, некоторые «кулибины», по старой памяти, используют такой метод ремонта, как реставрация рулевых тяг. Это конечно личное дело каждого водителя, но стоит посчитать свои деньги: как долго пройдет отреставрированная рулевая тяга, будут ли соблюдены все заводские параметры при реставрации и сколько денег стоит реставрация. Не проще ли будет купить заводскую рулевую тягу, благо время дефицита на запчасти давно закончилось. И провести замену рулевой тяги своими руками. Как мы узнаем о неисправности рулевого управления? Элементарно. О том, что пора делать диагностику рулевого управления, нам подскажут руки, лежащие на руле и наш слух.

Как заменить рулевые тяги самостоятельно

  1. Автомобиль поддомкратить, поставить «козла». Снимаем переднее колесо.
  2. Расшплинтовать гайку пальца и отвернуть ее.
  3. Установить съемник и подтянув его гайку до упора, резко ударить молотком по ушку поворотного рычага. Если палец не соскочит, процедуру повторяете: подтянули гайку съемника – ударили молотком.
  4. Открутить полностью рулевой наконечник от муфты. WD-40 пригодится, если резьба заржавела.
  5. Снять пыльник и открутить тягу от рулевой рейки.
  6. Перед установкой новой тяги, приложите ее к снятой старой и сделайте пометку по старому следу на новой тяге. Это нужно для того. Чтобы закрутить ее до метки и нормально доехать до развальщика.
  7. Установку новой тяги производим в обратном порядке, желательно уже без молотка. Желательно литолом смазать резьбовые соединения для того, чтобы в следующий раз не применять молоток так активно. И не забудьте смазать шаровый шарнир смазкой, которая идет в комплекте к тяге. После замены рулевой тяги вам прямая дорога на развал-схождение. Некоторые рассказывают о том, что по меткам на тягах устанавливают новые и не нуждаются в услугах развальщика. Мы бы не рекомендовали проводить такие эксперименты, особенно с учетом сегодняшних цен на новую резину.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ ДЛЯ ЗАМЕНЫ

Первоначально для замены рулевой тяги своими руками вам необходимо приобрести тяги, подходящие именно для вашей модели автомобиля, и по возможности сразу два наконечника, дабы избежать замены старого наконечника в будущем и сэкономить ваши денежные средства. Приведём список популярных и необходимых инструментов для замены этого механизма: Домкрат, «козлы» для безопасности, Пассатижи, гаечные ключи, съёмник рулевых тяг, отвертка, универсальная техническая жидкость WD-40.





Особенности процесса замены

    1. Обязательно перед началом работы поставьте автомобиль на ручной тормоз, а под задние колеса установите упорные бруски.
    2. Если вам необходимо демонтировать правую тягу, тогда передние колеса выворачиваются в левую сторону, при демонтаже левой, соответственно, – вправо.
    3. Переднюю часть авто необходимо установить на опоры. Шаровой шарнир крепится к поворотному рычагу при помощи гайки, ее следует раскрутить, предварительно сняв фиксатор. Для следующего шага понадобится съемник рулевых тяг, с его помощью необходимо выпрессовать палец шарового шарнира из поворотного рычага стойки. Отверткой отверните концы стопорной пластины, таким образом, вы расконтрите болты, которые крепят рулевые тяги, затем отверните их вообще. Необходимо повернуть соединительную пластину так, чтобы можно было отсоединить тягу от рулевого механизма. После этого ее можно снять.
    4. Если необходима замена наконечника рулевой тяги, то ее нужно зажать за шестигранник муфты в тисках и ослабить контргайку наконечника. Отворачивая сам наконечник, не забывайте считать количество совершенных оборотов. Лучше всего, зафиксировать это число на бумаге, чтобы не забыть. Устанавливая новый наконечник, заверните его точно на такое же количество оборотов.
    5. При необходимости замены чехла нужно снять старый, затем смазать поверхность герметиком, и только после этого установить новый. Собирать рулевую тягу нужно строго в обратном порядке, поэтому не отвлекайтесь, когда будете разбирать свой автомобиль.

ПОХОЖИЕ СТАТЬИ:

  • Mercedes-Benz Concept седан — видео трейлер
  • Бмв е90: описание,обзор,фото,видео,комплектация,характеристики.
  • Volkswagen c coupe gte: обзор,описание,фото,видео,комплектация.
  • Бмв е39: обзор,описание,фото,видео,комплектация,характеристики
  • Опель Зафира: обзор,описание,фото,видео,комплектация.
  • Какую сигнализацию лучше поставить на автомобиль с автозапуском.
  • КАК ПРОИЗВОДЯТ АВТОМОБИЛИ В ГЕРМАНИИ — немецкие авто видео.
  • Новый Audi Q2 2016-2017 описание технические характеристики фото видео
  • Volkswagen Amarok 2017 года фото видео обзор описание комплектация.
  • Как выбрать самый экономичный кроссовер по расходу топлива?
  • Особенности выбора автомобиля Мерседес S 222 с пробегом
  • Вождение с частным инструктором
  • Какие виды автомобильных сигналов существуют?
  • Сайлентблоки передних рычагов: выгодно купить с гарантией и бесплатной доставкой в интернет-магазине EXIST.UA
  • Фольксваген поло седан 2019: комплектации,цена,характеристики,кузов

Рулевая тяга: устройство, неисправности, замена

Нужно уточнить момент, некоторые автолюбители не различают разницы между, рулевой тягой и рейкой. А отличия достаточно весомые. Вы должны понимать, что рейка – это полноценный механизм управления, внутри которого двигается зубчатый вал (рейка), соединяющийся с тягами, левой и правой. Можно встретить понятие, как средняя тяга, имейте виду, она присутствует в системах «червячного» типа, например, модели ВАЗ (Классика) или БМВ.

Фото: рулевые тяги ГАЗ СайберФото: рулевые тяги ГАЗ Сайбер

Кстати, «немцы» применяли на своих моделях разные типы рулевых систем, можно встретить, как «червяк», так и рейку, к примеру, Е39, Е34, Е38 и т.д.

Теперь же само понятие, рулевая тяга, что это? Это деталь рулевой системы любого автомобиля, превращающая физическое воздействие человека на руль, в повороты колеса. Проще – это связующие звено между рулевой колонкой, рулем и колесами (в частности рулевыми «кулаками»). Без них, вы просто напросто не смогли бы повернуть колесо.

СхемаУстройство

Разновидности

Как таковых разновидностей три:

• Левая

• Средняя

• Правая

Средняя рулевая тягаСредняя рулевая тяга

Часто можно встретить расшифровку, как продольная и поперечная тяга. Вторая – это, так называемая средняя тяга или центральная, как её еще называют. Первая это левая либо правая часть. Помните, что такое количество элементов присуще только «червячному» типу механизма. Некоторые отмечают, особенность негативно складывается на управляемости, потому что, воздействия от неровных дорог передаются прямо на руль, от чего водитель чувствует все лично. Больше шарнирных (подвижных) элементов, от чего за состоянием деталей, приходится следить гораздо чаще.

В рейках, такого разнообразия нет, задачу центральной тяги, выполняет зубчатая рейка, двигающаяся по цилиндру. В зависимости от типа рейки, она может быть, как «сухой», так и ГУР, ЭУР. Второй тип предусматривает наличие специальных сальников, предотвращающих утечку жидкости. К зубчатой рейке подсоединяются рулевые тяги (левая и правая). В зависимости от модификации автомобиля, соединения могут быть, как шарнирные, так и классические резьбовые. Соединения тяг с поворотными кулаками происходит через шарниры.

УстройствоУстройство

Не стоит забывать, что они разделяются и по возможности регулировки. Часть идут литыми вместе с наконечниками, без возможности регулировки. В других модификациях предусмотрены специальные втулки на краях, в которые завинчиваются наконечники, с возможностью регулировки последних. Поэтому обращайте внимание, какой тип установлен у вас, после замены понадобится подгонка сход развала.

Ресурс, неисправности и их признаки

Точных сроков эксплуатации никто не дает. Принято считать, что в целом, в устройстве всего управления, какого типа бы оно не было, тяга обладает наибольшим периодом эксплуатации. Называют сроки в 100 000 – 150 000 км. и даже 250 000 км. Но, тут необходимо сделать важный акцент, во многом все зависит от стиля управления автомобилем и характеристиками дорожного полотна. К примеру, на ухабистых дорогах, ясное дело, что детали быстрей изнашиваются.

Во время эксплуатации автомобиля, каждому водителю необходимо обращать внимание на появление непонятных звуков, ухудшение управляемости, это могут быть первыми «звоночками» того, что какой-то элемент выходит из строя.

Сломанная рулевая тягаСломанная рулевая тяга

Итак, признаки:

• Появившийся стук, скрежет во время движения по неровным дорогам.

• Небольшое постукивание во время поворотов руля.

• Съеденная резина с одной стороны.

• Люфт и общая разболтанность элемента.

• Биение руля.

• Автомобиль «водит» при условии прямого положения руля.

• «Колесо» туго вращается.

• Порванный пыльник, как правило, после попадания грязи, пыли, влаги, шарнир долго не «живет».

Порвался пыльникПорвался пыльник

Зачастую неисправности связаны с изношенными креплениями, как на наконечниках, так и со стороны рулевого механизма (например, облом резьбы). После сильного удара по подвески, влетели в яму, не редко, может измениться плоскость, погнуться. В таких случаях, лучше заменить деталь, потому что восстановить без специальных инструментов её первоначальный вид, будет трудоемко. А как понимаете, «кривой» элемент ничем хорошим в управлении не отличиться.

Отдельно хотелось бы сказать, что в устройство тяги входит наконечник, большая часть признаков, может быть связана с его неисправностями. К примеру, выработался «палец» или полиуретановая прокладка, фиксирующая шарнир в «гнезде», что в целом приводит к появлению люфта.

Замена

Если диагностика показала износ, к примеру, наконечника, можно обойтись его заменой. Но, если шарниры вышли из строя на обеих сторонах, обломана резьба или тяга в принципе необслуживаемая, то, конечно, понадобиться полная замена. Поэтому приведем небольшой план работы, что нужно учитывать и какие особенности ремонта. Итак:

• Ослабляем крепление колес. Поднимаем машину домкратом.

Не забываем о технике безопасности, подложите кирпич или «башмак» под колесо. Не забывайте, делать это нужно с противоположной стороны от подъема. То есть, подняли левую сторону, кирпич подложили под заднее правое колесо.

• Итак, колесо открутили, теперь вам открылись тяги. Снимаем шплинт и откручиваем гайку «пальца».

замена рулевой тяги на примере Хонда Цивик 2000Откручиваем гайку рулевого наконечника

Кстати, желательно измерять длину старого элемента, это поможет самостоятельно отрегулировать «посадку» новой детали.

замена рулевой тяги на примере Хонда Цивик 2000-2Снимаем его

• Если снимаете только наконечник, достаточно выкрутить его из втулки. Но, если речь заходит о полной замене, тогда придется снять пыльники (аккуратно), а только после этого откручивать весь элемент. Как правило, на тяге сделаны пазы под ключ на 32.

замена рулевой тяги на примере Хонда Цивик 2000-3Далее нужно снять пыльникзамена рулевой тяги на примере Хонда Цивик 2000-4Новая установленная рулевая тяга. Фото замены — drive2.ru пользователь Валерий Завгородний

Сборка производится в обратном порядке.

Рулевая тяга - устройство и неисправности

Любым транспортным средством в движении необходимо управлять, и в автомобиле для этого предусмотрен руль и система рулевого управления, где рулевая тяга является связующим звеном для этих элементов.

Типы рулевого управления

На автомобилях может быть установлено либо рулевое управление с рулевым редуктором червячного типа, либо рулевая рейка.

Рулевое управление с механизмом червяк-ролик отличает небольшая склонность к передаче ударов от неровностей дороги, возможность передачи большего усилия и большие углы поворота колес.

Но, в то же время в конструкции предусмотрено большое количество рулевых тяг и шарнирных соединений, что способствует «накоплению» люфтов и делает малоинформативным и «тяжелым» руль. Отрицательных моментов, при эксплуатации червячных рулевых механизмов, получается больше, чем положительных и современные автомобили в своем большинстве оснащаются реечным рулевым механизмом.

Рулевое управление с реечным рулевым механизмом отличает компактность, минимальное количество рулевых тяг и шарниров и невысокая цена. Все эти факторы способствуют его широкому применению. Так, рулевая рейка идеально совмещается с подвеской McPherson в переднеприводной компоновке, обеспечивая точность и легкость рулевого управления.

Но и реечное рулевое управление не лишено минусов в эксплуатации. Это передача любого толчка на рулевое колесо, что обусловлено простотой конструкции, что собственно не приемлемо для тяжелых машин.

Рулевая тяга – ее функции и уязвимости

В конструкции рулевого управления рулевая тяга обеспечивает передачу усилия от поворота руля на поворотные кулаки колес.

Конструктивно рулевая тяга может иметь рулевые наконечники с обоих ее концов, как например, у средней тяги, либо резьбовое окончание с одной стороны и рулевой наконечник с другой. Посредством резьбы, через соединительную втулку, соединяются короткий и длинный рулевые наконечники, образуя регулируемую боковую рулевую тягу.

Шарниры на рулевых тягах (рулевые наконечники) необходимы для того, чтобы все подвижные элементы в рулевом приводе могли свободно, относительно друг друга и кузова, поворачиваться в различных плоскостях.

Рулевой привод в свою очередь, необходим для передачи на управляемые колеса автомобиля усилия от рулевого механизма, при этом обеспечивая поворот на неодинаковые углы.

Так, если оба колеса будут повернуты на одинаковый угол, то внутреннее колесо при этом будет скользить боком (скрестись по дороге) снижая при этом эффективность рулевого управления.

Помимо этого скольжение будет создавать дополнительный нагрев колеса и его износ. Устранить подобный недостаток удается путем поворота внутреннего колеса на больший угол относительно внешнего колеса.

При прохождении поворота каждое колесо идет по своей окружности, отличной от другой, при этом внешнее колесо проходит по большему радиусу, чем внутреннее. При этом центр поворота у обоих колес общий, и внутреннее колесо соответственно нужно повернуть на больший угол, относительно внешнего колеса.

Это достигается особой конструкцией рулевой трапеции, включающей в себя рулевые тяги с шарнирами и поворотные рычаги. Задать необходимый угол поворота колес удается путем подбора угла наклона рулевых рычагов, касательно продольной оси автомобиля и длины рулевых тяг.

Например, после удара о какое – либо препятствие, повлекшее деформацию либо рычагов, либо рулевых тяг, наблюдается недоворот автомобиля в одну из сторон. Другими словами удается развернуться на дороге, скажем в левую сторону, но не удается в правую. Это свидетельствует о том, что от удара заданная геометрия подвески автомобиля нарушена.

Чаще всего в негодность приходят шарниры, а если точнее, резиновый вкладыш, это, кстати, приводит в негодность и все управление. Происходит такое в результате длительной эксплуатации. Вследствие попадания пыли и грязи может также испортиться пыльник рулевой тяги.

Сами же тяги становятся неисправны, в основном, только после механического воздействия. Это может быть наезд колес на края глубоких ям либо же прямой удар о камень и прочее.

Неисправности рулевой тяги

Стуки в подвеске или увеличенный люфт руля, помимо износа других элементов подвески, могут быть следствием предельного износа шарниров рулевых тяг. На разборных рулевых тягах в таких случаях производят их реставрацию, путем замены изношенных деталей или же заменяют рулевые тяги целиком.

Может также наблюдаться тугое вращение рулевого колеса, когда установлены не качественные рулевые тяги, где все элементы шарнирного соединения рулевой тяги сделаны с нарушением заводской технологии или полностью отсутствует смазка.

Чаще всего рулевые тяги выходят из строя при нарушении целостности защитного чехла и попадания влаги и дорожной грязи внутрь соединения.

Поэтому для комфортной и безопасной езды лучшим средством для любого автомобиля будет профилактиктический осмотр ходовой части и рулевых тяг в частности.

Когда нужна замена рулевой тяги?

Информация к размышлению: вы должны знать о том, что самая распространенная и характерная неисправность рулевого привода – выход из строя (износ) шарового шарнира наконечников рулевых тяг.

И еще, некоторые «кулибины», по старой памяти, используют такой метод ремонта, как реставрация рулевых тяг. Это конечно личное дело каждого водителя, но стоит посчитать свои деньги: как долго пройдет отреставрированная рулевая тяга, будут ли соблюдены все заводские параметры при реставрации и сколько денег стоит реставрация.

Не проще ли будет купить заводскую рулевую тягу, благо время дефицита на запчасти давно закончилось. И провести замену рулевой тяги своими руками.

Как мы узнаем о неисправности рулевого управления? Элементарно. О том, что пора делать диагностику рулевого управления, нам подскажут руки, лежащие на руле и наш слух.

Характерные признаки неисправности рулевого управления в целом:

- различные внештатные стуки – грюки в рулевом управлении;

- характерное биение руля;

- увеличенный люфт руля: люфт при вертикальном покачивании руля, говорит о неисправности подшипника ступицы или шаровой опоры, люфт при горизонтальном покачивании – о неисправности рулевого наконечника;

- рулевое колесо стало туго вращаться;

- автомобиль во время движения начинает менять прямое направление движения.

Один из этих признаков присутствует, значит, пора на диагностику рулевого управления.

При диагностике своими силами, или первоначальной диагностике, обратите внимание на следующие характерные моменты:

- перемещение рулевых наконечников вдоль оси пальцев должно быть не более 1,5 мм.

Помощник поворачивает руль, а вы пальцами (наощупь) определяете наличие люфта на шаровых наконечника. Есть люфт или стук – наконечник с шарниром нужно менять.

- Проверить затяжку хомута регулировочной муфты на боковой тяге.

- Проверить исправность (отсутствие механических повреждений) защитных чехлов шарового шарнира наконечника. Трещины и разрыва есть, чехол меняется.

Снятие и замена рулевой тяги своими руками

Начнем с того, что вы должны приобрести тяги в комплекте с наконечниками. Дело ваше, но желательно менять оба наконечника, чтобы через некоторое время не возвращаться к замене оставленного старого наконечника. Сомнительная экономия.

Для того, чтобы снять и заменить рулевую тягу, вам понадобится набор инструментов и приспособлений: домкрат, «козлы» для безопасности, съемник рулевых тяг (если съемник -проблема, то мастера применяют молоток и небольшую «монтировку»), пассатижы, гаечные ключи, отвертка и универсальная техническая жидкость WD-40.

Итак, приступим к замене рулевой тяги:

1. Автомобиль поддомкратить, поставить «козла». Снимаем переднее колесо.

2. Расшплинтовать гайку пальца и отвернуть ее.

3. Установить съемник и подтянув его гайку до упора, резко ударить молотком по ушку поворотного рычага. Если палец не соскочит, процедуру повторяете: подтянули гайку съемника – ударили молотком.

4. Открутить полностью рулевой наконечник от муфты. WD-40 приггодится, если резьба заржавела.

5. Снять пыльник и открутить тягу от рулевой рейки.

6. Перед установкой новой тяги, приложите ее к снятой старой и сделайте пометку по старому следу на новой тяге. Это нужно для того. Чтобы закрутить ее до метки и нормально доехать до развальщика.

7. Установку новой тяги производим в обратном порядке, желательно уже без молотка.

Желательно литолом смазать резьбовые соединения для того, чтобы в следующий раз не применять молоток так активно. И не забудьте смазать шаровый шарнир смазкой, которая идет в комплекте к тяге.

После замены рулевой тяги вам прямая дорога на развал-схождение. Некоторые «умельцы» рассказывают о том, что по меткам на тягах устанавливают новые и не нуждаются в услугах развальщика. Мы бы не рекомендовали проводить такие эксперименты, особенно с учетом сегодняшних цен на новую резину.

Особенности процесса замены

Обязательно перед началом работы поставьте ваш автомобиль на ручной тормоз, а под задние колеса установите упорные бруски. Если вам необходимо демонтировать правую тягу, тогда передние колеса выворачиваются в левую сторону, при демонтаже левой, соответственно, – вправо.

Далее переднюю часть авто необходимо установить на опоры. Шаровой шарнир крепится к поворотному рычагу при помощи гайки, ее следует раскрутить, предварительно сняв фиксатор. Для следующего шага понадобится съемник рулевых тяг, с его помощью необходимо выпрессовать палец шарового шарнира из поворотного рычага стойки.

Отверткой отверните концы стопорной пластины, таким образом, вы расконтрите болты, которые крепят рулевые тяги, затем отверните их вообще. Необходимо повернуть соединительную пластину так, чтобы можно было отсоединить тягу от рулевого механизма. Вот теперь ее можно снять.

Если необходима замена наконечника рулевой тяги, то ее нужно зажать за шестигранник муфты в тисках и ослабить контргайку наконечника.

Отворачивая сам наконечник, не забывайте считать количество совершенных оборотов. Лучше всего, зафиксировать это число на бумаге, дабы не забыть. Устанавливая новый наконечник, заверните его точно на такое же количество оборотов.

При необходимости замены чехла нужно снять старый, затем смазать поверхность герметиком, и только после этого установить новый. Собирать рулевую тягу нужно строго в обратном порядке, поэтому не отвлекайтесь, когда будете разбирать свой автомобиль.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Рулевая тяга автомобиля

Рулевое управление автомобиля является основой безопасного вождения. Его неисправности подлежат безусловному устранению в кратчайшие сроки. Нарушения в работе рулевого управления являются бомбой замедленного действия, которая может сработать в любой момент.

Рулевая тяга автомобиля

Система управления автомобиля имеет достаточно сложное техническое устройство. Она обеспечивает своевременное маневрирование транспортного средства в зависимости от текущей дорожной обстановки.

Игнорировать проблемы, возникающие с управлением машины, не стоит. От этого зависит безопасность и жизнь водителями с пассажирами. Экономить на её ремонте не стоит и чревато тяжёлыми последствиями. Автомобиль, потерявший управление подобен шальной пуле мчащейся навстречу катастрофе.

Очень часто последствия неисправности рулевого управления транспортного средства бывают очень страшными и трагическими. Они вызвали гибель не одного десятка человек на дорогах страны. Не нужно повторять трагические ошибки других людей.

Для чего нужно рулевая тяга в автомобиле?

Рулевая тяга считается одним из центральных элементов системы управления транспортного средства.

Она выполняет две важные функции:

1.Передача физического усилия от руля к поворотным рычагам ступиц колёс

Последние при повороте руля водителем меняют направление движения автомобиля за счёт поворота колёс

2.Обеспечение необходимого радиуса поворота ведущих колёс

Радиус движения колёс транспортного средства при повороте неодинаков. Именно рулевая тяга отвечает за предотвращение скольжения колёс при прохождении поворота автомобилем. Внешнее колесо должно иметь меньший угол поворота, наружное колесо больший угол поворота.

Несмотря на довольно скромные размеры, рулевая тяга выполняет важные функции, от которых зависит степень манёвренности транспортного средства и безопасность движения.

Главная причина неисправности рулевой тяги

Активное использование автомобиля неизменно оказывает серьёзную нагрузку на подвеску. Особенно это касается поездок по грунтовым или полевым дорогам. Даже самый качественный и надёжный элемент, такой как рулевая тяга, может изнашиваться и прийти в негодность.

Этот момент необходимо учитывать и быть готовым выполнить ремонтные работы за максимально короткий промежуток времени. Конструкция рулевой тяги проста и незамысловата.

Наиболее уязвимой частью рулевой тяги являются шарниры. Они защищены от внешних негативных факторов резиновым пыльником. Если его целостность нарушается, пыль и грязь, попадая на шарниры тяги, выводят их из строя. Они не могут полноценно выполнять свои функции и требуют обязательной замены.

Непосредственно рулевая тяга может получить повреждения только после встречи колеса с глубокой ямой или большим камнем. Сильный удар ведёт к её искривлению, и основные функции оказываются нарушены.

Когда нужно менять рулевую тягу?

Опытный водитель по поведению автомобиля на дороге и посторонним звукам, издаваемым подвеской способен определить необходимость замены рулевой тяги. Необходимо помнить, что только детальный осмотр на подъёмнике подвески автомобиля даст возможность точно установить неисправность рулевой тяги.

Можно выделить следующие признаки необходимости замены рулевой тяги:

  1. При движении автомобиля в передней части издаются посторонние звуки и стуки;
  2. Появилось биение руля;
  3. Увеличился люфт руля;
  4. Ведущие колёса вращаются с усилием;
  5. Автомобиль при движении тянет в левую или правую сторону.

Заключение

Появление этих признаков неисправности рулевой тяги должно насторожить водителя. Самостоятельно выполнять замену рулевой тяги без опыта крайне не рекомендуется. В этом случае ремонтные работы необходимо доверить профессионалам, которые смогут их выполнять быстро и качественно.

Спасибо за внимание, удачи вам на дорогах. Читайте, комментируйте и задавайте вопросы. Подписывайтесь на свежие и интересные статьи сайта.

Это интересно

Всё о рулевых тягах и наконечниках

Рулевые тяги соединяют рулевой механизм и колесо, именно через них водитель передает поворачивающее усилие от рулевого механизма на колеса.

Проблема только в том, что рулевой механизм закреплен на кузове неподвижно, а колеса подвешены упруго и во время движения перемещаются в трех плоскостях. Как соединить подвижные колеса и неподвижно закрепленный рулевой механизм?

Особенности конструкции рулевого наконечника

К штоку рулевой рейки тяга крепится с помощью внутреннего наконечника, к средней тяге трапеции - с помощью шарнирного соединения. С рычагом поворотного кулака тяги соединены через внешний рулевой наконечник. Внутренние наконечники и шаровые соединения обеспечивают подвижность тяги в вертикальной плоскости - иначе тяги выламывались бы, когда автомобиль едет по неровному покрытию. Внешний наконечник обеспечивает подвижность тяги и колеса в любой плоскости - так привод может нормально работать на поворотах, ямах без ущерба.

Рулевые тяги и рулевые наконечники

Рулевые тяги и наконечники

Устройство наконечника напоминает строение человеческого сустава: сфера пальца вращается внутри полусферического корпуса с тефлоновой, капролоновой втулкой или смазкой, которая нивелирует трение металлических элементов и позволяет пальцу отклоняться на определенный угол. Весь шарнир защищен резиновым пыльником. Такая конструкция позволяет точно соединить неподвижные и подвижные элементы рулевого привода.

Вообще, рулевой наконечник - надежный, износостойкий элемент: пальцы изготавливают способом литья или штамповки из специальных сталей, шаровые части тщательно шлифуются, в качестве вкладышей используются износостойкие антифрикционные материалы, корпус отливают под давлением и анодируют, чтобы дополнительно защитить от коррозии. О тяге и говорить нечего.

Так почему же эти надежные элементы время от времени вынуждают водителей ехать на СТО?

Схема работы рулевого наконечника

Схема работы наконечника рулевой тяги

Как и почему ломаются рулевые тяги

Сами по себе рулевые тяги не изнашиваются никогда, ну разве что авто простоит вечность на улице и попросту сгниет. Обычно тягам “помогает” водитель: резко влетел на бордюр на скорости, ударился о камень - тяга погнулась. Собственно, коррозия и деформация - это и все возможные неисправности рулевых тяг.

Однако погнутые тяги становятся причиной других неприятностей - нарушается развал-схождение, угол поворота колес, разрываются пыльники наконечников или вырывает весь наконечник. Поэтому если вы наскочили на что-то внушительное, на всякий случай поезжайте на СТО и проверьте геометрию тяг. Если погнулась одна тяга, заменить придется обе.

Почему разрушаются рулевые наконечники

Состояние рулевых наконечников зависит от одного фактора - водителя: как он ездит, с какой скоростью, насколько тщательно следить за системой рулевого управления. Ну и еще от состояния дорог, потому что от “внезапно влететь в яму в темноте” не застрахован никто.

Поэтому первый враг рулевых наконечников - “прекрасные” дороги и водитель, который по ним ездит. Из-за сильных ударов не только тяги гнутся, но и банально ослабляется фиксирующая гайка - чем это чревато, понятно. Кроме того, сильный удар разрывает пыльники, смещает сферу, и та, в свою очередь, разбивает втулку.

Разорванный пыльник - враг номер два. Да-да, снова пыльник (иногда складывается впечатление, что это вообще самый важный элемент в системе). Через разорванный пыльник в шаровую попадет вода и грязь, металлические элементы ржавеют, грязь действует как абразив, а вода постепенно вымывает смазку.

Как проявляются неисправности наконечников?

Мы уже не раз упоминали, что неисправности разных элементов и узлов рулевого управления могут проявляться одинаково: люфтами, стуком, вибрациями, тугим или разболтанным рулем, биением в руль.

Предположить, что что-то неладно именно с рулевыми наконечниками можно, если:

  • при движении “отдает” в педаль газа;
  • негромко и дробно стучит в области колес при повороте руля и когда автомобиль едет по неровной дороге;
  • руль крутится слишком легко;
  • никак не удается отрегулировать развал-схождение.

Чтобы на 100% убедиться, что наконечники износились, нужно приподнять авто или поставить на яму и покачать тяги вверх-вниз - зазор не должен быть больше 1,5 мм. Можно попросить друга покрутить рулем и понаблюдать за ходом наконечника - он не должен болтаться в посадочном месте.

ВАЖНО! Некоторые водители до сих пор рискуют не менять рулевые наконечники, а реставрировать их. Бесспорно, сейчас это очень технологичный процесс. Однако мы не советуем восстанавливать такую важную деталь. Дело в том, что мастерские меняют втулку - т.е. “набивают” новый антифрикционный материал (втулка рассчитана под новую сферу). А рабочая поверхность сферы пальца, тем временем, уже износилась. Чтобы подогнать полусферу и сферу, новую втулку поджимают. Получается, что на холодной машине руль туговат, а на разогретой наконечник все равно стучит. Одним словом, овчинка выделки не стоит.

Меняем рулевые тяги и наконечники

Итак, мы убедились, что наконечники ушатались. Или тяги погнулись. Или и то, и другое. В общем, менять придется.

Как это сделать:

  1. Вначале поддомкрачиваем автомобиль, снимаем передние колеса, блокируем руль.
  2. Ослабляем фиксирующую гайку, которой наконечник прикручен к тяге.
  3. Если есть шплинт, снимаем его с гайки пальца наконечника (шплинт - это фиксирующий элемент, похожий на женскую заколку-невидимку).
  4. Откручиваем гайку, которая крепит наконечник к поворотному кулаку (на пальце).

Рулевой наконечник без гайки

Наконечник без гайки

  1. С помощью съемника для шаровых и выдавливаем рулевой наконечник: разъем съемника максимально плотно загоняем под резинку наконечника и подтягиваем гайку до упора. Если палец сидит очень плотно, можно аккуратно постучать по ушку рычага молотком. Если съемника не оказалось, есть план Б: берем молоток и ломик (или второй молоток) и проделываем все то же самое.
  2. Прежде чем снять наконечники с тяги, поставьте на ней метки - когда вы будете ставить новые элементы, метки подскажут, до какого уровня нужно накрутить новый наконечник. Это нужно для того, чтобы вы смогли нормально доехать до СТО и отрегулировать развал-схождение.

Есть и более простой способ отметить положение наконечников - просто посчитайте количество оборотов, когда скручиваете их, и запомните.

  1. Дальше снимаем пыльники, откручиваем тяги от рейки.
  2. Новые тяги и наконечники устанавливаем в обратном порядке, предварительно смазав резьбу на тягах и пальце.

NB! Замена рулевых тяг и наконечников - это только полдела. После этого обязательно нужно отрегулировать развал-схождение. Если не отрегулировать развал, неравномерно изнашиваются шины, некорректно работает ходовая и автомобилем сложно управлять. Запомните: любое вмешательство в рулевое и ходовую требует последующей регулировки развала!

Как видите, заменить тяги и наконечники самостоятельно не так уж и сложно. Но только если:

  • у вас есть необходимый специнструмент;
  • вы купили качественные наконечники и тяги.

Если нет - лучше не заморачивайтесь и поезжайте на СТО, где вам оперативно установят рулевые тяги “без шуму и пыли” (с).

схема, стойка, пыльник, подшипник, длина и виды рулевых тяг

2464 Просмотров

Ни для кого не секрет, что для того, чтобы управлять автомобилем, есть такая деталь как тяга. Каждый автомобиль имеет такую деталь, иначе он просто не сможет управляться. Также, как и любая другая деталь, тяга имеет свойство ломаться и приходить в негодность. Заметить неисправность тяги можно ощутить, лишь поездив на автомобиле, либо разобрав рулевую систему. В негодность нередко приходят шарниры в рулевой тяге, которые отвечают за подвижность поворотного кулака. Реже уже срывается резьба, часто это происходит только при установке.

Принцип работы

Несмотря на то, что есть несколько типов рулевых тяг, основная задача тяг не меняется. Основной задачей служит процесс поворачивания колеса. Колеса должны не просто поворачиваться, а поворачиваться так, чтобы они были оба под определенным углом. Например, если внутреннее колесо повернуто на большой угол, то второе колесо обязано быть повернуто на меньший угол.

Рулевая тяга

Рулевая тяга

Для выполнения этой задачи была разработана тяга рулевой трапеции. На самом деле там не одна тяга, а несколько. В эту систему входят левая и правая тяга, а также средняя тяга и рычаги колес. Схему работы можно найти на просторах интернета.

Средняя тяга – одна из тяг, которая имеет 2 шарнира по краям, благодаря средней тяге не нарушается трапеция рулевой тяги, так как она находится в центральном положении.

Наконечник штанги

Каждый человек, который когда-либо видел рулевую тягу, знает, что на конце есть шарниры. Они чаще всего и приходят в негодность. Срок службы напрямую зависит от того, как обращались с ними. Стоит отметить, что шарниры не продаются отдельно, они неотъемлемо входят в состав всей штанги, и меняются только в конце срока службы. Для того, чтобы заменить тяги именно на своем автомобиле, придется либо поискать в интернете, либо отогнать автомобиль в автосервис.

Как работает система

Рулевое управление – это совокупность механизмов, куда входят множество элементов, каждый из которых по-своему важен. Например, пыльник рулевой тяги, который входит в состав рулевой системы, защищает штангу от загрязнений и преждевременной поломки.

Косвенно в рулевую систему входят такие элементы подвески, как: стабилизаторы и стойки. Дело в том, что автомобиль при повороте накреняется и при интенсивном вращении руля может опрокинуться, это и предотвращают правильно работающие стойки и стабилизатор.

Сейчас стабилизатор представляет собой штангу круглого сечения в форме буквы «П».

Стабилизатор устанавливается как на переднюю, так и на заднюю ось автомобиля через подшипник или специальные втулки. Стабилизатор выполнен из пружинной стали и имеет сложную форму из-за особенностей расположения узлов и агрегатов на каждом автомобиле, поэтому стабилизатор нужно выбирать именно для своего автомобиля.

Стоит отметить, что есть система рулевого управления не только на передние колеса, но и на задние. Чаще всего такие системы устанавливаются на рабочую технику. Дело в том, что грузовые и специализированные транспортные средства нередко бывают загруженными на переднюю часть, и ведущими становятся передние колеса, а поворачивающимися – задними. Это делается для того, чтобы не прилагать усилия для поворота колес. В такой системе устанавливается все повышенной прочности, даже шарниры, по причине того, что нагрузки больше и износ соответственно тоже.

Все штанги делятся на три вида:

  • Первый вид – это поперечная рулевая тяга, она расположена перпендикулярно мосту и параллельно кузову.
  • Второй вид – это продольная рулевая тяга, она наоборот располагается параллельно мосту и перпендикулярно кузову. Продольная рулевая тяга бывает нижней и верхней. Длина нижней штанги всегда больше, чем верхней.

В этом то и заключается вся разница в продольных и поперечных тягах. Все они находятся в передней части автомобиля и в редких случаях в задней.

Составляющие системы

Помимо штанг в системе имеются рычаги. Основная задача и штанг, и рычагов – соединить колеса с кузовом автомобиля. Рычаги в отличие от штанг не имеют вытянутую форму, на конце которых расположены шарниры или сайлентблоки. Рулевые штанги и рычаги всегда имеют различия в длине и других размерах.

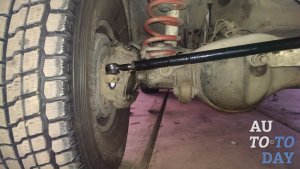

Замена рулевой тяги

Замена рулевой тяги

Рулевое колесо – самая известная часть автомобиля, которая тоже считается частью рулевой системы. На современных автомобилях длина вала колонки изменяется. Без данного вала вождение автомобиля просто невозможно по причине того что колеса будут постоянно в одном положении. Вращая рулем, вся энергия идет на рулевую рейку, а с нее уже на колеса. Многие водители меняют заводской руль другим, более удобным и красивым. Для того, чтобы заменить руль, нужно открутить гайку, главное не повредить резьбу, что можно сделать неправильным откручиванием.

В рулевую систему также входят различные усилители руля. Их всего 3 вида: гидравлический усилитель, электрогидравлический и электрический. Первые два различаются только приводом, а третий имеет большую разницу с обоими усилителями. Третий усилитель вообще не имеет гидравлики в работе, добавляются усилия при вращении с помощью тока, а не с помощью жидкости, в этом и заключается вся разница.

Важным элементом системы является колонка, она соединяет рулевое колесо и механизм. Сама колонка выглядит как вал и включает в себя множество различных шарнирных соединений. Разрабатывая колонку, производители позаботились о том, что при ударе колонка складывается, что уменьшает возможные ранения, которые можно получить вследствие удара.

Также немаловажной частью рулевой системы считаются подшипники, они помогают уменьшить люфты в системе, улучшают управляемость. Первым признаком поломки или потери подшипников является люфт и ухудшенная управляемость рулевой системы. Для того, чтобы заменить подшипники потребуется их покупка. Чтобы приобрести правильный набор подшипников, нужно знать нужный размер подшипника. Купив подшипники, их можно заменить, сделать это можно как самостоятельно, так и в автосервисе. Схему разбора нужного узла можно найти в Интернете.

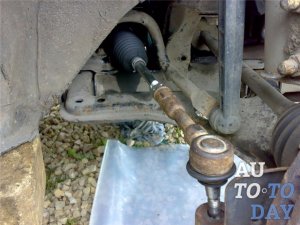

Наконечник рулевой тяги

Наконечник рулевой тяги

Резюме

Из данной статьи можно узнать о том, какие важные элементы входят в состав рулевой системы. Описаны процессы, за которые отвечают те или иные агрегаты. Например, усилитель руля отвечает за то, что руль вращается легче, а пыльник защищает ее от различных загрязнений и ранних поломок. Также описан процесс работы стабилизатора, и что он собой представляет.

В статье описана колонка и ее качества, которые помогают снизить шанс получения различных травм при лобовом ударе. Описано, как крепится продольная и поперечная рулевая тяга, для чего нужны шарниры и их основные поломки. Стоит отметить, что при замене любого агрегата этой системы нельзя повреждать резьбу, иначе ее придется нарезать самостоятельно либо в автосервисе. Услуга нарезки резьбы в автосервисе и стоимость самостоятельной нарезки резьбы имеет существенную разницу.

Диагностика и замена рулевой тяги

Рулевая тяга в автомобиле нужна для того, чтобы передавать усилия от руля к поворотным рычагам, за счёт чего поворачиваются колёса. Этому способствуют установленные на конце тяги шарниры. Она обеспечивает нужный угол поворота каждого колеса.

Распространённая неисправность рулевой тяги — как раз выход из строя шарниров. Это связано в основном с износом резинового вкладыша. Но, даже если пришёл в негодность только этот элемент, управление транспортным средством затрудняется. Причина неисправности шарниров — продолжительная эксплуатация.

Менее частая поломка — неисправность пыльника. Случается из-за попадания частиц грязи и пыли.

Поломки самих тяг происходят куда реже, только при механических повреждениях (удар или въезд в яму).

Признаки неисправности рулевой тяги

Есть некоторые признаки, по которым легко определить неисправности частей рулевой тяги:

  • затруднение вращания ведущих колес
  • увеличение люфта руля: в случае горизонтального — стоит заменить наконечник, вертикального — подшипник ступицы или шаровую опору
  • появляется вибрация руля
  • при управлении автомобилем слышатся необычные звуки (что-то стучит)
  • машину начинает клонить в сторону при езде

Перед тем, как менять рулевую тягу, нужно провести диагностику, чтобы определить, нужно ли вообще её менять.Определите, действительно ли у руля увеличился люфт. Для этого попросите кого-нибудь поворачивать его и сами пытайтесь визуально определить люфт. Необходимость смены наконечника рулевой тяги появляется, когда руль поменял траекторию поворота или начинает вибрировать.

Также стоит посмотреть на чехол на шарнире на предмет трещин и разрывов. Если они есть, нужно сразу его сменить.

%rtb-4%

Замена рулевой тяги

Если все-таки ваш автомобиль нуждается в замене рулевая тяга, нужно начинать снимать старый механизм и ставить новый.

Внимание! Перед тем, как приступить к работе, поставьте машину на ручной тормоз! Установите стопоры под задние колёса.

  1. Выверните колёса в левую сторону при замене правой рулевой тяги или в правую сторону при замене левой рулевой тяги.
  2. Поставьте на опору переднюю часть машины.
  3. Раскрутите гайку, которой шаровой шарнир прикреплён к рычагу, сняв перед этим фиксатор.
  4. С помощью съёмника рулевой тяги вытащите палец шарнира из поворотного рычага. На этом этапе придется приложить силу.
  5. Отверните концы пластины и болты, затем открепите тягу от рулевого механизма.
  6. При замене наконечника , зажмите в тисках его за шестигранник муфты и ослабьте гайку на наконечнике. При снятии наконечника, считайте обороты при его отворачиванию. Это нужно для того, чтобы, ставя другой, завернуть его на столько же оборотов.
  7. Перед установкой нового чехла намажьте поверхность герметиком и только после этого устанавливайте его.

Сборка рулевой тяги производиться в обратном порядке.

Причины стука в передней части подвески и методы его устранения

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
