Резонатор самодельный: Изготовление резонатора своими руками

Содержание

Как сделать глушитель своими руками из огнетушителя

Запасные детали для автомобилей имеют две основные проблемы: низкое качество или высокая цена. Первый случай гарантирован при попытке сэкономить на действительно надёжных сегментах. Второй позволяет получить желаемое качество, но для этого придётся выложить сумму денег, которая не для каждого является приемлемой. Решить проблему выхлопной системы можно менее затратным и более эффективным способом — создать деталь самостоятельно. В этой статье мы поговорим о том, как сделать глушитель на машину своими руками.

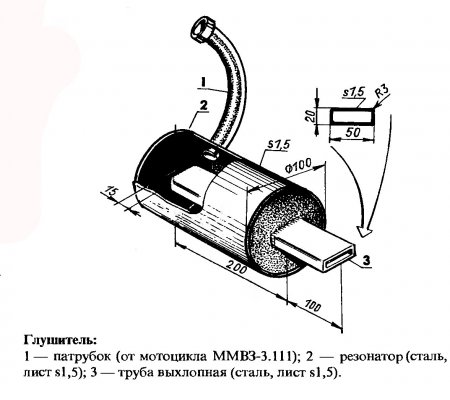

Как сделать самодельный глушитель

Выхлопной тракт считается одной из наиболее проблематичных систем, которая чаще подвержена различным поломкам. При этом замена вышедшего из строя узла новым не всегда позволяет моментально решить все проблемы.



Так как малейшие отличия в конфигурации, которых не избежать, могут не позволить стать детали на своё место. Из-за этого придётся провести несколько дней в гараже, выполняя рутинную работу по подгонке и доработке системы.

Дешёвые детали начинают быстро ржаветь, и значительные дефекты начинают проявляться уже через год с момента установки. Использование более качественных материалов позволяет значительно продлить срок службы. Если приложить немного усилий и сделать самодельный глушитель, можно значительно сэкономить и при этом получить более качественный продукт. Его эксплуатационный период будет превышать обычные штамповки, которыми напичканы все рынки запчастей, в два, а то и в четыре раза. В процессе изготовления можно уделить особое внимание качеству, изменить конфигурацию внутренних элементов, увели
чить мощность силового агрегата и т. д.



Подбор материала

Выбор материалов это первый и самый важный этап на пути к созданию качественной детали. Перед тем как сделать самодельный глушитель, необходимо определить точный бюджет, исходя из которого можно будет рассматривать возможность приобретения тех или иных сегментов. Вариантов, позволяющих сделать глушитель своими руками несколько:

  • Модернизация новой штатной выхлопной системы.

  • Создание системы отвода продуктов горения с обычной стали. Для этого необходимы металлические трубки и бак или ёмкость.

  • Изготовление элементов с нержавеющей стали.

Использовать старые глушители или их отдельные части не рекомендуется. Метал в результате многократных циклов нагрева и остывания теряет свои свойства. С учётом области применения и суровых эксплуатационных условий б/у детали, особенно те, что проработали достаточно долго, имеют места прогара и участки с активно развивающейся коррозией. Такой материал не может использовать повторно, он годен только на переработку. По финансовым затратам, модернизация штатного глушителя равна системам из обычной стали. Наиболее дорогой способ — это система выхлопа из нержавеющей стали. С учётом высоких показателей защиты от агрессивных сред, данный вариант является оптимальным, способен прослужить десятки лет.

Глушитель из огнетушителя

Чтобы сделать бюджетный автомобильный глушитель своими руками нам понадобятся следующие инструменты и материалы:



  • Огнетушитель, желательно порошковый. Подойдёт использованное устройство, для работы необходима только сама конструкция без содержимого.

  • Две трубки диаметром в 32 мм, точная их длина измеряется индивидуально и зависит от марки и модели автомобиля.

  • Электросварочный аппарат необходим для соединения всех узлов.

  • Болгарка и обрезной круг по металлу.

Если огнетушитель наполнен смесью, опустошите его. Затем снимите головку и немного увеличьте диаметр центрального отверстия. Необходимо его расширить до такого размера, чтобы туда входила труба диаметром 32 мм. Для большей точности, в качестве примера рекомендуется брать размеры с предыдущей системы выхлопа. Если такой возможности нет, нужно замерить расстояние вручную. Сделайте пометки на трубках для шва. При замере длины добавьте дополнительные 10-20 сантиметров. Огнетушитель необходимо разрезать и обустроить несколько перегородок. За счёт неоднократного изменения направления потока они будут поглощать звук и рассеивать вибрацию.



Теперь от старого глушителя необходимо отрезать крепления, чтобы приварить их к новой конструкции для монтажа в штатных местах. Вышеописанные операции выполняют при помощи болгарки с кругом по металлу. После того как все элементы будут готовы: бак, две трубки и крепления, все это необходимо соединить. Для решения данной задачи понадобиться сварочный аппарат.

Главным условием при выполнении работ является максимальный уровень герметичности. Для защиты от внешних агрессивных сред, конструкцию можно покрыть специальной защитной краской. Это позволит немного продлить срок службы. Выполнять покраску рекомендуется при условии соответствующего качества материалов. В противном случае это будет пустая трата денег. По сути, вышеописанная инструкция как сделать глушитель является универсальной и может использоваться независимо от конкретных материалов. В завершение всех работ необходимо проверить качество швов. Для выполнения этой операции понадобиться заглушка и вода. Закройте наглухо одну из сторон, через другое отверстие наполните ёмкость водой. При наличии малейших дыр, жидкость начнёт просачиваться. После проверки систему нужно обязательно высушить. Поместите глушитель в вертикальное положение на несколько часов, пока вода не испариться.

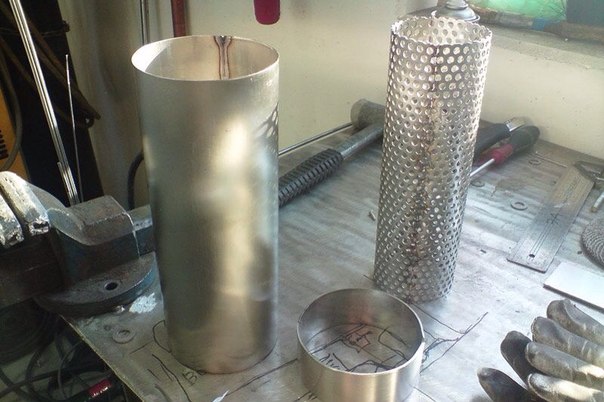

Прямоточный глушитель своими руками

Для создания прямоточного глушителя нам понадобиться жаростойкий изоляционный материал и две трубки различного диаметра. Размер меньшей трубы должен совпадать с размером элементов старого образца. Сначала необходимо демонтировать старую систему. Из бака демонтируются все перегородки. Берём тонкую трубку и проделываем в ней отверстия по всему периметру. Теперь её необходимо поместить во вторую трубку и зафиксировать методом сваривания. Полученная конструкция устанавливается в бак. Свободное пространство заполняется изоляционным материалом, затем ёмкость заваривается. После этого оборачиваем поглотителем трубы и снаружи накрываем стальным листом. Такая операция позволит значительно снизить шумы.

Самодельный глушитель на ниву - Авто журнал

Нива тюнинг → Хочу тихий глушитель.

Доброго времени суток!

Дано:
2121, 1,6 карб.
выпуск от современной «Нивы» с длинным резонатором.
На оборотах больше 3000, на пятой передаче, появляется низкочастотный гул от глушителя ( «играю газом» и гул появляется и пропадает синхронно).

Подозреваю, что вся современная выхлопная система настроена на наличие катализатора.

Хочется «тихого выхлопа»
Фантазирую:
— или вскрыть резонатор и напихать в него метал. стружки.
— или «вколхозить» вместо резонатора еще один глушитель.

Буду признателен за аргументированный совет.

  • Vitk_Malkov
  • 19 марта 2016, 17:25
  • Alekhandro_Arzamazov
  • 19 марта 2016, 17:30
  • v
  • Jei_Vezdehodov
  • 19 марта 2016, 17:31
  • v
  • Jei_Vezdehodov
  • 20 марта 2016, 05:46
  • v
  • Alekhandro_Arzamazov
  • 20 марта 2016, 06:38
  • v
  • Jei_Vezdehodov
  • 20 марта 2016, 08:18
  • v
  • Alekhandro_Arzamazov
  • 20 марта 2016, 20:33
  • v
  • Jei_Vezdehodov
  • 20 марта 2016, 20:48
  • v
  • Alekhandro_Arzamazov
  • 20 марта 2016, 20:49
  • v
  • Jei_Vezdehodov
  • 20 марта 2016, 20:52
  • v
  • Timur_Burmakin
  • 20 марта 2016, 20:54
  • v
  • Rishat_Sorokin
  • 20 марта 2016, 21:02
  • v
  • Dj_Unknown
  • 20 марта 2016, 21:05
  • v
  • Dj_Unknown
  • 21 марта 2016, 08:19
  • v
  • Vitk_Malkov
  • 21 марта 2016, 18:38
  • v
  • Vitk_Malkov
  • 21 марта 2016, 18:42
  • v

Я «шумкой» салон проклеил, раздатку на подрамник воткнул,
теперь глушитель «вылез» (Интересно, что «вылезет» когда выхлоп успокою? :))

  • Alekhandro_Arzamazov
  • 21 марта 2016, 18:52
  • v
  • Jei_Vezdehodov
  • 21 марта 2016, 19:06
  • v
  • Alekhandro_Arzamazov
  • 21 марта 2016, 19:08
  • v
  • Vitk_Malkov
  • 21 марта 2016, 19:21
  • v

Когда радатка штатно закреплена к кузову, то от вибрации сам кузов начинает резонировать ( конкретно панели пола) У меня раздатка крепится к жестким лонжеронам через шесть подушек.

Меньше вибрации меньше шума.
Шум от шестерен убрал вибро и шумо изоляцией

Машина 1986 года.
Родными остались только блок двигателя и моторный щит с номером кузова
пробег больше 300 тыс. км.
свернуть ветку

Покупка и замена глушителя на Ниве

Покупка и замена глушителя на Ниве

Полноприводный автомобиль на базе модели ВАЗ Нива пользуется популярностью у нас в стране, его можно встретить довольно часто, хоть и не так, как это было несколько лет назад. Частично эта популярность передалась и вариации этого авто Chevrolet Niva (Шевроле Нива).

Если говорить о запчастях на выхлопную систему для этого авто, то на рынке нашей страны можно подобрать разные комплектующие. Давайте рассмотрим вопросы, интересующие любого владельца данного внедорожника, какой глушитель лучше на Ниву, сколько стоит глушитель на Ниву Шевроле, какой резонатор заказать для нее, а также сколько стоит приемная труба на Ниву?

Кроме вариантов запасных деталей, также обзорно рассмотрим, как поменять глушитель на Ниву? И можно ли ремонтные работы сделать самостоятельно, насколько это сложно и трудоемко?

Какой выбрать глушитель на Ниву?

Если посмотреть на предложения деталей выхлопной системы для разных модификаций этого внедорожника на рынке нашей страны, то можно найти 4 основных варианта решения проблем ремонта и замены.

Всего можно выделить такие типы запчастей выхлопа для автомобиля Нива или Шевроле Нива:

  • украинские изделия разных изготовителей из обычной черной стали;
  • отечественные детали выхлопа из алюминизированной стали;
  • польские комплектующие только из алюминизированной стали;
  • универсальные ремонтные банки резонатора и глушителя.
Теперь немного подробней и по порядку. Наши украинские запчасти можно найти разного качества. Обычно их изготавливают их черной стали различной толщины. Есть сварные, есть закатные вариации. Некоторые произведены известными заводами, к примеру, продукция «Мотор-Сич», а некоторые малоизвестными или неизвестными компаниями.

При покупке такой продукции важно учитывать качество и толщину стали, а также соответствие типоразмеров оригинальной детали. Конфигурация труб и размеры банки, а также места и способ крепления должны совпадать. Если банка глушителя имеет тонкую толщину стали 0,8-1 мм, то брать такое изделия не имеет смысла. Спустя короткий промежуток времени такой глушитель придется менять опять.

Польские и украинские детали выхлопной системы, произведенные из алюминизированной стали, (стали покрытой слоем алюминия для защиты от коррозии), имеют неплохое качество и в качестве стандартной замены подойдут. Они несколько дороже, но долговечней и широко представлены у нас на рынке.

Сколько стоит глушитель на Шевроле Нива и Нива ВАЗ?
Теперь немного о стоимости запчастей выхлопа на данный внедорожник. Рассмотрим ценовые диапазоны на примере глушителя, а отталкиваться будем от описанной выше классификации. Цены привяжем к американскому доллару, чтобы максимально избежать инфляционной погрешности национальной валюты.

Стоимость глушителя на Шевроле Нива или Нива ВАЗ

:

  • бюджетные изделия из черной стали — 16,5 – 21$;
  • качественные украинские изделия из черной стали – 27 – 33$;
  • отечественные или польские запчасти из алюминизированной стали около 30- 33 $.

На такие цены можете рассчитывать, если приобретаете новые запчасти выхлопной системы для автомобиля Нивы. Стоит отметить, что можно найти и более дорогие и качественные варианты, но мы остановились на наиболее распространенных изделиях.

Замена глушителя и резонатора на Ниве

Вы купили новый глушитель и решили поменять его самостоятельно. Как снять глушитель на Шевроле Нива, какие есть особенности и «подводные камни». Что нужно докупить и какие инструменты понадобятся для проведения такой работы. Ну и кончено, как установить глушитель на Ниву после демонтажа старого?

Для начала остановимся на том, все ли мы купили для проведения ремонта? Одного глушителя недостаточно. Также следует купить комплект новых резиновых подвесов и прокладок для глушителя и резонатора, если вы планируете замену и резонатора (среднюю часть глушителя) тоже.

Обязательно посмотрите состояние соединительных муфт и входящих в них болтовых соединений. Возможно вам понадобятся новые болты и гайки.

Снять глушитель на Ниву можно следующим образом:

  • до начала демонтажа обрабатываем болты жидкостью типа ВД 40 и оставляем их на некоторое время. Если болты трудно будет открутить, то их можно будет нагреть. Для того чтобы открутить их, вам потребуются качественные инструменты, иногда это сделать непросто. Часто болты просто срезают болгаркой;
  • откручиваем муфтовое соединение, состыковывающее трубы резонатора и глушителя. В некоторых моделях они устанавливаются вместе с фиксирующими пружинами;
  • снимаем старый глушитель с резиновых подвесов;
  • новый глушитель ставим в обратном порядке. Желательно прокладки обработать термостойким герметиком.
Резиновые подвесы менять следует обязательно, даже если старые выглядят вполне целыми. Работа в агрессивных условиях негативно сказывается на эффективности подвесов и их периодически следует менять.

Замену глушителя можно сделать самостоятельно, хоть это и может вызвать некоторые затруднения. Иногда может потребоваться некоторая подгонка нового изделия, но это зависит от качества запчасти.

Для автомобиля Chevrolet Niva и Нива ВАЗ замена глушителя проходит по общему сценарию, хоть сама конфигурация труб и размеры банки отличаются. Также отличаются места крепления глушителя к кузову. Поэтому правильно покупать все новые детали именно под вашу модификацию этого автомобиля.

Неисправности и ремонт глушителя на Ниве 2121

Добрый день дорогие друзья, в сегодняшней статье я расскажу вам немного о выхлопной системе автомобиля Нива, ну а если быть точнее – о глушителе его устройстве, неисправностях и способах самостоятельного ремонта.

Глушитель на автомобиле Нива 2121 является финальным компонентом системы вывода отработанных газов двигателя этой машины. Его функции достаточно просты и, тем не менее, весьма важны для эксплуатации автомобиля. К ним относятся:

  • снижение шумового порога в газовых выхлопах из автомобиля Нива 2121;
  • уменьшение концентрации выброса угарных газов от работающего двигателя в окружающую атмосферу;
  • сохранение динамических характеристик мотора, в частности, его мощности.

Не редко, глушитель на Ниве выходит из строя, что приводит к определенным неудобствам и негативным последствиям. Но, перед тем как начать его ремонт давайте познакомимся с его устройством.

Устройство глушителя Нива 2121 (Lada 4x4)

Глушитель на Ниве 2121 состоит из выпускного коллектора , приемной трубы, дополнительного и основного глушителей. На автомобилях с системой впрыска между приемной трубой и дополнительным глушителем установлен нейтрализатор отработавших газов. На этих автомобилях в приемную трубу (сразу после перехода двух тонких труб в одну) вварена резьбовая втулка под датчик концентрации кислорода (лямбда-зонд).

Отличается и дополнительный глушитель — его передняя труба короче и снабжена фланцем для крепления нейтрализатора. Глушители и нейтрализатор — неразборные узлы и при выходе из строя должны заменяться новыми.

Выпускной коллектор отлит из чугуна. Между ним и головкой цилиндров установлена металлоармированная термостойкая прокладка. К коллектору на четырех шпильках крепится приемная труба. Соединение уплотнено термостойкой прокладкой. Гайки крепления – латунные или омедненные и зафиксированы от отворачивания стопорными пластинами (одна на две гайки), края которых отгибаются на грани гаек. Приемная труба дополнительно прикреплена хомутом к кронштейну на коробке передач.

На автомобилях с карбюраторными двигателями трубы глушителя вдвигаются друг в друга и фиксируются обжимными хомутами. На автомобилях, оснащенных системой впрыска, соединения нейтрализатора с дополнительным глушителем и приемной трубой – фланцевые, переднее – с шаровым шарниром (трубы могут поворачиваться друг относительно друга на небольшой угол без потери герметичности), его крепежные болты подпружинены.

Нейтрализатор служит для уменьшения выбросов в атмосферу оксида углерода и оксидов азота. Он состоит из двух керамических блоков со множеством пор, покрытых так называемыми катализаторами дожига: родием, палладием, платиной. Проходя через поры нейтрализатора, токсичный оксид углерода (СО) превращается в малотоксичный диоксид (СО2), а оксиды азота восстанавливаются до безвредного азота. Степень очистки газов в исправном нейтрализаторе достигает 90–95%. Для нормальной работы нейтрализатора состав отработавших газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах. Эту функцию выполняет контроллер, изменяя количество подаваемого топлива в зависимости от показаний датчика кислорода. Нейтрализатор и датчик кислорода весьма чувствительны к соединениям свинца – «отравившись» ими, они перестают работать.

Поэтому если автомобиль оснащен нейтрализатором, категорически запрещается его эксплуатация (даже кратковременная) на этилированном бензине. Другая причина выхода из строя нейтрализатора – перебои в системе зажигания: несгоревшее топливо догорает в нейтрализаторе, повреждая керамику. Это может привести к закупорке выпускной системы и остановке двигателя (или сильной потере мощности).

Основной глушитель расположен в нише в задней части кузова. Он прикреплен к кронштейнам кузова на двух резиновых подушках. Средняя часть выпускной системы (с дополнительным глушителем) не имеет точек крепления к кузову. Для защиты пола кузова от чрезмерного нагрева над основным глушителем закреплен защитный экран.

Обслуживание системы выпуска заключается в периодическом осмотре труб и глушителей на предмет коррозии и в подтяжке или замене ослабленных соединений.

Основные неисправности глушителя Нива 2121

К основным неисправностям глушителя Нива 2121 можно отнести следующие:

  • прогорание гофры глушителя;
  • дефекты катализатора;
  • выход из строя прокладки по различным причинам;
  • выход из строя резиновых креплений к днищу по причине деформации или обрыва и т.д

Ну а процедуру замены глушителя Нива 2121 проводят в случаях:

  1. Окисления корпуса изделия и образования сквозных пятен ржавчины вследствие коррозийного воздействия воздуха на металл компонентов детали.
  2. При получении вмятин большой площади или сквозных отверстий из-за механического ударного воздействия на изделие по причине обрыва резиновых креплений к днищу автомобиля или наезда на препятствие с острыми краями.
  3. Прогорания корпуса глушителя или гофры вследствие термического воздействия отработанных газов. В случае, даже если площадь т.н. «прогаров» небольшая, ставить аварийную латку методом сварки не имеет практического смысла, т.к. истончение металла пойдет дальше и этот ремонт будет недолговечным. По той же причине применять сварку при латании проржавевшего глушителя нет смысла, это только лишняя трата денег.

Видео: Неисправности глушителя Нива 2121

Замена глушителя на Нива 2121 своими руками – пошаговая инструкция

Для того, чтобы самостоятельно заменить глушитель на Нива 2121 необходимо выполнить следующий порядок действий:

Переносим глушитель Нива 2121, Ваз 2131, Лада 4х4

Вариант №1

Проанализировав варианты переноса глушителя, я принял решение применить способ с заменой штатного резонатора на резонатор от Москвича 2141. Причем связываться со сваркой не хотелось, поэтому обошелся только ножовкой по металлу и хомутами.

Демонтируется вся выхлопная система за исключением «штанов»
Обрезается конец трубы от «штанов» с таким расчетом, чтобы резонатор от М2141 подходил в плотную к опоре раздатки ваз 2121, а с другой стороны опоры встанет обрезанный штатный глушитель.
Трубы штатного глушителя надо отпилить таким образом, чтобы прямой участок входящей трубы был максимальной длины, а выходной кусок не упирался в продольную тягу подвески. Выходной конец можно отпилить под углом и немного загнуть вниз.
Т.к. резонатор от М2141 имеет с обоих концов расширения, то вся конструкция очень удобно собирается в одну линию. Очень критичным моментом является близкое расположение переднего края глушителя от болта крепления опоры раздатки.
Сборка осуществляется с помощью штатных хомутов
вся конструкция висит через штатную резинку на крючке, прикрученном длинным болтом к продольному лонжерону днища кузова.

В качестве основы для крючка выбран кронштейн крепления «штанов» к коробке передач, к которому болтом прикручена металлическая полоска, входящая в отверстие штатной резинки подвески.

Когда монтировал всю систему, то заметил, что «штаны» у меня касались рычага поперечной остойчивости. Поэтому я подложил под хомуты крепления рычага по толстой шайбе, за счет чего немного опустил его ниже.

При данном способе монтажа выхлоп получается перед задним правым колесом. Существенным недостатком этого способа является уменьшение клиренса под днищем ваз 2131 в районе передней кромки глушителя, что важно при преодолении бугров на трудных участках дороги. Поэтому позже я принял решение о переносе глушителя дальше к заднему мосту.

Вариант №2

Снят глушитель установленный по способу №1
От остатков штатного резонатора отпилен кусок трубы нива 2121 с расширением такой длины, чтобы крючок для подвески глушителя оказался под болтом крепления переднего конца продольной тяги задней подвески (фото ниже)
вся конструкция собрана опять же без использования сварки только за счет хомутов

Конец глушителя подвешен через штатную резинку на крючке, закрепленном на болту крепления переднего конца продольной тяги задней подвески нива 2131

Верхняя пластинка закреплена взамен шайбы на конце болта и имеет два отверстия для обеспесчения возможности регулировки положения глушителя по высоте и легкого съема всей системы. К ней прикручен крючок, который входит в отверстие штатной резинки подвески глушителя. Недостаток этого способа — выхлоп идет прямо в заднее колесо. Но можно обрезать конец глушителя так, чтобы выхлоп шел прямо и назад, но в этом случае надо подумать о способе подвески конца глушителя (примерно так, как в Варианте №3).

Обратите внимание на то, что над глушителем желательно закрепить штатный термоэкран для того, чтобы днище не нагревалось от горячего глушителя. Не забывайте, что в этом районе находится бензобак и при его возможной протечке могут быть проблемы. Как раз под бензобаком внутри продольных лонжеронов есть треугольные просечки, куда бензин может свободно протекать. А у некоторых к и штатные резиновые заглушки в полу потеряны 🙂 У термоэкрана подогнул по месту ножки и закрепил с помощью заклепочника к днищу над глушителем.

Летом 2000-го года я с семьёй проехался на Нивке до Череповца (чуть побольше, чем 1000км от меня) и на обратном пути в Вологде внутри глушителя отвалилась какая-то перегородка и жутко гремела при наборе скорости и так не отвалилась за весь обратный путь. Частично помогали калиброванные удары острием молотка по бачку глушителя, но не надолго 🙁 К концу пути он стал не круглый, а ближе к кубику и поверхностью похожий на апельсин 🙂
Ну что, надо его менять, но. новый нивовский глушитель стоил примерно 600р, а он в таком виде (с длинными трубами) в общем-то мне и не нужен. Зашел я на авторынке в отдел Москвичей и присмотрелся к глушителю от М2141 (и цена понравилась — 300р за не_польский-штатный). За денежный залог взял его и примерял. Очень даже нормально подходит. Только крепление надо переделать. Поэтому дальше следует Вариант №3.

Вариант №3

Взят глушитель от Москвича 2141. Остальные части (резонатор и вставка по варианту №2)
Т.к. у глушителя входная труба в виде расширения, в конец трубы-вставки между резонатором и глушителем вварен кусочек трубы, чтобы конец стал прямым
К нижней кромке задней части глушителя приварен крючок из толстой проволоки, который вставляется опять же в штатную резинку подвески глушителя. Остальная конструкция подвески не изменялась.

Очень удобным оказалось то, что, выхлоп глушителя направлен назад и вниз. Поэтому выхлопные газы идут под задний мост и назад, а не в бок вправо, как в вариантах 1 и 2 (зимой облако газов выходит рядом с пассажирской дверью). Теперь глушитель отодвинут назад и клиренс под днищем не уменьшен.

Вариант №4

Обратите внимание на вставку между резонатором и глушителем.

Видел Ниву 2131 с газовым баллоном под днищем. Резонатор выброшен. Обрезанный штатный глушитель перед задним мостом (примерно по Варианту №3). Выхлоп прямо назад. Звук вроде не громкий.

Общие - Boost Bottle своими руками. Самодельный резонатор впуска. - BoostBottle своими руками

Самодельный классический резонатор впуска легко сделать из подручных средств. Идеальным вариантом являются пустые баллоны из под сжатых веществ: освежителя воздуха, лака для волос и др. Они действительно удобны: написан объем, хорошая упругость и малый вес, а также минимум работы с ними. Объем следует подбирать исходя из объема двигателя, объем резонатора должен быть равен или близок к объему мотора.


Самое главное при создании Boost Bottle своими руками уделить внимание герметичности, чтобы не было подсоса воздуха.

Создание Boost Bottle своими руками или самодельного резонатор впуска идеально иллюстрирует следующее видео.

Этот вариант идельно подходит для небольших двхтактных моторов.

Для четырехтактных моторов, все же более подходит вариант резонатора-компенсатора Masossi. Такой можно изготовить из различных изделий, к примеру из пыльников и защитных гофр от автомобилей подходящего размера.


Видео такого самодельного девайса для четырехтактных моторов вы можете посмотреть, но замечу объем гофры весьма велик и думаю ее надо подбирать более жесткую:


Просмотров (324)



Как гасится звук в глушителе машины

Чтобы понять принцип работы выпуска автомобиля и добиться "благородного" звучания мотора, надо ознакомиться с конструкцией глушителя и узнать, как глушится звук, производимый двигателем.

Уровень шума

Если любой глушитель авто создает сопротивление потоку, то лучший глушитель – полное его отсутствие. Но езда с повышенным шумом запрещена на дорогах общего пользования. И не только, в автоспорте также действуют ограничения на шум, производимый двигателем машины. В большинстве классов спортивных автомобилей шум выпуска ограничен уровнем 100 Дб. Это довольно лояльные условия, но без глушителя ни один автомобиль не будет соответствовать требованиям и не будет допущенным к соревнованиям. Поэтому выбор глушителя – компромисс между его способностью поглощать звук и низким сопротивлением потоку.

Как гасится звук в глушителе

Акустические волны (шум) несут в себе энергию, которая возбуждает наш слух. Задача глушителя в том, чтобы энергию колебаний перевести в тепловую. По способу работы глушители надо разделить на четыре группы. Это ограничители, отражатели, резонаторы и поглотители.


ОГРАНИЧИТЕЛЬ

В корпусе глушителя имеется существенное заужение диаметра трубы, некое акустическое сопротивление, а за ним сразу большой объем, аналог емкости. Чем больше сопротивление (меньше отверстие), тем эффективней сглаживание и больше сопротивление потоку. Наверное, плохой глушитель. Но в качестве предварительного глушителя в системе – довольно распространенная конструкция.

ОТРАЖАТЕЛЬ

В корпусе глушителя организуется большое количество акустических зеркал, от которых звуковые волны отражаются. При каждом отражении часть энергии теряется, тратится на нагрев зеркала. Если устроить для звука целый лабиринт из зеркал, то в конце рассеем всю энергию и наружу выйдет весьма ослабленный звук.

По такому принципу строятся пистолетные глушители. Значительно лучшая конструкция, но газовый поток меняет направление, что создаст некоторое сопротивление выхлопным газам. Такая конструкция применяется в оконечных глушителях стандартных систем.

РЕЗОНАТОР

Глушители резонаторного типа используют замкнутые полости, расположенные рядом с трубопроводом и соединенные с ним рядом отверстий. Часто в одном корпусе бывает два не равных объема, разделенных глухой перегородкой. Каждое отверстие вместе с замкнутой полостью является резонатором, возбуждающим колебания собственной частоты. Условия распространения резонансной частоты резко меняются, и она эффективно гасится вследствие трения частиц газа в отверстии.

Такие глушители эффективно в малых размерах гасят низкие частоты и применяются в основном в качестве предварительных. Существенного сопротивления потоку не оказывают, т.к. сечение не уменьшают.

ПОГЛОТИТЕЛЬ

Способ работы поглотителей - в поглощении акустических волн неким пористым материалом. Если звук направим, например, в стекловату, то он вызовет колебания волокон ваты и трение волокон друг о друга. Таким образом, звуковые колебания будут преобразованы в тепло. Поглотители позволяют построить конструкцию глушителя без уменьшения сечения трубопровода и без изгибов, окружив трубу с прорезанными в ней отверстиями слоем поглощающего материала.

Он имеет минимально возможное сопротивление потоку, но хуже снижает шум.

Если требования к выпускной системе автомобиля не распространяются дальше изменения "голоса", то задача упрощается. Подойдёт глушитель поглотительного типа. Его объем, количество и набивка определяют спектр частот, интенсивно поглощаемых. Мягкая набивка поглощает высокие частоты, придавая бархатистость звуку. Глушители резонаторного типа гасят низкие частоты. Таким образом подбирают тембр звучания.

Самодельный лазер - Оптика

Одной из важнейших составных частей лазера является зеркало резонатора. Поскольку теория лазерного резонатора относительно сложна, она здесь не приводится. Для заинтересованных этим вопросом любителей рекомендуется специализированная литература. В большинстве изложенных на сайте проектах самодельных лазеров применяется плоскопараллельный резонатор. По той простой причине, что плоское зеркало достать значительно легче, чем найти вогнутое сферическое зеркало определенного, иногда очень большого, радиуса кривизны.



Для юстировки резонатора, зеркала которого должны быть параллельны между собой и перпендикулярны оси резонатора, используется He-Ne лазер. Простые лазерные указки имеют очень плохое качество луча для подобной цели. Процесс юстировки поясняется рисунком. На пути луча He-Ne лазера ставится экран из белой бумаги, имеющий небольшое отверстие. Юстируемый лазер устанавливается таким образом, чтобы луч He-Ne лазера проходил по центру и параллельно трубке или стержню настраиваемого лазера. Теперь на бумажном экране сбоку от его отверстия видны две световые точки, полученные отражением лазерного луча от входного и выходного зеркал. Изменяя положение входного и выходного зеркала, необходимо совместить оба ,,зайчика,, с центром отверстия бумажного экрана. В процессе юстировки лазера достигается грубая настройка резонатора. Когда лазер будет запущен, точную юстировку можно выполнить, ориентируясь по качеству лазерного луча и его выходной мощности.

Чтобы осуществить изложенный процесс юстировки, зеркала лазера, конечно же, должны держаться на подвижной конструкции. Для настройки положения зеркала по двум направлениям было придумано множество конструкций. В самом простом варианте конструкции юстировка зеркала достигается при независимой регулировке по двум осям. Такие держатели зеркал выпускаются некоторыми фирмами и продаются за немалые деньги. Рекомендуется взглянуть на каталог фирменных изделий, а затем сотворить нечто подобное собственными руками.

Конструкция держателя зеркала с независимой регулировкой положения зеркала по двум осям.

Часто держатели зеркал имеют конструкцию, показанную на рисунке. Две массивные пластины сжимаются двумя или несколькими мощными пружинами. В трех углах передней пластины просверлены отверстия, в которых нарезается резьба ( по возможности, резьба с мелким шагом, например, М5 х 0,5 ). В отверстия вкручиваются соответствующие винты. В задней пластине напротив отверстий под винты передней пластины просверливаются отверстия, в которых нарезается резьба под винты, имеющие заостренный конец. Винты передней и задней пластин соприкасаются друг с другом усилием пружин. Теперь с помощью двух диагональных винтов передней пластины можно регулировать положение зеркала по оси Х или по оси У. Третий винт служит для предварительной регулировки расстояния между пластинами. Если заменить диагональные винты шпинделями от микрометра, то можно изготовить действительно прецизионный держатель.

Во многих случаях вполне достаточно простой конструкции, в которой резиновое кольцо служит одновременно для герметизации и юстировки. Металлический электрод ( например, из дюралюминия или латуни ) служит одновременно для подачи газа через припаянную или приклеенную трубочку, т.е. вакуумный штуцер. Зеркало или же выходное окно с помощью трех винтов и резинового кольца герметично и, вместе с тем, эластично прижимается к корпусу электрода. Разрядная трубка приклеивается к электроду. На другом конце трубки имеется аналогичная конструкция в качестве второго электрода. Прочная массивная плита и два изолятора крепления электродов завершают конструкцию лазера. С подобной конструкцией можно провести много экспериментов с разными газами ( кислород, аргон, ксенон, пары ртути, пары меди, углекислый газ и т.д. ).

Лазерный электрод и держатель зеркала по описанной выше конструкции

Корпус электрода выполнен из дюралевого четырехугольного бруска. Газовая подводка сверху- стандартная фурнитура газовой проводки. Вся конструкция крепится на три стойки-изолятора, через которые закрепляется на массивной плите. Для облегчения замены лазерной трубки электрод не заклеивается к трубке, а герметично уплотняется к ней резиновым кольцом с помощью жесткой прижимной пластины, закрепляемой винтами к корпусу электрода.

Прибор для проверки кварцевых резонаторов+кварцевый калибратор

Здравствуйте, уважаемые Авторы, Журналисты, Читатели!

В этой статье я расскажу, как изготовил простой прибор, позволяющий проверять исправность кварцевых резонаторов и генерировать сигналы образцовых частот в широком диапазоне. А также определять частоту кварцевых резонаторов, если она не известна.

Повторить прибор не составит большого труда. Достаточно базовых знаний, навыков и минимума материалов и инструментов.

В настоящее время кварцевые резонаторы можно встретить на каждом шагу. Они применяются в часах, радиоприёмниках, телевизорах, компьютерах, мобильных телефонах, автомобилях и даже в некоторых стиральных машинах и холодильниках!

Разумеется, мастера - самодельщики тоже используют "кварцы" в своих конструкциях.

Много лет назад я собрал по схеме из какого-то журнала примитивный приборчик. В панельку вставлялся кварцевый резонатор и на выходе получалась точная, стабильная частота, указанная на корпусе кварца. Помогало проверить и настроить приёмники и другие приборы.
Со временем появился большой выбор кварцев и, казалось бы,теперь можно генерировать множество образцовых частот. Однако, я стал замечать, что далеко не каждый кварц работает в этом приборе. К тому же возникла необходимость проверять кварцевые резонаторы на исправность перед их установкой в свои конструкции и при ремонте различной аппаратуры. Прибор меня разочаровал и я его продал или просто подарил кому-то, точно не помню.

Недавно я решил изготовить подобный прибор, используя накопленные знания и опыт. По моей задумке, новый прибор должен быть в разы лучше, сохранив простоту в изготовлении. Вот что у меня получилось.

Это принципиальная электрическая схема прибора.

Условно я разбил её на две части.

Генераторная. При подключении испытуемого кварца, если он исправен, возникает генерация. Частота генерации определяется кварцевым резонатором. Получается маломощный передатчик, в спектре сигнала которого, помимо основной частоты, присутствуют её гармоники, то есть частоты, кратные основной. Например, если подключить кварц на частоту 10 МГц, в спектре так же будут частоты 20 МГц, 30 МГц и так далее. Это позволяет проверять и точно настраивать различную аппаратуру.

Индикаторная. Определяет наличие генерации и зажигает светодиод.

К генераторной части предъявляются весьма жёсткие требования. Генерация должна возникать при подключении любого исправного кварца, любого конструктивного исполнения. В тоже время не должна возникать "паразитная" генерация, то есть при отсутствии кварца или при подключении неисправного резонатора.

Я решил применить не биполярный, как можно встретить в большинстве подобных устройств, а полевой транзистор. Так схема получается проще и стабильнее в работе. Режим работы транзистора VT1 по постоянному току задан резисторами R1 и R2. Проверяемый кварц через конденсатор C1 подключается к затвору и стоку транзистора. При исправном резонаторе создаётся положительная обратная связь и возникает генерация. Для подключения кварца решил использовать небольшие зажимы типа "крокодил" с проводами небольшой длины. Такие зажимы позволяют легко подключать кварцы с самыми разными выводами. Провода также выполняют функцию передающей антенны. Конденсатор C2 закорачивает по высокой частоте провод питания на общий провод. Корпус транзистора соединён с общим проводом.

Индикаторная часть.

Чтобы сделать её максимально простой, я решил применить так называемый транзисторный детектор. Раньше его называли триодным детектором. Его изредка можно встретить в схемах старых радиоприёмников. В отличие от диодного детектора, триодный не только детектирует, но и усиливает продетектированный сигнал. Колебания с выхода генераторной части через конденсатор небольшой ёмкости C3 поступают на базу транзистора VT2. При положительных полупериодах колебаний транзистор открывается и в его коллекторной цепи протекают импульсы тока. Этими импульсами заряжается конденсатор С4. Параллельно конденсатору через ограничительный резистор R4 подключен светодиод HL1, который начинает светиться. База транзистора через резистор R3 подключена к общему проводу, поэтому в отсутствие сигнала транзистор закрыт и светодиод не светится. Таким образом, индикаторная часть однозначно показывает наличие или отсутствие генерации, то есть исправность проверяемого кварцевого резонатора.

Цепь питания прибора состоит из колодки для подключения батарейки 9 В типа "Крона", выключателя S1, диода VD1 защиты от переплюсовки и конденсатора C5.

Далее я расскажу, как изготовить этот прибор.

Детали и материалы:

Транзистор КП307Б
Транзистор КТ325В
Диод Д310
Конденсатор керамический малогабаритный 47 нФ - 2 шт.
Конденсатор керамический малогабаритный 20 пФ
Конденсатор электролитический 47мкФ х 16В
Конденсатор электролитический 470мкФ х 16В
Резистор 10 МОм
Резистор МЛТ-0,125 560 Ом
Резистор МЛТ-0,125 100 кОм
Резистор МЛТ-0,125 470 Ом
Светодиод
Переключатель или кнопка с фиксацией
Колодка под батарейку типа "Крона"
Зажим "крокодил" - 2шт.
Пластиковый прозрачный контейнер для мелочей
Стеклотекстолит фольгированный
Провод монтажный многожильный
Припой
Канифоль
Поролон
Клей
Растворитель 646
Ветошь


Инструменты:

Паяльник 25-40 Вт
Кусачки
Ножницы
Нож
Шило
Пинцет
Пассатижи
Лобзик
Напильник
Мини дрель с насадками
Перманентный фломастер
Линейка
Лупа
Швейная иголка
Мультиметр


Процесс изготовления.

Шаг 1.

Изготовление платы.
В качестве заготовки я решил использовать самодельную плату из фольгированного стеклотекстолита, которую я изготовил много лет назад. На ней были собраны макеты нескольких устройств. Хороша она тем, что имеются небольшие кружочки "пятачки", окруженные фольгой, выполняющей функцию общего провода. Такая плата идеально подходит для изготовления ВЧ устройств, каковым и является данный прибор. Также на этой плате имеется провод питания в виде дорожки. Если у Вас подобной платы нет, её легко изготовить, вырезав кружочки при помощи мини дрели с насадкой наподобие зубоврачебного бора. Или при помощи линейки и резака изготовленного из ножовочного полотна. В этом случае надо вырезать не кружочки, а квадратики.

Шаг 2.

Монтаж деталей на плату.
Залудив выводы деталей, я распаял их на плате, как показано на фотографиях. При монтаже старался выводы деталей сделать по возможности короткими, это важно для ВЧ устройств. Затем лобзиком аккуратно отпилил с двух сторон ненужные части платы и обработал края напильником. Конечно, это неправильно, эти операции нужно делать до монтажа деталей. Но всё дело в том, что я точно не знал, сколько деталей и каких потребуется для этой самоделки. Определился в процессе работы. Используя лупу осмотрел монтаж, особое внимание уделил отсутствию замыканий "пятачков" с окружающей их фольгой. При помощи швейной иголки и тряпочки смоченной растворителем очистил плату от остатков канифоли. В результате у меня получилась плата размерами 65 х 40 мм.




Здесь обозначение выводов транзисторов, в том положении, как они распаяны на плате. Также обозначены аноды диода, светодиода и плюсовые выводы электролитических конденсаторов.

Шаг 3.

Изготовление корпуса.
Сначала я хотел изготовить или подобрать готовый металлический корпус. Но мне попался на глаза небольшой пластиковый контейнер для мелочей. Вот такой.


Решил его использовать. У него 4 небольших и одно большое отделение. Прикинул, что в одном отделении можно будет разместить плату, в другом батарейку, в третьем выключатель питания, в четвёртом зажимы с проводами и подключенным кварцем. В пятом (большом) отделении можно разместить набор резонаторов. Кроме того, корпус полупрозрачный, поэтому не надо будет думать, где и как разместить светодиод, чтобы он был виден с разных сторон. Корпус будет свободно пропускать радиоволны, излучаемые прибором, при этом можно будет закрыть крышку, никакие провода снаружи болтаться не будут и можно будет легко перемещать прибор в нужное место.

Первым делом я наметил маркером место отверстия для крепления выключателя питания и три места прорезей для проводов. Сделал отверстие и прорези.

Шаг 4.

Для того,чтобы батарейка и набор кварцев не болтались в корпусе, вырезал 4 подкладки из поролона.

И приклеил их на соответствующие места.

Шаг 5.

Монтаж всего прибора.
Отмерил необходимое количество провода,чтобы соединить плату с колодкой и выключателем, а также зажимы "крокодил" с платой. Провода взял разных цветов. Спаял согласно схеме. Провода свил между собой.

Шаг 6.

Сборка в корпусе.
Закрепил выключатель питания гайкой, плату закреплять не стал, она хорошо держится в своём отделении корпуса. Уложил провода в соответствующие прорези. Прибор готов!




Шаг 7.

Проверка работоспособности прибора.

Результаты испытаний.

Прибором было проверено большое количество кварцевых резонаторов в диапазоне частот от 1,000 МГц до 79,000 МГц, самого разного конструктивного исполнения. Разных лет изготовления, начиная с 1961 года. Прибор чётко определил неисправные резонаторы. Кроме того, один исправный кварц был умышленно выведен из строя. Для этого на пластину была нанесена капля клея. Прибор показал, что резонатор неисправен.

Излучаемый прибором сигнал (при частоте кварца 24,200 МГц) фиксировался простейшим индикатором поля на расстоянии 10 см, а радиоприёмником (на третьей гармонике) на расстоянии не менее 15 м.

Работоспособность прибора сохранялась при снижении напряжения батареи питания до 4,0 Вольт (с уменьшением яркости свечения индикатора).

Потребляемый ток при напряжении питания 9,0 В составлял 10-13 мА.

В дальнейшем я планирую усовершенствовать это изделие.

1) Сделать выход для подключения частотомера.
2) Сделать отключаемую модуляцию сигналом звуковой частоты (встроенный генератор).
Свободного места в корпусе для этого достаточно.

Я доволен своей самоделкой и активно пользуюсь ей. Также давал на время знакомому радиолюбителю. Отзыв положительный.
Надеюсь, эта статья будет Вам полезна.
Буду рад Вашим комментариям и пожеланиям.

С уважением, R555.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Самодельный лазер на парах хлорида меди / Хабр

В одной из статей, посвященных моему лазеру на парах меди, на основе активного элемента УЛ-102 в комментариях был задан вопрос – а что же будет дальше? Дальше оставалось только найти способ сделать самостоятельно активный элемент лазера. И этот способ был найден. Об этом речь пойдет в сегодняшнем посте.
Признаться честно, мысли сделать такой лазер у меня возникли задолго до того, как у меня появились активные элементы УЛ102, ГЛ201 и удалось построить источник питания. О лазерах на парах металлов я читал давно, и мне было давно известно об их свойствах – огромном коэффициенте усиления, самой большой мощности и КПД для видимого излучения, но долгое время они были для меня недосягаемы. Оставалось лишь искать все больше и больше информации о них. И тут я натыкаюсь на сайт Sam’s Laser FAQ, центр, в котором систематизирована всевозможная информация как об обращении с серийно выпускающимися лазерами почти любых видов, так и масса руководств по самостоятельной сборке некоторых из них, которые сопровождаются чертежами и описаниями примеров собранных конструкций. Оттуда я узнал, что вовсе не обязательно использовать металлическую медь для получения генерации на её атомах. Вполне пригодны и её соли, такие как одновалентный хлорид, бромид или же иодид. А температура плавления солей вдвое ниже, чем температура плавления металлической меди. При этом в условиях вакуума уже при температуре плавления соли достаточно интенсивно испаряются, чтобы можно было осуществить возбуждение атома меди в импульсном газовом разряде. Принцип возбуждения активной среды остается таким же, как и для паров металлической меди, но с одним отличием – изначально в разряде нет атомов металлической меди. Чтобы их получить, а потом возбудить – нужно два следующих с малым интервалом электрических импульса малой длительности с крутым фронтом – при первом распадается молекула галогенида меди на атомы меди и галогена, второй импульс, следующий сразу после первого, возбуждает атомы меди.

«Сразу после первого» означает вполне конкретный интервал времени порядка 50-100 микросекунд. Если этот интервал больше – тогда атомы успеют обратно «слепиться» в молекулы и лазерного излучения не будет. Частота же повторения этих пакетов из двух импульсов может быть произвольной. На этом же Sam’s Laser FAQ предлагался следующий чертеж лазера на парах хлорида меди.

Тут предлагается разогревать лазерную трубку до рабочей температуры сторонним источником тепла (спиралью), а электрический разряд питать от простейшего высоковольтного источника, состоящего из трансформатора для неоновой рекламы и двух отдельных выпрямителей, заряжающих два отдельных конденсатора – первый для «диссоциирующего» импульса, второй для «генерационного». А коммутировать конденсаторы на трубку предлагалось вращающимся искровым разрядником, как в катушках Тесла. Расположением контактов и скоростью вращения определялась величина временного интервала между импульсами и частота повторения импульсов. В качестве буферного газа предлагается гелий, а оптического резонатора – плоская алюминированная стеклянная пластинка в качестве глухого зеркала и плоскопараллельное стекло без каких либо покрытий в качестве выходного. В ходе дальнейшего чтения обнаружилась ссылка на первоисточник – книгу Г.Г. Петраша «Лазеры на парах металлов и их галогенидов». В общем и целом описанная конструкция проста и рассчитана на использование сравнительно легкодоступных компонентов. Но меня лично она не устраивала. В первую очередь наличием шумного искрового разрядника и чисто механической сборкой трубки из отдельных деталей. Тогда я решил изучить первоисточник.

Данная книга легко доступна по запросу из гугла на русском языке, на сайте-сборнике трудов ФИАН. Также существует и английский перевод этой книги, который уже находится под тщательным надзором злобных копирастов, вымогающих деньги. Но нам-то он 100 лет не нужен 🙂

В книге-первоисточнике принцип работы лазера описан аналогично, но более подробно, даны подробные сравнения работы с разными буферными газами, даны примеры выполнения лазерных трубок, а ещё дано очень важное замечание – если частота следования импульсов превышает 8-10 кГц, то не нужны пакеты сдвоенных импульсов, такой режим работы называется режимом «регулярных импульсов», когда генерация излучения идет при каждом импульсе возбуждения, так как временной интервал заведомо меньше времени рекомбинации атомов в молекулы. Побочным следствием этого становится саморазогрев трубки (не нужен сторонний источник тепла). В качестве буферного газа наилучшим был признан неон, но указывалась работоспособность лазера с гелием, и даже аргоном. Для «рядового» самодельщика описанное в первоисточнике требует неприемлимых затрат на быстродействующий водородный тиратрон, малоиндуктивные конденсаторы, мощный высоковольтный трансформатор, неон и тому подобные комплектующие. Кроме того, там все варианты трубок предлагалось выполнять путем сварки из кварцевого стекла с впаянными электродами, которыми служили отрезки от импульсных ламп серии ИФП. Но это не было помехой для меня, так как в отличие от ближнего\дальнего зарубежья такие детали дешевы и доступны, если поискать. Вот они, отличия плановой и рыночной экономик…

Тогда был уже теперь далёкий 2015 год, и я заказал знакомому стеклодуву изготовление лазерной трубки вот такой схематической конструкции.

Лазерная трубка состоит из корпуса 1 с электродами от импульсных ламп 2. В середине корпуса сделаны отростки 3, предназначенные для рабочего вещества лазера – хлорида или бромида меди. Отростки нужны, чтобы рабочее вещество не перекрывало просвет трубки. К торцам лазерной трубки приварены окна 5 для выхода излучения. Чтобы связывать свободный галоген, который образуется при разряде, полости электродов забиты медной стружкой.

Параллельно идею постройки этого лазера я обсуждал с автором сайта laserkids. sourceforge.net Yun’ом Sothory. Он впоследствии также заинтересовался этим проектом и решил его воплотить по-своему, использовав самый примитивный подход, близкий к описанному на Sam’s Laser FAQ. С его работой можно ознакомиться здесь.

Тем временем стала готова лазерная трубка для моего лазера на хлориде меди, конструкция которой повторяет показанную на рисунке из книги. Внутренний диаметр трубки составляет 12 мм, длина разряда 40 см, трубка содержит 3 отростка и электроды от ламп типа ИФП800. Над каждым из отростков и электродов находятся штенгели для засыпки рабочего вещества, а также для откачки и напуска газа.

Буквально через пару недель, как была сделана эта трубка, в мои руки попадает активный элемент на парах меди УЛ-102. И тогда эта трубка была отложена в очень долгий ящик. В ходе работы с УЛ102 появился уже знакомый Вам источник питания для лазеров на парах меди.

После того, как я получил точно работающий источник питания с заведомо подходящими параметрами, было решено вернуться к самодельной лазерной трубке. После заполнения рабочим веществом и неоном до давления 10 мм рт. ст. Трубка стала выглядеть так. Был использован одновалентный хлорид меди, желтоватый цвет ему придают примеси. На всякий случай на отростки я намотал нихромовую проволоку для подогрева, на случай если он понадобится.

Полости в электродных узлах я забил медной стружкой.

Отросток с хлоридом меди крупным планом.

С самого же начала экспериментов выяснилось, что нихромовая проволока не нужна. Мало того что подогрев не требовался, так ещё и шла очень сильная емкостная утечка на неё. Делать эту трубку отпаянной также было опрометчивым решением – в один момент образовалось много хлора, настолько много, что разряд с трудом поджигался и был нестабильным. Хлор выделялся во внутреннее пространство, а на стенках тем временем оседала медь, как распыленная с электродов, так и та, что образовалась в процессе распада хлорида. Да и потом в какой-то момент трубка треснула от случайного удара. Её пришлось переделывать, в результате чего лишилась одного из отростков и уменьшилась в длине.

В итоге эта трубка стала испытываться в проточном режиме.

С одного штенгеля она откачивалась насосом 3НВР1Д, со второго шло натекание неона через инсулиновую иглу. Давление устанавливалось порядка 10-15 мм рт. ст. В проточном режиме сразу дела пошли лучше – приток свежего газа сразу вытеснял как примеси вылетевшие из хлорида меди, так и его продукты распада. Разряд оставался стабильным. Частоту повторения импульсов я поддерживал на уровне 15 кГц, а среднюю мощность, входящую в разряд на уровне 1-1.2 кВт. Для снижения требуемой мощности и выравнивания температурного поля рабочая область трубки теплоизолировалась керамической ватой.

Трубка во время разогрева.

По мере разогрева цвет разряда меняется с неоново-оранжевого на целую гамму цветов, в которой видно и свечение неона, и голубой и зеленоватый цвета.

Вскоре после этого началась генерация в режиме сверхсветимости. Я забыл упомянуть, что в этих экспериментах я не использовал никакого оптического резонатора.

По мере дальнейшего прогрева мощность увеличивалась, и стал виден собственно, лазерный пучок. По началу, луч выходил с обоих концов трубки, но окно со стороны штенгеля откачки газа стало быстро запыляться сконденсировавшимся хлоридом меди и прочей грязью, что привело к полной непрозрачности окна. Окно же со стороны напуска газа оставалось чистым.

Для удобства фотографирования отражал пучок зеркалом в сторону.

После выключения разряда кварцевая трубка вместе с теплоизоляцией были явно раскалены докрасна. Это свидетельствует о том, что оптимальная температура составила не менее 700 градусов.

Выходную мощность оценить было трудно, так как она не была постоянной, а зависела от подбора электрического режима. С перегревом мощность сначала уменьшалась, а потом и вовсе генерация пропадала. Но в максимуме я бы оценил мощность не меньше чем в 100-200 мВт по своим субъективным ощущениям, это при том, что отсутствует оптический резонатор. Прибора для измерения мощности, к сожалению, в наличии нет. Для сравнения, достигнутая Yun’oм Sothory мощность излучения на 2 порядка меньше – 2 мВт, не смотря на достаточно приличную энергию импульса. А всё дело в частоте повторения. Впрочем, и мою конструкцию ещё есть куда совершенствовать – нужно переходить к большим объемам активной среды и оптическому резонатору, тогда и несколько Ватт не предел. Но уже как-нибудь потом.

Использованные источники:

  1. Г. Г. Петраш Лазеры на парах металлов и их галогенидов. Труды ФИАН, т. 181, 1987
  2. www.repairfaq.org/sam/laserccb.htm#ccbtoc

резонатор - английский перевод - Linguee

Я думаю, что праа в укреплении до сих пор использовали их к а к резонатор к се е нофобии.

unesdoc.unesco.org

Я думаю, что правительства использовали просителей убежища в качестве рупора для ксенофобии.

unesdoc.unesco. org

Институт теоретической и прикладной механики СО РАН представляет единственные в мире

[...]

лазеры, используют

[...] специальный самофильтрующ и © резонатор , п о зволяющий получить [...]

высокое качество излучения при

[...]

до 10 кВт для высокоскоростной резки металла.

licexpo.ru

Институт теоретической и прикладной механики СО РАН выставляет по всему миру

[...]

уникальных лазеров с самофильтрацией

[...] резонаторы, которые т позволяют получить высокий qu уровень излучения [...]

мощностью до 10 кВт для высокоскоростной резки металла.

licexpo.ru

Однако, ес и резонатор п ре дпочитает определенное направление поляризации (например, на пути луча есть окошко или пластинка под углом Брюстера или же путь в луча резонаторе о че асимметричен), или, в некоторых случаях, при определенной конфигурации магнитного поля, выходной луч тоже будет поляризован - но это уже для расширенного [. ..]

курса.

laserfaq.ru

Как ev er, wher e резонатор fav or sa part ic ular ориентация поляризации (например, на пути луча есть окно угла Брюстера или пластина, или c av ity выше ymme tr ic), или в некоторых случаях составляет конкретная конфигурация поля ma gn , выходной луч также будет поляризован - но это для продвинутого курса.

laserfaq.ru

Для этого нам понадобится микроконтроллер AT90S4433, кварцев - © резонатор н а 4МГц, небольшой отрезок кабеля и еще несколько недорогих [...]

компонент.

userfriendly.net

Все, что вам нужно для этого, - это микроконтроллер AT90S4433, кристалл на 4 МГц, кабель и несколько других очень дешевых деталей.

удобный.нетто

Выводы OSCI, OSCO (03, 04) - Выводы входа и выхода генератора между

[. ..] который подключается кварцев ы й резонатор н а 3,58 МГц.

bms.by

Выходы OSCI, OSCO (03, 04) - Выходы входа и выхода генератора, в

[...] между w hi ch the qu ar tz clock is co nn ected из 3.58 MH z.

bms.by

Сообразно с этим под постоянной энергией U одногоединственного стационарно колеблющего с я резонатора н аддона о ее среднем по времени, или, что обеспечивает к тому же самому, среднее значение энергии в одно и то же время большого числа N одинаков ы х резонаторов , н а ходящих в том же стационарном поле области и достаточно далеко удаленных [...]

друг от друга, так чтобы не воздействовать

[...]

друг на друга непосредственно.

web. ihep.su

Постоянная энергия U одного только стационарного вибрационного резонатора от до r is t he , поэтому в среднем по времени должна быть perc ei ved o r what t urns to точно так же результат, как одновременное среднее значение энергии большого числа N равномерного резонанса на или jus t в с tati onar y друг друга, чтобы они не влияли друг на друга напрямую.

web.ihep.su

Я показал в моей последней статье по этому предмету, насколько я знаю, и не содержит никаких ошибок. то остается утверждено, что закон распределения энергии в нормальном спектре будет полностью определен, если

[...]

удастся вычислить энтропию S облучаемого,

[...] монохроматически колеблющего с я резонатора к ак функция его колебательной [. ..]

энергии.

web.ihep.su

Тот факт, что физическая основа теории электромагнитного излучения, включая гипотезу «естественного излучения», выдерживает деструктивную критику, показан в моей недавней работе4; и поскольку известно, что в расчетах нет ошибок, остается утверждать, что закон распределения энергии нормального спектра полностью определен, если один

[...]

удается вычислить энтропию S облученного монохроматического колебания

[...] резонатор как функция i ts vi bra ti onal energy .

web.ihep.su

Общим принципом является

[...]

преобразование электрической

[...] энергии в световой пучок одной длины волны при генерации пучка в лазерн о м резонаторе , н а пример, при протекающих в CO2 лазерахах.

linde-gas.ru

Общий принцип состоит в преобразовании

[. ..]

электроэнергии в

[...] пучок l ig ht при длине волны un ique, в то время как генерирует на g b ea м в лазерном резонаторе, например, во время процессов, возникающих в CO2-лазерах.

linde-gas.ru

LNB (Низкоумовой Блок) является активным продуктом большой плод

[...]

эволюцией производства схемы РФ и

[...] включает в себя усилители и , резонаторы и п реобразователи частоты [...]

в маленьком дешевом пакете.

promaxelectronics.com

LNB (малошумящий блок-преобразователь) является активным продуктом великого

[...]

- эволюция производства радиочастотных схем, включая

[...] усилители, os ci llato rs и частота con ver t ers in as цена цена . .]

упаковка.

promaxelectronics.com

У меня есть бесчисленные лазерные диоды и несколько готовых модулей, импульсные головки Nd: АИГ с самодельным блоком питания, мощный квантрон Nd: YAG непрерывного действия, которому нужна новая дуговая лампа (и маленькое чудо, которое скорее всего никогда не случится), несколько зеленых лазеров DPSS (заводские и самодельные) и гелий-неоновые лазеры со внешними зеркалами, сделанные из заводских

[...]

трубок с одним или двумя окнами

[...] Брюстера в самодельн о м резонаторе ( в т ом В том числе замечательная [...]

трубка с одним брюстеровским

[...]

окном, работающая на зеленом!

laserfaq.ru

У меня есть бесчисленное количество лазерных диодов и несколько полных модулей, импульсные головки Nd: YAG с самодельным источником питания, высокомощная головка CW Nd: YAG, нуждающаяся в новой дуговой лампе (и маленькое чудо, которого, вероятно, никогда не произойдет. ), несколько зеленых лазеров DPSS (как коммерческих, так и отечественных) и внешнее зеркало

[...] HeNe-лазеры

на трубках с 1 и

[...] two Brew st er w ind ws установлен in hom e-bu il t резонаторы [...]

(включая отличную зеленую трубку Брюстера!

laserfaq.ru

Это описание общих примеров кодов для полного измерительного процесса

[...]

счётчиком тепла, включая калибр частоты

[...] высокоскоростного керамического г о резонатора , з а писанную для микропроцессора ST32.

acam.de

Это общий пример кода для полного обогрева

[...] Расходомер расходомера

, включая калибровку часов

[...] high s pe ed c eram ic резонатор, w ritt en f или a ST32 [...]

микропроцессор.

acam.de

В большинстве таких систем

[...] используются кварцев - е резонаторы , к о торые производятся [...]

и собираются в индивидуальном порядке.

rusnano.com

В большинстве систем используется

[...] кварц r es onat ors that are pro duc ed и as se mbled [...]

индивидуально.

ru.rusnano.com

В дополнение к увеличенной

[...] [...] поверхности, оптоволоконные лазеры обладают дополнительным преимуществом в том, что концы нити используются для создания лазера г о резонатора .

scienceandglobalsecurity.org

Помимо увеличенной поверхности, волоконные лазеры имеют еще одно преимущество, заключающееся в том, что концы самого волокна используются для формирования лазерного резонатора.

scienceandglobalsecurity.org

В качестве га з а - резонатора ч ас то применяются 3-6 [...]

компонентные смеси с содержанием углекислоты, гелия, аргона и других газов;

[...]

чистый азот используется в качестве газа-носителя и продувочного газа; чистый применяемый при лазерной резке для ускорения и повышения экономичности процесса; с помощью азота, аргона и гелия создается инертная атмосфера в зоне процесса, препятствуя окислению, горению и дымообразованию.

linde-gas.ru

В газовых приложениях газ

[...] смеси и чистый g как es a повторно используется как res на ator gas (лазер [...]

реакционная масса), для продувки, а также

[...]

создает защитную или особую атмосферу в зоне действия лазера. Смеси от 3 до 6 компонентов, содержащие диоксид углерода, гелий, аргон и другие газы, часто используются в качестве газа-резонатора, в то время как чистый азот используется в качестве газа-носителя и газа для продувки; чистый кислород используется при лазерной резке для ускорения и повышения эффективности процесса; азот, аргон и гелий способствуют созданию инертной атмосферы в зоне обработки, предотвращающей окисление, горение и образование дыма.

linde-gas.ru

VCSEL лазерный диод - «Поверхностно-излучающий лазер с вертикальностью м резонатор » - одна из разновидностей полупроводниковых поверхностей, поверхности, такой лазерный диод из перлуплаплапок света в направлении отличие от обычных лазерных диодов, излучающих в плоскости, параллельной поверхности [10].

мастеров.donntu.edu.ua

masters.donntu.edu.ua

VCSEL - лазер с вертикальным резонатором, излучающий поверхность, - это тип полупроводникового лазерного диода с излучением лазерного луча перпендикулярно верхней поверхности, в отличие от обычных полупроводниковых лазеров с торцевым излучением (также плоских лазеров), которые излучают с поверхностей, образованных путем расслаивания индивидуальный чип из вафли.

masters.donntu.edu.ua

masters.donntu.edu.ua

Принцип активного шумоподавления был предложен уже давно, в 1936 году П. Леугом,

[...] [...] однако тогда не было технической возможности применить ANC-систему в современном понимании, и до недавнего времени проблема шума от вентиляции решалась лишь при помощи установки звукопоглощающих конструкций, звуковых экранов и различн ы х резон .

promwad.com

Однако в то время не было технических возможностей найти современное применение системе АНК. До недавнего времени проблема шума вентиляции решалась только установкой звукопоглощающих конструкций, звуковых экранов и различных резонаторов.

promwad.com

Использование объемных,

[...] поверхностных акустических вол н ( резонаторы , л и нии задержки, фильтры, [...]

дефлекторы и модуляторы света,

[...]

логические элементы, обработка цифровых сигналов и т.д.).

aspirant.next3.opu.ua

Использование объема,

[. ..] поверхностный ac ousti c w ave s (резонаторы, d ela y l ines, f фильтров, [...]

дефлекторы и модулятор света, логические элементы,

[...]

цифровая обработка сигналов и др.).

aspirant.next3.opu.ua

Институт является единственным разработчиком и поставщиком

[...]

газовых СО2 лазеров мощностью от 1 до 15

[...] кВт, оснащенных SFUR - резонатором и г енерирующим излучением [...]

высокого качества близкое к ТЕМоо - моде.

licexpo.ru

Институт теоретической и прикладной механики СО РАН - эксклюзивный разработчик и поставщик газа №2

[...] Установлено

лазеров мощностью от 1 до 15 кВт

[...] с SF UR-re son at ors, генерируя high h- qua lity ra diation [. ..]

близок к МОТ-режиму.

licexpo.ru

Мы обладаем собственными технологическими и производственными

[...]

возможности для

[...] производства линии кварцевых опорн - х резонаторов и резонаторов - с ен соров, позволяющих [...]

пьезоэлементы

[...]

как для собственных нужд, так и на заказ для наших потребителей.

sktbelpa.ru

Собственное производство и

[...]

технологические возможности

[...] для нашей собственной линии cr ys tals и senso rs кристаллов pe rmiss iv e для производства [...]

заготовки как собственные

[...]

для себя и изготавливается по индивидуальному заказу для наших клиентов.

sktbelpa.ru

Особенности

[... ] оптического дизай н а резонатора L Q 52 9 лазера позволяют [...]

практически полностью исключить потери лазерной энергии,

[...]

вызванные деполяризацией, и усилением генерации с КПД более 2% от электрической, потребляемой лазером.

соляриев.eu

Оптический d дизайн из LQ5 29 лазерный резонатор позволяет [...]

практически исключает потери энергии из-за деполяризации и обеспечивает

[...] Выходная энергия лазера

с КПД более 2% по отношению к электрической мощности, потребляемой лазером.

solarls.eu

Тщательное экспериментальное исследование

[...]

параметров импульсов генерируемого Ti: Sa

[...] лазером в длинн ы х резонаторах ( 1 5- 75м) и детальное [...]

сравнение полученных результатов

[. ..]

описывающими генерациями генерации в режиме с нормальной дисперсией должны определить основные физические средства ограничивающие рост энергии импульсов.

itp.ac.ru

Тщательное экспериментальное исследование параметров импульсов

[...]

генерируемых Ti: Са лазером в длинных

[...] Резонаторах (15-75м) и д и др. ное с равне ни и полученных результатов [...]

с моделями описывающими

[...]

генерацию импульсов в режиме с нормальной дисперсией позволило определить основные физические механизмы ограничивающие рост энергии импульсов.

itp.ac.ru

Исходя из нашего опыта

[...]

по разработке и

[...] производство кварцевых опорн - х резонаторов и резонаторов - с ен соров, мы также знаем, [...]

какие точно пьезоэлементы

[. ..]

требуются для Вашего конкретного применения.

sktbelpa.ru

Наши разработки и производства

[...] опыт для c ry stal s и s enso r sryst als, we также kno w именно какие бланки [...]

требуются для ваших конкретных приложений.

sktbelpa.ru

Внутри р и резонатора м ог ут присутствовать дополнительные [...]

оптические элементы, такие как призмы, модуляторы, Q-свитчи (модуляторы

[...]

добротности), ячейки Керра и так далее.

laserfaq.ru

Дополнительные оптические элементы, такие как призмы, модуляторы, Q-переключатели,

[...] Ячейки Керра, nd и т. Д. Могут также присутствовать внутри e [...]

резонатор.

laserfaq.ru

Предназначены для промышленных лазеров и

[. ..] применяются как в резонаторах , т а к и во внешних транспортирующих [...]

и формирующих оптических

[...]

системы с мощностью излучения до 10 кВт и более.

niiki.ru

Назначение: Зеркала предназначены для

[...] промышленные лазеры и u sed оба in cavi связи a и внешняя транспортировка [...]

и формирующие оптические системы

[...]

с мощностью излучения до 10 кВт и более.

niiki.ru

Самодельный резонатор для автомобиля - Авто журнал

Как уменьшить звук глушителя в автомобиле своими руками

Есть любители прямоточного выхлопа, когда слышен громкий рев мотора.Но есть и те, кто думает как уменьшить звук глушителя. Если сделать тихий глушитель своими руками, то тогда ездить будет комфортнее, потому что в салоне станет тише. Особенно на отечественных автомобилях типа ВАЗ 2109 актуален вопрос, как сделать бесшумный глушитель. Если получится сделать на девятке тихий глушитель, то машина будет доставлять больше радости своему владельцу.

Способы как приглушить звук выхлопа

Перед тюнингом выхлопной системы надо разобраться с причинами, почему со временем звук работы мотора становится громче.Сама по себе работа мотора - это достаточно громкий процесс, но глушитель и другие узлы выхлопной системы отлично подавляют этот сильный шум. Без глушителя же шум мотора очень сильный.

Шум происходит из-за того, что в камере сгорания происходит взрыв топливной трубы, при этом выделяются газы, которые затем выходят в выхлопную трубу. Мы подробно не будем говорить про работу двигателя, об этом можно почитать в другой статье, а здесь мы будем говорить именно про то, как приглушить звук выхлопа.

От взрыва выделяется энергия, которая толкает поршень, когда поршень ушел на необходимое расстояние, чтобы открыть выпускной клапан, через который выходят отработанные газы и идут дальше через выхлопную систему. Чтобы поглощать шум используемые детали из толстого металла. Так что, чем толще металл используется в выхлопной системе, тем тише будет ездить машина из-за того, что меньше будет вибраций.

Самый первый берет шум на себя выпускной коллектор, поэтому он сделан таким большим и толстым, поэтому он лучше всего гасит шум, который идет из блока цилиндров.Даже если сравнить выхлопную трубу любой более менее нормальной иномарки с выхлопной трубой отечественного автомобиля, то видно, что в иномарках труба тяжелее и толще, поэтому и тише такая машина работает.

Именно поэтому когда едешь на старом ВАЗ 2114, то шум такой, что не слышно, что говорят пассажиры на задних сиденьях, поэтому и появляются мысли о том, как приглушить звук выхлопа.

В выхлопной системе есть еще резонатор, который нужен для снижения скорости газов по выхлопной трубе.А после резонатора идет глушитель. Выхлопные газы, когда проходят через резонатор, теряют долю и дальше идут медленнее.

Самую большую долю своей энергии газы теряют в глушителе. Если рассматривать хороший глушитель, то в нем несколько отдельных корпусов, пройденных от шума мало что остается.

Как самостоятельно сделать самый тихий глушитель на автомобиль?

Когда вопрос с шумом во время эксплуатации автомобиля зашёл слишком далеко, и вы приняли решение сделать самый тихий глушитель на автомобиль, чтобы начать с подготовки инструмента.Нам понадобятся:

  • сварочный аппарат, подойдет инвертор или полуавтомат;
  • углошлифовальная машинка и диски к ней;
  • верстак с тисками.

Самый верный и недорогой способ сделать глушитель тише - вварить дополнительный резонатор. Это можно сделать и в гаражных условиях самостоятельно.

Дополнительный резонатор можно поставить между штатным резонатором и глушителем. Можно устанавливать уже готовый резонатор, его надо просто вварить в нужное место в трубе.Или можно собрать резонатор самостоятельно. Для тех, кто сомневается, станет ли тише выхлоп, если вварить дополнительный резонатор, то ответ будет однозначен - выхлоп станет тише. Если все сделать правильно.

Как сделать дополнительный резонатор глушителя своими руками

Резонатор глушителя своими руками довольно просто, сейчас мы подробно обсудим каждый шаг. Для начала надо сделать наружный корпус, его можно сделать из любой стальной трубы с тонкими стенками: который выглядит вот так:


Концевая часть выглядит так:

Затем надо взять перфорированное железо толщиной в 4,5 мм.Этого хватит и вставить его в концевую часть, как на фото далее:

Далее надо этой хватит набить, для цели отлично подойдут обычные жестяные мочалки.

Затем надо натянуть корпус резонатора на эти мочалки, как на фото:

Затем нужно взять заклепки и всю конструкцию заклепать, поэтому даже варить не обязательно, вот так:

Для тех, кто любит варить, можно и заварить концевые части к центральной части.

Когда все будет готово, надо обработать швы и можно покрасить термостойкой краской и после этого самый тихий глушитель на авто готов.

Возможные неудобства, связанные с тихим глушителем

Машина теперь будет работать тише, чего добиться, но могут быть и некоторые недостатки - увеличение общего веса выхлопной системы. Поэтому надо повесить более крепкие кронштейны, чтобы на неровной дороге выхлопная труба не оторвалась. Еще бывают случаи, когда вешают резиновые амортизаторы. Но по факту, самодельный резонатор будет весить примерно 2-3 кг.

Также надо протестировать в действии, как работает выхлопная система, чтобы газы нормально выходили через выхлопную трубу.Поэтому проверять надо на повышенных оборотах, тогда можно будет сделать правильные выводы. Как правило, через такой резонатор газы будут выходить без затруднений.

Еще один способ уменьшить звук глушителя, сделав действительно очень тихую выхлопную систему:

Самодельный транзисторный генератор на часовом кварце 32,768 кГц.

То, что часовой кварц 32,768 кГц исправен - я знал на все сто. Его работоспособность подтвердила логическая микросхема, операционный усилитель и микропроцессор, а генератор на транзисторе не хотел запускать резонатор. Было уже собрано несколько классических транзисторных с красивыми названиями их авторов, но измерительная техника замерла в тупом молчании. Не сдамся, решил я, и после очередных неудачная попытка пришёл к схеме, которая показала хорошие результаты, где генерация наступала уже с напряжением питания 0,6 вольт.

Этот опыт я решил запостить, он может пригодиться для проверки низкочастотных кварцев.



Рис. 1. Генератор 32,678 кГц.
Это двухкаскадный усилитель, охваченный положительной обратной связью, в котором задействован кварцевый резонатор. Такой генератор выдаёт прямоугольники со скважностью два на высокоомную нагрузку, которая определение сопротивления в цепи эмиттера второго транзистора. Генератор не критичен к напряжению питания и его потребление при напряжении 5 вольт составляет 250 мкА, а при 9 вольтах - 480 мкА.
Фото 1. Форма сигнала генератора (рис.1).

Для повышения нагрузочной способности и образования крутых фронтов импульсов можно использовать согласующее звено из эмиттерного повторителя.

Рис. 2. Генератор с эмиттерным повторителем.
Фото 2. Форма сигнала генератора (рис. 2).

Чтобы прямоугольники превратить в синусоидальный сигнал, потребуется фильтр нижних частот, выполненный на одном транзисторе.

Рис. 3 Генератор синусоидального сигнала 32,768 кГц.
Фото 3. Форма сигнала генератора (рис. 3).
В схеме использовались кварцы 32,678 кГц, как для объёмного, так и для планарного монтаж. Эта схема работоспособна с кварцами, частоты которых выше на порядок. Благодаря отрицательным обратным связям, которые присутствуют в каждом каскаде, схема не критична к номинальным элементам, которые я ради эксперимента изменял в два раза (270 ком - 470 ком, 22 ком - 10 кОм).
Фото 3. Макет на транзисторах КТ315.
Работоспособность этой схемы я проверил с советскими, самыми массовыми транзисторами КТ315Г того времени (1974 год), и продемонстрировался в её работоспособности. Генерация начиналась с напряжением питания 0,6 вольт.

Как гасится звук в глушителе машины

Чтобы понять принцип работы выпуска автомобиля и добиться "благородного" звучания мотора, надо ознакомиться с конструкцией глушителя и узнать, как глушится звук, производимый двигателем.

Уровень шума

Если любой глушитель создает авто сопротивление потоку, то лучший глушитель - полное его отсутствие. Но езда с повышенным шумом запрещена на дорогах общего пользования. И не только, в автоспорте также ограничение на шум, производимый двигателем машины. В большинстве классов спортивных автомобилей шум выпуска ограничен уровень 100 Дб. Это довольно лояльные условия, но без глушителя ни один автомобиль не будет соответствовать требованиям и не будет допущенным к соревнованиям.Поэтому выбор глушителя - компромисс между его способностью поглощать звук и низким сопротивлением потоку.

Как гасится звук в глушителе

Акустические волны (шум) несут в себе энергию, которая возбуждает наш слух. Задача глушителя в том, чтобы заставить колебание перевести в тепловую. По способу работы глушители надо разделить на четыре группы. Это ограничители, отражатели, резонаторы и поглотители.


ОГРАНИЧИТЕЛЬ

В корпусе глушителя имеется существенное заужение диаметра трубы, некое акустическое сопротивление, за ним сразу большой объем, аналог.Чем больше сопротивление (меньше отверстие), тем эффективней сглаживание и больше сопротивление потоку. Наверное, плохой глушитель. Но в качестве предварительного глушителя в системе - довольно распространенная конструкция.

ОТРАЖАТЕЛЬ

В корпусе глушителя организуется большое количество акустических зеркал, от которых звуковые волны отражаются. При каждом отражении часть энергии теряется, тратится на нагрев зеркала. Если устроить для звука целый лабиринт из зеркал, выйдет весьма ослабленный звук.

По такому принципу строятся пистолетные глушители. Значительно лучшая конструкция, но газовый поток меняет направление, что создаст сопротивление выхлопным газам. Такая конструкция в оконечных глушителях стандартных систем.

РЕЗОНАТОР

Глушители резонаторного типа используют замкнутые полости, расположенные рядом с трубопроводом и соединенные с ним рядом отверстий. Часто в одном корпусе бывает два не равных размера, разделенных глухой перегородкой. Каждое отверстие вместе с замкнутой полостью является резонатором, возбуждающим колебания собственной частоты.Условия распространения резонансной частоты вращения.

Такие глушители эффективно в малых размерах гасят низкие частоты и применяются в основном в качестве предварительных. Существенного сопротивления потоку не оказываем, т.к. сечение не уменьшают.

ПОГЛОТИТЕЛЬ

Способ работы поглотителей - в поглощении акустических волн неким пористым языком. Если звук направим, например, в стекловату, то он вызовет колебания друг ваты и трение волокна о друга.Таким образом, звуковые колебания будут преобразованы в тепло. Поглотители построить конструкцию глушителя без уменьшения сечения трубопровода и изгибов, окружив трубу с прорезанными в ней отверстиями слоем поглощающего материала.

Он имеет минимально возможное сопротивление потоку, но хуже снижает шум.

Если требования к выпускной системе автомобиля не распространяются дальше "голоса", то упрощается. Подойдёт глушитель поглотительного типа. Его объем, количество и набивка определяют спектр частот, интенсивно поглощаемых.Мягкая набивка поглощает высокие частоты, придавая бархатистость звуку. Глушители резонаторного типа гасят низкие частоты. Таким образом подбирают тембр звучания.

Стабилизация частоты микроконтроллера кварцевым резонатором

Чем стабильнее работает МК, тем лучше. Эта аксиома в первую очередь относится к тактовой частоты задающего генератора. Обеспечить высокую стабильность кварцевые резонаторы, подключаемые к выводам ХТ1 (вход) и ХТ2 (выход) подсистемы синхронизации МК.

Немного истории. В 1880 г. французскими учёными братьями Пьером и Жаком Кюри было открыто новое физическое явление - пьезоэлектричество. В 1921 г. профессор Веслейского университета У. Кэди подключила кварцевую пластину к радиогенератору, что обеспечило заметную стабилизацию излучаемой частоты. Радиолюбители сразу же применили эту новинку в самодельных коротковолновых радиопередатчиках середины 1920-х годов.

К настоящему времени существования пьезоэлектрического эффекта обнаружено более чем у 1000 веществ.Вначале использовались кристаллы турмалина и сегнетовой соли. Позже стали кристаллы природного кварца Si02 формы окраски: горный хрусталь (бесцветный), раухтопаз (дымчатый), морион (чёрный), цитрин (золотисто-жёлтый), аметист (сиреневый).

В 1950-х годах была успешно решена проблема выращивания монокристаллов искусственного кварца, который не только не уступает, но и по ряду показателей даже превосходит свой природный аналог.

Диапазон частот современных кварцевых резонаторов составляет от 32768 Гц до 300...400 МГц. Среди них условно выделяют низкочастотные (до 1 МГц), сред-нечастотные (1 ... 30 МГц) и высокочастотные (свыше 30 МГц) резонаторы.

На Рис. 5.1 эквивалентная схема кварцевого резонатора. Элементы L1, С1, R1 относящейся к ветви последовательного контура. Физически не существуют, но являются аналогами механических характеристик: массы (L1), упругих свойств (С1), потерь энергии (R1). Последний параметр определяет добротность колебательной системы.

Рис.5.2. Схемы пьезостабилизированных генераторов: а) генератор с параллельным резонансом; б) генератор с последовательным резонансом.

Статическая ёмкость кварцедержателя СО параллельно с элементами L1, С1, образует ещё один контур, параллельный. Итого на частотной оси размещаются две базовые точки - последовательного и параллельного резонансов. В первой точке кварцевый резонатор имеет минимальное сопротивление, во второй - максимальное, между ними он ведёт себя высокодобротной индуктивности.

Существование двух «седловых» частот у кварцевых резонаторов позволяет разделить схемы их включения на два типа:

  • Генераторы с параллельным резонансом или осцилляторные генераторы (Рис. 5.2, а), у которых условие условия обеспечивается индуктивной составляющей. Колебательная система, состоящая из индуктивности (схема за ущерб резонатора ZQ1) и соединенных конденсаторов С1, С2, на рабочей среде параллельному контуру (отсюда и название).Усилитель А1 должен, точнее, инвертировать, фазу сигнала на нечётное число полупериодов: 180 °, 540 °, 900 ° и т.д .;
  • генераторы с последовательным резонансом или фильтры генераторы (Рис. 5.2, б), в резонатор ZQ1 работает вблизи минимума своего сопротивления при малом сдвиге фазы между напряжением и током. Последовательный резонанс обеспечивает узкую полосу пропускания, в связи с чем отфильтровываются гармоники (отсюда и название). Усилитель A J должен фазу сигнала на чётное число полупериодов: 360 °, 720 °, 1080 ° и т.д.

При покупке кварцевого резонатора (на сленге «кварца») следует проверить его внешний вид на «фирменность», а именно убедиться в наличии легко читаемой и не стираемой пальцами лазерной маркировки с обозначением частоты, знака изготовителя, даты производства, рекомендуемой ёмкости нагрузки . Последний параметр важен, если требуется обеспечить устойчивость запуска строго на штатной частоте в условиях разброса питания и температуры окружающей среды.

Для бытовых схем с МК, как правило, применяются недорогие низко- и средне-частотные кварцевые резонаторы без стабилизации и стабильности.Основным является режим генерации с параллельным резонансом (Рис. 5.3, а ... и). Ещё бывают схемы с электронной подстройкой частоты (Рис. 5.4, а ... в), а также с использованием резонаторов (Рис. 5.5, а ... г).

Рис. 5.3. Схемы подключения кварцевых резонаторов к МК (начало):

а) необходимость в резисторах R1, R2 определяется экспериментально по устойчивости запуска МК во всём диапазоне рабочих температур и напряжений питания. Реально в схемах ставится один из двух резисторов или оба заменяются перемычками.Конденсаторы С1, С2 могут отсутствовать, что означает указание из даташита для выводов ХТ1, ХТ2 или RTC1, RTC2;

б) отсутствие конденсаторов «обвязки» возле низкочастотного кварцевого резонатора ZQ1 является штатным режимом работы при условии, что конденсаторы находятся внутри МК и подключаются к выводам ХТ1, ХТ2 установкой определенных конфигурационных битов. Высокочастотные кварцевые резонаторы тоже подключиться к МК, но устойчивость запуска не гарантируется, надо проверять на практике;

в) цепочка C3, L1 шунтирует вывод ХТ2 на низких частотах, предотвращает запуск кварцевого резонатора ZQ1 на первой гармонике. Эта схема эффективна для кварцевых резонаторов, работающих на третьей и пятой механических гармониках. Элементы C3, L1 могут подключаться не только к выводу ХТ2, но и к выводу ХТ1;

г) кварцевый резонатор ZQ1 включается по стандартной схеме между выводами ХТ1 и ХТ2 МК. Конденсатор С1 подстраивает в небольших пределах частоту генерации. Рекомендуемые ёмкости конденсаторов указываются в даташитах, но реально они могут быть другими и не обязательно одинаковыми. Общий принцип - чем выше частота, тем меньше ёмкость.Один из двух включенных конденсаторов С1 и С2 может отсутствовать;

д) конденсатором C3 подстраивают частоту генерации в небольших пределах. Резисторы R1, R2 облегчают условия автозапуска при крайних значениях температуры и напряжения питания. Резистор R2 может отсутствовать, конденсатор C3 и резистор R1 можно заменить перемычками:

Рис. 5.3. Схемы подключения кварцевых резонаторов к МК (окончание):

е) резистор R1 по высокочастотному шунтирует вход ХТ1 генератора МК, что может улучшить условия самовозбуждения при низком напряжении питания;

ж) общая точка соединения конденсаторов С1, С2 подключается не к общему проводу, а к питанию. Это может потребиться, например, если «плюс» питания соединяется с «массой», или таким путём удобнее делать разводку проводников на печатной плате;

з) запуск кварцевого резонатора ZQ1 на третьей гармонике (24 МГц). Требуется предварительное макетирование с подбором элементов L1, С1, R1

и) схема подключения, если один из выводов кварцевого резонатора ZQ1 обязательно должен иметь соединение с общим проводом. Требуется предварительное макетирование с подбором ёмкостей конденсаторов.

Рис. 5.4. Схемы с электронной подстройкой частоты кварцевого резонатора:

а) параллельно конденсатору C3 подключается цепочка, состоящая из конденсатора С2 и двух варикапов VDI, VD2. Резистором RI изменяется напряжение на варикапах (их ёмкость), дополнительн чего подстраивается в пределах частоты генерации;

б) транзистор VTJ используется как варикап с изменяемой ёмкостью. Частота генерации регулируется резистором R1.од- Ёмкость высокочастотного варикапа VD1 изменяется в пределах от 20 до 40 пФ при напряжении модулирующего сигнала соответственно от +5 до +0,5 В.

Рис. 5.5. Схемы подключения нескольких кварцевых резонаторов к МК (начало):

а) переключение двух тактовых частот F1 (32768 Гц) и F2 (1 МГц) осуществляется по сигналу от МК. Когда электронный ключ микросхемы DA J разомкнут, то М К работает на частот F1, когда замкнут - на частоты F2. Резистор R2 может отсутствовать.Вывод 7 микросхемы DA1 соединяется с общим проводом, вывод 14 - с цепью +5 В. На время переключения частоты должна быть сделана программная пауза. Не лишним будет предусмотреть рестарт МК;

б) параллельное включение нескольких низкодобротных кварцевых резонаторов ZQl ... ZQn расширяет диапазон регулирования частоты. Конденсатором С J можно плавно перестраивать тактовую частоту 20 МГц на 120 кГц при сохранении «кварцевой» стабильности генерации. Это очень хороший показатель для подобного класса.Резистор RI сопротивлением 4.7 ... 20 кОм уменьшает неравномерность амплитуды. Конденсатор C3 и катушка L1 задают диапазон перекрытия по частоте. Кварцевые резонаторы должны быть одного типа и одной номинальной частоты. Оптимальное их количество подбирается экспериментально, обычно 4 или 5;

Рис. 5.5. Схемы подключения нескольких кварцевых резонаторов к МК (окончание):

в) движковый переключатель S1 коммутирует тактовый сигнал М К от кварцевого генератора G1 или от кварцевого резонатора ZQ1.После переключения необходимо произвести сброс МК;

г) смена частоты генерации осуществляется механическим переключателем SA У, который должен иметь малую переходную емкость между своими контактами (единицы пикофарад). После изменения частоты необходимо сделать начальный сброс МК.

Источник: Рюмик С.М. 1000 и одна микроконтроллерная схема.

Общие - Boost Bottle своими руками. Самодельный резонатор впуска. - BoostBottle своими руками

Самодельный классический резонатор впуска легко сделать из подручных средств.Идеальным являются пустые баллоны из под воздействующих веществ: освежителя воздуха, лака для волос и др. Они действительно удобны: написан объем, хорошая упругость и малый вес, а также минимум работы с ними. Объем следует подбирать исходя из объема двигателя, объем резонатора должен быть равен или близок к объему мотора.


Самое главное при создании Boost Bottle своими руками уделить внимание герметичности, чтобы не было подсоса воздуха.

Создание Boost Bottle своими руками или самодельного резонатора впуска идеально иллюстрирует следующее видео.

Этот вариант идельно подходит для небольших двхтактных моторов.

Для четырехтактных моторов, все же более подходит вариант резонатора-компенсатора Masossi. Такой можно изготовить из различных изделий, к примеру из пыльников и защитных гофр от автомобилей подходящего размера.


Видео такого самодельного девайса для четырехтактных моторов вы можете посмотреть, но замечу объем гофры велик и думаю ее надо подбирать более жесткую:


Просмотров (325)



Самодельный лазер - Оптика

Одной из важнейших составных частей лазера является зеркало резонатора.Теория лазерного резонатора относительно сложна, она здесь не предоставляется. Для совета этим рекомендуется рекомендуем специализированная литература. В большинстве моделей сетей самодельных лазеров используется плоскопараллельный резонатор. По той простой причине, что плоское зеркало достать легче, чем найти вогнутое сферическое зеркало определенного, иногда очень большого, радиуса кривизны.

Для юстировки резонатора, зеркала которого должны быть параллельны между собой и перпендикулярны оси резонатора, используется He-Ne лазер.Простые лазерные указки имеют очень плохое качество луча для подобной цели. Процесс юстировки поясняется рисунком. На пути луча He-Ne лазера ставится экран из белой бумаги, имеющий небольшое отверстие. Юстируемый лазерным способом, чтобы луч He-Ne лазера проходил по центру и линейке трубке или стержню настраиваемого лазера. Теперь на бумажном отверстии сбоку от его видны две световые точки, полученные отражением лазерного луча от входного и выходного зеркал. Изменяя положение входного и выходного зеркала, необходимо совместить оба, зайчика ,, с центром отверстия бумажного экрана.В процессе юстировки лазера достигается грубая настройка резонатора. Когда лазер будет запущен, точную юстировку можно выполнить, ориентируясь по качеству лазерного луча и его выходной мощности.

Чтобы осуществить процесс юстировки, зеркала лазера, конечно же, должны держаться на подвижной конструкции. Для настройки положения зеркала по двум направлениям было придумано набор конструкций. В самом простом варианте конструкции юстировка зеркала достигается при независимой регулировке по двум осям.Такие держатели зеркал выпускаются некоторые фирмы и продаются за немалые деньги. Рекомендуется взглянуть на каталог фирменных изделий, а затем сотворить нечто подобное собственными руками.

Конструкция держателя зеркала с независимой регулировкой положения зеркала по двум осям.

Часто держатели зеркал конструкцию, показанную на рисунке. Две массивные пластины сжимаются двумя или используемыми мощными пружинами. В трех углах передней пластины просверлены отверстия в которых нарезается резьба (по возможности, резьба с мелким шагом, например, М5 х 0,5).В отверстия вкручиваются соответствующие винты. В задней пластине отверстий под винты передней пластины отверстия отверстий, в которых нарезается резьба под винты, имеющие заостренный конец. Винты передней и задней пластин соприкасаются друг с другом усилием пружин. Теперь с помощью двух диагональных винтов передней пластины можно положение зеркала по оси Х или по оси У. Третий винт служит для предварительного расстояния между пластинами. Если заменить диагональные винты шпинделями от микрометра, то можно изготовить действительно прецизионный держатель.

Во многих других случаях достаточно простая конструкция, в которой резиновое кольцо служит для герметизации и юстировки. Металлический электрод (например, из дюралюминия или латуни) служит одновременно для подачи газа через припаянную или приклеенную трубочку, т.е. вакуумный штуцер. Зеркало или же выходное окно с помощью трех винтов и резинового кольца герметично и, вместе с тем, эластично прижимается к корпусу электрода. Разрядная трубка приклеивается к электроду.На другом конце имеется аналогичная конструкция в качестве второго электрода. Прочная массивная плита и два изолятора крепления электродов завершают конструкцию лазера.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
