Предохранители и реле рено флюенс
Компактный автомобиль Renault Fluence представили в 2009 году. Поставлялся в Россию и страны СНГ в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 годах. За этот период модель Fluence прошла рестайлинг два раза. Во много менялся экстерьер. Мы предоставляем полную информацию о предохранителях и реле рено флюенс. Покажем где находятся блоки, их фотографии и схемы с описанием назначения, а так же отдельно выделим предохранитель прикуривателя.
Возможны отклонения в представленном материале и Ваших блока. Производитель может вносить изменения зависящие от электро оснащенности, двигателя и года выпуска автомобиля.
Предохранители и реле под капотом
Монтажный блок
Находится рядом со стойкой и закрыт защитной крышкой (коммуникационный отдел). Как открыть, можете посмотреть на рисунке.
Фотография
Схема
Описание
- 10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, подсветка выключателей и переключателей на панели приборов
- 10А — Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
- 15А — Насос омывателя фар
- 20А — Противотуманные фары
- 10А — Дальний свет (левая блок-фара)
- 10А — Дальний свет (правая блок-фара)
- 15А — Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
- 30А — Блоку правления ABS, ESP
- 30А — Передний стеклоочиститель
- 10А — Блок управления подушками безопасности
- 20А — Не используется
- 7,5А — Блок управления АКП
- 25А — Система управления двигателем
- 15А — Датчики концентрации кислорода — нагрев
- 20А — Блок управления АКП
- 5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
- 10А — Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
- 15А — Блок управления электрооборудованием
- 30А — Стартер
- — Не используется
- 20А — Топливный модуль, катушки зажигания
- 10А — Электромагнитная муфта компрессора кондиционера
- 5А — ЭБУ системы впрыска
- 20А — Ближний свет (левая фара), электрокорректор
- 20А — Ближний свет (правая фара), электрокорректор

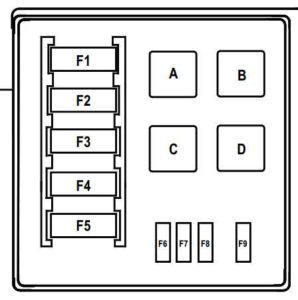

Дополнительный блок
Он расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.
Схема
Обозначение
- A — Не используется
- B — Реле подогревателя топлива (450)
- C — Реле света заднего хода (602)
- D — Не используется
- F1 — 80A блок интерфейса отопителя (1550)
- F2 — 70A блока предпускового подогрева (257)
- F3 — 50A ЭБУ коробки передач (119)
- F4 — 80A блок интерфейса отопителя (1550)
- F5 — 60A Электро вентилятор (188) через реле высокой скорости электровентилятора (234)
- F6 — 20А Подогревателя топлива (449)
- F7 — Не используется
- F8 — 30А — Управления реле электровентилятора (234)
- F9 — Не используется

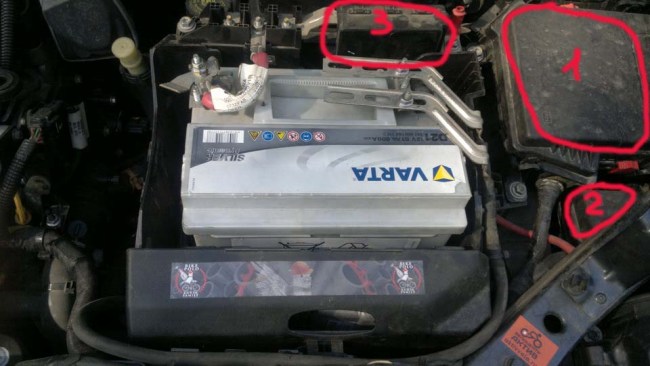

Блоки возле аккумулятора

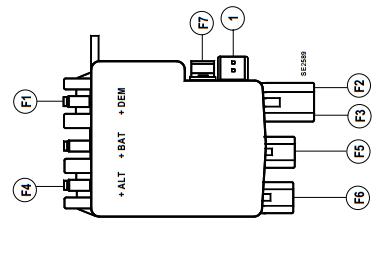

Блок отключения аккумуляторной батареи (1)
Схема
Расшифровка
- F1 — 190A Стартер
- F2 — 50A блок предохранителей и реле в салоне
- F3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
- F4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
- F5 — 80A электроусилитель рулевого управления
- F6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
- F7 — 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1

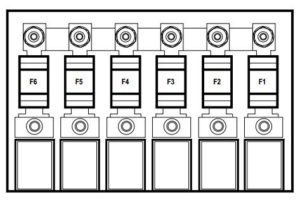

Блок плавких вставок высокой мощности(2)
Фотография
Схема
Назначение
- 70А — дополнительный отопитель салона
- 80А — блок предохранителей и реле в салоне
- 80А — блок предохранителей и реле в салоне
- 80А — блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
- 30А — дополнительный отопитель
- 50А — ЭБУ АБС с ESP
Отдельно может быть расположено реле электровентилятора системы охлаждения двигателя, рядом с самим электро вентилятором.

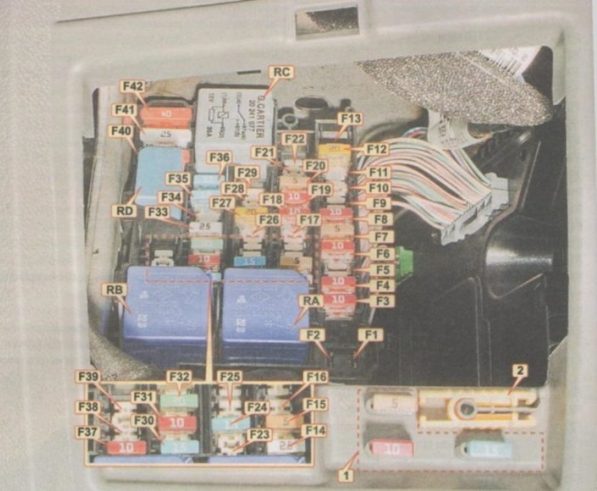

Блок предохранителей в салоне Renault Fluence
Он находится с левой стороны от руля, за крышкой.
Доступ
Фото-схема
Описание
| F1 | резерв |
| F2 | резерв |
| F3 | 10А прикуриватель |
| F4 | 10А задняя розетка |
| F5 | 10А розетка в багажном отделении |
| F6 | 10А аудиосистема |
| F7 | 5А электрообогрев наружных зеркал |
| F8 | 10А стеклоомыватель, сигнализатор незакрытых дверей |
| F9 | 30А автоматический стояночный тормоз |
| F10 | 10А щиток приборов |
| F11 | 25А электропривод сиденья, подрулевые переключатели |
| F12 | 20А электроподогрев сиденья пассажира |
| F13 | резерв |
| F14 | 25А электро стеклоподъемник двери переднего пассажира |
| F15 | 5А выключатель сигналов торможения, датчик положения педали тормоза, блок управления ABS/ESP |
| F16 | 25А электро стеклоподъемник правой задней двери |
| F17 | 25А электро стеклоподъемник левой задней двери |
| F18 | 10А плафон освещения вещевого ящика, левый плафон освещения багажного отделения, плафоны освещения дверей, лампы подсветки зеркал в солнцезащитных козырьках, датчик дождя |
| F19 | 10А часы, указатель температуры наружного воздуха, сигнализатор непристегнутого ремня безопасности, разъем аудиосистемы |
| F20 | 5А блок управления климатической установкой |
| F21 | 3А лампы подсветки зеркал в солнцезащитных козырьках |
| F22 | 3А плафоны освещения салона, датчик дождя и освещенности |
| F23 | 20А разъем прицепа |
| F24 | 15А задний стеклоочиститель |
| F25 | 3А внутреннее зеркало заднего вида |
| F26 | 30А 10А система навигации, CD-чейнджер, аудиосистема |
| F27 | 20А аудиосистема, блок управления стояночным тормозом |
| F28 | резерв |
| F29 | резерв |
| F30 | 15А указатели поворота |
| F31 | 10А щиток приборов |
| F32 | 30А электро стеклоподъёмник двери водителя |
| F33 | 25А центральный замок |
| F34 | резерв |
| F35 | 15А часы, указатель температуры наружного воздуха, дисплей телефона |
| F36 | 15А диагностический разъем, реле звукового сигнала, блок управления сигнализацией, сирена |
| F37 | 10А сигналы торможения, блок управления электрооборудованием |
| F38 | 30А автоматический стояночный тормоз |
| F39 | резерв |
| F40 | 40А электровентилятор климатической установки |
| F41 | 25А электропривод люка |
| F42 | 40А обогрев заднего стекла |
- RA 70А — реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
- RB 70А — реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
- RC 40C — реле обогрева заднего стекла
- RD 20A — реле звукового сигнала
Предохранитель прикуривателя
За передний прикуриватель отвечает предохранитель номер 3, а заднюю розетку — 4 номиналам на 10А.
Пример доступа к блоку и замены предохранителя прикуривателя, смотрите в данном видео.
Дополнительные элементы

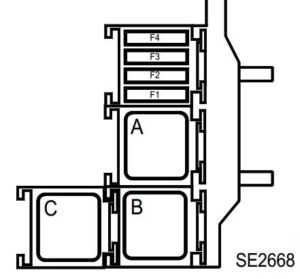

Блок 1
Расположен в салоне, в левой нижней части приборной панели, со стороны рулевой колонки.
Схема
Обозначение
- F1 — 40A редохранитель питания реле электро стеклоподъемника (703), управления реле системы обеспечения безопасности детей (750)
- F2 —
- F3 —
- F4 —
- A — 40A Реле электро — стеклоподъемника
- B — 40A Реле системы обеспечения безопасности детей на заднем электро стеклоподъемнике (750)
- C — 70A 2 реле «+» при работающем двигателе (1616) для питания электровентилятора салона
Реле обогрева передних сидений
Данный блок реле расположен под сиденьем пассажира: 40А реле «+» при работающем двигателе для питания элементов обогрева сидений водителя и пассажира.
Полное описание схем в формате pdf
Нашли отличия в схемах? Сверьте с полным описанием (скачать) и поделитесь ими в комментариях.
Предохранители Рено Флюенс: где находятся, замена
Французский авто Рено Флюенс увидел свет в 2009 году. Однако, с того времени прошло немало лет и машина менялась в модификациях. Вместе с рестайлингом модели менялся и экстерьер салона.
Но это никак не отразилось на расположении предохранителей и реле автомобиля.
Электрооборудование данного автомобиля выполнено на высоком профессиональном уровне. Электронные системы работают исправно, а в случае выхода из строя, немедленно подается оповещение водителю о появлении поломки.
Надежную защиту от повышения тока в системе обеспечивают специальные вставки – предохранители, установленные в монтажном блоке. В случае возникновения короткого замыкания, вставка перегорит и ее меняют на новую.
Совет. Есть категория автолюбителей, которые временно устанавливают вместо предохранителя «жучок» в виде проволочки. Этого делать не рекомендуется, поскольку возникает опасность выхода из строя всего монтажного блока. У опытных водителей всегда в запасе есть еще один блок на замену. При этом, он должен быть рассчитан на такую же силу тока, чтобы электроника не сломалась
Где находятся предохранители и за что отвечают
В автомобиле Рено Флюенс спереди под капотом установлены два монтажных блока:
- с плавкими элементами;
- для отключения АКБ.
Первое устройство выполняет защиту цепи отопительного оборудования, ABS/ESP, реле вентилятора системы охлаждения. Найти его можно возле стойки. Блок представляет собой коробку с устройствами внутри, которые надежно прикрываются крышкой.
| № п/п | За что отвечает | |
|---|---|---|
| F1 | Габаритные огни на правой стороне авто | |
| F2 | Левое габаритное освещение | |
| F3 | Моторчик насоса омывателя передних фар | |
| F4 | Противотуманки | |
| F5 | Включение дальнего света левой фары | |
| F6 | Дальнее освещение правой фары авто | |
| F7 | Диагностический разъем | |
| F8 | Управление ABS и ESP | |
| F9 | Стеклоочистители лобового стекла | |
| F10 | Работа подушек безопасности | |
| F11 | Резерв | |
| F12 | Управление коробкой передач (автоматической) | |
| F13 | Системное управление силовым агрегатом | |
| F14 | Датчик нагрева и количества кислорода в системе | |
| F15 | Управление АКП (20А) | |
| F16 | Стоп-сигналы, электроусилитель руля | |
| F17 | Режимы переключения коробки передач, корректор фар, включение фонаря заднего хода | |
| F18 | ЭБУ | |
| F19 | Работа стартера | |
| F20 | Резерв | |
| F21 | Катушка зажигания и насос подачи горючего | |
| F22 | Работа кондиционера салона авто | |
| F23 | Корректный впрыск топлива | |
| F24 | Ближний свет левой передней фары | |
| F25 | Ближнее освещение фары на правой стороне |
Блок отключения АКБ следит за работой стартера и его реле, генератора, гидроусилителя рулевой колонки и ЭБУ.
| № п/п | Расшифровка | Сила тока, А |
|---|---|---|
| F1 | Стартер | 190 |
| F2 | Блок предохранителей и реле салона | 50 |
| F3 | БП в моторном отсеке | 80 |
| F4 | Монтажный блок в подкапотном пространстве / генератор | 300 / 190 |
| F5 | Электроусилитель руля | 80 |
| F6 | ЭБУ двигателя | 35 |
| F7 | БП и реле моторного отсека | 5 |
Возле аккумуляторной батареи находится еще один блок, который отвечает за дополнительный отопитель, блок предохранителей в салоне и подкапотном пространстве, управление ABS и ESP.
Принципиальная схема.
В салоне авто находится еще один МБ, элементы которого предохраняют от воздействия повышенной силы тока значительную часть электрооборудования.
| № п/п | За что отвечает | |
|---|---|---|
| F1 | Резерв | |
| F2 | Резерв | |
| F3 | Работа прикуривателя | |
| F4 | Розетка в салоне машины | |
| F5 | Электророзетка багажного отделения | |
| F6 | Аудиосистема | |
| F7 | Обогрев боковых зеркал с наружи авто | |
| F8 | Моторчик стеклоомывателей, подача звукового сигнала при неплотно закрытых дверях | |
| F9 | Работа стояночного тормоза в автоматическом режиме | |
| F10 | Подсветка панели приборов | |
| F11 | Включение электрического привода корректировки положения передних сидений | |
| F12 | Электрический подогрев сидений для пассажиров | |
| F13 | Резерв | |
| F14 | Моторчик стеклоподъемника на двери пассажира, сидящего впереди | |
| F15 | Работа педали тормоза, управление АВС и подача звукового сигнала торможения авто | |
| F16, 17 | Электростеклоподъемники правой (левой) задней двери | |
| F18 | Подсветка ящичка для вещей, освещение багажника, работа датчика дождя | |
| F19 | Показания на приборной доске (часы, температура окрыжающего воздуха снаружи автомобиля), звуковая сигнализация непристегнутого водителя и пассажира. | |
| F20 | Работа климат контроля | |
| F21 | Включение лампочек в козырьках передних сидений | |
| F22 | Освещенность салона машины, подсветка прицепа | |
| F23 | Очиститель заднего стекла | |
| F24 | Подсветка зеркала заднего вида внутри салона | |
| F25 | Аудиосистема автомобиля, навигатор | |
| F26 | Работа стояночного тормоза авто | |
| F27 | Резерв | |
| F28 | Резерв | |
| F29 | Поворотники автомобиля | |
| F30 | Панель управления | |
| F31 | Подъемник стекла водительской двери | |
| F32 | Срабатывание центрального замка дверей | |
| F33 | резерв | |
| F34 | Включение дисплея телевона | |
| F35 | Разъем для диагностики электрооборудования, подача звукового сигнала и сирены. | |
| F36 | Подача сигнала при торможении | |
| F37 | Звуковое сопровождение при включении стояночного тормоза в атоматическом режиме | |
| F38 | резерв | |
| F39 | Мотор кондиционера | |
| F40 | Открытие (закрытие) люка | |
| F41 | Включение электрообогрева заднего стекла |
Замена предохранителей
Перед началом работ по снятию негодной детали какого-либо электрооборудования, соответствующую электрическую цепь разъединяют. Ключ в замке зажигания должен быть в выключенном положении. Чтобы высвободить предохранитель на блоке внутри салона, нужно отодвинуть два маленьких фиксатора в стороны. Делать это необходимо очень осторожно, поскольку они довольно хрупкие и могут сломаться от чрезмерного усилия.
Далее защитные устройства вынимают при помощи пинцета. После снятия предохранитель следует внимательно осмотреть, чтобы убедиться в его поломке. И только после этого устанавливают на его место новое устройство.
Если снятый предохранитель оказался исправным, значит, нужно проверить электрооборудование автомобиля. Для этого необходимо обладать необходимыми знаниями и умением. В противном случае во избежание возникновения новых проблем с автомобилем, лучше всего его отогнать в специализированный сервисный центр, где квалифицированный персонал поможет быстро определить и устранить поломку.
Важно! При выполнении замены неисправного предохранителя на новый, следует пользоваться только инструментом, который не проводит электрический ток.
Запрещается при проведении работ:
- применять самодельные защитные устройства;
- ставить предохранители, не предусмотренные конструкцией данного автомобиля;
- устанавливать изделия с другими значениями тока.
Полное руководство по замене предохранителей на автомобиле renault fluence
Предохранители и реле рено флюенс – расположение, схемы блоков и фотографии, назначение. Предохранитель прикуривателя
Компактный автомобиль Renault Fluence представили в 2009 году. Поставлялся в Россию и страны СНГ в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 годах. За этот период модель Fluence прошла рестайлинг два раза.
Во много менялся экстерьер. Мы предоставляем полную информацию о предохранителях и реле рено флюенс. Покажем где находятся блоки, их фотографии и схемы с описанием назначения, а так же отдельно выделим предохранитель прикуривателя.
Предохранители и реле под капотом
Монтажный блок
Находится рядом со стойкой и закрыт защитной крышкой (коммуникационный отдел). Как открыть, можете посмотреть на рисунке.
Фотография
Схема
Описание
- 10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, подсветка выключателей и переключателей на панели приборов
- 10А — Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
- 15А — Насос омывателя фар
- 20А — Противотуманные фары
- 10А — Дальний свет (левая блок-фара)
- 10А — Дальний свет (правая блок-фара)
- 15А — Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
- 30А — Блоку правления ABS, ESP
- 30А — Передний стеклоочиститель
- 10А — Блок управления подушками безопасности
- 20А — Не используется
- 7,5А — Блок управления АКП
- 25А — Система управления двигателем
- 15А — Датчики концентрации кислорода — нагрев
- 20А — Блок управления АКП
- 5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
- 10А — Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
- 15А — Блок управления электрооборудованием
- 30А — Стартер
- — Не используется
- 20А — Топливный модуль, катушки зажигания
- 10А — Электромагнитная муфта компрессора кондиционера
- 5А — ЭБУ системы впрыска
- 20А — Ближний свет (левая фара), электрокорректор
- 20А — Ближний свет (правая фара), электрокорректор
Дополнительный блок
Он расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.
Схема
Обозначение
- A — Не используется
- B — Реле подогревателя топлива (450)
- C — Реле света заднего хода (602)
- D — Не используется
- F1 — 80A блок интерфейса отопителя (1550)
- F2 — 70A блока предпускового подогрева (257)
- F3 — 50A ЭБУ коробки передач (119)
- F4 — 80A блок интерфейса отопителя (1550)
- F5 — 60A Электро вентилятор (188) через реле высокой скорости электровентилятора (234)
- F6 — 20А Подогревателя топлива (449)
- F7 — Не используется
- F8 — 30А — Управления реле электровентилятора (234)
- F9 — Не используется
Блоки возле аккумулятора
Блок отключения аккумуляторной батареи (1)
Схема
Расшифровка
- F1 — 190A Стартер
- F2 — 50A блок предохранителей и реле в салоне
- F3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
- F4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
- F5 — 80A электроусилитель рулевого управления
- F6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
- F7 — 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
Блок плавких вставок высокой мощности(2)
Фотография
Схема
Назначение
- 70А — дополнительный отопитель салона
- 80А — блок предохранителей и реле в салоне
- 80А — блок предохранителей и реле в салоне
- 80А — блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
- 30А — дополнительный отопитель
- 50А — ЭБУ АБС с ESP
Блок предохранителей в салоне Renault Fluence
Он находится с левой стороны от руля, за крышкой.
Доступ
Фото-схема
Описание
| F1 | резерв |
| F2 | резерв |
| F3 | 10А прикуриватель |
| F4 | 10А задняя розетка |
| F5 | 10А розетка в багажном отделении |
| F6 | 10А аудиосистема |
| F7 | 5А электрообогрев наружных зеркал |
| F8 | 10А стеклоомыватель, сигнализатор незакрытых дверей |
| F9 | 30А автоматический стояночный тормоз |
| F10 | 10А щиток приборов |
| F11 | 25А электропривод сиденья, подрулевые переключатели |
| F12 | 20А электроподогрев сиденья пассажира |
| F13 | резерв |
| F14 | 25А электро стеклоподъемник двери переднего пассажира |
| F15 | 5А выключатель сигналов торможения, датчик положения педали тормоза, блок управления ABS/ESP |
| F16 | 25А электро стеклоподъемник правой задней двери |
| F17 | 25А электро стеклоподъемник левой задней двери |
| F18 | 10А плафон освещения вещевого ящика, левый плафон освещения багажного отделения, плафоны освещения дверей, лампы подсветки зеркал в солнцезащитных козырьках, датчик дождя |
| F19 | 10А часы, указатель температуры наружного воздуха, сигнализатор непристегнутого ремня безопасности, разъем аудиосистемы |
| F20 | 5А блок управления климатической установкой |
| F21 | 3А лампы подсветки зеркал в солнцезащитных козырьках |
| F22 | 3А плафоны освещения салона, датчик дождя и освещенности |
| F23 | 20А разъем прицепа |
| F24 | 15А задний стеклоочиститель |
| F25 | 3А внутреннее зеркало заднего вида |
| F26 | 30А 10А система навигации, CD-чейнджер, аудиосистема |
| F27 | 20А аудиосистема, блок управления стояночным тормозом |
| F28 | резерв |
| F29 | резерв |
| F30 | 15А указатели поворота |
| F31 | 10А щиток приборов |
| F32 | 30А электро стеклоподъёмник двери водителя |
| F33 | 25А центральный замок |
| F34 | резерв |
| F35 | 15А часы, указатель температуры наружного воздуха, дисплей телефона |
| F36 | 15А диагностический разъем, реле звукового сигнала, блок управления сигнализацией, сирена |
| F37 | 10А сигналы торможения, блок управления электрооборудованием |
| F38 | 30А автоматический стояночный тормоз |
| F39 | резерв |
| F40 | 40А электровентилятор климатической установки |
| F41 | 25А электропривод люка |
| F42 | 40А обогрев заднего стекла |
- RA 70А — реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
- RB 70А — реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
- RC 40C — реле обогрева заднего стекла
- RD 20A — реле звукового сигнала
Предохранитель прикуривателя
Пример доступа к блоку и замены предохранителя прикуривателя, смотрите в данном видео.
Дополнительные элементы
Блок 1
Расположен в салоне, в левой нижней части приборной панели, со стороны рулевой колонки.
Схема
Обозначение
- F1 — 40A редохранитель питания реле электро стеклоподъемника (703), управления реле системы обеспечения безопасности детей (750)
- F2 —
- F3 —
- F4 —
- A — 40A Реле электро — стеклоподъемника
- B — 40A Реле системы обеспечения безопасности детей на заднем электро стеклоподъемнике (750)
- C — 70A 2 реле «+» при работающем двигателе (1616) для питания электровентилятора салона
Реле обогрева передних сидений
Данный блок реле расположен под сиденьем пассажира: 40А реле «+» при работающем двигателе для питания элементов обогрева сидений водителя и пассажира.
Полное описание в формате pdf
Нашли отличия в схемах? Сверьте с полным описанием (скачать) и поделитесь ими в комментариях.
Источник: https://vsepredohraniteli.ru/renault/fluence.html
Рено Флюенс 2013 руководство по эксплуатации и техобслуживанию
Пожалуйста включите / Please enable JavaScript!
загрузка…
При заказе запасных частей необходимо ссылаться на информацию, которая содержится на идентификационной табличке изготовителя наличие и местоположение идентификационных табличек зависят от модификации автомобиля табличка изготовителя.
1 Модель автомобиля и серийный номер модели в зависимости от комплектации автомобиля, данная информация дублируется маркировкой B.
2 Максимальная разрешенная масса автомобиля с нагрузкой 3 Максимальная разрешенная масса полностью загруженного автомобиля с прицепом 4 Максимальная разрешенная нагрузка на переднюю ось 5 Максимальная разрешенная нагрузка на задние колеса 6 Технические характеристики автомобиля 7 Номер краски 8 Уровень комплектации 9 Тип автомобиля 10 Код обивки салона 11 Код специальной комплектации 12 Заводской номер 13 Код цветовой гаммы интерьера модификации 1.6 16V 1.6 16V 2.0 16V 1.5 dCi 1.6 dCi модель двигателя (см табличку на двигателе) K4M h5MD7 M4R K9K R9M рабочий объем (см³)
1,598 1,598 1,998 1,461 1,598
Октановое число неэтилированного топлива обязательно должно соответствовать числу, указанному на этикетке на лючке заливной горловины бака При отсутствии рекомендованного топлива допускается использование неэтилированного бензина: – с октановым числом 91, если на этикетке указано 95, 98;
– с октановым числом 87, если на этикетке указано 91, 95, 98
Дизельное топливо. На этикетке лючка заливной горловины бака указано, какое топливо допустимо использовать.
Свечи зажигания
Используйте свечи только тех типов, которые рекомендованы для Вашего автомобиля Их тип указан на этикетке, наклеенной в моторном отсеке. В противном случае, обратитесь на сервисную станцию компании – производителя. Установка ненадлежащих свечей может привести к повреждению двигателя.
|
- Название: Renault Fluence Руководство по эксплуатации
- Бензиновые двигатели: К4М 1.6 л (1598 см³) 106-110-114 л.с./78-81-84 кВт, M4R 2.0 л (1998 см³) 138-140 л.с./102-103 кВт и турбодизельным K9K 1.5 л dCi (1461 см³) 90 л.с./66 кВт, R9M 1.6 л dCi (1598 см³) 130 л.с./96 кВт
- Выпуск с 2009 года
- Серия: «Owner Guide / Driver’s handbook»
- Год издания: 2013
Источник: http://vnx.su/content/avto/renault/expluatacia/fluence_2013.html
Renault Fluence — инструкции по ремонту и руководства по обслуживанию | Автомобильные Новости Рунета – Каталог Автомобилей
— инструкции по ремонту и руководства по обслуживанию
Название книги
RENAULT FLUENCE / RENAULT MEGANE III c 2008 бензин Пособие по ремонту и эксплуатации
Издательство: Ротор
Справочное иллюстрированное издание Руководство по ремонту Renault Fluence / Renault Megane 3, устройство, руководство по эксплуатации и техническому обслуживанию Renault Fluence / Renault Megane III, которые выпускаются с 2008 года в кузовах седан, 5-ти дверный хетчбек, универсал и купе. Оснащаются модели бензиновыми двигателями рабочим объемом 1,4, 1,6, 2,0 л.
Описание книги
Справочное иллюстрированное издание Руководство по ремонту Renault Fluence / Renault Megane 3, устройство, руководство по эксплуатации и техническому обслуживанию Renault Fluence / Renault Megane III, которые выпускаются с 2008 года в кузовах седан, 5-ти дверный хетчбек, универсал и купе. Оснащаются модели бензиновыми двигателями рабочим объемом 1,4, 1,6, 2,0 л.
Как и любое грамотное, выпущенное истинными профессионалами своего дела техническое пособие, очередной ремонтный мануал известного издательства автолитературы Ротор, в который включено более 1000 качественных фото и рисунков, в подробностях расскажет своему будущему владельцу о том, как лучше осуществить необходимые операции по диагностике и провести необходимые процедуры ремонта любых неполадок двигателя автомобиля, трансмиссии, ходовой части, а также рулевого механизма, тормозной системы, электрооборудования и кузова Рено Флюенс, Рено Меган 3. Представлено подробное описание непосредственно конструкции модели.
Мануал поведает автолюбителю о тех мерах, которые будет важно предпринять при ремонтных работах не только в гаражной мастерской, но и в условиях непростой дорожной ситуации, когда, находясь вдали от цивилизации, нелегко будет рассчитывать на подсказку профессионала.
Такую литературу в том числе можно с успехом применять и как технический материал для обучения детей устройству автомобиля во время проведения старшими процедур самостоятельного техосмотра, или просто за столом в домашней обстановке.
Такого рода уроки определенно создают молодым людям ощутимый первоначальный базис в их будущих отношениях с техникой, помогают им понять как правильно эксплуатировать машину, ухаживать за ней.
На первых страницах представленного справочника авторами помещена инструкция по эксплуатации Renault Fluence / Renault Megane 3.
Важные, безусловно, каждому водителю рекомендации по регулярному техническому обслуживанию машины своими силами, а также схемы электрических соединений (электросхемы) Рено Флуенс, Рено Меган III включены в отдельные разделы этой инструкции по ремонту.
Материалы издания помогут будущему владельцу также подобрать необходимые ему запчасти Renault Fluence / Renault Megane III.
Данный автомануал призван стать для каждого владельца автомобиля Рено Флюенсе, Рено Мегане 3 надежным подспорьем в случае форс-мажора, а также будет полезен механикам и техникам станций технического обслуживания, сотрудникам автоцентров, мастерских ремонта и многочисленных придорожных автосервисов, другим профессионалам, осуществляющим диагностику и ремонт подобной техники и предпочитающим иметь в арсенале хорошую автокнигу, чтобы иметь возможность упростить и ускорить свою работу.
Мягкий переплет. 384 стр.
СОДЕРЖАНИЕ КНИГИ РУКОВОДСТВО ПО РЕМОНТУ, УСТРОЙСТВУ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ RENAULT FLUENCE c 2008 бензин
РАЗДЕЛ 1. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ АВТОМОБИЛЯ 3
Габариты автомобилей Renault Megane III и Fluence 3
Подъем и букировка автомобиля 7
Охлаждающая жидкость 11
Тормозная жидкость 11
Ключи, замки дверей и система сигнализации 23
Карта Renault 23
Стеклоподъемники и люк крыши 26
Дверь задка и крышка багажного отсека 27
Органы управления, комбинация приборов и оборудование салона автомобиля 27
Бортовой компьютер 27
Управление освещением 30
Очиститель и омыватель ветрового стекла 31
Стеклоочиститель заднего стекла 32
Наружные зеркала заднего вида 32
Внутреннее зеркало заднего вида 32
Звуковая и световая сигнализация 33
Системы безопасности 41
Запуск двигателя и вождение автомобиля 43
Обкатка автомобиля 43
Запуск двигателя на автомобиле Fluens с замком зажигания 43
Запуск двигателя на автомобилях Megane III и Fluens с картой Renault 44
Стояночный тормоз 44
Электрический стояночный тормоз (Megane III) 44
Механическая коробка передач 45
Автоматическая коробка передач 45
Система контроля давления в шинах 46
Система курсовой устойчивости ESP с контролем недостаточной поворачиваемое и антипробуксовочной системой ASR 47
Система поддержания и ограничения скорости 47
Система помощи при парковке 48
Антикоррозионная защита кузова 49
РАЗДЕЛ 2. ДВИГАТЕЛЬ И СИСТЕМЫ УПРАВЛЕНИЯ. 50 Общие сведения 50
Идентификационные данные двигателя 50
Моменты затяжки стандартных болтов 50
Тип двигателя 50
Общие характеристики 50
Способы затяжки 51
Техника безопасности при выполнении ремонта ДВС 52
Агрегатная замена (новый двигатель) 53
Механическая часть бензиновых двигателей 53
Проверка на наличие утечки в цилиндре 53
Проверка компрессии 54
Ремень привода вспомогательного оборудования (двигатель К4М) 54
Ремень привода вспомогательного оборудования (двигатель M4R)55 Нижняя реактивная тяга (двигатель M4R) 56
Правая маятниковая подвеска (двигатель M4R) 56
Левая маятниковая подвеска (двигатель M4R) 57
Нижняя реактивная тяга (двигатель К4М) 58
Правая маятниковая подвеска (двигатель К4М) 58
Левая маятниковая подвеска (двигатель К4М) 59
Жгуты электропроводки 59
Электропроводка и разъемы 60
Ремень привода ГРМ (двигатель К4М) 64
Цепь привода ГРМ (двигатель h5J) 66
Заправка 107
Проверка давления масла 107
Замена датчика давления масла 107
Система охлаждения 108
Общие сведения и меры предосторожности во время ремонта системы охлаждения 108
Проверка предохрани-тельного клапана в пробке расширительного бачка 109
Проверка герметичности системы охлаждения 109
Слив и заправка системы охлаждения 109
Снятие радиатора системы охлаждения 111
Замена термостата 112
Снятие датчика температуры ОЖ 113
Снятие и установка топливной рампы и форсунок 117
Проверка электрического бензонасоса (все двигатели) 117
Проверка давления топлива (все двигатели) 118
Узел «топливный насос—датчик уровня топлива—топливный фильтр» (все двигатели) 118
Топливный бак (все двигатели) 119
Система впрыска 121
Особенности системы многоточечного впрыска 121
Работа сигнальных ламп 122
Блок дроссельной заслонки 123
Фазорегулятор распределительного вала 123
Технические характеристики двигателей для диагностических процедур системы впрыска топлива (двигатель К4М) 125
Технические характеристики двигателей для диагностических процедур системы впрыска топлива (двигатели M4R) 126
Коды неисправности диагностического прибора «CUP» (двигатель К4М) 128
Впускной коллектор и блок дроссельной заслонки (двигатель К4М) 129
Впускной коллектор и блок дроссельной заслонки (двигатель M4R) 130
Очистка блока дроссельной заслонки 131
Датчик положения и частоты вращения коленчатого вала двигателя 132
Датчик положения педали акселератора 132
Кислородные датчики 132
Отводящий воздухопровод охладителя турбокомпрессора (двигатель h5J) 133
Глушитель шума впуска (двигатель h5J) 133
Воздуховод между охладителем и турбокомпрессором (двигатель h5J) 133
Теплозащитный экран и маслопровод турбокомпрессора (двигатель h5J) 134
Турбокомпрессор (двигатель h5J) 135
Охладитель наддувочного воздуха (двигатель h5J) 136
Диагностика сцепления 144
Автоматическая коробка передач (FK0 — Megane III, DPO—Fluens) 166
Общие сведения 166
Техника безопасности во время работы с автоматическими коробками передач 167
Коды неисправностей автоматической коробки передач DP0 167
Назначение диагностических контактов ЭБУ КП DP0 168
Вал привода левого переднего колеса (автомобили с АКП) 175
Вал привода правого переднего колеса (автомобили с МКП) 177
Ремонт приводного вала 178
РАЗДЕЛ 4. ХОДОВАЯ ЧАСТЬ 181
Датчик давления в шине 189
Нижний рычаг передней подвески 191
Подшипник ступицы переднего колеса 192
Передний подрамник 193
Сайлент-блоки опор заднего моста 200
Ось ступицы заднего колеса 200
Задний амортизатор 200
РАЗДЕЛ 5. РУЛЕВОЕ УПРАВЛЕНИЕ 202
Общие сведения 202
Моменты затяжки 202
Проверка рулевого колеса и рулевой колонки 203
Увод автомобиля на дороге 204
Проверка давление насоса гидроусилителя рулевого управления 204
Возможные неисправности, их причины и способы устранения (рулевое управление с гидроусилителем) 204
Замок рулевой колонки 211
Кронштейн гидроусилителя рулевого управления 211
Насос гидроусилителя рулевого управления 211
Замена шкива насоса гидроусилителя рулевого управления 212
Датчики углового и поперечного ускорения автомобиля 212
РАЗДЕЛ 6. ТОРМОЗНАЯ СИСТЕМА 214
Общие сведения 214
Компоненты тормозной системы 214
Меры предосторожности при работе с тормозной системой 215
Технические характеристики тормозной системы 216
Моменты затяжки компонентов тормозной системы 216
Удаление воздуха из гидропривода рабочей тормозной системы 217
Возможные неисправности, их причины и способы устранения 218
Прокачка контура регулирования давления 219
Стояночный тормоз 219
Автоматический стояночный тормоз (вариант комплектации) 219
Проверка троса привода стояночного тормоза 220
Замена троса привода стояночного тормоза (автомобили без автоматического стояночного тормоза) 220
Замена ЭБУ автоматического стояночного тормоза 221
Регулировка рычага привода стояночного тормоза 221
Замена выключателя стоп-сигналов 222
Ремонт тормозной системы 222
Замена передних тормозных колодок 222
Суппорт переднего тормозного механизма 223
Направляющая колодок переднего тормозного механизма 224
Передний тормозной диск 224
Шланг переднего тормозного механизма 225
Замена задних тормозных колодок 225
Регулятор напряжения 243
Стартер 243
Предохранители и реле 245
Блок предохранителей и реле в салоне (260) 245
ЦЭКБС (645)—разъемы 247
Блок защиты и коммутации (1337)—разъемы 249
Блок защиты и коммутации (1337)—предохранители 250
Блок предохранителей цепей силового питания (777) 252
Блок предохранителей и реле в моторном отсеке (597) 252
Блок отключения аккумуляторной батареи (1144)— на двигателях h5J, К4М 253
Блок отключения аккумуляторной батареи (1144)— на двигателе M4R 253
Панель реле электровентилятора системы охлаждения двигателя (234) 253
Снятие блока защиты и коммутации 253
Снятие блока отключения АКБ 254
Снятие ЦЭКБС 255
Замена дополнительного блока предохранителей и реле 256
Система освещения 257
Регулировка фары с галогенной лампой 257
Противотуманная фара 258
Фары с ксеноновыми лампами 258
Переключатель корректора фар 259
Исполнительный механизм корректора фар 260
Высоковольтный блок ксеноновой фары 260
ЭБУ передних приборов освещения 260
Датчик высоты передней части кузова системы регулировки света фар 261
Датчик высоты задней части кузова системы регулировки света фар 261
Верхний дополнительный стоп-сигнал (Megane III) 262
Бортовое оборудование 262
Наружные зеркала заднего вида 262
Внутреннее зеркало заднего вида 263
Переключатель наружного зеркала заднего вида 263
Регулятор яркости освещения приборов 263
Выключатель аварийной сигнализации и центрального замка 263
Рычаг очистителя ветрового стекла 264
Механизм очистителя ветрового стекла 264
Электродвигатель очистителя ветрового стекла 264
Рычаг очистителя заднего стекла 265
Электродвигатель очистителя заднего стекла 265
Датчик дождя и освещенности 265
Бачок омывателя стекла 266
Комбинация приборов 267
Жгуты электропроводки 267
Дверь водителя 267
Дверь переднего пассажира 268
Задняя дверь (Megane III) 268
Жгут проводов приборной панели (Megane III) 269
Жгуты проводов передней части автомобиля (Megane III) 270
Жгуты проводов задней части автомобиля (Megane III) 270
Диагностический разъем 270
Системы безопасности 270
Антенны системы запуска двигателя 270
Считывающее устройство карты Renault 271
Кнопка запуска двигателя 271
Сигнализатор блокировки центрального замка 272
Фронтальная подушка безопасности пассажира 272
Преднатяжитель поясной лямки ремня безопасности на переднем сиденье 273
Выключатель блокировки подушки безопасности переднего пассажира 273
Датчики системы безопасности 274
ЭБУ подушек безопасности 274
Система кондиционирования 275
Общие сведения 275
Меры безопасности при работе с контуром климатической установки 275
Проверка системы кондиционирования с помощью тестера 276
Типы неисправности кондиционера 277
Слив и заправка холодильного контура 277
Ремонт системы кондиционирования 279
Фильтр системы вентиляции салона 279
Съемные компоненты кузова 289
Меры предосторожности при ремонте пластмассовых деталей кузова 290
Ремонт пластмассовых деталей 290
Интересные записи
Источник: http://catalogcars.net/uncategorized/renault-fluence-instrukcii-po-remontu-i.html
Предохранители и реле Renault Fluence
Автомобиль появился на российском рынке в 2009 году и пришел на смену седану Renault Megane. Для машины была использована платформа Nissan C, так же как и для Renault Megane и Renault Scenic. (fluence — переводится как плотность потока)
Непосредственно продажи автомобиля в России начались в апреле 2010 года: сначала с бензиновым мотором объемом 1,6 литра (105-110 л. с.), позже с двигателем объемом 2,0 литра, оснащенным CVT. Еще позже добавился дизельный двигатель K9K, объемом 1,5 литра и двигатель 1,6 (дизель). В 2012 году автомобиль претерпел рестайлинг. Кроме того у модели есть и электрическая версия.
Однако нас в этой статье будет интересовать версии с ДВС, а еще точнее электрическая составляющая в них, — предохранители и реле. Я расскажу о таких блоках в моторном отсеке и в салоне, где стоят эти предохранители и реле, а также о том, за что они отвечают!
Блок предохранителей и реле Renault Fluence в моторном отсеке
В моторном отсеке у машины есть аж 3 места, где установлены предохранители. Все они расположены с левой стороны и отмечены на картинке. Это самый большой и заметный блок, затем поменьше рядом с ним и блок возле аккумулятора. Смотрим цифры 1,2,3 на картинке.
Начнем с самого большого блока под цифрой 1. Схематично он будет выглядеть так, если вы откроете крышку и взгляните на него.
1. 10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, подсветка выключателей и переключателей на панели приборов
2. 10А —Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
3. 15А — Насос омывателя фар
4. 20А —Противотуманные фары
5. 10А —Дальний свет (левая блок-фара)
6. 10А —Дальний свет (правая блок-фара)
7. 15А —Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
8. 30А —Блоку правления ABS, ESP
9. 30А —Передний стеклоочиститель
10. 10А —Блок управления подушками безопасности
11. 20А — Не используется
12. 7,5А —Блок управления АКП
13. 25А —Система управления двигателем
14. 15А —Датчики концентрации кислорода — нагрев
15. 20А —Блок управления АКП
16. 5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
17. 10А —Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
18. 15А —Блок управления электрооборудованием
19. 30А —Стартер
20. — Не используется
21. 20А — Топливный модуль, катушки зажигания
22. 10А —Электромагнитная муфта компрессора кондиционера
23. 5А —ЭБУ системы впрыска
24. 20А — Ближний свет (левая фара), электрический корректор
25. 20А — Ближний свет (правая фара), электрический корректор
Блок установленный на месте 2 имеет следующую условную схему расположения предохранителей и реле.
A — Не используется
B — Реле подогревателя топлива
C — Реле света заднего хода
D — Не используется
F1 80A — блок интерфейса отопителя
F2 70A — блока предпускового подогрева
F3 50A — ЭБУ коробки передач
F4 80A — блок интерфейса отопителя
F5 60A — Электро вентилятор через реле высокой скорости вентилятора
F6 20А — Подогревателя топлива
F7 — Не используется
F8 30А — Управления реле вентилятора
F9— Не используется
Теперь о предохранителях установленных за аккумулятором, место 3.
F1 — 190A Стартер
F2 — 50A блок предохранителей и реле в салоне
F3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
F4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
F5 — 80A электрический усилитель рулевого управления
F6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
Самое время переходить к предохранителям в салоне.
Блок предохранителей и реле Renault Fluence в салоне
Теперь о предохранителях и реле в салоне машины. Этот блок легко найти в его вполне ожидаемом месте, с левой стороны внизу панели приборов на месте водителя. Именно там расположены предохранители для большинства случаев.
Если открыть дверку, то на обратной стороне дверки можно найти обозначения, но я сейчас их продублирую. Однако вначале о внешнем виде блока, смотрим как он выглядит.
| F1 | резерв |
| F2 | резерв |
| F3 | 10А прикуриватель |
| F4 | 10А задняя розетка |
| F5 | 10А розетка в багажном отделении |
| F6 | 10А аудиосистема |
| F7 | 5А электрообогрев наружных зеркал |
| F8 | 10А стеклоомыватель, сигнализатор незакрытых дверей |
| F9 | 30А автоматический стояночный тормоз |
| F10 | 10А щиток приборов |
| F11 | 25А электропривод сиденья, подрулевые переключатели |
| F12 | 20А электроподогрев сиденья пассажира |
| F13 | резерв |
| F14 | 25А электро стеклоподъемник двери переднего пассажира |
| F15 | 5А выключатель сигналов торможения, датчик положения педали тормоза, блок управления ABS/ESP |
| F16 | 25А электро стеклоподъемник правой задней двери |
| F17 | 25А электро стеклоподъемник левой задней двери |
| F18 | 10А плафон освещения вещевого ящика, левый плафон освещения багажного отделения, плафоны освещения дверей, лампы подсветки зеркал в солнцезащитных козырьках, датчик дождя |
| F19 | 10А часы, указатель температуры наружного воздуха, сигнализатор непристегнутого ремня безопасности, разъем аудиосистемы |
| F20 | 5А блок управления климатической установкой |
| F21 | 3А лампы подсветки зеркал в солнцезащитных козырьках |
| F22 | 3А плафоны освещения салона, датчик дождя и освещенности |
| F23 | 20А разъем прицепа |
| F24 | 15А задний стеклоочиститель |
| F25 | 3А внутреннее зеркало заднего вида |
| F26 | 30А 10А система навигации, CD-чейнджер, аудиосистема |
| F27 | 20А аудиосистема, блок управления стояночным тормозом |
| F28 | резерв |
| F29 | резерв |
| F30 | 15А указатели поворота |
| F31 | 10А щиток приборов |
| F32 | 30А электро стеклоподъёмник двери водителя |
| F33 | 25А центральный замок |
| F34 | резерв |
| F35 | 15А часы, указатель температуры наружного воздуха, дисплей телефона |
| F36 | 15А диагностический разъем, реле звукового сигнала, блок управления сигнализацией, сирена |
| F37 | 10А сигналы торможения, блок управления электрооборудованием |
| F38 | 30А автоматический стояночный тормоз |
| F39 | резерв |
| F40 | 40А электровентилятор климатической установки |
| F41 | 25А электропривод люка |
| F42 | 40А обогрев заднего стекла |
Что касается реле, то у них следующие задачи:
RA 70А —реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
RB 70А —реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
RC 40C —реле обогрева заднего стекла
RD 20A —реле звукового сигнала
Еще один блок установлен под сиденьем пассажира
F1 — 40A предохранитель питания реле электрического стеклоподъемника ,управления реле системы обеспечения безопасности детей
F2 —
F3 —
F4 —
A — 40AРеле электро — стеклоподъемника
B — 40A Реле системы обеспечения безопасности детей на заднем электрическом стеклоподъемнике
C —70A 2 реле «+» при работающем двигателе (1616) для питания электрического вентилятора салона
ухх, теперь вроде как все блоки реле и предохранителей на машине Рено Флуенс.
схема, блок, предохранитель ближнего света
7175 ПросмотровПредохранительные элементы в автомобиле защищают электронику от замыканий, прерывая контур при определенной силе тока. Чаще всего они расположены в специальных блоках предохранителей (БП), находящихся под капотом либо в салоне автомобиля. Если по какой-либо причине произошло короткое замыкание, элемент перегорает и подлежит замене. Некоторые автолюбители временно заменяют его проволокой, однако, в этом случае создается риск перегорания всего БП. Поэтому следует держать под рукой запасной комплект элементов. Не следует заменять вышедший из строя элемент тем, который рассчитан на иную силу тока, это приводит к выходу электроники из строя.
Частный случай
Рассмотрим ситуацию замены на примере автомобиля Рено Флюенс. Для начала разберемся, где у него находятся БП (описание актуально для этой модели, а также Рено Меган 3 2009–2014 годов выпуска). Под капотом здесь находятся два монтажных блока защиты и коммутации (БЗК), блок плавких вставок на АКБ и блок отключения АКБ. Имеется еще один БП в салоне.
В первом БЗК, который имеет больший размер, расположены части защиты цепей прикуривателя, большей части освещения, управления АКП, стартера, топливного модуля, системы управления двигателем, катушек зажигания, управления электрооборудованием, компрессора кондиционера, усилителя руля, переднего стеклоочистителя, стеклоподъемников, аудиосистемы, системы навигации, стояночного тормоза, системы парковки, корректоров фар, управления подушками безопасности, ограничителя скорости. Во втором монтажном БЗК находится предохранительный элемент вентилятора системы охлаждения и его реле.
В блоке отключения АКБ присутствуют предохранители БП, реле и стартера, находящихся в салоне, БП и реле в моторном отсеке, генератора, усилителя руля, ЭБУ.
Блок плавких вставок защищает цепи дополнительного отопительного устройства, управления ABS/ESP, БП и реле, расположенных в моторном отсеке и салоне.
Элементы БП салона включены в цепь прикуривателя, розеток, аудиосистемы, подогрева зеркал, стеклоомывателя, щитка приборов, обогрева заднего стекла, стояночного тормоза, привода люка, часов, сигналов торможения, центрального замка, привода сиденья, электроподогрева сиденья, стеклоподъемников дверей, вещевого ящика и дверей, разъема прицепа, указателя температуры, системы навигации, сигнализатора закрытия дверей, датчика дождя, освещения багажника, сигнализации.
Процесс замены
Предположим, в замене нуждаются предохранители ближнего света левой и правой фары данного Рено.
Перед заменой любой части необходимо отключить соответствующую цепь и убедиться в том, что ключ зажигания находится в положении «LOCK». Он находится в первом монтажном блоке защиты и коммутации между фарой и аккумулятором, имеет форму квадрата со стороной около 15 см.
Чтобы получить доступ к реле и предохранителям, следует сдвинуть два держателя оранжевого цвета вбок (делать это стоит аккуратно, они хрупкие и съемные, поэтому легко ломаются и теряются), затем освободить три фиксатора (один задний и два передних).
После этого можно снимать крышку БП. Нужные нам части расположены с обратной стороны платы. На картинке они в нижнем правом углу, обозначены как Ef24 (левая фара) и Ef25 (правая фара).
На крышке монтажного блока с внутренней стороны приведена схема расположения элементов. Извлечение следует производить специально предназначенным для этого пинцетом, который находится там же. Прежде всего убедитесь в том, что предохранители действительно нуждаются в замене. На изображении наглядно показано различие между исправным (В) и перегоревшим (С).
По таблице номинальных токов узнайте размерность неисправного элемента. В нашем случае – 10 ампер. Установите при помощи пинцета элементы нужного тока на место извлеченных. Важный момент в общем случае: если электроника не работает без видимых на то причин при исправном предохранителе, либо поставленный элемент перегорает через небольшой промежуток времени, следует обратиться в авторизованный сервисный центр для выявления причин неисправности и последующего устранения.
Предохранитель габаритов рено флюенс | Авто Брянск
Компактный автомобиль Renault Fluence представили в 2009 году. Поставлялся в Россию и страны СНГ в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 годах. За этот период модель Fluence прошла рестайлинг два раза. Во много менялся экстерьер. Мы предоставляем полную информацию о предохранителях и реле рено флюенс. Покажем где находятся блоки, их фотографии и схемы с описанием назначения, а так же отдельно выделим предохранитель прикуривателя.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Возможны отклонения в представленном материале и Ваших блока. Производитель может вносить изменения зависящие от электро оснащенности, двигателя и года выпуска автомобиля.
Предохранители и реле под капотом
Монтажный блок
Находится рядом со стойкой и закрыт защитной крышкой (коммуникационный отдел). Как открыть, можете посмотреть на рисунке.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,0,0,0 —>
Схема
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,0,0,0,0 —>
Описание
p, blockquote 10,0,1,0,0 —>
- 10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, подсветка выключателей и переключателей на панели приборов
- 10А — Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
- 15А — Насос омывателя фар
- 20А — Противотуманные фары
- 10А — Дальний свет (левая блок-фара)
- 10А — Дальний свет (правая блок-фара)
- 15А — Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
- 30А — Блоку правления ABS, ESP
- 30А — Передний стеклоочиститель
- 10А — Блок управления подушками безопасности
- 20А — Не используется
- 7,5А — Блок управления АКП
- 25А — Система управления двигателем
- 15А — Датчики концентрации кислорода — нагрев
- 20А — Блок управления АКП
- 5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
- 10А — Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
- 15А — Блок управления электрооборудованием
- 30А — Стартер
- — Не используется
- 20А — Топливный модуль, катушки зажигания
- 10А — Электромагнитная муфта компрессора кондиционера
- 5А — ЭБУ системы впрыска
- 20А — Ближний свет (левая фара), электрокорректор
- 20А — Ближний свет (правая фара), электрокорректор
Дополнительный блок
Он расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.
p, blockquote 11,0,0,0,0 —>
p, blockquote 12,0,0,0,0 —>
Схема
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
Обозначение
p, blockquote 15,0,0,0,0 —>
- A — Не используется
- B — Реле подогревателя топлива (450)
- C — Реле света заднего хода (602)
- D — Не используется
- F1 — 80A блок интерфейса отопителя (1550)
- F2 — 70A блока предпускового подогрева (257)
- F3 — 50A ЭБУ коробки передач (119)
- F4 — 80A блок интерфейса отопителя (1550)
- F5 — 60A Электро вентилятор (188) через реле высокой скорости электровентилятора (234)
- F6 — 20А Подогревателя топлива (449)
- F7 — Не используется
- F8 — 30А — Управления реле электровентилятора (234)
- F9 — Не используется
Блоки возле аккумулятора
p, blockquote 16,0,0,0,0 —>
Блок отключения аккумуляторной батареи (1)
p, blockquote 17,0,0,0,0 —>
p, blockquote 18,0,0,0,0 —>
p, blockquote 19,0,0,0,0 —>
p, blockquote 20,0,0,0,0 —>
- F1 — 190A Стартер
- F2 — 50A блок предохранителей и реле в салоне
- F3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
- F4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
- F5 — 80A электроусилитель рулевого управления
- F6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
- F7 — 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
Блок плавких вставок высокой мощности(2)
p, blockquote 21,1,0,0,0 —>
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,0,0 —>
p, blockquote 24,0,0,0,0 —>
p, blockquote 25,0,0,0,0 —>
p, blockquote 26,0,0,0,0 —>
- 70А — дополнительный отопитель салона
- 80А — блок предохранителей и реле в салоне
- 80А — блок предохранителей и реле в салоне
- 80А — блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
- 30А — дополнительный отопитель
- 50А — ЭБУ АБС с ESP
Отдельно может быть расположено реле электровентилятора системы охлаждения двигателя, рядом с самим электро вентилятором.
Блок предохранителей в салоне Renault Fluence
Он находится с левой стороны от руля, за крышкой.
p, blockquote 28,0,0,0,0 —>
p, blockquote 29,0,0,0,0 —>
Фото-схемаp, blockquote 30,0,0,0,0 —>
p, blockquote 31,0,0,0,0 —>
Описание
p, blockquote 32,0,0,1,0 —>
| F1 | резерв |
| F2 | резерв |
| F3 | 10А прикуриватель |
| F4 | 10А задняя розетка |
| F5 | 10А розетка в багажном отделении |
| F6 | 10А аудиосистема |
| F7 | 5А электрообогрев наружных зеркал |
| F8 | 10А стеклоомыватель, сигнализатор незакрытых дверей |
| F9 | 30А автоматический стояночный тормоз |
| F10 | 10А щиток приборов |
| F11 | 25А электропривод сиденья, подрулевые переключатели |
| F12 | 20А электроподогрев сиденья пассажира |
| F13 | резерв |
| F14 | 25А электро стеклоподъемник двери переднего пассажира |
| F15 | 5А выключатель сигналов торможения, датчик положения педали тормоза, блок управления ABS/ESP |
| F16 | 25А электро стеклоподъемник правой задней двери |
| F17 | 25А электро стеклоподъемник левой задней двери |
| F18 | 10А плафон освещения вещевого ящика, левый плафон освещения багажного отделения, плафоны освещения дверей, лампы подсветки зеркал в солнцезащитных козырьках, датчик дождя |
| F19 | 10А часы, указатель температуры наружного воздуха, сигнализатор непристегнутого ремня безопасности, разъем аудиосистемы |
| F20 | 5А блок управления климатической установкой |
| F21 | 3А лампы подсветки зеркал в солнцезащитных козырьках |
| F22 | 3А плафоны освещения салона, датчик дождя и освещенности |
| F23 | 20А разъем прицепа |
| F24 | 15А задний стеклоочиститель |
| F25 | 3А внутреннее зеркало заднего вида |
| F26 | 30А 10А система навигации, CD-чейнджер, аудиосистема |
| F27 | 20А аудиосистема, блок управления стояночным тормозом |
| F28 | резерв |
| F29 | резерв |
| F30 | 15А указатели поворота |
| F31 | 10А щиток приборов |
| F32 | 30А электро стеклоподъёмник двери водителя |
| F33 | 25А центральный замок |
| F34 | резерв |
| F35 | 15А часы, указатель температуры наружного воздуха, дисплей телефона |
| F36 | 15А диагностический разъем, реле звукового сигнала, блок управления сигнализацией, сирена |
| F37 | 10А сигналы торможения, блок управления электрооборудованием |
| F38 | 30А автоматический стояночный тормоз |
| F39 | резерв |
| F40 | 40А электровентилятор климатической установки |
| F41 | 25А электропривод люка |
| F42 | 40А обогрев заднего стекла |
- RA 70А — реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
- RB 70А — реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
- RC 40C — реле обогрева заднего стекла
- RD 20A — реле звукового сигнала
Предохранитель прикуривателя
За передний прикуриватель отвечает предохранитель номер 3, а заднюю розетку — 4 номиналам на 10А.
Пример доступа к блоку и замены предохранителя прикуривателя, смотрите в данном видео.
p, blockquote 34,0,0,0,0 —>
Дополнительные элементы
Блок 1
p, blockquote 36,0,0,0,0 —>
Расположен в салоне, в левой нижней части приборной панели, со стороны рулевой колонки.
p, blockquote 37,0,0,0,0 —>
p, blockquote 38,0,0,0,0 —>
p, blockquote 39,0,0,0,0 —>
p, blockquote 40,0,0,0,0 —>
- F1 — 40A редохранитель питания реле электро стеклоподъемника (703), управления реле системы обеспечения безопасности детей (750)
- F2 —
- F3 —
- F4 —
- A — 40A Реле электро — стеклоподъемника
- B — 40A Реле системы обеспечения безопасности детей на заднем электро стеклоподъемнике (750)
- C — 70A 2 реле «+» при работающем двигателе (1616) для питания электровентилятора салона
Реле обогрева передних сидений
p, blockquote 41,0,0,0,0 —>
Данный блок реле расположен под сиденьем пассажира: 40А реле «+» при работающем двигателе для питания элементов обогрева сидений водителя и пассажира.
p, blockquote 42,0,0,0,0 —>
Полное описание схем в формате pdf
Нашли отличия в схемах? Сверьте с полным описанием (скачать) и поделитесь ими в комментариях.
Рассмотрены автомобили Renault Fluence и Renault Megane 3 2009, 2010, 2011, 2012, 2013, 2014 года выпуска.
Расположение монтажного блока под капотом.
Два блока 1 и 2.
Для доступа к предохранителям и реле первого блока сдвигаем два держателя
освобождаем два передних фиксатора и один задний
Снимаем крышку монтажного блока.
габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электростеклоподъемников, аудиосистема, блок управления навигационной системой, подсветка выключателей и переключателей на панели приборов
габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
насос омывателя фар
диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
Блок управления подушками безопасности
Блок №2 под капотом.
Cf1 — Предохранитель электровентилятора системы охлаждения (60 А)
Cf2 — Предохранитель реле (обмотка) вентилятора системы охлаждения (30 А)
Cr1 — реле электровентилятора системы охлаждения (70 А)
Французский авто Рено Флюенс увидел свет в 2009 году. Однако, с того времени прошло немало лет и машина менялась в модификациях. Вместе с рестайлингом модели менялся и экстерьер салона.
Но это никак не отразилось на расположении предохранителей и реле автомобиля.
Электрооборудование данного автомобиля выполнено на высоком профессиональном уровне. Электронные системы работают исправно, а в случае выхода из строя, немедленно подается оповещение водителю о появлении поломки.
Надежную защиту от повышения тока в системе обеспечивают специальные вставки – предохранители, установленные в монтажном блоке. В случае возникновения короткого замыкания, вставка перегорит и ее меняют на новую.
Совет.» Есть категория автолюбителей, которые временно устанавливают вместо предохранителя «жучок» в виде проволочки. Этого делать не рекомендуется, поскольку возникает опасность выхода из строя всего монтажного блока. У опытных водителей всегда в запасе есть еще один блок на замену. При этом, он должен быть рассчитан на такую же силу тока, чтобы электроника не сломалась
Где находятся предохранители и за что отвечают
В автомобиле Рено Флюенс спереди под капотом установлены два монтажных блока:
- с плавкими элементами;
- для отключения АКБ.
Первое устройство выполняет защиту цепи отопительного оборудования, ABS/ESP, реле вентилятора системы охлаждения. Найти его можно возле стойки. Блок представляет собой коробку с устройствами внутри, которые надежно прикрываются крышкой.
| № п/п | За что отвечает |
|---|---|
| F1 | Габаритные огни на правой стороне авто |
| F2 | Левое габаритное освещение |
| F3 | Моторчик насоса омывателя передних фар |
| F4 | Противотуманки |
| F5 | Включение дальнего света левой фары |
| F6 | Дальнее освещение правой фары авто |
| F7 | Диагностический разъем |
| F8 | Управление ABS и ESP |
| F9 | Стеклоочистители лобового стекла |
| F10 | Работа подушек безопасности |
| F11 | Резерв |
| F12 | Управление коробкой передач (автоматической) |
| F13 | Системное управление силовым агрегатом |
| F14 | Датчик нагрева и количества кислорода в системе |
| F15 | Управление АКП (20А) |
| F16 | Стоп-сигналы, электроусилитель руля |
| F17 | Режимы переключения коробки передач, корректор фар, включение фонаря заднего хода |
| F18 | ЭБУ |
| F19 | Работа стартера |
| F20 | Резерв |
| F21 | Катушка зажигания и насос подачи горючего |
| F22 | Работа кондиционера салона авто |
| F23 | Корректный впрыск топлива |
| F24 | Ближний свет левой передней фары |
| F25 | Ближнее освещение фары на правой стороне |
Блок отключения АКБ следит за работой стартера и его реле, генератора, гидроусилителя рулевой колонки и ЭБУ.
| № п/п | Расшифровка | Сила тока, А |
|---|---|---|
| F1 | Стартер | 190 |
| F2 | Блок предохранителей и реле салона | 50 |
| F3 | БП в моторном отсеке | 80 |
| F4 | Монтажный блок в подкапотном пространстве / генератор | 300 / 190 |
| F5 | Электроусилитель руля | 80 |
| F6 | ЭБУ двигателя | 35 |
| F7 | БП и реле моторного отсека | 5 |
Возле аккумуляторной батареи находится еще один блок, который отвечает за дополнительный отопитель, блок предохранителей в салоне и подкапотном пространстве, управление ABS и ESP.
Принципиальная схема.
В салоне авто находится еще один МБ, элементы которого предохраняют от воздействия повышенной силы тока значительную часть электрооборудования.
| № п/п | За что отвечает |
|---|---|
| F1 | Резерв |
| F2 | Резерв |
| F3 | Работа прикуривателя |
| F4 | Розетка в салоне машины |
| F5 | Электророзетка багажного отделения |
| F6 | Аудиосистема |
| F7 | Обогрев боковых зеркал с наружи авто |
| F8 | Моторчик стеклоомывателей, подача звукового сигнала при неплотно закрытых дверях |
| F9 | Работа стояночного тормоза в автоматическом режиме |
| F10 | Подсветка панели приборов |
| F11 | Включение электрического привода корректировки положения передних сидений |
| F12 | Электрический подогрев сидений для пассажиров |
| F13 | Резерв |
| F14 | Моторчик стеклоподъемника на двери пассажира, сидящего впереди |
| F15 | Работа педали тормоза, управление АВС и подача звукового сигнала торможения авто |
| F16, 17 | Электростеклоподъемники правой (левой) задней двери |
| F18 | Подсветка ящичка для вещей, освещение багажника, работа датчика дождя |
| F19 | Показания на приборной доске (часы, температура окрыжающего воздуха снаружи автомобиля), звуковая сигнализация непристегнутого водителя и пассажира. |
| F20 | Работа климат контроля |
| F21 | Включение лампочек в козырьках передних сидений |
| F22 | Освещенность салона машины, подсветка прицепа |
| F23 | Очиститель заднего стекла |
| F24 | Подсветка зеркала заднего вида внутри салона |
| F25 | Аудиосистема автомобиля, навигатор |
| F26 | Работа стояночного тормоза авто |
| F27 | Резерв |
| F28 | Резерв |
| F29 | Поворотники автомобиля |
| F30 | Панель управления |
| F31 | Подъемник стекла водительской двери |
| F32 | Срабатывание центрального замка дверей |
| F33 | резерв |
| F34 | Включение дисплея телевона |
| F35 | Разъем для диагностики электрооборудования, подача звукового сигнала и сирены. |
| F36 | Подача сигнала при торможении |
| F37 | Звуковое сопровождение при включении стояночного тормоза в атоматическом режиме |
| F38 | резерв |
| F39 | Мотор кондиционера |
| F40 | Открытие (закрытие) люка |
| F41 | Включение электрообогрева заднего стекла |
Замена предохранителей
Перед началом работ по снятию негодной детали какого-либо электрооборудования, соответствующую электрическую цепь разъединяют. Ключ в замке зажигания должен быть в выключенном положении. Чтобы высвободить предохранитель на блоке внутри салона, нужно отодвинуть два маленьких фиксатора в стороны. Делать это необходимо очень осторожно, поскольку они довольно хрупкие и могут сломаться от чрезмерного усилия.
Далее защитные устройства вынимают при помощи пинцета. После снятия предохранитель следует внимательно осмотреть, чтобы убедиться в его поломке. И только после этого устанавливают на его место новое устройство.
Если снятый предохранитель оказался исправным, значит, нужно проверить электрооборудование автомобиля. Для этого необходимо обладать необходимыми знаниями и умением. В противном случае во избежание возникновения новых проблем с автомобилем, лучше всего его отогнать в специализированный сервисный центр, где квалифицированный персонал поможет быстро определить и устранить поломку.
Важно! При выполнении замены неисправного предохранителя на новый, следует пользоваться только инструментом, который не проводит электрический ток.
Запрещается при проведении работ:- применять самодельные защитные устройства;
- ставить предохранители, не предусмотренные конструкцией данного автомобиля;
- устанавливать изделия с другими значениями тока.
>
Полное руководство по замене предохранителей на автомобиле Renault Fluence
Современные автомобили отличаются высочайшей надежностью, но в процессе эксплуатации и в них случаются поломки и неполадки. С одними могут справиться только на станции технического обслуживания, а другие можно решить самостоятельно и при этом, не затратив много время.
К проблемам, которые можно решить самостоятельно относится замена предохранителей. Выходят из строя они нечасто, но все-таки такое случается. К примеру, чаще других перегорают предохраняющие элементы прикуривателя и освещения. Возможно, это связано с высоким напряжением, проходящим через них. Если у вас по какой-то причине перестал работать один из потребителей, то не стоит сразу же направляться на СТО, можно попытаться решить проблему самостоятельно. Для этого достаточно знать расположение блоков с предохранителями и уметь ориентироваться в схеме. Это несложно и по силам даже начинающему автомобилисту.
Содержание
[ Раскрыть]
[ Скрыть]
Где находятся блоки предохранителей?
В автомобиле Рено Флюенс предохранители находятся в двух блоках, один из которых расположен под капотом, а второй в салоне в левой части торпедо. В зависимости от модификации салонный блок может быть немного смещен. Нужно отметить, что конструктора постарались предельно облегчить работу, тем, кто будет их менять и расположили очень удобно. Для замены реле или электропредохранителя нет необходимости в снятии каких-то дополнительных узлов и систем достаточно просто снять крышку и произвести смену.
Набор электропредохранителейИнструкция по снятию и замене
Прочтите эту инструкции и ознакомьтесь со схемами и тогда вы без всяких осложнений сможете произвести замену любого электропредохранителя.
Подготовка
Если у вас отказало, что-то из оборудования, то вам нужно по схеме определить, где расположен отвечающий за него элемент. Это несложно. Также важно под рукой всегда иметь комплект электропредохранителей различного номинала. Как правило, элементы, рассчитанные на разную силу тока, имеют разный цвет и при смене ошибиться очень сложно. Ставьте только аналогичный по номиналу.
На видео замена перегоревшего электропредохранителя на автомобиле Рено.
Шаги
Как правило, замена на всех автомобилях происходит одинаково, но имеются некоторые нюансы.
В салонном
- В случае, если вам нужно заменить предохранитель или реле в салонном блоке, то вам нужно потянуть за крышку.
- Далее в схеме находим проблемный элемент, затем находим его в блоке.
- При помощи специального пинцета извлекаем отвечающий за него элемент и рассматриваем. В случае если он перегорел, то это можно определить по оборванной спирали.
- Достаем из комплекта аналогичный новый.
- Вставляем. Пробуем включить оборудование.
- Если все работает и он не перегорает снова, значит все нормально и на этом работу можно считать завершенной. Если прибор не включился и предохраняющий элемент снова перегорел, то возможно проблема в проводке или в самом потребителе. Здесь уже нужно решать проблему по-другому.
- А именно проверить проводку и сам потребитель.
В подкапотном
- В подкапотном отсеке находятся несколько блоков — в черном пластиковом ящике.
- Чтобы получить доступ к находящимся в них предохранителях нужно сдвинуть фиксаторы.
- Затем снимаем крышку и определяем расположение перегоревшего.
- Производим его смену и проверяем работу потребителя.
Так выглядит перегоревший элементВо втором блоке находятся всего лишь два предохранителя и одно реле.
Блоки аккумуляторной батареи
Рядом с аккумуляторной батареей находятся еще два вспомогательный небольших отсека: блок отключения АКБ и плавких вставок.
Замена предохранителей и вставок происходит, так же как и в основных.
Рекомендации по эксплуатации
Основное правило, которое нужно соблюдать, меняя электропредохранитель, это то, что категорически запрещено ставить какие-либо перемычки, металлические вставки или жучки. Если пренебречь этим правилом, то можно не только полностью вывести из строя соответствующий потребитель, но и инициировать пожар. В случае установки элемента рассчитанного на больший ток, нет никакой гарантии в надежной защите оборудования. В случае скачка напряжения оно может быть выведено из строя. Если вы поставите элемент низкого номинала, то вполне возможно, что он перегорит даже после первого включения потребителя.
Загрузка …Видео «Как поменять электропредохраняющий элемент в автомобиле Рено»
В этом видео показано, как правильно происходит смена защитного элемента в моторном отсеке Рено.
