Реле развязки аккумуляторов | ЭлектроФорс

Реле развязки используется, если необходимо зарядить несколько аккумуляторов от одного источника зарядки. На катерах такая ситуация возникает, когда установлены аккумуляторы электромотора (подруливающего устройства), сервисная и стартовая батареи. От береговой сети аккумуляторы заряжают  AC-DC зарядным с двумя или тремя выходами, а к генератору двигателя подключают с помощью DC-DC зарядного устройства или развязывающего реле

Содержание статьи

Как работает развязывающее реле

1.Реле разомкнуто – аккумуляторы изолированы. После запуска двигателя или включения зарядного устройства напряжение медленно возрастает 2.Напряжение достигло 13,5 Вольт. Реле срабатывает и подключает второй аккумулятор. Оба аккумулятора заряжаются одновременно. 3.Двигатель остановлен или зарядное устройство выключено. Напряжение быстро падает 4.Напряжение опустилось ниже уровня отключения, реле размыкается и изолирует аккумуляторы

Развязывающие реле — это автоматический переключатель, который срабатывает, когда напряжение на одном из аккумуляторов поднимается до 13,2 —  13,7 Вольт. Рост напряжения говорит о том, что аккумулятор подключен к генератору или зарядному устройству и частично или полностью заряжен. Реле замыкается, ток течет во второй аккумулятор и заряжает его. Как только напряжение падает до 12,4 — 13,1 Вольт, реле разъединяет аккумуляторы и предотвращает их разрядку

Изоляторы АКБ и реле развязки

Изоляторы(делители) аккумуляторов и развязывающие реле предназначены для защиты аккумулятора от разряда непреднамеренной нагрузкой. Оба типа устройств распределяют ток от источника зарядки ко всем аккумуляторным батареям, а во время разряда изолируют их друг от друга. Таким образом каждая группа аккумуляторов остается соединенной только с собственной нагрузкой

Изоляторы изготавливают из двух или более диодов, которые действуют как обратные клапаны. Диоды пропускают ток от источника зарядки к аккумуляторам, но не дают току течь между ними или обратно к источнику. За простоту конструкции приходится платить. На диодах падает около 0,6-0,8 вольт, поэтому напряжение на аккумуляторах оказывается ниже, чем на выходных клеммах генератора или зарядного устройства. Если потери не компенсировать, аккумуляторы никогда не зарядятся до 100%

Изоляторы аккумуляторов и развязывающее реле. Изолятор делит ток между аккумуляторами. Падение напряжения на диодах 0,6-0,8 Вольт. Реле пропускает ток от одного аккумулятора к другому

И реле, и диодные изоляторы — это устройства развязки, которые решают одну и туже задачу. Однако применять их лучше в разных ситуациях. Изоляторы подойдут, если источник зарядки измеряет напряжение на аккумуляторах и способен компенсировать падение на диодах, повысив выходное напряжение.

Модернизировать электрическую систему проще с помощью развязывающего реле. Зарядное устройство и генератор, продолжат работать с несколькими аккумуляторными батареями так же как они до этого работали с одной. Реле развязки — это единственный выбор для некоторых подвесных лодочных моторов и комбинированных инверторов. Моторы и инверторы соединяются с аккумулятором единственным кабелем, ток по которому течет в разных направлениях во время зарядки аккумуляторов и во время запуска двигателя (работы инвертора). Диодный изолятор не допустит этого.

Реле вместо зарядного устройства

Перед установкой нового оборудования электрическую систему часто приходится совершенствовать. Если вновь устанавливаемые устройства энергоемкие, для них желательно предусмотреть собственную аккумуляторную батарею. Но что делать, если после модернизации число аккумуляторных групп стало больше, чем количество выходов на зарядном устройстве?

Простое решение – приобрести новое зарядное с двумя или тремя выходами. Экономичное – использовать реле развязки аккумуляторов.

Типичная электрическая система на катере или небольшой яхте состоит из двух аккумуляторных батарей, зарядного устройства с одним выходом и генератора двигателя. Владелец хочет заряжать обе группы аккумуляторов на берегу и поддерживать в заряженном состоянии на воде. Реле развязки легко решает эту задачу.

Комбинированный инвертор-зарядное устройство подключен к тяговым аккумуляторам. Поскольку комби модели имеют как правило один выход, остальные группы аккумуляторов соединяются с сервисной с помощью реле

Когда включают зарядное устройство, соединенное с аккумулятором 2, реле срабатывает и подключает аккумулятор 1. То же самое происходит во время работы двигателя – напряжение на аккумуляторе 1 возрастает, реле замыкается и подключает аккумулятор 2. Если со временем появляется третья группа аккумуляторов, то ее подключают с помощью еще одного реле

Защита электроники

Пуск двигателя вызывает в цепи стартового АКБ падение напряжения. Если двигатель запускают, когда аккумуляторы объединены, скачек напряжения может ощущаться и в цепи сервисного аккумулятора. Резкие переходные процессы могут не только сбросить настройки GPS и навигационного оборудование, но и вывести чувствительную электронику из строя. Поэтому важно, чтобы в этот момент аккумуляторы были изолированы.

Схема подключения реле развязки. Для защиты дорогой электроники от скачков напряжения, возникающих при запуске двигателя, реле соединяют с соленоидом стартера. Как только на нем появляется напряжение, реле разъединяет аккумуляторы

Некоторые модели реле обладают такой возможностью. Когда ключ зажигания повернут, напряжение с замка зажигания поступает на соленоид стартера и на разъем реле «Блокировка при запуске». Реле открывается и разъединяет аккумуляторы перед запуском двигателя. Вновь оно соединит аккумуляторы только после того как стартер перестанет работать. Этот же разъем реле можно использовать для дистанционного управления устройством.

Реле и переключатель аккумуляторов

Совместная работа переключателя аккумуляторов и реле развязки. 1.Переключатель в положении ON. Двигатель работает. Реле замкнуто. Все устройства подключены к собственным аккумуляторным батареям. Сервисный аккумулятор заряжается через реле. 2.Переключатель в положении ON. Двигатель заглушен. Реле разомкнуто. Нагрузка подключена к сервисному АКБ. Стартовый аккумулятор изолирован

Автоматическое зарядное реле в сочетании с батарейным переключателем упрощает зарядку двух независимых аккумуляторов. Владелец судна просто поворачивает переключатель в положение ON, когда приходит на катер или яхту, и возвращает в положение OFF, когда сходит на берег. Ему больше не надо беспокоиться о том, какие аккумуляторы заряжаются или разряжаются, реле автоматически соединяет и разъединяет их. Совместно с реле используют переключатели аккумуляторов Blue Sea 6011 или Blue Sea 5511

Реле и DC-DC зарядное

Реле развязки и DC-DC зарядное устройство  выполняют одну и туже задачу – заряжают дополнительный аккумулятор от генератора автомобильного или лодочного двигателя. Однако между этими устройствами существуют важные различия

Сравнение реле развязки и DC-DC зарядного устройства

  • Напряжение зарядки

  • Форма зарядного напряжения

  • Ток зарядки

  • Форма зарядного тока

  • Зарядка LiFePO4 аккумулятора

  • Скорость зарядки

  • Двигатель EURO 5/6

  • Напряжение генератора

  • Постоянное &nbsp&nbsp

    Значение напряжение определяется регулятором генератора

  • Максимальный ток определяется генератором &nbsp&nbsp

    Номинал генератора не должен превышать номинал реле

  • Резко уменьшается с ростом напряжения аккумулятора

  • Не подходит

  • Ниже

  • Не подходит

  • 9 напряжений на выбор &nbsp&nbsp

    Выходное напряжение может отличаться от напряжения генератора. Например, 12 и 24, 12 и 36 и т.д

  • 4 ступенчатый зарядный профиль &nbsp&nbsp

    Напряжение изменяется в зависимости от состояния аккумулятора. Для разряженного аккумулятора оно выше, для заряженного ниже

  • Максимальный ток зависит от номинала устройства &nbsp&nbsp

    Устройство подходит для генераторов любой мощности

  • Постоянный на первом этапе зарядки &nbsp&nbsp

    На втором этапе ток снижается по мере заряда аккумулятора

  • Подходит &nbsp&nbsp

    Есть специальный режим для LiFePO4

  • Высокая

  • Подходит



Реле развязки с ограничением по току

При установке на носу катера подруливающего устройства или лебедки вдоль всего судна к основной аккумуляторной батарее приходится тянуть кабель. Сечение кабеля зависит от его длины и силы тока, и в данном случае составит 50-70 мм2. Если установить вспомогательный аккумулятор на носу, то он снизит затраты на кабель и уменьшит нагрузку на основную аккумуляторную батарею.

Вспомогательный аккумулятор необходимо заряжать. Для этого к нему подключают кабель от источника зарядки. Если вспомогательный аккумулятор не сможет поддерживать требуемое напряжение под нагрузкой, то нагрузка через кабели частично перераспределится на основную аккумуляторную батарею. Кабели от основного к вспомогательному аккумулятору должны быть на нее рассчитаны.

Автоматическое зарядное реле с ограничением по току Sterling Power CVSR. Прямоугольные выступы на корпусе реле — самовосстанавливающиеся полимерные предохранители. Предохранители допускают короткий всплеск тока, но нагреваются и увеличивают сопротивление, если сила тока не снижается. Падение напряжения на предохранителях увеличивается, реле «понимает», что устройство перегружено и размыкает цепь при безопасном токе 6 А. После того как предохранители остынут (через 5 минут), реле возвращается в рабочее состояние.

Для ограничения тока от основного к вспомогательному аккумулятору можно использовать реле. Если сила тока превышает номинал реле, сопротивление токоограничивающей цепи реле возрастет и уменьшит ток. После того как нагрузка спадет реле вернется к нормальному режиму работы. Благодаря реле сечение кабеля от основного к вспомогательному аккумулятору можно уменьшить до 16 или 25 мм2.

Как выбрать реле развязки

  1. Выберите номинал реле. Непрерывный длительный ток, на который рассчитано реле развязки должен соответствовать максимальной мощности генератора или зарядного устройства. Например, если устройство зарядки с максимальным током 100 А, подключено к стартовому аккумулятору, то сервисный также может получить ток такой силы. Значит реле должно спокойно выдерживать его. Для этого указанный для реле непрерывный длительный ток должен быть на 10-20% больше, чем максимальный ток устройства зарядки.
  2. Оцените стоимость и простоту установки. Если доступ к источнику управляющего напряжения простой, используйте реле срабатывающее от контрольного напряжения. Если контрольное напряжение подключить сложно, выбирайте автоматическое реле зарядки. Их проще устанавливать и настраивать.
  3. Решите нужны ли дополнительные функции. Важно ли какая сторона реле активирует устройство, нужно ли регулировать стандартные параметры напряжения срабатывания.
  4. Безопасность. Определите, какая максимальная нагрузка может возникнуть на дополнительной аккумуляторной батарее при замкнутом реле. Часть этой нагрузки передастся на стартовый аккумулятор. Размер передаваемой нагрузки изменяется от нескольких до 100 процентов и зависит от того насколько разряжена сервисная батарея. Важно чтобы реле справлялось с высокой нагрузкой без повреждений.
  5. Если существует вероятность нагрузок в сотни ампер, например от мощного синусоидального  инвертора, то единственный способ управлять ими – использовать реле с ограничением по току. Реле этого типа просто и безопасно выключается до тех пор, пока всплеск тока не прекратится, затем вновь автоматически активируется и продолжает работу.
  6. Если с аккумуляторной батареей соединены солнечные панели, и вы хотите, чтобы при неработающем двигателе реле подключало к ним для зарядки вторую группу АКБ, используйте бистабильное развязывающее реле. Оно больше подходит для этой работы.
  • Sterling Power IFR1280

  • Напряжение 12 Вольт

  • Активируется сигнальным напряжением

  • Работает в двух направлениях

  • Задержка срабатывания при запуске двигателя &nbsp&nbsp&nbsp&nbsp

    Задержка 30 секунд. Включение реле можно также предотвратить, подав на него сигнальное напряжение со стартера

  • IP65

  • Sterling Power VSR80

  • Напряжение 12/24 Вольта &nbsp&nbsp&nbsp&nbsp

    Устройство автоматически определяет напряжение в системе

  • Срабатывает автоматически &nbsp&nbsp&nbsp&nbsp

    Напряжение срабатывания 13,3 Вольта. Регулируется. Может срабатывать от сигнального напряжения

  • Работает как двух, так и в одном направлении

  • Задержка срабатывания при запуске двигателя

  • Принудительное включение внешним сигналом

  • IP65

  • Sterling Power LR80

  • Напряжение 12/24 Вольта. Бистабильное

  • Срабатывает автоматически. Не потребляет ток в замкнутом состоянии &nbsp&nbsp&nbsp&nbsp

    Подходит для подключения дополнительного аккумулятора к маломощным источникам тока, таким как солнечные панели и ветрогенератор

  • Работает как двух, так и в одном направлении

  • Задержка срабатывания при запуске двигателя

  • Защита аккумулятора от разряда и перезарядки

  • IP68

Установка и подключение реле

Всегда работайте от устройства к аккумуляторам. В первую очередь подключите кабели к реле, затем установите предохранитель, и только после этого подключите кабель к аккумулятору. Такая последовательность безопаснее, чем подключение от аккумуляторов к устройству

На все кабели, идущие непосредственно от аккумуляторов необходимо устанавливать предохранители. Они защищают кабель от возгорания, которое может возникнуть при соприкосновении поврежденного положительного проводника с корпусом автомобиля или катера.  Предохранители ставят как можно ближе к клеммам аккумуляторов так, чтобы большая часть кабеля была защищена.

Номинал предохранителей выбирают на 30-50% больше номинала реле. Например, для устройства, рассчитанного на 100 ампер, потребуется предохранитель на 130-150 ампер. Многие реле рассчитаны на перегрузку в 600% от номинала, однако выдерживает такой ток всего лишь в течении нескольких миллисекунд

Ток зарядки Минимальное сечение кабеля, мм2 Номинал предохранителя, А
50 10 75-80
70 16 80-90
90 25 125-130
110 35 150
120 50 150-175

Для защиты кабеля от аккумуляторов к реле подходят предохранители ANL, MRBF, MIDI / AMI.

Для сигнальных проводников достаточно предохранителя на 5 ампер.



Задайте вопрос,

и получите консультацию по лодочным электромоторам, аккумуляторам или зарядным устройствам для катера или яхты

Реле зарядки ВАЗ 2106: проверка и основные неисправности

В процессе эксплуатации автомобиля достаточно часто возникают проблемы с аккумулятором и генератором. Зачастую, АКБ может выходить из строя по причине недостаточно заряда. Эта проблема актуальна как для многих иномарок, особенно с пробегом, так и для различных отечественных авто (ВАЗ, ГАЗ, ЗАЗ и т.д.).

Для нормальной работы автомобильного аккумулятора необходимо, чтобы генератор заряжал АКБ во время работы двигателя, при этом не допускается как недозаряда, так и перезаряда аккумуляторной батареи. Далее мы рассмотрим проблемы с зарядом АКБ на примере ВАЗ 2106, реле зарядки на данной модели авто, а также как проверить реле регулятор ВАЗ самостоятельно.

Содержание статьи

  • Реле зарядки на ВАЗ: назначение и признаки неисправности
  • Проблемы с АКБ: зарядка ВАЗ 2106 и диагностика неисправностей
  • Как проверить реле-регулятор генератора своими руками
  • Подведем итоги

Реле зарядки на ВАЗ: назначение и признаки неисправности

Итак, реле заряда аккумулятора или реле-регулятор генератора ВАЗ отвечает за то, чтобы аккумулятор автомобиля заряжался от генератора «правильно». Фактически, автомобильный генератор переменного тока имеет диодный мост (выпрямительный блок), чтобы преобразовать переменный ток в ток постоянный.

При этом важно, чтобы напряжение оставалось постоянным, независимо от скорости вращения генератора, которая меняется. Для этого отдельно используется реле-регулятор напряжения генератора или реле зарядки 2106. Данное устройство отвечает за постоянное напряжение в бортовой сети на отметке в 12В.

Без регулятора будут скачки напряжения, «просадки» и «подъемы» (например, 9В – 30В). Само собой, в этом случае  многие энергопотребители просто сгорят, а с зарядом АКБ и самой батареей начнутся проблемы.

  • Если говорить о неисправностях, реле регулятор на ВАЗ и других авто не так часто выходит из строя, однако вероятность такой поломки исключать нельзя. Как правило, на выход из строя обычно указывает то, что АКБ перестает заряжаться, при этом генератор нормально работает. Однако это не все, так как есть другие симптомы и признаки поломки регулятора напряжения.

Зачастую  если регулятор неисправен, напряжение на АКБ начинает отклоняться от нормы. В результате:

  1. аккумулятор не заряжается или заряжается не полностью (обычно причина в обрыве реле регулятора).
  2. аккумулятор кипит, что указывает на пробой реле регулятора и то, что ток заряда на АКБ выше нормы, батарея перезаряжена и кипит.

При этом как первый, так и второй случай является проблемой, нормально эксплуатировать авто не получится, быстро выходит из строя АКБ и т.д. На деле, если неисправно реле регулятор напряжения ВАЗ, проверка позволяет быстро определить причину.

Проблемы с АКБ: зарядка ВАЗ 2106 и диагностика неисправностей

Как правило, перед проверкой  регулятора ВАЗ 2107, 2106 или любого другого автомобиля, необходимо в общих чертах рассмотреть устройство и принцип работы такого регулятора.

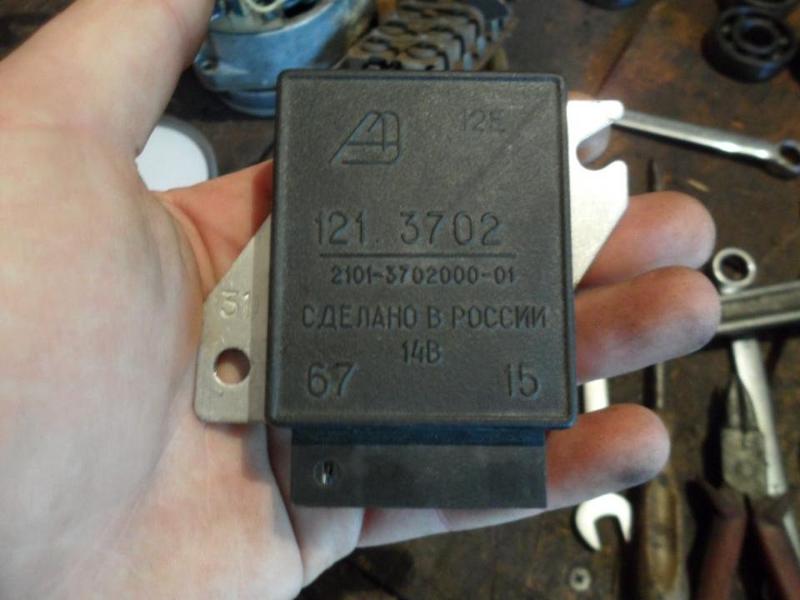

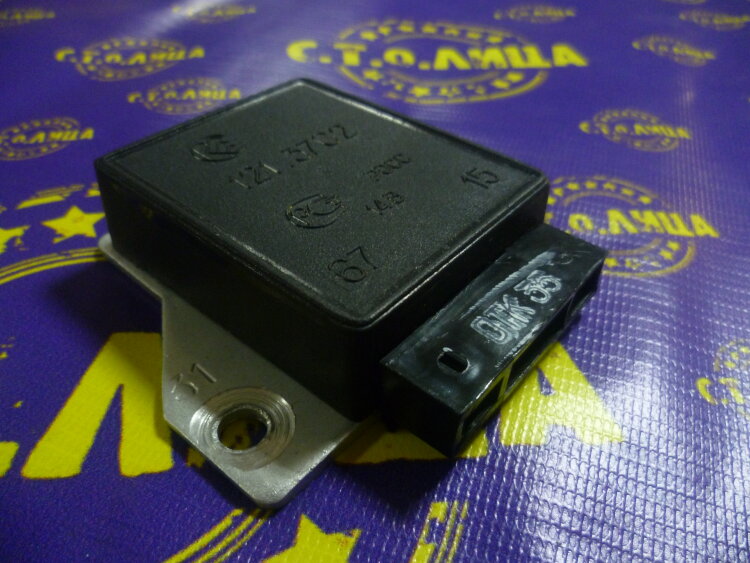

Начнем с того, что устройство регулятора может отличаться. На старых моделях ВАЗ 2106 стоят устаревшие контактные регуляторы. При этом на более новых версиях уже использован электронный регулятор.

  • Так вот, контактный внешний регулятор все равно является основой. Это устройство полупроводникового типа, изготовленное на единой плате. Главным элементом является обмотка (использована проволока из латуни), состоит обмотка из чуть более тысячи витков, внутри обмотки стоит медный сердечник. Обмотка имеет постоянное сопротивление 16 Ом.

Также в регуляторе использована группа вольфрамовых контактов, есть регулировочная пластинка, а еще присутствует магнитный шунт. Параллельно использован набор резисторов, причем соединение их отличается с учетом того, какое напряжение требуется. Резисторы выдают максимальное сопротивление 75 Ом. Все компоненты находятся в текстолитовом корпусе, наружу выведены контакты для подключения.

Идем далее. При запуске ДВС вращается коленвал, от которого также  приводится навесное оборудование. Генератор на многих авто не является исключением, то есть ротор в генераторе также приводится в движение от двигателя.  Так вот, когда двигатель крутится с частотой около 2 тыс. об/мин, напряжение на выходах генератора не выше 13 Вольт.

В этом случае регулятор не включается, ток напрямую идет на обмотку возбуждения. Однако при увеличении скорости вращения двигателя, а также и ротора генератора, происходит автоматическое включение регулятора напряжения.

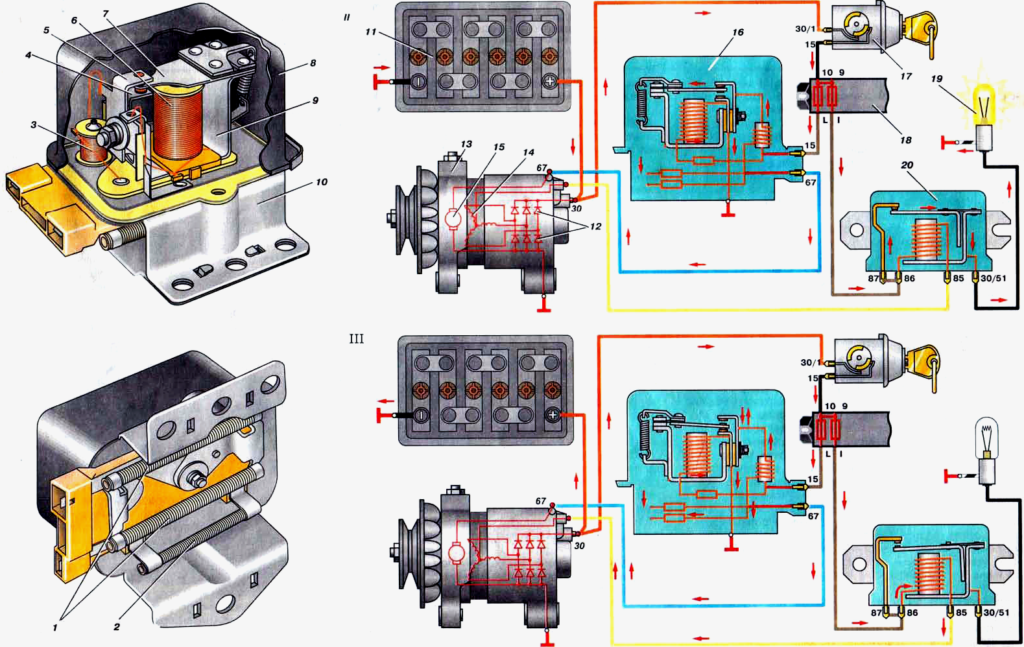

На ВАЗ 2106 реле регулятор подключен к щеткам генератора, а также к замку зажигания.  Также обмотка, подключенная к щеткам генератора, активно реагирует на то, что увеличиваются обороты ДВС и в результате такого повышения намагничивается.

Далее сердечник в обмотке втягивается внутрь, что приводит к размыканию контактов на внутренних резисторах одной группы и замыкании контактов на резисторах другой группы. Например, когда обороты не высокие, в регуляторе замкнутым остается только один резистор, тогда как при работе на высоких оборотах замкнуты три резистора, при этом сильно падает напряжение на обмотке возбуждения.

Как проверить реле-регулятор генератора своими руками

Рассмотрев устройство и принцип работы, можно переходить к проверке.

Примечательно то, что проверить реле-регулятор  вполне возможно в условиях обычного гаража.  Для этого необходимо  иметь обычный мультиметр со шкалой  до 35 вольт, набор ключей и отверток.

  • Простой метод проверки регулятора генератора на ВАЗ 2106 предполагает следующее: для проверки нужна хорошо заряженная АКБ. Чтобы выполнить диагностику, нужно завести ДВС, включить фары и оставить мотор работать на 10-15 мин, при этом обороты мотора не повышают выше 2 тыс. об/мин. Далее нужно мультиметром замерить напряжение между клеммами АКБ. Норма — не выше 14 Вольт и не ниже 12 Вольт.

Если же напряжение отклоняется от нормы, это говорит о проблемах с реле-регулятором. С учетом того, что это устройство не ремонтируется, нужна его замена. Замена предполагает снятие (нужно открутить пару болтов) и установку нового регулятора.

  • Второй способ проверки нужно применять в том случае, когда проблема «плавающая» (напряжение на клеммах АКБ чуть меньше 12 Вольт или чуть выше 14 Вольт. ). В такой ситуации регулятор нужно проверять отдельно, сняв его. Для проверки используют мультиметр и  лампочку на 12 вольт.

Рассмотрев регулятор генератора ВАЗ 2106, можно найти пару выходов (на схемах часто обозначенных литерами Б и В). К указанным контактам нужно подать питание с АКБ. Еще два контакта реле идут на щетки генератора. К указанным контактам подключают лампу.

В том случае, если на выходах при подаче питания с АКБ напряжение не выше 14 вольт, лампочка будет ярко гореть. В случае, когда мультиметром повысить напряжение на выходах подачи питания до 15 вольт или выше, лампочка должна гаснуть. Если этого не происходит, тогда регулятор вышел из строя. Если же лампочка  не горит изначально, причем  как в первом, так и во втором случае, тогда реле нужно менять.

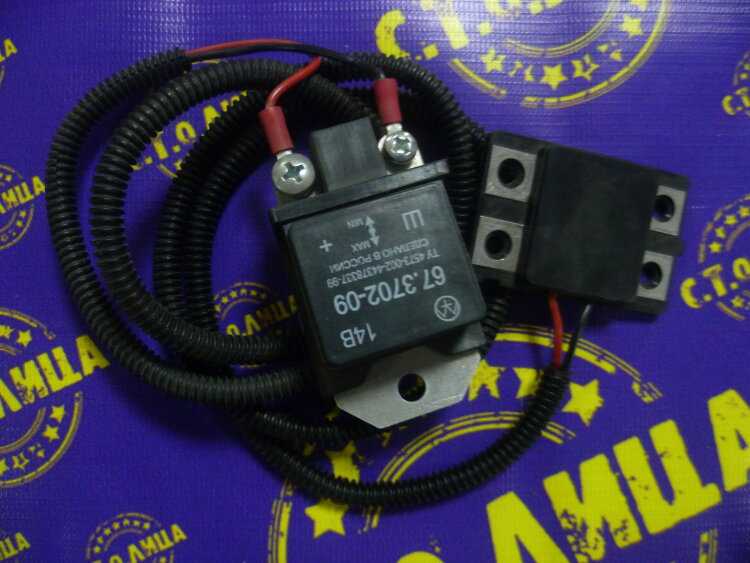

  • Замена регулятора генератора ВАЗ 2106 предполагает подбор подходящего устройства. Важно сразу определить, какой тип устройства стоит на генераторе (внешний регулятор, внутренний регулятор). Внешний регулятор расположен на левой арке спереди (в области переднего колеса). Внутренний регулятор снимается после демонтажа воздушного фильтра, так как фильтр перекрывает доступ к генератору.

Внешний регулятор снимается легко (достаточно открутить рожковым ключом два болта на 10, фиксирующие реле), после чего отсоединяются провода. Сборка осуществляется в обратном порядке. С внутренним регулятором немного сложнее, так как нужно сначала открутить три гайки на 12. Сам внутренний регулятор находится на передней крышке генератора, закреплен двумя болтами. Болты выкручивают отверткой.

Затем реле осторожно выдвигается из крышки генератора, после снимаются провода и колодка контактов. При снятии колодки нужно соблюдать особую осторожность, та как контакты хрупкие. Далее ставится новый регулятор и выполняется обратная сборка.

Рекомендуем также прочитать статью о том, почему горит значок аккумулятора на панели приборов. Из этой статьи вы узнаете об основных причинах, по которым загорается аккумулятор на приборной панели, а также как обнаружить и устранить неисправность.

  • Обратите внимание, наружные регуляторы для ВАЗ 2106 практически невозможно найти новыми в продаже. Приходится окупать устройства б/у. Так вот, реальное состояние такого регулятора визуально определить сложно, то есть перед покупкой необходима проверка (можно воспользоваться рассмотренными выше методами).

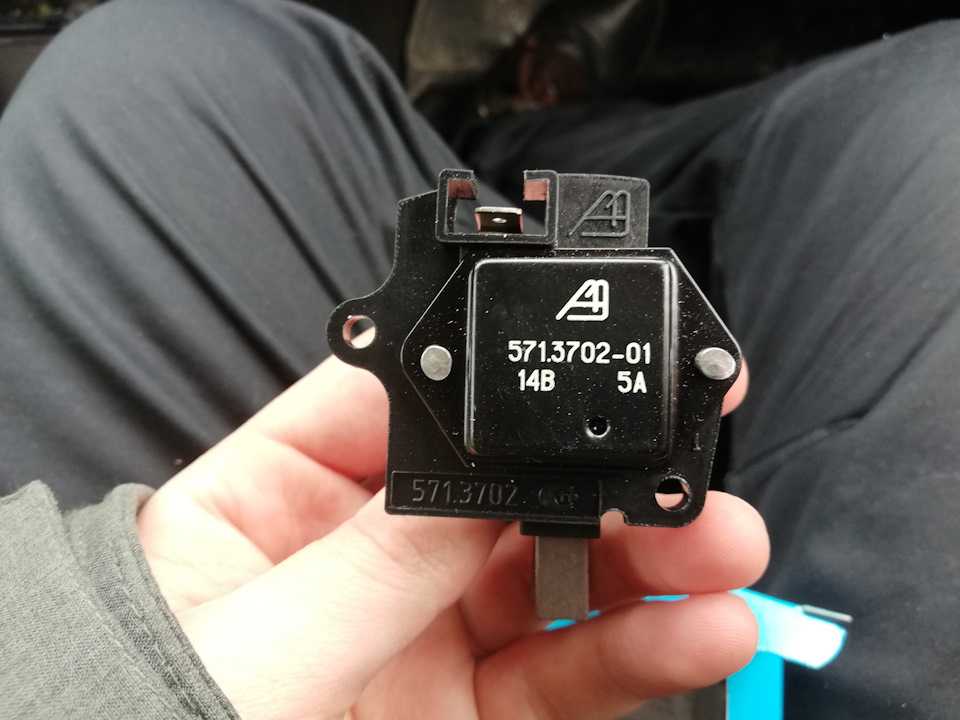

Что касается внутренних регуляторов, основной проблемой являются провода, подключенные к реле от генератора. Очень часто при замене происходит их излом в области контактной колодки. Если это произошло, потребуется резать колодку, перепаивать провода,  делать качественную изоляцию, после склеивать колодку обратно.

Чтобы избежать подобных проблем,  при замене внутреннего регулятора генератора ВАЗ 2106  нужно быть предельно аккуратным,  не ремонтировать автомобиль на холоде, так как провода сильнее ломаются в таких условиях и т.д.

Подведем итоги

Как видно, реле генератора ВАЗ или любого другого автомобиля является важным и ответственным устройством.   При этом любые сбои в его работе приведут к тому, что АКБ автомобиля не будет заряжаться должным образом. При этом как низкий, так и высокий заряд аккумулятора быстро выведет батарею из строя.

Рекомендуем также прочитать статью о том, что делать, если в аккумуляторе замерз электролит. Из этой статьи вы узнаете, по каким причинам замерзает электролит в АКБ, а также что делать, если замерз аккумулятор автомобиля.

Если рассмотренные выше признаки поломки регулятора генератора проявились в большей или меньшей степени, необходимо  проверить регулятор, применяя один из рассмотренных выше методов.  Напоследок отметим, что регулятор напряжения генератора заменить на ВАЗ не сложно, однако необходимо отдельно учитывать некоторые нюансы.

Изоляторы аккумуляторных батарей и реле автоматической зарядки (ACR): сравнение

Когда дело доходит до управления аккумуляторными батареями, изоляторы аккумуляторных батарей и реле автоматической зарядки (также называемые ACR или реле, чувствительные к напряжению) используются для защиты резервного питания аккумуляторов, предотвращения поломок и защиты. другие жизненно важные функции транспортного средства или лодки.

Чем отличаются эти два компонента? Один лучше другого? Когда вы должны выбрать одно над другим? Вот некоторые вещи, о которых следует помнить.

Разъединители батарей и реле автоматической зарядки (ACR) предназначены для распределения зарядного тока между несколькими батареями, но каждое из них управляет током по-разному.

Батарейные изоляторы используют кремниевые диоды для разделения одностороннего потока тока, который равномерно заряжает обе батареи, чтобы вспомогательные батареи не могли потреблять энергию от основной пусковой батареи. Хотя изолятор является более простым и привычным из двух методов, одним из недостатков является небольшое падение напряжения (около 0,7 В), которое может привести к недостаточному заряду аккумуляторов, если не используются генераторы переменного тока с внешним датчиком напряжения. Изоляторы с твердотельной конструкцией, такие как многие из линейки продуктов Eaton Sure Power, имеют меньше движущихся частей, которые могут выйти из строя или изнашиваться, хотя они могут выделять тепло.

ACR — это автоматические выключатели, которые определяют, когда источник зарядки подается на любую батарею, и замыкаются, когда напряжение на одной из них поднимается достаточно высоко, чтобы указать, что она заряжена или близка к полной (обычно около 13,3 В), пока не упадет до безопасный уровень. Это предотвращает разрядку обеих батарей, когда тока недостаточно для зарядки обеих. Одним из преимуществ ACR является то, что его можно использовать с подвесными моторами и инверторами/зарядными устройствами, которые также потребляют пусковой ток и, следовательно, не будут работать с изолятором. ACR также могут упростить проектирование системы, поскольку зарядные устройства и регуляторы, работающие с одним аккумуляторным блоком, по-прежнему будут работать с несколькими аккумуляторными блоками.

Оба типа устройств управления зарядом — изоляторы аккумуляторов и ACR — обычно используются на лодках, а также на рабочих грузовиках и других коммерческих транспортных средствах. Предпочтение, для которого один используется, часто сводится к применению и используемой электрической конструкции.

Какую бы систему вы ни выбрали, Waytek предлагает несколько выдающихся опций в обеих категориях.



Многобатарейные изоляторы Eaton Sure Power

Реле автоматической зарядки Blue Sea с ручным управлением

  • Устранение разряда нескольких батарей, когда в системе зарядки находятся две или более групп батарей
  • Работают так же или лучше, чем существующие компоненты, установленные на заводе
  • Разработан, чтобы превзойти спецификации OEM
  • Твердотельная электроника
  • Изолирует цепь каждой батареи и позволяет каждой батарее разряжаться и заряжаться в соответствии с собственными потребностями
  • Автоматическое объединение аккумуляторов во время зарядки и их изоляция при разрядке и запуске двигателей
  • Start Isolation (SI) защищает чувствительную электронику за счет временной изоляции домашних нагрузок от цепи двигателя во время запуска двигателя
  • Герметичный корпус IP67
  • Двойное определение — определение заряда на обоих блоках батарей
  • Светодиодный индикатор показывает функциональность и состояние батареи

О третьем варианте управления батареями — с помощью сепараторов — см. статью Как выбрать между изоляторами и сепараторами батарей.

Ознакомьтесь со всем нашим ассортиментом продуктов для управления батареями.



Автоматическое зарядное реле (ACR) серии TH, 12 В, 160 А, оптом

Автоматическое зарядное реле (ACR) серии TH, 12 В, 160 А, оптом https://www.egismobile.com/shop/product/7610b-th-series-12v-automatic-charging-relay-acr-160-a-bulk-5418

    $ 140,20 140.20000000000002 доллар США $ 140,20

    $ 140,20

    Такой комбинации не существует.

    Добавить в корзину


     Найти дистрибьюторов                      Местные торговые представители

    Чтобы узнать цены для OEM/дистрибьюторов, свяжитесь с нами По адресу: [email protected] com
    Доставка: 2-3 рабочих дня

    Области применения/проблемы, которые это решает Исключает бесполезный пуск аккумуляторов

     путем совместной зарядки одной из двух аккумуляторов и изоляции аккумуляторов при отсутствии источников заряда.

    Поддерживает несколько двигателей или независимые системы зарядки  за счет включения двух независимых входов для запуска или отключения двигателя, чтобы обеспечить изоляцию источников заряда, когда оба активны, чтобы максимизировать эффективность зарядки.

    Защищает каскадные неисправности электрической системы с дополнительной блокировкой от замыкания, если одна клемма подключена к аккумулятору с закороченным элементом.

    Аксессуары

    Обзор функций Сверхнизкое энергопотребление

    Сравните с типичными ACR (7–10 мА) и 7110 мА при неразрядных батареях. время простоя.

    Простая и надежная установка : встроенная герметичная заглушка предотвращает коррозию, включает жгут разъемов Deutsch/Amphenol DTM

    Start Assist  опция ввода, обеспечивающая максимально доступный пусковой ток за счет возможности ручного подключения аккумуляторов с помощью дистанционного переключателя.

    Пуленепробиваемая конструкция:   Герметичный блок, крепеж из нержавеющей стали, жаропрочные материалы позволяют устанавливать его в любом месте. Встроенная защита от перегрева.

    Дополнительный маломощный выход  может использоваться для удаленного сообщения о состоянии устройства или управления вторичным реле для зарядки аккумуляторной батареи без источника заряда (см. пример) )

    8-18

    Off State Current Draw ma

    1.3

    INTERRUPT CURRENT  (AMPS)


    240

    ACR Closing Voltage (vdc)

    12.9-13.6

    ACR OPening VOLTAGE (VDC)

    12. 1-12.8



     Step File





    Страница Egis Mobile Electric на YouTube


    Страница Egis Mobile Electric на Facebook


    Страница Egis Mobile Electric на LinkedIn

    Installation

    Diagnostics

    Applications

    PreviousNext

      Egis Mobile Electric YouTube Channel


       Egis Mobile Electric LinkedIn Page


       Egis Mobile Electric Facebook Page


    ВЕРХНИЕ БОКОВЫЕ ДИП-ПЕРЕКЛЮЧАТЕЛИ

    Доступны после монтажа для программирования настроек напряжения и определения активных функций.
