ШИМ-регулятор 220 В ( IGBT )

ШИМ-регулятор 220 В ( IGBT )

     Вот уже сделан и проверен первый ШИМ-регулятор на 220 вольт и 10 ампер на микросхеме NE555. Далее по плану надо сделать такой-же простой ШИМ, только с гальванической развязкой между силовой  и управляющей частями схемы. А также в качестве силового транзистора попробую использовать транзистор IGBT , а именно широко известный   FGA25N120ANTD . Этот ШИМ тоже сделан на микросхеме NE555, а гальваническая развязка сделана на самом известном  оптроне PC817 . Питание задающего генератора сделано от отдельного трансформатора, стоит диодный мост VD7  и стабилизатор DA4  LM7809.
Транзисторы FGA25N120ANTD можно купить здесь



  В качестве силового транзистора решил попробовать IGBT-транзистор. Есть такие хитрые транзисторы , которые сочетают в себе преимущества биполярных и полевых транзисторов. Выбрал известный транзистор FGA25N120ANTD.

Для нормальной работы этому транзистору нужен соответствующий драйвер, который я сделал из транзисторов разной проводимости S8050 и S8550. Максимально допустимые параметры транзистора FGA25N120ANTD —  напряжение коллектор-эмиттер 1200 вольт и ток до 25 ампер, что совсем неплохо.

   Силовой диодный мость поставил на 25 ампер GBJ2510, диод в обратном включении параллельно нагрузке — это быстродействующий диод с максимальным током до 30 ампер и напряжением 600 вольт RHRP3060 .  Питание драйвера силового транзистора сделано по бестрансформаторной схеме — это элементы VD6, VD8, R11, R12, C7, C8 и C9.
     Потом провёл небольшие испытания этого ШИМ-регулятора. Сначала подключил активную нагрузку — то есть простую лампочку накаливания, затем подключил коллекторный двигатель от стиральной машины Индезит. В общем первые испытания прошли успешно. Буду дальше развивать этот проект.

Все нужные радиодетали можно приобрести здесь



      Снял видео и разместил его в YouTube —

 Нарисовал и проверил предварительную схему с обратной связью от таходатчика.

       В общем с обратной связью работает лучше , чем без неё, но хуже чем с Ардуино —  нормально работает от  1000 оборотов в минуту.
   Сделал ещё один  пробный вариант — переделал силовую часть на драйвере TLP250 и добавил защиту по току  на компараторе — вот что получилось:

   В общем регулятор работает по-лучше чем прошлые варианты.  Защита помогает первоначальный бросок тока убрать.  Драйвер TLP250 заработал нормально только при напряжении питания 15 вольт.
   Снял видео   —

Главная страница

Подписаться на: Сообщения (Atom)

Регулятор оборотов минидрели / Habr

Сверление печатных плат — настоящая головная боль для электронщика, но наше новое устройство поможет ее немного смягчить. Это простое и компактное дополнение к минидрели позволит продлить жизнь двигателю и сверлам. Схема, плата, инструкции по настройке, видео — все в статье!

Для чего нужен регулятор оборотов

Обычно минидрели строятся на базе обычных двигателей постоянного тока. А обороты таких двигателей зависят от нагрузки и приложенного напряжения. В результате на холостых оборотах двигатель раскручивается очень сильно, а в моменты сверления обороты двигателя плавают в большом диапазоне.

Если снижать напряжение на двигателе, когда не нем нет нагрузки, можно добиться увеличения ресурса как свёрл, так и самих двигателей. Кроме того, даже точность сверления повышается. Самый простой способ добиться этого — измерение тока, потребляемого двигателем.

В интернете много схем подобных регуляторов, но большинство из них используют линейные регуляторы напряжения. Они массивные и требуют охлаждения. В соавторстве с TinyElectronicFriends нам захотелось сделать компактную плату на базе импульсного стабилизатора, чтобы она могла быть просто «надета» на двигатель.

Схема

ШИМ-регулятор со встроенным ключом MC34063 регулирует напряжение на двигателе. Напряжение на шунте R7,R9,R11 усиливается операционным усилителем и через компаратор подается на вход обратной связи ШИМ-контроллера.

Если ток меньше определенного значения, то на двигатель подается напряжение, зависящее от настройки сопротивления RV1. То есть на холостых оборотах на двигатель будет подаваться только часть мощности, а подстроечный резистор RV1 позволит отрегулировать обороты при этом.

Если сигнал на выходе ОУ превысит напряжение на компараторе, то на двигатель будет подано полное напряжение питания. То есть при сверлении двигатель будет включаться на максимальную мощность. Порог включения задается резистором RV2.

Для питания ОУ используется линейный стабилизатор.

Все компоненты схемы будут рассеивать очень мало тепла и можно собрать ее полностью на SMD-компонентах. Работать она может при большом диапазоне питающих напряжений (в зависимости от сопротивления R6), не требует контроллеров и датчиков оборотов.

Печатная плата

Вся схема умещается на двухсторонней печатной плате диаметром 30мм. На ней всего несколько штук переходных отверстий и ее легко можно изготовить «в домашних условиях». Ниже в статье будут файлы для скачивания файла печатной платы для SprintLaout.

Перечень компонентов

Вот полный список всего, что потребуется для сборки:

1. Печатная плата (ссылка на файлы для изготовления в конце статьи)
2. U1 — MC34063AD, импульсный стабилизатор, SOIC-8
3. U2 — LM358, операционный усилитель, SOIC-8
4. U3 — L78L09, стабилизатор, SOT-89
5. D1,D3 — SS14, диод Шоттки, SMA — 2шт
6. D2 — LL4148, диод выпрямительный, MiniMELF
7. C1 — конденсатор, 10мкФ, 50В, 1210
8. C2 — конденсатор, 3.3нФ, 1206
9. C3,C4 — конденсатор, 4.7мкФ, 1206 — 2шт
10. C5 — конденсатор, 22мкФ, 1206
11. R1-R3,R7,R9,R11 — резистор 1 Ом, 1206 — 6шт
12. R4,R10 — резистор 22кОм, 1206 — 2шт
13. R5 — резистор 1кОм, 1206
14. R6 — резистор 10-27кОм, 1206. Сопротивление зависит от номинального напряжения используемого двигателя. 12В — 10кОм, 24В — 18кОм, 27В — 22кОм, 36В — 27кОм
15. R8 — резистор 390 Ом, 1206
16. RV1,RV2 — резистор подстрочный, 15кОм, типа 3224W-1-153 — 2шт
17. XS1 — клемма, 2 конт, шаг 3,81мм

Также мы сделали на 3D-принтере кольцо-ограничитель, для удобной установки на двигатель. Ссылка для скачивания STL-файла для скачивания в конце статьи.

Сборка и настройка

Собирается все достаточно просто. Контактные площадки нарисованы под ручную пайку.
Стоит начинать сборку самой платы с установки всех компонентов на стороне платы без подстроечных резисторов, а затем на обратной стороне. Клемму проще устанавливать в последнюю очередь. Номинал R6 подбирается в соответствии с номинальным напряжением вашего двигателя. В этом устройстве важно контролировать положение ключа на микросхемах и полярность диодов.

Все остальные компоненты не полярные.

Между платой и двигателем над установить проставку, чтобы плата не касалась двигателя. Сама плата надевается прямо на ламели двигателя. Несколько раз проверьте полярность подключения двигателя, чтобы он крутился в правую сторону, а затем припаяйте контакты.

Контакты для подачи напряжения, на вход платы подписаны «GND» и «+36V». Минус источника входного напряжения подключается к контакту «GND», а плюс к «+36V». Напряжение источника питания должно совпадать с номинальным напряжением двигателя.

Настройка регулятора очень проста:

1. Установить резистором RV2 порог срабатывания регулятора на максимум
2. Установить резистором RV1 оптимальные обороты двигателя в режиме холостого хода
3. Установить резистором RV2 такой порог срабатывания, чтобы при появлении малейшей нагрузки, увеличивалось напряжение на двигателе

Видео

Эффект от использования сложно оценить по видео, но мы теперь всегда сверлим только с регулятором! Требуется лишь немного привыкнуть и следить чтобы сверла были хорошо заточены. И, конечно, его можно в любой момент просто включить на максимум на всегда.

Ссылки

Ссылки для скачивания всех необходимых файлов вы можете найти на основной странице проекта.
Спасибо за проявленный интерес!

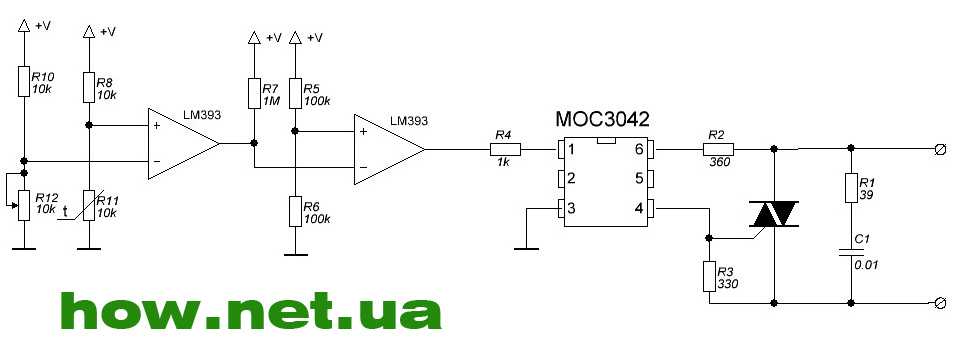

Цепь контроллера охлаждающего вентилятора, активируемого теплом, с датчиком температуры LM393-LM358 и LM35

07.06.2018 РАДЖ ШАРМА Оставить комментарий

Контроллер охлаждающего вентилятора, активируемый теплом (цепь привода охлаждающего вентилятора, активируемого теплом), представляет собой простой проект, который управляет бесколлекторным вентилятором, когда температура в определенной области превышает заданное значение, когда температура возвращается к норме, вентилятор автоматически выключается. Проект построен с использованием операционного усилителя LM358 (Используйте LM393 для хорошей производительности) и датчик температуры LM35.

Проект требует источника питания 12 В постоянного тока и может управлять вентилятором 12 В. Этот проект полезен в таких приложениях, как контроллер температуры радиатора, ПК, термочувствительное оборудование, источник питания, аудиоусилители, зарядные устройства, духовка.

SMD SO8 LM35, используемый в качестве датчика температуры, LM358 действует как компаратор, обеспечивает высокий выходной сигнал, когда температура поднимается выше заданного значения, высокий выходной сигнал управляет транзистором привода вентилятора. Серия LM35 представляет собой прецизионные датчики температуры с интегральной схемой, выходное напряжение которых линейно пропорционально температуре по Цельсию. Преимущество устройства LM35 перед линейными датчиками температуры, откалиброванными в градусах Кельвина, заключается в том, что пользователю не требуется вычитать большое постоянное напряжение из выходного сигнала для получения удобной шкалы по Цельсию. Устройство LM35 не требует какой-либо внешней калибровки или подстройки для обеспечения типичной точности ±¼°C при комнатной температуре.

Диапазон измерения температуры от 2 до 150 градусов по Цельсию. LM35 обеспечивает выход 10 мВ/градус Цельсия.

ПРИМЕЧАНИЕ: Рекомендуется использовать компаратор LM393 вместо LM358, так как он обеспечивает лучшие результаты.

• Источник питания 12 В постоянного тока, 1 А
• Вентилятор 12 В пост. тока, 500 мА
• Диапазон: от 2 °C до 150 °C
• Выход с открытым коллектором
• Может управлять вентилятором ПК
• Встроенная предустановка для установки уровня срабатывания вентилятора
• Индикатор питания на плате
• Индикатор встроенного выхода
• Транзистор выходного драйвера
• Соединитель коллектора для подачи и вентилятора
• Размеры печатной платы 59,85 мм x 12,70 мм

Смотреть видео проекта, доступное здесь

9000

0002

Датчик температуры LM35

Серия LM35 представляет собой прецизионные температурные датчики с интегральной схемой, выходное напряжение которых линейно пропорционально температуре по Цельсию. Преимущество устройства LM35 перед линейными датчиками температуры, откалиброванными в градусах Кельвина, заключается в том, что пользователю не требуется вычитать большое постоянное напряжение из выходного сигнала для получения удобной шкалы по Цельсию. Устройство LM35 не требует какой-либо внешней калибровки или подстройки для обеспечения типичной точности ±¼°C при комнатной температуре и ±¾°C во всем диапазоне температур от −55°C до 150°C. Более низкая стоимость обеспечивается обрезкой и калибровкой на уровне пластины. Низкий выходной импеданс, линейный выход и точная встроенная калибровка устройства LM35 делают взаимодействие со схемами считывания или управления особенно простыми. Устройство используется с одиночными источниками питания или с плюсовыми и минусовыми источниками питания. Поскольку устройство LM35 потребляет всего 60 мкА от источника питания, оно имеет очень низкий самонагрев — менее 0,1 °C в неподвижном воздухе. Устройство LM35 рассчитано на работу в диапазоне температур от -55°C до 150°C, а устройство LM35C рассчитано на диапазон от -40°C до 110°C (-10° с повышенной точностью). Устройства серии LM35 поставляются в герметичных транзисторных корпусах ТО, а устройства LM35C, LM35CA и LM35D — в пластиковом корпусе ТО-9.2 транзисторный корпус. Устройство LM35D доступно в 8-выводном малогабаритном корпусе для поверхностного монтажа и в пластиковом корпусе TO-220.



Операционный усилитель LM358

Эти устройства состоят из двух независимых операционных усилителей с частотной компенсацией и высоким коэффициентом усиления, предназначенных для работы от одного или раздельного источника питания в широком диапазоне напряжений.

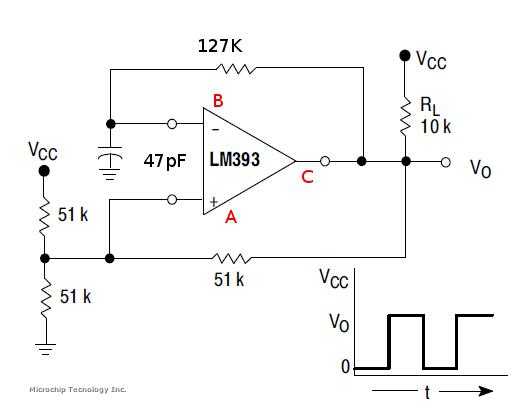

Компаратор LM393

Эти устройства состоят из двух независимых компараторов напряжения, которые предназначены для работы от одного источника питания в широком диапазоне напряжений. Работа от двух источников питания также возможна, если разница между двумя источниками питания составляет от 2 до 36 В, а VCC как минимум на 1,5 В больше, чем входное синфазное напряжение. Потребляемый ток не зависит от напряжения питания. Выходы могут быть подключены к другим выходам с открытым коллектором для достижения взаимосвязи проводного И.

Устройства LM293A рассчитаны на работу в диапазоне температур от −25°C до +85°C. Устройства LM393 и LM393A рассчитаны на работу в диапазоне температур от 0°C до 70°C. LM2903, LM2903V,
