Регулятор постоянного тока: Регуляторы постоянного тока для питания постоянного тока и преобразователи — огромный выбор по лучшим ценам

Содержание

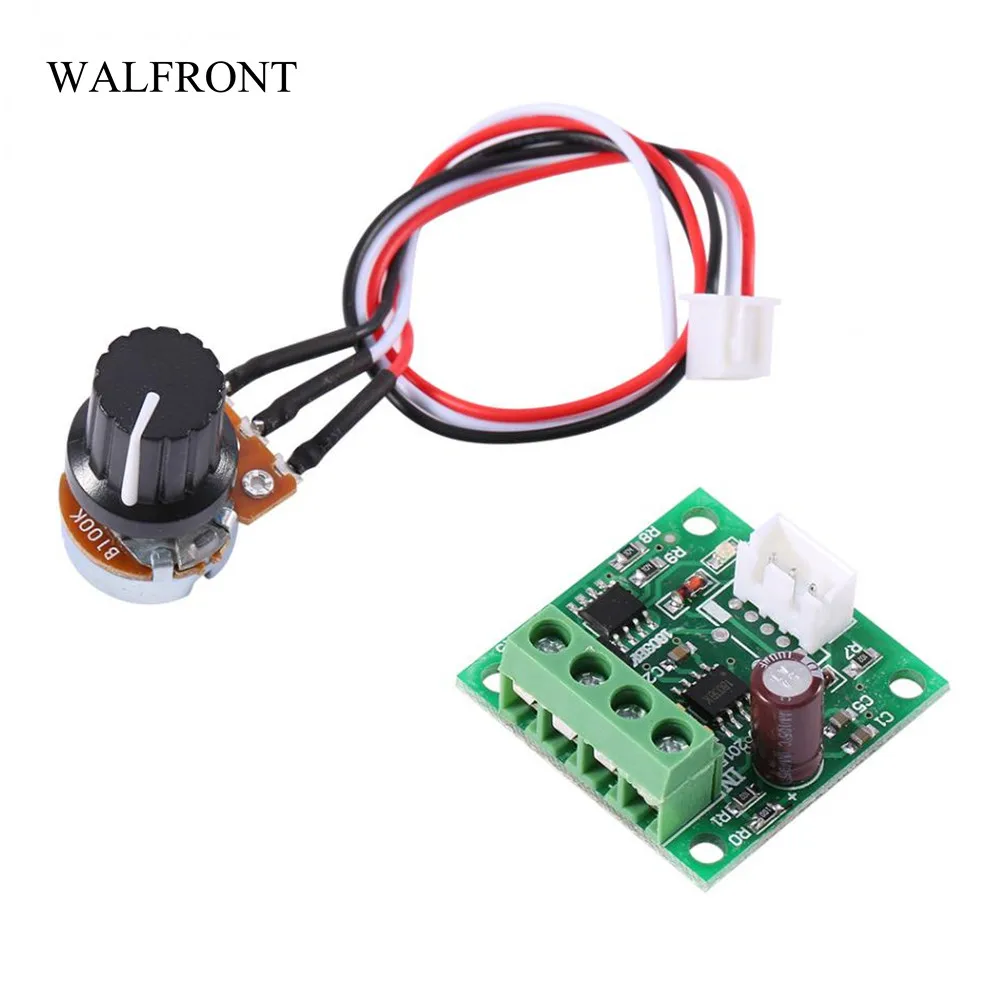

RDC2-0024a, Одноканальный ШИМ регулятор мощности, Электронные войска

Описание

Модуль предназначен для плавной регулировки напряжения постоянного тока. Регулировка производится потенциометром, расположенном на плате. В отличии от обычных ШИМ регуляторов напряжения в модуле RDC2-0024 кроме изменения скважности импульсов также можно менять частоту импульсов, причем в очень широких пределах — от 300 Гц до 96 кГц. Это может пригодится для полного уменьшения влияния помех в зоне работы регулятора, например в бортовой сети автомобиля или для плавного, без мерцания регулирования мощных светодиодных прожекторов. А может в ваших лабораторных экспериментах, например с двигателями постоянного тока.
Широкий диапазон регулируемых напряжений (до 100В) позволяет использовать регулятор в большей линейке стандартных бортовых напряжений (12В, 24В, 48В …)
Особенно перспективным будет использование модуля в качестве регулятора яркости мощных LED лент, светодиодных ламп и прожекторов.

Напряжение питания последних обычно составляет от 30 до 60В.

Характеристики:

Напряжение питания: 5 – 40 В
Максимальный ток: 5,6 A
Количество каналов ШИМ: 1
Изменение длительности импульса: 0…100 %
Шаг регулировки длительности импульса: 1 %
Частота ШИМ-сигнала: 24 значения от 300 Гц до 96 кГц
Сохранение настроек в энергонезависимой памяти: да
Установленные силовые ключи: 1
Независимое питание нагрузки каждого канала: да
Для управления внешним силовым ключом доступен логический сигнал ШИМ: напряжение 3,3 В. XP3 максимальный выходной ток 3 мА

Схема

Назначение разъемов и подключение нагрузок

Устройство не является генератором, оно регулятор. Микроконтроллер управляет затвором транзистора, открытый сток выведен для подключения нагрузки.
Например, нужно управлять яркостью лампы накаливания. Максимальная яркость (100%) при напряжении 24 В. Подключаем лампу по схеме, подавая на Vload 24 В. Выставляем резистором на индикаторе значение 50 — значит на лампе напряжение 50% от 24 В, т.

е. 12 В, она светится с яркостью 50 %. Кнопкой устанавливается частота ШИМ-сигнала регулирования.
У модуля раздельная подача напряжение для самого модуля и для нагрузки, которое регулируется: контакты +Vin, GND — для питания самого модуля; контакты Vload, Rn, GND — для подключения нагрузки.

Это открытый проект! Лицензия, под которой он распространяется – Creative Commons — Attribution — Share Alike license.

Технические параметры

Количество каналов 1
Максимальный ток,А 5.6
Максимальное напряжение,В 200
Вид напряжения DC
Регулирующий элемент n-channel mosfet
Вес, г 35.4

Техническая документация

Видео

2:11

Регулятор напряжения постоянного тока

Известны регуляторы напряжения постоянного тока на двух тиристорах, содержащие источник питания, диоды и сопротивления в цепях управляющих электродов, переключающий блок на транзисторах для поочередного управления тиристорами и нагрузку, включенную в цепь катода основного тиристора.

Описываемый регулятор напряжения более надежен, гак как обеспечивает протекание тока в цепях управления тиристоров только в течение времени, необходимого для включения соответствующего тиристора.

Его особенность заключается в применении коммутирующего конденсатора, включенного между катодами тиристоров. К зажимам источника питания присоединен делитель напряжения, к различным ступеням которого подключаются цепи смещения транзисторов. Причем база транзистора, управляющего основным тиристором, соединена через сопротивление с его катодом и через разделительный диод — с коллектором второго транзистора, управляемого выходным сигналом генератора импульсов.

На фиг. 1 изображена принципиальная схема описываемого регулятора; на фиг. 2 — схема включения регулятора для регулирования напряжения генераторов постоянного тока.

При отсутствии напряжения на входе регулятора тиристор 1 включен, а тиристор 2 выключен и схема остается в этом положении до подачи сигнала на вход.

Действительно, транзистор 3 заперт положительным смещением на диоде 4, подаваемым на базу транзистора через сопротивление, и ток в цепи управляющего электрода тиристора 2 равен нулю. Транзистор 5 открывается отрицательным смещением на базе через сопротивление 6 и подключает управляющий электрод тиристора 1 к делителю напряжения. Ток в этом электроде протекает только в течение времени включения, то есть до тех пор пока тиристор 1 не включится. Затем он прекращается, так как транзистор 5 запирается положительным смещением от катода открытого тиристора. Ток обратного направления в управляющем электроде не пропускается диодом.

Через включенный тиристор 1 к нагрузке подводится питающее напряжение.

Транзистор 3 при подаче отрицательного напряжения на его вход отпирается и пропускает ток в управляющий электрод тиристора 2 до перехода его в открытое состояние. При этом емкость 7 перезаряжается, что обеспечивает отключение тиристора 1. Транзистор 5 остается запертым за счет положительного смещения на сопротивлении 8, подаваемого на базу триода через открытый транзистор 3 и диод 9.

После отпирания тиристора 2 ток в его управляющем электроде надает до нуля из-за запирания диода 10.

Таким образом, появление или исчезновение напряжения на входе приводит соответственно к включению или отключению нагрузки.

Регулятор напряжения постоянного тока, содержащий источник питания, основной и вспомогательный тиристоры, диоды и сопротивления в цепях их управляющих электродов, переключающий блок на транзисторах для поочередного управления тиристорами и нагрузку, включенную в цепь катода основного тиристора, отличающийся тем, что, с целью повышения надежности, применен коммутирующий конденсатор, включенный между катодами тиристоров, к зажимам источника питания подключен делитель напряжения, к выводам которого присоединены эмиттеры транзисторов переключающего блока, причем база транзистора, управляющего основным тиристором, соединена через сопротивление с его катодом и через разделительный диод — с коллектором второго транзистора, управляемого входным сигналом и получающего смещение от указанного делителя.

Регулятор мощности постоянного тока — Электросхемы — Статьи

Регулятор предназна­чен для регулировки мощности нагрузки, питающейся постоян­ным током напряже­нием от 10 до 75V. потребляя максималь­ный ток не более 150А. Это может быть про­жектор, питающийся от автомобильной борто­вой сети, электродви­гатель постоянного тока или другая нагрузка.

Регулятор построен на основе принципа широтно-импульсной мо­дуляции. Он состоит из мультивибратора с регулировкой скважности импульсов, буферного и выходного каскадов.

Мультивибратор выполнен на элементах D1.1 и D1.2. он представляет собой мульти­вибратор с регулируемой скважностью импульсов на его выходе. Частота импульсов равна 100 Гц (но это не точно, так как частота задана RC-цепью). Скважность импульсов регулируется в очень широких пределах. Примерно в среднем положении переменного резистора R1 на выходе будут почти сим­метричные прямоугольные импульсы.


В та­ком положении мощность, отдаваемая в нагрузку будет средней, так как так как полевой транзистор VT1 в течение контроль­ного участка времени будет равное коли­чество времени открыт и закрыт. Поворот рукоятки переменного резистора в ту или другую сторону приводит к изменению соотношения продолжительности открытого и закрытого состояния транзистора, соответ­ственно, если открытое состояние дольше, то и мощность в нагрузке больше, а наоборот, при более длительном закрытом состоянии отдаваемая в нагрузку мощность умень­шается.

Нагрузка коммутируется мощным полевым транзистором IRFP260N. который, как и многие другие мощные ключевые полевые транзисторы обладает весьма большой емкость затвора. Сопротивление затвора постоянному току практически бесконечно, и можно предположить что управляющий ток может быть минимальным. На самом деле, затвор обладает значительной емкостью и в момент резкого изменения напряжения на затворе это очень существенно проявляется, так как ток зарядки и разрядки   затвора

весьма существенен. В устройствах, в которых включение / выключение нагрузки происходит не часто можно включить в цепь затвора токоограничительный резистор, но в импульсных схемах это неприемлемо, так как происходит сглаживание импульсов и замедление открывания и закрывания тран­зистора. Поэтому здесь увеличена мощность выхода мультивибратора путем создания буферного каскада из четырех инверторов микросхемы К561ЛН2 (D1 3-D1.6).

Питается микросхема от параметрического стабилизатора VD3-R3-R4. Если предполага­ется работать с напряжением не более 20-25V можно КС512 заменить менее мощным стабилитроном, например, Д814Д, а вместе резисторов R3 и R4 поставить один резистор сопротивлением 1-2 Юм мощностью 0.125W.

Транзистор IRFP260N можно заменить на IRFP2907 (при этом выходной ток может быть до 200А), IRFP150N. IRFP3710. Диоды 1N4148 можно заменить на КД522. КД521.

Стабилитрон КС512 можно заменить любым стабилитроном на 10-15V средней или большой мощности, например. Д815.

И ещё хочу отметить один момент…Что такое Мускул Кар и как получить удовольствие от извилистых дорог, все это вы можете узнать перейдя на сайт Мускул Кары

Похожие материалы

Ht60D-4048 PWM 12V 24В постоянного тока солнечных регулятор напряжения с температурной компенсации

  Пункт   Модель HT60D-4048
Номинальный ток зарядки 40A
Номинальный ток нагрузки 40A
Напряжение в системе 48 В постоянного тока
Защита   Во всем диапазоне нагрузки ≥120%, 60s; ≥150%, 10s, ≥180%, 0, 2 с
Короткое замыкание в цепи Да
Высокое напряжение 16В для 12 В постоянного тока, 32V для 24В постоянного тока, 64V для 48В пост. Тока
Низкое напряжение отключения (LVD) 10, 8 В для 12 В постоянного тока, 21, 6 В при 24 В постоянного тока, 43.2V для 48В пост. Тока
Низкое напряжение разъединение(LVR) 12, 6 дюйма В для 12 В постоянного тока, 25.2V для 24В постоянного тока, 50.4V для 48В пост. Тока
Обратной полярности Защита для солнечная панель, аккумуляторная батарея и постоянного тока нагрузки.
Ток заднего хода Да. В ночное время
Тока в статическом ≤15 Ма
Падение напряжения с обратной связью Зарядка / разгрузочного устройства   ≤0.17V /≤0, 10V
    Напряжение зарядки аккумуляторной батареи Поглощение зарядка аккумуляторной батареи 14, 4 В для 12 В постоянного тока, 28, 8 В при 24 В постоянного тока, 57, 6 В при 48 В пост. Тока
Плавающий режим зарядки 13.8 Для 12В постоянного тока, 27.6V для 24В постоянного тока, 55.2V для 48В пост. Тока
Разрыв в цепи напряжения питания от солнечной панели 12В пост. Тока/24 В ≤50 В; 48V ≤100 В
Компенсация температуры -4мв/сотового/ºC
Режим зарядки аккумуляторной батареи Многоступенчатый PWM(, поглощение, ) плавающего режима
Рабочий режим нагрузки   Стандартный режим, режим управления освещением, лампы и времени для выбора режима управления
Жк-дисплей Жк-дисплей для Bat типа, В, PV выходного тока, а и накопительная программа бесплатно AH. А нагрузки и  Накопительная программа выполнения AH, зарядки и разрядки аккумуляторной батареи. Внутренняя температура контроллера, код неисправности и S/N. Время загрузки и состояния управления освещением
Зарядка через USB Нет
При работающем двигателе температура -20 ~ +55 °C
Температура хранения -30 ~ +80 °C
Требования к влажности 10% -90%, без конденсации
Кабель для установки области ≤25 мм2
Класс защиты IP30
Материал корпуса Эбу АБС
Размер устройства (мм) 196*111*54
Вес (кг) 0.407
Размер коробки (мм) 535*415*190
Картонная коробка вес (кг) 14кг /24ПК
Примечания Модель HT**D: D-LCD, 24-12V/24В пост. Тока, 48— 48В пост. Тока

Реле-регулятор генератора постоянного тока — Энциклопедия по машиностроению XXL

Реле-регулятор генератора постоянного тока состоит из трех самостоятельно действующих приборов — регулятора напряжения РН, ограничителя тока ОТ и реле обратного тока РОТ.[c.103]

РЕЛЕ-РЕГУЛЯТОРЫ ГЕНЕРАТОРОВ ПОСТОЯННОГО ТОКА  [c.52]

Схема включения при регулировке реле-регулятора генератора постоянного тока на контрольно-испытательных стендах показана на рис. 38.  [c.101]


Рис. 66. Схема проверки и регулировки реле-регулятора генератора постоянного тока на автомобиле.
Регулировку и проверку прибора на автомобиле производят по схеме рис. 69. На схеме приняты следующие обозначения Е — аккумулятор В—контакты выключателя зажигания Лр — предохранитель (имеющийся на автомобиле). Амперметр ЯЯ], вольтметр ЯЯг и реостат Нх используют те же, что и при проверке реле-регулятора генератора постоянного тока (см. рис. 66).  [c.115]

Все электрические приборы холодильной установки питаются постоянным током от отдельной аккумуляторной батареи напряжением 12 В, заряжаемой через реле-регулятор генератором постоянного тока.[c.325]

Генератор постоянного тока, шунтовой, снабжён реле обратного тока, регулятором напряжения и ограничителем тока. Приводится в действие от ремня вентилятора.  [c.96]

К аппаратуре, работающей в комплекте с генераторами постоянного тока, относятся регуляторы напряжения, дифференциально-минимальные реле, автоматы, защиты сети от перенапряжения, стабилизирующие трансформаторы, устройства обеспечения параллельной работы генераторов.  [c.226]

Чтобы сгладить эти пульсации, в дополнение к генераторам постоянного тока ставят приборы — реле-регуляторы, о которых подробно будет сказано ниже. Пока важно усвоить, что эти приборы ограничивают напряжение, вырабатываемое генератором, на любых режимах и дают возможность подзаряжать на ходу аккумуляторную батарею.  [c.48]

Реле-регулятор, устанавливаемый с генераторами постоянного тока, обычно состоит из трех приборов, расположенных на общей панели и работающих согласованно, но независимо друг от друга реле обратного тока (РОТ), предотвращающего разряд аккумуляторной батареи через неработающий генератор ограничителя силы тока (ОТ), предупреждающего перегрев обмоток и разрушение их изоляции, и регулятора напряжения (PH), обеспечивающего постоянство напрялчисла оборотов якоря и нагрузки.[c.128]


Регулирование генераторов постоянного тока осуществляется с помощью электромагнитных вибрационных реле. Обычно три электромагнитных реле, осуществляющих соответственно регулирование напряжения, ограничение максимального тока и отключение батареи от генератора при неработающем генераторе, соединяются в один блок, называемый реле-регулятором. Принципиальные схемы каждого реле приведены на рис. 66.  [c.104]

Характеристика автомобильных генераторов постоянного тока с реле-регуляторами  [c.255]

Объясните работу реле-регулятора с генератором постоянного тока.  [c.138]

Сопротивление на участке плюс генератора — плюс батареи в системах с генератором переменного тока не должно превышать 0,05 Ома. В системах с генератором постоянного тока зарядный ток дополнительно проходит через контакты реле обратного тока, последовательные обмотки реле обратного тока и ограничителя тока и контактные присоединения к выводам реле-регулятора. В связи с этим можно допустить несколько большее значение сопротивления между выводом Я генератора и выводом + батареи, а именно 0,07 Ома. Сопротивление между корпусом генератора и выводом — батареи не должно превышать 0,04 Ома.  [c.131]

Если зарядная цепь находится в нормальном состоянии и в ней не обнаружено дефектов, следует перейти к проверке исправности генератора и реле-регулятора. Для выяснения, какой из этих агрегатов неисправен, применяется следующий способ. При работающем на средней частоте вращения коленчатого вала двигателе соединяют друг с другом на короткое время (1—2 с) при помощи отрезка провода вывод -[- , ВЗ или Я реле-регулятора или регулятора напряжения с выводом Ш . Если при этом резко увеличится зарядный ток, значит неисправен реле-регулятор (или регулятор напряжения). Если же ток не увеличится, то неисправен генератор. В системах с генератором постоянного тока отсутствие броска тока при замыкании указанных выше выводов может быть также вызвано неисправностью реле обратного тока, контакты которого не замыкаются. Для проверки надо присоединить вольтметр или контрольную лампу между выводом Я реле-регулятора и массой. Если вывод Я находится под напряжением, то реле обратного тока неисправно.  [c.132]

Приведенные выше указания относятся ко всем типам реле-регуляторов и регуляторов напряжения, подлежащим подрегулировке в эксплуатации. Ниже приводятся указания по проверке и подрегулировке, относящиеся к отдельным типам этих изделий. В табл. 16 приведены основные регулировочные параметры реле-регуляторов и для генераторов постоянного тока, а в табл. 17 — регуляторов напряжения и реле-регуляторов для генераторов переменного тока.  [c.166]

Проверка и регулировка реле-регуляторов для генераторов постоянного тока. Каждый электромагнитный узел реле-регулятора — реле обратного тока, регулятор напряжения и ограничитель тока — проверяют и регулируют в отдельности. Для проверки на автомобиле реле обратного тока следует отсоединить провод от вывода реле-регулятора Бис помощью дополнительного провода включить между этим проводом и выводом Б амперметр, имеющий нуль посередине щкалы. Между выводом реле-регулятора Я и массой включается вольтметр. Пускается двигатель и медленно повы-щается частота вращения коленчатого вала. С увеличением частоты вращения ротора генератора растет его напряжение. В момент, когда происходит резкое отклонение стрелки амперметра, свидетельствующее о замыкании контактов реле обратного тока,, вольтметр показывает напрял ение включения реле, которое должно быть в пределах, указанных в табл. 16. Затем плавно понижают частоту вращения коленчатого вала двигателя. При этом ток, отдаваемый генератором, спадает до нуля и затем меняет свое направление на обратное. При некотором значении обратного тока происходит размыкание контактов реле, в результате чего стрелка амперметра резко возвращается в нулевое положение. Обратный ток выключения реле, показываемый амперметром непосредственно перед размыканием контактов, должен соответствовать табл. 16.  [c.174]


В случае применения генератора постоянного тока наряду с регулятором напряжения следует при необходимости подрегулировать реле обратного тока, обеспечивая разницу между регулируемым напряжением и напряжением включения реле не менее 0,5 В.[c.176]

На автомобилях ЯАЗ-210 устанавливают 12-вольтовый генератор постоянного тока Г-56 мощностью 350 вт с реле-регулятором РР-23Б, имеющим два зажима Ш и соответственно два регулятора напряжения.  [c.107]

Генераторы и реле-регуляторы. На современных моделях автомобилей используются генераторы и реле-регуляторы как постоянного, так и переменного тока.  [c.177]

Генераторные установки с генератором постоянного тока и реле-регулятором. Реле-регуляторы в комплекте с генераторами постоянного тока кроме стабилизации напряжения осуществляют автоматическое включение аккумуляторной батареи, когда напряжение генератора больше напряжения батареи, и отключение ее, когда напряжение генератора меньше напряжения батареи, а также защиту генератора от перегрузки. Следовательно, потребители получают ток от генератора с реле-регулятором (рис. 4.5).  [c.89]

На стенде можно проверять автомобильные генераторы постоянного тока напряжением 12 в, мощностью до 500 вг реле-регуляторы стартеры мощностью до 2 А. с. с крутящим моментом до 4,5 кГм электрические цепи и изоляции напряжением 220 в электрические сопротивления до 200 ом.  [c.147]

Реле-регуляторы контактного типа, применяемые с генераторами постоянного тока, состоят из трех основных регулирующих элементов регулятора напряжения (PH), реле ограничения силы тока (ОСТ) и реле обратного тока (РОТ). Электрическая схема соединений подобных реле показана на рис. 42, Все три элемента смонтированы на одной панели, которая имеет зажимы Б, Я, Ш и М, соединенные с соответствующими зажимами генератора постоянного тока и аккумуляторной батареи.  [c.79]

Стенд позволяет проверять генераторы постоянного тока мощностью до 500 Вт стартеры мощностью до 1,5 кВт аккумуляторные батареи, реле-регуляторы, катущки зажигания, конденсаторы и контрольно-измерительные приборы.  [c.210]

Реле-регулятор — комбинированный прибор, включающий в себя регулятор напряжения, ограничитель тока и реле обратного тока. На двигателях со стартерным пуском в качестве источника питания потребителей системы электрооборудования используют АБ и зарядный генератор постоянного тока. Их работой управляет именно реле-регулятор.  [c.54]

На фиг. 52 показана схема генераторной установки автобуса ЗИЛ-155 . Установка состоит из генератора Г-2 напряжением 12 в и выпрямленной мощностью 750 вт, реле-регулятора РР-2 и селенового выпрямителя РС-21. По сравнению с генератором постоянного тока, генератор переменного тока имеет значительно больший ток возбуждения при нагрузке, доходящий до 3,5 а. Поэтому в данном случае применен сдвоенный регулятор напряжения, выполненный по принципиальной схеме, показанной на фиг. 42. Обмотка возбуждения генератора разделена на две параллельные ветви, в связи с чем для подвода тока возбуждения в ротор требуется три контактных кольца. В каждую ветвь включен отдельный регулятор напряжения РН1 и РН2 а ограничитель тока ОТ — один. Регуляторы напряжения выполнены с ускорением колебаний при помощи ускоряющего сопротивления, они имеют перекрещенные выравнивающие обмотки Bi и Вг-  [c. 110]

Меньшие (в 3—3,5 раза) габариты и вес, чем в генераторах постоянного тока, что значительно повышает использование материалов. Основными недостатками генераторной установки переменного тока является необходимость применения дорогостоящих селеновых выпрямителей, требующих в эксплуатации интенсивного охлаждения чистым воздухом, усложнение схемы соединения генератора, вьшрямителя и реле-регулятора и более низкий-к. п. д. (0,5 вместо 0,6 у генератора постоянного тока).  [c.101]

Испытание генератора постоянного тока на номинальную мощность. Для выполнения этой работы соединяют вал испытываемого генератора с муфтой 14 стенда и после совмещения соосности якоря генератора с муфтой привода закрепляют генератор в зажимном устройстве 13 стенда. Испытание генератора проводят при отключенном реле-регуляторе 8.  [c.95]

Реле-регуляторы генераторов постоянного тока. У больщин-ства генераторов реле-регулятор состоит из трех самостоятельно действующих приборов — регулятора напряжения (PH), ограничителя тока (ОТ) и реле обратного тока (РОТ).[c.102]

Настоящее издание дополнено описанием новых конструкций бесконтактных систем зажигания для автомобилей Волга и Москвич-412 , электронной системы зажигания со стабилизированным вторичным напряжением, реле-регулятора генератора постоянного тока и регулятора напряжения генератора переменно-го тока, автомобильного стробоскопа и тахометра. Приведено описание улучшенной схемы электронногб сторожа. Глава Некоторые усовершенствования кон денсаторной системы зажигания дополнена новыми схемами и рекомендациями.  [c.3]

Для удобства работы и соблюдения техники безопасности экскаватор оборудован автономной электросистемой, которая предназначена для запуска двигателя, для освещения и сигнализации. Электросистема экскаватора однопроводная, с напряжением 12 в. Минус-проводом является масса. Система имеет два источника энергии генератор постоянного тока Г-214 и аккумуляторную батарею З-Т-СТ-180 (2 шт. соединены последовательно). С помощью реле-регулятора РР81-Д обеспечивается автоматическое включение генератора в систему, поддержание в системе постоянного напряжения и защита генератора от перегрузок. Контроль зарядки и разрядки аккумулятора осуществляется амперметром АП-6.  [c.76]


Реле-регулятор РР-127 на автомобилях МАЗ и КрАЗ устанавливается для совместной работы с генератором переменного тока Г-270А. Он служит для поддержания напряжения генератора в пределах 27,4—30,2 В. Это электромагнитный прибор контактно-вибрационного типа. Электрическая схема реле-регулятора приведена на рис. 60. Принцип работы реле-регулятора папряже1 пя аналогичен работе такого же прибора в реле-регуляторах, работающих с генераторами постоянного тока. Напряжение генератора регулируется путега автоматического включения и выключения в обмотку возбуждения ротора дополнительного сопротивления.  [c.136]

ТО генератора и реле-регулятора. На современных отечествешых авторлобилях применяют генераторы переменного тока, которые обладают лучшими эксплуатационными характеристиками, чем генераторы постоянного тока. Генератор исправен, если он обеспечивает заряд аккумуляторной батареи, надежно укреплен на двигателе и работает без шума и стуков.[c.98]

Сводные техничегкие данные реле-регуляторов, работающих с генераторами постоянного тока  [c.416]

Универсальный контрольно-испытательный стенд модели КИ-968 для проверки автотракторного электрооборудования. Стенд предназначен для испытания и регулировки электровборудования автомобилей, тракторов и комбайнов. На стенде испытывают генераторы постоянного тока до 500 вт, напряжением 6, 12 и 24 в, генераторы переменного тока, реле-регуляторы, стартеры мощностью до  [c.171]

При работе с достаточным числом оборотов генератор создает переменный ток, преобразуемый выпрямителем. Выпрямленный ток генератора с плюсового зажима выпрямителя проходит по массе на обмотки возбуждения, основные обмотки регуляторов напряжения и реле включения, плюс батареи и другие потребители, а затем возвращается к минусовому зажиму выпрямителя через зажимы Б и Я реле-регулятора. Выпрямленное напряжение генератора регулируется и вся схема (кроме генератора и выпрямителя) работает так же, как и в случае с генератором постоянного тока. Регулировка реле-репулятора производится так, как описано в 17.  [c.111]


Широтно-импульсный регулятор для автомобиля. Автоматика в быту. Электронные устройства автоматики.



Широтно — импульсные  регуляторы  постоянного тока



           Необходимость регулировки постоянного напряжения  для питания мощных  инерционных нагрузок чаще всего возникает у владельцев автомобилей и другой  авто-мото техники.   Например, появилось  желание  плавно менять яркость ламп освещения салона,  габаритных огней, автомобильных  фар  или вышел из строя  узел регулирования оборотов вентилятора автомобильного кондиционера, а замены нет.  Осуществить такое желание  иногда  нет возможности из-за большого тока потребления этими устройствами — если устанавливать транзисторный  регулятор напряжения, компенсационный или параметрический,  на регулирующем транзисторе будет выделяться очень большая мощность, что потребует установки больших радиаторов или  введения принудительного охлаждения с помощью малогабаритного вентилятора от компьютерных устройств.   Выходом из положения является применение широтно — импульсных  схем,  управляющих мощными полевыми силовыми транзисторами MOSFET. Эти транзисторы  могут коммутировать очень большие токи ( до 160А и более)  при напряжении на затворе 12 — 15 В.  Сопротивление открытого транзистора очень мало, что позволяет заметно снизить рассеиваемую мощность.  Схемы управления должны обеспечивать разность напряжений между затвором и истоком не менее 12 … 15 В, в противном случае сопротивление канала сильно увеличивается и  рассеиваемая мощность значительно возрастает, что может привести перегреву транзистора и выходу его из строя.   Для  широтно — импульсных  автомобильных  низковольтных  регуляторов  выпускаются специализированные микросхемы , например U6080B … U6084B,  L9610,  L9611,   которые содержат узел повышения  выходного напряжения до 25 -30 В при напряжении питания 7 -14 В, что позволяет включать выходной  транзистор по схеме с общим стоком, чтобы можно было подключать нагрузку  с общим минусом, но достать их практически невозможно. Для  большинства нагрузок, которые  потребляют ток не более 10А и не могут вызвать просадку бортового напряжения можно использовать простые схемы без дополнительного узла повышения напряжения. Такие схемы рассмотрены в этом разделе.

 Первый ШИМ регулятор собран на инверторах  логической КМОП  микросхемы.  Схема представляет собой генератор  прямоугольных импульсов на двух логических элементах, в котором за счёт диодов  раздельно меняется постоянная времени заряда и разряда  частотозадающего конденсатора, что позволяет изменять скважность  выходных импульсов и  значение эффективного напряжения на нагрузке. В схеме можно использовать любые инвертирующие КМОП элементы, например К176ПУ2, К561ЛН1,  а также любые  элементы И, ИЛИ-НЕ, например К561ЛА7, К561ЛЕ5 и подобные, соответственно  сгруппировав их входы. Полевой транзистор может быть любым из MOSFET, которые выдерживают  максимальный ток нагрузки, но желательно использовать транзистор с как можно большим максимальным током, т. к. у него меньшее сопротивление открытого канала, что уменьшает рассеиваемую мощность и позволяет использовать радиатор меньшей площади.  Достоинство схемы — простота и доступность элементов, недостатки — диапазон изменения  выходного напряжения чуть меньше 100%  и  невозможно  доработать схему с целью  введения дополнительных режимов, например плавного автоматического увеличения или понижения напряжения на нагрузке, т.к.  регулирование производится путём изменения сопротивления переменного резистора , а не изменением уровня управляющего напряжения.  Гораздо лучшими характеристиками обладает вторая схема, но количество элементов в ней чуть больше.  Регулировка эффективного значения напряжения на нагрузке  от 0 до 12 В производится изменением напряжения на управляющем входе от  8 до 12 В.  Диапазон регулировки  напряжения практически 100%.   Максимальный ток нагрузки полностью определяется типом  силового полевого транзистора и может быть очень значительным. Так как выходное напряжение пропорционально входному управляющему напряжению,  схема может использоваться как составная часть  системы регулирования , например  системы поддержания  заданной температуры, если в качестве нагрузки использовать  нагреватель, а  датчик  температуры подключить к простейшему пропорциональному регулятору, выход которого подключается к управляющему входу устройства.  Описанные устройства имеют в основе несимметричный мультивибратор, но  ШИМ регулятор можно построить на микросхеме ждущего мультивибратора, как  показано на следующей странице.

1. ШИМ  регуляторы напряжения на  ждущих мультивибраторах и счётчиках

2.  ШИМ регуляторы на операционных усилителях

3. ШИМ  регуляторы на широко распространённом таймере NE555N (КР1006ВИ1)

4.   Мощный ШИМ-регулятор для автомобиля   (для вентилятора климат-контроля или автомобильных фар)




Уважаемые посетители!
Все материалы сайта в случае их некоммерческого использования предоставляются бесплатно, хотя автор затрачивает достаточно большие средства на их обновление расширение и размещение.
Если Вы хотите, чтобы автор отвечал на Ваши письма, обновлял и добавлял  новые материалы — активней используйте контекстную рекламу,  размещённую на страницах — для себя  Вы  узнаете много нового и полезного,
а автору  позволит частично компенсировать собственные затраты  чтобы  уделять
Вам больше внимания.

ВНИМАНИЕ!

Вам нужно разработать сложное электронное устройство?

Тогда Вам сюда. ..



Фазовый регулятор постоянного тока — Меандр — занимательная электроника

Предлагаемый вниманию читателей фазовый регулятор выпрямленного напряжения (рис.1) может служить временной или постоянной заменой дорогостоящим регулируемым выпрямителям, применяемым для питания двигателей постоянного тока мощностью единицы-десятки кВт и возбуждения синхронных мощных машин, а также альтернативой подзарядным устройствам аккумуляторных батарей электроподстанций. Максимально допустимый ток определяется исключительно возможностями силового моста VS1, VS2, VD1, VD2 (рис.1).

Рис. 1

Вторичная обмотка трансформатора Т1 вместе с переменным резистором R2 и конденсатором С1 образуют фазосдвигающую цепь (фазовращатель), задающую угол регулирования силовыми тиристорами, транзисторы VT1 и VT2 вместе с оптронными тиристорами VU1 и VU2 — усилители мощности импульсов управления.

Фазовый регулятор отличается не только предельной простотой схемы, но и гальванической развязкой переменного резистора, выполняющего функцию «задатчика» выходного напряжения, который, кроме того, может быть вынесен на безопасное расстояние в несколько метров обычным телефонным двухпроводным проводом (на пульт управления, например), не боясь наводок и помех. Кроме переменного резистора на пульт управления может быть вынесена схема управления (или часть её) с элементами коммутации и запитана от другого источника (лишь бы это была одна и та же фаза трехфазной сети). Мощность трансформатора Т1 может быть 1…10 Вт, напряжение его вторичной обмотки должно быть 30…40 В, с отводом от середины. Полуобмотки необязательно должны быть с одинаковым напряжением (например, допустимо напряжение 15 В и 20 В), важно, чтобы нижняя (по схеме) часть вторичной обмотки обеспечивала напряжение не меньше, чем верхняя. В качестве транзисторов VT1 и VT2 можно использовать практически любые маломощные транзисторы соответствующих структур.

Номиналы всех элементов — ориентировочные и могут быть увеличены или уменьшены почти вдвое.

Защита от КЗ и перегрузки

Устройство может работать от линейного напряжения (380 В), если применить трансформатор с первичной обмоткой на это напряжение. Схема легко может быть дополнена защитой от перегрузки и короткого замыкания с помощью геркона или трансформатора тока (рис.2 и рис.3).

Рис. 2

На рис.2 обозначены:

  • К1 — пускатель;
  • К2 — реле блокировки импульсов;
  • КЗ — токовое реле;
  • РТ1, РТ2 — реле времятоковой защиты.

Обмотка реле КЗ при мощности нагрузки до 20 кВт представляет собой несколько витков провода соответствующего сечения вокруг геркона К3.1, а при большей мощности — токопроводящую шину, с расположенным на ней герконом (под некоторым углом, но не параллельно шине). Блокировка импульсов снимается кратковременным отключением питания устройства.

Рис. 3

Задание тока отсечки

Благодаря высокой помехоустойчивости переменный резис­тор регулятора может быть заменен двумя-тремя последователь­но включенными регулирующими элементами (рис.3). Например: грубой (R2, расположенный у шпинделя наплавочного станка) и точной регулировки (R5, расположенный на пульте управления, в безопасной зоне) или один — ручной регулятор скорости транс­портера или степени нагрева печи, а в качестве второго — позистор (терморезистор с положительным ТКС), для автоматиче­ского ограничения нагрева печи или для слежения за нагревом радиатора, подшипника и т.п. В эту же цепь можно добавить постоянный резистор для ограничения выпрямленного напря­жения, температуры или скорости сверху. Причем случайный об­рыв этой цепи в любом месте не вызывает аварии, а только ос­танавливает работу устройства. Схема не критична к длине проводов в ее составе; не следует слишком увлекаться рассто­янием между транзисторами Т1 и Т2 и длиной провода, соеди­няющего базы этих транзисторов с резистором R3.

Работа с реактивной нагрузкой

Регулятор может работать как на активную нагрузку, так и на реактивную: в случае большой индуктивности в цепи выпрямленного напряжения ток самоиндукции замыкается через диоды (этим объясняется несимметричное расположение элементов моста, к тому же, в этом случае можно использовать готовые диодные и тиристорные полумосты). Для повышения надежности устройства, желательно управляющие переходы силовых тиристоров зашунтировать любыми малогабаритными диодами (рис.4), последовательно с каждым тиристором не помешает включить минимальную индуктивность (например, в виде ферромагнитного кольца вокруг шины), а сам тиристор зашунтировать снабберной цепочкой R21C21. Последние две рекомендации — это для очень больших мощностей, хотя защищать тиристоры от превышения допустимой скорости нарастания напряжения на них надо стремиться всегда.

Рис. 4

Работа с активной нагрузкой (нагревателем)

Для малых мощностей (до 2 кВт) регулятор можно еще упростить и удешевить, изъяв силовые диоды и тиристоры, а большие радиаторы заменить меньшими или (при мощности до 300 Вт) вообще обойтись без последних (рис. 5).

Рис. 5

Если потребитель не нуждается в выпрямленном напряжении (например — нагреватель), то можно обойтись двумя силовыми ключами, включенными встречно-параллельно в разрыв одного из двух проводов (рис.6).

Рис. 6

Работа с нагрузкой в виде трансформатора

Силовые трансформаторы по приведенным выше схемам запитывать нежелательно: из-за неодинаковых характерис­тик тиристоров, возможно подмагничивание магнитопровода постоянной составляющей переменного тока, избежать которого можно только очень тщательным подбором сило­вых и управляющих элементов. Чтобы избежать этого, си­ловые трансформаторы необходимо запитывать через вы­прямительный мост, в диагональ которого включен тиристор (рис.7).

Рис. 7

Литература

  1. Алексеев Г., Васильев Н. Тиристорный выпрямитель с регулируемым выходным напряжением // Радио. — 1971. — №12. — С.55.
  2. Винокуров Л. Регулятор повышенной мощности //Радио. — 1993. — №12. — С.10.

Автор: Александр Шуфотинский, г. Кривой Рог

Монолитный импульсный стабилизатор мощностью 140 Вт упрощает регулирование постоянного тока / постоянного напряжения

LT3956 — это монолитный импульсный стабилизатор, который может генерировать выходы постоянного / постоянного напряжения в понижающей, повышающей или SEPIC топологиях в широком диапазоне входных и выходных напряжений . Благодаря входному и выходному напряжению до 80 В, прочному внутреннему переключателю на 84 В и высокой эффективности работы LT3956 может легко производить высокую мощность при небольших габаритах.

LT3956 объединяет ключевые блоки усилителя и компаратора с импульсным стабилизатором высокого тока / высокого напряжения в крошечном корпусе 5 мм × 6 мм.На рисунке 1 показан пример того, как мало места на плате необходимо для создания полной схемы повышения постоянного тока с постоянным напряжением, идеально подходящей для управления светодиодами, зарядки суперконденсатора или других приложений с высокой мощностью, которые требуют дополнительной защиты ограничения входного или выходного тока.

Рисунок 1. Полная схема повышения мощности, постоянного тока и постоянного напряжения

Самым большим двигателем в LT3956 является переключатель N-MOSFET с номинальным напряжением 84 В и сопротивлением 90 мОм с внутренне запрограммированным ограничением тока 3.9А (тип). Импульсный стабилизатор может питаться от источника питания до 80 В, поскольку драйвер переключателя N-MOSFET, драйвер вывода PWMOUT и большинство внутренних нагрузок питаются от внутреннего линейного стабилизатора LDO, который преобразует V IN в 7.15V при условии, что Подача V IN достаточно высока. Рабочий цикл переключателя и ток регулируются широтно-импульсным модулятором токового режима — архитектурой, которая обеспечивает быструю переходную характеристику, работу с фиксированной частотой переключения и легко стабилизируемый контур обратной связи на переменных входах и выходах.Частоту переключения можно запрограммировать от 100 кГц до 1 МГц с помощью внешнего резистора, что позволяет разработчикам оптимизировать размер компонентов и параметры производительности, такие как минимальный / максимальный рабочий цикл и эффективность.

В основе LT3956 лежит усилитель крутизны с двойной входной обратной связью (g m ), который сочетает в себе дифференциальное измерение постоянного тока со стандартной обратной связью по низкому напряжению. Переключение между этими двумя петлями происходит незаметно и предсказуемо. Контур обратной связи, работающий ближе всего к заданному значению, автоматически выбирается как контур, управляющий потоком заряда в цепи компенсации R-C, подключенной к выводу V C .Уровень напряжения на выводе V C , в свою очередь, управляет током и продолжительностью включения переключателя. Более подробное описание работы можно найти в техническом паспорте LT3956.

На рис. 2 показан повышающий драйвер светодиода мощностью 50 Вт, который работает от входа 24 В, демонстрируя некоторые уникальные возможности этого продукта при использовании в качестве драйвера светодиода. Эта повышающая схема допускает широкий входной диапазон — от 6 В до 60 В. На нижнем уровне этого диапазона V IN предотвращается срабатывание схемы слишком близко к пределу тока переключения за счет уменьшения запрограммированного тока светодиода при снижении V IN — устанавливается резисторным делителем (R5 и R6) на плате. Контакт CTRL.На рисунке 3 показаны КПД и ток светодиода в сравнении с V IN . Высокий КПД (94%) означает, что пассивное охлаждение регулятора подходит для всех, кроме самых экстремальных условий окружающей среды.

Рис. 2. Этот импульсный драйвер светодиодов мощностью 50 Вт обеспечивает широкий диапазон входных сигналов, ШИМ-регулировку яркости и защиту светодиодов от сбоев и создание отчетов.

Рисунок 3. Высокий КПД 94% означает, что в преобразователе, показанном на Рисунке 2, рассеивается менее 3 Вт.

LT3956 предлагает два высокопроизводительных метода регулирования яркости: аналоговое регулирование яркости через вывод CTRL и входы считывания тока ISP / ISN, а также регулирование яркости ШИМ через вход ШИМ и выход PWMOUT.

Аналоговое затемнение

Аналоговое регулирование яркости достигается за счет напряжения на выводе CTRL. Когда на выводе CTRL ниже 1,2 В, он программирует порог считывания тока от нуля до 250 мВ (тип.) С гарантированной точностью ± 3,5% при 100 мВ. Когда CTRL выше 1,2 В, порог измерения тока фиксируется на 250 мВ. При CTRL = 100 мВ (тип.) Текущий порог чувствительности устанавливается на ноль. Это встроенное смещение важно для функции, если вывод CTRL управляется резистивным делителем — нулевой запрограммированный ток может быть достигнут с ненулевым напряжением CTRL.Вывод CTRL имеет высокий импеданс, поэтому им можно управлять в самых разных конфигурациях.

ШИМ затемнение

Широтно-импульсная модуляция (ШИМ) тока светодиода является предпочтительным методом для достижения диммирования светового потока в широком диапазоне. На рисунке 2 показан транзистор Q1 сдвига уровня, управляющий размыкателем P-MOSFET M1 на стороне высокого напряжения. Эта конфигурация позволяет регулировать яркость с помощью ШИМ с помощью однопроводного решения для светильника — катодный ток светодиода может возвращаться на общий заземляющий провод. Фотография осциллографа формы сигнала ШИМ-диммирования (рис. 4) показывает резкое время нарастания и спада, менее 200 нс, и быструю стабилизацию тока. Хотя отключение N-MOSFET на низком уровне на катоде является более простой и очевидной (и немного более быстрой) реализацией для этой конкретной схемы повышения с использованием LT3956, использование отключения на стороне высокого напряжения PWM важно для обсуждаемой стратегии защиты от повышения напряжения. ниже.

Рис. 4. Формы сигналов затемнения с усилением ШИМ для 60 В светодиодов показывают время нарастания и спада в микросекундах, а также отличное регулирование постоянного тока даже на коротких интервалах.

Светодиодные системы

часто требуют обнаружения неисправности нагрузки.Ограничение выходного напряжения в случае разомкнутой цепочки светодиодов всегда было основным требованием и достигается за счет резистивного делителя (R3 и R4) на входе FB. Если цепочка разомкнута, импульсный регулятор устанавливает напряжение V FB на постоянное значение 1,25 В (тип.). В дополнение к усилителю g m , который обеспечивает это постоянное регулирование напряжения, вход FB также имеет два связанных с ним компаратора фиксированной уставки. Компаратор нижней уставки активирует понижение уровня открытого коллектора VMODE, когда FB превышает 1.20В (тип.). После отключения светодиода и потери сигнала регулирования тока выход повышается до тех пор, пока не достигнет уставки регулирования постоянного напряжения. Во время этого нарастания напряжения вывод VMODE фиксируется и удерживается, указывая на то, что нагрузка светодиода разомкнута. Этот сигнал сохраняет свое состояние, когда ШИМ переходит в низкий уровень и регулятор перестает переключаться, учитывая вероятность того, что выходное напряжение может упасть ниже порогового значения без периодического обновления, обеспечиваемого переключением. Вывод VMODE быстро обновляется, когда ШИМ переходит в высокий уровень.Сигнал VMODE также может указывать на то, что режим регулирования переходит от постоянного тока к постоянному напряжению, что является подходящей функцией для приложений с ограниченным током постоянного напряжения, таких как зарядные устройства аккумуляторов.

Схема повышения напряжения на рис. 2 использует вход обратной связи по напряжению (FB) уникальным образом — защищая узел LED + от сбоя на GND, сохраняя при этом все другие желательные атрибуты драйвера светодиода. Стандартная схема повышения напряжения имеет прямой путь от источника питания к выходу и, следовательно, не может пережить отказ заземления на выходе, если ток питания не ограничен.Существует ряд ситуаций, в которых может возникнуть желание защитить импульсный стабилизатор от короткого замыкания анода светодиода на GND — возможно, светильник отделен от схемы драйвера разъемом или длинным проводом, а входной источник питания является высоким. емкость аккумулятора.

LT3956 имеет функцию, обеспечивающую такую ​​защиту. Компаратор перенапряжения FB (OVFB) является вторым компаратором на входе FB с уставкой выше, чем регулируемое напряжение V FB . Это приводит к тому, что вывод PWMOUT переходит в низкий уровень и немедленно останавливается, когда входной сигнал FB превышает 1.31В (тип. ).

Компаратор OVFB может использоваться в схеме защиты выходного заземления от неисправности (патент заявлен) для повышения. Ключевыми элементами являются P-MOSFET (M1) отключения светодиода на верхней стороне и поддерживающая его схема возбуждения, реагирующая на сигнал PWMOUT, и схема обнаружения неисправности выходного заземления, состоящая из D2, Q2 и двух резисторов, которые подают сигнал на узел FB. Схема работает, считывая ток, протекающий в D2, когда выход закорочен, и тем самым запускает компаратор OVFB.В ответ на работу компаратора OVFB переключатель M1 стороны высокого давления поддерживается в выключенном состоянии, и переключение останавливается до тех пор, пока не будет устранено состояние отказа. На рис. 5 показана форма кривой тока в переключателе M1 во время короткого замыкания и на выходе.

Рис. 5. Новая схема предотвращает повреждение коммутационных компонентов клеммы наддува LED + на GND.

Дополнительные рекомендации по защите светодиода

Некоторые суровые условия эксплуатации вызывают переходные процессы на входном источнике питания, которые могут перегрузить усиленный выход, хотя бы на короткое время, и потенциально повредить светодиоды чрезмерным током. Чтобы прервать переключение и отключить светодиоды во время такого переходного процесса, простая дополнительная схема для входа ШИМ, показанная как разрыв на рисунке 6, отключает цепочку светодиодов и переводит коммутатор в режим ожидания, когда напряжение V IN превышает 50 В. Схема работает путем подачи тока на вход ШИМ LT3956 от коллектора Q1, когда V IN достаточно низкое, но отключает этот ток, когда база Q1 (установите y резисторный делитель из V IN ) превышает 6,5 В (INTV CC минус V BE ).Когда PWM падает ниже своего порога, PWMOUT также становится низким. Гистерезис ~ 2В обеспечивается PWMOUT. Из-за высокого порога ШИМ (минимум 0,85 В перегрева) можно добавить блокирующий диод D1, чтобы сохранить возможность регулирования яркости ШИМ.

Рисунок 6. Схема перенапряжения VIN останавливает переключение и отключает нагрузку во время переходных процессов высокого входного напряжения.

LT3956 обеспечивает решение проблем рассеивания тепла, возникающих при управлении светодиодами. Высокая мощность приводит к сокращению срока службы светодиода из-за непрерывной работы при высоких температурах.Все большее количество приложений светодиодных модулей реализует тепловое зондирование для светодиода, обычно с использованием резистора NTC, соединенного с радиатором светодиода с термопастой. Простая схема, использующая контакты CTRL и V REF LT3956 и резистор NTC, измеряющий температуру светодиода, создает кривую теплового снижения характеристик тока светодиода, как показано на рисунке 7.

Рис. 7. Контакты CTRL и V REF обеспечивают снижение тепловых характеристик для повышения надежности светодиодов.

Driving LEDs отлично использует возможности LT3956, но это не единственное приложение, в котором требуется постоянное напряжение при постоянном токе.Его можно использовать для зарядки аккумуляторов и суперконденсаторов или для управления нагрузкой источника тока, например термоэлектрическим охладителем, и это лишь несколько примеров. Его можно использовать в качестве регулятора напряжения с ограничением тока на входе или выходе или в качестве регулятора тока с зажимом напряжения.

Следуя этой мысли, на рисунке 8 показано зарядное устройство SEPIC supercap, которое получает питание от фиксированного входа 24 В и имеет ограничение входного тока 1,2 А. Архитектура SEPIC выбрана по нескольким причинам: она может выполнять как повышение, так и понижение, и ей присуща внутренняя изоляция входа от выхода.Связанная катушка индуктивности выбирается по сравнению с подходом с двумя индукторами из-за меньшего размера и более дешевой схемы. Эффект магнитной связи позволяет использовать один конденсатор связи, а уровни коммутируемого тока LT3956 позволяют стратегически использовать легко доступные предложения со спаренными индукторами от основных производителей магнитных устройств.3

Рис. 8. Зарядное устройство суперконденсатора с ограниченным по току входом обеспечивает контролируемый зарядный ток в широком диапазоне выходных сигналов.

Цепь зарядки для конденсатора большой емкости (1 Ф или более) может быть найдена в системе резервного питания без батарей.Эти зарядные устройства будут получать питание от некоторого индуктивного источника постоянного тока, который работает с перебоями, но доступная мощность может быть ограничена в зависимости от общего бюджета системы. Скорость заряда на выходе схемы на Рисунке 8 основана не на каком-либо таймере, а скорее на уровне выходного напряжения, измеряемом контактом CTRL. Ниже определенного выходного напряжения, в данном случае 22 В, входной ток ограничивается, так что импульсный регулятор поддерживается в пределах своего собственного предела тока. При более высоких выходных напряжениях внутренний порог измерения тока по умолчанию 250 мВ (тип.) Устанавливает, что входной ток не может превышать 1.2А, и выходной ток падает. При очень низких выходных напряжениях, менее 1,5 В, сеть, управляющая выводом SS LT3956, снижает частоту переключения и ограничение тока, чтобы поддерживать хороший контроль зарядного тока. Когда нагрузка находится в пределах 5% от целевого напряжения, вывод VMODE переключается, указывая на окончание режима постоянного тока и переход в режим стабилизации постоянного напряжения.

Эта схема предназначена для ситуации, когда V IN не претерпевает значительных изменений во время нормальной работы.Процедура проектирования для схемы этого типа начинается с установки максимального предела входного тока со значением R SENSE и пороговым значением по умолчанию 250 мВ. Следующим шагом проектирования является определение уровня V OUT , ниже которого ток V IN должен быть уменьшен с помощью CTRL, чтобы поддерживать средний ток переключения менее 2,5 А. Предполагая, что КПД чуть меньше 90%, установите резисторный делитель R5 и R6 так, чтобы CTRL = 1,1 В при

Значения R5 и R6 должны быть на порядок выше, чем у резистора R7.Резисторный делитель R7 и R8 настроен на обеспечение минимального напряжения на CTRL, более 125 мВ, которое необходимо для установки ненулевого значения входного тока.

LT3956 упрощает приложения для преобразования энергии, требующие регулирования как постоянного тока, так и постоянного напряжения, особенно если они ограничены площадью платы и / или длиной ведомости материалов. Его функции выбраны так, чтобы минимизировать количество внешних аналоговых блоков для этих типов приложений при сохранении гибкости.Тщательная интеграция этих компонентов в импульсный регулятор позволяет легко создавать приложения, которые в противном случае потребовали бы громоздкой комбинации множества внешних компонентов.

Использование линейного регулятора для производства Con

Аннотация: В этой заметке по применению показано, как использовать линейные регуляторы напряжения для обеспечения постоянного тока. Представлены две схемы: одна для источника тока с высокой стороны, а другая — для источника тока с низкой стороны. В конструкции представлены LDO MAX1818 и MAX1735.

Эта дизайнерская идея появилась в номере журнала EDN от 11 мая 2006 года.

Линейные регуляторы напряжения предоставляют один из простейших способов получения постоянного тока. Поскольку напряжение между выходом линейного регулятора и землей жестко регулируется, фиксированный резистор, подключенный между этими двумя узлами, создает постоянный ток между выходом и землей. Эта конфигурация применима к источникам тока как со стороны высокого, так и со стороны низкого уровня.

Источник тока верхнего плеча Рис. 1 питает R НАГРУЗКА постоянным током, I = 1.5V / R ВЫХ . Положительный линейный стабилизатор (MAX1818, доступный в 6-выводном корпусе SOT23) обеспечивает фиксированное выходное напряжение 1,5 В. Напряжение между V CC и GND может достигать 5,5 В.


Рис. 1. Этот источник постоянного тока на стороне высокого напряжения оснащен LDO MAX1818 и потребляет 1,5 В / R OUT от R LOAD . Схема требует, чтобы напряжение для R OUT между клеммами IN и GND было минимум 2,5 В.

Для этой схемы существует важное требование: минимальное напряжение, необходимое для правильной работы (2.5V) должно быть обеспечено между клеммами IN и GND. Чтобы удовлетворить это условие, выберите значение R OUT , которое позволяет от 2,5 В до 5,5 В между IN и GND. При управлении нагрузкой максимум 100 Ом с V CC при 5 В, например, устройство нормально работает с R OUT выше 60 Ом. Это значение допускает максимальный программируемый ток 1,5 В / 60 Ом = 25 мА. Тогда напряжение на устройстве будет равно минимально допустимому: 5 В — (25 мА × 100 Ом) = 2,5 В. Эта ИС может потреблять до 500 мА.

Для источника тока низкого напряжения рассмотрим схему Рис. 2 .В этой конструкции постоянный ток I = 2,5 В / R OUT потребляется от R LOAD . IC (MAX1735, доступный в 5-выводном корпусе SOT23) представляет собой отрицательный линейный стабилизатор с фиксированным выходным напряжением -2,5 В. Напряжение между GND и IN может достигать 6,5 В.


Рис. 2. Этот источник постоянного тока низкого напряжения оснащен MAX1735 и потребляет 2,5 В / R OUT от R LOAD . Эта схема также требует, чтобы напряжение для R OUT между клеммами IN и GND было минимум 2.5В.

Как и на рисунке 1, для этой схемы требуется минимальное напряжение 2,5 В между клеммами GND и IN. Чтобы удовлетворить это условие, выберите значение R OUT , которое позволяет от 2,5 В до 6,5 В между GND и IN. При подаче тока от нагрузки максимум 100 Ом с V CC при 5 В, например, R OUT должен быть больше 100 Ом. Это значение обеспечивает максимальный программируемый ток 2,5 В / 100 Ом = 25 мА. Напряжение на устройстве минимальное: 5 В — (25 мА × 100 Ом) = 2.5В. Эта ИС может потреблять до 200 мА.

Обратите внимание, что обе конфигурации позволяют току покоя регулятора проходить через нагрузку в дополнение к запрограммированному I OUT . Таким образом, токи покоя являются источником ошибок, которые изменяются в зависимости от напряжения, приложенного между IN и GND. Эту ошибку можно уменьшить одним из двух способов: выбрать стабилизатор напряжения с низким током покоя; или выберите регулятор напряжения, у которого ток покоя ровный во всем рабочем диапазоне, что позволяет компенсировать ошибку, регулируя значение R OUT .(Ток покоя для устройств, показанных в этих конструкциях, обычно составляет 130 мкА и варьируется менее 40 мкА от 2,5 В до 5,0 В.)

©, Maxim Integrated Products, Inc.
Содержимое этой веб-страницы защищено законами об авторских правах США и зарубежных стран. Для запросов на копирование этого контента свяжитесь с нами.
ПРИЛОЖЕНИЕ 4404:
ПРИМЕЧАНИЕ ПО ПРИМЕНЕНИЮ 4404, г. AN4404, AN 4404, APP4404, Appnote4404, Appnote 4404

maxim_web: en / products / power, maxim_web: en / products / power / linear-Regators

maxim_web: en / products / power, maxim_web: en / products / power / linear-Regators

Долговечный и усовершенствованный стабилизатор постоянного тока на сертифицированных продуктах

О продуктах и ​​поставщиках:
 Выберите из обширного ассортимента высокопроизводительных, оригинальных, надежных и мощных стабилизаторов постоянного тока   на Alibaba. com для различных жилых и коммерческих нужд. Все товары, предлагаемые на сайте, имеют высокое качество и сертифицированы регулирующими органами. Продукты, перечисленные на сайте, ориентированы не только на производительность, но и чрезвычайно долговечны, могут выдерживать все виды суровых условий эксплуатации и обеспечивать стабильную производительность на протяжении многих лет. Ведущие поставщики регуляторов постоянного тока  и оптовые торговцы  на сайте предлагают эти продукты по невероятным ценам и огромным скидкам.

Разнообразная коллекция этих невероятных регуляторов постоянного тока включает различные разновидности продуктов, которые могут включать и управлять всеми типами бытовых и коммерческих приборов. Эти продукты являются энергоэффективными и, следовательно, помогают сэкономить на счетах за электроэнергию. Эти расходные материалы являются экологически чистыми, а также имеют варианты с покрытием из никеля, меди, стали и золота. Эти продукты оснащены модернизированными функциями, такими как защита от перегрева, защита от перегрузки, контроль напряжения, термостойкость и многое другое, в зависимости от продуктов.

Стабилизаторы постоянного тока , предлагаемые на Alibaba.com, оснащены различными значениями напряжения и имеют разряды высокой интенсивности. Эти продукты имеют принудительное воздушное охлаждение и гибкий режим управления, режим внешнего управления и многое другое. Они используются в таких приложениях, как водородные лампы, холодильники, инверторы, телевизоры, выпрямители, генераторы, плоские светодиодные панели и многое другое.

Просмотрите различные регуляторы постоянного тока на Alibaba.com и покупайте эти продукты по доступной цене. Эти продукты также имеют УФ-регулируемые режимы питания и могут быть настроены по индивидуальному заказу. На некоторых моделях предусмотрен большой ЖК-экран для мониторинга состояния.

РЕГУЛЯТОР ПОСТОЯННОГО ТОКА — AMA India

IS 12291-1987 FAA AC 150 / 5345-10: L-828 и L-829 Руководство по проектированию аэродромов ИКАО, часть 5

Разработан регулятор постоянного тока (CCR) для точного контроля грозовых цепей взлетно-посадочной полосы.
Эти регуляторы имеют воздушное охлаждение и предназначены для эксплуатации внутри помещений.

Основные характеристики:

  • Резонансный тип
  • Тип тиристора
  • С воздушным охлаждением
  • Амперметр (точность 0,5%)
  • Регулировка + 1% при нагрузке от 0 до 100% и от + 10% до -5% по линии напряжение без переключения ответвлений
  • Включение-выключение под нагрузкой
  • Защита от молний и переходных процессов: входные и выходные линии
  • КПД — минимум 90%
  • Высокий коэффициент мощности
  • Возможность удаленного сброса
  • Выходной ток поддерживается при открытии 30% вторичные обмотки изолирующего трансформатора
  • Защита от разомкнутой цепи
  • Защита от перегрузки по току
  • Мягкое включение / выключение
  • Температура от — 40C до + 55C
  • Вставные печатные платы
  • Совместимость печатных плат с малыми сухими CCR (ET — 6.9)
9018

9018 9018 9018

9018 9018 9018 9018 9018 9018 9018 9018 9018 9018
Яркость
Шаг
Выход
Ток (А)
Процент (%)
Световой поток
3-шаговый 5-шаговый 3-шаговый 5-шаговый
5 6,6 100
5. 2 80
3 6,6 4,1 100 60
2 5,5 3,4 80 2,8 70 40

Thycon — регулятор постоянного тока

Регуляторы постоянного тока

Thycon разработаны для обеспечения высококачественного регулируемого однофазного питания для достижения максимальной производительности и срока службы систем освещения аэродрома.

Удаленный мониторинг
Модемное соединение позволяет MC2 автоматически набирать номер и уведомлять Thycon или удаленного пользователя при возникновении состояния тревоги.

Сервисный центр

Thycon автоматически регистрирует данные, выполняет анализ и диагностику, а затем предупреждает наш круглосуточный персонал, если требуется дальнейшее вмешательство.

Все обнаруженные или зарегистрированные инциденты MC2 и инциденты регистрируются, и для каждого инцидента предоставляется полный отчет.

В отчете выделены меры по исправлению положения, предостережения и рекомендации по дальнейшим действиям.В качестве альтернативы удаленный пользователь может опрашивать MC2 по своему желанию.

Монитор энергосистемы Thycon
Монитор MC2 предлагает пользователю интерактивный инструмент диагностики и систему управления базой данных на базе Интернета для непрерывного мониторинга в реальном времени использования системы MC2, сигналов тревоги, событий и переменных. Система управления базой данных записывает данные на жесткий диск вашего ПК для дальнейшего анализа и отображения.

Характеристики и преимущества MC2

  • Истинный источник постоянного тока
  • Непрерывное точное регулирование интенсивности
  • Диагностика и управление на базе микропроцессоров
  • Плавный пуск и изменение интенсивности (продлевает срок службы лампы)
  • Надежная техника
  • Конструкция без предохранителей
  • Длительный срок службы лампы
  • Длительный срок службы кабеля
  • Высокая эффективность
  • Высокая надежность
  • Высокая доступность
  • Значительная экономия системных приложений
  • Компактная модульная конструкция
  • Соответствует и превосходит соответствующие стандарты FAA и ICAO


Приложение
Системы освещения аэродромов состоят из больших групп вольфрамово-галогенных ламп, которые подходят для приложений высокой интенсивности, таких как:

  • Подъездные огни
  • Освещение РД
  • Визуальные указатели уклона (VASI)
  • Стоп-бары
  • Освещение края взлетно-посадочной полосы
  • Освещение центральной линии

Honeywell CCR.

Регулятор постоянного тока Honeywell CCR 30s для цепей серии AGL • Языки меню:
  • Регулятор постоянного тока Honeywell CCR 30s для цепей серии AGL

    Языки меню: английский или

    Немецкий (другие по запросу)

    Неограниченная работа с

    переключатели цепей и

    индивидуальное управление лампами и

    мониторинг (например, Honeywell SLCM)

    Микропроцессорные устройства

    Стандартные функции

    Типы и шаги тока

    Свободный выходной ток

    , регулируемый в пределах 1.3 A и

    6,6 A для всех шагов тока

    Соответствие стандартам

    IEC: EN 61822 (текущая редакция)

    FAA: AC 150 / 5345-10

    (текущая редакция)

    ICAO: Руководство по проектированию аэродромов,

    Часть 5 (текущая редакция)

    FAA класс 1, стиль 1/2

    (три / пять шагов)

    IEC стиль 1/2 (три / пять шагов)

    Восемь шагов в соответствии с

    спецификациями заказчика

    Основное Характеристики

    Расширенные функции управления, контроля и защиты

    для цепей серии AGL

    со светодиодными или галогенными лампами

    Запираемый корпус с защитной дверцей

    Переключатель

    и дополнительные ролики

    Восемь свободно регулируемых по току

    ступеней (1. От 3 A до 6,6 A) для конфигурации

    в соответствии с IEC,

    FAA или спецификациями заказчика

    Коэффициент мощности> 0,9 для

    всех шагов по току

    Дополнительная система отключения цепи

    для безопасного обслуживания

    Параллельный или последовательное управление CCR

    Удобная конфигурация /

    калибровка с использованием CCR

    Функциональные клавиши и дисплей (

    дополнительное оборудование не требуется)

    Сохранение настроек, конфигурации,

    и данных калибровки на

    заменяемых Datakey

    Непрерывная индикация на CCR

    Дисплей: состояние, шаг тока,

    выходной ток, часы работы

    Применение Цифровой стабилизатор постоянного тока CCR 30s используется для питания, управления,

    и контроля последовательных цепей постоянного тока наземного освещения аэродрома.

    систем.

    Микропроцессор сравнивает фактическое значение тока цепи серии

    с целевым значением выбранного шага тока и вычисляет

    широтно-импульсной модуляции для управления модулем IGBT, который регулирует первичное напряжение

    силового трансформатора.

    Защита от перегрева

    Конфигурация и калибровка

    Управляется меню с помощью функций

    клавиш и дисплея

    Сохранение измененных параметров

    на Datakey

    Функции мониторинга

    Фактическое значение тока (выход

    ток = выбранный ток шага )

    Отключение разомкнутой цепи (фактическое

    пропадание тока, I = 0)

    Отключение при перегрузке по току (I> Iном)

    Низкое напряжение сети (отключение

    при напряжении сети <80%,

    пере- запуск при напряжении сети> 90%)

    Отказоустойчивая работа

    Сохранение последнего шага тока

    команда при отказе сети

    Продолжение с предварительно заданным

    или последним шагом тока

    Соответствие стандартам EN 50490 (VDE 0161- 106)

    Руководство по проектированию аэродромов CAO, часть 5 (текущая редакция)

    FAA AC 150 / 5345-47 (текущая редакция)

    Conne cted Airport

  • Функция измерения и индикации

    Режим работы и состояние CCRs

    Выбранный шаг тока

    Выходной ток (действующее значение)

    Сигналы параллельной обратной связи

    Работа

    Местное управление

    Дополнительные функции 9000 I3 9000 / O Интерфейс (SIO, Ethernet)

    Резервное последовательное управление и

    мониторинг с помощью системы управления и

    система мониторинга (CMS) через Ethernet

    Сигналы обратной связи в соответствии с

    по FAA или IEC

    Смешанный последовательный / параллельный режим

    работа возможно

    Управление и мониторинг одной лампы (SLCM)

    Управление и мониторинг

    отдельных ламп и секций

    цепи серии с помощью

    Honeywell SCC-V3 и SIO PCB

    Мониторинг отказов ламп (LAF)

    Количественное определение и

    индикация дефектов ve лампы

    Автоматическая калибровка

    для всех шагов тока

    Два свободно конфигурируемых

    пороговых значений отказа

    Сопротивление изоляции последовательной цепи

    (IRMS)

    Входной ток CCR

    Входная мощность CCR

    Коэффициент мощности CCR

    Выходное напряжение и выход

    мощность силового трансформатора

    Первичное напряжение силового трансформатора

    (настройка рабочей точки

    CCR)

    Система отключения

    Надежный выключатель сейфа

    операции обслуживания

    Отключает CCR

    от последовательной цепи

    Закорачивает выход CCR и

    вход на последовательную цепь

    Заземляет последовательную цепь

    Функции измерения и индикации (только с SIO) Механическая конструкция

    Нарезание резьбы

    Блок управления

    C Автоматический выключатель

    * Опция

    SLCMModule *

    ELFD (IRMS) *

    Силовой трансформатор

    Вырез цепи *

    Ограничители перенапряжения

    PE bar

    Защитный дверной выключатель

    Выходное напряжение

    Выходное напряжение Запираемый корпус из листовой стали с опциональными колесиками

    Защитный дверной выключатель выключает

    CCR при открытии двери

    Панель управления

    Селекторный переключатель режима работы (дистанционный, выкл. , Местный)

    Светодиоды состояния (дистанционный, местный, неисправный, предупреждение)

    Дисплей (вакуумный флуоресцентный дисплей)

    Четыре функциональные клавиши

    Блок управления

    Материнская плата

    Плата процессора

    Плата блока питания

    Дополнительно:

    — Плата параллельного ввода / вывода

    — Последовательный ввод / вывод плата (SIO)

    — Интерфейс IRMS

    — Модуль SCC / V3 для управления одной лампой

    Силовые компоненты

    Модуль IGBT

    Нагрузочный контактор

    Ограничители перенапряжения

    Силовой трансформатор

  • ТИП НОМЕР ДЛЯ ЗАКАЗА

    РАБОЧАЯ ТЕМПЕРАТУРА: от -40 C до +55 C

    ТЕМПЕРАТУРА ХРАНЕНИЯ: от -40 C до +70 C

    ОТНОСИТЕЛЬНАЯ ВЛАЖНОСТЬ (БЕЗ КОНДЕНСАЦИИ): от 10 до 95%

    ИСТИННАЯ ВЫСОТА: 2000 м

    УПРАВЛЯЮЩЕЕ НАПРЯЖЕНИЕ 18-60 В = (120 В по запросу)

    УПРАВЛЯЮЩЕЕ НАПРЯЖЕНИЕ ОТ CCR +24 В = / макс. 250 мА

    ЧАСТОТА (АВТОМАТИЧЕСКОЕ ОБНАРУЖЕНИЕ) 50/60 Гц

    КПД> 92%

    КОЭФФИЦИЕНТ МОЩНОСТИ

    2. 5/5 / 7,5 / 10 кВА: 15/20/25/30 кВА:

    0,9 0,95

    АБСОЛЮТНАЯ ТОЧНОСТЬ <1%

    ПОВТОРЯЕМОСТЬ <1%

    ВРЕМЯ НАБОРА ПОСЛЕ ЗАПУСКА макс. 500 мс

    ВРЕМЯ РЕГУЛИРОВАНИЯ ПРИ ИЗМЕНЕНИИ ШАГА (1-100%) макс. 500 мс

    НОМИНАЛЬНЫЙ СЕРИЙНЫЙ ТОК IEC / FAA, КЛАСС 1: 6,6 A (+ 1%)

    ФОРМА ВОЛНЫ СЕРИИ ТОКА ЦЕПИ Синусоидальный

    ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ В соотв. согласно EN 61822, глава 5.4

    СТЕПЕНЬ ЗАЩИТЫ IP 20

    СЕТЕВАЯ МОЩНОСТЬ 2,5 кВА 5 кВА 7,5 кВА

    220 В 13 А 25 А 38 А

    230 В 12 А 24 А 36 А

    240 В 11 A 23 A 35 A

    Номинальная мощность (фаза / нейтраль)

    СЕТЬ

    10 кВА 15 кВА 20 кВА 25 кВА 30 кВА

    380 В 29 A 44 A 58 A 73 A 88 A

    400 В 28 A 42 A 56 A 69 A 83 A

    415 В 27 A 40 A 54 A 67 A 80 A

    Номинальная мощность (фаза / нейтраль)

    Принципиальная конструкция

    ТИП НОМЕР ДЛЯ ЗАКАЗА.

    РАЗМЕРЫ (ВXШXГ мм) 1252 x 617 x 657

    ВЕС

    2,5 кВА: 168 кг

    5 кВА: 187 кг

    7,5 кВА: 211 кг

    10 кВА: 231 кг 150003

    20 кВА: 305 кг

    25 кВА: 324 кг

    30 кВА: 347 кг

    РАЗМЕР ТРАНСПОРТИРОВКИ (ВXШXГ мм) 1302 x 670 x 700

    ВЕС В ТРАНСПОРТИРОВКЕ + 6 кг

    9023 Размеры и масса 9023 Сохраняется право на внесение изменений.

    Док.HAB-45000554-TDE | Ред. 01 | 16.08.2016 Honeywell International Inc. www.honeywell.com

    CCR 30s — L-829 — 5 — 7,5 — 230 — 6,6 — L / I // Pi / Po / D / O

    — PIO — SLCM — CE — H — R — CO

    L-828 L-829 IEC CUST (спецификация заказчика)

    3 шага, 5 шагов, 8 шагов

    Номинальная мощность: 2,5 кВА- 220/230/240 В 5,0 кВА- 220/230 / 240 В 7,5 кВА- 220/230/240 В 10 кВА- 380/400/415 В 15 кВА- 380/400/415 В 20 кВА- 380/400/415 В 25 кВА- 380/400/415 В 30 кВА- 380/400/415 В

    Выходной ток 6.6 A

    L: Измерение отказа лампы LAF (не с SLCM) I: Измерение сопротивления изоляции (не для L-828) Pi: Измерение входных значений U / I / P / cos phi (кроме L-828) Po: Измерение выходных значений U / P (не для L-828) D: Ключ данных (стандарт для L, I, Pi, Po, SIO, SLCM, не для L-828) O: Защита от перенапряжения на выходе

    PIO: Параллельный интерфейс 18-60 В постоянного тока (стандарт) PIO120: Параллельный интерфейс 120 В переменного тока (опция) SIO485: Последовательный интерфейс RS485 (опция) SIOETH: Последовательный интерфейс Ethernet (опция)

    SLCM: Управление и мониторинг одной лампы (силовые компоненты)

    CE: CE- встроенный фильтр

    H: Регулируемая высота

    R: Корпус на колесах

    CO: Система отключения контура

    Информация для заказа

    Для получения дополнительной информации об этих и других продуктах Honeywell Airport Systems посетите веб-сайт http://www. honywell.com/.honeywellairports.com

    Americas1985 Douglas Drive

    North Golden Valley,

    MN 55422-3992

    Тел: 1.800.345.6770 доб.612

    Европа и Северная Африка Broedermannsweg 1,

    22453,

    , Германия,

    : +49 40 61144-0

    Факс: +49 40 611 44-06

    Ближний Восток, Индийский субконтинент и Центральная Африка Emaar Business Park Building 2, Level 2,

    Office 201 PO Box 232362,

    Sheikh Zayed Road

    Дубай, ОАЭ

    Тел .: +971 4 4540 685

    Honeywell Airport Business

  • Светодиодные драйверы: постоянный ток vs.Постоянное напряжение

    «Какой тип драйвера для светодиодов мне нужен?» Поиск драйверов для светодиодов может быть сложнее, чем вы думаете, из-за множества имеющихся вариантов. Есть множество факторов, на которые следует обратить внимание при выборе того, который лучше всего подходит для вас, мы подробно рассмотрим это в нашем руководстве по светодиодным драйверам здесь. Одним из важных вариантов является выбор драйвера светодиодов постоянного тока по сравнению с драйвером светодиодов постоянного напряжения. Теперь известно, что драйверы светодиодов считаются устройствами постоянного тока, так почему же производители предлагают драйверы постоянного напряжения для светодиодов? Как мы можем отличить эти два?

    Светодиодные драйверы постоянного тока

    vs.Драйверы светодиодов постоянного напряжения

    Драйверы постоянного тока и постоянного напряжения являются жизнеспособными вариантами источника питания для светодиодных источников света, но отличается способ подачи питания. Драйверы светодиодов являются движущей силой, которая обеспечивает и регулирует необходимую мощность, чтобы светодиоды работали безопасно и стабильно. Понимание разницы между двумя типами может:

    1. Помощь в правильном включении светодиодов
    2. Избегайте серьезных повреждений ваших инвестиций в светодиоды

    Что такое светодиодный драйвер постоянного тока?

    Драйверы светодиодов постоянного тока предназначены для заданного диапазона выходных напряжений и фиксированного выходного тока (мА). Светодиоды, рассчитанные на работу с драйвером постоянного тока, требуют определенного источника тока, обычно указываемого в миллиамперах (мА) или амперах (А). Эти драйверы изменяют напряжение в электронной схеме, что позволяет току оставаться постоянным во всей светодиодной системе. Драйвер постоянного тока Mean Well AP — хороший пример, показанный ниже:

    Чем выше номинальный ток, тем ярче светодиод, но если его не регулировать, светодиод будет потреблять больше тока, чем рассчитано. Термический разгон означает превышение максимального тока возбуждения светодиодов, что приводит к значительному сокращению срока службы светодиодов и преждевременному выгоранию из-за повышения температуры.Драйвер постоянного тока — лучший способ управлять светодиодами высокой мощности, поскольку он поддерживает постоянную яркость всех светодиодов в серии.

    Что такое светодиодный драйвер постоянного напряжения?

    Драйверы постоянного напряжения предназначены для одного выходного напряжения постоянного тока (DC). Наиболее распространенные драйверы постоянного напряжения (или блоки питания) — 12 В или 24 В постоянного тока. Светодиодный индикатор, рассчитанный на постоянное напряжение, обычно указывает количество входного напряжения, необходимое для правильной работы.

    Источник постоянного напряжения получает стандартное линейное напряжение (120–277 В переменного тока).Это тип энергии, который обычно выводится из настенных розеток по всему дому. Драйверы постоянного напряжения переключают это напряжение переменного тока (VAC) на низкое напряжение постоянного тока (VDC). Драйвер всегда будет поддерживать постоянное напряжение независимо от того, какая на него токовая нагрузка. Пример блока питания постоянного напряжения ниже в Mean Well LPV-60-12.

    LPV-60-12 будет поддерживать постоянное напряжение 12 В постоянного тока, если ток остается ниже 5-амперного максимума, указанного в таблице.Чаще всего драйверы постоянного напряжения используются в светильниках под шкафом и других гибких светодиодных лентах, но это не ограничивается этими категориями.

    Итак, как мне узнать, какой тип драйвера светодиода мне нужен?

    Корпус для драйверов постоянного тока :

    Если вы посмотрите на светодиоды высокой мощности, одной уникальной характеристикой является экспоненциальная зависимость между приложенным к светодиоду прямым напряжением и током, протекающим через него. Вы можете ясно увидеть это из электрических характеристик Cree XP-G2 ниже на Рисунке 1.Когда светодиод включен, даже малейшее изменение напряжения на 5% (от 2,74 В до 2,87 В) может вызвать 100% увеличение тока, подаваемого на XP-G2, как вы можете видеть по красным меткам, ток увеличился с 350 мА до 700 мА. .

    Рисунок 1

    Теперь более высокий ток действительно делает светодиод ярче, но в конечном итоге он перегружает светодиод. См. Рисунок 2, на котором представлены характеристики Cree максимального прямого тока и кривые снижения номинальных значений в различных температурных условиях. В приведенном выше примере мы все равно могли бы управлять светодиодом XP-G2 с током 700 мА, однако, если бы у вас не было устройства ограничения тока, светодиод потреблял бы больше тока, поскольку его электрические характеристики изменялись из-за повышения температуры. Это в конечном итоге приведет к тому, что текущий способ превысит предел… особенно в более жарких условиях. Избыточный прямой ток приведет к дополнительному нагреву внутри системы, сократит срок службы светодиодов и, в конечном итоге, приведет к выходу светодиода из строя. Мы называем это тепловым разгоном, который более подробно объясняется здесь. По этой причине предпочтительным методом питания мощных светодиодов является драйвер светодиодов постоянного тока. При использовании источника постоянного тока, даже когда напряжение изменяется с температурой, драйвер поддерживает постоянный ток, не перегружая светодиод и предотвращая тепловой пробой.

    Рисунок 2

    Когда мне использовать драйвер светодиода постоянного напряжения ?

    Приведенный выше пример относится к светодиодам высокой мощности и в меньшем масштабе, поскольку мы говорили об использовании только одного светодиода. С освещением в реальном мире неудобно или экономично собирать все вручную из одного диода, светодиоды обычно используются вместе в последовательных и / или параллельных цепях для достижения желаемого результата. К счастью для дизайнеров освещения, производители представили на рынке множество светодиодных продуктов, в которых несколько светодиодов уже собраны вместе, например, светодиодный тросовый светильник, светодиодные ленты, светодиодные полосы и т. Д.

    Наиболее распространенные светодиодные ленты состоят из группы светодиодов, последовательно соединенных с токоограничивающим резистором. Производители следят за тем, чтобы резисторы были правильного номинала и в правильном положении, чтобы светодиоды на полосах были менее подвержены колебаниям источника напряжения, как мы говорили с XP-G2. Поскольку их ток уже регулируется, все, что им нужно, — это постоянное напряжение для питания светодиодов.

    Когда светодиоды или массив светодиодов сконструированы таким образом, они обычно указывают напряжение, при котором должно работать.Поэтому, если вы видите, что ваша полоса потребляет 12 В постоянного тока, не беспокойтесь о драйвере постоянного тока, все, что вам понадобится, это источник постоянного напряжения 12 В постоянного тока, так как ток уже регулируется встроенной схемой платы, встроенной производителем.

    Преимущество использования драйвера светодиода постоянного тока

    Поэтому, когда вы создаете свой собственный светильник или работаете с нашими мощными светодиодами, в ваших интересах использовать драйверы постоянного тока, потому что:

    1. Они избегают нарушения максимального тока, указанного для светодиодов, тем самым предотвращая перегорание / тепловой пробой.
    2. Они упрощают дизайнерам управление приложениями и помогают создавать источники света с более постоянной яркостью.

    Преимущество использования драйвера светодиода постоянного напряжения

    Драйвер светодиода с постоянным напряжением используется только при использовании светодиода или матрицы, рассчитанной на определенное напряжение. Это полезно как:

    1. Постоянное напряжение — это гораздо более привычная технология для инженеров-проектировщиков и монтажников.
    2. Стоимость этих систем может быть ниже, особенно в более крупных приложениях.

    Не стесняйтесь ознакомиться с нашим руководством по светодиодным лентам, в котором есть множество устройств, которые могут работать от постоянного напряжения.

    Author:

    Добавить комментарий

    Ваш адрес email не будет опубликован.
