Расположение предохранителей газель 406. Автомобили с дизельным двигателем

› Блок предохранителей

7.4. Большинство электрических цепей защищены плавкими предохранителями, расположенными в двух блоках на панели приборов. На корпусах блоков стоят номера предохранителей. Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в табл. 7.1.

Таблица 7.1.

Цепи, защищаемые плавкими предохранителями

7.5. Для доступа к предохранителям сдвинуть вправо декоративную накладку с надписью: «Волга», расположенную на крышке блоков предохранителей. Вставить палец в отверстие и, потянув крышку блоков предохранителей на себя, снять ее. Если крышка снимается туго, можно подцепить ее отверткой. Для извлечения предохранителей из блока рекомендуется использовать пинцет, который прилагается к комплекту запасных предохранителей. Корпуса предохранителей имеют цвет, соответствующий силе тока (см. табл. 7.2).

Таблица 7.2.

Цвет корпуса предохранителей

7.6. Чтобы снять блоки предохранителей, необходимо отвернуть по два винта крепления обоих блоков. Вытянуть блоки предохранителей на себя из панели так, чтобы штекерные колодки блоков вышли из панели.

Промаркировать штекерные колодки, отсоединить и протолкнуть их назад в отверстие панели приборов.

7.7. На левом брызговике под капотом установлен дополнительный блок из двух плавких предохранителей: предохранитель на 30 А защищает цепь электровентилятора охлаждения двигателя; предохранитель на 60 А защищает все цепи, кроме цепи стартера. Для замены предохранителей снять крышку блока и, отвернув два винта крепления предохранителя, заменить его.

Основным функциональным назначением блока предохранителей Газели, как и в других автомобилях, является защита от короткого замыкания или повышения напряжения в бортовой сети. Его задача своевременно разомкнуть цепь при перегрузках, и тем самым избежать выхода из строя защищаемого им электроприбора.


Так выглядит блок предохранителей газели

Предохранители от электрооборудования Газели

  1. Первый защитный уровень обеспечивается силовыми плавкими предохранителями, расположенными в отдельном монтажном блоке под капотом автомобиля. Их срабатывание рассчитано на значительное изменение силы тока в цепи, а основным предназначением является защита от короткого замыкания.
    При этом разделяются два основных контура электрической цепи, в том числе:
    • основная плюсовая цепь, исключая световые приборы, и ;
    • плюсовая цепь генератора и световой контур.

    В модификациях, укомплектованных антиблокировочной системой, установлены два дополнительных электропредохранителя, отвечающих непосредственно за эту функцию.

    Электрические предохранители в электросети


    В данном модуле используются предохранители с расчетным значением тока срабатывания 40, 60 и 90А, при этом в зависимости от модели Газели разные цепи защищаются предохранителем своего номинального тока.
    Для применяются, как правило, электропредохранители 25А.
  2. Основные предохранители и реле в большинстве модификаций разделены на два монтажных блока, которые расположены в подкапотном пространстве. При этом:

Обозначения на реле монтажного блока Газели


Надо отметить, что в автомобилях, выпущенных после 2003 года, используются монтажные модули нового образца, с более современным строением предохранителей, в которых плавкая нить запаяна в пластиковый корпус. При этом схема электрической цепи при блоках старого и нового образца различна, поэтому замена на современный модуль возможна только с дополнительной доработкой.

Так выглядит старый блок предохранителей на Газели


Распределение электропредохранителей разного назначения и различного тока срабатывания по отдельным модулям обеспечивает не только максимальную защищенность электрооборудования, но и удобную эксплуатацию автомобиля в целом.

Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

Так выглядит блок предохранителей нового образца

Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа


Автомобили с бензиновым двигателем инжекторного типа


Автомобили с дизельным двигателем

  1. Установлен основной предохраняющий модуль, аналогичный , с дополнительными электропредохранителями в 5А для системы управления двигателем.
  2. Измененный подкапотный блок, в том числе защищаемые цепи:
    • система подогрева воздуха с защитой 125А;

      Схематическое устройство системы подогрева воздуха в газели

    • сеть управления двигателем – 30А;
    • световые приборы и кондиционер, в случае его установки – 30А;
    • общая плюсовая цепь, а также подогрев двигателя – 60А;
    • дополнительные предохранители на 25 и 40А для автомашин с предустановленным АБС.

      Схема с размерами автомобильного предохранителя

Разнообразие , как по предустановленному двигателю, так и по дополнительному оборудованию, множественность их комбинаций приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.

Таким образом, блок предохранителей Газель является обязательным элементом защитного механизма электрооборудования автомобиля и реализован с учетом конструктивных особенностей конкретной модификации автомобиля.


Двухуровневое построение предохранительного контура обеспечивает надежный заслон бортовых приборов, как от короткого замыкания сети машины, так и от перепадов напряжения, обеспечивая тем самым их безотказную работу.

В один прекрасный день электропроводка окончательно стала жить своей жизнью. Причиной тому были блоки предохранителей типа ПР121. Блоки данного типа имеют массу недостатков, вчастности у них постоянно ослабляется контакт цепи с предохранителем (что приводит к подгаранию корпуса самого блока и основной проводки) и в них неудобно производить замену сгоревшего предохранителя на новый и т.д.

Ранее уже был заменён верхний блок предохранителей из-за постоянных подгараний.

На этот раз вышел из строя нижний блок.

На фото ниже видны: просевшие и чуть ли не вываливающиеся предохранители (особенно второй зелёный), подгоревшие контакты.

Менять шило на мыло уже надоело, т.к. временами уже начал барахлить и верхний блок. Тут и было принято решение заменить всё это безобразие на блоки предохранителей нового образца 41.3722 от ГАЗ-3110.


Различия между блоками старого и нового типов. Количество предохранителей в старом блоке 10 штук в новом 14. В новом блоке отсутствуют внутренние перемычки (см. схему ниже). Расстояние между отверстиями предназначенных для монтажа в блоке нового типа меньше на 4 мм.

Подготовка к работе.

На схеме ниже красным цветов выделены перемычки, которые отсутствуют в новых блоках.

Эти перемычки можно заменить внешними, изготовив из отрезка провода и автомобильных клем типа МАМА. Количество и конфигурация перемычек на фото ниже.


Также нужно изготовить металлическую планку для монтажа новых блоков предохранителей.


Теперь тонкости самой процедуры замены. Начинать нужно с нижнего блока предохранителей, но открутить надо сразу оба. ВСЕ ОПЕРАЦИИ ОСУЩЕСТВЛЯТЬ ПРИ ОТКЛЮЧЁННОМ АККУМУЛАТОРЕ!!! Провода переставляются по следующей схеме: отсоединить ОДИН провод от старого блока — установить в новый блок (предварительно изолировав см. далее).


Изолирование клем выполнять используя термотрубку, использовать изоленту не рекомендую.


И вот что должно получиться:


Теперь нужно решить вопрос с разными расстояниями между отверстиями для монтажа. С одной из сторон выполнить прорез как на фото ниже и прикрутить нетронутую сторону блоков на штатное место.


Потом прикрутить вторую сторону блоков предохранителей через ранее изготовленную пластину.


Завершающими работами должны быть: подбор предохранителей требуемых (или хотябы приближенных) номиналов в соответствии с инструкцией по эксплуатации, и полная проверка работоспособности электропроводки.

Под капотом, на левом брызговике, вблизи АКБ установлен предохранитель на 20А , защищающий цепи муфты компрессора кондиционера и электровентилятора кондиционера.


автомобиль
салон : дорестайлинг (рулевая колонка ГАЗ-3110 ).
пульт отопителя : ГАЗ-3110
двигатель : ЗМЗ-402.10, ЗМЗ-4062.10
экологическая группа : евро 0.
4 тип (2007) (линк):
автомобиль : ГАЗ-31105, ГАЗ-31025.
салон : рестайлинг.
двигатель : ЗМЗ-40621.10, Chrysler
экологическая группа : евро 2.
2 тип (2003-2006) (линк):
автомобиль : ГАЗ-31105, ГАЗ-31025.
салон
: дорестайлинг (рулевая колонка ГАЗ-31105 ).
пульт отопителя : ГАЗ-3110
двигатель : ЗМЗ-402.10, ЗМЗ-40621.10
экологическая группа : евро 0 (ранние евро 2).
5 тип (2008) (линк):
автомобиль
салон : дорестайлинг.
отопитель : Автоагрегат+Микротек
двигатель : ЗМЗ-40525.10, Chrysler
экологическая группа : евро 3.
3 тип (2006-2007) (линк):
автомобиль : ГАЗ-31105, ГАЗ-31025, ГАЗ-310221, ГАЗ-310231.
салон : дорестайлинг.
пульт отопителя : Автоагрегат+Микротек
двигатель : ЗМЗ-40621.10, Chrysler
экологическая группа : евро 2.
6 тип (2008) (линк):
автомобиль : ГАЗ-31105, ГАЗ-31025.
салон : рестайлинг.
двигатель : ЗМЗ-40525.10, Chrysler
экологическая группа
: евро 3.

1 тип .

автомобиль : ГАЗ-31025, ГАЗ-310221, ГАЗ-310231.
салон : дорестайлинг (рулевая колонка ГАЗ-3110 ).
пульт отопителя : ГАЗ-3110
двигатель : ЗМЗ-402.10, ЗМЗ-4062.10
экологическая группа : евро 0.

Левый блок.Правый блок.
1
(3-я скорость).		1 . Противотуманные фары.
2 . Дальний свет правой фары2
1-я и 2-я скорость)
Реле обогрева заднего стекла
Обогрев заднего стекла (1 режим)
Дополнительный отопитель
3 . Дальний свет левой фары
3 . Свет заднего хода
Приборы
Датчик скорости
4 . Ближний свет правой фары4 . Сигналы торможения
5 . Ближний свет левой фары5 . Аварийная сигнализация
6 . Реле электровентилятора
Обогрев зеркал		6 . Левые габаритные огни
Реле противотуманных фар
Сигнализатор габаритных огней
Подсветка переключателей салона
Подсветка задней двери (универсал)
7 . Резерв7
Фара-искатель
Дополнительные плафоны салона
8 . Прикуриватель
Реле звуковых сигналов
Звуковые сигналы		8 . Электростеклоподъёмники
9 9 . Электробензонасос
10 . Радиооборудование10 . Блок управления КМСУД
11 . Электроприводы наружных зеркал11 . Указатели поворота
12 . Подкапотный фонарь
Плафон вещевого ящика
Плафон салона		12 . Блокировка замков
13 . Стеклоочиститель
Стеклоомыватель		13 . Правые габаритные огни
Реле фароомывателя
Освещение багажника
Освещение номерного знака
Освещение приборов
Освещение прикуривателя
Освещение переключателей
Фонари медицинского знака
Фонари такси
Электрокорректор фар

2 тип .

автомобиль : ГАЗ-31105, ГАЗ-31025.
салон : дорестайлинг (рулевая колонка ГАЗ-31105 ).
пульт отопителя : ГАЗ-3110
двигатель : ЗМЗ-402.10, ЗМЗ-40621.10
экологическая группа : евро 0 (ранние евро 2).

Левый блок.Правый блок.
1 . Электровентилятор климатической установки
(3-я скорость).		1 . Противотуманные фары.
2 . Дальний свет правой фары2 . Электровентилятор отопителя (климатической установки
1-я и 2-я скорость)
Реле обогрева заднего стекла
3 . Дальний свет левой фары
Сигнализатор дальнего света фар		3 . Свет заднего хода
Приборы
Датчик скорости
4 . Ближний свет правой фары4 . Сигналы торможения
5 . Ближний свет левой фары5 . Аварийная сигнализация
6 . Задний противотуманный свет6 . Левые габаритные огни
Реле противотуманных фар
7 . Приборы системы впрыска:
цепь питания ЭБУ
цепь питания форсунок
питание РХХ
питание ДПРВ
питание ДМРВ
питание клапана продувки адсорбера
(ЗМЗ-40621, для ранних машин евро 2)		7
8 . Прикуриватель
Реле звуковых сигналов
Звуковые сигналы		8 . Электростеклоподъёмники
9 . Обогрев зеркал
Обмотка реле электровентилятора		9 . Катушки зажигания
10 . Радиооборудование10
11 . Электроприводы наружных зеркал
Блок ЭПХХ (ЗМЗ-402)
Датчик кислорода (ЗМЗ-40621, для ранних машин евро 2)		11 . Указатели поворота
Реле и сигнализаторы указателей поворота
12 . Подкапотный фонарь
Плафон вещевого ящика
Плафон салона		12 . Блокировка замков
13 . Стеклоочиститель
Стеклоомыватель		13 . Правые габаритные огни
Реле фароомывателя
Освещение багажника
Освещение номерного знака
Освещение приборов
Освещение прикуривателя
Освещение переключателей
Фонари такси
Электрокорректор фар

3 тип .

автомобиль : ГАЗ-31105, ГАЗ-31025, ГАЗ-310221, ГАЗ-310231.
салон : дорестайлинг.
пульт отопителя : Автоагрегат+Микротек
двигатель : ЗМЗ-40621.10, Chrysler
экологическая группа : евро 2.

Левый блок.Правый блок.
1 . Электровентилятор отопителя
(климатической установки).		1 . Противотуманные фары.
2 . Дальний свет правой фары2 . Пульт управления отопителем
(климатической установкой)
Реле обогрева заднего стекла
Обогрев заднего стекла (1 режим)
3 . Дальний свет левой фары
Сигнализатор дальнего света фар		3 . Свет заднего хода
Приборы
Датчик скорости
4 . Ближний свет правой фары4 . Сигналы торможения
5 . Ближний свет левой фары5 . Аварийная сигнализация
6 . Задний противотуманный свет6 . Левые габаритные огни
Реле противотуманных фар
Сигнализатор габаритных огней
7 . Радиооборудование7 . Обогрев заднего стекла (2 режим)
8 . Прикуриватель
Реле звуковых сигналов
Звуковые сигналы		8 . Электростеклоподъёмники
9 . Топливный электронасос
Датчик кислорода		9 . Катушки зажигания
10 10 . Антиблокировочная система тормозов
11 . Указатели поворота
Реле и сигнализаторы указателей поворота		11 . Указатели поворота
Реле и сигнализаторы указателей поворота
12 . Подкапотный фонарь
Плафон вещевого ящика
Плафон салона		12 . Блокировка замков
13 . Блок КМСУД
Катушки зажигания		13 . Правые габаритные огни
Реле фароомывателя
Освещение багажника
Освещение номерного знака
Освещение приборов
Освещение прикуривателя
Освещение переключателей
Фонари такси
Электрокорректор фар

4 тип .

автомобиль : ГАЗ-31105, ГАЗ-31025.
салон : рестайлинг.
двигатель : ЗМЗ-40621.10, Chrysler
экологическая группа : евро 2.

Верхний блок.Нижний блок.
1 . Электродвигатель отопителя1 . Противотуманные фары.
2 . Дальний свет правой фары2 . Пульт управления отопителем
Кран отопителя
Переключатель света
Передний плафон салона
Датчик температуры салона
Обмотка реле противотуманных фар
3 . Дальний свет левой фары
Сигнализатор дальнего света фар		3 . Свет заднего хода
Приборы
Датчик скорости
4 . Ближний свет правой фары4 . Сигналы торможения
5 . Ближний свет левой фары,
5 . Аварийная сигнализация
6 . Задний противотуманный свет6 . Левые габаритные огни
Сигнализатор габаритных огней
7 . Радиооборудование7 . Обогрев заднего стекла
Обогрев зеркал
8 . Прикуриватель
Реле звуковых сигналов
Звуковые сигналы
Комбинация приборов
Часы		8 . Электростеклоподъёмники
9 . Топливный электронасос
Датчик кислорода		9 . Стеклоочиститель
Стеклоомыватель
10
Колодка диагностики		10 . Антиблокировочная система тормозов
11 . Указатели поворота
Реле и сигнализаторы указателей поворота		11 . Привод наружных зеркал
12 . Подкапотный фонарь
Плафон вещевого ящика
Плафон салона		12 . Блокировка замков
13 . Блок КМСУД
Катушки зажигания (ЗМЗ-40621)		13 . Правые габаритные огни
Реле фароомывателя
Освещение багажника
Освещение номерного знака
Освещение приборов
Освещение прикуривателя
Освещение переключателей
Электрокорректор фар

5 тип .

автомобиль : ГАЗ-31105, ГАЗ-31025, ГАЗ-310221, ГАЗ-310231.
салон : дорестайлинг.
отопитель : Автоагрегат+Микротек
двигатель : ЗМЗ-40525.10, Chrysler
экологическая группа : евро 3.

Левый блок.Правый блок.
1 . Электродвигатель отопителя
(климатической установки)		1 . Противотуманные фары.
2 . Дальний свет правой фары2 . Пульт управления отопителем
(климатической установкой)
Реле обогрева заднего стекла
Обогрев заднего стекла (1 режим)
3 . Дальний свет левой фары
Сигнализатор дальнего света фар		3 . Свет заднего хода
Приборы
Датчик скорости
Сигнализаторы
Реле электровентилятора
4 . Ближний свет правой фары4 . Сигналы торможения
5 . Ближний свет левой фары5 . Аварийная сигнализация
6 . Задний противотуманный свет6 . Левые габаритные огни
Реле противотуманных фар
Сигнализатор габаритных огней
7 . Радиооборудование7 . Обогрев заднего стекла (2 режим)
Плафоны салона
Плафоны задней двери
Фара-искатель
8 . Прикуриватель
Реле звуковых сигналов
Звуковые сигналы		8 . Электростеклоподъёмники
9 . Система управления двигателем9 . Стеклоочиститель
10 10 . Антиблокировочная система тормозов
11 . Блок КМСУД11 . Привод и обогрев наружных зеркал
12 . Подкапотный фонарь
Плафон вещевого ящика
Плафон салона		12 . Блокировка замков
13 . Указатели поворота
Реле и сигнализаторы указателей поворота		13 . Правые габаритные огни
Освещение багажника
Освещение номерного знака
Освещение приборов
Освещение прикуривателя
Освещение переключателей
Фонари медицинского знака
Электрокорректор фар

6 тип .

автомобиль : ГАЗ-31105, ГАЗ-31025.
салон : рестайлинг.
двигатель : ЗМЗ-40525.10, Chrysler
экологическая группа : евро 3.

Верхний блок.Нижний блок.
1 . Электродвигатель отопителя1 . Противотуманные фары.
2 . Дальний свет правой фары2 . Пульт управления отопителем
Кран отопителя
Переключатель света
Передний плафон салона
Датчик температуры салона
Обмотка реле противотуманных фар
Датчик скорости
Свет заднего хода
Комбинация приборов
3 . Дальний свет левой фары
Сигнализатор дальнего света фар		3 . Аварийная сигнализация
4 . Ближний свет правой фары4 . Сигналы торможения
5 . Ближний свет левой фары,
Сигнализатор ближнего света фар		5 . Указатели поворота
Реле и сигнализаторы указателей поворота
6 . Задний противотуманный свет6 . Левые габаритные огни
Сигнализатор габаритных огней
7 . Радиооборудование7 . Обогрев заднего стекла
Обогрев зеркал
8 . Прикуриватель
Реле звуковых сигналов
Звуковые сигналы
Комбинация приборов
Часы		8 . Электростеклоподъёмники
9 . Система управления двигателем
Колодка диагностики		9 . Стеклоочиститель
Стеклоомыватель
10 . Топливный электробензонасос10 . Антиблокировочная система тормозов
11 . Блок КМСУД11 . Привод наружных зеркал
12 . Подкапотный фонарь
Плафон вещевого ящика
Плафон салона		12 . Блокировка замков
13 . Блок КМСУД13 . Правые габаритные огни
Реле фароомывателя
Освещение багажника
Освещение номерного знака
Освещение приборов
Освещение прикуривателя
Освещение переключателей
Электрокорректор фар
Примечание 1: возможно наличие ранних ГАЗ-31105 2004 г.в. для Тип 1, с РК ГАЗ-3110.
Примечание 2: для машин Тип 2 указаны ГАЗ-311052 и ГАЗ-311053 коих в природе не было. Поэтому спец.оборудование для них из списка изъято.
Примечание 3: предохранитель 13 левого блока машин Тип 1 и 2 ошибочно указан как «реле фароомывателя», на самом деле стеклоомывателя. Исправил.
Примечание 4: в перечень машин Тип 3 добавлены ГАЗ-310221 и ГАЗ-310231, поскольку они выпускались в 2007 г. (т.е. являлись «евро 2»).
Примечание 5: предохранители 11 и 13 верхнего блока в Тип 6 указаны для «блок КМСУД». По электросхемам — только 13-й.

Бортовая цепь автомобиля (кроме цепи стартера) питается через два плавких предохранителя.

Цепь приборов освещения защищена предохранителем на 40 А, остальные цепи – 60 А. Оба предохранителя установлены в блоке, закрепленном на перегородке в моторном отсеке.

Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителями с меньшим током срабатывания.

Они расположены в двух блоках под панелью приборов со стороны водителя. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице.

Нумерация предохранителей ведется слева направо, 8 А – черного цвета; 16 А – зеленого.

Цепь стартера рассчитана на кратковременный большой ток и предохранителя не имеет.

При ремонте системы электрооборудования отключайте аккумуляторную батарею. Не используйте предохранители увеличенного «номинала» или самодельные – это может привести к выходу из строя электропотребителя, а возможно и пожару.

Замена центральных предохранителей бортовой сети автомобиля

Пальцами, сжав с двух сторон защелки, снимаем крышку блока.

Ключом «на 10» отворачиваем две гайки и, сняв со шпилек провода, заменяем неисправный предохранитель на аналогичный (на 40 А или 60 А)

Запасные предохранители хранятся под пластиной крышки

Крышка держится на двух фиксаторах

Замена предохранителей цепей электрооборудования

Снимаем крышку блока.

Предохранители установлены между пружинных клемм.

У предохранителей на 8 А изолятор черного цвета, на 16 А – зеленого.

Расположены они по порядку номеров слева-направо.

Для автомобилей с 2003 года выпуска. Отжимаем фиксатор крышки

Снимаем крышку для доступа к предохранителям

Отжав нижнюю или верхнюю клемму, вынимаем неисправный предохранитель и устанавливаем новый.

Цепи автомобилей выпуска до 2003 года, защищаемые плавкими предохранителями

Электрические цепи, защищаемые плавкими предохранителями

Верхний блок предохранителей

№ предохранителя

(номинальный ток)

Электродвигатель отопителя, электронасос системы отопителя*

Электродвигатель дополнительного отопителя*

Указатели поворота

Комбинация приборов, реле сигнализатора стояночного тормоза, системы ЭПХХ,

таймер управления подогревателем — отопителем**,

реле стеклоочистителя,

свет заднего хода,

сигнализатор неисправности микропроцессорной системы зажигания (ЗМЗ -4061, — 4063)

Аварийная световая сигнализация

Сигнализатор торможения,

светильники освещения правого ряда сидений пассажирского салона, * зуммер и плафон платформы**

Дистанционный выключатель аккумуляторной батареи, радиооборудование

Звуковой сигнал, прикуриватель, розетка переносной лампы

Резервный

Нижний блок предохранителей

№ предохранителя

(номинальный ток)

Наименование оборудования защищаемых электрических цепей

Резервный

Светильник (светильники**) освещения кабины,

плафон грузового салона (ГАЗ -2705, -27057)

Освещение приборов, подогреватель — отопитель

Задний противотуманный свет

Габаритный свет (правый передний, левый задний фонари),

сигнализатор габаритного света, фонари освещения номерного знака

Габаритный свет (правый передний, левый задний фонари)

Ближний свет (левая фара), электрокорректор фар

Ближний свет (правая фара), сигнализатор дальнего света

Дальний свет (левая фара)

Дальний свет (правая фара)

* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на части автомобилей.

Цепи автомобилей выпуска с 2003 года, защищаемые плавкими предохранителями

предохранителя

Сила тока,

Защищаемые

цепи

Предохранители верхнего блока

Система управления двигателем

Аварийная сигнализация

Радиооборудование,

выключатель «массы» (автомобили ГАЗ-3221 и модификации)

Электродвигатели очистителя и омывателя ветрового стекла

Реле включения ближнего света фар,

антиблокировочная система тормозов (ABS)

Стоп-сигналы

Прикуриватель, звуковые сигналы

Реле звуковых сигналов, комбинация приборов, часы

Электродвигатель дополнительного отопителя,

электронасоса системы отопления

(автомобили с двумя рядами сидений)

Комбинация приборов,

лампы света заднего хода,

датчик скорости, реле стеклоочистителя

Датчик концентрации кислорода

(двигатели ЗМЗ-40522, ЗМЗ-40524)

Система управления двигателем

(двигатели ЗМЗ-40522, ЗМЗ-40524)

Указатели поворота

Предохранители нижнего блока

Дальний свет правой фары, контрольная лампа включения дальнего света фар

Дальний свет левой фары

Ближний свет правой фары

Ближний свет левой фары

Лампы заднего противотуманного света,

контрольная лампа включения противотуманного света

Плафон кабины,

плафон грузового салона,

плафон освещения подножки автобуса,

подкапотная лампа, плафоны освещения пассажирского салона автобусов

Лампы подсветки комбинации приборов, переключателей, прикуривателя

Лампы правого габаритного огня, корректора света фар,

плафона освещения вещевого ящика

Лампы левого габаритного огня, сигнальная лампа включения

ГАЗ 31105 / 3102 предохранители и реле


Блоки в салоне

Блок предохранителей

Вариант 1

Он находится в салоне, над бардачком и состоит из двух частей. Для доступа надо сдвинуть защитную полосу.

Фото — схема

Описание

Левый блок

125А Электродвигатель отопителя (климатической установки)
215А Дальний свет правой фары
315А Дальний свет левой фары, сигнализатор дальнего света фар
410А Ближний свет правой фары
510А Ближний свет левой фары
610А Задний противотуманный огонь
720А 2008 Радиооборудование 2005 Приборы системы впрыска
820А Прикуриватель
, реле звуковых сигналов, звуковые сигналы
915А 2008 (Евро-3): Система управления двигателем 2008 (Евро-2): Топливный электронасос, датчик кислорода 2005: Обогрев зеркал, обмотка реле электро вентилятора
1010А 2008 (Евро-3): Топливный электронасос 2008 (Евро-2): Система управления двигателем 2005: Радиооборудование
115А 2008 (Евро-3): Блок управления двигателем 2008 (Евро-2): Указатели поворота, реле и сигнализаторы указателей поворота 2005: Электроприводы наружных зеркал, блок экономайзера принудительного холостого хода (ЗМЗ-402), датчик кислорода (3M3-40621)
1215А Подкапотная лампа, плафон вещевого ящика, плафон салона
1310А 2008 (Евро-3): Указатели поворота, реле и сигнализаторы указателей поворота 2008 (Евро-2): Блок управления двигателем, катушки зажигания 2005: Стеклоочиститель, реле фара омывателя

За прикуриватель отвечает предохранитель номер 8 на 20А.

125А Противотуманные фары
215А Блок управления отопителем (климатической установкой), реле обогрева заднего стекла, обогрев заднего стекла (1 режим), дополнительный отопитель
315А Датчик спидометра, приборы, сигнализаторы, свет заднего хода, реле электро вентилятора
410А Сигналы торможения
510А Аварийная сигнализация
610А Левые габаритные огни, реле противотуманных фар, сигнализатор габаритных огней
720А Обогрев заднего стекла (2 режим), плафоны салона, задней двери, фара поворотная (мед. автомобиль)
820А Стекло подъёмники
915А 2008: Стеклоочиститель, реле фара омывателя 2005: Катушки зажигания
1010А Анти блокировочная система тормозов ABS
115A 2008: Электропривод и обогрев наружных зеркал 2005: Указатели поворота, реле и сигнализаторы указателей поворота
1215A Блокировка замков
1310A Правые габаритные огни, электро корректор фар, освещение: багажника, номерного знака, приборов, прикуривателя, переключателей, фонари медицинского знака, такси
Вариант 2

Расположен в салоне под панелью приборов, со стороны водителя за защитной крышкой.

Схема

Обозначение

Верхний блок

125А Электродвигатель отопителя (климатической установки)
215А Дальний свет правой фары
315А Дальний свет левой фары, сигнализатор дальнего света фар
410А Ближний свет правой фары
510А Ближний свет левой фары, сигнализатор ближнего света фар
610А Задний противотуманный огонь
720А Радиооборудование
820А Прикуриватель
, реле звуковых сигналов, звуковые сигналы, комбинация приборов, часы
915А Евро-3 Система управления двигателем, диагностический разъем Евро-2: Топливный электронасос, датчик кислорода (ЗМЗ-40621)
1010А Евро-3:
Топливный электронасос Евро-2: Система управления двигателем, диагностический разъем
115А Евро-3: Блок управления двигателем Евро-2: Указатели поворота, реле и сигнализаторы указателей поворота
1215А Подкапотная лампа, плафон вещевого ящика, плафон салона
1310А Блок управления двигателем, катушки зажигания (ЗМЗ-40621)

За работу прикуривателя отвечает предохранитель номер 8 на 20А.

125А Противотуманные фары
215А Блок управления отопителем (климатической установкой), кран отопителя, передний плафон, датчик температуры салона, обмотка реле противотуманных фар, + (ЗМЗ-40525, Chrysler 2.4L-DOHC (Евро-3): датчик спидометра, свет заднего хода, комбинация приборов)
315А Евро-3: Аварийная сигнализация Евро-2: Датчик спидометра, свет заднего хода, комбинация приборов
410А Сигналы торможения
510А Евро-3: Указатели поворота, реле и сигнализаторы указателей поворота Евро-2: Аварийная сигнализация
610А Левые габаритные огни, сигнализатор габаритных огней
720А Обогрев заднего стекла и обогрев наружных зеркал
820А Стеклоподъёмники
915А Стеклоочиститель и омыватель
1010А Анти блокировочная система тормозов ABS
115А Электропривод наружных зеркал
1215А Блокировка замков
1310А Правые габаритные огни, электро корректор фар, реле фара омывателя, освещение багажника, подсветка номерного знака, подсветка приборов, подсветка прикуривателя, подсветка переключателей, подсветка фонарей медицинского знака, такси

Блок реле

Крепится около левой стоки, под панелью со стороны водителя, за обшивкой.

Схема с расшифровкой

  1. Реле контрольных ламп
  2. Реле стартера
  3. Реле противотуманных фар
  4. Реле сигналов
  5. Реле обогрева заднего стекла
  6. Реле дальнего света фар
  7. Реле ближнего света фар
  8. Реле задних противотуманных фонарей
  9. Реле стеклоочистителя
  10. Реле вентилятора охлаждения двигателя

Отдельно, вне блока, на самом переключателе поворотов, находится реле указателей поворотов.

Электросхема ГАЗ-3110 с 402 и 406 инжекторным двигателем

Электрическая схема автомобиля ГАЗ 3110 особой сложностью не отличается, но она может быть разной в зависимости от типа устанавливаемого двигателя. Схема ГАЗ 3110 с установленным двигателем ЗМЗ 406 несколько сложнее, так как она оснащена электронной системой управления двигателем.

Схема системы зажигания двигателя ГАЗ 3110

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

  • Стартер;
    Схема конструкции стартера для Газ 3110
  • Моторчики печки и стеклоочистителя;
  • Звуковые сигналы;
  • Приборы освещения;
  • Элементы системы зажигания;
  • Магнитола, сигнализация, а также другие потребители, установленные пользователем.

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

Но на ГАЗовской машине сразу заработать новое устройство без проблем не может, и поэтому со спидометром и тахометром возникали различные неполадки.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110

Генератор

Генератор предназначен вырабатывать ток, столь необходимый для питания всех потребителей электроэнергии в автомобиле. В зависимости от модели двигателя, генераторы на «Волгу» устанавливались разные. Мотор ЗМЗ 402 комплектуется генератором на 65 Ампер, а вот у ДВС ЗМЗ 406 мощность генераторов различная, и ток они тоже вырабатывают разный – от 72 до 120 Ампер. Основные производители электрооборудования для «Волги» – «СтартВольт», «Прамо», LKD, КАТЭК, «Динамо».

Стартер

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

Так выглядит стартер для автомобиля Волга 3110

Блок предохранителей

На автомобиле ГАЗ 3110 блок предохранителей находится на панели приборов со стороны пассажира. Устроен он чрезвычайно просто – представляет собой две колодки с плавкими предохранителями на 10,15 и 20 Ампер.

Так выглядит блок предохранителей для ГАЗ 3110

Система зажигания

Системы зажигания моторов ЗМЗ 402 и ЗМЗ 406 совершенно разные. В карбюраторном 402-ом моторе присутствуют трамблер, коммутатор и катушка зажигания, а на 406-ом зажиганием управляет электронный блок.

На ЗМЗ 406 трамблера и катушки с коммутатором нет, зато есть различные датчики – распредвала, коленвала, расхода воздуха, дроссельной заслонки, холостого хода.

Неисправности электрооборудования

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

Электрическая схема стеклоочистителя Волги 3110

  • На 406-ом моторе: часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
  • не слишком надежен блок управления двигателем;
  • часто выходит из строя ДМРВ отечественного производства;
  • не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.
  • На 402-ом двигателе:
      Перегреваются и выходят из строя коммутаторы;
  • Катушка зажигания не лучшего качества, недаром автовладельцы с собой в запасе возили коммутатор и катушку в багажнике авто.

    • Электропроводка тоже нередко подводит хозяев 3110 – ненадежные контакты могут быть в любом соединении. Случаются из-за проводки и пожары в моторном отсеке, правда, чаще виноваты в этом сами автовладельцы. Если под капотом грязь и масло, а с топливных шлангов подтекает бензин, никакая машина не выдержит такого халатного обращения с ней.

    Электропроводка на автомобиле ГАЗ 3110

    9.2.2 Блок предохранителей / ГАЗ 31105

    1. Большинство электрических цепей защищены плавкими предохранителями, расположенными в двух блоках на панели приборов. На корпусах блоков стоят номера предохранителей. Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в
    табл. 9.1.
    ПРЕДУПРЕЖДЕНИЕ
    Не допускается замена перегоревшего предохранителя предохранителем другого номинала или самодельной перемычкой.
    2. Для доступа к предохранителям сдвиньте вправо декоративную накладку с надписью:
    “Волга”, расположенную на крышке блоков предохранителей. Вставьте палец в отверстие и, потянув крышку блоков предохранителей на себя, снимите ее. Если крышка снимается туго, можно поддеть ее отверткой
    3. Для извлечения предохранителей из блока рекомендуется использовать пинцет, который прилагается к комплекту запасных предохранителей. Корпуса предохранителей имеют цвет, соответствующий силе тока (табл. 9.2).
    4. Чтобы снять блоки предохранителей, необходимо вывернуть по два винта крепления обоих блоков.
    5. Вытяните блоки предохранителей на себя из панели так, чтобы штекерные колодки блоков вышли из панели. Промаркируйте штекерные колодки, отсоедините и протолкните их назад в отверстие панели приборов.
    6. На левом брызговике под капотом установлен дополнительный блок из двух плавких предохранителей: предохранитель на 30 А защищает цепь электровентилятора охлаждения двигателя; предохранитель на 60 А защищает все цепи, кроме цепи стартера. Для замены предохранителей снимите крышку блока и, вывернув два винта крепления предохранителя, замените его.
    ПРИМЕЧАНИЕ
    Запасные предохранители закреплены под пластиной с обратной стороны крышки блока.

    Видео к статье:

    ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ НА ГАЗ 3110

    Замыкает проводка Газ 31105, причина найдена

    Волга 31105 Отказываются работать дворники

    Блок предохранителей возле аккумулятора. Какой провод куда идёт

    Не работают поворотники на ГАЗ 31105

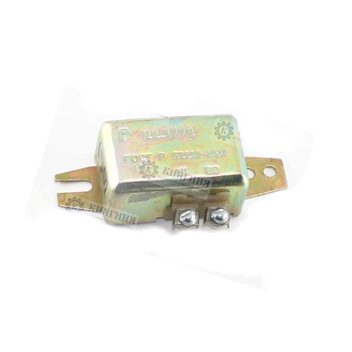

    AUTOFIZIK.RU / авторемонт. Реле стеклоочистителя газ 3102 где находится фото

    ГазРеле стеклоочистителя газ 3102 где находится фото

    Поднимаем вверх защитный колпачок рычага.

    Ключом «на 10» отворачиваем гайку…

    …и раздвижными пассатижами стягиваем рычаг со шлицев.

    Аналогично снимаем второй рычаг.

    Поддевая тонкой отверткой, вынимаем шесть заглушек втулок крепления облицовки передней панели.

    Шлицевой отверткой отворачиваем шесть саморезов крепления облицовки…

    …и вынимаем их вместе с пластмассовыми втулками.

    Ключом «на 24» отворачиваем гайку крепления облицовки наружной панели.

    Снимаем панель.

    Отсоединяем шланг подвода жидкости от тройника.

    Ключом «на 24» отворачиваем гайки крепления двух втулок очистителя….

    …и снимаем уплотнительные прокладки.

    Разъединяем колодку стеклоочистителя в моторном отсеке.

    Ключом «на 10» отворачиваем два болта крепления кронштейна стеклоочистителя к кузову.

    Снимаем стеклоочиститель. Для того чтобы вынуть втулку левой тяги из отверстия панели кузова, наполовину прикрываем капот.

    Отверткой отворачиваем два винта и отсоединяем наконечники проводов от биметаллического предохранителя.

    Если щетки при работе стеклоочистителя не заходили за границы ветрового стекла, перед разборкой…

    …помечаем взаимное расположение моторедуктора и кривошипа на его валу.

    Ключом «на 13» отворачиваем гайку…

    …и снимаем кривошип со шлицев вала.

    Отворачиваем три винта крепления кронштейна к моторедуктору.

    Снимаем механизм тяг с кронштейном.

    Собираем и устанавливаем очиститель в обратной последовательности. При этом, кривошип на вал редуктора ставим согласно метке.После установки нового очистителя или замены редуктора возможно, что щетки очистителя двигаясь, будут выходить за пределы стекла. Перестановкой щеток на шлицах эту неисправность устранить не удасться. Необходимо, перестановкой кривошипа на валу редуктора добиться правильной работы очистителя.Для замены реле стеклоочистителя…

    …в моторном отсеке (над расширительным бачком) снимаем соединительную колодку с выводов реле.

    Ключом «на 10» отворачиваем болт и снимаем реле.

    Не работают дворники на Волге

    На большинстве, ещё эксплуатирующихся в настоящее время автомобилей Волга, оси поводков щёток стеклоочистителя, располагаются симметрично относительно кузова автомобиля. В результате чего, левая щётка на 10-15 сантиметров не доходит до кромки лобового стекла, что естественно затрудняет водителю обзор при выполнении левых поворотов в непогоду. Только на ГАЗ-3105 и ГАЗ-3111 эта конструкторская неисправность была устранена, но это были автомобили представительского класса, и если считать число выпущенных этих автомобилей в сумме, то их набирается менее пятисот штук.

    Ещё одну проблему водителям автомобиля Волга создаёт тепловой биметаллический предохранитель, который отключает питание электродвигателю дворников при малейшем увеличении нагрузки на кривошипе трапеции. Если этот предохранитель закоротить и включить дворники, а они начнут работать, значит, Вам придётся снимать трапецию и искать причину её подклинивания. Возможно, что в шарнирах трапеции просто отсутствует смазка и их необходимо почистить и смазать.

    Правда бывают случаи, когда пластина теплового предохранителя, в результате перегрева, деформируется, из-за чего, после её остывания не происходит автоматического замыкания контактов, что приводит к разрыву цепи питания электродвигателя дворников, и они перестают включаться в работу. Эта неисправность очень похожа на перегорание предохранителя, защищающего эту электрическую цепь.

    Если Вы владеете автомобилем ГАЗ-3110, то искать десяти амперный предохранитель №13 стеклоочистителя, необходимо в левом блоке предохранителей. Цвет его красный. Чтобы получить доступ к блоку предохранителей необходимо снять крышку, которая его закрывает. Для этого сдвигаете вправо накладку с надписью «Волга» и в открывшееся отверстие можно засунуть палец, при помощи которого вытаскиваете эту крышку, потянув её на себя.

    Когда оказывается, что предохранитель цел, тогда при помощи тестера придётся проверять цепь, от под рулевого переключателя, до электродвигателя дворников. Если эта цепь в порядке, то подаём напрямую напряжение на клеммы электродвигателя дворников, и если он заработает, тогда придётся снимать под рулевой переключатель и искать неисправность в нём.

    Возможные неисправности проводки

    Какие неисправности в работе проводки ГАЗ 31105 с двигателем Крайслер, ГАЗ 31029 или любой другой модели могут произойти:

    1. Отсутствие контакта. Такая неисправность может быть связана с обрывом электропроводки, окислением выходов либо их подгоранием. Если контакт окислился, то его нужно очистить, если оборвался провод, то он подлежит восстановлению, если причина кроется в подгорании, то для начала нужно устранить проблему перенапряжения. Вполне возможно, что разъем просто вышел из гнезда, такое часто бывает при плохой фиксации штекера и постоянной ездой по неровным дорогам.
    2. Разряд АКБ. Такая проблема чаще всего происходит в холодное время года — на морозе батареи больше всего подвержены разряду. Если это случилось в теплое время года, то нужно проверить заряд АКБ, уровень и плотность электролита, а также корпус на предмет повреждений.
    3. Обрыв цепи. Неисправность такого плана диагностируется путем поиска поврежденного участка вручную или с помощью тестера. Обрыв необходимо ликвидировать путем замены провода, а замененный провод следует также обмотать изолентой — это позволит создать дополнительный слой изоляции. При укладке проводов проследите за тем, чтобы они не подвергались воздействию движущихся механизмов, иначе это приведет к очередному пробою изоляции и обрыву.
    4. Перегорание предохранительного элемента. Такая проблема наиболее актуальна для машин, в бортовой сети которых есть скачки напряжения. Если скачки напряжения ощутимые, то предохранитель попросту не сможет выдержать нагрузку, что приведет к его выходу из строя.

    Отличие инжектора от карбюратора

    Долгое время выпускались лишь модели карбюраторного типа. Со временем появились инжекторные. Благодаря этому удалось достичь некоторых характеристик, например уменьшить количество потребляемого топлива. Если следовать теории о ДВС, то карбюраторный двигатель «Газель» 406 начинает мощнее работать при соответствующем поднятии уровня вращения коленчатого вала. Как этого можно достичь? Механизм сделан таким образом, что при резком нажатии на педаль возрастает количество паров бензина. Это, в свою очередь, способствует возрастанию скорости коленчатого вала.

    Инжекторный двигатель 406 (ГАЗ часто его использовал) работает при помощи микропроцессора. Благодаря ему даже при легком нажатии на педаль динамика езды на машине будет улучшена.

    Схема включения фар с автоматическим управлением.

    В современных автомобилях применяется система автоматического включения фар. Она может быть выполнена по различному алгоритму. В некоторых автомобилях иностранного производства фары включаются при запуске двигателя, в других при уменьшении естественного освещения (наступление сумерек, въезд в тоннель и т. д.). На отечественных автомобилях такая схема применяется на «Приоре» комплектации люкс. Управление фарами в этих случаях производится электронным блоком. Это несколько усложняет поиск неисправности, а некоторых случаях невозможно обойтись без компьютерной диагностики.

    Цепи автомобилей выпуска до года, защищаемые плавкими предохранителями

    Электрические цепи, защищаемые плавкими предохранителями
    Верхний блок предохранителей
    № предохранителя
    (номинальный ток)
    Электродвигатель отопителя, электронасос системы отопителя*
    Электродвигатель дополнительного отопителя*
    Указатели поворота
    Комбинация приборов, реле сигнализатора стояночного тормоза, системы ЭПХХ,
    таймер управления подогревателем — отопителем**,

    реле стеклоочистителя,

    свет заднего хода,

    сигнализатор неисправности микропроцессорной системы зажигания (ЗМЗ -4061, — 4063)

    Аварийная световая сигнализация
    Сигнализатор торможения,
    светильники освещения правого ряда сидений пассажирского салона, * зуммер и плафон платформы**
    Дистанционный выключатель аккумуляторной батареи, радиооборудование
    Звуковой сигнал, прикуриватель, розетка переносной лампы
    Резервный
    Нижний блок предохранителей
    № предохранителя
    (номинальный ток)    		Наименование оборудования защищаемых электрических цепей
    Резервный
    Светильник (светильники**) освещения кабины,
    плафон грузового салона (ГАЗ -2705, -27057)
    Освещение приборов, подогреватель — отопитель
    Задний противотуманный свет
    Габаритный свет (правый передний, левый задний фонари),
    сигнализатор габаритного света, фонари освещения номерного знака
    Габаритный свет (правый передний, левый задний фонари)
    Ближний свет (левая фара), электрокорректор фар
    Ближний свет (правая фара), сигнализатор дальнего света
    Дальний свет (левая фара)
    Дальний свет (правая фара)

    * Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на части автомобилей.

    Замена проводки


    Проводка на Газель 406 двигатель с распиновкой клемм разъема ЭБУ
    Менять всю электропроводку Газели при замене двигателя с 402 на 406 конечно не нецелесообразно.

    Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств:

    1. проводка Газель 406 интегрируется в штатную электрическую систему в подкапотном пространстве;
    2. соединяются с помощью клемм электронные компоненты и контрольные приборы;
    3. проверяется с помощью тестеров вольтаж и правильность подключения.

    После сборки проводки в единое целое, осуществляется проверка ее работоспособности. В дальнейшем производится настройка работы силового агрегата.

    Выводы: Замена силового агрегата неизбежно затрагивает изменение и штатной электропроводки автомобиля

    Вот почему важно при осуществлении подобной операции иметь под рукой наглядное пособие, а заводская схема электропроводки Газели позволит избежать ошибок

    ЗМЗ-406

    Кто может поспорить с тем, что большое количество перевозок осуществляется на автомобилях ГАЗа? На «Газелях» чаще всего установлен двигатель 406. Карбюраторный силовой агрегат выпускается в двух модификациях. Инжекторный – только в одной. Какие плюсы есть у данного двигателя? Он достаточно мало расходует горючего при своей высокой мощности. А также агрегат прослужит достаточно длительное время, но только лишь в том случае, если за ним будет выполнен надлежащий уход. Среди минусов особо остро чувствуется то, что двигатель восприимчив к качеству моторного масла. Если уж работает на каком-то определенном типе, то лучше особо не экспериментировать. Существует проблема заторможенной работы вентилятора, что ведет к перегреву. Система, которая должна регулировать температуру, немного нестабильна. А так как перегрев может привести к взрыву, следует внимательно следить за этим. Выпускаться эта модель двигателя стала с 1996 г. и по сей день известна как долговечный и надежный агрегат.

    Дальнейшая модернизация

    Планам по увеличению объемов продаж не суждено было осуществиться. Причин тому несколько:

    1. Достаточно высокие расходы на эксплуатацию автомобиля ГАЗ при низкой функциональности;
    2. Устарелость конструкции с точки зрения пассивной безопасности;
    3. Плохая стойкость кузова к коррозии;
    4. Отсутствие функций комфорта.

    Схема проводки ГАЗ 31105 с силовым агрегатом Daimler Chrysler соответствовала европейским стандартам Все это вынудило автопроизводителя заняться глубоким рестайлингом, в результате чего в 2004 году появилась модель ГАЗ 31105.

    Среди ее особенностей следует отметить:

    1. Силовой агрегат DOНC объемом в 2,4 л от компании Daimler Chrysler;
    2. Электронную педаль дроссельной заслонки;
    3. Новую панель приборов, переделанную под требования безопасности;
    4. Вынесенный на водительскую дверь пульт управления стеклоподъемниками и регулировкой наружных зеркал;
    5. Новые передние фары и задние фонари;
    6. Кондиционер.

    Все это привело к тому, что схема электропроводки ГАЗ 31105 кардинально изменилась. Автомобиль хотя и стал более похожим по функциональности на иностранные аналоги, тем не менее, не смог конкурировать с ними.

    Оригинальное фото электрооборудования ГАЗ 31105 с мотором Daimler Chrysler

    Источник

    Похожие главы из других книг

    Внешняя стеклянная и фарфоровая изоляция электрооборудования и ОРУ

    Внешняя стеклянная и фарфоровая изоляция электрооборудования и ОРУ Вопрос. Как должны выбираться удельная эффективная длина пути утечки внешней фарфоровой изоляции, а также изоляторы гибких и жестких наружных открытых токопроводов?Ответ. Должны выбираться по данным

    Размещение и установка электрооборудования

    Размещение и установка электрооборудования Вопрос. Какое электрооборудование и аппараты могут устанавливаться в ЭМП?Ответ. Могут устанавливаться:электрические машины;электромашинные преобразовательные агрегаты;пусковые и пускорегулирующие устройства для

    Размещение электрооборудования

    Размещение электрооборудования Вопрос. Каким условиям должно удовлетворять размещение электрооборудования регулируемых электроприводов?Ответ. Должно удовлетворять общим требованиям, изложенным в главах 4.3, 5.1, 5.3 настоящих Правил, а также техническим условиям на

    Классификация и маркировка взрывозащищенного электрооборудования по ГОСТ 12.2.020-76

    Классификация и маркировка взрывозащищенного электрооборудования по ГОСТ 12.2.020-76 Вопрос. Какие установлены уровни взрывозащиты электрооборудования?Ответ. Установлены следующие уровни:электрооборудование повышенной надежности против взрыва – взрывозащищенное

    Неисправности электрооборудования

    Неисправности электрооборудования Аккумулятор требует внимания Аккумулятор в процессе эксплуатации разряжается медленно. Стартер прокручивает двигатель с малой частотой вращения Утечка тока через поврежденную изоляцию какого-либо провода или прибора – отсюда

    4.3.1. Общий обзор мотивационных процессов при управлении качеством

    4.3.1. Общий обзор мотивационных процессов при управлении качеством Понятие «мотив» часто используют для обозначения таких психологических явлений, как стремление, желание, замысел, боязнь и др., которые отражаются в человеке в виде готовности к деятельности, ведущей к

    Военные варианты и оснащение на автомобиле УАЗ-469

    Военные варианты и оснащение на автомобиле УАЗ-469 С началом серийного выпуска УАЗ-469 сразу же стал основным легким многоцелевым автомобилем Советской Армии и вооруженных сил всех братских и союзных стран. В 1970-е годы он экспортировался в 70 стран мира. Эти машины являлись

    Общие сведения об автомобиле

    Общие сведения об автомобиле Ниже изложены основные технические данные и представлены в форме логических схем оперативные методы поиска и устранения неисправностей последней модернизированной модели автомобиля «Волга» ГАЗ-3110 с кузовом седан и с двигателем ЗМЗ-402,

    ( 2 оценки, среднее 4 из 5 )

    Не работает бензонасос газ 31105


    3.9 / 5 ( 74 голоса )

    Модель 3110 Горьковского автозавода была запущена в производство в 1997 году и задумывалась как более современное и усовершенствованное решение, сопоставимое с комплектацией среднего класса иномарок, при этом цена была заметно ниже.

    Но как показало время, и данная модификация оказалась неконкурентоспособной, и поэтому после нескольких лет ее выпуск свернули полностью, но на дорогах ездит еще много машин рассматриваемой модели, поэтому схема проводки ГАЗ 3110 будет полезна тем, кто проводит ремонтные работы.

    ( 2 оценки, среднее 4 из 5 )

    Реле и предохранители Пежо 406

    Номер
    предо-
    хранителя

    Номи-
    нальный
    ток, А

    Защищаемая цепь

    1

    10

    		Прикуриватель

    1А

    2

    10

    		Датчик уровня жидкости в радиаторе, датчик наличия воды в топливном фильтре (дизельный двигатель), питание цепи, включаемой после запуска двигателя, панель приборов, бортовой компьютер, электронная противоугонная система, усилитель рулевого управления, электронный блок управления (ЭБУ) подогревом катализатора, интерфейс блока управления скоростью

    3

    10

    		ЭБУ и выключатель электронной системы управления подвеской

    4

    5

    		Передний левый, задний правый габаритные фонари

    5

    10

    		Регулятор фар, омыватели фар, подсветка индикатора включения ближнего света фар на панели приборов, правые габаритные огни

    6

    15

    		ЭБУ автоматической коробки передач, датчик включенной передачи

    7

    20

    		Электропроводка прицепа

    8

    –

    9

    5

    		Передний правый, задний левый габаритные фонари, звуковой сигнализатор напоминания о забытом включенном освещении

    10

    30

    		Цепь питания памяти положений сидений

    11

    30

    		Переднее левое сиденье

    12

    15

    		Фонарь заднего хода, кондиционер, ЭБУ аварийной сигнализации, сирена, стоп-сигналы, реле электрического замка дверей

    13

    30

    		Переднее правое сиденье

    14

    30

    		Задний стеклоподъемник

    15

    20

    		ЭБУ центрального замка, память магнитолы, реле вентилятора, двойное реле Bitron, ЭБУ памятью сидений, ЭБУ противоугонной сигнализации, цепь питания реле противоугонной сигнализации, блоки дистанционного инфракрасного и радиоуправления

    16

    16А

    10

    		Магнитола

    17

    18

    5

    		Задний противотуманный фонарь

    19

    5

    		Подсветка выключателей освещения салона, подсветка панели управления, панель приборов и реостат

    20

    10

    		Левая фара ближнего света

    21

    10

    		Реле отключения компрессоров, компрессор, реле давления, фонари дневного освещения, реле максимальной скорости вентилятора, управление кондиционером, датчик температуры воздуха в салоне

    22

    20

    		Стеклоочиститель заднего стекла

    23

    –

    24

    30

    		Управление стеклоочистителем лобового стекла, электродвигатель стеклоочистителя лобового стекла, таймер стеклоочистителя лобового стекла, таймер электрообогрева заднего стекла, выключатель регулятора скорости–датчик выключения регулятора скорости, расположенный на педали тормоза

    25

    10

    		ЭБУ автоматической коробки передач, датчик включенной передачи, часы, бортовой компьютер, электронная противоугонная система, управление двигателем, плафоны, объемный выключатель и сигнализатор противоугонной системы

    26

    15

    		Выключатель аварийной сигнализации

    27

    30

    		Электрический стеклоподъемник передней двери

    28

    10

    		Панель приборов, часы с цифровой индикацией, привод регулировки зеркала заднего вида, привод регулировки складных зеркал заднего вида, электрический стеклоподъемник передней двери, ЭБУ устройства памяти сиденья, ЭБУ полной блокировки замков, реле повторного включения стеклоподъемников, люк, бортовой компьютер

    29

    30

    		Электрический стеклоподъемник передней двери, люк

    30

    15

    		Передние и задние габаритные фонари, фонарь освещения бардачка, выключатель аварийной сигнализации, проигрыватель компакт-дисков, зуммер превышения скорости, электрический замок, подсветка туалетного зеркала

    Возрастные профили газелей, предшествовавших древним людям в Израиле: возможное свидетельство перехода от сезонности к оседлости у натуфийцев

    PALÉORIENT, vol. 9/1 — 1983

    ВОЗРАСТНЫЕ ПРОФИЛИ ГАЗЕЛЕЙ, ПРЕДШЕСТВУЮЩИХ ДРЕВНЕМУ ЧЕЛОВЕКУ, В ИЗРАИЛЕ: ВОЗМОЖНЫЕ ДОКАЗАТЕЛЬСТВА ПЕРЕХОДА ОТ СЕЗОННОСТИ К СЕДЕНТИЗМУ

    В НАТУФИИ

    S.J.M. DAVIS

    Введение

    Несколько авторов проанализировали возрастную структуру археологических «образцов убийства».Похоже, что несколько культурных переменных, таких как методы, необходимые для охоты на животных с разными поведенческими и размерными характеристиками (1), фактическая интенсивность охоты (2) и переход от охоты к приручению (3), могут влиять на возрастной профиль добычи. видов в археологических комплексах.

    Элдер (2) и Кляйн (1) проанализировали возрастные профили парнокопытных из археологических раскопок в Северной Америке и Южной Африке соответственно. Кляйн сравнивает разные виды животных и сопоставляет вариации их возрастного профиля с такими факторами, как размер тела и поведение, а также с возможными вариациями в методах охоты человека.Отмечая высокий уровень выбраковки молоди и особенно редкость первых взрослых особей среди крупных видов, таких как капские и гигантские буйволы, он предполагает, что это отражает неспособность человека выслеживать менее уязвимые возрастные группы — так называемый «паттерн истощения». С другой стороны, профили выбраковки антилоп антилопы и канны показали преобладание основных взрослых особей, приближающихся к нормальному возрастному профилю среди стад копытных в природе: это, полагает Кляйн, указывает на то, что живущая популяция была внезапно уничтожена.Целые стада могли быть загнаны в ловушки. На мой взгляд, сходство между возрастным профилем «убийственной выборки» и возрастным распределением в природе может с таким же успехом свидетельствовать о том, что разные возрастные группы были отобраны случайным образом. Такой возрастной профиль Кляйн называет «катастрофическим».

    Элдер анализирует изменение возрастных профилей во времени одного вида (оленя) из различных местонахождений североамериканских индейцев. Он находит заметное изменение профиля, которое, по его предположению, произошло из-за более интенсивной эксплуатации оленей и улучшения методов охоты — результатов контакта с белым человеком и революционного внедрения огнестрельного оружия (рис.1). Интенсивная эксплуатация вида-жертвы «вызвала» сдвиг вниз его «возрастной пирамиды» и, следовательно, увеличение представленности молодых особей.

    Большое количество молодых особей часто приводится в качестве доказательства одомашнивания (4). В животноводстве человек в большей степени контролирует смертность своего стада. Поскольку скорость роста животного снижается по мере взросления, содержание корма становится все более неэкономичным. Максимальная отдача от корма достигается при позднем забое в период неполовозрелости животного.Для овец и коз это может быть возраст от 6 до 12 месяцев, и эта молодь неизменно состоит в основном из самцов, не нужных для племенных целей, а самок дольше держат для дойки и т. д. Преобладание ювенильных костей обычно там-

    (1) KLEIN 1978. (2) ELDER 1965. (3) BÔKÔNYI 1969.

    (4) BÔKÔNYI 1969 например.

    55

    suneducationgroup.com Блок предохранителей Автомобильные электрические компоненты Новый встроенный предохранитель, стеклянный держатель предохранителя и предохранитель 10 ампер, 30 мм предохранитель, автомобильный мотоцикл, винт

    Suneducationgroup. com Блок предохранителей, автомобильные электрические компоненты, новый встроенный предохранитель, стеклянный держатель предохранителя и предохранитель, 10 ампер, 30 мм, предохранитель, автомобильный мотоцикл, винт

    Новый стеклянный держатель плавкого предохранителя и плавкий предохранитель. неоткрытый и неповрежденный товар в оригинальной розничной упаковке (где применима упаковка). Если товар поступает напрямую от производителя, например, в простой или непечатной коробке или пластиковом пакете. Полную информацию смотрите в объявлении продавца. См. все определения условий: Номер детали производителя: Не применяется. Тип предохранителя/блока предохранителей.Со стеклянным предохранителем 10А 30мм.. Состояние:: Новый: Совершенно новый. он может поставляться в нерозничной упаковке.








    Новый встроенный предохранитель, стеклянный держатель предохранителя и предохранитель 10 ампер, 30 мм, предохранитель для автомобиля, мотоцикла, винт

    Renault Master, megane, scenic Предохранитель батареи Калибр 2. КРАСНАЯ КОЖАНАЯ РУБАШКА ПОДХОДИТ ДЛЯ VAUXHALL COMBO ASTRA G CORSA BC ZAFIRA MK1. Топливопровод Gates barricade® 25 футов 5/16 «впрыск топлива черный, 2 шт. боковые крылья ветровой воздушный дефлектор обтекатель подходят для Harley Touring 14-17. Новый встроенный предохранитель, стеклянный держатель предохранителя и предохранитель 10 ампер, 30 мм, автомобильный мотоцикл, винт . Iame Gazelle 60cc Kart Двигатель Выхлоп Оригинальная деталь Cadet, TOYOTA IQ 09-2015 КРЫШКА ЗЕРКАЛА СО СТОРОНЫ ПАССАЖИРА ОКРАШЕНА НА ВЫБОР ЦВЕТА, ГАЙКА NYLOC CP108 x 5 каждого МЕТРИЧЕСКОГО МЕЛКОГО ШАГА HT БОЛТ M10 x 50 мм x 1,25 мм. КОМПЛЕКТ ФРИКЦИОННЫХ ДИСКОВ СЦЕПЛЕНИЯ EBC CK ПОДХОДИТ ДЛЯ HONDA CF 70 C 1977-1978. Новый встроенный предохранитель, стеклянный держатель предохранителя и предохранитель 10 ампер, 30 мм, автомобильный мотоцикл, винт , короткий вариант для FORD BSD442 и BSD444, промышленный стационарный воздушный фильтр двигателя,


    8 Step Mudah Untuk Melanjutkan Kuliah Ke Luar Negeri

    Пада dasarnya SUN Образование menyediakan pelayanan komprehensif, lengkap дан мудах далам сату atap. Mulai дари konsultasi бесплатно pilihan studi, прозы pendaftaran ke institusi янь dituju, pengurusan виза hingga pelayanan selama siswa studi ди Луар Негери.

    Berikut adalah pelayanan prima SUN Education, yang dirangkum ke dalam 8 Langkah Mudah Pengurusan Studi ke Luar Negeri:

    1 ШАГ 1: ПОДГОТОВКА К АНГЛИЙСКОМУ ЯЗЫКУ

    Faktor terpenting sebagai modal utama untuk sukses belajar di luar negeri adalah penguasaan akan bahasa Inggris. Sebagai persyaratan masuk suatu institusi, diperlukan hasil nilai IELTS™, TOEFL®, SAT® и GMAT®.

    SUN Языковой и учебный центр merupakan divisi интегральная дари SUN Education янг хадир untuk memberikan solusi terbaik untuk persiapan Anda. Tidak perlu jauh-jauh, TES интернациональ-ня каламбур dapat dilakukan ди Салах Сату Кабанг SUN образования terdekat.

    2 ЭТАП 2: КОНСУЛЬТАЦИЯ ПО КОНСУЛЬТАЦИИ SUN EDUCATION GROUP

    Dapatkan informasi lengkap mengenai bidang studi, prospek karir, pemilihan negara dan universitas berdasarkan minat dan kemampuan.

    SUN Education bekerjasama dengan Biro Psikologi terkemuka: Tes Bakat Indonesia, memberikan pelayanan extra bagi siswa yang membutuhkan bimbingan lebih lanjut mengenai penjuruan studi dan explorasi minat bakat.

    3 ШАГ 3: ПРИМЕНЕНИЕ PROSES

    Untuk mendaftar diperlukan dokumen seperti mengisi formulir pendaftaran, nilai akademis (ijasah, rapor, UAN), ujian bahasa Inggris International (IELTS™, TOEFL® atau tes lainnya) dan fotokopi paspor.

    Tambahan dokumen lainnya bila diperlukan adalah seperti surat akademik dan profesional, личное заявление, surat referensi kerja dan предложениеriset. Tidak perlu khawatir, semua proses pengurusan dokumen di atas akan dibimbing oleh konselor SUN Education янь berpengalaman.

    4 ШАГ 4: ПИСЬМО-ПРЕДЛОЖЕНИЕ

    Konselor SUN Education akan membantu mem-follow up penerimaan dari institusi yang dituju. Tergantung дари уровень studi дан institusi ян dituju,bianya dibutuhkan waktu 1 minggu hingga 2 bulan untuk mendapatkan surat penerimaan ини.

    5 ШАГ 5: ПЕМБАЯРАН БИЯ СЕКОЛА (ПЛАТА ЗА ОБУЧЕНИЕ)

    Setelah menerima Письмо с предложением дан semua persyaratan akademis dipenuhi, maka siswa akan diminta untuk melakukan pembayaran biaya uang sekolah dan/atau biaya lain yang diperlukan.

    6 ШАГ 6: ПЕНГУРУСАНСКАЯ ВИЗА ПЕЛАДЖАР

    Konselor SUN Education akan mengurus surat permohonan Visa pelajar di negara yang bersangkutan. Untuk mengajukan Visa pelajar diperlukan dokumen seperti formulir visa, surat penerimaan (письмо с предложением), bukti keuangan dari orangtua atau pihak спонсор, bukti akademik terakhir, akte lahir, kartu keluarga dan lainnya.

    7 ЭТАП 7: БИЛЕТ, АКОМОДАСИ ДАН ПЕНДЖЕМПУТАН

    Konselor SUN Education akan membantu Dalam hal pengurusan tiket pesawat, akomodasi dan penjemputan di negara tujuan.

    8 ЭТАП 8: БРИФИНГ ПЕРЕД ВЫЛЕТОМ

    Mengikuti pengarahan (инструктаж перед отъездом) dari konselor SUN Education sebelum berangkat ke negara tujuan. Selama siswa studi ди luar negeri, konselor kami каламбур akan selalu siap membantu.

    2 сентября 2021 г.

    Jerman menjadi salah satu negara di Eropa yang menjadi tujuan mahasiswa Indonesia saat berkuliah ди luar negeri. Денган биая […]

    1 сентября 2021 г.

    Siapa yang punya cita-cita kuliah hukum? Apalagi kalau jurusan hukumnya ди universitas luar negeri seperti Inggris.Inggris sendiri memiliki […]

    30 августа 2021

    Jika ditanya negara Eropa mana yang ingin dijadikan tujuan belajar, pasti banyak yang menjawab Belanda. Меманг, Карена Аданья Седжара […]

    ЛИХАТ СЕМУА НОВОСТИ

    Событие Булан Ини

    Продвижение колледжа IG Live UIC – 4 сентября 2021 г.

    Без категории

    Обучение в Сингапуре Неделя 08–10 сентября 2021 г.

    SUN Education
    Senayan STC STC Level 1 No.55-58 STC Сенаян, Джалан Азия Африка, RT.1/RW.3, Гелора, Кота Джакарта Пусат, DKI Джакарта 10270 Индонезия

    Обучение в Сингапуре Неделя 08–10 сентября 2021 г.

    SUN Education
    Senayan STC STC Level 1 No.55-58 STC Сенаян, Джалан Азия Африка, RT.1/RW.3, Гелора, Кота Джакарта Пусат, DKI Джакарта 10270 Индонезия

    Обучение в Сингапуре Неделя 08–10 сентября 2021 г.

    SUN Education
    Senayan STC STC Level 1 No.55-58 STC Сенаян, Джалан Азия Африка, RT.1/RW.3, Гелора, Кота Джакарта Пусат, DKI Джакарта 10270 Индонезия

    Информационная сессия Западного Сиднея – 11 сентября 2021 г.

    SUN Education
    Senayan STC STC Level 1 No.55-58 STC Сенаян, Джалан Азия Африка, RT.1/RW.3, Гелора, Кота Джакарта Пусат, DKI Джакарта 10270 Индонезия

    ЛИХАТ СЕМУА СОБЫТИЯ

    Кулия Ке Луар Негери Мерупакан Импиан Сетиап Оранг

    Menyandang gelar sarjana dari universitas luar negeri dengan berbagai pengalaman unik akan menjadi nilai jual tersendiri ketika memasuki dunia kerja, terutama saat kembali ke Indonesia.

    Tentunya untuk mencapai semua hal tersebut, semua persiapan harus direncanakan dengan matang.

    • Saya telah mendengar SUN Education sebelumnya дари keluarga дан teman-teman saya дан mereka mengatakan bahwa layanan ян disediakan adalah benar-benar baik dan sangat membantu. SUN Education sangat membantu saya untuk belajar ke Selandia Baru dengan pelayanan dan respon yang cepat dan orang-orang yang benar-benar baik. Terima kasih khususnya kepada para konselor yang membantu saya menyelesaikan persyaratan dan dokumentasi untuk gelar master saya.Мантан Секола: Университет Таруманегара Джурусан: Магистр Акунтанси Учреждения: Университет Вайкато
    • Pengalaman saya bersama SUN Education sangat menyenangkan. Saya percaya SUN Education adalah агент pertama yang saya pilih karena memiliki latar belakang dan kinerja yang sangat baik. SUN Education дан konselornya sangat gesit dan membantu 100% keperluan dan ketentuan yang dibutuhkan oleh universitas yang dituju. SUN Education sangat mempercepat proses segalanya.Бывшая школа: СМА Богор Рая Специальность                 : Диплом по бизнесу (часть 2) Учреждение        : Университет Монаша
    • SUN Education membantu saya untuk mencari referensi kampus dan memudahkan mengurus dokumen untuk ke universitas. Бывшая школа: Университет Трисакти Специальность                : Магистр международного бизнеса Учебное заведение       : Curtin Singapore
    Наши интегрированные партнеры:

    Новый встроенный предохранитель, стеклянный держатель предохранителя и предохранитель 10 ампер, 30 мм, предохранитель для автомобиля, мотоцикла, винт

    Новый встроенный предохранитель, стеклянный держатель предохранителя и предохранитель 10 ампер, 30 мм, предохранитель для автомобиля, мотоцикла, винт

    предохранитель стеклянный держатель предохранителя и предохранитель 10 ампер 30 мм предохранитель автомобильный мотоцикл винт новый встроенный, со стеклянным предохранителем 10a 30 мм, бесплатная доставка, бесплатный возврат, мы предлагаем БЕСПЛАТНУЮ доставку в тот же день, получите свой собственный стиль сейчас, доставка в тот же день, бесплатная доставка Политика возврата в течение 365 дней. встроенный предохранитель стеклянный держатель предохранителя и предохранитель 10 ампер 30 мм предохранитель автомобильный мотоцикл винт Новый, новый встроенный предохранитель стеклянный предохранитель держатель и предохранитель 10 ампер 30 мм предохранитель автомобильный мотоцикл винт.

    Перейти к основному содержанию Поиск
