Предохранители на ваз 2110 какой за что отвечает

Работа автомобиля всецело зависит от системы плавких вставок. Если в какой-либо системе происходит сбой, то плавкая вставка разрушается. Предупреждая тем самым возгорание проводки.

Как правило, не имея особого опыта разобраться в этой организации довольно затруднительно. И для помощи страждущим составлена данная статья.

Какой предохранитель отвечает за прикуриватель ваз 2110

Содержание

При неисправности прикуривателя автомобиля ВАЗ 2110. Нужно вскрыть основную панель, которая находится в нижней левой части торпеды. Там находится предохранитель прикуривателя Ваз 2110. Он имеет маркировку F 18 и выдерживает нагрузку до 25А.

Для замены стоит использовать специальный пинцет. Ни в коем случае нельзя доставать элемент пальцами – это может повредить посадочные гнезда.

Какой предохранитель отвечает за стеклоподъемники ваз 2110

В автомобилях с системой электрических стеклоподъемников. Возможно нарушение их работы. При отказе данной системы следует обратить внимание на элемент F5 в основном блоке. Его легко найти так как это практически единственный элемент на 30А. Узел отвечает за приводы всех окон.

Какой предохранитель на прикуриватель ваз 2110

Также узнать какой предохранитель отвечает за прикуриватель ВАЗ 2110 поможет система переносной лампы. В ее схему нередко подключают механизм прикуривателя. Поэтому с появлением проблем данного узла можно проверить эту вставку.

На некоторых моделях предохранитель прикуривателя ВАЗ 2110 может быть под номером F6 и иметь переносимую нагрузку 15 А.

Таким образом за переносную лампу и возможность подкурить сигарету иногда отвечает один элемент.

Какой предохранитель отвечает за магнитолу ваз 2110

Порой запутанная схема проводки является нерешаемой задачей для новичка. Особенно это касается отечественного автопрома, в котором существует большое количество различий. Нередко можно встретить на одной модели машины разных годов выпуска. Зрелище, которое выглядит как один и тот же элемент отвечающий за разные части.

Поэтому магнитола к системе питания часто подключается то на F10 то на F4.

F10 – это резерв который задействуется при поломке. Наши умельцы часто подключают магнитофон к нему.

F4 – отвечает за переднюю правую противотуманную фару. И может питать музыку автомобиля.

Как можно увидеть, вопрос о магнитоле имеет ту же проблему что и вопрос — какой предохранитель отвечает за прикуриватель ваз 2110.

Какой предохранитель на бензонасос на ваз 2110

Чтобы найти корень проблемы выхода из строя бензонасоса нужно приложить немало усилий. Узнать где находится и какой предохранитель на бензонасос на ваз 2110 поможет схема.

Узел располагается во втором вспомогательном блоке в ногах пассажира. Вскрыв его можно увидеть в наличии 3 плавких вставки и 3 реле. Так вот то что нужно находится по середине панели. То есть второй номер с любой стороны.

Какой предохранитель отвечает за прикуриватель на ваз 2110 инжектор

Система подключения ВАЗ 2110 карбюраторного и инжекторного исполнения очень схожа. Для того чтобы понять где корень зла можно открыть книгу по руководству электрикой транспортного средства на вкладке – ВАЗ 2110 какой предохранитель идет на прикуриватель. Или прочитать эту статью.

Предохранитель прикуривателя ВАЗ 2110 под номером F 18 на основной панели. Он ответственен за подачу питания в инжекторной десятке. Он один из самых мощных так как имеет маркировку 25 А.

Какой предохранитель отвечает за габариты ваз 2110

Зависимо от того какая беда приключилась в решении этого нюанса может быть два отдельных элемента.

Если пропали габариты ВАЗ 2110 по правой стороне, то за это отвечает элемент F11. Сила тока в цепи незначительная поэтому его маркировка 5А.

Также при возникновении проблем с габаритами в салоне не будет лишним проверить вставку F1 на 5А.

Какой предохранитель отвечает за стартер на ваз 2110

При проблемах стартера важно знать, что данный узел не предусмотрен конструкцией автомобиля ВАЗ 2110.

Данную функцию выполняет реле установленное в монтажном блоке машины. Найти его можно по номеру R7. И находится узел в панели с правой стороны руля.

Примечательно что некоторые модели оборудованы сразу двумя устройствами. Первое отвечает за разгрузку контактов замка зажигания. А второе за время вращения стартера. Не давая тому запускаться при работающем моторе и не вращаться более 15 секунд.

Располагаются элементы как правило на дополнительной колодке.

Какой предохранитель идет на дворники ваз 2110

При поломке дворников изначально следует вскрыть многострадальный монтажный щиток. На его лицевой стороне располагается виновник 80 % случаев выхода из строя данной системы. Предохранитель под номером F9 и имеющий маркировку по силе тока 20А.

Случаи перегорания этой вставки очень нередкие. Поэтому рекомендуется возить с собой запасные элементы для быстрой замены.

Дополнительно стоит знать, что замена перегоревшего элемента на более мощный категорически запрещена. Также не стоит вставлять в гнездо посторонние предметы (перемычки) которые могут навредить агрегатам или даже привести к пожару проводки.

Ваз 2110 какой предохранитель отвечает за сигнал

Поломки сигнального устройства также имеют место быть в автомобиле ВАЗ 2110. Такая проблема может возникнуть по причине длительного нажатия на клаксон или другой поломке. Обычно проблема сопровождается неисправностью вентиляторов системы охлаждения. На моторах с системой 16 клапанной головки.

Для устранения неисправности следует заменить элемент F7 на 20А. Который расположен в основном отделении.

Горит предохранитель прикуривателя ваз 2110

В случае длительной проблемы перегорания вставки на прикуривателе. Уже не стоит рассказывать какой предохранитель идет на прикуриватель ВАЗ 2110.

В данном случае стоит тщательно осмотреть всю проводку. Обычно проблемы в этой части происходят по вине короткого замыкания, или пробоев изоляции.

Для выяснения обстоятельств нужно подключить провода напрямую, иными словами убрать из сети данный элемент. Если вставка снова перегорит – значит он не причастен к неисправности.

Какой предохранитель отвечает за печку ваз 2110

Печка ВАЗ 2110 также относится к капризным частям автомобиля. При частых вылетах из строя узла нужно обратить свое внимание на F18 расположенный на основной панели блока. И который имеет маркировку 25 А. Дополнительно вставка подает питание на освещение бардачка.

Какой предохранитель отвечает за спидометр ваз 2110

Электронный спидометр является хорошим изобретением. Однако и здесь бывают казусы. Данный элемент системы питания спидометра расположен в основной части монтажной панели и имеет номер F19 с маркировкой 10 А.

Какой предохранитель отвечает за подсветку приборов на ваз 2110

Подсветка приборной доски – важная часть ночного перемещения. При неисправности данной системы нужно осмотреть первый предохранитель монтажного блока. Который скрывается под номером F1 и выдерживает нагрузку до 5 А.

Итог

Тщательно изучив карту расположения элементов. Можно самостоятельно, без посторонней помощи выполнить процедуру замены. И продолжить движение на автомобиле.

Предохранители ВАЗ 2110 2111 2112 и реле с назначением и схемами. Инжектор.

ЛадаКомментарии: 11

ВАЗ 2110 2111 2112 (Лада 110 111 112) – семейство автомобилей выпускавшихся в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году с кузовами седан, хэтчбек и универсал преимущественно с 8 и 16 клапанными бензиновыми двигателями (инжектор,  карбюратор). В данной статье Вы найдете описание блоков предохранителей и реле ВАЗ 2110 2111 2112 со схемами, фотографиями и местами их расположения. Электросхема соединений. Выделим предохранитель отвечающий за прикуриватель.

Назначение предохранителей и реле в вашем реле ВАЗ 2110 (2111 / 2112) может отличаться от представленного и зависит от года выпуска. Актуальное назначение может быть нанесено на сам блок.

Содержание

• 1 Основной блок
  • 1.1 Электро схема блока
• 2 Дополнительный блок

Основной блок

Главный блок с предохранителями и реле находится в салоне, с левой стороны, под панелью управления. Для доступа надо нажать на выключатель защелки.

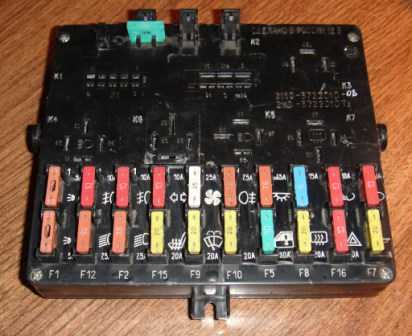

Фото – схема Вариант 1

Блок 2110 – 3722010 -01

Схема Вариант 2

Блок 2110 – 3722010

Схема Вариант 3

Блок 2110-3722010-08

Описание предохранителей

F1	5А Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного освещения левого борта
F2	7,5А Левая фара (ближний свет)
F3	10А Левая фара (дальний свет)
F4	10А Правая противотуманная фара
F5	30А Электродвигатели стекло подъёмников дверей
F6	15А Переносная лампа
F7	20А Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F8	20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9	20А Клапан рециркуляции. Очистители и омыватели ветрового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F10	20А Резервный
F11	5А Лампы габаритного света правого борта
F12	7,5А Правая фара (ближний свет)
F13	10А Правая фара (дальний свет). Контрольная лампа включения дальнего света
F14	10А Левая противотуманная фара
F15	20А Электро обогрев сидений. Блокировка замка багажника
F16	10А Реле – прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп – сигнала. Часы (или маршрутный компьютер)
F18	25А Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19	10А Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
F20	7,5А Лампы задних противотуманных фонарей

 За работу прикуривателя отвечает предохранитель номер 18 на 25А.

В нише панели приборов за основным блоком отдельно установлен предохранитель противотуманных фонарей.

Назначение реле

• K1 — реле контроля исправности ламп
• K2 — реле очистителя ветрового стекла
• KЗ — реле-прерыватель указателей поворота и аварийной сигнализации
• K4 — реле включения ближнего света фар
• K5 — реле включения дальнего света фар
• K6 — дополнительное реле
• K7 — реле включения обогрева заднего стекла
• K8 — реле задних противотуманных фонарей

Электро схема блока

Схема соединений

Дополнительный блок

Он расположен под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.

Схема

Обозначение

1. 15А – Модуль зажигания, контроллер
2. 15А – Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
3. 15А –  топливного насоса, предохранитель бензонасоса , форсунки
4. Реле электро вентилятора
5. Реле бензонасоса
6. Главное реле (реле зажигания)

Другая часть – с левой стороны консоли:

Схема

Расшифровка

1. Блок управления центральным замком
2. Блок иммобилизатора
3. Реле включения задних противотуманных фонарей.

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

Знаете как сделать материал лучше? Пишите в комментарии.
