Интересные устройства на микроконтроллерах. Частотный преобразователь для асинхронного двигателя на AVR. Новогодняя звезда на Attiny44 и WS2812

Поделки с микроконтроллерами – вопрос, как никогда актуальный и интересный. Ведь мы живем в 21 веке, эпохе новых технологий, роботов и машин. На сегодняшний день каждый второй, начиная с малого возраста, умеет пользоваться интернетом и различного рода гаджетами, без которых порою и вовсе сложно обойтись в повседневной жизни.

Поэтому в этой статье мы будем затрагивать, в частности, вопросы пользования микроконтроллерами, а также непосредственного применения их с целью облегчения миссий, каждодневно возникающих перед всеми нами. Давайте разберемся, в чем ценность этого прибора, и как просто использовать его на практике.

Микроконтроллер − это чип, целью которого является управление электрическими приборами. Классический контроллер совмещает в одном кристалле, как работу процессора, так и удаленных приборов, и включает в себя оперативное запоминающее устройство. В целом, это монокристальный персональный компьютер, который может осуществлять сравнительно обыкновенные задания.

Разница между микропроцессором и микроконтроллером заключается в наличии встроенных в микросхему процессора приборов «пуск-завершение», таймеров и иных удаленных конструкций. Применение в нынешнем контроллере довольно сильного вычисляющего аппарата с обширными способностями, выстроенного на моносхеме, взамен единого комплекта, существенно уменьшает масштабы, потребление и цену созданных на его основе приборов.

Из этого следует, что применить такое устройство можно в технике для вычисления, такой, как калькулятор, материнка, контроллеры компакт-дисков. Используют их также в электробытовых аппаратах – это и микроволновки, и стиральные машины, и множество других. Также микроконроллеры широко применяются в индустриальной механике, начиная от микрореле и заканчивая методиками регулирования станков.

Микроконроллеры AVR

Ознакомимся с более распространенным и основательно устоявшимся в современном мире техники контроллером, таким как AVR.

• рабочая температура составляет от -55 до +125 градусов Цельсия;
• температура хранения составляет от -60 до +150 градусов;
• наибольшая напряженность на выводе RESET, в соответствии GND: максимально 13 В;
• максимальное напряжение питания: 6.0 В;
• наибольший электроток линии ввода/вывода: 40 мА;
• максимальный ток по линии питания VCC и GND: 200 мА.

Возможности микроконтроллера AVR

Абсолютно все без исключения микроконтроллеры рода Mega обладают свойством самостоятельного кодирования, способностью менять составляющие своей памяти драйвера без посторонней помощи. Данная отличительная черта дает возможность формировать с их помощью весьма пластичные концепции, и их метод деятельности меняется лично микроконтроллером в связи с той либо иной картиной, обусловленной мероприятиями извне или изнутри.

Обещанное количество оборотов переписи кэша у микроконтроллеров AVR второго поколения равен 11 тысячам оборотов, когда стандартное количество оборотов равно 100 тысячам.

Конфигурация черт строения вводных и выводных портов у AVR заключается в следующем: целью физиологического выхода имеется три бита регулирования, а никак не два, как у известных разрядных контроллеров (Intel, Microchip, Motorola и т. д.). Это свойство позволяет исключить потребность обладать дубликатом компонентов порта в памяти с целью защиты, а также ускоряет энергоэффективность микроконтроллера в комплексе с наружными приборами, а именно, при сопутствующих электрических неполадках снаружи.

Всем микроконтроллерам AVR свойственна многоярусная техника пресечения. Она как бы обрывает стандартное течение русификатора для достижения цели, находящейся в приоритете и обусловленной определенными событиями. Существует подпрограмма преобразования запрашивания на приостановление для определенного случая, и расположена она в памяти проекта.

Когда возникает проблема, запускающая остановку, микроконтроллер производит сохранение составных счетчика регулировок, останавливает осуществление генеральным процессором данной программы и приступает к совершению подпрограммы обрабатывания остановки. По окончании совершения, под шефствующей программы приостановления, происходит возобновление заранее сохраненного счетчика команд, и процессор продолжает совершать незаконченный проект.

Поделки на базе микроконтроллера AVR

Поделки своими руками на микроконтроллерах AVR становятся популярнее за счет своей простоты и низких энергетических затрат. Что они собой представляют и как, пользуясь своими руками и умом, сделать такие, смотрим ниже.

«Направлятор»

Такое приспособление проектировалось, как небольшой ассистент в качестве помощника тем, кто предпочитает гулять по лесу, а также натуралистам. Несмотря на то, что у большинства телефонных аппаратов есть навигатор, для их работы необходимо интернет-подключение, а в местах, оторванных от города, это проблема, и проблема с подзарядкой в лесу также не решена. В таком случае иметь при себе такое устройство будет вполне целесообразно. Сущность аппарата состоит в том, что он определяет, в какую сторону следует идти, и дистанцию до нужного местоположения.

Построение схемы осуществляется на основе микроконтроллера AVR с тактированием от наружного кварцевого резонатора на 11,0598 МГц. За работу с GPS отвечает NEO-6M от U-blox. Это, хоть и устаревший, но широко известный и бюджетный модуль с довольно четкой способностью к установлению местонахождения. Сведения фокусируются на экране от Nokia 5670. Также в модели присутствуют измеритель магнитных волн HMC5883L и акселерометр ADXL335.

Беспроводная система оповещения с датчиком движения

Полезное устройство, включающее в себя прибор перемещения и способность отдавать, согласно радиоканалу, знак о его срабатывании. Конструкция является подвижной и заряжается с помощью аккумулятора или батареек. Для его изготовления необходимо иметь несколько радиомодулей HC-12, а также датчик движения hc-SR501.

Прибор перемещения HC-SR501 функционирует при напряжении питания от 4,5 до 20 вольт. И для оптимальной работы от LI-Ion аккумулятора следует обогнуть предохранительный светодиод на входе питания и сомкнуть доступ и вывод линейного стабилизатора 7133 (2-я и 3-я ножки). По окончанию проведения этих процедур прибор приступает к постоянной работе при напряжении от 3 до 6 вольт.

Внимание: при работе в комплексе с радиомодулем HC-12 датчик временами ложно срабатывал. Во избежание этого необходимо снизить мощность передатчика в 2 раза (команда AT+P4). Датчик работает на масле, и одного заряженного аккумулятора, емкостью 700мА/ч, хватит свыше, чем на год.

Минитерминал

Приспособление проявило себя замечательным ассистентом. Плата с микроконтроллером AVR нужна, как фундамент для изготовления аппарата. Из-за того, что экран объединён с контроллером непосредственно, то питание должно быть не более 3,3 вольт, так как при более высоких числах могут возникнуть неполадки в устройстве.

Вам следует взять модуль преобразователя на LM2577, а основой может стать Li-Ion батарея емкостью 2500мА/ч. Выйдет дельная комплектация, отдающая постоянно 3,3 вольта во всём трудовом интервале напряжений. С целью зарядки применяйте модуль на микросхеме TP4056, который считается бюджетным и достаточно качественным. Для того чтобы иметь возможность подсоединить минитерминал к 5-ти вольтовым механизмам без опаски сжечь экран, необходимо использовать порты UART.

Основные аспекты программирования микроконтроллера AVR

Кодирование микроконтоллеров зачастую производят в стиле ассемблера или СИ, однако, можно пользоваться и другими языками Форта или Бейсика. Таким образом, чтобы по факту начать исследование по программированию контроллера, следует быть оснащенным следующим материальным набором, включающим в себя: микроконтроллер, в количестве три штуки — к высоковостребованным и эффективным относят — ATmega8A-PU, ATtiny2313A-PU и ATtiny13A- PU.

Чтобы провести программу в микроконтроллер, нужен программатор: лучшим считают программатор USBASP, который дает напряжение в 5 Вольт, используемое в будущем. С целью зрительной оценки и заключений итогов деятельности проекта нужны ресурсы отражения данных − это светодиоды, светодиодный индуктор и экран.

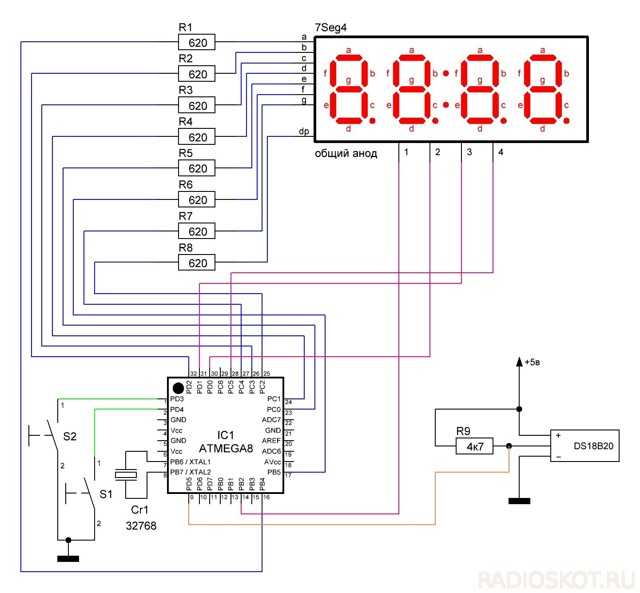

Чтобы исследовать процедуры коммуникации микроконтроллера с иными приборами, нужно числовое приспособление температуры DS18B20 и, показывающие правильное время, часы DS1307. Также важно иметь транзисторы, резисторы, кварцевые резонаторы, конденсаторы, кнопки.

С целью установки систем потребуется образцовая плата для монтажа. Чтобы соорудить конструкцию на микроконтроллере, следует воспользоваться макетной платой для сборки без пайки и комплектом перемычек к ней: образцовая плата МВ102 и соединительные перемычки к макетной плате нескольких видов — эластичные и жесткие, а также П-образной формы. Кодируют микроконтроллеры, применяя программатор USBASP.

Простейшее устройство на базе микроконтроллера AVR. Пример

Итак, ознакомившись с тем, что собой представляют микроконтроллеры AVR, и с системой их программирования, рассмотрим простейшее устройство, базисом для которого служит данный контроллер. Приведем такой пример, как драйвер низковольтных электродвигателей. Это приспособление дает возможность в одно и то же время распоряжаться двумя слабыми электрическими двигателями непрерывного тока.

Предельно возможный электроток, коим возможно загрузить программу, равен 2 А на канал, а наибольшая мощность моторов составляет 20 Вт. На плате заметна пара двухклеммных колодок с целью подсоединения электромоторов и трехклеммная колодка для подачи усиленного напряжения.

Устройство выглядит, как печатная плата размером 43 х 43 мм, а на ней сооружена минисхемка радиатора, высота которого 24 миллиметра, а масса – 25 грамм. С целью манипулирования нагрузкой, плата драйвера содержит около шести входов.

Заключение

В заключение можно сказать, что микроконтроллер AVR является полезным и ценным средством, особенно, если дело касается любителей мастерить. И, правильно использовав их, придерживаясь правил и рекомендаций по программированию, можно с легкостью обзавестись полезной вещью не только в быту, но и в профессиональной деятельности и просто в повседневной жизни.

Представляю вторую версию двухканального циклического таймера. Были добавлены новые функции и изменилась принципиальная схема. Циклический таймер позволяет включать и выключать нагрузку, а также выдерживать паузу на заданные интервалы времени в циклическом режиме. Каждый из выходов таймера имеет 2 режима работы — «Логический» и «ШИМ». Если выбран логический режим устройство позволяет управлять с помощью контактов реле освещением, отоплением, вентиляцией и другими электроприборами. Нагрузкой могут выступать любые электрические приборы мощность нагрузки которых не превышает максимального тока реле. Тип выхода «ШИМ» позволяет например подключить через силовой транзистор двигатель постоянного тока, при этом есть возможность установить скважность ШИМ, чтобы двигатель вращался с определенной скоростью.

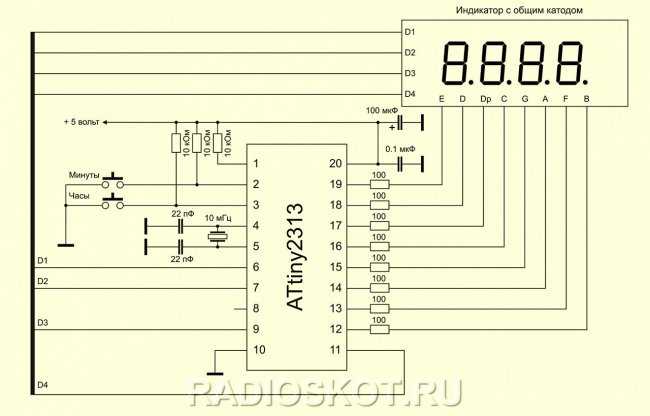

Часы собранные на микроконтроллере ATtiny2313 и светодиодной матрице показывают время в 6-ти различных режимах.

Светодиодная матрица 8*8 управляется методом мультиплексирования. Токоограничивающие резисторы исключены из схемы, чтобы не испортить дизайн, и, поскольку отдельные светодиоды управляются не постоянно, они не будут повреждены.

Для управления используется только одна кнопка, длительное нажатие кнопки(нажатие и удержание) для поворота меню и обычное нажатие кнопки для выбора меню.

Это хобби-проект, потому точность хода часов зависит лишь от калибровки внутреннего генератора контроллера. Я не использовал кварц в этом проекте, так как он занимал бы два нужных мне вывода ATtiny2313. Кварц может быть использован для повышения точности в альтернативном проекте (печатной плате).

На этот раз я представлю простой малогабаритный частотомер с диапазоном измерения от 1 до 500 МГц и разрешением 100 Гц.

В настоящее время, независимо от производителя, почти все микроконтроллеры имеют так называемые счетные входы, которые специально предназначены для подсчета внешних импульсов. Используя этот вход, относительно легко спроектировать частотомер.

Однако этот счетчый вход также имеет два свойства, которые не позволяют напрямую использовать частотомер для удовлетворения более серьезных потребностей. Одна из них заключается в том, что на практике в большинстве случаев мы измеряем сигнал с амплитудой в несколько сотен мВ, который не может перемещать счетчик микроконтроллера. В зависимости от типа, для правильной работы входа требуется сигнал не менее 1-2 В. Другое заключается в том, что максимальная измеримая частота на входе микроконтроллера составляет всего несколько МГц, это зависит от архитектуры счетчика, а также от тактовой частоты процессора.

Это устройство позволяет контролировать температуру воды в чайнике, имеет функцию поддержания температуры воды на определенном уровне, а также включение принудительного кипячения воды.

В основе прибора микроконтроллер ATmega8, который тактируется от кварцевого резонатора частотой 8МГц. Датчик температуры – аналоговый LM35. Семисегментный индикатор с общим анодом.

Эта декоративная звезда состоит из 50 специальных светодиодов RGB, которые контролируются ATtiny44A . Все светодиоды непрерывно изменяют цвет и яркость в случайном порядке. Также есть несколько разновидностей эффектов, которые также активируются случайно. Три потенциометра могут изменять интенсивность основных цветов. Положение потенциометра индицируется светодиодами при нажатии кнопки, а изменение цвета и скорость эффекта можно переключать в три этапа. Этот проект был полностью построен на компонентах SMD из-за специальной формы печатной платы. Несмотря на простую схему, структура платы довольно сложная и вряд ли подойдет для новичков.

В этой статье описывается универсальный трехфазный преобразователь частоты на микроконтроллере(МК) ATmega 88/168/328P . ATmega берет на себя полный контроль над элементами управления, ЖК-дисплеем и генерацией трех фаз. Предполагалось, что проект будет работать на готовых платах, таких как Arduino 2009 или Uno, но это не было реализовано. В отличие от других решений, синусоида не вычисляется здесь, а выводится из таблицы. Это экономит ресурсы, объем памяти и позволяет МК обрабатывать и отслеживать все элементы управления. Расчеты с плавающей точкой в программе не производятся.

Частота и амплитуда выходных сигналов настраиваются с помощью 3 кнопок и могут быть сохранены в EEPROM памяти МК. Аналогичным образом обеспечивается внешнее управление через 2 аналоговых входа. Направление вращения двигателя определяется перемычкой или переключателем.

Регулируемая характеристика V/f позволяет адаптироваться ко многим моторам и другим потребителям. Также был задействован интегрированный ПИД-регулятор для аналоговых входов, параметры ПИД-регулятора могут быть сохранены в EEPROM. Время паузы между переключениями ключей (Dead-Time) можно изменить и сохранить.

Этот частотомер с AVR микроконтроллером позволяет измерять частоту от 0,45 Гц до 10 МГц и период от 0,1 до 2,2 мкс в 7-ми автоматически выбранных диапазонах. Данные отображаются на семиразрядном светодиодном дисплее. В основе проекта микроконтроллер Atmel AVR ATmega88/88A/88P/88PA, программу для загрузки вы можете найти ниже. Настройка битов конфигурации приведена на рисунке 2 .

Принцип измерения отличается от предыдущих двух частотомеров. Простой способ подсчета импульсов через 1 секунду, используемый в двух предыдущих частотомерах(частотомер I, частотомер II), не позволяет измерять доли Герц. Вот почему я выбрал другой принцип измерения для своего нового частотомера III. Этот метод намного сложнее, но позволяет измерять частоту с разрешением до 0,000 001 Гц.

Это очень простой частотомер на микроконтроллере AVR. Он позволяет измерять частоты до 10 МГц в 2-х автоматически выбранных диапазонах. Он основан на предыдущем проекте частотомера I , но имеет 6 разрядов индикатора вместо 4-х. Нижний диапазон измерения имеет разрешение 1 Гц и работает до 1 МГц. Более высокий диапазон имеет разрешение 10 Гц и работает до 10 МГц. Для отображения измеренной частоты используется 6-разрядный светодиодный дисплей. Прибор построен на основе микроконтроллера Atmel AVR ATtiny2313A или ATTiny2313 . Настройку битов конфигурации вы можете найти ниже.

Микроконтроллер тактируется от кварцевого резонатора частотой 20 МГц (максимально допустимая тактовая частота). Точность измерения определяется точностью этого кристалла, а также конденсаторов C1 и C2. Минимальная длина полупериода измеряемого сигнала должна быть больше периода частоты кварцевого генератора (ограничение архитектуры AVR). Таким образом, при 50% рабочем цикле можно измерять частоты до 10 МГц.

Принцип закрывания дверцы клетки весьма прост. Дверка клетки подпирается специальным упором, сделанным из медной проволоки. К упору крепится капроновая нить нужной длины. Если потянуть за нить, то упор соскальзывает, и дверка клетки под собственным весом закрывается. Но это в ручном режиме, а я хотел реализовать автоматический процесс без участия кого-либо.

Для управления механизмом закрывания дверцы клетки был применен сервопривод. Но в процессе работы он создавал шум. Шум мог спугнуть птицу. Поэтому сервопривод я заменил на коллекторный двигатель, взятый из радиоуправляемой машинки. Он работал тихо и идеально подходил, тем более что управлять коллекторным двигателем не составляло сложностей.

Для определения, находится ли уже птица в клетке, я использовал недорогой датчик движения. Сам датчик движения уже является законченным девайсом, и паять ничего не нужно. Но у данного датчика угол срабатывания весьма большой, а мне нужно, чтобы он реагировал только во внутренней области клетки. Для ограничения угла срабатывания я поместил датчик в цоколь, когда-то служившей эконом-лампы. Из картона вырезал своего рода заглушку с отверстием посередине для датчика. Пошаманив с расстоянием данной заглушки относительно датчика, настроил оптимальный угол для срабатывания датчика.

В качестве зазывалы для птиц я решил применить звуковой модуль WTV020M01 с записанным на микроSD карте памяти пением чижа и щегла. Именно их я и собирался ловить. Поскольку я использовал один звуковой файл, то и управлять звуковым модулем я решил простим способом, без использования протокола обмена между звуковым модулем и микроконтроллером.

При подаче на девятую ножку звукового модуля низкого сигнала, модуль начинал воспроизводить. Как только звук воспроизводился на пятнадцатой ноге звукового модуля, устанавливается низкий уровень. Благодаря этому микроконтроллер отслеживал воспроизведение звука.

Поскольку я реализовал паузу между циклами воспроизведения звука, то для остановки воспроизведения звука программа подает низкий уровень на первую ножку звукового модуля (reset). Звуковой модуль является законченным устройством со своим усилителем для звука, и, по большому счету, в дополнительном усилителе звука он не нуждается. Но мне данного усиления звука показалось мало, и в качестве усилителя звука я применил микросхему TDA2822M. В режиме воспроизведения звука потребляет 120 миллиампер. Учитывая, что поимка птицы займет какое-то время, в качестве автономной батареи питания я применил не совсем новый аккумулятор от бесперебойника (всё равно валялся без дела).
Принцип электронного птицелова прост, и схема состоит в основном из готовых модулей.

Программа и схема —

Бывает идешь мимо припаркованных машин, и замечаешь краем глаза, что кто то уже давно, судя по тусклому свечению ламп, забыл свет выключить. Кто то и сам так попадал. Хорошо когда есть штатный сигнализатор не выключенного света, а когда нету поможет вот такая поделка: Незабывайка умеет пищать, когда не выключен свет и умеет пропикивать втыкание задней передачи.

Схема цифрового индикатора уровня топлива обладает высокой степенью повторяемости, даже если опыт работы с микроконтроллерами незначителен, поэтому разобраться в тонкостях процесса сборки и настройки не вызывает проблем. Программатор Громова – это простейший программатор, который необходим для программирования avr микроконтроллера. Программатор Горомова хорошо подходит как для внутрисхемного, так и для стандартного схемного программирования. Ниже приведена схема контроля индикатора топлива.

Плавное включение и выключение светодиодов в любом режиме (дверь открыта, и плафон включен). Так же авто выключение через пять минут. И минимальное потребление тока в режиме ожидания.

Вариант 1 — Коммутация по минусу. (с применением N-канальных транзисторов) 1) «коммутация по минусу», т. е такой вариант при котором один питающий провод лампы соединен с +12В аккумулятора (источника питания), а второй провод коммутирует ток через лампу тем самым включает ее. В данном варианте будет подаваться минус. Для таких схем нужно применять N-канальные полевые транзисторы в качестве выходных ключей.

Сам модем небольшого размера, недорог, работает без проблем, четко и быстро и вообще нареканий нет к нему. Единственный минус для меня был, это необходимость его включать и выключать кнопкой. Если его не выключать, то модем работал от встроенного аккумулятора, который в итоге садился и модем снова было нужно включать.

Принцип работы прост: привращении крутилки регулируется громкость, при нажатии — выключение-включение звука. Нужно для кар писи на винде или андройде

Изначально в Lifan Smily (да и не только) режим работы заднего дворника — единственный, и называется он «всегда махать». Особенно негативно воспринимается такой режим в наступивший сезон дождей, когда на заднем стекле собираются капли, но в недостаточном для одного прохода дворника количестве. Так, приходится либо слушать скрип резины по стеклу, либо изображать робота и периодически включать-выключать дворник.

Немного доработал схему реле времени задержки включения освещения салона для автомобиля Форд (схема разрабатывалась для вполне конкретного автомобиля, как замена штатного реле Ford 85GG-13C718-AA, но была успешно установлена в отечественную «классику»).

Уже не первый раз проскакивают такие поделки. Но почему-то люди жмуться на прошивки. Хотя в большинстве своём они основаны на проекте elmchan «Simple SD Audio Player with an 8-pin IC». Исходниник не открывают аргументируя, что пришлось исправлять проект, что в у меня качество лучше… и т.д. Короче взяли open source проект, собрали, и выдаёте за своё.

Итак. Микроконтроллер Attiny 13- так сказать сердце данного устройства. С его прошивкой долго мучился, никак не мог прошить.Ни 5ю проводками через LPT, ни прогромматором Громова. Компьютер просто не видит контроллер и все.

В связи с нововведениями в ПДД, народ стал думать о реализации дневных ходовых огней. Один из возможных путей это включение ламп дальнего света на часть мощности, об этом и есть данная статья.

Это устройство позволит ближнему свету автоматически включиться при начале движения и регулирует напряжение на лампах, ближнего света, в зависимости от скорости с которой вы едите. Так же, это послужит более безопасному движению и продлит срок службы ламп.

Теперь у меня на столе лежит два одинаковых программатора. А всё для того, чтобы попробовать новую прошивку. Эти близняшки буду шить друг друга. Все опыты проводятся под MS Windows XP SP3 .
Цель — увеличение скорости работы и расширение совместимости программатора.

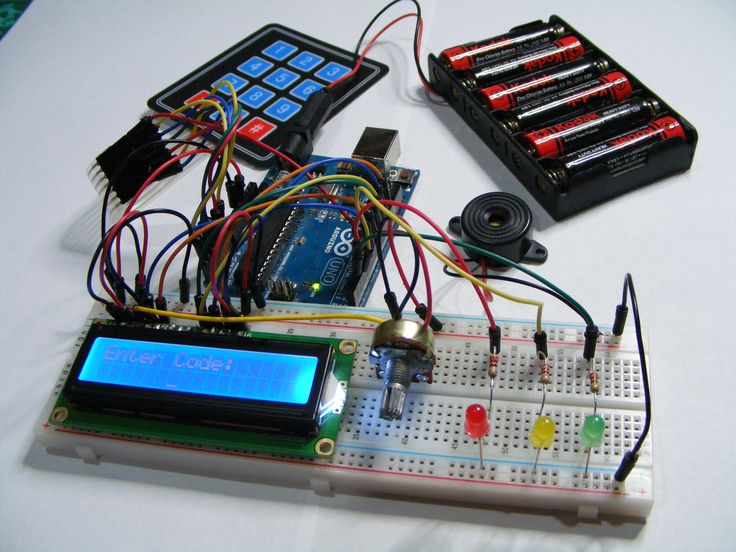

Популярная среда разработки Arduino IDE привлекает большим количеством готовых библиотек и интересных проектов, которые можно найти на просторах Сети.

Некоторое время назад оказались в моем распоряжении несколько микроконтроллеров ATMEL ATMega163 и ATMega163L. Микросхемы были взяты из отслуживших свой срок девайсов. Данный контроллер очень похож на ATMega16, и фактически является его ранней версией.

Привет читателям Датагора! Мне удалось собрать вольтметр минимальных размеров с посегментной разверткой индикатора при довольно высокой функциональности, с автоматическим определением типа индикатора и выбором режимов.

Прочитав статьи Edward Ned’а, я собрал DIP-версию и проверил ее в работе. Действительно вольтметр работал, ток через вывод микросхемы к индикатору не превышал 16 миллиампер в импульсе, так что работа микросхемы без резисторов, ограничивающих токи сегментов, вполне допустима и не вызывает перегрузок элементов.
Не понравилось слишком частое обновление показаний на дисплее и предложенная шкала «999». Хотелось подправить программу, но исходных кодов автор не выкладывает.

В это же мне потребовались вольтметр и амперметр для небольшого блока питания. Можно было собрать на совмещенный вариант, а можно было собрать два миниатюрных вольтметра, причем габариты двух вольтметров получались меньше совмещенного варианта.
Свой выбор я остановил на микросхеме и написал исходный код для посегментной развертки индикатора.
В процессе написания кода возникла идея программируемого переключения шкал и положения запятой, что и удалось реализовать.

Механический энкодер — вещь удобная в использовании, но он имеет некоторые досадные недостатки. В частности, контакты со временем изнашиваются и приходят в негодность, появляется дребезг. Оптические энкодеры гораздо надежнее, но они дороже, многие из них боятся пыли, и они редко встречаются в таком виде, в котором их удобно было бы использовать в радиотехнике.

Короче, когда я узнал о том, что шаговый двигатель можно использовать как энкодер, эта идея мне очень понравилась.
Практически вечный энкодер! Замучить его невозможно: соберешь раз и можешь энкодить всю жизнь.

Предварительный усилитель-коммутатор с цифровым управлением. Применяем с программированием через оболочку Arduino, электронные потенциометры от Microchip, графический TFT.

Разрабатывать и собирать это устройство в мои планы не входило. Ну вот просто никак! У меня уже есть два предварительных усилителя. Оба меня вполне устраивают.
Но, как обычно происходит у меня, стечение обстоятельств или цепь неких событий, и вот нарисовалась задача на ближайшее время.

Здравствуйте, уважаемые читатели ! Хочу представить вам « » — проект подающего робота для настольного тенниса, который будет полезен новичкам и любителям при отработке приёма различного типа подач в любую зону стола, поможет рассчитать тайминг и силу приёма мяча.

А ещё можно просто привыкнуть к новой накладке или ракетке, и хорошенько простучать её.

Приветствую читателей ! Есть у меня пожилой компьютер, которому уже исполнилось лет десять. Параметры у него соответствующие: «пенёк» 3,0 ГГц, пара Гб ОЗУ и древняя материнская плата EliteGroup 915-й серии.

И задумал я куда-нибудь старичка пристроить (подарить, продать), т. к. выбрасывать жалко. Но мешала задуманному одна неприятность: у материнки не срабатывало включение от кнопки питания, и что бы я ни делал, начиная от проверки проводов и заканчивая прозвонкой транзисторов на плате, проблему найти так и не смог. Отдавать в ремонт спецам — ремонт окажется дороже всего компа.

Думал я, думал и нашёл способ запустить моего бедолагу. Выдернул батарею BIOS-а, от чего комп испугался и сразу стартанул при следующем появлении питания! А дальше — почти в каждом BIOS-е есть запуск ПК от любой кнопки клавиатуры или кнопки POWER на клавиатуре. Казалось бы, проблема решена. Ан нет, есть нюансы. С USB-клавиатур запуск не срабатывал. Плюс не хотелось пугать нового хозяина, компьютер должен стартовать от привычной кнопки питания на корпусе.

Wi-Fi

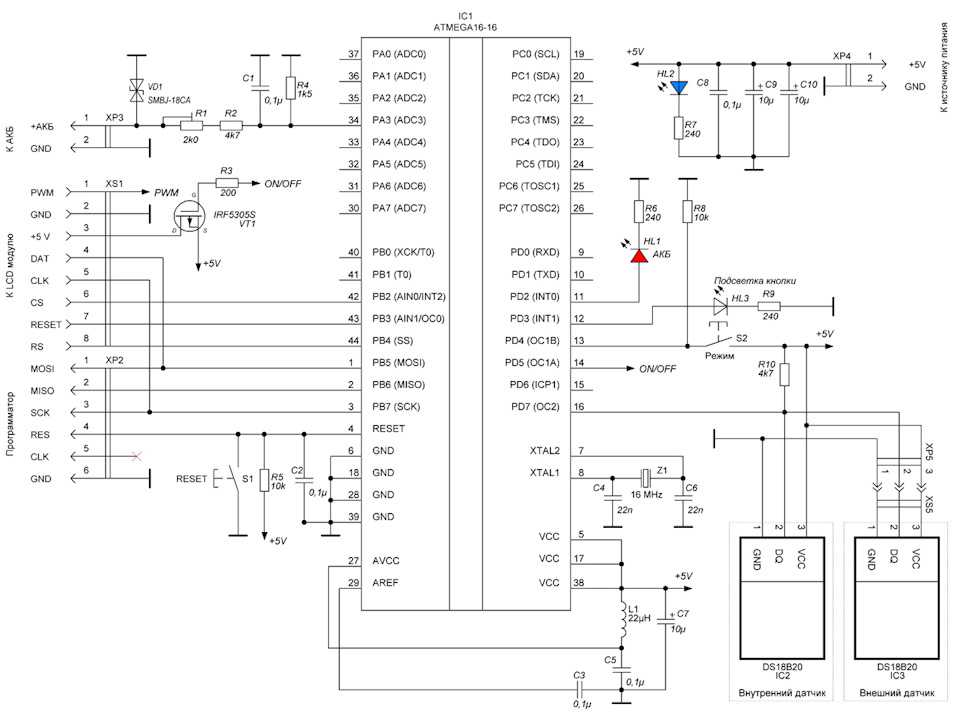

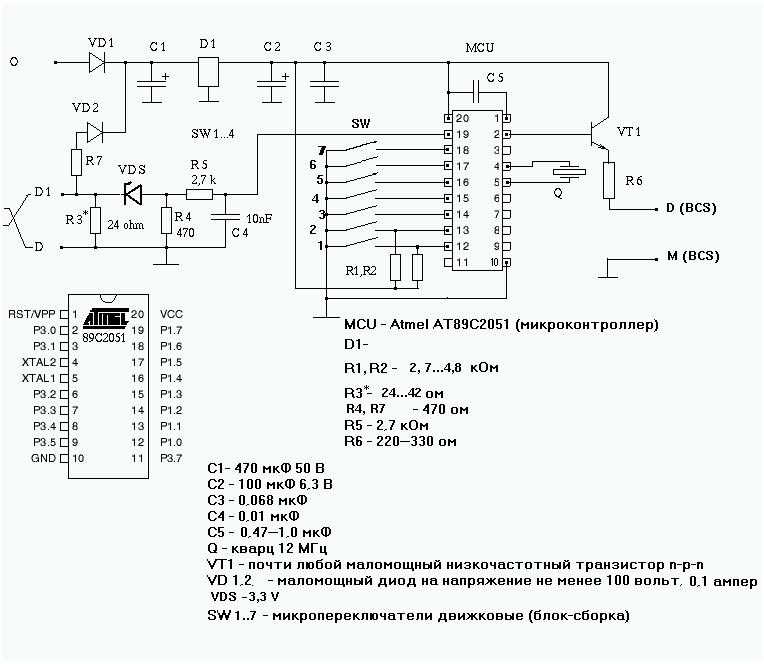

Arduino и микроконтроллеры в машине

• #5 вольт

 Всевозможные электронные девайсы значительно способны облегчить контроль за вождением, увеличить безопасность и комфорт. Иногда просто изменить внешний вид внутри и снаружи автомобиля к лучшему. Однако подобные доработки и апгрейд требуют определенных навыков и умений. Именно такую полезную и нужную информацию для автолюбителей и можно будет найти в этой категории сайта. Здесь будет рассказано об электронных поделках на платформе Ардуино и отдельных микроконтроллерах.

• #Микроконтроллеры в машине

Обновлено: 13 апреля 2021

Просмотров: 751

 В своих статьях о микроконтроллерах, а вернее о их работе и работе с ними, я уже не раз реализовывал несколько интересных проектов на таких «букашках» как Attiny 13. Все их вполне можно применить для использования на машине, на что и были изначально ориентированы все замыслы и поделки.
 В этот же раз речь пойдет также о весьма прагматичном, а самое главное о совершенно новом в плане реализации и алгоритме работы проекте, о работе микроконтроллера в режиме АЦП. Сейчас я буквально пару слов расскажу о том, что же такое АЦП и как я его собрался применять. …и да, конечно же для чего я его собрался применять.

• #Микроконтроллеры в машине

Обновлено: 09 августа 2020

Просмотров: 1573

 Кто бы мог подумать, что порой на первый взгляд простые вещи весьма сложно реализовать привлекательно… Хотя наверное здесь в самый раз стоит вспомнить о высказывании, что все гениальное просто! Именно поэтому эту привлекательную простоту не всегда легко воссоздать. Ведь она гениальна!
Что же, я уже начал повторять все высказывания по кругу, все они верны, но не приносят какой-либо пользы, а более напоминают сюжет, когда собака гоняется за своим собственным хвостом. Если же подходить к теме статьи предметно, то она будет о простом розжиге, то есть плавном включении, свечении светодиодов. Задача, кажется, весьма простой, но ее настоящее решение было нетривиальным. Я уже рассказывал о самых простых, но как вы понимаете не о самых лучших способах плавного розжига.

• #Микроконтроллеры в машине

Обновлено: 02 сентября 2020

Просмотров: 1643

 Порой трудно выдумать, но не возможно поверить, что так сложно может «закрутить» естественное стечение жизненных факторов… Это я к тому, что не знаю зачем вам конкретно может потребоваться устройство для управления двумя нагрузками от одной кнопки, но именно о нем я и хотел бы рассказать. Речь пойдет о современном высокотехнологичном девайсе на базе микроконтроллера. Этим я хочу сказать, что устройство имеет очень гибкую и широкую область для перенастройки, то есть изменения алгоритмов работы, при этом имеет минимальное энергопотребление, как в режиме работы, так и в режиме ожидания.

Обновлено: 02 сентября 2020

Просмотров: 949

 Хотя у меня и значительный стаж вождения, однако с дизельными и грузовыми автомобилями дел я не имел…  Поэтому я лишь теоретически себе представляю, что дизель должен поработать какое-то время после остановки авто. Хорошо если уже в штатном режиме предусмотрено что-то подобное или есть сигнализация поддерживающая режим «турботаймера». Однако если этого нет, то тут два варианта, — контролировать все самому, либо подумать об автоматизации процесса. Что относительно контролировать самому, то я тут ни при чем, это вы можете и без меня! А что на счет автоматизации,  то для типового случая, когда надо отработать пару минут и отключиться я уже приводил вариант турботаймера.

• #Микроконтроллеры в машине

Обновлено: 29 сентября 2019

Просмотров: 2125

Современный общественный транспорт это не только возможность добраться из точки А в Б, но и возможность по пути получить своевременную и актуальную информацию о погоде, маршруте следования… По крайней мере это стандартная опция уже для автобусов в крупных городах и для метрополитена, когда в каждом пассажирском салоне можно увидеть электронную бегущую строку с информационными материалами. В некоторых случаях такие бегущие строки можно увидеть даже на частных машинах, в проеме заднего стекла… Итак, на счет использования таких бегущих строк все понятно, осталось обсудить где их можно взять. Собственно варианта два, — купить или сделать самому. Что на счет купить, то пожалуйста, я же вам предлагаю к реализации самодельный вариант, хотя составляющие части все равно придется покупать!

• #Микроконтроллеры в машине

Обновлено: 28 мая 2020

Просмотров: 2575

 Отсчет времени и контроль по нему за нагрузками в нашей машине это вполне обычное дело. Такие таймеры с включением – отключением могут применяться для подогрева стекла, зеркал заднего вида, или даже освещения салона или ДХО. Быть может кто-то решит применить таймер и для своих целей, мало ли у кого какие задачи. И если эти задачи стоят перед вами, то вы находитесь на верном пути, ведь в этой статье я и расскажу о таймере на микроконтроллере Attiny13а.

• #Микроконтроллеры в машине

Обновлено: 29 мая 2020

Просмотров: 2890

 Если начать вдумываться в то, сколько различных областей и направлений производства задействовано при изготовлении машины, то становиться понятным, что практически любое производство можно отнести к смежному производству в автомобилестроении. А уж тем более это касается электронных устройств, ведь сегодняшние машины напоминают порой гаджет на колесах. В некоторых случаях машину можно апгрейдить и самому, если вы все-таки загорелись таким желанием. По крайней мере некоторые из доработок могут даться весьма легко. Скажем все видели как на последних моделях Lexus есть указатели поворотов «бегущие огни». Смотрится весьма красиво и эффектно. Однако владельцы машин попроще лишены подобных плюшек. Что же, это не беда, ведь в этой статье я и расскажу вам, как можно сделать такие указатели поворота с эффектом «бегущих огней» на микроконтроллере.

• #Микроконтроллеры в машине

Обновлено: 26 августа 2020

Просмотров: 3134

 Arduino весьма привлекательная и функциональная платформа, она способна на многое…. Именно многозначительностью слова «многое» я хотел сказать о том, что сам не в состоянии выжать из нее все то, на что она способна! Однако при всех ее преимуществах, есть и минусы. Когда дело дойдет до минимализма размеров, ограниченности функциональности и низкого бюджета проекта, то нет смысла «лепить» столь «мощный» контроллер как в Ардуино в грошовые поделки.  Здесь самые младшие контроллеры будут куда уместнее и кстати. Скажем Attiny 13, 13а, 85. Все они в состоянии работать как генераторы, как управляющие «ключи» для низких сигналов по прописанным критериям. Все это лишь подводит к мысли о том, что если сделать из Ардуинки программатор для микроконтроллеров, то в принципе его можно вполне применять для реализации поделок на этих микроконтроллерах. Именно о таком программаторе в этой статье.

• #Микроконтроллеры в машине

Обновлено: 19 декабря 2019

Просмотров: 2418

 Если вы заинтересовались темой Ардуино, то явно уже наслышаны о ней. Видели как люди в интернете делают на этой базе всевозможные поделки. Вот и мне Ардуинка нужна для маленьких подделок, для машины или нужд гаража, хотя применение ее явно не ограничено лишь этим…
Так вот, как только вы получите с почты свою Ардуинку, то распечатав ее первым делом подумаете, а что теперь делать с этой платкой и радиодетальками на ней? И думы ваши вполне оправданы, ведь необработанное полено это всего лишь дрова, а если приложить время и труд, то это уже может стать произведением искусства.

• #Микроконтроллеры в машине

Обновлено: 28 апреля 2019

Просмотров: 2032

 По рекомендации Минтранса РФ водитель не может находиться за рулем более 270 минут, что равно 4,5 часам. За это время у водителя настолько падает внимание и возможность отреагировать на ситуацию своевременно и адекватно, что его участи в дорожном движении становится опасным для него и для других участников дорожного движения.
Решение этой проблемы простое. Остановиться, сделать гимнастику, пообедать, выпить кофе, в конце концов просто прогуляться… В общем, необходимо сменить вид деятельности, немного развеяться. Однако здесь есть еще одна проблема, когда водитель выехал, и едет даже не осознавая того, а сколько же времени он в целом уже за рулем. Так вот затягивает, как лузганье семечек, и трудно опомниться и вспомнить, сколько же едешь и когда выехал. Такое не всегда, но бывает. И дабы вести хоть какой-то учет времени в дороге, по крайней мере для водителя-любителя, я и предлагаю сделать таймер по часам. Именно о таком таймере я вам и расскажу в этой статье.

• #Микроконтроллеры в машине

Обновлено: 03 февраля 2019

Просмотров: 14151

 Все те, кто видел более менее современную и машину не во второй раз, а если еще и было дело проехался за рулем, уже давно отметил для себя одну из полезных опций… Именуют ее в народе ленивый поворотник или вежливый указатель поворота. Вся ее суть сводится к тому, что при повороте направо или налево водитель лишь единожды прикасается к рычагу указателя поворота, при этом без фиксации. То есть просто дает сработать цепи указателя поворотников, но не включает этот самый переключатель. В итоге после того как рычаг отпущен, указатели поворотов срабатывают еще 3-4 раза, а водитель в это время уже может заниматься «своими делами», то есть всецело отдаться дороге. Опция весьма полезная, когда приходится перестраиваться по полосам. Ведь при полном включении рычага указателей поворотов, автоматического отключения не произойдет, в связи с незначительным углом поворота руля, а значит надо будет тыкаться туда- обратно самим указателем или постоянно поддерживать его рукой на грани включения, дабы имитировать работу указателя поворотов. А если такая опция есть, то просто чуть коснулся рычага и забыл. В общем мы думаем, суть работы раскрыли в полной мере, теперь же стоит упомянуть о возможно реализации такой опции на своей машине.

Использование микроконтроллера на дачном участке

Звук на садовом участке

Известно, что при использовании классической музыки наблюдается повышение надоя у коров и увеличение поголовья свиней. В данной статье анализируется возможность использования музыки для повышения урожайности на дачном участке, а также рассмотрим схему отпугивания птиц и кротов.

В ясный летний день в беседке, обвитой виноградной лозой, за стаканом домашнего вина, обводя руками зелёный мир дачи, приятель пожаловался: совсем замучили кроты, в теплице подгрызли корни помидоров и огурцов, везде нарыли такие норы, что при поливе вся вода уходит под землю, растениям ничего не остаётся. Две яблони засохли, подгрызли корни. А я за ними в Киев ездил, особый высокоурожайный сорт привёз и вот тебе результат.

Помолчав, и отхлебнув вина, приятель продолжал: однажды, перед сбором урожая, прилетела огромная стая каких-то больших серых птиц, налетела на виноград и давай клевать. Если бы меня не было дома, то урожай погиб и я бы не смог угостить тебя этим прекрасным вином.

Мы чокнулись стаканами и отпили вкусной тёмно-красной ароматной жидкости. Сквозь решётку беседки я посмотрел на садовый участок и увидел там и сям маленькие бугорки чёрной земли. Это была работа крота.

В интернете нашёл достаточно материала на тему типа – 100% успешной борьбы с кротами и птицами электронными методами.

Автор (См. фото) утверждает, что рацион крота состоит в основном из земляных червей, в поиске которых крот может прорыть норы до десятков метров в течение дня, не щадя при этом корни растений. Слух у крота настолько великолепный, что он может услышать шевеление червя до сотни метров! Отсюда вывод, что если закопать звучащий непрерывно динамик на небольшую глубину, то никакого шевеления червя крот не услышит и вынужден либо умереть от голода, либо покинуть дачный участок. Для реализации данного проекта автор предлагает использовать радиоприёмник с мощным выходом и динамик, помещённый в герметичную ёмкость. Для эксперимента использовалось пластмассовое ведро с крышкой зарываемое в землю на небольшую глубину.

Второй автор (См. фото слева) также предлагает «…круглосуточно бороться с кротами с помощью радио и динамиков, зарываемых в землю в пластмассовых бутылках…»

По его наблюдению один динамик изгоняет кротов с площади 10 х 10 метров. Разбивается участок на площадки по 100 кв. метров, ставится усилитель на радио. Для большей эффективности можно более часто ставить динамики.

Для отпугивания птиц, на аэродромах аэрофлота, во избежания столкновения с самолётами применяют систему мощных динамиков, звучащих голосами хищных или умирающих птиц, «…некоторые звуковые приборы “извлекают” из своей электронной памяти жалобные вопли раненной или хищной птицы. Теоретически такое устройство для отпугивания можно соорудить самостоятельно, если записать крики птиц на магнитофон и прокручивать через динамик. Оказывается, что раздающиеся голоса хищных птиц, для людей может и будут звучать одинаково, но японские птицы могут “не понимать язык” американских.

Так что как говорится лучше поддерживать отечественного производителя по производству устройств для отпугивания пернатых. Не только из патриотических соображений, а сугубо практических.

Если пришло время купить устройство , “кричащее” всевозможными голосами хищников, лучше чтобы и прибор для отпугивания и сами птицы проживали в одной стране…»

Постановка задачи

Как вытекает из вышесказанного, кроту мешают охотиться на даче любые посторонние звуки в течение длительного времени, птица боится криков хищных и раненных птиц. Исходя из этого формулируем:

1. Звуки для крота должны быть достаточно громкие и разнообразные, чтобы не привыкал, и раздаваться всегда на глубине не менее 0.8м.

2. Звуки для отпугивания птицы должны быть достаточно громкие и разнообразные, чтобы не привыкала, совпадающие с криками хищных птиц или раненных данного региона. Включение звука для для отпугивания птиц должно быть только при появлении птицы в охраняемой зоне, грядка, дерево, куст.

3. Аудиоканалы для птицы и крота должны быть изолированы, друг от друга, в том смысле, что если звуки для крота идут всегда и они не слышны, так как звучат под землёй. Трудно представить рычание тигра, медведя, вурдалака, хрюканье кабана, панический женский крик для дачника в течение суток. В свою очередь криком хищной птицы неплохо будет и крота пугать. Ночью птицы мало летают, и, следовательно, дачник может спать относительно спокойно. А вот крот нет, звуки будут ему мешать, тем более для крота не существует времени суток, под землёй всегда темно.

4. Звуки, особенно для птиц, должны быть достаточно близко похожи на природные данного региона. Для крота современная наука не определила звуков которых он боится, просто нужен любой звук мешающий кроту слушать шевеление червя. Для краткости назовём будущее устройство кратко ПиК, Птица и Крот.

Алгоритм для отпугивания птиц

При подаче питания ПиК переходит в состояние ожидания нарушения зоны контроля. При обнаружении движущегося объекта датчик срабатывает и посылает сигнал в контроллер. Тот, в свою очередь вырабатывает импульс в 100 млС на включение трека в карте SD и мини плеер воспроизводит мелодию. Контроллер анализирует состояние статуса мини плеера и по его состоянию определяет окончание проигрывание трека, после чего он снова уходит в режим ожидания нарушения зоны контроля движущимся объектом.

Рис.1. Реализация алгоритма на контроллере ATTiny15L

Сигналы датчика и статуса плеера имеют дискретный характер. Моделируем их кнопками «Датчик» и «Статус» подсоединённые к входам МК PB4 и PB3.

Сопротивления обозначенные 20к – внутренние. Кратковременно нажимаем на кнопку «Датчик» программа МК распознаёт лог.0 на PB4 и отрабатывает импульс в 100 млс на выходе PB3, при этом светодиод LED1 кратковременно вспыхивает. Держим кнопку «Статус» нажатой, имитация проигрывания трека. Пока трек «играет» всякие нажатия кнопки «Датчик» игнорируются. При отпускании кнопки «Статус» программа переходит к анализу состояния кнопки «Датчик».

Датчик движения RCWL-0516

Датчик движения RCWL-0516 — способен определять движение объектов (препятствий) которые полностью или частично отражают радиоволны (люди, животные, металлы и т.д.), даже если они находятся за деревом (дверью), стеной (гипс, бетон), пластиками, стеклами и т.д.
Поскольку птица движущийся объект, то датчик должен её регистрировать.

Датчик движения HC-SR501

Модуль представляет собой датчик движения. При попадании теплокровного существа с в зону обзора датчика фиксируется его присутствие. Принцип работы модуля HC-SR501 заключается в регистрации инфракрасного излучения от подвижного объекта.
Птица тоже живая, тёплая, движется, должна излучать инфракрасное излучение, и при движении пересекать зоны контроля датчика.

Проверка датчиков

Для проверки и регулировки датчика HC-SR501 собрал схему, в последствии использовал как ночник. Очень удобно, только встал с дивана воды попить, раз LED1 (супер яркий) включился, лёг – LED1 выключился. Для уменьшения чувствительности датчика приклеил пару слоёв чёрного скотча. При срабатывании датчика от теплового излучения тела, сигнал 3,5В через 10 кОм поступает в базу транзистора Т1, потенциал коллектора которого становится близким к нулю. Нулевой потенциал открывает ключ Т2 и LED1 загорается. Длительность свечения регулируется в HC-SR501 от нескольких секунд до минут.

При испытании микроволноволнового датчика RCWL-0516 оказалось, что он весьма чувствительный даже при движении собаки или кота в соседней комнате и даже этажом ниже.

На рис., выше изображена принципиальная схема соединения датчика HC-SR501 на КТ315Г, микроконтроллером ATTiny15L, мини плеером DFPlayer MINI. Кнопки «Датчик» и «Статус» заменены на реальные сигналы OUT датчика HC-SR501 и ST DFPlayer MINI соответственно.

На рис., выше изображена монтажная схема соединения датчика HC-SR501 с транзистором на КТ315Г, микроконтроллером ATTiny15L, мини плеером DFPlayer MINI и связями в виде цветных проводников. Красный и оранжевый цвета – питание +5В, белый – общий(GND), зелёный – статус, фиолетовый – OUT, жёлтый – Pre+(Импульсная команда «Запуск трека»). Провода на динамик (находится в пластмассовой коробке белого цвета ) выполнены проводом МГТФ. При подаче питания и поднесения руки к датчику в динамике слышится звук хищной птицы. Некоторые звуки хищных птиц приведены в Приложении 1 (скачать звуки).

Выбор усилителя

Для согласования сигналов DFPlayer MINI с динамиками использовалась микросхема для автомобильного усилителя TDA 7388.

TDA 7388 обеспечивает низкий уровень шумов и нелинейных искажений. Усилитель имеет защиту выходных каскадов от короткого замыкания и перегрузок по току, переполюсовки питания и термозащиту.

Напряжение питания: 10-18 В

Полоса частот: 20-20000 Гц

Входное напряжение: 0,05 В

Сопротивление нагрузки: 4 Ом

Выходная мощность 4×40 Вт

Коэффициент гармоник: 0,15 %

Рис.11

Проверка усилителя

Аудиоканалы для птицы и крота должны быть изолированы, друг от друга. Звуки, особенно для птиц, должны быть достаточно близко похожи на природные для данного региона, крота пугаем также звуками хищных птиц.

Для выполнения указанных требований была применена оптопара PC817 которая проводила без искажений аналоговый канал только при попадании птицы в зону действия датчика. Для имитации срабатывания датчика служит КН1, КН2 имитирует импульс микроконтроллера для запуска трека. Как видно из Рис. 13 входы TDA7388 попарно объединены, для птицы IN1 и IN2, для крота IN3 и IN4.

Группа динамиков обозначенных OUT1 и OUT2 располагались в охраняемых зонах защищаемых растений, динамики OUT3 и OUT4 зарывались в землю, предварительно защитив их от попаданий влаги. При проверке данное оборудование, размещалось на рабочем столе.

Проверка проводилась в следующей последовательности:

• Кратковременно, несколько раз, нажималась КН2, при этом мелодия, записанная на SD-карту, звучала только из динамиков OUT3 и OUT4 (мешаем жить только кроту).

• Удерживая нажатой КН1, кратковременно, несколько раз, нажималась КН2, при этом мелодия, записанная на SD-карту звучала из всех динамиков (мешаем жить кроту и «напускаем хищных птиц» на летающих любителей дармовой еды).

Подчеркиваем, мелодия для крота звучит круглые сутки и инициируется программой, в то время как для птицы запускается при обнаружении последней в зоне контроля датчика. Для питания использовалось напряжение 10 В.

Принципиальная схема блока управления ПиК

На рис., выше представлена схема с одним датчиком.

При регистрации птицы на выходе датчика OUT формируется напряжение +3,5 В и через 10 кОм поступает в базу Т1. Последний открывается, и нулевой потенциал датчика ДТ поступает на вход МК PB4. Программа отрабатывает, на выходе PB3 МК формируется импульс 100 млС поступающий на вход 11 DFPlayer MINI, на выходе PB0 появляется потенциал лог.1 управляющий открытием светодиода оптопары PCB17. Отрабатывая поступающий сигнал на входе 11, DFPlayer MINI на выходах DAC_R и DAC_L формирует код мелодии в формате МР3. Сигнал с DAC_R на коллектор транзистора оптопары. Так как последний открыт то мелодия появляется на его эмиттере OUT1 и следовательно, на 2-х входах усилителя TDA7388. Сигнал статуса не используется, так как все мелодии нормированы по 20 секунд. Сигнал для крота формируется DAC_L и поступает в виде сигнала OUT2 на вход усилителя.

При отсутствии птицы программа МК каждые 20 сек, выдаёт в усилитель на вход OUT2 мелодию для крота. Усилитель TDA7388 расположен, во избежание перегрева, на алюминиевом радиаторе.

При обсуждении схемы с владельцем дачи было решено добавить элемент управления однофазным двигателем. Двигатель будет включать трещотку после исполнения мелодии для птицы на 20 сек.

Условием включения трещотки является появление птицы в зоне датчика и включения микро тумблера S1. Для увеличения помехоустойчивости работы ПиКа на сбросовый вход МК ставится сопротивление в 10К и блокировочные конденсаторы на питание МК в 30 нФ и 20 мкФ (на схеме не показаны). Во время работы трещотки мелодия не воспроизводится, и крот может отдохнуть и подумать, не пора ли бежать с этой дачи на дачу к соседу 🙂

Принципиальная схема блока управления трещоткой

Основным требованием к управлению силовыми устройствами от МК является гальваническое разделение цепей управления от силовых ~220V. Для реализации данного требования используется микросхема MOC3061. МОС3061 есть оптопара с помощью которой можно гальванически развязать к сеть 220 Вольт и низковольтную часть устрйоства (к примеру если микроконтроллер будет управлять включением лампы накаливания 220 Вольт или двигателем).

Сигнал МК УТ (Управление Трещоткой) открывает транзистор Т0 обеспечивая прохождение тока через светодиод MOC3061, которая обеспечивает гальваническое разделение сигнала управления МК от ~220V подаваемых на анод и катод симистора ТС112-10. Симистор открывается в режиме ключа и 220В включает двигатель трещотки. Светодиод LED1 служит для визуализации команды УТ.

Монтажная схема блока управления трещоткой

На рис., выше представлена печатная схема управления трещоткой. Симистор ТС112-10 помещён на алюминиевом радиаторе, закреплённом на печатной плате в точках А А(соединены с анодом симистора). Затвор и катод соединены с точками Z и K внешними проводниками. «Общение» блока с МК осуществляется через разъём SH7, а с двигателем через SH8. Блок закрепляется в ПиКе на 4-х болтах расположенных по угловым отверстиям печатной платы.
