1. 04.10.2010, 10:45 #1

   Плохо дует печка

   Прошлой зимой печка еле дула теплым. Кое как проездил. Поменял главный радиатор, радиатор печки, пробовали ставить новый термостат, помпу меняли. Все равно дует слабо. Что может быть? Может заслонки или еще что нибудь?

   ---

2. ---

3. 04.10.2010, 11:17 #2

   Плохо дует печка

   Сообщение от MK005

   Прошлой зимой печка еле дула теплым.

   Кое как проездил. Поменял главный радиатор, радиатор печки, пробовали ставить новый термостат, помпу меняли. Все равно дует слабо. Что может быть? Может заслонки или еще что нибудь?

   Так «еле дует» или «еле тёплым»? Вещи то абсолютно разные.
   Если первый вариант, то план действий, такой как вы провели. Если второй — то очистка системы от грязи и мусора. Как это делать, на форуме есть.

   ---

4. 04.10.2010, 11:31 #3

   Плохо дует печка

   Дует еле теплым. Систему всю чистил. На скорости зимой вообще холодный идет.

   ---

5. 04.10.2010, 11:48 #4

   Плохо дует печка

   Сообщение от MK005

   Дует еле теплым. Систему всю чистил. На скорости зимой вообще холодный идет.

   Заслонка на горячий воздух одна. Привод у неё тросовый. Может термостат новый не закрывается.

   ---

6. 04.10.2010, 11:57 #5

   Плохо дует печка

   Когда переключаю положение обдува то слышен писк.

   ---

7. 04.10.2010, 12:19 #6

   Плохо дует печка

   Сообщение от MK005

   Когда переключаю положение обдува то слышен писк.

   Должно быть небольшое шипение. Можно посмотреть не соскочили ли ваккумные трубки.

   ---

8. 05.10.2010, 16:59 #7

   Плохо дует печка

   http://www.nexia-club.ru/forum/topic/438.htm
   Почитай мои посты, а лучше все 69стр
   Мне помогло: 1 полностью закрытая заслонка тепло-холод 2 закрыл отверстие от кондиционера 3 установил второй термостат от классики

   ---

9. 30.01.2011, 17:17 #8

   Плохо дует печка

   Здравствуйте! Вот какая чтука!!! Живу в Краснодарском крае, морозы для нас редкость, но вот уже вторую неделю мороз под 10 градусов!!! Изначально температура двигателя была низкая, думал и печка поэтому дует чуть теплым воздухом, поменял термостат, температура нормализовалась, а вот печка так и не дует горячим воздухом!!! Поставил картонку между радиаторами — пока возле гоража машина стояла вообще вкл. вентилятор радиатора, думал наверное и в салоне африка, сел — холодрыга!!!
   У меня какая-то интересная система — кондиционер подключен на кнопку рециркуляции воздуха, в связи с этим я не могу сделать так, чтобы воздуз засасывал не с улицы, а с салона!
   ВОПРОС: 1) Как мне отключить кондициоер, чтобы при нажатии РЕЦИРКУЛЯЦИИ не включался кондюк, только так чтобы в любое время можно было его легко подключить.
   2) Может можно как нибудь по др. сделать.
   PS полюбому где- то есть фишка вкл. выкл. кондюка!!

   ---

10. 30.01.2011, 21:38 #9

    Плохо дует печка

    Сообщение от Serega_vim


    PS полюбому где- то есть фишка вкл. выкл. кондюка!!

    Полюбому это должны быть 2 разные кнопки!!!

    ---

11. 30. 01.2011, 22:11 #10

    Плохо дует печка

    В салоне кнопка одна, где AC должна быть — заглушка. Я залезал туда где эта заслонка открывает и закрывает воздух улица\салон и когда нажимаю кнопку включаеться кондюк и заслонка закрывается на «салон»!!! Может как т кондюк пока отключить вообще? Если да, то как?

    ---

Печка нексия установка тройника

Содержание

1. Daewoo Nexia СИНЯЯ СТЕРВА › Бортжурнал › Тройник в систему охлаждения(АНТИ ЗАВОЗДУШИВАНИЕ ПЕЧКИ)
2. Daewoo Nexia Узбекский фрукт N125 › Бортжурнал › Тройник в системе охлаждения, утепление к зиме
3. Daewoo Nexia F16D3 › Бортжурнал › Доработка печки
4. Daewoo Nexia Сборная солянка › Бортжурнал › Вся правда о печке Нексии
5. Daewoo Nexia GLE, A15MF, R-9 › Бортжурнал › Плохо греет печка? Нет, она дует не туда…

Бытует такое мнение, что если зафигачить тройник в нижний шланг из расширительного бачка, и соединить шланг с шлангом идущим от дросселя, мол печка будет хорошо греть и перестанет завоздушиваться, вот к примеру этому доказательства:
www. drive2.ru/l/590567/
www.nexia-faq.ru/dorabotka/dorabotka-pechka

Есть одно но, так же появилось мнение, что это наоборот ухудшает всю систему охлаждения:
www.drive2.ru/l/288230376152737093/

А я только думал, чем мне заняться и хотел тройник прифигачить, но не тут-то было, но все же хочется добить эту печку, как же быть-то?

источник

Давненько хотел «вкорячить в систему охлаждения тройник, чтобы избавится от «болячки» Нексии, связанной с завоздушеванием охлаждающей жидкости.
Ничего нового не придумывал — сделал, как предлагают в библии — Nexia-FAQ Использовал сантехнический тройник, 3 штуцера, хомуты, 1 л. антифриза.

И снова зима напомнила о себе — с утра температура опустилась до -16.
Поэтому воткнул картонку перед радиатором и укутал автоодеялом двигатель.

Воткнул обратно (после замены лобового) «стрелки» на лобовом стекле, посадил их на герметик.

На прошлой неделе восстановил работы задних электростеклоподьемников — видимо когда менял ограничители, слишком широко открыл дверь и оторвал один из проводов. Удлинил и пропаял, теперь все работает. Тогда же протянул через гофру в ноги провода от обогрева зеркал. Сначала пытался их так запихать — не получилалось. Потом брызнул туда силиконовой смазки и пошло как по маслу — сама гофра на проводах стала легко скользить. Так что рекомендую. На очереди протяжка проводов в правой двери и подключение к отдельной кнопке. Реле-времени для обогрева заднего стекла уже заказал, с кнопкой пока думаю.
Машина чумазая как черт — никак не могу у себя на районе на мойку без очереди попасть. Один раз даже в 7 утра приехал — передо мной 4 машины, плюнул и поехал обратно.
Вот так я по утрам грею авто — звонок на СМС розетку и включается подогрев двигателя.

источник

Прошлой зимой я изрядно мёрз в машине. Меня от этого сильно припекало тогда. К будущей зиме решил подготовиться заранее. Делал по этому, знакомому многим из Вас, видео. Но, как всегда, что-то пошло не так…

В процессе разбора пришлось извлечь свои доморощенные жгуты проводки. Разъёмы лишними не бывают!

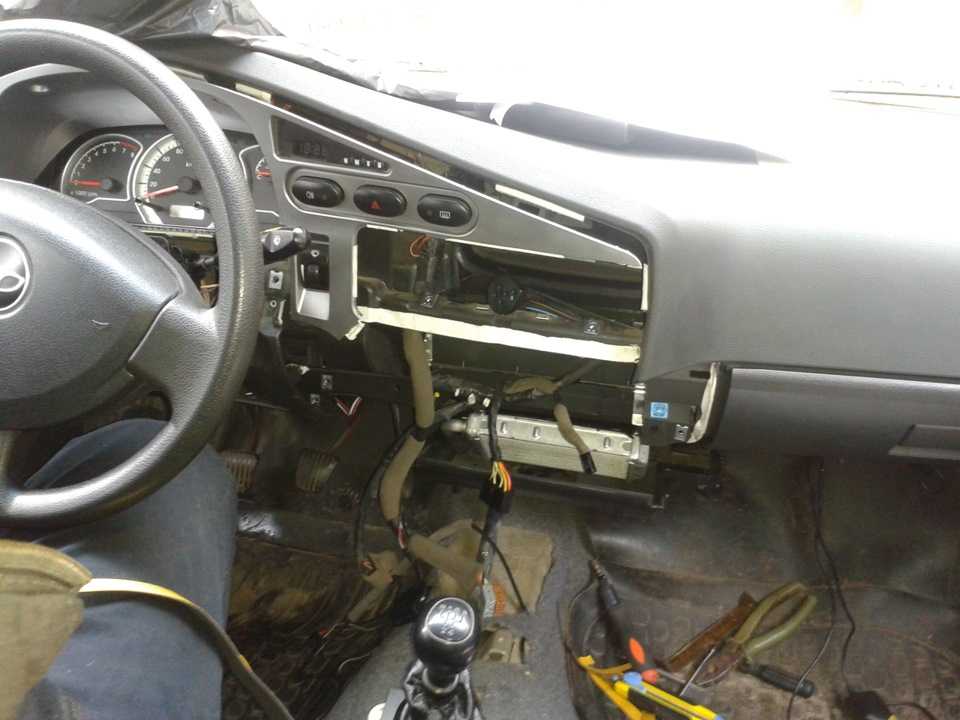

Добрался до печки. Подтёков нет. Наверно, менял предыдущий хозяин. Иначе, как объяснить отсутствие очень хитрорасположенного болта над тягой КПП?

Пользуясь случаем, решил развоздушить печку. Встал на горку, прижал верх радиатора печки книзу для более горизонтального положения и погазовал. Услышал отчётливые бульканья от радиатора, так как нет всяких кожухов вокруг него. Жал на газ, бульканья продолжались, в итоге игрался с газом до отсечек. В первый раз так мотор раскрутил… И зря.

источник

Дамы и господа! Настало время раскрыть всю правду о печки Нексии! Вернее объединить всю известную информацию в единый пост!
Теперь не нужно бегать по всему интернету и выискивать по крупицам всю инфу по печке Нексии, Теперь ВСЕ что мне известно будет отображено тут!
Приготовьтесь к «морю инфы». Поехали))

Ну чтож, начну с простого: Печка на Нексии не греет и это всем знакомо…
Собирая запчасти и информацию для тюнинга своей печки, обратил внимание на достойный прогрев салона в Эсперо… Но! В Эсперо стоит точно такая же печка как в Нексии! В чем же проблема?

Во-первых, это качество материала из которого изготовлена сама печка: у Эсперо более качественный и плотный пластик, стенки толще примерно на 20-30%. И качество сборки: в Нексии все заслонки начинают болтаться уже после первой зимы, а уплотнители попросту отклеиваются и вываливаются — что крайне негативно сказывается на герметичности печки и как следствие более слабый и холодный поток на выходе воздуховодов( тоесть получается что печка греет воздух не в салоне, а в панеле)
Решается тотальным разбором штатной печки, протяжкой и проклейкой всех заслонок и соединений в печке.

Во-вторых,Температура двигателя Нексии не превышает 87 градусов летом и 84 градусов зимой(есть бортовик по которому отслеживаю температуру), другими словами машина постоянно находится в «недогретом» состоянии(что зимой сказывается на расходе топлива не в лучшую сторону). Если сравнить с Эсперо — у той показатель зимой составил 91 градус.
Решается установкой более горячего термостата.

В-третьих, у Эсперо стоит медный радиатор, а у Нексии алюминиевый.

В качестве решения проблемы можно заменить, проблема лишь в поиске медного радиатора, да и процесс замены малоприятный.

В-четвертых, у Эсперо есть обдув ног задних пассажиров, а у Нексии нет(опять же негатив и экономия)

В-пятых, у Эсперо вентиляция выведена в багажник, а у Нексии в задние двери — что приводит к запотеванию боковых стекол, постоянного холода в ногах задних пассажиров и скоплению влаги в багажнике.

Воопщем сплошная экономия и недодумки мастеров Нексий.

А теперь более подробно:

Начну, пожалуй, с подкапотного пространства:

В принципе этих доработок будет уже достаточно для более менее нормальной работы печки, но мы же Русские — нам мало! надо сделать чтоб прям по красоте! чтоб в мороз можно было в майке и труселях кататься))) Поэтому углубляемся в теории и практику.

Операции которые необходимо провести непосредственно с печкой.
Для начала теория:

Данную доработку проделал предыдущий владелец моего автомобиля и он не учел одного — машина то с кондером, и получается что летом на испаритель дует горячий воздух — и кондеру разумеется не хватает мощности чтоб со всем этим жаром справится(рассчитан он на +30, а не на +80).
И как следствие почему плохо морозит кондер?
Да тут все просто: я замечал что многие жалуются что слабо дует кондер… и у наверное 90% этих людей что то наколхожено с печкой — поэтому кондер не справляется!
Что нужно для хорошей работы кондера:
Если вы каким либо образом, неважно каким, улучшали теплоотдачу печки — установите кран на вход антифриза в печку, тем самым вы облегчите жизнь кондеру в разы, и этого уже достаточно. НО! Есть еще одна деталь про которую знают немногие — это своего рода плавник, который крепится к телевизору и направляет воздух к радиатору — ЭТО ОЧЕНЬ ВАЖНАЯ ДЕТАЛЬ! я убедился на собственном опыте (когда ставил броню я его выкинул, и в этот же день заметил ослабление кондера). Но если эта столь важная деталь то почему не многие про нее знают? да потому что ее обламывают в первую же зиму — самая низкая часть авто…
Ну и напоследок: Кондер нужно перезаправлять КАЖДУЮ весну т.к. фрион имеет свойство испаряться.

Ну что ж… Вот и все. Вроде ничего не забыл и добротно объяснил. Надеюсь инфа окажется для вас полезной.
Если нашли ошибку или есть чем дополнить — пишите в комментарии, все учту, проверю и исправлю.
Всем огромной удачи)

источник

Больная тема практически для всех владельцев Нексии. По разному решают вопрос с холодной печкой — ставят помпу от газели или Bosh, ставят тройник на расширитель. Я сделал вот так, точнее повторил идею одного человека. Суть в том что заслонка «холод-тепло» не до конца перекрывает приток холодного воздуха и происходит смешивание холодного и горячего потоков.

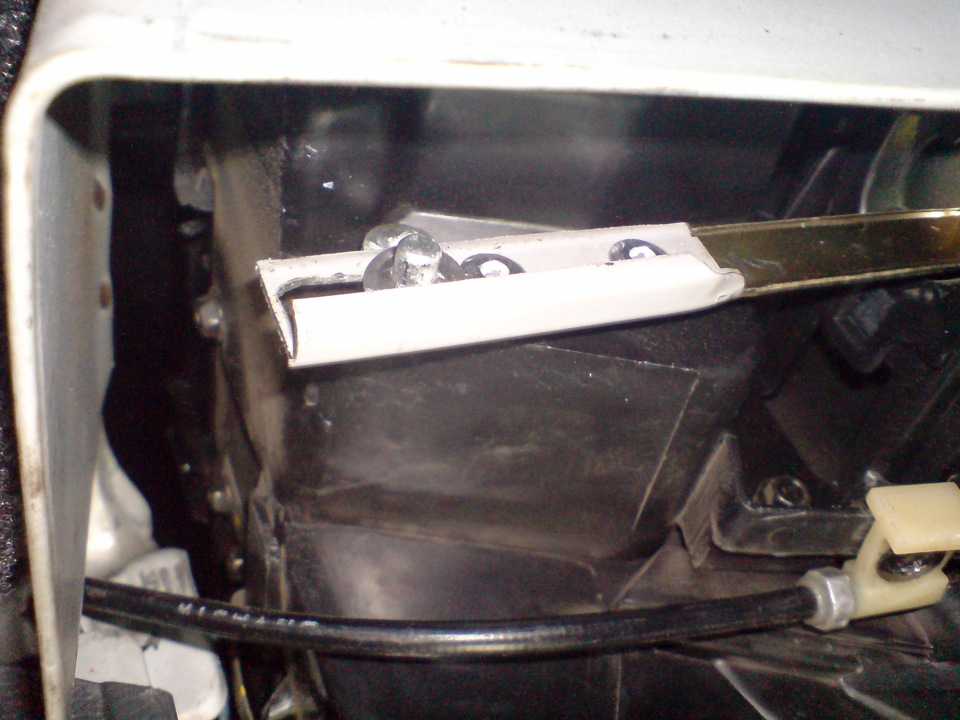

Кто соберётся проклеивать заслонку без этого даже и не думайте

Конструкция печки просто дибильная (а может проста и дибильна ), вобщем разбирайте и совершенствуйте, главное понять как она работает и всё сразу станет ясно. У меня на всё ушло 5 часов.
По поводу температуры сейчас так: температура двигателя 81гр, рециркуляция отключена, на улице -15, воздух направил в лицо, на расстоянии 25см от центрального дефлектора лицо обжигает, долго терпеть не получается — горячо. Раньше такого не было.

PS в конце отрегулируйте тросик заслонки, чтобы в положении «тепло» не было свободного хода, чтоб тросик слегка поджимал заслонку.

PPS многа букав и непонятно. Когда станете делать всё станет ясно. Эффект будет при условии что радиатор отопителя действительно греет, а воздух из дефлекторов идет теплый, а не горячий. Если кожух печки в районе радиатора горячий, а дует тёплый воздух, значит имеет место смешивание холодного и горячего потоков воздуха, щель там совсем маленькая но остужает она хорошо.

источник
