Основы доработка акустики

Те, кто занимаются доработкой акустики, похожи на автолюбителей, которые вкладывают в свои «девятки» суммы, достаточные для покупки хорошей иномарки. Поделимся некоторыми достаточно простыми приемами доработки колонок, позволяющими небольшой ценой добиться значительного прироста качества звука.

Прежде чем заняться доработкой акустических систем, посмотри, что у тебя будет источником аналогового сигнала. Интегрированный кодек? Звуковая карта SB Live? Если так, то имей в виду: звук действительно хорошего качества ты не получишь, поскольку звуковая карта (кодек) будет сильно искажать его.

Конечно, прирост качества ты заметишь, но радости от этого будет мало. Идеальным варантом будет конечно внешние CD проигрыватели, DVD плеер и так далее. Если ты озаботился хорошим звуком, постарайся найти что-то из этого списка.

Перед тем как начать доработку, разузнай как можно больше о своей акустической системе. В зависимости от того что она из себя представляет изначально, от нее можно добиться большего или меньшего прироста качества.

Что дорабатывать?

Имеет смысл дорабатывать ту акустику , у которой изначально был какой то потенциал. Самый большой потенциал к доработке у «средненькой» акустики — той, что находится в средней ценовой категории и обладает качеством звука, которое можно обозвать пристойным.

Качественные же системы, как правило, дорабатывать почти бессмысленно — замена или изменение свойств одного компонента потребует замены и всех остальных. То есть с таким же успехом можешь сразу собирать новую акустику с нуля. Однако кое-что можно доработать и в них; в разы качество, конечно, не вырастет, но заметный прирост получить можно.

Лучшим вариантом для доработки является отечественная акустика производства Советского Союза и его республик (очень любят дорабатывать S-90 и S-30). Середнячки представляют с точки зрения доработки наибольший интерес (перечислять подобные системы не имеет смысла, поскольку их огромное количество).

Осталось самое сложное — доработать колонки.

Доработка фильтра и проводки

Делать доработку фильтра имеет смысл только в самом простом виде — заменить штатные элементы на более качественные, тех же номиналов. Если в фильтре установлены электролитические конденсаторы, их можно поменять на пленочные, металлопленочные или металлобумажные.

Катушки из тонкой проволоки и с металлическим сердечником можно заменить на аналогичные, но без сердечника и намотанные толстым медным проводом (сечением примерно 1 мм2). При таком подходе можно добиться хорошего прироста качества малой кровью. Возможно, стоит заменить штатные провода, идущие от усилителя к колонкам (а также проходящие внутри корпусов АС), на толстые медные провода (можно использовать специальные акустические кабели).

Для для малой акустики кабелей с сечением около 1–1.5 мм будет вполне достаточно (скорее всего, при этом потребуется менять и клеммы — не забудь загерметизировать корпуса колонок), для больших не меньше 2,5 мм2. Правда, есть риск, что остальные компоненты не позволят получить прирост качества звука от замены проводов и клемм, или он будет очень незначительным. Проверить это, к сожалению, можно только опытным путем.

Переделка акорпуса

Помимо доработки электрической цепи полезно заняться корпусами колонок (в системах с сабвуфером, оснащенных малогабаритными сателлитами, есть смысл дорабатывать только корпус сабвуфера). Как правило, они очень далеки от идеала. По идее, они должны быть герметичными, жесткими и правильно рассчитанными — иметь соответствующий параметрам динамика объем. Очень многие корпуса мейнстримовых систем не отвечают ни одному (!) из этих критериев.

В результате такие констролябии гудят (бубнят, как выражаются многие самодельщики) на низких частотах, раздуваются и излучают не заложенные в фонограммы звуки (глазом это не заметно, конечно, но зато заметно на слух), а динамики болтаются и вносят в звук искажения, потому что негерметичные корпуса их не поддерживают.

Если устранить эти недостатки, прирост качества окажется существенным, примерно таким же заметным, как от смены и доработки блока питания, но иного характера - там мы боролись с переходными искажениями, а здесь снизим уровень линейных и нелинейных искажений.

В первую очередь, разберемся с жесткостью посредством стяжек или распорок. Между верхней и нижней стенками будет более чем достаточно одной распорки, между боковыми, передней и задней стенками неплохо бы установить по две (если корпуса имеют объем около десяти литров и больше).

Самый простой в плане технического исполнения вариант — стянуть противоположные стенки толстыми металлическими болтами, просверлив в них дырки соответствующего диаметра. Не очень эстетично, зато просто.

Другой путь — установить изнутри корпусов в качестве распорок деревянные бруски 15х15 мм, прикрепив их к стенкам с помощью клея и шурупов. Естественно, стоять они должны в распорку.

Если динамики на передней стенке акустической системы расположены близко или, в силу еще каких-то конструктивных особенностей, установить распорку между передней и задней стенками невозможно, ты можешь увеличить жесткость корпуса с помощью деревянных брусков, закрепленных на соответствующих ребрах корпуса (идущих от передней стенки к задней). Не очень эффективное решение, но все-таки это лучше, чем ничего.

Герметизация корпуса АС

После укрепления корпуса озаботься его герметизацией. Для этого вытащи из него всю начинку — фильтры, динамики, провода, синтепон или другой поглотитель. И тщательно обработай его изнутри каким-нибудь вязким герметиком (необходимые материалы можно найти в строительных магазинах или в магазинах автолюбителей).

Лучше всего воспользоваться битумной мастикой, продающейся во флаконах с распылителями, — обрабатывать ей колонки достаточно просто, а со своей задачей она справляется на сто процентов.

Ни в коем случае не используй вещества, которые после отвердения становятся жесткими и хрупкими.

Проводить обработку и сушить после нее колонки лучше всего на открытом воздухе — духан от битумной мастики, силикона и прочих подобных веществ будет стоять такой, что даже соседи закашляют :). После того как корпуса высохнут, процедуру обработки и сушки полезно повторить. Готово? Отлично.

Последний штрих — сделай под динамики и заднюю крышку (ту, что с клеммами) прокладки из мягкой резины и прикручивай динамики с крышкой через них. Когда закончишь доработку и закроешь корпус, можно пройтись для большей надежности замазкой или другим герметикам по местам стыков динамиков и задней крышки с корпусом.

Увеличиваем объем

Если колонки гудят, полезно немного увеличить внутренний объем корпуса (увеличить его значительно просто не получится). Нет, его не требуется растачивать — достаточно положить в него распушенную вату. Но сначала взвесь синтепоновый мат, который уже был внутри корпуса (если производители, конечно, его положили).

На литр объема корпуса должно приходиться 25 грамм синтепона. Недостаточно? Добавь вату, предварительно хорошо распушенную. Нормальное количество — 10–15 грамм на литр. В принципе, можно положить и больше, но это имеет смысл делать только в том случае, если низкочастотное гудение не прекратилось. Ты потеряешь немного баса, но зато и неприятный гул пропадет.

Есть еще одна процедура, но она довольно нудная и не такая эффективная, как описанные выше. Стенки корпуса можно оклеить изнутри войлоком или, на худой конец, ватином. Эта мера позволит снизить количество переотражений звуковых волн внутри корпуса, что приведет к уменьшению вносимых корпусом в звук искажений.

Если решишься на эту процедуру, при креплении материала к стенкам не расходуй слишком много клея, чтобы войлок или ватин не стали плотными и бесполезными. Наноси клей маленькими точками.

Личная рекомендация, не использовать синтепоном с толщиной больше 15 мм.

Дальнейший тюнинг

Как и любой тюнинг, процесс доработки колонок имеет тенденцию затягиваться и со временем превращаться в любимое увлечение. Возможно, проведенной доработки тебе покажется мало, и ты захочешь большего. А через какое-то время тебе станет интересно, что в принципе возможно выжать из твоей системы.

Более глубокая и тщательная доработка для каждой системы индивидуальна и требует не только большего количества времени и денег, но и наличия определенных знаний. Кроме того, тебе потребуются некоторый опыт в оценке качества звучания на слух, умение выбирать тестовый материал, работать с готовыми тестами (например, FSQ). Если захочешь копнуть глубже, ищи информацию в интернете. Найди единомышленников в сети, напряги поисковые машины раздобыть отсканированные книги и статьи по соответствующей тематике.

Если у тебя установлены небольшие пластиковые колонки, заниматься их доработкой бессмысленно. Даже если твои карманы не набиты деньгами, постарайся для начала разжиться системой долларов за 60-100, чтобы потом выжать из нее максимум. От дешевых пластиковых колонок невозможно добиться чего-то хорошего в принципе.

По законам ценообразования, то, что доходит до розничной продажи, вырастает в цене, как минимум, в три раза. Соответственно, получается, что разработчики акустики за десять долларов тратят на все про все не более трех с половиной долларов.

А все — это усилитель, динамики, корпус, фильтры, блок питания (между прочим, даже маломощный, но качественный БП стоит 5–10 долларов), мелкая ерунда вроде проводов и упаковочных материалов (которые тоже стоят денег).

Инженерам-разработчикам тоже должны были что-то заплатить, из тех же десяти долларов.



В поисках лучшего звука. Часть 1. Переделка колонок.


Введение


Началось все это в далеком 2001 году. У меня только появился диалапный инет, и я зарегистрировался на форуме ixbt, на котором был просто кладезь информации по переделке советских колонок, улучшению их звучания, о переделке советских усилителей. Их умудрялись доставать на "помойках" по смешным ценам и переделывать в "конфетки". Ну, а я не мог найти ничего по удобоваримой цене (может, плохо искал?). На радиобарахолке спекулянты драли прямо бешеные цены! А желание собрать хорошую аудиосистему просто зудело. Было решено самому сделать и усилитель, и колонки.



Завел тему "Помогите начинающему собрать усилитель с нуля", сейчас она уже удалена с форума за давностью лет. Но тема была очень популярная. Хотел собрать 4-х канальный усилитель (губа же не дура) на какой-нибудь микросхеме серии TDA или подобной, но в этой теме мне добрые люди посоветовали собрать усилитель Акулиничева на рассыпухе. (Все желающие могут ознакомиться со статьей из журнала Радио и схемой) Я нашел схему в библиотеке, развел сам вручную печатку в Corel Draw (без каких-либо программ, которые сейчас автоматом могут это сделать). Протравил в прогретом медном купоросе (на хлорное железо было денег жалко, а этого добра было у деда на даче навалом). Деталями, в том числе трансформатором от лампового телека, меня снабдил преподаватель по электронике. Спаял - не работает. Долго танцевал с бубном, была куча советов, в чем может быть проблема, ничего не помогло. Не осилил, так сказать. Все ушло на антресоль, благополучно забылось и спустя лет 5 ушло на помойку.


К тому же 2002 году были куплены колонки Microlab Solo 2 самой первой версии, без экранирования.




В то время инет просто пестрил восторженными отзывами о них. За совсем небольшую сумму человек получал достаточно качественное звучание по сравнению с активной компьютерной акустикой того времени. Плюс на форуме ixbt сразу же начали обсуждаться варианты переделки, начиная от новых схем фильтров и заканчивая переделкой динамиков. Я даже хотел сделать небольшую переделку - заменить электролиты в фильтрах на металлопленочные конденсаторы типа К73-17, но так и не взялся за это.


Сейчас, кстати, Microlab Solo 2 стоят почти на 30% дороже, чем в 2002 году, и не являются самым лучшим вариантом для покупки в своем диапазоне цен. Но это уже к теме не относится...



"Я не тормоз, а просто медленный газ!"


Итак, спустя 8 лет, мне приспичило все-таки переделать колонки. Все это время они отпахали без проблем, ни разу не подвели.


Была полностью перепахана тема на ixbt (около 200 страниц), выделены основные тезисы:


  • герметизация корпуса

  • утяжеление корпуса

  • переделка фильтров


Более глобальными переделками динамиков, типа пропитывания клеем диффузора или наклеивания дополнительного магнита было решено не заморачиваться, дабы не испортить абсолютно рабочие колонки.


Для первых 2-х пунктов были закуплены: силиконовый герметик и лист вибропласта. Опыты начал с пассивной колонки. Разобрал, промазал герметиком, просушил. Для обклеивания вибропластом сначала сделал выкройки из бумаги. Намучался - капец. Обклеил боковые стенки и верх с низом.





Схема фильтра была выбрана №1 от Кента (ее рекомендовал сам автор).




Конденсаторы автор советовал опять же из серии металлопленочных К73-17, но штудирование интернета привело меня к мнению, что полипропиленовые конденсаторы звучат гораздо лучше. А найти их в нашей "деревне" оказалось не так-то просто. После долгих поисков оптимальными по цене/качеству/срокам поставки оказались китайские помехоподавляющие конденсаторы серии MPX.


Заморачиваться печаткой и навесным монтажом не стал. Сделал что-то среднее. Опять в том же Corel Draw наваял примерное расположение элементов, вырезал нужного размера кусок нефольгированного текстолита, насверлил в нужных местах отверстий по шаблону, спаял, получилось вот такая штука, которая в последующем была закреплена на дне колонки и закрыта куском синтепона.




Родной синтепон был также возвращен на свое предыдущее место. Собрал колонку, подключил, включил разнообразную музыку и почти не заметил разницы с непеределанной активной колонкой. Показалось, что немного добавилось верхов и средних, но, ИМХО, это было больше похоже на самовнушение...


Все опять же сводилось к подключению SOLO-2 к другому качественному усилителю, которого у меня не было.


Случайно получилось, что забрел я на форум audioportal.su и начитался хвалебных слов о теплом ламповом звуке, после чего загорелся собрать ламповый недорогой усилитель. Я даже и не подозревал, во что эта идея выльется, но это уже другая история...


ЗЫ: Впоследствии активная колонка была переделана тем же способом, разве что пришлось придумывать заглушку на заднюю стенку взамен родной, на которой были расположены регуляторы тембра и разъемы. В результате получилась вот такая "красивенькая" колоночка.




Доработка колонок S-90

06 Июля 2006 Автор: Игорь М. Бутин

Основные недостатки колонок серии S-90.

  1. Малый объем корпуса для низкочастотного динамика. Последствие — бубнение низких частот.
  2. Фазоинвертор рассчитан на частоту 20 Гц. Последствие — большие искажения НЧ.
  3. Никудышный среднечастотный динамик. Последствия — отвратительные СЧ, призвуки.
  4. Низкая частота резонанса высокочастотного динамика. Последствия — «кряканье», сипение.
  5. Фильтр рассчитан с учетом предыдущих недостатков. Последствие — при доработках любого узла фильтр надо изменять.
  6. Корпус недостаточно жесткий и не «заглушен». Последствия — вибрации, призвуки, «бочка».
  7. И т.д. и т.п. …

Изучаем и смекаем

Попивая пиво, доходим до трех истин. Есть три пути:

  1. Легкий и эффективный.
  2. Средней сложности. Больше шаманизма и снобизма. Некоторые улучшения звука по сравнению с пунктом 1.
  3. Суперсложный, трудоемкий и суперэффективный. Реально Вы пробуете изготовить новые колонки. Тут все зависит от качества изготовления и музыкального чутья. Если ничего не получится, то Вам никто ничего и не обещал.

Опишу все. Рекомендую для начала 1-й путь. Ценность его в том, что он не занимает много времени, Вы оставляете все компоненты колонок. Минимум дефицитных деталей и затрат.

Внимание! Внимание! Внимание!

  1. При проведении всех работ следите за правильностью фазировки динамиков. Если вы не сталкивались с этим сами - пригласите специалиста - электроника!
  2. Переделка динамика 15 ГД - 11А - процесс необратимый. В случае неаккуратности у динамика одна дорога - в мусорное ведро, а у Вас другая - на рынок.

Путь первый. Легкий и эффективный.

  1. Средние частоты - главный акцент. Переделкой динамика, добьемся его работы в поршневом режиме, повысим верхнюю граничную частоту, уберем призвуки, повысим чувствительность, улучшим направленность, задемпфрируем.
  2. Переведем колонку в диапазон от 31.5 Гц, вместо 20 Гц. Меньше будет бубнить.
  3. Задавим резонанс высокочастотной головки.
  4. Утихомирим призвуки корпуса

Покупаем в магазине советский теннисный шарик. Китайские и прочие не подходят. У них другой материал. Шарик должен быть именно такой, как в далеком детстве по 8 копеек. В крайнем случае — можно взять у знакомых или в спортивной секции тенниса. Покупаем эпоксидную смолу (немного, можно 1см куб.), клей (Суперцемент, Марс, Арго и т.д. — жесткий после затвердевания), пару простых карандашей, любой медицинский бинт и вату.

Приступаем к творчеству. Шарик пилим по шву пополам. Шов виден на просвет. Он внахлест сделан и шириной 1–2 мм. Пилить надо посредине шва. Я пилил лезвием Нева, предварительно сделав на нем зазубрины точильным бруском. После того как распилили, выравниваете линию распила на наждачной бумаге, и обрабатываете мелкой наждачкой внешнюю поверхность шарика. Если внутри в районе шва есть крупные наплывы, то их тоже надо удалить.

При работе шарик надо закрепить пластилином на батарейке Марс (футляре от фотопленки, баночки от корма для рыбок и т.д., по воображению) в трех точках. Этого достаточно. Пластилин удаляется потом или сухой тряпкой или протиркой бензином. После того как поверхность шарика обработана, к ней нельзя прикасаться руками. Растираете грифели карандашей на наждачной бумаге.

Разводите эпоксидную смолу с двойным количеством отвердителя. Покрываете поверхность шарика тончайшим слоем. При необходимости излишки клея можно удалить газетной бумагой. Обсыпаете графитом, стряхиваете лишний. Надо добиться, чтобы сквозь графит не просвечивал белый пластик шарика. Если просвечивает, значит, слой эпоксидной смолы был мал. Надо добавить. После того как все получилось, оставляем затвердевать.

Собираем фильтр на 3 Кгц. Для этого берем конденсатор 4,7 Мф и дроссель 0,6 мГн. Можно взять конденсатор от 4 до 7 мФ и подогнать под него дроссель. Чтобы не забивать голову лишними формулами, то самое простое — произведение емкости конденсатора в микрофарадах на индуктивность дросселя в мГн должно быть равно 2,82.

Допустим емкость конденсатора фильтра - 6,6 мкФ (МБГО и МБМ с допустимым отклонением от номинального значения ±10%), тогда индуктивность катушки 2,82 : 6,6 = 0.43 мГн, (обмотка содержит 150 витков провода ПЭВ-1 0,8, намотанных на каркасе диаметром 22 и длиной 22 мм с диаметром щечек 44 мм).

По этим данным можно собрать контур без LC-метра, поскольку важен не точный номинал, а "захват" резонансной частоты, имеющей определенный разброс. Конденсатор и дроссель крепим на куске ДВП и один вывод катушки припаиваем к выводу конденсатора. К свободным выводам припаиваем провода длиной 40-50 см.

Разбираем колонку. Снимаем низкочастотный динамик, среднечастотный, достаем стакан от него, снимаем высокочастотный динамик, снимаем декоративную накладку, снимаем фазинвертор (на некоторых колонках придется фильтр открутить).

Берем половинку просохшего шарика, полируем его снаружи замшей или газетной бумагой и приклеиваем поверх пылезащитного колпачка головки среднечастотного динамика жестким клеем. Надо следить за тем, чтобы не было непроклееных щелок между краем шарика и колпачком и, чтобы шарик был приклеен точно по центру. То же самое делаем и со вторым среднечастотником. Оставляем сохнуть.

Прикручиваем самодельный фильтр на заднюю стенку колонки (внутри) напротив высокочастотного динамика. Припаиваем провода от фильтра на вывода высокочастотного динамика. Какой куда — роли не играет. Снимаем разъемы с задней стенки колонок и запаиваем провод идущий от усилителя прямо на фильтр. От трубы фазинвертора отпиливаем ножовкой по металлу 10 см по средней линии. Трубу фазинвертора и стакан среднечастотного динамика оборачиваем слоем марли и бинтуем.

Надо проверять войдут ли они после этой процедуры в свои гнезда. Если не входят, то слой ваты с марлей уменьшить. Проверяем, есть ли вата и марля в стакане. Добавляем если мало до полного. Демпфируем среднечастотные динамики. Для этого их диффузородержатели дополнительно обтягиваем поролоновыми кольцами, изготовленными из заготовок 10х27х355 мм. концы которых склеены клеем «Момент» встык. Дно и потолок колонки изнутри обклеиваем войлоком, (ватином, синтепоном и т.д.). Провода обматываем бинтом.

Бинт повдоль провода располагаем и скручиваем, обхватывая провод. Фиксировать бинт удобно нитками. Собираем колонку. Промазываем пластилином все периметры всех динамиков. Надевать защитные сетки не стоит, но только при условии, что нет маленьких детей, не заедет жена шваброй или пылесосом и что колонки не будут перевозиться. Включаем колонки. Не узнаем право. Обзваниваем знакомых. Просим подъехать с любимыми записями. Слушаем. Успокаиваем знакомых пивом. С издевкой замечаем, как бы пригодились им баксы, затраченные на приобретение зарубежного хлама.

Путь второй. Средней сложности.

Выполняем все, что указано в пути 1, но не собираем колонки.

  1. Улучшим свойства корпуса и убьем призвуки и «бочку»
  2. Добьемся лучшего прохождения сигнала
  3. Герметизация корпуса. Убираем влияние корпуса

Схема кроссовера s-90

Итак, поехали. Заднюю стенку корпуса укрепить, расположив две рейки сечением 3х2см. по вертикали во всю длину на расстоянии 15-20 см. друг от друга симметрично, и прикрепив их шурупами к задней стенке. Предварительно место крепления обработать эпоксидкой. Надо учитывать возможность установки потом фазинвертора. Между задней и передней стенкой устанавливаем рейку распорку на уровне СЧ головки, учитываем возможность установки стакана.

Промазываем все соединения стенок и углы изнутри силиконовым клеем типа «Бизон» или сантехническими силиконовыми же замазками. Оклеиваем весь корпус внутри войлоком (ватином, синтепоном или др.). Толще 1,5 см. не стоит, чтобы не сильно уменьшить внутренний объем корпуса.

Все предложения поменять 15ГД-11А на 6 ГДШ-5 отвергаем. Наш и так уже «крутой», а подобная замена приведет к потере мощности, уменьшению динамического диапазона (очень опасно) и придется сильно изменять фильтр. Так при замене 15ГД-11А на 6 ГДШ-5 для 35АС-212 придется заменить такие детали: L1 — 0,22mH, C2 — 1,0mF, C8 — 0,5mF, L4 — 0,1mH. Указаны новые параметры. При использовании 6 ГДШ-5-4, придется еще поставить дополнительное сопротивление поставить в цепь этой головки на 4Ом. Еще и внешний вид колонки меняется. Ну, если сильно хочется, то можно. Далее. Удаляем переключатели тембров. Удаляем ненужные резисторы R (1, 2, 4, 5, 7, 8, 9, 11, 12).

Заменяем провода на монтаже фильтра на медный провод диаметром 1,2 мм. Заменяем провода идущие от динамиков к фильтру, на более путевые. На низкочастотный динамик — многожильный — сечением 2,5–3 мм кв., на среднечастотный Ч 2,5 мм кв. На высокочастотный — 2 мм кв. одножильный. Все провода припаиваются к фильтру напрямую, а не проходом через предыдущие динамики. Фильтр устанавливается на дно колонки. Все провода укладываются под слой войлока.  На боковых стенах.

Регуляторы фильтров снимаются. Изготавливаем на их место деревянные (ДСП, фанерные) заглушки по толщине корпуса. Вливаем их на эпоксидку и пришлифовываем. Обтягиваем переднюю панель самоклеящейся пленкой под дерево в тон шпону колонок.

Устанавливаем динамики. Низкочастотный и среднечастотный через резиновые прокладки. Подойдет резина с оконных утеплителей, тонкие резиновые медицинские шланги, силиконовые шланги (хуже). Установленные динамики обрабатываем по периметру пластилином или незастывающей оконной замазкой (она напоминает кусок хозяйственного мыла и стоит дешево). Проверяем звук. Балдеем просто. Отодвигаем всякие «Pioner», «Technics» , JAMO и …

Путь третий. Суперсложный, трудоемкий и суперэффективный.

Неплохо иметь следующие приборы: осциллограф, генератор звуковых частот, цифровой мультиметр, LC-метр. У человека, который не занимается ремонтом и сборкой на дому - этого всего конечно нет, но есть выход — пойти в мастерскую и попросить померить, что надо прихватив с собой фильтра, головки и т.д. Если за такое и попросят плату, то чисто символическую. Можно даже заказать фильтра.

Это, конечно, будет подороже.Начинаем. Берем за основу 35АС-212 с габаритами 710х360х285. Желательно, чтобы корпус был фанерный, низкочастотный динамик с резиновым подвесом, высокочастотный динамик с куполом из стеклоткани. Разбираем все. Среднечастотный динамик нам больше не нужен. Корпус надо нарастить для низкочастотного динамика с резиновым подвесом до 100 литров. Если подвес пенополиуретановый, то до 120–130 литров. Наш же корпус — 70 литров.

Есть два варианта:

  1. Снять переднюю стенку с корпуса, чтобы потом использовать для матрицы под отверстия для динамиков во вновь изготавливаем корпусе на 100 л. Из остатков корпусов получаются неплохие ящики под картошку и маркошку в погребе.
  2. Можно попробовать нарастить старый корпус.

В первом случае надо ориентироваться на размеры — 1100х360х350 и изготовление в мебельной мастерской по вашим чертежам, с руганью и придирками к качеству. Мы же рассмотрим второй путь.Итак, можно попробовать обойтись малой кровью. Изготавливаем сами, или заказываем два ящика с плотно пригнанными стенками и крышками из двойной 10-ти слойной фанеры с внешними размерами — 380х360х285. В дне колонки и в крышке ящика вырезаем одинаковые отверстия примерно 270х210. Ящик внутри оклеиваем войлоком.

После сборки сделать это будет нереально. Сверлим в крышке ящика и в дне колонки отверстия, через которые скрепим их между собой болтами. Головки болтов должны утопится в потаи. Засыпать немного — 10 килограмм дроби не помешает, сверху кидаем марлевый мешок с ватой. Предварительно проливаем соединение эпоксидкой с нормальным содержанием отвердителя. Место соединения оклеиваем войлоком. Остальные телодвижения с корпусом, как в пути 1 и 2.

Среднечастотную головку возьмем 30 ГДС-1. Надо только их проверять — много брака. Чисто механического свойства. Далее. Измеряем f резонанса всех динамиков. Можно фломастером подписать прямо на магнитах, чтобы не путаться и не перемерять все снова.

Хорошо бы было, если бы частота резонанса парных динамиков не отличалась сильно. Если динамик издает посторонние звуки на любой из звуковых частот, то его надо либо чистить, либо менять, если чисткой не удалось добиться нормальной работы. Рассчитываем и мастерим фильтры для нашего случая.Чем меньше индуктивностей - тем лучше. Продолжаем заниматься с корпусом. Удаляем излишки смолы в месте соединения. Пришлифовываем его.

Изготавливаем две деревянные коробочки под фильтры. Крепить мы их будем на задней стенке снаружи. Провода от усилителя запаяем сразу на фильтры. А провода к динамикам протащим через крепления разъемов колонок. Все провода фирменные аудиофильские. Ценовую категорию выбирайте сами. Просто очень дорогие брать — смысла нет. Фазоинвертор лучше переделать под частоту 31,5–40 Гц. Если купол высокочастотной головки из лавсана, то, сняв крестовину надо промазать перхлорвинилом подвес и наружную треть купола. Оклеиваем весь корпус самоклеющейся пленкой. Остальное см. путь 1 и путь 2. С обязательной пошаговой проверкой — лучше — хуже. Лучший метод, если явного результата нет — слепое прослушивание.

Литература

  1. Жагирновский М., Шоров 8. Улучшение звучания 35АС-1 и ее модификаций. — Радио, 1987, № 8, с. 29, 30.
  2. Шоров В. Улучшение головок громкоговорителей. — Радио. 1986, № 4, с. 39-41.
  3. Алдошина И., Войшвилло А. Высококачественные акустические системы и излучатели. — М.; Радио и связь. 1985.
  4. Жбанов В. Механическое демпфирование диффузоров. — Радио, 1988, № 5, с. 41-43.
  5. Маслов А. Еще раз о переделке громкоговорителя 35АС-212 (S- 90). — Радио, 1985. № 1, С. 59.
  6. Жбанов В. О демпфировании динамических головок. — Радио, 1987, № 8, с. 31-34.
  7. Геннадий и Карен Арзумановы. К вопросу о модернизации акустических систем. Вестник А.Р.Ф. №6' 2000



17 крутых идей использования старых колонок

Автор:
01 июля 2019 09:02

Старые колонки пылятся на балконе? Не спешите выбрасывать! Из них, и даже сабвуфера, можно сделать много интересных вещей. Если любите работать руками и есть время на преображение старой техники, то эти идеи вам точно пригодятся. Сделано просто и со вкусом!

17 крутых идей использования старых колонок

Источник:

1. Если работающие колонки уже не вписываются в интерьер, их можно встроить в любую мебель

1. Если работающие колонки уже не вписываются в интерьер, их можно встроить в любую мебель

Источник:

2.

2.

Источник:

3. Из неработающих, конечно, больше вариантов

3. Из неработающих, конечно, больше вариантов

Источник:

4. И зависят они от размеров старой акустики

4. И зависят они от размеров старой акустики

Источник:

5. Большие колонки можно использовать в качестве шкафов для хранения

5. Большие колонки можно использовать в качестве шкафов для хранения

Источник:

6.

6.

Источник:

7.

7.

Источник:

8. Из них также получаются столы и тумбочки

8. Из них также получаются столы и тумбочки

Источник:

9.

9.

Источник:

10.

10.

Источник:

11. И даже домики для животных

11. И даже домики для животных

Источник:

12. Кашпо для цветов

12. Кашпо для цветов

Источник:

13. Кресло со встроенной аудиосистемой

13. Кресло со встроенной аудиосистемой

Источник:

14. Не стол, а арт-объект из музыкальных инструментов и техники

14. Не стол, а арт-объект из музыкальных инструментов и техники

Источник:

15. Может даже получиться многофункциональная табуретка-стол

15. Может даже получиться многофункциональная табуретка-стол

Источник:

Радикальная переделка S-30 в активные компьютерные колонки!

Заранее прошу прощения за малое количество фотографий, фотоаппаратом не располагаю!
Приблизительно два года назад, получил в подарок колонки жутко похожие на S-30 но без фазоинверторов, на 10гд-34 и 3гд-2.

Слушал я их 2 года около компа и был доволен, но недавно обзавелся системой 5.1 фирмы JAMO Е350 и я понял что S-30 далеко не идеал (мне не хватало объемности, звук какой то плоский), и я решил переделать их.

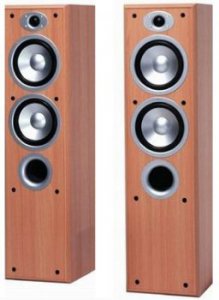

JAMO Е350

Долго думал над оформлением, сначала хотел сделать бандпасс 6-го порядка. А что? Завидный КПД, да и нижняя частота была бы на порядок ниже всех остальных оформлений (как я тогда думал, сделать бандпасс без расчетов не так уж и сложно).

Размонтировал колонки начал пробовать с подбором камер и фазоинверторов, ничего толквого не получилось! Я уже отчаялся и тут мне на глаза попалась еще одна пара 10гд-34, тогда я решил делать колонки с двумя 10гд-34 и пищалкой в ФИ оформлении.

Фазики подбирал методом научного тыка и кучи канализационных труб, в итоге нашел нужные мне размеры 4.5 см в диаметре и 14 см в длинну, на радостях отправился в магазин и купил 4 фазика по 2 на колонку, понимая что на большой громкости будет солидное давление которое сопровождалось бы свистом, фазики были склеины изолентой так что бы закругленные концы труб смотрели в разные стороны.
Внутри корпуса была приклеена тех.вата толщиной приблизительно 2см.

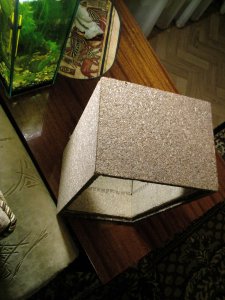

Так-как корпус колонки был из ДСП толщиной 1,9 см боковые стенки пилил из такого же ДСП и клеил на полиуретановый герметик, распорки не понадобились хотя до этого там использовалось ДСП в 2 раза тоньше. Когда приложил выпиленные стенки на свои места, увидел что до конца они не садятся из-за бортиков предназначавшихся для плотной посадки стенок, тогда-то и сформировалась форма которая в итоге мне больше пришлась по душе.

Взяв шлиф-машинку я долго и нудно закруглял углы (ушло где то 2 дня), зато взамен получил довольно нестандартную форму с закругленными линиями, эффектом был доволен.

По задумке хотел сделать колонки крашеными в черный матовый цвет, отшлифовав поверхность и нанеся грунтовку с краской был разочарован неровностью поверхности.

В кратчайшие сроки обклеил колонки самоклейкой, самым трудоемким была оклейка углов. Взяв в руку промышленный фен (450градусов) потихоньку, окуратно разогревая и натягивая самоклейку, заклеивал. После данной процедуры вид меня порадовал, добавил шильдик (свободно продаются на наших базарах, клелил на термо клей из пистолета) плюс грили для вч из металической сетки, валявшейся на полке - вырезал кружки 6х6см, покрасил в черный цвет и приклеил на тот же термоклей.



С зади видно клемники и радиаторы, радиаторы из листа алюминия толщиной 2мм размером 22х13см и окрашених в черный цвет, на второй колонке радиатор для декоративной цели и симметричности.
Клемники 9х9см были куплены на том же базаре, для не активной колонки клемник не изменялся.
На активной же колонке клемник имел выход на пасивную колонку, линейные входа в виде тюльпанов, сетевой разьем, выключатель, индикатор (светодиод на 12мА -> R = U/J -> R = 25V/12mA -> резистор 2кОм), потенциометр (регулятор громкости) спаренный резистор на 50кОм, вместе с ручкой (купил на базаре).

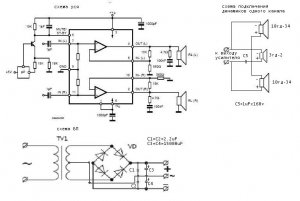

Теперь встал вопрос с раскачкой этих колонок. Долго перебирая вариантами, наткнулся на микросхему ТДА7265 (питание -+6...-+25 В, 8 Ом 2х36вт при питании 25в; 4 Ом 2х30вт при питании 19в).
Я остановился на питании -+25в.

Вот как раз то что мне нужно было, поехал на рынок обзавелся всем нужным, спаял, включил и был поражен. За такую сумму получил простой, малошумный и просто приятный уху усилитель. Вмонтировал его в одну из колонок вместе с трансформатором (тор 100вт 2х17в) и простейшим выпрямителем (диодный мост, 2 конденсатора по 15000мкф и 2 пленочных по 2.2 мкф. в параллель им).

После всего проделанного включил колонки. Словами не передать мои ощущения от услышанного, переслушав композиции разных видов и жанров я был жутко доволен. Мои стационарные колонки ДЖАМО нервно курили в коридоре. Объемность просто поражала, упругий глубокий бас, средина была ну просто изумительная, и верха порадовали четкостью и непринужденностью (и это от тех самых динамиков которые все называют негодным совком и просто мусором).

Немного о динамиках:
ранее упомянутые 10гд-34 были немного модифицированы, для этого я отправился на тот же рынок и купил колпаки 9.8х9.8см для неизвестных мне динамиков, обрезав их до нужного диаметра, покрыл выпуклую часть смесью графита и эпоксидки (в продаже также имеются уже покрытые пропиткой но я не нашел).

После, сняв старый колпак с динамиков, наклеил новые, впуклой стороной внутрь. Клеил в месте стыка диффузора с подвесом (клеил на момент) тем самым обновив вид и убрав горб в районе 5000гц (определял на слух методом подстроек эквалайзера и генератора частот).

После этого на всем участке частот был равномерный звук без горбов (динамики соединял последовательно). Долго подбирал пищалку. В итоге оставил родные, только убрал ограничительное кольцо над диффузором, подключил параллельно к входу через кондер 1мкф (К73-16 ).
Удивительно то, что для 10гд-34 фильтра делать не пришлось, включив их напрямую. Звук меня вполне устроил!

Вывод:
За символическую сумму получил активные мультимедийные колонки для компьютера, по качеству не уступающие бренду ДЖАМО и конечно гораздо лучше S-30!

Камрад, смотри полезняхи!

Андрей (Dogma)

Украина - Кривой Рог

студент информационного факультета. Люблю спорт и все что с ним связано. Люблю делать что-то своими руками.

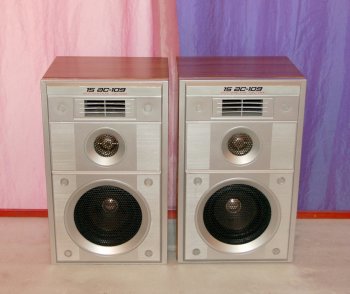

Доработка малогабаритных колонок 15АС-109 и им подобных

Думаю, не подлежит сомнению, что наилучший звук можно получить только от полноразмерных напольных трехполосных АС. Но нередки случаи, когда для них просто нет места. Небольшие колонки, как правило, будут уже двухполосными. Требования к ним будут немного меньше, но звук всё равно должен быть хорошим. Вот такой вариант мы и обсудим.

Содержание / Contents

Первыми массовыми малогабаритными, но качественными советскими колонками были 10МАС.

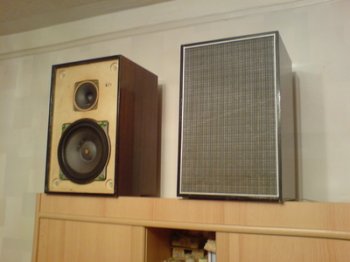

Акустика 10МАС-1 от Эстония-006-стерео
Главными отличительными чертами были относительно скромные размеры при повышенной отдаче НЧ, а также всего два динамика (для экономии размеров).

Дальше — больше, размеры АС становились всё меньше, звук – хуже. Пользователи радовались тому, что их можно засунуть в нишу мебельной стенки, поставить на шкаф под потолок или на пол. Это окончательно убивало звук, но мало кого волновало, а дребезг посуды в шкафу с колонкой, вызывал восторг и гордость.

В чём же недостатки семейства таких моделей, коих выпущено было десятки? На мой взгляд, корень зла в двухполосности и неправильном разделе частот. Я считаю, что такие динамики, как 10ГД-30, 25ГД-26, 6ГД-6, 10ГД-34, 15ГД-14 и им подобные, принципиально неспособны хорошо звучать до 5 кГц, а именно это обычная частота раздела в двухполосках с этими динамиками. Кстати, про напарники этих динамиков – 3ГД-31, 10ГД-35 и им подобных, доброго слова не услышишь, без конструктивных доработок и сложных фильтров, работают они не лучшим образом.

Надо сказать, что были приличные динамики для двухполосок, способные хорошо звучать до 5 кГц, но они требовали не малогабаритных корпусов, поэтому не использовались.

Прогрэсс двигался дальше по дороге к абсурду, АС становились всё меньше, динамики для них – тоже. Системы 15АС и 25АС выпускались большими тиражами, до сих пор их немало на вторичном рынке по умеренным ценам. Заманчиво было бы улучшить их с минимальными переделками и расходами.

Считаю, что данные колонки достойны доработки. Если их корпус, не изуродован, то выглядит неплохо, объем удовлетворительно достаточен для штатного динамика, есть ФИ.

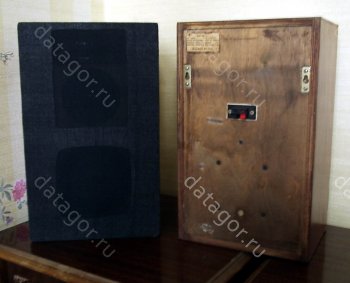

Источник фото: vega-brz.ru

В 15АС-109 установлены 15ГД-14 (25ГДН-3-4) и 10ГДВ-2-16. Раздел на частоте 5 кГц и изменить его нельзя т. к. работа 10ГДВ-2-16 ниже невозможна. Поэтому звук вялый, серый, тусклый из-за невнятного воспроизведения средних (самых главных для общего восприятия звука) частот. И это касается не только данной модели, но и всех двухполосок в которые установлены ранее упомянутые НЧ динамики.

Лучшие советские конструкторы прекрасно это знали и для модернизации подобных двухполосок предлагали радиолюбителям установить полноценные СЧ динамики, такие как 2ГД-40. Увы, маразм миниатюризации не позволял что-то дополнительно ставить в малюсенькие корпуса, да еще в боксе, потому как объём и так был недостаточен.

Предлагались внешние городушки-скворечники, это хорошо звучало, но добиться культурного вида было сложно. Кроме того, что бы ни говорили, но 2ГД-40 и им подобные, работали, как по паспорту до 12,5 кГц, выше – обрыв, да и направленность выше игольчатая т. е. нужна трехполоска в новом корпусе и с новыми фильтрами, от старых колонок оставался один НЧ динамик.
Вариант хороший и я сделал такую трехполоску, принципиально только на доступных советских динамиках, но сегодня не об этом.

В 15АС-109 установлены динамики 25ГДН-3-4, это неплохие динамики, братья 10ГД-34, но значительно лучше их за счет огромного мощного магнита. Вследствие этого они могут нормально работать на объем 8…12 литров, обеспечивать отдачу от 30…40 Гц при спаде не 15 дБ, как у S-90 и им подобных, а 3…6 дБ. Конечно, объем движимого воздуха и мощность несопоставимы с 75ГДН.

Общей бедой большинства советских динамиков с резиновым подвесом является его задубение, что вызывает повышение резонансной частоты, добротности, а это приводит к ухудшению качества. Если изначально (при изготовлении) подвесы были нормальными, их можно попытаться оживить. Если уже на заводе поставили тугие подвесы, поможет только их замена.

Что я могу посоветовать из практики. Взять вату, хороший бензин («Калоша» или аналогичный), вырезать из картона кружок по размеру бумажной части диффузора и прикрепить его, чтобы жидкости меньше попадали на бумагу. Далее смочить вату и обильно смачивать резиновый подвес с лицевой части.

Да, бензин быстро испаряется, но пересохшая резина жадно впитывает бензин, меняется на глазах, из тусклой становится блестящей. Конечно, все работы, особенно с ЛВЖ, требуют соответствующих мер безопасности.

Итак, поим разину с лицевой части, пока она не откажется пить бензин. Затем ставим динамик магнитом вверх и наливаем в канавку гофра бензин, ждём, пока он впитается и испарится. Сразу после полного испарения полезно устроить динамику разминку час-другой низкими частотами на резонансной частоте (легко определяется на глаз) добиваясь максимальной амплитуды, но без стука гильзы о магнитную систему.

Если резина действительно была сухой, она изменится, параметры динамика заметно улучшатся. Конечно, лучше всего, проводить измерения, если есть такая возможность. В моей практике были как случаи снижения резонанса на 20 Гц, так и незначительный эффект всего в несколько Герц.

Проблема в том, что через пару суток происходит частичный откат улучшенных параметров. Чтобы закрепить достижения, надо воспользоваться автомобильным восстановителем приводных ремней. Он продается в аэрозольных баллончиках. Думаю, все они примерно одинаковы, я купил «Belt Dressing & Conditioner» фирмы Permatex.


Покрываем пеной гофр с обеих сторон поочередно 2-3 раза (вот где понадобится картонный кружок, без него на диффузоре будут пятна и некрасивые потёки) дожидаясь каждый раз высыхания.

Эффект от такой обработки длительный, явно присутствует более полугода (по моему опыту). Резина становится на ощупь совсем другой – мягкой и немного липкой, на глаз – блестящей. Разминка с максимальной амплитудой тоже желательна.
Резонанс понизился с 60…65 до 45…50 Гц т. е. стал как у новых динамиков.

Динамик 10ГДВ2-16 принципиально не может работать от 2…3 кГц, поэтому ему – только замена. Основное требование – низкая резонансная частота 1…2 кГц без выброса на резонансе. Думаю, сгодятся 2ГД-36 и 4ГД-56, но устанавливать их неудобно, поэтому я не стал ими пользоваться. Поставил Philips AD0142 с резонансом 1300 Гц, результат оказался неплох.

Это промежуточный вариант и до настройки ФИ. Понимаю, что мало у кого есть эти Филипсы, да и ставить их сюда не хотелось т. к. для них есть хорошие комплектные низкочастотники Филипс.

Но вывод таков: вы можете использовать самые разнообразные пищалки с низкой резонансной частотой и хорошим звучанием, в том числе бумажные. В силу низкой отдачи НЧ-динамика, чувствительность пищалки будет всегда выше.
Но в этом случае вам придется делать сведение полос самостоятельно, а я могу поделиться фильтрами только для динамиков, с которыми я работал.

Для данного бюджетного проекта не хотелось использовать пищалки у которых стоимость одной штуки была выше пары колонок, да и размеры играли важную роль. Поэтому я купил данные дешевые (но не самые дешевые) пищалки.

Интересно было послушать эти «шёлковые» купольники. «Шёлк» тут явно синтетический, нити арматуры реденькие, но материал очень мягкий упругий, резко отличается от пластиковых мембран.
Корпус пластмассовый, а это погано – царапается, нет жесткости.

Заявленные параметры 8 Ом и 95 дБ оказались «китайскими» — сопротивление 4 Ома (импеданс во всей полосе частот, не просто измерено тестером), а чувствительность… Точно измерить не могу, да и не надо, по моим прикидкам 88 дБ. Есть разница с 95 дБ?..
Тем не менее, резонанс 900 Гц и 1200 Гц, звук неплохой, мембраны легко можно заменить. В общем, «третий сорт – не брак».


Подробно останавливаться не буду, т. к. описано много раз, остановлюсь на самом важном. Это тщательная герметизация, заливка всех стыков и щелей снаружи и изнутри. Желательна проверка с помощью программы LIMP – щели очень хорошо видны.

Желательно стамеской удалить потеки эпоксидки на лицевой панели, выровнять неровности.

Установить внутри туго распорку между передней и задней панелями. Я поставил брусок сечением 20×40 мм. Распорку ставить между отверстиями под динамики.

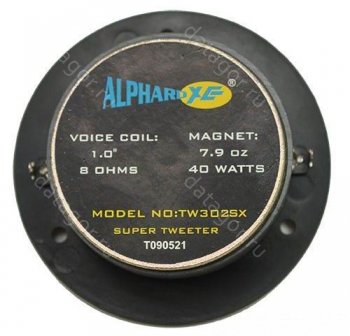

Под пищалки Alphard TW-302 пришлось сделать дополнительную панель с отверстием под магнитную систему, она внутри. Шурупы через отверстия в пищалке ввинчиваются в эту панель, и она притягивает головку к лицевой панели.

Под динамики вырезаны прокладки из искусственной замши. Шурупы рекомендую заменить на более современные.

Отверстия под акустические провода залить клеем, установить сзади пружинные зажимы, к сожалению, нормальные терминалы с винтовыми зажимами установить не удалось из-за недостатка места.

При желании корпус снаружи можно покрыть лаком или облагородить иным образом. Внутри корпус обязательно плотно заполнить распушенным синтепоном, но оставить проход между отверстием трубы ФИ и НЧ динамиком.

Вместо поганой штатной пластмассовой панели я сделал рамку из тонкого ламината и натянул на неё ткань типа «канва». Крепление рамки к корпусу через «липучку» — просто и не надо сверлить отверстия. По неопытности я поставил слишком длинные отрезки липучки и снять рамку оказалось ох как непросто!

Часто приходится видеть, как самодельщики считают, что фильтры – это что-то третьестепенное, достаточно по аудиофильским меркам поставить один конденсатор и одну катушку максимум.

По моему глубокому убеждению, всё совсем наоборот – фильтры важнейший элемент АС, неправильные фильтры способны испортить звук любых динамиков. Фильтры первого порядка могут работать с хорошо подобранными по характеристикам парами динамиков, имеющих естественный спад на частотах раздела без горбов и выбросов. В абсолютном большинстве случаев нам трудно найти такие пары.

И еще я убежден, что быстро и правильно отладить фильтры без акустических измерений, невозможно.
Пользы от любых калькуляторов – с гулькин нос, поскольку они в качестве моделей используют резисторы, хотя динамики – это непростые электромеханические системы с резонансами и другими особенностями.

Исключение – LSP CAD и только в том случае, если скормить ему результаты опять-таки микрофонных измерений.

Удалось добиться очень простой схемы фильтров, с минимумом стандартных номиналов (на это был особый упор).


Конденсаторы К73-16, все детали для удобства размещены на фанерке старого фильтра. Монтаж сделан акустическим кабелем сечением 1,5 квадрата.

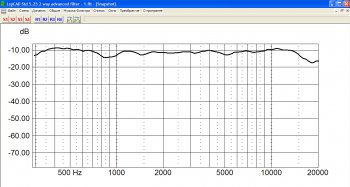

Вот что получилось в LSP CAD

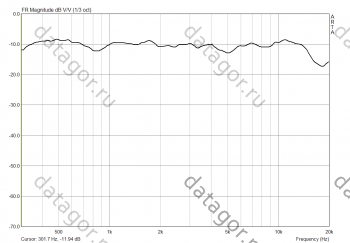

А вот результат измерений с микрофоном. Сравните.


Вот график импеданса, он нигде не опускается ниже 4 Ом, поэтому АС будут нормально работать с любым 4-х омным усилителем.
А вот что показал LIMP в ящике, где вроде бы не было явных щелей…

Ниже 300 Гц в обычной комнате из-за отражений измерения сделать трудно, поэтому они сделаны в упор.

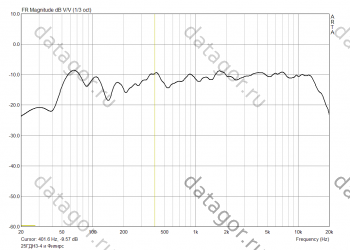

Замер в упор доработанного динамика 25ГДН-3-4, порт ФИ заткнут. Видно, что по уровню -3 дБ нижняя частота 45 Гц. Частоту по -15 дБ, как принято измерять у промышленных колонок, найдите по графику сами. После включения и настройки ФИ удалось понизить частоту, но привести график измерений затруднительно из-за удаленности отверстия ФИ от динамика.

Повторяю, несмотря на низкую воспроизводимую частоту, не надо ждать такого же баса, как от S-90 из-за крошечного размера диффузора, но для тонального баланса этого хватает. С моей точки зрения, тональный баланс крайне важен.

Колонки сделаны были ещё летом. Конечно, на «хиенд» они не претендуют. Сравнивались с моим самодельным трехполосным трехкорпусным вариантом на 25ГДН-3-4 с модными последовательными фильтрами, и с Tandberg 2510 (кто-то сегодня помнит эту фирму – Hi-End 70-х годов?).

Естественно, они уступают обоим. Тем не менее, после переделки колонки явно стали лучше. Уверен, что они лучше любых заводских 15АС, S-20, S-30, всяких там кубиков и т. п. Звук ясный, чистый, по сравнению с трехполосным вариантом есть небольшая окраска, что неудивительно т. к. пищалка работает примерно от 2,5 кГц, а ниже – низкочастотник.

Обязательное условие – работа на подставке, хотя бы на табуретке. Если басы записаны на диске, они есть и в колонке, если в записи басов нет, то и колонки их не воспроизводят. Для нормального уровня громкости в комнате достаточно мощности до 4 Вт на канал. «Сибилянты не раздражают.»

В целом колонки играют достаточно ярко, но не назойливо. Тональный баланс по сравнению с вышеуказанными колонками смещен несколько вверх.

Малый размер позволяет их ставить даже на компьютерный стол. Колонки весьма тяжелые, что является скорее достоинством.

К моему удивлению, результат оказался лучше ожиданий. Теперь осталось передать колонки в добрые руки кого-то из моих друзей, на новое ПМЖ.

Спасибо за внимание!

Камрад, смотри полезняхи!

Сергей (Chugunov)

РФ, Москва

О себе автор ничего не сообщил.



Доработка колонок Radiotechnikа S-30b или бюджетный Hi-Fi за смешные деньги.

В статье хочу рассказать, как просто и легко можно улучшить звучание русской акустической системы на примере доработки колонок Radiotechnikа S-30b для улучшения воспроизведения звука.

Доработка колонок Radiotechnikа S-30b

Техническое описание

Электрические и электроакустические параметры акустических систем «S-30B» соответствуют требованиям технических условий 3.843.055ТУ и второй группе сложности по ГОСТ 23262-83.

Акустическая система предназначены для высококачественного воспроизведения звука в составе бытовой радиоэлектронной радиоаппаратуры.

В акустической системе имеется индикация перегрузки головок громкоговорителей, которая срабатывает при подаче на акустику сигнала с уровнем, превышающим ее паспортную мощность. Для работы акустической системы необходимо подключить к усилителю, имеющему на выходе каждого канала наибольшую (максимальную) мощность в пределах от 20 до 50 Вт.

Если при работе акустики начинает светиться индикатор ПЕРЕГРУЗКА, то следует уменьшить уровень подаваемого на нее входного сигнала (регулятором громкости в усилителе, к которому подключена акустическая система).

Паспортная электрическая мощность, не менее 30 Вт
Номинальная электрическая мощность, не менее 10 Вт
Номинальное электрическое сопротивление 8 Ом
Диапозон воизпроизводимых частот, не уже 50–20 000 Гц
Характеристическая чувствительность в диапозоне 100 - 8000 Гц, при мощности 1 Вт, не менее 85 Дб
Габаритные размеры, мм 374х214х195
Вес 6 кг
Динамики 6-ГДВ-1-16, 25ГДН1-80-8

Схема принципиальная Radiotechnikа S-30b

Схема принципиальная Radiotechnikа S-30b

Доработка акустической системы

Характеристики, надо сказать не очень…

Или это мне с высоты S-90 так кажется? Тем более ещё помню, как принёс их (это вам не S-90, по колонке в руки и вперёд!) и зафановал. Для моих тогдашних ушей звук был что надо! Так что мысли, типа — русская акустическая система S-30 га..но отвергаться сразу! Не бывает плохих русских колонок, а бывают заевшиеся уши и кривые руки :).

Поэтому, всем владельцам S-30 посвящается. Если вам уже приелось их звучание, а финансы не располагают к покупке большего, читать ниже перечисленное:

Итак, в наличие S-30 2 штуки, паяльник, прямые руки (лучше золотые), подручный материал: вата, войлок (ватин, линолеум), провода медные (хоть от проводки, рекомендуются одножильные, сечением под 2,5 мм2), пластилин, резина, схема колонок, свободное время и желание дорабатывать неограниченно.

Доработка колонок Radiotechnikа S-30b

Снимаем переднюю панель (8 болтов) и оба динамика (в 30-х они, о ужас, даже не припаяны к проводам, а на разъемах!...)

Доработка колонок Radiotechnikа S-30b

Доработка колонок Radiotechnikа S-30b

Снимаем заднюю крышку (шильдик) с фильтром. Приступаем к доработке:

Чистим корпус

Удаляем весь герметик, который наверное уже высох от времени. После этого корпуса в середине по швам проклеиваем силиконовым герметиком. На крайний случай можно использовать обычный канцелярский клей ПВА. Герметизируем корпус (промазываем все швы пластилином или герметиком), за это время разогревается паяльник.

Доработка колонок Radiotechnikа S-30b

Доработка колонок Radiotechnikа S-30b

Доработка колонок Radiotechnikа S-30b

Это самая долгая процедура, так как для высыхания одного шва требуется около суток. После того, как проклеим все швы внутри, корпуса снаружи тщательно зашкуриваем для дальнейшей шпаклевки.

2. Займёмся фильтром

Отключаем блок индикации перегрузки (если усилитель не мощнее 25-30 Вт — иначе потом слушаем с осторожностью) —схеме режем дорожку со входа (красный провод +) на VD KA522Б (смотри схему) и выпаиваем конденсатор С2 10 мкФ и транзистор VT2 КТ315б.

Доработка колонок Radiotechnikа S-30b

Отрубаем разъем штекерный XPи припаиваем провода идущие к динамикам (старые выкидываем! Ставим на их место аудио провода сечением не менее 2,5 мм2, на крайний случай медные от электропроводки) напрямую к плате, с обратной стороны разъема. От бассовика (НЧ) «+» к №2 разъёма и «-» к №3. Пищалку (ВЧ) соответственно «+» к №5 и «-» к №2 (так надо — она в противофазе).С фильтром закончено.

3. Собираем

Корпус. Демпфируем — обиваем ватином, войлоком, старым одеялом, стеклотканью, линолеумом на войлочной основе (звукопоглотитель подобрать по вкусу среди подручного материала), желательно в несколько слоёв и чередуя их. Это самое муторное, из за маленького объёма. Главное — не задушить объём!

Ставим на место заднюю крышку с фильтром (на пластилин/герметик).

Прикручиваем пищалку (предварительно припаяв (припаяв! Ни в коем слечае не на разъёмы) к ней провода соблюдая полярность и с учётом противофазы!) через резиновую прокладку и герметизируем пластилином.

Сшиваем мешочек для ваты (хотя можно использовать и то что был — вроде из синтетической сеточки) Забиваем его ватой (сколько было. примерно 1/3 объёма корпуса, распушить не забываем) и помещаем в верхнюю часть, желательно к одной из стенок для несимметричности.

Припаиваем бассовик (опять же соблюдаем полярность!) и ставим в корпус через резиновую прокладку. Прикручиваем шурупами (головки шурупов так же пропускаем через резиновые прокладки) и герметизируем по периметру пластилином.

Снимаем защитные рещёточки из передней панели с пищалки и, при желании, с басовика.

Доработка колонок Radiotechnikа S-30b

Ставим на место переднюю панель (желательно положить под неё где надо поролон, чтоб не резонировала).

С доработкой колонки S-30B всё!

Теперь доделываем вторую колонку и наслаждаемся звуком. Уже первая минута прослушивания покажет явное улучшение звука. Почти исчезнет характерный 30-ый бубнёж на низах. На порядок улучшаться высокие. Звук станет более «мягким» что ли. Появиться середина и смягчатся басы. Да ладно — сами послушаете. Звук трудно описать словами :).

ВНИМАНИЕ!!! Необходимо обратить внимание при сборке, чтобы фазоинвертор не был ничем закрыт и имел прямой доступ к диффузору динамика НЧ! Так же особое внимание соблюдению фазировки!

Если, несмотря на доработку, в скором времени захочется большего, тогда продолжаем бюджетный тюнинг:

  1. Ставим к колонкам медные провода (хотя бы ту же проводку), а лучше акустические кабели типа Hi-Fi. Следим за соблюдением полярности!
  2. Вытачиваем шипы (скоро тут будет про них статья) и ставим колонки на них (при очень бюджетном дорабатывании сверлим низ корпуса и ставим на 3 болта М10, заострённые снизу). Если не жалко можно купить и настоящие акустические щипы.
  3. Дорабатываем усилитель или меняем на новый.
  4. Ставим нормальный межблочный кабель от звуковой к усилителю.
  5. Заэкранируем звуковую карту (Если колонки играют в составе акустической системы компьютера).

P.S. Как всегда не обойдётся без минусов. После вышеперечисленного явно придётся докупать ещё один HDD под музыку… Так как MP3 в 128 Kbps станет невозможно слушать — только 256-320 (но это уже совсем другая история…).

Источник: acustik-master.ucoz.ru



Author:

Отправить ответ

avatar
  Подписаться
Уведомление о
