Печка ваз 2114 плохо дует на лобовое стекло: Печка плохо дует на лобовое стекло в 2115 (решено) — 2 ответа

Содержание

В ВАЗ 2114 печка дует холодным воздухом по бокам и на лобовое стекло: что делать

Очень многие владельцы 14-й сталкивались с такой неприятной ситуацией, как некорректная работа отопителя, которая чаще всего проявляется с наступлением холодного периода. Выражается она в том, что теплый воздух не дует на лобовое стекло ваз 2114, а иногда вместо тепла из работающей печки вообще выходит холодный воздух. О том, почему подобная неисправность может появиться и о том, как ее устранить своими силами — мы сегодня и поговорим.

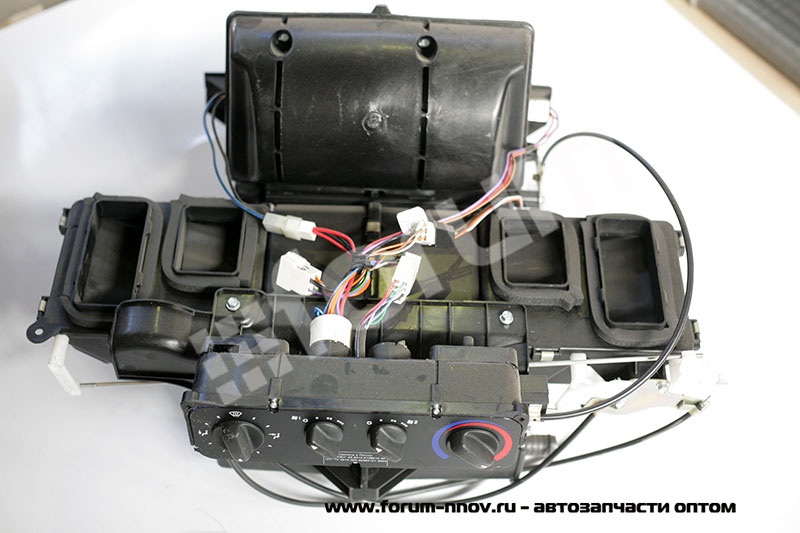

Ремонт отопителя ваз 2114

Наиболее распространенные причины неполадок

Чаще всего явление, при котором дует холодный воздух из печки ваз 2114 по бокам и на лобовое стекло, бывает вызвано одной из следующих причин:

  • вышел из строя термостат;
  • попал воздух внутрь системы охлаждения;
  • сломался регулятор печки либо произошло ослабление его тросика.

Кроме этого, в довольно редких случаях причиной может быть и вышедший из строя (засорившийся либо протекающий) радиатор — с его проверки и следует начинать поиск неисправностей в системе.

Термостат ваз 2114

Для этого нужно полностью прогреть мотор машины и аккуратно потрогать патрубки, подходящие к отопителю и отходящие от него — если все они горячие, то печка исправна и следует искать причину в другом месте.

Проверять работоспособность термостата и заменять его нужно только в том случае, если система отопления полностью не работает. Если же теплый воздух поступает в салон, но лишь локально, то причина, скорее всего, кроется в неисправном регуляторе отопителя.

Выйти из строя этот элемент может по нескольким причинам:

  • разрушился уплотнительный поролоновый слой;
  • поролон отклеился и сместился;
  • провисла заслонка ввиду ослабления управляющего тросика.

Первые две неисправности (равно, как и способы их устранения), довольно элементарны — достаточно подклеить поролон либо заменить его на новый, а вот третий случай следует разобрать подробнее.

Причиной того, что на ваз 2114 печка дует холодным воздухом по бокам при неплотно закрытой заслонке, является ее конструкция.

Схема работы отопителя ваз 2114

Отопитель устроен таким образом, что каналы боковых обдувов начинаются в нем прямо под заслонкой, и даже при небольшом ее смещении (буквально на несколько миллиметров) вместо теплого воздуха из дефлекторов начинает дуть холодом, поступающим прямо с улицы.

Чтобы устранить эту неисправность, потребуется выполнить натяжение тросика, регулирующего положение заслонки.

Ремонт регулятора

Чтобы выполнить регулировку натяжения тросика заслонки, потребуется:

  1. Демонтировать крышку, расположенную справа от рулевой колонки, и найти в открывшейся нише привод регулятора (к нему подходят 2 тросика).
  2. Ослабить крепление правого тросика, сняв его с рычажка, и подтянуть его (например, при помощи круглогубцев) так, чтобы заслонка встала максимально плотно в положение «обогрев салона», без щелей и зазоров.
  3. Зафиксировать тросик в этом положении, надев его петлю на рычажок.
  4. Откусить лишний кусок тросика.

Отрезать весь оставшийся после регулировки тросик — не рекомендуется в виду возможных неудобств при повторных манипуляциях с заслонкой. Следует оставить небольшой «хвостик» длиной порядка 1,5 см.

В некоторых случаях (когда заслонка не доходит до своего крайнего положения всего на несколько миллиметров) можно выполнить натяжку, даже не снимая петлю тросика с рычажка — достаточно просто слегка изогнуть его при помощи плоскогубцев.

Регулировка тросика отопителя ваз 2114

После окончания такого ремонта необходимо завести автомобиль и убедиться в том, что теплый воздух поступает в салон сразу изо всех дефлекторов (если же этого не происходит, то нужно будет просто повторить подтяжку).

Иногда причиной того, что дует холодный воздух из печки ваз 2114 на лобовое стекло, может быть не заслонка регулятора, а сам регулятор, управляющий краником печки. Причина здесь кроется также в провисании тросика, которое часто наступает из-за его растяжения при длительной эксплуатации.

Чтобы справиться и с этой неприятностью, необходимо:

  1. Демонтировать крышку, расположенную в левой части от рулевой колонки.
  2. Найти тросик регулятора, расположенный недалеко от педали газа.
  3. Ослабить крепежный хомут тросика.
  4. Подтянуть тросик при помощи плоскогубцев «до упора».
  5. Сохраняя трос в натянутом положении, зафиксировать его крепежный хомутик.
  6. Выставить краник печки в максимальное положение.

После такого ремонта отопитель должен работать исправно, а температура — регулироваться плавно от минимума до максимума.

Кран печки ваз 2114

Если же вышеупомянутые способы ремонта не помогут, и в салон так и будет поступать холодный воздух, то придется искать другие возможные причины неисправности и способы их устранения (например, выполнить «прокачку» системы охлаждения, дабы удалить попавший внутрь нее воздух).

Но, как и было сказано ранее, такие неполадки характерны сразу для всей системы. Если же обдув отсутствует только частично либо если только из части дефлекторов поступает холодный воздух, то неисправность следует искать именно в регуляторе заслонки.

В завершение стоит отметить, что рекомендуется периодически проверять состояние управляющих тросиков регулятора и, при необходимости, выполнять их подтяжку — это поможет избежать «неожиданных» неприятностей с наступлением холодов.

Полезное видео

Дополнительную интересную информацию можно почерпнуть из видео ниже:

Плохо обдувается стекло. Что посоветуете?


#1  19. 11.2011 20:26:43

IXION
Автолюбитель
Откуда: Россия
Регистрация: 15.10.2010
Сообщений: 981

Поблагодарили 274 раза в 216 сообщениях

ВАЗ 2115. Плохо обдувается лобовое стекло даже на 3-ей скорости вентилятора.
Сама печка работает хорошо и даже на первой скорости из боковых и центральных воздуховодов идёт приличное количества тепла, переводишь поток на стекло, а на него практически ничего не дует

#2  19.11.2011 20:37:24

keen
Автолюбитель
Откуда: Vologda
Авто: Кла
Регистрация: 13.04.2011
Сообщений: 715

Поблагодарили 124 раза в 75 сообщениях

Попробуй почистить. .
Поменяй фильтр.

#3  19.11.2011 20:59:48

Саня Борода
Мастер
Откуда: Череповец
Авто: два ФФ2
Регистрация: 27.01.2010
Сообщений: 26589

Поблагодарили 1463 раза в 1299 сообщениях

keen:

Попробуй почистить..
Поменяй фильтр.

Это ты к чему ? Если дело было бы в фильтре , то не дуло бы вообще , в боковые и центральные воздуходувы тоже . Тут косяк  надо искать в регулировках заслонок .


Если нет своей цели в жизни, то приходится работать на того, у кого она есть.

#4  19.11.2011 22:27:10

chervonec
Гость

Поблагодарили 10 раз в 10 сообщениях

Там тросики до сих пор по-моему  и он плохо затянут и не открывает заслонки. ...

#5  19.11.2011 23:52:56

FIN
Автолюбитель
Откуда: Вологда
Авто: Лимузины
Регистрация: 03.12.2006
Сообщений: 3073

Поблагодарили 62 раза в 57 сообщениях

Регулируй заслонку, которая отвечает за хол. гор. воздух,
можно вроде отрегулировать ничего неразбирая

#6  05.12.2011 23:07:35

Киборг
Посетитель
Откуда: Вологда
Авто: Golf 4 & НиваТанк
Регистрация: 20.04.2010
Сообщений: 27

Поблагодарили 1 раз в 1 сообщении

Заслонка, разбирать тарпеду

#7  06. 12.2011 09:25:58

serj710
Автолюбитель
Откуда: вологда
Авто: FORD
Регистрация: 20.03.2009
Сообщений: 238

Поблагодарили 11 раз в 11 сообщениях

сначала на самой печке снизу у пасажирского места заслонки руками попробуй как ходят, там два типа рычажка.

#8  06.12.2011 10:33:43

gazelle 35
Автолюбитель
Откуда: вологда
Авто: хочу ТАХО
Регистрация: 13.09.2011
Сообщений: 8340

Поблагодарили 544 раза в 437 сообщениях

Саня Борода:
keen:

Попробуй почистить. .

Поменяй фильтр.

Это ты к чему ? Если дело было бы в фильтре , то не дуло бы вообще , в боковые и центральные воздуходувы тоже . Тут косяк  надо искать в регулировках заслонок .
а чё на 2115 есть фильтр салона?????

#9  06.12.2011 10:42:15

Саня Борода
Мастер
Откуда: Череповец
Авто: два ФФ2
Регистрация: 27.01.2010
Сообщений: 26589

Поблагодарили 1463 раза в 1299 сообщениях

газель 35:

а чё на 2115 есть фильтр салона????

Да, есть .


Если нет своей цели в жизни, то приходится работать на того, у кого она есть.

#10  06. 12.2011 10:44:18

gazelle 35
Автолюбитель
Откуда: вологда
Авто: хочу ТАХО
Регистрация: 13.09.2011
Сообщений: 8340

Поблагодарили 544 раза в 437 сообщениях

да ты чё??? четыре года ездил на 2114 и не знал....

#11  06.12.2011 10:50:04

Саня Борода
Мастер
Откуда: Череповец
Авто: два ФФ2
Регистрация: 27.01.2010
Сообщений: 26589

Поблагодарили 1463 раза в 1299 сообщениях

газель 35:

да ты чё??? четыре года ездил на 2114 и не знал. ...

Поэтому мне смешно становится когда клиенты что-то утверждают основываясь только на своём опыте владения  машинами .
Фильтр ставился так же на 21093 последних годов выпуска и насколько помню на все 2114-15 . Ну и про 2110 и дальше молчу вообще . Кстати многие владельцы этих машин тоже не знают о их существовании . Да чего говорить про нашемарки , на иномарках водители не все знают есть на их машине салонный фильтр или нет .


Если нет своей цели в жизни, то приходится работать на того, у кого она есть.

#12  06.12.2011 10:53:18

gazelle 35
Автолюбитель
Откуда: вологда
Авто: хочу ТАХО
Регистрация: 13.09.2011
Сообщений: 8340

Поблагодарили 544 раза в 437 сообщениях

Саня Борода, боюсь тебя расстроить, но 2114 салонного фильтра нет. ...а про 2110 ты прав...
так что на счет смешно это ты поторопился....

Добавлено  06.12.2011 10:57:54:
нее, конечно, если эту поролоновую тряпку называть салонным фильтром http://www.drive2.ru/cars/lada/2115/211 … 6152046355, то я неправ, ПРИЗНАЮ!!!!!!
но в каталоге запчастей 2115 такой позиции как салонный фильтр нет!!!

#13  06.12.2011 11:06:24

Саня Борода
Мастер
Откуда: Череповец
Авто: два ФФ2
Регистрация: 27.01.2010
Сообщений: 26589

Поблагодарили 1463 раза в 1299 сообщениях

газель 35:

Саня Борода, боюсь тебя расстроить, но 2114 салонного фильтра нет.

Не бойся , не расстроил :))) Он есть . Менял уже не один десяток на таких машинках .


Если нет своей цели в жизни, то приходится работать на того, у кого она есть.

#14  06.12.2011 11:09:29

Саня Борода
Мастер
Откуда: Череповец
Авто: два ФФ2
Регистрация: 27.01.2010
Сообщений: 26589

Поблагодарили 1463 раза в 1299 сообщениях

газель 35:

но в каталоге запчастей 2115 такой позиции как салонный фильтр нет!!!

Это должно значить , что его не было никогда на машинах ?
газель 35:

нее, конечно, если эту поролоновую тряпку называть салонным фильтром

На некоторых иномарках и этого нет . И только из-за него ты не познал прелесть летящих в лицо крошек высохших листьев подкинутых на кочках .
газель 35:

то я неправ, ПРИЗНАЮ!!!!!!

:)))


Если нет своей цели в жизни, то приходится работать на того, у кого она есть.

#15  06.12.2011 11:09:33

gazelle 35
Автолюбитель
Откуда: вологда
Авто: хочу ТАХО
Регистрация: 13.09.2011
Сообщений: 8340

Поблагодарили 544 раза в 437 сообщениях

Добавлено  06.12.2011 11:10:42:
газель 35:

нормальный фильтр доработка не вазовская ...согласись?

#16  06. 12.2011 11:11:26

Саня Борода
Мастер
Откуда: Череповец
Авто: два ФФ2
Регистрация: 27.01.2010
Сообщений: 26589

Поблагодарили 1463 раза в 1299 сообщениях

газель 35:

доработка не вазовская ...согласись?

Даже не доработаный фильтр задерживает очень много всякого говна . Просто его менять регулятно надо .


Если нет своей цели в жизни, то приходится работать на того, у кого она есть.

#17  06.12.2011 11:18:22

gazelle 35
Автолюбитель
Откуда: вологда
Авто: хочу ТАХО
Регистрация: 13. 09.2011
Сообщений: 8340

Поблагодарили 544 раза в 437 сообщениях

ВАЗ об этом не знает....вернее в сервисной книжке не пишет!!!!

Страница 1 из 1

1 чел. читают эту тему (пользователей: 0, гостей: 1)

Печка плохо дует на лобовое стекло

Доброе время суток.

Всем известная проблема с обдувом печки на лобовое стекло.
В том году, зимой, я столкнулся с этой проблемой, начал пищать не своим голосом вентилятор. Купил новый, поехал к знакомому машину отдать чтобы заменил. Вентилятор заменил, вроде бы дуло, но не обратил внимания что слабо, в том момент меня радовало что уже не пищит вентилятор. Но уже в этом году в сильные морозы понял что очень слабо дует или можно сказать не дует на лобовое стекло воздух. Начал разбираться в чем проблема, но панель не снимал, очень холодно, вся пластмасса трищит, кое-что снял, начал проверять заслонки, оказалось что тросик на горячий воздух не двигается как надо, холодный нормально, а переключатель на боковые и лоб вообще не подключено. Начал думать как открыть заслонку на лобовое стекло. крутил вертел и нащупал какой-то переключатель (движение верх-низ) в районе обдува ног, пассажирского сидения, на фото оно обозначено, если у кого-то такая же проблема то можно открыть на время пока не потеплеет, а дальше нужно разбирать и готовить нормальную работу печки к зиме.

#1 Гость_Driver053_*

Народ, помогите дельным советом. Такая ситуёвина: практически полностью отсутствует поток воздуха через левый воздуховод. Я уже дважды разбирал печку, лазил в него всякими проводами — думал забит — ни хрена, все насквозь пролетает, а воздух туда, хоть ты тресни, НЕ ИДЕТ. Пока утром от дома метров на 500-700 отъеду (машину грею, пока снег чищу, потом сразу еду) стекло успевает замерзнуть. приходится на светофоре скребком изнутри орудовать. Самому смешно!

Справа все тип-топ.

Если важно: Воздуховод не снимал (он зажат между валом руля и кузовом, гайки закрашены, а чего-то не решился их откручивать), а тыкался в него так.

Друзья советуют влепить туда кулер от процессора или системника. Но к чему огород городить? Может у кого такое было? Как лечили?

Ремонт отопителя Ваз-2107 или почему не греет «печка»?

Почему не греет печка Ваз-2107

И снова погода грозит холодами. Для тех, у кого с отопителем не всё в порядке, важнейшим стал вопрос- как заставить «печку» греть? Первым делом, определим причину неисправности. Виновником может оказаться недогретый двигатель, «завоздушенная» система охлаждения или неисправности самого отопителя. Если вентилятор печки не крутится- неисправна электропроводка- смотрите здесь.

Часто, причина холода в салоне- недогретый двигатель

Признаки- температура на указателе в белой зоне, долго прогревается двигатель. Нормальный прогрев при температуре -20 выглядит так: заводим двигатель, за 8-10 минут на холостом ходу двигатель должен прогреться до 40-50 градусов (самое начало белого сектора шкалы указателя температуры). Если температура поднялась выше- хорошо, меньше плохо. Термостат неисправен. Дальше, едем на 1-2 передаче, и минут за 5-8 температура поднимается до 80(граница белой и зеленой зоны). Не прогрелся до 80- термостат на замену! Временно можно обойтись утеплением радиатора картонкой или чем-то другим. Но не забывайте, что если движку дать нагрузку (застрял и буксуешь), может и закипеть. Поэтому, картонка должна легко и быстро вытаскиваться.

Воздух в системе охлаждения

Первым делом, проверяем уровень тосола в расширительном бачке, исправность пробки радиатора. Если тосол разбавлен водой- плохо, он застынет, надо заменить. При неисправной пробке радиатора в системе будет оставаться воздух, а это приведет к плохой циркуляции и холоду в салоне. Покупаем и ставим новую пробку, доливаем тосол и недостаток пропадает.

Воздушная пробка может остаться и после ремонта системы охлаждения. Удаляют воздух загнав машину, с предварительно прогретым до 80 гр. двигателем, на горку, чтобы приподнять передок. Затем, сняв пробку радиатора, гоняют мотор на 2000 — 3000 оборотах в течении нескольких минут. После выхода воздуха остается только долить тосол и закрыть пробку радиатора.

Далее, проверьте правильность положения рычажков управления печкой

Синий- управляет подачей воздуха. Красный- краном подачи тосола. Они должны быть открыты (вправо до упора). Иногда кран закисает. Найдите его под бардачком и проверьте- он должен открываться до конца, можно помочь рукой, одновременно с рычажком. Только, работайте аккуратно, детали тонкие хрупкие, можно сломать. Удобно левой рукой шевелить рычажок, а правой поворачивать кран.

Кран отопителя Ваз 2107 в положении открыт

Кран отопителя в положении закрыт

Работу воздушной заслонки проверяем при включенном вентиляторе. Рычажок вправо из печки дует сильно, влево- намного слабее. Если разницы нет, плохо- оторвался трос, печку придется снимать.

Печка плохо дует на левую сторону

Устройство отопителя (печки) Ваз-2107

Третий рычажок управляет распределением теплого воздуха между лобовым и боковыми стеклами. Трос, который к нему ведет (21), управляет тремя заслонками- (20) их две открывают и закрывают подачу воздуха к боковым стеклам. Третью заслонку на рисунке не видно она находится здесь (22) и может перекрывать выход воздуха к лобовому стеклу. Положение рычажка: вправо- дует на лобовое стекло, влево- дует на боковые стекла. Почему плохо дует на левую сторону?
1. Вентилятор у печки устроен так, что заворачивает теплый воздух в правую сторону, а левой стороне достается меньше. Это конструктивная особенность и что-то изменить сложно.
2. Печку разбирали и повредили воздуховод (4) или левую заслонку.
3. Вы полностью открываете нижнюю заслонку ручкой (1), или у нее сломан фиксатор. Для нормального обдува стекол эту заслонку нужно прикрывать. Если фиксатор сломан, можно приспособить резинку, зацепив ее за ручку «подсоса», или куда-нибудь еще.

Некоторые умельцы ставят в дефлектор (4) патрубка дополнительный вентилятор от компьютерного процессора. Можно купить и поставить на панель приборов вентилятор с подключением к прикуривателю, направить его на боковое стекло и поставить скорость поменьше.

Еще одна причина- плохая циркуляция тосола через печку

Проверяем циркуляцию так: двигатель прогрет до 80, на холостом ходу подносим руку к выходу из печки (у правой ноги водителя) даем газу и держим обороты 2500. Если почувствовали, что воздух стал заметно теплее- у вас плохая циркуляция через печку. Причины:
-забитый радиатор печки, если машина старая и вы сыпали в радиатор «герметики», горчицу и прочую гадость;
-стоит нестандартный кран печки (шаровый, керамический), который имеет каналы уменьшенного диаметра, или не до конца открывается. Попадаются бракованные краны. Он может перекрыть циркуляцию так, что тосол течет тоненькой струйкой. После замены на родной кран тепло вернется.
Более точно циркуляцию проверяем так: на холостом ходу, на еле теплом двигателе (20-30 градусов) снимаем верхний резиновый патрубок на выходе из печки (под капотом) и подставляем какую-нибудь посуду. Струя должна быть достаточно толстая и ровная. Тоненькая струйка, еле бежит- снимаем и проверяем сначала кран, а потом (если кран в порядке) и радиатор. Забитый радиатор можно попытаться промыть горячей водой (в отверстие где трубка), иногда это помогает.

Бывает, что собирая печку, плохо уплотнили радиатор

холодный воздух попадает мимо него и в салоне холодно. Придется разбирать печку и аккуратно всё уплотнять.
Если вы решили печку разбирать самостоятельно, посмотрите видеоролик.

От себя добавлю совет: снимите рычаг коробки передач и не придется отсоединять провода консоли (бороды).
Всего доброго вам и тепла вашему салону!

Замена лобового стекла ВАЗ 21140. Плохо Греет Печка ВАЗ 2114-2115, 2108-2109.

Диагностика своими руками здесь? Авто товары здесь? Не греет печка ваз 2114 или 2115. На лобовое стекло и из боковых дефлекторов дует холодный воздух. Решаем проблему.

Комментарии к теме Замена лобового стекла ВАЗ 21140

Аброр

А у меня тоже такая фигня,и температура постаяно 70 75 холодн

Saqr

Мне приятель сказал на вазе и без лобового стекла много чего чинить… такая же песня, завтра попробую... спасибо.

Ромик

это Жигули поможет только буржуйка

Конкорд Буханец

Спасибо большое

Aoife

молодец побольше полезных видео.

Гурам

У моего соседа с лобовым стеклом на ВАЗЕ до сих пор все нормально… Может ли быть такое патрубки все горячие а патубки от мотора к кранику печки ледяные в чем причина?

Улус

Я сегодня заметил такую вещь, в общем когда я трогал рукой правую сторону радиатора печки где идут патрубки, пассажирская сторана то я руку обжог, а когда трогал левую сторону радиатора печки где водительская сторона, где педаль газа, то там просто теплая почти холодная, это должно быть так? а то может бракованный радиатор, хоть и новый??? Дайте разумный ответ пожалуйста?

Чынгыз

Реально красавчик спасибо за подсказку

Викки

Тебе спасибо. пригодилось ))) Хотелось бы, чтобы подробнее по лобовому стеклу на 21140 объяснил бы )

Настена

За видео курс спсб, но браток, как был прохладный воздух так и он и дует. Я и проволкой делал и тросик пласкогупцами загибал один фиг дует. Шаг примерно был 2 мм. В общем или не помогло или причина не внем.

Foster

Желательно в деталях рассказал бы по лобовому стеклу на ваз 21140 >) нужно рубашку троса немного подтянуть, а если в идеале ещё и смазать её шприцом, то вообще шикарно

Азия

блин пять лет ни могу ума дать спасибо за ролик коротко и ясно завтра пойду пробовать

Айше Бидерина

зачем левая проволока если можно укоротить тросик обычными круглогубцами?

Юрич Зулаев

Спасибо завтра я тоже так сделаю. Больше спасибо

Рафаил

Лучше что-то конкретное объяснил бы по лобовому стеклу ))) У меня вообще нет свободного хода,пальцем давил вроде плотно натянут. Но все равно по бокам прохладный воздух дует!

Gaige

Причём тут печка кран печки ниже и не судьба передвинуть оболочку тросика и да эффект от этого о так что не ломайте машину сам тестировал

Pierrette

ура сделал в кабине ташкент везде дует горячий воздух только тросик подогнул

Адил Мулико

спасибо за информацию

Курбан Вишневецкий

можно было не проволоку а пружину… У друга и без лобового стекла на Вазике куча чем заниматься >)

Амет

Відігнув тросік і пішло гаряче повітря на бокові і лобове. дякую

Нигора

Это может быть,если повезет. Там масса других проблем.Тут вспомнишь Москвич 41,самая плохая была автомашина, но печка лучшая в мире.

Олда

Там ограничител что сломать? О лобовом стекле все обговорили >)

Imran

этот рычаг на моей 14ке регулирует краник печки. подскажите

Жанетта Туйбактина

есть такое) надоело уже...

Lex

А если закрыл эту заслонку и эффекта не кокого все так же по середине дует теплый а по бокам холодный и на лобовое как быть????

Матушенко Серий

Мне друг сказал с лобовым стеклом на 21140 до сих пор без особых проблем. не судьба тросик отрегулировать!

Ронда

да лажа все это с завода должна идти прокладка поролоновая на эту заслонку, но ее там нет из за этого там и щель, снимаешь центральную панель и  клеешь поролоновую прокладку и все норм.. я себе три года назад сделал и все просто забыл про эту беду с боков дует только горячий воздух если до максимума. я первый год также все делал заехал в сервис мне за 500 р все сделали.

Похожие видео по ремонту

Почему плохо греет печка на ВАЗ 2115? Не дует в ноги и на лобовое

ВАЗ-2115 — это обновленная версия более ранних «восьмерки», «девятки» и ВАЗ-21099. Те же самые характеристики у трех- и пятидверных хэтчбеков ВАЗ-2113 и ВАЗ-2114. Устройство отопителя салона в этих автомобилях одинаковое, так что если вы являетесь владельцем одной из перечисленных моделей, то эта статья должна быть интересной для вас.

Напомним также, что мы уже рассматривали на нашем сайте Vodi.su вопрос о том, как исправить проблемы с печкой на ВАЗ-2109.

Устройство отопителя салона ВАЗ-2115

Устройство печки здесь стандартное:

  • вентилятор — он направляет поток воздуха;
  • радиатор — в него поступает разогретый тосол из двигателя для охлаждения, а выделяемое при этом тепло направляется в салон;
  • кран отопителя — когда вы включаете печку, краник открывается и тосол начинает поступать в радиатор печки;
  • тяги заслонок — служат для регулировки подачи воздуха, а также для обогрева ног и лобового стекла;
  • резистор отопителя — служит для создания дополнительного сопротивления, чтобы можно было выбирать режим работы печки.

Важную роль также выполняют термостат и моторчик печки, который заставляет вентилятор крутиться. Если термостат заклинит, то жидкость будет циркулировать только по малому или большому контуру системы охлаждения двигателя (а обогреватель салона к ней как раз и относится), соответственно она не будет успевать охлаждаться и мотор перегреется. Если же сломается моторчик печки, то перестанут вращаться лопасти вентилятора и из воздуховодов не будет поступать теплый воздух.

Система довольно простая и была использована ранее на многих автомобилях, однако со временем начинаются различные перебои в работе. Поломки приводят к тому, что в салоне очень холодно, горячий воздух не подается на стекло и оно запотевает, или мерзнут ноги, потому что нет обдува и так далее.

Печка не дует — в чем причина?

Если печка перестала работать, то причин, на самом деле, может быть множество:

  • прогорела прокладка ГБЦ и уровень тосола резко понижается — срочно принимайте меры, иначе возможен перегрев двигателя;
  • заклинил термостат — ОЖ циркулирует по малому контуру очень быстро и не успевает охлаждаться;
  • забился радиатор отопителя — в таком случае воздух в салон поступает едва-едва;
  • не работает моторчик;
  • образовалась воздушная пробка — после отключения двигателя воздух скапливается в системе и поступает в радиатор охлаждения, а после нового запуска двигателя насос радиатора начинает закачивать этот воздух в радиатор отопителя;
  • кран отопителя полностью не открывается — он может засориться или тросик тяги ослабел;
  • насос радиатора не создает достаточное давление в системе, соответственно воздух либо вообще не поступает в салон, либо поступает, но с очень низкой интенсивностью.

Также может сказываться проблема выхода из строя тяги, которая открывает заслонки для обдува ветрового стекла или ног. И еще одна очень распространенная проблема — некорректно работает заслонка, отсекающая поступление холодного воздуха извне — в данном случае нужно отрегулировать тросик, который управляет ее перемещением.

Симптомы неисправности

Если пообщаться с владельцами автомобилей данного семейства — ВАЗ-2109-21099 и 2113-2115 — то от них можно услышать много лестных слов о тех рабочих, которые собирали систему обогрева и саму эту Ладу Самару на заводе в Тольятти.

Итак, если вы недавно купили такую машину, включили печку и чувствуете, что из центральной консоли идет горячий воздух, а из боковых, нижних и верхних дефлекторов — еле теплый, значит все дело в том, что воздуховоды и заслонки плохо собраны и между стыками имеются щели, теплый воздух попросту дует только из центрального выхода, и обогревает саму панель внутри.

Скажем честно, у нас тоже в свое время была такая проблема. Приходилось в буквальном смысле разбирать переднюю панель, и регулировать тяги заслонки. Заслонка ГОР/ХОЛ не до конца закрывается, соответственно теплый воздух рассеивается под панелью. Также воздух может не дуть непосредственно на лобовое стекло, из-за чего долго приходится ждать пока оно оттает. Проблема опять же в заслонках.

Есть целый ряд симптомов, которые указывают на ту или иную проблему:

  • на холостых оборотах дует холодный воздух — плохо работает помпа или забит радиатор печки;
  • патрубки холодные — если патрубки радиатора системы охлаждения холодные (нижний), это свидетельствует о заклинившем термостате и тосол циркулирует по замкнутому контуру. Также это может говорить о том, что не полностью открывается или забился краник отопителя;
  • из боковых дефлекторов дует холодный воздух — отрегулируйте заслонки и тяги. Некоторые водители советуют подобрать более продуктивный вентилятор от иномарки.

Отопление салона Лады Самара — это общая проблема для владельцев. Не забывайте, что в автомобиле все связано, поэтому следите за уровнем тосола, время от времени продувайте радиаторы — как это сделать мы рассказывали на Vodi.su.

Загрузка...

Поделиться в социальных сетях

Печка не дует по бокам ваз 2114


Ремонт и Доработка» на DRIVE2

Эту запись решил опубликовать именно сейчас, когда самый пик вопросов на драйве — "Почему у меня с боковых обдувов дует холодный воздух?" Прямо волна поперла =))

Началось все с того, что у меня отказал рычажок управления потоком холодного и горячего воздуха.

Первым делом подумал, что слетел тросик с заслонки. Оказалось что нет. А когда снял консоль, тогда обнаружил, что каким-то образом лопнул металлический рычажок, то что тянет тросик этой самой заслонки. На моей практике такое впервый раз. Ни когда бы не подумал, что он вообще может сломаться.

Вот этот предатель.


Пришлось немного раззориться на новый механизм, так как отдельно эти рычажки не продаются

Новый механизм.


Ну это все ерунда. Пока все это дело менял, решил заодно сфотать что к чему, что бы тем, кто не может понять причину холодного воздуха из боковых обдувов и вообще печки в целом, хоть как-то объяснить что к чему.
Начну с того, что причин того, что печка дует холодным как правило три.
Первая — это хреновый термостат. То есть если он пропускает тосол (антифриз) на большой круг, в тот момент, когда двигатель еще не прогрелся до оптимальной температуры. Соответственно тосол (антифриз) постоянно охлаждается на большом круге, особенно во время езды, так как большой круг проходит через радиатор охлаждения. Часто это выражается в том, что на холостых оборотах стоя на месте, температура может даже подниматься до девяносто градусов и из печки даже начинает дуть более-менее прилично прогретый воздух. Но на ходу температура двигателя падает и печка начинает дуть либо еле теплым, либо вообще холодным воздухом. Ниже прилагаю фотографию снятой со своей машины, с показаниями датчика температуры, с оптимальным температурным режимом двигателя

Вот такая температура должна быть на датчике, если термостат отлично работает и не пропускает. Ниже, уже хуже.


Если двигатель прогревается менее этой температуры (касается только семейства "Самар", так как у классики рабочая температура немного ниже.Просьба не путать одно с другим.), то и печка будет греть гораздо хуже. Многие просто даже не знают, что стрелка должна быть немного выше цифры 90 градусов и ездят при температуре 80 , замерзают и хают свою тачку, что она холодная =)
Вторая — это воздух в системе, как правило в самом радиаторе печки. Попасть он туда может по разным причинам. Перечислять все не буду, скажу только о двух. Самая простая, это при замене какого-нибудь патрубка или термостата и т.д. Вторая, а это уже хреново, это при прогоревшей прокладке ГБЦ.
Способов вытравить воздух из системы как бы много, но самый действенный и простой это заехать передом машины на эстакаду, либо крутую горку, что бы перед машины как можно выше поднялся. Прогреть движок до оптимальной температуры, выше на фото я показал какой. Затем аккуратно открутить крышку расширительного бачка, само-собой открыть кран печки, что бы малый круг системы полностью циркулировал через нее. Одной рукой за тросик дросселя поднять обороты примерно 2500-3000 и так волнами подгазовывать, а второй рукой сжимать и разжимать интенсивно нижний патрубок радиатора, как грушу сливного бензинового шланга. И так буквально несколько раз. Чем интенсивнее и дольше прокачаете таким образом систему, тем больше вероятность, что из системы выйдет весь воздух и печка начнет греть как положенно.
Проверить наличие воздуха в радиаторе печки элементарно. Справа, с пассажирской стороны, в районе ног находятся два патрубка, которые идут от крана печки к радиатору отопителя. Просто потрогав их рукой можно определить циркулирует ли в радиаторе тосол(антифриз) или нет. Оба патрубка, на полностью прогретом двигателе должны быть не просто горячими, а очень горячими, что бы аж обжигали. Если один из них или оба просто теплые или вообще холодные, то это стопроцентная причина того что в радиаторе печки собрался воздух. Ниже фото обеих патрубков радиатора отопителя

Патрубки радиатора отопителя. При прикосновении к ним они должны обжигать, то есть быть очень горячими.


Если все перечисленные причины в машине не присутствуют, то есть термостат работает отлично и температура двигателя соответствует фотографии выше, в системе нет воздуха и патрубки и сам радиатор отопителя горячие от души, как говорится, то есть еще одна самая банальная причина того, что из печки дует холодный или еле теплый воздух.
Третья — это не закрытая полностью основная заслонка печки, та что отвечает за подачу горячего и холодного воздуха. Причин ее неплотного закрытия несколько. Это отклеившийся уплотнитель (поролон) по кромке самой заслонки, либо слетевший с рычажка заслонки тросик ее регулировки, либо перекос и деформация самой заслонки (что бывает очень редко, но все таки бывает). Самая распространенная причина ее провисания это ослабленный тросик, которым она управляется. Его нужно подтянуть.
На фото ниже, я как смог, так сфотографировал эту самую заслонку

Вот, та самая заслока, при неплотном закрытии которой, печка дует холодным или еле теплым воздухом.


В полностью закрытом положении она должна быть поднята кверху.
Многие не понимают, почему у них из центральных обдувов дует теплый или даже горячий воздух а из боковых — холодный. Элементарно =) Конструкция корпуса печки на самарах такая, что сопла каналов боковых обдувов расположенны чуть-чуть ниже самой заслонки

Вот эти самые сопла боковых обдувов. На фото — левое сопло. То-же самое и справа.


И стоит заслонке хотя бы немного приоткрыться, то поток холодного воздуха сразу попадает в боковые обдувы и оттуда начинает дуть холодом. На фото ниже пример из-за чего по бокам дует холодом

Если заслонка вот так приоткроется, то из печки будет дуть либо теплый либо холодный воздух. А из боковых обдувов будет дуть холодным!


А это фото для примера, когда заслонка полностью открыта, обычно так она открыта летом, когда тепло в машине не нужно =)

Полностью открытая заслонка. Даже видно реостат моторчика =)


Короче, что бы из всех обдувов печки дул теплый или горячий воздух, нужно что бы эта заслонка была полностью поднята кверху, плотно и без перекосов. Тогда в машине будет жара. И даже в ногах задних пассажиров будет дуть горячий воздух (горячий в том случае если довести пкорпус печки до ума и стыки всех воздухоотводов, в том числе и в ноги задних пассажиров).
Тросик управления этой заслонкой находится слева, в ногах водителя. В самом верху, возле разъема реостата моторчика печки

Вот этот самый тросик и рычажок на который он одевается.


Подтянуть его можно двумя способами. Первый — это при помощи пассатижей подтянуть его прямо на месте, не снимая с рычажка заслонки, изогнув немного, как если бы вы спицы на велосипеде подтягивали в детстве =)

Подтягиваем не снимая при помощи обычных пассатижей.


Второй — это при помощи круглогубцев. Для этого его нужно снять с рычажка, и круглогубцами немного закрутить, что бы он стал покороче =)

При помощи круглогубцев


С настройкой тросика желательно заниматься при снятой консоли, что бы можно было проконтролировать работу заслонки и ее плотное закрытие.

Все, впринципе =) Про то, куда улетает воздух при движении в корпусе печки и по всем соплам обдувов, я тут писать не буду. Там и так все понятно — лечится только снятием всех элементов отопителя и уплотнением всех стыков.

P.S. Надеюсь, данная информация станет кому-то полезной. Сейчас такое время, когда тепло в машине как никогда актуально =)

www.drive2.ru

Не дует печка ваз 2114 причины

В салонах переднеприводных моделей АвтоВАЗ установлен качественный и надежный отопитель. Зимой в салоне «Лады» на удивление тепло. Но порой могут возникать разные поломки. Например, на автомобиле ВАЗ-2114 печка дует холодным воздухом. Давайте попробуем разобраться в причинах такой работы и узнаем, как их устранить.

Проблемы с салонным отопителем могут возникать по самым различным причинам. Это может быть как электропроводка, так и естественный износ насоса в охлаждающей системе.

Причины неудовлетворительной работы

Летом отопитель не эксплуатируется, и автолюбители начинают вспоминать о его существовании только осенью, когда холодает. Если на ВАЗ-2114 печка дует холодным воздухом, то можно выделить множество причин. Возможно, вышел из строя электрический моторчик, либо засорен радиатор отопителя. Также холодный воздух является симптомом воздушной пробки в охлаждающей системе двигателя. Может прогореть прокладка ГБЦ. Из более легких неисправностей - заклинивший краник, сломанный термостат, в радиаторе недостаточное количество охлаждающей жидкости или снизилась производительность помпы.

На ВАЗ-2114 иногда случается, что теплый воздух подается только через центральные дефлекторы. Из заслонок, расположенных по бокам приборной панели, подается холодный воздух. Зачастую причина в обрыве приводного троса. В результате воздух от отеплителя не идет в воздуховоды по бокам.

Часто автовладельцы пишут на форумах, что на ВАЗ-2114 из печки дует холодным воздухом, но только на холостых или же просто небольших оборотах силового агрегата. Здесь возможных причин уже больше. Для решения проблемы потребуется проверка всех основных узлов, участвующих в работе печки.

Моторчик отопителя ВАЗ-2114

Начать поиск проблем в работе автомобилей семейства «Лада Самара» лучше всего с проверки мотора отопителя. Для этого необходимо запустить двигатель. Затем на блоке управления печкой проверяют работу моторчика в каждом положении. Далее определяют на слух, работает ли механизм. Если он меняет обороты, печка начала дуть холодным воздухом, ВАЗ-2114 имеет исправный моторчик. Говорить о неисправности его можно, если он не подает признаков жизни.

Мотор отопителя может не функционировать по ряду причин. Возможно, перегорел или вышел из строя предохранитель, отвечающий за работу устройства. Также не исключено нарушение или окисление контакта в монтажном блоке. Еще моторчик не функционирует по причине неисправности в переключателе. Нередко встречаются обрывы в проводке. И наконец, электродвигатель печки может просто сгореть.

Если механизм функционирует на максимально возможных оборотах в третьем положении, тогда проблема в неисправном резисторе. Если мотор сгорел, его необходимо заменить. Ремонту он не подлежит.

Как заменить мотор отопителя своими руками?

Демонтируют накладку с водительской стороны. Затем отсоединяют черный и синий провода моторчика. Откручивают крепление массы. После этого открывают капот и снимают проводку стеклоочистителей. Далее отворачивают крепеж панели стеклоочистителей и убирают резиновый уплотнитель. Затем откручивают четыре винта, которые крепят верхний кожух мотора печки. Далее нужно через уплотнитель протянуть питающие провода. Чтобы достать сам двигатель, его корпус нужно разделить пополам. Если повернуть половину корпуса вместе с мотором, его можно достать.

Остается только установить новый моторчик на место старого, закрепить и подключить его к системе.

Неисправности в охлаждающей системе

Если неисправен термостат, то антифриз будет постоянно двигаться в пределах большого круга. В результате охлаждающая жидкость не будет греться. Это еще одна причина, почему печка дует холодным воздухом. ВАЗ-2114 часто имеет проблемы с отопителем. Для решения и устранения этой поломки проверяют термостат на исправность. И если он не работает, его заменяют.

Также еще одна причина - это воздушная пробка в охлаждающей системе. Пробки могут образовываться по причине попадания воздуха в верхнюю часть радиатора во время остывания тосола. Затем этот «пузырь» перемещается в термостат. Когда водитель заведет мотор своего автомобиля в следующий раз, помпа будет качать воздух обратно в радиатор. А из дефлекторов отопитель будет дуть холод.

Для борьбы с завоздушиванием нужно снять патрубок, который идет к отопителю, и залить в него до верха охлаждающую жидкость. При этом уровень тосола в охлаждающей системе не должен быть ниже максимального. Если на ВАЗ-2114 печка дует холодным воздухом, значит, в системе недостаточный уровень жидкости. Он должен быть не ниже среднего.

Если отопитель подает холодный воздух на холостых или на оборотах, близких к таковым, тогда причина может быть в помпе. Насос не способен обеспечить нормальную циркуляцию антифриза в охлаждающей системе. Этими проблемами обычно сопровождается недостаточное количество ОЖ в системе.

Диагностика охлаждающей системы

Если вдруг печка стала дуть холодным воздухом, ВАЗ-2114 подлежит диагностике. Нужно открыть капот автомобиля и проверить уровень ОЖ в соответствующем расширительном бачке. Если необходимо, тосол или антифриз доливают. Затем нужно завести и прогре

gkyzyl.ru

ВАЗ 2114 печка дует холодным воздухом: возможные причины :: SYL.ru

В салонах переднеприводных моделей АвтоВАЗ установлен качественный и надежный отопитель. Зимой в салоне «Лады» на удивление тепло. Но порой могут возникать разные поломки. Например, на автомобиле ВАЗ-2114 печка дует холодным воздухом. Давайте попробуем разобраться в причинах такой работы и узнаем, как их устранить.

Проблемы с салонным отопителем могут возникать по самым различным причинам. Это может быть как электропроводка, так и естественный износ насоса в охлаждающей системе.

Причины неудовлетворительной работы

Летом отопитель не эксплуатируется, и автолюбители начинают вспоминать о его существовании только осенью, когда холодает. Если на ВАЗ-2114 печка дует холодным воздухом, то можно выделить множество причин.

Возможно, вышел из строя электрический моторчик, либо засорен радиатор отопителя. Также холодный воздух является симптомом воздушной пробки в охлаждающей системе двигателя. Может прогореть прокладка ГБЦ. Из более легких неисправностей – заклинивший краник, сломанный термостат, в радиаторе недостаточное количество охлаждающей жидкости или снизилась производительность помпы.

На ВАЗ-2114 иногда случается, что теплый воздух подается только через центральные дефлекторы. Из заслонок, расположенных по бокам приборной панели, подается холодный воздух. Зачастую причина в обрыве приводного троса. В результате воздух от отеплителя не идет в воздуховоды по бокам.

Часто автовладельцы пишут на форумах, что на ВАЗ-2114 из печки дует холодным воздухом, но только на холостых или же просто небольших оборотах силового агрегата. Здесь возможных причин уже больше. Для решения проблемы потребуется проверка всех основных узлов, участвующих в работе печки.

Моторчик отопителя ВАЗ-2114

Начать поиск проблем в работе автомобилей семейства «Лада Самара» лучше всего с проверки мотора отопителя. Для этого необходимо запустить двигатель. Затем на блоке управления печкой проверяют работу моторчика в каждом положении. Далее определяют на слух, работает ли механизм. Если он меняет обороты, печка начала дуть холодным воздухом, ВАЗ-2114 имеет исправный моторчик. Говорить о неисправности его можно, если он не подает признаков жизни.

Мотор отопителя может не функционировать по ряду причин. Возможно, перегорел или вышел из строя предохранитель, отвечающий за работу устройства. Также не исключено нарушение или окисление контакта в монтажном блоке. Еще моторчик не функционирует по причине неисправности в переключателе. Нередко встречаются обрывы в проводке. И наконец, электродвигатель печки может просто сгореть.

Если механизм функционирует на максимально возможных оборотах в третьем положении, тогда проблема в неисправном резисторе. Если мотор сгорел, его необходимо заменить. Ремонту он не подлежит.

Как заменить мотор отопителя своими руками?

Демонтируют накладку с водительской стороны. Затем отсоединяют черный и синий провода моторчика. Откручивают крепление массы. После этого открывают капот и снимают проводку стеклоочистителей. Далее отворачивают крепеж панели стеклоочистителей и убирают резиновый уплотнитель. Затем откручивают четыре винта, которые крепят верхний кожух мотора печки. Далее нужно через уплотнитель протянуть питающие провода. Чтобы достать сам двигатель, его корпус нужно разделить пополам. Если повернуть половину корпуса вместе с мотором, его можно достать.

Остается только установить новый моторчик на место старого, закрепить и подключить его к системе.

Неисправности в охлаждающей системе

Если неисправен термостат, то антифриз будет постоянно двигаться в пределах большого круга. В результате охлаждающая жидкость не будет греться. Это еще одна причина, почему печка дует холодным воздухом. ВАЗ-2114 часто имеет проблемы с отопителем. Для решения и устранения этой поломки проверяют термостат на исправность. И если он не работает, его заменяют.

Также еще одна причина – это воздушная пробка в охлаждающей системе. Пробки могут образовываться по причине попадания воздуха в верхнюю часть радиатора во время остывания тосола. Затем этот «пузырь» перемещается в термостат. Когда водитель заведет мотор своего автомобиля в следующий раз, помпа будет качать воздух обратно в радиатор. А из дефлекторов отопитель будет дуть холод.

Для борьбы с завоздушиванием нужно снять патрубок, который идет к отопителю, и залить в него до верха охлаждающую жидкость. При этом уровень тосола в охлаждающей системе не должен быть ниже максимального. Если на ВАЗ-2114 печка дует холодным воздухом, значит, в системе недостаточный уровень жидкости. Он должен быть не ниже среднего.

Если отопитель подает холодный воздух на холостых или на оборотах, близких к таковым, тогда причина может быть в помпе. Насос не способен обеспечить нормальную циркуляцию антифриза в охлаждающей системе. Этими проблемами обычно сопровождается недостаточное количество ОЖ в системе.

Диагностика охлаждающей системы

Если вдруг печка стала дуть холодным воздухом, ВАЗ-2114 подлежит диагностике. Нужно открыть капот автомобиля и проверить уровень ОЖ в соответствующем расширительном бачке. Если необходимо, тосол или антифриз доливают. Затем нужно завести и прогреть мотор. Следует обратить внимание на показания датчика температуры. Если роста показаний нет, тогда виной всему клапан в термостате.

Воздух в системе охлаждения также может говорить и о прогоревшей ГБЦ. Эта неисправность часто сопровождается вытеканием антифриза из бачка, слишком высокими показаниями датчика температуры. Силовой агрегат будет троить. Из-за прогоревшей ГБЦ ОЖ будет попадать в масло, после чего оно посветлеет. Выглядит пробой так, как показано ниже.

Если пробита прокладка ГБЦ, то холодный воздух будет дуть в салон лишь на холостых или близких к ним оборотах – на ВАЗ 2114 печка горячая дует холодным воздухом. Если нажать на акселератор, печка заработает и отопитель будет подавать нормальный горячий воздух. В большинстве случаев проблему можно решить заменой прокладки.

Засор в радиаторе отопителя

В процессе эксплуатации автомобиля радиатор отопителя может засориться. Находится этот теплообменник под приборной панелью со стороны пассажира. Нужно заметить, что это редкая проблема. Радиаторы чаще текут, чем засоряются.

Течь можно легко определить по каплям антифриза на ковриках и запаху в салоне. Для замены радиатора придется потратить много времени и разобрать примерно половину салона.

Краник отопителя

Часто на ВАЗ-2114 печка дует холодным воздухом именно из-за неисправностей этого краника.

Стоит попробовать подтянуть торс. Он находится со стороны педалей. Элемент захватывают при помощи плоскогубцев и немного тянут, увеличивая натяг. Если кран не откроется, то его нужно менять. Не стоит тянуть слишком сильно. В противном случае можно сорвать кран, и вся охлаждающая жидкость окажется в салоне автомобиля.

Предохранители, реле

Одна из самых простых и в то же время неприятных поломок – это предохранители. Неисправность простая, т. к. заменить предохранитель легко. Но неприятной эта поломка становится из-за того, что трудно выяснить, почему сгорел предохранитель. Зачастую данные элементы в автомобилях ВАЗ сгорают по причине коротких замыканий в проводке. За работу печки в этих моделях отвечает предохранитель F7.

От него также зависит и прикуриватель, и мотор стеклоочистителей, и обогрев заднего стекла. Если проблема в предохранителе, то вместе с печкой не будет работать и все это оборудование. Но если печка дует холодным воздухом (ВАЗ-2114), причины замыкания следует искать в другом месте. Поможет в этом специальный прибор - мультиметр. Для более высокой точности проверяйте напряжение на разных участках проводки.

Заключение

Итак, мы выяснили, почему не греет печка на автомобиле "Лада Самара-2". Если отказал отопитель, стоит попробовать поискать причины его плохой работы. На самом деле их не так уж и много. А продиагностировать работу печки сможет даже начинающий автовладелец при минимальном наборе инструментов.

www.syl.ru

Печка не дует в ноги ВАЗ-2114: причины, ремонт

Если владельцы ВАЗ-2114 заметят, что печка не дует в ноги или, напротив, гонит поток теплого воздуха по центру салона, минуя лобовое стекло, то вовсе не обязательно спешить на станцию технического обслуживания, чтобы решить эту проблему. Найти причину неисправности автомобильной печки и заставить данный элемент дуть теплый воздух по всему авто можно и самостоятельно, если следовать инструкциям и придерживаться советов профессионалов своего дела.

Печка функционирует, но на стекло дует холодный поток воздуха

Что делать, если автомобильная печка нормально включается и функционирует, но несмотря на это, стекло обдувает только холодным потоком воздуха? Этот вопрос становится весьма актуальным в ненастную дождливую погоду, так как стекла без обогрева начинают постоянно запотевать. Чтобы устранить эту неполадку, нужно проверить состояние регулятора температуры подачи воздуха, а именно заслонку этого элемента. Если заслонка не закрывается до предела, то стекло обдувается холодным потоком воздуха, а вот ноги пассажиров и водителя будут в тепле, так как поток теплого воздуха распространяется по низу салона. Чтобы привести функциональность печки в норму, нужно сделать следующее:

  • найти тросик, который прикрепляется к заслонке регулятора температуры воздуха;
  • данный элемент расположен справа от водительского сиденья под накладкой из пластика;
  • используя обычные плоскогубцы, нужно просто укоротить длину тросика.

Эти мероприятия помогут в том случае, если теплый воздух не поступает на стекла авто, а если печка не подает теплый воздух в ноги, потребуется искать иное решение для искоренения этой неполадки.

Теплый поток воздуха не идет в салон и не дует в ноги

В холодный зимний день не каждому захочется ехать в машине, внутри которой сыро и неприятно. А случается такая неприятность в том случае, если печка прекращает нормально обогревать салон и отказывается дуть в ноги как пассажирам, так и водителю. Что нужно делать в этой ситуации, далее мы и проанализируем. Если плохо начнет греть печка и перестанет подавать теплый воздух в ноги, в первую очередь стоит проверить заслонку прибора для обогрева. Если она закрыта, то нужно ее просто повернуть в верное положение, если же это не поможет, следует решать эту проблему поэтапно:

  • фиксирующие болты откручиваются от пассажирской торпеды;
  • далее нужно найти два соединительных шланга, которые расположены возле моторного щитка, чтобы на ощупь проверить их температуру;
  • если шланги будут холодными – значит, они засорились, вследствие чего не могут пропускать внутрь салона теплый поток воздуха;
  • шланги нужно отсоединить от печки и тщательно очистить от всевозможных загрязнений.

Сборку следует осуществлять в обратной последовательности, а после этого проверить работу двигателя по так называемому бортовику или датчику.

Читайте также: Ошибка 8 на приборной панели ВАЗ-2114

Не запускается двигатель печки ВАЗ-2114

Если водитель, заведя своего четырехколесного железного коня, обнаружит, что двигатель печки не работает, на что укажет полнейшая тишина, нужно сделать следующее:

  1. Если автовладелец не разбирается в автомобильном электрооборудовании, то решить эту проблему можно будет только на СТО.
  2. Для обладателей машин с опытом рекомендуется сделать следующее: осмотреть внешнее состояние контактов на переключателе и вентиляторе, которые расположены под панельной доской.
  3. При помощи специального прибора, который называется «пробником», проверить напряжение двигателя.
  4. Если прибор покажет нормальные показатели, нужно аккуратно достать из так называемого гнезда печной моторчик, чтобы осмотреть имеющиеся повреждения.
  5. Чаще всего двигатель не удается запустить из-за того, что минусовой провод просто отсоединился. При помощи обычной пайки проводок устанавливается на прежнее место, и вся конструкция собирается в обратном порядке.

Для этого мероприятия автовладельцу нужно будет выделить не более 30 минут, а после окончания работы печка отлично справится со своей основной задачей, и прогреет весь салон авто буквально за 5 минут.

Как можно убедиться, выявить причину неисправности автомобильной печки и самостоятельно ее устранить довольно просто. А просмотр обучающего видео на интернет-ресурсе еще более упростит это мероприятие и поможет получить ответ на любой вопрос относительно перебоя в работе печки.

ladaautos.ru

Печка дует холодным воздухом ваз 2115: причины, ремонт, что делать?

ВАЗ-2114 – это второе поколение легендарной «Лады Самары». Машина получила новый вид, но не избавилась от старых проблем. В частности, это регулярные неисправности салонного отопителя. Часто случается, что на ВАЗ-2114 печка дует холодным воздухом по бокам и на лобовое стекло. Естественно, этой проблемой стоит срочно заняться до наступления первых холодов. Итак, давайте рассмотрим, почему на ВАЗ-2114 печка дует холодным воздухом и как решить эту проблему.

Термостат

Воздух в системе


По теме:  Что такое чимичанга? Рецепт

Как очистить систему от пробки?

Решение проблемы достаточно простое. Следует заехать на возвышенность передней частью машины. Чем больше градус подъема, тем лучше. Далее на рабочем моторе откручиваем пробку с расширительного бачка и ждем, пока весь воздух уйдет из системы.

По законам физики воздух легче жидкости и стремится уйти вверх. Так мы создадим наиболее благоприятные для этого условия. Достаточно трех-пяти минут работы двигателя, дабы полностью удалить пробку из системы.

Периодически следует подгазовывать до 2-3 тысяч оборотов, дабы создать большее давление для ОЖ (чем сильнее крутится коленвал, тем чаще вращается помпа). Также рекомендуется сжимать и разжимать завоздушенный патрубок – так мы ускорим процесс выхода кислорода наружу.

Но будьте внимательны – температура может достигать 90 градусов. В целях безопасности следует надеть тканевые перчатки.

Заслонка

Это еще одна причина, по которой на ВАЗ-2114 печка дует холодным воздухом в ноги и не только. Заслонка может неплотно прилегать по нескольким причинам. Так, может слететь рычажок управления либо отслоиться поролон. В последнем случае нужно наклеить новый. Желательно на качественный клей.

На ВАЗ-2114 печка дует холодным воздухом по бокам

  • При помощи плоскогубцев, без демонтажа заслонки. Подобравшись к проблемному месту, поджимаем элемент на несколько десятков градусов.
  • При помощи круглогубцев. Это более эффективный вариант. Для этого нужно снять торс с рычажка заслонки и немного закрутить его. Для удобства рекомендуется частично разобрать консоль. Так вы можете контролировать плотность закрытия заслонок на месте.
Рычаг

Заключение

Итак, мы выяснили, по каким причинам на ВАЗ-2114 печка дует холодным воздухом. Как видите, проблемы могут быть разными. Но прежде чем покупать новые запчасти, нужно точно определить суть проблемы.

Возможно, виной всему является воздушная пробка. В случае с тросиком необязательно его менять целиком. Выше представлен способ, как возобновить его работоспособность простой подтяжкой.

Но какая бы причина ни возникала, в любом случае ее можно решить своими руками при минимальных тратах.

Источник: https://textman.ru/sovety/2018/03/25/96931/

Почему не греет печка на ВАЗ 2114

:

  1. Устройство
  2. Причины отказа
  3. Методы профилактики

Зимой ездить без обогрева салона — удовольствие сомнительное. Но с такой ситуацией владельцы ВАЗ 2114 сталкиваются не редко, поскольку у них перестает работать печка.

Сегодня мы разберемся в устройстве печки, рассмотрим основные причины неисправностей и способы их устранения. Увы, печка может не греть по целому списку различных причин. Ваша задача как автовладельца — найти эти причины и устранить. Самостоятельно или с помощью автосервисов, решайте сами.

Обогреватель машины

Устройство

Если печка вдруг начала дуть холодным воздухом или образовалась течь, необходимо сразу же приступать к работе по обнаружению и исправлению поломки. Но чтобы понимать суть профилактики и ремонта, для начала следует разобраться в устройстве этого узла.

Обогреватель салона включает в себя следующие элементы:

  • Радиатор;
  • Специальные патрубки, по которым циркулирует жидкость;
  • Кран регулировки уровня циркуляции жидкости;
  • Заслонки для контроля потоков воздуха;
  • Воздуховоды;
  • Электрический вентилятор.

Если каждый из агрегатов работает исправно, тогда потоки горячего воздуха будут беспрепятственно перемещаться по системе, выходить в салон и дуть в том направлении, которое было задано водителем.

Причины отказа

Мы уже отмечали, что причин отказа от работы обогревателя может быть несколько. А именно:

  • Вышедший из строя термостат;
  • Образование воздушной пробки;
  • Сломанный кран отопителя;
  • Забитый радиатор;
  • Поломка радиатора;
  • Пониженное давление в системе;
  • Недостаток антифриза;
  • Прогоревшая прокладка БЦ;
  • Вышедший из строя электромотор.

Теперь рассмотрим каждую из представленных поломок более детально и разберемся, что же в той или иной ситуации нужно делать.

Термостат

Для начала рекомендуем завести двигатель, включить все режимы работы вентилятора печки поочередно. Если при этом не возникает никакого шума, характерного для работающего обогревателя, тогда придется начинать ремонт.

Статья в тему:

— Замена термостата ВАЗ 2114 своими руками: какой лучше и как проверить

Неисправный термостат — одна из распространенных поломок. Из-за этого жидкость охлаждения, которая циркулирует по контуру, не может должным образом охладиться. От этого происходит отказ самой печки.

Термостат обогревателя

Воздушная пробка

Воздушные пробки появляются при выключении двигателя. На тот момент начинается снижение температуры жидкости охлаждения.

Как результат, в верхней части радиатора возникает просачивание воздуха, который постепенно переходит в термостат. Когда происходит новый запуск мотора, насос гонит накопившийся воздух уже в радиатор отопительной системы. В итоге печка совершенно не греет салон.

Чтобы избавиться от воздушной пробки, снимите патрубки и постепенно начинайте заливать антифриз. Доливать следует до максимального уровня бачка.

Сломанный кран

Примечательно, что кран отопителя часто становится основной и самой распространенной причиной неработающего отопителя салона. Краник попросту не может до конца открыться. Причин тому бывает две.

  1. Краник полностью вышел из строя, потому подлежит обязательной замене.
  2. Устройство не работает должным образом по причине плохой фиксации или деформации тросика обогревателя. Последний располагается возле узла педалей. Для устранения поломки достаточно с помощью плоскогубцев подтянуть трос.

При обнаружении течи и отсутствии подачи горячего воздуха, кран обязательно следует заменить. Поломка легко обнаруживается по жирному налету на стеклах и пятнам с запахом антифриза на полу.

Забитый радиатор

Ваш обогреватель может совершенно не работать, если радиатор окажется забитым всевозможным мусором, грязью. В этом случае может наблюдаться очень слабый поток воздуха из воздуховодов.

Варианта два:

  • Прочистить радиатор;
  • Заменить агрегат на новый.
Неисправный радиатор

На радиаторы печек многие автовладельцы попросту не обращают внимания до наступления зимы. И когда уже при низких температурах воздуха водитель пытается включить обогрев, оказывается, что радиатор-то не работает или отживает свои последние дни.

С такими ситуациями часто сталкиваются те, кто купил машину еще в теплый сезон и не удосужился проверить состояние радиатора. Выход из ситуации только один — замена.

Радиатор обогревателя

Если решите делать работу своими руками, настоятельно рекомендуем посмотреть видео инструкции. Так вы сможете разобраться в том, как снимается печка, как выполняется замена отдельных ее элементов или основного агрегата — радиатора.

Статья в тему:

— Система охлаждения ВАЗ 2114: схема, замена радиатора своими руками

Пониженное давление в системе

При отсутствии должного уровня давления в системе, печка не сможет работать на холостых. За создание давления отвечает насос, то есть помпа.

Определить, что неисправность обогревателя связана именно с помпой достаточно просто. При движении автомобиля тепло идет в салон. Такую помпу следует поменять на новую.

Специалисты рекомендуют использовать дюралевые помпы, которые отличаются высокой эффективностью и длительным сроком службы. Ориентируйтесь на производителя «Белмаг». Они отлично взаимодействуют с ВАЗ 2114.

Недостаток антифриза
  • Часто обогреватель не обеспечивает должным образом теплом салон по более обыденной причине — из-за недостатка антифриза в бачке.
  • Чтобы справиться с такой проблемой, достаточно просто подлить недостающее количество жидкости охлаждения.
  • Статья в тему:
  • — Замена охлаждающей жидкости на ВАЗ 2114 своими руками: сколько заливать ОЖ и принцип промывки
Прогоревшая прокладка головки БЦ

Нарушение работоспособности печки может возникать в результате прогорания прокладки головки блока цилиндров.

Определить поломку можно по нескольким характерным признакам:

  • Жидкость охлаждения приобрела неприятный запах смеси бензина и выхлопа;
  • Запах моторного масла приобрел характерные нотки охлаждающей жидкости;
  • Из глушителя выходит белый густой дым.

При обнаружении прогоревшей прокладки ее обязательно следует заменить.

Вышедший из строя моторчик

Электрический моторчик, который принимает непосредственное участие в работе печки, не редко ломается или перегорает. Замена — это не всегда правильное решение.

Вполне возможно, мотор не перегорел, а просто нуждается в ремонте. Проверьте, работают ли переключатели температурных режимов обогревателя. Плюс убедитесь в работоспособности реле зажигания. Часто решить проблему можно путем смены неисправного обогревателя.

Для этого освободите его от патрубков, извлеките старую печку и поставьте новую. Здесь речь идет, чтобы вы понимали, о смене радиатора.

Методы профилактики

Чтобы не сталкиваться регулярно с поломками системы обогрева салона, не менять патрубки, вентиляторы, краны и моторчики, есть два актуальных решения.

  1. Приобрести другой автомобиль, печка которого работает эффективно и надежно.
  2. Проводить элементарные меры профилактики, за счет которых отопление вашего ВАЗ 2114 всегда будет работать хорошо.

Давайте детальнее ознакомимся, что собой представляет профилактика.

Мера профилактики Что она дает
Периодический разбор узла и очистка Не будет скапливаться грязь, радиатор не забьется, патрубки не сломаются и не утратят свою пропускную способность
Своевременная замена салонного фильтра Забитый фильтр способствует задержке потоков теплого воздуха, плюс радиатор покрывается грязью. Меняя элемент вовремя, вы продлите срок службы системы
Использование свежего антифриза Меняйте его согласно рекомендациям завода, доливайте по мере необходимости. Это обеспечит качественную поставку воздуха через термостат в радиатор
Герметично фиксируйте краник и радиатор Снижает скорость износа системы, способствует эффективной работе

Об исправном и эффективном функционировании обогревателя салона вашего автомобиля будет свидетельствовать бесшумная и четкая работа вентилятора, а также постоянный поток теплого воздуха из воздуховодов.

Наступают холода, потому самое время удостовериться, что печка работает правильно и надежно.

 Загрузка …

Источник: http://luxvaz.ru/vaz-2114/178-ne-rabotaet-pechka.html

6 причин холодного воздуха из печки автомобиля

Холодный воздух из печки автомобиля зимой вынуждает автовладельцев отказаться от эксплуатации автомобиля, сегодня я расскажу основные причины и методы устранения этой неисправности.

Начнем с самых простых.

Негерметичная система охлаждения (подкапывающий радиатор, негерметичные соединения патрубков) вызывает утечку охлаждающей жидкости.
На холостых оборотах печка дует холодом из-за недостаточного количества антифриза. Устранение течи и доливка антифриза, как правило, решают эту проблему.

Крышка расширительного бачка имеет функцию поддерживать определенное давление в системе охлаждения двигателя, создает герметичность.

Крышка не дает атмосферному воздуху попасть в систему охлаждения, тем самым создавая воздушную «пробку», но при этом и сбрасывает лишнее давление в системе.

Для обнаружения неисправности нужно снять крышку и визуально определить ее состояние, присутствие на месте обоих клапанов и их состояние, часто со временем клапаны  клинят или просто высыпаются в расширительный бачок. Если вы определили, что крышка неисправна, ее нужно поменять.

Неисправная крышка расширителя и низкий уровень антифриза приводят к тому, что в системе охлаждения двигателя скапливается лишний воздух, создавая «пробку» и не давая нормально циркулировать охлаждающей жидкости.

Основные симптомы: двигатель быстро нагревается (даже в холодное время), «печка» дует холодным, бывает, что на оборотах антифриз все же пробивает пробку и «печка» начинает работать, но на холостых оборотах снова дует холодный воздух.

Решение проблемы: устранить причины (долить антифриз, заменить крышку расширительного бачка), выгнать воздух.

Воздух можно выгнать несколькими способами, например, заехать на горку так, чтобы передние колеса были выше задних, завести двигатель, открутить крышку расширительного бочка и ждать, когда воздух выйдет, обычно это сопровождается «бульканьем» – возникновением воздушного пузыря в расширителе и резким уходом уровня антифриза в расширительном бачке, в этот момент важно сразу долить охлаждающую жидкость в систему. Еще один способ – это визуально определить самый высокий шланг системы охлаждения.

Читать  Ремонт Мерседесов в Москве

На переднеприводных «ВАЗах» это шланг системы подогрева дроссельной заслонки – нужно снять дальний шланг подставить емкость для слива антифриза, завести двигатель. Если в системе есть «лишний» воздух, с отвода подогрева дроссельной заслонки антифриз не будет течь, или будет идти с воздухом, пузырится.

Повышаем обороты двигателя и ждем, чтобы охлаждающая жидкость пошла ровной сильной струей без воздуха, и добавляем ушедший антифриз в расширительный бачок.

Также можно открутить крышку расширительного  бачка, снять шланг слива в расширитель и дунуть ртом в бачок, если воздуха нет, из шланга польется антифриз.

В водяном насосе основная неисправность – это проворачивание крыльчатки. Вследствие чего  нарушается циркуляция  охлаждающей жидкости, помпа не подает горячий антифриз в печку. Быстрый нагрев двигателя, выбрасывание антифриза из расширителя, холодный воздух из печки – вот основные симптомы неисправности помпы. Своевременная замена водяного насоса убережет вас от многих неприятностей.

Термостат служит для регулировки температурного режим двигателя. Если двигатель холодный, циркуляция идет по «малому» кругу охлаждения и не попадает в печку автомобиля.  Когда двигатель прогревается, термостат начинает открываться и пускать охлаждающую  жидкость  по большому кругу охлаждения, в том числе и в печку.

Основные симптомы неисправности термостата – быстрый нагрев двигателя, при рабочей температуре двигателя шланги, идущие на радиатор холодные, как и сам радиатор. Во всех этих случаях необходима замена термостата.

Наконец мы подошли к самой неприятной  причине, почему не работает печка автомобиля — это прогоревшая прокладка головки блока.

Время и неправильная эксплуатация двигателя приводят к тому, что нарушается герметичность прокладки между камерой сгорания и водяной «рубашкой». Газы «прорываются» в систему охлаждения  и вызывают воздушные «пробки».

Вы «выгоняете» воздух из системы, он появляется снова и снова, в этом виновата прокладка головки блока цилиндров.

Читать  Только качественный ремонт автомобилей КИА

Определить «пробитую» прокладку можно по наличию большого количества воздуха в системе охлаждения (который тяжело убрать), неустойчивой работе двигателя, «бурлению» в расширительном бачке, выкидывании антифриза из расширителя, радиатора на «горячую». Снятие головки и замена прокладки устранит все вышеперечисленные неисправности.

Вот я и описал основные причины холодного воздуха из печки. Если у вас еще остались вопросы, пишите, я на них с удовольствием отвечу!

Источник: http://drivedrom.ru/sovety-avtomobilistam/6-prichin-xolodnogo-vozduxa-iz-pechki-avtomobilya.html

Печка дует горячим

Настоящее издевательство над водителем и пассажирами начинается тогда, когда отопитель отказывается переключаться в холодный режим и продолжает греть даже в 30-ти градусную жару.

Почему это происходит и что делать? Подобная ситуация является практически стандартной для классического семейства автомобилей «ВАЗ», у которых печка включается ненадежным краном.

Однако и у других куда более совершенных систем есть немало мест, которые могут привести к тому, что печка будет постоянно давать горячий воздух. Разберем их все!

Причина №1: Закисший кран

Данная проблема, как уже было сказано выше, – бич классических «Жигулей». Переключение температуры воздуха печки здесь осуществляется краном, один в один как в ванной. Открыл кран – горячий тосол наполнил радиатор печки – пошел жар.

Закрыл – тосол перестал циркулировать через радиатор, он остыл, воздух пошел холодный. Но это если все работает! На деле кран отопителя переводят во включенное положение с наступлением первых холодов, а закрыть пытаются весной.

За несколько месяцев стояния в одном положении данная конструкция закисает и отказывается возвращаться на «холодное» положение. Применять силу зачастую бесполезно – кран просто потечет. Поэтому самый «простой» выход – замена крана.

Чтобы этого избежать, нужно периодически, хотя бы раз в месяц, перемещать кран из холодного положения в горячее, чтобы не дать ему закиснуть во время зимы.

Причина №2: Не двигается заслонка

Оставим «Жигули» в покое – в современных автомобильных отопителях температура подаваемого воздуха регулируется заслонкой, которая направляет воздух или через горячий радиатор или в обход его. И тут есть, где разгуляться неисправностям. Вот они:

— Обрыв тяги заслонки

Если управление распределительной заслонкой ручное, то от ручки в салоне до заслонки протянута гибкая тяга. Она может оборваться и тогда заслонку невозможно будет сдвинуть стандартным поворотом ручки (или передвижением ползунка).

Сама тяга, как правило, не рвется. Обрыв происходит в местах ее крепления к ручке управления и к самой заслонке. Обычное дело – приложение чрезмерного усилия на ручку, что приводит к облому крепежного ушка.

Тяга вылетает из него, и вставить ее иногда бывает очень сложно.

— Неисправность электропривода заслонки отопителя

Заслонка может управляться и электрическим приводом. Так, например, сделано в ВАЗ-2110 и во всех автомобилях с климат-контролем. При этом привод, двигающий заслонку, может банально сгореть. Если это произошло тогда, когда заслонка стояла в горячем положении, печка будет дуть горячим независимо от того, как и сколько вы будете крутить ручку на панели управления отопителем.

Кроме сгоревшего привода могут быть и другие электрические проблемы. Например, перебитые провода, окислившиеся контакты, разрушенная контактная группа в управляющей ручке или «глюк» электронного блока управления климатом. В последнем случае можно попробовать «опросить» блок на компьютерной диагностике, а все остальные причины диагностируются мультиметром.

— Клин заслонки

Заслонку может заклинить некий посторонний предмет. Например, если при ремонте забыть гаечный ключ или что-то в этом роде внутри отопителя, то это вполне может привести к тому, что печка в машине будет дуть горячим воздухом.

Причина №3: Неисправность блока управления климат-контролем

Если управление отопителем возложено на электронику, то причиной подачи горячего воздуха может стать неисправность электронных компонентов. Самый простой способ отловить такую неисправность – подключить заведомо исправный блок управления и проверить работу печки.

Если температура стала регулироваться нормально – дело в блоке. Можно попытаться его отремонтировать или сразу оставить новый, исправный.

Если же ничего не изменилось – нужно искать другие причины, по которым печка дует горячим, то есть электрические и механические неисправности, описанные выше.

Что делать, если печка дает только горячий воздух?

Диагностику любых неисправностей нужно начинать с простого. Поэтому, если в вашей машине заслонка отопителя имеет электрический привод, для начала проверьте его предохранитель. Вполне возможно, что он сгорел или окислился и не подает питание на моторчик заслонки.

Если управление заслонкой ручное – аккуратно покрутите ручку регулировки температуры. Когда тяга от ручки до заслонки оборвана, она крутится слишком легко. Если вы чувствуете непривычную «пустоту» ручки – это верный признак того, что с тягой что-то не в порядке.

Значит, нужно, как минимум, снять ручку и посмотреть, что стало причиной обрыва тяги. Вполне возможно, что придется разбирать отопитель и искать обрыв на заслонке. С разборкой различных частей автомобиля связана диагностика и других причин неисправности печки.

Если вы не уверены в своих силах, то лучше доверить эту работу специалистам из автосервиса. Но, если вы предпочитаете ремонтировать свою ласточку самостоятельно, возьмите мультиметр, электросхему вашего авто и, добравшись до нужных частей, найдите причину.

В современных автомобилях отопители часто спрятаны глубоко под торпедой и требуют разборки огромного количества ее частей, но тем больше будет гордость за самостоятельный ремонт!

(1

Источник: https://russia-avto.ru/remont/salon/pechka-duet-goryachim

granta-service.ru

Плохо греет печка ВАЗ-2114 - причины и устранения проблем

АвтоВАЗ для оптимизации производства автомобилей и снижения их стоимости для моделей разных семейств используется одни и те же комплектующие. Примером такой сборки является печка автомобиля ВАЗ-2114, относящегося к семейству «Самара-2». При проектировании этого авто систему отопления салона позаимствовали у моделей первого семейства «Самара» — ВАЗ-2108-21099.

Печка ВАЗ-2114 – интегрированная, с забором тепла от системы охлаждения двигателя и принудительной циркуляцией воздуха. Конструктивно отопитель салона у этой машины прост, что положительно сказывается на надежности системы.

Система отопления ВАЗ-2114

Состоит отопитель салона ВАЗ-2114 из таких элементов:

  • радиатор с патрубками;
  • кран перекрытия подачи;
  • корпус;
  • воздуховоды;
  • заслонки;
  • вентилятор;
  • блок управления.

Нагрев воздуха, который подаётся в салон, выполняется за счет пропускания потока воздуха через соты теплообменника – радиатора, по которому циркулирует разогретая мотором охлаждающая жидкость.

В отопителе ВАЗ-2114 реализована возможность перекрытия подачи антифриза в радиатор печки, поэтому система обогрева отключается (на летний период). Прекращение подачи осуществляется с помощью крана, врезанного в патрубок подачи охлаждающей жидкости на радиатор печки.

Радиатор установлен в корпусе отопителя. Помимо размещения составных элементов печки корпус предотвращает рассеивание потока воздуха и направляет его движение.

Корпус печки соединен с воздуховодами, с помощью которых подаёт разогретый воздушный поток в зоны лобового и боковых стекол, в средину салона, к ногам водителя и переднего пассажира. Чтобы отрегулировать направление потока воздуха, на концах воздуховодов, подающих тепло к боковым стеклам и в средину салона, установлены дефлекторы.

Распределение воздушного потока по зонам обеспечивается заслонками, установленным в корпусе. В конструкции печки ВАЗ 21-14 используется три заслонки:

  1. Заслонка управления печкой. Она  перенаправляет воздушный поток через радиатор (печка работает) или в обход него (система работает в режиме вентиляции салона).
  2. Заслонка подачи потока в зону лобового стекла.
  3. Заслонка перенаправления теплого воздуха в зону ног или к боковым стеклам и в салон.

Благодаря заслонкам и крану печки водитель задействует систему отопления салона, управляет потоком воздуха, выбирая, в какую зону его следует подать.

Вентилятор, входящий в конструкцию отопителя, создаёт воздушный поток. Благодаря комплектации цепи питания электродвигателя вентилятора реостатами, узел получил три режима работы, при которых вентилятор вращается с разной скоростью.

В отличие от систем отопления автомобилей классического семейства – ВАЗ-2101-2107, вентилятор в ВАЗ-2114 нагнетает воздух в корпус печки, а не втягивает его, что повышает эффективность подачи воздуха. Поэтому этот узел установили не внутри корпуса, а на нем. Доступ к вентилятору стал проще, поскольку на ВАЗ-2114 он размещен в подкапотном пространстве, в нише возле моторного щита.

Управление печкой

Управление заслонками и краном на ВАЗ-2114 осталось как и на ВАЗ-2109  механическим, дистанционным. Блок управления печкой на этом автомобиле представляет собой три ползунка (рычажка) и ручку выбора режима работы вентилятора. Ползунки посредством тросов соединены с краном печки и заслонками. Для управления отопителем водитель  перемещает ползунки,  воздействуя на заслонки и кран.

Механизм управления печкой ВАЗ-2114 реализован  интересно:

  1. Нижний ползунок соединен тросами одновременно с краном и основной заслонкой. При переводе в крайнее левое положение кран открывается, а заслонка обеспечивает горячего подачу воздуха в салон через радиатор – печка работает в режиме опления. Переведя ползунок в крайнее правое положение, водитель закрывает кран, а заслонка направляет воздух в обход радиатор – система обогрева работает в режиме вентиляции салона.
  2. Верхний левый ползунок отвечает за направление воздуха в зону ног или по воздуховодам обогрева боковых стекол и подачи тепла в салон (центральный дефлектор).
  3. Верхний правый ползунок соединен тросом с заслонкой подачи воздуха в зону лобового стекла.

Слева от ползунков размещена ручка включения вентилятора. Блок управления размещен посредине консоли, под центральным дефлектором, что обеспечивает удобство доступа.

Примечательно, что в печке ВАЗ-2114 отсутствует режим закрытой циркуляции воздуха в салоне, который есть на том же ВАЗ-2107. Ввиду того, что на ВАЗ-2114 поток воздуха, подающегося в салон, создаётся только принудительно (вентилятором), потребность в режиме закрытой циркуляции отпала.

Причины снижения эффективности работы

Несмотря на простоту конструкции, проблемы с печкой ВАЗ-2114 возникают часто. В основном они связаны с падением производительности системы отопления – печка слабо прогревает воздух, дует холодным или немного теплым воздухом.   При этом причины плохой работы печки могут быть как общими (прогрев слабый при любых установках блока управления), так и при работе при определенном режиме, например, на холостых оборотах. Или, к примеру, холодный воздух или чуть тёплый воздух дует только на боковые стекла, а в остальных режимах обогрев работает нормально.

Частые причины по которым печка перестала греть:

  • засорен радиатор печки или в нем образовалась воздушная пробка;
  • заслонка отопителя при переводе в режим обогрева неплотно прилегает к корпусу, из-за чего часть воздушного потока движется в обход радиатора и поступает в салон холодным;
  • кран открывается не полностью — это одна из основных причин плохо греющей печки;
  • образование щелей в местах стыков корпуса и воздуховодов, из-за чего происходит сильное рассеивание воздушного потока.

Определить причину общего снижения эффективности работы системы отопления несложно. Чтобы выявить почему плохо греет печка ВАЗ — 2114, нужно снять боковые декоративные панели с центральной консоли, а далее прогреваем двигатель и включаем печку на максимальную мощность. После этого пробуем патрубок подачи антифриза в радиатор печки до крана и за ним. Одинаковая температура нагрева трубки с обеих сторон указывает на то, что кран исправен и проблема кроется в радиаторе. Если же после крана патрубок менее прогрет, кран заклинил или полностью не открывается.

После этого определяем температуру на входном и выходном патрубке радиатора. Если теплообменник не засорен и в нем нет пробки, то температура выходного патрубка будет ниже, чем входного. А вот если выходная трубка холодная — антифриз по радиатору не циркулирует, что указывает на образование воздушной пробки (завоздушивание) или засорение.

Частой причиной отказа печки ВАЗ-2114 является выработка и люфт в ползунках. Из-за этого даже при переводе их в крайние положения тросики не доводят кран и заслонки до упора (кран остается призакрытым, а заслонки не перекрывают каналы движения воздуха). Устраняется эта проблема просто – нужно сделать регулировку и немного укоротить тросики.

Проблема недостаточно прогрева какой-то из зон связана с нарушением управления заслонками. Происходит это из-за той же выработки на ползунках, соскакиванием тросика с рычагов заслонки, выскакиванием осей заслонок из посадочных мест в корпусе, что сопровождается щелчками.

Помимо слабого прогрева автовладельцы ВАЗ-2114 сталкиваются с тем, что падает интенсивность потока воздуха. Происходит это из-за рассеивания воздуха через щели в местах соединения корпуса и воздуховодов, засорением мусором последних – многие владельцы не ставят фильтры салона, поэтому листья попадают в воздуховоды, и мешают движению воздуха.

Обслуживание отопителя

Чтобы печка ВАЗ-2114 зимой грела хорошо, перед холодами проведите обслуживание отопителя:

  1. Снимите его с авто.
  2. Разберите и почистите.
  3. Проверьте работоспособность заслонок, проклейте их торцы уплотнителями.
  4. Места стыков проклейте герметиком.
  5. Промойте радиатор.
  6. После сборки – отрегулируйте тросики привода, чтобы при перемещении ползунков, заслонки и кран становились в крайние положения.

Этих мер достаточно, чтобы система отопления нормально функционировала зимой, обеспечивая теплом салон авто.

Напоследок отметим, что выше рассмотрены причины плохой работы печки, но она все же продолжает функционировать. Но у этого узла бывают и поломки и тогда печка отказывает и перестаёт работать полностью.  К таким причинам относятся пробой радиатора, появление течей в местах соединения патрубков, неисправность вентилятора (обрыв цепи, выработка ресурса электродвигателя или его перегорание).

avtocity365.ru

Что делать, если печка не дует в ноги на ВАЗ-2114

Полон отечественный автопром «автомобильными болезнями», но стоит узнать о способе решения этих «болезней», как всё становится немного лучше. В основном это какие-то мелочи, из которых складывается всё представление об автомобиле в целом.

Это как раз тот самый случай: самая типичная болезнь ВАЗ-2114 — это печка, что перестаёт обдувать тёплым воздухом ноги и лобовое стекло. И первым делом владельцы ВАЗ-2114 ищут причину под капотом (закрывают радиатор, «укрывают» дедовой фуфайкой двигатель, меняют термостат, даже ищут решение проблемы холодного воздуха из печки в замене охлаждающей жидкости), а причина может находиться совсем в другом месте.

Диагностика

Самое важное в ремонте — это грамотно проведённая диагностика, выявление первоочередной причины неисправности. Начнём мы с подкапотного пространства. Проверяем уровень охлаждающей жидкости. Заводим двигатель и прогреваем до рабочей температуры. Если двигатель набирает температуру и патрубок до термостата тёплый, а после него холодный, это означает, что термостат исправен и проблема не в системе охлаждения двигателя, а в салонном отопителе.

Причина №1

Ослаб или соскочил трос управления заслонками печки.

Решение
  1. Разобрать боковую панель со стороны водителя.
  2. Сверху есть рычаг управления заслонкой. К нему подходит трос от рычага управления на центральной консоли (холодный — горячий).
  3. Осматриваем визуально сам трос и рычаг управления заслонкой.
  4. Если всё целое, значит, он просто растянулся.
  5. Откручиваем кронштейн троса и снимаем его с рычага.
  6. Берём ушко троса круглогубцами и проворачиваем его по часовой стрелке, чтобы трос стал короче.
  7. Собираем всё в обратной последовательности.
  8. Не собирая боковую панель, проверяем.

В большинстве случаев причина неисправности именно в тросике, если же проблема не решилась и печка продолжает дуть холодом в ноги, то разбираемся дальше.

Причина №2

Воздуховоды и заслонки плохо собраны и между стыками имеются щели. Сами воздуховоды могут сильно переламываться в местах изгибов и не пропускать воздух, тогда тёплый воздух попросту дует только из центральных дефлекторов и обогревает саму панель внутри.

Решение
  1. Осматриваем воздуховоды. Если имеются трещины и изломы, то воздуховод лучше заменить на новый.
  2. Уплотняем заслонки самоклеящимся поролоном.

Такие нехитрые советы помогут владельцам своими руками сделать комфортным свои поездки в холодную погоду, а особенно в зимний период, когда запотевшее лобовое стекло может привести к тому, что станет невозможным дальнейшее движение, или может привести и к ДТП. Ну а если это советы вам не помогли, значит, всё намного серьёзней и самому вам, скорее всего, эту проблему не решить. И в этом случае нужно обратиться на СТО. Но в большинстве случаев проблему можно решить приведёнными выше способами.

remam.ru

На холостых не греет печка 2114 — Лада 2114, 1.5 л., 2005 года на DRIVE2

Итак начнем)

Это пожалуй одна из очень не многих записей не про автозвук. Если честно, это я бы даже сказал крик души, поэтому писать буду много) Посвящена запись, как понятно по заголовку, проблемам с печкой.

И так, суть в том, что на протяжении всего времени владения данным авто, а это около трех лет, у меня была одна проблема с печкой — ОНА НЕ ГРЕЛА НА ХОЛОСТЫХ. Решил я эту проблему только сейчас! Так как меня это, если честно конкретно достало! Почему так много времени ушло на решение, может возникнуть вопрос? Скажу так, потому что на самом деле причин плохо греющей, не греющей вообще, или греющей только на ходу печки достаточно много, поэтому трудно попасть сразу. В интернете я перечитал УЙМУ форумов, в том числе и на драйве к стати) и уйму причин почему это может быть. И дальше я напишу эти причины, и объясню какими симптомами сопровождалась конкретно моя проблема, ибо эта запись может помочь такому же как я несчастному и отчаявшемуся человеку, каким был я) начну с самого ужасного.

1. Прогорела или начинает прогорать прокладка ГБЦ. Скажу коротко, если она прогорит, вам будет точно не до печки)) так как это антифриз в масле или наоборот, дутые патрубки, клубы сизого дыма… в общем ой ой. НО ища решения причины своей проблемы, я не раз наткнулся на записи людей, у которых якобы только начала прогорать прокладка, и симптомы очень похожие. Вроде бы все нормально, а печка уже перестала греть)) В общем в отчаянии я решил поменять ту самую прокладку, и вуаля! Фиг там! все осталось как было, поэтому если уж из перечисленного ниже вам не поможет ничего, то скоро вы попадете на деньги, а так туда лезть не спешите))

2. Помпа. Очень много и чаще всего пишут что проблема в плохо качающей помпе, мол она там либо провернулась, либо выработалась, либо просто барахлит… следствие — плохая циркуляция ОЖ на холостых, печка не греет и т.п… В общем ИМХО все это полная хрень и бред! так как вы уже наверное догадались, я поменял и ее. Результат — 0! Почему это хрень? Знайте, помпа либо качает, либо она течет, а машина кипит, ну и там следствие прокладка гбц и все дела… третьего не дано! проверено.

3. Радиатор печки. Скажу так, на машине с идентичной проблемой его поменяли, угадайте результат)) все верно, ничего это не дало)) Пишут многие тоже мол он забит, либо просто не качественный сам по себе и т. д… да, бесспорно, это вариант. НО скажу вам так, забить радиатор, надо оччччень постараться. На машине, где его меняли (собственно почему и подумали что это он) в систему высыпали ДВА тюбика герметика… это как бэ может забить систему)) но, мы вскрыли снятый радиатор)) и там была лишь пара мусоринок) и больше нечего)) из этого я сделал вывод что забить радиатор надо еще конкретно постараться)) Если он течет, то спору нет, менять его)) но если сухо… то вряд ли причина там)) хотя кто знает

4. Тут напишу сразу несколько причин, дабы не затягивать писанину)
-воздушная пробка. тут легко)) стали на крутой пригорок или эстакаду, открыли расширитель, газуем) сработал вентилятор, потух, закрываем крышку. Помогло? вы счастливчик) но не торопитесь, погоняйте немного)) проблема вернулась? вы несчастны как и я)))
-крышка расширительного бачка. Не держит давление, не сбрасывает давление, плохая циркуляция ож, жизнь боль и т.п. стоит 150р. попробуйте)) если помогло, вам повезло. НО его неисправность сопровождается с неадыкватным поведением стрелочки температуры, так что…) смотрите уж сами)

5. Краник печки открыт не до конца. ну проверьте)

В ОБЩЕМ, это все я почерпнул из интернета)) НО та причина по которой были проблемы у меня, я не видел нигде!

Это был термостат! Да! Но все, у кого я интересовался, говорили мол а причем тут вообще это? Если он клинит, то машина либо кипит, либо не греется вообще, 90 держит? ну тогда это точно не он! ну я и поверил…) И ломал голову дальше. После всех перепробованных вариантов, я не знал что думать. стоишь холодный… чуть газнул, сразу горячий… хз… плохая циркуляция да… но почему? помпа в норме! новая! воздуха нет! радиатор не забит! но что еще? предположил, что термостат может быть просто недозакрывает большой круг… и машина греется… и 90 держит, а циркуляция на холостых получается и не туда, как говорится, и не сюда (конкретно сука в печку)) О общем так и оказалось!)) хэппи энд все дела))

Решил написать это, потому что ну реально нигде даже не слышал и не читал о такой проблеме, так что надеюсь это поможет несчастному как я человеку, который не может найти причину)) Вот тебе еще вариант)) А мой термостат будет гореть в аду вечно, за те муки, бессонные ночи, и за холод в салоне, который был из-за него)

P. S. Это мой самый большой пост)) если он слишком нудный и не интересный, извиняйте)

www.drive2.ru

Модернизация печки ваз 2113, 2114, 2115 — DRIVE2

Вообщем потек кран печки у меня и лужи будь они не ладные по всему салону, спасибо разработчикам автоваза)))
Решил поменять кран, заодно и радиатор печки ну и чет понеслось думаю блин не дует же нихера стекло постоянно потеет и результат от регулировки рычажков особо не заметил и все снимать стал. Сначало панель потом саму печку и ахренел, не ну серьезно на печке написанно ваз 2108, тоесть печка от старой восьмерки, ничего нового не придумали кроме переходников под евро панель пластмассовых и да соединение между печки и трубок воздуховода состоит из резинки мать ее, которая дырявая и соответственно весь воздух дует в панель внутрь, живности чтобы теплее было наверное которая внутри, я просто удивился когда моторчик печки отсоединил включил его и поток воздуха был реально мощный а из сопел нихера не дуло. Так ладно вообщем все снял и решил что то думать, искал в инете что д как, а там только про заслонку которая открывает холодный воздух по боковым и на стекло, у меня все сделано было так что мне это не надо, значит сам так сам чтож теперь ну так вот фото как все я замутил.
так сама печка, вокруг радиатора проклеил поролоном, залез туда еле еле, проклеил с обеих сторон где саморезы крепят радиатор все швы.

Проклеил все поролоном чтобы была минимальна потеря воздуха на входе в пеечку

Здесь у меня нет по краям поролона а вам бы лучше сделать

По середине это выход на лобовое стекло здесь проклеил поролоном только с одной стороны, т.к вторая плотно прилегала.

Это выход в салон паролона оказалось много потоньше сделайте а то придется засовывать с мучениями)

Встала она как литая ничего не изменилось)

Края которые выходят на боковые воздуховоды я долго думал как бы сделать соединение хорошим чтоб воздух не выходил там где не нужен, придумал такую конструкцию, по краям клеил чтобы плотно сопло туда залазило со всех сторон. еще заслонка которая на центральный воздуховод идет, к ней я не стал клеить ниче а вам лучеш приклеить чтобы плотно прислоняло.

вот как это выглядит

Теперь сама панель. Смотрим:

Проклеил все со всех сторон, плотно чтобы все было прочным и туго вставлялось в пазы сопла) все переходы которые есть все захерачил аллюминиевым скотчем, полезная штука)

Впринцыпе она держит, не разрывается, но если рвется то надо что нибудь еще намотать, не знаю что скотч или изолента сами придумайте)

Саму ракушку как и всю печку по шву прошелся скотчем аллюминьевым, особенно обратите внимание где троса крепятся оттуда дует малясь

поставил когда все вот так выглядело все, плотно встало, прихожилось поднимать панель оттягивать сам утеплитель и пытаться вставить все, немного порвалось даже, но я делал один если помошник будет то будет проще намного

Слева все так же

Оставался скотч и решил все проклеить чтобы уж точно не дуло не откуда наверняка так сказать, все раза по 4 прошелся скотчем)

www. drive2.ru

Доработка отопителя салона Самары с европанелью! — Лада 2109, 1.5 л., 2003 года на DRIVE2

Думаю, данная информация будет полезной для владельцев Самар. С неравномерностью обдува салона сталкивается каждый владелец ВАЗ 2114, 2113, 2115: т.е на лобовое стекло и из боковых воздуховодов дует холодный воздух, а с торпеды (центральных воздуховодов) прет горячий. Особенно это заметно при переводе рычага регулировки температуры влево, т. е. при уменьшении температуры печки. В дилерском автоцентре эту проблему не решат и будут до потери пульса Вам доказывать, что это так у всех четырнадцатых и они сами несколько лет так ездят и что лучше вы не сделаете и в том же духе. Между прочим, эта проблема решается довольно просто:

1. Самый простой способ: снимаем левую боковую крышку торпеды, в районе педали газа видим трос тяги заслонки и хомут крепления троса, раскрепляем хомут, натягиваем трос вниз, закрепляем хомут, ставим рычажки управления заслонками отопителя левую – до конца вправо, правую до конца влево, рычажок управления краном отопителя до конца вправо и ощущаем, что из боковых отверстий и на лобовое стекло пошел теплый воздух.

2. То, что мы проделали помогает, но не на 100%. Регулировать температуру теперь удается лучше, но в небольшом диапазоне. Все равно при передвижении движка влево с какого то момента начинает дуть холодный воздух с боковых отверстий. Происходит это от того, что этот движок управляет не только краном отопителя но одновременно и заслонкой, которая открывает доступ забортному холодному воздуху и он поступает в салон мимо отопителя. Чтобы избавиться от этого надо отключить трос управления заслонкой от движка. Для этого: снимаем правую боковую крышку торпеды в районе левой ноги пассажира, находим движок управления температурой и видим, что к нему подходят два троса. Отключаем от движка трос, который находится правее по ходу движения, натягиваем его, что бы заслонка находилась в положении наибольшего нагрева отопителя, загибаем в районе крепления троса, чтобы заслонка оставалась всегда в одном положении, откусываем, оставляя примерно 1,5 см, чтобы лишняя длина не мешала движению движка. И, ВСЕ ! Теперь во все отверстия дует теплый воздух, а температура плавно регулируется от максимальных до минимальных значений.

Цена вопроса: 0 ₽

www.drive2.ru

Почему плохо греет печка на ВАЗ 2115? Не дует в ноги и на лобовое

ВАЗ-2115 — это обновленная версия более ранних «восьмерки», «девятки» и ВАЗ-21099. Те же самые характеристики у трех- и пятидверных хэтчбеков ВАЗ-2113 и ВАЗ-2114. Устройство отопителя салона в этих автомобилях одинаковое, так что если вы являетесь владельцем одной из перечисленных моделей, то эта статья должна быть интересной для вас.

Напомним также, что мы уже рассматривали на нашем сайте Vodi.su вопрос о том, как исправить проблемы с печкой на ВАЗ-2109.

Устройство отопителя салона ВАЗ-2115

Устройство печки здесь стандартное:

  • вентилятор — он направляет поток воздуха;
  • радиатор — в него поступает разогретый тосол из двигателя для охлаждения, а выделяемое при этом тепло направляется в салон;
  • кран отопителя — когда вы включаете печку, краник открывается и тосол начинает поступать в радиатор печки;
  • тяги заслонок — служат для регулировки подачи воздуха, а также для обогрева ног и лобового стекла;
  • резистор отопителя — служит для создания дополнительного сопротивления, чтобы можно было выбирать режим работы печки.

Важную роль также выполняют термостат и моторчик печки, который заставляет вентилятор крутиться. Если термостат заклинит, то жидкость будет циркулировать только по малому или большому контуру системы охлаждения двигателя (а обогреватель салона к ней как раз и относится), соответственно она не будет успевать охлаждаться и мотор перегреется. Если же сломается моторчик печки, то перестанут вращаться лопасти вентилятора и из воздуховодов не будет поступать теплый воздух.

Система довольно простая и была использована ранее на многих автомобилях, однако со временем начинаются различные перебои в работе. Поломки приводят к тому, что в салоне очень холодно, горячий воздух не подается на стекло и оно запотевает, или мерзнут ноги, потому что нет обдува и так далее.

Печка не дует — в чем причина?

Если печка перестала работать, то причин, на самом деле, может быть множество:

  • прогорела прокладка ГБЦ и уровень тосола резко понижается — срочно принимайте меры, иначе возможен перегрев двигателя;
  • заклинил термостат — ОЖ циркулирует по малому контуру очень быстро и не успевает охлаждаться;
  • забился радиатор отопителя — в таком случае воздух в салон поступает едва-едва;
  • не работает моторчик;
  • образовалась воздушная пробка — после отключения двигателя воздух скапливается в системе и поступает в радиатор охлаждения, а после нового запуска двигателя насос радиатора начинает закачивать этот воздух в радиатор отопителя;
  • кран отопителя полностью не открывается — он может засориться или тросик тяги ослабел;
  • насос радиатора не создает достаточное давление в системе, соответственно воздух либо вообще не поступает в салон, либо поступает, но с очень низкой интенсивностью.

Также может сказываться проблема выхода из строя тяги, которая открывает заслонки для обдува ветрового стекла или ног. И еще одна очень распространенная проблема — некорректно работает заслонка, отсекающая поступление холодного воздуха извне — в данном случае нужно отрегулировать тросик, который управляет ее перемещением.

Симптомы неисправности

Если пообщаться с владельцами автомобилей данного семейства — ВАЗ-2109-21099 и 2113-2115 — то от них можно услышать много лестных слов о тех рабочих, которые собирали систему обогрева и саму эту Ладу Самару на заводе в Тольятти.

Итак, если вы недавно купили такую машину, включили печку и чувствуете, что из центральной консоли идет горячий воздух, а из боковых, нижних и верхних дефлекторов — еле теплый, значит все дело в том, что воздуховоды и заслонки плохо собраны и между стыками имеются щели, теплый воздух попросту дует только из центрального выхода, и обогревает саму панель внутри.

Скажем честно, у нас тоже в свое время была такая проблема. Приходилось в буквальном смысле разбирать переднюю панель, и регулировать тяги заслонки. Заслонка ГОР/ХОЛ не до конца закрывается, соответственно теплый воздух рассеивается под панелью. Также воздух может не дуть непосредственно на лобовое стекло, из-за чего долго приходится ждать пока оно оттает. Проблема опять же в заслонках.

Есть целый ряд симптомов, которые указывают на ту или иную проблему:

  • на холостых оборотах дует холодный воздух — плохо работает помпа или забит радиатор печки;
  • патрубки холодные — если патрубки радиатора системы охлаждения холодные (нижний), это свидетельствует о заклинившем термостате и тосол циркулирует по замкнутому контуру. Также это может говорить о том, что не полностью открывается или забился краник отопителя;
  • из боковых дефлекторов дует холодный воздух — отрегулируйте заслонки и тяги. Некоторые водители советуют подобрать более продуктивный вентилятор от иномарки.

Отопление салона Лады Самара — это общая проблема для владельцев. Не забывайте, что в автомобиле все связано, поэтому следите за уровнем тосола, время от времени продувайте радиаторы — как это сделать мы рассказывали на Vodi.su.

Загрузка...

Поделиться в социальных сетях

vodi.su

Ваз 2114 система отопления салона


Система отопления ВАЗ-2114: описание, особенности и неисправности

В автомобиле используется множество систем и механизмов. Одна из них - система отопления салона. ВАЗ-2114 тоже ею оснащается. В отличие от кондиционера печкой укомплектовываются автомобили в обязательном порядке. Ведь в жару можно открыть окна. А вот зимой справиться с холодом в салоне без печки не получится. Что представляет собой данный элемент? Как устроена система отопления ВАЗ-2114? Схема, принцип работы и неисправности – далее в нашей статье.

Характеристика и устройство

Главное назначение данной системы – это поддержание оптимальной температуры в салоне в зимнее время года. Помимо комфорта, печка нужна, чтобы не потели стекла, в особенности лобовое. Чтобы на нем не возникал конденсат, в верхней части панели предусмотрены специальные сопла. Впрочем, обо всем по порядку. Ниже будет представлена схема системы отопления салона: Она одинаковая для всех моделей семейства «Лада Самара», в том числе для ВАЗ-2114. Так, в устройство системы входят следующие элементы (расшифровка схемы):

  1. Водоотражательный щиток.
  2. Сопло обогрева лобового стекла в сборе с воздухопроводами.
  3. Боковое сопло, предназначенное для обогрева и вентиляции салона.
  4. Центральный дефлектор.
  5. Отопитель в сборе с электромоторчиком.
  6. Сопло внутренней вентиляции салона.
  7. Уплотнитель крана печки.
  8. Задний патрубок отопителя ВАЗ-2114.
  9. Подводящая трубка печки.

Где располагается система отопления? ВАЗ-2114 (инжектор в том числе) укомплектовывается ею в салоне. Печка размещена в передней панели, которую также именуют «торпедой». В зависимости от модификации система отопления и вентиляции ВАЗ-2114 взаимосвязана с кондиционером и испарителем, либо идет без него. Также в конструкцию входит краник печки и сам теплообменник. Последний работает вместе с моторедуктором.

Принцип действия системы довольно простой. Основывается он на передаче тепла от жидкости. Так, радиатор печки соединяется с главными выводами системы охлаждения двигателя. Внутри теплообменника находится тосол, либо антифриз. Так, при нагреве двигателя горячая жидкость поступает по «большому» кругу на радиатор печки. При включении САУО (блока управления) задействуется моторчик печки. Теплый воздух начинает двигаться по соплам. Направление может быть разным – на лобовое стекло, боковые, в центр салона. Задействуется один либо несколько дефлекторов, в зависимости от положения рычага печки.

То есть происходит теплообмен – горячий тосол охлаждается не только в основном радиаторе (который стоит перед двигателем и представлен на фото ниже), но и в теплообменнике системы отопления. Конечно, температура двигателя при этом существенно падает. Поэтому в сильные морозы автомобилисты закрывают полость сот основного радиатора, чтобы мотор не был сильно холодным. Наиболее оптимальный режим его работы – 80-90 градусов Цельсия. При включении печки данный показатель падает сразу на 10-15 процентов. Однако не будем зацикливаться на принципе работы и рассмотрим основные неисправности системы отопления ВАЗ-2114.

Часто владельцы отечественных авто (в том числе ВАЗ-2114) сталкиваются с невозможностью выставления температуры воздуха на блоке управления. Печка дует одинаково горячим либо холодным, вне зависимости от положения основного рычага САУО (на фото ниже – располагается по центру). В этом случае специалисты констатируют неисправность работы заслонок либо сбои в работе самого блока управления. Также диагностируют датчик температуры. Он находится рядом с плафоном управления светом на потолке. Несколько раз покрутите положение рычага. Нагрев воздуха должен меняться тактильно. Если температура меняется только при крайнем положении датчика, элемент подлежит замене.

Печка дует холодным

Заслонки и регуляторы температуры выходят из строя крайне редко. Поэтому, если печка дует холодным все время, скорее всего, вышел из строя моторедуктор. Данный элемент представлен на фото ниже.Как в данном случае ремонтируется система отопления ВАЗ-2114? Инжектор или карбюратор это, не имеет значения. Ввиду сложной конструкции моторедуктор меняется целиком. Для этого требуется полностью разобрать «жабо» передней панели. Далее при помощи крестовой отвертки откручиваются три самореза на блоке печки, вытягиваются провода и вынимается старый моторедуктор. Новый подключается аналогичным образом. Проверьте, как работает система отопления салона ВАЗ-2114. Воздух должен менять свою температуру при переходе рычага на блоке из холодного в горячий режим и наоборот.

Печка плохо дует в ноги и боковые стекла

Система отопления ВАЗ-2114 не отличается надежностью. Со временем печка перестает нормально обогревать ноги и боковые стекла. Причем беда не в температуре воздуха (напротив, он может быть горячим), а в силе потока, с которым он поступает из сопел. В этом случае придется дорабатывать каналы воздушного потока. Для этого снимается передняя панель так, чтобы был доступ к соплам. Далее устанавливается новый гофрированный шланг (с завода здесь идут просто пластиковые трубки). Дополнительно обрабатываем места соединений теплоизоляционным материалом «Сплэн». Все щели между верхней и нижней частью панели тоже оклеиваются им. Далее следует доработать заслонку печки, что направляет поток в нужную зону. Часто она плохо прижимается к корпусу. Из-за этого большой процент горячего воздуха просто теряется в панели и «гуляет» в щелях. Итак, извлекаем заслонку и снимаем старый заводской уплотнитель желтого цвета. Заделываем все щели моделином. Вместо губки клеим «Битопласт». Желательно нанести его в несколько слоев.

Нижние сопла

Далее мы модернизируем воздуховоды для ног. При разборе панели вы увидите, что между соплами есть большой зазор. Его мы заделываем гофрированной трубкой. Штатный распределитель воздуха вынимаем наружу, а на его место тоже устанавливаем гофру. Диаметр должен составлять 4 сантиметра. Таким образом, воздух будет четко направляться на ноги, без утечек. Что касается обдува лобового стекла, он дорабатывается аналогично. Дополнительно владельцы заполняют лишние полости монтажной пеной, дабы устранить скрип панели при движении (данная проблема преследует «Самару» еще с первого поколения). Судя по отзывам, этот способ работает.

Заключение

Итак, мы выяснили, как работает система отопления ВАЗ-2114. Как видите, все неисправности с ней можно устранить самостоятельно. Больших денег на это тратить не нужно. После незначительной доработки система отопления ВАЗ-2114 будет радовать надежной и бесперебойной работой.

Система отопления салона ваз 2114

В холодное время года автомобильная печка нас согревает, а в летний зной мы используем её в качестве вентиляции. Проверка состояния отопительной системы ВАЗ 2114 – мероприятие крайне необходимое. Бывает так, что печка шумит, но не выпускает тепло. Разобраться, что является причиной поломки печки ВАЗ 2114, нам помогут специалисты.

Если у Вашего автомобиля большой пробег, то вполне закономерно, что отопители начинают выходить из строя. Стекла могут «запотевать» из-за не достаточного продува, особенно если они очень герметичны, вклейка автомобильных стекол влияет на климат в салоне авто.

Жидкостное охлаждение – это принцип работы отопительной системы ВАЗ 2114.

Автомобильная печка ВАЗ 2114 будет включать следующие составляющие.

— Во-первых, это радиатор.

— Во-вторых, специальные патрубки, где циркулирует жидкость.

— В-третьих, кран, при помощи которого можно отрегулировать количество жидкости.

— В-четвертых, это заслонки, которые управляют воздухом.

— В-пятых, соответствующие воздуховоды.

— В-шестых, электрический вентилятор.

Воздушный поток должен беспрепятственно проходить по системе охлаждения. Для этого все вышеперечисленные узлы должны хорошо и правильно работать.

Одной из мер профилактики будет разбор и чистка от загрязнений всех частей отопительной системы ВАЗ 2114. В некоторых случаях потребуется даже снятие торпеды.

Обратите внимание на салонный фильтр ВАЗ 2114, который часто является причиной поломки. Если фильтр изжил свой срок, то пыль и грязь легко проникают. Накопившись на радиаторе, грязь разлагается, выпуская в салон неприятный запах. Также грязь, пыль и пух забивают радиатор, препятствуя проникновению горячего воздуха. В случае необходимости замените салонные фильтры.

Вовремя меняйте антифриз, чтобы сохранить термостат, который отвечает за подачу воздуха на радиатор.

Кран и радиатор должны быть герметичны. Убедитесь в этом, прогрев хорошо двигатель. Вентилятор должен хорошо работать на всех скоростях без посторонних шумов.

Кстати, если автомобиль неподвижен, то поток воздуха должен также осуществляться.

Если отопительная система ВАЗ 2114 будет исправна, то Вы почувствуете эффективность её работы. Внимание, профилактика и своевременный ремонт автомобильной печки ответят Вам взаимностью и сэкономят Ваши денежки.

При изменении погодных условий, а если быть точным при переходе от летнего периода к зимнему, следует уделить внимание такому нюансу как смена масла. Особенно это важно для машин которые работают на минералке. При морозах минеральное масло становится гуще и ему сложнее выполнять свои функции, тем са.

Японский автомобильный концерн Suzuki хорошо известен во всем мире. Эти автомобили всегда отличались высочайшим качеством сборки и надежностью. Но даже эта японская техника рано или поздно выходит из строя. И без качественного ремонта в таких случаях не обойтись. Все профилактические и ремонтные ра.

Отечественные автомобили линейки ВАЗ Самара имеют минимальные отличия во внутренней конструкции, это позволяет подобрать запчасти с большим успехом. Так, например, взять стартер на автомобиль ВАЗ 2108, один и тот же он устанавливался на модели с 2108 до 2115. Стартером принято называть электродвига.

Система отопления ВАЗ-2114: описание, особенности и неисправности

В автомобиле используется множество систем и механизмов. Одна из них — система отопления салона. ВАЗ-2114 тоже ею оснащается. В отличие от кондиционера печкой укомплектовываются автомобили в обязательном порядке. Ведь в жару можно открыть окна. А вот зимой справиться с холодом в салоне без печки не получится. Что представляет собой данный элемент? Как устроена система отопления ВАЗ-2114? Схема, принцип работы и неисправности – далее в нашей статье.

Характеристика и устройство

Главное назначение данной системы – это поддержание оптимальной температуры в салоне в зимнее время года. Помимо комфорта, печка нужна, чтобы не потели стекла, в особенности лобовое. Чтобы на нем не возникал конденсат, в верхней части панели предусмотрены специальные сопла. Впрочем, обо всем по порядку. Ниже будет представлена схема системы отопления салона: Она одинаковая для всех моделей семейства «Лада Самара», в том числе для ВАЗ-2114. Так, в устройство системы входят следующие элементы (расшифровка схемы):

  1. Водоотражательный щиток.
  2. Сопло обогрева лобового стекла в сборе с воздухопроводами.
  3. Боковое сопло, предназначенное для обогрева и вентиляции салона.
  4. Центральный дефлектор.
  5. Отопитель в сборе с электромоторчиком.
  6. Сопло внутренней вентиляции салона.
  7. Уплотнитель крана печки.
  8. Задний патрубок отопителя ВАЗ-2114.
  9. Подводящая трубка печки.

Где располагается система отопления? ВАЗ-2114 (инжектор в том числе) укомплектовывается ею в салоне. Печка размещена в передней панели, которую также именуют «торпедой». В зависимости от модификации система отопления и вентиляции ВАЗ-2114 взаимосвязана с кондиционером и испарителем, либо идет без него. Также в конструкцию входит краник печки и сам теплообменник. Последний работает вместе с моторедуктором.

Как работает

Принцип действия системы довольно простой. Основывается он на передаче тепла от жидкости. Так, радиатор печки соединяется с главными выводами системы охлаждения двигателя. Внутри теплообменника находится тосол, либо антифриз. Так, при нагреве двигателя горячая жидкость поступает по «большому» кругу на радиатор печки. При включении САУО (блока управления) задействуется моторчик печки. Теплый воздух начинает двигаться по соплам. Направление может быть разным – на лобовое стекло, боковые, в центр салона. Задействуется один либо несколько дефлекторов, в зависимости от положения рычага печки.

То есть происходит теплообмен – горячий тосол охлаждается не только в основном радиаторе (который стоит перед двигателем и представлен на фото ниже), но и в теплообменнике системы отопления. Конечно, температура двигателя при этом существенно падает. Поэтому в сильные морозы автомобилисты закрывают полость сот основного радиатора, чтобы мотор не был сильно холодным. Наиболее оптимальный режим его работы – 80-90 градусов Цельсия. При включении печки данный показатель падает сразу на 10-15 процентов. Однако не будем зацикливаться на принципе работы и рассмотрим основные неисправности системы отопления ВАЗ-2114.

Невозможно отрегулировать температуру

Часто владельцы отечественных авто (в том числе ВАЗ-2114) сталкиваются с невозможностью выставления температуры воздуха на блоке управления. Печка дует одинаково горячим либо холодным, вне зависимости от положения основного рычага САУО (на фото ниже – располагается по центру). В этом случае специалисты констатируют неисправность работы заслонок либо сбои в работе самого блока управления. Также диагностируют датчик температуры. Он находится рядом с плафоном управления светом на потолке. Несколько раз покрутите положение рычага. Нагрев воздуха должен меняться тактильно. Если температура меняется только при крайнем положении датчика, элемент подлежит замене.

Печка дует холодным

Заслонки и регуляторы температуры выходят из строя крайне редко. Поэтому, если печка дует холодным все время, скорее всего, вышел из строя моторедуктор. Данный элемент представлен на фото ниже.Как в данном случае ремонтируется система отопления ВАЗ-2114? Инжектор или карбюратор это, не имеет значения. Ввиду сложной конструкции моторедуктор меняется целиком. Для этого требуется полностью разобрать «жабо» передней панели. Далее при помощи крестовой отвертки откручиваются три самореза на блоке печки, вытягиваются провода и вынимается старый моторедуктор. Новый подключается аналогичным образом. Проверьте, как работает система отопления салона ВАЗ-2114. Воздух должен менять свою температуру при переходе рычага на блоке из холодного в горячий режим и наоборот.

Печка плохо дует в ноги и боковые стекла

Система отопления ВАЗ-2114 не отличается надежностью. Со временем печка перестает нормально обогревать ноги и боковые стекла. Причем беда не в температуре воздуха (напротив, он может быть горячим), а в силе потока, с которым он поступает из сопел. В этом случае придется дорабатывать каналы воздушного потока. Для этого снимается передняя панель так, чтобы был доступ к соплам. Далее устанавливается новый гофрированный шланг (с завода здесь идут просто пластиковые трубки). Дополнительно обрабатываем места соединений теплоизоляционным материалом «Сплэн». Все щели между верхней и нижней частью панели тоже оклеиваются им. Далее следует доработать заслонку печки, что направляет поток в нужную зону. Часто она плохо прижимается к корпусу. Из-за этого большой процент горячего воздуха просто теряется в панели и «гуляет» в щелях. Итак, извлекаем заслонку и снимаем старый заводской уплотнитель желтого цвета. Заделываем все щели моделином. Вместо губки клеим «Битопласт». Желательно нанести его в несколько слоев.

Нижние сопла

Далее мы модернизируем воздуховоды для ног. При разборе панели вы увидите, что между соплами есть большой зазор. Его мы заделываем гофрированной трубкой. Штатный распределитель воздуха вынимаем наружу, а на его место тоже устанавливаем гофру. Диаметр должен составлять 4 сантиметра. Таким образом, воздух будет четко направляться на ноги, без утечек. Что касается обдува лобового стекла, он дорабатывается аналогично. Дополнительно владельцы заполняют лишние полости монтажной пеной, дабы устранить скрип панели при движении (данная проблема преследует «Самару» еще с первого поколения). Судя по отзывам, этот способ работает.

Заключение

Итак, мы выяснили, как работает система отопления ВАЗ-2114. Как видите, все неисправности с ней можно устранить самостоятельно. Больших денег на это тратить не нужно. После незначительной доработки система отопления ВАЗ-2114 будет радовать надежной и бесперебойной работой.

15 признаков того, что текущая работа вам не подходит Ваша работа давно престала приносить радость и формирует у вас впечатление, что вы застряли в обширном плато? На самом деле из любой ситуации есть вых.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Ремонт и обслуживание печки ВАЗ 2114

Причины неисправности печки на ВАЗ 2114 могут быть самые разнообразные. Практически у каждого автолюбителя проблемы с печкой ВАЗ 2114, как ни странно, возникают именно с приближением холодов, температура воздуха все понижается, а время затраченное на прогрев машины все увеличивается. Многие владельцы автомобилей не дожидаются возникновения проблем, а заблаговременно готовят свой автомобиль к зимнему периоду, в частности это касается и проверки рабочего состояния печки.

Причины неисправности печки ВАЗ 2114

  1. Потекла печка на ВАЗ 2114. В данной ситуации дешевле и проще приобрести новый радиатор. Не смотря на то, что пробоина может быть небольших размеров, радиатор уже не сможет в полной мере выполнять свой функционал, полностью соответствовать предъявленным характеристикам. Конечно, в случае обращения за квалифицированной помощью в специализированный сервис, неисправность обязательно устранят, но это не решение проблемы, т.к. пройдет короткий промежуток времени и дефект вновь проявиться, учитывая то, что сумма ремонта не такая уж и маленькая.
  2. Радиатор ВАЗ 2114 забился. В данной ситуации есть шанс дать радиатору новую жизнь, при проведении правильного ремонта. Но прежде чем ремонтировать его необходимо снять. Очистку можно сделать, используя KARCHER, либо при помощи продувания сжатым воздухом. Но этот процесс необходимо проводить очень аккуратно, т.к. радиатор может не выдержать большого давления и в результате просто сломается. И тогда точно придется приобретать новый, на замену.
  3. Поломка моторчика. Эта проблема возникает в результате повреждения предохранителя. Решить данную проблему достаточно легко, вышедший из строя предохранитель просто, необходимо заменить. Но возможно этого не достаточно для решения данной проблемы. Возникает вопрос, по какой причине сгорел предохранитель? Скорее всего, в проводке случилось короткое замыкание, для предотвращения повторной ситуации, лучшим решением будет так называемый «прозвон» всей цепи, для выявления недостатка системы и последующего устранения. Иначе при плохом развитии событий, может произойти короткое замыкание, с негативными последствиями.

На моделях ВАЗ 2114 предохранитель класса F7, имеет силу тока 30А. Он отвечает дополнительно за цепи прикуривателя, встроенной подсветки на бардачок, обогрев заднего стекла. Если причина неисправности кроется в предохранителе, это можно определить на ранних стадиях.

Если причина не в предохранителе, убедитесь, что на вентилятор поступает напряжение, для проверки используйте «мультиметр». Или причина в приходящих проводах выдающих слабый контакт.

  1. Слабый контакт внутри монтажного блока. Это достаточно распространенный недостаток данных моделей. В блоке обязательно необходимо проверить все имеющиеся контакты, есть вероятность окисления или некачественного присоединения, в итоге цепь обрывается, что негативно влияет на процесс работы вентилятора.
  2. Вода в реле зажигания. Радиатор начинает работать при прогретой автомашине, это напрямую связано с испарением в реле воды, только после этого реле работает.
  3. Салон ВАЗ 2114 плохо обогревается. Не смотря на то, что печка 2114 по первым признакам подает в салон теплый воздух, двигатель также разогрет до 90 градусов, тем не менее воздух в салоне недостаточно прогрет. Здесь необходимо с пассажирской стороны открутить боковую сторону торпеды, и проверить идущие от печки два шланга, если они холодные, то причина в их засорении. Достаточно при помощи нехитрых манипуляций их прочистить.

Советы по выбору радиатора

Давайте разберем основные нюансы при выборе печки на ВАЗ 2114. Как известно устройство отопителя ВАЗ 2114 заводского производства имеет большой показатель уровня необходимой теплоотдачи. Но в свободной продаже необходимой модели попросту нет, в этом случае приобретаем то, что есть в наличии. Естественно характеристики б/у радиатора абсолютно ни куда не годятся, причина очевидна, через пару месяцев придется опять менять радиатор, одним словом вы выбросите деньги на ветер. В данной ситуации более правильным решением будет немного переплатить, но приобрести новое устройство.

Опираясь на отзывы потребителей, большим спросом обладают радиаторы производителя ДААЗ, т.к. соблюдены качественные показатели производимых моделей, параметры теплоотдачи также на высоте. Что касается материала, из которого произведена печка ВАЗ 2114, нельзя с уверенностью определить лидера среди алюминиевых или медных радиаторов. У каждого есть преимущественные показатели и определенные недостатки, такие как, характеристики теплоотдачи, срок непосредственной работы.

Схема печки ВАЗ 2114

На схеме наглядно просматривается устройство печки ваз 2114:

под номером 44 – вентиляционный мотор, 45 – резистор дополнительного сопротивления, 46 – тумблер для переключения скоростей. Эта схема дает понять как работает отопитель ваз 2114.

Схема печки ВАЗ 2114

Для проведения диагностики работоспособности печки ВАЗ, необходимо применить следующие действия:

Отопитель ВАЗ 2114 включаем переключателем (1) на 1-ю, затем 2-ю и 3-ю режимы скорости. Рычажком (2) и (4) регулируется желаемое направление воздуха, и последний (4) имеет функцию выбора температуры воздуха. Бывает и так, что даже некоторые не знают, как включить печку на ВАЗ 2114.

Схема печки ВАЗ 2114

В случае отсутствия признаков работы, следовательно, вентилятор совсем не включается. Но если радиатор на некоторых скоростях проявляет признаки работы, следовательно, причина не в неисправности вентилятора, а возможно в резисторе (добавочном), либо отопитель салона ВАЗ 2114 не реагирует на переключатель. Есле же вентилятор работает на полную мощность и температура выбрана по максимуму при полностью прогретом двигателе, а из воздуховода идет холодный воздух. То вероятна причина засора радиатора печки.

Как провести работы по замене печки ВАЗ 2114 (замена радиатора)

Отопление ВАЗ 2114 заменяется следующим образом, для начала необходимо жидкость охлаждения слить из системы, только после этой нехитрой манипуляции снимается панель (приборная), чтобы беспрепятственно добраться до радиатора. Для экономии времени работы, возможно, отсоединить только часть панели, в области бардачка и консоли. Лучше эту процедуру проводить вдвоем, чтобы один человек панель нужным образом оттягивал, а второй снимал радиатор. Но есть еще один метод, крепление панели удалить с двух сторон, и затем провести процедуру ослабления кронштейнов. В результате беспрепятственно можно менять печь ВАЗ 2114 на новую. Но не забывайте предварительно провода отсоединить. Дальнейшим шагом будет удаление гаек осуществляющих функцию крепления радиатора к корпусу, и дальнейшее ослабление хомутов, с помощью которых обеспечивается крепление патрубков. Вот и все, дальнейшая замена осуществляется в обратном порядке.

Ремонт печки ВАЗ 2114

Для осуществления ремонта печки необходимо ее снять и затем провести необходимую регулировку.

Схема печки ВАЗ 2114

Схема печки ВАЗ 2114

  • Прежде чем снять отопитель (1), обязательно снимите провод идущий на «массу», и охлаждающую жидкость необходимо заранее слить.
  • Аккуратно снимаем приборную панель, и осторожными движениями отсоединяем воздуховод (19) именно по нему воздух поступает в салон автомобиля.
  • Следующим шагом работы, будет проведение ревизии электрической системы: проверка проводов резистора (18), вентилятора, электрического двигателя (2), шлангов крана отводящего (13 и подводящего (12).
  • На щитке последовательно снимаются 2 гайки закрепляющие кран.
  • Аккуратно убирается уплотнитель с труб крана.
  • Убираются гайки закрепляющие печь к корпусу.
  • В результате отопительный прибор можно снять.
  • После проведения необходимой регулировки, установка осуществляется по тому же методу но в обратном порядке.

Меняем фильтр салона ваз 2114

Воздух внутри салона без использования фильтра будет наполнен дорожной пылью и выхлопными газами, понятно, что это негативно скажется на здоровье водителя и пассажиров. Непосредственная функция фильтра автомобиля – очищение воздуха поступающего в салон. В результате он подвержен быстрому загрязнению, и от такого фильтра нет абсолютно никакой пользы. Только затрудняет проход воздуха к отопителю. По этой причине фильтр подлежит замене. Эта процедура доступна для самостоятельной замены. Для начала демонтируете щеткодержатели и систему стеклоочистителей, затем убирается решетка (пластиковая). После этого удаляются гайки крепления пластмассовой накладки, в результате освобождается небольшое отверстие. Фильтр ни чем не крепится, поэтому в его извлечении недолжно возникнуть проблем, и тем же путем меняется на новый. Все детали монтируются на свои места.

Процедура замены печки ВАЗ 2114 довольно проста. Основной момент это своевременная замена патрубков и хомутов, если они не годятся для дальнейшей эксплуатации.

После проведения ремонтных или обслуживающих работ не забывайте обратно заливать в систему жидкость для охлаждения.

По окончанию работы, при запуске мотора, печка должна отлично справляться с функцией обогрева. Если же случилось обратное, по всей видимости, возникла воздушная пробка.

При ремонте транспортное средство необходимо держать на ручнике. В случае если перед началом ремонтных работ автомобиль работал, тогда радиатор будет очень горячим, поэтому, немного подождите.

Если вы понимаете, что не справитесь с проведением данных работ, луче обратитесь в сервисную службу.

Источники: http://club2108.ru/staty/obslug_2/sistema-otopleniya-vaz-2114-pochemu-v-mashine-ne-greet-pechka.html, http://fb.ru/article/300957/sistema-otopleniya-vaz—opisanie-osobennosti-i-neispravnosti, http://nadomkrat.ru/ohlazhdeniye-i-otopleniye/remont-i-obsluzhivanie-pechki-vaz-2114

Схема отопления ваз 2114

Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднего стекла: 1 – монтажный блок; 2 – выключатель зажигания; 3 – реле разгрузки выключателя зажигания; 4 – переключатель электродвигателя отопителя; 5 – дополнительный резистор; 6 – электродвигатель отопителя; 7 – выключатель обогрева заднего стекла с контрольной лампой включения; 8 – элемент обогрева заднего стекла;

К7 – реле включения обогрева заднего стекла

Электродвигатель типа 45. 3730, с возбуждением от постоянных магнитов. Схема включения электродвигателя лада самара 2. Для получения малой частоты вращения служит дополнительный резистор. Он закреплен винтом с левой стороны кожуха радиатора отопителя. Резистор имеет две спирали — одну сопротивлением 0,23 Ом и вторую – 0,82 Ом. При включении в цепь питания электродвигателя обеих спиралей обеспечивается 1-я скорость вращения вентилятора, если включена спираль сопротивлением 0,23 Ом – 2-я скорость. При включении электродвигателя без резистора ротор вентилятора вращается с максимальной 3-й скоростью (4100 мин-1).

Неисправный электродвигатель рекомендуется заменять новым. Единственно возможный ремонт — зачистка коллектора. Для этого нет необходимости снимать электродвигатель ваз 2114 ваз 2115 с автомобиля. Достаточно снять водоотражательный щиток, защитный кожух электродвигателя, а затем крышку электродвигателя со щеткодержателем.

Данные для проверки электродвигателя Частота вращения вала при нагрузке электродвигателя ваз 2113 крыльчаткой при напряжении 12 В и температуре 25±10 °С, мин-1 4100±200

Потребляемая сила тока при указанной нагрузке и частоте вращения, А, не более 14

Принцип работы и устройство отопительной системы ВАЗ-2115

Если в автомобиле не работает отопитель, особенно в холодное время года, есть вероятность остаться без средства передвижения, так как в холода в салоне машины можно просто-напросто замёрзнуть. В сильные морозы очень трудно отчистить лобовое стекло от наледи, чтобы обеспечить обзор, а с неработающей печкой это становится вдвойне проблематично. Даже до станции техобслуживания, возможно, добраться не удастся.

Но чаще всего, если известны принцип работы, схема и устройство печки ВАЗ-2115, можно решить проблему прямо на месте самостоятельно.

Устройство отопительной системы ВАЗ-2115

Электрическая схема работы отопителя ВАЗ представлена следующими элементами:

  • Электрический мотор с вентилятором. Вентилятор гонит горячий воздух в салон автомобиля и на лобовое стекло.
  • Кнопки и рычаги переключения уровня тепла и скорости воздушного потока. На ВАЗ-2115 имеется 3 варианта скорости потоков тепла, которые можно регулировать.
  • Добавочные сопротивления, обеспечивающие нужную скорость вращения вентилятора печки (понижающие вольфрамовые витковые катушки).
  • Предохранители и провода соединения.

Схема печки ВАЗ-2115, представленная ниже, наглядно показывает её устройство работы и составные части.

Схема подключения отопительной системы ВАЗ

  1. Монтажный блок.
  2. Зажигание.
  3. Разгрузочное реле зажигания.
  4. Переключатель двигателя печки.
  5. Добавочный резистор.
  6. Мотор печки.
  7. Кнопка управления печкой.
  8. Обогрев заднего стекла.

К7 — это реле, включающее обогрев заднего стекла.

Схема работы отопителя

  1. Вентилятор.
  2. Заслонка обдува лобового стекла.
  3. Заслонка, распределяющая потоки воздуха к центральному и боковым дефлекторам; зонам, обогревающим ноги водителя и пассажира.
  4. Заслонка, управляющая печкой.
  5. Радиатор.
  6. Обдув ног водителя.
  7. Внутренний воздуховод.

Работа печки основана на следующем принципе

Работает система охлаждения и отопления практически на всех моделях автомобилей ВАЗ одинаково. Включение отопителя производится при помощи регулятора, который располагается в самой машине, антифриз подаётся к радиатору. Его температура после прогрева достигает больше 80 градусов. После чего начинает работать вентилятор, который работает на одном из 3 скоростных режимов.

Вентилятор начинает создавать направленный поток воздуха. Он движется из внешней части системы отопления внутрь салона машины. При помощи заслонок регулирования водитель выбирает зоны отопления, всего их три: на ноги, на ветровое стекло и в салон машины.

Ключевым элементом системы отопления автомобиля является вентилятор, и, если он выйдет из строя, то отопление пропадёт. Без него горячий воздух не будет поступать в салон, и, чтобы обогреть внутренне пространство ВАЗ-2115, потребуется не пара минут, а пара часов.

Основные поломки электрики отопительной системы ВАЗ-2115

Если не происходит никаких изменений в системе отопления при любом положении ручки переключения, то, вероятнее всего, мотор системы вышел из строя (износились щётки) или нет напряжения на клеммах. Но также в этом случае могут быть проблемы с замком зажигания или монтажным блоком (перегорел предохранитель F4).

Важно для исправной работы системы отопления автомобиля, чтобы на массе двигателя (установлен под капотом) было не больше 3 Ом.

Если на максимальных оборотах двигателя отопитель работает нормально, а проблемы возникают только на малых, то причина неисправности, скорее всего, кроется в кнопке переключения оборотов или добавочных резисторах.

Если вы включаете систему обогревания салона и слышите шум. а печка должным образом не обдувает, то это также указывает на неисправности двигателя. Неисправности могут заключаться в подклинивании крыльчатки или подшипников якоря. Устранить неисправности можно заменой составных элементов или, если требуется, их смазкой. Но, как правило, эти действия дают непродолжительный эффект и проблема возвращается.

Со временем любая техника выходит из строя и требуется ремонт. Поэтому отопительная система не является тут исключением и самое малое, что нужно сделать в целях профилактики, — это хотя бы производить периодический визуальный осмотр и диагностику. Не забывайте, что со временем система стареет и изнашивается, соответственно, чем старее автомобиль, тем больше его нужно готовить к отопительному сезону.

Система отопления ВАЗ-2114: описание, особенности и неисправности

В автомобиле используется множество систем и механизмов. Одна из них — система отопления салона. ВАЗ-2114 тоже ею оснащается. В отличие от кондиционера печкой укомплектовываются автомобили в обязательном порядке. Ведь в жару можно открыть окна. А вот зимой справиться с холодом в салоне без печки не получится. Что представляет собой данный элемент? Как устроена система отопления ВАЗ-2114? Схема, принцип работы и неисправности – далее в нашей статье.

Характеристика и устройство

Главное назначение данной системы – это поддержание оптимальной температуры в салоне в зимнее время года. Помимо комфорта, печка нужна, чтобы не потели стекла, в особенности лобовое. Чтобы на нем не возникал конденсат, в верхней части панели предусмотрены специальные сопла. Впрочем, обо всем по порядку. Ниже будет представлена схема системы отопления салона: Она одинаковая для всех моделей семейства «Лада Самара», в том числе для ВАЗ-2114. Так, в устройство системы входят следующие элементы (расшифровка схемы):

  1. Водоотражательный щиток.
  2. Сопло обогрева лобового стекла в сборе с воздухопроводами.
  3. Боковое сопло, предназначенное для обогрева и вентиляции салона.
  4. Центральный дефлектор.
  5. Отопитель в сборе с электромоторчиком.
  6. Сопло внутренней вентиляции салона.
  7. Уплотнитель крана печки.
  8. Задний патрубок отопителя ВАЗ-2114.
  9. Подводящая трубка печки.

Где располагается система отопления? ВАЗ-2114 (инжектор в том числе) укомплектовывается ею в салоне. Печка размещена в передней панели, которую также именуют «торпедой». В зависимости от модификации система отопления и вентиляции ВАЗ-2114 взаимосвязана с кондиционером и испарителем, либо идет без него. Также в конструкцию входит краник печки и сам теплообменник. Последний работает вместе с моторедуктором.

Как работает

Принцип действия системы довольно простой. Основывается он на передаче тепла от жидкости. Так, радиатор печки соединяется с главными выводами системы охлаждения двигателя. Внутри теплообменника находится тосол, либо антифриз. Так, при нагреве двигателя горячая жидкость поступает по «большому» кругу на радиатор печки. При включении САУО (блока управления) задействуется моторчик печки. Теплый воздух начинает двигаться по соплам. Направление может быть разным – на лобовое стекло, боковые, в центр салона. Задействуется один либо несколько дефлекторов, в зависимости от положения рычага печки.

То есть происходит теплообмен – горячий тосол охлаждается не только в основном радиаторе (который стоит перед двигателем и представлен на фото ниже), но и в теплообменнике системы отопления. Конечно, температура двигателя при этом существенно падает. Поэтому в сильные морозы автомобилисты закрывают полость сот основного радиатора, чтобы мотор не был сильно холодным. Наиболее оптимальный режим его работы – 80-90 градусов Цельсия. При включении печки данный показатель падает сразу на 10-15 процентов. Однако не будем зацикливаться на принципе работы и рассмотрим основные неисправности системы отопления ВАЗ-2114.

Невозможно отрегулировать температуру

Часто владельцы отечественных авто (в том числе ВАЗ-2114) сталкиваются с невозможностью выставления температуры воздуха на блоке управления. Печка дует одинаково горячим либо холодным, вне зависимости от положения основного рычага САУО (на фото ниже – располагается по центру). В этом случае специалисты констатируют неисправность работы заслонок либо сбои в работе самого блока управления. Также диагностируют датчик температуры. Он находится рядом с плафоном управления светом на потолке. Несколько раз покрутите положение рычага. Нагрев воздуха должен меняться тактильно. Если температура меняется только при крайнем положении датчика, элемент подлежит замене.

Печка дует холодным

Заслонки и регуляторы температуры выходят из строя крайне редко. Поэтому, если печка дует холодным все время, скорее всего, вышел из строя моторедуктор. Данный элемент представлен на фото ниже.Как в данном случае ремонтируется система отопления ВАЗ-2114? Инжектор или карбюратор это, не имеет значения. Ввиду сложной конструкции моторедуктор меняется целиком. Для этого требуется полностью разобрать «жабо» передней панели. Далее при помощи крестовой отвертки откручиваются три самореза на блоке печки, вытягиваются провода и вынимается старый моторедуктор. Новый подключается аналогичным образом. Проверьте, как работает система отопления салона ВАЗ-2114. Воздух должен менять свою температуру при переходе рычага на блоке из холодного в горячий режим и наоборот.

Печка плохо дует в ноги и боковые стекла

Система отопления ВАЗ-2114 не отличается надежностью. Со временем печка перестает нормально обогревать ноги и боковые стекла. Причем беда не в температуре воздуха (напротив, он может быть горячим), а в силе потока, с которым он поступает из сопел. В этом случае придется дорабатывать каналы воздушного потока. Для этого снимается передняя панель так, чтобы был доступ к соплам. Далее устанавливается новый гофрированный шланг (с завода здесь идут просто пластиковые трубки). Дополнительно обрабатываем места соединений теплоизоляционным материалом «Сплэн». Все щели между верхней и нижней частью панели тоже оклеиваются им. Далее следует доработать заслонку печки, что направляет поток в нужную зону. Часто она плохо прижимается к корпусу. Из-за этого большой процент горячего воздуха просто теряется в панели и «гуляет» в щелях. Итак, извлекаем заслонку и снимаем старый заводской уплотнитель желтого цвета. Заделываем все щели моделином. Вместо губки клеим «Битопласт». Желательно нанести его в несколько слоев.

Нижние сопла

Далее мы модернизируем воздуховоды для ног. При разборе панели вы увидите, что между соплами есть большой зазор. Его мы заделываем гофрированной трубкой. Штатный распределитель воздуха вынимаем наружу, а на его место тоже устанавливаем гофру. Диаметр должен составлять 4 сантиметра. Таким образом, воздух будет четко направляться на ноги, без утечек. Что касается обдува лобового стекла, он дорабатывается аналогично. Дополнительно владельцы заполняют лишние полости монтажной пеной, дабы устранить скрип панели при движении (данная проблема преследует «Самару» еще с первого поколения). Судя по отзывам, этот способ работает.

Заключение

Итак, мы выяснили, как работает система отопления ВАЗ-2114. Как видите, все неисправности с ней можно устранить самостоятельно. Больших денег на это тратить не нужно. После незначительной доработки система отопления ВАЗ-2114 будет радовать надежной и бесперебойной работой.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.

Источники: http://galantmotors.ru/document/shema/2114/2114_scheme_otopitel.php, http://remam.ru/vozdsys/shema-i-ustrojstvo-pechki-vaz-2115.html, http://fb.ru/article/300957/sistema-otopleniya-vaz—opisanie-osobennosti-i-neispravnosti

Плохо греет печка ВАЗ 2114

АвтоВАЗ для оптимизации производства автомобилей и снижения их стоимости для моделей разных семейств используется одни и те же комплектующие. Примером такой сборки является печка автомобиля ВАЗ-2114, относящегося к семейству «Самара-2». При проектировании этого авто систему отопления салона позаимствовали у моделей первого семейства «Самара» — ВАЗ-2108-21099. 1 — отопитель в сборе; 2 — кожух защитный; 3 — уплотнитель; 4 — воздухопровод передний; 5 — воздухопровод задний; 6 — воздухопровод задний; 7 — сопло правое; 8 — воздухопровод боковой правый; 9 — сопло боковое правое; 10 — корпус промежуточный; 11 — сопло центральное; 12 — тяга заслонки обогрева ветрового стекла; 13 — рычаги управления отопителем; 14 — рукоятка управления заслонкой обогрева ветрового стекла; 15 — рукоятка управления отопителем; 16 — пластина символов; 17 — рукоятка управления заслонкой обогрева ног; 18 — воздухопровод правый; 19 — воздухопровод обогрева салона; 20 — тяга заслонки управления отопителем; 21 — тяга управления краном отопителя; 22 — кран отопителя; 23 — тяга заслонки обогрева ног. Печка состоит из вентилятора, заслонок, радиатора и воздуховодов. Синим и красным цветом обозначены, соответственно, потоки холодного и горячего воздуха 1. Вентилятор. 2. Заслонка обдува лобового стекла. 3. Распределительная заслонка, направляющая потоки воздуха к центральному и боковым дефлекторам, в нижнюю и верхнюю часть салона. 4. Управляющая заслонка. 5. Радиатор печки. 6. Воздуховод, направляющий поток воздуха в ноги. 7. Внутренний воздуховод. Печка ВАЗ-2114 – интегрированная, с забором тепла от системы охлаждения двигателя и принудительной циркуляцией воздуха. Конструктивно отопитель салона у этой машины прост, что положительно сказывается на надежности системы. Радиатор установлен в корпусе отопителя. Помимо размещения составных элементов печки корпус предотвращает рассеивание потока воздуха и направляет его движение. Корпус печки соединен с воздуховодами, с помощью которых подаёт разогретый воздушный поток в зоны лобового и боковых стекол, в средину салона, к ногам водителя и переднего пассажира. Чтобы отрегулировать направление потока воздуха, на концах воздуховодов, подающих тепло к боковым стеклам и в средину салона, установлены дефлекторы. Несмотря на простоту конструкции, проблемы с печкой ВАЗ-2114 возникают часто. В основном они связаны с падением производительности системы отопления – печка слабо прогревает воздух, дует холодным или немного теплым воздухом. При этом причины плохой работы печки могут быть как общими (прогрев слабый при любых установках блока управления), так и при работе при определенном режиме, например, на холостых оборотах. Или, к примеру, холодный воздух или чуть тёплый воздух дует только на боковые стекла, а в остальных режимах обогрев работает нормально. Частые причины по которым печка перестала греть: • засорен радиатор печки или в нем образовалась воздушная пробка; заслонка отопителя при переводе в режим обогрева неплотно прилегает к корпусу, из-за чего часть воздушного потока движется в обход радиатора и поступает в салон холодным; • кран открывается не полностью — это одна из основных причин плохо греющей печки; • образование щелей в местах стыков корпуса и воздуховодов, из-за чего происходит сильное рассеивание воздушного потока. Определить причину общего снижения эффективности работы системы отопления несложно. Чтобы выявить почему плохо греет печка ВАЗ — 2114, нужно снять боковые декоративные панели с центральной консоли, а далее прогреваем двигатель и включаем печку на максимальную мощность. После этого пробуем патрубок подачи антифриза в радиатор печки до крана и за ним. Одинаковая температура нагрева трубки с обеих сторон указывает на то, что кран исправен и проблема кроется в радиаторе. Если же после крана патрубок менее прогрет, кран заклинил или полностью не открывается. После этого определяем температуру на входном и выходном патрубке радиатора. Если теплообменник не засорен и в нем нет пробки, то температура выходного патрубка будет ниже, чем входного. А вот если выходная трубка холодная — антифриз по радиатору не циркулирует, что указывает на образование воздушной пробки (завоздушивание) или засорение. Частой причиной отказа печки ВАЗ-2114 является выработка и люфт в ползунках. Из-за этого даже при переводе их в крайние положения тросики не доводят кран и заслонки до упора (кран остается призакрытым, а заслонки не перекрывают каналы движения воздуха). Устраняется эта проблема просто – нужно сделать регулировку и немного укоротить тросики. Проблема недостаточно прогрева какой-то из зон связана с нарушением управления заслонками. Происходит это из-за той же выработки на ползунках, соскакиванием тросика с рычагов заслонки, выскакиванием осей заслонок из посадочных мест в корпусе, что сопровождается щелчками. Помимо слабого прогрева автовладельцы ВАЗ-2114 сталкиваются с тем, что падает интенсивность потока воздуха. Происходит это из-за рассеивания воздуха через щели в местах соединения корпуса и воздуховодов, засорением мусором последних – многие владельцы не ставят фильтры салона, поэтому листья попадают в воздуховоды, и мешают движению воздуха. Термостат. Кроме этого, причиной того, что на автомобиле ВАЗ 2114 плохо греет печка (на холостых в том числе), является поломка термостата, а именно – неоткрытие клапана. Таким образом, циркуляция охлаждающей жидкости производится только по малому кругу. Машина при такой неисправности часто кипит, а зимой – не работает печка, или греет очень слабо. Проверить исправность термостата довольно просто. При его демонтаже следует поместить деталь в емкость с водой и разогреть ее на коморке. Перед тем, как закипеть в воде (будут образовываться пузырьки), клапан должен открыться. Если этого не произошло, элемент следует заменить на новый. Воздушная пробка. Если на автомобиле ВАЗ 2114 плохо греет печка, причины тому – завоздушивание системы. Пробка может образовывается после выключения двигателя, когда температура тосола будет падать. Именно в это время в часть радиатора из расширительного бачка может попасть воздух, который потом «застрянет» в районе термостата. При последующем запуске, система будет циркулировать воздух вместо охлаждающей жидкости, что будет причиной перегрева мотора и плохо работающей печки. Как избавится от воздушной пробки? Для этого автомобилисты ослабляют хомут патрубка ОЖ и медленно доливают тосол в расширительный бак до максимума. Кстати, смешивать разные марки охлаждающей жидкости нельзя – система может вспениться. Поэтому доливаем только ту марку, которая использовалась ранее, либо используем дистиллированную воду. Последний метод используется в любой сезон, за исключением зимнего, так как вода при отрицательной температуре попросту замерзнет в бачке. Сам тосол должен быть максимально прозрачным (заводской окрас – не в счет), на ощупь – слегка маслянистый. Если он давно не менялся и потерял эти свойства, стал мутным, тогда лучше слить его целиком и использовать новую «незамерзайку». Если плохо греет печка (ВАЗ 2114 15 в том числе), избавиться от воздушной пробки можно и другим способом – просто заехать передней частью автомобиля на подъем и открыть крышку расширительной емкости. Подождав 3-5 минут, система сама вытолкнет наружу весь ненужный воздух. Чтобы печка ВАЗ-2114 зимой грела хорошо, перед холодами проведите обслуживание отопителя: • Снимите его с авто. • Разберите и почистите. • Проверьте работоспособность заслонок, проклейте их торцы уплотнителями. • Места стыков проклейте герметиком. • Промойте радиатор. • После сборки – отрегулируйте тросики привода, чтобы при перемещении ползунков, заслонки и кран становились в крайние положения. Этих мер достаточно, чтобы система отопления нормально функционировала зимой, обеспечивая теплом салон авто. Часто причиной неисправности большинства узлов и систем автомобиля становится перегоревший предохранитель. Не является исключением и печка. Выход из строя предохранителя системы отопления номиналом 30А приводит к остановке электродвигателя вентилятора, и воздух перестаёт поступать в салон. В этом случае в блоке предохранителей находят элемент с маркировкой F7 и меняют. Номинал нового предохранителя тоже должен быть 30А. Если вентилятор после этого не заработал, проблему следует искать в другом месте. Часто определить, что перегорел именно предохранитель, бывает непросто. Он может выйти из строя при коротком замыкании в электропроводке, неисправности электродвигателя, сильном засорении фильтра салона и в ряде других ситуаций. Сложность заключается в том, что предохранитель F7 одновременно входит в электрическую цепь обогрева заднего стекла, отвечает за прикуриватель, подсветку бардачка и электродвигатель омывателя фар. При выходе его из строя все эти узлы работать не будут. Причиной неработающей печки может стать реле, которое в процессе эксплуатации изнашивается. Ремонту оно не подлежит и сразу меняется на новое. Расположено реле под панелью приборов в блоке предохранителей. Реле печки располагается под панелью приборов в блоке предохранителей Причиной нехарактерных звуков (свист, гул, журчание и т. п.) со стороны отопителя обычно является неисправный электродвигатель. Отсутствие смазки, загрязнения, износ подшипников и втулок — все это приводит к тому, что моторчик начинает свистеть. Он снимается, разбирается и чистится, а трущиеся элементы смазываются. При сильном износе подшипников моторчик будет издавать не свист, а гул. В такой ситуации смазка может не помочь, и электродвигатель потребуется заменить. Иногда из печки начинает идти пар. Причиной этого является течь радиатора отопителя. Вытекающая ОЖ попадает на горячий корпус радиатора и начинает быстро испаряться, а в салоне появляется запах тосола. Для устранения проблемы потребуется разборка печки и замена теплообменника. Иногда белый пар идёт из-под капота и попадает в салон. Это происходит при попадании тосола на горячие коллектор или штаны выхлопной системы. В этом случае потребуется найти место течи и устранить её. Чаще всего причиной являются повреждённые патрубки. Напоследок отметим, что выше рассмотрены причины плохой работы печки, но она все же продолжает функционировать. Но у этого узла бывают и поломки и тогда печка отказывает и перестаёт работать полностью. К таким причинам относятся пробой радиатора, появление течей в местах соединения патрубков, неисправность вентилятора (обрыв цепи, выработка ресурса электродвигателя или его перегорание).
Когда дело доходит до ремонта вмятин или восстановления старого автомобиля, знание того, какой тип автомобильной шпатлевки выбрать, может иметь большое значение для достижения желаемого внешнего вида. Автомобильные... 1. Купите правильный тип хладагента для вашего автомобиля. Самый простой способ определить необходимый тип хладагента - это проверить год его изготовления. Все автомобили, выпущенные после 1995 года, используют R134a Если ваш автомобиль старше... Термостат при прогреве 406-го двигателя, как и любого другого, включает в работу большой контур охлаждения. Чтобы это произошло, термостату требуется расшириться и открыть клапан, который пускает охлаждающую жидкость по большом кругу в радиатор. Если... Затяжку головки блока цилиндров змз 406 лучше разбить на несколько этапов этапов. В инструкции по сборке прописано два этапа, но лучше больше. Торопиться некуда. После протяжки окончательным моментом, нужно ещё раз пройтись по всем точкам. Так как пр...
1,6-литровый двигатель Хендай G4FC был представлен в 2007 году и по сути является собратом популярного 1,4-литрового мотора G4FA, объем которого увеличен при помощи хода поршня. Технические характеристики двигат... Полировка автомобиля - это процесс восстановления и улучшения первоначального лакокрасочного покрытия автомобиля. Установка с использованием специализированных инструментов и абразивного материала по выбору профессионала. ... Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей. Правильная диагностика... Антипробуксовочная система (TCS) - это опция, которая часто встречается на автомобилях с антиблокировочной системой (ABS). Контроль тяги - это, по сути, «дополнительная» функция ABS, которая улучшает сцепление, когда автомобиль ускоряется на мокрой и...

Что делать, если не греет печка на ВАЗ-2114

АвтоВАЗ для оптимизации производства автомобилей и снижения их стоимости для моделей разных семейств используется одни и те же комплектующие. Примером такой сборки является печка автомобиля ВАЗ-2114, относящегося к семейству «Самара-2». При проектировании этого авто систему отопления салона позаимствовали у моделей первого семейства «Самара» — ВАЗ-2108-21099.

Печка ВАЗ-2114 – интегрированная, с забором тепла от системы охлаждения двигателя и принудительной циркуляцией воздуха. Конструктивно отопитель салона у этой машины прост, что положительно сказывается на надежности системы.

Система отопления ВАЗ-2114

Состоит отопитель салона ВАЗ-2114 из таких элементов:

  • радиатор с патрубками;
  • кран перекрытия подачи;
  • корпус;
  • воздуховоды;
  • заслонки;
  • вентилятор;
  • блок управления.

Нагрев воздуха, который подаётся в салон, выполняется за счет пропускания потока воздуха через соты теплообменника – радиатора, по которому циркулирует разогретая мотором охлаждающая жидкость.

В отопителе ВАЗ-2114 реализована возможность перекрытия подачи антифриза в радиатор печки, поэтому система обогрева отключается (на летний период). Прекращение подачи осуществляется с помощью крана, врезанного в патрубок подачи охлаждающей жидкости на радиатор печки.

Радиатор установлен в корпусе отопителя. Помимо размещения составных элементов печки корпус предотвращает рассеивание потока воздуха и направляет его движение.

Корпус печки соединен с воздуховодами, с помощью которых подаёт разогретый воздушный поток в зоны лобового и боковых стекол, в средину салона, к ногам водителя и переднего пассажира. Чтобы отрегулировать направление потока воздуха, на концах воздуховодов, подающих тепло к боковым стеклам и в средину салона, установлены дефлекторы.

Распределение воздушного потока по зонам обеспечивается заслонками, установленным в корпусе. В конструкции печки ВАЗ 21-14 используется три заслонки:

  1. Заслонка управления печкой. Она  перенаправляет воздушный поток через радиатор (печка работает) или в обход него (система работает в режиме вентиляции салона).
  2. Заслонка подачи потока в зону лобового стекла.
  3. Заслонка перенаправления теплого воздуха в зону ног или к боковым стеклам и в салон.

Благодаря заслонкам и крану печки водитель задействует систему отопления салона, управляет потоком воздуха, выбирая, в какую зону его следует подать.

Вентилятор, входящий в конструкцию отопителя, создаёт воздушный поток. Благодаря комплектации цепи питания электродвигателя вентилятора реостатами, узел получил три режима работы, при которых вентилятор вращается с разной скоростью.

В отличие от систем отопления автомобилей классического семейства – ВАЗ-2101-2107, вентилятор в ВАЗ-2114 нагнетает воздух в корпус печки, а не втягивает его, что повышает эффективность подачи воздуха. Поэтому этот узел установили не внутри корпуса, а на нем. Доступ к вентилятору стал проще, поскольку на ВАЗ-2114 он размещен в подкапотном пространстве, в нише возле моторного щита.

Управление печкой

Управление заслонками и краном на ВАЗ-2114 осталось как и на ВАЗ-2109  механическим, дистанционным. Блок управления печкой на этом автомобиле представляет собой три ползунка (рычажка) и ручку выбора режима работы вентилятора. Ползунки посредством тросов соединены с краном печки и заслонками. Для управления отопителем водитель  перемещает ползунки,  воздействуя на заслонки и кран.

Механизм управления печкой ВАЗ-2114 реализован  интересно:

  1. Нижний ползунок соединен тросами одновременно с краном и основной заслонкой. При переводе в крайнее левое положение кран открывается, а заслонка обеспечивает горячего подачу воздуха в салон через радиатор – печка работает в режиме опления. Переведя ползунок в крайнее правое положение, водитель закрывает кран, а заслонка направляет воздух в обход радиатор – система обогрева работает в режиме вентиляции салона.
  2. Верхний левый ползунок отвечает за направление воздуха в зону ног или по воздуховодам обогрева боковых стекол и подачи тепла в салон (центральный дефлектор).
  3. Верхний правый ползунок соединен тросом с заслонкой подачи воздуха в зону лобового стекла.

Слева от ползунков размещена ручка включения вентилятора. Блок управления размещен посредине консоли, под центральным дефлектором, что обеспечивает удобство доступа.

Примечательно, что в печке ВАЗ-2114 отсутствует режим закрытой циркуляции воздуха в салоне, который есть на том же ВАЗ-2107. Ввиду того, что на ВАЗ-2114 поток воздуха, подающегося в салон, создаётся только принудительно (вентилятором), потребность в режиме закрытой циркуляции отпала.

Причины снижения эффективности работы

Несмотря на простоту конструкции, проблемы с печкой ВАЗ-2114 возникают часто. В основном они связаны с падением производительности системы отопления – печка слабо прогревает воздух, дует холодным или немного теплым воздухом.  При этом причины плохой работы печки могут быть как общими (прогрев слабый при любых установках блока управления), так и при работе при определенном режиме, например, на холостых оборотах. Или, к примеру, холодный воздух или чуть тёплый воздух дует только на боковые стекла, а в остальных режимах обогрев работает нормально.

Частые причины по которым печка перестала греть:

  • засорен радиатор печки или в нем образовалась воздушная пробка;
  • заслонка отопителя при переводе в режим обогрева неплотно прилегает к корпусу, из-за чего часть воздушного потока движется в обход радиатора и поступает в салон холодным;
  • кран открывается не полностью — это одна из основных причин плохо греющей печки;
  • образование щелей в местах стыков корпуса и воздуховодов, из-за чего происходит сильное рассеивание воздушного потока.

Определить причину общего снижения эффективности работы системы отопления несложно. Чтобы выявить почему плохо греет печка ВАЗ — 2114, нужно снять боковые декоративные панели с центральной консоли, а далее прогреваем двигатель и включаем печку на максимальную мощность. После этого пробуем патрубок подачи антифриза в радиатор печки до крана и за ним. Одинаковая температура нагрева трубки с обеих сторон указывает на то, что кран исправен и проблема кроется в радиаторе. Если же после крана патрубок менее прогрет, кран заклинил или полностью не открывается.

После этого определяем температуру на входном и выходном патрубке радиатора. Если теплообменник не засорен и в нем нет пробки, то температура выходного патрубка будет ниже, чем входного. А вот если выходная трубка холодная — антифриз по радиатору не циркулирует, что указывает на образование воздушной пробки (завоздушивание) или засорение.

Частой причиной отказа печки ВАЗ-2114 является выработка и люфт в ползунках. Из-за этого даже при переводе их в крайние положения тросики не доводят кран и заслонки до упора (кран остается призакрытым, а заслонки не перекрывают каналы движения воздуха). Устраняется эта проблема просто – нужно сделать регулировку и немного укоротить тросики.

Проблема недостаточно прогрева какой-то из зон связана с нарушением управления заслонками. Происходит это из-за той же выработки на ползунках, соскакиванием тросика с рычагов заслонки, выскакиванием осей заслонок из посадочных мест в корпусе, что сопровождается щелчками.

Помимо слабого прогрева автовладельцы ВАЗ-2114 сталкиваются с тем, что падает интенсивность потока воздуха. Происходит это из-за рассеивания воздуха через щели в местах соединения корпуса и воздуховодов, засорением мусором последних – многие владельцы не ставят фильтры салона, поэтому листья попадают в воздуховоды, и мешают движению воздуха.

Обслуживание отопителя

Чтобы печка ВАЗ-2114 зимой грела хорошо, перед холодами проведите обслуживание отопителя:

  1. Снимите его с авто.
  2. Разберите и почистите.
  3. Проверьте работоспособность заслонок, проклейте их торцы уплотнителями.
  4. Места стыков проклейте герметиком.
  5. Промойте радиатор.
  6. После сборки – отрегулируйте тросики привода, чтобы при перемещении ползунков, заслонки и кран становились в крайние положения.

Этих мер достаточно, чтобы система отопления нормально функционировала зимой, обеспечивая теплом салон авто.

Напоследок отметим, что выше рассмотрены причины плохой работы печки, но она все же продолжает функционировать. Но у этого узла бывают и поломки и тогда печка отказывает и перестаёт работать полностью.  К таким причинам относятся пробой радиатора, появление течей в местах соединения патрубков, неисправность вентилятора (обрыв цепи, выработка ресурса электродвигателя или его перегорание).



Холодный воздух идет от печки ВАЗ 2114

Что делать, если от печки 2114 идет холодный воздух? Этот вопрос часто возникает у автомобилистов. Все детали в любом автомобиле выполняют особую функцию, специально предназначенную для этого, и когда что-то приходит в негодность, автовладелец должен выяснить, что стало причиной поломки.

Что делать, если в печке ВАЗ 2114 холодный воздух?

Холодный воздух печки 2114 создает много проблем. ВАЗ - любимая многими машина, но и с ней часто бывают проблемы.

Задача печки в салоне любой машины - создать теплый климат. Автомобильная печка - не очень сложное устройство, а тепло отводит двигатель. Насос направляет антифриз по системам отопления и охлаждения, горячий антифриз поступает в радиатор печи, а вентилятор в это время пропускает уже нагретый воздух. Поэтому в салоне становится тепло. Затем антифриз возвращается в двигатель.

Если в ВАЗ 2114 печка при включенном режиме подает холодный воздух, требуется срочный осмотр всей машины, иначе, казалось бы, небольшая поломка может привести к серьезному ремонту.

Чаще всего причина кроется в прокладке ГБЦ.

Если проткнули, то даже на глаз можно определить, так ли это. Это станет ясно, если убедиться, что в расширительном бачке:

  • попадают пузырьки воздуха;
  • подается избыточное количество антифриза, а оно не уменьшается (это причина мгновенного прогрева двигателя даже на холостом ходу).

Отверстие в прокладке указывает на то, что необходимо проверить термостат, и существует вероятность нарушения работы большого охлаждающего контура.

Чаще всего ломается прокладка, выгорающая в месте между цилиндром и охлаждением, то:

  • антифриз может попасть в камеру;
  • газов в систему охлаждения.

Если дует охлажденный воздух, есть опасения, что нагревательные шланги не выдержат нагрузки во время движения. Когда двигатель становился слишком горячим, они лопались, а затем и прокладка ГБЦ.


Неисправность насоса также может привести к тому, что в печь будет подаваться воздух, далеко не теплый.Но это не опасно. Такая поломка влечет за собой неисправность ГБЦ.

Из-за этого двигатель может перегреться настолько, что двигатель не выдержит, и ему грозит капитальный ремонт.

Дорога по пыльным грязным дорогам дополняет поломки автомобилей. В первую очередь страдает радиатор. Он может быть частично или даже полностью заблокирован от попадания дорожной пыли. Воздух, который по всем правилам должен проходить через решетку радиатора, в этом случае будет искать для себя более оптимальные пути и обдувать радиатор, а печка, соответственно, не порадует водителя теплым воздухом.

Как починить печку, если дует холодный воздух?

Образовавшаяся воздушность в печке вряд ли исчезнет сама собой - в радиаторе узкие трубки, а антифриз не имеет такого сильного давления, чтобы устранить образовавшуюся пробку.


Сделать это можно следующим образом:

  • прогреть двигатель, но только до такой степени, чтобы можно было вручную провести ремонтные работы, не обжигая руки - можно получить серьезные травмы;
  • ослабьте хомут, расположенный на шланге, подключенном к плите;
  • аккуратно извлеките его из трубки, но только до появления небольшого зазора, который позволит избавиться от образовавшейся пробки.

Неисправный смеситель также может нарушить нагрев. Причина в том, что его давно пора было заменить из-за того, что он сломался или забился. Чтобы убедиться, что именно в нем причина - в салон поступает холодный воздух вместо теплого - проверяют наливной шланг: он идет от радиатора отопителя.

В случае неисправности он нагревается, а выход остается холодным. Если нет возможности открыть кран вручную, то необходимо установить новый.

Если выяснится, что заслонка все еще исправна, есть угроза, что радиатор забит накипью. Это говорит о том, что его придется заменить.

Если кран не открывается, то есть вероятность, что проблема с тросовым приводом, так как работа крана зависит от этого типа привода. Ослабленный трос, который со временем удлиняется, изнашивается, не позволит клапану открыться даже в «открытом» положении, либо он откроется лишь слегка.

Следует проверить, как работает радиатор, прогрев двигатель, но вентилятор включать не нужно. Одновременно проверьте температуру шлангов.

Разобравшись, как работает печка, можно понять причины ее поломки, но для ее устранения потребуется время и определенные навыки, так как сама печка расположена за передней панелью салона. Это означает, что хотя бы частично, но разборки не избежать.

ВАЗ-2114 - второе поколение легендарной Lada Samara.Автомобиль получил новый вид, но не избавился от старых проблем. В частности, это штатные неисправности отопителя салона. Часто бывает, что на ВАЗ-2114 по бокам и на лобовом стекле ... Естественно, с этой проблемой нужно срочно бороться до наступления первых холодов. Итак, давайте разберемся, почему печка дует холодным воздухом на ВАЗ-2114 и как решить эту проблему.

Термостат

Это своего рода клапан, который заставляет охлаждающую жидкость двигаться по большому или малому кругу.Служит для быстрого прогрева двигателя. Но эта деталь тоже связана с отопителем салона. Пока термостат не откроется на «большой круг», плита будет холодной. Эта проблема наблюдается не только на холостом ходу ... На ВАЗ-2114 печка дует холодным воздухом из-за холодной охлаждающей жидкости. Вместе с этим страдает сам мотор, так как он не в своем температурном режиме. Самый оптимальный показатель - 80-90 градусов. Если меньше, то элемент открывается раньше времени или заклинивает вовсе. В последнем случае его нужно только заменить.Благо новый термостат для «Самары» стоит недорого - около 300 рублей.

Воздух в системе

Это вторая причина, по которой печка дует холодным воздухом на ВАЗ-2114. Также из-за этой проблемы может перегреться сам мотор. Откуда воздух может попасть в систему? Причина кроется в несанкционированном «всасывании», которое может произойти во время ремонтных операций системы. Так вот, очень часто при замене того же термостата или крана плиты воздух попадает. Как я могу проверить, есть ли он в системе? В первую очередь следует обратить внимание на датчик температуры.Но не всегда дает точный результат. Машинка может работать в штатном режиме, но в радиаторе печки будет воздух. Как вы это определяете? Достаточно прикоснуться к резиновым трубкам, идущим к теплообменнику. На ВАЗ-2114 они справа, с пассажирской стороны. В системе печки две трубы.

Если при сжатии ощущается воздух, его необходимо удалить.

Как вывести заглушку из системы?

Решение проблемы довольно простое.Въезжайте на холм передней частью автомобиля. Чем выше степень подъема, тем лучше. Далее на работающем моторе откручиваем пробку с расширительным бачком и ждем, пока весь воздух выйдет из системы. По законам физики воздух легче жидкости и имеет тенденцию подниматься вверх. Так что мы создадим для этого самые благоприятные условия. Достаточно трех-пяти минут работы двигателя, чтобы полностью вынуть пробку из системы. Периодически его следует продувать до 2-3 тысяч оборотов, чтобы создать большее давление для охлаждающей жидкости (чем больше крутится коленчатый вал, тем чаще вращается насос).Также рекомендуется сжимать и разжимать воздушную трубку - это ускорит процесс выхода кислорода наружу. Но будьте осторожны - температура может достигать 90 градусов. Из соображений безопасности следует надевать тканевые перчатки.

Демпфер

Это еще одна причина, по которой печка на ВАЗ-2114 дует холодным воздухом в ноги и не только. Демпфер может ослабнуть по нескольким причинам. Значит, может отлететь рычаг управления или отслоиться поролон. В последнем случае нужно наклеить новый.Желательно качественный клей.

На ВАЗ-2114 печка обдувает холодным воздухом по бокам

Фото боковых створок можно увидеть ниже.

Владельцы автомобилей ВАЗ-2114 часто сталкиваются с подобной проблемой: теплый воздух поступает в окно и ноги, а холодный - в стороны. Какова причина? Причина - непродуманное расположение корпуса печки. Эта проблема наблюдалась даже в советской «восьмерке». Итак, сопла боковых каналов обдува расположены под самой заслонкой.И как только последняя приоткрывается, в заслонку сразу попадает холодный воздух.


Тросик управления боковым воздушным потоком находится у ног водителя с левой стороны. Если на ВАЗ-2114 печка дует холодным воздухом по бокам, подтяните трос. Это можно сделать двумя способами:

  • Плоскогубцами, без демонтажа демпфера. Дойдя до проблемного места, подтягиваем элемент на несколько десятков градусов.
  • С круглогубцами. Это более эффективный вариант.Для этого нужно снять туловище с рычага дроссельной заслонки и немного его покрутить. Для удобства рекомендуется частично разобрать консоль. Таким образом вы можете контролировать герметичность закрытия заслонок на месте.

Рычаг

Если на ВАЗ-2114 печка дует холодным воздухом даже после затяжки троса, стоит проверить состояние самого рычага, открывающего заслонку. Несмотря на толщину металла, он может треснуть. В этом случае демпфер клинья в одном месте.Обычно он приоткрыт. В результате воздух оттуда дует совсем другой температуры. Выход из ситуации - покупка нового рычага.

Но часто он продается в комплекте с дефлектором. После его замены печка работает как положено. Горячий воздух дует со всех сторон - в ноги, в лоб, в центр и в стороны. Реже всего деформирует сам демпфер. Причин ее деформации (банальное использование печи на максимальных возможностях) немного, но исключать эту проблему из списка не стоит.

Вывод

Итак, мы выяснили, по каким причинам печка дует холодным воздухом на ВАЗ-2114. Как видите, проблемы могут быть разными. Но перед покупкой новых запчастей нужно точно определить проблему. Возможно, виноват воздушный шлюз. В случае кабеля нет необходимости полностью заменять его. Вышесказанное - способ восстановить его работоспособность простым затягиванием. Но какая бы причина ни возникла, в любом случае ее можно решить своими руками с минимальными затратами.

Самая актуальная проблема, с которой в зимний период сталкиваются владельцы отечественных автомобилей, - это неработающая печка.Зимой езда без отопления крайне нежелательна, поэтому, если печка на вашем ВАЗ-2114 перестала работать, ее необходимо срочно отремонтировать.

Чтобы понять, почему не работает плита, необходимо знать ее устройство и способы устранения. К сожалению, печь может не работать по многим причинам, поэтому поиск проблемного места займет некоторое время.

Ремонт печки самостоятельно или обращение за помощью на СТО - это решает каждый автомобилист индивидуально.

Причины

Для того, чтобы поиск неисправности прошел как можно быстрее, нужно знать возможные причины, по которым перестала работать плита. Наиболее распространены:

  • неработающий термостат;
  • Шлюз
  • ;
  • забит или сломан радиатор;
  • снижение давления в системе;
  • недостаточное количество охлаждающей жидкости;
  • электродвигатель нерабочий;
  • Прогоревшая прокладка блока цилиндров.

Как видите, количество причин неисправностей довольно объемно, поэтому рассматривать каждую из них нужно в развернутом виде.

Термостат

Для начала нужно заново завести машину и поочередно проверить все режимы работы печки. Если нет работающей шумовой системы отопления, придется приступить к ремонту.

Термостат - самая частая причина того, что плита не работает, поэтому вам следует начать поиски с него. Из-за неработающего термостата циркулирующая по контуру охлаждающая жидкость не может охлаждаться, что приводит к выходу печи из строя.

Воздушный шлюз

Воздушная пробка появляется при выключении двигателя.В это время температура охлаждающей жидкости снижается, в результате чего через верхнюю часть радиатора поступает воздух, который постепенно просачивается в термостат. При перезапуске двигателя он выталкивает скопившийся воздух в радиатор, в результате чего печка не работает и салон становится холодным.

Кран

Сломанный кран - частая причина того, что плита не работает. В большинстве случаев это просто не до конца. На это есть две причины:

  1. Кран полностью вышел из строя (подлежит замене).
  2. Обогреватель перестал работать из-за плохой фиксации или деформации кабеля обогревателя. Решить эту проблему можно, затянув последнюю.

При обнаружении утечки или прекращении подачи горячего воздуха клапан необходимо заменить. Обнаружить поломку обогревателя можно по пятнам с неприятным запахом на полу в салоне или появлению жирной пленки на стекле.

Забит радиатор

Ваша плита может перестать работать, если в радиаторе скопилась грязь и мусор.Проблема будет обнаружена по слабому потоку воздуха, идущему из воздуховодов. Есть два пути решения проблемы: очистка радиатора, а если не помогает, то замена на новый элемент.

Неисправности радиатора

В большинстве случаев автовладельцы не помнят о существовании печки в салоне до наступления холодов. Только с приходом первых морозов многие водители при попытке обогреть салон понимают, что радиатор не исправен или устарел.С такой ситуацией часто сталкиваются водители, купившие машину весной или летом и не проверившие работоспособность радиатора. Решить эту проблему можно только заменой.

Низкое давление в системе

Если в системе нет необходимого давления, печь не будет работать. Насос создает нужное давление, и определить проблему, связанную с ним, несложно. Во время движения все тепло от двигателя попадает в салон. Этот насос вышел из строя, и его необходимо заменить новым.

Отсутствие охлаждающей жидкости

Часто печка не хочет нормально нагревать салон из-за недостаточного количества антифриза в баке. Чтобы решить эту проблему, нужно долить охлаждающую жидкость до необходимого уровня.

Прогоревшая прокладка ГБЦ

Неэффективная работа печки может появиться из-за перегоревшей прокладки ГБЦ. Причину установить можно по признакам:

  • охлаждающая жидкость пахнет смесью бензина и выхлопных газов;
  • в моторном масле появился запах антифриза;
  • густой белый дым выходит из глушителя.

Появление белого дыма не может остаться незамеченным, поэтому при появлении этого знака необходимо произвести проверку на замену прокладки.

Двигатель

Электродвигатель активно участвует в работе печки, часто выходит из строя и сгорает. Замена его на новый элемент не во всех случаях единственное решение проблемы. Есть вероятность, что мотор не перегорел, тогда его можно будет ремонтировать. Нужно проверить все режимы работы печки и убедиться, что реле зажигания исправно.

Во избежание проблем с печкой в ​​будущем нужно периодически разбирать и чистить радиатор и патрубки, вовремя менять фильтр, доливать антифриз, надежно фиксировать кран, и тогда ваша печка обязательно порадует теплом .

ВАЗ-2115 - это обновленная версия более ранних «восьмерки», «девятки» и ВАЗ-21099. Трех- и пятидверные хэтчбеки ВАЗ-2113 и ВАЗ-2114 имеют одинаковые характеристики. Устройство отопителя салона в этих автомобилях одинаковое, поэтому, если вы являетесь владельцем одной из перечисленных моделей, то данная статья должна вас заинтересовать.

Устройство отопителя салона ВАЗ-2115

Устройство печи здесь стандартное:

  • вентилятор - направляет воздушный поток;
  • радиатор - нагретый от двигателя поступает в него для охлаждения, а выделяющееся при этом тепло направляется в салон автомобиля;
  • кран отопителя - при включении печки кран открывается и тосол начинает стекать в радиатор печки;
  • Стержни амортизатора
  • - служат для регулировки подачи воздуха, а также обогрева ног и лобового стекла;
  • Резистор нагревателя
  • - служит для создания дополнительного сопротивления, чтобы можно было выбрать режим работы печи.

Немаловажную роль также играет термостат и мотор печки, который заставляет вентилятор крутиться. Если термостат заедает, то жидкость будет циркулировать только по малому или большому контуру системы охлаждения двигателя (а отопитель салона как раз один из них), соответственно, не успеет остыть и двигатель перегреется. Если мотор печки сломается, то лопасти вентилятора перестанут вращаться и теплый воздух не будет выходить из воздуховодов.

Система довольно проста и раньше использовалась на многих автомобилях, но со временем начинаются различные сбои.Поломки приводят к тому, что в салоне очень холодно, на стекло не подается горячий воздух и оно запотевает, или замерзают ноги из-за отсутствия воздушного потока и так далее.

Не дует печка - в чем причина?

Если перестала работать печка, то, на самом деле, причин может быть много:

  • прогорала прокладка ГБЦ и резко упал уровень антифриза - примите срочные меры, иначе двигатель может перегреться;
  • заклинило термостат - теплоноситель очень быстро циркулирует по малому контуру и не успевает остыть;
  • забит радиатор отопителя - в этом случае воздух в салон почти не попадает;
  • мотор не работает;
  • образовалась воздушная пробка - после выключения двигателя в системе скапливается воздух и поступает в радиатор охлаждения, а после нового запуска двигателя насос радиатора начинает закачивать этот воздух в радиатор отопителя;
  • кран отопителя не открывается полностью - может засориться или ослабился тяговый трос;
  • насос радиатора не создает достаточного давления в системе, соответственно воздух либо вообще не попадает в салон, либо попадает, но с очень малой интенсивностью.

Также может сказаться проблема выхода из строя тяги, открывающей заслонки обдува лобового стекла или ног. И еще одна очень распространенная проблема - заслонка, перекрывающая поток холодного воздуха снаружи, работает некорректно - в этом случае нужно отрегулировать трос, контролирующий ее движение.

Признаки неисправности

Если поговорить с владельцами автомобилей этого семейства - ВАЗ-2109-21099 и 2113-2115 - то от них можно услышать много лестных слов о тех рабочих, которые собирали систему отопления и эту Lada Samara на заводе в Тольятти. .

Итак, если вы недавно купили такую ​​машину, включили печку и чувствуете, что из центральной консоли идет горячий воздух, а с боковых, нижних и верхних дефлекторов еле теплый, то все дело в том, что воздуховоды и заслонки плохо собраны и есть трещины, теплый воздух просто дует только из центрального выхода, а внутри нагревает саму панель.


Скажем честно, у нас тоже когда-то была такая проблема. Пришлось буквально разобрать переднюю панель и отрегулировать штанги амортизаторов.Заслонка HOP / COLD закрывается не полностью, поэтому теплый воздух рассеивается под панелью. Также воздух может не дуть прямо на лобовое стекло, поэтому придется долго ждать, пока он не растает. Проблема опять в амортизаторах.

Существует ряд симптомов, указывающих на конкретную проблему:

  • дует холодный воздух на холостом ходу - не работает помпа или забит радиатор печки;
  • холодные патрубки - если патрубки радиатора системы охлаждения холодные (нижние), это говорит о заклинивании термостата и циркуляции антифриза по замкнутому контуру.Также это может указывать на то, что кран отопителя открыт не до конца или забит;
  • Из боковых дефлекторов дует холодный воздух - отрегулируйте закрылки и тяги. Некоторые водители советуют выбирать от иномарки более производительный вентилятор.

Обогрев салона Лада Самара - частая проблема владельцев. Не забывайте, что в машине все подключено, поэтому следите за уровнем антифриза, время от времени продувайте радиаторы - как это сделать на нашем сайте.

Отечественный автопром полон «автомобильных болезней», но стоит узнать, как избавиться от этих «болезней», все становится немного лучше.В основном, это какие-то мелочи, из которых складывается все представление об автомобиле в целом.

Именно так: наиболее типичное заболевание ВАЗ-2114 - печка, которая еще и останавливает лобовое стекло. И в первую очередь владельцы ВАЗ-2114 ищут причину под капотом (закрывают радиатор, «прикрывают» двигатель своей дедовской толстовкой, меняют термостат, даже ищут решение проблемы холода. воздух из печки при замене охлаждающей жидкости), а причина может быть совсем в другом месте.

Диагностика

Самое главное в ремонте - это грамотно проведенная диагностика, выявившая первопричину неисправности. Начнем с моторного отсека. Проверка уровня охлаждающей жидкости. Запускаем двигатель и прогреваем до рабочей температуры. Если двигатель набирает температуру и труба до термостата теплая, а после холодная, это означает, что термостат исправен и проблема не в системе охлаждения двигателя, а в.


Причина № 1

Кабель управления ослаблен или оторвался.

Решение
  1. Снимите боковую панель со стороны водителя.
  2. Сверху есть рычаг управления заслонкой. Подходит к нему по тросу от рычага управления на центральной консоли (холодный - горячий).
  3. Осматриваем визуально сам трос и рычаг управления заслонкой.
  4. Если все целое, значит просто растянулось.
  5. Откручиваем кронштейн троса и снимаем с рычага.
  6. Берем ушко для кабеля круглогубцами и поворачиваем по часовой стрелке, чтобы кабель был короче.
  7. Собираем все в обратном порядке.
  8. Не собирая боковую панель, проверяем.


В большинстве случаев причина неисправности именно в кабеле, если проблема так и не решена, то разберемся дальше.

Причина № 2

Воздуховоды и заслонки плохо смонтированы, между стыками имеются зазоры.Сами воздуховоды могут сильно сломаться в местах изгибов и не пропускать воздух, тогда теплый воздух просто дует только от центральных дефлекторов и нагревает саму панель внутри.

Решение
  1. Осматриваем воздуховоды. Если есть трещины и разрывы, то воздуховод лучше заменить на новый.
  2. самоклеящийся поролон.

Почему плохо дует печка на ваз 2114

Самая актуальная проблема, с которой зимой сталкиваются владельцы отечественных автомобилей - это неработающая печка.Зимой езда без отопления крайне нежелательна, поэтому, если на вашем ВАЗ-2114 перестала работать печка, ее нужно срочно отремонтировать.

Чтобы понять, почему не работает плита, нужно знать ее устройство и методы устранения неполадок. К сожалению, печь может не работать по многим причинам, поэтому поиск проблемного места займет некоторое время.

Отремонтировать печку самостоятельно или обратиться за помощью на СТО - это должен решать каждый автомобилист индивидуально.

Причины

Чтобы устранить неисправность как можно быстрее, необходимо знать возможные причины, по которым перестала работать плита. Наиболее распространены:

  • неработающий термостат;
  • Шлюз
  • ;
  • забит или сломан радиатор;
  • снижение давления в системе;
  • недостаточное количество охлаждающей жидкости;
  • электродвигатель неработающий;
  • сгоревшая прокладка блока цилиндров.

Как видите, количество причин неисправностей довольно объемно, поэтому рассматривать каждую из них нужно в развернутом виде.

Термостат

Для начала нужно заново завести машину и поочередно проверить все режимы работы печки. Если отсутствуют характерные для отопительной системы шумы, придется приступать к ремонту.

Термостат - самая частая причина неисправности печки, так что начните поиск с него. Из-за неработающего термостата циркулирующая по контуру охлаждающая жидкость не может охлаждаться, что приводит к выходу печи из строя.

Воздушный шлюз

Воздушная пробка появляется при выключении двигателя.В это время температура охлаждающей жидкости снижается, в результате чего через верх радиатора поступает воздух, который постепенно просачивается в термостат. При перезапуске мотора он выталкивает скопившийся воздух в радиатор, в результате чего печка не работает, а в салоне холодно.

Кран

Сломанный кран - частая причина поломки печки. В большинстве случаев он просто не открывается до конца. На это есть две причины:

  1. Кран полностью вышел из строя (подлежит замене).
  2. Обогреватель перестал работать из-за плохой фиксации или деформации кабеля обогревателя. Решить эту проблему можно, потянув последнюю.

Если есть утечка или потеря горячего воздуха, клапан необходимо заменить. Неисправность отопителя можно определить по пятнам с неприятным запахом на полу салона или появлению жирного налета на окнах.

Забит радиатор

Ваша плита может перестать работать, если в радиаторе скопится грязь и мусор.Обнаружить проблему можно будет по слабому потоку воздуха, идущему из воздуховодов. Есть два пути решения проблемы: очистка радиатора, а если не помогает, то замена на новый элемент.

Неисправности радиатора

В большинстве случаев автовладельцы не помнят о существовании печки в салоне до наступления холодов. Только с приходом первых заморозков многие водители при попытке обогреть салон понимают, что радиатор не исправен или изжил себя.В такой ситуации часто оказываются водители, купившие машину весной или летом и не проверившие работоспособность радиатора. Решить эту проблему можно только заменой.

Низкое давление в системе

Если в системе нет необходимого давления, печь не сможет работать. Необходимое давление создается насосом, и определить проблему, связанную с ним, несложно. Во время движения все тепло от двигателя попадает в кабину. Этот насос отработал, и его нужно заменить на новый.

Отсутствие охлаждающей жидкости

Часто печка не хочет нормально греть салон из-за недостаточного количества антифриза в баке. Чтобы решить эту проблему, долейте охлаждающую жидкость до необходимого уровня.

Прокладка сгоревшей головки цилиндров

Неэффективная работа печки может появиться из-за прогоревшей прокладки ГБЦ. Причину можно определить по некоторым признакам:

  • охлаждающая жидкость пахнет смесью бензина и выхлопных газов;
  • в моторном масле появился запах антифриза;
  • густой белый дым выходит из глушителя.

Появление белого дыма не может остаться незамеченным, поэтому при появлении данного симптома необходимо проверить замену прокладки.

Двигатель

Электродвигатель активно участвует в работе печки, часто ломается и сгорает. Замена его на новый элемент не во всех случаях единственное решение проблемы. Есть вероятность, что мотор не перегорел, тогда его можно будет ремонтировать. Необходимо проверить все режимы работы печки и убедиться, что реле зажигания исправно.

Во избежание дальнейших проблем с печкой нужно периодически разбирать и чистить радиатор и патрубки, вовремя менять фильтр, доливать антифриз, надежно закреплять кран, и тогда ваша печка надежно порадует теплом.

ВАЗ-2115 - это обновленная версия более ранних G8, Nine и ВАЗ-21099. Трех- и пятидверные хэтчбеки ВАЗ-2113 и ВАЗ-2114 имеют одинаковые характеристики. Устройство отопителя салона в этих автомобилях одинаковое, поэтому если вы являетесь владельцем одной из этих моделей, то данная статья должна быть вам интересна.

Устройство отопителя салона ВАЗ-2115

Устройство печи здесь стандартное:

  • вентилятор - направляет поток воздуха;
  • радиатор - он поступает нагретым от двигателя для охлаждения, а выделяемое при этом тепло направляется в салон автомобиля;
  • кран отопителя - при включении печки открывается кран и тосол начинает стекать в радиатор печки;
  • Тяговые амортизаторы
  • - служат для регулировки подачи воздуха, а также обогрева ног и лобового стекла;
  • Резистор нагревателя
  • - служит для создания дополнительного сопротивления, чтобы можно было выбрать режим работы печи.

Немаловажную роль также играет термостат и мотор печки, который заставляет вращаться вентилятор. Если термостат заедает, то жидкость будет циркулировать только по малому или большому контуру системы охлаждения двигателя (а к нему относится отопитель салона), соответственно, не успеет остыть и мотор перегреется. Если мотор печки сломается, лопасти вентилятора перестанут вращаться и теплый воздух не будет выходить из воздуховодов.

Система довольно проста и ранее использовалась на многих автомобилях, но со временем начинаются различные перебои в работе.Поломка приводит к тому, что в салоне очень холодно, на стекло не подается горячий воздух и оно запотевает, или мерзнут ноги, потому что нет обдува и так далее.

Не дует печка - в чем причина?

Если перестала работать печка, то причин, на самом деле, может быть много:

  • прогорала прокладка ГБЦ и резко упал уровень антифриза - примите срочные меры, иначе двигатель может перегреться;
  • заклинило термостат - охлаждающая жидкость очень быстро циркулирует в малом контуре и не успевает остыть;
  • забит радиатор отопителя - в этом случае воздух в салон попадает с трудом;
  • мотор не работает;
  • образовалась воздушная пробка - после выключения двигателя в системе накапливается воздух и поступает в радиатор охлаждения, а после нового запуска двигателя насос радиатора начинает закачивать этот воздух в радиатор отопителя;
  • кран отопителя открывается не до конца - он может засориться или отсоединился тросик;
  • насос радиатора не создает достаточного давления в системе, поэтому воздух либо не попадает в салон, либо попадает, но с очень низкой интенсивностью.

Так же может сказаться проблема выхода из строя тяги, открывающей заслонки на обдув лобового стекла или ног. И еще одна очень распространенная проблема - заслонка работает некорректно, перекрывая поток холодного воздуха извне - в этом случае нужно отрегулировать трос, контролирующий ее движение.

Признаки неисправности

Если поговорить с владельцами автомобилей этого семейства - ВАЗ-2109-21099 и 2113-2115 - то от них можно услышать много лестных слов о тех рабочих, которые собирали систему отопления и эту самую Ладу Самара на заводе в Тольятти. .

Итак, если вы недавно купили такую ​​машинку, включили печку и чувствуете, что из центральной консоли идет горячий воздух, а с боковых, нижнего и верхнего дефлекторов он еле теплый, значит, воздуховоды и заслонки плохо собраны и есть между стыками трещины, теплый воздух просто дует только из центрального выхода, а саму панель изнутри нагревает.


Честно говоря, у нас тоже когда-то была такая проблема. Пришлось буквально разобрать переднюю панель и отрегулировать тягу дроссельной заслонки.Заслонка GOR / HOL закрывается не полностью, поэтому теплый воздух рассеивается под панелью. Кроме того, воздух может не дуть прямо на лобовое стекло, поэтому нужно долго ждать, пока он оттает. Проблема снова в закрылках.

Существует ряд симптомов, указывающих на конкретную проблему:

  • дует холодный воздух на холостом ходу - не работает помпа или забит радиатор печки;
  • холодные форсунки - если форсунки радиатора системы охлаждения холодные (нижние), это свидетельствует о заклинивании термостата и циркуляции антифриза по замкнутому контуру.Также это может указывать на то, что кран отопителя не полностью открывается или забит;
  • Из боковых дефлекторов дует холодный воздух - регулировка заслонок и тяги. Некоторые водители советуют выбирать от иномарки вентилятор более производительный.

Обогрев салона Лада Самара - частая проблема владельцев. Не забывайте, что в машине все подключено, поэтому следите за уровнем антифриза, время от времени продувайте радиаторы - как это сделать на сайте.

Иногда владельцам автомобилей ВАЗ-2114 приходится сталкиваться с проблемой неработающей печки.В частности, такие неисправности доставляют проблемы в зимний период, так как в салоне автомобиля не просто невыносимо холодно, а лобовое стекло имеет свойство покрываться тонкой коркой льда, которая сильно закрывает обзор. Поэтому, если вдруг в ВАЗ-2114 перестала работать печка, следует сразу найти причину неисправности.

Такие проблемы могут возникать по разным причинам, начиная от износа системы охлаждения и заканчивая проблемами с проводкой. В этой статье будут подробно рассмотрены все возможные причины неисправности печки, благодаря чему удастся найти решение этой проблемы.

Следует отметить, что симптомы неисправности печки можно разделить на два типа:

  1. Из плиты дует холодный воздух. Иногда едва тепло.
  2. Печка вообще не включается или не работает в отдельных режимах.

Неисправности системы охлаждения ВАЗ-2114

Если в машине не работает термостат, по большому кругу постоянно гонится охлаждающая жидкость, имеющаяся в системе. В результате получается, что жидкость не успевает нагреться, поэтому из плиты дует холодный или чуть теплый воздух.Чтобы решить эту проблему, достаточно отремонтировать или заменить термостат.

Еще одной причиной может быть банальная воздушная пробка, образовавшаяся в термостате. Для того, чтобы исключить эту проблему, нужно скинуть трубу, идущую в отопитель, а затем до самого верха долить антифриз. Следует учесть, что в этом случае уровень жидкости в системе не должен быть ниже максимальной отметки, а то и на целый сантиметр выше нее. А все потому, что если в системе не хватает жидкости, печка дует холодным воздухом.

Если на холостом ходу печка дует холодным воздухом, проблема может быть скрыта в помпе, так как он не в состоянии обеспечить нормальную циркуляцию в системе охлаждающей жидкости. В этом случае насос необходимо заменить.

Забит радиатор печки на ВАЗ-2114

Если причиной выхода холодного воздуха из печки является забитый радиатор, единственный способ устранить эту проблему - демонтировать радиатор, а также его последующая продувка.

Чаще всего после этого печка начинает работать, как новая.

Поломка крана печки

Довольно часто печка автомобиля ВАЗ-2114 дует холодным воздухом из-за неисправности крана. Чтобы избавиться от этой проблемы, следует затянуть трос, до которого легко дотянуться от педального узла. Под рукой обязательно должны быть плоскогубцы, которыми, собственно, и протягивается трос.

В том случае, если, проделав все вышеперечисленное, кран печки все равно не открывается, причин всего две:

  • кран закисший;
  • Кран
  • требует замены.

Кстати, эту процедуру нужно проводить очень осторожно, так как легко сорвать кран, в результате чего жидкость потечет прямо в салон.

На неисправность смесителя указывает холодный воздух, который дует из печки автомобиля, пока она включена на обогрев. Еще одна причина замены крана - течь.

Если вы решили самостоятельно заменить кран, представляем вашему вниманию последовательность действий:

  • открутить сливные пробки, расположенные на блоке двигателя;
  • слить всю охлаждающую жидкость, которая есть в системе;
  • зачистите шпильки на кране железной щеткой;
  • смочите их WD-40.Благодаря такому действию рыхление происходит намного легче;
  • отстегиваем хомуты на форсунках и сливаем оставшуюся жидкость;
  • в салоне, откручиваем боковую обшивку, освобождаем хомуты на патрубках, которые направлены в радиатор отопителя;
  • откручиваем гайки под машиной, держащей кран;
  • вытаскиваем кран через кабину;
  • отсоединить ведущий к нему кабель;
  • подключить к новому крану;
  • проверить, все ли детали собраны правильно;
  • начать процесс сборки в обратном порядке.

Реле и предохранители

Перегоревший предохранитель - одна из самых частых неисправностей печки на ВАЗ-2114. Причина эта предельно проста, ведь устранить ее может любой человек, не имеющий ни малейшего представления об устройстве машины. Однако и эта причина в то же время очень неприятна, так как во-первых необходимо установить причину, по которой сгорел предохранитель, во-вторых, это не так просто. Обычно перегоревший предохранитель свидетельствует о неисправности в проводке автомобиля.

Проблема с переключателями

Чтобы проверить исправность выключателей печки, нужно обзавестись самой простой лампочкой, мощностью 12 вольт, с двумя проводами. Далее снимаем центральную часть приборной панели и выполняем следующие действия:

  • включить зажигание автомобиля;
  • закоротить провод на массу от лампочки;
  • положительный контакт поочередно подключается к выводам 1-2-3 на дополнительном резисторе.

Если во время этой процедуры загорается лампа, это означает, что переключатель исправен. Но если лампочка не загорелась, скорее всего, перегорел предохранитель или оборвалась цепь.

Что делать, если поступает холодный воздух печки 2114? Этот вопрос часто возникает у автомобилистов. Все детали в любом автомобиле выполняют особую функцию, специально предназначенную для него, и когда что-то приходит в негодность, автовладелец должен выяснить, что стало причиной поломки.

Что делать, если в печке ВАЗ 2114 холодный воздух?

Холодный воздух печки 2114 создает много проблем.ВАЗ - любимый многими автомобиль, но и у него часто бывают проблемы.

Задача печки в салоне любого автомобиля - создать теплый климат. Автомобильная печка - устройство не очень сложное, а тепло отводит двигатель. Насос направляет антифриз по системам отопления и охлаждения, антифриз в горячем состоянии поступает в радиатор печи, а вентилятор в это время пропускает уже нагретый воздух. Поэтому в салоне становится тепло. Затем антифриз возвращается в двигатель.

Если в ВАЗ 2114 печка при включенном режиме подает холодный воздух, необходим срочный осмотр всей машины, иначе, казалось бы, небольшая поломка может привести к серьезному ремонту.

Чаще всего причина кроется в прокладке головки блока цилиндров.


Если проткнули, то даже на глаз можно определить, так ли это. Это станет ясно, если убедиться, что в расширительном бачке:

  • попадают пузырьки воздуха;
  • поступает избыточное количество антифриза, а оно не уменьшается (это причина мгновенного нагрева двигателя даже на холостом ходу).

Отверстие под прокладку указывает на то, что термостат необходимо проверить, и существует вероятность нарушения работы большого охлаждающего контура.

Чаще всего ломается прокладка, пригорает на месте между цилиндром и охлаждением, затем:

  • антифриз может попасть в камеру;
  • газов в систему охлаждения.

Если дует остывший воздух, есть опасение, что во время движения шланги системы отопления не выдержат нагрузки. При перегреве двигателя они лопаются, а за ними и прокладка ГБЦ.


Неисправность насоса также может привести к тому, что в печь будет подаваться воздух далеко не теплый.Но это не опасно. Такая поломка влечет за собой неисправность ГБЦ.

Из-за этого двигатель может перегреться настолько, что двигатель не выдержит, и ему грозит капитальный ремонт.

Пыльные и грязные дороги дополняют поломки автомобилей. Страдает в первую очередь радиатор. Он может быть частично или даже полностью заблокирован от попадания дорожной пыли. Воздух, который по всем правилам должен проходить через решетку, в этом случае будет искать себе пути получше и обдувать края радиатора, а печка, соответственно, не порадует водителя теплым воздухом.

Как починить печку, если дует холодный воздух?

Образовавшийся воздух в самой печке вряд ли исчезнет - в радиаторе узкие трубки, а антифриз не имеет такого давления, чтобы устранить образовавшееся застревание.


Сделать это можно следующим образом:

  • прогреть двигатель, но только до такой степени, чтобы можно было вручную произвести ремонтные работы, не обжигая руки - можно получить серьезные травмы;
  • ослабьте хомут, расположенный на шланге, подключенном к плите;
  • аккуратно извлеките его из трубки, но только до появления небольшого зазора, позволяющего избавиться от образовавшейся пробки.

Неисправный смеситель тоже может мешать нагреву. Причина в том, что его давно пора было заменить, потому что он сломался или забился. Чтобы точно понять, в чем причина - в салон поступает холодный воздух вместо теплого - проверьте наливной шланг: он идет от радиатора печки.

В случае неисправности он нагревается, а выход остается холодным. Если кран не открывается вручную, необходимо установить новый.

Если выяснится, что заслонка все еще в полном порядке, есть риск, что радиатор забит накипью.Это говорит о том, что его придется заменить.

Если кран не открывается, это означает, что есть вероятность, что есть проблема с тросовым приводом, так как работа крана зависит от этого типа привода. Ослабленный кабель, который со временем удлиняется, изнашивается, не позволит крану открыться даже в «открытом» положении, либо он откроется лишь слегка.

Следует проверить, как работает радиатор, прогревая двигатель, но вентилятор включать не нужно.При этом необходимо проверять температуру шлангов.

Разобравшись, как работает печка, можно понять причины ее поломки, но для ее устранения потребуется время и определенные навыки, так как сама печка расположена за передней панелью салона. Это значит, что хоть частично, но разборки не избежать.

Что делать, не работает обдув лобового стекла

Прежде чем говорить о том, почему не работает обдув лобового стекла, рассмотрим принцип работы и устройство этой системы.Конструктивно система вентиляции и обогрева автомобилей ВАЗ семейства «Самара» устроена таким образом, что воздух попадает в салон через прорези на верхней панели приборов, центральные и боковые патрубки, дефлекторы обогрева ног и через опущенное остекление дверей. Предусмотрен вентилятор для увеличения потока воздуха в системе.

Примечание ... Некоторые модели Самар комплектовались ТЭНами серии 2108-1. Эта система отличается практически горизонтальным расположением радиатора и разным распределением воздушных потоков.В промежуточном положении заслонки поток горячего воздуха поступает снизу. В результате к ножкам подается более теплый воздух, а в остекление - более холодная струя.

Конструктивные особенности

Электродвигатель ... Коллекторный двигатель вентилятора питается постоянным током, дополнительную информацию об электрических вентиляторах можно найти на сайте. На приборной панели расположен четырехпозиционный регулятор скорости вращения вентилятора. Изменение скорости вращения электродвигателя происходит за счет подключения или отключения дополнительных резисторов.При прямом включении мотора (без резисторов) скорость будет максимальной. Электродвигатель не ремонтируется, а при выходе из строя заменяется вместе с крыльчаткой вентилятора. Единственное, что можно сделать для обслуживания двигателя, - это почистить коллектор при необходимости.

Нагреватель ... Нагрев воздуха, подаваемого на обдув лобового стекла, осуществляется отопителем, который питается от системы охлаждения двигателя (СОД). Радиатор смонтирован в кожухе и выполнен в виде двух баков (справа есть перегородка) и двух рядов трубок из алюминиевого сплава.Поток горячей жидкости, поступающей в радиатор, формируется насосом СОД и регулируется специальным краном, который крепится к переборке. Работой отопителя управляют 2 ручки распределения воздушного потока, рычаг управления клапаном радиатора и заслонка.

Плохой обдув лобового стекла

Одной из проблем системы вентиляции и обогрева автомобилей ВАЗ является слабый обдув ветрового стекла. Многие владельцы с жалобами на конструктивные недоработки пытаются завершить доработку или обратиться за помощью к специалистам сервисных центров.Однако в большинстве случаев, если лобовое стекло плохо продувается, проблема не в каких-то недостатках, а в элементарной регулировке.

Как показывает практика, слабый обдув лобового стекла в первую очередь из-за демпфера. А точнее все проблемы из-за того, что трос управления воздушной заслонкой болтается или слетел с рычага. Вам просто нужно его подтянуть или поставить на место.


Как мы уже говорили выше, чтобы обеспечить нормальный обдув лобового стекла Калины или другой модели ВАЗ, необходимо прежде всего проверить натяжение троса управления заслонкой.Для этого предварительно необходимо снять левый экран панели приборов, предварительно открутив все болты крепления.

Если вы видите, что натяжение троса недостаточно, чтобы полностью закрыть заслонку, вам нужно немного укоротить ее. Нам понадобится шило и кусачки. Для начала нужно снять скобу. По его краям полукруглые вырезы, в один из которых вставляем шило и аккуратно снимаем наконечник с конца кабеля. Затем кусачками откусываем один виток, а потом закручиваем остальные.После этого снова вставляем конец кабеля.

Чтобы убедиться в правильности действий, тестируем операцию обдува лобового стекла. Включаем плиту и контролируем обдув. Если поток воздуха слабый и холодный, можно повторить процедуру и откусить еще один виток конца кабеля.

Примечание. Откусить сразу два и более Нет поворота кончика троса управления заслонкой. Можно переборщить и все испортить.Лучше все делать постепенно.

Закончив регулировку натяжения троса, установите панель в обратном порядке.

Доработка системы обдува лобового стекла ВАЗ-2113 (2114, 2115)

Практически каждый самарский хозяин жалуется на неравномерный обдув салона. В первую очередь это выражается в том, что горячий воздух идет из центральных воздуховодов (от торпеды) к лобовому стеклу, а холодный - из боковых форсунок. Наиболее ярко эта ситуация проявляется при понижении температуры нагревателя, когда рычаг управления перемещается влево.



Как правило, сервисные центры не решают эту проблему. Мастера утверждают, что это принцип работы системы. Однако вы можете исправить это самостоятельно.

Для начала демонтируем кожух торпеды, который установлен слева. Недалеко от педали газа находится трос управления дроссельной заслонкой, закрепленный кронштейном. Следует ослабить зажим и потянуть кабель вниз. Затем закрепляем кронштейн и ставим правый рычаг управления заслонкой влево до упора, а левый - вправо до упора.В этом случае теплая струя будет подаваться на лобовое стекло из боковых воздуховодов.

Однако в этом случае желаемая регулировка температуры обдува лобового стекла будет реализована не во всех режимах. Когда рычаг сдвинут влево, в какое-то положение все равно будет поступать холодный воздух ... Это связано с тем, что рычаг одновременно управляет заслонкой и краном отопителя. Заслонка, в свою очередь, открывает дверь потоку холодного воздуха.

Чтобы этого не произошло, отсоедините кабель, управляющий заслонкой.Для этого сначала снимите крышку торпеды справа и найдите двигатель, контролирующий температуру. К нему подключены два кабеля. Подбираем кабель, расположенный справа, и натягиваем его так, чтобы заслонка переместилась в положение максимального нагрева. После этого сгибаем трос в месте крепления. Теперь заслонка всегда будет в этом положении. Кабель следует откусить плоскогубцами, оставив 15 мм. В противном случае лишняя длина будет мешать движению двигателя. После такой доработки во все воздуховоды будет поступать поток теплого воздуха, а температуру плавно регулировать в любом положении рычага.

Плохой обдув лобового стекла ВАЗ-2107

Недостатки системы вентиляции и отопления ВАЗ-2107 известны каждому владельцу. Многие умельцы монтируют вместо штатного электродвигателя более мощный мотор, который используется в системе вентиляции и отопления ВАЗ-2108. Однако эта модификация малоэффективна.

Для достижения желаемого результата специалисты рекомендуют полностью переделать стандартную печку, установив не только электродвигатель 08, но и сборку «улитка».Для этого нужно поменять дно печки, чтобы в него можно было встроить улитку. Однако эта процедура довольно сложная и трудоемкая. При желании вы можете найти в Интернете подробное описание Как доработать обдув лобового стекла ВАЗ-2107 своими руками.

Одной из причин недостаточного обдува лобового стекла может быть неплотное закрытие нижней крышки кожуха вентилятора. В этом случае часть воздушного потока уходит на обогрев ног. Чтобы решить эту проблему, нужно установить небольшую защелку.Например, те, которые используются при изготовлении мебели. Также возможна установка ригельного замка. Для этого просверлите отверстие под болт диаметром до 5,0 мм в нижнем углу кожуха вентилятора, где находится рычаг крышки. Закрепляем болт гайкой. Аналогичное отверстие просверливаем в ручке крышки. Такая небольшая доработка позволит надежно зафиксировать крышку в закрытом положении.

Народ, помогите дельным советом. Такая ситуевина: через левый воздуховод почти нет потока воздуха.Я уже дважды разбирал печку, залезал в нее всякими проводами - думал, забито - ни хрена, все летает, а воздух там даже если треснет, НЕ ПОХОДИТ !!! Пока не проеду утром 500-700 метров от дома (прогреваю машину, пока убираю снег, потом сразу езжу) стекло успевает замерзнуть. приходиться орудовать скребком изнутри на светофоре.
Самое смешное!
Справа все топовые.
Если важно: воздуховод я не снимал (он зажат между рулевым валом и корпусом, гайки закрашены, но я почему-то не решился их открутить), а вот так ткнул в него .
Друзья советуют воткнуть туда кулер от процессора или системного блока. Но зачем ограждать огород? Может у кого было такое? Как лечили?


А вот воздуховод надо удалить. Дело в том, что там, где воздуховод примыкает к плите, в этом месте, прямо на выходе воздуха из печи, находится заслонка в корпусе печи. Так что может быть эта заслонка по какой-то причине заклинивает. А может все проще - просто не износится или с плиты соскочил воздуховод.
Валерий.

2005-02-03 02:42

Снял вентилятор и отдельно эти самые заслонки, проверил
как они работают. Все было в порядке. Потом, когда поставил на место, еще раз проверил. Была такая возможность - подполз и ощупал рукой снизу, как движутся ставни. То что сели правильно и плотно -100%! Я слышал об этих граблях и перепроверил.

2005-02-03 18:05

Re: Подмерзает левое боковое стекло, не работает левый воздуховод на ВАЗ 2105.
Сам столкнулся с точно такой же проблемой. Я долго мучился. Он даже сломал заслонку на самой печке, которая открывается от переключения рычага «боковые стекла - лобовое». Справа после снятия заслонки начал дуть, но все равно слабо (если кейс у папки на Гольфе, метель кипятка дует). Ехал долго скребком. Давно вынашивал идею кулеров от компьютера, но все равно крыльчатка у них не та.Но я нашел подходящую высоту и вставил сразу за жалюзи 2 штуки, которыми вы направляете поток туда, где это необходимо. Их хорошо потеснил этот слепой. Подключил к красному проводу на печке. И теперь у меня слабый, но по крайней мере плохой обдув обоих стаканов. Про нормальный обдув боковых стекол на 2105 ни разу не слышал, это просто недоработка конструкции. Ну и конечно для максимального эффекта, как здесь не раз писали. Открыть заслонку воздухозаборника с улицы, ту, что с синей полосой на торпеде (ниже я даже писал, как до нее добраться руками из-под капота, если он заклинивает или кабель плохо отрегулирован).Чтоб под капотом ничего не забивалось. Проверяем на предмет засорения вентиляционных каналов в задней части стоек заднего стекла ... Содрал верхнюю часть крепления обшивки в салоне, зачистил с двух сторон (как из салона, так и с улицы, сняв пластиковая решетка, спасибо Macaron2112 за помощь :))) и оставил эти планки с торца с прилегающей верхней частью, поместив туда невидимые кусочки поролона ... Вентиляция стала намного лучше, и это не с самой чистой печкой.На скорости чувствуется движение теплого воздуха в салоне. Сегодня поехал на первую длинную дистанцию ​​в -15 по ул. В машине тепло, не смотря на трещины в гнилых дверях, вентилятор просто выключился. Ехал естественно не продул. Сейчас подумываю вырезать дырки в задних стойках стоек и наклеить туда декоративные решетки вентиляции. А за ними заодно поставить кулеры от БП в системный блок, и включать его, когда все начинает запотевать и мерзнуть :).Ну вот возьмем к примеру 2106, обдува боковых стекол вообще нет, а вот при нормальной вентиляции нигде ничего не замерзает 🙂 Очевидно за счет хорошей вентиляции и обдува самого салона. Как тут кто-то писал, если в машине закрыть окна и двери и включить вентилятор на 1 скорость, то задние вентиляционные отверстия должны продуть, если вторые, то оттуда должен дуть ветер. Удачи

2005-02-03 02:55

Дык Я не жалуюсь на температуру в салоне при прогретом двигателе в салоне.Как правильно пользоваться печкой
меня просветили еще когда градусник был +20 - так в машине не мерзла ни дня.
Проблема только в том, что воздух не попадает в этот воздуховод.
Думаю, мне еще надо засунуть в него вентилятор прямо перед заслонкой, чтобы оставалась возможность регулировать ветровые потоки.
У меня под капотом хлама нет - ничего не заклинило. Сколько тряпок я там не храню. Но я не знаю, что у меня с вентиляцией сзади, но когда будет время заняться печкой, я тоже туда залезу.
Спасибо.

2005-02-03 19:35

Re: Замерзает левое боковое стекло, на ВАЗ 2105 плохо работает левый воздуховод.
Это нормальная ситуация. Обязательно закрыть поток ногам. Справа дует нормально, а слева заслонка в воздуховоде снята.

2005-02-03 08:03

Нет! Открываешь, закрываешь - это никак не влияет на роток из левого воздуховода: - ((

2005-02-03 19:38

Re: Re: Замерзает левое боковое стекло, на ВАЗ 2105 плохо работает левый воздуховод.
У меня был довольно успешный опыт модернизации печки. Если я все правильно помню, рачажок отвечает за приток воздуха к лобовому и боковым стеклам, но по отдельности то ли лобовое, то ли боковые окна, если поставить посередине, то и то и другое плохо будет продувать. Рекомендую снять заслонки обдува боковых стекол и с помощью рычага сдувать ноги и на лобовое стекло для этого нужно сделать стержень из подходящей проволоки и соединить с ним нижнюю и верхнюю заслонки, так как они обе находятся на левая сторона печки, сделать это несложно.Длину тяги подбирают на глаз, при этом рычаг регулировки нужно перевести в положение «лобовое стекло», а заслонка воздушного потока на ножках должна быть полностью закрыта. Ведь получается плита с улучшенными потребительскими свойствами. 1. Боковые стекла постоянно продуваются. 2. Теперь вы можете плавно регулировать поток воздуха к ногам лобового стекла с помощью рычага на панели. Если не помогает, попробуйте заделать стыки панелей печки (правда, мне это не понадобилось). Что ж, если это не поможет, то помните, что это «классический» тип и он станет теплее и лучше будет виден.Удачи.

2005-02-03 20:19

Зачем снимать закрылки? Они сделаны регулируемыми!
Когда я собирал всю эту конструкцию, я специально установил демпферы, чтобы в положении «выдув лоб» демпферы не доходили до уплотнения и отравляли воздух в дефлекторы (прорези около 1,5 см), а при переносе Воздуходувка, чтобы «боковые» заслонки открывались на больший угол. Но меня это не спасло!

2005-02-03 20:54

Re: Замерзает левое боковое стекло, на ВАЗ 2105 плохо работает левый воздуховод.
В свое время занимался воздуховодами на «четверку» (хоть панель и «семерка», но на мой взгляд разница не большая). Он нажал на протекающий кран обогревателя. Во всем виноват, на мой взгляд, подключение воздуховодов к печке. Правый доступ свободный и его довольно легко защелкнуть на пластике печки, а вот с левым довольно проблематично. Плюс в совокупности соединения - это клапаны регулировки расхода воздуха, что сильно усложняет процедуру установки (на левом, при установке, я даже сломал заслонку - пришлось менять).В итоге, износившись и так не до конца во весь воздуховод, я оставил это занятие. В результате правое стекло прозрачное, а левое только наполовину.

2005-02-03 20:32

Я уже писал. Все «стопудово» подключают и перепроверяют при пальпации (т.е. на ощупь) и обнюхивают. :-))

Ни для кого не секрет, что счастливые обладатели европанели на ВАЗ-2110 столкнулись с проблемой плохого обдува лобового стекла. Это связано с тем, что основа панели стала другой и теперь воздушный поток дует не на лобовое стекло, а параллельно стеклу.Вы можете почувствовать, как поток воздуха ударяет в лоб водителя ...
Многие борются с этой проблемой, и многие ездят вот так. Я видел, как некоторые люди долгое время наклеивали D-образный уплотнитель на панель, чтобы исправить воздушный поток. Кто-то меняет основу панели на основу старой модели.
Мне на Драйве сказали, что можно использовать дефлектор лобового стекла от Приоры. Мне этот вариант понравился больше всех.
Дефлектор имеет артикульный номер - 21705325262 и название - вставка панели приборов (стрелка) ВАЗ-2170.
Сразу не сделал фото, просто сфотографировал готовое решение на месте. Нашел в инете, схематично изображено что и как.
Вот так выглядит приоровский дефлектор:

Приставил к панели и понял, что надо срезать защелки изнутри дефлектора, их четыре:


Разметил места для шурупов на панель, их три. Немного прибил пластик для шурупов.
Я тоже решил, что для лучшей подгонки и во избежание лишних скрипов я приклеил одну сторону дефлектора с внутренней стороны дефлектора ковролином, а другую - двусторонним скотчем. Двусторонним скотчем приклеил ту часть, которая накладывается на панель (показана красным), ковровым покрытием приклеил вторую сторону, которая ближе к стеклу (показана коричневым).

Потом положил, совместил с центром и прикрутил на саморезы. Дефлектор как бы не бросался в глаза.Фотография дефлектора на месте:







Стало заметно перенаправление воздушного потока на лобовое стекло. Теперь воздух дует не параллельно стеклу, а на стекло. Думаю, результат достигнут.
На шурупы можно надеть мебельные дюбели, что я и сделаю в будущем.
Единственный минус, который я заметил, это то, что дефлектор отражается на лобовое стекло.Но это может зависеть от стекла. Мое стекло, особенно в солнечный день, отражает всю панель.

Система отопления ВАЗ-2114: описание, особенности и неисправности

В машине используется множество систем и механизмов. Одна из них - система обогрева салона. Им оснащается и ВАЗ-2114. В отличие от кондиционера, печка комплектуется авто в обязательном порядке. Ведь в жару можно окна открывать. Но зимой справиться с холодами в салоне без печки не получится.Что это за элемент? Как устроена система отопления ВАЗ-2114? Схема, принцип работы и неисправности - далее в этой статье.

Характеристики и устройство

Основное назначение данной системы - поддержание оптимальной температуры в салоне в зимний период. Помимо комфорта печка нужна для того, чтобы стекло не потело, особенно лобовое. Чтобы избежать образования конденсата, в верхней части панели предусмотрены специальные насадки. Однако обо всем по порядку.Ниже представлена ​​схема системы отопления салона: Она одинакова для всех моделей семейства Лада Самара, в том числе и для ВАЗ-2114. Таким образом, в систему входят следующие элементы (расшифровка схемы):

  1. Водонепроницаемая заслонка.
  2. Форсунка обогрева лобового стекла в сборе с воздуховодами.
  3. Боковое сопло, предназначенное для обогрева и вентиляции салона.
  4. Центральный дефлектор.
  5. Нагреватель в сборе с электромотором.
  6. Сопло внутренней внутренней вентиляции.
  7. Уплотнение крана печки.
  8. Задний патрубок отопителя ВАЗ-2114.
  9. Впускной патрубок печки.

Где находится система отопления? ВАЗ-2114 (инжектор в том числе) укомплектован ею в салоне. Печка расположена в передней панели, которую еще называют «торпедой». В зависимости от модификации система отопления и вентиляции ВАЗ-2114 взаимосвязана с кондиционером и испарителем или обходится без него.Также в конструкции находится кран печки и сам теплообменник. Последний работает вместе с мотор-редуктором.

Как это работает

Принцип работы системы довольно прост. Он основан на передаче тепла от жидкости. Таким образом, радиатор отопителя подключается к основным выводам системы охлаждения двигателя. Внутри теплообменника антифриз или антифриз. Таким образом, при прогреве двигателя горячая жидкость по «большому» кругу течет к радиатору печки.При включении АСУ (блока управления) включается ТЭН печки. Теплый воздух начинает двигаться по соплам. Направление может быть разным - на лобовое стекло, сбоку, по центру салона. В зависимости от положения рычага печки срабатывают один или несколько дефлекторов.

То есть происходит теплообмен - горячий антифриз остывает не только в основном радиаторе (который стоит перед двигателем и представлен на фото ниже), но и в теплообменнике системы отопления.Конечно, температура двигателя значительно снижается. Поэтому в сильный мороз автомобилисты закрывают полость соты основного радиатора, чтобы мотор не сильно холодил. Самый оптимальный режим его работы - 80-90 градусов по Цельсию. При включении плиты этот показатель сразу падает на 10-15 процентов. Однако не будем останавливаться на принципе работы и рассмотрим основные неисправности системы обогрева ВАЗ-2114.

Невозможно отрегулировать температуру

Часто владельцы отечественных автомобилей (в том числе ВАЗ-2114) сталкиваются с невозможностью настройки температуры воздуха на блоке управления.Духовка дует одинаково горячо или холодно, независимо от положения главного рычага САУО (на фото ниже он расположен по центру). В этом случае специалисты констатируют неисправность заслонок или сбои в работе самого блока управления. Также диагностируется датчик температуры. Он расположен рядом с потолочным регулируемым потолком. Поверните рычаг несколько раз. Нагрев воздуха должен меняться тактильно. Если температура изменяется только в крайнем положении датчика, элемент необходимо заменить.

Духовка дует холодом

Заслонки и регуляторы температуры встречаются крайне редко. Поэтому если печка все время дует холодом, скорее всего, вышел из строя мотор-редуктор. Этот элемент представлен на фото ниже. Как в этом случае ремонтируется система отопления ВАЗ-2114? Форсунка или карбюратор, это не важно. Из-за сложной конструкции мотор-редуктор полностью меняется. Для этого требуется полностью разобрать «лягушку» передней панели. Затем с помощью отвертки Phillips откручиваются три винта на блоке печки, вытаскиваются провода и снимается старый мотор-редуктор.Новый подключается точно так же. Проверьте, как работает система обогрева салона ВАЗ-2114. Температура воздуха должна изменяться при переводе рычага на блок из холодного режима в горячий и наоборот.

Печка плохо дует в ножки и боковые стекла

Система отопления ВАЗ-2114 не надежна. Со временем печка перестает нормально нагревать ножки и боковые окна. И беда не в температуре воздуха (наоборот, он может быть горячим), а в силе потока, с которым он выходит из сопел.В этом случае необходимо изменить каналы воздушного потока. Для этого снимаем переднюю панель, чтобы был доступ к насадкам. Далее устанавливается новый гофрированный шланг (с завода просто пластиковые трубки). Дополнительно обрабатываем стыки теплоизоляционным материалом «Сплен». На нее также приклеиваются все зазоры между верхом и низом панели. Далее нужно доработать заслонку печки, которая направляет поток в нужную зону. Часто он плохо прижимается к телу.Из-за этого большой процент горячего воздуха просто теряется в панели и «ходит» по трещинам. Итак, вынимаем заслонку и снимаем старую заводскую пломбу желтого цвета. Закрепляем все прорези модели. Вместо губки клей «Битопласт». Желательно нанести в несколько слоев.

Форсунки нижние

Далее модернизируем воздуховоды для ступней. При разборе панели вы увидите, что между соплами большой зазор. Заклеиваем гофрированной трубкой. Штатный распределитель воздуха вынимаем, и на его место тоже устанавливаем гофру.Диаметр должен быть 4 сантиметра. Таким образом воздух будет четко направлен к стопам, без протечек. Что касается обдува лобового стекла, то он модифицирован аналогично. Кроме того, излишки полостей владельцы заливают монтажной пеной, чтобы исключить скрип панели при движении (эту проблему преследует «Самара» с первого поколения). Судя по отзывам, этот способ работает.

Вывод

Итак, мы выяснили, как работает система отопления ВАЗ-2114.Как видите, все неисправности с ним можно исправить самостоятельно. Не нужно тратить на это много денег. После незначительных доработок система отопления ВАЗ-2114 порадует надежной и бесперебойной работой.

Где вентилятор печки ваз 2114.

Не зря автомобильный обогреватель называют печкой, ведь он сконструирован так, чтобы водитель и пассажиры чувствовали себя в салоне комфортно независимо от температуры окружающей среды.Неисправность этого устройства может доставить массу неприятностей. И дело здесь не только в комфорте. Печка, помимо своей основной функции - обогрева, служит еще и обдувом лобового стекла. И это очень важно, особенно в морозные дни. Без него водителю придется очень непросто.

В этой статье мы поговорим об одном из основных элементов печи - вентиляторе. Мы рассмотрим, зачем он нужен, что это такое, по каким причинам выходит из строя и как проводится его ремонт или замена.

Конструкция обогревателя четырнадцатая

Печка ВАЗ-2114 состоит из следующих элементов:

  • пластиковый корпус;
  • радиатор отопителя;
  • вентилятор.

Как видите, список невелик. Кроме того, при любой неисправности полной замены печки ВАЗ-2114 не потребуется, так как каждый ее элемент можно заменить отдельно.

Принцип работы ТЭНа

ТЭН сам по себе не производит тепла.В качестве его носителя используется нагретая охлаждающая жидкость, которая поступает в радиатор печки. В процессе теплообмена воздух внутри устройства нагревается и начинает проникать в кабину через специальные сопла. Однако естественной циркуляции для обогрева салона автомобиля недостаточно. Подача теплого воздуха под давлением осуществляется точно таким же вентилятором. Именно благодаря ему салон автомобиля прогревается за считанные минуты.

Что такое вентилятор отопителя

Вентилятор печки ВАЗ-2114 - это штатный двигатель постоянного тока с питанием от бортовой сети автомобиля.Воздушный поток создается за счет вращения цилиндрической крыльчатки, установленной на якорном валу.

Управление вентилятором осуществляется специальным переключателем, расположенным на панели управления. Он имеет четыре положения, соответствующие его режимам работы: режим «ВЫКЛ» и три скорости. Чем больше скорость вращения крыльчатки, тем сильнее поток воздуха, подаваемого в салон.

Неисправности вентилятора печки

В автомобилях ВАЗ-2114 замена вентилятора печки может производиться как в рамках планового технического обслуживания, так и при обнаружении критических неисправностей.Устройство не входит в список наиболее часто ломающихся, но проблемы с ним все же случаются. К наиболее «популярным» поломкам можно отнести:

  • износ якорных подшипников;
  • износ щетки;
  • разрушение щеточного коллектора;
  • обрыв или короткое замыкание в обмотках якоря (статора).

Не спешите демонтировать

Обнаружив, что вентилятор печки ВАЗ-2114 не работает, не спешите демонтировать и разбирать отопитель.Для начала нужно проверить электрическую схему устройства, а именно: предохранитель

  • ;
  • резистор переключения режимов;
  • проводка.

Если не работает вентилятор печки ВАЗ-2114, первым делом проверяем предохранитель. Он расположен в основном и обозначен на схеме как F-7 (30 А). Вынимаем его из посадочного гнезда и «вызываем» тестера. При необходимости поменять.

Следующим шагом является диагностика переключающего резистора. При включенном зажигании поверните ручку переключателя в положение, соответствующее третьей скорости.Если вентилятор исправен, меняем резистор.

Проверка проводки заключается в измерении напряжения, подаваемого на устройство. Здесь нужно поднять капот, найти разъем с проводами, идущими к вентилятору, подключить к ним щупы вольтметра и произвести замеры, переключая режимы при включенном зажигании. Напряжение есть - причина в самом электродвигателе, нет - лучше обратиться к автоэлектрику для диагностики проводки.

Износ подшипников

Признаком износа подшипников двигателя вентилятора является характерный шум.На начальном этапе неисправности это явление обычно никак не влияет на работу устройства, но со временем обязательно выльется в более серьезную проблему. Поэтому, заметив, что гудит вентилятор печки ВАЗ-2114, спешите смазать подшипники.

Износ щетки и отказ коллектора

Отказ щетки от электричества k Они изготовлены из графита и подвержены естественному износу. Если электродвигатель работает в штатном режиме, их может хватить на 50-70 тысяч км пробега.Однако влияние различных негативных факторов сокращает срок службы последних в несколько раз.

Разрушение коллектора чаще всего является результатом износа или деформации щеток. Восстановить этот элемент достаточно проблематично даже для специалиста, поэтому, если бы подобная проблема была обнаружена, то для ВАЗ-2114 замена вентилятора печки стала бы неизбежной.

Обрыв или короткие обмотки

С обмотками ситуация еще сложнее.Если неисправность коллектора можно обнаружить визуально, то здесь приходится измерять сопротивление в разных местах, да и то не факт, что после обнаружения проблемы ее можно будет устранить перемоткой. Оптимальный вариант в этом случае для ВАЗ-2114 - замена вентилятора печки. К тому же новое устройство будет стоить не так дорого. Электродвигатель с крыльчаткой стоит около 1100 рублей, с корпусом - 1300 рублей.

Как снять вентилятор печки на ВАЗ-2114

Чтобы отремонтировать или заменить мотор вентилятора, его нужно будет снять.Это можно сделать двумя способами: разобрав нагреватель в сборе или сняв только двигатель.

В первом случае необходимо разобрать пластик салона, слить хладагент, отсоединить радиатор отопления от системы охлаждения и т. Д. Такой демонтаж может быть оправдан только в одном случае - когда необходимо заменить в комплекте печка ВАЗ-2114. Если ничего подобного не планируется, вентилятор можно вынуть из моторного отсека. Порядок действий следующий:

  1. Поднимаем капот, находим кожух вентилятора печки ВАЗ-2114.Он находится под лобовым стеклом. Вы узнаете его по округлой форме и черному пластику, из которого он сделан.
  2. Откручиваем 2 винта и 2 болта, которыми кожух крепится к корпусу печки.
  3. Отсоедините разъемы проводов питания.
  4. Тонким или ножом откройте защелки половинок кожуха. Разъедините половинки, уберите их в сторону.
  5. Разворачиваем вентилятор так, чтобы он проходил между боковой стороной моторного отсека и декоративной решеткой.Снимаем устройство.


Как заменить вентилятор

На ВАЗ-2114 замена вентилятора печки не вызовет никаких затруднений. Особенно, если вы уже разобрали неисправный прибор. Первое, что нужно сделать, это проверить вентилятор. Для этого положите его на ровную поверхность и выведите два провода от аккумулятора к разъему. Электродвигатель запускается? Затем подключите прибор к «родному» разъему проводов, идущих в подкапотное пространство из салона.Включите зажигание, а затем переключатель режимов. Проверьте, работает ли вентилятор во всех положениях. После этого установите электродвигатель на место и закройте кожух. Привинтить кожух к корпусу обогревателя. Подключите провода питания. Дополнительно проверьте работу устройства.

Не работает вентилятор печки на ВАЗ 2114. Многие автолюбители часто сталкиваются с проблемой, когда не работает вентилятор печки на ВАЗ 2114. Эта проблема сопровождается посторонними звуками, возникающими при работе отопителя.

Вентилятор отопления

Вентилятор играет основную роль в работе системы обогрева машины.

Ни одна машина не застрахована от мощности своей системы не только вентилятора, но и системы отопления в целом.

Чтобы разобраться в вопросе, почему не работает вентилятор, нужно: завести машину, включить печку на скорости 1, 2, 3 по порядку. Если дополнительных звуков нет, соответственно вентилятор просто не работает.

Если вентилятор не включился на первых двух скоростных режимах, но работал на третьем, проблема в работе дополнительного резистора или в самом переключателе.

Причины, неисправности в работе мотора печки

Не работает мотор печки ВАЗ 2114 по следующим причинам:

Заменить несложно, но основная проблема заключается в электрической цепи, т.е. в цепи появилось короткое замыкание. Первым шагом в решении этой проблемы является поиск источника короткого замыкания. Важно знать, что к плите подключается предохранитель Ф-7 на напряжение 30А. Помимо системы обогрева, он отвечает за работу прикуривателя, обогрев зеркал, освещение бардачка, а также электродвигатель для омывания фар.Следовательно, в случае выхода предохранителя из строя эти устройства также выйдут из строя.

  • Проблемы с контактами в монтажном блоке.

Это заболевание довольно часто встречается во многих машинах, причина его - плохой контакт или контактное окисление.

  • Заедание реле зажигания.

Система обогрева включается только тогда, когда машина теплая. Соответственно, при возникновении такой проблемы необходимо проверить реле зажигания и при необходимости заменить.

  • Включение печки происходит только на 3 скорости.

Вентилятор включается на 1 и 2 скорости через дополнительный резистор, а на 3 скорости ток течет непосредственно к вентилятору. Следовательно, эта проблема свидетельствует о выходе из строя дополнительного резистора.

В данном случае проблема в электрической цепи или предохранителе. Для проверки его работы и скоростей переключения можно использовать дополнительные инструменты - лампу на 12В и два припаянных к ней провода. Действия выполняются в определенной последовательности:

  1. Сначала отсоедините центральную консоль, чтобы облегчить доступ к переключателю системы обогрева.
  2. После этого заводим машину и подключаем провод минус от лампы к массе тела, периодически подключаем второй провод лампы к выводам скоростей 1, 2, 3 на дополнительном резисторе.

Горящая лампа указывает на то, что переключатель работает нормально. В случае обратного результата подключаем лампу к плюсовому проводу выключателя. Если лампа не загорается, это свидетельствует о разомкнутой цепи или о неисправности предохранителя.

  • Неисправности в электродвигателе отопителя.

Выключатель работает исправно, ток течет, а сам вентилятор не реагирует, причина кроется в следующих моментах: возможно, двигатель перегрелся, контакт массы вентилятора был слабым, или заедала щетка двигателя.

Почему возникают неполадки в системе отопления

Когда не включается печка ВАЗ 2114, для водителей это серьезная проблема, в любое время года, но с наступлением холодов это становится особенно актуальным. Основные причины, по которым система отопления отказывается работать, - это разные причины, начиная от электросистемы и заканчивая проблемами с насосом.

Принцип работы печи:

  1. Регулировка указателя температуры подачи воздуха в солон осуществляется путем открытия или закрытия крана нагревателя.
  2. Именно благодаря крану системы отопления охлаждающая жидкость поступает в радиатор, что способствует образованию тепла. Показатель температуры охлаждающей жидкости при прогретом двигателе достигает порядка 94 градусов.
  3. Переключая печку на разные скоростные режимы с первого на третий, регулируется скорость вентилятора отопителя, что способствует поступлению в салон теплого или охлажденного воздушного потока в зависимости от положения крана.
  4. С помощью панельных заслонок можно регулировать приток воздуха в нужном направлении.

Зная принцип работы системы отопителя, можно понять, в чем причина неисправностей в автомобиле.

Замена вентилятора отопления

Как заменить моторчик печки на ВАЗ 2114, волнует многих автовладельцев. Замена мотора печки ваз 2114 подразумевает следующие действия:

  • Сначала в пространстве под капотом откручиваем все болты крепления пластиковой крышки.
  • Снимите подушку для облегчения работы.
  • Снять уплотнительную резину с капота.
  • Снять кожух, защищающий мотор печки.

Таким образом, попадаем в вентилятор, значит:

  • Снимите два болта крепления мотора с боков.
  • Далее пройдите в салон и под панелью со стороны водителя нужно найти плюсовую клемму провода и отсоединить ее.
  • Затем найдите отрицательный провод, закрепленный на гайке, открутите его.Эти провода можно вставить в отверстие в корпусе машины через уплотнительную резину.
  • Достаем моторчик отопителя, поворачивая его на определенный угол, и снимаем с правой стороны.

При необходимости замены вентилятора отопителя ВАЗ 2114, соответственно, покупается новая модель и вся система собирается аналогично, но в обратном порядке.

Замена вентилятора на ВАЗ 2114 под силу каждому автомобилисту, нужно лишь выделить на это немного времени.

Сколько стоит мотор печки ваз 2114 зависит от покупки отдельно или в сборе с кузовом. Поэтому цена мотора системы отопления ВАЗ 2114 примерно 500 рублей, индикатор цены в сборе с кузовом будет в районе 1000 рублей.

Печка - необходимый элемент комфорта в любой машине, особенно при езде зимой.

В данной статье будут подробно описаны возможные причины его неисправности и нюансы ремонта обогревателя своими руками.Вы узнаете, как самостоятельно поменять моторчик печки, вентилятор и предохранитель, не тратя деньги на услуги специалистов на СТО.

Принцип работы печки ВАЗ 2114

Конструктивные особенности и принцип работы подогрева идентичны. При включении печки, находящейся внутри автомобиля, система подает антифриз в радиатор (температура которого после прогрева около 90 градусов). Далее включается вентилятор, который может работать в одном из трех скоростных режимов.

Вентилятор создает направленный поток воздуха, который циркулирует снаружи системы отопления в салон. С помощью регулирующих заслонок водитель может выбрать одну из трех зон нагрева - ноги, лобовое стекло или салон автомобиля.

  • Печка не работает в 1 и 2 скоростном режиме

Если вентилятор включается только на максимальной скорости (всего их 3), то необходимо заменить резистор нагревателя. Конструктивные особенности системы обогрева таковы, что на 1 и 2 скоростном режиме вентилятор питается через дополнительный резистор, а в 3 режиме - напрямую от аккумулятора.

Если вентилятор не работает, но все вышеперечисленные проблемы решены, то причина одна - вышедший из строя мотор печки ВАЗ 2114. Он может либо перегореть, либо иметь плохой контакт с мощностью из-за уходящей массы, а веерные щетки часто прилипают.

Вам нужно будет поменять мотор отопителя на новый, потому что если он начнет «отрабатывать», то в дальнейшем будет повторяться несколько раз.

Замена мотора (вентилятора) отопления

Когда причина, по которой не работает вентилятор печки, выяснена, необходимо приступить к ее устранению.На рынке имеется достаточное количество вентиляторов в разных ценовых категориях: от дешевых китайских моделей, качество и срок службы которых под большим вопросом, до надежных и долговечных вариантов, стоимость которых намного выше.

По отзывам владельцев четырнадцатых ВАЗов, лучшим вариантом по соотношению цена / качество являются любители Лузара. Фактическая стоимость которого на сегодняшний день составляет около 1200 рублей.

Снять вентилятор печки на ВАЗ 2114 достаточно просто - он находится в специальной емкости, расположенной перед лобовым стеклом в отсеке капота.Из инструментов нам понадобится только отвертка и набор ключей. Рассмотрим алгоритм действий по замене вентилятора печки на ВАЗ 2114:

  1. Первым делом отсоедините отрицательную клемму от аккумуляторной батареи;
  2. Внутри четырнадцатого под панелью приборов находится плюсовой провод мотора, его необходимо отсоединить;
  3. Переезжаем под четырнадцатый капот. Крышка вентилятора крепится двумя винтами, их необходимо открутить;
  4. Снимаем "массу" мотора, для этого нужно открутить гайку, которая снизу фиксирует ее к корпусу кожуха отопителя;
  5. Откройте кожух и открутите два винта, которыми крепится вентилятор;
  6. Далее откручиваем винты, которыми решетки воздухозаборников крепятся к кузову перед лобовым стеклом.Удалить их;
  7. Теперь можно снимать моторчик печки на ВАЗ 2114, так как все его крепления сняты. Вентилятор одет на крючок, расположенный на корпусе - сдвиньте его на себя и поднимите;
  8. После снятия мотора с крюка его нужно будет повернуть на 90 градусов, чтобы он свободно вышел из кожуха, и снимите его.

Замена электродвигателя печки на ВАЗ 2114 выполняется аналогично в обратной последовательности. Как видите, здесь нет ничего сложного, а все ремонтные работы без проблем можно провести в домашних условиях.Приятной езды!

Комфорт в современном автомобиле должен быть тихим. То есть все инструменты и устройства, которые должны работать в тишине, должны быть беззвучными, иначе в результате пения хора из кондиционера, обогревателя, мотора стеклоочистителя и омывателя звуковой фон может быть не самым комфортным для путешествий. Один из солистов этой симфонии вполне может быть поклонником печки, поэтому мы рассмотрим некоторые способы борьбы с ней.

Цена вентилятора печки ВАЗ 2114

По такому же принципу устроены отопители переднеприводных автомобилей ВАЗ семейства Самара, и мы будем рассматривать ВАЗ 2114 как квинтэссенцию разработки печного отопления салонов тольяттинских автомобилей конца 20-х годов. век.Простая и достаточно надежная печь Самар греет лучше, чем от нее можно ожидать. Да и ремонт и обслуживание печки стоит недорого. Единственное, что не измерить деньгами, это эргономичность обслуживания, демонтажа и замены вентилятора печки на ВАЗ 2114. Продается вентилятор в сборе с электродвигателем и кожухом. И это идеальный вариант замены, хотя цена агрегата потихоньку подбирается до тысячи. Вентилятор от Luzar стоит около 900 рублей, а это не лучший производитель вентиляторов в мире.


А надо будет менять сборку, потому что вал двигателя и сама турбина-вентилятор уравновешены и отцентрованы в условиях сборочного предприятия. В этом и заключается основная разница между добром от фаната и Лузаровским. Если крыльчатка находится не по центру, от нее будет больше шума, чем тепла. К тому же от постоянной вибрации он не только шумит. Втулки двигателя вылетают от вибрации, ну а если и не летают, то служат гораздо меньше, чем на центрированном узле.Поэтому каждый решает, что дороже грохота, скрежета, визга и высокая вероятность остаться без нагрева каждую минуту, или потратить 1000 рублей с хвостиком на обычный вентилятор.


Схема подключения, резисторы и реле вентилятора


Вентилятор менять в принципе несложно, но придется вспомнить про военную службу и дежурную лексику по дежурству. Технические характеристики вентилятора и схему его подключения мы разместили на странице, если это как-то помогает в разборке.На всякий случай, если кто-то не может найти оригинальный вентилятор, то двигатель должен развивать не менее 4200 об / мин при токе потребления не более 14 ампер.


Свист и вой могут быть разными в разных режимах работы двигателя. Это потому, что схема подключения предполагает наличие резистора с сопротивлением 0,23 и 0,65 Ом. Один ограничивает ток для низкой скорости, а другой служит для получения второй скорости. Но это теория.


Где находится и как снять вентилятор печки


Практические занятия по демонтажу отопителя ВАЗ 2114 начинаются с определения места его расположения.Если перейти на звук, то обогреватель вместе с вентилятором можно найти под лобовым стеклом в пространстве под капотом. Вообще завод говорит, что можно демонтировать двигатель, не снимая ТЭН. Для этого разработана следующая методика, которой мы с удовольствием делимся:

Дальнейший ремонт и разборку проводить только в том случае, если нет возможности найти новый узел двигателя с вентилятором, и только если никто не собирается снимать турбину с вала, иначе придется весь узел снимать. выбрасывать, так как заводское выравнивание ни при каких условиях будет невозможно.Проверено.

Остановить мусор

В некоторых случаях можно договориться с двигателем, смазав втулки графитовой смазкой. Нет гарантии, что он успокоится, но можно попробовать. Все равно выбросить. Шум, скрип и визг вентилятора могут быть связаны не только с самим двигателем. Нередко банальное засорение воздуховода и мусор внутри вентилятора. Подлость ситуации в том, что проверить это без демонтажа вентилятора практически невозможно.


А что хочешь, надо бороться за тепло в машине. И если это тепло также бесшумно, ему нет цены. Но все же лучше постараться не допустить попадания мусора в воздуховод, и тогда ВАЗ 2114 порадует своего владельца теплой и тихой кабиной. Удачи на дорогах!

Многие владельцы ВАЗ-2114 сталкивались с проблемой выхода из строя вентилятора печки. Несмотря на кажущуюся сложность проблемы, этот вопрос можно решить самостоятельно, не прибегая к помощи специалистов автосервиса.Это займет не больше часа, а экономия средств будет впечатляющей, ведь в автомастерской за такую ​​несложную работу могут взять довольно большую сумму денег.

Найдите сам узел

Привод печки на ВАЗ-2114 расположен там же, что и на предыдущих моделях этого автомобиля - в центре передней торпеды. Он защищен пластиковым кожухом, предотвращающим попадание пыли и грязи.

Принцип работы агрегата основан на подаче теплого воздуха в трех направлениях: ноги, салон и лобовое стекло.Выход из строя вентилятора печки влечет за собой проблему попадания теплого воздуха в салон, оставляя его возле радиатора. Таким образом, эффективность всей системы становится нулевой.

Диагностировать поломку очень просто: включив плиту и задействовав ручку переключения режимов нагрева, нужно убедиться в наличии специфического шума вентилятора и подачи теплого воздуха (при горячем моторе). Если звука не слышно, вентилятор печки ВАЗ 2114 сломан (но при условии наличия питания на этом узле).

Причины неисправности

Причинами неисправности может быть несколько факторов. Например, это может быть обычная проблема с предохранителем F7, который может перегореть. Диагностировать такую ​​проблему несложно - этот предохранитель отвечает за освещение бардачка, прикуривателя и обогрев наружных зеркал заднего вида. Если указанные устройства не работают, следует заменить предохранитель.

Проблема может заключаться в окислении контактов монтажного блока.Если на поверхностях деталей есть видимые признаки окисления, скорее всего, это причина выхода из строя. Следы контактного окисления удаляются простым спиртом, после чего их необходимо тщательно просушить. Если возникла подобная проблема, лучше всего обратить внимание на контакты других систем питания - возможно, там тоже есть следы окисления.

Реле зажигания также может стать причиной выхода из строя вентилятора печки. Реле следует проверить, если печка отказывается греть воздух и подавать его в салон при прогретом двигателе.

Часто возникает проблема, когда печка не работает на первой или второй скорости, но хорошо работает на третьей. Это связано с проблемой специального резистора, который отвечает за регулирование мощности на первых двух скоростях. Третья скорость вентилятора - это прямая подача на него тока, поэтому при таких проблемах следует проверять дополнительный резистор.

Проблемы могут заключаться в конструкции самого мотора печки. Возможно, где-то между проводами пропал контакт или присутствует залипание щетки.Это необходимо проверить визуально, открыв кожух и внимательно осмотрев узел.

Неисправный выключатель также является типичной причиной отказа печи. Здесь все просто - его необходимо заменить на новый. Проблему с переключателем легко определить, сняв саму пластиковую крышку и попробовав переключить режим напрямую.

И, наконец, основной фактор неисправности - сломанный вентилятор. Здесь необходимо проанализировать всю сборку и удалить вышедшую из строя деталь.Это причина если самая частая, то одна из основных, требующая полной разборки агрегата и его замены.

Замена вентилятора печки ВАЗ 2114


Вентилятор - основная часть печи, чаще всего выходящая из строя. Заменить его не очень сложно, но следует придерживаться определенных правил. В процессе замены вам не потребуются специальные инструменты - вы можете обойтись простейшим набором для ремонта автомобиля.

  1. Отсоединяем электрическую цепь отсоединением минусовой клеммы АКБ.
  2. Под панелью приборов отсоединить плюсовой провод питания мотора.
  3. В подкапотном пространстве откручиваем два болта, которые держат кожух печки.
  4. Отсоединяем «массу» - выкручиваем болт крепления провода.
  5. Откручиваем два болта крепления вентилятора непосредственно к корпусу печки.
  6. После этого демонтировать решетку воздуховода.
  7. Поднимаем мотор печки ваз 2114 и, подталкиваясь к нам, выключаемся.
  8. Повернув деталь на 90 градусов, она легко снимается с корпуса.

Сборка агрегата проводится в аналогичной последовательности, с точностью до наоборот. Процедура не особо сложная, но стоит обратить внимание на правильную фиксацию силовых контактов, чтобы не пришлось заново разбирать сборку.

Обновлено: 18.07.2019

103583

Если вы заметили ошибку, выделите фрагмент текста и нажмите Ctrl + Enter

Лада Приора - отзывы.Плохие отзывы владельцев о ВАЗ (Лада) Приора I Три приоры

Особенности конструкции. Лада Приора - глубокая модернизация ВАЗ-2110, но при этом в конструкцию шасси разработчики не внесли существенных изменений. По этой причине автомобиль получил устаревшую версию подвески (которая хоть и хорошо адаптирована к качеству российских дорог, но не способна обеспечить должный уровень комфорта), выверенную управляемость и хорошую курсовую устойчивость.

Недостатки конструкции.Лада Приора не отличается высоким качеством сборки, из-за чего низкий уровень точности подгонки элементов кузова, что увеличивает уровень шума в салоне, а также способствует влиянию воздушных потоков на устойчивость автомобиля. . В салоне Приоры также отмечается низкое качество сборки, из-за чего очень быстро элементы отделки начинают «гулять», наполняя салон посторонними звуками. Кроме того, габаритные характеристики автомобиля и настройки его подвески способствуют возникновению эффекта натяжения кузова при маневрировании в условиях бокового ветра, что приводит к чрезмерной крену и снижению управляемости.

Самые слабые места. В список наиболее часто выходящих из строя узлов и агрегатов автомобилей семейства «Приора» эксперты включают:

  • Подшипник упорный,
  • ШРУС,
  • амортизаторы,
  • сайлентблоки передней подвески,
  • ступица передняя, ​​
  • насос,
  • элементы бортовой электросети,
  • стандартная сигнализация,
  • стеклоподъемники.

Коррозия элементов кузова, прежде всего, проявляется на капоте и крышке багажника (в местах установки декоративных планок).

Двигатель вибрирует на холостом ходу. Обычно вибрация двигателя возникает из-за ослабления опор двигателя. Для устранения дефекта необходимо проверить качество болтов крепления и уровень износа подушек. Если подушки повреждены, их нужно будет заменить.

Скорость двигателя плавающая. Чаще всего причина проблемы кроется в некорректной работе дроссельного узла из-за закупорки его полостей.Для нормализации работы двигателя в этом случае необходимо снять дроссельный узел и очистить его.

Двигатель "троит". Блокировка двигателя на Лада Приора обычно вызывается утечками воздуха через изношенные резиновые заглушки, установленные в верхнем левом углу двигателя. Чтобы устранить проблему, нужно заменить заглушки.

Нестабильная работа двигателя. Основная причина этой проблемы - снижение давления в топливной рампе, вызванное засорением сетчатого фильтра топливного насоса.Для решения проблемы нужно снять бензонасос и прочистить его.
Также отметим, что причинами нестабильной работы мотора могут быть утечки воздуха по шлангам двигателя, износ ремня ГРМ или износ узлов ЦПГ.

Стартер не выключается после запуска двигателя. Чаще всего данный дефект проявляется в зимнее время и вызван застыванием смазки в соленоидном реле, что приводит к его заеданию. Летом скопившаяся грязь и влага могут вызвать прилипание.Для устранения неисправности необходимо разобрать соленоидное реле, очистить его детали от грязи и нанести морозостойкую смазку.

Затруднение при перемещении рычага КПП или повышенная шумность КПП ... Эта проблема считается конструктивной особенностью конструкции КПП ВАЗ. Как правило, чаще всего проблема проявляется зимой, и чтобы снизить ее негативное влияние на работу коробки передач, специалисты рекомендуют заменять заводское масло на синтетическое с параметрами не ниже 75w90.Кроме того, длительное использование заводского масла в коробке передач способствует ускоренному механическому износу движущихся узлов коробки передач, что чревато появлением сколов, сколов и поломки коробки передач.

Стук передних стоек. Данная проблема не считается дефектом, а является конструктивной особенностью стоек СААЗ, используемых при сборке автомобиля. Для устранения стуков потребуется замена стоек на более качественные аналоги других производителей.

Стук с правой стороны моторного отсека. Если с подвеской нет проблем, то причиной посторонних стуков может быть бачок гидроусилителя руля, который из-за ослабления крепления опускается вниз и ударяется о защиту колеса.

Печка не дует правильно. Проблемы в работе отопителя, как правило, связаны с выходом из строя мотор-редукторов, управляющих переключением заслонок.Для устранения проблемы необходимо произвести замену вышедших из строя моторедукторов. Также следует проверить подвижность самих амортизаторов, которые могут заклинивать из-за скопившейся грязи.

Быстрый выход из строя аккумуляторной батареи. На некоторых автомобилях Lada Priora аккумулятор работает от одного до полутора лет. Этот дефект вызван неправильной работой регулятора напряжения. Чтобы решить проблему, необходимо заменить регулятор.

Запотевание задних фонарей после дождя или мойки. Обычно задние фонари начинают запотевать из-за засорения вентиляционных отверстий в их корпусе. Чтобы решить проблему, необходимо очистить вентиляционные отверстия от попавшей в них грязи.

Ложная тревога (а также отказ открывать или закрывать двери). Эти симптомы указывают на сбой стандартной сигнализации. Для устранения проблемы вам потребуется полная замена систем сигнализации.

Стуки и скрипы в салоне. Практически все автомобили семейства «Приора» со временем имеют посторонние звуки в салоне.Чтобы снизить уровень шума и устранить проблему, необходимо все съемные элементы отделки салона оклеить шумопоглощающими материалами или закрепить их двусторонним скотчем. Кроме того, рекомендуется смазать силиконовой смазкой дверные петли и замки, точки крепления и полозья передних сидений.

Скопление воды в багажнике. Нередко после дождя или мытья в багажнике Приоры в нишах под задними фонарями образуются лужи. Для удаления воды снимите резиновые заглушки, расположенные на дне этих сливных ниш.

Лада Приора-2170 - автомобиль, впервые произведенный АвтоВАЗом в 2007 году в кузове седан. Позже, в 2008 году в серийное производство пошел хэтчбек, а в 2009 году - универсал. Стоит отметить, что модель купе также присутствовала в мелкосерийном производстве. Автомобили семейства Приора оказались очень надежными и практичными, а ценник на них был относительно невысоким. По состоянию на 2016 год из всего модельного ряда в производстве оставалась только версия седана.

История модели

Сама по себе «Лада-2170» является практически полным рестайлингом модели-предшественницы, всем известной «десятки» ВАЗ-2110.Благодаря долгой и кропотливой работе дизайнеров автомобиль получился довольно привлекательным и вполне современным. Из «десятки» был только подобный вид сбоку, в остальном было использовано более двух тысяч уникальных и совершенно новых деталей экстерьера, интерьера и технической части, а дизайн автомобиля дополнился почти тысячей изменений. Собственно, разработчики добились того, чего хотели - для тех, кто не знал в те годы, машина выглядела как иномарка.

Внешний вид

Приора

получила совершенно новый дизайн... Капот, крышка багажника, крылья (передние и задние), молдинги, решетка радиатора, наружные ручки дверей и оптика были разработаны с нуля. Передняя и 2170 модели также претерпели изменения.

В отличие от десятого семейства, Приора получила более плавный переход от крыши к остальному кузову, особенно в районе стойки задней двери. Кстати, «десятку» в шутку назвали «беременной антилопой» из-за ее неуклюжего вида и «горбатого» тела. Соответственно, публике понравилась «Лада Приора-2170».

Салон

Если профиль автомобиля чем-то напоминает ВАЗ-2110, то этого нельзя сказать об интерьере. Здесь изменилось абсолютно все. Итальянская студия Carcerano, к которой обратились отечественные дизайнеры, разработала уникальный план. Благодаря ему новая «Лада Приора» еще более «посвежела» в глазах автомобилистов. Основная панель выполнена из мягкого пластика, центральная консоль имеет серую окантовку. На нем часы довольно приятной овальной формы.На панели приборов бортового компьютера появилось окошко, радикально переработана его подсветка.

Кроме того, внутренняя обивка стала приятнее на ощупь и лучше внешне, добавлена ​​система управления стеклоподъемниками на подлокотниках дверей. Активаторы багажника и капота стали электронными, что не могло не привлекать внимание. Одной из самых приятных особенностей «Лады-2170» стало наличие водителя в базовой комплектации, а также подушки безопасности переднего пассажира в комплектации люкс.Значительно снижен уровень шума, улучшена тепло- и виброизоляция. Единственное, что осталось неизменным - это внутреннее пространство. Сани на переднем сиденье очень короткие, что не позволяет достаточно высокому человеку полностью вытянуть ноги. Регулировки сиденья по высоте нет, что тоже не очень удобно для водителя.

Силовая установка

«Лада-2170», двигатель которой был существенно доработан и обновлен, имеет неплохую динамику.Восьмиклапанный ВАЗ-21116 экономичен и выдает относительно небольшую мощность в 90 л. от. Несмотря на это, агрегат оказался практичным и очень надежным.

Более совершенный ВАЗ-21126, такого же объема, но уже шестнадцатиклапанный, получил большую мощность и потенциал. Благодаря использованию импортных комплектующих, ресурс которых составляет до 200 тысяч километров, повысилась надежность и ресурс работы агрегата. Причем для правильной настройки бортовой компьютер от ВАЗ-21126 можно «снять» до 110 сил.Также существует версия с 1,8-литровым двигателем мощностью 120 л. с., но устанавливается он в «Приоре» только в тюнинговом ателье «Супер-Авто».

Шасси

При модернизации системы подвески автомобиля модернизированы передние стойки с цилиндрическими рессорами. Но это практически единственное изменение по отношению к десятой семье. То есть вместо современных и более практичных Г-образных рычагов в передней подвеске автомобиля Лада-2170 используются прямые кованые рычаги и диагональ

В остальном «Приора» получила обновленную рулевую колонку с электроусилителем без КПП. который в некоторых модификациях был заменен штатным гидроусилителем руля, новой, более эффективной тормозной системой, дополненной системами BAS и ABS.И все же отдельно стоит остановиться на тормозах. Что примечательно, в 2170 осталась задняя барабанная тормозная система. Как заявляют производители, эффективности такой системы вполне достаточно при правильном соблюдении правил дорожного движения и скоростного режима ... Новая Lada Priora, рестайлинговая в 2013 году, не получила никаких изменений в шасси.

Системы безопасности

Что примечательно, «Приора» получила обновленный и более широкий ассортимент продукции пассивной безопасности водителя и пассажиров. К ним относятся преднатяжители ремней безопасности, АБС, подушка безопасности водителя (а в комплектации люкс - и переднего пассажира).Кроме того, была добавлена ​​система охраняемой парковки.

«Лада-2170» не осталась незамеченной специалистами «Авторевю» - были проведены соответствующие испытания на безопасность при лобовом и боковом ударах. В результате первая модификация «Приоры» едва достигла двух звезд из пяти возможных (удалось достичь трех звезд в комплектации люкс). После этого инженеры АвтоВАЗа начали масштабную обработку кузова на жесткость и устойчивость. Обновленный автомобиль в 2008 году в присутствии приглашенных журналистов прошел испытания специалистами АвтоВАЗа, в результате чего Приоре удалось достичь четырех звезд по методу ARCAP.

Ремонт «Приора»

В связи с тем, что автомобиль производится на территории Российской Федерации, а цена его относительно невысока, запчасти и ремкомплекты можно приобрести по всей стране, причем по вполне доступным ценам. Используется довольно просто в эксплуатации и легко ремонтируется. Соответственно, знающий человек вполне способен самостоятельно отремонтировать блок двигателя. В системе подвески и в элементах кузова тоже нет ничего сложного - поломку легко устранить вручную с помощью оригинальных запчастей с минимальными затратами денег... Ремонт «Приоры» вряд ли обойдется в копеечку, но если вы не знаете устройство автомобиля, лучше не лезть самостоятельно и отправиться в ближайший СТО, где смогут квалифицированные специалисты. оказать грамотную помощь.

В середине 2016 года АвтоВАЗ заявил о намерении закрыть проект Lada-2170 и прекратить выпуск автомобиля в связи с тем, что после выхода модели на рынок было создано несколько более новых и современных вариантов. легковые автомобили («Гранта», «Калина-2», «Веста»).По окончании существования модели производитель представил на рынок две вариации автомобиля - Black Edition и White Edition, которые будут выпускаться ограниченными сериями и только в люксовой комплектации. Хочу добавить, что за все годы своего существования «Приора» зарекомендовала себя как достаточно практичный и относительно недорогой в обслуживании народный автомобиль, вполне способный заменить старую иномарку. Конечно, с современными автомобилями уже сложно конкурировать с ним, поэтому Lada-2170 уйдет с рынка в ближайшее время.

Цена: от 424900 руб.

Российская машина среднего класса, пришедшая на смену 10-й серии. Сейчас он стал очень популярным в нашей стране, особенно на Кавказе. Были открыты различные клубы для водителей этой машины. Можно сказать, что Lada Priora вышла хорошей машиной по сравнению с предыдущими версиями.

Автомобиль стал очень популярным среди молодежи и пожилых людей. Этот автомобиль является самым популярным среди молодежи в движении BPAN.

Модель сильно подняла компанию, так как продажи этой машины сразу пошли очень хорошо. Автомобиль имеет шифр «ВАЗ 2170» и считается лучшим изобретением компании.

История

Компания «Лада» решила заменить все 10 автомобилей серии на что-то новое и в 2007 году в марте выпустила 1000 автомобилей. Это был большой рестайлинг ВАЗ 2110. В том же году 21 апреля Lada начала продавать эту машину. Изначально автомобили продавались только в кузове седан. Кузов хэтчбек появился только в 2008 году.Через год компания изготовила модель в кузове универсал, со временем появился и кузов купе, а также АвтоВАЗ задумал производство этого автомобиля в кузове кабриолет.


Снятие с производства ВАЗ 2110 прошло успешно, продажи на заводе сразу пошли в гору. Со временем на дорогах их становится больше, чем десяток.

Модель уже снята с производства, так как выпущена на замену.

Самая первая модель Lada Priora была не такой красивой, как сейчас, но, тем не менее, хорошо продавалась.

В 2011 году компания Lada решила провести небольшой рестайлинг автомобиля, обновила передний бампер, зеркала и руль, в остальном все осталось прежним. Эта версия автомобиля в стандартной комплектации была с 8-клапанным двигателем.


В 2013 году вышла новая версия, в которой уже многое изменилось. Невежественный человек не может внешне отличить новую модель от старой, так как там изменения есть, но они несущественные, бампера и все.

Новая версия стала более управляемой и безопасной, чем предыдущая.Новая версия получила систему курсовой устойчивости, новый интерьер, новые сиденья, новое рулевое колесо и в целом все изменения коснулись в основном салона и функций автомобиля.

Технические характеристики

Тип А Том Мощность Момент Разгон Максимальная скорость Количество цилиндров
Бензиновый двигатель 1,6 л 87 л.с. 140 В * м 12.5 сек. 176 км / ч 4
Бензиновый двигатель 1,6 л 98 л.с. 145 H * м 11,5 сек. 183 км / ч 4
Бензиновый двигатель 1,6 л 106 л.с. 148 В * м 11,5 сек. 183 км / ч 4

Изначально компания АвтоВАЗ ставила в стандартную комплектацию 8-ми клапанный двигатель. Затем я установил на машину 16-клапанные моторы, но характеристики все равно остались не очень высокими.

Двигатель этого автомобиля - глубокая модернизация двигателя. Также этот мотор похож на двигатель ВАЗ 2110, но все же у него есть отличия и их достаточно. Этот мотор называют одним из лучших моторов, изобретенных на АвтоВАЗе.


В двигателе Лада Приора 2016 ГБЦ оснащена гидроподъемниками, что позволяет не регулировать клапана, а также экономит охлаждающую жидкость (антифриз) и масло. Ремень ГРМ в двигателе имеет механизм автоматического натяжения, он позволяет ремню прослужить дольше, но, как и на многих моделях, в случае обрыва гнет клапаны.

Двигатель мощностью 98 л.с. при объеме 1,6 литра, но это данные по ПТС, а по факту этот двигатель выдает 105-115 л.с. в зависимости от того, насколько хорошо он собран.

Трансмиссия

Трансмиссия автомобиля тоже была взята от ВАЗ 2108, но и эта коробка передач была немного переделана. Коробка передач имеет 5 передач и это так. Его проблемы в том, что иногда бывает сложно включить 1-ю передачу, а часто на этих автомобилях выходит из строя 2-я передача.


В этой коробке нет ничего интереснее, бывшие владельцы ВАЗ 2110 поймут, что трансмиссия у этих машин практически такая же.В последних версиях также устанавливалась роботизированная коробка передач, но многие жаловались на это.

Подвеска

Характеристики подвески у этого автомобиля неплохие, но это если ездить по обычным дорогам, а на всяких ямах и лежачих полицейских подвеска становится очень жесткой. Дело в том, что передние стойки они просто стоят и все. Сначала вы въезжаете на искусственную неровность и чувствуете воздействие подкосов на кузов, а после того, как вы соскальзываете с него, стойки возвращаются обратно и у более дорогих машин они тормозятся давлением газа, и на нем просто отбивается вот и все.

Шасси автомобиля Лада Приора ничем не отличается от ходовой ВАЗ 2108, абсолютно все то же самое. Проблема с ходовой частью в том, что при резком повороте колесо машины не стоит прямо, а виляет.

Салон


Салон сделан очень хорошо, но есть и свои недостатки. В предыдущей версии автомобиля в салоне были такие функции, как электрические стеклоподъемники, кондиционер, обогрев заднего стекла, перекрытие салона, эти функции были не на всех автомобилях, все зависело от оборудования.

Первая проблема - полочка для очков, проблема ее в том, что она очень сильно дребезжит и не все очки туда подходят. Поэтому часто можно обнаружить, что хозяин хранит там деньги.

Вторая проблема - пепельница в Лада Приора 2016, она маленькая и расположена в неудобном месте. Сзади, конечно, еще неплохо, но спереди сделана таким образом, что если еще выкурить, то в следующий раз будьте готовы к тому, что откроете и весь пепел вылетит. на коробку передач и все остальное.


Итак, для многих проблемой в салоне является подлокотник, люди жалуются на это, потому что им приходится отрывать от него локоть, чтобы включить 2-ю передачу.

Открыв бардачок, можно увидеть звукоизоляцию автомобиля.


Интерьер последней версии автомобиля уже намного лучше. В дешевой комплектации есть новая приборная панель, центральная консоль, руль и еще несколько деталей. В самом дорогом оборудовании уже есть деревянные вставки, центральная панель с экраном, на котором можно смотреть видео, и основная функция этого экрана - навигационная система, а у люксового оборудования еще и подогрев переднего стекла.

Проблемы Приоры

Удивительно, но у машины не так много проблем, но есть пара действительно серьезных недостатков. В задней части хэтчбека в нишах под задними фонарями течет вода, и проблема в том, что АвтоВАЗ не искал проблему, а просто сделал в этих нишах кран, чтобы слить оттуда эту воду.

Варианты легкого увеличения мощности (тюнинг)

Двигатель имеет длинный впуск, и если поставить на него ресивер, то это позволяет уменьшить этот впуск и увеличить мощность автомобиля на высоких оборотах до 120-125 л.с., но проблема в том, что на низкие обороты.

Лада Приора 2016 - хороший автомобиль для своей категории, хотя многие считают, что он должен быть немного дешевле. Если у вас есть планы на покупку этой машины, то смело берите и не пожалеете.

Видео

Салон пятиместной Лады Приора простой, но такой уютный! В нем есть все необходимое для комфортной поездки: сиденья с функциями регулировки и подогрева, современная комбинация приборов, регулируемая рулевая колонка, аудиоподготовка, климатическая система и другие полезные мелочи.При отделке салона автомобиля были использованы только качественные и приятные на ощупь материалы.

Свободного места для водителя и пассажиров предостаточно даже с учетом компактных габаритов седана:

    , длина
  • - 4,35 м;
  • высота - 1,42 м;
  • ширина - 1,68 м;
  • клиренс - 165 мм;
  • багажное отделение - 430 л.

Двигатели

Несмотря на весьма доступную цену, технические характеристики Lada Priors находятся на достойном уровне.Четырехдверный предлагается с экономичными бензиновыми четырехцилиндровыми двигателями мощностью 87 и 106 л.с. от. и в сочетании с пятиступенчатой ​​механической коробкой передач. Объем двигателя при любой мощности - 1596 куб. см. В обоих случаях достигается быстрое ускорение до ста километров в час при низком расходе топлива на 100 километров.

Оборудование

Демократичная стоимость и богатая комплектация удачно сочетаются в новой Ладе Приоре! Седан комплектуется:

  • системы aBS, BAS и EBD;
  • дневные ходовые огни;
  • Иммобилайзер
  • ;
  • электронный усилитель руля;
  • пульт дистанционного управления центральным замком;
  • электрические стеклоподъемники;
  • наружные зеркала с подогревом;
  • литые диски
  • и др.

Подробную информацию о ценах и комплектациях Лада Приора 2016 смотрите на нашем сайте! Все модели Lada есть в нашем каталоге.

Купить Лада Приора в автосалоне "Центральный"

Купить новую машину - просто! Вам просто необходимо оформить рассрочку без процентов или автокредит на лояльных условиях, а также прибегнуть к скидкам, различным акциям, системе «Trade-in» или программе утилизации подержанных автомобилей. Купить Ладу Приору у официального дилера сегодня возможно даже при ограниченном бюджете!

После продажи приоры универсала (битая) за сто тысяч встал вопрос о покупке еще одной машины.Жена привыкла к приоре, поэтому стал присматривать за приоры. Бу. Нашли хороший вариант хэтчбека Приора в конце 11 года, у одного хозяина, из соседнего региона, где дороги не такие, как наши. Немного было в заднем крыле, но сделано хорошо, опознал только прибор ... Доработка норма. ГУР, АБС, подушка водителя. Машина приклеена, музыка хорошая ... Русская машина дороже 200 тыс б.у. принципиально брать не хотел.

Из косяков, кроме разбитого заднего антикрыла, сгорел индикатор неисправности абс, заменено лобовое стекло.продал за 200, поторговался 10тыс.

Первые впечатления после старой приоры ТИШИНА. Автомобиль очень хорошо скандализовал предыдущий хозяин! Скрипов, потрескивания и прочих звуков, которые были на предыдущей приоре со штатным шумом, не было ... вечно дребезжащая задняя полка тоже была заменена на акустическую.

Сильные стороны:

Все ремонтируем сами.

Бодрый мотор, малый расход.

Если делать звукоизоляцию, то вполне комфортно (хотя бы акустически).

ГУР на этой приоре понравился больше, чем на предыдущей приоре (руль там совсем пустой).

Родная подвеска вполне надежная - если ее не убивал предыдущий хозяин. По этому приора, еще родная.

Низкий налог (98 л.с.).

Слабые стороны:

Красться по трассе даже на хорошей резине, зимой лучше 120 не ехать .. Летом 160 уже страшно.

Для человека ростом выше 180 см и весом 100 см плотно.

Спина устает в дальнем путешествии. Отсутствует поясничная опора.

Хреновое железо. После зимы все щепки расцвели ... Так же расцвели пороги.

Обзор ВАЗ priora lux 2010 Часть 3

Обзор ВАЗ 2170 2009 г.

После "бирки", которую я продал, на которую у меня было не так много претензий, возник вопрос, что покупать? Хотел взять иномарку, но денег хватило только на 10-летние машины, которые брать не очень хотелось, может зря конечно.В то время мне очень нравилась Honda Jazz. Но мысль, что лучше брать нашу и если в ней что то сделаешь сам, тем более проблем с запчастями не будет, меня пересилила и выбор пал на Приору.

Нашел по объявлению, понравился и сразу купил. Конечно после тега это показалось мне пулей. Мотор все еще 16 клапанный и еще дурак-98 лошадей. Конечно, теперь я уверенно иду на обгон. Что мне сразу понравилось, так это ближний свет, особенно в ксеноновых фарах.Проблемы начались через пару месяцев после покупки. Стукнула рулевая рейка, решил покататься со стуком, хотя очень напрягает. Потом через неделю на морозе троил завелась с трудом как зараза, звук мотора был похож на дизель ... Поехал к мастеру, оказалось, что ремень ГРМ натянут, или один зуб прыгнул, или еще что. Помогла замена ремня и роликов.

Сильные стороны:

Тяговый двигатель

Кондиционер

Ближний свет фар

Слабые стороны:

Плохое включение КПП

Шум кузова

Слабое лакокрасочное покрытие

23 Отзыв о VAZ 212986i 2013

Доброго времени суток, УВАЖАЕМЫЕ!

Купил Приору в салоне официального дилера ВАЗа в июне 2013 года, спешил прихватить это чудо техники, так как ходили слухи, что новый приор выйдет с кучей наворотов, новый двигатель и прочие прелести, но уже чуть больше пол-лимона ... Ждать стало как-то кисло. Решительным шагом я пошел в автосалон, выбрал самую полную комплектацию, чтобы мозолистая рука салонного тюнера ее не трогала.

Машина оказалась выпущенной в конце января 2013 года, она ждала меня тихо в пыли, под забором .. В общем, мне стало жалко - забрал домой, так как грязный .. Сказали, что мыть некому, тетя, специалист в этом деле, уже ушла домой. Умылись дома и поехали наслаждаться новым знакомством. Скажу, что у меня было семь новых ВАЗов ... в год ... больше не мог ... тогда 21150 ... проехал 6 лет и 120 000 км. Я отдал в хорошие руки.

Сильные стороны:

Слабые стороны:

Отзыв ВАЗ 2170 2009 г.

Всем привет. Оставлю несколько строк об этой машине ... Перед тем, как купить Приору, ездил на ВАЗ 21099, пора было менять машину. Долго не мог понять, какую машину хочу. В итоге купил приору.

Приора

в сравнении с 99 и всеми нашими авто, на мой взгляд, выглядит неплохо. В комплектации моей бывшей приоры были следующие: подушки, подогрев сидений, АВС, электро подогрев зеркал, электроусилитель, все, кондиционер, парктроник, противотуманные фары и все такое.Мнения тех людей, которым она не нравилась, мне безразлично, потому что я остался доволен этой машиной.

Теперь немного о машине. Динамика разгона по сравнению с предыдущими отечественными авто неплохая. Она очень хорошо поправляется. Салон относительно комфортный. При моем росте 190 мне было не очень удобно сидеть в нем за руль. приходилось либо опускать спину и нормально смотреть в лобовое стекло, либо делать так, как мне удобно и сгибать спину, отчего спина сильно болела.Да ничего страшного, каждая поездка по-своему. Приоре понравилось освещение, фары светят хорошо, а если еще включить противотуманки, то так даже лучше. Багажник - сложенная надувная лодка или трехколесная.

Сильные стороны:

  • Сделал машину лучше, чем мы были

Слабые стороны:

  • Плохой металл. Цветет быстро

Отзыв о ВАЗ приора люкс 2010 г.

Купив квартиру, немного встав с постели, я решил купить машину.Без машины это невозможно ... особенно если вы живете в 10 км от центра города. Критерии поиска автомобиля: небольшой расход топлива, небольшой пробег, цена до 350 000 и желательно, чтобы все было в полной комплектации. Раньше ездил на приоры, есть обзор, решил, что подойдет. Но только седан в люксе белый.

В долгих поисках я нашел то, что мне нужно. 2010 люкс, пробег 16000. Купил конечно дорого с годами ... отдал 360 тысяч.Но что он получил: практически новый автомобиль, климатическая система, абс, подогрев сидений, парктроник, полный электропакет, сигнализация с автозапуском от брелка и телефона. 8 кованных дисков 15 сликов с хорошей новой резиной, 2 магнитолы с 2 усилителями и комплектом динамиков, доп шумка, тонировка и прочее.

Было бы глупо говорить о Приоре. Все уже все знают. На пробеге на 18300, на данный момент обороты (400-1500) иногда плавают. Такое бывает редко, ничего делать не собираюсь... либо прошивка, либо регулятор хх. Подтекает задний правый амортизатор… заводской… пока работает, видимо еще есть масло. Летом пару нужно будет заменить. Глушитель еще цел и не гниет, подвеска бесшумная. В колодцах нет нефти. Салон - как обычно погремушка. На колесах 195 \ 50 \ 15 трасса чувствуется. Машина начинает рыскать. Давление 2.4. Управление более менее нормальное. Сурово на таком профиле.

Сильные стороны:

  • Мотор (при соблюдении сроков)
  • Люкс в пределах 420 т.р.

Слабые стороны:

Отзыв ВАЗ 21723 1.6i 2011 Часть 2

Решил продолжить свои отзывы по эксплуатации Приоры.

Проблема с дверьми ушла - они разработаны и исправно работают. На 70 тысячах поменял ремень ГРМ, помпу, ролики и ремень генератора в порядке ТО. На данный момент ремень генератора (Бош) уже на весь протянулся, жесть вроде свистит, так что ремень вместе с роликом придется менять, посоветовали брать Балаковского.Примерно на 92-й тысяче накрылся мотор печки в дороге, благодаря этому сорвалась рабочая поездка и упущена значительная прибыль, ну хоть мы были недалеко от дома.

Во втором туре заменили лампы ближнего света (СКТ). Лампа в стоп-сигнале больше не перегорела. Но замок багажника взлетает мозгом, периодически перестает открываться, поэтому открыть багажник в одиночку нереально, нужно, чтобы кто-то другой его подтянул. Никогда не открывается ключом, хотя шток цел и на месте.

Сильные стороны:

Слабые стороны:

Отзыв ВАЗ 2170 2008 г.

Автомобиль хороший. Раньше были ваз 2104 и 21099 ... Думаю, что все они лучшие среди русских для семьи, каждая, для своего времени: 4к для 90-х ... 99 для начала 21 века, а приора для сегодня ... В приоре уже с завода: абс, подушка безопасности, стеклоподъемники, электрообогрев и регулировка зеркал, отличный ЭУР, литье, регулировка руля… и многое другое, хороший старт для ВАЗа) Дизайн вполне современный, разработан итальянцами).Двигатель очень тихий и резвый ... внутренности поменял на облегченные.

Машина вполне устраивала. Болезни, к сожалению, от завода остались, шум в салоне сверчки, зимой быстро остывает, плохая герметизация резинками, качество деталей ... недолговечное. Так же добавлю к минусам то, что если вовремя не поменять ремень, то поломка с последствиями капитального ремонта 10-15 т.р ... Замена ремня роликом и работа около 4 т.р!

Подвеска отличная.Если вовремя менять расходники, потому что наши дороги, мягко говоря, не ровные ... Отлично держит дорогу до 140 км / ч, то все зависит от качества дороги, поворотов и стажа водителя, можно огонь до 180 км / ч.

Сильные стороны:

  • Лучше любых вазовок и китайцев!
  • Приора
  • вполне безопасна, кузов прочнее других моделей ВАЗ
  • Прост в обслуживании, запчасти есть везде. Дорого среди ваз, дешево в сравнении с иномарками
  • Модерн

Слабые стороны:

  • Но с такими же болячками ВАЗ

Отзыв на ВАЗ 2170 2012 г.

Приветствую посетителей на сайте!

Постараюсь объективно описать впечатления от новой Приоры, может кто поможет в выборе)) Это вторая машина в семье - купил отец.Еще есть ВАЗ 2110 7-летней давности с пробегом 155 тыс. Км. О нем писали отзыв ранее.

Итак, Приора. Куплен у официального дилера по цене 380 т.р. Оснащение - полулюкс или стандарт. АБС, кондиционер, ЭУР, электрозеркала, 1 подушка, встроенное радио, эл. входные двери лифты. Дополнительно в салоне установлены противотуманные фары, подкрылки, обработка. Всего вышло 396 тысяч.

Сильные стороны:

Слабые стороны:

Отзыв ВАЗ 2170 2009 г. Часть 3

Итак, автомобиль ВАЗ Приора, пробег 50 000 км, эл / усилитель, кондиционер, АБС.Этот прогон позволяет оценить машину по существу. Поломки: замена сайлентблоков, опор стоек, рулевых наконечников, шаровых опор, тормозных шлангов, колодок, электропривода замка задней двери и ступичных подшипников. Все работы проводились при пробеге 50 тысяч. Хочу отметить, что отношусь к машине потребительское (неряшливое), поэтому считаю эти замены вполне приемлемыми по времени, особенно с учетом состояния дорог.

По поводу автомобиля могу сказать следующее - меня не подвела.В общем, я рассчитывал, что получил. Из проблем могу отметить, что при замене салона воздушного фильтра в машине на кондей возникает необходимость демонтажа трубок кондиционера от радиатора кондиционера. В итоге фильтр поменяли зимой на третий год эксплуатации машины, когда ноги просто стали мерзнуть. Пришлось вырезать верхнюю часть крышки корпуса фильтра, заменить фильтр и приклеить корпус обратно. Допускаю, что этот агрегат был переработан на новых машинах, но для меня это было полной «неожиданностью».Отмечу неудобство замены лампочек габаритных огней фар. Доступ к лампам ближнего света есть, а габариты только наощупь. Ну и замена ламп в противотуманных фарах, для этого нужно снять бампер.

Далее о приятном. Салон, пожалуй, единственной модели от ВАЗа не бугристый. Шум изначально был от дверей (дребезжали штанги), лечился прокладкой штанг в резиновых шлангах. Сама панель приборов молчит. Особенно порадовали бамперы.Вот что хочу сказать поставщикам ВАЗа. С моей поездкой я бы давно разорился, если бы менял ее каждый раз. Например. Зимой в темном дворике прикоснулся к движению задним ходом на новом Citroen C4. Бампер у C4go крошился, как стекло, пара царапин. За почти три года эксплуатации передний бампер пять раз погнулся. К качеству лакокрасочного покрытия претензий не имею. Чипсы не «цветут». Да, есть еще один сюрприз, в районе дверных ручек обнаружил микровыступы от пальцев.Все остальное известно и так.

Отзыв о ВАЗ 21723 1.6i 2011 г.

Волею судьбы я начал водить эту машину с мая 2011 года. За год у меня уже сложилось впечатление об этой машине.

Даже не знаю с чего начать ... Начну с положительных моментов. Хочу отметить, что конструкторам удалось добиться оптимальной, на мой взгляд, чувствительности тормозов, тормоза у машины супер! ГУР тоже на высоте, хотя летом при повороте на месте чувствуется определенная вибрация.Еще мне понравилось головное освещение + большие зеркала заднего вида, но ко всему прочему некоторые вопросы ...

Ходовая часть, на мой взгляд, с заводскими стойками слишком мягкая, машина идет по нашим долбаным дорогам как корабль , качается с приличной амплитудой, хотя, возможно, кому-то это покажется плюсом. Очень плотный тросовый захват, от которого после часа простоя в пробке мышцы ног просто начинают дрожать. Скорости включаются ОЧЕНЬ туго даже для мужчины, про хрупкую жену вообще молчу, она рывком рычаг КПП бедно втыкает.

Сильные стороны:

  • Тормоза
  • Фара
  • Зеркала заднего вида
  • Большой багажник

Все, наверное

Слабые стороны:

  • Плохая звукоизоляция
  • Плохой пластик
  • Тупой двигатель
  • Жесткое сцепление и переключение передач

Отзыв о ВАЗ 2170 2010 г.

И вот я стал "счастливым обладателем" 100% отечественного автомобиля, продав очень хорошую машину.После полугода эксплуатации про Приору появилась некая характеристика, которой я с вами поделюсь.

1. Покупка: Нужна была машина на семью из трех человек, сроком до 1-1,5 года и стоимостью 250-300 т.р. Вариантов много, мыслей даже больше ... Покупка б / у иномарки на 5-7 лет сдерживалась высокой вероятностью приобретения красивого барахла, стоившего в будущем дополнительных, не фиговых затрат . Мои мысли прервало предложение любимого человека, который продавал свою Ладу Приора 2010гв, с пробегом в 35000км.О машине - белый, без супер опций (даже противотуманок) - есть гидроусилитель руля, один ПБ, электростеклоподъемники; к тому же на нем было установлено - очень хорошая музыка, сигнализация с автозапуском, в комплекте))) ... всегда звучит из уст продавцов (или счастливых владельцев) просто так - шумоизоляция салона, багажника и моторный отсек (просто забыл почему-то про колесные арки). Также было два комплекта колес с хорошей резиной (лето - Michelin, зима - Bridgestone Ice Cruiser 5000) в отличном состоянии.Машина на гарантии, мне она обошлась в 350 000 рублей.

2. Внешний вид: не вызывает у меня отвращения, положительных или отрицательных эмоций нет. Есть много машин, внешний вид которых меня раздражает, а также много машин, внешний вид которых бросается в глаза. Думаю, это сугубо индивидуальный вопрос и обсуждению не подлежит (вкус и цвет ... так сказать).

Сильные стороны:

  • Хорошие ходовые качества
  • Низкий расход топлива
  • Недорогое обслуживание

Слабые стороны:

  • Качество сборки.Как внешние части кузова, так и внутренняя отделка
  • Надежность автомобиля. При дальнейшей эксплуатации не думаю, что количество поломок уменьшится

Отзыв о ВАЗ 21723 1.6i 2008 г.

При определенных обстоятельствах пришлось продать Focus и искать другую машину, требующую меньших эксплуатационных затрат.

Спрос:

  • изначально недорогая машина
  • малый расход топлива и масла
  • запчасти недорогие

В Тюмени нашел хэтч приору, черный, люкс 2008 года выпуска, 265 т.р.Буду сравнивать относительно прежнего фокуса… Расход смешанного газа меньше на 2-3 литра. Не смотря на то, что динамика у 2 литрового фокуса в стоке и фишки приоры до 120 км с одним водителем такая же ... по крайней мере я разницы не почувствовал ... зимняя приора при разгоне проскакивает до 100 км / ч, при этом все шипы на месте. По моим ощущениям фокус ощутил меньше нагрузки ... чуть упала динамика при полном салоне ... динамика на Приоре однозначно падает при загрузке..

В остальном ... машины, земля и небо разные, в общем очень грустно переходить с фокуса 2 на приору. Приора намного меньше по размеру. Если упор делался на защиту, толстые стойки, большую панель, широкие пороги и т. Д., То Приора - жесть просто ... слабый кузов и всего 2 подушки, которые неизвестно спасти при аварии или, наоборот, покалечить . Плохое качество всех элементов салона, некачественная сборка, все как подделка ... игрушка ... дует в дверь, шума нет, все стучит и бренчит.Решил попробовать хэтч ... вот теперь однозначно для себя решил - в первый и последний раз, как российский автопром, это моя последняя российская машина ... ругаюсь. В маленьком багажнике хэтчбека дверь скрипит и стучит ... машина выглядит отрезанной ... Не нравится.

Сильные стороны:

  • ДВС (условно по ГРМ)
  • Хорошие фары

Слабые стороны:

  • Плохая безопасность при столкновении
  • Без шума, есть сверчки
  • Рельс длинный и пустой руль
  • Пластмасса салона и сборка
  • Регулировка подвески (балка)
  • Цена нового комплекта завышена цена (тысяч так за 150)

Список бесконечен

Отзыв ВАЗ 21723 1.6i 2008

Добрый день (или как там) господа!

Хочу рассказать о своей следующей машине - очень редком (почти эксклюзивном) произведении тольяттинских мастеров - Лада Приоре!

Вы можете смеяться, но машина была куплена как «рабочая лошадка», чтобы больше ездить и меньше ремонтировать. Как оказалось - чуть ниже.

Сильные стороны:

  • Надежность (пока)
  • Доступность запчастей
  • Низкие затраты на обслуживание
  • Прибыльность
  • Dynamics
  • Фара

Слабые стороны:

  • Качество сборки
  • Фирменное литье
  • Шумоизоляция
  • Ремень ГРМ

Отзыв на ВАЗ 21723 1.6i 2011

Всем привет автолюбителям! Никогда бы не поверил, когда продал свою предыдущую приору, что куплю ее снова. Но так уж вышло. После продажи Приоры стал выжидателем для Соляриса. Заказали в январе, уже апрель, машины не было, и разговор не о нем. В итоге пригнал новую Форд Фиесту из Белоруссии, получил ее российский ПТС ... Откатал на ней 10 тысяч и продал, так как Фиеста предназначалась жене, а с вождением у нее еще не разобрались.Решил себе взять новую Октавию, но после этого было решено улучшить жилищные условия, и на время взять что-нибудь недорогое. Итак, добро пожаловать: Лада Приора хэтчбек полулюкс. Была куплена за 350 тыщ.

Буду сравнивать с новой Ford Fiesta комплектации Ambition, цена 540 тыс. Российская, что на 200 дороже приоры, а в комплектации "ничего". А также с Chevrolet Cruze 1.6.

Садимся в Приору и понимаем, как сравнивать? Все таки и так понятно... Но не все так просто.

Сильные стороны:

  • Большой клиренс
  • Низкое потребление
  • Мощный двигатель
  • Хорошие тормоза
  • Недорогое обслуживание
  • Практичность

Слабые стороны:

  • Гремит и держит вместе
  • Ватный руль

Отзыв о ВАЗ Приора 2008 года

Доброго времени суток!

Постараюсь быть максимально объективным и непредвзятым.

Сильные стороны:

  • Прибыльность
  • Достойная динамика и ходовые качества

Слабые стороны:

  • Неадекватная ЦЕНА
  • Отвратительное качество сборки и комплектующих
  • Тесный салон
  • Неудобная посадка

Отзыв о ВАЗ 2170 2010 г.

Лада Приора моя вторая машина. До этого владел ВАЗ 2115 4 года, после продажи которых встал выбор новой машины.Рассматривал варианты: Шевроле Нива, Форд Фокус, Лада Приора. В итоге выбор пал на последнее, решающим критерием все же оставалась цена. Брал в автосалоне новую Приору, хотел купить хэтчбек, но в люксовой комплектации на тот момент была только одна машина - черный седан. Другие комплектации не рассматривал, так как хотелось хоть немного, но комфорт: кондиционер, подогрев зеркал, сидений, парктроник, АБС сыграли роль в выборе. Цена автомобиля составляла 380 000 тысяч рублей - июнь 2010 года.Далее идут затраты: коврики: 1550 руб., Сигнализация с автозапуском и подогревом вместе с установкой - 11 000 руб., Магнитола и колонки - 10 000 руб., Тонировка - 3000 руб., Плюс регистрация, страховка, техосмотр. Общие общие затраты на машину при приобретении составили около 410 тыс. Руб. В конце июля завершено ТО-1 (пробег 2000 км) вместе с заменой масла - 3500 руб. Осенью был приобретен комплект зимней шипованной резины - еще 9000 рублей, а масло в двигателе и КПП заменено на синтетику - 2400 рублей.

Теперь об эксплуатации: на данный момент пробег 32000 км, бензина залили только 95, средний расход около 9 литров на сотню - режим преимущественно городской. При этом расход зимой увеличивается до 10 литров, расход летом «падает» до 7-8. Что понравилось: динамика (конечно, не сравнить с новыми иномарками), но для городского движения хватает; Зимний пуск - декабрь 2010, январь 2011 у нас стояли морозы, ночью до -35, -38 градусов. Машину ставили на прогрев по температуре двигателя (возможности срабатывания сигнализации): при остывании двигателя до -25 машина заводилась и прогревалась только один раз за ночь.Этого было достаточно, утром я спокойно выезжал со стоянки. Аккумулятор остался заводским - ни разу не сел! Свечи не менял - не залило! Машина теплая, воздушный поток распределяется нормально, лобовое и передние стекла не промерзали. Климат-контроль хоть и примитивный, но работает, кондиционер остывает. АБС - работает, но задние барабанные тормоза не лучшим образом (- на АВТОВАЗ для экономии). Литые диски родных не понравились: они «мягкие» - остаются вмятины, шиномонтажники говорят, что это их «болезнь», такой сплав металла.Родная резина - КАМА ЕВРО (всесезонная) - ничего положительного не скажу, но свои деньги оправдывает (эконом класс), ездить можно только летом. За период владения это может кому-то показаться удивительным, ничего не ломалось, ничего не менялось. В апреле 2011 г. выполнено ТО-2: 3800 руб., В сентябре 2011 г., ТО-3: 5600 руб.

Здравствуйте уважаемые форумчане. Я хочу рассказать историю, которая произошла со мной на днях. Мне позвонил мой старый школьный друг и попросил помочь водить его маленькую машинку.Лада Приора, новенькая. Мои взгляды на нашу компанию кардинально изменились после этой короткой поездки.

Предыстория такая: мы учились с ним одно время в одной школе, дружили. Потом - жизнь развелась, теперь мой позвоночник живет и работает в славном городе Ростове-на-Дону, волей судьбы оказался в наших прекрасных краях. Он сказал мне, что хочет обновить машину, так как он лишился собственности, и он продал свою предыдущую машину (2114) сразу после того, как был лишен права собственности.По условиям обещают вернуть БУ 10 числа этого месяца. Бюджет до 350 000 рублей. Я блатовал его на иномарке с пробегом (к счастью у нас таких хватает), но он уперся. Поехали выбирать машину. Выбор пал на Лада Приора в кузове хэтчбек, белого цвета с 16-клапанным мотором, с ГУР, но без кондиционера. Он расплатился картой и мы быстро покинули салон. Вместе с магнитолой стоит 339000 рублей (устанавливается дополнительно).Машина оставалась у меня на пару дней, но потом ему позвонили, и на этом его отпуск закончился. Он попросил меня (как братьев) отвезти к нему домой машину. Ну как можно отказать другу?))) Я сел за руль, товарищ на правое сиденье, и поехал.

Машина получилась довольно резвая, быстро разгонялась, дорогу держала хорошо. Что-то стучало по неровностям у задней двери, но незначительно. Но в Северском районе (который бывал, не понаслышке знает о Краснодарском шоссе) нас ждала новая проблема: я не заметил выбоину на дороге, я влетел в нее.Скорость была невысокой (90 километров, не более). А потом что-то пошло не так: стук перед правой стороной. Довольно сильный, что отлично слышно даже на небольших неровностях и малых оборотах. Товарищ сразу вздрогнул (без шуток, в машине, которой нет и недели). Остановились, осмотрелись, вроде все на месте. Мы двинулись дальше в не очень приятном настроении. Доехали до Ростова без происшествий. В Ростове машину пока не зарегистрировали, на СТО ВАЗ. Вердикт - опорный подшипник правой передней стойки (странно, по этой трассе ездил с десяток регулярно, в эти ямы попадал неоднократно, но после попадания в яму даже намека на стук не было).Сначала отказались менять по гарантии, мол виноваты. После двадцати минут споров и обращения к разным документам они согласились. Были изменены. Сильный стук исчез. Приехали к другу, перекусили, он проводил меня до вокзала, а я поехала домой.

Схема генератора ВАЗ 2114

0: 7 0:47

1. Снятие генератора ВАЗ 2114 (проблема нижнего болта на переднем приводе)
0: 1374 1: 1881

Возникла необходимость удалить гены с машины жены для замены подшипников.Быстро открутил верхний болт натяжителя ремня, фиксирующий верхний болт, а вот с нижним впал в ступор) С нижнего быстро открутил гайку, начал вытаскивать болт - упирающийся в лонжерон. Немного отвлекся (когда я вспомнил, давным-давно у друга была похожая проблема - он долго и с опозданием ругался - но в итоге принял это вот так - поставил домкрат под ящик и поднял ту сторону, сторона с геной стала ниже, а он вытащил) в моем случае не вариант, подошел пилигрим-56, посоветовал отрезать.Решила пойти домой погреться и поискать здесь решения. на D2 очень много упоминаний о срезании болта. И я решил это сделать, только с моей небольшой поправкой /

1: 3174


2: 506

Я протянул болт до упора в лонжерон, разрезал у самого выхода до середины, а в моем случае я использовал большой газовый ключ, чтобы пару раз ударить его по нему, разгибая болт из среза.

2: 801


3: 1308

и вуаля - вот он виновник торжества, засняли) ушла середина болта, чтобы взять примерно 5 минут от нормального усилия по металлу) общее время удаления генов 10 минут.(Друг взял ген на диспут через 40 сек с переставленным на зад болт)

3: 1736
2.

В общем после промывки двигателя взревели подшипники генератора, терпения хватило на неделю. Почитал в инете по замене, узнал, что есть 5 типов подшипников: 201, 202 и 301, 302, 303 2 типа передних и 3 типа задних или наоборот, точно не помню. Заехал в "Ладу" решил купить 202, а 302 мне оставили по 105 рублей, больше переживал, что не поместятся.Вот они:

3: 2436


4: 506


5: 1011

Приехал к друзьям в сервис начал снимать. Открутил верхнюю шпильку натяжения генератора, снял ремень, открутил болт на генераторе, снял с него клеммы, начал откручивать нижний болт генератора, но он не лезет в лонжерон, открутил крепление генератор из блока 3 на болт 15. В итоге он повод для праздника.

5: 1616


6: 2123


7: 506


8: 1013

Снимите реле регулятора (щетку), открутив 2 болта.
Снимаем пластиковую крышку с генератора, видим диодный мост. Крепится на 4-х болтах.

8: 1265


9: 1772


10: 2279

есть очень важный момент. 3 болта, к которым крепятся клеммы от обмотки, имеют текстолитовую шайбу (выяснилось методом проб и ошибок, об этом позже), не позволяющую замыкать обмотку на массу. Откручиваем 4 болта снимаем диодный мост.

10: 432


11: 939


12: 1446 12: 1665


13: 2172

Откручиваем 4 болта, которые соединяют 2 части корпуса друг с другом, предварительно все обрызгав.Мне лично удалось открутить обычную отвертку всего одним болтом. Остальное открутил ударной отверткой.

13: 395


14: 902

На обе части корпуса наносим по 2 метки, чтобы не перепутали, откручиваем 4 болта, теперь отвертку с двух сторон ставим между 2 частями корпуса и пытаемся открыть. Снимая заднюю часть пластиковой втулки, легче достать подшипник. Сняли заднюю часть, поместили переднюю часть генератора с якорем между 2-мя кирпичами, на торце навинчиваем гайку, а по верху прибиваем, чтобы снять якорь с подшипника.
В итоге должно получиться вот так.

14: 1689


15: 2196

Берем более тугую переднюю часть, надеваем на что-то твердое, берем голову на 30 или 32, надеваем на подшипник и начинаем чистить то, что есть моча, только аккуратно, чтобы не сломать переднюю часть тела.

15: 353


16: 860 16: 1084


17: 1591


18: 2098

Берем суппорт и замеряем старый и новый подшипники. Мне повезло, я купил нужные.

18: 168


19: 675

Осматриваем контакты якоря, куда прижимается регулятор (щетки), если есть пазы, то зачищаем наждачной бумагой.
до:

19: 909


20: 1416 20: 1431


21: 1938

Смотрим как проверить исправность генератора в мурзилке.

21: 2047


22: 506

Далее вдавите подшипник в переднюю часть корпуса генератора той же головкой на 30 или 32 мощных удара.Берем стамеску и в круге стержневого подшипника вы увидите бороздки. Вставляем якорь в переднюю крышку, снова кладем между 2-мя кирпичами, надеваем задний подшипник и осторожно мощными ударами по центру подшипника вдавливаем до упора. Одеваем заднюю крышку, аккуратно проталкивая через нее клеммы обмотки. Здесь тоже главное с ориентацией выводов обмотки для монтажа диодного моста. Одеваем диодный мост, подгибаем к нему выводы обмотки и закручиваем 4 болта, 3 болта с текстолитовыми шайбами, закручиваем там, где находятся выводы обмотки, берем тестер и проверяем, замыкается ли обмотка с корпусом.Если нет, значит, все правильно раскручено. Одеваем реле-регулятор, пластиковый пыльник, закрепляем генератор на место, натягиваем ремень, заводим. Смотрим, горит ли лампа разряда батареи на панели приборов.

22: 2160

В моем случае он сгорел и генератор 10 сек нагревался так что трогать было невозможно. Опять же все снял и оказалось, что перепутал болты диодного моста и у меня каратэ обмотка на земле. Хорошо, что не успели сжечь.Я хожу и наслаждаюсь тишиной.

22: 490

Решил заменить положительный провод от генератора к аккумулятору, отрицательный от аккумулятора к двигателю и к кузову, чтобы перекинуть массу с корпуса генератора на кузов. В процессе работы заменил еще и плюсовой провод от стартера к АКБ.
Перед этим масштабным занятием я купил три метра проволоки в толстой резиновой оболочке сечением в 25 квадратов. Хотя трех метров мне было мало, пришлось взять три с половиной.К счастью, в гараже оказался кусок такого кабеля. Счетчик кабеля мне достался в 115р., Итого 345р. на три метра.
Также купил шесть новых толстых наконечников на провода. Наконечники выбрали медные и луженые, с отверстиями 6мм. Он прикинул, что им потребуются отверстия 8 мм, но заранее не знал сколько и решил взять такие, а в процессе работы их нужно будет просверлить до 8 мм. Цена одной чаевых - 20 пенсов. Все шестерки поднялись в 120р.
Еще на всякий случай купил шесть медных гильз, но мне они в одиночку почти не пригодились.Но в хозяйстве ничего не пригодится. Цена за один рукав - 15 руб., За шестерку в итоге - 90 руб.
Заодно решил заменить обе клеммы на АКБ. Старшие в последнее время не внушали доверия, уже пару раз подводили, да еще и шестигранником тянутся, а мне это надоело.

22: 2687


23: 506

Старые терминалы. Неплохо, но в последнее время не очень нравилось.

23: 643


24: 1150

Провода, клеммы, наконечники, гильзы (почти не пригодятся).

24: 1262

Я выбрал самые толстые, чтобы они были с покрытием, имели большой главный вход для силовых проводов и дополнительные входы для доп оборудования, и обязательно, чтобы затяжка была обычным рожковым или накидным ключом, мне так удобнее.

24: 1690


25: 2197

Вот они

25:36

Для начала порылся с сеткой, в надежде, что кто-то подскажет, какой из трех проводов генератора идет на аккумулятор. Конечно, я догадался, что тот, который идет один, а не тот, который дублируется на одном из двух терминалов, - это тот, который я ищу, но все же это серьезно, чтобы быть в безопасности.Ничего не нашел. В основном многие оставляют старый провод и в паре с ним перекидывают новый. Мне этот вариант не понравился. В общем, нашел сам нужный мне провод, по нему уже было понятно, что надо его оставить, он уже сгорел и засох. Вытащил из-под капота

25: 1063


26: 1570

Вот он, тот, что идет с генами напрямую на батарее.

26: 1651

Отрежьте по длине новую проволоку

26: 1716


27: 2223

Провода старый и новый.Сравнение

27:65

зачистил торец и прижал его паяльником, который есть у меня в гараже, мощностью 300Вт, с этой задачей он справился легко. Чтобы проволока внутри не окислялась.

27: 371


28: 878 28: 897

После этого поставить на него чаевые

28: 967


29: 1474

Наконечник на месте

29: 1514

Ну а потом зажал в тисках хороший наконечник, прогрел паяльником с вставленным проводом, чтобы они слились в одно целое и для удобства заизолировал термотрубкой в ​​цвет плюсового провода.Заодно просверлил отверстие в наконечнике на диаметр 8мм, так как болт на генераторе (у меня приоров 115А) имеет толщину 8мм.

29: 2132


30: 506

Plus почти готов

30: 548

По той же схеме, потом прикрутил все наконечники на все провода.
Заодно заменил кончик на второй и третьей двойных спицах генов, так как оказалось, что кончик немного тусклый, не понравился

30: 926


31: 1433

Второй и третий гены проволоки удвоены на одном конце.Теперь по порядку.

31: 1577

Пока занимался этим проводом, обратил внимание на провод питания стартера, - все еще в норме, но уже изрядно получилось тач. Решил заменить его. Провода на нем не считал. Нашел в гараже такой же провод, кусок, и сделал новый, на стартере. Тогда пригодилась как раз гильза, так как шесть штук даже не учитывались для стартера. Сделал наводку из гильзы, осудил и все. После этого закрепил оба провода (стартера и генератора) в плюсовой клемме и надел на них гофру, для надежности все равно ток через них не хилый.

31: 2574


32: 506

Вот и оказался готовый провод питания генератора и стартера =)

32: 633

Таким же образом заменил провод массы от двигателя и кузова.

32: 741


33: 1248

Провода двигателя и масса корпуса

33: 1312


34: 1819

Готовый минусовой провод двигателя и корпус

34: 1904

В принципе, в гофре навалочный провод нельзя было носить, а вот гофра у меня была, так почему бы не одеть, чтоб лучше смотрелось и лишним не было.
Пора все это поставить на место. Прикрутите плюсовой провод к генератору

34: 2343

35: 506

Приятно смотреть на

35: 552

Потом массивный провод к двигателю и к кузову

35: 637


36: 1144

Объем к двигателю готов

36: 1197

Пришла очередь разбираться с массивным проводом от генератора к кузову. С местом крепления к гену все было ясно сразу, а вот с местом крепления к туловищу сразу не определились.Вариант крепления под винт возле шайбы ствола мне не понравился. Мертвый и как-то ненадежный. Да и натяжение ремня генератора затруднит проверку. Короче такой вариант мне не понравился. Решил прикрутить к фаре болтом. Он удобнее и эстетичнее. Чуть не забыл сказать, что под все наконечники подложил зубчатые шайбы, чтобы их контакт с корпусом и двигателем был оптимальным. Также вот на болт фары я надел зубчатую шайбу, а уже потом кончик проволоки и закрутил.Хотя болт фары не имеет ничего общего с массой тела, но через зубчатую шайбу провод хорошо запитан на массу и надежен.

36: 2638


37: 506

Провод генератора массы к телу. Одна клемма с отверстием 6 мм для болта фары, другая - с отверстием 8 мм для болта генератора.

37: 741


38: 1248

Думаю все на фото показывает, как находится провод массы генов там, где его прикрутили.

38: 1397

Когда все закончил, закончил с инжектором, все собрал, прикрутил клеммы к аккумулятору, смазал их немного смазкой в ​​месте контакта с аккумулятором

38: 1645


39: 2152

39:17

Завел двигатель.Кстати, до этой операции зарядка на холодном двигателе по показаниям приборки плыла с 13,8 до 14,2, а в тепле последнее время приборка упала до 13,3,12,9. Из-за чего аккумулятор стал плохо заряжаться и один раз пришлось даже зарядить, после чего я забыл завернуть его штекеры и потерял одну. Теперь это похоже на раненого с кляпом.
Результатом работы на холодном двигателе, но не с включенными потребителями, по показаниям приборки зарядки стало 14.6 стабильных.

39: 889


40: 1396

Зарядка на холодном двигателе. Стабильный 14,6

40: 1480

После полного прогрева двигателя заряд падает до 14,3-14,4

40: 1590


41: 2097

Заряд на полностью прогретом двигателе не опускается ниже 14,3

41: 121

Потом включаю подсветку (кстати подсветка не стоковая и берет на порядок большую нагрузку, потеря на подсветке сразу 0,4 вольта), туманки, свет, печка в первом положении (у меня самый ходовой шестерня, подходит хорошо, жарит хорошо) зарядка идет не меньше 13.8 приборка по показаниям.

41: 632


42: 1139

Зарядка на прогретом двигателе с включенными фарами, фарами, ПТФ и печкой на первом водительском положении 13,8

42: 1347

Это самый актуальный сейчас режим моей машины - печка в первом положении, свет, туманки и фары. Для оптимальной зарядки АКБ зарядка непосредственно от АКБ должна быть не ниже 13,6, думаю 14,52 и не закипит и хватит. Короче я доволен.

42: 1804

Всего:
1.Провод 25квадратов, 3метра по 115р. - 345р.
2. Наконечники 6 шт по 20р. - 120р.
3. Рукава 6 штук (пригодилась только одна) по 15п - 90п.
4. Пара клемм АКБ - 530р.
5. Паяльник, олово, тепловые трубки и другие инструменты всегда в наличии.
Если бы у меня была подсветка, то думаю зарядка была бы еще выше, так как подсветка меня принимает прилично.
В дальнейшем в планах замена двухпроводного генератора, думаю не помешает.
P.S.2 Всем, кто не разбирается в замерах - показания сняты с приборной панели, а не напрямую с АКБ.И это большая разница. Приборка показывает остаточное напряжение уже со всеми потерями. И не первый токовый выход из генератора.
Измерения с аккумуляторными батареями с обесточенными потребителями показывают 14,62–14,65 на холодном двигателе и 14,52 в целом при всех включенных потребителях на полную мощность. Это немного? 8) На прогретом двигателе замеры еще не делал, времени нет.

42: 3419

Измерения проводились пока только на полностью холодном двигателе, так как на это пока нет времени.Раньше у меня не получалось, потому что мультиметр вероломно сдох в неподходящий момент.
Первое измерение - это работающий двигатель без потребителей.

42: 454


43: 961

Первый замер. Двигатель холодный. Потребители не включены.

43: 1072

Второй замер, это ВСЁ СО всеми потребителями - Подсветка в салоне и снаружи, Дальний свет, Передние ПТФ, Задние ПТФ, Обогрев заднего стекла, Подогрев зеркал, Печка в третьем максимальном положении, Музыка (без саба).

43: 1475


44: 1982

Второй замер. Двигатель холодный. В общем, включены все потребители. Я решил заменить сдвоенный провод генератора, но еще не принял окончательного решения о том, что делать дальше. Сначала нашел в блоке возле монтажного блока

44: 2418


45: 506

Вот он, дорогой. А точнее - их две толстые, розовые.

45: 605

Вопрос возник в том, что если накинуть вместо двух сдвоенных, один или несколько проводов большего сечения, то может возникнуть проблема с их установкой в ​​блок.Можно конечно и без него, но мне этот вариант не нравится. И один момент. Так как провода будут намного толще, боюсь, что на таких маленьких клеммах матери, как бы потерь не было. В блоке нашел свободное место, есть мысли его использовать. Возможно, вариант рассмотрит такой - я прокину три провода большего сечения, чем у меня, но не очень большие, и разложу на трех мам, в сумме получим одно сечение побольше.

45: 1711


46: 2218

Размер мамочек на подвиги ничего не вдохновляет.

46:96

Решил снять блок и посмотреть, что происходит. Снял с машины, разобрал. Состояние в принципе ничего, но по внешнему виду платы сразу стало понятно, что время от времени в агрегат попадает вода, а это плохо. Плата в некоторых местах пайки окислилась и с некоторых дорожек стал отслаиваться лак.

46: 636


47: 1143

Вскрытие показало, что в установку попадает вода.

47: 1227

Белый провод на фото, я как-то продублировал одну из дорожек, так как лак от ее слез она окислилась и было подозрение, что она короткая.Отсек и заменил его на провод.

47: 1542


48: 2049

Вторая сторона платы. Что ж, здесь приличнее.

48:84

Выяснил откуда идут оба провода от генератора. Оказалось, что они идут на общую пластину с клеммами "папа" и, кстати, на этой пластине тоже идет пустой контакт колодки, это уже хорошо ...

48: 452


49: 959

Вот такая же контактная пластина. К нему подходят оба провода от генератора и есть еще один свободный контакт.

49: 1164

Единственное, что меня смутило, так это то, что крепление к доске этой пластины на тонких, как мне показалось, ножках. Как бы тут не таились потери ... 8) На верхнем фото видна только центральная антенна пластины, что она тонкая, а на нижнем фото видно, что все три антенны одинаковые - тонкие .

49: 1676


50: 2183

Все три антенны тонкие и соединяются одной перемычкой.

50: 102

Так же выяснилось, что все три антенны припаяны к одной общей перемычке.Также перемычка в сечении не очень понравилась. Потому что по сути это продолжение вводных сдвоенных проводов с генами и даже не соответствует их разделу. Сразу такие специфические тормоза сразу у всех потребителей. Думаю, что постараюсь увеличить.
Еще обнаружил, что на одной из пластиковых половинок монтажного блока закреплены «папаши» клеммы с перемычками между ними. Не понравились и их прыгуны, на мой взгляд они слабоваты.Может не все, но все бы усилил.

50: 1145


51: 1652

Клеммы с перемычками. На мой взгляд, усилить не помешает.

51: 1758

В общем разобравшись со всеми этими делами, узнав по части, что к чему, для начала решил помыть плату и крышки. Поскольку у меня нет специального чистящего средства для досок, я промыла его простой теплой водой с помощью старой зубной щетки. Кроме того, на аккумуляторе хорошо сохнет. Смылось практически все, хотя кое-где еще осталась окись, я думаю, она образовалась при сушке.Ну пока я не стал обращать на это внимание, потом займусь этим, а пока занялся паяльником.
В первую очередь решил начать с самого, как мне показалось, простого и быстрого - с перемычек на крышке блока. В головке было два варианта: либо полностью заменить их на более толстые, либо дублировать их проволокой чуть большего сечения и тем самым снизить их сопротивление. Решил пойти вторым путем.
Я нашел в гараже медную проволоку с защитным лаком, немного большего сечения, чем перемычки, кусачками и плоскогубцами придал ей форму перемычки.Муторно, я расскажу тебе это занятие ...

51: 3526


52: ​​506

Вроде получилось.

52: ​​542

Сделал несколько перемычек, потом припаял параллельно родным.

52: ​​663


53: 1170

Вроде только золото

53: 1227

Я тренировался с ними с семи вечера до трех утра.
Вот результат - ниже.

53: 1373


54: 1880 54: 1896

Места пайки я решил потом обязательно покрыть специальным лаком, чтобы они не окислялись, если вдруг попадет вода.Но это когда я заканчиваю всю работу над блоком.
Тогда решил заменить на плате перемычки. Обратите внимание на то, что они мертвы. Возможно, их конечно в принципе достаточно, но мне они совсем не понравились. На моей плате они сделаны с синей и черной изоляцией проводов, хорошо видно на фото

54: 2612


55: 506

Решил перемычку заменить

55: 576

В гараже стоял одножильный провод, медь 2,5 кв. На фото ниже видно, насколько он толще стандартной перемычки, и в целом видно насколько он тонкий, капец простой.

55: 879


56: 1386

Слева - замена. Правильно - тот, что был на доске.

56: 1478

Приготовив новую перемычку, я столкнулся с тем, что старые отверстия в плате под перемычку не подходят к новой, они слишком малы. Покумекав и внимательно осмотрев место боя, определили, что отверстия можно просверливать безопасно и это не создаст помех типа замыкания дорожек при пайке. В этом случае я использовал 2.Сверло 2 мм. Вставил в отвертку и тщательно просверлил отверстия

56: 2240


57: 506

С помощью отвертки и сверла 2,2 мм просверлите обычные отверстия. Потом припаял первую перемычку и все получилось на ура.

57: 734


58: 1241

Первое изменение, результат. Отличие от сородичей видно невооруженным глазом. Затем он сделал следующее и пошел, пошел.

58: 1463


59: 1970

Бросился

59: 1992

Таким образом, перемычки почти все заменены

59: 2074


60: 506

Результат.Заменены почти все перемычки.

60: 584 60: 948

Перепаял все перемычки новые, в обмен на родные. Операция по их замене прошла довольно успешно, хотя сам процесс занял приличное количество времени. Тогда я решил усилить перемычку основного питания, ту, которая соединяет входной разъем клемм от генератора к блоку, так как она мне показалась слишком тонкой по отношению к сечению входного провода. Для чего взял кусок медной проволоки сечением около 6 квадратов, вытащил из него точно такую ​​же перемычку, как и свою, хорошо продул

60: 1809


61: 2316

Дополнительная перемычка к родной.

61:59

И припаял старую. Паять по всей длине не стал, так как не считаю нужным, пришлось хорошо припаять в тех местах, где он соединяется с выводами клемм. Чтобы проходимость к ним не тормозила сужение и кое-где по его периметру.

61: 513


62: 1020

Припаял новую перемычку. Она заняла место в паре с его собственным, как и здесь.

62: 1154

Тогда я решил спаять все ножки клемм, которые подключаются к этой перемычке питания, так как сами клеммы в принципе более-менее сделаны широкими, но их крепление к перемычке очень узкое и очень узкое.Именно эти ножки я укрепил по диаметру оловянной пайкой, чтобы они были не меньше самих клемм. Камера не тянет меня с такого близкого приближения, чтобы как я мог сфотографировать, так получилось. Во второй части фото ножек клемм в креплении к перемычкам, а здесь их фото уже усилено пайкой.

62: 2164


63: 506

Паяные и увеличенные ножки впускного коннектора.

63: 600

На самом входе концевого разъема на самих ножках их три. Два проходят через доску полностью по всей ее ширине и затем резко сужаются, а средний сужается на другой стороне доски и входит только вначале узким. Подумал, что с ним делать, но потом плюнул, и решил оставить как есть, а всю нагрузку отправить на оставшиеся два, я их увеличил как мог.
Когда закончили с этим, возникла мысль убрать все дорожки платы, чтобы укрепить их и увеличить их объем для лучшей проводимости.Да только вот дело в том, что эту работу, а точнее работу на той стороне, где расположены выводы предохранителей, релюшек и припаянные все перемычки, нужно было сделать до того, как припаивать новые перемычки. В противном случае они мешают, а для этого их нужно снова распаять и так далее. И я столько времени убил на это. Короче я немного проиграл в этом деле. Решил, ладно, попробую обойтись без этой процедуры. Усиленный для предотвращения первой дорожки, той, которая идет со входом, и первых клемм почти всех предохранителей

63: 2460


64: 506

Усиленный контакт от разъема до выводов предохранителей.

64: 607

При этом работы с агрегатом пришлось приостановить, так как машина была нужна, и агрегат нужно было поставить на место. Конечно, я не мог не обратить внимание на показания приборки ... Конечно, я волновался, что вся работа идет, а время, которое я на нее тратила, потрачено зря. Завел машину. Показания приборки, по-прежнему остались не ниже прежних - 14,6

64: 1261


65: 1768

Показания приборки на холодном двигателе не менялись со времен первых модификаций.Осталось не менее 14,6

65: 1963

Ну все понятно. После полного прогрева двигателя показания снизились до 14,4 8). И это было уже хоть немного, но больше, чем до пайки блока. До этого показания (после замены проводов гена + масса) были 14,3-14,4, более стабильные были 14,3.

65: 2445


66: 506

Показания приборки после полного прогрева двигателя сталь 14.4. До работы на блоке их было чуть меньше 14.3

66: 711

Дрожащей рукой и онемевшими пальцами начал включать потребителей. 8) Включил - все мои фары (далеко не сток, очень сильно тянет), дальний свет, передние ПТФ, задние ПТФ, обогрев заднего стекла, подогрев зеркал, обогреватель (печка) на полную мощность в третьем положении, музыка (без саба) )… 8) Приборка мне показала 14.0

66: 1312


67: 1819

Показания приборки полностью со всеми потребителями на полную мощность, с прогретым двигателем, 14.0. Пытался отключить обогрев заднего стекла, так как берет очень большую нагрузку, даже большую, как мне кажется, чем печка, показания приборки поднялись до 14.1

67: 2302


68: 506

Показания приборки на прогретом двигателе, со всеми включенными потребителями, но с выключенным обогревателем заднего стекла, 14,1

68: 739

Ну с обогревом заднего стекла езжу очень редко, в основном после мокрого снега, когда выезжаю со стоянки. Так что его нагрузку я не беру в расчет, в основном он не входит.
Работа была не на вкус. 8) Откатал за день, проблем по работе агрегата не выявлено, а приборка стала радовать другими цифрами.
Решил пока закончить работу над блоком, так как полученного результата мне уже достаточно.
Снова снял с машины, разобрал и дважды залил хорошим лаком, чтобы никакая влага в агрегате не коснулась моей работы.

68: 1728


69: 2235

Покрытия перемычки лакированные.

69:59

Он даже промазал все клеммы разъемов и предохранителей, по крайней мере, снаружи, чтобы они тоже не окислялись или хотя бы для минимизации окисления.

69: 385


70: 892

Залил доску лаком от души.

70: 943


71: 1450

Проливал плату на совесть, дважды. И он пропустил внешние стороны всех выводов, насколько это было возможно. Правильно просушил плату на аккуме. Потом начал собирать блок. Чтобы в блок не попадала влага, я решил промазать стык половины его корпуса силиконовым герметиком. Думаю, что если нужно разобрать блок, он не станет большим препятствием, когда высохнет, и в то же время не даст воде проникнуть внутрь блока.

71: 2240


72: 506

Промазал стык половинки блока обычным силиконовым герметиком черного цвета.

72: 647

Еще решил замазать герметиком место расположения выводов верхнего разъема блока, так как скорее всего именно вода попала в блок. Намазал герметиком нижнюю часть клемм, в юбках их клея, который они с завода закрепили в верхней крышке перед разборкой блока

72: 1137


73: 1644

Отсутствует герметик нижних клемм верхнего разъема.Через них в агрегат поступает большая часть воды.

73: 1817

И собрал блок в один.

73: 1873


74: 2380

Собранный блок. Затем промазал шов еще раз герметиком для надежности.

74: 130

Ставить на аккумулятор в собранном виде, до следующего дня, чтобы он хорошо просох на жаре. И пока блок Кокса решил заняться заменой провода от генератора к монтажному блоку. Купив предварительно провод ПВ-3 высотой 5,5 метра сечением 6 квадратов и луженую клемму к нему, я наложил такой же на провода в первой части, диаметром 25 квадратов.Цена за метр провода - 31 р., Цена терминала - 20 р. А еще мне повезло, я нашел автомобильную гофру, и диаметр мне тоже нужен был, причем не кусками по метру за раз, а в нужном мне отрезке по метру. 8) Цена одного метра гофры у меня стояла на уровне 32р за метр. Зачем мне понадобилось 5,5 метров провода? Есть такая тема, что провод нельзя протолкнуть в разъем блока, куда входят провода от генератора, большего сечения.Родной провод имеет сечение примерно 4 квадрата, а он двойной, то есть его общее сечение примерно 8 квадратов. Я решил увеличить сечение провода и добавить еще один, третий провод к имеющемуся пустому гнезду разъема. И эти три провода сечением по 6 квадратов в сумме дали 18 квадратов общего сечения.
Согнул провод втрое и разрезал на три одинаковых отрезка, каждый получился длиной примерно 1,8 м, чего вполне хватило по всей длине от генератора до монтажного блока, даже с небольшим запасом.
Очищены концы всех трех проводов

74: 2499


75: 506

Очистил концы всех трех проводов, сложил их в один кабель.

75: 617

накрыл их оловом, надел кончик, хорошо прогрел, потом быстро зажал в тиски и протянул от сердца. Затем он изолировал все это красной термоусадочной трубкой. Для удобства и для фен-шуй «плюс» все-таки.

75: 1031


76: 1538

Прогрелся, прошелся и закрыл красной термоусадочной трубкой.Я протянул все три провода между собой за кольца тепловых трубок на такое расстояние, чтобы они оказались в одной связке

76: 1864


77: 2371

Практически готов новый кабель от генератора к агрегату. Затем с других концов проводов зачищены и припаяны к ним клеммы «мама». Я также изолировал их красной термотрубкой, так что все во всех смыслах было связкой.

77: 383


78: 890

Вот такая змея-Горыныч

78: 961

Ну и наконец, наденьте получившуюся гофру кабеля.Я прижал ее по всей длине через равное расстояние от колец тепловых трубок, а на концах закрыл красным цветом.

78: 1271


79: 1778

Готовый кабель от генератора к агрегату.

79: 1850

Старые провода от генератора к агрегату не чистил. Я посмотрел там слишком много работы, чтобы вытащить их из общей обвязки и из гофры. Решила их просто выключить, отрезать концы, чтобы не болтаться и не смущать. Протянул новый кабель по месту нахождения старого, закрепив по длине пластиковыми зажимами.
На следующий день агрегат уже хорошо просох, поставил на место. В целях профилактики низ крайнего края блока заделали герметиком, чтобы после установки блока под ним в кабину не попадала вода. Подключаем новый кабель и все в принципе.
Кстати заменил гофру на ранее сделанных проводах масс и достоинств аккума. Фото проводов с новой гофрой в первой части этой темы, кому интересно посмотреть.
Завел машину. И если честно, то показания на моем устройстве нисколько не изменились. Единственное, что при включении таких мощных потребителей, как заднее стекло и печка, кратковременный скачок падения напряжения заметно уменьшился, я почувствовал сразу. А вот на остаточном напряжении приборка по показаниям замена проводов не повлияла. Ну хоть по уменьшению скачка работа проделана не зря.

79: 3838

В целом наибольшее повышение напряжения и уменьшение потерь у меня произошло после замены провода от генератора до АКБ, замены всех проводов силовых масс, установки доп.провода массы генератора и пропайки монтажного блока. Замена провода от генератора к агрегату на моей машине заметной прибавки не дала.

79: 567

Если у кого-то есть желание усилить дорожки платы, то думаю, что это тоже внесет свои изменения в показания приборки. Я не дошел до этого, но очень доволен результатами.

79: 930

А вот показания, снятые с АКБ на полностью прогретом двигателе, при абсолютно всех включенных потребителях на полную мощность, не знаю как кому, а мне этого достаточно для полной зарядки АКБ и что она не выкипает глаза.

79: 1346


80: 1853

Показания. Полностью прогретый двигатель. Все потребители включены на полную мощность. 14,3

80: 2022

Всего:
1. Провод ПВ-3 сечением 6 квадратов, длиной 5,5 м. - 171р. (цена за метр - 31 р.)
2. Клемма луженая, для провода 25 квадратов - 20 р.
3. Терминалы «Мама», три штуки - были в наличии.
4. Термоусадочные трубки различных размеров и цветов - в наличии.
5. Пластиковые жгуты, паяльник с припоем, другие инструменты - всегда под рукой.
6. Автомобильная гофра, диаметр 15,7 мм, длина 5,5 м (все кабели ранее заменены и этот кабель) - 176р. (цена за метр - 32 руб.)

80: 827

В машине часто садился аккумулятор, которому меньше года. Вольтметр показал небольшое напряжение. Прочитав в Интернете об увеличении количества вольт, выдаваемых генератором, я сделал то же самое, что и многие.

80: 1332

Начальное напряжение при только заводе (все кнопки, печка и музыка выключены)

80: 1497


81: 2004

Итак, нам понадобятся: толстый провод (у меня еще есть лишний от сабвуфера) и 4 клеммы.Паяльник и изолента

81: 193


82: 700

Обрезал провод, припаял к нему клеммы с двух сторон, на всякий случай заизолировал точку пайки

82: 880


83: 1387


84: 1894

Далее снимаем минусовую клемму АКБ. Берем изготовленный нами провод и прикручиваем одним концом к генератору, другим концом к массе кузова, я прикрутил к болту возле бачка омывателя лобового стекла (можно было на болт, удерживающий фару, а нет независимо от того, где)

84: 2398


85: 506

крупный план

85: 537


86: 1044

общая форма

86: 1065

Напряжение увеличено до 13.5 - 13,6 В.

86: 1133


87: 1640

Следующим шагом будет подключение дополнительной массы к аккумулятору. На минусовой клемме аккума тоненький черный провод (у меня даже была заводская наклейка). Откручиваем этот провод от клеммы, под него просовываем вторую, нашу самодельную, проводку, после чего скручиваем провод вместе с заводской. Смотрим куда идет заводской провод, идет на левое крыло, параллельно АКБ. Откручиваем провод от земли (с крыла), протираем гайку, вывод этого провода, шайбу тряпочкой.Скрепляем самодельную проволоку и поверх нее заводская. Те. все у нас оказалось два провода идущие на массу с аккумулятором. Заводская опция может быть удалена.

87: 2844


88: 506


89: 1013

РЕЗУЛЬТАТ:

89: 1036


90: 1543

Рад, что хоть немного удалось увеличить зарядку аккумулятора от генератора. Ближе к зиме планирую установить «трехступенчатый регулятор напряжения».

90: 1799

Как-то на стоянке выл генератор.Я подождал пару секунд и замолчал. Тогда снова. Посмотрел под какпот - ремень целый, генератор выглядит в полном порядке. Но напряжение на борту 12,6В вместо 13,8В. Срочно в гараже, пока можно ехать)
Снимаю генератор, снимаю наклейку. Установлен генератор ELTRA 5102.3771, 14В 80А. Подробно о снятии и разборке генератора останавливаться не будем, все это подробно описано в инструкции.
Результат осмотра: часть диодов в мосту обуглены и задымлены, подшипники расшатаны, контактные кольца практически полностью изолированы.
Подшипник выпрессовываем и меняем. Вот примеры подходящих:

90: 2954

Задний:
Nachi 6202DDUCM
Koyo 62022RSCM

90:49

Передний:
Nachi6303 DDUCM
Koyo 63032RSCM

90: 103

Диодный мост и реле-регулятор куплены и заменены тоже без проблем, но с засадными контактными кольцами, нигде их нет в продаже. А если есть генератор ВАЗ, то они к этому ЭЛТР не подходят.
Я сел за каталоги и начал изучать предложенные кольца.Долгие поиски наконец привели к успеху. Код для подходящих колец: 120950, производитель IKA.

90: 705


91: 1212

Старые кольца отпаиваются и легко снимаются с ротора. Сравнение старых и новых колец. Обратите внимание на изготовление нижнего кольца:

91: 1453


92: 1960

Одеваем новые кольца, предварительно намазывая посадочный цианоакрилат, припаиваем и покрываем открытые места лаком:

92: 2188


93: 506

Платье изолирующая шайба:

93: 559


94: 1066

Ротор выполнен на канавке колец для удаления биений:

94: 1167


95: 1674

Собираем генератор:

95: 1714


96: 2221

Заменены все крепления на нержавеющую сталь, тщательно изолированы все соединения, очищен сам генератор.

96: 181
6. Диагностика генератора ВАЗ 2115 - замеры

У меня проблема с напряжением - вроде дает норму до двадцатой, но очень медленно набирает эту норму после отключения потребителей.

96: 512

Вот замеры
После ночного простоя:
Двигатель не заводится, потребители отключены.

96: 658


97: 1165


98: 1672

Немного покатавшись, примерно 5-7км. Машина завелась.Включил габариты и сосед.

98: 1834


99: 2341

100: 506

Как видите, показания неутешительные, если еще и на тормоз нажимать, то там вообще 12,7-12,8, а это совсем не хорошо.

100: 709

Что нам понадобится для удаления генератора:
Ключ / головка и т. Д. На 8, на 10, на 13 и вроде бы как на 15

100: 927

Приступаем к снятию генератора
Первое, что нужно сделать, это снять клемму с АКБ, можно даже их обе снять, чтобы случайно ничего не замкнуть.

100: 1210

Ну тогда снимаем клеммы с генератора.
Один терминал выполнен по принципу «мама» «папа» - его просто вытаскивают из генератора.
Второй вывод накручивается гайкой, эта гайка под резиновой заглушкой. У меня резинка потрескалась, на фото в принципе все понятно.

100: 1670


101: 2177

Клеммы / контакты на генераторе

101: 58

Затем отверните эти болты в порядке

101: 140


102: 647

И переместите генератор к двигателю, чтобы снять ремень.

102: 748 102: 1046


103: 1553 103: 1617


104: 2124

Осторожно, как открутить третий болт, генератор упадет, имейте это в виду! Генератор ронять нельзя, а может и можно, не знаю, но лучше не делать!

104: 297

В принципе все, теперь генератор в ваших руках.

104: 399


105: 906

До сих пор не так много текста о том, что нельзя делать и как я откручивал болты.

105: 1038

Чего нельзя делать:

105: 1078

На генераторе есть болт / шпилька, откручивать который НЕ НУЖНО! можно только немного ослабить, но это не обязательно)
К сожалению, фотографий этого нет, но я обвел кругом то место, где он стоит.

105: 1414


106: 1921

Говорят, что для снятия генератора достаточно открутить именно этот болт, но это не так. Этот болт только затягивает внутренние втулки, которые, в свою очередь, удерживают генератор для крепления генератора к блоку двигателя.Короче, даже если потянешь за этот болт, генератор тоже не снимешь.

106: 2445

Вот эта шпилька

106: 31


107: 538

Он упирается в корпус и тянуть его не получается. Пытался запустить двигатель, но ничего.

107: 721

108: 1228

Кратко о том, как открутить болты, взял головку и ручку, вставил в болт и пихнул ногой. В остальном ничего - просто руки капец, как неудобно.

108: 1479

109: 1986

На этот раз я позвонил ему, чтобы убедиться, что сам генератор все еще жив.

109: 2198

Итак, по порядку.

109: 46

Что нужно сделать для проверки генератора, то для начала нужно снять пластиковую крышку с генератора, под которой расположены диодный мост и реле / ​​регулятор напряжения / щетки

109: 363


110: 870

Снимите крышку

110: 901

Получаем вот такую ​​картинку (не теряем только шайбы)

110: 999


111: 1506

Диодный мост и регулятор напряжения
Теперь откручиваем и отсоединяем регулятор напряжения

111: 1679


112: 2186


113: 506

Смотрим состояние щеток

113: 559


114: 1066

Нижняя щетка 11 мм

114: 1100


115: 1607

Верхняя щетка 12 мм

115: 1643

И тут назрел вопрос: какая заводская длина, новые щетки? В сети ничего толкового не нашел, а обнаружил только то, что самый минимум 5мм.Этим щеткам 7 лет и 67000 пробега. Преуспевать. Снимаем диодный мост. Снимать нельзя в принципе, но снял, просто интересно интересно. Чтобы снять диодный мост, достаточно загнуть 4 контакта. Некоторые генераторы могут быть 3.

115: 2320


116: 506 116: 520


117: 1027

Проверка генератора

117: 1070

Проверяем сопротивление обмотки ротора тестером, подключив его к контактным кольцам. Сопротивление должно быть примерно 3-5 Ом.Если показания на тестере покажут бесконечность, значит, обрыв обмотки ротора и ее необходимо заменить.

117: 1538

У меня 3,2 Ом - норма.

117: 1578

118: 2085

Для проверки дополнительных диодов подсоедините «положительный» (красный) щуп к выводам обмотки статора, к которым припаяны выводы дополнительных диодов, и подсоедините «отрицательный» (черный) щуп к противоположным выводам дополнительных диоды. Если диоды в порядке, тестер покажет сопротивление 550-600 Ом.

118: 589

Примерно норма. Точность прибора + плохо запрессованные щупы.

118: 697

119: 1204

Проверить выпрямительный диодный блок. Для этого установите тестер в режим измерения сопротивления и подключите «отрицательный» (черный) щуп тестера к «плюсовой» клемме генератора, а «положительный» (красный) щуп поочередно подсоедините к восьмиконтактному выводу. выводы диодов. Если диоды в порядке, тестер покажет сопротивление 550-600 Ом.

119: 1820

Я так сделал, по задумкам тоже самое

119: 1913

120: 2420

Проверить обмотки статора генератора.Поочередно подключая щупы омметра к обмоткам статора генератора, проверяем обмотку на обрыв. При отсутствии обрыва обмотки статора генератора омметр покажет низкое сопротивление (около 10 Ом)

120: 458

В моем случае это 0,9 Ом - тоже нормально.

120: 534


121: 1041

Вот как щетки сам не проверял, ведь нужны батарейка и лампочка и еще что-то в этом роде.

121: 1206

Почистил все контакты что смог

121: 1430

1.Очистил все контакты на генераторе
2. Очистил крепления генератора к блоку двигателя (как мне сказали, это "масса")
3. Очистил те места, где крепеж генератора давит на блок двигателя (как я был сказал это «масса»)
4. Очистил контакт «D» (провод в машине)
5. Очистил провода питания, которые подключаются к генератору.
6. Очистил еще клеммы на АКБ

121: 2068

А теперь немного фото

121: 41


122: 548


123: 1055

РЕЗУЛЬТАТЫ РАБОТ: ​​
Все подключили, завели машину, БК дал показания в 14.2v
Немного покатался по двору (метров 200, так как все доки на машине остались дома, решил не рисковать. Включил музыку, как обычно, тихо, так БК показал 14.1 - 14.2v для себя
В комплекте габариты - 14,1
В комплекте сосед, и о чудо! - 13,9

123: 1570

Раньше было 13,3в - снятие контактов прошло успешно и очень помогло. Работа велась не с пустыми руками, это радует.

123: 1783

Кисти не менял.

123: 1817

Как вы помните, я писал о длине своих кистей 11 и 12 мм.Меня очень интересовало, какой длины новые кисти - поэтому я не нашел. Критический минимум 5 мм!

123: 2123

На фото показана небольшая развертка на якоре генератора, в принципе развертка небольшая.

123: 181


124: 688

Ни для кого не секрет, что напряжение в вазах не совсем ровное. Но будьте спокойны, ведь у вас на борту два вольтметра - троцких
1 - приборка VDO
2 - бортовой компьютер. Они соглашаются сделать вам + 0.2В к бортовому напряжению.
И когда вы проходите этот танец, начинается нарастание напряжения. Люди пытаются его поднять разными способами.
Почему спадает стресс?
В обычном регуляторе напряжения есть цепь, которая снижает напряжение с повышением температуры, НО эта цепь внутри регулятора в генераторе, и генератор нагревается вместе с двигателем.
Летом давление было нормально и нормально - батарея не кипела. А зимой? - Не заряжается, не заводился, переразрядился, замерз аккумулятор... не сохранил акб.

124: 2178

Что делают:
1. Припаиваем диод к регулятору в разрыв.2. купить трехступенчатый регулятор> 300руб.
3. Доработка стандартной схемы регулятора - 120 руб. Это при покупке регулятора (в зависимости от температуры двигателя)
4. Оптимизированный по температуре регулятор.

124: 565

С покупкой последнего могут возникнуть проблемы, в Туле во многих магазинах не понимают, что я от них хочу, потому что никогда не видел этого регулятора.

124: 849

Встречайте убийственные трехуровневые регуляторы.

124: 935


125: 1442

Терморегулятор с оптимизацией напряжения (Renato) 61.3702-05. (в упаковке)

125: 1577

126: 2084

Инструкции 1 сторона

126: 40

127: 547

Инструкции 2 сторона

127: 588

128: 1095

оборотная сторона упаковки

128: 1147

Внимательно посмотрите, где это применимо. На сайте производителя данные противоречивы.

128: 1304


129: 1811

Главная

129: 1848


130: 2355

страница с регулятором

130: 45

Ничего писать не буду, "10 отличий" найдешь сам, если глаза будут на месте.

130: 170

Помимо инструкции в упаковке

130: 236


131: 743

Регулятор, термодатчик, заглушка, блок, стяжка

131: 837


132: 1344

больше контраста

132: 1379


133: 1886

Стандартный регулятор и термооптимизированный

133: 1977


134: 2484

Вид спереди

134: 24


135: 531

Даже крепления такие же.

135: 581


136: 1088

на оборотной стороне

136: 1126


137: 1633 137: 1649


138: 2156

Пайка контактов (кстати залиты лаком - это хорошо)

138: 95

Какие булочки?
1.Поставил и забудь (если не сломается)
2. Нет необходимости переключать напряжения как на 3 уровне.
3. Более грамотная зарядка АКБ в мороз и в жару.
4. Повышенное напряжение в теплом автомобиле.
5. Батарея длится дольше (спорно, но шансы больше)

138: 569

График зависимости напряжения от температуры.
Ни для кого не секрет, что в холодную погоду для зарядки аккумулятора требуется большее напряжение, чем в теплое время. (характеристики батареи)

138: 873


139: 1378

График зависимости напряжения от температуры датчика

139: 1477

14.7 В при -20
14,6 В при 0
14,4 В при 20
14 В при 50
13,8 В при 60
В данном случае не температура двигателя, а температура клеммы аккумулятора, что намного лучше, чем мониторинг температуры корпус генератора.

139: 1809

Демонстрация работы и регулировка напряжения.

139: 1898

Работа регулятора при изменении температуры датчика.

139: 2000

Напоследок хотел сделать замечание производителю.

139: 89


140: 596 140: 608


141: 1115

Возврат слота 2

141: 1152
11.Установка термооптимизированного регулятора напряжения (Ренато) 61.3702-05 ВАЗ 2114

Речь пойдет о напряжении, токе на выходе генератора и прочем.
Имею возможность одновременно измерять напряжение и ток заряда АКБ и расход авто.

141: 1603

Теперь обо всем по порядку

141: 1655


142: 2162

Сравнение размеров

142: 38

Сейчас я расскажу, почему планшет нового регулятора больше, чем штатный - в результате крышка не встает на место, пока не защелкнется застежка.

142: 298


143: 805

Места, где это мешает

143: 839

Вы можете посмотреть результаты подачи документов об автомобилях, которые оказались неудачными ...

143: 979


144: 1486

вид изнутри

144: 1511

Забрал домой, назвал паяльником.

144: 1570


145: 2077

Плавленый лишний пластик

145: 45


146: 552

Отверстия для охлаждения

146: 595

Пытался развернуть на улице и побыстрее - результат неэстетичный.

146: 718


147: 1225

отверстие заполнено термоклеем

147: 1279


148: 1786

Может зря, будем надеяться не течь (клеить)

148: 1876


149: 2383

Вот что случилось в итоге

149: 41

Все эти заморочки позволили защелкнуть крышку на 1 защелке из 3. Лучше 0/3.

149: 213

После установки регулятора подключил датчик температуры к плюсовой клемме аккумуляторной батареи.

149: 363

Сейчас измерения

149: 392

150: 899

Сравнение генераторов.(найдено в Интернете)

150: 976

Эта картинка про ток генератора, посмотрите сколько ампер и с какой скоростью.
Вот некоторые думают, что я выкину свой генератор на 90А. Куплю ген priar на 120А (или 125А, я хз). Все это конечно, наверное, неплохо, но если в этом генераторе стоит старомодный регулятор выше 14-14,2В, вы его не увидите! А при нагреве генератора и подкапотки напряжение будет уменьшаться - температурная компенсация.

150: 1685

Смотрите видео с аннотациями!

150: 1769 150: 1779

Ну про нынешнюю

150: 1818 150: 1824

Когда генератору не хватает мощности из-за большого потребления, он начинает падать напряжение, при этом часть тока начинает сниматься с аккумулятора.
Но с увеличением скорости все восстанавливается.

150: 2184

Вывод: тупо ждать 14В на холостом ходу!

150: 83

Для сравнения замерил расход своих "ходовых огней"

150: 189

Запас регулятора от генератора

150: 254 150: 260


151: 767

генератор 90А

151: 794


152: 1301

Генератор проблем - K1216EN1

152: 1354


Этот проблемный генератор тоже 200 мА жрет просто так, и тоже не греется! Скоро зима и тема станет еще актуальнее.

152: 1571

https://www.drive2.ru/l/10
/#post, https://www.drive2.ru/l/10

/#post, https://www.drive2.ru/l/1099359/# пост, https://www.drive2.ru/l/1103867/#post, https://www.drive2.ru/l/2146721/, https://www.drive2.ru/l/2044097/

152 : 1797

https://www.drive2.ru/l/8736943/, https://www.drive2.ru/l/4062246863888360485/, https://www.drive2.ru/l/2520980/, https: // www .drive2.ru / l / 2556082 /, https://www.drive2.ru/l/2582257/, https://www.drive2.ru/l/131557/

152: 2014 248973

Довольно часто автомобилисты задаются вопросом, как снять генератор на ВАЗ 2114 и 2115.Ведь это устройство имеет свойство выходить из строя в самый неподходящий момент. Не секрет, что с неработающим генератором далеко не уедешь. Батарея разряжается довольно быстро, что опять же не пойдет ему на пользу. Поэтому следует немедленно удалить этот узел при первых признаках неисправности. Потом можно поставить новый, либо отремонтировать старый. В большинстве случаев оптимальный вариант - это ремонт генератора, это можно сделать самостоятельно. Только нужно определить причину поломки.

Как снять генератор на ВАЗ 2114 и 2115? Обычно спрашивают людей, у которых есть явные проблемы с этой деталью.Обычно обращают внимание на генераторное устройство. плохая зарядка аккумулятора Как правило, водитель замечает лампочку на панели. Это позволяет быстро устранить проблему. Но иногда проблема проявляется в неожиданном разряде батареи. При этом лампа совершенно не реагирует на пониженное напряжение в сети. В этом случае обязательно проверьте работоспособность АКБ, возможно, с генератором все в порядке.



Для проверки не нужно проводить эксперименты со снятием клемм на работающем генераторе.В этом случае произойдет скачок напряжения, который выведет из строя электронику автомобиля. Поэтому для проверки вооружитесь обычным мультиметром. Тест проводится в режиме измерения напряжения. Двигатель заводится, потом дает ему прогреться несколько минут. Это позволит нормализовать напряжение. После этого доводим до 3000 оборотов двигателя, и включаем все электроприборы: печку, подогрев стекол, дальний свет.

Измерьте напряжение на клеммах аккумулятора в этом состоянии. Устройство не должно показывать меньше 13.2 В. Если показания меньше, то в генераторе однозначно поломка. Хотя иногда причина неисправности в окислении контактов на аккуме. После очистки проверьте еще раз. Проверить реле-регулятор можно следующим образом: сначала измеряется напряжение под нагрузкой. После этого все устройства выключаются. И еще раз сделаем замеры. С нормальным регулятором показания не изменятся, либо изменятся в пределах 0,1 В. Если прибор показывает повышение напряжения, то скорее всего проблема в реле.


Взлет


Перед работой поставить машину на ручной тормоз, подложить под задние колеса колодки. Изъятие производите в следующем порядке:
  • Снимите клемму с АКБ, это нужно делать при всех работах с электронными системами автомобиля;
  • Автомобиль приподнят, правое колесо снято;
  • Крыло отвинчено;
  • С генератора снимаем соединительную колодку D;
  • После этого ключом откручиваем провод от вывода от вывода B ++.Провода удалены;
  • Ослаблен регулировочный винт генератора. Ремень снят. Полностью открутите. Демонтировать натяжную планку;
  • Головкой на 17 откручиваем 3 винта крепления кронштейна генератора к блоку цилиндров;
  • Генератор снят;
  • Снимают скобу, для этого откручивают гайку, это делается ключом на 13. Винт снимается.



Разборка


После снятия можно переходить к ремонту.Для этого необходимо разобрать генератор, это делается следующим образом:
  • Освободить крепления, фиксирующие крышку, и снять ее;
  • отверткой Phillips откручиваем 2 винта крепления регулятора напряжения;
  • Блок проводов отсоединяется от регулятора и окончательно снимается с генератора;
  • Гаечным ключом на 10 скручиваем гайку, фиксирующую провод конденсатора. Далее откручиваем винт крепления самого конденсатора;
  • Снимите диодный мост.Для этого крестовой отверткой открутите крепежный винт блока. Далее откручиваем несколько винтов крепления выводов обмотки. На винтах есть изолирующие шайбы;
  • Вытаскиваем пины обмотки, и снимаем диодный блок;
  • Удерживая головку от поворота газовым ключом, открутить шкив шестигранником;
  • Отверткой Phillips откручиваем 4 винта крепления крышки;
  • Отметьте положение крышек относительно друг друга. Разделите обе половинки;
  • Снимите статор;
  • Зажмите крышку с ротором в тисках.Выколтокой выбейте его;
  • Осталось только снять подшипник съемником.

Немного предыстории ...
Утром встал, аккум разрядился ... Плохо ... Пошла заряжена, погасла батарея на панели не загорелась, у меня на напряжение не смотрел, а зря. Аккумулятор заряжал минут 40 так поехал по делам, машину не заклинил, приехал домой - остановил, больше не заводился, пошел заряжать. Ночью стояла на зарядке.Утром сел, завел - по делам уехал. Заряд 11,7 не хватает (очень мало, после ночи, потом на зарядке), за 30 минут езды заряд обязательно падает 11,2 (генератор сосет вместо того, чтобы давать), подъезжать к дому не стал - все ясно, диодный мост, ремонт Геннадия.
Сам ремонт.

Снимаем крепление крепления генератора, сверху (ключ на 10 и 13), снизу ослабляем поворотный болт (головка 13), скидываем ремень, откручиваем три болта генератора снизу (головка для 15).
Вытаскиваем генератор, выкручиваем шкворневый болт крепления к блоку и отделяем генератор от креплений. Снимите крышку генератора. Отключаем диодный мост (в моем случае сгорел один диод), плитку шоколада (съел почти до нуля), конденсатор. Смотрим на медные кольца, по которым ездят шоколадные кисти. Закручиваем якорь (гудит).

Собираюсь в магазин закусок
Беру диодный мост, шоколадку и пару подшипников (задний и передний).Выбирать не из чего, маленький выбор в наших магазинах, берут то, что есть (надо ехать). В дальнейшем возьму генератор нивовский (130 ампер) б / у \ переберу на нормальные запчасти. .
Снимите шкив генератора. Отверните головку 22, вставив в генератор отвертку (по возможности не мните лепестки).
Начинаю половину. Я воткнул кирпичи в плату и пробовал сорок минут выбить из WD-40 и, как только смог, никак не встало.

Сел, подумал ... Положил на бок, вставил рожковый ключ боком в разрез на половинках, аккуратно забил молотком и чудо процесс пошел. Сначала с одной стороны, потом с другой. Затем также отверткой (у нее больший диаметр), затем немного больше и даже больше, пока не расколется. Кто будет делать еще предостережение , не забивайте пластины намотки внутрь! Якорь крутиться не будет! . Понял.

Нашел в гараже съемник для больших подшипников, накрутил на наждачной бумаге, и он стал универсальным съемником.

Снял свои малые подшипники. В гараже нашел три старых неизвестных подшипника, с их помощью расколол новый маленький.

Большой зажат в тиски (совдеповские) с помощью 30 голов.

В качестве рычага мне пришлось использовать трубку, иначе я боялся, что крышка лопнет от груза, но нет, я поддерживал весь шум. Назад прижал 32 головы. Не забыть зернить внутри, забыл - пришлось для этого полностью разбирать ген.
Собираем подшипники в обратном порядке, радуемся бесшумности гена.Смотрим медные кольца, по которым ездят шоколадные щетки, если в дороге есть бороздки, нужно их выровнять наждачной бумагой или напильником (кому удобно). Без фанатизма! В остальном, как и мне, поход по бутикам гарантирован. Зачем? Потому что у меня была большая шахта, я шлифовал медное кольцо и оно лопнуло вместе со мной (Ахтунг!). Пошел домой спать, 12 ночей где я его купил?

Съездил по местным магазинам и слава богу в одном нашел комплект для ремонта колец , советую купить сразу, если у вас износился .
И снова полный разбор генератора, выпресовка малого подшипника. Снимаем пластиковую шайбу, откусываем провода, идущие к контактам колец, снимаем старые кольца. Насколько я понимаю, на какой контакт звонить не обязательно; эти два провода просто два конца одной обмотки и кольца соответственно в любом случае будут замкнуты (могу ошибиться, если что-то меня поправит) . Меняем кольца - одеваем на шкив, припаиваем концевые выключатели (изначально они запрессованы), контакты смазал литолом, надеваем защитную шайбу.Собираем генератор. Перед установкой диодного моста накатать новые кольца напильником или наждачной бумагой (необязательно, но я так и сделал).

Не перепутайте болты диодного моста! Три из них, которые выходят на контакты с текстолитовыми шайбами! Ставить на их место четвёртую без шайбы, получится короткое замыкание, сжечь что-нибудь!
Ставим на машину.
Радуемся старому-новому генератору. Лично у меня в первый день сетевое напряжение было 13,6 + -0,2 (при ближнем и включенной магнитоле), во второй день 13.8 была устойчива (кисти прижились). Без света 14-14.2.

Всем удачи в ремонте, на дорогах и в жизни!

Основными источниками электроэнергии в автомобиле являются аккумуляторные батареи и генераторная установка. В статье рассматривается генератор ВАЗ 2114: устройство, возможные неисправности, методы их устранения, даются инструкции по снятию, прилагаются фото и видео материалы.

Как работает генератор?

Генератор на ВАЗ 2114 - трехфазный аппарат.Его задача - преобразовывать переменный ток в постоянный.


Конструкция агрегата состоит из следующих элементов:

  1. Передняя и задняя алюминиевые крышки, на каждой из которых установлены подшипники. Задняя крышка оснащена выводом для подключения питания от аккумулятора и разъемом для подачи тока на обмотку возбуждения. Кроме того, на задней крышке установлен конденсатор для подавления радиопомех, а также прикреплен щеточный узел.
  2. Статор Основной цилиндр представляет собой набор пластин, изготовленных из специальной трансформаторной стали.Обмотки электрогенератора размещаются в пазах статора, которые имеют выводы для подключения к диодному мосту. Обе крышки крепятся к статору с помощью 4-х болтов.
  3. Ротор. Выводы его обмотки возбуждения, расположенной на валу, соединены с контактными кольцами, расположенными на этом же валу. Впереди ротор имеет шпоночную канавку, в которую крепится шкив привода генератора ВАЗ 2114.
  4. На ВАЗ 2114 трехступенчатый регулятор напряжения, который совмещен со щеточным узлом, является неразъемным устройством.Реле-регулятор находится в металлическом корпусе. Щетки передают напряжение от регулятора к обмотке ротора.
  5. С внутренней стороны задней крышки прикреплен диодный блок с девятью диодами. Из них шесть основных и три дополнительных. Чтобы полупроводники достаточно охлаждались, их кладут на алюминиевую пластину в виде подковы.


Генератор ВАЗ 2114 - устройство

Работа генераторной установки обусловлена ​​тем, что в обмотке статора возникает электродвижущая сила, которая создается за счет вращения магнитного поля ротора.

Технические характеристики генераторного аппарата:

  • для обмотки возбуждения требуется регулируемое напряжение в пределах от 13,2 до 14,7 В;
  • генератор
  • вырабатывает ток 80 А;
  • при нагрузке 10 кг прогиб приводного ремня не должен превышать 8 мм.

Генераторная установка находится с левой стороны двигателя. Ротор установлен с правым вращением, что происходит за счет ременной передачи от коленчатого вала двигателя.

Возможные неисправности: признаки и причины

Генераторная установка является электромеханическим устройством. Следовательно, есть два типа неисправностей: механические и электрические.

Признаком появления механических неисправностей является повышенный шум, слышимый при работе генератора. Причина шума - разрушение запрессованного в крышку подшипника. Он постоянно испытывает большие радиальные нагрузки, поэтому имеет небольшой срок службы.

Чрезмерно натянутый ВАЗ 2114 сокращает срок его службы.Поэтому необходимо следить за его напряжением и состоянием. Генератор не будет работать при обрыве ремня.

Признаками неисправности в электрической цепи являются:

  • генератор не заряжает аккумулятор;
  • слишком низкое напряжение зарядки;
  • слишком высокое напряжение зарядки;
  • агрегат с подогревом.

Определите проблему с помощью мультиметра. О недостаточном заряде можно судить по слабо горящим фарам и медленно работающим дворникам, а также по контрольной лампе, которая мигает или горит постоянно.Если заряд слишком большой, значит в АКБ закипает электролит, а фары светят слишком ярко.

Диагностика узла

Генерация недостаточного заряда генераторной установкой приводит к тому, что входящего напряжения не хватает для питания всего электрооборудования. В этом случае на помощь приходит аккумулятор. В результате его можно полностью разрядить. Слишком высокое напряжение еще более опасно для бортовой сети, из-за него могут перегореть предохранители, а компоненты электрической сети - сгореть.

Зная, какое напряжение должен выдавать генератор ВАЗ 2114, можно провести его диагностику для поиска неисправности (видео Ильдара Латыпова).

Диагностика выполняется с помощью мультиметра, установленного в режим измерения напряжения.

Проверка генератора ВАЗ 2114 состоит из последовательности действий:

  1. Для начала необходимо включить зажигание и запустить двигатель.
  2. Если есть повреждение в цепи обмотки ротора, то на панели приборов будет постоянно гореть контрольная лампа.
  3. Блок питания должен быть нагрет примерно до 90 градусов. Частота вращения коленчатого вала должна быть около 2500-3000 об / мин.
  4. Затем следует включить ближний свет и радио.
  5. Теперь нужно измерить напряжение, которое идет на выводах АКБ. Оно должно быть около 13 В.
  6. Выключив магнитолу и потушив ближний свет, еще раз замерьте напряжение. Оно должно возрасти до 14,7 В.

Во время диагностики послушайте ротор. Если подшипник в передней крышке разрушен, будет слышен шум.

Падение напряжения возможно по следующим причинам:

  • ослабить натяжение ремня генератора;
  • износ щетки;
  • неисправность реле-регулятора;
  • износ всей генераторной установки.

Если генераторная установка полностью изношена, ее необходимо полностью заменить. Перед тем как менять генератор в ВАЗ 2114, следует провести его диагностику. Если нет, то причина может быть в обрыве ремня.

Сборка Руководство по демонтажу

Если подшипник разрушен, это необходимо, а для этого необходимо его демонтировать.Генераторная установка крепится к блоку двигателя на специальном кронштейне. Также есть ремешок для регулировки натяжения ремня.


Для снятия генераторной установки на ВАЗ 2114 необходимо запастись следующими инструментами:

  • набор гаечных ключей, желательно как колпачковый, так и рожковый;
  • торцевая головка на «15»;
  • крепление или кусок металлической трубы.

Возможны варианты демонтажа генераторной установки со снятием защиты силового агрегата и без.Рассмотрим вариант без демонтажа защиты. Перед снятием генераторной установки необходимо отключить отрицательную клемму на аккумуляторной батарее, чтобы избежать короткого замыкания.

Процедура состоит из шагов:

  1. Сначала используйте ключ на «17», чтобы ослабить натяжение ремня генератора. Для этого откручиваем крепежную гайку сверху и перемещаем агрегат к блоку цилиндров.
  2. Далее, на болте штифта «31» необходимо открутить гайку и отсоединить шнур питания, идущий к обмотке возбуждения ротора.
  3. Нижний генератор крепится гайкой и длинным болтом, их нужно открутить.
  4. Чтобы легче достать генератор, нужно открутить штангу, с помощью которой узел крепится к блоку цилиндров двигателя. Для этого откручиваем два болта.
  5. Также аккуратно откручиваем гайку крепления планки к стартеру. Если застежка застряла, можно использовать проникающую смазку, позволяющую удалить ржавчину и грязь.
  6. Чтобы снять ось генератора с кронштейна, лучше повернуть ее по часовой стрелке.
  7. Далее ключом на «19» нужно открутить гайку и снять ее и распорную втулку.
  8. Теперь узел генератора можно снять вверх.

В случае демонтажа генератора через днище необходимо снять защиту.

Как устранить неисправность генератора четырнадцатой модели ВАЗ?

Устранение неисправностей зависит от причин, их вызвавших:

  1. Если предохранитель перегорел, его необходимо заменить. Все предохранители находятся в монтажном блоке.Перегоревший предохранитель указывает на неисправность в цепи. Его нужно проверить, найти точную причину и устранить.
  2. При отсутствии питания проверить надежность минусовых проводов.
  3. Если есть проблемы в замке зажигания, нужно проверить контактную группу. Если замок не подлежит восстановлению, его следует полностью заменить.
  4. Для определения проблем, возникающих в цепи питания обмотки ротора, используется контрольная лампа. Если он перегорел, его нужно заменить.
  5. Замена щеток генератора производится вместе с реле регулятора напряжения. Отдельно регулятор не ремонтируется.
  6. Не заряжает генератор из-за обрыва приводного ремня, установлен новый расходник. При этом размер ремня должен соответствовать натяжению. Замена ремня генератора ВАЗ 2114 8 и 16 аналогично.
  7. Если низкое напряжение бортовой сети автомобиля вызвано слабым натяжением ремня, натяжение необходимо отрегулировать.
  8. Если вы слышите гул и треск в передней крышке генератора, подшипник заменяется, так как он чаще всего является причиной шума.

Фотогалерея

1. Сборка генераторной установки 2. Разборка узла 3. Диодный мост 4. Щеточный узел

Заключение

Ремонт генератора ВАЗ 2114 зависит от обнаруженных неисправностей. Зная, как проверить генератор, можно обнаружить его неисправности. Некоторые из них даже не требуют снятия генератора.Например, генератор дает слабый заряд или не дает зарядку - причины слабого натяжения или обрыва приводного ремня.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
