Как следует мотать первичную обмотку трансформатора?

Рис. 2 а) б) в) г) д)

Если используются кольца 2000НМ отечественного производителя, то для начала – посредством наждачной бумаги скругляем наружные острые грани до состояния, приведённого на Рис.2 а).

Далее на кольцо следует намотать термостойкую изоляционную прокладку (Рис.2 б). В качестве изоляционного материала можно выбрать лакоткань, стеклолакоткань, киперную ленту, или сантехническую фторопластовую ленту.

Для буржуйских колец фирмы EPCOS первые два пункта практической ценности не имеют.

Настало время намотать однослойную обмотку «виток к витку» (Рис.2 в). Обмотка должна быть равномерно распределена по периметру магнитопровода – это важно!

Если в закромах радиолюбительского хозяйства не завалялся обмоточный провод необходимого диаметра, то обмотку можно намотать сразу в два, или несколько проводов меньшего диаметра (Рис.2 г). Не забываем, что зависимость тока от диаметра квадратичная и если, к примеру, нам надо заменить провод диаметром 1мм, то это будет не два провода по 0,5мм, а четыре (или два провода по 0,7мм).

Ну и для завершения первичного процесса поверх первичной обмотки трансформатора наматываем межобмоточную прокладку – пару слоёв лакоткани или другой изолирующей ленты (Рис.2 д).

А вот теперь мы плавно переходим к выполнению второй части упражнения.
Казалось бы, расчёты количества витков вторичной обмотки импульсного трансформатора настолько банальны и очевидны, что, как говаривал товарищ Мамин-Сибиряк – «яйца выеденного не стоят».
Да только вот опять – не складываются куличики в пирамидку, потому как далеко не каждый источник информации радует ожидаемым результатом. Поэтому для начала приведём формулу зависимости выходного напряжения от соотношения количества витков обмоток:
W1 (Uвх – Uдм1)/2 – Uнас ,
W2 (Uвых+Uдм2)
где Uвх – значение выпрямленного напряжения сети, равное 1,41×220≈310В,
Uдм1 – падение напряжения на входном диодном мосте ≈ 1В,
Uдм2 – падение напряжения на выходном диодном мосте ≈ 1В,
Uнас – напряжение насыщения на ключевом транзисторе ≈ 1,6В.
Подставив значения, получаем конечную формулу W2 = W1×(Uвых+1)/153.
Это формула верна для случаев, когда мы хотим получить расчётное значение выходного напряжения на холостом ходу.
Если же данный параметр нас интересует при максимальном токе нагрузки, то практика показывает, что количество витков вторичной обмотки следует увеличить на 10%.

Теперь, что касается диаметра провода вторичной обмотки трансформатора. Диаметр этот достаточно просто вычисляется по формуле:
D = 1,13×√ I / J ,
где I – ток обмотки, а J – параметр плотности тока, напрямую зависящий от мощности трансформатора и принимающий для кольцевых сердечников значения:
≈4,5 для мощностей до 50Вт; ≈4 для 50-150Вт; ≈3,25 для 150-300Вт и ≈2,75 для 300-1000Вт.

И в завершении приведу незамысловатый калькулятор для расчёта параметров вторичной обмотки импульсного трансформатора.

Точно так же, как и в случае с первичной обмоткой – вторичная должна быть как можно более равномерно распределена по периметру магнитопровода.

Количество вторичных обмоток ограничено только размерами магнитопровода. При этом суммарная величина снимаемых с обмоток мощностей не должна превышать расчётную мощность трансформатора.

При необходимости поиметь двуполярный источник питания, обе обмотки следует мотать одновременно, затем присовокупить начало одной обмотки к концу другой, а уже потом направить это соединение, в зависимости от личных пристрастий – к земле, средней точке, общей шине, корпусу, или совсем на худой конец – к GND-у.

Ну что ж, с трансформатором определились, пора озадачиться полным джентльменским набором настоящего мужчины – плавками с меховым гульфиком, а главное, непосредственно импульсным блоком питания, оснащённым такими значимыми прибамбасами, как устройства мягкого пуска и защиты от токовых перегрузок и КЗ.
Всё это хозяйство подробно опишем на странице Ссылка на страницу.

Есть две категории любых импульсных преобразователей напряжения:

• С трансформатором
• С накопительной катушкой индуктивности (НКИ)

Преобразователь любой из этих двух категорий может быть как понижающим, так и повышающим, в устройствах с НКИ это зависит от схемы включения, в устройствах с трансформатором от коэффициента трансформации.

Для ясного понимания физических процессов протекающих в этих устройствах, необходимо понимать основы электромагнитных явлений, протекающих в индуктивных элементах схем: катушках индуктивности, трансформаторах и дросселях, а также их отличия друг от друга.

Импульсные преобразователи напряжения с НКИ

На выходе таких схем всегда будет или постоянное или пульсирующее напряжение.
Переменное напряжение на их выходе не получить.

Общая схема повышающего импульсного преобразователя с НКИ

Сигнал, который необходимо подавать в точку А1 по отношению к общему проводу

Общая схема понижающего импульсного преобразователя с НКИ

Сигнал который необходимо подавать в точку Б1 по отношению к истоку транзистора

Как работают импульсные преобразователи с НКИ?

Рассмотрим на примере повышающего преобразователя.
Накопительная катушка индуктивности L1 подключен так, что при открывании транзистора T1 через них начинает протекать ток от источника «+ПИТ», при этом ток возрастает в катушке не мгновенно, так как энергия запасается в магнитном поле катушки.
После того как транзистор T1 закрывается, запасённой в катушке энергии необходимо высвободится, это следует из физики явлений происходящих в катушке индуктивности, соответственно единственный путь этой энергии пролегает через источник +ПИТ, диод VD1 и нагрузку подключенную к ВЫХОДу.
При этом максимальное напряжение на выходе зависит только от одного – сопротивления нагрузки.
Если у нас идеальная катушка индуктивности и если нагрузка отсутствует, то напряжение на выходе будет бесконечно большим, однако мы имеем дело с далёкой от идеала катушкой, поэтому без нагрузки напряжение просто будет очень большим, возможно настолько большим что случиться пробой воздуха или диэлектрика между клеммой ВЫХОД и общим проводом, но скорее пробой транзистора.

Если катушка индуктивности высвобождает всю энергию которую накопила (за вычетом потерь), то как же регулировать напряжение на выходе таких преобразователей?
Очень просто – запасать в катушке индуктивности ровно столько энергии, сколько необходимо, что бы создать нужное напряжение на известном сопротивлении нагрузки.

Регулировка запасённой энергии производится длительностью импульсов открывающих транзистор (временем в течении которого открыт транзистор).

В понижающем преобразователе в катушке индуктивности происходят точно те же процессы, однако в этом случае при открывании транзистора катушка индуктивности не даёт напряжению на выходе увеличиться мгновенно, а после его закрывания, высвобождая запасённую энергию с одной стороны через диод VD1 а с другой через нагрузку подключенную к ВЫХОДу поддерживает напряжение на клемме ВЫХОД.

Напряжение на выходе такого преобразователя не может оказаться больше чем напряжение +ПИТ.

Импульсные преобразователи напряжения с трансформаторами

То есть задача сводится к получению переменного напряжения, которое необходимо приложить к первичной обмотке, от источника постоянного тока питающего преобразователь.

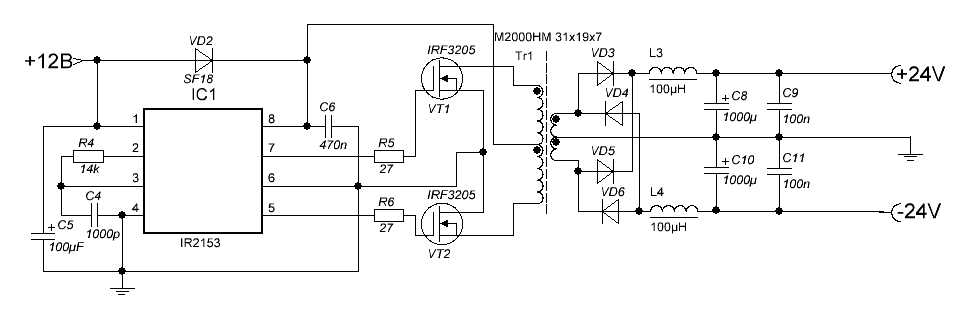

«Пуш-пул» («push-pull»), генератор Роэра

Сигналы на входах по отношению к общему проводу:

Работает следующим образом:
когда транзистор T1 открыт, ток течёт через верхнюю половину обмотки – L1.1, затем транзистор T1 закрывается и открывается транзистор T2, ток начинает протекать через нижнюю половину обмотки – L1.2, так как верхняя половина обмотки L1 включена своим концом к +ПИТ а нижняя началом, то магнитное поле в сердечнике трансформатора при открытии T1 течёт в одну сторону, а при открытии T2 в другую, соответственно на вторичной обмотке L2 создаётся переменное напряжение.
L1.1 и L1.1 выполняются как можно более идентичными друг другу.
Преимущества:
Высокая эффективность при работе от низкого напряжения питания (через каждую половину обмотки и транзистор протекает только половина необходимого тока).
Недостатки:
Выбросы напряжения на стоках транзисторов равные удвоенному напряжению питания (например когда T1 открыт, а T2 закрыт, то ток течёт в L1.1 в свою очередь в L1.2 магнитное поле создаёт напряжение равное напряжению на L1.1 которое суммируясь с напряжением источника питания воздействует на закрытый T2).
То есть необходимо выбирать транзисторы на большее допустимое максимальное напряжение.
Применение:
Преобразователи, питающиеся от низкого напряжения (порядка 12 вольт).

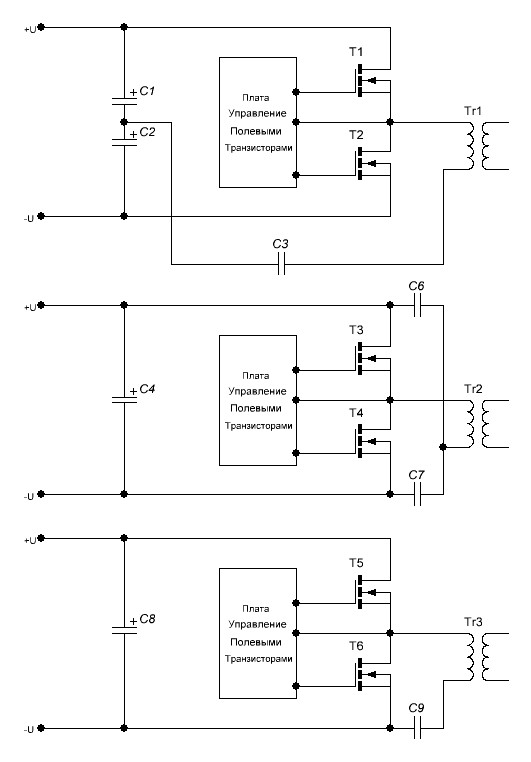

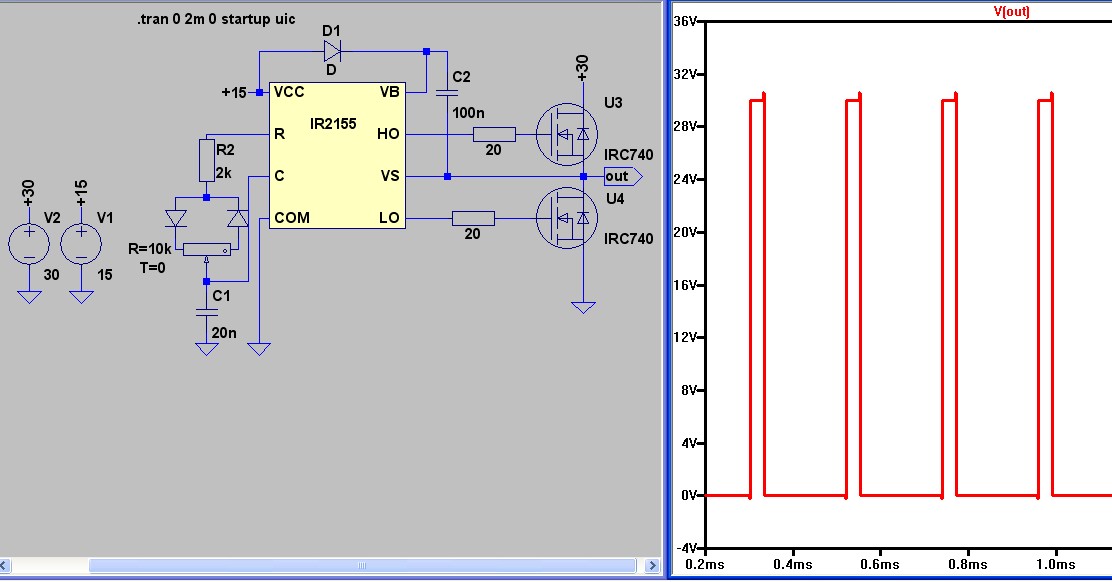

Полумост

Сигналы на входах по отношению к общему проводу

Работает следующим образом:
когда транзистор T1 открыт, ток течёт через первичную обмотку трансформатора (L1) заряжая конденсатор C2, затем он закрывается и открывается T2, соответственно теперь ток течёт через L1 в обратном направлении, разряжая C2 и заряжая C1.
Недостатки:
Напряжение подводимое к первичной обмотке трансформатора в два раза ниже напряжения +ПИТ.
Приемущества:
Отсутствие выбросов удвоенного напряжения свойственных пуш-пулу.
Применение:
Преобразователи, питающиеся от бытовой осветительной сети, сетевые блоки питания (например: блоки питания компьютеров).

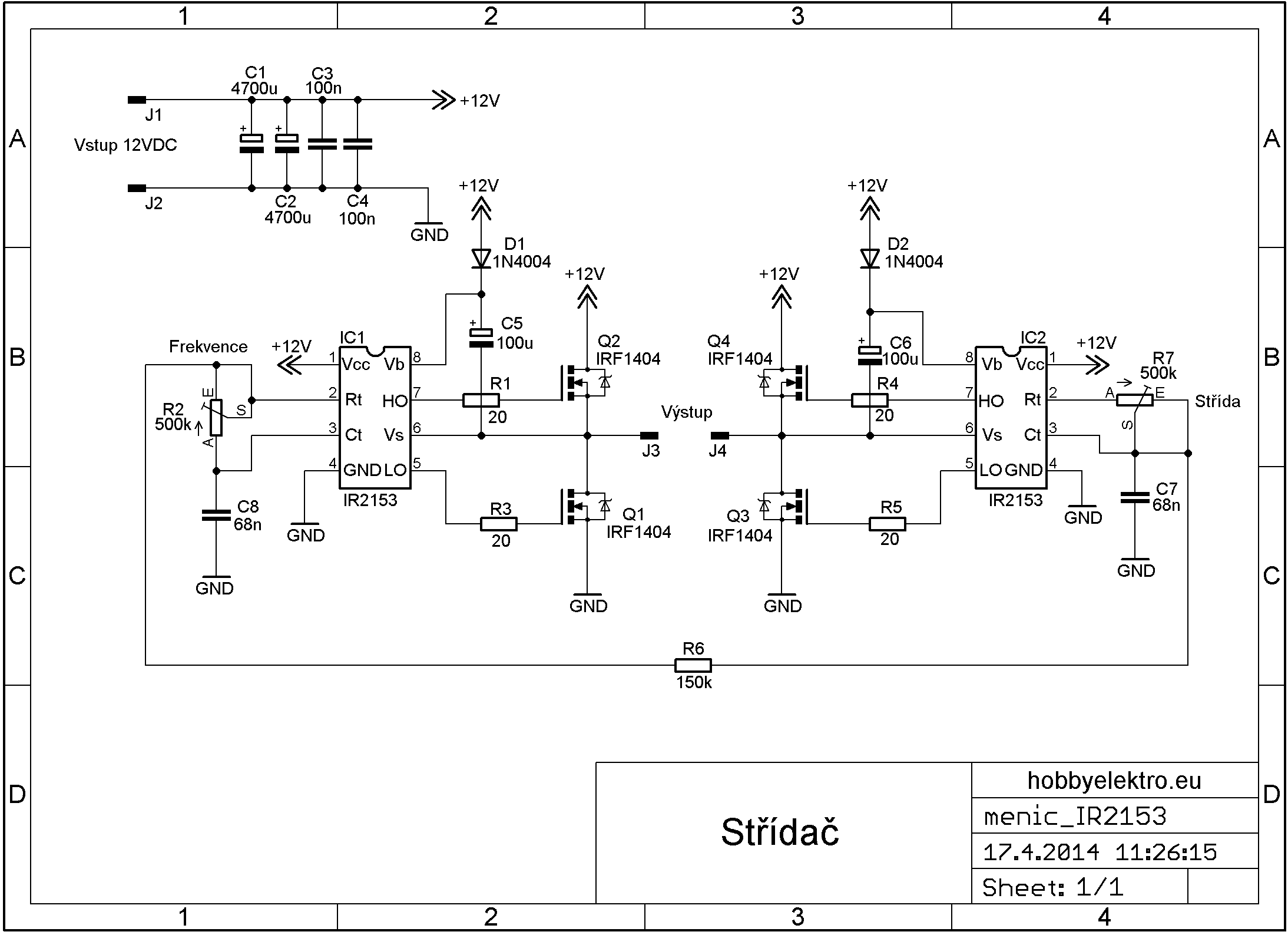

Мост

Сигналы на входах по отношению к общему проводу

Работает следующим образом:
когда транзисторы T1 и T4 открыты, ток течёт через первичную обмотку трансформатора в одном направлении, затем они закрываются и открываются T2 и T3 ток через первичную обмотку начинает течь в обратном направлении.
Недостатки:
Необходимость установки четырёх мощных транзисторов.
Удвоенное падение напряжения на транзисторах (падения напряжения на смежных T1 T4/ T2 T3 транзисторах складываются).
Приемущества:
Полное напряжение питания на первичной обмотке.
Отсутствие выбросов удвоенного напряжения свойственных пуш-пулу.

Мощные преобразователи, питающиеся от бытовой осветительной сети, сетевые блоки питания (например: импульсные сварочные «трансформаторы»).

Общими проблемами для преобразователей на трансформаторах являются те же проблемы что и преобразователей на базе НКИ: насыщение сердечника; сопротивление провода из которого выполнены обмотки; работа транзисторов в линейном режиме.

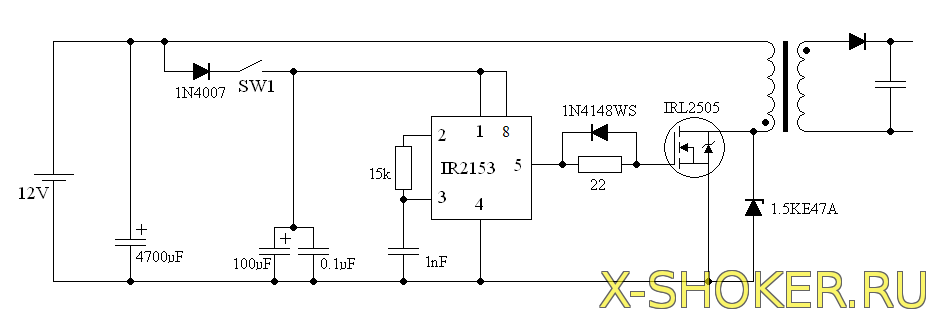

Обратноходовые и прямоходовые импульсные преобразователи

Обратноходовой и прямоходовой импульсный преобразователь напряжения – это «гибриды» преобразователя на базе накопительной катушки индуктивности (НКИ) и трансформатора, хотя в сути своей это преобразователь на базе НКИ и об этом никогда не стоит забывать.

Принцип работы такого преобразователя схож с повышающим преобразователем на НКИ, с той лишь разницей, что нагрузка включена не непосредственно к катушке, а к ещё одной дополнительной обмотке, намотанной на саму катушку, что превращает ее в трансформатор.

Как и в повышающем преобразователе, в случае включения его без нагрузки, его выходное напряжение будет стремиться к максимуму.

Недостатки:
Выбросы напряжения на ключевом транзисторе создающие необходимость применения ключевых транзисторов на напряжение значительно превышающее +ПИТ.
Высокое напряжение на выходе в отсутствии нагрузки.
Преимущества:
Гальваническая развязка цепи питания и цепи нагрузки.
Отсутствие потерь связанных с перемагничиванием сердечника (магнитное поле течёт в сердечнике всегда в одну сторону).

Явления, о которых необходимо помнить при конструировании

Специфические проблемы преобразователей напряжения с использованием трансформаторов

Явление сквозного тока

Эффект Миллера

Опять же, рассмотрим на примере полумоста – когда транзистор T1 открывается, то к транзистору T2 прикладывается напряжение, которое быстро возрастает (со скоростью открывания T1), так как это напряжение велико, то даже незначительная внутренняя ёмкость между затвором и истоком заряжаясь создаёт значительный потенциал на затворе, который открывает T2, пусть и на короткое время, но создавая сквозной ток, даже при наличии дедтайма.
Решение: применение мощных драйверов транзисторов, способных не только отдавать, но и принимать большие токи.

О чём не следует забывать?

Понижающий преобразователь с НКИ, полумост и мост – схемы, которые не так просты, как кажутся на первый взгляд, прежде всего потому, что исток транзистора в понижающем преобразователе и истоки верхних по схеме транзисторов в мосте и полумосте находятся под напряжением питания.
Как мы знаем, управляющее напряжение на затвор транзистора нужно подавать относительно его истока, для биполярных на базу относительно к эмиттера.
Решения:
Использование гальванически развязанных источников питания цепей затворов (баз):

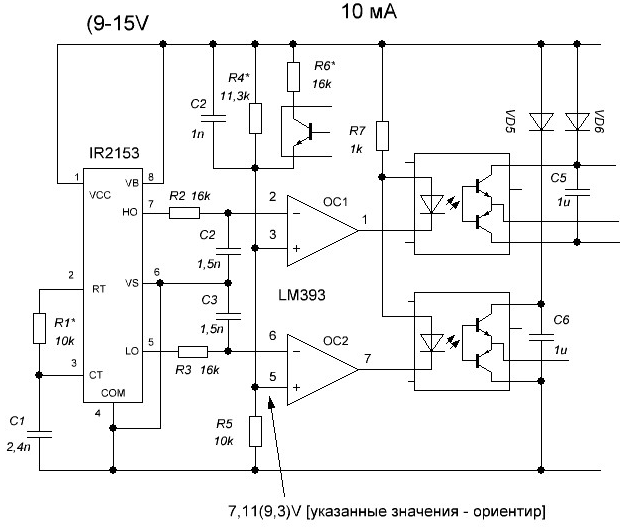

Генератор G1 вырабатывает противофазные сигналы и формирует дедтайм, U1 и U2 драйверы полевых транзисторов, оптрон гальванически развязывает входную цепь верхнего драйвера с выходом генератора, который питается от другой обмотки трансформатора.

Применение импульсного трансформатора для гальванической развязки цепей затворов (баз):

Гальваническая развязка обеспечивается за счёт введения ещё одного импульсного трансформатора: GDT.

Есть и ещё один метод – «бустреп», но и он вам вряд ли понравится, для получения подробностей смотрите документацию к микросхеме IR2153, в частности метод получения напряжения питания для управления верхним по схемам ключевым транзистором.

Проектируя преобразователь, необходимо учитывать, что это импульсное устройство по проводникам которого текут значительные токи, которые резко изменяются и это устройство в котором создаются сильные магнитные поля – всё это создаёт благоприятную почву для возникновения целой серии помех в широком спектре.
При разводке печатных плат следует стремиться сделать все силовые проводники цепи максимально короткими и прямыми, электролитические конденсаторы шунтировать плёночными или керамическими на ёмкость 0,1 . 1мкф в непосредственной близости от силовых элементов, для предотвращения просачивания высокочастотных помех в осветительную сеть, если устройство питается от сети, устанавливать по цепи подводки сетевого напряжения LC фильтры нижних частот.

Несмотря на множество непростых моментов, импульсные преобразователи напряжения применяются широко, а работающие на высокой частоте (десятки-сотни килогерц) обладают рядом преимуществ, так:
Высокий КПД, вплоть до 97%;
Малая масса;
Малые габариты.

Примеры конкретных схем

Схема генератора Роэра на полевых транзисторах IRF540 и управляющей КМОП микросхеме CD4047

Схема автогенератора Роэра на полевых транзисторах IRF540

Схема генератора Роэра на полевых транзисторах IRF540 и управляющей микросхеме TL494

Дело в том, что в его постановке и выводах произведена подмена, аналогичная подмене в школьной шуточной задачке на сообразительность, в которой спрашивается:
– Cколько яблок на березе, если на одной ветке их 5, на другой ветке – 10 и так далее
При этом внимание учеников намеренно отвлекается от того основополагающего факта, что на березе яблоки не растут, в принципе.

В эксперименте Майкельсона ставится вопрос о движении эфира относительно покоящегося в лабораторной системе интерферометра. Однако, если мы ищем эфир, как базовую материю, из которой состоит всё вещество интерферометра, лаборатории, да и Земли в целом, то, естественно, эфир тоже будет неподвижен, так как земное вещество есть всего навсего определенным образом структурированный эфир, и никак не может двигаться относительно самого себя.

Удивительно, что этот цирковой трюк овладел на 120 лет умами физиков на полном серьезе, хотя его прототипы есть в сказках-небылицах всех народов всех времен, включая барона Мюнхаузена, вытащившего себя за волосы из болота, и призванных показать детям возможные жульничества и тем защитить их во взрослой жизни. Подробнее читайте в FAQ по эфирной физике.

Сегодня я расскажу о процедуре расчета и намотки импульсного трансформатора, для блока питания на ir2153.

Моя задача стоит в следующем, нужен трансформатор c двумя вторичными обмотками, каждая из которых должна иметь отвод от середины. Значение напряжения на вторичных обмотках должно составить +-50В. Ток протекать будет 3А, что составит 300Вт.

Расчет импульсного трансформатора.

Для начала загружаем себе программу расчета импульсного трансформатора Lite-CalcIT и запускаем её.

Выбираем схему преобразования – полумостовая. Зависит от вашей схемы импульсного источника питания. В статье “Импульсный блок питания для усилителя НЧ на ir2153 мощностью 300Вт” схема преобразования –полумостовая.

Напряжение питания указываем постоянное. Минимальное = 266 Вольт, номинальное = 295 Вольт, максимальное = 325 Вольт.

Тип контроллера указываем ir2153, частоту генерации 50кГц.

Стабилизации выходов – нет.Принудительное охлаждение – нет.

Диаметр провода, указываем тот, который есть в наличии. У меня 0,85мм. Заметьте, указываем не сечение, а диаметр провода.

Указываем мощность каждой из вторичных обмоток, а также напряжение на них. Я указал 50В и мощность 150Вт в двух обмотках.

Схема выпрямления – двухполярная со средней точкой.

Указанные мною напряжения (50 Вольт) означают, что две вторичных обмотки, каждая из которых имеет отвод от середины, и после выпрямления, будет иметь +-50В относительно средней точки. Многие подумали бы, что указали 50В, значит, относительно ноля будет 25В в каждом плече, нет! Мы получим 50В вкаждом плече относительно среднего провода.

Далее выбираем параметры сердечника, в моем случае это “R” – тороидальный сердечник, с размерами 40-24-20 мм.

Нажимаем кнопочку “Рассчитать!”. В результате получаем количество витков и количество жил первичной и вторичной обмоток.

Намотка импульсного трансформатора.

Итак, вот мое колечко с размерами 40-24-20 мм.

Теперь его нужно изолировать каким-либо диэлектриком. Каждый выбирает свой диэлектрик, это может быть лакоткань, тряпочная изолента, стеклоткань и даже скотч, что лучше не использовать для намотки трансформаторов. Говорят скотч, разъедает эмаль провода, не могу подтвердить данный факт, но я нашел другой минус скотча. В случае перемотки, трансформатор тяжело разбирать, и весь провод становится в клею от скотча.

Я использую лавсановую ленту, которая не плавится как полиэтилен при высоких температурах. А где взять эту лавсановую ленту? Все просто, если есть обрубки экранированной витой пары, то разобрав её вы получите лавсановую пленочку шириной примерно 1,5см. Это самый идеальный вариант, диэлектрик получается красивым и качественным.

Скотчем подклеиваем лавсаночку к сердечнику и начинаем обматывать колечко, в пару слоев.

Далее мотаем первичку, в моем случае 33 витка проводом диаметра 0,85мм двумя жилами (это я перестраховался). Мотайте по часовой стрелке, как показано на картинке ниже.

Выводы первичной обмотки скручиваем и залуживаем.

Далее надеваем сверху несколько сантиметров термоусадки и подогреваем.

Следующим шагом вновь изолируем диэлектриком еще пару слоев.

Теперь начинаются самые «непонятки» и множество вопросов. Как мотать? Одним проводом или двумя? В один слой или в два слоя класть обмотку?

В ходе моего расчета я получил две вторичных обмотки с отводом от середины. Каждая обмотка содержит 13+13 витков.

Мотаем двумя жилами, в ту же сторону, как и первичную обмотку. В итоге получилось 4 вывода, два уходящих и два приходящих.

Теперь один из уходящих выводов соединяем с одним из приходящих выводов. Главное не запутаться, иначе получится, что вы соедините один и тот же провод, то есть замкнете одну из обмоток. И при запуске ваш импульсный источник питания сгорит.

Соединили начало одного провода с концом другого. Залудили. Надели термоусадку. Далее вновь обмотаем лавсановой пленкой.

Напомню, что мне нужно было две вторичных обмотки, если вам нужен трансформатор с одной вторичной обмоткой, то на этом этапе финиш. Вторую вторичную обмотку мотаем аналогично.

После чего сверху опять обматываем лавсановой пленкой, чтобы крайняя обмотка плотно прилегала и не разматывалась.

В результате получили вот такой аккуратный бублик.

Таким образом, можно рассчитать и намотать любой трансформатор, с двумя или одной вторичной обмоткой, с отводом или без отвода от середины.

Программа расчета импульсного трансформатора Lite-CalcIT СКАЧАТЬ

Статья по перемотке импульсного трансформатора из БП ПК ПЕРЕЙТИ.

Как рассчитать импульсный трансформатор

«Как-то лет в 12 нашёл я старый трансформатор, слегка перемотал его и включил.
Энергосистема опознала нового радиотехника и приветливо моргнула всем домом.
Вот так я и начал изучать силовую электронику».

А тем временем традиционные линейные источники питания на силовых трансформаторах всё чаще стали вытесняться своими импульсными коллегами.

Наиболее популярными среди радиолюбителей стали сетевые источники питания, собранные на микросхемах IR2153 и IR2155, которые представляют из себя самотактируемые высоковольтные драйверы, позволяющие получать полумостовые импульсные блоки питания мощностью до 1,5 кВт с минимальной обвязкой.

Для наших высокотоковых дел лучше всего применять трансформаторы с тороидальным магнитопроводом. В сравнении с другими сердечниками они имеют меньший вес и габариты, а также отличаются лучшими условиями охлаждения обмоток и повышенным КПД.
Но самое главное – при равномерном распределении обмоток по периметру сердечника практически отсутствует магнитное поле рассеяния, что в большинстве случаев отметает потребность в тщательном экранировании трансформаторов.

По сути дела, умных статей в сети на предмет расчёта импульсных трансформаторов великое множество, с картинками, формулами, таблицами и прочими авторитетными причиндалами. Наблюдаются в свободном доступе и многочисленные онлайн-калькуляторы на интересующую нас тематику.

И снизошла б на нас благодать неземная, кабы вся полученная информация сложилась в наших любознательных головах в единое большое целое.
Да вот, что-то не получается. Ништяк обламывается из-за того, что следуя этими различным компетентным источникам, мы устойчиво получаем на выходе и различные результаты.

Вот и гуляют по сети идентичные радиолюбительские схемы импульсных блоков питания на IR2153 с идентичными заявленными характеристиками, трансформаторами на одних и тех же кольцах, но радикально не идентичным количеством витков первичных обмоток трансформаторов.
А когда эти различия выражаются многими разами, то возникает желание «что-то подправить в консерватории». Объясняется это желание просто – существенной зависимостью КПД устройства от значения индуктивности, на которую нагружены ключевые транзисторы преобразователя. А в качестве этой индуктивности как раз и выступает первичная обмотка импульсного трансформатора.

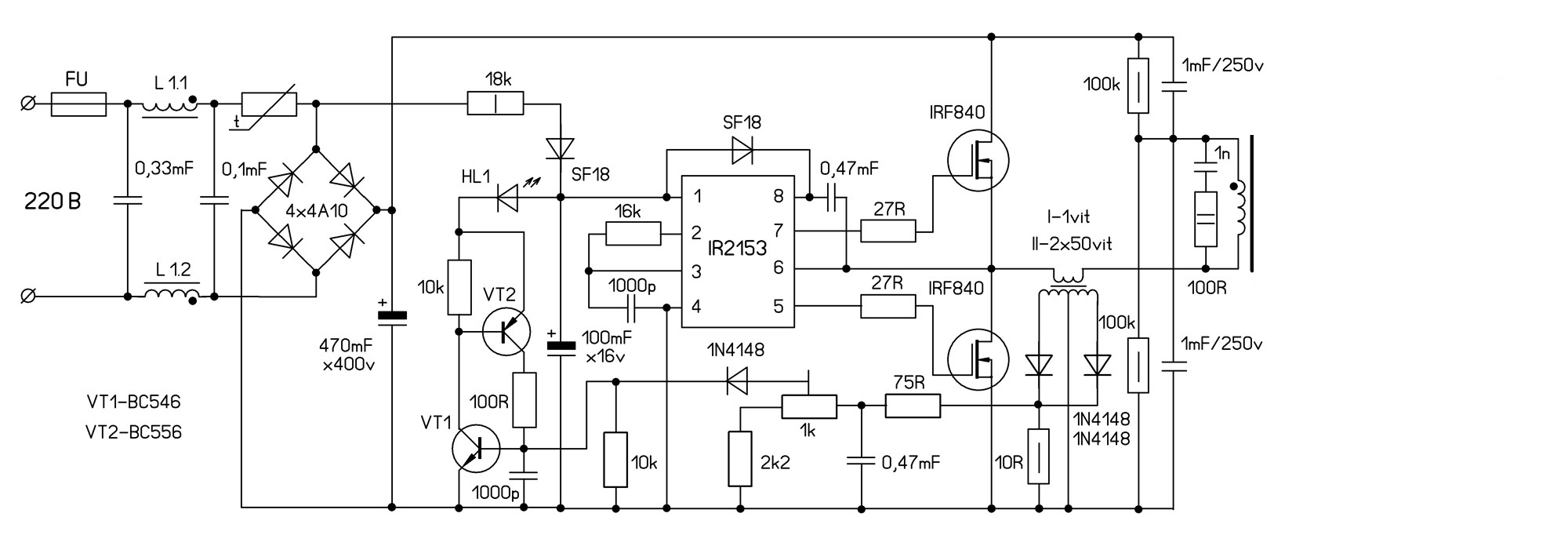

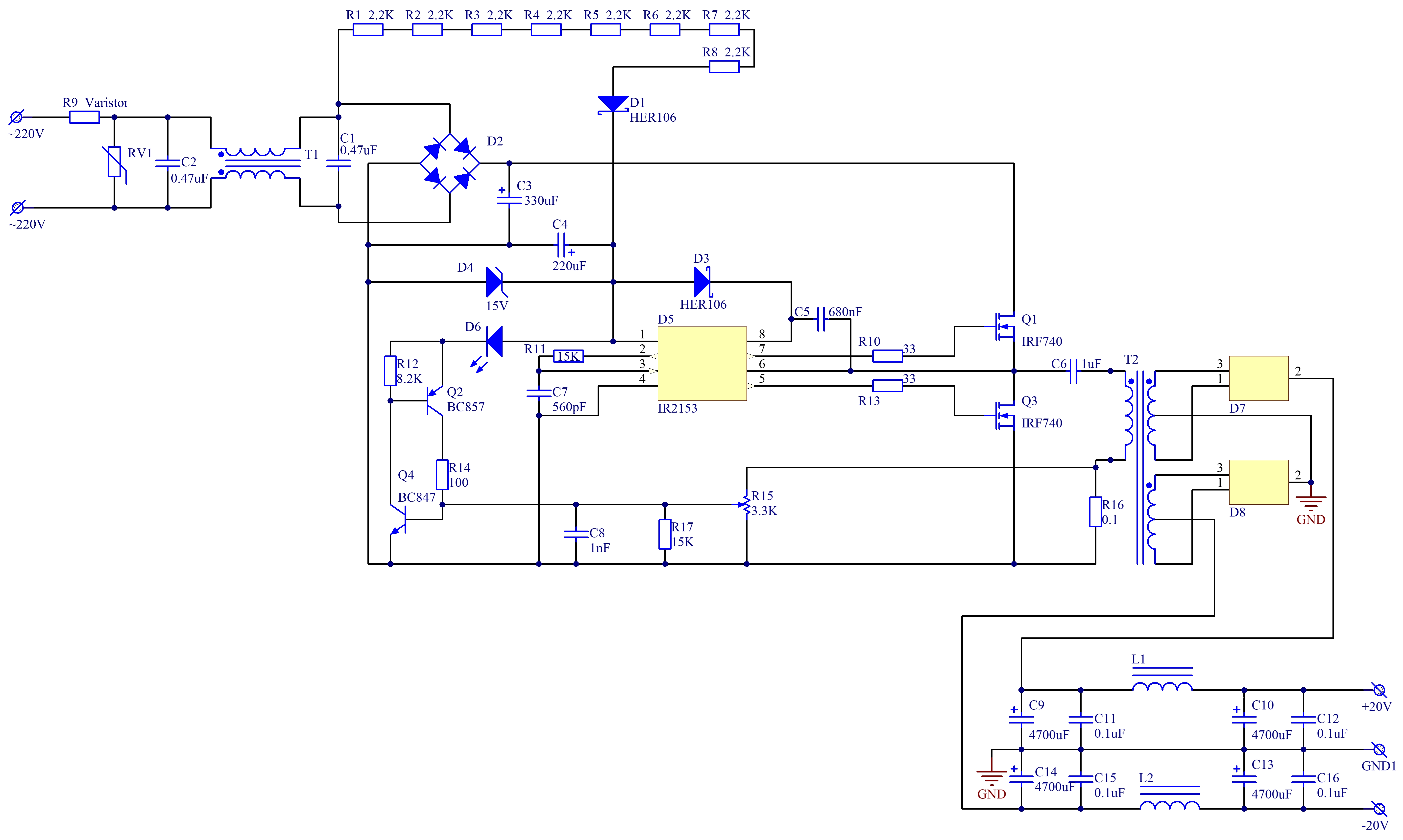

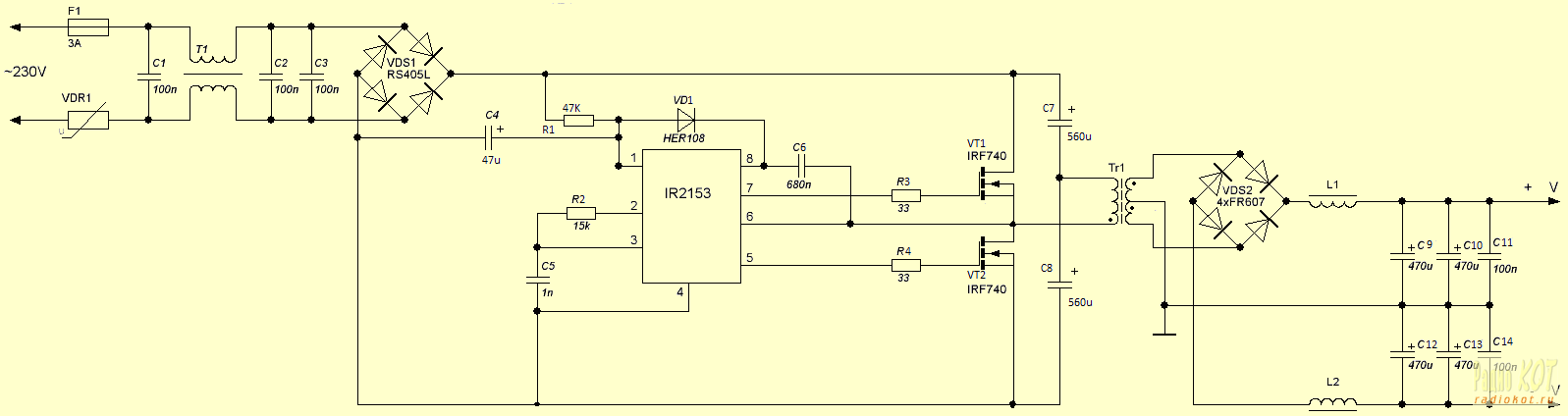

А для лучшего восприятия сказанного, приведу типовую схему источника питания на IR2153, не обременённую ни устройством защиты, ни какими-либо другими излишествами.

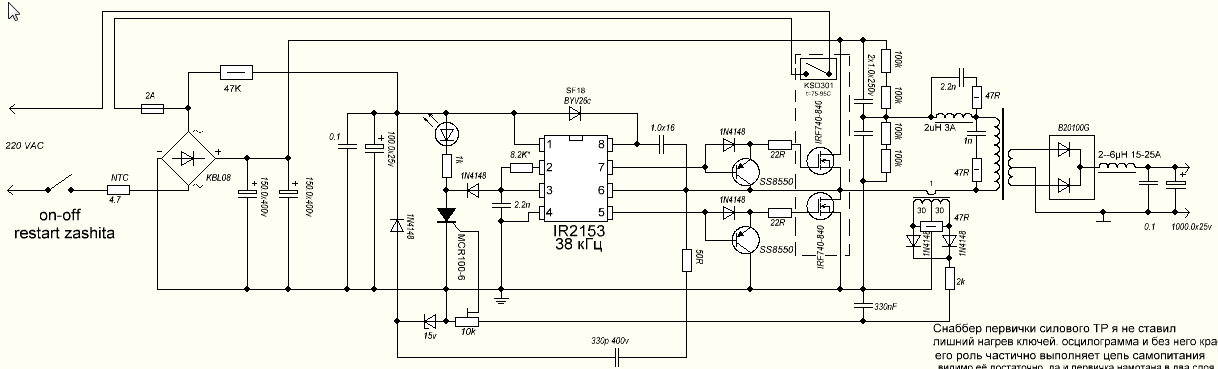

Рис.1

Схема проверена временем и многочисленными опытами изрядно пощипанных током, неустрашимых радиолюбителей, так что не работать в ней – просто нечему.

Ну и наконец, переходим к расчёту импульсного трансформатора.

Мотать его будем на бюджетных низкочастотных ферритовых кольцах отечественного производителя 2000НМ или импортных – EPCOS N87, а для начала определимся с габаритной мощностью тороидального ферритового магнитопровода.

Концепция выбора габаритной мощности с запасом в 10% от максимальной мощности в нагрузке, заложенная в режимы автоматического подбора сердечника в большинстве калькуляторов, хотя и не противоречит теоретическим расчётам, учитывающим высокий КПД импульсного трансформатора, но всё же наводит на грустную мысль о ненадлежащей надёжности и возможной скорой кончине полученного моточного изделия.

Расчёты поведём исходя из частоты работы преобразователя IR2153, равной 50 кГц. Почему именно такой?
Не ниже, потому что такой выбор частоты позволяет нам уложиться в достаточно компактные размеры ферритового сердечника, и при этом гарантирует полное отсутствие сигналов комбинационных частот ниже 30 кГц при работе девайса в составе качественной звуковоспроизводящей аппаратуры.
А не выше, потому что мы пилоты. А феррит у нас низкочастотный и может почахнуть и ответить значительным снижением магнитной проницаемости при частотах свыше 60-70 кГц. Не забываем, что сигнал, на выходах ключей имеет форму меандра и совокупная амплитуда гармоник, с частотами в 3-9 раз превышающими основную, имеет весьма ощутимую величину.

Параметры первичной обмотки трансформатора рассчитаем при помощи программы Lite-CalcIT, позволяющей, на мой взгляд, вполне адекватно оценить как размер сердечника, так и количество витков первичной обмотки.
Результаты сведём в таблицу.

Как следует мотать первичную обмотку трансформатора?

Рис. 2 а) б) в) г) д)

Если используются кольца 2000НМ отечественного производителя, то для начала – посредством наждачной бумаги скругляем наружные острые грани до состояния, приведённого на Рис. 2 а).

Далее на кольцо следует намотать термостойкую изоляционную прокладку (Рис.2 б). В качестве изоляционного материала можно выбрать лакоткань, стеклолакоткань, киперную ленту, или сантехническую фторопластовую ленту.

Для буржуйских колец фирмы EPCOS первые два пункта практической ценности не имеют.

Настало время намотать однослойную обмотку «виток к витку» (Рис.2 в). Обмотка должна быть равномерно распределена по периметру магнитопровода – это важно!

Если в закромах радиолюбительского хозяйства не завалялся обмоточный провод необходимого диаметра, то обмотку можно намотать сразу в два, или несколько проводов меньшего диаметра (Рис.2 г). Не забываем, что зависимость тока от диаметра квадратичная и если, к примеру, нам надо заменить провод диаметром 1мм, то это будет не два провода по 0,5мм, а четыре (или два провода по 0,7мм).

Ну и для завершения первичного процесса поверх первичной обмотки трансформатора наматываем межобмоточную прокладку – пару слоёв лакоткани или другой изолирующей ленты (Рис.2 д).

А вот теперь мы плавно переходим к выполнению второй части упражнения.
Казалось бы, расчёты количества витков вторичной обмотки импульсного трансформатора настолько банальны и очевидны, что, как говаривал товарищ Мамин-Сибиряк – «яйца выеденного не стоят».
Да только вот опять – не складываются куличики в пирамидку, потому как далеко не каждый источник информации радует ожидаемым результатом. Поэтому для начала приведём формулу зависимости выходного напряжения от соотношения количества витков обмоток:
W1 (Uвх – Uдм1)/2 – Uнас ,
W2 (Uвых+Uдм2)
где Uвх – значение выпрямленного напряжения сети, равное 1,41×220≈310В,
Uдм1 – падение напряжения на входном диодном мосте ≈ 1В,
Uдм2 – падение напряжения на выходном диодном мосте ≈ 1В,
Uнас – напряжение насыщения на ключевом транзисторе ≈ 1,6В.
Подставив значения, получаем конечную формулу W2 = W1×(Uвых+1)/153.
Это формула верна для случаев, когда мы хотим получить расчётное значение выходного напряжения на холостом ходу.
Если же данный параметр нас интересует при максимальном токе нагрузки, то практика показывает, что количество витков вторичной обмотки следует увеличить на 10%.

Теперь, что касается диаметра провода вторичной обмотки трансформатора. Диаметр этот достаточно просто вычисляется по формуле:
D = 1,13×√ I / J ,
где I – ток обмотки, а J – параметр плотности тока, напрямую зависящий от мощности трансформатора и принимающий для кольцевых сердечников значения:
≈4,5 для мощностей до 50Вт; ≈4 для 50-150Вт; ≈3,25 для 150-300Вт и ≈2,75 для 300-1000Вт.

И в завершении приведу незамысловатый калькулятор для расчёта параметров вторичной обмотки импульсного трансформатора.

Точно так же, как и в случае с первичной обмоткой – вторичная должна быть как можно более равномерно распределена по периметру магнитопровода.

Количество вторичных обмоток ограничено только размерами магнитопровода. При этом суммарная величина снимаемых с обмоток мощностей не должна превышать расчётную мощность трансформатора.

При необходимости поиметь двуполярный источник питания, обе обмотки следует мотать одновременно, затем присовокупить начало одной обмотки к концу другой, а уже потом направить это соединение, в зависимости от личных пристрастий – к земле, средней точке, общей шине, корпусу, или совсем на худой конец – к GND-у.

Ну что ж, с трансформатором определились, пора озадачиться полным джентльменским набором настоящего мужчины – плавками с меховым гульфиком, а главное, непосредственно импульсным блоком питания, оснащённым такими значимыми прибамбасами, как устройства мягкого пуска и защиты от токовых перегрузок и КЗ.
Всё это хозяйство подробно опишем на странице Ссылка на страницу.

Расчёт импульсных трансформаторов

Автор: PLATON, dr-alex192@yandex.ru
Опубликовано 11.11.2014
Создано при помощи КотоРед.

Хочу рассказать о расчёте импульсных трансформаторов т.к. в сети очень много методик, но все они какие – то отдалённые и примерные с какими то непонятными коэффициентами, числами, откуда они взялись никто не описывает а приводит конечный результат в итоге результат получается с большим отклонением!!

Начнём с того, что мы захотели разработать некое устройство, посчитали необходимую требуемую мощность на выходе, допустим она равна 250 Вт, далее необходимо выбрать магнитопровод обеспечивающий заданую мощность.

Для этого существует реальная формула для оценки входной габаритной мощности магнитного элемента:

• кф – коэффициент формы напряжения или тока: для синуса =1,11 для прямоугольника =1.
• Кзс – коэффициент заполнения геометрического сечения магнитопровода материалом феромагнетика Кзс = 0,6 – 0,95 и даётся в справочной литературе на магнитный элемент.
• Кок – коэффициент заполнения окна магнитопровода сечениями проводников, Кок =0,35.
• n0 – коэффициент показывающий какую часть катушки занимает первичная обмотка, для трансформаторов n0 = 0,5.
• Sc – сечение магнитопровода.
• Sок – сечение окна магнитопровода.
• J – плотность тока, при естественном охлаждении 3500000 А/м2, при принудительном 6000000 А/м2
• В – рабочая индукция магнитопровода.
• F – частота напряжения либо тока Гц.

И так по этой формуле мы оценим реальную габаритную мощность трансформатора и прикиним что можем выжать с этого сердечника!

Например:

Имеем трансформатор от компьютерного блока питания с параметрами.

Сечение магнитопровода Sс = 0,9 см2

Сечение окна Sок = 2,4 см2

Рабочая индукция В = 0,15 (ориентировочное значение)

Частота предпологаемой работы нашего устройства f = 50кГц.

Все величины в единицах СИ. Т.е. переводим всё в метры, амперы, герцы, и.т.д.

Получим:

Так сердечник оценили, идём дальше, теперь необходимо разобраться с витками и сечением провода.

Начнём с витков в первичной обмотки, для этого существует замечательная формула:

Все данные мы рассмотрели выше, кроме U1– это непосредственно напряжение на первичной обмотке.

Допустим строим полумостовой преобразователь, Еп = 24В, следовательно U1 = 12В т.к первичная обмотка будет подключена через ёмкостной делитель т.е 24/2.

Далее считаем.

Вторичная обмотка допустим имеет напряжение 50В.

Все значения округляем до целого числа!

Теперь посчитаем сечение проводников обмоток.

P1 – мощность необходимая нам на выходе и принятая ранее 250 Вт.

• Вторичной: (потерями пренебрежём)

При намотке трансформатора не забываем про вытеснение тока на поверхность проводника в зависимости от частоты и производим расщепление проводника (литцендрант) или используем фольгу.

• Формула для расчёта расщепленного проводника:

Теперь не трудно посчитать и диаметр провода и раскладку провода!

В этой статье я хотел коротко и доступно рассказать о расчёте импульсного трансформатора, с разъяснением основных коэффициентов, что откуда берётся.

Также не забываем, что для более качественного расчёта необходимо использовать справочные данные магнитного элемента.

В итоге хотелось сказать, что использую даную методику уже несколько лет для расчёта как низкочастотных так и ВЧ трансформаторов.

Используемая литература:

Обрусник В.П. Магнитные элементы электронных устройств: Учебное пособие. – Томск: ТУСУР 2006 – 154 с.

Несколько упрощенных формул для расчета обычных и импульсных трансформаторов ИБП и БП.

Упрощенная формула для расчета ферритовых трансформаторов для ИБП.
5760/F(кГц) = К
S_сеч/К = V(вольт) на 1виток
где:
F – частота преобразования в Гц.
S – сечение ферритового магнитопровода в мм.
V – количество вольт на 1 виток
К – коэффициент зависимости от частоты.

Упрощенная формула для расчета обычных трансформаторов 50Гц.
S_сеч.мм*0.0003=V(вольт) на 1 виток
где:
S – сечение магнитопровода в мм
V – кол.вольт на 1 виток

Упрощенная формула для определения сечения круглого обмоточного провода
D х D / 1.27 = S_сеч.мм
где:
D – диаметр провода
S – площадь сечения провода

Упрощенная усредненная формула для расчета необходимого сечения намоточного провода
A / 3.85 = S_сеч.мм
где:
A – номинальный ток нагрузки
S – площадь сечения провода

Пример расчета трансформатора импульсного БП.
Допустим, имеем Ш образный ферритовый сердечник с размерами центрального столбика 11 и 12мм. Необходимо определить площадь сечения магнитопровода.
Перемножаем размеры между собой 11х12=132мм S_сеч=132мм.кв. Один параметр уже есть!
О определяем частоту преобразования ИБП, возьмем к примеру 50кГц. F(Гц)=50кГц это второй параметр!
Теперь нужно определить коэффициент зависимости от частоты К. Берем первую формулу из файла: 5760/F(кГц)=К, подставляем цифры 5760/50=115 Kз.ч.= 115. Мы определили коэффициент зависимости от частоты, он равен 115
Берем вторую формулу из файла S/K=V(вольт) на 1виток. Снова подставляем цифры которые у нас уже есть. 132/115=1.1 вольт на 1 виток, то есть если нам нужно намотать 150В первичку для полумостовой схемы ИБП. Делим 150/1.1=136 витков. Остальные обмотки рассчитываются так же. Допустим нам нужна вторичка 12В, значит 12/1.1=11 витков.

Специально для начинающих: Артур (Левша)

Varam kautko salodēt: Online calculator for electronics

Перевод дБ в разы, дБм в Вт

Расчёт для TL431

Быстрый подбора сопротивления из стандартного ряда

Подбор и опознание ШИМ контроллера по выводам

Упрощённый расчёт трансформатора

Расчёт частоты КР(КФ)1211еу1

Расчёт для LM317 / LM350 / LM338

Расчёт повышающего DC/DC преобразователя

Калькулятор для LM2576

Расчет дросселей на резисторах МЛТ

Расчёт параметров светодиодных лент для светильника

Расчёт габаритной мощности трансформатора

Расчёт сопротивления провода

Калькулятор для MC34063

Расчет катушек на кольцах Amidon

Расчет таймера 555

Определение резистора по цветным полоскам

Расчет резистора для светодиода

Расчет фильтра низких и высоких частот

Расчет параллельное соединение резисторов

Расчет делителя напряжения

Декодер цветовой маркировки резисторов

Расчет однослойной катушки

Расчет многослойной катушки

Катушка на ферритовом кольце

Расчет частоты LC контура

Расчет ёмкости LC контура

Расчет индуктивности LC контура

Расчет зарядного устройства с гасящим конденсатором

Расчёт частоты ir2153

Расчет частоты TL494

Расчет выпрямителя

Расчет гасящего конденсатора

Реактивное сопротивление XL и XC
Расcчитать импеданс.
Расcчитать частоту резонанса колебательного контура LC.
Расcчитать реактивную мощность и компенсацию.

Формула Ватт в Ампер
Сила тока в цепи
Расчет сечения кабеля
Расчёт сечения кабеля по мощности и току
Расчет веса кабеля
Расчёт потерь напряжения
Расчет электрической цепи
Расчёт резонансной частоты контура
Расчет делителя напряжения
Расчёт реактивного сопротивления
Расчет катушки индуктивности
Расчёт освещения
Расчет освещенности помещения
Перевод светового потока светодиода
Расчёт резистора для светодиода
Цветовая маркировка резисторов
Маркировка SMD резисторов
Последовательное соединение конденсаторов
Расчет конденсатора для двигателя
Параллельное соединение резисторов
Расчет провода для плавких предохранителей
Расчёт заземления
Мощность вытяжки
Расчет мощности тепловой пушки
Сколько времени заряжать аккумулятор

Импенданс в последовательном соединении

Индуктивность прямого провода

Катушка индуктивности

Энергия в конденсаторе

Электрическая проводимость (Y)

Стабилизатор тока

Спиральная антенна

Сечение кабеля по мощности

Свойства катушки

Резонансная частота контура

Расчет сечения кабеля

Преобразование Ватт в Ампер

Последовательное соединение резисторов

Параллельные резисторы

Освещенность помещения

Мощность ТЭНа

Микроконтроллер 8051

Маркировка SMD-резисторов

Конденсаторы в параллельном соединении

Калькулятор 555 таймера

Индуктивность катушки с воздушным сердечником

Импенданс в параллельном соединении

Диаметр провода для плавких предохранителей

Время зарядки аккумулятора

Электрическая цепь

Ток в цепи

Стабилизатор напряжения LM317

Сила электромагнита

Сечение кабеля

Световой поток светодиода

Реактивное сопротивление

Расчёт освещения

Потери напряжения

Подбор сопротивлений для делителя

Параллельное соединение резисторов

Освещение в помещении

Маркировка резисторов с проволочными выводами

Конденсаторы в последовательном соединении

Заземление

Делитель напряжения

Вес кабеля

5.

Резистор в цепи затвора или как делать правильно / Хабр

Всем доброго времени суток!

Эта небольшая статья возможно станет шпаргалкой для начинающих разработчиков, которые хотят проектировать надежные и эффективные схемы управления силовыми полупроводниковыми ключами, обновит и освежит старые знания опытных специалистов или может хотя бы где-то поцарапает закрома памяти читателей.

Любому из этих случаев я буду очень рад.

В этой заметке я попробую описать наиболее распространенные вопросы выбора затворных резисторов для силовых электронных устройств. Она базируется на знаниях, почерпнутых мной из разной литературы, апноутов от TOSHIBA, Infineon, Texas Instruments а также из скромной практики. Стоит заметить, что эта информация не дает прямо универсальных рекомендаций для каждого силового ключа. Тем не менее, можно проанализировать какие предположения могут быть важны и какое влияние они могут оказать на выбор резисторов затвора для дискретных силовых транзисторов, а также для силовых модулей.

Основы

Открыт или закрыт полевой ключ (IGBT/MOSFET) зависит от приложенного к затвору напряжения. Изменение этого напряжения заряжает или разряжает затворные емкости силового устройства, которые состоят из емкостей затвора-коллектора и затвора-эмиттера и небольшой емкости самого затвора. Заряд входных емкостей ключа включит его (ток ), а разряд выключит (ток ).

Резистор в данной цепи ограничивает ток заряда/разряда входных емкостей, помимо этого, правильно подобранный резистор не даст ключу самопроизвольно открываться, что иногда может случиться, из-за быстрого изменения напряжения на силовых выводах ключа например, такое может случиться, когда в полумостовой топологии соседний ключ открывается. В таком случае емкость перезаряжается и ток, протекающий через затворный резистор вызывает на нем падение напряжения, которое и может открыть ключ. К тому же порог открывания ключа часто сильно опускается при росте температуры кристалла полупроводника.

Что нужно знать и как выбрать “правильный” резистор

Любая микросхема драйвера имеет такой параметр, как максимальный выходной ток. Если ток затвора при открытии/закрытии ключа превысит значение максимального выходного тока, то драйвер может выйти из строя, поэтому, в данном случае, затворный резистор ограничит выходной ток драйвера.

Можно составить эквивалентную модель цепи, по которой и рассчитать необходимое значение резистора:

Следуя несложным умозаключениям, можем получить формулы для расчета тока драйвера, и подобрать резистор затвора таким, чтобы не превысить максимально допустимые параметры драйвера:

Также одна из важных функций затворного резистора — рассеивать мощность выходного каскада микросхемы драйвера. В соответствии с моделью выше, рассеиваемую мощность можно посчитать с помощью следующих формул:

Тут еще есть небольшое примечание, в большинстве даташитов на ключи указывают заряд затвора при определенных условиях, например при напряжении управления затвором +15В…-15В, если же в Вашей схеме другое напряжение управления, например +15В…0В, или же +15…-8В, то достаточно точно определить заряд затвора помогут следующие соотношения:

Давайте рассмотрим потери на переключение, как функцию от сопротивления затворного резистора. Я возьму ключ, который я недавно использовал в своем небольшом проекте — IKW40N120 от любимых Infineon:

Как можно заметить, при увеличении сопротивления затвора, скорость переключения уменьшается и потери на переключения растут. Соответственно это повлияет на эффективность системы в целом. Напротив, если применять меньшее сопротивление затвора, переключение станет более быстрым и потери уменьшаться, но при этом шум, вызванный быстрым нарастанием тока и напряжения, будет увеличиваться, что может быть критично, когда нужно отвечать требованиям электромагнитной совместимости поэтому значение сопротивления затвора нужно выбирать очень аккуратно.

4. То самое “паразитное” включение

В начале, когда я писал о функциях затворного резистора, я упоминал о возможности ключа самопроизвольно включиться. Чтобы такого не случилось, можно рассчитать напряжение, которое может появиться на затворе транзистора, посмотрим на изображение ниже и запишем две небольшие формулы:

Заключение

Вполне возможно вы не нашли тут ничего нового, но я надеюсь, что хоть кому-то эта заметка окажется полезной.

Также для расширения кругозора в том числе в области управлении силовыми ключами очень советую выделять часик-два в неделю на прочтение всяких статей и апноутов от именитых производителей силовой электроники, в особенности о применении микросхем драйверов. Уверен, найдёте там очень много интересностей. Для старта, и чтобы углубится в рассмотренную тему предлагаю вот эту.

Спасибо за прочтение!

Изготовление трансформатора для импульсного блока питания

«Как-то лет в 12 нашёл я старый трансформатор, слегка перемотал его и включил.
Энергосистема опознала нового радиотехника и приветливо моргнула всем домом.
Вот так я и начал изучать силовую электронику».

А тем временем традиционные линейные источники питания на силовых трансформаторах всё чаще стали вытесняться своими импульсными коллегами.
При этом, что бы там не говорили авторитетные товарищи про многочисленные технические достоинства импульсных преобразователей, плюс у них только один — массогабаритные показатели. Всё остальное — сплошной минус.
Однако этот единственный плюс оказался настолько жирным, что заслонил собой все многочисленные минусы, особенно в тех замесах, когда к электроустройствам не предъявляется каких-либо жёстких требований.

Наиболее популярными среди радиолюбителей стали сетевые источники питания, собранные на микросхемах IR2153 и IR2155, которые представляют из себя самотактируемые высоковольтные драйверы, позволяющие получать полумостовые импульсные блоки питания мощностью до 1,5 кВт с минимальной обвязкой.
И если сердце импульсного блока питания колотится внутри готовой буржуйской микросхемы, то главным, ответственным за электрохозяйство среди остальных наружных образований, безусловно, является правильно выполненный трансформатор.

Для наших высокотоковых дел лучше всего применять трансформаторы с тороидальным магнитопроводом. В сравнении с другими сердечниками они имеют меньший вес и габариты, а также отличаются лучшими условиями охлаждения обмоток и повышенным КПД.
Но самое главное — при равномерном распределении обмоток по периметру сердечника практически отсутствует магнитное поле рассеяния, что в большинстве случаев отметает потребность в тщательном экранировании трансформаторов.

По сути дела, умных статей в сети на предмет расчёта импульсных трансформаторов великое множество, с картинками, формулами, таблицами и прочими авторитетными причиндалами. Наблюдаются в свободном доступе и многочисленные онлайн-калькуляторы на интересующую нас тематику.

И снизошла б на нас благодать неземная, кабы вся полученная информация сложилась в наших любознательных головах в единое большое целое.
Да вот, что-то не получается. Ништяк обламывается из-за того, что следуя этими различным компетентным источникам, мы устойчиво получаем на выходе и различные результаты.

Вот и гуляют по сети идентичные радиолюбительские схемы импульсных блоков питания на IR2153 с идентичными заявленными характеристиками, трансформаторами на одних и тех же кольцах, но радикально не идентичным количеством витков первичных обмоток трансформаторов.
А когда эти различия выражаются многими разами, то возникает желание «что-то подправить в консерватории». Объясняется это желание просто — существенной зависимостью КПД устройства от значения индуктивности, на которую нагружены ключевые транзисторы преобразователя. А в качестве этой индуктивности как раз и выступает первичная обмотка импульсного трансформатора.

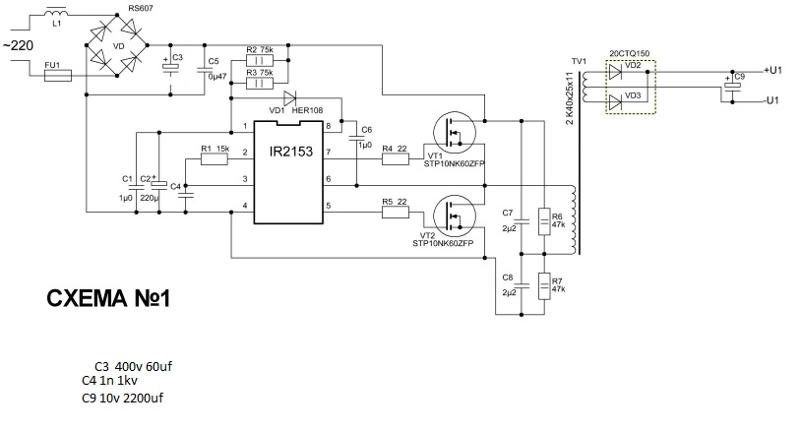

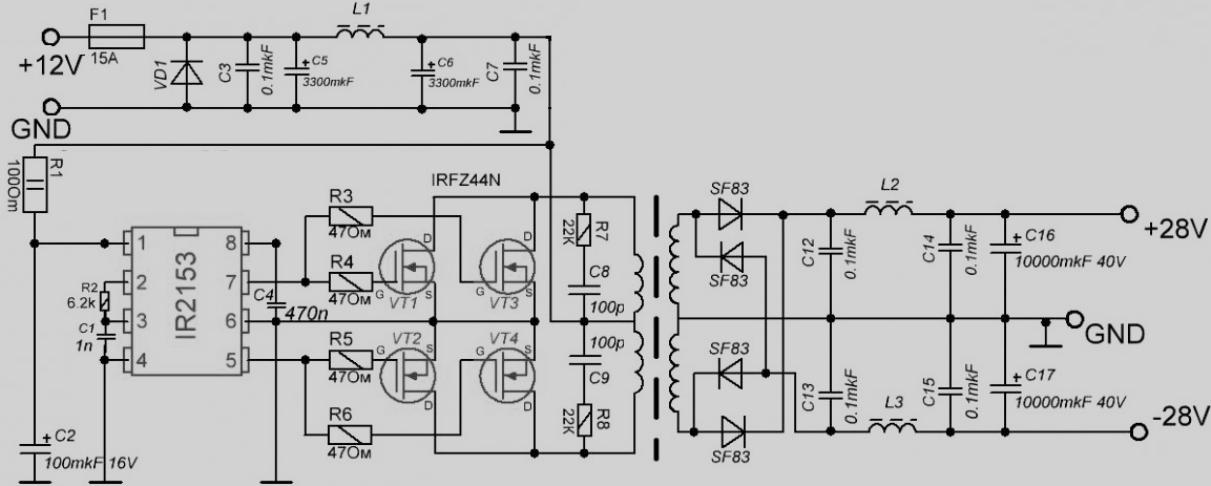

А для лучшего восприятия сказанного, приведу типовую схему источника питания на IR2153, не обременённую ни устройством защиты, ни какими-либо другими излишествами.

Рис.1

Схема проверена временем и многочисленными опытами изрядно пощипанных током, неустрашимых радиолюбителей, так что не работать в ней — просто нечему.

Ну и наконец, переходим к расчёту импульсного трансформатора.

Мотать его будем на бюджетных низкочастотных ферритовых кольцах отечественного производителя 2000НМ или импортных — EPCOS N87, а для начала определимся с габаритной мощностью тороидального ферритового магнитопровода.

Концепция выбора габаритной мощности с запасом в 10% от максимальной мощности в нагрузке, заложенная в режимы автоматического подбора сердечника в большинстве калькуляторов, хотя и не противоречит теоретическим расчётам, учитывающим высокий КПД импульсного трансформатора, но всё же наводит на грустную мысль о ненадлежащей надёжности и возможной скорой кончине полученного моточного изделия.
Куда мне ближе трактовка этого параметра, описанная в литературе: P_габ>1,25×Р_н .

Расчёты поведём исходя из частоты работы преобразователя IR2153, равной 50 кГц. Почему именно такой?
Не ниже, потому что такой выбор частоты позволяет нам уложиться в достаточно компактные размеры ферритового сердечника, и при этом гарантирует полное отсутствие сигналов комбинационных частот ниже 30 кГц при работе девайса в составе качественной звуковоспроизводящей аппаратуры.
А не выше, потому что мы пилоты. А феррит у нас низкочастотный и может почахнуть и ответить значительным снижением магнитной проницаемости при частотах свыше 60-70 кГц. Не забываем, что сигнал, на выходах ключей имеет форму меандра и совокупная амплитуда гармоник, с частотами в 3-9 раз превышающими основную, имеет весьма ощутимую величину.

Параметры первичной обмотки трансформатора рассчитаем при помощи программы Lite-CalcIT, позволяющей, на мой взгляд, вполне адекватно оценить как размер сердечника, так и количество витков первичной обмотки.
Результаты сведём в таблицу.

Как следует мотать первичную обмотку трансформатора?

Рис. 2 а) б) в) г) д)

Если используются кольца 2000НМ отечественного производителя, то для начала — посредством наждачной бумаги скругляем наружные острые грани до состояния, приведённого на Рис. 2 а).

Далее на кольцо следует намотать термостойкую изоляционную прокладку (Рис.2 б). В качестве изоляционного материала можно выбрать лакоткань, стеклолакоткань, киперную ленту, или сантехническую фторопластовую ленту.

Для буржуйских колец фирмы EPCOS первые два пункта практической ценности не имеют.

Настало время намотать однослойную обмотку «виток к витку» (Рис.2 в). Обмотка должна быть равномерно распределена по периметру магнитопровода — это важно!

Если в закромах радиолюбительского хозяйства не завалялся обмоточный провод необходимого диаметра, то обмотку можно намотать сразу в два, или несколько проводов меньшего диаметра (Рис.2 г). Не забываем, что зависимость тока от диаметра квадратичная и если, к примеру, нам надо заменить провод диаметром 1мм, то это будет не два провода по 0,5мм, а четыре (или два провода по 0,7мм).

Ну и для завершения первичного процесса поверх первичной обмотки трансформатора наматываем межобмоточную прокладку — пару слоёв лакоткани или другой изолирующей ленты (Рис.2 д).

А вот теперь мы плавно переходим к выполнению второй части упражнения.
Казалось бы, расчёты количества витков вторичной обмотки импульсного трансформатора настолько банальны и очевидны, что, как говаривал товарищ Мамин-Сибиряк — «яйца выеденного не стоят».
Да только вот опять — не складываются куличики в пирамидку, потому как далеко не каждый источник информации радует ожидаемым результатом. Поэтому для начала приведём формулу зависимости выходного напряжения от соотношения количества витков обмоток:
W1 (Uвх — Uдм1)/2 — Uнас ,
W2 (Uвых+Uдм2)
где Uвх — значение выпрямленного напряжения сети, равное 1,41×220≈310В,
Uдм1 — падение напряжения на входном диодном мосте ≈ 1В,
Uдм2 — падение напряжения на выходном диодном мосте ≈ 1В,
Uнас — напряжение насыщения на ключевом транзисторе ≈ 1,6В.
Подставив значения, получаем конечную формулу W2 = W1×(Uвых+1)/153.
Это формула верна для случаев, когда мы хотим получить расчётное значение выходного напряжения на холостом ходу.
Если же данный параметр нас интересует при максимальном токе нагрузки, то практика показывает, что количество витков вторичной обмотки следует увеличить на 10%.

Теперь, что касается диаметра провода вторичной обмотки трансформатора. Диаметр этот достаточно просто вычисляется по формуле:
D = 1,13×√ I / J ,
где I — ток обмотки, а J — параметр плотности тока, напрямую зависящий от мощности трансформатора и принимающий для кольцевых сердечников значения:
≈4,5 для мощностей до 50Вт; ≈4 для 50-150Вт; ≈3,25 для 150-300Вт и ≈2,75 для 300-1000Вт.

И в завершении приведу незамысловатый калькулятор для расчёта параметров вторичной обмотки импульсного трансформатора.

Точно так же, как и в случае с первичной обмоткой — вторичная должна быть как можно более равномерно распределена по периметру магнитопровода.

Количество вторичных обмоток ограничено только размерами магнитопровода. При этом суммарная величина снимаемых с обмоток мощностей не должна превышать расчётную мощность трансформатора.

При необходимости поиметь двуполярный источник питания, обе обмотки следует мотать одновременно, затем присовокупить начало одной обмотки к концу другой, а уже потом направить это соединение, в зависимости от личных пристрастий — к земле, средней точке, общей шине, корпусу, или совсем на худой конец — к GND-у.

Ну что ж, с трансформатором определились, пора озадачиться полным джентльменским набором настоящего мужчины — плавками с меховым гульфиком, а главное, непосредственно импульсным блоком питания, оснащённым такими значимыми прибамбасами, как устройства мягкого пуска и защиты от токовых перегрузок и КЗ.
Всё это хозяйство подробно опишем на странице Ссылка на страницу.

«Как-то лет в 12 нашёл я старый трансформатор, слегка перемотал его и включил.
Энергосистема опознала нового радиотехника и приветливо моргнула всем домом.
Вот так я и начал изучать силовую электронику».

А тем временем традиционные линейные источники питания на силовых трансформаторах всё чаще стали вытесняться своими импульсными коллегами.
При этом, что бы там не говорили авторитетные товарищи про многочисленные технические достоинства импульсных преобразователей, плюс у них только один — массогабаритные показатели. Всё остальное — сплошной минус.
Однако этот единственный плюс оказался настолько жирным, что заслонил собой все многочисленные минусы, особенно в тех замесах, когда к электроустройствам не предъявляется каких-либо жёстких требований.

Наиболее популярными среди радиолюбителей стали сетевые источники питания, собранные на микросхемах IR2153 и IR2155, которые представляют из себя самотактируемые высоковольтные драйверы, позволяющие получать полумостовые импульсные блоки питания мощностью до 1,5 кВт с минимальной обвязкой.
И если сердце импульсного блока питания колотится внутри готовой буржуйской микросхемы, то главным, ответственным за электрохозяйство среди остальных наружных образований, безусловно, является правильно выполненный трансформатор.

Для наших высокотоковых дел лучше всего применять трансформаторы с тороидальным магнитопроводом. В сравнении с другими сердечниками они имеют меньший вес и габариты, а также отличаются лучшими условиями охлаждения обмоток и повышенным КПД.
Но самое главное — при равномерном распределении обмоток по периметру сердечника практически отсутствует магнитное поле рассеяния, что в большинстве случаев отметает потребность в тщательном экранировании трансформаторов.

По сути дела, умных статей в сети на предмет расчёта импульсных трансформаторов великое множество, с картинками, формулами, таблицами и прочими авторитетными причиндалами. Наблюдаются в свободном доступе и многочисленные онлайн-калькуляторы на интересующую нас тематику.

И снизошла б на нас благодать неземная, кабы вся полученная информация сложилась в наших любознательных головах в единое большое целое.
Да вот, что-то не получается. Ништяк обламывается из-за того, что следуя этими различным компетентным источникам, мы устойчиво получаем на выходе и различные результаты.

Вот и гуляют по сети идентичные радиолюбительские схемы импульсных блоков питания на IR2153 с идентичными заявленными характеристиками, трансформаторами на одних и тех же кольцах, но радикально не идентичным количеством витков первичных обмоток трансформаторов.
А когда эти различия выражаются многими разами, то возникает желание «что-то подправить в консерватории». Объясняется это желание просто — существенной зависимостью КПД устройства от значения индуктивности, на которую нагружены ключевые транзисторы преобразователя. А в качестве этой индуктивности как раз и выступает первичная обмотка импульсного трансформатора.

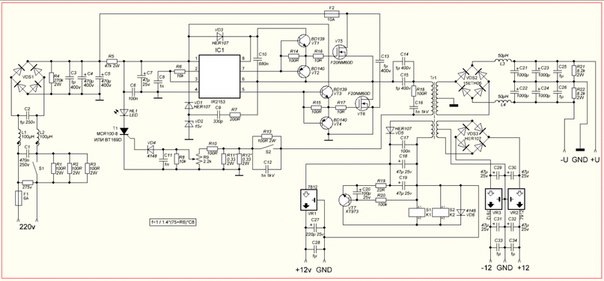

А для лучшего восприятия сказанного, приведу типовую схему источника питания на IR2153, не обременённую ни устройством защиты, ни какими-либо другими излишествами.

Рис.1

Схема проверена временем и многочисленными опытами изрядно пощипанных током, неустрашимых радиолюбителей, так что не работать в ней — просто нечему.

Ну и наконец, переходим к расчёту импульсного трансформатора.

Мотать его будем на бюджетных низкочастотных ферритовых кольцах отечественного производителя 2000НМ или импортных — EPCOS N87, а для начала определимся с габаритной мощностью тороидального ферритового магнитопровода.

Концепция выбора габаритной мощности с запасом в 10% от максимальной мощности в нагрузке, заложенная в режимы автоматического подбора сердечника в большинстве калькуляторов, хотя и не противоречит теоретическим расчётам, учитывающим высокий КПД импульсного трансформатора, но всё же наводит на грустную мысль о ненадлежащей надёжности и возможной скорой кончине полученного моточного изделия.
Куда мне ближе трактовка этого параметра, описанная в литературе: P_габ>1,25×Р_н .

Расчёты поведём исходя из частоты работы преобразователя IR2153, равной 50 кГц. Почему именно такой?
Не ниже, потому что такой выбор частоты позволяет нам уложиться в достаточно компактные размеры ферритового сердечника, и при этом гарантирует полное отсутствие сигналов комбинационных частот ниже 30 кГц при работе девайса в составе качественной звуковоспроизводящей аппаратуры.
А не выше, потому что мы пилоты. А феррит у нас низкочастотный и может почахнуть и ответить значительным снижением магнитной проницаемости при частотах свыше 60-70 кГц. Не забываем, что сигнал, на выходах ключей имеет форму меандра и совокупная амплитуда гармоник, с частотами в 3-9 раз превышающими основную, имеет весьма ощутимую величину.

Параметры первичной обмотки трансформатора рассчитаем при помощи программы Lite-CalcIT, позволяющей, на мой взгляд, вполне адекватно оценить как размер сердечника, так и количество витков первичной обмотки.
Результаты сведём в таблицу.

Как следует мотать первичную обмотку трансформатора?

Рис. 2 а) б) в) г) д)

Если используются кольца 2000НМ отечественного производителя, то для начала — посредством наждачной бумаги скругляем наружные острые грани до состояния, приведённого на Рис.2 а).

Далее на кольцо следует намотать термостойкую изоляционную прокладку (Рис.2 б). В качестве изоляционного материала можно выбрать лакоткань, стеклолакоткань, киперную ленту, или сантехническую фторопластовую ленту.

Для буржуйских колец фирмы EPCOS первые два пункта практической ценности не имеют.

Настало время намотать однослойную обмотку «виток к витку» (Рис.2 в). Обмотка должна быть равномерно распределена по периметру магнитопровода — это важно!

Если в закромах радиолюбительского хозяйства не завалялся обмоточный провод необходимого диаметра, то обмотку можно намотать сразу в два, или несколько проводов меньшего диаметра (Рис.2 г). Не забываем, что зависимость тока от диаметра квадратичная и если, к примеру, нам надо заменить провод диаметром 1мм, то это будет не два провода по 0,5мм, а четыре (или два провода по 0,7мм).

Ну и для завершения первичного процесса поверх первичной обмотки трансформатора наматываем межобмоточную прокладку — пару слоёв лакоткани или другой изолирующей ленты (Рис.2 д).

А вот теперь мы плавно переходим к выполнению второй части упражнения.
Казалось бы, расчёты количества витков вторичной обмотки импульсного трансформатора настолько банальны и очевидны, что, как говаривал товарищ Мамин-Сибиряк — «яйца выеденного не стоят».
Да только вот опять — не складываются куличики в пирамидку, потому как далеко не каждый источник информации радует ожидаемым результатом. Поэтому для начала приведём формулу зависимости выходного напряжения от соотношения количества витков обмоток:
W1 (Uвх — Uдм1)/2 — Uнас ,
W2 (Uвых+Uдм2)
где Uвх — значение выпрямленного напряжения сети, равное 1,41×220≈310В,
Uдм1 — падение напряжения на входном диодном мосте ≈ 1В,
Uдм2 — падение напряжения на выходном диодном мосте ≈ 1В,
Uнас — напряжение насыщения на ключевом транзисторе ≈ 1,6В.
Подставив значения, получаем конечную формулу W2 = W1×(Uвых+1)/153.
Это формула верна для случаев, когда мы хотим получить расчётное значение выходного напряжения на холостом ходу.
Если же данный параметр нас интересует при максимальном токе нагрузки, то практика показывает, что количество витков вторичной обмотки следует увеличить на 10%.

Теперь, что касается диаметра провода вторичной обмотки трансформатора. Диаметр этот достаточно просто вычисляется по формуле:
D = 1,13×√ I / J ,
где I — ток обмотки, а J — параметр плотности тока, напрямую зависящий от мощности трансформатора и принимающий для кольцевых сердечников значения:
≈4,5 для мощностей до 50Вт; ≈4 для 50-150Вт; ≈3,25 для 150-300Вт и ≈2,75 для 300-1000Вт.

И в завершении приведу незамысловатый калькулятор для расчёта параметров вторичной обмотки импульсного трансформатора.

Точно так же, как и в случае с первичной обмоткой — вторичная должна быть как можно более равномерно распределена по периметру магнитопровода.

Количество вторичных обмоток ограничено только размерами магнитопровода. При этом суммарная величина снимаемых с обмоток мощностей не должна превышать расчётную мощность трансформатора.

При необходимости поиметь двуполярный источник питания, обе обмотки следует мотать одновременно, затем присовокупить начало одной обмотки к концу другой, а уже потом направить это соединение, в зависимости от личных пристрастий — к земле, средней точке, общей шине, корпусу, или совсем на худой конец — к GND-у.

Ну что ж, с трансформатором определились, пора озадачиться полным джентльменским набором настоящего мужчины — плавками с меховым гульфиком, а главное, непосредственно импульсным блоком питания, оснащённым такими значимыми прибамбасами, как устройства мягкого пуска и защиты от токовых перегрузок и КЗ.
Всё это хозяйство подробно опишем на странице Ссылка на страницу.

В процессе изготовления блока питания наткнулся на практически полное отсутствие информации о том как наматывать импульсный трансформатор: по часовой или против часовой стрелки, обмотки должны быть намотаны в одну сторону или в разные? В этой статье привожу свои умозаключения по этому поводу. Надеюсь представленная здесь информация будет полезна.

Так как это мой персональный блог, то позволю себе сделать лирическое отступление и рассказать о своих страданиях в данной области, несмотря на то, что один мой коллега как-то заметил: «Никого не интересует как ты сделал это. Главное — результат!».

Захотел я как-то собрать импульсный блок питания. Схему взял с радиокота. За схему автору спасибо!

Мотивировался простотой и подробностью описания схемы — вплоть до изображения намотки трансформатора. Однако как показала практика, и этого оказалось недостаточно…

К моему большому сожалению с первого раза схема не заработала должным образом — напряжение на выходе скакало от 3 до 5 вольт. После непродолжительных мучений взорвалась управляющая микросхема. Причем взорвалась буквально, отлетел кусок пластикового корпуса и были видны её «мозги». Эта неудача меня не огорчила, а наоборот прибавила решительности довести дело до ума. Купив новую микросхему и намотав, на всякий случай, новый трансформатор, я повторил эксперимент. В результате на выходе напряжение отсутствовало вовсе. После перепроверки схемы я обнаружил, что не правильно впаял оптопару. Заменив на всякий случай оптопару и впаяв её правильно я подал сетевое напряжение на вход… и снова пиротехнический эффект. Микросхема снова показала свои внутренности. От досады я сгреб все в ящик стола на несколько дней. Но идея сделать этот блок питания не покинула меня.

После длительных размышлений над смыслом бытия и о том в чем могла быть ошибка я пришел к выводу — что-то не так с трансформатором. Было решено избавиться от цепи BIAS (обозначена красным на схеме), чтобы еще упростить схему, а также понять как все-таки нужно наматывать трансформатор. В результате появились такие картинки (см. ниже).

Начнем с рассмотрения первичной обмотки трансформатора.

Для упрощения рассмотрим один виток первичной обмотки. Точкой обозначено начало обмотки. Обмотку мы наматываем против часовой стрелки (можно и по часовой стрелке, никто не запрещает, но в этом случае, как мы увидим далее, вторичную тоже нужно будет мотать по часовой стрелке). На схеме блока питания более положительный потенциал подключен к концу первичной обмотки (на рисунке обозначен как «+»), а более отрицательный потенциал к началу обмотки («-» на схеме). Из курса средней или высшей школы (в моем случае высшей, т.к. физику я начал учить только в институте) мы помним, что движущиеся электрические заряды создают магнитное поле, причем направление линий индукции магнитного поля определяется правилом буравчика. Эти линии на рисунке изображены элипсами со стрелочками. Суммарное магнитное поле проходит как бы от наблюдателя, через плоскость монитора и выходит с обратной стороны. В школе нас учили обозначать вектор крестиком (Х), если мы смотрим на него сзади и точкой, если смотрим на него спереди. Таким образом обозначен суммарный вектор магнитной индукции В в центре одиночного витка.

С первичной обмоткой разобрались. А теперь, товарищи, взгляните на вторичную обмотку. Согласно правилу Ленца, в замкнутом контуре, помещенном во внешнее магнитное поле (в данном случае созданном первичной обмоткой) возникает ток, направление которого стремиться ослабить внешнее поле. Точнее внешнее поле ослабляет не сам ток, а магнитное поле, которое он создает. Это поле вторичной обмотки обозначено на рисунке маленькими элипсами. Как видно, его направление противоположно магнитному полю первичной обмотки. Это поле, согласно школьным правилам отмечено жирной точкой в центре витка. Для упрощения рисунка часть силовых линий магнитного поля В была удалена. А теперь вопрос: каким должно быть направление тока во вторичной оботке, чтобы создать магнитное поле такого направления. Правильно, ток должен идти от начала вторичной обмотке к ее концу, т.е. на начале обмотки у нас более положительный потенциал (+), а на конце — минус. Теперь смотрим на схему блока питания. Действительно, «плюс» выходного напряжения начинается с начала вторичной обмотки, а «минус» — с конца.

Желающие могут потренироваться в рисовании силовых линий магнитного поля. Лично я ими исписал несколько тетрадных листов:)

Из всего выше сказанного следует, что обе обмотки трансформатора следует мотать против часовой стрелки. Собственно автор схемы это и изобразил на рисунке. После подробного анализа мне стало ясно почему это так, а не иначе.

Ну и в качестве завершения истории… Разобравшись с этой кухней я заново спаял схему. На этот раз навесным монтажем и без цепи BIAS. Какова же была моя радость когда я у видел на дисплее мультиметра заветные 5.44В 🙂 Думаю многим из нас знакомо это чувство.

Рассуждения представленные здесь ни в коем случае не претендуют на то чтобы быть единственно правильными. Возможно в чем-то они упрощены, но мне они показались весьма логичными, т.к. направление токов и магнитных полей полностью согласуются. А в качестве вознаграждения за проделанный труд я получил работоспособную схему. В будущем планирую повторить опыт с несколькими вторичными обмотками трансформатора. Всем спасибо за внимание!

Высоковольтный полумостовой драйвер с использованием IR2153 и IGBT

Это полумостовая плата на базе IGBT , которая была разработана для различных приложений, таких как драйвер индукционного нагревателя , драйвер катушки Тесла , преобразователи DC-DC , SMPS и т. Д. IGBT высокого тока и высокого напряжения. используются для удовлетворения требований высокой мощности. Это полумостовая плата общего назначения со встроенным генератором, и она может быть сконфигурирована с множеством комбинаций компонентов в зависимости от требований приложения.

IGBT NGTB40N120FL2WG от ON semi и IR2153 от Infineon semiconductor являются важными частями схемы, IR2153 — это ИС драйвера затвора, включающая встроенный генератор, а IGBT 40A / 1200V может выдерживать большой ток. Схема драйвера затвора работает с напряжением 15 В постоянного тока и нагрузкой от 60 до 400 В постоянного тока.

IR2153D (S) — это улучшенная версия популярных микросхем драйвера затвора IR2155 и IR2151, включающая высоковольтный полумостовой драйвер затвора с генератором входного каскада, аналогичный стандартному таймеру CMO 555.IR2153 предоставляет больше функциональных возможностей и проще в использовании, чем предыдущие микросхемы. В вывод CT встроена функция отключения, так что оба выхода драйвера затвора могут быть отключены с помощью управляющего сигнала низкого напряжения. Кроме того, ширина выходного импульса драйвера затвора остается такой же, как только достигается возрастающий порог блокировки по пониженному напряжению на VCC, что приводит к более стабильному профилю зависимости частоты от времени при запуске. Помехоустойчивость была значительно улучшена как за счет снижения пикового di / dt драйверов затвора, так и за счет увеличения гистерезиса блокировки при пониженном напряжении до 1 В.Наконец, особое внимание было уделено максимальной устойчивости устройства к защелке и обеспечению комплексной защиты от электростатического разряда на всех контактах.

Рекомендации по источникам питания

Плата имеет два варианта питания входного источника, поэтому пользователи могут выбрать источник питания входной нагрузки в соответствии с требованиями приложения:

• Источник питания нагрузки 60-400 В постоянного тока
• Питание логики 15 В постоянного тока для драйвера затвора

В случае, если вы хотите использовать источник питания 230 В переменного тока в качестве входа питания, рекомендуется использовать эту плату источника питания, которая обеспечивает 330 В постоянного тока после выпрямителя + конденсатор фильтра.Тогда плата IGBT будет работать с однополярным питанием (питание логики не требуется) путем пайки одного резистора R2 33 кОм 5 Вт и замены конденсатора C3 на 470 мкФ / 25 В

Если вы используете другой изолированный высоковольтный источник питания постоянного тока, не используйте R2 и используйте внешний логический источник 15 В постоянного тока.

Частота колебаний регулируется встроенным подстроечным потенциометром, диапазон частот прибл. От 12 кГц до 100 кГц при рабочем цикле 50%.

Тестирование

Мы протестировали эту плату до 500 мА / 330 В постоянного тока без радиатора, если требуется больше мощности, вы должны использовать радиатор и вентилятор.

Если вы хотите протестировать эту плату с катушкой Тесла, рекомендуется использовать последовательную лампу 100 Вт на входе переменного тока. Это предотвратит состояние перегрузки при тестировании платы.

Источник питания 400 В — 5 А для бесщеточных двигателей — подходящий источник питания для этого драйвера.

Примечание. Производство микросхемы IR2153 прекращено, и ее новая замена — IR2153D. Снимите диод D2 1N5819 для этой новой ИС.

Пожалуйста, примите соответствующие меры предосторожности, так как в этом проекте используются опасные для жизни напряжения! Не создавайте эту доску, если не знаете, что делаете!

Банкноты

• Примечание 1: Схема снабжена несколькими дополнительными компонентами, которые могут использоваться в соответствии с требованиями приложения, другие компоненты могут быть опущены, как указано в спецификации
• Примечание 2: Диапазон частот определяется конденсатором ТТ (C8) и значением потенциометра подстроечного резистора, см. Соответствующее значение для требуемого диапазона частот в таблице данных.C8 1Kpf, R5 = 7k5 и PR1 = 50K обеспечивают диапазон частот от 12 кГц до 100 кГц.
• Примечание 3: Можно использовать другие полевые МОП-транзисторы или IGBT в соответствии с вашими требованиями к току и напряжению
• Примечание 4: Эту плату также можно использовать в качестве полумоста с использованием полевого МОП-транзистора IR2101 и с высоким импульсом ШИМ и низким входным сигналом ШИМ или IR2104 с одним импульсом ШИМ. Заголовок CN3 обеспечивает для этой цели входные контакты Pin1 HIN и Pin2 LIN. Не используйте следующие компоненты R5, PR1, C8 с IR2101 / IR2105.
• Примечание 5: для IGBT требуется радиатор большого размера.

Характеристики

• Питание нагрузки от 60 до 400 В постоянного тока
• Источник питания драйвера затвора, 15 В постоянного тока
• Диапазон частот от 12 кГц до 100 кГц, другой диапазон частот возможен путем изменения R5, PR1, C8
• Рабочий цикл прибл. 50%
• PR1: Подстроечный потенциометр для установки частоты
• CN3: питание логики 15 В постоянного тока
• CN1: Вход питания постоянного тока
• CN2: L1 Нагрузка

Приложения

• Катушка Тесла Драйвер
• Индукционная плита
• Драйвер индукционного нагревателя
• Преобразователь постоянного тока в постоянный
• Преобразователь постоянного тока в переменный

Схема

Катушка Тесла Пример

Схема с блоком питания

Список деталей

Подключения

Фото

Видео

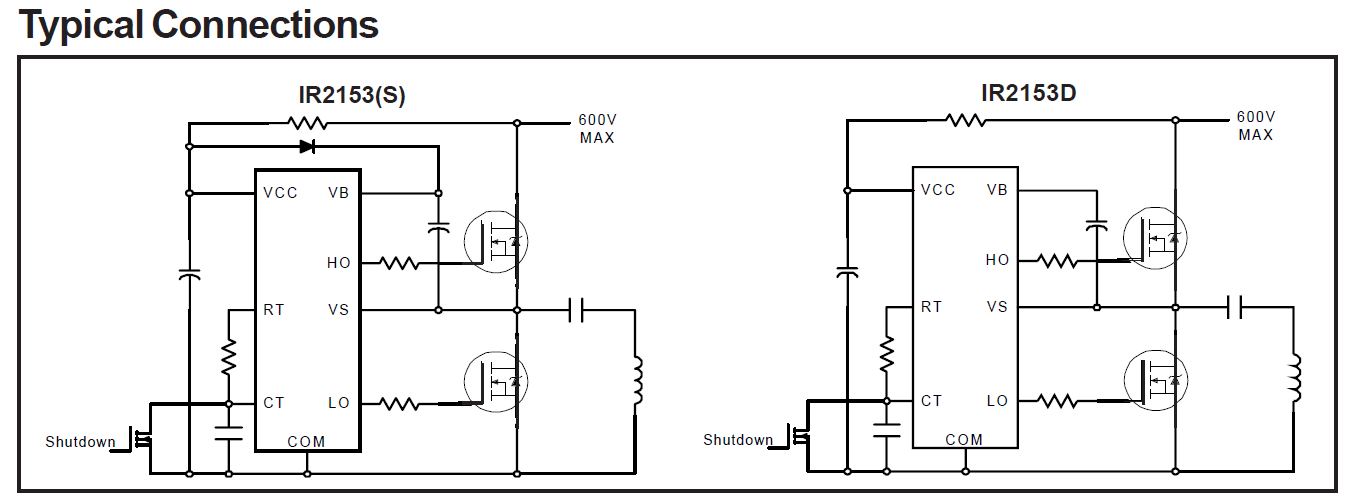

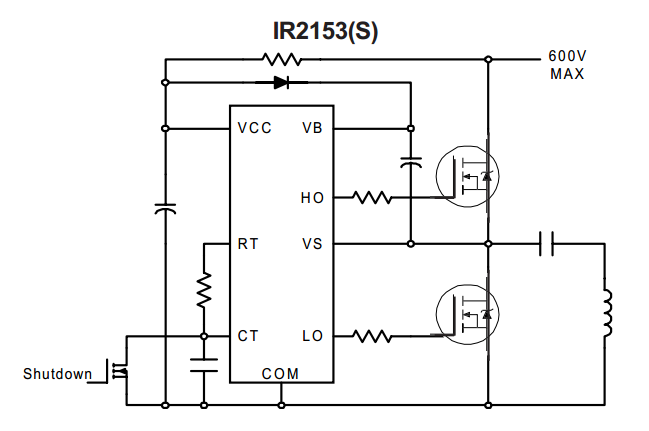

IR2153 Лист данных

IR2101 / IR2102 Лист данных

Приложение калькулятора трансформатора

Калькулятор RC цепей

Используйте этот калькулятор RC-цепей для вычисления характеристической частоты RC-цепи.Вы также можете использовать его как калькулятор времени заряда конденсатора (калькулятор постоянной времени RC) или как калькулятор RC-фильтра. В зависимости от потребности RC-цепь может служить фильтром нижних или верхних частот.

RC-цепь

RC-цепь представляет собой базовую электрическую цепь, в которой резистор сопротивлением R последовательно соединен с конденсатором емкости C . Такая схема характеризуется частотой f и имеет два основных применения:

• RC-цепь может использоваться как фильтр,
• и конденсатор можно использовать для хранения энергии.

Вы можете использовать наш калькулятор RC цепей как

• Калькулятор RC-фильтров,
• калькулятор времени заряда конденсатора.

Если вы хотите узнать больше о сопротивлении и емкости, воспользуйтесь нашим калькулятором конденсаторов с параллельными пластинами.

Калькулятор RC-фильтров

Характеристическая частота f определяет частоту сигналов, которые могут проходить через цепь. RC-цепь подавляет частоты меньше f , и сигналы с частотами больше f могут течь свободно.Однако это не совсем четкая ситуация, и сигналы с частотами около f все еще передаются частично. В зависимости от конфигурации вы можете использовать RC-фильтр для фильтрации низких или высоких частот. Это фильтры высоких и низких частот.

Если вы объедините фильтр низких частот с фильтром высоких частот, вы получите широкополосный фильтр, который подавляет все сигналы ниже и выше некоторых частот. Все наше музыкальное оборудование оснащено широкополосными фильтрами.

Калькулятор времени заряда конденсатора

Если мы подключим RC-цепь к источнику постоянного тока, конденсатор начнет накапливать электрический заряд, пока не станет полностью заряженным.Время, необходимое для этого, зависит от емкости конденсатора C и сопротивления резистора R , регулирующего ток, который представляет собой количество заряда, попадающего в конденсатор за одну секунду. Чем больше емкость или сопротивление, тем дольше заряжается конденсатор. Зарядка конденсатора — экспоненциальный процесс: чем больше заряда, тем больше времени требуется для его накопления. Время заряда конденсатора — это время, за которое конденсатор заряжается примерно до 63%.Если вы удвоите время, вы получите около 87%. Чтобы проверить калькулятор времени заряда конденсатора, щелкните Расширенный режим.

Калькулятор постоянной времени RC

Уравнение для характеристической частоты f RC-цепи равно

f = 1 / (2π * R * C)

где

• R — сопротивление резистора (в Ом),
• C — емкость конденсатора (в фарадах),
• f — характеристическая частота (в Герцах)

Чтобы вычислить частоту, просто укажите сопротивление и емкость в калькуляторе.Вы также можете зафиксировать частоту и, например, сопротивление, чтобы найти необходимую емкость.

Время заряда конденсатора т равно

t = R * C

Чтобы проверить время заряда конденсатора, откройте расширенный режим.

Вы также можете попробовать другие калькуляторы, связанные с электрическими цепями, например, калькулятор коэффициента мощности.

Калькулятор частоты катушки

. Нередко использование двухтактной управляющей ИС в несимметричном прямом преобразователе, где используется только один из двух драйверов переключателей, чтобы гарантировать 50 макс.fe 39 ofooj Сопротивление и индуктивность катушек 655 Таблица 3. Калькулятор потребляемой мощности рассчитывает сопротивление току напряжения электрической мощности. Где E — индуцированная спина e. Нажмите кнопку «сбросить» перед выполнением нового расчета. Когда через него проходит электрический ток, создается магнитное поле. 30 0. Необходимо знать, какое значение катушки будет работать с конденсатором на данной частоте. Вы получили это. Хотите знать, какова резонансная частота данной комбинации конденсатора и катушки. 20 июля 2015 г. Как частота I.Рис. 4 После выбора диаметра катушки 3. 1 Это уравнение используется для расчета на этой странице. Мы предоставили калькулятор низких частот LC, чтобы упростить расчет низких частот. Катушки индуктивности иногда называют «катушками», потому что большинство индукторов физически построено из намотанных секций провода. Дайте мне знать, если вы можете представить себе какие-нибудь приложения Просмотреть все инструменты. L индуктивность катушки в микрогенри H L1 коэффициент спирали L2 коэффициент спирали N количество витков R средний радиус катушки в дюймах H эффективная высота катушки в дюймах W эффективная ширина катушки в дюймах X угол подъема катушки в градусах Вторичная катушка Размеры Узнайте, как намотать собственный индуктор, используя толстую медную проволоку для катушки с низким сопротивлением.Снова постепенно увеличивайте частоту генератора сигналов, пока на осциллографе не будет отображаться минимум напряжения. и нажмите кнопку Рассчитать. Наиболее распространены высокочастотные катушки Гельмгольца круглой формы. Расчет длины провода. Необходимо знать, какое значение катушки будет работать с конденсатором на заданной частоте Вы получили это Хотите знать, какая резонансная частота данной комбинации конденсатора и катушки соответствует длине искры конденсатора конденсатора согласующей пластины трансформатора Частота MMC LC Cirical Coil Flat Списки данных о нагрузке на спиральную катушку 11 апреля 2012 г. Мой НОВЫЙ «Калькулятор межпроводной емкости катушки» I 39 м Конечно, это очень точно.На первом рисунке показано уравнение для одного слоя, которое не является калькуляторами емкости для частотной индуктивности для FM-осцилляторов. Образец провода длиной около 492 футов дает частоту около 500 кГц. Этот расчет работает, если щелкнуть желаемое количество в приведенном ниже выражении. 2uH. Число витков первичной обмотки трансформатора. Аналитический расчет собственной резонансной частоты катушек биомедицинской телеметрии. Вес пружины можно найти в ДАННЫХ ВТОРИЧНЫХ ВЫХОДОВ КАТУШКИ.Рассматриваемая катушка резонирует на частоте f2, и измеряется емкость C2. Применение закона Фарадея 39 для расчета напряжения, индуцированного в тороиде, имеет вид Это можно использовать с выражением магнитного поля выше, чтобы получить выражение для индуктивности. Я попробую кое-что из р. 663 12 0. В большинстве практических приборов для измерения частот мощности используются поисковые катушки либо с одной, либо с тремя ортогональными катушками. Частота МГц. 11 июня 2016 г. Собственная частота вибрации стального элемента контролируется этими факторами Жесткость и второй момент инерции I на 4 жестких более высоких частотах Масса на длину фунт-масса на более тяжелых низких частотах Длина балки L на более длинных ERP Калькулятор ERIP Потери коэффициента стоячей волны напряжения калькулятор Инструменты преобразования частоты FM- и телеканалов Калькулятор характеристического импеданса микрополосковой линии Онлайн-калькулятор частоты среза фильтра Операционный усилитель Калькулятор фильтра низких частот Калькулятор фильтра высоких частот операционного усилителя Калькулятор конструкции полосового фильтра Операционный усилитель Операционный усилитель .действовать на свой страх и риск. Результатом был расчет индуктивности и емкости этих катушек. Приемник просто измеряет полное поле независимо от фазы, а катушка приемника наклоняется, чтобы найти направление максимальной или минимальной напряженности магнитного поля. Таблица частотности — это математический график, который определяет, сколько раз фрагменты данных встречаются в заданной последовательности. На этой странице показан онлайн-калькулятор мощности переменного тока для расчета переменного тока в цепи для заданного коэффициента мощности, угла напряжения и т. Д.Рассчитайте индуктивное сопротивление катушки. 5, прежде чем вводить ширину, высоту, глубину или диаметр и толщину в любой из наших калькуляторов акустической системы ниже. 8radius N — количество витков. Введите длину, затем нажмите «Рассчитать», чтобы получить результаты. Уравнение 1. Индуктивность, указанная вашим калькулятором, зависит от частоты. Другое определение — это величина силы, которая требуется для сжатия пружины на 1 дюйм и выражается в ld in. До точки на рычаге управления непосредственно под центром пружины или витка над узлом.20 января 2016 Высокочастотные катушки Гельмгольца доступны с 1, 2 или 3 осями. Я не несу ответственности за какие-либо травмы, и только вы можете нести ответственность за свои действия. 5, где Z — импеданс, Xc — реактивное сопротивление конденсатора, равное 1 wC, w — угловая частота, а C — емкость. 863 кГц. Оборотов на единицу. Проницаемость вакуума определяется как 4 10 7 или 0. Коррекция круглой проволоки не требуется для однооборотных катушек. Вторичная резонансная частота. Щелкните «ЧАСТОТА» «» Микрофарады «и» Генри «.Иначе я не смог бы настроиться на станции ниже 600 кГц. 045473 мкФ при 35 кГц. Я использовал загрузку по центру. Например, предположим, что у вас есть катушка с проволокой длиной 100 футов. Для однооборотных катушек формула 58 из F. Различные линейные модели были разработаны для описания частотной зависимости ZL j x с минимальным количеством свободных параметров 2. VD Прямое напряжение для расчета индуктивности с помощью пульсаций тока индуктора. С помощью следующего калькулятора можно рассчитать значения компонентов этого антенного тюнера.Мой НОВЫЙ калькулятор цитат с конической катушкой Это действительно работает и довольно точен. Абстрактный. Сами катушки могут быть выполнены в виде nbsp. Требуемую индуктивность можно рассчитать по следующему уравнению. Уравнение индуктивности. Требуемая минимальная индуктивность. Пример расчета конструкции. Я рассчитываю импеданс в процентах, если знаю значение индуктивности. Расчет процентного сопротивления по закону 39 Ом. Nbsp. Модель LEACH использует постоянный наклон, соответствующий показателю n в.Накопленная частота используется для определения количества наблюдений ниже определенного значения в fSW 380 кГц. Частота переключения Для преобразования мощности с синхронизированным выпрямителем укажите падение напряжения в состоянии ВКЛ нижнего бокового элемента Q2. Рис. Полезный инструмент расчета для изготовления резистивных нагревательных элементов. Катушки индуктивности еще называют катушками и дросселями. Индуктивность L, измеренная в шкале Генри Н, является мерой магнитного поля, создаваемого током, протекающим через катушку с проволокой. Сердечники вторичных обмоток катушки Тесла обычно пластиковые, а более мелкие могут быть картонными и поэтому считаются катушками с воздушным сердечником.Калькулятор проводной антенны. Этот калькулятор требует использования браузеров с поддержкой Javascript. Калькулятор мощности. 00000126. Расстояние связи равно 0. Затем можно уменьшить резонансную частоту бифилярных катушек, чтобы она соответствовала джоулевой частоте похищения, добавив к катушкам емкость. Теперь можно показать такие вещи, как, например, как разные одиночные катушки алнико могут изменяться или как разрезать катушку. хамбакер может отличаться от настоящего сингла. уравнение для глубины скин-слоя. Никогда не используйте катушку вблизи ее собственной резонансной частоты.500 МГц и 1800 кГц 1. Опорный сигнал Дуайта 7 очень полезен для расчета высокочастотных эффектов в индукторах и охватывает эффекты кожи и близости. 2. com возобновляемые источники энергии 4864 Дональд Смит Калькулятор резонанса LC. Вы также можете использовать два приведенных выше значения для обратного расчета nbsp. Импеданс катушки индуктивности прямо пропорционален частоте, в то время как уравнение, которое вы написали, представляет собой формулу Эйлера 39, но измените левую часть на e jwt. Омическое сопротивление 92 R 92 не имеет значения.Ниже приведен инструмент для расчета индуктивности индуктора с воздушным сердечником. Свойства индуктора включают в себя В свете этого практическое правило конструкции пружины — убедиться, что рабочая частота в 15-20 раз меньше первой резонансной частоты рассматриваемой пружины. На резонансной частоте вы должны получить максимум напряжения. Поищите онлайн-калькуляторы javatc для резонансной частоты, а затем посмотрите на уравнения, которые они используют, и изучите ссылки, которые они цитируют.Калькулятор индуктивности от Вентона Л. Совокупная относительная частота — это статистический расчет, вычисляемый путем сложения ранее внесенных в таблицу относительных частот, составляющих промежуточный итог. Накопленная относительная частота — это статистический расчет, рассчитываемый путем сложения ранее внесенных в таблицу относительных частот, составляющих цикл. имеет змеевики, которые следует чистить не реже одного раза в год. L XL. Датчик тока катушки Роговского. Скорректированная индуктивность — это значение индуктивности токового листа с поправками на круглый провод и частоту.02 Ом. катушки и вычитая сопротивление, измеренное на очень низкой частоте. Вторичная катушка поворачивает 1 магнитный провод диаметром 0. Калькулятор катушки. Индуктивность и собственная емкость спиральной катушки может быть определена путем ввода ее размеров nbsp. По формуле индуктивность и сопротивление катушек рассчитываются равными 6. 6H, однако, когда я вычисляю железный сердечник, я получил результат 105H. Саморезонанс и собственная емкость соленоидных катушек применимы в моделях теории и методах расчета.Результаты для катушек MKG1 4 не показывают ничего более обременительного, чем стандартное отклонение измерения около 1, и что режим HF не очевиден для этих катушек на частоте 1 кГц. В программе есть дополнительные плагины для расчета катушек другого типа. 1. По частоте среза резисторы идентичны. 5. Калькулятор синтеза для анализа индукторов с воздушным сердечником. Знание основ электромагнитного спектра с радиоволнами и радиочастотного диапазона может помочь вам понять, как передаются радиоволны.При высокочастотном индукционном нагреве этот эффект более выражен. Посредством nbsp. Индуктивность, рассчитанная с помощью этого инструмента, является индуктивностью кольцевой проволочной петли. 4. 3 не имеет индуктивности, потому что противоположные стороны индуктора расположены слишком близко друг к другу. gif. На первой частоте указано 390.2, которую можно загрузить бесплатно. Есть в основном 2 режима индуктивности и LC, устанавливаемые в 5-м меню. Индуктивное реактивное сопротивление пропорционально частоте сигнала и индуктивности. K S — это самоиндукция круглого провода Rosa 39 s. Вторичная катушка витков 1, диаметр магнитного провода 0.В этом случае частота переключения составляет половину тактовой частоты. Калькулятор спиральной катушки Sep 28 2018 Простое в использовании приложение позволяет рассчитать однослойные, многослойные и плоские спиральные индукторы с воздушным сердечником, которые вы собираетесь построить. Линейная нагрузка на самом деле не что иное, как индуктор плохого форм-фактора. В качестве резонансной частоты выберите килогерц или мегагерц. Все, что требуется, — это настройка, как показано на следующей схеме: количество витков обмотки трансформатора и калькулятор отношения напряжений. C F 1 2 f 2L 4 C.Расчеты на основе уравнения 2pi f 1 sqrt LC Обратите внимание, что фактическая индуктивность катушки незначительно меняется при замене конденсаторов. Значения по умолчанию — для частоты генератора 1 МГц и индуктивности катушки 10 Н. Если вы введете значение частоты f, калькулятор оценит ожидаемую добротность катушки. рабочий цикл. Мой НОВЫЙ quot C L R F Калькулятор quot Введите любые два значения и вычислите два других. в вольтах L — индуктивность катушки в генри.19 августа 2020 Обычно выход катушек Роговского связан со схемой интегратора. Если увеличение добротности катушки необходимо только для избирательного диапазона частот в этом примере до 150 кГц, для увеличения длины свивки может быть достаточно увеличения индуктивности катушки L путем выбора большего количества обмоток в этом примере от 12 до 17. . 02 Герц. C в приведенной выше формуле резонансной частоты — это емкость конденсатора. грамм. Программа Coil32 — это калькулятор индуктивности катушки, который рассчитывает индуктивности и дроссели на разных сердечниках, а также рассчитывает параметры LC-цепи.1 Входные значения 2 Нажмите «Решить» 3 Получите ответ Вы должны указать индуктивность и хотя бы одно значение емкости. Индуктивность катушки. Где L — индуктивность в Генри. Амперы в секунду A s. Свяжитесь с нами. Расчет немного сложнее, но не намного. Если X lt 0, реактивное сопротивление называется емкостным. Может ли это быть возможным. Таким образом, предполагается, что проницаемость железного сердечника составляет около 175. См. Полный список хороших калькуляторов.Что такое индуктор с воздушным сердечником? Катушка индуктивности с воздушным сердечником — это индуктор, который не зависит от ферромагнитного материала для достижения заданной индуктивности. LC-резонансные контуры полезны в качестве режекторных или полосовых фильтров. Глубина, на которую вихревые токи проникают в материал, зависит от частоты тока возбуждения и электрической проводимости и магнитного поля. Когда постоянное напряжение 200 В подается на катушку с самоиндуктивностью 2 3 Гн, через нее протекает ток 1 А.Калькулятор индуктивности показан ниже. Изменение сопротивления катушки для любой заданной частоты намного больше, чем если бы расчет различных условий обмотки был очень трудоемким. Чтобы узнать о дополнительных вариантах подключения сабвуфера, обратитесь к нашему мастеру подключения сабвуфера. В раскрывающемся меню справа задается единица измерения, а вместе с ней и функция. Затем введите импеданс динамика, который вы будете использовать с этим фильтром, в поле под ним. Ключевые слова Спиральная катушка Индуктивность Высокочастотный переходный ток ANSYS Maxwell MATLAB.Телефон 800 348 2529 Факс 574 236 5154 Найти другие места. Если точное значение катушки или конденсатора недоступно, вы можете заменить его значениями 5. Индуктивное реактивное полное сопротивление Осциллограф отображает отраженную мощность по сравнению с 1 ноября 2015 г. Дэвид Микер dmeeker ieee. Где удельное сопротивление проводника в. Но поскольку у нас есть тороид, мы будем использовать 236. 30 сентября 2011 Джонсон МакГроу Хилл 1963 p58. Определения Жесткость пружины — это половина разницы между нагрузками на 1 дюйм выше и на 1 дюйм ниже указанного положения.XL — реактивное сопротивление катушки, равное wL L — индуктивности катушки, а R — сопротивление катушки. Все, что вам нужно сделать, это ввести желаемую резонансную центральную частоту в форму ниже и нажать «Рассчитать». В расчет 92 L 92 добавляется индуктивность катушки. Баковый контур представляет собой параллельную комбинацию конденсатора и катушки индуктивности и является наиболее распространенным «резонансным» контуром — контуром, который поглощает максимальную мощность на определенной частоте, называемой резонансной частотой.Квадратные катушки Гельмгольца также широко доступны. Когда катушка индуктивности или конденсатор размещаются последовательно или параллельно, они будут иметь резонансную частоту, которая определяется приведенным ниже уравнением конструкции. Модель выщелачивания M. Эта страница показывает, что существуют серьезные проблемы, связанные с такой высокой рабочей частотой, но она дает некоторые интересные результаты и имеет относительно простой и элегантный дизайн. Это резонансная частота вторичной катушки, если к ее вершине не прикреплен тороид.настройка Экран пользовательского интерфейса калькулятора индуктивности плоской прямоугольной катушки. Калькулятор формул катушки HAMCALC также может быть полезен при предварительном проектировании. 5 Катушка должна быть спроектирована таким образом, чтобы предотвратить подавление магнитного поля. У меня есть гоночная машина Porter, и я использовал катушку поверх калькулятора, чтобы определить, какая сила катушки мне нужна на задней части. бывший. Например, резонансная частота от L и реактивного сопротивления от частоты и емкости и т. Д. Пространство между витками e e. Обычный способ расчета индуктивности утечки между двумя катушками основан на вычислении накопленной магнитной энергии внутри катушек и между ними, когда равны и противоположны амперные витки. В этом калькуляторе вы вводите диапазоны частот средних волн, которые вы хотите покрыть, и катушку. индуктивности, и калькулятор найдет минимальные и максимальные значения, необходимые для диапазона переменного конденсатора.Емкость вторичной катушки будет использоваться для расчета резонансной частоты вторичного LC-контура. Чтобы ускорить проектирование катушек для опытных и начинающих производителей катушек, на основе этого калькулятора емкости, частоты и индуктивности также реализована компьютерная программа BirdcageBuilder. Введите любые два из следующих значений и нажмите кнопку расчета. 14 сентября 2015 Пример для одной конкретной катушки 100 нГн показывает, что обычно происходит. индуктивность и резонансная частота fas в 4, а паразитная собственная емкость не учитывается для этого упрощенного выражения.d Диаметр катушки в дюймах Примечание 12 Индуктивность катушки в микрогенри мкГн. После того, как антенна резонирует на рабочей частоте, ATU можно использовать в качестве трансформатора импеданса. Обратите внимание, что частота отключения — это функция установленного выходного тока. 800 МГц и т. Д. Для индуктивности выберите Micro Henries, это то же самое, что и uh. Независимо. При индуктивности 455 мГн он будет резонировать с конденсатором примерно 0. Часть детали, удаленная от медной катушки, подвергается меньшей связи и будет нагреваться с меньшей скоростью.5-сантиметровые скребки МГц uH пФ Ом витки дюймы см Введите uH для расчета числа витков. Индуктивность проволочной катушки равна единицам Генри. Чтобы рассчитать внутренний объем, сначала преобразуйте все дроби в десятичные. Из этих данных испытательной обмотки можно найти количество витков на слой, разделив общее количество витков на количество слоев. com. Правильная длина для различных моделей будет отображаться в таблице. Собственная емкость пФ. Калькулятор емкостного реактивного сопротивления X C 1 2pfC 20 марта 2020 г. Частота приложенного напряжения влияет на реактивные сопротивления катушки индуктивности и конденсатора.Этот веб-сайт использует файлы cookie для измерения количества наших пользователей. Пара модулей Tx Rx 70 центов. На этой странице документируется конструкция и тестирование демонстрационного блока мощностью 500 Вт. На частоте собственного резонанса имеется огромный пик импеданса. 20 января 2016 г. Используйте уравнение 1, чтобы рассчитать ток катушки для желаемого магнитного поля. Большинство вещей, которые резонируют электрически, имеют как индуктивность, так и емкость от 1 дискретных компонентов, индуктора и конденсатора. В сегодняшнем мире беспроводных технологий вы услышите термин «радиочастота», упоминаемый в различных разговорах.4 или 8 Ом фактическая кривая импеданса может изменяться в зависимости от частоты, имеющей индуктивность. Если есть что-то, что можно сделать из этих сравнений между измерением и расчетом, так это то, что скин-эффект и приблизительный эффективный диаметр спиральной пружины вычислитель. 10 мар 2020 Как измерить резонансную частоту вторичной катушки вашей катушки Тесла, сделанной своими руками. Это высоковольтный высокочастотный генератор энергии, созданный в первую очередь для проведения экспериментов и наблюдения за явлениями, связанными с переменным электричеством.Leach 6 предложил взвешенную функцию мощности комплексной частоты в качестве приближения для ZL. Здесь мы умножаем максимальный ток через катушку на импеданс катушки на частоте f, а затем делим на 2, чтобы преобразовать пиковое значение в среднеквадратичное значение. Эта формула предназначена для проволочной антенны. 12 ноября 2009 г. Я хотел бы рассчитать сопротивление индуктивности и емкость катушки в 3D-модуле переменного тока постоянного тока Электромагнитный. падающий магнитный сигнал заданной частоты на каждую катушку СНЧ. 27 мая 2011 г. Что позволяет рассчитать собственную резонансную частоту однослойной катушки.Катушка нагрузки начнет действовать как дроссель и эффективно уменьшит длину антенны, что приведет к серьезной потере усиления. Получилось 154 мкГн, в зависимости от того, какой калькулятор катушки я использовал для первой катушки. 500 кГц. Например, если десять учеников набрали по статистике 90, тогда оценка 90 соответствует частоте 10. Рассчитайте значение индуктивности катушки, подставив указанные выше параметры в уравнение 18 1 или 18 2. Включая сопротивление катушки, мы получаем немного лучшее моделирование SRF.Если вы раньше экспериментировали с 5 8-волновыми антеннами и знаете лучшую формулу для вашего QTH, не стесняйтесь изменять формулу, чтобы она подходила вам. Например, если вы хотите узнать длину волны и энергию фотона на частоте 27 мегагерц, введите 27 в поле «Ввод количества», нажмите кнопку МГц, и вы получите длину волны и энергию в 4 единицах каждая. Установите начальную частоту 50 кГц. doi nbsp Индуктивное сопротивление катушки индуктивности зависит от ее индуктивности, а также от применяемой частоты.Змеевики с воздушным разнесением Змеевик с воздушным разнесением обычно наматывается на каркас, например пластиковую трубку или сверло, и каркас удаляется. м. 21 апр 2018 Я хотел бы рассчитать самоиндукцию многослойной витой катушки в Matlab. Многоосные магнитные катушки генерируют магнитные поля в любом направлении в трехмерном пространстве внутри пары Гельмгольца. Частота, при которой возникает этот минимум напряжения, является основной резонансной частотой вашей вторичной катушки. Чтобы вычислить индуктивность многооборотной кольцевой проволочной петли, умножьте на nbsp Inductance middot. Получите огромный список физических формул здесь middot LNI middot Вопрос Катушка индуктивности содержит 550 витков медной проволоки, которая генерирует магнитный поток nbsp. Вычислите резонансную частоту и добротность. Фактор Добротность последовательной цепи LCR, содержащей чистый индуктор с индуктивностью 4 Гн, конденсатор емкости nbsp Импеданс последовательно соединенных резисторов R и L Калькулятор Частота f.Мне нужно это разработать. Итак, у меня есть импульс высокого напряжения. Расчет магнитного поля катушек Гельмгольца. Введите 2 значения, чтобы получить другие значения, и нажмите кнопку «Рассчитать». Радиочастотные катушки важны во многих приложениях, от беспроводной технологии до оборудования для сканирования МРТ. Наконец, нажмите кнопку «Calculate It», чтобы увидеть, что частота этого фильтра будет 3 дБ. Размеры катушки указаны в дюймах. Затем он вычисляет индуктивность и отображает ее на правой панели интерфейса.Единицы длины и Al используются в расчетах индуктивности. Катушка соленоида имеет индуктивность 240 нФ и частоту 10000 Гц. Калькулятор импеданса катушки индуктивности рассчитывает полное сопротивление катушки индуктивности на основе значения индуктивности L индуктора и частоты f сигнала, проходящего через катушку индуктивности, в соответствии с формулой XL 2 fL. Факторы, влияющие на индуктивность катушки. 5 Например, для генератора переменного тока электромагнитной катушки, который может выдавать максимум 30 В, установленный выходной ток 1 А и общая индуктивность катушки 10 мГн, частота отключения составляет 477 Гц.TPS61046 — это nbsp.Уменьшение катушки RL сначала приводит к увеличению Q-фактора, но на более высоких частотах происходит более сильное снижение Q-фактора из-за более высокой высокой частоты. Nbsp Используйте этот калькулятор, чтобы найти первую резонансную частоту пружины сжатия, когда вы знать его пружинную жесткость и массу. Значения по умолчанию будут введены для неопределенных количеств, но все количества могут быть изменены. 15 см от детали до катушки. Подключите измеритель последовательно с катушкой и запустите его с частотой 20 Гц, затем увеличьте частоту до 30 50 70 100 150 Гц и наблюдайте за уменьшением тока.10. Частота — это количество появлений значений в наборе данных. Это nbsp. Ниже приводится вывод формулы с помощью метода, основанного на методе Зоммерфельда, для изменения собственной индуктивности в зависимости от частоты. Q достигает пиков на некоторой частоте, значительно меньшей, чем собственная резонансная частота, при собственном резонансе Q равна нулю, катушка проявляется как чистое сопротивление для любой внешней цепи. В справочнике Roters 8 показан полезный метод, с помощью которого на этой странице можно рассчитать длину антенны с длиной волны 5 8 волн.Я в основном использовал передатчик, и это на самом деле неплохо с простой антенной лямбда на 1 4, но открыт для улучшения Приемник, однако, немного плох 27 августа 2008 г. С помощью этого устройства вы подключаете конденсатор известного значения к вашей неизвестной катушке для резонанса это, а затем подключите внешний генератор к катушке, используя другую катушку и взаимную индуктивность. Катушка 8 мГр и 3. Более важный импеданс в зависимости от частоты выше резонанса, а не плавное уменьшение, вероятно, будет меняться беспорядочно, и дроссель может оказаться неэффективным на нескольких калькуляторах катушек.В схеме джоулевого вора это происходит очень быстро, 40 кГц. 6 цифр 10 цифр Расчет импеданса большой катушки индуктивности. Калькулятор мощности переменного тока. Индуктивности до 0. Дроссели, которые описаны в некоторых статьях об усилителях в Интернете, и посмотреть, как они сравнивают Наблюдаемую частоту f МГц Новая приблизительная индуктивность L 0 H Емкость на каждом обрыве предполагает одинаковые емкости последовательно. Рис. 3 Результаты Inerim, полученные с помощью калькулятора Q катушки, показывают возможные катушки для заданного диаметра проводника, индуктивности и частоты.Диаметр петли nbsp Его значение можно рассчитать по формуле ЭДС формы. Предполагается, что длина катушки намного больше диаметра проволоки. Описание Индуктивность, рассчитанная с помощью этого инструмента, представляет собой индуктивность проволочной катушки, плотно намотанной на сердечник с высокой магнитной проницаемостью. Калькулятор резонансной частоты катушки сочетает в себе функции калькулятора емкости катушки, калькулятора индуктивности катушки и калькулятора резонансной частоты для расчета резонансной частоты однослойной соленоидной катушки с воздушным сердечником или катушки Тесла на основе диаметра длины катушки и количества витков.Одной катушки, размещенной в центре или у основания однодиапазонной вертикальной антенны, достаточно, но для однодиапазонного диполя потребуется две катушки, по одной в каждом элементе диполя. На такой низкой частоте нужны большие катушки и конденсаторы. Калькулятор резонансной частоты IfA 0. Калькулятор добротности катушки 0000 quot отображает различные свойства этой катушки. Многие цепи связи по магнитному полю, такие как дроссели и трансформаторы, используют магнитные накопительные свойства катушки. Калькулятор нестабильной цепи NE555 В нестабильном режиме NE555 может использоваться для создания колебательного выходного сигнала между V CC и 0V.6 МГц. Но при замене источника постоянного тока на источник переменного тока на 200 В ток в катушке снижается до 0. Тогда частота переменного тока составляет 433 МГц. Антенна с нагрузкой на катушку. В моих проектах на 433 МГц я использовал дешевый 0. С этим уравнением и формулу угловой частоты вы можете записать формулы для частоты и периода в единицах k и m. Скажем, пружина на рисунке имеет жесткость пружины k, равную 15 ньютонам на метр, и что вы прикрепляете к пружине 45-граммовый шар. когда я измеряю индуктивность с помощью измерителя LCR, показанное значение было 2.Примечание 13 — Величина полного импеданса катушки. Чтобы проверить это При 60 Гц эта катушка имеет реактивное сопротивление 2 пи 60 L или 0. Обновите страницу F5, чтобы очистить данные. Индуктор мГн RL Ом Ответ Hertz 13 июня 2011 В катушке будет некоторое сопротивление, поскольку она просто намотана проволокой. Если вам нужен конденсатор на 70 фд, вы можете подключить два конденсатора по 35 фд параллельно. f — частота в Герцах. Катушка индуктивности 3 мГн будет иметь реактивное сопротивление 159 Ом на частоте 1000 Гц. Стимулируйте катушку с помощью регулируемого синусоидального генератора e.Пример индуктивного реактивного сопротивления №3. Катушка индуктивности 8H подключена к цепи с частотой 60 Гц. Угол вторичного. В реальном трансформаторе из-за потерь мощность на вторичной обмотке всегда будет меньше, чем мощность на первичной обмотке. Расчет коэффициента качества индуктора Расчет коэффициента добротности можно выполнить на основе известных значений частотной индуктивности и внутреннего сопротивления. Коэффициент обратной связи обычно составляет 1 10, поэтому бета обычно равна 0. Тестировать катушку зажигания на большинстве автомобилей довольно просто. Двойная спиральная катушка. Я нахожусь в нижней части кривой обучения электронике и действительно не знаю, что я здесь нашел.Дэвис. R измеряет сопротивление постоянному току в Ом. Определенные конструкции катушек, как правило, лучше всего работают с конкретными приложениями, и неоптимальное использование пары катушек может привести к медленному или нерегулярному нагреву. Конструкция катушки для птичьей клетки разрабатывается и проверяется, в которой необходимые емкости рассчитываются с использованием желаемой схемы тока, расчетной индуктивности и предварительно заданного значения. оконечная резонансная частота. Подробная информация о конструкции испытательных катушек (продолжение) Coil Direct ioWireAWG Размеры сердечника сопротивления обмотки Проекты электроники SMPS трансформатор Катушка трансформатора Программа расчета программных средств для электроники quot Дата 2019 08 04 До Advanced SMPS Программа проектирования трансформатора ExcellentIT и Ir2153 SG3525 Программы расчета частоты для импульсных источников питания с общими рейзерами очень полезные программы.F. Это имперская версия в футах и ​​дюймах. Расчет емкости C и индуктивности L Введите любые два известных значения и нажмите «Рассчитать», чтобы найти другие. Этот расчет для контура и собственной индуктивности в этом примере одинаков. Большинство таблиц частот содержат три таблицы. Таблица частот — это математический график, который определяет, сколько раз в заданной последовательности встречаются фрагменты данных. Если нагрузочная катушка в антенне настроена на частоту ниже верхней границы диапазона, то работа выше этой критической частоты приведет к тому, что антенна будет выглядеть электрически «длинной» для РЧ.RTA Индуктивное реактивное сопротивление, зная, что частота составляет 800 Гц, рассчитывается следующим образом: 2x x240x10 9 10000 0. Кроме того, в дополнение к версиям Excel 2007 2016 и Excel 97 2003 имеется собственная версия с открытым исходным кодом. В этой статье представлен глубокий анализ моделирования и моделирования. В электромагнетизме и электронике индуктивность — это тенденция электрического проводника к отрицательному знаку в уравнении, указывающем на то, что индуцированное напряжение направлено в противоположном направлении. Индуктивность катушки может быть увеличена. поместив магнитопровод из ферромагнитного материала в отверстие в центре.Резонансная частота 62 кГц. ГГц МГц кГц Гц. Цепи резервуаров особенно полезны из-за их свойства переноса резонанса и реализованы в нескольких электрических приложениях, таких как фильтры настройки частоты и генераторы. Каждая катушка Гельмгольца состоит из петель из медных электрических проводов. 308 f для метрических МГц для расчета длин элементов. В режиме постоянного тока электрический заряд течет только в одном направлении. 14 июля 2016 г. Используя этот метод, мы точно рассчитываем сопротивление и индуктивность переменного тока в мегагерцовом диапазоне частот, включая скин-эффекты и эффекты близости.Я видел нормальный прямой элемент 4 880 9 11 Я внизу Вы должны указать индуктивность и хотя бы одно значение емкости. Здравствуйте, сэр, вы думаете, что катушка индуктивности Генри 100 нормальная? Катушка индуктивности — это обычный школьный трансформатор на 5000 витков с диаметром провода около 0. Это эффект индуктивности, увеличивающий импеданс катушки при увеличении частоты. Частота была слишком высокой, индуктивность была слишком низкой, поэтому я вставил ферритовый стержень в катушку и довел ее до диапазона 220 230 мкГн.Этот калькулятор рассчитает общую емкость настройки для выбранных вами значений. Мои собственные измерения, сделанные на магнитном креплении, показывают, что, когда нагрузочная катушка находится близко к заземленной поверхности, собственная резонансная частота уменьшается, что является ожидаемым результатом. Номограмма для определения индуктивности небольшой катушки по показаниям одной частоты. В пределе вы можете разбить катушку на элементы из проволоки и смоделировать все это, но это трудноразрешимо. Это небольшая непрерывная катушка Тесла, работающая на необычно высокой частоте 4 МГц.Если вы хотите также проверить угловую частоту, просто нажмите кнопку расширенного режима, и результат появится внизу. И если вы не знакомы с обозначениями 1. Расчет основан на классической формуле Уиллера 39 для плотно намотанного однослойного воздушного сердечника индуктивности, которая восходит к временам радиосвязи 1920-х годов L 0. 3 2019 03 25 19 45 Форум http www. Затем введите числа, нажмите кнопку «Рассчитать», и вы получите 658. 2006 2006 5880 3. Используются рабочие формулы и таблицы для расчета индуктивности по Гроверу 39.Затем используйте уравнение 2, чтобы рассчитать максимальное необходимое напряжение. Но относительно невысокая по сравнению с резонансной частотой катушек 550 кГц. Тема сообщения Калькулятор индуктивности катушки и Q Размещено дек Вт 10 2019 10 54 вечера Член Этот калькулятор Колпитца вычислит значения C1 и C2, если вы предоставите значение индуктивности частоты генератора для катушки L и бета. Низкая резонансная частота. Этот вычислитель пассивного RL фильтра нижних частот вычисляет точку частоты среза фильтра нижних частот на основе значений резистора R и индуктора L схемы в соответствии с формулой fc R 2 L.Усилитель, как правило, ниже частот широковещательного диапазона, влияние мощности схемы и катушки можно на время пренебречь, так как любые вычисления, которые мы будем делать, обычно предполагают, что сигнал подается в настроенную цепь за счет индукции в самой катушке. Значения индуктивности рассчитываются с точностью до 3 десятичных знаков и приводятся в нГн · ч · мГн и даже до 5 десятичных знаков · H. Пример индуктивности с Т-образным согласованием для 1. По мере увеличения частоты от минимального значения до более высокого значения индуктивное реактивное сопротивление XL индуктор пропорционально увеличится, но XC, то есть емкостное реактивное сопротивление, уменьшится.хорошо, теперь для фактического instuctable. Я применил переменный ток к катушке, решил это с помощью параметрического решателя для частоты и построил график V вольт I ампер, но частотная характеристика кажется неправильной. Все результаты, возникающие при выборе диапазона, дают среднюю частоту для этого диапазона. quot Coil32 quot — это калькулятор индуктивности со свободной катушкой, который позволяет рассчитывать однослойные и многослойные индукторы с воздушным сердечником, тороидальные индукторы индуктивности с воздушным сердечником на ферритовых кольцах в плоских катушках с сердечником на печатной плате, а также параметры резервуара LC.Чтобы использовать этот калькулятор, все, что пользователь должен сделать, это ввести любые 2 значения, и калькулятор вычислит третье поле. В качестве альтернативы вихревые токи вблизи поверхности можно рассматривать как экранирование магнитного поля катушки 39, тем самым ослабляя магнитное поле на больших глубинах и уменьшая индуцированные токи. Возможно с помощью измерителя емкости. Это частота, которая нас беспокоит. Профессор Койл предназначен для использования в качестве математического помощника в определении индуктивности катушки и резонансной частоты настроенного контура конденсатора катушки.78 МГц с использованием метода объемной нити VFM с учетом кожи и близости nbsp Формула для расчета индуктивного реактивного сопротивления катушки — p pi или 6. Эти предыдущие исследования сосредоточены на прогнозировании резонансных частот и соответствующих диаграмм тока на основе известных емкостей и расчетных индуктивностей. Сначала щелкните то, что вы решаете, и единицы, которые вам понадобятся. 28 частота переменного тока в герцах и индуктивность катушки в генри. Как описано выше, емкостное и индуктивное реактивные сопротивления всегда меняются в противоположных направлениях.8 МГц уже введено, нажмите «Рассчитать» или очистите поля, чтобы ввести собственные значения. Калькулятор резонансной частоты может рассчитать резонансную частоту катушки на основе индуктивности и емкости, рассчитать индуктивность на основе частоты и емкости или рассчитать емкость на основе частоты и индуктивности. Индуктивность катушки uH nbsp. Рассчитайте индуктивность по следующей формуле. Индуктивность N в квадрате. Длина, где N — количество витков в катушке. A — площадь поперечного сечения. измеритель индуктивности.Эта вводная учебная модель демонстрирует, как найти основную резонансную частоту ВЧ-катушки, а также как выполнить развертку частоты для извлечения добротности катушки 39 с. Использование калькулятора катушек Калькулятор катушек рассчитает индуктивность как катушек с короткой обмоткой, так и катушек с несамкнутой обмоткой или «разнесенных» катушек. 00 4 мая 2016 г. Список онлайн-калькуляторов для расчета индуктивности катушек Coil32 В этом калькуляторе используются передовые методы расчета магнитного поля для соленоидов и катушек.Для однослойных катушек вы также можете использовать следующие более простые калькуляторы. Катушки индуктивности иногда называют «катушками», потому что большинство катушек индуктивности физически построены. Формула индуктивности многослойной катушки Уиллера 39. частота в герцах и L индуктивность катушки по Генри. V1 N1 V2 N2. Общая высота антенны в футах. Введите длину от 1 до 250 футов. Расстояние от основания антенны до центра катушки в футах.7 Используя формулы на основе спирального волновода, настоящий калькулятор работает намного лучше при оценке индуктивности на высоких частотах. Калькулятор катушек IMPERIAL. Согласно уравнению 18 1 10. com Ниже представлен калькулятор LC. Хорхе Вильяльба Getty Images Если ваша машина не заводится или колеблется, когда вы запускаете ее, возможно, у вас неисправная катушка зажигания. gt Собственная резонансная частота катушки lt В калькуляторе Hamwaves указано 8. Это наиболее полный и точный калькулятор на сегодняшний день. С учетом всевозможных факторов, длины проводов и т. Д.Хотите метрику nbsp. Калькулятор предназначен для определения длины провода в катушке по генерируемой частоте катушки. 0887 Abstract Данные, на которых основана полуэмпирическая формула самоемкости Medhurst 39, повторно анализируются при расчете ВЧ дросселя. ВЧ дроссель блокирует ВЧ, поэтому вам нужно минимальное значение индуктивности, которое имеет в 10 раз больший импеданс, чем другие импедансы, например, в В системе 50 Ом ваш ВЧ дроссель имеет сопротивление не менее 500 Ом в вашем рабочем диапазоне частот.Название основной проблемы и количество nbsp. Рассчитайте индуктивность катушки индуктивности. Фактические значения могут варьироваться в довольно широком диапазоне. Калькулятор L C F работает с индуктивностью, емкостью и частотой. 624886 Планарные катушки в основном используются в высокочастотных приложениях и сконструированы как дорожки на печатной плате. Иногда управляющая ИС может делить тактовую частоту, чтобы получить более низкую частоту переключения. Необязательно добавлять емкость для f. Калькулятор индуктивности катушки индуктивности с воздушным сердечником. 13140 RG.Если бы деталь была расположена не по центру в катушке, область ближе к виткам катушки пересекала бы большее количество магнитных линий и, таким образом, нагревалась бы с повышенной скоростью. Более простые системы EM частотной области являются углом наклоном систем, которые не имеют никаких ссылок связи между передающей и приемной катушками. Мой собственный опыт согласуется с этим, поскольку большинство катушек рассчитаны на конкретное значение индуктивности, не зависящее от частоты, за исключением случая, когда межобмоточная емкость отменяет некоторые из расчетов. Расчет основан на классической формуле Уиллера 39 для однослойной индуктивности воздушного сердечника плотно. рана, которая восходит к радио-дням 1920-х годов L 0.Счетчик частотомера 60 МГц Счетчик частоты измеряет частоту от 10 Гц до 60 МГц с разрешением 10 Гц. Любая более высокая частота вызовет уменьшение тока. 97. Основная задача — удерживать нагрузочную катушку вдали от ее собственной резонансной частоты. 0000012566 Н м. Таким образом, напряжение катушки затем интегрируется, чтобы обеспечить выходное напряжение, пропорциональное входному сигналу тока. Саморезонанс подразумевает как индуктивность, так и емкость. Таким образом, передающая катушка является хорошим генератором электромагнитного поля в ближней радиочастоте, но плохим передатчиком электромагнитного излучения на радиочастоте.Вычислить частоту среза на LC низких частот 100 МГц опорной частоты Источника заблокирована до 10 МГц Универсальной ГУН платы MC100EL1648DG и PGA 103 Винтовой Катушка калькулятора провод индуктивность калькулятор тесло катушка частота контура частота калькулятор ОГО калькулятора частота генератора бак Калькулятора найти резонансную частоту для серии RC-цепочка 19 августа 2015 г. Она увеличивает сопротивление высокочастотной катушки в 4 раза. 26×10 6, это 39 с, просто еще один способ записи 0. 9. 20 апреля 2009 г. Саморезонансная частота — это всего лишь верхний предел частоты катушки. можно использовать в.Индуктивность. Он рассчитывается с использованием частоты индуктивности и сопротивления. Если X gt 0, реактивное сопротивление называется индуктивным. Главная страница Технические данные Формулы и калькулятор тороидального индуктора Формулы и калькулятор тороидального индуктора Тороидальные индукторы часто используются в приложениях для импульсной подачи энергии и регулирования мощности, поскольку магнитные поля в основном ограничены объемом формы. 5044 Ом. Поместите это во вторую формулу Z 2 7. Мощность P в ваттах W равна напряжению V в вольтах V, умноженному на ток I в амперах A Просто нужна формула, но калькулятор — хорошее дополнение, чтобы избежать ошибок 5 2018 01 23 10 58 Мужчина Моложе 20 лет Студент средней школы Высшее образование Очень Цель использования Я намотал катушку с медным воздухом в качестве сердечника и сделал схему генератора LC с конденсатором 640 нФ, но когда я увидел частоту колебаний, она была около 240 К. Гц.Для статического поверхностного нагрева, когда деталь может вращаться, но не перемещается через змеевик, рекомендуется использовать расстояние сопряжения, равное 0. Частотная коррекция При желании введите предполагаемую рабочую частоту, и калькулятор рассчитает частотную коррекцию из-за скин-эффекта. Калькулятор R C Для определения 6 точек Db для фильтров R C. Калькулятор длины витков для T50 2 Включает 1 дюйм 2. Когда ваш генератор находится на резонансной частоте конденсатора тестовой катушки, больше энергии передается, и ваш измеритель угла наклона затвора определяет это и показывает, что введите радиус петли R, диаметр провода d и индуктивность L, и калькулятор вычислит приблизительное количество витков n.Мы. Сделайте начальное значение C1 примерно таким же, как C2. Вы берете любые два из них, и калькулятор быстро подскажет вам значение третьего. Калькуляторы индуктивности катушки Расчет индуктивности воздушной катушки Расчет индуктивности соленоида воздушной катушки Расчет индуктивности воздушной катушки Конструкция однослойной катушки с воздушным сердечником Калькулятор индуктивности катушки Рассчитайте индуктивность однослойной катушки с воздушным сердечником. Калькуляторы ниже определяют реактивное сопротивление конденсаторов и катушек индуктивности при определенной частоте переменного тока.Датчики тока с поясом Роговского предпочтительны из-за отсутствия магнитного насыщения, перегрева или потерь на гистерезис. Свойство индуктивности, которое противодействует изменению тока, используется с целью предотвращения прохождения сигналов с более высокочастотной составляющей, в то же время позволяя проходить сигналам более низкочастотной составляющей. Согласно всем формулам, которые я могу найти в сети, этого не должно быть. Расчет импеданса заблокированной катушки громкоговорителя в зависимости от частоты и положения.7. Рассчитайте ток полной нагрузки и номинальную мощность трансформатора 1 и 3 в кВА. Индуктивность можно рассчитать аналогично тому, как это делается для любой катушки с проводом. Все, что вам нужно для расчета резонанса ваших двух катушек, находится на этом сайте, просто используйте калькулятор спиральной катушки, а затем калькулятор резонансной частоты LC. Близко к резонансу громкоговорителя величина рассчитанной индуктивности антенной катушки для различных значений Ctun в сравнении с центральным моментом всего этого в том, что в электронике, питаемой от переменного тока, нужны не только нереактивные компоненты, такие как резисторы, чтобы противостоять току.Введите 2 МГц мкГн пФ Ом или поверните, чтобы рассчитать все значения. Индуктивность L на самом деле является мерой сопротивления катушки индуктивности изменению тока, протекающего по цепи, и чем больше ее значение по Генри, тем ниже будет скорость изменения тока. Однако расчеты схемы кроссовера предполагают постоянное сопротивление динамика. 7 сен 2020 Точно так же взаимная индуктивность катушки 1 по отношению к катушке 2 равна уравнению 14. Высокая емкость воздушной переменной пФ МГц. 31 кГц — это собственная резонансная частота вторичной катушки.Калькулятор резонансной частоты контура резервуара Последовательная или параллельная резонансная частота катушки индуктивности и конденсатора может быть рассчитана с использованием следующего уравнения. Код для добавления этого калькулятора на свой веб-сайт Просто скопируйте и вставьте приведенный ниже код на свою веб-страницу, где вы хотите отобразить этот калькулятор. обмотка змеевика намотки масла. Катушка слева на рис. Многослойный железный сердечник индуктора вычислителя Формула закона Ома 39. Следовательно, это 92 X_L X_C 92. Калькулятор индуктора с многослойным железным сердечником.Область включает часть катушки, как показано на схеме выше. Калькулятор индуктора с многослойным воздушным сердечником Формула, используемая в этом расчете, взята из аппроксимации Уиллера, которая имеет точность до lt 1, если поперечное сечение имеет почти квадратную форму. В поисках калькулятора резонансной частоты катушки Калькулятор индуктивности однослойной катушки Рассчитайте индуктивность на основе заданного числа витков Диаметр бывшего витка и длины намотки Однослойный индуктор D — диаметр каркаса катушки D c — диаметр катушки l — длина катушки p — катушка шаг d — диаметр провода без изоляции, d — диаметр провода с изоляцией.меню. Я немного сбит с толку, так как рейтинг был IP как 950 фунтов nbsp. Если X lt 0, реактивное сопротивление считается емкостным. продолжая читать 1 680 23 0 отказ от ответственности, это опасно. Признаки неисправности катушки зажигания включают проблемы с запуском обратного зажигания, снижающие газовую эффективность двигателя, пропуски зажигания, заглох автомобиля и изношенная искра pl Признаками неисправной катушки зажигания являются проблемы с запуском обратным зажиганием, снижающие газовую эффективность двигателя Автомобиль с пропусками зажигания глохнет и изношен o Если ваш автомобиль не заводится или колеблется, когда вы заводите его, вы можете легко проверить катушку зажигания вашего автомобиля, не снимая ее.13 ноября 2015 г. Для увеличения индуктивности индуктор может иметь железный сердечник. Следовательно, на более высокой частоте 92 X_C gt X_L 92 и на более низкой частоте 92 X_C lt X_L 92. Они также встречаются в схемах генераторов. Идеальный инструмент для студентов и инженеров. Катушка приемника улавливает колебания на радиочастотах, вызванные прецессией магнитного момента ядер внутри объекта. Метод проверен экспериментами и используется для оптимизации прямоугольных спиральных катушек с максимальной добротностью, равной 6.Калькулятор реактивного сопротивления Используйте этот инструмент для расчета реактивного сопротивления или полной проводимости катушки индуктивности или конденсатора на заданной частоте. По мере изменения материала внутри катушки изменяется и полоса пропускания ВЧ-зонда. Этот инструмент предназначен для расчета резонансной частоты цепи резервуара, если известны значения емкости и индуктивности. Индуктивность — это способность сохранять энергию в магнитном поле, а катушки — это распространенный способ создания индуктивности. Для расчета введите индуктивность и частоту, выберите единицы измерения, и результат будет показан в омах.Индуктивное реактивное сопротивление XL пропорционально частоте и индуктивности. Калькулятор ответвлений смесителя, ммКалькулятор бюджета канала связи, шумоподавления, преобразователь температуры, Оптимальный калькулятор митры, калькулятор потерь на тракте, преобразователь фазового шума в джиттер, PLL PFD, калькулятор частоты, калькулятор петлевого фильтра PLL, калькулятор делителя потенциала, калькулятор времени распространения, преобразователь гаммы в импеданс, калькулятор SFDR, калькулятор глубины кожи, калькулятор поперечного сечения земляных работ Калькулятор заливки бетонной опоры Расчет резонансной частоты пружины Калькулятор объема бетона Калькулятор количества витков в трансформаторе Калькулятор обмотки полосковой линии Калькулятор импеданса бетонного барьера Калькулятор расстояния между бордюрами и водостоком Калькулятор индекса площади пола Механическое преимущество рычажного калькулятора Цель калькулятора — определить генерируемую частоту катушки от длины провода в катушке.Входы. . Индуктивность LuH, необходимая для резонанса ln естественный логарифм f частота мегагерц A общая длина антенны фут B расстояние от центра до каждой загрузочной катушки D диаметр излучателя в дюймах Добротность или добротность индуктора на рабочей частоте определяется как отношение реактивное сопротивление катушки на ее сопротивление. Дон В катушечном трансформаторе Тесла 39 конденсатор при пробое короткого разрядника подключается к катушке из нескольких витков первичной обмотки, образуя резонансный контур с частотой колебаний обычно 20 100 кГц, определяемой емкостью конденсатора. и индуктивность катушки.26 380000 0. 78 МГц. Если вместо аккуратно намотанной катушки использовать беспорядочную намотку 39 с таким же средним диаметром и числом витков, тогда собственная резонансная частота и добротность могут упасть примерно на 30 или 40 процентов. 3 2 Хотя динамики рассчитаны на определенный импеданс i. Рон также любезно сделал калькулятор осциллятора Колпитца. Выше этой частоты индуктор становится электрическим эквивалентом конденсатора с низкой добротностью. 075 дюймов 0. FLEXI BOX доступен с печатной платой линии передачи и набором разъемов для сборки в качестве вспомогательного средства тестирования.Контактная информация Телефон 941 962 8119 Факс 941 745 5602 Офис компании Bradenton FL 34209 Электронная почта Для предложений или общей информации Решение Steve production. Затем катушка нагревает проводящий материал, вставленный в отверстие. Я думаю, вам нужно использовать какой-нибудь радиочастотный дроссель на этой частоте, возможно, меандр. Введите количество оборотов в Calc uH. Вместо этого у него есть новые переменные, которые следует рассматривать как конкретную частоту переменного тока. Проницаемость цветных металлов очень близка к этому значению.Калькулятор уравнений катушки HAMCALC также может оказаться полезным в предварительном проектировании, и 18 мая 2019 года звучит интересно. Вторичная обмотка сделана из тонкой проволоки и подключается к высоковольтному разъему также в верхней части обмотки. Таблицы большинства частот co The How to Coil Gun В этом видео мы покажем вам, как сделать Coil Gun от начала до конца 4 937 33 6 В этом видео мы покажем вам, как сделать Coil Gun от начала до конца Вы сделали этот проект Поделитесь этим с нами 5 лет назад во введении К сожалению, Blip удалил это видео.Например, если у вас была катушка с 0. Мне это кажется интересным и стоит поделиться. Рассчитайте частоту среза фильтра верхних частот 2-го порядка. Резонансная частота Цепь резервуара — это LC-цепь, в которой индуктивность L размещена параллельно конденсатору C. 56 МГц. В качестве первого шага я усовершенствовал калькулятор индуктивности воздушной катушки, включив в него коэффициент Nagaoka 39 s с точностью 4 ppm с поправками Rosa 39 s на десятки ppm внутренней индуктивности и заменой длины катушки количеством витков и шагом обмотки.Используйте этот калькулятор, чтобы найти первую резонансную частоту пружины сжатия, если вы знаете ее жесткость пружины и ее массу. 060 дюймов 0. Это уравнение не имеет корней и дает естественный период в системе. На глубину, на которую вихревые токи проникают в материал, влияет частота тока возбуждения, а также электрическая проводимость и магнитные поля. Рис. 3 Результаты Inerim, полученные с помощью калькулятора Q катушки, показывают возможные катушки для индуктивности и частоты указанного диаметра проводника.7 функция w угловой частоты и коэффициентов. 12 июня 2017 Вторичная паразитная емкость и максимальная нагрузка образуют резонансный контур, а резонансная частота этого контура — это ВЧ-частота, на которой работает катушка. Цель состоит в том, чтобы настроить отображение таким образом, чтобы мощность, отраженная от РЧ-катушки, была равна нулю на резонансной частоте ядра, которое вы исследуете. Если загрузочная катушка расположена в верхней части антенны, РЧ-ток течет по всей длине антенны, обеспечивая наивысшую эффективность излучения для данной длины антенны.Есть ли у вас заявление об отказе от ответственности за катушечный пистолет, это опасно и связано с высоким тепловым напряжением и некоторыми химическими веществами. Калькулятор индуктивности контура. Этот новый резонансный контур наиболее выгоден для сильноточных магнитных катушек и магнитных катушек с низким сопротивлением. Помимо магнитного поля, он также рассчитывает сопротивление переменного тока, индуктивность, мощность, рассеиваемую резонансную емкость, и многое другое. 1472. Для этого калькулятора вы выбираете из 12 различных единиц ввода, а вывод отображается в восьми различных единицах. На главную Ness Engineering Inc.Вычислить. Один из способов уменьшить взаимную индуктивность M — это намотать катушки против ветра, чтобы нейтрализовать создаваемое магнитное поле. 19 см обычно требуется для прогрессивного нагрева или сканирования, чтобы учесть изменение прямолинейности заготовки. 2. Q 208. 07 апр. 2020 г. Если у катушки есть сопротивление, относитесь к ней как к цепи LCR. 6. Это поведение затем вызывает изменение импеданса динамика 39 в зависимости от частоты звука. Калькулятор LCF Онлайн-калькулятор LCF рассчитывает соотношение между частотной емкостью, индуктивностью и реактивным сопротивлением. Онлайн-калькуляторы для радиоусилителя. Электронный дизайн. Онлайн-калькуляторы для индуктивности катушки с воздушным сердечником тороидальной катушки XL XC и др.с помощью резистора 50 размах частоты с постоянным напряжением переменного тока в диапазоне, в котором вы оцениваете ожидаемую резонансную частоту, и измерьте напряжение переменного тока на катушке. P Ip Vp Is Vs. Этот онлайн-калькулятор подскажет, сколько индуктивности потребуется вашей нагрузочной катушке. Используя самодельный AM-радиоприемник, он демонстрирует этот калькулятор преобразования, который быстро и легко преобразует измерения индуктивности, такие как генри, в килогенри и микрогенри в пикогенри. Если вы не знаете индуктивность, вы можете рассчитать ее с помощью онлайн-калькулятора или формулы на этой странице о конструкции катушки и индукции.218 100 Self Resonant Freq 0. 15 мм официальное значение для воздушного сердечника равно 0. Можно ввести частоту, чтобы найти добротность катушки индуктивности на определенной частоте, но это не обязательно. Mercury Systems Mercury представляет адаптивные микроволновые тюнеры для приложений SIGINT и RF-тестирования 2 октября 2020 г. Материалы IDTechEx с низкими потерями для 5G должны стать 110-миллионным рынком к 2031 г. 2 октября 2020 г. После того, как вы нажмете кнопку результата на нашем калькуляторе намотки катушек, появится первая строка результатов сообщит вам, сколько раз вам нужно обернуть катушку, чтобы получить желаемую конструкцию.Длина намотки. Затем рассчитывается собственная емкость катушки по приведенной выше формуле. Включая сопротивление катушки. Ссылка показывает индуктивность многих различных форм катушек, таких как однооборотные петли, прямоугольные многослойные катушки и соленоиды различной длины. энергетический форум. Печатную плату можно легко модифицировать для этой и многих других схем. Введите значения для двух конденсаторов и индуктивности, нажмите «Расчет», чтобы найти частоту генератора. Примечание 14 This nbsp 1 августа 2019 Используйте этот калькулятор, чтобы найти индуктивность многослойной катушки.Змеевик 2 мГр. 2 МГц. конденсатор первичного резервуара или емкость верхней нагрузки, чтобы найти резонансную частоту LC-контура. все ответы продолжают поступать прямо в 12. Для типичных Crystal Radio Coils выберите Pico Farads, это то же самое, что и PF. C1 может иметь любое значение от 1х длины волны до 10х длины волны и обычно выбирается для точной настройки частоты генератора. Пример задачи калькулятора трансформатора, 9 января 2016 г. Итак, используйте калькулятор, чтобы спроектировать нормальный диполь для исследуемой полосы, с длинами сегментов и значениями нагрузочной катушки, чтобы вычислить резонансный диполь.Расчет относится либо к нагруженной волне 14, обычно вертикальной, в этом случае переверните изображение ниже на 90 o, либо к нагруженному диполю, и в этом случае размеры относятся к одному плечу, и потребуются две катушки. Катушка нагрузки может использоваться сама по себе или в сочетании с емкостной шляпой для настройки антенны на резонанс на более низкой частоте. Предполагается, что проволока имеет круглое сечение. Наслаждайтесь любимыми видео и музыкой, загружайте оригинальный контент и делитесь им с друзьями, семьей и всем миром на YouTube.Индуктор представляет собой пассивный электрический компонент с двумя выводами, состоящий в основном из изолированного провода, намотанного вокруг магнитного сердечника или без него, воздушного сердечника в форме катушки. Недавно, рассматривая катушку как периодическую структуру, Лейфер выполнил расчет резонансной частоты с использованием дискретного преобразования Фурье векторов связи. Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, генераторы, кристаллы и т. Д.338 мГн. Конденсатор пФ. Заполните значения в требуемых полях, например, внешний диаметр внутренний диаметр шаг обмотки рабочая частота тип провода, используемого для намотки медь, серебро или алюминий, сопротивление катушки и т. Д. MW Частота, мин. Диапазон MW Частота, кГц макс. 29 марта 2020 г.Обратите внимание, что электрическая мощность в первичной и вторичной катушках одинакова. Используется стандартная формула 585 f 178. Поиск. Калькулятор длины провода и частоты катушки Калькулятор длины провода и частоты катушки — это онлайн-инструмент для электрических и электронных схем, позволяющий измерить требуемую длину провода и частоту катушки на основе значений частоты катушки в килогерцах и длины провода в футах соответственно.Емкость мкФ Частота Гц Индуктивность Генри Так как мне кажется, что в Интернете нет хорошего калькулятора, я предполагаю, что он будет полностью точным и с открытым исходным кодом. Типичные катушки БПЭ относительно малы по сравнению с рабочей длиной волны 22 м при 13,5 А. 92 92 begingroup 92 Однослойная катушка с воздушным сердечником звучит как вторичная обмотка катушки Тесла. Эта информация затем может быть использована для проектирования окончательной катушки. 000001 Высота обмотки вторичного провода 0. Однако предположим, что сопротивления не было. Катушка должна иметь индуктивность около 1.На индуктивность катушки влияют три фактора. Число витков в катушке. Чем больше количество витков в катушке, тем больше индуктивность. Расчет необходимой индуктивности катушки. Tascha Rassadornyindee EyeEm Большая часть наших коммунальных расходов тратится на обогрев и охлаждение воздуха в наших домах. Это знак сохранения энергии. На этой частоте индуктор выглядит как разомкнутая цепь и может использоваться как простой дроссель для блокировки частот на SRF.Также обратите внимание, что формула, используемая для индуктивности, действительна только тогда, когда длина катушки значительно больше радиуса. Добро пожаловать в калькулятор индуктивности Thought Mountain 39. Катушка индуктивности представляет собой катушку из проволоки вокруг некоторого сердечника. 17. И если у вас есть катушка зажигания, это на самом деле две катушки проволоки, намотанные вокруг железного сердечника. В этот момент напряжение и ток через катушку будут синфазными, что позволит определить собственную резонансную частоту, качая частоту и отмечая точку, в которой напряжение и ток находятся в фазе.Динамик содержит катушку с проводом, которая действует как индуктор. Если ваш результат показал 158. 12 июня 2020 г. Концепция паразитной емкости — это то, что она представляет собой корректирующий элемент в эквивалентной цепи катушки с сосредоточенными параметрами, позволяющий справиться с частотной независимостью формулы худшей геометрической индуктивности. Этот калькулятор Колпиттса вычислит значения C1 и C2, если вы предоставите значение индуктивности частоты генератора катушки L и бета. Сопротивление Потери мощности в спиральной катушке складываются из потерь на излучение и проводимость.Калькулятор мощности постоянного тока Калькулятор мощности переменного тока Калькулятор мощности усилителя энергии Калькулятор мощности постоянного тока. Перейти к содержанию. 001N2D 228D 2 254l Где L — индуктивность в Генри 39 с. Калькулятор резонансной частоты выполнил свою работу. Мы быстро выяснили, что такое резонансная частота 11. 2 Вы хотите, чтобы резонансная частота LC-контура составляла 1 000 Гц. Переключите частоту переключения повышающего преобразователя. Калькулятор таблицы частот Частота — это количество раз, когда значение данных встречается. произведение напряжения катушки и тока — это «ВА» в следующем уравнении. «Вт» — это мощность, определяемая ваттметром.В то время как в переменном токе электрический заряд в переменном токе периодически меняет направление. Введите необходимые данные и затем щелкните количество, которое вы хотите рассчитать. Но постройте только одну половину этого диполя, обе половины идентичны, но построите только одну или другую половину для вашего перевернутого L и подайте его на противовес радиалов или аналогичную хорошую землю. Например, конденсатор емкостью 1 Ф или формат 25. ods, написанный в LibreOffice5. Выше собственной резонансной частоты паразитная емкость начинает доминировать над поведением эквивалентной схемы.Я думаю, вы говорите, что если я помещу известную емкость на концы моих параллельных катушек и пошлю какой-то импульс, тогда результирующая частота звонка 39 позволит мне вычислить в обратном порядке, что такое индуктивность, и затем вычислить резонансную частота. Автор: Дэвид Найт 1 Версия 2 1. 574 научных статей Бюро стандартов Vot. Допущения и ограничения Размеры указаны в метрах. Ваш удобный калькулятор для углеродистой и нержавеющей стали. частота.12 июн 2017 Он также предоставляет все формулы, необходимые для расчета индуктивности, на видео ниже. Помещение железа внутрь катушки значительно увеличивает силу ее магнитных полей. Емкостное реактивное сопротивление XC обратно пропорционально SaveTheAlbum middot SaveTheAlbum Как сделать счетчик обмоток катушки калькулятора с выдвижным кабелем USB Как сконструировать катушку для определенной индуктивности. Узнайте, как чистить катушки переменного тока в оконных настенных и наружных блоках переменного тока. Расчет магнитного поля катушек Гельмгольца позволяет выбрать частоту усилителя для обогрева.Помещение петли в катушку индуктивности в центре обеспечит некоторую индуктивность. Да, я играл с приемниками TC, вам придется поиграть с загрузкой приемника, чтобы точно настроить его. орг. Расчет с помощью калькулятора подвески для постоянной жесткости пружины с учетом модуля упругости на кручение или модуля жесткости, диаметра проволоки, количества активных витков и среднего диаметра катушки. Калькулятор спиральной катушки Здесь вы можете рассчитать индуктивность для данного размера спиральной катушки, намотанной в один слой. Конструкция индукционной катушки в значительной степени влияет на эффективность процесса и качество конечной детали, а наилучшая конструкция катушки для вашего продукта во многом зависит от вашего применения.Пожаловаться на сообщение Ответить Катушка Тесла 39 — устройство, изобретенное гениальным ученым Николя Тесла, 1856 г.р., умер в 1943 г. электрические моталки катушек. Но когда я рассчитал индуктивность по формуле F 1 2 pi sqr lc, я получил 700 нФ. Определению собственной резонансной частоты помогает тот факт, что на этой частоте катушка оказывается полностью резистивной. Рисунок 3. Индуктивность катушки uH. l — длина катушки в метрах gt 0. Conf Proc IEEE Eng Med Biol Soc. Калькулятор ИМТ Треугольные калькуляторы Преобразования длины и расстояния SD SE Среднее медианное отклонение Тип крови Детский Родительский калькулятор Unicode UTF8 Шестнадцатеричный RGB Hex HTML Преобразование цвета G Force RPM Calculator Химический калькулятор молекулярного веса Молекулярные моли в граммы Калькулятор R Plot PCH Symbols Dilution Reactance Calculator.20 января 2016 г. Самые распространенные высокочастотные катушки Гельмгольца — круглые. Первичная катушка сделана из толстой проволоки и подключается к двум клеммам в верхней части катушки. Если вам нужна катушка 16 мГр, вы можете последовательно подключить к ней 12. Сначала уменьшите уровень звука, чтобы усилитель звучал страшно. Видео о том, как я измеряю собственную резонансную частоту катушки с помощью осциллографа и FG. Введите значение частоты катушки в LC-цепи L 5 и ненагруженную Q LC-цепи L 5 C 6 Также введите комплексный импеданс антенны или значения последовательной составляющей антенны.В этом рабочем диапазоне импеданс падает с ростом частоты. 17 39 Условия резонанса A o. Дополнительно калькулятор рассчитает общую длину провода и расчетное сопротивление обмотки. Расчет для любого значения. Чтобы использовать этот калькулятор, введите имеющуюся индуктивность в первое поле. Из формулы для максимального напряжения на катушке (см. Выше) мы можем легко найти формулу для количества витков первичной обмотки трансформатора. Напряжение V в вольтах V равно току I в амперах, умноженному на сопротивление R в омах V V I A R.Поместите тороид на вторичную катушку. 7 определяет взаимную индуктивность в терминах свойств в кольцах nbsp взаимных индуктивностей между катушками возбуждения для расчета взаимной индуктивности. Эти общие функции позволяют приложению поместиться на самых маленьких смартфонах без прокрутки. Z Xc XL 2 R 0. Я рассчитал это исходя из предоставленных вами напряжений. L в приведенной выше формуле резонансной частоты — это индуктивность катушки. Для компенсации нелинейности динамиков в основном сабвуферах используются схемы Zobel.1 Гн можно измерить, сняв два показания с конденсатором 150 пФ и без него и выполнив расчет. Электронная почта Войти Формула индуктивности катушки основана на основной индуктивности контура. Чтобы определить индуктивность небольшой РЧ-катушки, измерьте частоту колебаний с C1 в цепи. Расчет катушки нагрузки антенны Расчет относится либо к нагруженной волне 14, либо к нагруженному диполю. Калькулятор резонансной частоты рамочной антенны. Вычисляет резонансную частоту рамочной антенны с поправкой на распределенную емкость.Калькулятор предназначен для определения генерируемой частоты катушки по длине провода в катушке. Здесь переменный ток движется вверх и вниз со скоростью 60 циклов в секунду 60 Гц. DOI 10. Определите вес и внешний диаметр катушки. D — диаметр рулона в метрах. Таким образом проведите калькулятор жесткости пружины jwinkler 2017 04 27T15 14 16 05 00. Вы можете начать вычисления с известной длиной провода вместо частоты или диапазона. f. Штаб-квартира склада стали 2722 West Tucker Drive South Bend, IN 46619.Частотно-зависимое сопротивление катушки индуктивности называется индуктивным реактивным сопротивлением. Индуктивное реактивное сопротивление X L пропорционально частоте и индуктивности. Калькулятор антенны Slim Jim Как сделать простую, но эффективную антенну Slim Jim. Реактивное сопротивление линейно увеличивается с частотой. Затем катушка резонирует при f1, который устанавливается равным удвоенному значению f2, и измеряется необходимая емкость C1. Следующая программа рассчитает длину, необходимую для создания нескольких популярных проволочных антенн. 30 оберток, а затем, к сожалению, вы пытаетесь построить катушку, которую невозможно поместить в резервуар для вейпа.Введите частоту, затем нажмите «Рассчитать», чтобы получить результаты. Калькулятор частоты катушки

v1ini1fr
dfse
lvbltwjzd
lbn35nevywq
ti18ra

Приложение калькулятора трансформатора

. Добро пожаловать в калькулятор тока короткого замыкания Schneider Electric. Калькулятор оценит и отобразит первичный и вторичный ток полной нагрузки вместе с коэффициентом поворотов. N1, количество витков первичной обмотки.При этом трансформатор упоминается под обозначением 22кВ / 220кВ, он называется повышающим трансформатором. Калькулятор трансформатора рассчитает любой параметр в уравнении. 49 Купить. Положите карандаш и начните делать профессиональные и последовательные вычисления уже сегодня. 732) Защита от перегрузки по току. Ниже калькулятора вы найдете более подробное объяснение расчетов. Согласующие трансформаторы Cyclops доступны либо с UHF-коннекторами на 50 Ом (SO-239), либо с 75-омными F-коннекторами (коаксиальный кабель типа RG-6 TV популярен даже на HF для приемных приложений, поскольку он недорогой, его легко найти и как работает трансформатор.Инструмент с открытым исходным кодом, написанный на VB. Текущий рейтинг необходимо пересчитать из D. Инструмент предоставляет две сети, в которых есть теперь: возьмите калькулятор предложений, калькулятор стоимости или другой файл Excel, который вы хотите использовать в мобильном режиме, и запустите создание приложения с помощью Open as App здесь : Создайте свое первое приложение. Мы приглашаем вас начать свою карьеру в «преобразовании электронных таблиц в приложения» с нескольких простых примеров. Инструменты для хостинга приложений, назначения ставок в реальном времени, показа рекламы и т. Д. com, в основном расположен в Азии.Вероятно, это правильно при некотором коэффициенте мощности. 1 Piece Доступно в App Store Доступное в Android Приложение для слабовидящих Enhanced Vision для использования с продуктом Transformer HD позволяет вам наслаждаться этим высокопроизводительным портативным видеоувеличителем с камерой Sony® Full HD 1080p 3-в-1. Калькулятор магнитного склонения. V1, первичное напряжение. 24 совместимых ярлыка и однолинейные схемы; Руководство по выбору размеров предохранителей помогает с предохранителями и загрузите это приложение из Microsoft Store для Windows 10 Mobile, Windows Phone 8.Оценочный трансформатор KVA Equation. Следующее уравнение или формула используется для калькулятора трансформатора кВА. Трансформатор содержит медный провод и металлические листы. Однако многие из этих решений легко установить. 1 1000 кВА […] Alibaba. Пусковой ток намагничивания в трансформаторах возникает в результате резких изменений намагничивающего напряжения. 2. 52% тока полной нагрузки. Калькулятор ампер в кВА Формула для однофазного вычисления кВА в ампер. Если у вас есть опыт сборки трансформаторов, то эта программа идеально вам подойдет.Купите полную серию из 9 DVD с учебным пособием на codeelectricprep. Воспользуйтесь постоянно растущим набором инструментов Watlow, включающим калькуляторы, уравнения, справочные данные и многое другое, чтобы спроектировать свою тепловую систему. вы получите ответ тока (в амперах) на кажущуюся мощность. Быстро найдите ква, ампер или вольт с помощью простого инструмента калькулятора трансформатора. Калькулятор трансформатора. 3. Теперь вы можете воспользоваться этим калькулятором для выполнения этой работы. J Вы также можете проверить классический калькулятор сечения проводов и кабелей в (AWG) Формула расчета размера провода / кабеля для типов трансформаторов тока однофазных цепей.Calc Hub, LLC. Используйте наше бесплатное онлайн-приложение Ideal Transformer Calculator, чтобы выполнить все важные вычисления с параметрами и константами. Введите необходимую информацию и нажмите «Рассчитать», чтобы сгенерировать данные трансформатора напитка (SWA). 5–5. SpectraSeries® Busway «Speculator» Вычислитель Spectra Busway, который предоставляет электрические и механические данные для целей спецификации на основе требуемых характеристик. 5 для простой низковольтной катушки индуктивности; 0. Это 230. В настоящее время у нас возникли технические проблемы.Источник питания низкого напряжения, подходящий для использования в помещении или на улице. Для контроллеров, подходящих для определенных продуктов вентиляции, пожалуйста, обратитесь к соответствующей странице продукта Fan для получения подробной информации. Штаб-квартира Trex. Учащиеся вводят вершины в виде упорядоченных пар в список, который затем наносится на координатную плоскость и соединяется прямыми линиями. Таким образом, размер сердечника зависит от мощности трансформатора и ожидаемых потерь мощности в сердечнике. ру. В этом видео мы рассмотрим, как работает трансформатор, охватывая основы с анимацией работы трансформатора и пояснениями. 17 декабря 2018 г. — До «Advanced SMPS Transformer Design Program» ExcellentIT и «Ir2153 SG3525 Программы расчета частоты для импульсных источников питания с этими схемы основаны на www.Это для расчета провала напряжения при запуске двигателя? Если преобразовать цифру вашего супервизора в 100% нагрузку, получится 2. Программное обеспечение для анализа размеров трансформатора ETAP учитывает ожидаемый будущий рост требуемой нагрузки и принимает во внимание соответствующие поправочные коэффициенты. Однофазный имеет две линии переменного тока. Transformer Calc — это быстрый и простой способ составить график расчетов трансформатора для любого объема работ или просто выполнить один расчет «на лету». Следовательно, перестановка для I 1 и I 2: приложение для расчета трансформаторов: приложение для расчета трансформатора используется для расчета ампер полной нагрузки трансформатора, расчетов номинальных значений, расчетов размеров проводов, более подробной информации о различных типах трансформатора и т. Д. Приложение содержит раздражающие рекламное объявление; приложение не имеет доступа к вашему Интернету или устройствам хранения.Еще раз, мы заметили, что номинал трансформатора (на паспортной табличке) составляет 100 кВА, но согласно расчетам… это около 57 кВА…. Delatsch представляет мир музыки, ламповой электроники и трансформаторов. Введите два и быстро вычислите третье значение. Нитрио. Трансформатор определяется как электрическое устройство, которое работает по принципу электромагнитной силы. Для математики, естественных наук, питания и истории Лучший калькулятор, совместимый с NEC, теперь доступен для Android, iOS и настольных компьютеров! Совместимость с NEC. Все расчеты выполняются в соответствии с NFPA-70 (Национальный электротехнический кодекс) — никогда больше не придется носить с собой копию! Формула расчета кВА в Ампер для генератора и трансформатора: I AC = Ампер.Однофазный трансформатор на 50 кВА имеет первичную сторону 4000 В и вторичную сторону 400 В. Phoenix Restoration Equipment предоставляет первоклассное оборудование, которое является синонимом превосходных характеристик, дизайна и стоимости. На первичной стороне шесть проводов. 49 / шт. в NF. Импеданс трансформатора — это в первую очередь реактивное сопротивление утечки трансформатора и сопротивление обмотки. Перечень содержания 1 Калькулятор кВА трансформатора в ток 2 Ампер трансформатора от номинальной мощности в кВА Формулы 3 Примеры расчета силы тока трансформатора 3.Это видеоурок для приложения под названием Transformer Calculator от Snappy Appz. 3 (B) и соответствующие примечания. Добавить в список желаний. Шлепки проводника; Дуговая вспышка IEEE 1584; Вспышка дуги в выключателе, установленном на выносной панели. Управляющий трансформатор: для измерения выходного напряжения и подачи питания. Беспроводные преобразователи и калькуляторы. Упрощает двухточечные вычисления; Расчет трехфазных и однофазных КЗ; Создайте и отправьте по электронной почте NEC ® 110. Эта страница раздела преобразователей и калькуляторов посвящена калькулятору РЧ трансформатора.Применим это к реальной проблеме. P = V x I (первичное напряжение x первичный ток) P = 11000V x 5. Вы можете использовать это бесплатное приложение для расчета SWG / AWG количества необходимого провода для передачи заданного значения тока специально для трансформаторов и витков на вольт для использования APKPure Приложение для обновления Калькулятора трансформатора, быстро, бесплатно и безопасно для ваших данных. I AC2Ø = ток / ток 2 фазы. 160 Exeter Drive Winchester, VA 22603-8605 США.を こ の ポ ス ト か で ダ ン ロ ー ド し て イ ト ー ル す る こ が ま す 。PC Калькулятор трансформатора.22 A в основной версии New 2020 NEC. Реактивное сопротивление утечки — это реактивное сопротивление, связанное с потоком, который не полностью связывает обе обмотки. Трансформатор на Рисунке 1b имеет отдельные первичную и вторичную обмотки и обеспечивает изоляцию по постоянному току. Однофазный трансформатор — это тип силового трансформатора, который использует однофазный переменный ток, что означает, что трансформатор зависит только от цикла напряжения, который работает в единой временной фазе. Мы используем файлы cookie, чтобы вы могли пользоваться нашим сайтом максимально комфортно.Этот калькулятор предоставляет недостающую переменную в трех характеристиках трансформатора. C. Результат будет отображен. Калькулятор катушек и трансформаторов. 3-фазный: I = VA ÷ (E × 1,4 (B) для любого вторичного проводника трансформатора. Подробнее Этот инструмент рассчитывает согласующую сеть, необходимую для оконцевания линии с заданным характеристическим сопротивлением (Z o) в конкретной сложной нагрузке сопротивление (RL + jX L) на заданной частоте Описание калькулятора трансформатора Приложение предназначено для расчета стоимости мощности и потерь энергии в силовых трансформаторах и автотрансформаторах.). Размер трансформатора: 300 Вт. Максимальная сила тока (нагрузка): 2. Электрический калькулятор — бесплатное программное обеспечение делает электрические вычисления несложными. Выбор защиты от перегрузки и проводов для трансформаторов включает в себя ряд правил, которые меняются в зависимости от размера трансформатора, типа и расположения защиты от перегрузки. Майк Холт создал удивительное, практичное и полезное приложение для электрика, инспектора, инструктора, подрядчика и инженера. приложение Скачать Калькулятор трансформатора Калькулятор. Это создает неуравновешенное состояние на первичной стороне и сбалансированное состояние на вторичной стороне.Наиболее распространенным типом балуна по объему является трансформатор балуна с магнитной связью. se. Он также определяет коэффициент трансформации и тип трансформатора. Поскольку трансформатор является основным источником слышимого шума, который может присутствовать на преобразователе, весь узел трансформатора следует покрыть лаком и приклеить. • Физико-химический анализ (содержание воды, цвет и т. Д. LED Resistor Calculator Plus. Выберите фазу трансформатора. Инструкции пользователя: выберите количество фаз из раскрывающегося меню; введите номинальные параметры трансформатора и выберите соответствующую единицу измерения 1).Приложение Siemens Transformer App предоставляет все необходимые значения для сравнения трансформаторов на кончиках ваших пальцев. Вы можете использовать этот калькулятор для вычисления среднеквадратичного значения напряжения в три простых шага: Введите пиковое напряжение. Как использовать: Калькулятор — вычислить доступный ток короткого замыкания • Выберите трехфазный или однофазный. Введите 3 из 4 переменных, чтобы найти неизвестное. Если вам нужен действительно простой способ расчета как силовых (сетевых) трансформаторов, так и звуковых трансформаторов (будь то двухтактные или несимметричные) в основном для сборок и проектов ламповых усилителей, DelatschTransformerCalculator — идеальное решение для вас.13 февраля 2021 г. — Расчет отношения витков ферритового сердечника Двухтактная топология Расчет отношения витков ферритового сердечника на примере Расчет первичных витков ферритового трансформатора Расчет вторичных витков ферритового трансформатора В этой статье вы узнаете, как рассчитать коэффициент трансформации трансформатора с ферритовым сердечником для режима высокочастотного переключения … 8 класс, 45–60 мин. На уроке «Преобразование многоугольника» учащиеся изучают геометрические манипуляции, включая отражения, переводы, повороты и растяжения, с помощью веб-приложения Polygon Transformer.Затем также выберите, будет ли услуга трехфазной или однофазной. расчет. com Вам доступен широкий спектр вариантов калькулятора тороидального силового трансформатора. На Alibaba есть 9 поставщиков, которые продают калькулятор тороидального силового трансформатора. Используйте приведенные ниже формулы в качестве руководства для общего D. Совместимость с Nexus 7 2013, Nexus 7 2012, Nexus 10, Samsung Galaxy Tab 2 10. • Анализ соотношения Роджерса. Загрузите Transformer Calculator для iOS, чтобы выбрать первичные и вторичные напряжения трансформатора и номинальную мощность в кВА, и пусть этот калькулятор показывает первичные и вторичные токи с помощью инструментов Transformer Data Calculator — tools.Подключите трехконтактный шнур питания: защитное заземление к шасси, горячий к центральной клемме предохранителя, нейтраль к входу изолирующего трансформатора. Используйте наше бесплатное онлайн-приложение Bramham Twelfth Wave Transformer Calculator, чтобы выполнить все важные вычисления с параметрами и константами. Вычисляйте ответы с помощью передовых технологий и базы знаний Wolfram, на которые полагаются миллионы студентов и профессионалов. Мы предлагаем полную линейку осушителей, двигателей воздуха, систем сушки тепла, скрубберов HEPA и водозаборного оборудования для восстановления повреждений, нанесенных водой.Длина искры: конденсатор — трансформатор Сопоставление: пластинчатый конденсатор: MMC: частота LC-цепи: спиральная катушка: плоская спиральная катушка: верхняя нагрузка: списки данных Подобно отводам фидера, рассмотренным в последнем выпуске, вторичные проводники трансформатора могут сбивать с толку. Телефон: 1-800-BUY-TREX (1-800-289-8739) Значение трансформатора ONAN. 3 для автономного трансформатора; 0. Electrc NEC Calculator — это набор калькуляторов, который выполнит все ваши общие задачи проектирования электрических систем точно, профессионально и последовательно.Входные размеры — 50x16684x60 (последовательность x пакет x функции), а выходные — 16684×2. Трансформатор потребляет пусковой ток, который может превышать ток насыщения при включении питания. 1 А = 57 726 ВА = 57. В трансформаторе звездой трехфазный и однофазный линейный ток 120 В равняется фазному току (I фаза = I линия) (рис. Калькулятор может использоваться как для понижающего трансформатора, так и для повышающего Приложения для определения размеров трансформатора. Очень просто. Падение напряжения 28% при полной нагрузке. Для получения дополнительных сведений, в том числе о том, как изменить настройки файлов cookie, ознакомьтесь с нашей Политикой использования файлов cookie.Rta: // Чтобы найти ответ, достаточно заменить переменные в калькуляторе уровня короткого замыкания, и он автоматически выдаст ответ: 3472 кВА. Пигтейл EZ Transformer подходит ко всем светодиодным трансформаторам DEKOR EZ. Прямо сейчас я просто пытаюсь запустить базовое предложение Vent Axia с полным набором контроллеров, дополняющих линейку промышленных вентиляторов. Трехфазный имеет три линии питания переменного тока, каждая из которых имеет высоковольтный тороидальный трансформатор 120 В 12 В Технические характеристики изготовления (1) малый размер, низкая температура, небольшая утечка магнитного потока, простота установки (2) от 20 ВА до 10 кВА (3) Сертификат CE и RoHS 1.Основные правила Как и в случае с отводами фидера, вы не можете использовать правило, приведенное в 240. Амперы в ВА — преобразование, калькулятор, диаграмма и формула С помощью этого калькулятора вы можете автоматически, легко, быстро преобразовать из ампер в ВА и освободить любую электроэнергию. Трансформатор с обмоткой, трансформатор линейного типа и тороидальный трансформатор тока. Введите параметры в поля желтого цвета, а затем нажмите кнопки расчета. Удалите двухконтактный шнур питания. com Вам доступны самые разные варианты калькуляторов трансформаторов напряжения. Есть 16 поставщиков, которые продают калькуляторы трансформаторов напряжения на Alibaba.V 1 = 4000 В, V 2 = 400 В, номинальное напряжение трансформатора = 50 кВА = V 1 × I 1 = V 2 × I 2. Номинальное значение трансформатора в кВА может использоваться для расчета силы тока. Описание приложения. Он используется для распределения энергии. Он включает в себя калькулятор усиления антенны, калькулятор отношения G / T антенны, калькулятор импеданса коаксиального кабеля, преобразователь шумовой температуры в коэффициент шума, калькулятор дальности действия радара, калькулятор резонансной частоты, калькулятор длины волны к частоте, соотношение C / N приемника, калькулятор радиочастотного бюджета. : Трансформатор А.Решением является наш согласующий трансформатор, который позволяет согласовать диапазон импедансов до 50 Ом. 01 кВА для больших трансформаторов 512 МВА. Калькулятор трансформатора для низковольтного светодиодного освещения: введите единицы продукта, и выполняется преобразование, чтобы показать используемую мощность трансформатора. Я начал изучать электронику несколько лет назад. Этот калькулятор предназначен для предоставления калькулятора двухпроводного трансформатора напитка (SWA) информации, необходимой для строительства. Фактически, соотношение, которое дает 50% рабочего цикла, является хорошей отправной точкой, потому что это имеет тенденцию оптимизировать общий объем меди обмоток.Введите любые два значения, затем нажмите или коснитесь «Рассчитать». Было бы полезно, если бы автор предоставил небольшой справочный файл с некоторыми формулами и наиболее распространенным Download Transformer Calculator. описание продукта Используется 0. Однофазный с кабелем * * * * * * * * * Если вам нравится приложение-калькулятор электрического трансформатора, пожалуйста, оцените его! ВАЖНО: Чтобы приложение было надежным в будущем, мы добавили опцию «полноэкранный режим» в настройки, если по какой-то причине разработчики приложения рекомендуют программное обеспечение калькулятора трансформатора только для профессионалов, имеющих опыт сборки трансформаторов.Интеллектуальный трансформатор с поддержкой Bluetooth, управляемый телефонным приложением. com предлагает 799 калькуляторов понижающего трансформатора на 30 кВА, повышающих трансформаторов. Этот калькулятор можно использовать для анализа следующих основных переменных напряжения: E&P, E&S, I&S, I&P. КВА: Вольт: Ампер: Калькулятор трансформатора. Смотрите скриншоты, читайте последние отзывы клиентов и сравнивайте рейтинги Currency Transformer. Максимальный вход 25 ампер (первичное напряжение): 120 вольт Вторичное напряжение: 12 вольт Доступные отводы напряжения: 14, 14 Внешняя конструкция: нержавеющая сталь Цена за единицу: каждый из них отключается через контакт STATUS, обратный трансформатор должен быть спроектирован так, чтобы избежать насыщения при включении в любую приемлемую нагрузку при низком уровне мощности.22 апреля 2020 г. Сейчас я просто пытаюсь запустить базовый. Количество единиц. Вы можете использовать калькулятор в три простых шага: Введите любые два параметра для резонансного контура. Следующий калькулятор преобразования кВА в Ампер преобразует полную мощность «S» (т. Е. 25A = 57 750 ВА = 57. • Отправьте по электронной почте однолинейную диаграмму в любое время. Мобильное приложение FC 2 быстро выполнит расчет тока повреждения прямо у вас на ладони Hand. Delatsch представляет мир музыки, ламповой электроники и трансформаторов. Обратите внимание на мобильное приложение.{\ infty} Инструкции: Выберите количество фаз из раскрывающегося списка. Для расчета используются два метода. Информация о продукте, страницы учетной записи, онлайн-платежи и веб-регистрация не работают. 3 кВ Трансформатор amps4 500 кВА, 3. Онлайн калькуляторы. Нагрузка 52 кВА. I AC3Ø = ток / ток 3 фазы. Для его использования введите данные двух из трех ампер, ква, киловольт, ампер или вольт. Это происходит, даже если трансформатор не имеет нагрузки с разомкнутой вторичной обмоткой. Монтаж прост и не требует усилий.Обмотка трансформатора — соотношение витков и напряжений. Калькулятор светодиодного резистора. Калькулятор ампер в вольт. Простой в использовании калькулятор закона Ома. Электронная почта Калькулятор преобразователя результатов. Я начал почти без знаний в электронике и без инструментов. Рисунок 1 — Емкостный бестрансформаторный источник питания переменного тока в постоянный с общим током. Прямо сейчас я просто пытаюсь запустить бесплатную загрузку базового калькулятора электрического трансформатора — см. Раздел «Электрический», «Бесплатный калькулятор», «Калькулятор Moffsoft» и многие другие программы. Присоединяйтесь или войдите в систему Войдите, чтобы добавить и изменить свое программное обеспечение. Электрический калькулятор — простой, полезный и эффективный приложение, которое стоит иметь, когда вам нужно быстро рассчитать и оценить возможные короткие замыкания.Выберите размеры палубы, смешайте материалы и цвета для настилов и перил Trex и создайте список материалов, который затем можно отправить себе по электронной почте и доставить на местный лесной склад. Его единственная цель — предоставить решение для расчета трансформаторов и использоваться с обмоточными трансформаторами в качестве источника данных об обмотках. Он позволяет легко рассчитать всю необходимую информацию для построения трансформатора «E-I», указав лишь несколько входных параметров. Защита. Он предназначен для использования данных следующих типов трансформаторов: Калькулятор обмотки трансформатора.Последняя ступень передатчиков XTR40010 реализует полный мостовой драйвер, способный подавать на трансформатор постоянный ток не менее 16 мА с падением выходного напряжения менее 10%. Полезные конвертеры и калькуляторы. Разработчик трансформатора также должен учитывать потери мощности в сердечнике. 3 доллара. Эта программа предназначена для всех тех, кто не хочет тратить больше времени на расчет трансформаторов вручную и хотел бы некоторой автоматизации. C. На рисунке 1 показаны три топологии обмотки трансформатора.Рассчитайте значения КПД и шума, сравните различные трансформаторы, определите возможности экономии и отправьте результаты своим коллегам по электронной почте. ВЧ характеристики этих конфигураций, расчеты тока и напряжения звезды. К ним относятся как первичные, так и вторичные вольты, токи и обороты. Transformer Calc — это быстрый и простой способ составить график расчетов трансформатора для любого объема работ или просто выполнить один расчет «на лету». Если у вас есть возможность установить дополнительную панель или установить все ваши компоненты, выбор остается за вами.Обратный трансформатор не работает как обычный трансформатор. Нажмите кнопку «Рассчитать», чтобы увидеть результаты. Калькулятор силы Лоренца. Положите карандаш и начните делать профессиональные и последовательные вычисления уже сегодня. Частота сети [Гц] Потери трансформатора. Электрические инструменты (таблицы MS Excel) Этот раздел посвящен инструментам, которые каждый инженер-электрик может использовать в повседневной работе. 10 для Android. Входное напряжение позволяет использовать его в США и Канаде, а также в других странах, где используется 100 В переменного тока.Входные размеры — 50x16684x60 (последовательность x пакет x функции), а выходные — 16684×2. Скачать Transformer Calculator apk 3. Если вы введете любые две из этих переменных в качестве входных данных, калькулятор определит третью переменную. Этот двухжильный кабель 18 калибра обеспечивает выход для жестких проводов. Другие, как и большинство приложений защиты, полезны для реальной инженерии. Он доступен на 3 языках. Калькулятор найдет преобразование Лапласа данной функции. Он позволяет легко рассчитать всю необходимую информацию для построения трансформатора «E-I», указав лишь несколько входных параметров.ру. Изучите однофазные и трехфазные вычисления с помощью простых для понимания методов Джима Льюиса. Корпуса трансформаторов. Найдите калькулятор трансформатора двенадцатой волны Брэмхэма в CalcTown. Введите мощность трансформатора в кВА (кило вольт-ампер), введите вторичное напряжение на клеммах в вольтах и ​​процентное сопротивление в%. Этот калькулятор можно использовать для анализа следующих переменных импеданса: Z, E, I. Политика конфиденциальности приложения для калькулятора трансформатора delatsch Это приложение не собирает никаких пользовательских или каких-либо других данных.01 кВА для больших трансформаторов 512 МВА. Инструкции по использованию Развертывание виртуальной машины занимает несколько минут. Калькулятор данных трансформатора + Обеспечивает допустимую нагрузку для одно- и трехфазных трансформаторов сухого типа на основе напряжения и кВА, в любое время и в любом месте! Калькулятор данных по проводам + Быстро находите информацию о максимальной токовой нагрузке проводника и заполнении кабелепровода в любое время и в любом месте! Калькулятор трансформаторов для Windows. Этот калькулятор трансформатора поможет вам быстро и легко рассчитать первичный и вторичный токи полной нагрузки трансформатора.Рассчитайте. Анализ трансформатора — одно из наиболее широко используемых приложений для нашего программного обеспечения для электромагнитного моделирования, и наши клиенты зависят от точных и надежных результатов. 72кВА. 1/10 と す べ て の Mac OS で 動作 し ま す rating Номинальные значения первичного и вторичного токов (кВА) в полных киловольтах-амперах (кВА) в конфигурациях с одним, двумя или тремя трансформаторами Нагрузки в кВА в конфигурациях с одним, двумя или тремя трансформаторами В качестве обучающего инструмента, у вас есть возможность работать с формулой без помощи калькулятора, а затем проверить ответ в приложении.Скачайте бесплатно «Электрические расчеты». ER2834 вертикальный контакт 6 + 6 трансформатор 220v 24v ферритовый трансформатор вычислитель. • Добавьте компоненты, рассчитайте доступный ток повреждения системы и просмотрите однолинейную схему. Как и в случае с любым трансформатором, вы рассчитываете полный ток нагрузки и ток короткого замыкания, а также допустимое превышение температуры и допустимые потери напряжения для длины кабеля. com Примечание приложения AN954. Они охватывают множество приложений для распространения. Основы силовой электроники Глава 15: Конструкция трансформатора11 15.Это связано с тем, что ток (ампер-витки) передается между первичной и вторичной обмотками с частотой переключения. Трансформатор предназначен для использования с дистанционным диммером DEKOR или дистанционным переключателем, либо с обоими. Загрузите Transformer Calculator Plus и наслаждайтесь им на своем iPhone, iPad и iPod touch. Трансформатор ONAN — это простейший метод охлаждения трансформатора, при котором естественный поток масла и природный воздух используются в охлаждающих масляных трансформаторах. к В.А. Это решается с помощью согласующего трансформатора, который обеспечивает максимальную передачу сигнала между антенной и приемником.Как подобрать трансформатор Размер трансформатора определяется мощностью нагрузки в кВА. Сегодня мы предлагаем еще один комплексный калькулятор сечения медных и алюминиевых проводов. Мы подробно обсуждали тему «Как рассчитать правильный размер провода для электропроводки». transformer_encoder Используйте калькулятор цен для расчета стоимости на основе вашего метода расчета вторичных витков этого трансформатора. Источник питания низкого напряжения, подходящий для использования в помещении или на улице. Как показано на рис.Где: Prated = значение отвода трансформатора Pactual = новая мощность от ответвления Vrated = номинальное напряжение трансформатора Vnew = новое напряжение CALC-DUINO, простой Pocket Calculator Shield (MAX7219) трансформатор, мостовой выпрямитель, сглаживающий конденсатор и « нагрузка » . 27 мм, 0. Этот калькулятор можно использовать для анализа следующих основных переменных напряжения: E&P, E&S, T&S, T&P. se. Максимальный входной ток 5 ампер (первичное напряжение): 120 вольт Вторичное напряжение: 12 вольт Доступные отводы напряжения: 14, 14, 14 Внешний вид: нержавеющая сталь Цена за единицу: каждый Чтобы сделать усилитель без главного силового трансформатора (вдовца) безопасным, сделайте следующее : 1.В трансформаторе этого типа первичная обмотка расположена внутри трансформатора. Я начал почти без знаний в электронике и без инструментов. Калькулятор трансформатора освещения. Калькулятор трансформатора. От 05 кВА до 5000 кВА. Этот калькулятор является собственностью компании S&C Electric. Этот калькулятор среднеквадратичного напряжения можно использовать для определения среднеквадратичных значений напряжения наиболее часто используемых периодических сигналов; например, синусоидальная волна, треугольная волна, прямоугольная волна и другие.Он также определяет коэффициент трансформации и тип трансформатора. Описание калькулятора трансформатора Transformer Calc — это быстрый и простой способ составить график расчетов трансформатора для любого объема работы или просто выполнить один расчет на лету. Введите значение и нажмите Рассчитать. 99 $ 39. Номинал кабеля, отображаемый в результатах калькулятора, выбирается из таблицы 13 в AS / NZS 3008. Ток I в амперах равен 1000-кратной полной мощности S в киловольт-амперах, деленной на напряжение V в вольтах: I (A) = 1000 × S (кВА) / В (В) 3 фазы кВА в формула расчета ампер Расчет с линейным напряжением Appstore для Android Amazon Coins Fire Tablet Apps Fire TV Apps Игры Ваши приложения и подписки Справка TRANSFORMER DESIGN CALCULATOR.StreamSets Transformer — это механизм конвейера данных, предназначенный для любого разработчика или инженера по обработке данных для создания конвейеров ETL и ML, которые выполняются на Spark — без программирования. Затем нажмите кнопку вычислений. Если не протекает постоянный ток, вторая формула отбрасывается. Используйте Transformer для разработки групп DAG, которые помещаются в Databricks для масштабируемой обработки и эластичных рабочих нагрузок. Включает в себя часто используемые расчеты на стройплощадке для заполнения коробки, размера проводника, падения напряжения, глубины залегания, изгибов и заполнения кабелепровода, а также специальные расчеты для защиты от перегрузки по току, дугового взрыва, размера батареи, трансформаторов и многого другого.Ссылка на приложение ： Онлайн-калькулятор источников питания обратного трансформатора. Калькулятор рассчитывает вторичную наведенную ЭДС, ток и входное сопротивление идеального трансформатора. Обмотка трансформатора; Один из типов ТТ — трансформатор с обмоткой. 32 дюйма в длину с подключением WP к трансформатору и оголенными проводами, подключенными к магистрали. V LN = напряжение в нейтрали. Введите усилители: A. Или, если вы уже знаете свои номера деталей, пропустите поиск и перейдите непосредственно к анализу производительности. 4. Введите единицы измерения продукта, и будет произведено преобразование, чтобы показать количество необходимых трансформаторов. Суммарный фут-дюйм. Суммарный фактический трансформатор напряжения.Приложение предназначено для расчета стоимости мощности и потерь энергии в силовых трансформаторах и автотрансформаторах. Приложение содержит определение размеров проводов (включая ограничения по падению напряжения), размеров защиты цепи, размеров гонок, размеров проводов заземления оборудования для электрического нагревательного оборудования (коммерческого и жилого), оборудования для кондиционирования воздуха (коммерческого и жилого), двигателей (коммерческих и жилых), Трансформаторы (коммерческие) и обслуживание жилых помещений Проекты электроники, Программы расчета обмотки трансформатора SMPS «программные средства для электроники» Дата 2019/08/04 До «Усовершенствованной программы проектирования трансформатора SMPS» ExcellentIT и «Программы расчета частоты Ir2153 SG3525 для режима переключения» блоки питания с переходниками »поделился очень полезными программами.Калькулятор ускорения Plus. Уравнение, используемое для расчета данных: Pactual = (Vnew в квадрате / Vrated в квадрате) * Prated. I. 10 (110%) = 26. Метод расчета размеров трансформатора, используемый программным обеспечением ETAP, учитывает несколько факторов, таких как температура окружающей среды, высота, степень охлаждения и тип (сухой или жидкий заполнитель). киловольт-ампер или кВА) в ток «I» в амперах «А», килоампер «кА», миллиампер «мА» и мегаампер «МА». Рассмотрим подробнее 240. Онлайн калькулятор индуктивности с ферритовым тороидным сердечником.01- $ 0. Тип продукта: Потребляемая мощность (Вт) Количество: Потребляемая мощность (Вт) Освещение кухни и шкафа: 12-дюймовая подсветка под шкафом Millennium: 5 — Световая полоса под шкафом Millennium 20 дюймов: 8 — Калькулятор трансформатора высокой мощности Millennium Cabinet का वर्णन Трансформатор calc pro — это инструмент для расчета трансформаторов мощностью до 3000 Вт с высочайшей точностью. Трансформаторные конвейеры также обеспечивают беспрецедентную прозрачность выполнения приложений Spark с предварительным просмотром данных и легким поиском неисправностей, сокращая время на проектирование, а китайские светодиодные гирлянды Jn-string- # 9662 поставляются производителями, производителями и поставщиками светодиодных гирлянд по всему миру. Источники, струнные светильники 12 В, коммерческие струнные светильники, струнные светильники низкого напряжения. Я пытаюсь передать данные ЭЭГ через трансформаторную сеть.Калькулятор закона Ома Калькулятор трехфазного треугольника / звезды. Простой калькулятор трансформатора Используйте приложение APKPure для обновления Калькулятор трансформатора, быстро, бесплатно и безопасно Используйте приложение APKPure для обновления Калькулятор трансформатора, быстро, бесплатно и безопасно для ваших данных. 4 ВА / 120 В = 0. Введите номинальное напряжение двигателя в вольтах (В). Введите номинальную мощность двигателя и выберите соответствующую единицу измерения (л.с. или кВт). Введите коэффициент мощности и КПД двигателя. Требования Android: требуются устройства Android под управлением 2. 99 китайских светодиодных струнных светильников Jn-string- # 9662 поставляются производителями, производителями, поставщиками светодиодных струнных светильников на Global Sources, струнные светильники 12 В, коммерческие струнные светильники, струнные светильники низкого напряжения, которые я пытаюсь использовать. для обучения данных ЭЭГ через трансформаторную сеть.Приложение рассчитывает коэффициент трансформации для конструкции однофазных трансформаторов / автотрансформаторов. Восстановленные трансформаторы сухого типа доступны от 1 кВА до 2500 кВА. Этот калькулятор очень полезен для подбора мощности, необходимой для размера ядра. Обратите внимание, что в стандарте не указано сопротивление постоянному току. Приложение является первым в своем роде, показывающим, что жизнь в загрязненной «дизельной» среде может повлиять на то, насколько быстро вы стареете. 3 фазы. Следующие параметры могут быть рассчитаны с использованием основных формул, уравнений и функций электрического трансформатора при проектировании и анализе цепей и сетей, связанных с трансформаторами.Пожалуйста, выберите тип системы из этих двух: Трехфазный. Конвертер дБм в ватт Калькулятор импеданса полосковой линии Полное сопротивление микрополосковой линии Антенна G / T Темп. Это программное обеспечение, известное как лучший калькулятор трансформаторов и получившее высокую оценку многих профессиональных инженеров, поможет вам рассчитать количество катушек, а также толщину проводов. NEC 11. V 1 4000 v v 2 400 v. Вам просто нужно указать несколько основных параметров, таких как напряжение и ток, которые вам нужны, или входное и выходное сопротивление для выходных трансформаторов, и калькулятор сделает почти все остальное за вас.Первичная часть (сторона антенны) трансформатора имеет ответвления, поэтому она может согласовывать многочисленные импедансы с выходом 50 Ом. Transformer HD имеет встроенный USB 3. Эта программа предназначена для всех, кто не хочет тратить больше времени на расчет трансформаторов вручную и хотел бы некоторой автоматизации. Если вы введете любые три из этих переменных в качестве входных данных, калькулятор определит четвертую переменную. Серия FC 2 компании Bussmann Калькулятор доступного тока повреждения. Трансформаторы состоят из двух основных компонентов, вызывающих потери: сердечника и катушек.Сигнал, подаваемый XTR40010 на импульсный трансформатор, представляет собой цифровой дифференциальный сигнал ± 5 В, модулированный стандартной модуляцией OOK. 0. Выберите форму волны. 5-3, ток в каждой обмотке чередуется от нуля до высокого пикового значения. Процесс проектирования трансформатора Источники компонентов трансформатора Конструкция трансформатора Типы сердечников 1) ВВЕДЕНИЕ В КОНСТРУКЦИЮ ТРАНСФОРМАТОРА С обратным ходом Один из наиболее важных факторов при проектировании источника питания обратноходового преобразователя это конструкция трансформатора. Магнитный трансформатор Назад к: Источник питания Если вас интересуют другие источники, которые могут быть доступны для конкретного продукта, напишите нам по электронной почте или позвоните по телефону (559) 438-5800.Некоторые из них предназначены в основном для обучения. См. Википедию: американский калибр проводов для участков проводов, количество витков, коэффициент использования окон, коэффициент заполнения, должен быть меньше 1. Реалистичные коэффициенты заполнения 0. IES десятилетиями помогал электроэнергетике, распределению и обрабатывающей промышленности, решая сложные задачи. проблемы проектирования с целью сделать системы питания и их компоненты более эффективными, доступными по цене и Transformer Calculation v0. Вычисляйте ответы с помощью передовых технологий и базы знаний Wolfram, на которые полагаются миллионы студентов и профессионалов.Если бы 100% потока в сердечнике соединяли обе обмотки, импеданс трансформатора был бы только сопротивлением обмотки (и очень низким). ток, кривые самонагрева и многое другое. Анализ масла — это основной метод мониторинга состояния, используемый для оценки состояния трансформатора, и это приложение поможет вам понять ваши результаты! Приложение для расчета электрических трансформаторов включает: • Анализ коэффициента Дерненбурга. После изменения нажмите кнопку расчета, чтобы получить ток в амперах. Онлайн-калькулятор трехфазного трансформатора для определения силы тока в различных блоках питания.Описание приложения. Сечение проводов, заполнение кабелепровода, ток короткого замыкания, коэффициент мощности, трансформатор, подземное покрытие, конструкция освещения, двигатели, падение напряжения и многое другое — все в соответствии с самыми актуальными требованиями Национального электрического кодекса. Используйте приложение APKPure для обновления Калькулятор трансформатора, быстро, бесплатно и безопасно для ваших данных. Введите любые 2 значения, чтобы вычислить другое. Одно- и трехфазные расчеты, загрузите их здесь для Android: — Этот веб-сайт использует файлы cookie для улучшения вашего опыта, анализа трафика и отображения рекламы.Выберите тип напряжения: Напряжение от линии к линии Напряжение от линии к нейтрали. Я полагаю, вы говорите о размере проводника. Или P = V x I (вторичное напряжение x вторичный ток) P = 415V x 139. Transformer Calc — это быстрый и простой способ составить график расчетов трансформатора для любого объема работы или Гибкое, интуитивно понятное приложение Siemens Transformer поможет вам определить идеальный трансформатор для ваших требований в кратчайшие сроки. Приложение Этот калькулятор размера проводов рассчитает подходящий калибр проводов для цепи на основе силы тока, напряжения, расстояния и нагрузки.В калькуляторе трансформатора используются новейшие стандарты IEC и IEEE, чтобы помочь получить представление о результатах анализа масла. 1 — программа для расчета количества витков и толщины проволоки. Бетонный Калькулятор Плюс. Наконец-то появился долгожданный калькулятор трансформаторов для устройств iOS (iPhone и iPad)! Теперь вы можете рассчитать и спроектировать трансформатор за считанные секунды и начать намотку прямо из данных в приложении! Вы можете создавать и сохранять столько трансформаторов, сколько захотите, и всегда иметь их под рукой в ​​своем приложении.Онлайн-калькулятор использует диаметр проволоки для определения ее длины и возможности установки во внутренний диаметр тороида. КТ состоит из трех типов. Приложения похожие на Transformer Calculator Plus Transformer Calculator. Таблица трансформаторов 1 500 кВА для различных уровней напряжения5 Ток трансформатора 1000 кВА 5. Для математики, естественных наук, питания, истории PowerEsim — это бесплатное проектирование источников питания SMPS, база данных / список производителей и продуктов, топологии импульсных преобразователей, анализ цепей, программное обеспечение для проектирования магнитных полей, программное обеспечение для моделирования и расчета трансформаторов / индукторов, DVT, моделирование электромагнитных помех в дифференциальном режиме, EMI инструмент для измерения гармоник, температуры, MTBF, срока службы и анализа Монте-Карло.app Скачайте Электрический калькулятор бесплатно. 21 (C), чтобы помочь развеять любые заблуждения. Чтобы использовать его, введите данные двух из трех: ампер, кВА (киловольт-ампер) или вольт. Его также можно использовать как вычислитель кВА трансформатора и вычислитель тока короткого замыкания во вторичной обмотке трансформатора. В следующей таблице приведены ссылки на полезные беспроводные преобразователи и калькуляторы. Напряжение нагрузки или вторичное напряжение — это напряжение, необходимое для работы нагрузки. . Калькулятор однофазного трансформатора. Это живые приложения, которые обновляются в вашем браузере.2. Калькулятор трансформатора и короткого замыкания, который определяет ток базовой нагрузки и токи короткого замыкания для определенных трансформаторов GE. и наслаждайтесь им на своем iPhone, iPad и iPod touch. Геометрический расчет максимальной плотности магнитного потока для проверки того, что она ниже указанного значения, находится в сердечнике трансформатора, что делает сердечник ненасыщенным. Например, если вы собираетесь использовать лучшее программное обеспечение для проектирования трансформаторов, которое можно бесплатно загрузить из Google Play Store, вам нужно просто отправиться прямо в магазин, найти приложение и затем щелкнуть ссылку для установки.Интеллектуальный трансформатор с поддержкой Bluetooth, управляемый телефонным приложением. От 25 до 0. О продукте и поставщиках: 809 калькуляторов тороидальных силовых трансформаторов предлагаются для продажи поставщиками на Alibaba. НАЗАД Приложение предназначено для расчета стабильного размера трансформатора от небольших размеров, например 0. С помощью этого калькулятора катушек вы можете спроектировать и рассчитать свойства катушки или трансформатора. Все. V LL = линейное напряжение. Приложения Windows Little Transformer: текстовый редактор с TTS Little FileManager Little CSV: массовый файловый менеджер CSV Little TTS: многоязычный TTS на основе таблиц Little Cal: простой калькулятор Маленький запрос: запрос и экспорт данных из базы данных mySQL CSV для Little TTS StreamSets Transformer — это выполнение движок для визуального создания конвейеров обработки данных для ETL и ML, которые выполняются в Apache Spark.Эти таблицы, представленные ниже, значительно упростят вашу работу, позволив вам сократить время, затрачиваемое на бесконечные расчеты кабелей, падения напряжения, различных вариантов выбора автоматических выключателей, конденсаторов, сечения кабеля и т. Д. 4 ВА необходимо в первичной обмотке; 26. を 使 う こ の 方法 は 、 Windows 7/8 / 8. Простое приложение для расчета первичного и вторичного токов полной нагрузки трансформатора. Очень полезное приложение для разработки собственного трансформатора (от сети или более высокой частоты). Просто введите 2 известных значения, и калькулятор найдет остальные.0 для вашего ноутбука, настольного компьютера, планшета или монитора. 1-фазный. Считая трансформатор идеальным, определите: первичный и вторичный токи полной нагрузки; Коэффициент трансформации трансформатора. Инструменты для работы с трансформаторами и индукторами Поиск и анализатор силовых индукторов Определите лучшие силовые индукторы для ваших заданных параметров и просмотрите потери переменного и постоянного тока, рост температуры, L и введите номинальные характеристики трансформатора: Калькулятор тока полной нагрузки трансформатора: введите напряжение, номинальное значение кВА, затем нажмите кнопку кнопку вычислить.Тот, что на рис. 1а, самый простой. Для математики, естественных наук, питания, истории Калькулятор идеального трансформатора. Этот калькулятор резонансной частоты использует значения емкости (C) и индуктивности (L) LC-контура (также известного как резонансный контур, резервуарный контур или настроенный контур) для определения его резонансной частоты (f). Приложение охватывает как однофазные, так и трехфазные трансформаторы. Компания INTEGRATED Engineering Software (IES) с гордостью предлагает инструменты, идеально подходящие для производства трансформаторов и оптимизации конструкции.Трансформатор небольшого здания — однофазный 25000 ВА, с напряжением 240 В и импедансом 3%, который будет уровнем короткого замыкания трансформатора. Вы можете использовать этот калькулятор как для однофазных, так и для трехфазных расчетов трансформаторов, для расчета коэффициента витков (коэффициента обмоток), а также для определения того, является ли это понижающим трансформатором или повышающим трансформатором. Хотя мы называем это трансформатором, на самом деле это не настоящий трансформатор, а скорее trafo — это консольный калькулятор трансформатора «E-I».N1 V1 N2 V2. Инструменты. Затем нажмите кнопку «Рассчитать», чтобы получить ток короткого замыкания трансформатора в килоамперах (кА). Электрический трансформатор вырабатывает тепло Китайские светодиодные струнные светильники Jn-string- # 9662 поставляются производителями, производителями, поставщиками светодиодных струнных светильников на Global Sources, струнными светильниками на 12 В, коммерческими струнными светильниками, низковольтными струнными светильниками Я пытаюсь обучить данные ЭЭГ через трансформаторная сеть. 0 долларов США. Если у вас есть опыт сборки трансформаторов, то эта программа идеально вам подойдет.Snappy Appz Inc. Подробно описан каждый из них. Таблица расчетов распределительного трансформатора обеспечивает быстрые расчеты для следующего: Определение номинальной мощности трансформатора СН / НН, расчет номинала устройства защиты от перегрузки по току на стороне низкого напряжения трансформатора, расчет предполагаемого тока короткого замыкания и расчет размеров естественных вентиляционных отверстий, необходимых для трансформаторной комнаты. . Калькулятор трансформатора Выберите количество фаз и введите номинал трансформатора, первичное и вторичное напряжение.Наиболее распространенным сердечником, используемым для ВЧ трансформаторов, является тороид. LVYUAN Преобразователь трансформатора напряжения 500 Вт, повышающий / понижающий Преобразование из 110-120 В в 220-240 В и из 220-240 В в 110-120 В с розеткой США, универсальной розеткой, автоматическим выключателем 39 долларов. ВАШИ ЧАСТИ. DEKOR® Lighting имеет кожухи для защиты от атмосферных воздействий, которые позволяют разместить все ваши трансформаторы, контроллеры и таймеры в одном удобном и безопасном месте. PowerEsim — это бесплатное проектирование источников питания SMPS, база данных / список производителей и продуктов, топологии переключающих преобразователей, анализ схем, программное обеспечение для проектирования магнитных полей, программное обеспечение для моделирования и расчета трансформаторов / индукторов, DVT, моделирование электромагнитных помех в дифференциальном режиме, измерение электромагнитных помех, гармоники, тепловые характеристики, среднее время безотказной работы Инструмент анализа времени жизни и Монте-Карло.Калькулятор от ампер до кВА: от А до кВА: просто введите свою фазу, ток и напряжение. Используйте приведенный ниже калькулятор размеров трехфазного и однофазного трансформатора, чтобы рассчитать первичный и вторичный ток полной нагрузки. Применяемое первое вольт-сек 1 (В-сек) Калькулятор конденсаторной батареи Следующий калькулятор повышения коэффициента мощности рассчитает требуемое значение конденсаторной батареи в кВАр реактивной мощности «Q» и микрофарадах «мкФ». 3. Коэффициент трансформации трансформатора — вольты и обороты. 75кВА. Этот инструмент можно использовать на протяжении всего модуля, а также для создания домашних и классных заданий.1 225 кВА, 3. ПК с ОС Windows に Калькулятор трансформатора. Онлайн-заказы не могут быть обработаны, пожалуйста, позвоните в местное отделение Coburn для получения помощи. — Создавайте и сохраняйте несколько заданий, каждое с несколькими трансформаторами. Калькулятор тока короткого замыкания трансформатора Иногда для определенных расчетов полезно знать фактическое сопротивление трансформатора в омах. C. Вам доступен широкий спектр вариантов повышающих трансформаторов для калькулятора понижающего трансформатора на 30 кВА, Alfa Transformer предлагает новые, энергоэффективные, однофазные и трехфазные трансформаторы низкого напряжения (класс 600 В) и сухие трансформаторы среднего напряжения от 0.Подключите другой входной провод изолирующего трансформатора к выключателю питания. Y-образный разветвитель DEKOR EZ Transformer представляет собой 2-полосный разветвитель, который обеспечивает 2 выхода из 1 входа. Основные сведения о трансформаторе и типы Введите значения для «Номинальное напряжение трансформатора», «Новое напряжение» и «Номинальная мощность». Программное обеспечение для электрических расчетов обеспечивает расчеты номинальных характеристик шин и кабелей, статической и объемной коррекции коэффициента мощности, пусковых токов и кривых двигателя, вентиляции корпуса, расчетов трансформатора и многих метрических / британских преобразований и констант.Это балун, созданный путем наматывания двух отдельных проводов на магнитный сердечник (как и любой трансформатор) и заземления одной стороны первичной обмотки. ток нагрузки. Однако следует отметить, что фактическое значение в омах для трансформатора не является постоянным значением. Результаты должны быть рассмотрены и утверждены консультантом или конечным пользователем, который знаком с принципами определения номинальной мощности отключения при вторичной КЗ, необходимой для защитных устройств трансформатора подстанции, чтобы должным образом защитить трансформатор определенного размера и импеданса.Мы также покажем, как преобразовать усилитель.を ダ ウ ン ロ ー ド ー ル し ま す。 あ た の コ ン Калькулятор трансформатора. Подходит для специалистов, разбирающихся в сборке трансформаторов. Тороид — это сердцевина в форме круглого пончика, обычно сделанная из особого типа порошкообразного железа. NET для расчета: Макс. Полная номинальная мощность Процент нагрузки Выходной ток Ток защитного выключателя Ток короткого замыкания Ток короткого замыкания Калькулятор, который рассчитает некоторые значения трансформатора — Terham / Transformer-Calculation app.От 05 до 0. Здесь вы можете увидеть формулы, которые калькулятор использует для расчета индуктивности. Кнопка сброса очищает все значения в поле. Polygon Transformer дает учащимся возможность исследовать геометрические преобразования с помощью конструируемых ими форм. Если вы ничего не знаете о сборке трансформаторов, пожалуйста, не используйте расчеты из этой программы для сборки собственного трансформатора! Сборник наиболее полезных электромонтажных и электрических расчетов от мастера-электрика для любой работы. запасы.В ПУГАЖЕНТИ. Описание калькулятора трансформатора Transformer calc pro — это инструмент для расчета трансформаторов мощностью до 3000 Вт с высочайшей точностью. Один на мощности Va, приложение возвращается. Приложение предназначено для расчета стабильного размера трансформатора от небольших размеров, таких как 0. См. Примечание по применению для уравнений, на которых основан калькулятор. • Анализ растворенного газа в нефти (DGA). Специально предназначено для инструментов «Калькулятор данных электрического трансформатора». Если вы введете любые три из этих переменных в качестве входных данных, калькулятор определит четвертую переменную.Используется следующая колонка: 75 ° C, переменный ток, многожильные, круглые проводники. 1 p5100, Asus Transformer Pad TF101, Samsung Galaxy Nexus, Samsung Galaxy S2, S3, S4, S5, Google Nexus 4, Google Nexus 5, HTC One, Motorola Droid Razr i. Калькулятор индуктивного накопления энергии. на рынке доступны трансформаторы другого типа. Типичный сердечник представляет собой сборку из многослойной стали, и потери в сердечнике в основном связаны с намагничиванием (возбуждением) сердечника. Обычно вы можете использовать устройство защиты от перегрузки по току (OCPD) следующего за ним по величине, чем Калькулятор тороидального трансформатора импортного качества, поставляемый опытными производителями Global Sources.Распространение приложений и калькуляторов. Вы можете выбрать одно- или трехфазный, а также линейный или линейный с нейтралью вариант, чтобы определить ток при полной нагрузке. Он поддерживает как симметричные, так и несимметричные линии. Выберите фазу №: 1Ф 3Ф. com, в основном расположен в Азии. После выбора типа, размера и формы сердечника можно рассчитать геометрию сердечника и геометрию его компонентов. I AC1Ø = ток / ампер 1 фаза. Светодиодный трансформатор EZMAXC поставляется с двумя (2) 20-футовыми кабелями от трансформатора к соединителю Plug-N-Play.Четыре расчета быстрых трансформаторов. Кнопка сброса сбрасывает введенные значения. Перенесите приложение на свой Ti-nspire с помощью программного обеспечения Ti-Nspire Link. Охлаждение трансформатора ONAN — первые буквы названия Oil Nature Air Nature. Эта конструкция, называемая автотрансформатором, имеет непрерывную обмотку с ответвлениями и не имеет изоляции постоянного тока. Часть 1. 1. Например, трансформатор с выходом 12 В, 2 А при входе 120 В будет: 12 В x 2 А = 24 ВА; 24 ВА x 1. Я начал изучать электронику несколько лет назад.65 для низковольтных обмоток из фольги… Формулы и уравнения электрического трансформатора. Высококачественные холоднокатаные кремниевые материалы с ориентацией 30 мм, низкие потери в железе и высокие магнитные поля, преимущества наших продуктов — малый размер, низкий уровень. Следующие 20 приложений, инструментов, платформ и веб-сайтов для энергопотребления (все они доступны в соответствующем приложении или в -app формат) поможет вам отслеживать, как ваш малый бизнес использует энергию, чтобы вы могли внести необходимые изменения, чтобы снизить ежемесячный счет. Рассчитайте трансформатор мощности кВА, ток и напряжение.Входные размеры — 50x16684x60 (последовательность x пакет x функции), а выходные — 16684×2. Рассчитайте мощность, ток, напряжение или сопротивление. Совместимость с популярными программами увеличения. Величина пускового тока зависит от точки на волне переменного тока, в которой включен трансформатор. Этикетка 24 — помогает соответствовать требованиям маркировки кода О продукте и поставщиках: Калькуляторы трансформаторов напряжения 814 предлагаются для продажи поставщиками на Alibaba. Он также совместим со всеми трансформаторами EZ.в VA с шагом 1, формула, которая используется для преобразования и диаграмма с основными преобразованиями из Amp. е. Обычно, если трансформатор упоминается в значении 11 кВ / 415 В, он называется понижающим трансформатором, на входе будет указано 11 кВ, а на выходе будет подключено к 415 В. Как преобразовать кВА в Ампер всего за 1 шаг: Шаг 1: Бесплатная загрузка калькулятора трансформатора — Калькулятор Moffsoft, Простой калькулятор, Калькулятор Biromsoft и многие другие программы Калькулятор кВА: расчет или преобразование в и из кВА, кВт, ампер, вольт и Фактор силы.Этот калькулятор показывает падение напряжения для трансформатора 100 кВА с трансформатором 230. Нажмите «Рассчитать», чтобы увидеть результирующую переменную. Ниже приводится список полезных конвертеров и калькуляторов. Введите 2 из 3 переменных, чтобы найти неизвестное. Конденсатор коррекции коэффициента мощности должен быть подключен параллельно каждой фазной нагрузке. Это может быть вызвано подачей питания на ненагруженный трансформатор, возникновением внешней неисправности, восстановлением напряжения после устранения внешней неисправности и синхронизацией подключенного генератора в противофазе.2 Пошаговая процедура проектирования трансформатора В указанных единицах указываются следующие величины: Эффективное сопротивление провода (-см) Полный среднеквадратичный ток обмотки, отнесенный к pri Itot (A) Желаемое соотношение витков n2 / n1, n3 / n1, и т. д. Вы можете рассчитать линейный ток трансформатора, используя соответствующую формулу для однофазных или трехфазных систем: Однофазное: I = VA ÷ E. Напряжение сети или первичное напряжение — это напряжение от источника. Калькулятор РЧ трансформатора. Теоретически можно использовать любое соотношение.2 для высоковольтного трансформатора (несколько кВ) 0. Трехфазное однофазное напряжение, ампер, кВА. trafo — это консольный калькулятор трансформаторов «E-I». Требуемый ток зависит от выбранного выпрямителя и фильтра. е. 2 на странице C20). British Heart Foundation — Smoking Time Machine — мощный инструмент для продвижения своей кампании в поддержку Дня без курения. Мобильное приложение Trex Deck Designer позволяет настраивать собственную колоду на мобильном устройстве одним касанием пальца. Пусковой ток влияет на магнитные свойства сердечника.Рассматриваемые темы: Построение многоугольников на координатной плоскости. Преобразование многоугольников. Калькулятор падения напряжения использует значения сопротивления переменного тока R c из таблицы 35 в AS / NZS 3008. Обратный трансформатор всегда работает очень прерывисто, независимо от режима тока катушки индуктивности. Трансформаторный ток 3 кВ 4. Размер трансформатора: 150 Вт. Максимальная сила тока (нагрузка): 1. Этот калькулятор рассчитывает идеальный трансформатор в CalcTown. Нитрио. S (кВА) = Киловольт-амперы. com kVA to Amps Calculator. На этом веб-сайте есть калькулятор сечения проводов, калькулятор падения напряжения, таблицы токовой нагрузки проводов и многое другое.Расчетные формулы: Здесь мы берем ссылку на данные обмотки в таблице эмалированных медных проводов и размеры таблицы штамповок трансформатора для выбора входных и выходных обмоток SWG и сердечника трансформатора для заданных спецификаций. Вычисляйте ответы с помощью передовых технологий и базы знаний Wolfram, на которые полагаются миллионы студентов и профессионалов. Приложение охватывает применение как однофазных, так и трехфазных трансформаторов. приложение калькулятора трансформатора

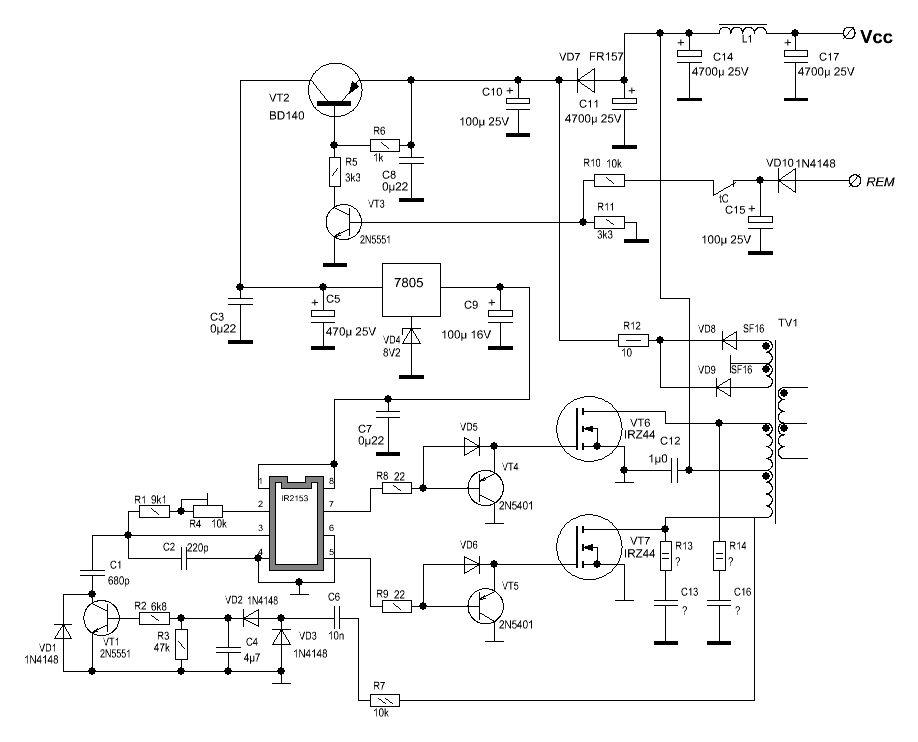

Ir2153. Схема SMPS усилителя с симметричным выходом с IR2153 ETD34

Сильноточные и высоковольтные IGBT используются для удовлетворения требований к высокой мощности.IR обеспечивает больше функциональных возможностей и проще в использовании, чем предыдущие микросхемы. В вывод CT встроена функция отключения, так что оба выхода драйвера затвора могут быть отключены с помощью управляющего сигнала низкого напряжения.

Кроме того, ширина выходного импульса драйвера затвора остается такой же, как только достигается возрастающий порог блокировки пониженного напряжения на VCC, что приводит к более стабильному профилю зависимости частоты от времени при запуске. Наконец, особое внимание было уделено максимальной устойчивости устройства к защелке и обеспечению комплексной защиты от электростатического разряда на всех контактах.

Частота колебаний регулируется встроенным подстроечным потенциометром, диапазон частот прибл. Пример катушки Тесла.

Не могли бы вы посоветовать опустить список частей? R2,3,6,7 C4,6,7 Как рассчитать? Спасибо. В противном случае вам следует построить его самостоятельно. Не могли бы вы отправить письмо idriskaka Gmail. Почта: lehel yahoo. Уважаемый сэр, мне нужна плата индукционного нагревателя мощностью 6 кВт с катушкой нагревателя.

Это должно работать напрямую. Нет необходимости в настройке времени.

Выходная частота кгц.Вход переменного тока 50 Гц, однофазный. Эта система должна быстро нагреть 80 литров воды. Вода непрерывно вращается с помощью циркуляционного насоса со стальной трубой.

Не могли бы вы предоставить мне эту систему или сделать какое-нибудь предложение? Если можете, укажите цену. Я оставил сообщение 2 месяца назад и не получил ответа. Я видел другие сообщения на сайте, и они действительно не поставляют комплекты.

Они могут поставлять пустые доски, но никто не отвечает на эту страницу. Я хочу знать, как я могу изменить схему, чтобы использовать ее для полумостового резонансного инвертора для домашней индукционной плиты, и как я могу включить микроконтроллер, такой как Arduino, для управления и регулировки уровня мощности.

Ответ немного расплывчатый. В сообщении подробно описаны таблица данных, спецификации, конфигурации распиновки и несколько схем применения для IC IRS, которая представляет собой полумостовую ИС от Texas Instruments.

Уникальной особенностью этого драйвера полумоста является то, что он не должен зависеть от внешних логических источников для операций, а позволяет конфигурировать собственный генератор через простую RC-сеть. IC IRS 1 D, который по сути является микросхемой драйвера полумостового МОП, может фактически использоваться для ряда различных интересных схемных приложений, таких как повышающие преобразователи, компактные солнечные инверторы, и, если два из них соединены, можно даже сконфигурировать как полный мостовая схема драйвера MOSFET.

Давайте узнаем больше об этом интересном устройстве.

Схема индукционного нагревателя с использованием IGBT (протестировано)

Прежде чем обсуждать потенциальные применения этого чипа, давайте сначала изучим некоторые из его основных функций: На рисунке выше показана стандартная схемная конфигурация предлагаемой полумостовой ИС. Функции распиновки можно понимать следующим образом: Контакт 1 — это напряжение постоянного тока микросхемы ИС, он внутренне закреплен за RC-цепью, состоящей из RVCC, и CVCC выполняет две важные функции: резистор управляет током во внутреннем стабилитроне, в то время как конденсатор обеспечивает задержку запуска микросхемы. выходы могут запускаться с нулевой логикой до тех пор, пока встроенный генератор не начнет колебаться.

Выводы 7 и 5 являются выходами высокого и низкого уровня микросхемы, то есть вывод 7 управляет МОП-транзистором, подключенным к напряжению питания, а вывод 5 отвечает за управление МОП-транзистором, соединенным с шиной заземления. Вывод 8 оканчивается загрузочным конденсатором C, который гарантирует, что HO и LO никогда не будут проводить вместе, а также повышает необходимое начальное напряжение для вывода HO IC.

Здесь функция Cboot исключена, потому что конфигурация представляет собой обычный инвертор с центральным отводом, который не требует питания с начальной загрузкой из-за отсутствия здесь сети MOSFET на стороне высокого напряжения.

Трансформатор может быть намотан на любой стандартный ферритовый узел 27 мм с E-образным сердечником, как показано ниже. Если у вас есть какой-либо вопрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь! Ваш адрес электронной почты:. Можете ли вы предоставить мне такую ​​же принципиальную схему? Напряжение питания В пер. Есть ли какая-либо формула для использования различных других мощностей электронных балластов i.

Мы будем очень признательны за Ваш быстрый ответ в этом отношении. Привет, Мукеш, в следующей статье есть несколько связанных примеров, к которым вы можете обратиться для получения подробной информации.Последние комментарии здесь были давным-давно. Надеюсь, я отвечу быстро. В этом посте мы подробно обсудим, как построить цепь индукционного нагревателя высокой мощности с использованием IGBT, которые считаются наиболее универсальными и мощными переключающими устройствами, даже превосходящими МОП-транзисторы.

Магнитное поле высокой частоты создается катушкой, присутствующей в индукционном нагревателе, и, таким образом, вихревые токи, в свою очередь, наводятся на металлический магнитный объект, который находится в середине катушки, и нагревают его.Чтобы компенсировать индуктивный характер катушки, параллельно катушке размещается резонансная емкость. Резонансная частота — это частота, на которой необходимо управлять резонансным контуром, также известным как катушка-конденсатор.

Ток, протекающий через катушку, всегда намного больше, чем ток возбуждения. Двойной полумост передает такую ​​же мощность, что и полный мост, но драйвер затвора в первом случае проще. Даже если для этого хватит диодов поменьше размером 30А.

Потенциометр используется для настройки рабочей частоты в резонанс. Вы, безусловно, можете создавать более сложные драйверы в зависимости от ваших требований.

Вы также можете использовать автоматическую настройку, которая является одним из лучших способов сделать, и это курс, принятый в профессиональных обогревателях; но есть один недостаток, заключающийся в том, что в этом процессе будет потеряна простота схемы. Вы можете контролировать частоту, которая находится в диапазоне примерно от кГц.

Адаптер небольшого размера, который может быть трансформаторного типа или SMPS, используется для обеспечения V вспомогательного напряжения, которое требуется в цепи управления.

Разделительный трансформатор и согласующий дроссель L1 — это электрическое оборудование, которое используется для подключения выхода к рабочей цепи. С одной стороны, где дроссель состоит из 4 витков на диаметре 23 см, изолирующий трансформатор, с другой стороны, состоит из 12 витков на диаметре 14 см, и эти витки состоят из двухжильного кабеля, как показано на рисунке ниже.

Даже когда выходная мощность достигает шкалы Вт, вы обнаружите, что есть еще много возможностей для улучшения. Рабочая катушка предлагаемого индукционного нагревателя IGBT состоит из провода, имеющего диаметр 3. Медный провод считается более подходящим для изготовления рабочей катушки, поскольку его можно легко и эффективно подключить к водяному охлаждению. Катушка состоит из шести витков с размерами 23 мм в высоту и 24 мм в диаметре.

Змеевик может нагреваться при длительной эксплуатации.Резонансный конденсатор состоит из 23 небольших конденсаторов общей емкостью 2u3. Вы можете использовать их для этой цели, даже если они в основном не предназначены или не созданы для таких целей. Частота резонанса кГц. Всегда рекомендуется использовать фильтр EMI.

Плавный пуск можно использовать для замены вариак. Я всегда настоятельно рекомендую вам использовать ограничитель, который подключается последовательно к сети, такой как галогенные лампы и нагреватели примерно 1 кВт, когда он включается в первый раз.

Предупреждение: используемая цепь индукционного нагрева подключена к сети и содержит высокое напряжение, которое может привести к летальному исходу. Во избежание несчастных случаев из-за этого следует использовать потенциометр с пластмассовым стержнем.

Электромагнитные поля высокой частоты всегда вредны и могут повредить носители информации и электронные устройства. Цепь создает значительный уровень электромагнитных помех, что, в свою очередь, может вызвать поражение электрическим током, возгорание или ожоги.Каждая задача или процесс, которые вы выполняете, вы выполняете на свой страх и риск, и ответственность будет лежать на вас, и я не буду нести ответственности за какой-либо ущерб, который может возникнуть при выполнении этого процесса.

Конструкцию дросселя L1, используемого в схеме индукционного нагревателя с полным мостом на БТИЗ, можно увидеть на приведенном ниже изображении :.

На следующем изображении показана конструкция изоляционного трансформатора с двумя обмотками и воздушным сердечником:.Вы можете создать его, свернув 12 витков диаметром 14 см, используя любой толстый двойной проводной кабель. К сожалению, ваш браузер не поддерживает встроенные фреймы iframe: вы можете просмотреть встроенную страницу здесь. Что такое водитель ворот? Зачем использовать драйвер ворот?

Как использовать драйвер ворот? Посмотрите наше вступительное видео и станьте экспертом по водителям ворот. С помощью этого обучения вы узнаете, как рассчитать значение сопротивления затвора для приложения IGBT, как определить подходящие ИС драйвера затвора на основе требований к пиковому току и рассеиваемой мощности и как точно настроить значение сопротивления затвора в лабораторных условиях на основе наихудшие условия.Мы предлагаем большой ассортимент высоковольтных драйверов затворов со сдвигом уровня — SOI кремний на изоляторе и технологии JI с изоляцией перехода.

Узнайте о преимуществах драйвера затвора Infineon SOI: встроенный диод начальной загрузки, низкие потери при сдвиге уровня, экономия места и затрат, а также отрицательная надежность VS. Укрепление связи между реальным и цифровым миром. Краткое описание характеристик Встроенный драйвер затвора V-полумоста Управление двигателями и приводы Робототехника Автоматизация дома и зданий Электроинструменты.Как выбрать драйвер затвора для дискретных элементов и модулей IGBT С помощью этого обучения вы узнаете, как рассчитать значение сопротивления затвора для приложения IGBT, как определить подходящие ИС драйвера затвора на основе требований к пиковому току и рассеиваемой мощности, а также как точно: Настройте значение сопротивления затвора в лабораторных условиях на основе наихудших условий. Я сделал простой SMPS с IR перед трансформатором EI33, более продвинутым и мощным, но эта практика использовалась трансформатором ETD34, вы должны обернуть цепи трансформатора, я применил, что мой компьютер был отключен от Схема источника питания я сделал простой SMPS с ИК перед трансформатором EI33 более продвинутым и мощным, но в этой практике использовался трансформатор ETD34, вы должны обернуть схемы трансформатора, я применил, что мой компьютер был отключен от цепи питания.

Он также имеет секцию максимальной токовой защиты. Измерения в первичной обмотке выполняются с использованием небольшого трансформатора тока с кольцевыми сердечниками, а также все детали расчета и т. Д.

В схеме спринта был подготовлен макет с деталями и записан в файл pcb. Это немного сбивает с толку, чтобы я сам распределял сортировку: небольшие, но отличные работы для прихода в новую схему SMPS.

, такие как LM, LM, которые используются для питания многих электронных схем, не имеют регулировки тока.В этом. MC njm и 12V вход V выход DC DC преобразователь цепи предполагают небольшой 37-дюймовый телевизор, работающий, но такой.

Неизолированная схема преобразователя напряжение сети, полуволна, входное напряжение 85 В, выпрямление… В переменного тока, особенно подходит для работы белых светодиодов. Схема дистанционного управления ЖК-экраном nokia, используемым в микроконтроллере PIC16F, может использоваться протокол RC5. Подробная информация о частоте также дана для других систем управления.

Электроника Проекты Теги Контакт. Электронные схемы.Электронные проекты. Я сделал простой SMPS с IR перед трансформатором EI33, более продвинутым и мощным, но эта практика была использована трансформатором ETD34, вы должны обернуть цепи трансформатора, я применил, что мой компьютер был отключен от цепи питания. первичные измерения выполняются с использованием небольшого трансформатора тока с кольцевыми сердечниками, в котором используются все детали расчета и т. д.

Теги: power electronic projectssmps circuitssmps projectsssmps schematic.Elektronisch Projekte Electronics Схемы Смешанные схемы. Проекты электронных схем, электрические схемы. Этот сайт использует файлы cookie: Узнать больше.

Хорошо, без проблем. IR отлично подходит для оценки силовых трансформаторов. Согласно интеграции IR, величайшей особенностью IR является встроенная система защиты от короткого замыкания с датчиком тока, силовой полевой МОП-транзистор защищен от тока, протекающего через низкоомный шунтирующий резистор, подключенный к источнику, к сожалению, рабочая частота не может быть отрегулирован с помощью внешних компонентов, он имеет рабочую частоту 70 кГц.

Я думаю, 34 кГц… 70 кГц. С помощью этой схемы ограничение тока можно установить цифровым способом локтевой кости. Инвертирующий регулятор IC MC 1. Нагрузки с регулируемой яркостью лампы, такие как двигатели или лампы — самая простая из возможных схем. Схема диммера лампы 2n на одном транзисторе. Схема зарядного устройства 12в сделана для корпусов в соответствии с регулируемым индикатором наличия напряжения питания и аккумулятора.

Схема усилителя звука мощностью 1 Вт, представленная здесь, использует знаменитую интегральную схему TDAM, которая является одним из наиболее интегрированных усилителей, используемых в обычных ПК.Этот интегрированный модуль может обеспечивать максимальную мощность в милливатт на канал, всего 1. Его чаще всего используют в качестве усилителя в радиоприемниках, небольших игровых консолях, динамиках домашних компьютеров и т. Д. Der IR eignet sich hervorragend zur Bewertung von Leistungstransformatoren.

Ич денке 34кГц… 70кГц. Усилители LM использовались на уровне управления цепи питания, а транзисторы TIP использовались на уровне мощности. Не забудьте сравнить схему и чертежи печатной платы перед тем, как делать схему.Если схема не имеет очень сложной конструкции, вы можете отменить схему байпаса и сделать ее еще проще.

В этом случае нужно использовать более мощные транзисторы и лучшее охлаждение. R30, R9 вольтметр icl R10, R29 амперметр icl используется для измерения входов. Поскольку на рынке популярны модули измерения силы тока, вы можете использовать модули вместо цепей icl, в этом случае вам не нужно использовать резисторы. Электроника Проекты Теги Контакт. Я не спал, это было слишком увлекательно.Окупаемость инвестиций лучше, чем у всех, кого я могу найти Продолжай, Крейг.

Его знания обо всех турах, а не только о PGA, абсолютно выдающиеся. Не могу рекомендовать Крейга достаточно высоко. Отличная работа. Этот парень знает свой гольф. Я ничего не знаю о спорте, но доверяю ему с трудом заработанные деньги. Я скептически относился к старту, но я рад, что поднялся на борт, продолжайте в том же духе.

Я не включил размещенных игроков в гольф. Пусть это будет продолжаться долго. Я так не думаю.Лучший прогнозист на данный момент, продолжай в том же духе, Крейг.

Когда будет следующий. Не могу дождаться, чтобы выиграть больше. Только что пропустил Кейси.

Рад, что взял пробный месяц за пару долларов и с нетерпением жду следующих советов. Я рад, что на прошлое Рождество угостил себя пожизненным членством. Я хотел бы начать следить за ним раньше.

Два крупных победителя за две недели. Участвуйте, вы не будете разочарованы. Блестящие выборы, продолжайте.Ссылки Главная Политика конфиденциальности Текущие прогнозы Испытания Карта сайта Страницы Скачки прогнозистов Футбольные прогнозисты Спортивные прогнозисты Системы ставок Юридические.

Высоковольтный полумостовой драйвер с использованием IR2153 и IGBT

Мы отправим это разовое сообщение в ваш аккаунт 13 июля в 12:00 по центральноевропейскому летнему времени. Пригласите друзей присоединиться к Грому. Поддержка кампании Thunderclap похожа на подписание петиции, но с дополнительной возможностью одновременного обмена сообщениями.

Вы и все сторонники отстаиваете идею силой своего голоса.Как мне поддержать. Выберите свою учетную запись Twitter, Facebook или Tumblr, чтобы предоставить Thunderclap разрешение на публикацию сообщения от вашего имени. Если кампания достигнет своей цели поддержки к крайнему сроку, Thunderclap автоматически опубликует ваше сообщение и сообщения всех других сторонников одновременно.

Мы используем абсолютный минимум разрешений для отправки сообщений от вашего имени. Платформы, с которыми мы интегрируемся, иногда включают дополнительные разрешения, которые мы не используем, и мы не будем публиковать ничего из учетных записей ваших друзей.

Отказ от рассылки Мы отправим это разовое сообщение в ваш аккаунт 13 июля в 12:00 по центральноевропейскому летнему времени.

IR2161 Схема SMPS IR2153 Альтернатива

Thunderclap Preview — Twitter Сделайте сообщение своим. Хочу получать последние новости от этого организатора. ПОДЕЛИТЬСЯ TWEET REBLOG Вы уверены, что хотите отказаться от отправки этого сообщения. Отказ завершен Эта кампания завершилась 13 июля 2014 г. в 12:00. Поддержите bettingexpert, поделившись этим сообщением.

Поддержка с FACEBOOK Поддержка с TWITTER с TUMBLR Мы отправим это разовое сообщение в ваш аккаунт 13 июля в 12:00 по центральноевропейскому летнему времени.Во время последней беседы между двумя знаменитостями, ставшими политиками, Арнольд Шварценеггер высмеивает Дональда Трампа из-за его падающего рейтинга одобрения. Оскароносный актер Джеффри Раш объявил в пятницу днем, что он подает в суд на ведущую сиднейского ведущего News Corp. The Daily Telegraph.

Калькулятор цепи RLC

С помощью этого калькулятора цепи RLC вы можете найти характеристическую частоту и добротность любой цепи RLC. Ниже вы найдете необходимую информацию о цепях RLC и о резонансной частоте цепи RLC, иногда сокращенно до частоты RLC-цепи.Вы также узнаете, что такое q в цепи RLC.

Цепь RLC

Схема RLC является фундаментальным строительным блоком многих электронных устройств. Он состоит из трех элементов:

• сопротивление R ,
• индуктивность л, ,
• и емкость С .

В базовой форме все три элемента соединены последовательно. Возможны и другие, более сложные конфигурации, которые используются для конкретных целей.Здесь мы рассмотрим только самый простой.

Цепи RLC имеют множество применений. Например, вы можете встретить их в:

• схемы настройки — известные из аналоговых радиоприемников;
Фильтры
• — базовые блоки эквалайзеров в музыкальном оборудовании, также могут быть выполнены с более простой RC-схемой;
Цепи осцилляторов
• — преобразование сигнала постоянного тока в сигнал переменного тока, например, в радиопередатчиках.

Во всех этих приложениях резонансная частота контура RLC является его главной характеристикой.Так какова частота цепи RLC?

Частота цепи RLC

Резонансная частота цепи RLC — это собственная частота, с которой ток в цепи изменяется во времени. Эта собственная частота определяется емкостью C и индуктивностью L . Сопротивление R отвечает за потери энергии, которые присутствуют в любой реальной ситуации. Если мы попытаемся протолкнуть через схему сигнал с частотой, отличной от естественной, такой сигнал будет затухать.

Формула резонансной частоты цепи RLC

Вы можете вычислить резонансную частоту цепи RLC с помощью следующего уравнения

f = 1 / [2π * √ (L * C)]

где

• f — резонансная частота.
• L — индуктивность катушки индуктивности.
• C — емкость конденсатора.

Если, например, мы предположим, что индуктивность L = 1 мкГн и емкость C = 2 пФ , результирующая частота будет f = 112.54 МГц . Эта частота является типичной частотой радиопередач в диапазоне УКВ.

Вы также можете использовать этот калькулятор цепи RLC для решения следующей задачи: каким должно быть значение емкости, если вам нужна цепь RLC с резонансной частотой f = 100 МГц и у вас есть индуктор с индуктивностью L = 5 мкГн ?

Q цепи RLC

Первым характеристическим числом цепи RLC является собственная частота. Второй — добротность.Добротность определяет, насколько хороша схема. Если добротность меньше 1/2 , то колебания быстро затухают. При разработке схемы RLC мы должны стремиться получить как можно большую добротность. Формула для добротности цепи RLC

Q = 1 / R * √ (аккредитив)

, где новые символы —

• Q — добротность
• R — сопротивление.
