Лямбда-зонд (кислородный датчик): признаки и причины неисправности

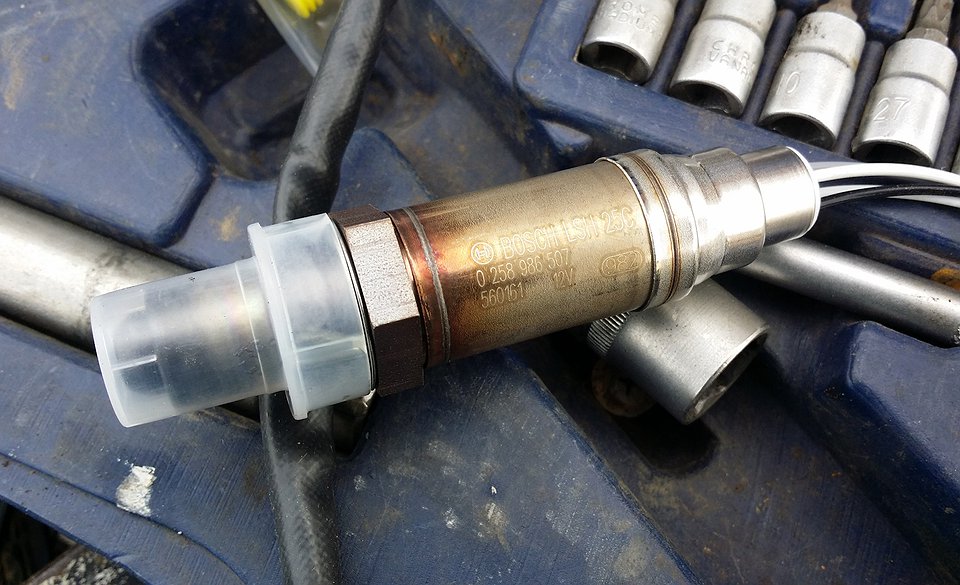

Что такое лямбда-зонд?

Кислородный датчик – устройство, предназначенное для фиксирования количества оставшегося кислорода в отработавших газах двигателя автомобиля.

Он расположен в выпускной системе вблизи катализатора. На основе данных, полученных кислородником, электронный блок управления двигателем (ЭБУ) корректирует расчет оптимальной пропорции топливовоздушной смеси.

Коэффициент избытка воздуха в ее составе обозначается в автомобилестроении греческой буквой лямбда (λ), благодаря чему датчик получил второе название – лямбда-зонд.

Признаки неисправности лямбда-зонда

1. Плавающий холостой ход

Значение оборотов при этом могут скакать и понижаться ниже оптимальных.

2. Увеличение расхода топлива

Обычно перерасход незначительный, однако можно определить при программном замере

3. Увеличение токсичности выхлопа

Выхлопные газы при этом становятся непрозрачными, а имеющими серый либо черный оттенок и более резкий, топливный, запах.

4. Появляется предупреждающий сигнал “Check Engine”

Заметны перебои при попытке увеличить обороты даже на хорошо прогретом двигателе.

5. Двигатель может перегреваться из-за неправильной смеси

7. Катализатор быстро забивается

Как проверить лямбда-зонд?

Все перечисленные выше признаки могут указывать и на другие поломки двигателя или прочих систем автомобиля. Поэтому, чтобы определить неисправность датчика кислорода требуется диагностика специалиста. Или…

Протестируйте сигнал зонда с помощью мотор-тестера, стрелочного вольтметра или осциллографа. Подсоедините тестер между проводом массы и сигнальным, поднимите обороты до 3 000 Нм, засеките время и следите за показаниями.

Они должны изменяться от 0.1 до 0.9 вольт. Рекомендуем заменить датчик, если диапазон изменений меньше или за 10 секунд сменилось меньше 9–10 показаний.

Причины неисправности датчика кислорода

В большинстве случаев кислородный датчик работает около 100 тыс. км без сбоев, однако есть причины, которые значительно сокращают его ресурс и приводят к неисправности.
Неисправность цепи датчика кислорода. Выражаться по-разному

1. Замыкание датчика

В этом случае он полностью выходит из строя и не подает никаких сигналов. Большинство кислородных датчиков ремонту не подлежат и их надо менять на новые.

2. Загрязнение датчика продуктами сгорания топлива

В процессе эксплуатации датчик кислорода по естественным причинам постепенно загрязняется и со временем может перестать передавать корректную информацию.

3. Термические перегрузки

Это происходит по причине проблем с зажиганием, в частности, перебоев с ним. В таких условиях датчик работает при критических для него температурах, что снижает его общий ресурс и постепенно выводит из строя.

4. Механические повреждения датчика

Они могут возникнуть при неаккуратных ремонтных работах, при езде по бездорожью, ударах при ДТП.

5. Многократные неудачные попытки запуска двигателя

При этом в двигателе, и в частности, в выпускном коллекторе накапливается несгоревшее топливо.

6. Попадание сторонних жидкостей или частиц на наконечник

7. Негерметичность в выпускной системе выхлопных газов

Например, может прогореть прокладка между коллектором и катализатором.

Основные признаки неисправности и причины поломки лямбда-зонда

Автомобиль потерял тягу? При разгоне и подъеме в горку появились резкие рывки транспортного средства? А может резко вырос расход топлива? Все это может быть признаками поломки одного небольшого датчика, а именно

лямбда-зонда.   Как выявить неисправность на ранней стадии и как продлить срок службы устройству разберемся вместе.



λ -зонд, он же кислородный датчик, — устройство производящее оценку качества сгорания топливно-воздушной смеси. Он играет важную роль в продлении срока службы катализатора, осуществляющего снижение доли вредных выхлопов в окружающую среду.





К выходу зонда из строя могут привести следующие причины:



1. 1. Перегрев. Происходит по причине сбоя в системе зажигания. Может быть вызван неправильной покраской мотора.
2. 2. Механические повреждения. Могут произойти в результате попадания транспортного средства в ДТП или некорректного использования транспортного средства.
3. 3. Проблемы с подключением. Сигналы устройства не доходят к ЭБУ, вследствие чего не происходит корректировки-топливно-воздушной смеси. Причиной может стать неисправность электропитания.
4. 4. Износ. Происходит со временем с любыми деталями.



Зонд выходит из строя постепенно. В результате чего неопытные водители могут не сразу заметить изменения в поведении ТС.



Лямбда зонд признаки неисправности



Первыми маячками должны стать неточные показания о составе топливно-воздушной смеси, вследствие чего происходит ухудшение оборотов холостого хода. Транспортное средство начинает резко дергаться, двигатель издает нехарактерные хлопки, а на панели загорается «Чек».





Если на этом этапе никакие меры не принимаются, признаки неисправности лямбда-зонда становятся более ярко выраженными. Датчик отказывается работать при холодном двигателе, происходит снижение мощности и отклика педали газа. В итоге может произойти перегрев двигателя ТС.



Последним этапом идет окончательная поломка датчика кислорода. Авто перестанет заводиться, мощность упадет до минимальных значений, а из трубы пойдет едкий выхлоп.



Худшим сценарием станет полная разгерметизация зонда. Отработанные газы могут попасть в заборный канал наравне с эталонным воздухом. Это приведет к полному выходу из строя системы впрыска.



Некорректно работающий воздушный датчик может стать причиной более серьезных поломок, повлекущих за собой дорогостоящий ремонт. В современных моделях авто установлена система блокировки двигателя, которая не позволит осуществить запуск с неисправным воздушным датчиком. Именно поэтому важно во время обнаружить устранить неисправность кислородного датчика.



Как проверить лямбда-зонд



Приборы для диагностики:



• • осциллограф;
• • мультиметр;
• • вольтметр;



Для проверки работы воздушника в мастерских используется специальный прибор — осциллограф. Процедура дает максимально точную оценку состоянию датчика.



Измерение показаний происходит при заведенном двигателе и прогретом датчике. В противном случае данные могут оказаться не верны.



При подтверждении поломки, рекомендуется заменить датчик новым аналогом. Б/у зонд устанавливают нечасто, т.к. нет гарантии, сколько сможет прослужить такой датчик. Ремонт сломанного воздушника не имеет смысла, это всеобщая рекомендация от большинства производителей. Цена на аналог у дилеров может быть достаточно высокой, поэтому некоторые мастера рекомендуют приобретать универсальный

λ -зонд. Его стоимость значительно ниже оригинала.



Бывают случаи, когда датчик полностью исправен, однако дает искаженные показания. Это случается из-за образования осадка продуктов сгорания. Исправить ситуацию поможет обычная чистка.



Для диагностики воздушного датчика также применяется мультиметр. Прибор способен регистрирует факт поломки или опровергнуть его.



Часто встречается вопрос «Как самому проверить работоспособность лямбда-зонда?». Начать следует с визуального осмотра.  При наличии копоти, устройство рекомендуется почистить.





Для дальнейшего тестирования датчика вам понадобится вольтметр и тестерПеред проверкой коробка передач устанавливается на нейтралку.



Разъемная колодка лямбда-зонда оснащена 4 видами контактов:





Диагностика на нагреватель зонда



При включенном зажигании разделите разъемы воздушника и соединительного жгута. Плюсовой щуп прибора присоедините к разъему №4 (подогрев), минусовой к №2 (масса). На вольтметре должно отразиться бортовое значение напряжения.



Диагностика сигнального напряжения λ-зонда



Присоединить «+» к № 1, «-» — к №2. Показания снимаются тестером или вольтметром. Нормой является 0,1-0,2 В — холодный двигатель, 0,1-0,9 прогретый.



Диагностика нагревателя



Следует разъединить разъемы колодки и общего жгута. Измерить тестером сопротивление разъемов 3 и 4. При показаниях 10-40 Ом — зонд исправен.



Один маленький датчик может оказать большое влияние на работу всего автомобиля. Поэтому, если вы заметили любые изменения в работе транспортного средства, стоит незамедлительно провести его диагностику. Нужен новый лямбда-зонд? Быстрый подбор на ваше авто по марке, модели и году выпуска здесь.



Вернуться назад

Что такое лямбда-зонды и как их проверить

Помогите двигателю нормально дышать, проверив лямбда-зонд.

• 1 Так как же работает лямбда-зонд?
  • 1.1 Как проверить лямбда-зонд?
  • 1.2 Что должен показывать лямбда-зонд?
• 2 Почему лямбда-зонды выходят из строя?
  • 2.1 Признаки неисправности лямбда-зонда
  • 2.2 Каков срок службы лямбда-зондов?
• 3 Какой лямбда-зонд мне нужен?
  • 3. 1 Сколько стоит замена лямбда-зонда?

Где-то в тайниках вашей памяти слово лямбда может насторожить. Символ, используемый для обозначения лямбда, λ, может еще больше освежить вашу память. Лямбда — это термин, используемый для обозначения длины любой длины волны в математике и физике, и уже давно является частью школьной программы Великобритании. Но какое это имеет отношение к вашей машине?

Лямбда-зонд получил свое название отчасти из-за того, как он работает, измеряя формы выходных сигналов в различных режимах двигателя, чтобы увидеть, сколько кислорода выходит из ваших выхлопных газов.

По сути, этот датчик измеряет соотношение между бензином и воздухом, количество кислорода в выхлопных газах. Это делается для того, чтобы убедиться, что количество бензина точно отрегулировано и что каталитический нейтрализатор может его очистить.

Наличие полнофункционального лямбда-зонда дает много преимуществ, и если он выйдет из строя, это может вызвать множество проблем. Итак, чтобы убедиться, что вы находитесь на правильной волне, вот наше подробное руководство о том, что такое лямбда-зонд, как он работает и как определить, не работает ли он неправильно.

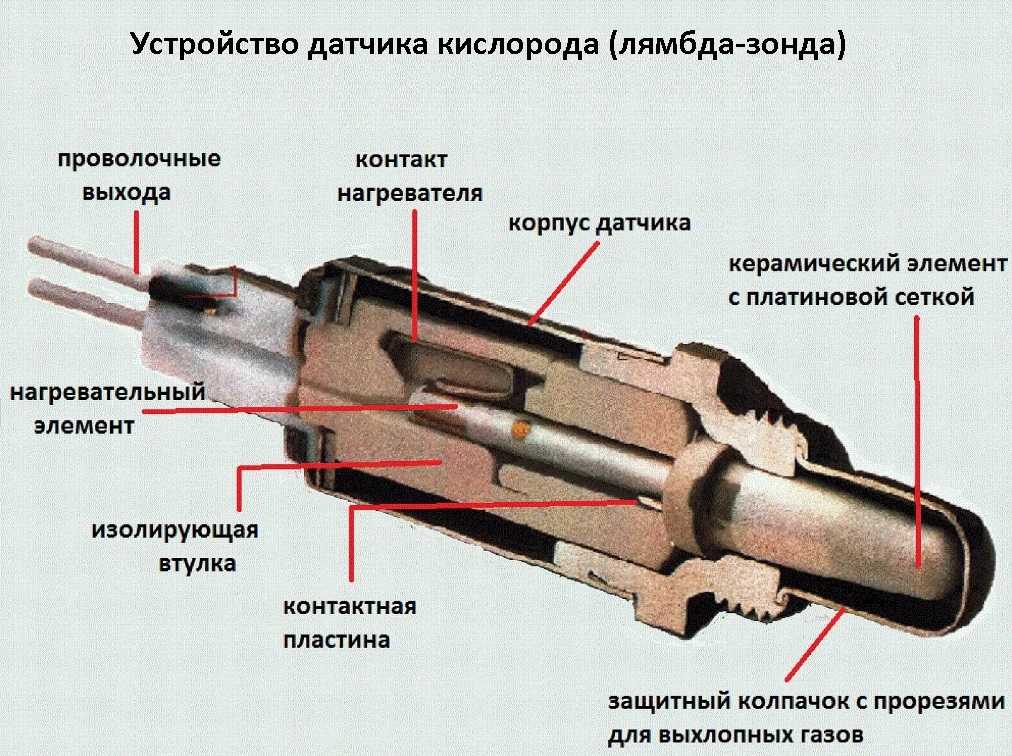

Лямбда-зонд — это небольшой зонд, впервые разработанный Volvo в 1970-х годах. Расположение лямбда-зонда одинаково на всех автомобилях, и его можно найти на выхлопной трубе автомобиля, между выпускным коллектором и каталитическим нейтрализатором. В принципе, лямбда-зонд аналогичен кислородному датчику. В более новых автомобилях может быть даже два лямбда-зонда или датчика кислорода, а второй будет расположен сразу за каталитическим нейтрализатором. В дизельных автомобилях есть лямбда-зонды, как и в бензиновых автомобилях.

Лямбда-зонд работает с каталитическим нейтрализатором и «сообщает» о выхлопных газах, которые проходят через каталитический нейтрализатор. Датчики измеряют соотношение бензина и воздуха, чтобы гарантировать, что количество впрыскиваемого бензина точно соответствует потребности и что его можно очистить каталитическим нейтрализатором. Это соотношение топлива и воздуха является стехиометрическим соотношением или лямбда-коэффициентом (отсюда и название датчика).

Так как же работает лямбда-зонд?

Лямбда-зонд измеряет количество кислорода и регулирует количество топлива, подаваемого в цилиндры двигателя, оптимизируя воздушно-топливную смесь. Эта оптимизированная топливно-воздушная смесь означает, что двигатель может работать с максимальной производительностью. Поскольку лямбда-зонд расположен перед каталитическим нейтрализатором, он может измерять количество воздуха и топлива в несгоревших углеводородах после сгорания. Таким образом, он сможет определить, слишком ли много воздуха, а это означает, что нужно впрыскивать больше топлива, или слишком много атомов углерода или вредных выбросов, а это означает, что для реакции с топливом требуется больше воздуха. Это также обеспечит правильную работу каталитического нейтрализатора, который удаляет вредные, токсичные побочные продукты процесса сгорания, когда они выбрасываются из автомобиля. Это делает лямбда-зонд жизненно важным для соблюдения правил ЕС в отношении загрязнения окружающей среды и выбросов CO2, что в последние годы привлекло огромное внимание средств массовой информации.

Собранные данные отправляются в электронный блок управления (ЭБУ), который контролирует количество выбрасываемого газа, тем самым снижая выбросы загрязняющих веществ.

В процессе горения всегда должно быть правильное количество реакции топлива с соответствующим количеством воздуха. Если воздуха в смеси не так много, как должно быть, двигатель работает на обогащенной смеси и имеется избыток несгоревшего топлива. Несгоревшее топливо создает загрязнение окружающей среды, чего мы пытаемся избежать. С другой стороны, когда в топливной смеси слишком много воздуха, она обедняется. Бедная топливная смесь имеет тенденцию производить больше загрязняющих веществ оксидов азота, а также токсичных веществ, которых нам следует избегать. Это также может привести к снижению производительности двигателя и возможному его повреждению.

Точно так же лямбда-зонд влияет на расход топлива и производительность. Если в двигатель впрыскивается слишком много топлива, это, очевидно, будет означать, что вы будете заправляться чаще. Таким образом, очень важно иметь правильные показания лямбда-зонда.

Как проверить лямбда-зонд?

Проверить работоспособность лямбда-зонда очень просто.

Вы можете проверить свой лямбда-зонд с помощью тестера выхлопных газов или анализатора выбросов четырех газов. Это выполняется точно так же, как и ваш тест на выбросы, и также может быть выполнено в гараже. Значение лямбда рассчитывается на основе изменений состава отработавших газов за 60 секунд.

Вы также можете использовать мультиметр. Подключите его параллельно сигнальной линии датчика и установите на 1В или 2В. Когда вы запускаете двигатель, должно появиться значение от 0,4 до 0,6 В. Как только двигатель прогреется, показания должны чередоваться между 0,1–0,9 В.

Наконец, есть устройства специально для проверки вашего лямбда-зонда. Как и в случае с мультиметром, подключите тестер к сигнальной линии, и когда вы достигнете правильной температуры, ваши показания будут отображаться с использованием светодиодной шкалы.

Что должен показывать лямбда-зонд?

Это довольно просто – должно читаться как 1. Если меньше 1 (λ < 1), это означает, что ваша топливно-воздушная смесь богатая, а если больше 1 (λ > 1), это означает, что смесь бедная. худой.

Почему лямбда-зонды выходят из строя?

Существует ряд проблем, связанных с отказом лямбда-зонда. Нагревательный элемент представляет собой резистивный материал, который сопротивляется потоку электронов, выделяя тем самым тепло, и это является наиболее распространенной причиной преждевременного выхода из строя. Резистор сгорает через размыкание цепи, а это значит, что датчик выходит из строя. Здесь датчик подлежит замене. При выходе из строя цепей, соединяющих электрические цепи, соединяющие чувствительные электроды с ПКМ, это также приведет к неработоспособности датчика. Загрязнения снаружи датчика также могут накапливаться, поступая либо с дороги, либо из самого двигателя, блокируя воздухозаборники и означая, что он не может оценить уровень кислорода в выхлопных газах.

Признаки неисправности лямбда-зонда

Если лямбда-зонд неисправен, в ЭБУ не будут отправляться данные, которые затем будут использовать ошибочную информацию. Это, скорее всего, приведет к увеличению расхода топлива, а, следовательно, и выбросов загрязняющих веществ. Это также может означать, что каталитический нейтрализатор блокируется, и его необходимо заменить.

Первым признаком неисправности лямбда-зонда будет лампочка «Проверить двигатель» на приборной панели. Если она горит, возможно, лямбда-зонд неисправен.

Также есть некоторые проблемы с производительностью, которые могут свидетельствовать о неисправном датчике: При запуске машина может дергаться и глохнуть; может быть необычно высокий расход топлива; двигатель не разгоняется так, как обычно; увеличилось количество выбросов.

Когда следует заменить лямбда-зонд?

Срок службы лямбда-зонда составляет около 93 000 миль пробега. Однако это может быть короче в зависимости от многочисленных факторов, которые могут повредить его, в основном из-за аномалий, исходящих от двигателя. Утечки из выхлопных газов также могут повредить зонд.

Многие люди хотят знать, как чистить лямбда-зонды, когда они, например, покрыты нагаром и больше не работают. Однако это сложный процесс, и его следует доверить профессионалу.

Каков срок службы лямбда-зондов?

Из-за того, что они работают и находятся в очень жаркой и грязной среде, лямбда-зонды со временем изнашиваются. Несколько вещей могут повлиять на срок службы вашего датчика, но обычно он должен длиться от 50 до 100 тысяч миль.

Ранние датчики не имели нагревательного элемента, и для работы им требовалась температура выхлопных газов, чтобы достичь удельной теплоемкости. Современные датчики оснащены нагревательным элементом, который снижает давление на датчик и означает, что они имеют гораздо более длительный срок службы.

Если вы собираетесь в ближайшее время отвезти машину на техническое обслуживание, знайте, что неисправный лямбда-зонд приведет к выходу из строя вашего автомобиля. Если вы считаете, что он неисправен, сначала разберитесь с ним. Вождение без лямбда-зонда крайне нежелательно, так как он гарантирует, что ваш автомобиль не выбрасывает больше CO2, чем разрешено законами ЕС.

Какой лямбда-зонд мне нужен?

Доступны сотни лямбда-зондов, но вы всегда должны заменять свой датчик датчиком, имеющим точно такие же характеристики, как и предыдущий. Вы всегда должны проверять, что рекомендует ваш производитель, так как вам понадобится правильный вариант для вашего ECU.

Сколько стоит замена лямбда-зонда?

Новый лямбда-зонд стоит в среднем от 100 до 200 фунтов стерлингов (сама запчасть), а его замена занимает немного времени у механика – около 1-1,5 часов. Это означает, что общая стоимость составляет около 250 фунтов стерлингов. Вы можете попробовать заменить его самостоятельно, хотя это трудоемкий процесс.

Den:

смайлик-техник с большим опытом работы в видеоуроках AUTODOC; Никогда не видел без очков; участвует в гонках на своем BMW X5 E53; мечтает получить Золотую кнопку воспроизведения за 1 000 000 подписчиков на YouTube.

Симптомы неисправности лямбда-зонда

от Ann LaPan

изображение двойной выхлопной трубы от green308 с сайта Fotolia.com

Лямбда-зонд измеряет количество несгоревшего кислорода в выхлопных газах автомобиля. Если уровень кислорода слишком высок или слишком низок, лямбда-зонд отправляет сигнал обратно на компьютер автомобиля, который говорит ему отрегулировать топливно-воздушную смесь, чтобы автомобиль мог работать оптимально и в соответствии со стандартами контроля выбросов. Лямбда-зонд может быть поврежден, работать вяло или полностью выйти из строя. При возникновении любого из этих симптомов владельцу транспортного средства следует как можно скорее устранить их, так как ожидание может привести к дальнейшим осложнениям.

Плохой пробег

Если водитель заметит, что он не набирает обычные значения миль на галлон, это может быть ошибкой лямбда-зонда, поскольку компьютер автомобиля не получает уведомлений об изменении соотношения воздух/топливо, а смесь может быть слишком богатой, расходуя ненужное количество топлива. По данным Fueleconomy.gov, ремонт неисправного датчика может увеличить пробег на целых 40 процентов.

Необычный крен или колебание

Раннее предупреждение о выходе из строя лямбда-зонда в виде неравномерного холостого хода может быть замечен водителем, который чувствует, что автомобиль пытается рвануть вперед на красный свет или знак остановки. Или, наоборот, когда пора тронуться, водитель чувствует, что автомобиль колеблется после нажатия на педаль акселератора.

Неисправность каталитического нейтрализатора

Согласно сайту CatalyticConverter.org, если топливно-воздушная смесь слишком богата и не откорректирована, термический отказ может быть вызван раскаленным докрасна теплом. В этом случае керамический монолит может расплавиться, и выхлопной тракт автомобиля может заблокироваться. В зависимости от степени повреждения мощность двигателя может значительно снизиться.

Световой индикатор приборной панели

Может загореться индикатор «Проверить двигатель». Владелец транспортного средства должен будет попросить авторитетного техника проверить код.

Запах

Холодный двигатель с неисправным лямбда-зондом, имеющим несгоревший кислород в каталитическом нейтрализаторе, может издавать запах «тухлых яиц».

Снижение мощности двигателя на крейсерской скорости

Неисправный лямбда-зонд может подавать ошибочный сигнал о слишком богатой топливно-воздушной смеси. Компьютер автомобиля внесет поправку в соответствии с сигналом, отправленным лямбда-зондом, уменьшив количество топлива в соотношении, что приведет к пропуску зажигания свечей зажигания.

Тест на выбросы не пройден

Неисправный лямбда-зонд может привести к тому, что выхлоп автомобиля будет слишком насыщен неприемлемыми выбросами (неиспользованные углеводороды и окись углерода).
