Кислородные датчики: подробное руководство - Denso

Вы наверняка знаете, что в вашем автомобиле установлен кислородный датчик (или даже два!)… Но зачем он нужен и как он работает? На часто задаваемые вопросы отвечает Стефан Верхоеф (Stefan Verhoef), менеджер DENSO по продукту (кислородные датчики).

B: Какую работу выполняет датчик кислорода в автомобиле?
O: Датчики кислорода (также называемые лямбда-зондами) помогают контролировать расход топлива вашего автомобиля, что способствует снижению объема вредных выбросов. Датчик непрерывно измеряет объем несгоревшего кислорода в выхлопных газах и передает эти данные в электронный блок управления (ЭБУ). На основании этих данных ЭБУ регулирует соотношение топлива и воздуха в топливовоздушной смеси, поступающей в двигатель, что помогает каталитическому нейтрализатору (катализатору) работать более эффективно и уменьшать количество вредных частиц в выхлопных газах.

B: Где находится датчик кислорода?
O: Каждый новый автомобиль и большинство автомобилей, выпущенных после 1980 г., оснащены датчиком кислорода. Обычно датчик установлен в выхлопной трубе перед каталитическим нейтрализатором. Точное местоположение датчика кислорода зависит от типа двигателя (V-образное или рядное расположение цилиндров), а также от марки и модели автомобиля. Для того чтобы определить, где расположен датчик кислорода в вашем автомобиле, обратитесь к руководству по эксплуатации.

В: Почему состав топливовоздушной смеси нужно постоянно регулировать?
O: Соотношение «воздух — топливо» крайне важно, поскольку оно влияет на эффективность работы каталитического нейтрализатора, который снижает содержание оксида углерода (CO), несгоревших углеводородов (CH) и оксида азота (NOx) в выхлопных газах. Для его эффективной работы необходимо наличие определенного количества кислорода в выхлопных газах. Датчик кислорода помогает ЭБУ определить точное соотношение «воздух — топливо» в смеси, поступающей в двигатель, передавая в ЭБУ быстроизменяющийся сигнал напряжения, который меняется в соответствии с содержанием кислорода в смеси: слишком высокого (бедная смесь) или слишком низкого (богатая смесь). ЭБУ реагирует на сигнал и изменяет состав топливовоздушной смеси, поступающей в двигатель. Когда смесь слишком богатая, впрыск топлива уменьшается. Когда смесь слишком бедная — увеличивается. Оптимальное соотношение «воздух — топливо» обеспечивает полное сгорание топлива и использует почти весь кислород из воздуха. Оставшийся кислород вступает в химическую реакцию с токсичными газами, в результате которой из нейтрализатора выходят уже безвредные газы.

В: Почему на некоторых автомобилях устанавливаются два кислородных датчика?
O: Многие современные автомобили дополнительно кроме датчика кислорода, расположенного перед катализатором, оснащаются и вторым датчиком, установленным после него. Первый датчик является основным и помогает электронному блоку управления регулировать состав топливовоздушной смеси. Второй датчик, установленный после катализатора, контролирует эффективность работы катализатора, измеряя содержание кислорода в выхлопных газах на выходе. Если весь кислород поглощается химической реакцией, происходящей между кислородом и вредными веществами, то датчик выдает сигнал высокого напряжения. Это означает, что катализатор работает нормально. По мере износа каталитического нейтрализатора некоторое количество вредных газов и кислорода перестает участвовать в реакции и выходит из него без изменений, что отражается на сигнале напряжения. Когда сигналы станут одинаковыми, это будет указывать на выход из строя катализатора.


В: Какие бывают датчики?
О: Существует три основных типа лямбда-сенсоров: циркониевые датчики, датчики соотношения «воздух — топливо» и титановые датчики. Все они выполняют одни и те же функции, но используют при этом различные способы определения соотношения «воздух — топливо» и разные исходящие сигналы для передачи результатов измерений.

Наибольшее распространение получила технология на основе использования

циркониево-оксидных датчиков (как цилиндрического, так и плоского типов). Эти датчики могут определять только относительное значение коэффициента: выше или ниже соотношение «топливо — воздух» коэффициента лямбда 1.00 (идеальное стехиометрическое соотношение). В ответ ЭБУ двигателя постепенно изменяет количество впрыскиваемого топлива до тех пор, пока датчик не начнет показывать, что соотношение изменилось на противоположное. С этого момента ЭБУ опять начинает корректировать подачу топлива в другом направлении. Этот способ обеспечивает медленное и непрекращающееся «плавание» вокруг коэффициента лямбда 1.00, не позволяя при этом поддерживать точный коэффициент 1.00. В итоге в изменяющихся условиях, таких как резкое ускорение или торможение, в системах с циркониево-оксидным датчиком подается недостаточное или избыточное количество топлива, что приводит к снижению эффективности каталитического нейтрализатора.

Датчик соотношения «воздух — топливо» показывает точное соотношение топлива и воздуха в смеси. Это означает, что ЭБУ двигателя точно знает, насколько это соотношение отличается от коэффициента лямбда 1.00 и, соответственно, насколько требуется корректировать подачу топлива, что позволяет ЭБУ изменять количество впрыскиваемого топлива и получать коэффициент лямбда 1.00 практически мгновенно.

Датчики соотношения «воздух — топливо» (цилиндрические и плоские) впервые были разработаны DENSO для того, чтобы обеспечить соответствие автомобилей строгим стандартам токсичности выбросов. Эти датчики более чувствительны и эффективны по сравнению с циркониево-оксидными датчиками. Датчики соотношения «воздух — топливо» передают линейный электронный сигнал о точном соотношении воздуха и топлива в смеси. На основании значения полученного сигнала ЭБУ анализирует отклонение соотношения «воздух — топливо» от стехиометрического (то есть Лямбда 1) и корректирует впрыск топлива. Это позволяет ЭБУ предельно точно корректировать количество впрыскиваемого топлива, моментально достигая стехиометрического соотношения воздуха и топлива в смеси и поддерживая его. Системы, использующие датчики соотношения «воздух — топливо», минимизируют возможность подачи недостаточного или избыточного количества топлива, что ведет к уменьшению количества вредных выбросов в атмосферу, снижению расхода топлива, лучшей управляемости автомобиля.

Титановые датчики во многом похожи на циркониево-оксидные датчики, но титановым датчикам для работы не требуется атмосферный воздух. Таким образом, титановые датчики являются оптимальным решением для автомобилей, которым необходимо пересекать глубокий брод, например полноприводных внедорожников, так как титановые датчики способны работать при погружении в воду. Еще одним отличием титановых датчиков от других является передаваемый ими сигнал, который зависит от электрического сопротивления титанового элемента, а не от напряжения или силы тока. С учетом данных особенностей титановые датчики могут быть заменены только аналогичными и другие типы лямбда-зондов не могут быть использованы.

В: Чем отличаются специальные и универсальные датчики?
O: Эти датчики имеют разные способы установки. Специальные датчики уже имеют контактный разъем в комплекте и готовы к установке. Универсальные датчики могут не комплектоваться разъемом, поэтому нужно использовать разъем старого датчика.


B: Что произойдет, если выйдет из строя датчик кислорода?
O: В случае выхода из строя датчика кислорода ЭБУ не получит сигнала о соотношении топлива и воздуха в смеси, поэтому он будет задавать количество подачи топлива произвольно. Это может привести к менее эффективному использованию топлива и, как следствие, увеличению его расхода. Это также может стать причиной снижения эффективности катализатора и повышения уровня токсичности выбросов.

B: Как часто необходимо менять датчик кислорода?
O: DENSO рекомендует заменять датчик согласно указаниям автопроизводителя. Тем не менее следует проверять эффективность работы датчика кислорода при каждом техобслуживании автомобиля. Для двигателей с длительным сроком эксплуатации или при наличии признаков повышенного расхода масла интервалы между заменами датчика следует сократить.

Ассортимент кислородных датчиков

• 412 каталожных номеров покрывают 5394 применения, что соответствует 68 % европейского автопарка.

• Кислородные датчики с подогревом и без (переключаемого типа), датчики соотношения «воздух — топливо» (линейного типа), датчики обедненной смеси и титановые датчики; двух типов: универсальные и специальные.
• Регулирующие датчики (устанавливаемые перед катализатором) и диагностические (устанавливаемые после катализатора).
• Лазерная сварка и многоэтапный контроль гарантируют точное соответствие всех характеристик спецификациям оригинального оборудования, что позволяет обеспечить эффективность работы и надежность при длительной эксплуатации.

В DENSO решили проблему качества топлива!

Вы знаете о том, что некачественное или загрязненное топливо может сократить срок службы и ухудшить эффективность работы кислородного датчика? Топливо может быть загрязнено присадками для моторных масел, присадками для бензина, герметиком на деталях двигателя и нефтяными отложениями после десульфуризации. При нагреве свыше 700 °C загрязненное топливо выделяет вредные для датчика пары. Они влияют на работу датчика, образуя отложения или разрушая его электроды, что является распространенной причиной выхода датчика из строя. DENSO предлагает решение этой проблемы: керамический элемент датчиков DENSO покрыт уникальным защитным слоем оксида алюминия, который защищает датчик от некачественного топлива, продлевая срок его службы и сохраняя его рабочие характеристики на необходимом уровне.

Дополнительная информация

Более подробную информацию об ассортименте кислородных датчиков DENSO можно найти в разделе Кислородные датчики, в системе TecDoc или у представителя DENSO.

как влияет на расход топлива и разгон автомобиля

Автор Павел Александрович Белоусов На чтение 7 мин. Просмотров 94

Датчик кислорода или лямбда-зонд – устройство, устанавливаемое в выпускном коллекторе. Его основная задача контролировать количество кислорода, оставшегося после сгорания топливной смеси. По стандартам эта смесь формируется в пропорции 1 к 14,7, при отклонении данного показателя лямбда-зонд передает команду в ЭБУ о нарушении качества воздушно-топливной смеси. В некоторых автомобилях устанавливают второй зонд после катализатора. Если работа датчика кислорода нарушена или он вообще вышел из строя, возникают проблемы в работе двигателя:

Зачем нужен кислородный датчик

Этот конструктивный элемент появился в 1976 году, и первые лямбда-зонды были выпущены немецким концерном Bosch. Его появление было вызвано тем, что в середине 70-х годов прошлого века случился резкий скачок цен на нефть, поэтому большинство автовладельцев задумались об экономичности своих машин. Благодаря датчику удалось достигнуть ощутимой экономии топлива без снижения мощности.

Датчик лямбда-зонд анализирует количество несгоревшего в выхлопе кислорода. Если его много, то подаваемая в цилиндры смесь – бедная, когда его мало – воздушно-топливная смесь слишком обогащена. Благодаря этим данным электронный блок управления регулирует соотношение воздуха и горючего в смеси, что позволяет достигнуть максимально эффективности при работе, а это приводит к экономии топлива.

Идеальный показатель – на сгорание 1 кг топлива должно потребляться 14,7 кг воздуха. Стандартный кислородный датчик находится в выпускном коллекторе.

С 90-х годов на автомобили стали устанавливать два лямбда-зонда – верхний кислородный датчик непосредственно на выходе из двигателя, а нижний датчик после катализатора. Первый зонд контролирует качество подаваемой топливной смеси, а второй – следит за состоянием катализатора, что важно для соблюдения экологических норм.

Из-за плохого качества топлива и других проблем нижний датчик кислорода часто выходит из строя. Решать эту проблему пытаются разными способами, один из них – программное отключение, другой – механическая обманка лямбда-зонда. Такая обманка датчика кислорода работает очень просто – в ней делается дополнительное отверстие или устанавливается сеточка для доступа воздуха извне. В результате концентрация выхлопа и вредных веществ в нем снижается и зонд считает, что с экологией все нормально. Более надежный вариант — перепрошивка ЭБУ.

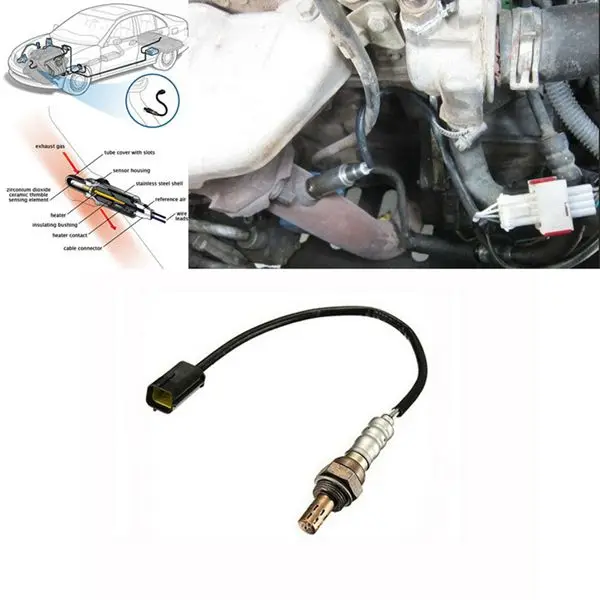

Устройство лямбда-зонда

Чтобы понять принцип работы датчика кислорода, нужно знать его устройство. В лямбда-зонде установлены два электрода. Внешний электрод взаимодействует непосредственно с выхлопом, внутренний электрод взаимодействует с атмосферным воздухом. Между этими электродами располагается слой диоксида циркония. Существуют титановые зонды, которым не требуется контакта с атмосферой, но они встречаются очень редко и стоят дорого.

В результате взаимодействия с различными средами на электродах возникает разное напряжение, результирующее значение которого передается по проводу в ЭБУ. Из этих данных делается вывод о богатстве или бедности смеси. При значениях от 0,1 до 0,45 В – смесь обедненная, в диапазоне 0,45-0,9 В – смесь обогащенная. Идеальное соотношение воздушно-топливной смеси достигается при 0,45 В.

Первые модели датчиков кислорода работали только до 3000 оборотов двигателя, а после этого он переходил на усредненные параметры обогащения смеси. Но современные лямбда-зонды работают во всем диапазоне оборотов, что обеспечивает лучшую эффективность и экономичность.

Диагностика

Проверку лямбда-зонда осуществляют, не снимая его с автомобиля. Для этого берется специальное приспособление и присоединяется к эклектической системе, после заводится двигатель. Чтобы датчик начал работать, его нужно разогреть до 300 градусов, а титановый зонд – до 700.

Значения напряжения на устройстве должны меняться в диапазоне от 0,1 до 0,9 В примерно 8 раз в 10 секунд. Это означает, что датчик работает правильно и никаких проблем с ним не возникает. Если частота смены показателей уменьшается, зонд не работает нормально и скоро выйдет из строя. При полном выходе из строя на экране диагностического аппарата высвечивается одно значение.

Что происходит при неисправном кислородном датчике

В случае неисправности лямбда-зонда, когда напряжение на нем не меняется, ЭБУ начинает обогащать рабочую смесь, обеднять ее он не будет, поскольку это приводит к более серьезным последствиям.

Специфический запах начинает проникать в салон, а расход топлива возрастает в 2 раза. При этом разгоняется автомобиль гораздо хуже, поскольку топливо заливает цилиндры, иногда из выхлопной трубы доносятся характерные хлопки.

Что приводит к поломке лямбда-зонда

Устройство датчика кислорода таково, что главным его врагом являются высокие температуры. При удалении катализаторов, без соответствующей компенсации, температура выхлопных газов увеличивается, что со временем это приводит к выходу зонда из строя.

Вторая проблема – попадание антифриза в выхлопные газы. Но если охлаждающая жидкость попадает в камеры сгорания, а из них в выхлопной коллектор, поломка кислородного датчика – это наименьшая из проблем.

Третья распространенная причина поломки – попадание масла на электроды. Это происходит, когда выкинутое из мотора масло попадает на турбину, где оно выгорает, а пары попадают в лямбда-зонд, который выходит из строя. Выгорающие масляные брызги существенно поднимают температуру в выхлопном коллекторе.

При изготовлении тюнингованных систем выхлопа датчик кислорода иногда устанавливают снизу. Это ошибка, поскольку образующийся конденсат и твердый осадок приведут к быстрой коррозии электродов, и устройство сломается. Поэтому лямбда-зонд устанавливают сверху магистрали и еще под углом 45 градусов, чтобы поток выхлопных газов заходил правильнее.

Сколько времени работает лямбда-зонд

Первые варианты кислородных датчиков, с двумя проводами, при нормальном режиме эксплуатации работали в районе 50 тыс. км пробега. Новая конструкция зондов с тремя или четырьмя проводами проработает в районе 80 тыс. км. Лямбда-зонды, устанавливаемые в современные автомобили способны отработать до замены около 150 тыс. км.

Отдельный подвид этих датчиков – широкополосные лямбда-зонды, которые проходят не менее 150 тыс. км., обладая рядом преимуществ. Они оборудованы отдельной шкалой вывода, поэтому водитель может в реальном времени видеть, какая смесь подается в двигатель. Это устройство работает во всем диапазоне оборотов и обрабатывает информацию с гораздо большей скоростью.   Особенно полезны такие датчики для автовладельцев, которые любят заниматься тюнингом своих моторов.

Видео: Лямбда! Датчик Кислорода и Повышенный расход топлива

Датчики от сторонних производителей

Чтобы улучшить работу двигателя или просто заметить кислородный датчик, вышедший из строя, автовладельцы обращаются к вариантам от сторонних производителей, выпускающих, в том числе, и широкополосные датчики. Для этого лучше брать продукцию известных компаний, среди которых популярны:

  1. АЕМ performance electronics;
  2. INNOVATE motorsports;
  3. Depo Racing.

Каждый из этих брендов предлагает несколько типов и поколений датчиков кислорода, которые отличаются приемлемым уровнем точности и надежности. Есть определенные нарекания к широкополосным зондам от Depo Racing, но и здесь многие специалисты поспорили бы.

Зонды от INNOVATE motorsports требуют предварительной калибровки. Для этого их нужно подключить на воздухе, чтобы они установили нужное значение, и только после этого устанавливать в выхлопную систему. Иногда в них возникают проблемы с контроллерами и другой электронной начинкой. Наименьшее количество проблем возникает с АЕМ performance electronics, но они стоят дороже всего.

При установке широкополосного лямбда-зонда нужно знать, что он не переносит перегрева. Поэтому они устанавливаются на расстоянии не менее 40, а лучше 50 см от турбины или начала штанов выпускного коллектора.

Заключение

Датчик кислорода – необходимый элемент любого современного двигателя. Благодаря ему мотор понимает, что происходит в камерах сгорания, достаточно ли топлива в них поступает или нужно увеличить количество воздуха в смеси. Бедные смеси приводят к детонации и преждевременному износу двигателя, разрушению поршневой группы и цилиндров. При излишне богатой смеси в камерах сгорания образуется нагар, кроме того, она смывает масло со стенок цилиндров, что тоже приводит к ускоренному износу.

При замене лямбда-зонда можно обращаться к сторонним производителям, перепиновав несколько проводов и получив более точное и надежное устройство. При этом ускоренная передача информации позволяет работать по более адекватному алгоритму, оперативно реагируя на изменившиеся условия. В результате это поможет сэкономить деньги на топливе, избежать проблем с богатой или бедной смесью, а двигатель будет работать в идеальном для него режиме.

зачем нужен и как проверить лямбда-зонд

Назначение лямбда-зонда (датчика кислорода) — передача информации о составе рабочей смеси с выпускного коллектора в ЭБУ. Качество сгорания топливно-воздушной смеси (ТВС) напрямую влияет на работу двигателя.

Корректная работа помогает:

  • Повысить производительность мотора благодаря определению близкого к идеалу пропорции впрыскиваемого топлива и воздуха.
  • Уменьшить выработку вредных газов (CO, CH, NOx), выбрасываемых в атмосферу и наладить экономичную работу автомобиля за счет правильно подобранного состава рабочей смеси.

На современные автомобили с инжекторным двигателем ставят один или несколько катализаторов и два и более датчика кислорода. Где они установлены? Зависит от вида авто. Распространены системы с двумя устройствами, которые расположены до и после катализатора. Таким образом определяется избыток кислорода в смеси до попадания газов в устройство. В автомобилях с одним зондом — установлен спереди, на выпускном коллекторе.

Как работает датчик кислорода

ЭБУ отмеряет количество подаваемого топлива с помощью форсунок, задавая объем на определенной момент. Зонд обеспечивает обратную связь, что позволяет точно определит пропорции бензина, дизеля или газа. ЭБУ запрашивает информацию один раз в 0.5 секунды на холостом ходу. На повышенных оборотах частота запросов пропорционально увеличивается. Анализируя данные, блок управления корректирует состав ТВС, делая её беднее или богаче. Поддержание оптимальной ТВС — назначение лямбда-зондов. Идеальным соотношением воздуха и топлива считается пропорции 14. 7:1 (бензин), 15.5:1 (газ) и 14.6:1 (дизель).

Виды ДК по устройству конструкции и принцип работы:

  • Двухточечный, узкополосный (простой). Работает основываясь на измерении количества кислорода в выхлопных газах. Чем беднее ТВС, тем ниже напряжение, богаче — выше.
  • Широкополосный. Генерирует сигнал более широкого диапазона для точной оценки пропорции в ТВС.

Срок службы лямбда-зонда

Средняя продолжительность жизни на российском бензине 40 000–100 000 км. Для увеличения срока службы рекомендуется заливать качественное топливо с низким содержанием примесей и тяжелых металлов. Самодиагностикой определить неисправность достаточно сложно, установить причину — практически невозможно. Это может быть износ, низкое качество бензина, механическое повреждение и другие факторы.

Если у вас возникли подозрения в неисправности ДК, обратитесь к профессиональным диагностам. При помощи осциллограммы специалист определит причины неисправности и подскажет пути устранения.



Из-за чего выходит из строя лямбда-зонд

  • Механическое повреждение. Сильный удар в результате аварии, наезда на бордюр или езды по бездорожью отрицательно влияет на состояние зонда;
  • Некорректная работа двигателя и неисправности системы зажигания приводят к перегреву ДК и поломке;
  • Засорение системы. Основной причиной неисправности будут продукты сгорания некачественного топлива. Чем больше тяжелых металлов, тем скорее он забьется;
  • Поломка в поршневой группе. Неисправные поршень, поршневой палец и шатун пропускают масло в выхлопную систему, которое забивает зонд;
  • Попадание жидкости. Загрязнение любого вида сократит срок работы зонда;
  • Замыкание в проводке;
  • Слишком богатая или бедная топливно-воздушная смесь;
  • Разгерметизация выпускной системы пропускает воздух и отработавшие газы, что выводит лямбда-зонд из строя;
  • Пропуски зажигания;
  • Присадки и «улучшайзеры» топлива;
  • Естественный износ.

Выход из строя лямбда-зонда происходит постепенно. Последствия выливаются в аварийный режим управления двигателем. Так производители уберегают машину от серьезных поломок, а водителя от аварийных ситуаций.

Неисправность предотвращается регулярной профилактикой и диагностикой, выявляющей поломки на начальных стадиях. Если кислородный датчик вышел из строя, читайте о способах его отключения.

Признаки неисправности лямбда-зонда

  • Повышается уровень токсичности газов. Определить токсичность можно с помощью диагностики. Внешне никак не диагностируется, даже запах выхлопа практически не изменится.
  • Увеличивается расход топлива. Каждый автомобилист следит за наполненностью бака, старается найти свою крейсерскую скорость, когда расход минимальный. Поэтому увеличившееся потребление топлива заметит сразу. В зависимости от серьезности неисправности, он вырастает на 1–4 литра. Повышенный расход, конечно, способен вызвать не только неисправный ДК.
  • Выдаются ошибки кислородного датчика (P0131, P0135, P0141 и другие), загорается «Check Engine». Обычно чек появляется при неисправности зондов или катализатора. Диагностика установит точную причину.
  • Перегревается катализатор. Неисправные лямбда-зонды подают неправильные сигналы в ЭБУ, что может привести к некорректной работе катализатора, его перегреву вплоть до раскаленного состояния, и последующего выхода из строя.
  • Появляется дерганье и нехарактерные хлопки в двигателе. Лямбда-зонды перестают генерировать правильный сигнал, из-за чего дестабилизируется работа оборотов холостого хода. Обороты колеблются в широком диапазоне, что приводит к ухудшению качества топливной смеси.
  • Ухудшаются динамические характеристики автомобиля, теряется мощность, тяга. Подобные признаки появляются в запущенных ситуациях. Неисправные датчики также перестают работать на непрогретом двигателе, а машина различными способами сигнализирует о неполадках в системе.

Если вас беспокоит один из этих признаков, обратитесь к специалисту. С помощью диагностического оборудования он определит точную область поломки и поможет в исправлении. На карте ниже вы можете выбрать ближайшего профессионального диагноста и записаться к нему прямо с нашего сайта.

Как проверить лямбда-зонд

Итак, автомобиль едет рывками, повысился расход топлива, загорелся «Check Engine». Признаки не характерны только для поломки лямбды, поэтому нужна полная диагностика систем. Но если вы уверены, что дело в нем, рассказываем, как проверить датчик своими руками.

Проверять кислородные датчики рекомендуют через замер значений напряжения. Подобную проверку мультиметром, тестером и омметром можно провернуть в собственном гараже.

Порядок действий следующий:

  1. Прогрейте двигатель до рабочей температуры.
  2. Снимите и осмотрите зонд и проводку на предмет механических повреждений и загрязнений. Если он погнут, поцарапан или покрыт наростом сажи, свинцовым налетом, белым или серым нагаром, меняйте.
  3. Проверьте работоспособность лямбда-зонда омметром. Часто причина неисправности кроется в поломке спирали подогрева или проводов к нему. Как его «прозвонить»? Присоедините омметр между проводами нагревателя, предварительно отсоединенные от колодки. При исправной работе сопротивление сигнальной цепи на разных автомобилях варьируется от 2 до 10 Ом и от 1 ком до 10 мОм в цепи подогрева. Если его нет совсем, в проводке обрыв.
  4. Протестируйте сигнал зонда с помощью мотор-тестера, стрелочного вольтметра или осциллографа. Подсоедините тестер между проводом массы и сигнальным, поднимите обороты до 3 000 Нм, засеките время и следите за показаниями. Они должны изменяться от 0.1 до 0.9 вольт. Рекомендуем заменить датчик, если диапазон изменений меньше или за 10 секунд сменилось меньше 9–10 показаний. Причина ошибки может быть в «усталости» и медленном отклике системы.
  5. Проверьте исправность лямбда-зонда через опорное напряжение. Заведите машину, измерьте напряжение между массой и сигнальным проводом. Если показатели отличаются от 0.45 вольт больше, чем на 0.2, датчик или цепи в цепи, ведущие к нему, неисправны.

Если нет приборов для проверки, обратитесь к специалистам. Они проведут ��олную диагностику и точно назовут причину неисправности за меньшие деньги и время, которые бы вы потратили на покупку устройств и выявление неисправности самостоятельно.

Видеоинструкция:

Рекомендуем посмотреть

На что влияет датчик кислорода если он не работает


Как работает лямбда зонд — DRIVE2

Добавлю чтобы самому потом прочитать).

Как работает лямбда зонд

Датчик кислорода определяет концентрацию кислорода в выхлопных газах. Его количество зависит от нескольких параметров, главным из которых является зависимость отношения топлива к воздуху в смеси, которая подается в цилиндры двигателя. Принцип действия Всего существует и разработано две разновидности датчиков, определяющих количество кислорода в отработанных газах. Они различается основой, на которой они созданы. Первый использует двуокись циркония и носит название «циркониевый», второй – двуокись титана. Также они работают по разным принципам: первый измеряет выработку напряжения, второй – изменение напряжения. Последний датчик практически не распространен, поэтому рассмотрим принцип действия циркониевого. Датчик представляет по своей сути гальваническую батарею содержащий электрод цилиндрической формы, изготовленный из двуокиси циркония и покрытый внутри и снаружи платиной. Он находится на выпускном коллекторе, так что одна его сторона располагается в выхлопных газах, а вторая – в атмосфере. Принцип действия основывается на том, что две стороны, находящиеся в разных субстанциях действуют как два полюса батареи, а циркониевый электрод является электролитом. Так, прослеживается зависимость — чем выше концентрация кислорода, тем слабее разность потенциалов и напряжение на выходе. Состав топливно-воздушной смеси не стабилен и находится в постоянно меняющемся состоянии, поэтому работает датчик по следующей схеме: Датчик измеряет концентрацию кислорода и, если ее значение ниже предельного, передает большое напряжение на блок EFI, говорящее о том, что смесь богатая. Блок дает сигнал в сторону уменьшения подачи топлива, тем самым увеличивая концентрацию кислорода. Это изменения моментально фиксирует датчик низким напряжением и блок EFI в свою очередь повышает подачу топлива. Одним из важнейших параметров датчиков кислорода является период срабатывания. Под ним понимают время, за которое изменяется значение напряжения, выдаваемое датчиком. Его большой отрезок подразумевает неисправность датчиков, что очень сложно определить, так как данные передаваемые блоку EFI находиться в рабочем диапазоне и сам определить неисправность он не может. Контроль работоспособности и ресурс датчиков Проверку датчиков рекомендуется проводить во время каждого технического обслуживания автомобиля, так как они имеют цельную конструкцию и не нуждаются в отдельном осмотре. Если соблюдать условия эксплуатации, то они прослужат около 70 ±10 километров пробега. Какие основные причины поломки датчиков? Использование марки топлива, несоответствующей двигателю. Использование для крепления датчиков герметиков, имеющих в своем составе силикон или снижающих свою пластичность при комнатной температуре Повышение температуры датчика из-за поломок связанных с перебоями в зажигании, концентрации воздушно-топливной смеси и др. Неудачные многократные запуски двигателя в небольшой промежуток времени. Отключения свечей зажигания при проверке работы цилиндров двигателя. Обмывание наконечника датчика любой из эксплуатационных жидкостей. Система выпускания не герметична. Каковы признаки неисправности датчиков? Расход топлива повышен. Характеристики автомобиля с точки зрения динамики ухудшились. Двигатель работает не устойчиво при малых оборотах. Раскаленное состояние каталитического нейтрализатора и потрескивание в его районе расположения после остановки. В некоторых случаях срабатывание сигнала «СНЕСК ЕNGINЕ» при движении.

Про одну из ошибок:

P0130 — 02 Неисправность цепи датчика (Bank I Датчик 1) Статья Дейл Toalston ASE Certified Technician OBD-II код неисправности Техническое описание 02 Неисправность цепи датчика (Bank I Датчик 1) Что это значит? Датчик О2 создает напряжение в зависимости от содержания кислорода в выхлопных газах. Напряжение колеблется в пределах от 0,1 и .9 вольта, 0,1, указывающие наклоняетесь и +0,9 с указанием богатых. Контроллер ЭСУД постоянно отслеживает это напряжение, а в замкнутом контуре, чтобы определить, сколько топлива впрыснуть. Если контроллер ЭСУД определяет, что напряжение датчика O2 была слишком низкой (менее чем .4 вольта) для слишком долго (в течение более 20 секунд (время зависит от модели)), этот код установлен. Потенциальные Симптомы В зависимости, если проблема носит непостоянный характер или нет, не может быть никаких других, чем MIL (индикатор неисправности лампы) освещения симптомы. Если проблема постоянна, то симптомы могут включать в себя один или несколько из следующих действий: MIL освещение Двигатель работает грубо, отсутствует или камнем Дует черный дым из выхлопной трубы Двигатель умирает Плохая экономия топлива причины Обычно причиной p0130 является плохой кислородный датчик, тем не менее, это не всегда так. Если ваши o2 датчики не были заменены, и они старые, это хорошая ставка, что датчик является проблемой. Но, это может быть вызвано любым из следующих: Вода или коррозии в разъеме Ослабленные клеммы в разъеме Проводка сжигали на компонентов выхлопных газов Обрыв или короткое замыкание в проводке из-за трения о компонентах двигателя Отверстия в выхлопных газах позволяет подсос кислорода в выхлопной системе Незамеренный утечек вакуума в двигателе Bad o2 датчик Bad PCM Возможные решения С помощью диагностического прибора, определить, является ли банк 1, датчик 1 правильно переключения. Он должен быстро переключаться между богатыми и постное, равномерно. 1. Если это произойдет, то проблема, скорее всего, прерывистый, и вы должны проверить проводку на наличие каких-либо видимых повреждений. Затем выполнить тест покачивания, манипулируя разъем и проводку, наблюдая за o2 напряжение датчика. Если он выпадает, зафиксировать соответствующую часть жгута проводов, где проблема находится. 2. Если он не включается должным образом, попытайтесь определить, если датчик точно читает выхлоп или нет. Сделайте это путем удаления подачи вакуумного регулятора давления топлива на короткое время. O2 показания датчика должен идти богатый, реагируя на дополнительное топливо добавляется. Переустановка питания регулятора. Затем вызывают обеднение путем удаления линии подачи вакуума от впускного коллектора. O2 показания датчика должен идти постное, реагируя на enleaned выхлопа. Если датчик работает должным образом, то датчик может быть в порядке, и проблема может быть отверстия в выхлопных газах или безучетного утечки вакуума в двигателе (ПРИМЕЧАНИЕ: Незамеренный вакуумные утечки в двигателе почти всегда сопровождается постное кодов обратитесь к соответствующему. изделия для диагностики незамеренный утечку вакуума). Если выхлопные газы действительно имеет отверстия в ней, вполне возможно, что датчик O2 может быть неправильное выхлоп из-за дополнительного кислорода в трубу через эти отверстия 3. Если ни одно из этого не так, и датчик o2 просто не коммут.или действует вяло, отключите датчик и убедитесь, что существует 5 Вольт опорного напряжения к датчику. Затем проверьте 12В питания к цепи нагревателя датчика О2. Также проверьте непрерывность замыкания на массу цепи заземления. Если какой-либо из них отсутствует, или не являются их надлежащее напряжение, ремонт обрыв или короткое замыкание в соответствующем проводе. Датчик o2 не будет работать должным образом без надлежащего напряжения. Если соответствующие напряжения присутствуют, замените датчик O2. Зарегистрируйтесь сейчас, чтобы задать вопрос (бесплатно) Связанные p0130 DTC Обсуждения

Read more at: www.obd-codes.com/p0130
Copyright OBD-Codes.com

Также — moi-nissan. ru/ogo-go/672-…chik-o2-lyambda-zond.html
drivedrom.ru/ustrojstvo-a…aet-lyambda-zond.html#i-3

www.drive2.ru

Все о Лямбда Зонте! — Nissan Almera, 1.8 л., 2004 года на DRIVE2

Лямбда-зонд (λ-зонд) — датчик кислорода (например: в выпускном коллекторе двигателя или дымоходе отопительного котла). Позволяет оценивать количество оставшегося свободного кислорода в выхлопных газах.

Лямбда-зонд действует по принципу гальванического элемента с твердым электролитом в виде керамики из диоксида циркония (ZrO2). Керамика легирована оксидом иттрия, а поверх неё напылены токопроводящие пористые электроды из платины. Один из электродов «дышит» выхлопными газами, а второй — воздухом из атмосферы. Эффективное измерение остаточного кислорода в отработавших газах лямбда-зонд обеспечивает после разогрева до определенной температуры (для автомобильных двигателей 300—400 °C). Только в таких условиях циркониевый электролит приобретает проводимость, а разница в количестве атмосферного кислорода и кислорода в выхлопной трубе ведет к появлению на электродах лямбда-зонда выходного напряжения.

При одинаковой концентрации кислорода с обеих сторон электролита, датчик находится в равновесии и его разность потенциалов равна нулю. Если на одном из платиновых электродов концентрация кислорода изменяется, то появляется разность потенциалов, пропорциональная логарифму концентрации кислорода на рабочей стороне датчика. При достижении стехиометрического состава горючей смеси, концентрация кислорода в выхлопных газах падает в сотни тысяч раз, что сопровождается скачкообразным изменением э.д.с. датчика, которая фиксируется высокоомным входом измерительного устройства (бортового компьютера автомобиля).

Первые «лямбда-зонды» были резистивными, то есть изменяли свое сопротивление. Современные датчики работают как пороговые элементы.

Сигнал используется системой управления для поддержания оптимального (стехиометрического, около 14,7:1) соотношения топливной смеси. В стехиометрии — λ = (реальное к-во воздуха) / (необходимое к-во воздуха).

λ=1 — стехиометрическая (теоретически идеальная) смесь;
λ>1 — бедная смесь;
λ<1 — богатая смесь (избыток бензина, воздуха не хватает для полного сгорания).
Поскольку некоторое количество кислорода должно присутствовать в выхлопе для нормального дожигания СО и СН на катализаторе, для более точного регулирования используют второй датчик, расположенный за катализатором.

Широкополосный лямбда-зонд
Разновидность кислородного датчика.

Основная разница зонда с широкой панелью LSU 4 по отношению к обычным λ-зондам — это комбинация сенсорных ячеек и так называемых накачивающих ячеек. Ячейки разделены диффузионным зазором шириной от 0,01 до 0,05 мм. Состав его газового содержимого постоянно соответствует λ=1, что для сенсорной ячейки значит напряжение в 450 милливольт. Содержание газа в зазоре и вместе с ним напряжение сенсора поддерживаются посредством различных напряжений, прикладываемых к накачивающей ячейке. При бедной смеси и напряжении сенсора ниже 450 милливольт ячейка выкачивает кислород из диффузионной полости. Если смесь богатая и напряжение лежит выше 450 милливольт, ток меняет свое направление, и накачивающие ячейки транспортируют кислород в диффузионные расщелины. При этом интегрированный нагревающий элемент устанавливает температуру области от 700 до 800 градусов.

При отказе датчика система переходит в аварийный режим без коррекции содержания воздуха в смеси.

Одной из основных причин отказа датчика в автомобиле (в России) являлось его «отравление» тетраэтилсвинцом. По мере перехода на качественный неэтилированный бензин эта проблема уходит в прошлое.

Форму напряжения на нем можно увидеть двумя способами:
сканером
мотортестером, подключив щупы и запустив самописец
Второй вариант предпочтительнее. Почему? Потому, что мотортестер дает возможность оценить не только текущие и пиковые значения, но и форму сигнала, и скорость его изменения. Скорость изменения — это как раз и есть характеристика исправности датчика.
Итак, главное: датчик кислорода реагирует на кислород. Не на состав смеси. Не на угол опережения зажигания. Не на что-либо еще. Только на кислород. Это нужно осознать обязательно.
О физическом принципе работы датчика рассказано во многих книгах, посвященных электронным системам управления двигателем, и мы на нем останавливаться не будем.
На сигнальный вывод датчика с ЭБУ подается опорное напряжение 0.45 В. Чтобы быть полностью уверенным, можно отключить разъем датчика и проверить это напряжение мультиметром или сканером. Все в порядке? Тогда подключаем датчик обратно.
К слову, на старых иномарках опорное напряжение «уплывает», и в итоге нормальная работа зонда и всей системы нарушается. Чаще всего опорное напряжение при отключенном датчике бывает выше необходимых 0.45 В. Проблема решается путем подбора и установки резистора, подтягивающего напряжение к «массе», тем самым возвращая опорное напряжение на необходимый уровень.
Дальше схема работы датчика проста. Если кислорода в газах, омывающих датчик, много, то напряжение на нем упадет ниже опорного 0.45 В, примерно до 0.1В. Если кислорода мало, напряжение станет выше, около 0.8-0.9 В. Прелесть циркониевого датчика в том, что он «перепрыгивает» с низкого на высокое напряжение при таком содержании кислорода в отработанных газах, которое соответствует стехиометрической смеси. Это замечательное его свойство используется для поддержания состава смеси на стехиометрическом уровне.
МЕТОДИКА ПРОВЕРКИ ДАТЧИКА КИСЛОРОДА
Поняв, как работает датчик кислорода, легко понять методику его проверки.
Предположим, ЭБУ выдает ошибку, связанную с этим датчиком. Например, Р0131 «Низкий уровень сигнала датчика кислорода 1». Нужно понимать, что датчик отображает состояние системы, и если смесь действительно бедная, то он это отразит. И замена его абсолютно бессмысленна.
Как нам выяснить, в чем кроется проблема — в датчике или в системе? Очень просто. Смоделируем ту или иную ситуацию.
Например, при жалобе на бедную смесь и низком напряжении на сигнально выводе датчика увеличим подачу топлива, пережав шланг обратного слива. Или, при его отсутствии, брызнув во впускной коллектор бензина из шприца. Как отреагировал датчик? Показал ли обогащенную смесь? Если да — то нет никакого смысла его менять, нужно искать причину, почему система подает недостаточное количество топлива.
Если же смесь богатая, и зонд это отображает, попробуйте создать искусственный подсос, сняв какой-нибудь вакуумный шланг. Напряжение на датчике упало? Значит, он абсолютно исправен.
Третий вариант (достаточно редкий, но имеющий место). Создаем подсос, пережимаем «обратку» — а сигнал на датчике не меняется, так и висит на уровне 0.45 В, либо меняется, но очень медленно и в небольших пределах. Все, датчик умер. Ибо он должен чутко реагировать на изменения состава смеси, быстро меняя напряжение на сигнальном выводе.
Для более глубокого понимания добавлю, что при наличии небольшого опыта легко установить степень изношенности датчика. Это делается по крутизне фронтов перехода с богатой смеси на бедную и обратно. Хороший, исправный датчик реагирует быстро, переход почти что вертикальный (смотреть, само собой, мотортестером). Отравленный либо просто изношенный датчик реагирует медленно, фронты переходов пологие. Такой датчик требует замены.
Понимая, что датчик реагирует на кислород, можно легко уяснить еще один распространенный момент. При пропусках воспламенения, когда из цилиндра в выпускной тракт выбрасывается смесь атмосферного воздуха и бензина, лямбда-зонд отреагирует на большое количество кислорода, содержащееся в этой смеси. Поэтому при пропусках воспламенения очень возможно возникновение ошибки, указывающей на бедную топливно-воздушную смесь.
Хочется обратить внимание еще на один важный момент: возможный подсос атмосферного воздуха в выпускной тракт перед лямбда-зондом.
Я упоминал, что датчик реагирует на кислород. Что же будет, если в выпуске будет свищ до него? Датчик отреагирует на большое содержание кислорода, что эквивалентно бедной смеси.
Обратите внимание: эквивалентно
Смесь при этом может быть (и будет) богатой, а сигнал зонда ошибочно воспринимается системой как наличие бедной смеси. И ЭБУ ее обогатит! В итоге имеем парадоксальную ситуацию: ошибка «бедная смесь», а газоанализатор показывает, что она богатая. Кстати сказать, газоанализатор в данном случае — очень хороший помощник диагноста.

ДАТЧИК КИСЛОРОДА: ВЫВОДЫ
Нужно совершенно четко отличать неисправность ЭСУД от неисправности лямбда-зонда.
Проверить зонд можно, контролируя напряжение на его сигнальном выводе сканером или подключив к сигнальному выводу мотортестер.
Искусственно смоделировав обедненную или, наоборот, обогащенную смесь и отследив реакцию зонда, можно сделать достоверный вывод о его исправности.
По крутизне перехода напряжения от состояния «богато» к состоянию «бедно» и наоборот легко сделать вывод о состоянии лямбда-зонда и его остаточном ресурсе.
Наличие ошибки, указывающей на дефект лямбда-зонда, отнюдь не является поводом для его замены.

Графики:

1. Идеальная работа. Эталонный график.

2. Отравленный датчик.

3. Обедненная смесь

4. Богатая смесь.

5. Бедная смесь.

,

www.drive2.ru

Все о датчике кислорода или Лямбда-зонде — DRIVE2

Лямбда-зонд устанавливается в потоке отработавших газов двигателя и измеряет уровень содержания кислорода в них. Анализируя осциллограмму напряжения выходного сигнала лямбда-зонда на различных режимах работы двигателя, можно оценить как исправность самого датчика, так и исправность системы управления двигателем в целом.

Признаком неисправности лямбда-зонда является повышенный расход топлива, ухудшение динамики автомобиля, ощутимое понижение мощности двигателя, возможна его неустойчивая работа на холостом ходу или «качание» оборотов холостого хода. Лямбда-зонд сравнивает содержание кислорода в выхлопных газах и в окружающем воздухе и представляет результат этого сравнения в форме аналогового сигнала. Применяются двухуровневые зонды, чувствительный элемент которых выполнен из оксида циркония либо из оксида титана, но сейчас им на смену приходят широкополосные лямбда-зонды.

Лямбда-зонд на основе оксида циркония Лямбда-зонд на основе оксида циркония генерирует выходной сигнал напряжением от 40–100 mV до 0.7–1.0 V. Размах напряжения выходного сигнала исправного лямбда-зонда достигает 950 mV. При пониженном содержании кислорода в отработавших газах, вызванном работой двигателя на обогащённой топливовоздушной смеси, датчик генерирует сигнал высокого уровня напряжением 0.65–1 V. При повышенном содержании кислорода (обеднённая топливная смесь) датчик генерирует сигнал низкого уровня напряжением 40–50 mV. Исправный лямбда-зонд начинает работать только после прогрева чувствительного элемента до температуры выше 350°С, когда его выходное электрическое сопротивление значительно снижается, и он приобретает способность отклонять опорное напряжение, поступающее от блока управления двигателем через резистор с постоянным электрическим сопротивлением. В блоках управления двигателем большинства производителей опорное напряжение равно 450 mV. Такой блок управления двигателем считает лямбда зонд готовым к работе только после того как вследствие прогрева, датчик приобретает способность отклонять опорное напряжение в диапазоне более чем ±150 – 250 mV.

Лямбда-зонд на основе оксида титана Напряжение выходного сигнала лямбда-зонда на основе оксида титана колеблется в диапазоне от 10–100 mV до 4–5 V. На изменение состава выхлопных газов такой зонд реагирует изменением своего электрического сопротивления. Сопротивление датчика высокое при низком содержании кислорода в отработавших газах (богатая смесь) и резко снижается при обеднении топливовоздушной смеси. За счёт этого датчик шунтирует поступающее от блока управления двигателем через резистор с постоянным электрическим сопротивлением опорное напряжение 5 V. Выходной сигнал лямбда-зонда на основе оксида титана значительно быстрее реагирует на изменения уровня содержания кислорода в отработавших газах по сравнению со скоростью реакции датчика на основе оксида циркония.

Широкополосный лямбда-зонд Выходной сигнал широкополосного лямбда-зонда в отличие от двухуровневых зондов несёт сведения не только о направлении отклонения состава рабочей смеси от стехиометрического, но и о его численном значении. Анализируя уровень выходного сигнала широкополосного лямбда-зонда, блок управления двигателем рассчитывает численное значение коэффициента отклонения состава рабочей смеси от стехиометрического состава, что, по сути, является коэффициентом ? (лямбда). Выходное напряжение чувствительного элемента зонда изменяется в зависимости от уровня содержания кислорода в отработавших газах и от величины и полярности электрического тока, протекающего по кислородному насосу зонда. Блок управления двигателем генерирует и подаёт на кислородный насос зонда электрический ток, величина и полярность которого обеспечивает поддержание выходного напряжения чувствительного элемента зонда на заданном уровне. В электрическую цепь кислородного насоса включен измерительный резистор, падение напряжения на котором и является мерой уровня содержания кислорода в отработавших газах.

www.drive2.com

gazvavan › Блог › Датчик концентрации кислорода (Просой способ диагностирования в продолжении)

The sensor of concentration of oxygen
Датчик кислорода — он же лямбда-зонд — устанавливается в выхлопном коллекторе таким образом, чтобы выхлопные газы обтекали рабочую поверхность датчика. Материал его как правило циркониевый (используется керамический элемент на основе двуокиси циркония, покрытый платиной) — гальванический источник тока, меняющий напряжение ( 50-100 до 850-900 мВ ( может до1. 2 В.) . Для исправного датчика разница между максимальным и минимальным значениями должна быть не менее 500 мВ. )
При стехиометрическом составе топливно-воздушной смеси
(14.7: 1) его выходное напряжение составляет 0.4-0.5 В.

см. фото

в зависимости от температуры и наличия кислорода в окружающей среде. Рабочий диапазон температуры датчика начинается от 300 градусов. Конструкция его предполагает, что одна часть соединяется с наружним воздухом, а другая — с выхлопными газами внутри трубы. В зависимости от концентрации кислорода в выхлопных газах, на выходе датчика появляется сигнал. Уровень этого сигнала, для датчиков систем впрыска конца 80-х — начала 90-х годов, может быть низким (0,1…0,2В) или высоким (0,8…0,9В). Таким образом датчик кислорода — это своеобразный переключатель (триггер), сообщающий контроллеру впрыска о качественной концентрации кислорода в отработавших газах. Фронт сигнала между положениями "Больше" и "меньше" очень мал. Напряжение на выходе датчика должно переключаться с низкого на высокое и обратно (примерно в диапазоне от 200 до 800 мВ) с частотой 0. 8…1.0 Гц Настолько мал, что его можно не рассматривать всерьез. Контроллер принимает сигнал с лямбда-зонда, сравнивает его с значением, прошитым в его памяти и, если сигнал отличается от оптимального для текущего режима, корректирует длительность впрыска топлива в ту или иную сторону. Таким образом осуществляется обратная связь с контроллером впрыска и точная подстройка режимов работы двигателя под текущую ситуацию с достижением максимальной экономии топлива и минимизацией вредных выбросов Коэффициент избыточности воздуха — L (лямбда) характеризует — насколько реальная топливно-воздушная смесь далека от оптимальной (14,7:1). Если состав смеси — 14,7:1, то L=1 и смесь оптимальна. Если L < 1, значит недостаток воздуха, смесь обогащенная. Мощность двигателя увеличивается при L=0,85 — 0,95. Если L > 1, значит налицо избыток воздуха, смесь бедная. Мощность при L=1,05 — 1,3 падает, но зато экономичность растет. При L > 1,3 смесь перестает воспламеняться и начинаются пропуски в зажигании. Бензиновые двигатели развивают максимальную мощность при недостатке воздуха в 5-15% (L=0,85 — 0,95), тогда как минимальный расход топлива достигается при избытке воздуха в 10-20%% (L=1,1 — 1,2). Таким образом соотношение L при работе двигателя постоянно меняется и диапазон 0,9 — 1,1 является рабочим диапазоном лямбда-регулирования. В то же время, когда двигатель прогрет до рабочей температуры и не развивает большой мощности (например работает на ХХ), необходимо по возможности более строгое соблюдение равенства L=1 для того, чтобы трехкомпонентный катализатор смог полностью выполнить свое предназначение и сократить объем вредных выбросов до минимума

см. фото

Речь идет о системах ЕВРО-2, а не ЕВРО-3 или ЕВРО-4.
2. ДКК работает в этой системе только при выполнении двух условий: нет режима полной мощности (в серийных прошивках — примерно 75% дросселя, в тюнинговых, как правило, меньше) и не активен алгоритм обогащения по приращению дросселя. В этих режимах ДКК не работает и состав смеси определяется калибровками. Проще говоря, в режиме "тапка в пол" и при ускорении показания ДК не учитываются (то есть он не мешает динамике:). Положительный момент: даже в этих зонах работы действует расчетная адаптивная коррекция времени впрыска (память обучения), которая лишь помогает системе обеспечить именно тот состав смеси, который заложен в мощностных калибровках.
3. Несколько слов о взаимозаменяемости датчиков. Лямбда-зонд с подогревом может устанавливаться вместо такого же, но без подогрева. При этом необходимо смонтировать на автомобиль цепь подогрева и подключить ее к цепи, запитываемой при включении зажигания. Самое выгодное — в параллель к цепи питания электробензонасоса. Не допускается обратная замена — установка однопроводного датчика вместо трех- и более- проводных. Работать не будет. Ну и конечно необходимо, чтобы резьба датчика совпадала с резьбой, нарезанной в штуцере.Ресурс кислородного датчика как правило не превышает 70 тыс. км при удовлетворительном качестве топлива. Об остаточном ресурсе в первом приближении можно судить по амплитуде изменения напряжения на сигнальном проводе датчика, приняв за 100% амплитуду 0. 9в. Лямбда-регулирование как функция ECU может быть проверена при помощи батарейки напряжением 1…1.5в и осциллографа. Последний следует установить в ждущий режим, засинхронизировав его импульсом управления впрыском. Измерению подлежит длительность этого импульса. Вначале размыкают соединение лямбда-зонда и ECU (при этом на свободно висящем лямбда-входе ECU должно отмечаться напряжение 0.45в – его появление свидетельствует о переходе ECU на работупо резервной части программы управления) и отмечают длительность импульса впрыска. Затем подключают «+» батарейки к лямбда-входу, а «-» — к массе, и наблюдают через несколько секунд уменьшение длительности импульса впрыска. Такая реакция будет означать стремление ECU обеднить смесь в ответ на моделирование по лямбда-входу ее обогащения. Затем следует соединить вход ECU с массой и наблюдать (также с некоторой задержкой) увеличения длительности измеряемого импульса. Такая реакция будет означать стремление ECU обогатить смесь в ответ на моделирование по лямбда-входу ее обеднения. Тем самым проверка лямбда-регулирования как функции ECU будет проведена. Отсутствие этой функции приводит к тем же внешним проявлениям, что и в случае отсутствия подогрева лямбда-зонда
Если к выхлопной трубе подсоединен четырехкомпонентный газоанализатор, он должен дать следующие показания:
СО — в соответствии с техническими данными автомобиля.
НС-не более 50.
СО2- более 15.0
О2 -не более 2.0
Лямбда: 1.0 ± 0.03.

см. фото

И так продолжение.

www.drive2.ru

А если неисправен лямбда-зонд - Автоцентр.ua

Лямбда-зонд – один из элементов системы питания инжекторных автомобилей, который в наших условиях эксплуатации может создавать проблемы. Как их избежать?

Лямбда-зонд – один из элементов системы питания инжекторных автомобилей, который в наших условиях эксплуатации может создавать проблемы. Как их избежать?

Назначение

Греческая лямбда в автомобилестроении обозначает коэффициент избытка воздуха в топливовоздушной смеси. Отсюда и пошло название датчика, который измеряет этот коэффициент, а точнее – остаточный кислород (О2) в отработавших газах (другое название – датчик кислорода). Назначение датчика – предоставить ЭБУ двигателя информацию, позволяющую определить характер сгорания топлива. Это необходимо для создания нормальных условий работы каталитического нейтрализатора отработавших газов. Дело в том, что «окно» эффективной работы катализатора очень узкое, когда в цилиндрах сгорает 14,6–14,8 части воздуха и 1 часть топлива (при сгорании такой смеси лямбда = 1±0,01). Обеспечить такое точное регулирование состава топливо-воздушной смеси возможно только с помощью систем питания с электронным впрыском топлива. Лямбда-зонд в этих системах выполняет функцию контролера в выпускном тракте.

Лямбда-зонд: причины и симптомы поломок

Нарушения в работе или даже отказ лямбда-зонда может произойти из-за:

Сильно сокращают срок службы лямбда-зонда плохое состояние маслосъемных колец, попадание антифриза в цилиндры и выпускные трубопроводы, обогащенная топливо-воздушная смесь.

При неисправном лямбда-зонде содержание СО в выхлопе возрастает с 0,1–0,3% до 3–7%. Уменьшить его значение в большинстве старых моторов без замены датчика сложно, т. к. запаса хода регулятора качества смеси потенциометра может не хватить. В автомобилях с двумя лямбда-зондами в случае отказа второго датчика добиться нормальной работы двигателя без серьезного вмешательства в электронику невозможно.

Лямбда-зонд: лечение неисправности

Технологии ремонта неисправных лямбда-зондов не существует – в случае поломки они подлежат замене. Однако наши «дяди Васи» все-таки разработали методику восстановления этих датчиков, но эффективна она не во всех случаях. Чаще всего он перестает работать из-за отложений нагара на чувствительном элементе под защитным колпачком. Если налет удалить, работоспособность «лямбды» восстанавливается. Очистить чувствительный элемент датчика можно, промыв его в ортофосфорной кислоте, которая за 10–20 минут разъедает загрязнения, не уничтожая электроды с редкоземельными металлами. Эффективнее чистить лямбда-зонд после снятия защитного колпачка на токарном станке и мойки с использованием тонкой кисточки. Но делать это целесообразно, если есть возможность закрепить колпачок с помощью аргоновой сварки. После промывки датчик следует ополоснуть водой и просушить. Если мойка не помогает, значит, «лямбду» нужно менять. Стоимость мойки значительно меньше, чем стоимость нового лямбда-зонда (от 300 грн.). Можно заменить неподогреваемый датчик на подогреваемый (но не наоборот!). При несовместимости разъемов недостающую электроцепь подогрева проложите самостоятельно, а вместо разъема используйте универсальные автомобильные контакты.

Лямбда-зонд: диагностика

Специалисты Bosch рекомендуют проверять лямбда-зонд и систему регулирования топливной смеси каждые 30 тыс. км пробега.

Эффективное измерение остаточного кислорода в отработавших газах лямбда-зонд обеспечивает после его разогрева до температуры 300–400°С. Только в таких условиях циркониевый электролит приобретает проводимость, а разница в количестве атмосферного кислорода и кислорода в выхлопной трубе ведет к появлению на электродах лямбда-зонда выходного напряжения. Поэтому сигнал лямбда-зонда проверяется при включенном и прогретом двигателе. Для измерения лучше подходит осциллограф, чем мультиметр, поскольку с его помощью наиболее точно оценивается форма и частота сигнала.

Затем измеряется сопротивление нагревателя датчика (при отсоединенном штекере), составляющее при комнатной температуре от 2 до 14 Ом (согласно требованиям производителя). Далее проверяется напряжение, подведенное к нагревателю: при включенном зажигании и подсоединенном разъеме зонда оно должно составлять не менее 10,5 В. Если это значение ниже, необходимо тщательно проверить напряжение батареи, кабели и соединения.

Лямбда-зонд: тонкости монтажа


 Мнение

Вадим Долгий
Технический консультант компании «Роберт Бош Лтд. »

При выходе лямбда-зонда из строя возникает вопрос, где купить новый. Это не проблема, так как созданы универсальные лямбда-зонды для установки на любой автомобиль. Они отличаются от «обычных» только способом подключения. Для подключения универсального лямбда-зонда компания Bosch разработала специальный переходник, который подключается к штатной проводке штекера старого зонда. Переходник обеспечивает точный и устойчивый сигнал, водонепроницаем, не подвержен влиянию перепадов температур и вибрации, обеспечивает поступление чистого воздуха на измерительный элемент.

Юрий Дацык
Фото Bosch, GM

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Кислородный датчик или лямбда зонд

Автор admin На чтение 5 мин. Просмотров 155

Одна из острейших проблем, с которой сталкиваются современные автопроизводители, – экологическая безопасность. Массовое использование автомобилей в повседневной жизни грозит ростом загазованности современных городов. Для уменьшения количества токсичных веществ, содержащихся в составе выхлопных газов, используются специальные системы их очистки, так называемые каталитические нейтрализаторы, для обеспечения последним необходимых условий работы применяется кислородный датчик.

На что влияет кислородный датчик?

Работа ДВС сопровождается выделением выхлопных газов (ВГ), содержащих вредные для человека вещества. Их значительная концентрация влияет на самочувствие и здоровье окружающих. Среди этих токсичных веществ необходимо особо отметить угарный газ, не полностью сгоревшие углеводороды и окислы азота. Чтобы уменьшить их содержание в составе ВГ, как уже отмечалось, на современных автомобилях используется каталитический нейтрализатор.

Однако у него есть особенность – он успешно работает в достаточно ограниченном диапазоне соотношения кислорода и бензина, и если смесь обогащенная, или наоборот, слишком бедная, то содержание в составе ВГ токсичных веществ остается высоким. Вот кислородный датчик и участвует в обеспечении необходимого соотношения кислорода и бензина.

Содержание токсичных веществ зависит от степени сгорания топливовоздушной смеси (ТВС) и ее состава. Если в ней мало бензина, она называется обедненной, если много – обогащенной. Однако понятие «много или мало» достаточно неопределенное и не может использоваться для управления составом ТВС. Вот для устранения этой неопределенности и нужен кислородный датчик, у него есть ещё одно название – лямбда зонд.

С его помощью контроллер управления двигателем отслеживает процесс сгорания ТВС, для чего измеряется в ВГ содержание кислорода. При необходимости изменяется состав ТВС таким образом, чтобы обеспечить полное сгорание топлива и уменьшить выделяемое количество токсичных веществ.

Как работает кислородный датчик?

На сегодняшний день существует лямбда зонд трех разновидностей:

  • циркониевый;
  • титановый;
  • широкополосный.

Наиболее распространенными из них являются первые два типа. Свое название они получили от используемого материала, и соответственно, принцип работы кислородного датчика из-за этого у них разный.

Циркониевый датчик кислорода

Как устроен подобный лямбда зонд, изображено на рисунке.

Конструктивно он может быть выполнен по-разному, либо цилиндрический (пальчиковый), либо пластина (планарный датчик). По сути дела, это слоистая структура, внутренняя и наружная поверхности которой выполнены из платины и разделены слоем специальной керамики. Она защищена снаружи корпусом с отверстиями для поступления ВГ к платиновой поверхности кислородного датчика и имеет связь с наружным воздухом.

При своей работе лямбда зонд контролирует содержание кислорода в составе ВГ, для чего его надо располагать в потоке этих газов. Принцип, по которому он работает, чем-то напоминает аккумулятор, только твердотельный. При достаточно высоких температурах (не ниже трехсот градусов) через керамику, разделяющую слои платины, начинают проходить ионы кислорода. Их содержание в окружающем воздухе и в составе ВГ разное, вследствие чего между слоями датчика появляется разность потенциалов.

Именно она и есть тот сигнал, что лямбда зонд выдает контроллеру управления двигателем. На его величину влияет содержание кислорода в ВГ. Получив эти данные, контролер отвечает тем, что изменяет ТВС, уменьшая или увеличивая количество впрыскиваемого бензина. Вот для чего нужен лямбда зонд, с его помощью контроллер определяет, насколько полностью сгорает ТВС, и подбирает ее оптимальный состав, обеспечивая при этом эффективность работы ДВС и его топливную экономичность.

Описанный принцип работы, основанный на движении ионов кислорода, реализуется при температурах от трехсот до девятисот градусов, поэтому и помещают лямбда зонд в выхлопную систему автомобиля.

Титановый датчик кислорода

Принцип работы, который использует такой датчик, совсем другой. В этом случае применяется зависимость проводимости диоксида титана от парциального давления кислорода в смеси газов. Чем больше содержание кислорода в составе ВГ, тем хуже лямбда зонд проводит электрический ток. Его выходное напряжение пропорционально количеству кислорода и изменяется скачкообразно.

Кислородный датчик подобного типа работает при температуре от семисот градусов, и для него не требуется эталонный воздух.

Широкополосный датчик

Он в обычных машинах используется довольно редко, его отличает совершенно другой принцип работы. У него имеются две специальные камеры – измерительная и камера накачки. Если предыдущие типы датчиков генерировали высокое либо низкое напряжение на выходе в зависимости от содержания кислорода в составе ВГ, то широкополосный датчик выдает напряжение, пропорциональное его значению.

Про эксплуатацию датчика

Лямбда зонд – неразборная конструкция и рассчитана на пробег до восьмидесяти тысяч километров. Правда, этот показатель может значительно уменьшиться при нарушении правил эксплуатации.
Среди них стоит отметить:

  • использование этилированного бензина или других видов топлива, не предусмотренных изготовителем;
  • перегрев датчика;
  • многократные неудачные запуски двигателя;
  • попадание на корпус датчика эксплуатационных автомобильных жидкостей или моющих средств;
  • замыкание на «массу», а также плохой контакт выходной цепи.

Могут быть и другие причины, вызывающие отказ датчика, но и уже приведенных достаточно для понимания, что это хрупкое изделие и требует в процессе работы бережного отношения. Полностью проверить датчик с необходимой степенью достоверности можно, воспользовавшись осциллографом.
Однако результаты работы датчика видны невооруженным взглядом по ряду признаков:

  1. увеличение расхода топлива;
  2. увеличение содержания окиси углерода в составе ВГ;
  3. ухудшение динамики машины;
  4. неустойчивая работа мотора.

Причин отказов датчика может быть несколько, но независимо от них ремонт для него не предусмотрен, только замена.

Лямбда зонд в современных автомобилях контролирует количество кислорода в составе ВГ. Он также осуществляет выдачу данных в контроллер управления двигателем с целью изменения состава ТВС для полного сгорания смеси и обеспечения необходимых условий работы нейтрализатора.

Мне нравится1Не нравится
Что еще стоит почитать

Лямбда зонд (датчик кислорода) признаки неисправности

В процессе эксплуатации автомобиля возникают различные неисправности в топливной системе. Определить неисправность можно, обращая внимание на поведение машины в дорожных условиях. Но сначала нужно разобраться, какие типы топливных систем бывают, из каких узлов и деталей она состоит.

Виды топливных систем

Существуют дизельные и бензиновые двигатели. Они работают на разном топливе, соответственно, у них разные топливные системы.

У дизельных двигателей топливо из бака через трубки топливоподкачивающим насосом подается на ТНВД (топливный насос высокого давления), затем от ТНВД на форсунки. С форсунок топливо непосредственно поступает в цилиндр через впускной коллектор двигателя.

В бензиновых двигателях такого давления нет - для горения бензина не нужна такая высокая степень сжатия. Топливные системы бензиновых двигателей различаются по типу. Бывает система распределенного впрыска (инжектор), система одноточечного впрыска (моновпрыск) и карбюратор. Карбюраторные двигатели последнее время уже не выпускаются и доживают свои последние дни.

Детали топливной системы

Независимо от типа двигателя, любая топливная система состоит из топливного насоса, топливных трубок и непосредственно устройства, подающего топливо во впускной коллектор. Таким устройством почти всегда является форсунка, в карбюраторных двигателях эту роль выполняет карбюратор.

В современных двигателях применяют датчики, которые влияют на качество горючей смеси и на расход топлива. В составе инжектора и моновпрыска есть регулятор холостого хода и датчик положения дроссельной заслонки. Датчик расхода воздуха присутствует в инжекторах и современных дизельных системах. Кислородный датчик (лямбда-зонд) последние годы ставится практически на все типы двигателей.

Устройство и принцип действия кислородного датчика

Кислородный датчик (лямбда-зонд) находится в выхлопной системе автомобиля. От сложности конструкции могут быть установлены один или два датчика, встречается и большее количество. Если лямбда-зонд  предусмотрен один, то он находится на выпускном коллекторе.

Лямбда-зонд представляет собой керамический элемент в металлическом корпусе, на который через провода подается напряжение. Керамика в зависимости от качественного состава газов в выхлопной системе подает сигнал на блок управления. Управление расходом топлива настраивается согласно показаниям датчика.

Отчего кислородный датчик может выйти из строя

Самое банальное, из-за чего может выйти из строя лямбда-зонд – это механические повреждения. Допустим, машина побывала в ДТП. Нередко в наших российских условиях виновато качество топлива. Ни для кого не секрет, что бензин на заправках в России нередко "бодяжат".

Плохое состояние двигателя влияет на работоспособность датчика. Неисправная поршневая группа выбрасывает моторное масло в выхлопную систему, тем самым забивая керамику у «лямбды».

К перегреву датчика приводит неправильно отрегулированное зажигание. Из-за того же зажигания в глушителе могут появиться хлопки. Сильные хлопки разрушают лямбда-зонд.

Выводит из строя кислородный датчик тосол и тормозная жидкость, которые попадают на керамический изолятор. Это может происходить из-за течи жидкостей в тормозной системе и системе охлаждения.

Основные признаки неисправностей лямбда-зонда

Понять, исправен кислородный датчик или нет, можно по некоторым характерным признакам. Хотя, причина неполадки может быть и другая, для точного определения дефекта нужна профессиональная диагностика.

Неисправный кислородный датчик может быть, если:

  • - автомобиль по дороге передвигается с рывками,
  • - увеличился расход топлива,
  • - машина "тупит", плохо едет и набирает скорость,
  • - мотор работает неустойчиво на холостом ходу,
  • - сразу после остановки заметен характерный треск в районе нахождения "лямбды",
  • - при внешнем осмотре датчика выясняется, что он нагрелся до раскаленного состояния (покраснел).

Если у датчика оборваны провода, то здесь нет сомнений - в таком состоянии он работать не будет. При наличии внешних повреждений можно сомневаться в работоспособности лямбда-зонд.

Еще контрольная лампа Chek Engine в салоне автомобиля сигнализирует о любых неполадках в электрике двигателя, но точно определить неисправность можно только с помощью компьютерной диагностики.

Замена кислородного датчика

Заменить лямбда-зонд на автомобиле очень просто, особенно, если датчик находится на выпускном коллекторе (к нему удобнее добраться). Лучше его менять на хорошо прогретом двигателе, так как холодный металл сжимается, и датчик нередко "прикипает" к коллектору.

Для замены нужно:

  • - заглушить двигатель и выключить зажигание,
  • - отсоединить провода у разъема,
  • - гаечным ключом (иногда требуется торцевой ключ) открутить неисправный датчик,
  • - вкрутить на место новый датчик до упора до упора, но без лишних усилий,
  • - соединить провода на разъеме.

Вот и все, довольно элементарно. Теперь с новым датчиком не будет никаких проблем.


Когда следует заменять датчик кислорода? | Новости

CARS. COM - Современные системы управления двигателями автомобилей полагаются на входные данные от нескольких датчиков для регулирования производительности двигателя, а также его выбросов и других жизненно важных функций.Когда эти датчики не могут предоставить точную информацию, водитель может испытывать повышенный расход топлива, проблемы с управляемостью, сбои в выбросах и другие проблемы.

Одним из самых важных датчиков в современных автомобилях является датчик кислорода. Также известный как датчик O2, потому что O2 - это химическая формула кислорода, датчик кислорода отслеживает, сколько несгоревшего кислорода присутствует в выхлопных газах, когда выхлопные газы выходят из двигателя. Контролируя уровень кислорода, датчик обеспечивает средство измерения топливной смеси.Датчик O2 сообщает компьютеру, является ли топливная смесь богатой (недостаточно кислорода) или бедной (слишком много кислорода). Знание соотношения топлива и воздуха позволяет двигателю вашего автомобиля вносить любые необходимые изменения, чтобы ваша машина работала должным образом.

Связано: Почему гремит мой глушитель?

Датчики

O2 являются обязательными для всех автомобилей, произведенных с 1981 года. Из-за правил ODB-II, которые применяются к автомобилям, произведенным в 1996 году и позже, многие новые автомобили имеют несколько датчиков O2.Фактически, в некоторых автомобилях есть целых четыре датчика кислорода. Автомобили, произведенные в 1996 году и позже, должны иметь второй кислородный датчик, расположенный под каталитическим нейтрализатором. Этот датчик O2 контролирует эффективность работы каталитического нейтрализатора.

Если датчик после каталитического нейтрализатора показывает минимальные отклонения от показаний первого кислородного датчика, это означает, что каталитический нейтрализатор не работает должным образом. Современные автомобили с двигателями V-6 или V-8 могут иметь до четырех датчиков O2 - по одному в каждом ряду цилиндров и по одному после каждого каталитического нейтрализатора.Если либо датчик кислорода в блоке цилиндров, либо датчик каталитического нейтрализатора выходит из строя, ваш автомобиль может столкнуться с серьезными проблемами с двигателем.

Поскольку кислородные датчики играют жизненно важную роль в работе вашего двигателя и контроле за выбросами, вы можете задаться вопросом, когда следует подумать о замене.

Когда следует заменять датчик O2?

Кислородные датчики

не относятся к элементам технического обслуживания, которые необходимо регулярно заменять, например масляным и воздушным фильтрам, поэтому их обычно заменяют только в случае их выхода из строя.

Датчики кислорода являются важным компонентом топливной системы и систем выбросов, поскольку они контролируют количество кислорода в выхлопных газах и передают эту информацию в компьютер двигателя, который соответствующим образом регулирует соотношение воздуха и топлива. Если датчик кислорода выходит из строя, компьютер двигателя не сможет правильно установить соотношение воздух-топливо, что может привести к снижению расхода топлива, увеличению выбросов и повреждению других компонентов, таких как перегретый каталитический нейтрализатор.

Ни один из известных нам транспортных средств не имеет сигнальной лампы, которая сигнализирует о выходе из строя кислородного датчика, поэтому вам придется полагаться на другие жизненно важные признаки, чтобы предупредить вас, когда у вас неисправный кислородный датчик, который вам необходимо заменить, например световой индикатор проверки двигателя на приборной панели загорается и увеличивает расход топлива.

Признаки того, что вам нужен новый датчик O2

Горящая лампочка проверки двигателя может быть признаком более серьезной проблемы, например, с каталитическим нейтрализатором, или чего-то столь же незначительного, как неплотная крышка бензобака, поэтому всегда требуется дальнейшее расследование. Однако это может указывать на проблему с датчиком O2 или даже с другой частью вашей выхлопной или выхлопной системы. Любая ремонтная мастерская должна иметь возможность узнать, что привело к срабатыванию индикатора проверки двигателя, а механик или магазин автозапчастей может выполнить эту услугу бесплатно.

К другим признакам того, что вам нужен новый кислородный датчик, относятся грубый холостой ход, пропуски зажигания в свечах зажигания, отсутствие мощности, остановка или значительное увеличение расхода топлива. Эти симптомы также могут указывать на другие проблемы, но EPA заявляет, что замена неисправного кислородного датчика может улучшить экономию топлива на целых 40 процентов, поэтому ясно, что это одно место, где можно посмотреть, не разовьется ли у вашего автомобиля большая тяга к газу. Если ваш автомобиль не прошел тест на выбросы, в этом также может быть виноват неисправный датчик O2.

Новый кислородный датчик может стоить от менее 100 долларов на одних моделях до 300 долларов и более на других, но это не включает оплату труда, которая может сильно варьироваться в зависимости от автомобиля из-за того, где расположены датчики. В результате полная стоимость замены кислородного датчика может сильно различаться в зависимости от типа автомобиля, которым вы управляете.

Редакционный отдел Cars.com - ваш источник автомобильных новостей и обзоров. В соответствии с давней политикой этики Cars.com редакторы и рецензенты не принимают подарки или бесплатные поездки от автопроизводителей.Редакционный отдел не зависит от отделов рекламы, продаж и спонсируемого контента Cars.com.

доля

Автор Рик Поупли десятилетиями освещал автомобильную промышленность и ведет еженедельное онлайн-радио-шоу на TalkZone.com. Написать Рику

3 признака неисправности датчика кислорода

Датчик кислорода в вашем автомобиле находится в выхлопном коллекторе и используется для обнаружения компонентов выхлопных газов (включая кислород!), Что помогает автомобилю контролировать его работу.Показания датчика кислорода передаются в двигатель в режиме реального времени и помогают автомобилю определить соотношение топлива и воздуха, чтобы добиться максимальной производительности.

Неисправные кислородные датчики были наиболее распространенным ремонтом, выполняемым североамериканскими автомеханиками пятый год подряд, причем большинство ремонтов приходилось на автомобили старше 10 лет. Понимание того, когда следует ремонтировать кислородный датчик, важно, если вы водите старый автомобиль. Большинство производителей автомобилей рекомендуют заменять кислородный датчик в вашем автомобиле каждые 100 000–150 000 км.

Вот 3 признака неисправности датчика кислорода:

1. Проверьте, горит ли свет двигателя

Обычно, если датчик кислорода неисправен, загорается индикатор двигателя. Вместо того, чтобы игнорировать индикатор проверки двигателя, как можно скорее обратитесь к лицензированному механику. Если вы водите более старый автомобиль (10+ лет или более 150000 км), очень вероятно, что ваш контрольный индикатор двигателя сигнализирует о неисправном кислородном датчике.

2. Повышенный выброс выхлопных газов

Датчик кислорода определяет оптимальное соотношение воздух-топливо для вашего двигателя, отслеживая выбросы в режиме реального времени. Если ваш кислородный датчик начинает работать со сбоями, возможно, ваш двигатель работает с неоптимальным соотношением воздуха к топливу, что может вызвать увеличение выбросов выхлопных газов.

3. Плохая работа

Автомобиль может давать пропуски зажигания, колебаться или глохнуть. В большинстве автомобилей по умолчанию используется заводское соотношение воздуха и топлива, если датчик кислорода выходит из строя, что может вызвать проблемы из-за нестандартной температуры, влажности или состава воздуха. Если ваш датчик кислорода выходит из строя, его показания будут неточными, что опять же приведет к неоптимальному соотношению топлива к воздуху.

Не только работоспособность вашего автомобиля ухудшается из-за неисправного кислородного датчика - он может нанести вред окружающей среде, поскольку выбросы вашего автомобиля резко возрастут. Ваш кислородный датчик изнашивается естественным образом после определенного пробега, поэтому, если вы заметите какие-либо из вышеперечисленных симптомов, убедитесь, что лицензированный техник осмотрит его.

Если вы хотите, чтобы к вам приехал лицензированный техник, Fiix может произвести замену кислородного датчика на вашей работе или дома на 30% дешевле, чем в гараже.Просто отправьте нам сообщение в нашем живом чате, напишите нам по адресу [email protected] или позвоните нам сегодня по телефону 647-361-4449!

Признаков неисправности датчика кислорода

Датчики кислорода

относительно недороги, и их регулярная замена может помочь предотвратить более дорогостоящие проблемы. Они проверяют соотношение воздуха и бензина в двигателе вашего автомобиля, чтобы компьютер мог отрегулировать его при необходимости. Количество кислорода в двигателе зависит от температуры окружающего воздуха, высоты, атмосферного давления, температуры двигателя, нагрузки на двигатель и т. Д.Слишком много топлива, оставшееся после сгорания, называется богатой смесью. Бедная смесь без достаточного количества топлива производит больше загрязняющих веществ с оксидом азота. Вот некоторые из наиболее распространенных признаков того, что ваш датчик кислорода неисправен.

1. Светящийся фонарь Check Engine

Ярко-оранжевый индикатор Check Engine на приборной панели обычно светится, если у вас неисправный кислородный датчик. Тем не менее, индикатор проверки двигателя также может быть связан с другой проблемой с вашим двигателем или даже с неплотной крышкой бензобака.Специалист должен проверить автомобиль, чтобы выяснить, в чем проблема.

2. Плохой газ, пробег

Если вы тратите на топливо больше, чем обычно, возможно, в вашем автомобиле неисправен кислородный датчик. Двигатели менее эффективны, когда соотношение кислорода к топливу слишком богатое или слишком бедное. Датчики кислорода обычно со временем становятся менее эффективными, поэтому вы, вероятно, заметите постепенное увеличение затрат вместо внезапного увеличения.

3. Двигатель, который звучит грубо

Если в вашем автомобиле неисправен кислородный датчик, он может работать нерегулярно или звучать грубовато на холостом ходу. Неисправный кислородный датчик может повлиять на синхронизацию двигателя, интервалы сгорания и другие важные функции. Вы также могли заметить торможение или медленное ускорение.

4. Провал испытания на выбросы

Большинство отказов при проверке выбросов связаны с неисправным датчиком кислорода. Если вы не замените неисправный датчик быстро, вы можете потратить тысячи долларов на то, чтобы ваш автомобиль снова заработал должным образом. Вы можете заметить в автомобиле неприятный запах, похожий на запах тухлых яиц. Плохой датчик кислорода также может подвергнуть вас и вашу семью воздействию угарного газа.

5. Старое транспортное средство

Со временем кислородные датчики могут покрыться побочными продуктами сгорания, такими как сера, свинец, присадки к топливу и масляная зола. Это предохраняет ваши датчики от посылки сигналов на компьютер вашего двигателя. Использование топлива, не рекомендованного для вашего автомобиля, или некачественного бензина может привести к более быстрому отказу кислородных датчиков. Если вашему автомобилю меньше 15 лет, вам следует заменять кислородные датчики профессионалом каждые 60 000–90 000 миль, чтобы ваш двигатель работал бесперебойно и уменьшал загрязнение окружающей среды.Если ваш автомобиль старше, вам следует заменять датчики каждые 45 000–65 000 миль.

Хендрик Хонда из отличного отдела запчастей и обслуживания Daytona может осмотреть ваш автомобиль и при необходимости заменить кислородный датчик. Мы также можем помочь вам найти отличное предложение на новый или сертифицированный подержанный автомобиль. Мы также предлагаем аренду и легкое финансирование. Посетите наш веб-сайт для получения дополнительной информации и быстрой оценки вашего обмена или посетите нас для тест-драйва.

Опубликовано в Автомобильные советы и хитрости | Нет комментариев »

Признаки неисправного или неисправного датчика кислорода

Датчик кислорода в вашем автомобиле измеряет уровень кислорода в выхлопных газах, выходящих из двигателя.Эта информация используется модулем управления трансмиссией (PCM) для определения правильного соотношения воздух-топливо для вашего двигателя в режиме реального времени. Датчик расположен в выхлопной системе и обеспечивает эффективную работу впрыска топлива и синхронизации двигателя, что помогает контролировать выбросы. Датчик кислорода передает данные в PCM автомобиля, чтобы поддерживать оптимальное соотношение воздух-топливо для вашего двигателя. Плохой или неисправный кислородный датчик отрицательно скажется на выбросах в окружающую среду и работе двигателя, поэтому есть несколько вещей, на которые следует обратить внимание, прежде чем ваш кислородный датчик полностью выйдет из строя.

1. Загорается индикатор двигателя.

Первая линия защиты - это индикатор Check Engine. Индикатор проверки двигателя загорится, если у вас неисправный или неисправный датчик кислорода. Как только загорится этот индикатор, обратитесь к профессиональному автомобильному технику для проверки индикатора Check Engine. Этот свет может загореться по разным причинам, поэтому важно, чтобы его осмотрел профессионал, который сможет правильно диагностировать точную причину. Если у вас автомобиль с большим пробегом, велика вероятность, что у него неисправный кислородный датчик, который необходимо заменить.

2. Плохой расход бензина

Если датчик кислорода выходит из строя, откажутся системы подачи топлива и сжигания топлива. Если неисправный кислородный датчик нарушает соотношение воздуха и топлива, или если в двигатель впрыскивается слишком много топлива, расход топлива вашего автомобиля будет уменьшен. Если вы обнаружите, что заправляете бензобак чаще, записывайте, сколько галлонов вы заправляете и как часто. Если это больше, чем обычно, попросите профессионального механика проверить ваш кислородный датчик.

3. Неровная работа двигателя на холостом ходу и пропуски зажигания

Из-за того, что датчик кислорода выходит из строя, вы можете заметить, что ваш автомобиль работает неровно, пропускает зажигание или работает нерегулярно на холостом ходу. Поскольку выходной сигнал датчика кислорода помогает управлять синхронизацией двигателя, интервалами сгорания и соотношением воздух-топливо, неисправный датчик может нарушить эти функции двигателя, вызывая грубую или нерегулярную работу двигателя на холостом ходу.

Когда заменять датчик

Если ваш автомобиль был произведен в течение последних 15 лет, датчик кислорода следует заменять каждые 60 000–90 000 миль.Этот датчик изнашивается и со временем выходит из строя. Замена неисправного или вышедшего из строя датчика кислорода снизит уровень выбросов, выбрасываемых вашим автомобилем в атмосферу, при этом двигатель будет работать плавно и правильно. Как только вы заметите индикатор проверки двигателя, недостаточный расход топлива или нестабильную работу двигателя на холостом ходу, закажите в YourMechanic услугу по замене кислородного датчика. Это обеспечит бесперебойную и эффективную работу вашего автомобиля и поможет продлить срок службы вашего двигателя.

Полное руководство по ремонту датчика кислорода и датчика кислорода

Ни один владелец транспортного средства не хочет видеть, как включается контрольный двигатель. Этот предупреждающий знак предназначен для того, чтобы сообщить вам, что вашему автомобилю требуется обслуживание или ремонт. Как правило, когда загорается индикатор проверки двигателя, это означает, что система выхлопных газов вашего автомобиля не работает должным образом. Одна из основных причин, по которой загорается индикатор, связана с неисправностью кислородного датчика. Узнайте больше об этом устройстве, чтобы понять, насколько оно важно и когда нужно ремонтировать.

Что такое кислородный датчик и для чего он нужен?

Датчик кислорода является частью системы выбросов в вашем автомобиле. Он измеряет долю кислорода в вашем двигателе. Внутреннее сгорание в автомобиле работает за счет сжигания бензина. Чтобы правильно сжечь бензин, большинству автомобилей требуется соотношение 14 граммов кислорода на каждый грамм газа. Датчик кислорода помогает контролировать этот баланс.

Датчик обычно располагается на стороне пассажира автомобиля и устанавливается непосредственно на выхлопной трубе рядом с каталитическим нейтрализатором.Когда датчик выходит из строя, ваш автомобиль может потерять до 40 процентов своей топливной экономичности, потому что ваш автомобиль будет использовать слишком много газа.

Когда в автомобиле слишком много воздуха, говорят, что двигатель работает на обедненной смеси. Когда в двигатель не хватает воздуха, говорят, что он работает на обогащенной смеси. На обедненной смеси двигатель вызывает рывки или нерешительность при ускорении. Богатая смесь двигателя вызывает перегрев автомобиля и загрязнение окружающей среды. Оба условия могут вызвать возможное повреждение двигателя и плохой расход топлива. Датчик O2 контролирует ваши выбросы.

В вашем автомобиле может быть один, два, три или четыре датчика, в зависимости от типа, марки и модели двигателя.

Признаки неисправности кислородного датчика

Вы можете определить неисправность кислородного датчика по следующим признакам:

  1. Отказ пройти тест на выбросы
  2. Уменьшение пробега топлива
  3. Проверьте световой сигнал двигателя
  4. Низкая производительность, грубый холостой ход, глохнет и т. Д.
  5. Программа проверки кода, выявляющая неисправность датчика O2

Наши механики имеют специальное оборудование для проверки кислородного датчика в вашем автомобиле. Используя контрольные световые коды двигателя, мы можем быстро определить, почему горит ваш свет, и предложить решения.

Рекомендации по замене датчика кислорода

Частота замены кислородного датчика будет зависеть от возраста вашего автомобиля и типа имеющегося у вас датчика. В более новых автомобилях, которым меньше 20 лет, вероятно, потребуется заменять датчик примерно каждые 100 000 миль. Автомобили старше середины 1990-х годов потребуют замены при пробеге от 50 000 до 70 000 миль.Ознакомьтесь с рекомендациями производителя по обслуживанию.

Датчики кислорода

довольно легко диагностировать и заменять. Как правило, неисправный датчик O2 не отремонтировать. Его необходимо заменить из-за технологии и материалов, из которых он изготовлен. Есть несколько мест, где можно сделать самодельные работы, которые расскажут вам, как очистить датчик, чтобы получить от него еще несколько миль, но вы только отсрочите неизбежное. Нет гарантии, что очистка датчика решит проблему. Вы также можете повредить чувствительную технику.

Когда вы узнаете, что у вас неисправный датчик, это похоже на замену свечи зажигания. Некоторые люди предпочитают заменять датчик самостоятельно, но для этого вам понадобится специальная розетка. Важно не допускать попадания масла или смазки на датчик. Механик может выполнить работу и убедиться, что она установлена ​​правильно.

Не игнорируйте контрольную лампу двигателя

Индикатор проверки двигателя говорит о том, что в вашей машине жар. Это больной. Это может быть что-то незначительное, например, неплотная крышка бензобака.Это также может означать неисправный каталитический нейтрализатор или поврежденные провода. В некоторых автомобилях при изменении влажности может загореться индикатор проверки двигателя. Без правильного диагноза нельзя быть уверенным в том, что случилось. Знание того, почему горит индикатор проверки двигателя, может дать вам душевное спокойствие, особенно после выполнения необходимого ремонта.

Sun Devil Auto имеет 19 точек в районе Феникса, которые обеспечивают диагностику, обслуживание и ремонт всех марок и моделей. Найдите ближайший к вам магазин, договоритесь о встрече и позвольте нам помочь вам поддерживать максимальную производительность вашего автомобиля.

5 симптомов неисправного датчика кислорода (и стоимость замены в 2021 г.)

Последнее обновление 1 февраля 2021 г.

В этой статье мы рассмотрим очень важный датчик в двигателе автомобиля, называемый «датчик кислорода». ”, Обычно называемый датчиком O2. После этого вы должны знать основную функцию, принцип работы, плохие симптомы и среднюю стоимость замены кислородного датчика.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Как работает датчик кислорода

Двигатель внутреннего сгорания вашего автомобиля всегда будет производить выхлопные газы после воспламенения топливно-воздушной смеси в его цилиндрах. Эти газы содержат много разных элементов, таких как углерод и кислород.

В выпускном коллекторе есть компонент, называемый датчиком кислорода, который отслеживает уровень кислорода в этих выхлопных газах, когда они покидают двигатель. Это кислород, который не сгорел при первоначальном сгорании воздуха и топлива.

После того, как датчик кислорода определяет уровень кислорода, он отправляет эту информацию обратно в модуль управления двигателем. Это, конечно же, центральный компьютер, который управляет всеми системами в автомобиле и обменивается данными с множеством различных датчиков, которые находятся внутри них.

Когда модуль управления двигателем получает информацию об уровне кислорода в выхлопных газах, он будет знать, сжигает ли двигатель слишком много топлива или слишком мало топлива.

Например, если в цилиндрах камеры больше воздуха, чем топлива, это приведет к обедненному сгоранию.

Выхлопные газы, выделяющиеся в результате такого сгорания, содержат больше кислорода. Как только кислородный датчик обнаружит это и передаст данные в модуль управления двигателем, компьютер произведет надлежащие корректировки синхронизации топливных форсунок и работы двигателя.

Таким образом, воздушно-топливная смесь в двигателе будет наилучшим образом пригодна для сгорания.

Верхняя неисправность Признаки неисправности датчика O2

Датчик кислорода является жизненно важным компонентом двигателя.Если что-то может вызвать неисправность кислородного датчика, это может помешать всему процессу внутреннего сгорания. Тогда у вас могут возникнуть всевозможные проблемы с двигателем во время вождения.

К счастью, эти симптомы достаточно легко распознать, чтобы вы знали, что проблема существует где-то в вашем двигателе или в его соответствующих компонентах.

Ниже приведены 5 основных симптомов неисправного или изношенного датчика O2. Хотя этот датчик не является обычным явлением, это может произойти, если вы держите свой автомобиль в течение длительного времени.

# 1 - Проверьте свет двигателя

Как уже упоминалось, кислородный датчик оказывает сильное влияние на процесс сгорания воздуха и топлива. Если датчик обнаруживает, что в выхлопных газах после сгорания меньше кислорода, модуль управления двигателем попытается исправить это.

Но если датчик кислорода не работает должным образом, модуль управления двигателем не знает, как исправить эту проблему. В результате производительность двигателя снизится.

Затем модуль определит, что есть какая-то проблема с двигателем.При этом на приборной панели загорается сигнальная лампа Check Engine. Код P0172 или P0141 - это примеры диагностических кодов неисправностей, которые могут указывать на проблему с датчиком кислорода.

# 2 - Плохая экономия топлива

Если в каком-либо из цилиндров сгорания присутствует богатая воздушно-топливная смесь, это означает, что топлива присутствует больше, чем воздуха. Датчик кислорода не обнаружит этого, если он вышел из строя.

Тогда у вас возникнет ситуация, когда в двигателе сжигается больше топлива, чем необходимо.Результат - плохая экономия топлива и большие деньги, потраченные на бензин.

# 3 - Неровная работа на холостом ходу

Неровная работа двигателя на холостом ходу означает, что ваш двигатель не работает стабильно, когда автомобиль припаркован или остановлен. Нормальная скорость вращения двигателя на холостом ходу ниже 1000. Но если частота вращения вашего двигателя достигает 2000 или 3000, например, то у вас грубая проблема с холостым ходом.

Это может быть признаком многих проблем в автомобиле, включая неисправный датчик кислорода. Модулю управления двигателем будет труднее управлять синхронизацией двигателя.Тогда у вас будут интервалы горения, которые вызовут пропуски зажигания.

# 4 - Слабая работа двигателя

Каждый раз, когда возникает вмешательство в нормальный процесс сгорания двигателя, вы будете испытывать снижение производительности двигателя. Вот что произойдет, если у вас плохой датчик кислорода.

Вы будете знать, что это происходит во время вождения. Когда вы нажимаете на педаль газа, ускорение будет ограниченным или отсутствовать вовсе.

# 5 - Неудачный тест на выбросы

Поскольку датчик кислорода расположен в коллекторе выхлопной системы, он может помочь в контроле выбросов.Если вы живете в штате, который требует регулярных проверок выбросов, вы можете обнаружить, что у вас плохой датчик кислорода, если в конечном итоге не пройдете проверку на выбросы.

Это может не обязательно быть связано с датчиком кислорода, но вы узнаете, как только механик проверит, почему ваш автомобиль не прошел тест.

Читайте также: Что происходит при обрыве цепи привода ГРМ во время вождения

Стоимость замены кислородного датчика

Не ждите, чтобы заменить датчик O2.Как только вы убедитесь, что ваш кислородный датчик виноват в этих симптомах, пора немедленно заменить этот датчик.

В противном случае вы можете серьезно повредить двигатель. Тогда вы будете смотреть на тысячи долларов затрат на ремонт. Заменить кислородный датчик настолько просто и доступно. У вас действительно нет оправдания, чтобы этого не сделать.

Средняя стоимость замены кислородного датчика составляет от 250 до 400 долларов в зависимости от марки и модели вашего автомобиля.Стоимость деталей составляет от 130 до 250 долларов, а затраты на рабочую силу - от 120 до 150 долларов.

За средний автомобиль эконом-класса вам нужно будет заплатить только по нижнему пределу общего предполагаемого ценового диапазона (250 долларов США). Это не большие вложения, когда речь идет о защите двигателя и выхлопной системы и поддержании ее работы в оптимальном состоянии.

Признаки неисправного или неисправного датчика кислорода

Датчик кислорода в вашем автомобиле измеряет уровень кислорода в выхлопных газах, выходящих из двигателя.Эта информация используется модулем управления трансмиссией (PCM) для определения правильного соотношения воздух-топливо для вашего двигателя в режиме реального времени. Датчик расположен в выхлопной системе и обеспечивает эффективную работу впрыска топлива и синхронизации двигателя, что помогает контролировать выбросы. Датчик кислорода передает данные в PCM автомобиля, чтобы поддерживать оптимальное соотношение воздух-топливо для вашего двигателя. Плохой или неисправный кислородный датчик отрицательно скажется на выбросах в окружающую среду и работе двигателя, поэтому есть 3 вещи, на которые следует обратить внимание, прежде чем ваш кислородный датчик полностью выйдет из строя.

1. Загорится индикатор двигателя.

Первая линия защиты - это индикатор Check Engine. Индикатор проверки двигателя загорится, если у вас неисправный или неисправный датчик кислорода. Как только загорится этот индикатор, обратитесь к профессиональному автомобильному технику для проверки индикатора Check Engine. Этот свет может загореться по разным причинам, поэтому важно, чтобы его осмотрел профессионал, который сможет правильно диагностировать точную причину. Если у вас автомобиль с большим пробегом, есть большая вероятность, что у него неисправный кислородный датчик, который необходимо заменить.

2. Плохой расход бензина и запах тухлого яйца

Если датчик кислорода выходит из строя, откажутся системы подачи топлива и сжигания топлива. Если неисправный кислородный датчик нарушает соотношение воздуха и топлива, или если в двигатель впрыскивается слишком много топлива, расход топлива вашего автомобиля будет уменьшен. Избыток топлива в двигателе может вызывать запах серы, тухлых яиц и даже черный дым из выхлопных газов. Если вы заправляете бензобак чаще, записывайте, сколько галлонов вы заправляете и как часто.Если это больше, чем обычно, попросите профессионального механика проверить ваш кислородный датчик.

3. Неровная работа двигателя на холостом ходу и пропуски зажигания

Из-за того, что датчик кислорода выходит из строя, вы можете заметить, что ваш автомобиль работает неровно, пропускает зажигание или работает нерегулярно на холостом ходу. Вы также можете наблюдать другие проблемы с производительностью двигателя, такие как потеря мощности, колебания или остановка. Поскольку выходной сигнал датчика кислорода помогает управлять синхронизацией двигателя, интервалами сгорания и соотношением воздуха и топлива, неисправный датчик может нарушить эти функции двигателя, вызывая грубую или нерегулярную работу двигателя на холостом ходу и другие проблемы, связанные с двигателем.

Когда заменять датчик

Если ваш автомобиль был произведен в течение последних 15 лет, датчик кислорода следует заменять каждые 60 000–90 000 миль. Этот датчик изнашивается и со временем потребует замены. Замена неисправного или вышедшего из строя датчика кислорода снизит уровень выбросов, выбрасываемых вашим автомобилем в атмосферу, при этом двигатель будет работать плавно и правильно. Как только вы заметите индикатор проверки двигателя, недостаточный расход топлива или нестабильную работу двигателя на холостом ходу, запишитесь на прием для замены кислородного датчика.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
