Моторный отсек ВАЗ 2106. Фото моторный отсек ВАЗ 2106
- – радиатор;
- – аккумуляторная батарея;
- – всасывающий патрубок;
- – корпус воздушного фильтра;
- – пробка маслозаливной горловины;
- – вакуумный усилитель тормозов;
- – бачок тормозной системы;
- – бачок гидропривода выключения сцепления;
- – расширительный бачок системы охлаждения;
- – бачок омывателя;
- – катушка зажигания;
- – крышка (пробка) радиатора;
- – электровентилятор;
- – верхний шланг радиатора;
- – прерыватель-распределитель;
- – крышка головки блока цилиндров.
Как осветить моторный отсек видео
На автомобиль устанавливается бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный двигатель, с верхним расположением распределительного вала.
- Система питания – карбюраторная.
- Порядок работы цилиндров: 1–3–4–2, отсчет – от шкива коленчатого вала.
Двигатель ВАЗ-2103 отличается от двигателя ВАЗ-2106 меньшим диаметром цилиндров (76 мм против 79) и, соответственно, блоком цилиндров, размером поршней и поршневых колец, а также прокладкой головки блока цилиндров.
Головки блока у обоих двигателей одинаковы и их детали взаимозаменяемы. Цилиндры двигателей расположены вертикально в один ряд и объединены в блок.
Сверху на него устанавливается общая для всех цилиндров головка блока. Снизу блок цилиндров закрыт стальным штампованным поддоном, который одновременно служит емкостью для масла.
Поршни имеют два компрессионных и одно маслосъемное кольцо. Коленчатый вал вращается в пяти опорах в блоке цилиндров. От шкива на его переднем конце клиноременной передачей приводятся во вращение генератор и насос охлаждающей жидкости, расположенные с правой стороны двигателя.
В передней части двигателя находится привод распределительного вала и валика привода вспомогательных агрегатов: распределителя зажигания, топливного и масляного насосов.
С правой стороны двигателя, кроме генератора, размещены выпускной коллектор, стартер и впускной трубопровод с карбюратором и воздушным фильтром. С левой стороны находится масляный фильтр.
Для установки двигателя в сборе с коробкой передач и сцеплением применена трехточечная схема подвески. Две передние опоры находятся по обе стороны блока цилиндров и крепятся к поперечине передней подвески автомобиля. Задняя опора расположена на коробке передач и опирается на поперечину, закрепленную под полом кузова.
Эластичные подушки передних опор состоят из резины с привулканизированными стальными шайбами и болтами крепления. Для увеличения жесткости опор в центральном отверстии подушек находятся пружины, опирающиеся на изолирующие кольца, а для смягчения ударов внутри пружин расположены резинометаллические буферы. Подушки крепятся к кронштейнам с помощью промежуточных пластин. Правая подушка предохраняется от нагрева со стороны приемной трубы глушителей защитным кожухом.
Задняя опора также резинометаллическая, она состоит из трех стальных пластин с разделяющей их резиной. Средняя пластина крепится к коробке передач, а наружные – к поперечине задней подвески двигателя. Между полками поперечины ставятся стальные дистанционные втулки, предохраняющие полки от деформации при затягивании болтов крепления.
Блок цилиндров изготавливается методом литья из специального высокопрочного чугуна. Отверстия под цилиндры растачиваются непосредственно в блоке и дополнительные вставки (гильзы) в цилиндрах не применяются. Для получения специального профиля и чистоты поверхности цилиндры хонингуются. По диаметру цилиндры подразделяются на 5 классов через 0,01 мм, обозначаемые латинскими буквами A, B, C, D и E. Класс каждого цилиндра маркируется на нижней плоскости блока цилиндров.
Отверстия под коренные подшипники коленчатого вала растачиваются в сборе с крышками подшипников. Поэтому они невзаимозаменяемы ни между собой, ни с крышками других блоков цилиндров. Чтобы не перепутать крышки, на них делается маркировка. Крышки подшипников крепятся к блоку цилиндров самоконтрящимися болтами, замена которых на какие-либо иные недопустима.
Валик привода вспомогательных агрегатов вращается в двух втулках, запрессованных в блок цилиндров. Передняя втулка сталеалюминиевая, а задняя – металлокерамическая, бронзографитная. В запасные части поставляются втулки номинального и ремонтного размеров с уменьшенным на 0,3 мм внутренним диаметром.
Поршни отлиты из алюминиевого сплава. Наружная поверхность поршня для улучшения ее прирабатываемости к стенкам цилиндра покрыта тонким слоем олова. Для компенсации неравномерного теплового расширения юбка поршня имеет сложную форму. По высоте она коническая, а в поперечном сечении овальная. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу и на расстоянии 52,4 мм от днища поршня.
По наружному диаметру поршни (так же как и цилиндры) подразделяются на пять классов: А, В, С, D и Е через 0,01 мм, а по диаметру отверстия под поршневой палец – на три категории через 0,004 мм. Категория указывается краской на торце (первая – синяя, вторая – зеленая, третья – красная). Класс поршня (латинская буква) и категория (цифра) маркируются на днище поршня.
В запасные части поставляются поршни классов A, C, E, которых вполне достаточно для подбора поршня к любому цилиндру, так как поршни и цилиндры разбиты на классы с некоторым перекрытием размеров.
Отверстие под поршневой палец смещено от оси симметрии на 5 мм в правую сторону двигателя. Поэтому на поршне имеется метка в виде буквы П для правильной ориентировки поршня в цилиндре. Метка должна быть обращена в сторону передней части двигателя.
С 1986 г. поршни ремонтных размеров для всех моделей двигателей ВАЗ изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром. До 1986 г. поршни ремонтных размеров для двигателей 2103 и 2106 выпускались с увеличением на 0,4; 0,7 и 1,00 мм.
Поршни двигателей 2103 и 2106 различаются только размером (диаметром).
Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо с бочкообразной хромированной наружной поверхностью. Нижнее компрессионное кольцо скребкового типа, фосфатированное.
Поршневые пальцы запрессовываются в верхнюю головку шатуна и свободно вращаются в бобышках поршня. По наружному диаметру пальцы разбиты на три категории через 0,004 мм.
Категория пальца маркируется на его торце соответствующим цветом:
- 1-я – синим,
- 2-я – зеленым,
- 3-я – красным.
Шатун стальной, кованый. Нижняя головка шатуна разъемная, в ней устанавливаются шатунные вкладыши. Шатун обрабатывается вместе с крышкой и поэтому они невзаимозаменяемы с крышками других шатунов. Чтобы при сборке не перепутать крышки шатунов, на шатуне и его крышке (сбоку) имеется клеймо номера цилиндров, в который они устанавливаются. При сборке цифры на шатуне и крышке должны находиться на одной стороне.
Коленчатый вал отлит из высокопрочного чугуна и имеет пять опорных (коренных) шеек, закаленных током высокой частоты на глубину 2–3 мм. В заднем конце коленчатого вала имеется гнездо, куда вставляется подшипник ведущего вала коробки передач. Смазочные каналы в шейках коленчатого вала закрыты колпачковыми заглушками, которые запрессованы и для надежности зачеканены в трех точках.
Для продления срока службы коленчатого вала предусмотрена возможность перешлифовки шеек коленчатого вала при износе или повреждении их поверхностей. Шлифованием диаметры шеек уменьшаются на 0,25; 0,5; 0,75 и 1,00 мм.
Осевое перемещение коленчатого вала ограничено двумя упорными полукольцами, установленными в блоке цилиндров по обе стороны заднего коренного подшипника. С передней стороны подшипника ставится сталеалюминиевое полукольцо, а с задней – металлокерамическое (желтого цвета).
Вкладыши коренных и шатунных подшипников тонкостенные, биметаллические, сталеалюминиевые. Вкладыши для 1, 2, 4 и 5-го коренных подшипников имеют на внутренней поверхности канавку (с 1987 г. нижние вкладыши этих подшипников устанавливаются без канавки).
Маховик отливается из чугуна и имеет стальной напрессованный зубчатый венец для пуска двигателя стартером. Маховики взаимозаменяемые, так как балансируются отдельно от коленчатого вала. Центрируется маховик с коленчатым валом передним подшипником ведущего вала коробки передач.
Маховик крепится к фланцу коленчатого вала шестью самоконтрящимися болтами, под которые подкладывается одна общая шайба. Заменять эти болты какими-либо другими недопустимо.
Кузов ВАЗ 2110 2111 2112
Кузов ВАЗ 2110 2111 2112 Подробные инструкции по кузовным работам автомобиля.
Также в категории описаны операции по регулировке дверей, капота, багажника. Приведено описание конструкции и работы механизмов стеклоподъемников дверей.
- Просмотров: 9731
Снятие решетки радиатора. Решетка снимается во время кузовных работ, а также для доступа к звуковому сигналу
- Просмотров: 8297
Капот снимается для замены, рихтовки или для лучшего доступа к двигателю (при его демонтаже).
- Просмотров: 7198
Снятие газонаполненного упора капота. Упор поддерживает капот в открытом состоянии, со временем уплотнения могут разрушиться, давление внутри упора упадет и он потеряет свои свойства. Упор не ремонтопригоден и в случае выхода из строя требует полной замены. Предпосылками для замены является уменьшение его удерживающей силы.
- Просмотров: 11261
Снятие замка капота, рукоятки и троса привода замка
- Просмотров: 10661
Снятие брызговика двигателя. На автомобиле установлена защита предотвращающая поподение грязи в моторный отсек, данная защита не выполняет функций защиты при незначительных механических ударах, так как толщина металла порядка 0,5 мм.
Для механической защиты картера двигателя, рекомендуется установить защиту с большей толщиной.
- Просмотров: 10026
Снятие грязезащитного щитка моторного отсека. Такие щитки установлены с двух сторон в арках колес автомобиля
- Просмотров: 16240
Снятие переднего бампера для ремонта или замены. Более подробно о его ремонте вы можете узнать из статьи «Ремонт пластикового бампера своими руками». На первых моделях серийного производства устанавливались не пластиковые, а резиновые бампера, ремонт таких бамперов невозможен.
- Просмотров: 13156
Иллюстрированное руководство, инструкция по снятию подкрылка передней колесной арки с фото
- Просмотров: 12108
Ремонт или замена переднего крыла. Снимаем крыло после снятия указателя поворота, переднего бампера, фары и подкрылка колесной арки.
- Просмотров: 13972
Ремонт или замена заднего бампера. Бампер обычно снимают в случае замены крыла, блок фары, ремонта брызговика двигателя, передней рамки, также и в случае его замены или ремонта.
Более подробно о ремонте пластикового бампера вы можете узнать из статьи «Ремонт пластикового бампера своими руками»
- Просмотров: 11349
Иллюстрированное руководство, инструкция по снятию крышки и петель багажника с фотографиями
- Просмотров: 9750
Фото руководство, инструкция по снятию замка крышки багажника
- Просмотров: 10363
Иллюстрированное руководство, фото инструкция по снятию наружного зеркала заднего вида.
- Просмотров: 9331
Работу по замене наружного замка двери можно провести, не снимая обивки двери. Регулировать замок после его замены не понадобится.
- Просмотров: 11512
Иллюстрированное руководство, фото инструкция по снятию и замене обивки двери. При необходимости после снятия обивки двери можно сделать шумоизоляцию двери.
- Просмотров: 12951
Руководство, инструкция по снятию стекла двери и механизма стеклоподъемника с фотографиями.
- Просмотров: 19057
Фото руководство, инструкция по снятию замка двери для ремонта или замены.
- Просмотров: 8896
Демонтаж двери производится для ее замены или ремонта внешних панелей.
- Просмотров: 11089
Облицовку и накладку ветрового окна снимаем для обеспечения доступа к рычагам стеклоочистителя и его приводу, отопителю, вакуумному усилителю тормозов.
- Просмотров: 33520
Вклеиваем стекла при их замене, потере герметичности клеевого шва, правке поврежденного кузова. Вырезание и вклеивание всех стекол производится одинаково, поэтому подробно рассмотрим только операцию замены заднего стекла.
Сегодняшний день в автоистории
— В 1886 году Карл Бенц получил патент на 3 колесный автомобиль— В 1902 году Федор Иванович Танский открывает торговый дом «Победа», в последующем поставщик для Императорского двора
— В 1932 году начат выпуск полуторки НАЗ-АА, столь незаменимой в ВОВ
© Autosecret.net
ВАЗ 2110
ВАЗ 2110 стал принципиально новым переднеприводным седаном от Волжского автозавода. Эта модель появилась на свет в 1996 году. Новый дизайн ВАЗовского детища сделал этот автомобиль очень желанным — это едва ли не первая машина в стране, которая стала напоминать, внешним обликом, иностранные модели. Хотя, своеобразный неуклюжий «закос» под иномарку удостоился народных прозвищ вроде «беременной антилопы» или «лаптя».
Впервые российский обыватель получил регулируемую рулевую колонку, иммобилайзер, обдуваемые тормозные диски и современную систему контроля всех систем автомобиля. « Десятка» получила возможность установки кондиционера, который есть на борту не у всех серийных машин. Хорошо, что большая часть кузова оцинкована.
Размеры ВАЗ 2110
Не смотря на значительные внешние изменения, размеры ВАЗ 2110 остаются характерными для автомобилей этой марки. Тем не менее давайте остановимся на размерах поподробнее.
Габаритные размеры ВАЗ 2110
Высокая устойчивость, мягкость хода и комфорт — эти качества характерны для ВАЗ 2110. Машина получила большой багажник на 430 литров. Кузов машины достаточно жесткий, машина имеет очень обтекаемую форму в сравнениями с предыдущими моделями ВАЗ. Вначале «десятки» комплектовались карбюраторным движком от модели 2108. Спустя короткий промежуток времени ВАЗ 2110 получил собственный инжекторный двигатель.
Характеристики ВАЗ 2110
Мотор вмещает восемь клапанов и выдает мощность порядка 78 лошадей. «Десятка» разгоняется до 170 км/ч, при этом до сотни машина разгоняется за 14 секунд. Такой двигатель адаптировал автомобиль под интенсивное движение города. Для городских «гонщиков» создана шестнадцатиклапанная версия в 91 л.с. Эта машина получила индекс ВАЗ 21103. Ее максимальная скорость составляет 185 км/ч.
До сотни эта десятка разгоняется за 12,5 сек. ВАЗ 2110 комплектовалась пятиступенчатой механической КПП (в редких случаях можно встретить четыре ступени). Подвеску автомобиль получил достаточно жестковатую, и стойки МакФерсон со стабилизаторами устойчивости на передней оси. Сзади подвеска устроена по принципу полузависимой балки. Такая подвеска способствует небольшим кренам на поворотах.
Если вы смените стандартные пружины на иностранные, машина получит практически идеальный ход. 92 бензин, который мотор вполне себе переваривает, расходуется экономично — не более 9-10 литров на 100 км. «Десятка» создавалась в трех комплектациях: «стандарт», «норма» и «люкс». Расширенные комплектации позволяют установить электрические стеклоподъемники, окрас в металлик, велюровую обивку кресел и дверей, подголовники на задних креслах. «Люксовые» версии комплектуются литыми дисками на 14 дюймов, компьютером, подогревом сидений спереди, зеркалами с приводом и подогревом, и противотуманками.
Замена сигнала lada 2110 (ваз 2110)
Стандартный заводской сигнал зачастую очень слабый и его не хватает для того, чтобы другие участники движения заметили машину. Именно по этой причине будет установлен другой сигнал, который раньше стоял на автомобиле Волга. Перед установкой нужно обязательно убедится в том, что уровень шума не больше 120 Дб, потому что в другом случае будут проблем с прохождением технического обслуживания. Как сделать звуковой сигнал громче? Полностью заменить стандартную систему или же просто установить дополнительные сигналы в моторным отсек автомобиля?
Установить сигнал от Волги на ВАЗ 2112, 2111, 2110 можно несколькими способами. Просто заменить — это не вариант. Проблема в том, что к стандратному звуковому сигналу подходят два провода — плюсовой и минусовой: масса подается через корпус, а положительный провод дает постоянный ток и в таком случае он еще питает вентилятор радиатора. Для того чтобы новый сигнал от Волги работал, нужен только один плюсовой провод. Минус подается через корпус.
В таком случае здесь осуществляются также и разные потребления тока. Стандартный сигнал потребляет всего лишь 5 ампер, а сигнал от Волги — 8 ампер. По этой причине нужно будет установить 4-х контактное реле. Реле можно установить в блок предохранителей или в моторный отсек автомобиля. Чтоб установить реле внутри салона для работы нужен сам звуковой сигнал, одножильный провод, широкая клемма ‘мама’, реле 4-хконтактное на 30 ампер и колодка реле. Звуковой сигнал имеет намного большие размеры, нежели стандартный сигнал, поэтому в таком случае нужно обязательно установить его на кронштейн, чтобы не потерялся стандартный звук звучания. Лучше всего устанавливать реле в свободной ячейке блока предохранителей.
На 85 контакт приходится присоединение 13-контактного реле (выключатель сигнала на рулевом колесе). Если смотреть на схему, то он обозначается серо-черным цветом, а на фотографии он белого цвета. На свободное место нужно присоединить провод 87-го контакта реле. Чтобы подавать плюсовой провод нужно сначала провести провод разъема ‘Ш5-6’ к 30-му контакту реле и с помощью перемычки к контакту 86. Плюс подается при нажатии сигнала через 87 контакт. Красно-белый провод у сигналов использовать не нужно, но на него подается ток и в таком случае на него лучше установить изоляцию. Есть много плюсов в таком способе: реле расположена в монтажном блоке и туда не будет попадать влага или вода, заводская проводка находится в моторном отсеке и в таком случае провод будет браться отдельно, а не от вентилятора.
Теперь нужно рассмотреть случай установки реле в моторный отсек. Здесь много отличий от первого варианта, потому что все работы будут проводится как раз в подкапотном пространстве. Используются все те же материалы, только в данном случае нужно будет еще приобрести: подвесной предохранитель, 8 штук клемм типа ‘мама’, двухметровая пластиковая трубка. Гудок можно установить где удобно и подключить его нужно по одной из схем. В первой схеме ток берется с блока предохранителей через его же предохранитель а во второй схеме плюс нужно брать прямо с аккумулятора и через отдельный предохранитель 20 ампер. Многие рекомендуют устанавливать сигнал именно по второй схеме.
Реле нужно размещать там, где на него не будет попадать влага или вода. Реле лучше всего обмотать изоляционной лентой. С помощью ключа на 8 нужно открутить 2 болта крепления решетки радиатора и отщелкнуть 2 нижние защелки, решетку полностью снимаем. Стандартный звуковой сигнал снимаем и проводку прокладываем по новой схеме. Все соединения нужно тщательно изолировать, а провод, который соединяет провода от сигнала нужно засунуть в гофру. Реле устанавливаем в нужное положение и обратно устанавливаем решетку радиатора.
В каждом автомобиле должен быть установлен работающий звуковой сигнал. Благодаря клаксону водитель может предотвратить аварийно опасную ситуацию на дороге и избежать возможного столкновения. Но часто бывает такое, что гудок отказывается работать. По каким причинам звуковой сигнал на ВАЗ 2110 не работает и как исправить эту проблему — читайте ниже.
Возможные неисправности: признаки и причины
Признаков неисправности звукового сигнала на ВАЗ 2110 или 2112 несколько:
- Звуковой сигнал пропал. Водитель жмет на рулевое колесо или на соответствующую кнопку, расположенную на нем, при этом гудка нет.
- Гудок то появляется, то исчезает. Когда водитель жмет на руль, сигнал может начать работать, но затем сразу же пропадает.
Причин, по которым клаксон отказывается функционировать, может быть несколько:
- Одна из самых часто встречаемых причин — это выход из строя предохранительного устройства. В данном случае целостность самого клаксона не будет нарушено, что во многом упрощает процедуру ремонта.
- Выход из строя непосредственно гудка. Если после замены предохранительного устройства звук не появился, то можно попытаться проверить работоспособность клаксона путем его демонтажа и прямого подключения к аккумуляторной батарее. Если устройство рабочее, то при подключении к АКБ оно начнет издавать соответствующий сигнал.
- Также причина может заключаться в коротком замыкании в бортовой сети транспортного средства.
- Еще одна причина неполадки может заключаться в стертых прижимных контактах, которые находятся на рулевой колонке. Такая проблема часто встречается в автомобилях наших соотечественников. Прижимные контакты в любом случае со временем стираются из-за эксплуатации, предотвратить это не удастся. Как варианта, можно попробовать увеличить срок службы контактов, для этого их необходимо время от времени обрабатывать графитовой смазкой.
- Износ контактного кольца на рулевом колесе. Как сказано выше, от износа никуда не деться, поэтому рано или поздно каждый автовладелец столкнется с такой проблемой. Как и в предыдущем случае, можно попробовать увеличить ресурс эксплуатации контактного кольца путем нанесения на него графитовой смазки.
- Окисление контактов на рулевом колесе. При длительной эксплуатации на внутренних контактах начнут собираться отложения, что приводит к невозможности передачи импульса для срабатывания клаксона.
Способы устранения поломки
Если схема клаксона нарушена и гудок перестал работать, то есть несколько вариантов решения проблемы:
- Для начала следует произвести диагностику предохранительного устройства. Если эта деталь выгорела, то ее нужно просто заменить на новую, устройство расположено в монтажном блоке. Процесс замены не займет много времени, справиться с такой задачей сможет любой автолюбитель. Если замена предохранителя дала результаты, но уже спустя какое-то время гудок опять перестал работать, то скорей всего, причина кроется в скачках напряжения в бортовой сети. Перегрузка способствует ускоренному перегоранию предохранительного элемента, поэтому придется искать источник нагрузки и решать проблему. Для этого воспользуйтесь мультиметром или обратитесь за помощью к электрику.
- При неисправности непосредственно клаксона устройство подлежит замене. Если диагностика путем прямого подключения к аккумуляторной батарее не дала результатов, то скорей всего, причина кроется в самом устройстве, которое нужно поменять.
- Короткое замыкание. Для диагностики вам потребуется мультиметр и немного опыта. С помощью тестера вы сможете найти замыкание, если же вы никогда ранее не сталкивались с такой задачей, то лучше обратиться за помощью к специалистам.
- Если стерлись прижимные контакты либо контактное кольцо, то вышедшие из строя элементы подлежат замене. Не факт, что вы сможете купить новые контакты или кольцо, поэтому вероятнее всего, придется менять клаксон в сборе.
- Еще одна причина, по которой гудок не работает — это окисление внутренних контактов. Со временем эксплуатации, как сказано выше, на них собирается грязь и отложения, что приводит к препятствованию возникновения звука. Можно попробовать разобрать рулевое колесо машины, после чего произвести очистку внутренних контактов и собрать руль (автор видео — канал Александр Амочкин Коломна ААК).
Если вы столкнулись с проблемой неработающего клаксона, то вам наверняка будет интересно, как произвести его замену:
- В первую очередь нужно демонтировать рулевое колесо. Для этого снимите накладку и выкрутите болты, которые крепят руль.
- После того, как руль будет демонтирован, можно произвести очистку контактных дорожек, возможно, это поможет решить проблему. Обратите внимание на то, чтобы проволочные контакты в колонке были максимально чистыми.
- Выкрутите два самореза, которые расположены под пластиковой накладкой. После демонтажа накладки вы сможете увидеть контактную пластину, есть вероятность, что проблема кроется именно в ней. Зачистите контакты и проверьте работоспособность сигнала. Если гудок не работает, то с помощью гаечного ключа на 24 вам нужно будет отвернуть гайку, но выкручивать до конца ее не нужно.
- Далее, сам руль необходимо потянуть на себя, для этого придется приложить усилия. Можно попробовать сдвинуть колесо, постукивая по нему с разных сторон. Когда вы почувствуете, что руль поддался, гайка откручивается до конца.
- После демонтажа рулевого колеса приступаем к снятию клаксона. Под решеткой радиаторного узла расположен модуль, его необходимо демонтировать, для этого выкрутите гайку на 13 и отсоедините разъем.
- Установите новый, поставьте на место руль и проверьте работоспособность звукового сигнала.
Фотогалерея «Демонтаж руля и замена клаксона»
Годится ли гудок от Волги?
Можно ли использовать в «десятке» сигнал от Волги, как установить и как подключить его самостоятельно? В ВАЗ 2110 допускается установка волжского гудка, причем последние могут быть как старого, так и нового образца. Особой разницы между этими деталями нет, разве что тональность будет немного отличаться. Ну и, разумеется, стоимость. Но учтите, что произвести монтаж путем простой замены девайса не выйдет.
Суть заключается в том, что к штатному девайсу подключены два кабеля — один с отрицательным выходом, который идет от кнопки на рулевом колесе, а другой — с положительным. Последний подключен постоянно, он также питает и вентилирующее устройство радиаторного узла. А в волжских девайсах используется только один кабель — положительный, поскольку масса в данном случае подается через корпус, то есть от крепления к кузову транспортного средства. Помимо этого, нужно также учитывать, что в обоих системах используются разные потребители тока — на штатные варианты требуется не более 5 ампер, в то время как на волжские — по 8 ампер на каждый. В итоге получается 16 ампер (автор видео — Мастер Брюс).
Соответственно, для правильного подключения в ВАЗ 2110 изделия от Волги потребуется четырехконтактное реле, вариантов его установки у вас несколько:
- в салоне транспортного средства, в монтажном блоке с предохранителями;
- в моторном отсеке, но в данном случае учтите, что реле следует надежно заизолировать, чтобы не допустить попадания влаги.
Целесообразность самостоятельного ремонта
Так есть ли смысл самостоятельно ремонтировать клаксон? Если учесть вышеописанные рекомендации, то целесообразность ремонта есть только в том случае, если автовладелец будет максимально аккуратным при его выполнении. Ведь в процессе ремонтных работ есть большая вероятность того, что неопытный автолюбитель сможет повредить проводку в блоке либо неправильно подключит контакты. Поэтому если вы никогда ранее не сталкивались с процедурой ремонта, то лучше доверить это дело специалистам либо просто заменить гудок в сборе.
Видео «Наглядная инструкция по установке волжского сигнала на ВАЗ 2110»
Как не допустить ошибок при установке клаксона от Волги на «Десятку» — подробная инструкция с описанием всех нюансов приведена ниже (автор ролика — Виталий Вирясов).
Сегодня мы вкратце изучим основные характеристики и проблемные моменты звукового сигнала, устанавливаемого на автомобили ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Итак, с завода на ВАЗ-2110 устанавливается звуковой сигнал типа 20.3721 Применяемость — автомобили ВАЗ-2110 и модиф.; мотоциклы ИМЗ. Конструктивные особенности: безрупорный. Кстати благодаря именно этой конструктивной его особенности он очень тихий и приходится вместо него устанавливать альтернативные звуковые сигналы, которые мы рассмотрим в отдельной статье.
Технические характеристики звукового сигнала: — номинальное напряжение: 12 В; — потребляемый ток: 5,0 А; — уровень звукового давления на расстоянии 2 м не более 105…118; — основная частота звучания: 430. ..490 Гц; — схема 2-х проводная; — масса: 0,36 кг.
Основной изготовитель — АО ЛЭТЗ
Звуковой сигнал на автомобилях десятого семейства располагается под декоративной решеткой радиатора. Основными проблемами в работе звукового сигнала является окисленность клемм, вот они на фото ниже
Для демонтажа звукового сигнала достаточно открутить вот эту гайку ключем на 13
Для регулировки тональности сигнала нужно плоской отверткой регулировать этот регулировочный винт:
Вот вроде и вся информация про стоковый клаксон на десятках, стоит отметить что все же его звучание настолько уныло, что мы настоятельно рекомендуем поставить вместо него альтернативный звуковой сигнал.
Источники
Ваз 2112 как проверить датчик положения дроссельной заслонки
18.09.2021 Новости партнеровГде находится датчик положения дроссельной заслонки на Ваз 2110? Открываем моторный отсек, находим там дроссельный патрубок и сбоку видим этот самый ДПДЗ, он соединен с осью дроссельной заслонки. Порой это устройство ломается и вместо него нужно установить другой датчик. А зачем вообще нужен ДПЗД? Он представляет из себя потенциометр. Водитель нажимает на педаль газа, дроссельная заслонка меняет свое направление и на выходе датчика напряжение изменяется. В результате контроллер считывает информацию о выходном напряжении ДПЗД и исходя из этого регулирует подачу топлива. На сайте https://agregatmaster.ru/zapchasti-dlja-generatora-huter можно подобрать запчасти для генераторов разных моделей.
Если датчик выходит из строя, контроллер получает неверную информацию, касаемо его положения и, все это влияет на расход топлива. По каким симптомам можно определить неисправность ДПДЗ?
- Если поставить ручку переключения передач в нейтральное положение, двигатель иногда глохнет;
- Обороты на холостом ходу начинают плавать, причем при любом режиме работы мотора;
- Во время набора скорости наблюдаются рывки.
- В некоторых случаях загорается индикатор»Check Engine», однако это не является обязательным условием при поломке датчика положения дроссельной заслонки.
Для того чтобы узнать, цел ли ДПЗД или нет, нам нужно его проверить. Включаем зажигание и мерим напряжение между минусом и контактом ползунка. Вольтметр должен показать не более 0, 7 В. Далее поворачиваем пластмассовый сектор, тем самым полностью открываем заслонку и еще раз измеряем напряжение, теперь показание должно быть не менее 4 В. Выключаем зажигание, вытаскиваем разъем, измеряем сопротивление между контактом ползунка и любым другим выводом. Потихоньку проворачиваем сектор, смотрим на показания омметра. Во время вращения стрелка должна двигаться плавно, если появились скачки, то датчик придется менять. На таких автомобилях, как тоже имеется подобный датчик, только он намного прочнее по сравнению с отечественными аналогами. По какой причине датчик сломался?
Одна из причин — исчезло напыление основы в начале хода ползунка. Из-за этого не происходит линейного повышения напряжения выходного сигнала. Вторая причина поломки датчика — неисправность в подвижном сердечнике. Если ломается один из его наконечников, то на подложке образуется задир, это вызывает поломку остальных наконечников. В итоге теряется контакт между ползунком и резистивным слоем. Чтобы точно определить расположение ДПДЗ, нужно ознакомиться с инструкцией. Замена не должна вызвать трудностей и для этого совершенно не нужно обращаться в сервисный центр. Регулировать его после установки не нужно, контроллер сам примет режим ХХ как нулевое положение. Теперь к вопросу о покупке ДПДЗ. Чаще всего покупают пленочно-резистивные датчики, именно их и устанавливает завод-производитель. Стоят они недорого, но и срок службы у них небольшой. Рекомендуется покупать бесконтактный датчик положения дроссельной заслонки, стоит он дороже, но зато и срок службы выше.
Воздушный фильтр ВАЗ-2110 и его установка
Для того чтобы автомобиль работал стабильно с максимальной производительностью, ему необходима качественная топливная смесь. Одним из важнейших устройств, участвующих в ее образовании, является воздушный фильтр – обязательный элемент любого двигателя, будь то бензиновый или дизельный. Он подает в карбюратор или инжектор воздух, очищая его от влаги и пыли.
В этой статье мы поговорим о том, что такое воздушный фильтр ВАЗ-2110, а также рассмотрим процесс установки.
Зачем нужен фильтр
И дизель, и дизель может работать без устройства фильтрации воздуха, но сколько он прослужит? Мельчайшие частицы пыли, грязи и влаги при попадании в цилиндры двигателя со временем начнут разрушать трущиеся детали.
Кроме того, топливная смесь, которая будет состоять из влаги и мусора, не только не обеспечит достаточную мощность, но и вызовет скорый выход из строя карбюратора, форсунки, форсунок и т.д.
Где и что такое элемент воздушного фильтра
Фильтр воздушный ВАЗ-2110 находится в моторном отсеке автомобиля. В зависимости от типа двигателя кожух может иметь разный вид. В бензиновых двигателях он выполнен из металла и имеет круглую форму. Воздушный фильтр ВАЗ-2110 (инжектор) помещен в прямоугольный пластиковый корпус.
Сам же фильтрующий элемент также имеет другую форму для карбюратора – круглую, для инжектора – прямоугольную. Изготовлен из специального пористого материала, спрессованного в гармошку.
Корпус фильтра от инжекторных моделей соединяется с двигателем через гофры. По такому своеобразному воздуховоду очищенный воздух поступает в устройство для образования топливной смеси. Гофра воздушного фильтра ВАЗ-2110 – это толстый гофрированный резиновый шланг. В карбюраторных моделях корпус фильтрующего элемента устанавливается непосредственно на карбюратор.
Рекомендуем
Как работает задняя втулка переднего рычага и сколько она служит?
Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…
Расход масла в двигателе. Шесть причин
Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв…
Как работает выхлопная система?
Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…
При замене фильтра
Естественно, фильтрующий элемент постоянно приходит в негодность и требует замены. Для ВАЗ-2110 производитель настоятельно рекомендует замену через каждые 20 тыс. км пробега. Если машина эксплуатируется в условиях сильного загрязнения, то лучше эту процедуру проводить через 10 тыс. км, заменив моторное масло и масляный фильтр.
Иногда воздушный фильтр ВАЗ-2110 приходил в негодность к дальнейшей работе и намного раньше. В бензиновых двигателях, например, может выбрасывать масло, если маслосъемное кольцо будет повреждено и уже не будет справляться со своей задачей. Кроме того, фильтр может пострадать от механических повреждений, контакта с топливом или водой. В этих случаях его немедленно заменяют.
Особенности подбора
Подобрать воздушный фильтр ВАЗ-2110 сегодня не составляет труда. Его даже не нужно брать с собой в магазин или на рынок.Вы просто сообщаете продавцу модель автомобиля и тип двигателя (карбюраторный или инжекторный), и он предложит вам на выбор несколько товаров от разных производителей.
Сразу отметим, что лучшим вариантом будет оригинальный фильтрующий элемент производства АВТОВАЗ, но также можно приобрести и установить достойные аналоги, например «Bosch», «Mann» или «Atlantic».
Фильтр воздушный ВАЗ-2110: размеры
При попадании некомпетентному продавцу не лишним будет узнать размеры фильтров для разных типов моторов.
Для бензинового двигателя (круглый):
- Высота – 62 мм;
- Наружный диаметр – 232 мм;
- Внутренний диаметр – 182 мм.
Для впрыска двигателя (прямоугольный),
- Ширина – 213 мм;
- Длина – 213 мм;
- Высота – 58-60 мм.
Фильтрующий элемент с нулевым сопротивлением
Существует еще один тип фильтрующего элемента для инжекторных двигателей – фильтр нулевого сопротивления воздуха. Этот своеобразный элемент тюнинга призван улучшить воздухозаборник.Материал фильтрующего элемента почти не имеет сопротивления входящему воздуху. Это значительно увеличивает мощность и приемистость двигателя. Но у этого тюнинга есть три недостатка:
- Цена «нулевика» значительно выше, чем у обычного фильтра;
- Высокий расход топлива;
- Требуется замена через каждые 5-7 тыс. пробега.
Сборка фильтра ВАЗ-2110 (инжекторный двигатель)
Теперь посмотрим, как самостоятельно установить воздушный фильтр, что для этого требуется.
Инструменты :
- Отвертка с крестообразным лезвием;
- Ключ 10;
- Влажная ткань или губка для удаления пыли;
- Новый фильтр.
Автомобиль установить на ровную поверхность, открыть капот, отсоединить минусовую клемму от аккумуляторной батареи, найти в моторном отсеке корпус фильтрующего элемента и гофру, идущую к двигателю.
Сзади корпуса находится выпускной воздушный фильтр ВАЗ-2110, на который надевается гофра. Это разъем датчика массового расхода воздуха (MAF).Рассадина этого разъема. Ослабьте зажим на трубке и отрывной канавке.
Крестовая отвертка Открутить 4 винта крышки корпуса фильтра, снять ее и отложить в сторону. Восстанавливаемый фильтрующий элемент для выхлопных газов.
Влажной тканью или губкой протрите внутреннюю поверхность корпуса и крышек, удаляя грязь и пыль. Ставим на место новый фильтр. Установите крышку корпуса, затяните винты, подсоедините гофру, штекер датчика. Накидываем клемму массы на аккумулятор, запускаем двигатель, проверяем его работу.
Установка воздушного фильтра ВАЗ-2110 (карб)
В автомобилях с карбюраторным двигателем процедура замены фильтрующего элемента намного проще. Из инструментов и ресурсов здесь понадобятся только гаечный ключ на 10 и тряпка.
Установите автомобиль на ровную поверхность, поднимите капот, найдите корпус фильтра. Имеет несколько подпружиненных защелок, закрывающихся крышкой. Оценивает их и закручивает ключом на гайку на 10 на центральном штифте крышки. Поднимите крышку, извлеките из нее старый фильтрующий элемент.Удалите грязь и пыль с внутренней поверхности корпуса ветошью.
Установите новый фильтр. Закройте крышку корпуса, затяните, зафиксируйте защелки.
Установка фильтра нулевого сопротивления своими руками
Процесс установки «нулевика» также достаточно прост и может быть осуществлен самостоятельно. Для этого потребуется набор ключей и крестовая отвертка.
Под капотом, находим корпус воздушного фильтра ВАЗ-2110.Отсоединяем клемму массы на аккумуляторе.Отсоедините разъем MAF. Отверткой освобождаем болт хомута и снимаем гофру идущую к двигателю.
Ключ на 10 (лучший конец) Откручиваем гайки крепления ДМРВ к корпусу фильтра. Разберите корпус фильтра и снимите его.
Крестообразная отвертка поворачивает винт, которым заземляющий провод крепится к головке блока цилиндров. Под этот винт устанавливается кронштейн крепления датчика массового расхода воздуха, входящего в комплект поставки фильтра. Закрепите датчик на кронштейне с помощью болта 10. Соединение должно быть достаточно жестким, иначе ДМРВ будет поврежден из-за вибрации.
К задней части датчика прикрепите гофру и зафиксируйте ее, зажав хомут. Перед МАФом поставил фильтр и прижал его локтем хомутом. Подключите разъем датчика, съемную клеммную колодку.
Несколько советов
- Своевременно меняйте воздушный фильтр, так как от его состояния зависит стабильность работы двигателя и расход топлива.
- Осматривать фильтрующий элемент на предмет его состояния не реже двух раз в месяц.
- В автомобилях с карбюраторным двигателем обратите внимание на чистоту корпуса фильтра.Если это масло или беловатая эмульсия, то пора чистить вентиляцию или менять маслосъемное кольцо. Фильтр в этом случае подлежит замене.
- Купить дешевые фильтрующие элементы сомнительного происхождения. Лучше обратиться в специализированный магазин, где не только подберут нужную модель, но и проконсультируют по ее правильной установке.
- Не ставьте «нулевик» просто так. Если вы не гонщик и не стритрейсер, придерживайтесь простых моделей фильтрующих элементов.
Как поставить воздушный фильтр ваз 2110.Где находится и что такое элемент воздушного фильтра
Воздушный фильтр используется для предотвращения попадания грязи и пыли в двигатель. Естественно, со временем он забивается и его нужно менять. Как и на другие автомобили, новый фильтр на ВАЗ-2110 ставят после определенного пробега.
Когда и зачем нужно менять фильтр очистки воздуха на ВАЗ-2110
Как снять фильтр очистки воздуха на инжекторной ВАЗ-2110
Перед заменой двигателя двигатель выключается, автомобиль поставить на ручник и для надежности включить первую или заднюю передачу, отсоединить провод массы от аккумулятора.
За фильтром на патрубке отсоедините разъем с кабелем от датчика массового расхода воздуха, нажав на пластмассовую защелку снизу пальцем или отверткой.
Открутите 4 винта крепления крышки корпуса фильтра.
Ослабьте хомут выпуска воздуха на креплении крышки. Последнюю аккуратно приподнимают, снимая с зажима. Крышка переворачивается и затем кладется на батарею. Во время этой операции нужно стараться не повредить гофру трубы.
Снимите фильтрующий элемент.
Установка нового фильтрующего элемента
Осматриваем корпус фильтра. При необходимости собираем с него грязь пылесосом, протираем тряпкой. В то же время при внешнем осмотре можно узнать, насколько хорошо сработал фильтр. Когда корпус внутри чистый, значит, со своей задачей он справился.
Целесообразно проверить вывод на целостность. При необходимости меняйте. Порванная труба будет затягивать неочищенный воздух снаружи вокруг фильтра.
Аккуратно и плотно устанавливаем новый фильтр на место старого. При этом необходимо расположить его таким образом, чтобы гофры были направлены параллельно продольной оси автомобиля. В противном случае расположенные поперек пути воздушного потока гофры будут создавать для него сильное сопротивление. Кстати, на корпусе фильтра есть стрелки правильного направления расположения гофры.
При сборке необходимо следить за тем, чтобы уплотнение фильтра под крышкой корпуса и на стыке корпуса и крышки сидело на своем месте, иначе будет нарушена надлежащая фильтрация и пыль может попасть в двигатель. Поэтому 4 винта нужно затягивать равномерно, желательно крест-накрест, не допуская перекоса крышки.
Если нет возможности приобрести новый фильтрующий элемент или нет в продаже продукции необходимого качества, то можно продуть старый. Для этого потребуется компрессор достаточной мощности.
Одним из важных элементов современного автомобиля является воздушный фильтр двигателя. Высокие технологии, используемые при производстве моторов для автомобилей, привели к тому, что они стали очень уязвимыми к различным внешним факторам.Плохой воздушный фильтр может повредить двигатель. Именно поэтому не стоит относиться к замене воздушного фильтра как к необязательным операциям.
Грязный фильтр может самопроизвольно выбрасывать в двигатель скопившуюся грязь и пыль, что может привести к неисправности не только гильзопоршневой группы вашего двигателя, но и его топливной системы.
Посторонние мелкие частицы, попадая в камеру сгорания, как минимум приводят к образованию нагара, а также могут вызывать механические повреждения внутренних поверхностей как поршня, так и гильзы.
Также для эффективной работы двигателя требуется наличие достаточного количества атмосферного воздуха в камере сгорания. Он должен непрерывно и в больших объемах поступать в систему гильза-поршень. Так, только при сгорании одного литра бензина через двигатель проходит около 15 тысяч литров воздушного потока. Попробуйте подсчитать, сколько воздуха проходит через двигатель вашего ВАЗ 2110 при ежедневных поездках?
Волжский автомобильный завод рекомендует регулярно заменять воздушный фильтр двигателя, приурочив эту процедуру к регламентному обслуживанию.Однако срок службы воздушного фильтра может варьироваться в зависимости от условий эксплуатации вашего автомобиля. Целесообразно регулярно проверять состояние воздушного фильтра и при необходимости заменять его. Эта процедура выглядит достаточно просто и не требует ни специализированного оборудования, ни продвинутых технических навыков.
Также специалисты ВАЗ считают, что при замене фильтрующего элемента придется его отрезать и заменить на новые резиновые опоры.
Инструкция по замене воздушного фильтра на ВАЗ 2110
Для того, чтобы начать процедуру замены фильтрующего элемента на ВАЗ 2110, необходимо предварительно отсоединить клеммы от аккумуляторной батареи вашего автомобиля.
Воздушный фильтр предназначен для защиты двигателя от попадания в него различных загрязнений. Естественно, в процессе эксплуатации он со временем загрязняется и требует замены. В статье даны рекомендации и подробная инструкция, как заменить воздушный фильтр ВАЗ 2110 инжектор.
[ Скрыть ]
Когда необходимо менять?
Основное назначение воздушного фильтра — очистка поступающего воздушного потока из окружающего воздуха от пыли, грязи, пыльцы растений и других загрязнений.В качестве фильтрующего материала можно использовать бумагу, поролон, войлок или ткань. Существуют специальные фильтры нулевого сопротивления, которые позволяют увеличить мощность двигателя на 3-5%. Установку нулевого фильтра имеет смысл делать на спортивные автомобили.
Со временем любой фильтр, в том числе и нулевого сопротивления, загрязняется. На срок службы фильтрующего элемента влияет степень загрязнения. среды и условий эксплуатации.
При загрязнении фильтрующего элемента возникают следующие проблемы:
- снижается пропускная способность фильтрующего материала;
- расход топлива увеличивается;
- ухудшение качества топливно-воздушной смеси, поступающей в цилиндры;
- мощность двигателя падает.
Из грязного расходного материала абразивные частицы могут попасть в цилиндры и повредить поверхности трущихся деталей.
Для устранения возникших проблем необходимо либо очистить загрязненный элемент, либо заменить его новым. Преимуществом фильтра нулевого сопротивления является тот факт, что достаточно промыть изделие специальным составом и он восстанавливает свои свойства.
Желательно заменить через 15 000 км пробега. При эксплуатации автомобиля в условиях мегаполиса или сельской местности с грунтовыми дорогами замену лучше проводить через 5-7 тысяч километров.
К сожалению, в настоящее время нет доступных опросов.
Инструкция по замене воздушного фильтра
Для замены воздушного фильтра на ВАЗ 2110 инжектор не нужны специальные знания, поэтому заменить его сможет даже начинающий автомобилист.
Набор инструментов
Процедура не требует специальных инструментов.
Достаточно подготовить:
- ключ на «10»;
- крестовая отвертка;
- новый воздушный фильтр;
- пылесос или компрессор;
- чистая тряпка.
Подготовив все необходимое, можно приступать к замене.
Последовательность
Работы по замене проводятся на нерабочем автомобиле. Автомобиль должен быть поставлен на ручной тормоз.
Замена воздушного фильтра на ВАЗ 2110 инжектор состоит из следующих этапов:
- В первую очередь нужно снять минусовую клемму с аккумулятора, чтобы обесточить автомобиль.

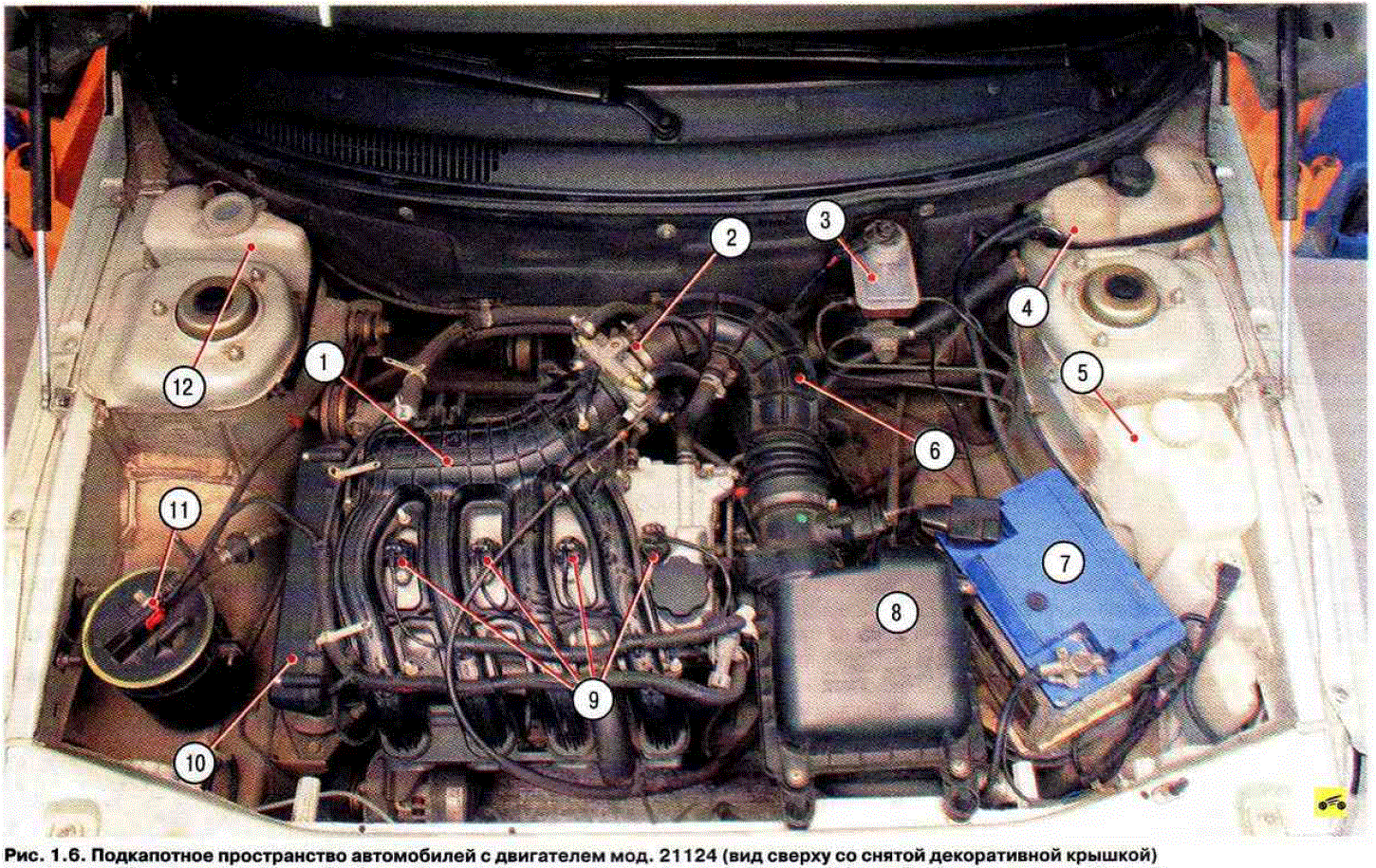

- Воздушный фильтр на ВАЗ 2110 инжектор находится в передней части моторного отсека.
Под корпусом воздушного фильтра нужно отверткой или пальцем нажать на пластмассовую защелку. Затем нужно отсоединить разъем со жгутом проводов от датчика массового расхода воздуха.
- Чтобы снять крышку с корпуса воздушного фильтра, открутите четыре винта.
- Затем ослабьте хомут на патрубке выпуска воздуха.
- Затем нужно поднять крышку и снять ее с зажима. Затем переворачиваем и ставим на батарею. При этом нужно соблюдать осторожность, чтобы не повредить гофру.
- Теперь можно снять фильтрующий элемент.
- Следующим шагом будет установка нового расходного материала. Сначала следует очистить корпус внутри от пыли и грязи с помощью пылесоса или сжатого воздуха. Затем протрите поверхность чистой тканью.
- Также следует проверить целостность воздуховода. При наличии повреждений его необходимо заменить. Если труба порвется, через нее будет попадать неочищенный воздух.
- Новый фильтрующий элемент аккуратно устанавливается на место старого.При установке обратите внимание на направление гофры. Его необходимо укладывать по направлению движения воздуха.
- Установка снятых деталей производится в обратном порядке. При сборке следите за тем, чтобы фильтрующий материал под крышкой корпуса лежал правильно и не был зажат между крышкой и корпусом, иначе фильтрация будет некачественной. В этом случае пыль может попасть в двигатель.
- Затяните винты на крышке корпуса последовательно, желательно сначала наискосок друг к другу, не допуская перекоса крышки.
Если элемент не сильно загрязнен или нет возможности приобрести новый, можно очистить фильтрующий элемент с помощью мощного компрессора. Фильтр нулевого сопротивления промывается специальным составом.
Видео «Как заменить воздушный фильтр на ВАЗ 2110»
В этом видео показано как поменять воздушный фильтр на ВАЗ 2110 инжектор.
Не стоит лишний раз напоминать, что ВАЗ 2110 был как с инжекторным, так и с карбюраторным двигателем. И процедура замены воздушного фильтра, естественно, будет разной для каждой из этих моделей.Но тем не менее, в этой статье будет рассмотрен именно вариант замены воздушного фильтра с системой впрыска, для автомобилей типа ВАЗ 2110, 2111, 2112.
Обратите внимание, что фильтрующий элемент необходимо менять не реже одного раза в 30 000 км. Именно такую рекомендацию дал производитель АвтоВАЗ. Хотя в условиях сильно загрязненного воздуха, например, при интенсивной эксплуатации по пыльным грунтовым дорогам, эту процедуру следует проводить в два раза чаще.
Для выполнения этой задачи нам понадобится всего одна крестовая отвертка. Сначала нужно открутить 4 винта крепления крышки корпуса, как показано на фото:
Выполнив этот шаг, вы можете поднять крышку, слегка поддев ее рукой:
- Далее можно снять старый воздушный фильтр со своего места.
- Затем хорошо протрите внутреннюю часть корпуса фильтра, чтобы не осталось пыли
Теперь можно заменить фильтр, предварительно купив новый.Данные ценообразования расходных материалов разные и могут варьироваться от 100 до 300 рублей. Только не думайте, что дорогу нужно реже менять.
Установка происходит в обратной последовательности, при этом следует учитывать, что воздушный фильтр должен быть направлен ребрами в сторону автомобиля.
Добро пожаловать! Воздушный фильтр – благодаря ему воздух, поступающий в двигатель вашего автомобиля, очищается от мелких частиц пыли и грязи, поэтому за этим фильтром необходимо периодически следить, а именно проверять, в каком он состоянии и т.д.
Если вдруг этот фильтр сильно загрязнится, то вся пыль с грязного фильтра полетит в салон вашего автомобиля, а пыль кстати очень пагубно влияет на зеркальную часть цилиндров, а именно , стирает как наждачная бумага, поэтому через некоторое время на зеркальной части начинают появляться разводы и она становится менее гладкой, в связи с этим поршням становится тяжелее ходить по менее гладкой части и таким образом идет небольшой износ поршней из-за забитого фильтра, но все же, в основном это касается только зеркальной части цилиндра, так что этот фильтр нужно время от времени менять и на место старого ставить новый, читайте ниже о том, как это сделать.
Внимание! Для того, чтобы заменить воздушный фильтр вам потребуется взять с собой: Отвертку, а так же нужно будет запастись набором гаечных ключей, в который будут входить основные (Применяемые практически везде) ключи, а так же инвентарь на более-менее чистой тряпке!
Где находится воздушный фильтр? Он находится внутри самого корпуса фильтра, а именно на инжекторных автомобилях этот корпус расположен немного ближе к передней части автомобиля, поэтому этот корпус можно легко увидеть, сначала открыв капот автомобиля, а затем посмотрев на двигатель, а именно ближе к переду, и там очень хорошо видно этот корпус, в котором находится воздушный фильтр.(Подробнее о том, где находится этот корпус на карбюраторных и инжекторных автомобилях, вы можете увидеть на картинке, которая в свою очередь находится в статье под названием: «Замена корпуса воздушного фильтра»)
Когда следует менять воздушный фильтр ? Мы уже не раз писали на эту тему, многие утверждают, что фильтр нужно менять после определенного пробега автомобиля, в основном этот показатель составляет около 15 000 тыс. км для карбюраторного и около 25 000 тыс. км для инжекторного, но все дело далеко не в пробеге и даже если честно, то на пробег можно вообще не смотреть, потому что время от времени нужно смотреть только на состояние фильтра, который может засориться в любой момент и даже после 10 000 тыс. км может потребоваться его замена.
Внимание! Подробнее о том, когда нужно менять этот фильтр и зачем он вообще нужен, вы можете узнать в интересной статье: «Для чего нужен воздушный фильтр и периодичность его замены»!
Кстати, о самом главном, то есть о том, как легко будет понять, что у вас засорился воздушный фильтр, во-первых, при его засорении мощность вашего автомобиля упадет, хоть и незначительно, но все же , машина будет ехать чуть хуже, а так же увеличится у нее расход топлива, т.к. при забитом фильтре в цилиндры будет проходить меньше воздуха, и в связи с этим форсунки будут добавлять немного топлива в коллектор так что машина едет более-менее, и в заключение отметим, что с забитым фильтром запустить двигатель в сильный мороз будет сложнее для автомобиля, в котором этот фильтр находится в абсолютно чистом состоянии!
Как заменить воздушный фильтр на ВАЗ 2110-ВАЗ 2112?
Внимание! Перед тем, как приступить к замене, запомните один важный для себя момент, а именно, при работе с электроникой, например, с различными проводными колодками (Позже вы поймете, о чем речь), а также с другими электрическими проводами, обязательно снимите перед началом работы, отключите от «минусовой» клеммы на аккумуляторе которая находится, клемму которая подключена к этому минусу, тем самым обесточив аккумулятор от напряжения и уже при работе с электроникой у вас не возникнет никаких проблем, иначе, например, на оголенный провод попадет вода и включится аккумулятор, в результате чего вам потом нужно будет менять еще и проводку! (Информацию о том, как отсоединить минусовую клемму от вывода, см. в статье: «Замена аккумулятора на ВАЗ» пункт 1)
Форсунка: 1) В самом начале операции сначала нужно будет открутить пару винтов, которыми верхняя крышка крепится к корпусу основного фильтра, а затем, когда четыре винта будут откручены, аккуратно поднимите крышку и отложите ее в сторону, чтобы не мешала.
Внимание! Не ставьте эту крышку на горячий двигатель (если она у вас прогрета), иначе она может просто расплавиться, а также при снятии этой крышки всегда помните, что вы не можете полностью снять ее с автомобиля и поставить на земле (если, конечно, не ослабить хомут, который крепит трубу к этим крышкам), а тут нечего, можно просто эту крышку открутить в сторону, и все!
2) Теперь, когда верхняя крышка отложена, осторожно снимите старый воздушный фильтр и установите на его место новый, а затем затяните все винты, которыми крепится верхняя крышка.
Внимание! Перед установкой нового фильтра обязательно очистите его от любых этикеток, которые наклеены на него при покупке, а также обратите внимание Особое внимание на нижнюю часть корпуса крышки фильтра (Эту, кстати, еще нужно будет протер тряпкой от всей пыли и грязи), на этой нежной части вы увидите направление стрелок по которым вам придется доставать новый фильтр, а именно стрелки — это направление гофры на фильтре!
Подробнее о замене этого фильтра смотрите в видео ниже:
Карбюратор: 1) Для начала запаситесь ключом и с его помощью открутите центральную гайку крепления верхней крышки (красная стрелка), и после откручивания осторожно снимите эту крышку с автомобиля, при этом расстегнув все четыре защелки, которые ее крепят.
Внимание! Для наглядности одна из четырех защелок на верхнем фото обозначена синей стрелкой!
2) Затем, когда центральная гайка будет снята, а также отстегнуты все защелки, возьмитесь за нее рукой и приподнимите верхнюю крышку корпуса фильтра и затем положите куда-нибудь, например, на землю.
3) После того, как крышка окажется на земле, возьмите старый фильтр рукой и снимите его, а всю внутреннюю часть корпуса очистите ветошью от ненужной пыли и грязи, и только после этого установите новый фильтр, и наденьте сверху верхнюю крышку, закрывающую корпус, и заверните эту крышку, используя центральную гайку и все четыре защелки.
Внимание! Мы убедились, что заменить воздушный фильтр на автомобилях не так уж и сложно, поэтому, чтобы уложиться в голове больше материала, предлагаем вам посмотреть чуть ниже видеоролик, в котором на примере автомобиля ВАЗ 2109 происходит замена этого фильтра, в десятках данных замен, если это выполняется одинаково!
Vaz-Russia.ru
Как поменять воздушный фильтр ВАЗ 2110 самостоятельно?
Воздушный фильтр предназначен для защиты двигателя от попадания в него различных загрязнений.Естественно, в процессе эксплуатации он со временем загрязняется и требует замены. В статье даны рекомендации и подробная инструкция, как заменить воздушный фильтр ВАЗ 2110 инжектор.
Основное назначение воздушного фильтра — очистка поступающего воздушного потока из окружающего воздуха от пыли, грязи, пыльцы растений и других загрязнений. В качестве фильтрующего материала можно использовать бумагу, поролон, войлок или ткань. Существуют специальные фильтры нулевого сопротивления, позволяющие увеличить мощность двигателя на 3-5%.Нулевой фильтр имеет смысл устанавливать на спортивные автомобили.
Расходный материал нулевого сопротивления
Со временем любой фильтр, в том числе нулевой сопротивления, загрязняется. На срок службы фильтрующего элемента влияет степень загрязнения окружающей среды и условия эксплуатации.
При загрязнении фильтрующего элемента возникают следующие проблемы:
- снижается пропускная способность фильтрующего материала;
- расход топлива увеличивается;
- ухудшается качество топливно-воздушной смеси, поступающей в цилиндры;
- мощность двигателя падает.
Из грязного расходного материала абразивные частицы могут попасть в цилиндры и повредить поверхности трущихся деталей.
Для устранения возникших проблем необходимо либо очистить загрязненный элемент, либо заменить его новым. Преимуществом фильтра нулевого сопротивления является тот факт, что достаточно промыть изделие специальным составом и он восстанавливает свои свойства.
Желательно заменить через 15 000 км пробега. При эксплуатации автомобиля в условиях мегаполиса или сельской местности с грунтовыми дорогами замену лучше проводить через 5-7 тысяч километров.
Инструкция по замене воздушного фильтра
Для замены воздушного фильтра на ВАЗ 2110 инжектор не нужны специальные знания, поэтому заменить его сможет даже начинающий автомобилист.
Набор инструментов
Процедура не требует специальных инструментов.
Достаточно подготовить:
- ключ на «10»;
- крестовая отвертка;
- новый воздушный фильтр;
- пылесос или компрессор;
- чистая тряпка.
Подготовив все необходимое, можно приступать к замене.
Последовательность
Работы по замене проводятся на нерабочем автомобиле. Автомобиль необходимо поставить на ручной тормоз.
Замена воздушного фильтра на ВАЗ 2110 инжектор состоит из следующих этапов:
Если элемент не сильно загрязнен или нет возможности приобрести новый, можно очистить фильтрующий элемент с помощью мощного компрессора. Фильтр нулевого сопротивления промывается специальным составом.
Видео «Как заменить воздушный фильтр на ВАЗ 2110»
В этом видео показано как поменять воздушный фильтр на ВАЗ 2110 инжектор.
AvtoZam.com
Замена воздушного фильтра на инжектор
Не стоит лишний раз напоминать, что ВАЗ 2110 был как с инжекторным, так и с карбюраторным двигателем. И процедура замены воздушного фильтра, естественно, будет разной для каждой из этих моделей. Но все же в данной статье будет рассмотрен именно вариант замены воздушного фильтра с системой впрыска, для автомобилей типа ВАЗ 2110, 2111, 2112.
Обратите внимание, что фильтрующий элемент необходимо менять не реже одного раза в 30 000 км.Именно такую рекомендацию дал производитель АвтоВАЗ. Хотя в условиях сильно загрязненного воздуха, например, при интенсивной эксплуатации на пыльных грунтовых дорогах, эту процедуру следует проводить в два раза чаще.
Для выполнения этой задачи нам понадобится всего одна крестовая отвертка. Сначала необходимо открутить 4 винта крепления крышки корпуса, как показано на фото:
Выполнив этот шаг, можно приподнять крышку, слегка поддев ее рукой:
- Далее можно снимите старый воздушный фильтр со своего места.
- Затем хорошо протираем внутреннюю часть корпуса фильтра, чтобы не осталось пыли.
Теперь можно заменить фильтр, предварительно купив новый. Цены на эти расходники разные, и могут варьироваться от 100 до 300 рублей. Только не думайте, что дорогу нужно реже менять.
Установка происходит в обратной последовательности, при этом следует учитывать, что воздушный фильтр должен быть направлен ребрами в сторону автомобиля.
remont-vaz2110.ru
Замена воздушного фильтра ВАЗ 2110: Инструкция по замене фильтра, видео
Одним из важных элементов современного автомобиля является воздушный фильтр двигателя. Высокие технологии, используемые при производстве моторов для автомобилей, привели к тому, что они стали очень уязвимыми к различным внешним факторам. Плохой воздушный фильтр может повредить двигатель. Именно поэтому не стоит относиться к замене воздушного фильтра как к необязательным операциям.
Грязный фильтр может самопроизвольно выбрасывать в двигатель скопившуюся грязь и пыль, что может привести к неисправности не только гильзопоршневой группы вашего двигателя, но и его топливной системы.
Посторонние мелкие частицы, попадая в камеру сгорания, как минимум приводят к образованию нагара, а также могут вызывать механические повреждения внутренних поверхностей как поршня, так и гильзы.
Также для эффективной работы двигателя необходимо наличие достаточного количества атмосферного воздуха в камере сгорания. Он должен непрерывно и в больших объемах поступать в систему гильза-поршень. Так, только при сгорании одного литра бензина через средний двигатель проходит около 15 тысяч литров воздушного потока.Попробуйте подсчитать, сколько воздуха проходит через двигатель вашего ВАЗ 2110 при ежедневных поездках?
Волжский автомобильный завод рекомендует регулярно заменять воздушный фильтр двигателя, приурочивая эту процедуру к регламентным работам. Однако срок службы воздушного фильтра может варьироваться в зависимости от условий эксплуатации вашего автомобиля. Целесообразно регулярно проверять состояние воздушного фильтра и при необходимости заменять его. Эта процедура выглядит достаточно просто и не требует ни специализированного оборудования, ни продвинутых технических навыков.
Распиновка датчика скорости. Датчик скорости ваз распиновка и схема подключения дс ваз 2115 схема подключения спидометра
В любом автомобиле есть система контроля скорости, позволяющая водителю всегда знать, в каком скоростном режиме он движется. Одним из основных элементов такой системы является датчик скорости (ДС) на автомобиле ВАЗ 2110. Подробнее об этом устройстве, его назначении, неисправностях и диагностике вы можете узнать из видео ниже.
[Скрыть]
Назначение датчика скорости в автомобиле
Датчик скорости ВАЗ 2110 отвечает за правильную подачу бензина.Также он позволяет установить угол опережения зажигания, кроме того, устройство следит за качеством топливовоздушной смеси.
Регулятор собирает всю необходимую информацию для форсунки — количество оборотов двигателя, скорость движения, данные о детонации и т.д. — после чего передает импульсы на ЭБУ. После передачи блок управления проверяет всю полученную информацию, в результате чего вносит изменения в работу форсунки.
Симптомы
В том случае, если одометр перестает нормально работать, а спидометр дает неверную информацию относительно пройденного пути и скорости, это свидетельствует о неисправности.Это может быть проблема как с датчиком скорости ВАЗ 2110, так и с приводом устройства. Не исключен такой вариант, что проблемы связаны с электропроводкой. Также на практике часто возникают проблемы, вызванные распиновкой датчика скорости, которую можно перепутать или неработоспособностью самого разъема. В последнем случае проблема может быть из-за плохих контактов.
Помимо всего прочего, признаком неисправности регулятора может быть то, что машина глохнет на холостом ходу.Конечно, причин, почему машина глохнет, может быть много. В том случае, если спидометр, расположенный на панели приборов, дает неверные данные, на приборной панели должен гореть индикатор Check Engine. Если DS выйдет из строя, вы сразу обратите внимание на горящий чек на дашборде.
Диагностика ДС на ВАЗ 2110
Как проверить датчик скорости на ВАЗ 2110 самостоятельно? В первую очередь для этого необходимо знать, где должен находиться ДС, после чего проводится диагностика его накопителя.В соответствии со схемой подключения, на десятых моделях ВАЗ регулятор находится в моторном отсеке, недалеко от выпускного коллектора. Как показывает практика, соединительные провода могут тереться о нагретый коллектор, в результате чего плавятся.
Результат — короткое замыкание. Обычно эту проблему можно решить, заизолировав провода и закрепив их так, чтобы они не соприкасались с коллектором. Другим вариантом диагностики может быть проверка кабеля на наличие обрыва.Эта причина является одной из наиболее вероятных. Если шлейф в порядке и повреждений в процессе не обнаружено, то проблема кроется в самом контроллере или его накопителе.
Подготовка к замене
Чтобы процедура замены контроллера на десятой модели ВАЗ прошла правильно, при этом был получен ожидаемый результат, а именно нормальное функционирование спидометра, этот процесс должен быть правильно подготовлен.
Во-первых, на ВАЗ 2110 замена ДС предполагает покупку нового контроллера.Приобретая новый регулятор, необходимо обратить внимание на то, что каждый разъем, расположенный в конструкции блока, имеет определенные обозначения. На нем должны быть символы «-», «А» и «+», а не цифры. В принципе, в данном случае особой разницы между этими вариантами нет, тогда при подключении разъема у вас будет меньше проблем с распиновкой. Если вы никогда не сталкивались с подобным процессом, эта распиновка позволит вам завершить его правильно.
Еще один, не менее важный нюанс.Вам нужно купить устройство, которое оснащено металлическим стержнем. Этот шток позволит вам прослужить не менее полугода, чего нельзя сказать о регуляторах с пластиковыми штоками. Кроме того, при покупке обязательно нужно проверить, вращается ли шток или нет. Он не должен вращаться, на этом элементе не должно быть люфта, а также он должен быть снабжен шайбой.
Самостоятельный ремонт и замена
Если вы решите заменить устройство самостоятельно, ознакомьтесь с процедурой снятия и замены.
Демонтаж контроллера осуществляется следующим образом:
- Для начала необходимо обесточить бортовую сеть автомобиля, для этого отсоединить минусовой провод от аккумулятора.
- Далее отсоединяем разъем проводки от самого контроллера. На этом этапе важно запомнить, какая у этих элементов распиновка.
- Сам контроллер можно открутить вручную. Если вы не можете сделать это самостоятельно, попробуйте использовать ключ на 21 или 22. При этом регулятор может иметь определенные конструктивные отличия.
- Также сразу проверьте, насколько хорошо работает накопитель. После того, как регулятор демонтирован, необходимо открутить гайку, крепящую привод к редуктору. Процедуру демонтажа нужно производить очень аккуратно, ведь если случайно уронить шток в трансмиссию, коробку нужно будет снимать и разбирать. Что касается нового привода, то он оснащен резиновым уплотнителем. Перед установкой его необходимо смазать трансмиссионной жидкостью. Ниже представлено видео, которое позволит более наглядно понять процедуру замены контроллера (автор видео — Auto News).
Все новые компоненты необходимо устанавливать в обратном порядке. Опять же, в данном случае большую роль играет распиновка проводки. Внутри самого блока видно как указана распиновка. С помощью тестера при включенном зажигании необходимо определить, к какому из разъемов следует подключить привод.
В том случае, если мультиметр показывает «-», а данный накопитель был подключен к плюсовому разъему, это говорит о том, что необходимо поменять полярность.Далее проводится диагностика привода, а также следует проверить работу спидометра во время движения или при поднятой передней части автомобиля (чтобы колеса были на весу).
Если вы сомневаетесь, что сможете самостоятельно выполнить всю процедуру и правильно поменять контроллер, то советуем обратиться за помощью к специалистам. В принципе, этот процесс не отличается особой сложностью, поэтому стоимость услуги по замене не будет особенно высокой. Для установки лучше использовать более качественный регулятор, чтобы в дальнейшем не столкнуться с необходимостью его ремонта и замены.
Причина, по которой ВАЗ-2114 начинает глохнуть на холостом ходу — датчики, а точнее их неисправность. Конечно, непосредственной причиной может быть ДПС, или ДМВР. Но, как показывает практика, обычно. Но, не стоит сразу прибегать к замене, ведь необходимо точно определить проблему. Для этого стоит провести диагностику. В этой статье пойдет речь о причинах выхода из строя датчика скорости, а также о методах его диагностики.
Датчик скорости
Новый и старый датчик скорости
Косвенными показателями того, что датчик скорости вышел из строя, являются: неработающий спидометр, потеря тяги двигателя.
Следовательно, исходя из этих факторов, можно предположить, что необходима диагностика датчика. Для этого стоит разобраться в устройстве и работе этого узла.
Принцип действия
Датчик скорости
Измеритель скорости подает определенные импульсы на электронный блок управления, который считывает данные о работе датчика и передает показатели на приборную панель, а также корректирует работу основного силового агрегата в зависимости от полученных результатов.
ЭБУ подает импульс и ждет ответного действия от датчика. Обратная связь пропорциональна скорости вращения колес и коленчатого вала. Итак, измеритель скорости передает свои импульсы (на 1 километр — 6004 импульса).
Электронный блок управления вычисляет скорость по интервалу между поступающими импульсами от датчика.
Также датчик скорости при штатной работе регулирует расход топлива в автомобиле. Как это происходит? При отпускании педали газа датчик воспринимает ситуацию как торможение и ЭБУ прекращает подачу топлива.Так, при скорости 20 км/ч дроссельная заслонка закрывается, и подача топлива прекращается полностью, что позволяет экономить топливо. Это одна из многих полезных функций датчика скорости.
Расположение датчика под капотом ВАЗ-2114
Сам датчик скорости находится на коробке передач, около щупа. Это оптимальное расположение, так как снятие показаний скорости происходит с вала редуктора, что позволяет максимально четко и правильно измерять показатель на любой скорости.
Расположение датчика скорости на автомобиле
Симптомы
Когда мы рассмотрели устройство и принципы работы датчика скорости, можно определить прямые и косвенные признаки неисправности, которые помогут определить работоспособность датчика скорости ВАЗ-2114:
- Нестабильная работа или ОСТАНОВКА двигателя на холостом ходу.
- Нестабильная работа или выход из строя спидометра.
- Повышенный расход топлива.
- основной силовой агрегат.
Медицинский осмотр
Рассмотрев все необходимые данные, можно переходить непосредственно к процессу проведения диагностических работ, датчик скорости ВАЗ-2114. В первую очередь можно подключиться к электронному блоку управления, который будет показывать ошибки, связанные с работоспособностью датчика скорости, а именно:
- P0500 — Отсутствие сигнала измерителя скорости автомобиля.
- P0503 — Перемежающийся сигнал датчика скорости (тут скорее всего виновата проводка).
В этом случае наиболее частой причиной является обрыв контактных проводов, которые могли перетереться или лопнуть под воздействием низкой температуры. Прозвонить их можно тестером.
Проверка самого датчика
Второй способ — проверить контакт самого датчика. Для завершения процесса вам понадобится тестер. Итак, рассмотрим последовательность действий:
Распиновка проводов датчика скорости
На видео обзор проблемы с датчиком скорости ВАЗ-2114 (обрыв датчика)
выводы
Проверить датчик скорости ВАЗ-2114 достаточно просто, и с этой задачей справится даже начинающий автомобилист.Для завершения процесса достаточно заглянуть в ЭБУ или провести диагностические операции мультиметром.
Прибор, который называется спидометр, теперь есть на любом автомобиле. Но мало кто задумывается, откуда берется информация об этом датчике, как она собирается и формируется. Мы расскажем вам о датчике скорости и особенностях его замены на одном из самых популярных отечественных автомобилей — ВАЗ 2110.
Датчик скорости не просто собирает информацию о скорости движения, он отвечает за выполнение задачи это важно для всего автомобиля.Фото: lada34.ru
Какие основные функции у этого прибора
Получая сигнал о текущей скорости, спидометр передает эту информацию в электронный блок управления. Блок управления преобразует данные, передавая их на устройства, которыми он управляет сам. Это регулирует так называемый холостой ход авто. Подача настраивается топливной смесью, насыщением ее состава. Именно поэтому столь важным становится датчик скорости, замена которого не должна серьезно ударить по карману.
Датчик передает огромное количество импульсов, даже при прохождении небольшого расстояния. Это позволяет оптимизировать критически важные системы и детали, управляющие поведением автомобиля.
Как узнать, когда нужна замена
Есть несколько основных симптомов, позволяющих распознать неисправность в датчике:
- На приборной панели загорелась лампочка check engine. Часто такие проблемы сопровождает число 24.
- Двигатель глохнет во время движения.
- Информация со спидометра передается рывками или волнами.
- Одометр перестает работать.
Где найти датчик скорости
Замена нужна, если после проверки стало ясно, что причина неисправности в датчике. Фото: mymechanic.ru
Последовательность работы будет такой:
- Берем набор с ключами и оборудованием.
Приобретается новый датчик скорости стоимостью не менее двухсот рублей.Без хорошего и качественного герметика не обойтись.
Узнайте из видео инструкции, как работает процедура замены:
О распиновке датчиков
Датчики скорости делятся на несколько групп в зависимости от того, как они соединяются с другими деталями. Для выполнения правильной распиновки устройства рекомендуется выбирать устройства со следующей контактной группой оцифровки :
Их легко увидеть внутри устройства. Они заменяют обычные числа, такие как 1, 2 или 3.В большинстве случаев рекомендуется металлический шток. Пластик тоже используется, но долгим сроком службы похвастаться не может.
Здесь вы видите схему подключения датчика скорости ВАЗ 2110. Фото: agoj.ru
Главное помнить распиновку внутри блока. Чтобы определить, какие провода к каким разъемам должны идти, просто подключите мультиметр. Полярность обязательно нужно менять, если устройство подключено к одному знаку, а показывает другой. Поэтому желательно приобрести блок с соответствующими обозначениями.Но можно взять и обычный, если не удалось найти соответствующий вариант.
На последнем этапе работы необходимо дополнительно проверить привод. И как работает автомобиль после замены.
Дополнительная информация о диагностике
Существует несколько способов определения качества работы.
- Сначала нужно снять проблемное устройство, а потом провести замер чистоты исходящего сигнала. Вольтметр помогает определить выходное напряжение.На прибор необходимо надеть специальные трубки из пластика. И крутим его, пока он не наберет скорость 3-5 километров в час. Напряжение увеличивается с частотой, так как сама скорость набирается в больших количествах.
- Поднимаем машину на домкратах. Снимаем дополнительные разъемы с датчика. Затем начинаем крутить колесо. Когда этот этап пройден, проверяем частоту вместе с напряжением тем же вольтметром. Если параметры увеличиваются вместе со скоростью, то проблем нет.
- Используем домкрат, чтобы передняя часть автомобиля была выше нижней. Импульсный провод, идущий от датчика, необходимо отсоединить. При включенном зажигании водитель должен искать символы с плюсом и минусом. Колесо крутится после подключения провода сигнального типа. Если загорелся минус, значит все в порядке. И проверка завершена.
Что влияет на цену датчика
Главное — материал из которого изготовлен шток.Не стоит экономить и выбирать модели на пластиковой основе, иначе о замене придется думать буквально через полгода. Фото: tdautozapchasti.com.ua
Не менее важно, как выполнена распиновка. Это зависит от того, как расположены провода на рабочих поверхностях. Их легко увидеть, осмотрев внутреннюю часть блока. Сначала обычно идет минус, потом А, потом +.
Отдельно стоит убедиться, что шток снабжен шайбой. Само устройство должно вращаться легко и свободно.Но игра в то же время не должна быть чрезмерной.
- Датчик без провода с плоским разъемом стоит от 150 руб.;
- С разъемом ОСТ и проводом — от 200 руб.;
- С круглым разъемом и проводом — от 230 руб.
Заключение
Обычно установка нового устройства решает все проблемы, которые были связаны со старым. После этого двигатель должен вернуться в нормальное рабочее состояние. А спидометр и другие датчики начинают отображать информацию, соответствующую действительности.Если проблема сохраняется даже после замены устройства, стоит поискать причины в других частях автомобиля.
На автомобилях ВАЗ 2110 и 2114 используется электронный датчик скорости, пришедший на смену механической системе, состоящей из . Из статьи вы узнаете, как они работают и чем отличаются разные модели датчиков, где они расположены и как их заменить.
Как работает электронный датчик
До 2006 года на автомобили устанавливался датчик скорости, который работал в связке с приводом.Ведущая шестерня вращалась ведущей шестерней главной пары. Поэтому такой датчик можно было устанавливать на автомобили с механическим спидометром, для этого нужно было установить новый указатель скорости, который работал не от вращающегося троса, а от импульсов датчика. Датчик основан на эффекте Холла — электродвижущая сила (ЭДС) в индукторе изменяется при прохождении через него металла. С 2006 года стали устанавливать новую модель датчика, который не нуждался в приводе, потому что работает с репером (металлическим штифтом), установленным на ведущей шестерне коробки передач.
Где находится датчик скорости на ВАЗ
На всех автомобилях ВАЗ 2108-2115 датчик находится в картере коробки передач (КПП) за правой кромкой двигателя. На 8-клапанных двигателях добраться до датчика удобнее всего со стороны аккумулятора. На 16-клапанном датчик тоже находится, поэтому и добираются до него точно так же.
Замена датчика скорости на автомобилях выпуска до и после 2006 года
Проверка датчика подробно описана в статье про .В первую очередь нужно отсоединить минусовую клемму от аккумулятора. Затем отсоедините разъем проводки от электронного датчика скорости. Для этого надавите пальцами на фиксатор провода (на некоторых моделях датчиков фиксатор пластиковый) и потяните штекер вверх.
На 16-клапанных двигателях необходимо сжать два кронштейна в верхней части заглушки. После этого нужно выкрутить датчик скорости. Для этого на большинстве автомобилей достаточно усилия пальцев. Если пальцами не получится, придется откручивать ключом на 21.После этого при необходимости ключом на 10 откручиваем один болт крепления привода датчика и вытаскиваем его из коробки передач. Установите новый датчик или привод в обратном порядке.
Для выпущенных после 2006 года
На автомобилях, выпущенных после 2006 года, отсутствует механический привод от шестерни коробки передач, поэтому используют другой способ крепления датчика. Сам датчик устанавливается там же. Прежде всего, отключите минусовую клемму от аккумулятора.После этого откручиваем хомуты воздушного патрубка, который идет от фильтра к дросселю. Если не снимать патрубок, то подобраться к датчику очень сложно. Затем отсоедините штекер от датчика, сжав провод или пластиковый фиксатор. Провода убираются в сторону и ключом на 10 (удобнее делать эту операцию трещоткой с небольшим удлинителем) откручивается болт крепления датчика. После этого датчик вытаскивается из коробки передач. Установка осуществляется в обратном порядке.
Датчики, установленные до и после 2006 года, не взаимозаменяемы. Поэтому при покупке не перепутайте их.
Штатный датчик скорости автомобиля ВАЗ 2110 находится в КПП автомобиля.
Функционал такого устройства, как датчик скорости ВАЗ 2110, основан на использовании т.н. эффект Холла, т. е. от устройства к ЭБУ автомобиля передается поток импульсов, частота которых прямо пропорциональна скорости автомобиля.Электронный центр автомобиля, анализируя поступающие данные, выбирает необходимые обороты холостого хода и подает сигнал на устройство, регулирующее обороты холостого хода двигателя, что оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя дроссельную заслонку транспортного средства.
При прохождении дистанции в один километр датчик скорости, фото которого можно увидеть на нашем портале, передает на компьютер более 6 тысяч импульсов. На основании параметров временного анализа межимпульсных сигналов бортовой компьютер передает данные на приборную панель, тем самым определяя показания спидометра.
Есть еще одна полезная функция датчика скорости ВАЗ 2110, схема которой представлена на нашем ресурсе. Это экономия топлива. Устройство сигнализирует контроллеру, что транспортное средство движется со скоростью 100 км/ч. Датчик дроссельной заслонки посылает сигнал контроллеру о том, что водитель перестал нажимать на педаль акселератора. Контроллер получает импульс, указывающий на режим торможения силовой установки, и отключает топливную систему.
Признаки дефектов данного устройства следующие:
- приостановка работы двигателя при поступательном движении на холостом ходу рабочий ход и неверные показания спидометра предъявляемые при этом;
- при обнаружении дефектов в электрической цепи датчика скорости, цена которого вполне приемлема, выводится световой баннер «ПРОВЕРКА» с параллельной фиксацией кода ошибки «24» в ОЗУ.
Важно: такая запись возможна и при дефектах в работе ДМРВ, но поскольку баннер «ПРОВЕРКА» в этом варианте отображается не постоянно, возможно, что эта разница будет косвенно указывать, какое именно устройство отказало в работе.
Отсутствие показаний спидометра не означает выхода из строя данного прибора. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, но будет очень обидно, что сам факт замены датчика скорости не даст должного эффекта.А причины могут быть следующие:
- Наличие грязи, пыли и масляных подтеков на датчике скорости, видео по замене которых можно найти в интернете. Они образуются на корпусе изделия в процессе эксплуатации автомобиля. Для предотвращения продукта в этом случае, вам просто нужно очистить это устройство.
- Нестабильный контакт разъема изделия и обрыв проводки.
- Иногда дефект носит чисто механический характер, заключающийся в банальных дефектах троса указателя скорости прибора — спидометра.
Здесь доступны следующие варианты:
1. Сложная неравномерность движения плетеного кабеля, которая вызвана дефектами кабеля — заусенцами или обрывами металлических жил кабеля. Они могут существенно повлиять на функциональность привода энкодера. 2. Увеличена скорость кабеля.
Проверка устройства на исправность:
- Вывешиваем на домкрат переднее колесо автомобиля.
- Отсоединяем проводной контакт от изделия и подключаем к нему мультиметр цифрового типа или аналогичный прибор
- Совершая вращательные движения подвешенным колесом на малой скорости, измеряем сигнал импульсного потока с разъема.Проверка работоспособности начинается с проверки заземления и силовой электрической цепи.
- Снимите устройство с сиденья.
- Подключаем прибор для измерения напряжения к выходным контактам.
- Поворачивая привод датчика скорости, измеряем его разность потенциалов.
- На выходе должны быть получены данные, в которых по мере увеличения частоты вращения ротора увеличивается частота и напряжение выходной мощности.
Функционал устройства считается удовлетворительным, если при диагностике показывает параметры частоты и напряжения на выходном контакте.В противном случае замены датчика скорости ВАЗ «десятки» не избежать.
Если вы занимаетесь подключением датчика скорости, то вам следует знать, что эти устройства различаются по степени подключения. Существует следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться. При этом важно изучить принципиальную схему датчика скорости, которая прилагается к этой статье.
Заводской датчик скорости автомобилей ВАЗ 2110 изготавливается с некоторыми отличиями в подключении к колодочному разъему.Квадратный разъем используется в электронных комплексах Bosch. Круглый разъем используется в электронных системах типа Январь 4 и GM.
При подключении датчика скорости следует выбирать устройства с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на контактах блока) вместо цифрового обозначения типа «1», «2» , «3». Кроме того, следует отдавать предпочтение устройствам со штоком металлического типа, так как пластиковые штока очень недолговечны.
Решив купить датчик скорости на ВАЗ 2110, следует проверить шток прибора при вращательных движениях и его люфт, который должен быть минимальным, а также наличие такой детали, как шайба на штоке датчика продукт.
Такая операция как замена датчика скорости ВАЗ 2110 проводится по следующему плану:
- Определяем местонахождение устройства, которое находится в пространстве между приводом спидометра и валом этого устройства, представляя гибкий провод.
- При выключенной системе зажигания или при обесточенном аккумуляторе снять контактный разъем, приведя пружинные хомуты в сжатое состояние.
- Демонтируем пружинные хомуты, для чего снимаем крепеж ключом на «22» и разъединяем контакты.
- Привод датчика скорости совмещаем со штоком нового устройства.
- Устанавливаем крепеж и подключаемся к блочному разъему.
В случае проблем с демонтажем сломанного штока, покупаем новую деталь, следует выбирать запчасть с таким же количеством зубьев на шестерне. При установке изделия необходимо смазать резиновое уплотнительное кольцо машинной смазкой.
Важно: при снятии неисправного изделия есть вероятность дефекта штока прибора, привод спидометра лучше демонтировать.Для этого ключом на «10» снимите привод и аккуратно снимите его с корпуса МКПП. Аккуратно проводите демонтаж, не пропустите случайно шток в картер коробки передач.
avtovx.ru
Как проверить датчик скорости/спидометра на ВАЗ 2110 и где он находится
Каждый автомобиль, независимо от его класса, производителя или страны происхождения, должен иметь систему, отвечающую за считывание показаний скорость и количество пройденных километров.ВАЗ 2110 не исключение. Но только на инжектор.
Датчик скорости
В моделях с карбюратором используется тросовая механическая система спидометра, поэтому датчик скорости отсутствует. Это просто не нужно.
Что это за
Работа датчика скорости отличная. Он информирует электронный блок управления о правильной подаче топлива, определяет и устанавливает угол опережения зажигания, отвечает за качество топливовоздушной смеси.Схема
Датчик собирает всевозможные данные и передает их в виде сигналов на электронный блок управления.Там информация проверяется, в работу вносятся соответствующие коррективы. инжекторный двигатель.
Симптомы
Если на вашем автомобиле не работает одометр, датчик спидометра функционирует с определенными рывками, или выдает данные, не соответствующие действительности, вероятно, прибор вышел из строя.Проблема может заключаться в том, что нарушена схема подключения, есть нарушения в электрической цепи, не работает разъем. Кроме того, нередко проблемой становится распиновка датчика скорости, которую перепутали в процессе сборки.
Косвенный признак неисправности — машина глохнет на холостом ходу.
Вы, как водитель, легко заметите наличие некорректных показателей на спидометре, а также обратите внимание на сигнальную лампочку, требующую проверки двигателя (Check Engine). При обнаружении подобных явлений можно не сомневаться – требуется замена датчика скорости.
Поиск поломки
Чтобы приступить к устранению проблемы, сначала нужно найти устройство. По фото можно определить, как внешне выглядит датчик скорости на ВАЗ 2110.
Ушки для крепежа
Насчет его расположения ищите в моторном отсеке в непосредственной близости от выпускного коллектора. Откровенно говоря, место, где он установлен, нельзя назвать идеальным. Все дело в коллекторе. Во время работы автомобиля коллектор нагревается. Об него трутся провода датчиков, что со временем приводит к неисправностям, замыканиям.
А как проверить датчик скорости на автомобиле ВАЗ 2110? В первую очередь визуально. Обязательно проверьте, чтобы кабель не порвался.Часто проблемы с устройством возникают именно из-за него.
Проверив устройство визуально, а не определив наличие поломок, это говорит нам о неисправности самого элемента. Эта проблема решается его заменой.
Подготовительные мероприятия
Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового устройства, отвечающего всем требованиям вашего автомобиля.
Коннектор
По сути, при покупке устройства придерживайтесь двух основных правил.
- Выберите датчик, разъемы которого внутри блока отмечены -, A и +. Обычно там используется обозначение 1,2 и 3. Принципиальной разницы между ними нет, просто выполнить распиновку именно с такой маркировкой будет намного проще. Именно неправильное подключение часто становится причиной того, что приходится обращаться за помощью на СТО. А это совсем другие финансовые затраты.
- Стержень на элементе должен быть металлическим. Если стебель пластиковый, он прослужит вам около 6 месяцев.Регулярная замена не в ваших интересах. Но не забудьте проверить металлический стержень на люфт, правильность вращения, а также наличие шайбы в комплекте.
Замена
Теперь к вопросу как произвести замену. Для этого демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия следующие:
- Снять минусовой провод с аккумулятора, что обесточит автомобиль;
- Теперь отсоедините провода от датчика и обязательно запомните в каком виде была распиновка;
- Устройство разбирается простым вращением вручную.Инструментов обычно не требуется. Но если аппарат сидит плотно, то используйте ключи на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки» конструкция датчика может немного отличаться;
- Параллельно советуем проверить проводку;
- Сняв счетчик, открутить крепежную гайку, удерживающую провод, идущий к коробке передач;
- Снимите осторожно, чтобы не уронить шток в коробку. В этом случае придется полностью разбирать коробку передач.Это явно не в ваших интересах;
- Новый прибор с резиновым кольцом, обязательно смазать трансмиссионной жидкостью, чтобы фиксация на новом месте была максимально надежной;
- Сборка осуществляется в обратном порядке;
- Обратите внимание на распиновку. Подключите мультиметр, включив зажигание. Если прибор показал «минус», значит, вы подключили провод к плюсу, что делать категорически нельзя. Вот почему мы изначально советовали использовать датчик, не имеющий обозначений 1, 2 и 3.
Если не удалось избежать использования нового устройства с неудобными маркировками 1, 2 и 3, то помните важную деталь распиновки:
- 1 соответствует «+»;
- 2 обозначает сигнальный выход;
- 3 означает «-«.
Датчик скорости на ВАЗ 2110: проверка, ремонт и замена своими руками
В любом автомобиле есть система контроля скорости, позволяющая водителю всегда знать, в каком скоростном режиме он движется. Одним из основных элементов такой системы является датчик скорости (ДС) на автомобиле ВАЗ 2110. Подробнее об этом устройстве, его назначении, неисправностях и диагностике вы можете узнать из видео ниже.
Датчик скорости ВАЗ 2110 отвечает за правильную подачу бензина. Также он позволяет установить угол опережения зажигания, кроме того, устройство следит за качеством топливовоздушной смеси.
Регулятор скорости автомобиля ВАЗ 2110
Регулятор собирает всю необходимую информацию для форсунки — количество оборотов двигателя, скорость движения, данные о детонации и т.д. — после чего передает импульсы в ЭБУ. После передачи блок управления проверяет всю полученную информацию, в результате чего вносит изменения в работу форсунки.
Симптомы
В случае, если одометр перестал нормально работать, а спидометр дает неверную информацию относительно пройденного пути и скорости, это свидетельствует о неисправности.Это может быть проблема как с датчиком скорости ВАЗ 2110, так и с приводом устройства. Не исключен такой вариант, что проблемы связаны с электропроводкой. Также на практике часто возникают проблемы, вызванные распиновкой датчика скорости, которую можно перепутать или неработоспособностью самого разъема. В последнем случае проблема может быть из-за плохих контактов.
Помимо всего прочего, признаком неисправности регулятора может быть то, что автомобиль глохнет на холостом ходу. Конечно, причин, почему машина глохнет, может быть много.В том случае, если спидометр, расположенный на панели приборов, дает неверные данные, на приборной панели должен гореть индикатор Check Engine. При выходе из строя ДС вы сразу обратите внимание на горящую галочку на приборной панели.
Диагностика ДС на ВАЗ 2110
Расположение регулятора моторного отсека
Как проверить датчик скорости на ВАЗ 2110 самостоятельно? В первую очередь для этого необходимо знать, где должен находиться ДС, после чего проводится диагностика его накопителя.В соответствии со схемой подключения, на десятых моделях ВАЗ регулятор находится в моторном отсеке, недалеко от выпускного коллектора. Как показывает практика, соединительные провода могут тереться о нагретый коллектор, в результате чего плавятся.
Результат — короткое замыкание. Обычно эту проблему можно решить, заизолировав провода и закрепив их так, чтобы они не соприкасались с коллектором. Другим вариантом диагностики может быть проверка кабеля на наличие обрыва.Эта причина является одной из наиболее вероятных. Если шлейф в порядке и повреждений в процессе не обнаружено, то проблема кроется в самом контроллере или его накопителе.
Подготовка к замене
Чтобы процедура замены контроллера на десятой модели ВАЗ была правильной, и был получен ожидаемый результат, а именно нормальное функционирование спидометра, этот процесс должен быть правильно подготовлен.
Во-первых, на ВАЗ 2110 замена ДС предполагает покупку нового контроллера.Приобретая новый регулятор, необходимо обратить внимание на то, что каждый разъем, расположенный в конструкции блока, имеет определенные обозначения. На нем должны быть символы «-», «А» и «+», а не цифры. В принципе, в данном случае особой разницы между этими вариантами нет, тогда при подключении разъема у вас будет меньше проблем с распиновкой. Если вы никогда не сталкивались с подобным процессом, эта распиновка позволит вам завершить его правильно.
Распиновка разъема контроллера
Еще один, не менее важный нюанс.Вам нужно купить устройство, которое оснащено металлическим стержнем. Этот шток позволит вам прослужить не менее полугода, чего нельзя сказать о регуляторах с пластиковыми штоками. Кроме того, при покупке обязательно нужно проверить, вращается ли шток или нет. Он не должен вращаться, на этом элементе не должно быть люфта, а также он должен быть снабжен шайбой.
Самостоятельный ремонт и замена
Если вы решите заменить устройство самостоятельно, ознакомьтесь с процедурой снятия и замены.
Демонтаж контроллера осуществляется следующим образом:
- Для начала необходимо обесточить бортовую сеть автомобиля, для этого отсоединить минусовой провод от аккумулятора.
- Далее отсоединяем разъем проводки от самого контроллера. На этом этапе важно запомнить, какая у этих элементов распиновка.
- Сам контроллер можно открутить вручную. Если вы не можете сделать это самостоятельно, попробуйте использовать ключ на 21 или 22. При этом регулятор может иметь определенные конструктивные отличия.
- Также сразу проверьте, насколько хорошо работает накопитель. После того, как регулятор демонтирован, необходимо открутить гайку, крепящую привод к редуктору. Процедуру демонтажа нужно производить очень аккуратно, ведь если случайно уронить шток в трансмиссию, коробку нужно будет снимать и разбирать. Что касается нового привода, то он оснащен резиновым уплотнителем. Перед установкой его необходимо смазать трансмиссионной жидкостью. Ниже представлено видео, которое позволит более наглядно понять процедуру замены контроллера (автор видео — Auto News).
Все новые компоненты необходимо устанавливать в обратном порядке. Опять же, в данном случае большую роль играет распиновка проводки. Внутри самого блока видно как указана распиновка. С помощью тестера при включенном зажигании необходимо определить, к какому из разъемов следует подключить привод.
В том случае, если мультиметр показывает «-», а данный накопитель был подключен к плюсовому разъему, это говорит о том, что необходимо поменять полярность.Далее проводится диагностика привода, а также следует проверить работу спидометра во время движения или при поднятой передней части автомобиля (чтобы колеса были на весу).
Если вы сомневаетесь, что сможете самостоятельно выполнить всю процедуру и правильно поменять контроллер, то советуем обратиться за помощью к специалистам. В принципе, этот процесс не отличается особой сложностью, поэтому стоимость услуги по замене не будет особенно высокой. Для установки лучше использовать более качественный регулятор, чтобы в дальнейшем не столкнуться с необходимостью его ремонта и замены.
Видео «Пошаговая инструкция по замене ДС на инжекторных ВАЗ 2110»
Подробная и наглядная инструкция по замене контроллера на отечественных «десятках» дана ниже (автор видео — канал Сандро в гараже).
АвтоЗам.ру
Датчик скорости ВАЗ 2110: его цена и поэтапная замена
Прибор, который называется спидометром, сейчас есть на любом автомобиле. Но мало кто задумывается, откуда берется информация об этом датчике, как она собирается и формируется.Мы расскажем вам о датчике скорости и особенностях его замены на одном из самых популярных отечественных автомобилей — ВАЗ 2110.
Датчик скорости не просто собирает информацию о скорости движения, он отвечает за выполнение задача, имеющая значение для всего автомобиля. Фото: lada34.ru
Какие основные функции у этого прибора
Получая сигнал о текущей скорости, спидометр передает эту информацию в электронный блок управления.Блок управления преобразует данные, передавая их на устройства, которыми он управляет сам. Благодаря этому регулируется так называемый холостой ход автомобиля. Регулируется подача топливной смеси, насыщенность ее состава. Именно поэтому столь важным становится датчик скорости, замена которого не должна серьезно ударить по карману.
Датчик передает огромное количество импульсов, даже при прохождении небольшого расстояния. Это позволяет оптимизировать наиболее важные системы и детали, управляющие поведением автомобиля.
Как узнать, когда нужна замена
Есть несколько основных признаков, позволяющих распознать неисправность в датчике:
- Загорание на приборной панели лампочки Check engine. Часто такие проблемы сопровождает число 24.
- Двигатель глохнет во время движения.
- Информация со спидометра передается рывками или волнами.
- Одометр перестает работать.
Где найти датчик скорости
Замена нужна, если после проверки выяснилось, что причина неисправности в датчике.Фото: mymechanic.ru
Последовательность работы будет такой:
- Берем набор с ключами и оборудованием.
О том, какие бывают автомобильные амортизаторы и как выбрать подходящий вариант — смотрите здесь.
Также здесь вы можете узнать о ремонте компрессора автокондиционера.
- Если проблема все же появилась, нужно взять ключ на 10. На следующем этапе откручиваем гайку. Снимается полностью, вместе с шайбой.После этого можно переходить к установке устройства. Если не получилось, допускается использование ключа на 14. Необходимо сделать узел свободным в своем положении. А затем просто попробуйте выполнить действие еще раз. Когда шток в редукторе, без разбора не обойтись, как и без полного ремонта.
- Следующим шагом будет установка нового резинового уплотнения. Ствол обрабатывается с помощью герметика.
- Проволока должна быть хорошо нагрета, иначе получить осколок от сломанного стержня не получится.Деталь меняется полностью, если вообще никакие действия не помогают. На этом замена датчика завершена.
Узнайте из видео инструкции, как работает процедура замены:
О распиновке датчиков
Датчики скорости делятся на несколько групп в зависимости от того, как они соединяются с другими деталями. Для выполнения правильной распиновки устройства рекомендуется выбирать устройства со следующей оцифровкой контактной группы:
Здесь вы видите схему подключения датчика скорости ВАЗ 2110.Фото: agoj.ru
Главное помнить распиновку внутри блока. Чтобы определить, какие провода к каким разъемам должны идти, просто подключите мультиметр. Полярность обязательно нужно менять, если прибор подключен к одному знаку, а показывает другой. Поэтому желательно приобрести блок с соответствующими обозначениями. Но можно взять и обычный, если не удалось найти соответствующий вариант.
На последнем этапе работы необходимо дополнительно проверить привод.И как работает само транспортное средство после замены.
Дополнительная информация о диагностике
Существует несколько способов определения качества работы.
- Сначала нужно снять проблемное устройство, а потом провести замер чистоты исходящего сигнала. Вольтметр помогает определить выходное напряжение. На прибор необходимо надеть специальные трубки из пластика. И крутим его, пока он не наберет скорость 3-5 километров в час.Напряжение увеличивается с частотой, так как сама скорость набирается в больших количествах.
- Поднимаем машину на домкратах. Снимаем дополнительные разъемы с датчика. Затем начинаем крутить колесо. Когда этот этап пройден, проверяем частоту вместе с напряжением тем же вольтметром. Если параметры увеличиваются вместе со скоростью, то проблем нет.
- Используем домкрат, чтобы передняя часть автомобиля была выше нижней. Импульсный провод, идущий от датчика, необходимо отсоединить.При включенном зажигании водитель должен искать символы с плюсом и минусом. Колесо крутится после подключения провода сигнального типа. Если загорелся минус, значит все в порядке. И проверка завершена.
Что влияет на цену датчика
Главное — материал из которого изготовлен шток. Не стоит экономить и выбирать модели на пластиковой основе, иначе о замене придется думать буквально через полгода.Фото: tdautozapchasti.com.ua
Не менее важно, как выполнена распиновка. Это зависит от того, как расположены провода на рабочих поверхностях. Их легко увидеть, осмотрев внутреннюю часть блока. Сначала обычно идет минус, потом А, потом +.
Отдельно стоит убедиться, что шток снабжен шайбой. Само устройство должно вращаться легко и свободно. Но игра в то же время не должна быть чрезмерной.
- Датчик без провода с плоским разъемом стоит от 150 руб.;
- С разъемом ОСТ и проводом — от 200 руб.;
- С круглым разъемом и проводом — от 230 руб.
Заключение
Обычно установка нового устройства решает все проблемы, которые были связаны со старым. После этого двигатель должен вернуться в нормальное рабочее состояние. А спидометр и другие датчики начинают отображать информацию, соответствующую действительности. Если проблема сохраняется даже после замены устройства, стоит поискать причины в других частях автомобиля.
Как правильно разрезать воздушный фильтр ваз 2110. Установка нового фильтрующего элемента
Согласно технической документации замена воздушного фильтра на ваз 2110 рекомендуется через 30 тысяч километров пробега.Этот же номер указан на самом корпусе фильтра. Однако в действительности эту операцию лучше проводить в 2 – 3 раза чаще.
Для проведения работ вам понадобится только крестовая отвертка и новый элемент. Весь процесс занимает совсем немного времени и с ним справится даже непрофессионал.
1.Откройте капот и найдите местонахождение корпуса воздушного фильтра.
2. Во избежание повреждения проводов случайным неосторожным движением отсоедините разъем датчика массового расхода воздуха.Для этого пальцами или плоской отверткой нажмите на защелку и вытащите заглушку. (а, б)
3. Ослабьте винт на хомуте и отсоедините наливной шланг. Это позволит снять крышку корпуса, чтобы она не мешала дальнейшей работе. Но эта операция не обязательна, так как длины шланга достаточно, чтобы просто отодвинуть его в сторону.
4. Открутите 4 винта крепления крышки корпуса воздушного фильтра.
5. Вынимаем старый фильтрующий элемент. (6) Очищаем внутреннюю поверхность корпуса от грязи пылесосом/губкой или выдуваем грязь компрессором.
6. Установите новый фильтр на место. (X) Важно обратить внимание на расположение детали. Как это сделать правильно — подскажет надпись внутри. (S) Резиновая прокладка должна хорошо прилегать к бокам корпуса.
7.Закройте крышку, затяните винты.Соединяем наливной шланг и разъем с проводами.
На этом работа по замене воздушного фильтра завершена. Как правило, никаких сложностей в ее проведении не возникает, а выполнение этой операции своими силами позволит значительно сэкономить.
Также смотрите видео по замене воздушного фильтра на ВАЗ 2110:
Как известно, для работы двигателя используется топливовоздушная смесь. Очевидно, что конструкция автомобиля не предусматривает наличия какого-то генератора воздуха, создающего чистейшие потоки.Производится обычный забор атмосферного воздуха, которым мы дышим.
Но в нем много примесей и загрязнений, которые могут нанести вред топливной системе и всему двигателю. Чтобы эти частицы не попали в состав топливовоздушной смеси, на ВАЗ 2110 устанавливается воздушный фильтр.
Процедура замены обязательна через определенное время. Это очень легко сделать самостоятельно, поэтому вам не придется ехать на СТО за профессиональной помощью.
Виды и принцип работы
Конструкция фильтра довольно проста.Если это инжекторный мотор, то фильтрующие элементы выполнены в виде квадратов с жаберной структурой. А специальный материал задерживает грязь, пыль и прочий мусор на входе в систему.
Сегодня на рынке представлено большое количество так называемых спортивных воздушных фильтров. Производители уверяют, что они способны минимизировать сопротивление воздуха и увеличить мощность силового агрегата. По сути, разница между обычными и «спортивными» элементами практически нулевая. Но последний может стоить в 10 раз дороже стандартного «вазовского» фильтра.
А как работает этот самый элемент? Попробуем разобраться.
- Сначала фильтр устанавливается перед моторным отсеком и крепится к опорам.
- Воздух всасывается через впускной патрубок. Это соединение находится под фильтром.
- Нагнетаемый воздух проходит через фильтрующие элементы, датчик расхода воздуха, впускной патрубок и впускной шланг.
- Далее поступает в ресивер, впускной патрубок и непосредственно в цилиндры, где образуется топливовоздушная смесь.
Правда о фильтре нулевого сопротивления
Многие слышали о таком фильтре, но не все пробовали его на практике.
В отличие от заводского фильтроэлемента нулевой элемент имеет другое сопротивление воздуха, другой внешний вид и способы крепления.
Производители отмечают, что использование такого фильтра обеспечивает увеличение крутящего момента и мощности силового агрегата.Следовательно, это положительно сказывается на динамике автомобиля и работе автомобиля на высоких оборотах.
На практике это действительно так, ведь установка фильтра нулевого сопротивления считается первым и самым доступным мероприятием по тюнингу двигателя ВАЗ 2110. Поскольку это «десятка», стоимость нулевых фильтров для нее находится на доступном уровне, поэтому такую покупку нельзя назвать роскошью.
Существуют некоторые особенности нулевого пользователя, о которых чрезвычайно важно знать.
- Замена такого фильтра производится чаще, чем в случае с обычным элементом.
- Его цена заметно выше, что приводит к увеличению финансовых затрат на содержание автомобиля.
- Если вы не хотите менять элемент, его можно промыть и пропитать специальными составами. Но они также дороги.
- Нулевой клапан эффективнее заполняет ТВС воздухом, смесь сгорает эффективнее. А для лучшего сгорания требуется больше топлива.Следовательно, наличие нулевой точки влияет на увеличение расхода топлива.
Зачем менять
И действительно, почему? Если у вас есть фильтр, оставьте его до конца срока службы автомобиля. Но нет, ни в коем случае нельзя этого делать, иначе машина действительно прослужит очень мало.
Причин замены воздухоочистителя на ВАЗ 2110 несколько.
- Загрязнение. В процессе эксплуатации элемент загрязняется.Образование загрязнений приводит к увеличению расхода топлива, затруднению запуска двигателя.
- Отсутствие должной тяги в салоне, из-за чего внутри очень душно. Параллельно с этим двигатель может работать нестабильно, появляются плавающие обороты. Все это говорит о том, что пришло время замены.
- Комплексное обслуживание. При покупке автомобиля с рук или при проведении регламентных работ новый владелец, как правило, сразу меняет все расходники, заливает новое масло, ставит новые фильтры.
Процедура замены
Теперь перейдем непосредственно к тому, как именно заменить такой важный элемент автомобиля.
Если посмотреть руководство по эксплуатации ВАЗ 2110, то мы увидим, что замена воздухоочистителя производится каждые 30 тысяч пройденных километров. Но на этот показатель сильно влияют условия использования автомобиля, дороги, по которым вы ездите каждый день.
Одни действительно спокойно ждут 25-30 тысяч километров, а другим приходится менять фильтр каждые 5-10 тысяч километров.
Работа занимает буквально 10 минут, а стоимость детали доступная, что позволяет менять ее хоть каждый год.
- С помощью отвертки Phillips отсоедините четыре фиксатора на крышке воздушного фильтра.
- Снимаем искомую деталь и протираем полость корпуса. Это необходимо для того, чтобы убрать оттуда скопившуюся пыль и грязь. Вряд ли вы захотите мгновенно загрязнить новый чистящий элемент.
- Установите новый фильтр на свое законное место.
- При установке обратите особое внимание на гофру воздушного фильтра ВАЗ 2110. Они должны располагаться вдоль стрелок на внутренней стороне корпуса детали.
- Установите на место крышку, затяните ее теми же четырьмя болтами.
- Убедитесь, что крышка установлена максимально плотно. Это предотвратит попадание грязи и пыли внутрь корпуса. Для герметизации используйте резиновый уплотнитель.
- Болты закручены крест-накрест. Это позволит уплотнителю никуда не смещаться, поэтому крышка максимально правильно сядет на свое место.
Ну вот и на этом процесс установки фильтрующего элемента на автомобиль ВАЗ 2110 можно считать завершенным. Это оказалось более чем просто, поэтому даже у новичка не должно возникнуть проблем.
Вопрос замены воздушного фильтра периодически возникает у каждого автовладельца. Этот элемент отвечает за очистку воздуха, подаваемого в камеру сгорания ДВС, поэтому, несмотря на простоту замены, важно отнестись к этому серьезно.Любой мусор, попавший во впускной коллектор, может буквально испортить двигатель. В этой статье мы рассмотрим вопрос как поменять воздушный фильтр на ВАЗ 2110.
Когда стоит менять воздушный фильтр ваз 2110
Воздушный фильтр ВАЗ 2110 точно так же, как и фильтры других автомобилей, имеет свойство загрязняться. Чем грязнее окружающий воздух в месте эксплуатации автомобиля, тем чаще требуется его замена. Например, если каждый день ваш путь к месту работы пролегает по дороге, покрытой пыльным гравием, то только пыль из фильтра забьется в 2 раза быстрее.Придерживайтесь рекомендации «чем чаще, тем лучше», ведь стоимость фильтра не так высока, а «ходовой» фильтр может привести к печальным последствиям в вашем автомобиле. Лучше заменить его заранее, чем потом устранять последствия.
Сам процесс замены не требует вмешательства профессиональных автомехаников – его вполне можно выполнить своими руками. Именно о том, как правильно выполнить самостоятельную замену — мы расскажем далее по тексту.
Процесс замены воздушного фильтра ВАЗ 2110
Спасибо за подписку!
Для замены воздушного фильтра ВАЗ-2110 понадобится отвертка, ключ на 10 мм. Выполните следующие действия:
- Заглушите двигатель, откройте капот и отключите «массу» (минусовую клемму от аккумуляторной батареи)
- Открутите 4 винта крепления корпуса воздушного фильтра с помощью отвертки
- Снять разъем датчика мгновенного расхода воздуха
- Поднимите крышку корпуса и сдвиньте ее в сторону
- Снимите старый воздушный фильтр и при необходимости протрите внутреннюю часть корпуса
- Установите новый фильтр
Сборка осуществляется в перевернутом виде.Во избежание попадания пыли на рабочие части двигателя рекомендуется проводить работы в чистом помещении. Если вы не смогли разобраться, как заменить воздушный фильтр самостоятельно, рекомендуем посмотреть фото и видео на эту тему. Не забывайте своевременно обслуживать свой автомобиль, и он ответит вам надежностью. Удачи на дороге!
Вне зависимости от марки и модели автомобиля каждый автомобиль комплектуется схожим набором деталей, составляющих единую конструкцию.Одной из таких автозапчастей является воздушный фильтр. Соответствующая автозапчасть представляет собой своеобразный механизм, посредством которого атмосферный воздух очищается от пыли, грязи и других загрязняющих микрочастиц, попадающих в двигатель автомобиля. Значение воздухоочистителя невозможно переоценить, так как такая сравнительно небольшая и на первый взгляд посредственная деталь автомобиля выполняет ряд функций, обеспечивающих бесперебойную работу двигателя и автомобиля в целом.
Начинающие автолюбители не всегда серьезно относятся к этой части автомобиля, однако это не так.Следует знать, что воздушный фильтр со временем загрязняется и перестает выполнять свои основные функции, поэтому важно регулярно проверять состояние воздухоочистителя и при необходимости заменять соответствующую деталь. В данной публикации будут рассмотрены сроки и особенности замены воздушного фильтра на таких моделях ВАЗ, как 2110 и 2112. Кроме того, будет предоставлена информация о нюансах замены воздушного фильтра на автомобиле с инжектором и последствиях несвоевременной замены воздушного фильтра. фильтрация автозапчастей.
Когда менять?
Воздушный фильтр – необходимая деталь автомобиля, благодаря которой двигатель автомобиля и транспортное средство в целом функционируют должным образом. Основная функция фильтра заключается в очистке атмосферного воздуха, поступающего в моторный отсек, от примесей пыли, грязи и других микрочастиц. Кроме того, воздухоочиститель на автомобиле ВАЗ 2110 и 2112 способен выполнять прямо противоположную функцию, а именно фильтрующий элемент не только очищает воздух, но и транспортирует очищенный воздух в необходимом количестве в камеру сгорания.Таким образом, качество воздуха, поступающего в поршневую систему мотора, зависит от состояния и эффективности воздушного фильтра. А это, в свою очередь, влияет на работу двигателя автомобиля и отдельных элементов системы.
По мере износа воздушного фильтра на автомобилях ВАЗ 2110 и 2112 необходима замена фильтрующего элемента. Срок службы воздухоочистителя зависит от нескольких факторов. В первую очередь речь идет об интенсивности эксплуатации автомобиля, от состояния окружающей среды, а также от сроков использования детали.Специалисты рекомендуют проводить периодический визуальный осмотр состояния фильтрующих деталей авто, чтобы убедиться в необходимости замены воздушного фильтра на ВАЗ 2110 или 2112.
Если воздухоочиститель слишком загрязнен или поврежден, обязательно замените автомобильную деталь воздушного фильтра. Кроме того, если нет возможности регулярно проверять состояние воздушного фильтра на ВАЗ 2110 или 2112, нужно ориентироваться на следующие показатели:
- При пробеге автомобиля 15 тысяч километров необходимо заменить воздушный фильтр (для карбюратора);
- При пробеге автомобиля 25 тысяч километров необходимо заменить воздушный фильтр (для форсунки).
Кроме того, существуют определенные признаки необходимости замены воздушного фильтра , которые помогут вам установить время замены детали:
- По мере загрязнения деталей воздушного фильтра мощность автомобиля будет снижаться, и в то же время увеличится расход топлива автомобиля;
- Машина начала заводиться с трудом;
- При работе двигателя ВАЗ 2110 или 2112 наблюдаются посторонние шумы.
Процесс замены воздушного фильтра на ВАЗ 2110 и 2112
Процесс замены воздушного фильтра на автомобиле обязательно требует тщательной подготовки к осуществлению первого шага, который заключается в выборе и покупке подходящего воздухоочистителя на ВАЗ 2110 или 2112.Стоит пояснить, почему важно ответственно подойти к этому этапу. Все дело в том, что сегодня на авторынок представлен широкий перечень зарубежных и российских моделей воздушных фильтров, подходящих для автомобилей ВАЗ. Однако все они могут отличаться по цене, качеству и другим параметрам.
Следует иметь в виду, что в зависимости от модели автомобиля, а также других характеристик (год выпуска, объем двигателя, размер и форма фильтрующих деталей авто) для конкретного автомобиля может подойти только ограниченный перечень воздухоочистителей. Модель автомобиля.Покупка и установка неподходящей по всем характеристикам детали повлияет не только на финансовую сторону вопроса, но и может привести к неисправности воздушного фильтра, который впоследствии не сможет выполнять свои основные функции. Поэтому при выборе воздухоочистителя для таких моделей ВАЗ, как 2110 или 2112, следует обратить внимание на изучение характерных особенностей фильтрующего элемента:
- В большинстве автомобилей ВАЗ устанавливается воздушный фильтр квадратной формы с жаберной структурой;
- В качестве материала для изготовления воздушного фильтра можно использовать: бумагу, поролон, ткань, войлок;
- На автомобиль ВАЗ допускается установка воздухоочистителя с нулевым сопротивлением.Принцип работы соответствующих фильтрующих автозапчастей заключается в том, что воздухоочиститель не создает сопротивления воздуха, за счет чего увеличивается мощность мотора на 3-5 процентов;
- На задней поверхности воздушного фильтра автомобиля ВАЗ 2110 или 2112 должна быть металлическая сетка, выполненная в виде квадратов или ромбов. Эффективность воздухоочистителя зависит от его качества. Если фильтрующий элемент провисает, в цилиндры двигателя и камеру сгорания будет попадать неочищенный воздух.
Наиболее популярными и качественными моделями воздушных фильтров, подходящих для автомобилей ВАЗ, являются воздухоочистители следующих производителей: Mann, Hengst, Big, Bosch, Consol, Mahle.
Пошаговая инструкция
Перед тем, как приступить к замене воздушного фильтра на ВАЗ 2110, 2112 или ВАЗ 2110 инжектор, важно ознакомиться с особенностями расположения воздухоочистителя на конкретной модели автомобиля, а также изучить пошаговую инструкции по замене детали во избежание проблем в будущем. Кроме того, следует подготовить перечень инструментов для замены воздушного фильтра на автомобиле ВАЗ.
Необходимые инструменты:
- Отвертка;
- Набор ключей;
- Новый воздушный фильтр;
- Тряпки.
В моделях автомобилей ВАЗ 2110, 2112 и на инжекторной модели воздушный фильтр находится в моторном отсеке, внутри корпуса черного цвета. В отличие от карбюраторной модели автомобиля в инжекторных автомобилях этот корпус расположен ближе к передней части автомобиля.
Порядок замены воздушного фильтра на инжекторной модели автомобиля ВАЗ:
- В первую очередь отщелкнуть отверткой пластиковую защелку, чтобы отсоединить разъем со жгутом проводов от датчика массового расхода воздуха;
- Далее необходимо открутить четыре болта крепления кузова в автомобиле ВАЗ, где находится воздухоочиститель, чтобы снять верхнюю крышку.Полностью снимать крышку не нужно. Достаточно будет открутить винты и отложить крышку в сторону, не отсоединяя патрубков. Также не устанавливайте крышку на горячий двигатель;
Футляр, в котором находится воздушный фильтр ВАЗ 2110
- Снятие отработанного воздушного фильтра с кузова автомобиля ВАЗ;
- Необходимо протереть корпус, в котором находится воздухоочиститель, от посторонних загрязнений. Этот шаг защитит фильтрующий элемент от дополнительного загрязнения;
- Кроме того, проверьте соединение воздуховода на наличие повреждений.При обнаружении малейших повреждений его следует заменить;
- В соответствии с направлениями стрелок установлена новая воздухо-фильтрующая автодеталь;
- Перечисленные шаги выполняются в обратном порядке. Необходимо учитывать, что болты на крышке корпуса необходимо затягивать последовательно, крест-накрест. Это предотвратит наклон крышки.
Порядок замены воздушного фильтра на модели автомобиля ВАЗ с карбюратором:
- Гаечным ключом открутить основную гайку, расположенную на верхней крышке;
- Следующим шагом откладываем крышку в сторону, при этом расстегивая удерживающие ее защелки;
Расположение воздушного фильтра
- После выполнения описанных выше действий снимите верхнюю крышку корпуса фильтра и отложите ее в сторону;
- Отработанный воздушный фильтр автомобиля ВАЗ необходимо снять;
- Тщательно протереть место корпуса, где находится воздухоочиститель;
- Далее необходимо заменить воздушный фильтр на автомобиле ВАЗ с новым фильтрующим элементом;
Новый воздушный фильтр для автомобиля ВАЗ
- Наконец, нужно надеть крышку сверху, закрутить центральную гайку и закрыть защелки.
Порядок замены воздухоочистителя на моделях автомобилей ВАЗ 2110 или 2112 существенно не отличается, так как в обоих случаях требуются аналогичные действия. Различия наблюдаются только на этапе выбора фильтрующей автодетали и в том случае, на какой именно модели автомобиля необходима замена воздухоочистителя, на модели с инжектором или карбюратором. В остальном операция по замене воздухоочистителя аналогична и не занимает много времени.
Замена на 8-клапанном и 16-клапанном двигателе
Процесс замены воздушного фильтра на моделях автомобилей ВАЗ 2110 или 2112 с 8 или 16 клапанными двигателями не имеет существенных отличий и особенностей, так как в обоих случаях следует выполнять аналогичные действия.Единственное, на что нужно обратить внимание, так это на выбор и покупку фильтрующего элемента.
В большинстве случаев автомобили ВАЗ 2110 или 2112 оснащены системой впрыска, поэтому при замене воздухоочистителя отсоединяйте провода, идущие к датчику расхода воздуха. Фильтрующая часть авто, независимо от того, 8-ми или 16-ти клапанный двигатель автомобиля, расположена в пластиковом корпусе, с правой стороны, ближе к передней части автомобиля.
Процедура замены:
- Первым делом необходимо отсоединить патрубки, ведущие к датчику расхода воздуха;
- Далее откручиваются болты, фиксирующие крышку корпуса;
- После откручивания крышки откладывается;
- Следующим шагом будет снятие старого воздушного фильтра;
- Протерев корпус ненужной тряпкой, установите новый воздухоочиститель.Следует соблюдать осторожность при установке нового фильтрующего элемента. Для этого нужно обратить внимание на стрелки или надписи;
- Патрубок подключен к датчику расхода воздуха;
- Крышка устанавливается на место до щелчка и прикручивается к корпусу четырьмя болтами.
Во избежание возможных проблем следует запустить двигатель и проверить правильность замены воздушного фильтра на автомобиле ВАЗ. Неправильная установка фильтрующей автодетали нарушит работу двигателя.
Как часто нужно менять?
Исходя из написанного ранее, необходимо сделать вывод, что воздушный фильтр, несомненно, является важной деталью ВАЗ 2110, 2112. Поэтому своевременная замена фильтрующих деталей авто убережет двигатель автомобиля от серьезных поломок и, в Кроме того, обеспечит бесперебойную работу других систем общего механизма.
Последствия несвоевременной замены воздушного фильтра на автомобиле ВАЗ:
- Загрязненный или поврежденный воздушный фильтр приведет к потере мощности автомобиля, поскольку в цилиндры двигателя поступает недостаточно очищенного воздуха.На высоких оборотах машина будет плохо разгоняться, что в конечном итоге приведет к увеличению расхода топлива;
- При засорении воздухоочистителя в сильный мороз будет затруднен запуск двигателя;
- Воздушный фильтр обеспечивает правильную работу датчика расхода воздуха (в современных автомобилях ВАЗ — инжектора). Если указанная деталь не работает должным образом, будет наблюдаться неправильное соотношение топливовоздушной смеси;
- Несвоевременная замена воздухоочистителя приведет к перегреву двигателя автомобиля;
- При неправильной работе воздушного фильтра микрочастицы пыли и грязи могут попасть в цилиндры двигателя и повредить внутренние поверхности колец и стенок.В этом случае будет нарушена герметичность их контакта и упадет компрессия. Масляная смесь останется на поцарапанных цилиндрах.
Замена воздушного фильтра на автомобиле ВАЗ процедура, с которой справится даже начинающий автолюбитель. Операция несложная и занимает не более 20 минут.
Менять воздушный фильтр на десятке одно удовольствие: достаточно крестовой отвертки и несколько минут. Разберем этот процесс пошагово и с фото.
Частота замены воздушного фильтра – величина спорная. В соответствии с рекомендациями АвтоВАЗа его нужно менять каждые 30 000 км, а также . Однако если бензин имеет более-менее постоянную чистоту вне зависимости от региона, то воздух может существенно отличаться. У автомобилистов, проживающих в степной местности, воздушный фильтр забьется гораздо быстрее, чем, скажем, на Крайнем Севере.
Исходя из этого, важно время от времени (например, каждые 10 000 км) проверять состояние фильтрующего элемента.Для этого нужно выполнить те же действия, что и для его замены.
Воздушный фильтр ВАЗ-2110 находится под капотом рядом с аккумулятором в черном прямоугольном пластиковом корпусе. Верхняя часть корпуса представляет собой крышку, которая привинчена к нижней четырьмя поперечными болтами.
Для замены или просто проверки фильтрующего элемента открутите эти болты и осторожно поднимите крышку. Сзади у него крепится гофра с датчиком массового расхода воздуха, поэтому движения сильно ограничены.
После снятия крышки фильтр часто остается в нижней части корпуса, откуда его необходимо вытащить при замене.Фильтр необходимо менять либо по истечении 30 000 км пробега с момента последней замены, либо при сильном загрязнении. Если стоит бумажный фильтрующий элемент, а сверху слой пуха или насекомых, то его давно пора отправить на свалку.
Поместите новый фильтр в нижнюю часть корпуса так, чтобы направление его бумажной «гармошки» совпадало со стрелкой на дне корпуса. Перед установкой фильтрующего элемента рекомендуется протереть корпус сухой или слегка влажной тканью для удаления пыли.
Аккуратно установите верхнюю крышку, убедившись, что края уплотнения фильтрующего элемента входят в канавки на ней. После этого равномерно (по диагонали) затяните болты крепления и умеренно затяните болты крепления. На этом работа по замене воздушного фильтра на ВАЗ-2110 (2111, 2112) завершена.
Установка капота автомобиля, этапы работы. Как заменить капот. Демонтаж и установка капота.
Капот своего автомобиля многие автолюбители считают своей «визитной карточкой», которая создает первое впечатление как от автомобиля, так и от его владельца.Именно по этой причине капот должен выглядеть «на все сто» — на его поверхности не должно быть различных разводов от самопокраски, сублишей, пыли, сколов и, конечно же, коррозии. Тем не менее, существует большое количество факторов, способных повредить «лицо» вашего автомобиля. Несомненно, о безупречном внешнем виде вашей вытяжки могут позаботиться профессионалы, однако за такие услуги придется заплатить немалые деньги. По этому большинство водителей постоянно обращают внимание на эту деталь и все чаще интересуются информацией, как самостоятельно заменить капот в машине.
Правильный капот это хорошая шумоизоляция, термостойкость и аэродинамика
Капот автомобиля — элемент кузова автомобиля, защищающий двигатель и другие части моторного отсека от негативного воздействия агрессивной среды. Если говорить другими словами, капотом называют крышку моторного отсека автомобиля. В основном капот предназначен для поглощения шума мотора, повышения аэродинамических свойств машины и защиты мотора.
На сегодняшний день капоты автомобилей изготавливают из различных материалов, в частности, из алюминия, стали, углепластика (мокрого или сухого) и стеклопластика.
Как вы уже поняли, бленда выполняет достаточно важные функции. Именно поэтому он должен быть надежным и устойчивым к воздействию как низких, так и высоких температур. На самом деле рабочая температура двигателя очень высокая, что невольно может привести к выходу этой детали. В связи с этим все больше производителей автомобилей предпочитают изготавливать капоты из стали высокого качества.
Капот в автомобиле состоит из крупногабаритной наружной панели, закрывающей моторный отсек и являющейся съемной деталью. Для того чтобы придать ему большую жесткость и надежно прикрепить к кузову, применяют разнообразные усилители. Вешают капюшон в передней части кузова на две петли, которые расположены внутри, а сзади будут фиксировать замок в одной точке. Такой механизм открывания капота значительно упрощает доступ в моторный отсек, а также является наиболее безопасным.Кроме того, на передней части передних крыльев между соседними деталями кузова и капотом вставлены резиновые буферы, которые располагались бы в правильном положении с равномерными зазорами.
С помощью крепежных болтов, которые вкручиваются в плавающие пластины, можно отрегулировать положение петель капюшона, а также при необходимости взять его, для чего петли нужно полностью вывернуть.
Специалисты по замене капота
На сегодняшний день большинство водителей предпочитают доверять свой автомобиль профессионалам, чем заниматься ремонтом самостоятельно.Однако если вы все же решили воспользоваться услугами мастеров, не лишним будет попросить у них долгосрочную гарантию на надземную запчасть. Обычно в автомастерской капот состоит из трех этапов:
1. Специалисты оценивают состояние элемента, его безопасный демонтаж, оценивают узлы и элементы моторного отсека, которые также могут иметь повреждения.
2. С помощью специального оборудования снимите капот с автомобиля.
3. Установить новую запчасть и настроить под конкретный автомобиль.
Смени капюшон
На самом деле, самостоятельный монтаж вытяжки, не такой простой процесс, как может показаться на первый взгляд. На сегодняшний день автомобильный рынок представляет большое количество новых и бывших в употреблении крюков различных модификаций. И по крайней мере, похоже, не разобранному драйверу приобрести подходящую деталь будет очень сложно. В соответствии с этим при покупке вытяжки следует проконсультироваться со специалистами в этой области. Кроме того, сразу хочу сказать, что при самостоятельной замене капота без помощника и необходимого набора инструментов не обойтись.
Помощники по инструментам
1. Сохранено.
2. Гаечные ключи.
3. Чистящее средство.
4. Не очень жесткая кисть.
Демонтаж капота
1. Продуваем двигатель и ставим автомобиль на стояночный тормоз.
2. Затем берем ключи от замка зажигания, лезем под капот и отсоединяем минусовую клемму от автомобильного аккумулятора. Это поможет вам избежать короткого замыкания.
3. Используя чистящее средство и полужесткую щетку, очистите петлю.Кроме того, необходимо подобрать такое чистящее средство, чтобы не было возможности прокачать краску на машине.
4. Отсоедините замок капота.
5. Если при снятии и замене капота конфигурация передней части автомобиля остается неизменной, перед снятием капота необходимо провести по внутренней стороне капота маркером по контуру петли, что помогите в правильном положении построить новую запчасть в правильном положении.
6. Установить этот элемент в нужное положение можно также другим способом. Во внутренней панели капюшона и каждой петле нужно просверлить небольшие отверстия. Таким образом, при установке и затягивании болтов крепления капот будет удерживаться в нужном положении. Затем выкрутите винты и закройте капот, он должен правильно лечь на место.
7. Сначала надо открутить передние болты, а уж потом задние, а если сделать по другому, то капот повернется на передних болтах и упадет вперед.Из-за чего будут повреждены и петли, и бленда.
8. Когда болты будут сняты, поднимите капот.
9. Места расположения креплений необходимо обработать и пройти заново. Необходимо нанести обезжиривающее вещество и грунтовку. После этого — покрасить их в нужный цвет.
Как снять механический замок
Если у вас механический замок на капоте, то его достаточно просто снять.
Для этого нужно всего лишь открутить несколько винтов.
Как снять электронный замок капота
Чтобы отсоединить часть электронного замка, которая находится на крышке, нужно снять его язычок, открутить винты и отсоединить проводку.
Установка вытяжки своими руками, ход работ стил
1. Установка нового колпака производится так же, как и его демонтаж, только в обратном порядке.
2. Перед установкой новой запчасти необходимо прикрепить обратно механический или электронный замок (в зависимости от того, какой из них установлен в вашем автомобиле).
3. Далее следует совместить петельные и корпусные отверстия и вкрутить в них болты.
4. Подключаем клемму аккумулятора.
Порван тросик капота, как открыть капот
Бывает и так, что тросик капота прямо поворотный. В этом случае отсек с двигателем транспортного средства открыть невозможно. Есть два места, где он может сломаться — под самим капотом и возле ручки. Во втором случае, чтобы открыть капот, необходимо потянуть за проход за конец старого троса.Однако если трос оборвался под самим капотом, придется немного повозиться. Для решения проблемы следует заехать на СТО и снять крышку под капотом. Как в первом, так и во втором случае кабель можно заменить. Такая процедура выполняется быстро и просто и не требует специальных знаний и навыков.
В завершение хочу сказать, что замена капота это крайняя мера, так как на сегодняшний день большинство поломок можно отремонтировать и устранить. Однако если повреждение слишком сильное, заменить бленду можно самостоятельно по инструкции, описанной выше.Не прибегая к помощи профессионалов, вы хотя и потратите свое время, но сэкономите немалую сумму денег.
Кроме того, при самостоятельной замене капота очень важно правильно отрегулировать зазоры между передними крыльями, фарами и капотом. В любом случае, если правильно и регулярно ухаживать за элементами автомобиля, а также своевременно проводить технический осмотр, вероятность поломки и поломки значительно снизится, что позволит избежать последующего ремонта. .
ВАЗ 2110 режим работы бензонасоса. Причину выхода из строя бензонасоса ищу проверкой предохранителя, который находится
домой→Отопление→ВАЗ 2110 Режим работы бензонасоса. Ищу причину выхода из строя бензонасоса проверив предохранитель, который находитсяСитуация, когда глохнет двигатель и не качает бензонасос на ВАЗ 2110, может поставить начинающего автомобилиста в затруднительное положение. Особенно, если он новый для с системой подачи топлива и ее конфигурацией, а также с перечнем оборудования, обеспечивающего штатное функционирование этой системы.
Отсутствие топлива на выходе из насоса еще не является фактом его выхода из строя.
Не качает бензонасос на ВАЗ 2110 не только из-за его поломки, так как причин такого поведения может быть несколько.
Теперь главное не паниковать, и в первую очередь вспомнить когда машину последний раз заправляли . Индикатор индикатора на приборной панели еще ни о чем не говорит. Датчик уровня в баке может «залипать», как и стрелка на индикаторе (см.).
Если машине уже больше 3-х лет и она накатала на своих шинах более 100 тысяч пробега, то от ее систем и оборудования можно ожидать каких-либо сюрпризов в плане отказов.
Процедура проверки причин отказа
Следующим подозреваемым является электрическая проводка питания насоса. В цепи питания от бортовой системы автомобиля до электродвигателя помпы находится предохранительно-релейная вставка.Они установлены не на основной плате предохранителей, а на дополнительной, которая находится на «десятке» под передней панелью справа от блока рулевого управления.
Если посмотреть на этот дополнительный блок, реле и защитная вставка двигателя насоса будут слева (там всего три комплекта реле и предохранителей).
Проверка электропроводки не требует специальных знаний и не занимает много времени. Но если с питанием все в норме, для дальнейшей проверки требуется демонтаж корпуса насоса.
Причины, присущие насосу
Насос не может полностью подавать топливо только по двум причинам:
- перегорание обмоток двигателя;
- до такой степени, что оставшегося диаметра поперечного сечения их отверстий недостаточно для забора насосом топлива из бака.
И первая, и вторая причины равновероятны, они взаимосвязаны . При загрязнении фильтров, когда их давно не только меняли, но и не чистили, их пропускная способность резко снижается.
К этому можно добавить процессы осаждения на стенках топливной магистрали различных примесей и присадок, которые в большом количестве содержатся в нашем бензине. В результате увеличивается нагрузка на бензонасос, он работает на пределе и начинает перегреваться.
Охлаждение Топливный насос обеспечивает циркуляцию топлива через него, поскольку оно имеет более низкую температуру, чем вода, и является отличным охладителем. Но это определение справедливо только для качественного бензина (редкость в наше время).Следовательно, некачественный бензин не может в достаточной мере охладить насос, работающий с перегрузками, и перегорают обмотки его электродвигателя.
Чтобы не приступать сразу к разбору бензонасоса, необходимо убедиться в достаточности уровня участка топливопровода , проложенного от впускного патрубка к бензобаку.
Перед началом любых работ, связанных с проверкой или ремонтом топливной аппаратуры, в первую очередь необходимо сбросить давление в магистрали.Для этого из цепи питания насоса вынимается предохранитель, а двигателю дается время на выработку остатков бензина, после чего он глохнет самостоятельно.
Вечером заехал в гараж, а утром не смог завести. Обычно включаю зажигание, при этом слышу щелчок реле и жужжание помпы и где-то через 3-5 секунд, снова слышен щелчок реле и насос останавливается и поворачиваю ключ до конца, стартер работает но двигатель не заводится так как нет давления в системе питания, насос не качает.
Причину выхода из строя бензонасоса ищу проверив предохранитель, который находится
Под боковиной в глубине находятся блок предохранителей , реле и ЭБУ .
Блок реле и предохранителей увеличенный
Первым делом проверил предохранитель под номером 3, вынул его из розетки, осмотрел состояние контактов и проверил целостность с прибором, предохранитель оказался целым (кстати, 15 ампер )
это не помогло, потом проверил реле под номер 4 .Для этого открутите гайки, указанные стрелками, чтобы снять реле и привести в заведомо исправное состояние. Где взять рабочее реле? Можно снять на время проверки в блоке крепления реле « дальний свет » оно точно такое же как и реле бензонасоса. Не помогло, снял заднее сиденье под которым бензобак с подводным насос расположен
Перед выполнением вышеуказанных действий я проверил силовую цепь (+)(-) т.е.масса бензонасоса на разъеме под номер 5 прибор может и контрольная лампа результат положительный, проверил целостность цепи на косичке на разъемах под номер 4.6
Может случиться так, что нет цепи питания (+ ) или (— ) на разъем под номер 5 . Если а ( — ) т.е. масса не приходит на разъем, нужно проверить соединение с корпусом.Мои силовые цепи зазвенели.
Место присоединения массы недоступно, для получения необходимо разобрать верхнюю и нижнюю обшивку тоннеля пола.
Проверил цепи питания подходят к разъему под номер 4 , а бензонасос не работает, далее проделал вышеописанные действия как показано на рисунке, вынул топливный модуль с бензонасосом из топливного бака. Снял прижимное кольцо и прокладку
Аккуратно вытащил топливный модуль из бака, слегка наклонив его к правой боковой двери салона, чтобы не погнуть поводок поплавка датчика уровня топлива (ДУТ)
Демонтирован топливный модуль.Отдельно проверил помпу напрямую от аккумулятора. Насос работает. Проверил разъемы и нашел причину поломки, оказывается плюсовой контакт разъема (в виде штыря) немного подгорел снизу под кожухом. Контакт (в виде штифта) разъема я почистил, но другую сторону разъема сделать не смог.
Бензонасос ВАЗ 2110 , выполняющий роль нагнетателя бензина, без этого небольшого, но очень важного узла вряд ли получится самостоятельно передвигаться.Сразу скажем, что у «десятки» карбюраторный бензонасос механический, а у ваз 2110 инжекторный бензонасос электрический. Сегодня мы подробно поговорим об обоих.
Итак, бензонасос механический на карбюраторный двигатель ВАЗ 2110 устанавливается между клапанной крышкой и распределителем зажигания, в моторном отсеке. Собственно такая компоновка позволяет получить возвратно-поступательный момент от вала, который поступает от распределительного вала к распределителю зажигания. Благодаря эксцентрику на этом валу движения через шток передаются на рычаг топливного насоса.Сам рычаг возвратно-поступательным движением всасывает топливо через мембрану. Кстати, этот насос, как и все насосы, начиная с модели ВАЗ-2101, имеет рычаг ручной подкачки топлива. Это достаточно удобно, поскольку позволяет быстро проверить работоспособность механизма буквально голыми руками. Фото механического насоса ВАЗ 2110 Далее.
Так выглядит механический насос в разрезе, смотрим на схематический рисунок.
Механический топливный насос ВАЗ-2110 состоит из следующих элементов —
- 1 — напорная труба
- 2 — фильтр
- 3 — чемодан
- 4 — всасывающая труба
- 5 — крышка бензонасоса
- 6 — всасывающий клапан
- 7 — склад
- 8 — рычаг ручной подкачки топлива
- 9 — пружина
- 10 — кулачок
- 11 — балансир
- 12 — рычаг механической подкачки топлива
- 13 — нижняя крышка топливного насоса
- 14 — внутренняя дистанционная прокладка
- 15 — наружная выносная планка
- 16 — выпускной клапан
Снятие и установка механического насоса ВАЗ 2110 больших затруднений не вызывает.Достаточно снять воздушный фильтр, ослабить хомуты входящего и выходящего топливных шлангов, снять эти шланги, затем открутить две гайки крепления самого насоса и можно снимать механизм с двух шпилек, на которых висит топливный насос. При установке желательно заменить прокладки, которые находятся на изоляционной вставке.
Форсунка топливного насоса ВАЗ 2110
Электрический топливный насос-форсунка «Десятки» устанавливается непосредственно в бензобак. Снятие и замена этого узла также не доставляет проблем владельцам ВАЗ 2110.Достаточно поднять задний диван, открутить люк и топливопроводы… главное не забыть сбросить давление в системе.
Сама инжекторная топливная система отличается от карбюраторного варианта способом подачи топлива. Если карбюраторный двигатель всасывает топливо самостоятельно из карбюратора, то в инжекторном моторе топливо впрыскивается под давлением через форсунки. Поэтому задача электронасоса в баке – постоянно поддерживать высокое давление во всей системе.Насос включается и выключается автоматически (с помощью реле), реагируя на команды датчиков давления. Собственно, сам насос выглядит примерно так, как на фото ниже.
Определите , исправен ли электрический насос? в свой автомобиль можно довольно просто. Включите зажигание (но не запускайте двигатель), и вы услышите характерное жужжание электронасоса в баке, значит, он нагнетает необходимое давление. Если этот гул отсутствует и двигатель не заводится, то скорее всего неисправен насос.Либо неисправно реле помпы, которое находится в салоне под центральной консолью панели, обычно возле ног пассажира.
Часто бывает, что насос не в состоянии создать нужное давление, хоть и гудит, тогда его тоже надо менять. Инжекторный насос ВАЗ 2110 очень чувствителен к различному мусору, поэтому обязательно периодически меняйте топливный фильтр.
Замена бензонасоса на ваз 2110 инжектор
Очень полезное видео по снятию бензонасоса на «десятке».
Чтобы снять электрический топливный насос, выполните следующие действия —
- 1 — снизить давление в топливной системе
- 2 — снять люк под задним сиденьем
- 3 — отсоединить по очереди 2 шланга подачи топлива
- 4 — открутить 8 гаек по окружности кольца и вынуть его
- 5 — вынимаем насосный блок из топливного бака, не повредив рычаг датчика указателя уровня топлива
- 6 — снять резиновое уплотнительное кольцо
Не забывайте, что при установке нового электро бензонасоса ВАЗ 2110 форсунка стрелка установки на крышке электронасоса должна показывать направление на заднюю часть автомобиля.Кроме того, при установке топливных шлангов учитывайте направление стрелок.
Штатный топливный насос ВАЗ 2110 является одним из основных узлов системы подачи топлива автомобиля. Его основное назначение – обеспечить правильную транспортировку бензина к распределительному или инжекторному элементу (то есть к инжектору или карбюратору) под создаваемым давлением. В топливной системе десятки различают бензонасосы механического типа и электронасосы.
Насос для подачи топлива механического принципа действия, его параметры и конструктивные особенности
Механический топливный насос устанавливается на десятки с карбюраторными моторами.Он приводится в движение распределительным валом силовой установки, на блоке которого он установлен. Конструктивно относится к изделиям поршневого типа и к его элементам относятся:
- элемент корпуса, состоящий из 2 смежных отсеков и верхних крышек;
- диафрагма, расположенная между частями корпуса;
- пружина заднего хода;
- амортизатор, связанный с жесткой диафрагмой;
- Клапан нагнетания и всасывания топлива, расположенный в верхнем сегменте топливного насоса;
- механический привод;
- фильтрующая сетка.
Ранее было установлено, что топливный насос ВАЗ десятой модели, цена на который относительно приемлема, приводится в действие эксцентриковым распределительным валом двигателя. При круговом движении эксцентрика наблюдается нижнее перемещение диафрагмы и штока, с преодолением влияния силы сжатия пружины.
При этом освободившееся пространство расширяется, и топливо заполняет сбрасываемую плоскость, поступая через пусковой клапан, при этом нагнетательный элемент находится в закрытом состоянии.Мембрана, состоящая из 2 мембранных компонентов с прокладками, является основным функциональным компонентом насоса. Он связан со штоком, соединенным непосредственно с элементами механизма механического привода.
Разница в параметрах топливного насоса связана со значением давления и размерами корпусной части. Следует обратить внимание на топливный насос Бош, в котором давление топлива находится в пределах 2,8-3,8 Бар. Параметры изделия не всегда зависят от радиуса корпуса, здесь, как правило, определяющим показателем является длина.Размеры эти разные, среди экземпляров есть запчасти 65, 90 или 105 мм. Кроме того, эти компоненты системы подачи топлива отличаются расположением разъемных стружек.
Способность элемента выполнять свои функции при малом содержании топлива в бензобаке зависит от длины топливного насоса.
Топливный насос электрического типа
Бензонасос на ваз 2110 электрический инжекторный устанавливается на автомобили с регулируемой системой впрыска.Топливный насос тэнов расположен в системе топливопроводов в бензобаке автомобиля. Такая дислокация элемента значительно снижает возможность потерь топлива за счет использования схемы без участия трубопроводов, работающих на всасывание топлива.
К этому элементу системы подачи топлива относятся:
- насос, корпус которого выполнен из металла;
- датчик уровня топлива;
- Деталь впуска топлива;
- фильтрующая сетка;
- обратные и редукционные клапаны.
Клапан обратного принципа действия останавливает топливораспределительный комплекс при остановке силовой установки. Редукционный элемент регулирует давление, действуя как перепускной клапан.
Конструкции бензонасосов бывают:
- роликового типа;
- тип шестерни;
- центробежного типа.
Насос роликовый электрический всасывает топливо и отгоняет его за счет функционирования роторного элемента и движения специальных роликов.Шестеренчатый электронасос всасывает и прогоняет топливо и нагнетает его за счет перемещения внутренних шестерен относительно элемента статора, играющего роль внешней шестерни. При движении ротора роторного типа боковые зубчатые элементы создают в своих сегментах камеру, изменяющую степень разрежения, с помощью которой создается эффект всасывания и забора топлива.
При этом топливный насос центробежного типа монтируется непосредственно в топливопровод. Такие элементы позволяют обеспечить равномерную подачу топлива и работать практически бесшумно.У них есть одна существенная особенность – ограничение по параметрам давления и функциональности.
Выбор насоса подачи топлива на ВАЗ 2110
Несмотря на надежность элемента, топливный насос иногда выходит из строя. Как правило, неисправность заключается в выходе из строя щеток электронасоса. Топливный насос выбирается по следующим критериям: надежность и бесшумность работы, ведь чем тише работает насос, тем комфортнее им пользоваться.
При выборе топливного насоса необходимо приобрести такой же товар с тем же артикулом. Часто автолюбители среди множества аналогов выделяют топливный насос Bosch, который используется на автомобилях с объемом двигателя 1,6 литра и оснащен регулятором давления уровня топлива.
схема форсунки
Тема данной статьи — двигатель ВАЗ-2110 (8клапанов) форсунка в системе впрыска топлива. Основная задача найти все его достоинства и недостатки, сравнить с карбюраторным двигателем.Но для этого нужно немного углубиться в историю, посмотреть, как устроен этот двигатель, насколько он хорош в эксплуатации и ремонте. А начнется история с конца 70-х годов прошлого века, когда инженеры ВАЗа задумались над проектированием переднеприводных автомобилей. А после будет рассмотрена инжекторная система впрыска, ее отличия от карбюраторной, преимущества и недостатки.
История двигателя
А теперь рассказ откуда взялся двигатель ВАЗ-2110 (8 клапанов) инжектор.И был заложен в конце 70-х годов. В эти годы дизайнеры начинают понимать, что классика, которая производится много лет, имеет высокую себестоимость. Кроме того, Fiat-124 — лучший автомобиль Европы 1964 года. Прошло почти два десятка лет, нужно обновлять модельный ряд. И начались эксперименты. Первым делом модернизировали привод ГРМ, стали использовать ремень. А вот на двигателе ВАЗ-2105 (годы выпуска — 1980-1988) он не прижился, хотя и снизил уровень шума.
Причина проста: в поршнях нужны циклевки, которые не позволяют стучать при обрыве клапанов. Но при ремонте двигателей на них обычно устанавливались поршни с 1,3-литровыми двигателями подходящие по размеру, но без канавок. Но в начале 80-х выходит восьмое поколение. Более новые, под стать европейским аналогам. И самое главное — для автомобилей передний привод, мотор с ременной передачей на механизм ГРМ. И это был тот самый двигатель, который с большим количеством переделок устанавливается на современные автомобили.На моделях 2109 и 2110 эти силовые агрегаты впервые были адаптированы под инжекторную систему впрыска.
Компоненты главного двигателя
При беглом осмотре существенных различий не обнаружено. С карбюратором инжекторная система впрыска не влияет на базовую конструкцию двигателя. Но стоит присмотреться к мелочам. Для примера взглянем на термостат-форсунка ВАЗ-2110 (8 клапанов). Сразу бросается в глаза, что его можно разобрать! Точно! Инженеры в Европе сидят и думают, как сократить ресурс автомобиля, а наши в это время проводят настоящие доработки, выгодные потребителю.Понятно, что термостат ломает не корпус, а внутренности термочувствительный элемент или клапан. Поэтому зачем плодить миллионы дел? Гораздо выгоднее было бы сделать один для машины, а в случае поломки термостата менять только внутренности.
Но это далеко не все достоинства отечественных двигателей. Учтите, что в США и Европе все машины одинаковые, ремонтировать иногда смысла нет, проще выкинуть, и купить новую.Причина частично в двигателе. Например, АвтоВАЗ — чуть ли не единственный завод, который продолжает ставить на свою продукцию блоки ДВС из чугуна! Во всех развитых странах для этой цели уже давно используют алюминиевые сплавы! Страдает ресурс двигателей, но самое главное — нет возможности произвести его ремонт, так как он не подлежит растачиванию или перегильзованию. А это намного дешевле, чем покупка нового двигателя или автомобиля. Может быть, зажиточный бюргер и может себе это позволить, но в нашей стране автомобиль для многих до сих пор является роскошью.
Что такое инжектор?
А сейчас все же посмотрим как выглядит на автомобиле ВАЗ-2110 схема форсунки, рассмотрим основные узлы и принцип работы. Но сначала нужно ответить на вопросы, что такое инжектор и для чего он нужен. Всем известно, что до конца 90-х устанавливались карбюраторы. В них посредством воздушных потоков происходило смесеобразование, а затем подача во впускной коллектор топливной системы. И такое умное устройство может смешивать бензин с воздухом в идеальной пропорции — 14 к 1.Но тут игра вакуума и атмосферного давления.
Особенности инжекторного
А вот двигатель ВАЗ-2110 (8 клапанов) инжекторный намного легче, чем карбюраторный вариант. Но это если смотреть с точки зрения электрика. Дело в том, что система состоит из ряда электронных устройств, отвечающих за работу всего двигателя. Вместо карбюратора на впускном коллекторе установлена впускная рампа. По сути это кусок трубы, в которой находится топливно-воздушная смесь.Откачивается из бака с помощью электронасоса под низким давлением. По умолчанию рампа полностью герметична, она отделена от каналов впускного коллектора электромагнитными клапанами — форсунками. Но вот особенность: рампа поддерживает постоянное давление, которое регулирует датчик, а качество смеси и количество подаваемого бензина напрямую зависят от того, насколько открыта дроссельная заслонка.
Схема инжекторной системы впрыска
Итак, теперь подробнее о системе питания инжекторного двигателя ВАЗ-2110.Первый идет в списке бензонасосов. Он монтируется непосредственно в баке, совместно с фильтром, и ротор двигателя приводится в движение только при включенном зажигании (при условии, что давление в рампе ниже минимального уровня). Затем топливо поступает по трубкам в рампу. Здесь образуется смесь. Сначала воздух проходит через фильтр для очистки. Гибкий корпус фильтра соединен с дроссельным узлом.
Система датчиков
Не менее интересен двигатель ВАЗ-2110 (8 клапанов).Инжектор, точнее устройство системы управления, включает в себя множество датчиков. Все управление осуществляется датчиками. Итак, между фильтром и дроссельной заслонкой стоит датчик массового расхода воздуха. Датчик положения установлен на самой заслонке. В рампе — давление. Кроме того, между вторым и третьим цилиндрами расположен датчик детонации на поверхности ДВС. А на шкиве привода генератора — обороты двигателя. От коробки передач измеряется скорость автомобиля.Все данные, поступающие со считывателей, поступают в электронный блок управления.
Электронный блок управления
Это, если можно так сказать, самое сердце системы. На ВАЗ-2110 схема форсунки сведена к этому устройству. Небольшой корпус с большим количеством выводов, но внутри самое интересное — микроконтроллер. Вот он-то и регулирует всю работу двигателя. Во внутренней памяти находится так называемая топливная карта. По нему контроллер определяет, сколько воздуха и бензина надо подать в рампу, чтобы мотор работал в штатном режиме, не было детонации.Но самое главное – за какой промежуток времени нужно подать импульс на топливные форсунки, чтобы они открылись и впрыскивали смесь в камеру сгорания.
Что лучше: карбюратор или инжектор?
А теперь немного о том, какой двигатель ВАЗ-2110 будет надежнее: инжекторный или карбюраторный? И нужно посмотреть на этот вопрос с разных сторон. Например, новичкам придется по вкусу инжектор.
