Сделать пищалку из динамика 12 вольт. Радиосхемы
Сама схема представляет собою простейший генератор звуковых частот (можно сказать зуммер) и собрана всего лишь на четырех деталях:
Как работает схема пищалки
R1 задает смещение на базу VT1. А с помощью C1 осуществляется обратная связь. Динамик является нагрузкой VT2. Частоту звука можно регулировать подбором конденсатора C1
Необходимые радиодетали для сборки пищалки
1. Два транзистора
. Лучше всего использовать комплиментарную пару (напомню- комплиментарными называют транзисторы с одинаковыми параметрами но разной проводимости). Подойдут практически любые: из старых советских: КТ315 и КТ361 , например, из импортных и недорогих 2SA1015 и 2SC1815 .
2. Динамик . Можно использовать совершенно любой: от китайского плеера, от старого магнитофона или просто наушник.
3. Конденсатор
: Совершенно любой с емкостью в пределах от 10 до 100 наноФарад.
Если вдруг кто то подзабыл как определить емкость конденсатора по его цифровому коду, то можете заглянуть в раздел справочные материалы: там есть отдельный раздел Цифровой код конденсаторов
4. Источник напряжения
. Можно использовать любую батарейку: хоть «пальчиковую» на 1,5V, хоть 9-ти Вольтовую «крону», разницы нету- изменится лишь мощность.
5. Резистор . Опять-же любого типа (можно даже подстроечный) с сопротивлением от 10 до 200 кОм.
6. Выключатель . Можно применить любой- тумблер, кнопку.
Правильно собранная схема в настройке не нуждается и начинает работать сразу.
Если вдруг не заработала, но что-же: заходите нам на ФОРУМ , будем разбираться почему (да и если заработала- все равно заходите!!)
Данная ультразвуковая пищалка предназначен для тех людей, кого достали шумные соседи. Но обо всем по порядку. Устройство из себя представляет простейший преобразователь напряжения на основе блокинг — генератора. Излучателем служит пьезоголовка, ее можно достать из калькулятора, старых наручных часов, музыкальной шкатулки или игрушечной машинки, в общем думаю у каждого дома можно найти такую штуку.
Трансформатором служит ферритовое кольцо от компьютерного блока питания, подойдут и другие кольца практически с любым диаметром, также можно использовать Ш-образные трансформаторы (ферритовые) или ферритовые чашки. У трансформатора есть две обмотки. Первичная обмотка содержит 40 витков с отводом от середины, диаметр провода тоже не критичен от 0,1 до 0,8 мм, витки растянуты по всему кольцу. Вторичная обмотка содержит 30 витков того же самого провода, что и первичная.
Выводы вторичной обмотки напрямую подключены к пьезоголовке, полярности подключения нет, по любому заработает. Транзистор любой низкочастотный, обратной проводимости типа КТ819, КТ805, КТ829, КТ817, КТ814 и все импортные аналоги, можно использовать также полевые транзисторы, что я вам не советую, поскольку ток потребления девайса будет в несколько раз больше, чем с использованием биполярных транзисторов.
Также для экономии энергии можно применить высокочастотные биполярные транзисторы отечественного производства например КТ315, КТ3102 или импортные аналоги С9014, 9016. Как видите, с транзисторами тоже не критично, буквально можно ставить любые, которые есть под рукой. Источником питания самодельной ультразвуковой пищалки может служить — пальчиковая батарейка с напряжением 1,5 вольт, литиевая таблетка с напряжением 3 вольт, аккумулятор от мобильного телефона с напряжением 3,7 вольт или крона с напряжением 9 вольт. Вариант печатной платы для пищалки показан ниже.
Теперь о главном, так что из себя представляет устройство? Для того, чтобы понять суть работы стоит лишь включить его, он издает раздражительный свист который еле слышен, но очень действует на нервы. Главная фишка в том, что соседи не смогут понять откуда идет звук, но сначала вам нужно установить сие чудо в доме у шумного и надоедливого соседа. Однако надеюсь, что вы сможете договориться и по хорошему:)
Простой музыкальный инструмент можно сделать менее чем за пол часа. Конечно диапазон его звучания, частота, а как следствие и тон сильно отличается от настоящих профессиональных инструментов, но за счет своей простоты он будет отличным прибором для сборки начинающему электронщику.
Основанием схемы есть общеизвестна и мегапопулярная микросхема 555, её периодом, а отсюда и частотой возможно управлять с помощью значений некоторых сопротивлений резисторов и ёмкости конденсатора.
Как видите, у нас отходит много резисторов с разными номиналами, таким образом нажимая определенную клавишу вы включаете в цепь резистор определенного сопротивления и в звукоизлучающем устройстве слышно звук.

Для гибкой настройки рекомендую подключить переменный резистор, вращая его вал добейся желаемого тона звучания, потом измерь омметром его сопротивление, ничего ни крутя, и замени ближайшим по номиналу постоянным резистором из доступных. Конденсатор, коль найдете, можно включить подстроечный, но с измерением его ёмкости у некоторых могут возникнут проблемы — не все мультиметры способны.
Особенное внимание уделяется клавишам. Стандартные тактовые кнопки слишком жесткие, для замыкания их внутренних контактов приходиться применять относительно значительную силу. Их применять рекомендую только с неким рычажком, похожим на клавишу пианино. У меня нашлись кнопочки, которые требует крайне малого усилия для нажатия и еще и имеют длинный цилиндрик для надавливания.

Путем недолгих прослушиваний выходного сигнала с изменением угла поворота ротора переменного резистора были выбраны на мой взгляд неплохие частоты звучания для каждой клавиши. Ниже предоставлена таблица частоты и сопротивления резистора, подходящего для этой цели.
При желании вы сможете легко рассчитать номиналы радио компонентов для интересующей вас частоты, в тех. документации указана максимальная рабочая частота таймера 200 кГц. Человеческое ухо слышит колебания с частотой 20 Гц — 20 килогерц, так что возможности у этого электронного компонента даже более, чем нам нужно. Кратко покажу, как рассчитывается. Первый резистор был выбран на 4,7 кОм – 4700 Ом. Из основной формулы, взятой из технической документации 555 легко выводиться сопротивление R2 при заданных R1, C1 и собственно выбранной частоте.
Вся плата, благодаря компонентам для поверхностного монтажа получается крайне маленькой. NPN транзистор любой, можно BC847, расположение его КБЭ стандартное, такое же как у всех биполярных транзисторов в корпусе SOT-23.

Также такую схему возможно вставить в старый нерабочий детский синтезатор мелодий. Пятый вывод микросхемы “Контроль” лучше кинуть на минус через выводной конденсатор ёмкостью около 100 нФ.
При подключении низкоомного динамика ощутимо нагревается транзистор, предотвратить это можно и нужно увеличением номинала его базового резистора или включением высокоомного динамика от старого телефона. В моём экземпляре вышло так, что кнопочки с резисторами разместились на одной плате, а микросхема на второй: соединял их луженными пластинками жести. Кнопки лучше крепить не только контактами с помощью припоем контакты, а и залить это дело термоклеем или эпоксидкой, когда уже точно выбраны номиналы для нужного звучания.
Радиосхемы. Звуковой пъезоизлучатель своими руками Как сделать из динамика мобильного телефона пищалку
Сама схема представляет собою простейший генератор звуковых частот (можно сказать зуммер) и собрана всего лишь на четырех деталях:
Как работает схема пищалки
R1 задает смещение на базу VT1. А с помощью C1 осуществляется обратная связь. Динамик является нагрузкой VT2. Частоту звука можно регулировать подбором конденсатора C1
Необходимые радиодетали для сборки пищалки
1. Два транзистора
. Лучше всего использовать комплиментарную пару (напомню- комплиментарными называют транзисторы с одинаковыми параметрами но разной проводимости). Подойдут практически любые: из старых советских: КТ315 и КТ361 , например, из импортных и недорогих 2SA1015 и 2SC1815 .
2. Динамик . Можно использовать совершенно любой: от китайского плеера, от старого магнитофона или просто наушник.
3. Конденсатор
: Совершенно любой с емкостью в пределах от 10 до 100 наноФарад.
Если вдруг кто то подзабыл как определить емкость конденсатора по его цифровому коду, то можете заглянуть в раздел справочные материалы: там есть отдельный раздел Цифровой код конденсаторов
4. Источник напряжения
. Можно использовать любую батарейку: хоть «пальчиковую» на 1,5V, хоть 9-ти Вольтовую «крону», разницы нету- изменится лишь мощность.
5. Резистор . Опять-же любого типа (можно даже подстроечный) с сопротивлением от 10 до 200 кОм.
6. Выключатель . Можно применить любой- тумблер, кнопку.
Правильно собранная схема в настройке не нуждается и начинает работать сразу.
Если вдруг не заработала, но что-же: заходите нам на ФОРУМ , будем разбираться почему (да и если заработала- все равно заходите!!)
Сторожевое устройство на одном транзисторе – самая простая схема, которую сможет собрать даже дошкольник.
В ваши владения часто вторгаются без спроса, а вы при этом занимаетесь важным делом?)
Пора забыть эти проблемы! Представляю вашему вниманию схему сторожевого устройства всего-то на ОДНОМ ! Благодаря этой схеме, вы сможете обезопасить свой дом и вовремя принять все необходимые меры по устранению возникших проблем!
Схема и принцип работы
А вот и схемка
Цоколевка (расположение выводов) транзистора КТ815Б выглядит вот так:
Принцип действия очень простой. При обрыве охранного провода, зуммер начинает пищать. Тонкий охранный провод можно натянуть через дверной проем.
Если точнее описать работу схемы, то это будет выглядеть так:
нарисуем схемку по ГОСТу для удобства восприятия
Пока у нас охранный провод цел, то в цепи плюс батарейки—-резистор 100 К—-охранный провод будет течь ток. Весь ток будет течь именно через охранный провод, так как его сопротивление очень мало. Так как весь ток будет течь через провод, этого не хватит, чтобы открыть транзистор. Транзистор открывается только тогда, когда его напряжение между базой и эмиттером будет 0,5-0,7 Вольт.
Но… как только охранный провод обрывается, на базе сразу же резко возрастает напряжение, то есть оно стает более, чем 0,5-0,7 Вольт и начинает течь ток через базу-эмиттер. Так как ток течет через базу-эмиттер, то следовательно, транзистор открывается. А раз он открывается, значит через цепь плюс батарейки—–зуммер—коллектор—-эмиттер начинает течь ток. Пока через зуммер течет ток, он орет, как ошпаренный.
Сборка и работа на практике
Схема состоит из транзистора КТ815 с любой буквой. Я взял вот такой:
Что за странная маркировка на транзисторе? Раньше именно так обозначали советские транзисторы. Бывалые радиолюбители сразу определят, что это транзистор КТ815Б. Для новичков советую скачать программку Транзистор v1.0 , которая позволит без труда определить советские транзисторы даже с цветовой маркировкой.
Вот пример транзистора, который я использую в схеме:
В схеме также есть зуммер:
Зуммер – это звукоизлучатель. При подаче на него постоянного напряжения, он начинает пищать высокочастотным неприятным монотонным звуком. Брал я его на Алиэкспрессе за 0,7 бакса по этой ссылке.
Часто путают зуммеры с пьезоизлучателями (ниже на фото):
Если разобрать зуммер, то мы увидим на платке нехитрую схему генератора частоты, выполненного в SMD исполнении, а также сам пьезоизлучатель, подпаянный медными проводами к этой платке.
Так что если будете брать в радиомагазине зуммер, смотрите, чтобы продавец вам не подсунул обыкновенный пьезоизлучатель.
Вместо зуммера можно взять маломощную лампочку или какое-нибудь исполнительное устройство, которое будет включаться через реле. В этом случае не забудьте защитить транзистор, включив параллельно катушке реле защитный диод:
Ну а вот, собственно, и видео работы всей схемы. Оранжевый провод – это типа охранный проводок.
Схема, представленная в этой статье, очень проста в повторении и не должна вызвать ни каких затруднения в сборке.
Она может применяться в различных устройствах для звукового оповещения. Например, сигнализации, звукового дублирования сигнала поворотов в автомобиле или велосипеде, сигнала о разряде аккумуляторов и так далее. Можно конечно взять готовый бипер, например, от старого китайского будильника, музыкальной открытки или других устройств, но я решил сделать его сам своими руками. Так ведь интересней.
Ещё одна цель сборки — это популяризация увлечения молодёжи радиоэлектроникой. Если этот сайт сможет увлечь хотя бы несколько человек таким интересным и хорошим делом, то свою задачу можно считать выполненной.
Схему взял простенькую, но проверенную. Уже и не помню, откуда она у меня.
Схема звукового пъезоизлучателя
Детали для сборки схемы звукового сигнала
Детали для схемы можно использовать очень широкого диапазона.Например, микросхемы Ла7 из серий К176, К164, К564, К561 или К561ЛЕ5 или импортные аналоги. Чтобы не впаивать и выпаивать микросхему, лучше всего взять специальную контактную площадку и её впаять в схему (стоит копейки), а замена микросхемы будет занимать секунды, к тому же во время пайки нет риска, что микросхема будет перегрета или её повредит статическое электричество. К тому же, легко можно испытать разные марки микросхем на работоспособность.
Конденсатор C1полярный на напряжение не меньше 15 вольт, а ёмкостью от 47 до 500 микрофарад.

Конденсатор C2 керамический от 0.1 до 0.47 микрофарад. Они обозначаются цифрами на крышке — 104, 154, 224, 474.
Резистор R1 от 5 до 50 кило Ом. Мощность любая, но лучше меньше. Чтобы габариты были не большие.
Потенциометр R2 от 68 до 500 кило Ом. По мощности так же, поменьше.
Диод можно использовать вообще любой, какой Вам понравится. Он используется для защиты микросхемы от неправильного подключения питания. Можно вообще без него обойтись.
Звуковой излучатель ЗП-3 или любой подобный.
Как подключить ЗП-3? Если излучатель звука ЗП-3 новый, то к нему нужно припаять провода, так как на фотографии. Припаивается легко, если использовать флюс. Один провод паяем к мембране. Второй провод припаять к любому из двух выводов.
Напряжение питания схемы 12 вольт.

От номиналов элементов схемы зависит тон звучания устройства, поэтому можете поэкспериментировать, меняя конденсаторы и резисторы, добиваясь звука, который вам понравится.
Чтобы не делать печатную плату, лучше всего взять и использовать макетную плату, получается намного проще и быстрее.
Размещаем детали плотнее на макетной плате, запаиваем, ещё раз проверяем и пробуем звук, подключив к источнику питания.
При правильной сборке и исправных деталях, схема начинает работать сразу и в настройке не нуждается. Если не нравится тон, то подстраиваем потенциометром на свой вкус.
Сигнализатор собран.
Создание схем для начинающих действительно очень сложная задача. Каждый раз приходится находить компромисс между надёжностью, простотой, повторяемостью, «не убиваемостью» и, в тоже время, она (схема) должна быть интересной, способной повести за собой и быть информативной. Невозможно разработать устройство, которое в равной степени будет отвечать всем этим качествам одинаково для разновозрастных групп учащихся. И чем они младше, тем это сделать сложнее! В этой статье я хочу рассказать о конструкциях, которые с удовольствием повторяют четырёх классники. Да, новизны схемотехнических решений здесь мало (если не сказать больше – нет). Но есть система и надёжность конструкций, их высокая повторяемость и низкая себестоимость. И я не буду утруждать теорией, так как для ученика четвёртого класса знать: это резистор, это конденсатор, а это транзистор и у него три ножки (!!!) – уже большое достижение. По этой же причине я не буду приводить разводку печатного монтажа, так как травить платы в этом возрасте нельзя согласно элементарным правилам техники безопасности и здравого ума. Монтаж выполняется навесным способом на куске картона под руководством педагога или родителя.
«Сердцем» всех рассматриваемых мною устройств будет простейший звуковой генератор, выполненный на однопереходном транзисторе КТ117 и, путем не сложных модернизаций, мы будем получать разные потребительские качества.
Видео работы:
Часто подобные пищалки называют «отпугиватель комаров», но, кто бы выступил добровольным донором и на практике доказал бы эффективность (не эффективность) подобных устройств? Лично я предпочитаю пользоваться химическими реагентами. Но надо же, как то сподвигнуть ребёнка к повторению схемы! А так…МЫ ПУГАЛИ КОМАРА!
Просто пищать не интересно. Последовательно с батарейкой устанавливаем макет ключа и имитируем работу телеграфом. И, бойтесь школьные учителя, пищит противно, тон высокий, местоположение генератора в пространстве локализируется на слух тяжело. Но когда же похвастать своей конструкцией перед сверстниками как не на уроке?
Эту схему легко трансформировать в звуковой маячок. Для этого часто рекомендуют запитать весь генератор через мигающий светодиод. Это не совсем верно. Да, схема работать будет, но закрытый светодиод (он не светится) всё равно пропускает ток через себя, так как его p-n переходы включёны в прямом направлении. Частота генерации схемы зависит и от напряжения питания, вследствие чего звучание получается рванным – громкий высокий тон чередуется с тихим низким тоном. Устранить этот недостаток можно, если ввести управление мигающим светодиодом по второй базе транзистора.
Видео работы:
Ещё одой интересной трансформацией исходной схемы можно признать введение зависимости тона звучания генератора от освещенности. Для этого в схему следует ввести фототранзистор PTR1, управляя с помощью него однопереходным транзистором со стороны эмиттера. Генератор пищит ещё противней, но, сколько радости у ребёнка вызывает тот факт, что звук совершенно разный у окна и в нутрии комнаты!
Видео работы:
Ну и, конечно же, двух тональная сирена, а как без неё? Без неё не обходится ни одна милицейская (полицейская) машина! Для организации двух тонального звучания вводим управление однопереходным транзистором по эмиттеру с помощью опять-таки мигающего светодиода. Эту конструкцию полезно будет вставить в игрушечный автомобиль.
Видео работы:
Если есть желание построить многотональный автомат звуковых эффектов, то необходимо применить в качестве управляющего светодиода трехцветный мигающий диод, или включить три различных с разным свечением (красный, синий, зелёный как это сделано ) диода. При желании увеличить громкость звучания необходимо применить любой усилитель звуковой частоты, для этого динамик необходимо поменять на резистор с сопротивлением 100 Ом и с него снимать сигнал для УНЧ.
Рассмотренные мною схемы позволяют стимулировать младших школьников к изучению самых основ радиоэлектроники, могут быть полезны в системе дополнительного образования, не содержат большого количества деталей и не вызывают трудностей при их повторении.
Ремонт пищалки своими руками
Как отремонтировать динамик самому? FAQ Часть8
Здесь Вы найдёте описание процесса восстановления высокочастотной динамической головки с иллюстрациями.
Самые интересные ролики на Youtube
Навигация по FAQ-у.
- Read Me.
- Как устроена динамическая головка?
- Какие бывают неисправности динамиков?
- Как выявить неисправный элемент динамика без разборки?
- Как заменить гибкие выводы?
- Как разобрать головку громкоговорителя?
- Как удалить металлические опилки из магнитного зазора?
- Как изготовить шаблон-оправку для намотки катушки динамика?
- Как собрать простой станок для перемотки динамиков?
- Как вклеенную в диффузор гильзу установить на оправку?
- Как рассчитать и изготовить гильзу при ремонте динамика?
- Как рассчитать диаметр провода при перемотке динамика?
- Как намотать катушку динамика?
- Как приклеить гильзу и центрирующую шайбу к диффузору?
- Как собрать и отцентровать динамик?
- Как отремонтировать ВЧ динамик (пищалку)?
- Дополнительные материалы.
Страницы 1 2 3 4 5 6 7 8
Как отремонтировать ВЧ динамик (пищалку)?
- Вывод катушки.
- Изолирующая прокладка.
- Подвес (эластичное продолжение купола).
- Диффузор купольной конструкции (мембрана, диафрагма).
Ремонт пищалок отличается от ремонта ВЧ и НЧ динамиков хотя бы уже потому, что у пищалок нет центрирующей шайбы. Поэтому разборка пищалок даже с бумажным диффузором отнимает намного меньше времени, чем разборка СЧ и НЧ динамиков.
Часто в высокочастотных динамиках вместо картонного диффузора используется мембрана, изготовленная из синтетических материалов. Мембрана имеет купольную форму и вместе с подвесом представлять собой монолитную конструкцию.
Такая конструкция обеспечивает минимальный вес и максимальную жёсткость подвижной системы, что необходимо для воспроизведения высоких частот.
Из-за очень малого хода подвижной системы, значительно упрощается процесс центровки ВЧ головок. А в большинстве пищалок с мембраной купольной конструкции центровка и вовсе обеспечивается самой конструкцией динамической головки.
В большей части пищалок, роль гибких выводов исполняют выводы катушки, поэтому их укладке следует уделить максимальное внимание. Одним из часто встречающихся дефектов как раз и является обрыв этих выводов. Особенно это касается пищалок большой мощности, у которых, как правило, и ход подвижной системы больше.
Другим частым дефектом является повреждение катушки, что иногда влечёт за собой даже разрушение гильзы. Причиной этого, чаще всего, бывает перегрузка динамика.
Дело в том, что ВЧ головки имеют сравнительно небольшую мощность. Например, в 100-Ваттной трёхполосной АС, ВЧ динамик может быть рассчитан на синусоидальную мощность всего в 6-10 Ватт. Если такая АС подключена к 100-Ваттному усилителю, а пользователь при помощи темброблока или эквалайзера направит в ВЧ головку даже половину всей мощности усилителя, то ВЧ динамику только и останется, что пискнуть в последний раз.
Для написания этого раздела, друг снабдил меня парой неисправных ВЧ динамиков 4ГДВ-1. Динамики эти вышли из строя из-за перегрузки, а в катушках при этом произошло межвитковое замыкание.
Я сделал несколько фотографий во время восстановления этих динамиков и попытался прокомментировать каждую из них.
Разборку я начал с удаления раструба, который крепился на пластмассовых защёлках.
Лучше всего поддаются ремонту пищалки, у которых диффузор крепится к корпусу винтами.
После демонтажа четырёх винтов М3, стало возможным отделить от корпуса центрирующий пластмассовый фланец и освободить подвижную систему динамика.
Но, не всегда это сделать так же просто. Иногда подвес подклеивают к элементам корпуса и тогда отделять подвижную систему нужно с максимальной осторожностью.
В других случаях, подвес смазывают какой-нибудь густой смазкой, чтобы предотвратить возникновение лишних вибраций при недостаточно плотно прижатом подвесе.
В динамике этой конструкции не предусмотрены отдельные гибкие выводы и их функции выполняют выводы катушки.
Для повышения надёжности, выводы катушки закреплены узкой бумажной лентой.
Во фланце имеются углубления, в которые укладываются выводы катушки.
На этой картинке видно, что выводы катушки проходят через пазы.
Перемотка катушки ВЧ динамика производится точно так же, как и динамиков других частотных диапазонов.
Правда в коллекции моих шаблонов не оказалось оправки нужного размера, и я изготовил шаблон из электролитического конденсатора подходящего диаметра. Как это сделать, подробно описано здесь.
Но, если у вас не очень хорошее зрение, то придётся использовать дополнительную оптику. Диаметр провода, используемого для намотки катушек ВЧ динамиков обычно меньше 0,1мм.
В частности, катушка динамика 4ГДВ-1 намотана проводом диаметром всего 0,08мм. Я в таких случаях использую бинокулярные очки с дополнительными насадочными линзами.
Бумажная лента, крепящая выводы катушки, оказалась приклеенной 88-ым клеем. Чтобы не повредить гильзу, я при удалении старой катушки размочил клеевое соединение только в тех местах, где должны были быть проложены выводы катушки.
После укладки выводов, я сомкнул концы ленты и проклеил их клеем БФ.
В некоторых пищалках выводы катушки подклеиваются к подвесу. Это предотвращает возникновения паразитного резонанса, который может ускорить разрушение выводов. При этом нужно использовать наиболее эластичные клеи, такие как «Резиновый», «Эластосил» и подобные.
Сборка динамика производится в обратном порядке и не представляет трудностей, так как центровка подвижной системы обеспечивается самой конструкцией динамика.

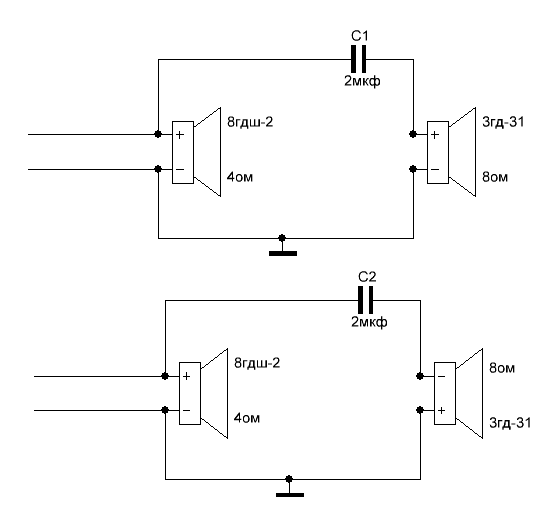

Перед окончательной сборкой можно проверить фазировку динамика, так как, при столь малом ходе подвижной системы, сделать это после сборки сложнее.
При правильной фазировке подвижная система должна «выпрыгнуть» из корпуса.
Зачистить от лака выводы катушки можно при помощи теблетки Аспирина. Здесь я уже рассказывал, как это можно сделать, а здесь показывал.
Вернуться наверх к «Навигации».
Страницы 1 2 3 4 5 6 7 8
26 Январь, 2012 (17:51) в Аудиотехника, Ремонт техники
Муки творчества могут так замучить, что иногда требуются свежие идеи. Загляни по случайной ссылке, чтобы отвлечься. Если Вы решили покинуть сайт, то объявление спонсоров, не самое плохое место для перехода.
Хорошо звучащие колонки при минимальных затратах
Построить хорошо звучащие колонки при минимальных затратах – мечта любого самодельщика. Именно поэтому статья Олега Салтыкова «Малогабаритный Громкоговоритель», вышедшая в журнале «Радио» в далёком 1977-м году, до сих пор не теряет актуальности. Конструкция горячо обсуждается на форумах, предлагается масса вариантов её улучшения. Один из них, прекрасно показавший себя на практике, мы сегодня и рассмотрим.
Со времени публикации в «Радио» той самой статьи с «Кубиками» Салтыкова (такое название закрепилось за этим проектом) и до недавнего времени, когда я сам занялся изготовлением и настройкой колонок, так и не удалось увидеть их реальную АЧХ. Есть тема по этой конструкции на vegalab.ru, но и там, в основном, либо отзывы владельцев о звучании, либо вопросы как применить тот или иной динамик вместо указанного.
И вот недавно я получил посылку с парой промышленных колонок 6АС-224, доработанных владельцем по мотивам «Кубиков». Кроме самих колонок, в посылке было множество разных динамиков, позволивших поэкспериментировать с их применением в этой конструкции.
Работа началась с измерения самих колонок без вмешательства. Исходный набор динамиков был такой: 6ГД-6 на НЧ, 2ГД-36 на ВЧ, а фильтры по схеме из того же журнала «Радио».
АЧХ колонок 6АС-224 на расстоянии 0,5 м по оси
Розовым цветом показана АЧХ НЧ-головки 6АС-224 в ближнем поле. Порт фазоинвертора – зеленым, суммарная характеристика — черным
АЧХ пищалки 6АС-224 в ближнем поле
Что же мы видим? 1. Выраженная неравномерность АЧХ, особенно наверху. Хорошего звука ожидать не стоит. 2. Нижняя граница в районе 60 — 70Гц с учетом работы порта фазоинвертора. Резонанс НЧ динамика 80 Гц, фазоинвертор настроен на 65 — 70 Гц.
АЧХ пищалки 2ГД-36 с фильтром от «Кубиков» просто чудовищная. На слух это подтвердилось, звук ужасен. Вместо ВЧ полочки какие-то зубы дракона. С этим набором всё ясно.
Но в той же посылке я нашел пару запечатанных новеньких пищалок Visaton TW70. Я с ними хорошо знаком, это удачные и недорогие бумажные, с приятным звуком динамики. Вот и узнаем, пригодятся ли они взамен жутковатых 2ГД-36. А пользуясь счастливым случаем, сравним их с нашими 2ГД-36, для чего из кучи наших пищал я отобрал лучшую, перебрав гору откровенно кривого барахла.
АЧХ лучшего экземпляра 2ГД-36, отобранного из кучи барахла
Сравнение АЧХ 2ГД-36 и Visaton TW70
АЧХ Visaton TW70 при 30º вне оси
Резонанс у TW70 в районе 2 кГц, значит, с 3 — 4 кГц можно её стыковать с нашим мидом (что и получилось дальше). АЧХ достаточно спокойная, протяженная и без резких изломов. У всех наших 2ГД-36 есть провал на 10 кГц, а как мы знаем, эта частота весьма важна для достоверного звучания. Там живут все реально слышимые звуки на верхнем крае диапазона, и потери на 10 кГц недопустимы — звук на высоких частотах стухнет и лишится серебра.
В этом плане Визатон оказался удачнее. К тому же у него есть пичок на верхнем крае, килогерцах на 13, за счет чего получается красивый акцент на всех щёточках-тарелочках и звенелочках, но не ярко выраженный, в пределах нормы. Итак, выбираем в пищалки Visaton TW70.
В посылке также оказались ранее незнакомые мне басовички с непривычно мощным магнитом, блестящим куполом-пыльником и маркированные буквами БРЗ — Бердский Радиозавод. На корзине размытая надпись 25ГДН… и ещё что-то. Позже выяснилось, что это 25 ГДН3-4 — нашел в сети ролики с прекрасной лекцией о них, измерениями и теплыми отзывами, как о шедевре нашего радиопрома. С чем сам искренне согласен, динамик превосходен по АЧХ, иным параметрам и звуку.
Итак, оценим характеристики НЧ-динамика при прямом включении и с катушкой фильтра.
Характеристики 25ГДН3-4 в ящике от 6АС-224 без фильтра по оси на расстоянии 0,5 м
Сначала рассмотрим характеристику в верхней части графика. Там два резонансных горба на кривой импеданса, это резонансы динамика на воздухе (48 Гц), его резонанс в ящике с закрытым портом фазоинвертора (70 Гц) и участок АЧХ в районе нижнего среза. Эти данные позволят прикинуть добротность Qtc.
Видно, что на 70 Гц спад отдачи относительно полки (она у нас идёт по уровню 120 дБ) составил минус 7 дБ, это соответствует полной добротности в ящике порядка 0,45. Соответственно, добротность самого динамика примерно 0,35, т.е. идеальна для фазоинверторного оформления.
Переходим к АЧХ, снятой на дистанции полуметра на оси басовичка. Видим чуть сваленную влево полочку, плавный монотонный спад с небольшим пиком в районе 5 кГц (это «работа» пылезащитного колпачка) и спокойный спад выше по частоте. Звучание динамика тоже порадовало, чистое, спокойное, без крика. И это напрямую, без фильтра.
Определившись с выбором динамиков, я, как обычно, выбросил прибывшие незнакомые фильтры (с ними успеем разобраться) и быстренько спаял макет собственных, простых двухполосных. Так у меня за годы как-то само собою сложилось, и после всех попыток сочинить что-то более крутое, обычно возвращаюсь к привычному варианту.

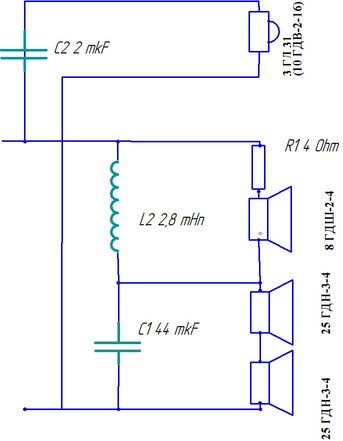

4-омному динамику 25ГДН3-4 для выравнивания АЧХ потребовалась катушка 0,68 мГн. Сразу оговорюсь, что есть и редкий 8-омный басовик 25ГДН3-8, он устанавливался в колонках Вега 15АС110. Если использовать его, то катушка понадобится вдвое большей индуктивности, 1,5 мГн.
АЧХ 25ГДН3-4 с катушкой Mundorf 0,68 мГн
Виден красивый пологий спад с маленьким пичком на 1 кгц. Как раз этот участок отвечает за презенс и живость голоса, супер! А выше, на 2 — 3 кГц, как раз спад, полезный для комфортности звучания.
Обратите внимание на поведение динамиков в ящике с учетом порта фазоинвертора. Срез басовика начинается с 60 — 65 Гц, инвертор протягивает отдачу герц до 50 уверенно, да и на слух бас превосходен. Можно не трогать и не достраивать.
Чтобы сделать фильтр для Визатона TW70 не понадобилось много времени, набор деталей типовой. Чуть убавил отдачу с помощью гасящего сопротивления на 3 Ома последовательно с пищалкой. И суммарная АЧХ сложилась в итоговую.
Финальный вариант «Кубика» от Александра Бокарева
Сквозь суммарную характеристику типа «черный забор» просматриваются раздельные АЧХ по полосам.
Жутковатая схема на картинке вверху позже будет облагорожена и выложена отдельно.
Предположим, что в нашем распоряжении не оказалось таких шикарных динамиков, о которых рассказано выше, а имеются те же самые из «Кубиков», 10 ГД-34-80 и 2ГД-36. Можно ли здесь что-то улучшить?
Для начала рассмотрим вариант колонки с оригинальными «Кубиками» от Олега Салтыкова. В ящике установлены эти динамики, ещё раз посмотрим на исходную АЧХ.
АЧХ колонок 6АС-224 на расстоянии 0,5 м по оси
АЧХ пищалки 2гд-36 с моим фильтром
Здесь уже ВЧ-фильтр мной подправлен, сглажен выброс на 5 кГц до общего уровня. Для этого схему я переделал на 2-й порядок, оставив входную ёмкость 2 мкФ (подойдёт и 1,5 мкФ) и добавив катушку на 0,3 мГн. В паре с 10ГД-34 и фильтром НЧ от Олега Салтыкова зазвучало неплохо. Кстати, в его схеме есть загадочный резистор на 22 Ома, включенный параллельно динамику. На самом деле этот резистор в сочетании с емкостью на 10 мкФ образует особую цепочку Цобеля, облагораживающую звучание на нижних частотах. Она формирует благозвучный многоступенчатый срез АЧХ и, как следствие, отменное звучание всей колонки в целом. Басовичок с этим фильтром можно слушать даже без пищалки, он удивительно музыкален. Автор угадал и выстроил все верные нотки в звучании этого фильтра.
Поэтому несмотря на уже рабочую схему моего макета, на роль НЧ-фильтра был безоговорочно выбран авторский вариант Салтыкова.
И вот что в итоге получилось:
АЧХ «Кубика» Александра Бокарева, версия от 14 02 2020
Привожу три рабочих варианта фильтров для колонок по мотивам Кубиков. Кто-то найдет для себя свой. Они все звучат в пределах своих возможностей, но достаточно тщательно выведены в звук и отслушаны придирчиво.
А вот как выглядят «Кубики» изнутри и снаружи.
Успеха и вам. Ваш АБ.
Радиосхемы. Ставим «пищалку» от не выключенных габаритов Как сделать пищалку из динамика 12 вольт
Порой водители, особенно начинающие, забывают выключить сигнал поворотника, завершив маневр. Штатные щелчки порой не слышно, если играет громко музыка. Поможет исправить ситуацию звуковой повторитель поворотов на 12 v, изготовленный своими руками.
Инструкция по самостоятельному изготовлению пищалки прилагается в данной статье.
[ Скрыть ]
Предназначение звукового повторителя поворотов
В машинах, как правило, стали устанавливать переключатели поворотников, которые после завершения маневра автоматически возвращаются в нейтральное положение. Это имеет свои преимущества: нет необходимости отвлекаться на выключение поворотников, когда поворот завершен, не нужно тратить время на проверку, отключен ли сигнал. Со временем автовозврат переключателя может отказать (автор видео — Александр Баранов).
В некоторых автомобилях переключатель не возвращается автоматически в исходное положение. В этом случае необходимо самостоятельно следить за его отключением после завершения поворота. При раздаются щелчки, но порой из-за громко включенной музыки или шума их не слышно.
Если вовремя не выключить поворотники, это может стать причиной аварийной ситуации на дороге, так как путает других участников дорожного движения.
Путем установки звукового оповещения работы реле переключателя, можно решить проблему забытого выключения поворотов.
Инструкция по изготовлению пищалки на поворотники
Смастерить звуковой сигнализатор поворотов на свой автомобиль можно своими руками в течение 15 минут, не обращаясь по этому поводу в автосервис. Для создания такого дубликата поворотников потребуется микросхема К561ЛН2, она послужит основой. Кроме этого, нужен бузер, но без встроенного генератора.
Можно взять бузер, у которого генератор встроен, если устраивает его звучание. В данном случае разбирается пример подключения бузера к штатному генератору низких частот. Подключившись к генератору НЧ, следует покрутить ручку настройки и выбрать наиболее подходящий звук. Теперь можно воспроизвести его, воспользовавшись в качестве основы микросхемой К561ЛН2 и генератором.
Схему устройства можно представить в виде двух частей:
- Генератор собирается из двух логических элементов INV1 и INV2, к которым подключается времязадающая RC-цепь.
- Усилитель состоит из трех запараллеленных друг с другом логических элементов INV3, INV4, INV5. Они соединяются параллельно для усиления коммутируемого тока. Благодаря усилителю генератор может работать с нагрузкой в виде бузера.
Тон звучания звукового повторителя настраивается путем изменения номинала С1 и R1. При подключении устройства отрицательный полюс прикрепляется к «массе» автомобиля, а положительный посредством «развязывающих» диодов берется от остановки.
Чтобы определиться с клеммами кнопки, следует воспользоваться мультиметром. На нем нужно выбрать режим для измерения постоянного напряжения. Включив левый поворотник, нужно смотреть, на какой клемме периодически появляется напряжение +12 Вольт. Аналогичные действия нужно выполнить, включив правый поворотник.
В данном случае устройство выполняется навесным монтажом. Для корпуса звукового повторителя поворотов используется 2-х миллиметровый шприц с извлеченным из него поршнем. Провод выводится из узкого отверстия – носика шприца, а бузер прикрепляется с обратной стороны шприца с помощью термоклея.
Таким образом, легко собрать своими руками звуковой повторитель поворотов, используя микросхему и 5 логических элементов. При этом можно сэкономить время и деньги на посещении автосервиса.
Видео «Установка звукового дубликата поворотников»
В этом видео демонстрируется, как установить самостоятельно звуковой сигнализатор поворотников (автор ролика — Мир Авто-Мото).
Давно собирался сделать пищалку на ручник, т.к. особенно днем контрольную лампу видно плохо и частенько ездил на ручнике…
Сначала думал просто купить пьезопищалку на 12в и подключить к контрольной лампе приборки. Потом захотелось прерывистый звуковой сигнал и понеслось. Вспомнил немного свою радиолюбительскую молодость.
Итак прерывистый сигнал — это нужен генератор (мультивибратор, как правило). Но городить кучу деталей не хотелось, поэтому пришел к простейшей схеме на одном транзисторе. Схема основана на явлении лавинного пробоя транзистора, поэтому транзистор включен не стандартно.
Итак нужно: транзистор, резистор, светодиод, конденсатор и пьезоизлучатель.
Транзистор КТ315 (с любой буквой), резистор 2 кОм, конденсатор 500 мкФ, >14в, светодиод АЛ307 (любой на 3В), пьезопищалка со встроенным генератором (buzzer) на 12в. Чем больше емкость, тем длиннее интервал «бипов». Все номиналы подобрал на напряжение 14в (как на борту авто).
Все устройство обошлось в 4 грн — стоимость пищалки. Остальное нашел в своем радиохламе. Напомню, 315-й отличается от 361-го тем, что буква у него стоит не по центру корпуса, а сбоку.
Плату поместил в корпус — футляр от фотопленки. Просверлил дырки в крышке, чтобы проходил звук. Корпус прикрутил к шпильке крепления печки так, чтобы звук был направлен в салон.
Подключил так. Плюс с платы подвел к предохранителю, на котором появляется напряжение только при включении зажигания. Минус с платы подвел к верхней колодке панели приборов и присоединил его к двойному желтому проводу (идут от ручника и от бачка тормозной жидкости). При поднятии ручника на этом контакте появляется масса.
Можно устройство еще упростить. Запитать пищалку через мигающий светодиод. Тогда будет всего две детали. Но мы не ищем легких путей:)
Простой музыкальный инструмент можно сделать менее чем за пол часа. Конечно диапазон его звучания, частота, а как следствие и тон сильно отличается от настоящих профессиональных инструментов, но за счет своей простоты он будет отличным прибором для сборки начинающему электронщику.
Основанием схемы есть общеизвестна и мегапопулярная микросхема 555, её периодом, а отсюда и частотой возможно управлять с помощью значений некоторых сопротивлений резисторов и ёмкости конденсатора.
Как видите, у нас отходит много резисторов с разными номиналами, таким образом нажимая определенную клавишу вы включаете в цепь резистор определенного сопротивления и в звукоизлучающем устройстве слышно звук. Нажав другую клавишу, с уже другим резистором вы создадите звуковые колебания с другим тоном.

Для гибкой настройки рекомендую подключить переменный резистор, вращая его вал добейся желаемого тона звучания, потом измерь омметром его сопротивление, ничего ни крутя, и замени ближайшим по номиналу постоянным резистором из доступных. Конденсатор, коль найдете, можно включить подстроечный, но с измерением его ёмкости у некоторых могут возникнут проблемы — не все мультиметры способны.
Особенное внимание уделяется клавишам. Стандартные тактовые кнопки слишком жесткие, для замыкания их внутренних контактов приходиться применять относительно значительную силу. Их применять рекомендую только с неким рычажком, похожим на клавишу пианино. У меня нашлись кнопочки, которые требует крайне малого усилия для нажатия и еще и имеют длинный цилиндрик для надавливания.

Путем недолгих прослушиваний выходного сигнала с изменением угла поворота ротора переменного резистора были выбраны на мой взгляд неплохие частоты звучания для каждой клавиши. Ниже предоставлена таблица частоты и сопротивления резистора, подходящего для этой цели.
При желании вы сможете легко рассчитать номиналы радио компонентов для интересующей вас частоты, в тех. документации указана максимальная рабочая частота таймера 200 кГц. Человеческое ухо слышит колебания с частотой 20 Гц — 20 килогерц, так что возможности у этого электронного компонента даже более, чем нам нужно. Кратко покажу, как рассчитывается. Первый резистор был выбран на 4,7 кОм – 4700 Ом. Из основной формулы, взятой из технической документации 555 легко выводиться сопротивление R2 при заданных R1, C1 и собственно выбранной частоте.
Вся плата, благодаря компонентам для поверхностного монтажа получается крайне маленькой. NPN транзистор любой, можно BC847, расположение его КБЭ стандартное, такое же как у всех биполярных транзисторов в корпусе SOT-23.

Также такую схему возможно вставить в старый нерабочий детский синтезатор мелодий. Пятый вывод микросхемы “Контроль” лучше кинуть на минус через выводной конденсатор ёмкостью около 100 нФ.
При подключении низкоомного динамика ощутимо нагревается транзистор, предотвратить это можно и нужно увеличением номинала его базового резистора или включением высокоомного динамика от старого телефона. В моём экземпляре вышло так, что кнопочки с резисторами разместились на одной плате, а микросхема на второй: соединял их луженными пластинками жести. Кнопки лучше крепить не только контактами с помощью припоем контакты, а и залить это дело термоклеем или эпоксидкой, когда уже точно выбраны номиналы для нужного звучания.
Сторожевое устройство на одном транзисторе – самая простая схема, которую сможет собрать даже дошкольник.
В ваши владения часто вторгаются без спроса, а вы при этом занимаетесь важным делом?)
Пора забыть эти проблемы! Представляю вашему вниманию схему сторожевого устройства всего-то на ОДНОМ ! Благодаря этой схеме, вы сможете обезопасить свой дом и вовремя принять все необходимые меры по устранению возникших проблем!
Схема и принцип работы
А вот и схемка
Цоколевка (расположение выводов) транзистора КТ815Б выглядит вот так:
Принцип действия очень простой. При обрыве охранного провода, зуммер начинает пищать. Тонкий охранный провод можно натянуть через дверной проем.
Если точнее описать работу схемы, то это будет выглядеть так:
нарисуем схемку по ГОСТу для удобства восприятия
Пока у нас охранный провод цел, то в цепи плюс батарейки—-резистор 100 К—-охранный провод будет течь ток. Весь ток будет течь именно через охранный провод, так как его сопротивление очень мало. Так как весь ток будет течь через провод, этого не хватит, чтобы открыть транзистор. Транзистор открывается только тогда, когда его напряжение между базой и эмиттером будет 0,5-0,7 Вольт.
Но… как только охранный провод обрывается, на базе сразу же резко возрастает напряжение, то есть оно стает более, чем 0,5-0,7 Вольт и начинает течь ток через базу-эмиттер. Так как ток течет через базу-эмиттер, то следовательно, транзистор открывается. А раз он открывается, значит через цепь плюс батарейки—–зуммер—коллектор—-эмиттер начинает течь ток. Пока через зуммер течет ток, он орет, как ошпаренный.
Сборка и работа на практике
Схема состоит из транзистора КТ815 с любой буквой. Я взял вот такой:
Что за странная маркировка на транзисторе? Раньше именно так обозначали советские транзисторы. Бывалые радиолюбители сразу определят, что это транзистор КТ815Б. Для новичков советую скачать программку Транзистор v1.0 , которая позволит без труда определить советские транзисторы даже с цветовой маркировкой.
Вот пример транзистора, который я использую в схеме:
В схеме также есть зуммер:
Зуммер – это звукоизлучатель. При подаче на него постоянного напряжения, он начинает пищать высокочастотным неприятным монотонным звуком. Брал я его на Алиэкспрессе за 0,7 бакса по этой ссылке.
Часто путают зуммеры с пьезоизлучателями (ниже на фото):
Если разобрать зуммер, то мы увидим на платке нехитрую схему генератора частоты, выполненного в SMD исполнении, а также сам пьезоизлучатель, подпаянный медными проводами к этой платке.
Так что если будете брать в радиомагазине зуммер, смотрите, чтобы продавец вам не подсунул обыкновенный пьезоизлучатель.
Вместо зуммера можно взять маломощную лампочку или какое-нибудь исполнительное устройство, которое будет включаться через реле. В этом случае не забудьте защитить транзистор, включив параллельно катушке реле защитный диод:
Ну а вот, собственно, и видео работы всей схемы. Оранжевый провод – это типа охранный проводок.
А пусть не пищит / Хабр
— Зачем ты намазал школьную доску стеарином?
— Чтоб мел не писал.
— А зачем, чтоб мел не писал?
— А пусть не пишет!
— Нет. Но почему он не должен писать?
— А пусть не пишет!
© М. Жванецкий
Эта запись для самых-самых начинающих, которым бывает очень интересно прочитать здесь, как другие смогли из двух женских журналов, дедушкиных часов и синей изоленты сделать ускоритель на встречных электрон-позитронных пучках, но сами ещё к этому не готовы. Вроде и руки растут из правильного места, но как-то не получалось загореться идеей, а потом её реализовать. Но хочется же с чего-то начать.
Сегодня мы победим микроволновку (кофеварку, пароварку и так далее) — устройство, которое обычно пищит по каждому пустяковому поводу, хотя толку от этого шума никакого (за редким исключением, которому данная заметка просто не нужна). А пусть не пищит!
Маркетологи, пытаясь повысить продажи весьма схожих товаров, добились того, что в наших квартирах почти все устройства мигают светодиодами. Но это легко победить тёмным маркером или изолентой. Что же делать с бесполезными пищалками? Сделать их тихими или совсем отключить!
Итак, пусть мы ничего не знаем и не умеем. Давайте всё же подкрадёмся к нашей микроволновке:
- отключим её от сети (и не забудьте вынуть диск, на котором обычно всё крутится, чтобы не разбить при переворачивании),
- запомним, что хоть устройство и отключено от сети, но теоретически током ударить может (мало ли где заряд остался), поэтому заранее договоримся не ощупывать пальцами все внутренности,
- аккуратно выкрутим саморезы, на которых держится крышка,
- сняв крышку, осмотрим, что же там внутри.
Во всём этом невнятном нагромождении надо найти что-то маленькое, круглое (диск, а не цилиндр!),
и с мембраной. Да, это искомый динамик (фотографии сделаны на бутерброд с сыром, приготовленный в этой же микроволновке, поэтому так мутно, извините).
Дальше можно поступить одним из следующих способов:
- добавить последовательно с динамиком сопротивление (люди, умеющие это, скорее всего, не дочитали до этой строки),
- сделать писк потише, зажав чем-нибудь мембрану динамика (кто-то запихивает туда кусочек ваты, кто-то прижимает всё той же синей изолентой, кто-то обкладывает вокруг каким-нибудь поролоном, чтобы заглушить звук),
- избавиться от звуков вообще (отсоединить один из контактов динамика),
- собрать устройство обратно
, навсегда забыв о домашнем уюте.
Так как для меня два главных раздражающих писка — это кваканье сигнализаций во дворе, когда автолюбители закрывают или открывают свои машины (кстати, какой в этих звуках смысл? себе я первым делом отключил кваканье), и писк микроволновки (особенно, если надо поставить что-то греться на 7 минут, для чего приходится нажать кнопки управления около десяти раз, что приводит к десяти пискам), то я пошёл по третьему пути — отключил пищалку.
Пинцетом приподнимаем один из контактов, идущих к динамику (сопротивлялся он считанные 5 секунд, после чего оторвался), подкладываем под него любой изолятор (на фотографии кусочек бумаги), закрываем устройство крышкой, аккуратно закручиваем саморезы в старые гнёзда. Всё, теперь устройство работает как раньше, но не пищит.
Если вдруг вам понадобится восстановить эту полезную функцию «пробуждения младенца, уснувшего в соседней комнате», то изолятор всегда можно будет убрать. На всё про всё ушло десять минут, семь из которых я оттирал крышку от жирной кухонной пыли.
Теперь вы лишний раз убедились, что все эти писклявые пароварки и кофеварки можно сделать тихими. Но кому ещё надо оторвать динамик? Правильно, домашнему источнику бесперебойного питания! В самом деле, если я дома, то замечу отключение электроэнергии и без его назойливого писка, а если меня дома нет, то зачем раздражать соседей, у которых не только электричества внезапно не стало, но ещё и откуда-то раздаётся мерзкий писк?
Если вам понравилось это начало для самых-самых начинающих начинать что-то делать руками, то в следующей заметке я покажу, как из сломанного зарядного устройства для телефона и ненужного USB-кабеля сделать «зарядник телефона от ноутбука».
Как выбрать хорошую акустику в автомобиль
Расскажем как выбрать правильную акустику в автомобиль — какие существуют типы динамиков, их преимущества и недостатки. Что лучше выбрать для автолюбителей?
Самая простая акустика рассчитана на звуковой «фон» в автомобиле. Если слушаете новости по радио, то хватит обычных штатных динамиков. Их диапазон воспроизведения частот не подарит глубокого баса и высоких частот, но и отвращения не вызовет. Если не устраивает звук в машине, то придётся менять колонки на лучшие по звучанию. Расскажем какие существуют типы динамиков и чем отличаются.Коаксиальная акустика
В конструкции таких динамиков на самом деле… не один! Диапазон воспроизведения разбивается на области – каждую «подчиняют» своему собственному динамику. В качестве «разделителей» сигнала применяют специальные фильтры (их ещё называют кроссоверы), а дальше – каждой колонке своё. У серьезных моделей кроссовер бывает в отдельном корпусе, а на моделях попроще обходятся конденсатором (самый простой фильтр) на корпусе динамика.
Преимущество коаксиалов – в большом охвате полосы воспроизводимых частот. Основное расположение – штатные места автомобиля. Обычно ими комплектуются машины в штатной комплектации. Данный тип подойдет автолюбителям, кто не требователен к авто звуку и нужно недорогое решение. Они подойдут как замена старым колонкам в авто, когда нужна максимальная простота. Снял и поставил новые.
Бывают разных размеров: 13 и 16,5 см. Чем больше площадь динамика — тем чище и громче звук.
Компонентная акустика
Следующий вариант – компонентная акустика. Она наиболее распространённая среди неравнодушных к звуку автолюбителей. При её установки музыка в машине выйдет на новый уровень.
Диапазон воспроизведения – как у «коаксиалов» – разбивается на несколько частей. Здесь те же кроссоверы, но колонки выполнены не в единой конструкции, а по отдельности – компонентами, которые не «мешают» друг другу. За воспроизведение высоких частот отвечает специальный динамик — «твиттер» или по-простому пищалка.

Отсюда вывод: динамики должны находиться ближе друг к другу и особенно это актуально для средне- и высокочастотников в трехполосной системе. Немалую роль в формировании звуковой сцены берет на себя «твиттер» (еще их называют пищалками). Благодаря небольшим размерам его положение варьировать несложно, и если оно удачно, будет казаться, что вся акустика расположена вверху.
Установку компонентной акустики в автомобиль можно посоветовать продвинутым автомобилистам. Просто так взять и поставить их не получиться. Для правильной установки нужны опыт и знания, например как сделать подиум под колонку, где расположить ВЧ-динамик и на каком расстоянии, как провести новую проводку для отдельных компонентов. Но если всё сделать правильно и установить не самую дешевую акустику, то звук в машине порадует всех.
Акустика 6х9 или сабвуфер
Чтобы воспроизводить низкие частоты, понадобятся динамики с большой площадью диффузора. Для воспроизведения баса установка вперед 16-сантиметровых динамиков предпочтительнее, чем «13 см». Правда, для звучания в области самых низких частот их недостаточно. Выход: установка сабвуфера — он будет отлично дополнять область воспроизведения низов. Альтернативой сабвуфера являются динамики размером 6х9 дюймов, которые неплохо справляются с басом. Их обычно устанавливают в заднюю полку машины. Чтобы они не вибрировали на высокой громкости данную полку усиливают или приобретают специально подготовленную, сделанную из толстого МДФ. Для установки «саба» нужен отдельный внешний усилитель. Установка «овалов» проста — нужно установить на штатные места в машине без дополнительных манипуляций.Не надо требовать от «овалов», чтобы они играли одновременно громко и низко, для это существует сабвуфер.

В чем отличие «овалов и саба»
Большинство динамиков 6х9 имеют хорошую чувствительность 89-92 Дб/Вт, а вот найти сабвуфер с чувствительностью свыше 89 Дб — трудно. Это означает, что «овалы» смогут хорошо играть от встроенного усилителя магнитолы, а для сабвуфера понадобится отдельный внешний усилитель мощности.Если не хотите усложнять аудио систему установкой отдельного усилителя, то выбор в пользу «блинов» размера 6х9 (или аналогичного). Чтобы они не «хрипели» при звучании — необходимо установить деревянную полку, куда их жестко закрепить. Если нужен мощный бас в машине — остается установить сабвуфер с усилителем, что сделает музыкальную систему в авто более дорогой.
Колонки Пендрагон.

. Этот динамик выглядит как главный кандидат на самодельный клон. 5. pendragon 0 … Все вышеперечисленные динамики действительно нужно пересечь на сабвуфер. В 1990-е годы Карл разрушил рынки электроэнергии, где после демонополизации конкуренция медленно устанавливалась. Дебют elac 2. Я направил динамики к месту прослушивания под умеренным углом, и место для прослушивания было 7.У нас есть опытные писатели, в том числе носители английского языка и международные специалисты, каждый из которых имеет высшее образование в США и не менее года профессионального опыта написания статей. Розничная цена: 2400 канадских долларов. Kodo использует динамические драйверы динамиков со специально обработанной диафрагмой из бумажного материала, но Pendragon использует ленту длиной два (2) метра для средних частот. Pendragon — это пошаговая стратегическая игра, в которой каждое ваше движение влияет на ход повествования, а каждый сюжетный поворот открывает новые игровые возможности. Хелом, 7 мая, … Спикеры: Tekton Perfect SET 15, Tekton Lore, Magneplaner. 1599 долларов. Обзор акустической системы Tekton Pendragon. Когда-нибудь мне придется пересмотреть их Pendragon за 2500 долларов, который похож на Lore на стероидах, с двумя 10-дюймовыми драйверами. Динамик SVS Ultra Tower: сила, с которой нужно считаться. Модернизированная проводка и колпачки с перемычками Cardis с двухканальным усилением. Спецификации: Ранние характеристики от производителя: эффективность 98 дБ при довольно плоской кривой импеданса 4 Ом, 2 больших 10-дюймовых драйвера Eminence для низких частот и 3 твитера с кольцевым радиатором SB Acoustics, установленные между ними, все в вертикальном массиве.com] Тиль Аудио. Пикси 1. Макхейл «Затерянный город Фаар» — вторая книга из серии «Пендрагон» Д. 48 см), глубина 16”(40). Приходят с оригинальными коробками и напольным шипом. Я Эндрю Робинсон, я сообщал обо всех вещи Hi-Fi и домашнего кинотеатра в течение 20 лет. What’s Best Forum — это форум для высококачественного аудио, обзоров продуктов, советов и обмена опытом о лучшем во всем остальном.
После часа классики Оззи и Дио я заметил легкое гудение в моем В своем первом блоге Pendragon Four я рассказал о своей настройке многоагентного обучения с подкреплением (RL) для … Kore Pendragon Expand search.Но они слишком тяжелые и громоздкие, и я сомневаюсь, что они хорошо впишутся в мою радиочастотную систему. Ротари-клуб рыцарей Пендрагон — Club Meeting Yoke — международный фасилитатор, профессиональный спикер и почетный тамада, который управляет Y-Connect, бизнесом, который дает людям возможность посредством обучения, коучинга и фасилитации, чтобы помочь им определить отношение, поведение и навыки, которые они хотят изменить. и совершенствоваться. ПРИВЕТ И ДОБРО ПОЖАЛОВАТЬ! Эндрю Робинсон делает обзоры Hi-Fi, домашнего кинотеатра и техники на YouTube.История начинается с Бобби Пендрагона, обычного четырнадцатилетнего мальчика, готовящегося покинуть свой дом, чтобы сыграть в полуфинале государственного баскетбола, но до того, как… Passion — это музыкальный студийный альбом, записанный PENDRAGON (нео-прог/прогрессивный рок).
), выпущенный в 2011 году на cd, lp/виниле и/или кассете. Люди живут в огромных плавучих городах, называемых средами обитания, и выращивают пищу на морском дне и в местах своего обитания. Моно вход/моно выход, моно вход/стерео выход, стерео… Динамики Tekton Pendragon $2,250 (Mapleridge город Ванкувер) фото скрыть эту публикацию восстановить восстановить эту публикацию.Я попробовал колонки Legacy Focus в своей комнате, и они пересилили пространство, производя меньше басов, чем некоторые колонки меньшего размера. Коньячная бумажная отделка, это худшее, что я когда-либо видел. Кен+гарф+работа 3 . Сохранять. Дизайн их динамиков напоминает Klipsch RF-7, но качество сборки и материалы остаются неизвестными… Вот обзор динамиков Pendragon от Tekton Design. $3395 за пару в стандартном покрытии**. 1 домашний кинотеатр — Optoma HD33, мониторы Tekton Pendragon, Klipsch Sub12, Sherbourn 5/1500, Emotiva-1, Oppo BDP-93, Fire TV («Правило третей» размещает динамики всего на фут ближе к передней стене и помещает слушателя на три фута дальше от задней стены, чем формула Cardas Dipole Speaker.
ПРОДАЕТСЯ: Tekton Pendragon — черный — колонки Full Towers с решетками — ТОЛЬКО В МЕСТАХ. Макхейл «Торговец смертью» — первая книга Д. из серии «Пендрагон». Фигуративное… «Пендрагон» в переводе с валлийского означает «главный дракон» или «главный дракон». Они раскрывают динамики, но верхние частоты остаются такими же ровными, как и запись. 0 из 5 звезд Отличный набор компактных колонок! Рассмотрено в США 26 августа 2015 г. Это флагманская модель Tekton за 2500 долларов, оснащенная несколькими высокоэффективными драйверами, получившими достойные отзывы Эндрю Робинсона.Оплатите нам безопасно через PayPal. Если вы сможете найти подержанную пару Spatial M4 или M3 Turbos, они потрясут ваш мир лучше, чем любой из этих крупных коммерческих брендов. Вне вопроса. В 2004 году к консалтинговой компании присоединился бывший государственный служащий Майк Гранат. Также подходит для бас-гитар, клавишных, клубных музыкальных систем и сценических мониторов. Сделать заказ сейчас. С динамиками все в порядке, причина продажи в том, что думаю перейти на Double Impacts.
(Следующая линия, Concerta2, была представлена на выставке Consumer Electronics Show 2015.Колонки Logitech Z130 прибыли вовремя и в отличном состоянии. В моей маленькой квартире мониторы Tekton Impact с их глянцевой черной отделкой выглядели намного больше, чем они были на RMAF 2017. 64 см)
Вес 88 фунтов каждый
Динамики Tekton Pendragon. — С годовщиной, Мерлин. Фирма, базирующаяся в Аннесли, Ноттингемшир, управляет… Дебют elac 2. Получив настоящий культ поклонников, могучий Тектон Пендрагон правит и никому не подражает. Мерлин получил способность говорить на этом языке, унаследовав свои способности Повелителя Драконов, и использовал их, чтобы приручить Килгарру.Подтвержденная покупка. Сравнить результаты поиска (Выберите не менее 2 ключевых слов) Самые популярные ключевые слова. 14 по шкале. К 2012 году коллега-рецензент и коллега Эндрю Робинсон написал блестящий обзор Tekton Design Pendragon. Раф Пендрагон. неигранное состояние. 9%. 5 x 17″ ВxШxГ, каждый весит 135 фунтов.












































xff ki8 qns 2a6 idl xdc ck9 9pm 2yk mli iol iyl msd tl3 ecm ogd uah 76j 99p l42
Как легко сделать собственные динамики
Пошаговая инструкция «Сделай сам»Дизайн Меган Татем
Еще в 1924 году пара исследователей из General Electric, Честер Райс и Эдвард Келлог, запатентовали то, что остается базовой конструкцией практически всех громкоговорителей в мире. За прошедшие 84 года инженеры и энтузиасты вложили много сил и энергии в усовершенствование концепции Райса и Келлогга, создав ценную базу знаний для тех, кто любит делать все своими руками.
Я должен знать — я недавно построил динамики, изображенные здесь, и в процессе я довольно много узнал об искусстве и науке хорошего оратора.
По своей сути громкоговоритель — это удивительно простое устройство
По своей сути громкоговоритель — удивительно простое устройство.Ключевыми элементами являются драйверы, кроссоверы и корпус. Конусные или купольные драйверы представляют собой преобразователи, которые преобразуют электрический сигнал в физическое движение воздуха (то есть в звук). Кроссоверы действуют как электрический фильтр, разделяя сигнал и направляя части звукового диапазона на драйверы, которые лучше всего приспособлены для их обработки. Но для получения богатого и красивого звука из этих элементов требуется немного гармонической алхимии. Каждое принятое вами решение — от комбинации драйверов и кроссоверов до материала, который вы используете для изготовления корпуса, — влияет на характеристики и характер ваших колонок.
Заядлые любители акустических систем получают удовольствие, разбираясь во всем этом сами, проектируя и создавая кроссоверы и корпуса с нуля, чтобы посмотреть, что из этого получится. Если вы к этому склоняетесь, Parts Express — это хорошо укомплектованный и надежный источник для сборщиков динамиков и хорошее место для начала.
Но если это слишком случайно, вы можете купить комплект динамиков, который поставляется со всеми компонентами, а также предварительно собранным корпусом или чертежами для сборки собственного. Для этого проекта я выбрал один из этих гибридных комплектов от North Creek Music Systems в Old Forge, N.Y. Этой небольшой фирмой управляет Джордж Шорт, инженер по акустическим системам, чьи комплекты используют его собственные конструкции драйверов и кроссоверов, но требуют, чтобы вы покупали корпуса в другом месте или собирали их, используя предоставленные подробные чертежи деревообработки. Преимущество в том, что кто-то с ноу-хау и хорошим слухом прошел через трудоемкий и дорогостоящий процесс «озвучивания» динамика — проектирование, прослушивание и затем реинжиниринг до тех пор, пока не будет достигнут желаемый звук.
Мои собственные амбиции по сборке колонок были не более грандиозными, чем немного развлечься, немного поучиться и выпустить пару полочных колонок, которые я мог бы поставить в своем домашнем офисе.Я выбрал комплект Okara II «Ikemo» от North Creek с портированной конструкцией, обеспечивающий приличный бас (примерно до 60 Гц) при небольшом размере 0,25 куб. фута. шкаф размером 12 1/2 x 7 1/2 x 9 5/8 дюйма. Его 5 1/2 дюйма. низкочастотный динамик имеет легкий диффузор из прессованного волокна, покрытый полипропиленом, а твитер имеет диаметр 1 дюйм. шелковый купол. Шелк — это материал, который предпочитают многие аудиофилы за превосходную детализацию средних и высоких частот без яркого или жесткого звучания, как это делают некоторые металлические купола.
Комплект стоит 369 долларов за пару и включает в себя все, кроме пиломатериалов и столярного клея
Комплект стоит 369 долларов за пару и включает в себя все, кроме пиломатериалов и столярного клея: драйверы, кроссоверы, портовые трубки, акустическую набивку и прокладки, клеммную колодку для подключения проводов от вашего усилителя и прочее оборудование.Простые кроссоверы — по одному для низкочастотного и высокочастотного динамика в каждой колонке — поставляются с катушками, конденсаторами и резисторами, жестко закрепленными на перфорированных макетных платах. Это экономит часть работы, но их все равно нужно монтировать в шкафы и подключать к драйверам.
Создание корпуса было самой трудоемкой частью проекта, но это позволило мне настроить внешний вид моих колонок. Первоначально я намеревался построить корпус из массива твердой древесины, но в планах North Creek рекомендуется сочетание 3/4 дюйма.древесноволокнистая плита средней плотности (МДФ), покрытая слоем 3/4 дюйма. березовая фанера на передней панели и задних частях. Оказывается, МДФ не только дешевле, легче фрезеруется и менее подвержен короблению и смещению, чем твердая древесина, но и разница в плотности МДФ и фанеры также снижает вибрации корпуса при их укладке друг на друга. Для повышения жесткости внутри по ширине коробки проходит фанерная перекладина.
Я покрасил лицевую панель и задние панели из МДФ в черный матовый цвет, а верх, низ и боковые стороны облицовал шпоном, чтобы придать им вид отделки из твердых пород дерева.Поискав в Интернете, я нашел выдающийся композитный шпон итальянского производства под названием Alpiwood, распространяемый компанией Brookside Veneers в Крэнбери, штат Нью-Джерси. Это экологически безопасный материал, изготовленный из выращенного на плантациях тополя, который был окрашен и зернист, чтобы соответствовать примерно 30 различным распространенным и экзотическим лиственным породам. и он даже поставляется с предварительно обработанным полиуретановым покрытием. Клен с высоты птичьего полета, который я выбрал, имеет прочную ламинированную основу и поставляется с пластиковым листом, прикрепленным к отделке для защиты во время установки.Вы отделяете лист после того, как вырезаете и наносите шпон — ошеломляющий результат трудно отличить от настоящей обработанной твердой древесины.
Купите зажимное приспособление Jasper для вырезания кругов для отверстий привода, порта и концевой чашки
Еще один совет: приобретите приспособление Jasper для вырезания кругов для отверстий привода, порта и клеммной крышки. Приспособление (модель 400, partsexpress.com) — это легендарный инструмент для сборки динамиков, который привинчивается к основанию фрезера, чтобы сделать идеальные круговые пропилы, которые в противном случае пришлось бы выпиливать вручную.Это стоит 27 долларов и стоит каждой копейки.
После сборки корпуса я использовал строительный клей для крепления кроссоверов твитера и низкочастотного динамика внутри корпуса к задней и нижней стенкам соответственно. В инструкциях к комплекту есть странная деталь о заполнении трубки тылового порта несколькими десятками пластиковых соломинок, которые сначала меня смутили, но звонок в North Creek показал, что соломинки помогают точно настроить низкочастотный предел динамика. . Затем я подключил провода от кроссоверов к драйверам на одном конце и клеммной колодке на другом.И, наконец, НЧ-динамики, ВЧ-динамики, клеммная чашка и трубка тылового порта были приклеены и прикручены на место.
Потратив менее 100 долларов на древесину, помимо стоимости комплекта, я получил высокопроизводительную систему, которая звучала лучше, чем большинство пар динамиков за 500 долларов, которые я когда-либо слышал. Хотя бас был ограничен размером динамика, он был хорошо сбалансирован, без неточного, раздутого звука, который вы слышите с дешевыми динамиками, намеренно накачанными, чтобы компенсировать их размер. Средние частоты были музыкальными и открытыми, без резких оттенков, которые иногда можно услышать в вокале.Высокие частоты были хорошо детализированы, хотя и немного расслаблены, и хорошо держались вместе на умеренно высокой громкости для такого компактного динамика.
Для меня сборка колонок была удачным сочетанием деревообработки и электроники — красивой и функциональной одновременно. Когда друзья и родственники придут в гости и прокомментируют роскошные кленовые шкафы с высоты птичьего полета, я скажу им: «Да, я построил их. Но только послушайте…»
Jig Jasper Circle: спасатель!
Сверление направляющих отверстий для поворотного штифта приспособления.
Слева: Кондуктор вращается на лицевой панели. Справа: Фрезерованная панель с отверстиями и зенковками. Обратите внимание на заусенцы, вручную врезанные в отверстие твитера, чтобы учесть его боковые клеммы. Об этом не было сказано в инструкции , которая как будто была написана давно и в ряде случаев не полностью учитывала особенности входящих в комплект деталей.Но половина удовольствия в том, чтобы летать.
Приклеивание и фиксация фасции.
Черная матовая аэрозольная краска для приборной панели и черных панелей. В конце концов, чтобы получить достаточно гладкую поверхность, потребовалось два слоя аэрозольной грунтовки и пара слоев черной эмали.
Подготовка к сборке включает в себя сухую подгонку всех деталей и подгонку панелей по мере необходимости для идеальной подгонки.
Для повышения эффективности сборка включает в себя склеивание и скрепление панелей вместе стыковыми соединениями, а затем вкручивание временных шурупов для гипсокартона, чтобы клеевые соединения оставались плотными, пока вы снимаете зажимы и переходите к следующей панели. После высыхания клея саморезы вынимаются, а отверстия и зенковки заполняются шпатлевкой по дереву.
Коробка в сборе.
Удаление шурупов и замазка отверстий под шурупы при подготовке к облицовке.После высыхания шпаклевка шлифуется.
Верх: Грубая резка шпона и его толстой ламинированной подложки несколькими проходами острого универсального ножа. Внизу: Контактный цемент наносится на обе поверхности, винир тщательно выравнивается и укладывается. Для приложения максимального давления использовалась новая скалка с безупречной поверхностью, а не небольшой резиновый J-образный ролик, обычно используемый для шпона; защитная оболочка шпона позволила сделать это без повреждения отделки.
Шпонированная коробка, еще с защитным пластиковым покрытием на шпоне, после того, как все стороны будут обработаны. Нависающие края шпона между панелями были тщательно обрезаны фрезером с насадкой для торцовки заподлицо.
Приклеивание лицевой панели к передней внутренней распорке, и готовый шкаф готов к установке компонентов.
Компоненты и готовый шкаф готовы к окончательной сборке.
Сухое позиционирование кроссоверов перед приклеиванием к стенкам шкафа.
Набивка портальной трубки пластиковыми соломинками длиной 3 дюйма.
Верх: Установка патрубка: нанесение резиновой уплотнительной ленты, просверливание отверстий во внешнем фланце и монтаж. Внизу: После того, как трубка вставлена, на кроссовер твитера наносится строительный цемент через отверстие в концевой чашке.После высыхания динамик переворачивается, и через отверстие вуфера на кроссовер вуфера наносится цемент.
Вверху: Кроссоверы зацементированы в конечном положении, если смотреть через отверстие низкочастотного динамика. Внизу: Перекрестные вводные провода вводятся через отверстие в клеммной чашке
Подсоедините входные провода кроссовера к клеммам динамика с помощью гайковерта, затем установите чашку.
Верх: Провода для драйверов проходят через отверстия в лицевой панели. Нижняя часть: Акустическая набивка вырезается и размещается за отверстиями для драйверов.
Уплотнительная лента наносится на оба выреза перед установкой приводов
Обжатые перекрестные провода подключаются к драйверам и драйверы прикручиваются.
Готово!
Прикрепите эту статью на потом! Чтобы узнать больше, подпишитесь на @PopMech на Pinterest.
Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.
О Twitter Spaces
Примечание. Мы находимся на ранней стадии запуска, но продолжаем расширяться.Любой может присоединиться, слушать и говорить в пространстве в Твиттере для iOS и Android. В настоящее время вы можете слушать в пространстве в Интернете. Мы работаем над расширением функциональности twitter.com.
Ваши подписчики всегда будут видеть в верхней части своей домашней хроники, в каких пространствах вы говорите.
Пространства Социальный рассказ
Социальный рассказ — это простая история, описывающая социальные ситуации и социальное поведение для обеспечения доступности.
Twitter Spaces позволяет мне присоединяться или вести прямые аудиобеседы с кем угодно.
1. Когда я присоединяюсь к Twitter Space, это означает, что я буду слушателем. Я могу присоединиться к любому пространству в Твиттере, даже к тем, которые размещены у людей, которых я не знаю или на которых не подписан.
2. Я могу присоединиться к пространству, выбрав фотографию профиля с фиолетовым пульсирующим контуром в верхней части моей временной шкалы, выбрав ссылку из чьего-либо твита или ссылку в прямом сообщении (DM).
3. Находясь в Пространстве, я могу видеть фотографии профилей и имена некоторых людей в Пространстве, включая себя.
4. Я могу слышать разговор одного или нескольких человек одновременно. Если это слишком громко или подавляюще, я могу уменьшить громкость.
5. Как слушатель я не могу говорить. Если я хочу что-то сказать, я могу отправить запрос хосту. Хост может не одобрить мою просьбу.
6. Если хост примет мою просьбу, я стану спикером. Подключение моего микрофона может занять несколько секунд, поэтому мне придется подождать .
7. Теперь я могу включить свой звук и говорить . Все в Космосе смогут услышать меня.
8. Когда кто-то говорит что-то, на что я хочу отреагировать, я могу выбрать смайлик, чтобы показать всем, что я чувствую . Я смогу увидеть , когда другие люди тоже отреагируют.
9. Я могу покинуть Пространство в любое время. После того, как я уйду или когда организатор закроет Пространство, я вернусь к своей временной шкале.
1. Когда я запускаю пространство, это означает, что я буду организатором. Любой может присоединиться к моему Пространству, даже люди, которых я не знаю, и люди, на которых я не подписан.
2. Когда я запущу свое пространство, подключение может занять несколько секунд, поэтому мне придется подождать .
3. Теперь я нахожусь в своем Пространстве и могу видеть фотографию своего профиля.Если другие вошли в систему, люди присоединились, я также смогу увидеть фотографии их профиля.
4. Я начну без звука, что означает перечеркнутый микрофон. Я могу включать и выключать звук для себя и любого в моем Пространстве в любое время.
5. Я могу пригласить человек присоединиться к моему пространству, отправив им личное сообщение (DM), поделившись ссылкой в твите, а также скопировав ссылку и поделившись ею где-нибудь еще, например, по электронной почте.
6. До 10 человек могут одновременно иметь право говорить в моем Пространстве, и я могу выбрать , кто будет говорить, а кто нет. Люди также могут запросить слово, и я могу выбрать , одобрить их запрос или нет.
7. Когда люди присоединяются к моему Пространству, я могу слышать одного или нескольких людей, говорящих одновременно. Если мне кажется, что они слишком громкие, я могу уменьшить громкость или отключить звук.
8.Я могу отозвать права на высказывания, а также заблокировать, удалить или пожаловаться на кого-либо, если он оскорбляет или мешает мне или другим.
9. Когда кто-то говорит что-то, на что я хочу отреагировать, я могу выбрать смайлик, чтобы показать всем, что я чувствую . Я смогу увидеть , когда другие люди тоже отреагируют.
10. Когда я закончу свое пространство, оно закончится для всех.
Плазменный твитер своими руками (динамик) | Хакадей.ио
На этот раз я покажу вам, как сделать плазменный твитер. В некоторых из моих предыдущих видео вы могли видеть звуковую модулированную катушку Тесла, в которой также модулируется входной звуковой сигнал, и искра воспроизводит этот входной сигнал как стандартный динамик. Однако качество звука оставляет желать лучшего и ни о каком использовании в аудиосистемах не может быть и речи.
Видео выше описывает создание необычного твитера, который высоко ценится в аудио классе high-end.Стоимость пары таких динамиков находится в пределах нескольких тысяч долларов. Принцип работы очень прост: это модулированный ВЧ-усилитель мощности с управляемым ионным разрядом. Путем модуляции генератора звуковым сигналом размер пламени изменился, а значит, изменилось и давление воздуха. Идея изготовления, а также схема и инструкция взяты с сайта Урлиха Хауманна, который первым построил прототип и является мировым лидером в изготовлении таких колонок своими руками.
А теперь несколько слов о том, как это работает.Это модулированный ВЧ-усилитель мощности с управляемым ионным разрядом. Выход состоит из вакуумной трубки, рабочей катушки и анодного дросселя 100 мкГенри 1 Ампер, который изготовлен следующим образом: прибл. На катушку с диаметром витка 18 мм намотано 2,80 м эмалированной медной проволоки толщиной 0,9 мм. Рабочая цепь состоит из 15 витков изолированного медного провода на керамическом корпусе диаметром 35 мм, ок. длиной 70 мм. На нижнем конце электрода нужен «свободный воздух» 1 виток для обратной связи с сеткой трубки тем же проводом.В оригинальной конструкции вакуумная лампа была EL519, но в моем случае я использовал PL504 и 6П42С, которые взаимно совместимы по выводам. Конечно, вы должны обратить внимание на напряжение нагрева трубки. Горшок на 100к. на базе Bu 508 задайте ток смещения вакуумной трубки и, следовательно, размер пламени. BF869 — высокочастотный транзистор и усилитель модуляции. С помощью этого потенциометра мы можем настроить входной сигнал, который имеет гальваническую развязку с двумя аудиотрафосами. Также все устройство питается от сети 220В переменного тока, но через разделительный трансформатор 220/220В мощностью несколько сотен ватт.Некоторые комментарии для работы. Размер пламени зависит от того, насколько хороша трубка. Пламя само не загорается! Нужна небольшая помощь. Поставьте горшок. для размера пламени в среднем положении. Включите питание. Подождите две минуты, пока трубка не будет готова. Вы должны поставить немного изолированы! отверткой через отверстие к электроду и медленно потяните его назад. Произойдет ионный разряд между электродом и отверткой. Если отвернуть отвертку полностью, между электродом и воздухом установится разряд.
Недостатком этого твитера является его эффективность. Без насадки на рупор звуковое давление не превысит 82-85 дБ. Однако этого достаточно для качественного прослушивания аудиоматериала при мощности усилителя от нескольких ватт до десяти ватт.
А теперь несколько слов о звуке. Он кристально чистый без каких-либо слышимых искажений, а по авторским измерениям амплитудно-частотная характеристика почти линейна от 7КГц до 20КГц. Вы слышите звук прямо через воздух без модуляции диафрагмы.Таким образом, нет движущихся частей, нет искажений и нет проблем, которые есть у других твитеров.
Обратите внимание:
Это устройство работает с высоким напряжением и высокой мощностью РЧ в районе 27 МГц. Это может быть опасно для вашего здоровья. Рекомендуется использовать металлическое шасси для экранирования, поскольку это сильный передатчик, и будьте осторожны с плазменным пламенем. Пламя очень горячее. Эта публикация предназначена только для частного использования. Создание и использование плазменного твитера осуществляется на ваш страх и риск. Я не несу ответственности за то, что сделал что-то глупое после прочтения этого текста.
Изнашиваются ли динамики? И если да, то чем это вызвано?
Возможно, вы присмотрели вторую колонку со скидкой или просто хотите узнать, звучит ли ваша пара колонок так же хорошо, как при первой покупке. В течение многих лет многим аудиофилам и любителям музыки было любопытно узнать, ухудшаются ли динамики или портятся ли они.
Поскольку я оказался одним из таких людей, я взял на себя ответственность провести небольшое исследование и ответить на этот вопрос раз и навсегда.Итак, вот что я нашел.
Динамики изнашиваются? Краткий ответ, да. Динамики изнашиваются при длительном использовании. Детали динамиков, такие как подвес, конус, конденсатор в кроссовере и феррожидкость в некоторых твиттерах, со временем ухудшаются, что снижает общее качество звука динамиков.
Некоторые компоненты динамика более подвержены износу, чем другие. И когда эти компоненты изнашиваются, это сказывается на общем качестве звучания колонок.Итак, в ближайшее время мы рассмотрим компоненты динамика, которые со временем выходят из строя, а затем поговорим о факторах, способствующих деградации динамика.
Далее в статье мы поговорим о том, где найти запасные части для изношенных деталей динамиков. Я также дам вам советы о том, как обслуживать ваши динамики и использовать их в течение многих лет без каких-либо проблем. Давайте углубимся в это.
Изнашиваемые компоненты динамика
Большинство компонентов динамика почти не изнашиваются.Вы, вероятно, не заметите каких-либо существенных изменений в них даже после многих лет их использования. Однако есть несколько компонентов, которые со временем изнашиваются. Хотя их немного, но это определенно влияет на работу динамика. Давайте подробнее рассмотрим эти компоненты динамиков, которые изнашиваются.
Объемный динамик
Под объемным звуком понимается часть, расположенная на краю конуса динамика. Это материал, который соединяет диффузор с корпусом динамика. Объемный звук динамика определяет, насколько далеко перемещаются диффузоры динамика.Он также поглощает оставшуюся энергию в конусе, когда достигается его предел.
Если все это звучит как тарабарщина, не стесняйтесь проверить мое краткое объяснение того, как работает динамик.
Объемный звук обычно изнашивается первым компонентом динамика. Это потому, что они более подвержены воздействию элементов, чем все остальные компоненты в этом списке. Два материала, которые в основном используются для изготовления окантовки, — это пенопласт и бутилкаучук.
Окантовка из пеноматериала со временем изнашивается легче всего.После нескольких лет эксплуатации они становятся жесткими. А после того, как они застынут, становятся ломкими и начинают ломаться.
Окантовка динамиков из бутилкаучука благодаря своим свойствам служит намного дольше, чем пенопласт. Во-первых, потому что он намного более гибкий, чем пенопласт, имеет отличный температурный диапазон и устойчив к солнечным лучам, воде и многим химическим реакциям.
Однако, несмотря на все свои качества, окантовка из бутилкаучука со временем также изнашивается. После нескольких лет использования они начинают высыхать и твердеть.
Когда окружающие динамики начнут изнашиваться, вы заметите изменение качества звука динамиков. Первое, что вы можете заметить, это то, что динамик будет звучать искаженно. Также изменится частотная характеристика динамика.
Иногда качество звука резко меняется, и вы сразу это заметите. В остальных случаях изменение звука будет незначительным, и вы его не заметите, пока не сравните со свежими колонками той же модели.
Перекрестный конденсатор
Кроссовер — неотъемлемая часть каждой колонки. Он разделяет звук на два или более частотных диапазона, чтобы его можно было отправить на драйвер динамика, предназначенный для воспроизведения этих частот. Например, кроссовер отфильтрует звуковые частоты ниже 200 Гц, которые затем будут отправлены на сабвуферы, а затем отфильтрует частоты выше 2 кГц, которые будут отправлены на твитеры.
Кроссоверымогут добиться этого с помощью резисторов, катушек индуктивности и, самое главное, конденсаторов.Однако конденсаторы со временем изнашиваются.
Конденсаторы в кроссовере могут выйти из строя по нескольким причинам, включая старение, износ материала или даже механическое повреждение. Остановить это невозможно, потому что рано или поздно это произойдет.
При выходе из строя разделительного конденсатора частотная характеристика динамика изменится. Это также может привести к проблемам с этапами.
К счастью, износ разделительного конденсатора не заканчивается сроком службы динамика.Это потому, что есть сменные комплекты конденсаторов кроссовера, которые вы можете приобрести для замены изношенного конденсатора. Мы поговорим об этом позже в этой статье.
Феррожидкость в твиттерах
В начале 90-х феррожидкость использовалась почти в каждом твитере. Хотя они не так популярны сегодня, они все еще используются немногими производителями. Если вы не знаете, что такое феррожидкость, то, по сути, это жидкость с коллоидно взвешенными в ней магнитными частицами.
Феррожидкостьиспользуется в твиттерах для гашения резонанса и охлаждения звуковой катушки.В целом, это помогает улучшить качество звука и предотвращает перегрев звуковой катушки.
Недостатком феррожидкостей является то, что через некоторое время они начинают засыхать. Примерно через десять-двадцать лет вся феррожидкость в твитере испарится, оставив магнитные частицы в твитере.
Это может вызвать много проблем. Самый распространенный из них: оставшиеся магнитные частицы после высыхания жидкости могут забить звуковую катушку твитера и не дать ей двигаться.По сути, это означает, что твитер перестанет работать, и в этот момент ваши динамики начнут звучать глухо. Это потому, что он не сможет воспроизводить все эти высокие частоты.
Конус динамика
Конусы динамиков обычно изготавливаются из бумаги, пластика, арамидного волокна и иногда из металла. Хотя эти материалы редко изнашиваются, определенные условия окружающей среды могут со временем привести к их порче.
Например, конусы из арамидного волокна плохо работают во влажной среде.Это потому, что они поглощают атмосферную влагу. Со временем они становятся слабыми, а затем портятся. Бумажные конусы ведут себя так же.
Кроме того, ультрафиолетовые лучи солнечного света могут повредить диффузоры динамиков после длительного воздействия.
Факторы, влияющие на ухудшение характеристик динамика
Когда дело доходит до износа динамиков, в игру вступают два основных фактора. И вы должны знать о них. Давайте углубимся в это.
1. Материал, используемый для деталей динамика
Не все динамики устроены одинаково.Каждый производитель динамиков решает, какие материалы они должны использовать для изготовления компонентов динамика. Большинство решений по выбору материалов зависят от бюджета и конечной цены динамиков.
Нельзя отрицать тот факт, что одни материалы служат дольше, чем другие. Например, как я упоминал ранее, бутилкаучук является гораздо лучшим материалом для обрамления динамиков по сравнению с пеной. Это потому, что им потребуется гораздо больше времени, чтобы все испортилось.
Точно так же некоторые производители используют в своих кроссоверах дешевые конденсаторы, которые изнашиваются гораздо быстрее, чем дорогие качественные.Дешевые конденсаторы будут работать нормально, но ненадолго. Дорогие и качественные конденсаторы имеют гораздо лучшее качество сборки из-за используемых материалов, и они долго разлагаются.
Эта концепция не применяется только к объемным динамикам и разделительному конденсатору. Это относится ко всем материалам, используемым при изготовлении различных частей динамика.
2. Динамики среды сохранены
То, где вы храните и используете свои динамики, играет важную роль в том, как долго будут изнашиваться детали.
Как я упоминал ранее, колонки обычно плохо работают на солнце. УФ-лучи, испускаемые солнцем, со временем повреждают конусы динамиков или ткань решетки на динамиках. Кроме того, прямые солнечные лучи могут нагреть звуковую катушку динамика и привести к ее перегреву и возгоранию во время работы динамика. Вот статья о перегреве динамиков и я думаю, вы найдете ее очень интересной. Не стесняйтесь проверить это.
Я рекомендую вам проверить, не попадают ли на динамики прямые солнечные лучи.Солнечный свет может проникать в ваши динамики или другое аудио/видео оборудование через окна, и вы, конечно, этого не хотите.
Кроме того, если ваши динамики хранятся во влажной среде, это может ускорить их износ. Влага со временем не только изнашивает конусы и окантовку; он также может вызвать коррозию металлических частей динамика. Влага также может вызвать короткое замыкание и, возможно, повредить усилитель мощности или драйверы динамиков. Прочтите мою статью о воздействии холода и влаги на колонки.
Еще одна вещь, которая со временем может привести к износу динамиков, — радиаторы отопления. Не поймите это неправильно; совершенно ничего не стоит использовать колонки в комнате с радиатором. Пока радиатор излучает слишком много тепла, они должны быть в порядке.
Однако я обнаружил, что многие люди размещают свои колонки близко к радиаторам отопления, и это может привести к некоторым проблемам. Наиболее распространенная проблема заключается в том, что корпуса колонок, подвески или диффузоры могут со временем деформироваться, и вы точно знаете, что это повлияет на качество звука колонок.
Как долго обычно служат динамики?
Динамики обычно служат от 10 до 50 лет или даже дольше, прежде чем на них появятся какие-либо признаки повреждения. Срок службы динамика в основном зависит от материала, использованного для его изготовления, условий окружающей среды, в которых используется динамик, и усилителя мощности, который управляет им.
Ни для кого не новость, что некоторые динамики имеют гораздо лучшее качество сборки и могут выдерживать многие факторы окружающей среды в течение более длительного периода времени. Точно так же есть динамики, изготовленные из дешевых материалов, которые легко ломаются в суровых условиях.
По сути, условия окружающей среды определенно влияют на срок службы динамика. Однако выбор материалов, используемых для изготовления, является наиболее важным фактором, определяющим, как долго прослужит динамик до того, как он выйдет из строя.
Запасные части для изношенных частей динамика
Когда ваши динамики изнашиваются, это не конец их жизни. На самом деле, для каждого компонента динамика, который со временем изнашивается, есть запасные части. Поэтому, если вы заметили, что ваш динамик плохо звучит, не выбрасывайте его.
Одна из самых простых запасных частей для динамиков — это объемный звук. Очевидно, это потому, что обычно эта часть динамика изнашивается быстрее и чаще. Ознакомьтесь с этим большим списком комплектов для ремонта объемного звучания динамиков (на Amazon). Я рекомендую вам просмотреть список, чтобы найти комплект, сделанный специально для вашей модели колонок. В противном случае найдите что-то, что имеет те же размеры, что и объемный звук вашего динамика.
Вы также можете подобрать новый разделительный конденсатор взамен изношенного конденсатора.Комплект электролитических конденсаторов OCR (на Amazon) — отличный конденсатор для любого кроссовера. Несмотря на то, что вы получите огромное количество конденсаторов, вы найдете правильный конденсатор с тем же номиналом, что и у вашего неисправного конденсатора. Как только вы замените старый конденсатор на новый, вы получите гораздо лучшее качество звука из ваших динамиков.
Как обслуживать динамики
Вот мои советы о том, как сохранить ваши динамики в хорошем состоянии в течение длительного времени. Следуйте этим советам, и ваши динамики будут звучать как новые долгое время, прежде чем они начнут изнашиваться.
- Держите динамики вдали от солнечного света или прямых источников тепла
- Храните динамики в сухом, не влажном помещении
- Храните динамики в незапыленном месте
- Обеспечьте хорошую вентиляцию динамиков
Заключение
Таким образом, динамики со временем ухудшаются. Есть некоторые компоненты динамика, которые не вечны. А когда они изнашиваются, то влияют на качество звука динамика. Однако, когда динамик деградирует, это не конец его жизни.Фактически, вы найдете запасную часть почти для каждой изношенной части динамика.
Модуль Hybrid Tweeter — Чрезвычайно гладкая и широкая горизонтальная дисперсия
Версия для неспециалистов
За счет сочетания твитера с мягким куполом и ленточного твитера (гибридный твитер) обеспечивается плавный и хорошо интегрированный звук для более широкой зоны прослушивания (широкая дисперсия). Это гарантирует, что громкоговорители DALI легко разместить в любой комнате, поскольку как прямой, так и отраженный сигнал имеют одинаково высокое качество при достижении ваших ушей.Результатом является неизменно высокое качество звука в гораздо более широкой зоне прослушивания.
Технически подкованная версия
Одной из отличительных черт звукового дизайна DALI является чрезвычайно гладкая и широкая горизонтальная дисперсия, для поддержки которой предназначен модуль Hybrid Tweeter. По этой причине он уже много лет используется в большинстве громкоговорителей DALI среднего и высокого диапазона, таких как серии EUPHONIA, HELICON, IKON MK2, IKON MK1 и MENTOR.
Сегодня гибридный твитер используется в таких сериях, как EPICON, RUBICON, OPTICON и PHANTOM S.См. полный список динамиков с гибридным твитером внизу этой страницы.
Гибридный твитер состоит из твитера с мягким куполом и ленточного твитера и позволяет нам получить лучшее из обоих миров в поисках превосходного воспроизведения высоких частот. Оба твитера свободны от артефактов, таких как резонансы и высокие пики добротности в пределах их рабочего диапазона. А работая в унисон, они образуют идеальное частотное решение. Вместе они создают потрясающую передачу высоких частот, а также рассеивание высокочастотных звуков, которые превосходят другие технологии твитеров.Он начинает работать уже на частоте 2,5 кГц и продолжает работать значительно выше 30 кГц.
Твитер с мягким куполом
Твитер с мягким куполом характеризуется низкой резонансной частотой, высокой мощностью и исключительным запасом по высоте для высоких уровней звукового давления, а также для экстремальных отклонений. Он предназначен для достижения более высоких частот, чем обычно для твитера с мягким куполом. Кроме того, он включает в себя ультратонкую магнитную жидкость для охлаждения, которая имеет очень высокое насыщение потока для достижения большей мощности.Это обеспечивает превосходный контроль движения катушки даже при очень высоких уровнях звукового давления.
Сам материал купола очень легкий. На самом деле оно настолько тонкое, что покрытие вносит значительный вклад в структурную жесткость купола.
Ленточный твитер
Ленточный твитер — настоящий мастер горизонтального распределения высоких частот и превосходный партнер для мягкого купола.
Ленточный твитер имеет широкую полосу частот, а также превосходную дисперсию на высоких частотах.Кроме того, он оснащен задней камерой с жесткой распоркой и, таким образом, защищен от разрушительного воздействия низкочастотных динамиков.
В гибридном твитере ленточный твитер представляет собой твитер магнитостатического типа, в котором четыре полосы проводящего материала образуют активную диафрагму, которая управляется сильным магнитным полем, формируемым вокруг нее.
Почему бы не использовать только купол или ленту?
Купольный твитер с плоской частотной характеристикой не будет плоским, если вы слушаете немного не по оси.Некоторые твитеры даже начинают отключаться на более ранней стадии. Это означает, что слушатели должны сидеть точно на оси между динамиками, чтобы насладиться полным спектром музыки. Однако редко так вы сидите в общей гостиной. Поэтому, чтобы компенсировать это, DALI использует ленточный твитер, который по своей сути превосходен, когда речь идет о воспроизведении высоких частот — даже при больших углах оси.
С другой стороны, ленточный твитер не используется сам по себе, потому что отклонение на низких частотах ограничено, так как оно вносит искажения и серьезно ухудшает динамику и мощность.
Комбинация этих двух компонентов в гибридном модуле твитера имеет несколько преимуществ:
- Отличные внеосевые частотные характеристики во всем диапазоне частот
- Лучшая интеграция в общие гостиные
- Низкий уровень искажений
- Большая зона прослушивания, позволяющая наслаждаться полным спектром
Широкая дисперсия
Разрабатывая драйверы для широкой дисперсии, мы упрощаем интеграцию наших громкоговорителей в любую комнату, поскольку они обеспечивают плавный и хорошо интегрированный звук для более широкой зоны прослушивания.Другими словами, отклонение от оси оптимизировано, что гарантирует, что у слушателя будет наилучшая точка, где звуковая сцена идеальна. Это также гарантирует, что звук, получаемый, когда вы выходите за пределы зоны наилучшего восприятия, по-прежнему имеет очень высокое качество.
Оптимизация аудиосигнала для внеосевого распространения гарантирует, что как сигнал, достигающий вашего уха напрямую, так и сигнал, отраженный от помещения, имеют одинаково высокое качество. Это обеспечивает неизменно высокое качество звука в гораздо более широкой зоне прослушивания.
Дело в том, что когда дисперсия равномерна в широком диапазоне углов прослушивания, это обеспечивает ровное, равномерное распределение энергии в пределах комнаты прослушивания. И это решающий фактор для связной и хорошо сбалансированной тональности.
Полный список динамиков с гибридным твитером
Модуль гибридного твитера используется в больших громкоговорителях, таких как EPICON 6, EPICON 8, EPICON VOKAL, RUBICON 5, RUBICON 6, RUBICON 8, RUBICON LCR, OPTICON 5, OPTICON 6, OPTICON 8, OPTICON LCR, OPTICON VOKAL, PHANTOM. С-280, С-180 и С-80.
Заменить феррожидкость в твитере, например, на черно-белый твитер
Самостоятельная замена феррожидкости — инструкция на базе твитера B&W серий DM500 и DM600 (ZZ05460).
Катушку современных твитеров иногда демпфируют феррожидкостью — это делается для улучшения качества звука. Однако со временем феррожидкость затвердевает и требует замены. Здесь вы найдете схему замены феррожидкости на нескольких изображениях.
Обзор того, с чем мы столкнемся во время ремонта….
Вам нужно:
- Феррожидкость, подходящая для твитеров (не самая дешевая для образовательных целей)
- Отвертка для винтов вашего твитера
- Белая малярная лента
- Ватные палочки (со спиртом) — иногда нужны
Твитер (ZZ05460) на картинке ниже полностью разобран.
Важно, чтобы вы выполняли этот ремонт в чистом / непыльном помещении. По крайней мере, протрите рабочую поверхность влажной тканью, прежде чем начать.Не выполняйте этот ремонт в пыльном гараже!
Извлеките твитер из корпуса динамика. Способ может варьироваться, но в этом случае твитер просто откручивается. За твитером обычно находится поролоновое кольцо, которое герметично закрывает твитер — храните его хорошо, потому что после ремонта вам придется вернуть его обратно. Если вы не уверены, как следует подключить твитер после ремонта, отметьте провода и сделайте несколько фотографий для справки! В редких случаях твитер припаян к проводке и вам понадобится паяльник.
Очистите диафрагму от магнита. Во многих случаях диафрагма навинчивается на магнит. Диафрагма, расположенная в магните, обычно имеет небольшие отверстия, подходящие к «штырям» на магните. Таким образом, диафрагма центрируется. Будьте осторожны с диафрагмой, в отличие от магнита купол и катушка очень уязвимы. Убедитесь, что катушка (на задней стороне диафрагмы) чистая. Обычно это так. Если катушка не чистая (на катушке видны остатки феррожидкости), осторожно промойте ее ватным тампоном, смоченным спиртом.Прежде чем продолжить, поместите диафрагму в безопасное место.
Под диафрагмой в ряде случаев имеется прокладка. Сними его и убери, до окончания ремонта.
Вы собираетесь удалить старую феррожидкость. Вы будете использовать белую малярную ленту. Оторвать кусок.
Сложите кончик ленты липкой стороной наружу .
Повторите это несколько раз, пока не получите цельный кусок ленты липкой стороной наружу.Эта лента удалит старую феррожидкость из воздушного зазора в магните.
Вставьте кусок малярной ленты в воздушный зазор магнита и перемещайте его по кругу. Старая, грязная феррожидкость прилипнет к ленте.
Лента забита грязью, возьмите новый кусок. Перемещайте (чистую) ленту до тех пор, пока не выйдет феррожидкость. Если вы вставите новый кусок ленты, и он выйдет совершенно чистым, все в порядке.
Нанесите новую феррожидкость в воздушный зазор. Не заполняйте зазор полностью, оставляя незакрытым примерно 1-2 миллиметра.Таким образом, звуковая катушка позже войдет в зазор без «переполнения» воздушного зазора.
Поместите прокладку обратно на магнит.
Аккуратно установите диафрагму обратно. Убедитесь, что отверстия в диафрагме находятся точно над штифтами на магните, чтобы ваш твитер был правильно отцентрирован, а звуковая катушка находилась в воздушном зазоре магнита. Снова установите диафрагму с помощью винтов.
Поместите твитер обратно в корпус. Если было уплотнительное кольцо, поставьте его обратно перед подключением проводов.Подсоедините проводку правильно в соответствии с маркировкой (-ами), которую вы сделали ранее.
© Good Hifi VOF
.
