Микросхема lm358 схема включения

Микросхема LM358 как написано в его DataSheet является универсальным решением, так как схема включения большинства популярных устройств весьма проста, в случаях отсутствия жестких требований к высокому быстродействию, рассеиваемой мощности и нестандартному питающему напряжению. Небольшая стоимость, отсутствие необходимости подключения дополнительных элементов частотной коррекции, возможность использования во всем диапазоне стандартных питающих напряжений (до +32В) и низкий потребляемый ток, делают его кандидатом номер один для электронных проектов с ОУ.

LM358 цоколевка

LM358 состоит из двух ОУ, каждый имеет по 4 вывода, имеющих свое назначение. Всего получается 8 контактов. Производятся в нескольких видах корпусного исполнения, для объемного DIP и поверхностного монтажа на плату SO. Так же могут встречается в усовершенствованных корпусах SOIC, VSSOP, TSSOP.

Назначение контактов для всех видов корпусов совпадает: 2,3, 5,6, — входы, 1,7 – выходы, 4 – минус источника питания, 11 – плюс источника питания.

Технические характеристики

Ниже указаны предельные допустимые значения условий эксплуатации для диапазона рабочих температур окружающей среды T_A от 0 до +70 °C, если не указано иное.

Основные электрические характеристики, при температуре окружающей среды T_A = 25 °C.

Рекомендуемые условия эксплуатации в диапазоне рабочих температур окружающей среды, если не указано иное:

Подверженность устройства повреждению от электростатического разряда (ESD):

Также у данного устройства есть тепловые характеристики:

Схемы подключения

Ниже приведем несколько простых схем включения lm358 которые могут вам пригодится. Все они являются ознакомительными, так что обязательно проверяйте все перед внедрением в производственной сфере.

Схема в мощном неинвертирующим усилителе.

Преобразователь напряжения — ток.

Схема с дифференциальным усилителем.

Неинвертирующий усилитель средней мощности.

Аналоги

Аналогами LM358 можно считать микросхемы в которых указываются идентичные характеристики. К таким относятся: LM158, LM258, LM2904, LM2409. Эти микросхемы незначительно отличаются от описываемой своими тепловыми параметрами и подойдут в качестве замены для большинства проектов.

Для ее замены можно использовать: GL 358, NE 532, OP 04, OP 221, OP 290, OP 295, OPA 2237, TA7 5358-P, UPC 358C, AN 6561, CA 358E, HA 17904. Отечественные аналоги lm358: КР 1401УД5, КР 1053УД2, КР 1040УД1.

Для замены также может подойти аналог по электрическим параметрам, но уже c четырьмя ОУ в одной микросхеме — LM324.

Маркировка

Префикс LM сначала использовался при маркировке общего назначения компанией National Semiconductor. Цифры “358” это ее серийный номер. В 2011 году эта компания была приобретена другим производителем электроники Texas Instruments. С этого года префикс “LM” является кодом производителя Texas Instruments, но несмотря на это, этот код используют и другие производители при маркировке своей продукции.
Микросхемы LM358, LM358-N и LM358-P имеют одинаковые технические параметры. У большинства компаний-производителей символами “-N” , “-P” обозначаются пластиковые корпуса PDIP.

В технических описания встречается такие виды: LM358A, LM358B, LM358BA. Так указывается версии следующего поколения промышленного стандарта LM358. Устройства «B» могут быть доступны в более современных микрокорпусах TSOT и WSON.

Применение

Lm358 широко используется в:

• устройствах типа «мигающий маяк»;
• блоках питания и зарядных устройствах;
• схемах управления двигателем;
• материнских платах;
• сплит системах внутреннего и наружного применения;
• бытовой технике: посудомоечные, стиральные машины, холодильные установки;
• различных видах инверторов;
• источниках бесперебойного питания;
• контроллерах и др.

Возможности применения микросхемы производители обычно указывают в технических описаниях на свои устройства.

Модуль на LM358

Как сделать мигалку на LM358 своими руками имитирующую «дыхание». Мигалка собрана на основе набора деталей для сборки схемы модуля «дышащая» лампа, который управляет плавным изменением света 8 светодиодов. Интересная поделка на популярной микросхеме LM358. Наличие двух операционных усилителей в LM358 позволило собрать генератор синусоидальных колебаний сверхнизкой частоты и получить эффект плавного изменения свечения подключенных в управляемую нагрузку светодиодов. Частота работы генератора совпадает с частотой дыхания и на самом деле при наличии здорового воображения имитирует «дыхание». Частота дыхания может регулироваться в некотором диапазоне. Схема простая и без проблем собирается неподготовленным любителем. Готовая поделка может быть встроена: в дышащую лампу ночник, игрушку, в систему подсветки интерьера, в систему сигнализации. Также модуль прекрасно будет выполнять функции тестера по проверке микросхем LM358.

Как собрать своими руками схему мигалки на LM358

Сердцем модуля является микросхема LM358. Характеристики микросхемы принесли ей широкую популярность:

• низкая стоимость микросхемы;
• отсутствие дополнительных цепей компенсации;
• возможность одно и двуполярного питания;
• расширенный диапазон питающего напряжения от 3 до 32 В;
• малый ток потребления

В схеме применена микросхема в DIP корпусе на 8 ножках.

Структура и цоколевка LM358

Схема мигалки на микросхеме LM358

Собранный на микросхеме синусоидальный генератор управляет транзистором V1, нагрузкой которого является две группы сверхъярких голубых светодиод включенных через токоограничивающие резисторы R4 и R6. Частоту изменения колебаний мигалки можно регулировать в некоторых пределах переменным резистором R3. Рекомендуемое напряжение питания схемы 11 В-13 В. В схему установлен диод D9 который защитит от неправильной полярности подачи питания.

Модуль мигалки собран из набора деталей, купленных по следующей ссылке http://ali.pub/2geurv. Набор включает:

• микросхему LM358;
• печатную плату высокого качества размером 42 x 29 мм;
• панельку для установки микросхемы;
• сдвоенный штыревой контакт;
• голубые сверхъяркие светодиоды 8 штук;
• электролитический конденсатор 22 мкФ 25 В;
• транзистор 8050;
• диод 1N4007;
• резистор 100 к;
• резистор 100 Ом 2 штуки;
• резистор 47 к 3 штуки;
• резистор 30 к;
• подстроечный резистор 20 к.

Набор деталей дышащего модуля

Печатная плата дышащего модуля

Панелька и микросхема LM358

Сборка схемы мигалки может быть проведена в следующей последовательности:

Пайка панельки установки микросхемы. Ориентируйтесь на ключ установки нарисованный на плате.

Установка панельки на плату

Установка защитного диода

Установка электролитического конденсатора

Установка транзистора и колодки питания

Установка подстроечного резистора

Плата требует очистки флюса

Схема мигалки требует напряжение питания 12 вольт для полноценной работы. Подаем питания, если схема собрана правильно, то светодиоды «задышат» сразу. Поделка может быть встроена в ночник, в интерьерную подсветку, в различные игрушки, допустима установка в системы сигнализации и контроля. Например переменный резистор можно заменить термистором, что позволит оценивать контролируемую температуру визуально или через систему видеонаблюдения. Также используя этот модуль как тестер. Удалось проверить и другие микросхемы LM358.

Работа схемы модуля «дышащей» лампы

Удачной сборки модуля на микросхеме LM358 и интересного ее применения.

Сайт для радиолюбителей

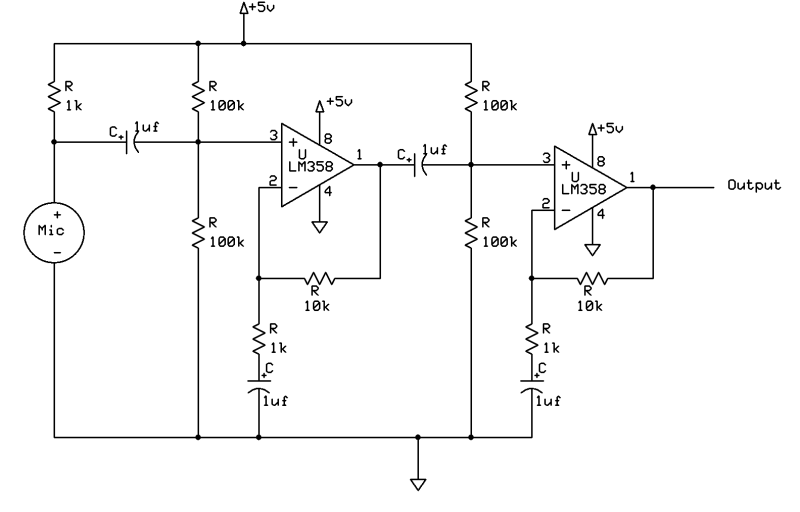

На основе ОУ LM358 можно собрать простой микрофонный усилитель. Микросхема LM358 в одном корпусе содержит два независимых маломощных операционных усилителя с высоким коэффициентом усиления и частотной компенсацией. Отличается низким потреблением тока. Особенность данного усилителя – возможность работать в схемах с одно полярным питанием от 3 до 32 вольт. Выход имеет защиту от короткого замыкания.

Данная схема может иметь напряжение питания от 5 до 12 В, ток потребления дог 10 мА. Коэффициент усиления равен 100. В схеме используется электретный конденсаторный микрофон.

lm358 — ЭЛЕКТРОННЫЕ СХЕМЫ

Amplificador Operacional Dual Lm358 Picture. LM358N. причем первый его елемент является таймером, а второй — тональным генератором. . Найдено в категории по запросу «lm358d «: Импортные электронные компоненты — страница 2. …В качестве ОУ(операционного усилителя), я использую LM358, так как она распространена… LM358N. Аналоговые микросхемы. Операционные усилители. Описание и применение операционного усилителя LM358. Применение регулируемого стабилитрона TL431. Rohm Semiconductor. Описание:IC OPAMP DUAL 32V 8-SOIC. Маркировка:LM358WDT. Если в качетсве операционника используется LM358 то придется заменить резистор в цепи обратной… lm358 схема — Проверенные схемы. Помогите со схемой на LM358. Напряжение смещения… LM358N — двухканальный операционный усилитель в корпусе SO-8. LM358DT REEL. 2x bipolar op amps — Universal, SO8.Number of circuits: 2 Power supply. In many applications the LM158/LM258/LM358 can also be Comparison of Dual Op Amps LM1458 and LM358. LM358 Datasheet(PDF) — Motorola, Inc * LM358 datasheet, LM358 circuit, LM358 data sheet. Робяты, LM358, конечно, может работать от однополярного источника +5 В, но в той схеме, что… Микрофонные усилители. Скачать схему микрофонного усилителя на lm358d. самовывоз. Версия для печати. и продолжить покупки. Схема типовое включение lm358. Превью LM358. В качестве ОУ(операционного усилителя), я использую LM358, так как она распространена… Усилитель Нч На Lm358n — опубликовано в УМЗЧ на интегральных и гибридных микросхемах: Всем. . LM358…ΝΥΗΒΤΒςΙβΤςΘ «ΔΈΡΘ,LANTERN FLASHER — DIMMER by LM358. Ссылка на картинку. Lm358 sxema podklyucheniya0. Даташит. lm358 микросхема представляет собой низкопотребляющий двухканальный операционный… Вывод… Операционного усилителя lm358 верхняя граничная частота полосы пропускания. …358CM — 2 операционника в корпусе SO-8, они какую рольНарисовал Вам схему АРУ на LM358. Стабилитрон. Микроконтроллер 12C5204AD и микросхема LM358 на печатной плате паяльника. lm 358 — Полезные примены для Вас. LM358DR даташит в формате pdf. IC OPAMP DUAL 32V 8-SOIC Интегральные схемы (ИС). The LM2904, LM358/LM358A, LM258/LM258A consist of two independent, high gain, internally frequency. На другом элементе LM358 можно собрать индикатор низкого напряжения. Схемка попроще. LM358N. forum. blog. twitter. return to Home. wiki. The most of Arduino-compatible boards have a… У меня их много но применения их я не знаю и lm358, Пользователи создавшие тему которая уже. .. Передатчик 170мГц 3в с VOX на LM358. Измерительные приборы и массовые электронные из. Маркировка:LM358MX/NOPB. Описание:IC OP AMP DUAL LOW PWR 8-SOIC. Różnice między zasilaniem symetrycznym a pojedynczym. lm358 problem. Wzmacnianie napięcia TL062… LM358DT даташит в формате pdf. Manufacturers. lm358. 100 раз LM358 усиления усиления модуль операционный усилитель 5 шт./лот(China (Mainland)). Comment on Дифференциальный усилитель на LM358. Показать все публикации автора konstantin. Отрисовал «кусок » схемы и если предположить, что U110 это LM358, то совсем не вижу логики. приемник на lm358n — Схемы. Три линейных стабилизатора тока на ОУ LM358 и выходными каскадами на IRF530N (MOSFETы с обратной… Фото «LM358 LM358N DIP8 интегральные схемы 10шт «. lightinthebox. в интернет-магазине… Микросхема LM358N DIP-8. Внимание: перед тем как делать ставку, свяжитесь с нами через форму. .. С усилителей термопар и терморезистора,собранных на двух операционных усилителях LM358. MF DIY LM358 Light Sensor Module for Funduino — Green + Black (DC 4.5 12V). Сенсоры. Габаритные размеры и назначения выводов LM 358 ( LM 358 N ). Примеры применения усилителя LM 358. . No to taki schemat. I oczywiście TL082 w ogóle się do tego nie nadaje. . Dlatego zastosuj LM358. acople del lm con lm358.jpg. download acople del lm con lm358.jpg. Other Accessories LM358 100 Times Gain Signal Amplification Operational Amplifier Module. 1. 0. Search for more LM358PSRE4. Texas Instruments. Wzmacniacz LM 358 nadaje się do. 358CM — 2 операционника в корпусе SO-8, они какую рольНарисовал Вам схему АРУ на LM358. Операционный усилитель LM358 усиливает напряжение с шунта и управляет цепью обратной. LM358N.pdf. Here you find a datasheet. Low Power Dual Operational Amplifiers. Wzmacniacz do bocznika na LM358. 10 Pieces LM358 LM358N LM358P Dual Operational Amplifiers Op-Amp DIP8.

Смотрите также:

Операционные усилители LM358 — skubr.ru

Пересказывать, что такое операционный усилитель, не буду, вряд ли я расскажу о них что-то новое. Просто поделюсь опытом покупки одних из самых распространённых и дешёвых ОУ — LM358. Цена здесь действительно предельно низкая, около 5 центов за штуку, и в каждой штуке два ОУ, объединённых по питанию.

Если вкратце, то суть такого усилителя проста — взять разницу между положительным входом и отрицательным и усилить её как можно сильнее. Идеальный ОУ имеет бесконечный коэффициент усиления, в действительности он обычно составляет десятки и сотни тысяч. Изначально было задумано, что некоторые схемы включения смогут выполнять математические операции для входного сигнала (вычитание, логарифмирование, дифференцирование), откуда и появилось название. Но этими операциями применение ОУ совсем не ограничивается.

Одно из самых частых применений ОУ — компаратор (сравнивающее устройство), для такого применения, в основном, я эти чипы и приобрёл. Использование в других схемах требует более ответственного подхода к выбору параметров, здесь же я просто выбрал самые дешёвые. О некоторых моих способах использования этой микросхемы буду писать отдельно.

Хотя чипы промаркированы как произведённые TI (Texas Instruments), нет никакого шанса, что это правда, это обычная китайская подделка. Так как я не планировал использовать эти микросхемы в предельных режимах и ответственных устройствах, а также из-за того, что они довольно простые внутри и наверняка легко поддаются копированию, переплачивать десятикратно (если ещё повезёт найти такие цены) за оригинал не было никакого желания.

Корпус SOP-8 для поверхностного монтажа выбран не случайно, мне быстро надоело сверлить дырки под DIP. Но для удобства монтажа на макетной плате изготовил несколько одинаковых переходников, заранее разведя площадки под обвязку для некоторых типовых применений (кажется, я попутал с разводкой, только осваиваю программу и иногда ленюсь сначала делать схему, отсюда и проблемы).


Сначала показалось, что корпус мелкий, и можно впихнуть его куда угодно, но потом пришёл к мысли, что для своих функций он излишне большой. В некоторых случаях я бы предпочёл что-то ещё более мелкое, даже если бы там был только один ОУ. Проблема в том, что ОУ в более мелких корпусах (SOT23, например), пока дорогие.

Вот так может выглядеть простейший линейный стабилизатор тока.

Вариант для фонаря не распаял, так как плата получилась неудачной (неправильные размеры платы и некоторых деталей). На место ОУ помещается даже микроконтроллер, например ATTity13A, что может значительно увеличить возможности драйвера. Но зато получилось очень просто и дёшево, все детали обошлись примерно в 15 центов (один ATTiny13A-SSU в таком же корпусе в лоте из нескольких штук обойдётся не дешевле 50 центов), об этом драйвере напишу отдельно.

Проверил в работе пять микросхем, все работают, но не проверил их в предельных режимах. Проверять все 50 не стал, не хочу портить упаковку. Меня эти чипы интересуют только в качестве компараторов в самодельных единичных устройствах. Стоит ли экономить в вашем случае, решать вам.

Эти микросхемы часто встречаются в готовых устройствах. Например, LM358 есть в моём паяльнике и понижающем преобразователе напряжения. Возможно, что-то уйдёт на их ремонт. Я взял 50 штук, начиная с этого количества, цена за штуку на eBay меняется уже несильно, пригодятся все. Найти можно по фразе «lm358 50pcs».

Схема для светодиода на LM358 — танцы с бубном

Везде в интернете ходит схема для запитки мощного светодиода с применением регулятора тока на микросхеме LM358. Идея хорошая — позволяет на дешевой рассыпухе собрать замену дорогому драйверу, но схемотехника — шлак полный. Прокарячившись некоторое время, пришлось всё таки подключать осциллограф, заодно начал и экспериментировать. Сразу несколько выводов — LM358 не применять, применяем LM393. Транзистор мосфет явно гораздо лучше чем любой биполярный.

Схема собрана и отлажена. В скобках указаны установленные номиналы. Транзистор лучше брать мощный мосфет, с как можно меньшим сопротивлением канала, в корпусе SOT23. На али очень дёшевы транзисторы AO3400 , AO3404 и так далее. У указанных транзисторов напряжение открытия около 1 вольта – это важно! При применении биполярного транзистора – выбираем его, по как можно меньшему напряжению насыщения коллектор-эмиттер – например 2N5551 – напряжение насыщения у него 0.3 вольт. Применяем именно компаратор LM393 – по причине меньшего напряжения на выходе у LM358 – это будет влиять при применении биполярного транзистора. На диоде 1N4148 падение напряжения при токе чуть больше 1 мА равно 0.600 вольта . Исходя из этого образцового напряжения, проводим расчет напряжения делителя для отключения схемы при разряде АКБ до выбранного вами вольтажа – у меня выбрано 3.3 вольт. Напряжение на центральном контакте подстроечного резистора должно быть равно падению напряжения на резисторе от истока мосфета на корпус при выбранном вами токе через светодиод.

Требуется ток 300 мА через светодиод. Имеем резистор номиналом 0.5 ома.

0.5 ома x 0.3 ампера = 0.15 вольт падение напряжения на резисторе в истоке мосфета.

Следовательно на центральном контакте подстроечного резистора должно быть так же 0.15 вольт. Этот пример — для расчета делителя из резисторов при установке в случае отсутствия подстроечного резистора или если вы хотите уменьшения габаритов платы.

Расчет делителя для выключения схемы при разряде АКБ до выбранного напряжения

Выбираем напряжение отключения схемы = 3.4 вольта . Общее сопротивление делителя возьмём около 100 ком – для уменьшения энергопотребления схемы .
3.4 вольта / 100 ком = 0.034 вольта на 1 ком делителя При напряжении АКБ = 3.4 вольта напряжение на выходе делителя должно быть равно напряжению падения на диоде 1N4148 для срабатывания компаратора = 0.600 вольт.

Выберем нижний резистор делителя = 20 ком. 0.034 вольт на 1 ком х 20 ком = 0.68 вольт — слишком много, выберем номинал вместо 20 ком например – 18 ком. Проверка – 18 ком х 0.034 вольт на 1 ком = 0. 612 вольт Почти попали в стандартный ряд резисторов – так и оставим, тогда верхний резистор делителя будет равен 100 ком – 18 ком = 82 ком. При установке первых попавшихся этих резисторов получаем напряжение отключения с небольшим разбросом от выбранного нами напряжения отключения схемы при разряде АКБ .

Lm358 datasheet на русском, описание и схема включения

Автомобильный индикатор напряжения

Среди областей, где применение индикатора напряжения на светодиодах имеет неоспоримую пользу, можно выделить эксплуатацию автомобильного аккумулятора. Для того чтобы аккумулятор служил долго, необходимо контролировать напряжение на его клеммах и поддерживать в заданных пределах.

Предлагаем вам обратить внимание на схему автомобильного индикатора напряжения на RGB-светодиоде, с помощью которой вы поймете, как изготовить устройство самостоятельно. RGB-светодиод отличается от обычного, наличием 3-х разноцветных кристаллов внутри своего корпуса

Данное свойство мы будем использовать для того, чтобы каждый цвет сигнализировал нам об уровне напряжения.

Входное напряжение смещения компаратора

Компараторы не являются совершенными устройствами, и их работа может иметь недостаток от последствий такого параметра, как входное напряжение смещения. Входное напряжение смещения для многих компараторов может составлять всего несколько милливольт и в большинстве схем может быть проигнорировано.

В основном проблема, связанная с входным напряжением смещения возникает, когда входное напряжение изменяется очень медленно. Конечным результатом входного напряжения смещения является то, что выходной транзистор не полностью открывается или закрывается, когда входное напряжение находится недалеко от опорного напряжения.

Следующая диаграмма иллюстрирует эффект смещения входного напряжения возникающий в результате медленного изменения входного напряжения. Этот эффект возрастает при увеличении выходного тока транзистора. Поэтому, для уменьшения этого эффекта, необходимо обеспечить максимальное сопротивление резистора R4.

Последствия входного напряжения смещения можно уменьшить, добавив в схему гистерезис. Это приведет к тому, что опорное напряжение будет меняться, когда выход компаратора переходит на высокий или низкий уровень.

Назначение

Зачем нужен компаратор и как его использовать без усилителя? В большинстве случаев, этот прибор применяется в несложных компьютерных схемах, где нужно сравнивать сигналы входящего напряжения. Это может быть зарядное устройство для ноутбука или телефона, весы (определитель массы), датчик сетевого напряжения AVR, таймер (компоратор типа lm 358, микроконтроллер и т. д. Также его применяют различные интегральные микросхемы для контроля входных импульсов, обеспечивая связь между источником сигнала и его центром назначения.

Фото – компараторы для компьютера

Наиболее популярным примером является компаратор триггер (регулятор) Шиммера. Он работает в режиме многоканальности, соответственно, может сравнивать большое количество сигналов. В частности, данный триггер применяется для того, чтобы восстановить цифровой сигнал, который искажает связь в зависимости от уровня напряжения и расстояния источника питания.

Это аналог стандартного компаратора, просто с более расширенным функционалом, который обеспечивает измерение нескольких входящих сигналов.

Фото – ОУ компаратор

Также есть компаратор шероховатости. Это устройство, которое помогает визуально определить состояние поверхности, которая уже подвергалась обработке. Применение этого приспособления обосновано необходимостью определять допуски обработанных ранее поверхностей.

LM358 DataSheet на русском, описание и схема включения

Микросхема LM358 как написано в его DataSheet является универсальным решением, так как схема включения большинства популярных устройств весьма проста, в случаях отсутствия жестких требований к высокому быстродействию, рассеиваемой мощности и нестандартному питающему напряжению. Небольшая стоимость, отсутствие необходимости подключения дополнительных элементов частотной коррекции, возможность использования во всем диапазоне стандартных питающих напряжений (до +32В) и низкий потребляемый ток, делают его кандидатом номер один для электронных проектов с ОУ.

LM358 цоколевка

LM358 состоит из двух ОУ, каждый имеет по 4 вывода, имеющих свое назначение. Всего получается 8 контактов. Производятся в нескольких видах корпусного исполнения, для объемного DIP и поверхностного монтажа на плату SO. Так же могут встречается в усовершенствованных корпусах SOIC, VSSOP, TSSOP.

Назначение контактов для всех видов корпусов совпадает: 2,3, 5,6, — входы, 1,7 – выходы, 4 – минус источника питания, 8 – плюс источника питания.

Технические характеристики

Ниже указаны предельные допустимые значения условий эксплуатации для диапазона рабочих температур окружающей среды TA от 0 до +70 °C, если не указано иное.

Основные электрические характеристики, при температуре окружающей среды TA = 25 °C.

Рекомендуемые условия эксплуатации в диапазоне рабочих температур окружающей среды, если не указано иное:

Подверженность устройства повреждению от электростатического разряда (ESD):

Также у данного устройства есть тепловые характеристики:

Схемы подключения

Ниже приведем несколько простых схем включения lm358 которые могут вам пригодится. Все они являются ознакомительными, так что обязательно проверяйте все перед внедрением в производственной сфере.

Схема в мощном неинвертирующим усилителе.

Преобразователь напряжения — ток.

Схема с дифференциальным усилителем.

Неинвертирующий усилитель средней мощности.

Аналоги

Аналогами LM358 можно считать микросхемы в которых указываются идентичные характеристики. К таким относятся: LM158, LM258, LM2904, LM2409. Эти микросхемы незначительно отличаются от описываемой своими тепловыми параметрами и подойдут в качестве замены для большинства проектов.

Для ее замены можно использовать: GL 358, NE 532, OP 04, OP 221, OP 290, OP 295, OPA 2237, TA7 5358-P, UPC 358C, AN 6561, CA 358E, HA 17904. Отечественные аналоги lm358: КР 1401УД5, КР 1053УД2, КР 1040УД1.

Для замены также может подойти аналог по электрическим параметрам, но уже c четырьмя ОУ в одной микросхеме — LM324.

Маркировка

Префикс LM сначала использовался при маркировке общего назначения компанией National Semiconductor. Цифры “358” это ее серийный номер. В 2011 году эта компания была приобретена другим производителем электроники Texas Instruments. С этого года префикс “LM” является кодом производителя Texas Instruments, но несмотря на это, этот код используют и другие производители при маркировке своей продукции. Микросхемы LM358, LM358-N и LM358-P имеют одинаковые технические параметры. У большинства компаний-производителей символами “-N” , “-P” обозначаются пластиковые корпуса PDIP.

В технических описания встречается такие виды: LM358A, LM358B, LM358BA. Так указывается версии следующего поколения промышленного стандарта LM358. Устройства «B» могут быть доступны в более современных микрокорпусах TSOT и WSON.

Применение

Lm358 широко используется в:

• устройствах типа «мигающий маяк»;
• блоках питания и зарядных устройствах;
• схемах управления двигателем;
• материнских платах;
• сплит системах внутреннего и наружного применения;
• бытовой технике: посудомоечные, стиральные машины, холодильные установки;
• различных видах инверторов;
• источниках бесперебойного питания;
• контроллерах и др.

Возможности применения микросхемы производители обычно указывают в технических описаниях на свои устройства.

Перечень радиокомпонентов драйвера светодиодов:

• R10, R11 — 1 Ом, 1 Вт (зависит от необходимого тока)
• R8 — 10 Ом
• R3, R9 — 1 кОм
• R1, R4, R7- 4,7 кОм
• R2, R5, R6 — 10 кОм ( R2 для выходного ток 1А).
• Переменный резистор VR1 — 10 кОм .
• C5 — 22 пФ
• C2, C3 — 0,1 мкФ
• C1 — 2,2 мкФ
• C4 — 100 мкФ/35В
• L1- 47-100 мГн на ток до 1.2A
• Q1- любой n-p-n транзистор общего применения
• Q2- любой p-n-p транзистор общего применения
• Q3- p-канальный MOSFET (IRFU9024, NTD2955) с током стока более2 А, напряжение сток- исток более 30 В, напряжение отсечки не более 4 В
• D1, D2 — 1N4148 (КД522)
• D3 — SB140 диод Шоттки
• IC1 — LM393 (компаратор)

Паяльная станция Eruntop 8586D

Электрический паяльник + фен для SMD, двойной цифровой дисплей…

Подробнее

LM358 схема включения: дифференциальный усилитель с регулируемым коэффициентом усиления

Стоит отметить, что предыдущая схема не позволяет подстраивать коэффициент усиления, так как требует одновременного изменения двух резисторов. Если необходимо иметь возможность регулировки коэффициента усиления в дифференциальном усилителе, то можно воспользоваться схемой на трех операционных усилителях. В данной схеме подстройка коэффициента усиления осуществляется за счет регулировки резистора R2. Для этой схемы нужно соблюсти условия равенства значений сопротивлений резисторов: R1 = R3 и R4 = R5 = R6 = R7. Тогда коэффициент усиления будет равен: (1+2*R1/R2). Uвых = (1+2*R1/R2)(Uвх1 – Uвх2).

Описание работы компаратора

Следующий рисунок показывает простейшую конфигурацию для компаратора напряжения, а так же графическое изображение режима его работы. В этой схеме опорное напряжение составляет половину напряжения питания, а входное напряжение может меняться от нуля до напряжения питания. В теории опорное и входное напряжение могут иметь значение от нуля и до напряжения источника питания, но есть реальные ограничения, зависящие от конкретно используемого компаратора.

Сигнал на выходе:

1. Ток будет течь через открытый коллектор, когда напряжение на входе плюс (+) ниже, чем напряжение на входе минус (-).
2. Ток не будет протекать через открытый коллектор, когда напряжение на входе плюс выше, чем напряжение на входе минус.

Схема эквивалента компаратора напряжения с однополярным источником питания

Принципиальная схема «компаратор напряжения» эквивалентна работе операционного усилителя, например, LM358 или LM324, имеющим на выходе два транзистора типа NPN (см. выше). Таким образом, можно сделать все 4 выхода ОУ (LM339) с открытым коллектором. Каждый такой выход может выдерживать ток нагрузки 15 мА и напряжение до 50 вольт.

Выход включается или выключается в зависимости от относительных напряжений на плюсовом (+) и минусовом (-) входах компаратора. Входы компаратора крайне чувствительны и разница напряжения между ними всего лишь в несколько милливольт приводит к переключению его выхода.

Компаратор напряжения — выход с открытым коллектором

Как правило, выход компаратора напряжения представляет собой выход с открытым коллектором.

Выход открытый коллектор имеет отрицательную полярность. Это означает, что на этом выходе не бывает положительного сигнала и нагрузка должна подключаться между этим выходом и источника питания.

В некоторых схемах к выходу компаратора подключают нагрузочный (подтягивающий) резистор для того, чтобы обеспечить сигнал высокого уровня поступающего на вход следующего элемента схемы.

Операционные усилители (ОУ), такие как LM324, LM358 и LM741 обычно не используются в радиоэлектронных схемах в качестве компаратора напряжения из-за их биполярных выходов. Тем не менее, эти операционные усилители могут быть использованы в качестве компараторов напряжения, если к выходу ОУ подключить диод или транзистор для того чтобы создать выход с открытым коллектором.

Читать также: Валик прижимной для чего

Ниже представлена логика работы компаратора имеющий выход с открытым коллектором:

Ток будет течь через открытый коллектор, когда напряжение на входе (+) будет ниже, чем напряжение на входе (-). И соответственно ток не будет протекать через открытый коллектор, когда напряжение на входе (+) будет выше, чем напряжение на входе (-).

Программирование и компаратор

Компоратор используется не только как часть электрической схемы ШИМ и т. д., его часто используют для создания отдельных программ или их компонентов. Например, устройство часто используется для создания java-коллекций.

Чтобы работать, Вам понадобится специальная программа Maven. Для начала Вам нужно создать проект, для полноценной работы необходимо подключение к интернету. Создаете новый проект, в структуре выберете два компонента: comparator и pojo. Наличие проверяется при помощи утилиты JUnit 4.11;
Установите pom.xml и создайте новый файл

Прерывание процесса недопустимо, поэтому очень важно на каждом этапе сохранять. После осуществляется создание и настройка POJO, где указываются нужные настройки

Параметры зависят от требований к конкретной библиотеке. Это могут быть даты рождения, общая информация по проживанию и т. д.;
И только после создается компаратор. Это класс, который используется для поверки данных и их распределения по нужным папкам. Использование данного класса необходимо, если нужно отсортировать определенную информацию по заданным параметрам (цвета, размеры, даты). Благодаря этому обеспечивается защита данных и их классификация по определенному принципу.

Купить готовый компаратор можно в любом магазине радиотехнических приборов и электротехники. Цена прибора варьируется в зависимости от его назначения и количества каналов.

50 шт. LM393 DIP Cдвоенный компаратор. US $2.00

В электронике, компаратор представляет собой устройство, которое сравнивает между собой два электрических сигнала и выводит цифровой сигнал, указывающий на увеличение одного входного сигнала над другим. Компаратор имеет два аналоговых входа и один цифровой выход.

Компаратор, как правило, построен на дифференциальном усилителе с высоким коэффициентом усиления. Компараторы широко используются в устройствах, которые измеряют и оцифровывают аналоговые сигналы, например, в аналого-цифровых преобразователях (АЦП)

Примеры работы компаратора приведены на основе микросхемы LM339 (счетверенный компаратора напряжений) и LM393 (сдвоенный компаратор напряжения). Эти две микросхемы по своему функционалу идентичны. Компаратор напряжения LM311 так же может быть использован в данных примерах, но он имеет ряд функциональных особенностей.

Обозначение и технические характеристики

Компаратор – это устройство, которое сравнивает два разных напряжения и силу тока, выдает конечный силовой сигнал, указывая на большее из них, одновременно производя расчет соотношения. У него есть две аналоговые вводные клеммы с положительным и отрицательным сигналом и один двоичный цифровой выход, как и у АЦП. Для отображения сигнала используется специальный индикатор.

УГО отображение компаратора выглядите следующим образом:

Фото – УГО компаратора

Изначально использовался только интегрированный компаратор напряжения (MAX 961ESA, PIC 16f628a), который известен как высокоскоростной. Он требует определенного дифференциального напряжения в определенном диапазоне, который существенно ниже, чем напряжение сети питания. Эти приборы не допускают никаких других внешних сигналов, которые находятся вне диапазона напряжения сети.

Сейчас гораздо чаще используется аналоговый цифровой компаратор (Attiny/ Atmega 2313), у которого транзисторный ввод. У него вводный потенциал сигнала находится в диапазоне менее 0,3 Вольт и не поднимается выше. Устройство может быть также ультра быстрого типа (стереокомпаратор), благодаря чему входной сигнал меньше обозначенного диапазона, к примеру, 0,2 Вольта. Как правило, используемый диапазон ограничивается только конкретным входным напряжением.

Фото – Компаратор

Помимо простого прибора, также существует видеоспектральный компаратор на ОУ (операционном усилителе). Это прибор, у которого очень тонко сбалансирована разница входа и высокого сопротивления сигнала. Благодаря такой характеристики, операционный компаратор используется в низкопроводимых схемах с небольшим вольтажем.

Фото – схема компаратора

В теории, частотный операционный усилитель работает в конфигурации с открытым контуром (без отрицательной обратной связи) и может быть использован в качестве компаратора низкой производительности. Но при этом, не инвертирующий вход (+ V) находится на более высоком напряжении, чем на инвертирующий (V-). Высокое усиление, выходящее из операционного усилителя, провоцирует выход низкого напряжения на входе в устройство.

Когда неинвертирующий вход падает ниже инвертирующего входа, выходной сигнал насыщается при отрицательном уровне питания, то он все равно может проводить импульсы. Выходное напряжение ОУ ограничивается только напряжением питания. Принципиальная электрическая схема ОУ работает в линейном режиме с отрицательной обратной связью, с помощью сбалансированного сплит-источника питания (питание от ± V S ). Многие приборы, работающие с компаратором, также имеют свойство фиксировать полученные данные при помощи видео-, фото- или документальной записи. Эти электронные принципы не работают в системах, где используются разомкнутые контуры и низкопроводящие элементы.

Фото – простой компаратор

Но у компараторного усилителя существует несколько существенных недостатков:

1. Операционные усилители предназначены для работы в линейном режиме с отрицательной обратной связью. Но при этом, ОУ имеет более длительный режим восстановления;
2. Почти все операционные усилители имеют конденсатор внутренней компенсации, который ограничивает скорость нарастания выходного напряжения для высокочастотных сигналов. Исходя из этого, данная схема немного задерживает импульс;
3. Компаратор не имеет внутреннего гистерезиса.

Из-за этих недостатков, компаратор для управления различными схемами, в большинстве случаев, используется без усилителя, исключением является генератор.

Компаратор предназначен для производственных процессов с ограниченным выходным напряжением, которое легко взаимодействует с цифровой логикой. Поэтому его часто используются в различных термических приборах (терморегулятор, реле температуры). Также его применяют для сравнения сигналов и сопротивлений таких устройств, как таймер, стабилизатор и прочая схемотехника.

Фото – аналоговый компаратор

Видео: компараторы

Индикатор переменного напряжения 220 В

Рассмотрим первый, наиболее простой вариант индикатора сети на светодиоде. Его применяют в отвертках для нахождения фазы 220 В. Для реализации нам понадобится:

Светодиод (HL) вы можете выбрать абсолютно любой. Характеристики диода (VD) должны быть ориентировочно такими: прямое напряжение, при прямом токе 10-100 мА – 1-1,1 В. Обратное напряжение 30-75 В. Резистор (R) должен иметь сопротивление не меньше 100 кОм, но и не больше 150 кОм, иначе просядет яркость свечения индикатора. Такое устройство можно самостоятельно выполнить в навесной форме, даже без использования печатной платы.

Метка: LM317T

Предлагаемый несложный стабилизатор с регулируемым в широких пределах выходным напряжением и токовой защитой может быть использован как в одноканальных, так и в многока­нальных лабораторных источниках питания.

Выходное напряжение стабилизатора можно регулировать от 3 до 27 В, Наибольший ток нагрузки — 3А. Его прототипом послужил стабилизатор, описанный в статье А.

Уварова “Лабо­раторный источник питания” (“Радио­конструктор”, 2001, …

Читать далее

Постоянная ссылка на это сообщение: http://meandr.org/archives/35226

В радиолюбительской практике в быту и на работе иногда возникает необходимость в резервировании питания различных устройств.

Речь не идет об источниках бесперебойного питания (НРБ), а об аварийном освещении, устройствах охранной сигнализации, любительских метеостанциях, рекламных щитах, радиолюбительских репитерах, туристических палатках, т.е.

в устройствах и системах, где в качестве резервного или основного питания применяется аккумулятор без преобразования …

Читать далее

Постоянная ссылка на это сообщение: http://meandr.org/archives/23888

Здесь представлена схема регулируемого источника питания 1.2 – 36В, 5А  (Рис.1). Рис.1. Принципиальная схема Основные элементы – транзистор Дарлингтона TIP147 PNP (Рис.2 ) и линейный регулируемый стабилизатор положительного напряжения LM317 (Характеристики LM317 представлены в таблице 1). Рис.2. Цоколевка транзистор Дарлингтона TIP147

Читать далее

Постоянная ссылка на это сообщение: http://meandr.org/archives/12584

Для управления напряжением используется потенциометр, который подключается к соответствующему разъему на плате. Напряжения поступает на диодный мост выпрямителя (напр.

4 шт 1N4007), конденсатор (1000 мкФ) и так далее, достаточно только подключить выход трансформатора источника переменного тока

Важно, входное напряжение не должно …. Читать далее

Читать далее

Постоянная ссылка на это сообщение: http://meandr.org/archives/10314

Один из важных узлов радиоэлектронной аппаратуры – стабилизатор напряжения в блоке питания. Еще совсем недавно такие узлы строили на стабилитронах и транзисторах.

Общее число элементов стабилизатора было довольно значительным, особенно если от него требовались функции регулирования выходного напряжения, защиты от перегрузки и замыкания выхода, ограничения выходного тока на заданном уровне. С появлением специализированных микросхем ситуация …

Читать далее

Аналоги

Аналогами LM358 можно считать микросхемы в которых указываются идентичные характеристики. К таким относятся: LM158, LM258, LM2904, LM2409. Эти микросхемы незначительно отличаются от описываемой своими тепловыми параметрами и подойдут в качестве замены для большинства проектов.

Для ее замены можно использовать: GL 358, NE 532, OP 04, OP 221, OP 290, OP 295, OPA 2237, TA7 5358-P, UPC 358C, AN 6561, CA 358E, HA 17904. Отечественные аналоги lm358: КР 1401УД5, КР 1053УД2, КР 1040УД1.

Для замены также может подойти аналог по электрическим параметрам, но уже c четырьмя ОУ в одной микросхеме — LM324.

Принцип работы

Для того, чтобы продемонстрировать, как работает быстродействующий компаратор с гистерезисом, нужно взять схему с двумя выходами.

Фото – схема работы компаратора

Схема включения, по которой можно понять принцип работы компаратора, показана выше. Используя аналоговый сигнал во + входе, именуемым «неинвертируемым», и выходе, который называется под названием «инвертируемый», устройство использует два аналогичных разнополярных сигнала. При этом если аналоговый вход больше, чем аналоговый выход, то выход будет «1», и это включит открытый коллектор транзистора Q8 на эквивалентной схеме LM339, которую нужно включить. Но, если вход находится на отрицательном уровне, то сигнал будет равняться «0», из-за чего, коллектор будет находиться в закрытом виде.

Читать также: Какой karcher выбрать для дома

Практически всегда двухпороговый или фазовый компаратор (например, на транзисторах, без усилителя) воздействует на входы в логических цепях, соответственно, работает по уровню определенной сети питания. Это своеобразный элемент перехода между аналоговыми и цифровыми сигналами. Такой принцип действия позволяет не уточнять определенность или неопределенность выходов сигналов, т. к. компаратор всегда имеет некий захват петли гистерезиса (независимо от её уровня) или окончательный коэффициент усиления.

Схема эквивалента компаратора напряжения с двухполярным источником питания

Компараторы напряжения LM339, LM393 и LM311могут работать с одно- или двухполярным источником питания до 32 вольт максимум.

При работе с двухполярным питанием, режим сравнения напряжения остается таким же, за исключением того, что для большинства схем эмиттер выходного транзистора подключается к отрицательной шине питания, а не к общей цепи. Исключением из этого правила является операционный усилитель LM311, имеющий изолированный эмиттер, который можно подключить как к минусу однополярного источника питания, так или к общему проводу двухполярного.

При работе с двухполярным источником питания, входное напряжение может быть выше или ниже относительно общего провода блока питания. Кроме того, один из входов компаратора может быть подключен к общему проводу, таким образом создается детектор «пересечение нуля».

Аналоги LM358

Полные аналоги LM358 от разных производителей NE532, OP04, OP221, OP290, OP295, OPA2237, TA75358P, UPC358C. Для LM358D — KIA358F, NE532D, TA75358CF, UPC358G.

Вместе с LM358 выпускается большое количество похожих операционных усилителей. Например LM158, LM258, LM2409 имеют аналогичные характеристики, но разный температурный диапазон работы.

Тип	Минимальная температура, °C	Максимальная температура, °C	Диапазон питающих напряжений, В
LM158	-55	125	от 3(±1,5) до 32(±16)
LM258	-25	85	от 3(±1,5) до 32(±16)
LM358		70	от 3(±1,5) до 32(±16)
LM358	-40	85	от 3(±1,5) до 26(±13)

Если диапазона 0..70 градусов не хватает, то стоит применить LM2409, однако следует учитывать что у неё диапазон питания уже:

Кстати если нужен только один операционный усилитель в компактном 5 выводном корпусе SOT23-5 то вполне можно применить LM321, LMV321 (аналоги AD8541, OP191, OPA337). Наоборот, если нужно большое количество рядом расположенных операционных усилителей, то можно применить счетверенные LM324 в 14 выводном корпусе. Можно вполне сэкономить пространство и конденсаторы по цепям питания.

Маркировка

Префикс LM сначала использовался при маркировке общего назначения компанией National Semiconductor. Цифры “358” это ее серийный номер. В 2011 году эта компания была приобретена другим производителем электроники Texas Instruments. С этого года префикс “LM” является кодом производителя Texas Instruments, но несмотря на это, этот код используют и другие производители при маркировке своей продукции. Микросхемы LM358, LM358-N и LM358-P имеют одинаковые технические параметры. У большинства компаний-производителей символами “-N” , “-P” обозначаются пластиковые корпуса PDIP.

В технических описания встречается такие виды: LM358A, LM358B, LM358BA. Так указывается версии следующего поколения промышленного стандарта LM358. Устройства «B» могут быть доступны в более современных микрокорпусах TSOT и WSON.

Оцените статью:

Проблемы при использовании ОУ в качестве компаратора на одном источнике

Поскольку вы используете вход переменного тока, конфигурация будет гораздо менее сложной.

Я не утверждаю, что ваши уровни сигнала и усиления обязательно идеальны, но я просто воспроизвожу их, чтобы проиллюстрировать изменения в конструкции для работы с одной шиной.

^{смоделировать эту схему — схема, созданная с использованием CircuitLab}

R1 и R2 устанавливают напряжение около 1,66 В на OA1, 1/3 от шины, чтобы справиться с диапазоном 0-3,5 В VCM. В этой инвертирующей конфигурации их полное сопротивление не имеет большого значения, поскольку они поступают на вход + ve, они могут находиться в диапазоне 10 кОм или даже 100 кОм. (Однако (и позже я понял, что сделал это более или менее автоматически), я настроил их так, чтобы они имели параллельное сопротивление 1 кОм. Это то, что вы использовали бы, если бы у вас была неинвертирующая конфигурация, так как тогда они сформировал нижний резистор делителя с сопротивлением 1 кОм до виртуальной земли.)

Учитывая относительно большой сигнал + 500 мВ, который вы ищете, вы можете просто поставить горшок R5 с рельса на рельс. Тем не менее, его диапазон регулировки может быть уменьшен таким образом с R6 и R7. Вы можете выбрать значения R5, 6, 7, чтобы получить 1,5 В в нижней части R5 и 2,5 В в верхней части, используя банк 1 КБ, 1,5 КБ для R7 и 2,5 К для R6 (или 2,4 К или 2,7 КБ, есть широкий Диапазон регулировки в конце концов). Или вы можете выбрать более узкий или более слабый диапазон вокруг точки срабатывания 1,66 В + 500 мВ.

Резисторная цепочка R1,2 будет отслеживать резисторную цепочку R5,6,7, поэтому стабильность в условиях колебаний температуры и напряжения на рейке будет вполне разумной.

Гари Х

Спасибо за ответ, Нил, я использовал 1k / 560 для R1 / R2, так что ссылка для OA1 составляет 1.798V. Выход OA1 составляет 1,79 В + 0,77 В (переменный ток). Я настраиваю свой триммер таким образом, чтобы при инвертировании OA2 было 1,6 В (ниже 1,8 В). В случае отсутствия входного сигнала мой выходной сигнал компаратора составляет 3,3 В, а когда я настраиваю свой триммерный горшок выше 1,8, выходной сигнал становится нулевым. Все меняется, когда на компаратор подается напряжение 1,79 В + 0,77 В (переменный ток) (от инвертирующей ступени). Теперь, когда я настраиваю свой триммер на 2,7 В (выше 2,57 В), выход составляет 0,36 В + 0,56 В (переменный ток), а когда я устанавливаю его на 2,4 В (ниже 2,57 В), выход составляет 1 В + 1,2 В (переменный ток). ). Почему это происходит?

---

Neil_UK

@GaryH 2.4v / 2.7v Vth поведение? С порогом 2.7 В выходной сигнал является преимущественно низким, что ожидается. Почему кондиционер? Не уверен. Ваш вход превышает 2,7 В? Как вы измеряете? Если со счетчиком на переменном токе, могут быть части выше 2.7v. Если с областью действия, опубликуйте изображение сигнала. То же самое для 2.4v. Поскольку входной сигнал пересекает порог только для коротких импульсов, среднее значение постоянного тока, измеренное измерителем, вполне может составлять 1 В (короткое время при 3,3 В, длительное время при 0 В) при показании переменного тока, равного 1,2 В. Так что все звуки ожидаются при использовании цифрового мультиметра. Arduino должен будет правильно интерпретировать высокие импульсы.

---

Neil_UK

@GaryH Вам может понадобиться фильтр нижних частот, чтобы справиться с любыми паразитными пиками на входном сигнале сети. Вам, безусловно, понадобятся возможности для прогресса в понимании и улучшении схемы. Поскольку вы работаете с сетевыми (очень низкочастотными) сигналами, вы можете найти программное обеспечение, которое превращает звуковую карту вашего ПК в область видимости, я думаю, что некоторые из них можно получить бесплатно.

---

Neil_UK

@GaryH Стоит отметить, что ваша схема не работает так, как вы ожидаете. Нагрузка на трансформаторе тока не 10 кОм, в ней преобладает входной импеданс 1 кОм вашего виртуального каскада усилителя заземления. Если вы хотите, чтобы напряжение на 10 кОм было усилено в 100 раз, вам необходимо либо: а) увеличить сопротивление в вашем усилителе, либо б) переключиться на неинвертирующую конфигурацию с высоким входным сопротивлением. Обратная связь 100k с 1,5k // 3k = 1k к «земле» даст вам выигрыш 101.

---

Neil_UK

@GaryH Какое время определяет, как быстро это должно работать, когда начинается ток замыкания на землю? Чем дольше вы работаете, тем лучше фильтр, который вы можете использовать для предотвращения неправильного запуска выходных сигналов. Ваше пороговое измерение в 2.7 В подсказало мне, что у вас могут происходить подобные вещи. Конечно, без возможности увидеть, что происходит, все это немного попало.

Неинвертирующий усилитель на ОУ | Практическая электроника

Схема неинвертирующего усилителя на ОУ

Неинвертирующий усилитель является базовой схемой с ОУ. Выглядит он до боли просто:

В этой схеме сигнал подается на НЕинвертирующий вход ОУ.

Итак, для того, чтобы понять принцип работы этой схемы, запомните самое важное правило, которое используется для анализа схем с ОУ: выходное напряжение ОУ стремится к тому, чтобы разность напряжения между его входами была равна нулю.

Принцип работы неинвертирующего усилителя на ОУ

Итак, давайте инвертирующий вход обозначим, буквой A:

Следуя главному правилу ОУ, получаем, что напряжение на инвертирующем входе равняется входному напряжению: U_A=U_{вх .}   U_A снимается с делителя напряжения, который образован резисторами R1 и R2. Следовательно:

U_A = U_вых R1/(R1+R2)

Так как U_A=U_вх , получаем что U_вх = U_вых R1/(R1+R2).

Коэффициент усиления по напряжению высчитывается как K_U = U_вых /U_вх.

Подставляем сюда ранее полученные значения и получаем, что K_U = 1+R2/R1.

Как работает неинвертирующий усилитель на ОУ на примере

Это также можно легко проверить с помощью программы Proteus. Схема будет выглядеть вот так:

Давайте рассчитаем коэффициент усиления K_U.  K_U = 1+R2/R1=1+90к/10к=10. Значит, наш усилитель должен ровно в 10 раз увеличивать входной сигнал. Давайте проверим, так ли это. Подаем на неинвертирующий вход синусоиду с частотой в 1кГц и смотрим, что имеем на выходе. Для этого нам потребуется виртуальный осциллограф:

Входной сигнал – это желтая осциллограмма, а выходной сигнал – это розовая осциллограмма:

Как вы видите, входной сигнал усилился ровно в 10 раз. Фаза выходного сигнала осталась такой же. Поэтому такой усилитель называют НЕинвертирующим.

Но, как говорится, есть одно “НО”. На самом же деле в реальном ОУ имеются конструктивные недостатки. Так как Proteus старается эмулировать компоненты, приближенные к реальным, давайте рассмотрим амплитудно-частотную характеристику (АЧХ), а также фазо-частотную характеристику (ФЧХ) нашего операционника LM358.

АЧХ и ФЧХ неинвертирующего усилителя на LM358

На практике, для того, чтобы снять АЧХ, нам надо на вход нашего усилителя подать частоту от 0 Герц и до какого-то конечного значения, а на выходе в это время следить за изменением амплитуды сигнала. В Proteus все это делается с помощью функции Frequency Responce:

По оси Y у нас коэффициент усиления, а по оси Х – частота. Как вы могли заметить, коэффициент усиления почти не изменялся до частоты 10 кГц, потом стал стремительно падать с ростом частоты. На частоте в 1МегаГерц коэффициент усиления был равен единице. Этот параметр в ОУ называется частотой единичного усиления и обозначается как f_1. То есть по сути на этой частоте усилитель не усиливает сигнал. Что подали на вход, то и вышло на выходе.

[quads id=1]

В проектировании усилителей важен такой параметр, как граничная частота среза f_гр . Для того, чтобы ее вычислить, нам надо знать коэффициент усиления на частоте K_гр:

K_гр= K_Uo / √2 либо = K_Uo х 0,707 , где  K_Uo  – это коэффициент усиления на частоте в 0 Герц (постоянный ток).

Если смотреть на АЧХ, мы увидим, что на нулевой частоте (на постоянном токе) у нас коэффициент усиления равен 10. Вычисляем K_гр.

K_гр = 10 х 0,707 = 7,07

Теперь проводим горизонтальную линию на уровне 7,07 и смотрим пересечение с графиком. У меня получилось около 104 кГц. Строить усилитель с частотой среза, более, чем f_гр не имеет смысла, так как в этом случае выходной сигнал усилителя будет сильно затухать.

Также очень просто определить граничную частоту, если построить график в децибелах. Граничная частота будет находиться на уровне  K_Uo-3dB. То есть в нашем случае на уровне в 17dB. Как вы видите, в этом случае мы также получили частоту среза в 104 кГц.

Ну ладно, с частотой среза вроде бы разобрались. Теперь нам важен такой параметр, как ФЧХ. В нашем случае мы вроде бы как получили НЕинвертирующий усилитель. То есть сдвиг фаз между входным и выходным сигналом должен быть равен нулю. Но  как поведет себя усилитель на высоких частотах (ВЧ)?

Берем такой же диапазон частот от 0 и до 100 МГц и смотрим на ФЧХ:

Как вы видите, до частоты в 1 кГц неинвертирующий усилитель действительно работает как надо. То есть входной и выходной сигнал двигаются синфазно. Но после частоты в 1 кГц, мы видим, что фаза выходного сигнала начинает отставать. На частоте в 100 кГц она уже отстает примерно на 40 градусов.

Для наглядности АЧХ и ФЧХ можно разместить на одном графике:

Также в схемах  с  неинвертирующим  усилителем  часто  вводят  компенсирующий резистор R_K .

Он определяется по формуле:

и служит для того, чтобы обеспечить равенство сопротивлений между каждым из входов и землей. Более подробно мы это разберем в следующей статье.

При участии Jeer

5 простых рекомендаций по применению [Видео]

Автор: Игги Дата: 13 января 2021 г. 2250

Введение

LM358 — это интегральная схема с двойным операционным усилителем малой мощности. Он подходит для одиночного источника питания с широким диапазоном напряжения источника питания, а также подходит для режима двойного источника питания. В рекомендуемых условиях эксплуатации ток питания не зависит от напряжения питания.В этой статье будет представлена ​​схема с использованием LM358.

Основные свойства операционного усилителя, объясненные с использованием двойного операционного усилителя LM358

Каталог

I Цепь одиночного источника питания для двойного тока

На рисунке 2 показана схема, состоящая из операционного усилителя, который преобразует одиночный источник питания в двойной ток. Преобразуйте напряжение 40 В постоянного тока в напряжение постоянного тока ± 15 В. При токе нагрузки 200 мА стабильность напряжения не менее 0.1%. Схема состоит из делителя напряжения, повторителя напряжения и параллельного регулятора. Делитель напряжения состоит из R1, RW и R3, которые делят постоянный ток 40 В. И ток передается на синфазный входной терминал через RW. Поскольку операционный усилитель подключен к заземляющему проводу, операционный усилитель образует цепь повторителя напряжения через соединение B-E между VT1 и vt2. VT1 и VT2 — это регуляторы напряжения -15В и + 15В соответственно. Падение напряжения, создаваемое выходом операционного усилителя на R3, действует как напряжение смещения эмиттерного перехода VT1 и VT2, так что VT1 и VT2 находятся в проводящем состоянии.Регулируя стрелу RW, можно регулировать положительное и отрицательное выходное напряжение. При использовании этой схемы входная мощность постоянного тока должна быть плавающей, то есть ни один конец не может быть заземлен.

Рисунок 1. Схема одинарного источника питания для двойного тока

II Схема автоматического стабилизированного источника питания переменного тока

Это полностью автоматический стабилизированный источник питания переменного тока, управляемый сервосистемой переменного тока. Когда изменение выходного напряжения вызвано изменением входного напряжения или нагрузки, схема может быстро и автоматически регулировать и стабилизировать выходную электрическую корзину при 220 В.Диапазон входного переменного напряжения 165-245В; максимальная выходная мощность 3000Вт, максимальный выходной ток 3,6А; а эффективность работы блока питания более 98%. Схема показана на рисунке ниже.

Рисунок 2. Схема автоматического стабилизированного источника питания переменного тока

III Цепь H Сильноточная L в год В Возраст

D ivider ivider ivider в составе LM317 и LM358.

LM358 — универсальный интегрированный операционный усилитель с одним источником питания. LM317 — это встроенный трехконтактный стабилизатор с регулируемым положительным напряжением. LM358 подключен к повторителю напряжения, и выходное напряжение соответствует выходному напряжению V0 делителя напряжения. Входное сопротивление повторителя напряжения Ri≥400 МОм (Ri эквивалентно сопротивлению нагрузки RL делителя напряжения), а выходное сопротивление R0≤1Ω. Он удовлетворяет условию (RL / R) → ∞ (R — номинальное сопротивление цифрового потенциометра), поэтому нелинейность нагрузочной характеристики датчика принципиально устранена.

Рисунок 3. Схема сильноточного линейного делителя напряжения

Поскольку LM317 обладает отличными характеристиками стабилизации напряжения (скорость регулирования тока составляет около 0,3%), току контура нагрузки I ‘0 разрешено изменяться от нуля до максимального выходного тока LM317. Максимальный выходной ток обычного LM317 колеблется от 100 мА до нескольких ампер.

Таким образом, эта конструкция не только принципиально устраняет нелинейность нагрузочных характеристик делителя напряжения, но также решает проблему слабой нагрузочной способности делителя напряжения.

IV High-end C urrent D etection C ircuit

Прямая подача напряжения с резистора выборки AD в однокристальный микрокомпьютер имеет два недостатка. . Во-первых, когда ток небольшой, напряжение на обоих концах резистора выборки мало, и аналого-цифровому преобразователю может потребоваться более высокая чувствительность для его обнаружения. Во-вторых, поскольку это обнаружение низкого уровня, выход и вход источника питания не могут быть заземлены вместе, и это повлияет на стабильность выходного напряжения.(Регулируемый выход = напряжение резистора выборки + фактическое выходное напряжение)

Таким образом, схема обнаружения высокого уровня разработана следующим образом:

Рисунок 4. Схема обнаружения тока высокого уровня

В 1 кГц Мост Вина Генератор сигналов

На рисунке 1 показан генератор сигналов 1 кГц, состоящий из двойных операционных усилителей LM358 и Rl ~ R15, Cl ~ C5 и другие компоненты.

Рисунок 5.Генератор сигналов моста Вина

, 1 кГц

Слабый сигнал частотой 1 кГц, генерируемый мостом Вина (C2, C3, R4 и R6), усиливается Al, а затем используется в качестве буферного усиления двумя операционными усилителями A2 и A3. Выход двух операционных усилителей инвертируется, что приводит к преобразованию несимметричного выхода в двусторонний балансный выход.

---

Лист данных на компоненты

Лист данных LM358

---

FAQ

LM358 — это микросхема с двумя операционными усилителями, интегрированная с двумя операционными усилителями, питаемыми от общего источника питания. Его можно рассматривать как половину четырехъядерного ОУ LM324, содержащего четыре ОУ с общим источником питания. Диапазон дифференциального входного напряжения может быть равен диапазону напряжения источника питания.

LM358 может использоваться как усилитель преобразователя, блок усиления постоянного тока и т. Д. Он имеет большое усиление постоянного напряжения 100 дБ. Эта ИС может работать с широким диапазоном источников питания от 3 В до 32 В для одиночного источника питания или от ± 1,5 В до ± 16 В для двойного источника питания, а также поддерживает большие колебания выходного напряжения.

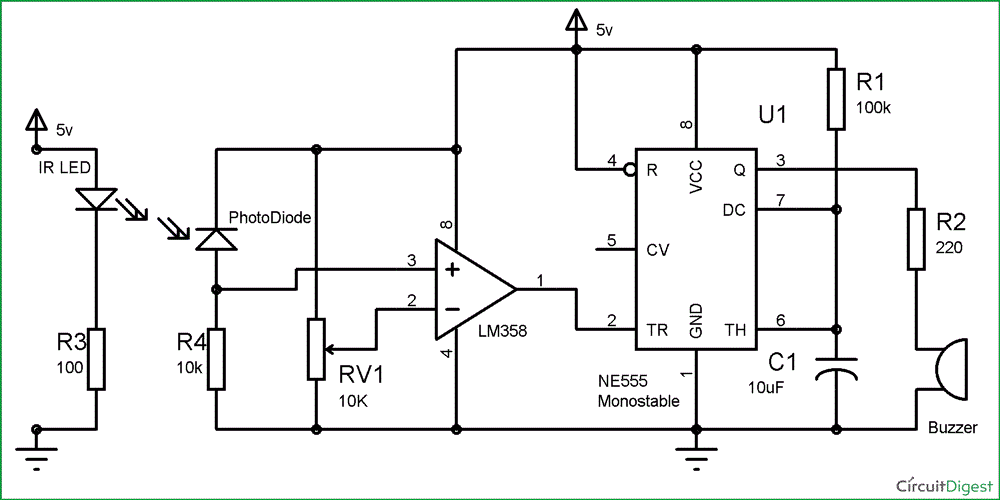

Почему lm358 используется в ИК-датчике? IC Lm358 используется в качестве компаратора, когда ИК-приемник воспринимает ИК-излучение. Когда o / p lm358 становится высоким, тогда загорается светодиод, подключенный к o / p. Выходной контакт IC LM358 используется для взаимодействия с микроконтроллером PIC.

IC LM358– LM358 состоит из двух независимых операционных усилителей с высоким коэффициентом усиления в одном корпусе.Важной особенностью этой ИС является то, что нам не требуется независимый источник питания для работы каждого компаратора для широкого диапазона источников питания. LM358 можно использовать как усилитель преобразователя, блок усиления постоянного тока и т. Д.

В чем разница между lm358n и lm358p? Суффикс обозначает код упаковки производителя. Буква «N» используется большинством производителей для пластиковых 8-выводных корпусов. Буква P используется некоторыми производителями для пластиковых 8-контактных корпусов.Raven Luni прав, разницы между двумя устройствами НЕТ, только производители.

Как я узнаю, что мой операционный усилитель lm358 сломан? Измерьте напряжение постоянного тока на входе +. затем измерьте напряжение постоянного тока на выходе. если результаты значительно отличаются, скорее всего, выстрелил в операционный усилитель. если они такие же, скорее всего, операционный усилитель в порядке, а проблема в другом.

В чем разница между lm386 и lm358？ LM386 — полноценный усилитель мощности звука, LM358 — сдвоенный операционный усилитель.При использовании LM358, например. в качестве предварительного усилителя вам придется поставить отдельный усилитель мощности.

В операционном усилителе с двойным питанием клемма V + операционного усилителя получает положительное напряжение, а клемма V- подключается к отрицательному напряжению. Следовательно, любой входной сигнал, подаваемый в операционный усилитель, может колебаться от источника положительного напряжения к источнику отрицательного напряжения.

Ниже приводится список интегральных схем серии LM. … Серия LM возникла на основе интегральных схем производства National Semiconductor. Префикс LM означает линейный монолитный и относится к аналоговым компонентам, интегрированным в единый кремний.

Как импортировать lm358 в LTspice? 1. Загрузите файл модели и разархивируйте. 2. Поместите файл .cir в ту же папку, что и схему. 3. Поместите на схему символ «opamp2». 4. Измените значение «opamp2» на LMX58_LM2904. 5. Поместите директиву на схему «. Lib LMx58_LM2904. CIR» без кавычек.

Проведение экспериментов с LM358

В этом проекте сделана схема, которая может включать устройство, когда на него падает свет . Для этого я буду использовать LM358 IC, который является операционным усилителем. Я сделал схему с LDR и еще несколькими компонентами. Но когда я заменяю LDR фотодиодом, фототранзистором и транзистором (L14F1), моя схема работает хорошо, не меняя никаких других компонентов. Прежде чем разбираться в схеме, которую я разработал, сначала давайте взглянем на компоненты, используемые в схеме.

]]>]]>

---

1. IC LM358 — LM358 состоит из двух независимых операционных усилителей с высоким коэффициентом усиления в одном корпусе. Важной особенностью этой ИС является то, что нам не требуется независимый источник питания для работы каждого компаратора для широкого диапазона источников питания. LM358 может использоваться как усилитель преобразователя, блок усиления постоянного тока и т. Д. Он имеет большое усиление постоянного напряжения 100 дБ.Эта ИС может работать с широким диапазоном источников питания от 3 В до 32 В для одиночного источника питания или от ± 1,5 В до ± 16 В для двойного источника питания, а также поддерживает большие колебания выходного напряжения.

Конфигурация выводов ИС показана ниже —

Рис.1: Конфигурация контактов IC LM358

Из рисунка выше видно, что операционный усилитель имеет два входа и один выход в одном независимом LM358. Входы находятся на выводах 2 (отрицательный вывод) и 3 (положительный вывод), положительный вывод используется для положительной обратной связи, а отрицательный вывод используется для отрицательной обратной связи.В идеальных условиях, когда обратная связь не применяется, коэффициент усиления операционного усилителя должен быть бесконечным. Когда напряжение на контакте 2 больше, чем напряжение на контакте 3, выходное напряжение будет увеличиваться в сторону максимального положительного значения, а небольшое увеличение на отрицательном контакте по сравнению с положительным контактом снизит выход до отрицательного максимума. Эта особенность операционного усилителя делает его пригодным для определения уровня.

2. LDR — LDR — это устройство, чувствительность которого зависит от интенсивности падающего на него света.Сопротивление LDR уменьшается при увеличении интенсивности падающего на него света и наоборот (сопротивление увеличивается при уменьшении интенсивности падающего на него света). В темноте или при отсутствии света LDR демонстрирует сопротивление в диапазоне мегаом, которое уменьшается до нескольких сотен Ом в присутствии яркого света.

Испытания LDR

LDR можно проверить с помощью мультиметра. Держите мультиметр в области измерения сопротивления или сопротивления. Когда вы закрываете LDR, его сопротивление будет очень высоким, а когда вы поместите его на свет, оно уменьшится.Это явление указывает на правильную работу LDR. Мы используем это свойство LDR, чтобы убедиться, что ваша LDR работает правильно. Датчик, поскольку при переменном освещении можно получить переменное падение напряжения.

3. Фотодиод — Фотодиоды преобразуют свет в ток или напряжение в зависимости от режима работы. Это PN-переход или структура PIN. Когда фотон достаточной энергии попадает в диод, он создает свободный электрон и дырку. Теперь дырки движутся к аноду, а электроны — к катоду, и создается фототок.

Тестирование фотодиода

Проверить это можно с помощью мультиметра. Поместите мультиметр в диапазон мВ. Теперь наденьте провод мультиметра на провода фотодиода. Снимайте показания как в темноте, так и при свете. Он показывает отклонение при чтении в светлое и темное время суток (в темноте чтение будет больше), чем ваш фотодиод работает нормально.

4. Фототранзистор -Фототранзистор — это датчик света, аналогичный базовому транзистору, но с прозрачной крышкой.Фототранзисторы обеспечивают гораздо лучшую чувствительность, чем фотодиод. Фототранзистор имеет большую базовую область, чем коллектор, по сравнению с другим транзистором. Их изготавливают диффузионным методом или методом имплантации железа. Фототранзистор работает в активной области. Обычно его основание оставляют открытым, чтобы почувствовать, как на него падает свет. Когда свет падает на его основание, возникает пара электронно-дырочных элементов. Это явление в основном происходит в коллекторном переходе с обратным смещением, поскольку электронно-дырочная пара электрического поля перемещается и обеспечивает ток базы, что вызывает инжекцию электронов в эмиттер.

Тестирование фототранзистора

Проверить фототранзистор можно с помощью мультиметра. Установите мультиметр в область измерения сопротивления, затем наденьте провода мультиметра на коллектор и эмиттер. Теперь проливаем свет на фототранзистор и убираем свет. Вы можете видеть, что отклонение показаний мультиметра при освещении невелико по сравнению с темным. Если это явление происходит, то вы можете сказать, что ваш фототранзистор исправен. Вы также можете использовать транзистор L14F1 вместо фототранзистора, и процесс проверки аналогичен тому, как мы проверяли фототранзистор.

Всегда рекомендуется проверять компоненты перед использованием.

Применение схем

— Схема, которую я сделал, может использоваться как датчик темноты или датчик света с очень небольшой модификацией. Поэтому вы используете его как контуров безопасности , как в охранной сигнализации , утренней сигнализации , волшебный глаз , багажной сигнализации , или она будет светиться в темноте или выключать свет утром и т. Д. В соответствии с вашим приложением .

— На принципиальной схеме я использовал светодиод, чтобы показать выход. Вы также можете использовать реле вместо светодиода для подключения зуммера или любого внешнего компонента, такого как лампочка, дверной звонок и т. Д.

Рабочий контур

Работа схем очень проста, поскольку мы знаем, что LM358 сравнивает напряжение, подаваемое на входной контакт, и выдает вам выходной сигнал. Уровень напряжения, который мы хотим определить, подается на любой из входных контактов, а обнаруживаемое напряжение — на другой контакт.Для цепей датчика темноты мы прикладываем напряжение к отрицательному выводу, а обнаруживаемое напряжение — к положительному выводу. Всякий раз, когда входное напряжение подается на положительный вывод из-за света, который падает на LDR, фотодиод и фототранзистор, немного поднимается выше напряжения на отрицательном выводе, выход внезапно повышается до положительного максимума и остается положительным, пока входное напряжение не упадет ниже уровня, который необходимо определить. Транзистор T1 используется для усиления сигналов для возбуждения светодиода, а резистор R1 используется в качестве ограничителя тока для защиты светодиода, а для схемы светового датчика происходит прямо противоположное вышеупомянутому явлению.Вы просто меняете LDR с фотодиодом и фототранзистором и видите, что схема работает правильно, и чувствительность схемы также увеличивается. Вы также можете подключать к выходу различные компоненты и устройства, поэтому попробуйте подключить собственное устройство и посмотрите выход.

Рис. 2: Прототип для проведения экспериментов с LM358 на макетной плате

Принципиальные схемы

Распиновка IC LM358, аналог, приложения и другая информация

LM358 — широко используемая ИС, ниже в этой статье вы найдете распиновку LM358, ее эквивалент, приложения, функции, описание и другую информацию об этой ИС.

LM358 IC Характеристики / Технические характеристики:

• Два операционных усилителя с высоким коэффициентом усиления в одном корпусе.
• Коэффициент усиления по постоянному току микросхемы составляет 100 дБ
• Оба внутренних операционных усилителя могут работать от одного источника питания.
• Легко работать от широкого источника питания от 3 до 30 В.
• Он также может работать с двумя источниками питания от ± 1,5 В до ± 15 В.
• Очень низкий рабочий ток, всего около 500 мкА
• Полоса пропускания 1 МГц, достаточная для этого типа IC
• Его можно легко использовать с микроконтроллерами и логическими устройствами.
• Благодаря стандартной схеме расположения выводов, благодаря которой его можно легко заменить на другие операционные усилители.
• Внутренняя защита от короткого замыкания

LM358 Конфигурация выводов:

Контакт #	Название контакта	Описание контакта
1	Выход A	Выход первой (A) секции IC или операционного усилителя 1
2	Инвертирование входа A	Инвертирование входа первой (A) секции IC или операционного усилителя 1
3	Неинвертирующий вход A	Неинвертирующий вход первой (A) секции IC или операционного усилителя 1
4	Земля (Gnd)	Земля / минус для обоих операционных усилителей
5	Инвертирующий вход B	Инвертирующий вход второй (B) секции ИС или операционного усилителя 2
6	Неинвертирующий вход B	Неинвертирующий вход второй (B) секции ИС или операционного усилителя 2
7	Выход B	Выход второй (B) секции IC или операционного усилителя 2
8	Vcc	Положительный источник питания обеих секций / операционных усилителей IC.

LM358 Описание:

LM358 — это 8-контактная ИС операционного усилителя, доступная в различных корпусах. Один из наиболее часто используемых корпусов — это корпус с 8 выводами. ИС состоит из двух отдельных операционных усилителей в одном корпусе. Оба внутренних операционных усилителя имеют высокий коэффициент усиления и могут быть легко получены от одинарного или двойного источника питания. Одной из основных особенностей этой ИС является ее низкое потребление тока, что делает ее идеальной для использования с проектами или устройствами с батарейным питанием.Он может работать с широким диапазоном питания от 3 В до 32 В постоянного тока, благодаря чему его можно легко использовать с низковольтными логическими устройствами и микроконтроллерами.

Приложения:

Цепи датчика

Усиление малого сигнала

Схемы операционных усилителей общего назначения

Предварительные усилители звука

Номера для замены / эквивалента / другие номера деталей:

LM258, LM2904, LM324 также можно использовать в качестве замены, если пространство не является проблемой.

Цепи приложений:

Цепь датчика освещенности

Схема, показанная ниже, представляет собой схему светового датчика, построенную на микросхеме LM358. IC используется здесь как компаратор. Светодиод подключается к выходному контакту 1, который является выходом операционного усилителя 1 или секции A. Переменный резистор 20 кОм используется для регулировки чувствительности схемы.

Цепь датчика темноты

Схема, показанная ниже, представляет собой схему датчика темноты, построенную на микросхеме LM358.Схема почти такая же, как и вышеупомянутая схема светового датчика, но отличается в этой схеме средний контакт переменного резистора соединен с контактом 2 или инвертирующим входом секции A IC, в результате чего схема теперь будет делать выход Секция A высокий при полной темноте или слабом освещении также зависит от настроек переменного резистора 20 кОм.

Как безопасно продолжать работу в цепи:

Для стабильной и долгосрочной работы не рекомендуется использовать ИС с напряжением более 32 В постоянного тока. Кроме того, убедитесь, что всегда подключаете источник питания с правильной полярностью, случайное подключение источника питания с обратной полярностью может привести к внутреннему повреждению цепи ИС. Всегда эксплуатируйте ИС при температуре от 0 до +70 и не храните ИС при температуре ниже -65 и выше +150 по Цельсию.

LM358 Лист данных: Приложения для операционных усилителей малой мощности

Каждый инженер помнит классический операционный усилитель LM356 по урокам электроники.

Ищете операционный усилитель для своей следующей системы? Каждый инженер, вероятно, знаком с LM358 и техническими характеристиками LM358. Этот обычный операционный усилитель находит широкое применение в приложениях постоянного и низкочастотного переменного тока. Есть много других операционных усилителей с аналогичными характеристиками, но для более сложных приложений требуется операционный усилитель с большим произведением коэффициента усиления и полосы пропускания, подавлением синфазного шума, подавлением шума источника питания и другими характеристиками.

Если вам нужна таблица LM358, вам нужно будет выбрать один из множества вариантов компонентов, а поисковая система компонентов поможет вам найти и сравнить различные варианты LM358.Вот некоторые из распространенных вариантов LM358 и некоторые подходящие заменяющие компоненты операционного усилителя для вашей аналоговой системы.

LM358 Лист данных и технические характеристики

Операционный усилитель LM358 очень гибок для приложений низкого напряжения переменного тока и приложений среднего напряжения постоянного тока. Каждый инженер-электрик, вероятно, знаком с посадочным местом корпуса DIP для LM358, но варианты LM358 также доступны в виде компонентов для поверхностного монтажа со стилями монтажа в виде крыла чайки или плоского корпуса. Это дает разработчикам ряд вариантов форм-фактора для систем постоянного тока и аналоговых систем.

Если вы ищете копию таблицы данных LM358, важно отметить, что этот компонент производят несколько производителей. Каждый производитель выпускает несколько разные варианты этого компонента, и каждый имеет очень похожие характеристики. Некоторые из этих компонентов имеют идентичное расположение выводов и размеры корпуса для обеспечения совместимости между различными производителями. Вот краткое изложение важных характеристик LM358:

• Максимальное усиление: от до 200000
• Произведение коэффициента усиления на полосу пропускания: 1-1.2 МГц
• Коэффициент подавления синфазного сигнала (CMRR): до ~ 65 дБ
• Коэффициент подавления источника питания: до ~ 60 дБ
• Напряжение питания: От ~ 2,5 В до ~ 30 В
• Выходной ток короткого замыкания: ~ 100 мА

Другие спецификации могут охватывать широкий диапазон, и разработчикам следует обращаться к их техническому описанию LM358. Если эти характеристики не соответствуют вашим потребностям или вам нужно более двух каналов в вашей системе, есть несколько альтернатив популярному операционному усилителю LM358.

Альтернативы операционным усилителям LM358

Хотя LM358 очень распространен и большинство инженеров знакомы с его ограничениями, существует множество других операционных усилителей, которые можно использовать для различных приложений. Если вам нужно использовать LM358, но вам нужно другое количество каналов, вы можете использовать LM321 (одноканальный) или LM324 (четырехканальный). Распиновки для распространенных вариантов этих трех компонентов показаны ниже.

Распиновка операционных усилителей LM321, LM358 и LM324.

Как и стандартный LM358, эти многоканальные варианты также имеют небольшие различия в электрических характеристиках, но все они обычно имеют те же технические характеристики, что и стандартные операционные усилители LM358. Другие операционные усилители с аналогичными характеристиками включают LM2904 (двухканальный), LM2902 (четырехканальный), LM158 / LM258, LM741; любой из них может использоваться как замена LM358 или LM324 соответственно. Вы можете найти отличное сравнение спецификаций для некоторых из этих операционных усилителей в этом документе от Rohm.

Альтернативные высокочастотные операционные усилители

Для продвинутых продуктов, которые работают в режимах МГц и ГГц, основная спецификация, которую необходимо изменить, — это произведение коэффициента усиления на полосу пропускания. Если вы работаете с высоким напряжением или выходной мощностью, вам нужно будет найти усилитель, который сможет удовлетворить эти спецификации. Операционные усилители доступны с продуктами с полосой пропускания до ~ 400 МГц. Эти компоненты подходят для мобильных радиочастотных, спутниковых, навигационных и погодных систем, но для перехода на более высокие частоты требуется более специализированный усилитель с коэффициентами усиления и полосы пропускания, достигающими десятков ГГц.Некоторые из этих альтернативных компонентов также идеально подходят для приложений с низким уровнем шума и предлагают значения CMRR, достигающие 160 дБ.

Специализированные многокаскадные усилители доступны от ряда производителей ВЧ компонентов. Для радиопередачи обычно используются усилители мощности на основе GaAs или SiC, так как они обеспечивают высокий КПД до нескольких ГГц. Для работы на миллиметровых волнах требуются усилители на основе GaN-на-SiC, особенно в мобильных аналоговых интерфейсных модулях. Независимо от того, нужно ли вам выбрать базовый операционный усилитель LM358 или специализированный ВЧ-усилитель, вы сэкономите значительное количество времени, если воспользуетесь подходящей системой поиска компонентов.

Найдите свой усилитель с помощью системы поиска компонентов

Выбор усилителя для постоянного, переменного или ВЧ-приложений — это только половина дела. Следующая задача, которую необходимо выполнить перед проектированием системы вокруг вашего усилителя, — это найти данные САПР и источники данных для вашего усилителя. Вот что может дать вам поисковая система компонентов, когда вы будете готовы приступить к разработке:

• CAD-модели. Вам потребуются условные обозначения и посадочное место печатной платы для вашего компонента. Специализированные продукты для мобильных устройств и Интернета вещей часто нуждаются в уникальных корпусах, и вам потребуются 3D-модели CAD для работы с вашей платой в программах MCAD или в редакторах 3D ECAD.
• Спецификации и спецификации. Если вы все еще сравниваете компоненты или ищете вспомогательные компоненты, в результатах поиска можно найти спецификации и электрические характеристики.
• Имитационные модели. Некоторые производители поставляют модели SPICE или IBIS для своих компонентов, и лучшие поисковые системы предоставят вам доступ к этим моделям.
• Данные об источниках. Доступные запасы, MOQ, сроки поставки, цены и список дистрибьюторов можно найти во всеобъемлющей поисковой системе.
• Статус жизненного цикла. Важно идентифицировать находящиеся в производстве, NRND и устаревшие компоненты, особенно если вы планируете продавать свой новый продукт в больших масштабах и в течение длительного периода.

На изображении ниже показаны некоторые результаты поиска LM358. Вы можете щелкнуть любой из этих компонентов, чтобы найти техническое описание LM358 производителя.

Варианты операционных усилителей LM358, цены и наличие CAD-моделей в результатах поиска Ultra Librarian.

Если вам нужно найти техническое описание LM358 или исходные массовые количества специализированных усилителей, попробуйте использовать функции поиска запчастей в Ultra Librarian.У вас будет доступ к проверенным моделям САПР в файловых форматах, зависящих от поставщика и независимо от поставщика, и вы сможете быстро импортировать эти модели в популярные приложения ECAD. Вы также сможете увидеть самую свежую информацию о поставках от авторизованных мировых дистрибьюторов. Все данные о компонентах, которые вы найдете в Ultra Librarian, доступны бесплатно и проверены производителями компонентов.

Ultra Librarian помогает создавать библиотеки посадочных мест для компонентов, собирая в одном месте всю информацию о источниках и компонентах.Работа с Ultra Librarian настраивает вашу команду на успех, чтобы гарантировать, что любой проект проходит производство и проверку с точными моделями и отпечатками для работы. Зарегистрируйтесь сегодня бесплатно!

LM358 — маломощные двойные операционные усилители с низким входным током смещения

Эти схемы состоят из двух независимых операционных усилителей с высоким коэффициентом усиления и внутренней частотной компенсацией, специально разработанных для работы от одного источника питания в широком диапазоне напряжений. Сток источника питания с низким энергопотреблением не зависит от величины напряжения источника питания.

Области применения включают усилители-преобразователи, блоки усиления постоянного тока и все обычные схемы операционных усилителей, которые теперь можно более легко реализовать в системах с одним источником питания. Например, эти схемы могут напрямую запитываться стандартным напряжением 5 В, которое используется в логических системах, и легко обеспечивает необходимую интерфейсную электронику без дополнительного источника питания.
В линейном режиме диапазон входного синфазного напряжения включает землю, а выходное напряжение также может качаться на землю, даже если оно работает только от одного напряжения источника питания.

Основные характеристики

• Компенсация частоты реализована внутри
• Большое усиление постоянного напряжения: 100 дБ
• Широкая полоса пропускания (единичное усиление): 1. 1 МГц (с температурной компенсацией)
• Очень низкий ток питания на канал, практически не зависит от напряжения питания
• Низкий входной ток смещения: 20 нА (с температурной компенсацией)
• Низкое входное напряжение смещения: 2 мВ
• Низкий входной ток смещения: 2 нА
• Диапазон входного синфазного напряжения включает отрицательные шины
• Дифференциальный диапазон входного напряжения, равный напряжению источника питания
• Большой размах выходного напряжения от 0 В до (В _CC ⁺ — 1.5 В)

ECSTUFF4U для электронщика: Распиновка LM358 | Введение | Конфигурация | Особенности | Пакеты | Преимущества

Как мы знаем, доступны в различных формах таймеры 555, одиночные логические вентили, микроконтроллер, микропроцессор, регулятор напряжения и операционные усилители, такие как различные ИС IC LM741, LM7805, LM35, LM324 IC, LM339 IC, LM358 и многие другие ИС. доступны.Здесь мы должны узнать или рассказать об IC LM358, потому что она имеет низкое энергопотребление и простую в использовании двухканальную ИС операционного усилителя. Эта ИС разработана специально для работы от одного источника питания в широком диапазоне напряжений. Это хороший стандартный операционный усилитель, и самое главное, что он подходит для ваших нужд. Микросхема LM358 доступна в небольшом размере в виде микросхемы. Эта ИС чаще всего используется в устройстве из-за ее экономической эффективности. Давайте подробно рассмотрим введение, распиновку, конфигурацию, особенности, пакеты, преимущества, применение LM358.

Введение в LM358:

LM358 состоит из двух независимых компенсированных операционных усилителей с высокой частотой усиления. Микросхема LM 358 доступна в недорогом корпусе, поэтому ее необходимо использовать в реальных приложениях, включая блок усиления постоянного тока, конструкцию обычных схем OP-AMP, активные фильтры, усилитель преобразователя. Этот пост также дает некоторую информацию об этих микросхемах, таких как распиновка LM358, особенности, приложения, преимущества, конфигурация контактов LM358, а также некоторые реальные применения LM358.Поэтому вам нужно изучить несколько различных идей, связанных с вашим проектом, вы — подходящее место для изучения.

Распиновка LM358:

• LM 358 имеет в общей сложности восемь (8) контактов, каждый из которых выполняет различные функции.
• Выводы 1 и 8 являются выходом компаратора.
• Контакты 2 и 6 являются инвертирующими входами.
• Контакты 3 и 5 являются неинвертирующими входами.
• Контакт-4 — это клемма GND.
• Контакт 8 — VCC +.

Конфигурации контактов LM358:

• Здесь я должен представить полную схему контактов вместе с полной анимацией.
• Правильно обозначенная схема контактов любого устройства улучшает положение пользователя, поэтому пользователи могут легко понять конфигурацию контактов.
• Полная распиновка вместе с анимацией, реальным изображением LM358 и символическим представлением показаны на рисунке ниже.

Особенности LM358 IC:

• Он состоит из 2-х OP-AMP внутри.
• Размах выходного напряжения высокий.
• Большое усиление напряжения постоянного тока составляет около 100 дБ.
• Более широкая полоса пропускания в 1 МГц (с температурной компенсацией).
• Потребляемый ток питания очень низкий.
• Более широкий источник питания в одинарном блоке питания составляет от 3 В до 32 В, в то время как двойной блок питания составляет от + или-1,5 В до + или -16 В.
• Низкое входное напряжение смещения 2 мВ.
• Диапазон входного синфазного напряжения включает землю.
• Диапазон дифференциального входного напряжения аналогичен напряжению источника питания.
• Внутренняя частотная компенсация для единичного усиления.
• Выходы с защитой от короткого замыкания.
• Температура паяльника 260 C.
• Доступный пакет: TO-99, SOIC, DSBGA, CDIP.

Доступны пакеты TO-CAN, SOT-23 (5), DSBGA, PDIP. все эти упаковки вместе с их размерами и номером детали приведены ниже:

ПАКЕТОВ:

PDIP (8) — 9,81 𝝬 6,35 и единица —

мм

DSBGA (8) — 1,31 1.31 и блок —

мм

TO-CAN (8) — 9,08 𝝬 9,09 и единица измерения —

мм

SOIC (8) — 4,90 𝝬 3,91 и единица —

мм

Преимущества LM358 IC:

• Два операционных усилителя с внутренней компенсацией.
• Позволяет прямое обнаружение вблизи GND и VOUT.
• Хорошо подходит для всех методов логики.
• Расход энергии, необходимый для работы от аккумулятора.
• Два с внутренней компенсацией для OP-AMP.
• Устраняет необходимость в двойных расходных материалах.

LM358 имеет широкий спектр реальных приложений, мы должны представить основные приложения LM358, перечисленные ниже:

• Он должен использоваться в блоке усиления постоянного тока.
• Может использоваться преобразование сигнала.
• Используется для активных фильтров.
• Преобразователь токовой петли от 4 до 20 мА.
• Может также использоваться в усилителях преобразователей в реальных приложениях.
• Эта микросхема также может использоваться в рабочих схемах.
• Его необходимо использовать в реальных приложениях, таких как цепи аварийной сигнализации и цепи датчиков темноты.

Простая схема аварийного разряда с использованием LM358:

• Цепь аварийной сигнализации с использованием LM358 очень проста в проектировании, и ее можно использовать во многих домашних автомобилях.
• Основное применение этой схемы — это противоугонная сигнализация в автомобилях. В этой схеме пьезоэлектрический датчик используется в качестве датчика удара, который должен быть установлен на двери, которую вы должны охранять.
• Здесь показанный на рисунке LM358 подключен к инвертирующему триггеру Шмитта. Порт R1 устанавливает пороговое напряжение цепи. R1 используется как резистор обратной связи.
• Когда пьезоэлектрический датчик не активирован, выходной сигнал пьезоэлектрического датчика будет низким, как и выходной сигнал ИС. Таким образом, в то время, когда выходной сигнал датчика высокий и активируется как триггер Шмитта. Затем он издает звук зуммера.
• Зуммер продолжает издавать звуковой сигнал в течение некоторого времени, даже если вибрация отключена.Это связано с тем, что при срабатывании микросхемы LM358 вход инвертирования мало влияет и состояние не может быть легко инвертировано. Поэтому надежно закрепите датчик на поверхности, где бы вы его ни разместили, и всегда хорошо размещать датчик рядом с дверной ручкой.
• Итак, здесь эта фигура должна использовать 3-вольтовую батарею в качестве источника питания и регулировать регистр R2 для получения необходимой чувствительности.

Выводы:

Здесь этот пост дает всю информацию об IC LM 358, такую ​​как распиновка, конфигурации контактов, приложения, преимущества, функции, а также реальные приложения. Надеемся, вы все понимаете эту тему. Кроме того, вопросы, касающиеся вашего проекта, просьба оставлять отзывы, комментируя их в разделах комментариев.

LM358 Datasheet and Pinout — Маломощный двойной операционный усилитель

Операционный усилитель LM358 относится к разновидности сдвоенных операционных усилителей малой мощности, состоящих из двух независимых операционных усилителей с высоким коэффициентом усиления и внутренней частотной компенсацией, которые были разработаны специально для работы от одного источника питания в широком диапазоне напряжений.LM358 доступен в корпусе размером с микросхему (8-Bump micro SMD) с использованием технологии корпусов Micro SMD от National. Также возможна работа от раздельных источников питания, при этом низкий потребляемый ток источника питания не зависит от величины напряжения источника питания.

Операционный усилитель LM358 отличается низким потреблением энергии, диапазоном входного синфазного напряжения, простирающимся до земли / VEE, а также работой с однополярным или раздельным питанием. Он имеет несколько явных преимуществ перед стандартными типами операционных усилителей в приложениях с однополярным питанием.Усилитель может работать при напряжении питания от 3,0 В до 32 В. Диапазон входного синфазного сигнала включает отрицательное напряжение питания, что устраняет необходимость во внешних компонентах смещения во многих приложениях. Диапазон выходного напряжения также включает отрицательное напряжение источника питания.

LM358 Лист данных

Согласно техническому описанию LM358, он включает:
Выходы с защитой от короткого замыкания
Истинный дифференциальный входной каскад
Работа с одним источником питания: 3.0–32 В
Низкие входные токи смещения
Внутренняя компенсация
Диапазон синфазных помех расширяется до отрицательного напряжения
Работа с одним и раздельным питанием
Клещи ESD на входах повышают надежность устройства, не влияя на работу
Префикс NCV для автомобильных и других приложений, требующих Требования к уникальному сайту и управлению; Соответствует требованиям AEC − Q100 и поддерживает PPAP
Эти устройства не содержат свинца, галогенов / бромсодержащего антипирена и соответствуют требованиям RoHS

Усилитель LM358 используется в широком диапазоне схем, наиболее распространенные применения: преобразователи-усилители

Обычные схемы операционных усилителей
Интегратор, дифференциатор, сумматор, повторитель напряжения и т. Д.
Блоки усиления постоянного тока, Цифровые мультиметры, Осциллографы
Компараторы (Контурное управление и регулирование)

Щелкните, чтобы просмотреть и загрузить LM358 Datasheet

LM358 Распиновка

Операционный усилитель

LM358 имеет всего 8 контактов. Однако вам нужно знать функции каждого контакта, прежде чем он сможет работать лучше для вас.
Распиновка LM358 показана на рисунке ниже:

и конфигурации контактов LM358 перечислены ниже:
контакт 1, OUTPUT1, выход операционного усилителя 1
контакт 2, INPUT1-, инвертирующий вход операционного усилителя 1
контакт 3, INPUT1 +, неинвертирующий вход операционного усилителя -Amp 1
Контакт 4, VEE, GND, Земля или отрицательное напряжение питания
Контакт 5, INPUT2 +, неинвертирующий вход операционного усилителя 2
Контакт 6, INPUT2-, инвертирующий вход операционного усилителя 2
Контакт 7, OUTPUT2 , Выход ОУ 2
Контакт 8, VCC, положительное напряжение питания

LM358 Схема

Схема

может помочь нам лучше понять, как компонент или микросхема используется и работает в схемах.
