Как заменить радиатор печки на лифан х60: Замена радиатора печки Lifan X60 своими руками

Содержание

Замена радиатора печки Lifan X60 своими руками


Замена радиатора BMW X5 E53 N62 2005
Х 60 Лифан ремонт вентилятора печки
Лифан Бриз - отпотевают стекла в салоне.
Модернизация системы охлаждения Lifan Breez 520
Замена радиатора печи chevrolet trailblazer 2003г
Не греет печка на автомобиле Супер промывка радиатора печки на Ауди 100 С4 своими руками
Замена предохранителя №7 (23) прикуривателя в тойоте королла Е150
Volvo Engine Wash/Мойка двигателя Volvo
РЕМОНТ ДВИГАТЕЛЯ СИТРОЕН ДЖАМПЕР 2.2
Замена радиатора Кондиционера (климы) на W203, 2001 года выпуска.

Все по теме Замена радиатора печки Lifan X60

Альона

радиатор не потек после промывки?

Guyon

Здравствуйте, скажите пожалуйста на ходу греет и дует хорошо, только остановлюсь опять дует холод. В расширительном бочке уровень немного больше максимума что делать? Сапасибо

Мишутка Терлин

Скажите а новая трубка есть в продаже что бы ничего не варить?

Fang

Салам. У меня такая же ситуация только с пассажирской стороны дует холод и думаю сделать промывку печки?

Nkrumah

Покажу как делать oт 60 дол. в день. Подробности на канале.

Алана

Спасибо, я пошел заливать тосол.

Джаспер

А на 90 кузове так проканает?

Киньябулатова Масяня

Ниссан x-trail 2,5 литра при пробеге 5 т.км появился одиночный провал оборотов на скорости 30-60 км/ч, как-будто включается повышенная передача, обороты падают, затем передача меняется назад, обороты вощвращвются, и дальше все нормально. сейчас пробег 105 т.км. Рфициалы делали диагностику неоднократно - говорят: все нормально, какое-то число ошибок вариатора очень маленькое. В чем может быть проблема?

Вэй Милаш

Какие в ней стоят лампочки

Вадим

привет,у меня 08 у супруги и уменя 14, снял печку и разобрал радиатор и вытащел макароны в середине в салоне африка,собрал приклея на гирметик АФРИКА

Терра

Мне все больше и больше нравится эта машина??. Осталось чуть чуть накопить. Отличное видео, большое спасибо вам????

Гуровов Ильгам

За 8 тыс пробега такое потертое сиденье - не поверю. В нем сидели курили, жили?)

Женева

как всегда инструкция на высоте. Про подушку при подключении аккумулятора очень удивило. Можно ли поменять кожанный кожух отдельно вокруг рукоятки акпп или нет?

Tyrus

На 2115 подачу на верхний или нижний патрубок.И почему?Спасибо!

Талант Цикулин

Для того они и конструируют, чтоб запчасти покупали.

Юки

КИРИЛЛ МОЖЕШЬ В КРАТЦЕ РАССКАЗАТЬ КАК СНЯТЬ ЕЕ??

Уитли

А почему сравнение идет постоянно с французами, а почему не с VW Caravelle - которая является лидером по управляемости, есть полнвй привод, блокировки или с мультиваном?

Grantham

как снять радиатор печки на мерседес 202

Арнур Тылызин

завтра займусь этим делом.спасибо

Демид

Спасибо тебе Брат! Сегодня воспользовался твоим видео, все разобрал, промыл радиаторы.Машина 12-го года ни чего не делал до сегодняшнего дня, начала греться, все промыл. Ещё раз благодарю тебя за столь подробное видео. С Уважением Александр.

Асир

... самое главное как поддон снять не показал. .

Хаген

Полезное видео.

Madu

бро, подскажи на счет выбора старух. Думал кадета, или ауди старючюю, и вот вижу что ниссаны тоже по своему классные, а что по кузову? сравнительно с опелем кадетом например? смотрел сани и блюберд что лучше распиши если не сложно. Спасибо, лайк, подписка

Аршак

это не петля это ответка

Аина

Спасибо мужик

Агу

Я знаю но штатная была бы бомбой.

Написать комментарий

Ремонт корпуса испарителя Lifan X60 с 2011, инструкция онлайн

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
климат контроль Lifan X60, система вентиляции Lifan X60, система кондиционирования Lifan X60, система отопления Lifan X60

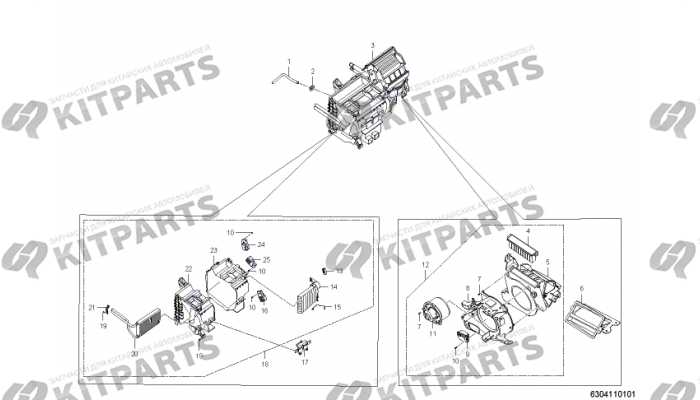

3. Корпус испарителя в сборе

Ремонт корпуса испарителя

1. Снять верхний воздуховод с корпуса испарителя.

  1. Снять верхнюю облицовочную накладку приборной панели.
  2. Снять предохранительные защелки с обеих сторон воздуховода, как показано на рисунке.

2. Снять нижний воздуховод с корпуса испарителя.

  1. Отодвинуть передние сиденья назад до упора.
  2. Убрать напольный коврик, отсоединить левый и правый верхние напольные воздуховоды.

  1. Отсоединить левый верхний напольный воздуховод, как показано на рисунке.
  2. Отсоединить правый верхний напольный воздуховод, как показано на рисунке.

3. Спустить хладагент из системы кондиционирования.

4. Отсоединить трубки магистрали кондиционера, как показано на рисунке.

5. Снять хомут с магистрали кондиционера воздуха.

6. Снять нижний защитный щиток приборной панели.

7. Снять воздуховод и электропроводку с верхней и нижней частей корпуса.

8. Снять рулевое колесо и рулевую колонку.

9. Снять панель управления кондиционером воздуха.

10. Вывернуть болты крепления перегородки.

11. Снять перегородку.

  1. Шестигранная фланцевая гайка
  2. Шестигранная фланцевая гайка.

12. Вывернуть три гайки, как показано на рисунке.

13. Вывернуть гайку, как показано на рисунке.

14. Вывернуть болты и гайки, как показано на рисунке, затем снять кожух кондиционера воздуха.

15. Снять испаритель в сборе.

  1. Снять крышку впускного и выпускного отверстий испарителя, как показано на рисунке.
  2. Снять два зажима и отсоединить впускную и выпускную трубки.
  3. Снять правую пластину испарителя.
  4. Снять испаритель.
  5. Снять два уплотнительных кольца с сердечника испарителя.

16. Снять сердечник отопителя.

  1. Снять крышки впускного и выпускного отверстий отопителя и нижний воздуховод, как показано на рисунке.
  2. Вывернуть два болта крепежного хомута впускной и выпускной трубки отопителя, и снять хомут впускной и выпускной трубки отопителя.
  3. Отсоединить трубки отопителя и снять сердечник отопителя.

17. Вывернуть два болта и снять резистор вентилятора.

18. Вывернуть три болта и снять вентилятор в сборе с электрическим мотором.

19. Снять датчик температуры испарителя.

20. Установку произвести в порядке обратном снятию.

  1. Нанести на два уплотнительных кольца компрессорное масло PAG56.
  2. Установить два новые уплотнительные кольца на испаритель.
  3. Подсоединить впускную и выпускную трубки, установить крепежный хомут и расширительный клапан, затянуть два болта с шестигранной головкой при помощи гаечного ключа 5 мм.

Момент затяжки: 3,5 Н·м.

Замена радиатора печки Lifan X50. Подчиню и поеду!


Проверка ошибок на блоке климат контроля Toyota
Масляный фильтр Pitwork AY100NS004
Toyota cresta vs BMW M3
Переборка системы охлаждения Славута Таврия (электрокран печки радиатор лузар спорт) часть 1
ЗИМА БЛИЗКО - Готовим Land Rover к сезону. Часть первая
Исузу Бигхорн
Чери Амулет. Что сложного в замене печки, радиатора отопителя. Сезон 5, авто 7.
Горит Чек Троит Плавают Обороты исправляем.
Mazda 6, проблема с печкой
Как правильно заменить антифриз на авто

Комментарии к теме Замена радиатора печки Lifan X50

Марион

а почему у вас уровень антифриза, выше отметки максимума? вы что то не договариваите!

Печерский Альфир

Спасибо за видос тебе надо камеру установить на голову

Mitsu

Дружище ты куда пропал?

Валериан

Огромнейший?. Привет. Как всегда коротко и ясно!!! Летом тоже предстоит демонтаж блока. Хочу переделать немного

Норт

мужик, скажи честно пож., сколько дней тебе заняла эта ...?

Виолетта

А если вообще нет фильтра? Я недавно узнал. А дует также ... Как почистить забившиеся радиаторы на печку? honda intera sj. кузов ek3

Доминик Кашутин

а еще сто старый проверены дедовский способ. сливаем тосол заливаем (дед называет ето сироватка ето то что остается от молока при производстве творога) отьедает практически все и резиновые прокладки не розедает.

Nordica

_Да правельно при включином кондиционере всё работает и это все знают_ *НО ЧТО ДЕЛАТЬ У КОГО НЕТ КОНДИЦИОНЕРА* -!!!????!!!!?????- -ААААААА-

Илир

При разгоне ревет двигатель с 1800 до 2000 т. и проподает. Не пойму в чем беда!

Majid

А как так? Разве можно заливать генератор, разъемные соединения и.т.п электронику??? Что за бред?

Некрутов Конон

Что за магнитолла?

Мороз

Друже, подскажи, помогла промывка? У меня дует холодным с пассажирской стороны.

Болдуин

радиатор и обратна собрать можно было

Мартанов Рочестер

Когда снимали пластиковую крышку двигателя, заметил что у вас там в масле все(может показалось) у меня такая проблема была на глк со системой удаления масла.

Искендер Батажек

Надо было и блок и радиатор охлаждения промыть вся окалина с блока и радиатора опять забьёт печной радиатор

Наташенька

Полностью согласен. Лайк однозначно. Не давно смотрел ролик, где на супер СТО на чистке кондиционера стоял джип какой-то, Толи мерс, Толи БМВ. Мастер в робе уверенно учил всех засовывать длинный шланжик от баллончика именно в отверстие слива конденсата... Вот и думай... Отдай деньги за чистку и в итоге ни хрена не почистили. Деньги на ветер... И этот СТОшный специалист учит что во всех машинах надо в эту дырку сувать... Одни маты...млять.

Апостол

Симбол. Ставил радиатор печки АВА. В машине холодно. Буду ставить ниссенс или валео.или денсо

Как снять радиатор печки Грейт Вол Ховер, утепление радиатора печки

Радиатор печки Грейт Вол Ховер отвечает за нагревание воздуха перед его подачей в салон. Таким образом обеспечивается обогрев в холодное время года.

Сегодня основным материалом изготовления детали является алюминий, который постепенно заменяет медь. Это связано с обеспечением максимальной дешевизны сборки авто.

Нагревание радиатора печки Грейт Вол Ховер происходит за счет протекания по нему охлаждающей жидкости после того, как она поучаствует в охлаждении двигателя.

По типу конструкции трубок сегодня различают:

  • Круглые.
  • Плоские (приплюснутые).

Последние являются более эффективными, поскольку площадь отдачи тепла выше. Эффективность первых повышается с помощью специальных завыхрителей.

По количеству рядов трубок выделяют:

  • Двухрядные.
  • Трехрядные.

Последние будут более эффективными, поскольку протекает больше охлаждающей жидкости, и она отдает больше тепла.

Для улучшения показателей КПД двухрядных радиаторов печки Грейт Вол Ховер также применяется завихритель.

Отдельно стоит выделить работу вентилятора, который нагнетает воздух для нагревания и в дальнейшем перегоняет его в салон.

Регулировка температуры нагревания воздуха в салоне происходит за счет изменения количества вращений вентилятора. Также контроль осуществляется специальными заслонками, корректирующие уровень поступления теплого воздуха в салон.

Основными признаками неисправности можно назвать отсутствие подачи воздуха в салон вообще, и подача только холодного воздуха.

Основными поломками радиатора печки Грейт Вол Ховер являются:

  • Засорение системы циркуляции охлаждающей жидкости.
  • Засорение сот.
  • Коррозия или механические повреждения, ставшие причиной образования трещин и утечек.
  • Проблемы с краном радиатора, из которого возможны утечки.

Важно уделять внимание уровню охлаждающей жидкости. Ее недостаток может негативно сказаться не только на работе печки, но и на работоспособности двигателя.

Следует использовать качественную охлаждающую жидкость. Это существенно уменьшит вероятность засорения радиатора.

Снятие радиатора печки Грейт Вол Ховер и его утепление в домашних условиях

Выполнить все работы можно в домашних условиях при наличии необходимых инструментов и незначительного опыта проведения ремонта авто.

В целом, можно справиться самостоятельно, однако для ускорения процесса лучше привлечь помощника.

Для проведения всех необходимых работ по снятию и утеплению радиатора печки выполняем такие действия:

  • В автомобиле очень холодно даже при работающей печке.
  • Придется снимать радиатор и проводить дополнительное утепление.
  • Чтобы не сливать антифриз полностью соединяем между собой шланги, которые были подведены к патрубкам радиатора.

  • Это позволило освободить патрубки.
  • Вот так выглядит снятый на время шланг – это шланг обратной подачи с радиатора в систему, без которого можно закольцевать ее.

  • Откручиваем бардачок Грейт Вол Ховер.
  • Он фиксируется двумя болтами на 8, расположенными по краям.

  • Убираем бардачок чтобы он не мешал.
  • Радиатор кондиционера, расположенный за бардачком.

  • Снимаем кожух, который скрывает его.
  • Для этого откручиваем 4 фиксирующих болта.

  • Также отсоединяем 3 застежки, выполняющие роль фиксаторов.
  • После этого снимаем кожух.
  • Правда, предварительно пришлось открутить металлическую планку.

  • Она фиксировалась по краям 4 болтами.
  • Откручиваем с одной стороны и отгибаем в сторону.
  • Этого достаточно для снятия кожуха радиатора кондиционера Грейт Вол Ховер.
  • Также можно увидеть место для установки салонного воздушного фильтра.

  • Мы его уже удалили, делается это легко – он извлекается без проблем даже пальцами.
  • Уже видно радиатор печки.

  • Там есть пластиковая пластина.
  • Она прикручена к радиатору болтом.
  • Патрубки радиатора печки достаточно длинные.

  • Это мешает извлечению детали из посадочного места.
  • Решили отпилить патрубки с внутренней стороны максимально близко к кузову.

  • После этого вытащим радиатор печки Грейт Вол Ховер.
  • В процессе обратной сборки после проклейки теплоизолятором соединим патрубок шлангами и зафиксируем хомутами.
  • Проклеиваем свободные участки теплоизоляционным материалом.
  • Проводим обратную сборку авто.

Весь процесс может занять от нескольких часов до 1 дня, в зависимости от наличия опыта. Потребуется набор ключей, а также инструмент для спила патрубков – ножовка или болгарка.

Проведение подобных работ позволит повысить эффективность работы печки Грейт Вол Ховер.

При выполнении демонтажа радиатора не лишним будет провести его промывку.
